Несущая способность грунта таблица: допустимая тяжести в зависимости от вида опор, как определить характеристики грунта и сделать правильный расчет

Несущая способность грунтов / каркасный дом своими руками

Несущая способность грунта – это его основанная характеристика, которую необходимо знать при строительстве дома. Несущая способность показывает какую нагрузку может выдержать единица площади грунта и измеряется в кг/см² или т/м2. Несущая способность определяет, какой должна быть опорная площадь фундамента дома: чем хуже способность грунта выдерживать нагрузку, тем больше должна быть площадь фундамента. Сама несущая способность грунта зависит от трех факторов: тип грунта, степень его уплотненности и насыщенность грунта влагой. Несущие способности разных грунтов в кг/см² в разном состоянии представлены в таблице 1.

Грунт	плотный	средней плотности
Крупный гравелистый песок	6	5
Песок средней крупности	5	4
Мелкий маловлажный песок	4	3
Мелкий песок, насыщенный влагой	3	2
Супеси сухие	3	2,5
Супеси, насыщенные влагой (пластичные)	2,5	2
Суглинки сухие	3	2
Суглинки, насыщенные влагой (пластичные)	3	1
Глины сухие	6	2,5
Глины, насыщенные влагой (пластичные)	4	1

В таблице 2, указано какую нагрузку может выдержать каждый грунт при опоре на него круглых свай разного диаметра, это особенно важно учитывать при расчёте количества свай под строительство.

Увеличение влажности грунта снижает его несущую способность в несколько раз. Только крупные пески и пески средней крупности не меняют своих свойств при увеличении влажности. Избыточная влажность грунта, скорее всего, связана с высоким уровнем грунтовых вод.

Чтобы узнать несущую способность грунта необязательно обращаться за помощью к геологам, в случае самостоятельного строительства дома можно определить тип грунта на глаз. Для этого простым земляным буром можно пробурить в земле скважину глубиной 2м или выкопать яму лопатой. При этом сразу будет понятно, какой грунт находится на этой глубине и насколько он увлажнен.

Отличить песок от глины не составляет труда: в песке ясно видны отдельные песчинки, при растирании песчаного грунта меду ладонями они отчетливо чувствуются. Крупный песок имеет размер частиц от 0,25 до 5мм, такие частицы хорошо видны невооруженным глазом, а песок средней плотности имеет размер песчинок до 2мм. Супесь содержит не более 10% глинистых частиц, в сухом состоянии она крошится, если скатать из нее шарик, то он рассыпается при легком давлении на него. Суглинок содержит от 10% до 30% глинистых частиц, обладает большей пластичностью, чем супесь. Если из суглинка сделать шар и раздавить его, то он превращается в лепешку с трещинами по краям. Глина – наиболее пластичный грунт, если раздавить шар, сделанный из глины, то он превратится в лепешку, на краях которой не будет трещин.

Влажность грунта можно так же определить на глаз. Если в вырытой яме или пробуренной скважине сухо, т.е. вода там откровенно не скапливается, значит грунт можно считать сухим. Если же на дне скважины через некоторое время накапливается вода, значит уровень грунтовых вод близко и грунт надо считать насыщенным влагой. Влажность и пластичность глины можно определить так: если лопата входит в глину легко и глина хорошо прилипает к лопате, то она пластичная и влажная. В противном случае ее можно считать сухой.

Плотность грунта – величина непостоянная. Находящийся глубоко под землей грунт будет плотным, поскольку на него давят слои грунта, находящиеся выше. При бурении скважины, извлеченный на поверхность земли грунт становится рыхлым и имеет насыпную плотность, которая гораздо меньше. При расчете несущей способности, грунт, находящийся на глубине 0,8-1 м и более можно считать плотным.

Исследование грунта происходит далеко не всегда, и даже при профессиональном проектировании дома, таких данных может не быть. Поэтому зачастую для упрощенных и приблизительных расчетов, несущую способность грунта принимают равной 2 кг/см

2.

Читайте так же:

• Глубина промерзания грунта
  Промерзание грунта приводит к его пучению и негативному воздействию на фундамент здания. Глубина промерзания зависит от типа грунта и климатических условий.

• Уровень грунтовых вод
  Грунтовые воды – это первый от поверхности земли подземный водоносный слой, который залегает выше первого водоупорного слоя. Они оказывают негативное воздействие на свойства грунта и фундаменты домов, уровень грунтовых вод необходимо знать и учитывать при заложении фундамента.

• Пучинистый грунт
  Пучинистый грунт – это такой грунт, который подвержен морозному пучению, при промерзании он значительно увеличивается в объеме. Силы пучения достаточно велики и способны поднимать целые здания, поэтому закладывать фундамент на пучинистом грунте без принятия мер против пучения нельзя.

• Силы морозного пучения грунтов
  Морозное пучение – это увеличение объема грунта при отрицательных температурах, то есть зимой. Происходит это из-за того, что влага, содержащаяся в грунте, при замерзании увеличивается в объеме. Силы морозного пучения действуют не только на основание фундамента, но и на его боковые стенки и способны выдавить фундамент дома из грунта.

• Расчет фундамента для дома: нагрузка на фундамент и грунт
  На этапе проектирования будущего дома в числе прочих расчетов необходимо выполнить расчет фундамента. Цель этого расчета – определить, какая нагрузка будет действовать на фундамент и грунт, и какой должна быть опорная площадь фундамента. Для того, чтобы определить суммарную нагрузку на фундамент, необходимо посчитать вес будущего дома со всеми эксплуатационным нагрузками (проживающими там людьми, мебелью, инженерным оборудованием и т.п.)

Нагрузка на грунт. Определяем несущую способность разных грунтов.

Карта сайта

Показатель несущей способности видов грунта показывает собой характеристику, для правильного выполнения строительства. Она характеризует собой нагрузку, которую может выдержать грунт на единицу площади. Она измеряется в т/м² или кг/см².

В таблице показаны показатели несущей способности, кг/см².

* Таблица адаптирована с упрощением из СНиП 2.02.01-83. Приложение №3.

При увеличении влажности почвы, несущая способность грунта уменьшается в значительной степени. Наиболее устойчивые к влажности в этом отношении являются пески, однако стоит учитывать, что это выполняется только на крупных и среднекрупных песках.

Максимальная нагрузка на грунт может определяться не только геологами, но и вами самостоятельно. При самостоятельном исследовании есть возможность определить виды грунта и самостоятельно. Для этого можно воспользоваться буром или лопатой и выкопать яму в глубину порядка двух метров, что будет соответствовать условиях Подмосковья ниже глубины промерзания и этого достаточно.

Если выполнять эти работы летом, то сразу можно определить есть вода или нет на этом уровне, это весьма важно.

Рассматривая грунт можно визуально определить наличие песка, глины и их примесей. От этого зависит несущая способность, поэтому этот момент очень важен.

Почвы как супеси имеют в своем составе немного больше глины, однако ее количество не превышает 10 процентов от объема. При высыхании она крошится, однако обладает достаточной вязкостью, чтобы из нее можно было слепить шарик.

Суглинки имеют больший процент, который составляет примерно 10-30 процентов от объема. Вследствие чего этот грунт более пластичен, слепленный из такого состава шарик обладает пластичностью, но все же трескается по краям, если его сплющить.

Глина самая пластичная, слепленный из нее шар и раздавленный, не трескается по краям.

Плотность грунта постоянно меняется и не постоянен в зависимости от глубины залегания.

Глубоко залегаемый слой считается довольно плотным и нагрузка на грунт, которую он может выдержать довольно высока, это связано с тем, что поверхностные слои (плодородный слой и т.д.) давят с довольно существенной силой вниз.

Если извлечь грунт при бурении, то на поверхности плотность его теряется и он становиться рыхлым, поэтому плотность необходимо замерять непосредственно на той глубине, на которой планируется возводить фундамент. Можно взять, расчет небольшие допущения и рассчитывая, несущую способность, принять, что на глубине 0,8 и ниже плотный грунт, на результате расчета это принципиально не отразится.

Хочется заметить, что те, кто не проводят анализ грунта, хотя бы на глаз, весьма рискуют, это приводит к существенным ошибкам в строительстве, которые могут открыться только в период эксплуатации здания.

Для дачного строительства в расчетах можно применить более приблизительные, данные. Как правило, несущую нагрузку на грунт считают равной 2 кг/см².

Вернуться на Главную страницу.

Определение несущей способности одиночных свай по формулам и таблицам СНиП П-Б. 5-67

Несущую способность свай   определяют   по   следующим фор­мулам:
для свай-стоек

(2.2)

для висячих свай

(2.3

Таблица   2.1
Нормативное сопротивление   грунта основания в плоскости   нижних концов забивных  свай R^н по СНиП II-Б.5-67

Примечание: В тех случаях, когда значения R^н указаны дробью, числитель относится к пескам, а знаменатель к глинам.

где: k = 0,7 — коэффициент однородности грунта; т = 1,0 — коэффи­циент условий работы; F — площадь поперечного сечения сваи у нижнего конца, м2; R^н — нормативное сопротивление грунта основа­ния в плоскости нижнего конца сваи, Т/м², принимаемое для забив­ных свай по табл. 2.1; u — периметр поперечного сечения сваи, м; — нормативное сопротивление 1-го слоя грунта по боковой по­верхности сваи, Т/м², принимаемое по табл. 2.2; /, — длина участка сваи в пределах i — го слоя грунта, соприкасающегося с боковой поверхностью сваи, м.
При определении значений пласты грунта по высоте делят на участки не более 2,0 м.
Указанные в табл. 2.1 и 2.2 значения R^н и даны для песчаных грунтов средней плотности, супесей с коэффициентом пористости не более 0,7, суглинков с тем же коэффициентом не более 1,0 и глин — не более 1,1.
Для плотных песчаных грунтов табличные значения R^н и уве­личивают на 30%.
Таблица   2.2
Нормативные сопротивления грунта, основания по боковой поверхности забивных свай    (по СНиП П-Б.5-67)

При определении величин R^н и нужно учитывать указанные ниже правила.

1.  При планировке территорий срезкой, подсыпкой, намывом до 3,0 м глубину расположения острия сваи и среднюю глубину расположения слоя грунта по боковой поверхности сваи следует прини­мать от уровня природного рельефа.

2.  При планировке срезкой, подсыпкой, намывом более 3,0 м — глубину расположения острия сваи и среднюю глубину расположе­ния слоя грунта по боковой поверхности сваи нужно принимать от условной отметки, расположенной на 3,0 м выше уровня срезки или на 3,0 м выше природного рельефа при планировке подсыпкой.

3.  Если в пределах длины сваи имеется прослойка торфа мощностью>30 см и предполагается планировка территории подсыпкой или иная ее загрузка, эквивалентная подсыпке, то сопротивление грунта, расположенного выше подошвы наинизшего (в пределах глубины забивки сваи) слоя торфа, принимают:
— при подсыпке до 2,0 м — для подсыпки и торфа равными нулю, а для минеральных пластов естественного сложения по табл. 2.2;
— при подсыпках от 2,0 до 5,0 м для грунтов, включая подсыпку, равным 0,4 от значений, указанных в табл. 2,2, взятых со знаком ми­нус, а для торфа — равным минус 0,5 Т/м²;
—    то же, при подсыпках более 5,0 м — указанным в табл. 2.2 зна­чениям, но со знаком минус ,(для торфа минус 0,5 Т/м²).

Значения нормативных сопротивлений грунта под острием и по боковой поверхности сваи, со всеми поправками, можно использовать только при условии, что заглубление сваи в неразмываемый и несрезаемый грунт составляет не менее 4,0 м для мостов и гидро­технических сооружений и не менее 3,0 м для зданий и прочих соо­ружений.

Пример 2.1. Строительная площадка имеет значительный уклон. Верх­ний слой грунта составляют супеси консистенции В = 0,4 мощностью 1,5-2,0 м. Ниже залегает слой торфа мощностью 0,5 м; далее идет мощный слой мелких песков средней плотности. По условиям строительства намечена вертикальная планировка подсыпкой из мелкого песка средней плотности. При забивке свай длиной L= 12,0 м, сечением 30х30 см их несущая способность резко меняется в зависимости от мощности слоя подсыпки, что показано ниже.

Рис. 2.3. Расположение сваи в различных условиях напластования грунтов
(к примеру 2.1)
Свая № 1. Расчетная длина сваи L = 12,0 м; мощность подсыпки из мелко­го песка средней плотности l₁ = 1,5 м. Слой пластичной супеси природного сложе­ния при В=0,4 имеет мощность l₂=2,0 м, слой торфа — мощность l₃=0,5 м. Да­лее на неопределенную глубину залегают мелкие пески средней плотности (рис. 2.3).

Расчетную глубину погружения сваи Н принимаем от природного рельефа, т. е. Н = 12,0-1,5= 10,5 м.
Нормативное сопротивление грунта под нижним концом сваи определяем по данным табл. 2.1.

Нормативное сопротивление грунта в Т/м²по боковой поверхности сваи определяем послойно (толщина слоев указана в м):

Несущая способность сваи

Свая № 2. Расчетная длина сваи L = 12,0 м. Мощность подсыпки из мелко­го песка средней крупности l₁+l₂ = 3,0 м. Слой пластичной супеси природного сложения при В = 0,4 мощностью l₃ = 2,0 м, слой торфа мощностью l₄ = 0,5 м. Ниже расположены на неопределенной глубине мелкие пески средней плотности.
Расчетную глубину погружения сваи Н принимаем от условий отметки на 3,0 м выше уровня природного рельефа, т. е. в данном случае от уровня подсып­ки. Отсюда Н=12,0 м.
Нормативное сопротивление грунта под нижним концом сваи с использо­ванием данных табл. 2.1 составит

Нормативное сопротивление грунта f по боковой поверхности сваи определя­ем в Т/м²послойно при высоте слоя h и длине расчетного участка l в м:

Несущая способность сваи

Свая № 3. Расчетная длина сваи L =12,0 м. Мощность подсыпки из мел­кого песка средней плотности l₁ + l₂ +l₃ = 6,0 м. Слой пластичной супеси природно­го сложения при В=0,4 мощностью l₄=1,5 м; слой торфа мощностью l₅ = 0,5 м. Ниже на неопределенную глубину залегают мелкие пески средней плотности.
Расчетную глубину погружения сваи Н принимаем от условий отметки на 3,0 м выше уровня природного рельефа:

Нормативное сопротивление грунта под нижним концом сваи принимаем по данным табл. 2.1. Интерполируя, получим

Нормативное сопротивление грунта по боковой поверхности сваи определяем в Т/м²послойно:

Отсюда несущая способность сваи:

Для сравнения подсчитаем несущую способность такой же сваи при усло­вии, что мелкие пески средней плотности залегают мощным слоем начиная от поверхности природного рельефа.

Свая № 4. Расчетная длина сваи L = 12,0 м. Свая на всю длину погружена в мощные мелкие пески средней плотности.
Нормативное сопротивление грунта под нижним концом сваи по табл. 2. 1:

Далее определяем послойно нормативное сопротивление грунта в Т/м² по бо­ковой поверхности сваи

Отсюда несущая способность сваи составит

Сравнив несущие способности свай в заданных грунтовых условиях с несу­щей способностью такой же сваи,  погруженной  на всю  длину   в мелкий песок средней плотности природного сложения, получим потери несущей способности из-за наличия прослойки торфа и подсыпки: для сваи № 1

для сваи № 2

для сваи № 3

Значения нормативных сопротивлений грунтов R^н и , приве­денные в табл. 2.1 и 2.2, используют при расчете несущей способно­сти сплошных и полых с закрытым нижним концом свай, погружае­мых механическими (подвесными), паровоздушными и дизельными молотами, а также при расчете несущей способности набивных частотрамбованных свай.

Таблица   2.3  Поправочные коэффициенты m_п для определения нормативных сопротивлений грунтов оснований висячих свай

Если предусматривают другие способы погружения свай, то зна­чения R^н и умножают на поправочные коэффициенты m_п, приве­денные в табл. 2.3 и вычисляемые независимо один от другого.

При попирании забивных свай-стоек на скальные грунты и на крупнообломочные (щебенистые, галечниковые, дресвяные и гра­вийные грунты с песчаным заполнением)    значение нормативного сопротивления грунта под нижним концом сваи принимают равным R^н = 2000 Т/м².
Для свай-оболочек и набивных свай, заделанных в скальный грунт не менее чем на 0,5 м и заполненных бетоном, величину R^нопределяют из выражения

(2.4)

где: R_сж — среднее арифметическое значение временного сопротив­ления скального грунта одноосному сжатию в водонасыщенном состоянии, Т/м²; h₃ — расчетная глубина заделки сваи-оболочки или набивной сваи в скальный грунт, м; d₃— наружный диаметр заде­ланной в скальный грунт части сваи-оболочки или набивной сваи, м.
Высокие значения нормативного сопротивления грунта под ниж­ними концами забивных и частотрамбованных набивных свай явля­ются результатом значительного уплотнения грунта в процессе за­бивки сваи. Устройство свай-оболочек, погружаемых с выемкой грунта, как и устройство набивных свай, не вызывает такого уплот­нения грунта, вследствие чего изменяется и расчетная формула и значения R_н.

Расчет несущей способности свай-оболочек, погружаемых с вы­емкой грунта, ведут так же, как и расчет несущей способности на­бивных свай.

В тех случаях, когда готовые сваи для воздушных линий элект­ропередачи вдавливают в пробуренные скважины (лидеры), рас­четная формула и значения несколько изменяются. Несущую спо­собность сваи, погружаемой вдавливанием в лидеры, определяют из выражения

(2.5)

где: k = 0,85 — коэффициент однородности грунта; m — коэффици­ент условий работы, принимаемый при фундаментах: под прямые промежуточные опоры — 1,0, под прямые анкерные опоры без раз­ности тяжений проводов в смежных пролетах — 0,85, под анкерно-угловые, угловые, концевые и анкерные опоры с разностью тяжений проводов — 0,75, под специальные опоры через большие реки, ущелья и т. п. — 0,6; m_к — коэффициент условий работы сваи в кус­те, принимаемый равным 0,9 при двух сваях и 0,8 — при трех сваях; при условии, что расстояние между осями свай не менее 4 и не более 6 диаметров, а глубина погружения свай не менее 4 м; R^н — норма­тивное сопротивление грунта под нижним концом свай, принимае­мое по табл. 2.1; и — периметр сваи; — нормативное сопротивле­ние i — го слоя грунта по боковой поверхности сваи, принимаемое по табл. 2.4; G — вес сваи и части ростверка, приходящейся на одну сваю.

Остальные обозначения объяснены в выражении (2.3). Несущая способность   винтовых   свай   зависит от размеров диаметра лопасти D и длины сваи L. При размерах диаметра лопасти сваи
Таблица 2.4   Нормативное сопротивление грунта по боковой поверхности сваи при вдавливании ее в скважины  (лидеры) , Т/м²

и длине несущую способность винтовой сваи, работающей на осевую нагрузку, определяют по формуле

(2.6)

где: k — коэффициент однородности грунта, принимаемый равным 0,6; m — коэффициент условий работы, определяемый по табл. 2.5; А и В — безразмерные коэффициенты, принимаемые по табл. 2.6; с^н — нормативное удельное сцепление или параметр линейности грунта в рабочей зоне, т. е. в слое грунта толщиной, равной D при­легающем к лопасти сваи, Т/м²; h — глубина залегания лопасти сваи oт природного рельефа, а при планировке срезкой — от пла­нировочной отметки; — приведенная объемная масса грунта, за­легающего выше отметки лопасти сваи (с учетом взвешивающего действия грунтовых вод), т/м³; F — проекция площади лопасти, считая по наружному диаметру в м²при работе сваи на сжимающую нагрузку или проекция рабочей площади лопасти, т. е. за вычетом площади сечения ствола свай при работе на выдергивающую на­грузку.

В тех случаях, когда размер лопасти D>1,2 м или длина сваи L>10 м, несущую способность винтовых свай определяют проб­ной статической нагрузкой.

При работе винтовых свай на вдавливание принимают характе­ристики грунтов, залегающих под лопастью сваи, а при расчете на выдергивание — характеристи­ки грунтов, залегающих над ло­пастью сваи. Глубина заложения лопасти от планировочной отметки должна быть не менее 5D в гли­нистых грунтах и не менее 6D — в песчаных.
Таблица   2.5 Коэффициенты условий   работы винтовых свай т

Таблица 2.6   Коэффициенты А и В % выражению (2.6)

Свайные фундаменты. Расчёт несущей способности висячей набивной сваи

Дисциплина: МЕХАНИКА ГРУНТОВ

Раздел: СВАЙНЫЕ ФУНДАМЕНТЫ

Практическое занятие № 6

Вариант № 9

РАСЧЁТ НЕСУЩЕЙ СПОСОБНОСТИ ВИСЯЧЕЙ НАБИВНОЙ СВАИ

Основание сложено однородным пылевато-глинистым грунтом с показателем текучести . Рассчитать максимально возможную расчетную нагрузку , передаваемую на одиночную висячую набивную сваю, имеющую форму правильной призмы (цилиндра) высотой  с основанием в форме правильного n-угольника (круга) площадью .

Дано: грунт основания – пылевато-глинистый грунт с показателем текучести . Свая имеет форму правильной призмы (цилиндра) высотой  с основанием в форме правильного n –угольника (круга) площадью .

Рассчитать максимально возможную расчетную нагрузку

1.Поскольку свая опирается на пылевато-глинистые грунты со степенью влажности , то в этом случае коэффициент условий работы сваи равен:

2.Поскольку свая призматической формы без уширения, то коэффициент условий работы грунта под нижним концом сваи равен:

3.Из Таблицы 1 выберем расчетное сопротивление грунта под нижним концом сваи . Примем глубину погружения нижнего конца сваи равной длине сваи:

.

4.Вычислим радиус окружности  основания сваи по формуле:

5.Рассчитаем длину окружности поперечного сечения сваи по формуле:

6.Из Таблицы 2 выберем коэффициент условий работы пылевато-глинистого грунта на боковой поверхности сваи  будет равен:

7.Поскольку основание сложено однородным пылевато-глинистым грунтом, для удобства расчёта разобьем его на 6 слоев толщиной по 2 метра,

8.Глубины залегания средней части каждого из слоёв  будут равны:

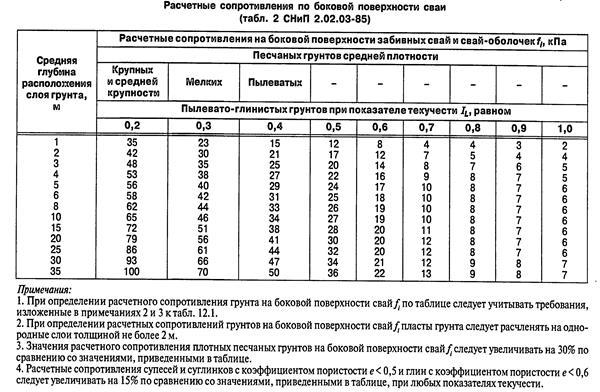

9.Из Таблицы 3 выберем расчетное сопротивление грунта  на боковой поверхности -го слоя

10.Расчётную несущую способность грунта основания одиночной набивной висячей сваи  рассчитываем по формуле:



11.Определяем коэффициент надежности . Поскольку несущая способность сваи определена расчетом, то:

12.Определяем максимально возможную расчетную нагрузку , передаваемую на одиночную висячую набивную сваю:

Результаты расчётов заносим в таблицу Р6:

Таблица Р6. Расчётная несущая способность грунта основания одиночной набивной висячей сваи.

1		1	2		19		32,315
2		3	2		30		51,024
3		5	2		34,5		58,678
4		7	2		37,5		63,780
5		9	2		39,25		66,756
6	11			2		40,9	69,562
							92,250
							347,492
							248,21

Рисунок 1. Расчётная схема висячей набивной цилиндрической сваи (размеры приведены в мм).
