Как подключить люстру, определить заземление и ноль — инструкция

Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем знакомиться с инструкцией и в этой ее части рассмотрим схему освещения с применением защитного заземления. Здесь же Вы узнаете, как определить заземление и ноль на потолочных выводах.

Однако хочу сразу предупредить, что существенной разницы между схемами с заземлением и без Вы не заметите, так как они абсолютно одинаковы, и различаются лишь наличием или отсутствием заземляющего проводника.

Но и здесь есть некоторые нюансы, без знания которых у новичков могут возникнуть трудности при подключении люстры.

И все же перед тем как приступить к чтению я Вам рекомендую изучить первую часть инструкции, так как именно в ней в ней много полезной информации для новичков. И возможно после изучения первой части дальнейшее ознакомление с инструкцией Вам уже не понадобится.

Электрическая проводка с заземлением

1.

Разбираемся с потолочными проводами

Рассмотрим ситуацию, когда на потолке три вывода, а какие из них фаза, ноль и заземление Вы не знаете. Для определения этих выводов воспользуемся

индикаторной отверткой и контрольной лампой, представляющей собой обычную лампу накаливания и патрон с двумя выводами.

Из всех трех выводов наибольшую трудность предоставляет определение нуля и заземляющего проводника, поэтому остановимся на поиске этих двух выводов.

А чтобы исключить все возможные совпадения будем искать заземляющий проводник, так как по отношению к нулю его поиск не требует внесения изменений в схему освещения.

Определение заземляющего проводника:

Следующие действия выполняются строго по пунктам. Будьте внимательны и осторожны, так как некоторые пункты придется выполнять под

действующим напряжением.

а) В доме или квартире отключаем из розеток все бытовые приборы.

б) В квартирном или домовом щитке находим вводной автомат и на его входных (верхних) клеммах индикаторной отверткой определяем фазу и ноль. Как правило, фазу подключают на левую клемму.

в) Выключаем вводной автомат и с его нижней (выходной) клеммы отключаем нулевой провод.

г) Включаем вводной автомат. Включаем выключатель света и индикаторной отверткой находим фазный вывод на одном из потолочных выводах. Запоминаем его.

д) Выключаем выключатель света и отверткой проверяем отсутствие фазы на фазном выводе. Если фаза исчезла, значит, берем вывод контрольной лампы и соединяем с найденным фазным выводом. Изолируем его изолентой.

е) Этот пункт выполняйте очень осторожно, так как при касании к выводу заземления возможно небольшое искрение.

Включаем выключатель света и свободным выводом контрольной лампы поочередно касаемся оставшихся двух выводов. При касании к которому лампа загорится, тот и будет являться выводом защитного заземления. Запоминаем или отмечаем его.

ж) Выключаем выключатель света и вводной автомат. К нижней (выходной) клемме вводного автомата подключаем ранее отсоединенный нулевой провод.

з) Подключаем выводы люстры к потолочным выводам. Включаем вводной автомат и проверяем работу люстры.

Как видите, процесс определения заземляющего проводника не очень труден. Главное понимать, что делаешь и в процессе поиска быть внимательным и очень осторожным.

2. Монтажная схема подключения одноклавишного выключателя:

На схеме защитный заземляющий проводник РЕ обозначен жилой зеленого цвета. Он так же, как и ноль, из распределительной коробки сразу поступает на потолок. С потолка выходит третьим выводом и соединяется с металлическим корпусом люстры.

Для соединения выводов в люстре предусмотрена клеммная колодка. Как правило, для удобства и простоты подключения каждая клемма колодки обозначена, и поэтому подключение не составляет большого труда.

Главное определиться с потолочными выводами.

Таким же образом заземляющий проводник соединяют при подключении люстры к двойному и тройному выключателям.

Запомните. Заземление в работе схемы освещения не участвует. Оно служит только для защиты от поражения электрическим током.

Бывают случаи, когда в связи с конструктивными особенностями корпус люстры на 90% выполнен из диэлектрического материала и для этой модели подключение заземления не предусмотрено производителем.

В этом случае потолочный заземляющий вывод не подключается. Его конец изолируется, например, изолентой и оставляется не подключенным.

И в заключении выкладываю две полные монтажные схемы освещения для одного помещения с применением одноклавишного выключателя.

На первой схеме показан фрагмент местного щитка, включающий в себя УЗО и автоматический выключатель, а вторая схема реализована с применением дифавтомата.

На заметку. Одно УЗО можно использовать как общее на всю квартиру или дом, или же разделить, например, на два, чтобы одно контролировало все освещение, а второе все розетки.

3. Полная монтажная схема с применением УЗО.

Фаза L поступает на вход УЗО и с его выхода на автоматический выключатель.

С выхода выключателя фаза трехжильным кабелем уходит в распределительную коробку и в точке 1 соединяется с жилой провода, приходящего от выключателя.

С выходной клеммы L1 выключателя фаза двухжильным кабелем поступает в коробку, и в точке 2 соединяется с жилой трехжильного кабеля, приходящего с потолка. Этим кабелем фаза уходит на потолок и поступает на левый вывод лампы.

Ноль N заводится на вход УЗО и с его выхода трехжильным кабелем заходит в распределительную коробку, где в точке 3 соединяется с жилой потолочного кабеля. По кабелю ноль попадает на потолок и соединяется с правым выводом лампы.

Защитный заземляющий РЕ проводник заходит в щит и подключается на шинку заземления. От шинки он попадает в распределительную коробку, где в точке 4 соединяется с жилой потолочного кабеля. По кабелю проводник попадает на потолок и соединяется с металлическим корпусом лампы (люстры).

3. Полная монтажная схема с применением дифавтомата.

Существенной разницы в этой схеме нет. Здесь лишь отсутствует дополнительный однополюсный автоматический выключатель, так как в отличие от УЗО дифференциальные автоматы имеют защиту от токов короткого замыкания и способны себя защитить самостоятельно.

Работа и описание схемы аналогичное с УЗО.

Теперь Вы точно сможете подключить люстру, а также определить ноль и заземляющий проводник.

На этом пока закончим.
Удачи!

Что будет, если вместо нуля подключить землю: рассказываем подробно

Заземление – намеренное создание контакта электрического прибора, подключенного к электросети, с заземляющим устройством. Оно предназначено для того, чтобы отвести ток в случае пробития корпуса, появляющийся на металлических частях бытовой техники при возникновении аварии. Заземление автоматически вырубает напряжения благодаря срабатыванию УЗО (устройство защитного отключения).

Когда оборудование защищено таким способом, то при любом соприкосновении человека к бытовым приборам ток, сохранившийся на оборудовании, станет не опасен.

Если техника не была заземлена при установке, ток проходит через тело коснувшегося. Несмотря на то, что это остаточное напряжение, оно будет ощутимо, но не опасно.

Остаточное напряжение ощутимо, но не опасно.Источник yandex.ru

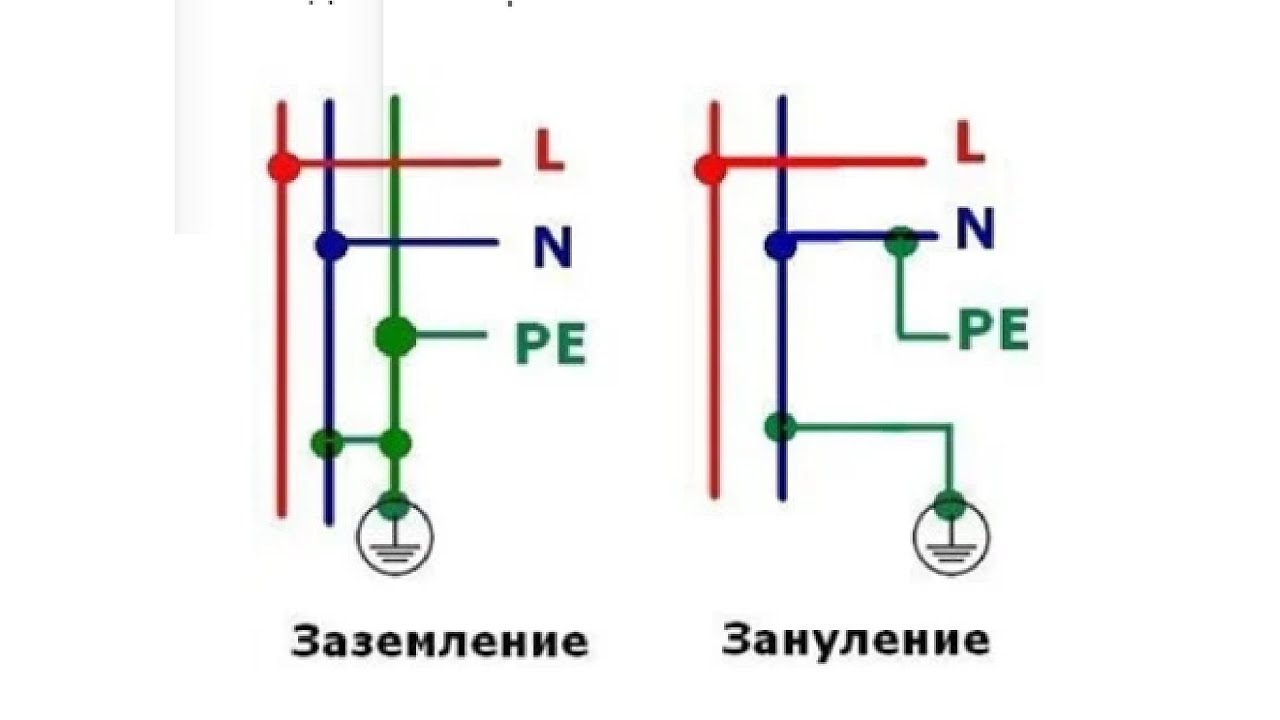

Чем отличается «ноль» от «земли» в электрике

Некоторые электромонтажники, имеющие опыт работы, не всегда могут ответить правильно на вопрос «что будет, если земля используется вместо нуля» или чем отличается заземление от зануления. Важно в этом разобраться, чтобы не допустить ошибок работе.

Если сделано зануление, корпусная часть оборудования соединяется с нулевым проводником. Когда делается заземление, то корпус электрического прибора присоединяется к заземленному контуру, состоящему из металлических штырьков, забиваемых в грунтовое основание.

Заземленный контур — металлические штыри, забитые в землюИсточник yandex.ru

Соединили землю вместо нуля: риски и последствия ошибки

Если в розетке вместо зануления сделано заземление, при наличии УЗО в электрической цепи его будет выбивать. Если защитное устройство отсутствует, образуется потенциал, опасный для иных потребителей, если их земляной проводник соединен с вашим.

Важно знать! Ваши приборы по-прежнему могут продолжать функционировать, и вероятней всего вы не почувствуете разницу, особенно когда сделано заземление с хорошим качеством.

Другие проблемы при обрыве «защитного нуля» в электрощите:

  • Это незаконное подключение в сеть (в обход электросчетчика).
  • Может сгореть оборудование, включая соседское.
  • При включении бытовой техники в розетку поврежденной линии все заземляющие контакты будут под напряжением.
Напряжение на корпусе бытового прибораИсточник kupisantehniky.ru

Заземление вместо нуля в розетке. Что будет.

Поэтому разберитесь с отсутствием «нуля» в вашей электропроводке. Если «рабочий 0», идущий к электрической розетке поврежден, найдите место повреждения нулевой цепи.

Вместо поврежденного «нуля» можно использовать провод заземления. Для этого обязательно делается новая маркировка:

  • на нулевой линии;
  • в розетках;
  • в электрическом щитке.

Духовой шкаф и посудомоечная машина должны подключаться к разным группам. Каждая линия должна быть оснащена отдельным защитным автоматическим выключателем. УЗО можно поставить общее на всю электрическую цепь.

Заземляющий проводник тоже один на всех, его допускается брать с другой линии.

Заземляющие устройства

Отличаются по методу выполнения процедуры заземления нейтрального провода на второстепенной катушке силового трансформатора и бытовых приборов – пользователей электроэнергии.

Конкретный пример приведен для электрической подстанции (ТП). В нем вторичная обмотка ТП оснащена 3-мя катушками, которые соединены между собой в Y/Y, называющейся «звездой».


Как определить фазу и ноль – основные способы и пошаговое их применение

Конец одного из них присоединяется в единый центр – это нейтральная точка «N» или «нулем». Нулевой проводник прямо соединятся с ЗУ (заземляющее устройство).

Незанятые концы обмотки присоединяются к кабелям 3-х фазной сети. Эти провода протягиваются к потребителям электрической нагрузки (бытовой технике). Могут быть как однофазные, так и трехфазные сети, зависит от вида оборудования. Подобное соединение «рабочего нуля» называют глухозаземленной. Такой способ применяется в заземляющих контурах TN. Все виды систем заземления описаны дальше в этой статье.

Тут нейтральный проводник нужен в качестве механизма защиты электрооборудования, присоединенных к сети. Система заземления защищает также людей от воздействия электрического тока, поскольку имеет прямое контактное соединение с основанием грунта.

Виды заземляющих контуров (систем)

Есть три вида систем заземления:

Нулевая точка обмотки трансформатора наглухо заземлена. Неизолированные части, которые могут проводить электрический ток, присоединяются к заземленному «рабочему нулю». Проводник в таком контуре называется РЕ (нулевой защитный провод).

Нейтральный проводник обмотки трансформатора наглухо заземлен. Неизолированные части, которые могут проводить электрический ток, соединяются с основанием грунта через заземляющее устройство.


Как правильно подключить УЗО – схемы для однофазной и трехфазной сети

Нейтральный проводник обмотки трансформатора изолируется от грунтового основания. Можно заземлить при помощи ЗУ, имеющего большое сопротивление. При таком варианте неизолированные части обмотки заземляются с использованием локального устройства (ЗК), не связанного с трансформатором.

Все 3 вида систем придуманы для того, чтобы защитить человека и электроприборы от воздействия электротока. Они равноценны по степени защиты людей. Однако имеют некоторые отличия по:

  • безопасности;
  • возможности ремонта;
  • безотказной работе бытовых приборов.

На схематичных планах маркируются 2-мя буквами:

  • Первый код показывает связь «рабочего нуля» трансформаторной обмотки с грунтовым основанием: T – заземленный; I – изолированный от грунта.
  • Второе обозначение указывает на контакт неизолированных токопроводящих частей с грунтовым основанием: T – заземленная; N – присоединенная наглухо к заземленной «нейтрали» трансформатора.

Вопросы эти очень важны, поэтому рассмотрим более подробно каждую из 3-х видов систем.

Земля вместо нуля.

TN

Открытая токопроводящая часть – это неизолированные участки электроустановок, к которым можно прикоснуться. При обычном режиме работы к этим участкам бытовых электроприборов не поступает напряжение. Однако все будет наоборот, если разрушается изоляция – на корпусе появится потенциал.

Причины повреждений в основном связаны с конкретными факторами:

  • старение техники;
  • физические разрушения;
  • долгий срок работы при повышенных оборотах;
  • накопившаяся грязь;
  • влажность на покрытии, расположенной у корпуса;
  • влияние климата;
  • брак, допущенный производителем.

Что будет если перепутать фазу и ноль, и как сделать все правильно

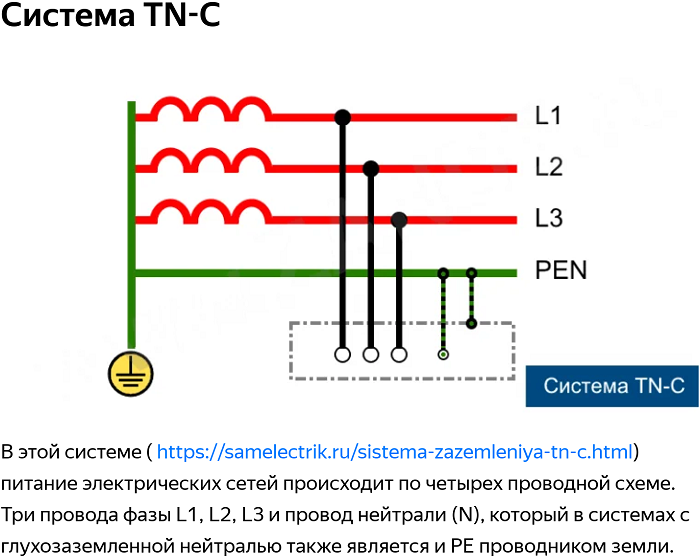

Одновременно вид системы TN делится на 3 дополнительные подсистемы:

Нейтральный: рабочий «N», защитный «РЕ» провода совмещаются в едином проводнике «PEN» на всем протяжении заземления. Это стандартная схема. Такая система – одна из первых. Несмотря на то, встречается в жилфонде, построенном до 1995-х годов, она все еще функционирует. Прокладывается 4-х жильным кабелем, в который приходит 3 фазы и 1 ноль.

Существует ключевой недостаток такого вида заземления – защитный проводник «PEN» один на всю систему. Поэтому TN-C не обеспечивает требуемую степень электробезопасности.

Система, в которой нулевой: рабочий «N», защитный «РЕ» провода разделяются на всем протяжении заземления.

В настоящее время практически любая современная техника обеспечивается питанием через надежные блоки питания (импульсные), не имеющие гальванической развязки с электрической сетью напряжением 220 Вольт.

Это объясняется тем, что в подобное оборудование встроены специальные фильтра, подавляющие высокочастотные помехи. Они через конденсаторы соединяются с токопроводящим корпусом установки. Высокочастотные помехи появляются в электрической сети через:

  • развязывающие конденсаторы;
  • проводник защитного заземления «PE»;
  • 3-х полюсную вилку;
  • электророзетку стекают на «землю».

Это система, где функции нулевого: рабочего «N», защитного «РЕ» проводов совмещаются в едином проводнике в определенной его части на всем протяжении заземления, начиная от трансформатора напряжения.

Отсутствие заземления опасно для человекаИсточник uk-parkovaya.ru
Что будет, если соединить две фазы между собой: главные понятия

Заключение

Если сделать заземление вместо нейтрали, существует опасность возникновения потенциала на корпусе приборов при нарушении изоляции. Когда прибор не заземлен, при касании металла голой рукой, через тело потечет ток, образуется заряд. Это очень опасная для человека ситуация.

Страница не найдена — BLOG.XIOT

Klipsch

В наши дни мы нечасто рассматриваем к покупке обычные полочные колонки. А еще реже,

Новости и новинки

Zennio Z70v2 — горячо ожидаемая новинка Zennio KNX. Рассматриваем её создание, изменения в ходе

Полезные советы

Разрядник — электрический аппарат, предназначенный для ограничения перенапряжений в электротехнических установках и электрических сетях.

Новости и новинки

KNX диммеры Theben. Управление освещением с немецким качеством.

Проектирование

KNX. Главное о технологии. Просто и кратко

Новости и новинки

Блок питания 320 мА и IP-интерфейс в одном корпусе

Что такое нейтральный провод и зачем он нужен вашему умному выключателю света.

При первом знакомстве с электропроводкой дома лучше не усложнять себе задачу.

Но не слишком просто, вы же не хотите убивать себя.

Шучу.

Вроде.

Что такое нейтральный провод?

Цепь можно представить как гигантскую петлю. Электричество должно иметь возможность постоянно обтекать его, чтобы обеспечивать мощность.Любые перерывы в этой петле и подача электроэнергии прекращаются. Нейтральный провод помогает завершить эту петлю, возвращая ток (электричество) обратно к источнику питания, замыкая цепь и поддерживая питание.

Это основная цель нейтрального провода, служить путем для возврата энергии обратно к первоначальному источнику.

В дополнение к нулевым проводам большинство цепей в Северной Америке содержат два провода под напряжением и провод заземления .

Два горячих провода проводят электричество от источника питания (аккумулятора) к нагрузке (в данном случае к лампе). Затем нейтральный провод переносит электричество обратно к источнику питания, замыкая цепь. Земля используется только в целях безопасности. В случае аномального потока или всплеска электричества заземляющий провод посылает заряд в землю.

Горячие провода

В то время как нейтральный провод несет электричество обратно к источнику питания от нагрузки , «горячие» провода переносят электричество от источника питания к нагрузке .

Нагрузка — это все, что использует электричество или потребляет энергию. Например, лампа, тостер или щипцы для завивки вашей жены.

В домах Северной Америки используется «разделенная фаза 240 вольт». Это просто означает, что каждый из горячих проводов несет 120 вольт, всего 240 вольт.

Когда нагрузки на двух горячих проводах несимметричны (как это обычно и бывает), нейтральный провод передает разницу обратно к источнику питания.

Например, если один из горячих проводов несет 12.5 ампер, а другой 15 ампер, нейтральный провод будет передавать 2,5 ампера (15 ампер-12,5 ампер) обратно к источнику питания, замыкая цепь.

Если, однако, только по одному из горячих проводов проходит ток в 15 ампер, нейтральный провод будет передавать равные 15 ампер обратно к источнику питания, замыкая цепь.

В случае, если по обоим горячим проводам течет одинаковый ток, нейтральный провод не будет передавать электричество обратно к источнику питания. В этом случае цепь замыкается за счет движения электричества туда и обратно между двумя горячими проводами.

Таким образом, горячие провода передают электричество от источника питания к вашему устройству (или в нагрузку ), а нейтральные провода возвращают электричество обратно в источник питания ( , если ток между двумя горячими проводами не сбалансирован ). Но что произойдет, если в цепи возникнет неожиданный поток электричества?

Провод заземления

Провода заземления обеспечивают альтернативные пути прохождения электричества в случае пробоя в цепи горячих и нейтральных проводов, по которым обычно проходит ток. Этот альтернативный путь отводит электричество глубоко под землю за пределы вашего дома.

Таким образом, «заземляющие» провода, в отличие от нейтральных проводов или проводов под напряжением, не проводят электрический ток при нормальных условиях . Они используются только в случае замыкания на землю .

Замыкания на землю — это аномальные потоки электричества.

Например, в ваш дом ударила молния. Это может привести к замыканию на землю.В этом сценарии заземляющий провод будет принимать этот аномальный электрический ток, произведенный молнией, и направлять его в землю. Это также приведет к срабатыванию выключателя на вашем электрическом щите, что приведет к отключению электричества в вашем доме.

Без заземляющего провода может взорваться ваш телевизор, или холодильник, или, не дай бог, плойка вашей жены. И это было бы хреново.

Есть ли у меня нейтральный провод?

Самый простой способ определить, есть ли у вас нейтральный провод в распределительной коробке освещения, — это посмотреть , но вот несколько подсказок, если вам пока не хочется этого делать:

  • Если ваш дом был построен в середине 1980-х годов или позже, есть большая вероятность, что в вашем доме повсюду есть нейтральные провода.
  • Если рядом с рассматриваемым выключателем есть розетка, скорее всего, у выключателя есть нулевой провод.
  • Выключатели света, соединенные вместе (например, два или три рядом друг с другом), скорее всего, будут иметь нейтраль, независимо от года постройки вашего дома.

Нейтральный цвет провода

В Северной Америке электрические нормы и правила требуют, чтобы электрики следовали цветовому коду проводки, что упрощает идентификацию различных типов.

Предупреждение : Прежде чем приступить к осмотру выключателя света, убедитесь, что питание выключено! Подойдите к своему электрическому щитку и отключите выключатель, который питает выключатель света, над которым вы работаете.

Сделав это, вернитесь к выключателю и попытайтесь включить свет. Если он не включается, вы можете продолжить.

Затем отвинтите лицевую крышку выключателя света и снимите ее. Затем открутите выключатель света. После отвинчивания аккуратно вытащите выключатель из стены, не снимая провода.

Вы должны легко идентифицировать каждый провод. У меня не было опыта в этом раньше, и я понял, что это просто.

Вы узнаете, что у вас есть нейтральный провод, если за выключателем света находится катушка белого или серого провода, не подключенная к выключателю.

Выключатель света с катушкой нейтрального провода, соединенной желтой гайкой.

Если у вас нет катушки за выключателем света, у вас, вероятно, всего три провода — черный, белый и медный. В этом случае у вас нет нейтрального провода (хотя один из проводов белый!).

После идентификации лучший совет, который я когда-либо получал, заключался в том, чтобы использовать малярную ленту и маркировать каждый провод, прежде чем снимать его с выключателя света . Вы даже можете сделать снимок на свой телефон на всякий случай, чтобы знать, как он был установлен.

Вы не хотите оказаться в ситуации, когда вам придется вызывать электрика, потому что вы даже не можете подключить оригинальный выключатель.

Зачем нужен нулевой провод?

Одни цепи просто не могут работать без нулевого провода, другим он и не нужен. Например, стандартный выключатель света в вашем доме. Он не потребляет никакой энергии, он только подключает питание к соответствующей лампочке (лампам).

В случае интеллектуальных выключателей света им обычно требуется нейтральный провод, потому что они должны постоянно получать питание .Нейтральный провод позволяет замыкать цепь и включать выключатель. Это верно, даже если у вас есть умный выключатель света в положении «выключено».

Для большинства интеллектуальных выключателей света на рынке требуется нейтральный провод, но есть и такие, которые этого не требуют. Недостатком этих коммутаторов является то, что для них требуется отдельный концентратор, который необходимо приобрести.

Что делать, если у меня нет нулевого провода?

Если у вас нет нейтрального провода, у вас есть три основных варианта:

  1. Проложить нейтральный провод
  2. Найти интеллектуальный выключатель света, для которого не требуется нейтральный провод
  3. Использовать интеллектуальные лампочки вместо интеллектуальных выключателей
Проложить нейтральный провод

Вы можете нанять электрика и заставить его провести нейтраль по всему дому. Но вы, вероятно, не хотите вовлекаться в это. Это может быть дорого и просто головной болью.

Интеллектуальный выключатель света, не требующий нейтрального провода

Покупка интеллектуального выключателя света, для которого не требуется нулевой провод, проще и доступнее по цене . Существует несколько вариантов, но, по моему опыту, лучшим является диммерный переключатель Lutron Caseta Smart Home. Он получает потрясающие отзывы и его легко настроить самостоятельно.

Опять же, вам нужно будет купить соответствующий концентратор, чтобы эти интеллектуальные выключатели работали. В случае диммерного переключателя Lutron Caseta вам понадобится беспроводной интеллектуальный мост Lutron Caseta.

Используйте умные лампочки

Наконец, вы можете просто использовать умные лампочки и избежать хлопот с умными выключателями света. Однако у умных лампочек есть и недостатки. Самым большим из них является то, что они просто не будут работать, если ваш выключатель света когда-либо выключится . Это означает, что вам нужно, чтобы выключатель света всегда оставался во включенном положении.

Это может быть настоящей болью для вас и вашей семьи, и вам будет трудно это запомнить. Я считаю, что умная домашняя автоматизация должна добавить функциональность поверх того, что уже существует сегодня, а не устранить ее.

Невозможность пользоваться выключателями света в вашем доме не кажется мне такой уж умной.

Не поймите меня неправильно, есть варианты использования умных лампочек, но они не являются моим первым выбором.

Если вы все еще взвешиваете плюсы и минусы умных лампочек и умных выключателей, ознакомьтесь с постом Эрика Бланка «Умная лампочка против умного переключателя».

Почему на нейтральном проводе есть напряжение?

Ранее мы обсуждали, что основная задача нейтрального провода — служить путем для возврата энергии обратно к первоначальному источнику. А в случае интеллектуального выключателя света нейтральный провод также обеспечивает питание, так что переключатель всегда может быть «на ».

Следовательно, если на этом проводе есть напряжение, значит, он выполняет свою работу! Но будьте осторожны, это явно указывает на то, что вы не отключили питание переключателя, над которым работаете. Подойдите к электрощиту и выключите выключатель.

Если вы уже отключили выключатель, а ваша нейтраль все еще находится под напряжением, вызовите электрика, прежде чем продолжить . Скорее всего, есть проблема, для решения которой вам понадобится профессионал.

Можно ли соединить нейтральный провод с землей?

Я вижу этот вопрос, можно ли нейтральный провод подключить к земле , много всплывает в поисковых форумах. Ответ НЕТ. Нейтральный и заземляющий провода не взаимозаменяемы!

Попытка использовать заземляющий или нулевой провод не по назначению может быть чрезвычайно опасной.

Как обсуждалось ранее, провода заземления не предназначены для передачи тока при нормальных условиях . Они используются только в качестве меры предосторожности при ненормальном заряде.

Удаляя землю или каким-либо образом вмешиваясь в нее, вы подвергаетесь очень реальному риску поражения электрическим током.

Заключение

Работа с электропроводкой в ​​вашем доме может быть пугающей, и на то есть веские причины. Ставки высоки.

Но, исходя из опыта, после того, как вы провели исследование, заменить стандартные выключатели света на интеллектуальные выключатели света несложно.

Теперь, когда вы знаете, что такое нейтральный, горячий и заземляющий провода и как их идентифицировать, у вас есть все необходимое для начала работы.

Просто убедитесь, что на вашем электрощите отключен правильный выключатель.

Серьезно.

Дважды проверьте это.

Теперь приступайте!

Заземляющий, нейтральный и горячий провода (США/Канада)

Объяснение нейтрального, заземляющего и горячего проводов. В этой статье мы рассмотрим разницу между горячим, нейтральным и заземляющим проводом, а также функцию каждого из них на нескольких примерах. Эта тема предназначена для домов в Северной Америке. Если вы находитесь за пределами этого региона, вы все равно можете продолжить, но ваша система будет работать и выглядеть иначе, поэтому ознакомьтесь с другими нашими темами.

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube о проводах заземления, нейтрали и горячих проводах.

Предупреждение

Помните, что электричество опасно и может привести к летальному исходу. Вы должны быть квалифицированы и компетентны для выполнения любых электромонтажных работ. Никогда не работайте с электрическими цепями под напряжением/нагревом.

Прежде чем мы перейдем к этому видео, я хочу, чтобы вы помнили три вещи.

1) Электричество будет течь только по замкнутой цепи, если вы соприкоснетесь с электрическим проводником, ваше тело может замкнуть цепь.
2) Электричество всегда пытается вернуться к своему источнику.
3) Электричество проходит по всем доступным путям, чтобы замкнуть цепь. Он предпочитает путь с меньшим сопротивлением, и по этому пути будет протекать больший ток.

Мы рассмотрим горячие, нейтральные и заземляющие провода для типичной электрической цепи в североамериканском жилом доме. Но сначала мы увидим очень простую схему, чтобы понять, как она работает, а затем применим эти знания к сложной бытовой установке.

Когда мы смотрим на простую электрическую цепь только с батареей и лампой.Мы знаем, что для включения лампы нам нужно подключить оба конца проводов к клеммам аккумулятора. Как только мы соединим эти провода, цепь будет завершена, и электроны могут течь от отрицательного, через лампу и обратно к положительному выводу.

Электроны текут от отрицательного к положительному . Это называется потоком электронов. Первоначально считалось, что они текут от положительного к отрицательному. Позже выяснилось, что это неверно, и мы называем это Обычным током.

Итак, чтобы цепь была завершена, нам нужен провод, по которому электроны передаются от источника питания к свету, это наш горячий провод. Затем нам нужно подключиться от лампы и обратно к батарее, чтобы электроны вернулись к своему источнику питания или своему источнику. Это наш нейтральный провод. Горячий провод переносит электричество от источника питания к нагрузке, а нейтральный провод переносит использованное электричество обратно к источнику питания.

Токовая нагрузка на цепи

Если мы посмотрим на жилую электрическую систему в Северной Америке, то мы найдем два провода под напряжением, нейтральный провод и несколько проводов заземления.Если вы хотите подробно посмотреть, как это работает, то у нас есть обучающее видео для этого, нажмите здесь, чтобы посмотреть.

Представьте на секунду, что электрическая система дома отключена. подключен к батарее, и у нас есть только один горячий провод и нейтральный провод. Как мы пила с простой схемой, для включения света нам нужен горячий провод, чтобы подать ток на нагрузку, и нам нужен нейтральный провод, чтобы вернуть ток к источнику. Электричество поэтому течет через горячее, через шину и автоматический выключатель и в свет.Затем он возвращается обратно через нейтрально и к источнику.

Конечно, дома не подключены к батареям. подключены к трансформаторам. Итак, мы заменяем батарею трансформатором, и мы иметь полную цепь.

Электричество в этой цепи представляет собой переменный ток переменного тока, который отличается от постоянного тока, который мы видели с батареей. С постоянным током электроны текут прямо от A к B в одном направлении, подобно потоку вода вниз по реке. Но в наших домах есть переменный ток переменного тока, что означает электроны сильно меняют свое направление то вперед, то назад. как прилив моря.

Теперь в Северной Америке у нас есть двухфазное питание для большинства жилых домов, поэтому у нас есть два провода «горячего» и один провод нейтрали. У нас просто есть две катушки на 120 В, соединенные вместе в трансформаторе, затем нейтраль подключается к центру между двумя катушками.

Когда мы подключаем наш мультиметр между горячим и нейтральным, мы получаем 120 В, и мы получаем такое же показание для другого, потому что мы используем только половину катушки в трансформаторе. Когда мы соединяем две горячие точки, мы получаем 240 В, потому что мы используем полную катушку трансформатора.

Если у вас нет мультиметра, я настоятельно рекомендую вам его приобрести, это незаменимый инструмент для любых работ по поиску и электрике.

Если у нас есть нагрузка только на одну половину катушки, между горячей и нейтралью, и нагрузка, например, 20А, то горячая будет отводить 20А в нагрузку, а нейтраль будет отводить 20А обратно к источнику.

Мы можем измерить силу тока в кабеле с помощью амперметра.

Если у нас есть другая нагрузка на другой половине катушки, между другой горячей и нейтралью, и нагрузка имеет другое значение, например, 15 А, то нейтраль будет передавать только разницу между этими двумя значениями обратно в трансформатор. В этом случае 20 А — 15 А = 5 А, поэтому нейтраль будет нести обратно 5 А. Остальное пройдет по двум горячим проводам. Это то, что мы будем иметь в большинстве случаев, потому что есть несколько цепей с разными нагрузками.

Если бы у нас была нагрузка на обе катушки и они были одинакового номинала, скажем по 15А каждая, то в нулевом проводе тока не будет. Все это течет туда и обратно по двум горячим проводам между нагрузкой и источником. Это потому, что это переменный ток переменного тока, а трансформатор имеет отвод от центра с нейтралью, поэтому, пока одна половина движется вперед, другая половина движется назад, и ток будет течь в другую цепь, а не обратно через нейтраль.

Подробную анимацию смотрите в видео на YouTube ниже

Горячие провода передают электрический ток от источника питания к нагрузке, а нейтральные провода передают электрический ток от нагрузки и обратно к источнику питания.

Что делает заземляющий провод?

Провод заземления в нормальных условиях эксплуатации не пропускает электрический ток. Этот провод будет проводить электрический ток только в случае замыкания на землю. Надеюсь, этот провод вообще никогда не будет использоваться за всю его жизнь.Это всего лишь аварийный путь, по которому электричество возвращается к источнику питания, а не проходит через вас. Провод заземления в большинстве случаев представляет собой голый медный провод, неизолированный, но иногда покрытый зеленой изоляцией. Этот провод имеет очень низкое сопротивление, поэтому электричество будет проходить по нему, потому что это проще и может вернуться быстрее.

Возвращаемся к простой схеме с батарейкой и лампой. Если теперь мы возьмем другой провод и протянем его от положительной клеммы к лампе и подключим его к металлическому держателю лампы, это фактически будет нашим заземляющим проводом.Он не используется для передачи электроэнергии. Если горячий провод коснется металлического корпуса, то электричество теперь будет течь по проводу заземления. Если горячий провод соприкасается как с нейтралью, так и с землей, то он будет течь по обоим проводам обратно к источнику, но, поскольку заземление имеет меньшее сопротивление, через него будет протекать больший ток.

Когда электричество находит способ покинуть свою цепь и вернуться к источнику через другой путь, чем его нейтральный провод, мы называем это замыкание на землю.

Возвращаясь к дому, электричество течет через горячую и светлую и обратно через нейтральную. Но если горячее коснется металлического корпуса, то вместо этого оно потечет по проводу заземления обратно в панель, затем по шине, а затем обратно к трансформатору по нулевому проводу. Заземляющий провод имеет очень низкое сопротивление, поэтому он вызывает огромное и мгновенное увеличение тока, которое отключает выключатель.

Поэтому мы подключаем провода заземления ко всему, что может потенциально стать потенциальным путем выхода электричества из цепи, такой как металлические трубы, металлические пластины выключателей и розеток и их ящики.Нам также нужно запустить один к розеткам, потому что часто наши приборы будут иметь металлический корпус, как стиральные машины и микроволновые печи.

Когда вы посмотрите на розетку и вилку, вы увидите, что горячий терминал, нейтральный терминал и терминал заземления. Оболочка чего-либо как стиральная машина, подключен к проводу заземления, который идет к вилку, через розетку и обратно к панели, чтобы уберечь вас от поражение электрическим током.

Теперь предположим, что вы находитесь на улице без обуви и на земле. влажный.Если вы прикоснетесь к горячему проводу, вы замкнете цепь, и ток будет проходить через вас, чтобы вернуться к источнику питания. В этом случае сопротивление очень велико, поэтому ток может быть недостаточно высоким, чтобы автоматически переверните выключатель и отключите питание. Это, вероятно, приведет к тому, что люди смерть.

К счастью, у нас есть розетка или выключатель GFCI. GFCI расшифровывается как прерыватель цепи замыкания на землю. Мы рассмотрим версию с автоматическим выключателем, но по сути они работают одинаково.

Этот выключатель GFCI будет подключен как к горячему, так и к нейтральному проводу цепи, чтобы он мог контролировать провода и гарантировать, что ток, протекающий в горячем проводе цепи, равен току в нейтральном проводе цепи. .Если ток не равен, то он явно течет обратно к источнику по другому пути, например, по металлической трубе, поэтому у нас есть замыкание на землю. Выключатель поймет это очень быстро и автоматически отключит питание цепи.

Заземляющий стержень

Подключенный к основной панели мы найдем толстый медный провод который ведет к заземляющему стержню. Грунтовая дорога зарыта в землю снаружи рядом с недвижимостью. Этот стержень не используется для замыканий на землю. Его цель состоит в том, чтобы рассеивать статическое электричество и высокое внешнее напряжение, такое как молния забастовки.

Также имеется заземляющий стержень, соединенный с нейтралью трансформатора. Многие люди думают, что во время замыкания на землю электричество проходит через их заземляющий стержень в землю. Но помните, электричество пытается вернуться к своему источнику. Поскольку на трансформаторе есть заземляющий стержень, существует потенциальный путь для возврата электричества к источнику. НО, этот путь будет иметь очень высокое сопротивление или импеданс, поскольку это переменный ток, и, как мы знаем, электричество будет иметь преимущество перед путем с наименьшим сопротивлением. Поскольку у нас уже есть заземляющий провод с низким сопротивлением, который обеспечивает обратный путь к источнику, вместо этого замыкание на землю пойдет по этому пути.

Когда дело доходит до освещения, источник освещения в основном Земля. Таким образом, молния пытается вернуться к своему источнику, который является земной шар. Если молния ударит по кабелям электросети, она потечет по проводам к добраться до заземляющих стержней как трансформатора, так и главного щита, чтобы вернуться на землю. В противном случае он взорвет все наши цепи и вызовет пожары.

Если горячий провод вступит в непосредственный контакт с заземляющим стержнем, то электричество будет течь через почву обратно к трансформатору, но сопротивление будет очень высоким, поэтому ток будет низким. Это означает, что автоматический выключатель вряд ли обнаружит эту неисправность, и автоматический выключатель не переключится автоматически, чтобы отключить питание.
