Объем смывного бачка унитаза: Сколько литров в бачке унитаза?

Опубликовано в Разное

17 Июл 1988

Содержание

сливные туалетные устройства старого образца и новые смывные приспособления, объем и габариты, сколько весит, какой выбрать

Сливной бачок для унитаза, пожалуй, является самым проблемным элементом среди всего сантехнического оборудования. Он довольно часто выходит из строя, нарушая функциональность всего санузла, кроме того, для определенной сантехники нужно выбирать свой тип этого приспособления, да и дизайн играет важную роль. Поэтому стоит подробнее узнать, как выбрать идеальное устройство бачка для унитаза.

Особенности

Основной функциональный элемент унитаза – сливной бачок – несмотря на множество модификаций и различный дизайн, уже более 150 лет остается неизменным по принципу работы. Это емкость, чаще всего из керамики, содержащая механическое устройство с ручным управлением.

Его функция – обеспечение интенсивного потока для быстрого смыва, образующего пробку воды и «запирающего» запахи. Подключается бачок для унитаза к водопроводу через систему шлангов, емкость определенного объема нужна для накопления объема воды, достаточного для смыва.

Туалетные бачки в общем случае имеют 2-3 технологических отверстия для подвода и слива воды. Внутри смывные емкости имеют механизмы для перекрытия жидкости, когда она наполняет нужный объем, и для смыва ее в чашу. Слив происходит под действием силы тяжести.

Унитазные бачки могут быть раздельными или вида компакт. Кроме того, есть варианты моноблока, где емкость для воды и чаша унитаза выполнены в едином нераздельном корпусе.

Виды

Почти все отечественные унитазы старого образца имели раздельный сливной бачок. Это значит, что он отделен от чаши и подвешен на высоте, а для подачи воды вниз используется труба. Достоинства такого исполнения в том, что напор получается очень сильным, следовательно, чем выше расположена емкость, тем интенсивнее смыв. Механизм смыва бачка, расположенного отдельно, является более простым, он происходит с помощью веревки. Но такое исполнение с бачком, подвешенным у потолка, многие находят не слишком эстетичным и презентабельным.

В отличие от раздельных устройств, имеющих навесной бачок, тип компакт имеет емкость для накопления воды, расположенную непосредственно на унитазе – в его задней части за чашей. Считается, что это сантехника более нового типа, хотя она была изобретена уже более века назад. Такие унитазы имеют более эстетичный вид, занимают меньше места. Не требуется подвешивать на высоте громоздкую и тяжелую емкость, вместо этого над унитазом во всю высоту до потолка можно разместить туалетные полки. Бачки типа компакт чаще всего сделаны с кнопкой, с помощью которой осуществляется смыв, реже представлены модели с рычагом.

Моноблок представляет собой единую нераздельную конструкцию унитаза и бачка

, последний располагается над чашей сзади. Такая модель отливается сразу на производстве из керамики, металла или пластика. Разобрать фрагменты нельзя, это усложняет транспортировку, и делает сантехнику более громоздкой. Но есть и достоинства: моноблок более гигиеничен – отсутствуют места стыков бачка и чаши, под ними и резиновым уплотнителем не скапливается грязь и ржавчина. Монолитная конструкция также выглядит более стильно и гармонично.

Моноблок может быть напольным или подвесным. Последняя конструкция более сложна в монтаже, ведь требуется установить всю систему так, чтобы она могла выдержать вес сидящего человека. Но зато она выглядит очень оригинально, и главное – под унитазом легче мыть пол.

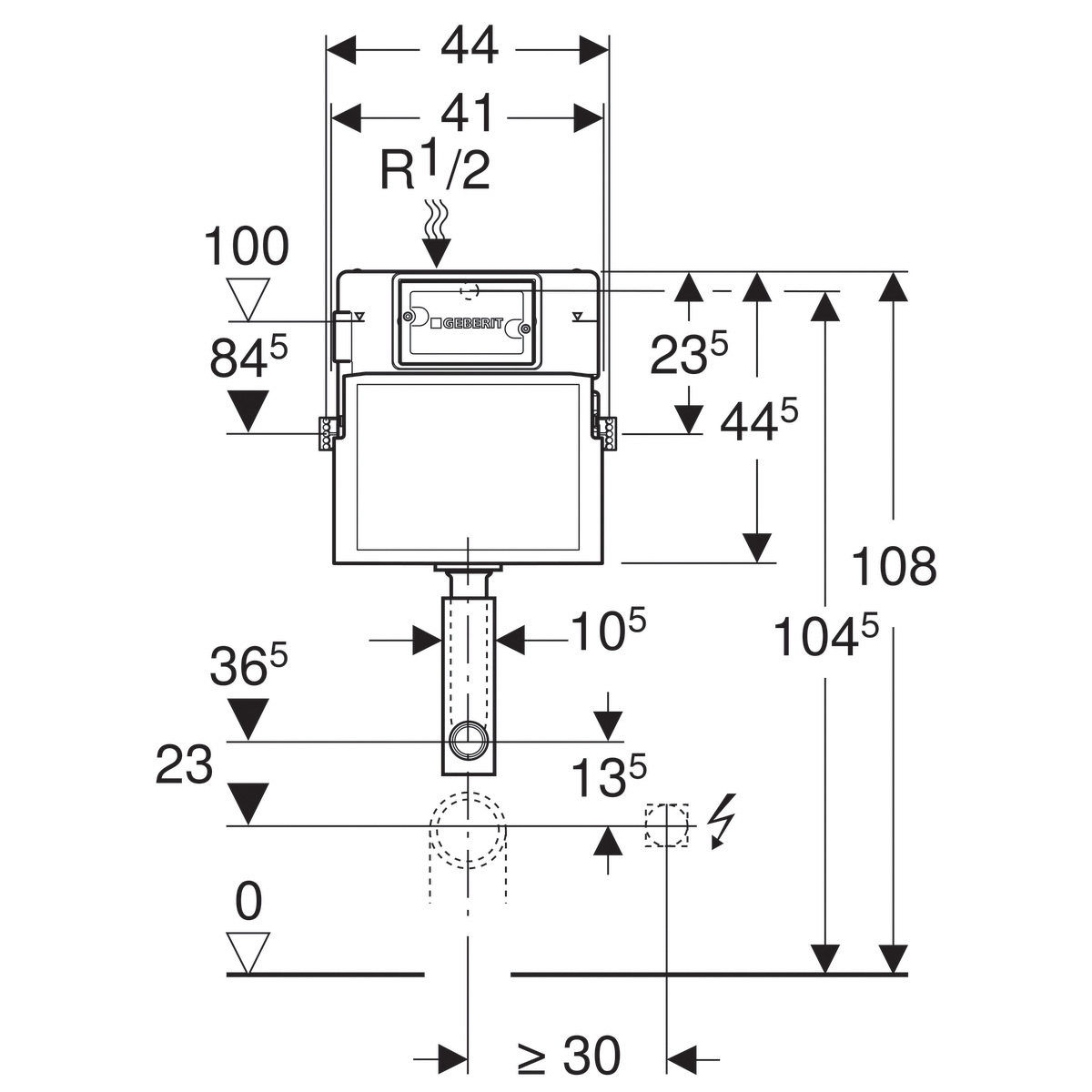

По расположению унитазный бачок может быть внешним или скрытым в нише фальшстены.

Последний вид более сложен по монтажу, в любом случае необходимо устанавливать перегородку и прокладывать сложный выводящий шланг. Но зато он имеет оригинальный вид, в случае монтажа приставного унитаза к фальшстене освобождается много дополнительного места, территорию вокруг устройства легче мыть.

По материалам изготовления унитазные бачки могут быть:

Керамические – самый распространенный вид. Керамика относительно прочна, легко моется, имеет характерный глянцевый блеск и может обладать не только белой, но и множеством других расцветок, что позволяет выбирать сантехнику в соответствии с остальным интерьером туалетной комнаты.
Фаянсовые – именно такими были самые первые унитазы, изготовленные во второй половине 19 века. Этот материал довольно хрупкий, кроме того, имеет пористую структуру, что усложняет его очистку, а в порах скапливаются грязь и микробы. Современные разработки позволяют снизить эти недостатки, но все равно фаянс в качестве материала для изготовления сантехники для туалета утратил свою популярность.

Бачки для унитазов из фарфора , как и керамические, имеют гладкую поверхность без пор, которую легко мыть. Прочность несколько меньше, чем у керамики, вид может быть очень презентабельным. Но из-за высокой стоимости фарфоровые бачки и унитазы не слишком популярны.
Металлические бачки для унитаза по прочности и легкости превосходят керамику. Характерный темный блеск смотрится очень стильно и подойдет для туалетной комнаты с современным дизайном. В качестве материалов чаще всего используют нержавеющую сталь или чугун. Последний вариант более хрупкий и тяжелый, так что выбор лучше сделать в пользу стальных емкостей.

Стекло и натуральный или искусственный камень тоже используются для изготовления унитазов, поэтому в комплекте с ними можно приобрести и соответствующие бачки. Подобные изделия обычно относятся к классу элитных, часто они устанавливаются в интерьерах, оформленных в стиле модерн. Цена на такие товары высокая, кроме того, они могут быть хрупкими.
Армированный акрил на сегодняшний день широко применяется для производства ванн, унитазов, есть и туалетные бачки из него. Материал гладкий, не пористый, имеет хорошо очищаемую поверхность насыщенного белого цвета. Достоинство в том, что при хорошей прочности он более легкий, чем керамика, кроме того, он гигиеничен.
Пластик применяется для унитазных бачков, скрытых в нише стены. Так как такой емкости не видно, то и визуальных требований к ней не предъявляется, главное, чтобы механизм надежно функционировал.

Материал и цвет бачка должны сочетаться с унитазом: для керамического устройства выбирается керамика, для стального – такая же сталь. Аналогично осуществляется выбор бачков из остальных материалов.

По способу подачи жидкости сливные бачки могут быть с боковой или нижней подводкой воды. В первом случае шланг располагается справа или слева в верхней части устройства, во второй – снизу. Нижняя подводка хороша тем, что шланга практически не видно, по бокам от бачка остается свободное место. Но такие устройства сложнее ремонтировать, да и напор воды для заполнения нужен интенсивный.

Запорное устройство или клапан для сливного бачка бывает поршневым или мембранным. Первый тип приводится в действие рычагом с поршнем, на его конце находится прокладка, блокирующая ток воды в емкость. Клапаны, имеющие силиконовую или резиновую мембрану, позволяют бесшумно и за короткое время набрать воду в бачок, но они очень чувствительны к чистоте.

Сливные бачки с кнопкой бывают трех видов:

Однорежимный слив – слив, когда при нажатии кнопки выливается вся вода.
С режимом «стоп», когда первое нажатие запускает слив, а второе останавливает его.
Двухрежимный слив имеет две копки: первая предназначена для слива части воды, вторая – для полного опустошения бачка.

Кроме кнопки, приводить в действие сливной механизм может шток или рычаг. Вытяжные системы сливают воду путем поднятия вверх штока. Такой бачок имеет довольно простое устройство, ремонтировать его легче, чем конструкцию с кнопкой. Рычажные механизмы имеют рычаг сбоку или снизу, устройство срабатывает нажатием на него. Подобные бачки могут быть и моделями компакт, и раздельными.

По форме внешние сливные бачки могут быть пристенными или угловыми. Второй тип нужен, если унитаз ставится в угол помещения.

Так можно сэкономить свободное пространство в туалете, а пользоваться санузлом не менее комфортно, чем при стандартном варианте.

Принцип работы

И сливные бачки старого образца, и современные системы с двумя режимами работы имеют сходное устройство и функциональность.

Подобный механизм включает в себя следующие детали:

запорная арматура;
наливной клапан;
система, предотвращающая перелив воды.

Для того чтобы управлять сливом воды и предотвратить утечку жидкости без необходимости, существует сливная или запирающая арматура, имеющая клапан с затычкой, которая блокирует отверстие, выходящее в чашу унитаза. Клапан полностью прижимается к нему под напором находящейся в емкости воды. Если в унитазе наблюдается постоянная непрерывная протечка, то неисправность устройства связанна именно со сливной арматурой.

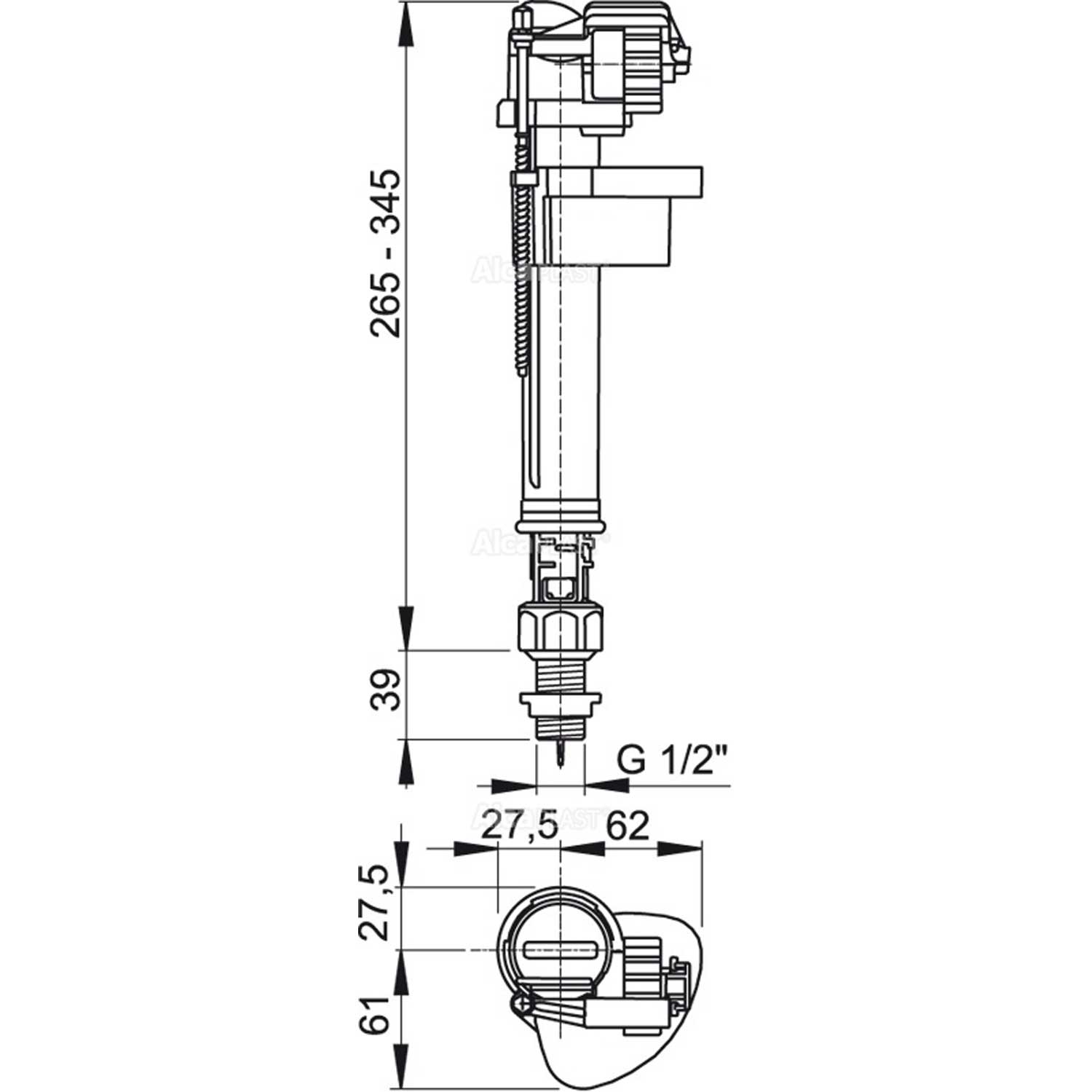

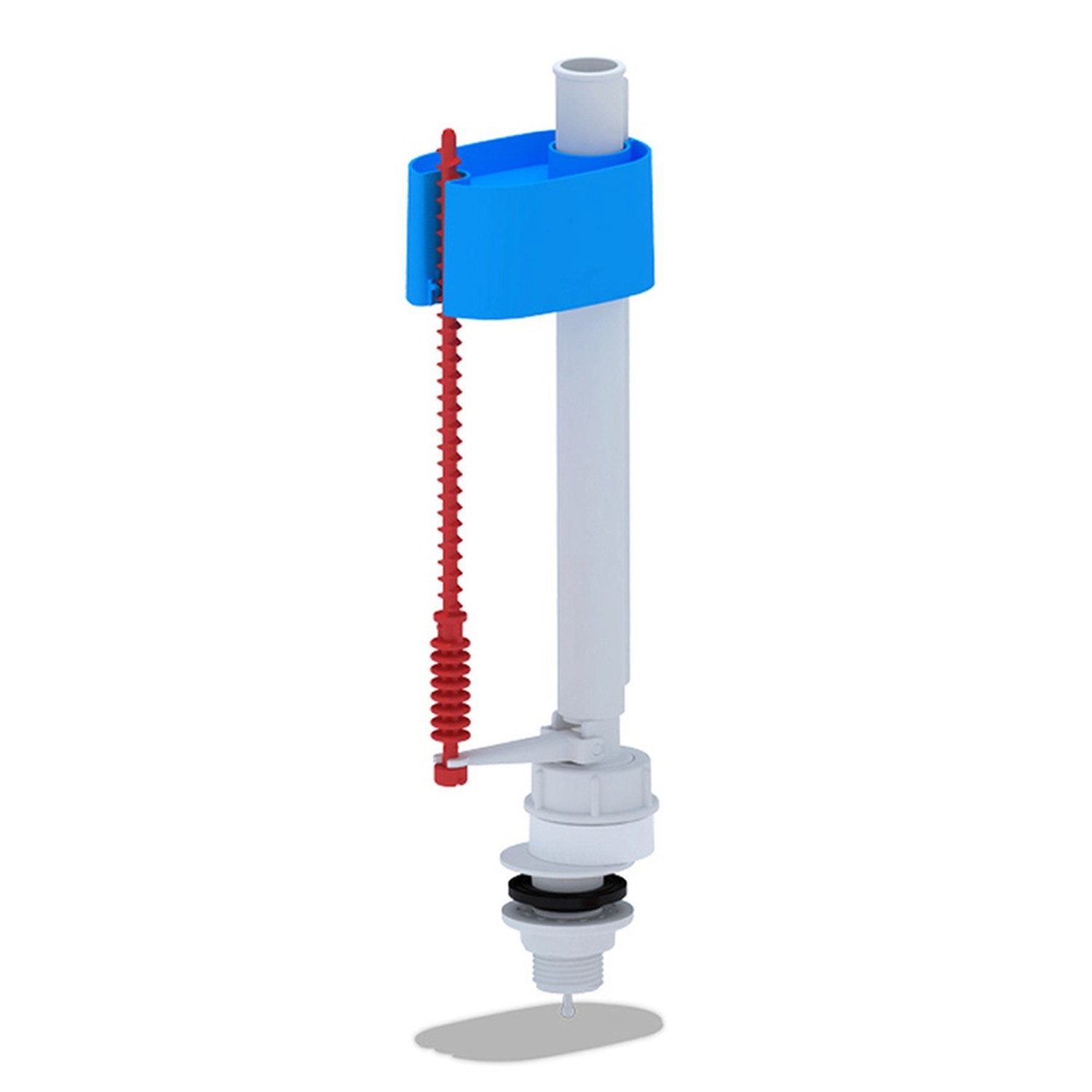

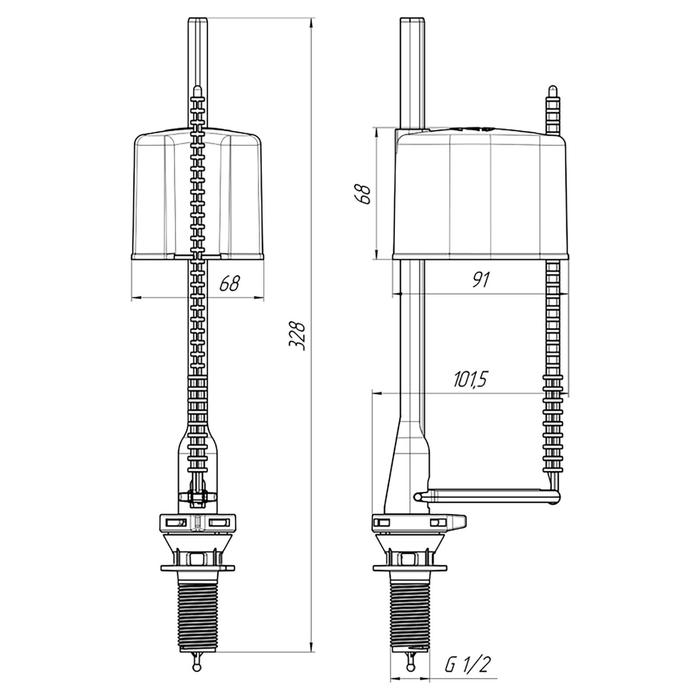

Наливной клапан служит для пропуска воды из водопровода в емкость бачка и ее перекрытия, когда он заполняется полностью. Схема работы устроена следующим образом: данный клапан имеет соединение, обычно сделанное в виде латунного стержня с поплавком, который, в свою очередь, поднимается вместе с уровнем воды и при заполнении закрывает подачу жидкости извне. В старых системах наливной клапан располагался сбоку, а поплавок размещался горизонтально, новые модели сливных бачков имеют наливной клапан снизу и вертикальный поплавок, сделанный из легкого пластика. Наиболее часто поломки унитаза связаны именно с данным устройством.

Системы слива и перелива воды, имеющиеся на большинстве современных моделей бачков, предназначены для того, чтобы при неисправности сливной арматуры, поплавка или наливного клапана вода выливалась не на пол туалета, а в канализацию. Для этого предусмотрены специальные шланги.

Если механизм блокировки воды нарушен, то она льется не через край бачка, а поступает через них и выводится в сливные коммуникации.

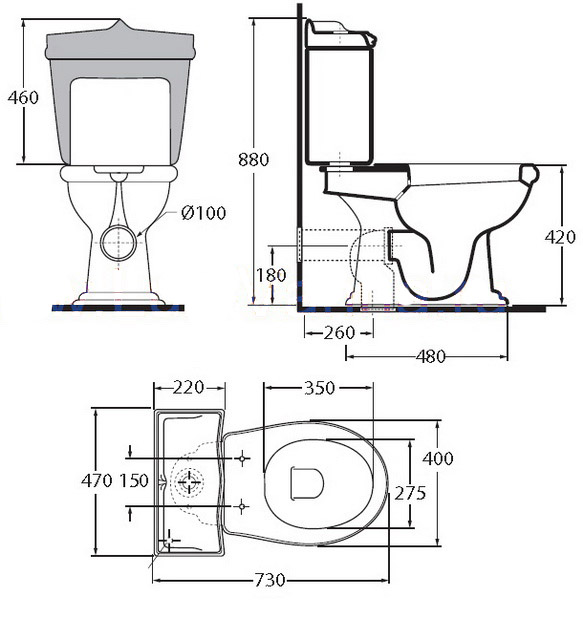

Размеры

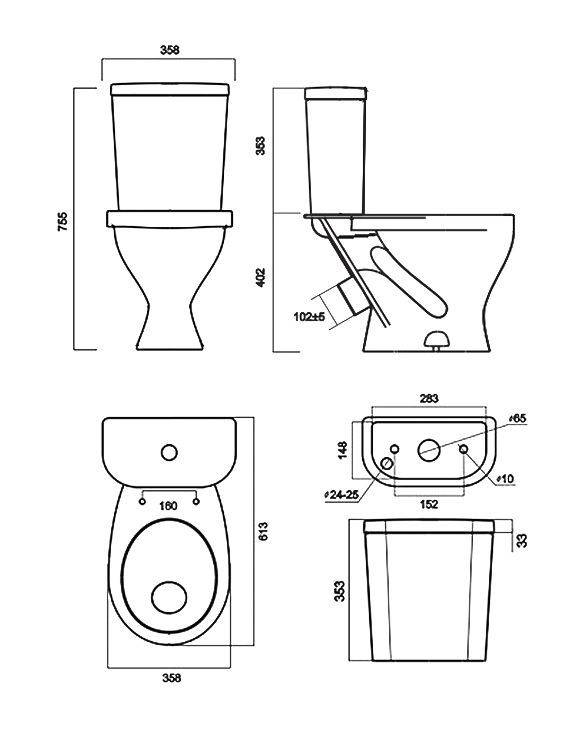

Объем стандартного сливного бачка раздельного типа или компакт – 6 литров. При этом керамическое изделие со всей внутренней арматурой весит 10 – 11 кг. Вес аналогичного по объему акрилового устройства будет меньшим. Пластиковая емкость, которая встраивается в фальшстену, имеет минимальную массу.

Габариты раздельных сливных бачков или типа компакт могут быть различными.

Самые распространенные варианты:

высота с крышкой – 350- 400 мм;
длина – 300-360 мм;
ширина – 150-200 мм.

Для экономии места часто устанавливают унитаз в угол туалета, такой метод также распространен в совмещенных санузлах.

Для такого расположения выбирают угловые сливные бачки, компактные и не уступающие по объему обычным типам. Самый малогабаритный подобный товар может обладать шириной 275 мм. Унитаз моноблок с нераздельным бачком может иметь высоту от пола до верха крышки от 820 мм.

Комплектующие

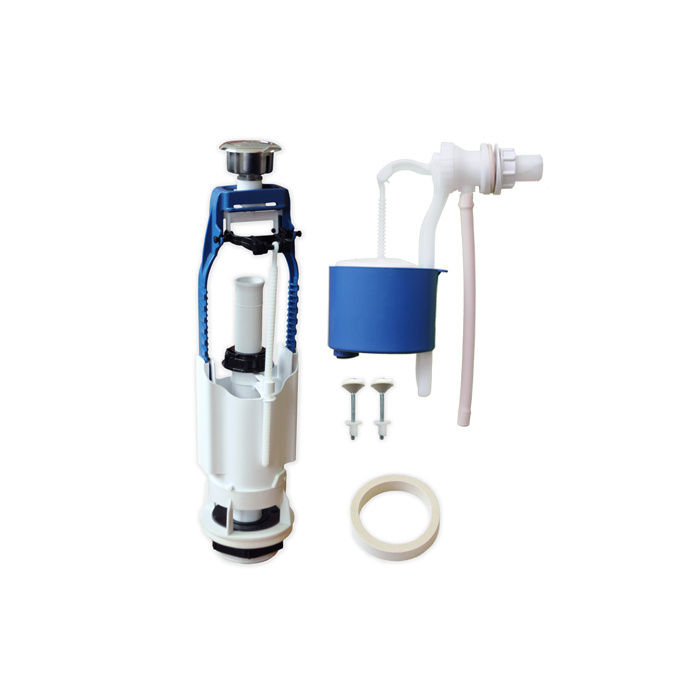

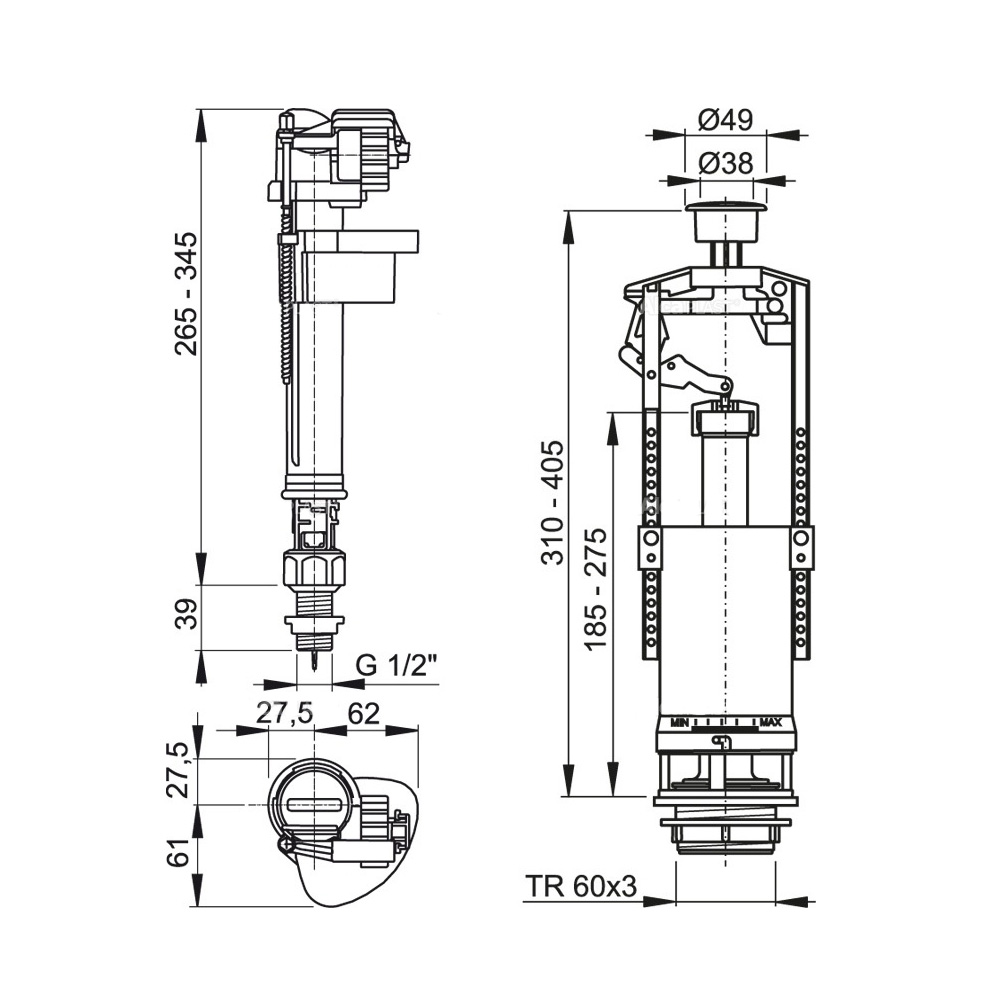

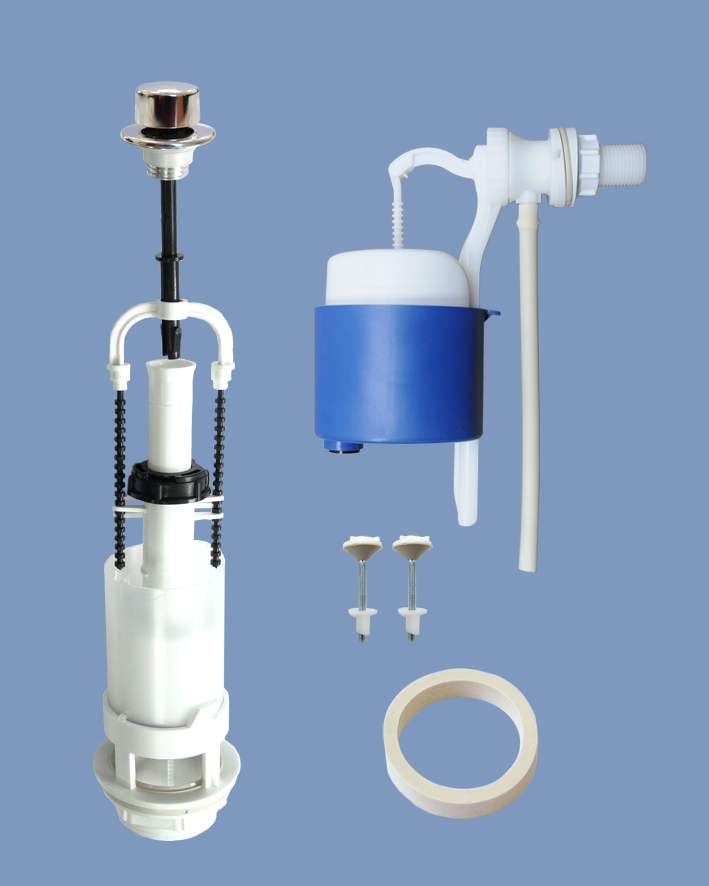

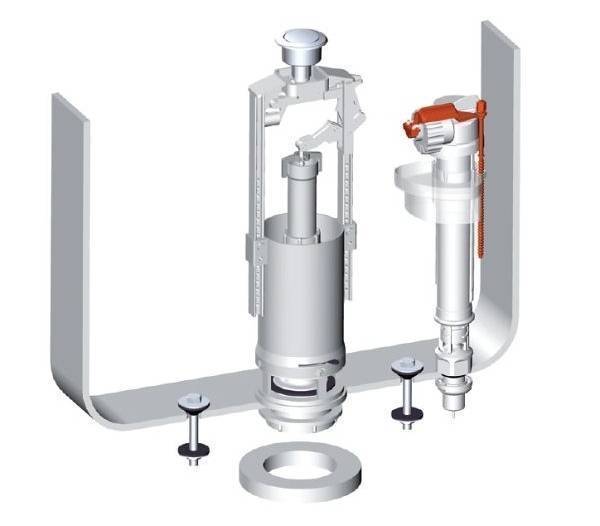

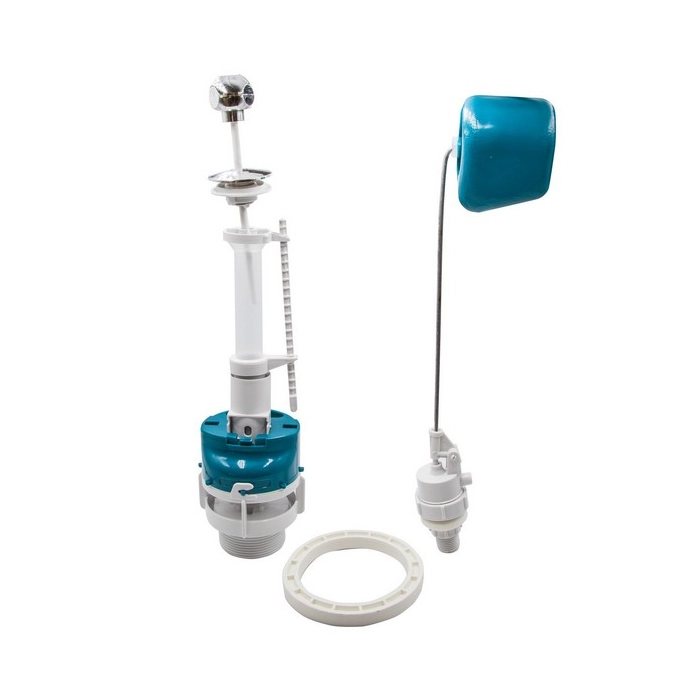

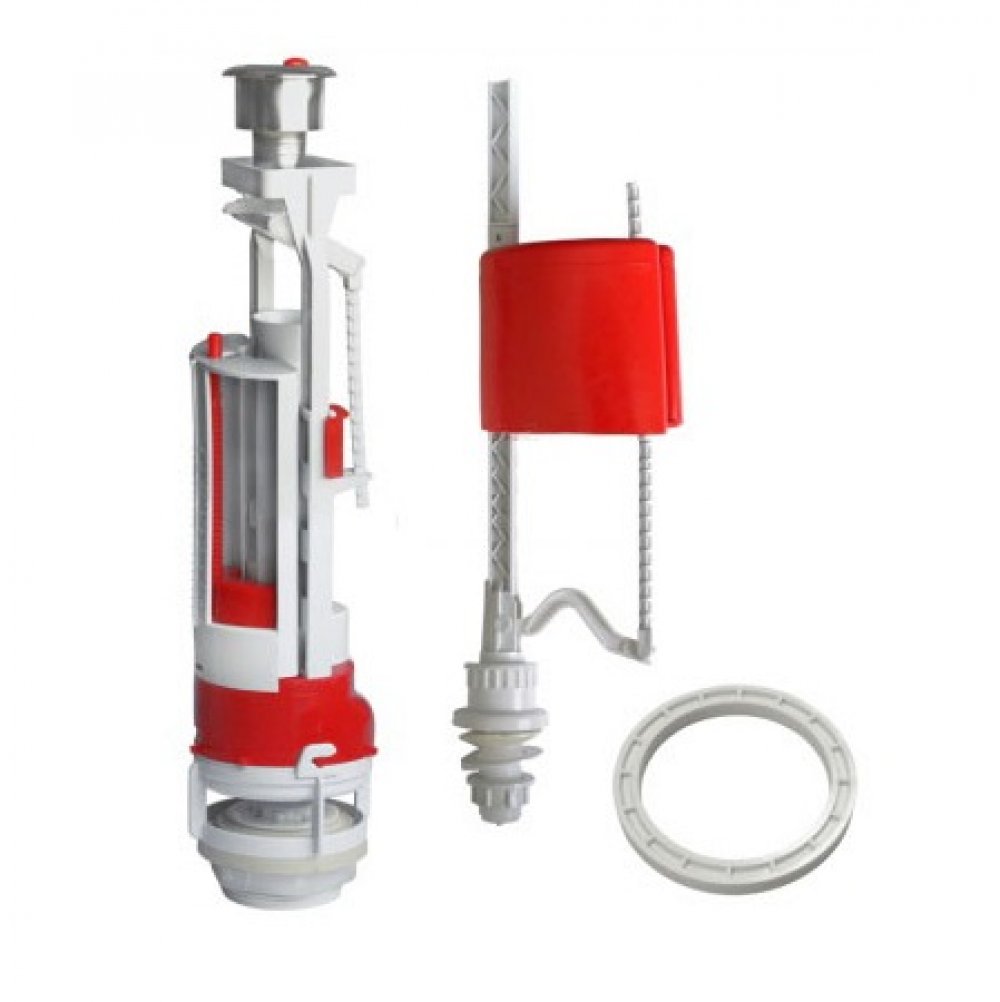

Основной функциональный элемент бачка – внутренняя арматура – содержит следующие блоки: поплавковый механизм и систему слива.

Они в свою очередь имеют индивидуальные комплектующие.

Поплавок, обычно сделанный из пластика, имеет внутри полость с воздухом. Это своеобразный гидрозатвор, который всплывает вместе с уровнем воды и в определенный момент с помощью системы рычагов блокирует подачу жидкости из водопровода. Сам поплавок практически не подвергается никаким отрицательным воздействиям, но из строя чаще всего выходят связующие его звенья с затычкой из латуни, других металлов и пластика.
Для открытия и закрытия сливного отверстия предназначена «груша», которая при выпуске воды поднимается вверх, а при опустошении бачка и заполнении его вновь опускается вниз до полного прижатия к седлу. Происходит это с помощью вертикальной направляющей трубки из пластика и внутренней полости. В ней содержится воздух, который и выталкивает грушу наверх. Эта деталь тоже подвержена деформации, растрескиванию, поэтому ее часто приходится заменять.

Манжета для соединения бачка и слива унитаза. Это элемент не сливного механизма, а надежного крепления емкости и чаши. Именно ее герметичность определяет отсутствие протечек на моделях типа компакт. Если в месте стыка унитаза и бачка есть следы влаги, то неисправность кроется именно в манжете, и ее необходимо заменить. А при установке новой детали для надежности ее лучше всего дополнительно смазать герметиком или силиконом.
Болты крепления и прокладки для них. Эти крепежные детали присутствуют в бачках типа компакт. За процесс слива они не отвечают, но для надежности и нормальной работы устройства стоит проверить их состояние.
Кольцевая прокладка в системах слива и перелива. Эта деталь встречается в современных моделях и часто выходит из строя. Она отвечает за герметичность и надежную откачку воды в канализацию при отказе, поэтому стоит следить за ее состоянием.

Остальные комплектующие сливных бачков для унитаза: корпус, крышка, шток, рычаг или кнопки. Эти детали менее подвержены ломке, но главное – следить за их целостностью и регулярно мыть.

Обзор производителей

Чаще всего сливные бачки продаются в комплекте с унитазами. Поэтому в случае поломки для своей сантехники оптимально выбирать оригинальные комплектующие. В этом случае размеры будут идентичными, не возникнет проблем с монтажом, и все детали будут гармонично сочетаться.

Roca Victoria – это высококачественные фаянсовые сантехнические изделия от бренда Roca. Есть возможность приобрести бачки для напольных унитазов с объемом 6 л. Изделия имеют элегантную овальную форму с белым глянцевым оттенком.

Подвод воды осуществляется снизу, имеется два режима работы: полный слив и выпуск воды по 3 л, на крышке для этого предусмотрена двойная металлическая кнопка. Габариты бачка: 18,5х37х39,5 см. На товар дается гарантия 10 лет.

Унитазные бачки в комплекте со сливной арматурой Cersanit Olimpia предназначены для напольных унитазов типа компакт. Они изготовлены из качественного белого фаянса, форма прямоугольная с гладкими углами. Подача воды находится внизу справа, предусмотрен двойной режим работы на полный и половинный слив, полный объем бачка – 6 л. Размеры изделия: 17х36х37,5 см, вес в комплекте с арматурой – 11,9 кг.

Фарфоровые бачки Керамин Гранд подойдут для напольных унитазов Верона, Чезаро, Керамин. Форма трапециевидная, суженная в нижней части, цвет белый. Изделия имеют прекрасный внешний вид и надежные характеристики эксплуатации, дается пятилетняя гарантия. Габариты чаши: 17х38х38,5 см.

Сливные емкости для напольных унитазов Laufen Pro имеют оригинальный вид со строгими прямоугольными формами. Материал изготовления – фарфор, масса изделия – 13 кг, подача воды осуществляется сбоку. Объем бачка – 4,5 л, предусмотрен двухрежимный слив – по 3 л и полностью.

Бачок со сливной арматурой Villeroy & Boch Hommage по виду и форме очень оригинальный, подойдет для элитного дизайна совмещенного санузла. Изготовленное из фарфора изделие имеет мягкий глянцевый оттенок, вес – 14,5 кг, полный объем – 6 л. Подача воды происходит справа, на верхней крышке имеется двойная кнопка для полного слива или слива 3 л воды.

Как подобрать?

В первую очередь выбор сливного бачка, как и самого унитаза, зависит от особенностей помещения туалетной комнаты. Для небольших площадей стоит покупать компактные модели с маленькими габаритами. Часто в этом случае оптимально выбрать небольшую чашу и угловую конструкцию сливной емкости, которая занимает минимум пространства. Треугольный профиль такого бачка за счет большей высоты может не уступать объему обычных моделей.

Любители классики иногда под общий стиль квартиры и санузла устанавливают раздельные бачки с длинной металлической трубой, подвешенные высоко под потолком. Но внешний вид может сказаться на эксплуатации. Продолговатую трубу, а также места стыков приходится чаще чинить, она может забиваться осадком водопроводной воды, доступ к бачку усложняется.

Самый практичный и разумный вариант – это установка унитаза с бачком типа компакт, кроме того, вариантов дизайна подобной модели представлено огромное количество. В случае поломки их легче ремонтировать, запорную арматуру и сливной клапан можно достать, просто подняв крышку, часто для ремонта даже не надо демонтировать сам бачок. Да и пользоваться ими легче, поскольку, в отличие от раздельных систем, такие устройства могут иметь два режима работы.

Выбор объема сливного бачка не очень широкий, наиболее часто представлены емкости по 6 л, этого вполне хватает для эффективной работы. Для экономии воды и полезного пространства в туалете можно приобрести компактные изделия объемом по 4 – 4,5 л. Также при покупке стоит обратить внимание на массу бачка, рассчитать ее так, чтобы унитаз или каркас, встроенный в стену смог выдержать такой вес. Наиболее часто встречается вес фаянсовых и керамических изделий в диапазоне от 9 до 13 кг.

Советы по монтажу

Если бачок для унитаза имеет раздельное строение и крепится как подвесной, то следует смонтировать надежные балки для его крепления к стене. Лучше всего использовать металлические кронштейны, которые закреплены в бетон на анкера или шурупы с дюбелями. Вес чугунной или стальной емкости, наполненной 6 л воды, довольно большой и требует надежной вертикальной фиксации.

Подводящую трубу в местах стыка нижнего отверстия бачка и сливной чаши надо уплотнить резиновой прокладкой и обработать силиконом или герметиком.

Бачок компакт, устанавливаемый непосредственно на унитаз, необходимо тоже надежно соединить. Для этого используются болты, обычно имеющиеся в комплекте. В местах соединения надо поместить резиновые прокладки. Сливное отверстие, выходящее из бачка в чашу, надо снабдить манжетой и смазать ее герметичным раствором.

Все трубки, подводящие и выводящие шланги, гофры должны быть затянуты до упора, обеспечивая надежную герметизацию. Еще не лишним будет проверить установку бачка строго по горизонтальному уровню.

Разновидности и схемно-конструктивные особенности спускных арматур | Архив С.О.К. | 2015

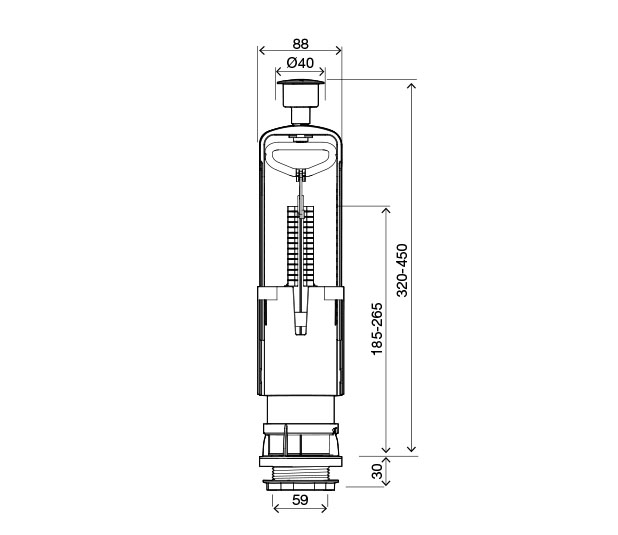

Спускная арматура смывных бачков предназначена для подачи воды из смывного бачка в чашу унитаза с целью омывания её внутренней поверхности и транспортировки содержимого чаши унитаза в канализацию. Смывной бачок в этом случае служит для предварительного накопления объёмов воды, необходимых для осуществления качественного смыва, а спускная арматура — для обеспечения удовлетворительного расхода на смыв. В России официально принято считать, что для обеспечения качественного смыва необходимо спустить не менее 6 л воды, а средний расход на смыв должен составлять не менее 1,6 л/с (ГОСТ 21485-94, пункты 5.1 и 5.2.3, соответственно). Среди специалистов величина полезного объёма на смыв почему-то ассоциируется с 6 л. Однако очень часто из-за не совсем удачной конструкции гидравлического тракта подачи воды из бачка в унитаз этот объём увеличивают до 8 л, а в старых конструкциях смывных бачков — даже до 10 л. Объёмы некоторых устаревших конструкций бачков при отсутствии водосчётчиков позволяют это сделать, ведь пока водосчётчиками оснащены не все потребители.

Следует также отметить, что спускная арматура для смывных бачков бывает двух видов: клапанного и сифонного типов. Устройство и принцип работы спускной арматуры сифонного типа уже были освещены в статье [1]. » с условным проходом Dy = 15 мм. Через такую трубу можно пропустить к потребителю воду с расходом величиной около 0,5 л/с. Геометрия современных унитазов требует расхода для качественного смыва не менее 1,6 л/с. Для нормальной работы смывного крана отвод трубы на входе в квартиру должен заканчиваться резьбой не менее G%», что соответствует её условному проходу не менее Dy = 20 мм. Кроме того, уровень шума у смывных кранов значительно превышает нормы по шуму, установленные для жилых помещений. Поэтому здесь будут рассматриваться разновидности и конструктивные особенности узлов и элементов спускной арматуры только с запорно-регулирующими органами клапанного типа. При этом схемноконструктивные изменения будут изложены примерно в хронологическом порядке, так как автор считает, что такое изложение материала будет способствовать пониманию всей сложности задач, которые спорадически возникают при изменении требований к, казалось бы, простым устройствам.

В России официально принято считать, что для обеспечения качественного смыва необходимо спустить не менее 6 л воды, а средний расход на смыв должен составлять не менее 1,6 л/с (ГОСТ 21485-94, пункты 5. 1 и 5.2.3). Среди специалистов величина полезного объёма на смыв ассоциируется с 6 л

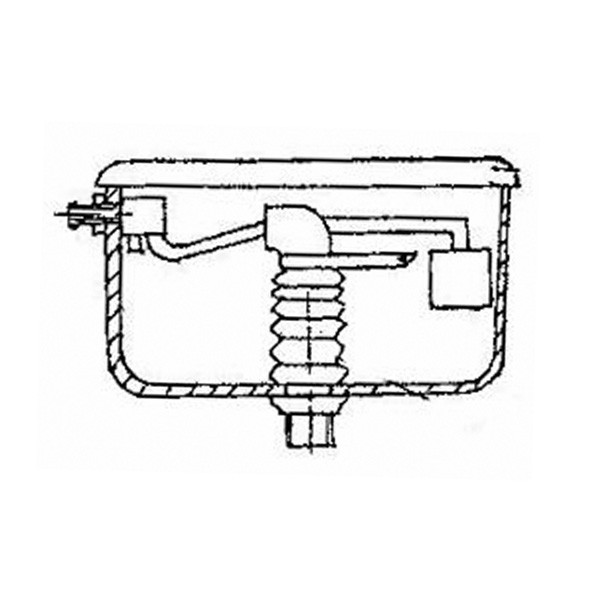

Во многих домах россиян до сих пор в низких смывных бачках высотой до 300 мм применяется спускная арматура, схематично изображённая на рис. 1. Она также до сих пор выпускается серийно и поступает в розничную продажу для ремонта старых унитазов еще «советской» конструкции, которые могут существовать десятилетиями. Ведь это керамика!

В специальное отверстие в дне смывного бачка 1 с соответствующими уплотнениями (на рисунке не показано) вставляется седло 2 и вместе с дугой 3 с помощью шпилек с соответствующими гайками, резиновыми и жёсткими шайбами притягиваются к дну бачка. Шпильки, шайбы и гайки на рисунке также не показаны, а условно изображены тонкими штрихпунктирными короткими линиями. В центральном отверстии седла 2 размещается эластичный и пустотелый клапан 4, оболочка которого в нижней части имеет сферическую форму. Эта сферическая часть ложится на конусную часть седла 2. Обычно конусность седла 2 составляет примерно 60°. В центральной части плоской поверхности клапана 4 закреплён стержень 5, который скользит в направляющей втулке, жёстко связанной с дугой 3. В другом отверстии дна бачка 1 закреплена переливная труба 6 с соответствующими элементами крепления и уплотнением, которые на рисунке не отражены. Бачок 1 устанавливается на полочку 7 унитаза вместе с эластичным О-образным уплотнением 8 (прямоугольного сечения), а их смежные поверхности стягиваются специальными болтами с уплотнениями, шайбами и гайками, которые на рисунке не показаны.

Следует заметить, что переливная труба 6 предназначена для предотвращения затопления помещения в случае выхода из строя наполнительной арматуры и является неотъемлемой спутницей всякой спускной арматуры. Однако она может быть выполнена как вертикальная труба, совместно со стенкой бачка, а также являться конструктивным элементом спускной арматуры. Примеры совмещения переливной трубы и запорного клапана в одном узле спускной арматуры приведены ниже.

Работает такая спускная арматура (рис. 1) следующим образом. Если рабочая сферическая поверхность эластичного клапана 4 будет лежать на конусной поверхности седла 2, то вода из бачка не поступит в чашу унитаза. В первые моменты заполнения смывного бачка водой капельное протекание воды через клапан ещё может проявляться, но по мере заполнения бачка столб воды над эластичным клапаном 4 будет прижимать его рабочую поверхность к седлу 2, и запорное устройство будет достаточно герметичным. Если клапан 4 кратковременно поднять за стержень 5 в крайнее верхнее положение, а потом стержень отпустить, то клапан 4 за счёт подъёмной силы воздуха в его сферообразной полости будет некоторое время находиться в этом верхнем положении. При этом начнётся спуск воды из смывного бачка в чашу унитаза, и уровень воды начнёт опускаться. Вместе с уровнем воды будет опускаться и клапан 4 до тех пор, пока его собственный вес и гидродинамические силы потока не «посадят» его в углубление седла 2. С этого момента запорный клапан закроется, и бачок снова начнёт наполняться водой, прижимая клапан 4 к седлу 2 с ещё большим усилием, чем усилие от веса клапана 4.

Средний расход воды, подаваемой из бачка через спускную арматуру на смыв, в соответствии с пунктом 7.3 ГОСТ 21485-94 определяется «…как частное от деления значения величины полезного объёма бачка на время истечения этого объёма воды через спускную арматуру, при этом смывная труба бачков… должна быть присоединена к унитазу или патрубку с площадью выходного отверстия от 14 до 15 см². Время истечения определяют секундомером, фиксируя начало и окончание истечения воды из патрубка.».

Следует отметить, что средний расход воды на смыв зависит не только от гидравлического сопротивления спускного канала между бачком и чашей унитаза, в частности, от наличия упомянутого выше патрубка, но и от других факторов. Например, на величину среднего расхода на смыв существенное влияние оказывает величина h максимального подъёма клапана над седлом, а также высота H расположения зеркала воды полезного объёма над седлом. Кроме того, существенное влияние на величину среднего расхода на смыв оказывает плотность прилегания крышки смывного бачка к рёбрам его стенок. И, что ещё очень важно, так это существование гидравлического сопротивления текущей воде в каналах, соединяющих бачок с чашей унитаза. Встречаются старые отечественные унитазы, у которых это гидравлическое сопротивление настолько мало, что средний расход на смыв при работе на унитаз не практически отличается от среднего расхода из бачка просто без какого-либо специально присоединённого патрубка.

Однако в последнее время унитазы, как отечественные, так и зарубежные, выпускаются с существенным гидравлическим сопротивлением спускного тракта, величина которого иногда превышает требования ГОСТ 21485-94. Следует отметить, что минимальный средний расход на смыв в данном ГОСТ ограничен величиной 1,6 л/с. Однако опыт показывает, что качественный смыв можно обеспечить только тогда, когда средний расход на смыв составляет не менее 1,75 л/с, что относится к унитазам, рассчитанным на установку в помещениях с разводкой канализационных труб над перекрытиями (европейская система разводки) и потребляющим на смыв не более 6 л воды.

На рис. 2а приведены графики зависимости среднего расхода на смыв Q_ср [л/с] от высоты подъёма клапана h [мм] при различных уровнях заполнения бачка относительно начального положения клапана H [мм]. Голубые линии — результат экспериментального определения характеристик при течении воды из бачка в открытое пространство (без специального патрубка), а пурпурные линии — при течении воды из бачка через патрубок с площадью выходного сечения * 14,5 см².

Проливки спускной арматуры со сферообразным эластичным клапаном (рис. 1) производились на старом смывном бачке «Высокий», выпускавшимся ЗАО «Кировский стройфарфор». Буквой h здесь обозначена высота отрыва клапана от седла. Буквой Р — значение безразмерного усилия, действующего на клапан со стороны столба воды над ним. Начальное расстояние от седла до зеркала воды Н составляло для соответствующих кривых: 125, 160, 185 и 230 мм. При этом величины полезных объёмов были равны: 4, 6, 9 и 12 л, соответственно.

Как видно из анализа приведённых экспериментально полученных графиков, для обеспечения качественного смыва необходимо увеличивать высоту бачков до размеров, при которых можно обеспечить высоту зеркала воды над седлом не менее 225 мм. Поэтому в последнее время всё чаще стали появляться смывные бачки высотой до 400 мм и более.

На рис. 2б синей линией показана зависимость безразмерного усилия Р от подъёма на высоту h [мм] клапана 4 над седлом 2 (рис. 2а). Эта зависимость показывает только характер изменения усилия, действующего на клапан, от высоты его отрыва от седла при постоянном уровне воды в бачке. Следует учитывать, что усилие, действующее на клапан, зависит от площади, определяемой линией контакта эластичного клапана 4 и седла 2, а также от высоты столба жидкости, заполняющей бачок. Это усилие также зависит и от высоты подъёма клапана h после его отрыва от седла. На начальных участках отрыва клапана от седла это усилие самое большое, а его максимальное значение зависит от времени контакта клапана с седлом. По мере отрыва клапана от седла и его подъёма происходит резкое уменьшение усилия, затем небольшое увеличение — и далее плавное уменьшение почти до нуля в крайнем верхнем положении.

Очень часто потребители, купив и установив даже считающийся хорошим импортный унитаз, вдруг обнаруживают, что для качественного смыва фекалий необходимо ещё и ещё раз нажимать на кнопку пуска или пользоваться ёршиком с последующим дополнительным спуском воды. Анализ таких ситуаций показывает, что средний расход на смыв часто составляет всего 1,3-1,5 л/с, а иногда и меньший. Поэтому и происходит «вялый» смыв. Виной этому служит возникновение разрежения под крышкой смывного бачка во время спуска воды, которое и делает смыв очень «вялым». Причём в основном это происходит с качественно изготовленными бачками, у которых крышки плотно прилегают к поверхности рёбер вертикальных стенок бачка, а также из-за того, что кнопочный механизм пуска как пробка закрывает окружающему бачок воздуху проникновение под крышку смывного бачка. Иногда проблему «вялого» спуска потребители решают за счёт организации зазора между бачком и крышкой, например, положив под крышку П-образно выгнутые обрезки изолированного электрического провода.

Некоторые производители при изготовлении смывных бачков делают в них специальные «дыхательные» отверстия или сапуны для соединения верхней части внутреннего объёма бачка с атмосферой помещения, в котором установлен унитаз. Опыт показывает, что суммарная площадь сечения этих отверстий должна быть не менее 5 см². Они могут располагаться в крышке бачка, в верхней части задней стенки бачка или получаться в результате несовпадения места контакта крышки и слегка искажённого периметра поверхности рёбер вертикальных стенок бачка. Существуют и другие варианты с использованием, например, трубы перелива.

Некоторые производители при изготовлении смывных бачков делают в них специальные отверстия или сапуны для соединения верхней части внутреннего объёма бачка с атмосферой помещения, в котором установлен унитаз. Суммарная площадь сечения этих отверстий должна быть не менее 5 см²

С каждым годом качество фарфора улучшается, и крышки прилегают к смывным бачкам всё плотнее, но большинство отечественных заводов не желают изготавливать сапуны в смывных бачках. Поэтому ООО «Инкоэр» стало изготавливать кнопочные механизмы пуска, совмещённые с сапуном. Это частично сняло проблему некачественного смыва, и в большинстве случаев потребители остаются таким решением вполне удовлетворёнными.

Возвращаясь к рис. 1, следует отметить ещё ряд интересных фактов из богатого опыта эксплуатации этой спускной арматуры, так как она выпускается уже не менее полувека.

Все её детали, кроме переливной трубы 6 и эластичного клапана 4 и уплотнительной прокладки между седлом 2 и дном бачка 1, изготавливались из латуни. На начальных этапах создания этой арматуры ещё не появились пластмассы в достаточном количестве, хорошего качества и доступные по цене. Учитывая агрессивные свойства воды, латунь была выбрана на первых порах как безальтернативный материал для изготовления деталей, подверженных силовым нагрузкам. Дело в том, что латунь сравнительно легко обрабатывается, у неё хорошие литейные качества, она легко деформируется и поддаётся штамповке. Вода несколько разрушает латунь, но её компоненты не оказывают очень вредного воздействия на здоровье потребителей.

Однако латунь не так уж и хороша как конструкционный материал при изготовлении элементов и устройств даже в питьевом водопроводе. Прежде всего, из поверхностей латунных деталей со временем вымывается цинк, эти поверхности остаются в виде пористой меди и постепенно легко разрушаются, приводя иногда к поломке некоторых сравнительно тонкостенных латунных деталей. Часто через несколько лет эксплуатации разрушаются (рис. 1), например, дуга 3, стержень 5, седло 2 и даже болты и гайки, которые притягивают седло к дну бачка 1. Кстати, разрушаются также седла латунных корпусов наполнительной арматуры. Однако у потребителей сложилось мнение, что металлические детали долговечнее пластмассовых. Этому способствовало низкое качество пластмасс, которые были рекомендованы на первых порах их использования заводам-изготовителям. В настоящее время для производства спускной и наполнительной арматуры используются различные полипропилены, сополимеры полиформальдегида, а теперь, хотя и значительно реже, пластики АБС. Применяя АБС легко получить высококачественные отливки, но под долговременным воздействием водопроводной воды пластик АБС постепенно теряет свои прочностные свойства. На первые два типа пластмасс вода никак не действует. Правда, на поверхностях пластмассовых деталей могут оседать различные соли, например, кальция. Это приводит к увеличению сил трения скользящих относительно друг друга поверхностей, но сами поверхности не разрушаются десятилетиями.

Применявшиеся в качестве эластичных элементов резиновые детали также не выдерживали больших сроков эксплуатации. В паспортах на арматуру гарантия на работоспособность элементов из резины ограничивалась примерно пятью годами, потому что резина в воде набухает и постепенно отслаивается в виде лохмотьев, часть которых смывается водой. Кроме того, резина в процессе длительного контакта с латунными поверхностями «приваривается» к латуни и при определённых движениях теряет частицы своей поверхности, которые остаются на латунных поверхностях и также впоследствии смываются водой. Через два-три года эксплуатации рабочая поверхность резинового уплотнения 4 (рис. 1) так утончается, что сфера под действием столба наполнившей бачок жидкости деформируется, и клапан теряет герметичность.

Резина имеет недостатки и технологического порядка. Например, при формовании деталей из резины применяется очень большое количество ручного труда. Кроме того, неквалифицированный ручной труд используется и в процессе обрезания облоя после формования деталей.

За рубежом для повышения срока службы эластичных уплотнений часто используют латексные резины, что отечественным производителям делать практически невозможно из-за их высокой стоимости, а также вследствие того, что в России отсутствуют условия для производства такой резины.

Как альтернативу латексу российские производители иногда используют силикон. Детали из силикона получаются сравнительно дорогими, и их изготовление требует применения других технологий,причём переход к ним также связан со значительными затратами, что для такого изделия широкого потребления, как арматура для смывных бачков, является не совсем желательным шагом.

Перечисленные недостатки, отмеченные выше, отсутствуют у эластичных деталей, изготовленных из ПВХ-пластизолей. Они могут отливаться в термопластавтоматах без какой-либо последующей доработки. Кроме того, они нейтральны к воде, как и вода к ним. Правда, при создании пресс-форм следует учитывать некоторые особенности этого материала по части усадок в зоне литника. На рабочих поверхностях эластичных клапанов не должно быть локальных усадок материала.

Как уже отмечалось, после поднятия клапана вверх и отпускания его он будет во время спуска воды находиться выше места посадки на седле и, благодаря лёгкости и плавучести полого эластичного клапана, станет опускаться вместе с уровнем воды в бачке. Поэтому закрытие клапана завершается неполным сливом, и вода остаётся на дне смывного бачка.

На рис. 3 приведена иная принципиальноконструктивная схема спускной арматуры, в которой труба перелива совмещена с эластичным клапаном. Поскольку клапан 4 уже не может обеспечить подъёмной силы, достаточной для обеспечения его плавучести вместе со сравнительно тяжёлой переливной трубой, то трубу снабдили поплавком 3. Если в предыдущей конструкции (рис. 1а) клапан на последнем этапе опускания под действием гидродинамических сил принудительно закрывался при подходе к седлу на высоте 10-20 мм, то в арматуре, приведённой на рис. 4, он это делает при подходе к седлу на значительно большей высоте (50-70 мм). Это происходит потому, что поплавок 3 поднят сравнительно высоко. Таким образом, получается большой «недослив» воды. В зависимости от формы бачка он может достигать 2 л, что составляет примерно / полезного объёма бачка.

Чтобы обеспечить практически полное опорожнение смывного бачка в автоматическом режиме, конструкцию спускной арматуры несколько усложнили. Её принципиально-конструктивная схема приведена на рис. 4.

Спускная арматура, показанная на рис. 4, работает следующим образом. После заполнения бачка водой заполняется водой, и стакан 2 поднимается, при этом поплавок остаётся заполненным воздухом. После подъёма переливной трубы вверх и отпускания её поплавок поднимется в верхнее положение и будет плавать в воде, находящейся в стакане 2. Однако в процессе спуска воды из бачка, как только уровень воды в смывном банке опустится на уровень поплавка, вода из стакана 2 будет вытекать через зазор между трубой перелива и через дросселирующее отверстие 6 в дне стакана. Её уровень в стакане 2 также будет опускаться. Вместе с этим уровнем будет опускаться и поплавок 1, увлекаемый клапаном 4. Меняя геометрию щелей в нижней части стакана 2, а также гидравлическое сопротивление дросселирующего отверстия 6, можно легко добиться полного опорожнения бачка в автоматическом режиме спуска воды.

Однако у этой схемы есть недостаток. Сферическая поверхность эластичного клапана при контакте с конусной поверхностью обеспечивает более или менее удовлетворительную герметичность только при хорошем прижиме клапана к седлу столбом воды, как это имеет место у арматуры, приведённой на рис. 1. У спускной же арматуры, приведённой на рис. 5, а также на рис. 4, подъёмная сила поплавка постоянно стремится оторвать клапан от седла, что часто сопровождается капельными утечками воды через клапан. Это приводит к появлению рыжих «разводов» на поверхности чаш унитазов, что всегда раздражает пользователей.

Упомянутые проблемы оказывается можно частично решить за счёт следующих конструктивных изменений. На рис. 5 приведена спускная арматура, уже в большей мере приближающаяся к современной.

Если в предыдущих схемах спускной арматуры после посадки клапана на седло уровень воды был различным, то в схеме, приведённой на рис. 5, он всегда один и тот же. Его определяет низко расположенный поплавок 5, который через рычаг 6 за счёт прижима свободного конца 10 под выступом к переливной трубе удерживает поднятую вверх переливную трубу 3 вместе с клапаном 2. Отпустит он подвижные части клапана только тогда, когда уровень воды в бачке во время её спуска опустится до нижней части поплавка.

Клапан после этого «сядет» на седло, вода начнёт заполнять смывной бачок, и клапан по мере подъёма уровня воды в бачке будет с ещё большей силой прижиматься к седлу, обеспечивая тем самым удовлетворительную герметичность спускного клапана. Однако, как уже отмечалось, сферообразная поверхность эластичного клапана не может обеспечить высокой степени герметичности. Это происходит потому, что полоса контакта между рабочей поверхностью сферообразного эластичного клапана и конусной поверхностью седла физически не может обеспечить плотного контакта. Он может быть нарушен попаданием между контактирующими поверхностями механических частиц, всегда содержащихся в водопроводной воде. Также на контактирующих поверхностях откладываются соли кальция, которые не позволяют плотно прижаться контактирующим поверхностям друг к другу по всему периметру.

Опыт показал, что сферообразный эластичный клапан и конусное седло не способны обеспечить удовлетворительной герметичности спускного клапана в течение длительного срока эксплуатации, так как удельного давления контактирующих поверхностей не хватает для их плотного прилегания. Поэтому на поверхности чаш унитазов с такими спускными клапанами быстро появляются рыжие полосы, которые необходимо постоянно очищать средствами от налётов ржавчины. В этом отношении более рациональным является спускной клапан с плоским эластичным запорным элементом и с ножеобразным седлом, схема которого приведена на рис. 6а. Он состоит из седла 1 с относительно острыми кромками, на которое ложится эластичный диск 2 (собственно, это и есть клапан), который закреплён на нижней части трубы перелива 3.

Такие клапаны принято называть плоскими (в отличие от объёмных в виде тонкостенного конуса или тонкостенной сферы, которая со временем приобретает форму груши). Достоинство плоских клапанов заключается в следующем. Во-первых, столб воды над эластичным диском 2 со значительным усилием вдавливает острую кромку седла 1 в рабочую поверхность клапана и, сминая его рабочую поверхность, обеспечивает необходимую герметичность, вдавливая в клапан и мелкие механические частицы. Во-вторых, более крупные частицы наклонными поверхностями седла будут оттеснены от его острой кромки, что также повышает герметичность клапана. В-третьих, под действием столба воды над эластичным диском 2 его рабочая поверхность будет периодически слегка прогибаться, и острая кромка седла будет совершать относительные движения в радиальном направлении диска. Как показывает опыт, в этом случае происходит соскабливание минеральных отложений с рабочей поверхности эластичного клапана и с кромки седла, что также способствует повышению герметичности спускного клапана.

Расходные характеристики спускных клапанов с плоским эластичным диском и ножеобразным седлом почти не отличаются от аналогичных характеристик со сферообразным эластичным клапаном и конусообразным седлом.

Зависимость среднего расхода воды на смыв от подъёма клапана над седлом при начальном уровне воды над седлом, равным 175 мм, показана на рис. 6б пурпурной линией.

Эта кривая получена экспериментально с насадкой, имитирующей гидравлическое сопротивление канала, соединяющего бачок и чашу унитаза. Поскольку она приведена только для одного начального уровня воды над седлом, то на ней нанесены значения точек замера. На рис. 2б этого не было сделано из-за большого количества кривых, которые также были получены экспериментально.

На рис. 6б голубой линией показана кривая зависимости безразмерного усилия Р, обусловленного гидродинамическим воздействием воды на диск эластичного плоского клапана, от величины его подъёма h над срезом сопла. Эта кривая лишь демонстрирует характер изменения усилия на клапан от степени его подъёма над седлом при постоянном значении уровня заполнения бачка.

Изучая работу спускного клапана, приведённого на рис. 5, можно убедиться, что в этом случае никаких внутренних поплавков для его нормальный работы не требуется. Не нужен и полый эластичный клапан, и массивный поплавок, насаженный на переливную трубу. Вместо них можно использовать внешний поплавок с соответствующим рычагом и обеспечить более точный момент закрытия спускного клапана. За счёт разумного конструирования рычага можно внешний поплавок значительно уменьшить в размерах. Об этом будет рассказано несколько ниже. Несмотря на то, что клапан называется плоским, его поверхности за пределами поверхности рабочего контакта клапана с седлом могут иметь несколько криволинейную форму.

Некоторые разновидности плоских клапанов приведены на рис. 7а-г. На этом рисунке цифрами обозначены: 1 — плоский клапан;

2 — переливная труба; 3 — седло спускного клапана. Аналогичные номера деталей и на остальных рисунках.

Приведённый на рис. 7а плоский клапан 1 имеет в срединной части кольцеобразное утончение, позволяющее уменьшить осевую жёсткость периферийной части клапана для сравнительно лёгкой компенсации плоскостных макронеровностей седла 1. Центральная часть плоского клапана 1 утолщена по сравнению со срединной утончённой частью. Это сделано с целью обеспечения герметичности при монтаже клапана в соответствующую монтажную канавку переливной трубы 3.

Такие конструкции применялись тогда, когда резина была безальтернативным материалом для изготовления плоских клапанов. Однако утолщённая периферийная часть этих клапанов не могла обеспечить компенсацию микронеровностей. Поэтому плоские клапаны иногда делали с утончённой рабочей периферийной частью, как показано на рис. 7б. Здесь тело плоского клапана в сечении выполнено плавно утончаемым от центра к периферии. Благодаря малой толщине тела плоского клапана в окрестности контакта с седлом и низкой осевой жёсткости утончённой части клапана, удаётся под действием сил столба воды сделать клапан герметичным — даже при наличии не очень крупных микронеровностей рабочей поверхности седла.

Однако и такая конструкция со временем теряет герметичность. Резина очень гигроскопична, и впитывающаяся в неё вода увеличивает геометрические размеры прокладки. При этом из-за того, что резина имеет в разных местах разную толщину, а набухание резины имеет постоянную скорость (впитывания воды в тело резины), то длины окружностей периферийных участков клапана на разных радиусах увеличиваются по-разному. В результате рабочая поверхность плоского клапана искривляется, плессируясь в радиальном направлении, и герметичность клапана примерно через один год эксплуатации нарушается.

Нарушение герметичности со временем из-за набухания резины может произойти также и в плоских клапанах, приведённых на рис. 6а, а также на рис. 7а. В результате набухания резины увеличивается диаметр центрального отверстия плоского клапана, который, вместо того, чтобы обжимать цилиндрическую часть трубы, создаст зазор между этими деталями. Поэтому вода из бачка будет сочиться в чашу унитаза. Такая ситуация наступает примерно через два-три года эксплуатации, что случалось иногда в Москве.

У эластичных клапанов, выполненных из ПВХ-пластизоля, такого не происходит, так как этот материал не гигроскопичен. В качестве примера на рис. 7в приведён запорный спускной клапан, выпускаемый ООО «Вымпел-М» миллионными партиями. Его эластичный клапан, благодаря сравнительно малой толщине основного тела и ещё более утончённой рабочей части, обладает очень хорошими герметизирующими качествами. По крайней мере, с момента создания этого эластичного клапана со стороны потребителей рекламаций из-за его негерметичности до сих пор не поступало. При этом следует отметить важную функцию утолщения на периферийной части диска. Она не позволяет потоку воды, особенно при малых открытиях клапана, увлекать утончённую часть диска в сливное отверстие спускной арматуры и тем самым нарушать герметичность. Такая геометрия периферийной части клапана стабильно работает при высоте уровня заполнения смывного бачка в пределах 250 мм. Для более высоких уровней воды в смывных бачках ООО «Инкоэр» создал ещё одну разновидность эластичного клапана.

Благодаря малой толщине тела плоского клапана в окрестности контакта с седлом и низкой осевой жёсткости утончённой части клапана, удаётся сделать данный клапан герметичным

Такой клапан приведён на рис. 7г. Он также выполнен из ПВХ-пластизоля. Его рабочая часть имеет минимальную толщину, а на периферии выполнена отбортовка, которая не позволяет потоку воды отгибать периферийную часть в сторону спускного отверстия, входной участок которого образует ножеобразное седло. Эластичный клапан подобной конфигурации обеспечивает герметичность запорного клапана при всех уровнях заполнения бачка и поэтому является наиболее перспективным.

Так уж принято, что спуск воды из бачка производится в полуавтоматическом режиме. Это означает, что начало спуска инициируется потребителем путём кратковременного нажатия, например, на кнопку пуска или на соответствующую рукоятку с последующим её отпусканием. Дальнейший спуск воды и завершение этого процесса производится автоматически без участия потребителя. Пример простейшего устройства для осуществления спуска в автоматическом режиме приведён на рис. 1. Более усложнённые варианты таких устройств показаны на рис. 3-5. Однако существуют и другие более сложные конструкции спускных устройств, позволяющих удерживать спускной клапан в открытом состоянии до полного опорожнения смывного бачка.

На рис. 8 приведено спускное устройство, в котором удержание запорного клапана в открытом состоянии обеспечивается потоком воды, протекающем через спускное отверстие.

В этом устройстве в центре спускного отверстия корпуса 1 крепится крестообразная в сечении стойка 2, которая является направляющей для центрирования переливной трубы 3. На двух противоположных рёбрах стойки 2 устанавливаются на осях 4 паруса 5, в верхней части которых имеются упоры 6. В нижней части переливной трубы в специальную кольцевую канавку установлен плоский клапан 7.

На нижней проекции рис. 8 условно показано два состояния запорного элемента: слева — открытое состояние, когда под действием потока воды парус 5 удерживает с помощью упора 6 переливную трубу 3 вместе с эластичным клапаном 7 в верхнем положении, которое соответствует состоянию «открыто»; справа — состояние эластичного клапана в положении «закрыто». Для того чтобы спустить воду из смывного бачка в чашу унитаза, переливную трубу 3 необходимо поднять вверх для захвата упором 6 переливной трубы. Этому способствуют силы от потока воды на парус 5, которые стремятся сместить парус 5 к центру. Пока вся вода не вытечет из бачка, эти силы будут удерживать клапан в верхнем положении. После этого парус отпустит переливную трубу и клапан «сядет» на седло.

При всей оригинальности и сравнительно низкой материалоёмкости рассмотренное спускное устройство обладает некоторыми недостатками, из-за которых прекратилось его серийное производство.

Прежде всего, эти паруса, размещённые в сливной трубе и частично в спускном отверстии, ограничивают как средний расход на смыв, так и расход воды на перелив.

Кроме того, существовала некоторая нестабильность момента закрытия клапана, происходящая иногда преждевременно. Это происходило потому, что во время спуска из трубы перелива также вытекает вода, которая может отжать парус 5 и нарушить сцепление трубы перелива 3 и упора 6.

Следует отметить и ещё один недостаток спускного устройства, приведённого на рис. 8. Его конструкция не позволяет просто решить проблему малого спуска. Сейчас уже спускные арматуры с одним пуском не очень востребованы из-за их неэкономичности с точки зрения потребления объёмов воды.

Определённый интерес представляет также спускное устройство, приведённое на рис. 9. Оно простое и очень чётко работающее с точки зрения стабильности уровня воды в бачке в момент закрытия клапана. Кроме того, оно является примером размещения переливной трубы 2 на корпусе 1 спускного устройства без утяжеления клапана. На переливной трубе 2 выполнены стойки 3 с центральными отверстиями, в которые входят оси 4 рычага 5. На одном конце рычага 5 выполнен диск 6 с ушком 7. На другом конце — поплавки 8, центр тяжести которых в соответствии с рис. 9 смещён влево относительно осей 4. На нижней поверхности диска выполнен анкер 9, на который надевается эластичный клапан 10, защищённый от провисания с помощью диска 11. Подъём рычага 5 с клапаном 10 осуществляется посредством шнура 12, в верхней части связанного с соответствующей рукояткой, которая на рис. 9 не показана.

При заполненном водой смывном бачке поплавки 8, центр тяжести которых смещён относительно оси поворота рычага 5, прижимают клапан 10 к седлу, даже если вода в бачке слита до среза седла. Столб воды над клапаном в каждой точке окружности контакта клапана с седлом прижимает клапан к седлу, обеспечивая практически идеальную герметичность запорного органа.

При подъёме же клапана посредством шнура 12 рычаг 5 поднимется почти в вертикальное положение. При этом центры тяжести поплавков переместятся за вертикаль оси поворота рычага 5 в сторону седла. После этого под действием выталкивающей силы поплавков клапан 10 вместе с рычагом 5 будут удерживаться в почти вертикальном положении до тех пор, пока уровень воды не опустится до нижней части этих поплавков. После этого клапан 10 упадёт на седло и перекроет доступ воды в спускное отверстие. Как показала практика, уровень воды в бачке после «посадки» клапана на седло не более чем на 5 мм закрывает поверхность клапана 10.

Недостатки, которые помешали массовому применению этих спускных устройств: сложность обеспечения двойного спуска (полного или малого) и массовое появление спускной арматуры с кнопочным пуском, который простыми средствами и с низкой стоимостью трудно реализовать в рассматриваем спускном устройстве со штоковым пуском.

Ещё до сих пор в квартирах москвичей встречаются по современным понятиям экзотические спускные устройства. Одно из них — с пневматическим приводом от кнопки пуска к запорному клапану приведено на рис. 10. В этом спускном устройстве корпус 1 с седлом выполнен также заодно с переливной трубой 2. В центре спускной трубы установлена резьбовая втулка 3, связанная с корпусом 1 с помощью рёбер 4. Во втулку 3 ввернут стержень 5, на который надета втулка 6. На нижнем конце втулки 6 закреплён клапан 7 со сферической рабочей поверхностью. На верхнем конце втулки 6 с помощью накидной гайки 8 со штуцером закреплена мембрана 9 с вогнутой тонкостенной сферической поверхностью, в центр которой упирается стержень 5.

Кнопка пуска включает в себя корпус 10 с резьбовым штуцером, гайку 11 для крепления корпуса 10 на крышке смывного бачка, кнопку 12 с эластичным манжетным уплотнением 13, накидную гайку 14 и возвратную пружину 15. На штуцеры накидной гайки 8 и корпуса 10 надевается с натягом эластичная трубка 16. Если нажать на кнопку 12, то благодаря манжете 13 воздух под кнопкой сожмётся, и его давление через трубку 16 передастся в полость, образованную мембраной 9 и накидной гайкой 8. В результате сжатый воздух, прогибая мембрану 9, опирающуюся на грибок стержня 5, поднимет втулку 6 вместе с клапаном 7 вверх. После отпускания кнопки 12 под действием пружины 15 она вернётся в верхнее исходное положение, а недостаток воздуха под кнопкой восполнится за счёт мягкости крайнего уса манжеты 13, которая в этот момент будет работать как обратный клапан. Полость клапана 7 и полость втулки 6 являются, по сути дела, поплавком. В результате до спуска полного объёма смывного бачка клапан 7 будет находиться в верхнем положении. Затем клапан 7 упадёт на седло корпуса 1, и слив воды прекратится.

Достоинством такой спускной арматуры является возможность при сборке смывного бачка не беспокоиться о соблюдении соосности спускного устройства и кнопочного пускового механизма.

Среди недостатков спускной арматуры с пневматической системой пуска отметим следующие: по окончании процесса спуска на дне бачка остаётся вода, уровень которой примерно на 50 мм выше среза седла; открытие клапана обеспечивается только при сравнительно резком нажатии на кнопку пуска; недостаточен расход воды на перелив, установленный пунктом 5.2.14 ГОСТ 21485-94; не предусмотрен двойной слив (полный и малый).

Интересно также с точки зрения познавательности ещё одно спускное устройство с применением воздушной трубки для осуществления спуска воды из бачка с помощью кнопки. Схема такого устройства приведена на рис. 11. Здесь на корпус 1 с седлом посредством стоек 2 установлен стакан 3, обращённый дном вверх. В центре дна этого стакана установлен направляющий стержень 4. По этому стержню скользит оправка 5 с клапаном 6 и поплавком 7. От верхней части стакана отходит эластичная трубка 8, которая присоединяется к крану 9 с кнопочным пуском. Кран 9 при нажатии на кнопочный механизм соединяет полость трубки 8 с атмосферой.

Один из недостатков спускной арматуры с пневматической системой пуска таков — открытие клапана обеспечивается только при сравнительно резком нажатии на кнопку пуска

Если кран 9 закрыт, и вода из наполнительной арматуры наполняет смывной бачок, то воздух в стакане 3 не позволяет попасть воде в полость стакана. Поэтому поплавок 7 не отрывает клапан 7 от седла, и спускной клапан находится в состоянии «закрыто». Однако, если кран 9 открыть, то воздух из под стакана 3 по трубке 8 через кран 9 выйдет в атмосферу, вода заполнит внутреннюю часть стакана 3, и поплавок 7 оторвёт клапан 6 от седла и поднимет его в верхнее положение. Кран 9, выполненный в виде кнопочного механизма, после отпускания кнопки снова закроется. После завершения спуска воды из смывного бачка осушится, и полость стакана 3 и спускное устройство будут готовы к очередному спуску.

К достоинствам рассмотренного спускного устройства относят то, что кнопка пуска не связана кинематически со спускным клапаном. Поэтому её можно устанавливать в любом месте смывного бачка.

Среди недостатков следует отметить «вялое» начало спуска, а также необходимость в дополнительном отверстии в дне смывного бачка для монтажа переливной трубы.

Прежде, чем перейти к конструктивным особенностям современной спускной арматуры, хотелось бы остановиться ещё на двух принципиальных схемах спускных арматур с двойным спуском.

В конце 1980-х годов появилась идея снабдить смывные устройства двумя режимами спуска: полным и малым. Полный спуск после кратковременного нажатия на кнопку пускового механизма обеспечивает в автоматическом режиме тарированный объём спуска от 6 л воды и более.

Малый же спуск также в автоматическом режиме при кратковременном нажатии на соответствующую кнопку пуска позволяет обеспечить примерно половину объёма полного спуска, то есть около 3 л.

Идея двойного спуска отвечает требованиям водосбережения. Однако её реализация несколько сомнительна с точки зрения гигиеничности малого спуска. Конструкции практически всех унитазов, как европейских, так и американских, могут обеспечить качественный смыв только в случае, если средний расход воды на смыв будет составлять величину не менее 1,6 л/с, а лучше 1,75 л/с. При этом объём воды, идущий на смыв, будет не менее 6 л. Если одно из этих требований не будет выполнено, то с точки зрения санитарно-эпидемиологических требований чистота смыва не будет обеспечена.

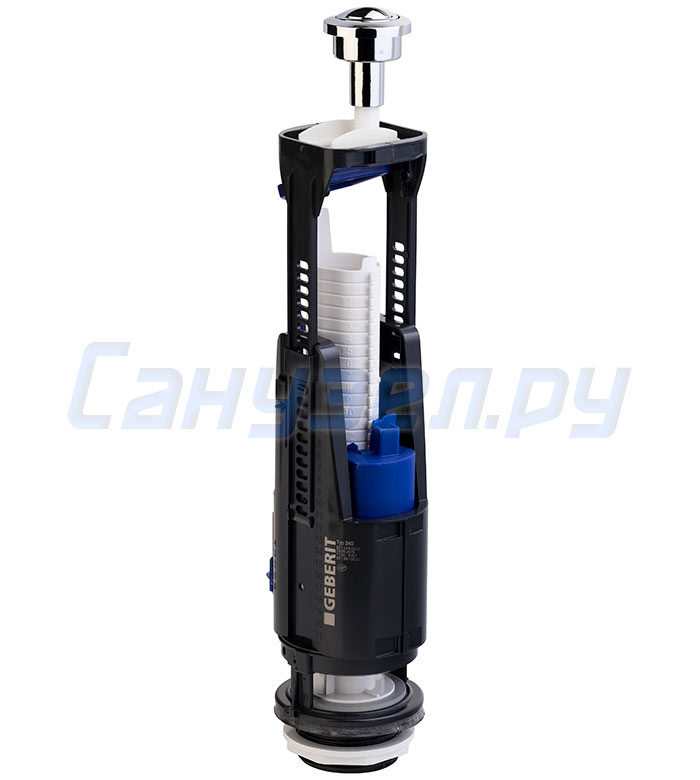

Тем не менее, смывные бачки в массовом порядке снабжаются спускной арматурой с двойным спуском. Как отмечал в своё время Козьма Прутков: «Ум разум превозмогает». В результате экономические соображения пересиливают здравый санитарно-эпидемиологический смысл, и это остановить уже невозможно. Поэтому задачи двойного спуска решаются по трём направлениям.

1. Создание спускных устройств с двумя кнопками пуска, гарантирующими спуск заранее заданного тарированного объёма (полного или малого) и обеспечивающими как минимум предельно минимальный средний расход на смыв или несколько больший.

2. Создание спускных устройств также с двумя кнопками пуска, одна из которых гарантированно обеспечит тарированный объём полного спуска в полуавтоматическом режиме, а другая обеспечит спуск воды с предельно минимальным, а желательно и с большим средним расходом на смыв только в то время, когда кнопка утоплена.

3. Создание спускных устройств с одной кнопкой пуска. При кратковременном нажатии на неё обеспечивается полный тарированный спуск в полуавтоматическом режиме. Время этого процесса длится в среднем около 3,5 с. Учитывая это, между запорным клапаном и кнопкой пуска устанавливается устройство, которое позволяет во время спуска после повторного нажатия на эту кнопку посадить клапан на седло, прекратив спуск.

Схема одного из первых подобных спускных устройств с двойным спуском приведена на рис. 12. От корпуса 1 вверх отходят две сливных трубы: высокая труба 2 для малого спуска и низкая труба 3 для полного спуска. От высокой трубы 2 отходит переливная труба 4. Высокая труба 2 и низкая труба 3 в своей верхней части выполнены в виде сёдел с относительно острыми кромками. На эти сёдла ложатся плоские клапаны 6, размещённые в кольцевых канавках поплавков 5, на которых жёстко закреплены рычаги 7, способные поворачиваться относительно соответствующих осей. Поплавки 5 с клапанами 6 поднимаются вверх посредством шнуров 8 и удерживаются в верхнем положении до тех пор, пока уровень воды может обеспечить их плавучесть. Опускание уровня воды в процессе спуска до определённого уровня приводит к захлопыванию соответствующего запорного элемента.

При всей простоте решения поставленной технической задачи такое спускное устройство не способно обеспечить необходимой величины среднего расхода воды на смыв при малом спуске. Это объясняется тем, что высота столба воды над седлом спускной трубы 2 слишком мала, чтобы обеспечить необходимый напор. Кроме того, данное спускное устройство с двумя режимами спуска предназначено только для какого-то одного смывного бачка с конкретными геометрическими параметрами. Для других бачков оно может и не подойти, так как с этой точки зрения оно не универсально.

Отмеченные недостатки отсутствуют у спускного устройства с двумя спусками, схема которого приведена на рис. 13. Кроме того, оно в наибольшей степени приближается к современным спускным устройствам, но по некоторым параметрам пока далека от идеала. Здесь на корпусе 1 с седлом через стойки 2 установлена направляющая втулка 3, в которой размещается переливная труба 4 с клапаном 5. На наружной цилиндрической поверхности в средней части переливной трубы 4 выполнен кольцеобразный выступ 6. По бокам втулки 3 на специальных кронштейнах крепятся оси 7 и 8, относительно которых поворачиваются, соответственно, рычаг 9 с поплавком 10 и рычаг 11 с поплавком 12. При этом поплавок 10 можно перемещать вдоль рычага 9, фиксируя его на заданной высоте. Рычаги 9 и 11 со стороны, противоположной поплавкам 10 и 12, соответственно, имеют специальные выступы на несколько разной высоте. Выступ рычага 9 расположен примерно на 3-5 мм ниже, чем выступ рычага 11.

Переливная труба 4 поднимается от двух разных кнопок, размещённых в пределах корпуса кнопочного механизма пуска (на схеме не показано). Каждая кнопка утапливается на заданную конструкцией глубину. Соответственно, и переливная труба 4 вместе с клапаном 5 будет подниматься на разную высоту. Если её поднять кратковременным нажимом на кнопку малого пуска, то кольцевой выступ 6 окажется выше выступа на рычаге 9, но ниже выступа на рычаге 11. В результате переливная труба зависнет в положении, соответствующем зацеплению выступа рычага 9 с кольцеобразным выступом 6 на переливной трубе 4, и начнётся малый спуск. Понижение уровня воды в смывном бачке за счёт её слива до нижней части поплавка 10 освободит переливную трубу 4, и она вместе с клапаном 5 резко опустится вниз, а клапан 5 ляжет на седло, перекрыв поток на слив. Так обеспечивается малый смыв. Объём сливаемой воды может быть заранее отрегулирован за счёт фиксации поплавка 10 на необходимом уровне. Если же после очередного заполнения смывного бачка до отметки полезного объёма нажать на кнопку полного спуска, то переливная труба с кольцевым выступом 6 уже поднимется выше выступа на рычаге 11. Теперь выступ рычага 11 будет удерживать переливную трубу с клапаном 5 в верхнем положении до тех пор, пока уровень воды в бачке не опустится до нижней части поплавка 12. Так обеспечивается полный слив воды из смывного бачка.

Средний расход воды в приведённой на рис. 13 схеме при малом спуске несколько больше, чем при полном спуске. Это легко объяснить, анализируя графики, приведённые на рис. 2а.

Теперь о том, как поднимать переливную трубу для осуществления спуска воды из смывного бачка в чашу унитаза. Прежде всего, следует отметить, что кроме электронного пуска существуют ещё два вида механического пуска. Это механизмы со штоковым пуском, а также механизмы с кнопочным пуском. Последние также бывают двух видов: с толкателями и рычагами, связывающими кинематически кнопку пуска с вертикальным перемещением трубы перелива вместе с клапаном; с тросовой связью между этими конечными элементами.

Один из первых механизмов со штоковым пуском приведён на рис. 14. Здесь направляющая шток 1 втулка 2 вставлена в отверстие в крышке 3 смывного бачка и снизу зафиксирована с помощью крепёжного элемента 4. Это может быть и крепёжная гайка, и пластмассовая втулка, насаживаемая на цилиндрическую часть втулки 2 с натягом. Последнее упрощает изготовление и процесс монтажа. На верхнюю резьбовую часть штока 1 навинчивается рукоятка 5, в торец которой вставляется декоративная заглушка 6. Нижний конец штока 1, имеющий плоский стрелообразный зацеп, вставляется в торцевое отверстие переливной трубы 7. Диск с отверстием под нижний конец штока соединён с переливной трубой с помощью стоек 8, которые обеспечивают доступ воды из бачка в переливную трубу в случае потери герметичности наполнительной арматуры.

Работает такой механизм следующим образом. При кратковременном подъёме рукоятки 5 стрелообразная часть штока 1 поднимет вверх и переливную трубу 7 с клапаном. Последние после отпускания рукоятки 5 останутся из-за плавучести подвижных элементов, связанных с переливной трубой 7 или по другим причинам, в верхнем положении, а рукоятка 5 упадёт вниз и ляжет на верхнюю поверхность втулки 5. Поэтому спуск воды из бачка будет производиться при опущенной вниз рукоятке 5, то есть будет автоматически происходить полный спуск объёма, равного примерно 6 л воды и более.

В последнее время в смывных бачках всё чаще внедряется дополнительная опция — малый спуск с целью экономии воды. Малый спуск в смывных бачках со штоковым пуском практически не встречается. Однако, если есть необходимость, то его можно организовать. Делается это следующим образом. Над стреловидной частью штока выполняются дополнительные выступы 9, которые сравнительно жёстко связывают в осевом направлении шток 5 и переливную трубу 7. Эти выступы 9 на рис. 14 изображены условно точками. В результате, после кратковременного поднятия вверх рукоятки 5, переливной трубы 7 и клапана, в процессе спуска воды из бачка рукоятка 5 будет находиться в поднятом вверх положении до тех пор, пока не осуществится полный спуск воды. После этого рукоятка и связанные с ней детали опустятся вниз до посадки клапана на седло. Процесс полного спуска длится около 3,5 с. За это время, если пользователь захочет сэкономить воду, он может в любой момент нажать на рукоятку сверху, и клапан перекроет поступление воды из смывного бачка в чашу унитаза. А то, что рукоятка 5 во время спуска не опускается вниз до верхней поверхности втулки, не является существенным недостатком, а, наоборот, является как бы индикатором, подтверждающим факт процесса спуска. Такая опция даёт очень ощутимую экономию воды, следовательно, снижает затраты на её потребление.

Подобные спускные устройства из-за конструктивной простоты выпускаются до сих пор, но в основном для розничной продажи. Их выпускает, в частности, фирма «РБМ». Они были созданы во времена, когда ещё мало строили высоких зданий, в которых на нижних этажах давление водопровода было повышенным (около 0,6-0,8 МПа) и были ограничения по ценам и материалам. Теперь они морально устарели, так как в них отсутствуют некоторые регулировки. Кроме того, переливная труба не обеспечивает требуемый в ГОСТ 21485-94 (пункт 5.2.14) расход воды на перелив.

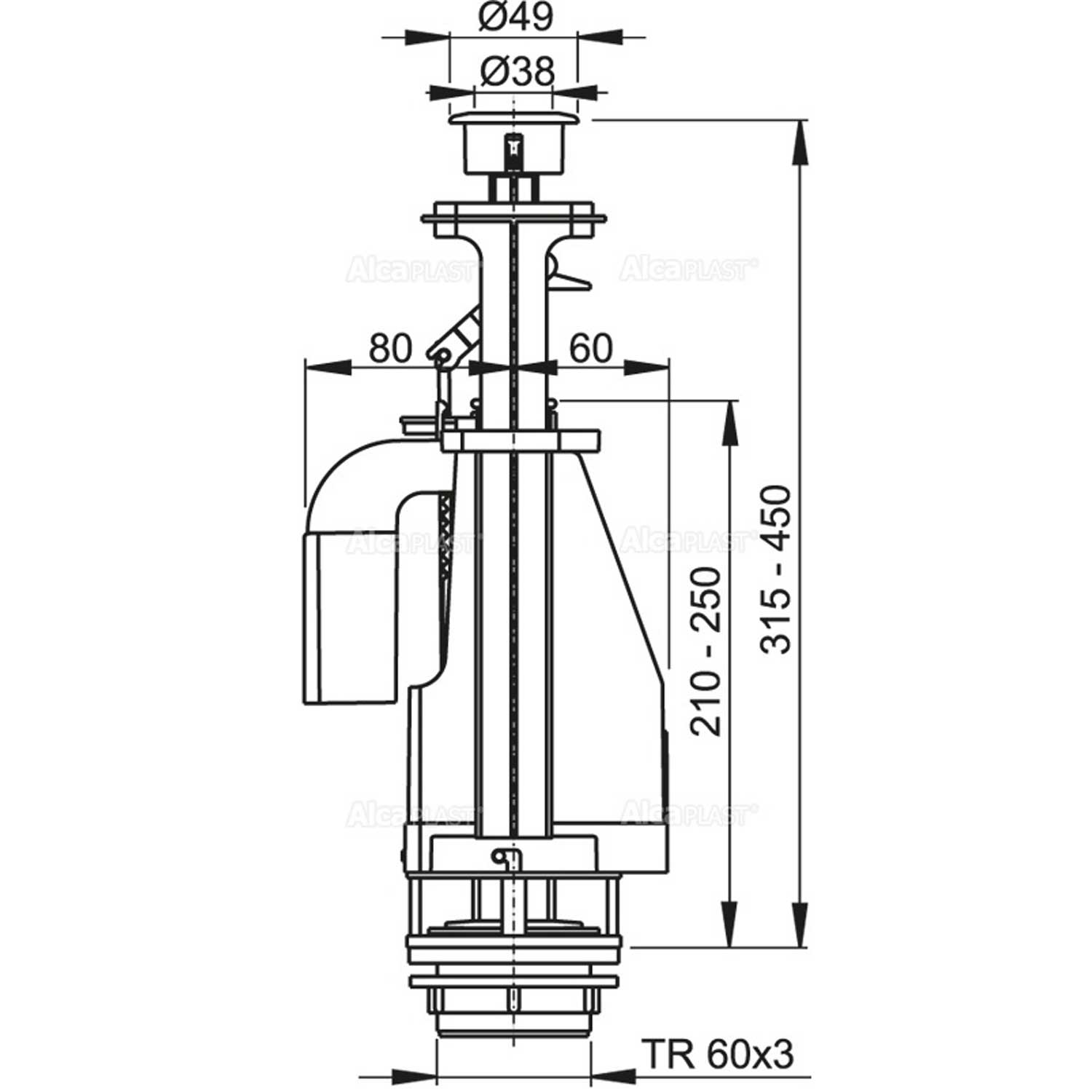

Более совершенный узел спускного устройства со штоковым пуском приведён на рис. 15. Здесь также направляющая шток 1 втулка 2, вставленная в отверстие крышки 3 смывного бачка, фиксируется с помощью крепёжного элемента 4. Шток 1 в нижней части имеет резьбовой участок, на который навинчивается специальная гайка 5 с двумя «усиками». Шток в верхней части также имеет резьбу, на которую навинчивается рукоятка 6. В средней части штока выполнены выступы 7 для ограничения подъёма штока вверх.

Переливная труба 8 в верхней части имеет раструб, на который сверху насаживается переходная деталь 9. Эта переходная деталь состоит из выполненных заодно элементов: наружного кольца для надёжной фиксации переходника 9 на торце переливной трубы 8; внутреннего кольца, в отверстие которого входит шток 1; горизонтальных рёбер, связывающих два кольца. На нижней поверхности внутреннего кольца в его осевом направлении выполнены два цилиндрических выступа.

В процессе монтажа такого спускного устройства необходима тщательная регулировка положения гайки 5 на штоке 1 — особенно если удержание клапана в верхнем положении во время спуска воды из бачка осуществляется внешним поплавком, как, например, это сделано в спускном устройстве, приведённом на рис. 13. В рассматриваемой конструкции, в соответствии с рис. 15, это делается следующим образом.

Сначала бачок наполняется водой для того, чтобы клапан 1 и переливная труба 8 с переходной деталью 9 не проворачивались от приложения внешнего момента сил. Затем шток 1 за рукоятку 6 слегка поднимается вверх до упора гайки 5 в нижний торец переходной детали 9. Вращая рукоятку 6 за счёт размещения «усиков» гайки 5 между двумя цилиндрическими выступами на нижней поверхности переходной детали 9, можно поднимать или опускать гайку 5 относительно нижней резьбовой части штока 1. Следует отметить, что натяг резьбы на гайке 5 относительно резьбы на нижней части штока 1 подбирается таким, что шток под действием внешнего момента сил поворачивался бы в резьбе гайки, но не мог бы провернуться самопроизвольно. Подобные спускные устройства массово выпускаются в ООО «Инкоэр» в основном для розничной продажи, так как в ЖКХ ещё эксплуатируется большое количество смывных бачков, рассчитанных на применение спускной арматуры со штоковым пуском.

Иначе устроены механизмы спускных устройств, преобразующих вертикальное перемещение штока с рукояткой в поворотное перемещение клапана. Пример клапана, который открывает спускное отверстие за счёт своего наклона относительно кромки седла, уже рассматривался и был приведён на рис. 9. Особенность таких устройств заключается в том, что нижний конец штока и клапана связаны между собой не с помощью жёсткой тяги, а с помощью шнура или цепочки.

В качестве примера на рис. 16 приведён один из штоковых механизмов пуска, в котором клапан и шток связаны цепочкой, которая может быть и металлической, и пластмассовой.

Как показал опыт, в отличие от шнура, который очень сложно закреплять под крышкой смывного бачка, цепочка очень облегчает этот процесс. Шнур же необходимо очень надёжно привязать к штоку, чтобы в процессе работы бачка он не развязался бы. Однако у цепочки также есть недостаток, связанный с относительно большим шагом между её звеньями.

На рис. 17 приведён штоковый механизм пуска, позволяющий очень просто решить проблему крепления шнура при закрытой крышке смывного бачка. Втулка 1 вставляется в отверстие крышки 2 смывного бачка и фиксируется с помощью крепёжной гайки 3, а сверху на шток 4 навинчивается рукоятка 5. Следует отметить также, что в цилиндрической части втулки выполнен гибкий лепесток 6, отогнутый конец которого входит в паз 7, выполненный на боковой поверхности пустотелого штока 4. Эти элементы нужны для того, чтобы втулка не прокручивалась бы в момент навинчивания рукоятки 5 на шток 4. Кроме того, на верхнем конце штока выполнена корона с двумя щелями 8, сужающимися книзу, в которые вставляется с некоторым натягом верхний конец шнура 9. При этом порядок установки шнура следующий. Шнур 9 снизу пропускается через центральное отверстие штока 4 и опускается с некоторым усилием, а затем вставляется в нижнюю часть одной из щелей 8. После этого он огибает в половину оборота корону и также с усилием вставляется во вторую щель. Оставшийся конец шнура свободно размещается в центральном отверстии штока 4.

Основным недостатком штоковых механизмов пуска, приведённых на рис. 16 и 17, является сложность обеспечения малого пуска.

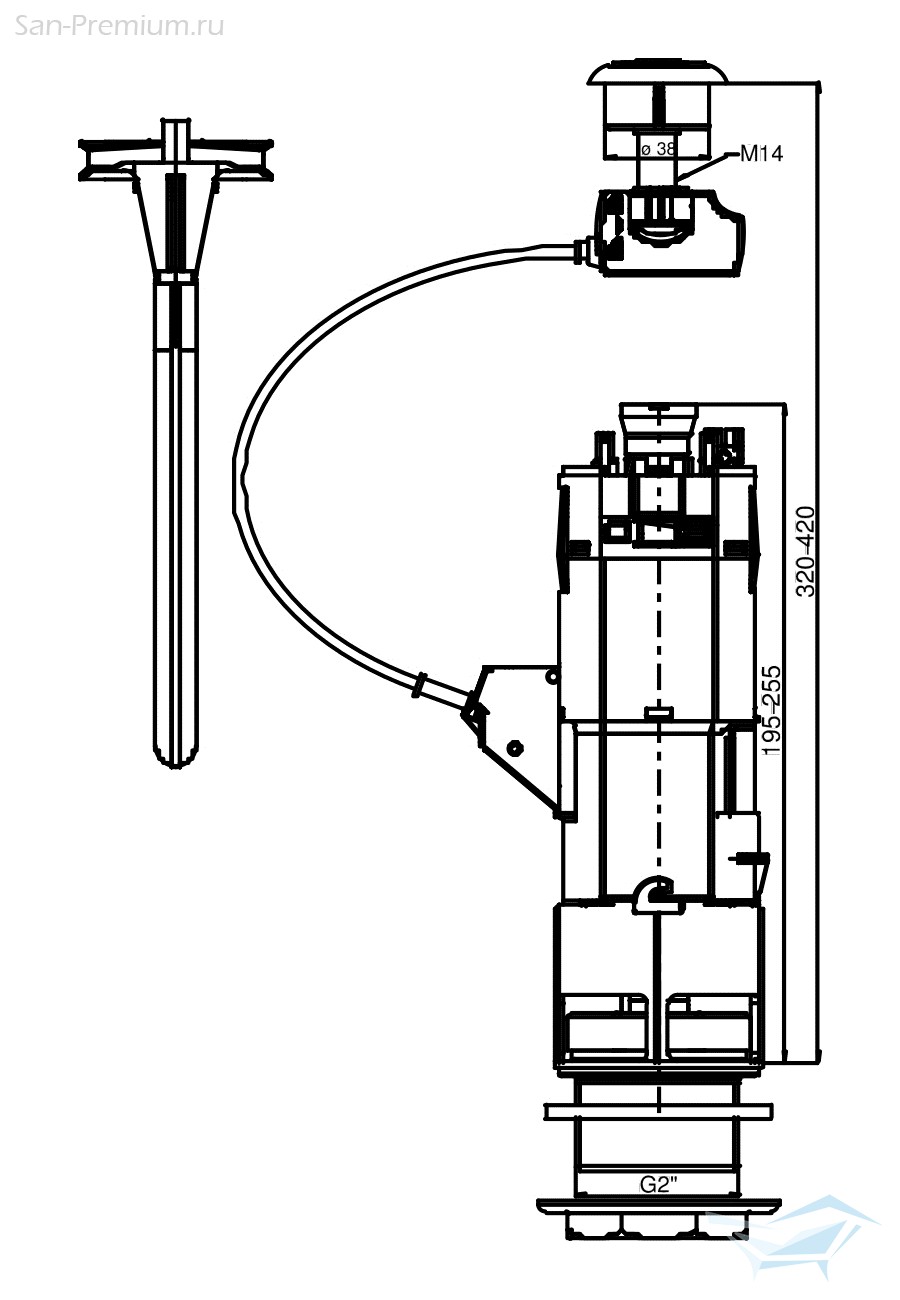

Конструкции механизмов с кнопочным пуском являются более сложными с точки зрения исполнения и более капризными в эксплуатации. Однако для потребителей применение кнопочного механизма является более предпочтительным, как с точки зрения эстетики, так и с точки зрения более простого гигиенического ухода за ними. В настоящее время унитазы выпускаются в основном с кнопочным пуском. Следует отметить, что конструкции даже новых кнопочных механизмов пуска не всегда полностью отвечают требованиям пользователей, так как они всё ещё находятся в стадии совершенствования, но анализ уже новых конструкций говорит о постепенном улучшении их эксплуатационных качеств. Не решается быстро эта проблема потому, что слишком много факторов, относящихся к другим узлам унитаза, влияют на конструкцию механизма с кнопочным пуском. Кроме того, постоянно ужесточаются требования как к унитазам, так и к кнопочным механизмам пуска.

Простота установки спускной арматуры с кнопочным пуском усложняется ещё одним недостатком, который относится к кривизне дна смывных керамических бачков. Эта кривизна появляется после обжига бачка. Отклонение от плоскостности поверхности дна бачка в окрестности отверстия под спускную арматуру, диаметр которого примерно равен 60 мм, допускается до 4 мм. На рис. 18 приведён смывной бачок 1 с крышкой 2. В бачок установлена спускная арматура 3, контуры которой обведены тонкой штрихпунктирной линией. На рисунке дно бачка для наглядности утрированно искажено. Из анализа рисунка видно, что верхняя часть спускной арматуры может сильно сместиться относительно отверстия в крышке бачка. Поэтому в реальных конструкциях спускных арматур обычно предусматривают различные компенсационные устройства. В результате спускная арматура с кнопочным пуском постепенно усложняется. Её описание в эту статью уже не умещается. Поэтому рассмотрение пусковых устройств наполнительной арматуры с кнопочным пуском будет изложено в виде отдельной статьи в последующих номерах журнала С.О.К.

TECE Box 9370007 Встраиваемый смывной бачок для напольного унитаза

TECE Box 9370007 Встраиваемый смывной бачок для напольного унитаза. Сливной бачок TECEbox Octa, 8 см, для напольного унитаза, с арматурной сеткой, высота установки 1110 мм. Сливной бачок Octa для напольного унитаза, глубина 8 см, для монтажа в стене или перед несущей стеной.

Комплект поставки:

— Предохранительный бак из ударопрочного пластика

— Полностью предварительно собранный и опломбированный сливной бачок

— Соединение сливного бачка с внутренней резьбой 1/2″

— Объем бачка 9,5 литров; стандартный объем смыва 6 литров; возможность настройки объема смыва 4,5/6/9 литров; объем малого смыва 3 литра с системой двойного смыва. Оставшийся объем можно использовать для быстрого смыва

— Изоляция для предотвращения образования конденсата

— Для панелей и рукояток смыва унитаза TECE

— Возможность установки системы с одинарным или двойным смывом в зависимости от используемой панели смыва

— Проверено в соответствии с DIN EN 14055

— Бесшумный гидравлический заливной клапан

— Арматурная сетка для монтажа

Дополнительно приобретается:

— Панель смыва (см. панели смыва)

— Соединение сливного патрубка TECEbox 9221011

Смывной бачок скрытого монтажа TECE 9370007 из серии Box — В наличии на складе, в свободном остатке (доступно для заказа): 3 — шт.
Более подробную информацию можно уточнить у менеджеров магазина по телефонам:

+7 (495) 989-86-71
+7 (495) 987-18-69
+7 (495) 790-87-49

Или отправить запрос по электронной почте:

[email protected]

Доставка 🚚: Доставим товар по Москве и Московской области, срок доставки 1 — 2 дня, также произведем доставку в регионы Российской Федерации и страны ближнего зарубежья (отправка товара в регионы РФ и страны ближнего зарубежья производится транспортной компанией, транспортная компания выбирается заказчиком, услуги транспортной компании оплачивает получатель).

Ремонт инсталляции унитаза Cersanit своими руками — пошаговая инструкция

24. 12.2019 17:38

Просмотров: 34701

Системы инсталляций унитаза Церсанит рассчитаны на нагрузку до 400 кг/час и длительную бесперебойную работу, что подтверждает гарантия производителя от 2 до 10 лет. Но поломки возникают даже у самых надежных конструкций. Есть несколько основных проблем, которые могут стать причиной ремонта инсталляции Cersanit.

Особенности инсталляций фирмы Cersanit

Церсанит предлагает четыре коллекции инсталляционных систем с бачком и арматурой — AQUA, LEON, LINK PRO и VECTOR, разные модели унитазов, кнопок смыва. Можно комбинировать их между собой самостоятельно или выбрать готовый сет.

Ключевые особенности инсталляций:

металлическая/оцинкованная монтажная рама с гарантией 10 лет;

механическая/пневматическая двойная кнопка слива с режимом экономии воды;

ширина каркаса от 395 мм до 510 мм;

объем смывного бачка 3/6 л;

возможность выбора конструкции с усилением, регулировкой по высоте и глубине.

В зависимости от серии гарантия на бачок, клапан, резиновые элементы системы может различаться. Арматура выдерживает до 10 тыс. смываний.

Частые проблемы

Грамотный монтаж и аккуратная эксплуатация — неотъемлемые условия для долгой службы системы. К ремонтам инсталляции унитаза Cersanit приводят нарушение правил, жесткая вода с большим количеством солей.

Брызги из чаши унитаза

Частичное выплескивание воды при смыве на пол, стены и ноги доставляет дискомфорт. На декоративных покрытиях со временем появляются потеки. Причина слишком мощного потока — неотрегулированный смыв. Проблема характерна для безободковых унитазов, особенно при комбинации чаши и инсталляции разных производителей.

Точно настроить объем можно с помощью регулировки клавиш или с помощью установки специального ограничителя смыва.

Постоянное подтекание воды из бачка

Иногда через некоторое время после установки вода начинает «убегать» из бачка, из-за чего увеличивается ежемесячный расход. На месте тонкой струйки образуются трудно удаляемые грязно-желтые отложения. Причина неисправности — неплотно прилегающая прокладка донного сливного клапана, которой мешают грязь или деформация из-за естественного старения.

Потерявшая форму и эластичность манжета заменяется. Чтобы прочистить механизм можно нажать на клавишу смыва несколько раз.

Непрерывное наполнение бачка

Если поток воды не останавливается при крайнем положении поплавка, необходим демонтаж наливного клапана для ревизии. Засорившийся механизм достаточно разобрать и промыть. При повреждениях, длительной эксплуатации необходима замена. Оценить состояние можно уже при внешнем осмотре — старый впускной механизм покрывается темным налетом от воды.

Не срабатывает клавиша смыва

У клавиш с механическим управлением неисправности связаны с блоком коромысел или толкателями. Неисправность решается заменой элемента, который легко снимается/устанавливается. У пневматических кнопок с гидравлическим подъемником могут деформироваться, слетать силиконовые шланги.

Течь в местах подсоединения

Причиной течи в местах подсоединения впускных/выпускных патрубков к водопроводу и канализации чаще всего становится неправильный монтаж. Неаккуратно обработанные после обрезки края мешают плотной посадке, повреждают затвор, рвут уплотняющие прокладки. Чтобы этого не случилось при установке их необходимо зачистить под углом 450 и смазать мылом. Монтаж рамы не по уровню грозит перекосами, неравномерными нагрузками с появлениями трещин в бачке.

Инструкция по ремонту инсталляции Cersanit своими руками

Несложный ремонт инсталляции Церсанит можно выполнить самостоятельно. Арматура бачка демонтируется и монтируется через ревизионное окно за панелью смыва.

Пошаговая инструкция:

Снять декоративную накладку кнопки смыва.

Открутить винты и убрать пластиковую посадочную рамку-держатель клавиши.

Повернуть два пластиковых держателя и снять прозрачную перегородку.

Извлечь блок коромысел с толкателями разного цвета.

Перекрыть воду и отсоединить подводку.

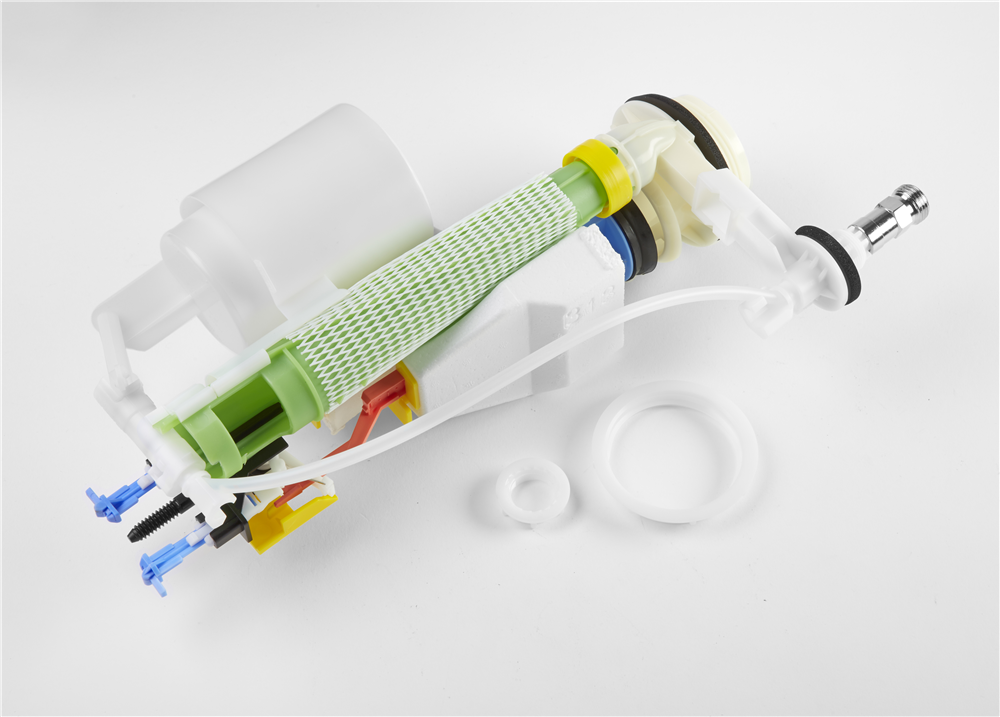

Достать заливную арматуру, разобрать, промыть или, при необходимости, заменить на новую.

Выполнить все действия в обратном порядке.

Посадочные рамки и арматуру для разных линеек инсталляций Церсанит можно купить в нашем интернет-магазине Aquasliv.

Самостоятельный ремонт VS вызов профессионального сантехника

Периодические ревизии, прочистки, замена механизма бачка не занимают много времени и могут выполняться самостоятельно. Чтобы облегчить дальнейшее обслуживание и поиск запчастей, сохраняйте после установки инструкции со схемой монтажа и артикулами.

Но, если вы не разбираетесь в сантехнике, то установить причину неисправности, аккуратно демонтировать арматуру, подобрать аналогичную для своей модели будет непросто.

При отсутствии практических навыков лучше отказаться от ремонта инсталляции Cersanit своими руками и доверить работу профессионалу.

Оставьте заявку выезд мастера в пределах МКАД бесплатно

К другим материалам:
Ремонт инсталляции Wisa
Как снять кнопку с инсталляции
Добавить новый комментарий
Почему большая часть компакт-унитазов с евросистемой слива не обеспечивает его удовлетворительного качества?
С момента появления унитазов прошло почти 150 лет, но большинство из них, например, компакт-унитазы, не всегда обеспечивают качественный смыв. По этому поводу у потребителей имеются претензии. На их основании были проведены принципиально новые исследования, результаты которых изложены в настоящей статье. В статье излагаются пути улучшения геометрии унитазов, предлагаются новые методы определения качества смыва, а также новые подходы к проектированию спускной арматуры для этой цели и новая схема системы подачи воды в унитаз, обеспечивающая отличный смыв и существенное уменьшение объёма воды на смыв.
В настоящее время компакт-унитазы принято условно делить на американские (с американской системой слива) и на европейские (с европейской сливной системой). Это обусловлено тем, что американцы канализационные трубы размещают под перекрытиями помещений, а европейцы — над перекрытиями. В России разводка канализационных труб производится по европейским стандартам — над перекрытиями. Однако ещё встречаются здания, в которых канализационные трубы размещаются и под перекрытиями, то есть «по-американски». Таких зданий осталось мало, но они ещё встречаются.
Под словами «качественный смыв» принято понимать способность смывных устройств за один спуск при минимальном объёме спускаемой воды полностью транспортировать в канализационную сеть содержимое чаши унитаза, а так-же обеспечить качественное омывание и очищение всей внутренней поверхности чаши унитаза и всей внутренней поверхности выпускного канала без частого использования такого приспособления, как «ёршик». Американская система разводки канализационных труб (под перекрытием) определила схему и конструктивные особенности унитаза, приспособленного к этой системе, и предопределила его удивительные показатели с точки зрения качества смыва, а также другие важные эксплуатационные характеристики. Американские унитазы выгодно отличаются от европейских благодаря тому, что у американских унитазов выпуск направлен вертикально в пол, и в нём есть участок, который обеспечивает сифонирующий эффект. Последний во время спуска воды практически «высасывает» из чаши унитаза всё содержимое и транспортирует его в канализационную сеть. Поэтому такие унитазы принято называть сифонирующими унитазами.
Кроме того, в исходном состоянии поверхность воды в чаше унитаза размещена сравнительно высоко, и это также имеет ряд достоинств. Во-первых, как уже отмечалось, содержимое чаши унитаза полностью транспортируется в канализацию. Во-вторых, благодаря тому, что практически вся чаша заполнена водой, то содержимое унитаза, в частности фекалии, не очень сильно прилипает к стенкам чаши. Поэтому во время спуска воды, поток, вытекающий из-под смывающего венца (обода унитаза) легко очищает поверхность чаши и всё смываемое уносится вместе с потоком в канализацию.
Это позволяет реже (а не после каждого опорожнения) использовать ёршик для очистки поверхности чаши. Ведь после использования ёршика необходимо снова нажимать на кнопку пуска и тратить дополнительно к основному сливу приличный объём воды. В-третьих, запах от фекалий, попавших сразу в воду, блокируется водой и не распространяется в воздухе туалетной комнаты. В-четвертых, близко расположенный к ободу чаши унитаза уровень воды в сифонирующем унитазе не позволяет фекалиям сильно разгоняться при падении в воду, то есть не создаются неприятные всплески.
У сифонирующих унитазов имеются так-же и недостатки. В частности, для обеспечения «зарядки» сифона необходимо к основному объёму воды добавлять для спуска ещё и дополнительный. Поэтому сифонирующие унитазы потребляют до 12–18 л воды на один спуск. Сейчас норма воды на один полный спуск по инициативе американских законодателей ограничена 6 л. Европейское экономическое сообщество готовит законопроект, ограничивающий полезный объём полного спуска 5 л воды.
Кроме того, сифонирующие унитазы обеспечивают комфортное времяпровождение на них только в странах с круглогодичным теплым климатом. В северных странах, особенно в зимний период, температура холодной воды может достигать около +1 °C. Садиться на унитаз с водой такой температуры не очень-то комфортно. Поэтому, например, в скандинавских странах выпускаются и используются унитазы, приспособленные к европейской системе разводки канализации — над перекрытием. Эта проблема аналогичным образом решается и жителями северной и средней части России. У сифонирующих унитазов есть ещё один недостаток. Их выпускной канал имеет сложную геометрию с горизонтально проложенной в самом низу унитаза частью выпуска. В этом месте часто происходит заиливание канала. Если его вовремя не прочищать, то при очередном засорении нажатие на кнопку пуска приведёт к тому, что большой объём смывного бачка переполнит чашу и её содержимое выльется на пол туалетного помещения.
Решение ограничить объём спускаемой на смыв унитазов воды 6 л американские законодатели приняли в конце прошлого столетия. Этого сифонирующие унитазы обеспечить не могли. Минимум, на что они способны, это 10–12 л, а максимум — 18 л. Поэтому американская промышленность стала переходить на производство унитазов, смыв в которых осуществляется по европейской системе, но с учётом возможности частичного использования сифонирующего эффекта. Однако установка унитаза, рассчитанного на американскую систему разводки канализационной сети, в систему, где разводка канализационной cети осуществляется над перекрытиями, не может обеспечить желаемого эффекта. Под словами «европейские унитазы» следует понимать унитазы, выпуски которых приспособлены к разводке канализационной сети над перекрытием. Обычно у европейских унитазов выпуски бывают горизонтальными или косыми.
Интересно, что первые массово выпускаемые унитазы в России в начале прошлого столетия практически не имели больших проблем с качеством смыва. Это были тарельчатые унитазы с высокорасполагаемыми смывными бачками
Следует отметить, что первые массово выпускаемые унитазы в России в начале прошлого столетия практически не имели больших проблем с качеством смыва. Это были тарельчатые унитазы с высокорасполагаемыми смывными бачками. Средний расход на смыв в высокорасполагаемых бачках благодаря сифонному эффекту в трубе, соединяющей чашу унитаза со смывным бачком, был достаточно велик, чтобы обеспечить сравнительно качественное очищение чаши унитаза. Более того, в высокорасполагаемых смывных бачках стояла спускная арматура сифонного типа. После начала спуска вода высасывалась из смывного бачка со сравнительно большой скоростью (из-за сифонного эффекта спускной трубы), но несколько ограниченной и обусловленной гидравлическим сопротивлением спускной арматуры сифонного типа в сочетании с эффектом неразрывности потока рабочей жидкости. Однако, когда смывной бачок опорожнялся и гидравлическое сопротивление спускной арматуры становилось на порядок меньшим, то оставшаяся в спускной трубе вода объёмом около 1 л под собственным весом с огромной скоростью выливалась в чашу унитаза, эффективно завершая процесс транспортировки содержимого унитаза в канализационную сеть.
Кроме этого, в тарельчатых унитазах отсутствовала проблема с антивсплеском. Его функцию выполняла тарель унитаза, уровень воды в которой не превышал 1 см. Правда, потребителей несколько смущал уровень и тональность шума в процессе спуска воды, а также долго остававшийся запах в туалетной комнате после опорожнения. Далее события развивались так. Россия наращивала выпуск тарельчатых унитазов с высокорасполагаемыми смывными бачками, а зарубежные специалисты уже приступили к выпуску компакт-унитазов. У нас это тоже делалось, но с некоторым запозданием. В этом случае отставание оказалось для потребителей даже полезным, и вот почему. В компакт-унитазах смывной бачок устанавливался сразу на унитаз сначала с применением промежуточной полочки, а потом стали выпускать и унитазы с цельнолитой полочкой. Вот с этого момента и начались проблемы с качеством смыва. Причём унитазы с дополнительной полочкой для монтажа смывного бачка ещё кое-как справлялись со смывом, но при переходе на унитазы с цельнолитой полочкой проблема качества смыва усугубилась.
Перемещение смывного бачка с высоты над унитазом, равной примерно 1500 мм, привело к уменьшению уровня воды над срезом спускного клапана в пределах 150–200 мм. Кроме того, цельнолитая полочка из-за технологических особенностей изготовления, как оказалось, стала обладать недопустимо большим гидравлическим сопротивлением, что также привело к уменьшению среднего расхода на смыв. Появились и другие трудноразрешимые проблемы. Отказ от тарельчатых унитазов и переход на воронкообразные унитазы привёл к необходимости снова «выкручиваться», чтобы устранить неожиданно появившиеся недостатки. Прежде всего, исключив из чаши воронкообразного унитаза вертикальную трубу, которая соединяла чашу тарельчатого унитаза с водяным затвором и обеспечивала принудительную транспортировку в канализацию содержимого чаши, производители воронкообразных унитазов лишились простой возможности отправлять содержимое чаши в канализацию.
Есть такое понятие, как средний расход воды на смыв. Он определяется как частное от деления спущенного полезного объёма воды на время его истечения. Исходное давление воды в бачке профессионалы-гидравлики иногда отождествляют с высотой зеркала воды в смывном бачке над клапаном спускной арматуры. В первых компакт-унитазах с приставной полочкой (между ободом унитаза и смывным бачком) эта высота составляла примерно 160 мм. В переводе на давление это 0,0016 МПа. Средний расход на смыв при этом составлял 1,7–1,65 л/с. ГОСТ 21485–94 регламентировал этот расход в пределах 1,6–2,0 л/с. Такие сравнительно маленькие расходы должны быть получены при установке бачка на унитаз из-за того, что его каналы потенциально обладают сравнительно большим гидравлическим сопротивлением.
Если сравнительно старую спускную арматуру проливать «вхолостую», то есть обеспечить слив просто без сопротивления, то средний расход на смыв может составлять величину порядка 2,0 л/с при 160 мм начальной высоты уровня воды над спускным клапаном. Он может отличаться в любую сторону в зависимости от диаметра спускного отверстия в корпусе нижнем спускной арматуры. Этот диаметр может быть в пределах 48–52,5 мм в зависимости от вида резьбы на нижней части корпуса. При применении трапецеидальной резьбы он меньше, если же резьба метрическая с уменьшенным шагом — он больше. По площади диаметры спускных отверстий спускной арматуры могут отличаться при названных выше диаметрах на 20 %. Величина среднего расхода на смыв зависит также от геометрии в области седла клапана. Современная спускная арматура, созданная, например, в ООО «Инкоэр», уже может при свободном сливе обеспечить средний расход на смыв до 2,5 л/с и больше. Последнее будет показано несколько ниже.
Есть такое понятие, как средний расход воды на смыв. Он определяется как частное отделения спущенного полезного объёма воды на время его истечения. Исходное давление воды в бачке профессионалы-гидравлики иногда отождествляют с высотой зеркала воды в смывном бачке над клапаном спускной арматуры
Следует также отметить ещё два момента. Во-первых, полезный объём определяется объёмом, заключённым между начальным уровнем воды в бачке и уровнем седла клапана. Если проливка спускной арматуры производится без установки бачка на унитаз, то спускное отверстие бачка должно быть присоединено почему-то к патрубку с площадью проходного сечения в пределах 14–15 см2, что соответствует приведённому диаметру круглого отверстия 42,2–43,6 мм.
Однако очень часто при установке на унитаз бачка со спускной арматурой, которая при проливке с патрубком «укладывается» в требования ГОСТ 21485–94 (средний расход на смыв не менее 1,6 л/с), средний расход на смыв может оказаться значительно меньшим, например, 1,5 л/с и менее. В результате происходит «вялый» спуск и содержимое унитаза, слегка «покувыркавшись» в потоке воды, остаётся в донной части чаши унитаза. Уменьшение реального среднего расхода на смыв в этом случае объясняется увеличенным гидравлическим сопротивлением тракта, по которому вода из бачка поступает в чашу унитаза.
Дело в том, что поток воды теряет свою и без того малую энергию в отдельных участках гидравлического тракта, в том числе и в канале под ободом унитаза с вертикальной подачей, поскольку он течёт как бы в открытом русле. Сначала вода проходит через начальную часть канала с резкими поворотами, а затем через очень зауженные каналы под ободом чаши унитаза. Последнее объясняется следующим. Обычно размеры обода унитаза выбираются исходя из геометрии сиденья унитаза. Пусть его размеры в сечении будут такими: высота — 50 мм, ширина — 45 мм. Толщина наращиваемых стенок керамической массы может составлять величину порядка 12 мм. Тогда отверстие в сечении будет иметь размеры примерно 26 × 21 мм, а площадь отверстия будет равна 5,46 см2. Приведённая площадь двух каналов под ободом унитаза будет составлять только примерно 11 см2, что значительно меньше площади патрубка, необходимого при проливке спускной арматуры в соответствии с требованиями ГОСТ 21485–94. Это всё вместе создаёт огромное гидравлическое сопротивление потоку и не обеспечивает качественного спуска.
Потери давления воды под ободом чаши в унитазах с вертикальной подачей воды в чашу иногда могут привести к появлению «косынки» на передней верхней части поверхности чаши. Одним из методов проверки на качество очищения и омывания поверхности чаши является перед спуском посыпание её мокрой поверхности опилками. И если поток под ободом унитаза окажется «вялым», то в центре верхней поверхности чаши опилки не смоются, так как поток «не дотянется» до этого места, а след от прилипших к поверхности чаши опилок будет похож на расправленную косынку.
Следует также отметить, что существенное уменьшение величины среднего расхода на смыв может также произойти, если в смывном бачке с кнопочным пуском и с нижней подводкой воды крышка бачка будет плотно прилегать к рёбрам бачка. При опорожнении смывного бачка под его крышкой, особенно при больших расходах, будет образовываться разрежение, что приведёт к уменьшению перепада давлений на спускном клапане.
В последних образцах зарубежных унитазов со сравнительно удовлетворительными качествами смыва обод чаши имеет в сечении значительно большие размеры, чем в отечественных унитазах, да и стенки фарфоровых каналов имеют толщину менее 12 мм. Отсюда и кажущиеся очень существенными вроде бы улучшенные смывные качества зарубежных унитазов. На самом деле при тщательном наблюдении они и не очень-то эффективно смывают, например, крошку пенопласта, сухие продукты жизнедеятельности животных или жир от спускаемого в унитаз бульона, а также окурки сигарет с фильтром.
Следует отметить, что плохие качества смыва могут проявиться и при средних расходах на смыв и больших — до 2 л/с. Это во многом зависит от способа доставки воды из-под обода чаши унитаза к каналу выпуска стоков. Конструкция чаши унитаза также существенно влияет на качество транспортировки содержимого чаши унитаза в канализационную сеть. Поскольку в европейских унитазах сифонный эффект канала выпуска почти не проявляется, то большинство производителей унитазов стремятся сделать так, чтобы вода, поступающая из-под обода, проталкивала бы содержимое чаши в канал выпуска и далее в канализационную сеть.
В тарельчатых унитазах она это делает за счёт значительной по высоте вертикальной приёмной трубы и удачно подобранного её сечения. Вода и содержимое чаши унитаза в первый момент спуска значительно поднимают уровень воды в приёмной трубе, что обеспечивает проталкивание содержимого унитаза в канализационную трубу.
В воронкообразных же унитазах так не получается из-за того, что чаша имеет значительную расходящуюся кверху конусность. Чтобы поднять уровень воды в ней до нужной высоты, получающейся в тарельчатом унитазе, необходимы очень большие расходы (4–5 л/с) на смыв, величина которых ограничена возможностями современной спускной арматуры. Сейчас пока на экспериментальных образцах удаётся получить средние расходы на смыв не более 3,5 л/с.
В процессе проектирования унитаза на работу конструктора влияют разные факторы: предыдущие разработки, традиции, трудности экспериментальной проверки некоторых идей в реальных условиях работы, а также вмешательство в работу дизайнеров и руководителей разного ранга, не всегда понимающих некоторых тонкостей гидравлики. Например, желание сделать чашу больше похожей на горшок с каналом выпуска в его нижней части (рис. 1), но внешне очень привлекательных форм, приводит к следующему.
По пути воды под ободом унитаза с вертикальной подачей воды в чашу ей приходится терять часть объёма на омывание поверхности унитаза сзади и с боков. При выходе воды из-под обода унитаза в задней и боковых частях чаши вода сначала течёт вертикально (рис. 1а). Затем в донной части чаши боковые потоки принимают горизонтальную направленность, в центре они встречаются, и их вертикальная энергия гасится. Потоки же воды в передней центральной части в канале самого обода встречаются лоб в лоб, и после этого их движение принимает почти вертикальное направление. Небольшой участок пути (рис. 1б) этот суммарный поток сначала течёт вниз, прижимаясь к верхней части передней стенки чаши, а затем, слегка расширяясь, этот поток отрывается от неё, принимает почти горизонтальное направление, распыляется и уже с меньшей скоростью ударяется в почти вертикальную заднюю стенку чаши. Его вертикальная энергия также гасится. С точки зрения проталкивания воды в отводящий приёмный канал получается банальное плавное заполнение водой чаши со всеми вытекающими из этого последствиями. Поэтому всё более или менее плавающее содержимое чаши унитаза после завершения спуска в ней так и остаётся. И всё это потому, что вода из-под обода унитаза в приёмное отверстие канала выпуска стоков поступает не под напором, как хотелось бы этого, а потеряв вертикальную скорость, то есть, по сути, самотёком.
Если обратить внимание на унитазы компании «Густавсберг» (рис. 2), то можно заметить, что на виде спереди (рис. 2а) чаша имеет форму сходящегося книзу конуса. Кроме того, при спуске воды можно наблюдать, что из-под борта чаши в её передней части вытекает основная масса воды, которая и осуществляет проталкивание содержимого чаши в канализацию. Казалось бы, вот оно — решение проблемы!
Однако такое мнение почти обманчиво. На самом деле на передней части конусообразной чаши в результате встречи двух потоков под ободом унитаза суммарный поток так же, как и в предыдущем случае, слегка отрывается от поверхности чаши и перед приёмным отверстием распыляется и расширяется, теряя скорость. Однако (рис. 2б), несмотря на частичную потерю вертикальной скорости воды и некоторое изменение её траектории, унитаз фирмы «Густавсберг» всё-таки частично справляется с транспортировкой содержимого чаши в канализацию. Такая невысокая оценка подтверждается и тем, что содержимое плотностью 0,6 г/см3 и менее не очень охотно покидает чашу унитаза. Иногда даже с третьего или четвёртого спуска воды. Для справки — плотность фекалий здорового человека составляет величину порядка 0,8 г/см3. Нежелание плавающего «содержимого» покидать чашу унитаза имеет свои причины. Струи воды, попадающие на зеркало приёмного отверстия выпускного канала, должны по идее заталкивать содержимое в него, так как сами внедряются в его глубину. Однако одновременно появляются потоки обратного направления, так как поверхность входа в приёмный канал открытая. Поэтому эти потоки увлекают за собой плохо тонущие фракции и возвращают на дно чаши унитаза.
Для проверки и подтверждения изложенных наблюдений и выводов был проведён такой эксперимент. Почти полусферическую чашу унитаза, приведённого на рис. 1а и 1б, с помощью пластилина привели в состояние, близкое к обводам воронкообразной чаши. Понять, что в результате получилось, можно из рис. 1в и 1г. Исходная форма чаши была такой, как показано на рис. 1а и 1б, соответственно.
Испытания исходной чаши с новыми искусственными фекалиями, о которых будет рассказано несколько ниже, показали, что при наполнении смывного бачка до уровня 6 л не обеспечивалось удаление из чаши ни одной штуки из трёх. При наполнении бачка до уровня 9 л удавалось смывать только две штуки из трёх. И только при наполнении смывного бачка до уровня 12 л обеспечивался спуск всех трёх искусственных фекалий. В доработанном унитазе, в соответствии с рис. 1в и 1г, все три фекалии смывались в канализацию при всех уровнях заполнения бачка, начиная с 6 л. При заполнении бачка 3 л воды смыв искусственных фекалий не происходил, как и в первом случае с исходным унитазом.
Следует отметить, что точечное распределение объёмов воды, вытекающей из-под разных участков обода, задача весьма сложная. Пока это решается за счёт формирования ширины щели между чашей и отбортовкой обода. Это происходит из-за коробления керамики в процессе отжига. Для получения необходимого зазора на каждом участке щели под ободом требуется очень высокие технологические условия отжига, что может обеспечить не каждое предприятие.
В процессе изготовления унитаза каналы в ободе могут деформироваться и сузиться так, что расходы в каждой половине обода могут оказаться разными. Тогда на выходе из-под обода поток будет направлен не к центру чаши, а несколько вбок. Это существенно ухудшит смывные качества унитаза.
Технология изготовления отверстий в керамике приводит к некоторому увеличению результирующего гидравлического сопротивления этих отверстий, а также к нарушению формы и геометрии вытекающих из отверстий струй. Кроме того, струи воды имеют сравнительно малую скорость из-за малого напора воды, поступающей из низко установленного бачка
Некоторые создатели унитазов с целью избавления от неприятности, связанной с не очень удачным поведением потока в области передней стенки чаши унитаза при прямом течении воды из-под обода, создают унитазы с душевой подачей воды в чашу из-под обода унитаза. Для этого вместо щели под ободом выполняется сплошная стенка, и в ней высверливаются отверстия, через которые вода из полости обода поступает в чашу унитаза. Однако и здесь появились свои проблемы.
Прежде всего, технология изготовления отверстий в керамике приводит к некоторому увеличению результирующего гидравлического сопротивления этих отверстий, а также к нарушению формы и геометрии вытекающих из отверстий струй. Кроме того, струи воды имеют сравнительно малую скорость из-за малого напора воды, поступающей из низко установленного бачка. В верхней части чаши струи вытекают из отверстий, не касаясь её стенок на длине примерно 40–50 мм и не очищают её. Затем струи, касаясь поверхности чаши, из-за эффекта Коанда прижимаются к ней и, растекаясь по стенке чаши вширь, существенно теряют свою вертикальную скорость. В результате струи воды плавно опускаются на зеркало воды канала стока, фактически не создавая условий для транспортировки содержимого чаши унитаза в канализационную сеть. Кстати, если бы струи были бы более толстыми, например, 12 мм вместо 7 мм, то потеря их скорости при подходе к зеркалу выпускного канала значительно уменьшилась бы. Но тогда отверстия пришлось бы делать более редкими, что ухудшило бы и без того невысокое качество очищения верхней части поверхности чаши. И вообще, душевая подача воды в чашу компакт-унитаза не может обеспечить качественного смыва.
Из этого можно сделать вывод, что для обеспечения качественного смыва необходимо увеличение давления перед душевыми отверстиями в каналах обода чаши унитаза. И, конечно, чаша унитаза должна быть воронкообразной. Конечной целью этой задачи можно считать существенное увеличение среднего расхода на смыв и увеличение скорости струй воды, вытекающей из-под обода унитаза.
Кроме уменьшения гидравлического сопротивления каналов, подающих воду из смывного бачка в чашу унитаза, и повышения давления в смывном бачке, увеличения среднего расхода на смыв можно добиться за счёт увеличения высоты начального уровня воды в бачке. Однако и здесь возникают свои проблемы.
Учитывая ограничения по полезному объёму воды на смыв (6 л) и размеры полочки для монтажа смывного бачка, что сказывается на площади дна бачка, в большем количестве бачков уровень воды выше 170–180 мм поднимать не получается. Кроме того, с увеличением высоты уровня воды в бачке пропорционально увеличивается и усилие, необходимое для отрыва спускного клапана от седла.
Это усилие лимитировано и должно составлять около 10 Н. Поэтому необходима спускная арматура, технические характеристики которой удовлетворяют потребителей с учётом высоты уровня воды в смывном бачке не менее 300 мм при существенном сужении глубины смывного бачка (размер бачка вдоль большой оси овала обода чаши унитаза). Этот размер определяется габаритами спускной и наполнительной арматуры и, как показала практика, не может быть уменьшен до размера менее 140–150 мм. Большая высота уровня воды (300 мм) позволит частично решить проблему качественного спуска унитазов европейского типа.
Это утверждение основано на результатах экспериментальных исследований макетных образцов новой наполнительной арматуры, разработанной специалистами ООО «Инкоэр». На рис. 3 приведены полученные экспериментально графики зависимости величины среднего расхода на смыв при разных начальных и конечных уровнях воды в смывном бачке во время прямого спуска воды в открытую ёмкость. По оси абцисс отложены значения высоты уровня воды в бачке, но в литрах. При этом 8 л соответствуют высоте уровня воды в бачке, равного 215 мм, а каждый литр занимает высоту около 27 мм. Так удобнее для анализа. По оси ординат отложены значения среднего расхода на смыв в [л/с].
Как видно из графиков, при спуске воды до «дна» зависимость среднего расхода на смыв уменьшается с уменьшением начальной высоты уровня воды в бачке. И вообще, средний расход на смыв является среднеинтегральным значением мгновенных расходов, а поскольку уровень воды в бачке понижается, то и мгновенные значения расходов уменьшаются. Поэтому, чтобы иметь повышенный средний расход на смыв, следует использовать при спуске объёмы воды в верхней части смывного бачка. Из графика, приведённого на рис. 3 в нижней его части, видно, что при спуске от 6 л «до дна» средний расход воды на смыв составляет чуть больше 2,5 л/с. Если же те же 6 л сливать от 8 до 2 л, то средний расход на смыв будет составлять уже чуть более 3 л/с. Слив же 3 л воды от 8 до 5 л уже обеспечит средний расход на смыв чуть более 3,5 л/с. Это следует из анализа показаний, приведённых на рис. 3 в верхней его части штриховыми линиями. Кружок в начале штриховой линии означает, с какого заполненного объёма бачка начался спуск. Стрелка в конце штриховой линии показывает, при каком объёме воды в бачке закончился спуск. Положение этих штриховых линий определяет величину среднего расхода на смыв. По длине этих линий можно определить объём спущенной из бачка воды.
Следует напомнить, что эти данные получены при испытании новой модернизированной спускной арматуры со смывным бачком, не присоединённым к унитазу и без дополнительного патрубка на выходе из штуцера спускной арматуры. В реальных же условиях эти расходы могут существенно уменьшиться (от полутора до двух раз) в зависимости от величины гидравлического сопротивления тракта, по которому вода из смывного бачка поступает в чашу унитаза.
Учитывая ограничения по полезному объёму воды на смыв (6 л) и размеры полочки для монтажа бачка, что сказывается на площади его дна, в большинстве бачков уровень воды выше 170–180 мм поднимать не получается. А с увеличением высоты уровня воды в бачке пропорционально увеличивается и усилие, необходимое для отрыва спускного клапана от седла
Для подтверждения этого и для сравнения на рис. 4 приведены экспериментально полученные графики средних расходов на смыв разных спускных арматур, испытанных без гидравлического сопротивления в спускном канале, а также установленных на один из реальных унитазов. Первая и вторая кривая получены, соответственно, для новой (1) и старой (2) наполнительной арматуры при свободном сливе воды из спускных отверстий арматур. Третья и четвёртая кривая получены, соответственно, для новой (3) и старой (4) спускных арматур, установленных с бачком на унитаз.
Это подтверждает, что установка спускной арматуры на унитаз приводит к существенному уменьшению её среднего расхода на смыв, да и арматуры постепенно совершенствуются, и у них увеличивается средний расход на смыв.
Новые сведения об особенностях процесса спуска воды из смывного бачка в чашу унитаза, а также специальная спускная арматура, разработанная и изготовленная специалистами ООО «Инкоэр» в виде макетных образцов, при установке на унитазы с неудовлетворительными смывными качествами со стандартной спускной арматурой существенно улучшали смывные качества таких унитазов. Эти качества смыва позволяли унитазам пройти комплекс испытаний в отделе технического контроля одного из фарфоровых заводов Подмосковья с получением оценки «годен к эксплуатации».
Успешное испытание унитазов на качество смыва и высокое качество этих испытаний было получено благодаря применению разработанных в ООО «Инкоэр» принципиально новых искусственных фекалий по сравнению с теми, что рекомендовались в пунктах 7. 3 и 7.4 ГОСТ 13449–82. Преимущество новых фекалий по сравнению с пока «узаконенными» заключается в следующем. Во-первых, они не разрушаются ни на каком этапе процесса спуска. Во-вторых, их свойства постоянны и не меняются со временем. В-третьих, их плотность несколько ниже средней плотности естественных фекалий. В-четвёртых, их не надо каждый раз изготавливать или подготавливать к испытаниям унитаза на качество спуска.
Новые искусственные фекалии после большого числа испытаний аналогичных, но отличающихся по размеру, форме и плотности, имеют форму шара диаметром 28–30 мм, плотность которого составляет 0,7 г/см3. Если такой шар снабдить петелькой из водостойкой проволоки и к ней привязать тонкий шнур, то специалисты, занимающиеся ремонтом и установкой унитазов, могут проверить качество смыва унитаза таким прибором. Для этого нужно закрепить свободный конец шнура, а шар положить в чашу унитаза. Если после завершения спуска шар уйдёт в канализационный сток, то его можно вытащить за шнур и порадоваться хорошему качеству смыва унитаза.
Последние образцы новых искусственных фекалий были изготовлены следующим образом. Из ударопрочного полистирола изготавливались полусферы с толщиной стенок 2 мм. Кроме того, также из ударопрочного 2 мм полистирола изготавливался диск по размеру внутреннего диаметра чаши. В его средней части первым метчиком нарезалась резьба (М4 или М5), в которую по плотной посадке вворачивалась стальная резьбовая шпилька. Её длина должна быть такой, чтобы с учётом веса шара и диска плотность всей конструкции составляла бы величину, равную 0,7 г/см3. Затем диск с резьбовой шпилькой вставляется между двумя полусферами, и всё это склеивается. Для этой цели лучше всего подходит «Ксилол».
Отметим, что новые искусственные фекалии можно изготовить и из любых других материалов. Главное — они не должны впитывать влагу, иметь форму шара с наружным диаметром от 28 до 30 мм и характеризоваться плотностью 0,7 г/см3, а также обладать не смещённым центром. Найденный специалистами компании ООО «Инкоэр» способ увеличения среднего расхода на смыв за счёт использования для смыва объёмов воды, расположенных в верхней части бачка, является шагом вперёд в деле улучшения качества смыва компакт-унитазов европейского типа. Однако с его помощью дальнейшее улучшение смывных качеств уже невозможно, хотя их и можно оценить с точки зрения качества смыва как «хорошие», но не «отличные»! По крайней мере, качество очистки внутренней поверхности чаши унитаза всё же оставляет желать лучшего. С этой точки зрения возможности спускной арматуры уже почти исчерпаны.
Новые сведения об особенностях процесса спуска воды из смывного бачка в чашу унитаза, а также специальная спускная арматура, разработанная и изготовленная специалистами ООО «Инкоэр» в виде макетных образцов, при установке на унитазы с неудовлетворительными смывными качествами со стандартной спускной арматурой существенно улучшали смывные качества таких унитазов
Поэтому дальнейшим шагом в этом направлении является отыскание технических решений, позволяющих повысить давление воды, поступающей из бачка в чашу компакт-унитаза. Такой шаг в начале 2000-х годов сделала американская компания Flushmate, следы которой в Интернете сейчас затерялись. Эти работы с самого начала были инициированы с целью создания унитазов, которые потребляют на смыв малые объёмы воды. Сейчас уже трудно отыскать «концы» этой истории. Однако в памяти от событий 2010-х годов кое-что осталось (см. фото).
Специалисты компании умудрились в керамическом бачке разместить пластмассовый бачок, который являлся, по сути, гидропневмоаккумулятором без разделителя воздуха и воды для спуска. Керамический же бачок превратился в украшение унитаза, а также стал основанием для крепления рукоятки пуска. В герметично закрытый пластмассовый бачок, заполненный атмосферным воздухом, снизу через гидроредуктор давления из водопроводной сети поступала вода. Она заполняла этот бачок и сжимала находящийся в ней воздух до значений, обеспечивающих качественный спуск унитаза. По-видимому, там были ещё какие-то клапаны, которые обеспечивали процесс спуска воды из бачка.
Представляется также, что максимальное давление в бачке обеспечивалось только за счёт работы гидроредуктора давления. Однако есть подозрения, что там отсутствовал предохранительный клапан, так как в 2011 году эти унитазы стали взрываться. Этих случаев были единицы, но были пострадавшие, получившие множественные ранения. Поэтому Flushmate отозвала более 350 тыс. смывных бачков из-за угрозы взрыва. Вообще эта компания и ранее отзывала 2,3 млн смывных бачков 1997–2008 годов выпуска в США и 9400 устройств в Канаде.
Конечно, в прессе появились различные неубедительные объяснения причин таких неприятных явлений как взрывы унитазов, но все они, по сути дела, пытались увести компанию от ответственности перед потребителями. Автор настоящей статьи по этому поводу имеет своё мнение, которое заключается в следующем. Прежде всего, следует перечислить обстоятельства, при которых происходили взрывы унитазов.
Специалисты американской компании Flushmate умудрились в керамическом бачке разместить пластмассовый бачок, который являлся, по сути, гидропневмоаккумулятором без разделителя воздуха и воды для спуска. Керамический же бачок превратился в украшение унитаза, а также стал основанием для крепления рукоятки пуска
Во-первых, взрывы происходили после отключения водопроводных сетей для профилактических работ и последующего их подключения к потребителям. Во-вторых, из фотографии следует, что разрушения керамических изделий унитазов произошли после взрыва пластмассового бачка. Керамический бачок разрушился полностью, и его осколки явились причиной ранений потребителей. Чаша унитаза также имеет разрушения, но локальные, в основном в окрестности места крепления смывного бачка. В-третьих, взрывы бачков происходили в момент пуска спускной арматуры, первого и единственного спуска после подключения воды к водопроводной сети.
Всё это может случиться только в случае, если в системе отсутствует предохранительный клапан, ограничивающий давление в пластмассовом бачке. Кроме того, большинство гидроредукторов давления очень плохо держат на заданном уровне редуцируемое давление, и при отсутствии потребления воды давление после редуктора, то есть в пластмассовом смывном бачке, может вырасти до давления в водопроводной сети. Неужели конструкторы не знали, что применять пластмассовые бачки, заряженные сжатым воздухом, нельзя?
Наверняка давление в пластмассовом смывном бачке не должно превышать 0,03–0,05 МПа. На фотографии видны размеры смывного бачка. При таком давлении усилие отрыва верхней части от нижней части пластмассового бачка должно составлять до 800–1000 Н. Если же давление в бачке поднимется до давления водопроводной сети, например, до 0,5 МПа, то давление обязательно разрушит пластмассовый бачок, а сжатый воздух, расширяясь, разрушит керамический бачок с осколками. Это, конечно, не взрыв динамита, но явление очень опасное.
Следует отметить, что если бы потребитель и не произвёл бы пуска, то через некоторое время смывной бачок всё равно бы взорвался. Просто пуск как детонатор ускорил этот уже подготовленный процесс. Видимо, потребителю в тот момент сильно приспичило…
Как уже отмечалось выше, пластмассовый смывной бачок, по-видимому, не имеет эластичных элементов, разделяющих воду и воздух. Кроме того, подача воды в бачок осуществляется снизу. Это плохо. Вода также содержит воздух, который может выделяться и оставаться в бачке. Поэтому начальный объём воздуха будет сильно меняться от разных причин. При этом возможен и разный полезный объём спускаемой воды, в том числе и по причине нестабильности редуцируемого давления гидроредуктора. Однако это не так опасно. Опасно другое.
Следует отметить, что конструкция гидроредукторов давления такова, что у них имеется много недостатков [1]. Однако основным их недостатком с точки зрения надёжности и безопасности является недостаточно высокая степень герметичности их запорно-регулирующих элементов, то есть клапанов.
Если водопроводный кран с резиновой уплотнительной прокладкой начинает подкапывать, то оперативно устранить эту неисправность можно, завинтив кран потуже. В гидроредукторе же давления этого сделать невозможно, так как усилие прижима эластичной прокладки к седлу лимитировано и обеспечивается только усилием, которое зависит от площади поршня или диафрагмы, на которое действует редуцируемое давление. Соринки, попадающие в рабочий зазор клапана, являются главной причиной его негерметичности. После отключения и последующего включения воды в водопроводной системе, отложившиеся ранее на стенках труб механические частицы срываются со стенок набегающим потоком воды и транспортируются к потребителям воды. Фильтры, которые стоят на вводах в квартиры, являются фильтрами грубой очистки и защитить потребителей от мелких фракций они не могут. Диаметральные же размеры чувствительных элементов в угоду модной сейчас миниатюризации конструкторы гидроредукторов стараются делать как можно меньшими. У большинства гидроредукторов величина диаметра чувствительного элемента составляет от 25 до 40 мм. Правда, в России выпускался гидроредуктор КФРД 10-0.2 с диаметром диафрагмы 60 мм. Он был единственным среди известных гидроредукторов давления для водопроводных систем, у которого не было проблем с герметичностью запорного клапана. Однако в 2015 году его сняли с производства.
Примерно в тоже время, что и американцы, в России независимо от них питерский изобретатель (заслуженный изобретатель СССР) Валерий Сергеевич Гурьянов начал создавать аналогичный унитаз, в котором давление в смывном бачке обеспечивалось также за счёт сжатого воздуха в нём. Воздух сжимался под напором воды и его давление также определялось настройкой гидроредуктора давления. Однако, в отличие от американского пластмассового, накопительный бачок В. С. Гурьянова изготавливается из нержавеющей стали и исключает возможность взрыва даже при плохой работе гидроредуктора давления. Система антивсплеска его унитаза решается так-же очень просто. Унитаз выполняется козырькового типа, а проблема удаления «мазов» на наклонной задней стенке обеспечивается за счёт отличного качества смыва поверхности чаши из-за увеличения скорости потоков, подающихся под относительно высоким давлением. Более подробно с устройством и работой этого унитаза можно ознакомиться в статье самого В. С. Гурьянова [2]. Кстати, ему принадлежат слова, с которыми трудно не согласиться: «Смывной бачок без принудительного давления работает так же плохо, как и поливальная машина с выключенным насосом».
В ООО «Инкоэр» также проводится работа по созданию инсталляционного унитаза, у которого давление в накопительном бачке обеспечивается с помощью ресивера, а отжатие эластичного разделителя осуществляется водой, поступающей из водопроводной системы через гидроредуктор давления. Целью этой работы является существенное улучшение качества смыва инсталляционных унитазов за счёт увеличения среднего расхода на смыв при полном спуске со строго тарируемым полезным объёмом, равным примерно 5 л и желательно ещё меньшим.
При этом ведутся экспериментальные исследования по оптимизации чаши унитаза и элементов его обода, обеспечивающих более качественное очищение внутренней поверхности чаши и приёмного канала стока, а также более эффективную транспортировку даже плавающего и трудно потопляемого содержимого чаши в канализацию. В этой работе пока нет определённости с оптимальным вариантом системы анти-всплеск. Может быть, подойдёт вариант В. С. Гурьянова? По крайней мере, система антивсплеск, которая используется во многих унитазах, связанная с уменьшением глубины приёмного отверстия в дне чаши унитаза, имеет существенный недостаток, хотя сравнительно удачно предотвращает всплеск. После опорожнения дно этого неглубокого отверстия требует очистки ёршиком с последующим спуском воды. Какое же это водосбережение? Принципиальная гидравлическая схема устройства, подающего строго тарированный объём воды для смыва унитаза, приведена на рис. 5. Основным в нём является специальный гидропневмоаккумулятор 1 с эластичным разделителем воды и воздуха.
Особенность этого разделителя в том, что он работает без «раздувания» и растягивания, обеспечивая тем самым длительный срок службы разделителя. Чтобы обеспечить относительное постоянство давления воздуха в гидропневмоаккумуляторе служит пневморесивер 2, который с пневматической камерой гидропневмоаккумулятора 1 соединяется с помощью пневмолинии 3. Давление воздуха в такой пневмосистеме обеспечивается один раз и надолго любым насосом до заданного значения, позволяющего гидропневмоаккумулятору обеспечить подачу воды в чашу унитаза под давлением около 0,05 МПа. Вода из водопроводной системы подаётся через запорную арматуру 4 и далее проходит через обратный клапан 5 и через гидроредуктор давления 6. От редуктора 6 вода, дросселируясь в сужающем устройстве 7, которое ограничивает расход воды в систему спуска воды, погидролинии 8 поступает в гидропневмоаккумулятор 1 и к пусковому устройству 9. При нажатии на его кнопку пуска устройство подаёт воду в гидролинию 10, подключённую к горловине унитаза для подачи в его чашу промывочной воды. Пусковое устройство 9 в открытом состоянии имеет гидравлическое сопротивление значительно меньшее, чем гидравлическое сопротивление сужающего устройства 7. В закрытом состоянии оно абсолютно герметично.
Достоинством рассматриваемой инсталляционной системы также является возможность её монтажа в туалетные помещения любой конфигурации и формы, так как все основные громоздкие узлы и элементы можно устанавливать в любом месте и в любом положении, поскольку связь между ними осуществляется с помощью шлангов
Все элементы принципиальной схемы, кроме кнопки пускового устройства, размещаются за фальшстеной и не загромождают помещения, в которой может быть установлен приставной или подвесной унитаз. Работает такая система подачи промывочной воды в унитаз следующим образом. Как уже отмечалось, в пневморесивер 2 один раз и надолго предварительно закачивается воздух под давлением 0,05 МПа. Поэтому мембрана в гидропневмоаккумуляторе 1 в начальный момент будет находиться в крайнем верхнем положении. При открытии запорной арматуры 4 вода заполнит верхнюю часть гидропневмоаккумулятора 1, опустив его мембрану вниз. При нажатии же на кнопку пускового устройства 9 вода из гидропневмоаккумулятора под действием давления воздушной среды поступит в чашу унитаза и обеспечит качественный спуск.
В это понятие входит, как уже отмечалось выше, и транспортировка содержимого чаши унитаза в канализационную сеть, и омывание и очистка внутренней поверхности чаши унитаза, а также прочистка поверхностей выпускного канала. И всё это за один спуск воды объёмом 5 л. Такой показатель заложен в макет унитаза с инсталляцией. Однако этот показатель можно уменьшить и до 3,5 л!
В момент спуска воды из пневмогидроаккумулятора к его расходу может добавиться ещё и расход воды из водопроводной системы величиной меньше 0,1 л/с. Это мизерная величина по сравнению с основным расходом, равным примерно 3 л/с и несколько большим. Спуск воды объёмом 5 л длится чуть больше 1,5 с. Поэтому пусковому устройству не нужна автоматика для ограничения времени спуска. Даже если потребитель замешкается и будет удерживать кнопку пуска дольше, например, 5 с, то через сужающее устройство 7 выльется в унитаз дополнительно до 0,5 л воды, что мизер по сравнению с 5 л воды. Если потребитель захочет сэкономить воду на смыв, то достаточно будет нажать на кнопку пуска и сразу же отпустить. Отсутствие автоматики продлевает безремонтные сроки службы и упрощает процесс управления пуском. Достоинством рассматриваемой инсталляционной системы является также возможность её монтажа в туалетные помещения практически любой конфигурации и формы, так как все основные громоздкие узлы и элементы можно устанавливать в любом месте и в любом положении, поскольку связь между ними осуществляется с помощью шлангов, работающих при допустимо низких давлениях воды и воздуха.
Оговорка: гидропневмоаккумулятор 1 следует устанавливать так, чтобы штуцер подачи и слива воды находился бы в верхнем положении!
Следует также отметить, что при монтаже большинства современных компактных инсталляций унитазов возникают проблемы, когда их необходимо встраивать в инженерные шкафы, фановые трубы в которых размещены по центру стены. В настоящее время проводится процесс патентования описанного выше устройства для обеспечения качественного и экономного спуска в инсталляционных системах унитазов.
1. Чупраков Ю.И. Какие гидроредукторы давления следует устанавливать в квартирах и почему? // Журнал С.О.К., №5/2016.
2. Гурьянов В.С. Новый унитаз с отличными качествами смыва // Журнал С.О.К., №3/2015.
*Чупраков Ю.И. Почему большая часть компакт-унитазов с евросистемой слива не обеспечивает его удовлетворительного качества? // Журнал С.О.К., август 2016
Автор Ю.И. Чупраков, главный конструктор ООО «ИнкоЭр»
типов туалетов | Тестирование туалета Map
Типы туалетов
Поиск туалетов на карте
Какой тип туалета вам больше подходит?
Экономия воды
До 1980-х годов многие туалеты смывали на 5 галлонов (19 литров) и более. В 1980-х годах многие нормы и стандарты устанавливали максимальный объем смыва на уровне 3,5 галлона (13,25 литра). Эти туалеты назывались «водосберегающими».
Сверхнизкий расход (ULF)
В некоторых У.В Южной и Канаде максимально допустимый объем смыва в туалете составляет 1,6 галлона — 6,0 литров. (В другом мест, максимум ниже.) Эти туалеты обычно называют моделями ULF, стоящими для «сверхнизкого расхода» или «сверхнизкого смыва». В 1990-х и начале 2000-х годов на рынке доминировали модели туалетов ULF.
Высокоэффективный (НЕТ)
Однако, начиная с конца 1990-х годов, производители начали внедрять так называемые «высокоэффективные туалеты» или HET.HET определяются как имеющие эффективный промывочный объем. (см. Двойной смыв ниже) объемом 1,28 галлона/4,8 литра или меньше. В категорию HET входят светильники как с одинарным, так и с двойным смывом. База данных MaP содержит более 2400 моделей HET с одинарным смывом и 1300 моделей HET с двойным смывом, сертифицированных по спецификации WaterSense Агентства по охране окружающей среды США. Калифорния, Джорджия, Колорадо, Техас, Массачусетс, Орегон, Вашингтон, округ Колумбия, и Нью-Йорк в настоящее время запрещают установку светильников, отличных от HET (за некоторыми исключениями).
Одинарный смыв
Туалеты с одинарным смывом имеют только один объем смыва. В некоторые модели вливается всего 0,8 галлона (3,0 литра), а в некоторые — до 1,6 галлона (6,0 литра). Модели, сертифицированные для смыва WaterSense, имеют объем не более 1,28 галлона (4,8 литра). Ищите однократный смыв здесь.
Двойной смыв
HET с двойным смывом позволяют пользователю выбрать «полный» смыв для удаления твердых частиц или «уменьшенный» смыв для удаления только жидкостей.В США и Канаде «полный» объем смыва не может превышать 1,6 галлона (6,0 литра), а «уменьшенный» объем смыва не может превышать 1,1 галлона (4,2 литра). Программа WaterSense Агентства по охране окружающей среды США рассчитывает «эффективный» объем смыва моделей унитазов с двойным смывом как среднее значение одного «полного» и двух «уменьшенных» смывов, например, [1,6 + (2 x 1,1)] / 3 = 1,27 галлона. Однако некоторые исследования в жилых помещениях показали, что фактическое соотношение «уменьшенных» и «полных» смывов составляет менее 2: 1. Чтобы быть консервативным, максимально «полным» уровень смыва в туалетах с двойным смывом, отвечающих требованиям MaP PREMIUM, не может превышать 1.28 галлонов (4,8 литра).
Гравитационная подача
Туалеты с гравитационным питанием являются наиболее распространенным типом в домах. Они зависят от объема и веса воды в резервуаре для создания промывочного действия. При нажатии ручки смыва или кнопки открывается смывной клапан (с заслонкой или другим типом уплотнения), и вода из бачка выливается в чашу либо по каналу, через отверстия в крае чаши, через форсунку у дна чаши или через комбинацию того и другого.
Сифоник
В большинстве туалетов, продаваемых в Северной Америке, сила воды, вытекающей из чаши, создает сифон в сифоне чаши. Это сифонное действие помогает «вытягивать» отходы из чаши в канализацию здания. Диаметр сифона в большинстве сифонных чаш составляет 2,25 дюйма (57 мм) или меньше, чтобы можно было создать эффективный сифон.
Средство для мытья посуды
Миски для мытья посуды менее распространены в Северной Америке, но широко используются в Европе и Австралии.В чашах для смыва не создается сифон. Скорее, вес воды, стекающей с края чаши, «выталкивает» отходы через сифон. Поскольку чаши для мытья посуды не зависят от сифонного действия, диаметр их трапов может достигать 3 дюймов и более. В то время как более крупный лоток может привести к меньшему засорению, Чаши для смыва обычно имеют гораздо меньшую площадь поверхности воды (водяное пятно), чем чаши сифона, что может привести к большему появление полос чаши (также известных как «следы заноса»).
Усилитель давления
Туалеты с вспомогательным давлением хранят воду, используемую для смыва, в сосуде под давлением под тем же давлением, что и водопровод здания — обычно от 40 до 80 фунтов на квадратный дюйм. Вода заполняет сосуд высокого давления, который обычно размещается внутри традиционного фарфорового унитаза из стекловидного фарфора. бак — сжимает воздух, содержащийся в баке. Именно давление сжатого воздуха быстро вытесняет воду из бака в бак. чашу, когда рычаг смыва нажат.Поскольку вода хранится в резервуаре под давлением, а не в резервуаре из стекловидного фарфора, туалеты с нагнетанием давления не «потеют» даже во влажном климате. В то время как туалеты с принудительным напором обеспечивают надежный смыв, по сравнению с гравитационными моделями они иногда могут быть дороже в покупке, сложнее в ремонте и громче.
Ищите давление-помощь здесь.
Круглая передняя и удлиненная чаша
Современные унитазы поставляются либо с чашей меньшего размера с круглой передней частью, либо с более длинной чашей с удлиненной передней частью.Миски с круглым передним концом были очень популярны в 1900-х годах. и до сих пор идеально подходят для компактных ванных комнат. Удлиненные чаши сегодня обычно устанавливаются, потому что они считаются более удобными. для взрослых и более гигиеничны. Сантехнические нормы требуют использования удлиненных чаш в коммерческих целях. Ищите выбор чаши здесь.
Обычные чаши и чаши увеличенной высоты (высота ADA)
Потребители и дизайнеры могут выбрать один из двух распространенных вариантов высоты унитаза: обычная высота с верхней частью чаши, как правило, от 14 до 15 дюймов от пола. (исключая сиденье унитаза) и высота стула с верхней частью чаши обычно 16.от 5 до 18 дюймов от пола. Закон об американцах-инвалидах (ADA) 1990 года устанавливает минимальную высоту чаши на уровне 17 дюймов (432 мм). Высокие чаши ADA становятся все более популярными. Многие производители используют свою собственную терминологию для описания большей высоты чаши, включая «комфортная высота®», «легкая высота», «правильная высота», «умная высота» или аналогичный термин.
Туалеты для детей и подростков
Несколько производителей также продают туалеты меньшего размера для очень маленьких детей и подростков, подходящие для дошкольных учреждений и детских садов. Перейдите сюда для получения последнего списка из 38 детских и подростковых туалетов и дополнительной информации.
Жилые туалеты | US EPA
Туалеты на сегодняшний день являются основным источником воды в доме, на них приходится почти 30 процентов потребления воды внутри дома в среднем. Старые, неэффективные туалеты, расходующие до 6 галлонов воды на один смыв, также являются основным источником потерь воды во многих домах.
На этой странице:
Флэш-факты
Недавние достижения позволили туалетам использовать 1.28 галлонов на смыв или меньше, при этом обеспечивая равную или превосходящую производительность. Это на 20 процентов меньше воды, чем текущий федеральный стандарт 1,6 галлона на смыв. Маркировка WaterSense наносится на туалеты, которые прошли независимую сертификацию на соответствие строгим критериям производительности и эффективности. Только водосберегающие туалеты, прошедшие процесс сертификации, могут получить маркировку WaterSense.
Будь то реконструкция ванной комнаты, начало строительства нового дома или просто замена старого протекающего унитаза, который приводит к трате денег и воды, установка унитаза с маркировкой WaterSense — это высокоэффективный и водосберегающий вариант, который стоит рассмотреть.Туалеты с маркировкой WaterSense доступны в самых разных ценовых категориях и в широком диапазоне стилей, и во многих областях коммунальные службы предлагают скидки и ваучеры, которые могут снизить цену на унитаз с маркировкой WaterSense.
Информационный бюллетень по туалету с маркировкой WaterSense (1 стр., 296 КБ, о PDF-файле) также доступен в формате PDF.
Экономия WaterSense
Заменив старые неэффективные туалеты моделями с маркировкой WaterSense, средняя семья может сократить расход воды на туалеты на 20–60 процентов — это почти 13 000 галлонов экономии воды для вашего дома каждый год! Они также могут сэкономить более 140 долларов в год на расходах на воду и 2900 долларов в течение всего срока службы туалетов.
В национальном масштабе, если бы все старые неэффективные туалеты в Соединенных Штатах были заменены моделями с маркировкой WaterSense, мы могли бы сэкономить 360 миллиардов галлонов воды в год, или количество воды, стекающей с Ниагарского водопада примерно за 9 дней.
Бытовые утечки могут привести к потере 180 галлонов в неделю. Туалеты часто виноваты. Если в вашем унитазе есть утечка, скорее всего, это связано со старой или изношенной заслонкой унитаза (например, уплотнением клапана), которая может вызвать утечку. Заслонки — это недорогие резиновые детали, которые со временем могут накапливать минералы или разрушаться.Заменить их легко и быстро. Чтобы увидеть, насколько это просто, посмотрите видео о том, как использовать WaterSense Bath #3.
Спецификация
2 июня 2014 г. Агентство по охране окружающей среды выпустило пересмотренную версию спецификации WaterSense для туалетов с резервуаром (версия 1.2). Изменения спецификации носят незначительный характер и предназначены для уточнения существующих требований. Изменения также приводят спецификацию в соответствие с последними изменениями Американского общества инженеров-механиков (ASME) A112.19.2/Canadian Standards Association (CSA) B45.1 Ceramic Plumbing Fixtures и обеспечить, чтобы унитазы с бачком, получившие маркировку WaterSense, были сертифицированы и маркированы последовательно в соответствии с намерениями EPA и продолжали соответствовать ожиданиям потребителей в отношении эффективности и представление.
Версия 1.2 Спецификации WaterSense для туалетов с бачком заменяет версию 1.1, которую Агентство по охране окружающей среды выпустило 24 мая 2011 года. Дополнительную информацию о процессе разработки спецификации WaterSense для туалетов см. Справочные материалы по Спецификации туалета с бачком.
Производители, которые производят туалеты с резервуаром, соответствующие критериям эффективности и производительности Агентства по охране окружающей среды, могут подать заявку на сертификацию своей продукции, чтобы получить знак WaterSense. Прежде чем отправлять продукты на тестирование, производители должны заключить партнерское соглашение с EPA. Посетите раздел производителя на странице партнера, чтобы узнать больше.
Как рассчитать, сколько воды использует мой туалет?
Чтобы получить представление о том, сколько воды может использовать старый унитаз, воспользуйтесь приведенной ниже информацией.
Как определить объем смыва унитаза
Объем смыва унитаза просто означает, сколько воды высвобождается при смыве. Чтобы претендовать на эту программу скидок, вы должны заменить унитаз, который в настоящее время использует более 1,6 галлона на смыв. Значит, вам нужно знать объем смыва вашего унитаза.
Если вы видите год, указанный на внутренней стороне бака, эта информация также может помочь нам определить промывочный объем бака.
Маркировка или ярлык обычно располагаются рядом с петлей сиденья унитаза на чаше, что может предоставить вам эту информацию.Обратите внимание, что маркировка и этикетки часто указываются в литрах, а не в галлонах. Вот краткий справочник, который поможет определить объем смыва вашего унитаза, если он указан в литрах.
Галлонов на смыв равно количеству литров на смыв
от 5 до 7 — от 18,92 до 26,49
3,5 — 13,24
от 1,6 до 3,5 — от 6,05 до 13,24
1,6–6,0–6,05
1,28 — 4,84
(Примечание: если в вашем унитазе вместо стандартного смывного механизма установлен большой черный цилиндр, в вашем унитазе используется 1.6 галлонов на промывку и не подходит для этой программы.)
Если вы не можете найти какие-либо маркировки или этикетки рядом с петлей сиденья, проверьте нижнюю сторону крышки бака или заднюю внутреннюю стенку бака на наличие даты, выбитой на фарфоре.
Все еще не можете найти маркировку или этикетку? Затем вы можете выполнить простой тест, чтобы определить, сколько воды использует ваш унитаз, выполнив следующие простые действия.
1. Перекройте подачу воды в туалет. (Примечание: если вы не можете повернуть вентиль или у вас нет доступа к вентилю, просто предотвратите повторное наполнение унитаза, удерживая поплавковое устройство в бачке.
2. Измерьте длину бака в дюймах.
3. Измерьте ширину бака в дюймах.
4. Измерьте полный уровень воды в бачке унитаза в дюймах (глубина 1).
5. Смойте унитаз и измерьте перепад на самом низком уровне (глубина 2).
6. Вычтите глубину 2 из глубины 1. Это даст вам измерение «капли».
7. Умножьте длину, умноженную на ширину, на числовое значение «капли», которое вы отметили в шаге № 6, чтобы определить объем воды в кубических дюймах, используемый для смыва.
8. Разделите объем на 231, чтобы получить количество галлонов на смыв.
Вот пример, который поможет вам рассчитать количество галлонов на смыв.
Шаг 2 – Длина: 17,5
Шаг 3 – Ширина: 7
Шаг 4 – Полный уровень: 6
Шаг 5 — Низкий уровень: 3,5
Шаг 6 – 6 минус 3,5 = 2,5
Шаг 7 – 17,5 х 7 х 2,5 = 306,25
Шаг 8 – 306,25 разделить на 231 = 1,32
Подлости о туалетах с низким расходом
С середины 19-го века, с изобретением унитаза с сифонным смывом — Джозефом Адамсоном, а не, как гласит городская легенда, более известным Томасом Крэппером — эти удобные устройства смывались практически одинаково: с большой, удовлетворяющий порыв до 7 галлонов воды.Но все изменилось в середине 90-х, когда вступили в силу законы об охране воды, создав столь ужасный туалет с «низким расходом».
Промывка отходов стала неуверенной вещью, когда закон предписывал использовать только 1,6 галлона воды на смыв (GPF). Производители туалетов достаточно изменили конструкцию, чтобы гарантировать, что туалеты используют необходимые 1,6 галлона воды, но не внесли никаких изменений в конструкцию, чтобы помочь удалить отходы — используя только примерно половину воды, которую они использовали ранее.Именно тогда американцы сели и обратили внимание на то, насколько эффективно — или нет — их туалеты утилизируют отходы. «Туалет с низким расходом» стал ругательством. Люди цеплялись за свои старые унитазы до 1994 года или покупали их бывшими в употреблении на гаражных распродажах.
После долгих недовольств потребителей, производители унитазов взошли на фарфоровый трон и внесли некоторые изменения в конструкцию и изменения в традиционном методе удаления отходов, чтобы сделать туалеты с низким потоком более эффективными.Давайте будем осторожны и назовем их «высокопроизводительными» туалетами. С тех пор, как Адамсон изобрел сифонный смыв, туалеты работали примерно так же: сила тяжести и атмосферное давление выталкивают воду из бака в чашу, затем через змеевидный сифон и на очистные сооружения — если все пойдет хорошо. .
Смыв под действием гравитации — это термин, обозначающий, как работало изобретение Адамсона; вода из резервуара стекает в чашу и уносит отходы.Примерно до 1930-х годов бачок унитаза располагался высоко на стене за унитазом, чтобы максимизировать гравитационную силу воды. Гравитация хорошо работает с большим количеством воды, но не так хорошо с обязательными 1,6 галлонами. Таким образом, современные туалеты с гравитационным механизмом часто имеют конструктивные изменения, такие как более широкие откидные клапаны (отверстие в центре дна бачка, через которое вода стекает в унитаз) и сифоны (отверстие на дне унитаза). Остекление или отделка люка, чтобы уменьшить трение и облегчить путь для отходов, является еще одним изменением конструкции.
Toto, японская компания, которая начала продавать туалеты в США в 1989 году, в настоящее время владеет примерно одной третью американского рынка туалетов стоимостью 320 миллионов долларов. Он получил этот кусок с лучшей ловушкой — ловушкой, а не мышеловкой. Туалеты Toto (такие как Bristol) имеют более длинные и менее запутанные сифоны, чем традиционные туалеты, и их 3-дюймовый (вместо 2 дюймов) сливной клапан — там, где вода выходит из бака — тоже имеет большое значение.
Поскольку гравитация может сделать только немногое с таким небольшим количеством воды, в туалетах со смывом под давлением используется сжатый воздух в резервуаре, чтобы с большей силой выталкивать воду в чашу, что помогает компенсировать меньшее количество воды.Этот тип туалета хорошо подходит для удаления отходов, но он, как правило, немного шумнее, чем другие типы туалетов со смывом, иногда требует источника электроэнергии и может требовать большего обслуживания. Fontaine от American Standard — одна из таких моделей.
Некоторые туалеты, такие как Purist Hatbox от Kohler, ускоряют процесс смыва с помощью небольшой мощности — 0,2 лошадиных силы, если быть точным, для насоса в шляпной коробке. Его внешний вид — гладкий, современный дизайн, который действительно выглядит так, будто внутри прячется воскресная шляпа тети Роуз — тоже приятен для глаз.Любой туалет с насосом также потребует источника электроэнергии.
Самый засушливый континент в мире — Австралия — предлагает туалеты с двойным смывом, которые дают вам выбор: нажать одну кнопку для смыва жидких отходов (0,8 галлона воды) и другую — для смыва твердых отходов (1,6 галлона). Caroma впервые применила систему двойного смыва для экономии воды, но они также сделали ее эффективной. Широкий 4-дюймовый трап на Caroma помогает гарантировать, что когда вы идете, вместе с вашими отходами.И хотя это система смыва под действием силы тяжести, в ней не используется сифонное действие традиционных туалетов, в которых отходы вытягиваются из чаши вслед за водой. Caroma использует систему смыва: в глубокой чаше очень мало воды; большая его часть стекает из резервуара через край чаши.
По словам специалиста по охране водных ресурсов Джорджа Уэлена, переход на водосберегающие светильники может сэкономить до 100 долларов в год на коммунальных платежах.Так что туалеты с низким расходом могут быть хорошей новостью, особенно когда они работают правильно.
Американский стандарт
www.americanstandard-us.com
Туалеты (с бачком и смывным клапаном)
Замена арматуры унитаза была основным элементом инициатив водного хозяйства по сокращению потребления питьевой воды с конца 1980-х годов. Он по-прежнему представляет собой одну из самых популярных на сегодняшний день инициатив по повышению эффективности использования воды, поскольку это первая «программа выбора» поставщиков воды, которые предпринимают свои первоначальные шаги в области сохранения оборудования, связанного с оборудованием.В этих программах старые туалетные принадлежности на 3,5 и 5,0 галлона на смыв (gpf) [13 литров на смыв (Lpf) и 19 Lpf] в жилых домах заменяются на 1,6-gpf (6 Lpf) или 1,28-gpf (4,8 Lpf). приспособления. Сегодня некоторые поставщики воды с агрессивными программами замены уже приближаются к уровню «насыщения» в своих жилых и коммерческих секторах, когда большинство туалетных принадлежностей являются эффективными моделями. Поэтому ряд поставщиков воды перешли на другие более эффективные продукты и более приоритетные в своих программах сохранения.Однако исследование, проведенное AWE в 2017 году в пяти штатах, показало, что все еще остается удивительно высокий уровень неэффективных туалетов.
Сегодня на рынке доминируют два различных типа туалетной арматуры: ULFT (туалеты со сверхнизким смывом, также известные как «низкий поток» или «сверхнизкий поток») и HET (высокоэффективные туалеты). ULFT определяется эффективным промывочным объемом в диапазоне от 1,28 до 1,6 галлона на фут (4,8 л на фут и 6,0 л на фут), в то время как HET определяется как 1,28 галлона на фут (4,8 л на фут) или меньше. Просмотрите распространенность HET на рынке Северной Америки здесь.
Тестирование максимальной производительности (MaP). Существует множество тестов производительности туалетной арматуры, в том числе запатентованные тесты производителей арматуры, тесты журнала Consumer Reports и тесты, требуемые сантехническими нормами для сертификации арматуры. Однако немногие из них используют тестовую среду, которая очень похожа на реальные «требования» к туалету, то есть к человеческим экскрементам.
Проект тестирования максимальной производительности (MaP) был разработан в 2003 году, чтобы определить, насколько хорошо популярные модели туалетов работают с реалистичной тестовой средой.Протокол испытаний, совместно разработанный специалистами по водосбережению и сантехнике из США и Канады, включал использование соевой пасты в качестве тестовой среды, что точно соответствует «реальному мировому спросу» на арматуру. С 2003 г. текущие перечни MaP содержат информацию о производительности более 4500 различных моделей унитазов с бачком и коммерческих приспособлений типа смыва более 200 брендов.
Вот сколько вы можете сэкономить, перейдя на туалет с низким расходом
Агентство по охране окружающей среды также сообщает, что туалеты потребляют больше воды, чем что-либо еще в наших домах (30 процентов).Удивительно! Вот почему я хотел знать, стоит ли переход на туалеты с низким потоком, как быстро эти туалеты окупятся и сколько денег я — и вы — потенциально можем сэкономить. Поэтому я включил различные сценарии в калькулятор WaterSense Агентства по охране окружающей среды.
Замена туалетов до 1980 года
Калькулятор спрашивает, сколько человек живет в вашем доме и сколько лет вашим туалетам. Если бы весь мой дом был заполнен туалетами 1946 года, как тот, что находится в моей гостевой комнате, и моя свекровь посещала бы меня, что делало бы нас семьей из четырех человек, наши сбережения были бы особенно впечатляющими.Перейдя на высокоэффективные туалеты WaterSense, расходующие всего 1,28 галлона на один смыв, мы сэкономим 27 000 галлонов воды и 230 долларов в год.
История продолжается под рекламой
Затем я заглянул в бачок унитаза в моей хозяйской ванной. Мятно-зеленый цвет и форма космической эры намекают на период времени, и, конечно же, на этом штампе стоит 6 февраля 1990 года. С 28-летием, детка! Туалеты, произведенные между 1980 и 1994 годами, в среднем потребляли 3,5 галлона на смыв. Вот представьте, если бы весь мой дом был оснащен такими, и моя свекровь до сих пор не уехала.В этом случае, перейдя на туалеты WaterSense, я сэкономил бы 16 000 галлонов воды и 140 долларов в год.
Не знаете, когда были изготовлены ваши собственные туалеты и сколько воды они потребляют? «Дата рождения» вашего унитаза должна быть проштампована внутри бачка, как и у меня. Некоторые производители также указывают количество галлонов на промывку. Это также может быть внутри бака или в небольшом пространстве между шарниром сиденья и баком. На нем будет написано что-то вроде 3,5 gpf, что означает галлоны на смыв.
Так почему и как производителям удалось создать туалеты, в которых для смыва используется 1,28 галлона воды, а не пять или более? В 1995 году Закон о национальной энергетической политике начал требовать, чтобы производители сантехники изготавливали, а домовладельцы, которые делали ремонт, покупали туалеты, расходующие 1,6 галлона воды на смыв или меньше.
История продолжается ниже объявления
Затем некоторые штаты приняли или превзошли этот национальный стандарт. Во время самой сильной засухи в Калифорнии было установлено, что только туалеты, в которых используется 1.28 галлонов на смыв можно было продать в штате. Такие туалеты называются «высокоэффективными» или «WaterSense». Колорадо и Техас приняли аналогичные стандарты. Джорджия требует, чтобы вы установили туалеты WaterSense, если вы строите или ремонтируете. Коннектикут, Невада, Нью-Йорк и штат Вашингтон подражали федеральному стандарту на 1,6 галлона.
К сожалению, первое поколение туалетов с низким расходом не работало и отталкивало многих потребителей. Им часто требовалось несколько промывок для выполнения этой работы, и они легко засорялись.EPA настолько защищает эти ранние неудачи, что создало брошюру «Flush Facts vs. Flush Fiction». В брошюре поясняется, что туалеты с маркировкой WaterSense «должны соответствовать строгим критериям эффективности использования воды и производительности смыва» и должны «соответствовать национальным стандартам качества сантехники или превосходить их».
История продолжается под рекламой
Независимое тестирование, проведенное Consumer Reports, подтверждает эти заявления. Журнал присвоил пяти лучшим туалетам оценки от 74 до 78.Все пять используют от 1,28 до 1,6 галлонов воды на один смыв, «устойчивы к засорению слива» и имеют оценку «отлично» или «очень хорошо» при удалении твердых отходов.
Что не получило хороших оценок в тестах Consumer Reports, так это туалеты с двойным смывом, которые используют меньше воды для смыва мочи. Здесь баллы варьировались от 42 до 58. Тестировщики сказали, что некоторые модели плохо справляются с очисткой чаши и лишь хорошо справляются с удалением твердых отходов. Возможно, это не потеря, потому что среднее количество воды, используемое унитазом с двойным смывом в двух его режимах, аналогично тому, что использует унитаз WaterSense.
Как быстро они окупаются
Когда я искал высокоэффективные туалеты на портале EPA, у меня была 91 страница вариантов. Очевидно, что есть много конкурентов, чтобы производить и продавать эти сверхэффективные модели объемом 1,28 галлона. А с конкуренцией приходит снижение затрат! Три из лучших вариантов Consumer Reports стоят всего от 240 до 275 долларов.
История продолжается ниже объявления
• Помните, я могу сэкономить 230 долларов в год, заменив в своем доме туалеты до 1980-х годов на туалеты WaterSense.Так что за один год я экономлю достаточно, чтобы покрыть стоимость одного туалета.
• Я могу сэкономить 140 долларов в год, заменив в своем доме туалеты 1980–1994 годов на туалеты WaterSense. В этом случае потребуется два года, чтобы сбережения покрыли стоимость туалета.
Итак, вперед, загляните в свои туалетные бачки и начните считать самостоятельно.
Florida Water Star Техническое руководство: Туалеты
Florida Water Star Техническое руководство
Водосберегающий туалет.
Внутренние критерии
Светильники
Туалеты
Фон
Закон об энергетической политике (EPAct) от 1992 года и Строительный кодекс Флориды требуют, чтобы как жилые, так и коммерческие туалеты не превышали 1.6 галлонов на смыв (gpf). Многие модели туалетов, представленные сегодня на рынке, имеют объем смыва ниже этого стандарта.
Требования и сертификация
Все туалеты отличаются высокой эффективностью и расходом 1,28 галлона на дюйм, а согласно требованиям UNAR MaP (максимальная производительность в Северной Америке) рейтинг превышает 350 граммов на один смыв. Туалеты с маркировкой WaterSense® соответствуют требованиям.
Серебро
Золото
Коммерческий/Институциональный
Требуется
Обязательно
Обязательно
Высокоэффективные туалеты (максимум 1.0 gpf) имеют рейтинг UNAR MaP выше 350 грамм на смыв. Туалеты с маркировкой WaterSense® соответствуют требованиям.
Серебро
Золото
Коммерческий/Институциональный
нет данных
по 2 очка
нет данных
Чтобы заработать дополнительные баллы, объем смыва не может превышать 1,0 галлона. Туалеты с нормами содержания хлорида натрия выше 600 граммов на смыв могут иметь более высокие характеристики.
Штамп со значениями производительности находится внутри бачка унитаза.
Инспектор должен в полевых условиях проверить этикетку с техническими характеристиками для каждого туалета. Штамп со значениями производительности находится внутри бачка унитаза.
Наконечник программы
В последние годы коммунальные службы выражали озабоченность по поводу использования высокоэффективных светильников в коммерческих/институциональных проектах. Беспокойство связано с потенциальным отсутствием прохода по дренажной линии, что происходит, когда объем воды недостаточен для переноса отходов по дренажной линии.Это отсутствие дренажной линии, скорее всего, происходит, когда в здании есть только туалеты без душевых или других помещений с большим объемом воды. Разработчики проекта должны проконсультироваться со своими коммунальными службами, когда может возникнуть проблема с переносом дренажной линии.
Для получения информации о рейтинге MaP (производительности смыва) унитаза посетите веб-сайт MaP и выполните поиск.
Перейти к следующим критериям в этом подразделе ►
.
No related posts.
