Ответы на часто задаваемые вопросы

Одной из причин того, что насос или насосная станция начали плохо качать воду может быть засорение обратного клапана. Это может произойти как при использовании глубинного (погружного) насоса, так и поверхностного. Что же можно предпринять, если засорился обратный клапан.

Для чего нужен обратный клапан и где его устанавливают

Эксплуатация любого насоса или насосной стации не обходится без применения обратного клапана. Для поверхностного насоса он необходим, чтобы вода не уходила из всасывающей трубы обратно в колодец или скважину. В этом случае обратный клапан устанавливается на её конце и, как правило, он снабжен сеткой для предотвращения попадания крупных частиц из источника воды и засорения, как самого клапана, так и трубы или насоса.

При использовании глубинного (погружного) насоса обратный клапан устанавливают сразу выше него. Он также препятствует уходу воды из подающей трубы и позволяет создать в системе водоснабжения дома избыточное давление.

Причины засорения обратного клапана и что в этом случае делать

Причиной засорения обратного клапана обычно бывает попадание мелких минеральных или органических частиц из источника воды при работе насоса. Постепенно накапливаясь внутри корпуса клапана, они могут, со временем, препятствовать его нормальной работе. Обратный клапан может не полностью открываться или закрываться. В первом случае будет создаваться дополнительное гидравлическое сопротивление для работы насоса, а во втором – вода будет уходить из трубы обратно в колодец или скважину.

Для того, чтобы определить засорился обратный клапан или нет, придется его демонтировать и осмотреть внутреннюю его часть. При наличии засорения клапан необходимо аккуратно прочистить и промыть в чистой воде, стараясь при этом не повредить его внутренние элементы. После этого необходимо проверить клапан на срабатывание. Если клапан небольшого диаметра то это проще всего сделать, продувая через него воздух с двух сторон поочередно.

Если, при этом, клапан плохо открывается или полностью не закрывается, его лучше заменить новым. Также следует поступить, если клапан слишком сильно засорен и очистить его без повреждения внутренних элементов не получится.

особенности установки. Где и как установить обратный клапан в насосной станции.

Одним из важнейших элементов системы автономного водоснабжения является обратный клапан для воды. Он выполняет функцию защиты от таких перебоев в работе водопровода, как понижение давления воды, выключение насоса или утечка.

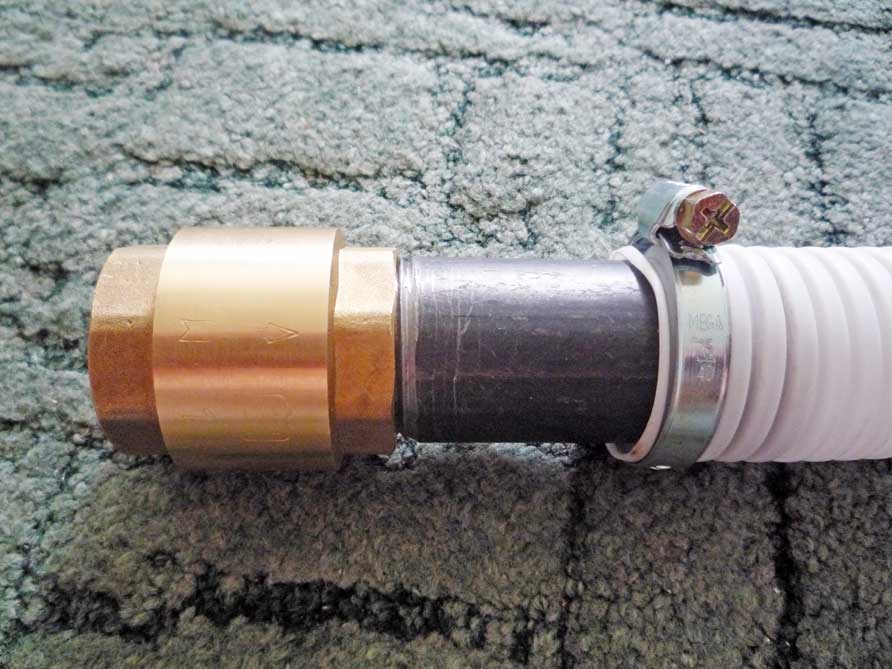

Обратный клапан имеет простую конструкцию в виде латунного цилиндра со встроенной в него пружинкой и круглой перекрывающей пластинкой. Клапан способен пропускать воду только в одном направлении.

Где установить обратный клапан: в скважине или перед насосной станцией?

Установка обратного клапана возможна либо на самом входе всасывающей трубы, либо непосредственно перед .

Установка обратного клапана на входе в насосную станцию

Обратный клапан, подсоединенный к системе, не дает воде после отключения насоса стекать из всасывающей трубы обратно в скважину или в колодец. Эта весьма полезная функция обратного клапана незаменима для организации потоков в отоплении и водоснабжении: при всех последующих включениях насоса отпадает необходимость в повторном заполнении всей системы водой. А это не только облегчает работу самого насоса, но и обеспечивает практически мгновенную подачу воды к потребителю. Выбор клапана следует осуществлять исходя из диаметра трубы, в разрез которой и планируется установка обратного клапана. Имейте ввиду, что обратный клапан создает в системе дополнительное сопротивление потоку воды, в связи с чем давление насоса может снизиться на 0,5 атм.

Как установить обратный клапан для воды правильно?

Устройство используемых в бытовой сантехнике обратных клапанов с установленными в них подпружиненными мембранами дает, казалось бы, возможность устанавливать клапан с какой угодно ориентацией в пространстве. Ведь обратный клапан в любом случае, независимо от того, горизонтально он установлен, вертикально или как то иначе, должен нормально работать. По сути, так оно и есть, возможно, что и проблемы такой у вас никогда не возникнет. Но нелишним будет и перестраховаться, ведь чем не шутит черт, как говорится…

Установленная в обратном клапане пружинка так слаба, что она не в состоянии противостоять различной грязи и отложениям. А ведь в ходе эксплуатации они неизбежно образуются на стенках обратного клапана и мембране! Но если бы пружина обратного клапана была мощнее, то пропал бы и смысл применения обратного клапана, ведь тогда он будет с большим трудом пропускать воду в одном направлении, а в другом не пропускать и вовсе.

Так что, если вы не мазохист и не хотите, чтобы система водоснабжения принесла в будущем дополнительных проблем и расходов, устанавливайте обратный клапан для воды стрелочкой вверх, т.е. строго вертикально. И чем точнее это сделаете, тем дольше обратный клапан прослужит без каких-либо сбоев и нареканий.

Постоянное наличие горячей воды в доме или квартире – для большинства людей это уже давно
стало привычной нормой, без которой трудно представить нормальную, комфортную жизнь.

Если к жилью протянут водопровод или организовано автономное бесперебойное водоснабжение, например, ,

то нечего и думать – нужно устанавливать водонагреватель того или иного типа.

Наверное, лидирующую позицию по по
пулярности среди приборов нагрева воды для бытовых нужд являются электрические бойлеры. Они чрезвычайно просты в эксплуатации, их установка не потребует никаких дополнительных согласовательных
процедур или составлений отдельных проектов. Монтаж такого бойлера вполне посилен и для самостоятельного проведения. Именно поэтому и необходима информация, которая будет изложена в настоящей публикации – каждый из домашних мастеров должен четко
понять, насколько важен предохранительный обратный клапан для водонагревателя.

Как
бы

ни предупреждали работники жилищно-коммунального хозяйства, аварийных и спасательных служб, контролирующие органы гостехнадзора, какие

бы

сюжеты с последствиями аварий ни показывали
по телевидению, все
равно с пугающей регулярностью находятся «умники», которым все эти технические рекомендации и просто добрые советы – не указ
, они сами «знают, как проще и лучше». Увы, но игнорирование совсем маленьким по размерам, недорогим, простым в установке, и вместе с тем —
чрезвычайно важным объектом обвязки электрического водонагревателя может обернуться очень большими неприятностями, и, не исключено, что даже трагедией.

Прежде всего, необходимо сразу сделать очень важную оговорку. Несмотря на то что
очень часто в целях получения информации интересующимися вбивается поисковый запрос «обратный клапан для водонагревателя», гораздо точнее

, корректнее будет говорить о предохранительном клапане, который совмещает несколько функций. У этих устройств есть определенное
сходство, но есть и огромное отличие, которое и предопределяет главную задачу —
обеспечение

безопасности эксплуатации электрического нагревателя.

Для сравнения – рассмотрим устройство обычного обратного клапана:

Так устроен обычный обратный клапан. Но для бойлера его — недостаточно!

Это – металлический цилиндр
, с обеих сторон которого имеются резьбовые участки для «запаковки» в прямой участок трубы соответствующего диаметра. Внутри остановлен тарельчатый клапан – диск с резиновым уплотнением по окружности, на центральной оси — штоке

(показана на
рисунке зеленой
стрелкой). Диск постоянно находится в подпружиненном состоянии, перекрывая собой внутренний канал для прохождения воды.

При подаче воды в направлении по стрелке (направление допустимого тока жидкости всегда указывается на корпусе клапана – на рисунке эта отметка показана красной стрелкой), давление в трубе через «тарелку» сжимает пружину и приоткрывает проход. Как только давление снижается, клапан вновь самостоятельно переходит закрытое состояние.

Такая мера предосторожности, безусловно, необходима, чтобы в водонагревателе постоянно, при любых обстоятельствах, был заполнен бак. Однако, подобной меры явно недостаточно для обеспечения безопасности – об этом буде рассказано чуть ниже.

Предохранительный же клапан устроен несколько сложнее:

По сути, это два клапана в одном корпусе, размещенные
перпендикулярно один другому.

В б более крупном цилиндре (поз. 1), который идет
по ходу воды, установлен все тот же клапан, предотвращающий обратный ток воды. Со стороны подачи – резьбовой участок «папа» (поз. 2) для врезки в водопроводную систему (в частности, сюда будет удобно подключать гибкий водоводный
шланг). С противоположной стороны – резьбовая муфта «мама» (поз. 3), которую в ряде случаев накручивают непосредственно на штатный патрубок подачи холодной воды в электронагревателе.

На рисунке очень хорошо заметны «тарелка» обратного клапана (поз. 4) с уплотнительным кольцом по окружности, и пружина (поз. 5), которая удерживает клапан в закрытом состоянии.

А вот теперь – главное отличие. Перпендикулярно к цилиндру с обратным клапаном расположен еще
один, несколько меньше по размерам (поз. 7). По сути, в нем
размещен
такой же тарельчатый клапан, но пружина у него намного мощнее – это и есть тот самый предохранительный «срывной» клапан. Обычное и даже слегка повышенное давление в системе водопровода не сможет сжать

пружину и открыть его – для этого нужны куда более серьезные
усилия.

В полости цилиндра за «тарелкой» предохранительного клапана обязательно имеется отверстие с патрубком (поз. 8), куда при срабатывании клапана будет осуществляться сброс излишком жидкости.

Цилиндр с пр
едохранительным «срывным» клапаном может быть полностью заглушен
, а иногда он оканчивается резьбовой пробкой (заглушкой), за которой находится регулировочный винт (обычно —
под «внутренний» шестигранник). Но наиболее распространены предохранительные клапаны с дополнительным рычагом:

На рисунке хорошо видны особенности такого устройства. Рычаг (поз. 9) предназначен для мануального открытия предохранительного клапана со сбросом воды через патрубок (поз. 8). Обратите внимание, что патрубок может иметь специальное рельефное исполнение, позволяющее одевать на него тонкие шланги для отвода воды в дренаж (канализацию). Функция ручного управления клапаном бывает удобна, например, для слива содержимого бойлера при проведении ремонтных или профилактических работ. Тем не менее

, «увлекаться» использованием подобного ручного управления не следует – это может быть в некоторых случаях даже опасно (об этом будет рассказано несколько ниже).

На любом предохранительном клапане всегда стоит стрелка, обозначающая направление потока холодной воды в сторону электрического водонагревателя. (на схеме – красная
стрелка). Очень часто на корпусе обозначено предельное давление срабатывания «срывного» клапана – в данном

случае это 0,7 МПа
или 7 атмосфер (желтый
круг на рисунке).

Как работает предохранительный клапан в различных ситуациях

Чтобы окончательно убедиться в важности предохранительного клапана, лучше всего рассмотреть случаи, в которых
он работает, а также те ситуации, которые
могут сложиться, если по каким-то причинам клапан отсутствует или неисправен.

Для наглядности, еще
раз – простейшая, но и наиболее понятная схема обвязки бойлера с предохранительным клапаном. Синей и красной стрелками показано направление потоков, соответственно, холодной и горячей воды. Зеленая
стрелка показывает на место установки предохранительного клапана.

1.
После того как электрический водонагреватель установлен, полностью «обвязан», следует его заполнение. Для этого просто открывается подача холодной воды и кран горячей на одном из смесителей. Давления в водопроводной трубе достаточно, чтобы открыть обратный клапан для беспрепятственного прохождения потока. По мере наполнения объема
бака водонагревателя происходит вымещение воздуха. Как только из смесителя пойдет
поток воды – все емкость
наполнена до верхнего заборного патрубка, подачу можно выключать.

Давление в
бойлере в этот момент пр
имерно равно давлению в
холодной водопроводной магистрали – оно как бы «подпирается» им. Впрочем, оно может быть даже чуть выше – за счет
остающегося сжатого небольшого объема
воздуха в верхней части бака. Плюс к этому, при включении питания начинается нагрев воды – а это тоже
, естественно, ведет
к повышению давления.

2.
Представим ситуацию, что обратный клапан – не установлен, либо
находится в неисправном состоянии. То равновесие, которое было достигнуто при заполнении емкости
бойлера, рано или поздно нарушается, так как давление становится выше, нежели напор в трубе. «Горячие» краны на смесителях закрыты, значит, подогретая вода будет искать выход в ином направлении. Это может привести к тому, что горячая вода вдруг начинает течь из «холодного» крана, или же происходит заполнение ею сливного бачка на унитазе. А между тем
терморегулятор бойлера не может разобраться в ситуации и не дает
сигнала на отключение ТЭНов
. Дорогостоящая электрическая энергия тратится абсолютно впустую.

3.
Но и это еще
– не самое печальное. Не секрет, что давление в водопроводной магистрали, особенно в многоэтажных домах, нередко снижается до критических величин (из крана, как говорится, еле течет
), или даже полностью пропадает. Причин этому – великое множество, например, авария на магистрали, проведение профилактических работ, плановое снижение давления, например, в ночные часы и т.п
. Что произойдет
при отсутствии или неисправности обратного клапана? Да ничего хорошего – бойлер попросту опорожнится, так как вся вода их него полностью вытечет в трубы подачи.

Хорошо, если в бойлере предусмотрена защита от «сухого» нагрева, и она оперативно сработает! А если нет? Мощные ТЭНы
будут вхолостую греть воздух в закрытом объеме
, и это кончится или их перегоранием, или растрескиванием эмали – во всяком случае, ничего хорошего ждать в такой ситуации не приходится.

4.
Может возникнуть резонный вопрос – а нельзя ли ограничиться только
установкой этого самого обратного клапана? Казалось бы, судя по
описанию, он способен решить все проблемы.

Не посчитайте преувеличением: подобная установка — это заложенная в своем доме бомба!

Нет, ни в коем случае нельзя. Установка именно комплексного клапана, сочетающего и обратный, и предохранительный, является обязательным условием безопасной эксплуатации водонагревателя.

Если где-нибудь читателю встретится подобная картина – только обратный клапан на входе, то он должен понимать, что это сравнимо с заложенной мощной бомбой, которая неизвестно когда рванет
.

Еще один образец «самоубийственного креатива»

Рассматриваем ситуацию в деталях. При включении
бойлера начинается нагрев, и с подъемом
температуры, по законам термодинамики, в замкнутом объеме
начинает расти давление.

Конструкторы бытовой техники закладывают в каждый водонагреватель определенный
эксплуатационный ресурс, позволяющий аппарату работать до определенных
значений давления в емкости
– обычно это величина указывается в технической документации. Обычно все бойлеры – это весьма сбалансированные термодинамические системы, у которых очень точно просчитаны оптимальные соотношения допустимых температур и уровней давления. Тем не менее
, бывает всякое. И как только уровень давления, по каким-либо причинам начинает приближаться к допустимой верхней отметке, на предохранительном клапане сжимается пружина, и в дренажный патрубок сбрасывается получившийся излишек жидкости. В итоге система вновь входит в состояние динамического равновесия.

Выступающая из дренажного патрубка вода — нормальное явление

А вот теперь попробуем представить, что может произойти в ситуации, когда аварийного клапана нет, и все ограничивается лишь обратным

Нагрев воды должен ограничиваться термостатическим регулятором, но довольно часто эти электромеханические устройства —
далеки от совершенства, и могут попросту подвести. В этом случае нагрев продолжается бесконтрольно.

Давление внутри бака бойлера растет
, но выхода ему нет – смесители закрыты, а обратный клапан надежно
перекрыл подающую магистраль. Казалось бы, температура дойдет
только до 100 градусов, до точки кипения воды? Ничего подобного! С ростом давления в замкнутом объеме
резко повышается и температура вскипания жидкости. Для примера, данные показаны в таблице:

Давление в замкнутом объеме, атм (МПа) Температура вскипания воды, °Ċ
1.0 (0.1) 99.09
1.033 (0.1) 100.0
1.5 (0.15) 110.79
2.0 (0.2) 119.62
2.5 (0.25) 126.79
3.0 (3.0) 132.88
4.0 (0.4) 142.92
5.0 (0.5) 151.11
6.0 (0.6) 158.08
7.0 (0.7) 164.17
8. 0 (0.8) 169.61
9.0 (0.9) 174.53
10.0 (1.0) 179.04
20.0 (2.0) 211.38
25.0 (2.5) 222.90
50.0 (5.0) 262.70
100.0 (10.0) 309.53

Когда выше упоминалось слово «бомба» —
это вовсе не из разряда преувеличений! В подобных обстоятельствах водонагреватель превращается действительно во взрывное устройство страшной
разрушительной силы.

Уже при 4 —
5 атмосферах давления точка кипения достигает практически 150 °
С

, и продолжает повышаться. Рост давления на стенки может привести к их деформации, скалыванию эмали или керамического покрытия – но это будет самым малым из возможных зол. Страшно другое обстоятельство–
резкое падение давления в этой замкнутой системе, а это может произойти при появлении трещины на сварном шве, при прорыве резинового уплотнения или даже просто при открытии крана горячей воды на смесителе.

Резкое снижение
давления приводит к соответствующему резкому снижению
температуры кипения воды. В итоге весь объем
жидкости (представьте, одновременно все 50, 80 или 100 литров!) мгновенно вскипает, что, конечно, сопровождается выделением колоссального количества пара. Этого не выдержит никакой, даже самый прочный корпус – следует сильнейший взрыв, который способен снести все на своем
пути, в том числе даже и кирпичные межкомнатные стены. Наглядных примеров тому в интернете – немало.

Трудно поверить, но это — последствия взрыва обычного электрического бойлера

Итак, поведем
краткие итоги по вопросу необходимости предохранительного клапана.

— Он не допускает обратной утечки воды из бака в трубопровод
подачи, в случае снижения напора.

Наличие клапана на
входе создает
дополнительную защиту бойлеру от возможных сильных скачков давления в водопроводе, от гидравлических ударов.

— Предохранительный клапан устранит возможную недоработку других уровней безопасности – будет поддерживать температурно-барический режим в бойлере в рамках допустимых значений.

— Предохранительный клапан, оснащенный
рычагом, позволяет, кроме того, проводить слив воды из бойлера в случае необходимости.

Видео: необходимость установки предохранительного клапана

Рекомендации по выбору и монтажу предохранительного клапана

Выбор необходимого клапана – несложен. Чаще всего бойлеры (особенно – от ведущих производителей) поступают в продажу в комплекте с клапаном требуемого номинала. На это же значение нужно
будет ориентироваться, если по каким-то причинам придется
поменять клапан в дальнейшем.

Значение предельного давления в баке бойлера, кроме того, должно быть
указано в технической документации изделия. Если водонагреватель не укомплектован клапаном, то придется
приобретать его самостоятельно, опираясь на указанное в паспорте значение. Здесь важно правильно выбрать номинал – если установить слишком «слабый» клапан – из него почти непрерывно будет подтекать вода. Клапан со слишком сильной пружиной не создаст абсолютно безопасных условий эксплуатации.

«Запаковываться» клапан может
непосредственно на патрубок бойлера для холодной воды (всегда имеет соответствующую синюю цветовую маркировку. Для надежной
герметизации при монтаже лучше всего использовать льняную паклю с современными уплотнительными пастами. При закручивании обычно достаточно 3 –
4 полных оборота. Если снизу будет гибкая подводка, то там достаточно резиновой уплотнительной прокладки.

Иногда между клапаном и самим бойлером вставляют сливной вентиль – это существенно облегчает проведение периодических профилактических работ. Такая установка вполне допустима, но только
при одном условии – вентиль должен стоять на отводе тройника, но ни в коем случае не прерывать прямой канал от водонагревателя до клапана. Любая запорная арматура на этом прямом участке категорически запрещена!

Пошаговая инструкция по обвязке электрического водонагревателя

Есть смысл рассмотреть пошагово, как можно самостоятельно подключить электрический бойлер к системе водопровода. Ниже в таблице в качестве примеров будут показаны два варианта. Несмотря на некоторые различия, в обоих случаях все равно наглядно будет продемонстрировано, что предохранительный клапан является обязательным элементом обвязки подобного водонагревателя.

Иллюстрация Краткое описание выполняемой операции
Для начала – несколько слов об установке самого водонагревателя на стену.
Безусловно, место продумывается еще заранее, до приобретения прибора, так, чтобы бойлер поместился на отведенное ему место и не мешал при этом нормальной эксплуатации помещения.
К месту установки обычно заранее проводят силовой кабель питания, подключенный к отдельному автомату.
Сразу предусматриваются и точки врезки в водопроводную систему.
Для точного подвеса бойлера на стену промеряется его высота.
Зная высоту водонагревателя, несложно определиться с нижней точкой положения прибора, которое он займет после установки.
На тыльной стороне корпуса водонагревателя имеются приспособления для крепления на стене.
В данном случае – это обычная монтажная планка (кронштейн), которая будет цепляться за крючки.
Могут быть и иные варианты – в руководстве по эксплуатации прибора обычно все это расписано, а нередко еще и прикладываются шаблоны 1:1 для упрощения процесса разметки.
В рассматриваемом случае необходимо определить место расположения линии на стене, по которой будут монтироваться крючки.
Для этого – промеряем расстояние от нижнего конца водонагревателя до монтажной планки.
Это же расстояние откладывается на стене вертикально от ранее намеченной точки планируемого нижнего края бойлера.
С контролем по строительному уровню проводится горизонтальная линия, по которой расположатся крючки-зацепы.
Следующий шаг – измеряется необходимое расстояние между крючками.
В данном случае оптимальным станет 200 мм – зацепы будут размещены ближе к краям монтажной планки, но останется возможность небольшого люфта влево-вправо для выравнивания водонагревателя.
Это расстояние переносится на намеченную горизонтальную линию – намечаются центры отверстий под крючки.
В показанном примере они пришлись достаточно неудачно – ровно на швы между керамическими плитками. Если имеется такая возможность, то лучше отверстия намечать подальше от края кафеля – намного меньше вероятность появления трещины при сверлении отверстий.
Для подвеса бойлера выбраны мощные крючки: наружный диаметр полимерной дюбель-пробки – 14 мм, длина дюбеля – 80 мм, диаметр металлического крючка – 8 мм.
Нередко в комплект электрического водонагревателя уже входят рекомендуемые к установке крепежные элементы.
В намеченных точках перфоратором высверливаются соответствующие отверстия, в которые забиваются дюбель-пробки.
Затем вворачиваются сами крючки.
Крючки ввинчиваются на такую глубину, чтобы обеспечивалась надежная, устойчивая посадка водонагревателя, без люфта, но и без заклинивания.
Все, бойлер подвешен на стену.
Снизу хорошо видны два патрубка, через которые прибор будет подключен к домашней системе водопровода. Патрубки отмечены цветовой маркировкой: синий – подача холодной воды, красный – выход горячей.
В водопровод уже была сделана соответствующая врезка – вот два полипропиленовых патрубка, к которым необходимо подвести обвязку водонагревателя.
Слева расположен патрубок горячего водоснабжения, справа – холодного водопровода.
В рассматриваемом примере мастер решил оснастить вход в бойлер необязательным элементом – дополнительным краном, который будет использоваться при необходимости опорожнения бойлера.
Для этого на входной патрубок водонагревателя будет установлен тройник.
Проводится рекомендуемая предварительная «примерка» — сколько оборотов нужно, чтобы отвод ройника занял необходимое положение.
Вообще, подобные примерки желательно проводить перед сборкой любого неподвижного узла – меньше шансов совершить ошибку.
После этого тройник запаковывается на подмотку из пакли, промазанную герметизирующей пастой «Unipak».
Тройник запакован, ему придано задуманное положение.
На боковой патрубок тройника будет монтироваться компактный кран.
Производится подмотка паклей, нанесение уплотнительной пасты.
Вкручивается кран, затягивается ключом, не менее чем на три витка, ему придается запланированное положение для удобства доступа к рукоятке.
А вот теперь пришел черед установки обязательного элемента – предохранительного клапана.
Обязательно обратите внимание на стрелку, показывающую направление потока воды.
Предохранительный клапан будет устанавливаться на нижний патрубок уже смонтированного тройника.
Основное правило соблюдено полностью – между клапаном и водонагревателем нет никаких запорных устройств.
Кран, установленный на боковом патрубке тройника, никакого влияния на безопасность эксплуатации прибора не оказывает.
Клапан запакован на тройник – на иллюстрации весь этот узел в сборе.
Обвязку бойлера желательно делать разборной – это даст возможность отключения прибора для его снятия, например, для проведения профилактики или для замены нагревательного элемента или анодного стрежня.
Поэтому мастером было принято решение установить на обоих входах запорные шаровые краны с накидной гайкой-«американкой».
Образец такого крана показан на иллюстрации.
Сам кран будет жестко запаковываться на нижний патрубок предохранительного клапана.
А на штуцер с самой накидной гайкой будет монтироваться фитинг для перехода на полипропиленовую трубу.
То есть отсоединить бойлер от труб полдачи будет совсем несложно.
Второй такой же кран ставится и по горячей воде, но уже непосредственно на выходной патрубок водонагревателя.
И также предполагается, что к съемному штуцеру с «американкой» будет паковаться фитинг для перехода на полипропиленовую трубу.
Вот смонтированный к штуцеру крана фитинг примеряется на место установки.
В данном случае применен фитинг-отвод на 90 градусов, чтобы сразу уйти трубой ближе к стене.
Далее будеn ввариваться еще один отвод – и труба пойдет вниз вдоль стены.
На штуцер второго крана, по горячей воде, смонтирован обычный фитинг для перехода на полипропилен.
Но это сделано исключительно из соображений эстетичности внешнего вида обвязки – чтобы «ступенька» перехода на уровень ближе к стене на обеих трубах расположилась на одной высоте.
Далее, производятся обычные сварочно-монтажные работы с полипропиленовыми трубами.
Вот каким аккуратным получился общий узел обвязки водонагревателя.
А на этой иллюстрации показано, как трубы подводки вварены в оставленные ранее патрубки водопровода.
Установка водонагревателя завершена.
Можно открывать все краны (кроме сливного), заполнять бойлер водой, подключать к электропитанию.
Если есть необходимость и возможность, на дренажный патрубок предохранительного клапана одевают прозрачную ПВХ-трубку, которую отводят в канализацию, сливной бачок унитаза или какую-либо емкость – стравленный излишек воды не будет попадать на пол.
Теперь рассмотрим возможный вариант обвязки бойлера с монтажом гибкой подводки.
На иллюстрации демонстрируется, что водонагреватель уже подвешен на стене.
Стрелкой показана одна из «водяных розеток» — патрубков спрятанных в стену под отделку труб холодной и горячей воды.
На эти патрубки будут запаковываться обычные шаровые запорные краны.
Применять краны с накидной гайкой в данном случае особой необходимости нет – обвязка будет разборной за счёт применения гибкой подводки.
На патрубке производится подмотка льняной паклей.
Некоторые мастера пользуются ФУМ-лентой, но все же сторонников надежной герметизации с помощью пакли – намного больше.
Подмотка промазывается сверху уплотнительной пастой типа «Unipak».
Затем накручивается сам кран – вначале наживляется вручную…
…а после этого – затягивается ключом, так, чтобы «барашек» расположился в удобном для пользования месте – сверху.
Аналогичная операция полностью повторяется и со вторым краном.
На этоv здесь пока закончено.
Переходим к операциям непосредственно на самом бойлере.
Два его патрубка готовы к дальнейшему монтажу.
На входном патрубке выполняется уплотняющая подмотка – здесь будет устанавливаться предохранительный клапан.
В данном случае мастер решил ограничиться только клапаном, то есть обойтись без установки сливного крана на тройнике.
Вполне нормальное решение – слить воду из бойлера можно и через клапан – для этого предусмотрен специальный рычаг.
Слив будет несколько дольше, но зато и установка проще и дешевле, а к опорожнению бойлера приходится прибегать все же не так уж и часто.
Клапан накручивается, а затем затягивается ключом, так, чтобы рычаг и сливной патрубок оказались в удобном для пользователя положении.
По сути, это был последний соединительный узел, требующий подмотки паклей.
Предохранительный клапан установлен на свое штатное место.
Подсоединяются шлаги гибкой подводки.
В данном случае мастер применил качественные гофрированные шланги из нержавеющей стали, которые по своим характеристикам считаются «вечными».
Гибкая подводка из резинового или пластикового шланга в металлической оплётке, безусловно, по надежности значительно уступает, и привлекает только невысокой ценой. Принцип же монтажа – совершенно идентичен.
Шланги по длине приобретаются с учетом расстояния от бойлера до «водяных розеток».
В накидную гайку шланга вставляется идущая в комплекте с ним прокладка, затем гайка на резьбу патрубка (в данном случае – выходного).
Никакой подмотки не надо, если торец патрубка по все окружности находится в нормальном состоянии – прокладка обеспечит необходимый уровень герметизации соединения.
Накидная гайка вначале накручивается усилием руки – до упора…
…а затем затягивается еще буквально на ¼ ÷ ½ оборота ключом.
Перетягивать соединение не стоит – можно пережать прокладку и добиться тем самым как раз обратного результата.
Второй конец гибкого шланга таким же порядком присоединяется к резьбовому патрубку крана на соответствующей «водяной розетке».
Аналогичным образом проводят монтаж и второго шланга, с той лишь разницей, что он верхним своим концом соединяется с патрубком предохранительного клапана.
Теперь можно открыть воду и проверить все соединения на предмет протекания.
Если обнаружилась «слеза», можно еще слегка подтянуть соединение ключом, без приложения большого усилия – течь должна исчезнуть.
Если никаких подтеканий нет, можно переходить к полноценной эксплуатации водонагревателя.
На иллюстрации – «нижний узел» обвязки бойлера: гибкая подводка подсоединена к кранам «водяных розеток».
А это – те же шланги, но подключенные сверху к предохранительному клапану (по холодной воде) и к патрубку выхода горячей воды.
Установка бойлера закончена.
Видео: типовая схема обвязки бойлера

Часто задаваемые вопросы (F
.A.Q.)

И, наконец, есть смысл ответить на некоторые вопросы, наиболее часто задаваемые по по
воду эксплуатации бойлеров с предохранительным клапаном.

  • Часто спрашивают, как бороться с раздражающими каплями воды, выступающими из дренажного патрубка?

А никак с ними бороться не надо – они лишь говорят о том, что клапан функционирует нормально. Проще всего – надеть на патрубок прозрачную трубочку (чтобы можно было визуально контролировать), и вывести ее
или в канализационную трубу, или, например, в сливной бачок унитаза.

  • Можно ли клапан разместить так, чтобы он не оставался на виду?

По большому счету
, если уж он так сильно раздражает, то можно. Но при этом нужно соблюсти определенные
условия:

— Между клапаном и бойлером не допускается никаких дополнительных элементов – запорных вентилей, тройников и т.п
.

— Длина участка от клапана до входа в бойлер не должна превышать полутора ÷ двух метров. Дело в том, что вертикальный столб воды в трубе будет оказывать дополнительное давление на пружину предохранительного клапана, и он станет работать некорректно, с сильным подсеканием.

  • Подтекание из клапана – слишком частое и обильное, даже при небольших температурах нагрева воды. Что можно сделать?

Причины такому явлению могут быть разными.

— Номинал клапана не соответствует характеристикам водонагревателя.

— в клапане просто со временем ослабла пружина.

И в том, и в другом случае следует заменить клапан на новый, с требуемым усилием срабатывания.

Еще
одна причина может крыться в нестабильности напора в водопроводной системе. Например, частые скачки давления с большой амплитудой приводят к срабатыванию клапана даже при отсутствии нагрева. В этом случае рекомендовано установить на входе водопровода в дом (квартиру) редуктор давления.

  • Можно ли попытаться подстроить клапан самостоятельно с помощью регулировочных винтов?

Однозначно – нет! Регулировка таких устройств тр
ебует «откалиброванного
» давления, и проводить подобные процедуры самостоятельно – запрещается. Клапан – не столь дорогое изделие, чтобы нельзя было приобрести новый, нужного номинала.

  • Ни разу не видел, чтобы из клапана выступила хоть капля воды. Это нормально?

А вот это – весьма тревожный знак
. Как знать, возможно,
клапан просто «успокаивает» своим видом, но совершенно неработоспособный. Например, камера за тарельчатой пружиной заросла или забилась
окалиной, забился
патрубок и т.п
. Если клапан оснащен
рычагом, то можно попробовать это проверить вручную (только лучше – при небольших значениях температуры нагрева, порядка 40 градусов, чтобы не получить
ожога).

Возможно, что номинал клапана чрезмерно завышен – не соответствует модели водонагревателя. Кроме того, нельзя полностью исключать и, заводской брак.

Лучший выход из подобной ситуации остается
таким же – замена предохранительного клапана на
новый.

Так
будет спокойнее!

Никогда не экономьте на собственной безопасности!

Для стабильной работы отопительной системы и водопровода нужно обязательно устанавливать обратный клапан на воду. Это оборудование относят к запорной арматуре, ее задача состоит в том, чтобы пропускать поток воды только в одном направлении. Данная функция дает возможность широкого использования данного устройства, в особенности для самовсасывающих насосов и для монтажа автономных водопроводных систем.

Иногда обратный клапан выполняет защитные функции от разнообразных внеплановых неисправностей и дорогого ремонта при утечке. В данной статье мы подробно рассмотрим особенности выбора и монтажа этого непревзойденного устройства, а также вопрос каким образом они проходят эксплуатацию.

Устройство и принцип работы

Отвечая на вопрос, зачем нужен обратный клапан, стоит сказать, что это устройство не дает возможности поднятой насосом воде возвращаться обратно в скважину или колодец. Еще одним преимуществом использования данного клапана заключается в том, что не надо ждать вытеснения жидкостью находящегося в шланге воздуха. В случае если шланг уже был заполнен водой, подача начнется незамедлительно.

Какие элементы включает в себя устройство обратного клапана для воды:

  • разборный корпус из металла, который состоит из двух частей, на каждой из которых есть резьба;
  • металлический либо пластиковый затвор с прокладкой;
  • пружина, предназначенная для подпирания затвора.

Работа клапана не является чем-то сложным. Принцип работы обратного клапана для воды для насоса заключается в следующем: после того как вода перестает поступать из насоса в трубопровод или шланг, затвор поддавливается пружиной и находится в закрытом положении. Во время появления перед клапаном давления воды, достаточного для того чтобы отжать пружину, затвор открывается давая возможность воде протекать в трубопровод.

При отключении насоса, падает давление воды, затвор заново поджимается пружиной и становится в закрытое положение. Кроме пружины на затвор создается давление водой со стороны трубопровода, не давая возможности ему открыться. Наиболее популярным типом обратного клапана является для бытового использования.

Важно: по данному принципу работают все клапаны вне зависимости от того используются они с насосом на трубопроводе, либо без него.

Виды обратных клапанов

Обратные клапаны могут отличаться друг от друга материалом, из которого они изготовлены, размерами, конструкцией и особенностями установки. Попробуем их рассортировать и классифицировать по приведенным отличительным чертам.

По типу запирающего элемента:

  • подъемного типа – в устройстве такого типа конструкции, затвор перемещается вверх и вниз. Во время поступления воды от насоса затвор принимает открытое положение, при падении давления в трубопроводе, под действием пружины затвор вновь закрывается;
  • поворотного типа – затвор в клапане с таким устройством выглядит как откидная створка, которая во время движения воды открывается и при помощи возвратной пружины закрывается вновь при отключении насоса;
  • шарового типа – в клапане этого вида затвор выглядит как шар перекрывающий собой проход. Шар подпирается пружиной. При давлении воды шар приподнимается и сдвигается, пропуская воду в магистраль;
  • межфланцевого типа – бывает двухстворчатым и дисковым. Двустворчатый клапан имеет затвор состоящий из двух створок, складывающихся при прохождении воды и закрываться во время ее отсутствия. Дисковый тип обратного клапана в своей конструкции обладает дисковым затвором способным перемещаться вдоль собственной оси под действием закрепленной на нем пружины.

Бытовые водопроводные клапаны чаще всего обладают конструкцией подъемного типа, где пружину можно заменить. Так как именно ее отказ является главной причиной неисправности клапана.

По материалу изготовления:

  • из латуни – надежный материал устойчивый к коррозии, который довольно долговечен и неприхотлив в обслуживании. Считается идеальным материалом в бытовом использовании;
  • из чугуна – достаточно редко используемый материал в виду его слабой устойчивости к коррозии и постепенному обрастанию отложениями. Клапаны, изготовленные из чугуна, используются на трубопроводах большого диаметра. В бытовом использовании клапаны из этого материала не встречаются;
  • из нержавеющей стали – клапаны, изготовленные из этого материала, практически не имеют недостатков. Они устойчивы к коррозии и агрессивным веществам, прочные и долговечные. Единственным недостатком, пожалуй, является высокая цена, но и качество изделия соответствует цене.

Чаще всего составляющие обратного клапана изготавливаются из разных материалов. Например корпус может быть выполнен из латуни либо нержавеющей стали, обычно затвор делают из пластика, пружина же выполнена из обычной или нержавеющей стали. Поэтому во время приобретения, рекомендуется интересоваться, из каких материалов выполнены детали клапана.

Совет: для бытовых нужд лучше остановить свой выбор на латунном изделии ввиду их достаточно долгого срока службы и относительно невысокой цены.

По способу крепления:

  • муфтовые крепления. Данным способом крепится большинство моделей обратных клапанов. Крепление представляет собой два резьбовых перехода. Их диаметр бывает самым разным, в зависимости от диаметра трубопровода;
  • фланцевые крепления. Как следует из названия, крепление к трубопроводу осуществляется при помощи фланцев. Чаще всего данный вид крепления используется на клапанах, выполненных из чугуна, которые эксплуатируются на трубопроводах больших диаметров;
  • межфланцевые крепления. При таком креплении клапаны закрепляются между двумя фланцами, которые стягиваются болтами. Клапаны с таким типом крепления также используются преимущественно на трубопроводах большого диаметра.

По размеру:

  • стандартные клапаны. Применяются на большей части трубопроводов;
  • миниатюрные изделия, монтируются внутрь сгонов водомеров. Используются в тех случаях когда на трубопроводе не хватает места для монтажа стандартного обратного клапана;
  • небольшие клапаны, монтируемые на выходе водомеров;
  • чугунные клапаны больших размеров, монтируются на промышленных или трубопроводах общественного использования.

Где устанавливают данное устройство?

Монтаж обратного клапана на воду делается в следующих местах:

  • на выходе погружного насоса, находящегося в колодце или скважине. После прекращения работы насоса, вода не будет возвращаться обратно;
  • на конце опущенного в воду всасывающего патрубка поверхностного насоса либо насосной станции. После того как будет выключен насосный агрегат, вода будет оставаться в патрубке;
  • на выходе холодного трубопровода в бойлер. В данном случае, при отсутствии воды в холодном трубопроводе из бойлера не будет обратного оттока воды;
  • на разные виды трубопроводов, в особенности, когда одновременно используются горячий и холодный трубопроводы. Из-за разности давлений в трубопроводах может возникнуть продавливание горячей воды в трубопровод с холодной водой либо, наоборот, через смеситель. Клапан, смонтированный на каждый из трубопроводов отдельно, предотвратит ее обратный отток;
  • в автономных системах отопления, когда есть в наличии несколько отдельных контуров с разными давлениями теплоносителя. В данном случае на каждый контур установлен отдельный насос. В случае если насосы разной мощности, может случится так, что более мощный аппарат может продавить теплоноситель в соседний контур, который снабжает агрегатом меньшей мощности. Это совершенно недопустимо, поэтому обратный клапан является обязательной деталью в такой системе;
  • на водомеры, для того чтобы предотвратить движение воды в обратную сторону;
  • в канализации для предотвращения обратного потока стоков.

Правильно установить обратный клапан на воду самостоятельно довольно просто, для осуществления данной операции достаточно иметь нужный инструмент и обладать минимальными навыками в области сантехники.

Как выбрать клапан для домашнего трубопровода

Во время приобретения защитного устройства для установки на трубопроводе, нужно учитывать несколько особенностей, тогда устройство будет радовать хозяина своими техническими особенностями. Предлагаем вам рассмотреть несколько простых правил.

  1. Перед тем как приобрести, внимательно изучите конструкцию соединительных элементов устройства. Очень важно чтобы диаметры трубопровода и обратного клапана совпадали. В нынешних бытовых условиях, большинство предпочитает использовать муфтовые варианты, так как большая часть водопроводных систем собирается данным способом соединения.
  2. Проанализируйте принцип действия обратного клапана. Если вам не хватает знаний, проконсультируйтесь с продавцом, либо обратитесь к документации, если изделие является фирменным. При выявлении каких-либо неисправностей или нарушений от покупки лучше отказаться.
  3. В случае необходимости покупки шарового, фланцевого или межфланцевого механизма для насоса либо других технических нужд, обязательно сравните их возможности с особенностями среды, в которой они будут работать.
  4. Материал, из которого выполнена конструкция, должен выбираться исходя из технических характеристик водопровода: для полипропиленовых конструкций подойдет пластик. Если же обратный клапан должен устанавливаться на горячем трубопроводе, оптимальным вариантом будет выбор устройства изготовленного из прочного металла, так как большинство пропиленовых конструкций неустойчивы к высоким температурам.
  5. Латунные изделия являются идеальной альтернативой всех непрочных конструкций. Изделия из этого материала хорошо защищены от различных температурных и механических деформаций, более того, большинство конструкций имеют шариковый способ действия.

Внимание! Все устройства защиты от гидроударов в трубопроводе надо приобретать с умом, при выборе учитывая ряд функциональных особенностей, а не только правила подбора.

Монтаж в основную магистраль

Установка обратного клапана на воду в главный трубопровод в доме производится после насоса (при наличии) и после водосчетчика. Нужно заметить то, что принцип монтажа во многом зависит от типа выбранной вами конструкции.

  1. Для муфтовых металлических вариантов можно воспользоваться сваркой или резьбовыми соединениями. Оба варианта достаточно надежны в фиксации. Большинство специалистов не отмечают данные установки высокой надежность, но, тем не менее, они весьма функциональны.
  2. Ели же решили установить межфланцевый механизм, предусматривается технологию его закрепления в трубопроводе между двумя пластинами. Стоит отметить, что пластины должны быть приварены к трубам отдельно, такой же способ установки практикуется и для насоса, но все крепления должны делаться строго после водомерного счетчика.
  3. Шаровый обратный клапан является одной из разновидностей фланцевого, который работает с помощью шарикового затвора. Его крепление должно осуществляться только в подходящих условиях, кроме этого очень важно соблюдать рабочее устройство обратного клапана для воды.

Главное правило монтажа – прикрутить клапан в правильном направлении. Для того чтобы облегчить эту задачу, на корпус устройства наносится стрелка, которая показывает направление движения воды через клапан.

Мы рассмотрели, для каких целей нужен клапан на воду, его принцип работы, и разобрали разновидности и особенности клапанов этого вида. Эксплуатация этих устройств способна предотвратить аварийные ситуации в отопительных и водопроводных системах, и кроме этого упростить работу насосных станций и водяных насосов. Такая сантехника является незаменимой и всегда пользуется спросом.

Апр 7, 2016

Водяные обратные клапаны относятся к запорной арматуре, и предназначены для пропускания потока воды только в одном направлении. Такое свойство позволяет широко использовать их, в частности, для самовсасывающих насосов, а также для создания автономных водопроводных систем. Так, обратный клапан для воды для насоса предотвращает возвратное движение поднятой насосом воды обратно в колодец или в скважину. Еще одно удобство использования такого клапана состоит в том, что не нужно ждать, пока жидкость вытеснит находящийся в шланге воздух. Если шланг был уже заполнен водой, подача начнется сразу же.

Устройство обратного клапана для воды достаточно простое. Он состоит из таких элементов:

  • разборный металлический корпус, состоящий из двух частей, каждая из которых снабжена резьбой;
  • пластиковый или металлический затвор с прокладкой;
  • пружина, служащая для подпирания затвора.

Как работает обратный клапан

В работе клапана нет ничего сложного. Обратный клапан для воды для насоса работает по следующему принципу. Когда вода через насос не поступает в шланг или трубопровод, затвор поддавливается пружиной, и находится в закрытом положении. Когда перед клапаном появляется давление воды, достаточное для отжимания пружины, затвор открывается, позволяя воде протекать в трубопровод. Когда насос отключается, а давление воды падает, пружина вновь поджимает затвор, который закрывается. Помимо пружины, находящаяся в трубопроводе вода также давит на затвор, не позволяя ему открыться.

Важно: Этот принцип работы имеют все клапаны не зависимо от того, используются они на трудопроводе с насосом или без него.

Типы обратных клапанов

Обратный клапан на воду может различаться конструкцией, материалом изготовления, особенностями установки и размерами. Попробуем классифицировать их по данным отличительным признакам:

По типу запирающего элемента

На заметку: Бытовые клапаны преимущественно имеют конструкцию подъемного типа, в которых пружина является заменяемой. В случае отказа клапана именно ее поломка является причиной отказа.

По материалу изготовления
  • из латуни
    . Это надежный, устойчивый к коррозии материал, обладающий долговечностью и неприхотливостью в обслуживании. Считается идеальным материалом для использования в быту;
  • из чугуна
    . Используется этот материал сравнительно редко, так как подвержен коррозии и постепенному обрастанию отложениями. Применяются чугунные клапаны на трубопроводах больших диаметров. В быту чугунные клапаны не используются;
  • из нержавеющей стали
    . Они лишены практически всех недостатков. Являются прочными, устойчивыми к коррозии и агрессивным веществам, долговечными. На нержавеющий обратный клапан на воду цена устанавливается наиболее высокая, но и качество такого изделия всегда на высоте.

В большинстве случаев составные части обратного клапана изготовлены из разных материалов. Так, корпус может быть латунным или нержавеющим, затвор обычно пластиковый, а пружина может оказаться просто стальной или нержавеющей. Поэтому, при покупке, сразу интересуйтесь, какие материалы использовались при изготовлении клапана.

По способу крепления
  • муфтовые крепления
    . Таким способом крепится подавляющее большинство обратных клапанов. Для крепления используются 2 резьбовых перехода. Их диаметр может быть совершенно различным, в зависимости от диаметра трубопровода;
  • фланцевые крепления
    . К трубопроводам крепятся посредством фланцев. Это преимущественно чугунные клапаны, применяемые на трубопроводах очень больших диаметров;
  • межфланцевые крепления
    . Клапаны крепятся между двумя фланцами, которые стягиваются болтами. Их применение также ограничивается трубопроводами солидного диаметра.
По размеру
  • стандартные клапаны. Используются на большинстве трубопроводов;
  • миниатюрные изделия, вставляемые внутрь сгонов водяных счетчиков. Применяются в случае, если на трубопроводе нет места для установки стандартного обратного клапана;
  • небольшие клапаны, устанавливаемые на выходах
  • чугунные клапаны больших размеров, устанавливаемые на трубопроводах общественного использования и промышленного назначения.

Где устанавливаются

Установка обратного клапана на воду производится в следующих местах:

Вполне легко установить обратный клапан на воду своими руками правильно, ведь для этого достаточно владеть минимальными сантехническими навыками, а также иметь необходимый инструмент. Основное правило в процессе установки — прикрутить клапан в нужном направлении
. На корпусе устройства нанесена стрелка, показывающая направление движения воды через клапан.

Мы разобрали, для чего нужен обратный клапан на воду, а также рассмотрели разновидности и особенности таких клапанов. Использование этих полезных изделий способно предотвратить возникновение аварийных ситуаций в водопроводных и отопительных системах, а также значительно облегчить работу с водяными насосами и насосными станциями.

Технически грамотное обустройство такой системы, как водопровод частного дома с индивидуальным источником в обязательном порядке требует установки в систему обратного клапана, устройства, отвечающего за поддержание необходимого уровня воды в водопроводе. Вернее, позволяющего поддерживать этот уровень до поступления воды в емкость повышающего насоса.

Для чего нужен обратный клапан

В частном доме индивидуальная система водоснабжения чаще всего запитывается из водоносного горизонта, расположенного на глубине от 4 до 8 метров. Этот показатель сопоставим с глубиной колодца или небольшой скважиной, на такой глубине с разницей в 1-1,5 метра находится и водозабор, проще говоря, фильтр трубы, всасывающий воду в систему водоснабжения.

Независимо от мощности насоса и продуктивности водоносного горизонта воду необходимо поднять на высоту поверхности, а это 4-6 метров и транспортировать к дому, пусть это и небольшой клон всего 5-10 градусов, но расстояние тоже может быть приличным — до 10 и более метров. При постоянно работающем насосе, это задача решается просто — под действием погруженного иди поверхностного насоса вода поднимается и заполняет всю систему водопроводов. Но если не установлен обратный клапан, то сразу после того как будет отключен насос, вода самотеком, по тем же трубопроводам сольется обратно в колодец или скважину. И при необходимости, к примеру, помыть посуду, придется снова включить насос и снова ждать, когда вода наполнит систему водопровода.

Для того чтобы такая ситуация не повторялась снова и снова, в систему устанавливают обратный клапан, который обеспечивает прохождение жидкости в одном направлении и блокировку при изменении ее направления оттока, и таким образом, вода, попавшая в систему водопровода остается в трубах, а не стекает обратно в колодец.

Где правильно устанавливать обратный клапан

Установка такого элемента конструкции системы водоснабжения чаще всего требуется непосредственно в месте забора воды, то есть на конце трубы. Такое расположение этого узла применимо как для трубы в колодце, так и в скважине при установке всасывающего поверхностного насоса.

Соответствующий диаметру трубы клапан, посредством переходника устанавливается на самую нижнюю часть трубы, и таким образом препятствует оттоку воды из водопровода.

Особенностью такого варианта выступает необходимость в обязательном порядке кроме клапана установить на него и сетчатый фильтр, для предотвращения попадания в камеру устройства мелких камней и прочего мусора. Такие инородные предметы могут блокировать работу механизма закрытия и, таким образом, привести клапан в нерабочее состояние.

Для погруженных центробежных насосов, постоянно находящихся в воде установка клапана делается, сразу после насоса, но при такой схеме рекомендуется установка проточного фильтра с герметичным корпусом. Такая конструкция обеспечит постоянную подачу воды, поскольку столб воды будет находиться над корпусом устройства, а пространство фильтра и камеры насоса и так постоянно находится под толщей воды.

Еще одним подобным вариантом установки клапана может быть вариант установки его в связке с глубинным насосом мембранного типа. Здесь, в зависимости от конструкции насоса, его можно устанавливать как на выходной патрубок, так и в качестве вставки в трубопровод или шланг.

Устройство обратного клапана

Принципиально в устройстве обратного клапана ничего необычного нет. Корпус представляет собой цилиндр из металла, чаще всего бронзы или латуни, внутри которого имеется камера, которую закрывает клапан. Плотность закрытия обеспечивается пластиковой или резиновой прокладкой, а работа обеспечивается наличием пружины, которая плотно прижимает клапан.

Корпуса, как правило, сегодня выпускаются сборными, ведь установка внутрь корпуса клапанной группы и пружины проводится путем разборки частей корпуса с последующей их сборкой. Все детали выполняются из высококачественных материалов, ведь постоянное место установки его чаще всего в водной среде.

Корпус с обоих концов имеет резьбу для удобства сборки. А вот направление потока воды можно определить по стрелке, нанесенной на корпусе, она указывает направление потока. Для водопроводов холодной воды выпускаются стандартные модели клапанов унифицированных размеров от 50 до 300 миллиметров в диаметре, или от 2 до 12 дюймов. Все размеры стандартизированы и соответствуют установленным техническим стандартам.

По типу конструкции клапана принято различать на обратные клапаны и обратные затворы. Различие между ними состоит в том, что первые имеют задвижку в виде металлического диск, а вторые работают по принципу золотника с пружиной и уплотнителями. Клапаны имеющие задвижки принято разделять на ударные (принцип действия связан с ударным закрытием задвижки) и безударные, обеспечивающие мягкое закрытие задвижки.

Основные типы обратных клапанов для системы водопровода

В водопроводных коммуникациях частного дома, чаще всего используется обратный клапан подъемного типа. Этот элемент обеспечивает надежное удержание столба воды в несколько метров. Он отлично работает как при скважинном типе водозабора, так и при установке в колодец. Под действие потока воды происходит сжатие пружины и открытие пространства для прохода воды.

Шаровой обратный клапан в основе конструкции имеет конусообразную камеру, в которой в качестве затворки используется шар. Конус своим основанием расположен в направлении потока воды. Под действием потока шар перемещается внутри конуса и открывает пространство для жидкости. При прекращении поступления воды шар перемещается в обратном направлении, перекрывая горловину конуса.

Обратный клапан, использующий поворотную пластину, которая откидывается при прохождении жидкости через корпус и блокирует отверстие при изменении направления потока.


Каждая из конструкций такого устройства с успехом применяется на практике, как в водопроводных системах частных домов, так и городских коммуникациях. Особенностью установки того или иного вида оборудования обусловлена, необходимостью проекта и техническими параметрами, начиная от его массы, материала изготовления корпуса и заканчивая применением в специфических условиях, например, в водопроводах горячей воды.

Специфические места установки обратных клапанов в системе водопровода частного дома

Для частного дома, использующего индивидуальный источник водоснабжения и включающий в себя такие элементы, как насосное оборудование, гидроаккумулятор, фильтры, бытовые приборы, установка обратных клапанов возможна и в других местах, требующих строго направленного направления потока воды.

Обратный клапан чаще всего кроме всасывающего устройства в колодце или скважине устанавливается перед фильтрующей установкой. Такое место обусловлено необходимостью обеспечить постоянное наличие воды в корпусе фильтров.

Установленный перед бойлером обратный клапан гарантирует правильное направление потока воды, и служит дополнительной страховкой работы встроенного штатного элемента самого водогрейного бойлера.

Еще одним вариантом установки обратного клапана может быть установка этого элемента дополнительно перед насосной станцией при большой трассе подачи воды от скважины или колодца. Такое расположение дополнительно страхует нижний обратный клапан в месте водозабора.

И, конечно, такое устройство устанавливается перед счетчиком воды, чтобы изменение направления потока воды не вызывало повторное включение счетчика. Такая ситуация связана с использованием одного источника и одного насосного оборудования для обеспечения нескольких частных потребителей.

Возможные неисправности и методы их устранения

Несмотря на высокую надежность таких устройств они, как и любой технический элемент имеют особенности эксплуатации и также могут ломаться и выходить из строя.
Чаще всего обратный клапан перестает работать:

  • При попадании в корпус мусора и камней;
  • При повреждении пружины;
  • При снашивании поверхности резиновых или пластиковых уплотнителей;
  • Постепенного старения и потери эластичности пластика и резины;
  • Воздействия воды и растворенных в ней химических веществ.

Традиционно в случае неудовлетворительной работы клапана, его попросту меняют, поскольку замена отдельных деталей и узлов по стоимости намного превосходит цену нового. А вот продлить срок службы такого устройства, вполне возможно, для этого достаточно установить на входе обычный, самый простой сетчатый фильтр. Такого простого устройства вполне достаточно для того чтобы срок службы клапана был увеличен практически вдвое.

Обратный клапан в квартире. Как не попасть на большие счета?

Обратные клапаны устанавливаются на трубы горячего и холодного водоснабжения. В качестве примера рассмотрим стандартную городскую квартиру в многоэтажном доме. К стояку с холодной и горячей водой подключены:

  • Стиральная машина,
  • Кухонная мойка,
  • Водонагреватель,
  • Санузел,
  • Ванная и умывальник.

 Проблемы, с которыми вы сталкиваетесь

Типичная ситуация для многоквартирного дома: разное давление в каждом из стояков. В трубе с холодной водой давление может быть выше, чем в трубе с горячей и наоборот. Напор легко может повысится в любой момент, но чаще всего он неожиданно понижается в связи с утечкой или даже прорывом трубопровода. Эффект разницы давления потоков часто заметен, когда в одной квартире открывается сразу два крана. Например, открыт смеситель на кухне, из него льется горячая вода, одновременно из лейки сантехнического душа начинает течь холодная. Один поток вытеснил другой.

Во многих домах с централизованным водоснабжением горячая вода отключается минимум на две недели в летний период. На это время в квартирах, где установлены приборы нагрева, перекрывается вентиля подачи жидкости из центральной системы, и по тем же трубам пускается горячая вода из бойлера. Иногда жильцы забывают перекрыть вентиль на водонагревателе, включая подачу воды с центрального стояка. Холодная жидкость с большим давлением перекрывает поток теплой, выдавливая его. В результате из-за всех кранов подается только холодная вода. Дальше она идет в центральный стояк, через несколько минут все жильцы будут мыться холодной водой.

Второй вариант более распространенный, и может произойти в любой квартире. При использовании душевого смесителя происходит похожая на вышеописанную ситуация. Если в стояке с горячей водой давление выше, чем в трубе с холодным, вы получите кипяток в оба крана. При этом счетчик будет крутиться очень быстро, насчитывая кубометры даже, если вода не используется. Горячая жидкость будет не только в стояке, но и во всех квартирах ниже и выше.

Есть еще одна причина, полностью исключающая влияние человеческого фактора. Такая ситуация возникает в результате выхода из строя клапана на смесителе. Недорогие китайские краны приходят в негодность каждые полтора-два года. На них влияет качество воды: хлорка, ржавчина и другие примеси. Как только запорный рычажок сломается, вода хлынет в соседнею трубу, и произойдет вытеснение жидкости. К такому же эффекту может привести одноручковый смеситель на кухне. При опущенном положении ручки смесителя открывает оба клапана, если давление горячей или холодной воды выше, одна жидкость вытесняет другую, распространяясь по системе.

Во всех описываемых случаях в конце месяца придет весьма приличный счет за накрученные обратным потоком кубометры воды. Еще одна неприятность поджидает детей: возможны травмы в результате подачи горячего потока в холодный кран. Кроме того, могут быть испорчены вещи, в стиральную машинку по шлангу вместо холодной воды, подается жидкость температурой до 80 градусов.

Как проверить неполадку?

Если заметили, что счетчик воды в квартире крутится в обратном направлении, перекройте кран с горячей водой, счетчик все еще крутиться – необходимо срочно установить обратный клапан. Пустили воду в кухне и в ванной, если в одном из кранов идет только горячая или холодная – следует смонтировать клапан.

Установка обратного клапана

Чтобы избежать описанных проблем, достаточно просто установить два обратных клапана. Монтируются они после шарового крана на оба стояка квартиры. Если по каким-то причинам у вас еще не установлен сетчатый фильтр после запирающего шарового крана, обязательно смонтируйте его. Обратный клапан всегда устанавливается после счетчика. При монтаже необходимо соблюдать правильное направление. Если поставить обратной стороной, он не сможет выполнять свои функции. Некоторые счетчики уже оборудованы встроенными клапанами. Как правило, они не отличаются высокой надежностью. Миниатюрные обратные клапаны вставляются в отверстие полусгона или устанавливаются на выходе из счетчика.

Внешний вид: плотная резинка и пластиковый круг с перекрестием внутри. Из-за своих компактных размеров и низкого качества исполнения, они могут давать протечку. Поэтому, поставить еще один обратный клапан будет не лишним.

Особенности установки

На поверхности изделия имеется стрелка с указанием движения воды. Сам корпус клапана состоит из двух частей: гайка навинчивается на основание с помощью резьбы, закручивание происходит по часовой, выкручивание против часовой стрелки. При монтаже или демонтажа обратного клапана удерживайте гайку, от которой отходит стрелка.

В каких случаях устанавливается обратный клапан

Клапан устанавливается для предотвращения обратного тока воды, возвращения жидкости в трубопровод или замещения одного потока другим за счет разницы в давлении. Устанавливать клапаны следует:

  • Перед бойлером,
  • После счетчика,
  • Вмести с установкой насосной станций.

Если используете насос для выкачки воды, благодаря обратному клапану вода сразу поступает в кран и не уходит обратно в систему. Такой клапан предотвращает вращение счетчика в обратном направлении при использовании замкнутых контуров. В заводских изделиях обратные клапаны можно встретить в счетчике воды перед эксцентриком смесителя. При монтаже водонагревателя клапан устанавливается на ввод холодной воды, а также на стояк с горячей водой.

Устройство клапана

  • Затвор,
  • Пружинка,
  • Одна-две резинки,
  • Металлическая труба с шайбой или без нее.

В стандартном положении затвор закрыт, его подпирает пружинка. Есть два варианта затворов: пластиковый и металлический. Изделия с металлическим затвором используются в системах отопления, пластиковые в общей системе водоснабжения. Чтобы открыть обратный клапан с металлической мембраной, необходимо большое давление. Поэтому, если в системе низкое давление, обязательно используйте только пластиковый затворный механизм. Клапаны с металлическими затворами имеет большую длину в сравнении со своими пластиковыми собратьями. Разница составляет 1 см. При смене уже установленных клапанов необходимо учитывать эту техническую особенность.

Читайте так же:

Обратный клапан для водонагревателя — обязательное условие установки!

Постоянное наличие горячей воды в доме или квартире – для большинства людей это уже давно стало привычной нормой, без которой трудно представить нормальную, комфортную жизнь. Если к жилью протянут водопровод или организовано автономное бесперебойное водоснабжение, например, из скважины или колодца, то нечего и думать – нужно устанавливать водонагреватель того или иного типа.

Обратный клапан для водонагревателя

Наверное, лидирующую позицию по популярности среди приборов нагрева воды для бытовых нужд являются электрические бойлеры. Они чрезвычайно просты в эксплуатации, их установка не потребует никаких дополнительных согласовательных процедур или составлений отдельных проектов. Монтаж такого бойлера вполне посилен и для самостоятельного проведения. Именно поэтому и необходима информация, которая будет изложена в настоящей публикации – каждый из домашних мастеров должен четко понять, насколько важен предохранительный обратный клапан для водонагревателя.

Как бы ни предупреждали работники жилищно-коммунального хозяйства, аварийных и спасательных служб, контролирующие органы гостехнадзора, какие бы сюжеты с последствиями аварий ни показывали по телевидению, все равно с пугающей регулярностью находятся «умники», которым все эти технические рекомендации и просто добрые советы – не указ, они сами «знают, как проще и лучше». Увы, но игнорирование совсем маленьким по размерам, недорогим, простым в установке, и вместе с тем — чрезвычайно важным объектом обвязки электрического водонагревателя может обернуться очень большими неприятностями, и, не исключено, что даже трагедией.

Устройство и принцип работы клапана

Прежде всего, необходимо сразу сделать очень важную оговорку. Несмотря на то что очень часто в целях получения информации интересующимися вбивается поисковый запрос «обратный клапан для водонагревателя», гораздо точнее, корректнее будет говорить о предохранительном клапане, который совмещает несколько функций. У этих устройств есть определенное сходство, но есть и огромное отличие, которое и предопределяет главную задачу — обеспечение безопасности эксплуатации электрического нагревателя.

Для сравнения – рассмотрим устройство обычного обратного клапана:

Так устроен обычный обратный клапан. Но для бойлера его — недостаточно!

Это – металлический цилиндр, с обеих сторон которого имеются резьбовые участки для «запаковки» в прямой участок трубы соответствующего диаметра. Внутри остановлен тарельчатый клапан – диск с резиновым уплотнением по окружности, на центральной оси — штоке (показана на рисунке зеленой стрелкой). Диск постоянно находится в подпружиненном состоянии, перекрывая собой внутренний канал для прохождения воды.

При подаче воды в направлении по стрелке (направление допустимого тока жидкости всегда указывается на корпусе клапана – на рисунке эта отметка показана красной стрелкой), давление в трубе через «тарелку» сжимает пружину и приоткрывает проход. Как только давление снижается, клапан вновь самостоятельно переходит закрытое состояние.

Такая мера предосторожности, безусловно, необходима, чтобы в водонагревателе постоянно, при любых обстоятельствах, был заполнен бак. Однако, подобной меры явно недостаточно для обеспечения безопасности – об этом буде рассказано чуть ниже.

Предохранительный же клапан устроен несколько сложнее:

Устройство предохранительного клапана для водонагревателя

По сути, это два клапана в одном корпусе, размещенные перпендикулярно один другому.

В б более крупном цилиндре (поз. 1), который идет по ходу воды, установлен все тот же клапан, предотвращающий обратный ток воды. Со стороны подачи – резьбовой участок «папа» (поз. 2) для врезки в водопроводную систему (в частности, сюда будет удобно подключать гибкий водоводный шланг). С противоположной стороны – резьбовая муфта «мама» (поз. 3), которую в ряде случаев накручивают непосредственно на штатный патрубок подачи холодной воды в электронагревателе.

На рисунке очень хорошо заметны «тарелка» обратного клапана (поз. 4) с уплотнительным кольцом по окружности, и пружина (поз. 5), которая удерживает клапан в закрытом состоянии.

А вот теперь – главное отличие. Перпендикулярно к цилиндру с обратным клапаном расположен еще один, несколько меньше по размерам (поз. 7).  По сути, в нем размещен такой же тарельчатый клапан, но пружина у него намного мощнее – это и есть тот самый предохранительный «срывной» клапан. Обычное и даже слегка повышенное давление в системе водопровода не сможет сжать пружину и открыть его – для этого нужны куда более серьезные усилия.

В полости цилиндра за «тарелкой» предохранительного клапана обязательно имеется отверстие с патрубком (поз. 8), куда при срабатывании клапана будет осуществляться сброс излишком жидкости.

Цилиндр с предохранительным «срывным» клапаном может быть полностью заглушен, а иногда он оканчивается резьбовой пробкой (заглушкой), за которой находится регулировочный винт (обычно — под «внутренний» шестигранник). Но наиболее распространены предохранительные клапаны с дополнительным рычагом:

Многие модели клапанов оснащены рычажком для возможности ручного стравливания жидкости

На рисунке хорошо видны особенности такого устройства. Рычаг (поз. 9) предназначен для мануального открытия предохранительного клапана со сбросом воды через патрубок (поз. 8). Обратите внимание, что патрубок может иметь специальное рельефное исполнение, позволяющее одевать на него тонкие шланги для отвода воды в дренаж (канализацию). Функция ручного управления клапаном бывает удобна, например, для слива содержимого бойлера при проведении ремонтных или профилактических работ. Тем не менее, «увлекаться» использованием подобного ручного управления не следует – это может быть в некоторых случаях даже опасно (об этом будет рассказано несколько ниже).

На любом предохранительном клапане всегда стоит стрелка, обозначающая направление потока холодной воды в сторону электрического водонагревателя. (на схеме – красная стрелка). Очень часто на корпусе обозначено предельное давление срабатывания «срывного» клапана – в данном случае это 0,7 МПа или 7 атмосфер (желтый круг на рисунке).

Как работает предохранительный клапан в различных ситуациях

Чтобы окончательно убедиться в важности предохранительного клапана, лучше всего рассмотреть случаи, в которых он работает, а также те ситуации, которые могут сложиться, если по каким-то причинам клапан отсутствует или неисправен.

Для наглядности, еще раз – простейшая, но и наиболее понятная схема обвязки бойлера с предохранительным клапаном. Синей и красной стрелками показано направление потоков, соответственно, холодной и горячей воды. Зеленая стрелка показывает на место установки предохранительного клапана.

Типичная схема установки предохранительного клапана

1. После того как электрический водонагреватель установлен, полностью «обвязан», следует его заполнение. Для этого просто открывается подача холодной воды и кран горячей на одном из смесителей. Давления в водопроводной трубе достаточно, чтобы открыть обратный клапан для беспрепятственного прохождения потока. По мере наполнения объема бака водонагревателя происходит вымещение воздуха. Как только из смесителя пойдет поток воды – все емкость наполнена до верхнего заборного патрубка, подачу можно выключать.

Давление в бойлере в этот момент примерно равно давлению в холодной водопроводной магистрали – оно как бы «подпирается» им. Впрочем, оно может быть даже чуть выше – за счет остающегося сжатого небольшого объема воздуха в верхней части бака. Плюс к этому, при включении питания начинается нагрев воды – а это тоже, естественно, ведет к повышению давления.

2. Представим ситуацию, что обратный клапан – не установлен, либо находится в неисправном состоянии. То равновесие, которое было достигнуто при заполнении емкости бойлера, рано или поздно нарушается, так как давление становится выше, нежели напор в трубе. «Горячие» краны на смесителях закрыты, значит, подогретая вода будет искать выход в ином направлении. Это может привести к тому, что горячая вода вдруг начинает течь из «холодного» крана, или же происходит заполнение ею сливного бачка на унитазе. А между тем терморегулятор бойлера не может разобраться в ситуации и не дает сигнала на отключение ТЭНов. Дорогостоящая электрическая энергия тратится абсолютно впустую.

3. Но и это еще – не самое печальное. Не секрет, что давление в водопроводной магистрали, особенно в многоэтажных домах, нередко снижается до критических величин (из крана, как говорится, еле течет), или даже полностью пропадает. Причин этому – великое множество, например, авария на магистрали, проведение профилактических работ, плановое снижение давления, например, в ночные часы и т.п. Что произойдет при отсутствии или неисправности обратного клапана? Да ничего хорошего – бойлер попросту опорожнится, так как вся вода их него полностью вытечет в трубы подачи.

Хорошо, если в бойлере предусмотрена защита от «сухого» нагрева, и она оперативно сработает! А если нет? Мощные ТЭНы будут вхолостую греть воздух в закрытом объеме, и это кончится или их перегоранием, или растрескиванием эмали – во всяком случае, ничего хорошего ждать в такой ситуации не приходится.

4. Может возникнуть резонный вопрос – а нельзя ли ограничиться только установкой этого самого обратного клапана? Казалось бы, судя по описанию, он способен решить все проблемы.

Не посчитайте преувеличением: подобная установка — это заложенная в своем доме бомба!

Нет, ни в коем случае нельзя. Установка именно комплексного клапана, сочетающего и обратный, и предохранительный, является обязательным условием безопасной эксплуатации водонагревателя.

Если где-нибудь читателю встретится подобная картина – только обратный клапан на входе, то он должен понимать, что это сравнимо с заложенной мощной бомбой, которая неизвестно когда рванет.

Еще один образец «самоубийственного креатива»

Рассматриваем ситуацию в деталях. При включении бойлера начинается нагрев, и с подъемом температуры, по законам термодинамики, в замкнутом объеме начинает расти давление.

Конструкторы бытовой техники закладывают в каждый водонагреватель определенный эксплуатационный ресурс, позволяющий аппарату работать до определенных значений давления в емкости – обычно это величина указывается в технической документации. Обычно все бойлеры – это весьма сбалансированные термодинамические системы, у которых очень точно просчитаны оптимальные соотношения допустимых температур и уровней давления. Тем не менее, бывает всякое. И как только уровень давления, по каким-либо причинам начинает приближаться к допустимой верхней отметке, на предохранительном клапане сжимается пружина, и в дренажный патрубок сбрасывается получившийся излишек жидкости. В итоге система вновь входит в состояние динамического равновесия.

Выступающая из дренажного патрубка вода — нормальное явление

А вот теперь попробуем представить, что может произойти в ситуации, когда аварийного клапана нет, и все ограничивается лишь обратным

Нагрев воды должен ограничиваться термостатическим регулятором, но довольно часто эти электромеханические устройства —далеки от совершенства, и могут попросту подвести. В этом случае нагрев продолжается бесконтрольно.

Давление внутри бака бойлера растет, но выхода ему нет – смесители закрыты, а обратный клапан надежно перекрыл подающую магистраль. Казалось бы, температура дойдет только до 100 градусов, до точки кипения воды? Ничего подобного! С ростом давления в замкнутом объеме резко повышается и температура вскипания жидкости. Для примера, данные показаны в таблице:

Давление в замкнутом объеме, атм (МПа)Температура вскипания воды, °Ċ
1.0 (0.1)99.09
1.033 (0.1)100.0
1.5 (0.15)110.79
2.0 (0.2)119.62
2.5 (0.25)126.79
3.0 (3.0)132.88
4.0 (0.4)142.92
5.0 (0.5)151.11
6.0 (0.6)158.08
7.0 (0.7)164.17
8.0 (0.8)169.61
9.0 (0.9)174.53
10.0 (1.0)179.04
20.0 (2.0)211.38
25.0 (2.5)222.90
50.0 (5.0)262.70
100.0 (10.0)309.53

Когда выше упоминалось слово «бомба» — это вовсе не из разряда преувеличений! В подобных обстоятельствах водонагреватель превращается действительно во взрывное устройство страшной разрушительной силы.

Уже при 4 — 5 атмосферах давления точка кипения достигает практически 150 °С, и продолжает повышаться. Рост давления на стенки может привести к их деформации, скалыванию эмали или керамического покрытия – но это будет самым малым из возможных зол. Страшно другое обстоятельство– резкое падение давления в этой замкнутой системе, а это может произойти при появлении трещины на сварном шве, при прорыве резинового уплотнения или даже просто при открытии крана горячей воды на смесителе.

Резкое снижение давления приводит к соответствующему резкому снижению температуры кипения воды. В итоге весь объем жидкости (представьте, одновременно все 50, 80 или 100 литров!) мгновенно вскипает, что, конечно, сопровождается выделением колоссального количества пара. Этого не выдержит никакой, даже самый прочный корпус – следует сильнейший взрыв, который способен снести все на своем пути, в том числе даже и кирпичные межкомнатные стены. Наглядных примеров тому в интернете – немало.

Трудно поверить, но это — последствия взрыва обычного электрического бойлера

Итак, поведем краткие итоги по вопросу необходимости предохранительного клапана.

— Он не допускает обратной утечки воды из бака в трубопровод подачи, в случае снижения напора.

-Наличие клапана на входе создает дополнительную защиту бойлеру от возможных сильных скачков давления в водопроводе, от гидравлических ударов.

— Предохранительный клапан устранит возможную недоработку других уровней безопасности – будет поддерживать температурно-барический режим в бойлере в рамках допустимых значений.

— Предохранительный клапан, оснащенный рычагом, позволяет, кроме того, проводить слив воды из бойлера в случае необходимости.

Видео: Нужно ли устанавливать предохранительный клапан на бойлер?

Цены на популярные модели бойлеров косвенного нагрева

Бойлер косвенного нагрева

Рекомендации по выбору и монтажу предохранительного клапана

Выбор необходимого клапана – несложен. Чаще всего бойлеры (особенно – от ведущих производителей) поступают в продажу в комплекте с клапаном требуемого номинала. На это же значение нужно будет ориентироваться, если по каким-то причинам придется поменять клапан в дальнейшем.

Значение предельного давления в баке бойлера, кроме того, должно быть указано в технической документации изделия. Если водонагреватель не укомплектован клапаном, то придется приобретать его самостоятельно, опираясь на указанное в паспорте значение. Здесь важно правильно выбрать номинал – если установить слишком «слабый» клапан – из него почти непрерывно будет подтекать вода. Клапан со слишком сильной пружиной не создаст абсолютно безопасных условий эксплуатации.

«Запаковываться» клапан может непосредственно на патрубок бойлера для холодной воды (всегда имеет соответствующую синюю цветовую маркировку. Для надежной герметизации при монтаже лучше всего использовать льняную паклю с современными уплотнительными пастами. При закручивании обычно достаточно 3 – 4 полных оборота. Если снизу будет гибкая подводка, то там достаточно резиновой уплотнительной прокладки.

Спускной вентиль между клапаном и бойлером вполне допустим, но только на тройнике

Иногда между клапаном и самим бойлером вставляют сливной вентиль – это существенно облегчает проведение периодических профилактических работ. Такая установка вполне допустима, но только при одном условии – вентиль должен стоять на отводе тройника, но ни в коем случае не прерывать прямой канал от водонагревателя до клапана. Любая запорная арматура на этом прямом участке категорически запрещена!

Пошаговая инструкция по обвязке электрического водонагревателя

Есть смысл рассмотреть пошагово, как можно самостоятельно подключить электрический бойлер к системе водопровода. Ниже в таблице в качестве примеров будут показаны два варианта. Несмотря на некоторые различия, в обоих случаях все равно наглядно будет продемонстрировано, что предохранительный клапан является обязательным элементом обвязки подобного водонагревателя.

ИллюстрацияКраткое описание выполняемой операции
Для начала – несколько слов об установке самого водонагревателя на стену.
Безусловно, место продумывается еще заранее, до приобретения прибора, так, чтобы бойлер поместился на отведенное ему место и не мешал при этом нормальной эксплуатации помещения.
К месту установки обычно заранее проводят силовой кабель питания, подключенный к отдельному автомату.
Сразу предусматриваются и точки врезки в водопроводную систему.
Для точного подвеса бойлера на стену промеряется его высота.
Зная высоту водонагревателя, несложно определиться с нижней точкой положения прибора, которое он займет после установки.
На тыльной стороне корпуса водонагревателя имеются приспособления для крепления на стене.
В данном случае – это обычная монтажная планка (кронштейн), которая будет цепляться за крючки.
Могут быть и иные варианты – в руководстве по эксплуатации прибора обычно все это расписано, а нередко еще и прикладываются шаблоны 1:1 для упрощения процесса разметки.
В рассматриваемом случае необходимо определить место расположения линии на стене, по которой будут монтироваться крючки.
Для этого – промеряем расстояние от нижнего конца водонагревателя до монтажной планки.
Это же расстояние откладывается на стене вертикально от ранее намеченной точки планируемого нижнего края бойлера.
С контролем по строительному уровню проводится горизонтальная линия, по которой расположатся крючки-зацепы.
Следующий шаг – измеряется необходимое расстояние между крючками.
В данном случае оптимальным станет 200 мм – зацепы будут размещены ближе к краям монтажной планки, но останется возможность небольшого люфта влево-вправо для выравнивания водонагревателя.
Это расстояние переносится на намеченную горизонтальную линию – намечаются центры отверстий под крючки.
В показанном примере они пришлись достаточно неудачно – ровно на швы между керамическими плитками. Если имеется такая возможность, то лучше отверстия намечать подальше от края кафеля – намного меньше вероятность появления трещины при сверлении отверстий.
Для подвеса бойлера выбраны мощные крючки: наружный диаметр полимерной дюбель-пробки – 14 мм, длина дюбеля – 80 мм, диаметр металлического крючка – 8 мм.
Нередко в комплект электрического водонагревателя уже входят рекомендуемые к установке крепежные элементы.
В намеченных точках перфоратором высверливаются соответствующие отверстия, в которые забиваются дюбель-пробки.
Затем вворачиваются сами крючки.
Крючки ввинчиваются на такую глубину, чтобы обеспечивалась надежная, устойчивая посадка водонагревателя, без люфта, но и без заклинивания.
Все, бойлер подвешен на стену.
Снизу хорошо видны два патрубка, через которые прибор будет подключен к домашней системе водопровода. Патрубки отмечены цветовой маркировкой: синий – подача холодной воды, красный – выход горячей.
В водопровод уже была сделана соответствующая врезка – вот два полипропиленовых патрубка, к которым необходимо подвести обвязку водонагревателя.
Слева расположен патрубок горячего водоснабжения, справа – холодного водопровода.
В рассматриваемом примере мастер решил оснастить вход в бойлер необязательным элементом – дополнительным краном, который будет использоваться при необходимости опорожнения бойлера.
Для этого на входной патрубок водонагревателя будет установлен тройник.
Проводится рекомендуемая предварительная «примерка» — сколько оборотов нужно, чтобы отвод ройника занял необходимое положение.
Вообще, подобные примерки желательно проводить перед сборкой любого неподвижного узла – меньше шансов совершить ошибку.
После этого тройник запаковывается на подмотку из пакли, промазанную герметизирующей пастой «Unipak».
Тройник запакован, ему придано задуманное положение.
На боковой патрубок тройника будет монтироваться компактный кран.
Производится подмотка паклей, нанесение уплотнительной пасты.
Вкручивается кран, затягивается ключом, не менее чем на три витка, ему придается запланированное положение для удобства доступа к рукоятке.
А вот теперь пришел черед установки обязательного элемента – предохранительного клапана.
Обязательно обратите внимание на стрелку, показывающую направление потока воды.
Предохранительный клапан будет устанавливаться на нижний патрубок уже смонтированного тройника.
Основное правило соблюдено полностью – между клапаном и водонагревателем нет никаких запорных устройств.
Кран, установленный на боковом патрубке тройника, никакого влияния на безопасность эксплуатации прибора не оказывает.
Клапан запакован на тройник – на иллюстрации весь этот узел в сборе.
Обвязку бойлера желательно делать разборной – это даст возможность отключения прибора для его снятия, например, для проведения профилактики или для замены нагревательного элемента или анодного стрежня.
Поэтому мастером было принято решение установить на обоих входах запорные шаровые краны с накидной гайкой-«американкой».
Образец такого крана показан на иллюстрации.
Сам кран будет жестко запаковываться на нижний патрубок предохранительного клапана.
А на штуцер с самой накидной гайкой будет монтироваться фитинг для перехода на полипропиленовую трубу.
То есть отсоединить бойлер от труб полдачи будет совсем несложно.
Второй такой же кран ставится и по горячей воде, но уже непосредственно на выходной патрубок водонагревателя.
И также предполагается, что к съемному штуцеру с «американкой» будет паковаться фитинг для перехода на полипропиленовую трубу.
Вот смонтированный к штуцеру крана фитинг примеряется на место установки.
В данном случае применен фитинг-отвод на 90 градусов, чтобы сразу уйти трубой ближе к стене.
Далее будеn ввариваться еще один отвод – и труба пойдет вниз вдоль стены.
На штуцер второго крана, по горячей воде, смонтирован обычный фитинг для перехода на полипропилен.
Но это сделано исключительно из соображений эстетичности внешнего вида обвязки – чтобы «ступенька» перехода на уровень ближе к стене на обеих трубах расположилась на одной высоте.
Далее, производятся обычные сварочно-монтажные работы с полипропиленовыми трубами.
Вот каким аккуратным получился общий узел обвязки водонагревателя.
А на этой иллюстрации показано, как трубы подводки вварены в оставленные ранее патрубки водопровода.
Установка водонагревателя завершена.
Можно открывать все краны (кроме сливного), заполнять бойлер водой, подключать к электропитанию.
Если есть необходимость и возможность, на дренажный патрубок предохранительного клапана одевают прозрачную ПВХ-трубку, которую отводят в канализацию, сливной бачок унитаза или какую-либо емкость – стравленный излишек воды не будет попадать на пол.
Теперь рассмотрим возможный вариант обвязки бойлера с монтажом гибкой подводки.
На иллюстрации демонстрируется, что водонагреватель уже подвешен на стене.
Стрелкой показана одна из «водяных розеток» — патрубков спрятанных в стену под отделку труб холодной и горячей воды.
На эти патрубки будут запаковываться обычные шаровые запорные краны.
Применять краны с накидной гайкой в данном случае особой необходимости нет – обвязка будет разборной за счёт применения гибкой подводки.
На патрубке производится подмотка льняной паклей.
Некоторые мастера пользуются ФУМ-лентой, но все же сторонников надежной герметизации с помощью пакли – намного больше.
Подмотка промазывается сверху уплотнительной пастой типа «Unipak».
Затем накручивается сам кран – вначале наживляется вручную…
…а после этого – затягивается ключом, так, чтобы «барашек» расположился в удобном для пользования месте – сверху.
Аналогичная операция полностью повторяется и со вторым краном.
На этоv здесь пока закончено.
Переходим к операциям непосредственно на самом бойлере.
Два его патрубка готовы к дальнейшему монтажу.
На входном патрубке выполняется уплотняющая подмотка – здесь будет устанавливаться предохранительный клапан.
В данном случае мастер решил ограничиться только клапаном, то есть обойтись без установки сливного крана на тройнике.
Вполне нормальное решение – слить воду из бойлера можно и через клапан – для этого предусмотрен специальный рычаг.
Слив будет несколько дольше, но зато и установка проще и дешевле, а к опорожнению бойлера приходится прибегать все же не так уж и часто.
Клапан накручивается, а затем затягивается ключом, так, чтобы рычаг и сливной патрубок оказались в удобном для пользователя положении.
По сути, это был последний соединительный узел, требующий подмотки паклей.
Предохранительный клапан установлен на свое штатное место.
Подсоединяются шлаги гибкой подводки.
В данном случае мастер применил качественные гофрированные шланги из нержавеющей стали, которые по своим характеристикам считаются «вечными».
Гибкая подводка из резинового или пластикового шланга в металлической оплётке, безусловно, по надежности значительно уступает, и привлекает только невысокой ценой. Принцип же монтажа – совершенно идентичен.
Шланги по длине приобретаются с учетом расстояния от бойлера до «водяных розеток».
В накидную гайку шланга вставляется идущая в комплекте с ним прокладка, затем гайка на резьбу патрубка (в данном случае – выходного).
Никакой подмотки не надо, если торец патрубка по все окружности находится в нормальном состоянии – прокладка обеспечит необходимый уровень герметизации соединения.
Накидная гайка вначале накручивается усилием руки – до упора…
…а затем затягивается еще буквально на ¼ ÷ ½ оборота ключом.
Перетягивать соединение не стоит – можно пережать прокладку и добиться тем самым как раз обратного результата.
Второй конец гибкого шланга таким же порядком присоединяется к резьбовому патрубку крана на соответствующей «водяной розетке».
Аналогичным образом проводят монтаж и второго шланга, с той лишь разницей, что он верхним своим концом соединяется с патрубком предохранительного клапана.
Теперь можно открыть воду и проверить все соединения на предмет протекания.
Если обнаружилась «слеза», можно еще слегка подтянуть соединение ключом, без приложения большого усилия – течь должна исчезнуть.
Если никаких подтеканий нет, можно переходить к полноценной эксплуатации водонагревателя.
На иллюстрации – «нижний узел» обвязки бойлера: гибкая подводка подсоединена к кранам «водяных розеток».
А это – те же шланги, но подключенные сверху к предохранительному клапану (по холодной воде) и к патрубку выхода горячей воды.
Установка бойлера закончена.
Видео — Обратный клапан на водонагревателе

Часто задаваемые вопросы (F.A.Q.)

И, наконец, есть смысл ответить на некоторые вопросы, наиболее часто задаваемые по поводу эксплуатации бойлеров с предохранительным клапаном.

  • Часто спрашивают, как бороться с раздражающими каплями воды, выступающими из дренажного патрубка?

А никак с ними бороться не надо – они лишь говорят о том, что клапан функционирует нормально. Проще всего – надеть на патрубок прозрачную трубочку (чтобы можно было визуально контролировать), и вывести ее или в канализационную трубу, или, например, в сливной бачок унитаза.

  • Можно ли клапан разместить так, чтобы он не оставался на виду?

По большому счету, если уж он так сильно раздражает, то можно. Но при этом нужно соблюсти определенные условия:

— Между клапаном и бойлером не допускается никаких дополнительных элементов – запорных вентилей, тройников и т.п.

— Длина участка от клапана до входа в бойлер не должна превышать полутора ÷ двух метров. Дело в том, что вертикальный столб воды в трубе будет оказывать дополнительное давление на пружину предохранительного клапана, и он станет работать некорректно, с сильным подсеканием.

  • Подтекание из клапана – слишком частое и обильное, даже при небольших температурах нагрева воды. Что можно сделать?

Причины такому явлению могут быть разными.

— Номинал клапана не соответствует характеристикам водонагревателя.

— в клапане просто со временем ослабла пружина.

И в том, и в другом случае следует заменить клапан на новый, с требуемым усилием срабатывания.

Еще одна причина может крыться в нестабильности напора в водопроводной системе. Например, частые скачки давления с большой амплитудой приводят к срабатыванию клапана даже при отсутствии нагрева. В этом случае рекомендовано установить на входе водопровода в дом (квартиру) редуктор давления.

  • Можно ли попытаться подстроить клапан самостоятельно с помощью регулировочных винтов?

Однозначно – нет! Регулировка таких устройств требует «откалиброванного» давления, и проводить подобные процедуры самостоятельно – запрещается. Клапан – не столь дорогое изделие, чтобы нельзя было приобрести новый, нужного номинала.

  • Ни разу не видел, чтобы из клапана выступила хоть капля воды. Это нормально?

А вот это – весьма тревожный знак. Как знать, возможно, клапан просто «успокаивает» своим видом, но совершенно неработоспособный. Например, камера за тарельчатой пружиной заросла или забилась окалиной, забился патрубок и т.п. Если клапан оснащен рычагом, то можно попробовать это проверить вручную (только лучше – при небольших значениях температуры нагрева, порядка 40 градусов, чтобы не получить ожога).

Возможно, что номинал клапана чрезмерно завышен – не соответствует модели водонагревателя. Кроме того, нельзя полностью исключать и, заводской брак.

Лучший выход из подобной ситуации остается таким же – замена предохранительного клапана на новый.

Так будет спокойнее!

Никогда не экономьте на собственной безопасности!

Видео — Хитрости подключения бойлера косвенного нагрева

Преимущества и недостатки установки обратного клапана


27.06.2016

Как известно, обратный клапан представляет собой разновидность предохранительных устройств, которые срабатывают автоматически при падении давления в системах водо-, тепло- и газоснабжения, а также канализации и, таким образом, предотвращают встречный поток в трубопроводе. Запорный орган в таких устройствах открывается прямым потоком среды, а закрывается противоположным.

Как и любое устройство, обратный клапан, а если быть точнее – то его установка, имеет свои преимущества и недостатки. Разберём основные из них.

Плюсы обратного клапана

  • Свободный проход рабочего сечения, малое гидравлическое сопротивление (около 5 метров водного столба, что приблизительно составляет одну двадцатую атмосферы), слабая чувствительность к загрязнению рабочей среды, бесшумность, простота обслуживания.
  • Блокировка оттока сточных вод в системе канализации при её засоре или проникновении внутрь грызунов. Чаще всего канализационные трубы забиваются в местах изгибов, а также там, где не выдержан необходимый уклон горизонтальных участков канализационной системы. При дальнейшей эксплуатации потоку жидкости некуда деваться кроме как в ближайший сантехнический прибор. Таковым практически всегда оказывается раковина или унитаз жильцов первого или второго этажа. Установка обратного клапана поможет решить эту проблему конкретному жильцу, но не системе.
  • Устранение неприятного запаха, связанного с нарушением вентилирования канализации.
  • Предотвращение пропуска горячей воды в стояк с холодной, что может привести к быстрой порче, например, арматуры бачка унитаза.

Минусы обратного клапана

  • Повышение давления может стать причиной какой-либо поломки.
  • Дополнительные соединения – это потенциал для течи.

Перед установкой обратного клапана в многоэтажном доме нужно:

  • Предупредить соседей о предстоящих монтажных работах как минимум за сутки, а лучше – еще раньше. Непосредственно перед началом работ обойти соседей ещё раз.
  • Отключить воду, чтобы она не шла без ограничений в канализационную систему.
  • И, конечно же, включить в подъезде воду после окончания работ.

История о том как песок попадает из фильтра в чашу бассейна

История о том как песок попадает из фильтра в чашу бассейна
История о том как песок попадает из фильтра в чашу бассейна
Один из неприятнейших моментов при запуске бассейна это обнаружение бракованного или поврежденного оборудования. Если насос или теплообменник можно демонтировать и новый или отремонтированный поставить на место, то замена песчаного фильтра, как правило не производится. Делается ремонт наместе своими силами или руками вызванного специалиста. Связано это с тем, что размер фильтра, а точнее его диаметр, не позволяет вынести бракованный элемент водоподготовки из техпомещения наверх к машине. Для фильтров диаметром меньше 70 см это некритично. Для фильтров большего размера еще при выдаче техусловий на монтаж оборудования оговаривается размер дверных проемов, пути проноса, а так же время завоза фильтров. На практике получается «как всегда»: в проемах установлены двери, срок завоза забыт и т.д.
Но это предыстория вопроса про песок в чаше.
Как мы знаем из внутреннего устройства песчаного фильтра, за то, чтобы песок не попадал в трубы и чашу бассейна отвечают специальные элементы — сепараторы. Они бывают разного вида, из них формируется сепараторное поле фильтрации. Еще сепараторы называют щелевыми сепараторами из-за того, что отверстия для пропуска воды сделаны в виде щелей. Щели имеют калиброванный размер, не позволяющий сквозь них проникать песку.
Песок вымывается в чашу бассейна неравномерно. Все зависит от устройства распределения потоков воды, то есть от трубной обвязки самой чаши.

Есть несколько причин появления песка в бассейне:
— бракованный или поврежденный составной элемент сепараторного поля. Брак сепараторов при их производстве выражается в наличии неконструктивных отверстий, значительно превышающих размер песчинок, а то и щебня. При массовой сборке фильтров на производстве такой брак не выявляется.
— банальное отсутствие этого элемента-сепаратора. Отсутствие элементов конструкции сепараторного поля опять же случается из-за недосмотра рабочего и контролера качества, если таковой имеется на производстве.
— может быть повреждение сепараторов при низкой культуре производства фильтров. Простой пример: рабочий собирающий сепараторное поле песчаного фильтра, работая внутри фильтра, оступается и задевает один из «лучей», «ветвей». «Луч», «ветвь» надламывается в месте присоединения к коллектору, но не отваливается. Что делать, что делать — ну не переделывать же? Ничего не отвалилось же, значит и так сойдет? Перед засыпкой песка при проведении визуального контроля обнаружить брак не удается. Даже при засыпке песка, как бы, все хорошо и надломленный «луч» не ломается, но при первой обратной промывке (см. Сервис) масса песка приходит в движение и отламывает дефектную деталь. Все, песок пошел в чашу.
Гидродинамический поток воды захватывает песчинки в открывшемся отверстии, проносит по трубам, кранам, обратным клапанам водоподготовки и по трубным магистралям через донные или стеновые форсунки распыляет на дне чаши бассейна. У стеновых форсунок распыление происходит на большой площади, у донных компактно вокруг каждой форсунки.
Много песка остается в трубах, поэтому даже после ремонта фильтров еще какое то время песок будет выноситься на поверхность.
Уборка песка
Вынесенный в чашу песок убирают подводным пылесосом или подводными пловцами, если они есть.
Ремонт фильтра
Ремонт фильтра распределяется на несколько этапов:
1. Определение бракованного фильтра, если их несколько. Определить какой из фильтров пропускает песок совсем не просто.
Идем, как всегда, от простого к сложному:
Если есть смотровой фитинг для контроля промывки, пробуем с помощью «уплотняющей» промывки определить какой фильтр дает нам песок.
При уже большом выносе песка в чашу открывает крышки всех фильтров и каким нибудь длинным предметом типа палки сравниваем уровень песка в каждом фильтре. Наименьший уровень укажет на бракованный фильтр.
2. Спуск воды из фильтра
Перед спуском находим шланг, который присоединяем к спускному отверстию и отводим его к дренажу. Вода через малое отверстие уходит из фильтра медленно, надо набраться терпения и эту задержку спланировать, не то у вас есть уже все, чтобы начать операцию, а в фильтре вода. Полдня подождали воду, а после обеда у вас забирают людей. Все планы рушатся.
3. Выгрузка песка из фильтра
Для выгрузки песка из большого фильтра потребуется 3 человека и перечень орудий и приспособлений:
— полиэтиленовая пленка для насыпки песка;
— помост или лестница для 2-го номера расчета, он принимает ведро с песком и передает его 3-му номеру, высыпающему;

— 2 ведра;
— кружка металлическая обьемом в 1 литр для мелкой работы;
— табуретка на длинных ножках. Нужна для того, чтобы на нее наступать при спуске в фильтр и подьеме обратно.
— веревочная петля — аналог веревочной лестницы, для первого шага 1-го номера на пути внутрь фильтра. Главное для 1-го номера безопасно попасть на рабочее место и также без потерь его покинуть. Любой неосторожный шаг, о падении тела 1-го номера на сепараторное поле мы уже не говорим, приведет к глобальной катастрофе — будут поломаны несколько сепараторных сборок. Сепараторы как запчасти поставляются и продаются очень редко. Время на поставку может составить не дни, а месяцы. На запуске бассейна это скандал.
— внутри фильтра обязательно нужен свет, там темно. Хорошо, если это будет не 220В, а то к расчету из 3-х номеров надо будет прибавить электрика, медика и, не дай бог, похоронную команду.
— резиновые сапоги.
Сам процесс выгрузки песка из песчаного фильтра общественного бассейна, диаметр 1600 мм.

4. Дефектация
Определяется неисправность фильтра сначала тщательным осмотром подводящей трубы, коллектора сепараторов и самих сепараторов. Если внешний осмотр ничего не дал, все сепараторное поле разбирается и выносится наверх для осмотра. Наверху все сепараторы промываются от остатков песка и с пристрастием осматриваются. Бездефектные монтируются в обратном порядке на место.

Неустановленного названия предмет — это насадка подающего патрубка с частью трубы. Почему здесь? Дело в том, что у данного фильтра Kripsol нет разьединяющей муфты, чтобы разобрать мешающий для проникновения внутрь фильтра подающий патрубок. Подводящая труба обрезается и на неразборной воздухоотводящей трубке подающий патрубок опускается на дно фильтра.

4. Ремонт
Обнаруженный дефект сепаратора лечится каким либо способом, отверстие от отсутствующего элемента глушится пробкой или покупается недостающий элемент, но скорее первое.
На фотографии отсутствует один промежуток между сепараторными щелями. Ремонт заключался в заклеивании поксиполом этого отверстия.

5. Засыпка песка
Песок засыпается как и всегда, но можно последовать рекомендации производителя фильтра, т.е. сначала наливаем 2/3 фильтра воды и с водой делаем засыпку. Главное, чтобы песок сыпался как соль в тарелку и при этом у солонки не открутился колпачок. После того, как сепараторы скроются в песке, можно не предохраняться и смело делать свое дело пока не кончатся мешки.

6. Удаление песка со дна бассейна подводным пылесосом
Песок тяжелый и удаляется трудно. Шланг 38 мм забивается песком и тонет, какое-то время ждем пока поток воды промоет его и опять можно чистить.
Песок через шланг пылесоса, трубу пылесосной форсунки и циркуляционный насос попадает в песчаный фильтр и остается уже там надолго, до замены песка.

Что  было и что стало после чистки дна водным пылесосом. На данном обьекте неисправными были два фильтра из двух. В одном фильтре был брак отдельного сепаратора, во втором — по каким-то причинам отломана лучевая сборка сепараторов.
Статья основана на реальных событиях, происходящих во время запуска школьного бассейна .

ОБРАТНЫЙ КЛАПАН от GCE Group, ведущего производителя оборудования для регулирования расхода газа

Блок обратного клапана предназначен для использования в медицинских центральных газовых системах, чтобы гарантировать, что газ не вытекает обратно из оборудования и труб через центральную газовую систему. Это очень важно, например, когда технический воздух забирается из медицинских воздуховодов для использования в лабораториях.
Блок обратных клапанов состоит из обратного клапана (NRV) со стрелкой направления потока, запираемых медицинских запорных клапанов, деталей для пайки, гаек и медицинской быстроразъемной муфты (QC) для медицинского воздуха для дыхания.
Такая конструкция упрощает тестирование NRV. QC также может использоваться для проверки давления, проведения испытаний на герметичность и отбора проб газа. Блок NRV также может поставляться с системой контроля качества инструментального воздуха. Свяжитесь с производителем для получения дополнительной информации.

БЛОК ОБРАТНОГО КЛАПАНА

Арт. № Номинал Всего
Длина
3225
Блок обратного клапана кислородный медицинский DN15 415 мм
325397676 Блок обратного клапана медицинский воздух для дыхания DN15 415 мм
3226
Блок обратного клапана Воздух – 800 DN15 415 мм
325397677 Блок обратного клапана медицинский воздух для дыхания DN25 505 мм
325397777 Блок обратного клапана Воздух – 800 DN25 505 мм
325397678 Блок обратного клапана, медицинский воздух для дыхания DN40 932 мм

УПЛОТНЕНИЕ МЕЖДУ ОБРАТНЫМ КЛАПАНОМ И СОЕДИНИТЕЛЬНОЙ ЧАСТЬЮ

Арт. Номинал
944610218P DN15 Кольцо уплотнительное, 10 шт.
325112713P DN25 Уплотнение, 10 шт.
325112880P DN40 Кольцо уплотнительное, 10 шт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Давление открытия: 0,06 бар (6 кПа)
Класс давления: PN16
Нормативный статус:

Обезжиривание для использования кислорода

без маркировки CE

Обратные клапаны с упругими шарнирами обратные клапаны для водоснабжения |

Что такое обратный клапан? Почему их иногда называют поворотными обратными клапанами?

Куда подходит обратный клапан с эластичным шарниром?

Терминология вокруг поворотных обратных клапанов может сбивать с толку.С таким множеством разных названий, по сути, одного и того же продукта; Клапан, специально разработанный для предотвращения обратного потока в системах водоснабжения и водоотведения, казалось разумным написать короткое сообщение в блоге, объясняющее разницу между этими типами клапанов.

Обратные клапаны для водоснабжения

Обратные клапаны

, NRV, обратные клапаны и обратные клапаны имеют общие функции, но известны по разной терминологии.

Обратный клапан специально разработан для предотвращения обратного или обратного потока жидких или газообразных сред, а также для защиты насоса от разрушительных скачков давления гидравлического удара после выключения насоса.

Различные типы обратных клапанов

Эти клапаны бывают различных форм, включая:

  • Клапаны обратные поворотные (с опциями для пружин, груза, рычагов и ограждений)
  • Клапаны обратные заслонки
  • Клапаны обратные Duckbill
  • Двухдисковые обратные клапаны
  • Обратные клапаны с наклонным диском
  • Клапаны обратные бесшумные
  • Клапаны обратные сопла
  • Клапаны обратные шаровые
  • А теперь — обратные клапаны с упругими шарнирами.

Клапаны обратные шарнирные упругие

Клапан типа «Обратный клапан с упругим шарниром» является новым дополнением в WIMES и описывается как;

Комбинированный шарнир и диск из формованного эластомера, армированный сталью, но полностью герметизированный, с интегрированным противоударным уплотнительным кольцом, седлом 45 ° и ходом хода 35 °.

Он работает быстрее, чем шариковый или качающийся чек с устройством для ускорения закрытия или без него, и изначально был разработан для работы без забивания в вертикальном направлении.

Единственная подвижная часть с гарантией на 25 лет , упругий шарнирный обратный клапан идеально подходит для приложений типа «установил и забыл» на типичной канализационной насосной станции или для работы с осадком на очистных сооружениях.

типов обратных клапанов | Обратные клапаны разные

Обратный клапан используется для остановки обратного потока в системе трубопроводов. Это также называется обратным клапаном (NRV).

Типы обратных клапанов

Обратные клапаны доступны в следующих исполнениях:

  1. Поворотные обратные клапаны
  2. Обратные клапаны с поворотным диском
  3. Межфланцевые обратные клапаны
  4. Дисковые обратные клапаны
  5. Поршневые обратные клапаны
  6. Шаровые обратные клапаны
  7. Двойные обратные клапаны
  8. Предохранительные обратные клапаны

ПОВОРОТНЫЙ ОБРАТНЫЙ КЛАПАН

Поворотные обратные клапаны

доступны с прямым корпусом и Y-образной конструкцией.Диск подвешивается к корпусу с помощью шарнирного пальца и уплотняет седло, которое является одним целым с корпусом.

Эти клапаны обычно используются размером 2 дюйма и более. Обратные клапаны поворотные могут быть установлены как в горизонтальном, так и в вертикальном положении. Они не подходят для пульсирующего потока.

Реакция закрытия поворотного обратного клапана медленнее по сравнению с обратным клапаном подъема из-за более длительного хода диска и инерции диска.

Промышленные нормы и стандарты
  • Конструкция клапана: BS 1868 / API 6D
  • Испытание под давлением: BS 6755-I
  • Лицом к лицу: ANSI B 16.10
  • Сверление фланца: ANSI B 16.5 / BS 10 Table / DIN / IS / JIS Std.
  • Конец под сварку встык: ANSI B 16.25
  • Лицом к лицу: ANSI B 16.10
  • Конец под сварку внахлест: ANSI B 16.11
  • Резьбовой конец: ANSI B 1.20.1 (BSP / NPT)

ОБРАТНЫЙ КЛАПАН НАКЛОННОГО ДИСКА

Обратные клапаны

с наклонным диском устанавливаются между двумя фланцами и обеспечивают компактную установку для приложений большого диаметра.

Эти клапаны могут быть установлены в горизонтальном и вертикальном положении.

Они обеспечивают быстрое закрытие и особенно подходят для пульсирующих потоков сжимаемых жидкостей.

ОБРАТНЫЙ КЛАПАН ВАФРИТНОГО ТИПА

Обратный клапан бесфланцевого типа

имеет короткие габаритные размеры и малый вес, что позволяет легко и экономить место при установке между сопряженными фланцами.

Клапаны подходят для установки между приварной шейкой или накладными фланцами различных стандартов.

Они специально разработаны для применений, где важна низкая потеря давления.Открытие и закрытие клапана происходит при чрезвычайно низком перепаде давления на диске клапана.

Комбинация эксцентрикового вала диска с седлом диска гарантирует принудительное отключение возвратной среды. Бесфланцевые обратные клапаны становятся предпочтительным типом обратных клапанов для большинства применений из-за их компактной конструкции и относительно низкой стоимости.

КЛАПАН ОБРАТНЫЙ ДИСКОВЫЙ

Однодисковый обратный клапан (дисковый обратный клапан бесфланцевого типа) состоит из четырех основных компонентов: корпуса, диска, звездообразной направляющей и пружины.

Дисковые обратные клапаны открываются давлением жидкости и закрываются пружиной сжатия, как только поток останавливается, что предотвращает обратный поток.

Конструкция межфланцевых однодисковых обратных клапанов с пружинной нагрузкой сэндвич-типа позволяет устанавливать их между любыми фланцами различного стандарта и в любом положении; включая вертикальные трубопроводы, по которым жидкость течет вниз.

КЛАПАН ОБРАТНЫЙ ПОРШЕНЬ

Поршневые обратные клапаны

обычно используются для защиты насосов или аналогичного оборудования, позволяя потоку течь только в одном направлении и предотвращая реверсирование потока из-за противодавления.

Поршневые обратные клапаны сконструированы с корпусами шаровых клапанов, создающих повышенное падение давления в трубопроводе. Эта конструкция обеспечивает плотное уплотнение, а также быструю реакцию на импульс закрытия.

Обратные клапаны с металлическими седлами могут не обеспечивать герметичность при использовании в газовой или жидкостной системе с низким давлением обратного потока или жидкостях, содержащих частицы.

КЛАПАН ОБРАТНЫЙ ШАРОВОЙ

Шаровой обратный клапан — один из немногих обратных клапанов, который хорошо подходит как для водоснабжения, так и для сточных вод.

Шаровые обратные клапаны

просты в эксплуатации и обычно используются в небольших насосах и в системах с низким напором.

Рассмотрите возможность добавления дополнительной поперечной дуги к системе трубопроводов для обеспечения безопасности; шаровые обратные клапаны имеют наибольшую тенденцию к захлопыванию из-за высокой инерции большого хода шара.

Когда шаровые обратные клапаны сталкиваются с высоким давлением и динамикой, это может привести к сильному хлопку.

ОБРАТНЫЙ КЛАПАН С СДВОЕННЫМИ ПЛАСТИНАМИ

Двойной пластинчатый обратный клапан состоит из двух подпружиненных пластин, закрепленных на центральном шарнирном штифте.

Когда поток уменьшается, пластины закрываются под действием торсионной пружины до того, как произойдет реверсирование потока.

Все вместе взятые характеристики делают двойной пластинчатый обратный клапан наиболее эффективной и универсальной конструкцией. Его также называют SILENT CHECK VALVE .

Его намного проще установить между стандартными прокладками и линейными фланцами, и поэтому его установка и обслуживание более экономичны. Его конструкция соответствует API 594 и API 6D, тестирование — API 598.

Его также называют обратным клапаном-бабочкой .

ОБРАТНЫЙ КЛАПАН БЕЗЗАХЛОПНЫЙ

Поворотный обратный клапан внезапно закрывается под действием силы тяжести и вызывает скачок давления, вызывающий ударные волны.

Эти волны высокого давления вызывают серьезную нагрузку на систему трубопроводов.

Эту проблему можно минимизировать, установив обратный клапан Non-Slam. Обратный клапан Non-Slam не зависит от силы тяжести. По мере того, как скорость жидкости на входе замедляется, усилитель пружины на клапане начинает закрывать диск.

К тому времени, когда скорость на входе достигает 0, диск полностью закрывается. С устранением обратного потока сила, необходимая для создания гидравлического удара с обеих сторон клапана, существенно снижается.

статей, которые могут вам понравиться:
Кавитация регулирующего клапана
Принцип регулирующего клапана
Характеристики трима клапана
Приводы для молотов
седельный клапан против Задвижка

Как прочистить артерии: лечение и предотвращение закупорки

Артерии человека могут быть закупорены из-за скопления вещества, называемого бляшками.Быстрых способов избавиться от таяния налета не существует, но люди могут внести ключевые изменения в образ жизни, чтобы остановить его накопление и улучшить здоровье своего сердца.

В серьезных случаях, медицинские процедуры или хирургическое вмешательство могут помочь удалить закупорку артерий. Врач также может назначить лекарства, такие как аспирин, или препараты, снижающие уровень холестерина, например статины.

В этой статье мы подробно рассмотрим, как предотвратить накопление бляшек, а также факторы риска и осложнения, возникающие при закупорке артерий.

Зубной налет — это смесь жира, кальция, холестерина и отходов, выделяемых клетками организма. Эта смесь может прилипать к стенкам артерий, сужая эти кровеносные сосуды. Когда это происходит, это называется атеросклерозом.

Засоренные или закупоренные артерии могут препятствовать поступлению свежей крови в части тела, что может подвергнуть человека риску сердечного приступа, сердечной недостаточности или инсульта.

Во многих случаях люди могут предотвратить образование бляшек и атеросклероз. Существуют некоторые медицинские процедуры, которые помогают очистить артерии, но они инвазивны.

Лучшее лечение — это обычно профилактика, поскольку удалить зубной налет гораздо сложнее, чем предотвратить его появление.

Диета, полезная для сердца, и регулярные физические упражнения могут быть мощными инструментами для предотвращения закупорки артерий. Эти дисциплины также помогают человеку со временем чувствовать себя лучше.

Люди могут предотвратить закупорку артерий с помощью следующих изменений образа жизни:

Избегать трансжиров

Тип жира, который ест человек, может повлиять на образование бляшек в артериях.Американская кардиологическая ассоциация (AHA) рекомендует ограничить потребление насыщенных жиров и трансжиров. Это потому, что эти виды жиров содержат высокий уровень холестерина ЛПНП, который является основным материалом бляшек в артериях.

К продуктам с высоким содержанием трансжиров относятся:

  • жареные продукты
  • обработанные упакованные продукты
  • торты, пироги и выпечка
  • печенье и бисквиты
  • маргарин или заменители масла
  • растительный жир
  • продукты с частично гидрогенизированным жиром масла, также известные как трансжиры

Наряду с трансжирами насыщенные жиры также могут влиять на здоровье сердца, хотя доказательства этого неоднозначны.Насыщенные жиры в основном содержатся в продуктах животного происхождения, таких как говядина, свинина и молочные продукты, а также в кокосовом и пальмовом маслах.

В одном обзоре научных исследований было обнаружено небольшое, но, возможно, важное снижение риска сердечно-сосудистых заболеваний, когда люди сокращали потребление насыщенных жиров и заменяли их ненасыщенными.

Другое обзорное исследование предполагает, что людям следует избегать насыщенных жиров, поскольку они повышают уровень холестерина ЛПНП в организме, что является прямой причиной проблем с сердцем.

Употребление большего количества ненасыщенных жиров

Ненасыщенные жиры — хорошие жиры. Они содержат холестерин ЛПВП, который помогает выводить плохой холестерин из артерий, прежде чем он превратится в бляшку.

Согласно AHA, ненасыщенные жиры могут помочь улучшить уровень холестерина в крови при употреблении в пищу вместо транс- или насыщенных жиров.

Ненасыщенные жиры в основном содержатся в растениях и жирной рыбе. Источники включают:

  • авокадо
  • оливки
  • грецкие орехи
  • некоторые растительные масла, включая подсолнечное и оливковое
  • жирную рыбу, включая форель, сельдь и лосось

Следуя другим советам по питанию

AHA рекомендует людям, стремящимся к снизить уровень холестерина ЛПНП соблюдайте диету, богатую:

  • цельными фруктами и овощами
  • орехами
  • цельнозерновыми
  • нежирными молочными продуктами
  • рыбой
  • домашней птицей

Они также рекомендуют ограничить сладкие продукты, красное мясо и сахаросодержащие напитки.

Питьевые травяные чаи

Питьевые чаи, такие как зеленый или черный чай, чай ройбуш или имбирный чай, могут быть полезными для сердца заменителями других напитков.

Исследование 2011 года показало, что употребление 6 чашек чая ройбуш в день в течение 6 недель помогает снизить уровень холестерина ЛПНП в крови у взрослых, которые подвержены риску сердечных заболеваний.

Зеленый чай тоже может помочь. В обзоре 2011 года сообщается, что зеленый чай и его экстракты могут снизить уровень холестерина ЛПНП в крови, хотя это не влияет на холестерин ЛПВП.

Согласно исследованию 2016 года, добавка имбиря может улучшить важные маркеры, которые могут привести к сердечно-сосудистым событиям. Корень имбиря можно найти в качестве добавки, но люди также могут заваривать его в горячей воде и пить как чай.

Ряд травяных чаев можно купить в Интернете.

Регулярно занимайтесь спортом

Ожирение является фактором риска образования бляшек и болезней сердца. Помимо здоровой диеты, регулярные физические упражнения могут помочь человеку сбросить вес и снизить риск сердечных заболеваний.

Регулярное выполнение сердечно-сосудистых упражнений, также известных как кардио, также может помочь укрепить сердце и уменьшить образование зубного налета.

Простые кардио упражнения, повышающие частоту сердечных сокращений, включают:

  • бег трусцой
  • езда на велосипеде
  • бег
  • быстрая ходьба
  • плавание
  • теннис
  • аэробика
минут

30–30 упражнений, повышающих частоту сердечных сокращений, для хорошей тренировки.Врач может порекомендовать конкретный режим упражнений, подходящий каждому человеку, в зависимости от различных факторов образа жизни.

Другие способы предотвращения закупорки артерий

Бросьте курить. Согласно AHA, курение является основным фактором риска. Он напрямую повреждает артерии и может ускорить рост и увеличение жировых отложений.

Снижение стресса. Уровень психологического стресса также может вызвать реакцию в организме. Некоторые люди могут расслабиться в напряженный день, используя методы снижения стресса, в том числе йогу, медитацию или дыхательные упражнения.

Лечебные процедуры

Если методы профилактики неэффективны, человеку может потребоваться медицинское вмешательство, чтобы попытаться облегчить последствия закупорки артерий.

Врач может порекомендовать лекарства для снижения холестерина ЛПНП для использования вместе с изменениями в диете. Эти действия следует рассматривать как дополнительную помощь, а не как решение.

Точно так же закупоренная артерия может потребовать хирургического лечения. Это может включать в себя введение трубки в артерию для удаления бляшки, при этом остается стент для поддержки стенок артерии и увеличения кровотока.

При серьезной закупорке врачи могут выполнить операцию, называемую шунтированием сердца, чтобы убедиться, что кровь может обойти закупоренную артерию.

Ниже представлена ​​полностью интерактивная трехмерная модель атеросклероза. Вы можете изучить эту модель с помощью коврика для мыши или сенсорного экрана.

Обратный клапан ▷ Перевод на испанский

Обратный клапан ▷ Испанский перевод — Примеры использования обратного клапана в предложении на английском языке Силиконовый переходник с обратным клапаном 265 08.Обратный клапан установлен неправильно. Válvula de retención instalada de manera errónea.

Válvula antirretorno

Обратный клапан в дренажных трубах и защита от загрязнения. Válvula antirretorno en tuberías de acometida y protección contra suciedad.Редукционный клапан со встроенным обратным клапаном обеспечивает обратный поток. Válvula regadora de Presión con válvula antirretorno permite el retorno libre.

Обратные клапаны, используемые в обрабатывающей промышленности

По функциям клапаны подразделяются на запорные, регулирующие, обратные клапаны и клапаны специального типа.

Обратный клапан:

Как видно из названия, этот обратный клапан используется для обеспечения однонаправленного потока жидкости. Он используется для предотвращения обратного потока с целью защиты критически важного оборудования, такого как насосы, компрессоры и т. Д., А также для положительного давления. Этот обратный клапан также известен как обратный клапан .Этот клапан является самоуправляемым и не требует для работы маховика или механизма. Он доступен в различных размерах, номиналах и дизайне.

Обратный клапан в основном делится на следующие типы в зависимости от механизма проверки:

Тип выбирается в зависимости от службы, размера и материала конструкции. Обычно клапаны с малым отверстием (до 2 дюймов) выбираются для проверки подъема, а клапаны с большим отверстием — для проверки поворота из-за конструктивных ограничений. Обратные клапаны с двумя пластинами предпочтительны для очень больших размеров.

Клапан обратный подъемный:

Этот обратный клапан подъема работает за счет подъемного действия диска / элемента. Доступны различные типы подъемных обратных клапанов:

.
  • Проверка подъемника поршня
  • Чек шарового лифта
  • Проверка без ударов

Проверка подъемника поршня:

Обратный клапан подъема поршня имеет корпус, аналогичный корпусу шарового клапана. Поршень будет иметь цилиндрическую форму, нижний конец которой имеет форму посадочного диска.Цилиндрическая часть входит в направляющую, создавая эффектный рывок. Когда он находится в полностью открытом положении, площадь нетто между сиденьем и сиденьем будет равна площади, проходящей через сиденья.

Корпус будет снабжен заменяемыми кольцами седла корпуса, как в шаровых клапанах. В клапанах из углеродистой стали седла с твердым покрытием могут быть нанесены непосредственно на корпус.

Обратные клапаны подъема также могут быть оснащены подпружиненным поршнем. В этом случае между направляющей и поршнем внутри цилиндрической части должна быть помещена пружина с заданным натяжением.

Поршневые обратные клапаны можно устанавливать только в горизонтальном положении.

Обратный обратный клапан подъема поршня

Проверка шарового лифта:

В обратном клапане с подъемом шара однонаправленный поток достигается за счет движения шара. В этом шаблоне возможны два варианта дизайна: горизонтальный и вертикальный. В вертикальном исполнении клапан следует размещать таким образом, чтобы поток всегда был направлен вверх.

Эти обратные клапаны снабжены направляющими для направления шара на протяжении всего хода.Ход должен быть таким, чтобы в полностью открытом положении площадь сетки между шаром и седлом была не меньше площади, проходящей через седло.

Основными частями подъемных обратных клапанов являются следующие.

  • Кузов
  • Шарико-поршневой
  • Гайка заглушки
  • Обивка сиденья
  • Направляющая
  • Прокладка

Корпус должен быть кованым или литым, с торцами, приваренными муфтой / резьбой / фланцами, целиком литым или с приварными фланцами.

Крышка должна быть привинчена или приварена, либо с накидными гайками. Накидные гайки могут быть шестиугольной или восьмиугольной формы. Материал покрытия должен быть таким же, как и у корпуса.

Сиденье должно быть составным или заменяемым. Разница в твердости также может быть достигнута за счет наплавки на посадочных поверхностях. Заменяемые кольца седла должны быть ввинчиваемыми с заплечиком или снизу.

Оставить комментарий
