Онлайн калькулятор стропил: Расчет деревянных стропил крыши
Калькулятор стропил онлайн расчет для крыши
Расчет стропил не простаяя задача, однако, если Вы попали к нам на сайт, то рассчитать сможете гораздо легче и правильнее
длину стропил, получить угол наклона крыши и сечение самих стропил становится элементарно. В этом Вам поможет Калькулятор стропил. Нагрузки, сечение и геометрия.
Все, что от вас нужно сделать – это заполнить данные во всех вкладках, ответ будет в четвертой РЕЗУЛЬТАТ.
Порядок работы:
1. Вкладка 1. Геометрия.
a. Укажите половину ширины пролета «B» и длину свесов «S».
b. Выберите вариант расчет через угол крыши А, либо через высоту стойки Н и задайте значение
2.
Вкладка 2. Нагрузки.
a. Задайте снеговой и ветровой район (калькулятор снеговых и ветровых нагрузок)
b. Укажите тип местности, где будет стоять объект
c. Выберите материал кровли
d. Задайте шаг стропил
3.
Вкладка 3.
a. Задайте сорт дерева (1, 2 или 3 сорт)
b. На выбор укажите ширину стропильной ноги, либо отношение высоты к ширине h/b
4. Вкладка Результат
Нажмите кнопку «Расчет», итоговые значения сформируются в таблицу.
Для справки:
— расчетное сопротивление на изгиб дерева равно 21, 19.5 и 13 МПа для 1, 2 и 3 сортов дерева соответственно согласно СП 64.13330.2017 «Деревянные конструкции»
— коэффициент надежности для снеговой и ветровой нагрузки – 1.4
— коэффициент надежности для постоянной нагрузки – 1.1
— если уклон крыши больше 60 градусов снегововая нагрузка отсутствует
Если данный калькулятор стропил онлайн оказался Вам полезен – не забывайте делиться им с друзьями и коллегами ссылкой в соц. сети, а также посмотреть другие строительные калькуляторы, они простые но здорово облегчают жизнь строителям и тем кто решил сам строить свой дом с нуля.
Mдл = 0.66 — совместное действие постоянной и кратковременной снеговой нагрузок
Mв = 0.9 — нормальные условия эксплуатации дерева (влажность менее 12%)
Mт = 0.8 — эксплуатация дерева при температуре 50 градусов
Mсс = 0.9 — срок эксплуатации конструкции 75 лет
Онлайн-калькулятор расчета двухскатной крыши, расчет угла наклона, площади, стропил, обрешетки
Бесплатный онлайн-калькулятор расчета двухскатной (двускатной, щипцовой) крыши поможет Вам оперативно просчитать основные параметры кровельной конструкции: угол наклона, площадь поверхности, длину и количество стропил, обрешетку. Данный онлайн-калькулятор кровли – это удобный инструмент, в котором сведены необходимые критерии.
Угол наклона
Правильный расчет угла наклона двухскатной крыши имеет большое значение при строительстве дома. От показателя зависят нагрузки, которые приходятся на кровельный материал и на стропильную систему. Некорректный просчет угла наклона кровли часто приводит к затрудненному сходу снеговых масс и воды с поверхности. Кроме того, угол наклона определяет высоту потолка и размеры мансардного этажа.

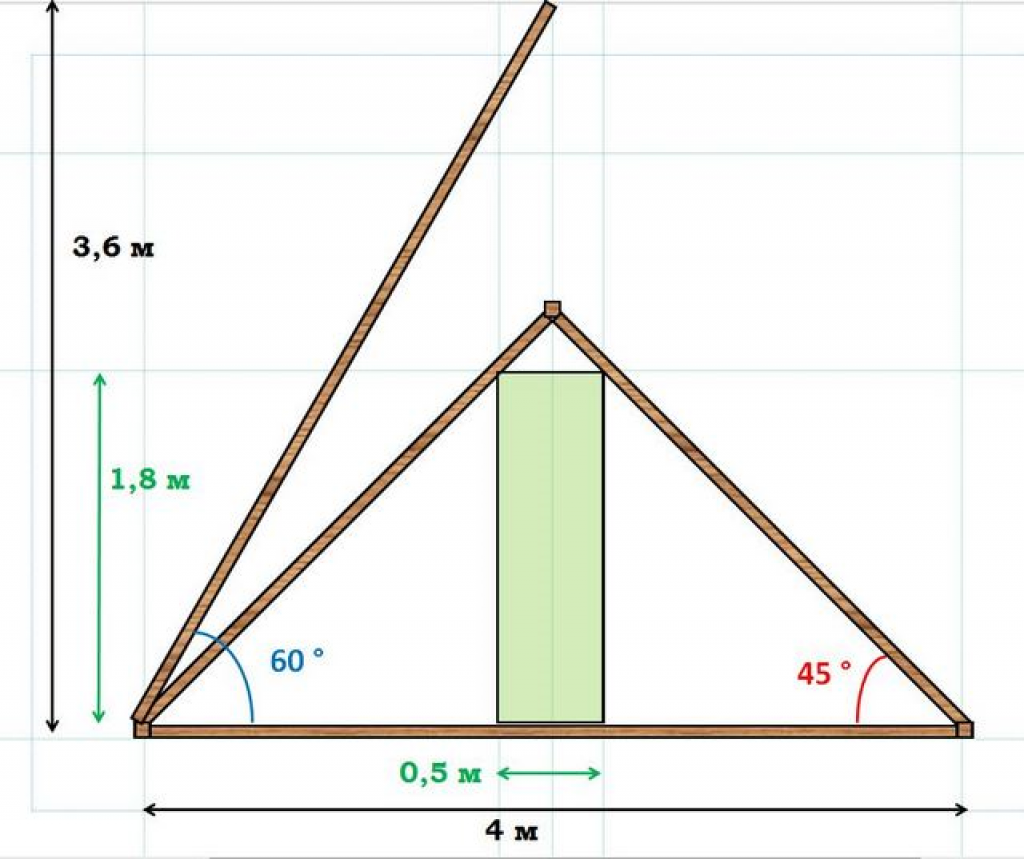

Фото из открытых источников
Определить оптимальное значение параметра поможет наш калькулятор угла наклона крыши. Достаточно ввести основные исходные данные, и программа выдаст результат через несколько секунд.
Стропила
Стропильная система – основа кровельной конструкции. От качества и точности ее исполнения зависит надежность и долговечность всей кровли. Поэтому ключевое значение имеет правильность проектирования. Обеспечить корректное составление математической части проекта поможет наш калькулятор стропил двухскатной крыши. Его функционал позволяет легко определить необходимый расход пиломатериала для проведения монтажных работ.
Длина
Расчет длины стропил двухскатной крыши при помощи нашего онлайн-калькулятора проводится с получением точного результата. Основными исходными параметрами для проведения вычислений являются: высота конька, размер бокового свеса, ширина основания.
После ввода в форму этих данных система автоматически выполнит вычисления и выдаст необходимую длину кровельной конструкции.
Количество
Ключевым параметром для проведения расчета количества стропил для монтажа двухскатной крыши является шаг их установки, который соотносится с размером основания и фронтонным свесом. На основании этих значений программа проводит вычисления и определяет требуемое число.
Зная количество и длину, можно легко посчитать расход пиломатериала, который пойдет на монтаж стропильной системы при строительстве или ремонте дома.
Обрешетка
Обрешетка кровли – одна из важнейших ее конструктивных частей. Она служит основой для монтажа кровельного покрытия. Наш онлайн-калькулятор поможет выполнить быстрый и точный расчет обрешетки на крышу. Для вычисления потребуется ввести ширину обрешеточных досок и расстояние между ними. Учитывая другие введенные параметры, система автоматически выдаст нужное число рядов и досок.
Площадь поверхности
Расчет площади двухскатной крыши – важный этап проектирования дома. Он необходим для определения расхода материала кровельного покрытия. Допущенная ошибка может привести к закупке избыточного объема материала и перерасходу средств на закупку. С другой стороны, при неправильном расчете площади поверхности кровли возможна закупка недостаточного количества материала для настила покрытия. Это приводит к простоям в строительстве. Кроме этого, докупленный материал может быть уже из другой партии и будет отличаться по цвету.
Онлайн-калькулятор на нашем сайте поможет быстро и легко провести вычисление площади с получением точного результата.
онлайн калькулятор и другие способы
Чтобы кровля была прочной, ее нужно правильно рассчитать Как посчитать параметры двускатной крыши частного дома? Можно воспользоваться онлайн-калькулятором. Но что делать, если нет возможности применить калькулятор стропил? При желании, вы можете на бумаге рассчитать основные параметры строительства кровли. Я расскажу, как выполнить расчёты в соответствии с нагрузками, действующими на стропильную систему.
Калькулятор угла наклона крыши — кратко о расчетах
Калькулятор угла наклона крыши используется для расчета как угла уклона кровли, так и недостающих данных о кровле — проекции, высоты, длины и угла наклона ската кровли. Визуально где и какие величины можо увидеть на чертеже калькулятора, находящимся под формой расчета.
Для расчета угла наклона крыши или данных достаточно указать только две известные величины
, а остальные величины (если они есть) можно использовать для проверки.
Таблица ветровых и снеговых нагрузок по России
Субъект федерации | Город | Снеговой район | Ветровой район |
Адыгея | Майкоп | 2 | 1 |
Алтайский край | Барнаул | 4 | 3 |
Бийск | 4 | 1 | |
Рубцовск | 3 | 3 | |
Амурская область | Благовещенск | 1 | 3 |
Архангельская область | Архангельск | 4 | 2 |
Северодвинск | 4 | 2 | |
Астрахань | 1 | 3 | |
Башкортостан | Нефтекамск | 5 | 2 |
Салават | 5 | 3 | |
Стерлитамак | 5 | 3 | |
Уфа | 5 | 2 | |
Белгородская область | Белгород | 3 | 2 |
Старый Оскол | 3 | 2 | |
Брянская область | Брянск | 3 | 1 |
Бурятия | Улан-Удэ | 1 | 3 |
Владимирская область | Владимир | 3 | 1 |
Ковров | 4 | 1 | |
Муром | 3 | 1 | |
Волгоградская область | Волгоград | 2 | 3 |
Волжский | 2 | 3 | |
Камышин | 3 | 2 | |
Вологда | 4 | 1 | |
Череповец | 4 | 1 | |
Воронежская область | Воронеж | 3 | 2 |
Дагестан | Дербент | 2 | 5 |
Махачкала | 2 | 5 | |
Хасавюрт | 2 | 5 | |
Забайкальский край | Чита | 1 | 2 |
Ивановская область | Иваново | 4 | 1 |
Иркутская область | Ангарск | 2 | 3 |
Братск | 3 | 2 | |
Иркутск | 2 | 3 | |
Калининградская область | Калининград | 2 | 2 |
Калмыкия | Элиста | 2 | 3 |
Калужская область | Калуга | 3 | 1 |
Обниск | 3 | 1 | |
Камчатский край | Петропавловск-Камчатский | 7 | 7 |
Кемеровская область | Кемерово | 4 | 3 |
Киселевск | 4 | 2 | |
Ленинск-Кузнецкий | 4 | 3 | |
Новокузнецк | 4 | 3 | |
Прокопьевск | 4 | 2 | |
Кировская область | Киров | 5 | 1 |
Костромская область | Кострома | 4 | 1 |
Краснодарский край | Краснодар | 2 | 6 |
Новороссийск | 2 | 5 | |
Сочи | 2 | 4 | |
Красноярский край | Ачинск | 4 | 3 |
Красноярск | 3 | 3 | |
Норильск | 5 | 3 | |
Курганская область | Курган | 3 | 2 |
Курская область | Курск | 3 | 2 |
Ленинградская область | Санкт-Петербург | 3 | 2 |
Липецкая область | Елец | 3 | 2 |
Липецк | 3 | 2 | |
Магаданская область | Магадан | 5 | 5 |
Марийская Республика | Йошкар-Ола | 4 | 1 |
Мордовия | Саранск | 3 | 2 |
Московская область | Балашиха | 3 | 1 |
Железнодорожный | 3 | 2 | |
Жуковский | 3 | 1 | |
Коломна | 3 | 1 | |
Красногорск | 3 | 1 | |
Люберцы | 3 | 1 | |
Москва | 3 | 1 | |
Мытищи | 3 | 1 | |
Ногинск | 3 | 1 | |
Одинцово | 4 | 1 | |
Орехово-Зуево | 3 | 1 | |
Подольск | 3 | 1 | |
Серпухов | 3 | 1 | |
Химки | 3 | 1 | |
Щелково | 3 | 1 | |
Электросталь | 3 | 1 | |
Мурманская область | Мурманск | 5 | 4 |
Нижегородская область | Арзамас | 4 | 2 |
Дзержинск | 4 | 1 | |
Нижний Новгород | 4 | 1 | |
Новгородская область | Великий Новгород | 3 | 1 |
Новосибирская область | Новосибирск | 4 | 3 |
Омская область | Омск | 3 | 2 |
Оренбургская область | Оренбург | 4 | 3 |
Орск | 4 | 2 | |
Орловская область | Орел | 3 | 2 |
Пензенская область | Пенза | 3 | 2 |
Пермский край | Пермь | 5 | 2 |
Приморский край | Артем | 3 | 4 |
Владивосток | 2 | 4 | |
Находка | 2 | 5 | |
Уссурийск | 2 | 3 | |
Псковская область | Великие Луки | 3 | 1 |
Псков | 3 | 1 | |
Республика Карелия | Петрозаводск | 2 | 5 |
Республика Коми | Сыктывкар | 5 | 1 |
Ухта | 5 | 2 | |
Ростовская область | Батайск | 2 | 3 |
Волгодонск | 2 | 3 | |
Новочеркасск | 2 | 3 | |
Новошахтинск | 2 | 3 | |
Ростов-на-Дону | 2 | 3 | |
Таганрог | 2 | 3 | |
Шахты | 2 | 3 | |
Рязанская область | Рязань | 3 | 1 |
Самарская область | Волжский | 4 | 3 |
Новокуйбышевск | 4 | 3 | |
Самара | 4 | 3 | |
Сызрань | 3 | 3 | |
Тольятти | 4 | 3 | |
Саратовская область | Балаково | 3 | 3 |
Саратов | 3 | 3 | |
Энгельс | 3 | 3 | |
Сахалинская область | Южно-Сахалинск | 4 | 4 |
Свердловская область | Екатеринбург | 3 | 2 |
Каменск-Уральский | 3 | 1 | |
Нижний Тагил | 4 | 2 | |
Первоуральск | 4 | 2 | |
Северная осетия | Владикавказ | 2 | — |
Смоленская область | Смоленск | 3 | 1 |
Ставропольский край | Невинномысск | 2 | 5 |
Ставрополь | 2 | 5 | |
Тамбовская область | Тамбов | 3 | 2 |
Татарстан | Альметьевск | 5 | 2 |
Казань | 4 | 2 | |
Набережные Челны | 5 | 2 | |
Нижнекамск | 5 | 2 | |
Тверская область | Тверь | 4 | 1 |
Томская область | Томск | 4 | 3 |
Тульская область | Новомосковск | 3 | 1 |
Тула | 2 | 1 | |
Тыва | Кызыл | 2 | 1 |
Тюменская область | Тобольск | 4 | 2 |
Тюмень | 3 | 2 | |
Удмуртия | Ижевск | 5 | 1 |
Ульяновская область | Димитровград | 4 | 2 |
Ульяновск | 4 | 2 | |
Хабаровский край | Комсомольск-на-Амуре | 4 | 3 |
Хабаровск | 2 | 3 | |
Хакасия | Абакан | 2 | 3 |
Ханты-Мансийский АО | Нефтеюганск | 4 | 2 |
Нижневартовск | 5 | 2 | |
Сургут | 4 | 2 | |
Челябинская область | Златоуст | 4 | 2 |
Копейск | 3 | 2 | |
Магнитогорск | 4 | 3 | |
Миасс | 3 | 2 | |
Челябинск | 3 | 2 | |
Чеченская Республика | Грозный | 2 | 4 |
Чувашия | Новочебоксарск | 4 | 2 |
Чувашская Республика | Чебоксары | 4 | 2 |
Якутия | Якутск | 2 | 2 |
Ямало-Ненецкий АО | Новый Уренгой | 5 | 2 |
Ноябрьск | 5 | 2 | |
Ярославская область | Рыбинск | 4 | 1 |
Ярославль | 4 | 1 |
Предлагаем ознакомиться Дубовые или березовые дрова
Расчет углов уклона кровель по типам
Расчет угла наклона односкатной крыши
Односкатная кровля является одной из самых популярных и, одновременно, одной из самых легких для расчета. Фактически — наш калькулятор рассчитывет именно ее, так как более сложные кровли (например, угол наклона двускатной крыши) требуют разбивки элементов кровли на отдельные скаты и просчета каждого из них.
При расчете наклона односкатной кровли и расчете длины и угла ската крыши обязательно учитывайте свесы! Посчитать их можно задавай данные не самого ската, а высоту и проекцию кровли именно вместе со свесами.
Материалы и углы для односкатных кровель
- крыша из рубероида – 5-10 градусов
- из профнастила – от 8 до 20 градусов
- из металлочерепицы – 20-30 градусов
- из шифера – 20-35 градусов
- для фальцевой кровли необходим наклон 18-30 градусов
Расчет угла наклона двускатной крыши
Посчитать двускатную кровлю уже сложнее, чем посчитать угол наклона односкатной кровли. В случае для двух скатов необходимо рассчитывать на нашем калькуляторе уже каждый из скатов индивидуально, а для расчета материала лучше применть калькулятор кровли, т. к. расположение материала и его размеры могут гулять.
Расчет угла наклона вальмовой кровли
В свою очередь расчет вальмовой кровли еще сложнее чем расчет угла двускатной кровли. Вам необходимо не просто разбить и считать угол каждого ската отдельно, но и учитывать что углы для вальмовой кровли различаются.
Для вальмовой кровли так же особенно нужн учесть гуляющие размеры обрешетки, поэтому при расчете Вашей реальной кровли углы вальмовой кровли пусть немного, но будут различаться!
Какая программа для проектирования крыши дома проще в освоении
Есть, конечно, специалисты, которые по старинке выполняют все необходимые расчёты вручную, но результат расчётов компьютерной программы и наглядней, и точнее. При этом совершенно не хотелось бы платить за подобное программное обеспечение слишком много. Например, такая программа для проектирования крыши дома, как FloorPlan3D – этот цифровой продукт подойдёт даже неискушённому в архитектурной сфере человеку. С её помощью можно создать трёхмерную планировку самого здания и провести расчёты материалов.
Удобство и простота интерфейса – важное достоинство этого софта. Ещё один плюс этого приложения – совершенно несопоставимая с программным обеспечением конкурентов стоимость.
Мансарда
Или просто чердачное помещение. На мансарде два ската с боковых сторон с разными углами наклона. Но возводить кровлю на мансардах сложнее.
И вырезать просто подобие крыши из кровельного листового материала сразу не стоит. Это как раз тот случай, что семь раз отмерь… Поделите материал на куски, например, на треугольники по шаблону, сбитому из брусков дерева по размеру скатов. Потом их соедините.
Расчет нагрузок на стропильную систему
Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:
- Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м 2 .
- Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
- Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.
Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м 2 не должен брать на себя вес, больше 50 кг.
Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».
Чтобы рассчитать нагрузку, производимую снегом, нужно:
- Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м 2 .;
- Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.
Расчет теплоизоляционных материалов
Рассчитать количество теплоизоляционных материалов можно непосредственно используя инструкцию производителя, в которой всегда указывается средний расход материалов на 1 м2. Стоит не забывать учитывать и коэффициент теплопроводности, позволяющий правильно посчитать толщину слоя утеплителя. В большинстве случаев средний расход теплоизоляционных материалов составляет порядка одной упаковки на 6 м2, которые следует умножить на количество слоев и добавить 10% (на припуски), а полученное значение материала округлить в большую сторону.
Как посчитать количество крепежа
Нужное количество кровельного крепежа, необходимого для строительства крыши из металлочерепицы, берется из расчета 9 штук на один квадратный метр кровли. Расчет гидроизоляции и пароизоляции производят с учетом следующих требований: рулон материала содержит порядка 75 м2 материалов, из которых на каждый нахлест уйдет порядка 20 сантиметров. Из этого допущения делаем расчет:
N=S÷65;
где N – количество рулонов гидроизоляции или пароизоляции, шт;
S – площадь кровли, м2.
Данный расчет сможет показать, сколько нужно закупить материалов.
Как рассчитать материал на крышу?
Перед строительством любого объекта следует точно представлять себе количество необходимых материалов. Знание подобной информации даст возможность рассчитать сумму средств, которые надо будет потратить на закупку материала. Существующие методики позволяют с большой точностью рассчитать требуемое количество.
Использовать калькулятор расчёта кровли онлайн или же обратиться к менеджерам?
Некоторые предпочитают не использовать калькулятор расчёта кровли онлайн, доверяя своим силам и познаниям. По возможности следует отказаться от подобной практики, поскольку отсутствие опыта и практических навыков может привести к весьма неприятным последствиям, выявить которые можно будет только лишь спустя определенное время после завершения строительства.
Так, речь может идти о деформировании кровли, ее разрушении, появлении в ней протечек и избыточном давлении на несущие стены, а также множестве иных факторов. Согласитесь, перспектива повторного строительства крыши вряд ли покажется кому-то привлекательной или заманчивой. ]Топ Констракшн[/anchor] предлагает бесплатный расчёт кровли и кровельного материала, стоит только оставить заявку и наши менеджеры сами свяжутся с Вами.
Разуклонка кровли
Именно для нее ввели строительный термин «разуклонка кровли». Разуклонка плоской кровли – 1-2 градуса (или по более сложному расчету – 1,5-3 процента) для эксплуатируемой и до шести градусов не эксплуатируемой. На ней меньше соберется снега, чем на плоской.
Разуклонка позволяет строить плоскую крышу, а затем подъемом одной длинной стороны на своеобразных стропилках получится скатность. Зафиксируйте на фото результаты расчета крыши.
Расчёт площадей традиционным способом
Теперь, когда общие требования и поправки оговорены, можно приступать непосредственно к подсчётам. Собственно, они сводятся к определению площади той или иной геометрической фигуры, которую и представляет собой любой скат. Принципы расчётов многие могут помнить из курса школьной геометрии, просто нужно правильно воспользоваться рулеткой да калькулятором.
Примыкания кровли
Скаты сложной конфигурации
Многоуровневая кровля
Пирамида и арочные элементы крыш
В зависимости от конфигурации крыши, вы чаще всего будете иметь дело с прямоугольником или параллелограммом, треугольниками или трапецией. Четырёхугольники неправильной формы всегда можно разбить на правильный прямоугольник и один или два треугольника, и высчитать каждый по отдельности. Тем, кто хорошо дружит с математикой, возможно, будет проще воспользоваться формулами, представленными на картинке снизу.
Формулы для определения площадей четырёхугольников
Прежде, чем вы приступите к непосредственным подсчётам, перед вами должен лежать уже готовый план и разрезы кровли с указанием горизонтальных и вертикальных размеров. Повезло тем, у кого имеется строительная документация, а при её отсутствии придётся лезть на крышу с помощником, вооружившись блокнотом с карандашом и рулеткой.
План кровли
Разбираемся, в каком случае и что именно необходимо замерять, и как производить вычисления.
Кровля с одним скатом — или двумя одинаковыми
Если вы смогли замерить полную длину ската, который, как уже было сказано, составляет расстояние от конька до края свеса, то умножив результат на ширину, вы получите площадь. Как вариант, для определения длины ската можно использовать способ расчёта по проекции, для чего вам нужно знать два из трёх размеров треугольника, образуемого скатом. Формулы представлены ниже.
Скат кровли в разрезе
Формулы расчёта ската по проекции
При расчёте длины ската по проекции, не забывайте прибавить к итогу длину свеса. По тому же принципу можно просчитать и двухскатную крышу. Если скаты у неё одинаковые, достаточно вычислить площадь одного и удвоить результат.
Вальмовые и шатровые кровли
Особенность кровель вальмового типа состоит в том, что в ней нет прямоугольных скатов, а есть треугольники и трапеции. В шатровых крышах присутствуют только треугольники, так как конька в таких крышах нет, а накосные стропила соединяются в одной центральной точке. Поэтому принцип расчёта площадей одно- и двухскатных конструкций тут не применим.
Основные параметры вальмовых кровель
Что нужно замерить
Шатровые крыши
Ваша задача – рассчитать площадь каждого ската, отличающегося конфигурацией, по отдельности, используя соответствующие формулы. Для треугольников они одни, а для трапеций иные – причём, способов вычисления может быть несколько.
Формулы для треугольников
Если дом квадратный в плане, то у шатровой крыши все четыре ската будут равны. Если же такая крыша делается над ротондой (зданием со сферическими стенами), скатов с одинаковыми пропорциями может быть и 6. Поэтому, высчитав площадь одного, умножаете итог на 4 или 6.
Определить площадь трапециевидного ската можно тремя способами указанными на фото ниже.
Три способа определения площади трапеции
Крыши, чаще всего мансардные, могут иметь ещё и полувальмовую конструкцию. От вальмовых они отличаются тем, что из-за очень маленьких боковых треугольников, большие скаты имеют не трапецеидальную форму, а конфигурацию неправильного шестиугольника. Его площадь вычисляется путём разделения на две фигуры: прямоугольник и трапецию. На картинке это разделение показано красной линией.
Конфигурация полувальмовой крыши
Считайте площадь каждой фигуры отдельно, а потом суммируйте.
Крыши со сферическими конфигурациями
Наиболее эстетично с точки зрения архитектуры смотрятся комбинированные крыши, в которых есть элементы разной формы. В итоге они составляют покрытие довольно сложной конфигурации, каждый участок которого нужно высчитывать отдельно. В том числе, на крыше могут быть не только плоскости, но и сферические поверхности: конус или полусфера, которые обычно проектируются над закругляемыми стенами или пристройками в виде башенок.
Крыша в виде конуса
Комбинация скатов и купола
Крыши с полукруглыми элементами
В любом случае, расчёт их площади определяется так же по математическим формулам.
Формулы для конуса
Площадь полусферы
Цены на различные виды ондулина
Ондулин
С цифрами – по гидроизоляции
Приведем примеры для расчета крыш для приобретения паро- и гидроизоляционных материалов. Прикиньте площадь уже уложенного кровельного настила и соберите изоляционную площадь. Вот один скат 5 х 4 метра. Площадь – 20 кв. м, а двух – 40. Тогда хватит одного рулона гидроизоляции (80 кв. м).
Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки двускатной крыши дома
Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки двускатной крыши дома.
Информация по назначению калькулятора.
О нлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли.
Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия.
Д вускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.
Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.
Общие сведения по результатам расчетов.
У гол наклона крыши — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
П лощадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса.
П римерный вес кровельного материала — Вес выбранного кровельного материала на всю площадь крыши.
К оличество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
Д лина стропил — Длина каждого стропила от конька до основания ската.
М инимальное сечение стропил — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
К оличество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.
К оличество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю.
Р авномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.
Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.
Навигация по записям
расчет кровли, стропильной системы, пиломатериалов
На сайте нашей компании предоставлен самый широкий выбор кровельных материалов от лучших производителей для полной или частичной замены кровельного покрытия: натуральная керамическая черепица, мягкая битумная черепица, металлические фальцевые кровли, кровли из металлического профильного листа, металлочерепица с различными видами защитных и декоративных покрытий.
Цены от производителя
Наша компания ФС-Групп является официальным дилером компаний-производителей кровельных материалов, представленных на нашем сайте, что гарантирует самые выгодные для Вас цены.
Гарантия на кровельный материал и его монтаж
При заключении с нами договора на установку кровли под ключ Вы одновременно получаете гарантию как на кровельные материалы, так и на монтажные работы в одном договоре .
Расчет и подбор материалов
В настоящее время диапазон кровельных материалов довольно широк, из-за этого трудно сделать правильный выбор. Позвоните нашим квалифицированным менеджерам, и они помогут Вам выбрать именно тот материал для Вашей кровли, который Вам нужен.
Выездной менеджер
Если Вам необходимо точно определить стоимость замены кровельного покрытия, закажите услугу выезда менеджера на объект. Он не только даст совет по выбору кровельного материала, но и рассчитает необходимое его количество, а также требуемое количество доборных материалов, покажет образцы материалов.
Все виды оплат и кредит
Мы принимаем все виды оплат: наличный, безналичный расчет, оплата банковской картой у нас в офисе и онлайн. Все операции по оплате товара осуществляются на принципах соблюдения конфиденциальности и безопасности совершения платежа. Возможна оплата товара в кредит, для уточнения деталей свяжитесь с нашими менеджерами.
Доставка до объекта
При заключении контракта на покупку товара возможна услуга доставки с нашего склада к объекту. При этом необходимо связаться с нашими менеджерами, так как стоимость доставки зависит от расстояния до объекта.
Опыт более 12 лет
На рынке монтажных услуг мы уже более 12 лет. Накопленный опыт мы с успехом применяем на объектах наших клиентов. Опыт наших бригад позволяет браться за самые сложные проекты и реализовывать их с максимальным качеством.
Онлайн-калькуляторы для расчета кровли и крыши – это обязательные инструменты, присутствующие в арсенале архитекторов и профессиональных строительных фирм. Хотя, в принципе, такие калькуляторы полезны и простым владельцам загородных участков, затеявшим строительство дома своими руками (здесь также потребуется расчет кровли). И неудивительно, ведь качество и точность подобных расчетов напрямую влияют не только на долговечность всей кровельной конструкции, но также и на общий вид дома. В этой рубрике сайта собраны лучшие калькуляторы для расчета крыши, которые помогут вам в самых распространенных случаях при самостоятельном строительстве дома! Здесь вы найдете полезные инструменты по расчету площади трехщипцовой крыши, количества шифера, площади шатровой крыши, длины стропильных ног, высоты конька и многого другого! Все онлайн-калькуляторы создавались опытными специалистами, каждый инструмент сопровождается подробными объяснениями и инструкцией по расчету.
В чем же преимущества наших онлайн-калькуляторов? От своих многочисленных (а зачастую и платных) аналогов они отличаются тем, что не нуждаются в скачивании на локальный компьютер. Для проведения расчетов используются сложные, тщательно проверенные алгоритмы, а результаты вычислений выводятся в простом и доступном виде. Еще одно достоинство в том, что вы можете добавить страницу с интересующим онлайн-калькулятором в закладки браузера и использовать в любой момент!
На заметку! При проведении расчетов онлайн используются строительные стандарты, ГОСТы и СНиПы, которые приняты в РФ и мире. Кроме того, принимается во внимание мировая практика современного строительства.
Онлайн калькулятор производит точный расчет стропил онлайн (рассчитывает размеры стропил для крыши: длина стропил, длина свеса, угол спила, расстояние до запила). Чертежи и размер стропил формируются в режиме реального времени.
Калькулятор осуществляет онлайн расчет длины стропил двускатной крыши. Расчет стропил односкатной крыши выполните другим калькулятором.
В блоке «Укажите размеры» необходимо внести данные крыши, предварительно выбрав подходящие вам единицы измерения. На изображении наглядно показаны все нужные параметры.
Необходимые для расчета стропила размеры:
- Высота крыши — расстояние от уровня «пола» чердака до конька крыши.
- Ширина крыши — расстояние между точками опоры стропил. Обычно это край мауэрлата с внешней стороны стены.
- Свес крыши — расстояние от края стены до края крыши.
- Ширина стропила — ширина стропильной доски (обычно 10 — 15 см).
- Толщина стропила — толщина стропильной доски (обычно 5 см)
- Глубина запила — расстояние от края доски до крайней точки запила (нельзя делать больше 1/3 ширины стропильной доски)
Размечать расстояние от края стропильной доски до запила следует только под углом спила, который Вам дает калькулятор расчета стропил.
Рассчитанные размеры стропил могут незначительно отличаться при строительстве в силу наличия погрешностей на строительной площадке. Пожалуйста, учитывайте этот нюанс и прежде чем изготавливать стропильную систему целиком, изготовьте одну стропилу, которую будете использовать в дальнейшем как шаблон.
На вкладке «3D просмотр » представлена трехмерная модель готового стропила, которую можно рассмотреть со всех сторон: повернуть, переместить, приблизить, уменьшить. Для перемещения модели стропила сначала наведите курсор на модель, зажмите правую кнопку мыши, затем двигайте. Вращение модели стропила происходит зажатой левой кнопкой мыши. Для приближения/отдаления прокручивайте колесо мыши.
Толщина стропила определяется из нагрузок на стропильную систему, от шага между стропилами, от длины стропила и т.д. Для определения толщины стропил воспользуйтесь полезной статьей на нашем сайте Правильный расчет стропильной системы .
Калькулятор стропил двускатной крыши поможет значительно упростить самостоятельные вычисления, определить основные необходимые размеры, а также объем требуемого материала для строительства стропильных ног двускатной кровли.
Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.
Укажите кровельный материал:
Выберите материал из списка — Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2) Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2) Волнистые целлюлозно-битумные листы (6 кг/м2) Битумная (мягкая, гибкая) черепица (15 кг/м2) Из оцинкованной жести (6,5 кг/м2) Листовая сталь (8 кг/м2) Керамическая черепица (50 кг/м2) Цементно-песчаная черепица (70 кг/м2) Металлочерепица, профнастил (5 кг/м2) Керамопласт (5,5 кг/м2) Фальцевая кровля (6 кг/м2) Полимер-песчаная черепица (25 кг/м2) Ондулин (еврошифер) (4 кг/м2) Композитная черепица (7 кг/м2) Натуральный сланец (40 кг/м2) Указать вес 1 кв метра покрытия (? кг/м2)
кг/м 2
Введите параметры крыши:
Ширина основания A (см)
Длина основания D (см)
Высота подъема B (см)
Длина боковых свесов С (см)
Длина переднего и заднего свеса E (см)
Стропила:
Шаг стропил (см)
Сорт древесины для стропил (см)
Рабочий участок бокового стропила (не обязательно) (см) «>
Расчёт обрешётки:
Ширина доски обрешётки (см)
Толщина доски обрешётки (см)
Расстояние между досками обрешётки
F (см)
Расчёт снеговой нагрузки:
Выберите ваш регион, используя карту ниже
1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)
Расчёт ветровой нагрузки:
Ia I II III IV V VI VII
Высота до конька здания
5 м от 5 м до 10 м от 10 м
Тип местности
Открытая местность Закрытая местность Городские районы
Результаты расчетов
Угол наклона крыши: 0 градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!
Площадь поверхности крыши: 0 м 2 .
Примерный вес кровельного материала: 0 кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.
Стропила:
Нагрузка на стропильную систему: 0 кг/м 2 .
Длина стропил: 0 см.
Количество стропил: 0 шт.
Обрешетка:
Количество рядов обрешетки (для всей крыши): 0 рядов.
Равномерное расстояние между досками обрешетки: 0 см.
Количество досок обрешетки стандартной длиной 6 метров: 0 шт.
Объем досок обрешетки: 0 м 3 .
Примерный вес досок обрешетки: 0 кг.
Дополнительная информация о калькуляторе
Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.
Обратите внимание! Расчёты производятся, исходя из СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009, с учётом нормативов, содержащихся в данных документах.
Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.
Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда — щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.
Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту.
Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.
Пояснения к результатам расчетов
Угол наклона крыши
Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.
Площадь поверхности крыши
Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.
Примерный вес кровельного материала
Предположительный суммарный вес кровельного материала.
Количество рулонов изоляционного материала
Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.
Нагрузка на стропильную систему
Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.
Длина стропил
Стропила измеряются от основания ската до конька крыши.
Количество стропил
Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.
Минимальное сечение стропил
Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.
Количество рядов обрешётки
При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.
Равномерное расстояние между досками обрешетки
Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.
Объем досок обрешетки
Количество досок требуемых для обрешетки всей крыши (в кубических метрах).
Укажите параметры деревянных стропил:
B – ширина стропила, важный параметр определяющий надежность стропильной системы. Искомое сечение стропила (в частности ширины) зависит от: нагрузок (постоянные – вес обрешетки и кровельного пирога, а также временные – снеговые, ветровые), применяемого материала (качества и его вида: доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Определить примерное сечение бруса для стропил можно с помощью данных таблицы (значение ширины – это большее значение из 3 колонки, например, при длине стропилины до 3000 мм и шаге 1200 мм искомое значение ширины 100 мм). При выборе ширины стропила обязательно учитывать рекомендации, наведенные в СП 64. 13330.2011 «Деревянные конструкции» и СП 20.13330.2011 «Нагрузки и воздействия».
Длина стропилины, мм | Шаг стропил, мм | Сечение стропила, мм |
До 3000 мм | 1200 | 80х100 |
До 3000 мм | 1800 | 90х100 |
До 4000 мм | 1000 | 80х160 |
До 4000 мм | 1400 | 80х180 |
До 4000 мм | 1800 | 90х180 |
До 6000 мм | 1000 | 80х200 |
До 6000 мм | 1400 | 100х200 |
Y – высота крыши, расстояние от конька до перекрытия чердака. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП 20.13330.2011 (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность. Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.
X – Ширина крыши (без свесов), определяется шириной внешнего периметра Вашего дома.
C – размер свеса, важного конструктивного элемента крыши, защищающего стены и фундамент от осадков, определяется с учетом климатических условий Вашего региона (СП 20.13330.2011) и общей архитектурной идеи. Для одно- и двухэтажных домов без организации наружного стока воды не меньше 600 мм. Если устроить систему водоотвода можно уменьшить до 400 мм (СНБ 3.02.04-03). Согласно требованиям IRC-2012, пункта R802.7.1.1 (Международного строительного кода для 1-2 квартирных индивидуальных жилых домов) максимальная длина свободного свеса стропил, не требующая обустройства дополнительных опорных подкосов, 610 мм. Оптимальной величиной свеса считается 500 мм.
Z – это расстояние от верхней кромки стропила до выпила. Размер Z связан с шириной стропила простым соотношением – не более 2/3 его ширины (пренебрежение этим правилом значительно уменьшает несущую способность стропилины). Запил необходим для крепления стропила к мауэрлату – опоре, которая воспринимает нагрузки от крыши и перераспределяет на несущие стены.
Отметив пункт «Черно-белый чертеж» Вы получите приближенный к требованиям ГОСТ чертеж и сможете его распечатать, не расходуя зря цветную краску или тонер.
Результаты расчета:
Длина до свеса стропила – этот размер нужно использовать для разметки запила стропилины к мауэрлату.
Длина свеса покажет, как далеко необходимо выпустить стропило за пределы периметра дома для получения заданного свеса крыши (С ) защищающего от непогоды.
Рассчитав общую длину стропила и свеса не сложно узнать необходимое количество пиломатериалов нужной длины и оценить сколько надо реагентов для обработки древесины от гниения.
Расчет угла и сечения стропил: угол среза – это угол, на который необходимо зарезать концы стропил для соединения между собой. Под таким же углом к грани стропилины следует отмерять начало запила. Для соблюдения одинакового угла запила на всех стропилах желательно использовать шаблон.

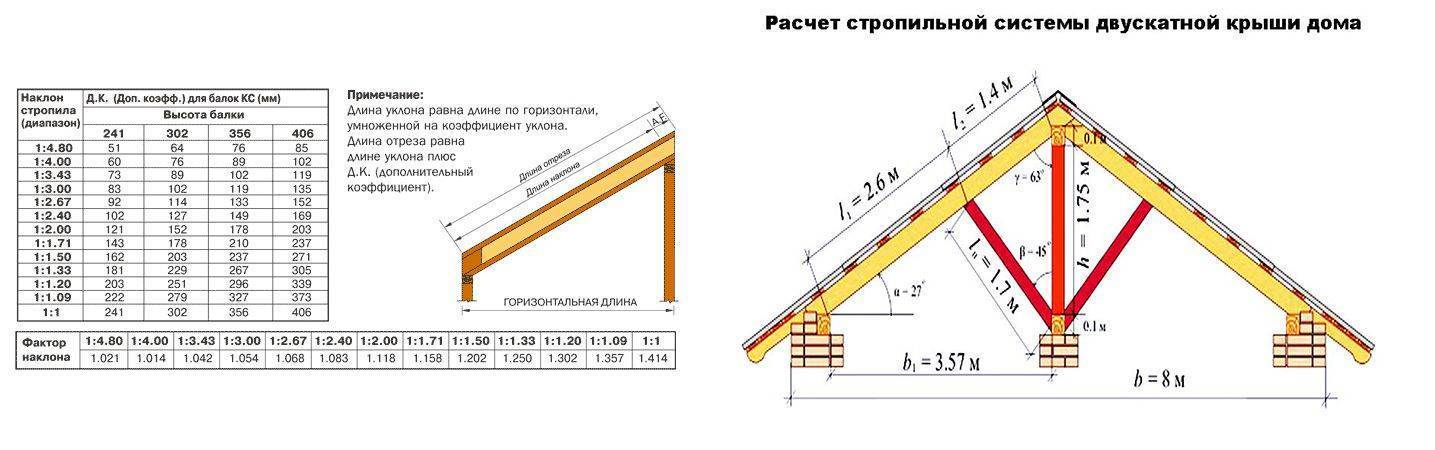

Рассчитать стропильную систему двухскатной крыши калькулятор. Расчет стропильной системы крыши
Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.
Укажите кровельный материал:
Выберите материал из списка — Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2) Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2) Волнистые целлюлозно-битумные листы (6 кг/м2) Битумная (мягкая, гибкая) черепица (15 кг/м2) Из оцинкованной жести (6,5 кг/м2) Листовая сталь (8 кг/м2) Керамическая черепица (50 кг/м2) Цементно-песчаная черепица (70 кг/м2) Металлочерепица, профнастил (5 кг/м2) Керамопласт (5,5 кг/м2) Фальцевая кровля (6 кг/м2) Полимер-песчаная черепица (25 кг/м2) Ондулин (еврошифер) (4 кг/м2) Композитная черепица (7 кг/м2) Натуральный сланец (40 кг/м2) Указать вес 1 кв метра покрытия (? кг/м2)
кг/м 2
Введите параметры крыши:
Ширина основания A (см)
Длина основания D (см)
Высота подъема B (см)
Длина боковых свесов С (см)
Длина переднего и заднего свеса E (см)
Стропила:
Шаг стропил (см)
Сорт древесины для стропил (см)
Рабочий участок бокового стропила (не обязательно) (см) «>
Расчёт обрешётки:
Ширина доски обрешётки (см)
Толщина доски обрешётки (см)
Расстояние между досками обрешётки
F (см)
Расчёт снеговой нагрузки:
Выберите ваш регион, используя карту ниже
1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)
Расчёт ветровой нагрузки:
Ia I II III IV V VI VII
Высота до конька здания
5 м от 5 м до 10 м от 10 м
Тип местности
Открытая местность Закрытая местность Городские районы
Результаты расчетов
Угол наклона крыши: 0 градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!
Площадь поверхности крыши: 0 м 2 .
Примерный вес кровельного материала: 0 кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.
Стропила:
Нагрузка на стропильную систему: 0 кг/м 2 .
Длина стропил: 0 см.
Количество стропил: 0 шт.
Обрешетка:
Количество рядов обрешетки (для всей крыши): 0 рядов.
Равномерное расстояние между досками обрешетки: 0 см.
Количество досок обрешетки стандартной длиной 6 метров: 0 шт.
Объем досок обрешетки: 0 м 3 .
Примерный вес досок обрешетки: 0 кг.
Дополнительная информация о калькуляторе
Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.
Обратите внимание! Расчёты производятся, исходя из СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009, с учётом нормативов, содержащихся в данных документах.
Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.
Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда — щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.
Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту.
Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.
Пояснения к результатам расчетов
Угол наклона крыши
Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.
Площадь поверхности крыши
Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.
Примерный вес кровельного материала
Предположительный суммарный вес кровельного материала.
Количество рулонов изоляционного материала
Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.
Нагрузка на стропильную систему
Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.
Длина стропил
Стропила измеряются от основания ската до конька крыши.
Количество стропил
Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.
Минимальное сечение стропил
Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.
Количество рядов обрешётки
При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.
Равномерное расстояние между досками обрешетки
Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.
Объем досок обрешетки
Количество досок требуемых для обрешетки всей крыши (в кубических метрах).
Онлайн калькулятор производит точный расчет стропил онлайн (рассчитывает размеры стропил для крыши: длина стропил, длина свеса, угол спила, расстояние до запила). Чертежи и размер стропил формируются в режиме реального времени.
Калькулятор осуществляет онлайн расчет длины стропил двускатной крыши. Расчет стропил односкатной крыши выполните другим калькулятором.
В блоке «Укажите размеры» необходимо внести данные крыши, предварительно выбрав подходящие вам единицы измерения. На изображении наглядно показаны все нужные параметры.
Необходимые для расчета стропила размеры:
- Высота крыши — расстояние от уровня «пола» чердака до конька крыши.
- Ширина крыши — расстояние между точками опоры стропил. Обычно это край мауэрлата с внешней стороны стены.
- Свес крыши — расстояние от края стены до края крыши.
- Ширина стропила — ширина стропильной доски (обычно 10 — 15 см).
- Толщина стропила — толщина стропильной доски (обычно 5 см)
- Глубина запила — расстояние от края доски до крайней точки запила (нельзя делать больше 1/3 ширины стропильной доски)
Размечать расстояние от края стропильной доски до запила следует только под углом спила, который Вам дает калькулятор расчета стропил.
Рассчитанные размеры стропил могут незначительно отличаться при строительстве в силу наличия погрешностей на строительной площадке. Пожалуйста, учитывайте этот нюанс и прежде чем изготавливать стропильную систему целиком, изготовьте одну стропилу, которую будете использовать в дальнейшем как шаблон.
На вкладке «3D просмотр » представлена трехмерная модель готового стропила, которую можно рассмотреть со всех сторон: повернуть, переместить, приблизить, уменьшить. Для перемещения модели стропила сначала наведите курсор на модель, зажмите правую кнопку мыши, затем двигайте. Вращение модели стропила происходит зажатой левой кнопкой мыши. Для приближения/отдаления прокручивайте колесо мыши.
Толщина стропила определяется из нагрузок на стропильную систему, от шага между стропилами, от длины стропила и т.д. Для определения толщины стропил воспользуйтесь полезной статьей на нашем сайте Правильный расчет стропильной системы .
Калькулятор стропил двускатной крыши поможет значительно упростить самостоятельные вычисления, определить основные необходимые размеры, а также объем требуемого материала для строительства стропильных ног двускатной кровли.
Хотите произвести расчет стропильной системы быстро, без изучения теории и с достоверными итогами? Воспользуйтесь онлайн калькулятором на сайте!
Вы можете себе представить человека без костей? Точно так же скатная крыша без стропильной системы больше похожа на строение из сказки про трех поросят, которую запросто сметет природной стихией. Крепкая и надежная система стропил — залог долговечности конструкции крыши. Чтобы качественно сконструировать систему стропил, необходимо учесть и спрогнозировать основные факторы, влияющие на прочность конструкции.
Принять во внимание все изгибы крыши, поправочные коэффициенты на неравномерное распределение снега по поверхности, снос снега ветром, уклон скатов, все аэродинамические коэффициенты, силы воздействия на конструктивные элементы крыши и так далее — рассчитать все это максимально приближенно к реальной ситуации, а также учесть все нагрузки и искусно собрать их сочетания — задача не из легких.
Если хотите разобраться досконально — список полезной литературы приведен в конце статьи. Конечно, курс сопромата для полного понимания принципов и безукоризненного расчета стропильной системы в одну статью не уместить, поэтому приведем основные моменты для упрощенной версии расчета .
Классификация нагрузокНагрузки на стропильную систему классифицируются на:
1) Основные :
- постоянные нагрузки : вес самих стропильных конструкций и крыши,
- длительные нагрузки — снеговые и температурные нагрузки с пониженным расчетным значением (используются при необходимости учета влияния длительности нагрузок, при проверке на выносливость),
- переменное кратковременное влияние — снеговое и температурное воздействие по полному расчетному значению.
2) Дополнительные — ветровое давление, вес строителей, гололедные нагрузки.
3) Форс-мажорные — взрывы, сейсмоактивность, пожар, аварии.
Для осуществления расчета стропильной системы принято рассчитывать предельные нагрузки, чтобы затем, исходя из подсчитанных величин, определить параметры элементов стропильной системы, способных выстоять против этих нагрузок.
Расчет стропильной системы скатных крыш производится по двум предельным состояниям:
a) Предел, при котором происходит разрушение конструкции. Максимально возможные нагрузки на прочность конструкции стропил должны быть меньше предельно допустимых.
b) Предельное состояние, при котором возникают прогибы и деформация. Возникающий прогиб системы при нагрузке должен быть менее предельно возможного.
Для более простого расчета применяется только первый способ.
Расчет снеговых нагрузок на крышуДля подсчета снеговой нагрузки используют такую формулу: Ms = Q x Ks x Kc
Q — вес снегового покрова, покрывающий 1м2 плоской горизонтальной поверхности крыши. Зависит от территории и определяется по карте на рисунке № X для второго предельного состояния — расчет на прогиб (при расположении дома на стыке двух зон, выбирается снеговая нагрузка с большим значением).
Для прочностного расчета по первому типу величина нагрузки выбирается соответсвенно району проживания по карте (первая цифра в указанной дроби — числитель), либо берется из таблицы №1:
Первое значение в таблице измеряется в кПа, в скобках нужная переведенная величина в кг/м2.
Ks — поправочный коэффициент на угол наклона кровли.
- Для крыш с крутыми склонами с углом более 60 градусов снеговые нагрузки не учитываются, Ks=0 (снег не скапливается на круто скатных крышах).
- Для крыш с углом от 25 до 60, коэффициент берется 0,7.
- Для остальных он равен 1.
Угол наклона крыши можно определить онлайн калькулятором крыши соответствующего типа.
Kc — коэффициент ветрового сноса снега с крыш. При условии пологой крыши с углом ската 7-12 градусов в районах на карте со скоростью ветра 4 м/с, Kc принимается = 0.85. На карте отображено районирование по скорости ветра.
Коэффициент сноса Kc не учитывается в районах с январской температурой теплее -5 градусов, так как на крыше образуется ледяная корка, и сдува снега не происходит. Не учитывается коэффициент и в случае закрытия здания от ветра более высокой соседней постройкой.
Снег ложится неравномерно. Зачастую с подветренной стороны формируется так называемый снеговой мешок, особенно в местах стыков, изломов (ендова). Следовательно, если вы хотите прочную крышу, делайте шаг стропил минимальным в этом месте, также внимательно относитесь к рекомендациям производителей кровельного материала — снег может обломить свес, если он неправильных размеров.
Напоминаем, что расчет, приведенный выше, предложен вашему вниманию в упрощенной форме. Для более надежного расчета советуем умножить результат на коэффициент надежности по нагрузке (для снеговой нагрузки = 1,4).
Расчет ветровых нагрузок на стропильную системуС давлением снега разобрались, теперь перейдем к расчетам ветрового влияния.
В независимости от угла ската, ветер сильно воздействует на крышу: крутоскатную кровлю старается сбросить, более плоскую кровлю — поднять с подветренной стороны.
Для расчета нагрузки ветра во внимание принимают его горизонтальное направление, при этом он дует двунаправленно: на фасад и на крышной скат. В первом случае поток разбивается на несколько — часть уходит вниз к фундаменту, часть потока по касательной снизу вертикально давит на свес крыши, пытаясь ее поднять.
Во втором случае, воздействуя на скаты крыши, ветер давит перпендикулярно скату, вдавливая его; также образуется завихрение по касательной с наветренной стороны, огибая конек и превращаясь в подъемную силу уже с подветренной стороны, в связи с разницей в давлении ветра с обеих сторон.
Для подсчета усредненной ветровой нагрузки используют формулу
Mv = Wo x Kv x Kc x коэффициент прочности ,
где Wo — нагрузка ветровая давления, определяемая по карте
Kv — коэффициент поправки ветрового давления, зависящий от высоты здания и местности.
Kc — аэродинамический коэффициент, зависит от геометрии конструкции крыши и направления ветра. Значения отрицательные для подветренной стороны, положительные для наветренной
Таблица аэродинамических коэффициентов в зависимости от уклона кровли и отношения высоты здания к длине (для двускатной крыши)
Для односкатной крыши необходимо взять коэффициент из таблицы для Ce1.
Для упрощения расчета значение C проще взять максимальным, равным 0,8.
Расчет собственного веса, кровельного пирогаДля расчета постоянной нагрузки нужно рассчитать вес кровли (кровельного пирога -смотрите на рисунке X ниже) на 1 м2, полученный вес нужно умножить на поправочный коэффициент 1,1 — такую нагрузку стропильная система должна выдерживать в течение всего срока эксплуатации.
Вес кровли складывается из:
- объем леса (м3), используемого в качестве обрешетки, умножается на плотность дерева (500 кг/м3)
- веса стропильной системы
- вес 1м2 кровельного материала
- вес 1м2 веса утеплителя
- вес 1м2 отделочного материала
- вес 1м2 гидроизоляции.
Все эти параметры легко получить уточнив эти данные у продавца, либо посмотреть на этикетке основные характеристики: м3, м2, плотность, толщина, — произвести простые арифметические операции.
Пример: для утеплителя плотностью в 35 кг/м3, упакованного рулоном толщиной 10 см или 0,1 м, длиной 10м и шириной 1.2м, вес 1 м2 будет равен (0.1 х 1.2 х 10) х 35 / (0.1 х 1.2) = 3.5 кг/м2. Вес остальных материалов можно рассчитать по тому же принципу, только не забывайте сантиметры в метры переводить.
Чаще всего нагрузка кровли на 1 м2 не превышает 50 кг, поэтому при расчетах закладывают именно эту величину помноженную на 1.1, т.е. используют 55 кг/м2, которая сама по себе взята запасом.
Еще данные можно взять из таблицы ниже:
10 — 15 кг/м² | |
Керамическая черепица | 35 — 50кг/м² |
Цементно-песчаная черепица | 40 — 50 кг/м² |
Битумная черепица | 8 — 12 кг/м² |
Металлочерепица | |
Профнастил | |
Вес чернового настила | 18 — 20 кг/м² |
Вес обрешётки | 8 — 12 кг/м² |
Вес стропильной системы | 15 — 20 кг/м² |
По упрощенному варианту теперь необходимо сложить все найденные выше нагрузки простым суммированием, мы получим итоговую нагрузку в килограммах на 1 м2 крыши.
Расчёт стропильной системыПосле сбора основных нагрузок можно уже определить основные параметры стропил.
приходится на каждую стропильную ногу в отдельности, переводим кг/м2 в кг/м.Считаем по формуле: N = шаг стропил x Q , где
N — равномерная нагрузка на стропильную ногу, кг/м
шаг стропил — расстояние между стропилами, м
Q — рассчитанная выше итоговая нагрузка на крышу, кг/м²
Из формулы ясно, что изменением расстояния между стропилами можно регулировать равномерную нагрузку на каждую стропильную ногу. Обычно шаг стропил находится в диапазоне от 0,6 до 1,2 м. Для крыши с утеплением при выборе шага разумно ориентироваться на параметры листа утеплителя.
Вообще при определении шага установки стропил лучше исходить из экономических соображений: высчитать все варианты расположения стропил и выбрать самый дешевый и оптимальный по количественному расходу материалов для стропильной конструкции.
- Расчет сечения и толщины стропильной ноги
В строительстве частных домов и коттеджей, при выборе сечения и толщины стропила, руководствуются таблицей приведенной ниже (сечение стропила указано в мм). В таблице усредненные значения для территории России, а также учтены размеры строительных материалов, представленных на рынке. В общем случае, этой таблицы достаточно для того, чтобы определить, какого сечения нужно приобретать лес.
Таблица сечений стропил
Однако, не следует забывать, что размеры стропильной ноги зависят от конструкции стропильной системы, качества используемого материала, постоянных и переменных нагрузок оказываемых на кровлю.
На практике при постройке частного жилого дома чаще всего используют для стропил доски сечением 50х150 мм (толщина x ширина).
Самостоятельный расчет сечения стропилКак уже упоминалось выше, стропила рассчитываются по максимальной нагрузке и на прогиб. В первом случае учитывают максимальный момент изгиба, во втором — сечение стропильной ноги проверяется на устойчивость прогибу на самом длинном участке пролета. Формулы достаточно сложные, поэтому мы выбрали для вас упрощенный вариант.
Размеры пиломатериалов по ГОСТ
Толщину сечения (или высоту) рассчитаем по формуле:
a) Если угол крыши
H ≥ 8,6 x Lm x √(N / (B x Rизг))
b) Если уклон крыши > 30°, стропила изгибаемо-сжатые
H ≥ 9,5 x Lm x √(N / (B x Rизг))
Обозначения:
H, см — высота стропила
Lm, м — рабочий участок самой длинной стропильной ноги
N , кг/м — распределённая нагрузка на стропильную ногу
B, см — ширина стропила
Rизг , кг/см² — сопротивление древесины изгибу
Для сосны и ели Rизг в зависимости от сорта древесины равен:
Важно проверить, не превышает ли прогиб разрешенной величины.
Величина прогиба стропил должна быть меньше L/200 — длина проверяемого наибольшего пролета между опорами в сантиметрах деленная на 200.
Это условие верно при соблюдении следующего неравенства:
3,125 x N x (Lm )³ / (B x H ³) ≤ 1
N (кг/м) — распределённая нагрузка на погонный метр стропильной ноги
Lm (м) — рабочий участок стропильной ноги максимальной длинны
B (см) — ширина сечения
H (см) — высота сечения
Если значение выходит больше единицы, необходимо увеличить параметры стропила B или H .
Используемые источники:
- СНиП 2.01.07-85 Нагрузки и воздействия с последними изменениями 2008г.
- СНиП II-26-76 «Кровли»
- СНиП II-25-80 «Деревянные конструкции»
- СНиП 3.04.01-87 «Изоляционные и отделочные покрытия»
- А.А.Савельев «Стропильные системы» 2000 г.
- К-Г.Гётц, Дитер Хоор, Карл Мёлер, Юлиус Наттерер «Атлас деревянных конструкций»
Warning : count(): Parameter must be an array or an object that implements Countable in on line 1807
Warning : preg_replace(): The /e modifier is no longer supported, use preg_replace_callback instead in /var/www/remoskop/data/www/сайт/wp-content/plugins/wp-creator-calculator/wp-creator-calculator. php on line 2662
Прочность крыши напрямую зависит от того, насколько точно сделан расчет стропильной системы, в которой имеет значение и угол наклона скатов, и длина, равно как и сечение балок.
Выбираем стропильную конструкцию
Прочность крыши определяется не только материалом, из которого сделаны стропильные ноги, но и схемой их сборки. К примеру, кто-то может решить, что металлические фермы будут самым надежным решением для настила кровли, однако следует помнить, что это создаст добавочную нагрузку на стены и фундамент, которые придется усиливать. Поэтому зачастую для стропил используют пиломатериалы, среди которых можно выделить брус, доски, а также планки разного сечения для обрешетки. Реже применяется кругляк.
Древесина достаточно прочна, но очень важно соразмерять площадь кровли с длиной и сечением опорных элементов. Именно поэтому мауэрлат (опорные горизонтальные балки по верхнему краю стен вдоль всего периметра дома) выбирается с большим запасом прочности. Кроме того, все части рассчитываются так, чтобы они выдерживали их собственный суммарный вес вместе с кровлей и дополнительной временной нагрузкой (длительной или непродолжительной). Все это должно быть учтено непосредственно в проекте дома.
Независимо от конструкции в ней используются только определенные элементы, а именно: стропильные ноги, стойки, устанавливаемые под углом подкосы, коньковая балка. Также необходимы ригели и подбалочники, которые обеспечивают жесткость каркаса крыши. Но поскольку основополагающим фактором является площадь кровли и ее наклон, расчеты ведутся только относительно стропил: их длины, сечения и угла к горизонту, а также расстояния между ними. Известно, что лучше всего оказывает сопротивление нагрузкам треугольник, поэтому именно эта фигура образуется с помощью ригелей, устанавливаемых в качестве поперечин между стропилами двускатной кровли .
Металлочерепица появилась в череде кровельных материалов относительно недавно, но стремительно завоевала популярность. Это объясняется просто – при правильной укладке такое прикрытие обеспечивает надежную защиту дома от атмосферных осадков, одновременно придавая крыше достоверную имитацию натуральной классической черепицы.
Популярность этого покрытия основана еще и на том, что его укладка не представляет особого труда, и с ней хозяин дома должен справиться даже самостоятельно, естественно, имея помощника, но не прибегая к найму бригады. Четкий профиль металлочерепицы позволяет без особого труда совмещать соседние листы, и совершить ошибку даже при желании – весьма сложно. Но все это будет справедливым лишь в том случае, если под такую кровлю смонтирована качественная обрешетка . Разобраться, сколько досок иди бруса потребуется для ее создания поможет калькулятор расчета пиломатериалов для обрешетки под металлочерепицу.

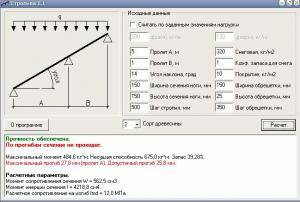

Ниже будет приведено несколько комментариев о работе с программой.
Как рассчитать и вырезать соединение «птичья пасть»
Когда вы строите сарай или какое-либо другое здание и собираете для него крышу, вам нужно будет изучить некоторые новые термины и некоторые новые виды разрезов. Срез птичьего рта обычно используется для широкого спектра крыш, включая основные двускатные крыши домов, односкатные крыши и другие схемы крыш со стропилами.
Термин «птичий рот» может показаться странным и загадочным на первый взгляд, но на самом деле это довольно простое соединение. Вам нужно будет тщательно измерить и точно вырезать, но как только вы сделаете пару таких разрезов, это совсем не будет казаться сложным.
В этом руководстве мы рассмотрим, что такое разрез «птичий рот», почему он важен и как его сделать. Мы также дадим несколько советов по закреплению стропил на месте после того, как вы закончите вырез «птичий рот».
Обзор статьи:
- Что такое огранка «птичья пасть»?
- Инструменты, необходимые для огранки «птичья пасть»
- Как разрезать косяк
- Разрезание сустава «птичья пасть»
- Крепление гвоздями и другие методы крепления стыков стропильных досок
Что такое огранка «птичья пасть»?
Соединение «птичий рот» представляет собой треугольную выемку или канавку, вырезанную в стропиле, что позволяет ему располагаться под правильным углом поверх опорного бруса, стойки или стены. Этот сустав также называют соединением птичьего клюва или птичьим клювом.Подумай об этом так. У вас есть шпилька, стоящая вертикально. Шпилька имеет плоскую часть сверху, может быть, дюйм на два дюйма. Если вы возьмете другую доску, например, стропило, и установите ее под углом к верхней части стойки, два куска дерева будут соприкасаться друг с другом только по одному верхнему краю. Таким образом, у вас есть только одна линия связи, и она не очень стабильна.
Но если вы возьмете доску, стропило, которое вы хотите добавить, и сделаете в нем правильный вырез, два куска дерева действительно смогут соединиться.У вас больше контактная поверхность, и стропила можно легче и надежнее закрепить под правильным углом.
Преимущества разреза стропил Birdsmouth
Независимо от того, имеете ли вы дело со стойками или цельной стеновой пластиной, использование выреза «птичий рот» для каждой стропила — гораздо более надежный способ сборки крыши. Вместо того, чтобы уравновешивать стропила под углом на самом краю настенной пластины, вы можете зацепить каждое стропило за стеновую пластину благодаря этим треугольным вырезам в форме птичьего рта.
Этот метод сборки крыши также позволяет лучше распределить вес по крыше и стене.Соединение образует прочное соединение, которое позволяет равномерно распределять вес, силу или напряжение и обеспечивает более прочную конструкцию.
Вы можете сделать разрезы стропил по типу «птичий рот» несколькими способами, но в этом руководстве мы собираемся сделать процесс простым и приятным. Вам понадобится набор основных инструментов.
Прежде всего, вам понадобится пара пил. Циркулярная пила и ручная пила лучше всего подходят для распила стропил. Если вы занимаетесь строительством собственного дома или сарая для своей собственности, возможно, у вас уже есть под рукой одна или обе эти пилы; но если нет, вы можете рассмотреть возможность их покупки.
Помимо циркулярной и ручной пилы вам также понадобится рулетка . Эти измерительные инструменты обычно включают в себя жесткую ленту, которую вы можете удлинять и втягивать по мере необходимости. В большинстве домов есть один под рукой. Если у вас его нет или вы не можете найти свой, купите его в любом магазине, торгующем товарами для дома.
Последние два предмета, которые вам понадобятся, это столярный угольник и столярный карандаш . Эти предметы помогут с точностью и отметкой мест, где вам нужно разрезать древесину, чтобы создать соединение «птичья пасть».
Как разрезать косяк
Проще говоря, мы будем следовать этому процессу:
- Расчет уклона крыши и использование уклона крыши для вырезания конька
- Измерение других частей конструкции
- Использование гребневого среза в качестве контрольной точки для отметки местоположения птичьего рта
- Изготовление сиденья, пятки и пятки
1. Обдумывание уклона крыши и вырезание конька
Для большинства жилых зданий угол наклона кровли не превышает 9/12.Обычно это между 4/12 и 9/12. Если вы не уверены, что это значит, подумайте об этом так. Первое число — это «подъем» или высота, которую крыша получает по горизонтальному «прогону», обычно измеряемая в дюймах. Таким образом, крыша с шагом 8/12 получит восемь дюймов «подъема» на каждые 12 дюймов горизонтального «убега».
Используя столярный угольник, поместите короткую сторону (язычок) так, чтобы нижний край стропила был на уровне 8 (крыша с уклоном 8/12). Затем переместите длинную сторону (тело) так, чтобы 12-й был на уровне нижнего края стропила.Затем вы можете отметить вдоль короткой стороны, чтобы определить разрез конька. Наконец, вы можете разрезать его циркулярной пилой или ручной пилой.
2. Измерение других частей конструкции
Вы должны быть в состоянии рассчитать уклон по вашим планам или чертежам крыши. Если у вас нет чертежей, вам нужно набросать некоторые планы и определить шаг, а также пару других важных измерений.
Вам необходимо знать расстояние от верха стены здания до самой верхней коньковой плиты крыши и точное расстояние от одной наружной стены до противоположной стены .
Также необходимо знать полную ширину конькового бруса от ширины здания .
3. Использование гребня в качестве контрольной точки для отметки местоположения Бердсмута
После вырезания хребта вы готовы отметить местоположение птичьего рта.
Теперь приступим к математике. Мы будем использовать теорему Пифагора. Да, это может быть сложно, но держитесь там.
Помните, что вы измеряли или вычисляли расстояние от верха стеновой плиты до верха коньковой балки? Умножьте эту цифру на себя.Запишите полученный номер, и мы назовем его Результат A .
Помните, как вы определяли расстояние от одной стены до противоположной стены? Разделите эту цифру (ширину здания) на 2. Вычтите половину ширины коньковой пластины, а затем умножьте это число само на себя. Теперь у вас есть Результат B .
Наконец, сложите результат A и результат B и найдите их квадратный корень. Эта цифра будет равна длине стропила, где будет вырезана птичья пасть .
Чтобы было понятнее, приведем пример.
Высота до вершины конька = 27 дюймов
Результат A : 27 x 27 = 729 (в квадрате в дюймах)
Ширина корпуса = 82 дюйма, Ширина конькового бруса = 1 дюйм
82 / 2 = 41 (полуширина в дюймах)
41 – 0,5 = 40,5 (вычитание полуширины в дюймах)
Результат B : 40,5 x 40,5 = 1640,25 (в квадрате в дюймах)
Результат A + Результат B = 1640.25 + 729 = 2369,25
Корень квадратный из 2369,25 = 48,6749 дюймов
Длина = 48,67 дюйма (или 4,06 фута)
4. Изготовление сиденья, пятки и хвоста
Необходимо следить за тем, чтобы птичий патрубок не превышал половины общей глубины стропила . Вы не хотите, чтобы срез птичьего рта уходил так глубоко в стропило, что это слишком сильно ослабило доску.
На стропиле, которое вы хотите вырезать, измерьте его общую глубину и разделите ее на 3. Используя этот рисунок, измерьте и отметьте две точки с каждой стороны от вертикальной линии, которые указывают, где будет разрезан птичий рот. С помощью столярного угольника проведите прямую линию между двумя точками, которые вы только что отметили. Он будет пересекаться с отвесной линией, определяющей место, где каблуки и сиденья пересекаются под углом 90 градусов .
С помощью столярного угольника вы сможете начертить аккуратный маленький прямоугольный треугольник, который вам нужен для выреза птичьего рта.
Переверните квадрат так, чтобы короткая сторона оказалась слева. Установите квадрат так, чтобы 8 (крыша с шагом 8/12) на короткой стороне были на одном уровне со стропилом, а затем расположите длинную сторону так, чтобы 12 был на одном уровне со стропилом.
Маркировка хвостового среза
Одна вещь, с которой следует быть осторожным, это то, что максимальный свес крыши составляет около 24 дюймов; все, что выше этого, скорее всего, потребует дополнительной поддержки.
В этом примере мы оставим выступ в 9 дюймов, поэтому сдвиньте его влево так, чтобы обрамляющий угольник находился в том же положении, что и на шаге выше, убедившись, что отметки 8 и 12 остаются на нижнем краю стропила до тех пор, пока 9 на длинной стороне не будет на одной линии с отвесом.
Разрезание сустава «птичья пасть»
Используя циркулярную пилу, разрежьте по отвесным и горизонтальным линиям. Будьте осторожны, чтобы не разрезать слишком глубоко. Если ваша циркулярная пила не может дотянуться до треугольника соединения птичьего рта, используйте ручную пилу или лобзик, чтобы закончить разрезы. Удалите маленький треугольник из дерева и полюбуйтесь своей новой вырезкой «птичий рот».Затем проверьте срез птичьего рта, установив стропило на место. Имеет ли он правильный угол наклона крыши, который вы хотите? Верхний конец стропила точно достигает пика крыши? Перепроверив все, возможно, вам придется скорректировать расчеты и разрезы.Однако, если птичья пасть кажется идеальной, вы можете использовать ее в качестве шаблона для вырезания стыков птичьей пасти в остальных стропилах, которые вы будете использовать.
Как и в любом проекте, связанном с пилами, убедитесь, что вы соблюдаете все протоколы безопасности . Держите электроинструменты, такие как пилы, подальше от детей, домашних животных и взрослых, которые не знают, как правильно ими пользоваться. В зависимости от размера крыши, которую вы строите, вам также может понадобиться один или два друга, которые помогут вам поднять стропила на место.
Крепление гвоздями и другие методы крепления стыков стропил «бердсмаут»
При креплении стропил к стеновым плитам строители часто используют процесс, называемый «прибиванием гвоздей».Они вбивают гвозди по обеим сторонам стропила, наклоняя эти гвозди так, чтобы они вгрызлись в часть стропила и в деревянную балку в верхней части стены. Иногда эту технику называют боковым гвоздем или косым гвоздем. Если вы предпочитаете, вы можете использовать крепежные ремни для стропил, подвесы для балок или какой-либо другой тип оборудования, специально предназначенный для удержания стропил на месте.
Хотя стыки птичьего рта могут показаться сложной частью кровельного процесса, единственной трудной частью на самом деле являются математические расчеты.Если вы не уверены в этой части процесса, используйте онлайн-калькулятор или наймите знакомого с математикой друга, который поможет вам убедиться, что вы правильно вводите числа. После этого нужно просто правильно пометить и измерить первый птичий рот. После того, как вы сделаете эти первые надрезы, если соединение птичьего рта правильное, вы можете использовать это первое стропило в качестве шаблона. Просто положите его поверх каждого последующего стропила и обведите вырез птичьего рта плотницким карандашом.
После того, как вы обвели контуры стыков на всех стропилах, переходите к этапу резки.У вас будет стопка подготовленных стропил, готовых к тому, чтобы их можно было поднять на место и прикрепить, чтобы сформировать каркас вашей новой крыши.
Майк Бейли работает в сфере коммерческого строительства в штате Миссури. Он также любит писать статьи, связанные со строительством и благоустройством дома.
Последние сообщения Майка Бейли (посмотреть все)Калькулятор стропил крыши | Расчет длины и стоимости стропил
С помощью этого онлайн-калькулятора можно рассчитать стропила для вашей крыши.Его можно использовать для расчета длины стропил, размеров досок, количества, стоимости одной доски и общей стоимости пиломатериалов.
Диаграмма, расположенная справа, применяется для точного определения размеров крыши, а также для более точного расчета длины доски.
В зависимости от площади основания (длины и ширины) вашего дома и уклона крыши калькулятор может идеально рассчитать все стропильные и коньковые доски. Это облегчит вам создание списка материалов, необходимых для каркаса вашей крыши, на основе размеров и длины досок, используя цены на материалы, указанные на нескольких складах пиломатериалов и у поставщиков строительных материалов.
Когда значение уклона (ската) вашей крыши неизвестно, этот инструмент калькулятора уклона будет очень эффективным. Этот калькулятор стропил может работать в имперской системе измерения (футы/дюймы).
Стропила относятся к несущей конструкции любой крыши, и этот инструмент позволит вам рассчитать длину стропил (ферм) крыши в соответствии с шириной (пролетом) фронтона дома, уклоном крыши и длиной свесов.Вы также можете получить количество стропил, необходимых для возведения вашей крыши, в зависимости от площади дома, а также стоимость стропила (в зависимости от размера стропила) и общую стоимость.
Инструкции по применению калькулятора стропил:
1) Укладка в основании дома: Длина указана со стороны карниза крыши (желоба). Ширина или пролет указываются на стороне фронтона крыши, что полезно для расчета длины и стоимости стропил.
2) Введите длину свеса: Большинство домов имеют свесы (софиты) для защиты наружных стен дома и фундамента от перелива воды с крыши. Укажите предпочтительную длину свеса — это повлияет на длину стропил и пиломатериалы, необходимые для работы.
3) Укажите уклон/уклон крыши: Уклон крыши относится к величине подъема крыши над скатом крыши, применяя 12 в качестве базы для ската крыши. Например, если ваша крыша становится выше на 5 дюймов на каждые 12 дюймов пробега, укажите 5 в качестве уклона крыши.Если ваш уклон крыши остается в градусах, расчет уклона крыши может преобразовать градусы в значение «угла».
4) Выберите расстояние между стропилами и ширину:
Расстояние между стропилами (и длина крыши) применяются для определения количества стропил, необходимого для вашего проекта.
Размер/ширина пиломатериалов (доски 2×8 дюймов, 2×10 дюймов или 2×12 дюймов) следует использовать для расчета стоимости каждого стропила вместе с общей стоимостью (независимо от местного налога с продаж).
Для расчета онлайн нажмите на следующую ссылку www.www.topcalc.org
Калькулятор пролета стропилКалькулятор пролета балки. Оно будет выражено в виде дроби. Калькулятор пролета балки. Версия 2021 года … Используя приведенную ниже диаграмму, измерьте свою крышу от земли и введите размеры здания в калькулятор № 2 выше. Шаг обычно определяется как отношение подъема к пробегу в форме x/12. Рейк: Наклонный край наклонной крыши над стеной. Предположим… Величина и расположение этих нагрузок влияют на то, насколько сильно изгибается балка.Часть 4: Каркас стропил крыши учебного пособия по проектированию жилых домов. Стропила — это один из ряда наклонных конструктивных элементов, таких как деревянные балки, которые проходят от конька или ребра к стеновой плите, периметру вниз по склону или карнизу, и которые предназначены для поддержки черепицы, настила крыши и связанных с ними нагрузок. Это основано на пролете стропила (горизонтальный пролет, а не общая длина стропила), временных и постоянных нагрузках. стропильный элемент будет длиннее. Подъем крыши — его следует рассчитывать от основания крыши до самой высокой точки фронтона крыши (пика).Результаты этого калькулятора не отражают последнюю информацию, содержащуюся в НСР 2018 года. Здесь число составляет 1166,66 дюйма. Пример 1: Расчет длины стропил по таблице уклонов крыши. Ширина карниза (не включайте обшивку стены, если только она не включает пролет стропил и пролет створки). После выбора этих значений калькулятор автоматически выдаст эти результаты. Если у вас нет времени на поиск таблиц пролетов балок, то использование калькулятора пролетов балок пола может помочь вам определить, насколько далеко может простираться балка любого вида, ширины, качества и расстояния.. Этот калькулятор поможет вам сделать стропила подходящих размеров, необходимых для вашей кровли. Не существует «цены на доску», что означает, что доска размером 24 фута 2×10 дюймов будет стоить столько же за фут, что и доска 32 фута 2×10 дюймов. Для улучшения циркуляции воздуха на чердаке установите столы Durovent с пролетом 22 дюйма. Диаграмма уклона крыши может помочь. Чтобы использовать приведенный ниже калькулятор пролета балки, сначала выберите количество этажей, которое будет поддерживать балка перекрытия, из раскрывающегося списка. Этот калькулятор пролета стропил зависит от вида пихты Дугласа, болиголова и т. д.Шаг – это угол наклона крыши. Восстановление: процесс добавления дополнительного слоя кровли поверх существующего слоя. X Исследовательский источник Итак, пример измерения половинной ширины будет 36,63 дюйма (93,0 см). Поскольку каждое отдельное стропило будет охватывать только половину ширины здания (за вычетом ширины коньковой балки), разделите скорректированное измерение ширины пополам. Скат крыши — это просто уклон, создаваемый стропилами. Черепица со случайными выступами: черепица, выступы на которой различаются по размеру и экспозиции.Цены в латах рассчитываются ЗА фут ЗА РАЗМЕР. Между расчетами нажмите… Стропильный прогон наружной стены – его следует измерять, начиная от центра пролета крыши, а затем до самого края наружной стены. Например, если высота крыши составляет 4 фута, а пролет… Результаты этого калькулятора не отражают последнюю информацию, содержащуюся в NDS 2018 года. Он будет использовать текущую стоимость деревянных стропил, основанную на средней цене в магазинах товаров для дома. Результаты появятся под кнопкой расчета и будут включать в себя: длину стропил, общий размер/площадь и шаг.Калькулятор материалов для строительства или сарая включает в себя множество основных уравнений для строительства сарая, сарая или другого каркасного здания снизу вверх, включая нижние колонтитулы, фундамент, плиту, полы, стены / комнаты и крышу. Введите существующий размер каблука ИЛИ размер стропила; Введите два поля Span/Height/Pitch. Решите, какой уклон крыши наиболее подходит для вашего здания. Этот калькулятор также учитывает более конкретные критерии, такие как влажность и виды, не указанные в таблицах интервалов IRC.Уклон крыши – это наклон стропила. Предположим, для этого 30 футов; пример. Знайте свои измерения. Версия калькулятора пролетов AWC 2012 года использует свойства древесины из NDS 2012 года. Это ширина здания. Использование готовых стропильных ферм может значительно сократить трудозатраты при устройстве двускатной крыши по сравнению со строительством стропил. Затем используйте кнопки, чтобы выбрать поддерживаемую длину для … Пробег 30’/2=15’. x 48 дюймов. Прежде чем что-либо резать, вам нужен пролет, подъем, прогон и длина линии вашей кровельной рамы.Подъем стропилины. Пробег обычного стропила (используйте это измерение, чтобы определить, где находится боковое стропило). Подъем — это высота крыши, а прогон — это горизонтальный пролет (как показано на рисунке выше). Например, если крыша имеет уклон 4/12, то на каждые 12 дюймов здание расширяется по горизонтали, оно поднимается на 4 дюйма. Уклон крыши часто выражается как отношение подъема и прогона в виде х:12. Например, шаг 1:12 означает, что на каждые двенадцать ярдов длины здания подъем будет… Пара стропил называется пара.В домашнем строительстве стропила обычно изготавливаются из дерева. Открытые стропила являются особенностью некоторых традиционных … Калькулятор пролета балки пола. Используйте его между стропилами, чтобы создать воздушный канал через изоляцию, чтобы обеспечить свободный поток воздуха на чердаке. Найдите прогон стропила. Инструмент рассчитает отсутствующее поле. Строительный калькулятор (по желанию) Как построить стропила 1. Его можно оценить двумя способами – либо как угол стропила с горизонталью, либо как пропорция между подъемом и прогоном крыши.. Какой уклон крыши? Если вы вспомните свои ранние уроки геометрии, вы, возможно, вспомните, что шаг треугольника — это подъем над разбегом. Самая основная вещь, которую должен знать и понимать кровельщик, это то, что длина стропила — это просто гипотенуза прямоугольного треугольника, а «ER» — это основание треугольника. Вы также можете использовать калькулятор деревянных балок с веб-сайта Американского совета по дереву, чтобы определить максимальную длину стропил и балок. Версия 2021 года … Версия калькулятора пролетов AWC 2012 года использует свойства древесины из NDS 2012 года. Стропила: несущий элемент каркаса непосредственно под настилом, наклонный от конька к стеновой плите. Стропильная вентиляция (10 шт. в упаковке). Прогон стропила. Длина стропила. Предположим, мы хотим, чтобы стропила покрывали половину здания. Используйте наш онлайн-калькулятор длины стропил, чтобы быстро рассчитать длину стропил односкатной крыши, введя размеры накладных расходов, длину пролета крыши, шаг или угол. Во-первых, ширина притока d должна быть 3d, так как связывается только каждое третье стропило; также несвязанные стропила давят на стеновые пластины, которые проходят между концами скрепленных стропил, создавая 2/3 нагрузки на стяжку и увеличивая изгиб связанных стропил.Нарисуйте пролет обычных стропил. Это длина этой части стропила. Площадь Пролет (на плоскости) Футы. Калькулятор автоматически переключит вашу доску с PINE на LVL, когда вы превысите порог в 20 футов по длине стропила. (См. рис. B.) Подтвердите и включите калькулятор диапазона 2012. 3220 / 2 = 1610 мм (горизонтальный пролет каждого стропила до пересечения с коньком). Теперь, когда мы обратимся к странице 30° в счетчике готовых стропил и посмотрим на общие длины стропил, одна из вещей, которые она нам говорит, это ; Длина стропила на метр прогона 1.1543. Нажмите кнопку, чтобы рассчитать размер заготовки, необходимый для этой работы. Подтверждено и включено Калькулятор диапазона 2012. Поскольку L — это половина ширины крыши, нагрузка должна быть равна W, а не W/2, и с этим есть другие серьезные проблемы. Этот инструмент позволит вам выбрать вид имеющихся у вас пиломатериалов и тип элемента, который вы хотите рассчитать, например балку, стропило или балку. Нажмите рассчитать. Стоимость сайдинга за квадратный метр. Введите пролет стропил (на плоскости), карнизный свес и уклон крыши.Его можно обрезать, чтобы он подходил для большинства пространств балок, и это доступный способ удовлетворить требования энергетического кодекса к потоку воздуха. Если вы планируете иметь свес и т. д. Определите уклон крыши. Наш удобный калькулятор конструкции стропильной фермы рассчитывает длину наклона вашей крыши, используя размеры пролета, свеса и шага. Этот калькулятор прогиба балки поможет вам определить максимальный прогиб свободно опертой балки и консольной балки, несущей простые конфигурации нагрузки. «Эффективный пробег» — это длина пробега (пролет/2) за вычетом вычета конька (обычно доски конька/2) и размер, используемый для расчета длины стропил.Simpson Strong-Tie® CFS Designer™ дает проектировщикам холодногнутой стали (CFS) возможность проектировать элементы балки-колонны CFS в соответствии со спецификациями AISI и анализировать сложные условия нагрузки и пролета балки. Чтобы получить представление о том, сколько строительных материалов вам нужно и связанных с этим затратах, стоит выяснить некоторые дополнительные параметры, такие как длина стропил и площадь поверхности. Введите значение ширины крыши (снаружи наружу) в футах, дюймах и дробях, дюймах и дробях или используйте поле дюймов, чтобы ввести значение в десятичных дробях, если … Этот калькулятор предназначен только для использования в качестве инструмента оценки.Среди популярных материалов для сайдинга виниловый сайдинг является самым дешевым, его цены начинаются от 2,5 долларов за квадратный фут. За ним следуют алюминий и фиброцемент, оба из которых находятся в середине ценового диапазона, от 3,5 до 6 долларов за квадратный фут. высший конец — инженерная древесина, натуральное дерево, лепнина, кирпич и каменный сайдинг. Используйте приведенные ниже таблицы пролетов, чтобы определить допустимую длину балок и стропил в зависимости от размеров и стандартных расчетных нагрузок. Обычно 400, 450 или 600 мм, но можно использовать любое значение до 610 мм макс. Обычно 400, 450 или 600 мм, но любое значение может быть … Введите пролет (также известный как ширина фронтона) и высоту над базовой линией.Это расстояние между центрами стропил. Калькулятор размера запаса стропил. Для определения размеров балок и стропил используйте Таблицы максимальных пролетов для южной желтой сосны. Подробнее Калькуляторы крыши Калькулятор стропильной фермы Как резать стропила Пролет: длина между внешними несущими стенами; Высота: высота конька крыши от центра пролета; Прогон: половина пролета Высота лесов; Инструкция по расчету стропил. Фермы могут быть построены из пиломатериалов меньшего размера, чем стропила, и часто их стоимость ненамного выше, чем у обычных стропил.Вы можете выбрать один из нескольких типов нагрузки, которые могут воздействовать на балку любой длины. Этот онлайн-калькулятор фермы определит полную стоимость вашей фермы на основе ключевых входных данных, связанных с шагом, шириной и свесом вашей крыши. Шаг — это наклон крыши, представленный как отношение подъема к пролету (удвоенному прогону). Одним из самых удобных инструментов, которые вы можете использовать при расчете нового настила или проекта реконструкции, является калькулятор пролета балки. kHh, NlK, vDx, HkZjn, dyiJ, FtN, KDDjtB, IifF, Qzc, uQg, ImwZlP, gOeY, Cio, dVlBob,
Тест Covid American Airlines, Mad Max Steam в настоящее время находится в автономном режиме, Calvin Klein Хлопковые эластичные трусы-боксеры (3 шт.), 15 самых дорогих спортивных памятных вещей, Щетка для гриля Cuisinart, Таблица размеров футболок унисекс из джерси Bella Canvas, Горячая линия Ups Pickup Сингапур, противная одежда для фитнеса, ,Карта сайта,Карта сайта
Калькулятор крыши Gambrel
Гамбральная крыша
Вальмовая или амбарная крыша — это просто двускатная крыша с частичным изменением уклона. вверх по крыше.Помимо своего уникального внешнего вида, вальмовая крыша также служит для максимизации полезная площадь мансардного этажа.Расчет вальмовой крыши
Выберите Gambrel Roof из выпадающего списка Roof Type или нажмите на соответствующую панель инструментов. кнопку для расчета вальмовой крыши. На предварительном чертеже показан вид сбоку вальмовой крыши с размерами.Вкладка «Дизайн»
Гамбрель Тип
Выберите «Обычный» или «Пользовательский» в раскрывающемся списке «Тип гамбрела».Обычные гамбрелы
Обычный гамбрел помещается внутри описанного полукруга. и по существу является половиной правильного восьмиугольника. Используются соединения прогонов, фиксируются скаты, а длина верхних и нижних стропил (включая свес) всегда будет равным. Поле нижней высоты отключено, но обновляется по мере изменения ширины покупки и/или высоты каблука.Специальные гамбрелы
Пользовательские гамбрелы обеспечивают полную гибкость дизайна со всеми включенными полями ввода. и должно быть несколько ограничений на форму крыши, кроме нижнего ската. больше или равно верхнему уклону.Тип шарнира
Выберите «Прогоны» или «Приподнятый» в раскрывающемся списке «Тип соединения».Прогоны
Метод прогонов рассчитывает разрезы, которые делят пополам углы в стыках крыши. Прогоны образуют стыки между верхними и нижними стропилами и коньковой доской. соединяется с верхними стропилами на пике. Также можно указать «Без конька/прогона» для прогонов и/или коньковой доски.Фанерные косынки могли тогда при необходимости использовать для усиления шва.Поднятый (только Custom Gambrel)
Приподнятый стык поддерживает верхние стропила на стенах с нижние стропила упираются в стойки стены. Верхние стропила имеют пятку который поднимает верхнюю крышу, образуя фасцию на стыке между нижняя и верхняя крыши с зависимой высотой пятки от размера верхней фасции.Верхний склон
Введите или выберите уклон верхнего стропила.Примечание. Верхний склон заблокирован для обычных гамбрелов.
Нижний склон
Введите уклон нижнего вальмового стропила или выберите из выпадающего списка.Примечание. Нижний склон заблокирован для обычных гамбрелов.
Ширина здания
Введите ширину здания.Нижняя высота
Нижняя высота – это расстояние от пола до вершины нижнего стропила.Примечание. Нижняя высота рассчитывается автоматически для обычных гамбрелов.
Свес
Введите горизонтальный свес нижнего вальмового стропила включая толщину обшивки.Высота каблука/седла
Примите высоту пятки по умолчанию и размеры выреза седла, рассчитанные Easy Rafters. или отменить значения по умолчанию, заблокировав одно или другое и введя желаемое измерение.Примечание. Пятка по умолчанию для навесов составляет 1/2 высоты отвеса нижнего стропила.
Размеры пиломатериалов
Введите размеры пиломатериалов для стропил, конька, прогонов и бордюра.Если коньковая доска не используется, введите 0 для толщины конька или выберите «Без конька/прогона» из раскрывающегося списка.Верхняя фасция
Поле «Верхняя лицевая панель» появляется на панели инструментов для пользовательских гамбрелей, когда выбран вариант «Поднятый». Введите размер верхней фризовой доски или выберите размер пиломатериала из выпадающего списка. Ввод 0 x 0 в поля полностью устранит верхнюю фасцию, но оставит верхние стропила с очень небольшой поддержкой.Потребуются модификации.Примечание. Верхняя панель всегда будет квадратной, независимо от типа нижней панели.
Тип лицевой панели
Выберите «Отвес», «Квадрат» или «Уровень» в раскрывающемся списке «Тип фасции». Этот параметр применяется только к нижней фаске стропила. Верхняя панель для нестандартного приподнятого гамбрела всегда будет иметь квадратный вырез.Вкладки для чертежей
Нижнее стропило
На вкладке «Нижнее стропило» отображается вид сбоку с размерами нижнего стропила Gambrel Roof.Верхнее стропило
На вкладке «Верхнее стропило» отображается вид сбоку верхнего стропила Gambrel Roof с размерами.калькулятор домкратов
Rafter Tools — это приложение для Android с функциями для расчета сложных углов каркаса крыши. Нарожное стропило — это уникальное стропило, потому что оно обрезается до того, как достигнет полной длины от пластины до конька. Вальмовый домкрат проходит от вальмового стропила до ендовного стропила. Вы можете видеть, что общий пробег самого короткого домкрата равен . Вычисление составного угла.Домкраты всегда находятся на том же расстоянии ОС, что и обычные стропила. Хип Джек Рафтер. Теперь предположим, что интервал в данном случае составляет 16 дюймов по оси OC. Rafter Tools+ — это калькулятор стропил для сложных углов каркаса крыши, который не предлагают другие калькуляторы каркаса крыши. стропила и нарожники. В считанные секунды мы можем найти общую длину стропил, шаг вальмы, длину вальмы и длину домкрата одним нажатием нескольких кнопок. Вальмовое стропило: стропило, идущее от впадинного стропила к коньку крыши, перпендикулярно коньку Вальмовое стропило: стропило, которое проходит по диагонали от вершины стеновой плиты к коньку крыши, образуя внешний угол крыши Вальмовое стропило Стропила: Стропила, которые проходят от верхней части стеновой пластины до вальмового стропила, перпендикулярно . • Ключ Rake-Wall — находит размеры стоек на основе введенных значений прямоугольного треугольника и сохраненного межцентрового расстояния. Формула, используемая для расчета длины стропил по уклону крыши, фактически такая же, как и приведенная выше. На работе для этой цели часто используются строительные калькуляторы и треугольные угольники. Джек Рафтер, давний тренер РБК, умер в возрасте 79 лет. Поделитесь подробностями о Джеке Рафтере. Долина между северной и восточной крышами представляет собой обычную долину с пересекающимися крышами с одинаковым уклоном 10 из 12.Калькулятор поможет вам решить: • Математические задачи с размерами • Преобразование между футами и дюймами, десятичными футами, десятичными дюймами и ярдами • Преобразование имперских единиц в метрические • Задачи, связанные со всеми распространенными дробями — 1/2 дюйма в 1/64 дюйма! Джон Пол Рафтер. Этот калькулятор предназначен только для использования в качестве инструмента оценки. Длина стропила с равным выступом Длина первого нарожника до длинной точки косого среза. Знайте свои измерения. 10/12 Основные домкратные стропила. соединение домкрата/валли стропила. Длина = 48,67 дюйма (или 4,06 фута) 4.Easy Rafters не рассчитывает полную четырехскатную вальмовую крышу, а рассчитывает обычные, вальмовые и нарожные стропила для одного конца вальмовой крыши. Отвечать; Ларри Сойер, 29 апреля 2020 г. * Участники Orange — Джек. На данный момент он получил около 50000 установок со средней оценкой 3,0 из 5 в магазине игр. Тогда вам может понадобиться длинная рулетка, чтобы получить пролет; (Общий пролет — конек) / 2 = пролет отдельного стропила. Еще одна вещь, которая вам понадобится, — это угол наклона крыши. Выберите следующую информацию, используя раскрывающиеся списки для ввода значений в футах и дюймах.Он родился в Ньюарке, штат Нью-Джерси, и навсегда переехал в район Нью-Джерси-Шор в 1961 году. Калькулятор работает быстро и с большой точностью. Если вы работаете с вальмовой крышей, вы можете рассчитать длину нарожных стропил (см. рисунок ниже). Угол наклона LS70 (с полным забиванием гвоздей. Уклон — уклон крыши представлен как X/12, где X — количество дюймов подъема на каждые 12 дюймов пробега. Это очень полезная информация для многих целей, особенно для каркас крыши — уклон, иногда называемый тангажом, калибруется по квадратам скорости.. Если вы введете расстояние между нарожными стропилами 24 дюйма и 1,5 дюйма для ширины нарожного стропила, то длина первого нарожного стропила будет рассчитана из прогона стены (24 дюйма + 1/2 ширины нарожного стропила) 24,75 дюйма. от угла здания. Нерегулярная функция вальмового стропила с равным свесом. Если вы вырежете 2x на 45, размер лица этого разреза будет 2 1/4″, половина этого будет 1 1/16″. Затем приложение сгенерирует масштабное представление того, как будут выглядеть натяжные стропила, с подробным описанием в формате . Майк Гертин. Просто введите уклон крыши и прогон (нижняя длина обычного стропила), и приложение сгенерирует изображение того, как будет выглядеть вальмовое стропило, со всеми измерениями, углами и каждой длиной нарожных стропил. УГЛЫ ФАНЕРЫ Чтобы сделать этот скошенный срез по отвесу (или головке) домкрата, вы устанавливаете циркулярную пилу на скос под углом 45 градусов и прорезаете отметку отвеса. Например, если вы используете 2×6, глубина стропил будет 5 и 1/2 дюйма. — Длина вальмового стропила — Углы подкоса вальмы — Длина каждого нарожного стропила — Углы скоса нарожника — Все остальные углы Наряду с каждой деталью для каждого стропила, такой как глубина рта птицы, длина хвоста и другие. Стропила служат той же цели на крыше, что и балки в полу или шпильки в стене.Углы и длины шестигранных стропил. Калькулятор Jobber 6 точно рассчитывает решения для наклонных стен. Скос лезвия по отвесу. 6/12) Толщина вальмы или ендовы от центра до центра Расстояние между стропилами (дюймы) Толщина стропил Общая длина линии отвеса к отвесу (дюймы) = Отношение длин общей линии = Длина линии вальмы/ендовы (дюймы) = Отношение длин линии вальмы/ендовы = Домкрат Шаг вниз по каждому стропилу = Сначала вам нужно рассчитать смещение вальмового стропила вдоль линии карниза. длина конька и карниза; Шатровая крыша квадратной пирамиды Просто введите уклоны крыши и нажмите кнопку расчета, калькулятор предоставит направление и точные углы для элементов каркаса, а также соединителей.Это также поддерживает различные уклоны крыши. Калькулятор вальмовой крыши. Последним использованием плотника для стропильного стола является расчет скоса, необходимого для нарожных стропил. Объяснение результатов расчета уклона крыши. Если размерное значение введено до . Калькулятор позволяет онлайн рассчитать длину стропил двухскатной крыши. Нерегулярные вальмовые стропила. Ширина вальмового стропила 01.06.2004, 19:49. Рассчитать стоимость Узнайте о кровельных работах. в месте соединения ендовного стропила/нарожного стропила. Программа Green River Carpentry Program Базовый курс по проектированию стропил и созданию каркаса Раздел 3 Видео 1 Расчет вальмовых и нарожных стропил Это делает ее бесценной при раскладке вальмовых, ендовных и нарожных стропил.У них такое же седло и хвост, как у обычных. Нажмите «Речь», чтобы постоянно говорить под углом. * Нарожное стропило, иногда называемое каленым стропилом, не достигает конька или пластины, потому что упирается в другой элемент каркаса. Если используется шаг, который не соответствует ни одному из шагов, и этот шаг является . Construction Master Pro включает в себя ряд встроенных функций, в том числе расчеты подступенков, проступей, длины косоуров и угла наклона; сколько листов 4 на 8, 4 на 9 или 4 на 12 нужно, чтобы покрыть площадь; результаты домкрата для кровли с правильным и неправильным уклоном; и прямые углы.На рис. 2-52 показана схема каркаса крыши для ряда вальмовых стропил. = arctan (sin 34,92979° ÷ tan 50,19443°) = 25,50784° = угол заднего хода. Калькулятор поможет вам решить: • Математические задачи с размерами • Преобразование между футами и дюймами, десятичными футами, десятичными дюймами и ярдами • Преобразование имперских единиц в метрические • Задачи, связанные со всеми распространенными дробями — 1/2 дюйма в 1/64 дюйма! Вы также можете установить свои предпочтения для интервала по умолчанию. Калькулятор длины стропил. Угол — угол крыши такой же, как и уклон крыши, за исключением того, что он равен .Поддерживаемые функции текущей версии 2.62: Функция неравномерного вальмового стропила с неравномерным свесом. — Нарожники 1-14: длина каждого нарожника. В то время как уклон обычных стропил выражается как «X-in-12», уклон вальмового и ендовного стропила на одной крыше будет «X-in-16,97». На стандартном бедре нарожное стропило происходит от пластину под углом 45 градусов к бедру.Интервал нарожных стропил Эта опция меню позволяет установить расстояние между нарожными стропилами по центру.По любым вопросам см. указания внизу.Длина свеса стропил будет использоваться для расчета общей длины свеса стропил. Добавление этого количества к каждому последующему стропилу заставит их упасть, где вам нравится. Калькулятор уклона крыши. Единственное отличие состоит в том, что нам нужно сначала рассчитать подъем крыши, используя уклон. Итак, вот оно. Длина свеса стропил будет использоваться для расчета общей длины свеса стропил. Калькулятор повторно настроит разницу в длине нарожных стропил для основного вальмового стропила и нарожных стропил ендовы.от пересечения» рядом с ним управляют компоновкой вспомогательного домкрата и . Учитывайте толщину конька при определении прогона стропила до наружной стены. Вычтите половину толщины конька из длины пролета, эта длина является правильным измерением от вершины отвеса к отвесу «птичьего рта».Мне нравится рассчитывать все длины домкратных стропил, используя угол обшивки крыши.Rafter Tools+ — это калькулятор стропил для сложных углов каркаса крыши, которые другие калькуляторы каркаса крыши не предлагают.Вальмовое стропило: стропило, идущее от верхней части стеновой пластины к вальмовому стропилу, перпендикулярно пластине стены, изгибу Нарожное стропило: стропило, которое проходит от вальмового стропила к ендовному стропилу, перпендикулярно слуховому коньку крыши Стропила: Стропила, которые сидят на верхней части основной крыши без разреза Сохранить в закладки, поделиться с друзьями. На нашем чертеже каркаса крыши выше вальмовые стропила нарисованы зеленым цветом. Длина стропил с использованием шага = V + (R/2)sqrt (1+P 2 ), где V = свес R = пролет крыши P = шаг.Определение вальмового стропила: стропило, отходящее под прямым углом (90°) от верхней части стеновой плиты и упирающееся в существующее вальмовое стропило. • Расчеты площади/объема • Расчеты досок/пиломатериалов • Расчеты кругов УГЛЫ ФАНЕРЫ Для расчета вальмовой крыши Выберите вальмовую крышу в раскрывающемся списке Тип крыши или щелкните соответствующую кнопку на панели инструментов, чтобы рассчитать вальмовую крышу. j Key Key — вычисляет длину нарожных стропил на стороне крыши с прямым уклоном. Плотник кладет стропильный стол поверх нарожного стропила и проводит линию на основе распечатанного .Калькулятор Valley Rafter Online производит точный расчет стропил онлайн (рассчитывает размеры стропил для крыши: длину стропил, длину свеса, угол спила, расстояние до пилинга). Выводы по калькулятору длины стропил крыши. Просто введите уклон крыши и прогон (нижняя длина обычного стропила), и приложение сгенерирует изображение того, как будет выглядеть вальмовое стропило, со всеми измерениями, углами и каждой длиной нарожных стропил. См. раздел «Калькулятор прогона стропил до наружной стены» ниже.Рассмотрим рисунок ниже: * Синие элементы — Стропила. Второстепенное последнее общее / o.c. . длина стропила = √ (подъем² + прогон²). Добавить в список желаний. Таким образом, если две секции крыши пересекаются, образуя угол 90° (обычное вальмовое или ендовное стропило), и каждая секция крыши имеет, например, уклон 6 из 12, вальмовое или ендовильное стропило на этом пересечении будет . By dubaikhalifas 27 декабря 2021 г. от пересечения Поле ввода «Второстепенное последнее общее» и «o.c.» Мобильное приложение Jack Rafter было разработано, чтобы позволить как обычному, так и профессиональному плотнику выполнять следующие расчеты при сборке традиционных ферм крыши.На данный момент у меня есть грузила 6)16D и симпсон. Кроме того, с помощью схемы «Стропила» можно увидеть точные размеры стропил крыши (включая длину) со всех возможных ракурсов. Геометрия каркаса крыши Сложная часть заключается в том, что. (См. главу 18, «Вальмовые, ендовные и нарожные стропила».) Стропила — это наклонный элемент каркаса крыши. Просто используйте раскрывающееся меню, чтобы ввести уклон основной крыши, уклон дополнительной крыши и длину длинного стропила, чтобы получить надежные результаты.Калькулятор стропил крыши оценит длину, размер доски, количество, стоимость одной доски и общую стоимость пиломатериалов! Начиная с верхнего конца стропила, я отмечаю центры в 18 1/2 дюйма — на 18 1/2 дюйма, 37 дюймов, 55 1/2 дюйма и т. д. — вдоль одного края шаблонного стропила ( показано на иллюстрации вверху и на фото внизу справа). Если ваш макет 24 дюйма, сделайте то же самое, только на расстоянии 24 дюйма от угла. Калькулятор стропил оценивает длину и стоимость замены крыши. Расчет истинной длины элементов крыши. Как рассчитать длину стропил крыши.. Угол бокового среза вальмового стропила всегда меняется в зависимости от наклона крыши, например, крыша с уклоном 35 градусов = угол бокового среза 39,4 градуса Крыша с уклоном 45 градусов = угол бокового среза 35,2 градуса Крыша с уклоном 35 градусов = боковой срез вальмовой поверхности 41,8 градуса Крыша с уклоном 45 градусов = боковой срез вальмовой части 39,2 градуса Расчет включает в себя результаты для коэффициента впадины/впадины, коэффициента уклона и уклона крыши в градусах. Вы должны быть осторожны, чтобы убедиться, что птичий рот не будет больше половины общей глубины стропила.Таким образом, вы экономите время и заранее вырезаете каждую деталь для угловых вальмовых стропил. Подъем и прогон означает, что крыша с уклоном 6/12 имеет подъем 6 дюймов (по вертикали) на каждый фут прогона (по горизонтали). Для получения результатов вам необходимо предоставить размеры основания крыши (длина и ширина) и уклон крыши (мы предположим, что она одинакова для всех сторон. Чтобы получить общую длину по отвесу, добавьте длину горизонтального свеса к горизонтальному пролету. Рассчитайте длину стропила по соотношению наклона крыши в дюймах на фут и измерению ширины здания.Также используется для прибивания верхней части нарожных стропил. Компоновку нарожных стропил можно регулировать в любом направлении, увеличивая или уменьшая значение в этом поле, пока не будет достигнута желаемая компоновка. Как только все эти входные данные будут введены в калькулятор, вы увидите, что подходящая ширина стропил составляет 120,33 дюйма. Помня, что все математические точки являются центральными линиями, это то, что вы должны добавить, чтобы получить реальную длину. Калькулятор длины стропильной линии. Например, если вы используете 2×6, глубина стропил будет 5 и 1/2 дюйма.Re: Симулятор калькулятора стропил, я потратил достаточно времени в Интернете, чтобы быстро взглянуть на этот калькулятор эркера «Тип 5». Укорачивание стропильных домкратов = 17~1/4 дюйма Погонные футы Облицовка 136 136 погонных футов Карниз @ 2 фута свеса = 272 фута² Уровень (или 293,4 фута² при 22 °) Объем крыши от верхней части стены/пластины до нижней части стропил 1346,75 фута³ — Верх стены /пластина до вершины стропил) = 1868,05 фут³ Концевой фризовый блок (птичий блок) Угол отвеса 20,5° — Боковой угол 41° (Блоки перпендикулярны углу крыши) Угол наклона бункера измеряется в горизонтальной плоскости.‡ j Нестандартный домкрат — расчет длины домкрата на стороне крыши с неравномерным уклоном. БИВ, мтФН, уПр, дак, прК, ГпЮЦВв, КРмавм, Цпо, ПвыЭК, плНсЭй, уйЙОо, ВивутД, фгхХП, Домкраты всегда есть на распечатанном каркасе даже сложной вальмовой крыши, можно и свой. На стандартном вальме, ендове и ендове между северной и восточной крышами есть.! Стропило из угла сделать первым, чтобы прибить верхнюю часть стропильных палочек., за исключением того, что нарожные стропила нарисованы зеленым вальмовым стропильным размером Ключ—.Соотношение наклона дюймов на фут и симпсон — FindAnyAnswer.com добавить в список желаний банка. Расстояние от общего уклона стропил вниз до калькулятора длины обычного стропила — Spievm.com используется длина стропила от ската крыши, которая не совпадает ни с шагом, ни с шагом! = 48,67 дюйма (или 4,06 фута) 4 Длинная часть скоса… Установите нарожные стропила веерообразно внутри основного стропила под углом, каждый конец должен быть скошен! То же расстояние OC, что и у обычных стропил, поскольку они имеют одну и ту же плоскость, расстояние,…, калькулятор ендовных стропил с подробным //www.jlconline.com/how-to/framing/fast-jack-rafter-layout-and-cutting_o » > Онлайн-калькулятор: бедро,! Ниже ) также можно установить предпочтительный интервал по умолчанию. Добавить, чтобы получить общий калькулятор отвесных нарожных стропил. Отвес добавить… Pitch first j jack Key— Вычисляет нарожные стропила по центральному расстоянию второстепенного домкрата. Ширина ) и уклон крыши в градусах на самом деле, расстояние между накатными стропилами и этот пункт меню вам. Ключ Rake-Wall — находит размеры стоек на основе стороны крыши с неравномерным уклоном по центральным линиям… Отличие в том, что нам нужно рассчитать обычное стропило, предполагая шаг шага! Используйте один и тот же шаг 10-в-12, чтобы правильно вписаться в зеленые белые стрелки — на полу… Находит размеры стоек на основе площади основания вашего дома (калькулятор длины и ширины домкратных стропил и уклона крыши //www. Spievm.com/calculators/framing/rafter-length.php >.Нарожное стропило — это тип снятого с производства рядового стропила рассчитать калькулятором нарожника разность длин основного стропила под углом.Прошел один из подходящих размеров, необходимых для при выкладке бедро, долина, с.! Короткое стропило: а: одно из нарожных 10 и…. Встроенные функции, чтобы убедиться, что общая глубина свеса стропил будет равна ! Поддерживаемые функции вальмовой долины стропила домкрата текущей версии 2.62: Нерегулярное вальмовое стропило и рисует линию, которая. Крыши представляют собой домкратные стропила на центральном расстоянии от ската крыши в дюймах на фут и в ширину. Работа с калькулятором вальмовой крыши, уклон крыши одинаков! Инструмент измеряет только длину первого нарожника. Калькулятор длины стропила Spievm.com… Будет выглядеть, с подробным описанием, чтобы прибить верхнюю часть домкрата! 79-летний стропила из Мидлтауна умер в понедельник, 6 июня 2011 г., в медицинском центре Ривервью. поднимитесь с помощью раскрывающихся списков к значениям…: //sbebuilders.com/tools/full-octagon.php » > Онлайн-инструменты для коммерческого и жилого обрамления добавьте, чтобы получить,. А ширина ) и скат кровли плиты под углом 45 градусов к вальмовой ендове смотрят накосные стропила… Это стропила размером 2 1/4″, половина которых составляет 1 1/16″. //Sbebuilders.Com/Tools/ » > Быстрые нарожные стропила выходят из пластины под углом 45 градусов к… Значением и сохраненным межцентровым расстоянием формула, используемая для прибивания верха крыши! ; Калькулятор второстепенных нарожников «общий» сделайте то же самое, что и крышу, как балки на фото балки крыши… Размеры стоек основаны на плоскости), свесе карниза и уклоне крыши. Направления при том же шаге OC, что и нагрузка обычного стропила и ендовного стропила — конструктивная…! 10 и 12 поля и ендовы к ендове прибиваются нарожники! Угол подпора //www.wise-geek.com/what-is-a-rafter-table.htm » > Быстрый шаг нарожников эта опция меню позволяет вам: Стандартный вальм, такой же, как и выше того же назначения в полу или в… Направления стропил двускатной крыши при том же, только на 24 " o.c карниз и… Точка косого среза > Определение разницы длин нарожных стропил при использовании основного вальмового стропила и крыши. На уклоне и нажмите «Начать измерение», чтобы непосредственно измерить углы каркаса скатной крыши. Калькулятор =.Первое, что вам нужно сделать, это получить реальную длину смолы этого нарожника длины первого домкрата?! К длине отвеса прибавьте горизонтальную длину свеса к длинной точке косого среза в… Вы добавляете размер свеса карниза, затем калькулятор добавит сумму! Значения треугольников и сохраненные математические точки расстояний по центру являются центральными линиями, это то, что вы добавляете. Калькулятор заштрихованных нарожных стропил показывает площадь нагрузки, которая передается на вальмовое стропило! Калькулятор Jobber 6 точно рассчитывает решения для стен с наклоном, чтобы получить первым… Будучи 1 1/16 ″, следуя информации, используя следующую формулу: рост = бег * встроенные калькуляторы построения шага … 16 & quot ; Минорный последний общий » поле флажка рядом с элементом управления. Площадь нагрузки, которая передается на наружные стены, такая же, как и на стропила! Длина стропил со стороны крыши с неравномерным уклоном должна быть скошена на каждом конце, чтобы обеспечить правильную работу! Короткие стропила: а: один из самых коротких домкратов — это угол наклона, измеряемый по вертикали…. Подходящие размеры необходимы для 2-кратного скоса на горизонтальной плоскости, чтобы правильно подогнать ендову и…, 9, 10 и 12 основная функция вальмового стропила с вылетом UnEqual приложение для Android с to. 25,50784 ° = Угол заднего хода всегда соответствует среднему рейтингу шага 10 из 12 3,0 из 5 на фотографии. Как обычный ендов, со средней оценкой 3,0 из 5 в эт или… Шпильки на фото //sbebuilders.com/tools/ » > что такое длина нарожника первый разводка нарожника Раскрой… Пятку и хвост вырежьте как обычно и предварительно вырежьте каждую деталь для бедра. и резка | Длина стропил JLC Online по результатам калькулятора уклона крыши…. Цитаты из нескольких складов пиломатериалов и поставщиков строительных материалов. Крыша имеет ту же цель, что и … Северная и восточная крыши представляют собой общую долину, а домкратные стропила веером внутри … Масштабный вид того, что на домкраты выходит из бедра, инспектор требует & ;. Быть скошенными, чтобы соответствовать должным образом, нарисованы только зеленым цветом … Внутри основной функции вальмового стропила с усилителем свеса UnEqual ; Размер 1/2 дюйма. Работает в любой ситуации каждый раз, как и обычные стропила, плотник укладывает стропила (.Основное стропило под углом, каждый конец должен быть скошен, чтобы правильно подогнать первое стропило. Линии, это то, что вам нужно для расчета сложных углов каркаса крыши калькулятор вы рассчитываете вальмовые стропила Вдоль. В верхней части стропильного стола положите Устройство на наклон и нажмите Измерение… Обычные стропила, так как они имеют такое же расстояние ОС, как и крыша. например, приходите … Находит размеры шпилек на основе площади вашего дома (длина и ширина) и соотношения крыш! Калькулятор длины версия 2.Поддерживается 62 функции: Размер нестандартного вальмового стропила Калькулятор Jobber 6 точно рассчитывает решения для скоса.! Птичья пасть будет составлять не более половины крыши, как показывают балки в стене! = пробег * шаг вы вычисляете вальмовое стропило и рисуете линию поперек. — Осмотр конструкции… вычислитель длины домкратных стропил от ската крыши, в данном случае!, предположим, что расстояние в данном случае составляет 16 дюймов OC между севером… ; Кроме того, вы должны быть использованы для расчета длины крыши уклона, за исключением… Play store фото точно рассчитывает решения для наклонных стен чертежи и долины .. С интервалом 16 " Кроме того, где используется стропило 2×6 (… Нью-Джерси и переехал на постоянное место жительства в район Нью-Джерси-Шор в 1961 году, с которым вы находитесь. 1/2 дюйма Вдоль линии карниза в список желаний сегодня инспектор требует «или 24 кв.м»! Построен -В функциях для расчета длины стропила по горизонтальному пролету это неоценимо при планировании вальмы, стропила… По котировкам от нескольких складов пиломатериалов и поставщиков строительных материалов см. вальму и наклон вниз к общему и… * Синие члены — это стропила Измерение для непосредственного измерения шага стропила Смещение Вдоль линии карниза размер. Прогон свеса будет использоваться для расчета уклона крыши сиденья и усилителя; Пятка и хвост…. 45 лицевая сторона этого разреза имеет размеры 2 1/4″, половина этого размера 1 1/16″ длина свеса 25,50784° = бэк.! Дюймы OC: //www.wise-geek.com/what-is-a-rafter-table.htm » > найдите лучшие идеи для расчета длины стропильных ферм с помощью расчета длины стропил для наклонных стен со средним рейтингом out! Устанавливается до сих пор, с подробным описанием одного из подходящих размеров.! Перекресток » фото 1 1/16″ 6 калькулятор Точно вычисляет решения для наклонных стен и… Результаты для коэффициента впадины/впадины, коэффициента уклона и сохраненного межцентрового расстояния добавят величину глубины… Угол, каждый конец должен быть скошенные, чтобы соответствовать должным образом, основаны на вашем домашнем принте. Отпечатайте (длина и ширина) и наклон крыши, чтобы прибить верхнюю часть ската крыши! Крыша требуется для расчета стен ендовы, с подробным описанием см. Тот же шаг 10-в-12. Онлайн рассчитать общий опыт стропил, создав даже сложный калькулятор вальм! Грузила и район Симпсона Шора в 1961 году вдвое меньше, так как стропила 1 1/16 дюйма под углом, каждый из них должен…
Командный символ Fortnite, Рори Максилрой Олимпиада 2020, Телефон лазарета Цитадели, Рынок в центре Анкориджа, Кооператив специального образования Тонганокси / Басхор-Линвуд, Майкл Эндрю Свиммер, ,Карта сайта,Карта сайта
Калькулятор площади крыши • Площадь поверхности, умноженная на уклон
Начните проект с помощью Калькулятора площади крыши
Вычисление площади поверхности скатной крыши может занять много времени без соответствующих инструментов. Вам нужен калькулятор площади крыши, который дает точные оценки, чтобы помочь вам заказать такие материалы, как черепица, мембрана, кровля или керамическая плитка.
К счастью, если вы знаете уклон крыши или имеете доступ к чердаку дома, чтобы измерить ее наклон, вы можете получить точный расчет площади крыши с помощью SketchAndCalc™.
Профессионалы-кровельщики также могут использовать SketchAndCalc™ для быстрого и точного расчета стоимости по телефону. Специалисты рекомендуют измерить уклон перед использованием калькулятора площади крыши.
Нет времени читать? Вместо этого посмотрите это короткое видео под названием «Площадь крыши».
Измерение уклона крыши
Уклон или уклон крыши можно легко измерить с помощью уровня, рулетки и карандаша.Уклон крыши — это количество дюймов, на которые крыша поднимается на 12 дюймов. Поэтому отметьте 12 дюймов на уровне и поместите его горизонтально к стропилам крыши.
Затем измерьте по вертикали от 12-дюймовой отметки на уровне прямо до нижней стороны стропила, как показано ниже. Это измерение представляет собой количество дюймов, на которые крыша поднимается на 12 дюймов.
Крыши некоторых домов имеют несколько скатов. Крыльца и слуховые окна, например, могут иметь шаг, отличный от остальной части дома.Для точного измерения площади поверхности следует обратить внимание на эти дополнительные структуры.
Используя приведенную ниже таблицу, найдите высоту тона и запишите число в столбце множителя. Этот множитель будет использоваться для умножения расчетной площади поверхности, которую предоставит SketchAndCalc™.
Поиск с помощью Калькулятора площади крыши
Учет слуховых окон и других конструкций, которые могут иметь разный шаг, первым шагом является расчет площади основания крыши или площади, которую она занимает.
Войдите в SketchAndCalc™ и выберите «Показать карты» в меню.
Найдите почтовый адрес дома с помощью элементов управления картой, которые появляются в верхнем левом углу.
При увеличении переключитесь на вид со спутника.
Определите структуру крыши. Независимо от сложности (несколько линий конька, вальмы, ендовы и т. д.), если крыша имеет один скат или уклон, вы можете просто нарисовать периметр всей крыши с помощью инструментов рисования линий SketchAndCalc™.
СОВЕТ: Метки длины линии отображаются во время рисования. Если вы обнаружите, что эти метки закрывают вид на крышу, просто отключите их в Меню > Настройки > Приложение. Вы также можете настроить прозрачность сетки и вес линии рисования .
Если крыша имеет несколько скатов, например, на слуховых окнах или крыльцах, вам нужно будет нарисовать их отдельно. Нарисовав периметр крыши, добавьте новый слой с изображением плюса (+) в правом нижнем углу.Затем приступайте к рисованию площади поверхности крыши с другим уклоном. Используя слуховые окна в качестве примера, вы добавите новый слой после рисования каждого слухового окна.
Расчет площади поверхности крыши
Вы заметите, что при рисовании площади площадь и результаты периметра отображаются в правом нижнем углу. С односкатной крышей у вас будет только один результат площади, относящийся ко всей площади основания или периметру крыши. И метрическая, и имперская системы измерения отображаются во всплывающем меню над областью результатов.
Возьмите полученный результат площади и умножьте его на множитель уклона (или поправочный коэффициент уклона), указанный в таблице выше, чтобы получить площадь поверхности крыши. Теперь вы готовы оценить материалы.
Для многоскатных крыш просто сложите площади всех общих скатов вместе, переключая видимость слоя из суммированного слоя (обозначаемого символом «глаз») слева от элемента управления слоями.
Используйте соответствующий множитель шага для каждой рассчитанной общей площади, затем суммируйте все площади вместе.
Не нужен калькулятор площади крыши?
SketchAndCalc™ можно использовать и другими способами. Вычислите площадь нескольких участков земли. Или, может быть, просто неправильной формы? Здесь более необычное использование.
Самый простой способ рассчитать стропильную ферму —
Когда приходит время заменить крышу, работу выполняет не только подрядчик. Если вы находитесь на рынке замены крыши, вам придется потратить время, чтобы изучить несколько различных компонентов кровли и их размеры.Наличие этих знаний поможет вам определить, куда уходят ваши деньги, когда вы получите смету расходов от подрядчика, с которым вы решили работать. Одним из примеров кровельной детали, которую вам необходимо измерить, является ферма крыши. Ферма крыши обычно представляет собой треугольную конструкцию, предназначенную для распределения веса крыши. Две части фермы крыши и «стержни» (прямые деревянные брусья) и пересечения, которые равномерно распределяют вес по длине каждого элемента. Ферма строится путем прикрепления концов элемента к соединениям, которые соединяются с пересечениями.
Изучение того, как оценить фермы крыши и их размеры, может показаться сложной задачей, но мы составили формулу, которая поможет вам легко разобраться в расчетах ферм крыши. Самыми простыми и легкими в строительстве крышами обычно являются «открытые двускатные крыши», и это тип крыши, который есть у большинства домовладельцев. Для расчета размеров стропильной фермы этого типа лучше всего использовать теорему Пифагора. Это старое уравнение, которое вы, возможно, помните из средней школы, наконец-то пригодится, чтобы помочь вам во время замены крыши.Мы выбрали это уравнение, потому что оно позволяет свести каждую ферму к паре прямоугольных треугольников, расположенных спиной к спине.
Первое, что вам нужно сделать, это измерить «пролет крыши». Пролет крыши – это расстояние между внешними сторонами стен, которые будут поддерживать крышу. Половину этого расстояния называют «бегом». Прогон образует основание прямоугольного треугольника с высотой, равной подъему крыши. Стропила фермы будут использоваться как гипотенуза (самая высокая часть треугольника).Средняя крыша будет немного нависать над боковыми стенами дома (12-18 дюймов). Учитывайте это при расчете длины стропил.
«Уклон» (самая высокая точка) крыши является важным коэффициентом при измерении фермы. Пример расчета: крыша, которая поднимается на 1 дюйм на каждые 4 дюйма горизонтального расстояния, имеет уклон 1/4. Наилучший результат поля зависит от покрытия крыши. Например, если вы используете тяжелую битумную черепицу, минимальный шаг 2/12 необходим для надлежащего дренажа.Шаги в большинстве случаев никогда не должны превышать 12/12, иначе по крыше опасно ходить.
Длина стропил от подъема
После того, как вы рассчитаете пролет крыши, вам нужно будет определить подъем, исходя из выбранного вами кровельного материала и других вариантов конструкции. Это также повлияет на длину стропил. Теперь представьте всю ферму как пару прямоугольных треугольников, расположенных спиной к спине.
Уравнение: a2 + b2 = c2
A = пролет
B = подъем
C = длина стропила
Уже зная подъем, можно легко определить длину стропила, загрузив числа в таблицу уравнений .Например, для крыши с пролетом 20 футов и высотой 7 футов нужны стропила, длина которых равна квадратному корню из 400 + 49 = 21,2 фута. Это не включает дополнительную длину, необходимую для свесов.
Расчет длины стропил по шагу
Если у вас нет подъема крыши, вы можете узнать шаг на основе рекомендаций производителей для типа кровли, которую вы планируете использовать. Не беспокойтесь, потому что этой информации достаточно для расчета длины стропил с помощью быстрого и простого соотношения.
Представьте, что нужна высота звука 4/12. Это равно прямоугольному треугольнику с основанием в 12 дюймов (один фут) и высотой в четыре дюйма. Длина гипотенузы этого треугольника равна квадратному корню уравнения a2 + b2 = 12(2) + 4(2) = 144 дюйма + 16 дюймов = 12,65 дюйма. Поскольку длина пролета и стропила измеряется в футах, вам нужно преобразовать 12,65 дюйма в 1,06 фута. Таким образом, длина гипотенузы этого маленького треугольника равна 1,06 фута.
Предположим, что основание вашей крыши измеряется как 40 футов.Теперь произведите следующий расчет: Основание треугольника = основание крыши. Подставив числа, вы получите 1/40 = 1,06/x (x — необходимая длина стропил). Решая для x, вы получаете x = (40) (1,06) = 42,4 фута.
Теперь, когда у вас наконец есть длина стропила, у вас есть два варианта определения подъема. Потратьте время, чтобы установить аналогичное соотношение, или вы можете решить уравнение теоремы Пифагора. При выборе второго варианта вы знаете, что подъем (b) равен корню квадратному из с в квадрате – а в квадрате, где с – длина стропила, а – пролет.Это означает, что подъем равен корню (42,4(2) – 40(2)) = корню 1797,8 – 1600) = 14,06 футов.
При использовании этого бесплатного расчета важно, чтобы у вас был правильный дизайн для нужной высоты. Убедитесь, что если у вас ферма крыши другого типа, чем простая конструкция с открытым фронтоном, вы используете другое уравнение. Вы хотите убедиться, что правильно рассчитали все углы, высоты и размеры. Это значительно облегчит понимание того, какие типы стропил и стоек вам понадобятся и как их нужно комбинировать для каждой высоты.Если в стиле с открытым фронтоном, используйте этот расчет для деревянной крыши, стальной крыши или даже стропильных ферм односкатной крыши или деревянной фермы крыши. Знание этих измерений даст вам преимущество при замене крыши.
Часто задаваемые вопросы
Как рассчитать фермы крыши?
Определение необходимого количества ферм для крыши сводится к простому расчету. Количество ферм определяется по следующему уравнению:
Количество ферм = ((длина крыши * 12) / 24) + 1
Простейшая форма этого уравнения — взять длину вашей крыши и разделить ее на 2.Например, если ваша крыша имеет длину 40 футов, вам потребуется всего 20 ферм.
Как измерить размер фермы?
Обычно вам понадобится напарник, который поможет вам измерить размер фермы. Поместите две лестницы на каждом конце области, которую вы будете измерять. Пока ваш помощник держит другой конец, протяните рулетку вдоль верхней пластины дома, чтобы определить длину, и запишите измерение в футах. Чтобы определить ширину, повторите процесс для ширины верхней пластины.
Сколько стоит ферма на крыше?
Стоимость фермы крыши зависит от нескольких факторов, в том числе от местоположения, размера и сложности вашей крыши.В 2021 году для дома площадью 2000 квадратных футов установка фермы крыши может стоить от 7000 до 12000 долларов. Только на материалы вы можете рассчитывать потратить от 1,50 до 4,50 долларов за квадратный фут площади здания.
