Опалубка стен — виды и характеристики

Опалубка – это вспомогательная система возведенных конструкций, изготовляемая для придания требуемых форм для строительных смесей.

Виды опалубок для стен

Современное строительство практически невозможно представить без опалубки. Преимущественно используется для изготовления фундамента будущего строения и формирования крыш. Также существует такой тип зданий, при котором каждый этаж возводится благодаря системному изготовлению опалубки стен и заливания ее бетоном. В зависимости от конструктивных требований к опалубке, она делится на два основных типа:

• Несъемная. Такая опалубка возводится из дешевых материалов для разового использования. Имеет свои особенности в зависимости от используемых материалов.
• Съемная. Долговременная опалубка из прочных и надежных материалов используется для масштабных строительных работ. Металлы, древесина, синтетические или комбинированные материалы позволяют применять конструкцию от нескольких, до сотен раз.

Деревянная опалубка стен

Металлические варианты преимущественно используются в промышленных масштабах, при возведении многоэтажных зданий. Создаваемые для многоразового использования, они могут существенно сэкономить затрачиваемые ресурсы.

Деревянные опалубки хоть и дешевле, но длительность службы сильно ограничена эксплуатационными свойствами древесины. Используются плоские доски, из которых конструируют необходимые формы. Если объем бетона не очень большой, то могут подойти и листы фанеры.

Отдельно можно отметить крупнощитовую опалубку. Современное строительство уже не может обходиться без монолитного возведения несущих конструкций, ведь такой подход имеет существенные преимущества:

• Надежность;
• Экономичность;
• Оперативность работы.

В предоставлении крупнощитовой опалубки можно выделить специализированную компанию Крамос. Производитель предлагает свою опалубку под названием «Симба». Симба — это профессиональный подход в предоставлении съемной и качественной опалубки. Это один из лучших вариантов опалубки для монолитного возведения стен и опорных конструкций на территории России и стран СНГ. Она представляет собой высокое сочетание отменной прочности и длительного срока службы. Может быть куплена или получена в аренду от компании производителя.

Основные требования к конструкциям опалубки для стен

Независимо от материалов изготовления, есть ряд требований, следование которым позволит с уверенностью изготовить надежную и практичную опалубку для многоразовых применений:

• Жесткость и надежность установки каркаса;
• Максимально плотная подгонка элементов конструкции;
• Материалы опалубки должны минимально взаимодействовать с бетоном;
• Прочность конструкции должна выдерживать массу бетона.

При соблюдении перечисленных требований, ваша опалубка не подведет, обеспечит необходимую форму бетона. Если вы не уверены в своих силах, не готовы к изготовлению опалубки самостоятельно, то следует обратиться к профессионалам.

Они в соответствии с ситуацией и вашими требованиями подберут самый оптимальный вариант, объяснят причину выбранных ими материалов и форм конструкции.

При небольшом домашнем строительстве существует объективная причина собрать опалубку стен самостоятельно. Таким образом можно существенно сэкономить, использовав накопившиеся дома материалы для формирования каркаса. Создать такую конструкцию не очень сложно, но необходимо ознакомиться с основными нюансами дела.

Стеновая опалубка своими руками

Если вы уверены в своих силах и готовы потрудиться на благо своего будущего дома, то вам необходимо ознакомиться с процессом возведения опалубки. Есть два основных и наиболее доступных способа:

Изготовление съемной опалубки самостоятельно из металла или дерева

Вариант из металла придется закупать. Он представляет собой конструкцию щитов, которая устанавливается вдоль стен, создавая необходимую форму для будущих габаритов. Более дешевый и популярный вариант изготавливается из древесины. Сколачивание опалубки из дерева осуществляется непосредственно на строительной площадке.

При монтаже опалубки стен, высота конструкции определяется с учетом планируемого разового заливания бетона. В случае стен, необходимо заранее рассчитать, какие габариты примут стены, и какое количество бетона потребуется для единовременного заполнения всего предоставленного объема. Толщина опалубки для стен рассчитывается с учетом теплопроводности выбранного материала и средней температуры.

При возведении каркаса опалубки следуют придерживаться следующей последовательности действий:

1. Сборка и монтаж опалубки. С помощью плоских досок и связующих ребер из бруса, собираются деревянные щиты. Фиксируются на соответствующем расстоянии толщине будущих стен. На расстоянии в 1-1,5 метра друг от друга устанавливаются распорки для прочности. При толщине более 50 см рекомендуется установка горизонтальных брусков для стяжки опалубки.
2. Армирование.
   В опалубку вставляется металлическая конструкция в виде сетки или каркасной арматуры. Арматуру соединяют между собой с помощью просолки, использовать сварку не рекомендуется, так как бетон и металл имеют разный процент усадки и жесткие соединения могут повредить конструкции. Армирование существенно увеличивает прочность бетона, делает его более цельным и однородным. Но стена с большим количеством металла в своей основе будет холодить, так как повышается ее теплопроводность.
3. Заливка бетоном. Заливание бетона рекомендуется осуществлять последовательно. Слой за слоем укладывается бетон по 40-60 см в высоту. После затвердевания, опалубку можно устанавливать выше. Залитую смесь бетона следует перемешивать для удаления воздуха. Для этого можно использовать специализированную технику или подручные средства.

После затвердевания бетона, съемную опалубку можно сохранить для дальнейшего использования по мере необходимости.

Возведение стен с несъемной опалубкой

Монолитные стены, возведенные с помощью такой опалубки, не требуют разборки опорной конструкции. Несъемный вариант возводится как функциональная часть будущей стены. Самый популярный и известный пример такой опалубки – блоки для опалубки из вспененного полистирола с пустотами. Они устанавливаются на расстоянии в 15 сантиметров и соединяются перемычками. Общая методика возведения стен таким способом осуществляется следующим образом:

1. Монтаж опалубки. На фундаменте возводятся блоки полистирола. Скрепляются перемычками, которые обеспечивают прочность и устойчивость конструкции. Как и с обычной опалубкой, бетон заливается послойно по 50 сантиметров в высоту. После заполнения возводится следующая серия блоков.
2. Армирование. Между блоками несъемной конструкции устанавливается арматура. В блоках предусмотрены соответствующие пазы для армирования.
3. Отделка стен. В итоге получается комбинированная конструкция стен. Внешние стороны из полимера, внутренняя – из армированного бетона. Внешние стороны не отличаются повышенной прочностью, поэтому их следует укрепить негорючим укрепляющим материалом.

Подробное описание возведения стен из пенополистирола.

В процессе сборки может возникнуть проблемы несостыковки. Они решаются распилом блоком для придания правильной формы. Для заливания строительных смесей в несъемные конструкции может быть использован только бетон.

Виды смесей для заливки

Для разных целей и условий эксплуатации могут пригодиться различные смеси для формирования стен. Ниже можно ознакомиться с разными основными строительными смесями, узнать об их особенностях:

• Бетон. Очень прочный и практичный материал, но требует утепления из-за высокого уровня теплопроводности;
• Железобетон. Прочнее бетона, но из-за использования металлических частей обладает и более высокой теплопроводностью;
• Керамзитобетон. Из-за низкой теплопроводности стены из этого материала будут более теплыми;
• Шлакобетон. Менее прочный аналог керамзитобетона;
• Арболит. Смесь цемента с древесиной. Прочный и теплый материал. Но для длительной эксплуатации необходим слой гидроизоляции.

Стоит помнить, что постоянное развитие технологий может изменить некоторые нюансы обсуждаемого вопроса. Поэтому всегда актуальным будет консультация у специалистов. Они введут вас в курс дела, расскажут о новых технологиях и механиках изготовления опалубок.

14.06.2016

Устройство опалубки монолитных стен

При возведении стен с использованием технологии монолитного строительства могут применяться несколько типов опалубки. В строительстве крупных объектов гражданского и промышленного назначения актуальна съемная щитовая опалубка, позволяющая быстро возводить длинные и высокие стены. В частном секторе применяется несъемный тип опалубочных систем, позволяющих производить заливку целого здания по готовому контуру. Каждая из разновидностей имеет свои плюсы и минусы, а также особенности устройства.

Устройство съемной щитовой опалубки стен

Первым этапом сборки съемной опалубки является составление детального проекта, в котором должны быть учтены все типовые и геометрические особенности возводимой конструкции. Также до установки и закрепления формовочного комплекса производятся соответствующие расчеты, определяющие:

• оптимальную толщину стены с учетом климатических особенностей и несущей способности архитектурных элементов и опалубки;
• марку бетона и армирующих элементов.

Схемы установки съемной щитовой опалубки для различных вариантов стен

После составления технологического плана переходят к процессу устройства опалубочной системы, который включает в себя:

• соединение щитов опалубки между собой с использованием замковых механизмов и стяжек;
• монтаж палубного полотна из водостойкой фанеры;
• раскрепление опалубки подкосами;
• монтаж армирующих элементов;
• соединение готовых блоков (щитов), стоящих параллельно с применением стяжных винтов.

Щиты стеновой опалубки соединяются в последовательные сегменты при помощи замков различного типа, обеспечивающих надежную фиксацию и достаточный уровень прочности. В прямолинейных сегментах могут применяться клиновые и универсальные замки. Для скрепления угловых щитов используются шкворни или специальные стяжки. После формирования блока требуемых габаритов необходимо закрепить его в вертикальном положении и создать условия для 100%-ной устойчивости.

Щиты стеновой опалубки соединяются в последовательные сегменты при помощи замков различного типа

Монтаж полотна палубы может производиться в горизонтальном или вертикальном положении, в зависимости от размеров  каркаса опалубки. Фиксация контактной поверхности к ребрам каркаса осуществляется посредством специальных крепежных устройств, вид которых также зависит от разновидности опалубочной системы.

Зафиксировать комплекс опалубочных щитов в вертикальном положении, а также произвести юстировку помогут подкосы. Существует две разновидности данных устройств: двухуровневые  и одноуровневые. Они отличаются несущей способностью и механизмом распределения нагрузки. Двухуровневый подкос применяется для более габаритных конструкций с высоким показателем нагрузок.

Армирование формы для заливки осуществляется в соответствии технологическими требованиями, предъявляемыми к конструкции. На основании функционала стены (несущая или нет) выбирается тип арматуры (вид, толщина и т.д.). При размещении армирующего элемента между щитами опалубки должно оставаться достаточное пространство, которое займет бетон, сформировав внешние кромки плиты. Для обеспечения неподвижного положения арматуры внутри опалубки используются специальные фиксаторы.

Для обеспечения неподвижного положения арматуры внутри опалубки используются специальные фиксаторы

После установки сегментов опалубки в вертикальное положение (параллельно) и укладки арматурных элементов осуществляется их скрепление стяжным винтом, обеспечивающим надежную сцепку между параллельными стенками опалубки. После завершения данного этапа и проведения всех необходимых инженерно-технических проверок может начинаться подача бетонной смеси.

Устройство несъемной опалубки стен

Опалубка несъемного типа для строительства монолитных конструкций может иметь различную форму. Кроме основных функций материал, используемый для создания формовочного пространства, играет роль утеплителя, поэтому использование данного вида опалубки целесообразно в малоэтажном частном строительстве. Как правило, в данном случае используются пенополистероловые блоки.

Устройство данного типа опалубки для монолитных стен заключается в формировании формовочного контура путем соединения полимерных блоков посредством профилей, уже установленных на каждом из элементов. Толщина стены зависит от применяемой разновидности блоков. Заливку стены можно начинать после скрепления блоков, армирования формы и проведения всех проверок.

Армирование стены в несъемной опалубке

советы по сборке конструкции +Фото и Видео

Современное строительство развивается с упором на качество при максимально коротких сроках и низких затратах на материалы.

Такой подход позволяет возводить дома за предельно короткие сроки, а также сделать жилье доступным для большинства населения.

Это напрямую влияет на оборотокапитал, а также дает возможность заинтересовать покупателя, ведь мы живем в эпоху, когда хочется получить качественный результат за максимально короткие сроки, а не ждать готовое жилье годами. Сейчас есть тенденция использования кирпича лишь в качестве облицовочного материала.

Опалубка для возведения стен и литье из бетона, дают возможность соорудить надёжный каркас дома на один этаж, в течение недели. Для сравнения, на конструкцию из кирпича нужно будет потратить вдвое больше времени и средств.

Общие сведения об опалубке

Варианты возведения опалубки зависят в первую очередь от их предназначения. Материал, способ установки и формирования, определяется тем, какую конструкцию вы хотели бы получить – надежную, теплую либо недорогую без заморочек.

Виды опалубки для стен

Съемная

Опалубка для стен изготавливается из древесины, металл или пластмассы. Суть метода довольно прозрачна и понятна. Данная конструкция позволяет получить в результате прочные стены, при условии применения качественного бетона и конкретной схеме использования арматуры.

Несъемная

Опалубка для стен формируется из пенополистирола, смеси цемента и древесины, а также кирпича. Затраты средств и сил на возведение получаются минимальными, а результат радует – вы получите теплую и маловесную конструкцию.

Аренда опалубки

Сооружение для стен или сооружение своими руками, это также позволит вам сэкономить деньги. Соблюдая принципы заливки стен из бетона в съемную опалубку, вы получите возможность делать достройку и перепланировку дома в будущем, не теряя способности выдерживать нагрузку на стены и перекрытия.

Примечание. Возьмите на прокат набор стоек и щитов из пластика или металла, это избавит вас от необходимости тратить больше средств на покупку всех элементов конструкции.

Возведение опалубки для стен своими руками

Для того чтобы сделать опалубку самостоятельно, вам не потребуются особые навыки в строительстве, главное иметь хороший глазомер и уметь пользоваться нивелиром, строительным уровнем и отвесом. Все это необходимо для того, чтобы сделать конструкцию правильной геометрической формы с соблюдением всех норм строительства.

Подходы

Для возведения опалубки своими руками наиболее подходящими считаются такие конструкции:

• Комбинированная. Для ее сооружения вам понадобятся стойки, подкосы, ригеля из стали. Щиты из пластика или ориентированно-стружечной плиты. Вся конструкция довольно легкая, поэтому у вас не будет необходимости применять дополнительное оборудование для подъема элементов.
• Несъемная опалубка на основе «Velox». Возведение стен по технологии несъемной опалубки обеспечивает большую скорость сооружения корпуса и одновременного обустройства слоя для защиты поверхности из арболита.
• Опалубка из камня или кирпича. Применяется с целью сооружения стен в готовом виде, которые не нуждаются в финишной отделке снаружи. Данный метод дает вам возможность сократить расход денежных средств, увеличивая одновременно надежность коробки дома.

Примечание.Если планируется возведение дома с использованием бетонированной смеси, необходимо делать укрепление при помощи арматуры, которую устанавливают в вертикальном положении.

Опалубка для возведения стен из металла и дерева

Процесс работ

Съемные опалубки являются одним из самых простых методов сооружения стен дома. Они продаются в комплектации из боковых щитов, усилителей балок (ригель, стяжка, телескопические подкосы, стойки). Для новичков в этом деле, есть специальные инструкции по установке опалубок. Зачастую, первой ставят отвесные стоки угловые, затем цепляют щиты, и крепятся балки в горизонтальном положении. После того как будет собран каркас, необходимо соединить щиты при помощи стяжек, а также боковых подкосов.

На начальном этапе сборки опалубки все элементы должны быть в состоянии недотянутости, то есть не полного закрепления. В процессе выведения вертикали металлической опалубки для стен, все замки необходимо закрывать полностью. Далее делают проверку надежности стыковых соединений и заливают бетон.

При выполнении работ по возведении опалубки в здании, где уже есть перекрытия на потолке, специалисты советуют сооружать стойки с креплением верхних элементов опалубки в потолке. Зачастую такой метод используют при строительстве многоэтажек, но с небольшими видоизменениями подойдет и для малоэтажного строительства.

Для самостоятельного использования сгодятся щиты из дерева с 200 х 50 см. Принцип их установки такой же, как и в металлических. Главное задание – поставить ровно по горизонтали. Работы с деревянными опалубками для стен проходят быстрее по времени, но сам процесс строительства стен затягивает на больший срок, если сравнивать с металлическими опалубками.

В форму из металла можно залить бетона не меньше, чем на 2,5 м, максимально – 3 м. Работая с опалубками для заливки стен из дерева, вы не сможете себе этого позволить. Крепкость древесины ниже металла, поэтому высота столба ограничивается 50 см. В противном случае, вы получите деформацию нижних частей опалубки, а сами стены будут напоминать грушу.

Опалубку для отлива фундамента можно применять и для строительства стен. Для этого вам понадобится калиброванная доска обрезная, из которой собирают щиты длиной 2 м и шириной 50 см. каждую пару щитов закрепляют распорками из брусьев с сечением 5 х 5 см, а длина должна соответствовать ширине стены.

После того как бетон будет залит, распорки для опалубки стен останутся на месте, поэтому для отлива верхней части, нужно открепить щиты, и переместить их на высоту 45 см, по нижнему краю щиты приколачивают к распоркам, которые остались в бетоне, вверху ставят новые распорки.

Возведение опалубки по технологии «Velox»

Суть технологии заключается в том, что стенки опалубки, в которые заливают бетонный раствор, никуда не убирают, они остаются на месте, соединяясь с раствором, и могут применяться, как отделочный слой.

Обычные цементно-древесные плиты соединяют одноразовым крепежом и ставятся на подготовленное основание. Это позволяет собирать стены любой формы, наподобие конструктора. В процессе строительства стен, в опалубку можно заложить утеплительный материал, таким образом, вы получите надежную крепкую стену из бетона, которую можно обшить арболитом и утеплить пенополистиролом.

Установка опалубки стен из кирпича

Кладку из кирпича также применяют в качестве несъемной опалубки для стен. Корпус, в который заливают бетон, сооружают из силикатного и облицовочного кирпича. На первый взгляд может показаться, что данная технология очень затратная как со стороны денег, так и труда. Но, тем не менее, она имеет свои преимущества и используется довольно часто на практике. Такой метод гарантирует получение на выходе надежного каркаса и теплых стен одновременно.

Для того, чтобы бетонный раствор под давлением не распер форму из кирпича, необходимо прокладывать своеобразные перегородки через 3 ряда по вертикали и 4 – 5 кирпичей по горизонтали. Некоторый промежуток конструкции, которая прилегает к кирпичу для облицовки, закладывается утеплительным материалом, чаще все применяют вспененный пенополистирол. Незанятое пространство заливают смесью бетона марки 200.

Вспененный пенополистирол дает возможность возместить напор массы бетона, а после того как конструкция даст усадку, материал расширяется и заполняет оставшиеся щели. Литой каркас из бетона отлично держит кладку кирпича, создавая все условия для отличной теплоизоляции стен. Очень часто, для сокращения расходов на облицовочный кирпич, не отличающийся дешевизной, внешние стены облицовывают его половинками, которые нарезают впродоль.



Как устроена опалубка фундамента своими руками из досок над землей: Пошаговая инструкция- Обзор +Видео

Опалубкой называют вспомогательную временную конструкцию, используемую для перекрытий и  формирования частей возводимой конструкции или отдельных ее элементов.Обычно она состоит из опалубочных форм (щитов), а также поддерживающих, опорных и крепежных устройств. Щиты устанавливают в проектное положение, и заполняют получившийся объем бетонной смесью.[contents]

Когда она затвердевает, опалубка убирается – происходит распалубливание. Каким требованиям должна отвечать правильная опалубка? Ей необходимо быть достаточно устойчивой и прочной, не менять форму даже под большими нагрузками фундамента, которые могут появиться в процессе работы. Обшивка щита должна быть без щелей, в которые просачивается содержимое, ровной и гладкой, для обеспечения качественных поверхностей без изъянов: наплывов, деформаций и раковин.

Она должна быстро и легко разбираться и собираться, может быть бетонной и деревянной, обеспечивать свободную укладку цементной смеси, монтажа арматуры. Особое качество опалубки – ее оборачиваемость. Это способность многократного использования, и чем она больше, тем ниже будет смета и стоимость единицы объема продукции.

Опалубка под фундамент

Делается она достаточно просто. Тем не менее, здесь имеются свои особенности, которые следует учитывать. Прежде чем приступить к собственно процедуре, необходимо изучить подробную инструкцию по установке. Она поможет выполнить работу быстро и качественно, избежав традиционных ошибок. Так как грамотно провести установку опалубки? Об этом пойдет речь ниже. Опалубка представляет собой совокупность деталей, служащих для изготовления монолитных бетонных блоков.

Касательно ленточного фундамента, она предоставляет возможность возвести расположенную над землей его основную часть стены или колонн. Такая опалубка может быть съемной и несъемной. Если первая делается обычно из металлических сплавок или древесины (досок), то для изготовления второго потребуется пенополистирол. Любая опалубка, независимо от ее типа, является стандартным устройством. То есть, в общем и целом, все опалубки схожи между собой. Простейшая из них изготавливается из балок, досок и гвоздей.

Простая опалубка: устройство

Для мелкозаглубленного ленточного фундамента строения опалубка традиционно изготавливается из обычных досок. Это своеобразный вариант эконом, которым часто пользуется множество строителей, и любителей, и профессионалов.

Для создания необходимой конструкции потребуются доски, гвозди и планки. Еще могут понадобиться подпорки. Колышки (или планки) вбиваются по протяженности всего периметра фундамента. На них, с внутренней стороны, прибивается фанера или доска.

Важно устанавливать конструкцию таким образом, чтобы получившиеся стены фундамента не выглядели снаружи уклонистыми или даже кривыми. Стены в таком случае тоже не получатся качественными. Все работы нужно производить с использованием уровня. Использование добавочных подпорок поможет сделать конструкцию более ровной. Приготовленная бетонная смесь заливается меж стенок сделанной опалубки. Пока смесь хорошо не просохнет, доски устройства снимать запрещается.

Монтаж опалубки: готовые решения

Промышленность по возможности облегает работу строителям. Коснулось это и опалубки. У специалиста нет нужды самостоятельно заниматься процессом ее изготовления. Нужный ему тип устройства он вполне может приобрести себе в магазине или на строительном рынке. Заводское изготовление опалубки обладает множеством достоинств.

• Такое изделие гораздо надежнее и прочнее самодельного.
• Не нужно тратить время на обустройство опалубки.
• Фабричная опалубка качественная, у нее нет недочетов.
• Покупная опалубка может быть изготовлена как из дерева, так и из металла.
• Можно заказать изделие по собственным расчетным данным.

За фабричное изделие, разумеется, придется выложить некоторую сумму. Зато мастеру не нужно будет вымерять все комплектующие и своими руками сооружать требуемое. Возможные недочеты строящегося сооружения, которые могут стать следствием применения некачественных планок, часто обходятся гораздо дороже.

Несъемная опалубка: технология устройства

Когда на фундамент ожидаемо должна приходиться слишком высокая нагрузка, для его изготовления потребуется опалубка несъемного типа. Она в состоянии усилить внешние стены и фундамент строения. Данная разновидность оказывается выгодной по нескольким причинам. Она значительно уменьшает возможные потери тепла, ее использование позволяет заметно сэкономить на строительных материалах. С такой опалубкой не придется беспокоиться об устройстве утепления цокольных этажей.

Размещенный рядом с опалубкой пенополистирол прикрывает и защищает стены, не позволяя грунту промерзать. Это обеспечивает определенную безопасность для стен. Такую несъемную опалубку удобно приобрести целым комплектом, и собрать самостоятельно для использования. Теорию правильного устройства опалубки для фундамента желательно изучить заранее.

Ленточный фундамент: особенности опалубки

Устройство опалубки для ленточного фундамента

Устройство конструкции для изготовления ленточного фундамента отличается некоторыми особенностями. Для этой цели обычно применяют толстые доски (около пяти сантиметров) и прочные подпорки. Высота такого сооружения может достигать двух метров. Работа по возведению ленточного фундамента начинается обычно с направляющих досок.

Если все сооружение оказывается слишком габаритным, и превышает высоту двух метров, то доски желательно заменить щитовыми материалами.

Чтобы такой щит обладал достаточной прочностью, его ширина должна быть равна по размеру его высоте. Опалубка не должна иметь щелей. При ее изготовлении очень трудно обойтись без их появления, но они должны быть тщательно заделаны. Маленькие перед заливкой законопачивают паклей, большие закрываются специальными рейками, подходящими по размеру.

Опалубка для фундамента: сложность работы

Процесс установки опалубки является достаточно сложным и трудоемким. Мастер должен знать все его особенности и тонкости работы. Некоторые начинающие любители, лишь осуществив заливку, спохватываются, что не знают точно, когда необходимо убирать с фундамента опалубку. Если у кого-то не имеется возможности точно узнать последовательность мероприятий, лучше проконсультироваться со специалистами.

С чем необходимо определиться еще до начала всех работ?

• Тип используемой опалубки в каждом конкретном случае выбирается заранее. Съемный тип конструкции больше подходит для стен цоколя, которые не предполагается позже утеплять. В областях с суровым климатом данный тип конструкции использовать не рекомендуется.
• Конструкция используемой опалубки будет зависеть от того, какой фундамент под ней используется. Необходимые для строительства материалы выбираются в соответствии с типом фундамента.
• Через сколько времени требуется снять опалубку? Это чрезвычайно важный вопрос, так как надежность и прочность конструкция зависят от правильности этих действий.

Важно помнить о следующем. Рабочий должен знать состав заливаемой в конструкцию смеси. Поэтому ему необходимо быть в курсе, какой сорт и марка бетона использовалась для ее изготовления, и требуются ли для нее какие-то добавочные материалы.

Устройство опалубки фундамента: советы

Некоторые полагают, что изготовление опалубки – плевое дело, для которого нужна всего лишь пара досок необходимого размера, да гвозди для их соединения. Это так лишь отчасти, ведь по факту опалубка является своеобразным переходным этапом от возведения фундамента здания к его стенам.

Но нередко сегодня встречаются достаточно сложные системы, в которых пары досок оказывается явно недостаточно. Это касается, например, опалубки стен строения. Благодаря использованию данного метода у современных строителей и архитекторов получаются реально грандиозные сооружения.

Особенной популярностью в последнее время начала пользоваться специальная пленочная опалубка.

Данный тип конструкции предполагает оборачивание возводимой конструкции одним из пленочных материалов. С помощью такого способа можно существенно сэкономить на строительных материалах.

Производство опалубки занимает примерно пару суток. Это время необходимо для того, чтобы используемая бетонная смесь хорошо просохла. Чтобы не нарушить симметрию и целостность конструкции, в этот период ее лучше не трогать и никак не тревожить.

Прежде чем снять доски с готовой конструкции, следует проверить, в каком состоянии находятся стенки. Иногда цемент застывает дольше, и срок полного высыхания наполнителя может увеличиться до трех дней.

Опалубка стен: Виды,устройство, монтаж, фото и видео

Современное строительство ведется, как правило, по особым проектам, и строения с очень сложной конфигурацией сегодня создают при помощи монолитного железобетона. А для того, чтобы монолитные конструкции сформировались, бетонную смесь требуется залить в специально собранную форму, называющуюся опалубкой. Она может производиться из различных материалов и дает возможность делать качественные элементы зданий, в том числе несущие стены.

Виды опалубки стен

Опалубка имеет вид каркаса, который был создан для дальнейшего изготовления стен. И после застывания бетона получается монолитная конструкция, характеризующаяся не только высокой плотностью, но и идеально гладкими поверхностями. Далее опалубка снимается и может в дальнейшем продолжать использоваться по своему назначению. Существует и несъемный вид опалубки, однако выбор данного каркаса подразумевает лишние финансовые затраты.

Так как основное назначение опалубки – удержать жидкую массу бетона до ее застывания, то и материалы для ее создания должны обладать необходимой прочностью, включая еще такой показатель, как герметичность. По факту любая опалубка — это система щитов, и вид этой системы определяется материалом, из которого она производится.

Деревянные панели



Фото Деревянная опалубка стен

Опалубка данного вида обычно используется для построения бетонной монолитной стены и производится из твердых пород деревьев. После застывания съемная опалубка из деревянных щитов разбирается и снимается, тогда как при сборке все ее элементы крепятся гвоздями, прочно их скрепляющими. При снятии деревянные панели легко отстают от бетона, не повреждая его. Если же внутреннюю поверхность опалубки покрыть полимерной пленкой, то стены здания будут идеально гладкими. Однако при масштабном монолитном строительстве деревянные щиты не используются, они подходят только для малоэтажных сооружений.

Строительная фанера

Фото Опалубка стен из фанеры

Для создания такой опалубки используется фанера, представляющая собой слои шпона из твердых пород деревьев, которые плотно склеены между собой. Чтобы такая фанера была очень прочной и обладала всеми нужными эксплуатационными качествами, листы шпона соединяют под сильным давлением и нагревом. А так как в результате фанерная опалубка имеет совершенно гладкую поверхность, то и готовые монолитные конструкции из бетона будут идеально ровными. Технология установки и снятия щитов из фанеры практически не отличается от монтажа деревянных щитов, только вместо гвоздей используют шурупы.

Металлические щиты

Фото Металлическая опалубка стен

Когда речь заходит о крупном строительстве и многоэтажных строениях, без опалубки из металлических листов с ребрами жесткости обойтись практически невозможно. Сам набор стальных щитов данного назначения включает в себя весь набор элементов для фиксации этих элементов в требуемом для строительного проекта положении. А герметичные стыки образуются за счет специально устроенных замков между панелями. Так как они имеют большой вес, то металлическая съемная опалубка монтируется при помощи башенных или автокранов. На сегодняшний день существуют два вида таких металлических ограждений: переставные щиты и скользящая опалубка.

Переставные щиты – это стальные панели, позволяющие возводить высокие стены в наиболее короткие сроки. Для этого, когда нижний ярус залитого в опалубку монолита твердеет до нужного состояния, металлические щиты демонтируются и устанавливаются уже на следующем уровне и т.д. При этом перестановка панелей производится тоже лишь грузоподъемными механизмами.

Скользящая опалубка является механическим комплексом из ограничивающих поверхностей, который состоит из набора стальных щитов, нескольких такелажных приспособлений и подъемных элементов. Эксплуатация скользящей опалубки выглядит следующим образом: монолит из бетона формируется послойно, и в ходе этого ряд металлических щитов передвигается в нужную сторону для заливания идущего по очереди уровня данной конструкции и т.д.

Металлическая опалубка при правильном уходе может неоднократно использоваться даже несколько лет подряд, поэтому весьма удобно и выгодно брать данные элементы в аренду.

Пластиковые панели

Фото Пластиковая опалубка стен

Полимерные щиты заметно отличаются от других видом своим весом, так что их на первый взгляд завышенная цена обусловливается именно легкостью транспортировки и перестановки. Эта опалубка предназначена для многоразового использования, поэтому ее тоже предпочтительнее всего брать в аренду. Однако нужно учитывать, что пластиковые панели весьма легко деформируются, поэтому требуют крайне аккуратного монтажа и подходят только для построения невысоких монолитных железобетонных конструкций.

Алюминиевые панели



Фото Алюминиевая опалубка стен

Опалубка из цветного металла по многим своим качествам напоминает металлическую, но при этом такие панели не подвержены коррозии и имеют небольшой вес. При желании в процессе возведения сооружений застройщик может установить алюминиевые элементы опалубки ручным трудом, не прибегая к подъемной технике. Но данная опалубка требует аккуратного обращения, потому что алюминий легко деформируется от самых небольших внешних воздействий. Также она имеет высокую цену, поэтому ее выгоднее арендовать. Алюминиевые элементы подходят для построения многоэтажных и других масштабных объектов.

Варианты возведения стен с опалубкой

Специалисты полагают, что при одних и тех же условиях могут использоваться различные опалубочные системы, но итоговый выбор ограничивающих конструкций для железобетона всё же должен основываться на экономико-технических показателях проектов сооружений. В соответствии с тем, какую стену хотят получить (теплую, крепкую или дешевую), нужно делать выбор в пользу конкретного материала опалубки и точного способа ее установки.

Самым дорогим, но быстрым вариантом считается отливка монолитов в многоразовую металлическую или пластиковую опалубку. А самой дешевой и медленной – в деревянные ограждения, особенно самодельные для частного строительства. Но, несмотря на то, что создание опалубки самостоятельно в строительстве своего дома кажется многим заманчивым, на деле это может обернуться получением плохих результатов – крепежные элементы могут не выдержать тяжести залитой в формы бетонной смеси и т.д. Гораздо надежнее и проще взять опалубочные системы в аренду. При соблюдении всех правил и технологий, эта съемная опалубка даёт возможность в сжатые сроки возводить даже многоэтажные дома, не теряя несущих способностей перекрытий и стен. Это актуально и для всех сооружений.

Аренда опалубки при строительстве монолитных зданий набирает популярность, так как ее экономическая целесообразность неоспорима – аренда стоит дешевле покупки, причем при условии того, что опалубка представляет собой съемную конструкцию, сохранять ее в своем хозяйстве далеко не всегда имеет смысл. Плюс готовая опалубка, которая уже не раз принимала участие в строительстве, гарантирует высокое качество геометрии здания, которая особенно важна для двухэтажных строений и тяжелых потолочных перекрытий.

Базовый комплект

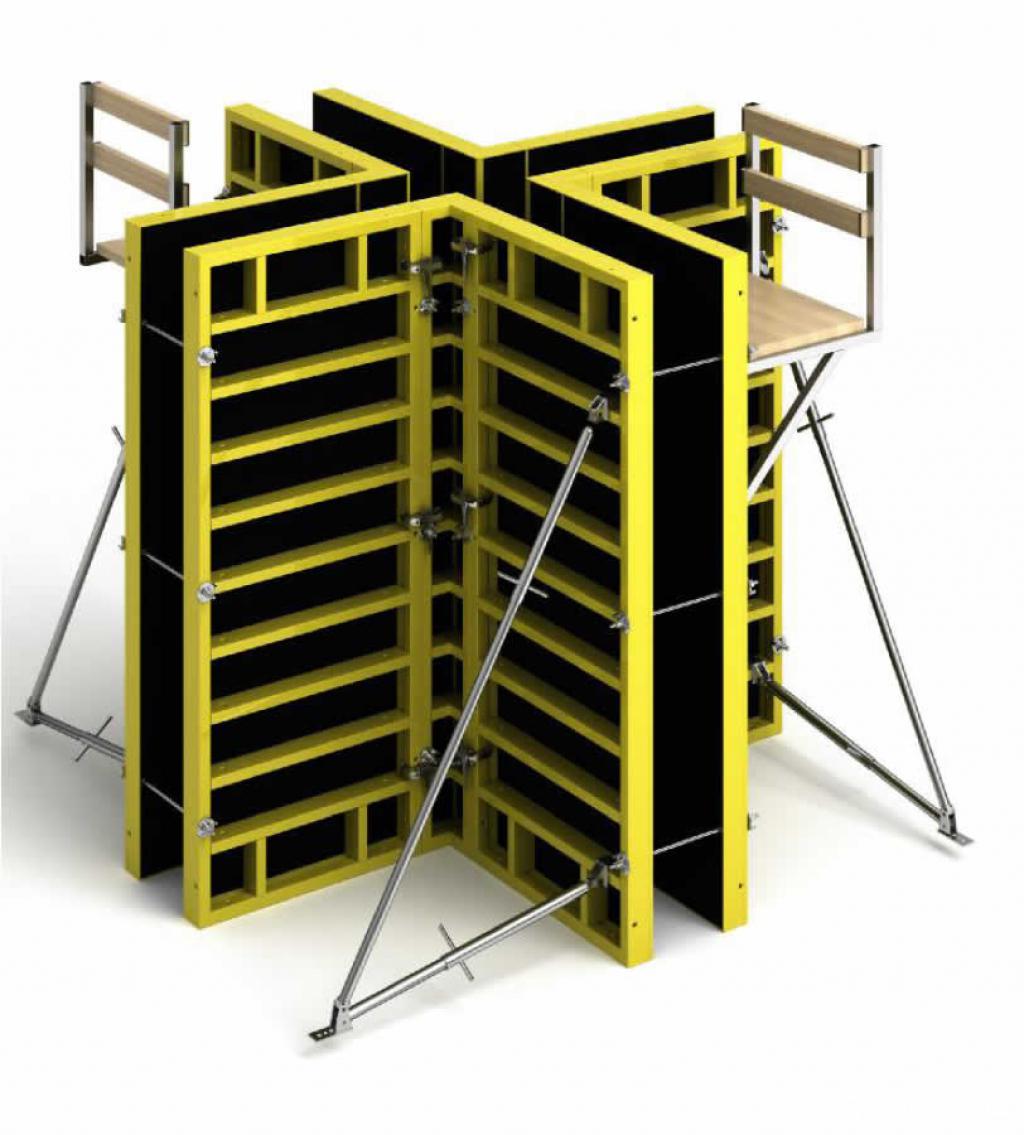

Фото Устройство опалубки стен

Независимо от того, из каких материалов изготовлена съемная опалубка и детали к ней, в базовую комплектацию этого оснащения обязательно включаются следующие составляющие:

• Щиты – они отличаются по способу крепления на линейные или угловые;
• Крепежи – гайки, винты, гвозди или шурупы для крепления панелей опалубки;
• Замки – предназначены для сбора и выравнивания щитов;
• Подкосы – непосредственно в них устанавливаются сами щиты;
• Кронштейны – требуются для организации рабочего места.

Безусловно, кроме основного комплекта, можно приобрести варианты опалубочных систем, которые будут адаптированы под требования к конкретному проекту. Сегодня практически ни одна строительная площадка возводимого объекта не обходится без подобных опалубочных конструкций, так как без них невозможна выгонка стен.

Монтаж опалубки

Монтаж любой съемной опалубки происходит поэтапно и выглядит следующим образом:

1. Подготовка поверхности. Опалубка устанавливается только на абсолютно ровном основании, чтобы исключить вероятность крена и появления трещин.
2. Размещение основы опалубки между распорками, после чего, при условии правильного выполнения работы, конструкция не изменит своего положения в процессе работы. На этом этапе нужно строго проверить соответствие полученной формы заданным параметрам и при необходимости исправить недочеты.
3. Если стоит цель обустроить гидроизоляцию или произвести армирование монолита из бетона, нужно поместить все необходимые строительные составляющие прямо в установленную опалубку и затем залить всё бетоном, оставив его до затвердевания.
4. Установка стяжек по верхнему краю, объединение подмостей и контроль замеров.

Хотя установка выбранной опалубки проводится в общем виде именно так, как для каждого ее конкретного типа предусмотрена индивидуальная схема. Предоставляется она вместе с ее комплектом. Выделяют и такие разновидности опалубки, которые различаются не по материалу, а по назначению:

• Мелкощитовая. Имеет вес до 50 кг и высоту 1-2,5 м. Это универсальная опалубка, которая актуальна для формирования разных бетонных элементов строений (в идеале – небольших).
• Крупнощитовая. Имеет высоту до 3,3 м и монтируется с подъемной техникой. Она предназначена для длинных стен и при возведении всей конструкции на высоту только одного ряда.
• Блочная. Автономные блоки для обустройства наружных или внутренних монолитных бетонных стен. Их переставляют по периметру здания.
• Скользящая. Опалубка для возведения стен в сооружениях башенного типа. Формы передвигаются поэтапно вверх после застывания каждого предыдущего элемента.

Но, несмотря на все различия в конструкциях и материалах опалубки, а также способах ее монтирования на строительных объектах, есть объединяющее для всех случаев правило. Опалубочные системы должны быть прочно зафиксированы, а ее детали должны максимально плотно состыковываться, а сами стенки – не деформироваться под высоким давлением массы залитого в форму бетона и обладать адгезионными свойствами.





Видео Как собрать опалубку стен

Видео Монтаж алюминиевой опалубки стен

Аренда опалубки стен

Стоимость новых опалубочных систем достаточно высока. Кроме того, строительным компаниям при её приобретении придётся выделить деньги на хранение, перевозку и обслуживание. Поэтому сегодня достаточно распространённым явлением считается аренда опалубки.

При аренде опалубки б/у можно сэкономить около 30% от её стоимости без потери качества. Тем более, что по своим свойствам она не уступает новым конструкциям. Также к преимуществам аренды можно отнести:

Снижение затрат, связанных с отсутствием необходимости хранения и транспортировки;
Оперативная подача материалов, без простоев и ожидания;
Профессиональная консультация специалистов;
Широкий ассортимент материалов и вариантов опалубки.
Заказать услугу аренды опалубки стен вы можете на нашем сайте по доступным ценам.

Виды опалубки стен: описание, материал, требования

В наши дни технология монолитного строительства из железобетона является одной из самых популярных при возведении жилых, коммерческих и промышленных объектов. Она гарантирует оперативность строительства, и дает возможность снизить финансовые затраты. Качество и долговечность железобетонных конструкций напрямую зависят от того, насколько профессионально была установлена опалубка. В настоящее время специалистами используется множество разновидностей опалубочных систем, отличающихся как по своей конструкции, так и материалам. В этой статье мы поговорим о разновидностях и особенностях стеновой опалубки.

Что такое стеновая опалубка?

Опалубка стен представляет собой сборную форму для отливки вертикально расположенных конструкций из армированного бетона. С ее помощью можно строить одноэтажные и многоэтажные здания. В комплект опалубочной системы для отливки стен входят линейные и шарнирные щиты, подкосы, подмости, стяжные винты, замки и ряд других комплектующих. В зависимости от выбранного типа опалубки строители имеют возможность отливать стены различной конфигурации и габаритов. К примеру, металлическая опалубка позволяет изготавливать конструкции до 20 метров длиной.

Виды опалубки для монолитных стен фото

По конструкционному исполнению опалубочные системы подразделяются на 2-е больших группы:

— Несъемные. Главной особенностью несъемной опалубки является то, что после застывания бетона ее не демонтируют. Она является неотъемлемой частью отливаемой конструкции. Как правило, данный тип очень распространен в частном строительстве, так как отличается низкой ценой и может быть изготовлен из недорогих подручных материалов. Также на рынке можно встретить несъемную опалубку, которая помимо своих прямых функций, выполняет еще и тепло- шумоизолирующие функции. В качестве исходных материалов для устройства несъемной опалубки подходят листы металлического профиля, кирпич, листовой шифер, арболит и пр. С недавних пор на строительном рынке появились несъемные блоки из пенообразного полимера. Их внутренняя часть заливается бетоном. Внешняя поверхность выступает отличной основой для дальнейшей декоративной отделки.

— Съемная. Съемная или многоразовая опалубка очень сильно распространена в области коммерческого строительства. Ее ключевым достоинством является возможность многоразового применения. Системы от известных производителей спокойно переносят 200-ти и более циклов сборки/разборки. В долгосрочной перспективе это существенно сокращает финансовые вложения на проведение строительных работ. Что касается используемых материалов для изготовления опалубочных щитов, то их существует несколько.

Стеновая опалубка фото

Из чего могут быть собраны щиты для стеновой опалубки:

— Дерево. Деревянные щиты очень распространены в частном и разовом коммерческом строительстве. Они довольно прочны и могут быть собраны из подручных пиломатериалов. Лучше всего отдавать предпочтение доске из твердых пород дерева. Оптимальной считается толщина 25-30 мм. Для усиления щитов используется брус 50х50 либо 70х70 мм. Контактная поверхность должна быть гладкой, не иметь следов гниения и сколов. В противном случае, сильно падает качество бетонного литья. Чтобы упростить процесс распалубки и сделать лицевую часть бетонной конструкции более гладкой, щиты оборачивают толстой полиэтиленовой пленкой. Основным крепежным элементом при сборке щитов из дерева являются гвозди.

— Фанера. Фанерные опалубочные щиты очень распространены в монолитном строительстве. В процессе их сборки используется особая марка влагостойкой фанеры. Ее изготавливают из шпона твердых пород дерева. Склейка осуществляется под воздействием высокой температуры и давления. Специальный клей не только повышает прочность, но и наделяет фанеру влагостойкими свойствами. Наиболее качественные образцы способны выдерживать около 50-ти рабочих циклов. В качестве крепежа при сборке фанерных щитов используют саморезы. Главное достоинство такой опалубки – низкая стоимость, неплохие несущие характеристики и небольшая масса. Качество литья получается очень высоким за счет идеально гладкой поверхности фанерных листов.

— Металл. Стальные опалубочные щиты целесообразно использовать при отливке крупногабаритных бетонных изделий. С их помощью строят ангары, многоэтажные здания, торговые павильоны и многое другое. Ресурс опалубочных систем на основе металлических щитов очень большой. Такая опалубка быстро окупается и существенно снижает затраты на строительство. Стальные листы щитов дополнительно усиливаются ребрами жесткости. Это исключает появление деформаций в процессе заливки бетона и гарантирует высокое качество лицевой поверхности стен. Для работ внутри помещений профессиональные строители могут использовать облегченные щиты из алюминия. Они имеют массу до 50-ти кг и могут устанавливаться вручную. Однако следует помнить, алюминий – достаточно мягкий металл и при критических нагрузках легко деформируется.

Металлическая стеновая опалубка классифицируется на:

• Переставную. Этот вид получил широкое распространение при строительстве высоких стен. Суть данной опалубочной системы заключается в том, что после отливки нижнего яруса и набора ним прочности, щиты снимают и устанавливают уровнем выше. Ввиду большой массы конструкционных элементов опалубки на объекте обязательно присутствует грузоподъемная техника.
• Скользящую. В основе этой опалубочной системы лежат домкраты и 2 ряда одинаковых щитов, высотой порядка 1,2 м. Щиты смонтированы на несущей раме из металла. Она, в свою очередь, соединена с ручными, электрическими либо гидравлическими домкратами. С их помощью опалубка перемещается на новый ярус заливки. Скользящие опалубочные системы обеспечивают хороший темп работ, но требуют наличие опыта на этапе монтажа. В коммерческом строительстве скользящая опалубка применяется для строительства дымовых труб на различных промышленных объектах, колодцев, градирен, башен и других высотных сооружений.

— Композит. Композитным опалубочным щитам характерна умеренная масса, прочность, стойкость к коррозийным процессам и возможность многоразового использования. Несмотря на это, они не получили широкого распространения из-за высокой цены. Также они легко могут быть повреждены, в связи с чем, требуют в особенности бережной эксплуатации.

Классификация по размеру щитов

Стеновую опалубку также принято классифицировать, исходя из площади щитов. Мелкощитовая опалубка используется для создания компактных элементов внутри и снаружи здания. Ее без проблем можно инсталлировать вручную. Чаще всего мелкощитовые системы используются для строительства перегородок между комнатами.

Крупнощитовая опалубка устанавливается с помощью крана и незаменима при масштабном строительстве. Ее размеры позволяют в один проход заливать стены большой высоты и протяженности. В подавляющем большинстве случаев щиты изготавливаются из стали.

Балочная опалубка

Для строительства стен со сложной геометрией используется балочная опалубка. В ее комплект входят двутавровые балки, металлический профиль, раскосы, набор крепежей и листы палубы. Система распространена в малоэтажном строительстве, легко устанавливается и обеспечивает максимум удобства в процессе заливки.

Какие требования предъявляются к любой стеновой опалубке:

• Надежность. После сборки опалубка должна образовывать жесткую герметичную форму. В местах повышенных нагрузок обязательно должны быть усиливающие элементы. Это исключит самопроизвольную распалубку и утечки бетона. В местах стыков не должно быть щелей не только на этапе армирования, но и заливки бетонной смеси.
• Минимальная адгезия. Материал, из которого изготовлены щиты, должен обладать минимальными показателями адгезии по отношению к бетону. Рекомендуется дополнительно обрабатывать контактные поверхности специальной разделительной смазкой. Это исключит налипание бетонной смеси и поспособствует получению готового изделия высокого качества.
• Оборачиваемость. Одним из ключевых показателей опалубки является ресурс. Оборудование от хороших производителей может использоваться повторно от 50 до 200-т и более раз.
• Влагостойкость. Материалы, из которых изготавливается опалубка, должны быть устойчивы к воздействию влаги. Металлические элементы покрываются защитной эмалью либо цинковым слоем. Дерево пропитывается влагоотталкивающими составами.
• Простота конструкции. Производители опалубок стараются сделать их предельно простыми. Это ускоряет монтаж и позволяет осуществлять сборку лицам без предварительной подготовки.

Аренда стеновой опалубки

Компания «Ордос Опалубка» предлагает вам снизить затраты на проведение строительных работ. На наших складах в наличии большой выбор опалубочных систем. Взять их в аренду можно за очень доступные средства, при этом мы своими силами доставим оборудование на строительную площадку, поможем со сборкой и распалубкой.

Опалубка бетонных стен — Опалубка колонн

Прочная и универсальная модульная опалубка для стен и колонн британских размеров для строительства зданий или объектов гражданского строительства.

Узнать больше +

Легкая ручная панельная опалубка средней грузоподъемности в британских единицах измерения для бетонных стен, колонн и пилястр в строительных и гражданских проектах.

Узнать больше +

Идеальное решение для быстрого и эффективного снятия опалубки во внутренних помещениях.

Узнать больше +

Модульная система круглой опалубки, состоящая из модульных панелей, предварительно собранных в соответствии с требуемым радиусом.

Узнать больше +

Односторонняя система формования телефонной трубки на основе стойки и каркаса для односторонних стен. Совместим со всеми панелями стеновой опалубки ULMA.

Узнать больше +

Односторонние формовочные системы для односторонних стен от 8 до 30 футов.Совместим со всеми панелями стеновой опалубки ULMA.

Узнать больше +

Модульная система для профилирования стальных стенок и деревянных или алюминиевых балок, предназначенная для архитектурной отделки бетонных стен и больших опалубочных бригад.

Узнать больше +

Опалубка для бетонных стен | ПАСХАЛЬ

Опалубочные решения для

Стандартная и нестандартная опалубка PASCHAL

Эффективно и безопасно — стандартная и нестандартная опалубка PASCHAL оптимизирована для достижения оптимального соотношения затрат и выгод: системные решения для опалубки должны быть идеально адаптированы для любого типа строительного проекта. Он должен быть модульным и подходить для многократного использования. При разработке также уделяется особое внимание оптимальным характеристикам управляемости — для повышения безопасности, универсальности и эффективности современных бетонных конструкций.

Опалубка для стен идеально подходит для любого применения

PASCHAL предлагает стеновую опалубку, которая идеально подходит для любого типа применения: круглая опалубка TTR и TTS с трапециевидными балками и деревянными или стальными поверхностями была специально разработана для круглых стен.Легкая опалубка NeoR, доступная во многих размерах и совместимая с крупногабаритными элементами, подходит для небольших, высоких и сложных бетонных форм. Стены большой площади можно реализовать с помощью крупногабаритной опалубки LOGO.3 и LOGO.pro с односторонней анкерной системой, а строительные площадки без крана обслуживаются с помощью облегченной версии LOGO.alu.

Современный тип стеновой опалубки, разработанный из простых досок и досок, из которых изготавливались различные формы — очень трудоемкая работа, которая обычно имела короткий срок службы. В современной системной опалубке PASCHAL можно многократно использовать почти все материалы. Строительные площадки стали быстрее, экономичнее, эффективнее и безопаснее.

PASCHAL предлагает сложные, индивидуальные решения опалубки с различными системами для любых стен:

• Прямые стенки
• Стены с выступами, углами и краями на неровной поверхности
• Округлые, конические, спиральные, эллипсоидные или овальные поперечные сечения стенок
• Бетон облицовочный
• Высокая несущая способность для свежего бетона

Все это — и многое другое — можно производить с минимальными затратами с помощью соответствующей системы опалубки.

Die Sound-Funktion ist auf 200 Zeichen beginzt

Опалубка стен

Системы стеновой опалубки Система VESTO Система металлической опалубки «VESTO» предназначена для колонн, опорных стен, фундаментных стен и в целом для вертикальной опалубки. Он выделяется в своем классе своей модульностью, универсальностью, производительностью и завершенностью. По модульности все опалубки — стандартные и универсальные — имеют горизонтальные элементы с просверленными отверстиями через каждые 5 см. Это позволяет при необходимости использовать любую стандартную опалубку как универсальную, а также исключает необходимость использования деревянных компенсаторов. Что касается технических характеристик, то в системе используется максимальное напряжение с использованием всего 4 зажимов. Система EASYSET Система металлической опалубки «EASYSET» идеально подходит для опалубки небольших стен и колонн.Он выделяется в своем классе своей модульностью, универсальностью, производительностью и завершенностью. По модульности все опалубки — стандартные и универсальные — имеют горизонтальные элементы с просверленными отверстиями через каждые 5 см. Это позволяет при необходимости использовать любую стандартную опалубку как универсальную, а также избавляет от необходимости использовать стыки древесины. По техническим характеристикам в системе используется натяжение до 60кН / м 2 (*) с использованием всего 4 хомутов. Система HALIFORM Haliform предназначена для заливки фундаментов, стен, колонн и балок.Он отличается легкостью, высокой модульностью и универсальностью. Серии Haliform можно найти H = 150 см и H = 120 см; возможно перекрытие дополнительной панели, когда речь идет о работах более высокого уровня. Все панели легкие, и с ними может справиться только один человек. Опалубка Haliform рекомендуется для фундаментов и стен небольших размеров. Эта система поддерживает давление литья до 40 кН / кв.м (стандарт DIN 18218). Круглая опалубка для стен RADIUS CONDOR предлагает круглую опалубку для криволинейных стен переменного радиуса (минимум 3 внутренних.00м). Панель состоит из различных стальных каркасов и многослойной панели толщиной 18 мм (100% береза) с фенольной обработкой 220 г / м2 с обеих сторон. Модули поставляются непосредственно перед заменой на строительной площадке. Они прикрепляются к радиусам кривой с помощью регулировочных болтов на задней стороне панели и с помощью шаблонов управления, чтобы обеспечить получение правильной кривой. Модули можно перекрывать на максимальную высоту 7,50 м. Круглая металлическая опалубка для столбов Круглая металлическая опалубка для столбов обеспечивает превосходную визуальную отделку бетона.Круглая опалубка состоит из двух полустолб, которые перемещаются по отдельности. Это упрощает вспомогательные операции при создании столба. Круглая опалубка выдерживает давление свежего бетона до 150 кН / м2. Опалубка бывает 4-х разной высоты, которая может перекрывать друг друга. Это гарантирует достижение необходимой высоты столба. Перекрытие достигается с помощью колец с болтом, которые также составляют точку захвата подъемных приспособлений. Omni Modular System Система CONDOR Omni — это модульная опалубочная система, объединенная с деревянными балками GPh30, стальными ригелями и многослойными панелями, контактирующими с отливкой. OMNI — это опалубка для стен, которую можно адаптировать к любым требованиям планирования, в соответствии с конкретными статическими и функциональными потребностями, благодаря стандартным компонентам производства, позволяющим получить любую требуемую конфигурацию.

Опалубка Инструменты для установки — стены

Последнее обновление 14 ноября 2019 г. от Расширения CIP [email protected]

Компоненты

Инструменты для установки опалубки — стены состоит из десяти различных компонентов. Эти компоненты призваны упростить и повысить эффективность использования специальных опалубочных изделий (нестандартных компонентов) по сравнению с чистым интерактивным моделированием.

Компонент	Сводка
Панель опалубки	Этот инструмент можно использовать для моделирования массива панелей опалубки на одной или двух сторонах монолитной стены. Фактически панели опалубки изготавливаются на заказ. В дополнение к заказным деталям требуются некоторые дополнительные данные о продуктах из файлов конфигурации. Этот инструмент имеет пользовательский интерфейс прямого изменения для вставки и изменения. Для создания нового массива панелей опалубки: Откройте диалоговое окно свойств, выберите нужную панель и нажмите Применить . Обратите внимание, что «применяемые» значения для всех аксессуаров (стяжки, зажимы и т. Д.) Устанавливаются в диалоговом окне главной панели, хотя их можно изменить в собственных диалоговых окнах. Начните вставку массивов панелей, перемещая указатель мыши на объекты заливки (или бетонные детали). Подробнее о панелях см. Здесь Подробнее о настройке размещения панелей см. Здесь
Состояние опалубки	Этот инструмент используется для создания полной сборки опалубочных изделий, которые обычно необходимы для создания опалубки в различных условиях, таких как углы, пилястры и переборки. Инструмент поддерживает различные типы углов, включая углы «L», «Т» и «X», пилястры на концах заливки или в середине заливки и переборки на концах заливки. Содержимое всей сборки предопределено с помощью двух или более «угловых подсборок» и / или «подсборок панелей», созданных с помощью мастеров. Этот инструмент имеет пользовательский интерфейс прямого изменения для вставки и изменения. Чтобы добавить новое условие опалубки: Задайте значения, которые будут применяться для условия в диалоговом окне FormworkPanel. Найдите компонент FormworkCondition и начните перемещать указатель мыши по угловым краям, краям пилястров или концам заливок (или частей). Подробнее об условиях см. Здесь
Заполнитель опалубки	Этот инструмент можно использовать для моделирования элементов заполнения для заполнения зазоров между двумя панелями опалубки. Есть два способа ввести новый компонент-наполнитель: Вставьте заполнитель, выбрав две соседние панели, или Вставьте заполнитель, выбрав одну панель и точку, чтобы указать расположение (слева, справа, сверху, снизу панели) и ширину заполнителя. Чтобы вставить новый наполнитель: Задайте значения, которые будут применяться для зажимов в диалоговом окне FormworkPanel . Щелкните любую из кнопок в диалоговом окне, чтобы начать вставку нового заполнителя. Дополнительную информацию о настройке размещения наполнителя см. Здесь
Стяжки для опалубки	Этот инструмент используется для вставки связок между двумя панелями опалубки на противоположных сторонах стены. Этот инструмент имеет пользовательский интерфейс прямого изменения для вставки и изменения. Чтобы вставить новые связи: Задайте значения, которые будут применяться для связей в диалоговом окне FormworkPanel . Найдите компонент FormworkTies и начните перемещать указатель мыши по панелям опалубки. Вы также можете добавить связи к выбранным панелям из диалогового окна FormworkPanel , нажав кнопку Применить к выбранному на вкладке Связи . Чтобы изменить связи, выберите массив связей и: Переместите отдельную линию связей, перетащив ручки линии. Вставьте новую линию связей, перетащив и удерживая клавишу Ctrl . Удалите отдельную линию стяжек, выбрав ручки зажима и нажав кнопку Удалить . Измените свойства, интервал и / или начальные расстояния в диалоговом окне и нажмите Изменить . Для получения дополнительной информации о настройке размещения стяжки см. Здесь
Зажимы для опалубки	Этот инструмент используется для вставки (линейного) набора зажимов, замков или скоб на стыке между двумя панелями опалубки. Этот инструмент имеет пользовательский интерфейс прямого изменения для вставки и изменения. Чтобы вставить новые зажимы: Задайте значения, которые будут применяться для зажимов в диалоговом окне FormworkPanel . Найдите компонент FormworkClamps и начните перемещать указатель мыши по панелям опалубки. Вы также можете добавить зажимы к местоположениям выбранных панелей по умолчанию из диалогового окна FormworkPanel , нажав кнопку Применить к выбранному на вкладке Clamps . Чтобы изменить зажимы, выберите зажимы и: Переместите отдельный зажим вдоль линии края, перетаскивая ручки. Вставьте новые зажимы, перетащив и удерживая клавишу Ctrl . Удалите отдельные зажимы, выбрав ручки зажимов и нажав кнопку Удалить . Измените свойства, интервал и / или начальные расстояния в диалоговом окне и нажмите Изменить . Для получения дополнительной информации о настройке размещения зажима см. Здесь
Ригель опалубочный	Этот инструмент используется для вставки ригелей в панели опалубки.Обычно ригель используется для соединения двух панелей друг над другом, но его также можно разместить на одной панели. Ригель обычно состоит из ригельной балки и двух фиксаторов, фиксирующих ригель к панели. Этот инструмент имеет пользовательский интерфейс прямого изменения для вставки и изменения. Чтобы вставить новый ригель: Выберите тип ригеля из списка на вкладке Ролики в диалоговом окне Инструменты размещения опалубки — Стены . Также можно ввести продольное смещение.Оставьте поле пустым, чтобы балка ригеля располагалась по центру между входными точками. Нажмите кнопку Insert new на вкладке Waler . Наведите указатель мыши на панель и выберите одно из предустановленных мест выбора. Это первая точка входа, а также место для первого устройства блокировки. Переместите указатель мыши на следующую панель и выберите одно из предустановленных мест выбора, чтобы ввести вторую точку ввода. Это конечная точка WALER пучка и расположение второго устройства блокировки.Если вы не ввели значение продольного смещения, поперечная балка будет центрирована между двумя входными точками. В противном случае балка начинается с заданного смещения от первой входной точки. Для изменения ригеля выберите ригель и: Переместите точки ввода, перетаскивая маркеры точек. Удерживая нажатой клавишу Alt , вы можете перетащить точку куда угодно, даже на другую панель. Измените продольное смещение, перетащив круглый маркер между основными маркерами точки ввода. Вставьте новый валер, перетащив один из основных маркеров точки ввода и удерживая клавишу Ctrl . Для получения дополнительной информации о настройке размещения ригелей см. Здесь
Раскосы опалубки	Этот инструмент используется для установки опорных распорок для одиночной панели опалубки. Этот инструмент имеет пользовательский интерфейс прямой модификации для вставки. Чтобы вставить новые скобки: Задайте значения, которые будут применяться для раскосов в диалоговом окне FormworkPanel . Найдите компонент FormworkBraces и начните перемещать указатель мыши по панелям опалубки. Вы также можете добавить все раскосы к выбранным панелям из диалогового окна FormworkPanel , нажав кнопку Применить к выбранному на вкладке Раскосы . Для получения дополнительной информации о настройке расстановки распорок см. Здесь
Платформа для разливки опалубки	Этот инструмент используется для вставки ряда платформ заливки на верхний край панелей опалубки. Этот инструмент имеет пользовательский интерфейс прямого изменения для вставки и изменения. Для установки новых разливочных платформ: Задайте значения, которые будут применяться для платформы заливки, в диалоговом окне FormworkPanel . Найдите компонент FormworkPlatform и начните перемещать указатель мыши по панелям опалубки. Укажите начальную и конечную точки, чтобы создать линейный массив платформ (вдоль верхнего края панели). Вы также можете добавить платформы к выбранным панелям из диалогового окна FormworkPanel , нажав кнопку Применить к выбранному на вкладке Платформа . Подробнее о настройке размещения платформы см. Здесь
Мастер настройки узла угловой опалубки	Этот инструмент представляет собой мастер, помогающий определить определение углового узла сборки. Обычно угловая подсборка содержит изделия опалубки на одной стороне (внутренней или внешней) угла или в каком-то углу пилястры. Результат работы мастера сохраняется во внешнем файле с именем. Дополнительную информацию о мастере сборки угловых узлов см. Здесь
Мастер настройки узла опалубки	Этот инструмент представляет собой мастер, помогающий определить определение узла сборки. Как правило, сборочный узел содержит изделия опалубки на «задней» стороне тройника, пилястры или ограничителя заливки / переборки. Результат работы мастера сохраняется во внешнем файле с именем. Для получения дополнительной информации о мастере сборки панелей см. Здесь

Все компоненты инструмента для опалубки просто вставляют в модель различные пользовательские детали опалубки. Эти настраиваемые детали должны существовать в пользовательском интерфейсе каталога Applications & components для отображения или изменения информации в категоризированных списках

Например, каталог профилей и каталог форм являются каталогами.

при использовании компонентов опалубки.Помимо нестандартных деталей, вам необходимо иметь файлы конфигурации инструмента для опалубки. Проверьте, выполнил ли поставщик опалубки конфигурацию и доступна ли конфигурация с компонентами.

Инструкции по созданию необходимых конфигураций для ваших собственных компонентов опалубки см. Здесь.

Поставщик опалубки различных типов, Продажа опалубки

Опалубка — это термин, используемый для процесса создания временной формы, в которую заливается и формуется бетон.Традиционная опалубка изготавливается из дерева, но также может быть изготовлена ​​из алюминия, стали, пластика, армированного стекловолокном, и других материалов.

Типы опалубки:

1. Опалубка фундамента. Опалубку фундамента можно спроектировать по-разному. Тип конструкции диктуется размерами, в основном высотой опалубки фундамента. Опалубка для отдельных фундаментов аналогична опалубке колонн, а опалубка для ленточных фундаментов аналогична опалубке.

2. Стеновая опалубка. Стеновая опалубка состоит из вертикально расположенных вертикальных брусьев (опор опалубки), к которым со стороны бетона прибиваются доски настила. Стойки с двух сторон по диагонали скреплены досками. На планках, расположенных на каждой третьей стойке бруса, имеются горизонтально расположенные ригели.

3. Опалубка перекрытий. Опалубка для перекрытий — это тип опалубки, который чаще всего используется в конструкциях / зданиях. Лист опалубки может состоять из листовых досок или сборных листовых панелей.

4. Балочная опалубка. Балочная опалубка состоит из сборных элементов опалубки (днища и боковых панелей). Дно обшивки и боковые панели состоят из обшивочных досок, скрепленных вместе с помощью накладных ремней.

5. Опалубка колонн. Как и в случае с балочной опалубкой, обшивка опалубки колонн изготавливается заранее в соответствии с размерами колонн из листовых досок, соединенных накладками.

Требования к хорошей опалубке:

1.Достаточно прочный, чтобы выдерживать постоянные и живые нагрузки.
2. Способен сохранять свою форму за счет надежной опоры и подпорки по горизонтали и вертикали.
3. Стыки должны предотвращать утечку цементного раствора.
4. Должна быть возможность удаления в различных частях без повреждения бетона.
5. Материал, пригодный для повторного использования.
6. Должен быть установлен точно на желаемую линию.
7. Максимально легкий.
8. Материал не должен коробиться или деформироваться под воздействием элементов.
9. Должен стоять на прочном основании.

Стеновая опалубка

• Domů
• Populární teď
• Historie

• Кратковременная и разрешенная пленка
• Auta a dopravní prostředky
• Hudba28
49 Hudba2849 Hudba2849 Hry
• Komedie
• Zábava
• Jak na to + styl
• Věda a technologie

• Domů
• Trendy
• Historie
• M

Líbilo se vám Ochrana soukromí

Kontakty

СТЕННАЯ СИСТЕМА ОПАЛУБКАFaresin Опалубка Před 2 letyLOGO.3 Стеновая опалубка от PASCHAL | Все основные характеристики продукта [ru] PASCHAL Před rokemОпалубка для железобетонной стены II Как сделать опалубку II कैसे प्लाईवुड शटरिंग बनाने के लिए। Знания в области строительства и строительства Před 5 мес. Kopecky Před 2 letyБЕТОННЫЕ ФУНДАМЕНТАЛЬНЫЕ СТЕНЫ С ФОРМАМИ ДЛЯ СТЯЖЕКSsential Mountain Homesteading Před 3 letyPilosio: P300 опалубка для стенPilosio Group S.П.А. Před 7 лет, опускание стеныAzman Ali Před rokemVeterans бетон, … рет. Ход выполнения опалубки стенVeteransconcrete Před 5 lety4 Методы строительства бетонной опалубки Lucas Anthony bro Před 6 letyОдносторонняя опалубка UCAB-EUC — ULMA Construction [ru] ULMA Construction Před 7 лет Опалубка для стен высотой 1,9 м с угловой и радиусной стеновой опалубкой Form Systems Ltd Цена 5 летОпалубка для возведения стен RCC | Опалубка из подпорной стенки | инженер Дипак Кумар Před rokemRCC WALL SHUTTERINGBuilding Совершенство Před 2 letyHANDSET Альфа Легкая стеновая Опалубка система (EN) PERI Před 5 měsíciConcrete Подпорная стена || Арматура || Опалубка || Бетонирование || Как построить на месте || Гражданский инженер Дипак Кумар ПРЕД 2 letyShuttering для подпорной стенки | Подпорная стена Опалубка | Стеновая опалубка | Rcc Wall Shuttering управление строительством Před 8 měsíci Алюминиевая опалубка New Asia (Монтажная часть) MEI XIN Před 3 года Решения по опалубке бетонных стен на заказ с Top 50DokaUSA Před 3 letyPřed 3 lety опалубочные системыПОДВИЖНЫЕ ВИДЕО Před rokemСтенная опалубкаThe Wollongong Chippy Před 6 letyСтенная опалубкаisconjonah GJSK infra pvt.ООО За 5 лет Опалубка для бетонных стен Prototypedisruptechnology За 10 лет Формование бетонных стен — Сравнение скорости опалубкиDokaUSA За 9 летРуководство по опалубке для стен měsíciЗАТОР ЦИРКУЛЯРНОЙ СТЕНЫ !! ЦИРКУЛЯРНАЯ ОПАЛУБКА БАКА !! L&T Power Plant Construction SiteMission Гражданское строительство Před 3 měsíciПроцедура проверки опалубки | Как мы проверяем опалубку стены | Новички должны смотретьПосещение гражданского объекта Предварительно 2 года Опалубка Frami eco — Установка и снятие опалубки [EN] Doka Предварительно 5 летБетон, формованный доской — 10 советов, Матт Райзингер Предварительный 4 года Типовой просмотр Опалубка для стен Анимация Система подъемной опалубки PERI ACS Core 400 (EN) PERI Před rokemEndüstriyel Kolon ve Perde Kalıpları (Промышленные системы опалубки для колонн и стен) Pratik Plan Proje İskele Предварительно 6 лет Опалубка с рамной опалубкой Frami eco Установка опалубки Frami eco 905 Формовка стен 1TheDJChefJ Ведущая в отрасли система опалубки для легких стенDokaUSA Предварительная цена 9 летПроектирование давления бетона для опалубки | Расчет скорости подъемаCIVIL Mania Před 2 letyVARIO Коробчатая опалубка — Монтаж (EN) PERI Před rokem.

No related posts.
