устройство, плюсы и минусы, пошаговая инструкция заливки

Содержание статьи:

Среди всех типов фундамента для частных домов и гаражей пользуется приоритетом ленточный. Он надежный, хорош для большинства грунтов, не слишком дорогой по стоимости. Однако часто специфика региона, грунтов, подземных вод заставляет сильно заглублять ленточный фундамент, что становится невыгодным для небольших строений. В таком случае на помощь приходит фундамент-плита, не уступающий по несущим возможностям. Монолитная плита способствует равномерному распределению нагрузки и подходит даже для тяжелых сооружений.

Устройство и применение монолитной плиты

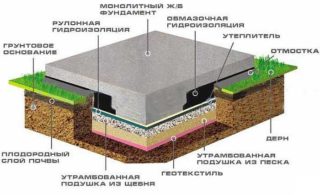

Принципиальная схема состоит из нескольких слоев. Устройство фундаментной плиты своими руками предполагает следующие этапы:

  1. Рытье котлована. Размер его должен быть на 1 м больше фундамента, согласно чертежу. Боковые стенки делаются с уклоном 10—20 градусов. Грунт тщательно уплотняется. Дно котлована должно быть твердым.
  2. При необходимости изготавливается пластовый дренаж – готовят поперечные траншеи, в которые укладывают геотекстиль, трубы. Все это снова закрывают геотекстилем.
  3. Изготавливается утрамбованная подушка из песка, ПГС, щебня. Проливается водой, тщательно трамбуется. Изготавливается послойно с поочередным уплотнением или одним пластом из песчано-галечной смеси. Служит для демпфирования нагрузок от почвы. Трубы укладываются позже — под них оставляют специальные траншеи.
  4. Геотекстиль. Предотвращает размывание, заиливание песчаного слоя, армирует его. Дорнит располагают несколькими способами. Основной — между дном траншеи и песчаной подсыпкой. Иногда слои уплотнения разделяют для исключения смешивания. Также песчаный слой отделяют от бетонной подготовки.
  5. Опалубка располагается строго вертикально из 40 мм доски или фанеры. Для предотвращения распирания снаружи сооружаются упоры.
  6. Слой бетонной подготовки. Для экономии им пренебрегают, однако он полезен для выравнивания основания, правильного расположения гидроизоляции, утепляющих материалов. Изготавливается из недорогого цемента М100 со щебнем. Толщина слоя — до 100 мм.
  7. Гидроизолирующий слой. Отделяет влажные грунтовые подсыпки от бетонного основания пола. Лучшими считаются материалы на полимер-битумной основе. Оптимальная схема укладки предполагает 2 слоя прокладки. Допускается использование рубероида.
  8. Монолитная плита. Толщина определяется расчетами. Требуется бетон прочностью от М300 и подвижностью П3. Менее подвижный будет образовывать пустоты. В жидком тяжелые фракции осядут на дно. Для уплотнения используются глубинные вибраторы. Булава вибратора должна быть меньше размера ячейки армирования. Заливать желательно разово. Если это невозможно, горизонтальными слоями в течение смены. Вертикальное разделение слоем делать нельзя — бетон потрескается.
  9. Армирующий пояс. В классическом исполнении представляет из себя объемную арматурную решетку, связанную хомутами или проволокой. Со всех сторон расстояние до арматуры должно составлять не менее 50 мм для предотвращения коррозии. Устанавливается поверх бетонной подготовки.

Самое простое – залить однородную монолитную плиту одинаковой толщины по всей площади основания. Существуют более сложные решения монолитных плитных фундаментов для дома.

Равномерность нагрузки на основание делает плиту незаменимой на почве со слабой несущей способностью. Невысокая сложность изготовления способствует самостоятельной заливке.

Железобетонный фундамент монолитная плита хорош для частного домостроения, гаражей, бань на плавающих глинистых грунтах, пучинистых суглинках, в местах с высоким залеганием грунтовых вод. Для его устройства не требуется глубокое размещение. Близость к поверхности станет стабилизирующим фактором. Пучинистые грунты не окажут негативного влияния, на нестабильных — основание будет «плавать» вслед за подвижками грунта вместе с возведенным сооружением.

Способы создания плиты фундамента

Классический фундамент плита

Внешне основание выглядит как равномерной толщины плита из железобетона 0,25–0,5 м по всей площади здания.

Виды монолитных плитных фундаментов:

  1. Классический. На подушке из гравия и песка. Толщина подсыпки может достигать 2/3 глубины котлована и зависит от величины плодородного слоя.
  2. Русский высокопрочный. Фундаментная основа с ребрами жесткости под несущими стенами. Используется на сильно пучинистых грунтах для массивных строений. Под легкие дома допускается уменьшать толщину плиты до 10 см.
  3. Шведская утепленная плита. В опалубку из несъемных блоков утеплителя вкладывается теплый пол, устанавливается арматура, заливается бетоном. Все коммуникации располагаются на глубине, под песчаной подушкой. Трубы подбираются самые надежные, так как разобрать фундамент невозможно.
Высокопрочный фундамент с ребрами жесткости
Утепленная шведская плита

Плитный фундамент бывает из сборных железобетонных конструкций, установленных впритык друг к другу. Это намного проще, чем заливать фундаментную плиту единоразово. Но здесь кроется подвох — жесткость получаемого основания низкая. При любом серьезном пучении грунта здание станет деформироваться. Поэтому способ применяется редко — в основном под небольшие постройки, умещающиеся на 1 плите.

Определение толщины основания

Толщина основания определяется типом грунта и весом постройки

Качественное планирование заливки плиты под гараж или дом требует проведения геологических изысканий. Это позволяет узнать расположение слоев почвы, наличия «верховодки». Из этого исходят при проведении расчетов.

Разные типы грунтов характеризуются своей несущей способностью:

  • у крупнообломочных, гравийных, щебневых она самая большая – 5-6 кгс/см²;
  • пески крупные, гравелистые – 3,5–4,5 кгс/см²;
  • мелкие и средние пески – 1–3,5 кгс/см²;
  • супеси – 2–3 кгс/см²;
  • суглинки – 1–3 кгс/см²;
  • твердые глины – 3–6 кгс/см²;
  • глины пластичные – 1–3 кгс/см².

Давление плиты должно входить в эти параметры вместе с внешними нагрузками. Однако при расчете необходимой мощности плиты оперируют цифрами оптимального удельного давления. Расчетное значение не должно отклоняться более чем на 20—25%. Слишком тяжелая плита утонет со временем в грунте. Легкая будет слишком подвижна. Ее перекосит даже при незначительных подвижках почвы.

Учитывая, что на грунтах с высокой несущей способностью возведение плиты не имеет смысла, остаются следующие значения:

  • плотные или пылеватые пески – 0,35 кгс/см²
  • пески средней плотности – 0,25 кгс/см²
  • супеси – 0,5 кгс/см²
  • суглинки – 0,35 кгс/см²
  • глины твердые – 0,5 кгс/см²
  • глины пластичные – 0,25 кгс/см².

На супесях возможно размещение ленточного типа, а твердые глины бывают обманчивы. При близком расположении водоносных пластов возможна резкая потеря несущей способности грунта, плита попросту утонет. Здесь может помочь свайный буронабивной фундамент. В обоих случаях требуются углубленные исследования.

Достоинства и недостатки

Плюсы плиточного фундамента:

  • Расширенные возможности на грунтах со сложной геологией, которые для ленточного основания не подойдут из-за низкой несущей способности и высокой пучинистости. Однако на явно заболоченных грунтах с сильной просадкой окажется неэффективен, уступая свайному с основой гораздо ниже глубины промерзания.
  • Плотные монолитные фундаменты подойдут для строительства тяжелых многоэтажных сооружений. Профессиональные расчеты распределения сил позволят сэкономить при проектировании многоквартирных домов.
  • Минимум усилий по обустройству фундамента. Земляные работы невелики, так как заглубленная часть небольшая. Однако при проектировании очень тяжелых или больших по площади сооружений это преимущество будет зыбким и начнет проигрывать ленточным основаниям.
  • Фундаментная плита является хорошей основой для пола первого этажа или цоколя. Это важное преимущество. При хорошем утеплении пол становится сразу теплым. В многослойной плите можно смонтировать водяной подогрев.
  • Плита не является строительным объектом повышенной категории сложности. Выкапывание котлована, заливку бетона, вязку арматуры можно провести своими руками. Навык приходит быстро.

Работа предстоит однообразная и утомительная. Однако заручившись поддержкой родственников, друзей, можно смонтировать самостоятельно без серьезных строительных навыков. Для небольшой строительной бригады заливка монолитного фундамента для частного дома будет выполнимой задачей.

Устройство плитного фундамента – трудоемкий процесс

Минусы:

  • На участках с выраженной нестабильностью грунта «плавание» основания происходит с большой амплитудой, а силы снизу прикладываются неравномерно. Плита начинает испытывать колоссальные нагрузки на изгиб.
  • Небольшие линейные деформации вполне вероятны. Некоторые материалы к ним чувствительны. При «плавании» плита может накрениться и стены отклонятся от вертикали. Для деревянных построек это не критично, а для блочных, кирпичных конструкций напряжения увеличиваются при достижении определенной высоты. Не исключено появление трещин в верхней части зданий.
  • Ряд операций при монтаже потребует привлечения специалистов и техники. Для качественной трамбовки нужна виброплита. Вязка арматурного каркаса потребует вязальный пистолет или специальные хомуты, гидроизоляция — газовую горелку. Большой объем бетона при одномоментной заливке удобнее заливать с использованием строительного миксера. Плиту желательно смонтировать за 1 день.
  • При значительных перепадах высот такое основание совсем невозможно либо нерентабельно.
  • Подвал, погреб, смотровая яма одинаково невозможны при возведении монолитной плиты. Ее сущность в том, чтобы опираться всей площадью на грунт и при необходимости скользить по нему равномерно. Исключением является специфическое строение ряда плит с ростверками под несущие стены или арматурные закладки, уже от которых ведется заглубленная часть стены. Но это сложное и дорогое удовольствие.
  • При возведении обязательна прокладка всех коммуникаций, включая силовые кабели, водопровод, канализации, короба. Это скорее не недостаток, а специфическая особенность технологии, но она усложняет процесс строительства.
  • Стоимость монолитного фундамента глубокого залегания для частного дома высока. Иногда достигает 50% стоимости всего строения. При малозаглубленной плите все не так страшно. Хотя даже несколько лишних сантиметров быстро вырастают в кубы объема.

Двухъярусное армирование потребует значительного увеличения арматуры и бетона. Здесь ленточный фундамент выигрывает. Но плита одновременно является перекрытием в здании – черновой пол с хорошей гидроизоляцией, часто с утеплением. Это уменьшает общую стоимость сметы, несколько снижает общий объем работы, ее кропотливость.

Высокая стоимость частично компенсируется трудозатратами, а простота монтажа – повышенным расходом строительных материалов.

Особенности возведения плитного фундамента

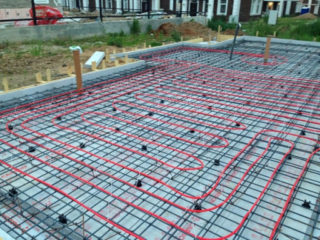

Для строительства УШП нужно подготовить материалы для системы теплого пола

Плавающая плита хорошо работает на пучинистых грунтах и склонных к сильной просадке – мелкопесчаных, торфяных, глинах, суглинках. Единственная альтернатива ленточному основанию в водонасыщенных почвах, на насыпях. Не рекомендуется применение в оползневых местах, с топким илом.

Монолитные железобетонные плиты хороши при сильных вертикальных, умеренных горизонтальных перемещениях. В верхние ребра жесткости допускается вводить готовые железобетонные сваи, плотно скрепленные с основным фундаментом.

На среднепучинистых грунтах наряду с монолитной плитой допускается сборный с монтажом на бетон.

На слабопучинистых почвах подойдут монолиты с наполнением из керамзитобетона или бута. Ребра жесткости допускаются вверху и снизу. Специальные крепления необязательны – здание остается на ригелях под воздействием силы тяжести.

Чем больше вес здания, тем надежнее сцепление с фундаментом, меньше горизонтальных движений в грунте. Целесообразно изготавливать плиту сразу с утеплением для использования в качестве чернового пола.

Фундаментальное правило – точное выполнение всех этапов строительства и применение высококачественного бетона. Только в этом случае основание прослужит долгие годы.

Подушка под фундаментную плиту: устройство и расчет толщины

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

Устройство фундамента плиты: пошаговая инструкция

Монолитный плитный фундамент – прочный и надежный, но отнюдь не дешевый вариант. Стоимость его обустройства может доходить до трети общей стоимости строящегося здания. Чтобы несколько сэкономить на этом этапе строительства, многие решаются обустраивать фундаментную плиту под дом или дачу самостоятельно. Сделать это нелегко, но возможно. Главное – работать строго по проекту и выполнять все технологические требования к подготовке котлована и заливке плиты.

Прежде чем браться за работу, нужно подготовить участок и произвести расчеты фундамента. В подготовку входит расчистка рабочей площадки от старых построек, ненужных деревьев и мусора. Если участок имеет чересчур сложный рельеф, его следует заранее подсыпать и выровнять.

Расчеты фундамента лучше всего поручить специалистам. Ведь из-за мелкой ошибки плита может оказаться слишком слабой, и построенное на ней здание долго не простоит. В крайнем случае, если планируете строить небольшой объект (гараж, баню, сарай), можете воспользоваться примерными расчетами или готовыми решениями из сети.

Этап 1. Разметка под котлован

Перед началом земляных работ необходимо сделать разметку участка, то есть, перенести чертеж фундамента с проекта «на местность». Для этого используем колышки и шнур. Сначала выставляем один угол и от него «тянем» две стороны прямоугольника. Выставляем еще два угла и завершаем прямоугольник. Заметьте, что он должен быть на два метра шире и длиннее, чем будущий фундамент (метровый запас площади с каждой стороны нужен, чтобы было удобно монтировать опалубку).

Совет. Здесь крайне важно, чтобы все углы фундамента были строго прямыми. Для проверки полученного прямоугольника протяните шнуры по его диагоналям: они должны быть равными. Также желательно перепроверить результат теодолитом.

Этап 2. Рытье котлована

Когда разметка завершена, приступаем к земляным работам. Котлован можно вырыть и вручную, при помощи обычных лопат. Но если площадь фундамента довольно большая, то удобнее, быстрее и дешевле будет нанять спецтехнику. Глубина котлована под плитный фундамент, как правило, составляет 1–1,5 м. В ширину и длину его отрывают по разметке (то есть, выемка изначально будет больше, чем сам фундамент).

Совет. Самое важное на этом этапе – сделать идеально ровное дно котлована. Здесь недопустимы ямы, бугры, уклоны и другие перепады высоты. Любая неровность будет создавать неравномерную нагрузку на фундаментную плиту и быстро ее деформирует. В результате фундамент просто треснет.

К выравниванию дна котлована нужно подходить очень аккуратно. Помните, что грунтовый слой под котлованом должен остаться неповрежденным. То есть, при выравнивании вручную после рытья экскаватором следует срезать лишние выпуклости, а не засыпать выемки. Ведь даже хорошо утрамбованный засыпанный грунт все равно просядет, и это резко снизит прочность плиты.

На этом же этапе делают каналы под дренажную систему. Их застилают геотекстилем, на который укладывают магистральные трубы. Уложенную систему снова застилают и засыпают мелким щебнем.

Этап 3. Устройство подушки и гидроизоляции под фундамент

Подготовленный котлован выстилаем геотекстилем, который будет пропускать воду, но удерживать песчано-щебеночный слой, уложенный под плиту. Далее засыпаем котлован слоем чистого крупнозернистого песка (15–30 см) и утрамбовываем. На песок таким же образом укладывается 20–30 см щебня. Иногда вместо песка и щебня используют обычный гравий, но при строительстве серьезных объектов такого лучше не делать.

Для чего нужна подушка под фундаментом? Она будет играть роль дренажа и амортизатора. Во-первых, благодаря высоким фильтрационным свойствам песчано-щебеночная смесь будет проводить влагу в нижние слои грунта, и основание под фундаментом не «поплывет». Во-вторых, пропуская влагу, подушка не будет вспучиваться при сильных морозах, и нагрузка на фундаментную плиту со стороны основания будет меньше.

Советы:

  1. На влажных грунтах и низинных участках толщину засыпки следует увеличить.
  2. Подушку следует старательно утрамбовать, иначе со временем она просядет неравномерно. Тогда, вместо амортизации давления со стороны грунта, песчано-щебеночная подушка будет сама создавать дополнительное давление на фундаментную плиту. Песок считают хорошо утрамбованным, если по нему может пройти взрослый человек, а следов от обуви не остается.

Далее разводим канализационные трубы, отмечаем места ввода канализации, электропроводки, газовых труб и обустраиваем гидроизоляцию. Здесь есть два варианта. Самый простой – настелить прямо на утрамбованный песок рулонный гидроизоляционный материал, например, рубероид. Второй вариант сложнее: после засыпки и трамбовки подушку заливают тонким слоем бетонной подготовки (5–10 см песчано-цементного раствора марки М100). На застывшую заливку также укладывают рулонную гидроизоляцию.

Листы рубероида соединяют при помощи паяльной лампы или пропановой горелки. Если кладете их на бетонное основание, то стоит смазать бетон битумной грунтовкой (битум и солярка в соотношении 2 : 3). Гидроизоляция должна выходить за периметр будущей фундаментной плиты на 30–50 см с каждой стороны. На гидроизоляционный слой также можно уложить пенопластовые плиты, которые обеспечат теплоизоляцию фундамента.

Этап 4. Монтаж опалубки

Для опалубки можно использовать готовые щиты, доску (не менее 40 мм) или подручные материалы. Периметр конструкции должен четко соответствовать проектному периметру фундаментной плиты. После монтажа тщательно проверьте все углы и стороны (они должны быть прямыми). Стенки опалубки делайте строго вертикальными. Всю конструкцию жестко зафиксируйте кольями и распорками, чтобы при заливке бетона стенки не подвинулись и не изогнулись.

Совет. При монтаже опалубки будьте осторожны, чтобы не повредить гидроизоляционный слой. Готовую конструкцию стоит выстлать изнутри полиэтиленовой пленкой. Это облегчит демонтаж опалубки и предотвратит вытекание бетонного молочка через щели между досками.

Этап 5. Установка арматурного каркаса

Арматура – такой же важный компонент железобетонной плиты, как и бетонная смесь. Армирование придает бетону прочность и устойчивость к деформациям. Поэтому к вязке каркаса следует подойти очень ответственно.

В плитном фундаменте каркас имеет вид двухслойной арматурной сетки с ячейкой 20×20 см. Вот основные правила создания надежного каркаса:

  • Арматуру берите 12–16 мм, витую и максимальной длины. Чем меньше соединенных прутьев Вы используете, тем лучше.
  • Каркас укладывайте равномерно (с одинаковой ячеей) по всей площади котлована. Иначе одни участки ЖБ плиты окажутся более слабыми, чем другие, и фундамент легко деформируется.
  • Арматурные прутья связывайте проволокой, а не сваривайте. Это обеспечит конструкции большую устойчивость к деформациям.
  • Вяжите каркас непосредственно в котловане, ведь перенести готовую сетку будет непросто.
  • Монтируйте арматуру осторожно, чтобы не повредить гидроизоляцию. Каркас не ставьте прямо на рубероид – для этого есть специальные резиновые прокладки.
  • Нижнюю сетку устанавливайте на высоте 5 см от гидроизоляционного слоя, верхнюю – на 5 см ниже от верхней поверхности будущего фундамента. Для соединения сеток между собой используйте небольшие перемычки.

Этап 6. Заливка бетона

Чтобы плита получилась действительно монолитной, весь фундамент следует заливать за один раз. Для этого целесообразно заказать готовую бетонную смесь в промышленной бетономешалке. Если площадь фундамента большая, удобнее заливать его бетононасосом, но можно воспользоваться и обычными желобами. Смесь подойдет марки М350 и выше (зависит от проектной нагрузки на плиту). Также стоит обратить внимание на класс водостойкости бетона – он должен быть не ниже шестого.

Совет. Залитую бетонную смесь тщательно трамбуйте глубинным строительным вибратором. Таким образом, застывший бетон получится сплошным, без пузырьков и пустот. А это гарантирует высокую прочность готового монолита.

Этап 7. Завершение работ

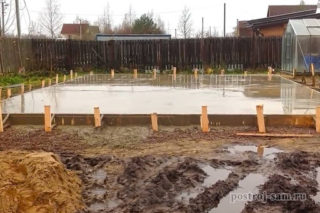

После заливки бетон необходимо защитить от размывания и пересыхания. Если погода дождливая, плиту стоит укрыть пленкой. В случае жары схватившийся монолит следует время от времени поливать водой, чтобы не допустить растрескивания. При морозах плиту защищают от промерзания. Когда бетон достигнет 50 % от проектной прочности, опалубку можно снимать. Делать это следует аккуратно, не повреждая выступающую из-под плиты гидроизоляцию.

Готовую плиту защищают слоем гидроизоляции по вертикальным поверхностям. Если Вы оставили широкий запас гидроизоляционного материала по периметру плиты, этот припуск можно просто поднять и приклеить к ее вертикальным стенкам. В противном случае поверхности просто обрабатывают битумной мастикой. Также стоит произвести гидроизоляцию цокольной стороны фундамента – это защитит стены здания от капиллярной влаги. В дальнейшем прямо на этот слой можно будет укладывать утеплитель и половые покрытия.

После демонтажа опалубки и гидроизоляционных работ засыпьте пазухи котлована вокруг готового фундамента. Далее останется лишь дождаться, когда бетон достигнет проектной прочности, и можно начинать возведение стен.

Таким образом, Вы вполне можете обустроить плитный фундамент самостоятельно (или с бригадой помощников). Но если работа предстоит масштабная, лучше сразу обратиться к профессионалам, которые возводят фундаментные конструкции под ключ. Тогда Вам не придется тратить время на поиски рабочих, техники, материалов и самостоятельно разбираться в тонкостях этой технологии.

В Санкт-Петербурге плитный фундамент под любой дом подготовят специалисты компании ДжейСиБи-Рент. Позвоните нам +7 (812) 947-47-86 или свяжитесь через сайт. Мы сделаем все, начиная с геодезических и земляных работ и заканчивая гидроизоляцией готовой плиты. А Вы сможете без лишних забот начать возведение своего дома на самом прочном и надежном монолитном основании.

Полезная информация по заливке фундамента

размеры и пошаговая инструкция по возведению

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

плита: технология строительства, как правильно залить

Плитный фундаментЕсли говорить о фундаменте с позиции надежности для частного домостроения, то, безусловно лидирующее место занимает плитный фундамент. Но за счет его не дешевой стоимости, и определенной технологии строительства, к его помощи прибегают только в тех случаях, когда грунт, на котором будет происходить строительство дома, не является надежным.

Чтобы создать плитный фундамент своими руками, необходимо прекрасно знать какова технология строительства такого основания, а также из каких элементов он состоит.

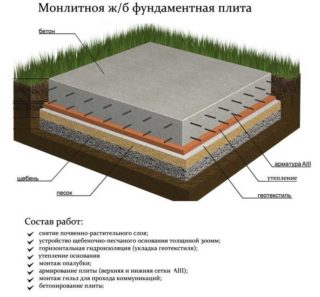

Схема расположения элементов плитного фундамента

Устройство плитного фундаментаУстройство плитного фундамента

Строительство любого дома, начинается с фундамента. Он делается заранее, и только по плану будущего дома. Перед тем, как приступить к сооружению, необходимо закупить необходимые материалы, а также знать схему основания. Схема плитного основания следующая:

  • сначала располагается песчано гравийная подушка, которая нивелирует все почвенные колебания, и является надежной подстилкой для плитного фундамента;
  • слой утеплителя, который должен защищать основание от излишнего воздействия влаги и грунтовых вод;
  • непосредственно монолитная плита, которая делается с железобетона;
  • слой гидроизоляции и утеплителя, которые предохраняют конструкцию дома от влаги и холода;
  • сюда также можно отнести дренажную систему, которая прокладывается по периметру фундамента и служит для того, чтобы отводить излишнюю воду от основания.

Технология строительства плитного основания

Земляные работыЗемляные работы

Чтобы правильно сделать такое основание, необходимо четко представлять все строительные процессы, которые будут происходить на строительной площадке. Пошаговая инструкция по сооружению плитного фундамента, для хорошего дома следующая.

Сначала необходимо подготовить земельный участок. Его подготовка начинается с того, что необходимо правильно разметить все стороны, а также оставить некоторое место, по периметру будущей траншеи, для того чтобы можно было работать. Для этого не нужно привлекать строительную технику, и можно все сделать своими руками.

Второй шаг, это начало земляных работ. Тут, прежде всего необходимо определить глубину будущего котлована. Для плитного фундамента она не должна быть большой, но минимальная толщина плиты, без песчано гравийной подушки, не должна быть меньше 10 сантиметров. Остальное зависит от количества денег и качества грунта. Сама технология рытья котлована, или траншеи, как говорят некоторые, предусматривает привлечение землеройной техники, или бригады землекопов. Можно все делать своими руками, но это займет гораздо больше времени.

Самым полезным советом, в данном случае, может быть изучение качественности грунта. Чтобы о нем узнать, можно обратиться за помощью к справочникам, в которых есть информация по качеству грунта на данной территории (уровень пучинистости, и глубина промерзания). Если необходим более детальный анализ почвы, то можно пригласить специалистов, которые проведут качественные изыскательские работы.

Если котлован сделать с помощью специальной техники, то нужно знать, что края его и дно придется заравнивать с помощью лопаты, поскольку экскаваторы и другая техника не может вырыть ровный котлован.

Когда котлован выкопан, можно переходить к следующему шагу.

Создание подушки под фундаментСоздание подушки под фундамент

Данный шаг состоит в том, что необходимо создать песчано гравийную подушку. Для этого понадобится песок, желательно карьерный, крупнозерновой, а также щебень средних или мелких фракций.

Чтобы правильно сделать такую подушку, необходимо насыпать слой песка по всему котловану, который не должен превышать 20-30 сантиметров. После этого его нужно полить водой и хорошо утрамбовать.

Поверх него насыпается слой гравия, который не должен превышать 5-10 сантиметров. Он тоже трамбуется. Подушка готова. Теперь ее необходимо покрыть слоем гидроизоляции, для этого подойдет полиэтиленовая пленка, либо рубероид. Слой утеплителя должен быть надежным и не пропускать воду.

Такова технология создания качественной подушки. Укладка полиэтилена или листов рубероида должна идти внахлест листов друг на друга.

Процесс монтажа опалубкиПроцесс монтажа опалубки

Следующий этап, это монтаж опалубки. Существует два способа монтажа опалубки. Первый состоит в том, чтобы сделать ее прямо в земле, с выходом на поверхность, на высоту будущей плиты. Можно делать по-другому.

Монтаж опалубки будет происходить на поверхности земли, на высоту плиты. Но в таком случае, нужно гидроизолировать и утеплить стены котлована.

Делать это нужно таким образом:

  • по внутренним стенам котлована происходит укладка рубероида или полиэтиленовой пленки, которая фиксируется возможными способами;
  • после этого кладется слой утеплительного материала, для него лучше использовать твердые листы.

Если опалубка будет изготовлена внутри котлована, то по ее сторонам также расстилается пленка или листы рубероида, а затем ставятся листы плотного утеплителя.

Делать опалубку можно из деревянных досок, которые скрепляются между собой специальным способом. Более подробный монтаж опалубки описан в других публикациях. Когда опалубка готова, можно переходить к следующему этапу.

Подготовленная под заливку бетона армировкаПодготовленная под заливку бетона армировка

Следующий этап это создание армирующей сетки. Для этого используется арматура, диаметр которой должен быть от 10 до 15 миллиметров. Как правильно рассчитать количество необходимой арматуры, проволоки для ее вязки, рассказано в других публикациях.

Но вот о том, что для качественной плиты, необходимо два параллельных ряда арматурного каркаса, необходимо рассказать. Дело в том, что монолитная плита, которая служит фундаментом для дома, находясь в земле, как бы плавает, и полностью повторяет все движения почвы.

Сам по себе бетон является прочным, но хрупким материалом и подвержен разрушениям под воздействием почвы. Чтобы этого не происходило в него необходимо поместить металлическую арматуру, которая нивелирует такие нагрузки, и придает бетону эластичность.

Поэтому к монтажу арматурного каркаса, необходимо подойти со всей ответственностью. Ведь построить качественный дом без надежного основания не получится.

Главное на что необходимо обратить внимание, это на вязку арматуры. Ее, ни в коем случае, нельзя скреплять между собой с помощью сварки, и делать это нужно только с помощью стальной проволоки. Это продиктовано тем, что приваренные арматурины между собой никогда не будут давать эластичность бетону.

Структура качественного бетонаСтруктура качественного бетона

Следующий этап, это изготовление бетона, и заливка им металлического каркаса, который смонтирован и находится в опалубке. Бетон нужно делать из цемента, песка, щебня средних фракций и воды.

Его можно заказать у производителя, а можно изготавливать прямо на участке. Разницы нет, главное чтоб он был качественным. Ведь для дома это будет играть решающую роль.

Заливка бетона происходит следующим образом. Сначала нужно залить первый 30 сантиметровый слой. Его необходимо притрамбовать, чтобы не было пузырьков воздуха. После того как он немного затвердеет, происходит заливка следующих слоев, с учетом их затвердевания, и так до верхней точки плиты.

Когда бетон застынет, опалубку можно убирать и видеть качественную плиту, которая гидроизолирована и утеплена. Но это еще не все. Дом, сам по себе должен быть качественно утепленным. Поэтому необходимо, поверх плиты, положить слой гидроизоляции и утеплителя. Их монтаж не представляет из себя ничего сложного. Сначала укладывается слой гидроизоляции, а затем утеплителя.

Как видно, чтобы построить монолитный фундамент, который будет иметь форму плиты, нужно внимательно ознакомится с технологией его строительства. Выложенная пошаговая инструкция четко дает понять, как его построить.

Главное понимать, что провести ремонт такого фундамента будет практически невозможно. В отличии от столбчатого или свайного фундамента, ремонт которых можно делать даже после того, как на них располагается конструкция дома, для плиты ремонт практически невозможен. В данном типе основания можно сделать ремонт только утеплительных и гидроизоляционных материалов, которые будут располагаться по внешним стенам.

Разновидности плитного фундамента

Виды плитного фундаментаВиды плитного фундамента

Данный тип фундамента настолько распространен, что существует несколько его разновидностей.

Первая состоит в том, что в его основу идет не монолитная железобетонная плита, а специальные плиты перекрытия. По общим правилам, изготовители таких плит перекрытия, делают их для использования в конструкциях многоэтажных домов.

Но с учетом того, что плиты перекрытия изготавливаются из железобетона, и могут иметь ребристую поверхность, такие плиты перекрытия стали использовать и для сооружения фундамента.

Монтаж фундамента из плит перекрытия происходит с применением тяжелой подъемной техники, которая может их класть в необходимо место, без нарушения подкладочного слоя (подушки). Вызвано это тем, что такие плиты перекрытия имеют большой вес, и без подъемника их не положить в котлован.

Соединяются между собой плиты перекрытия цементно-песочной стяжкой, в которую кладется арматурный каркас. Это нужно для того, чтобы в местах соединения, при движении почвы не произошло нарушение конструкции, и одна плита перекрытия не стала выше или ниже другой, так как это приведет к перекосу дома.

Кладутся они также на песочно песчаную подушку, при этом гидроизолируются и утепляются по правилам, которые существуют для монолитной плиты. Когда такие плиты уложены, проводить ремонт их уже не получится, поэтому все дефекты необходимо выявить сразу.

Утепленная "шведская" плитаУтепленная “шведская” плита

Следующая разновидность, это финская плита. Ее еще называют шведской. Такое монолитное основание, которое получило название финская плита, родом из Скандинавии.

Характерной особенностью плиты, которая имеет название финская, является то, что она в обязательном порядке должна быть утеплена, и не имеет большой глубины заложения.

Делается финская плита из нескольких небольших плит, между которыми устанавливаются специальные тепловые зазоры, которые не представляют из себя жесткой сцепки.

То есть отдельные плиты, могут двигаться в грунте, не зависимо друг от друга. Именно благодаря таким особенностям, монтаж такого основания более сложен. Провести капитальный ремонт такого основания тоже проблематично.

Свайно-плитный фундаментСвайно-плитный фундамент

И последнее, некоторые специалисты рекомендуют монолитную плиту под свайный или столбчатый фундамент. Таким образом, получается монолитный ростверк, который дает сваям или столбам дополнительную жесткость. Таким ростверком обеспечивают фундамент под мощные конструкции, которые располагаются в неустойчивых грунтах.

Для изготовления ростверка в виде монолитной железобетонной плиты, понадобится небольшой котлован, глубиной не более 20 сантиметров, с небольшой песчаной подушкой. Сама толщина плиты может быть от 5 до 10 сантиметров.

Оборудование свайного и столбчатого фундаментов таким ростверком, повышает надежность и долговечность строения, которое будет оказывать равномерное давление на сваи и столбы, оборудованные монолитным железобетонным ростверком. Но проводить ремонт свай и столбов будет невозможно.

Но такое основание является качественным и долговечным, а сопротивление грунту повышается благодаря устойчивости свай или столбов, которые погружены в землю ниже уровня промерзания грунта.

Говоря о технологии строительства монолитной плиты, необходимо отметить, что она не представляет из себя ничего сложного. Но, чтобы получился действительно качественный фундамент, необходимо будет потратить значительные средства на закупку материалов, и привлечения тяжелой техники, если площадь дома будет значительной.

Видео

Эффективный и надёжный фундамент плита своими руками: пошаговая инструкция и правила монтажа

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Фото 1
Другое название плитного фундамента – монолитный.

Достаточно широко распространен в обустройстве домов благодаря тому, что очень надежен и может разместить на себе сооружение любого веса и конструкции.

Итак, фундамент плита своими руками: пошаговая инструкция будет рассмотрена в статье.

Общая информация

Фото 2
Прежде чем перейти к рассмотрению вопроса про плитный фундамент своими руками: пошаговая инструкция сооружения основания, следует выяснить, в чем особенности такой конструкции.

Суть плитного основания – это железобетонная плита, которую располагают на слое грунта до 300 мм. Вместе с грунтом смешивается щебень или песок. Сама монолитная плита фундамента своими руками по толщине равняется 20 – 40 см.

Для сооружения могут быть использованы монолитные плиты или сборные, которые заливаются на месте строительства. Плитный фундамент на пучинистых грунтах, как и фундамент плитный на насыпном песчаном грунте показывают себя наиболее эффективными по сравнению с другими видами конструкции.

Несмотря на то, что монолитный тип плиты считается более надежным, выбирая, как сделать плитный фундамент, предпочтительнее заливать плиту на месте. Это объясняется тем, что процесс транспортировки и укладки монолитного основания достаточно трудоемкий и дорогостоящий, а соорудить плиту-пирог весьма просто.

Этот вид основания подходит не только для возведения крупных промышленных или жилых объектов: также подходит и для небольших хозяйственных построек, например, могут быть сделаны и фундамент для бани плита, и фундамент под гараж монолитная плита своими руками.

Применение

Фото 3
Устройство плитного фундамента для частного дома можно сравнить со свайным или ленточным.

В результате сравнения получится выделить несколько позиций, в которых целесообразным будет соорудить именно плитный фундамент своими руками:

  • фундамент плита своими руками возводится при наличии на месте строительства сложных грунтов, например, возможен плитный фундамент на склоне;
  • монолитная плита фундамента: технология часто используется в зданиях, в которых нет необходимости сооружения подвальных помещений и цокольных этажей с высокими стенами. Цоколь на плитном фундаменте выполнить в разы сложнее;
  • в зданиях, где устройство пола на монолитной плите фундамента подразумевает само основание в качестве пола. При этом фундамент-плита утепление пола не обеспечивает, и этим вопросом нужно будет заниматься отдельно.

Важно! Такую разновидность основания хорошо применять в том случае, если грунты характеризуются сильной степенью промерзания.

Фундамент-плита под дом: как делать правильно? Что касается технологических правил по конструированию и возведению, то регламентируется плитный фундамент СНиП 2.02.02-83.

Устройство

Как делать плиту фундамента? Плита для данной разновидности основания – это не просто некое бетонное изделие. Из-за характерных особенностей ее называют иначе – плита-пирог, потому как состоит она из нескольких слоев разного материала.

Фото 4

Во время заливки, как гласит технология монолитный фундамент-плита: толщина каждого слоя должна рассчитываться отдельно.

Состав «пирога» следующий:

Слой

Назначение

Геотекстиль Необходим для обеспечения прочности основы плиты. Является препятствием к смешиванию подушки и грунта.
Подушка Предназначается, чтобы сделать опору для плиты ровной, служит дренажем и создает слой, который подвержен пучению.
Бетонное основание Обеспечивает гидроизоляционные свойства, а также увеличивает уровень несущей способности.
Гидроизоляция Учитывая, что любая конструкция, находящаяся в почве, подвержена воздействию влаги, то такой слой необходим, чтобы препятствовать данному воздействию. Помимо этого, гидроизоляционный слой препятствует утечке бетона, что сохраняет прочность материала после застывания.
Теплоизоляция Не каждую плиту оборудуют данной прослойкой. Она необходима, если в здании проектируется теплое подвальное помещение либо плита располагается близко к поверхности почвы.
Опалубка Для сохранения формы бетона в момент его застывания. Может сооружаться съемной или оставаться в конструкции.
Армирование Из-за высокой прочности на сжатие бетона необходимо создать армирование металлическими прутами, чтобы материал в последующем не подвергался растрескиванию и смог прослужить максимально долго.
Бетон Благодаря этому слою воспринимаются все нагрузки от здания. В большинстве случаев используют железобетон, поскольку он обладает более прочными характеристиками.

Расчет

Фото 5
Когда необходимо приступить к сооружению основания самостоятельно, то устройство монолитной плиты фундамента: технология возведения гласит, что сперва необходим расчет. Строительство дома фундамент монолитная плита начинается именно с самостоятельных расчетов, составления плана и схемы.

Расчеты проводят, опираясь на следующий алгоритм:

  • прежде чем начать изготовление плитного основания, изначально делается вычисление необходимой толщины плиты;
  • вычисление общей площади;
  • определение глубины заложения.

Опираясь на данные параметры, производят все необходимые расчеты, чтобы в дальнейшем начать строительство плитного фундамента.

Важно! Кроме расчетов, устройство фундамента монолитная плита предусматривает еще несколько подготовительных мероприятий, таких как определение типа армирования, выбор материалов для гидроизоляции и выполнение расчетов для этих материалов.

Технология строительства

Как правильно сделать плитный фундамент? Строительство монолитной плиты фундамента подразумевает определенную последовательность действий.

Разметка

Фото 6
Устройство плитного фундамента предусматривает следующим после расчета этапом — проведение разметки участка.

Такой процесс весьма прост, однако очень важен для конструирования и позволяет избежать много трудностей в последующей работе.

Необходимо проводить разметку очень точно.

Устройство плитного монолитного фундамента рекомендует придерживаться некоторых нюансов касаемо разметки:

  1. Разметка делается в соответствии с периметром будущего сооружения. Определять на этом этапе расположение стен и иных конструкций нет необходимости – это можно сделать после того, как плита будет готова.
  2. Разметка должна быть расположена на метр больше в ширину, чем непосредственно периметр сооружения. Это делать необходимо, чтобы после была возможность обустроить дренажную систему и соорудить отмостку.
  3. Если будущий дом по проекту имеет террасы, балконы, крыльцо, то их следует взять в расчеты и провести разметку с учетом этих элементов, чтобы в последующем не беспокоиться за целостность стен в доме.

Котлован

Устройство фундамента плиты предусматривает далее рытье котлована. Такой параметр, как глубина заложения, зависит от типа грунта, на котором проводится строительство.

Фото 7

Монтаж фундамента монолитная плита на данном этапе выполняется по следующим правилам:

  1. При наличии плотных грунтов котлован выкапывается на глубину 50 см.
  2. Если грунты нестабильные и слабые, то глубина будет 1 м.
  3. Следует после выкапывания котлована провести выравнивание его дна.
  4. Края котлована необходимо сделать максимально ровными.
  5. Если в процессе в некоторых участках глубина будет больше той, что была определена, то засыпать такие места следует только песчаной почвой, которая не даст позже усадку, т. е. фундамент-плита на песчаном грунте будет надежным.
  6. Если необходим дренаж плитного фундамента: схема оборудования с отводом воды применяется там, где есть высокие грунтовые воды. Следует это учесть в процессе выкапывания и взять во внимание перепады высоты.

Важно! Чтобы выкопать быстро и менее затратно котлован, лучше всего воспользоваться специальной техникой.

Устройство подушки

Как уже было сказано выше при перечислении слоёв «пирога», возводится фундамент-плита на песчаной подушке.

Фото 8

После завершения предыдущих этапов можно приступать к сооружению опорной подушки, которая делается следующим образом:

  1. Прежде чем засыпать песок, его необходимо промыть и удалить из него любые примеси, которые могут дать усадку.
  2. Засыпать послойно (до 40 см), утрамбовывая каждый слой.
  3. Уровень песка должен быть таким, чтобы от поверхности почвы свободного пространства оставалось 20 см.
  4. Коммуникации в плитном фундаменте, которые в дальнейшем будут в доме, учитываются на этом этапе.
  5. После того как песок засыпан и утрамбован, выкладывается прослойка геотекстиля, чтобы не происходило смешивание со следующим слоем материала.
  6. После геотекстиля необходимо насыпать гравий до 20 см в толщину.
  7. Распределять такой материал нужно максимально равномерно поверх песчаного слоя и следить за тем, чтобы он сравнялся с грунтом участка. Проверку можно осуществить, используя гидроуровень или нивелир. Очень важно трамбовать щебень, как и песок.

Важно! Есть разные способы, как выполняется песчаная подушка под плитный фундамент, если возводится фундамент плита своими руками пошагово, но они отличаются лишь последовательностью действий, которая в итоге приводит к одинаковому результату.

Опалубка и гидроизоляция

Фото 9
Устройство плитного фундамента своими руками предусматривает, что необходима опалубка, которая может быть как съемной, так и несъемной.

Алгоритм действий на этом этапе следующий:

  1. Опалубка для плитного фундамента сооружается четко по периметру дома. В этом случае не стоит забывать, что котлован вырыт на метр шире, чем дом. Опалубка для плиты фундамента должна повторять непосредственно периметр здания.
  2. Высота конструкции равна толщине плиты. После ее установки, используя шнуры и уровень, ее необходимо подровнять. В среднем плита в толщину равняется около 30 см.
  3. Следующее, что нужно сделать, убедившись, что конструкция опалубки закреплена прочно и жестко, – гидроизоляция плитного фундамента. Чтобы гидроизоляция монолитной плиты фундамента была выполнена корректно, лучше всего использовать материал, имеющий в составе битум. Именно такая гидроизоляция обеспечит высокий уровень защиты основания от влаги. Схема действий, если обычной гидроизоляции недостаточно (то есть как поднять фундамент плиту при высоком УГВ), предусматривает некоторые нюансы.
  4. Полосы, которые были уложены на опалубку, необходимо соединить. Для этого они изначально располагаются с напуском, после чего свариваются между собой. Нужно обеспечить в этом процессе целостность полосы гидроизоляции, чтобы не было возможности влаге проникнуть в бетон. Кроме того, после застывания плиты будет легко разобрать такую конструкцию и отделить от бетона.

Важно! В некоторых случаях, прежде чем укладывать гидроизоляционный материал, проводят утепление монолитной плиты фундамента. Выполняя утепление плитного фундамента, можно выбрать два наиболее прогрессивных варианта: утепление плиты фундамента пеноплексом или утепление плиты фундамента пенополистиролом (ЭППС), который обладает высокой степенью плотности. Каким материалом проводить утепление плиты фундамента, решать только вам.

Армирование и заливка

Фото 10
В этом разделе статьи рассмотрим, как правильно вязать арматуру для монолитной плиты и как правильно залить фундамент-плиту под дом.

Армирование плиты фундамента нужно проводить только после того, как была проведена гидроизоляционная выстилка. В ином случае армирование плитного фундамента будет выполнять очень сложно.

Схема армированной плиты включает в себя следующие моменты:

  1. Укладка арматуры в плитный фундамент подразумевает использование арматуры с сечением 10 – 14 мм. Сечение рассчитывается в зависимости от того, какая нагрузка будет на основание.
  2. Прутья необходимо связать, используя специальный крючок для вязки. Материалом для сцепки можно взять проволоку. При этом нужно придерживаться расстояния от гидроизоляции в 5 – 7 см, а шаг сетки сохранять в 25 см. Вязка происходит в два ряда.
  3. Вязка арматуры монолитной плиты во втором ряду выполняется таким образом, чтобы после того, как будет проведена заливка плиты фундамента, металлический каркас ушел вглубь него на 5 см минимально. Такое армирование монолитной плиты фундамента является самым надежным.
  4. Далее выполняется сама заливка плитного фундамента. Технология заливки монолитной плиты фундамента гласит, что марка бетона должна быть М200 и больше. Заливка монолитной плиты фундамента должна занять не больше одного дня – это позволит соорудить надежную и прочную конструкцию. Как залить плиту под фундамент лучше? При помощи промышленного вибратора нужно избавить материал от воздушных включений.
  5. Пока основание не застыло, технология плитного фундамента требует, что его нужно максимально точно выровнять. Это позволит избежать трудностей в дальнейшем. Для этого используют доску, рейку или правило.

Фото 11

Очень важно после того, как было выполнено армирование монолитной плиты и будет залит бетон, обеспечить ему правильный уход и необходимые условия для того, чтобы плита получилась прочной и надежной:

  • простоять бетону нужно не менее 28 суток;
  • температура при этом должна быть не менее 20 градусов;
  • очень важно поддерживать влажность 80 %, для этого бетон поливают водой и укрывают полиэтиленом;
  • если заливка плиты под фундамент проводится зимой, то обязательно нужно продумать прогрев бетона;
  • если необходимо оставить основание на зиму, то очень важно сохранить его от попадания влаги.

Проверка качества

Фото 12
Плита-фундамент технология обустройства гласит, что для проверки качества получившегося основания можно воспользоваться визуальным методом.

Исправлять ошибки, допущенные в процессе монтажа достаточно сложно, а в некоторых случаях – невозможно.

Существуют этапы проверки того, правильно ли был создан фундамент плавающая плита: технология проведения контроля качества довольно проста.

Это следующие действия:

  1. Просматривается почва, которая окружает основание: не должно быть никаких углублений или провалов в грунте, а также трещин. Если таковые имеются, то, скорее всего, процесс был выполнен без геологической проверки. В некоторых случаях трещины в почве могут появляться из-за сильного давления плиты – это зависит от ее площади.
  2. Если имеются солевые отложения, то это говорит о нарушении гидроизоляции или об ее отсутствии. В этом случае нужно позаботиться о сооружении подобной прослойки.
  3. Следующее, что требует технология: плита-фундамент для дома проверяется на пористость. Сделать это можно, присмотревшись к наличию пузырьков в застывшем бетоне. Как залить правильно? Чем меньше пузырьков, тем заливка прошла качественнее.

Если присутствуют некоторые сомнения, что технология строительства фундамента монолитная плита была нарушена, и надежность плиты под вопросом, то лучше всего прибегнуть к помощи специалистов, которые проверят основание при помощи молота Шмидта.

Фундамент-плита технология строительства которого не была нарушена, должен быть:

  • минимально пористым, не содержать в себе воздушных включений;
  • не воздействовать на почвенный слой, разрушая его;
  • сухим, без различных мокрых пятен, и отложений;
  • превышать по периметру возводимый дом;
  • ровным.

Важно! Если ошибки в строительстве были все-таки допущены, то лучше всего обратиться за советом к профессионалам, которые помогут устранить изъяны.

Фото

Часть статьи, благодаря которой значительно легче выполнить фундамент монолитная плита своими руками: пошаговые фото процесса возведения основания представлены ниже.

Фото 13

Фото 14

Фото 15

Фото 16

Фото 17

Фото 18

Полезное видео

На видео ниже наглядно показано, как выполнить плитное монолитное основание:

Выводы

Плитная разновидность основания очень проста по конструкции, но, несмотря на это, обеспечивает очень высокий уровень надежности и устойчивости. Кроме того, монолитный плитный фундамент своими руками очень удобно возводить, да и достаточно экономично.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

применение, а также как правильно заливать по грунту по технологии?

На этапе планирования основы под строение, в последнее время все чаще отдают предпочтение именно монолитной плите на ленточном фундаменте.

Это обусловлено его высокими техническими характеристиками и положительными особенностям по сравнению с другими видами основ, особенно если рассматривать его с точки зрения надежности на нестабильных грунтах. Он одинаково распределяет давление от стен постройки и давит на грунт всей площадью.

Чтобы избежать непоправимых ошибок, необходимо максимально обдуманно подходить к вопросу выполнения каждого этапа работ. Чтобы дом был надежным и безопасным, очень важно внимательно разобраться в его основании, так как его возведение начинается именно с этого.

Каждое строительство начинается с подготовительных работ. Тут не может быть мелочей или каких-то деталей, которые можно упустить из виду. Предварительная оценка качественных характеристик грунтов – обязательный процесс перед заливкой любого вида фундамента.

Монолитная плита на ленточном фундаменте (ленточно-плитный) хороша тем, что может смело использоваться в торфяном грунте и там, где подземные воды находятся на высоком уровне к поверхности.

Что такое ленточно-плитное основание?

Фото 2В этом виде фундамента используется технология железобетона, которая имеет единую форму и укладывается по периметру всей ленты основания.

Причем встречаются разновидности с опорой плиты на почву и без. Когда плита не давит на почву, а только на основание, такую конструкцию можно сравнить с методом применения плит перекрытия.

Обе конструкции показывают прекрасные технические характеристики при работе в тандеме.

Важно! Такой вариант подразумевает возможность не только создания «цоколя», но и помещения для автомобиля.

Применение

Есть несколько типичных ситуаций, когда такая популярная конструкция фундамента становится наиболее актуальной:

  • при желании создания единого «цоколя» под всем периметром постройки. Монолитная плита на ленточном фундаменте, в этом случае будет наиболее оптимальной, позволяющая возводить перегородки в других помещениях;
  • во время возведения строений на «плавающих» или других нестабильных типов грунта, где использование другого варианта основания будет необоснованным и невыгодным;
  • при возведении тяжелых зданий, которые могут быть выполнены из монолитного железобетона или кирпича.

Фото 6

Внимание! Во время планирования такого вида основная, очень важно не забывать, что длина пролета без поддержки опор, по максимуму может составлять не более 600 см.

Технология: как правильно выполняется заливка?

Как уже было сказано ранее, уникальностью этого варианта основы является тот факт, что плита распределяет давление на почву, создавая тем самым дополнительную опору для строения.

Чтобы соорудить монолитную плиту по грунту своими руками, требуется подготовить котлован и залить в него бетонную смесь с последующей укладкой теплоизолирующего материала.Как же правильно заливать?

Алгоритм действий для дома без цоколя выглядит следующим образом:

  1. Изначально необходимо создать ленточный фундамент размерами 0.4 м в ширину и 0.4-0.7 м в глубину. Естественно, нужно учитывать не только тип грунта, но и особенности погодных условий того региона, где будет располагаться постройка. Во время этапа установки арматурного каркаса, требуется оставить вертикально торчащие концы арматуры диаметром 1.2-1.4 см по всему периметру фундамента, через каждый полметра. Это необходимо для последующей связки плиты и фундамента. Причем не стоит забывать, что внешняя опалубка должна иметь большую высоту, чем впоследствии установленная монолитная плита на 0.2-0.25 м.
  2. Происходит заливка бетонной смеси.
  3. Для котлована достаточно 50-60 м. Важно, чтобы дно было ровным.
  4. Дно устилается песочной подушкой. Слой должен быть в пределах 15-20 см., после чего тщательно утрамбовывается до того момента, пока на поверхность можно будет наступить в обуви, но отпечатка не останется.
  5. Поверх песка необходимо уложить слой геотекстиля, чтобы исключить смешивание песка и щебня. Ленты геотекстиля сшиваются между собой с использованием специального оборудования. По всему периметру геотекстиль должен выступать примерно на полметра и заходить на ленточный фундамент.
  6. Далее приходит этап засыпки щебня. Толщина должна быть не меньше 20 см. По мере возможности необходимо его утрамбовать и как можно лучше выровнять по всему периметру. Далее, этот слой проливается цементным молоком так, чтобы заполнить все пустоты, а слой был поверх щебня 3-5 см.
  7. Как только «пирог» застынет, сверху необходимо уложить гидроизоляционный слой. Далее все швы необходимо тщательно запаять паяльной лампой или газовой горелкой. Гидроизоляция тоже должна выступать за торцы фундамента на 30-40 см.
  8. Теперь этап укладки теплоизолирующего материала. Он должен быть в один уровень с ленточной основой. Для этих целей лучше всего применять пеноплекс плотных марок. Для проклеивания стыков между листами применяется мастика.
  9. Теперь необходимо приступить к обустройству коробки из арматуры. Для этого берутся прутья диаметром 12-14 мм, и располагаются с расстоянием до 20 см. Сетку необходимо укладывать в 2 слоя, с расстоянием в 10-15 см. Между собой слои требуется объединить кусками арматуры. Нижняя часть, под сеткой, должна содержать специальные подставки, которые монтируются таким образом, чтобы расстояние от утеплителя до нижнего ряда арматуры составляло 5-6 см. Эти прутья необходимо максимально крепко связать с торчащими концами арматуры ленточного фундамента, которые были оставлены на первом этапе.
  10. Пришло время заливки плиты. Важно выполнять работы с бетонной смесью по всему периметру сразу, чтобы бетон смог улечься без пузырей ровным слоем. Уровень требуется выравнивать по наружной стороне опалубки так, чтобы до края верхнего ряда арматуры было не менее 5 см.

Фото 3

Бетон затвердеет за 1 месяц. Теперь пора приступать к возведению дома. Заливка фундамента и плиты должна проводиться сразу, без этапного затвердевания слоев.

Внимание! Перед тем как уложить монолитную плиту, требуется продумать укладку всех коммуникаций, которые проходят под землей.

Этапы работ для дома с цоколем

Если речь идет о доме с «цоколем», тогда технология будет немного сложнее предыдущей, но вместе с этим она будет экономней по соотношению использованного материала, так как толщина полученной конструкции будет меньше.

Алгоритм действий выглядит следующим образом:

  1. Ленточный фундамент обустраивается по принципу описанному до этого.
  2. По верхнему краю фундамента монтируется палуба. Которая представляет собой деревянный щит из досок. Нижняя часть палубы должна быть подперта брусками из дерева с сечением 5*5 см и расстоянием друг от друга 70-80 см. На брусках укладываются балки 10*5 см. Поверх них закрепляются прогоны (бруски) 5*5 см. Теперь необходимо монтировать доски палубы, которые должны быть закреплены гвоздями или саморезами. Доски должны быть толщиной от 2,5 см. Очень важно, чтобы конечная конструкция была максимально устойчивой и надежной.
  3. В этой палубе проделываются отверстия, куда впоследствии укладываются канализационные трубы, отопление, штробы для проводки и т.д. Тут же необходимо сделать и люк для «цоколя».
  4. Теперь все необходимо застелить ПВХ пленкой, чтобы загерметизировать щели в щите.
  5. Что касается армирования, процесс не отличается, как и в предыдущем варианте без «цоколя».
  6. Заключительным этапом является заливка бетонного раствора, который необходимо равномерно распределить и пройтись по периметру глубинными вибраторами. Работы по утеплению нужно проводить в «цоколе» или во время обустройства пола первого этажа.

Фото 4

Внимание! До полного затвердевания цемента (минимум 28 дней), ни в коем случае нельзя убирать стойки опоры и палубу.

Плюсы

Среди плюсов, которые имеет такая конструкция, можно отметить следующие:

  • легкость возведения. Технология позволяет сделать все этапы самому;
  • надежность и длительный эксплуатационный период. В среднем срок эксплуатации может доходить до 1 века;
  • можно не делать дополнительно пол для первого этажа, а использовать плиту в качестве черновой;
  • конструкция прекрасно справляется с наземными и грунтовыми водами;
  • есть возможность обустроить цокольный этаж;
  • можно возводить даже на подвижном грунте, где другие фундаменты нельзя укладывать или проблематично.

Минусы

Есть и некоторые отрицательные моменты:

Фото 5

  • стоимость материалов и общая цена фундамента достаточно высокая;
  • если не выполнить предварительно все работы, связанные с подводом воды, канализации и прочих моментов, то впоследствии выполнить эти работы можно будет только с масштабными изменениями и демонтажем.

Есть отдельные ситуации, когда специалисты используют комбинированные варианты фундамента, например свайно- и столбчато-ленточные фундаменты. Как бы там ни было, а первым этапом все равно будет правильный и точный расчет ленточного фундамента.

Полезное видео

Этапы изготовления монолитного ленточного фундамента в видео:

Заключение

Подводя итог ко всему вышесказанному, можно с уверенностью сказать, что такой фундамент, в действительности, достаточно популярен благодаря своим высоким эксплуатационным характеристикам и особенностям.
Зачастую он используется при возведении каркасных домов, что максимально экономически оправдано и одновременно решает большое количество разных проблем во время эксплуатации здания.
Отдельно стоит отметить, что для его монтажа не требуется специальная крупногабаритная техника или бригада рабочих, такое основание можно сделать, используя помощь пары друзей или даже самостоятельно.

Плита на уровне, фундаменте или цокольном этаже, зеленое строительство

При ремонте или строительстве нового дома в США или Канаде с подвалом или перекрытием на уровне грунта в разделе руководства EcoHome Foundation & Basement вы найдете основы проектирования фундамента, фундамента и перекрытия, изоляции перекрытий, выбора места и подготовка, земляные работы, осушение и предотвращение образования газа радоном и смягчение его последствий

Фундаменты и подвалы

Плита на уклоне или в подполье, что лучше?

Одно из первых решений при строительстве дома — это тип фундамента, на котором он будет стоять — холодный климат, термиты, проблемные обширные глинистые почвы, изоляция, паро и радоновые барьеры — все это необходимо учитывать.В чем разница между перекрытием по уклону и ползуном? Плита на уклоне, или «морозостойкая ш…

» Улучшения подвалов

Почему подвалы затоплены и как предотвратить затопление подвалов

Подвалы затопление, точка.Как дыра в земле, похожая на бассейн, когда все сделано для предотвращения попадания воды, нам нужно удалить всю воду с помощью водоотливного насоса, резервного аккумулятора отстойного насоса и, возможно, аварийной сигнализации отстойника, чтобы остановить затопление подвалов. Весеннее затопление подвалов является очень распространенным явлением и в большинстве случаев может быть…

Радон в домах — смягчение

Удаление радонового газа из подвалов и подвалов

Удаление радонового газа из существующих подвалов и подпольных помещений может быть очень эффективным, здесь есть разные варианты для разных ситуаций.Газ радон в подпольях и подвалах — почему это проблема? Газ радон не был в центре внимания строителей и домовладельцев в течение последних нескольких десятилетий, но поскольку он является вторым по величине c…

Радон в домах — смягчение

Удаление газа радона из колодезной воды

Высокий уровень газообразного радона в воздухе вашего дома может исходить из воды, а не из пола подвала.Это очень мудрая идея — проверить воздух вашего дома на высокий уровень радона. Министерство здравоохранения Канады определило воздействие газообразного радона как вторую ведущую причину рака легких после курения, по оценкам…

Земляные работы

На что обращать внимание при покупке земли под строительство дома

Поиск подходящего участка для строительства требует тщательного рассмотрения и исследования; вот некоторые вещи, на которые стоит обратить внимание.Продажа участка, не подлежащего застройке, не является незаконным, поэтому покупатели будьте осторожны. Любое количество блокпостов может помешать вам построить дом, который вы хотите, или вообще какой-либо дом, поэтому перед покупкой убедитесь, что вы можете…

Радон в домах — смягчение

Смягчение газообразного радона в домах

Газ радон в домах вызывает растущую проблему со здоровьем.Добавление пассивной радоновой трубы — всегда хорошая идея для подготовки дома к улучшению качества воздуха в помещении. Радон накапливается в домах и имеет серьезные последствия для здоровья. Уменьшение содержания радона в домах дешево и легко с помощью барьерного перекрытия из плит с надлежащим уплотнением на стыках и е…

Плита на уровне

Внешняя отделка монолитного пола

Изоляция фасадов подвалов и плит оставляет вам необходимость закончить экстерьер.В этом видео вы видите простой способ закрепить внешнюю поверхность застывшим бетоном, избегая при этом тепловых мостов. СМОТРЕТЬ БОЛЬШЕ ВИДЕО о экологически чистом строительстве После принятия решения о выборе между…

Плита на уровне

Техническое руководство по перекрытию

Монолитный дом или постройка более доступны по цене, удобнее и экологичнее.Вот техническое руководство и руководство по проектированию для строительства плиты на фундаментном фундаменте. Строительство плиты на грунте — Техническое руководство Принятие решения о строительстве дома на фундаментном фундаменте вместо традиционного цоколя…

Около

Фундаменты и подвалы

Объясняется строительная наука для фундаментов и перекрытий на уровне уклона, например, плиты на плотах как защищенный от мороза неглубокий фундамент.EcoHome помогает читателям понять проблемы, которые влияют на энергоэффективность, управление влажностью, плиты на методы формирования профилей, как выбирать между подпольем или плиточным фундаментом, а также контроль и удаление радона, чтобы вы могли построить более эффективные зеленые дома и лучше изолированные пространства для подполья, которые прослужат долго. продолжительность жизни.

Стройте лучше, ремонтируйте лучше, живите лучше — с EcoHome …

.

Элемент изоляции фундамента «плита на грунте», сборные комплекты форм ICF

Это отличный список вопросов, и я буду отвечать на них по одному. Если вас (или кого-либо) интересует система формирования плотов Legalett, напишите нам по адресу [email protected], и мы сможем организовать расценки.

1) Каковы возможные проблемы с этим подходом?

На самом деле нет. В некоторых случаях эта система может быть дороже, чем в других, в других случаях она может быть дешевле, если учесть затраты на рабочую силу, земляные работы и другие незначительные затраты.Legalett полностью разрабатывает решение, соответствующее вашим планам и условиям. Так что практически во всех случаях лучшая часть состоит в том, что это, вероятно, будет лучшая сборка. Это означает, что конструкция более прочная, менее восприимчивая к оседанию и растрескиванию, чем традиционный фундамент с опорой / морозостойкой стеной, и намного лучше изолирована. Если вы строите прямо на твердой скале и не имеете проблем с дренажем или у вас нет глины, строительство на фундаменте могло бы быть немного дешевле, но не лучше. В вашем случае, Стив, Легалетт может оказаться наиболее рентабельным вариантом, потому что, когда вы строите на обширных глинистых почвах, часто требуется восстановление почвы, чтобы построить плиту с опорой и морозной стеной, Легалетт, вероятно, не должен требовать таких мер.Примечание: мы только что построили наш недавний демонстрационный дом на глине и сэкономили немало денег, построив плотную плиту с использованием форм для плит Legalett ICF.

2) Как обычно решаются эти проблемы?

Какие вопросы ?! 🙂

3) Каков долгосрочный послужной список плит Legalett?

По всей Северной Америке установлено около полутора миллиона квадратных футов плит Legalett, и не зарегистрировано ни одного структурного отказа — система возникла в Швеции в 1983 году и, безусловно, кажется нам хорошо спроектированной (вот почему мы выбрали ее. для нашего демонстрационного дома — это и инновационный пол с солнечным подогревом).

4) Есть ли у вас какие-либо причины, по которым у графства Принца Эдуарда возникнут проблемы с выдачей разрешения, проверкой и выдачей разрешения на размещение готовой продукции?

Компания хочет упростить работу своих клиентов, поэтому я понимаю, что если вы получите какое-либо сопротивление со стороны вашего муниципального инспектора, они будут сражаться за вас. Они также говорят, что во всей Северной Америке им ни разу не отказали в разрешении, так что не волнуйтесь, вы, скорее всего, не станете первым.

5) Есть ли что-то особенное, о чем нам нужно знать проектировщику дома при составлении планов и строительных чертежей, если мы выберем этот подход для фундамента?

Если вы решите разместить свой дом на одном из них, вам просто нужно предоставить планы здания, и инженеры Legalett предоставят вам полные чертежи с печатью и пошаговые инструкции по установке. Это означает, что ваш дизайнер должен заботиться только о том, что выше уровня, поэтому сообщите им об этом заранее, чтобы они не тратили ваши деньги на разработку того, что вы не будете строить.

6) Мы хотели бы, если возможно, использовать местных жителей в качестве основных строителей, и мы также способны (и хотим добавить, где это возможно) справедливость пота. Возможно ли это с системой Легалетта? Мы также считаем, что у нас есть хороший местный экскаватор для септических и фундаментных работ.

Это отличный способ сделать это, если можете. Компания проводит обучающие семинары для строителей и генеральных подрядчиков. Если у вас есть опыт в строительстве и вы хотите сделать это самостоятельно, это лучший способ.Они дают вам пошаговые инструкции по сборке от начала до конца.

Это не так просто, как собрать диван из Ikea, но если у вас есть некоторый опыт строительства, и вы знаете, как читать план, И вы проходите курс обучения, это очень выполнимое мероприятие. Они также проводят осмотр перед заливкой бетона (что входит в стоимость), поэтому, если вы что-то напортачите, они хотя бы вовремя поймают. И они предлагают техническую поддержку, что в первую очередь помогает избежать возврата и исправления ошибок.

7) Если да, будут ли люди, не прошедшие обучение по программе Legalett, нуждаться в каких-либо специальных знаниях, опыте или навыках сверх того, что им обычно нужно, чтобы построить такой дом, если бы он находился в подвальном помещении или в подвале? То, что я имею в виду здесь, относится к части над фундаментом; т.е. основной дом и строительство гаража.

На этот вопрос частично дан ответ в вопросе 6, и — поскольку Легалет является структурно усиленной плитой Raft, у нее нет опоры, поэтому раскопки намного проще.Вам нужна ровная поверхность, на которой вы будете строить, а не рыть траншеи или застраивать под опоры. Подрядчику, который никогда не использовал его раньше, придется немного посидеть с планами, чтобы осознать это, но как только они это сделают, это будет немного проще простого.

8) Есть ли домовладельцы, с которыми мы можем поговорить, чтобы получить рекомендации по аналогичным проектам? В идеале мы хотим понимать любые вопросы, которые могут возникнуть во время планирования, выполнения или пост-проекта.

У

Legalett есть программа послов, в рамках которой домовладельцы время от времени предлагают экскурсии по своему дому и рассказывают о своем опыте. Если повезет, он может оказаться рядом с вами.

Для получения дополнительной информации и видео по сборным инженерным изоляционным плитам по комплектам опалубки для проблемных почв, таких как экспансивная глина, см. Здесь из Руководства по экологическому строительству EcoHome

.

Плиты перекрытия | WBDG — Руководство по проектированию всего здания

Введение

Фундаментный этаж в здании может быть просто монолитной бетонной плитой на одном уровне с ограниченными конструктивными соображениями в отношении структурной поддержки или функций контроля окружающей среды. Основание пола также может состоять из глиняной или структурной фундаментной плиты в комплекте с гидроизоляционной и износостойкой плитой с общей системой, предназначенной для несения структурных нагрузок гидростатического давления и поддержания контролируемой среды.Плиты перекрытия часто являются источником утечки в здание, причем основной причиной является растрескивание плит из обычных бетонных материалов. Вопросы контроля выбросов почвенного газа, такого как радон, также могут иметь значение.

Поскольку затраты на исправление фундамента или плиты при нарушении гидроизоляции либо чрезвычайно дороги (до 7 раз выше первоначальной стоимости гидроизоляции), либо практически невозможно исправить вообще после завершения строительства, лучше ошибиться в сторону предосторожности при первоначальной установке.Подходите к критическим участкам, которые позже будут похоронены застройкой, с крайней консервативностью. Рекомендация состоит в том, чтобы повысить качество подхода на одну ступень больше, чем предполагают существующие отчеты о состоянии, то есть использовать более качественный материал и детализировать его с дополнительными усилениями и мерами предосторожности в отношении ремней и подтяжек, применяемых на каждом уровне воспринимаемого риска.

Описание

В этом разделе дается конкретное описание материалов и систем, часто используемых в системах перекрытий.Описания и инструкции представлены в следующих разделах:

  • Покрытия отделочные
  • Бетонная плита перекрытия
  • Слои дренажа заполнителя
  • Замедлитель парообразования под плитой
  • Гидроизоляционная мембрана
  • Доска защиты
  • Сборные дренажные слои

Покрытия отделочные

В зависимости от внутреннего пространства отделочным напольным покрытием может быть сама открытая бетонная поверхность или различные напольные покрытия, такие как дерево, виниловые полы или ковролин.Многие клеи, используемые при нанесении напольных покрытий, чувствительны к влаге, что требует использования водонепроницаемой системы или длительного времени высыхания, если используется поли-замедлитель образования паров.

Бетонная плита перекрытия

В типичных офисных помещениях сама бетонная плита перекрытия состоит из бетона толщиной от 4 до 6 дюймов, армированного одним слоем сварной проволочной сетки на средней глубине, если только не ниже уровня грунтовых вод, когда гидростатические напоры могут оказывать восходящее давление, что требует более прочной конструкции. .

Замедлители парообразования под плитами или гидроизоляционная мембрана

Замедлители парообразования под плитами могут включать полиэтиленовые листы, полиолефиновые листы, полиэтилен высокой плотности и композитные листы асфальт / полиэтилен или листы из модифицированного полимером битума.Поли-листы обычно имеют толщину 15 мил с проклеенными лентой швами, краями и отверстиями. Замедлители образования пара следует выбирать в соответствии с ASTM E 1745 и E 1993, устанавливать и проверять в соответствии с ASTM E 1643.

Там, где высокие уровни грунтовых вод создают контакт с плитой на уклоне, необходимо сделать плиту водонепроницаемой на уклоне, чтобы противостоять гидростатическому давлению. Глиновую плиту можно использовать для облегчения установки мембран, замедляющих образование пара, и гидроизоляционных мембран. Грязевые плиты обычно представляют собой неармированные бетонные плиты от 2 до 3 дюймов с гладкой поверхностью.Они обеспечивают плоскую поверхность для мембран, которые затем полностью поддерживаются и с гораздо меньшей вероятностью будут проколоты при последующих строительных работах.

В качестве меры предосторожности всегда рекомендуется выполнять гидроизоляцию элеваторной ямы независимо от почвенных условий.

Слой капиллярного разрыва

Слои капиллярных разрывов под плитами пола обычно состоят из слоя гранулированного материала толщиной от 6 до 8 дюймов толщиной 3/4 дюйма, зазоры которого увеличены для увеличения скорости дренажа. Гранулированный материал служит разрывом капилляров и местом для «хранения» воды до тех пор, пока она не будет поглощена окружающей почвой.

Основы

На рис. 3 представлена ​​общая схема, которая характеризует четыре функции, то есть конструктивную поддержку, экологический контроль, отделку и распределение, поскольку они относятся к элементу ограждения нижнего уровня из плит перекрытия.

Рис. 3. Схема плиты перекрытия

Четыре категории функций, то есть структурная поддержка, экологический контроль, отделка и распределение, расширены в общих чертах для систем перекрытий.

Функции несущей конструкции — Плита перекрытия нижнего ограждения здания должна быть спроектирована таким образом, чтобы выдерживать вертикальные гравитационные нагрузки, направленные вниз, а также любые восходящие нагрузки грунта или гидростатического давления.

Нисходящие вертикальные гравитационные нагрузки возникают из-за собственного веса плиты перекрытия и любых временных нагрузок на человека. Во многих более глубоких конструкциях плита перекрытия также может быть матовой фундаментной плитой, несущей значительные нагрузки на колонны здания и стены.

Плиты перекрытия могут также выдерживать восходящие нагрузки грунта или гидростатического давления. К плите перекрытия может быть приложено восходящее давление грунта в ситуациях, когда она действует как матовый фундамент, а точечные нагрузки здания на фундамент приводят к давлению вверх на плиту перекрытия.

В таких местах, как подполья и незанятые подвальные помещения, конструктивный опорный элемент, включающий бетонную плиту, может не понадобиться. В этих областях все еще может потребоваться выполнение функций экологического контроля.

Функции контроля окружающей среды — Внешняя среда, которой подвергается плита перекрытия, включает в себя нагрузки контроля окружающей среды, такие как температура, влажность, насекомые и почвенный газ. Внутренняя среда, которой подвергается плита перекрытия, включает в себя нагрузки по контролю окружающей среды, такие как тепло и влажность.Производительность системы перекрытий зависит от ее способности контролировать, регулировать и / или смягчать эти нагрузки, связанные с контролем окружающей среды, на внутреннюю часть плиты перекрытия до желаемых уровней.

Как и в случае систем фундаментных стен, контроль влажности, вероятно, является наиболее важной функцией контроля окружающей среды. Контроль влажности решается с помощью дренажного и барьерного подхода к проектированию. Для случаев с гидростатическим давлением от уровня грунтовых вод первая фаза контроля влажности может быть достигнута с помощью систем откачки и осушения, чтобы искусственно снизить уровень естественных грунтовых вод.Второй компонент системы контроля влажности включает в себя слой капиллярного разрыва из гранулированного заполнителя под плитой пола, позволяющий влаге накапливаться и рассеиваться или откачиваться или сливаться в систему дренажа или отстойника. Во многих ситуациях с плитами перекрытия с низкими отметками уровня грунтовых вод или в сухих условиях слой капилляров из гранулированного заполнителя (с выходным дренажом, если требуется) будет контролировать большую часть воды. Может и не потребоваться активная система откачки.

Ключевой вопрос, который остается, заключается в том, следует ли использовать водонепроницаемую мембрану или замедлитель парообразования под плитой перекрытия.Замедлитель образования пара препятствует миграции пара в отсутствие гидростатического давления. Гидроизоляция противостоит миграции пара и гидростатическому давлению. Как правило, замедлитель образования паров может быть устранен только на хорошо осушенных участках, где уровень грунтовых вод находится значительно ниже поверхности плиты перекрытия, а использование отделки пола не подвержено миграции пара. Однако большинство строительных норм и правил требует, чтобы между гранулированным дренажем и плитой пола был установлен пароизоляционный агент. Этот слой имеет дополнительное преимущество, сводя к минимуму усадочные напряжения и образование трещин в плите пола за счет уменьшения ограничения усадки.

Гидроизоляционные мембраны необходимы в условиях гидростатического давления или чувствительных к влаге внутренних сред. Гидроизоляционные мембраны обычно наносят на глиняную плиту, отлитую на разрыв капилляров из гранулированного заполнителя, или на уплотненную землю. Защита гидроизоляционной мембраны от повреждений во время строительства имеет решающее значение. Защита обычно обеспечивается нанесением защитной плиты непосредственно на гидроизоляционную мембрану вскоре после ее установки. Детализация гидроизоляции на всех концах и проходах имеет решающее значение.Гидроизоляция верхней стороны плит перекрытия не рекомендуется ни при каких условиях.

Другие условия воздействия окружающей среды могут включать почвенный газ, например радон. Миграцию почвенного газа во внутренние помещения можно контролировать путем правильного использования и детализации полиэтиленового типа замедлителя пара или гидроизоляционной мембраны. Правильные нахлесты, защита во время строительства и внимание к деталям на всех концах, краях и проходах имеют решающее значение для полного контроля над миграцией почвенного газа.

Функции отделки — В случае систем полов единственная отделка, вызывающая беспокойство, — это внутреннее пространство. Эта отделка зависит от внутреннего использования, будь то контролируемая офисная среда или неконтролируемая парковка. Типичные системы отделки могут включать ковер, плитку или приклеенный пол. Надлежащий контроль нагрузок, связанных с миграцией паров, имеет решающее значение для плиток или приклеенных полов, которые требуют надлежащего сцепления. В некоторых случаях, таких как внутренняя парковка или складское помещение, внутренней отделкой является просто внутренняя поверхность бетонной плиты перекрытия.В других случаях, например в подползинах, отделка может быть замедлителем образования пара.

Функции распределения — плита перекрытия может содержать распределительные системы, такие как электрические питатели, электронные кабелепроводы, механические трубопроводы или системы отопления.

Приложения

Существует два основных типа отделки цокольного пола, которые различаются требованиями внутреннего пространства и внешней среды:

  • Плита фундамента — типовая система
  • Плита основания пола — водонепроницаемая система

Плита основания пола — типовая система

Типичная плита перекрытия основания, критерии проектирования которой включают контроль проникновения водяного пара во внутреннее пространство, но не заботятся о гидроизоляции пола основания из-за нагрузок гидростатического давления, может быть названа несовершенной системой барьеров.Компоненты системы включают хорошо уплотненную, но хорошо дренирующую систему капиллярных разрывов из гранулированного заполнителя, размещенную непосредственно на неоткрытой, ненарушенной земле. Система капиллярного разрыва гранулированного заполнителя обеспечивает место для сбора и рассеивания влаги, а также надежную опору для нагрузок на плиты. Между гранулированной дренажной системой и бетонной плитой помещается замедлитель образования пара (см. Описание выше), чтобы минимизировать передачу паров влаги или почвенных газов в занимаемое пространство.Сама бетонная плита перекрытия обеспечивает структурную поддержку нагрузок на пол и подходящую опору для напольных покрытий и отделки.

Плита основания пола — водонепроницаемая система

Типичная плита перекрытия, критерии проектирования которой включают контроль миграции влаги и проникновения водяного пара во внутреннее пространство, может называться водонепроницаемой системой. Компоненты системы включают хорошо уплотненную, но хорошо дренирующую систему капиллярных разрывов из гранулированного заполнителя, размещенную непосредственно на неоткрытой, ненарушенной земле.Система капиллярного разрыва гранулированного заполнителя обеспечивает место для сбора и рассеивания влаги, а также надежную опору для нагрузок на плиты. Чтобы обеспечить прочный основной материал, на который можно нанести гидроизоляционную мембрану, предусмотрена глиняная плита или уплотненный слой земли. В некоторых случаях при значительном гидростатическом давлении или для компенсации строительных нагрузок вместо глиняной плиты используется матовая фундаментная плита. Затем гидроизоляция наносится непосредственно на фундаментную плиту мата и защищается защитной плитой.В этом случае поверх защищаемой гидроизоляционной системы заливается изнашивающаяся плита перекрытия.

Глубокие проходы и кромки

Общим элементом, который является общим для всех зданий, но часто не детализируется полностью или не учитывается при проектировании, являются проходы и кромки. Эти проходки представляют собой любые отверстия в плитах перекрытия, которые обеспечивают проход для проникновения влаги в здание. Проходы канализационных труб, входы в водопровод, дренажные бассейны в плите пола или рукава для электричества, газа или связи — все это обычные проходы, как правило, со своей собственной конструкцией или детализированными характеристиками.Однако эти характеристики оставляют желать лучшего в отношении герметизации и гидроизоляции. Проникновение также может стать довольно экзотическим, например проникновение пара или другие особенности, требующие особого обращения. Края плит тоже нужно сделать паронепроницаемыми / водонепроницаемыми.

Когда поднимающийся уровень грунтовых вод часто соприкасается с нижней частью плиты на уклоне, может возникнуть необходимость рассмотреть возможность установки системы дренажных плит из параллельных, перфорированных дренажных плиточных труб или сетки из таких трубопроводов для отвода поднимающейся воды и поддержания уровень грунтовых вод ниже плиты на уклоне путем откачки дренажного поддона плитки от здания.

Изоляционные и компенсирующие муфты

Изолирующие швы компенсируют незначительные перемещения между элементами конструкции и / или приспособлениями, проникающими сквозь них или вокруг них. Как первичное, так и дублирующее уплотнения эффективны как средство уменьшения утечки. Также хорошо поднять профиль плиты. Как и в случае с компенсационными швами, детализация уклона бетона или уклона на изоляционных швах для предотвращения прямого накопления переходной влаги также очень эффективна. Те же правила, касающиеся материала дренажной решетки или продолжения пути потока от стыков к дренажным бассейнам, следует учитывать в процессе проектирования.

Общее правило, применяемое для обеспечения герметичности систем герметика, заключается в том, чтобы убедиться, что системы отвода влаги или дренажа правильно установлены и соединены со слоями земляного полотна. Устранение возможности накопления водяного напора на всех системах уплотнения стыков считается основной функцией дополнительных дренажных систем.

Механические сливы в полу и насосные системы

Воронки в перекрытиях перекрытий требуют специальной обработки для обратных клапанов или специальной обработки для обеспечения пропускной способности, в зависимости от использования конструкции.Там, где установлены отстойники, необходимы специальные обратные водяные клапаны или клапаны обратного давления для предотвращения обратного потока. Применение или установка насосных агрегатов и определенных отстойников требует надлежащей координации и эффективной обработки сливной системы, чтобы избежать утечки через механические отверстия.

Детали

Следующие данные можно загрузить в формате DWG или просмотреть в Интернете в формате DWF ™ (Design Web Format ™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от заголовка чертежа.

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Детали, графики и соответствующая информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться вместе с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Информация, содержащаяся в нем, не предназначена для фактического строительства и может быть пересмотрена на основе изменений и / или уточнений в местных, государственных и национальных строительных нормах, новых технологиях ограждающих конструкций и достижениях в исследованиях и понимании механизмов разрушения ограждающих конструкций здания.

Плита под уклоном — водонепроницаемая система (деталь 1.3.2)
