Отопление однотрубная или двухтрубная система что лучше: Однотрубное и двухтрубное отопление, что лучше?

что лучше выбрать для частного дома?

Современные отопительные системы прошли долгий путь своего развития – с течением времени заметно эволюционировали котлы, радиаторы и применяемые схемы подключения трубопроводов. В результате собственники дома имеют возможность пользоваться системой, которая отличается высокой эффективностью и функциональностью. Но для того, чтобы обогрев работал должным образом, необходимо определить, какая система отопления эффективнее однотрубная или двухтрубная, а лишь затем приступать к подключению приборов отопления согласно выбранной схеме.

Каждая система подключения имеет свои нюансы, о которых нужно узнать заранее, ведь это позволит сэкономить деньги на расходных материалах и оплате услуг по монтажу трубопровода. Обеспечение жилища теплом – это трудоемкая и ответственная задача, поэтому собственник должен точно решить какая лучше однотрубная или двухтрубная система отопления для того, чтобы добиться максимальных результатов производительности, энергоэффективности и экономии.

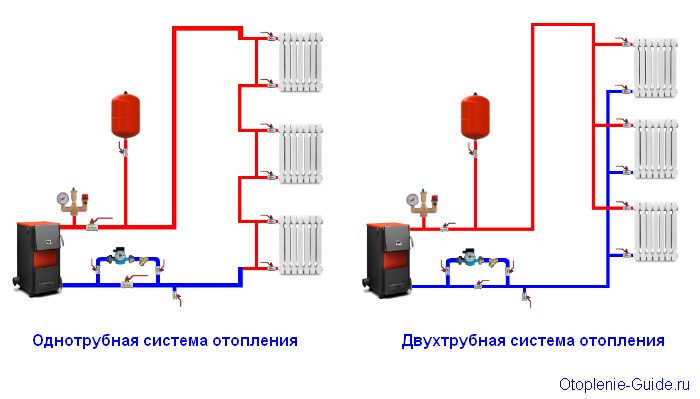

Однотрубная система

Собственника может заинтересовать подключение радиаторов отопления однотрубное, которое подразумевает наличие вертикального стояка или горизонтального коллектора. С помощью двух подводок этот элемент подсоединяется к батареям отопления.

Принцип работы состоит в том, что теплоноситель, циркулируя по контуру, проходит по основной трубе и частично подается в подсоединенные радиаторы.

Из-за конструктивных особенностей, которыми обладает схема подключения радиаторов отопления при однотрубной системе, теплоноситель в процессе прохождения по контуру остывает и в момент попадания к каждому следующему радиатору его температура снижается на несколько градусов. Поэтому в случае отопления многоэтажных домов, в которых теплоноситель поднимается по стояку и далее подается в радиаторы по нисходящей трубе, может наблюдаться большая разница температурных показателей между этажами.

Для частных домов схема однотрубного отопления более приемлема, поскольку разница в температуре между двумя-тремя этажами не будет столь выраженной, как в случае отопления высотного здания.

Плюсы магистрали с одной трубой

Перед тем, как схема однотрубного отопления частного дома попадает в руки монтажников, над ее созданием трудятся специалисты-теплотехники. Такая схема довольно проста в проектировании и при наличии грамотно проведенных гидравлических и тепловых расчетов сети, позволяет специалистам в краткие сроки осуществить корректный подбор отопительного оборудования.

По конструкции однотрубная система отопления в частном доме подразумевает отсутствие разделения на обратный и подающий трубопровод. Это весомое преимущество и оно сказывается на простоте подключения радиаторов, меньшей трудоемкости работ, отсутствии необходимости бурить в стенах и плитах дополнительные отверстия. Также однотрубное отопление частного дома позволяет сэкономить на расходных материалах, ведь только в процессе покупки труб владелец сможет потратить вполовину меньше средств.

В собранном виде система отопления горизонтальная однотрубная имеет более привлекательный внешний вид, ведь ее конструкцией не предусмотрено наличие большого числа перемычек, сложных подводов трубопровода и дополнительной запорной арматуры. Помимо экономии, такая конструкция позволяет выполнять ремонт определенного радиатора без нарушения функционирования всей системы, поэтому она считается удобной и практичной.

Что касается эксплуатационных характеристик, то схема однотрубного отопления с принудительной циркуляцией будет отличаться гидродинамической устойчивостью, возможностью установки байпасов и вентилей для балансировки. Для большей экономичности системы владелец может доукомплектовать радиаторы современными терморегуляторами, о которых мы писали здесь.

Минусы однотрубного подключения

Среди критических недостатков, которыми отличается схема подключения радиатора отопления однотрубная система, следует выделить ограниченное количество отопительных приборов, подсоединенных к одному стояку, возможность гидроударов, провоцирующих протечки, высокие теплопотери, повышенное гидродинамическое сопротивление.

Также спорным моментом является дешевизна подобной системы. В частности, приведенные выше аргументы характерны для монтажа трубопроводов из металла. А в случае если владелец дома решил установить металлопластиковые отопительные приборы, то экономия от покупки меньшего метража труб перекроется необходимостью приобретения большого числа дорогостоящих пластиковых фитингов.

Двухтрубная схема

Ознакомившись с особенностями монтажа магистрали с одной трубой, владелец не сможет понять — однотрубная или двухтрубная система отопления частного дома лучше удовлетворит его потребности, поэтому далее следует ознакомиться с нюансами работы магистрали с парным трубопроводом.

Двухтрубная система отопления отличается тем, что радиатор в контуре подсоединен с помощью двух подводок. Первая подводка обеспечивает подачу подогретого теплоносителя, а вторая подводка отвечает за его дальнейшую циркуляцию в обратку. Принцип работы системы выглядит следующим образом — подогретый и остывший теплоноситель подается в радиаторы по разным системам трубопровода.

Такое распределение теплоносителя позволяет добиться равномерного и плавного отопления на всех уровнях, поэтому систему часто используют для обогрева различных типов частной и коммерческой недвижимости.

Плюсы магистрали с двумя подводками

Первое преимущество прослеживается еще на этапе проведения тепловых расчетов. Проект подразумевает наличие на каждом радиаторе терморегулятора, отвечающего за корректировку температурных режимов. Это позволяет добиться максимальных показателей в работе системы и существенно снизить ежемесячные коммунальные расходы. Используя в доме подобную систему, собственник получает возможность корректировать температуру в каждой комнате, что очень удобно не только в плане экономии, а и в плане создания комфортного микроклимата для жизни всех домочадцев.

Коллекторная схема подключения элементов обеспечивает автономность работы устройств, подключенных к контуру.

Если подключение теплого пола к однотрубной системе отопления подразумевает последовательное соединение элементов, то в процессе реализации двухтрубной схемы, монтажники осуществляют параллельное подсоединение радиаторов. Это дает большую независимость в работе системы.

При необходимости, собственник дома может модернизировать либо дополнить существующий контур новыми радиаторами, для этого ему не потребуется заново проектировать или менять систему отопления. Это позволяет достраивать новые помещения, продлевать систему в вертикальном и горизонтальном помещении, а также исправлять ошибки, допущенные в проекте даже после завершения первоначального монтажа.

Эксплуатационные характеристики двухтрубной системы положительные. При таком способе подключения отсутствует риск снижения давления внутри системы, а также наблюдается малый уровень тепловых потерь, из-за чего обогрев производится без перебоев и отличается эффективностью и надежностью.

Минусы двухтрубной подводки

Свои слабые места имеет не только отопление частного дома своими руками схемы однотрубное, а и магистраль с двумя трубами. В частности, не стоит исключать из вида такой нюанс, как сложная схема подключения, подразумевающая высокую трудоемкость и долгую продолжительность монтажных работ. Как следствие, увеличиваются статьи затрат, связанные с оплатой труда монтажников и покупкой необходимого количества труб, предусмотренных схемой.

Но перечисленные выше недостатки не перекрывают главный плюс — отличную аккумуляцию тепла, которую способна предоставить двухтрубная система отопления.

Принятие итогового решения

Окончательное решение дилеммы: однотрубная или двухтрубная система отопления что выбрать? — остается за собственником недвижимости, который, проанализировав все плюсы и минусы в работе каждой системы, подберет для себя оптимальный вариант.

Какая система отопления лучше (однотрубная или двухтрубная) ?

Возникли проблемы в выборе автономного оборудования для обогрева дома? Мы поможем разобраться, какая система отопления лучше и эффективней для обеспечения комфортных условий проживания. К тому же, правильно подобранная схема подключения позволит рационально использовать топливо, предотвратит образование грибка и плесени.

Варианты схем отопительных систем

Главный критерий разделения всех отопительных приборов — вид топлива. Кроме этого есть универсальные котлы, работающие на нескольких типах топлива, что позволяет экономить на потреблении электричества. Предлагаем ознакомиться с существующими схемами подключения различного оборудования для обогрева.

1. Однотрубная. Является простым вариантом для прокладки магистрали для теплоносителя в частном и многоэтажном доме, а также на промышленном предприятии. Применяется в тех случаях, когда проложить трубопровод необходимо быстро и с минимальными финансовыми вложениями. Единственный нюанс, это ограничение протяженности трубопровода по дому до 30 м. Выделяют три типа однотрубной схемы подключения: горизонтальная, вертикальная и «Ленинградка». Отличаются между собой способом подвода и отвода теплоносителя к батареям.
2. Двухтрубная. Батареи подсоединяются подающей магистрали и обратной. Так распределение тепла по зданию происходит более равномерно. К каждому теплообменнику вода поступает примерно с одинаковой температурой. Подобная схема в основном используется в многоэтажных домах с большим количеством обогреваемых помещений. Есть варианты нижнего и верхнего подключения.
3. Лучевая. От двух общих для этажа коллекторов к каждому из радиаторов подходит две трубы. Сами коллекторы подключены к общему котельному оборудованию. При такой схеме можно подключать к отоплению не только батареи, но и «теплый пол». Прокладку лучевой системы необходимо выполнять еще на этапе строительства дома, т. к. внедрять ее в уже готовую постройку будет крайне тяжело.

Какая система отопления лучше

Какая лучше: однотрубная или двухтрубная система обогрева, каждый пользователь решает для себя сам. Выбор зависит от типа жилья и финансовых возможностей.

Кроме этого существует отопление с естественной и принудительной циркуляцией. В первом случае вода проходит по контуру под естественными силами, во втором благодаря работе циркуляционного насоса.

Одноконтурная схема отопления

Одноконтурная система отопления представляет собой последовательно соединенные котел и все радиаторы в доме. Работа отопительной системы с одним контуром происходит достаточно примитивно. По одному замкнутому трубопроводу циркулирует теплоноситель. Проходя через котел, вода нагревается и течет через радиаторы, отдавая им тепло. После этого теплоноситель охлаждается и снова поступает в нагревательный прибор.

При прокладке отопления в многоэтажном доме рекомендуется устанавливать промежуточный насос, который создает необходимое давление в подающей трубе для продвижения теплоносителя по замкнутому контуру.

Обустройство однотрубного отопления с горизонтальной ориентацией возможно в одноэтажном доме, на даче, складском помещении и т. д. Вертикальная разводка применяется в зданиях с двумя и более этажами.

К преимуществам одноконтурного отопления относят:

• легкое проектирование и монтаж;
• гидравлическая устойчивость;
• небольшие затраты на покупку оборудования и его установку;
• хорошая циркуляция воды и равномерное ее распределение на все радиаторы;
• в качестве теплоносителя можно использовать антифриз.

Недостатки однотрубной системы в следующем:

• сложное проектирование и гидравлический расчет;
• взаимозависимость работы всех элементов сети;
• на одном стояке можно установить ограниченное количество обогревательных элементов;
• для частного дома необходима установка расширительного бачка с краном для стравливания воздуха;
• высокие теплопотери.

Повысить эффективность однотрубной системы можно установкой байпасов — отрезков трубы, соединяющие прямую и обратную трубу радиатора. Это даст возможность подключить к батарее терморегуляторы для контроля температуры каждого нагревательного элемента, либо вовсе отключать их от системы. Еще один плюс байпасов в том, что они позволяют отремонтировать отдельные отопительные элементы без отключения всей системы.

Двухконтурная система отопления

В отличие от одноконтурной системы, две трубы рассчитаны на подачу и на возврат теплоносителя. Такая разводка часто используется в новостройках и обеспечивает равномерный обогрев всех комнат.

Какая система отопления лучше

Принцип работы заключается в поступлении воды из котла к батареям по одной магистрали. Подающая труба имеет соединительный входящий патрубок, через который теплоноситель поступает в каждый радиатор. Окончание трубопровода находится возле последней батареи. Вторая ветка магистрали предназначена для того, чтобы уже охлажденная вода из выходящих патрубков, после прохождения по всей цепочке, возвращалась в котел. Циркуляция теплоносителя происходит постоянно пока включено отопление.

Двухконтурная разводка трубопровода возможна в верхнем и нижнем исполнении. В первом случае система обустраивается на чердаке или техническом этаже здания. Одновременно монтируется расширительный бачок, который нужно утеплить. Также устанавливают котел и помпу, подающую теплоноситель на верхний уровень.В случае с нижней разводкой горячий стояк располагается выше обратного. Отопительный котел монтируется в подвале или на первом этаже с заглублением ниже пола. Для стравливания воздуха из радиаторов необходимо подключить верхнюю воздушную магистраль к трубопроводу.

Плюсы двухтрубной схемы подключения в следующем:

• одновременная передача горячей воды в радиаторы позволяет регулировать температуру индивидуально в каждом помещении и выключать отопление в тех, комнатах, которыми в настоящее время не пользуются;
• в случае поломки можно снять с системы отдельные элементы и произвести их замену, не отключая отопление полностью. Это возможно благодаря шаровым кранам, с помощью которых перекрывается поток воды на входе и выходе из радиатора;
• уже готовую систему можно дополнять новыми батареями, как в горизонтальном, так и вертикальном исполнении;
• меньшая уязвимость и предрасположенность к заморозке.

Недостатки системы с двумя контурами состоят в более высокой цене на покупку оборудования и прокладку его в доме. Но все они уходит на второй план, когда приходят морозы, а в доме, за счет разветвления трубопровода, возможна максимальная аккумуляция тепла.

Сравнительная характеристика открытых и закрытых систем отопления

Какая лучше система отопления закрытая или открытая? На этот вопрос ответят характеристики каждого из предложенных вариантов.

Какая система отопления лучше

Открытая система является простой, энергонезависимой и с естественной циркуляцией. Функционирует она только на воде. Работа основана на законах термодинамики. На выходе из котла создаётся повышенное давление, далее горячая вода проходит по трубам в область с более низким давлением, при прохождении теряя температуру.Охлажденная водавозвращается обратно в котёл и снова нагревается. Таким образом, происходит естественная циркуляция теплоносителя.

Для открытой системы обязательно наличие расширительного бака, который принимает на себя излишки воды после ее расширения. Если в зимний период отоплением не пользуются, то из них в обязательном порядке сливается теплоноситель. Это предупредит его замерзание внутри системы.

Установка расширительного бака выполняется на самом верхнем уровне здания, тогда как монтаж котла проводят внизу, в подвальном или подсобном помещении. Это нужно для того, чтобы вода в трубопроводе циркулировала равномерней, а сама работа отопительной системы была эффективной.

В закрытой системе отопления все элементы герметичны, отсутствует испарение воды. Система включает в себя трубы, котёл, радиаторы, расширительный бак и насос. За счет последнего элемента происходит циркуляция теплоносителя по магистрали.

В процессе работы жидкость расширяется выше определенного уровня. Тогда клапан расширительного бачка открывается и устраняет ее излишки. Когда температура в системе понижается, теплоноситель закачивается обратно в систему. Есть некоторые критерии, которые различают между собой системы закрытого и открытого типа.

1. Место размещения расширительного бака. В открытой системе его монтируют в наивысшей точке, для закрытой месторасположение не имеет значения.
2. В закрытой системе присутствует постоянное атмосферное давление, находящееся на одном уровне.
3. Открытая система требует прокладки труб большого диаметра, что не очень привлекательно смотрится в помещении и усложняет процесс их монтажа.
4. На обустройство закрытой системы уйдет меньше денег, она более выигрышно смотрится в интерьере, а тонкие трубы легче замаскировать.

Выбор закрытой или открытой отопительной системы зависит от индивидуальных предпочтений. Оба варианта  имеют разные параметры и функционал, различаются по характеристикам.

Основные критерии выбора системы отопления

Грамотно выбрать эффективное отопление  возможно только при наличии познаний в теплотехнике. Если обустройство системы выполняется в небольшом одноэтажном доме, то провести необходимые расчеты можно самостоятельно. Если же это коттедж в два и более этажа, то лучше предоставить выбор системы профессионалам.

Основным критерием в выборе отопительного оборудования является площадь строения. Открытая схема с одноконтурным вариантом трубопровода хороша для небольших зданий в не более чем три этажа. Единственное «но» заключается в неудобстве внедрения в систему расширительного бака и проведении ремонта в случае какой-либо неполадки.

В высотных постройках преимущества на стороне двухконтурных систем закрытого типа. Они равномерно прогревают все радиаторы. К тому же есть возможность контролировать температуру теплоносителя в любом из подключенных контуров.

какое отопление эффективнее, отличие, чем отличается, какую схему выбрать, какая разводка лучше

Содержание:

Отопительные системы бывают однотрубными и двухтрубными. Каждая из разновидностей обладает как сильными, так и слабыми сторонами.

Преимущества однотрубных систем

Чтобы определиться, какая система отопления эффективнее ― однотрубная или двухтрубная, необходимо изучить особенности каждой из них. К сильным сторонам отопительных контуров с одной трубой принято относить:

• Небольшие затраты на расходные материалы и приспособления.
• Стойкость к гидродинамическим воздействиям.
• Простота в составлении проектной документации.
• Небольшая трудоемкость монтажных работ.
• Отсутствие особых требований к инфраструктуре.

Хотя достоинств у однотрубной системы немало, однако ее тяжело назвать лучшим вариантом организации обогрева жилища. Основной причиной популярности подобных схем является дешевизна их обустройства.

Как работает однотрубная схема

Главным отличием однотрубной системы отопления от двухтрубной является наличие у подобных контуров всего одной магистрали (стояка), по которому осуществляется подъем нагретого теплоносителя на верхние этажи здания. Для коммутации всех обогревающих приспособлений (батарей или радиаторов) применяется последовательный тип подключения к подающей трубе.

Усовершенствования однотрубных контуров отопления

Были разработаны соответствующие технические решения, позволяющие управлять работой приборов отопления. Для этого потребуются специальные замыкающие участки(байпасы), после подключения которых появляется возможность встроить в контур автоматические терморегуляторы для батарей. Кроме этого, установка байпасов привносит еще несколько положительных моментов.

Основной положительный эффект такой модернизации – предоставление возможности управлять уровнем нагревания каждой батареи или радиатора. При необходимости подачу теплоносителя на прибор можно полностью прекратить. Это позволяет проводить ремонт или замену батареи, не отключая при этом весь контур.

Под байпасом понимается обводная труба, имеющая специальные клапаны или краны. Если все сделать правильно, потоки воды можно пустить по стояку, мимо обслуживаемого или заменяемого отопительного устройства. Как правило, самостоятельный монтаж подобных приспособлений провести достаточно непросто, даже имея на руках подробную инструкцию. Во избежание просчетов для этой работы лучше позвать профессионального сантехника. В отопительной схеме с одной магистральной трубой рекомендуется применять особо прочные радиаторы, рассчитанные на повышенное давление и высокую температуру.

Какие бывают схемы стояков

По схеме реализации контуры с одним стояком бывают вертикальными и горизонтальными. Первый вариант подразумевает подключение отопительных приборов с верхнего этажа на нижний. Использование последовательного соединения для запитки всех радиаторов на одном этаже называют горизонтальным стояком.

Слабые стороны однотрубной системы

К недостаткам данной схеме обычно относят:

• Сложность реализации расчета тепловых и гидравлических параметров.
• Непростая процедура исправления ошибок в расчетах устройств отопления.
• Влияние друг на друга всех узлов и элементов системы. Это один из главных факторов, чем отличается однотрубная система отопления от двухтрубной.
• Очень высокий уровень гидродинамического сопротивления.
• Один стояк способен обеспечить ограниченное количество радиаторов.
• Управлять уровнем нагревания батарей и радиаторов нет никакой возможности.

В тех случаях, когда вертикальный стояк питает 10 и более отопительных приборов, то разница в температуре нагревания первого и последнего радиатора в последовательной цепи будет достигать почти 50 градусов. Этот факт часто становится решающим при определении, какое отопление лучше ― однотрубное или двухтрубное.

Применение однотрубных систем в частном строительстве

Если речь идет об одноэтажном доме, то при использовании отопления с одним магистральным стояком риска неравномерного обогрева не будет. В случае с многоэтажным домом верхние этажи получат более значительную порцию тепла, по сравнению с нижними. Как результат, на первых этажах дома будет прохладно, а на верхних – жарко. Так как в особняках редко бывает больше двух-трех этажей, особой разницы в нагреве радиаторов в однотрубном или двухтрубном отоплении в частном доме наблюдаться не будет.

Сильные и слабые стороны двухтрубных систем

Исследуя вопрос, какая схема отопления лучше, нельзя обойти характеристики систем с двумя трубами.

Они обладают следующими достоинствами:

1. Появляется возможность применения автоматических терморегуляторов для батарей или радиаторов отопления. Подобные моменты необходимо планировать еще во время проведения проектных разработок.
2. Для разведения труб по помещениям в этом случае используется особенная коллекторная система. При выходе из строя или снижении эффективности работы какого-то одного узла это ни коем образом не отразится на производительности остальных элементов контура.
3. Двухтрубная система подразумевает использование параллельного подключения для радиаторов.

Слабые стороны:

• Обустроить такую схему отопления намного труднее.
• Стоимость разработки проекта требует значительных финансовых затрат.
• Монтажные работы отличаются большей сложностью реализации.

Области применения:

• Частное жилищное строительство.
• Разработка «элитных» проектов.
• Многоэтажные дома с верхней разводкой.

В зданиях, имеющих 10 и более этажей, рекомендуется применять однотрубную систему с горизонтальной разводкой на каждый этаж, или двухтрубную схему, имеющую верхнюю вертикальную разводку. Это станет гарантией эффективной циркуляции.

Положительные характеристики двухтрубного коллекторного обогрева:

• Низкий уровень гидродинамического сопротивления.
• Можно устанавливать оптимальный уровень обогрева в каждом помещении.

Прежде, чем включать коллекторную систему отопления, ее необходимо хорошо отстроить. Чтобы монтажные работы и последующая эксплуатация двухтрубной системы происходили максимально просто, потребуется наличие соответствующей инфраструктуры.

Какие бывают двухтрубные схемы

Наибольшей популярностью пользуются следующие виды разводки:

1. Верхняя. Отличный вариант, чтобы организовать самотечную отопительную систему без циркуляционного насоса. Для нее характерно достаточно низкое гидродинамическое сопротивление. По ходу работы может наблюдаться частичное охлаждение верхней подающей трубы. Как результат, появляется дополнительное давление циркуляции теплоносителя.
2. Нижняя. Здесь подающая и отводящая трубы проходят близко друг от друга. Встречаются следующие модификации нижней разводки: «звезда» и «шлейф». В первом случае каждый из радиаторов оснащается личной подающей и обратной трубой. Во втором варианте коллекторы коммутируют последовательно все батареи.

Решая, какую систему отопления выбрать ― однотрубную или двухтрубную, необходимо тщательно взвесить все «за» и «против». В любом случае, потребуется проведение предварительных расчетов и составление проекта. Это позволит определиться как с отопительными приборами, так и магистральными трубами. Окончательный вывод, какая разводка отопления лучше в частном доме, делает сам хозяин жилища.

Какая система отопления лучше: однотрубная или двухтрубная?

Преимущества и недостатки однотрубных систем

Зная основные недостатки и достоинства однотрубной системы отопления, можно определяться с проектированием отопления в своем частном доме или загородной коттедже. Мы рекомендуем принимать решения только после осмотра объекта специалистом, но уже на начальных этапах проектирования вы можете оценить целесообразность такой системы для помещения.

Аргументы «против»

Самое большое различие, которое имеют однотрубная и двухтрубная система отопления – это последовательное соединение радиаторов, которое в процессе эксплуатации не позволяет регулировать интенсивность нагрева одного из них без последствий для последующих. То есть, если в спальне достаточно жарко и нужно убавить температуру, прижав вентиль на радиаторе, в других комнатах вода в батареях тоже будет остывать.

Второй серьезный минус – однотрубная система отопления дома требует более высокого давления теплоносителя в процессе эксплуатации. Повышается мощность насосов в котельных – повышаются эксплуатационные расходы, появляется больше протечек, система чаще требует пополнения воды. Не исключение и однотрубная система отопления частного дома: в такую систему обязательно нужно врезать насос, в то время как в двухтрубных системах теплоноситель может перемещаться самотеком.

Третий существенный недостаток – однотрубная система отопления дноэтажного дома должна иметь вертикальный розлив. То есть, емкость-расширитель обязательно должен устанавливаться на чердаке, в данном случае выполняющем роль технического этажа. В случае, когда такая система устраивается в многоэтажном жилом доме, необходимо прибегнуть к дополнительным ухищрениям, чтобы обеспечить одинаковую температуру теплоносителя на каждом этаже. Дело в том, что с вертикального излива вода по однотрубным системам отопления спускается вниз, последовательно проходя через радиаторы на каждом этаже. Разумеется, в каждом радиаторе она отдает часть температуры, доходя до первых этажей с потерей теплоэнергии едва ли не до 50%. Поэтому при таких системах на каждом этаже ставят дополнительные перемычки, а на нижних этажах устанавливают большее количество секций радиатора, чем на верхних.

Аргументы «за»

Помимо всего вышеописанного эта система отопления имеет ряд плюсов, которые вполне могут уравновесить недостатки. Во-первых, основные ее отрицательные стороны были характерны для советского времени, когда технический прогресс еще не совершил многих революционных переворотов в технологиях. Сегодня однотрубная система отопления – одна из самых распространенных систем, особенно для частного строительства.

Во-вторых, большой плюс такой системы, разумеется, в экономии материалов. Соединительные трубы, обратные стояки, перемычки и подводы к радиаторам отопления – все это в сумме дает достаточную протяженность трубопровода, который стоит немалых средств. Однотрубная система отопления позволяет избежать монтажа лишних труб, серьезно сэкономив. Во-вторых, это гораздо эстетичнее выглядит.

В-третьих, есть множество технологических решений, которые избавляют от проблем, существовавших в таких системах буквально десяток лет назад. На современные однотрубные системы отопления устанавливают термостатические клапаны, радиаторные регуляторы, специальные воздухоотводчики, балансировочные вентили, удобные шаровые краны. В современных отопительных системах, использующих последовательную подачу теплоносителя, уже можно добиться понижения температуры в предшествующем радиаторе без ее снижения в последующих.

Зная основные особенности однотрубной и двухтрубной систем отопления, можно приступать к проектированию отопления в частном доме или загородной коттедже. Тем не менее, мы рекомендуем приступать к монтажным работам только после осмотра объекта специалистом. Обратитесь к нашим инженерам за помощью в проектировании коммуникаций по телефону +7 (495) 580-29-99 или оставьте заявку на нашем сервисе поиска монтажников montazh.online.

Какая система отопления лучше однотрубная или двухтрубная?

Дать однозначный ответ на вопрос какая система отопления лучше однотрубная или двухтрубная достаточно сложно, т.к. каждая из систем подходит для различных ситуаций. В этой статье разберем преимущества и недостатки каждой из систем и ответим на вопрос в каких ситуациях следует применять ту или иную схему.

Схема однотрубной и двухтрубной систем отопления частного дома.

Какие системы будут сравниваться?

Сразу следует отметить, что для сравнения возьмем одинаково хорошо функционирующие системы, т.е. однотрубную и двухтрубную схемы, в которых все отопительные приборы нагреваются до приблизительно одинаковой температуры и способные поддерживать требуемую температуру в отдельно взятом частном доме. Т.е. мы не будем рассматривать однотрубную систему, в которой, к примеру, первый радиатор нагревается до 60°C, а последний до 40°C, т.к. такие показатели говорят о том, что система работает не корректно.

Поэтому смысла рассматривать подобную «не работающую» систему нет, даже несмотря на то, что такая однотрубка будет обладать некоторыми преимуществами перед аналогичной двухтрубкой, в первую очередь это касается себестоимости. Такая однотрубка на начальном этапе будет дешевле, однако в дальнейшем эта дешевизна приведет к неудовлетворительному нагреву последних радиаторов. Именно поэтому рассматриваем только корректно работающие системы, которые будут радовать хозяев дома одинаково нагретыми радиаторами во всех помещениях.

Сравниваемые параметры

Нижеследующие параметры определят какая система отопления лучше однотрубная или двухтрубная и в каких ситуациях следует применять ту или иную систему.

Стоимость

Однотрубная система отопления является более дорогостоящей. Высокая стоимость складывается из двух основных факторов:

• Необходимость увеличения количества секций в каждом следующем по направлению циркуляции теплоносителя радиаторе. Однотрубная схема состоит из одного подающего трубопровода, по которому теплоноситель проходит через весь отопительный контур, последовательно заходя в каждый прибор отопления. Из каждого радиатора, теплоноситель выходит на несколько градусов холоднее, чем при входе в радиатор (часть тепла, около 10°C, отдается помещению). Поэтому, если в первый радиатор вошел теплоноситель с температурой 60°C, то из радиатора выходит теплоноситель с температурой 50°C, после этого в подающей магистрали 2 потока смешиваются, в результате чего во второй прибор отопления теплоноситель заходит уже с температурой около 55°C. Таким образом, после каждого радиатора будет потеря около 5°C. Именно для компенсации этих потерь необходимо увеличение количества секций у каждого последующего прибора отопления.

Какая система отопления лучше однотрубная или двухтрубная? Чем отличаются?

В двухтрубной схеме нет надобности в увеличении числа радиаторных секций, т.к. каждый прибор получает теплоноситель практически одинаковой температуры. В двухтрубке присутствует как подающая, так и обратная магистраль, к которым одновременно подключается каждый отопительный прибор. Пройдя через радиатор, теплоноситель сразу поступает в обратную магистраль и направляется для дальнейшего подогрева в котел. Таким образом, каждый радиатор получает практически одинаковую температуру (потери тепла присутствуют, но они очень незначительны).

Примечание! Лучшим применением однотрубной схемы являются малые системы отопления, где присутствует не более 5 радиаторов. При таком количестве отопительных приборов, теплоноситель, последовательно проходя через все 5 радиаторов, не теряет тепло в столь критичных количествах, как в однотрубных системах с большим количеством отопительных приборов.

• Необходимость применения увеличенного подающего трубопровода. Если подающий трубопровод будет слишком «тонким», это приведет к тому, что многим радиаторам просто не достанется нагретого теплоносителя. Труба большого диаметра позволяет доставить нагретый теплоноситель к как можно большему количеству приборов отопления. Чем более «толстой» будет подающая труба, тем меньше секций необходимо добавить к каждому радиатору.

Таким образом, увеличение количества радиаторных секций и увеличение диаметра подающей магистрали делает однотрубную систему более дорогостоящей в сравнении с аналогичной двухтрубной.

Экономичность

Двухтрубная схема является более экономичной в эксплуатации. Как уже отмечалось выше, чтобы добиться равномерного нагрева всех радиаторов в однотрубной схеме требуется применение «толстой» подачи, а также увеличения количества секций в радиаторах. Все это увеличивает объем теплоносителя, а чем больше теплоносителя в системе, тем больше топлива требуется для его нагрева. Поэтому на вопрос какая система отопления лучше однотрубная или двухтрубная с точки зрения экономичности, ответ будет в пользу двухтрубной системы.

Процесс монтажа

Однотрубка более сложная в расчетах система, т.к. следует правильно рассчитать насколько секций должен быть увеличен каждый последующий отопительный прибор. Помимо этого, особое внимание необходимо уделить расчету подающей магистрали и радиаторной подводке.

Заключение

Двухтрубную схему наиболее целесообразно использовать в протяженных системах отопления с большим количеством отопительных приборов. Это экономичная, эффективная, простая в монтаже система.

Однотрубная схема наоборот наиболее подходит для небольших систем, в которых присутствует малое количество отопительных приборов (не более 5 радиаторов).

Видео



Двухтрубная гравитационная система с верхним регулированием

Вода из котла идет вверх по подающей трубе, а затем по трубам к отопительным приборам (см. Рисунок 3). Горизонтальные трубы должны иметь уклон 0,002–0,003. От отопительных приборов по обратному и вертикальному патрубкам вода поступает в обратный патрубок котла. Каждое устройство в этой системе обслуживается двумя трубами — подающей и обратной — и поэтому называется двухтрубной системой. По мере необходимости в систему добавляется вода из водопровода.Но если у вас его нет, то вы можете долить воду вручную через расширительный бачок. Добавляя воду из местного водопровода, лучше делать это через обратную трубу: холодная вода из водопровода смешивается с более теплой водой из обратных труб и увеличивает ее плотность, тем самым увеличивая циркуляционный напор за время воды. добавляется.

Рисунок 3: Схема двухтрубной гравитационной системы отопления с верхней установкой

Для улучшения циркуляции теплоносителя основной вертикальный трубопровод (от котла к расширительному баку) должен быть изолирован, чтобы вода оставалась максимально горячей. , подающий воду в горизонтальные трубы.Расширительный бак может быть выполнен двумя способами: простой, без циркуляции воды; и более сложные, с циркуляцией воды.

Простой тип — сосуд с двумя приваренными к нему трубами или завинченными резиновыми прокладками. Одна труба — это вертикальная подающая линия, а вторая труба подает сигнал о переливе из резервуара. Место подключения вертикальной трубы к расширительному бачку не имеет значения; трубу можно вставить в резервуар снизу или сбоку.Важно, чтобы он был вставлен как можно ниже, чтобы полностью использовать объем расширительного бачка. Сигнальная труба входит в резервуар на боковой стенке на 100 мм от верха: при добавлении воды в систему резервуар заполняется только до этого уровня, а затем вода начинает поступать в сигнальную трубу, показывая, что система исправна. начинка. Во время использования системы нагретая вода будет расширяться и течь вниз по сигнальной трубе. В конце концов, когда вода нагреется до максимума, система будет выплевывать лишнюю воду в сигнальную трубу, обеспечивая тем самым саморегулирование уровня воды в резервуаре.При дальнейшем увеличении и уменьшении объема уровень воды в баке будет изменяться, но перелива в сигнальную трубу не будет. У такого типа расширительного бачка два недостатка: во-первых, периодически (примерно два раза в год) нужно проверять визуально, сколько воды в баке; во-вторых, резервуар должен быть очень хорошо изолирован — вода в нем будет холодной, а при очень низких температурах может замерзнуть. Однако в такой простой системе эти недостатки несущественны.К этому быстро привыкаешь: нужно только один раз утеплить бак, а когда нужно доливать воду (раз в год, два раза и т. Д.). Обычно уровень проверяется и доливается вода перед началом отопительного сезона, и об этом можно забыть до начала следующего сезона.

В деревенских домах, которые получают тепло от котла, но в которых нет водопровода или канализации, простая конструкция расширительного бака может быть еще проще, если не включать сигнальную трубу.Очень хороший резервуар можно сделать из старой банки для молока с крышкой и достаточным объемом, если снять уплотнение. Крышка, закрытая или почти закрытая, пропускает воздух, но не пропускает мусор. Когда вам понадобится добавить воды, просто поднимите крышку. Система заполняется водой либо из ведер, либо из шланга, при этом уровень воды контролируется визуально. Расширительный бак должен быть заполнен от одной трети до половины, оставляя место для расширения воды. Если вы добавите слишком много воды, система отопления вытолкнет избыток воды через верхнюю часть бака, поскольку он открыт.Конечно, в этом случае вода будет просачиваться через потолок, поэтому владелец дома вряд ли налит слишком много воды — это еще один вид саморегулирования.

Рисунок 4: Схема гравитационного нагрева с более сложным расширительным баком

При использовании более сложного расширительного бака (см. Рисунок 4) четыре трубы привариваются или ввинчиваются в бак вместо двух. Два из них — подающий и возвратный, они обеспечивают циркуляцию воды в резервуаре, что значительно снижает вероятность замерзания. Две другие — переливная и регулирующая трубы: они контролируют уровень воды в баке.При добавлении воды в систему отопления открывается клапан на нижнем конце регулирующей трубы. Как только из него пойдет вода, нужно прекратить заливку системы: труба показывает, что система и бак заполнены водой. После этого необходимо закрыть клапан на регулирующей трубе, и его нельзя открывать до следующего добавления воды в систему. Переливная труба работает так же, как и в случае с простым баком, то есть при резком увеличении объема горячей воды эта труба забирает лишнюю воду и сплевывает ее в канализацию.На переливной трубе не должно быть клапанов. Следует отметить, что, несмотря на то, что эти резервуары обеспечивают большую автоматизацию, они не популярны в частных домах из-за слишком большого количества труб.

Гравитационные системы могут иметь один или два контура. В одноконтурных системах котел ставится в начале контура, а трубы располагаются с левой или правой стороны, идя поясом по всему дому или квартире, причем длина контура по горизонтали должна быть меньше 30 метров (а лучше менее 20 метров).Чем длиннее петля, тем больше гидравлическое сопротивление будет в системе (силы трения внутри труб). Если длина петли превышает 30 метров, системе не хватит циркуляционного напора для преодоления этого сопротивления. Даже на 25 метров возникнут проблемы с напором циркуляции. В двухконтурных системах котел размещается по центру, а трубопроводы (контуры контуров) размещаются по обеим сторонам котла, а общая длина труб каждого контура по горизонтали должна быть меньше 30 (20 ) метров.Для гидравлической балансировки системы длины контуров двухконтурной системы и общее количество секций в радиаторах должны быть примерно одинаковыми (см. Рисунок 5).

Рисунок 5: Примеры двухтрубных гравитационных систем с верхним расположением Примечание: схема труб, способ размещения радиаторов и диаметры труб, показанные на схеме, являются только иллюстрациями; в реальных схемах возможны и другие решения.

В зависимости от направления движения воды в магистральных трубах система отопления может быть «тупиковой» или «проточной».

В «тупиковых» системах отопления движение горячей воды в магистральном подающем трубопроводе противоположно движению охлажденной воды в магистральном обратном трубопроводе. В этой схеме длины циркуляционных петель отличаются друг от друга; чем дальше от котла находится отопительный прибор, тем длиннее циркуляционный контур; и наоборот — чем ближе к основному вертикальному трубопроводу расположен нагревательный прибор, тем короче протяженность циркуляционного контура.

В «тупиковых» системах сложно добиться равных сопротивлений в коротких и дальних циркуляционных контурах.Следовательно, нагревательные устройства, расположенные рядом с основным вертикальным трубопроводом, будут обогреваться намного лучше, чем те, которые расположены дальше от основного вертикального трубопровода. А когда ближайшие к основному вертикальному трубопроводу циркуляционные контуры не имеют большой тепловой нагрузки (теплоотдачи, отдаваемого в помещение), балансировка циркуляционных контуров становится еще более сложной.

В системах отопления с «непрерывным потоком» воды все циркуляционные контуры имеют одинаковую длину.Поэтому вертикальные трубопроводы и отопительные приборы работают в равных условиях. В таких системах, независимо от расположения нагревательных устройств по горизонтали относительно основного вертикального трубопровода, тепло будет одинаковым. Однако этот тип системы отопления имеет ограниченное применение, потому что часто при проектировании реальных систем с учетом планировки дома видно, что для таких систем потребуется больше труб, чем для «тупиковых» систем. Но в том случае, когда балансировка «тупиковых» систем невозможна, применяется «проточная» система.

Для более широкого использования «тупиковых» систем длины магистральных трубопроводов уменьшены и вместо одного длинного контура используются два и более более коротких контура. В таких случаях достигается лучшая горизонтальная балансировка системы. Балансировка нагревательных контуров контура должна стать отправной точкой при проектировании системы. Чтобы система работала равномерно, все петли контура должны иметь примерно равные гидравлические сопротивления. Другими словами, петля, расположенная рядом с основным вертикальным трубопроводом, должна иметь почти такое же сопротивление, как петля, расположенная дальше от основного вертикального трубопровода, а сумма гидравлических сопротивлений всех петель не должна превышать циркуляционная головка; в противном случае вода в системе остановится.Такие системы называют «зажимными».

Представим, что контур отопления имеет форму замкнутой дороги (например, гоночной трассы), на которой одновременно стартуют шесть грузовиков, загруженных горячей водой. Давайте посмотрим на их движение при условии, что все шесть грузовиков движутся с одинаковой скоростью и не могут двигаться вперед или позади друг друга. Задача грузовиков — добраться до радиаторов, разгрузиться и вернуться на старт за новым запасом горячей воды.

Рисунок 6: Иллюстрация движения воды по контуру системы отопления

Очевидно, что для одновременного старта грузовиков должна быть дорога с шестью полосами движения.Это будет основной вертикальный трубопровод системы, имеющий наибольший диаметр трубы. Допустим, мы находимся в двухконтурной системе отопления. Поэтому после старта на нашей дороге есть Т-образный перекресток (тройник в системе отопления). Грузовики делятся на две группы: одна группа поворачивает налево, а другая — направо. При повороте грузовики, находящиеся ближе к центральной линии, поворачивают на больший радиус: они проходят большее расстояние и, выйдя из поворота, немного отстают от грузовиков, повернувших на меньшем радиусе.Произошла первая потеря энергии. В системе отопления молекулы воды, расположенные ближе к центру трубы, более удачливы, чем молекулы, расположенные близко к стенкам трубы. В этом тройнике происходят потери гидравлического давления.

Смотрите дальше. Шесть грузовиков подъехали к Т-образному перекрестку, шесть из них должны выехать с него. (Объем воды, поступающей в арматуру, равен объему воды, которая выходит. Это аксиома.) Для трех грузовиков, которые поворачивают налево, нам не нужна дорога с шестью полосами движения; трех полос достаточно.Поэтому площадь поперечного сечения трубы может составлять половину. Обратите внимание, мы уменьшаем вдвое площадь, но не диаметр. Они разные количества. Остается три грузовика, которые едут по трем полосам движения. Сделайте первую ветку от магистрального трубопровода до первого места разгрузки шириной в одну полосу. (Ставим еще одну тройник на трубопровод.) На вновь созданный перекресток подъезжают три грузовика. Один из них замечает ветку на дороге и делает поворот. Два других продолжаются, потому что в этой ветке была только одна линия.Вторая потеря давления произошла в тройнике на повороте. Вода, проходящая по повороту, почти не теряет напор. Для проходящей воды необходимо дальнейшее уменьшение площади поперечного сечения и диаметра трубы; в данном случае с соотношением 2: 1 для двухстороннего и одностороннего движения грузовиков. Грузовик, который превратился в ветку, почти как его цель: он бежит к месту разгрузки. Двое других продолжают движение вперед по дороге.

Сделаем еще одну ветку на дороге (поставим тройник) и разделим грузовики.Один из них идет к месту разгрузки; другой продолжается по главной дороге. Очевидно, что с этого перекрестка для каждого грузовика хватит одной полосы движения, поэтому площадь поперечного сечения каждой трубы будет одинаковой. Делать еще один перекресток не нужно, потому что последний грузовик повернет к месту разгрузки. На главной дороге нет места для разгрузки. Теплоотдача котла полностью исчерпана; дальнейшее увеличение длины трубы ничего не даст.

Но вернемся к грузовику, который сделал первый поворот. Он давно разгрузился (выдал тепло) и вернулся к месту погрузки, при этом второй грузовик как раз подъезжает к месту разгрузки, а третий все еще находится на трассе. Мы видим разбалансировку системы отопления. Пока третий грузовик подъезжает к месту разгрузки, первый может сделать еще один круг и доставить еще одну порцию горячей воды. Поэтому необходимо, чтобы первый грузовик ехал медленнее: наложить неровности дороги (уменьшить площадь сечения трубы) или поставить ГАИ (регулятор изменения количества горячей воды, т. Е. клапан).Полицейский может остановить его и заставить разгрузиться вручную, а не автоматически. Мы можем установить такой же контроль на пути второго грузовика, и пока первые два заняты разгрузкой, третий грузовик может добраться до места назначения и разгрузиться автоматически. При «одинаковом» движении регуляторы не нужны, так как длины всех циркуляционных контуров равны.

В результате уменьшения диаметров подводящих к радиаторам труб или установки на них вентилей (ручных или автоматических терморегуляторов) можно добиться ситуации, когда все три грузовика, идущие по этому контуру, одновременно прибудут к месту встречи. с тремя грузовиками, приехавшими с другого контура.Здесь они снова объединяются в один поток на шестиполосной главной дороге и возвращаются к месту погрузки, чтобы снова начать. Эту систему теперь можно считать сбалансированной.

Балансировка системы с помощью клапанов производится после запуска системы отопления. Кто-то должен заходить в каждую комнату по очереди, записывать температуру в каждой и закрывать вентили, ведущие к радиаторам. Процедуру необходимо повторять много раз, пока не будет получен равномерный баланс тепла. Если использовать термостатические клапаны, то процесс проще.Желаемая температура воздуха устанавливается на ручке клапана, после чего клапан автоматически открывается и закрывает горячую воду, подаваемую в радиатор.

Следует отметить, что при прохождении разных расстояний грузовики расходуют разное количество энергии: те, которые на большом расстоянии сжигают больше топлива и сталкиваются с большим количеством препятствий. Двигаясь по прямой, вода преодолевает гидравлическое сопротивление трения стенок труб: у стальных труб трубы больше, у полимерных — меньше.Все тройники, крестовины и повороты тоже имеют сопротивления. Сумма всех сопротивлений не должна превышать напор. А что будет, если мы решим уменьшить количество полос для шести грузовиков с шести до двух (другими словами, увеличить гидравлическое сопротивление)? Результат известен — будет пробка. Поток не остановится полностью, но это нельзя назвать движением. Итак, чтобы избежать эффекта «зажатой» системы отопления, площади сечения трубопроводов должны соответствовать потоку горячей воды.

Горячая вода в трубе должна двигаться с определенной скоростью, потому что каждую секунду в радиаторы должен поступать достаточный объем горячей воды, обеспечивая необходимый запас тепла. Этот объем называется «Подача горячей воды».

Чем выше скорость воды, тем больше ее расход. Но если скорость увеличивается, увеличивается сопротивление (трение) в трубе. Другими словами, с увеличением использования горячей воды сопротивление системы увеличивается. Если вы используете трубу большего диаметра, сопротивление уменьшается, и наоборот — если вы используете трубу меньшего диаметра, сопротивление увеличивается.

При слишком тонких трубах из-за увеличения силы трения (гидравлического сопротивления) расход горячей воды снижается и котел чаще перегревается, но нагревательные приборы остаются холодными, потому что горячая вода не идет в них в необходимом объеме.

Расчеты системы отопления выполняются инженерами-теплотехниками и слишком сложны для размещения на этом сайте. Однако для гравитационных систем с горизонтальной длиной стальных трубопроводов не более 20 метров эти расчеты проводились тысячи раз, и поэтому мы можем использовать этот предыдущий опыт.

Обычно от котла вертикальный трубопровод имеет диаметр 50 мм (2 дюйма). Труба, которая подает или собирает воду от одного или нескольких радиаторов, всего более 35 секций, должна иметь диаметр 2 дюйма; при 25–35 чугунных секциях диаметр должен составлять 1,5 дюйма; для 10–25 секций — 1 дюйм; и для менее чем 10 секций — 3/4 дюйма. Для длины трубы без радиаторов более 10 метров следует добавить 1/2 дюйма к указанным выше размерам, чтобы уменьшить сопротивление движению воды в трубах.

Для выбора мощности радиаторов для климата в Подмосковье можно руководствоваться простым правилом: для обогрева десяти квадратных метров жилой площади в комнате высотой 2,5 метра, с одной внешней стеной и одной. окно, достаточно использовать 1 кВт; если в помещении две внешние стены и одно окно, то для отопления достаточно 1,2 кВт; если в комнате две внешние стены и два окна, то вам потребуется 1,3 кВт. Вам просто нужно знать площадь каждого отапливаемого помещения и рассчитать необходимую мощность радиатора.Обычно мощность одной секции радиатора указывается в магазине на ценнике. Мощность котла должна обеспечивать суммарную мощность всех секций всех радиаторов.

Выбирая материал трубы, мощность радиаторов и котла, лучше спроектировать систему отопления с большей мощностью, чем вам потребуется, чем с меньшей. Например, полимерные трубы имеют меньшее гидравлическое сопротивление, чем стальные, и вы можете выбрать меньший диаметр. Однако лучше не уменьшать диаметр, а сделать систему того же диаметра, что и для стальных труб.Аналогично для радиаторов и бойлера. Причина в том, что регуляторы могут уменьшать мощность, но не увеличивать ее.

Здесь я должен кое-что объяснить. В теплотехнике есть два способа регулирования системы теплоснабжения, качества и количества, которые изменяют напор тепла и, следовательно, скорость воды, температуру и объем жидкости в системе, в соответствии с определенной площадью поперечного сечения теплоносителя. труб в единицу времени.

Регулирование количества достигается с помощью различных типов клапанов, которые вы открываете или закрываете.Регулирование качества осуществляется путем изменения теплоты воды в системе (регулированием пламени в котле) и, следовательно, ее плотности, что приводит к изменениям объема, напора и температуры.

.

14 Типы сантехники и трубопроводной арматуры — названия и изображения

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Принципы работы водопровода в вашем доме довольно просты. Пресная вода под давлением поступает в такие приспособления, как раковины, ванны, душевые и унитазы. Вода нагревается, проходя через водонагреватель (см. «Как работает водонагреватель?»), Прежде чем отправиться к приборам.

Сточные воды выводятся из дома через дренажные трубы и оттуда в канализацию или септическую систему. Вентиляционные трубы помогают отводить воду и выводить канализационные газы наружу.

Чтобы убедиться, что все работает без сбоев, существуют различные виды сантехнической арматуры для типичной водопроводной системы. Вот некоторые из наиболее распространенных:

Типы фитингов

• Переходник
• Зубчик
• Муфта
• Крестовина
• Втулка с двойной резьбой
• Колено
• Механическая втулка
• Ниппель
• Заглушка и крышка
• Редуктор
• Тройник
• Соединение
• Клапан
• Звено

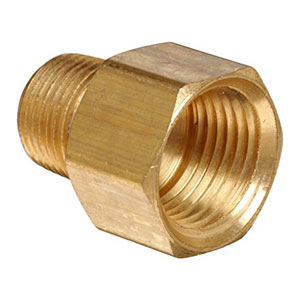

Адаптер

Адаптеры соединяют трубы разных типов.Поскольку переходник может быть с охватываемой или охватываемой резьбой на одном конце, он может повернуть трубку с наружной или внутренней резьбой.

Если концы не имеют резьбы, их оставляют для приваривания, пайки или приклеивания к трубе. Переходники используются для труб из ПВХ и меди.

Заусенец

Заусенец соединяет шланги с трубами. Обычно это мужчина на одном конце. Другой имеет колючую трубку, которая представляет собой заостренный конус с выступом.

Он также может иметь зажим для фиксации. Шипы сделаны из пластика, если по ним течет холодная вода, и из латуни, если по ним течет горячая вода.

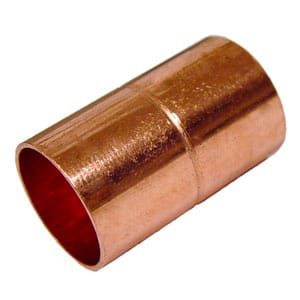

Муфта

Муфта позволяет легко соединить две трубы одинакового диаметра и одного типа. Его также используют для ремонта сломанной или протекающей трубы. Наряду с обычной муфтой, двумя другими типами являются компрессионная муфта и скользящая муфта .

Обжимной фитинг соединен между двумя трубами через резиновые уплотнения или прокладки с обеих сторон, что предотвращает утечку. Муфта скольжения включает в себя две трубы, одна из которых выдвигается из другой трубы на разную длину для ремонта определенной длины поврежденной трубы.

Крестовина

Крестовина имеет отверстия на всех четырех концах и может соединять четыре трубы. Крестовина бывает с тремя входами и выходом или тремя выходами и входом.

Поскольку они являются точкой соединения четырех труб, они подвергаются большему напряжению, чем другие типы фитингов, и обычно изготавливаются более жесткими, чем другие фитинги.

Втулка с двойной резьбой

Это тип ниппеля, но он имеет резьбу как на внутренней, так и на внешней стороне.Поскольку это центральное отверстие имеет резьбу (нарезку) как сверху, так и снизу, оно называется двусторонним.

Втулка с двойной резьбой также является типом редуктора, но не имеет гибкости редуктора. Втулка с двойной резьбой обычно является внутренней.

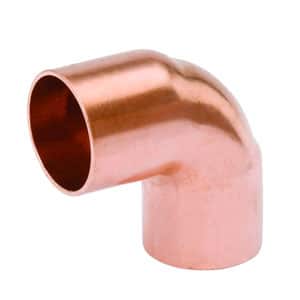

Колено

Неудивительно, что этот тип фитинга имеет изгиб, напоминающий сустав руки. Они помогают потоку воды менять направление. Локти бывают разных градусов, включая 22,5, 45 и 90 градусов.

Варианты колена редуктора также существуют для случаев, когда диаметры соединяемых трубопроводов различаются. Угольники могут быть из разных материалов, чаще всего женские.

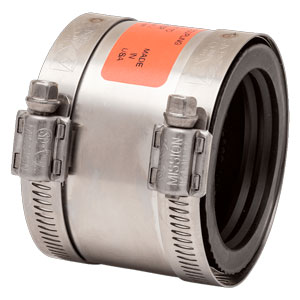

Механическая втулка

Соединяет две трубы с помощью винта или другого приспособления. Это упрощает установку фитинга. Механическая втулка или муфта обычно изготавливаются из резины, которая вставляется в металлическую оболочку (зажим из нержавеющей стали).

Когда зажим затягивается, он сжимает резину внутри, чтобы обеспечить плотное уплотнение.Поскольку этот фитинг можно слегка согнуть, он может компенсировать небольшие перекосы в труднодоступных местах.

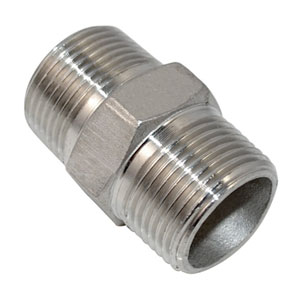

Ниппель

Это короткий фитинг, который может быть изготовлен из таких металлов, как медь, латунь, сталь или хлорированный поливинилхлорид (ХПВХ). Вместо того, чтобы соединять две трубы, ниппель соединяет две штуцера.

Если он имеет непрерывную резьбу, это закрытый ниппель. Обычно они мужские и бывают разной длины.

Связано: ПВХ и ХПВХ (в чем разница?)

Заглушка и заглушка

Заглушки и заглушки используются для закрытия отверстий труб во время осмотра и ремонта.Основное отличие состоит в том, что вилка — вилка, а крышка — розетка. Чаще всего имеют резьбу заглушки и заглушки.

Заглушки и заглушки изготавливаются из нескольких материалов, включая металл, пластик или резину, и их можно приваривать, паять, приклеивать или ввинчивать в трубу.

Редуктор

Этот фитинг уменьшает расход и тем самым уменьшает его. Редукторы бывают двух типов. Концентрический переходник соединяет две трубы на одной оси, а эксцентрический переходник используется для соединения труб разного диаметра.

Концентрический редуктор выглядит как конус, а эксцентриковый редуктор выглядит как раструб со смещенными осевыми линиями. Они предотвращают образование пузырьков воздуха в трубах.

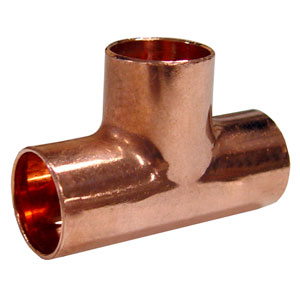

Тройник

Тройник имеет вход и выход и имеет форму буквы «Т». Эти фитинги бывают разных размеров и считаются более прочными, чем крестовины.

Отводной тройник применяется в системах отопления, использующих воду. Они имеют указатели направления и должны быть правильно установлены для работы системы.

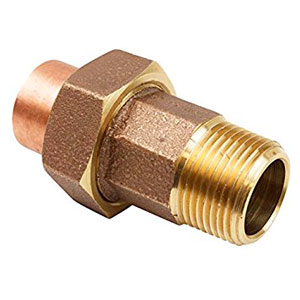

Union

Соединения могут иметь как наружную, так и внутреннюю резьбу. Они похожи на муфты, но разница в том, что муфты легко снимаются, что делает их удобными для обслуживания или плановой замены в будущем.

Муфта, с другой стороны, более прочная и ее нужно вырезать. Соединение состоит из трех частей: гайки, охватываемого конца и внутреннего конца. Гайка используется для соединения мужского и женского концов.

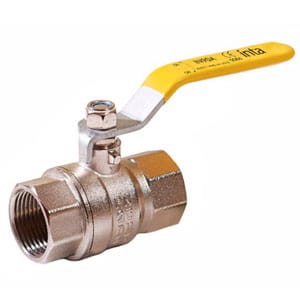

Клапан

Клапаны позволяют регулировать поток жидкости.Есть разные типы, включая дросселирование, невозврат и изоляцию. Обратные клапаны позволяют жидкости течь только в одном направлении и часто встречаются в канализации. Их также называют обратными клапанами .

Запорная арматура изолирует часть водопроводной системы, чтобы ее можно было обслуживать или поддерживать. Эти клапаны либо оставляют открытыми, либо оставляют закрытыми все время. Однако, поскольку они могут потребоваться в экстренных случаях, их следует время от времени проверять, чтобы убедиться в их работоспособности.

Дроссельные клапаны регулируют давление и количество жидкости. Поскольку это вызывает нагрузку на механизм, они имеют тенденцию изнашиваться быстрее, чем другие клапаны. Они обычно устанавливаются рядом запорные клапаны.

Wye

Этот фитинг выполнен в форме буквы «Y» и предназначен для соединения трех труб. Y-образные фитинги позволяют трубам менять высоту и разветвляться на линии пресной воды или стоки.

Стыки похожи на тройники, но более плавный наклон снижает трение и турбулентность в воде.Этот фитинг чаще всего используется для соединения вертикальной водосточной трубы с горизонтальной.

Похожие сообщения:

.

2-трубная система против 4-трубной системы — кампусный корпус

Или, другими словами, почему я не могу использовать одновременно и тепло, и воздух?

Существует два типа систем вентиляции фанкойлов / агрегатов: двухтрубные и четырехтрубные. Обозначение с двумя или четырьмя трубами относится к системе распределения воды, обслуживающей климатическое оборудование в здании.Например, двухтрубная система включает только одну линию подачи и только одну линию возврата к агрегату. Фанкойлы и вентиляторы, обслуживаемые двухтрубной системой, содержат только один змеевик, который в зависимости от системы выполняет функции нагревательного или охлаждающего змеевиков.

Четырехтрубная система включает распределительную систему, которая включает в себя как систему горячего водоснабжения с обратными линиями, так и систему подачи охлажденной воды с обратными линиями.

Двухтрубная система менее гибкая, чем четырехтрубная.Все здание работает либо в режиме отопления, либо в режиме охлаждения. Переключение с обогрева на охлаждение или наоборот осуществляется вручную, и всегда существует вероятность того, что необычные погодные условия могут вызвать некоторый дискомфорт у пассажиров. В целом, большинство зданий на территории кампуса построены по двухтрубной системе. Это означает, что с наступлением зимы двухтрубную систему необходимо переключить с холодной воды на горячую. Если погода изменится и в течение нескольких дней будет прогреваться, обитатели двухтрубного дома могут почувствовать себя неуютно.Затем систему здания можно было бы снова переключить на холодную воду, но для ручного переключения потребуется пара дней. К тому времени, когда это будет сделано, погода может снова похолодеть. Как видите, когда дело доходит до обогрева и охлаждения помещения с помощью двухтрубной системы, особенно в нашу непостоянную погоду в Кентукки, это игра в угадывание.

.

тепловых насосов в Великобритании: типы, цены, поставщики (2020)

Почему тепловые насосы — эффективное решение для вашего дома?

С ростом популярности возобновляемых источников энергии, тепловые насосы стали эффективными альтернативами ископаемому топливу , и они могут значительно снизить ваши счета за коммунальные услуги или, что еще лучше, заставить вас зарабатывать деньги через RHI для тепловых насосов.

Проще говоря, тепловой насос — это устройство , которое передает тепло от источника (например, тепло почвы в саду) в другое место (например, в домашнюю систему горячего водоснабжения).Для этого тепловые насосы, в отличие от бойлеров, потребляют небольшое количество электроэнергии, но они часто достигают КПД 200-600% , поскольку количество произведенного тепла заметно выше, чем потребляемая энергия.

При выборе теплового насоса необходимо учитывать множество факторов, таких как местоположение вашего дома и то, хотите ли вы, чтобы они нагревали горячую воду или обеспечивали отопление . Другие аспекты, такие как поставщик теплового насоса и ваш бюджет, также влияют на тип системы: источник воздуха, источник грунта или источник воды.

Если это звучит для вас интересно, но вы чувствуете себя ошеломленным, мы будем рады вам помочь. Читайте дальше, чтобы узнать больше о различных типах, или заполните контактную форму выше, и мы предоставим вам до 4 предложений по тепловым насосам, которые лучше всего подходят для вашего дома. Эта услуга бесплатно и без каких-либо обязательств .

Затраты на тепловой насос и финансовые выгоды в Великобритании

Тепловые насосы — это недешевое вложение для вашего дома в краткосрочной перспективе, но они имеют множество долгосрочных преимуществ.Эксплуатационные расходы тепловых насосов довольно низкие , особенно по сравнению с различными электрическими, масляными и баллонными газовыми котлами.

Более того, вы не только месяц за месяцем экономите на счетах за электроэнергию, но и такие устойчивые решения также получают финансовую поддержку со стороны правительства Великобритании. Если вы подадите заявку на так называемую программу поощрения за возобновляемое тепло (RHI), вам будут платить за каждую единицу энергии, произведенной в общей сложности в течение 7 лет.

Ваш выбор теплового насоса зависит не только от вашей собственности, но и от вашего бюджета может также повлиять на ваше решение.Некоторые типы дешевле, чем другие, и выплаты RHI также различаются, как показано в таблице ниже.

Стоимость и платежи RHI для различных типов тепловых насосов

Тип	Ценовой диапазон	Платежи RHI * (за кВтч)
Земляной тепловой насос	20 000–40 000 фунтов стерлингов	20,89p
Воздушный тепловой насос	8 000–18 000 фунтов стерлингов	10.71p
Водяной тепловой насос	20 000–32 000 фунтов стерлингов	20,89p

* Указанные тарифы RHI определены Ofgem на период с 1 апреля 2019 г. по 31 марта 2020 г.

Заявление об ограничении ответственности: указанные выше диапазоны цен являются отражением объективных исследований, проведенных нашими поставщиками тепловых насосов. GreenMatch не может гарантировать, что это самые низкие цены, которые вы можете найти. Однако мы уверены, что вы получите удовольствие от покупки с помощью наших надежных сертифицированных установщиков тепловых насосов.

Какие плюсы и минусы тепловых насосов?

Тепловые насосы бесплатно извлекают тепло из почвы, окружающего воздуха или водоема. Затем это тепло передается для домашнего использования с помощью электрического компрессора. Однако этот компрессор потребляет значительно меньше энергии , чем бойлер. В результате тепловой насос обеспечивает почти бесплатное отопление вашего дома.

Преимущества

Хотя тепловые насосы могут быть значительным капиталовложением для многих домашних хозяйств, они имеют множество преимуществ:

• Правительство помогает домовладельцам, которые хотели бы использовать экологически безопасное решение для отопления, с помощью программы Renewable Heat Incentive (RHI), в рамках которой вы можете иметь право на получение платежей за каждый кВтч произведенной энергии.
• Благодаря низким эксплуатационным расходам вы можете сэкономить до 1350 фунтов стерлингов в год с помощью тепловых насосов по сравнению с традиционными вариантами отопления. Следовательно, через годы ваши вложения возвращаются, и вы начинаете зарабатывать деньги.
• Они требуют небольшого обслуживания : все, что необходимо, — это ежегодный осмотр, который также может быть выполнен вами, и осмотр сертифицированным специалистом каждые 3-5 лет.
• Срок службы тепловых насосов составляет в среднем от 14 до 15 лет .Однако качественные устройства могут прослужить до 50 лет.
• Они не только лучше для окружающей среды благодаря низкому энергопотреблению, но и делают ваш дом безопаснее , устраняя необходимость в газовых трубах и резервуарах для масла.
• И последнее, но не менее важное: многие тепловые насосы способны обратить вспять процесс сбора тепла, таким образом, обеспечивает охлаждение для вашего дома летом.

Недостатки

Однако тепловые насосы имеют и определенные недостатки:

• Авансовые расходы довольно высоки.Однако вы должны рассматривать это как вложение: благодаря низким эксплуатационным расходам и RHI тепловые насосы легко рентабельны в долгосрочной перспективе.
• Их может быть сложно установить — особенно грунтовые тепловые насосы, установка которых зависит от местной геологии и ваш сад становится строительной площадкой.
• Тепловые насосы являются наиболее эффективными при использовании в сочетании с полами с подогревом или, альтернативно, с большими радиаторами.Если в вашем доме установлена ​​старая радиаторная система, замена излучателей тепла может оказаться дорогостоящей.
• Хладагент , используемый в трубопроводной системе, также вызывает озабоченность по поводу окружающей среды. Однако в обычных условиях специальная жидкость никогда не должна выходить из трубопровода.

Какие бывают типы тепловых насосов?

Существуют различные типы в зависимости от источника тепла и его использования в доме.Хотя в Великобритании все типы тепловых насосов стоят инвестиций, ваш выбор зависит от двух вещей:

1. Если вы хотите, чтобы тепло было извлечено из почвы (что требует выкопки вашего сада для прокладки труб под ним), из окружающего воздуха (который требует мало места, но вентилятор будет постоянно выделять небольшое количество шума), или из водоема (если он есть рядом с домом).
2. Если вы хотите, чтобы тепло использовалось для бытового горячего водоснабжения и обычного отопления с использованием радиаторов или полов с подогревом, или вы предпочитаете обогрев дома с помощью вентиляции нагретым воздухом (аналогично тому, как кондиционер охлаждает комнату ).

Когда источником тепла является почва, мы говорим о тепловых насосах наземного источника . Аналогично, те, которые используют окружающий воздух или водоем, называются тепловыми насосами , источник воздуха, и , источник воды, , соответственно. Эти общие термины затем могут быть разбиты в зависимости от области применения.

Подробнее о конкретных типах тепловых насосов см. Ниже:

Наземные тепловые насосы или геотермальные тепловые насосы в большинстве случаев используются для нагрева воды.С помощью дополнительных элементов системы можно использовать вентиляцию с подогревом воздуха с геотермальными системами, но гораздо чаще ее используют для обычных радиаторов и теплых полов.

Тепловые насосы как воздушного, так и водяного источников можно использовать для нагрева воды, а также воздуха в помещении в вашем доме. Когда используется для нагрева воды, мы имеем в виду тепловые насосы «воздух-вода» , и тепловые насосы «вода-вода». Системы водяного отопления и воздушного отопления называются тепловыми насосами типа «жидкость-воздух», которые являются своего рода специализированной продукцией.Вентиляцию горячим воздухом обычно обеспечивают тепловые насосы воздух-воздух . Последний также можно поменять местами и использовать для охлаждения вашего дома, однако он не соответствует требованиям RHI.

Что такое земной тепловой насос (GSHP)?

Существует множество систем геотермальных тепловых насосов. GSHP можно подразделить на вертикальных и горизонтальных систем и открытых и закрытых -петлевых систем. Различные варианты влияют на цены на геотермальные тепловые насосы.

Системы с открытым контуром

Несмотря на то, что системы с открытым контуром называются тепловым насосом с грунтовым источником, они перекачивают грунтовые воды из глубины почвы, а затем, забирая из них тепло, воду перекачивают обратно. Такая система имеет более высокие эксплуатационные расходы, так как вам необходимо убедиться, что вода не пострадала, и необходимо соблюдать правила использования таких природных источников воды.

Системы с обратной связью

Системы тепловых насосов с замкнутым контуром и заземлением гораздо более распространены в Великобритании.Эти системы обеспечивают циркуляцию антифриза через закрытую пластмассовую полимерную трубку, закопанную в почву.

• Вертикальные наземные тепловые насосы: Для такой системы необходимо просверлить несколько отверстий в земле на расстоянии 5 метров друг от друга. Каждая яма имеет глубину 15–120 метров. На большей глубине температура значительно увеличивается, согревая незамерзающую жидкость. Затем эта жидкость возвращается через выходное отверстие, где нагревает хладагент, который остается в доме во второй системе.Главный недостаток системы — большие начальные вложения.

• Горизонтальные грунтовые тепловые насосы: Этот тип GSHP менее затратен, чем вертикальная система, так как он менее сложен. Чтобы установить горизонтальную геотермальную систему, земля должна быть выкопана чуть ниже линии промерзания . Затем спиральные трубы укладываются в землю, образуя спирали. Через систему проходит жидкость, которая нагревает хладагент во второй системе труб.Хотя эта система более доступна по цене, она требует больше места в саду и подвержена сезонным изменениям из-за меньшей глубины установки системы.

Радиальное или направленное бурение

Система с радиальным или направленным бурением — отличный вариант, когда невозможно изменить форму собственности. С помощью этой системы GSHP в земле просверливаются небольшие отверстия под углом , чтобы вставить трубы. Радиальное или направленное бурение позволяет установить систему GSHP без необходимости сноса садов, дворов, зданий и т. Д.Стоимость системы находится где-то посередине между вертикальной и горизонтальной системами.

Что такое воздушный тепловой насос (ASHP)?

Тепловые насосы

с воздушным источником используют принцип сжатия пара для выработки тепла . Они используют наружный воздух для обогрева вашего дома. ASHP состоят из 4 основных элементов, которые позволяют хладагенту переходить из жидкой формы в газ: компрессор, конденсатор, расширительный клапан и испаритель.

Когда хладагент проходит через систему, он поглощает тепло из наружного воздуха.Затем компрессор увеличивает температуру за счет увеличения давления на . В конденсаторе это тепло с более высокой температурой передается в контуры отопления и горячего водоснабжения вашего дома. После этого среднетемпературная жидкость поступает в расширительный клапан, где при сбросе давления ее температура также падает. Наконец, охлажденная жидкость возвращается, чтобы поглотить больше тепла из воздуха и повторить процесс.

ASHP могут использоваться для нагрева воды для бытовых нужд, радиаторов и теплых полов.Такие системы называются тепловыми насосами воздух-вода (A2W). Если внезапно потребуется большое количество горячей воды, они также оснащены электрическим резистивным нагревательным элементом, который будет подавать дополнительную нагретую воду (однако с более низким КПД).

В качестве альтернативы можно использовать системы источника воздуха для нагрева и охлаждения воздуха в помещении с использованием тепловых насосов воздух-воздух (A2A). Они работают так же, как кондиционер, но могут эффективно обогревать и охлаждать дом, что добавляет к списку преимуществ систем воздух-воздух.

Что такое тепловой насос с водяным источником (WSHP)?

Водные тепловые насосы извлекают энергию из поверхностных вод . Хотя WSHP действительно эффективны, не все дома имеют поблизости достаточно большой водоем.

Системы с открытым контуром

Система WSHP с открытым контуром устанавливается в колодце или пруду. вода из пруда перекачивается по трубам ; как только тепло воды распространяется по системе и поглощается, оно возвращается обратно в пруд или пополняет колодец.

Системы с обратной связью

WSHP с замкнутым контуром может рассматривать любой, кто живет рядом с большим водоемом. Вода должна быть не менее 8 футов глубиной, чтобы избежать замерзания. WSHP с замкнутым контуром работают аналогично GSHP: специальная жидкость перекачивается через систему труб , проложенную в воде , которая забирает тепло воды и передает его компрессору для выработки полезного тепла. Системы с замкнутым контуром являются одним из наиболее эффективных вариантов, позволяющих снизить затраты на тепловые насосы, использующие воду.

Факторы, которые следует учитывать при покупке теплового насоса

Государственные программы стимулирования

Правительство Великобритании предоставляет две отдельные программы для поддержки установки устойчивых систем отопления:

• Поощрение за счет возобновляемых источников тепла для дома (RHI), которое открыто для домовладельцев, социальных арендодателей, частных арендодателей и застройщиков по тарифам, указанным в таблице выше.
• Поощрение за счет возобновляемых источников тепла вне дома , которое открыто для государственного сектора, организаций и предприятий.

Что касается внутренних тарифов RHI, эти льготы гарантируют определенные цены на тепла, произведенное в течение 7 лет после подачи заявки. Для небытовой схемы RHI выгоды сильно различаются, что, следовательно, должно быть предметом обширных исследований для каждого отдельного случая.

Гарантийные сроки тепловых насосов

Системы с тепловым насосом обычно имеют гарантию от 2 до 3 лет , но также можно приобрести расширенную гарантию.Например, гарантия на качество изготовления системы обычно составляет около 10 лет. Так называемые национальные гарантии качества также обеспечивают различные виды защиты. Кроме того, производители и установщики могут дополнительно предлагать различные виды дополнительных гарантий.

Разрешения на проектирование тепловых насосов

Поскольку тепловые насосы обычно относятся к категории благоприятных возобновляемых источников энергии, часто нет необходимости в разрешениях на планирование. Однако из этого правила есть некоторые исключения.

Разрешения для GSHP

Если вы живете в заповедной зоне или в здании, внесенном в список памятников архитектуры, перед установкой GSHP обратитесь в местный совет, чтобы убедиться в соблюдении всех требований.

Разрешения для ASHP

Существуют разные правила для ASHP в Англии, Уэльсе и Шотландии.

Правила для Англии

• Тепловой насос должен быть построен в соответствии со стандартами планирования MCS.
• Любые дополнительные АШЭУ, ветряки и т. Д.на собственности требуется дополнительное разрешение на строительство.
• Устройство должно находиться на расстоянии более 1 метра от границы собственности.
• Устройство нельзя устанавливать на скатной крыше. Также он не должен находиться у края плоской крыши.
• Заповедники, объекты всемирного наследия и т. Д. Требуют выполнения дополнительных критериев. Свяжитесь с вашим местным советом для получения дополнительной информации.

Правила для Шотландии

• На одном участке земли допускается использование только одного теплового насоса.
• Устройство должно находиться на расстоянии не менее 100 метров от любого другого жилого помещения.
• При строительстве в заповедной зоне устройство не должно быть видно с дороги.
• Он не может быть построен на месте всемирного наследия или памятнике архитектуры.

Правила Уэльса

• Для установки всех тепловых насосов с воздушным источником требуется разрешение на проектирование.

Разрешения для WSHP

WSHP замкнутого цикла обычно не требуют разрешения на строительство, если вы не живете в заповедной зоне.

Поскольку система с открытым контуром изменяет естественную температуру воды и тепловые шлейфы влияют на бактериологию и гидрохимию водоема, в зависимости от типа системы могут потребоваться лицензии для отвода поверхностных или грунтовых вод, которые можно получить в Управление окружающей среды .

Техническое обслуживание тепловых насосов

Срок службы теплового насоса составляет приблизительно 15 лет или более. При правильном уходе их срок службы может быть увеличен до 50 лет.Они действительно требуют регулярного обслуживания: раз в год вы должны самостоятельно проверять некоторые детали системы, а профессиональный установщик должен проверять систему каждые 3-5 лет. После проверки установщик должен оставить письменные сведения о состоянии системы и любые указания на возможные проблемы в будущем.

По данным Ассоциации наземных тепловых насосов, требования к техническому обслуживанию довольно низкие , поскольку нет необходимости в критических проверках безопасности. Обычно перед запуском системы необходимо проверять сам насос, внешние трубопроводы, а также электронику и детали арматуры.

Найдите лучших поставщиков тепловых насосов в Великобритании

Тепловые насосы

, будь то наземные, воздушные или водные, предоставляют отличные возможности для модернизации вашего дома, поскольку они не только обеспечивают вам солидную окупаемость инвестиций, но также улучшают качество и ценность вашего дома.

Если чтение этого материала вызвало у вас интерес к тепловым насосам, заполните форму вверху страницы и получите до 4 индивидуальных предложений от наших надежных поставщиков в Великобритании, сэкономив вам часы на исследования.Эта услуга абсолютно бесплатна и без каких-либо обязательств.

Написано Аттила Тамас Векони Менеджер UX Аттила — UX-менеджер в GreenMatch. Он имеет степень в области международного бизнеса с четырехлетним опытом координации в области маркетинга, взаимодействия с пользователем и создания контента. Аттила любит писать о солнечной энергии, технологиях отопления, защите окружающей среды и устойчивости.Статьи его и его команды появлялись на таких известных сайтах, как The Conversation, Earth911, EcoWatch и Gizmodo. .

No related posts.
