Слив конденсата в дымоходе — ФуранФлекс

Дымоход без конденсата – это скорее миф, чем реальность, особенно, если речь идет об использовании газового оборудования. Дело в том, в процессе сгорания природного газа образуется большое количество водяного пара. При определенных условиях большая его часть конденсируется на стенках дымоходной системы. Проблема усугубляется в период зимних холодов и сильных морозов.

С обледенением, мокнущими стенками и другими подобными явлениями часто сталкиваются владельцы газовых котлов. Чтобы решить подобные проблемы, некоторые люди дополнительно утепляют трубу, расположенную снаружи, принудительно усиливают тягу и проводят другие работы, но в большинстве случаев эти меры малоэффективны. В лучшем случае количество жидкости уменьшиться, в худшем – не будет никаких изменений.

Отвод конденсата – необходимость

При проектировании дымоходной системы часто допускается распространенная ошибка – не предусмотрен монтаж конденсатосборника. Этот элемент нередко отсутствует в системах выведения продуктов горения, хотя он выполняет очень важную функцию – отводит образующуюся жидкость внутри дымохода наружу.

Даже при хорошем утеплении наружной стены внутри системы будет образовываться конденсат. Проблема особенно актуальна при использовании современных газовых котлов. Дело в том, что производители постоянно стремятся повысить эффективность выпускаемой продукции. В результате используемых технологии из года в год температура выходящих газов постоянно понижается. В связи с этим и точка росы смещается внутрь дымоходной системы.

О разрушительном действии жидкости внутри дымоходной системы не стоит и говорить. Так как она вступает в реакцию с другими продуктами горения, образуется кислотные вещества. При их постоянном воздействии разрушается даже нержавеющая сталь, а не только кирпич и другие виды материалов.

Если используется газовый котел, отвод конденсата – это необходимость, а не прихоть. Поскольку предупредить образование влаги внутри системы полностью невозможно (только можно сократить объемы), следует обеспечить ее отвод. Если влага будет задерживаться внутри системы, она будет оказывать негативное воздействие на систему. Если проходы выложены из кирпича, то они будут впитывать влагу. В конструкции из труб конденсат может просачиваться наружу через стыки и соединения.

При постоянном воздействии конденсата система быстро приходит в непригодность. К тому же ухудшаются ее характеристики, снижается тяга, что влияет на тягу и производительность котла. При сильном морозе может образовываться ледяная пробка. Перечисленных проблем можно избежать, если правильно разработать проект системы и установить конденсатосборник. Альтернативой может послужить заглушка с отводом конденсата.

Особенности установки и использования конденсатосборников

Существует несколько видов конденсатосборников. Они могут представлять собой некую емкость с закручивающейся крышкой. Внутри емкости собирается влага, которую периодически нужно опустошать. Поскольку в сильные морозы (свыше  -20 градусов) образуется несколько литров жидкости, такое приспособление может оказаться неудобным в использовании. По этой причине чаще выбирают конденсатосборники в виде лейки. К нижней его части подключают трубку или шланг, а после выводят на улицу или в канализацию.

Сборники конденсата всегда устанавливаются в нижней части дымоходной трубы. В зависимости от количества поворотов и наклона труба может устанавливаться несколько конденсатосборников. Важно учитывать особенности системы, погодные условия, модель газового котла и другие нюансы.

Если вы обратитесь за помощью в нашу компанию, с подобными проблемами вам не придется сталкиваться. Установка конденсатосборника обязательно производится при монтаже дымохода из полимерных труб или гильзования имеющейся системы. Наши сотрудники регулярно повышают квалификацию, проходят обучающие курсы на заводе производителя. Они строго придерживаются всех правил и норм, поэтому результат из работы будет радовать вас долгие годы. Трубы ФуранФлекс Black обеспечат надежную защиту основной конструкции от дымохода. Система будет герметичной и устойчивой  различным факторам воздействия. Подробнее о свойствах материала, сфере применения и других нюансах вы можете узнать у нашего менеджера, связавшись с ним удобным способом.

Почему нужен сборник конденсата для дымохода?

При подключении котла к дымоходу мало кто задумывается об установке конденсатосборника. Некоторые люди о нем не знают, другие пытаются умышленно сэкономить, так как считают, что в монтаже подобного устройства нет необходимости. Ранее сборник смол и конденсата в большинстве случаев действительно был ненужным элементом, но с течением времени все меняется. Сейчас большой популярностью пользуются высокопроизводительные конденсационные котлы. Главная их особенность в том, что продукты горения имеют низкую температуру, что приводит к образованию конденсата в дымоходе. Даже утепление трубы часто не решает полностью проблемы, и влага продолжается образовываться из-за перепада температур.

Когда без сборника конденсата не обойтись?

Если котел подключен к кирпичному дымоходу, сборник конденсата от котла не понадобится. Дело в том, что кирпич имеет пористую структуру, поэтому любую влагу он впитывает, как губка. В связи с этим конденсат не стекает вниз, а просто проникает в стенки дымохода. Свидетельствуют об этом мокрые пятна на дымоходе. От влаги и перепада температур кирпич начинает разрушаться. Происходит это из-за того, что вода легко проникает в поры и трещины, а при замерзании расширяется.

Подобная ситуация требует немедленного решения. Если не устранить конденсат или не защитить дымоход от его действия, последствия будут печальными. В лучшем случае потребуется ремонт конструкции, в худшем – перекладка кирпичных стенок. Для защиты кирпичной конструкции от конденсата и улучшения тяги котла люди решаются на футеровку – установку вкладыша из нержавеющей, керамической или полимерной трубы внутрь дымохода. Вне зависимости от того, из какого материала изготовлена гильза, она обычно не впитывает влагу. В результате конденсат начинает стекать вниз. В таком случае сборник конденсата дымовой трубы – необходимый элемент системы отвода газов.

Для чего нужен сборник конденсата?

Основное назначение сборника конденсата понятно с самого названия. Устройство, изготовленное обычно из нержавеющей стали, используется для сбора влаги, которая образуется внутри дымохода. В зависимости от особенностей конструкции слив жидкости может производиться вручную или автоматически отводиться в канализацию, либо же на улицу.

Отсутствие конденсатосборника может привести к печальным последствиям:

.

  • Ухудшение тяги. Постоянное наличие влаги в дымоходной трубе негативно влияет на тягу. К тому же жидкость может попасть в датчик тяги, что может стать причиной возникновения обратной тяги и затухания огня.
  • Снижение производительности котла. Происходит это из-за попадания конденсата в топку котла. При чрезмерном образовании влаги может происходить затухание огня.
  • Повреждение дымохода. Сам по себе конденсат – это всего лишь вода, которая содержится в продуктах горения. Но при его контакте с сажей и смолами образуются кислотные соединения, которые обладают агрессивным действием даже на нержавеющие трубы. Если нет отвода конденсата, он накапливается в нижней части дымохода. При нагреве трубы повторно испаряется. Получается постоянный цикл циркулирования влаги внутри дымохода, что ведет к разрушению его стенок.

Если сборник конденсата от котла не установлен, это следует исправить. Попытки сэкономить на покупке этого устройства обычно приводят к еще большим потерям – увеличению потребления топлива из-за снижения мощности отопительного оборудования, меньшему сроку службы дымохода.

Особенности установки

Специальное устройство обычно устанавливается в нижней части вертикального участка дымохода, в месте установки тройника. Если у вас нет навыков работы с этим элементом, монтаж можно доверить опытным специалистам.

Стекающая вниз кислотная жидкость может собираться в специальной емкости. В таком случае ее необходимо периодически самостоятельно сливать. Другими словами нужно следить за уровнем и при необходимости сливать жидкость. Также к конденсатосборнику можно подключить шланг, который будет отводить влагу из дымохода в канализацию. Для этих целей подойдет только устойчивый к кислотам шланг. Этот вариант более удобен в эксплуатации, так как устройство не нуждается в специальном обслуживании и работает автоматически.

Если нужен сборник конденсата, купить устройство вы можете в нашей компании или любом строительном магазине. Если вы решили футеровать дымоход, не откладывайте монтаж конденсатосборника на потом. Установив устройство сразу, вам удастся избежать негативных возможных последствий и выхода из строя отопительного оборудования. К тому цена устройства не высокая, поэтому экономия будет нерациональной.

Все виды устройств и комплектующих для дымохода вы можете найти здесь: https://furanflex.ru/production/dymohody-rosstin/

Особенности дымохода для котла

Вы здесь:

28 мая 2013

Дымоход для котла – это сложное инженерное сооружение, проектирование, изготовление и монтаж которого требует знания технической и нормативной документации. Только неукоснительное следование всем нормам и правилам гарантирует безопасное и долговечное функционирование котельного дымохода.

Качества, которыми должен обладать котельный дымоход:

  • Устойчивость к коррозии;
  • Хорошая теплоизоляция;
  • Наличие точки отвода конденсата;
  • Минимальное сопротивление движению отработанных газов.

В данной статье мы поговорим о каждом из этих параметров, а также расскажем об элементах и материалах, необходимых для качественного монтажа.

Устойчивость дымохода к коррозии.

При сгорании дизельного и газового топлива, на котором работает 90% современных котлов, образуется много различных едких органических соединений. Их обычно называют кислотным конденсатом.

Если такой конденсат воздействует на стальной дымоход, который не рассчитан на воздействие агрессивной среды, то срок его службы сокращается до 2-5 лет. Если же использовать дымоход из коррозионностойкой стали (например, марки AISI 321), то дымоход прослужит более 50 лет.

Хорошая теплоизоляция.

Большая часть соединений, образующихся в камере сгорания котла, находится в газообразном состоянии (в том числе и водяной пар). Однако при охлаждении дымовых газов до температуры порядка 40-60°С продукты сгорания топлива накапливаются на стенках дымохода в виде капелек жидкости. Это явление носит название «кондесатообразование», а температура, при которой образуется конденсат, называется «точкой росы». При проектировании дымохода нужно стремиться, чтобы точка образования конденсата была максимально смещена к верхнему концу дымохода, а в идеале – и вовсе находилась за его пределами.

Для того, чтобы сохранить тепло отработанных газов и сместить точку образования росы как можно выше, применяется теплоизоляция дымоходной трубы. Обычно в качестве теплоизолятора используют базальтовую вату. Чем толще изоляция дымохода, тем меньше тепловых потерь возникает у отработанных газов по пути их следования по дымоходу, а значит, и точка росы будет находиться ближе к верхней части дымохода.

Чем выше находится точка росы, тем меньшее количество кислотного конденсата образуется внутри дымохода, как следствие – продлевается его срок службы. Исследованиями определена оптимальная толщина изоляции для нашей климатической зоны – она составляет 50 мм.

Таким образом, хорошая теплоизоляция снижает количество едкого конденсата и способствует увеличению срока службы дымохода.

Точка отвода конденсата в дымоходе для котла.

Как было описано выше, в дымоходной системе образуется кислотный конденсат. Чтобы предотвратить попадание конденсата в камеру сгорания, необходимо оборудовать дымоход точкой отвода. В противном случае КПД отопительного котла может существенно снизиться, а сам котел или отдельные его элементы – выйти из строя.

Поэтому обязательным элементом котлового дымохода является конденсатосборник. Обычно сборник конденсата устанавливается на нижний выход тройника (боковой выход направлен в сторону котла, а верхний идет на улицу).

Конденсат можно собирать в специальной емкости, но наиболее удобное решение — присоединить к сборнику конденсата специальный кислотостойкий шланг, и отводить конденсат в канализацию, предварительно нейтрализуя его.

Минимальное сопротивление движению дымовых газов в дымоходе.

По ходу движения отработанных газов в дымоходе может быть значительное число точек сопротивления (изменения направления) движению дыма – отводы, тройники, наклонные и горизонтальные участки, шероховатости дымохода, точки соединения дымоходных труб и т.д. Однако любое сопротивление в дымоходе приводит к потере скорости движения дымовых газов, а следовательно, к их охлаждению, что приводит к образованию конденсата.

При проектировании дымохода для котла необходимо стремиться к минимальному количеству точек сопротивления. Не рекомендуется устанавливать на верхнем конце дымохода зонт или дефлектор. Это может привести к тому, что зимой пары воды будет накапливаться на поверхности зонта и замерзать. Со временем на зонте образуются наледь, ледяные сосульки, которые будет препятствовать нормальному выходу дыма. Кроме того, попадание кислоты на металлическую кровлю может привести к ее разрушению и нарушению герметичности.

По этим причинам рекомендуется устанавливать в верхней части дымохода элемент, называемый конусом. Конус не препятствует выходу дыма, а осадки, естественным путем попадающие в дымоход, будут снижать концентрацию кислот, промывать канал дымохода от едкого конденсата и отводиться через сборник конденсата. Это позволяет существенно продлить срок службы дымохода.

Рекомендуемые параметры дымоходной системы для дизельных и газовых котлов:

  • Дымоход должен быть изготовлен из коррозионностойкой стали типа AISI 321;
  • Теплоизоляция дымоходного канала должна быть не менее 50мм;
  • Дымоходная система должна содержать тройник с конденсатосборником и конус на верхнем окончании дымохода.

Всем этим параметрам соответствуют модульные дымоходы из нержавеющей стали завода «Вулкан» (г. Санкт-Петербург).


Конденсат в дымоходе газового котла что делать

Что делать если образуется конденсат в дымоходе газового котла? Основна причина это неправильно смонтированный дымоход Вашего газового котла, и нам надо понять причины его возникновения.


ТРАДИЦИОННЫЕ КОТЛЫ

Напольный котел

Во первых давайте определимся — если у Вас «традиционный» НАПОЛЬНЫЙ котел, то его температура отходящих продуктов сгорания не ниже 150-170 градусов. В этом случае вода, присутствующая в продуктах сгорания удаляется в виде пара не конденсируясь на стенках дымохода.

В момент запуска котла после длительной остановки может образоваться небольшое количество конденсата, но он удалится при прогреве котла и его во внимание можно не принимать.
Это случается обычно в пределах нулевой температуры наружного воздуха.

В самые холодные дни, котел работает с редкими остановками и поэтому образование конденсата маловероятно.

Если конденсат в дымоходе газового котла конденсируется — значит теплоизоляция дымовой трубы недостаточная.

  • Если материал трубы нержавейка, не беспокойтесь — это решается доукомплектованием элемента отвода конденсата и установкой нейтрализатора конденсата NETKON.
  • Если труба из нестойкого к кислоте материала, Вы обречены на его замену в ближайший год-два.


Настенный котел

В «традиционных» НАСТЕННЫХ котлах обычно применяется коаксиальный дымоход, и он имеет уклон в 3 ° в сторону от котла именно для стока конденсата на улицу.

Его длина обычно 0,8-1,2 метра и при удлинении ограничивается 6 метрами. Но учтите, что это подразумевается его протяженность ВНУТРИ отапливаемого помещения! Если дымоход уже за наружней стеной имеет длину более 0,5 метра, ни о каком «коаксиале» не может быть и речи!

В этом случае применяют раздельную схему забора воздуха для горения из помещения и выброса продуктов сгорания. Причем отводящую трубу следует предусмотреть утепленной сразу от котла — в помещении из соображений безопасности, так как дымовые газы высокой температуры, а за стеной теплоизоляция исключит образование конденсата. Не забудьте про УКЛОН ОТ КОТЛА!

И если Вы спроектировали забор воздуха для горения с улицы, тоже не забудьте его утеплить. Так как конденсат будет капать в помещении уже с его наружной стенки.

Для регионов с низкими зимними температурами, а это 90% России, вообще не целесообразно применение коаксиальных систем. С проблемой обмерзания столкнулись чуть ли не все пользователи. Конструктив коаксиала с «антиобледенительным» удлинением центральной трубы снижает, но не  гарантирует отсутствия обледенения. Так что держите валенки и кочергу наготове…


КОНДЕНСАЦИОННЫЕ КОТЛЫ

Что как говориться, «что русскому хорошо, немцу смерть».
Если у Вас конденсационный котел и он сбалансирован с Вашей системой отопления, правильно настроен, он будет работать в конденсационном режиме. Образование конденсата — проявление его высокой эффективности. Чем больше конденсата образовалось, тем больше газа Вы сэкономили.

Конденсат образуется и удаляется из самого теплообменника котла, но некоторое количество его все-же остается в дымовых газах и конденсируется на внутренних стенках трубы отвода дымовых газов. Это не плохо и бороться с этим не стоит.
Дымоход должен быть сделан с уклоном В СТОРОНУ КОТЛА а не от него. Применяются только кислотостойкие материалы — нержавейка и СПЕЦИАЛЬНЫЕ (сертифицированные, устойчивые до температуры 110 °С и не поддерживающие горение) пластиковые трубы. Все элементы в местах соединения должны иметь уплотнительные резинки. Проектирование таких систем носит название — «газоплотные системы в мокром режиме».

Образовавшийся конденсат от дымохода и самого котла собирается в нейтрализатор конденсата NETKON и после раскисления удаляется в общегородскую или Вашу автономную канализацию.

Как влияет конденсат на микрофлору «септика» читайте в нашей следующей статье.

как избавиться, последствия и причины, устранение

На чтение 5 мин Просмотров 80 Опубликовано Обновлено

Подавляющее большинство частных домов, дач, бань и гаражей оборудованы автономным отоплением. Для нагрева теплоносителей используются котлы, работающие на газу, твердом и жидком топливе. При его сгорании кроме тепла выделяются токсичные летучие вещества, нуждающиеся в отводе на безопасную для людей и строений высоту. Во время этого процесса возникает довольно неприятное во всех отношениях явление — конденсат в дымоходе. Сама по себе вода в трубе не сулит ничего хорошего. Основной вред для конструкции представляет сажа и копоть, которая смешиваясь с жидкостью, образует активные и агрессивные соединения, образующие твердый и маслянистый налет.

Определение понятия конденсат

При соприкосновении влажного дыма с холодной трубой пар превращается в жидкость

В углеводородах, дровах и угле присутствует влага. При нагревании она испаряется и вместе с дымом выходит из топки. При контакте со стенками трубы пар остывает, переходит в жидкое состояние и задерживается на стенках в виде капель воды. В дымоходе образуется конденсат, когда его температура находится ниже точки росы, которая для продуктов горения различных видов топлива составляет 45-60 градусов.

Конденсат — это вода, которая в разном объеме образуется в выходном канале под воздействием низкой температуры. Процесс начинается с запотевания материала, затем образуются капли, частично стекающие вниз, а частично впитывающие в себя твердые частицы и токсичные газы. Результат такого явления всегда негативный — образование наростов, состоящих из плотного и горючего вещества.

Требования к конструкции дымохода

Дымоход должен соответствовать определенным параметрам, чтобы функционировать правильно

Требования к конструкции бытовых дымоходов для твердотопливных и газовых котлов изложены в СНиП 41-01-2003:

  • общая высота трубы от печи до верхнего среза трубы — более 5 м;
  • возвышение дымохода над крышей — не менее 100 см;
  • возвышение над коньком — 50 см;
  • длина горизонтального участка — не больше 100 см;
  • количество углов на канал — до 2;
  • компенсация горизонтальных участков — одинаковым увеличением по высоте.

По конструкции дымоход может быть центральным, выходящим вертикально из помещения сквозь плиты перекрытия, и настенным, когда труба выводится наружу сразу от котла или на незначительном возвышении от патрубка.

Последствия образования конденсата

Конденсат в зимнее время застывает в виде льда на выходе из трубы, постепенно ее разрушая

Образование пара и капель воды на внутренних стенках газоотводной трубы — проблема, которую нельзя игнорировать.

Если бежит конденсат по трубе дымохода, это может спровоцировать такие опасные последствия:

  • В зимнее время происходит постепенное намерзание и утолщение слоя льда. Сначала уменьшается тяга, затем канал перекрывается полностью.
  • Скапливающаяся в трубах субстанция горюча и взрывоопасна. Конденсат в трубе дымохода дровяной печи может вызвать взрыв и пожар.
  • При соединении воды и продуктов горения образуются серные и соляные кислоты. Они разъедают черный металл и нержавеющую сталь.
  • Стекающий конденсат в сэндвич-дымоходе прямоточного типа может погасить огонь и вызвать нарушение работы деталей отопительного устройства.
  • Если отводная труба выложена из кирпича, влага, впитываясь в его стенки, приводит к трещинам при замерзании, утончению стенок и скорому обрушению конструкции.

Проблему проще предотвратить, чем ликвидировать, если знать предпосылки для ее возникновения.

Причины появления

Асбестовые трубы имеют шероховатую внутреннюю поверхность, поэтому дым медленнее выходит

Пар содержится в продуктах горения всех видов топлива. При контакте с холодной поверхностью он становится насыщенным и превращается в воду.

Причины возникновения конденсата в отводных каналах бывают следующими:

  • Чрезмерная высота сэндвич трубы, когда оголовок практически не нагревается.
  • Отсутствие теплоизоляции в дымоходе газового котла.
  • Использование сырых дров в твердотопливном котле.
  • Низкая температура отработанных газов. Это характерно для современных двухконтурных котлов.
  • Неправильно спланированная форма канала, когда на его протяжении много колен и горизонтальных участков. Снижается тяга, падает температура.
  • Шероховатость стенок. Они замедляют скорость отработанных газов, что приводит к остыванию трубы и образованию капель.
  • Отсутствие доступа нужного объема свежего воздуха к поддувалу — дефект печи или неправильно спланированная система вентиляции.

При обнаружении проблемы образования конденсата бороться с ней нужно всеми доступными способами, не откладывая это в долгий ящик.

Способы устранения

Дрова перед закладкой рекомендуется сушить, чтобы снизить процент влаги

Предотвратить образование конденсата без ухудшения эффективности работы печи трудно, но возможно. Используются следующие варианты:

  • Выдерживание схемы монтажа. Иногда целесообразно потратиться на дорогостоящие материалы для дымохода и его прокладку прямым способом через перекрытия. Впоследствии это скажется на экономичности эксплуатации отопительной системы.
  • Утепление. Лучшим решением является использование каменной ваты и внешней, заделанной сверху гильзы.
  • Применение топлива, содержащего минимальный процент влаги. Таковым является природный газ и фабричные брикеты.
  • Предварительная просушка горючего. Его можно просто хранить в теплом и сухом помещении или заранее укладывать на горячие поверхности.
  • Прочистка дымохода. Чем ровнее его внутренняя поверхность и шире просвет, тем лучше тяга и выше температура газов. А это значит — меньше конденсата и отложений. Существуют химические, термические и механические способы чистки.
  • Использование конденсатоотводчика. Это сосуд, который устанавливается в нижней части вертикального канала, ниже выхода патрубка или горизонтального вывода. Емкость оснащается доступом для сливания жидкости.

Обеспечить отвод конденсата из дымохода для газового котла и твердотопливного аналога несложно, если делать нужные мероприятия постоянно и планомерно.

Профилактика образования конденсата

На дымоходе монтируется емкость для конденсата, которую периодически опорожняют

Чтобы устранить появление влаги в трубе от котла, следует выполнять несколько несложных правил:

  • Грамотно проектировать и правильно собирать отводную конструкцию.
  • Использовать качественные материалы и современные технологии при строительстве.
  • Применять хорошо просушенное и проверенное топливо от надежных поставщиков.
  • Своевременно диагностировать и чистить трубу от сажи.
  • Устанавливать на торце дымоотводной трубы насадку, увеличивающую тягу и устраняющую точку росы — дефлектор.

Все это упростит и обезопасит процесс эксплуатации котла, продлит срок службы отопительной системы.

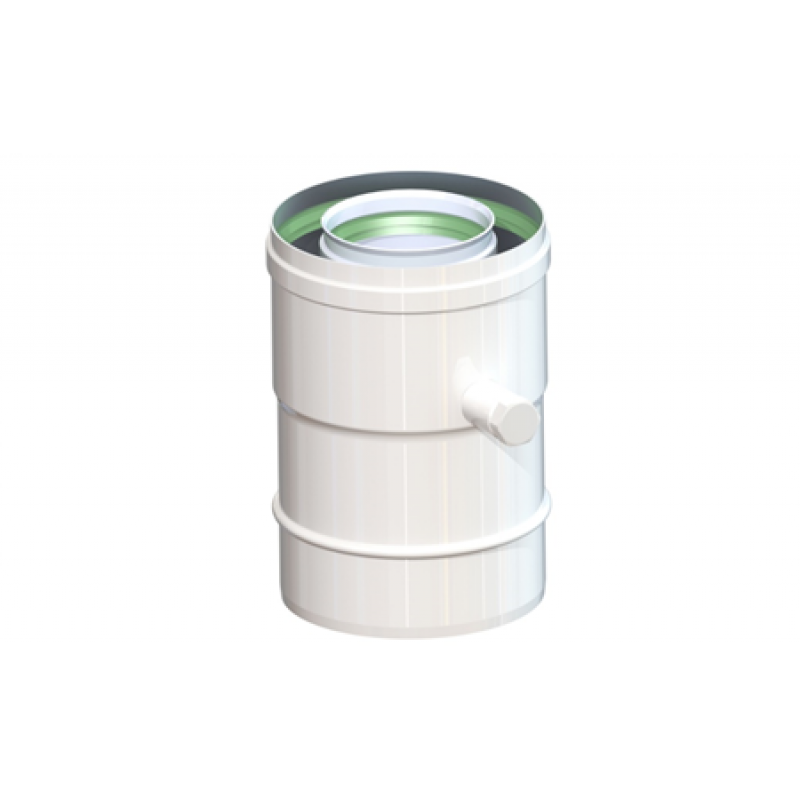

Комплект отвода конденсата для дымохода 60/100 мм Vaillant 303805

.

Данный комплект используется для отвода конденсата из системы алюминиевого коаксиального дымохода 60/100мм, применяемой для газовых настенных котлов серии Vaillаnt turboTEC pro и Vaillant turboTEC plus. Конденсат из дымохода отводится с помощью конденсатоотводчика, устанавливаемого непосредственно в патрубок газоотвода прибора. Далее по шлангу конденсат попадает в сифон, которые предпочтительно крепится ниже прибора. Из сифона конденсат сливается в домовую систему канализации.

Использовать комплект рекомендуется в системах концентрических дымоходов Vaillant 60/100мм для вертикальных проходов через наклонную или прямую крышу, а также для горизонтальных проходов через стену.

303805 Vaillant комплект отвода конденсата схема установки

Последовательность монтажа комплекта отвода конденсата описана в инструкции по монтажу дымохода к вашему отопительному прибору и выполняется следующим образом:
1. Перед монтажом конденсатоотводчика на отопительном приборе должна быть выбрана и установлена необходимая заглушка (в соответствии с инструкцией к отопительному прибору).
2. Конденсатоотводчик устанавливается в патрубок газоотвода котла и фиксируется с помощью хомута, входящего в комплект поставки.
3. В патрубок слива конденсата конденсатоотводчика устанавливается шланг для слива конденсата и фиксируется хомутом.
4. Сифон с помощью фиксатора устанавливается на стену и к нему подключается шланг для слива конденсата.
5. К сифону присоединяется трубопровод, по которому будет сливаться конденсат в систему канализации вашего дома.
6. Перед вводом отопительного прибора в эксплуатацию сифон необходимо заполнить водой.

ВНИМАНИЕ! Для слива конденсата в канализацию нельзя использовать трубопровод и арматуру из меди или латуни. Для недопущения обратного действия системы канализации на аппарат, нельзя делать воздухонепроницаемое закрытое соединение трубопровода с системой канализации.

Несмотря на кажущуюся простоту выполнения установки комплекта конденсатоотвода Vaillant арт.№ 303805 обязательно прочтите инструкцию и следуйте указаниям в ней. Наиболее удачным решением будет привлечение квалифицированных специалистов, прошедших соответствующее обучение и сертифицированных компанией Vaillant.

Емкость с отводом конденсата Schiedel PERMETER 50 (Германия)

Тип стальной дымоход
Диаметр 130 мм, 150 мм, 200 мм, 250 мм, 300 мм, 350 мм
Внешний диаметр 230 мм
Рабочая температура 450 °
Условия по давлению разрежение (класс N1,
Устойчивость к возгоранию сажи да
Устойчивость к коррозии да
Тип топлива дрова, уголь, пеллеты, топливные брикеты
Марка стали оцинкованная сталь
Толщина стали 0.6 мм
Толщина стали (внешняя труба) 0.5 мм
Тип теплоизоляции Superwool
Толщина теплоизоляции 50 мм
Плотность теплоизоляции 96
Цвет черный (RAL 9005), серый (NCS 7500)
Гарантийный срок 10 лет
Производитель Schiedel
Страна Германия
Вес черный (RAL 9005), серый (NCS 7500)

Что вызывает конденсацию дымовых газов в печи? | Руководства по дому

Не следует относиться к влаге в дымоходе или вентиляционной трубе вашей печи легкомысленно. Это может привести к опасной ситуации в вашем доме, которая может быть неочевидной, пока не станет слишком поздно. Определение причины конденсации в дымоходе может помочь вам определить, какой ремонт необходим.

Вверх по дымоходу

Газ, поднимающийся по дымоходу или выхлопной трубе, содержит большое количество водяного пара. Когда все работает правильно, пар выталкивается из конца трубы в атмосферу, прежде чем он конденсируется.Если что-то идет не так, пар остывает перед тем, как выйти из дымохода, и тут же конденсируется. Чтобы пар не конденсировался, необходимо отрегулировать условия так, чтобы он не остывал перед выходом из дымохода.

Размер имеет значение

Дымоход слишком большого размера позволяет циркулировать слишком большому количеству воздуха, что затрудняет выход теплого газа и паров, выходящих из печи, для создания сильного восходящего потока вверх и наружу из вентиляционного отверстия. Вместо этого холодный воздух сверху выталкивает теплый воздух вниз и задерживает его в дымоходе.Когда пар находится в дымоходе, он охлаждается, образуя конденсацию.

Обратные стороны модернизации

Новые печи, подключенные к существующим дымоходам, могут вызвать проблемы с конденсацией, поскольку они более эффективны, чем старые модели. Хотя большая часть тепла, производимого более старыми нагревателями, терялась в дымоходе, это тепло предотвращало конденсацию, поддерживая дымоход или вентиляционную трубу теплыми, так что воздух двигался вверх. В более новых моделях большая часть тепла поступает в дом, что приводит к более прохладному дымоходу.Это означает, что у пара гораздо больше шансов остыть и конденсироваться в дымоходе, чем в старой печи.

Опасность, опасность

Конденсация в дымоходе или вентиляционной трубе сама по себе не опасна, но может создать опасные условия. Со временем влага, а также химические вещества, выделяемые печью, могут повредить дымоход и вентиляционную трубу. Ржавчина и коррозия создают утечки, которые позволяют парам проникать в ваш дом. Этот выхлоп из печи содержит опасный оксид углерода.Попросите техника проверить дымоход на утечки и проверить уровень угарного газа в вашем доме, если вы заметили влагу в вентиляционном отверстии печи. Окись углерода не имеет запаха и цвета, и она может быть смертельной.

Решение проблемы влажности дымохода

| Вернуться на страницу содержания | Home Energy Индекс | О компании Home Energy |
| Home Energy Домашняя страница | Предыдущие выпуски Home Energy |


Интернет-журнал Home Energy, сентябрь / октябрь 1999 г.


полевые заметки



Джо Понесса

Джо Понесса — преподаватель Rutgers Cooperative Extension, специализирующийся на жилищном строительстве и энергетике.


В сентябре 1998 года кровельщик Кевин Фишер, плотник / художник Билл Койл и я были призваны помочь с 80-летним трехэтажным деревянным каркасным домом, расположенным на юге Нью-Джерси. В доме была проблема с влажностью, связанная с дымоходом, которая усугублялась за пару лет. Повреждения оштукатуренных стен, окружающих один из углов дымохода, сначала появились на потолке второго этажа и прилегающих стенах. К тому времени, как мы вмешались, повреждения начали появляться на внутренней стене и потолке первого этажа возле дымохода, под тем местом, где появились повреждения на втором этаже.

Хотя повреждение потолка и раньше было устранено, оно появилось снова и становилось все хуже, с эпизодами влажности, которые совпадали с проливными дождями. Было очевидно, что утечка дождевой воды была фактором. Мы приступили к наблюдениям в течение следующих нескольких недель. В этот период большую часть времени погода была не по сезону теплой, а количество осадков было необычно низким; Фактически, это было второе по засухе падение за всю историю наблюдений. Но проблемы продолжались.

Фишер установил новую крышу в октябре и начале ноября.Этот проект включал в себя разрыв асфальтовой черепицы, а ниже — кедровую черепицу, установленную на обрешетку. Он также включал установку новой обшивки крыши. В ходе этих работ было замечено, что оклад дымохода находится в плохом состоянии. Кроме того, сверчок, небольшая конструкция на крыше за дымоходом, которая отклоняет дождевую воду, сильно пострадал от воды. Его отстроили заново.

С новой крышей проблема должна была быть решена, но этого не произошло.Поврежденную штукатурку на внутренних стенах отремонтировали, но в течение следующих нескольких недель снова появилась сырость и пятна.

Утечка в крыше? Прошлым летом мы думали, что наверняка повреждение было вызвано протечкой крыши вокруг дымохода. Повреждение совпало с проливными дождями, когда топка не работала, а при реконструкции кровли обнаружилась протечка вокруг дымохода. Фишер обнаружил и устранил некоторые проблемы с утечкой. Поэтому мы предположили, что причиной проблемы была протечка крыши.

К середине ноября проблема влажности вновь появилась в полную силу. Хотя мы все были уверены в ремонтных работах Fischer, мы чувствовали, что нельзя исключать продолжающуюся проблему протечки крыши. Однако повторное появление сырости после замены крыши указывало на то, что проблема не была так тесно связана с осадками. Мы подумали, что, возможно, были небольшие утечки, которые потребовали бы больше времени, чтобы вызвать внутренние повреждения.

Другая возможность, которую мы рассмотрели, заключалась в том, что дождевая вода просачивалась в штукатурку (покрытие из раствора) на кирпичной кладке над линией крыши и мигрировала вниз.Это казалось маловероятным, но на всякий случай Койл применил гидроизоляцию к обрезке, которую осмотрели на наличие трещин и обработали небольшим количеством герметика. Это не помогло.

Еще одним вариантом, который следует рассмотреть, стала конденсация в дымоходе печи. Печи, работающей на природном газе, было около 15 лет, и она не была высокоэффективной. Мощность печи составляет 100 000 британских тепловых единиц. Он выходит через 6-дюймовую трубу, которая соединяется с кирпичным дымоходом. Дымоход имеет два дымохода с терракотовыми вкладышами; один дымоход служит для камина, а другой — для топки и газового водонагревателя (см. рисунок 1).Крышка дымохода была добавлена ​​к дымоходу над дымоходом, когда была сделана кровля, чтобы дополнить существующую крышку над дымоходом.

Конденсация может происходить, когда восходящие дымовые газы достигают более низких температур в более высоких частях дымохода, в конечном итоге опускаются ниже точки росы. Обычно это происходит в очень холодную погоду и / или когда дымоход в основном выходит наружу. Мы думали, что конденсация здесь маловероятна, поскольку погода не была очень холодной, а дымоход располагался внутри внешней стены, обеспечивая некоторую защиту от внешних температур.Однако, если дымоход был заблокирован, то, что в противном случае было бы небольшим конденсатом, могло бы превратиться в тяжелый конденсат из-за засорения. Мы были склонны исключить засорение в этом случае, так как время от времени мы могли видеть струйки пара, выходящие из верхней части дымохода.

Как будто нам потребовались дальнейшие осложнения, в водосточном желобе рядом с дымоходом было низкое место, куда во время сильных дождей часто переливалась большая часть воды.Хотя это, вероятно, было причиной некоторого повреждения водой потолка там, этот перелив не смачивал стену и не пропитывал фундаментную стену (если бы он заливал стену, вода могла попасть в штукатурку дымохода). Мы решили исключить это как фактор проблемы.

Учитывая все обстоятельства, получить подсказки по появлению влаги было сложно из-за очевидной временной задержки между образованием влаги и ее появлением на готовой стене.

Испытания и наблюдения Для простой проверки работы дымохода я поднес зажженную спичку к отверстию для отклонителя тяги на печи, пока она работала. Сильная обратная тяга — признак закупорки дымохода — могла бы погасить спичку и отвести дым от отверстия. Этого не произошло, хотя тяга в дымоходе казалась тогда слабой. Мы объяснили это тем, что печь не работала достаточно долго, чтобы должным образом обогреть дымоход.Лишь позже мы поняли, что проект мог быть слабым по другим причинам.

На чердаке стена перекрывала вид на дымоход. В начале января мы прорезали проход для наблюдения за дымоходом и нижней стороной кровли. Новый настил был в основном сухим, за исключением капель влаги, по-видимому, конденсата (не утечки с крыши) на нескольких гвоздях.

Однако с дымоходом была другая история. Сразу было видно, что дымоход за перегородкой был довольно влажным.Кирпичи были влажными на ощупь, как если бы их облили из шланга, а раствор был влажным и несколько рассыпчатым. Кроме того, поверх изоляции чердака, примыкающей к дымоходу, было изрядное количество влажного песчаного раствора, что указывало на то, что раствор ухудшался. Поскольку вся высота дымохода в области колена (около 3 футов) была влажной, мы начали думать о дымоходе как о гигантском фитиле, проводящем влагу из своего источника — где бы он ни был — в большинство других областей дымохода. . Однако открытая часть дымохода в подвале не была влажной.

Неизвестным фактором был статус футеровки дымохода изразцовой печи. Это выглядело нормально, когда он выходил из верхней части дымохода, но я узнал, что иногда такие вкладыши устанавливаются только наверху дымохода. Также хорошо известно, что продукты сгорания газового пламени довольно агрессивны, особенно если они конденсируются в дымоходе. Хотя кирпичи и строительный раствор наиболее восприимчивы к коррозионному воздействию конденсата, он также может в конечном итоге повредить терракотовую плитку дымохода. Нам не удалось проверить состояние плит дымохода.

Приближение Вплоть до начала января, когда была открыта перегородка, мы не думали, что есть веские доказательства закупорки дымохода. Тот факт, что мы не обнаружили никаких явных признаков засорения, когда мы его проверили, указывает на то, насколько важно использовать тестеры угарного газа и устанавливать сигнализаторы CO в домах с устройствами сжигания, где может происходить обратная тяга — как в этом доме. (К счастью, к тому времени, когда эта возможность стала очевидной, безопасность жильцов уже не вызывала особого беспокойства — после конца октября в доме не было людей большую часть времени.)

Еще больше подсказок всплыло на поверхность после трехдюймового снегопада, за которым последовала ночь ледяного дождя, не вызвавшего заметного изменения влажности стены. Это продемонстрировало нам, насколько маловероятно, что протечка в крыше направляла воду по внешней поверхности дымохода.

Через несколько дней после этих осадков наступил холодный фронт с ночными температурами в подростковом возрасте и дневными температурами от низких до середины 20 градусов. Наблюдая за дымоходом на крыше на второе утро этого холодного периода, я заметил пару небольших струй льда, выходящих из-под фонарей.Этот лед продолжал формироваться и увеличиваться в течение всего дня и следующего дня, хотя дождя еще не было. Продолжающееся накопление льда в отсутствие дождя было довольно убедительным доказательством того, что источником влаги был конденсат, а не дождевая вода.

Вернулись на чердак — и вот увидели! На изоляцию рядом с дымоходом был помещен фонарь, чтобы лучше наблюдать за дымоходом и обшивкой. В этом стремительном боковом свете, сияющем под прямым углом к ​​линии нашего обзора, мы случайно заметили небольшую, но безошибочно узнаваемую струю пара, вырывающуюся из небольшой пустоты между кирпичами! Пар образовывался, когда влажный дымовой газ встречался с холодным воздухом чердака.Это был довольно явный признак засорения дымохода, поддерживающего горючие газы и повышающего давление внутри.

Заманчиво было подумать, что препятствие должно быть значительным, чтобы выпустить небольшой поток пара через трещину в стене дымохода. И все же, когда мы повторили тест спичкой / дымом у печи, мы все еще не обнаружили никаких признаков обратного рисования. Кроме того, мы наблюдали слабый шлейф пара, выходящий из верхней части дымохода, что указывает на некоторую степень потока.Возможно, препятствие создало карман под давлением, из-за которого возникла небольшая струя пара. Количество пара, просачивающегося в пространство колена, было незначительным, да и само пространство не было влажным — только дымоход.

Оказалось, что дымоход всасывал весь конденсат изнутри — то есть из-за засора влага дымовых газов накапливалась внутри дымохода кирпичной печи, которая в основном впитывала ее, как губка (кирпич был пористым, и футеровка дымохода, и строительный раствор были несколько повреждены).Таким образом, он просочился сквозь кирпичи в стены.

На этом этапе владелец решил установить металлическую футеровку в дымоходе печи. Во время этих работ в дымоходе был обнаружен засор. Дымоходы описали его как совокупность прутьев и веток вместе с несколькими листьями. По всей видимости, это было беличье гнездо.

В конце концов, мы поняли, что возникли две проблемы: утечка дождевой воды вокруг дымохода из-за проблемы с миганием и засорение дымохода, которое привело к значительной конденсации.Мы не знаем, существовала ли проблема конденсации достаточно долго, чтобы вызвать повреждение сверчка. В любом случае теперь обе проблемы решены. Снова отремонтирована штукатурка стен и потолка, она остается сухой.

В следующий раз Ретроспективный взгляд лучше всего, и это была хорошая возможность извлечь некоторые уроки. Что мы будем делать по-другому в следующий раз?

Наиболее прямые доказательства можно было получить, заглянув в дымоход на предмет возможных препятствий.Это можно сделать сверху или снизу, сняв дымовую трубу, ведущую из печи, и с помощью зеркала найдите свободный путь к небу (это может оказаться неэффективным, если дымоход имеет смещение). Проведение утяжеленной веревки через дымоход сверху также могло быть полезным для выявления засора. Однако, учитывая риск, связанный с подпиранием удлиненной лестницы на верхнюю часть дымохода, конструктивная целостность которого сомнительна, верхний осмотр может быть проведен с меньшей стремянкой на крыше, расположенной напротив дымохода.

Использование спички или другого источника дыма для обнаружения обратной тяги в дымоходе печи помогало мне в прошлом, по крайней мере, для серьезного препятствия. Однако при отсутствии сильного натяжения в любом направлении (после того, как дымоход прогреется) результат следует рассматривать как неоднозначный. Таким образом, было бы лучше использовать более сложные инструменты и диагностическое оборудование (см. Тщательное диагностическое тестирование невентилируемых устройств).

Также было бы интересно разместить детектор CO рядом с дымоходом печи.(CO2 был бы более разумным газом для измерения, но для этого потребуется отдельный счетчик.) Однако при чистой, правильно отрегулированной горелке уровни CO не могут быть чрезмерными, так что это не всегда будет надежным испытанием обратного вытягивания. В этом случае обратная тяга была бы определенным сигналом к ​​дальнейшему исследованию дымохода. Другие факторы (например, работа вентиляционного оборудования в другом месте дома без подпиточного воздуха) могут вызвать обратную вытяжку, но эти факторы здесь не имели значения.


| Вернуться на страницу содержания | Home Energy Индекс | О компании Home Energy |
| Home Energy Домашняя страница | Предыдущие выпуски Home Energy |

Связаться с Home Energy можно по адресу: contact @ homeenergy.org
Журнал Home Energy — Пожалуйста, прочтите наше Уведомление об авторских правах


Отвод конденсата в газовой печи

Вы домовладелец или владеете коммерческой недвижимостью? Посетите mybryantdealer.com, чтобы найти ближайшего к вам дилера Bryant!

В печах с высоким КПД (или 90%, или конденсацией) используется набор из двух теплообменников для извлечения большего количества тепла от продуктов сгорания, чем в их аналогах со средним КПД. Из-за этого они производят дымовые газы намного холоднее, чем дымовые газы средней или естественной тяги. Это не только полностью меняет способ вентиляции печи (я расскажу о вентиляции в более поздней статье), но также, и это то, на чем мы сосредоточимся, генерируется много конденсата. Эта вода поступает из двух источников: влаги, которая уже присутствовала в воздухе для горения, и самого процесса горения, поскольку атомы водорода из молекул природного газа (метан, Ch5) соединяются с кислородом с образованием воды.Теперь, как техническим специалистам, вам не нужно знать эту часть, но если вы немного разбираетесь в химии, вот основное химическое уравнение:

Ch5 + 2 O2 + тепло = CO2 +

2 h3O

Это означает, что при идеальном сгорании на каждую производимую молекулу CO2 также образуются 2 молекулы воды. В результате образуется много водяного пара.

Для правильной работы печи этот конденсат необходимо слить, иначе он будет накапливаться внутри теплообменника, индуктора и вентиляции, препятствуя нормальному потоку газа / продуктов сгорания. Большинство печей будет иметь по крайней мере 2 внутренних дренажа, обычно один для теплообменника и один для вентиляции, обычно на выходе индуктора или на корпусе индуктора.

Выход вторичного теплообменника герметизирован внутри пластиковой детали, называемой коллекторной коробкой, которая предназначена для сбора и отвода конденсата.

Все отводы конденсата попадают в сифон. Уловитель конденсата является обязательным условием для высокоэффективной газовой печи. Поскольку слив входит в выхлопную систему, оставление его открытым для воздуха может привести к потенциальной утечке выхлопных / дымовых газов в жилом помещении, что является большим запретом.Кроме того, индукционный двигатель всасывал бы воздух через дренаж, если бы он не был заблокирован, что могло бы повлиять на горение и помешать правильному дренажу. Имейте это в виду, потому что, если вы когда-нибудь добавите дополнительный слив (например, от тройника на вентиляционном отверстии), вам всегда нужно будет его ЗАГРУЗИТЬ.

Единственным недостатком ловушки является возможность блокировки. Ловушку необходимо регулярно чистить, и это следует делать при каждом техническом обслуживании. Промойте его, убедитесь, что вода правильно течет через сифон из всех его портов.Если поток плохой, наполните его и продуйте несколько раз, чтобы удалить грязь. Более горячая вода помогает от устойчивых засоров. Необходимость регулярной очистки также означает, что стоки следует устанавливать как можно больше таким образом, чтобы сифон можно было легко удалить. Я настоятельно рекомендую использовать для слива гибкие шланги с зажимами как можно ближе к сифону. Избегайте жесткой обвязки всей дренажной системы, так как будет невозможно снять и прочистить сифон.

Чтобы обеспечить надлежащий дренаж, выполните следующие действия:

  • Убедитесь, что все компоненты, образующие конденсат, наклонены в сторону слива.Это означает наклон вентиляционного отверстия вниз к печи (обычно наклон furnace ’’ на фут длины, минимум), а также наклон самой печи! Обратитесь к руководству по установке, большинство производителей требуют, чтобы печь устанавливалась с небольшим наклоном вперед, чтобы конденсат мог стекать из теплообменника.
  • Сама дренажная линия, очевидно, наклонена. Избегайте двойного захвата и выпустите воздух из дренажа после сифона для предотвращения воздушных пробок
  • Не запускайте слив в местах, где он может замерзнуть.Это включает в себя запуск его под естественным воздухозаборником, если он есть.
  • Наконец, обратите внимание, что печной конденсат является кислым, и в некоторых штатах / провинциях / странах может потребоваться нейтрализация конденсата перед сливом.

Почему из моей печи течет вода? Техник из Нью-Джерси объясняет

15 декабря 2016 г.

Нет ли утечки воды в основании вашей печи? Не паникуйте — мы поможем вам решить эту проблему.

Если вы не думаете, что способны на это, наши специалисты из Нью-Джерси могут вам помочь.

Вот первое, что нам нужно определить: является ли ваша печь высокоэффективной конденсационной печью или обычной печью?

Вот как это определить с первого взгляда:

  • Если вы видите белую вентиляционную трубу из ПВХ, выходящую сбоку или сверху печи, у вас есть высокоэффективная конденсационная печь.
  • Если вместо этого вы видите металлическую вентиляционную трубу, у вас обычная печь.
У вас есть высокоэффективная печь? Прочтите наш первый раздел под названием « Почему в вашей высокоэффективной печи течет вода ».

Есть обычная печь? Перейдите ко второму разделу « Почему в вашей обычной печи (без конденсации) течет вода ».

Срочно нужна помощь? Позвоните нам, и мы быстро отправим одного из наших сертифицированных специалистов по ремонту печей, чтобы он устранил причину утечки воды.
Расписание обслуживания

Почему в вашей высокоэффективной конденсационной печи течет вода Во-первых, считайте, что вам повезло.Образование конденсата в высокоэффективных печах в процессе работы является нормальным явлением (отсюда и название «конденсационная печь»), поэтому утечка, скорее всего, требует небольшого ремонта.

К наиболее частым причинам возникновения утечек в конденсационных печах относятся:

  • Заблокирован слив конденсата
  • Проблемы с насосом конденсата
  • Проблемы с линией конденсации
В этом разделе мы набираем:
  • Объясните, почему высокоэффективные печи создают воду
  • Опишите, как исправить вышеупомянутые проблемы

Почему высокопроизводительные печи производят воду Высокоэффективные печи создают воду, потому что они имеют два теплообменника , что на один больше, чем в обычной печи. Два теплообменника поглощают столько тепла, что выхлопной газ переходит из газового состояния в жидкое. Образуется конденсат, который затем стекает через конденсатопровод.

Вашу печь необходимо правильно обслуживать, чтобы она могла должным образом отводить конденсирующуюся воду. Если есть утечка или засор, конденсация не может быть вынесена из вашего дома и в конечном итоге скапливается вокруг печи.

Теплообменник печи

Как исправить эту утечку? Значит, ваша высокоэффективная печь протекает.Что теперь? Сначала проверьте сливной бачок, чтобы убедиться, что он не засорен. Сифон со временем собирает грязь и воду. Если он забит, вы можете очистить его специальным пылесосом.

Но если конденсатный насос, увлажнитель или сливная линия сломаны, вам необходимо назначить ремонт с техническим специалистом.

Если вы не уверены в причине, один из наших опытных технических специалистов из Нью-Джерси может диагностировать вашу печь за вас. Запишитесь на диагностику сегодня, если вы живете в нашей зоне обслуживания.

Почему в вашей обычной печи (без конденсации) течет вода Если в вашей обычной печи течет вода, это, скорее всего, по одной из трех причин:
  1. Герметичный увлажнитель
  2. Вентиляционная труба неправильной конструкции
  3. Печь протекает при включенном переменном токе

1.Герметичный увлажнитель Если ваша печь имеет встроенный увлажнитель, и увлажнитель забит или имеет утечку где-то в нем, то это может объяснить скопление воды вокруг вашей печи.

Видите ли, увлажнителям нужна вода для создания влажности, поэтому вода постоянно втекает в них и вытекает из них, поскольку увлажнитель добавляет влагу в воздух вашего дома.

Чтобы определить, есть ли у вас негерметичный или засоренный увлажнитель, выполните следующие действия:

  1. Проверьте свою печь, чтобы узнать, есть ли у вас встроенный увлажнитель . Обычно это хорошо видно снаружи печи.
  2. Найдите утечки или засор. в водопроводной линии, сливной линии, трубке подачи воды и внешнем кожухе увлажнителя.
  3. Обратитесь к специалисту , если увлажнитель протекает или забит. Не обнаружили утечек и не думаете, что ваш увлажнитель забит? Затем переходите к следующему разделу.

2. Вентиляционная труба неправильной конструкции Как мы упоминали в начале, обычная (без конденсации) печь имеет металлическую дымоходную трубу.

Дымоход предназначен для безопасного отвода газов, образующихся в процессе сгорания, из вашего дома. Если в вашей печи все работает нормально, эти газы должны уйти на улицу, прежде чем они успеют остыть и конденсироваться во влагу.

Однако, если выхлопная труба слишком велика или не имеет уклона, она позволяет циркулировать слишком большому количеству воздуха и задерживает газы в дымоходе. Когда газы находятся в дымоходе, они охлаждаются, в конечном итоге образуя конденсат, который может вытекать из вашей печи в окружающую среду.

Чтобы узнать, связана ли проблема с вентиляционной трубкой, выполните следующие действия:

  1. Посмотрите на дымоход . Вы замечаете, что из него вытекает вода? Или нет наклона?
  2. Свяжитесь со специалистом , если вы ответили «да» на любой из этих вопросов. Они осмотрят вашу вентиляционную трубу, чтобы убедиться, что ее диаметр и конструкция соответствуют вашей печи. Они также могут устранить любые обнаруженные вами утечки.
Не думаете, что проблема в вентиляционной трубе? Тогда читайте дальше…

3. Печь протекает при включенном переменном токе Если кажется, что ваша печь протекает только при работающем кондиционере, проблема, вероятно, не в печи, а в вашем кондиционере.

Видите ли, ваш кондиционер не только охлаждает ваш дом, но и осушает его. Во время работы кондиционер впитывает влагу из теплого воздуха в доме.

Эта влага обычно выводится из вашего дома через линию отвода конденсата (белая труба из ПВХ на изображении ниже).Но если дренажная линия забита или есть утечка в линии, дренажном поддоне или самом кондиционере, вода может просочиться в окружающую среду.


Линия слива конденсата переменного тока — ищите утечки здесь

Но вот что: эта сливная линия, скорее всего, находится наверху (или рядом с) вашей печи, создавая впечатление, что печь протекает, когда на самом деле это негерметичная / забитая дренажная линия переменного тока .

Чтобы определить, что проблема в вашем кондиционере, выполните следующие действия:

  1. Убедитесь, что вы используете кондиционер, а НЕ печь .(Если вы в последнее время не охлаждали свой дом, проблема не в кондиционере, и вам понадобится профессионал для диагностики вашей системы.)
  2. Если вы использовали свой кондиционер, попытайтесь найти источник утечки , посмотрев на дренажный поддон и линию конденсата.
  3. Обратитесь к специалисту по HVAC , чтобы устранить утечку, как только вы ее обнаружите.

Все еще не знаете, почему ваша печь протекает? Позвоните в службу технической поддержки из Нью-Джерси Живете в нашей зоне обслуживания? Если да, мы будем рады помочь.

Просто назначьте встречу, и мы быстро пришлем одного из наших специалистов, чтобы предотвратить утечку в печи.

График обслуживания

Статьи по теме

Почему из моей газовой печи капает вода? Техник из Миннеаполиса объясняет

Итак, вы заметили, что из вашей печи течет вода, и вам интересно, в чем проблема.
Что ж, ответ зависит от того, какая у вас печь: обычная печь или конденсационная печь.

Если у вас обычная печь , две наиболее вероятные причины капания воды включают:

  • Дымоход плохого размера
  • Герметичный увлажнитель

Если у вас конденсационная печь , то, скорее всего, она протекает по любой из следующих причин:

  • Засорение или проблема в системе конденсата
  • Неисправен / засорен насос конденсата
  • Герметичный увлажнитель
  • Неисправный теплообменник

Не знаете, какая у вас печь? Не волнуйтесь, тип печи определить несложно.

Мы покажем вам, как это выяснить, и рассмотрим каждую проблему, которая может вызвать утечку.

Как узнать, обычная у вас печь или конденсационная

Определить тип имеющейся печи можно по:

  • Проверка материала, из которого изготовлена ​​выхлопная труба
  • Проверка рейтинга AFUE печи

Давайте посмотрим на них поближе …

Материал выхлопной трубы

Выхлопная труба — это металлическая или ПВХ труба, которая соединяется с вашей печью и проходит через крышу или боковую часть дома.Эта труба отводит горючие газы от вашего дома.

Если ваша печь имеет металлическую выхлопную трубу , у вас есть обычная печь .

Если в вашей печи белые выхлопные трубы из ПВХ , у вас есть конденсационная печь .

Рейтинг AFUE

Рейтинг AFUE, или годовое использование топлива, показывает, насколько эффективна ваша печь. Вы можете проверить рейтинг своего отряда, посмотрев на желтый лист Energyguide сбоку от него.

Если AFUE вашей печи выше 90 , скорее всего, у вас конденсационная печь .

Если рейтинг AFUE вашей печи ниже 90 , скорее всего, у вас обычная печь .

Примечание. Если сбоку на вашей печи нет рейтинга AFUE, скорее всего, это очень старый агрегат и обычная печь.

Теперь, когда вы знаете, какая у вас печь, вы можете перейти к разделу ниже, в котором описаны проблемы, из-за которых из вашей печи может капать вода.

Почему в обычной печи течет вода

Во-первых, обычные печи не предназначены для производства воды любого вида. Поэтому, если из него капает вода, вам следует немедленно обратиться к профессионалу для проверки устройства.

Есть две основные проблемы, из-за которых из обычной печи может капать вода:

Выхлопная труба неправильной конструкции

Металлическая выхлопная труба, подключенная к вашей печи, предназначена для сбора и отвода газов, образующихся в процессе сгорания.

Предполагается, что эти газы выходят из выхлопной трубы и попадают в атмосферу до того, как успевают остыть и конденсироваться в воду. Но если выхлопная труба слишком велика или недостаточно наклонена вверх, это замедляет движение газа по мере его выхода наружу.

Это позволяет газам остывать и конденсироваться в воду, пока они еще находятся в выхлопной трубе, вызывая утечку. Если это ваша проблема, вам понадобится профессионал, который осмотрит ваше устройство и заменит или модернизирует выхлопную трубу.

Герметичный увлажнитель

Если вы видите меньшее устройство, прикрепленное к вашей печи с подключениями для воды, электричества и дренажа, у вас есть увлажнитель на вашей печи. Эти устройства помогают увлажнять теплый воздух, поступающий в ваш дом.

Однако проблемы с увлажнителем, такие как засорение фильтра или дренажа, могут вызвать утечку из устройства. Негерметичный увлажнитель часто ошибочно диагностируется сбитыми с толку домовладельцами как негерметичная печь.

Вам понадобится профессионал, чтобы осмотреть увлажнитель, чтобы определить причину утечки и устранить проблему.

Почему в конденсационной печи течет вода

В отличие от обычных печей, конденсационные агрегаты фактически предназначены для производства конденсации.

Видите ли, вместо того, чтобы быстро отводить дымовые газы (как в обычном агрегате), конденсационная печь забирает намного больше тепла от этих газов, прежде чем позволить им уйти в атмосферу.

И, конечно, поглощение большего количества тепла требует больше времени. Фактически, достаточно времени, чтобы эти газы остыли и конденсировались в воду, прежде чем она покинет печь.Обычно в высокоэффективных печах конденсат отводится через дренажную систему. Но если эта вода попадает к вам на пол, это признак того, что в вашей печи есть проблемы.

Давайте рассмотрим некоторые из тех проблем, которые могут вызвать утечку воды из конденсационной печи …

Засорение или проблема в конденсатной системе

Ваша высокоэффективная печь оснащена всей системой отвода конденсата, который она производит. Но если в конденсатопроводе или канализации есть проблема или засорение, вода начнет перетекать из печи на пол.

Проблемы с конденсатным насосом

В некоторых высокоэффективных печах может использоваться конденсатный насос для выталкивания конденсата в надлежащую зону слива.

Конденсатный насос представляет собой небольшую белую коробку, соединенную с дренажной трубой из ПВХ и перекачивающую воду в канализацию. По сути, он действует как небольшой отстойник.

Если конденсатный насос выйдет из строя или вообще перестанет работать, вы увидите, как из устройства капает или переливается вода. Если вы заметили утечку воды из конденсатного насоса, обратитесь к специалисту для замены данного устройства.

Герметичный увлажнитель

Эта проблема является общей проблемой как для конденсационных, так и для обычных печей.

Для получения дополнительной информации о негерметичных увлажнителях и о том, что делать, ознакомьтесь с разделом «Утечка в увлажнителях» в разделе «Почему в обычной печи протекает вода».

Неисправный теплообменник

Конденсационная печь фактически имеет 2 или даже 3 теплообменника, в отличие от одного теплообменника в обычной печи.

Это позволяет печи поглощать намного больше тепла от дымовых газов до того, как они покидают систему, но это также означает, что процесс поглощения тепла происходит намного медленнее.
И к тому времени, когда эти горячие газы достигают 2-го или 3-го теплообменника, они успевают значительно остыть. Таким образом, второй / третий теплообменники обычно производят намного больше конденсации, чем первый теплообменник.

Но если проход, удерживающий этот теплообменник, треснут или поврежден, этот конденсат попадет на ваш пол.

К сожалению, плохой теплообменник — очень дорогой ремонт. У вас должен быть профессиональный осмотр теплообменника и профессиональный совет о том, следует ли вам заменить часть или всю печь.

Нужна помощь техника MN?

Если ваша газовая печь протекает и вы живете в районе Миннеаполис-Сент-Пол, обратитесь к специалистам MSP.

Мы предлагаем обслуживание в тот же день, чтобы согреться в суровые зимы.

Просто запишитесь на прием к нам сегодня!


Ссылки по теме:

Как очистить слив конденсата

Monsoon Moisture Madness!

Сезон муссонов — самое влажное и влажное время года на юге Аризоны.Это когда вы интуитивно знаете, чтобы почувствовать прохладу, помогает повернуть термостат на градус или два ниже того места, где вы обычно чувствуете себя комфортно. Это действие работает, потому что ваш кондиционер не только охлаждает. Он также регулирует уровень влажности в вашем доме — большее охлаждение создает более сухой воздух — и делает вас менее липким! Когда парно, ваш кондиционер работает сверхурочно, чтобы удалить водяной пар из воздуха, но куда он девается?

Что такое отвод конденсата?

Влага в воздухе конденсируется на змеевике испарителя, затем стекает под действием силы тяжести или откачивается из кондиционера через небольшую трубу из ПВХ, которая называется сливом конденсата.Небольшое засорение слива конденсата может создать огромную проблему!

Как засоряется слив конденсата?

Если змеевики загрязнены (и без обслуживания они в конечном итоге станут грязными), конденсат будет уносить грязь и мусор в слив конденсата, который может засориться или даже забиться. Рост водорослей увеличивается в теплый влажный сезон дождей, что также способствует закупорке дренажа.

Почему проблема заключается в засорении слива?

Когда линия полностью перекрыта, вы можете увидеть тревожные признаки протечки воды в вашем доме, которую будет трудно отличить от протечки водопровода или крыши, особенно в сезон дождей.Когда ваш поддон для конденсата переполняется, это может вызвать коррозию металлических частей вашего механического оборудования и привести к повреждению гипсокартона, столярных изделий и полов на сотни долларов. Плохо дренируемый конденсатопровод может снизить эффективность вашего высокоэффективного оборудования HVAC и вызвать затхлый запах водорослей и плесени.

Как узнать, забит ли слив конденсата?

Отсутствие охлаждения может быть первым признаком наличия резервной линии конденсата, потому что в некоторых устройствах есть предохранительный выключатель, который отключает питание до того, как поддон переполнится и разрушит ваш дом.Ваш технический специалист по обслуживанию может сказать вам, есть ли у вас эта удобная функция безопасности на вашем устройстве, и может быстро установить одну, если ее нет.

Конденсатопровод должен выходить наружу, и во влажную погоду вы должны увидеть, как с него капает много воды. Если не капает, значит, не сливает! Капать куда-нибудь еще — проблема. Ищите воду, идущую снизу шкафа или вытяжных вентиляторов. Если в дренажном поддоне есть стоячая вода, то слив конденсата засорен! Действуйте быстро, если вы заметили какие-либо пятна от воды или повреждения потолка, ковра или мебели возле кондиционера.Если над печью устанавливается система кондиционирования воздуха, на печи может образовываться ржавчина. Всегда помните, что воду и электричество нельзя смешивать! Если сомневаетесь, позвоните своему специалисту в Oasis.

Как очистить слив конденсата

  1. Отключите питание вашей системы HVAC с помощью выключателя и термостата.
  2. Найдите поддон для конденсата. Он может быть расположен прямо под воздухоочистителем на чердаке или в кладовке. Может быть прикрыт съемной панелью доступа.
  3. Если в поддоне для конденсата есть стоячая вода, вероятно, ваша дренажная линия забита. Используйте тряпку или пылесос для влажной / сухой уборки, чтобы удалить воду.
  4. Очистите поддон водой с мылом.
  5. Найдите отвод для слива конденсата, который может находиться за пределами вашего дома возле фундамента. Часто забитый слив можно очистить с помощью влажного / сухого вакуумного всасывания. Вы также можете попробовать удалить засор с помощью змеи сантехника.
  6. Попытайтесь определить точку доступа на дренажной линии, которая может быть Т-образным вентиляционным отверстием с крышкой из ПВХ.Снимите крышку и осмотрите слив на предмет мусора. /
  7. Используйте порт доступа, чтобы промыть слив белым уксусом, разбавленной перекисью водорода или горячей водой и каплей средства для мытья посуды. Не используйте отбеливатель, потому что он убивает растения и повреждает пластик и сайдинг. Дайте раствору размягчить оставшийся мусор примерно на 30 минут. Снова промойте слив водой и убедитесь, что вода стекает свободно.

Если вы не можете прочистить сливную линию своего кондиционера или хотите просто упростить себе жизнь,


Позвоните в Oasis по телефону (520) 201-3577!

Как часто следует проверять конденсатопровод?

Проверяйте линию слива конденсата ежемесячно в течение всего сезона охлаждения, чтобы убедиться, что собранная влага отводится должным образом.Засоренный слив конденсата может стоить вам больших затрат на ремонт дома, поврежденного водой, — и этого полностью можно избежать!

Если вы подозреваете, что у вас забита дренажная линия и вам нужна немедленная помощь, позвоните


Oasis по телефону (520) 201-3577 сегодня!

Насосы и нейтрализаторы конденсата | 8 пунктов осмотра дома

Если у вас есть центральная система кондиционирования воздуха или новая высокоэффективная система отопления, вы могли заметить небольшую коробку, стоящую на полу рядом с системой.Маленькая коробочка обычно имеет одну или две пластиковые трубы, идущие в нее, и прозрачную пластиковую трубку, ведущую к раковине для стирки или сливу стиральной машины. Если вы наблюдали за этим маленьким резервуаром, значит, вы обнаружили так называемый конденсатный насос.

В летние месяцы, когда теплый влажный воздух нагнетается через змеевик испарителя вентилятором внутри вашего воздухообрабатывающего агрегата, влага в воздухе конденсируется и капает в сборный поддон. Оттуда он часто сливается в конденсатный насос, откуда перекачивается на улицу или в канализацию.Сбор и удаление конденсата в центральных системах кондиционирования воздуха довольно просты.

С утилизацией конденсата в системах отопления дело обстоит несколько сложнее. В старых котлах и печах влага и дымовые газы, образующиеся при сжигании мазута или природного газа, попадают прямо в дымоход. Новые высокоэффективные котлы и печи часто называют «конденсационными», потому что они конденсируют или извлекают водяной пар из дымовых газов перед тем, как выйти наружу.В этом случае конденсированный водяной пар необходимо обработать до того, как конденсатный насос отправит его на выход из дома.

Водяной пар, образующийся при сжигании природного газа, очень кислый. Кислый конденсат, образующийся из этого водяного пара, разрушает дымовую трубу дымохода в системах отопления с низкой и средней эффективностью. Он действительно может нанести ущерб, когда он конденсируется в высокоэффективной системе, а затем передается конденсатным насосом в канализационную систему. Конденсат с низким pH может загрязнять компоненты конденсатного насоса.В старых домах с чугунными дренажными линиями этот кислотный сток может разъедать трубы.

Конденсатные насосы должны устанавливаться на всех высокоэффективных конденсационных котлах или печах. В более новых системах подрядчик по отоплению должен также установить нейтрализующий фильтр. Это устройство содержит среду, которая может выглядеть как камни или мраморная крошка, и предназначена для компенсации или нейтрализации кислотности конденсата.

Оставить комментарий
