Как запустить насосную станцию: первый запуск станции

В самостоятельной установке системы нет ничего сложного. Нужно только уметь разбираться в инструкции и знать немного электричество. Но сегодня мы вам поможем в вопросе, как запустить насос. Перед тем как запустить насос первый раз, проверьте, есть ли в помпе вода. Чтобы наполнить ее водой, нужно выкрутить пробку из просеки для подачи воды на обшивке гидронасоса. Вместо пробки может быть вентиль, его в таком случае нужно открыть. Следующим шагом будет заполнение системы водой. Наполнять жидкостью нужно до тех пор, пока она не начнет проливаться через заливной проход.

Запуская автоматическую гидростанцию в доме, нужно обязательно проверить давление в гидроаккумуляторе. Чтобы показатели соответствовали нужной норме, можно либо повысить давление (используйте обычный автомобильный насос), либо понизить, спустив немного воздух через нипель на баке.

Правила запуска насосной станции

Чтобы все было исправно и первый запуск насоса произошел без сбоя, нужно придерживаться инструкции, которая прилагается к оборудованию.
И так, водой мы наполнили устройство, теперь переходим к следующим этапам.
Хорошенько закручиваем вентиль или пробку.
Подключаем устройство к электропитанию.
Приоткрываем небольшой вентиль на корпусе мотора — для удаления воздушных пробок в магистрали подачи воды.
Дайте поработать оборудованию около 3-х минут. В течение этого времени из трубы или крана должна появиться вода.
Если вода не потекла, выключайте насосный агрегат и долейте жидкости.
Повторяем процесс запуска станции.

Как проверить автоматику

Насос запустили, вода потекла. Теперь мы должны проверить автоматику. Есть устройства, на которых уже имеются заводские настройки, которые могут быть отрегулированы самостоятельно. Если заводские параметры Вас устраивают, то реле, установленное на оборудовании, при достижении нужного давления в баке отключает мотор, а при его падении снова запускает насос.

Но есть автоматика, где заводских настроек нет, и приходится самостоятельно налаживать процесс работы. В таком случае:

Хотим обратить Ваше внимание на то, что данные рекомендации по настройке реле давления самостоятельно не являются универсальными для всех типов и моделей автоматики.

Все, настройки выполнены, работа сделана успешно.

Запускаем гидронасос, повышаем давление до нужного уровня и засекаем показатель.
Затем отключаем от питания и открывает крышку реле. Там есть небольшая гайка, которую нужно подтянуть до щелчка. Когда щелчок раздался, останавливаем вращение.
Повторяем аналогичный процесс опять. Только на этот раз нужно подтянуть маленькую гайку на реле до щелчка.

Снова включаем систему. Теперь все налажено. Проверяем настройки. Если вы сделали все правильно, то оборудование должно запуститься при маленьком давлении и отключиться при большом.

Подключение и первый запуск насосной станции

В связи с изменением курса рубля актуальность цен уточняйте у менеджеров компании.

Перед подключением выбранной модели насосной станции к электрической сети следует удостовериться, что параметры кабеля соответствуют тем, что указаны в прилагающейся к оборудованию инструкции.

После того, как всё было проверено, можно приступить к подключению насосной станции к электросети. Для этого рекомендуется воспользоваться автоматическим переключателем и устройством защитного отключения (УЗО) или дифференциальным выключателем. Параметры устройств, допустимые для работы совместно с насосной станцией, указываются в эксплуатационной инструкции к оборудованию.

Следующий этап проверки насосной станции, который необходимо пройти перед первым запуском, — это регуляция и контроль давления воздуха в гидроаккумуляторе. Как рекомендуют специалисты, данный показатель на отключенной станции должен быть равен 90–100% от стандартного для начала рабочего процесса.

Запуск станции осуществляется следующим образом:

всасывающая магистраль и насос заполняются водой;
оборудование подключается к электрической сети;
проводится проверка давления;
осуществляется проверка работоспособности автоматики;
вычисляется количество пусков насоса за час и сравнивается с показателями, указанными в техническом паспорте насосной станции.

Высокоэффективное и надежное насосное оборудование от ООО «Авелин»

Как определить, какая модель насосной станции наилучшим образом подойдет для решения поставленных задач? Мы готовы помочь каждому клиенту, оказав консультационную поддержку, в течение суток решить проблему подбора продукции и расчета общей стоимости заказа.

Наше предложение ориентировано на тех, кого интересует действительно качественное оборудование — насосные агрегаты от ведущих отечественных, европейских и китайских производителей. Разнообразие брендов, серий, моделей и спецификаций дает возможность подобрать оптимальный продукт. А благодаря отличному качеству сборки насосный агрегат будет бесперебойно работать долгие годы.

На нашем сайте клиенты могут ознакомиться с актуальным ассортиментом товаров и действующей на данный момент системой скидок. Мы гарантируем, что, работая с нами, вы потратите минимум сил и времени на подбор оборудования, останетесь довольны результатом и сумеете сэкономить, решая сложные задачи в области водозабора и перекачки жидкостей.

Как запустить насосную станцию в первый раз?

Насосная станция закачивает воду из колодцев и скважин, помогает осушить бассейн или строительный котлован, ускоряет полив огорода или парка. Она увеличивает напор жидкости и фильтрует примеси, автоматически включается и отключается в нужные моменты. Словом, насосные станции весьма полезны, если их правильно запустить в первый раз и регулярно обслуживать. В статье мы расскажем, как это делать.

Алгоритм действий

Монтаж.

Главное правило — вызывать мастера для установки и заземления насосной станции.

Если ее подключал мастер, вам вряд ли откажут в гарантийном ремонте.

Второе правило — ставить насосы в теплое помещение, чтобы защитить от мороза. Работающая станция будет шуметь, поэтому ее монтируют подальше от жилых комнат или помещают в звукоизолирующий кожух. Конструкцию ставят на бетонное основание или прикручивают к каркасу из стали и запитывают от сети 220 В.

Важно. Все насосные станции заземляют перед включением. Это — обязательное условие электробезопасности.

Первый запуск. Перед первым запуском проверяют автонасосом давление воздуха в накопительном баке. Рекомендуемое давление — до 1,7 атмосфер, если бак маленький, и до 1,9 атмосфер, если он большой. Лишний воздух стравливают через ниппель, при недостаточном давлении его подкачивают.

После этого делают так:

Проверяют, зафиксировано ли оборудование на твердой ровной поверхности.
Ставят на всасывающее отверстие обратный клапан с сетчатым фильтром. При этом следят, чтобы угол наклона всасывающей трубы от насоса к источнику был больше 10 градусов.
Прикрепляют всасывающую трубу к входному отверстию на корпусе.

С помощью соединительного штуцера прикрепляют напорную магистраль.
Пускают воду в насос до тех пор, пока она не начнет вытекать. Для этого откручивают вентиль или вынимают пробку, дожидаются заполнения насоса и плотно заворачивают вентиль.
Втыкают вилку в розетку и запускают станцию.
Открывают кран, чтобы выпустить воздух.

Через пять минут из крана пойдет вода. Если вода не течет, насосы выключают, снова набирают воду и запускают еще раз.

Обратите внимание! Насосные станции не предназначены для перегонки едких или горючих жидкостей. Используйте их для чистой или грязной воды.

Настройка автоматики. Если станция успешно запустилась, поработала несколько дней и продемонстрировала какие-нибудь недостатки, приступают к настройке автоматики:

Вынимают вилку из розетки, спускают воду и открывают реле давления, внутри которого стоят две пружинки — большая и маленькая.
Станцию снова включают, чтобы запустить воду в бак. Когда давление достигнет необходимого уровня, станция сама выключится и покажет верхнее давление. Его запоминают.
Для уменьшения давления откручивают дальний кран. Реле давления запустит насос, и станция покажет нижнее давление. Его тоже запоминают.

Верхнее и нижнее давление сравнивают с эталоном. По нормам насосы должны отключаться при 3 атмосферах и включаться при 1,5 атмосферах. Если так и происходит, можно ничего не трогать. Если разница между верхним и нижним давлением маленькая, выключите насосы и немного подкрутите гайку на маленькой пружине. Если разница большая, ослабьте ее.

Важно! Повышенное давление в накопительном баке будет заставлять станцию часто включаться и отключаться. При пониженном давлении насосы будут работать беспрерывно. В обоих случаях узлы быстро износятся, и владельцу придется платить за капитальный ремонт.

Регулировка напора. Маленький напор воды в насосной станции приводит к тонкой струе из крана — это неудобно для жильцов. Для увеличения напора насосную станцию отключают и закручивают гайку на большой пружине.

Первый запуск насосной станции после долгой консервации

Если дом стоял пустым много месяцев подряд — например, в нем никто не жил холодной осенью и зимой — система «завоздушивается». Поэтому перед запуском оборудование готовят к пуску вот так:

Снимают сетчатый фильтр, установленный на горизонтальном участке всасывающего шланга. Пока система не работала, в ней мог накопиться мусор или ил.
Тестируют всасывающую магистраль. Снимают обратный клапан с фильтром и пропускают через магистраль воду от всасывающего до выходного отверстия. При любой проблеме вызывают мастера. Его помощь понадобится при ледяных пробках, сплющивании трубы, потрескавшемся корпусе и текущих соединениях. Если с поломкой не разобраться, станция не сможет втягивать воду.
Заполняют водой насос и всасывающую трубу через входное отверстие или вентиль. Воду прекращают подавать, когда она потечет через край, и ее уровень на горловине станет постоянным. После этого закрывают отверстие.
Измеряют давление воздуха в накопительном баке. Если оно низкое — повышают до нормального через клапан.

По окончании подготовительных процедур запускают насосы.

Правила эксплуатации насосной станции: чек-лист

Проверяйте давление в системе каждый месяц.
Регулярно удаляйте мусор из сетчатого фильтра. Если этого не делать, вода будет течь из крана неравномерно. Наглухо забитый фильтр заставит станцию работать на сухую, от этого она сломается.
Ставьте насосы в отапливаемое помещение.
Проследите, чтобы дно траншеи, по которой идут трубы, находилось ниже уровня промерзания грунта. Если организовать это не удается, утеплите трубы или положите греющий кабель.
Всегда сливайте воду с насосов до заморозков, если не будете жить в доме зимой.

Как выполнить монтаж насосной станции своими руками?

Теперь разберём монтаж насосной станции своими руками и её эксплуатацию, т. к. для достижения надёжного водоснабжения с помощью насосной станции нужно не только выбрать соответствующую модель, но и правильно её установить.

Правила монтажа насосной станции

Выполняя монтаж насосной станции своими руками, нужно соблюдать правила, о которых рассказано ниже.

Во-первых, нужно установить обратный клапан, желательно с сетчатым фильтром:

Такой клапан не позволит сливаться воде из системы обратно в скважину, если насос выключен. Без такого клапана насос будет работать 3-5 минут после запуска вхолостую, а воды в кранах не будет. Обратный клапан устанавливается на трубопроводе, внизу, в воде:

После выключения насоса обратный клапан не даст всей воде вернуться обратно в скважину или колодец, таким образом, трубопровод останется заполненным водой и после остановки насоса, благодаря чему вода в кранах будет идти сразу после следующего запуска насосной станции.

Во-вторых, выполняя монтаж насосной станции своими руками, нужно предпринять меры, чтобы не допустить замерзания системы в холодное время года. Для этого насосная станция всегда должна быть при плюсовой температуре (очевидно, что этого проще добиться, поместив насосную станцию в помещение), а трубопровод проложен ниже глубины промерзания грунта.

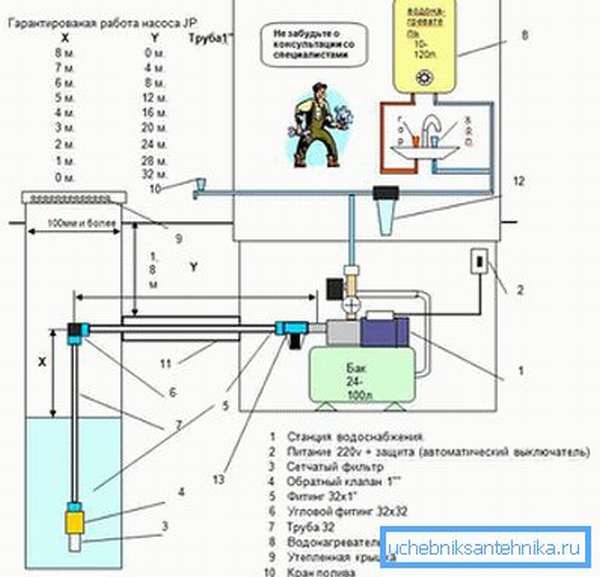

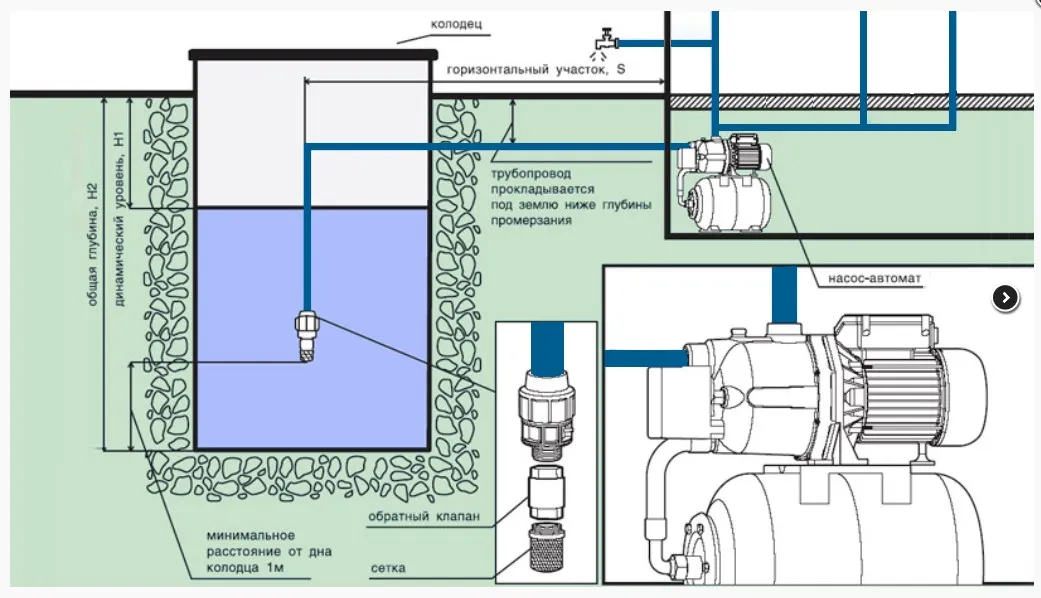

На следующем рисунке указаны параметры, которые нужно соблюдать, выполняя монтаж насосной станции (для увеличения кликнуть):

В общем-то, рисунок даёт исчерпывающую информацию, так что комментировать здесь нечего. Добавлю только, что…

…для продления срока службы следует избегать сухого хода насоса (когда вода в скважине почему-либо уходит, падает уровень и т. п., и насос работает всухую, не качает воду), для чего стоит оснастить насосную станцию датчиком, который автоматически отключал бы двигатель при падении уровня воды ниже водозаборной трубы. Такой датчик называется гидроконтроллером. Говорю об этом здесь потому, что не все модели насосных станций имеют такой датчик; однако, гидроконтроллеры продаются отдельно. Гидроконтроллер устанавливают внизу заборной трубы.

Как выполнить первый запуск насосной станции?

Перед первым запуском насоса нужно будет заполнить водой рабочую часть. Если этого не сделать, то насосная станция просто-напросто выйдет из строя.

Как заполнить водой рабочую часть насоса? Очень просто. В верхней части насоса есть заливной отверстие, через которое и заливаем воду. Вода должна заполнить весь трубопровод от обратного клапана в скважине и до самого насоса – только в этом случае он начнёт качать.

Если вода в насосе есть, но он не качает, значит, где-то в трубопроводе есть воздух, воздушная пробка. Нужно, чтобы этот воздух вышел.

Можно ли собрать насосную станцию своими руками?

Можно ли собрать насосную станцию самостоятельно из отдельных комплектующих – в целях экономии? Можно. Но не очень желательно.

В заводских условиях насосы не только собирают, но и тестируют на стационарных стендах, поэтому вероятность выхода их из строя меньше. Кроме того, купленную насосную станцию можно отремонтировать в течение гарантийного срока.

Но это (я так полагаю) — предостережения продавцов, поскольку какая им выгода, если все напропалую станут мастырить разные устройства сами? Так что, если вы уверены в своих умениях, то, конечно же, можете сделать насосную станцию своими руками, никто вам этого не запретит… кроме того, кто «сидит в пруду»

Место для установки насосной станции

У насосной станции есть один недостаток, хотя и небольшой, но способный лишить покоя слишком чувствительных домочадцев: она шумит. Даже самые малошумные насосы в момент включения и выключения издают сколь-нибудь шума. Отсюда: место установки насосной станции выбираем обдуманно. Вариантов, по-сути, два:

1) в каком-либо подсобном помещении дома: в подсобке, мастерской, котельной, подвале, полуподвале и т. п. Можно, конечно, поставить в кухне под раковиной — если кухня достаточно удалена от комнат, где вы обычно отдыхаете;

2) во дворе: в каком-либо приямке, обычно это кессон колодца или скважины (на схеме показан скважинный насос в скважине, а не насосная станция на дне приямка, но здесь нам интересно только устройство кессона; схема кликабельна):

Тут есть один существенный момент: глубина залегания грунтовых вод. Если грунтовые воды глубоко, то приямок копается тоже достаточно глубоким — дабы насосная станция находилась ниже уровня промерзания грунта, в этом приямке она будет благополучно «жить, бороться и трудиться» безо всякого утепления.

Если же грунтовые воды высоко, и не дают заглубиться ниже уровня промерзания, то надо утеплить сам колодец. Можно выбрать для утепления какой-либо из предложенных ниже способов, а возможно, вы придумаете что-нибудь своё.

Итак, спасти насосную станцию от замерзания в приямке (кессоне) можно, утеплив бетонное кольцо, как на фото:

На фото утепление экструдированным пенополистиролом, можно пенопластом, но никаких стекловат, минват и т. п., т. к. они, намокнув, перестают быть утеплителями.

Если грунтовые воды никогда не проникают в колодец, тогда можно утеплить кессон изнутри, прикрепив по окружности колодца нагревательную плёнку для электрических тёплых полов:

Или трубопровод просто обмотать нагревательным кабелем:

Тогда сам колодец утеплять не надо.

В следующей статье мы продолжим про монтаж насосной станции своими руками и поговорим об ошибках, которые могут быть допущены при монтаже.

монтаж насосной станции своими руками

Вячеслав Макаров принял участие в церемонии запуска насосной станции | Новости

Вячеслав Макаров принял участие в церемонии запуска насосной станции

25 августа 2014 года Председатель Законодательного Собрания Санкт-Петербурга Вячеслав Макаров и временно исполняющий обязанности Губернатора города Георгий Полтавченко на территории ГУП «Водоканал Санкт-Петербурга» приняли участие в церемонии запуска насосной станции первого подъема Главной водопроводной станции.

Обращаясь к участникам мероприятия, Председатель Собрания отметил:

«Запуск новой насосной станции – очередной важный этап модернизации системы водоснабжения в Санкт-Петербурге. От качества питьевой воды зависит здоровье жителей нашего города. Благодаря проводимой руководством Петербурга политике, экологическая обстановка в регионе Балтийского моря существенно улучшается. Весомый вклад города в этот процесс положительно оценивается нашими скандинавскими соседями».

Генеральный директор ГУП «Водоканал Санкт-Петербург» Феликс Кармазинов рассказал почетным гостям об истории Главной водопроводной станции, особенностях ее реконструкции и перспективах развития, познакомил с системой биомониторинга воды, поступающей из Невы.

Запуск насосной станции завершил первый этап реконструкции старейшей в Санкт-Петербурге Главной водопроводной станции. Сегодня она обеспечивает водоснабжение более миллиона жителей города и подает в среднем 400 тысяч кубометров питьевой воды в сутки. Полностью автоматизированная насосная станция первого подъема выполняет функцию закачки невской воды на сооружения водоподготовки. Ее глубина – 24 метра, а производительность – 500 тысяч кубометров воды в сутки.

25 Августа 2014

Подписаться на рассылку

Подключение и запуск насосной станции

Схема подключения насосной станции довольно простая, для ее понимания не требуется инженерного образования. При помощи переходной муфты выводится выход с резьбой на ¾. На муфту накручивается шаровый кран, на который устанавливается обратный клапан, чтобы предотвратить стекание воды обратно в колодец.

Чем хороша насосная станция

В комплекте насосной станции имеется манометр, позволяющий отслеживать давление в системе. Обычно рабочее давление в насосной станции находится в пределах 1,3-2,8 bar. При падении давления до 1,3 атмосфер реле давления включит насос, и вода начнет поступать в расширительный бак, пока показатель давления не достигнет 2,8 атм.

Уязвимые места насосной станции

Даже такая автоматизированная система имеет свои недостатки:

1) отсутствие системы «акваробот», которая бы останавливала насос в случае попадания большого количества воздуха в систему и, соответственно, предотвращала бы поломку насоса;

2) довольно большой разброс давления – от 1,3 до 2,8 атмосфер.

Давайте рассмотрим, как же можно избежать негативных последствий указанных факторов. Первый недостаток устраняется путем установки датчика сухого хода (станция управления). Тогда при попадании большого количества воздуха сработает реле, и насос будет отключен. Предварительно детально ознакомьтесь с инструкцией по установке и эксплуатации датчика. Если датчик будет устанавливаться вертикально, непосредственно на выходе из насоса, то между насосом и датчиком надо поставить обратный клапан. При желании можно сэконосить на обратном клапане: для этого на выходе из насоса установите отвод, а датчик сухого хода будет устанавливаться горизонтально (обратный клапан в таком случае не нужен).

Насосная станция Алко перед запуском должна быть наполнена водой. Иначе, при отсутствии воды, насос может сгореть. Сверху насоса откручиваем металлическую заглушку, заполняем водой станцию и запускаем. Воздух, попадающий из колодца в насос, приводит к срабатыванию датчика сухого хода, в результате станция будет отключена. Повторно откручиваем заглушку, проверяем уровень воды (он должен упасть), доливаем, закручиваем и снова запускаем. Повторяем процедуру до тех пор, пока станция не будет работать полноценно без срабатывания датчика сухого хода. По материалам http://220volt.com.ua/nasos/nasosi-dlya-vodosnabzheniya/nasosnie-ustanovki/al-ko/

Советуем вам смотреть на следующее видео:

как установить, подключить и настроить насосную станцию — Ozon Клуб

Где расположить станцию

Насосную станцию размещают в сухом и отапливаемом помещении с системой вентиляции. Постройка должна находиться рядом с водоисточником для обеспечения стабильного функционирования помпы. При монтаже соблюдают 3 требования:

насосные станции не соприкасаются со стенами и другими предметами;
должен быть доступ к оборудованию для настройки и ремонта;
помещение защищают от затопления, готовят к сильным морозам, жаре.

Насосные станции сильно шумят, поэтому при монтаже необходимо позаботиться о шумоизоляции. Оборудование устанавливается на ровную и твёрдую поверхность.

Рассмотрим самые популярные варианты расположения станций и уточним, как провести установку правильно.

Звукоизолированная котельная – это идеальная зона для насосной станции. Систему подачи воды размещают в следующих комнатах:

ванная;
коридор;
кладовка;
прихожая.

Важно: станция располагается вдали от жилых комнат. Чтобы снизить уровень шума, её закрывают звукоизолирующими чехлами, монтируют в шкафы.

Насосные станции могут размещаться в подвальных помещениях, цокольных этажах или под полом (при наличии люка). Температура помещений должна поддерживаться на уровне от 1-2 °С в любую пору года. Также необходимо правильно выполнить звуко- и влагоизоляционные работы.

Насосную станцию помещают ниже уровня промерзания земли. Устройство дополнительно утепляют. Когда проводится настройка и ремонт, теплоизоляционный слой снимают, а после возвращают на место.

Кессон – это герметичная камера из металла или пластика с внутренним утеплением, внутри которой размещается станция. Его устанавливают ниже уровня промерзания грунта и накрывают люком, дающим доступ к механизмам. Он обеспечивает водоснабжение даже при глубоком залегании источника воды (9-11 м). Кессон полностью решает проблемы с шумом, ведь насосную станцию размещают под землёй.

Важно: остальные элементы системы монтируют в отапливаемой комнате.

Типы конструкции

Обсадка оборудования станций выполняется по одной из следующих схем:

Однотрубная – конструкция из пластиковой или металлической трубы. Используется при установке оборудования в кессон или колодец. Не подходит для глубоководных источников воды.
Двухтрубная – конструкция из 2 трубопроводов. Может сочетать пластик и металл, отличается повышенной прочностью, износоустойчивостью, долговечностью. Применяется в ситуациях, когда воду черпают на глубине от 7 метров или помпа находится вдали от скважины.
При реализации двухтрубной схемы подключают инжектор. На его нижний патрубок надевают фильтрующую сетку, а в верхнее выходное отверстие ввинчивают сгон с муфтой (используется в качестве перехода для пластикового водопровода). Аналогичный сгон устанавливают на боковой патрубок инжектора, рециркулирующий воду.

Далее для подключения насосной станции мастера выполняют следующие работы:

Закрепляют трубы к муфтам на сгонах. Протяжённость трубопровода определяется при учёте глубины залегания воды.
Опускают инжектор в скважину, предварительно закрепив его на двойном трубопроводе. Регулировка проводится только своими силами, без привлечения дополнительного оборудования.
Руками укладывают трубопровод на песчаную подушку в заранее подготовленной траншее, выкопанной под уровнем промерзания земли.
Надевают на трубы, идущие из скважины, переходное колено и проводят их до подземной магистрали.
Присоединяют к накопительному баку подземную магистраль.

Чтобы насосная станция выдавала напор в 1-4 атмосферы, необходимо установить гидроаккумулятор. Это металлический бак, внутри которого расположена мембрана («груша»). Его принцип работы:

жидкость проникает в мембрану из источника;
во внутреннюю часть бака закачивается воздух, препятствующий соприкосновению «груши» и стенок бака;
из-за роста внутреннего давления повышается напор воды.

Важно: чрезмерный напор в гидроаккумуляторе ускоряет износ деталей. Давление определяют манометром, настройки напора осуществляют путём затягивания или отпускания гайки на малой пружине.

Типы обвязки (присоединения)

Существует 3 варианта присоединения станций:

к колодцу;
к системе водоснабжения;
к скважине.

Насосная станция подключается в несколько этапов:

Подающий трубопровод укладывают в грунт (ниже уровня замерзания).
На трубопровод ставят фильтр механической очистки: сетку с небольшими ячейками.
Перед фильтром монтируют клапан, препятствующий обратному току воды.
Подающую трубу соединяют с насосом, используя муфту.

К насосной станции подключают одну или несколько точек водозабора.

Если глубина воды превышает 7-9 м, оборудование помещают в кессон вместе с:

гидроаккумулятором;
контроллером напряжения;
автоматикой.

Реле автоматизирует набор воды при выключении и запуске насоса. Для его правильной работы проводятся дополнительные настройки.

Водопроводная система

Насосные станции применяют в сооружениях с центральным водоснабжением, чтобы повысить давление или обеспечить круглосуточную подачу воды. Подключение и регулировки осуществляются в 5 этапов:

Трубу магистрали присоединяют к баку.
С баком соединяют заборную трубу.
К водопроводной системе подключают выходную трубу насосной станции.
К устройству проводят и подключают электропроводку.
Оборудование включают в тестовом режиме. После запуска дополнительно проводится настройка, а также регулировка работы.

Важно: чтобы повысить качество воды, установите фильтр глубокой очистки на станции перед внутренним трубопроводом.

Подключение и отладка станций

Перед тем как запустить систему, необходимо проверить гидроаккумулятор внутри насосной станции. Убедитесь, что его мембрана не содержит жидкости, измерьте напор в баке манометром (оптимальный показатель: 1,35-1,95 бар). Если показатели ниже нормы, регулировку проводят вручную, качая воздух в бак насосом для машины.

В первый заход важно правильно выполнить и зафиксировать запуск. Придерживайтесь следующей инструкции:

Выкрутите пробку, которая блокирует воду. Если вместо пробки расположен клапан – откройте его.
Наполните водой прибор и всасывающую трубку. Остановитесь, когда жидкость потечёт через заливочное отверстие.
Вставьте пробку (перекройте клапан), подключите электропроводку к насосной станции и подключите устройство.
Приоткройте кран в ближайшей точке забора воды.

Спустя 2-4 минуты кран начнёт подавать воду. Если жидкость не потечёт, отключите устройство. Затем следует залить жидкость, выполнить регулировку и осуществить повторный пуск насосного агрегата. Если вам не удаётся самостоятельно наладить работу оборудования, обратитесь к специалистам. Они с первой попытки устранят проблемы, мешающие устройству подавать воду.

Налаживание автоматики

При настройке реле устанавливают правильные показатели давления. Если оставить заводские настройки, могут возникнуть сбои с подключениями и отключениями насосного агрегата.

Инструкция для настройки автоматики:

Отключите питание насосной станции, затем удалите воду из ёмкости.
Откройте крышку реле.
Включите насос. Спустя несколько минут жидкость начнёт поступать в гидроаккумулятор.
После запуска измерьте напор, создаваемый насосным агрегатом, и зафиксируйте значение верхнего порога отключения.
Ещё раз отключите питание.

В финале откройте кран или клапан, расположенный в наиболее далёкой точке забора воды. Дождитесь момента, когда реле активирует насосный агрегат, и измерьте напор манометром. Так вы определите нижний порог включения.

Измерьте разницу между нижним и верхним порогом запуска. Если она превышает 1,5 бар – проведите регулировку гайки на малой пружине. Она увеличивает разницу значений при закручивании. Если её отпустить, разница уменьшится.

Пониженное давление приводит к преждевременному износу станций из-за их частого включения и отключения. Если показатели превышены, возникнут проблемы со стабильностью подачи воды. Оптимальные показатели:

давление при включении: 2,6-2,8 бар;
давление при отключении: 1,2-1,4 бар;
разница давлений: 1,3-1,5 бар.

При наличии отклонений регулировку проводят ещё раз.

Обратите внимание: производители указывают максимально допустимый уровень выходного значения станций. При его превышении станции работают непрерывно, что ускоряет износ в 2-3 раза. Для обеспечения длительной и бесперебойной работы агрегата необходимо правильно отрегулировать рабочие параметры. Желательно выполнить эту задачу с первого раза.

Обновление для MWRA Project 6797, Реабилитация канализационной насосной станции Alewife Brook

Обновления

27 февраля 2020 г.

S Подпишитесь на электронные уведомления о проектах и обновления через нашу службу Everbridge.

Рабочее обновление: Проект близится к завершению.

Предстоящие работы: Укладка асфальта возобновится весной.

4 ноября 2019 г.

S Подпишитесь на электронные уведомления о проектах и обновления через нашу службу Everbridge.

Обновление строительства:

Полностью снят асфальт с подъездной дорожки
Укладка тротуарной плитки

9 октября 2019 г.

S Подпишитесь на электронные уведомления о проектах и обновления через нашу службу Everbridge.

Обновление строительства:

Мощение вот-вот начнется.

12 сентября 2019 г.

S Подпишитесь на электронные уведомления о проектах и обновления через нашу службу Everbridge.

Обновление строительства:

Запланировано испытание насоса.

Установка дополнительных опор на выхлопе генератора

7 августа 2019 г.

S Подпишитесь на электронные уведомления о проектах и обновления через нашу службу Everbridge.

Фото строительства:

Стажерская экскурсия MWRA по объекту

8 июля 2019 г.

S Подпишитесь на электронные уведомления о проектах и обновления через нашу службу Everbridge.

Ход работы :

Вибрационная встреча запланирована на июль.

Фото строительства:

Литье на место и крышка для впускной камеры

4 июня 2019 г.

S Подпишитесь на электронные уведомления о проектах и обновления через нашу службу Everbridge.

Фото строительства:

На участке начинает расти трава

3 мая 2019 г.

S Подпишитесь на электронные уведомления о проектах и обновления через нашу службу Everbridge.

Обновление строительства:

Получено разрешение на временное проживание
Испытанный 66-дюймовый расходомер
Компания BEC провела дополнительные испытания на вибрацию
MWRA провело вибрационные испытания
Установленный трубопровод и блок воздуховодов от счетчика
Установленный боллард перед газовым счетчиком
Начало восстановления сайта
Частично снятое строительное ограждение
Установленное устройство предотвращения обратного потока в существующем трубопроводе

Фотографии прогресса:

Установка боллардов перед газовым счетчиком

Установка суглинка для восстановления площадки

8 апреля 2019 г.

S Подпишитесь на электронные уведомления о проектах и обновления через нашу службу Everbridge.

Обновление строительства:

Формованная, установленная арматура и уложенный бетон для крыши свода учета
Тяга для расходомера в камере учета
Завершено обучение персонала
Завершен демонтаж перепускной насосной системы и демонтированы трубопроводные насосы с площадки

Фотографии прогресса:

11 марта 2019 г.

S Подпишитесь на электронные уведомления о проектах и обновления через нашу службу Everbridge.

Обновление строительства:

Котельная в эксплуатации
Прямое цифровое управление (DDC) для HVAC запрограммировано
Завершенные элементы списка печатных плат
Установленный и проверенный золотник
Формованная, установленная арматура и залитый бетон для опоры катушки
Начался демонтаж перепускной насосной системы
Начал обучение

Снятие байпаса катушки

Соединение бетонных труб

Демонтаж байпаса

30 января 2019 г.

S Подпишитесь на электронные уведомления о проектах и обновления через нашу службу Everbridge.

Обновление строительства:

Продолжение Адрес системы HVAC
Проведены вибрационные испытания 21 декабря 2018 г.
Завершенные проверки цикла в SCADA
Продолжение рисования
Установленная система герметизации на насосных и сетчатых полах

Предстоящие работы:

Полная работа по ОВиК
Полное устранение загрязнений от печатных плат
Тестирование
Обучение
Удалить байпас
Ремонт трубопровода ABC
Установка запасного кабелепровода от трансформатора к опоре

1 декабря 2018 г.

S Подпишитесь на электронные уведомления о проектах и обновления через нашу службу Everbridge.

Обновление строительства:

Завершенные испытания пожарной сигнализации
Завершенная защита проводки
Завершенные испытания производительности насоса
Завершена проводка щита контроля загазованности
Приборы и оборудование для непрерывного тестирования контура

Испытание насоса MCC, работающего на частоте вращения около 50 %

Фотография с дрона — обзор сайта

Фотография с дрона — крыша из битумной черепицы и мембранная крыша

Предстоящие работы:

Полные электромонтажные работы
Полная работа по ОВКВ
Полная окраска/удаление выбросов ПХД
Полная SCADA
Завершить мокрый расчет
Функциональное тестирование
Окончательное тестирование

1 ноября 2018 г.

S Подпишитесь на электронные уведомления о проектах и обновления через нашу службу Everbridge.

Обновление работы:

Начал проводку системы безопасности
Начата проводка панели управления загазованностью
Начаты контрольно-измерительные приборы и оборудование
Установлены перила на лестнице в экранной комнате.
Готовая разводка насосов
Завершена сухая проверка оборудования
Завершена мокрая проверка насосов
Проводной резервный генератор

Готовая покраска в бювете

Проверка работоспособности клапана

Проводка в панели управления Scada

Открытие ножевой задвижки

1 октября 2018 г.

S Подпишитесь на электронные уведомления о проектах и обновления через нашу службу Everbridge.

Обновление работы:

Продолжение работы байпасной системы
Завершен монтаж провода
Начата заделка проводов на оборудовании и панелях управления
Продолжение установки оборудования HVAC
Продолжение окраски
Начат монтаж жалюзи
Началась сухая проверка оборудования (насосы и измельчители в сборе)
Продолжение монтажа приборов и панелей управления

Предстоящие работы:

Полные электромонтажные работы
Полная работа по ОВКВ
Полные сантехнические работы
Финишная сухая касса
Выполнение мокрой проверки
Функциональное тестирование

Жалюзи перед новым генератором

Датчики уровня вдоль новой каменной стены

Панели управления грохотом и измельчителем

Кабельный лоток и кабели в генераторной

Покраска второго слоя на стене в бювете

Вытяжной вентилятор в экранной комнате и работе ОВКВ

1 сентября 2018 г.

S Подпишитесь на электронные уведомления о проектах и обновления через нашу службу Everbridge.

Обновление работы:

Установлены 3 новых насоса для влажной погоды
Установленный выпускной трубопровод и клапаны
Установлены 2 новых узла измельчения после грохотов
Завершенная замена крыши
Продолжение монтажа кабелепровода и провода
Продолжение установки оборудования HVAC
Продолжение установки новых сантехнических труб
Начат монтаж приборов
Заменены все окна и двери

Новые насосы для влажной погоды, выпускные трубопроводы и клапаны

Трубопровод устанавливается в экранной комнате

Передвижной грохот с расположенным за ним измельчителем

1 июня 2018 г.

S Подпишитесь на электронные уведомления о проектах и обновления через нашу службу Everbridge.

Обновление работы:

Начат монтаж опор для решетки
Установленное распределительное устройство/ЧРП на решетчатых опорах
Установленная вентиляционная установка
Проем в стене между экранной и операционной
Установленные несущие опоры для проема

Установка несущей конструкции для решетки и оборудования

Установка распределительного устройства для новых насосов

Монтаж потолочной плитки в экранной комнате

Установка ворот с ручным управлением в каналах экрана

Электрические каналы в операционной

Начало удаления асбеста

3 мая 2018 г.

S Подпишитесь на электронные уведомления о проектах и обновления через нашу службу Everbridge.

Обновление работы:

Завершенный монтаж основания из огнестойкой фанеры для потолочной плитки в операционной и экранной
Укладка потолочной плитки в операционной
Начат монтаж блока воздуховодов за насосной станцией
Начат монтаж воздуховодов и электропроводки в операционной
Начат монтаж обратки и подачи отопления
Окрашенные балки в экранной и операционной
Крашеный кран в экранной комнате.

Предстоящие работы:

Завершение монтажа потолка в экранной комнате
Продолжить черновую обвязку для электромонтажных работ
Продолжить установку оборудования HVAC
Полная установка шлюзовых затворов с ручным управлением
Монтаж внутренних водопроводных и газовых труб
Защита от асбеста на крыше
Начало установки новых кровельных и сточных насосов

Операционная перед установкой потолочной плитки

Операционная с установленной липкой плиткой

Заливка бетонных плит для оборудования

20 апреля 2018 г.

S Подпишитесь на электронные уведомления о проектах и обновления через нашу службу Everbridge.

Обновление работы:

Продолжение работы байпасной системы
Загрунтованные потолки, балки и стены
Установленный каркас для потолочной плитки
Изоляция потолка напыляемой пеной
Начат монтаж фанерной основы под потолочную плитку
Заливка раствора в канавки стопорных бревен для установки шлюзовых затворов
Генератор удален из генераторной.

Предстоящие работы:

Отделка Монтаж потолка на рабочем уровне и в экранной
Нанесите первый слой финишной краски на балки на рабочем уровне и в экранной комнате
Приступить к установке шлюзовых затворов
Принять новый генератор
Разные электромонтажные работы
Заливка раствора в канавки стопорных бревен для установки шлюзовых затворов
Разные работы по ОВиК.

6 марта 2018 г.

S Подпишитесь на электронные уведомления о проектах и обновления через нашу службу Everbridge.

Выполнено работы на сегодняшний день:

Продолжение работы байпасной системы
Завершено удаление ПХБ в грохоте
Завершено устранение загрязнения ПХД в верхнем насосном отделении
Модифицированный бетонный пол для установки новых экранов
Началась установка новых экранов.
Завершена передача питания на временный источник питания.

Предстоящие работы:

Завершение установки экранов
Основной потолок в экранной комнате
Первичные лучи в экранной комнате
Приступить к установке потолочного каркаса
Приступить к установке шлюзовых затворов
Разные электромонтажные работы

Фото строительства:

Защита от выбросов ПХБ

Установка экрана

Для получения дополнительной информации, пожалуйста, свяжитесь с Джеффом Маклафлином по телефону (617) 305-5762.

14.02.18

S Подпишитесь на электронные уведомления о проектах и обновления через нашу службу Everbridge.

Выполнено работы на сегодняшний день:

Завершенная установка обходной системы
Проверенная система байпаса
Система байпасных насосов введена в эксплуатацию 2 января 2018 г.
2 шторма с момента ввода в эксплуатацию байпаса (12/13 января и 23 января)
Завершено устранение загрязнения ПХБ нижнего уровня
Завершено устранение выбросов ПХБ в генераторной
Начато устранение выбросов ПХД на сите Ro
Выполнено плановое техническое обслуживание перепускной насосной системы
Завершенный демонтаж экранов
Начат демонтаж насосов и трубопроводов
Начался демонтаж электрического и аварийно-спасательного оборудования
Завершен монтаж газовой сети к зданию

Предстоящие работы:

Полное удаление платы
Продолжать снос механического и электрического оборудования
Перевести необходимое освещение и отопление на временный источник питания
Продолжить эксплуатацию и обслуживание байпасной насосной системы

Фото строительства:

13.10.17

Фото строительства

Подпишитесь на электронные уведомления и обновления проекта через нашу службу Everbridge.

Для получения дополнительной информации, пожалуйста, свяжитесь с Джеффом Маклафлином по телефону (617) 305-5762.
июль 2017 г.
Фото строительства
Подпишитесь на электронные уведомления и обновления проекта через нашу службу Everbridge.
Доставка электрических компонентов на объект
Снос котельной
Для получения дополнительной информации, пожалуйста, свяжитесь с Джеффом Маклафлином по телефону (617) 305-5762.
12 июня 2017 г.
Обновление строительства
Выполнено работ: июнь 2017 г.
Установлены временные перепускные насосы канализации и трубопроводы по периметру объекта
Работы по удалению краски ПХД внутри объекта
Будущая работа:
Продолжение борьбы с выбросами ПХД внутри объекта
Прокладка нового газопровода через бульвар Алевайф Брук
Аэросъемка перепускной системы канализации
Подпишитесь на электронные уведомления и обновления проекта через нашу службу Everbridge.
Если у вас есть какие-либо вопросы, пожалуйста, напишите Джеффу Маклафлину или позвоните по телефону (617) 305-5762.
10 марта 2017 г.
Чтобы завершить новый внешний и внутренний ремонт насосной станции Alewife Brook, необходимо «обойти» насосную станцию в течение года. Это достигается с помощью насосов и трубопроводов за пределами здания, чтобы перенаправить потоки при сохранении нормальной насосной и пропускной способности для жителей Сомервилля, Кембриджа и Арлингтона.
Проектирование, подготовка и планирование на случай непредвиденных обстоятельств для этого процесса завершены, и началась мобилизация насосов и установка «байпаса». В настоящее время ожидается, что обходная система будет введена в эксплуатацию к концу марта 2017 года.
16 августа 2017 г.
Работы начаты в августе 2016 года.
Если у вас есть какие-либо вопросы, пожалуйста, напишите Джеффу Маклафлину или позвоните по телефону (617) 305-5762.
Системы автоматизации насосов | Фесто США
Пневматическое решение с ножевыми задвижками
Festo предлагает безопасное и энергоэффективное решение для насосных станций, которое заменяет механические обратные клапаны: автоматические задвижки с пневматическими линейными приводами.Технологические клапаны подключаются через централизованный или децентрализованный ПЛК.
Энергосберегающая работа насосов
Важным аргументом в пользу пневматических автоматических шиберных задвижек является то, что насосу больше не приходится работать против сопротивления потоку, создаваемого заслонкой. Экономия энергии при работе насоса намного выше, чем потребность в энергии для дополнительного контроллера и создания сжатого воздуха.
Долгосрочная стабильная система
Клапаны NAMUR, которые устанавливаются непосредственно на линейный привод и управляются через централизованный или децентрализованный ПЛК, обеспечивают открытие и закрытие ножевых задвижек одновременно с насосом. Если возникает нежелательная кавитация, газ выходит из пузырька сразу после открытия задвижки, что не влияет на работу насоса. И, благодаря функции контролируемого закрытия, больше не создается гидравлический удар в системе трубопроводов.Кроме того, снижается износ автоматизированной ножевой задвижки и улучшается уплотнение, что значительно продлевает срок службы системы.
Повышение эксплуатационной безопасности
Даже в случае сбоя питания ваша система остается надежной и переходит в безопасное состояние; при падении напряжения автоматически включается воздушный резервуар для компрессора. Пневматические приводы имеют три аварийные функции: открыть, закрыть, стоп.Соответствующее ситуации функционирование технологических клапанов гарантируется в любое время.
Насосная станция канализационного округа Мэдисон Метрополитан 15
Новая насосная станция 15 столичного канализационного округа Мэдисона получила первую золотую награду Envision Gold Award за устойчивую инфраструктуру в штате Висконсин.
Проект насосной станции 15 был официально принят Комиссией по канализации города Мэдисон в марте; Станция обслуживает Миддлтон, включая растущие районы, такие как Бишопс-Бей и большую часть города Вестпорт.
«Мы рады получить золотую награду Envision Gold Award, которая признает, что надежная инфраструктура поддерживает сильные сообщества и здоровую окружающую среду», — сказал Майкл Муха, главный инженер и директор Madison Metropolitan Sewerage District. «Проект стал возможен благодаря огромному сотрудничеству с участием властей города Мэдисон, города Миддлтон, частного бизнеса и граждан. Приглашаем участников сообщества присоединиться к нам в субботу, 5 мая, с 11:00 до 13:00. на день открытых дверей и экскурсии по этому современному объекту, включая новые подземные насосы и другие энергоэффективные функции.
Заинтересованным членам сообщества предлагается записаться на бесплатные экскурсии здесь: h ttp://www.madsewer.org/Projects/Pump-Station-15 . К Мухе присоединятся мэр Миддлтона Гурдип Брар и суперинтендант городского парка Мэдисон Эрик Кнепп для официальной церемонии «открытия клапана» и краткого обзора проекта вскоре после 11:00 5 мая в Маршалл-парке, 2115 Allen Boulevard.
Район Маршалл-Парк служил насосной станцией с 1974 года. Первоначально этот район обслуживала насосная станция 5 и была одним из первых соединений с муниципальным канализационным округом Мэдисона после того, как он был сформирован в 1930 году для защиты здоровья населения и окружающей среды.В то время жители района использовали комбинацию септических систем и частных канализационных систем, которые впадали в поверхностные воды района. Строительство первоначальной насосной станции на этом участке дало возможность перекачивать сточные воды вверх по холму на бульваре Аллен к Юниверсити-авеню, где они могли соединиться с линией перехвата и направиться на очистные сооружения сточных вод Nine Springs.
«Первые руководители округа признали более высокую доступность и преимущества уровня водосбора, которые могла бы обеспечить региональная система сточных вод», — сказал Муха. «Учитывая широкую известность и публичное использование этого места в нашей системе сегодня, было важно работать с соседями и заинтересованными сторонами в рамках процесса взаимодействия с общественностью, чтобы определить дополнительные потребности, которые можно было бы удовлетворить. Результатом стала насосная станция с увеличенной пропускной способностью для обслуживания растущего сообщества, доступные туалеты, энергоэффективное оборудование, особенности ландшафта, которые отводят ливневые воды от озера Мендота, поддержка велосипедистов и станция удаления водных инвазивных видов на интенсивно используемом лодочном катере.
Проект насосной станции 15 стоимостью 4,3 миллиона долларов получил золотую награду Envision Gold Award за:
Эффективное использование ресурсов. Сокращение потерь и потребления энергии было основной целью модернизации насосов и механического оборудования 1970-х годов. Благодаря установке энергоэффективных насосов с переменной скоростью и другого передового оборудования энергопотребление насосной станции 15 сократилось примерно на 20 процентов. Кроме того, солнечные панели в настоящее время обеспечивают почти 10 процентов потребности станции в электроэнергии.
Повышенная устойчивость. Учитывая расположение насосной станции у подножия холма и недалеко от озера Мендота, было использовано гидрологическое моделирование, чтобы смягчить вероятность более сильных и частых наводнений в предстоящие годы. Насосная станция была спроектирована с учетом большего количества осадков и расположена более чем на 2 фута выше наихудшего сценария будущего наводнения.
Улучшения общественного пространства. Помимо устранения запахов и улучшения эстетики участка, сотрудничество между командой проекта и сообществом привело к созданию столь необходимых удобств, включая питьевой фонтанчик и туалеты.Обновления являются долгожданным улучшением для тех, кто использует прилегающую спортивную площадку, а также оживленную лодочную рампу. Стойки для велосипедов, стенд для ремонта велосипедов и станция для мойки лодок, предназначенных для водных инвазивных видов, также были установлены при щедрой поддержке местных предприятий.
Управление ливневыми стоками. На территории проекта есть два резервуара биоудерживания и биозастой, предназначенные для уменьшения количества ила и других загрязняющих веществ, попадающих в озеро Мендота. Резервуары биоудерживания плюс изменения в планировке участка привели к увеличению емкости водохранилища насосной станции на 31 процент.
«Округ заслуживает похвалы за правильные инвестиции и модернизацию в нужное время с правильным сочетанием технических ноу-хау, перспективного видения и участия сообщества», — сказал Джон Стэнтон, президент и главный исполнительный директор Института устойчивой инфраструктуры. «Насосная станция 15 демонстрирует, что можно сбалансировать заботу об окружающей среде, финансовые ограничения и потребности нескольких групп населения».
При текущем среднесуточном объеме в 1,3 миллиона галлонов в день пропускная способность станции увеличилась на 8.8 миллионов галлонов в день должны обеспечивать мощность до 2045 года. Партнерами по проекту являются Baxter & Woodman Consulting Engineers, инженеры; Поттер Лоусон, архитектурный дизайн; Сайки Дизайн, ландшафтная архитектура; Kabbes Engineering, экологическая инженерия; и Miron Construction, генеральный подрядчик.
Чтобы узнать больше о проекте, посетите веб-сайт округа по адресу www.madsewer.org и выполните поиск «P umping Station 15 . » Для получения дополнительной информации о парках Маршалл и Мэдисон посетите: cityofmadison.ком/парки/маршалл/
Изображения предоставлены Майклом Конвеем
Викторианская насосная станция 1894 года :: Создание моего Кембриджа
По мере того, как население Кембриджа росло за счет бизнеса и жилья, а также роста университета, возникла проблема со сточными водами и запахами в реке Кэм. Это не только вызывало дискомфорт при дыхании и проблемы со здоровьем, но и распространяло такие болезни, как брюшной тиф. Ужасное зловоние и состояние реки одинаково замечали бедняки и богатые, рабочие и монархи.Во время визита в Кембридж в 1843 году королева Виктория спросила: «Что это за бумажки плавают в реке?» Вместо того, чтобы сказать, что это книжные и газетные страницы, используемые в качестве туалетной бумаги, тактичный ответ был: «Эти мэм — уведомления о том, что купание запрещено!». Эглантайн Джебб выступала за улучшение условий жизни. Она написала важный отчет о политике, в котором отстаивала правильность прокладки труб от туалетов до канализационных труб и установку очистки сточных вод. Результатом ее работы стала насосная станция, построенная на Риверсайде в 1894 году, через которую городские сточные воды откачивались в деревню Милтон за счет давления пара.Он был закрыт в 1968 году, но волонтеры обслуживают паровые машины, которые сейчас выставлены как часть музея.
Загрузите, пожалуйста, презентацию в формате PDF или полную презентацию в формате PowerPoint, иллюстрирующую эту тему, которую вы найдете полезной для использования в классе:
СОДЕРЖАНИЕ ИСТОРИИ:
В викторианскую эпоху весь мусор и отходы всех видов сбрасывали прямо в реку Кэм или в Королевский ров, прямо возле Рыночной площади. В конце 19 ^-го
века, в Кембридже проживало около 35 тысяч человек, и все сбрасывали свой мусор в одно место.От него исходил ужасный запах, было очень опасно пить даже «чистую» воду, и многие люди заболели. Было две волны болезни под названием «холера», болезни, которая обычно поражает людей, потребляющих те же бактерии, что и в туалетной воде; по той же причине вы моете руки после посещения туалета. Холера смертельно опасна и поразила Кембридж, как и многие другие части Англии.
Согласно легенде, сама королева Виктория посетила Кембридж в начале своего правления, в 1850-х годах.Пока она была здесь, она посмотрела на реку и обнаружила, что она настолько грязна, что даже не могла определить, какой мусор плавает в воде. Она спросила, что такое стопка бумаг, на что ее сопровождающий сказал ей, что это предупреждения для студентов, чтобы они не плавали.
Кембридж отреагировал на это бедствие со здоровьем, построив в 1894 году насосную станцию. Все сточные воды, производимые городом, проходили через это место и отправлялись за две мили в Милтон, где с ними можно было безопасно справляться вдали от водопровода. Проект означал, что реку можно было должным образом очистить, и она больше не представляла опасности для здоровья. Насосные станции, подобные этой, строились в это время по всей стране, и это делало жизнь в городах более безопасной, что было важно, потому что все больше и больше людей переезжало в город из сельской местности.
Два двигателя в главном машинном отделении называются «Тандем Хаторн Дэвис», и они являются последними в своем роде в мире. Двигатели соединены с балками на колесах, потому что каждый двигатель качает воду примерно с 13 метров под землей, чтобы отводить сточные воды в Милтон.Двигатели впервые были запущены в 1894 году и перекачивали воду 24 часа в сутки, 7 дней в неделю, пока в 1968 году не закрыли объект.
Двигатели работают на паре, используя пар под давлением для перемещения поршней вперед и назад. Вы можете найти поршни в автомобиле, у которого может быть шесть, восемь или даже двенадцать поршней, движущихся вперед и назад, чтобы заставить автомобиль двигаться. В автомобиле поршень имеет длину и ширину пальца. Что касается двигателей, то у них только по одному поршню, и каждый поршень имеет ширину более метра.Мощность двигателя измеряется в лошадиных силах. Двигатели имеют мощность около 80 лошадиных сил, то есть если у вас есть команда из 80 лошадей, тянущих веревку в одном направлении, а эти двигатели тянут в противоположном направлении, никто не будет двигаться. Для сравнения: мощность семейного автомобиля составляет от 100 до 200 л.с., Ferrari — 560 л.с., а монстр-трака — 1500 л.с.

В главном машинном отделении много украшений: высокие потолки, много естественного света, стены покрыты красочной плиткой.Викторианцы думали, что сточные воды настолько отвратительны, что они спроектировали пространство так, чтобы оно было красивым и отвлекало внимание от того, зачем вообще здесь стоит здание. Это характерно для многих викторианских канализационных сооружений: в Лондоне канализационная насосная станция Кросс-Несс имеет прозвище «Собор на болоте».
На этом объекте рабочие работали 24 часа в сутки, поддерживая костры для производства пара, который приводил бы в действие двигатели. Сначала насосная станция сжигала только уголь, но в начале 20 ^го века управа начала сжигать здесь и мусор.Таким образом, совет сэкономил деньги на угле, а мусор убрали с улиц. Он сжигал мусор 6 дней в неделю, а по воскресеньям уголь, так как по воскресеньям вывоза мусора не было. Это был своего рода центр утилизации отходов викторианской эпохи, когда такие вещи, как загрязнение воздуха, не считались серьезными. В музее до сих пор используются котлы для питания двигателей, так что есть волонтеры, которые приходят лопатами уголь! Теперь в музее используется особый вид угля, называемый «кокс», который представляет собой уголь, насыщенный газом.Он используется здесь вместо угля, потому что горит без черного дыма и лучше для окружающей среды.
Можете себе представить, как тяжело было каждый день ходить на насосную станцию, чтобы выгребать мусор и уголь. Многие рабочие потеряли ноги из-за острых лопат или были раздавлены движущимся весом топлива. В здании когда-либо погиб только один человек, и то после долгой смены лопатой. Он сел рядом с котлом и умер от истощения. В этом помещении было жарко, вонюче и очень неудобно.Из-за паршивых условий и того, что здесь были люди 24 часа в сутки, мы также знаем, что рабочие стали чем-то вроде семьи — люди, которые приходили на утреннюю смену, иногда приносили бекон и яйца, чтобы сварить их на котле. чтобы каждый мог хорошо позавтракать, чтобы завершить день.
Есть несколько разных размеров дымохода, но все они около 60 метров. Когда в 1968 году насосную станцию закрыли, BBC3 установила антенну наверху, а в 1992 году паровой инженер Фред Дибна снял документальный фильм о дымоходе.
К дымоходу прислонена решетка. Это потому, что местный совет пытался уничтожить конфиденциальные документы в печи, но из-за сильной жары в нижней части дымохода и сильного холода в верхней части дымоход превратился в вакуум и высосал все бумаги из печи. огонь и стрелял в них сверху, как фонтан. Налоговые декларации сыпались дождем по всему городу, и был срочный вызов дворников, чтобы уничтожить их незаметно для всех.Чтобы предотвратить это в будущем, дымоход получил решетку, которая собирала любые бумаги, которые еще не сгорели.
Также на территории была прачечная, в которую закачивали дополнительный пар из печей, чтобы местные больницы могли использовать ее в качестве прачечной. Сверхгорячий пар убьет бактерии и микробы, оставшиеся на постельном белье.
Сайт устарел с появлением и установкой вихревого двигателя. В 1968 году вихревой двигатель был установлен прямо по соседству в новом очистном сооружении.Новый двигатель работал на электричестве вместо угля, он намного меньше паровых двигателей, и для его обслуживания требовалось гораздо меньше работы. Вихревой двигатель был заменен в начале 1990-х годов на еще меньший и более эффективный двигатель.
Узнайте больше
КНИГА/С:
That Tall Chimney, Джин Андервуд, Кембриджский технологический музей
Сточные воды, вонь и пар, Кембриджский технологический музей
Кембриджский технологический музей, Дэвид Стаббингс, Кембриджский технологический музей
Справочник по промышленной археологии в Кембриджшире, Питер Филби, Промышленное археологическое общество
МЕСТНОЕ МЕСТО:
Кембриджский технологический музей —
Старая насосная станция
Чеддерс Лейн
Кембридж
CB5 8LD
http://www. Museumoftechnology.com/
Сотрудник по вопросам образования/куратор: Памела Холлс [email protected]
403 — ЗАПРЕЩЕНО
Существует несколько распространенных причин появления этого кода ошибки, включая проблемы с отдельными сценариями, которые могут выполняться по запросу. Некоторые из них легче обнаружить и исправить, чем другие.
Владение файлами и каталогами
Сервер, на котором вы находитесь, в большинстве случаев запускает приложения очень специфическим образом.Обычно сервер ожидает, что файлы и каталоги принадлежат вашему конкретному пользователю cPanel user . Если вы внесли изменения в владельца файла самостоятельно через SSH, сбросьте владельца и группу соответствующим образом.
Разрешения на доступ к файлам и каталогам
Сервер, на котором вы находитесь, в большинстве случаев запускает приложения очень специфическим образом. Сервер обычно ожидает, что файлы, такие как HTML, изображения и другие медиафайлы, будут иметь режим разрешений 644 . Сервер также ожидает, что режим разрешений для каталогов в большинстве случаев будет установлен на 755 .
(см. раздел «Разрешения файловой системы»).
Примечание: Если разрешения установлены на 000 , обратитесь в нашу службу поддержки, используя систему тикетов. Это может быть связано с приостановкой действия аккаунта в результате злоупотребления или нарушения наших Условий обслуживания.
Правила запрета IP-адресов
В формате .htaccess, могут быть правила, конфликтующие друг с другом или запрещающие IP-адресу доступ к сайту.
Если вы хотите проверить определенное правило в вашем файле .htaccess, вы можете прокомментировать эту конкретную строку в .htaccess, добавив # в начало строки. Вы должны всегда делать резервную копию этого файла, прежде чем начать вносить изменения.
Например, если .htaccess выглядит как
Заказать запретить, разрешить
разрешить из всех
запретить из 192. 168.1.5
запретить с 192.168.1.25
Тогда попробуйте что-нибудь подобное
Заказать разрешить,запретить
разрешить со всех
#запретить с 192.168.1.5
запретить с 192.168.1.25
Администраторы нашего сервера могут посоветовать вам, как избежать этой ошибки, если она вызвана ограничениями процесса. Пожалуйста, свяжитесь с нашей Live Support или откройте тикет. Не забудьте указать шаги, необходимые для того, чтобы сотрудники нашей службы поддержки увидели ошибку 403 на вашем сайте.
%PDF-1.4 % 1792 0 объект > эндообъект внешняя ссылка 1792 170 0000000016 00000 н 0000004905 00000 н 0000005056 00000 н 0000005590 00000 н 0000006197 00000 н 0000006817 00000 н 0000007262 00000 н 0000007377 00000 н 0000008031 00000 н 0000008660 00000 н 0000009167 00000 н 0000009756 00000 н 0000009844 00000 н 0000010335 00000 н 0000010738 00000 н 0000011996 00000 н 0000013007 00000 н 0000013519 00000 н 0000013947 00000 н 0000014032 00000 н 0000014542 00000 н 0000015543 00000 н 0000016590 00000 н 0000017622 00000 н 0000018559 00000 н 0000018647 00000 н 0000019166 00000 н 0000019772 00000 н 0000020361 00000 н 0000020475 00000 н 0000021438 00000 н 0000026678 00000 н 0000027218 00000 н 0000028147 00000 н 0000028320 00000 н 0000032385 00000 н 0000032834 00000 н 0000033119 00000 н 0000033543 00000 н 0000033922 00000 н 0000034264 00000 н 0000034692 00000 н 0000034733 00000 н 0000041250 00000 н 0000041441 00000 н 0000041748 00000 н 0000043256 00000 н 0000043380 00000 н 0000043505 00000 н 0000043630 00000 н 0000043755 00000 н 0000047311 00000 н 0000052006 00000 н 0000056406 00000 н 0000061351 00000 н 0000064638 00000 н 0000064715 00000 н 0000106454 00000 н 0000106495 00000 н 0000106573 00000 н 0000106913 00000 н 0000106991 00000 н 0000107337 00000 н 0000107415 00000 н 0000107757 00000 н 0000107835 00000 н 0000108168 00000 н 0000108246 00000 н 0000108578 00000 н 0000108656 00000 н 0000108987 00000 н 0000109065 00000 н 0000109404 00000 н 0000109482 00000 н 0000109814 00000 н 0000109892 00000 н 0000110226 00000 н 0000110304 00000 н 0000110643 00000 н 0000110721 00000 н 0000111061 00000 н 0000111139 00000 н 0000111484 00000 н 0000111562 00000 н 0000111907 00000 н 0000111985 00000 н 0000112327 00000 н 0000112405 00000 н 0000112745 00000 н 0000112823 00000 н 0000113166 00000 н 0000113244 00000 н 0000113578 00000 н 0000113656 00000 н 0000113985 00000 н 0000114063 00000 н 0000114395 00000 н 0000114473 00000 н 0000114809 00000 н 0000114887 00000 н 0000115221 00000 н 0000115299 00000 н 0000115631 00000 н 0000115709 00000 н 0000116047 00000 н 0000116125 00000 н 0000116467 00000 н 0000116545 00000 н 0000116884 00000 н 0000116962 00000 н 0000117307 00000 н 0000117385 00000 н 0000117726 00000 н 0000117804 00000 н 0000118145 00000 н 0000118223 00000 н 0000118568 00000 н 0000118646 00000 н 0000118979 00000 н 0000119057 00000 н 0000119387 00000 н 0000119465 00000 н 0000119800 00000 н 0000119878 00000 н 0000120217 00000 н 0000120295 00000 н 0000120629 00000 н 0000120707 00000 н 0000121053 00000 н 0000121131 00000 н 0000121462 00000 н 0000121540 00000 н 0000121877 00000 н 0000121955 00000 н 0000122294 00000 н 0000122372 00000 н 0000122717 00000 н 0000122795 00000 н 0000123138 00000 н 0000123216 00000 н 0000123556 00000 н 0000123634 00000 н 0000123979 00000 н 0000124057 00000 н 0000124392 00000 н 0000124470 00000 н 0000124801 00000 н 0000124879 00000 н 0000125215 00000 н 0000125293 00000 н 0000125630 00000 н 0000125708 00000 н 0000126048 00000 н 0000126126 00000 н 0000126459 00000 н 0000126537 00000 н 0000126873 00000 н 0000126951 00000 н 0000127291 00000 н 0000127369 00000 н 0000127707 00000 н 0000127785 00000 н 0000128127 00000 н 0000128205 00000 н 0000128539 00000 н 0000128617 00000 н 0000128954 00000 н 0000131678 00000 н 0000004700 00000 н 0000003769 00000 н трейлер ]/Предыдущая 1259281/XRefStm 4700>> startxref 0 %%EOF 1961 0 ОБЖ >поток ч, TIhSQ6j5mh+bRkQp «uʍP4ZiT:סօh7*Q䥉. D_8w;G
Мобильная система водоснабжения и канализации
История MAWSS
Мобильная система водоснабжения возникла 1 октября 1952 года, когда Совет уполномоченных по водоснабжению и канализации заключил контракт с городом Мобил на покупку систем водоснабжения и канализации от имени города. Сырая вода закупалась у Городского совета по водоснабжению с 1952 по 1968 год. Два совета были объединены 1 января 1968 года, и Совет уполномоченных по водоснабжению и канализации взял на себя управление системой сырой воды.
История службы водоснабжения в Мобиле длинна и красочна, и MAWSS берет свое начало еще в 1814 году, когда Портидж на Байу-Чотаге (Три-Майл-Крик) был важным источником водоснабжения для города Мобил. После нескольких попыток построить водопроводные сооружения и акведуки для подачи воды в город только в 1840 году город добился успеха со своей системой общественного водоснабжения, когда примерно в 7 милях к западу от центра города была построена насосная станция. Это была единственная общественная система водоснабжения Мобила до 1886 года.
9 апреля 1886 года компания водоснабжения Бьенвилля построила насосную станцию на Клир-Крик недалеко от Моффет-роуд и резервуар, который все еще используется, на Моффет-роуд. В 1887 году в сердце города была проложена чугунная труба с необходимыми распределительными линиями в деловой район и жилые районы. Впервые за свою 175-летнюю историю Мобил имел систему водоснабжения, которая приближалась к адекватности.
После начала Второй мировой войны стало очевидно, что существующие источники снабжения неадекватны и ненадежны.Новый источник был обнаружен в Биг-Крик, в западной части округа Мобил. Проект Big Creek был введен в эксплуатацию в 1952 году и стоил около 7 000 000 долларов, включая землю, дамбы, насосную станцию, водохранилище и трубопроводы. Строительство заняло два года.
Сегодня вода из озера площадью 3600 акров и насосной станции по трубам доставляется в два резервуара, откуда она направляется либо на бытовое, либо на промышленное использование. Резервуары находятся на высоте 220 футов, а техническая вода самотеком доставляется в промышленность на высоте около 25 футов.Насосы на озере Биг-Крик подают очищенную воду в Мобил, а неочищенную воду — в местную промышленность.
Примечательные исторические факты
В первой водопроводной системе Мобила некоторые линии были из чугуна, но большинство из них были из просверленных сосновых бревен
В 1819 году общественный колодец был проложен на пересечении улиц Дофин и Ройял на территории, которая сейчас называется Бьенвиль-сквер. Первая канализация Мобила была проложена на улице Конти в 1868 году, в то время в старом отеле Gulf City, позже известном как Южный отель. , возведен на юго-восточном углу улиц Конти и Уотер
.
В 1900 году была введена в эксплуатацию система, принадлежащая городу, с насосной станцией на Три-Майл-Крик в восточной части того, что сейчас является собственностью городского парка, и водохранилищем, которое все еще используется, на вершине Спринг-Хилл
Системы Бьенвилля и Сити работали как практически параллельные, но отдельные системы до 8 января 1907 года, когда город приобрел активы Бьенвилля за 350 000 долларов
В 1814 году Портидж на Байу-Чотаге (Три-Майл-Крик) был важным источником водоснабжения города Мобил. Кроме того, считается, что в некоторых жилых домах могли быть индивидуально вырыты колодцы, так что было доступно несколько источников питьевой воды.
В 1819 году на пересечении улиц Дофин и Руаяль на нынешней площади Бьенвиль был устроен общественный колодец.
В 1820 году законодательный орган штата санкционировал создание корпорации, известной как «Компания мобильных акведуков». Корпорация должна «иметь и пользоваться исключительным правом и привилегией проводить и подавать воду для снабжения указанного города в течение 40 лет.» По истечении срока работы должны были перейти в собственность города.
Корпорации не удалось построить водопровод. В 1830 году городские власти назначили комитет для определения возможности подачи воды в город.
12 декабря 1830 г. в статьях соглашения города Мобил указывалось, что они построят в первый день января 1832 г. или ранее акведук для подачи в город воды из родника недалеко от покойной загородной резиденции судьи. Липскомб в Спринг-Хилл.
1 декабря 1836 года город Мобил сдал водопроводные сооружения в аренду Генри Хичкоку, и ему была предоставлена франшиза на поставку воды в течение 20 лет.
25 декабря 1837 года законодательный орган штата учредил компанию «Мобильный акведук», и в результате Хичкок в 1838 году передал водопроводные сооружения и все принадлежности городу Мобил.
Это было в 1840 году, прежде чем город добился какого-либо успеха с его общественной системой подачи сырой воды. 26 декабря 1840 года город Мобил заключил контракт с Альбертом Штайном, который фактически давал ему право снабжать город водой в течение 20 лет.
7 января 1841 года соглашение между городом Мобил и Альбертом Штейном было подтверждено законодательным собранием штата.
Насосная станция в Спринг-Хилл находилась примерно в 7 милях к западу от центра города, тогда как нефтебаза находилась примерно в 2 милях от города. От приподнятого резервуара через весь Город протянулась система линий. Некоторые стропы были из чугуна, но большинство из них были просверлены из сосновых бревен. Бревенчатые трубы, которые использовались в системе, были из сердцевины сосны. Это была единственная общественная система водоснабжения Мобила до 1886 года.
Первая канализация Мобила была проложена на Конти-стрит в 1868 году, когда на юго-восточном углу улиц Конти и Уотер был построен старый отель «Галф-Сити», позже известный как «Южный отель». В 1889 году городские власти предоставили компании Conti Street Sewer Company франшизу на строительство канализационной линии на улице Конти. Эта линия с ответвлениями на несколько переулков обслуживала ближайший центр города. Примерно через 10 лет после того, как была проложена канализация, город приобрел ее в мае 1899 года, и она стала частью общей канализационной системы.
9 апреля 1886 года была организована компания водоснабжения Бьенвилля, президентом которой стал доктор Джордж А. Кетчем. Эта компания построила насосную станцию на Клир-Крик недалеко от Моффет-роуд и резервуар, который все еще используется, на Моффет-роуд.
В 1887 году в сердце города была проложена чугунная труба с необходимыми распределительными коммуникациями в деловой район и жилые районы. Мобильный, впервые за свою 175-летнюю историю; имел систему водоснабжения, которая приближалась к адекватности.
Альберт Штайн умер в 1874 году, но система водоснабжения продолжала работать от его имени и отделялась от компании водоснабжения Бьенвиля до 1898 года. населения, в 1898 году, после некоторого судебного разбирательства, городские власти приобрели собственность и права на воду, принадлежащие Штейнам, и решили построить систему водоснабжения, находящуюся в государственной собственности. В 1900 году была введена в действие Городская система.Насосная станция находилась на Три-Майл-Крик в восточной части того, что сейчас является собственностью Городского парка, а резервуар, который все еще используется, находился на вершине Спринг-Хилл рядом с небольшим приподнятым резервуаром. 1 июля 1901 года работа старого завода Штейна была прекращена. Большая часть чугунной распределительной системы старого завода была снята и либо переложена, либо продана.
К 1904 году было сделано так много подключений к новым городским сооружениям, что водоснабжение в Три-Майл-Крик на насосной станции Спринг-Хилл было недостаточным для обеспечения необходимого количества воды.На месте старого завода Штейна установлена вспомогательная насосная установка. Этот вспомогательный завод был введен в эксплуатацию 2 октября 1905 года.
Системы Бьенвилля и Сити после отказа от системы Штейна работали как практически параллельные, но отдельные системы до 8 января 1907 года, когда город приобрел активы Бьенвилля за 350 000 долларов. С тех пор две системы были взаимосвязаны и работали как одна.
В период с 1907 по 1940 год город не отставал от обеспечения водой растущего населения вплоть до начала Второй мировой войны, когда стало все более очевидным, что существующие источники водоснабжения неадекватны и ненадежны.Новый источник был необходим не только из-за отсутствия достаточного количества, но и потому, что водосборные бассейны Клир и Три-Майл-Крикс становились все более урбанизированными, а качество водоснабжения находилось под угрозой. Источником водоснабжения, рекомендованным Mobile Water Works городским комиссиям и комиссиям по планированию, был Биг-Крик в западной части округа Мобил. Проект Big Creek был введен в эксплуатацию в 1952 году и стоил около 7 000 000 долларов, включая землю, дамбы, насосную станцию, водохранилище и трубопроводы. Строительство заняло два года.
Вода из озера площадью 3600 акров и насосной станции по трубам доставляется в два резервуара, откуда она направляется либо на бытовые, либо на промышленные нужды. Резервуары находятся на высоте 220 футов, а техническая вода самотеком доставляется в промышленность на высоте около 25 футов. Промышленный водопровод проходит от завода по производству фильтров на север примерно на 7 миль до промышленных площадок в Мэгэзин-Пойнт. Насосы на озере Биг-Крик подают очищенную воду в компанию Mobile, а необработанную воду — в местные промышленные предприятия, такие как химические и бумажные фабрики.
Сырая вода из озера Биг-Крик предварительно хлорируется перед коагуляцией сульфатом алюминия и известью для удаления отложений и органических веществ, коричневого цвета и мутности. После отстаивания осадков в отстойниках воду пропускают через песчано-гравийный фильтр. Вода проходит вторичную обработку известью для корректировки pH.
Послехимическая обработка состоит из фторирования, при котором фторид в виде кремнефторида натрия добавляется после фильтрации, поскольку фторид можно удалить в процессах умягчения известью и коагуляции квасцов.
18 сентября 1952 года законодательный орган штата принял «Закон о полномочиях», который уполномочил муниципалитет создать юридическое лицо, наделенное полномочиями приобретать, покупать, обслуживать и эксплуатировать систему водоснабжения или любую ее часть. Чтобы можно было собрать деньги от выпуска облигаций для обновления существующей системы водоснабжения, был создан Совет уполномоченных по водоснабжению и канализации. Правление заключило контракт с городом Мобил 1 октября 1952 г., по которому Правление согласилось приобрести системы водоснабжения и канализации от имени города.
Мобильная система водоснабжения, состоящая из готовых систем водоснабжения и санитарно-канализационной системы, находится в государственной собственности и управляется Советом на основании договора о доверительном управлении города.
No related posts.
