В рутинной повседневности мало кто задумывается над тем, насколько важным и вместе с тем гениальным изобретением является электрический соединитель! Звучит страшно, но на самом деле речь идет про обычную вилку и розетку. Как правило, мы абсолютно не задумываемся над тем, и не ценим то, что используем каждый день с самого детства. Самое время исправить эту вопиющую несправедливость.

1. Зачем вилке розетки отверстие

На самом деле все очень просто. Дело в том, что хорошо знакомая всем вилка далеко не всегда работает только «папой». В некоторых странах существуют гибридные розетки из которых торчит дополнительный токопроводящий штырь. Именно для него и предназначено данное отверстие. Тем не менее, в большинстве случаев, «транспортировка» энергии осуществляется лишь через лепестки.

2. Стара как мир

Знакомое нам всем с детство штепсельное соединение для электросетей было запатентовано в 1904 году на имя инженера Харви Хаббелла. До этого использовался метод подключения при помощи ламповых патронов, созданный Томасом Эдисоном. Повсеместное внедрение розеток современного типа началось с 1920-х годов, уже после Первой мировой войны.

3. Почему в разных странах разные вилки

Здесь тоже все просто. Электрификация государств происходила очень неравномерно и более того – не централизовано. Каждая страна была вынуждена создавать свои собственные стандарты электронных сетей и оборудование для них (или приобретать эти стандарты и оборудование у других). В итоге на сегодняшний день у нас есть американский, азиатский, британский, датский, австралийский, общеевропейский, швейцарский, итальянский и еще многие другие типы розеток.

Само собой cо второй половины XX века во всем мире набирает обороты стандартизация оборудования.

4. Действительно ли оборудование называют «мама» и «папа»

Интересная особенность. Электрики почти во всех странах мира называют вилку и розетку обозначениями «папа» и «мама». В англоязычных странах используются слова «male» и «female» (мужчина и женщина), однако в целом суть от этого не меняется. Можно было бы подумать, что подобные термины были введены в электротехнике официально. Но это не так, просто электрики во всех странах думают более-менее одинаково.

5. Розеток для детей не существует

Наверняка каждый с детства помнит о том, как родители запрещали ему совать пальцы в розетку (а также любые посторонние предметы). Поразительно, но за всю историю развития электротехники, люди так и не создали розеток с защитой от детей. Даже мебель с «безопасными углами» существует, а вот защиту от 220В по-прежнему обеспечивают «мудрым родительским наставлением». Возможно, все это хорошая идея для стартапа!

6. Малоприятные казусы

Мы так часто пользуемся обычными розетками, что зачастую забываем о том многообразии данного радиоэлектронного оборудования, которое есть вокруг нас. Например, разъемы USB – это тоже розетка! Примечательно, что разработка новых штекеров – это дело очень сложное и ответственное. В первую очередь с позиций вопроса совместимости оборудования. Например, некоторые вилки радиотехники совместимы с обычными розетками электросетей. История знает неприятные казусы, когда инженеры по ошибке включали системы связи в обычную электросеть, что становилось причиной поломки дорогостоящего оборудования.

7. Розетка для улицы – не просто розетка

Люди непосвященные в отрасль обычно даже не задумываются над тем, что оборудование рассматриваемого типа, несмотря на общее внешнее сходство, может иметь очень сильные отличия. Например, розетки для размещения на улицы обладают намного более высоким уровнем защиты от внешних факторов, нежели те розетки, что ставятся внутри помещений.

Зачем вилке дырка и еще несколько занимательных фактов про розетки

В рутинной повседневности мало кто задумывается над тем, насколько важным и вместе с тем гениальным изобретением является электрический соединитель! Звучит страшно, но на самом деле речь идет про обычную вилку и розетку. Как правило, мы абсолютно не задумываемся над тем, и не ценим то, что используем каждый день с самого детства. Самое время исправить эту вопиющую несправедливость.

1. Зачем вилке розетки отверстие

Не просто так. |Фото: sibmama.ru.

На самом деле все очень просто. Дело в том, что хорошо знакомая всем вилка далеко не всегда работает только «папой». В некоторых странах существуют гибридные розетки из которых торчит дополнительный токопроводящий штырь. Именно для него и предназначено данное отверстие. Тем не менее, в большинстве случаев, «транспортировка» энергии осуществляется лишь через лепестки.

2. Стара как мир

Пользуемся каждый день и не знаем. |Фото: listelist.com.

Знакомое нам всем с детство штепсельное соединение для электросетей было запатентовано в 1904 году на имя инженера Харви Хаббелла. До этого использовался метод подключения при помощи ламповых патронов, созданный Томасом Эдисоном. Повсеместное внедрение розеток современного типа началось с 1920-х годов, уже после Первой мировой войны.

3. Почему в разных странах разные вилки

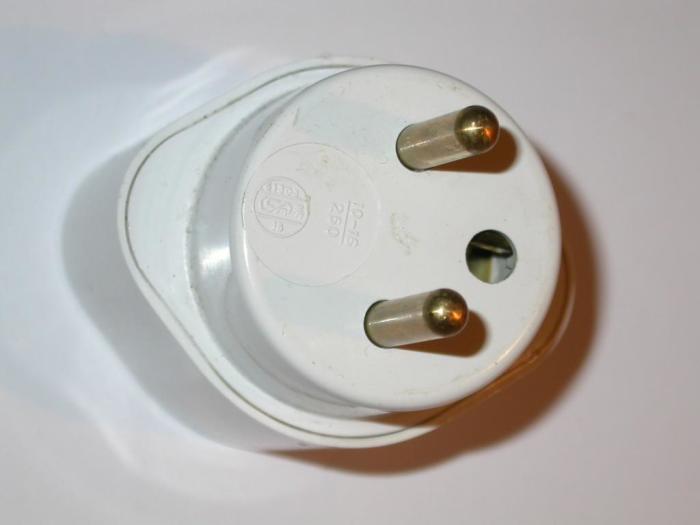

Например, итальянская. |Фото: olmar.tourister.ru.

Здесь тоже все просто. Электрификация государств происходила очень неравномерно и более того – не централизовано. Каждая страна была вынуждена создавать свои собственные стандарты электронных сетей и оборудование для них (или приобретать эти стандарты и оборудование у других). В итоге на сегодняшний день у нас есть американский, азиатский, британский, датский, австралийский, общеевропейский, швейцарский, итальянский и еще многие другие типы розеток.
Само собой cо второй половины XX века во всем мире набирает обороты стандартизация оборудования.

4. Действительно ли оборудование называют «мама» и «папа»

Никакого Фрейда. |Фото: wallbox.ru.

Интересная особенность. Электрики почти во всех странах мира называют вилку и розетку обозначениями «папа» и «мама» (кто еще не понял, догадайтесь сами почему). В англоязычных странах используются слова «male» и «female» (мужчина и женщина), однако в целом суть от этого не меняется. Можно было бы подумать, что подобные термины были введены в электротехнике официально. Но это не так, просто электрики во всех странах думают более-менее одинаково.

5. Розеток для детей не существует

Странно, но это так. |Фото: versiya.info.

Наверняка каждый с детства помнит о том, как родители запрещали ему совать пальцы в розетку (а также любые посторонние предметы). Поразительно, но за всю историю развития электротехники, люди так и не создали розеток с защитой от детей. Даже мебель с «безопасными углами» существует, а вот защиту от 220В по-прежнему обеспечивают «мудрым родительским наставлением». Возможно, все это хорошая идея для стартапа!

6. Малоприятные казусы

Тоже вилки и розетки. |Фото: qna.center.

Мы так часто пользуемся обычными розетками, что зачастую забываем о том многообразии данного радиоэлектронного оборудования, которое есть вокруг нас. Например, разъемы USB – это тоже розетка! Примечательно, что разработка новых штекеров – это дело очень сложное и ответственное. В первую очередь с позиций вопроса совместимости оборудования. Например, некоторые вилки радиотехники совместимы с обычными розетками электросетей. История знает неприятные казусы, когда инженеры по ошибке включали системы связи в обычную электросеть, что становилось причиной поломки дорогостоящего оборудования.

7. Розетка для улицы – не просто розетка

Не просто розетка. ¦Фото: jurga.el43.ru.

Люди непосвященные в отрасль обычно даже не задумываются над тем, что оборудование рассматриваемого типа, несмотря на общее внешнее сходство, может иметь очень сильные отличия. Например, розетки для размещения на улицы обладают намного более высоким уровнем защиты от внешних факторов, нежели те розетки, что ставятся внутри помещений.

Если же хочется узнать еще больше интересного, читайте о том, почему розетка вываливается из стены, и как исправить ситуацию.

Почему в розетке две фазы

Даже далекий от электротехники хозяин дома или квартиры просто обязан обладать минимальным набором знаний и навыков, касающихся эксплуатации домашней электросети. И это означает не только умение втыкать вилку в розетку, щелкать выключателем или менять перегоревшие лампочки. Необходимо иметь понятия о проведении простейшей диагностики сети, о выявлении явных неполадок в ее работе. Ведь некоторые из них вполне можно исправить самостоятельно, не прибегая к вызову специалиста.

Почему в розетке две фазы

К одной из простейших проверок, к которым прибегают при внезапном отключении освещения или бытовых электроприборов,  но при оставшихся включенными автоматами, относится проверка наличия фазы. Индикаторная отвёртка есть у большинства хозяев, и сам процесс занимает считанные минуты. И все более-менее понятно, когда такая «ревизия» показывает отсутствие фазы – это могут быть просто перебои в электроснабжении. Но иногда ситуация иная – индикатор светится в обеих гнездах розетки! Понятно, что проблем с подачей нет. Но в чем же дело, почему в розетке две фазы?

Давайте разберемся с причинами такой ситуации, с возможными способами устранения подобных неисправностей.

В каком гнезде должна быть фаза в розетке?

Многим этот вопрос покажется смешным. Но, тем не менее, и с этим следует сразу внести должную определённость, так как публикация рассчитана на совершенно неопытных пользователей. А у них, нет-нет, да и проскакивают неясности. Именно этим, наверное, объясняется немалое количество поисковых запросов типа «в какой дырке розетки искать фазу»? (Правильнее, наверное, выразиться «в каком гнезде»).

Итак, смотрим на однофазную розетку тех стандартов, которые могут встретиться в российских домах – чаще всего это тип С или тип F.

Различия в розетках стандарта С (слева) и F (справа). Разница только в наличии заземляющего контакта.

Тип С – это самая обычная розетка с двумя гнездами под контактные штыри вилки. В одном гнезде должен быть фазный контакт (

L) , во втором – нулевой (N). И больше никаких прикрас.

Тип F в последнее время все активнее замещает тип С. Это связано с тем, что в городских новостройках систему электропроводки стали изначально планировать с наличием заземляющего контура РЕ. Становится нормой обустраивать надежное заземление и в частных домах. Это вызвано требованиями обеспечения безопасности эксплуатации бытовых электроприборов. Взгляните на сетевые вилки свое домашней техники – в подавляющем большинстве случаев современные приборы «просят» подключения и к контуру заземления. Поэтому в розетках стандарта F предусмотрен дополнительный контакт именно для этих целей. Он представляет собой две фигурные подпружиненные пластины, расположенные в аккурат по центру розетки сверху и снизу.

Но какая бы розетка ни была, однозначно в ее гнездах должны быть фаза и ноль. Других вариантов не предусматривается. Наличие заземляющего контакта никак не меняет этого правила.

Для однофазных бытовых приборов, работающих от сети 220 В, взаимное расположение фазы и нуля в подавляющем большинстве случаев никакого значения не имеет. Да и хозяева в процессе эксплуатации зачастую вставляют вилку в розетку, совершенно не задумываясь о ее пространственном положении – короче, как получится. И на работоспособность техники это не оказывает никакого влияния.

Заметим, что есть и в этом плане исключения. Некоторые приборы, например, системы кондиционирования или обогрева со встроенными термостатическими регуляторами, требуют однозначного расположения фазы и нуля на своей клеммной колодке. Но, как правило, эти приборы – стационарной установки, и подключаются не через розетки, а непосредственно к подведённым к ним выделенным линиям проводки.

На этом терморегуляторе для электрического теплого пола положение фазы и нуля строго оговорено. Но подобные приборы обычно устанавливаются и подключаются по стационарной схеме, а не через розетки.

Так на каком же гнезде искать фазу при проверке розеток?

Ответ категоричный – всегда следует проверять оба гнезда. Не надо надеяться на якобы имеющиеся стандарты расположения контактов. И прежде всего потому, что подобных стандартов – вообще не существует.

То, что говорят про правильное положение фазы именно в правом гнезде – это никем и нигде не закреплено. Да, многие мастера -электрики «старой закалки» соблюдают «полярность» розеток, действительно подключая фазу к правой клемме, если смотреть на розетку фронтально. Но это, скорее, можно считать своеобразным «правилом хорошего тона», выделяющим специалистов с профессиональным подходом.

На схеме показано, что фазный контакт на розетках располагается справа. Но это – не жесткий стандарт, а просто негласное правило, своеобразная «профессиональная этика» электриков.

Понятно, что при упорядоченном расположении фазы и нуля легче бывает разобраться с неисправностями, провести диагностику домашней электросети. Мало того, существуют специальные приборы, позволяющие очень быстро и точно продиагностировать розеточную линию – наличие обрывов или утечек, правильность подключения контактов и т.п. Этот тестер достаточно вставить в розетку и включить его.

Специальный диагностический прибор MS6860D, предназначенный именно для тестирования розеток и подходящих к ним линий проводки

Так вот, компоновка подобных приборов рассчитана именно на правое расположение гнезда фазы. То есть при правильном включении тестера в розетку все надписи оказываются читаемы. На иллюстрации выше показан пример такого прибора, и стрелкой выделен светодиод фазы – он расположен справа. Ничто, конечно, не мешает включить тестер и «верх ногами» — он прекрасно справится с задачей и в том случае, когда фаза находится слева. Но, тем не менее, именно такая «правильная» компоновка — все же о чем-то говорит…

Но, опять же – не полагайтесь слепо на эти негласные правила. Всегда, в любом случае при проверке фазы следует проверять оба гнезда.

Как определить, где фаза, а где ноль в розетке?

С такой «диагностической операцией» наверняка придётся сталкиваться любому хозяину дома или квартиры. Проверка осуществляется с помощью недорогих приборов, которые обязательно следует иметь в своем инструментальном «арсенале». Как определить фазу и ноль – читайте в специальной публикации нашего портала.

И вот в ходе проверки обеих гнезд при пропадании «света» хозяина может ждать весьма неожиданный и довольно-таки неприятный «сюрприз». Как раз об этом и пойдет речь далее.

Почему в розетке может появиться две фазы?

Итак, в доме (квартире) внезапно погасло освещение, прекратили включенные работу электрические приборы. Хозяин для начала убеждается в том, что защитные автоматы не отключились. Затем берет индикаторную отвёртку и начинает проверку наличия фазы. Самым удобным местом для этого, безусловно, является розетка. И тут, к его удивлению, индикатор одинаково ярко зажигается в обеих ее гнездах. Все говорит о том, что в розетке – две фазы. Но как такое может быть?

При проверке вдруг выясняется, что в обеих гнездах розетки – фаза. Невероятно? Да нет, этой ситуации есть вполне логичное объяснение…

Если в такой ситуации промерить мультиметром напряжение между двумя контактами розетки, оно будет показывать нулевое значение. Почему – да просто это одна и та же фаза! Другой здесь взяться просто неоткуда, раз в дом (квартиру) заходит однофазная линия питания. А напряжение – это, как известно, разность потенциалов, обеспечивающая возникновение электрического тока. Нет разности – нет и тока, поэтому все приборы отключились.

А почему такое может случиться? Причиной появления двух фаз на розетке является чаще всего обрыв нулевого провода.

Смотрим еще раз на схему, но только – несколько видоизмененную.

Нормальная работа домашней электросети

На схеме показана обычная, так сказать, «штатная» работа домашней электропроводки. Для примера взяты лишь две розетки. Первая – в которой проводится определение фазы и нуля. Вторая – с подключенной нагрузкой. На рисунке условно показана лампочка, но это может быть и любой бытовой прибор во включенном состоянии.

Движение электрического тока проходит в сторону от контакта с большим потенциалом к меньшему. То есть – от фазы к нулю. Стрелками показана «траектория» тока при включенной нагрузке – от автомата по фазному проводу, минуя по пути распределительные коробки. Далее – через розетку (или выключатель – для большинства стационарных осветительных приборов), через нагрузку. И потом – в обратном направлении, но уже по нулевому проводу к нулевой шине и далее, через входной автомат – к подъездному или уличному распределительному щиту. Но там уже зона ответственности энергоснабжающей или эксплуатационной компании – дальше она нас не волнует.

А теперь давайте смоделируем ситуацию, когда, скажем, на нулевой шине или на клемме входного автомата произошел обрыв. Например, при проведении монтажа были недостаточно затянуты зажимные винты или допущены иные небрежности, вроде установленных в натяг проводов. Кстати, именно здесь чаще всего и кроется причина подобных неисправностей домашней сети.

Довольно часто обрыв нулевого провода вызван недостаточно качественным контактом на клемме автоматического выключателя или на нулевой шине

Представим, что потерян контакт нулевого провода на клемме автоматического выключателя.

Обрыв нулевого провода на автомате. Через подключенную нагрузку фазный потенциал свободно распространяется по нулевым проводникам (его распространение показано фиолетовыми стрелками — не путать с электрическим током!)

Несмотря на то что нагрузка включена, прохождение тока невозможно. Общая цепь питания разомкнута на клемме автоматического выключателя. Но что получается вместо этого? Так как нагрузка остается включенной, то ее внутренняя цепь является проводником. Это может быть первичная катушка трансформатора блока питания, нить накаливания лампы, нагревательный элемент бойлера, утюга, электроплитки и т.п. Сам то по себе прибор бездействует – тока нет. Но через него, через его внутреннюю цепь, подключённую к общей сети, потенциал фазы «перетекает» по нулевым проводам. И если сейчас проверить розетку индикаторной отверткой, то в обоих гнездах будет показывать фазу.

На схеме показана всего одна линия, защищенная автоматическим выключателем. На деле же их бывает обычно несколько. Но если обрыв нуля произошел до нулевой шины, то картина с двумя фазами будет наблюдаться во всех розетках.

Кстати, подобная ситуация бывает весьма частым явлением в домах или квартирах старой постройки. То есть там, где еще сохранились старые распределительные щиты с плавкими предохранителями-пробками, а не автоматическими выключателями. Перегорание «нулевой» пробки – дело вполне обыденное. И каждый раз будет вот такая картина. Так что при наличии возможности стоит как можно скорее модернизировать свою домашнюю (квартирную) сеть. То есть установить на входе спаренный автомат, после которого фаза распределяется на группу автоматов по разным линиям, а ноль заводится на общую нулевую шину. Вероятность «потери» нуля при такой схеме существенно снижается.

От такой дремучей «красоты», безусловно, необходимо как можно быстрее избавляться. При любом перегорании (выбивании) пробки на нулевом проводнике в розетках будет появляться две фазы.

Наверное, из вышеизложенного уже должно быть понятно, что если после выявления такой аварии отключить от сети всю нагрузку (все бытовые приборы и освещение), то «эффект двух фаз» сам по себе пропадет. Просто у фазы не останется пути перетекания на нулевой провод. Правда, работоспособность системы от этого никак не восстановится.  Все равно необходимо разбираться с причиной, искать участок обрыва.

А для этого желательно сразу локализовать повреждённый участок домашней сети. Ведь «всеобщее двухфазие» будет наблюдаться исключительно в том случае, если обрыв произошел еще до нулевой шины.  То есть на непосредственно подходящим к ней от автомата нулевом проводе.

Проверяется это несложно. К розетке ближайшей к распределительному щитку группы подключается какой-нибудь несложный бытовой прибор. Пусть это будет даже обычный утюг или вентилятор, неважно. Главное, чтобы он был во включённом положении. Его роль – всего лишь стать «мостиком» для фазы. Затем берется индикаторная отвертка, и ею последовательно проверяются и соседние розетки этой группы, и далее – все без исключения розеточные группы в квартире (доме). Если во всех розетках «висит» по две фазы – дело ясное, обрыв нуля следует искать в щитке. Обычно это не вызывает затруднений. Как правило, такой дефект легко обнаруживается и довольно быстро устраняется. Это «лечится»  зачисткой и подтяжкой контактов на клеммах (настоящий обрыв провода в щитке – дело практически невероятное). Естественно, все работы в электрощите должны производиться при отключённом вводном автомате.

Но если проверка не дала такой полной ясности, то, скорее всего, разрыв нуля локальный. И ревизию следует продолжить. Нагрузка переносится на розетку следующей распределительной коробки. Действия повторяются: сначала соседние розетки, затем – далее по сети. Рано или поздно наступит ясность – на какой линии или в какой распределительной коробке имеется разрыв нуля.

Не поленитесь проверить надежную затяжку всех проводов на нулевой шине. Нередко плохой контакт именно на ней приводит к пропаданию нуля и появлению второй фазы в розетках.

Случается и так, что на нулевой шине был ненадёжно закреплен только один проводник, который в составе кабеля проводки далее идет в какое-то помещение или на конкретную розеточную группу. Тогда, понятно, область неполадок будет распространяться только на эту линию. Все остальные розетки и осветительные приборы, подключенные к другим линиям, будут в рабочем состоянии.

Видео: Почему на контактах розетки оказывается две фазы?

И даже на одной какой-то линии, имеющей две или более распределительных коробки, возможна локализация такого повреждения. Как наверное, уже понятно, причиной тому может стать разрыв нулевого проводника именно в распределительной коробке. При этом все остальные точки подключения этой же линии, но коммутированные на других распределительных коробках, останутся в рабочем состоянии.

Разрыв нуля может произойти и непосредственно в распределительной коробке, обеспечивающей, например, подключение люстры в комнате и расположенных под выключателем или в одной группе с ним розеток. На остальные распределительные коробки влияния оказываться в данном случае не будет – правая розетка на схеме остается рабочей.

А происходит это чаще всего или из-за обветшалости проводки.  Или из-за некачественного выполнения соединения проводов в коробке. Особо это характерно для тех домов или квартир, где пока в эксплуатации остается алюминиевая проводка. Алюминий – металл очень мягкий и даже, как говорят, «плывущий». То есть даже надежные, казалось бы, скрутки или клеммные соединения начинают ослабевать и требуют подтяжки. Кроме того, слой окислов на его поверхности создает немалое дополнительное сопротивление. А это ведет к нагреву соединений, появлению искрения и как следствие – полному пропаданию контакта. Так что это – лишний повод задуматься о полной смене проводки на качественные медные кабели.

Каким должен быть кабель для качественной проводки в квартире или доме?

Ответ однозначный – только медный. Кстати, о том же категорично говорят и действующие, законодательно утвержденные нормы и правила. Как правильно выбрать кабель для проводки в квартире – читайте в специальной публикации нашего портала.

Кстати, и с медными проводами некоторые мастера чудят так, что просто удивительно, как домашняя электросеть еще работает. Так что проверка распределительных коробок и приведение их в полный порядок – одна из ключевых мер по недопущению пропадания нуля.

С таким качеством соединения в распределительной коробки не только ноль пропадать будет. Здесь и до более серьезной аварии – один шаг.

Гораздо сложнее бывает найти место обрыва нуля, если он произошёл на скрытых участках проводки, вмурованных в стену. Здесь придется больше потрудиться для локализации возможного аварийного отрезка, выполнить прозвон скрытых участков. Да и восстановление будет связано с более масштабными работами – вскрытием старой проводки и проведением замены.

Правда, сам по себе провод, заключенный в стену, обламывается или обрывается крайне редко. Чаще этому способствуют непродуманные действия хозяев квартиры. В частности, сверление отверстий в стенах на явно опасных участках, без предварительной проверки на наличие проводки.

Кстати, при таком нарушении целостности проводки возможна и еще одна причина появления второй фазы в розетке. Но она уже будет иметь несколько иную «природу».

Еще одна причина возможного появления второй фазы в розетке.  Оборванный нулевой провод, идущий от нее, контактирует с фазным

Ситуация нечастая, но возможная. Например, выполнялось сверление стены, и бур перебивает нулевой провод кабеля. В таких случаях почти наверняка – короткое замыкание со срабатыванием защиты. Но если при этом нижний оборванный конец нулевого провода «прикипел» к оставшемуся целым фазному, то получится картина, показанная на схеме выше. Короткого замыкания уже нет, то есть автоматический выключатель на такой контакт реагировать не будет. А вот в розетке появится вторая фаза. Причем, как говорится, на «постоянной основе»,  то есть независимо от включения нагрузки в остальные розетки. Такое повреждение трудно отыскивается и непросто «лечится». Так что при выполнении сверлильных работ на стенах всегда следует соблюдать нужную осмотрительность.

Насколько опасно наличие второй фазы в розетках?

Если случилась такая авария, то паниковать не следует. Безусловно, она неприятна сама по себе. Да и отсутствие электроэнергии тоже не нравится никому, пусть даже на каком-то ограниченном участке.

Но, как мы уже видели раньше, в подавляющем большинстве случаев причину такого явления вполне можно «найти и обезвредить».

Подключенным на момент обрыва нулевого провода электроприборам особая опасность не грозит. Отсутствие напряжения (а как мы помним, между двумя одноименными фазами напряжения попросту нет) просто приведет к отключению бытовой техники и освещения. Но, конечно, оставлять их во включенном состоянии все же не следует. Это в особенности касается приборов с точной электроникой. Такие «авралы» на пользу ей могут не пойти.

Теперь – об опасности для людей. Если сразу выключить все приборы, то, как уже говорилось, эффект «второй фазы» исчезнет сам по себе. (Кроме последнего рассмотренного случая). То есть ожидать каких-то «катаклизмов» вроде коротких замыканий или пожароопасных ситуаций – не приходится. Но есть опасность другого рода. Она касается вероятности появления фазы и на корпусе приборов.

И в особенности это становится опасным, если квартира или дом не оборудованы системой заземления. Некоторые «деятели». стремятся решить проблему заземления, как говорится, «малой кровью». Пытаются обмануть сами себя установкой на розетках перемычек между нулевым и заземляющим контактами. А это – категорически запрещается!

Ни в коем случае не повторяйте вот такой глупости! Подобная «защита» может таить, без преувеличения, смертельную угрозу!

Представить, что произойдёт при обрыве нуля – несложно. Фаза через нагрузку «перетекает» на нулевой контакт, а от него, через перемычку — на заземляющий. А он напрямую связан с металлическим корпусом электроприбора. То есть фаза может сидеть на кажущимся безопасным корпусе холодильника, стиральной машины, электроплиты, осветительного прибора и т.п. Где гарантия, что в этот отрезок времени никто из домашних не коснется их рукой или другой открытой частью тела? А вот это уже – действительно страшно!

Никогда не преуменьшайте опасность электрического тока!

Многие даже не знают, насколько ток опасен для человека. Причем, показатели силы этого тока могут показаться совсем незначительными. А между тем, он способен наносить мгновенные электрические удары с непредсказуемым исходом. Обязательно ознакомьтесь со специальной публикацией нашего портала, посвященной опасности электрического тока для человека.

Две фазы в розетках: 4 типовых причины

Начинающий электрик попадает в «ступор», когда сталкивается с нестандартной ситуацией при поиске неисправностей и проверке напряжения однофазным индикатором.

Он может обнаружить две фазы в розетках и сразу задумывается, почему так происходит. Ведь в квартиру приходит всего 2 рабочих потенциала: фазный и нулевой. Откуда появился еще один, третий?

Именно эту ситуацию из четырех причин с подробными схемами я и разбираю в статье дальше.

Содержание статьи

Практически во всех квартирах можно найти емкостной, чаще всего китайского производства, индикатор напряжения. Именно им и пользуются все домашние мастера. Однако надо хорошо представлять те процессы, которые при этом происходят.

Как работает индикатор напряжения: краткое пояснение

Для проверки потенциала фазы наконечник индикатора отвертки устанавливают в гнездо проверяемой розетки, а пальцем касаются свободного контактного гнезда на его корпусе.

Внутри указателя последовательно смонтирован высокоомный резистор и неоновая лампочка или светодиод. Токоограничивающее сопротивление снижает ток через эту цепочку до безопасной для тела человека величины, но достаточной для свечения индикатора.

Дальше по руке, телу и обуви ток стекает на землю и по ней возвращается на трансформаторную подстанцию, образуя замкнутый контур.

Если индикатором коснуться потенциала нулевого провода, то его очень маленькая величина не сможет вызвать свечение индикаторной лампочки, что и служит основной причиной заявить, что на нем нет опасного напряжения.

Однако на практике встречаются ситуации, когда при возникновении неисправностей в бытовой проводке, работая емкостным индикатором напряжения, домашний мастер замечает опасный потенциал там, где он, по его мнению, быть никак не может.

2 фазы в розетках однофазной проводки: 3 возможных причины

Объясняю последовательно, что может произойти при обрыве нулевого потенциала по разным причинам:

1. внутри вводного квартирного щитка;
2. в распределительной коробке или около нее;
3. при пробое изоляции скрытой в стене проводки с повреждением нулевого провода и его замыканием на фазу.

Разбираю их более подробно с поясняющими схемами.

Причина №1. Повреждение контактов на вводе в квартиру или дом: как создается и чем опасно

Хотя это уже редкость, но в старых деревянных домах еще встречаются вводные щитки, которые защищены не автоматическими выключателями, а электрическими пробками с предохранителями.

Вот такие раритеты до сих пор работают в сельской местности по схеме заземления TN-C. Через две пробки в дом подается напряжение от питающей линии электроснабжения.

Вместо пробок можно встретить автоматический выключатель ПАР, но принцип пропадания потенциала нуля он не изменяет.

Дело в том, что при возникновении аварийной ситуации, связанной с созданием короткого замыкания или перегрузки отгорает тот предохранитель, плавкая вставка которого более чувствительна. Процесс случайный, предвидеть невозможно.

Электрическая цепь разрывается, а аварийный ток прекращает свое опасное воздействие.

Рассмотрим случай, что произойдет, когда отработал предохранитель нуля, а не фазы. Этот же случай характерен для более новой схемы с автоматическим выключателем, если повреждена цепь нулевого проводника в месте его подключения к сборной шине.

Из-за нарушения правил монтажа электропроводки в квартире может быть поврежден электрический контакт провода.Он же может просто отгореть при плохом зажатии винтов крепления на клемме в месте подключения. Встречаются такие ляпы и у современных монтажников.

Приходилось видеть случаи, когда монтеры срезают изоляцию острым ножом, вращая его вокруг металлической жилы, наносят на ней царапины. В ослабленном месте она легко обламывается после нескольких загибов.

Есть мастера, которые до сих пор снимают изоляцию бокорезами или пассатижами вместо специальных приборов — стрипперов. Тяжело переубеждать таких работников. Они себе на уме. Беда в том, что от их ошибок страдают другие люди.

При таком обрыве провода потенциал нуля будет отсутствовать в схеме, а фазы дойдет до всех подключенных потребителей, включая розетки и лампочки.

Обращаю внимание, что все электрические потребители квартиры жестко подключены к нулевой шине квартирного щитка.

Если где-то в розетке что-либо включено, а это в первую очередь холодильник или морозильник, а также, микроволновка и другая техника, то через внутреннее сопротивление этого оборудования потенциал фазы проходит на сборку нулевой шинки, а далее ко всем контактам розеток.

Для более наглядного примера показал на картинке этот случай лампочкой с включенным выключателем. Светиться она, конечно, не будет (нет достаточных условий для действия закона Ома), но обходную цепочку для проникновения потенциала фазы создает.

Надеюсь, что объяснил, почему 2 фазы в розетках показывает емкостной индикатор напряжения при исчезновении потенциала нуля на вводе в квартиру.

Проблема возникает на всех коммутационных точках квартиры или частного дома.

Причина №2. Обрыв нуля внутри распределительной коробки или за ней

Типовая схема старой одноквартирной проводки создавалась с распаечными коробками, которые позволяют значительно экономить расход кабеля и проводов. Да и сейчас этот способ еще широко применяется монтажниками.

Когда нарушится контакт провода нуля в распределительной коробке, то на розеточный блок в оба контактных гнезда может пройти фаза:

• по своей цепочке она и так подводится;
• а на второй контакт поступит через подключенный потребитель, как в предыдущем случае на вводе.

В масштабе всей системы электроснабжения эта картинка выглядит так.

Более подробно изобразил этот случай для лучшего понимания через цепочку освещения.

Индикатор опять будет светиться в обоих положениях. Секретов здесь нет, неисправность скрыта в плохом, некачественном соединении проводов между собой. Придется искать это место и делать подключение правильно.

Причина №3. Замыкание нулевого и фазного провода при пробое изоляции с обрывом нуля в розеточном блоке

Подзаголовок получился сложным, но этот случай очень просто объяснить.

Домашний мастер не всегда держит в своей памяти все события, где-то да ошибается. Ему периодически приходится сверлить стены для крепления мебели, светильников, картин, других предметов.

Не все думают и знают, где и как проложена проводка, под какими углами выполнены кабельные магистрали. Опять же, не все приборы поиска скрытой проводки работают правильно, да и мало кто ими пользуется.

Вот и попадают сверлом дрели или перфоратора в провод, создавая короткое замыкание, которое отключает автоматический выключатель.

После извлечения сверла один из проводов, например, нулевой, может быть оборван и отключен. А дальше при проверке напряжения емкостным индикатором от оставшейся подключенной нагрузки опять будет показано 2 фазы в розетках.

Здесь же возможна ситуация, когда в розетках нет подключенной нагрузки, но оборванный провод нуля касается фазного прямо в стене или на корпусе розеточного механизма. Все это надо проверять и осматривать.

Как искать обрыв нуля в квартире: 2 методики

Поиск неисправности можно вести:

1. безопасно прозвонкой — на полностью обесточенной электропроводке;
2. под напряжением, что требует навыков электромонтера хотя бы третьей группы по ТБ.

Как вызвонить электрическую схему проводки быстро и безопасно за 3 этапа

Этап №1. Отключить вводные коммутационные аппараты и проверить отсутствие напряжения

Если со снятием питания автоматическим выключателем или предохранителями обычно вопросов не возникает, то на проверку отсутствия напряжения многие электрики внимания не обращают, а зря.

Достаточно одной секунды, чтобы ткнуть индикатор в контрольную точку. Это избавит от попадания под напряжение из-за:

• залипания контакта выключателя;
• отключения не того участка цепи;
• наличия «хомутов» в схеме;
• других ошибок.

Этап №2. Общая прозвонка цепи

Цифровой мультиметр переводится в режим прозвонки или омметра для замера омических сопротивлений. Берем любой длинный изолированный провод. Один конец его подключается на отключенную шинку нуля. Второй — садится на клемму прибора.

Вторым щупом омметра проходят по всем гнездам розеток. На одном из них должна создаться электрическая цепь, когда прибор покажет маленькое сопротивление провода (нормальное состояние цепи нуля), а на втором будет большое — ∞ (отсутствие электрического контакта фазы с потенциалом нулевой шины). Это нормально.

Когда показания мультиметра будут иные, необходимо искать неисправность дальше. Оборванную цепь нуля мультиметр покажет высоким сопротивлением в обоих гнездах.

Правильность подключения нулевой шины нужно проверить двумя последовательными действиями после ее включения: Измерением напряжения между ее потенциалом и землей, взятом на контуре заземления или, в крайнем случае, на водопроводе, батарее отопления (допустим перепад несколько вольт из-за плохих контактов нестандартных заземлителей). Последующей проверкой омметром, который должен показать короткое замыкание.

Этап №3. Поиск неисправностей в розеточном блоке и распределительной коробке

Когда омметр показал обрыв цепи между контактом розетки и нулевой шинкой, то весь этот участок необходимо делить на отрезки, а затем поэтапно вызванивать каждый.

Для начала удобнее снять корпус с розетки, осмотреть и проверить состояние контакта на подходящем проводе. Затем ищется распределительная коробка, вскрывается, определяется узел сборки нуля (обычно самый толстый) и с него снимается изоляция.

От этого места вызванивается цепь в две стороны: к розетке и на нулевую шинку. В одном из направлений будет обрыв. Его и следует дальше обследовать. Если оборвана жила провода, то ее нужно заменить при наличии резерва.

Однако обнаруженное повреждение провода может проявиться еще раз. Поэтому лучше заменить весь отрезок кабеля на этом участке. Его просто крепят за один конец старого и, вытягивая поврежденный кусок, одновременно затягивают новый.

Поиск обрыва нуля под напряжением: подробная инструкция

Проверка наличия напряжения емкостным индикатором показывает только наличие фазы. Она не определяет величину разницы потенциалов, то есть напряжения. В этом и состоит основная ошибка.

Технологию поиска неисправности следует расширить и работать вольтметром. Сейчас эта функция имеется во всех современных цифровых мультиметрах и старых стрелочных тестерах.

Работа с вольтметром относится к опасной. Она требует соблюдения мер безопасности. Можно попасть под напряжение.

В принципе эта работа уже частично сделана. Остается только отключить полностью все потребители, освободив розетки от вставленных вилок. Заодно переведите все выключатели освещения в положение «Откл». Это облегчит поиск неисправности, упростит анализ.

Затем емкостным индикатором напряжения внимательно проверяем все гнезда розеток и записываем те, которые вызвали сомнения.

Берем вольтметр, замеряем им напряжение во всех розетках, сравниваем показания.

На исправных розетках будет показан результат действующего напряжения бытовой сети (порядка 220 вольт), а на поврежденных — ноль. С ними и придется разбираться дальше.

Можно, конечно, разбирать участки цепи на отрезки и замерять места, куда не доходит напряжение. Но, домашнему мастеру я рекомендую не идти этим путем, а просто отключить вводной автомат и вызванивать схему по вышеприведенной технологии. Это намного безопаснее.

После устранения неисправности неопытные электрики в спешке могут создать короткое замыкание подачей напряжения на отремонтированный участок с оставленными закоротками или перемычками. Перед включением автомата проверяйте отсутствие КЗ прозвонкой цепи.

Почему обрыв нуля трехфазной схемы создает самый опасный режим и как от него защититься

Преимуществом и одновременно недостатком бытовых однофазных цепей является то, что они все взаимосвязаны и объединены в общую трехфазную схему от питающего трансформатора.

А не ней используется общий ноль (нейтраль), по которому протекают токи всех трех фаз. Он требует очень надежного подключения на вводе в здание, да и на всем протяжении воздушной или кабельной линии.

Однако провода иногда отрываются при неблагоприятной погоде и стихийных бедствиях. Да и качество монтажа иногда страдает, как показано на фото, кочующего по интернету сурового русского светодиода. На нем высокое переходное сопротивление вызвано не достаточным усилием затяжки резьбового соединения.

Встречаются другие дефекты, связанные с подключением алюминиевых жил.

Такой монтаж часто приводит к перегреву провода, отгоранию ноля с разрывом цепи и перераспределением потенциалов напряжения на подключенных потребителях.

Каждые две квартиры здания оказываются последовательно подключенными под линейное напряжение 380 вольт.

Их общее сопротивление складывается и создает единый ток нагрузки, который обеспечивает в каждой квартире свое напряжение (схема делителя).

Поскольку у одного хозяина может работать только холодильник, а у другого дополнительно большое количество мощных электроприборов, то один из них окажется подключенным практически под 380 вольт, а второй не получит почти ничего из-за смещения нейтрали

В одной квартире погорит холодильник, морозильник и вся подключенная бытовая техника, а в другой возникнут неисправности, связанные с недополучением электроэнергии.

Все эти процессы проходят очень быстро, буквально за считанные секунды. На них человеку сложно среагировать отключением коммутационных аппаратов: мало времени.

Исправить положение дел и спасти свою технику могут только автоматические защитные устройства. Эту функцию выполняет реле контроля напряжения РКН. Оно быстро отключает питание при отклонении напряжения выше или ниже допустимого уровня.

Обрыв нуля трехфазного электроснабжения устраняют не домашние мастера, а специалисты, обслуживающие промышленные электроустановки. Это их зона ответственности.

Владелец видеоролика Заметки электрика популярно объясняет, как появляются две фазы в розетках. Рекомендую посмотреть.

Жду ваших вопросов в разделе комментариев.

Зачем вилке дырка и еще несколько занимательных фактов про розетки

10348

В рутинной повседневности мало кто задумывается над тем, насколько важным и вместе с тем гениальным изобретением является электрический соединитель! Звучит страшно, но на самом деле речь идет про обычную вилку и розетку. Как правило, мы абсолютно не задумываемся над тем, и не ценим то, что используем каждый день с самого детства. Самое время исправить эту вопиющую несправедливость.

1. Зачем вилке розетки отверстие

На самом деле все очень просто. Дело в том, что хорошо знакомая всем вилка далеко не всегда работает только «папой». В некоторых странах существуют гибридные розетки из которых торчит дополнительный токопроводящий штырь. Именно для него и предназначено данное отверстие. Тем не менее, в большинстве случаев, «транспортировка» энергии осуществляется лишь через лепестки.

2. Стара как мир

Знакомое нам всем с детство штепсельное соединение для электросетей было запатентовано в 1904 году на имя инженера Харви Хаббелла. До этого использовался метод подключения при помощи ламповых патронов, созданный Томасом Эдисоном. Повсеместное внедрение розеток современного типа началось с 1920-х годов, уже после Первой мировой войны.

3. Почему в разных странах разные вилки

Здесь тоже все просто. Электрификация государств происходила очень неравномерно и более того – не централизовано. Каждая страна была вынуждена создавать свои собственные стандарты электронных сетей и оборудование для них (или приобретать эти стандарты и оборудование у других). В итоге на сегодняшний день у нас есть американский, азиатский, британский, датский, австралийский, общеевропейский, швейцарский, итальянский и еще многие другие типы розеток.
Само собой cо второй половины XX века во всем мире набирает обороты стандартизация оборудования.

4. Действительно ли оборудование называют «мама» и «папа»

Интересная особенность. Электрики почти во всех странах мира называют вилку и розетку обозначениями «папа» и «мама» (кто еще не понял, догадайтесь сами почему). В англоязычных странах используются слова «male» и «female» (мужчина и женщина), однако в целом суть от этого не меняется. Можно было бы подумать, что подобные термины были введены в электротехнике официально. Но это не так, просто электрики во всех странах думают более-менее одинаково.

5. Розеток для детей не существует

Наверняка каждый с детства помнит о том, как родители запрещали ему совать пальцы в розетку (а также любые посторонние предметы). Поразительно, но за всю историю развития электротехники, люди так и не создали розеток с защитой от детей. Даже мебель с «безопасными углами» существует, а вот защиту от 220В по-прежнему обеспечивают «мудрым родительским наставлением». Возможно, все это хорошая идея для стартапа!

6. Малоприятные казусы

Мы так часто пользуемся обычными розетками, что зачастую забываем о том многообразии данного радиоэлектронного оборудования, которое есть вокруг нас. Например, разъемы USB – это тоже розетка! Примечательно, что разработка новых штекеров – это дело очень сложное и ответственное. В первую очередь с позиций вопроса совместимости оборудования. Например, некоторые вилки радиотехники совместимы с обычными розетками электросетей. История знает неприятные казусы, когда инженеры по ошибке включали системы связи в обычную электросеть, что становилось причиной поломки дорогостоящего оборудования.

7. Розетка для улицы – не просто розетка

Люди непосвященные в отрасль обычно даже не задумываются над тем, что оборудование рассматриваемого типа, несмотря на общее внешнее сходство, может иметь очень сильные отличия. Например, розетки для размещения на улицы обладают намного более высоким уровнем защиты от внешних факторов, нежели те розетки, что ставятся внутри помещений.

В розетке две фазы – что делать и как устранить повреждение

Одной из популярных неисправностей электропроводки в квартире является появление так называемой второй фазы в розетке. Если пропал свет в комнатах, но все приборы работают, значит и Вы стали жертвой такой поломки. Далее мы расскажем, что делать, если в розетке две фазы, почему такое может произойти и как устранить повреждение самостоятельно!

Как это происходит?

Для того, чтобы Вы поняли причину неисправности, предоставим наглядную схему подключения розетка-выключатель-лампочка:

Как Вы понимаете, напряжение подается по фазному проводу и возвращается по нулевому. А теперь представьте, что будет, если произойдет обрыв нуля:

Если включить выключатель света, напряжение пройдет через нить накаливания либо включенный электроприбор, перейдет в нулевой провод и т.к. нули связаны, направится к розетке по второму контуру. Итог – при проверке напряжения в гнездах розетки пробником Вы увидите две фазы. Если Вы позаботились о заземлении квартиры, опасности для жизни не будет, просто нужно будет найти обрыв нулевого провода и восстановить контакт. Однако если в квартире использовалось зануление электропроводки, последствия могут быть не самыми лучшими.

Основные причины неполадки

Как Вы уже поняли, причиной появления двух фаз на розетке чаще всего является обрыв нуля. Потеря контакта может произойти на этажном щитке, на вводе в квартиру, в одной из распределительных коробок и даже просто в стене.

Если провод отгорел в электрощитке, в квартире погаснет свет, но розетки все также будут работать, но только когда включаешь электроприбор либо освещение в комнате. Если же Вы все выключите и проверите напряжение в розетке, увидите, что фаза будет только одна.

Иной случай, когда обрыв нуля происходит в распределительной коробке одой из комнат. В этом случае перестанет гореть свет только в этой комнате, в остальных все будет работать, как и раньше. Чтобы решить проблему, нужно будет раскрыть распредкоробку и восстановить соединение проводов.

Еще одна частая причина, почему две фазы в розетке – старая проводка при которой вместо автоматических выключателей на вводе вкручены пробки. Если выбьет только одну пробку, нулевую, напряжение появится в двух гнездах. Чтобы такого не произошло, рекомендуем заменить электропроводку в квартире на современную – с нулевой шиной.

Также часто встречается ситуация, когда обрыв происходит непосредственно в стене из-за Вашего непрофессионализма. Перед тем, как вешать картину необходимо обязательно найти электропроводку в стене, чтобы не повредить ее гвоздем (и себя в том числе). Если Вы перебьете только нулевой проводник, появятся две фазы в розетках. Сюда же можно отнести и повреждение провода грызунами, которые могут существовать в пустотах панелей многоквартирных домов. О том, как защитить проводку от грызунов, мы рассказывали в соответствующей статье.

Рекомендуем просмотреть видео, на котором наглядно предоставлена неисправность:

Итак, мы рассказали, почему может появиться напряжение в двух гнездах розетки, как это происходит и что делать, чтобы решить проблему. Теперь хотелось бы объяснить, как сразу же понять, что произошло повреждение провода N и это не обе фазы, а одна, которая перетекла по второй линии электросети.

Полезный совет читателям

Ситуация понятная – пропал свет в квартире и Вы сразу же пробником решили проверить напряжение в розетках. Заметив, что индикатор показывает фазу на двух проводах, Вы подумали, что это две фазные жилы у Вас в электропроводке. Как мы уже сказали, все далеко не так и убедиться в этом можно следующим образом:

С помощью мультиметра проверьте напряжение в розетке, если покажет 0, значит фаза у Вас только одна, перетекающая на нулевой проводник.

Это самый верный способ определить неисправность, ведь индикаторная отвертка это крайне не точный метод проверки. Индикатор может сработать на наводку и показать вторую фазу, хотя на самом деле она будет одна.

Напоследок рекомендуем просмотреть еще одно полезное видео по теме:

Вот и все, что хотелось рассказать Вам о такой неисправности проводки. Обращаем Ваше внимание на то, что последствия появления такого рода поломки могут быть весьма ощутимыми – если в Вашей квартире использовалось зануление, напряжение может перейти на корпус электроприборов, что крайне опасно. Надеемся, теперь Вы знаете, что делать, если в розетке две фазы, как устранить повреждение и почему такое случается!

Английский словарь для описания компьютерных проблем. Онлайн-упражнение

Прочтите следующий разговор между Хуаном и Питером. У Питера проблемы с ноутбуком перед тем, как он проведет короткую презентацию Power Point на собрании.

Из контекста попробуйте угадать значение слов / фраз, выделенных полужирным шрифтом . Затем выполните викторину в конце, чтобы проверить, правы ли вы.

Хуан: Что происходит, Питер, ты выглядишь расстроенным?

Питер: «Мой ноутбук не включается .Раньше работало, не знаю, что не так!

Хуан: «Это подключено к ?»

Питер: «Да, я подключил его к электросети, но это не должно иметь значения, потому что аккумулятор ноутбука все еще имеет заряд или питание».

Хуан: «Вы уверены, что в розетку в стене подается питание? Попробуй воткнуть в другую розетку.

Питер: «Я уже пробовал это, и в розетке есть питание.Я подумал, что может быть проблема с кабелем питания , но он отлично работает с другим ноутбуком. ‘

Хуан: «У меня была проблема с моим настольным компьютером в прошлом году, когда провода отсоединились. в кабеле питания. Поэтому мне пришлось заменить кабель питания. Вы можете использовать мой ноутбук, чтобы показать это ».

Питер: «Спасибо, Хуан, но я сохранил презентацию только на моем жестком диске . Поэтому я не могу показать презентацию на вашем ноутбуке.’

Хуан: «Вы можете вспомнить, когда в июле у меня была проблема с моим ноутбуком. Когда внезапно экран завис, и ноутбук не реагировал, когда я нажимал любую из клавиш на клавиатуре или когда я перемещал палец по сенсорной панели . Иногда он выздоравливал, и я мог продолжать использовать приложение, но в других случаях давал сбой и полностью переставал работать. Итак, мне пришлось перезагрузить ноут. Это было так неприятно, потому что иногда я терял всю работу, которую делал.Тогда приложение вообще не загружало , так что я даже не мог его тогда использовать. ИТ-инженер сказал мне, что это ошибка программного обеспечения в приложении. Так что она просто переустановила приложение , и оно работает нормально ».

Питер: «Я рад за вас, но у меня нет питания для ноутбука, так что это не программная ошибка. Похоже на аппаратную неисправность.

.

Почему все серверы не являются четырехпроцессорными

Supermicro 2049P TN8R Подсветка ЦП

Всякий раз, когда мы проводим обзор серверов 4P, такой как наш недавний обзор Supermicro 2049P-TN8R, мы неизбежно получаем вопрос: почему все серверы не являются серверами с четырьмя сокетами? В каждом обзоре мы стараемся осветить плюсы и минусы, но вместо этого мы хотели выпустить статью, в которой обсуждались бы некоторые факторы. Это не исчерпывающий список, но он отражает некоторую динамику на рынке. Мы также хотим отметить, что это делается в первом квартале 2020 года, и последующие поколения ЦП могут изменить их представление.

Почему все серверы не являются четырехпроцессорными, видео

Мы сняли видео этого обсуждения. Если вы в пути и предпочитаете слушать, чтобы узнать о динамике рынка, это должно помочь. Проверьте это здесь:

Конечно, в нашей статье есть более подробные сведения, поэтому продолжайте читать, чтобы углубиться в подробности.

Почему все серверы не являются четырехпроцессорными

В нашем обсуждении мы поговорим о некоторых причинах, по которым 4-сокетные серверы могут иметь большой смысл.Затем мы обсудим, почему они по-прежнему составляют относительно небольшую часть рынка по количеству единиц. Наконец, мы собираемся обсудить некоторые региональные вариации.

Почему 4-сокетные серверы имеют смысл

Возможно, самая большая причина перейти на 4-сокетные серверы — это увеличение размеров узлов. Это означает, что в узле больше памяти и больше мощности процессора. В результате можно увеличивать размеры проблем без необходимости перемещаться с узла на сетевые структуры. Даже для виртуализированных серверов более крупные узлы означают, что можно получить более высокую плотность виртуальных машин с меньшим количеством неиспользуемых ресурсов.

Supermicro 2049P TN8R Внутренняя память области ЦП

Также можно получить дополнительное расширение на каждый узел. В современных серверах линии PCIe выходят из разъема ЦП. В четырехпроцессорных серверах, в частности в серверах Intel Xeon Scalable текущего поколения, вы фактически получаете в два раза больше линий PCIe, чем это возможно, за счет удвоения линий ЦП. Мы видели, как системы хранения используют эти дополнительные линии PCIe для подключения большего количества дисков NVMe и добавления дополнительных возможностей подключения SAS. Мы даже видели серверы с графическими процессорами, в которых наборы графических процессоров присоединены к каждому процессору в конфигурации с 4 сокетами.

Inspur 4 Socket Olympus с GPU Box 32 Топология графического процессора на OCP Summit 2019

С точки зрения затрат есть ряд факторов, которые могут помочь сделать 4-процессорные серверы разумными. Например, существует множество частей инфраструктуры, основанных на модели для каждого узла, где затраты можно снизить за счет консолидации в более крупные узлы. Эти типы затрат включают программное обеспечение для управления, а также такие простые элементы, как меньшее количество портов коммутатора управления.

Inspur TS860M5 4U8S 4S Board с OCP NIC

Экономия средств распространяется на аппаратную часть.Многие серверы могут использовать одну сетевую карту на узел. Если это так, удвоение емкости узла по существу означает половину числа сетевых адаптеров. Это также означает половину затрат на коммутатор и оптику / кабели на узел, что значительно снижает затраты на сеть.

Внутри самого узла также есть ряд преимуществ с точки зрения затрат. Для систем с одним узлом на шасси стоимость шасси и двух блоков питания распределяется на удвоенное количество сокетов ЦП и памяти, что эффективно снижает накладные расходы.Требуется загрузочный диск или набор загрузочных дисков независимо от размера узла, поэтому он также масштабируется с помощью узлов, а не сокетов. На материнской плате используется половина BMC, PCH и базовых сетевых адаптеров, таких как сетевые адаптеры управления 1GbE, чем в двухпроцессорных серверах.

Inspur Systems NF8260M5 Вентилятор с горячей заменой

Самый простой способ представить себе эту экономию затрат — это то, что существуют затраты на серверную инфраструктуру, которые по-прежнему масштабируются на узел, а не на сокет или ядро. В результате использование более крупных узлов может эффективно снизить затраты на 50% в некоторых областях.

Запуск каждого узла на более высоких уровнях мощности из-за использования большего количества компонентов означает, что блоки питания работают с более высокими значениями своего рабочего диапазона. Обычно это может привести к повышению эффективности блока питания и дальнейшему снижению совокупной стоимости владения.

Supermicro SYS 2049U TR4 Установлены четыре модуля DIMM Xeon Platinum и 48 модулей DDR4 объемом 32 ГБ

Помимо преимуществ увеличения размера узла и снижения затрат на инфраструктуру на сокет, есть еще одно преимущество — обновления. Некоторые довольно крупные поставщики услуг придерживались стратегии, согласно которой они развертывали четырехпроцессорные серверы с двумя ЦП, а затем обновляли их в середине жизненного цикла до четырех ЦП с удвоенной производительностью или более.Им не пришлось бы покупать больше серверов, а вместо этого просто добавлять процессоры. Многие из этих проектов модернизации были отложены на неопределенный срок, но это причина того, что некоторые перешли на 4-сокетные.

Почему 4-сокетные серверы меньше объема

Несмотря на изложенные выше преимущества, а также некоторые другие, четырехпроцессорные серверы далеки от доминирующей архитектуры сегодня. Вместо этого двухпроцессорные серверы преобладают с точки зрения объема.

HPE ProLiant DL360 Gen10 Проверка радиаторов HP и стандартной совместимости с вентиляторами HP и стандартными

Очевидный ответ — цена.Просто каждый узел стоит значительно дороже, даже если можно получить экономию на каждом узле. Для небольших установок стойки или меньше многим организациям просто нужно больше узлов для меньших доменов отказа. С меньшим количеством более дорогостоящих узлов узел, который отключен по какой-либо причине, представляет собой более высокую пропорциональную стоимость автономных ресурсов в небольших установках.

Как мы видели на примере Licenseageddon Rages as VMware Overhauls Per-Socket Licensing, современное программное обеспечение все чаще лицензируется на основе количества ядер, а не сокетов или узлов.В корпоративной среде, где затраты на программное обеспечение часто превышают затраты на оборудование, повышение производительности на ядро ​​важнее, чем повышение производительности в узле.

Dell PowerEdge R930 Передняя часть в стойке

Что касается производительности, то одно из самых больших влияний — это пропускная способность канала UPI. Каждый из процессоров Intel Xeon Scalable в SKU Gold 6200 и Platinum 8200 имеет по 3 канала UPI. В двухпроцессорных серверах разработчики серверов обычно выбирают 2 или 3 канала UPI на каждый. Часто на недорогих серверах вы видите 2 ссылки UPI, чтобы сэкономить на стоимости материнской платы и энергопотреблении.На высокопроизводительных серверах и часто с облачными провайдерами используются 3 канала UPI, обеспечивающие примерно на 50% большую пропускную способность. В нашем обзоре Supermicro BigTwin было 3 канала UPI даже в плотной 4-узловой конфигурации 2U, что потребовало проектных работ для обеспечения более высокопроизводительных каналов.

Intel Xeon Scalable 2, 4- и 8-сокетная топология

В четырехпроцессорных серверах между каждым ЦП не более одного канала UPI. Мы написали эту статью до Big 2nd Gen Intel Xeon Scalable Refresh, которая предназначалась для 2-сокетных «R» SKU.Для запускаемых SKU серии Gold 6200 и Platinum 8200 имели 3 канала UPI, которые могли напрямую подключать ЦП к трем одноранговым узлам в 4-сокетном сервере. Даже при таком прямом подключении максимальная прямая пропускная способность CPU-CPU фактически составляет 33% -50% от двухпроцессорного сервера даже на компонентах более высокого уровня.

Для процессоров серии Intel Xeon Gold 5200 каждый процессор имеет только два канала UPI. Это означает, что каждый ЦП может напрямую общаться только с двумя из трех других ЦП в системе 4P. Если у вас очень мало инфраструктуры сокетов для прохождения данных, тогда это нормально.Для многих приложений это значительно худшая версия топологии с 4 сокетами, поскольку это может означать выполнение двух переходов вместо одного. В качестве небольшого анекдота, это ситуация, аналогичная той, что мы видели на NVIDIA Tesla P100 SXM2 NVLink по сравнению с топологиями Tesla V100 SXM2 NVLink, где версия P100 — это Xeon Gold 5200. Это было серьезным нововведением для графических процессоров серии Volta, поскольку большее количество каналов обеспечивает лучшую топологию.

Топология Microsoft HGX 1

Завершая обсуждение Xeon, нам все еще нужно обратиться к Platinum 9200 и Xeon Bronze и Silver.Серия Xeon Platinum 9200 не имеет сокетов и ограничена двумя пакетами. По сути, это четырехпроцессорный сервер с двумя «сокетами», поэтому его межкристальная полоса пропускания будет больше аналогична полосе пропускания четырех сокетов. Линейки Intel Xeon Bronze и Silver не могут работать с 4-сокетными процессорами, поэтому остается только одно- и двухсокетные приложения.

С точки зрения плотности, в лучшем случае эти 4-сокетные серверы, если бы они были по одной U, имели бы ту же плотность, что и 4-узловые 2U-серверы. Большинство 4-сокетных серверов представляют собой серверы размером 2U-4U, поэтому они не лучше, чем половина современной плотности с 2-мя сокетами.

Supermicro BigTwin SYS 2029BZ HNR с Intel Optane DCPMM

Сложность также выше в четырехпроцессорных серверах. Более сложная печатная плата и интеграция немного усложняют проектирование систем. В результате мы видим, что все меньше производителей выпускают четырехпроцессорные серверы. Это дополнительно подкрепляется более низкими объемами, что означает, что для входа на рынок существует барьер объема и сложности.

Еще один аспект, который часто упускается из виду, — это то, что происходит при загрузке с 4 сокета. Если вам когда-либо придется перезагружать четырехпроцессорный сервер, они могут работать очень медленно.Им может потребоваться несколько минут для POST и загрузки. Несколько лет назад мы участвовали в гонках на двух четырехпроцессорных серверах от Dell и Supermicro, и они загружались за несколько минут. Совсем недавно мы использовали сервер с несколькими терабайтами DCPMM, и POST занимал более 15 минут. На самом деле это большая причина, по которой мы не используем 4P-серверы в инфраструктуре хостинга STH, так как они так долго выходят в сеть.

Региональные предпочтения

У мира 4-сокетных и даже 8-сокетных серверов есть забавная причуда, и это числовое региональное предпочтение.Число «4» в китайской культуре часто называют несчастливым. Фоном для этого является то, что слово «четыре» произносится очень похоже на слово «смерть». Я бы полностью испортил это, если бы попытался сказать это по-китайски. Это похоже на то, почему в США не часто можно встретить лифты с 13 ^-м этажами и самолеты с 13 ^-м рядами сидений. Если вы в Азии, то там много построек без 4 ^-го этажа. Это просто региональная разница.

Судя по тому, что мы слышали от OEM-производителей и Intel, подавляющее большинство 8-сокетных серверов сегодня продается в Китае. Наиболее частая причина этого, о которой мы слышим, не связана с преимуществами расширения. Наоборот, это из-за нумерологии числа 8. Так уж получилось, что 8 в Китае — это счастливое число, так же как и 7, которые многие в США считают счастливым числом. Это интересный лакомый кусочек, если вы думали, что все закупки серверов производились исключительно из соображений рациональной производительности.Люди по-прежнему управляют процессами, и поэтому подобные вещи встречаются чаще, чем вы думаете.

AMD EPYC Impact

Поскольку мы, скорее всего, получим комментарии по поводу того, что AMD уделяет большое внимание использованию двойных сокетов, мы хотели быстро решить эту проблему. Можно сказать, что популярность двухпроцессоров отчасти обусловлена ​​AMD EPYC «Rome». С серией EPYC 7002 можно получить 128 ядер в 2 сокета по сравнению с максимумом 112 в 4-сокетном Intel Xeon Scalable 2-го поколения.

AMD EPYC 7002 Верхняя и нижняя крышка BW

Возможно, это сдвинет небольшую часть рынка, но на самом деле рынок с четырьмя сокетами был небольшим в течение нескольких поколений, а AMD, на момент написания этой статьи, еще не имела 10% рынка доля.На данный момент это относительно не фактор.

Заключительные слова

Существует множество приложений, в которых требуется масштабирование одного узла до 4 сокетов. Например, для многих рабочих нагрузок бизнес-аналитики и аналитики, таких как SAP HANA, требуются большие узлы с большим объемом памяти.

Даже если у вас нет такого приложения, вы все равно можете ощутить значительную экономию за счет перехода на 4-сокетную инфраструктуру, как при первоначальной покупке, так и при некоторых текущих эксплуатационных расходах.Вы также получаете такие функции, как большее расширение PCIe на узел.

У перехода на 4 разъема есть некоторые недостатки. Топология узла связи UPI / NUMA не так сильна, как конфигурации с двумя сокетами, и это одна из основных причин, сдерживающих 4-сокетные серверы.

Тем не менее, если вы знаете о плюсах и минусах четырехпроцессорных серверов, они могут иметь большое значение для некоторых организаций. Вероятно, существуют сегменты рынка, которые могут или должны использовать четырехпроцессорные серверы, но на данный момент их нет.

.
