Подъемные автоматические ворота для гаража: Гаражные подъемные ворота. Купить ворота по цене от 20500 р.

Подъемно-поворотные автоматические ворота для гаража

Подъемно-поворотные гаражные ворота: виды и характеристики

Механизм подъемно-поворотных ворот предусматривает следующую схему открытия ворот: створка плавно поднимется вверх, переворачиваясь в горизонтальное положение и фиксируется под самым потолком. Подъемно-поворотные ворота на рычагах приводятся в движение по средствам пружин или противовесов, которые выступают компенсаторами веса полотна.

Конструкция подъемно-поворотных ворот с пружинами более распространена, т.к. требует меньше свободного пространства, что актуально для небольших гаражей. Пружины можно регулировать, меняя натяжение. Недостатком данной конструкции является то, что пружины могут поднять только ограниченный вес, поэтому для больших тяжелых ворот чаще используется конструкция с противовесами, которые располагаются по обеим сторонам ворот. При использовании противовесов система комплектуется дополнительными роликами, по которым скользит трос.

Существуют разные схемы подъемно-поворотных ворот. Выделяют 2 основные:

• классическая;
• без направляющих рельс.

Классическая наиболее распространена и предусматривает скольжение полотна вдоль направляющих рельс. Данная система надежна и долговечна, но в небольших гаражах сами рельсы могут создавать определенные неудобства. Система без рельс функционирует за счет четырех рычагов. Она компактнее, но сложнее в установке.

Автоматика для подъемно-поворотных ворот представляет собой электропривод, который может оснащаться дистанционным управлением.

Преимущества и недостатки

Основным преимуществом данного типа ворот является то, что при открывании створка не занимает пространства на земле, что экономит место и особенно актуально на небольшой площади. При этом в отличие от других типов подъемных ворот, в данном случае используется цельная створка. Ее сложно взломать, поэтому такие конструкции считаются наиболее взломостойкими и гарантируют сохранность имущества.

Глядя на фото подъемно-поворотных ворот, можно заметить, что их устройство достаточно просто. Здесь фактически нечему ломаться, поэтому качественные изделия данного типа способны исправно служить в течение многих лет даже при интенсивной ежедневной эксплуатации. Благодаря простой конструкции упрощается и процесс монтажа, поэтому цена подъемно-поворотных ворот обычно ниже, чем у других подъемных систем.

Внешне такие ворота смотрятся эстетично и аккуратно. Современные производители предлагают большой выбор вариантов филенки и расцветок, что позволяет подобрать полотно с учетом экстерьера здания и окружающего ландшафта. Для проникновения в гараж естественного освещения можно выбрать полотно с остеклением.

У системы есть и некоторые недостатки. Так, желая купить подъемно-поворотные ворота важно учитывать, что они подходят только для проемов, имеющих четкую прямоугольную форму. Если проем сужается к верху, такой вариант открытия не подходит, либо придется дорабатывать проем, чтобы придать ему нужную форму.

Движению цельной створки потребуется определенное пространство, которое внутри гаража должно оставаться свободным.

В целом это простая и надежная конструкция, которая позволит оснастить гараж воротами без лишних затрат. У нас Вы сможете приобрести известные и зарекомендовавшие себя подъемно-поворотные ворота Berry, а также подъемно-поворотные ворота «Дорхан» и Hormann. На Ваш выбор – несколько модификаций и обширная цветовая гамма. Для оформления заказа и уточнения возникших вопросов оставьте заявку на сайте или позвоните по указанному телефону.

Секционные ворота в гараж: виды, размеры, монтаж, достоинства

Содержание статьи

От выбранного типа гаражных ворот зависит очень многое, например сохранение полезного пространства и удобство эксплуатации. Секционные ворота для гаража это вариант не из дешевых, но именно он позволяет по максимуму сохранить полезное пространство помещения. Такие ворота очень удобны в использовании, так как относятся к автоматическим воротам, к тому же они сохраняют тепло.

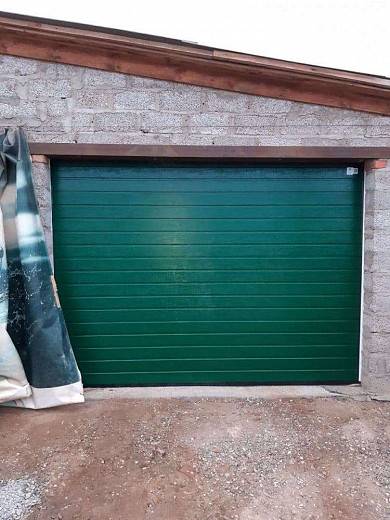

Секционные гаражные ворота

Секционные гаражные ворота производятся из нескольких секций, которые скреплены между собой шарнирами, что позволяет таким воротам легко сгибаться во время поднятия и выравниваться в ровное полотно при закрытии.

Шарниры располагаются на каждом изгибе в количестве от трех штук.

Шарниры устанавливаются равномерно по всей ширине полотна, в случае если ворота большие возможна установка дополнительных шарниров для обеспечения нужной жесткости. С обеих сторон проема устанавливают рельсы, которые изгибаются и переходят на потолок.

Рельсы имеют паз, в который помещаются ролики от ворот.

В процессе открывания секционных ворот ролики движутся по пазам в рельсах. Ворота плавно поднимаются вверх за счет изгиба рельсы в районе потолка. Данный вид рельс позволяет полностью поднять ворота под потолок.

При закрывании все действия повторяются в обратном порядке. Это весь принцип работы секционных ворот, но вариантов секционных ворот очень много.

Материалы для производства гаражных секционных ворот

Ворота существуют нескольких типов:

1. теплые
2. холодные.

• Холодный вариант секционных ворот

Холодный вариант позволяет немного сэкономить на воротах. Такой вид редко выбирают для установки даже в холодные гаражи, так как теплые ворота выступают в виде барьера от уличной температуры. Холодные ворота отличаются, шумом метала во время открывания и закрывания, это происходит из-за отсутствия утеплителя в секциях ворот.

• Теплый вариант секционных ворот

Материал, из которого производят теплые ворота, называется сэндвич. Сандвич состоит из двух металлических полос, между которыми расположен утеплитель. Чаще всего в роле утеплителя выступает специальная строительная пена. В производстве сэндвича используют различные металлы, такие как сталь, нержавейка.

Теплый вид секционных ворот используют для дорогих помещений или гаражей примыкающих к дому. Чаще всего при заказе складных теплых ворот заказчик выбирает оцинкованную сталь в качестве основного материала ворот. При изготовлении ворот сталь обрабатывается несколькими слоями антикоррозийными составами. После чего на сталь наносится несколько слоев полиуретановой краски.

В изготовлении холодных ворот сталь обрабатывают по той же технологии что и теплые. Толщина стали холодный ворот должна быть не менее 0,6 мм, но лучше использовать более толстые листы стали.

В некоторых случаях производители изготавливают складные секции со специальными пазами «замками» что позволяет при закрытии ворот получить цельное полотно без щелей и отверстий. Но есть минус такой конструкции, в данном виде ворот секции могут примерзать друг к другу. Также существует другой вариант изготовления ворот. Секции ворот выполнены без специальных замков, что не позволяет примерзать секциям друг к другу, но в таком случае между секциями образуется небольшая щель. В каждом виде есть и хорошее и плохое, а что выбрать для своего гаража выбирать, только заказчику.

В качестве утеплителя производители в большинстве случаев выбирают пенополиуретан, хотя бывают случаи, что в качестве утеплителя выступает минеральная вата или стекловолокно. Вид утеплителя не играет большой роли, так как он находится в закрытом корпусе секции. Важен не вид утеплителя, а его свойства. Полиуретан превосходит все возможные утеплители по тепловым характеристикам.

Внутренняя часть секции обрабатывается лаком, для улучшения антикоррозийных свойств метала. После чего наносится слой полиуретана.

Секционные ворота в гараж: крепление секций

Секции между собой крепятся на специальные шарниры. В местах соединения секций используют специальные прокладки для исключения продувания или же секции производятся с замками шип-паз для достижения такого же результата. Главным остается одно, чтобы секции плотно прилегали друг к другу и не имели щелей.

Для лучшей защиты ворот от природных факторов устанавливают резиновые вставки в полость прилегания секций друг к другу. Хорошие секционные ворота правильно установленные и настроенные не подвержены природным воздействиям и не пропускают через себя не воду не ветер. К тому же такие ворота очень хорошо сохраняют тепло помещения.

У каждого производителя форма замков их расположения отличаются друг от друга. Некоторые производители изготавливают ворота с системами защиты от случайных зажатий пальцев.

Главные различия замков крепления секционных ворот

Ниже представлены 2 рисунка, которые показывает температуру внутри гаража при разных замках крепления секций.

Стандартные размеры секций подъемно-секционных ворот

Каждый производитель секционных ворот выбирает для себя идеальный размер секции. Существуют стандартные размеры секции, которые почти всегда есть в готовом виде у производителя.

Одна стандартная секция имеет размеры:

• высота от 40 до 60 см,
• толщина от 30 до 40 мм.

Из таких секций собираются ворота от одного метра до четырех высотой, и длиной до шести метров.

У производителя часто есть в наличие готовые ворота. Это ворота, которые пользуются популярностью и которые часто заказывают для установки.



Популярные ворота имеют размеры: высота около 2,5 м, ширина около 2 м. Ворота таких размеров не надо долго ждать, так как они уже есть или у продавца, или на складе. Ждать установку таких ворот приходится до двух дней, а вот если заказывать производство по не стандартным размерам придется ждать от двух недель до нескольких месяцев.

Что делать если проем не подходит под стандартные разъемы?

Если проем не подходит под стандартные разъемы, то существует два варианта, которые можно применить.

1. В первом случае можно подогнать проем до стандартных значений, после чего купить ворота стандартного размера.
2. Во втором случае можно заказать складные ворота по своим размерам, но в этом случае придется ждать поставку ворот некоторое время. При заказе ворот у местных производителей срок ожидания будет до трех недель. Если же заказывать у производителей из Европы срок ожидания увеличивается в разы и составляет до трех месяцев.

Что делать Если отверстие меньше стандартных размеров?

Можно обрезать секции под нужный размер. Это позволит получить готовые ворота гораздо раньше заказных. При выборе данного варианта необходимо обсудить его с продавцом.

Варианты подъема секционных гаражных ворот

Для секционных гаражных ворот есть несколько вариантов подъема. Все зависит от высоты потолка.

Подъем стандартный. Высота притолоки от 35 до 60 cм. Такой подъем называться стандартным. Данный подъем позволять устанавливать ворота до семи метров шириной и высотой до десяти метров. Такие ворота самые дешевые по сравнению с другими вариантами. Такие ворота оказывают минимальные воздействия на механизм поднятия ворот.

Подъем низкий. Высота притолоки —  от 15 до 30 см. При открывании такого вида ворот нижняя секция немного свисает и перекрывает часть проема. Также при использовании этого типа открывания ворот существуют варианты установки «барабана». Барабан устанавливается спереди, если высота верхней рельсы около 30 см. Для такой установки используются специальные направляющие, что увеличивает стоимость всех ворот. При установке сзади на стандартные направляющие потребуется специальные крепления, на которые и крепится вал. В таком варианте установить механизм для автоматизации открытия и закрытия двери можно установить только на потолок.

Подъем высокий. Высота притолоки должна быть не ниже 60 см, а максимальная высота до пяти метров. Устанавливать механизмы автоматизации в этом варианте можно только на вертикальную направляющую. Главным преимуществом такой конструкции является ее долговечность и надежность. Недостатком является только цена на монтаж и сам механизм, так как в этом варианте требуются усильные крепления, барабан и механизм автоматизации.

Наклонный подъем бывает стандартный и высокий. Такой вариант устанавливают в том случае, если высота потолка увеличивается к задней стенке гаража. Данный вид ворот самый нестабильный он часто выходит из строя, а также он самый дорогой из всех представленных. Такие ворота не стоит сразу вычеркивать их из списка, просто если есть возможность установить другой вид ворот, то лучше выбрать его.

Вертикальный подъем. Существует два варианта: с расположением пружины внизу и вверху. Для расположения пружины вверху необходима высота = высота проема + 70 см, а для установки пружины внизу необходимая высота = высота проема ворот + 40 см. В любом случае для автоматизации используют осевой привод. Данный привод устанавливают на ворота, масса которых не превышает 1000 кг. Главным плюсом этого типа ворот является компактность размещения, и безотказная работа на протяжении долгого времени. К недостаткам можно отнести немаленькую цену за счет усиленных материалов.

В любом случае предпочтительный вариант секционных ворот предложит замерщик или консультант. Перед заказом ворот необходимо нарисовать план проема с точными размерами.

Если же высота рельсы больше необходимой можно воспользоваться фальшь панелью к которой и будут крепиться верхние направляющие. Данный способ поможет хорошо сэкономить, так как нестандартные ворота стоят значительно больше.

Механизм подъема секционных ворот

Подъем ворот осуществляется посредством растяжения пружин.

• Подъем секционных ворот торсионными пружинами

В варианте с торсионными пружинами механизм с пружиной устанавливается на перекладине над проемом. Когда ворота закрыты, весь механизм в покое, и только, когда ворота поднимаются, пружина накапливает энергию для того чтобы высвободить ее в момент закрытия секционных ворот.

• Подъем секционных ворот пружинами растяжения

Расположения таких пружин отличается от предыдущих. Растяжные пружины устанавливаются в рельсы. В момент поднятия ворот пружины растягиваются, во время закрывания ворот пружины полностью освобождаются от энергии воздействия.

Главным критерием при выборе механизма открывания ворот является теплое помещение или нет. Если же гараж утеплен и отапливается, лучше выбирать механизм с торсионными пружинами, так как они более удобны для регулировки.

Стоит понимать, что механизм на торсионных пружинах гораздо дороже растяжных пружин. Такой механизм требует больше места над проемом. Но такой механизм более надежный и способен выдержать большое количество открываний. Торсионный механизм также устанавливают в гаражи с большим потоком машин.

Автоматика для секционных ворот

Удобнее всего открывать секционные ворота удаленно, особенно в ненастную погоду, например, во время проливного дождя. На данный момент существует несколько вариантов автоматизации ворот.

• Первый вариант: установка мотора на потолок

Данный мотор имеет соединение с механизмом открывания ворот с помощью цепей. Такие приводы устанавливаются только при стандартном или пониженном расположении ворот. Такой механизм значительно дешевле остальных. такая стоимость получатся от того что привод используется самый простой, и большой мощности ему не требуется.

• Второй вариант — осевой привод

Данный привод устанавливается над верхней осью, такой привод более мощный и дорогой.

Используется осевой привод в случае если достаточно места над проемом, и только при вертикальном или стандартном подъеме ворот. Можно обратить внимание, что стандартные виды подъема ворот подходят только для стандартных или средних видов ворот. При других случаях, механизмы и приводы определяются в индивидуальном порядке.

Открытие ворот в автоматическом режиме может происходить с использованием различных устройств:

1. С помощью пульта установленного на внутренней стене гаража. Данный вид автоматизации очень прост в реализации, с помощью обычных проводов и клавиши выводится провод на клавишу, с помощью которой и будет подаваться сигнал на открытие или закрытие ворот. В этом случае придется выходить из машины для открытия ворот.
2. С помощью пульта или брелка. В таком варианте на привод устанавливается приемник сигнала, брелок выступает передатчиком сигнала. При выборе такого варианта нужно обратить внимание на диапазон используемых радиоволн, чтобы они не конфликтовали с уже имеющимися у вас радиоприборами.
3. С помощью компьютера или смартфона. В данном случае в привод устанавливается микро компьютер, который обрабатывает сигналы, получаемые со смартфона. Больше всего распространены брелки. Они достаточно дешевы, и позволяют иметь свободный доступ к механизму.

Общий вид подъемно-секционных ворот

Секции секционных ворот могут иметь разный внешний вид. Существует несколько стандартных вариантов исполнения лицевой части ворот.

• Лицевой профиль бывает SML вида,

• также бывает в виде микроволны и филенки.

Эти варианты почти всегда есть в наличие у производителя. Конечно, бывают и нестандартные виды отделки внешней части секций, но они чаще всего изготавливаются на заказ, и цена будет кардинально отличатся от стандартных вариантов.

С помощью окрашивания ворот в различные цвета можно добиться уникального сочетания текстуры секций, которая может быть выполнена в виде древесины или даже морской волны. В первую очередь краска должна предотвращать коррозию метала, и препятствовать любым природным воздействиям.

Варианты закрывания секционных ворот

Секционные ворота имеют несколько типов запирания.

Первый способ с использованием пружинных задвижек. Такой вариант подходит, если существует еще один вход в гараж. Задвижка устанавливается на внутренней части ворот или стены. Такой вариант запирания ворот устанавливается в стандартной комплектации, остальные варианты ставят только по просьбе заказчика.

Вариант с использованием ригельного замка. Такой замок требует установку ручки по центру ворот с внутренней или наружной стороны. При повороте ручки засовы выходят из специальных пазов и отпирают ворота.

В варианте, когда на ворота устанавливают автоматический механизм открывания ворот, существует автоблокировка механизма в положении опущенных ворот. Для открытия ворот в таком случае есть несколько способов:

1. В гараже существует трос, с помощью которого можно снять блокировку механизма стоит только потянуть за него.
2. С помощью ключа, который необходимо вставить в ячейку провернуть и вынуть цилиндр, к которому прикреплен трос разблокировки (такое действие не вызовет проблем).

Перечисленные способы разблокировки ворот подойдут, только если открывать ворота вручную. Для полной автоматизации используют механизмы блокировки с помощью самого привода подъема ворот, к нему также можно установить задвижки для блокировки изнутри в случае долгого отсутствия.

Популярные производители секционных ворот для гаража

Поскольку секционные ворота весьма популярны и не скоро сдадут свои лидирующие на рынке продаж, позиции, их производители стараются предоставить своим потребителям высочайшее качество. Выбрать действительно надежного поставщика не сложно: обратите внимание на три самые известные марки секционных ворот: Hormann, DoorHan, Алютех. Товары этих торговых марок вы найдете в любом строительном гипермаркете, но они, при всеобщей своей известности, имеют существенные различия. Рассмотрим их подробнее.

Этот немецкий концерн известен на строительном рынке уже около семидесяти пяти лет. Такая история развития говорит сама за себя. Это явный лидер по производству раздвижных систем, его продукция сертифицирована по европейской системе качества и имеет высшую степень надежности.

Компания известна своими неоспоримыми достоинствами:

1. Высочайшее немецкое качество сборки.
2. Надежность. Выбрав и однажды установив раздвижные ворота Hormann, вы будете пользоваться ними долгие годы.
3. Внешний вид. Дизайнеры Hormann способны удовлетворить самого взыскательного покупателя.
4. Гарантии. В случае неожиданной поломки раздвижной системы, ремонт будет выполнен за счет производителя.

Hormann – это мощь, красота и надежность. Довериться этому концерну – это значит получить действительно отличный продукт.

Некоторым минусом может оказаться стоимость этой продукции. Это естественно, так как невозможно выпускать надежный товар по низкой цене. А также существенным недостатком является длительная доставка комплектующих частей в случае необходимости их замены. Так как они поставляются из завода в Германии, ждать их можно несколько недель.

Взвесив все нюансы, стоит принять правильный выбор и установить раздвижную систему хорошего качества.

Белорусский производитель, который, по сути, является основным конкурентом предыдущей компании. Алютех несколько моложе Hormann, но уже прочно зарекомендовал себя на международном рынке стройматериалов. У нее также есть свои плюсы и минусы, однако, следует учитывать, что Алютех – также весьма достоин внимания, как производитель раздвижных ворот и успешно лидирует как на рынке стран СНГ, так и зарубежных.

Плюсы:

1. Отличное качество продукции. Оно может позволить себе конкурировать с Hormann.
2. Стоимость. В то же время, при хорошем качестве, стоимость у продукции Алютех намного приятнее, чем у немецкого бренда.
3. Комплектующие. Они находятся в открытом доступе на складах и нет необходимости в длительном ожидании доставки заказа.

Что же касается минусов, то они также имеются:

1. Долговечность не насколько велика, как у Hormann.
2. Что касается гарантийных обязательств, то они распространяются в основном, только на производственный брак. По претензиям могут быть спорные вопросы, решаемые с трудом.
3. Нет такого обширного выбора дизайнов, как у Hormann.

Крупнейший российский концерн по производству раздвижных систем, уже завоевавший себе имя, популярность и приличный сегмент строительного рынка. Качество у DoorHan вполне удовлетворительное, оно отвечает стандартам и может в некоторой мере конкурировать с европейскими брендами. Но, обратив внимание на стоимость DoorHan, можно заметить, что она доступна для каждого покупателя. В некоторых случаях стоимость напрямую влияет на качество комплектующих и сырья, поэтому соотношение цена – качество здесь соблюдено.

Достоинствами DoorHan являются:

1. Стоимость. Это самый доступный вариант раздвижной системы на сегодняшний день.
2. Простой конструктив объекта. При желании и малейших строительных навыках, можно устанавливать раздвижные ворота DoorHan самостоятельно.
3. Комплектующие – совершенно доступны по всей стране.

Но, как вы понимаете, не обошлось и без недостатков:

1. Качество. Естественно, оно имеет худшие показатели, чем у двух предыдущих марок.
2. Долговечность – не насколько велика, ворота нуждаются в своевременном ремонте, правильном обслуживании, но и они не способны продлить их срок службы надолго.
3. Ограниченность условий применения. Раздвижные системы DoorHan не желательно устанавливать там, где они будут работать в условиях низких температур или высокой влажности – такие погодные условия еще больше сократят их срок эксплуатации.

Безусловно, каждый из этих производителей найдет своего покупателя. Так как все они имеют разные сильные и слабые стороны и, соответственно, занимают разные ниши на строительном рынке. Взвесив все за и против и правильно оценив свои возможности, всегда можно сделать обдуманный и правильный выбор.

Установка вентиляции и остекления на секционные ворота

По желанию заказчика возможен вариант установки окон в секции ворот. Чаще всего окошки устанавливают в верхней секции. При необходимости можно заказать большую площадь остекления для получения большого освещения в дневное время суток.

Для установки остекления в секциях прорезают отверстия, в которые устанавливают профиль, а затем листы полиуретана или акрила. Предпочтительнее не выбирать акрил, так как он быстро меняет цвет и выглядит не очень привлекательно, хотя он и дешевле.

При установке вентиляционных решеток все гораздо проще. В случае если при строительстве гаража забыли установить отверстия для вентиляции, то их можно установить в секции ворот.

Дверь, установленная в ворота

Поднимать ворота, когда нужно зайти либо выйти из гаража достаточно неудобно. И если нет дополнительной двери около ворот, стоит задуматься о дополнительной двери, установленной в полотно ворот. Установка дополнительной двери в полотно ворот очень дорогая процедура.

Двери бывают с порогом и без. Последний вариант удобнее, так как можно выкатывать небольшую технику из гаража не поднимая ворота. Такие двери предлагают не все производители ворот.

Безопасность и автоматика

К системе автоматического открывания ворот предоставляется один или два дистанционных пульта, дополнительные брелки можно заказать. Главный недостаток автоматических подъемных ворот это зависимость от электричества. В некоторых случаях производитель предлагает установить батареи для большего удобства. Также, для удобства необходимо поставить систему механической разблокировки ворот описанную выше.

Для большей безопасности при закрытии ворот устанавливают фотоэлементы. Если при закрытии ворот фотоэлемент зафиксирует движение около полотна, движение механизма прекратится.

Ручное поднятие больших ворот

В случае, когда ворота небольшого размера и автоматические механизмы не могут быть установлены, используют блок ручного поднятия ворот. Чаще всего в качестве блока выступает цепной редуктор, который позволяет не прилагать большого усилия при открытии ворот. Редуктор устанавливают на ворота полотно которых не превышает 15 квадратных метров.

Рекомендуемые записи по теме:

Автоматические гаражные ворота: виды, выбор

Главная » Гараж » Как выбрать автоматические ворота для гаража

Наличие автоматических ворот в гараже — совсем не необходимость, но закрывать/открывать ворота под дождем и снегом настолько малоприятно, что поневоле задумаешься об автоматизации этого процесса. Есть несколько способов — автоматизировать уже имеющиеся или установить новые. О том, какими бывают автоматические гаражные ворота, об их устройстве, достоинствах и недостатках и поговорим дальше.

 Избавляемся от основного недостатка

Содержание статьи

Ворота для гаража с электроприводом хороши тем, что запирать их механически — при помощи замков или запоров — нет необходимости. Приводы разработаны таким образом, что в закрытом состоянии они блокируют открывание полотна ворот до поступления сигнала от органа управления (кнопки и/или пульта управления). Но автоматические гаражные ворота зависимы от наличия электропитания. Нет света — механизмы не работают. Ни открыть, ни закрыть. Решается проблема двумя способами:

• Установкой системы разблокировки, которая позволит открыть/закрыть ворота вручную. Обычно это опция, которую надо заказывать дополнительно, так что будьте внимательны при заказе комплектации.

  Автоматические гаражные ворота удобны, а повысить их надежность можно установив резервный источник питания

• Наличием источника резервного питания. Чаще всего ставят аккумулятор, от которого, при пропадании питания, работает движок, приводящий в движение полотно ворот. Если проблема пропадания электропитания актуальна, многие обзаводятся электрогенераторами. В этом случае надо гаражные ворота включить в схему резервного питания.

Причем, никто не отрицает возможности установить сразу две системы. Автоматические гаражные ворота можно подключить к источнику резервного питания и, дополнительно, оборудовать системой ручной разблокировки. Это снизит вероятность отказа, практически, до нуля.

Способы управления

Автоматические гаражные ворота любого вида могут иметь управление нескольких типов:

• От кнопок, расположенных на прилегающей стене или где-нибудь неподалеку. Не самый лучший вариант, так как для того чтобы открыть/закрыть ворота все равно надо покинуть машину. Часто такой вариант делают в качестве резервного — вдруг пульт дистанционного управления потеряется.
  Кнопки для управления воротами могут использоваться как аварийный способ

• От пульта дистанционного управления. Автоматические ворота с дистанционным управлением — востребованный вариант. На приводе есть приемное устройство, которое при поступлении сигнала запускает движок ворот в ту или другую сторону (в зависимости от поступившего сигнала). Сигнал передается с пульта дистанционного управления, который может выглядеть как брелок, а может — как небольшой пульт. Этот способ удобен, так как можно включать/выключать привод находясь в зоне действия приемника, расположенного в гараже. Из машины, из дома, находясь во дворе — не важно. Важно, чтобы пульт находился в радиусе действия сигнала. Но тут есть нюансы. Первый — передача сигналов происходит по радио-каналу, то есть, может быть перехвачена. Потому, при выборе, обращайте внимание на способ кодировки и систему безопасности. Второй — у ваших соседей или даже у вас, может быть пульт от другого устройства, работающий на той же частоте. Это приведет к неразберихе. Потому желательно чтобы была возможность изменять частоту, на которой работают пульт управления и приемник. К тому же это повысит надежность системы — вы можете менять частоту по своему желанию.

  Пульт ДУ для автоматических ворот — это удобно

• От мобильного устройства. Современные запорные системы могут управляться не только от пульта дистанционного управления, но и от мобильного устройства с установленной специальной программой. Обмен сигналами происходит по системе спутниковой связи. Кроме того, что вам не требуется дополнительное устройство (пульт), а только мобильный телефон, вы сможете в любое время отследить состояние ворот. Но такая система дорога, хотя и удобна.

Чаще всего для управления автоматическими гаражными воротами используют пульты дистанционного управления. Они удобны, компактны. Обычно их устанавливают в паре с системой аварийной разблокировки. Чтобы при пропадании электропитания можно было открыть/закрыть ворота вручную (или при помощи ручного ворота).

Автоматические распашные ворота

Большинство гаражей оснащены распашными воротами. Да, решение не идеальное, но все привыкли к плюсам/минусам. Если ваш гараж уже имеет такие ворота, их можно превратить в автоматические. Надо выбрать привод, который будет открывать и закрывать створки.

Распашные ворота с электроприводом

Виды приводов

Вообще привод для распашных дверей может быть двух типов — линейный и рычажный. Для ворот выбирают линейные — они более мощные и надежные, могут быть с пультом управления, могут работать от кнопки или иметь двойную систему открывания. Рычажные рассчитаны на меньшие массы и не имеют такого ветрового сопротивления — при сильном ветре сломаются. Ведь им придется удерживать массивное дверное полотно, на которое воздействует ветер.

Рычажный тип привода для тяжелых створок не очень надежен

Есть еще подземная система открывания распашных дверей, но для данного случая она абсолютно нерентабельна — стоимость высокая, сложный монтаж, множество проблем с эксплуатацией в осенне-зимний период. В общем, подземный привод ворот для гаража лучше не рассматривать.

Достоинства и недостатки

Распашные автоматические гаражные ворота имеют те же недостатки, что и обычные:

• Требуют большого свободного пространства перед гаражом. Причем пространства расчищенного. То есть после снегопада сначала придется расчистить площадку, потому открывать ворота. Смысл в автоматизации в этом случае пропадает.
• Есть вероятность повредить авто: поставив его слишком близко к воротам и не удержав створку, не закрепив створки ворот, получить ими «по корпусу» при сильном порыве ветра.

  Распашные ворота с электроприводом

• Имеют большую парусность, потому при подборе привода надо брать его с солидным запасом — чтобы преодолеть сопротивление ветра и удержать створки на месте.
• Обычно представляют собой просто лист металла на раме, то есть , являются «холодными». Можно их утеплить, но это увеличивает и так немалую массу, привод нужен еще более мощный (и дорогой).
• Сложно добиться герметичности.

Плюсы распашных автоматических гаражных ворот — простота монтажа привода. Кроме того, можно не покупать привод, а правтоматиспособить гидравлический подъемник достаточной мощности от какого-то устройства. Других плюсов нет.

В общем, распашные автоматические ворота для гаража стоит делать только в том случае, если сами ворота уже стоят и эксплуатируются, а бюджета на приобретение другой системы не хватает.

Подъемно-поворотные

Конструкция подъемно-поворотных ворот для гаража не слишком сложна. Это лист металла во всю ширину проема, который при помощи специального механизма поднимается вверх, в открытом положении фиксируется под потолком.

Подъемно-поворотные автоматические ворота — требуется место под потолком

Виды подъема

Подъемно-поворотные автоматические гаражные ворота есть разных видов — под разные типы дверных проемов, разную массу полотна:

• Стандартный тип. Подходит для полотен весом до 870 кг, притолок высотой от 350 мм и выше. Направляющие имеют плавный изгиб с радиусом 381 мм и 305 мм, что обеспечивает минимальную нагрузку на пружины. Такой тип подъема считается надежным.
• Низкий тип подъема. Предназначен для притолок высотой от 250 мм до 500 мм (вес полотна не более 870 кг). Для подъема ворот используются специальные радиусные направляющие. Система еще более надежна, чем стандартная.
• Высокий тип подъема. Для притолок высотой от 500 мм и выше, максимальная масса полотна — 890 кг. При такой конструкции для открытия требуется намного меньше места, но надежность пониже, чем у предыдущих двух.

  Какие бывают приводы подъемно-поворотных автоматических гаражных ворот

• Наклонный подъем. Также используется для невысоких притолок — до 500 мм высотой, идеально подходит под наклонные потолки. Максимальный вес — 1000 кг, направляющие располагаются по периметру конструкции.
• Вертикальный подъем. Может устанавливаться на высоких притолоках — при высоте от 500 мм. Как понятно из названия, полотно поднимается вверх. Максимальный вес — 1000 кг, направляющие устанавливаются как можно ближе друг к другу. Характеризуются длительной стабильной работой.

Выбор типа открывания подъемно-поворотных автоматических гаражных ворот во многом определяется параметрами проема, в основном — высотой притолоки и массой полотна. При установки этой системы важно хорошо подготовить проем — выгнать его с точностью до миллиметра, оштукатурить по маякам. В этом случае прилегать полотно будет плотно, проблем с продуванием не будет.

Достоинства и недостатки

Начнем с практической выгоды установки подъемно-поворотного механизма на гаражные ворота по сравнению с распашными (пусть даже и автоматизированными).

• Необходимое для открывания ворот место перед гаражом становится значительно меньше.
• Работоспособность ворот не сильно зависит от наличия/отсутствия снега перед полотном. Конечно, если у ворот намело сугроб, его лучше откинуть. Мощности механизма может хватить на то, чтобы его сдвинуть, но незачем перегружать его. К тому же мало приятного, если снег будет с полотна валиться на голову, потом — таять в гараже.
• Полотно не мешает при выезде.

  Общее устройство подъемно-поворотных механизмов

• Ворота делают из листа металла без дополнительных подвижных сочленений (сварные швы не в счет). При правильной подготовке проема можно добиться хорошей теплоизоляции.
• Есть возможность открывать такие полотна как автоматически (кнопка или пульт управления) или вручную, что неплохо при отключении электричества.
• В плоскости можно сделать калитку или окно и это не сильно повлияет на стоимость.
• Можно использовать утепленные полотна и нащельники/уплотнители — для отапливаемых гаражей.

В общем и целом такая конструкция намного удобнее, менее проблематична во время эксплуатации, но есть и недостатки.

• В совсем низких гаражах такую систему не поставишь.
• Большая парусность, что требует большей мощности привода.
• Вручную требуются солидные усилия.

  Подъемно-поворотные ворота все равно требуют наличия свободного пространства перед гаражом

• Во время открывания все-таки требуется перед воротами свободное место, так как нижняя кромка ворот выдвигается вперед. Соответственно, есть вероятность повредить авто, если поставить его слишком близко.
• Занимает большое пространство под потолком, по бокам от проезда также не получится что-то поставить.

Что еще можно отнести к недостаткам? Сложный монтаж. Подъемно-поворотные автоматические гаражные ворота требуют правильной установки направляющих, размещение пружины и противовесов. Все это должно быть надежно закреплено и отлажено.

Секционные автоматические гаражные ворота

Секционные ворота для гаража похожи на подъемно-поворотные. Разница в том, что полотно представляет собой отдельные секции, подвижно сочлененные между собой при помощи петель. Эти секции поднимаются вверх по направляющим (на секциях закреплены ролики). Хоть сходство и есть, но из-за того что секции имеют относительно небольшую высоту и «складываются», места при подъеме/опускании они перед воротами вообще не занимают.  На потолке они занимают столько же места, как и подъемно-поворотные.

Секционные автоматические ворота для гаража многие считают лучшим выбором

Виды и свойства

Есть два типа секционных ворот для гаража — с утепленным и холодным полотном. Секции без утеплителя — это просто металлические полосы, покрытые защитным слоем и покрашенные. Теплые секционные ворота собираются из сендвич-панелей. Пространство между двумя слоями металла заполняют утеплителем, что и определяет основные характеристики ворот. Чтобы уменьшить теплопотери в месте стыка панелей устанавливается уплотнитель (обычно — эластичная резина). Имеет те же типы подъема, что и подъемно-поворотные, только параметры дверного проема другие (меньше).

Два типа приводов для автоматизации

Для автоматизации могут использоваться два типа приводов. Первый ставят на потолке за потолочными направляющими. При помощи троса он соединен с полотном. Наматывая трос, он тянет вверх панели. Этот вариант имеет небольшую мощность, стоит дешевле, используется только для гаражных ворот бытового назначения. Второй привод — осевой. Ставится сбоку на расположенную в верхней части конструкции ось. Приводит в действие ось, а та — полотно ворот. Этот тип привода более мощный, может использоваться на для створок большой массы.

Достоинства и недостатки

Основное достоинство уже озвучили — секционные автоматические гаражные ворота для работ не требуют места впереди. В некоторых случаях это действительно важно. Остальные плюсы выглядят так:

• Теплые модели имеют такую же теплоизоляцию, как стена в полтора кирпича.
• Высокая надежность. Она не сравниться со стальным листом толщиной в 4-5 мм, но довольно высокая.
• Достаточная жесткость для сопротивления ветровым нагрузкам.
• Несложный монтаж. Конструкция собирается из небольших по массе и размерам частей, что несколько дольше по времени, но гораздо проще физически. С монтажом секционных автоматических гаражных ворот справиться можно и в «одни руки».

  Вид тоже довольно солидный

• В полотне ворот можно установить калитку.

В общем, не удивительно, что именно этот тип ворот для гаража ставится чаще, чем остальные. Неплохой выбор. Но есть и недостатки:

• Высокая цена.
• Не слишком высокая степень защиты. Для установки во дворе — это отличный вариант. Если же гаражные ворота выходят на улицу, стоит поискать другой, более надежный вариант.

Если выбрать надо автоматические гаражные ворота для охраняемой территории, самый оптимальный выбор это, пожалуй, секционные. Из всех они самые компактные, надежные, безопасные, имеют множество  вариантов исполнения. По цене при этом, не слишком отличаются от автоматизированных распашных.

Рулонные (рольставни)

Что представляют собой рольставни все себе представляют. Это набор алюминиевых планок, которые при открытии наматываются на барабан, расположенный под потолком. При движении планки скользят по направляющим, установленным по бокам проема.

Рулонные автоматические гаражные ворота — решение для тех гаражей, для которых противовзломные характеристики не важны

Есть ручной вариант открывания (вороток на барабане), есть механизированный — при помощи мотора, которым можно управлять с пульта дистанционного управления или от кнопок, выведенных на панель рядом с воротами.

Особенности выбора

При выборе рольворот для гаража обращайте внимание на такие моменты:

• Ламели для рольставен делают методом экструзии или прокатки. Более надежные — сделанные путем экструзии, так как при производстве полужидкая масса продавливается в специальные формы. В результате наружные стенки и внутренние перегородки — это единое целое, что намного повышает жесткость и надежность каждой отдельной планки и ворот в целом. Все антивандальные рулонные ворота собираются из экструзионных планок.

  Ламели крупнее и из более толстого металла, есть заполненные пеной — для лучшей теплоизоляции

• Утепленные — с пенным наполнителем — ламели всегда сделаны при помощи прокатки. Для повышения жесткости этих планок, наполнитель берут повышенной жесткости — чтобы добавить им стойкости к механическим воздействиям.
• Размеры ламелей, используемых для рольворот: высота от 39 мм до 84 мм, толщина — от 8, мм до 13,5 мм.
• Тип замка, который используется. Бывают обычные — наружные, которые продеваются в приваренные к раме петли, бывают внутренние — распорные. Если замок распорного типа, в межсезонье, когда на улице температура в районе 0°C, стекающий по поверхности конденсат, попадает в механизм замка и замерзает. Открыть ворота можно только растопив лед (использовать можно фен).

  Устройство роллетных гаражных ворот

Обратите внимание, что подбор высоты планок в для рулонных ворот делают на основании ширины проема. Малая высота может использоваться для дверных проемов, большая — собственно для ворот. Например, ламели высотой в 84 мм использоваться могут на пролетах до 5 метров длиной.

Достоинства и недостатки

Роллетные ворота для гаража считаются самыми ненадежными и холодными, но в сложенном состоянии они — наиболее компактные и могут устанавливаться при совсем небольшой высоте помещения и низкой притолоке (от 100 мм). И это — их основное достоинство.

Самые толстые стальные ламели для гаражных рольставен

Еще один плюс — стоят они меньше чем подъемно-поворотные и секционные. Можно, наверное, найти и те, которые будут дешевле распашных. Но по степени защищенности они не идут ни в какое сравнение даже с самыми неказистыми стальными воротами. Антивандальный стальной профиль имеет толщину металла 1 мм. И это — максимум. Стоит он немало. Цена сравнима с теми же секционными.

Откатные (сдвижные)

Еще один тип автоматических ворот для гаража — откатные или сдвижные. По названию уже понятно, что плотно сдвигается в сторону. Вот в этом и состоит их основная особенность — рядом с проемом должно быть свободное пространство размером на 1,5-2 метра больше чем ширина ворот. Сюда будет сдвигаться полотно. Так как масса полотна большая, обычно используют привод.

Эта особенность сильно ограничивает область использования откатных ворот

Виды откатных ворот

По конструкции сдвижные ворота бывают:

• Консольными. В этой конструкции основная нагрузка от полотна ворот приходится на консольную (несущую) балку, которая может располагаться вверху, внизу или посередине плотна. В сечении она напоминает букву «П», внутрь нее вставляются ролики, которые закреплены на специальной подставке. При движении ролики скользят по балке, полотно сдвигается.  В этой конструкции важна хорошая балансировка, тогда проблем с эксплуатацией не возникает, такие автоматические ворота могут использоваться десятилетиями. Минус этого типа откатных ворот — в сложной реализации, необходимо рассчитать и изготовить само полотно ворот с противовесом, установить опорную конструкцию (забетонировать).

  Консольная система

• Подвесными. Несущая балка располагается вверху, по ней тоже движутся ролики. Но, в этой конструкции, ролики прикреплены к полотну ворот и находятся сверху. То есть, ворота фактически висят на балке. Простая в реализации конструкция, хорошо ведет себя при эксплуатации. В случае с установкой на гараже имеет один существенный недостаток — ее практически невозможно утеплить до нормальной степени.

  Подвесные автоматические гаражные ворота

• Откатные по рельсу. В этой системе все наоборот. Несущая балка/рельс находится на уровне земли. Ролики также передвигаются по направляющей, но прикреплены к полотну ворот снизу. Это — самая простая конструкция, но и самая проблематичная в эксплуатации: направляющая забивается грязью, полотно ворот при движении часто перекашивается.

Полотно ворот делают обычно из листа металла, можно использовать обычную листовую сталь, профилированный лист, набить на раму доски и т.п. тут ограничений нет. Другое дело что для гаража важна сохранность, так что чаще всего ставят листовой металл. Но ворота при этом получаются тяжелые, что надо учесть при выборе мощности движка.

Достоинства и недостатки

Вообще, все откатные/сдвижные ворота не в состоянии обеспечить должную степень теплоизоляции. Они должны двигаться свободно вдоль стен, потому плотное прилегание обеспечить не получится. Можно поставить уплотнители, но они должны быть очень эластичными. И это кроме того, что рядом с воротами в одной плоскости должен быть кусок стены/забора/свободного пространства — чтобы была возможность

Поэтому, если и рассматривать откатные ворота как гаражные, то только для холодного гаража. При этом конструкцию на рельсе в земле использовать не стоит вообще. Во-первых,  она неудобна, так как придется переезжать ее и она будет забиваться. Во-вторых при таком устройстве внутрь будет заметаться снег, затекать дождь — ролики имеют довольно большую высоту и никак этот зазор не герметизируешь.

Имеют сдвижные автоматические гаражные ворота и достоинства:

• Высокая стойкость к взлому. Полотно может быть из листовой стали, что является хорошей защитой от проникновения.
• Стабильность работы. Отказы возможны только при повреждении несущих балок, что в консольной и подвесной конструкции большая редкость.
• Независимость работы от наличия/отсутствия снега.

  Чаще всего используются в качестве уличных ворот для въезда транспорта

• Низкая возможность отказа за счет обледенения конструкции.
• Откатные ворота любой системы можно сделать своими руками — от самого начала, до самого конца. Купить придется только привод с пультом управления, металл, ролики, части опорной системы. Если автоматические ворота с пультом не нужны, можно приспособить любой двигатель с низким числом оборотов.

В общем, автоматические откатные ворота подходят далеко не для всех гаражей. Они идеальны, если холодный гараж имеет выход непосредственно на улицу и его проем находится на одном уровне с забором. Подойдет также неотапливаемый отдельностоящий (если рядом есть достаточно свободного места и открытые ворота не мешают движению по участку). Во всех других случаях надо подбирать другую конструкцию.

Подъемные ворота для гаража | Ворота в гараж подъемные

Как сделать подъемные ворота для гаража: принципы работы и монтажа

С грамотно выбранными воротами можно выполнить несколько задач: сэкономить свободное пространство и обеспечить комфортную эксплуатацию. Подъёмные ворота обойдутся недешево. Но, зато они обладают рядом преимуществ.

Сегодняшняя статья посвящена подробному анонсу этому виду ворот. Мы разберемся в принципах работы, установки, а также узнаем, какие виды бывают и из каких материалов их изготавливают.

А пока о главном – как устроена конструкция?

Устройство подъемных ворот

Сооружение состоит из рамы, полотна, направляющих профилей и привода. Рама – основа конструкции. Обычно ее изготавливают из стальных труб, сваренных между собой. Монтируют раму в проем.

Цельная система функционирует благодаря управлению рычагами. Шарнирный механизм заставляет перемещаться всю конструкцию. Воротами можно управлять посредством электропривода, коммуникатора или вручную.

Рычажная система установлена в нижней части створок. А для передвижения полотна по направляющим, необходимо установить ролики. Ручной привод подразумевает собой простую конструкцию: чтобы открыть ворота нужно потянуть за ручку, закрепленную внизу.

Плюсы и минусы конструкции

Среди преимуществ поднимающихся ворот можно отметить следующие:

• Отсутствие необходимости свободного пространства возле проема, потому что ворота при открывании поднимаются и фиксируются под потолочной поверхностью;
• Воротное полотно надежно защищает от несанкционированного проникновения;
• Ворота можно утеплять разнообразными материалами – пенопластом, пенополистиролом;
• Возможность декорирования внешней стороны;
• Можно оборудовать конструкцию электроприводом;
• Подходит не только для одинарных, но и двойных гаражей.

Перечислив сильные стороны, можно перейти и к недостаткам:

• При открывании ворот заметно уменьшается высота дверного проема;
• Рекомендуется устанавливать поднимающиеся ворота только в прямоугольные проемы;
• Нет возможности ремонтировать частично при необходимости. В случае неисправности придется проводить капитальный ремонт – замену;
• Нагрузка, оказываемая на сооружение, должна быть четко ограниченной. Если давление будет превышать допустимое значение, тогда это сократит срок эксплуатации.

Специалисты отмечают, что заниматься изготовлением поднимающихся ворот своими руками дома гораздо труднее, чем распашных. В случае монтажа подъемной конструкции нельзя ошибаться при расчетах, замерах или сборке. Поэтому лучше не браться за дело самостоятельно без опыта и знаний, а доверить его специалистам.

Виды подъемных ворот по типу открывания

Изучим несколько видов конструкции и разберемся в их особенностях. Обсудим три основных типа: поворотные, секционные и рулонные.

Поворотные

Это сооружение принято считать одним из самых простых. Цельное полотно поднимается посредством работы приводного механизма. Он состоит из рычагов и шарниров или противовесов.

Основные составляющие конструкции:

• Направляющие;
• Полотно;
• Стальная рама;
• Короб;
• Мотор.

Полотно начинает подниматься под углом 90 градусов, постепенно сдвигаясь на потолочную поверхность.

Преимущества:

• Блокировочная система ворот. Благодаря ей конструкция становится более надежной и устойчивой к проникновению злоумышленников;
• Возможность утепления разными материалами;
• Прочность;
• Легкое открывание и закрывание;
• Простая схема установки сравнительно с другими вариантами.

Недостатки:

• Необходимость установки усиленной рамы. Это нужно, чтобы она выдерживала нагрузку полотна. Ведь сама створка имеет достаточно большую массу;
• Нет возможности частично ремонтировать неисправные детали. При поломках придется полностью заменять конструкцию;
• Высота проема сокращается примерно на 25 см.

Складные (секционные)

Второй вариант – секционные. Понятно из названия, что конструкция состоит из нескольких сегментов или секций. Ширина одного фрагмента может достигать от 40 до 60 см.

Процесс открывания полотна не представляет собой ничего сложного. Оно поднимается по направляющим и фиксируется под потолочной поверхностью. За передвижение створки ответственен пружинный механизм.

Внешне такие ворота напоминают всем знакомые сэндвич-панели. Снаружи они изготовлены из оцинкованного металла, поверхность покрыта полимерами, а внутренняя часть состоит из теплоизоляционного материала толщиной 15 см.

Преимущества:

• Эта конструкция подлежит частичным ремонтным работам. Неисправный сегмент легко заменить новым без обновления всего полотна;
• Экономит свободное пространство;
• Можно монтировать в проемы разных форм и размеров;
• Возможность теплоизоляции;
• Внешний вид достаточно аккуратный и эстетичный.

Недостатки:

• Специалисты говорят о том, что такие ворота не рекомендуется использовать слишком часто. Из-за чрезмерных нагрузок роликовые подшипники быстро становятся непригодными;
• По шкале защищенности от злоумышленников, конструкцию можно отнести к средней или слабой степени надежности;
• Высокая стоимость;
• Установить или сделать самостоятельно тяжело, поэтому придется обратиться за помощью к специалистам.

Рулонные

Воротное полотно рулонных конструкций состоит из ламелей. Они представляют собой тонкие планки из алюминия.

Под потолочной поверхностью фиксируют барабан. А по боковым сторонам устанавливают направляющие профили. Ламели скрепляют с барабаном посредством специального троса.

Полотно начинает перемещаться и скручиваться в рулон, когда крутится барабан. Впоследствии створка наматывается на него.

Контролировать функционирование сооружения можно вручную или автоматическим приводом. А еще допускается возможность управлять коммуникатором или специальным приложением на смартфоне.

Рулонная конструкция обладает малым весом и компактностью. Но, отзывы говорят о низкой устойчивости перед злоумышленниками, механическими повреждениями. Также отмечают недлительный срок эксплуатации.

Исходя из описания всех трех видов, можно сделать вывод, что оптимальный выбор для гаража или дачного участка – это подъемно-поворотные конструкции. Чтобы сэкономить, можно заняться изготовлением и установкой самостоятельно без привлечения специалистов. Но, при этом, цена готовых изделий все же остается доступной для всех граждан.

Типы по способу управления

Мы уже сказали ранее, что воротами можно управлять двумя способами: механическим и автоматическим. Каждый из них рассмотрим детально и разберемся в их нюансах.

Механический способ

Представляет собой ручное управление. Рабочий механизм монтируется с наружной стороны помещения. В случае стандартного оборудования предусмотрено наличие двух клавиш. С их помощью владельцы открывают и закрывают ворота. Чтобы загнать транспортное средство, придется выйти из него, чтобы открыть гараж.

Автоматический

Электрический ток – это то, без чего владелец гаража не сможет воспользоваться и подключить автоматический механизм.

Из особенностей электрического привода можно выделить блокировочную систему. Она срабатывает после закрывания гаража. После этого открыть ворота вручную ни с одной, ни с другой стороны не получится.

Чтобы снять блокировку, необходимо получить сигнальное оповещение с коммуникатора или нажать клавишу на гаражной панели. Но, есть небольшой нюанс – при отсутствии электричества сделать это не получится.

Решить проблему с электрическим сбоем можно следующими способами:

• Использовать вспомогательный электрический источник питания. В этом может помочь наличие дополнительного запасного аккумулятора. Только это не спасет в такой ситуации зимой, в сильный мороз. Оптимальным вариантом решения проблемы будет установка генератора;
• Ручной механизм снятия блокировки. Он не входит в комплектацию устройства, поэтому его придется заказывать и оплачивать отдельно;
• Сочетать два вышеописанных способа. Это поможет достичь максимального эффекта работы от ворот и безотказного функционирования даже при отсутствии электричества.

Автоматический механизм фиксируется двумя способами:

• На потолочной поверхности. Чаще всего этот метод применяют при оборудовании полотен небольшого размера. Обычно такие ворота устанавливают для гаражей под один транспорт. Механизм монтируют в 1-2 метрах от дверного проема. Рычагом закрепляют трос в верхней части полотна. Трос натягивает с помощью рычажной системы створку, приводя ее в движение;
• Оборудование навального привода. Конструкция используется для крупногабаритных ворот. Механизм крепят вблизи торсионного вала. Чтобы работа не давала сбоев, необходимо установить цепной механизм. Двигатель заставляет двигаться вал, поэтому ворота начинают открываться или закрываться.

Как уже говорилось выше, работа контролируется двумя устройствами. Владелец сам может выбирать то, что ему удобнее: коммуникатор или смартфон.

Радиус действия не превышает 10 метров, поэтому управлять воротами можно прямо из машины. Для надежной защиты от злоумышленников, закодируйте радиосигнал. Все это касается управления посредством коммуникатора. Брелки пользуются спросом и востребованностью.

Если используется смартфон, то на него следует установить приложение. Оно работает только при подключенном интернете в режиме онлайн. Оно помогает удаленно следить за работой воротного сооружения. Приложение имеет некоторую схожесть с программами, которые используются для оборудования видеонаблюдения.

Выбор привода

Для подъемных ворот можно использовать два вида привода. О них мы поговорим прямо сейчас. Но, перед этим уделим немного времени вопросу: «А каким же должен быть привод?»

Прежде всего, он должен быть максимально надежным. Важно, чтобы все его детали были изготовлены из качественного, прочного материала. Как правило, для их создания используют металл. Все это продлевает эксплуатационный срок приводного механизма.

Нельзя забывать еще об одном важном аргументе – удобстве. Автоматическое оборудование должно быть удобным в использовании. Судя по отзывам из интернета, немало тех, у кого радость приобретения быстро сменилась разочарованием после использования.

Почему так? Потому что производители стараются внедрить в систему, как можно больше сложных настроек. Они обычно многочисленны, но бесполезны. А вот грамотные компании, наоборот, стараются сделать интерфейс максимально понятным, простым. Чтобы им мог воспользоваться даже новичок без помощи специалиста.

Еще важно наличие вспомогательного ручного способа снятия блокировки. Зачем? Эту возможность вы оцените, когда в самый неподходящий момент отключат электричество. Как вариант, можно установить резервный источник электроэнергии и подключить устройство к нему. Это поможет предотвратить проблемы с использованием ворот в любой экстренной ситуации.

Система противовесов

Этот механизм в редких случаях используется для оборудования частных помещений. А проще говоря, вообще не применяется. Такой приводной системой обычно оснащают ворота промышленных складов, ангаров, гаражей для автобусов или троллейбусов.

Система противовесов – оптимальный вариант для обустройства громоздких и тяжелых воротных полотен.

К нижней части полотна прикрепляют трос, который дальше проводят через механический блок. Последний установлен на потолочной поверхности поближе к противоположной стенке. В этом месте фиксируют противовес – это груз.

Когда ворота открывают, груз опускается, а когда закрывают – поднимается. Нужно помнить, что вес груза должен превышать массу полотна.

Достоинством можно назвать максимальную защищенность от злоумышленников.

Шарнирно-рычажный (рычажно-пружинный)

Этот вид приводной системы наиболее часто применяется в частном строительстве гаражей. Она состоит из пружин, роликов и рычагов.

Профильные направляющие фиксируют под потолочной поверхностью в горизонтальном положении. Они располагаются по бокам проема. В нижней части устанавливают пружинные, рычажные механизмы. Роликовые системы оборудуют в верхней половине створки.

Необходимо при выполнении монтажных работ, контролировать натяжение пружинного механизма. Важно строго соблюсти вертикальное и горизонтальное положение при фиксации профильных направляющих.

Приводной механизм монтируют к потолочной поверхности. Для открытия предназначен трос, размещенный на потолке с помощью профиля.

При открывании происходит растяжение пружины, а ролики перемещают створку по направляющим. Рекомендуется от потолка до проема оставлять расстояние не меньше 30 см.

Материалы для каркаса, обшивки

Специалисты советуют для изготовления рамы использовать профильные трубы с прямоугольным сечением. Размер лучше выбирать 40х20 мм. При этом стенки должны быть толщиной 2 мм.

В качестве поперечных элементов рекомендуется выбирать трубы 20х20 мм с той же толщиной стенок.

Для создания направляющих используют швеллеры, ширина которых составляет 20 см.

Для изготовления короба под опускаемый привод, чаще всего, пользуются брусьями.

Что же касается обшивки, то отлично подходят следующие материалы:

• Профлист. Изделие прочное, надежное и с длительным сроком эксплуатации. Поверхность покрыта антикоррозийным составом. Материал устойчиво переносит все внешние факторы. Производители предлагают широкий ассортимент профильных листов самых разных размеров и цветов. Удобство заключается в возможности нарезки полотна на нужные фрагменты;
• Древесина. Этим материалом пользуются реже остальных, потому что он чрезмерно подвержен процессам гниения и пагубному воздействию насекомых. Нельзя не отметить пожароопасность. При выборе древесины, придется потратить время и деньги на дополнительную обработку. Дерево менее прочное, чем профлист. Зато из преимуществ – доступная цена и привлекательность;
• Оцинкованная сталь – подходящий вариант для обшивки. Поверхность покрыта слоем, защищающим от коррозии. При установке следует внимательно отнестись к деталям, чтобы не повредить защитный слой. Иначе материал быстро подвергнется ржавчине;
• Сэндвич-панели – практичные и моющиеся. Монтажные работы выполняются просто. Владельцы отмечают хорошую тепло- и звукоизоляцию. Отменная пожаробезопасность.

Среди владельцев гаражных помещений большим спросом пользуются профлисты и сэндвич-панели. Чтобы утеплить ворота, рекомендуется использовать пенополистирол, пенопласт или минеральную вату.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Изучили виды ворот, их особенности, достоинства и недостатки. Теперь приступаем к основной части нашей статьи: ознакомлению с монтажом. Узнаем, как сделать своими руками подъемные ворота и предоставим пошаговую инструкцию. Уделим внимание наиболее важным нюансам.

Инструменты, материалы

В ходе монтажных работ вам потребуется:

• Профлист 0,7 мм;
• Профильные трубы 20х40 мм;
• Металлические уголки 40х40 мм;
• Пара пружин 30 мм;
• Два ролика. Их нужно будет использовать для болтовых крепежей. Ширину нужно подобрать заранее в соответствии с размерами направляющих;
• Анкерные метизы и саморезы;
• Стальное полотно;
• Швеллер 40х80 мм.

Под рукой должны быть следующие инструменты:

• Гаечные ключи;
• Шуруповерт;
• Электрическая дрель;
• Молотки;
• Отвертки;
• Строительный уровень, фломастер и рулетка;
• Болгарка;
• Сварочное оборудование.

Перед установкой еще на фазе планирования и подготовки рекомендуется создать проект или чертеж, эскиз будущего сооружения. Необходимо сделать замеры, расчеты материалом и подсчитать расходы.

Подготовка проема

Перед началом монтажа, вы должны понять, что проем должен соответствовать определенным требованиям:

• Достаточное свободное место для фиксации направляющих;
• Стены должны быть ровными;
• Ворот должны выдерживать оказываемое на них давление.

Важно помнить об усилении крепежей. Например, помещение из бетонных блоков или кирпича в нем не нуждается из-за собственной прочности. А вот гараж, сделанный из пеноблока, газоблока или досок, лучше укрепить. Есть и другой выход: отказаться от затеи установить подъемные ворота.

Чтобы усилить помещение можно отштукатурить стены в несколько слоев или на торцах установить металлические уголки. Для отапливаемых гаражей перед усилением необходимо уложить теплоизоляционный материал.

Создание коробки

Основная деталь будущей конструкции – короб. Его устанавливают в дверной проем, потому что именно он будет выдерживать все оказываемые нагрузки.

Короб изготавливают из брусьев или металлических уголков. Мы рассмотрим второй способ, потому что он наиболее надежный и качественный.

Для работы рекомендуется использовать усиленные уголки. Его ширина должна в 1,5 раза превышать толщину воротного полотна.

Конструкция устанавливается в проем в виде буквы П. Между собой уголки соединяют посредством анкерных метизов. Нижняя часть углубляется в пол примерно на 2-3 см.

Сборка рамы, установка направляющих

Инструкция создания рамы выглядит следующим образом:

• Профильные направляющие разрезают болгаркой на части необходимого размера. Они должны соответствовать заранее подготовленному чертежу;
• Готовые фрагменты раскладывают на ровной площадке или столе для выверки углов;
• Места соединения прихватывают сварочным аппаратом;
• Проверяют диагонали, их длину. При отсутствии отклонений, стыки сваривают окончательно;
• Чтобы повысить жесткость рамы по углам приваривают специальные элементы – косынки;
• Швы зачищают. Поверхность сооружения покрывают защитным составом от коррозии;
• Производят пробный монтаж в проем. Правильность положения проверяют строительным уровнем.

После выполнения предыдущих работ, приступают к изготовлению рамы, которая будет размещена под потолочной поверхностью:

• Изготавливают две направляющих для роликового механизма. Их сваривают из металлических уголков;
• Фиксируют посредством метизных изделий к перекладинам;
• Присоединяют рычажную систему из швеллера. Она предназначена для подъема и опускания воротного полотна;
• Пружинный механизм монтируют к рычажной системе, опорам и кронштейнам.

По окончании всех работ следует проверить горизонтальность и вертикальность конструкции.

Обшивка, фиксация створки

Алгоритм выполнения работ:

• Подготовленную раму выкладывают на ровную поверхность;
• С помощью метизов с уплотнительной резинкой прикручивают к раме профлисты;
• Метизами прикрепляют ручку для открывания створки;
• Воротное полотно вставляют в проем. Проверяют фиксацию рычажной и крепежной системы;
• Исследуют функционирование ворот. При плавном движении полотна, его снимают и прикрепляют метизами;
• Настраивают натяжение пружинного механизма.

Чтобы создать герметичное закрывание полотна, рекомендуется по периметру проложить уплотнительную резинку.

Если на воротах установлено механическое управление, тогда дополнительно оснащают конструкцию замком или другим запирающим устройством.

Утепление ворот

Для создания определенного микроклимата важно соблюдать температурный режим. Чтобы хоть как-то сохранить тепло внутри помещения используют следующие материалы: минеральную вату, пенополистирол или пенопласт. Первую используют реже, потому что со временем она проседает.

Сохранение микроклимата и его поддержка внутри помещения важны для автомобиля и его деталей.

Рекомендуемая толщина пенополистирола – 4 см, а плотность 20 кг/куб.м.

Предварительно лучше произвести замеры и нарезать материал на куски необходимого размера.

Плиты прикрепляют к профлисту со внутренней стороны гаража. Для этого используются жидкие гвозди. Верхнюю часть скрепляют метизами.

Монтаж системы управления

Механическое управление не всегда доставляет радость при использовании. Поэтому чтобы повысить комфорт и удобство, можно использовать автоматический электропривод. Перед приобретением устройства необходимо убедиться, что выбранная модель полностью соответствует и подходит вашей воротной конструкции.

Стандартная комплектация состоит из:

• Управляющего блока;
• Радиоприемника;
• Коммуникатора.

Коротко схему монтажа автоматического привода можно изобразить следующим образом:

• Проверить воротное полотно на наличие трещин, щелей или зазоров;
• Собрать устройство привода согласно инструкции производителя;
• Прикрепить направляющую перекладину в центральной части потолочной поверхности;
• Сзади направляющей зафиксировать дюбелями кронштейны;
• Установить приводной механизм;
• Закрепить рычажную систему. Часть рычага прикрепить к воротному полотну, а другую – к тросу;
• Проложить электропроводку;
• Произвести пробный запуск.

Чтобы продлить срок эксплуатации резиновых уплотнителей, рекомендуется дополнительно обработать их силиконовой смазкой. Особенно это актуально при низких температурах.

Частые проблемы при установке подъемных ворот

В ходе эксплуатации и установки нередко возникают следующие проблемы:

• Заклинивает конструкция. Причин у такой ситуации может быть несколько. Например, детали при монтаже были собраны неправильно, безграмотно установлены роликовые механизмы или их поломка. Такое случается и при стирании защитного слоя. Для предотвращения подобных проблем, всего на всего, рекомендуется внимательно соблюдать рекомендации завода-производителя при выполнении монтажных работ. Важно не перегружать конструкцию;
• Воротное полотно опускается и не поднимается. Причина подобной проблемы часто связана с неисправным состоянием торсионной пружины. Решить проблему можно только одним способом – полной заменой пружинного механизма;
• Затрудненное передвижение воротного полотна. В такой ситуации также можно выделить несколько основных причин. Сюда относят деформацию створки или направляющих балок. Но, самой распространенной причиной считается чрезмерное растяжение торсионных пружин. Чтобы решить проблему, достаточно просто отрегулировать натяжение механизма;
• Посторонние шумы, скрипы при движении воротной конструкции. При этом, в первую очередь, нужно проверить, не засорился ли механизм посторонними предметами. Кроме этого, наличие посторонних шумов и звуков может объясняться неисправностью петель или роликового устройства. Чтобы предотвратить подобные проблемы, рекомендуется регулярно чистить и смазывать детали, с помощью которых осуществляется передвижение створки.

Все неисправные детали лучше всего полностью заменить новыми элементами. Если ремонт для вас кажется трудным, непосильным процессом, то лучше не рисковать, а доверить это дело специалистам

Установка автоматических гаражных ворот: пошаговые рекомендации для чайников

Гаражные ворота с автоматическим устройством – достаточно объемная и сложная конструкция. Поэтому многие владельцы гаражей и ангаров не решаются выполнять установку ворот самостоятельно. Однако установка автоматических гаражных ворот будет посильна всем при условии соблюдения всех требований и правил монтажа.

Гаражные ворота с автоматикой

Секционный тип автоматических ворот является самым распространенным. Такой механизм отличается более простой и быстрой установкой.

Важно! Необходимо внимательно следовать инструкции производителя, чтобы избежать каких-либо проблем.

Основой автоматических гаражных ворот служит приводной механизм линейного или рычажного типа. Чаще всего используются механизмы с электрическим приводом, но для тяжелых конструкций при интенсивном использовании устанавливается гидравлический привод. Мощность привода подбирается в каждом отдельном случае, исходя из линейных и технических характеристик ворот.

По типу и способу открывания различают следующие виды ворот:

1. распашные;
2. откатные;
3. подъемные;
4. подъемно-поворотные;
5. секционные;
6. рол-ставни.

Виды автоматических гаражных ворот

Что нужно знать, выбирая ворота

При выборе типа ворот учитывают такой фактор, как свободный въезд и выезд. Это требование обеспечивается расстоянием от стойки ворот до боковой поверхности автомобиля – не менее 30 см на сторону и высотой ворот не менее 2м.

Очередная немаловажная характеристика – прочность и устойчивость ко взлому. Решающую роль в этом вопросе играет не столько материал, из которого ворота изготовлены (сталь толщиной 2-5мм), сколько тип самих ворот. Наиболее эффективными в этом смысле считаются рол — ставни. Но большое количество зазоров снижает их привлекательность для отапливаемых гаражей.

Следующим видом в этом ряду выступают подъемно-поворотные ворота. Они пригодны для установки в отапливаемых гаражах, но и у них есть свои недостатки: быстрый износ пружин, особенно, при тяжелом полотне ворот и высокая цена.

Большой популярностью пользуются секционные автоматические ворота. Они объединяют преимущества первых двух типов ворот. Они универсальны, компактны и не зависят от внешних помех. К их недостаткам следует отнести капризность и быструю изнашиваемость механизма. Свести эти негативные факторы к минимуму можно за счет грамотного подбора комплектующих. Это будет зависеть от условий и режима эксплуатации

Инструменты и материалы, необходимые для правильного и безопасного выполнения монтажа:

• Молоток.
• Плоскогубцы.
• Уровень.
• Отвертки с безопасными ручками.
• Ключи в разных размерах.
• Кусачки.
• Электродрель.
• Набор сверел.
• Расходные материалы.
• Стремянка.
• Ножовка по металлу.
• Защитные очки.
• Перчатки.

Кроме этого, не помешают электрический гайковерт (ударного типа) и помости.

И, конечно, понадобится напарник, так как в одиночку выполнить установку гаражных ворот очень сложно.

Последовательность монтажа

• До начала монтажа следует убедиться, что все инструменты и расходные материалы находятся «под рукой», проверить комплектность ворот (панели, оборудование для шарниров и роликов).
• Обязательно проверяется поверхность проема уровнем, неровности убираются.

Проверка плоскости проема

• Теперь можно собирать короб. В первую очередь к направляющим прикручиваются пружины: их не следует затягивать слишком сильно, иначе ворота будут туго открываться.

Сборка треков

• Затем направляющие соединяются верхней горизонтальной планкой, которая защищает гараж от пыли и сквозняков.
• После этого делают отверстия под крепления. Предварительно короб устанавливается в проем и хорошо закрепляется по бокам и снизу, устанавливается размерная планка. Такое крепление по периметру не позволит воротам при сверлении сместиться, и отверстия будут находиться в нужном месте.

Важно! Надежно и прочно закрепить короб в проеме, это обеспечит долгий срок службы механизма ворот.

• Следующим и не менее ответственным этапом в монтаже ворот будет установка направляющих профилей.

Монтаж горизонтальных направляющих

В процессе монтажа не допускается даже малейшего перекоса, иначе в процессе эксплуатации ворот может заклинить механизм.

• Теперь можно переходить к монтажу панелей. На нижнюю панель надевается уплотнитель. Он смягчит удар при закрывании ворот и, кроме того, послужит изолятором для проникновения внутрь холодного воздуха в зимнее время.

Соединение секций вместе

• Затем панель устанавливают в короб и прикручивают к роликам направляющих. Повторяют операцию до окончания монтажа всех панелей. Стандартная толщина таких ворот – 20мм, если взять панели толщиной 40-45 мм, то в зимнее время внутри гаража будет относительно теплее.
• Теперь готовые ворота необходимо приподнять на высоту 1,5м от уровня земли: так две первые панели войдут в направляющие, и сами выровняют всю конструкцию по центру.
• Затем необходимо прикрепить направляющие к потолку. На этих узлах будет держаться практически вес всей конструкции. Поэтому крепление должно быть выполнено особенно жестко.

Крепление направляющей к потолку

• И наконец, нужно закрепить пружину, которая и будет открывать ворота.

Необходимо проследить, чтобы тросики автоматического устройства были аккуратно выровнены, иначе механизм открывания будет заедать, и в скором времени просто может нарушиться.

Тщательный и качественный монтаж гаражных ворот в соответствии с инструкцией производителя обеспечит надежную их эксплуатацию на долгое время.

Несколько полезных советов:

• Не активировать электроэнергию до полного завершения установки, в том числе, крепления провода от устройства открывания дверей к месту размещения пусковой кнопки.
• Не начинать монтаж, если нет полной уверенности в его завершении в течение одного цикла сборки.
• В качестве удлинителя использовать рекомендованный паспортом устройства кабель.
• Закрепить все кабели, проходящие по потолку и закрыть их защитным кожухом.

Установить датчики слежения (обычно поставляются в комплекте с воротами).

Монтаж гаражных секционных ворот

Источник: http://rusograda.ru/vorota/ustanovka-avtomaticheskix-garazhnyx-vorot

секционные и подъемные ворота с дистанционным управлением

Система механического закрытия ворот в гараже постепенно уходит в небытие. Современные автовладельцы обустраивают помещения для своих автомобилей автоматическими гаражными воротами.

Что очень комфортно в непогожие дни, а также достаточно безопасно для самого транспорта. При этом, такие изделия можно сконструировать самостоятельно.

Виды автоматических конструкций

Современные технологии шагнули вперед и предлагают сегодняшнему автолюбителю множество вариантов автоматических ворот. Выбор тут зависит от масштабов гаража и технических особенностей подъезда к нему.

Среди множества вариантов выделяют следующие автоматические гаражные конструкции:

1. Автоматические распашные.
2. Подъемно-поворотные.
3. Секционные автоматические гаражные ворота.
4. Рулонные или рольставни.
5. Откатные или сдвижные.

Конструкция автоматических ворот для гаража.

Каждый из этих типов мы рассмотрим ниже, а пока следует отметить, что управление может осуществляться тремя способами:

1. Управление кнопкой, установленной на стене возле гаража.
   Данный способ не совсем приемлем, поскольку водителю для активации таких ворот необходимо будет покинуть автомобиль. Такой вариант хорош, как запасной, в случае потери дистанционного пульта.
2. Второй вариант − автоматические ворота для гаража с дистанционным открытием.
   Сигнал из пульта поступает на приемник, а тот − активирует всю конструкцию. Единственным недостатком такой системы управления является вероятность совпадения радиоканала, на котором работает ваш пульт, с радиоканалом других владельцев гаражей. Поэтому, выбирая такой способ управления, обращайте внимания на кодировку радиоканалов и безопасность.
3. Управление створками с помощью мобильного телефона, на который устанавливается необходимая программа.
   В работе такого замка участвует спутниковая связь, что вполне надежно. Однако такая система отличается повышенной дороговизной.

Кроме позитивных моментов автоматизированной системы управления следует отметить и возможные негативные нюансы. В случае отключения питания, открыть такие замки будет крайне сложно.

Поэтому следует заранее позаботиться об альтернативных вариантах управления, например:

1. Установка системы разблокировки, которая поможет вручную управлять воротами.
2. Резервный источник питания.

При необходимости можно использовать оба варианта.

Давайте рассмотрим, что представляют собой конструкции автоматических ворот, какие у них есть преимущества и недостатки.

Автоматические распашные конструкции

Это один из распространенных вариантов, поскольку зачастую позволяет установить автоматику на уже существующие гаражные ворота.

Устройство подъемных гаражных ворот.

Главным вопросом тут будет выбор привода, который может быть трех видов:

1. Подземный, при котором ворота насаживаются на привод, который расположен внизу и приводит в действие механизм.
   Такой вариант характерен сложностью установки.
2. Линейный привод устанавливается внутри помещения.
   Наиболее комфортный в эксплуатации.
3. Рычажный привод подлежит установке как снаружи, так и внутри.
   Обладает меньшей ветроустойчивостью, в сравнении с линейным приводом.

Особенность работы таких ворот предполагает свободную площадку перед ними, поскольку их створки открываются наружу. Поэтому данный вариант будет подчас неудобен в зимнее время, когда подъезд к гаражу может быть занесен снегом.

Еще одним недостатком такой конструкции является высокая парусность ворот, поэтому крайне важно рассчитать силу работы всего механизма. Ведь ненадежно закрепленные створки таких ворот при сильном порыве ветра могут быть неконтролируемы.

Как правило, такие конструкции “холодные”, а их утепление потянет за собой дополнительные затраты. Да и добиться герметичности будет очень сложно.

Одним словом, данный вид наиболее уместен, если в вашем гараже уже есть ворота, а вы желаете их автоматизировать. В противном случае, рекомендуем рассмотреть иные варианты ниже.

Подъемно-поворотные

Основное требование для установки автоматизированных подъемных ворот в гараже ─ наличие свободного места под потолком. Такие сооружения представляют собой цельное полотно во всю ширину проема, которое при активации поднимается вверх и заходит под потолок, параллельно полу.

Разновидности установки ворот.

Основными преимуществами являются:

1. Экономия места перед гаражом. Теперь свободного пространства нужно меньше, чем при распашных воротах, хотя оно, все-таки, необходимо. Особенно важно соблюдать дистанцию между амплитудой работы таких конструкций и стоящим автомобилем, во избежание столкновения.
2. При правильном расчете проема, можно добиться хорошей теплоизоляции.
3. При необходимости можно предусмотреть вход─калитку.
4. Существуют утепленные полотна, что значительно повысит теплоизоляцию.

Однако существуют и недостатки конструкции:

1. Такие автоматические ворота невозможно установить в совсем низком гараже.
2. При открытии вручную понадобятся физические усилия.
3. Конструкция занимает значительную площадь в гараже под потолком и по бокам входа.

Секционные гаражные конструкции

Такие гаражные ворота состоят из нескольких секций, соединенных между собой. При открывании створок секции движутся вверх по направляющим, преломляясь, занимают место под потолком параллельно полу. Секции могут быть уже с утеплителем или металлические с предварительно нанесенной защитой и краской.

Для обеспечения болей теплоустойчивости можно использовать резиновые уплотнители между панелями в местах стыка.

В работе таких автоматических гаражных дверей используют следующие виды приводов:

1. Потолочный.
2. Осевой.

Устройство для автоматизации подъемных ворот.

Недостатками такой конструкции являются:

1. Дороговизна.
2. Ненадежная защита гаража от несанкционированного взлома.
3. Сложный монтаж.

Среди преимуществ следует отметить следующие:

1. В отличие от подъемно-поворотных ворот, секционные не требуют наличия очищенного и свободного пространства перед въездом в гараж.
2. Секции могут быть надежно утеплены.
3. Подобным конструкциям не страшны порывы ветра, и они являются безопасными в эксплуатации.
4. Монтаж секционных ворот несложен.

Рулонные рольставни

Эта конструкция довольна проста: алюминиевые планки, которые составляют роллету, при запуске механизма наматываются на вал или барабан. Установленный привод автоматизирует конструкцию, и ею можно управлять дистанционно.

Такие электронные гаражные ворота бюджетны, легки в установке и экономят место в гараже, однако они, как правило, холодные и не очень надежные.

Откатные или сдвижные

Устройство для открывания ворот с мобильного.

Принцип роботы таких ворот заключается в смещении полотна в сторону, что автоматически подразумевает наличие свободного пространства сбоку от проема, длинной, большей, чем сам проем на 1─1,5 метра. В связи с этой особенностью, их чаще устанавливают при въезде на охраняемую парковку.

В зависимости от конструкции, их существует три вида:

1. Консольные откатные.
   Состоят из гаражного полотна, на котором закреплена консольная балка, П─образная в сечении. Внутри балки размещаются ролики на специальной подставке. Ролики скользят по балке и полотно сдвигается.
2. Подвесные сдвижные.
   При таком типе конструкции ролики крепятся непосредственно к полотну и скользят по балке, которая прикреплена верху. Фактически полотно висит на балке.
3. Откатные по рельсу – зеркальное отражение подвесных.
   Тут несущая балка или рельса размещена внизу. Такая конструкция одна из наименее удобных, поскольку в направляющую рельсу часто попадает грязь и грунт, из-за чего возможно перекашивание полотна.

Среди преимуществ отметим следующие:

1. Высокая стойкость к взлому.
2. Стабильность в работе.
3. Можно сделать самостоятельно.

Недостатки у таких конструкций очевидны:

1. Низкая теплоизоляция, такие ворота подойдут больше для холодного гаража.
2. Потребность в территории для сдвигаемого полотна.

Многие из автолюбителей решают автоматизацию самостоятельно. И это не удивительно, поскольку некоторые модели это позволяют. Предлагаем вашему вниманию одну из них.

Как сделать подъемные ворота своими руками

Сделать автоматические гаражные ворота своими руками возможно. Для этого необходимо провести необходимые замеры и расчеты, а также запастись необходимым инструментом.

Управление подъемными воротами.

Алгоритм работы очень прост:

• проводим замеры и расчеты;
• делаем монтаж дверной коробки и направляющих;
• собираем дверное полотно;
• изготовляем движущийся механизм;
• устанавливаем ворота;
• делаем монтаж системы противовесов.

Отметим, что для создания привода гаражных ворот своими руками, потребуется актуатор. Как правило, используется актуатор в форме резьбовой шпильки с винтовой муфтой на ней. Шпилька вращается и муфта, прокручиваясь по резьбе, перемещается по шпильке.

Подготовительный этап

Создавая гаражные ворота своими руками, вам понадобится сварочный аппарат, электродрель, строительный уровень, рулетка, гаечные ключи и чертежи с расчетами.

Для создания гаражной автоматики необходимо установить подъемный механизм, используя при этом швеллеры, стальные уголки, противовесы, кронштейны, пружины возвратного типа и стальной трос.

Также вам будет необходима уплотнительная лента для обработки ею створки ворот по всему периметру.

Монтаж дверной коробки и направляющих

Редуктор для открытия ворот.

Перед тем, как преступить к монтажу дверной коробки и направляющих подъемных гаражных ворот, нужно убедиться, что дверной проем абсолютно ровный. В противном случае, конструкция не будет работать корректно.

Далее необходимо собрать дверную коробку, имеющую форму буквы “П” и состоящую из деревянных брусьев и металлических уголков. Нижнюю ее часть рекомендовано заглубить в грунт на глубину от 2 сантиметров и более.

Для дальнейшего устройства автоматических ворот гаража необходимо на потолке с помощью металлических штырей закрепить кронштейн. После чего с помощью болтов установить на кронштейне шарниры.

Сборка дверного полотна

На этом этапе необходимо сварить металлическую раму гаражных автоматических ворот по точным размерам дверной рамы. Именно сейчас стоит определиться с местом для установки ручки, замков иных приспособлений, защищающих гараж от взлома.

С одной стороны рамы прикручивается профлист, а с другой ─ сендвич─панели или иные виды утеплителя. В завершении сборки дверного полотна следует приклеить уплотнители по всему периметру.

Монтаж механизма открывания

Привод автоматических ворот.

Механизм открывания автоматических гаражных ворот вполне прост и состоит из следующих компонентов:

• дверного полотна;
• двух стоек, расположенных справа и слева от полотна с противовесами;
• устройства регулировки и фиксации стоек.

На дверную панель следует установить четыре кронштейна с направляющими роликами─подшипниками. Трос для противовесов крепиться к нижним кронштейнам с помощью дополнительный деталей.

Сборка всей конструкции

Электрическая схема автоматических гаражных ворот.

Для сборки ворот необходимо:

1. Установить стойки в дверной коробке, убедиться, что они находятся строго перпендикулярно друг другу.
2. Зафиксировать на потолке и просверлить места для 12 кронштейнов, предварительно отодвинув стойки.
3. Установить в отверстия под кронштейны дюбеля.
4. Вернуть стойки на место, укрепить кронштейны саморезами, не закручивая до упора.
5. Выставить стойку перпендикулярно проему и лишь потом закрутить саморезы до конца.
6. Приварить упоры к стойкам, которые будут регулировать расстояние между ними.

Точно такой механизм предусмотрен для сборки второй стойки. Чтобы надежно зафиксировать положение стоек и сохранять его таким долгое время, между стойками можно установить металлический прут с резьбой на краях. На край прута накручиваются 4 гайки, расположенные с обеих сторон упоров.

Установка ворот с противовесами

Устройство подъемных гаражных ворот.

Соединить движущее полотно с автоматическим механизмом можно следующим образом:

• просверлить в створке отверстия для кронштейнов;
• разместить полотно между створками;
• поместить ролики в пазы стоек и зафиксировать их винтами;
• собрать систему противовесов;
• установить фурнитуру и замки;
• окрасить металлические поверхности во избежание коррозии.

Итог

Резюмируя актуальную ситуацию на рынке автоматических гаражных ворот, следует отметить, что их существует великое множество. Все чаще автолюбители устанавливают автоматику на своих воротах для удобства и комфорта управления.

При выборе типа ворот следует руководствоваться техническими возможностями и потребностями, поскольку у каждого типа автоматических гаражных ворот есть своим недостатки и преимущества. Также делаем заключение, что сборку автоматических гаражных ворот можно сделать своими руками.

Overhead Door ™ Веб-сайт бренда

Гаражные ворота Overhead Door ™ и открыватели гаражных ворот отличаются превосходной производительностью, стилем и надежностью.

Продукция Overhead Door ™ автоматически включает в себя непревзойденный опыт дистрибьюторов Overhead Door ™. В сочетании с нашим инновационным дизайном продукции и производственным превосходством наши дистрибьюторы являются гордой частью семьи, разделяя наше имя, логотип Red Ribbon и стремясь к совершенству. Наша сеть, состоящая из более чем 400 дистрибьюторов Overhead Door ™ D, гарантирует вам удобный доступ к нашим коммерческим дверям и операторам, гаражным воротам и устройствам открывания для жилых помещений, а также аксессуарам, где бы вы ни находились.Эта обширная дистрибьюторская сеть является уникальной в нашей отрасли, предоставляя единый источник для индивидуального проектирования и консультирования по применению, быстрой установки, услуг «под ключ» и профессионального обслуживания.

Универсальный. Это один из способов описания наших продуктов. Комплексное универсальное решение, которое удовлетворит все ваши потребности в подъемно-поворотных дверях. Благодаря высококачественным материалам, высочайшему мастерству и инновационным функциям наши продукты продолжают лидировать в отрасли, подчеркивая наследие качества, опыта и целостности.Эта история гарантирует, что вы делаете хорошие инвестиции в свой дом с качественным продуктом. Фактически, согласно последним В отчете «Стоимость по сравнению с ценностью» от журнала Remodeling Magazine, замена стандартной гаражной двери на модернизированную, в среднем окупалась до 85% от первоначальной стоимости, что делает ее одним из лучших ремонтов в исследовании.

Если вы ищете стильные гаражные ворота, свидетельствующие о вашем хорошем вкусе, у нас есть индивидуальные решения, соответствующие образу жизни вашей семьи.Или, если на вашем рабочем месте нужна безопасность и надежность интегрированной коммерческой дверной системы и приводной системы, продукты Overhead Door ™ сделают управление вашим предприятием более безопасным и простым. Наши продукты произведены так, чтобы обеспечить вам надежную и долговечную работу в течение многих лет длительного использования и бесперебойной работы. Каждый продукт, от бытового до промышленного и коммерческого применения, поддерживается квалифицированной и профессиональной службой поддержки клиентов для устранения неполадок и ответов на ваши вопросы.

Благодарим вас за рассмотрение широкого ассортимента дверей, открывателей, приводов и аксессуаров Overhead Door ™ для жилых, коммерческих и промышленных помещений для завершения вашего дома, бизнеса или проекта реконструкции. Мы уверены, что вы найдете продукт для открывания дверей и открывания, отвечающий вашим потребностям. В конце концов, мы лидируем в отрасли, предлагая широкий выбор дверных систем для жилых и коммерческих помещений.Корпорация Overhead Door Corporation является гордым членом DASMA.

гаражных ворот | Подъемные двери | Автоматические ворота

Пружины сломанной двери гаража

Сломанные пружины гаражных ворот могут быть большой проблемой.Устройство открывания ворот гаража не предназначено для подъема веса двери. А поскольку гаражные ворота такие тяжелые, для замены сломанных пружин требуется специальная подготовка и оборудование.

Еще одним преимуществом замены сломанных пружин гаражных ворот профессионалом, помимо безопасности, является то, что другие рабочие части ворот можно проверить одновременно. Незначительные корректировки могут сделать ваши гаражные ворота более тихими и долговечными.

Писк, грохот и стук указывают на то, что ваши гаражные ворота просрочены для обслуживания и регулировки.Защитите свои вложения. Звоните сегодня: (209)495-9555

Замена двери гаража

Замена гаражных ворот может придать вашему дому совершенно новый вид! Новые гаражные ворота — это чистый, тихий, плавный и надежный способ входить и выходить из дома. Сменные панели гаражных ворот доступны в различных размерах и цветах секций, чтобы соответствовать вашему желанию. Оконные панели гаражных ворот придают вашим новым гаражным воротам неповторимый вид снаружи и обеспечивают дополнительный свет внутри вашего гаража!

Мы предлагаем широкий выбор стилей гаражных ворот от производителей высококачественных гаражных ворот.Некоторые из наших наиболее популярных брендов включают Amarr Garage Doors , Dura-Lite Garage Door Window Inserts , Safe-Way Garage Doors и Janus Commercial Overhead Doors .

Автоматические ворота и
открыватели гаражных ворот

Лицензия подрядчика № 941436

Установлены новые гаражные ворота
Быстрый ремонт гаражных ворот
Фиксированная оплата труда
Обслуживание в тот же день — большинство рабочих мест

Устройство открывания гаражных ворот

Наши открыватели для гаражных ворот тихие и надежные

Сильно ли шумит дверь гаража при открытии? Он «захлопывается» при закрытии?
Позвоните сегодня и расскажите о специальной акции
«Ремонт ворот гаража».

(209)495-9555

Ремонт гаражных ворот Сан-Антонио

Требуется немедленное обслуживание? Позвоните в нерабочее время или по телефону экстренной помощи!

Ремонт гаражных ворот Сан-Антонио

Защитите свою семью с нашими доступными гаражными воротами!

Когда дело касается безопасности вашего дома, имущества и семьи, никогда нельзя быть слишком осторожным. В Helotes Overhead Garage Doors 30 с лишним лет безупречного обслуживания помогли нам завоевать репутацию компании, предоставляющей лучшее обслуживание гаражных ворот в районе Сан-Антонио.Мы предлагаем установку и обслуживание самых надежных и технологически продвинутых систем подъемных гаражных ворот, обеспечивающих безопасность вашего дома и всех в нем.

Оригинальные гаражные ворота компании Helotes, TX

Позвоните нашей команде сегодня!

35

лет службы

Сан-Антонио

2,500+

Удовлетворенный сан

Антонио Клиенты

Сан-Антонио Услуги гаражных ворот

Ознакомьтесь с нашими купонами и специальными предложениями!

Отзывы наших клиентов

• Отличное обслуживание

  Они только что отремонтировали сломанную пружину на моей двери.Отличная цена. Отличный сервис. Ремонтируется менее чем за тридцать минут! Обязательно рекомендую друзьям и семье в этом районе!

  Алексей. C

• Настоятельно рекомендую

  Отличное обслуживание и отличные отношения с клиентами. Цены были очень разумными, и время от начала до конца было замечательным. Я бы порекомендовал эту компанию своей семье и друзьям.

  Rene G.

• A + All The Way

  Отличное обслуживание клиентов и квалифицированный техник по обслуживанию.Вышел на праздник и быстрое обслуживание. А + полностью.

  Карин Б.

• По разумной цене

  Позвонил по нескольким номерам, когда сломалась пружина моей гаражной двери. Подъемные гаражные ворота Helotes оказались самой разумной ценой. Когда я звонил, разговаривал с Джой, и с ней было очень приятно поговорить.

  Альберт К.

Свяжитесь с Helotes Overhead Garage Gate сегодня!

Свяжитесь с нами сейчас для 100% бесплатной оценки!

Прецизионные потолочные гаражные ворота Тампа, Клируотер и Метро Сент-Пит

Прецизионные потолочные гаражные ворота в Тампе, Клируотере, Санкт-Петербурге, Лейкленд и Нью-Порт Район метро Ричи

Ремонт гаражных ворот, новые гаражные двери и открыватели

Обслуживает округа Хиллсборо, Пинеллас, Полк, Паско и Эрнандо

Запрос онлайн-обслуживания

Precision Garage Doors занимается ремонтом гаражных ворот в Западной Флориде с 2001 года.

Мы исправляем двери правильно! ™

Мы ценим ваше время — Когда вы позвоните в Precision, на ваш звонок ответит оператор в реальном времени, и мы назначим вам встречу на время. это удобно для вас.

Мы предоставляем 4-часовой ремонт гаражных ворот и доступны, когда мы вам понадобимся. 24 часа в сутки 7 дней в неделю, включая праздники. Пожалуйста, дайте нам позвоните и назначьте встречу прямо сейчас.Узнайте больше о наших:

4-часовая гарантия на ремонт гаражных ворот

Новые гаражные двери, гаражные двери и установка для ураганов

У нас есть большой выбор гаражных ворот, в том числе Стальные гаражные двери, вагончик Двери , Гаражные двери из дерева и композит.

Ищете ли вы прекрасное » Carriage House », который добавляет красоты и старины. в ваш дом, энергоэффективную дверь, которая снижает счета за электроэнергию, или просто хотите полностью надежные гаражные ворота по доступной цене, у нас есть все последние модели.Вы можете быть уверены, что тогда вы найдете подходящую дверь для своих нужд.

Выбирайте профессиональную компанию. Выберите местную компанию.

В городах Тампа, Клируотер, Санкт-Петербург, Лейкленд и Нью-Порт-Ричи все гаражные ворота должны быть разрешены и соответствовать строгим требованиям ветрового кодекса. Если в вашем доме установлена ​​гаражная дверь дом, который не разрешен или не соответствует этим требованиям, это может привести к аннулированию вашей страховки домовладельца.Выберите местную компанию, которая эксперт по ураганным гаражным воротам.

Каждую неделю мы устанавливаем сотни гаражных ворот в районах метро Тампа, Клируотер, Санкт-Петербург, Лейкленд и Нью-Порт-Ричи. У нас есть опыт, необходимый вам для уверенности. И потому что мы получаем позволяет правильно и в таких больших объемах, вы можете быть уверены, что ваша дверь будет установлена ​​тогда, когда вам это нужно …. Учиться Больше

Автоматические открыватели гаражных ворот

Устанавливаем и ремонтируем открыватели гаражных ворот в Тампе, Клируотере, Санкт-Петербурге, в районе метро Lakeland & New Port Richey и окрестностях.

Precision предлагает устройство для открывания гаражных ворот, на которое вы можете положиться. На каждый устанавливаемый нами сошник предоставляется гарантия производителя.

Автоматический гараж открыватели дверей добавляют удобство и безопасность вашему дому, если они установлены правильно и правильно работают. Будьте уверены. Точность вызова. Учить больше »

Доступный ремонт ворот гаража Columbia, SC

Ремонт и обслуживание гаражных ворот для жилых домов Columbia SC

Вы можете рассчитывать на нас в вопросах установки высококачественных гаражных ворот, на которые полагаются домовладельцы Columbia, SC.Устанавливаем и ремонтируем подъёмные и автоматические двери, в том числе большинства марок и моделей. Наши цены всегда конкурентоспособны, и ваше удовлетворение является нашим приоритетом номер один.

Если вам нужны гаражные ворота из стали, стекловолокна, дерева или алюминия для вашего дома, позвоните в Bilt Rite, чтобы выполнить работу правильно.

Жилые гаражные ворота

Коммерческие гаражные ворота Columbia, SC

Мы понимаем, что вы полагаетесь на свои коммерческие гаражные ворота для обеспечения бесперебойной и эффективной работы.Bilt Rite Garage Doors сотрудничает с предприятиями в Колумбии, штат Южная Каролина, чтобы удовлетворить все их потребности в покупке, обслуживании и установке гаражных ворот.

Ознакомьтесь с нашим каталогом стилей и моделей дверей. Если вы хотите добиться максимальной эффективности, эстетики или того и другого, у нас есть то, что идеально подходит для ваших нужд. Наша линейка включает двери для теплоизоляции, ветровой нагрузки, а также высокопрочные и долговечные двери. Независимо от того, что вам нужно, у нас есть подходящая дверь для вас.

Гаражные ворота для коммерческих помещений

Ремонт и обслуживание гаражных ворот Columbia, SC

Ваша гаражная дверь сломана или работает неправильно? Мы знаем, что ломка ворот гаража может стать серьезным неудобством.Просто позвоните в Bilt Right Garage Doors. Наши специалисты являются экспертами по ремонту гаражных ворот и могут решить любую вашу проблему.

• Ручка для гаражных ворот
• Гаражная дверь не открывается
• Сломанные ролики
• Петли повреждены

• Гаражные ворота не закрываются
• Гаражная дверь неровная
• Пульт ДУ не работает
• И многое другое …

Ремонт гаражных ворот

Сервисные зоны в Колумбии, SC

Мы предлагаем продажу, обслуживание и установку гаражных ворот на всей территории Колумбии, Южная Каролина.Если вы находитесь в следующих округах или рядом с ними, просто позвоните нам по любым вопросам, связанным с воротами гаража:

• Округ Ричленд
• Лексингтон Каунти

• Округ Кершоу
• Округ Самтер

Columbia SC Зоны обслуживания

Компания по ремонту и установке гаражных ворот в Хьюстоне и Далласе | Roadrunner гаражные ворота

Не застряла дверь гаража в вашем доме? Вам нужен ремонт коммерческих гаражных ворот? Если вам нужно обслуживание ворот гаража в любое время дня и ночи в районе Далласа или Хьюстона, Roadrunner Garage Doors всегда рядом.Наши специалисты доступны круглосуточно и без выходных, чтобы отреагировать на чрезвычайные ситуации или проблемы в последнюю минуту. Свяжитесь с нами для получения надежных и эффективных услуг по ремонту гаражных ворот в любое время, когда вам это понадобится у вас дома или на работе. Мы можем отремонтировать все типы гаражных ворот для жилых и коммерческих помещений и открывателей гаражных ворот, независимо от того, связана ли проблема с сломанными пружинами, сломанными цепями, дверьми вне рельсового пути, согнутыми панелями, потерянными пультами дистанционного управления или неисправными устройствами открывания ворот гаража. Если вы не можете зайти в свой гараж, у вас сломался открыватель или возникла какая-либо другая проблема с гаражными воротами, позвоните нам, чтобы бесплатно получить оценку.Roadrunner Garage Doors — это компания по установке гаражных ворот, которая предлагает быстрое обслуживание и разумные цены именно тогда, когда они вам нужны.

КОМПАНИЯ ПО РЕМОНТУ ГАРАЖНЫХ ВОРОТ, ВСЕ ЭТО ДЕЛАЕТ

Roadrunner Garage Doors специализируется на обслуживании гаражных ворот для домовладельцев и предприятий, но это только начало того, что мы предлагаем. Наши быстрые и дружелюбные услуги включают следующее:

• Срочный круглосуточный ремонт гаражных ворот и открывателя ворот
• Обслуживание ворот гаража жилых домов
• Сервис служебных подъёмных дверей
• Установка новых гаражных ворот
• Замена гаражных ворот
• Монтаж и ремонт ворот, автоматических открывателей

Независимо от того, что требуется для вашего дома или бизнес-гаража, мы можем помочь.В любой работе Roadrunner Garage Doors предлагает быструю и профессиональную поддержку с учетом ваших потребностей. Обращайтесь к нам за широким ассортиментом продукции, опытными специалистами и специализированными инструментами, необходимыми для установки и ремонта коммерческих и жилых гаражных ворот.

ПОЧЕМУ ВЫБИРАЮТ ГАРАЖНЫЕ ВОРОТА ДЛЯ ROADRUNNER

Компания Roadrunner Garage Doors, с гордостью обслуживающая клиентов в метроплексе Даллас / Форт-Уэрт и в районе Большого Хьюстона, специализируется на установке гаражных ворот и предлагает быстрое обслуживание и справедливые цены.Выбирая нас, вы получаете услуги компании, которая ежегодно ремонтирует гаражные ворота тысяч довольных частных и коммерческих клиентов. Мы устанавливаем и ремонтируем гаражные ворота, устраняем проблемы с дверьми и открывателями, обеспечиваем установку открывателей и ремонтируем их по мере необходимости. Более того, мы делаем все это тогда, когда вам удобно. Где бы вы ни находились, в Далласе или Хьюстоне, вы можете рассчитывать на наших опытных технических специалистов, которые будут быстро доставлены к вам в любое время суток, 7 дней в неделю, чтобы восстановить и снова запустить ворота гаража.Вы также можете позвонить в наш офис в Остине, чтобы получить помощь в этой области.

Если вы готовы узнать больше об установке или обслуживании гаражных ворот от Roadrunner Garage Doors, свяжитесь с нами сегодня! Мы гордимся тем, что являемся вашим лучшим специалистом по работе с гаражными воротами в городах Даллас и Хьюстон.

Запрос цитаты .

No related posts.
