Принцип подключения водяного теплого пола в доме

«Нагревательный элемент» — труба, монтируется двумя основными способами:

  1. В раствор. Чаще на бетонном черновом полу её заливают стяжкой.
  2. На сухие основания. Обычно на деревянный черновой пол, в устроенные пазы укладывают трубу и накрывают напольными покрытиями.

Оптимальный материал — металлопластик либо полиэтилен, но есть и «элитные сорта»: гофрированные из нержавейки, и медные с полиэтиленовой изоляцией.

Труба раскладывается в контур двумя основными способами: улиткой и змейкой, этим сразу можно обеспечить равномерность или задать приоритетные для нагрева площади пола.

​

Фото 1. Слева изображена схема укладки теплого водяного пола типа «улитка», справа — «змейка».

Подключая тёплый пол к существующей системе нужно учесть, что контурам, в отличие от радиаторов, при интенсивном режиме отопления, требуется меньшая температура теплоносителя. Комфортный температурный режим достигается за счёт:

  • использования теплоносителя, уже отдавшего большую часть тепла;
  • установки клапана-термостата, ограничивающего подачу теплоносителя;
  • подмеса в горячий, максимально остывшего теплоносителя.

Поэтому, планируя устройство тёплого пола, важно учитывать принципы подключения к различным видам существующих систем обогрева.

К существующей однотрубной системе отопления, как радиатор

К однотрубной Ленинградке возможно подключить небольшой контур тёплого пола как дополнительный радиатор.

Желательно последовательно с установленной батареей, но если нет технической возможности — то параллельно батарее, важно сделать это через вентили, чтобы иметь возможность «поджать» или полностью отключить его.

Полуавтоматический режим работы контурам задаётся изначально, если выполнить простые условия:

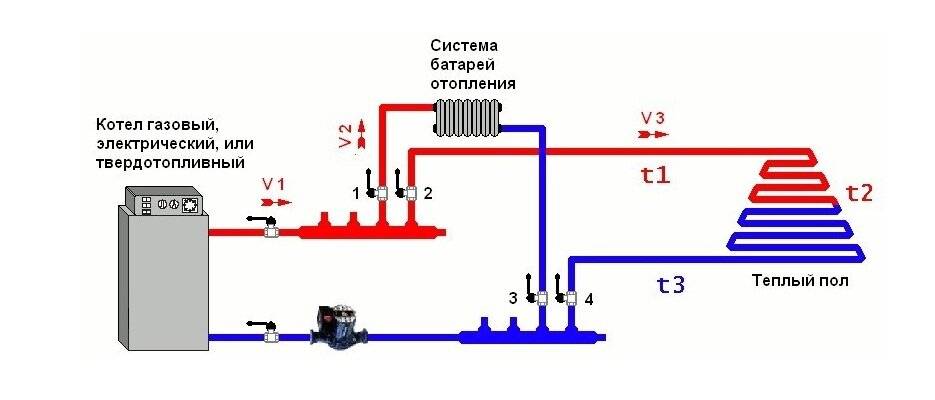

  1. Тёплый пол забирает теплоноситель из обратки отопления, где температура меньше — во время интенсивного отопления полная мощность не нужна. Подключается ПОСЛЕ циркуляционного насоса перед котлом, а возвращает теплоноситель ПЕРЕД этим же насосом — происходит принудительная циркуляция.
  2. Контуры не превышают 30 метров в длину, это обеспечит полный прогрев при пониженной интенсивности отопления.

Как подключить к двухтрубной системе

Подсоединение тёплого пола к двухтрубной системе возможно по любому способу для однотрубной схемы.

Обогреваемые площади значительно увеличатся, если контуры через управляющий модуль подключить непосредственно к подающему и обратному трубопроводам радиаторной системы отопления.

Это оптимальный вариант, когда, подогрев нужен сразу нескольким помещениям, ведь каждое из них предполагает, как минимум один контур.

Как подсоединить к имеющейся гравитационной схеме

Существует устойчивое мнение, что контуры тёплого пола плохо, или совсем не работают в безнасосных системах отопления, где теплоноситель циркулирует самотёком, за счёт конвекции. Но практика показывает успешную работу при соблюдении несложных условий:

  1. Обратить внимание, что трубопроводы — «лежанки» конвекционных систем, всегда монтируются не строго горизонтально, а с небольшим уклоном от подачи к обратке. Желательно воспользоваться этим и сделать врезки в «лежанку» так, чтобы теплоноситель утекал под уклон. Поэтому нередко обратки контуров тёплого пола сводятся в одну гребёнку на удалении от отапливаемых помещений.
  2. Черновой пол — основание на которое укладывается труба тёплого пола, должно быть строго горизонтальным и максимально ровным — чтобы не было «гравитационных» препятствий движению, и жидкости не приходилось течь «в гору».

  3. ​

    Контуры — «улитки, змейки» по возможности максимально короткие — греются только нужные участки.
  4. Труба диаметром 20—25 мм — закреплена без скачков, горбов и перепадов, плотно прижата к основанию, исключая образование воздушных пробок.
  5. Все повороты плавные.

Основной недостаток — прогрев происходит медленней, но конвекционные системы сами по себе инертны, это плата за отсутствие циркуляционного насоса и независимость от электроэнергии.

Важно! Чаще всего для конвекционных систем отопления основные трубопроводы-лежанки делают металлические, поэтому «врезками» будут сгоны. Приварить их лучше не под прямым углом, а «по ходу» трубы, и на подаче и обратке.

Вам также будет интересно:

Комбинированная схема для квартиры

Абсолютное большинство благоустроенных квартир спроектированы исключительно с радиаторным отоплением.

Подключив к нему несколько или хотя бы единственный общий контур тёплого пола, уровень комфортабельности повышается во много раз.

Стоит ли говорить о надобности подогрева пола в санузлах или у входной двери в прихожей — это необходимый минимум, найдётся ещё «пара-тройка» мест, где бы тепло не помешало.

Как у любой комбинированной схемы, для понижения температуры теплоносителя контур тёплого пола подключается на обратку, через краны и насосно-смесительный узел. Коллекторы нужны, если контуров несколько.

Внимание! Всё это омрачается запретом ЖКХ на самовольное вмешательство, изменение схемы отопления помещений многоквартирного жилого дома, и грозит санкциями.

Однако, узаконить — получить разрешение на установку дополнительных отопительных приборов можно, но нужны веские причины и будет перерасчёт тарифов на оплату.

К котлу отопления

Случается, в доме «на перспективу» установлен двухконтурный котёл, но горячее водоснабжение реализовали электрическим водонагревателем, а второй контур так и не задействован для подогрева водопроводной воды.

На его основе возможно смонтировать независимую низкотемпературную систему тёплого пола. Конечно, не обойтись без управляющей системы и насоса.

Принцип работы: насос качает теплоноситель, движением жидкости запускается второй контур, по достижении заданной температуры нагревание прекращается, так как системой управления теплоноситель отсекается от котла, и зацикливается по контуру тёплого пола без подогрева. Отдав тепло, система управления вновь переключается на подогрев.

Несмотря на кажущуюся сложность, система отличается высокой стабильностью, надёжностью, так как работает в низкотемпературных режимах.

Условия подсоединения к батареям

Очевидно, что комфортабельность дома значительно повышается дополнением радиаторного отопления системой тёплого пола. Но для большинства случаев невозможно ограничиться простой «врезкой» в действующую систему, для качественного подключения придётся установить дополнительное оборудование, чтобы выполнить ряд условий для стабильной работы:

  • обеспечить циркуляцию, в протяжённых и тонких трубах самотёк теплоносителя затруднён или невозможен;
  • предотвратить гидроудары, выравнивая давление в подающем и обратном трубопроводах;
  • автоматически удалять воздух из системы тёплого пола;
  • фильтровать теплоноситель, особенно актуально в подключении к системе центрального отопления;
  • снижать температуру теплоносителя, до оптимальной, для комфортного микроклимата в помещениях.

Поэтому система дополняется оборудованием, которое обычно для удобства управления концентрируется в одном месте.

Справка! Для универсальности подключения его вообще объединяют в единые модули, их можно приобрести готовыми, заводского исполнения и нужных параметров.

Устройство модуля подключения

Задача модуля: исключить перегрев, понизить температуру, обеспечить бесперебойную циркуляцию теплоносителя.

Основные составляющие:

  • циркуляционный насос;
  • перепускной клапан;
  • воздухоотводчик;
  • фильтр;
  • смеситель;
  • запорные краны.

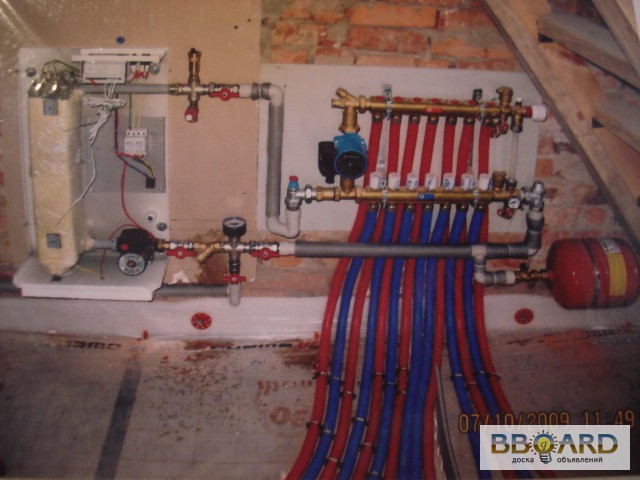

Модуль подключён непосредственно к коллекторам, а к ним — контуры тёплого пола. Управление возможно в ручном, автоматическом и программируемом режимах, зависит от комплектации.

К сожалению, за универсальность нужно переплачивать, поэтому практикуется и самостоятельная сборка модулей из отдельных комплектующих, на основе трехходовых термостатических вентилей, имеющих достойные характеристики:

  • точность температуры от 1 до 2°С, в рабочем диапазоне от 25 до 50°С;
  • между обратной и подготовленной — смешанной водой постоянный байпас;
  • внутреннее тефлоновое покрытие для уменьшения отложений от жёсткой воды;
  • собственная защита от перегрева;
  • встроенные сетчатые фильтры;
  • крепление в любом положении.

Площадь обогреваемых полов зависит от мощности выбранного насоса.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается о том, как подключить систему теплого пола к котлу.

Своими руками — и без последствий

В подключении тёплого пола к готовой, действующей системе отопления ничего сверхъестественного нет. Подготовку, монтаж, даже самые ответственные и дорогостоящие узлы возможно сделать самостоятельно, при желании пытливый ум и умелые руки сделают своё дело. Но это не значит, что нужно отказаться от консультаций и услуг специалистов, особенно в многоквартирных домах.

Как выполнить подключение теплого пола к газовому котлу?

Энергию газового котла используют не только для отопления и ГВС, а и для работы других систем, например, теплого пола, сушилки для полотенец и т.д. Для создания такой многоконтурной системы обычно используют коллекторы.

Подключение теплого пола к газовому котлу происходит с применением именно этого элемента.

…

Что представляет собой «теплый пол»?

Система «теплые полы» представляет собой плотно уложенную сетку, состоящую из тонких труб диаметром 15-20 мм. Их располагают на расстоянии 10-30 см друг от друга. Систему заливают бетонной стяжкой или закрывают напольным покрытием. Теплоноситель, двигающийся по трубам, передает тепло на поверхность пола, которое распространяется на все пространство комнаты.

Существенная площадь подогреваемой поверхности позволяет обходиться малыми температурами теплоносителя – в диапазоне 30-50°C.

Как осуществляется подключение теплого пола к газовому котлу?

Многие владельцы газовых котлов подключают к ним дополнительную систему обогрева – «теплые полы». Но дело в том, что газовый агрегат нагревает теплоноситель до 60-80ºC, а система подогрева полов относится к низкотемпературным устройствам, поэтому может работать только при 35-50°C. Кроме того, в разных контурах давление может отличаться. Поэтому, чтобы сбалансировать перепады давления и температур, следует подключать эти системы через коллектор. Все соединения коллектора с отопительным оборудованием должны быть разъемные – соединение выполняется с помощью муфт и накидных гаек.

Каждый из контуров: отопительный, ГВС, «теплые полы», — должен оборудоваться краном подпитки или наполнения, чтобы в случае утечки, была возможность быстро восполнить потерянный объем воды.

…

При наличии определенных навыков подключение водяного теплого пола к газовому котлу можно выполнить самостоятельно. Для этого нужно подготовить следующие инструменты:

  • рулетку;
  • плоскогубцы;
  • гаечные и разводные ключи;
  • шлифмашинка;
  • перфоратор;
  • резак для труб;
  • паяльник;
  • набор отверток;
  • газовая горелка.

Существует несколько схем подключения теплого пола к газовому агрегату. Рассмотрим подробнее как их реализовать.

Схемы подключения теплых полов к газовому оборудованию

Перед тем как подключать теплый пол к коллектору, следует найти подходящее место для него. К этому элементу должны беспрепятственно подводиться подающие и обратные трубы контуров всех подключаемых систем. Перед этим на коллекторы следует поставить запорные вентили. В конструкцию вентиля может входить термометр для удобного контроля за температурой в каждом из контуров.

Укладывают «теплые полы» обычно по спирали, начиная от центра комнаты.

Для удобства и быстроты сборки коллекторной установки можно купить готовый набор со всеми необходимыми составляющими. Такой коллектор дает возможность выключить один из контуров для ремонта, в то время как остальные будут продолжать работу.

…

Все элементы системы соединяются между собой компрессионными фитингами. Трубопровод системы «теплый пол» с коллектором соединяется с помощью специальных крепежей, в состав которых входит: зажимное кольцо, опорная втулка и латунная гайка.

В коллекторную систему должны входить следующие элементы:

  • трехходовый смеситель;
  • запорные вентили;
  • сливной кран;
  • циркуляционный насос;
  • воздухоотводчик.

Запорные краны иногда заменяют термостатическими регулировочными вентилями. Они имеют термобаллон с парафином, с помощью которого регулируют пропускную способность вентиля.

Трехходовый смеситель и циркуляционный насос представляют собой насосно-смесительный узел, необходимый для подачи остывшего теплоносителя из обратки в горячую воду подающего трубопровода. Таким образом, снижается температура чрезмерно горячего теплоносителя, и он становится пригодным для поступления в низкотемпературную систему обогрева.

Другая схема предполагает использование вместо насосно-смесительного узла только трехходовый смеситель. Он выполняет аналогичную функцию без насоса. Трехходовый смеситель устанавливается на выходе обратки «теплого пола» из коллектра и на пути подачи теплоносителя в систему «водяной пол». Данный элемент имеет три раструба: через боковые отверстия проходит жидкость на подачу в «теплый пол», а в третье заходит остывший теплоноситель из обратки. В смесителе два потока воды смешиваются, и на подачу к системе подогрева полов идет уже жидкость с температурой 40-50°C.

К коллектору с одной стороны подводят трубопроводы всех контуров, а с другой устанавливают разветвитель. С его верхней стороны подключают воздухоотводчик, а с нижней – кран для сброса жидкости.

Если смеситель не нужен и водяной напор недостаточно сильный, то можно установить циркуляционный насос — его обычно включают в обратку. Если поставить насос на подачу, то он будет забирать часть теплоносителя из отопительной системы, и батареи будут давать меньше тепла.

Еще одним важным элементом системы «теплый пол» является регулятор температуры. С помощью него можно менять интенсивность обогрева и, соответственно, регулировать расход энергии. Он может устанавливать необходимую температуру как в помещении в целом, так и в отдельных секциях.

После того как все контуры подключены, проводят проверку работоспособности всех систем. Если все работает хорошо, и нет утечек, можно приступать к заливке бетонной стяжки или укладке напольного покрытия.

Обратите внимание! После заливки цементнопесчаной стяжки включать «теплые полы» можно только тогда, когда они полностью застынут.

Система водяных полов достаточно эффективно обогревает помещение и при этом расходует мало топлива. Оптимальным типом котла для таких низкотемпературных систем является агрегат конденсационного типа.

Схема подключения тёплых полов: водяного, электрического, пленочного

Теплый пол это система, обеспечивающая обогрев помещения и состоящая из нагревательных элементов, расположенных под отделочным покрытием пола, если речь идет об электрическом или пленочном поле. Либо — система, состоящая из труб с теплоносителем, подсоединенных к котлу или системе центрального отопления, если речь идет о водяном теплом поле. Как же устроены разные виды отопления этим способом и какова схема подключения тёплых полов для каждого из них?.

Нюансы устройства водяного теплого пола

Водный теплый пол это низкотемпературный вид обогревательного устройства. Максимальная температура его теплоносителя составляет 55°С, при том, что он находится под толщей бетонного слоя, который покрывает трубы, и отделочного материала. (max t на поверхности пола будет составлять 35°С — при более высокой температуре возникал бы дискомфорт от прикосновения босых ног к горячему полу).

Теплый водный пол — экономична система обогрева помещения, потому что имеет невысокую температуру теплоносителя, которая благодаря большой площади «обогревающего элемента», то есть пола, выполняет свою функцию более эффективно, чем локальные источники тепла.

Способы подключения водного теплого пола

Водный пол может быть подключен к стационарной системе отопления, если квартира находится на первом этаже (при верхней разводке горячей воды) или на последнем (при нижней разводке). Поскольку в этом месте вода переходит на обратное течение, ею можно обогревать поверхность пола без убывания тепла в соседних квартирах. Да и температура подходящая: 50-55°С.

Еще одна схема подключения водяного теплого пола без ущерба для других пользователей — на базе стационарной системы горячего водоснабжения, но это возможно устроить только в ванной комнате или совмещенном санузле. В этом случае температура поверхности пола будет напрямую зависеть от температуры воды в сети и если она будет слишком горячей, соответственно, и пол будет прогреваться, не смотря на сезон и температуру в помещении. По этой причине на кухне теплый пол устраивать таким образом неосмотрительно.

В вышеописанных случаях подключения водного теплого пола, его температуру нельзя регулировать — она будет полностью подчинена температуре воды в системах отопления и горячего водоснабжения. Этого нельзя сказать про устройство теплого пола на базе индивидуальной системы отопления. Это может быть котел любого типа или одновременное подключение к нескольким котлам с возможностью переключения системы подачи тепла с одного на другой.

В этом случае схема подключения тёплого пола к системе отопления выглядит так:

Схема подключения водяного теплого пола к котлу:

  1. Управляющий клапан термостатический, имеющий дистанционнный температурный датчик
  2. Клапан балансировочный
  3. Насос циркуляционный
  4. Термостат накладной предохранительный электрический
  5. Электропривод клапанов коллекторной группы
  6. Коллекторная группа теплого пола
  7. Байпас (притворный клапан) коллекторной группы
  8. Термостат (терморегулятор) комнатный

Их функции следующие:

  1. Управляющий клапан поддерживает на постоянном уровне требуемую температуру. При достижении теплоносителем оптимальной температуры, закрывает его подачу.
  2. Соединенный с термостатическим, балансировочный клапан дает возможность теплоносителю, после перекрытия его подачи, циркулировать по малому кругу (минуя котел).
  3. Насос обеспечивает циркуляцию воды по трубам.
  4. Предохранительный термостат служит для отключения насоса в случае, когда заданная температура превышается.
  5. Клапаны коллекторной группы управляют расходом теплоносителя с помощью электропривода, что обеспечивает необходимую температуру в помещении.
  6. Коллекторная группа служит для распределения потоков по контурам.
  7. Клапан байпаса нужен, чтобы вода могла циркулировать через байпасный узел по малому кругу.
  8. На терморегуляторах, расположенных в разных помещениях, можно задавать требуемую температуру для каждого из них. Температура может быть запрограммирована для каждого времени суток и дня недели по-разному. С помощью термостата управляется электропривод клапанов группы коллекторов (5 и 6).

Трубы наиболее подходящие для устройства теплого полова — из молекулярно-сшитого полиэтилена (PEX).

Полимерные трубы чувствительны к перегреву теплоносителя (т. н. гидроудару, который возникает при закипании воды в котле). Чтобы этого избежать в системе предусматривается емкость необходимого объема (гидравлический разделитель), через которую будет циркулировать теплая вода из котла и из системы отопления, препятствуя гидроудару.

Схема подключения теплого пола к котлу, с использованием емкостного гидравлического разделителя.

В системе коллектор-распределитель труб, несущих теплую воду в помещения и возвращающих обратно остывшую, прячется в специальный коллекторный шкаф, который монтируется в стену или скрывается гипсокартоном.

Схема подключения коллектора теплого пола

Разводка труб при устройстве водного теплого пола должна производиться с учетом в каждом помещении расположения мебели, окон, дверей. То есть мест, которые не нужно подогревать и наиболее холодных мест комнаты. Устраивая водяной теплый пол схема подключения может быть в виде спирали и в виде змейки. Первая предполагает равномерный подогрев пола в помещении, за счет чередования труб прямого и обратного тока теплоносителя. Вторая — больший подогрев левой и дальней части помещения. С

Система обогрева дома с помощью котла может включать в себя отопление как с помощью радиаторов, так и с помощью теплого пола. В этом случае также теплый пол подключается к обратному току воды, идущей от радиаторов.

Схема подключения водяного теплого пола к котлу, совместно с радиаторами, где:

  1. Циркуляционный насос
  2. Радиаторы отопления
  3. Котел отопительный
  4. Мембранный бак
  5. Пульт управления
  6. Шаровые краны

Теплые полы: электрический и пленочный

Водяной теплый пол, несмотря на сложность монтажа и запуска в работу является самым экологичным видом отопления, как и одним из самых экономичных в эксплуатации.

Однако не в каждом помещении может быть устроен водяной теплый пол, так как не везде существуют условия для подогрева воды.

Но везде, где проведено электричество, можно установить теплые полы, питающиеся электрическим током.

Главная сложность в эксплуатации электрического теплого пола это правильно подключить его к термодатчику и заземлить систему. В остальном же схема подключения теплого пола электрического подобна монтажу системы водяного теплого пола. За тем исключением, что первый можно проводить под любое напольное покрытие и его необязательно заливать бетоном, а нужно просто хорошо заизолировать.

Схема подключения электрического теплого пола

Электрические (кабельные) системы «теплый пол» использую как одножильный, так и двужильный нагревательный кабель. Каждой из систем требуется подключение к терморегулятору.

Схема подключения теплого пола к терморегулятору

Сравнительно новый вариант электрического теплого пола — пленочный теплый пол. Его нагревательным элементом является специальная пленка, ее же называют инфракрасной. Пленка бывает двух видов: на основе углеродных соединений или биметаллической (из алюминия и меди со специальными добавками).

Пленочный пол отличается простотой укладки. В случае надобности его можно собрать и переместить в другое место. Причем крепить пленочный пол можно также и к стенам, и к потолку.

Схема подключения инфракрасного теплого пола не слишком сложна. Система пленочного пола при подключении должна быть заземлена. Поэтому подключать его нужно через дифференциальный автомат или через УЗО (устройство защитного отключения).

Схема подключения пленочного теплого пола

Схема подключения тёплого пола к напольному котлу

В этой статье приведена простая схема подключения тёплого пола к котлу. К напольному. (Про подключения к настенному котлу отдельная статья.)

Где применима такая схема подключения тёплого пола к котлу?

Это система отопления водяными тёплыми полами одноэтажного дома. В смысле, тёплые полы только на одном этаже. Площадь же такого дома может быть до 200 м2.

Что входит в состав отопительной системы, выполненной по такой схеме?

В состав системы отопления входит любой напольный котёл: дизельный, газовый, твердотопливный и пр. К напольному котлу нужно ещё  докупить расширительный бак, группу безопасности, трёхходовой клапан и циркуляционный насос.

Ну и, поскольку у нас система отопления тёплым полом, то нужен коллекторный узел со всеми необходимыми устройствами. В этой системе котёл подключается к одному коллектору тёплого пола.

Упрощённая схема подключения тёплого пола к котлу

Схема упрощённая в том смысле, что на ней показаны только основные — «большие» — элементы:

Полагаю, всё на этой схеме легко узначаемо. Если же что-то попалось незнакомое, то познакомиться с ним можно в разделе про оборудование для водяных тёплых полов.

Эта же схема, но более… э-э… схематично представлена ниже:

К — напольный котёл; ТК — трехходовой клапан; Н — циркуляционный насос; КП и КО — коллекторы подающий и обратный; ТП — тёплый пол; Б — бак расширительный; Т — комнатный термостат; ТР — термореле (сервопривод)

Насос ставится перед коллектором на подаче; перед насосом – трехходовой клапан. Трёхходовой клапан и циркуляционный насос вместе образуют смесительный узел, который можно сделать своими руками или можно раскошелиться на готовый, в сборе, который тоже присоединяется к коллектору.

Подробная схема подключения тёплого пола к котлу

Та же самая схема подключения тёплого пола к котлу, только детально (для увеличения кликнуть):

Это без обвязки котла. Схема обвязки котла вот (это то, что присоединится слева, если смотреть на схеме выше):

Подбор мощности насоса и сечения труб

Мощность насоса нужно подобрать уже самостоятельно для именно своей площади. Ниже приведена таблица, пользуясь которой вы легко справитесь с этой задачей (данные получены опытным путём). Данные в таблице именно для приведённой выше схемы подключения тёплого пола, а не для всех схем:

Число петель ТП
Отапливаемая площадь*
Насос
МП/ПП труба участка «котёл — коллектор»
МП труба петель ТП
До 8До 100 м225/6026/3216
До 16До 200 м225/8032/4016

* — при использовании напольных покрытий с высокой теплопроводностью (кафель, камень и т. п.)

Сокращения в таблице: ТП — тёплый пол; МП — металлопластиковая и ПП — полипропиленовая труба, соответственно, через дробную черту в четвёртой колонке даны диаметры этих труб, смотря какую вы выбрали для участка от котла к коллектору.

схема подключения тёплого пола к котлу

Подключение теплого пола к электричеству своими руками

Подключение теплого пола становится особенно актуально в холодное время года в помещениях с недостаточным обогревом, например, в ванной комнате или кухне и коридоре. Для того, чтобы не совершить ошибку при подключении электрических теплых полов необходимо разбираться в способах их подключения, возможных вариантах исполнения и принципе действия.

Теплый пол различается на два основных вида: электрические и водные. Водяной пол представляет собой отопительную систему, которая нагревает поверхность благодаря потоку горячей воды, нагревающаяся от котла или системы центрального отопления. Подключение водяных теплых полов несколько отличается от электрических.

Схема установки системы водяного теплого пола:

  1. Закладывание трубопровода должно производится на теплоизоляцию в цементной стяжке. Также стоит учесть и монтаж коллекторного шкафа – устройства, необходимого для совмещения системы теплообеспечения квартиры с трубопроводом. Чтобы установить коллекторный шкаф необходимо проделать отверстие в стене на уровне пола и как можно ближе к центру комнаты, размером примерно 55х35х10см. В это место будет установлен сам шкаф. Далее в него помещаются конец подающей и возвратной трубы. С помощью труб обеспечивается циркуляция воды: подающая трубы направляет поток воды в полы, а возвратная – в котел, для очередного нагрева. На трубы устанавливаются специальные зажимы с вентилями, которые предохраняют систему при возможном отключении квартиры от системы общего отопления.
  2. После этого подключают трубу с разветвлениями – коллектор. Его вход совмещают с вентилями. К выходам по бокам трубы присоединяются металлические контуры с помощью фитингов. К коллекторному выходу рекомендуется закреплять сливной разветвитель с воздухоотводчиком. Благодаря нему система будет защищена от попадания внутрь воздуха, а с помощью сливного крана при необходимости можно избавить трубу от воды.

Подключение теплого пола может производиться двумя способами:

  • Трубы укладываются параллельно. Используя такую схему монтажа труб, нужно учесть, что максимальная температура скапливается в самом начале, поэтому эту часть трубы следует укладывать рядом с наружными стенами или окнами.
  • Спиральный метод прокладки подразумевает собой монтаж трубы по спирали, где подающая и возвратная трубы укладываются параллельно. Таким образом труба с горячей водой компенсирует холодную. Данная схема подходит для помещений с большой площадью.

Плюсами водяного обогрева полов является минимизация затрат на его монтаж, возможность установки системы под любой пол (плитка, ламинат, линолеум, ковры), большая экономия электроэнергии, отопление помещения не будет зависеть от перебоев в электросетях.

Но и здесь есть своим недостатки. Из-за подключения теплого водяного пола к системе центрального обогрева, можно перекрыть доступ горячей воды соседям, так что такой вид обогрева не подходит в многоквартирных жилых домах. Также, будет отсутствовать возможность самостоятельной регулировки температуры потока горячей воды. А несвоевременное обнаружение неисправности труб и перекрытия доступа воды, возможно затопление.

Электрический теплый пол

В случае с электрическими теплыми полами их работа зависит от подключения к электричеству. Электрические полы действуют по принципу преобразования электроэнергии в тепло посредством сопротивления проводника. Теплый электрический пол включает в себя несколько простых элементов:

  • нагреватель (мат или кабельная система).
  • датчик регулировки температуры.
  • термолегулятор.

Схема подключения электрической системы отопления не вызывает особых трудностей. Перед началом монтажа необходимо определиться с мощностью будущего отопления. На это влияет метраж помещения, вид обогревания и тип комнаты (склад, жилое помещение, балкон). Теплый электрический пол можно использовать даже в качестве основного источника тепла в квартире. Также нужно знать, что электрический теплый пол может работать посредством кабелей или инфракрасной пленочной системы. Используя бетонную стяжку пола, в качестве обогрева используют кабель, а под плитку подойдут пленочные нагреватели (маты). Основным механизмом работы обогревательной системы является терморегулятор. Зачастую, схема установки проводов терморегулятора указывается в техническом паспорте устройства. Его установка происходит достаточно легко и выполняется без особых знаний и навыков. В одножильную конструкцию к термостату подключается «холодный» конец провода. В двухжильной – кабели замыкаются в цепь.

Возможная схема подключения

Схема присоединения теплого электрического пола с кабелем:

  1. Для начала необходимо выровнять поверхность под теплый пол и очистить ее от строительного мусора. Вдоль стен закрепляется демпферная лента и укладывается слой теплоизоляции. Укладывание кабеля можно производить на поверхность без утепления.
  2. Далее прокладывается сам нагреватель. Для лучшего удержания кабеля, под него подкладывают монтажные ленты. Одним из популярных способов укладывания кабеля змейкой. Электрический теплый пол продается уже в готовом уложенном виде.
  3. Равномерно уложив рулон, можно приступить к этапу его закрепления. Края сетки не должны находится у стен ближе чем 10см.
  4. Установить термодатчик на расстоянии около 40см от конца витков нагревательных элементов.
  5. Произвести испытание сопротивления устройства, которое должно соответствовать указанному в техпаспорте.
Структура пола, подогреваемого с помощью электрокабелей

Как установить теплый пол на матах?

Для монтажа такого пола не нужно обладать серьезными навыками по монтажу. Установка происходит почти также, как и с кабельным, но немного отличается:

  1. Маты раскладываются по предварительно очищенной поверхности.
  2. Уложенную систему заливают бетонным раствором или специальным клеем при последующем накладывании плитки.
  3. Пол не должен иметь термоизоляцию, т.к это может послужить перегревом системы.
  4. Соединительная муфта должна располагаться внутри пола (стяжки).
Электрический пол в матах

При укладывании электрической системы следует учитывать такие нюансы, как:

  • Электропол получает энергию от отдельных электрических линий, снабженных защитным автоматом.
  • Термостат должен иметь мощность больше, чем нагревающий элемент. При невозможности произвести новый расчет, для системы устанавливаются отдельные терморегуляторы.
  • Пленочные системы должны коммутировать термостат с остальными элементами сети.
  • Датчик температуры может быть встроенным, выносным или для замера температуры воздуха. Последовательность выполнения работ при укладке электрического теплого пола
  • После окончания монтажа, теплый пол проверяют на работоспособность, начиная с минимальной температуры, постепенно увеличивая нагрев. После удачного испытания можно начинать закладку плитки.

Котел для водяного теплого пола: характеристики электрического, газового

Водяной пол с нагревом имеет много достоинств. Достаточно отметить, к примеру, низкие энергозатраты и возможность регулировать температурный режим в помещении, отсутствие необходимости в радиаторах, которые вполне могут испортить общую концепцию дизайнерского оформления помещения. Но чтобы система эффективно функционировала, необходимо грамотно подобрать для нее источник тепла – котел для теплого пола. Он должен быть экономичным и оптимально подходить под конкретные условия данного помещения.

Котел для теплого пола, можно сказать, не отличается от простого отопительного. Что же касается его выбора, то он в первую очередь определяется требуемой расчетной мощностью. Иначе говоря, он не только должен успевать нагревать воду в периоды критической загруженности системы, но и иметь определенный запас мощности. Выбирая оборудование для нагрева теплоносителя, отходят от следующих условий, учитывается:

  • экономичность;
  • удобство эксплуатации;
  • уровень сложности установки и требования к подсоединению.

Требования к котлу

Главным параметром при подборе определенной модели отопительного оборудования является тип энергоносителя. В подавляющем большинстве случаев устанавливают газовые котлы для теплого пола, так как они характеризуются низкими финансовыми затратами во время эксплуатации и возможностью автоматического поддержания уровня температуры в системе.

Однако не всегда в доме есть подвод центральной газовой магистрали. Поэтому владельцам приходится выбирать альтернативный тип отопительного котла. Независимо от модели необходимо чтобы она отвечала следующим условиям:

  • Поддержание температуры теплоносителя на выставленном уровне.
  • Отсутствие резких перепадов нагрева воды в трубах.
  • Возможность автономной работы длительное время.
Лучше всего этим требованиям соответствуют электрические модели. Они имеют относительно небольшие размеры, система автоматики может регулировать уровень нагрева в зависимости от выставленного режима. Несомненным преимуществом является наличие циркуляционного насоса и расширительного бака в конструкции. Эти компоненты являются ключевыми для создания оптимального давления в трубах.

На заметку

Электрические котлы для теплого пола не относятся к отдельному классу отопительного оборудования. Практически любая модель может быть подключена к системе теплого пола. Главное – соблюдение вышеописанных требований.

Расчетная часть

Перед выбором определенной модели котла необходимо рассчитать его параметры. Они должны соответствовать характеристикам водяного теплого пола. Но это не всегда возможно, так как зачастую подключение нагревательных элементов происходит к уже существующей системе. В таком случае требуется выполнить определенные расчеты, чтобы согласовать работы основного контура отопления и магистралей теплого пола.

Подключение теплого пола к котлу может быть сделано только после согласования следующих параметров:

  • Тепловая мощность оборудования должна обеспечивать нагрев всего теплоносителя, циркулирующего по трубам.
  • Давление в магистралях основного контура и напольного нагрева не отличается друг от друга.
  • Скорость движения жидкости не создает гидродинамическое сопротивление в месте подсоединения коллектора.
Выполнить эти расчеты вручную весьма проблематично.

Совет

Поэтому рекомендовано использовать онлайн сервисы, либо прибегнуть к услугам специализированных компаний..

Последний вариант наиболее приемлем, так как он позволит максимально точно определить параметры оборудования и комплектующих к нему.

Давайте проведем параллели между самыми распространенными на сегодня видами котлов, электрическим и газовым, взяв за основу именно эти требования.

Электрические


  • Котлы этого типа давно прошли проверку временем. Их надежность уже ни у кого не вызывает сомнения. Они доступны по стоимости, компактны, что немаловажно для владельцев небольших помещений. Различают котлы на ТЭНах и электродные. Первые имеют повышенный уровень безопасности и отказоустойчивости, а вторые – отличаются долговечностью.
  • Электрический котел для теплого водяного пола в процессе эксплуатации практически не требует обслуживания, так как устройство работает в автономном режиме. Все что необходимо – задать требуемую температуру: воздуха, если установлен выносной термодатчик, либо теплоносителя. Есть также «умные» котлы, которые можно запрограммировать на регулировку температурного режима в течение суток или даже недели.
  • Монтаж теплого пола с электрокотлом не требует дорогостоящей обвязки, поскольку начальной рабочей температурой теплоносителя в большинстве из моделей считается 25⁰. При подключении нескольких контуров достаточно будет установить только коллектор. Электрокотел не выделяет продуктов сгорания, поэтому его можно устанавливать практически везде, независимо от расположения наружных стен или вентиляционных каналов.

На заметку

Некоторые сложности может вызвать его подключение к сети, так как для него необходимо провести отдельную электропроводку.

К сожалению, при всех своих достоинствах электрокотел поглощает довольно много электроэнергии.  Так что, с учетом высокой стоимости электричества, работа котла обходится в немалые суммы. Стоит отметить также, что от перебоев электроснабжения никто не застрахован, вот почему для подстраховки нередко устанавливают еще резервный – под твердое топливо.

Газовые модели

  • Теплый пол от газового котла по экономичности – полная противоположность электрическому. Особо в этом плане выделяются конденсационные котлы. Тепловая энергия в них получается по интегрированной системе, иначе говоря, основной теплоноситель получает помимо явной энергии, образованной при сжигании топлива, также скрытую, который является результатом процесса конденсации пара, обязательного компонента продукта сгорания.
Явная часть тепла передается по следующей схеме. Теплоноситель, циркулирующий по обменнику, постоянно нагревается за счет тепловой энергии, передаваемой ему посредством дымовых газов. Согласно законам передачи теплоэнергии, газы в это же время будут охлаждаться.

Что же происходит в процессе их охлаждения? Если продукты сгорания охладить до температуры, соответствующей конденсации пара, то последний трансформируется из своего газообразного состояния в жидкое. Именно таким образом и получается скрытая дополнительная тепловая энергия, которая существенным образом отражается на КПД оборудования. Неслучайно производители отмечают в паспорте изделия КПД, равное 110%.

  • Электрокотел и газовый вполне сопоставимы по своему удобству. В моделях с электронным розжигом температурный режим взаимосвязан с заданным от терморегулятора. Иначе говоря, разжигание и гашение горелки происходит в соответствии с необходимым уровнем тепла. Более того, подобное оборудование поддерживает принудительное отведение продуктов сгорания.
Газовые котлы с пьезорозжигом менее функциональны, зато, полностью энергозависимы. Они способны только автоматически поддерживать заданную температуру и отключать подачу газа в экстремальных ситуациях, скажем, когда гаснет пламя горелки. Восстанавливать горение можно только вручную.
  • Посмотрим, как в этом случае происходит подключение теплого пола к котлу.

Прежде всего необходимо обеспечить наличие основных комплектующих. Это:

  • циркуляционный насос,
  • фитинги,
  • вентили (запорные),
  • терморегулятор,
  • шкаф коллекторный.
Процесс подключения проходит в несколько этапов после монтажа теплого пола.
  • Устанавливают оборудование с учетом подвода труб системы от коллектора.

Совет

Для него лучше предусмотреть отдельное помещение. Если монтаж проходит в квартире, правильнее будет для начала проконсультироваться с профессионалом.

  • Далее идет установка коллекторного шкафа, он необходим для обеспечения круговорота воды в магистрали и совмещения обогревательного пола с другими источниками отопления.


  • В коллекторный шкаф заводят две трубы. Одна из них, возвратная, приняв в процессе работы системы охлажденный теплоноситель, вновь направляет его в котел, другая, подающая, отдает горячий теплоноситель в систему. На каждой из них нужно предусмотреть запорный вентиль на случай экстренного перекрытия доступа жидкости.
  • Далее через компрессионный фитинг подсоединяют трубу, выходящую из газового котла к вентилю из металла, затем к последнему подключают вход коллектора. Также через фитинги подсоединяют коллектор и контуры обогревательного пола.
    Вода постоянно перегоняется за счет циркуляционного насоса. Его монтируют на подающей трубе.

Совет

Чтобы регулировать температуру поверхности пола было удобнее, желательно покупать насос с терморегулятором.

Останется только проверить работоспособность системы. Рекомендуем вам воспользоваться для расчетов специальной программой VALTEC. Скачать ее вы можете по ссылке>>.

Для ознакомления с функционалом, посмотрите следующие видео-инструкции:

© 2022 prestigpol.ru

Подключение теплого пола к котлу

Самым комфортным и удобным вариантом теплого пола считается водяной пол, подключенный к газовому котлу. Данная система обогрева помещения дает возможность сэкономить электроэнергию и позволяет самостоятельно настраивать температурный режим. Также ее легче смонтировать.

Подключение

Подключение теплого пола к котлу предполагает наличие таких комплектующих: циркуляционный насос, компрессионные фитинги, термостат, запорные вентили, коллекторный шкаф, настенный котел для теплых полов.

Этапы подключения:

  • Первым делом нужно произвести установку теплого пола на цементно-песчаную стяжку. Для этого надо сначала снять существующую стяжку, а после распределить все составляющие теплого пола по площади помещения, где  будет проводиться монтаж.
  • Теперь следует навесить котел в удобном месте, при этом не забывайте, чтобы петли водяных труб должны идти от коллектора. Наиболее удобным вариантом места для оборудования в вашем доме станет специально подготовленное помещение. Если же котел устанавливается в квартире, то лучше предварительно проконсультироваться со специалистом.
  • Далее необходимо установить коллекторный шкаф. Его основной функцией является оборот воды в трубах, совмещая при этом системы обогрева пола с другими видами отопления.
  • Следующий этап заключается в заведении возвратной и подающей трубы в коллекторный шкаф. Первая будет принимать охлажденную воду, и направлять ее обратно в котел, вторая – отдавать горячую жидкость в водяной пол. На каждой трубе необходимо установить запорный вентиль, чтобы при надобности вы могли перекрыть воду.
  • Затем нужно соединить трубу от котла и металлический вентиль, используя компрессионный фитинг, после чего к вентилю подключить вход коллектора. Далее опять же при помощи фитингов нужно подсоединить коллектор к контурам теплого пола.
  • Теперь дело за установкой циркуляционного насоса, предназначенного для постоянного перегона воды. Его следует смонтировать на подающей трубе. Для удобной регулировки температуры нагрева пола лучше купить насос с термостатом.
  • Завершающий этап заключается в проверке работы системы после ее включения.

О подключении теплого полка к котлу на видео ниже.

Что еще важно знать

Окончательная установка теплого пола выполняется лишь после того, как вы проверите работу отопительной системы. Подождать нужно не меньше 10-12 часов. И если все хорошо, тогда можно укладывать верхнее напольное покрытие. Иначе вы рискуете затопить свой дом из-за небольшой оплошности. В случае, когда трубы укладывались на цементно-песчаную стяжку, систему рекомендуется включать только после окончательного застывания раствора.

Нужен ли котел для лучистого отопления?

**Rentmeister Total Home Service больше не обслуживает котлы и системы лучистого отопления, приносим извинения, если доставили неудобства**

С появлением новых изделий для лучистого отопления, таких как усовершенствованные трубы, излучающие системы стали очень популярны среди домовладельцев. При выборе лучистой системы у вас есть выбор между типами лучистого отопления, которое вы хотели бы использовать: электрическим или водяным, а в водяной системе вам нужно использовать бойлер.Каждый тип работает немного по-разному, но оба обеспечивают комфорт и тепло, которые вам нужны от вашей системы отопления. Радиационные системы требуют знаний и опыта для установки, обслуживания и ремонта, поэтому позвоните людям, которым вы можете доверять: Rentmeister Total Home Service.

Электрический теплый пол

В электрических лучистых полах тонкие кабели электризуются для производства тепла. Существует два способа установки электрического теплого пола: мокрая установка и укладка на мат.При мокрой прокладке электрические кабели укладываются во влажный цемент. Когда цемент высыхает и кабели активируются, цемент действует как излучающая плита, нагревая из-под пола. Электрические маты состоят из электрического провода и электропроводящего пластика и могут устанавливаться непосредственно на черновой пол.

Теплый пол Hydronic

Водяное отопление – это отопление с помощью горячей воды, и это тип лучистого теплого пола, для которого вам нужен котел. При водяном отоплении пола горячая вода из бойлера подается по прочной трубе PEX, которая устанавливается под напольным покрытием.Когда вода остывает, она возвращается обратно в котел для следующего цикла нагрева.

Преимущества лучистого отопления

Есть несколько преимуществ лучистого отопления, заслуживающих внимания :

  • Нет циркулирующей пыли – нет обдува воздухом с системой лучистого отопления, что может помочь аллергикам в вашем доме.
  • Щадящий нагрев – нагрев из лучистой системы происходит постепенно, что может показаться некоторым людям более комфортным по сравнению с системой с принудительной вентиляцией.
  • Простое зонирование – трубопроводы, используемые в водяных лучистых полах, можно легко зонировать для лучшей индивидуальной настройки отопления.
  • Бесшумная работа – излучающие системы отдают тепло практически бесшумно.

Теплый пол энергоэффективен, удобен и долговечен, и для его установки не требуется бойлер. Если вы считаете, что пол с подогревом подходит для вашего дома, позвоните в Rentmeister Total Home Service сегодня и запланируйте встречу с одним из наших специалистов по ОВКВ в Солт-Лейк-Сити.

Теги: Лучистое отопление, Солт-Лейк-Сити
Пятница, 31 октября 2014 г., 10:47 | Категории: Отопление |

Теплый пол с помощью наружного дровяного котла

Несколько очень частых вопросов, которые мы получаем от наших клиентов:
«Можете ли вы использовать дровяную печь с лучистым теплом?» и «Является ли лучистое отопление пола более эффективным?»

Дровяная печь Лучистое тепло вашей печи — лучший вид тепла, который сохраняет тепло ваших полов! Лучистое тепло пола примерно на 20% эффективнее, и вы можете поддерживать температуру воды намного ниже; сэкономив вам еще больше дров или угля!

Температура воды, протекающей по вашему полу для обогрева пола, никогда не превышает 140°. При более высоких температурах пол потрескается, если у вас бетон, и может деформировать древесину, если будет еще жарче.

Одна из приятных особенностей лучистого теплого пола заключается в том, что оно поддерживает самые теплые нижние 10 футов вашей комнаты. Это исключает попадание тепла к потолку и выход через крышу, где оно в конечном итоге теряется. Это одна из причин большой экономии при использовании теплого пола. это великолепно для комнат с высокими потолками, например, в больших комнатах.

Также очень приятно, когда воздух не дует.Это означает, что воздух также не дует и становится теплее.

Водяное тепло означает тепло, распределяемое через воду.

Лучистое тепло – это тепло, передаваемое через пространство от поверхности без переноса воздухом или другими жидкостями. Это похоже на тепло от солнца. Например, вы вышли на прогулку в прохладный день, а потом вдруг пропитаны солнечным теплом! Вот как выглядит лучистое тепло  .

Вот как работают водяные теплые полы.Вода циркулирует по специальной трубке, называемой PEX Tubing , , которая проходит под полом. Теплые трубы излучают тепло через пол, делая его теплым.


Лучистый теплый пол  более эффективен, поскольку обогревает непосредственно вас. Влажность в помещении также более идеальна. Он постепенно высвобождает лучистой энергии на холодные предметы в комнате.Тепло больше на уровне пола и уменьшается по мере достижения потолка. Это и комфортнее (голове прохладнее, а ногам теплее). Этот тип обогрева не нов. Он восходит к римским временам и до сих пор остается очень популярным способом обогрева в Европе.

Подумайте об установке теплого пола в вашем новом или существующем доме. Преимущества этой превосходной системы отопления включают в себя равномерное тепло, более высокую эффективность, более тихое, чистое, уютное и здоровое отопление!

Если у вас есть существующий дом, вы можете установить в нем радиаторы; либо чугунные радиаторы старого образца, плинтусные обогреватели Hydronic (они выглядят точно так же, как электрические плинтусные обогреватели, за исключением того, что они несут воду и чрезвычайно эффективны), радиаторы нового типа, которые выглядели намного лучше, но опять же, если у вас старый дом, то чугунные радиаторы старого образца могут выглядеть очень хорошо – и, как правило, очень дешевы, если их использовать!

 Новая конструкция, которую мы обычно рекомендуем использовать в напольном покрытии. Это может быть либо на черновом полу, либо под черновым полом, с готовым материалом сверху — будь то керамика для керамогранита, ковер или твердая древесина.

Трубка PEX

Наиболее распространенными трубами, используемыми сегодня, являются герметичные, нетоксичные, высокотемпературные, гибкие трубы, называемые сшитым полиэтиленом или PEX , как он известен в отрасли. Популярные из-за того, что они могут работать как с агрессивными добавками в бетон, так и с водными условиями, не становясь со временем хрупкими, трубы PEX используются в Европе с 1970-х годов и в США с 1980-х годов.Трубки PEX оказались намного более надежными.

Это так называемый двойной ход. Это дает вам больше тепла между балками и лучшее распределение тепла, чем одинарная труба.

Металлические пластины прибиваются к основанию пола и удерживают трубу Pex на месте.

Металлические пластины передают тепло по полу, поэтому у вас нет горячих и холодных полос. Тем не менее, таким образом, вы должны сначала нагреть черный пол, прежде чем тепло может быть передано на пол.

Лучший способ – в новом строительстве – это просто трубопровод поверх чернового пола. Таким образом, вы нагреваете готовый пол, а не всю древесину в черновом полу.

Это достигается путем размещения на полу поплавков в качестве прокладок для трубы Pex.

Еще лучше использовать готовое изделие, в котором есть канавки для трубы Pex, и на нем уже есть алюминий (и в канавках) для распределения тепла по полу. Лучший продукт, который я нашел, называется Warmboard.Warmboard — это конструкционная излучающая панель толщиной 1-1/8 дюйма, изготовленная из 7-слойной фанеры Douglas Fir и продаваемая в виде полнолицевых листов со шпунтом и канавкой 4 x 8.

Это то, из чего состоит ваш черный пол. Как только вы положите его на балки или ферму пола, ваш пол готов! это экономит много дополнительной работы. Просто поместите трубу Pex в канавки и положите на нее пол. У вас получится ОЧЕНЬ прочный пол.

Не самый дешевый на рынке, но точно лучший!

SLAB Radiant Floor Heat можно сделать своими руками.

Вы начинаете с слоя гравия, а затем укладываете изоляцию. Это необходимо, чтобы вы нагревали землю. Обычно также требуется в соответствии с большинством строительных норм и правил.

Я предпочитаю продукт TheBarrier. Это лучше, чем панели из жесткого пенопласта — розового или синего цвета — потому что они чрезвычайно гибкие и не трескаются и не ломаются, когда вы ходите по ним. Помните, что вам нужно пройти по нему, чтобы положить провод и привязать к нему трубу Pex, а затем рабочие будут заливать бетон и ходить по нему.

 Изоляция TheBarrier представляет собой гибкую изоляцию, которая поставляется в рулонах и снабжена клейкими полосками, чтобы прикрепить ее к соседнему элементу. Это разработано таким образом, что он образует как барьер для пара, так и барьер для радона за один простой шаг. Если вы используете большие листы пенополистирола, вам придется вернуться назад и наложить на них пластик, необходимый для барьера.

Большинство людей укладывают проволоку 6″ x 6″, которая поставляется в рулонах. Затем вы будете использовать проволочные стяжки, чтобы свободно прикрепить трубу Pex к проводу.Это предотвращает всплывание трубы Pex на поверхность и разрушение вашего нового красивого пола.

Некоторые люди используют арматуру вместо проволоки, что сделает пол еще прочнее. Иногда арматуру поддерживают так, чтобы она не сидела на дне.

Это верхний этаж, а не цокольный этаж. Вот почему бетон такой тонкий, потому что он чрезвычайно тяжелый. Типичная цокольная плита имеет толщину 4 дюйма.

Как видите, провести лучистое тепло к уличной дровяной печи не такая сложная задача, как вы можете себе представить.

Водяное лучистое отопление с дровяной печью, безусловно, является жизнеспособным вариантом для обогрева вашего помещения!

Мы оставляем вас с последним вопросом, который задают нам наши клиенты: «Какой лучший котел для лучистого тепла?»

Ответ на этот вопрос прост. Hyprotherm предлагает лучшие котлы для лучистого отопления!

Если у вас есть другие вопросы об лучистом отоплении с помощью дровяного котла, вы можете связаться с нами по телефону: (800) 780-4302.

Теплый пол с подогревом воды против.Бойлер: реальное сравнение

Некоторые люди доверяют водонагревателям как более дешевой альтернативе бойлерам для лучистого обогрева пола. Как и большинство тем по благоустройству дома, оба варианта имеют свои достоинства.

В котлах используется система замкнутого цикла, в которой вода для нагревания превращается в пар. Затем они распределяют пар по всему дому в качестве решения для обогрева, в том числе в лучистых полах. Бойлеры в большинстве своем не работают с питьевой водой. Они являются лучшим долгосрочным решением, но имеют более высокую начальную стоимость.

Водонагреватели нагревают питьевую (питьевую) воду. После некоторой дополнительной работы их можно успешно адаптировать для работы с теплыми полами. Они могут даже сэкономить вам деньги на счетах за электроэнергию по сравнению с котлами для лучистого пола. К сожалению, использование водонагревателя для отопления помещений в таких городах, как Нью-Йорк, Чикаго или Лос-Анджелес, является незаконным.

Если вы занимаетесь ремонтом самостоятельно и не возражаете против регулярного обслуживания и замены устройства каждые 5-7 лет, вам может подойти водонагреватель.Если вы не против обменять более высокие первоначальные затраты на долговечность, система котлов — лучшая инвестиция.

Прежде чем принять решение, мы рекомендуем обсудить ваши варианты с квалифицированным инженером-теплотехником.

Не хотите сделать это сами?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

В чем разница?

Несмотря на то, что базовая конструкция этих двух устройств схожа, они служат разным целям.Отличное эмпирическое правило, позволяющее отличить их друг от друга, таково:

.
  • Водонагреватели подключаются к системам питьевой воды.
  • Котлы работают в замкнутых системах, в которых вода отделена от питьевой воды.

Есть несколько комбинированных моделей с обеих сторон прохода, но это общее правило по-прежнему проще всего соблюдать. При сравнении водонагревателя с бойлером в лучистых полах есть одно ОЧЕНЬ важное правило: система лучистого отопления пола должна быть в ДРУГОМ контуре, чем ваша питьевая вода.

Летом, когда вода не используется, вода в трубах может застаиваться и становиться токсичной. Если это попадет в питьевую воду, это может вызвать серьезное заболевание. Если вы используете водонагреватель, вам нужно будет установить новый трубопровод и использовать внешние компоненты для его установки.

Водонагреватели

Водонагреватели предназначены для нагрева и выдачи питьевой (питьевой) воды. Они подключаются к домашним системам водоснабжения и производят горячую воду для всего, от мытья посуды до душа. Водонагреватели бывают как накопительными, так и безбаковыми.

Проточные водонагреватели

Обычно разумнее держаться подальше от безрезервуарной разновидности для этой цели. Дело не в том, что их невозможно использовать таким образом. С ними сложнее работать, и если у вас нет на борту инженера-теплотехника, риски перевешивают их преимущества.

Водонагреватели с резервуаром для хранения

Если вы придерживаетесь водонагревателей с резервуаром для хранения природного газа для своего лучистого пола, это может оказаться дешевле, чем использование котла.Электрические водонагреватели, хотя и эффективны по-своему, не годятся для этой цели.

Нормальная температура, используемая для лучистого обогрева пола, составляет от 90 до 140 градусов по Фаренгейту. Это вполне по силам водонагревателю. Когда пол нагревается, для поддержания одинаковой температуры всей воды требуется минимальное количество энергии, что приводит к снижению затрат на электроэнергию.

Недостатком водонагревателей как решения для обогрева пола является то, что они не предназначены для их использования по назначению.Большинство гарантий не распространяется на это. Постоянное использование также быстрее изнашивает их компоненты, и водонагреватель необходимо будет заменять каждые 5-7 лет.

Эффективность и стоимость

Производители водонагревателей предполагают, что эти приборы будут использоваться каждый день, но не постоянно. В нормальных условиях рейтинг эффективности предполагает, что тепло будет теряться из накопительного бака, когда он не используется.

При использовании в качестве решения для теплого пола вода должна храниться в замкнутом контуре отдельно от питьевой воды в доме.Это означает, что вода, возвращающаяся с теплого пола, закачивается обратно в верхнюю часть бака, и водонагревателю приходится совершать меньшую работу, чтобы снова нагреть ее.

Они также намного дешевле по цене, , начиная с чуть более 300 долларов за бак на 40 галлонов . По этой цене, возможно, стоит менять его каждые 5 лет, если вы не возражаете против работы. Водонагреватели — достойное решение для излучающих полов и могут быть приемлемым вариантом, если вы изолируете их от своей системы питьевой воды.

Котлы

Котлы

— распространенное и энергоэффективное решение для обогрева дома. В отличие от водонагревателей, бойлеры спроектированы по замкнутому контуру, который не выпускает воду. Они нагревают его и превращают в пар. Пар проходит по трубам по всему дому, ведущим к радиаторам, и может использоваться для обогрева полов. Когда он начинает остывать, он возвращается в котел.

Однако бойлеры

намного дороже, чем водонагреватели, и их установка может быть более сложной в зависимости от ваших настроек.Но при регулярном уходе они могут прослужить более 20 лет. Их гарантии распространяются на использование в решениях по отоплению дома — это означает, что вы застрахованы, если производственные дефекты всплывут после установки.

Эффективность и стоимость

Эти агрегаты лучше подходят для долгосрочного использования, чем водонагреватели. А поскольку они предназначены для использования с теплыми полами, гарантия распространяется на вас. Есть несколько разновидностей, но общий дизайн всегда одинаков. Котлы используют конструкцию замкнутого цикла для обогрева дома — нагревают воду, когда она проходит через котел, и либо хранят ее в баке, либо работают по требованию.

Основным недостатком котлов является цена и установка. Они стоят намного дороже, чем ваш обычный водонагреватель, , начиная примерно с 2000 долларов за недорогую модель — до установки. Они немного сложнее в установке, чем водонагреватели. Тем не менее, чтобы воспользоваться их гарантиями, вам понадобится сертифицированный специалист для его установки.

В свою очередь, бойлеры предлагают долговечный прибор. Есть котлы, которые прослужат более 15 лет при покупке у известного производителя.Всегда проверяйте гарантийные документы, прежде чем принять решение — надежная гарантия обычно означает надежный продукт.

Не хотите сделать это сами?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Наш последний дубль

При выборе водонагревателя или котла для обогрева пола необходимо учитывать несколько важных факторов.Если стоимость является вашей главной заботой, водонагреватель предлагает дешевое и эффективное решение без больших затрат.

В некоторых районах это запрещено местными строительными нормами, поэтому перед установкой обязательно уточните это в своем городе. Использование водонагревателя таким образом также может привести к аннулированию гарантии, но некоторых домашних мастеров это не смутит.

Котел — лучший выбор, если вам нужна долговечность. Они могут прослужить 15 и более лет, если их устанавливает сертифицированный специалист и обслуживают надлежащим образом.Бойлеры – это проверенный метод, на который распространяется гарантия. И они обеспечивают отопление во всем доме, а не только на полу.

Помните: перед принятием решения всегда консультируйтесь с сертифицированным специалистом. Каждый дом и решение для отопления разные, и то, что работает в одном случае, может не работать в вашем.

Родственные руководства

Модернизированная домашняя команда

Мы команда страстных домовладельцев и энтузиастов по благоустройству дома, которым нравится делиться с другими домовладельцами советами по благоустройству, ведению домашнего хозяйства, декорированию и садоводству! Ищете ли вы пошаговое руководство по ремонту бытовой техники, чистке ковра или даже установке забора, мы вас обеспечим.

Недавно опубликовано

ссылка на Затирку какого цвета использовать с плиткой, имитирующей дерево?

Какой цвет затирки использовать с плиткой, имитирующей дерево?

Вы укладываете новую плитку в своем доме? Установка напольного покрытия может быть дорогостоящей, трудоемкой и совершенно сложной. Есть так много материалов, цветов и стилей на выбор. Если…

ссылка на Должен ли провод THHN быть в кабелепроводе?

Должен ли провод THHN находиться в кабелепроводе?

Электропроводка – это не то занятие, которым обычно занимаются домашние мастера.Тем не менее, некоторые люди берутся за мелкий ремонт электрооборудования и дополнения к электрическим системам в домах. Один…

Как установить напольное покрытие с подогревом — Forbes Advisor

Примечание редакции. Мы получаем комиссию за партнерские ссылки в Forbes Advisor. Комиссии не влияют на мнения или оценки наших редакторов.

  • Время работы: от 2 до 4 часов
  • Общее время: До 3 дней
  • Уровень мастерства: Средний
  • Стоимость проекта: От 300 до 600 долларов США за 100 квадратных футов на материалы

Сравните предложения от лучших местных подрядчиков по напольным покрытиям

Бесплатно, оценки без обязательств

Ваш пол заставляет вас мерзнуть? Полы с подогревом — это то, что сделает ваши холодные полы комфортными и теплыми. Для использования как в качестве основной, так и в качестве дополнительной системы отопления, лучистое отопление пола может быть установлено во время строительства дома, но обычно добавляется к существующим полам с умеренной легкостью и всего несколькими инструментами. В этой статье мы обсудим, как установить теплый пол двумя разными способами, чтобы покрыть 100 квадратных футов существующего пола.

Типы напольных покрытий с подогревом

Существует два типа напольных покрытий с подогревом. Это гидронические (горячие воды) системы и электрические системы.Внутри этих двух типов существует несколько способов установки. Ниже вы найдете инструкции по установке самых простых способов дооснащения обоих типов на существующем полу. Оба являются экономически эффективными способами сделать ваши полы более удобными и привлекательными.

Когда укладывать пол с подогревом

Встраивание системы лучистого тепла в существующие полы является обычным делом, особенно во время реконструкции. Если у вас есть возможность, лучшее время для установки лучистого тепла — до завершения строительства дома или пристройки.Тем не менее, укладка напольного покрытия с подогревом может выполняться в любое время, следуя этим рекомендациям.

Вопросы безопасности

Стандартные меры предосторожности являются правилом при использовании электроинструмента. Выбор установки электрического теплого пола потребует работы с электропроводкой 110 В. Соблюдайте все правила электробезопасности.

Водяные системы напольного отопления требуют сантехнических подключений к бойлеру или водонагревателю. Выполнение этих соединений возможно для хорошо квалифицированного мастера, но для большинства домовладельцев лучше оставить это профессионалам.

Инструменты

  • Защитные очки
  • Маркер
  • Электродрель
  • Мощный степлер
  • Различные ручные инструменты

Инструменты для обогрева пола Hydronic

  • Сантехнические инструменты PEX
  • Сверло 7/8 дюйма (лопата или Форстнер)

Материалы для теплого пола Hydronic

  • Кислородный барьер Трубка PEX (приблизительно 150 погонных футов на 100 кв. футов площади пола)
  • Сантехнические фитинги PEX
  • Алюминиевые пластины теплопередачи
  • Изоляционные плиты из стекловолокна

Электрические инструменты для обогрева пола

  • Смесительная насадка для дрели
  • Ведро для смешивания на пять галлонов
  • Электромонтажные инструменты

Электрические материалы для обогрева полов

  • Электрические кабели или маты излучающего тепла
  • Состав для выравнивания пола (пять мешков по 50 фунтов)
  • Термостат, совместимый с теплым полом

Инструкции по установке напольных покрытий Hydronic

Следующий метод требует доступа к пространству балок под полом, которое необходимо отапливать.Лучше всего подходит для домов с незавершенным подвалом. Вы можете удалить гипсокартон потолка для доступа, но его замена может быть сложной или дорогой.

1. Шаблон макета

Из-под пола, в подвале, отметьте маркером план на потолке. Сделайте отметки с шагом от шести до восьми дюймов, где будут размещены тепловые трубки. Также отметьте места, где трубы будут проходить через балки пола.

2. Просверлите отверстия

Просверлите отверстия диаметром 7/8 дюйма в балках, через которые будет проходить трубка.Обязательно соблюдайте местные строительные нормы и правила в отношении количества и расположения отверстий. Пропустите этот шаг, если у вас есть балки пола ферменного типа, распространенные в новых постройках.

3. Установите трубку PEX

.

По одной секции вставляйте трубки PEX в алюминиевые пластины теплопередачи. Прикрепите их к нижней стороне пола прочными скобами, следуя отмеченному шаблону. По мере продвижения пропустите трубку PEX через ранее просверленные отверстия. Оставьте около двух футов дополнительных трубок на обоих концах для подключения горячей воды позже.

4. Установить изоляцию

Установите с помощью трения и скрепите изоляционные плиты лицевой стороной к себе. Оставьте дополнительные два фута тепловых трубок открытыми.

5. Подсоедините водопровод к источнику тепла

Подсоедините водопровод к вашей котельной системе или специальному водонагревателю. Это хорошее время, чтобы вызвать профессионала, если вы не знакомы с контурами водяного отопления.

Инструкции по монтажу электрических обогреваемых полов

Этот метод лучше всего подходит для домов, где доступ к пространству под полом ограничен или отсутствует.Для достижения наилучших результатов любой существующий пол необходимо снять до основания.

1. Подготовьте рабочую область

Снимите существующее напольное покрытие до основания и подметите.

2. Укладка электрических нагревательных матов или кабелей

Разложите электрические нагревательные маты или кабели так, чтобы покрыть желаемую площадь пола. Не перекрывайте какую-либо часть матов. Прикрепите или прикрепите маты или кабели к основанию в соответствии с инструкциями производителя.

Поместите термопару, поставляемую с матами, на расстоянии не менее 12 дюймов от любых стен и как можно ближе к центру пола.

Соберите провода от термопары и от каждого мата. Проведите их вдоль стены туда, где будут выполняться электрические соединения. Изолируйте три фута каждого провода, прикрепив их скотчем к стене над полом. Это будет важно для следующего шага.

3. Выровняйте пол

№

Следуя инструкциям на упаковке, смешайте и равномерно налейте смесь для выравнивания пола по всему полу.Продолжайте добавлять, чтобы достичь толщины ¼ дюйма или до тех пор, пока маты или кабели не будут полностью погружены в воду. Дайте составу высохнуть в покое в течение 24–72 часов.

4. Подключить электричество

Подсоедините провода от всех матов к электрической схеме дома в соответствии с электротехническими строительными нормами. Подсоедините провод термопары к термостату, следуя прилагаемым инструкциям по подключению. Это хорошее время, чтобы вызвать профессионала, если вы не знакомы с процедурами электропроводки.

5. Установка нового пола

Теперь ваш пол готов к новому покрытию. Плитка, ламинат, винил, линолеум, даже ковер с плотной подкладкой — все это хорошие варианты. Покрытия можно укладывать непосредственно поверх выравнивающей смеси после ее отверждения. Избегайте проникновения в новое основание прихваточных планок или других крепежных элементов, чтобы не повредить электрические компоненты.

Опция

Электрические нагревательные кабели и маты также могут быть установлены в пространстве между балками под полом.Прикрепите кабели или маты к нижней стороне пола и проволокой, как обычно. Следуйте приведенным выше рекомендациям, чтобы изолировать пространство между балками.

Когда звонить профессионалу

Выполняя большую часть работы самостоятельно, вы сократите расходы на теплоизлучающие полы примерно наполовину. Но большинство домовладельцев предпочитают нанимать профессионала для подключения нового водяного отопления к существующему источнику горячей воды. Подключение компонентов электрического обогрева пола к существующей проводке — простой процесс, если вы имеете опыт работы с проводкой.Если нет, наймите электрика, чтобы сделать окончательные соединения.

В старых домах помните о возможном присутствии асбеста в старых напольных покрытиях. Если есть подозрения на наличие асбеста, вызовите профессионала, чтобы проверить и снять напольное покрытие, если это необходимо.

Сравните предложения от лучших местных подрядчиков по напольным покрытиям

Бесплатно, оценки без обязательств

Косвенные водонагреватели: инструктаж по котлам

Хотите знать, чем отличаются бойлеры косвенного нагрева от стандартных водонагревателей бакового типа? Все дело в котле!

Вашему предприятию нужна горячая вода, и как баковый нагреватель, так и система косвенного нагрева воды будут иметь свои преимущества и недостатки.Добавление резервуара косвенного нагрева к отопительному котлу для создания «комбинированной системы» может обеспечить дополнительную мощность и сэкономить место, но традиционная установка водонагревателя может создать меньше головной боли в долгосрочной перспективе.

Мы рассмотрим некоторые ключевые факторы, которые необходимо учитывать, в том числе основные различия между двумя системами, чтобы помочь вам решить, должен ли ваш котел также работать как часть вашей коммерческой системы нагрева воды.



Когда дело доходит до нагрева воды в коммерческих целях (таких как предприятия, такие как рестораны, гостиницы и многоквартирные дома), большую часть времени вы все равно увидите то, что мы называем стандартной установкой водонагревателя бакового типа в « бойлерная.” Возможно, вы знакомы с тем, как работает водонагреватель бакового типа, по опыту работы в вашем бизнесе или дома, но существует множество вариаций среди типов коммерческих водонагревателей, что делает этот тип установки чрезвычайно универсальным вариантом для различных применений. Независимо от размера или конфигурации, классическая установка водонагревателя резервуарного типа в основном состоит из одного или нескольких коммерческих водонагревателей в стандартных или высокоэффективных вариантах, нагревающих и хранящих горячую воду для бытового потребления в вашем здании.

Хотя это по-прежнему наиболее распространенная установка, это не всегда вариант , а только вариант , доступный для подачи горячей воды в ваши краны. Другим типом коммерческого водонагрева, который приобрел популярность, является косвенная система нагрева воды или комбинированная система , , как она более известна, потому что она сочетает в себе косвенный бак с нагревательным бойлером (водяным или паровым) , а также обеспечивать дом горячей водой в дополнение к теплу.



Отопительный котел и его верный помощник, косвенный бак

Чтобы понять, как работает эта система, полезно иметь некоторые базовые знания о котлах . Подобно водонагревателям, котлы также производят горячую воду, но они не могут хранить ее , а горячая вода (или пар), которую они производят, может использоваться для различных целей — наиболее типичным применением является отопление помещений (также известное как гидравлическая система). отопление ). Водяные отопительные котлы, используемые только для отопления помещений, не нуждаются в месте для хранения горячей воды, потому что вместо этого она направляется в систему для обогрева здания, обычно используя радиаторы для распределения тепла по всему зданию (известный как лучистое тепло ).В здании с лучистым теплом вода нагревается котлом до точки чуть ниже точки кипения и течет по постоянному контуру от котла к трубам, в радиаторы и обратно в котел для повторного нагрева (это известно как a замкнутая система ).

Когда котел используется ОБА для водяного отопления и для нагрева воды, это называется комбинированной системой. Комбинированная система отопления состоит из двух основных компонентов:

  1. A водяной (горячая вода или пар) отопление котел .Первичная часть этой системы, обеспечивающая отопление здания. Размеры коммерческих котлов могут варьироваться от 2 на 2 фута до более 5 футов в высоту и более 8 футов в длину, в зависимости от вашего применения и конфигурации.
  2. Бак косвенного водонагревателя для горячего водоснабжения здания. Непрямой бак визуально похож на стандартный водонагреватель, но без механических внутренностей, необходимых для нагрева воды в одиночку, поэтому для его полезной работы требуется бойлер.

Это означает, что отопительный котел является критически важным условием при рассмотрении косвенного водонагревателя в качестве опции для ГВС.Косвенный водонагреватель похож на мотоциклетную коляску, которая использует мощность основного прибора, чтобы получить дополнительную бонусную функцию.

Косвенные водонагреватели названы довольно буквально — они не нагревают воду напрямую, как стандартные водонагреватели, поэтому у них нет собственных органов управления, но они также представляют собой нечто большее, чем просто накопительные баки. Как и стандартный водонагреватель, косвенный водонагреватель имеет собственный вход для холодной воды и заполняется свежей питьевой водой из городской водопроводной системы. А вот косвенный нагреватель целиком управляется котлом и подключается к нему через проходящий между ними замкнутый водопровод . Труба идет от котла в косвенный бак, где она соединяется со змеевиком теплообменника, который в основном представляет собой металлическую трубу, скрученную как штопор внутри бака, окруженную водой для бытового потребления, которая должна быть нагрета. Другой конец змеевика соединяется с другой трубой, идущей обратно к котлу, создавая замкнутый контур. (См. схему.)

Чтобы было ясно, в этих типах комбинированных систем вода, которая нагревается напрямую бойлером для обогрева здания, и горячая вода, которая выходит из кранов или проходит через посудомоечную машину, не одно и то же — эти два разные потоки воды никогда не соприкасаются друг с другом.Есть два замкнутых контура непитьевой воды, постоянно нагреваемой котлом, называемые первичным контуром и вторичным контуром . Первичный водяной контур используется для водяного отопления, но этот контур также соединяется со вторичным контуром, который используется для нагрева бытовой или питьевой воды, хранящейся в баке косвенного нагрева. Общим элементом является котел и подсоединенные трубопроводы, а не полученная вода.

Таким образом, вода в этом вторичном контуре постоянно нагревается котлом почти до точки кипения, поступает в бак косвенного нагрева и проходит через спиральную штопорообразную трубу теплообменника внутри бака.Затем тепло передается от этой сверхгорячей воды в змеевиковой трубе окружающей более холодной воде в резервуаре косвенного нагрева, в то время как вода внутри змеевика возвращается обратно в котел для повторного нагрева. Конструкция змеевика обеспечивает большую площадь поверхности, максимизируя теплопередачу, чтобы гарантировать, что вода, содержащаяся в резервуаре косвенного нагрева, становится достаточно ГОРЯЧЕЙ, чтобы обеспечить достаточное количество горячей воды для бытовых нужд для раковин, посудомоечных машин и смесителей. (Хотя в большинстве случаев термин «нагреватель горячей воды» является излишним, в случае бака косвенного нагрева это очень верно! Бак косвенного нагрева на самом деле представляет собой « нагреватель горячей воды », использующий горячую воду для нагрева холодная вода!)



Требования к комбинированной системе отопления

Преимущества системы косвенного водонагревателя в основном сводятся к энергоэффективности, стоимости и компактности, но практичность комбинированной системы действительно определяет вашу текущую систему. Ранее мы использовали аналогию, что добавление косвенного нагревателя воды к бойлеру было сродни добавлению коляски к мотоциклу для получения дополнительной функциональности. Давайте пойдем дальше, чтобы объяснить, почему косвенные водонагреватели по-прежнему занимают такую ​​нишу на сегодняшнем рынке. Если у вас даже нет мотоцикла, то иметь коляску было бы бесполезно и глупо. Точно так же, если у вас нет жидкостного отопительного котла, то косвенному водонагревателю не к чему подключать источник тепла, что делает его бессмысленным.

Если у вас do есть мотоцикл, то добавление коляски может быть вариантом, если ваш существующий автомобиль может справиться с добавлением и сделать это эффективно. Таким образом, если в вашем доме уже установлен бойлер для водяного отопления (что часто бывает в многоквартирных домах), то добавление косвенного водонагревателя для создания комбинированной системы может быть экономичным и эффективным вариантом для вашего водяного нагрева. Но просто наличие существующего котла для водяного отопления не обязательно означает, что ваш котел подходит для такой системы.

Проще говоря, не все водяные котлы достаточно эффективны, чтобы их можно было использовать для нескольких целей. Технически косвенные водонагреватели можно установить на более старые котлы стандартной эффективности (атмосферные с эффективностью 78-86%), но это может сократить срок службы вашего котла, заставив его работать круглый год для обеспечения горячей водой, и это обычно не дает никаких преимуществ по сравнению со стандартным водонагревателем, который может достигать такого же или более высокого уровня эффективности.

На самом деле, лучшее время, чтобы начать изучать комбинированную систему, это когда вы покупаете новый водяной котел с более высокой эффективностью, будь то замена старого существующего блока или просто новая сборка с нуля. Таким образом, если вы начинаете с чистого листа и устанавливаете новую котельную систему, бак косвенного нагрева является довольно недорогим дополнением, которое может сэкономить вам деньги в будущем за счет повышения эффективности ваших операций по нагреву воды.

Преимущества многозадачности

Добавление системы косвенного нагрева воды к существующей установке требует инвестиций в дополнительные трубопроводы и насосы, электроэнергию для работы этих насосов и сам резервуар косвенного нагрева.Однако, как только вы сделаете первоначальные инвестиции, комбинированная система может быть относительно долговечной. Котлы рассчитаны на длительную эксплуатацию, особенно новые модулирующие модели, которые предлагают различные настройки, чтобы избежать чрезмерной работы, поэтому вы уже получаете большой срок службы этого оборудования. Кроме того, резервуары косвенного водонагревателя, как правило, служат дольше, чем стандартные газовые водонагреватели резервуарного типа. Вот почему…

Стандартный атмосферный водонагреватель резервуарного типа всасывает воздух из окружающей среды для создания пламени, которое сжигает топливо (будь то природный газ, пропан или нефть).Нагретые газы поднимаются по множеству выхлопных труб внутри водонагревателя. Перегородки в дымовых трубах замедляют движение горячего воздуха, когда он движется вверх, нагревая воду, окружающую эти трубы, по мере того, как она движется вверх к вытяжному колпаку, из верхнего дымохода через дымоход и наружу. Когда в здании используется достаточное количество горячей воды, бак водонагревателя снова наполняется свежей холодной водой извне, чтобы нагреться для следующего цикла. Этот процесс подвергает водонагреватели постоянным изменениям температуры от холодной к горячей, в результате чего стандартный бак постоянно расширяется и сжимается, создавая нагрузку на сварные соединения.В конце концов, эти высокие теплообмена разрушают бак водонагревателя, и эти сварные швы разрываются, и именно тогда требуется замена.

В водонагревателе косвенного нагрева нет прямого нагрева или сгорания внутри бака — вода внутри нагревается пассивно, когда очень горячая вода из бойлера проходит по змеевику в баке косвенного нагрева, передавая тепло более холодной воде, находящейся внутри бака. непрямой бак. Горячая котловая вода проходит по змеевику довольно медленно, но очень быстро нагревает воду вокруг себя (внутри резервуара косвенного нагрева).Когда непрямой бак наполняется холодной водой, вода поступает прямо над нагревательным змеевиком и сразу же начинает нагреваться, поэтому перепад температур, или Δ (дельта) T, намного меньше. В свою очередь, тепловое расширение менее резкое, что приводит к меньшей нагрузке на сам бак. Этот процесс также делает косвенные водонагреватели более эффективными, чем стандартные атмосферные водонагреватели. (Хотя многие высокоэффективные водонагреватели достигают своей эффективности за счет использования аналогичной технологии, такой как змеевиковые теплообменники, опять же, важно рассмотреть все ваши варианты, чтобы сделать лучший выбор для вашего здания и потребностей.)

Если у вас ограниченное пространство в котельной, резервуар косвенного нагрева может стать отличным вариантом для экономии места, поскольку в нем нет дополнительной вентиляции. Кроме того, вы часто можете обойтись меньшим баком косвенного нагрева для горячей воды, чем вам нужно для обычного водонагревателя, потому что высокая потребляемая мощность котла обеспечивает быстрое восстановление горячей воды, что компенсирует отсутствие хранилища. .

Соображения

При всем при этом важно уточнить, что косвенные водонагреватели действительно имеют тенденцию быть наиболее полезными при работе в сочетании с более новыми, высокоэффективными моделями , модулирующими моделями , по нескольким причинам.Во-первых, эти высокоэффективные котлы достигают рейтинга эффективности от 90 до 99%, что делает их достаточно эффективными для многозадачности, чтобы обеспечивать как тепло, так и горячую воду, и при этом экономить ваши деньги на счетах за электроэнергию. Но регулирующий аспект этих котлов является еще одним огромным фактором, позволяющим получить максимальную отдачу от комбинированной системы. Модулирующие котлы могут обеспечивать различные уровни горения горелки, поэтому они могут определить, нужно ли им запускать полное пламя или слабое пламя. В частности, это означает, что в теплую погоду, когда вы не будете использовать свой котел для отопления, котел может оставаться на низком уровне, обеспечивая только горячую воду.

Если вы планируете модернизировать существующую котельную систему , включив в нее косвенный водонагреватель, необходимо учитывать дополнительные факторы, такие как износ котла, а также эффективность котла. Эффективность котла определенно влияет на то, стоит ли выбирать косвенный водонагреватель вместо стандартного водонагревателя. Использование неэффективного котла для нескольких функций не увеличивает его эффективность.

Вообще говоря, когда котлы используются только для водяного отопления, они выключены в теплое время года.Таким образом, важно учитывать, что добавление косвенного нагревателя для бытового водоснабжения приведет к тому, что котел будет работать круглый год (и связанные с этим расходы). А котел без модуляционного управления горелкой означает, что котел не может определить разницу между необходимостью сжигания тепла или горячей воды, поэтому он сжигает одинаковое количество тепла в любом случае и, следовательно, будет чаще гореть, когда также используется для нагрева. вода. Это может серьезно сократить срок службы котла, поскольку он используется чаще, чем предполагалось изначально.

Одним из недостатков любой комбинированной системы является то, что водяное тепло всегда имеет приоритет над горячей водой для бытовых нужд. Всякий раз, когда зданию требуется тепло, включается первичный контур, и если жильцы одновременно принимают душ или используют воду для бытовых нужд, тепло здания по-прежнему имеет приоритет. Таким образом, если произойдет еще один полярный вихрь, этот котел может часто нуждаться в обогреве, а не в душевых, посудомоечных машинах и т. д. Большинство систем настроены так, чтобы не «игнорировать» бытовые потребности более 30 минут, но что, если это произойдет? быть сроком, когда половина здания готовится к работе и принимает душ?

Кроме того, так же, как когда вы выбираете один большой водонагреватель вместо нескольких более мелких, когда ваш котел выходит из строя, вся ваша система выходит из строя . Если вы полагаетесь на один котел для водяного отопления и нагрева воды, и он выйдет из строя, все ваше здание потеряет как горячую воду, так и тепло, и все это одним выстрелом; нет избыточности или резервного копирования. Важно спланировать соответствующим образом и оценить свои потребности, прежде чем выбирать систему водяного отопления.

Еще одним соображением является качество воды, используемой в вашей комбинированной системе. Как и в случае с водонагревателями бакового типа, важно убедиться, что ваш бойлер и бак косвенного водонагревателя используют умягченную воду.Вы можете подумать, что ваша вода недостаточно жесткая, чтобы требовать умягчителя воды, но если вы хотите, чтобы ваш бойлер и водонагреватели прожили долгую и здоровую жизнь, это очень важно. Когда жесткая вода нагревается, природные минералы в этой воде отделяются и остаются, чтобы прилипнуть к тому, на что они попадут. Чем горячее становится вода, тем больше осадка вытряхивается и остается внутри вашего оборудования и труб. Мы упоминали, что бойлеры производят на самом деле горячей воды?

Осадок в трубках теплообменника котла (самая дорогая часть котла) вызывает волнообразный эффект, который со временем может засорить трубы и препятствовать свободному течению воды.По мере того, как минералы и отложения накапливаются внутри трубок, небольшие промежутки между отложениями создают карманы, в которых водяной пар застревает и выходит наружу, создавая небольшие вибрации. Это может привести к тому, что котел будет подпрыгивать вверх и вниз, что в конечном итоге приведет к выходу из строя теплообменника. В конечном итоге это приведет к утечке из теплообменника, которая погасит пилотную сборку, остановив . Все нагревательные способности и в конечном итоге превратятся в гигантскую лужу на полу вашей котельной.Проблемы с накоплением отложений будут развиваться постепенно, но к тому времени, когда появятся заметные симптомы, ущерб будет трудно исправить. Поскольку жесткая вода может привести к катастрофическому отказу вашего оборудования, профилактика с помощью умягчения является достойным вложением средств для сохранения вашего бойлера и системы косвенного водяного отопления как можно дольше.

Если вы находитесь на начальных этапах установки промышленного водонагревателя или готовы к капитальному ремонту, вы можете столкнуться с выбором между стандартным водонагревателем резервуарного типа или комбинированной системой, в которой используется бойлер и водонагреватель. непрямой бак.С бойлером right комбинированная система является отличным вариантом для нагрева вашей коммерческой воды и вашего коммерческого помещения. Бак косвенного водонагревателя может быть довольно недорогим дополнением к вашей системе водяного отопления, что может сэкономить вам деньги в будущем за счет повышения эффективности ваших операций по нагреву воды.

Несмотря на то, что бойлер и бак косвенного водонагревателя обладают многими преимуществами, существуют также случаи, когда они могут не подходить для вашего бизнеса.Важно понимать основы котлов и водонагревателей и взвешивать затраты/выгоды, прежде чем вносить изменения. Профессиональный, прошедший обучение по программе технический специалист по системам водяного отопления () поможет вам взвесить варианты и определить, какая система водяного отопления лучше всего подходит для вашего коммерческого применения .

…

Не знаете с чего начать? Просмотрите нашу информацию о водонагревателях, чтобы принять наилучшее решение о вашей коммерческой системе отопления и бытовой воды.Или по номеру свяжитесь с нашими обученными специалистами в Reliable Water Services  (800-356-1444). Мы будем рады помочь вам выбрать лучшую систему водяного отопления для вашего коммерческого применения.





Мой подход к умному отоплению (радиаторы, теплый пол, газовый котел) — Оборудование

Всем привет, в связи с тем, что отопительный сезон в моем районе становится все более значимым, я решил показать и рассказать о своем подходе к умному отоплению умного дома. Для начала у меня водяное отопление — 5 радиаторов (3 в гостиной, 1 в спальне и 1 в детской) и 2 «ветки» теплого пола (коридор/подъезд и санузел) и все это подключено к коллектору.Все отапливается газовым котлом. Первая проблема, побудившая меня перепроектировать систему отопления, заключалась в том, что обогрев пола регулировался вентилями RTL, которые подключались к обратке, и в результате пол в ванной комнате был либо ледяным, либо чертовски горячим. Как некоторые из вас, возможно, знают, для достижения идеальной гармонии между радиаторами и подогревом пола я должен был добавить смесительное устройство для обогрева пола, но это стоило бы больших денег, так как нужно было перепроектировать всю площадь коллектора. Итак, сначала я попробовал более дешевый способ, который, похоже, уже зарекомендовал себя.Итак, здесь начинается этап превращения идеи в реальную жизнь.

Шаг 1.
Я начал с установки датчиков температуры рядом со всеми радиаторами — всего 6 датчиков температуры и влажности Xiaomi BLE. 5 возле всех радиаторов и один в ванной. Мне посчастливилось иметь компактный дом, так как все 6 датчиков температуры были доступны через bluetooth из обогревателя. Кроме того, я установил в ванной одно из устройств Sonoff Basic (которое также управляет вентилятором в ванной) с датчиком температуры DHT22 для измерения температуры пола, что поможет мне поддерживать постоянную температуру пола.

Шаг 2.
К тому времени, как я смог получать и анализировать температуру каждого источника тепла, пришло время начать контролировать ее. Я очень долго бился головой о стену, пытаясь найти способ управления радиаторами, потому что все варианты были с большими недостатками — интеллектуальные термостатические радиаторные клапаны (TRV) были слишком дорогими, и все они работают от батареи, а я не т так, как батареи разряжаются. Проводное решение было слишком «проводным и грязным». И в один прекрасный день я понял, что могу управлять всем на манифольде.Спустя несколько недель (и несколько заказов на Aliexpress) я собрал все необходимые гайки и болты для воплощения своей идеи:

Не обращайте внимания на грязный воздухоотводчик и грязь на коллекторе. Те, что вы видите, нормально закрыты (что означает, что без питания они открывают клапаны, к которым они прикручены болтами. Что идеально в случае отказа), приводы клапанов теплого пола 220 В, но вместо управления подогревом пола он управляет… как вы уже догадались. ! радиаторы, а те два крайние справа — подогрев пола!

Шаг 3.
На сегодняшний день я мог видеть температуру в определенных местах моего дома и иметь возможность контролировать источники тепла. Не хватало только какого-то контроллера. Мой китайский друг по имени Aliexpress снова приходит на помощь, и через несколько недель я закончил с этим плохишом:

Знакомьтесь (слева) — Sonoff Pow (для перезагрузки/отключения всего этого устройства), питание 5В и *вставьте сюда барабанную дробь * 8-канальный релейный блок со встроенным слотом для raspberry pi. Все удобно крепится на дин-рейку.Кроме того, для более эффективного управления подогревом пола я установил 7 штук однопроводных датчиков температуры DS18B20, прикрепленных к каждой из обратных труб. Кроме того, я подключил USB-ключ Bluetooth для получения информации от датчиков температуры Xiaomi BLE. Итак, вернемся к реле. У меня 5 радиаторов, 2 теплого пола, всего 7 устройств, но как видите подключено 8-е (или 1-е слева) устройство — это реле термостата газового котла.

Шаг 4.
Теперь пришло время контролировать эти вещи.И боже мой, это было сложно и интересно одновременно. Но начнем с самого начала. У меня есть raspberry и работает с debian os. Установил Docker с Portainer (более простое администрирование и обслуживание) и NodeRED внутри. Затем я настроил xiaomi-ble-mqtt для периодической публикации информации о температуре. Я не буду вдаваться в мелкие детали, потому что это зависит от вас и вашей фантазии, как вы хотите управлять своим отоплением. Но в основном это работает так: реле управляет сервоприводами, которые открывают или закрывают подачу воды к радиаторам в зависимости от заданной температуры.Если хотя бы один из приводов разомкнут, реле №. 1 включает газовый нагреватель и выключается после закрытия всех приводов. С теплым полом немного сложнее. Привод открывается только тогда, когда температура пола в ванной ниже уставки И температура обратной воды ниже уставки (35-40 градусов Цельсия), в противном случае приводы закрываются и защищают пол от перегрева. Вся эта информация отправляется в HA и InfluxDB для построения красивых диаграмм на Grafana:

.

Верхний график показывает температуру коллектора (несколько датчиков отключены по причинам тестирования).Другие 6 графиков показывают данные каждого источника тепла — заданную температуру, текущую температуру, а синяя полоса показывает процент нагрева в час. Видно, что отсутствует подогрев пола в коридоре/подъезде, и это потому, что он управляется «вслепую» — без каких-либо датчиков, просто открывая привод на короткое время, чтобы пол в подъезде немного прогрелся.

Вот и все. Излишне говорить, что это проект, которым я горжусь больше всего. Это не идеально, но идеально подходит для моих нужд: нагрев стал более стабильным, чем раньше, особенно на подогреве пола в ванной, в солнечные дни он реагирует намного быстрее, настраиваемая автоматика, режимы отсутствия и температуры (например, летом я Отключаю радиаторы и оставляю только пол с подогревом).В ближайшем будущем думаю добавить оконные датчики и внедрить это в автоматику (т. е. отключать отопление при открытии окна).

Надеюсь, вам понравился мой проект так же, как и мне. И если кому из вас нужны какие-то подробности по запчастям, софту, железу — буду рад помочь.

Заявление о бойлере 101: Основы бытового котла

Каждую зиму домовладельцам напоминают о важности их котельных систем, особенно если они не работают должным образом.Поскольку рекламации котлов начинают появляться на столах наладчиков в холодное время года, важно понимать основы этих систем и то, как они работают.

Что такое котел?

Котлы представляют собой водяные системы отопления, то есть они используют воду для передачи тепла. Этот тип системы имеет много преимуществ, одним из которых является поддержание более постоянной температуры. Котлы также обычно более эффективны, чем системы с принудительной подачей воздуха, и не требуют воздуховодов. Это, в свою очередь, предотвращает попадание пыли, аллергенов и плесени в воздух дома через воздуховоды.

Котел подает нагретую воду на конечные устройства (в данном примере на радиаторы). Вода передает тепло воздуху, а затем возвращается в котел, где цикл повторяется.

Понимание различий между котлами, работающими на природном газе и жидком топливе

В бытовых котлах используются два основных вида топлива: природный газ и мазут. Природный газ сгорает чисто и в последние годы стоит дешевле нефти. Газ подается от коммунального предприятия по коммуникационным линиям в дом.Чтобы определить, работает ли котел на природном газе, найдите рядом с котлом линию подачи газа с запорным вентилем. (На фото: Бытовой газовый котел)

С другой стороны, масляные котлы

требуют наличия большого бака на месте, вмещающего от 200 до 1000 галлонов. Нефть часто используется в районах, где природный газ недоступен. Кроме того, первоначальная цена стандартного жидкотопливного котла часто в два-три раза выше, чем у его газового аналога.

Подача тепла через различные типы терминалов

Для обеспечения теплом кондиционируемого помещения водяная система нагревает воду и распределяет ее по герметичным трубам и терминалам по всему объекту.В жилых домах обычно встречаются три основных типа терминалов.

Радиаторы

, один из наиболее часто заявляемых типов, относительно большие и обычно изготавливаются из стали, алюминия или чугуна. Более современные радиаторы используют воду для обогрева, но около 10% систем в старых домах все еще имеют паровые радиаторы. В системе парового отопления котел нагревает воду до тех пор, пока она не станет паром. Затем пар проходит через радиаторы для передачи тепла, затем конденсируется обратно в воду и возвращается в котел для повторного использования. (На фото вверху: радиатор в жилом доме)

Еще одним распространенным котельным терминалом является регистр плинтуса. Важное примечание: Некоторые электрические плинтусы не подключены к какой-либо системе центрального отопления; Вы можете идентифицировать их по их индивидуальному термостатическому управлению. Крайне важно понимать разницу между ними, поскольку электрические конвекционные плинтусы сталкиваются с совершенно другими проблемами, чем гидравлические. В то время как электрические плинтусы работают исключительно от электричества, водяные обогреватели производят лучистое тепло, выталкивая воду из котла и через трубы уникальной формы ребер плинтуса для равномерного нагрева. (на фото: внутри плинтуса)

Гидравлическая система, расположенная под полом, представляет собой еще один тип терминала котла, хотя и менее распространенный, чем радиаторы или плинтусные регистры. Здесь вода поднимается из котла и подается по отдельным трубам, расположенным поверх плиты или чернового пола. Трубы покрыты готовым полом и производят равномерное лучистое тепло, которое поднимается от пола. Самым большим недостатком этого типа гидравлической системы является возможность легко диагностировать утечку в трубе.

Система лучистого отопления под полом

Общие виды потерь в котлах

Котлы могут столкнуться со значительными (и дорогостоящими) проблемами, особенно в зимние месяцы. Для наладчиков крайне важно тесно сотрудничать с обученным техническим специалистом для диагностики и устранения всех проблем, которые могут возникнуть с гидравлической системой, поскольку малейшая оплошность может создать опасные ситуации.

Урон от замораживания

В зимние месяцы отрицательные температуры могут привести к разрыву труб и клапанов на всех типах котлов.Это может произойти в одной зоне или во всей системе дома, и в результате ущерб от воды может быть катастрофическим, если с ним не справиться быстро. Кроме того, объем повреждений может значительно различаться. В то время как медные трубы можно легко отремонтировать, чугунные — нет, и треснувшие радиаторы необходимо будет полностью заменить. (На фото: треснувший радиатор из-за мороза)







Пухляк

Дыхание может возникнуть, когда котел не зажигается должным образом и позволяет газам или парам масла накапливаться в камере сгорания. Когда он в конце концов воспламеняется, избыточное топливо может вызвать что угодно: от небольшого количества дыма до месива дыма и сажи, которые затем выбрасываются в область вокруг котла. В редких случаях дым и сажа также могут подниматься по трубам вместе с теплом, которое продолжает циркулировать по всему дому.

Отказ отсечки при низком уровне воды

Распространенной проблемой котла является выход из строя выключателя отсечки при низком уровне воды, что может произойти либо из-за отсутствия регулярного обслуживания, либо из-за возрастного износа.Выключатель гарантирует, что котел не нагреется без достаточного количества воды. Если котел работает без достаточного количества воды, он может дать трещину в теплообменнике или камере сгорания.

Хотя эти устройства отсечки при низком уровне воды бывают как электрическими, так и механическими, механический переключатель, скорее всего, выйдет из строя преждевременно. Одна из распространенных причин этой неисправности заключается в том, что поплавковый механизм иногда забивается водой, что затем дает ложноотрицательный результат, указывающий на то, что в системе недостаточно воды. Это, в свою очередь, автоматически отключает систему.

Еще одна частая проблема с механическим переключателем — накопление полностью растворенных твердых веществ (TDS) или минеральных отложений, которые могут препятствовать свободному перемещению поплавкового механизма вверх и вниз при соответствующем уровне воды. TDS также могут вызвать пенообразование воды, создавая ложноположительный эффект, который не позволяет поплавку указывать, когда пора закрыть клапан из-за низкого уровня воды. Это может привести к сухому возгоранию, ремонт которого может обойтись дороже, чем замена котла. (На снимке: механическое устройство отсечки при малой воде, которое имеет скопление TDS и создает ложноположительный результат, что приводит к сухому возгоранию)

Перенапряжение высокого напряжения

Еще одна частая неисправность гидравлических систем – выбросы высокого напряжения, так как котлы состоят из значительного количества электронных компонентов. Вам всегда нужен лицензированный технический специалист с надлежащим испытательным оборудованием для диагностики и устранения любого повреждения системы от перенапряжения.

Кража меди

Значительная часть гидравлической системы использует ценные медные трубы, поэтому, к сожалению, кражи распространены.В зависимости от того, как воры удалили котел и трубы, замена украденных труб лицензированным сантехником может быть дорогостоящей. В любых ситуациях, когда могут присутствовать оголенные провода или другие опасные факторы, наладчики не должны ни к чему прикасаться, пока лицензированный технический специалист не осмотрит место установки. (На фото: медная труба, отрезанная от котельной)

Повреждение водой

Повреждение водой может иметь катастрофические последствия для котла; поэтому крайне важно проводить полную оценку, когда котел подвергается воздействию воды в течение любого периода времени.После потери воды электрические компоненты котла, горелка и даже камера сгорания или тепловая камера могут получить множество повреждений.

HVACi избавляет от претензий на предположения

Котлы являются важной частью любого дома, и они состоят из множества частей, которые необходимо регулярно обслуживать и проверять.

No related posts.

Оставить комментарий
