Подключение теплого водяного пола к котлу отопления: 5 Схем подключения водяного теплого пола

4 Проверенные схемы подключения водяного теплого пола

Водяной теплый пол – популярная система отопления, которую можно реализовать различными способами. В этом материале разберем 4 основные схемы подключения водяного теплого пола.

Что такое водяной теплый пол

Водяной теплый пол — низкотемпературная система отопления, где теплоноситель подается с температурой 35-45^оС, по нормам не выше 55 ^оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.

У теплого пола есть ограничения по температуре поверхности пола — 26-31^оС. Максимальный перепад температуры между разводкой подачи и обратки теплого водяного пола допускается не более 10^оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.

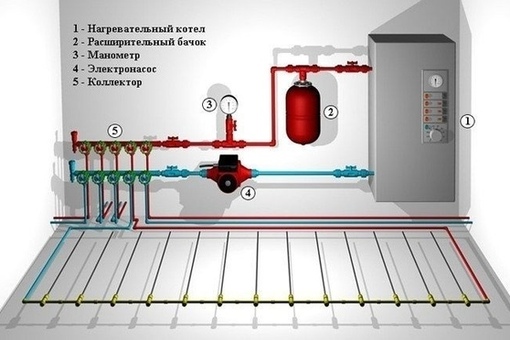

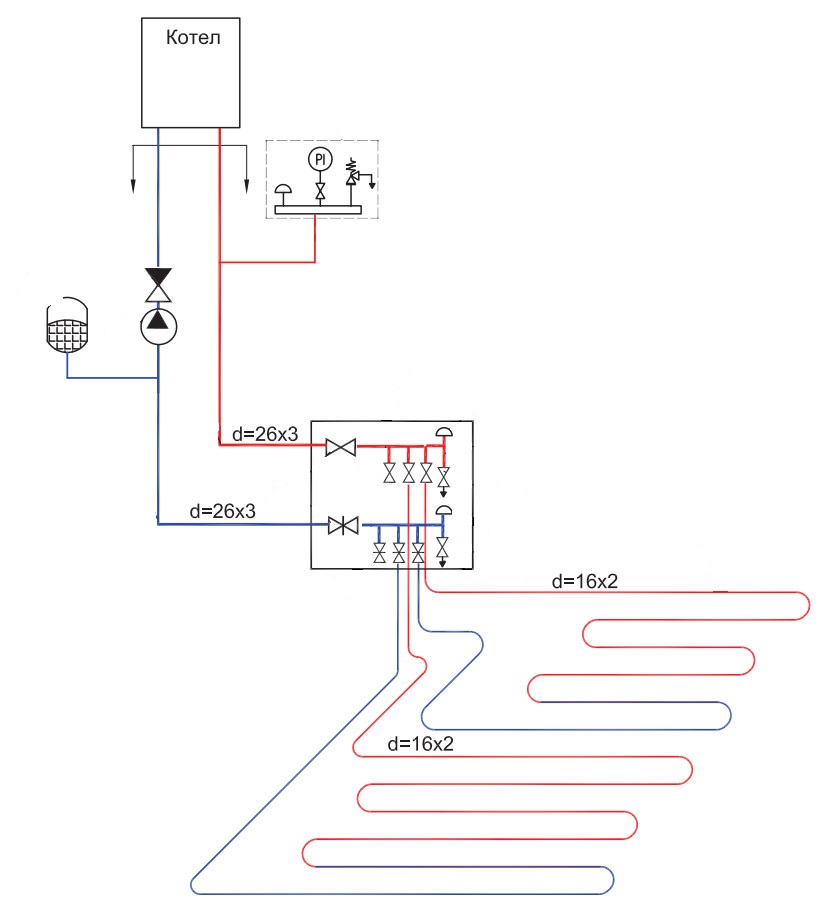

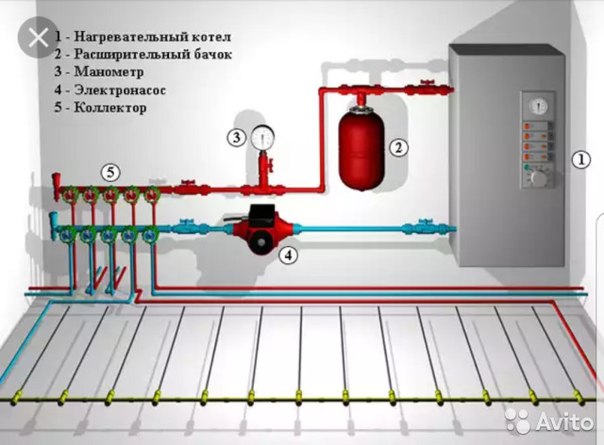

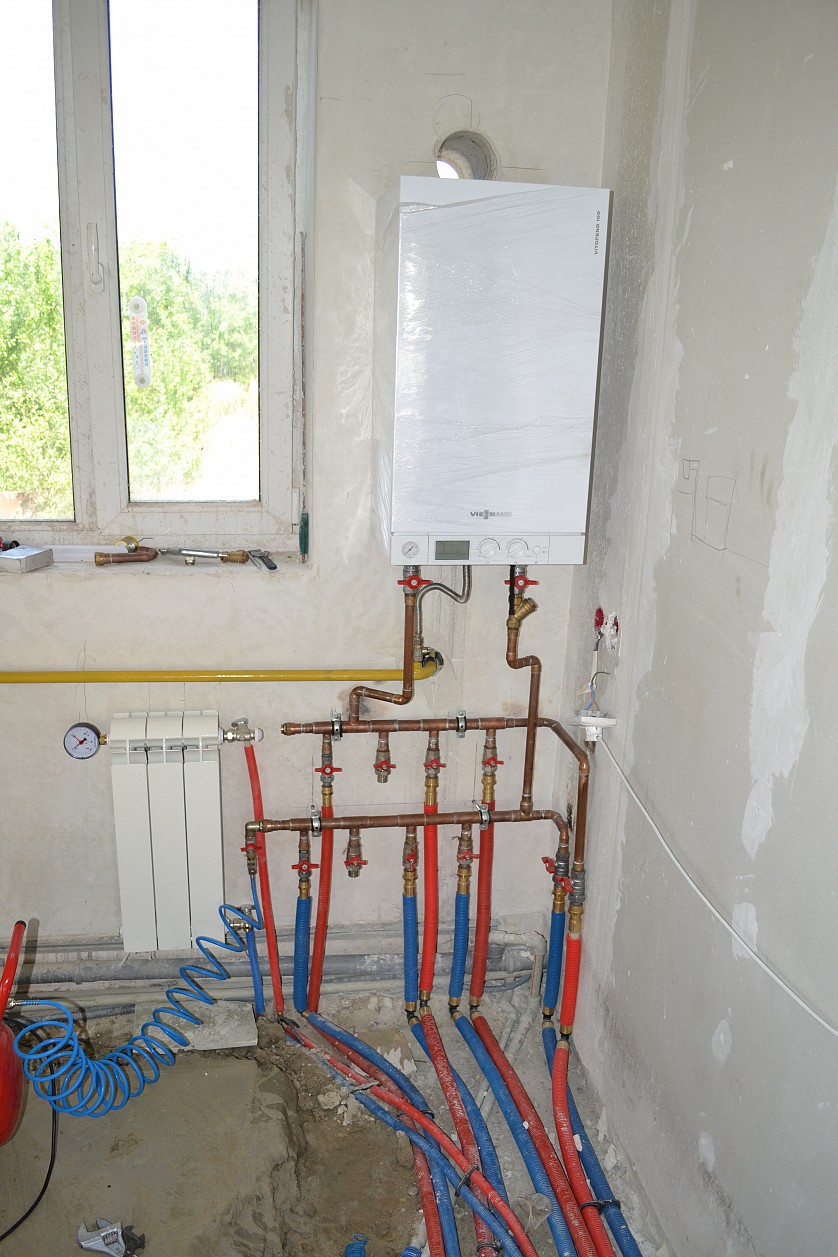

 Схема 1. Соединение теплого пола напрямую от котла

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

• Желательно использовать в монтаже конденсационный котел, т.к. низкотемпературный режим для него оптимален. В этом режиме у конденсационного котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, так как данный котел сложно поддается температурной регулировке.

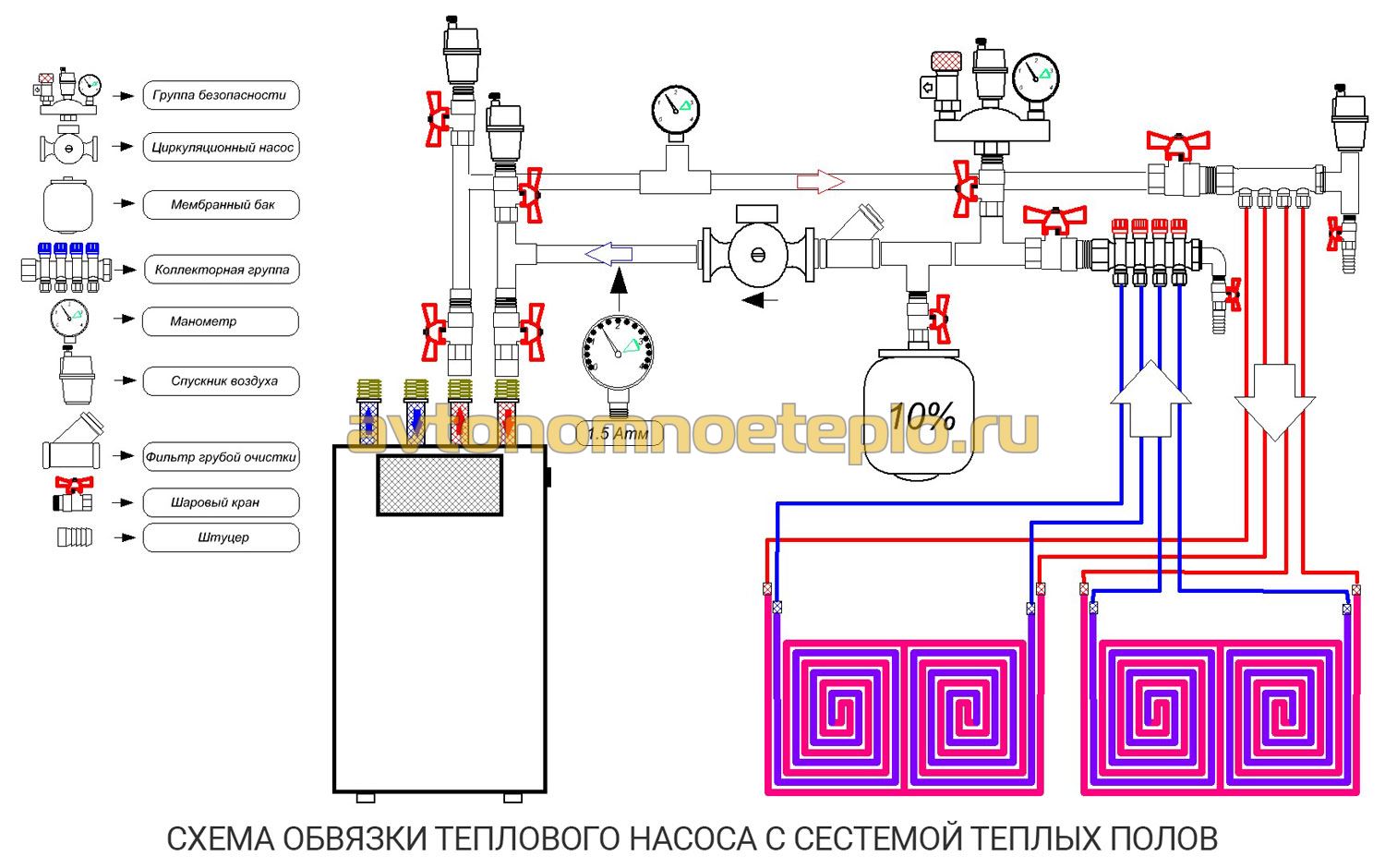

• Хороший вариант для теплого пола — это когда он подключен к тепловому насосу.

Схема 2. Монтаж теплого пола от трехходового клапана

схема трехходового термостатического клапана

В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80^оС и контур теплого пола с температурой 40^оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

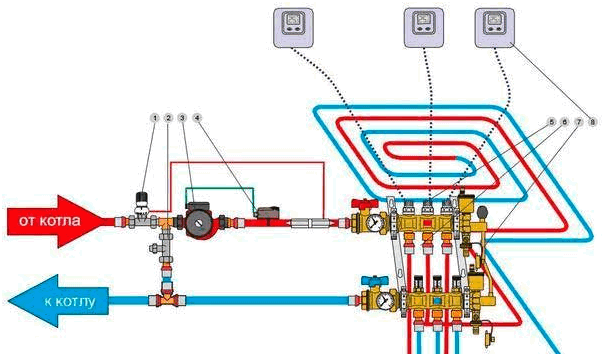

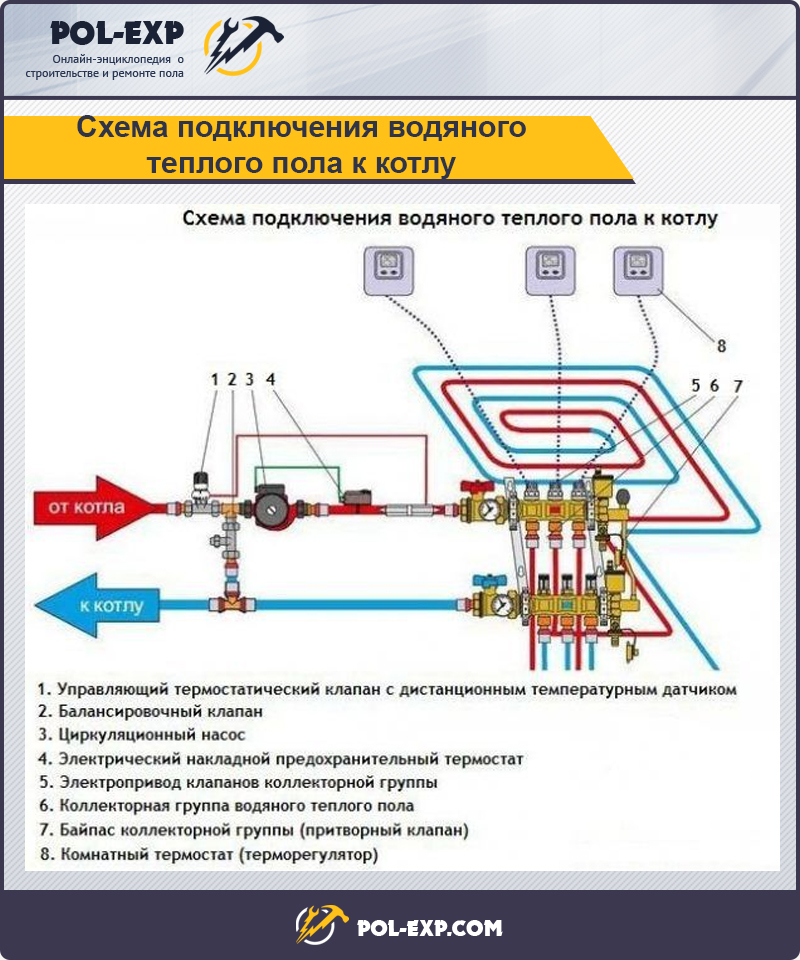

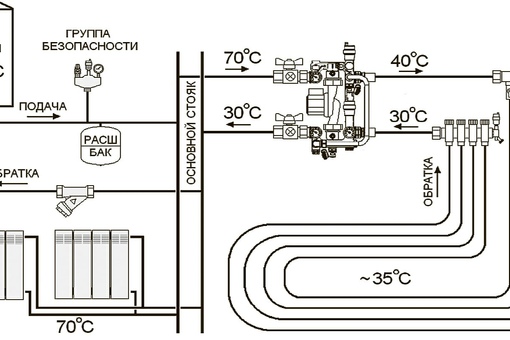

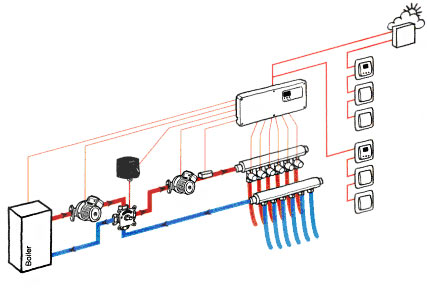

Схема 3. Разводка теплого пола от насосно-смесительного узла

модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

В зависимости от модели узла, в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

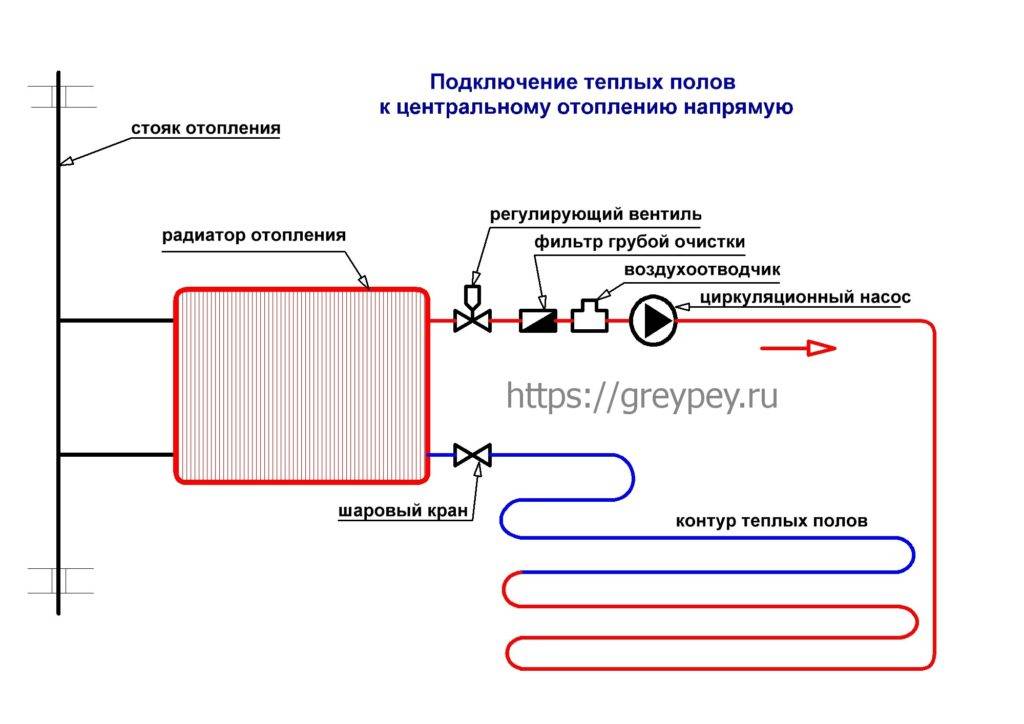

Схема 4. Подключение теплого пола от радиатора

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80^оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения	Комфорт	Эффективность	Монтаж и        настройка	Надежность	Цена
Обычный газовый,ТТ или дизельный	±	±	+	±	+
Конденсационный котел или тепловой насос	+	+	+	±	—
Трехходовой термостатический клапан	±	±	+	+	±
Насосно-смесительный узел	+	+	±	+	—
Термомонтажный комплект	—	±	+	+	+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Схемы укладки водяного теплого пола

Способы раскладки трубы теплого пола

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой разводке труба монтируется по кругу к центру, затем от центра «разворачивается» по кругу в обратном направлении.

При раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

Укладка теплого пола змейкой

При такой укладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
2. Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Монтаж теплого пола

Как определись со схемой укладки и подключения водяного пола, нужно приступать к монтажу.

1. Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
2. Уложите гидроизоляцию, если того требуют местные нормативы
3. Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
4. Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
5. Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
6. Раскладывайте трубу теплого пола согласно утвержденной схеме
7. Опрессуйте систему
8. Заливайте стяжку

Читайте так же:

Схема подключения двухконтурного газового котла для радиаторного отопления и теплого пола

Двухконтурные газовые котлы наиболее удобные для применения. В этих котлах обычно уже присутствуют все необходимые элементы (котловой насос, группа безопасности, расширительный бак, автоматика для управления работой котла). Они компактны и удобно размещаются без специальных помещений, например, на кухне или в прихожей.

Основным отличием от одноконтурных котлов является возможность подогрева воды. С этой целью и применяется второй контур. При включении горячей воды у смесителя или душа, котел сам переключается на подогрев воды (приоритет ГВС) и также сам выключается при выключении.

Отопительный контур такого котла может быть настроен на радиаторное отопление или на теплый водяной пол. Соответствующие настройки касаются температуры теплоносителя в отопительном контуре.

Такого типа котлы наиболее удобны в квартире/доме, где один санузел и небольшое количество одновременно работающих приборов для водоразбора (смесителей). Причем санузел должен располагаться как можно ближе к котлу. В противном случае вода на участке трубы для подачи горячей воды, будет остывать при каждом продолжительном отключении и ее придется сливать при каждом последующем включении.

В двухконтурных котлах нельзя применить рециркуляцию горячей воды, чтобы у смесителей она всегда была горячая и ее не требовалось сливать. Это также исключает применение водяных полотенцесушителей, которые как раз используются для рециркуляции горячей воды обратно, к котлу.

То обстоятельство, что горячая вода генерируется в котле в проточном теплообменнике, ограничивает расход горячей воды. Как правило, это один санузел (один смеситель или душевая система).

                                                            Рис.1

На рис.1 показана, как установка двухконтурного газового котла в систему отопления дома. Как видно, требуется только оснастить штуцера для системы отопления и водоснабжения, на входе и выходе из котла, запорными кранами.

Также организована схема подключения настенного двухконтурного газового котла в систему отопления теплым водяным полом (Рис.2).

                                                            Рис.

2

Некоторое усложнение схемы подключения двухконтурного котла возникает лишь при подключении теплых полов и наличии радиаторного отопления.

Это связано с тем, что для радиаторов отопления требуется довольно высокая температура, которая может меняться в относительно большом диапазоне температур, в зависимости от теплопотерь (температуры воздуха на улице). Для теплых полов требуемая температура находится в узком диапазоне.

Для реализации такой схемы отопления от двухконтурного котла применяют смесительные насосные узлы (Рис.3). Функции такого смесительного узла заключаются в том, что он обеспечивает циркуляцию теплоносителя по контурам теплого пола, а при снижении температуры теплоносителя осуществляется дозированный подмес более горячего теплоносителя от системы радиаторного отопления. У REHAU для этих целей разработан смесительный узел, который устанавливается на коллектор теплого пола. Примеры монтажа таких систем показаны в разделе монтаж теплых полов REHAU.

                                                            Рис.3

Подключение теплого пола к системе отопления – схема, как подключить

Способы подключения теплого пола к системе отопления

Прямая стыковка с радиаторной сетью

Наиболее простой метод. Труба подсоединяется к подаче (с горячей водой) и обратке (с остывшим теплоносителем) радиатора. Подключение одноконтурного теплого пола не требует дополнительных материалов. Если контуров больше, используйте коллектор, снабдите его автоматическим воздухоотводчиком. На подачу и обратку при этом ставят запорную арматуру, с ее помощью можно будет отключать воду, например, на время ремонта теплого пола.

Способ годится для небольших помещений. Другие условия — отопительный котел должен постоянно поддерживать необходимую температуру теплоносителя (до +55°C, как мы писали выше), а циркуляционный насос хорошо работать. При его недостаточной производительности вода просто не будет заходить в контур.

Еще один нюанс в том, что в морозную погоду температура воды для радиаторов должна быть выше. Если 70-градусная жидкость попадет в трубы пола, в комнате станет слишком жарко и душно.

Схема с трехходовым клапаном

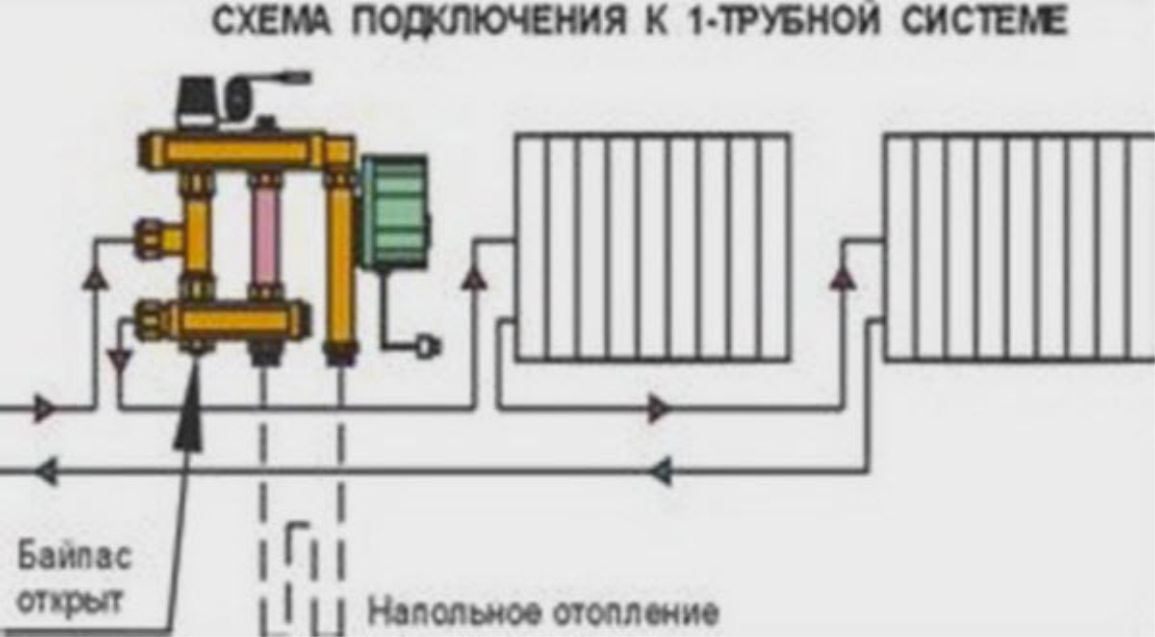

Для подключения коллектора теплого пола к однотрубной системе отопления понадобится насос и трехходовый клапан.

Клапан с термостатической головкой устанавливают на месте пересечения байпаса и подающей трубы. За устройством на трубе располагают циркуляционный насос. Относительно холодная вода из обратки теплого пола и горячая от котла смешиваются, так получается жидкость приемлемой для контура температуры.

Минус этой схемы в том, что контур не может быть длиннее 50 сантиметров, иначе пол будет прогреваться неравномерно. Для больших помещений понадобится выложить две-три «спирали» и разделить их деформационными швами.

Из плюсов — нет необходимости подключаться напрямую к котлу, так установить теплый пол можно в любой комнате с радиаторами. Также этот вариант достаточно бюджетный, закупать дорогие насосы, смесительные узлы не понадобится.

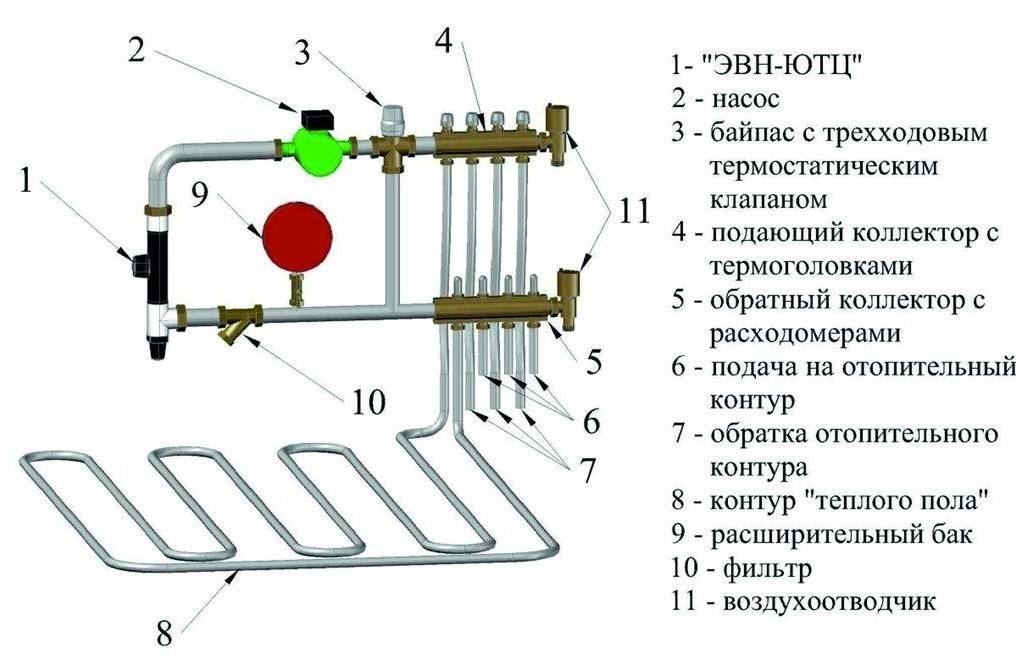

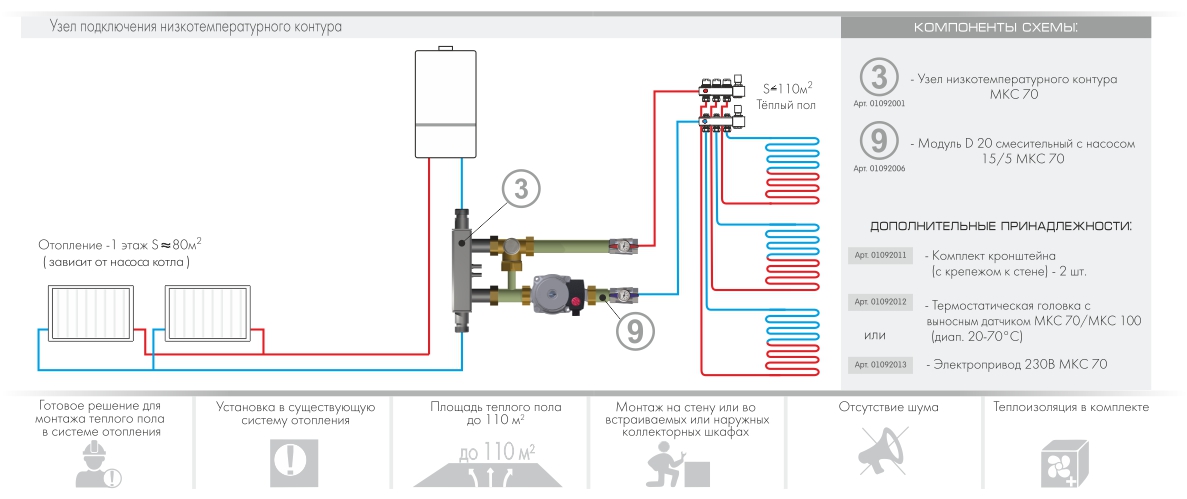

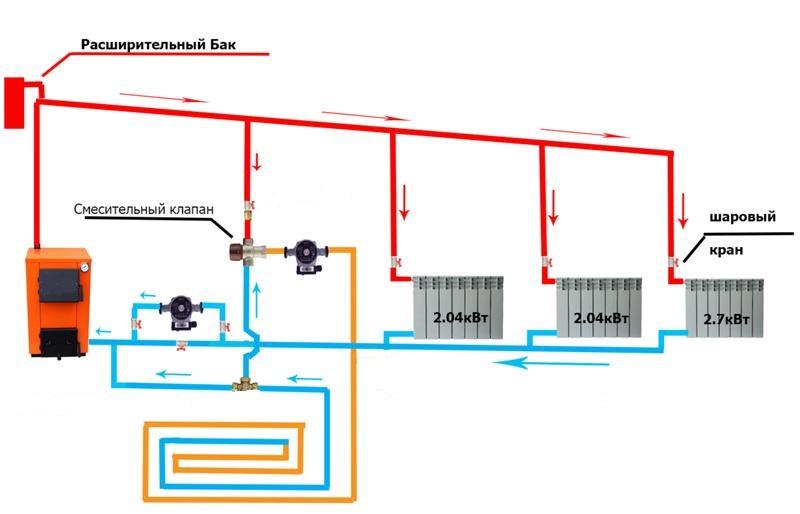

Подключение через насосно-смесительный узел

Принцип подразумевает подключение насоса отопления теплого пола и установку термостатического либо трехходового смесительного клапана. Схемы проиллюстрированы ниже. Также можно приобрести готовый насосно-смесительный узел.

Насос позволяет воде ходить по трубам теплого пола, который в свою очередь равномерно нагревается. Трехходовый клапан добавляет к теплоносителю из обратки контура горячую жидкость из подачи котла. Так получается достаточно нагретая вода для подачи теплого пола. Часть остывшей жидкости из контура уходит в обратку котла. Добавлять горячий теплоноситель может и термостатический клапан, при этом выносной датчик фиксирует температуру.

Если на коллекторе теплого пола стоят сервоприводы, необходимо предусмотреть байпас с перепускным клапаном на случай автоматического перекрытия всех контуров.

Дополнительно узел можно оснастить защитным устройством, которое выключит насос, если температура воды станет слишком высокой.

Сложный метод оправдывает себя, так как обеспечивает максимально комфортное прогревание полов.

Мы рассказали, как самому правильно подключить теплые полы в доме. Отметим, что это трудоемкая задача. Если вы сомневаетесь в своих силах, лучше воспользуйтесь помощью специалистов. Они грамотно выполнят работу, и вы долго будете наслаждаться комфортом.

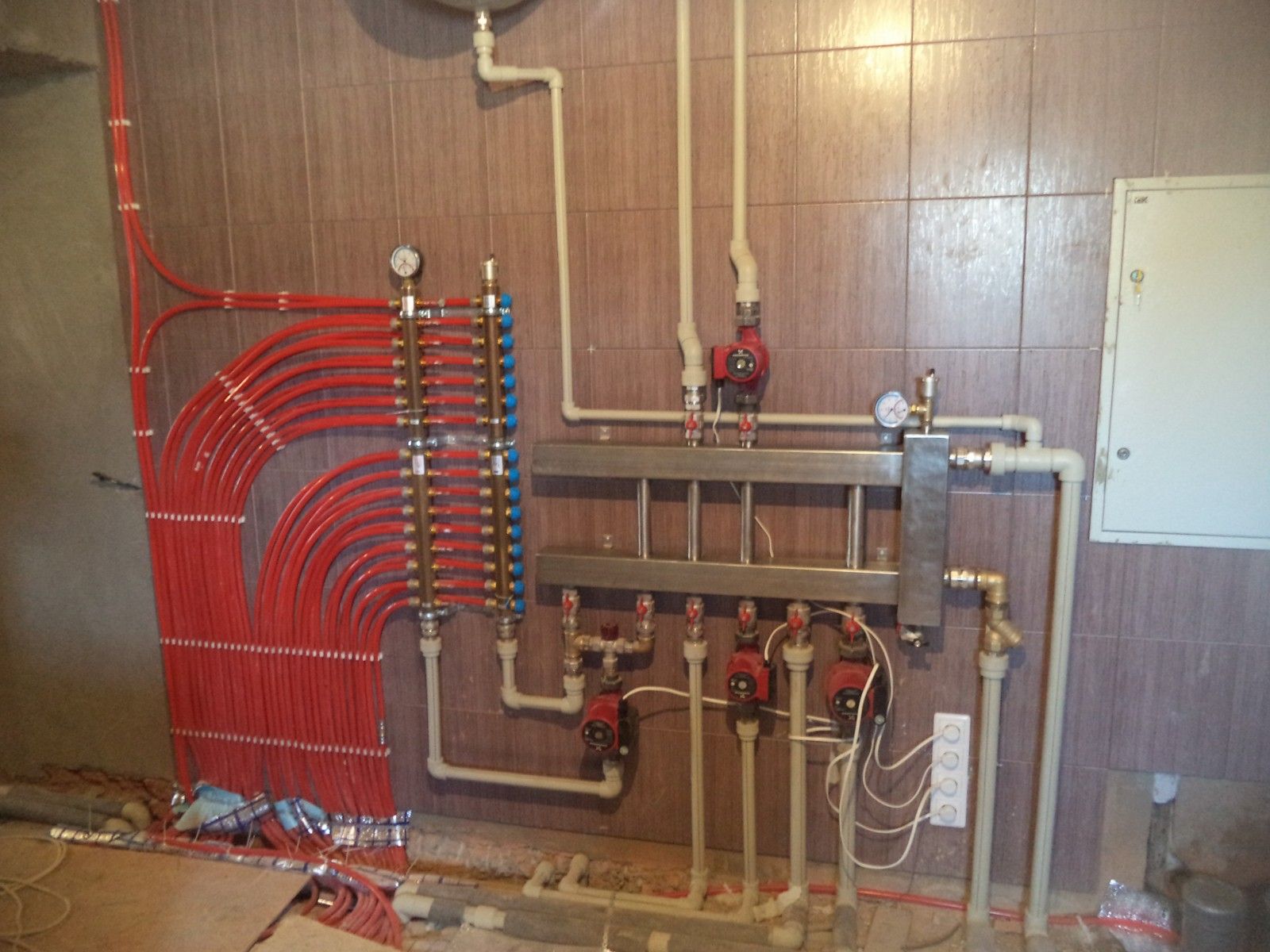

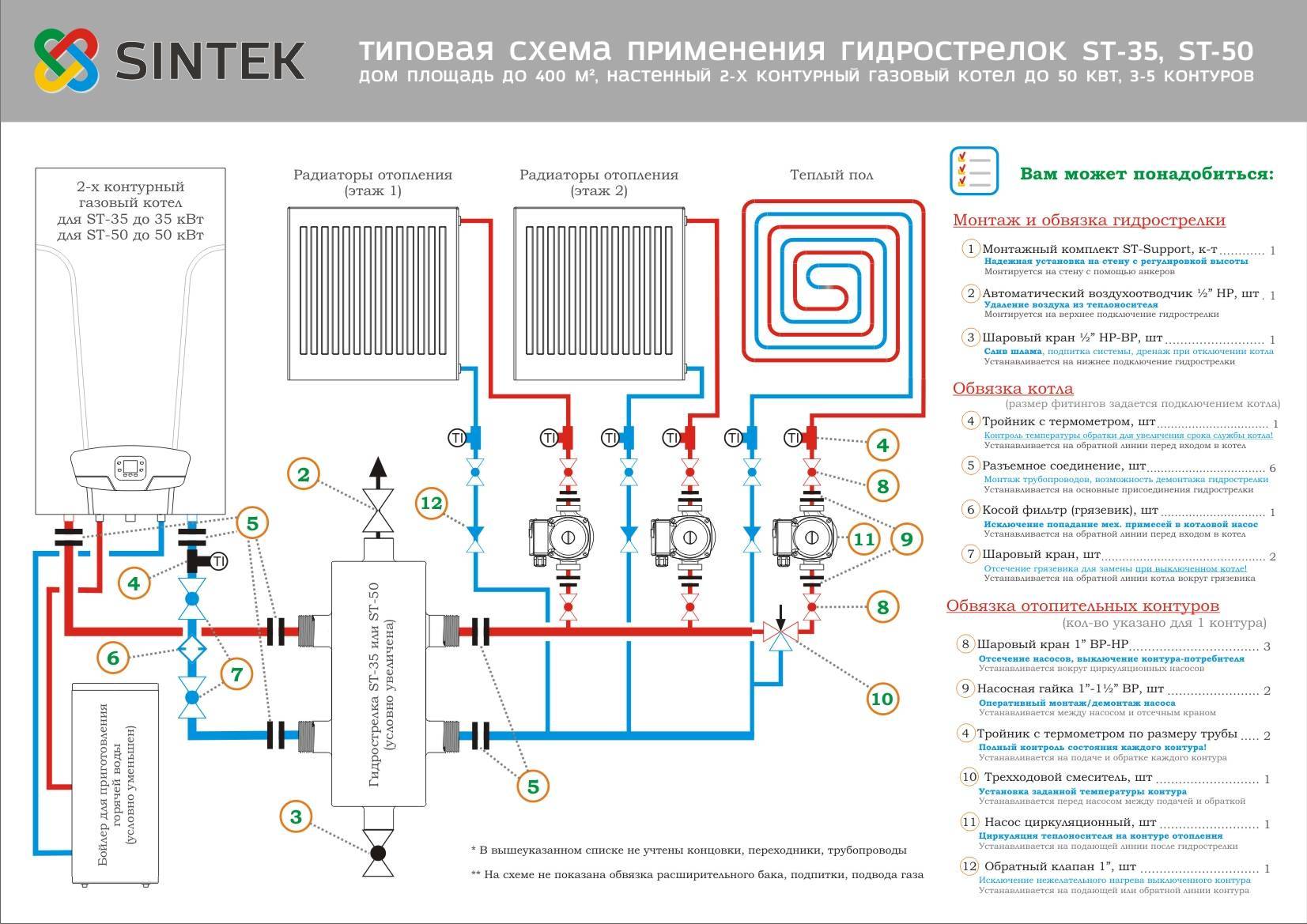

Установка гидравлического разделителя

Для чего он нужен? Насос котла и насос смесительного узла могут вступать в конфликт, нарушая гидравлический режим в контурах. Гидрострелка делает контуры отопления динамически независимыми при передаче движения теплоносителя, но при этом хорошо передает тепло от одного контура другому.

Схема с двухходовым клапаном

Как подключить теплый пол к системе имеющегося отопления более эффективно? Использовать термоголовку RTL. Клапан необходимо смонтировать на обратный трубопровод, затем выставить на устройстве подходящую температуру. Оно будет фиксировать градусы теплоносителя. Вода, циркулируя по контуру, достигнет необходимой теплоты, после чего привод головки закроет термостатический клапан. Пока теплоноситель не остынет, новая вода не будет поступать в трубы пола. Когда температура понизится до порогового значения, клапан откроется, процесс пойдет заново.

Сложность заключается в регулировании потока обратки. В трубы пола может поступать то чрезмерно горячий, то слишком охлажденный теплоноситель. Перепады скажутся на комфорте в комнате.

Преимущества данного способа — невысокая стоимость оборудования и простота монтажа.

Как подключить теплый пол к системе отопления

Обычная ситуация, когда действующую радиаторную систему отопления дополняют теплыми полами. Иногда их делают только в одной или нескольких комнатах, даже несмотря на возникающие порожки из-за возвышения полов.

Теплые полы востребованы в первую очередь в санузле и в детской комнате, но также они явно не помешают по всему дому. Рассмотрим, как наиболее просто подключить водяную систему внутрипольного обогрева к действующей системе отопления.

Теплый пол на малой площади

Если создавать теплый пол небольшой площади, то целесообразно выполнить его короткими водяными контурами до 30 метров, максимум до 35 метров. Короткий контур дает возможность максимально выровнять температуру между его крайними точками, не увеличивая расхода теплоносителя.

Здесь применяется метод порционной подачи жидкости в трубопровод. Теплоноситель может быть большой температуры, но как только он заполнит трубы, его движение ограничивается, и он остывает, отдавая тепло стяжке. В результате, при подаче теплоносителя +60 град, прямо от радиаторов, теплый пол будет иметь все те же +25 град. Как это достигается технически, не сложно ли это?

• В длинных контурах 70 – 130 метров небольшая температура до +50 град задается узлом смешения, а одинаковая температура теплоносителя по длине трубы (с разницей на подаче и обратке всего 10 градусов) поддерживается увеличением его расхода.

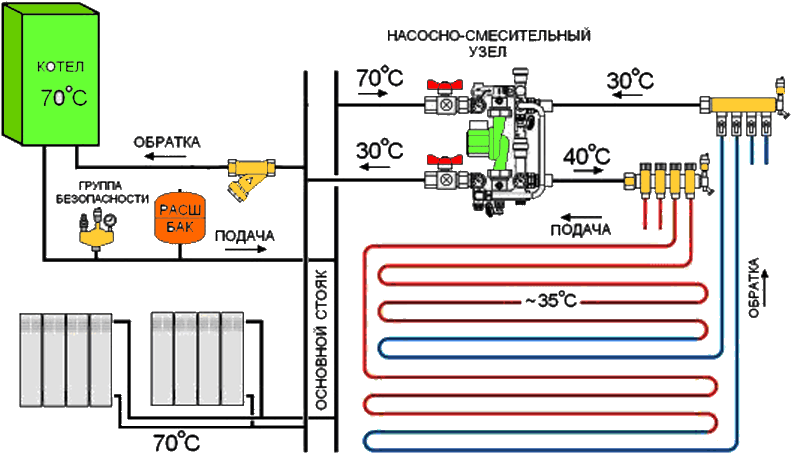

Типовая схема подключение теплого пола с использованием принципа смешения потоков, в приготовлением для теплых полов теплоносителя нужной температуры…

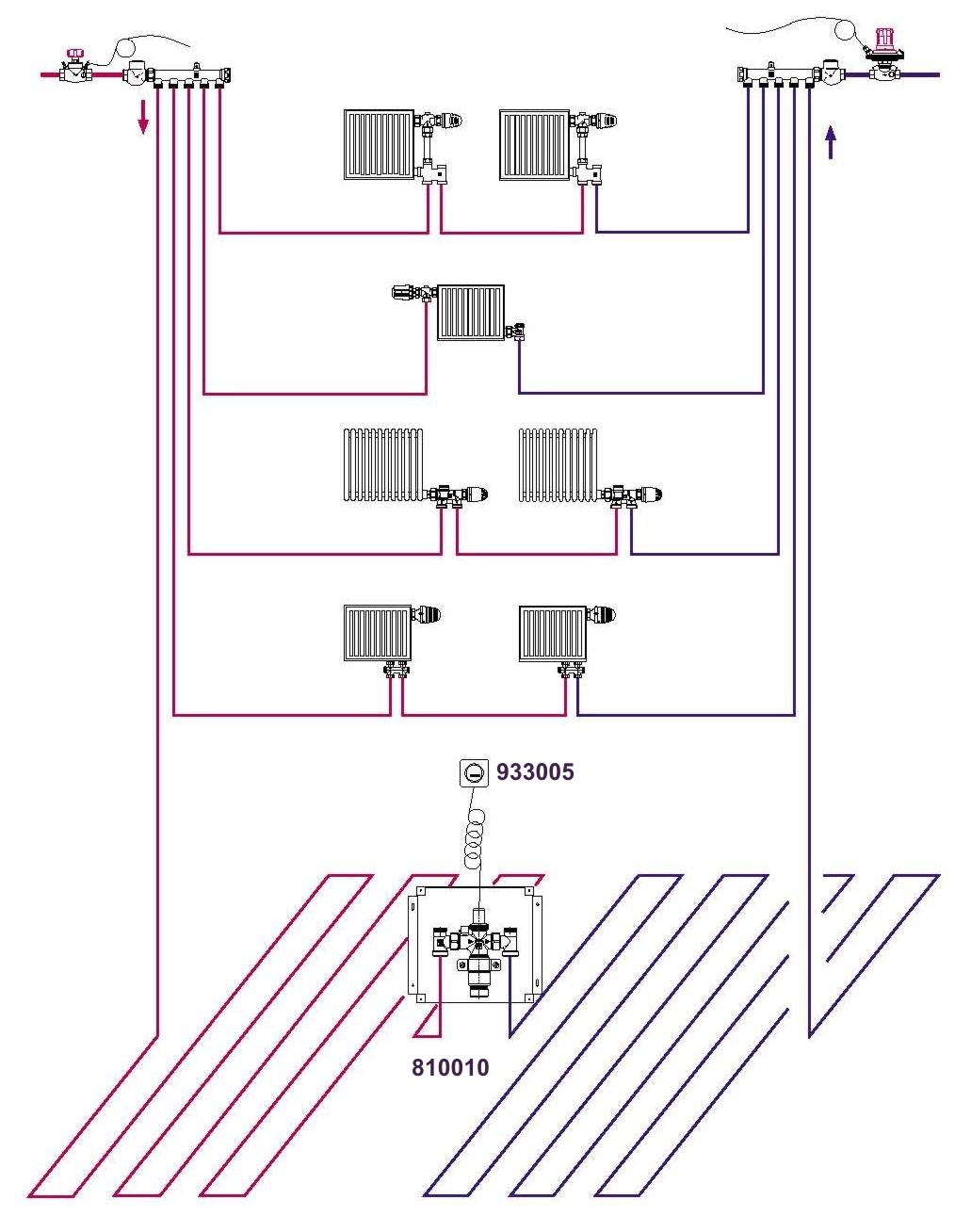

РТЛ-головки с теплыми полами

РТЛ-кран – та же термоголовка, но измеряющая не температуру воздуха (и перекрывающая движение жидкости при высокой температуре воздуха), а измеряющая температуру теплоносителя. Если ее установить на обратке короткого контура теплого пола, то она перекроет движение, как только до нее дойдет горячий теплоноситель и возобновит поток, когда он остынет. Происходит регулировка по температуре обратного потока.

Таким образом, подключив параллельно радиаторам (вместо радиатора) контур теплого пола длиной 25 – 30 м, можно создать водяной теплый пол на площади 4 – 7 м кв. Для комнаты средних размеров можно подключить парочку таких контуров.

• Главное правило при этом – настройка РТЛ-крана на нужную температуру открытия, и обязательная его установка на обратке контура, чтобы он измерял именно температуру на исходящей струе трубопровода водяного пола.

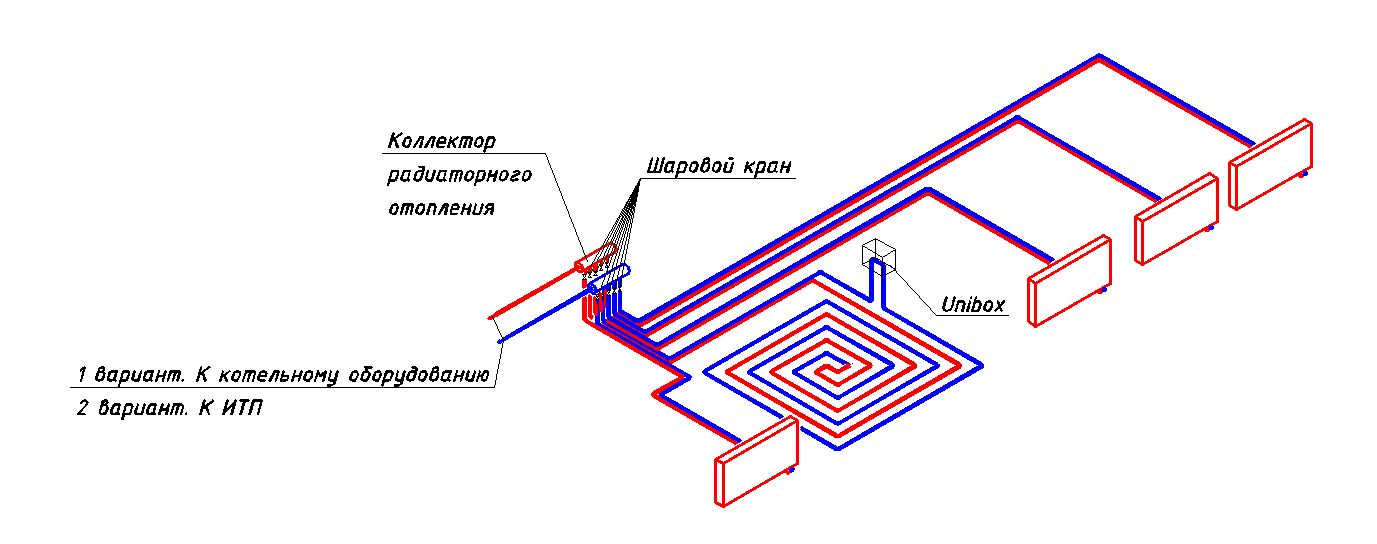

РТЛ-бокс обустраивается в стене и позволяет оперативно регулировать температуру контура теплого пола или других приборов отопления по температуре обратного потока

Самобытное создание теплых полов с регулировкой

Но РТЛ-краник не слишком дешевый, поэтому при создании чего либо своими руками, умельцы пытаются все это как можно более упростить. Оказывается, что в некоторых случаях, теплый пол остается работоспособным и при регулировке потока в коротких контурах просто подстроечным краном.

В этом случае короткий контур будет постоянно понемногу подпитываться горячим теплоносителем, обычно в диапазоне типичных температур для радиаторного отопления — +55 — +75 град.

При этом начальный участок контура будет перегреваться, но, как показывает практика, при «умной» укладке и точкой настройке небольшой подачи, в целом стяжка и напольное покрытие все это выдерживают без особого коробления и температурной зебры.

Подключение контуров теплого пола на обратку радиаторов

Оригинальная идея в том, что подачу в контуры теплого пола можно организовать и с обратки радиаторов, от самой холодной точки системы возле котла, где температура теплоносителя обычно +45 — +65 град С.

Тогда контура могут быть и длиннее, а чтобы создать ток жидкости через них, достаточно между точками подключения (подача контура и обратка) на магистрали общей обратки установить тонко настраиваемый регулировочный клапан, для создания местного сопротивления.

Почему нельзя котел держать на низкой температуре

Может возникнуть мнение, что для обеспечения теплого пола теплоносителем +40 — +50 град, достаточно настроить на эту температуру автоматизированный газовый или электрический котел, и напрямую от него подключить длинные контура теплого пола. При этом прохладные радиаторы совместно с теплым полом справятся с отоплением….

Но такая температура не будет нормальной для обычного котла – ведь точка росы для конденсации паров в газах составляет чуть выше +50 град. При такой температуре теплоносителя на теплообменнике будет образовываться ядовитая роса и стекать…

• Имеется линейка специальных конденсационных суперэкономичных котлов, которые как раз и рассчитаны на работу с такой температурой и отлично сочетаются с теплым полом, подключенным напрямую к этому котлу. Но эти котлы в 2 раза дороже и поэтому…

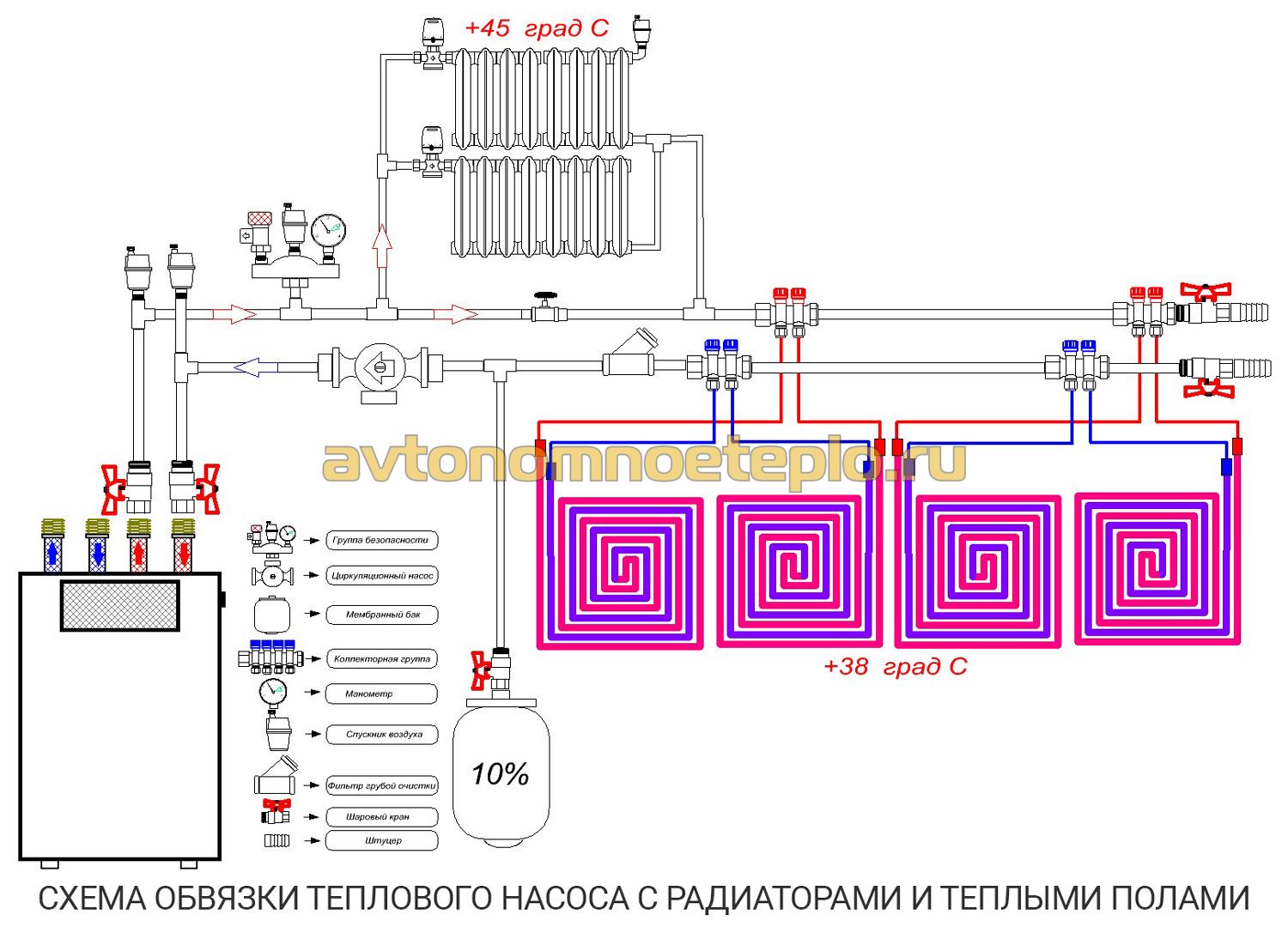

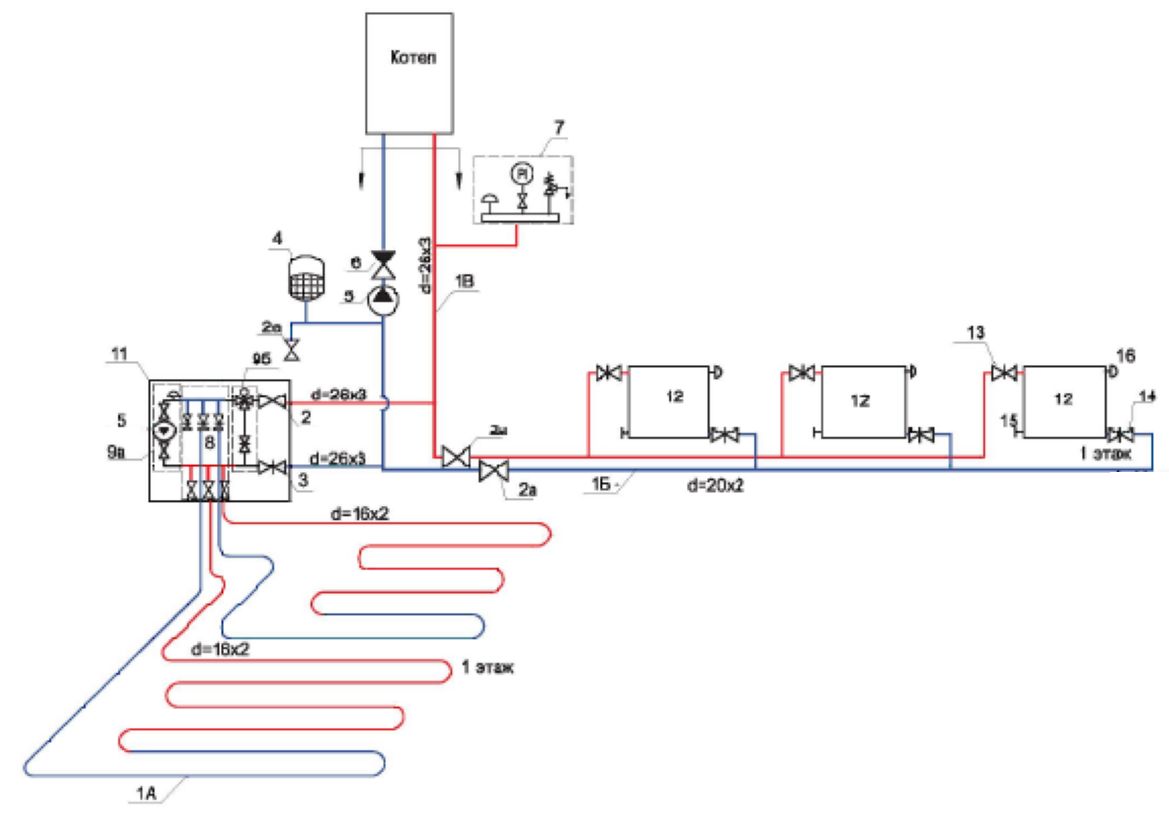

Типовое подключение теплого пола с длинными контурами

Классическая схема теплого пола обеспечивает создание теплоносителя с температурой +40 – +50 градусов в большом количестве для подачи в длинные контура теплого пола. Это делается с помощью узла смешения.

Обычная схема отопления дома, применяется тупиковая схема подключения радиаторов и коллекторно-смесительный узел для подключения множества длинных контуров теплого пола

Он подпитывается одновременно и холодной обраткой с теплых полов (+25 – +35 град) и горячей подачей от котла. Смешивает эти два потока с помощью термостатического клапана и собственным насосом с большим расходом подает в длинные контура, обеспечивая небольшую разницу температур в них.

• Существуют рекомендации создавать петли теплого пола одинаковой длины в пределах 70 – 80 метров, с тем, чтобы обеспечить одинаковую температуру в целом по системе без глубокой балансировки между ними, и применить наиболее слабомощный насос.

Сам же насосный узел, т.е. весь блок теплых полов, подключается к магистралям, отходящим от котла, параллельно всей радиаторной системе.

Подробней о коллекторе теплого пола, монтаже и настройке

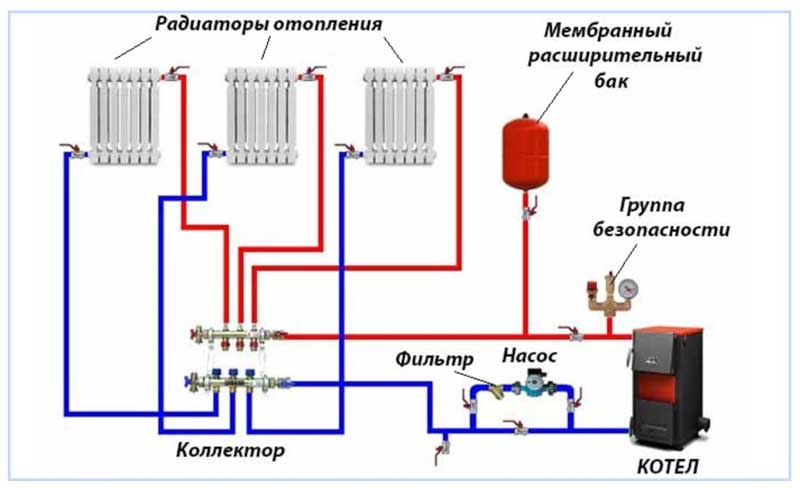

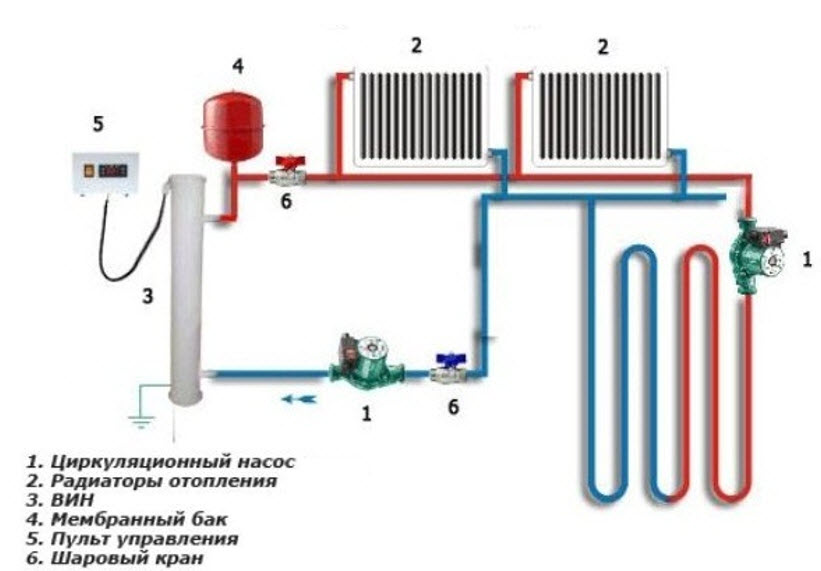

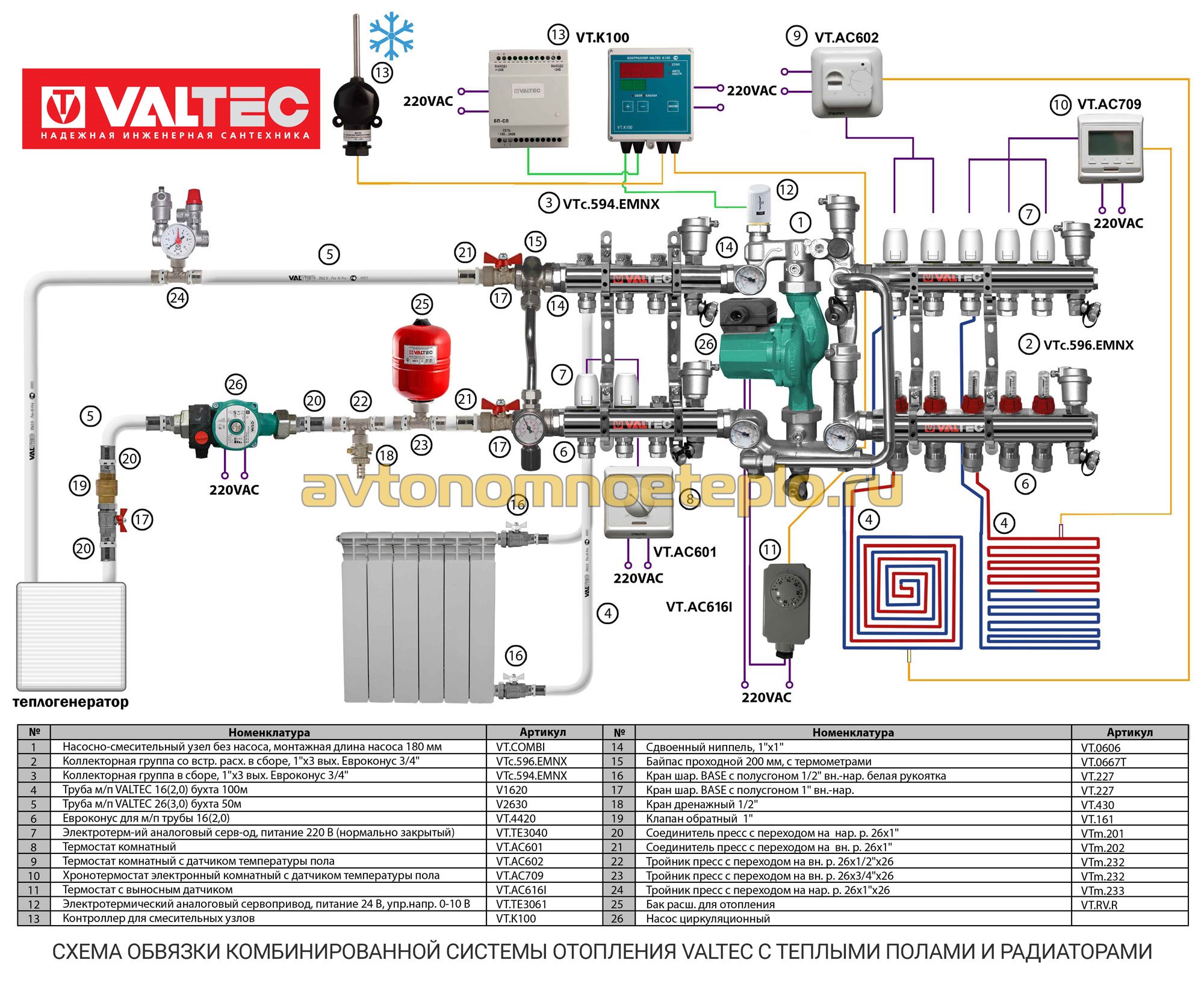

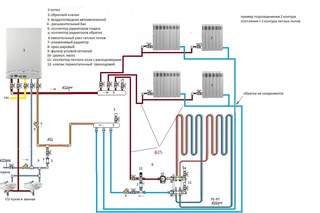

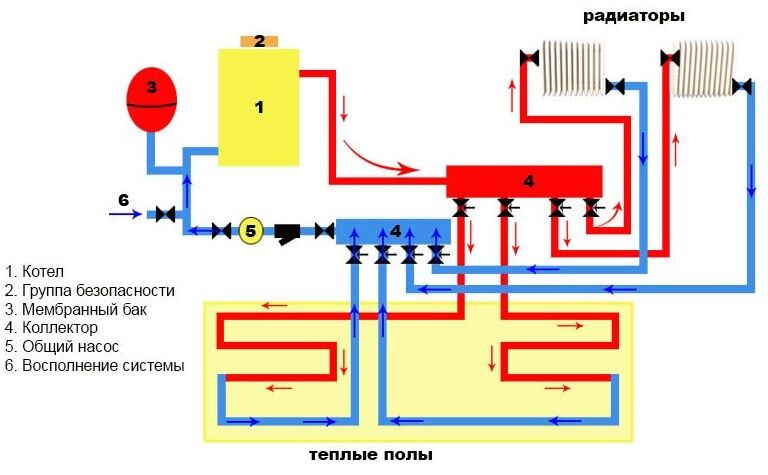

Батареи и теплый пол от одного котла схема подключения

Главная » Статьи » Батареи и теплый пол от одного котла схема подключения

Как самостоятельно подключить теплый пол и батареи к котлу?

Для того, чтобы подключать к котлу такие системы, как тёплый пол или батареии отдельно от общей отопительной системы по технологии надо делать это через коллекторную группу, которая имеет вот такой вид, включающая в себя следующие детали:

Это будет наилучшим вариантом, такую систему ещё называют насосно-смесительный узел, так как в его состав входит насос. При установке такого узла у вас появиться возможность регулировки температуры, что повлияет не только на создание благоприятных климатических условий, но и будет экономить энергоресурсы.

Принцип действия этого узла в том, что датчики определяют температуру и центр коммуникации регулирует при помощи клапанов куда распределять горячую воду.

Вот ещё один тип такого узла:

Подключение его зависит от типа, в основном это не сложно, есть вход от котла в узел, а также выход, а уже непосредственно от узла идут разветвления по система, которые подключаются по номерам (вход и выход), а также электрогруппа насоса и датчиков.

www.remotvet.ru

4 Проверенные схемы подключения водяного теплого пола

Водяной теплый пол – весьма популярная система отопления, которую можно реализовать различными способами. В этом материале разберем 4 основные схемы подключения водяного теплого пола.

Что такое водяной теплый пол

Водяной теплый пол — это низкотемпературная система отопления, где теплоноситель подается с температурой 35-45оС, по нормам не выше 55 оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.

У теплого пола есть ограничения по температуре поверхности пола — 26-31оС. Максимальный перепад температуры между подачей и обраткой теплого пола допускается не более 10оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.

 Схема 1. Соединение теплого пола напрямую от котла

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

•  Крайне желательно использовать конденсационный котел, т.к. низкотемпературный режим для него оптимален. Именно в этом режиме у котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, т. к. данный котел сложно поддается температурной регулировке.
• Хороший вариант для теплого пола это когда он подключен к тепловому насосу.

Схема 2. Соединение теплого пола от трехходового клапана

схема трехходового термостатического клапана

В большинстве случаев при такой схеме подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы соединения теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и, как следствие, в теплый пол фактически может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы разбалансировке радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

Схема 3. Соединение теплого пола от насосно-смесительного узла

модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол, и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

В зависимости от модели узла в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

Схема 4. Подключение теплого пола от радиатора

Это теномонтажные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят они как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт, одназначно зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения	Комфорт	Эффективность	Монтаж и        настройка	Надежность	Цена
Обычный газовый,ТТ или дизельный	±	±	+	±	+
Конденсационный котел или тепловой насос	+	+	+	±	—
Трехходовой термостатический клапан	±	±	+	+	±
Насосно-смесительный узел	+	+	±	+	—
Термомонтажный комплект	—	±	+	+	+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Схемы укладки водяного теплого пола

Способы раскладки трубы теплого пола

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой раскладке труба монтируется по кругу к центру, затем от центра как бы «разворачивается» по кругу в обратном направлении.

При этом при раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

Укладка теплого пола змейкой

При такой раскладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
2. Попробуйте схематично изобразить раскладку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть плюс-минус одинаковыми.
3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Монтаж теплого пола

Как определись со схемой укладки и подключения теплого пола, нужно приступать к монтажу.

1. Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
2. Уложите гидроизоляцию, если того требуют местные нормативы
3. Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
4. Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
5. Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
6. Раскладывайте трубу теплого пола согласно утвержденной схеме
7. Опрессуйте систему
8. Заливайте стяжку

eurosantehnik.ru

Радиаторы и теплый пол – совместная работа, как обеспечивается, регулируется

В домах рекомендуется создавать комбинированную систему отопления – радиаторы с теплыми полами. При этом энергия поступает одного котла, гидравлические схемы увязаны между собой. Нужно также согласовать и режимы их работы. Многих интересует вопрос – как правильно настроить теплый пол и радиаторы для совместной работы? И желательно в автоматическом режиме – чтобы уделять вопросу меньше времени и не вникать в ненужные мелочи…

Нужны ли радиаторы к теплым полам

Многие хотят сэкономить и ограничится чем-то одним. Теплый пол выглядит из-за особого комфорта предпочтительнее. Тогда почему бы не обогревать одним теплым полом? На самом деле в условиях средних широт европейской части (редкие морозы до -30 град) это осуществить можно. Но только если мириться с особыми недостатками:

• отсутствие тепловых завес под окнами, — веет холодом в морозы, возможно и запотевание из-за слишком низкой температуры внутреннего стекла при обычной влажности;
• теплоотдача теплого пола потребуется не менее 80 Вт/м кв. в утепленном доме. Пол будет ощущаться именно как теплый – больше +28 град. Для большинства людей длительное пребывание покажется не комфортным. Есть и предостережения врачей так не поступать.

О более холодных регионах, речи не может быть вообще…

Основной принцип, по которому совмещается работа

В нашем климате теплый пол должен дополняться батареями отопления. Радиаторная сеть позволяет сделать следующее:

• Оперативно реагировать на изменение температуры в комнатах, из-за изменения погоды, или выхолаживания, например. Теплоемкая массивная стяжка пола (при обычном создании) не может угнаться за перепадами температуры.
• Создать тепловые завесы по наиболее холодным местам, — под окнами, у длинных наружных стен, у дверей. Устранить «холодные углы» в доме.
• Добавить мощности отоплению в холодное время, без увеличения температуры теплого пола до некомфортной. Особенно это актуально для спальни, детской, так как разогревание кровати может оказаться совершенно неприемлемым…

У теплого пола постоянная температура вне зависимости от погоды

Таким образом, качественной системой отопления окажутся только теплый пол совместно с радиаторами.

При этом полу отводится в первую очередь комфортообразующя роль. Он должен создать условия, чтобы под ногами не было холода, чтобы дети могли играть на нем.

Какие обычно температуры напольного покрытия предпочитают пользователи?Для длительного пребывания комфортными оказываются «незаметность и нейтральность» — примерно +23 — +26 град С. Там, где занимаются спортом — +18 град. В ванной — +33 град оказывается нормой, но там бывают изредка …

Таким образом, не зависимо от того, какие на улице морозы, поддерживается постоянная температура поверхности напольного покрытия. Тогда компенсировать недостаток мощности при значительных понижениях наружной температуры должны радиаторы…

В межсезонье подогреваем теплым полом

Обычный режим отопления – первоочередное включение в работу теплых полов. В межсезонье, дом постепенно остывает, влажность увеличивается, тогда жильцы вручную, если нет компьютерной автоматизации системы отопления, включают нагрев заделанный в стяжку под напольным покрытием.

Когда ударят морозы и от окон повеет ощутимым холодом, теплоноситель перераспределятся в радиаторные сети, — вручную открывается регулировочный кран на магистрали.

Здесь указан простейший способ регулировки и совмещения работы радиаторов и теплых полов – открытием кранов (настройкой термоголовки) вручную, что требует от пользователей внимания и может утомлять. Кроме того, здесь отсутствует значительная экономия денег, которая достигается с автоматизированным управлением.

Эконом вариант отопления одним лишь теплым полом

В центральном регионе, в относительно утепленном доме, можно сделать отопление одним лишь теплым полом по самому экономичному варианту, и при этом жилье останется пригодным к проживанию. Достаточно напрямую к газовому автоматизированному котлу подключить коллектор теплого пола, на котором должны быть лишь регулировочные краны для настройки каждого контура. Нет ни радиаторов, ни разводки труб под них, ни дополнительного насоса со смесительным узлом, система действительно дешевая и работоспособная. Но будут недостатки.

• Если котел не конденсационный, то низкотемпературный режим (ниже 55 град на обратке) приведет к конденсату на теплообменнике и быстрейшему выходу его со строя.
• Окна без тепловой завесы, с холодным внутренним стеклом, будут потеть с накоплением сырости в доме.
• Зона окон будет холодной, не комфортной, во всем доме.
• При резком похолодании или потеплении, разогретый массивный пол не отреагирует оперативно на изменение, буде ощущаться дискомфорт по температуре.
• В самые холодные недели мощности отопления при обычной температуре будет не достаточно. Чтобы поднять температуру в доме, нужно увеличивать температуру напольного покрытия свыше 28 град С., что не подходит большинству людей, особенно мешает ночному отдыху (горячая кровать), может приводить к заболеваниям ног, к разрушению напольного покрытия или даже к разрушению вмещающей стяжки. В противном варианте нужно будет мириться с относительной прохладой в доме и недостаточной мощностью отопления.

Как регулируется температура у теплых полов и радиаторов

Температура теплого пола задается вручную настройкой термоголовки на трехходовом клапане смесительного узла. После чего заданный нагрев поддерживается в автоматическом режиме, датчик термоголвки установлен на подающем коллекторе.

Температура в каждой комнате также может регулироваться на распределительном коллекторе количеством подаваемого теплоностителя с помощью термостатов или ручной регулировкой.

Если котел автоматизированный, то радиаторы могут быть оборудованы термоголовками, которые реагируют на температуру воздуха в комнатах. Тогда при охлаждении воздуха до определенного значения, например, когда мощности теплого пола хватать не будет, радиаторы автоматически включатся в работу, и будут поддерживать стабильную температуру на заданном термоголовкой уровне.

Что делать, если котел твердотопливный

Если котел твердотопливный, то недопустимо блокировать с помощью автоматических устройств теплосеть, в которую напрямую от него подается горячий теплоноситель. Мощность, генерируемая котлом, может быт не израсходованной, и произойдет авария – закипание.

Справиться с ситуацией, и автоматизировать термоголовками поддержание температуры в комнатах на желаемом уровне, поможет буферная емкость. Тогда топка котла ведется вне зависимости от температуры в доме, а руководствуясь остыванием массы воды в теплоаккумуляторе.

Даже если произойдет закрытие всех автоматических регуляторов, в том числе и в теплом поле (перегрев помещения), то вероятно до прогорания котла, тепло поглотит массив воды, разогревшись, например, с 65 до 85 град.

Компьютерное управление радиаторами и теплыми полами

Помимо простейших механических термоголовок, которые устанавливаются на смесительных узлах теплых полов (по воде) и на радиаторах (по воздуху), возможно еще и централизованное управление всей системой обогрева с помощью контроллера. Подобные пакеты автоматизации для домов изготавливают известные производители.

В большинстве случаев система выглядит следующим образом. Контроллер получает информацию о температуре воздуха в комнатах с датчиков, или сам совмещен с датчиком и установлен в гостинной-холе (обычная планировка домов). Он дает команды на управляющие устройства, которые установлены вместо термоголовок на смесительном узле теплого пола и на нескольких ключевых ветвях радиаторов или на самих радиаторах.

В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева. А также может регулировать устройствами на коллекторе температуру теплых полов в отдельных комнатах.

Что позволяет компьютерная автоматика, в чем преимущество

Основное преимущество централизованного процессорного управления теплым полом и радиаторами в том, что пользователю не нужно бегать по комнатам вращая термоголовки в зависимости от собственных настроений и погоды.

• Обеспечивается автоматический приоритет теплого пола, когда включение радиаторов может быть после лишь снижения температуры на 1 – 2 градуса (задается). Также возможно и переключение на обратный приоритет у радиаторов.

• Обеспечивается программирование работы, что очень важно.Например, задается распространенный режим отопления — ночное понижение температуры, чем экономится до 20% энергии.
• Периодическое, снижение подачи тепла в отдельные комнаты, или их полное отключение.
• Недельный режим обогрева для всего дома, например, на выходные может лишь поддерживаться не замерзающая температура +5 град или что-то подобное….

Что еще полезного для радиаторов и теплого пола

• Если создавать дорогостоящие комфортные автоматизированные системы управления в доме, то возможно не лишней окажется трата и на конденсационный газовый котел. Он специально предназначен для работы с низкотемпературными системами отопления – теплыми полами и сам по себе экономит от 10% средств на отопление. Правда при нынешних ценах на газ специалисты говорят о том, что вряд ли оборудование окупится, но что будет в будущем? О конденсационном котле
• Иногда площадь обогреваемого пола уменьшают до комфортообразующих зон – небольших участков нагрева, которые, возможно, проще создать при ремонте дома, например, в ванной, в детской, на куске пола гостиной, в части спальни… Этот вопрос становится актуальным для большинства уже эксплуатируемых домов. Но тогда теплый пол точно не сможет конкурировать с радиаторами по мощности. Применяются короткие контура, и обычно РТЛ-регуляторы, через которые эти петли трубопровода непосредственно подключаются к радиаторной сети. Как регулируется теплый пол РТЛ

teplodom1.ru

Как подключить теплый пол к водяной системе отопления

Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

Подключение водного теплого пола к системе отопления

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

• к существующим радиаторам нужно произвести подключение коллекторного узла;
• температуру теплоносителя необходимо уменьшить как минимум до +55°С;
• устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.

Как подключить теплый пол к системе отопления

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

Устройство водяного теплого пола от отопления

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб — полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Монтаж водяных теплых полов VALTEC

Коллектор

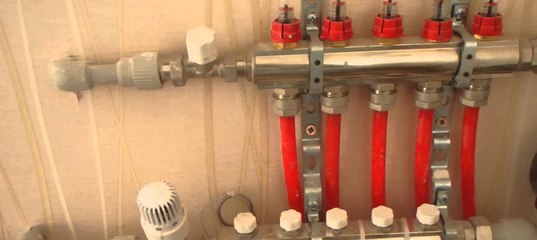

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Коллектор теплого пола своими руками

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

• с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия;

  Укладка фольгированной подложки под теплый пол

• пенополистирольные плиты. Для повышения долговечности используется полимерный материал в качестве покрытия. Они могут оснащаться разметкой или специальными бобышками. В таком случае укладка трубопроводов водяного отопления будет осуществляться очень легко и быстро;

  Пенополистирольные плиты для водяного теплого пола

• минераловатный утеплитель. Применяется в случаях, когда под конструкцией размещается неотапливаемое помещение или грунт. Данный теплоизоляционный материал должен устанавливаться с учетом нормативных требований к толщине и сопротивлению к теплопередаче.

  Разновидности минераловатного утеплителя для теплого пола

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

• однотрубная схема. Подключение подачи контура с циркулирующим теплоносителем происходит после циркуляционного насоса, а обратки – после. Регулировка работы системы осуществляется при помощи установленного коллектора или шарового крана;

  Однотрубная система водяного отопления

• двухтрубная схема. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Управление работой осуществляется при помощи двух шаровых кранов;

  Двухтрубная система водяного отопления

• схема подключения без циркуляционного насоса. Установка данной системы возможна, но нет гарантии ее нормального функционирования и эффективности. Учитывая сложности монтажа, намного проще применение первого или второго варианта. Для функционирования теплого пола производится подключение подачи в начале комнаты, а обратки – в конце. Также важно обеспечить необходимый уровень уклона при монтаже трубопроводов.

  Схема подключения однотрубной и двухтрубной системы отопления без циркуляционного насоса

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

Видео: Монтаж однотрубной системы отопления с теплыми полами

kaminyn.ru

Котел для водяного теплого пола: как выбрать и подключить

Как выбирать котел?

Отопительный агрегат для частного дома хозяева обычно подбирают по выгоде от использования какого-либо энергоносителя из тех, что есть в наличии. Этот подход – правильный, его и надо придерживаться при выборе котла для теплых полов (ТП). То есть, подбирая подходящий отопитель, нужно учитывать следующие факторы:

• какой энергоноситель наиболее выгоден;
• какая необходима тепловая мощность;
• как в регионе проживания поставляется электричество, часты ли отключения;
• комфорт при эксплуатации, в том числе простота обслуживания;
• насколько легко будущий источник тепла стыкуется с контурами напольного обогрева.

В контексте данной статьи особый интерес представляет последний пункт. Дело в том, что ни один производитель не выпускает специальные котлы для теплого пола. В некоторых моделях газовых теплогенераторов можно встретить лишь функцию работы с водяными теплыми полами и не более того.

Основное отличие радиаторной системы отопления от напольных греющих контуров заключается в температуре теплоносителя. Для подачи в радиаторы вода греется максимум до 85 °С, в то время как в трубах водяных полов она не должна превышать 55 °С.

Оптимальный температурный график в системе обогрева полов составляет 35—45 °С на подаче и 25—35 °С в обратном трубопроводе. Если в отоплении дома участвует теплый пол и радиаторы, снабжаемые нагретой водой от одного котла, то на выбор теплогенератора это не влияет. Другой вопрос, когда батареи не предусматриваются, а котельная установка должна обслуживать только низкотемпературную напольную систему отопления.

Не всякий источник тепла способен поддерживать температуру теплоносителя 30—40 °С. Вопрос решается с помощью различных способов обвязки отопительного агрегата. Сложность стыковки зависит от разновидности применяемого котла для теплого водяного пола:

• газовый настенный или напольный;
• электрический;
• твердотопливный;
• автоматический пеллетный или угольный.

Насколько совместимы эти котлы с теплыми полами и как их правильно подключить, рассмотрим по отдельности для каждой из разновидностей.

Теплый пол — идея и концепция

Идея устройства теплого пола в жилых помещениях не нова. Человек давно обратил внимание на действующие вокруг нас законы физики — теплый воздух в помещении всегда скапливается вверху, под потолком. Остывший воздух наоборот, опускается вниз, делая пол самым холодным местом в помещении, съедающим драгоценные килокалории своей значительной площадью.

Искусственно подогретый до определенной температуры пол, становится мощным источником тепла в помещении. За счет большой площади подогрева, воздух равномерно прогревается и поднимается вверх, заполняя все внутреннее пространство. Процесс воздухообмена обеспечивает необходимую температуру в помещении, причём, минимизирует разницу между её значениями на уровне пола и под потолком. В комнатах, оборудованных теплым полом, практически отсутствуют зоны с прохладным воздухом.

Газовые котлы, используемые сегодня для домашнего автономного отопления, вполне способны обеспечить нормальную работу теплого водяного пола. Добиться эффективного повышения комфорта в данной ситуации можно при соблюдении определенных условий – точных тепловых и гидравлических расчетах, грамотного монтажа системы тёплых полов.

Концепция

Обеспечить подогрев пола можно посредством укладки в существующее между полом и напольным покрытием пространство трубопровода, в котором будет циркулировать нагретый газовым котлом теплоноситель. В качестве теплоносителя выступает вода (обычная или со специальными добавками против замерзания) — традиционная жидкость, используемая для автономного котельного оборудования.

Теплообменником в данном случае выступает трубопровод, уложенный под напольным покрытием. Эффект достигается за счет большой площади теплоотдачи. Количество тепла, поступающее в пространство внутреннего помещения, достаточно для горизонтального и вертикального распределения теплой воздушной массы.

Важно! Принципиальное отличие данной системы от других типов обогревательных систем — низкая температура теплоносителя. Для теплого водяного пола достаточно нагреть теплоноситель до температуры 30-50 0 С.

Теплый пол от газового котла

Если ваше жилище газифицировано, то логичным будет выбор источника тепла, работающего на природном газе. Нужно лишь правильно подобрать его по мощности и сопоставить выбранную модель с условиями эксплуатации. При частых перебоях электроснабжения проще поставить напольный энергонезависимый отопитель с открытой камерой сгорания, чем покупать и эксплуатировать бензиновые либо дизельные электрогенераторы.

В Российской Федерации и Беларуси использование природного газа для обогрева жилища – один из самых выгодных вариантов в плане оплаты энергоносителей. В Украине ситуация иная, там цена газа настолько велика, что первое место по выгоде занимают твердые виды топлива – дрова, уголь и пеллеты.

Когда с подачей электричества все в порядке, то проще всего установить и подключить настенный газовый котел для теплого пола. Он хорош тем, что имеет собственный циркуляционный насос, расширительный бак, предохранительный клапан и сетчатый фильтр. В этом случае схема подключения тёплого пола очень проста: отопитель соединяется с распределительной гребенкой трубами напрямую, но с учетом таких нюансов:

1. На входе и выходе теплогенератора должны стоять отсекающие шаровые краны.
2. Вместительности встроенного расширительного бачка (обычно не более 10 л) должно хватать на обслуживание системы отопления. Произведите подсчет объема воды в трубах и сопоставьте с емкостью бачка. Если последняя меньше 1/10 части общего количества теплоносителя, то поставьте дополнительную расширительную емкость на обратном трубопроводе перед входом в котел.
3. Если конструкцией настенного отопительного агрегата не предусматривается встроенный расширительный бак, поставьте его отдельно на трубопроводе обратки, как сказано выше.

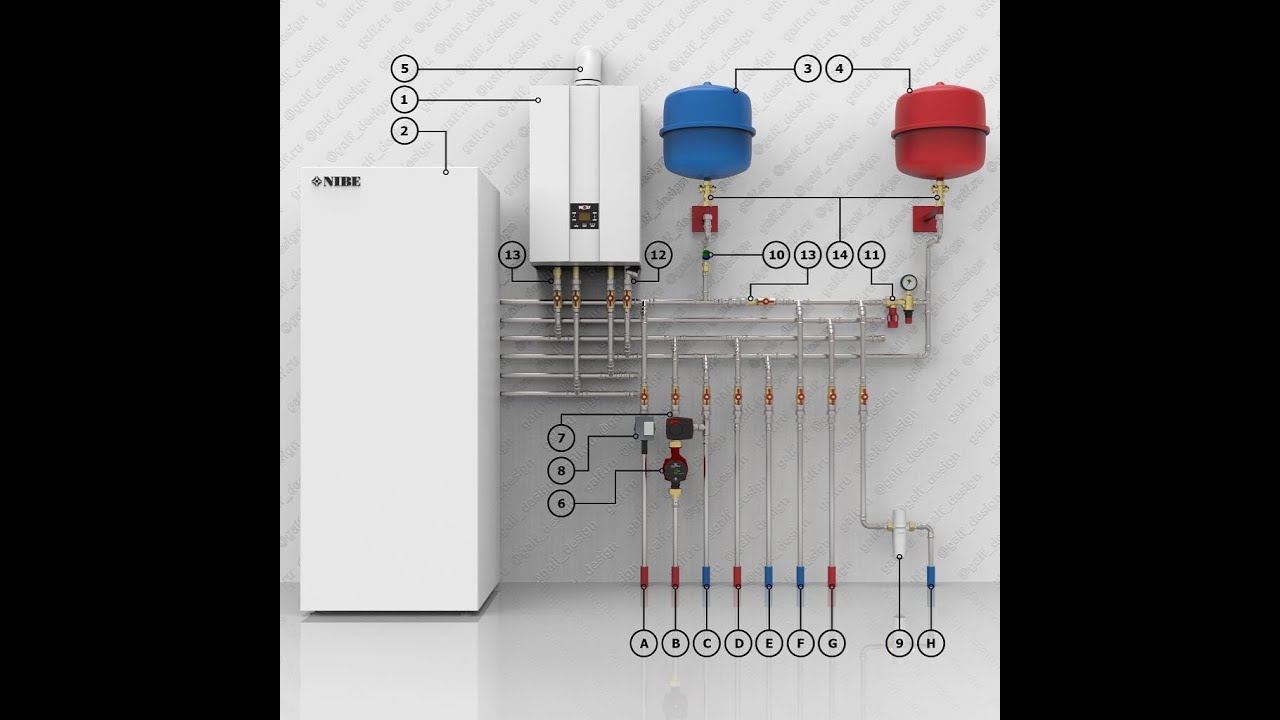

Ниже на схеме показано, как подключить теплый пол к настенному газовому котлу. Как видите, циркуляционный насос в системе отсутствует, поскольку задействован котловой агрегат. Распределительный коллектор без смесительного узла оснащен термоголовками типа RTL, подробнее о данном виде подключения водяных контуров рассказано в этой статье.

Поскольку расширительный бачок встроен в настенный отопитель, дополнительный резервуар ставится при необходимости. Например, большое количество воды в системе отопления

Напольные газовые теплогенераторы, за редким исключением, не оснащаются насосами и расширительными баками. Поэтому его подключение осуществляется по аналогичной схеме, но с недостающими элементами в обвязке:

В закрытых системах, куда относятся и теплые полы, обязательно ставится группа безопасности и насос. В котлах напольного монтажа эти элементы отсутствуют

Когда необходимо произвести монтаж традиционной схемы, где теплый пол и радиаторы получают тепло от одного котла, подключение производится следующим образом:

Примечание. На схеме представлен способ обвязки с применением сервоприводов, действующих совместно с комнатными терморегуляторами. Отопитель можно подключить и без автоматики по такой же схеме.

Комплектующие системы «теплый водяной пол»

Основными конструктивными элементами такой системы являются:

• газовый котёл;
• нагнетательный насос;
• запорная арматура и соединительные фитинги;
• основной трубопровод для разводки теплоносителя по жилым помещениям;
• напольный мини-трубопровод для укладки по поверхности чернового пола;
• коллектор;
• система автоматики и регулировки рабочих режимов.

Газовый котел

Для частного дома большой площади, где повышение комфортности температурного режима планируется осуществить в большом количестве комнат, оптимальным выбором будет напольный двухконтурный газовый котёл в автономном исполнении. Такие агрегаты имеют большую мощность, способны одновременно решать сразу несколько задач – отопление жилых помещений и обеспечение горячего водоснабжения.

На заметку: для газо-нагревательного оборудования в напольном исполнении необходимо оборудовать соответствующее помещение с дымоходом и вентиляцией. Помещение, выделяемое под котельную (мощность котла до 30 кВт), должно иметь площадь не менее 4 м кв., а минимальный объём – 8 м куб. Если для тёплого пола используется одноконтурный газовый котёл, то для системы ГВС придётся дополнительно устанавливать бойлер косвенного нагрева, который допускается размещать в этом же помещении.

Для квартиры, где дорог каждый квадратный метр площади, можно использовать настенный газовый котел, который при правильном подборе мощности также обеспечит эффективную работу водяного тёплого пола. Благодаря своим габаритам, место для размещения такого оборудования подобрать легче, котлы газовые настенного исполнения допустимо устанавливать даже на кухне или в ванной комнате. Обычно мощность настенных газовых котлов варьируется в диапазоне 7-30 кВт.

Настенные автономные газовые приборы в большинстве случаев имеют закрытую камеру сгорания, поэтому для эффективной и безопасной его работы достаточно оборудовать коаксиальный дымоход с выходом на улицу или в центральную дымоходную шахту.

Важным моментом при покупке оборудования является определение оптимальной мощности газового котла, который должен будет обеспечить работу системы «водяной теплый пол», поэтому при выборе модели газового котла необходимо опираться на данные тепловых расчетов.

Для справки: для обогрева 1 кв. м жилой площади необходимы затраты приблизительно 100 Вт электроэнергии при условии хорошей теплоизоляции помещения, потолков высотой не более 3 м и отсутствии избыточного количества окон.

Большинство помещений частного дома имеют в своей конструкции наружные стены, теплопотери через которые могут потребовать увеличения до 150 Вт затрат тепла на обогрев 1 м кв. жилой площади. Поэтому при покупке газового котла, даже имея тепловой расчёт с указанием необходимой мощности агрегата, лучше приобрести устройство с превышением расчётной величины этой характеристики на 15-20%.

В большинстве случаев мощность двухконтурных котлов рассчитана на горячее водоснабжение с одной или двумя точками водозабора. Поэтому при увеличении количества точек горячего водозабора потребуется увеличение мощности котла.

В этом отношении водяной теплый пол обладает преимуществом – грузит газовый котёл в щадящем режиме. Принцип действия системы тёплых полов в данной ситуации требует от котла для подогрева теплоносителя минимальных энергозатрат. Большая часть мощности котла высвобождается на подогрев воды системы горячего водоснабжения.

Трубы для водяного теплого пола

Для укладки теплого водяного пола используют медные, полипропиленовые, металлопластиковые или РЕХ-трубы.

Трубы из меди (высокий коэффициент теплопроводности, долговечность) являются идеальным материалом для устройства водяных тёплых полов, поэтому их цена высока, и доступность ограничена.

Полипропиленовые трубы также мало распространены, но по другой причине – их гибкость недостаточна, и минимальный радиус изгиба трубы должен равняться 8 её диаметрам, что отдаляет витки друг от друга.

Трубы из металлопластика заслуженно популярны – внутреннее алюминиевое покрытие обеспечивает им хорошую теплопроводность, а оболочки из полимера защищают от повреждений. При таких характеристиках доступная цена – хороший стимул для выбора в их пользу.

РЕХ-трубы – материал из «сшитого» полиэтилена, то есть с искусственно изменённой молекулярной структурой, делающей этот материал прочным и долговечным. Цена РЕХ-труб вполне доступна, и потому их применение при устройстве водяных тёплых полов широко распространено. Однако следует иметь в виду одно специфическое свойство этого материала — РЕХ-трубы при нагреве стремятся принять свой первоначальный контур, поэтому при укладке на пол их необходимо жёстко фиксировать к арматуре стяжки.

Система отопления укладывается не на один день, поэтому её надёжность, в том числе герметичность, и долговечность необходимо обеспечить. Для этой цели трубы укладываются единой цельной бухтой, без соединений. Задача — в процессе монтажа получить единый, замкнутый контур, по которому будет циркулировать теплоноситель, качестве которого лучше использовать воду со специальными присадками. Это позволит избежать размораживания системы во время сильных морозов. Подобная мера актуальна для владельцев загородных домов и коттеджей с непостоянным проживанием.

Важно! При использовании в системе воды необходимо установить дополнительное защитное устройство, компрессор или баллон с сжатым воздухом для экстренной продувки всего контура и слива теплоносителя.

Важно! Покупая трубы для системы отопления, обращайте внимание на маркировку. В изделиях, предназначенных для систем отопления, имеются соответствующие символы и обозначения. Как правило, это допустимое давление в 10 бар и температура нагрева — до 95 0С.

В зависимости от характеристик помещения и типа напольного покрытия (толщина стяжки, высота помещения и т. д.), для монтажа системы тёплых водяных полов используются трубы диаметром 16-20 мм. Во время укладки трубопровода допускается минимальный радиус изгиба, равный пятикратному диаметру для металлопластиковых труб и 8-кратному — для полипропиленового материала.

Для полноты картины предлагаем ознакомиться с видеоматериалом, в котором подробно рассказывается и показывается, как осуществляется монтаж водяного теплого пола.

Особенности работы напольного отопления без радиаторов

Начнем с того, что специалисты – практики не рекомендуют задействовать обогрев теплыми полами без поддержки радиаторной системы и вот почему:

1. Чтобы сообщить помещению достаточное количество тепла, придется поднимать температуру поверхности пола до 30 °С и выше, что уже некомфортно для проживающих в доме.
2. Батареи, оборудованные термостатическими вентилями, быстрее реагируют на изменения температуры в комнате, чем нагретые полы. Последние более инертны из-за массивности и теплоемкости стяжки.
3. Любые водяные котлы, кроме электрических, не могут работать эффективно в режиме минимального горения, когда нужно поддерживать низкую температуру теплоносителя. Представьте, что КПД газовых и твердотопливных агрегатов при этом падает на 5—20%, и подумайте, сколько топлива вы сожжете впустую.

Если газовый теплогенератор перевести в режим нормальной работы, выставив температуру нагрева воды хотя бы 60 °С, то горелка станет часто разжигаться и отключаться (появится так называемое тактование), поскольку системе напольного обогрева не требуется большое количество теплоты. Для отопителя такой режим непригоден, он может быстро выйти из строя.

Для нормальной совместной работы газовых и других котлов с отоплением теплыми полами, но без радиаторов, существует оптимальный выход – установка буферной емкости. Даже резервуар небольших размеров позволит избежать «тактования» агрегата, сжигающего природный газ.

Пример монтажа буферной емкости рассмотрим совместно с твердотопливным котлом, который при теплоснабжении напольного отопления без нее обойтись не может.

Как выбрать твердотопливный котел для теплых полов

Направляясь в магазин за твердотопливным котлом, большинство людей не имеют представлений о том, на что именно обращать внимание. Они надеются на продавцов, которые зачастую действуют в собственных интересах

Рассмотрим вопрос выбора более тщательно. Основными критериями твердотопливного котла являются такие параметры, как:

1. Мощность.
2. Регулятор мощности.
3. Энергозависимость.
4. Способ нагрева воды.

Рассмотрим каждый из них подробнее.

Рассчитывая мощность, берут во внимание то, насколько хорошо утеплено помещение, а также его площадь. На каждом котле производитель указывает объем, который может отапливаться котлом, при отсутствии теплопотерь

В противном случае покупают твердотопливный котел с мощностью на 24% больше, чем нужно.

Производители выпускают котлы с регулятором мощности и без него. Он может работать в автоматическом режиме или на ручном управлении. Первый вариант более экономичен.

Применение энергозависимости в устройстве твердотопливного котла увеличивает его производительность, но делает котел зависимым от электрообеспечения и снижает уровень автономности.

Не последнюю роль играет способ нагрева воды.

Когда требуется устройство не только для отопления дома, но и для снабжения горячей водой, то выбирают двухконтурный котел, так как он подогревает воду в проточном режиме. Если нужен накопитель – устанавливается буферная емкость.

Подключение твердотопливного агрегата

Вы выбрали отопление своего дома дровами посредством теплых полов без подключения радиаторов? Приготовьтесь к значительным вложениям средств в обвязку твердотопливного котла, поскольку при таком раскладе без буферной емкости не обойтись. Причина в том, что дровяным отопителям необходимо куда-то сбрасывать тепло, иначе водяная рубашка агрегата может закипеть.

Более того, теплогенератор на твердом топливе не в состоянии нагревать теплоноситель всего до 40 °С, его минимальная рабочая температура составляет 55 °С. Если она будет ниже, в камере сгорания образуется конденсат, пагубно влияющий на металлические стенки. Даже в чугунном котле, не подверженном коррозии, из-за конденсата образуется слой налета, препятствующий эффективному сжиганию топлива.

Чтобы твердотопливный котел функционировал с максимальным КПД, а вы сжигали дрова с наибольшей выгодой, нужно поддерживать температуру теплоносителя на уровне 80—90 °С, что абсолютно не совместимо с теплыми полами. Значит, нужна буферная емкость — теплоаккумулятор.

Во время максимального горения дров излишек теплоты будет накапливаться в теплоаккумуляторе, а система напольного обогрева станет постепенно отбирать нужное количество с помощью смесительного узла, как это изображено на схеме:

На схеме условно не показаны отсекающие краны для теплоаккумулятора

По предлагаемой схеме можно подключать любой твердотопливный или газовый котел, это лучший из существующих вариантов, хотя и не самый дешевый. Таким же способом рекомендуется присоединять пеллетные и угольные автоматизированные теплогенераторы. Расчет и подбор объема используемого теплоаккумулятора – это отдельная тема, рассмотренная здесь.

Итоги

Итак, на чем остановить свой выбор? Самый оптимальный вариант — газовый котел для теплого пола с конденсационной технологией отбора тепла. По всем трем параметрам он занимает неплохие позиции. Чуть хуже дело обстоит, если поставить газовую установку с функцией «теплый пол». Но, к сожалению, магистральный газ есть возможность подключить не у всех. И тогда проще всего реализуется водяной теплый пол с электрическим котлом. Небольшой электрокотел можно поставить для обогрева теплых полов в подсобных помещениях, например, в гараже или на даче: очень уж просто он устанавливается. Следующий по «качеству» — это пеллетный агрегат, за ним идет — на жидком топливе. Самая сложная задача и большие затраты ждут при использовании твердотопливных котлов для водяного подогрев пола.

Напольный обогрев с электрокотлом

Для работы с водяными контурами напольного отопления прекрасно подойдет любая разновидность электрических теплогенераторов:

• ТЭНовые;
• электродные;
• индукционные.

Бытовой электрокотел для теплого пола – самый простой и удобный вариант. Независимо от вида и конструкции эти отопители способны поддерживать в тепловой сети любую температуру без потерь эффективности. Поэтому им не нужны буферные емкости и сложные схемы подключения. Чтобы присоединить электроотопительный агрегат к гребенке греющих контуров, можно воспользоваться схемами, приведенными выше для газовых котлов.

Как правило, ТЭНовые электрокотлы производятся в настенном исполнении и комплектуются собственными насосами и расширительными баками. Более простые модели, а также индукционные и электродные генераторы тепла подключаются по аналогии с напольными газовыми котлами. В схему добавляются недостающие рабочие элементы, только вдобавок устанавливается электрический шкаф управления.

Пошаговая инструкция по установке и подсоединению электрокотла к водяному отоплению представлена в отдельной публикации.

Характеристика газовых моделей

Современные модификации газовых котлов должны быть оборудованы электронным управлением, регулирующим температурные параметры, обеспечивая безопасность функционирования системы.

Чтобы автоматика и циркулярный насос для теплого водяного пола работали в случае отключения основной подачи электроэнергии, целесообразно запастись локальным источником. Несколько часов работы обеспечат автомобильные аккумуляторы. В ситуациях, когда существует риск частых отключений электричества на несколько дней, придется приобрести дизель – генератор.

По сравнению с электрической моделью газовый котел является образцом экономичности. Особенной эффективностью отличается конденсационный его вид, получающий интегрированное тепло от сжигания топлива (явная энергия) и от конденсации пара (скрытая тепловая энергия).

Принцип работы котла базируется на циркуляции теплоносителя по обменнику, в процессе которой он нагревается от дымовых газов, получающихся при горении топлива. При передаче тепловой энергии газы охлаждаются, и при определенной температуре образуется конденсат, обусловливающий появление дополнительного тепла. Такая особенность значительно повышает КПД нагревательного оборудования.

Газовые котлы безупречно функционируют при условиях бесперебойного поступления газа, не требуя особых методик по текущему обслуживанию. В конструкциях, где предусмотрен электронный механизм по проведению розжига котла, функционирование горелки регулируется сообразно заданным температурным показателям с отводом всех вредоносных продуктов сгорания посредством принудительной вентиляции. Котлы с пьезорозжигом, работая автоматически, также прекращается поступление газа, если пламя погасло, но восстанавливается горение вручную.

Статья по теме: Чем сверлить бетон: инструменты, приспособления, советы

Выводы и рекомендации

Для успешной и продолжительной работы системы теплых полов допускается использовать любой котел из ныне существующих. Играет роль не тип отопительного агрегата, а правильное его подключение к распределительному коллектору напольного обогрева. Другие критерии выбора, такие как мощность, функциональность и разновидность энергоносителя подбираются по стандартному алгоритму.

Выбирая источник тепла и зная, чем чревата его стыковка с теплыми полами, вы сможете заранее подобрать оборудование и элементы обвязки. Это даст вам будущую картину финансовых затрат на монтаж, откуда рассчитывается окупаемость конкретной системы отопления.

Дважды подумайте, прежде чем внедрять напольное отопление без радиаторного. Если у вас высокие требования к дизайну интерьера комнат и вы не желаете видеть под окнами отопительные приборы, примените более современное решение – плинтусные конвекторы или встраиваемые в пол воздушные обогреватели.

Как рассчитать мощность котла для водяного отопления?

Рассчитать требуемую мощность теплового оборудования необходимо для правильного выбора котла. Примерная необходимая мощность для отопления загородного дома рассчитывается исходя из таких данных: чтобы отопить 10 м2. площади, необходим 1 кВт мощности, то есть принимается, что удельная мощность равна 100 Вт/м2.

Расчет довольно грубый, и подходит он для кирпичного дома с малыми теплопотерями: здание должно быть хорошо утеплено, потолки — высотой не более 3 метров, металлопластиковые окна с двойным стеклопакетом.

Для увеличения ресурса системы отопления и теплового запаса необходимо, чтобы температура теплоносителя была на уровне 65–75°С. Для этого мощность котла (в идеальных условиях) увеличивают на 20–25%.

При любой дополнительной нагрузке требуется увеличение мощности. В случае с обеспечением горячей водой с помощью накопительного бойлера необходимо добавить еще 30-40%. Если в дальнейшем планируется расширение отапливаемой площади, обустройство водяного теплого пола, бассейн с подогревом воды, то котел необходимо приобретать сразу с мощностью, рассчитанной на дальнейшие изменения.

Если теплый пол планируется как элемент, дополняющий радиаторное отопление и увеличивающий комфорт проживания, то его теплоотдача считается не выше 50 Вт/м2.

Что с остальными котлами?

Как было сказано в начале статьи, любыми котлами можно обогреть водяной теплый пол, но лишь немногие способы делать это максимально эффективно. Что касается остальных моделей, давайте разберем их кратко.

Твердотопливные котлы

Делайте упор все таки на модели длительного горения. Так по крайней мере вы лишите себя внеплановой прописки в котельной. Так же обеспечьте себя буферной емкостью, чтобы избежать лишних проблем при обогреве твердотопливным котлом водяного теплого пола.

Дизельные котлы

Дорого и нецелесообразно в большинстве случаев. Но если хотите, то почему бы и нет?

Пеллетные котлы

Про них так же был написан отдельный материал. Рекомендуем почитать. Если хотите себе такой котел и есть поблизости доступное сырье, то пеллетный котел будет неплохим устройством для водяного теплого пола.

Отопительный газовый котел представляет собой устройство, при помощи сгорания топлива (природного или сжиженного газа) осуществляющего нагрев теплоносителя.

Устройство (конструкция) газового котла

: горелка, теплообменник, теплоизолированный корпус, гидравлический блок, а также приборы безопасности и управления. Такие котлы на газе требуют подключения дымохода для отвода продуктов сгорания. Дымоход может быть как обычный вертикальный, так и коаксиальный («труба в трубе») для котлов с закрытой камерой сгорания. Многие современные котлы комплектуются встроенными насосами для принудительной циркуляции воды.

Принцип работы газового котла

— теплоноситель, проходя через теплообменник, нагревается и далее циркулирует по системе отопления, отдавая полученную тепловую энергию через радиаторы, теплый пол, полотенцесушители, а также обеспечивая нагрев воды в бойлере косвенного нагрева (в случае его подключения к котлу на газе).

Теплообменник — металлическая емкость, в которой нагревается теплоноситель (вода или антифриз) — может быть выполнен из стали, чугуна, меди и т.д. Надежность и долговечность газового котла зависят от качества теплообменника в первую очередь. Чугунные теплообменники устойчивы к коррозии и имеют длительный срок службы, но чувствительны к резкому перепаду температур и отличаются значительным весом. Стальные емкости могут страдать от ржавчины, поэтому их внутренние поверхности защищают различными антикоррозийными покрытиями, обеспечивающие продление «жизни» прибора. Стальные теплообменники являются наиболее распространёнными при производстве котлов. Медным же теплообменникам коррозия не страшна и благодаря высокому коэффициенту теплопередачи, малому весу и габаритам такие теплообменники часто используются в настенных котлах, но из минусов следует отметить, что они дороже стальных. Помимо теплообменника немаловажной деталью котлов газовых является горелка, которая может быть различных видов: атмосферная или вентиляторная, одноступенчатая или двухступенчатая, с плавной модуляцией, двойная.

Для управления газовым котлом используется автоматика с различными настройками и функциями (например, погодозависимая система управления), а также устройства для программирования работы и удаленного управления котлом.

Основными техническими характеристиками газовых котлов отопления являются: мощность, количество контуров обогрева, тип топлива., вид камеры сгорания, тип горелки, способ монтажа, наличие насоса и расширительного бака, автоматика управления котла.

Чтобы определить необходимую мощность

газового котла отопления для частного загородного дома или квартиры используется простая формула — 1 кВт мощности котла для обогрева 10 м 2 хорошо утепленного помещения при высоте потолков до 3 м. Если требуется обогрев подвала, застекленного зимнего сада, помещений с нестандартными потолками и т.п. мощность котла на газе должна быть увеличена. Также необходимо увеличение мощности (порядка 20-50%) при обеспечении газовым котлом и горячего водоснабжения (особенно если необходим нагрев воды в бассейне).

Особенность расчета мощности у газовых котлов: номинальное давление газа, при котором котел работает на 100% заявленной производителем мощности, для большинства котлов составляет от 13 до 20 мбар, а фактическое давление в газовых сетях в России может быть и 10 мбар, а иногда и ниже. Соответственно, газовый котел часто работает только на 2/3 своих возможностей и это необходимо учитывать при расчете. Более подробно с таблицей расчета мощности котла отопления можно

Большинство газовых котлов можно перевести с работы от природного газа на сжиженный газ

(баллонный пропан). Многие модели переключаются на сжиженный газ заводским способом (при покупке уточняйте эти характеристики модели), либо к газовому котлу дополнительно поставляются форсунки (жиклеры) для переключения на баллонный газ.

Плюсы и минусы газовых котлов:

Обвязка котла

– это устройства для полноценной работы системы отопления и водоснабжения. В нее входят: насосы, расширительные баки, фильтры (при необходимости), коллекторы, обратные и предохранительные клапаны, воздушные клапаны, вентили и т.д. Также понадобится приобрести радиаторы, соединительные трубы и вентили, терморегуляторы, бойлер и др. Вопрос выбора котла достаточно серьезный, поэтому подбор оборудования и его полную комплектацию лучше доверить профессионалам.

Какой котел самый лучший? На российском рынке газового котельного оборудования есть свои лидеры по качеству и надежности. Лучшие фирмы-производители и марки газовых котлов представлены в ассортименте:

«Премиум-класс» или «Люкс» — самые надежные и долговечные, удобные в управлении, комплект собирается как «конструктор», дороже остальных. К таким производителям можно отнести немецкие компании

Газовые котлы для теплого пола

Котлы Navien:

Котлы корейского производства. Довольно хорошее качество. Достоинства: теплообменник из нержавейки и радиатор в камере нагрева тоже из нержавейки; в комплекте идёт комнатный термостат (на фото слева от котла).

Ещё котёл:

Это настенный газовый котёл немецкой фирмы Veilant. Немецкое качество говорит само за себя. Однако, выбирая такой котёл, нужно узнать, есть ли в вашем городе гарантийная мастерская, способная при необходимости выполнить соответствующий ремонт.

Газовые котлы отечественных производителей выпускаются тоже надлежащего качества, например, котлы Лемакс – настенные двухконтурные котлы …

А это , отечественных производителей:

Ещё один напольный котёл, но итальянской фирмы Ferroli:

Эта фирма на российском рынке давно, котлы зарекомендовали себя хорошо. Выпускаются котлы Ferroli многих типоразмеров, как напольные, так и настенные.

Нагрев теплых полов электричеством

Следующий котел для водяного теплого пола, который мы рассмотрим, будет электрический. Изучены эти модели вдоль и поперек. Особо гениального тоже ничего не придумали. Подводных камней, как в газовых котлах, нет.

Поэтому берете, что по душе, выставляете желаемую температуру нагрева и радуетесь.

В некоторых моделях электрических котлов есть особые режимы работы для системы водяного теплого пола. Дают ли такие функции какие-нибудь преимущества или нет — вопрос открытый. Поэтому модель котла берите на свое усмотрение.

Самый главный недостаток таких котлов — кушают много электричества и требуют отдельной проводки. Ну и чаще всего быстрей выходят из строя, по сравнению с газовыми и твердотопливными котлами.

Какие котлы невозможно совместить с теплым полом?

Если вы решили установить твердотопливный котел, то в таком случае вы будете испытывать некоторые трудности при создании напольного обогрева. Это объясняется тем, что горения топлива непостоянно и требует регулярного контроля, а после сильного прогревания сложно контролировать необходимую температуру теплоносителя. Поэтому специалисты не рекомендуют такое оборудование использовать для теплых полов, разве что внедряется автоматика.

Итак, в этой статье были рассмотрены основные варианты котлов, которые можно использовать для напольного обогрева. Надеемся приведенные фото и видео в конце статьи помогут в этом непростом выборе. Если вы уже осуществили свой выбор, то поделитесь своим опытом, написав комментарий к этой статье.

Водяные теплые полы стали любимы очень многими застройщиками. Чуть ли не каждый, кто рассматривает строительство дома, хочет себе в качестве обогрева теплые полы. При таком раскладе всегда остается открытым вопрос выбора котла для обогрева водяных теплых полов.

Безусловно, каждый котел способен прогреть теплые полы, но не каждый способен сделать это с максимальной эффективностью. Поэтому в этой статье давайте поговорим о котлах, которые идеально подходят для водяного теплого пола.

Водяные полы — это в первую очередь низкотемпературная система отопления. Работает эффективно при нагреве теплоносителя всего в 45 С. Многие возносят данный факт чуть ли не в главное преимущество, делая упор на то, что такая «низкотемпературность» позволяет экономить. С одной стороны это действительно так. С другой, вы наоборот можете начать переплачивать, не зная об особенностях некоторых котлов.

Но если выбрать котел для , который заточен под низкотемпературную работу, то только в этом случае можно начать действительно экономить.

А теперь об этих представителях по порядку.

Подключение к отопительной системе

Комфортность теплых полов, создающих равномерный тепловой фон во всем объеме, сложно переоценить. Особую актуальность они приобретают в автономных жилых сооружениях, находят применение даже в квартирах, где есть возможность обустроить локальное нагревательное оборудование, так как подключение водяного теплого пола к системе отопления, идущей от центральной котельной, запрещается по нескольким причинам:

• невысокое качество носителя тепла;
• подверженность труб воздействию значительного гидравлического сопротивления;
• риск получения разрушений элементов системы от гидроударов.

Использование собственной системы отопления предполагает наличие смесительного узла, понижающего температуру теплоносителя, поскольку при обогреве дома жидкость нагревается до 75 ÷ 90°С, а для пола допускается ≤ 50°С.

Статья по теме: Чем лучше резать металлопластиковые трубы?

Коллектор — подключение теплого пола к системе отопления

Последовательность работ включает несколько этапов:

1. Одновременно с датчиком на входной трубе надежно фиксируется циркуляционный насос.
2. Смесительный клапан (предпочтительнее трехходовой) присоединяется к теплой трубе отопительной системы.
3. Выход обратного клапана, устанавливаемого на выходной трубе, подсоединяется соответственно к обратной трубе отопления с отводом, ведущим к смесительному клапану.

Твердотопливные котлы

Данный вид теплогенераторов требует постоянного внимания и обслуживания, а по совместимости с теплым полом они наиболее проблематичны. Исключение – котлы на пеллетах, но и к ним нужно наведываться чаще, чем к газовым или электрическим. Чтобы удерживать температуру теплоносителя во время горения дров хотя бы на уровне 60 ºС, автоматике приходится постоянно «душить» топку, ограничивая поступление воздуха, поэтому твердотопливный котел для теплых полов также будет терять в эффективности.

Чтобы этого избежать, правильнее всего задействовать в схеме буферную емкость большой вместительности или гидроаккумулятор. Тогда агрегат сможет целиком использовать теплоту сгорания дров, передавая ее воде в емкости, а напольное отопление возьмет из нее столько, сколько требуется. Тем самым можно увеличить и паузу между загрузками топлива. Ниже представлена схема подключения теплого пола к котлу, сжигающему разные виды биомассы:

Как видно из схемы, монтаж системы отопления от твердотопливного котла будет самым сложным и дорогостоящим, что нужно учитывать при выборе источника тепла.

Как сделать теплый пол от отопления: секреты и хитрости

Краткое содержание

Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

Подключение водного теплого пола к системе отопления

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

• к существующим радиаторам нужно произвести подключение коллекторного узла;
• температуру теплоносителя необходимо уменьшить как минимум до +55°С;
• устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.

Как подключить теплый пол к системе отопления

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

Устройство водяного теплого пола от отопления

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб – полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Монтаж водяных теплых полов VALTEC

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Коллектор теплого пола своими руками

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола

• нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
• применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола;

  Устройство трехходового термостатического смесительного клапана

• использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
• внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

• оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки;

  Схема подключения водного теплого пола к центральной системе через отдельный ввод

• создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
• для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;
• при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
• используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

Видео: Монтаж однотрубной системы отопления с теплыми полами

Модернизация лучистого отопления в подвале, ванной и спальнях

Если вы когда-нибудь грелись перед открытым огнем, вы испытали лучистое тепло. В отличие от поднимающегося горячего воздуха, лучистое тепло распространяется во всех направлениях, нагревая более прохладные предметы вокруг себя. Подача теплой воды по пластиковым трубкам, установленным в полу, излучающих теплый пол выходит оттуда, создавая ощущение тепла и комфорта в комнате.

Хотя установка системы лучистого теплого пола может работать на 50 процентов больше, чем, например, традиционное воздушное отопление, она экономит 30 процентов затрат на электроэнергию и в конечном итоге окупается.Вставить его в новую конструкцию очень просто: специальные деревянные пластины, прикрученные к балкам, служат в качестве основания. Но установка труб под существующий пол представляет собой проблему. Если комната выпотрошена до балок, достаточно легко уложить деревянные плиты. Но это невозможно, когда пол остается на месте.

3 места для модернизации теплого пола в существующих домах

Вот три самых популярных места для переоборудования лучистой энергии и то, что в каждом случае делают профессионалы, чтобы привнести уют в старые дома.

1. Лучистое тепло в жилых помещениях первого этажа

Ричард кормит трубку PEX подрядчику по отоплению Джону Перри, который проталкивает ее вдоль балки. Под каждой комнатой на первом этаже будет петля по одной длине трубки. Фото Рассела Кея

Наилучший способ переоборудовать лучистые полы с подогревом, не нарушая существующий пол, — это сделать это снизу, напротив нижней стороны черного пола. В большинстве домов это можно сделать только на первом этаже, где пролеты балок открыты для пространства внизу.Его можно укладывать под большинство существующих полов, включая дерево, плитку, винил и даже ковер.

Установка лучистого теплого пола в существующих домах начинается с ввинчивания алюминиевых направляющих между балками, которые удерживают трубы PEX (сшитый полиэтилен), по которым проходит горячая вода. «Пластик, такой как PEX, не является хорошей средой для переноса», — говорит Ричард. «Таким образом, алюминий высасывает тепло и отводит его к черному полу». Гусеницы обеспечивают равномерное распределение трубок на расстоянии от 6 до 8 дюймов во избежание появления холодных пятен. Змеи трубопровода непрерывно изгибаются от пролета до пролета через отверстия, просверленные на расстоянии не менее 2 дюймов от краев каждой балки. Однако на кухне или в семейной комнате Ричард старается не оставлять ее под шкафами или другими встроенными элементами. «Вы не хотите, чтобы тепло было запечатано в герметичной коробке», — объясняет он.

Изоляция под трубой имеет решающее значение для удержания тепла от пола вверх, а не для его рассеивания в разные стороны. В проектном доме бригада нанесет пенопластовую изоляцию на трубы между балками, образуя герметичное уплотнение.

Система лучистого теплого пола требует подачи горячей воды, соединения между трубами и водопроводом и насоса для перемещения воды от одного к другому.При модернизации первого этажа все они либо уже существуют, либо их легко найти поблизости.

Проект дома TOH имеет коллектор в подвале, откуда все трубы берут начало и возвращаются. Он подключается к циркуляционному насосу. Трубки каждой комнаты подаются в коллектор, петляют под полом и снова соединяются на выходе. В каждой комнате или зоне есть отдельный термостат; при его увеличении в комнату поступает теплая вода, повышая температуру в помещении. Отключение отключает воду.

Коллектор получает горячую воду от бойлера, в котором есть специальный смесительный клапан, настроенный на подачу воды не выше 140 градусов по Фаренгейту. Этот предел, объясняет Ричард, гарантирует, что поверхность пола не поднимется выше 85 градусов, что может разрушить плиточную мастику и покоробить дерево. В здании проекта температура в трубах будет повышаться и понижаться в зависимости от погоды: от 85 до 90 градусов в мягкие зимние дни и до 130 или 140 градусов в самые холодные дни.

2.Утепление ванных комнат и спален второго этажа

Перри использует резиновый молоток, чтобы вставить PEX в алюминиевую гусеницу. Убедившись, что трубка полностью защелкнулась, он обеспечивает эффективную теплопередачу. Фото Рассела Кея

Модернизация излучателя на втором этаже, где комфорт теплой плитки в ванной или деревянного пола под босыми ногами является настоящим удовольствием, может оказаться сложнее. Редко есть доступ к балкам второго этажа снизу, поэтому трубы должны входить сверху.По словам Ричарда, это может добавить от ½ дюйма до 1¼ дюйма к уклону пола, что потребует корректировок, например подъема или срезания дверей. (Эти ограничения также относятся к первому этажу без подвала. Так, например, на кухне вы должны быть уверены, что приподнятие пола не закрепит посудомоечную машину на месте.)

К счастью, есть продукты, например, Uponor Quik Trak, Viega Climate Panel и Rehau Raupanel, которые сохраняют дополнительную высоту ниже дюйма. По словам менеджера проекта Rehau Джона Кимбалла, эти панели могут перекрывать практически любой черновой пол — доски, фанеру, OSB или даже бетон — если он ровный и находится в хорошем состоянии.

После того, как панели прибиты или прикручены, вы можете покрыть их различными полами. Поскольку плитка легко отдает тепло, она идеально подходит для лучистого тепла, поэтому ванная комната — отличное место для модернизации. Однако плиточный пол включает в себя подкладочную доску, тонкий слой и саму плитку, поэтому он добавит больше высоты комнате, чем, скажем, линолеум, который опускается на ¼-дюймовую фанеру, или дерево, которое можно положить прямо на панели (если монтажники не прибивают трубы).

Тем не менее, практически любое обычное напольное покрытие выдержит тепло. Для деревянных полов Ричард рекомендует такие твердые породы дерева, как дуб, ясень или клен. «Чем уже доска, тем лучше», — говорит он. «Он сводит к минимуму расширение и сжатие». Ковровое покрытие также будет работать до тех пор, пока совокупная изоляционная способность ковра и подкладки — информация, которую должны иметь продавцы ковров или подрядчики по производству лучистых материалов — не превышает R-2,5. «Если пол слишком хорошо изолирован, — говорит Ричард, — это все равно, что надеть свитер на радиатор.«

Для подключения отопительной системы второго этажа к источнику тепла нужно просто найти способ получить воду из бойлера. По сути, везде, где могут быть установлены трубы PEX, может распространяться лучистое тепло. Ричард рекомендует установить коллектор «в туалете или заправить в полость для стойки — близко к обогреваемой области». Это позволяет избежать изгиба нескольких отрезков трубопровода к удаленному коллектору и обратно. Тогда по единственной линии можно подавать воду от котла к коллектору.

3.Создание подвального этажа с подогревом

«Любой подвал, в котором есть семейная комната, игровая комната или мастерская, должен быть сияющим», — говорит Ричард. Если в подвале будет бетонная плита, PEX может опускаться до заливки, прикрепленный к проволочной сетке или закрепленный на жесткой пенопластовой изоляции. Затем настил идет прямо поверх этой плиты.

Если плита уже установлена, через нее проходят трубы с использованием тех же низкопрофильных панелей, которые использовались для модернизации второго этажа. Затем вы можете закончить пол так же, как и на втором этаже, или вы можете залить панель легким бетоном.«Покрытие труб из легкого бетона или гипсобетона позволяет теплу поглощать тепловую массу бетона. Это также защищает трубы, но увеличивает высоту готового пола», — говорит Ричард. «Значит, вам нужно отрегулировать каждое открывание двери».

В конце концов домовладельцы Newton решили установить излучатель под всем первым этажом и под ванной на втором этаже, но оставили его вне подвала. Установка увеличит стоимость модернизации их системы отопления, но в холодном северо-восточном климате они увидят экономию в первом зимнем счете за электроэнергию.Однако, по словам Ричарда, «Radiant» на самом деле не в денежной окупаемости. «Нет никаких сомнений в том, что это наиболее эффективный способ обогрева и самые низкие эксплуатационные расходы», — говорит он. «Но главная причина, по которой вы это делаете, — это повседневный комфорт».

Альтернативный вариант электрического лучистого отопления

Как правило, электрические лучи — либо кабели, проложенные в полу, либо тонкие маты из проволочного сопротивления, закрепленные на стекловолоконной сетке, — устанавливаются в отдельных комнатах, а не во всех домах. Фото Russell Kaye

Как правило, электрическое лучистое отопление — либо кабели, проложенные в полу, либо тонкие маты из проволочного сопротивления, закрепленные на стекловолоконной сетке, — модернизируется в отдельных комнатах, а не в целых домах. Его быстрее и дешевле установить, и он может стать хорошей заменой, скажем, ванной комнаты или небольшой гардеробной. Но Ричард Третеви из TOH не рекомендует использовать электрические излучатели для больших помещений, таких как кухня или готовый подвал. «Учитывая высокую стоимость киловатт-часа, он не является хорошим основным источником тепла, особенно в холодном климате», — говорит Ричард. «Hydronic Radiant настолько эффективен, потому что он использует воду для передачи тепла по всему зданию. А вода является идеальной средой передачи.Период »

Как водонагреватель экономит деньги в вашей системе лучистого отопления

Используйте водонагреватель для теплого пола

вместо бойлера

Многие люди используют водонагреватель вместо бойлера для лучистого теплого пола, потому что он СТОИТ МЕНЬШЕ . Водонагреватель таким образом экономит деньги. Конечно, стоимость важна, но есть и много других важных факторов.

Высококачественный водонагреватель более энергоэффективен и более безопасен для окружающей среды. Качественные водонагреватели будут изготовлены из нержавеющей стали на долгие годы безаварийной эксплуатации . Важно отметить, что этого нельзя сказать о дешевых водонагревателях низкого уровня.

Лучистое отопление пола работает на теплой воде. Бойлеры спроектированы для приготовления очень горячей воды для радиаторов. Многие из них не могут хорошо работать при пониженных температурах и требуют дорогостоящих дополнительных компонентов, чтобы они могли обеспечивать воду более низкой температуры без повреждений. Многие котлы подвержены «холодному шоку», когда при запуске возвращается большое количество воды комнатной температуры, если не будут добавлены более дорогие средства управления.

ВОДОНАГРЕВАТЕЛИ НОВОГО ПОКОЛЕНИЯ МОГУТ ИСПОЛЬЗОВАТЬСЯ В КОМБИНАЦИИ ДЛЯ ОБЕСПЕЧЕНИЯ ТЕПЛА ПОМЕЩЕНИЯ И ГОРЯЧЕЙ ВОДЫ В БЫТОВОЙ ВОДЕ

Но водонагреватели с самого начала спроектированы для работы при более низких температурах. Более низкие температуры хороши для эффективности . Современные водонагреватели могут конденсировать дымовые газы вплоть до воды простым немеханическим способом из-за их низкой рабочей температуры. Бойлеры созданы для кипения, и они не конденсируются так же хорошо, как агрегат, спроектированный для работы при низких температурах.

Водонагреватель не должен использоваться как дешевое средство. Radiantec рекомендует водонагреватели только в том случае, если они будут высокоэффективными агрегатами из долговечных материалов и будут достаточно мощными для работы.

Водонагреватель Polaris — один из таких примеров. Он полностью выполнен из нержавеющей стали, имеет КПД 95% и достаточно мощный, чтобы одновременно обеспечивать тепло помещения и горячую воду.

В Radiantec мы ищем агрегаты с большим затопленным дымоходом и агрегаты с пластиковой трубой.В этом случае почти все тепло уходит в систему отопления и мало тепла теряется в дымоходе . Выхлоп настолько крут, что не может плавить пластик.

Дополнительным преимуществом является отсутствие необходимости в дымоходе с пластиковыми вентиляционными отверстиями. Прямая вентиляция возможна с помощью высокоэффективных агрегатов, и это экономит деньги.

Мой друг-сантехник верит в бойлер для горячей воды, но мы использовали водонагреватель Polaris, и наша система работает отлично.Ах да, мы сами установили.

Рик, Массачусетс

ОБСУЖДЕНИЕ ОКРУЖАЮЩЕЙ СРЕДЫ: ЧТО ТАКОЕ КОНДЕНСАЦИЯ И НАСКОЛЬКО ЭТО ВЫГОДНО?

Всякий раз, когда вы сжигаете углеводород, такой как газ или масло, вы получаете тепло (а это то, что вам нужно), а также двуокись углерода и воду в виде пара. Вы также получаете оксид азота и диоксид серы.

Двуокись углерода, окись азота и двуокись серы являются загрязнителями, наносящими серьезный вред окружающей среде в виде глобального потепления и кислотных дождей. Загрязнение воздуха также вызывает ежегодно тысячи смертей и инвалидностей от астмы, эмфиземы и других заболеваний.

ЕСЛИ ВЫ СОГЛАСИВАЕТЕ ПАР В ВЫХЛОПНОЙ ВОДЕ, ВЫ МОЖЕТЕ ПОЛУЧИТЬ ЕЩЕ 10% ЭФФЕКТИВНОСТИ. Значительные количества загрязняющих веществ растворяются в воде, и они безвредно спускаются в канализацию, вместо того, чтобы загрязнять воздух.

Но большинство котлов и водонагревателей недостаточно эффективны, чтобы конденсировать дымовые газы до воды. Эта ограниченная эффективность преднамерена.Большинство бойлеров и водонагревателей ржавеют или иным образом разъедают, если внутри них образовался конденсат.

Из соображений долгосрочной стоимости, энергоэффективности и бережного отношения к окружающей среде компания Radiantec рекомендует использовать конденсационные водонагреватели для лучистого обогрева полов.

Щелкните здесь, чтобы узнать об экологических преимуществах систем Radiantec.
Щелкните здесь, чтобы получить дополнительную информацию о необходимости энергосбережения и защиты окружающей среды.

ВНИМАНИЕ, ОТРИЦАТЕЛЬНОСТЬ

Здесь следует отметить, что «инновации не всегда приветствуются теми, кто имеет особые интересы в существующем статус-кво». Вы должны учитывать источник при оценке комментариев от продажи котлов . Использование водонагревателей в системах лучистого отопления допускается всеми основными нормативами и просто является лучшим способом выполнения работы. Щелкните здесь, чтобы получить дополнительную информацию о системах Radiantec и соответствии нормам.

Под полом с подогревом — Extreme How To

Это простой факт — тепло идет вверх. Учитывая это, кажется, что наиболее эффективной системой обогрева будет пол.Новые продукты, доступные сегодня, позволяют полу обеспечивать очень эффективное тепло. И не думайте, что лучистые полы с подогревом — это что-то новое. Вероятно, это один из старейших известных методов центрального отопления. Римляне разводили огонь под жилым помещением, и тепло от огня проходило через проходы или каналы под полом. Европейские короли и королевы использовали аналогичную систему в «темные века» для обогрева своих замков. Горячая вода была одной из первых «современных» систем отопления. Еще в 1942 году американская компания начала испытания и эксперименты с лучистым теплом для жилых помещений.После Второй мировой войны эту технику использовали в ряде крупных жилых домов. Металлические трубы первых блоков, установленные в наспех возведенные в то время бетонные плиты, быстро пришли в негодность. А медные, стальные и кованые трубы с годами испортились, когда их поместили в бетонную плиту.

Современные технологии производства пластмасс позволили получить продукты, которые устраняют проблемы ранее существовавших систем лучистого отопления. В процессе сшивания пластика образуются трубки, которые очень прочны при высоких температурах и высоких давлениях, а гибкость пластика позволяет ему двигаться естественным образом и оседать, как в доме, без утечек или других повреждений.

В отличие от плинтуса с горячей водой или принудительной вентиляции, система лучистого теплого пола нагревает предметы, а не только воздух в комнате. Поскольку каждое здание, независимо от того, насколько хорошо изолировано, постоянно теряет тепло наружу, обычные системы отопления работают, чтобы восполнить эту потерю. Наши тела теряют тепло из-за более холодных объектов вокруг нас. Нам холодно из-за потери тепла. Поскольку тепло всегда течет в сторону холода, если вы стоите рядом с объектом, который холоднее вашего тела, этот объект будет отбирать тепло тела.

Система лучистого теплого пола не нагревает воздух напрямую, как плинтус или система принудительной вентиляции. Скорее, лучистая система нагревает пол, стул, диван, столы и т. Д., И это замедляет скорость, с которой ваше тело отдает тепло этим объектам. Результат — общее равномерное ощущение тепла и комфорта.

Интересно, что температура воздуха в комнате может быть значительно ниже, если ваше тело находится в комнате, полной теплых предметов.Фактически, многие люди, использующие лучистое тепло, понижают свои термостаты до 65 градусов и по-прежнему чувствуют себя более комфортно, чем с плинтусом или системой принудительной вентиляции, установленными на 70-72 градуса. Важно отметить, что в плинтусе или системе принудительной вентиляции самый теплый воздух находится у потолка, а самый холодный — у пола. Это, конечно, неэффективно. Система сияния, которая обеспечивает теплые ноги и более прохладную голову, более здоровая и комфортная.

Системы лучистого теплого пола могут быть водяными, с циркуляцией воды по трубам, встроенным в пол, или электрическими, использующими электрические тепловые кабели под напольным покрытием.Последнее доступно только для определенных напольных покрытий, а гидронное — нет.

Большинство систем водяных полов разделены на отдельные зоны нагрева. (Изображение любезно предоставлено Uponor Wirsbo)

Гидравлические системы

Системы

Hydronic, например, от компании Radiant Floor Company, используют теплую воду, чтобы превратить ваш пол в большой радиатор, который рассылает волны лучистой энергии во всех направлениях, согревая все в комнате.

Способы нагрева воды столь же разнообразны, как и ваша фантазия. Солнечные панели, котлы на жидком топливе и газе, водонагреватели, котлы на дровах, геотермальные и электрические — все это жизнеспособные методы нагрева воды для системы водяных полов. Затем вода подается по трубке с помощью циркуляционного насоса. Дополнительные материалы, такие как коллекторы, смесительные клапаны, расширительные баки и термостатические регуляторы, встроены в систему для точной настройки тепла для оптимального комфорта.

Перед установкой какой-либо излучающей системы в вашем доме подрядчик или поставщик системы должны выполнить расчет теплопотерь.Это делается путем определения количества тепла, которое ваш дом потеряет в самый холодный день года в вашем районе. Эти потери тепла выражаются в британских тепловых единицах или британских тепловых единицах. Затем поставщик или подрядчик проектирует систему таким образом, чтобы тепловая мощность от излучаемого пола превышала тепловые потери от дома. Это достигается за счет комбинации расстояния между трубками и температуры воды.

Высокотехнологичный сшитый полиэтилен в наши дни используется в качестве шлангов для горячей воды.Кроме того, коллекторы и циркуляторы используются для точной настройки системы и направления воды в различные зоны.

По словам сотрудников компании Radiant Floor, «лучистые полы с подогревом — один из наиболее быстрорастущих сегментов рынка жилья, который растет со скоростью от 25 до 30 процентов в год. В новых домах, спроектированных по индивидуальному заказу, это наиболее часто используемая система отопления. Даже домовладельцы, занимающиеся ремонтом, по возможности используют лучистые. Конечно, единственная вещь, которую Radiant не может сделать (по крайней мере, с нынешними технологиями), — это обеспечить кондиционер.Если вы живете в районе, где требуется кондиционирование воздуха, тогда вместе с излучающей системой устанавливается система кондиционирования без компонента печи ».

Три гидронных метода

В водяном напольном отоплении используются три основных гидравлических метода. В открытой системе используется один источник тепла, водонагреватель для бытового потребления, для обеспечения как подогрева пола, так и горячего водоснабжения. Эти две системы в основном связаны друг с другом. Та же вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала проходит через пол.Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.

Существует два разных типа лучистого отопления для пола. Первый — это гидроника, использующая горячую воду, прокачиваемую по трубам в полу или под полом. (Изображение любезно предоставлено Uponor Wirsbo)

В закрытой системе для теплого пола используется специальный источник тепла. Жидкость в замкнутой системе повторно циркулирует по полностью замкнутому контуру. Нет подключения к бытовому водопроводу. Основное преимущество этой системы состоит в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзание вместо воды. Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если проблема заключается в защите от замерзания, то хорошая идея — закрыть систему с антифризом. Обратной стороной этого типа системы является необходимость использования двух источников тепла.

Доступны три типа гидравлических систем. Первая — это открытая система, в которой используется водонагреватель, используемый для горячего водоснабжения.

Все водонагреватели расходуют тепловую энергию, даже если горелка выключена, а агрегат простаивает между циклами нагрева. Устройство, предназначенное для обогрева пола, расходует тепло только в зимние месяцы, однако потери в режиме ожидания в течение шести месяцев в году могут увеличиваться. При рассмотрении этих систем основным источником тепла является водонагреватель, хотя в некоторых случаях возможен вариант использования солнечной энергии.В любом случае температура воды, протекающей по трубке, должна быть от 120 до 135 градусов по Фаренгейту. Важно, чтобы подогреватель горячей воды соответствовал работе. Если ваши потребности в горячей воде и обогреве помещения составляют менее 300 000 БТЕ, водонагреватель для бытового потребления справится с этой задачей. Некоторые из них специально разработаны для бытовых нужд и отопления помещений. До недавнего времени КПД многих водонагревателей составлял всего 60 процентов. Это означает, что 40 процентов вашего топлива попадает в дымоход.Лучше всего приобрести лучший водонагреватель с максимальной эффективностью, который вы можете себе позволить, и размер его будет соответствовать вашим потребностям в отоплении.

Другая система — лучистое зональное отопление с существующим котлом с использованием плинтуса или чугунных радиаторов. (диаграммы любезно предоставлены компанией Radiant Floor)

Третий тип системы включает соединение теплых полов или «зон» с существующим плинтусом с горячей водой или чугунной радиаторной системой. Во многих случаях установки такого типа источником тепла для воды является бойлер, а не нагреватель горячей воды.Бойлеры нагревают более эффективно, поскольку они нагревают небольшое количество воды до очень высоких температур и нагреваются довольно быстро.

Гидравлическая система, установленная в бетонной плите, вероятно, является наиболее эффективным методом обогрева пола. (Изображение любезно предоставлено Uponor Wirsbo)

Если отапливаемая площадь не очень мала, она, вероятно, будет разбита на несколько «зон». Зона — это любая область, управляемая одним термостатом и снабжаемая одним циркуляционным насосом.Зона может состоять из множества «контуров» или петель труб или может быть одним контуром. Длина контура не должна превышать 400 футов труб, но зона может содержать любое количество контуров. Как правило, важно свести зонирование к минимуму, и нет ничего плохого в том, чтобы рассматривать весь этаж или этаж как одну зону. Если у вас двухэтажный дом, у вас будет минимум две зоны.

Минимальное зонирование, но зонирование целых участков пола — лучший выбор, потому что лучистое отопление очень равномерное.Например, если у вас есть блок из редко используемых спален, у них должна быть своя зона. Кроме того, многие люди предпочитают, чтобы в главной спальне было прохладнее, чем в остальной части дома. Это легко сделать с помощью зонального обогрева пола. С другой стороны, если у вас есть солнечная комната или большая комната с большим количеством стекла и она зонирована с другими комнатами, независимо от того, находится ли термостат в этой комнате или в другой комнате, он не будет обеспечивать комфортное отопление для различных комнат.

Гидравлическая установка

Водяное лучистое отопление можно использовать в нескольких различных строительных областях. Установка излучающих труб внутри бетонной плиты либо «на уровне», либо на несколько футов ниже уровня земли как часть полного фундамента, вероятно, является самым простым, наиболее эффективным и высокопроизводительным приложением науки. Тепловые преимущества непревзойденные. Фактически, любая бетонная заливка здания должна содержать излучающие трубы, даже если у вас нет ближайших планов по обогреву помещения. Трубки и коллектор относительно недороги, а механические компоненты могут быть добавлены даже спустя годы.

Альтернативой установке плиты на грунте является «подвесная плита», и по тепловым характеристикам она может конкурировать с плитой на грунте.Подвесная плита содержит песок, цемент или гипсокрит для хранения и рассеивания тепловой энергии. Обратной стороной является дополнительный вес пола, возможная потеря высоты и (особенно при модернизации) трудности с переходом в другие комнаты и регулировкой дверных порогов.

Третий метод — установка излучающих трубок. Это работает в двух основных ситуациях. Первый — это существующая плита, на которую вы планируете добавить балку перекрытия, например, превратив гараж, который на 8 дюймов или около того ниже уровня остальной части дома, в офис или комнату.Вам нужно будет поднять пол, чтобы он соответствовал остальной части дома. Вторая ситуация — это проект повторного моделирования, который требует удаления существующего чернового пола или помещения, где высота потолка слишком высока, и поднять пол не проблема. В обоих случаях балки открываются, а трубы устанавливаются сверху.

Гидравлические системы также могут быть установлены под балками пола.

Последняя система — установка балок перекрытия. Это в первую очередь используется, когда балки пола обнажены, например, в комнатах над недостроенным подвалом или ползком.В этом случае труба проходит между балками и через них и крепится к основанию пола. Обычно это создает больше проблем, но большинство из них легко преодолеваются.

Гидравлические трубки Radiant Onix мощностью

Вт крепятся скобами к нижней стороне чернового пола в многоэтажных проектах. Onix — это гибкая трубка из сшитого EPDM с армированием из арамида и алюминиевым кислородным барьером. Onix проводит тепло через пол, чтобы обогреть вашу комнату, не меняя высоты готового пола.

Электрические кабельные системы

Электрические нагревательные кабели, проложенные в пол под плиткой, мрамором, шифером или, в некоторых случаях, ламинатом, — это еще один подход к внутрипольному отоплению.Примером может служить продукция Warm Tiles. В наборах Warm Tile впервые появились простые в продаже решения для теплого пола. Лучистое тепло Warm Tiles подходит практически для любой комнаты: ванной, кухни, детской или семейной комнаты — где бы вы ни пожелали комфортно теплые полы. При работе от обычного тока Warm Tiles стоит меньше пенни за квадратный фут в день, если в систему входит специально разработанный термостат Warm Tiles. Если у вас есть возможность самостоятельно укладывать пол, установить систему Warm Tiles несложно.Готовые комплекты кабелей для обогрева Warm Tiles удовлетворяют многим требованиям, чтобы обеспечить полное покрытие пола излучающим светом любой формы. Просто сопоставьте площадь, по которой можно ходить, с таблицей выбора теплой плитки, чтобы рассчитать, какую кабельную систему купить. Или же систему можно приобрести в виде сборных матов для экономии труда. Затем выберите контроллер в соответствии с размером вашей системы и требованиями.

Каждый компонент системы содержит подробные инструкции по правильной и безопасной установке. Как правило, установку электрической системы можно выполнить в пять этапов.На первом этапе проектируется система, рассчитывается обогреваемая площадь и определяется количество необходимых кабелей и / или комплектов. На втором этапе электроэнергия подводится к электрическому шкафу управления в помещении или комнатах, которые будут обслуживаться. На третьем этапе устанавливаются кабель и датчик термостата, а также прилагаемые аксессуары в соответствии с инструкциями. На четвертом этапе укладка пола завершается обычным образом, укладкой керамической, мраморной или сланцевой плитки или ламината. На пятом этапе установка контроллера завершается с использованием прилагаемых к нему принадлежностей и инструкций.

Только пара компаний рекомендуют установку под ковровое покрытие. Одна из них — система Environ II, продаваемая Warmly Yours вместе с некоторыми кабелями Flextherm. Хотя любую гидравлическую или электрическую кабельную систему, установленную внутри бетонной плиты, можно использовать под ковром или любым другим полом.

Независимо от используемой системы важно соблюдать местные и государственные правила зонирования для любых установок.

Может быть, у римлян это было с самого начала.Теплые полы могут превратиться в теплые тела. При нынешних высоких затратах на электроэнергию выгодно использовать наиболее эффективную систему отопления, которую вы можете себе позволить. В наши дни вы можете захотеть изучить систему подогрева пола для вашего гаража, магазина, ванной комнаты или даже всего дома. И вы можете сделать это сами, будь то новый дом или переоборудование старого дома, гаража или магазина.

Ряд компаний предлагают внутрипольное лучистое отопление. Дополнительную информацию о напольном отоплении можно получить в Ассоциации излучающих панелей, www.radiantpanelassociation.org, а также Radiant Design Institute, www.radiantdesigninstitute.org.

---

Рекомендуемые статьи

Тепло и водонагреватель с подогревом полов | Руководства по дому

Системы лучистого отопления обеспечивают равномерное тепло, которое согревает людей и предметы по мере того, как тепло поднимается от пола. В излучающих системах используются такие устройства, как трубки, электрические змеевики или радиаторы, которые нагреваются, а затем передают это тепло в комнату. Обычное отопление нагревает более холодный воздух из дома и выдувает его в комнаты через воздуховоды.Водонагреватель, который вам нужен, зависит от типа излучающей системы, которую вы выбираете.

Hydronic vs Electric

Излучающие системы Hydronic полагаются на бойлер для нагрева воды. Насос и коллектор распределяют теплую воду в различные места по всему дому через петли пластиковых шлангов, проложенных под полом или черным полом. В зависимости от типа устанавливаемой гидравлической системы вам может потребоваться более одного водонагревателя, и прибор может быть частью излучающей системы. Электрические излучающие системы преобразуют бытовой ток в тепло, пропуская электрический заряд через катушки с проволокой, которые также применяются под полом или черным полом.Водонагреватель в электрических системах полностью отделен от лучистого отопления, подаваемого в дом.

Одноцелевые системы

В этих системах используются отдельные устройства, каждое из которых выполняет единственную задачу. Либо водонагреватель, либо бойлер обрабатывает всю нагретую воду, необходимую для отопления полов. Между тем, отдельный водонагреватель обеспечивает использование горячей воды в доме. Наконец, можно включить обычную печь для обогрева помещений, в которых не используется лучистое отопление пола.Возможно, вам придется приобрести два разных водонагревателя, если вы выберете одноцелевую систему. Тот, который используется для управления системой лучистого теплого пола, должен быть рассчитан на это.

Системы двойного назначения

В системе двойного назначения используется только один водонагреватель для обеспечения как горячей воды для дома, так и теплой воды, необходимой для излучающего тепла пола. Даже если только часть дома использует лучистые полы с подогревом, двойная система зависит от одного водонагревателя для горячей воды и лучистого отопления.Обычная печь или бойлер могут удовлетворить потребности в отоплении остальной части дома.

Изолированные системы

Этот тип системы лучистого теплого пола может использовать один или два резервуара водонагревателя, в зависимости от потребностей в горячей воде и размера системы отопления дома. В герметичных системах через водонагреватель проходят два набора труб — один для питьевой воды, другой — для воды лучистого отопления. Поскольку эти два продукта никогда не смешиваются, герметичные системы позволяют использовать добавки гликоля, которые предотвращают замерзание воды при очень низких температурах или на открытом воздухе.Например, автономная система может быть лучшим выбором, если вы хотите обеспечить лучистым обогревом террасу, патио или обогреть подъездную дорожку или тротуар.

Ссылки

Писатель Биография

Роберт Корпелла профессионально пишет с 2000 года. Он является сертифицированным мастером-натуралистом, регулярно следит за качеством воды в ручьях и является редактором freshare.net, сайта, посвященного изучению Озарка на открытом воздухе. Работы Корпеллы были опубликованы в различных изданиях. Он имеет степень бакалавра Университета Арканзаса.

Теплый пол 101 — Боб Вила

Иллюстрация: Findanyfloor.com

Теплый пол, возможно, является идеальной системой отопления дома. Он удобный, эффективный, ненавязчивый, тихий и не выдувает пыль и аллергены, как это делают системы принудительного горячего воздуха. Вместо того, чтобы перегревать периметр комнаты в надежде, что теплый воздух пройдет по всему помещению, прежде чем подняться, теплый пол подает тепло снизу. В результате получается более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, что наиболее важно, вас.Лучистое тепло похоже на тепло, которое вы чувствуете, когда стоите у окна в холодный солнечный день. Ваше лицо кажется теплым, но солнце не должно нагревать воздух снаружи, чтобы вы так себя чувствовали.

Для справки, полы с подогревом существовали веками, от гипокауста — пола, поднятого на колоннах, где тепло могло циркулировать внизу и излучаться через слои плитки и камня — древних турецких и римских бань, до череды Фрэнка Ллойда Райта — заимствование более современных японских образцов прошлого века.И хотя решение установить лучистое отопление раньше было требованием перед строительством, сегодняшние инновации делают его выполнимым — и даже пригодным для самостоятельной работы — для модернизации существующих домов.

Типы систем теплого пола

Теплые полы нагреваются либо с помощью электрических кабелей сопротивления, либо горячей воды, протекающей внутри труб.

Электрические системы

Электрические системы лучистого отопления обычно являются дополнительными, а не единственным источником тепла для помещения.Кабели, которые часто предварительно прикрепляются к матам для простоты монтажа, прокладываются над черновым полом в слое из тонкозастывающего раствора. Керамическая или каменная плитка — популярные варианты отделки пола. Существуют также излучающие электрические подушки для подогрева пола, которые можно установить под ламинатом и другими плавающими полами, такими как паркетные. Один производитель, Thermosoft, производит подушечки производительностью 31 БТЕ на квадратный фут. Установка проста. Просто раскатайте его, приклейте липкой лентой, накройте плавающим полом и выполните электрические соединения.Никакого строительного раствора не требуется.

Не хотите подтянуть существующий пол? Такие компании, как SunTouch, производят электрические излучающие подушки, которые помещаются в ниши для балок под черным полом. Вам, конечно, понадобится доступ к отсекам из подвала или из подвала. Под ковриками устанавливаются биты из стекловолокна, поэтому большая часть тепла идет вверх, а не вниз.

Фото: manasquanplumber.com

Гидравлические системы

Гидравлические системы лучистого отопления обычно предназначены для обогрева всего дома.Вода нагревается до 100–120 градусов по Фаренгейту с помощью бойлера и циркулирует по трубам под полом. Трубки могут быть установлены несколькими способами: заделаны в бетонную плиту, установлены поверх существующей плиты в цементе, скреплены скобами под черновым полом или установлены внутри каналов специально разработанных панелей черного пола. Над ним можно укладывать любой вид готового напольного покрытия, в том числе полосовой паркет, винил или ковровое покрытие. (Примечание: некоторые установщики могут рекомендовать паркетные полы из инженерной древесины, а не из массивной древесины в домах с высоким уровнем влажности. В противном случае изменения содержания влаги могут привести к образованию чашечек, выгибанию или деформации деревянных досок.)

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Больше комфорта, меньше затрат на энергию

Лучистое отопление удобнее, чем другие системы по целому ряду причин. Прежде всего, становится теплее, потому что тепло доставляется туда, где вы живете, — к полу. Поскольку все поверхности в комнате также нагреваются, нет холодных предметов, которые могли бы забрать у вас тепло и заставить вас почувствовать холод.Кроме того, лучистое тепло не постоянно включается и выключается, из-за чего вам становится слишком жарко в одну минуту и ​​слишком холодно в следующую. Он также не сушит воздух, который, в свою очередь, сушит носовые оболочки. Кроме того, лучистое тепло не имеет сквозняков. Здесь нет регистров подачи и возврата или радиаторов, зависящих от конвекции, а также меньше утечек воздуха вокруг дверей и окон. Наконец, воздух в доме становится чище, потому что пыль и аллергены с меньшей вероятностью поднимаются воздушными потоками.

Фото: fotosearch.com

Поскольку электрическое отопление стоит дорого, электрические лучистые полы обычно ограничиваются небольшими помещениями, такими как ванная или кухня. Для таких систем рекомендуется использовать программируемые термостаты с ограничениями температуры воздуха и пола для экономии затрат на электроэнергию. Системы жидкостного излучающего пола позволяют экономить электроэнергию и снижать расходы на топливо, поскольку излучаемое тепло комфортно при более низких температурах воздуха, что позволяет снизить термостат. Дальнейшая экономия может быть достигнута, так как использование высокоэффективного котла при более низких температурах увеличивает срок его службы.Кроме того, водяное лучистое тепло более эффективно, чем другие системы, потому что для обогрева вашего дома используются относительно низкие температуры воды. Фактически, весь пол представляет собой радиатор, поэтому он не должен быть таким горячим, как обычные радиаторы. Бойлеры могут нагревать воду до более низких температур более эффективно, чем они могут нагревать воду до более высоких температур.

Фото: warmboard.com

Последние инновации

Растущая популярность труб из PEX (сшитого полиэтилена) за последние 15–20 лет упростила установку лучистых полов и сделала их герметичными.Это было не так с излучающими системами 50-х и 60-х годов, в которых использовались медные трубы, залитые в бетон. Со временем трубы протекли, и системы были заброшены. Вначале PEX тоже не обходился без сбоев. Крошечные количества кислорода могут проникать через футеровку из PEX, вызывая коррозию металлических компонентов, таких как чугунные котлы. Новые версии PEX включают кислородный барьер.

Растущая популярность солнечного отопления также побудила строителей и домовладельцев обратить внимание на лучистое отопление полов.Солнечная энергия является хорошим источником тепла для излучающих полов, поскольку солнечные тепловые коллекторы очень эффективны в обеспечении более низких температур воды, необходимых для таких систем.

Упрощенная установка

Установка была упрощена в последние годы с появлением чернового пола, в котором предварительно установлены каналы для труб. Например, Warmboard производит излучающие панели пола 4 x 8 для нового строительства и панели 2 x 4 для реконструкции, которые облицованы алюминиевым листом для равномерного распределения тепла.Панели более дорогие, чем материалы, используемые в некоторых других системах, но они более эффективны и снижают трудозатраты.

Лучистое охлаждение

Единственным минусом лучистого напольного отопления является то, что его не так просто использовать для охлаждения. В обычной системе воздушного отопления те же каналы, по которым горячий воздух через каналы из печи, могут быть использованы для подачи холодного воздуха от центрального кондиционера. Хотя лучистое охлаждение возможно, его установка обычно не рентабельна.Для подачи холодной воды необходимо использовать чиллер или геотермальный тепловой насос. Кроме того, трубки для лучистого охлаждения лучше всего прокладывать под потолком (а не в полу, это лучшее место для обогрева). И хотя системы лучистого охлаждения снижают температуру воздуха, также может потребоваться осушение, чтобы пассажиры чувствовали себя прохладно.

Затраты на системы теплого пола

Для нового строительства система водяного теплого пола, вероятно, будет стоить больше, чем принудительный горячий воздух (каналы и регистры) или гидравлические системы (радиаторы плинтуса).Однако в долгосрочной перспективе это позволит сэкономить деньги за счет более низких настроек термостата и более высокой эффективности. Стоимость модернизации водяных излучающих полов варьируется в зависимости от того, есть ли доступ к черновому полу, а также от того, в какой степени пол и потолки необходимо оторвать и установить заново. В качестве отправной точки материалы и механическое оборудование для установки водяного лучистого тепла в доме площадью 2000 кв. Футов стоят около 3500 долларов или 1,75 доллара за квадратный фут, по данным компании Radiant Floor. Это исключает источник тепла и предполагает две зоны (1000 кв.футов подвала и 1000 квадратных футов первого этажа). Затраты на рабочую силу зависят от должности и местоположения.

Электрические лучистые полы с подогревом стоят около 6 долларов за квадратный фут на материалы, но зачастую их установка дешевле из-за более низких затрат на рабочую силу. К сожалению, он намного дороже в эксплуатации и поэтому обычно имеет смысл в качестве дополнительного, а не основного источника тепла.

Подходит ли вам лучистое отопление?

Лучистое тепло — простая задача, если вы строите новый дом — также можно модернизировать, чтобы подогнать под полы существующих домов, хотя затраты на установку будут выше.При модернизации трубы присоединяются к нижней стороне чернового пола первого этажа, предполагая, что к нему есть доступ из подвала или из подвала. Если ремонт обширный и готовый пол в любом случае будет заменен, обычно лучше установить трубы над черным полом, где это будет более эффективно, проще в установке и потребует меньше труб. Добавление лучистого тепла ко второму и третьему этажам, когда существующие полы должны оставаться на месте, может потребовать снятия потолка в помещениях ниже, чтобы получить доступ к нижней стороне черного пола.

Ваш источник тепла также будет влиять на ваше решение. Если у вас есть эффективный котел, который не слишком старый, его, вероятно, можно использовать для отопления ваших лучистых полов. Если ваш котел пережил лучшие времена, выберите высокоэффективный конденсационный газовый модулирующий котел, который также способен нагревать вашу воду для бытового потребления.

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Как работает водяное отопление? Поставщики оборудования для водяного отопления

Самая эффективная в мире система отопления

Гидравлическое отопление красиво в своей простоте.Гидравлическая система просто нагревает воду и направляет ее по герметичным трубам к радиаторам по всему дому. Герметичная система также может использоваться для обогрева полотенцесушителей, плит перекрытия и даже бассейнов в любом месте, где это необходимо.

Hydronic Heating нагревает воду у источника с помощью сверхэффективных газовых котлов. После использования вода возвращается для повторного нагрева через систему рециркуляции. Эта система «отопления» отделена от горячего водоснабжения дома. Панельные радиаторы работают как «излучатели тепла» в каждой комнате, отталкивая естественное лучистое тепло, которое распространяется равномерно.Радиаторы можно отрегулировать индивидуально, чтобы обеспечить максимальный комфорт в каждой комнате, в жилых помещениях может быть теплее, чем в спальнях. В отличие от систем центрального отопления с принудительной подачей воздуха, в них отсутствуют частицы, переносимые воздухом, что обеспечивает полное отсутствие пыли и аллергенов, что делает его идеальным для лечения таких заболеваний, как астма.

Современные технологии гидроники позволяют доставлять тепло точно тогда и там, где это необходимо. Возможны несколько конфигураций системы, каждая из которых способна удовлетворить точные требования к комфорту своего владельца. Некоторые из них могут быть такими же простыми, как водонагреватель резервуарного типа, подключенный к петле из гибких пластиковых трубок для обогрева пола в ванной. Другие могут использовать два или более бойлеров, работающих поэтапно, выделяя тепло через ряд излучателей тепла. Этот же котел (-ы) может также обеспечивать горячее водоснабжение здания. Они могут даже обогреть бассейн или растопить снег, падающий на подъездную дорожку. Хорошо спроектированные и правильно установленные гидравлические системы обеспечивают непревзойденный комфорт и топливную экономичность на протяжении всего срока службы здания.

Гидравлические системы, которые передают большую часть тепла за счет теплового излучения, уменьшают температурную стратификацию воздуха и, таким образом, уменьшают потери тепла через потолки. Комфорт часто можно поддерживать при более низких температурах воздуха, когда пространство обогревается лучистым излучением. Это ведет к дополнительной экономии энергии. Зонированные гидронные системы позволяют поддерживать в незанятых помещениях более низкие температуры, что также снижает потери тепла и снижает расход топлива.

View Sustainability Сравнение домашнего отопления в Виктории

Термостатические смесительные клапаны: применение в водопроводе и водяном отоплении

Термостатический смесительный клапан для жилых помещений

Термостатические смесительные клапаны для водопровода или водяного отопления? Что ж, оказывается, они подходят для обоих.Такой же клапан используется в системе горячего водоснабжения, а также регулирующий клапан для систем водяного отопления. Это делает эти важные элементы оборудования настоящими рабочими лошадками для механической промышленности, кроссовером, одинаково важным для обоих секторов.

Термостатические смесительные клапаны используются в жилых, коммерческих и учреждениях как для водопровода, так и для водяного отопления. Основная функция этих клапанов — регулировать температуру воды на выходе в систему горячего водоснабжения или обеспечивать подачу низкотемпературной воды в систему водяного теплого пола.Часто один и тот же физический клапан может использоваться для обоих приложений.

Однако существует множество различных типов, размеров и конфигураций клапанов, которые предназначены для конкретных применений. Что касается водопровода, существует множество уникальных применений, для которых требуются очень специфические термостатические клапаны. Для большинства гидравлических систем термостатические клапаны обычно представляют собой трехходовые клапаны, используемые для малых и средних проектов.

Изменения правил водоснабжения, принятые в большинстве юрисдикций по всей Канаде, теперь требуют контроля температуры горячей воды с помощью термостатических смесительных клапанов.Температура воды не должна превышать 49 ° C (120F), подаваемая на все приспособления. Для этого требуется, чтобы смесительный клапан, сертифицированный по стандарту CSA CAN / CSA B125-01, был установлен на линии распределения горячей воды как можно ближе к верхней части бака водонагревателя и на заводе был установлен на 49 ° C.

Если условия площадки, такие как длинные участки трубопровода, могут привести к тому, что температура воды, подаваемой в кран, будет значительно ниже 49 ° C, то вместо клапана, устанавливаемого в точке использования, должен быть установлен смесительный клапан, сертифицированный по стандарту CSA B125-01. танк.

Чтобы понять эти требования норм, важно понять, почему контроль температуры так важен в системе горячего водоснабжения. Термостатический смесительный клапан обеспечивает важные преимущества безопасности и комфорта для жильцов здания. Бытовое горячее водоснабжение потенциально подвергает жильцов здания двум очень специфическим опасностям: угрозе ожога из-за чрезмерно горячей воды и возможности роста бактерий Legionella.

Ошпаривание от воздействия очень горячей воды приводит к разрушению клеток кожи, а иногда и нижележащих структур мышц.Ошпаривание может вызвать такие же опасные ожоги, как и ожог от огня. Исследования показали, что ожоги горячей водой могут возникнуть за считанные секунды, а у маленьких детей с тонкой нежной кожей — еще меньше. Кроме того, медленное время реакции пожилых людей и инвалидов делает их особенно уязвимыми для серьезных ожогов горячей водой.

Температура воды 60 ° C (140 ° F) может вызвать ожог третьей степени у взрослых за пять секунд, а у детей от 0 до пяти лет за три секунды. Во избежание ожогов в растворе поддерживайте температуру воды ниже 49С.

Болезнь легионеров — это разновидность пневмонии, которую вызывает обычная бактерия Legionella. И болезнь, и бактерия были впервые обнаружены в 1976 году, когда вспышка на съезде Американского легиона привела к 29 смертельным случаям.

Когда легионелла попадает в водопроводную систему, эти бактерии могут быстро размножаться. Температура воды от 20 ° C (68 ° F) до 49 ° C (115 ° F) в бытовой системе водоснабжения обеспечивает идеальные условия для роста бактерий. Бактерия существует внутри труб и часто обнаруживается в накипи и отложениях резервуаров водонагревателя.Наиболее широко распространенный и предпочтительный метод предотвращения Legionella — постоянное поддержание температуры хранения в системе горячего водоснабжения на уровне 60 ° C (140 ° F) или выше, но не ниже 55 ° C (131 ° F).

Так что же делать? Уменьшите температуру водонагревателя до более низкой температуры, чтобы предотвратить опасное ожог, но есть риск роста бактерий? Увеличьте температуру, чтобы предотвратить рост бактерий Legionella, но рискуете обжечься? Ни то ни другое — не лучший выбор.

Смесительный клапан системы установлен на выходе резервуара

Теперь легко понять, почему водопроводный кодекс требует использования термостатического смесительного клапана.Это идеальный способ справиться с обеими этими серьезными проблемами и предоставить конечному пользователю удобную и безопасную подачу горячей воды.

Термостатический смесительный клапан нейтрализует обе угрозы, позволяя установить водонагреватель на достаточно высокую температуру, чтобы снизить угрозу роста бактерий, но при этом смешивающее действие поддерживает соответствующую температуру воды на выходе из светильников и позволяет жителям пользоваться раковинами, душ или ванна с меньшим опасением ошпаривания.

Дополнительным преимуществом для конечного пользователя при использовании смесительного клапана является большая полезная емкость горячей воды.Когда вода хранится при более высокой температуре 60 ° C, а затем смешивается с ней до 49 ° C на выходе, в результате увеличивается полезная подача горячей воды примерно на 50 процентов по сравнению с простым поддержанием в баке температуры 49 ° C. В результате емкость 40-галлонного бака превращается в эквивалент 60-галлонного бака. Это большее количество горячей воды, подаваемой из резервуара, означает, что у конечного пользователя меньше шансов остаться без горячей воды.

Существует два основных типа термостатических смесительных клапанов, используемых в водопроводных системах.Системное устройство предназначено для ограничения температуры воды в источнике горячей воды для раздачи в водопровод и устанавливается рядом с выходом водонагревателя. Системные клапаны доступны в широком диапазоне размеров для жилых и коммерческих помещений от ¾ дюйма до 3 дюймов.

Некоторые производители выпускают комплекты резервуаров для жилых помещений, которые включают смесительный клапан, соединительную арматуру и гибкую байпасную линию для холодной воды. Эти комплекты упрощают подключение к верхней части обычного водонагревателя резервуарного типа.

Устройство в точке использования предназначено для ограничения температуры воды одним или группой приборов. Обычно его прикрепляют непосредственно к душевой кабине или под раковиной, чтобы контролировать температуру воды и обеспечивать защиту от ожогов.

Существует специальный тип аварийного термостатического смесительного клапана, который специально разработан для подачи теплой воды для экстренной промывки глаз или душа. Текущий стандарт ANSI требует экстренной промывки глаз и обильного душа для подачи теплой воды в течение 15 минут.Это гарантирует, что пользователь не подвергнется воздействию очень холодной воды и, возможно, переохлаждения, или очень горячей кипящей воды.

Комплект смесительного клапана для бытового резервуара с датчиком температуры

В системах водяного отопления термостатический смесительный клапан представляет собой простое решение для подачи более низких температур подаваемой воды в систему лучистого теплого пола в жилых и небольших коммерческих помещениях. Когда излучающий пол с подогревом сочетается в одной системе с более высокотемпературными системами распределения, такими как фанкойлы или радиаторы плинтуса, необходим смесительный клапан.

Смесительный клапан позволяет настроить источник тепла (бойлер или водонагреватель) на более высокую температуру для удовлетворения высоких температурных нагрузок, а затем снабдить излучающий контур водой с более низкой температурой через смесительный клапан.

Примером может служить очень распространенная гибридная система с лучистым теплым полом в подвале и фанкойлом для обогрева верхних этажей. Это двухтемпературная система с излучающим полом большой массы, обычно требующим температуры подаваемой воды от 35 ° C до 45 ° C, и фанкойлом, требующим гораздо более высокой температуры от 65 ° C до 75 ° C.Если вы попытаетесь установить только одну температуру в обе зоны, вы создадите большие проблемы. При высокой температуре подачи вы резко перегреете пол, что приведет к потенциальному повреждению или затруднению контроля тепловой мощности. При низкой температуре подачи вы не сможете получить достаточно тепла от фанкойла.

Решение состоит в том, чтобы разделить систему на два контура с двумя насосами и одним термостатическим смесительным клапаном (см. Схему трубопроводов). Фанкойл будет получать воду с высокой температурой непосредственно от источника тепла, а теплый пол будет получать воду с более низкой температурой, поступающую от термостатического клапана.

Очень важно убедиться, что циркуляционный насос для излучающего контура установлен после смесительного клапана, в противном случае вы не получите достаточного потока через излучающие контуры. Помните, что вода всегда будет идти по пути наименьшего сопротивления, и если насос находится перед термостатическим клапаном, она будет течь прямо через клапан, а не по контурам.

Термостатический смесительный клапан для теплого пола

Также важно никогда не пытаться заставить эту систему работать только с одним насосом для обеих нагрузок.Держите нагрузки отдельно, чтобы обеспечить необходимый поток для обеих сторон. Используйте пружинные обратные клапаны на обеих линиях подачи, чтобы предотвратить термосифонирование в зонах выше механического помещения. Чтобы обеспечить точность настройки температуры, убедитесь, что температура горячей воды, подаваемой к смесительному клапану, по крайней мере на 5 ° C (10F) выше, чем желаемая температура смешанной воды.

Добавление системы лучистого теплого пола в подвале к водонагревателю — очень популярный вариант для многих домов. Что не может не понравиться теплому уютному лучистому отапливаемому подвалу? Даже при использовании только этого однотемпературного контура излучающего теплого пола очень важно иметь термостатический клапан.Согласно правилам, требующим, чтобы температура воды в водонагревателе поддерживалась на уровне 60 ° C, температура воды должна быть понижена, прежде чем она попадет в пол. Поэтому очень важно установить термостатический клапан перед насосом водяного отопления.

Основная функция термостатического смесительного клапана в системах отопления — регулирование температуры воды на стороне подачи в распределительной системе, но во многих системах это не единственная функция смесительного устройства. В системах, использующих «обычные» котлы без конденсации, термостатический смесительный клапан может также гарантировать, что температура обратной линии котла остается достаточно высокой для предотвращения постоянной конденсации дымовых газов.

При использовании для этой цели смесительного клапана часть горячей воды смешивается с более холодной водой, возвращающейся из распределительной системы, смесь направляется обратно в котел. Цель состоит в том, чтобы повысить температуру на входе в котел до уровня, достаточного для предотвращения конденсации дымовых газов, что обычно означает выше 55 ° C (131 ° F). Такое повышение возвратной воды никогда не требуется для конденсационного котла, и с учетом того, что сегодня устанавливается все больше и больше конденсационных котлов, такое применение больше не будет встречаться очень часто.

Двухтемпературная гидронная система с термостатическим смесительным клапаном

Для термостатических смесительных клапанов используются три основных технологии: технология воскового элемента, биметаллическая лента и технология наполнения жидкостью. Наиболее распространенным типом, применяемым в жилых и небольших коммерческих помещениях, как для водопровода, так и для отопления, является технология восковых элементов. Восковый элемент с небольшим количеством движущихся частей обеспечивает высокую точность, быструю реакцию и чрезвычайно долгий срок службы.

Термостатический смесительный клапан использует три основных компонента для своей работы: какой-то шпиндель или вал, термический элемент и возвратную пружину.Возвратная пружина обеспечивает возвратную силу вверх к тепловому элементу. Термоэлемент действует как подвижный блок, который реагирует на изменения температуры, открывая отверстия, чтобы изменить поток воды, протекающий между входами горячей и холодной воды.

При использовании закаленной воды термоэлемент определяет температуру на выходе и устанавливает узел седла, который регулирует поток горячей и холодной воды, подаваемой в канал смешанной воды. Если смешанная температура на выходе увеличивается, термостат расширится, перемещая узел сиденья, чтобы впустить больше холодной воды и в то же время ограничивая входное отверстие для горячей воды.

И наоборот, если смешанная температура на выходе уменьшается, термостат сжимается, пропуская больше горячей воды и ограничивая входной порт холодной воды. В обоих случаях температура смешанной воды на выходе автоматически и постоянно поддерживается на заданном уровне. Большинство клапанов имеют функцию безопасности, которая перекрывает входной порт для горячей или холодной воды в случае отказа подачи холодной или горячей воды. Клапан будет иметь механическую регулировку в виде шкалы или установочного винта вверху, что позволяет пользователю выбирать желаемую температуру воды на выходе в пределах диапазона клапана.

Его необходимо настроить во время ввода системы в эксплуатацию, и это будет намного проще сделать, если датчик температуры будет установлен в линии смешанной воды после клапана. Некоторые клапаны на рынке доступны со встроенным термометром, чтобы упростить настройку.

Внутренний вид термостатического смесительного клапана

Итак, ответ очевиден: термостатические смесительные клапаны необходимы как для водопровода, так и для водяного отопления. Убедитесь, что вы используете их правильно, чтобы защитить своих клиентов и защитить их системы полов, обеспечивая при этом оптимальную производительность от системы горячего водоснабжения и отопления.
