Электрика в доме: что такое распределительная коробка

Распределительная коробкаМногие не знают для чего нужна распределительная коробка или как ее часто еще называют распаячная или ответвительная.

В любом помещении  квартиры или частного дома вся электропроводка берет свое начало от электрощита, в котором электрические кабели подключаются по одному по группам к автомату. Как правило, на квартиру устанавливается 3 автомата, без учета отдельного- на электроплиту (при ее наличии).



Если у Вас установлено 3 автоматических выключателя, значит с электрощита в вашу квартиру будет идти 3 пары проводов или электрических кабеля. Они и будут запитывать все розетки и освещение в вашем доме. При чем эти три линии будут распределены. Например, одна- на жилые комнаты, вторая- на кухню, третья-на ванную, санузел или коридор. Это делается с целями:

1. Во-первых для того, что бы распределить нагрузку. К одной типичной линии с 16 амперным автоматом можно подключить электропотребители по мощности не более 3.5 Киловатт, а иначе будет выбивать автоматический выключатель. Соответственно к трем группам розеток Мы сможем подключить в 3 раза больше по мощности бытовой техники и других потребителей электрической энергии.
2. Во-вторых, при неисправности одной линии, Вы сможете пользоваться розетками и освещением в помещениях, подключенных к другим линиям.

С щита на помещение или несколько идет один кабель электропитания, а розеток в нем много. Да еще есть выключатели света, светильники или люстры. Вот поэтому и нужна распаячная коробка.  В нее и сходятся все электрические провода или кабели от розеток, выключателей, светильников или люстр.

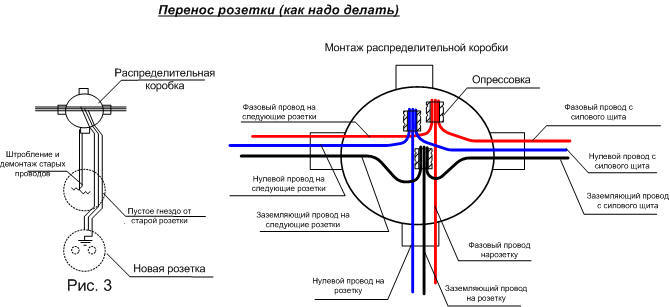

В коробке все провода или жилы электрических кабелей соединяются по определенной схеме. Схема расключения в этой статье.

На одной группе может быть несколько ответвительных коробок, которые между собой объединяются перемычкой электропитания.  Только провода или кабель на электрическую плиту прокладывается с электрощита на прямую сразу на соответствующую розетку, потому что электроплита является мощным электропотребителем. На нее устанавливается 32 или 40 А автомат, и прокладываются провода сечением медной жилы не менее 4, чаще- 6 квадратных миллиметров.

Как найти распаячную коробку электропроводки.

Иногда необходимо найти распределительную коробку, например при поиске неисправностей электропроводки или если необходимо добавить розетку в комнате. Но многие при ремонте квартиры замазывают коробки штукатуркой, шпатлевкой или заклеивают обоями. В результате трудно найти при необходимости ответвительную коробку. Да согласен, что ее крышка не смотрится на фоне отделки. Но необходимо учитывать, что в любой момент может понадобится к ней доступ. Советую перед тем как приступать к отделочным работам в помещениях-

взять рулетку и нанести привязки на схему помещения, потому что через 5-10 лет Вы и не вспомните, где они находятся.

Если схемы у Вас нет или Вы купили квартиру, тогда придется искать самостоятельно распаячные коробки. :

1. В 99% случаев коробка будет находится над выключателем света под потолком и на расстоянии от него не более 15-20 сантиметров.
2. После этого вскрываем коробку и смотрим сколько линий отходит на розетки. От которых они все вместе с электропитанием скручиваются в две или три (трех проводная система) скрутки. На светильники фазные скрутки будут по-меньше (в большинстве случаев из 2 проводов). При этом в большие скрутки будет скручен ноль и земля от светильника, а также фаза на включатель. И так же  в них приходит один кабель электропитания или два, если есть перемычка на другую коробку.
3. Итак, если количество розеток соответствует количеству проводов или кабелей и больше нет выключателей в комнате- значит больше в помещении нет распределительных коробок.
4. Если нет, вскрываем розетки и смотрим сколько на них сидит проводов на каждом контакте. Если по два значит розетки подключены шлейфом- одна от одной.
5. В новых квартирах изредка розетки могут быть подключены от коробки за стенкой, которая ближе расположена и подключена к одной группе.
6. Нередко устанавливается дополнительная коробка на розетки. Причем она будет находится под потолком не над самой дальней розеткой, а над той, что будет ближе к выключателю.

 Всегда соблюдайте меры предосторожности. Помните, что 220 Вольт в домашней электросети опасно для жизни человека!

Схема подключения выключателя и розетки подробное руководство —

Рассмотрим как подключить выключатель от розетки

Подключаем выключатель от розетки

Подключение выключателя от розетки — процедура хоть и не очень сложная, но зачастую помогающая решить массу проблем. В первую очередь, это касается вопросов дополнительного подключения систем освещения.

Ведь благодаря такому подключению мы можем существенно сэкономить не только на проводах, но и на количестве дополнительных работ, таких как штробление стен. Поэтому, если вы столкнулись с проблемой подключения дополнительного освещения и не хотите по-новому делать ремонт в комнате, такой вариант станет идеальным решением.

Подготовительные работы

Прежде, чем приступать непосредственно к процессу подключения, следует выполнить целый ряд подготовительных работ и определиться с местом расположения будущего выключателя. К подготовительным работам мы относим работы, связанные с выбором провода, самого выключателя и схемы, которую он будет запитывать.

Выбор провода

Перед тем, как от розетки подключить выключатель, нам следует правильно выбрать провод, которым будет осуществляться подключение. Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

Итак:

• Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле , где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазной сети равно 220В.
• Высчитав номинальный ток, мы можем использовать табл.1.3.4 ПУЭ для медных проводников или табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. Выполняем расчет сечения провода по мощности).

Сводная таблица выбора сечения проводников по номинальному току

Обратите внимание! В большинстве случаев при подключении выключателя от розетки он коммутирует одну – две лампочки. Из-за этого номинальный ток получается небольшим и согласно табл. 1.3.4 и 1.3.5 можно применять провод небольшого сечения. Но согласно табл. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм

2 для медного провода или 2,5 мм² для алюминиевого.

• Еще один аспект, который следует учесть при выборе провода — это способ его прокладки. Ведь в случае его прокладки внутри помещений открытым способом на изоляторах, согласно табл.2.1.1 ПУЭ, его минимальное сечение должно быть 1,5 и 4 мм² соответственно для медного и алюминиевого провода.
• Если же провод будет использоваться для наружной прокладки открытым способом на роликах или изоляторах, то его сечение вообще должно быть не меньше 2,5 и 4 мм² соответственно для медного и алюминиевого провода.

Выбор выключателя

Перед тем, как запитать выключатель от розетки, важно правильно выбрать сам выключатель. Этим аспектом часто пренебрегают, из-за чего выключатели часто выходят из строя. Особенно важен этот аспект, если выключатель будет коммутировать большие нагрузки.

• В первую очередь, выбираем выключатель по номинальному току. При выборе провода мы уже посчитали номинальный ток нашей сети, поэтому, используя те же цифры, выбираем номинальный ток выключателя. На данный момент на рынке представлены модели в 6, 10 и 16А. Можно найти и более мощные выключатели, но они встречаются редко.
• Следующим важным фактором выбора является способ монтажа выключателя. Для скрытой проводки применяют утопленный вариант выключателя, а для открытой соответственно с наружной коробкой.
  Здесь выбор целиком зависит от способа прокладки вашей электропроводки. Исключение составляют только ванные комнаты и душевые, в которых пункт 12.22 ВСН 59 – 88 рекомендует применять только скрытую проводку. Но учитывая, что размещать в этих комнатах выключатели запрещено, то способ монтажа выключателя может быть любым на ваше усмотрение.

На фото представлены различные виды выключателей

• Также наша инструкция советует учитывать и место установки выключателя. Для наружной установки следует применять выключатели с IP не ниже, чем 44. Конечно, лучше применять выключатели с более высокой степенью пыле- и влагозащиты, но цена таких моделей увеличивается пропорционально уровню защиты.

Подключаем выключателя от розетки

Существует два варианта как от розетки запитать выключатель. Эти способы не отличаются принципиально, и по большому счету выбор каждого из них осуществляется, исходя из расположения непосредственно светильников.

Если светильник расположен рядом с выключателем или розеткой, то целесообразно подключить «ноль» непосредственно от последней. Если же светильник достаточно удален, то в целях экономии провода и большей эстетичности нулевой провод лучше подключить в распределительной коробке.

Подключение фазного и нулевого провода от розетки

Самым простым способом как сделать выключатель от розетки является вариант запитки и фазного, и нулевого провода непосредственно с контактов последней. Такой способ будет очень удобным при расположении светильника в непосредственной близости от выключателя.

Итак:

• Дабы сделать это своими руками, вам сначала необходимо смонтировать светильник и выключатель. Только после этого следует приступать непосредственно к подключению.
• На первом этапе снимаем напряжение с розетки. Сделать это можно групповым автоматическим выключателем для конкретной группы. Если же у вас не предусмотрено разделение на группы, то придётся снять напряжение со всей квартиры.
• На следующем этапе вскрываем розетку, к которой предстоит подключение , и проверяем отсутствие напряжения.
• Если разводка в вашей квартире или доме выполнена в соответствии с п.1.1.29 ПУЭ, то голубой провод — это нулевой провод, желто-зеленый — это защитный провод, и третий провод — фазный. Если цветовое обозначение у вас не выполнено, то кратковременно подаем напряжение для определения проводов.
• Теперь подключаем к фазному контакту розетки провод, который вторым концом крепим на вводе выключателя. На вывод выключателя подключаем провод, который подключен непосредственно к светильнику.

Схема подключения фазного и нулевого провода от розетки

Обратите внимание! Если используется двух- или трехклавишный выключатель, то от выводов выключателя провода подключаются к соответствующим светильникам. В остальном схема подключения идентична.

• К нулевому контакту розетки крепим провод, который вторым концом крепиться к выводу светильника. Также подключаем и защитный провод к соответствующему контакту светильника.
• На этом наше подключение окончено. Теперь можно уложить провода, заизолировать токоведущие части и подать напряжение для испытания нашей схемы.

Подключение от розетки только фазного провода

Так как в выключателе размыкается только фазный провод, то иногда значительно проще взять от розетки только фазный провод. Нулевой же провод проще подключить непосредственно в ближайшей к светильнику распределительной коробке.

Благодаря этому вы не только сэкономите провода, но и во многом облегчите себе задачу прокладки провода.

• Перед тем, как от розетки провести выключатель, как и в первом варианте, следует снять напряжение с розетки. Кроме того, нам следует снять напряжение со всех проводов, проходящих в распределительной коробке, в которой предстоит подключать нулевой провод.
• Теперь вскрываем розетку и проверяем отсутствие напряжение. К фазному выводу розетки крепим провод, который так же подключается к вводу выключателя. А провод с вывода выключателя подключаем непосредственно к светильнику.
• Теперь вскрываем распределительную коробку. Определяем нулевой провод. Возможно это будет даже целая шинка с нулевыми проводами. Подключаем к ней провод, который затем подключаем к светильнику. Таким же способом подключаем защитный провод к соответствующим контактам в светильнике и в распределительной коробке.
• После укладки и изоляции проводов можно подать напряжение и испытать работоспособность нашей схемы.

Схема подключение выключателя от розетки только фазным проводом

Обратите внимание! В связи с тем, что для нормальной работы выключателя необходим только один фазный провод, вопрос: как вывести розетку от выключателя, — имеет однозначный ответ – никак. К сожалению, от выключателя розетку подключить нельзя. Возможно только подключить фазный провод, а нулевой вести от распредкоробки. Но этот вариант не самый оптимальный. Ведь зачастую ток на розетке значительно выше, чем на сети освещения, и провод малого сечения сети освещения при подключении к нему еще и розетки просто перегорит.

Вывод

Теперь вы знаете, что подключить любой выключатель от розетки достаточно просто. А видео на страницах нашего сайта поможет вам разобраться в данном вопросе более детально. Напомним только о небезопасности выполнения таких работ и связанное с этим обязательное выполнение требований охраны труда.

Схема подключения выключателя. Подключение одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

• — непосредственно сам выключатель;
• — распределительная коробка;
• — соединительные провода;
• — изоляционная ПХВ лента.

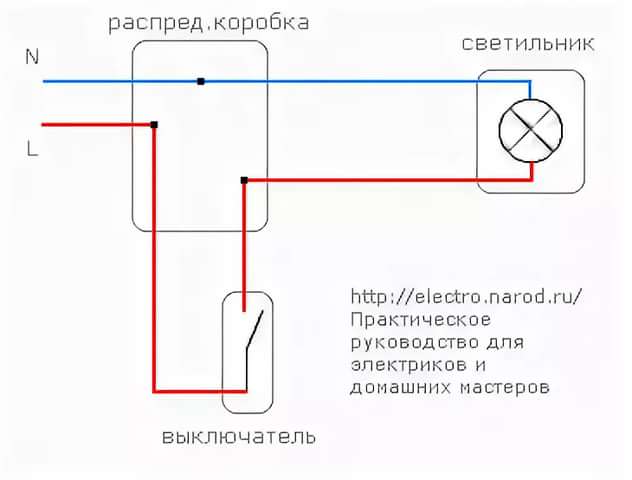

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

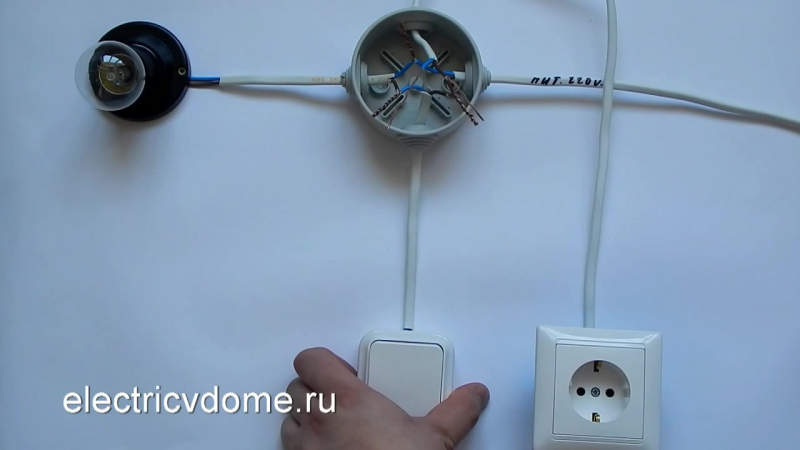

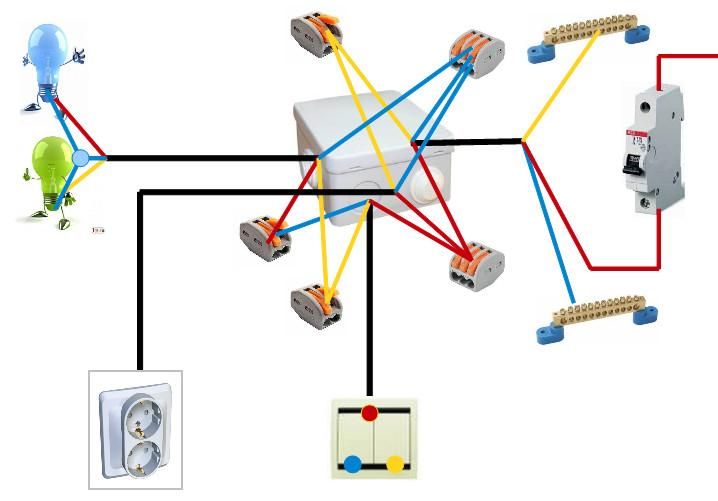

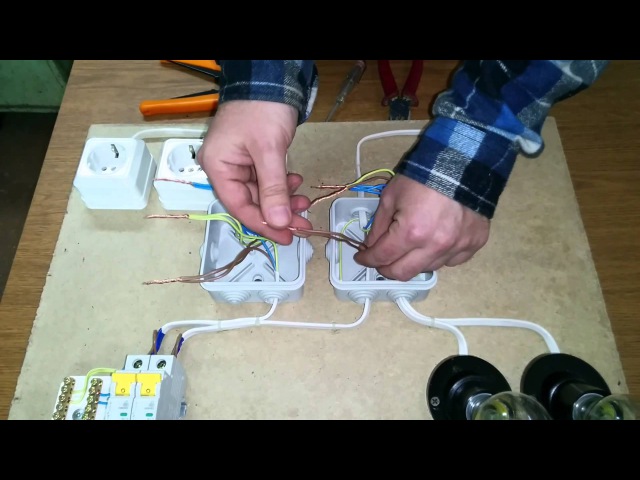

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

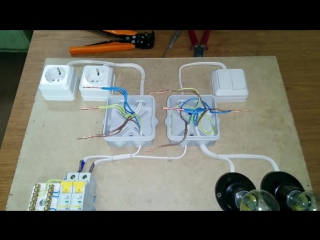

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Схема подключения выключателя

Схема подключения выключателя

У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

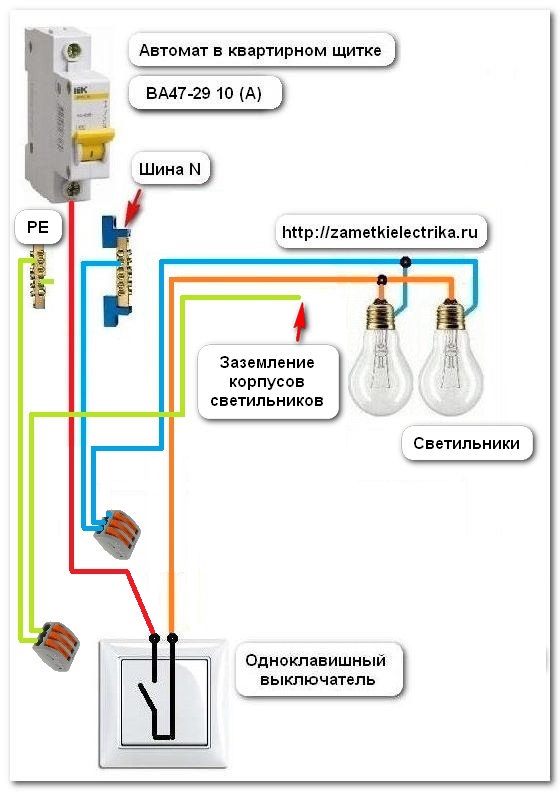

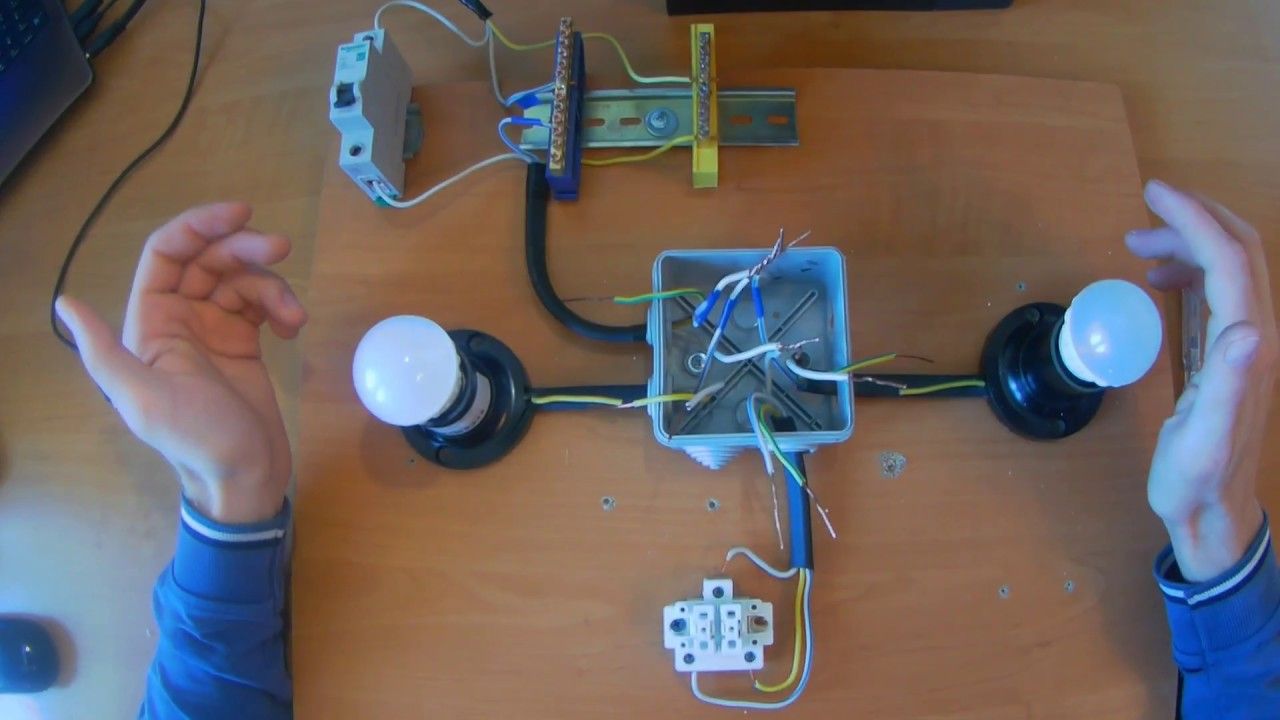

 Схема подключения одноклавишного выключателя

Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный)…

Теперь прокладываем все необходимые провода:

1. Провод от щитка до распределительной коробки.
2. Провод от распределительной коробки до выключателя.
3. Провод от распределительной коробки до патрона светильника.

Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим на место светильник…

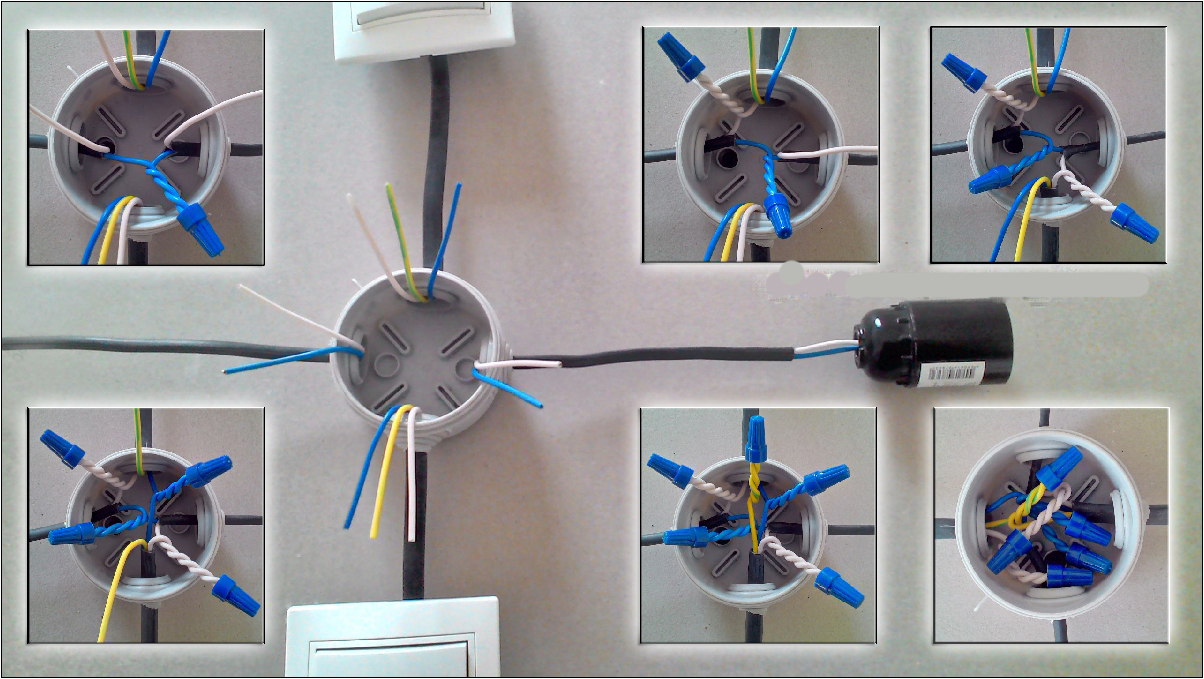

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

1. Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
2. Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
3. Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

Закрываем коробку и включаем свет!

Это еще не все…

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 — это приходящий провод от щитка, а провод №2 — это уходящий провод на следующую распредкоробку.

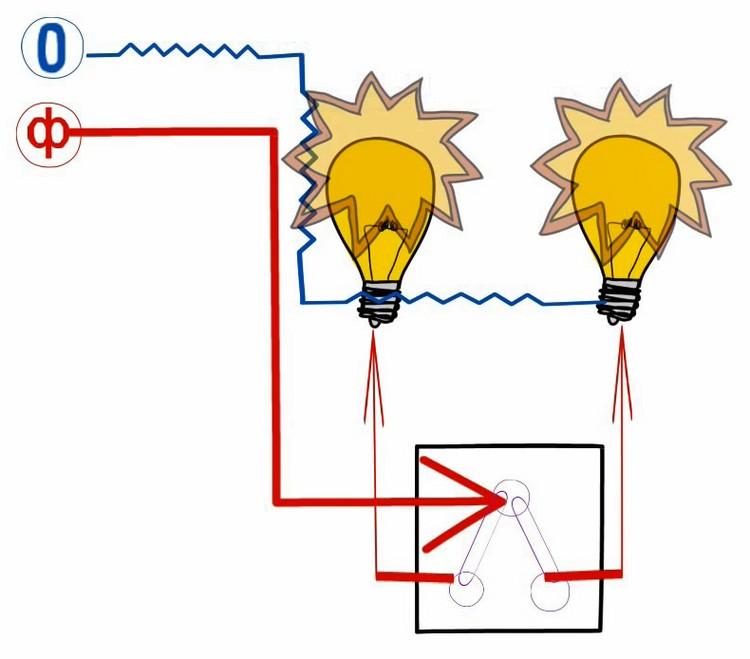

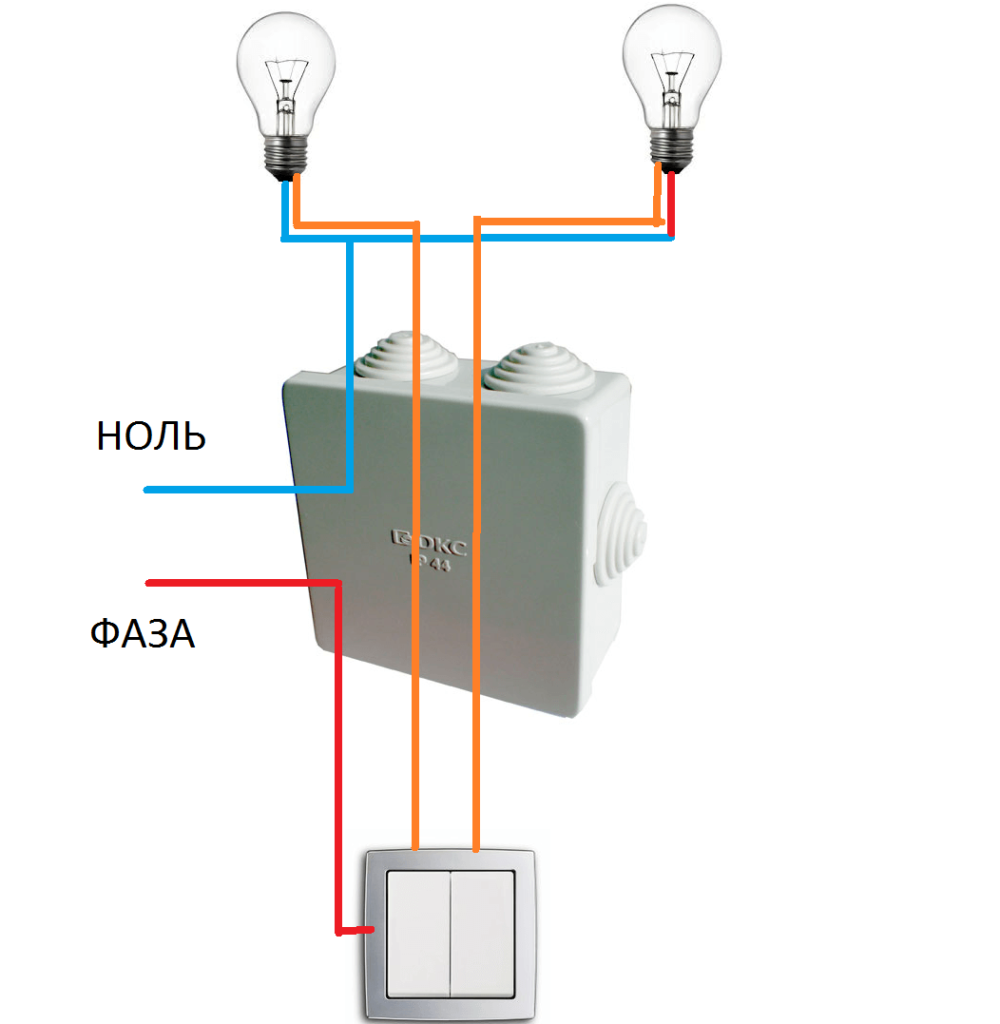

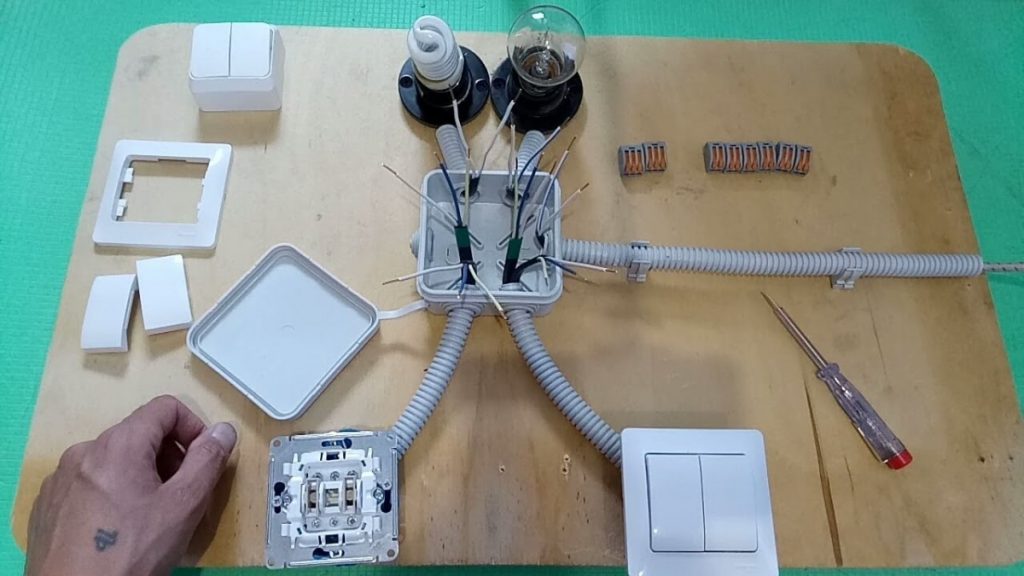

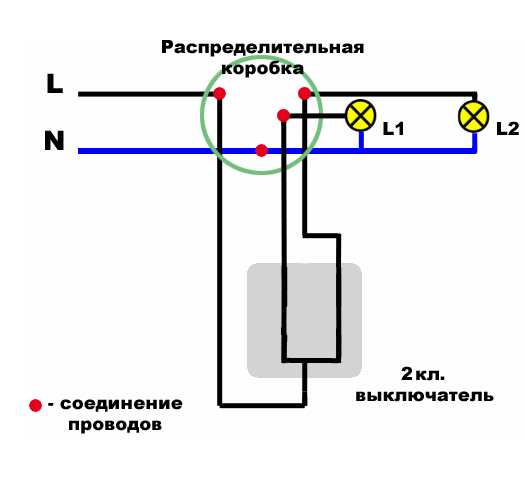

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение «L» означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения «1» и «2» означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

Теперь скручиваем провод. Главное тут ничего не перепутайте. На фото ниже я подробно все подписал и там все хорошо видно. Читайте внимательнее и соединяйте свои провода также. У вас должно получиться четыре скрутки. Как провод подключать к люстре или к разным светильникам я показал схематично. Если что-то не понятно пишите в комментариях, будем вместе разбираться. Еще учтите, что по проводу от выключателя к коробке по всем жилам будет протекать фаза и поэтому здесь не получится соблюсти цветовую маркировку.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

Улыбнемся:

Пьяный электрик уткнулся лбом в столб.
Рядом болтается оголенный провод.
Электрик: — Неее пооонняял…
Хватает рукой провод, дергается от удара током:
— Все! Понял! Понял!

Схемы подключения розетки и выключателя

При подключении розетки и выключателя, достаточно рассмотреть схемы их подключения и все станет на свои места. Следует также рассмотреть схемы подключения розетки с одинарным, двойным и тройным выключателем.

Обычно, проблему человека, который хочет просто заменить блок выключатель – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться.  Еще может быть предыдущий монтаж выполнен с неправильной  фазировкой, что тоже не добавляет ясности. Поэтому хватит слов, давайте разбираться.

Схема подключения розетки с одноклавишным выключателем

Выключатель отключен (на его вход через лампочку приходит ноль)

Выключатель включен (через него фаза поступает на лампочку)

Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.

Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.

Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.

При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод.  Для этого обесточив линию, делаем косоплет.

Фото косоплета на три жилы.

Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.

Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .

При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).

Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.

Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой

Неправильная фазировка легко определяется, тем, что индикатор покажет два провода с фазой. Все действия остаются прежними, что и описаны выше с той лишь разницей, что теперь прямая фаза находится (ищется) через ноль, и он же (ноль) через перемычку подается на вход выключателя.

Вам может попасться ситуация, когда будет не три, а четыре провода, не пугайтесь, значит один провод либо не рабочий, либо взят пара за жилу (два провода просто соединены вместе). Просто заизолируйте ненужный вам провод и все.

Схема подключения розетки с двухклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Как видим все тоже самое только добавился еще один провод.  Не забываем про косоплет.

Фото косоплета на четыре жилы.

Схема подключения розетки с трехклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Фото косоплета на пять жил.

Схема не на много усложняется при подключении розетки и трехклавишного выключателя, но если вы разобрались с предыдущими схемами, то и эта не представит для вас сложность.

На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу.

Как подключить розетку с выключателем | Видео пояснение

Если что-то не ясно задайте вопросы либо в комментариях, а еще лучше на форуме.

На этом все, удачного вам монтажа!

Установка выключателей и розеток в одном корпусе. Подключение

Одними из основных частей электрической проводки в любом помещении являются приборы освещения, выключатели, розетки. Поэтому при проведении ремонтных работ в квартире, либо во вновь построенном здании необходимо знать, как осуществить монтаж схемы электрических устройств и их подключение. Некоторые из перечисленных устройств могут объединяться в один корпус или коробку, для удобства монтажа и пользования ими.

В настоящее время чтобы сэкономить электрические провода, а также площадь поверхности стен, изготовители некоторых устройств стали комбинировать в одном корпусе несколько устройств. Популярным исполнением подобного вида стала коробка, вмещающая в себя выключатель и розетку. Установка выключателей вместе с розеткой позволяет достичь наибольшей эффективности и практичности применения таких приборов.

Виды и особенности

Сейчас существует несколько вариантов принципиальных схем подключения таких электрических устройств, как выключатели и розетки по совмещению их в одном корпусе. Ранее такие варианты не были широко распространены, и подключение проводки выключателей, а также розеток производили в распределительных коробках без учета совмещения в одном корпусе этих устройств.

Теперь можно использовать такой вариант, если не хватает места для раздельного их монтажа, так как в торговой сети можно приобрести соответствующие совмещенные конструкции.

Достоинства раздельного подключения вышеперечисленных устройств:

• Можно купить выключатель, либо розетку одиночного исполнения по низкой цене, и подключить совместно в одной коробке.
• Простая установка выключателей и розеток позволяет выполнить все работы самостоятельно.
• Раздельное расположение повышает безопасность применения выключателя, а также розетки, так как провода прокладываются отдельно, исключая возможность короткого замыкания.

Популярными стали схемы совместных блоков разных устройств. Схема подключения значительно упрощена. Это можно объяснить отсутствием надобности монтажа двух отдельных кабелей к выключателю и розетке.

Преимущества

• Возможность простого переноса блока на другие места, без прокладывания отдельных кабелей.
• Нет нужды размечать поверхность стены отдельно для каждого устройства, так как они находятся в одном месте.
• Возможность применения снаружи и внутри зданий, так как имеются исполнения с качественной защитой от внешних воздействий.
• Удобство применения на любых материалах поверхностей.

Серьезным недостатком совместного блока является тот момент, что нельзя заменить, например, неисправную розетку отдельно в этом блоке. Для этого придется заменить весь блок в сборе. Инновационные модели совмещенных блоков производят с выключателями, имеющими от одной до трех клавиш.

Установка выключателей и розеток

Для выполнения монтажа совмещенной коробки с электрическими устройствами понадобится некоторый инструмент и материалы, а также соблюдение простых рекомендаций.

Материалы и инструмент:

Подготовительные операции при любом виде монтажа в основном сводятся к стандартным работам, проводимым перед монтажом и подключением электрических устройств:

• Для начала необходимо обесточить электрическую сеть. Для этого в распределительном щите нужно выключить автоматические выключатели, либо другие коммутирующие устройства, которые подают напряжение в сеть, где вы проводите монтаж устройств.
• Далее, на поверхности стены производится разметка.
• Коронками нужного размера сверлятся отверстия для монтажа коробок.
• Выдалбливается ниша, если проводка планируется скрытого типа.
• На корпусе совмещенной коробки удаляются заглушки отверстий для проведения кабеля питания.
• Прокладываются и закрепляются кабели и провода согласно схемам подключения (в случае, если нет проложенных проводов).
• Коробка фиксируется на стене с помощью крепежных элементов.

На этом основные подготовительные работы закончены. Далее рассмотрим, как производится установка выключателей и розеток по разным схемам подключения в одной коробке.

Подключение розетки через выключатель

Наиболее простым способом подключения розетки, которая будет подключаться с помощью выключателя, и расположена в одной коробке с выключателем, имеющим одну клавишу, является соединение проводов в распределительной коробке по определенной схеме.

Для этого целесообразно следовать рекомендациям:

• Накладные конструкции объединенных блоков в основном монтируют для открытой проводки, например, на деревянных стенах.
• В распредкоробке должно быть шесть проводов, входящих в нее: по два провода от распредщита, выключателя и розетки. Каждая пара — фаза и ноль. В некоторых зданиях проведено заземление третьей жилой.
• Сначала определяют фазу от распределительного щита, отключают питание.
• Провод фазы соединяют к выводу выключателя, изолированные концы скручиваются, обматываются изолентой, либо изолируются термоусадочной трубкой, или пластиковым наконечником.
• Нулевой проводник соединяют с одним из выводов розетки.
• Два изолированных конца проводов, которые остались незадействованными, скручиваются друг с другом и изолируются способом, описанным выше.
• По этой схеме работа выглядит следующим образом: фаза на розетку будет поступать, только тогда, когда будет включен выключатель. Это применяется при редком использовании розетки, либо, если в розетку будут подключаться электрические устройства, которые необходимо часто выключать и включать.

Это простая схема работы. Она эффективна при включении в розетку, например, удлинителя для освещения ремонтируемого помещения. Освещение будет отключаться одноклавишным выключателем.

Подключение независимой розетки и установка выключателей в одной коробке

Особенно популярными стали новые совмещенные блоки с выключателем и розеткой, действующих независимо друг от друга. Установка выключателей и розеток по такому варианту рекомендуется определенный порядок действий:

• От главного электрического щита в распредкоробку прокладывается кабель питания.
• В распредкоробку должны быть проложены также провода от лампочки, 3 провода от совмещенного блока, в котором расположены выключатель и розетка.
• Фазный проводник в коробке, проведенный от щита, соединяют с одним из выводов розетки. От этой клеммы розетки делается перемычка на вывод выключателя.
• Нулевой проводник лампы освещения и розетки соединяют с нулевым сетевым проводом.
• Два незадействованные провода фазы от лампочки и выключателя соединяют между собой и изолируют.
• Если в совмещенном блоке имеется клемма заземления, то необходимо к ней отдельно провести кабель, если заземление есть в вашем доме.

По такому варианту соединения розетка, находящаяся в одной коробке с выключателем, будет функционировать независимо от него. Выключатель будет работать по подключению освещения.

Подключение блока с двухклавишным выключателем

Чаще всего объединенные блоки ставят на стене в промежутке между ванной и туалетом. С помощью такого блока можно осуществлять управление освещением сразу двух помещений, а также подключать электрические устройства в розетку. Подключение выполняется за несколько шагов:

• Схема соединений объединенного корпуса включает в себя прокладку 5-ти проводов из распределительной коробки в совмещенное устройство.
• Провод заземления и ноля из распределительного щита соединяют на розетке.
• Подключаем фазу на двухклавишный выключатель. Для подключения фазного провода на двойной выключатель, в корпусе блока есть предусмотренная перемычка.
• Две незадействованные жилы проводов соединяют к двум клеммам выключателя, который будет производить подачу фазного питания к приборам освещения в комнатах ванны и туалета.
• В распределительной коробке выполняют скрутки проводников, которые подают фазу через двухклавишный выключатель и свободных проводов, которые идут на лампы освещения туалета и ванной комнаты.
• Нулевые проводники и провода заземления ламп освещения подключают в распредкоробке скручиванием, либо специальным винтовым клеммником со скрученными узлами, служащими для подключения розетки.
• Если будет нужно поменять порядок работы клавиш выключателя, которые подают питание на лампы освещения в комнатах туалета и ванной, то нужно изменить подключения проводов на клеммах выключателя, ослабив винты крепления.

Если подробно разобраться, то схема соединения выключателей: двухклавишного и одноклавишного, объединенных в одной коробке с розеткой, имеют отличие только в числе проводников. Для одноклавишного выключателя применяется четыре проводника, вместе с заземляющим проводом, а для двухклавишного выключателя по схеме предусмотрено для подключения пять проводов.

Похожие темы:

Как подключить выключатель от розетки

При установке стандартных электромонтажных изделий нередко возникают ситуации, когда для удобства дальнейшего пользования необходимо решить техническую задачу, как от розетки подключить выключатель. Важной особенностью является возможность подключения от розетки выключателей с одной или двумя клавишами. В случае необходимости может быть подключено сразу несколько таких блоков.

Подготовка к проведению монтажа

Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам. Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке.

Для примера такого подключения можно взять двухклавишный выключатель, к которому подключены два отдельных светильника. Такой вариант используется чаще всего. Розетка и выключатель устанавливаются в отдельные подрозетники, расположенные рядом. Потребуются инструменты и расходные материалы: отвертки – крестовая и плоская с индикатором для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.

Необходимо приготовить и распределительную коробку, где будут соединяться провода. Соединение выполняется бокорезами и пассатижами. Места скруток изолируются изолентой. Если монтаж осуществляется на деревянных поверхностях, будут нужны дополнительные материалы – гофрированные трубки или металлические полосы. Для установки розеток и выключателей используются подрозетники и установочные коробки. Желательно максимально учесть все рекомендации, особенно, когда выполняется подключение выключателя от розетки своими руками.

Во многих случаях под проводку прорезаются штробы с помощью перфоратора или штробореза. Электрические провода на новом участке по своим техническим характеристикам должны быть такими же, как и во всех остальных помещениях. Сечение жил выбирается с учетом мощности будущей нагрузки и величины номинального тока. Схему подключения розетки и выключателя рекомендуется составить заранее, предварительно определив места их установки.

Перед началом работ

Нужно отключить электричество с помощью автоматических выключателей, расположенных в электрощите. При необходимости, отключения проверятся индикаторной отверткой. Убедившись в отсутствии электричества, можно начинать демонтаж старой розетки, если на его место планируется установка нового устройства. Вначале разбирается корпус, после чего с помощью отвертки откручиваются винты – фиксаторы лапок, удерживающих механизм внутри подрозетника. Далее устройство полностью извлекается из установочной коробки. Остается лишь ослабить винты клемм и отсоединить провода.

Провода, находящиеся в подрозетниках, нужно подготовить, оставив концы длиной около 100 мм. Снимается защитная оплетка и зачищается изоляция жил на расстояние 1-го см. Между коробками должны проходить жилы фазы и ноля. Для того чтобы определить их принадлежность, нужно включить электричество, запитать сеть и воспользоваться индикаторной отверткой.

Подключение механизмов

Вначале подключается механическая часть розетки. Для этого, в левой колодке закрепляются два провода фазы, в центре размещается заземление, а в правую колодку устанавливаются два нулевых провода. После этого нужно затянуть прижимающие винты. Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего – проверяется уровнем.

Далее, как того требует схема подключения, в подрозетнике для выключателя между собой соединяются нулевые провода. Лучше всего для этого использовать клемму WAGO. Соединенные провода аккуратно укладываются внутри монтажной коробки. Для подключения механизма выключателя, провод фазы, отходящий от розетки, закрепляется во вводной колодке. Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Готовый механизм также устанавливается в свой подрозетник.

По окончании установки, поверх обоих механизмов устанавливаются рамки, клавиши выключателя и лицевая панель розетки. После их закрепления включается электрический ток и производится проверка работы приборов.

Как подключить одноклавишный выключатель от розетки

Бытовые выключатели света представляют собой устройство, с помощью которого осуществляется замыкание или размыкание цепи. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии. Чаще всего они используются вместе с осветительными приборами – люстрами, бра, светильниками и т.д. К одноклавишному выключателю могут подключаться не только одноламповые, но и многоламповые устройства.

Подключение во многом зависит от конструктивных особенностей изделия. Существует два типа выключателей, применяемых для наружной или внутренней проводки. Первые устанавливаются на кирпичные или деревянные стены и закрепляться шурупами на подрозетнике. В современных условиях чаще всего используется второй вариант. Монтаж встраиваемых выключателей производится в монтажную коробку, которая, в свою очередь, устанавливается в отверстие, заранее подготовленное в стене. В этом случае, при подключение выключателя с одной клавишей от розетки, используется скрытая проводка, укладываемая в заранее подготовленные штробы с последующей шпаклевкой.

Надежность дальнейшей работы во многом зависит от правильного выбора одноклавишного выключателя. Расчетное значение тока наносится на рабочий механизм прибора. Оно не должно быть меньше величины тока, потребляемого нагрузкой. Другой критерий выбора связан с уровнем влажности в помещении. Если этот показатель достаточно высок, рекомендуется приобретать специальную влагозащищенную модель.

Рекомендуется заранее подготовить места для монтажа, которые оборудуются в зависимости от способа установки. Для изделия под скрытую проводку потребуется монтажная коробка, вставляемая в стену, а при открытом способе будет использован подрозетник, закрепляемый дюбелями и шурупами.

Закончив подготовку, можно начинать непосредственное подключение выключателя от розетки по разработанной схеме. Зачищенные провода фиксируются с помощью винтов в двух контактных зажимах. Зачистка изоляции выполняется на расстояние 5-8 мм от края жилы. Полярность контактов можно не соблюдать. Фазный провод, идущий от розетки, устанавливается в разрыв выключателя. После этого изделие монтируется внутрь стены или на нее. После укладки механизма в монтажную коробку, необходимо равномерно закручивать винты лапок, которые будут постепенно раздвигаться и упираться в стенки. К закрепленному механизму прикручивается декоративная планка и устанавливается клавиша.

Как подключить светильник через выключатель от розетки

Все подготовительные работы выполняются в том же порядке, что и во всех остальных случаях. Помещение должно быть заранее обесточено, а провода, розетки и выключатели устанавливаются по предварительно составленной схеме. Решение задачи, как от розетки подключить лампочку с выключателем, позволяет преодолеть множество мелких технических проблем. Такая установка позволяет сэкономить провод, сократить время монтажа, избавляет от необходимости делать дополнительные штробы.

Подключение светильников подобным способом имеет свои особенности. Прежде всего, необходимо придерживаться составленной схемы и все провода укладывать в виде прямых вертикальных или горизонтальных линий. В деревянных домах электрическая сеть не должна касаться стен, поэтому провода устанавливаются на изоляторы. Для укладки линий скрытым способом потребуются штробы. В железобетонных конструкциях для этих целей предусмотрены специальные каналы.

Для того чтобы подключить выключатель от розетки к лампочке, потребуются провода с тремя или четырьмя жилами, которые выполняют функции фазных, нулевых и заземляющих.

Как подключить выключатель от розетки — RozetkaOnline.

COM

Вашему вниманию подробная пошаговая фото инструкция – как подключить выключатель от розетки. Рассмотрим вариант подключения двухклавишного выключателя, который управляет двумя светильниками. Итак, мы имеем два подрозетника, в левом проложен трехжильный питающий кабель, где белая жила – фаза, белая с синей полосой – ноль, желтая с зеленой полосой – земля. В правом подрозетнике, проложены два двухжильных кабеля, каждый к своему светильнику.



 Ниже представлена схема работы двухклавишного выключателя подключенного от розетки. Согласно ей, приступаем к подключению и установке.

 Для подключения нам понадобится:
    — Отвертка крестовая
    — Отвертка плоская (индикаторная)
    — Монтажный нож или устройство для снятия изоляции
     — Пассатижи или бокорезы
     — Уровень

1. Отключите электричество! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!



2. Подготавливаем провода в подрозетниках – укорачиваем их, оставляя концы примерно по 100мм, снимаем защитную оплетку, а затем зачищаем изоляцию с жил, примерно на 10мм. После чего прокидываем между коробками две жилы, в нашем случае — белую и белую с синей полосой.



 3. Подключаем механизм розетки, для этого помещаем в левую колодку пару белых проводов (фаза), в центральную – желтый с зеленой полосой (земля), а в правую оставшуюся пару проводов — белых с синей полосой (ноль) и затягиваем прижимные винты.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.





 4. Устанавливаем розетку в посадочном месте и закрепляем с помощью крепежный винтов подрозетника строго горизонтально — по уровню.





5. В монтажной коробке выключателя соединяем все синие с белой полоской провода (нули) между собой, в данном случае это сделано с помощью клеммы WAGO, после чего аккуратно укладываем их в подрозетнике.





6. Подключаем механизм выключателя. Для этого белый фазный провод приходящий из розетки, помещаем в вводную колодку механизма, а оставшиеся два белых провода, идущие непосредственно к светильникам, в колодки соответствующих клавиш выключателя, как показано на изображении ниже и затягиваем крепежные болты.

7. Устанавливаем механизм выключателя в подрозетник, вплотную к установленному ранее механизму розетки и закрепляем с помощью крепежных винтов.





8. Прикладываем рамку и прижимаем ее лицевой панелью розетки, после этого закручиваем крепежный винт находящийся по середине. Далее устанавливаем крепежную панель и клавиши выключателя.







9. Установка завершена. Включаем электричество в распределительном щите и тестируем работу выключателя.





Электрические схемы переключателя лампы

— Do-it-yourself-help.com

На этой странице представлены электрические схемы для четырех различных типов бытовых ламп. Включена схема двухконтурного переключателя лампы для управления стандартным патроном лампы в верхней части лампы и меньшим патроном в основании для лампы малой мощности. Также включены схемы стандартного выключателя лампы, трехстороннего выключателя лампы и старинного торшера с 4 лампочками.

Определение полярности шнура лампы

Шнуры ламп обычно бывают одного цвета, поэтому стандартные рекомендации «черный-горячий» и «белый-нейтральный» бесполезны для определения полярности.Поэтому используются другие методы для определения полярности на шнуре лампы. Во-первых, внимательно проверьте изоляцию на проводах шнура, и вы найдете либо текстурированную бусину, либо тонкую цветную линию, проходящую вдоль одного провода, это нейтральный провод. Обычная проволока — горячая.

Если на шнуре нет бусинки, то жилы проволоки могут быть разных цветов, чтобы их можно было различить. В этих случаях провод серебристого цвета обычно является нейтральным, а провод цвета латуни — горячим.

Еще один ключ к определению полярности — это вилка на шнуре лампы: широкий контакт является нейтральным, а узкий — горячим. У большинства старых шнуров ламп есть штыри одинакового размера. Это связано с тем, что полярность электрических ламп не соблюдалась до разработки заземленных цепей. В этих лампах вилку можно вставлять в розетку в любом направлении, соблюдая полярность.

Подключение 2-х лампового переключателя лампы

На этой схеме показано подключение прикроватной лампы с двумя розетками.Верхний патрон A , вмещает стандартную лампу накаливания. Вторая розетка B обычно содержит небольшую лампочку малой мощности, похожую на ночную лампочку. Переключатель позволяет включить только верхнюю лампочку, только ночник, обе лампы одновременно или выключить обе лампы. Этот тип переключателя будет называться двухконтурным переключателем лампы при покупках в домашних магазинах. Не путайте это с трехпозиционным переключателем (изображенным ниже), они не работают одинаково.

Подключение кнопочного выключателя лампы

Здесь двухпозиционный кнопочный переключатель подключен к лампе с 2 лампочками.Эту схему можно использовать для замены старой кнопочной лампы новым переключателем. Горячий провод от шнура подключается непосредственно к черному проводу на переключателе, а нейтраль соединяется с нейтральным контактом на каждой розетке лампы. Красный и синий провода выключателя подключаются к горячему контакту одного из патронов лампы.

Подключение трехпозиционного выключателя лампы

Это электрическая схема стандартного трехпозиционного переключателя лампы. Гнездо используется с трехходовой лампой, содержащей 2 отдельных элемента, которые запитываются отдельно, а затем вместе, когда ручка переключателя поворачивается для разной степени света. Эти розетки имеют две клеммы: одну для горячего провода и одну для нейтрали. Третий контакт может присутствовать, но не используется в этой цепи.

Подключение одиночного выключателя лампы

На этой схеме показано подключение стандартной лампы с одной настройкой. Эта розетка имеет две клеммы: латунную для горячего и серебряную для нейтрального провода. Шнур лампы подключается непосредственно к этим клеммам с соблюдением полярности, указанной в верхней части этой страницы.

Подключение винтажного выключателя торшера

Это электрическая схема винтажного торшера с 4 лампами, одной основной лампой и 3 периферийными лампами, обычно меньшего размера.Основная лампа вставляется в стандартную розетку со встроенным выключателем, а три периферийных лампы подключаются к одному выключателю, обычно расположенному рядом с центральной розеткой. У вторичного переключателя могут быть провода, окрашенные в черный, синий и красный цвета, или, если это старый переключатель, для их различения можно использовать другие цвета или текстуру.

В этой схеме подключения лампы нейтральный провод на шнуре соединен с проводами, идущими непосредственно к клеммам нейтрали на всех четырех розетках. Горячий провод от шнура соединяется с проводом, идущим к горячему выводу на первичной розетке A и к горячему проводу на переключателе B .Коммутатор B будет иметь три провода: один для горячего источника и два для подключения к лампочкам. Один из них соединит горячую лампу одной, а второй будет соединен с горячей лампой двух других.

С этой лампой лампу A можно выключать и включать независимо, а выключатель B может включать лампочку 1 отдельно, лампы 2 и 3 вместе с лампой 1 выключены, лампы 1, 2 и 3 включены одновременно. раз, или все три выключены.

Подробнее в разделе «Самостоятельная помощь».com

Схема подключения

для розетки освещения

Нужна схема подключения выключателя света. Правда лампа будет.

Он конкретно описывает, какой провод присоединяется к латунному винту и какой провод присоединяется к серебряному винту при подключении проводов к розетке.

Схема подключения световой розетки . Чтобы подключить несколько розеток, следуйте схемам, опубликованным в этой статье. Гнездо используется с трехходовой лампой, содержащей 2 отдельных элемента, которые запитываются отдельно, а затем вместе, когда ручка переключателя поворачивается для разной степени света.Независимо от того, есть ли у вас питание через выключатель или от света, эти электрические схемы переключателя покажут вам свет. Электрическая схема для световой розетки. На схемах проводки используются специальные символы для обозначения выключателей, световых розеток и электрического оборудования. В этой части нашего веб-сайта можно найти условные обозначения стандартного символа проводки, показывающие подробные электрические схемы дома, включая планы этажей в рамках электрического проекта. 7-контактная вилка и розетка n-го типа по-прежнему являются наиболее распространенным разъемом для буксировки.Он показывает части схемы в виде упрощенных форм, а также силовые и сигнальные линии между устройствами. Подключение трехпозиционного переключателя патрона лампы. Электрическая схема — это упрощенное обычное графическое представление электрической цепи. Даже недорогая вилка и шнур имеют маркированный нейтральный провод. При замене выключателя и розетки лампы правильно подключите горячий и нейтральный провода, чтобы обеспечить безопасность лампы. Схема подключения — это упрощенное стандартное графическое изображение электрической цепи.Посмотрите это видео, чтобы узнать, как подключать электрические провода. Если вам интересно, почему вы должны правильно определять и подключать горячий и нейтральный провода в лампе, читайте дальше. Схема подключения выключателя и розетки для выключателя света в австралии awesome light розетка выключателя плиты и проводка розетки выключатель плиты и схема подключения розетки. Независимо от того, есть ли у вас питание через выключатель или от света, эти электрические схемы переключателя покажут вам свет. Сборник электрических схем сетевой розетки.

Это электрическая схема стандартного трехпозиционного переключателя фонарей. Розетки обычно помечены знаками, указывающими положение, в которое должен проходить каждый провод. Любой обрыв или неисправность в одной розетке не будет. Сборник схем подключения фары. Схема подключения нескольких розеток в серии. Схема подключения розетки для светильника Схема подключения розетки для светильника в Австралии Схема подключения для разъема для светильника в Австралии Схема подключения для розетки Deta Каждое электрическое устройство состоит из различных частей.При последовательном подключении клеммные винты служат средством передачи напряжения от одной розетки к другой.

Разъемы для подключения: 8 ступеней

В следующем наборе шнуров шнур и розетка отличаются от тех, которые мы только что использовали. Со шнуром работать немного сложнее, а с розеткой — немного легче. Так что в некотором роде все уравновешивается. 🙂 Эта комбинация шнура и розетки используется в основном для подвесных светильников.

Хорошо, поехали. Звоните в колокол для раунда No. 2!

Отмерьте и отметьте 1 1/4 дюйма на одном из концов шнура. Затем отрежьте кусок электрической или малярной ленты длиной 1,5 дюйма и оберните его вокруг шнура, оставив 1 1/4 дюйма Как показано на рисунке. Лента предотвращает истирание тканевого покрытия при подключении к розетке.

Держа шнур в руке или положив его на коврик для резки, осторожно используйте нож для резки бумаги , осторожно прорежьте ПРОСТО ТКАНЬ по всей длине и по краю ленты.

На этом этапе вы можете снять крышку, но если нет (некоторые шнуры используют легкий клей для фиксации крышки), уложите шнур коврика для резки и слегка обрежьте его по длине. Чтобы удалить ткань, следуя приведенным выше инструкциям, не порежьте горячий или нейтральный провод.

После снятия тканевого покрытия поместите оголенный конец шнура обратно на коврик для резки или рабочий стол, снова так, чтобы два провода (горячий и нейтральный) были параллельны столу или в корпус моего шнура 18/3 так, чтобы зеленый провод заземления был обращен к потолку.

Используйте нож для резки коробок, чтобы прорезать шнур вдоль внешней изоляции от ленты до конца, соблюдая осторожность, чтобы не порезать горячий и нейтральный провод (не имеет значения, если вы прорежете зеленый провод заземления, как мы в любом случае буду отрезать его), пока вы не откроете его, обнажив покрытые провода внутри.

Если у вас возникли проблемы с отслаиванием изоляции, используйте нож для резки бумаги, чтобы аккуратно сделать разрез параллельно ленте на пересечении первого разреза (опять же, будьте осторожны, чтобы не порезать белые или черные провода).

Теперь изоляция должна легко отслаиваться. У вас останутся оголенные горячий (черный) и нейтральный (белый) провода (и, возможно, как и у меня, также зеленый заземляющий провод) вместе с некоторыми изоляционными волокнами.

Обрежьте волокна на ленте. Если вы использовали шнур 18/3 и у вас есть зеленый провод заземления, отрежьте и его. У вас останутся только горячий и нейтральный провода.

Используя отверстия калибра 16 на приспособлении для зачистки проводов (я обнаружил, что меньшие отверстия калибра 18 обрезают некоторые жилы вместе с изоляцией), снимите изоляцию 3/8 дюйма с концов проводов.Мы удаляем меньше, чем мы делали для последнего сокета, поскольку соединение выполняется иначе, чем с металлической крышкой и сокетом корпуса.

Вентилятор

и Twist

Пролистайте и скрутите жилы проводов, как мы это делали с нашей первой розеткой.

Пальцами или плоскогубцами согните скрученные провода пополам.

Последний штрих к шнуру — аккуратно удалить ленту, нанести каплю клея Элмера на конец внешней изоляции, затем пальцем нанести клей на весь конец тканевое покрытие, стараясь держать клей как можно ближе к обрезанному концу, чтобы шнур, торчащий из нижней части гнезда, оставался чистым и красивым.Использование клея предотвращает истирание тканевого покрытия очень тонким образом.

Дайте клею высохнуть в течение 5 минут, прежде чем переходить к следующему этапу.

Затем наденьте колпачок розетки на зачищенный конец шнура перед тем, как мы подключим внутреннюю часть розетки. Я знаю, что наш шнур для этого набора всего 2 фута в длину, но как только вы будете делать комплекты шнура длиной 15 футов, вам наверняка захочется не забыть надеть колпачок первым, чтобы вам не приходилось скользить это все вверх с другого конца! Это просто хорошая привычка.

Теперь, когда концы проводов подготовлены, пора подключить шнур к розетке! Вот нижняя часть внутренней части фенольной розетки и то, как провода совпадают с ней. (ПРИМЕЧАНИЕ: нейтральный вывод находится за моим большим пальцем на левом верхнем изображении !!)

Я считаю полезным согнуть и придать форму проводам, чтобы концы легче совмещались с выводами.

Убедитесь, что винты клемм полностью выкручены, прежде чем пытаться вставить концы проводов.

Вставьте конец горячего провода в отверстие разъема, соответствующее металлическому язычку горячего центра на противоположной стороне разъема. Затяните винт клеммы. Повторите эти действия для конца нейтрального провода в отверстии клеммы, которое соответствует внешнему металлическому выступу нейтрали. Затяните и этот винт.

Отличная работа! Мы почти закончили этот урок!

Теперь мы собираемся добавить разгрузку от натяжения. Этот аппаратный элемент с отверстием «шире, чем крышка» прижимается к изоляции шнура, защищая провода / клеммные соединения — почти так же, как узел страховщика делает для шнура SPT-1 — и выдерживая вес оттенок, когда-то добавленный к розетке.

Установите маленькие плоскогубцы Channellock на средний размер и возьмите зажим для снятия натяжения. Поместите приспособление для снятия натяжения как можно ближе к верхней части линии разреза внешней изоляции шнура (как показано на рисунке) и прижмите его к месту. Измените плоскогубцы на минимальный размер и еще раз хорошенько сожмите их, чтобы убедиться, что они хорошо и плотно удерживают изоляцию шнура.

Сдвиньте колпачок вверх, чтобы он встретился с внутренней частью сокета, чтобы он вошел в колпачок. (Возможно, вам придется повернуть гнездо до тех пор, пока две части не будут правильно совмещены.) Затем прикрутите корпус. По мере приближения крышки и корпуса друг к другу может потребоваться немного больше крутящего момента. Вы услышите и почувствуете небольшие щелчки, которые соединяют две части вместе. (Не волнуйтесь, я покажу вам, как их разобрать, как только мы закончим комплекты, чтобы вы могли повторно использовать розетку!)

Как последовательно соединить светильники? Установка основной электропроводки

Как последовательно соединить точки освещения?

В сегодняшнем уроке по монтажу базовой электропроводки мы покажем , как подключать точки освещения в быках? .Хотя мы знаем, что последовательное соединение для бытовой электропроводки, такой как вентиляторы, выключатели, лампочки и т. Д., Не является предпочтительным способом вместо параллельной или последовательно-параллельной проводки. Но в некоторых случаях нам также необходимо последовательно подключить и подключить электроприборы.

Как подключить фары последовательно?

На рисунке выше все три световые точки соединены последовательно. Каждая лампа подключается к следующей, то есть L (линия, также известная как фаза или фаза), подключается к первой лампе, а другие лампы подключаются через средний провод, а последний провод как N (нейтральный) подключен к тогда напряжение питания.

согласно аналогии с последовательной цепью, текущий ток одинаков во всех этих лампах / лампах накаливания, но напряжение разное, в отличие от параллельной цепи, где напряжение одинаково в каждой точке, где ток различен.

Один из основных недостатков схемы последовательного освещения, добавление или удаление одной лампы из схемы повлияет на всю схему, т. Е. Другие лампы будут тускнеть, а другие подключенные устройства и приборы не получат достаточного или требуемого рабочего напряжения, поскольку Напряжение в последовательной цепи различается в каждой точке, но текущий ток одинаков.

Любое количество точек освещения или нагрузки может быть добавлено (в соответствии с расчетом нагрузки схемы или подсхемы) в этот вид схемы, просто продлив проводники L и N на другие лампы, но они не будут гореть в соответствии с к номинальной выходной эффективности. Короче говоря, добавление большего количества лампочек в последовательную цепь приведет к затемнению остальных световых точек.

Другой серьезный дефект цепи последовательного освещения заключается в том, что, поскольку все лампы или лампы подключены между линией L и нейтралью N соответственно, если одна из лампочек выйдет из строя, остальная часть цепи не будет работать, поскольку цепь будет разомкнута, как показано на рисунке ниже.Здесь вы можете видеть, что на линейном проводе, подключенном к лампе 3, есть перерез, поэтому лампа выключена, а остальная цепь работает нормально, т.е. лампочки светятся.

Фонари, подключенные последовательно.

Недостатки последовательной цепи освещения.

• Обрыв провода, отказ или удаление любой отдельной лампы приведет к разрыву цепи и приведению к прекращению работы всех остальных, поскольку в цепи протекает только один единственный путь тока.
• Если в цепь последовательного освещения добавлено больше ламп, их яркость уменьшится.потому что напряжение распределяется по последовательной цепи. Если мы добавим больше нагрузок в последовательную цепь, падение напряжения возрастет, что не является хорошим признаком для защиты электроприборов.

• Последовательная проводка представляет собой проводку типа «ВСЕ или НЕТ», что означает, что все устройства будут работать одновременно или все они отключатся, если произойдет сбой в любом из подключенных устройств в последовательной цепи.
• Высокое напряжение питания необходимо, если нам нужно добавить дополнительную нагрузку (лампочки, электрические обогреватели, кондиционер и т. Д.) В последовательную цепь.Например, если пять ламп 220 В должны быть подключены последовательно, то напряжение питания должно быть: 5 x 220 В = 1,1 кВ.

• Общее сопротивление последовательной цепи увеличивается (и уменьшается ток), когда в цепь добавляется дополнительная нагрузка.
• В соответствии с будущими потребностями, в последовательную цепь тока следует добавлять только те электроприборы, если они имеют одинаковый номинальный ток, поскольку ток одинаков в каждой точке последовательной цепи. Однако мы знаем, что электрические приборы и устройства i.е. лампочки, вентилятор, обогреватель, кондиционер и т. д. имеют разный номинальный ток, поэтому их нельзя подключать последовательно для бесперебойной и эффективной работы.

Преимущества :

• При последовательном подключении требуется кабель меньшего размера.
• Мы используем для защиты цепи для последовательного подключения предохранителей и автоматических выключателей с другими приборами.
Последовательная цепь
• нелегко получить накладные расходы из-за высокого сопротивления, когда в цепь добавляется дополнительная нагрузка.
• Срок службы батареи в последовательной цепи больше, чем в параллельной.
• Это наиболее простой метод подключения электропроводки, который позволяет легко обнаружить и устранить неисправность по сравнению с параллельным или последовательно-параллельным подключением.

Недостатки последовательной цепи освещения

Полезно знать:

• Переключатели и предохранители должны быть подключены через линию (под напряжением).
• Параллельное подключение электрических устройств и приборов, таких как вентилятор, розетка, лампочки и т. Д., Предпочтительнее, чем последовательное подключение.
• Метод параллельного или последовательно-параллельного подключения более надежен, чем последовательный.

Предупреждение:

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда не упустят его. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
• Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
• Никогда не пытайтесь работать от электричества без надлежащего руководства и ухода.
• Работать с электричеством только в присутствии лиц, имеющих хорошие знания, практическую работу и опыт, умеющих обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Самостоятельное выполнение электромонтажных работ опасно, а также незаконно в некоторых регионах. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате.Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Сопутствующие учебные пособия по базовой домашней электропроводке:

Как подключить лампы параллельно? Параллельное подключение переключателей и лампочек

Как подключить точки освещения параллельно?

Обычные бытовые цепи, используемые при установке электропроводки, параллельны (и должны быть). Чаще всего переключатели, розетки и световые точки подключаются параллельно, чтобы обеспечить подачу питания к другим электрическим устройствам и приборам через горячий и нейтральный провод в случае выхода из строя одного из них.

В нашем сегодняшнем учебнике по базовой электрической проводке мы покажем, что , как подключить лампы параллельно ?

Как подключить фары параллельно?

На приведенном выше рисунке ясно видно, что все лампочки подключены параллельно, то есть каждая лампочка подключена через отдельную линию ( также известную как фаза ) и нейтральный провод .

В параллельной цепи добавление или удаление одной лампы из цепи не влияет на другие лампы или подключенные устройства и приборы, поскольку напряжение в параллельной цепи одинаково в каждой точке, но протекающий ток отличается.Любое количество точек освещения или нагрузки может быть добавлено (в соответствии с расчетом нагрузки схемы или подсхемы) в такой схеме, просто расширив проводники L и N на другие лампы.

Поскольку каждая лампа или лампочка подключаются между линией L и нейтралью N отдельно, в случае выхода из строя одной из лампочек остальная часть цепи будет работать плавно, как показано на рисунке ниже. Здесь вы можете видеть, что на линейном проводе, подключенном к лампе 3, есть перерез, поэтому лампа выключена, а остальная цепь работает правильно i.е. лампочки светятся.

Неисправности в параллельных цепях освещения

Кроме того, если мы будем управлять каждой лампой односторонним (SPST = Single Pole Single Through) переключателем в параллельной цепи освещения, мы сможем включать / выключать каждую лампу с помощью отдельного переключателя или если мы Выключите лампочку, остальные точки освещения не пострадают, так как это происходит только при последовательном подключении освещения, когда вся подключенная нагрузка будет отключена, если мы замкнем выключатель.

Лампочки подключены параллельно

Как управлять лампочкой с помощью одностороннего переключателя при параллельном освещении?

На рисунке ниже мы управляли тремя лампочками от трех отдельных односторонних переключателей, подключенных между линейным и нулевым проводами.Первые две лампочки светятся, поскольку переключатели находятся в положении ON, а третья лампочка выключена.

Как управлять каждой лампой отдельно с помощью односторонних переключателей в параллельных цепях освещения

Преимущества параллельной цепи освещения:

• Каждое подключенное электрическое устройство и прибор независимы от других. Таким образом, включение / выключение устройства не повлияет на другие устройства и их работу.
• В случае обрыва кабеля или удаления какой-либо лампы все цепи и подключенные нагрузки не разорвутся, другими словами, другие светильники / лампы и электроприборы по-прежнему будут работать без сбоев.
• Если добавить больше ламп в параллельные цепи освещения, их яркость не будет уменьшена (как это происходит только в цепях последовательного освещения). Потому что напряжение одинаково в каждой точке параллельной цепи. Короче говоря, они получают то же напряжение, что и напряжение источника.

• Можно добавить дополнительные осветительные приборы и точки нагрузки в параллельных цепях в соответствии с будущими потребностями, если цепь не будет перегружена.
• Добавление дополнительных устройств и компонентов не приведет к увеличению сопротивления, но уменьшит общее сопротивление цепи, особенно когда используются устройства с высоким номинальным током, такие как кондиционер и электрические нагреватели.
• параллельная разводка более надежна, безопасна и проста в использовании.

Недостатки :

• Кабель и провод большего диаметра используются в цепи параллельной проводки освещения.
• При добавлении дополнительной лампочки в параллельную цепь требуется больше тока.
• Батарея разряжается быстрее при установке постоянного тока.
• Схема параллельного подключения более сложна по сравнению с последовательным подключением.

Полезно знать:

• Переключатели и Предохранители должны быть подключены через линию (под напряжением).
• Параллельное подключение электрических устройств и приборов, таких как вентилятор, розетка, лампочки и т. Д., Предпочтительнее, чем последовательное подключение.
• Метод параллельного или последовательно-параллельного подключения более надежен, чем последовательный.

Предупреждение:

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда не упустят его. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
• Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
• Никогда не пытайтесь работать от электричества без надлежащего руководства и ухода.
• Работать с электричеством только в присутствии лиц, имеющих хорошие знания, практическую работу и опыт, умеющих обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Самостоятельное выполнение электромонтажных работ опасно, а также незаконно в некоторых регионах. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Сопутствующие руководства по установке базовой домашней электропроводки:

Как подключить распределительную коробку? Подключение электрического распределительного щита

Электропроводка распределительной коробки или распределительного щита — это обычная схема электропроводки, используемая в большинстве домашних электропроводок или распределительных щитов. Данная схема представляет собой базовую проводку распределительного щита для выключателя света (одна лампа управляется одним переключателем) и 3-х контактной розетки с переключателем управления.

Как подключить коммутатор

На приведенной ниже схеме подключения фазовая линия подключается параллельно выключателю света и выключателю штепсельной розетки. Здесь один полюс обоих однополюсных переключателей s1 и s2 подключен к фазной линии источника питания. Другой полюс переключателя S1 подключен к лампе, а другой полюс переключателя S2 подключен к фазному полюсу трехконтактной розетки.

Линия заземления подключается к заземляющему полюсу розетки, а нейтральная линия обычно распределяется между лампой и нейтральным полюсом розетки.

Здесь только одна лампа подключается от распределительной коробки. Количество нагрузок можно увеличить, добавив дополнительные нагрузки параллельно лампе. Но при параллельном добавлении дополнительных нагрузок следует учитывать емкость проводки и номинальные характеристики компонентов. Для независимого управления дополнительными нагрузками подключите нагрузки напрямую от фазы через другой переключатель.

Необходимые компоненты электропроводки распределительной коробки

Компонент	спецификация	Кол-во
MCB	250 В, 50 Гц, 5 А	1
Переключатель	SPST, 250 В, 5 А	2
Лампа	230 В	1
Розетка, 3 контакта	230В, 5А	1

Схема подключения силовой розетки

Электропроводка розетки имеет схему, аналогичную обычной трехконтактной розетке с переключателем. Но в отличие от обычной разводки электрических розеток, электрические розетки подключены непосредственно к главной распределительной коробке. Кроме того, он не имеет параллельных соединений с фазой или нейтралью от других нагрузок или розеток.

Простая электрическая розетка — это удлинительное соединение от соседних фазных, нейтральных и заземляющих полюсов. Иногда для таких соединений используются трехжильные провода. Но при подключении к розетке питания трехжильные провода обычно не используются. Для соединения используются одножильные многожильные провода, в основном с медью.Потому что, как правило, электрические розетки используются для работы устройств с высокой номинальной мощностью с большими нагрузками, такими как компрессоры, нагреватели, инверторы, ИБП и т. Д.

Заземление очень важно для коробки розеток. Потому что это важно для безопасности и предотвращения удара металлическим корпусом или открытых контактов устройств.

Схема очень проста в подключении. Нейтраль и линия заземления от DB подключаются непосредственно к соответствующим полюсам «N» и «E» розетки.Фазовая линия подключается к полюсу «P» через переключатель SPST.

Чтобы упростить электромонтаж и избежать неправильных подключений, лучше промаркировать концы проводов. Кроме того, при выборе цвета проводов можно придерживаться стандартного цветового кода.

В таблице ниже приведен общий стандартный цветовой код проводов, используемых для подключения силовых вилок.

Цвет	Соединение
зеленый	Земля
Черный	нейтральный
Красный	Фаза

Схема подключения 3-полюсной вилки и розетки

Вилка и розетка — это электрические устройства, используемые для подключения к электросети различного оборудования.Он помогает подключать и отключать электроприборы от розетки.

Вилка — это вилка, а розетка — это розетка цепи. Розетка — это источник питания, расположенный на распределительном щите или плате розетки, а вилка — это устройство или часть прибора, которая потребляет энергию.

2-контактные и 3-контактные разъемы являются распространенными типами вилок и розеток, используемых в проводке. 3-контактные типы имеют заземление, а 2-контактные — без заземляющей проводки.

Прибор без металлического корпуса обычно не имеет заземления в вилке, такой тип двухконтактных вилок подходит как для заземленных, так и для незаземленных розеток.Некоторым устройствам требуется заземление из соображений безопасности, такие кабели обычно подключаются с помощью 3-контактной вилки.

3-контактная розетка и вилка Клеммное соединение

Схема подключения вилки и розетки идентична друг другу. Обычно фаза и нейтраль подключаются соответственно с правой и левой стороны розетки, а земля — ​​вверху; в соответствии с видом на розетку спереди (изображение ниже). Таким образом, вид вилки спереди должен быть зеркальным отражением розетки: фаза слева и нейтраль справа. Это необходимо для того, чтобы фазовая линия в проводах была назначена для фазных линий как в вилке, так и в розетке.

Даже если обе линии поменяны местами, устройство работает нормально, поскольку источник переменного тока не имеет фиксированной полярности. Но стандартный способ и правильная практика — согласовать фазный и нейтральный провода розетки и вилки.

Почему? Предположим, если вы подключаете вилку расширительного блока к розетке, и фаза, нейтральные линии поменялись местами, тогда линия, подключенная через переключатель в удлинительной коробке, становится нейтральной линией.Таким образом, всякий раз, когда переключатель платы расширения включен / выключен, он просто разрывает нейтральную линию, идущую к розетке коробки расширения, но фазовая линия розетки всегда остается заряженной. Любые приборы, подключенные через такую ​​удлинительную коробку, будут ВЫКЛЮЧАТЬСЯ и ВКЛЮЧАТЬСЯ только из-за открытого или закрытого нейтрального соединения. У прибора всегда будет горячая линия для его компонентов, даже если переключатель находится в положении ВЫКЛ.

Это тот же случай, даже если устройство подключено непосредственно к розетке, переключатель ВКЛ / ВЫКЛ устройства управляет только нейтралью, фазовая линия всегда остается заряженной.Так что постарайтесь избежать подобных проблем при электромонтаже.

При подключении следуйте стандартному цветовому коду. Общие цвета проводов, используемых для фазных, нейтральных и заземляющих линий — КРАСНЫЙ, ЧЕРНЫЙ и Зеленый соответственно. Синий, желтый провод для фазы, желто-зеленый провод для заземления и т. Д. Также используются для подключения.

Общий метод выбора кода цвета провода, изоляции, метода электрических соединений и т. Д. Зависит от страны или региона. Лучше строго соблюдать электрические стандарты и меры, рекомендованные в соответствующих регионах.Потому что во время технического обслуживания, обнаружения неисправностей и ремонтных работ электрикам будет легко понять электрическую схему и быстро определить точные провода.

Ссылка:

Как установить осветительный прибор (Руководство для DIYer’s)

Фото: Kit Stansley

Поскольку моя нынешняя резиденция завершена только наполовину, на потолках много световых коробов без светильников, что означает, что я спотыкаюсь о инструменты в посреди ночи чаще, чем я могу признаться.

Электротехнические проекты «сделай сам» мне не нравятся; вероятно, в результате того, что в детстве он был поражен током от перерезанной телефонной линии (или, возможно, из-за врожденного страха внезапной смерти от электрического тока). Но для простых электромонтажных работ по дому, немного знаний и правильных инструментов могут сделать работу немного менее пугающей и, что более важно, менее шокирующей .

Думаете, вам нужен электрик?

Найдите квалифицированных, проверенных профессионалов в вашем регионе и получите бесплатную, бесплатную смету для вашего проекта.

+

Перед тем, как начать

Вот несколько вещей, которые вам следует знать об электричестве и проводке в жилых домах, прежде чем вы начнете.

• Вся электроэнергия подается через счетчик на вашу панель выключателя. Если отключить что-то на панели, в доме не будет питания на провода или коробки.
• Отключение чего-либо переключателем не обязательно означает отсутствие питания на проводах в электрической коробке.
• Если смотреть на провода, черный или красный — это ток, белый — нейтраль, а зеленый или медь — заземление.
• Не вставляйте заколку для заколки в электрическую розетку, даже если ваш двоюродный брат посмеет.

Инструменты и материалы

Как установить светильник

Шаг 1: Отключение питания

Для некоторых светильников вы можете просто отключить питание переключателем, но я рекомендую всегда отключать питание с помощью выключателя . Если вам повезет, выключатели на вашем электрическом щите будут помечены. Если нет, то это что-то вроде игры в догадки: отключите выключатели, а затем используйте детектор напряжения, чтобы убедиться, что место, в котором вы собираетесь работать, не «жаркое».(Детектор напряжения издаст звуковой сигнал и загорится при наличии тока.) Я всегда выключаю свой компьютер перед случайным отключением прерывателей… на всякий случай.

Шаг 2: Подключите провода

Стандартная коробка для осветительного прибора будет иметь три провода: белый (нейтраль), черный (ток) и медный (заземление).

Фото: Kit Stansley

Постоянный У приспособления может быть пластина, которая будет соединена с двумя отверстиями для винтов с обеих сторон коробки, и я считаю, что это проще сделать перед подключением проводов (особенно на тяжелом приспособлении, которое нужно будет поддерживать во время прокладки проводов). связанный.)

Провода можно подключать к прибору разными способами. В этом случае провода наматываются на винты для соединения. Также в приспособлении могут быть провода (соответствующих цветов), которые будут соединяться с потолочными проводами с помощью гаек.

В любом случае используйте инструмент для зачистки проводов, чтобы удалить 3/4 ″ оболочки провода.

Как найти распределительную коробку в стене

Хозяева, затевающие ремонт в доме, часто сталкиваются с одной проблемой: где находится распределительная коробка под обоями, штукатуркой и другой отделкой. И хорошо, если вы сами монтировали электросеть или хотя бы присутствовали при этом, и примерно представляете, по какому принципу прокладывались кабели. Совсем другое дело, если вы въехали в квартиру с ремонтом и совсем не знаете схему электрических точек.

Монтаж распределительных коробок в старых домах

• Сталинки. Владельцам квартир в этих старинных домах повезло больше всего. Распаячную коробку можно найти по глухому звуку, и вся задача сводится к тому, чтобы простукивать стену до высоты 2,5–3 метра над розеткой или выключателем с разбросом в стороны по сорок сантиметров.
• Брежневки. В следующем поколении домов в нашей стране технология немного поменялась: «коробки» располагались на стыке стен и потолка, представляя собой пустоту, закрытую специальным листом оцинкованного железа. Но, тем не менее, найти ее достаточно сложно, потому что строители наносили толстый слой шпатлевки сверху. В этом случае мастеру поможет либо кустарный металлоискатель, либо профессиональный прибор для поиска проводки в толще стен. Включите девайс и ведите им от розетки вертикально вверх, ориентируясь по светодиодному сигналу или звуку.
• Хрущёвки. В 60-е годы устанавливали железные распределительные коробки для электропроводки с крышкой, фиксирующейся так называемыми «ушами». Именно эти «лопухи» очень сложно замаскировать под штукатуркой и обоями, поэтому место расположения коробки обычно заметно невооруженным глазом. Кроме того, одно из свойств металла – ржаветь, что тоже может помочь нам в поисках: по пятнам ржавчины бывает нетрудно найти нужное место и под обоями.

Как найти распределительную коробку в современной квартире

Чтобы не испортить внешний вид стен и оперативно отыскать заветную «коробочку», профессионалы предлагают несколько вариантов поиска.

1. Во всех домах, которые строили на рубеже веков и строят в данное время, производят установку распределительных коробок из пластика на открытом, видимом месте: они часто немного выпирают из стены. Но в наше время их уже не пытаются заровнять шпатлевкой, а лишь аккуратно оклеивают обоями, поэтому вы без труда обнаружите их при ремонте.

2. В том случае, если стены отделаны гипсокартоном, без профессионального прибора для поиска электропроводки не обойтись. Дело в том, что гипсокартон размещен на металлическом каркасе, который будет «фонить» на магниты и самодельные металлоискатели.

3. Если вы точно знаете, что скрытая распределительная коробка изготовлена из металла, ее можно найти с помощь компаса или любого другого магнита.

4. В стандартном панельном доме расположение скрытой коробки можно проверить обычной индикаторной отверткой, которой пользуются все электрики. В зависимости от яркости лампочки можно судить о близости провода под током. Если вы ищете коробку от выключателя – включите свет, если от розетки – включите как можно большую электронагрузку.

5. Еще один способ поиска распредкоробки – исходить из стандартных требований к электромонтажным работам: распределительные коробки в стене «прячутся» на высоте пятнадцать сантиментов от потолка строго над розетками либо выключателями.

И напоследок – важнейший совет: не забывайте об аккуратности в работе. Вспомните, сколько участников форумов по ремонту выкладывали фото своих стен после того, как вся отделка была уничтожена в поисках распредкоробки. Воспользуйтесь методами, которыми мы поделились: всегда можно лишь слегка отклеить обои, снять слой штукатурки, вместо того, чтобы полностью разрушать декор стены. Кроме того, важно помнить, что в коробке находятся соединения проводов, которые лучше не повреждать.

Подключение розетки от выключателя света с одной клавишей

В любой момент может возникнуть потребность в подключении дополнительной розетки. В этом случае лучший и самый простой выход — отведение дополнительной электророзетки от выключателя или распределительной коробки. Это можно сделать самостоятельно, имея некоторые знания в области электричества, а также обладая нужными для работы инструментами.

Последствия

Мало-мальски разбирающемуся в электротехнике человеку станет ясно, что вывести розетку от выключателя, не меняя электрического монтажа этих коммутационных аппаратов, нельзя. Любые бытовые приборы будут полноценно работать только на двух потенциалах – фазном и нулевом. А в выключателях имеется только фаза, они никак не могут обеспечить подачу нуля на розетку.

Параллельная схема подключения розетки и выключателя даст нам в итоге такую картину. Каждый раз, как только вы включите в сеть бытовой прибор, ток будет протекать через осветительный прибор и лампочка загорится. Такая схема нежелательна по следующим причинам:

• Одновременно будут работать два потребителя (светильник и бытовой прибор), это может привести к перегреву проводов. А вы знаете, что любой дополнительный нагрев электрической сети – это уже причина для аварийной ситуации.
• Мощные приборы (более 500 ватт) подключать по такой схеме нельзя, так как через лампу в светильнике будет протекать повышенный ток, что повлечёт выход её из работы (перегорит).
• В момент подключения потребителей в сети возможна посадка напряжения. В этом случае могут отключиться другие бытовые приборы, например, холодильник.

Попробуем всё-таки разобраться, какие есть выходы из этой ситуации.

Особенности монтажа

Установить и подключить трехклавишную отключающую арматуру, объединенную с электророзеткой в одном корпусе, не представляет труда.

Этот блок не требует пробивки нескольких углублений (сверления отверстий)

, может быть подключен с использованием минимума проводов и устанавливается на любой стеновой панели.

Имеются встроенные модели и изделия с наружной установкой, для которых сверление отверстий не требуется. Блок «розетка-выключатель» выпускается как в обычном исполнении, предназначенном для установки внутри жилых помещений, так и в защищенном – для установки на улице.

При этом, розеточные отверстия прикрываются специальной крышкой, исключающей прямое попадание влаги на контактные группы и внутрь корпуса.

При самостоятельной установке сблокированной электроарматуры, никакого специализированного инструмента не потребуется.

Мастеру будет достаточно следующего мини-арсенала:

1. Электродрель с буровой колонкой.
2. Одна-две отвертки
   с изолированными ручками.
3. Пассатижи и кусачки
   (бокорезы) с изолированными рукоятками.

Современную сблокированную электроарматуру можно устанавливать на любые виды стен

– деревянные, кирпичные или бетонные, а также на любой вид отделки.

Многие, скептически относятся к сблокированной электроарматуре, считая, что выход из строя одного элемента (розетки или выключателя) требуют замены всего устройства, цена которого несколько больше, чем суммарная стоимость одиночных электророзеток и электровыключателей. Однако, эта разница настолько незначительна, удобство пользования полностью компенсирует все финансовые потери.

Вместо выключателя

Этот вариант подразумевает установку розетки вместо уже существующего выключателя. Это делается в случае крайней необходимости. Учтите, что при этом полностью не будет освещения в помещении. Такой вариант можно применять в качестве временного. Например, вы делаете ремонт в нежилом ещё помещении и вам необходимо периодически подключать электроинструмент. Если работы производятся исключительно в дневное время, когда достаточно будет естественного освещения, то можно подключить розетку вместо действующего выключателя.

Для этого нужно будет произвести следующие коммутационные действия:

1. Обесточьте помещение (отключите автомат), в котором будете работать, и проверьте отсутствие напряжения.
2. Из подрозетника демонтируйте выключатель и отсоедините провода, которые к нему подходили.
3. В подрозетник установите розетку и теперь к её клеммам надо подсоединить провода от выключателя.
4. Следующий этап работ будет в распределительной коробке, где произведена вся коммутация электропроводки данного помещения. Один провод, отходящий от вновь смонтированной розетки, подключите к фазной жиле питающей сети, второй надо подсоединить к нулевой жиле питающей сети. Два провода, которые из распределительной коробки шли на светильник, необходимо отсоединить и заизолировать.
5. После проведения всех перечисленных работ подайте напряжение на помещение от источника питания (включите автомат) и проверьте правильность запитки розетки. Для этого включите в неё какой-то бытовой прибор, он должен нормально функционировать.

Как подключить

Самый простой способ подключения – это параллельное, но возможность пользоваться розеткой станет ограниченной. Во – первых, напряжение будет очень слабым, хотя достаточным для использования зарядок и автоматических освежителей. Более требовательные приборы работать буду не так, как этого требуется. Во – вторых, пользоваться такой розеткой, можно только если сеть разомкнута. Ввиду этих ограничений подключать таким способом не рентабельно и не совсем правильно.

Выключатель – коммуникация, которая разрывает цепь и подключать к нему «ноль» не нужно. Если говорить о розетке, то она подпитывает большинство устройств, поэтому «ноль» ей необходим. Подключив эти два устройства параллельно можно нарушить технику безопасности и нарушать все нормы, что может привести к негативным последствиям. Однако, как временная мера, такой способ имеет место существовать.

Главным условием правильного подключения станет то, что после соединения пользоваться световым прибором не будет представляться возможности. Если он не нужен в данном помещении, то заменить его на розетку будет не сложно. Первое что необходимо сделать – подключить розетку к проводам, идущим к выключателю. Место, где ранее находился световой прибор необходимо замкнуть. Главное не забыть про изоляцию «земли», находящуюся рядом со светильником.

Наиболее подходящим вариантом будет – двухклавишный выключатель, тогда можно просто соединить розетку с одним из пучков контактов в устройстве. Затем, в люстре следует удалить лампу и установить на ее месте перемычку для соединения двух проводов.

Финальными действиями будет – замена двухклавишного выключателя на одноклавишный стандартный, а саму розетка подключается к свободному пучку контактов. Сделать это можно за короткое время и решить ряд ремонтных и планировочных задумок.

Справка! Сечение провода для светильника намного меньше чем требуемое для розеток, поэтому выбирать ток следует исходя из этого. Кухонные приборы и нагреватели лучше не подпитывать от такой розетки.

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии)

Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

Схема установки блока

Все чаще мастерами используется более современный вариант – это сетевая система с выключателем в одном корпусе. Система очень удобная и простая в использовании. Как осуществляется установка блока с розеткой и переключателем света:

1. Из щитка отводится фазный провод. Его нужно присоединить к соответствующему выводу;
2. Выключатели бывают с блокировкой и без (с защитой часто используются для ванной комнаты или улицы). В зависимости от этого может разниться следующий шаг. С фазового вывода розетки идет перемычка, которая объединяется с клеммой выключателя. Она может быть выполнена из различного материала и разниться по конструкции;
3. Нулевые провода соединяются между собой;
4. По умолчанию такие потребители изготавливаются сразу с заземлением. К винту РЕ нужно подвести заземляющую шину. Его плотно затягивают или просто оборачивают кабель заземления вокруг головки петлей.

В зависимости от конструкции, схема подключения может разниться с описанной, поэтому внимательно читайте инструкцию по установке блока.

Фото — соединение нескольких потребителей

Видео: схема соединения выключателя и розетки в коробке

Особенности совмещенных изделий

Спаренные модули подходят для установки на поверхностях из дерева, камня, гипсокартона и бетона. Они отличаются эстетичным видом, эргономичностью и укладываются с минимальным количеством монтажных каналов.

Модели могут встраиваться в стену или находится на ее поверхности. Они подходят для использования внутри помещения или оснащаются влагостойким корпусом для монтажа на улице. Специальная крышка исключает доступ влаги и пыли внутрь корпуса и к контактам. Такое решение актуально, если сблокированной модификацией оснащается ванная комната.

Как выбрать розетку с выключателем

При подборе подходящего устройства стоит обратить внимание на несколько факторов:

• совместимость с техническими характеристиками и особенностями электролинии;
• соответствие дизайну помещения;
• функциональность по мощности подключаемого оборудования;
• количество кнопок и розеток в одном блоке;
• особенности монтажа.

Производители выпускают несколько моделей:

• двойной вариант – состоит из выключателя и незаземленной розетки;
• внутренний блок с выключателем и заземленной розеткой, клавиша бывает со световым индикатором;
• приспособления для наружной установки – розетка и клавиша скрываются под крышкой с защитой класса IP 54.

В продаже имеются варианты с различной комбинацией клавиш, выключателей, розеточных групп. Внешняя часть корпуса может сниматься – тройной прибор подходит для системы розетка + выключатель + слот или USB-порт.

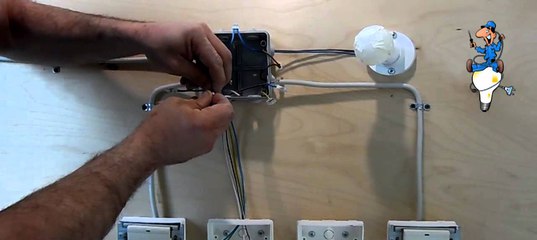

Схема двухклавишного выключателя и четырех розеток

Подберите оптимальное количество розеток на комнату, т.е. на каждую стену по розетке, в случае если комната большая можно установить и пять и десять. Нарисуйте комнату и определитесь где будут стоять розетки, выключатели  и распределительные коробки. Если сейчас у вас стена заставлена шкафами, то не факт, что через пару лет вы сделаете перестановку. Ставьте розетки с запасом, в том числе и за шкафами.

Подключения двухклавишного выключателя и четырех розеток

Что бы подключить четыре розетки и двухклавишный выключатель нам понадобиться:

Две распределительные коробки на одну комнату

Первая распределительная коробка для освещения, вторая для розеток. В одной коробке уместить пучок проводов от 4-5 розеток и освещения затруднительно, да и скручивать больше 6 проводов не рекомендуется. Считаем, входящий провод 1 штука, четыре провода от розеток, и один провод на распределительную коробку под свет, т.е. у нас уже получается пучок из  6 проводов без учета освещения. Если же у вас розеток 5-6 и более, то ставим дополнительные распределительные коробки, либо запитываемся от распределительной коробки освещения, но это будет не эстетично.

Сколько электрических розеток ставить

В нашем случае, в качестве примера, мы выбрали четыре розетки. Можно и больше розеток, но тогда нужно будет ставить дополнительную распределительную коробку. Обязательно рисуем схему расположения розеток, и прокладки проводов, в будущем когда будете, сверлить что либо она вам понадобится. Розетки можно ставить как одинарные так и двойные, большинство розеток рассчитаны на нагрузку 16А, т.е. на 4,6 киловатта, можно спокойно включать пылесос и электро чайник в двойную розетку, нагрузку розетка выдержит.

Выключатель

Ставим в удобном для нас месте, главное при разводке схемы не перепутать кабеля. Если опыта соединения нет, то предварительно соберите схему на клемниках wago пружинного типа, например 222, 412 серии. В случае ошибки соединения провода легко отсоединяются. Позже сделаете на скрутках с пайкой.

Какой кабель выбрать для розеток и выключателя

• От электрического щитка в каждую комнату, до распределительной коробки, проводим отдельный магистральный электрический кабель ВВГнг 2х2,5 либо ВВГнг 3х2,5 если есть контур заземления.
• От распределительной коробки до электрических розеток прокладываем отдельные кабеля ВГнг 2х2,5 либо ВВГнг 3х2,5 если есть контур заземления.
• От распределительных коробок до осветительных приборов применяем кабель ВГнг 2х1,5 либо ВВГнг 3х1,5 если есть контур заземления.

Приходящий в комнату кабель прокладываем сечением 2,5 мм, такой кабель выдержит нагрузку до 4,6 киловатт. Для жилой комнаты сечения кабеля 2,5 вполне достаточно. Если комната большая и у вас установлен мощный кондиционер  мощностью 2-3 киловатта, то рекомендую кинуть отдельный кабель от электрощита.

К розеткам прокладываем кабель сечением 2,5 квадрата. Такой кабель выдержит нагрузку по току 21А, по мощности 4,6 киловатта. Кабель сечение 1,5 на розетки не ставим, так как при возможном коротком замыкании происходит резкий нагрев кабеля и изоляция может поплыть, что приведет к печальным последствия. Но если все же решили прокладывать кабель сечением 1,5, то обязательно ставил для этой линии автоматы по 10 ампер.

Рассмотрим схему подключения четырех розеток и двухклавишного выключателя

Для наглядности красным цветом я обозначил фазу, синим ноль.  В реальности кабеля имеют расцветку белый, синий, зелено-желтый.

К распределительной коробке для освещения подведено 4 кабеля (в нашем примере слева):

• 1 приходящий кабель
• 1 кабель от двух клавишного выключателя
• 1 кабель от освещения, трех жильный
• 1 отводящий кабель на распределительную коробку розеточной группы

Скрутка первая. От приходящего кабеля фаза, т. е.  красный провод соединяем с красным проводом выключателя и соединяем с красным проводом с отводящим кабелем на розеточные группы. Получается 3 провода в скрутке.

Скрутка вторая. От выключателя Фазу т.е. синий провод соединяем с красным проводом кабеля освещения. Получается 2 провода синий с красным в скрутке

Скрутка третья. От выключателя Фазу т.е. желто-зеленым провод соединяем с желто-зеленым проводом кабеля освещения. Получается 2 провода желто-зеленый с желто- зеленым в скрутке.

Скрутка четвертая. От приходящего кабеля нулевой . т.е. синий провод соединяем с синим проводом кабеля освещения и синим проводом от отводящего кабеля на розе точные группы.

Скрутка пятая. От приходящего кабель земля т.е. желто-зеленый провод соединяем с желто-зеленым кабелем отводящего кабеля на розе точные группы. Что бы сделать заземления на розетки.

К распределительной коробке для розеточной группы подведено 5 кабелей (в нашем примере справа):

• 1 приходящий кабель от распределительной коробки освещения
• 4 кабеля на розетки

В приходящем кабеле два провода красный и синий. Все красные провода объединяем в один пучек скруткой. Все синие провода так же объединяем в отдельный пучек скруткой. Если есть заземление также в один пучек скручиваем желто-зеленые провода. Т.е. у нас в распределительной коробке для розеток получится 2 скрутки  по 5 проводов, с заземление 3 скрутки по 5 проводов.

Для надежности скрутки дополнительно паяем. В качестве изолятора можно использовать изоленту, но лучше использовать термоусадочные трубки.

Схема двухклавишного выключателя и четырех розеток

Похожие статьи

Как подключить розетку | Строительный портал

Подключение розетки – ответственный процесс, требующий от установщика знания всех правил и нюансов электромонтажных работ. Нагрузки на электроустановочные узлы постоянно возрастают, поэтому даже незначительные нарушения требований могут привести к перегреву приборов, оплавлению контактов и возникновению пожароопасной ситуации.

Не владея достаточной информацией лучше вообще не браться за какие-либо работы с электропроводкой. Однако домашние мастера, изучившие этот вопрос, не испытывают сложностей в подключении и эксплуатации розеток.

1. Устройство и схема розетки
2. Подготовительные мероприятия перед подключением розетки
3. Порядок подключения розетки
4. Как подключить двойную розетку: особенности сборки
5. Соблюдение техники безопасности при монтаже розеток

Устройство и схема розетки

Подключение розетки – задача, которую приходилось выполнять практически каждому домашнему мастеру. Казалось бы, что может быть проще? Однако этот процесс не так банален, как кажется на первый взгляд. Чтобы эксплуатация электророзетки не стала источником проблем, особенно в высоконагруженных квартирных сетях, необходимо разбираться в конструкции и знать основные требования по установке распределительного устройства.

Розетка состоит декоративной коробки с невыпадающим винтом, подрозетника и колодки в сборке. Контактная колодка снабжена следующими элементами:

• крепежные лапки – могут быть распирающимися подвижными на винтах или цельнолитыми неподвижными;
• контакты – нулевой и фазный (одинаковые по конструкции), заземляющий, размещенный отдельно;
• клеммы для соединения проводов к контактам.

Примечания по устройству:

1. Клеммы могут соединяться с контактами винтами или выполняться вместе с контактами. Последний вариант более надежный. Клеммы, которые фиксируются винтами, перед установкой надо перебрать и обработать сопрягаемые места холодным припоем (токопроводящей пастой). После смазки натуго стянуть винтами.
2. Колодки с подвижными лапками сложнее в установке. Однако благодаря их конструкции можно регулировать положение колодки на стене по наклону и высоте. Желательно выбирать колодки с двузубыми лапками, «однозубые» модели быстро расшатываются.
3. Со стороны проводов могут быть винтовые клеммы или в виде «ершиков». Последний вариант более надежен, но не предусматривает возможность переборки. Винтовые клеммы перед использованием смазываются холодным припоем.

Подготовительные мероприятия перед подключением розетки

Выбор розетки

Существует множество разновидностей розеток, имеющих как универсальное, так и специальное назначение.

Далеко не все используются в быту. Наиболее популярны следующие типы розеток:

• С 1а – распределительное устройство, не оснащенное заземляющими контактами. Основное назначение – работа на участках электрической сети, где постоянный ток менее 10 А, переменный – до 16 А. Подходят для подключения маломощных устройств. Обязаны выдерживать 250 В.
• С 2а – розетки с боковыми заземляющими приспособлениями. В конструкции предусмотрена внутренняя клемма для подвода провода РЕ. Применяются для подключения насосов, электроплит, стиральных/посудомоечных машин.
• С 3а – в механизме розетки есть заземляющий контакт штифтового формата. Отличается от С 2а конфигурацией и местом расположения заземления.
• С 5 – традиционные советские розетки. Они выпускаются квадратной формы с круглым вырезом под вилку электроприбора. Такие модели хорошо подходят для питания старых бытовых приборов. Розетки С 5 выдерживают силу тока до 6 А, монтаж – без заземления.
• С 6 – «евро» розетки, сильно выступающие за поверхность стены. Подобные распределительные устройства подходят для большинства домашних электроприборов, так как имеют широкие отверстия под вилку.

Совет. Для монтажа розетки с заземляющим контактом следует приобрести трехжильный кабель. Три провода подключаются к нулю, фазе и земле. Установка розетки без заземления выполняется двухжильным кабелем.

Выбор розетки во многом зависит от назначения самого помещения. В ванной, кухне, бассейнах устанавливаются влагозащитные модели. В промышленных и складских зданиях – розетки, имеющие высокую степень защиты от проникновения пыли и других твердых частиц. Уровень защищенности можно узнать из маркировки IP.

Прокладка провода под розетку

Существует два вариант прокладки провода: открытая и скрытая электропроводка. Выбор того или иного способа во многом зависит от характера помещения: влажности, запыленности, пожаро- и взрывоопасности, химической активности среды.

Наружная проводка прокладывается на поверхности стены с помощью различных способов крепления. Этот вариант имеет как плюсы, так и минусы. К числу основных достоинств открытого метода относятся:

• ремонт наружной электропроводки значительно проще, чем скрытой;
• нет необходимости штробить стену;
• скорость и простота проводки.

Недостатки открытой электропроводки:

• неэстетичный внешний вид – протянутые провода часто портят интерьер комнаты;
• открытая электропроводка подвергается воздействию внешних факторов и ее проще повредить, чем скрытую.

Важно! В деревянных домах электропроводку необходимо прокладывать открытым методом.

При обустройстве открытой проводки используются разные способы прокладки кабелей и проводов: по поверхности потолка/стены, в коробах, трубах, гибких металлических коробах, электрических наличниках и плинтусах.

Подключение нескольких розеток выполняется шлейфом (параллельное соединение) или звездой (через распределительную коробку). Выбор варианта зависит от приемлемого расхода кабеля, удобства подключения и мощности электроприборов в помещении.

Схема подключения сетевой розетки шлейфом

Для установки скрытой розетки сначала надо сделать бороздку в стене, разместить провод, подходящий одним концом к электропитанию, а вторым – к розетке. Следующий шаг – монтаж подрозетника.

Важно! В штробу кабель укладывается с запасом проводника, заведенного в подразеточную коробку около 10 см.

Установка подрозеточной коробки

Скрытые розетки требуют обустройства углубления. Это отверстия выполняется с помощью специальной насадки (коронки) на дрель.

Порядок сверления в бетонной стене:

1. Отметить на стене месторасположение розетки, соблюдая основные требования по размещению:
   • от потолка – минимум 15 см;
   • расстояние от газового оборудования до ветки электропроводки – не менее 50 см.
2. Установить на дрель коронку и приступить к сверлению.
3. Закончить сверление, когда дно коронки упрется в стену.
4. Перфоратором с насадкой штробило убрать сердцевину. Для этой работы можно использовать и молоток с зубилом.
5. Подравнять заднюю стенку.

Следующий этап – примерка подразетника. Если коробка «садиться» хорошо, то надо выдавить заглушку и завести через отверстие кабель. Далее на заднюю/боковые стенки подразетника нанести немного алебастра и «вдавить» в отверстие.

Порядок подключения розетки

Весь процесс по подключению розетки можно разбить на несколько этапов:

1. Отключение автомата. В обязательном порядке первым делом следует обесточить сеть. Для этого выкрутить пробки или отключить автоматические выключатели на вводе.
2. Проверить отсутствие тока с помощью мультиметра, индикатора или указателем напряжения.
3. Демонтаж старой розетки. Необходимо снять крышку, открутить винты зажимных «лапок», вытянуть розетку из коробки и отсоеденить питающие провода.
4. Зачистка провода. Кабель, проведенный в отверстие подрозетника, надо подготовить к подключению – снять внешнюю изоляцию на 15-20 см провода. Если проложен кабель с одинарной изоляцией (ППВ), то достаточно отделить жилы друг от друга на 5-10 см.
5. Подключение розетки. Соединить контакты с питающим проводом. Оголенную часть кабеля завести в клемму и аккуратно затянуть винтом, чтобы не передавить провод. Для надежного подключения провод надо согнуть кольцом – диаметр 4-5 мм. Если выполняется установка розетки с заземлением, то заземляющий кабель соединяется с соответствующей клеммой.
6. Установка розетки в коробку выполняется после подсоединения всех питающих проводов. Рабочая часть размещается ровно, перекосы не допускаются. Провода надо скрыть в подрозетнике и зафиксировать розетку прижимными «лапками» с винтами.
7. Прикручивание крышки.

Как подключить двойную розетку: особенности сборки

Порядок подключения розетки двойной зависит от ее типа: стационарной или сборной. Для монтажа стационарной розетки в конструкции предусмотрены контакты с зажимами. Питающие провода должны подсоединяться к различным токопроводящим пластинам.

Важно! Нельзя к одной пластине подсоединять два питающих кабеля ноль и фазу. Подобное подключение очень опасно – при включении автомата произойдет короткое замыкание, и электропроводка может повредиться.

Собранная двойная розетка – по сути, это расположенные рядом две одинарные розетки. Как правильно подключить два распределительных устройства, если кабель питания проложен под один подрозетник? Необходимо выполнить перемычку, перебросив кусок кабеля с одной коробки на вторую. Все провода подсоединятся параллельно между собой.

Соблюдение техники безопасности при монтаже розеток

Монтаж электроарматуры выполняется с соблюдением правил техники безопасности:

1. Электромонтажные работы выполняются только в обесточенном помещении. Сначала надо выполнить все подготовительные действия: выбить штробы, рассверлить отверстия и лунки, уложить провод, а в последнюю очередь – подключить кабель.
2. Каждый подключаемый провод необходимо проверять фазоуказателем.
3. Все работы выполнять специальным инструментом с резиновыми изолированными ручками.
4. Если необходимо «нарастить» электропровод, то места сцепки надо спаивать, а не скручивать.
5. Во время монтажа выключателя или розетки не допускать контакт тела с оголенными проводниками.
6. При установке розетки в стену, надо контролировать, чтоб  она была надежно изолирована и плотно закреплена.
7. Излишки провода следует аккуратно закладывать в стену или укорачивать до необходимой длины.
8. Использовать провода и оборудование, специально предназначенное для электроработ, рассчитанные на номинальную силу тока и мощность.

Соблюдение элементарных норм безопасности позволит качественно выполнить работы по подключению и эксплуатации розеток.

Как подключить выключатель от розетки, как сделать розетку от выключателя

Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал. Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

• Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
• Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
• При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
• Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Методы подсоединения

Подсоединение трехкнопочного выключателя можно осуществлять, используя распределительную коробку или обходясь без нее.

С помощью распределительной коробки

Прежде всего, потребуется разобрать и снять со стены прежний выключатель, почистить нишу и проверить состояние проводки. Из стены должна выходить пятерка проводов. Теперь нужно обесточить квартиру, расправить провода, после этого направить на них питание.

С помощью индикаторной отвертки или другого прибора, обращая внимание на окраску изоляционного материала, найти фазный одножильный и нулевой проводники и соединить их с розеткой. Фазу ставят на контакт, идущий на перемычку устройства

Остальные три провода ставят на соответствующие им контакты. При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек.

Без распределительной коробки

При прямом подключении после ликвидации старого блока из стенки будет торчать 8 проводков

Нужно обратить внимание на цвет их изоляции. Если провода окрашены одинаково, нужно вырубить в квартире ток, затем расправить провода, укладывая их в пространстве так, чтобы концы, на которых зачищен изоляционный материал, не соприкасались между собой

Подают напряжение и ищут индикатором фазу (двужильный кабель). Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль.

Из оставшейся шестерки проводов, идущих на подключение 3 осветительных приборов, нужно выделить фазные и нулевые. Фазу для каждого светильника совмещают с N, идущим от коробки распределения, а на розеточный контакт подают нуль. N ведут на розетку, он переходит на 3 прибора. L от щита соединяют с розеткой. Остальные проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их надо скрыть в блоке прибора с розеткой.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Устройство

Перед тем как подключить блок выключатель с розеткой, немного поговорим о его конструктивном исполнении.

Рассмотрим на примере выключателя с двумя клавишами:

1. Посередине розетки имеется шуруп, с помощью которого крепится защитная шторка от детей. Открутите этот шуруп и уберите шторку.
2. Аккуратно снимите обе клавиши выключателя.
3. Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
4. Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две клавиши, они размещены в одном корпусе.
5. Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним выполняют подсоединение фазных проводов светильников.
6. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Общие правила безопасности

Разумеется, перед началом таких работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А. Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно.

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить. И особенно важно это в электрике.

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

• Демонтируем действующий выключатель, не трогая монтажную коробку.
• Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
• Аккуратно сверлим отверстие для подрозетника.
• В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Правила безопасности:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Преимущества и недостатки

Большой спрос на совмещенные устройства определяется не только желанием размещения дополнительных розеток в помещении. Комбинированные модели обладают целым рядом преимуществ:

• Сокращение количества проводов. При раздельном размещении к каждой розетке подводятся два питающих провода. К каждому выключателю подходят два проводника: приходящий от электрического щита и уходящий к светильнику. К комбинированному устройству подходят только два провода от щитка, и уходит ровно столько проводов, сколько клавиш имеет выключатель.
• Снижение трудозатрат при организации скрытой проводки в помещении. При использовании отдельно расположенных розеток и выключателей к каждому устройству прокладывается кабель, для размещения которого в стенах делают штробы. Это довольно трудоемкая работа. Возможность разместить все кабели в одной штробе существенно сокращает объем строительных работ и упрощает монтаж электропроводки.
• Удобство использования. Люди, долго проживающие в домах с европейским расположением выключателей, привыкают к такой высоте размещения устройств. Для них появление дополнительных розеток рядом с привычными выключателями увеличивает комфорт при управлении освещением и пользовании бытовыми электроприборами.

Ошибочно считать, что комбинированные модели не имеют недостатков. Есть ряд причин, по которым многие отказываются от подобных устройств. Вот некоторые из минусов:

• Стоимость. Совмещенные блоки обычно стоят дороже отдельных элементов. При выходе из строя одной составляющей придется менять конструкцию целиком, что увеличит затраты.
• Увеличение нагрузки на питающие провода. Напряжение к устройству подводится по двум проводам, на которые ляжет нагрузка и от ламп светильника, и от включенного в розетку прибора. Это следует учитывать при расчете сечения питающих проводов, иначе есть риск их перегрева и возникновения пожара.
• Ограничения в расположении. К обычному выключателю обеспечен удобный доступ из любого положения. Вилка и шнур электроприбора, особенно массивные, в ряде случаев могут затруднить пользование клавишей выключателя. Кроме того, висящий рядом с выключателем кабель не всегда выглядит эстетично.

Подготовительные работы

Прежде, чем приступать непосредственно к процессу подключения, следует выполнить целый ряд подготовительных работ и определиться с местом расположения будущего выключателя. К подготовительным работам мы относим работы, связанные с выбором провода, самого выключателя и схемы, которую он будет запитывать.

Выбор провода

Перед тем, как от розетки подключить выключатель, нам следует правильно выбрать провод, которым будет осуществляться подключение. Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

• Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле , где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазной сети равно 220В.
• Высчитав номинальный ток, мы можем использовать табл.1.3.4 ПУЭ для медных проводников или табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. Выполняем расчет сечения провода по мощности).

Обратите внимание! В большинстве случаев при подключении выключателя от розетки он коммутирует одну – две лампочки. Из-за этого номинальный ток получается небольшим и согласно табл. 1.3.4 и 1.3.5 можно применять провод небольшого сечения. Но согласно табл. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм 2 для медного провода или 2,5 мм 2 для алюминиевого.

• Еще один аспект, который следует учесть при выборе провода — это способ его прокладки. Ведь в случае его прокладки внутри помещений открытым способом на изоляторах, согласно табл.2.1.1 ПУЭ, его минимальное сечение должно быть 1,5 и 4 мм 2 соответственно для медного и алюминиевого провода.
• Если же провод будет использоваться для наружной прокладки открытым способом на роликах или изоляторах, то его сечение вообще должно быть не меньше 2,5 и 4 мм 2 соответственно для медного и алюминиевого провода.

Выбор выключателя

Перед тем, как запитать выключатель от розетки, важно правильно выбрать сам выключатель. Этим аспектом часто пренебрегают, из-за чего выключатели часто выходят из строя. Особенно важен этот аспект, если выключатель будет коммутировать большие нагрузки.

• В первую очередь, выбираем выключатель по номинальному току. При выборе провода мы уже посчитали номинальный ток нашей сети, поэтому, используя те же цифры, выбираем номинальный ток выключателя. На данный момент на рынке представлены модели в 6, 10 и 16А. Можно найти и более мощные выключатели, но они встречаются редко.
• Следующим важным фактором выбора является способ монтажа выключателя. Для скрытой проводки применяют утопленный вариант выключателя, а для открытой соответственно с наружной коробкой. Здесь выбор целиком зависит от способа прокладки вашей электропроводки. Исключение составляют только ванные комнаты и душевые, в которых пункт 12.22 ВСН 59 – 88 рекомендует применять только скрытую проводку. Но учитывая, что размещать в этих комнатах выключатели запрещено, то способ монтажа выключателя может быть любым на ваше усмотрение.

• Также наша инструкция советует учитывать и место установки выключателя. Для наружной установки следует применять выключатели с IP не ниже, чем 44. Конечно, лучше применять выключатели с более высокой степенью пыле- и влагозащиты, но цена таких моделей увеличивается пропорционально уровню защиты.

Установка блока внутреннего исполнения

Углублённый в стену корпус коммутационного аппарата не так бросается в глаза, общего интерьерного вида не портит, поэтому способ закрытой проводки и внутреннего блока применяется гораздо чаще, особенно в жилых помещениях.

1. Работы аналогично начинаются со снятия напряжения в комнате и проверки его отсутствия.
2. При помощи электродрели со специальной насадкой в стене просверлите отверстие для подрозетника.
3. Выбирайте специальный пластиковый подрозетник, цельный для двух установочных мест. Зафиксируйте его в стенном отверстии при помощи алебастра.
4. В подрозетник вставьте сердцевину блока, произведите всю необходимую электрическую коммутацию, после чего корпус надо надёжно зафиксировать в подрозетнике. Это делают при помощи распорных лапок.
5. Осталось только установить верхнюю пластиковую крышку.

Как установить и подключить внутренний блок выключатель-розетка можно посмотреть в этом видео:

Другие варианты схемы

Аналогичным образом можно подключить от одного источника питания розетку, двухклавишный выключатель и две группы осветительных приборов. В этом случае в распределительную коробку будет приходить два провода с двух выходных контактов выключателя и две фазные жилы от светильников. То же самое, как в описанном выше примере, только в коробке будет на одну скрутку больше.
Если вам потребуется установить трёхклавишный выключатель и три группы светильников, соответственно в распределительную коробку придут три провода с трёх выходных контактов выключателя и три фазные жилы от осветительных приборов. Всего в коробке получится 5 скруток:

• Ноль питающей сети с нулевыми жилами розетки и светильника.
• Фаза питающей сети с фазными жилами розетки и выключателя.
• И три скрутки фазных проводов, отходящих от каждой клавиши выключателя и группы светильников.

В случае с защитным заземлением добавится ещё одна скрутка. Иногда бывает довольно проблематично уложить скрученные провода в распределительной коробке. Сейчас на рынке электротоваров можно подобрать варианты, специально предназначенные для размещения в них большого количества проводов и кабелей.

Вот так несложно подключается розетка и выключатель от одной распределительной коробки. Главное, попытайтесь разобраться в этой самой простой схеме. И тогда уже все дальнейшие электрические схемы будут вам понятны. А в результате вы получите довольно приличную экономию средств на вызове электрика-профессионала.

{SOURCE}

Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Существуют способы подключения выключателей без распределительной коробки, но они требуют больших навыков в электрике и выполняются, в основном профессионалами.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Выбор устройства

Поскольку выбор достаточно большой, можно найти соответствующую интерьеру комнаты модель. Устройства также различаются функционально:

1. Обычные выключатели.
2. Устройства с индикацией, которая может включаться в темноте для обозначения места его расположения или обозначать, какая клавиша включена.
3. Проходные переключатели. Устанавливаются в разных местах длинных коридоров или проходов, на лестницах, разных этажах и др. Через них можно управлять одним или группой светильников из разных мест.

На корпусе изделий не должно быть царапин, заусенцев, потертостей и других повреждений. Клавиши должны легко переключаться с характерными щелчками, а клеммы – прочно фиксировать подключаемые провода. Надежно работают самозажимные клеммы, более удобные в применении. Достаточно вставить провод в отверстие, и он будет зафиксирован

Здесь важно грамотно его вынимать при необходимости. Для этого в устройстве есть специальные защелки, которые отжимаются

Если выдергивать провод из отверстия, разъем может выйти из строя.

Монтируем установочные элементы

Для максимальной понятности и наглядности разберем полный цикл монтажа схемы от начала и до конца. Благодаря этому дадим наиболее развернутый ответ на вопрос, как подключить розетку с выключателем. В качестве примера возьмем схему скрытой электропроводки, то что обычно находиться под слоем штукатурки.

Устанавливаем распределительную коробку.

Далее нам потребуется два подрозеткника. Подробная инструкция по установке подрозетника (монтажного стакана) описана здесь .

В один установим выключатель, в другой розетку.

Теперь смонтируем DIN-рейку, она в нашем случаем будет выполнять роль части силового шкафа, на ней будет установлен автоматический выключатель, который выполняет функцию защиты электрической цепи от короткого замыкания и перегрузок, которые так пагубно влияют на все элементы схемы.

Подготовительные работы можно считать завершенными.

Последней деталью, завершающей первый этап монтажа является элемент освещения. В нашем примере им будет лампочка с патроном, наглядно, просто и понятно. Поэтому ее монтаж перенесем на этап номер два.

Важные нюансы

Можно перечислить важные моменты и нюансы, которые следует учитывать при проведении всего комплекса работ, а именно:

• все работы на электросетях следует делать только при полностью обесточенной линии. Причем выключение следует производить на вводном автомате. Недостаточно отключения только распределительного автомата, лучше выключить подачу электроэнергии во всем доме;
• изолированные концы соединенной проводки в коробке следует максимально отодвинуть друг от друга, внутри имеющегося пространства;
• после окончания подключения и всех работ, необходимо включить вводной автомат, а затем проверить правильность соединений. На розетке это делается при помощи индикаторной отвертки, при этом важно, чтобы фаза не оказалась соединенной на клеммах заземления. Освещение должно быть погашено, если на выключателе положение клавиш установлено в положение «отключено», и загораться при включении;
• учитывайте нагрузки, которые планируются для данных электроустановочных изделий, они не должны превышать номинальных значений. Также это касается и питающей их общей проводки;
• при окончательной установке распределительного блока и монтаже его крышки, постарайтесь проводку внутри уложить наиболее безопасно.

Если вы сомневаетесь, что весь комплекс работ сможете правильно проделать, то доверьте все специалисту электрику. В некоторых случаях это будет верным решением, чтобы не получить неожиданный результат в виде неправильно работающего освещения или точки электропитания, не говоря уже о возникновении короткого замыкания.

Источник



Что делать, если в электрической коробке светильника отсутствует заземляющий провод

Марк Дж. Донован

Должен ли светильник быть заземлен? Многие люди в старых домах сталкиваются с ситуацией, когда не находят заземляющий провод в электрической коробке при установке нового светильника в старом доме. Большинство новых осветительных приборов включают в себя три провода: горячий (черный) провод, нейтральный (белый) провод и провод заземления (оголенный медный или зеленый). Горячий провод обеспечивает питание светильника.

Нейтральный провод обеспечивает обратный путь для тока, протекающего от самого светильника обратно к щиту главной электрической цепи.

Обязательно прочитайте эту статью о том, как предотвратить поражение электрическим током при работе с электропроводкой в ​​вашем доме.

Провод заземления обеспечивает вторичный путь для протекания тока в случае короткого замыкания в осветительном приборе или даже в проводе электрического кабелепровода (кабель Romex со связанными в нем горячим, нейтральным и заземляющим проводами).). Заземляющий провод крепится к металлическому каркасу светильника.

В старых домах электрические кабели обычно включали только горячий и нейтральный провод. Часто электрический провод проходил в металлическом кабелепроводе по всему дому и подключался к электрической розетке и распределительным коробкам. Металлический трубопровод и электрические коробки служили заземлением для осветительных приборов и приборов. Однако во многих случаях в жилищном строительстве металлические трубы и металлические электрокоробки не применялись.

Узнайте, как подключить два светильника, управляемых одним выключателем

В этом случае провод заземления фактически отсутствовал. Отсутствие заземляющего провода в электропроводке дома в настоящее время является незаконным при строительстве новых домов, и так было на протяжении десятилетий.

При нормальной работе светильника ток не должен протекать по проводу заземления. Вот почему заземляющий и нейтральный провода никогда не должны соединяться вместе, за исключением задней части шины на панели главной цепи.Посмотрите это видео, чтобы узнать , как подключить электрическую розетку .

В случае короткого замыкания, когда ток от горячего или нулевого провода начинает протекать по металлическому корпусу светильника, ток будет проходить по проводу заземления. Когда это произойдет, автоматический выключатель на главной электрической панели сработает, таким образом остановив ток в цепи и предотвратив возгорание и/или поражение электрическим током со смертельным исходом.Узнайте , как автоматический выключатель спасает жизни . Итак, что делать, если в электрической коробке нет провода заземления? Если коробка металлическая, то к ней можно присоединить заземляющий провод светильника, при условии, что металлическая коробка заземлена.

Получите эту электронную книгу, чтобы узнать как заменить выключатель света .

Если электрическая коробка не металлическая, просто закрепите изолентой конец заземляющего провода светильника и оставьте его плавать в электрической коробке.

Единственная альтернатива — обновить проводку в доме, что обойдется во многие тысячи долларов.

Для получения справки по строительству нового индивидуального дома см. Лист предложений по строительству нового дома HomeAdditionPlus.com . Бюллетень предложений по строительству нового дома содержит информацию о том, как планировать индивидуальный проект строительства дома и на что обращать внимание при найме подрядчиков для строительства вашего нового дома. Он также включает в себя подробную таблицу разбивки затрат и электронную таблицу для оценки ваших собственных затрат на строительство нового дома.

Заполните нашу быструю и удобную форму за 3-5 минут и получите бесплатное ценовое предложение по пристройке дома от одного из наших предварительно проверенных и лицензированных подрядчиков по пристройке дома. Этот процесс является бесплатным, и вы не обязаны продолжать его после того, как получите смету стоимости пристройки к дому.

Как заменить потолочный светильник | Главная Руководства

Потолочные светильники, которые мерцают или перестают работать, часто имеют проблемы с проводкой. Это особенно актуально для старых светильников с медными проводами с тканевой изоляцией.Если вам нравится дизайн и вы хотите сохранить светильник, вы можете заменить его, установив сменную розетку или пару розеток, которые вы найдете в розетках электросети. Розетки имеют встроенную проводку, которую вы подключаете к проводам в потолке, где был установлен светильник. Замена потолочного светильника дает энтузиасту-любителю возможность выполнить базовую проводку.

Снятие светильника

Выключите автоматический выключатель потолочного светильника.Работайте со стремянки и снимите глобус и лампочки со светильника. Как правило, шар крепится к краю приспособления тремя винтами с накатанной головкой, которые ослабляются против часовой стрелки. Удерживая нижнюю часть земного шара одной рукой, ослабьте винты с накатанной головкой, чтобы снять земной шар.

Ослабьте и снимите большой винт с накатанной головкой в ​​центре опорной плиты прибора и опустите прибор, чтобы получить доступ к проводным соединениям в потолочной коробке. Если приспособление крепится к потолочной коробке с помощью нескольких винтов вместо винта с накатанной головкой, ослабьте винты на несколько оборотов и поверните основание так, чтобы головки винтов совпали с отверстиями на концах каждого паза в основании, и опустите приспособление.

Отвинтите гайки, которыми концы проводов фонаря крепятся к проводам цепи. Отсоедините концы каждой пары проводов. Если у фонаря есть заземляющий провод, ослабьте винт заземления внутри потолочной коробки, где провод крепится, и вытащите конец провода из винта.

Замена проводки светильника

Снимите оригинальную сборку патрона с основания светильника. В зависимости от производителя открутите один или несколько винтов, чтобы отсоединить блок гнезда.Сохраните винты. Снимите сборку и присоединенные провода с основания.

Прикрепите к основанию запасную одинарную или двойную розетку. Сделайте это, вставив концы проводов от сборки через отверстие, где были удалены старые провода. Затем расположите сборку так, чтобы отверстия для винтов совпали с отверстиями в основании фонаря. Прикрепите сборку к основанию сохраненными винтами.

Снимите 1/2 дюйма изоляции на концах черного и белого проводов на блоке гнезда с помощью плоскогубцев.Работайте с лестницы и соедините концы каждого провода с проводами того же цвета в потолочной коробке с помощью проволочных гаек. Подсоедините конец заземляющего провода к зеленому винту заземления в коробке.

Закрепите основание светильника на потолке с помощью оригинального винта с накатанной головкой или затянув винты в пазах на основании. Установите лампочки и снова прикрепите шар к основанию светильника, затянув маленькие винты с накатанной головкой на краю основания.

Каталожные номера

Советы

• При установке потолочных светильников с зеленым или обычным медным проводом заземления сначала надежно прикрепите конец провода к винту заземления внутри потолочной коробки.Это гарантирует, что прибор не упадет на пол, пока вы подключаете оставшиеся провода.

Биография писателя

Уильям Мачин начал работать на стройке в возрасте 15 лет, еще учась в старшей школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби включают лошадей, мотоциклы, шоссейные гонки и спортивную рыбалку. Он изучал архитектуру в Taft Junior College.

%PDF-1.4 % 941 0 объект > эндообъект внешняя ссылка 941 72 0000000016 00000 н 0000002595 00000 н 0000002810 00000 н 0000002845 00000 н 0000002894 00000 н 0000002962 00000 н 0000002998 00000 н 0000003192 00000 н 0000003387 00000 н 0000003424 00000 н 0000003502 00000 н 0000005877 00000 н 0000007757 00000 н 0000009824 00000 н 0000011976 00000 н 0000013868 00000 н 0000016086 00000 н 0000016676 00000 н 0000017566 00000 н 0000017811 00000 н 0000022020 00000 н 0000022431 00000 н 0000022788 00000 н 0000023144 00000 н 0000028135 00000 н 0000028646 00000 н 0000029013 00000 н 0000031556 00000 н 0000033702 00000 н 0000036395 00000 н 0000067504 00000 н 0000067543 00000 н 0000078626 00000 н 0000078665 00000 н 0000116862 00000 н 0000116920 00000 н 0000117013 00000 н 0000117197 00000 н 0000117333 00000 н 0000117484 00000 н 0000117663 00000 н 0000117811 00000 н 0000117904 00000 н 0000118069 00000 н 0000118189 00000 н 0000118349 00000 н 0000118471 00000 н 0000118585 00000 н 0000118689 00000 н 0000118847 00000 н 0000119001 00000 н 0000119167 00000 н 0000119315 00000 н 0000119481 00000 н 0000119629 00000 н 0000119747 00000 н 0000119953 00000 н 0000120057 00000 н 0000120210 00000 н 0000120342 00000 н 0000120515 00000 н 0000120659 00000 н 0000120793 00000 н 0000121087 00000 н 0000121251 00000 н 0000121394 00000 н 0000121490 00000 н 0000121600 00000 н 0000121730 00000 н 0000121856 00000 н 0000002424 00000 н 0000001774 00000 н трейлер ]/Предыдущая 2998673/XRefStm 2424>> startxref 0 %%EOF 1012 0 объект >поток hb«`a`(«e` €

Схемы подключения для добавления нового светильника

Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами на предмет ограничений и разрешений.Согласно NEC, количество проводников, разрешенных в коробке, ограничено в зависимости от размера коробки и сечения провода. Рассчитайте общее количество проводников, допустимых в коробке, перед добавлением новой проводки и т. д. Пользователь этой информации несет ответственность за соблюдение всех применимых правил и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнять электромонтажные работы, следует обратиться за консультацией к квалифицированному электрику. Как читать эти диаграммы

На этой странице содержатся схемы подключения для добавления нового светильника в существующую цепь.Существуют схемы добавления светильников к уже имеющемуся потолочному светильнику и использования существующей настенной розетки в качестве источника для нового выключателя и света. Включены различные схемы проводки, позволяющие либо свету, либо выключателю быть первыми в цепи. Кроме того, найдите схему добавления света от коммутируемой розетки, которую вы уже должны включать в светильник, когда включаете комнатный свет.

Подключение нового выключателя и светильника к розетке

На этой схеме питание берется из существующей настенной розетки для нового выключателя и светильника.Выключатель стоит первым в новой части цепи и к нему от розетки протягивается новый двухжильный кабель. От выключателя к месту нового освещения проложен новый двухжильный кабель.

Нейтраль для нового фонаря берется из розетки и присоединяется к новому белому проводу и косичке, которая снова соединяется с розеткой. Точно так же горячий источник удаляется из розетки и присоединяется к новому черному проводу и косичке, соединяющейся обратно с горячим терминалом на розетке.

На выключателе черный провод от розетки подключается к одной клемме на выключателе, а черный провод, идущий к новому свету, подключается к другой.Белый провод от розетки соединен с белым проводом, идущим к фонарю, на этой схеме он не подключается к выключателю. На свету черный провод подключается к горячей клемме на светильнике, а белый подключается к нейтральной клемме.

Подключение выключателя и светильника в коробке с двумя розетками

Эта схема аналогична приведенной выше, но и розетка, и новый выключатель находятся в одной и той же коробке в конце бытовой цепи. При добавлении нового выключателя, подобного этому, необходимо будет установить новую двухблочную коробку, если для источника используется одна розетка.Если в коробке две розетки, одну можно убрать, а на ее место установить выключатель для управления новым светом.

В этой проводке горячий провод источника берется из розетки и сращивается с двумя косичками. Один пигтейл подключается к клемме переключателя, а другой подключается обратно к горячему на розетке. Другая клемма переключателя подключена к черному проводу, идущему к новому свету. Нейтраль источника берется из розетки и соединяется косичкой обратно с нейтралью розетки и с белым проводом, идущим к клемме светлой нейтрали.

Подключение нового контура освещения и выключателя от розетки

На этом рисунке показана проводка для добавления нового света и выключателя, при этом светильник стоит первым в цепи. Новый кабель прокладывается от розетки к новому месту крепления, а оттуда — к новому месту выключателя. Контур переключения представляет собой трехжильный кабель, соответствующий требованиям NEC к нейтрали во всех новых распределительных коробках.

В розетке всегда горячий провод сращивается с черным проводом на кабеле светильника и с косичкой, которая снова подключается к горячему контакту на настенной розетке.В коробке светильника черный провод сращивается с черным проводом, идущим к выключателю. На выключателе черный провод подключается к новому выключателю.

Вернувшись к источнику, нейтральный провод сращивается с белым проводом, идущим к фонарю, и с косичкой, соединяющейся обратно с нейтральной клеммой розетки. В светильнике белый соединяется с нейтральной клеммой на светильнике. Красный провод от петли выключателя подключается к горячей клемме на фонаре, а другой конец к новому выключателю.Белый провод закрыт гайкой в ​​новой распределительной коробке.

Подключение нового светильника к розетке с выключателем

Схема подключения на этой схеме предназначена для добавления нового светильника к выключаемой розетке, т. е. такой, которая нагревается только при включенном выключателе. Они обычно используются для включения и выключения настольной или торшерной лампы от настенного выключателя.

Новый двухжильный кабель проложен от розетки к новому светильнику. В розетке провода удаляются, и каждый из них присоединяется к новому кабелю и обратно к розетке с помощью сращивания косички.В коробке светильника черный провод подключается к горячей клемме, а белый подключается к нейтральной клемме.

Проводка для добавления новых источников света от существующего светильника

На этой диаграмме два новых светильника добавляются к одному уже существующему. Новый двухжильный кабель проложен от существующей коробки светильников к первой новой коробке. Оттуда новый двухжильный кабель проложен ко второму новому световому коробу. При желании после этого можно добавить больше источников света, проложив новый кабель к каждому новому световому коробу.

На существующем светильнике горячий и нейтральный провода снимаются с зажимов светильника и соединяются с проводами нового кабеля, идущего к первому новому светильнику. К соединению также добавляется косичка, позволяющая повторно подключить существующий свет обратно в цепь. При первом новом свете провода соединяются с новым кабелем, идущим к следующему свету, и с косичкой для подключения первого нового света. Если вы хотите добавить больше огней после второго нового на этой схеме, их можно соединить в цепь таким же образом.

Подключение нового светильника к существующему выключателю

Эта проводка иллюстрирует, как добавить новый светильник из существующего выключателя, а не из светильника. В этой схеме нейтральный и заземляющий провода, идущие к новому свету, сращиваются в распределительной коробке с проводами, идущими к существующему свету. Черный провод, идущий к свету, берется от выключателя и сращивается с: косичкой обратно к выключателю, черным проводом, идущим к новому свету, и черным проводом, идущим к существующему свету.Теперь переключатель будет управлять обоими светильниками в цепи.

Схема подключения нового выключателя и светильника

На этой схеме новый выключатель и свет добавляются к уже существующему выключателю света. Источник для этой цепи находится в уже существующем светильнике, а 3-проводная петля переключателя идет оттуда к распределительной коробке. Эта 3-проводная петля переключателя удовлетворяет требованию NEC относительно нейтрали в распределительной коробке.

В месте выключателя установлена ​​новая двухблочная коробка, чтобы было место для второго выключателя для управления новым светом.Такое расположение позволит управлять каждым светом отдельно.

Горячий от шлейфа выключателя подсоединяется косичкой к обоим выключателям. Новый двухжильный кабель проложен от распределительной коробки к месту установки нового светильника. Нейтральный провод от шлейфа выключателя присоединяется к новому белому проводу. Черный провод подключается к другой клемме нового выключателя и к горячей клемме нового фонаря.

Больше подобных на сайте Do-It-Yourself-Help.com

Глоссарий по освещению и электротехнике — Оттенки света

Ищете название «того» элемента или детали на светильнике? Или, может быть, вы пытаетесь объяснить идею своему электрику.Вот список определений для этих частей, частей и терминов, чтобы помочь.

Термины, используемые в освещении

• Переменный ток: переменный ток: электрический ток, который через равные промежутки времени меняет свое направление на противоположное
• Акцентное освещение: Освещение, направленное на определенный объект или архитектурную особенность
• Окружающее освещение: Общее освещение в помещении
• Ампер: мера скорости электрического потока в цепи
• Задняя панель: Плоская пластина за настенным бра для закрытия электрической коробки
• Экран: Вафельное устройство, используемое для уменьшения бликов
• Балласт: Устройство, используемое для контроля тока и предотвращения перегрева газоразрядной лампы
• Амбарные двери: жалюзи на петлях, используемые для точной формы луча лампы
• Бобече: декоративный хрусталь, металл, дерево и т. д.«чаша», используемая на люстрах и бра, часто протыкаемая для удержания кристаллов (первоначально использовалась для сбора воска, капающего со свечи)
• Коробка выключателя: Металлическая коробка с предохранителями или автоматическими выключателями, которая разбивает электрическую сеть на более мелкие цепи
• Шина: Блок предохранителей, блок выключателя
• BX или гибкий металлический кабелепровод: гибкая трубка, удерживающая электрические линии
• Крышка для свечи: пластиковая, металлическая или картонная гильза, имитирующая восковую свечу (чтобы скрыть патрон)
• Кандела: Единица силы света (СИ), примерно равная 12.57 люмен
• Сила свечи: Сила света источника света, измеряемая в канделах
• Навес: декоративная пластина, которая устанавливается заподлицо с потолком на люстре или потолочном светильнике и скрывает электрическую коробку
• Дымоход: открытая стеклянная рамка, используемая на масляной лампе для удержания абажура
• Цепь: Путь электрического потока (проводка)
• Автоматический выключатель: выключатель, прерывающий подачу электроэнергии в случае короткого замыкания или перегрузки
• Фиксирующее кольцо: металлический диск, удерживающий крышку или горлышко свечи на светильнике
• Адаптер зажима: металлический зажим для лампы, который крепится к абажуру, превращая его в абажур, который крепится к лампе
.
• Хомут: Резьбовое кольцо, которое крепит купол к потолку на люстре
• Индекс цветопередачи: мера воздействия определенного типа лампочки на окрашенную поверхность (чем больше число, тем точнее цвет при реальном солнечном свете; измеряется от 1 до 100)
• Общий: темный винт на электрическом выключателе
• Проводник: Провод, по которому проходит электричество
• Кабелепровод: жесткая или гибкая трубка, которая удерживает электрические провода внутри
.
• Контакты: Точка подключения электрических проводов
• Тестер непрерывности цепи: устройство для проверки электрической цепи
• Выключатель на шнуре: выключатель для переносной лампы, который крепится вдоль шнура
• Ток: Поток электричества по проводу, измеряемый в амперах
• DC (постоянный ток): электрический ток, который течет только в одном направлении, а не по всей цепи
• Рассеиватель: полупрозрачный «экран», предназначенный для уменьшения бликов и более равномерной фильтрации света
• Диммер: переключатель, позволяющий изменять яркость светильника
• Газоразрядная лампа: лампа накаливания с электронным разрядом через газ или пар
• Дуплексная розетка: розетка с 2 разъемами
• Эффективность: люмен на ватт, мера эффективности источника света
• Электрическая коробка: Коробка в стене, в которой выполняются электрические соединения со светильниками и которая поддерживает светильники
• Электросчетчик: устройство, измеряющее количество потребляемой электроэнергии
• Электронный трансформатор:
• Лицевая панель: Распределительная коробка или крышка розетки
• Нить накала: тонкая вольфрамовая проволока, излучающая свет при нагревании электрическим током
• Наконечник: декоративный элемент с резьбовым основанием, используемый для крепления абажура к арфе и «завершения» внешнего вида стола или торшера
• Лента «рыбка»: удлиняющаяся металлическая лента с крючком на конце, используемая для протягивания проводов через стену
• Монтажник: декоративный ободок, фиксирующий стеклянные абажуры на светильнике
• Светильник: любой декоративный электрический предмет, который постоянно крепится к стене или потолку
• Утопленный монтаж: светильник, который подвешивается к потолку
• Ножной выключатель: Устройство для включения и выключения торшера, которое устанавливается на полу и присоединяется к шнуру
• Кадровый проектор: устройство, позволяющее точно контролировать размер светового луча
• Предохранитель: ввинчивающееся, вставное или защелкивающееся устройство, прерывающее подачу электроэнергии в случае короткого замыкания или перегрузки
• Объединение: 2 или более электрических линий, заканчивающихся в одной распределительной коробке или розетке
• Заземляющий провод: провод (по которому не проходит ток), идущий от приспособления к металлу, прикрепленному к неметаллическому материалу, для заземления тока в случае короткого замыкания (заземляющий провод обычно медный или зеленый).
• GFI: прерыватель замыкания на землю: сенсорное устройство, отключающее электричество в случае опасности поражения электрическим током
• Арфа: металлическая буква «U», которая поддерживает абажур над лампой и цоколем
• Держатель арфы: металлическая U-образная форма, соединяющая арфу с основанием лампы
• Горячий провод (провод под напряжением): провод, по которому проходит ток к розетке и приспособлению (обычно черный)
• Hurricane: декоративное стекло для розеток в виде свечей
• Освещенность: количество света, падающего на поверхность (измеряется в люменах на квадратный фут)
• Непрямое освещение: Освещение, отражающееся от стены, потолка, тени и т. д.
• Изоляция: непроводящее покрытие, защищающее электрические провода
• Распределительная коробка: Точка подключения проводов от светильника к светильнику и распределительной коробки к светильнику
• Кельвин (цветовая температура): мера красноты или голубизны источника света (чем меньше число, тем теплее цвет)
• Киловатт: 1000 Вт (мера потребления электроэнергии)
• Выбивные отверстия: выступы, которые можно снять с электрической коробки или приспособления для подключения проводки
• Лампа: Техническое название лампочки
.
• Петля: U-образное резьбовое соединение, которое прикрепляет цепь к плафону люстры
• Контргайка: Резьбовая гайка, используемая для затягивания деталей внутри светильника
.
• Жалюзи: параллельные планки на осветительном приборе, используемые для предотвращения бликов и прямого света
• Низкое напряжение: снижение обычного бытового тока (120 вольт) до более низкого напряжения (обычно 12 вольт) с помощью трансформатора
• Люмен (измеряется в фут-канделях): мера количества излучаемого света (один люмен — это количество света от одной свечи на расстоянии одного фута)
• Магнитный трансформатор:
• Средний цоколь: Размер патрона для обычной бытовой лампочки
• Код NEC: коды Национальной ассоциации противопожарной защиты для проводки
• Шейка: Латунный или декоративный стержень, используемый для увеличения пространства между цоколем лампы и патроном
• Нейтральный провод: провод, по которому ток проходит от розетки или приспособления обратно к блоку предохранителей для замыкания цепи (обычно белого цвета)
• Розетка: Точка, в которой электрический провод присоединяется к светильникам, розеткам или выключателям
.
• Подвесной светильник: светильник, свисающий с потолка
• Поляризованная вилка: подключайте переносной осветительный прибор с штырями разной формы, чтобы исключить возможность перепутывания горячего и нейтрального проводов
• Канал: внешний канал, позволяющий прокладывать провода по поверхности стены или потолка
• Номинальный срок службы лампы: количество часов, в течение которых 50 % ламп выходят из строя при стандартных условиях
• Розетка: Розетка, подающая питание на подключаемые электрические устройства
.
• Отражатель: зеркальная или полированная поверхность, предназначенная для проецирования света в определенном направлении
• Подъемник: латунный стержень с резьбой, который ввинчивается в верхнюю часть арфы для поднятия абажура
Кабель Romex
• : Romex — это общепринятая торговая марка неметаллических материалов (т.е. пластиковая) оболочка для проводки, к которой подведены горячие, нулевые и заземляющие провода, как одноцепные, так и двухцепные. Он используется в сухих защищенных зонах, таких как каркасные стены, а не под землей. Аналогичный кабель, обычно называемый UF, имеет более тяжелую пластиковую оболочку и подходит для использования под землей, например, для наружного освещения.
• Бра: настенный светильник
• Полуутопленное крепление: светильник, свисающий с потолка менее чем на 2 фута
• Сервисная панель: Главный блок предохранителей, где электроснабжение входит в дом
• Установочный винт: винт с накатанной кромкой, используемый для плотного крепления стеклянного плафона в приспособлении
• Короткое замыкание: Искра возникает в результате касания нейтрального и горячего проводов друг к другу, что приводит к перегоранию предохранителя или отключению автоматического выключателя
• Лампа с серебряной короной: колба с серебряным покрытием на конце для уменьшения бликов
• Однополюсный: выключатель света в стене, где вы можете включать и выключать свет только из этого одного места
• Розетка: Электрический компонент, который подключается к 2 электрическим проводам и имеет резьбу для ввинчивания лампочки в
.
• Переходник для патрона: ввинчиваемый патрон, который присоединяется к другому патрону для уменьшения размера цоколя лампы
• Паук: три верхних горизонтальных стержня каркаса абажура
• Сращивание: соединение, выполненное путем соединения 2 или более проводов
• Провод SPT2: Технический термин для провода лампы
• Стартер: магнитная катушка, которая зажигает дугу между электродами, когда люминесцентная лампа получает электричество
• Зачистка: удаление изоляции с электрических проводов, чтобы обеспечить соединение между проводами
• Трехходовая лампа: лампа с 2 нитями накала разной мощности, что позволяет включать каждую по отдельности или обе вместе
• Трехпозиционный переключатель: переключатель управления освещением, который позволяет включать и выключать светильник из 2 разных мест
• Трансформатор: электрическое устройство, изменяющее величину напряжения в проводной линии
• Магнитный трансформатор: более крупный и тяжелый трансформатор, использующий медь вокруг стального сердечника для понижения напряжения со 120 до 12 вольт.Требуется специальный магнитный диммер.
Электронный трансформатор
• : компактный, легкий и более эффективный, чем магнитный трансформатор. Требуется электронный низковольтный диммер.
• Поворотная ручка: латунная или пластиковая навинчивающаяся ручка, используемая для включения и выключения переносной лампы
• Андеррайтерский узел: специальный узел на 2 электрических проводах для предотвращения выдергивания проводов из розетки
• UL: Организация United Laboratories по тестированию, которая выпускает руководства и проводит испытания для обеспечения безопасности электропроводки
.
• Крышка вазы: латунная или деревянная крышка для закрытия отверстия в верхней части вазы при преобразовании ее в лампу
• Вольт: Измерение электрического напряжения в цепи
• Падение напряжения: потеря электрического тока на длинных участках проводки
• Шайба: Открытый круглый диск в центре верхних горизонтальных стержней абажура
• Ватт: мера электрической мощности, используемой в цепи (вольты x амперы = ватты)
• Гайка для проволоки: катушка в пластиковом корпусе, используемая для соединения концов двух или более электрических проводов
• Шнур-молния: электрический шнур с 2 соединенными жилами с рифленой изоляцией между ними

Техника освещения

• Даунлайтинг: свет, падающий сверху вниз, отбрасывает тени на пол с эффектом лунного света
• Grazing: размещение источника света в вертикальном направлении близко к поверхности для выделения текстуры поверхности
• Силуэт: свет сзади для создания эффекта очертаний предмета
• Spotlighting: Высокосфокусированный луч света
• Рабочее освещение: Освещение, которое фокусирует свет на местах, где выполняются задачи (чтение, макияж, приготовление пищи и т. д.).)
• Подсветка: техника освещения предмета снизу, создающая тени над ним
• Мойка стен: освещайте всю стену, как правило, с расстояния не менее 3 футов

Как заменить светильник

Прежде чем приступить к работе с электричеством, отключите питание выключателем. Недостаточно просто отключить электричество выключателем света. После отключения соответствующего выключателя включите и выключите выключатель света, чтобы убедиться, что на свет не подается питание.

Светильники обычно крепятся к электрической коробке с помощью болтов или винтов. Во-первых, ослабьте крепеж, удерживающий ваше приспособление на месте (Изображение 1). Он должен отходить от стены или потолка. Если это не так, его также можно закрепить герметиком. Используйте отвертку, чтобы отделить светильник от поверхности, стараясь не повредить стену или потолок. После того, как прибор уйдет, он все еще будет подключен к электрическим проводам.Если ваш светильник был прикреплен к распределительной коробке с помощью кронштейна, отвинтите или отвинтите также кронштейн (Рисунок 2).

Прежде чем отсоединять провода, используйте детектор тока, чтобы убедиться, что к прибору не проходит электрический ток. Ваш старый светильник должен быть подключен с помощью трех проводов: горячего (черного), нейтрального (белого) и заземления (медного). Отсоедините каждый из проводов. Обязательно держите прибор, пока отсоединяете провода; он должен упасть, как только все три провода будут отсоединены.

Ваш новый светильник должен поставляться с кронштейном, который крепится к электрической коробке. Многие светильники поставляются с универсальным кронштейном, который можно прикрепить к различным типам электрических коробок. Используйте отвертку, чтобы прикрепить кронштейн к электрической коробке.

Как и ваша электрическая коробка, ваше устройство должно включать один горячий (черный) провод, один нейтральный (белый) провод и один заземляющий (медный) провод.Подключение вашего прибора так же просто, как подключение черного к черному, белого к белому и медного к медному. С проводов в вашем приспособлении может быть уже снята часть изоляционного покрытия, а металлическая оплетка оголена. Если оголено около половины дюйма провода, вы готовы двигаться вперед и выполнить подключение. Если нет, используйте плоскогубцы электрика, чтобы снять примерно полдюйма изоляции, чтобы обнажить металлический провод. Как только у вас будет достаточно провода для работы, сначала подключите два черных провода, используя прилагаемую гайку.Если в вашем приспособлении нет проволочных гаек, вы можете купить их в местном хозяйственном магазине. Затем подключите два белых или нейтральных провода. Примечание. Каждая розетка в вашем новом светильнике будет иметь собственный набор проводов. Каждая из них должна быть связана вместе внутри приспособления и прикреплена к одному проводу.

Наконец, подключите два провода заземления. Возможно, в вашей электрической коробке нет заземляющего провода. Значит, электрик решил заземлить саму коробку.Если это так, все, что вам нужно сделать, это прикрепить заземляющий провод в приспособлении к самой электрической коробке. Ваш монтажный кронштейн должен содержать небольшой винт (обычно зеленый), предназначенный именно для этой цели. С помощью пассатижей электрика сделайте U-образный изгиб провода заземления, который будет плотно прилегать к заземляющему винту (рис. 1). Оберните изогнутую проволоку по часовой стрелке вокруг винта и затяните с помощью отвертки. Теперь ваше устройство правильно подключено (Изображение 2).

Используйте предоставленное оборудование, чтобы прикрепить устройство к монтажному кронштейну и электрической коробке.Существует множество различных типов соединений, но в большинстве из них, вероятно, используется болт и декоративная гайка. Поместите приспособление на болт в монтажном кронштейне и закрепите его с помощью прилагаемой декоративной гайки (Изображение 1). Используйте свою руку, чтобы затянуть болт. Использование гаечного ключа может повредить гайку и удалить покрытие. Наконец, ввинтите лампочки и закрепите все окончательные детали или экран на вашем приборе (изображения 2 и 3).

Вы готовы снова включить питание в источнике.Включите выключатель, и все готово. Теперь, когда вы увидели, как легко заменить осветительную арматуру, другие ваши комнаты должны ожидать изменения освещения. Будьте в безопасности, выключите питание и вперед.

Вопрос. На прибор подается питание, но он все еще не работает

Поскольку ваш старый существующий прибор перестал работать, похоже, возникла проблема с цепью прибора.

Я хочу установить новый светильник в спальне.Старый перестал работать, поэтому я решил просто заменить его. Однако после снятия старого и замены его свет работать не будет. У меня есть датчик напряжения, и он показывает, что есть напряжение. Я получаю напряжение, даже когда светильник не подключен. Я подключил его к другой комнате, и он работал нормально (свет и все остальное). Как может быть электричество, проходящее по проводам, но свет не включается? Размыкатель не бросается. Свет просто не будет работать. Это старый дом. 1950-е годы. Проводка оригинальная.Подключение проводов белое к белому и черное к черному, верно? Почему не загорается чертова лампочка? Да и лампочки хорошие.

[ad#block]Сожалею, что ваш прибор все еще не работает. Поскольку ваш старый существующий прибор перестал работать, кажется, что есть еще одна проблема со схемой прибора. Показания напряжения, которые вы получаете, могут быть вызваны состоянием, известным как нейтральная обратная связь. Если это так, то горячий проводник столкнулся с ненадежным соединением или даже, возможно, сгорел на части.Обычно это можно найти в другой распределительной коробке, расположенной где-то рядом со спальней. Это обнаруживается в процессе исключения. Если вы знаете, какой выключатель или предохранитель питает эту цепь, то ее следует отключить, прежде чем продолжить. Неисправность обычно обнаруживается путем открытия и проверки каждой распределительной коробки. Часто такие шорты можно найти в других коробках с потолочными светильниками, например, в ванной или на кухне. Старые потолочные светильники выделяют много тепла, что со временем может привести к ломкости и растрескиванию изоляции, а в доме такого возраста могут быть затронуты и разъединены соединения.Это серьезная ситуация, потому что короткое замыкание в соединении может привести к пожару.
Учитывая вашу ситуацию, я бы порекомендовал обратиться к лицензированному подрядчику по электротехнике, который сможет провести надлежащие испытания, определить проблему и выполнить ремонт. В зависимости от того, что обнаружено, вы можете рассмотреть возможность проведения углубленной проверки всей электрической системы, особенно на щитке.

Вам также может быть полезно следующее:

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. проводка GFCI выходов проводки домашних электрических цепей 120 вольт и 240 вольт выпускных цепей Электропроводка Выключатели освещения Электропроводка 3-проводной и 4-проводной электрической плиты Электропроводка 3-проводной и 4-проводной сушилки Шнур и розетка сушилки Как устранить неполадки и отремонтировать электрическую проводку Модернизация электропроводки Коды NEC для домашней электропроводки . No related posts. Оставить комментарий Отменить ответ Имя (Обязательно) Mail (Видно не будет) (Обязательно) Ваш веб сайт (Если есть) Комментарий Идеально подходит для домовладельцев, студентов, ,
