Подшивка карниза крыши — варианты подшивки

09 ноября 2021 г.

Свесом или карнизом крыши называют нижнюю часть крыши, которая обычно выступает от стен на 40-80 см.

Главное его назначение —защитить стены и фундамент от дождевой и талой воды. Оформление карниза выполняют на заключительной стадии строительства, когда кровля смонтирована и закончены работы по отделке наружных стен.

Подшивать рекомендуется не только свесы карнизов, но и потолки террас и балконов, козырьки крылец. Широкий выбор материалов позволяет подобрать обшивку для любого архитектурного стиля, с учетом типа кровельного покрытия.

Для чего подшивают карниз?

1. После укладки кровельного материала, снизу торцов просматривается часть стропил и другие слои «кровельного пирога». Это выглядит не эстетично — подшивка свесов облагораживает крышу, закрывая все внутренние детали, придает завершенный облик всему строению.
2. Кроме декоративной функции, подшивка карнизов защищает кровельную систему от повреждений посредством сильного ветра.
3. Решается еще одна важная задача —обеспечивается правильная подкровельная вентиляция, благодаря которой исключается появление конденсата, грибка и плесени. Соответственно увеличивается срок службы конструкции.

Виды свесов крыши —на что обратить внимание.

Существует два вида — карнизный свес, другое название горизонтальный, и фронтонный свес. Рассмотрим чем они отличаются и особенности подшивки каждого.

Карнизный свес.

Образуется нижним фрагментом скатной крыши. Сквозь него воздушные массы проходят на чердак. В случае обустройства отапливаемой мансарды, снизу ската воздух поступает в подкровельное пространство, проходит наверх и выводиться через конек или аэратор, так выполняется вентиляция всех элементов «кровельного пирога».

Для правильной организации тяги воздуха подшивку карнизного свеса необходимо выполнять вентилируемую, не сплошную, а с приточными отверстиями. Для этого применяют один из следующих методов:

• Самый простой —устроить зазор между панелью и стеной. Исходя из применяемого материала величина зазора должна быть: 1-1,5 см. для сайдинга или деревянной вагонки, 0,6-1,2 см. для профлиста.
• Встроить решетки для аэрации — устанавливаются они непосредственно в панель обшивки.
• Когда в качестве отделочного материала выбраны деревянные доски, можно при монтаже оставлять между ними щели размером 0,5-1 см.

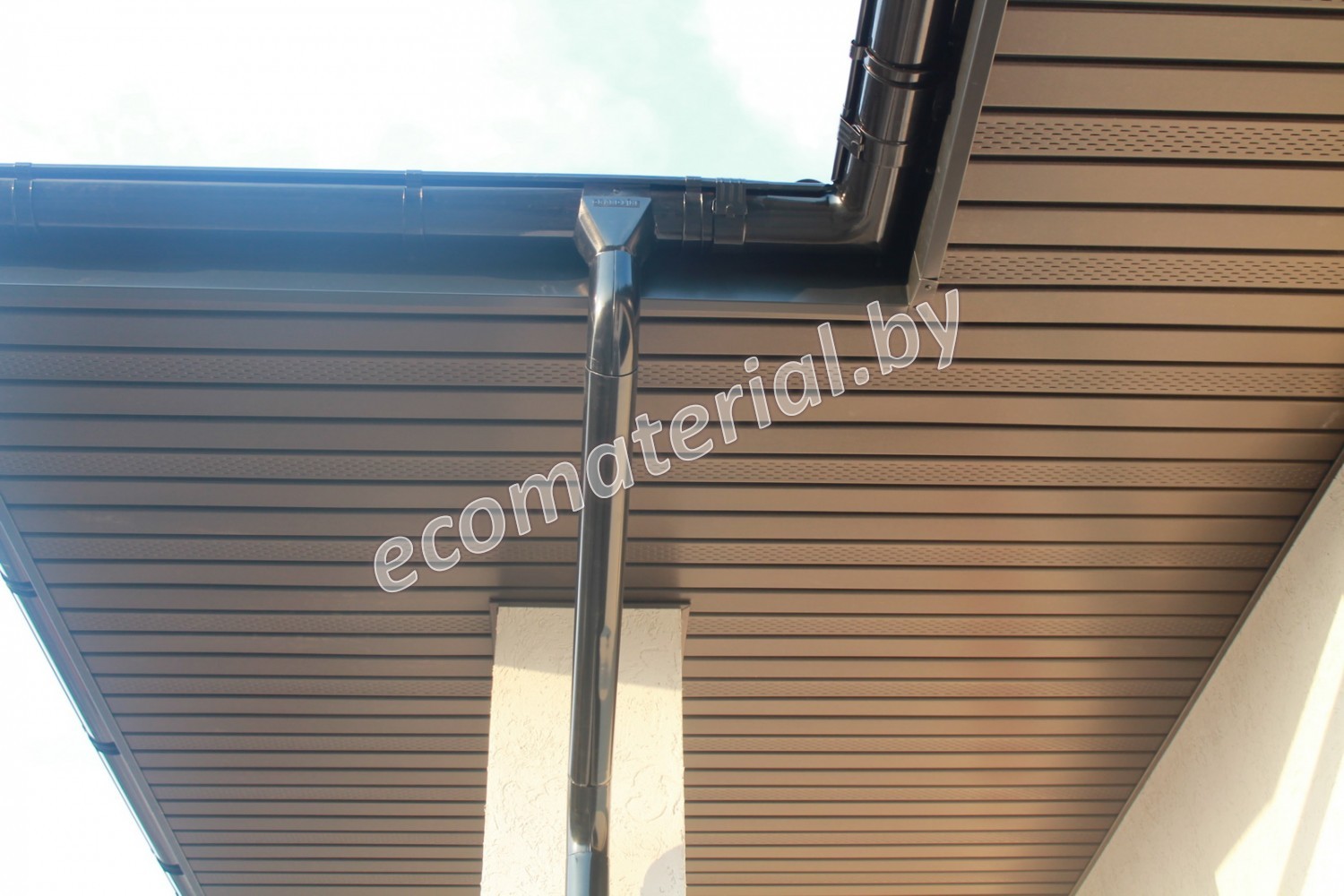

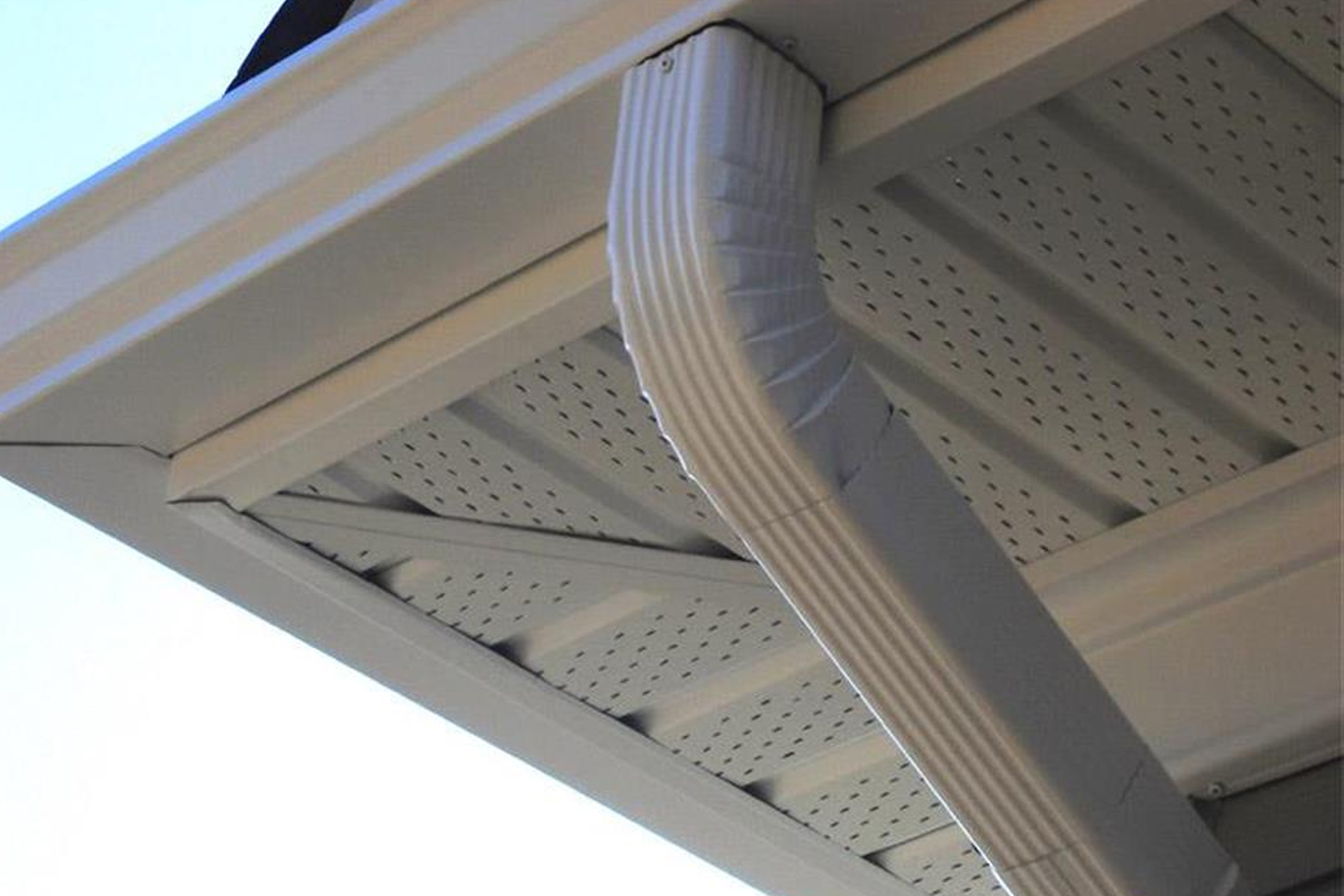

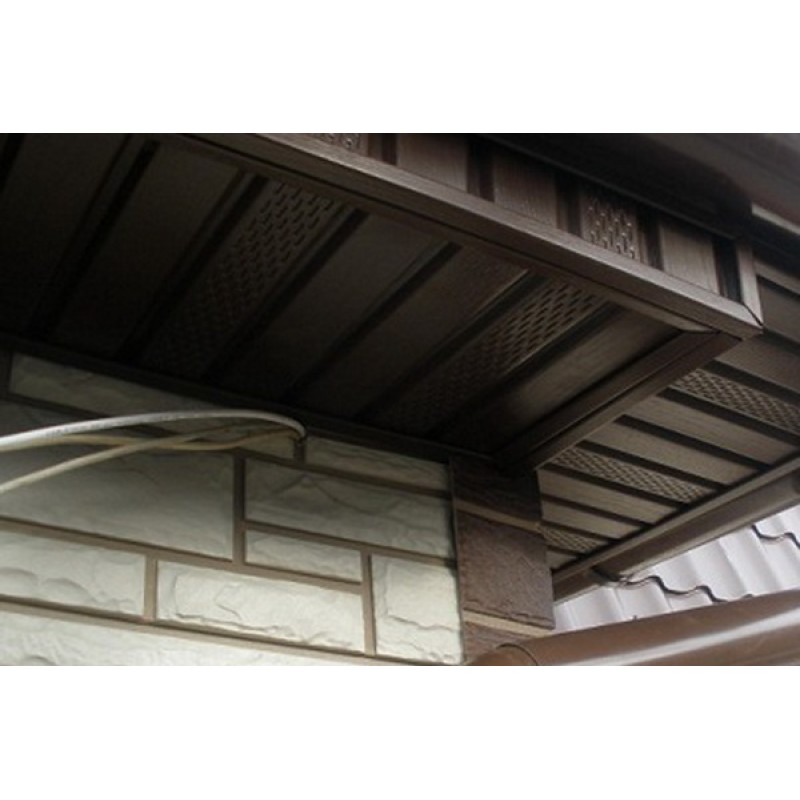

• Более популярное решение —подшить карнизный свес перфорированным софитом.

При отделке горизонтального свеса нужно соблюдать два важных правила:

1. Все вентиляционные прорези и зазоры необходимо закрывать сеткой или решетками. Так под кровлю не будут попадать мусор и листья, мелкие птицы и насекомые.
2. По объему прорези не должны быть меньше 1/500 части всей вентилируемой площади. Вдобавок каждый тип кровельного материала предполагает свой диаметр отверстий. К примеру, керамика «дышит», вентиляционные зазоры нужны меньшего диаметра чем для гибкой черепицы.

Что будет если пренебречь вентиляцией подкровельного пространства и плотно закрыть карнизный свес?

Избыточная влага способствует образованию конденсата, намоканию и разрушению утеплителя и стропил, образованию плесени.

— на металлочерепице со временем образуется коррозия, а натуральная черепица от переизбытка влаги полопается на морозе.

— не исключен перегрев помещений в жару и обледенение кровельного покрытия в мороз, такая крыша очень быстро выйдет из строя, придется проводить капитальный ремонт.

Фронтонный свес.

Образуется наклонной боковой частью ската крыши. Здесь задача противоположная —нужно защитить обрешетку и утеплитель от намокания и выдувания, а значит исключить проникновение ветра и дождя под кровлю. Подшивка в этом случае выполняется сплошным герметичным способом.

Как оформить кромку (торец) свеса?

Оба вида свеса по торцам имеют открытые элементы. Со стороны карнизного свеса —это торец стропильной системы, у фронтонного —торцы обрешетки. Их закрывают специальными комплектующими, которые зачастую можно приобрести вместе с черепицей.

Это делается не только для придания красивого внешнего вида, но и для сохранения подкровельных материалов от неблагоприятных погодных факторов.

Иногда деталь для отделки кромки делают из дерева, предварительно обработанного антисептиком и окрашенного — но это не лучший вариант.

Доборные комплектующие изготавливают из металла и они более долговечны, так как покрыты защитными антикоррозийными полимерными составами.

Оформляя кромку карнизного свеса, сначала стропила подрезают в одну линию по вертикали на одинаковом расстоянии от стены. Торцы стропил соединяют обвязочной лобовой доской.

На нее монтируется металлическая карнизная планка (капельник). По свесу карниза устанавливают водосточную систему.

Со стороны фронтонного свеса обрезают обрешетку по одной линии, параллельной стене. Вдоль фронтонов, закрывая края обрешетки, устанавливают металлическую торцевую планку.

Ее еще называют ветровая планка, дополнительно она защищает кровельную конструкцию от сильного ветра и предотвращает задувание мусора и насекомых через торцы.

Основные способы подшивки свесов крыши:

По стропилам.

Самая простая технология и применяется в основном для крыши с наклоном не более 30 гр. и выносом карниза 40-50 см. К стропилам сооружают обрешетку из бруса. Панели для обшивки можно крепить как параллельно стене, так и перпендикулярно стропилам или по торцу.

Горизонтальная подшивка.

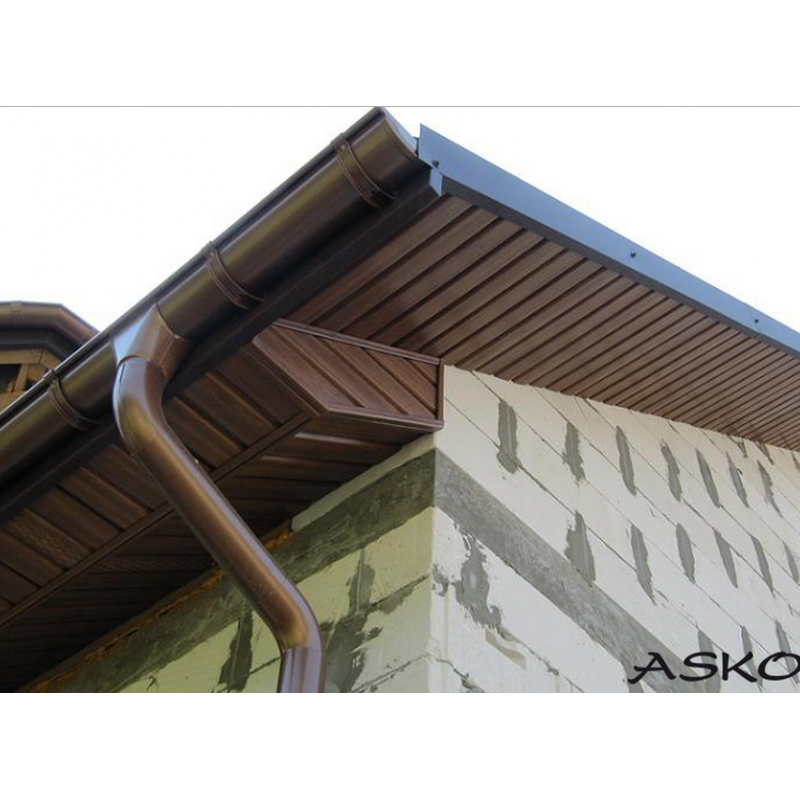

Подходит для кровли с крутым скатом. Из брусков выстраивают короб, который крепят к стропилам и стене. При этом брусок на стропилах нужно располагать ниже бруска на стене на 1 см. Так влага, попавшая на свес, не задерживается на нем.

Затем прибивают бруски от углов дома к углам крыши. Если свес выступает больше чем на 45 см., дополнительно устанавливают еще один продольный брус. Далее перпендикулярно к стене добавляют бруски для усиления продольных брусьев. Этот способ позволяет экономно подшить свес, монтаж не занимаем много времени.

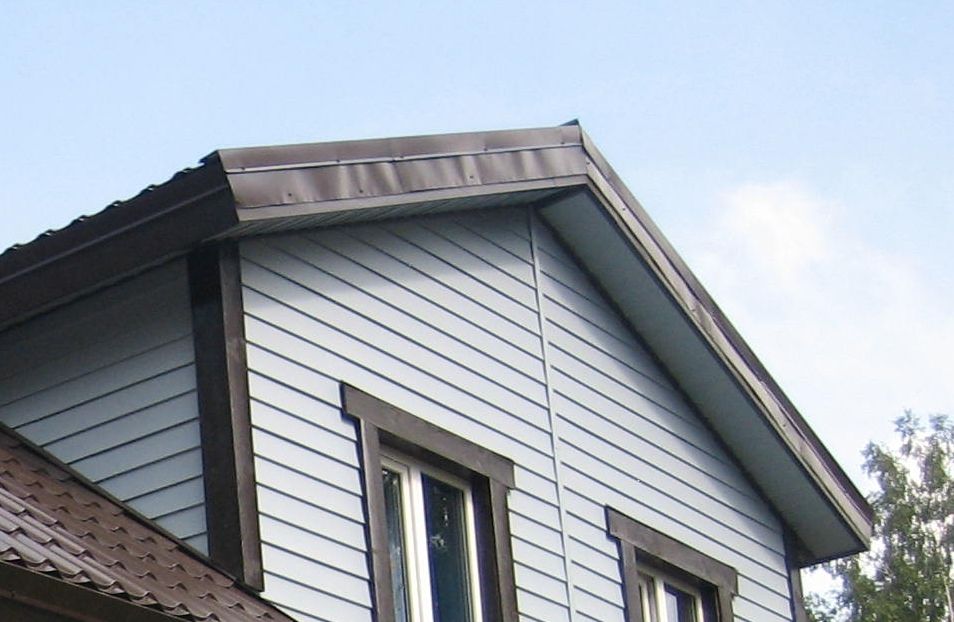

Подшивка фронтонного свеса.

Не зависимо по какой технологии подшивают свес карнизный, фронтонный оформляют всегда по обрешетке.

На нее крепят бруски, к которым потом фиксируют обшивочные планки.

Выбираем материал для подшивки.

Какой применить материал в первую очередь зависит от общей стилистики дома, учитывается отделка стен и вид черепицы. Немаловажным фактором является цена и конечно, личные вкусы домовладельца. Стоит принять во внимание практичность и долговечность материала.

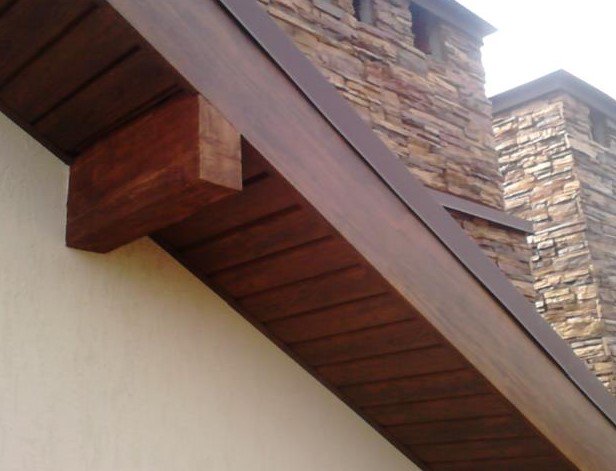

Деревянная доска.

Дерево требует особого ухода. Перед укладкой его обрабатывают антисептическими и противопожарными составами, красят и покрывают лаком. Время от времени придется повторять эти операции, иначе в нем заведутся насекомые, оно начнет сыреть и деформироваться, внешний вид при этом заметно ухудшиться.

Для подшивки карниза выбирают хвойные породы. Доска может быть строганой или обрезной, допустимая ширина 2-25 см, толщина 1,7-2,2 см. Монтируя доски параллельно стене крепят с шагом в 1 м., перпендикулярно — с обеих сторон доски, при широком свесе еще и по центру. Для вентиляции оставляют щели между досками 1-1,5 см.

Деревянная вагонка.

Материал уже обработан в отличие от доски. Но, как и доску, перед монтажом его желательно выдержать на воздухе под навесом 1 месяц, в противном случае дерево может оказаться слишком влажным или сухим, что в последствии приведет к деформации. Монтируется аналогичным способом. Есть возможность установки готовых вентиляционных решеток, которые располагают на расстоянии в 1,5 м. друг от друга. Стоит вагонка в два раза дороже доски.

ОСБи фанера.

Плиты должны быть влагоустойчивые. Установка проходит быстро, так как габариты и жесткость материала дают возможность монтировать сразу большие листы. Для установки возводят короб из бруса, к которому привинчивают плиты. Вентиляцию осуществляют посредством врезки решеток. Данный вид подшивки не долговечен и не отличается эстетичностью, бесспорно требуется покраска.

Листовой металл.

Применяется редко, так как обладает рядом недостатков: большой вес, необходим специальный инструмент для резки и обязательна антикоррозийная обработка стальных листов по кромке среза. В основном используют оцинкованную сталь с полимерным покрытием толщиной 0,6 мм. Длинна изделия может достигать 6м. Редко берут медный или алюминиевый лист. Для вентиляции применяют решетки или перфорацию.

ПВХ сайдинг.

Панели из поливинилхлорида устанавливают перпендикулярно стенам, прикручивают в нескольких местах в зависимости от ширины свеса. Для удобства монтажа вместе с сайдингом можно приобрести различные дополнительные элементы. Для отделки края ставят «П» образные полосы, места соединения панелей фиксируются уголками, имеются вентиляционные решетки. ПВХ сайдинг не рекомендуется монтировать вдоль свеса, он не обладает достаточной жесткостью и может прогибаться. Сайдинг выпускается в основном светлых оттенков, стоимость его невысокая. Если выбрать материал хорошего качества, прослужит он довольно долго.

Профнастил.

Выделяется простотой монтажа и прочностью. Используется профлист С8, С10 или НС 20мм. При оформлении карниза следует учитывать температурное расширение профлиста и оставлять зазор 0,6-1,2 см. Крепление выполняют с шагом в 1 м. Вентилирование осуществляется через специально предназначенные решетки.

Софит.

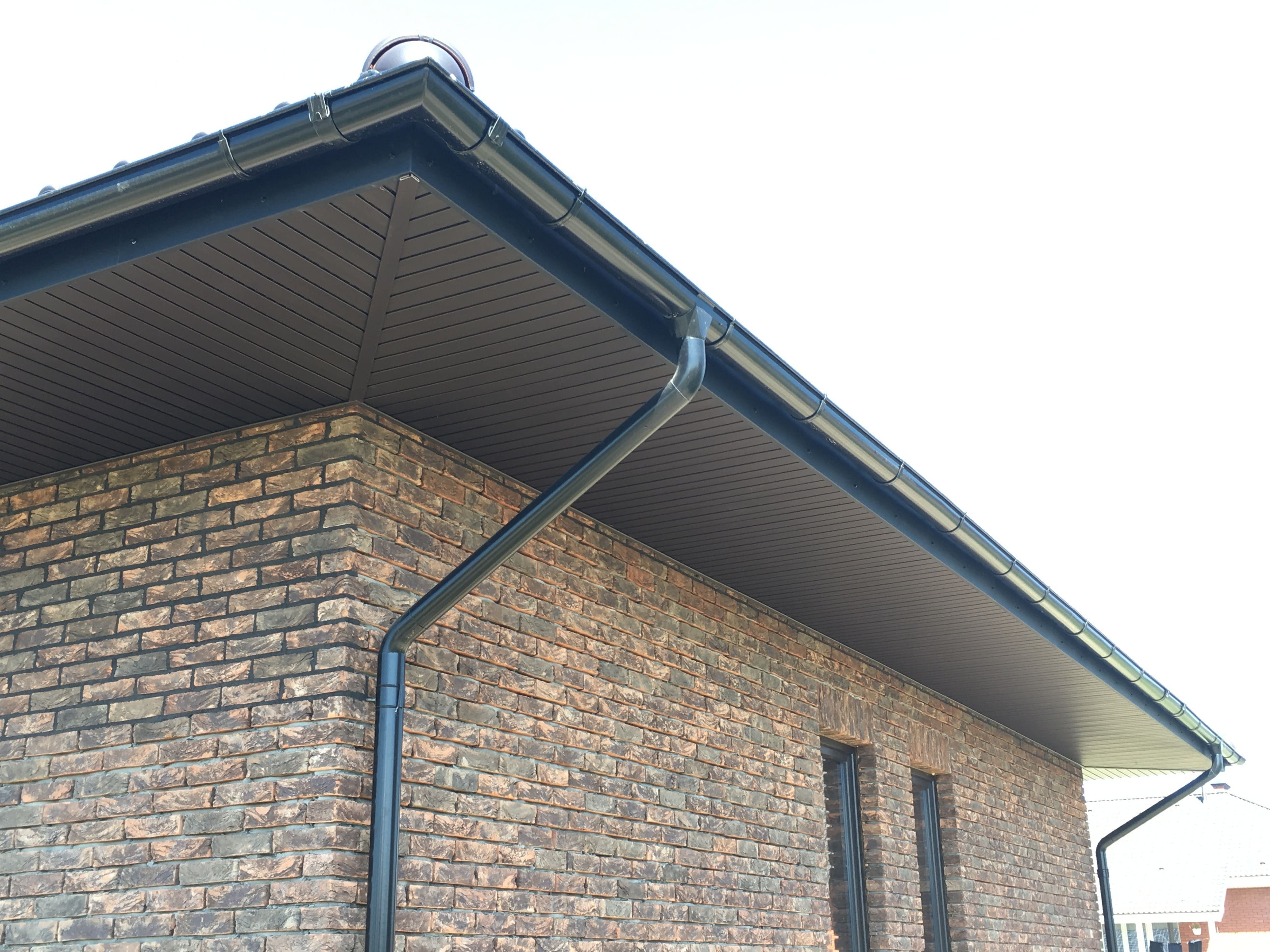

Софит —специальный сайдинг для подшивки свеса. Софиты изготавливают из винила или металла. Они имеют разнообразную фактуру и большую цветовую палитру. К примеру, очень популярны металлические софиты под дерево —они точно копируют текстуру древесины благородных пород дерева, таких как кедр, дуб, клен.

Но в сравнении с натуральной древесиной, софит не требователен в уходе, не нуждается в обработке и покраске, не рассыхается и не разбухает, не боится влаги и температурных перепадов, а стоит в несколько раз дешевле. Софиты подходят для всех типов черепицы, легко подбираются к любому архитектурному стилю.

В наборе идут все необходимые комплектующие, профили и планки, которые значительно упрощают и ускоряют монтаж. Софитные панели могут быть разных видов: одинарные, двойные, тройные, перфорированные или сплошные.

Выполнить подшивку свеса софитом под силу самостоятельно, порядок монтажа очень простой: планки нарезают по ширине свеса и крепят при помощи пазов перпендикулярно стенам.

Софит несомненно самый надежный и быстрый способ подшивки карниза и является очень популярным у владельцев частных коттеджей.

Подшивка крыши софитом своими руками.

Рассмотрим монтаж на примере винилового софита. Все элементы прикручивают к обрешетке из дерева:

• J-профиль ставят поперек свеса и отмеряют.
• Срезают J-профиль болгаркой.
• Прикрепляют J-профиль к обрешетке саморезами.
• Когда все профили зафиксированы, замеряют расстояние между ними и нарезают софитную планку нужного размера.
• Монтируют софит. Для этого софитную планку заводят сначала в пристенный свес, а потом в карнизный. Крепят саморезами.
• Лобовая часть карниза зашивается J-фасками или планкой.

---

Купить софит для подшивки свесов крыши по выгодной цене в Екатеринбурге можно в «Ваша Кровля». Всегда в наличии виниловые и металлические софиты от проверенных производителей. На все товары предоставляем гарантийные талоны и сертификаты качества. Срок службы софита от 20 до 50 лет.

Доступны одноцветные софиты светлых, ярких и темных оттенков, а также с имитацией натурального дерева. Вы всегда можете заказать профессиональную подшивку карниза софитами.

Как правильно подшить карниз крыши металлопрофилем: инструменты и материалы, технология подшивки, обшивка, советы, пошаговые инструкции, рекомендации, фото

Существует много вариантов материала для подшивки карнизов крыши: дерево, пластиковая вагонка, сайдинг, в последнее время все чаще производится подшивка карниза софитом и т. д. Подшивка карнизов крыши пластиковой вагонкой непрактична, чаще всего карнизы подшитые вагонкой срывает сильными порывами ветра.

Подшивка карнизов крыши деревянной вагонкой намного надёжней, но дерево сильно подвержено воздействию влаги и требует защитного покрытия, которое нужно довольно часто обновлять, что сделать не всегда легко, особенно на высоте второго и более этажей.

Подшивка сайдингом также непрактична из-за недостаточной прочности материала.

Наиболее подходящим вариантом в виду высокой прочности, практичности и эстетической привлекательности является обшивка металлопрофилем. Профиль оцинкован, загрунтован и покрыт краской, что создаёт надёжную защиту от коррозии.

• доска 100×30 мм;
• металлический волновой профиль;
• пластиковый конечный профиль L-ка;
• пластиковый соединяющий профиль Н-ка;
• шурупы длиной 100 мм;
• оцинкованные шурупы длиной 50 мм;
• заклёпки 12×4.

Инструменты для подшивки карнизов крыши

• уровень;
• шуруповёрт;
• ножницы по металлу;
• заклёпочник.

Для подшивки карниза крыши подготовим основание к которому будет крепиться металлический профиль.

Вдоль стены к нижней части балки крепим доску сечением 100×30 мм, для выравнивания используем уровень и натянутый шнур.

В местах, где доска прилегает к балке неровно, можно слегка подровнять поверхность балки, стесав ее с помощью стамески, а в местах, где есть зазоры между доской и балкой можно подложить обрезки фанеры или тонкую дощечку.

Убедившись, что доска прилегает ровно, крепим ее жестко с помощью шуруповёрта и шурупов по дереву длиной 100 мм

Затем, используя уровень и шнур, подготавливаем к креплению вторую доску, нижняя часть карниза должна быть горизонтальна, проверяем с помощью уровня. Натянув шнур вдоль торца доски, выравниваем доску.

Закрепляем жестко доску шурупами

Готовим волновой металлический профиль к монтажу

Профиль предварительно нарезаем полосами нужного размера, резать профиль можно с помощью болгарки. Для защиты края профиля от коррозии используем пластиковую L-ку.

Надев L-ку на профиль, сверлим сквозные отверстия диаметром 4 мм в ней и профиле.

L-ку крепим к профилю заклёпками.

Стыкуем профиль для того, чтобы закрепить L-ку к следующей полосе профиля.

Сверлим и крепим L-ку следующего профиля.

Таким образом, подготавливаем необходимое количество профиля.

Приступаем к монтажу бокового профиля карнизов, предварительно сверлим отверстия в металлическом волновом профиле.

Крепим оцинкованным шурупом профиль, рекомендуется использовать оцинкованный шуруп, он менее подвержен коррозии.

Все крепления шурупами должны располагаться во внутренней волне профиля.
Закончив с монтажом бокового профиля карнизов, начинаем крепить нижний профиль софитов.

Также, предварительно просверлив метал, крепим его шурупами.

Закончив с креплением профиля, приступаем к монтажу декоративного металлического уголка. Перед тем как крепить уголок, подкладываем через определённое расстояние (60-80см) подкладки из дерева или фанеры под внешнюю волну металлопрофиля для будущего крепежа кронштейнов под сливной жёлоб.

Уголок изготовлен самостоятельно из оцинкованной жести и окрашен краской. Способ изготовления описан в статье «Как сделать уголки для металлопрофиля своими руками».

Уголок крепим заклёпками к внешней волне металлопрофиля. Сверлим отверстия для крепления уголка в нижнем профиле, затем в боковом.

Крепим уголок заклёпками

Стыковку карнизов на углах здания выполняем, подрезав нижний металлический профиль под угол 45 градусов, стык аккуратно закрываем с помощью пластикового соединяющего профиля.

Торцы карнизов также закрываем куском металлопрофиля.

Вид законченной работы.

чем правильно подшить и как сделать подшив кровли своими руками.

Как устроен кровельный свес?

Карнизным свесом называются выступающие за черту постройки стропила. По типу конструкции кровельный карниз бывает простым или с выносом. Первый вариант легкий в обустройстве, но при порывистом ветре он гудит.

Второй – сложнее в архитектурном плане, но даже при сильном ветре он не будет свистеть и издавать посторонних звуков. Его ширина может варьироваться от 40 см и до 1 метра.

По классификации свесы бывают:

• неподшитыми, которые подходят для одно– двух– и четырехскатных конструкций;
• подшитыми, применяются на двух- и четырескатных типах;
• коробчатыми, применяются для всех типов;
• укороченными, они также применяются для всех типов кровель.

Фронтальный и карнизный свес

Основное предназначение карнизного свеса – защитить фасад постройки. Существует два вида свесов:

1. горизонтальные, образующиеся с помощью нижней части скатной кровли;
2. фронтонные, образующиеся боковой частью ската.

При обустройстве фронтонного свеса заботиться о дополнительной вентиляции не стоит, но необходимо предусмотреть дополнительную защиту от влаги и ветра.

Внимание: у четырехскатной кровли фронтальный свес будет отсутствовать.

У двухскатной крыши его устройство будет выполняться с помощью выпуска несущих перекладин, закрепленных на стропилах. Его можно соорудить из досок обрешетки, предназначенных для пароизоляции. На них укладывается карнизная доска, обшивается выбранными материалами.

Зачем подшивают карнизы?

Конструкцию из стропил полностью собирают, укрепляют и только тогда производится подшивка карнизов крыши. Но это делают до того, как установлен обрешёточный каркас для окончательно покрытия сооружения, избранным кровельным материалом. До того как приступать к подшивке ваших карнизов, полностью сделайте гидроизоляцию кровли и утеплите чердак. До начала обшивки ваших карнизов, стены не утепляйте. Тогда вы не нарушите чистовую отделку их поверхности.

До начала монтажа осмотрите стропильную конструкцию. Если какие-то детали выступают, когда не должны, их нужно отпилить. Для скатной кровли нужно так зашить свесы, чтобы было место для установки водосточных труб с вентиляцией для пирога крыши. Какой материал выбрать для обшивки? Приобретайте его на своё усмотрение и любой подходящей конфигурации.

Выбор материалов

Выбирая подходящие материалы проведения работ, необходимо учитывать:

• наличие вентиляции;
• длительный срок эксплуатации;
• устойчивость к агрессивной среде;
• эстетичный внешний вид.

Самыми распространенными считаются следующие материалы:

1. Деревянная вагонка. Этот материал, в отличие от досок, уже обработан. Необходимо брать изделие, устойчивое к влаге. Проверьте качество древесины. Чтобы избежать коробления материала, следует брать вагонку средней толщины. Примерно за 3-4 недели до монтажа деревянную вагонку необходимо подержать на открытом воздухе.
2. ПВХ сайдинг. Этот материал обладает влагостойкостью, эстетичностью, удобством в работе и хорошими техническими показателями. Широкая цветовая палитра дает возможность сделать дизайн дома стильным и оригинальным. Крепить ПВХ вагонку вдоль свеса кровли не стоит, так как она может прогнуться и на нее уйдет большое количество крепежа.
3. Профнастил. Он производится из оцинкованной стали, имеет разноцветное полимерное покрытие. Профнастил отличается устойчивостью к негативным факторам, хорошей жесткостью, устойчивостью к ветрам, повышенной влаге и перепадам температуры. Для обеспечения вентиляции следует сделать зазор между стеной и материалом, который должен равняться высоте волне листа.
4. Листовой металл. На рынке можно приобрести как оцинкованную, так и покрытую полимером сталь, алюминий или медь.
5. Фанера и ОСП. Эти материалы достаточно жесткие. У них приемлемая стоимость и хорошие технические качества. Их можно монтировать большими кусками. Для вентиляции в листы врезаются готовые решетки. Для придания материалу эстетичности, листы стоит предварительно покрасить.
6. Софит. Это самый распространенный материал, который предназначается специально для обшивки карнизов. Внешне данный материал напоминает сайдинг панели, но в нем имеются специальные отверстия для вентиляции.

Чем подшить свесы крыши

Скажу сразу! Оптимальнее всего по стоимости выполнения и дальнейшего обслуживания обшить узкие свесы крыши и узкие фронтоны пластиковыми перфорированными софитами, лобовую доску сделать из финишной планки для софитов. Если лобовая доска получилась широкой, то лучше всего обшить её лиственницей с покраской, недорогой листовой металл пойдет волнами. Широкие фронтоны лучше обшить материалом, который будет сочетаться с обликом вашего дома.

Но есть и другие способы, рассмотрим их подробнее. Чем подшить свесы крыши, выбор материалов, технология выполнения работ, как не допустить ошибок и сэкономить.

Подшивке подлежат как карнизные, так и фронтонные нижние части кровли, выступающие за пределы фасада на 30-70 см. При защите и декорировании карнизов акцент делается на обеспечении достаточной вентиляции закрываемых участков подкровельного пространства, при подшивке фронтонов, наоборот, — все усилия направляются на улучшение показателей герметичности.

Соответственно, в первом случае используемые материалы обязательно перфорируются или укладываются с небольшими вентзазорами, во втором предпочтение отдается сплошным софитам и плотно укладываемым панелям или планкам.

Оптимальные результаты достигаются при использовании софитов – специализированных сплошных, перфорированных и комбинированных панелей нужного размера с удобными системами соединения. При их отсутствии свесы подшиваются сайдингом, профлистом, вагонкой и другими листовыми и погонажными материалами на основе пластика, дерева или металла, выдерживающими ветровую нагрузку и атмосферные воздействия.

Подшивка крыши софитом – важные моменты

Софиты производятся из:

1. Меди. У них прекрасные технические качества, но высокая стоимость. Этот материал пожаробезопасный, прочный и долговечный.
2. Алюминия. Они довольно эластичные и ремонтопригодные. К преимуществам алюминиевых изделий относится стойкость краски и насыщенность цвета.
3. Винила. Эти изделия производятся из пожаробезопасного пластика, который не выделяет токсинов и не наносит вред здоровью людей. С этим материалом легко и удобно работать.
4. Оцинкованной стали. Они обладают высокими эксплуатационными качествами, неприхотливостью в уходе.

На каком материале остановить выбор – решать покупателю. Главное, что все они обладают эстетичностью, удобством монтажа и высокими техническими характеристиками.

Прежде, чем приступить к обшивке крыши софитом, стоит учесть:

• как крепится материал – под прямым углом и через специальные отверстия;
• для сжимания панели оставляется сантиметровый зазор;
• крепления не рекомендуется прикручивать плотно, между шляпкой и поверхностью следует оставлять зазоры;
• режется материал циркуляционной пилой полотном, зубья на котором расположены в обратную сторону;
• работы с материалом следует проводить при температуре 15 градусов тепла.

Софитами подшиваем свесы

Софиты с необходимыми деталями могут делать из разных материалов и различные фирмы. Потому и способы крепления отличаются. Когда приобретёте материал, ознакомьтесь с инструкцией как производитель рекомендует его крепить. Рассмотрим подшивку карниза крыши софитами из винила.

Софиты устанавливаю чаще всего горизонтально. Бывают случаи, когда их крепят у ног стропильных. Чтобы уложить горизонтально, нужны обрешётка. На неё укладываются нужные материалы. Рассмотрим технологию:

1. Требуется J-профиль нужного размера. Его необходимо приложить поперёк нашего свеса и сделать там метки.
2. Профиль необходимого размера можно отрезать, используя болгарку. Сделаете вы это быстро, а место среза выйдет ровным.
3. Используя саморезы. Закрепите профиль к каркасу из дерева.
4. Закрепляйте так по всей площади профили. Хотите знать, какой толщины должна быть планка из софита? Замеряйте расстояние между 2 из профилей. Вот такие софитные планки и нарезайте.
5. Чтобы установить планку. Её нужно завести сначала к свесу у стены, а потом в карнизный. К обрешётке из дерева крепите её саморезами.
6. Когда осуществляется подшивка карниза крыши не пользуетесь J-фаской. Софитами нужно обшить и лобовую область.

Так, осуществляется обшивка карниза софитами.

Подшивка кровельного свеса по стропилам

Подшивка свеса по стропилам подходит для кровель с небольшим уклоном, не более 30 градусов, и с выносом не более 50 см. Сложность процесса заключается в том, что края стропил должны образовывать ровную поверхность. К сожалению, такого результата не всегда легко добиться, тогда на стропила крепятся доски меньшего размера. Далее крепятся все остальные доски.

Технология

Несомненно, каждый оригинальный проект дома нуждается в особом подходе к процессу выполнения работ. Выделяют два основных способа. В зависимости от сложности конструкции будут отличаться и нюансы строительства. Но, основные этапы последовательности останутся неизменными. Приведенные ниже фото подшивки свесов крыши помогут наглядно понять всю технологию процесса.

Крепление по стропилам

Примените этот метод, если крыша у дома с пологим уклоном либо если вы преследуете цель увеличить высоту здания. Монтаж осуществляется без применения дополнительных деталей. Последовательность действий:

1. Стропила обрезайте в процессе подготовительных работ только вертикально.

2. Выровняйте их с помощью брусьев сечением 4х10, прикрутив их шурупами.
3. Приготовьте панели подшивки.
4. Панели крепите под одним углом со скатом кровли, параллельно стене.
5. Не вставляйте деталь встык к вертикальной части конструкции, оставьте зазор в 5-10 мм.
6. Установите первые детали по краям, и далее по шнуру натяните остальные элементы подшивки.
7. Вмонтируйте дополнительные крепежные элементы и декоративную панель на верхний зазор.

Сооружение короба

Примените этот способ оформления при большом наклоне кровли либо для вальмовой крыши. Последовательность действий:

1. Стропила обрежьте при подготовительных работах двумя срезами — горизонтально и вертикально.

2. Подготовьте обшивочный материал.
3. В месте соединения стропил со стеной прикрепите дополнительный брус.
4. Установите детали от нижних концов стропил до стены. Один конец прикрепите к концу стропил, а другой — к дополнительной доске. То есть, нижняя планка короба располагается перпендикулярно стене.
5. Для создания надлежащего уровня вентиляции крепите планки, соблюдая зазор между ними в 20 мм.

6. Конструкция его должна быть прочной, поэтому закрепляйте детали шурупами и продублируйте пластинами и уголками из металла.
7. При использовании длинных досок привинтите каждую деталь минимум в 2-3 местах, чтобы избежать в дальнейшем деформации.
8. В углах и стыках прикрепите панели плашмя либо установите с обеих сторон панели стропил.

Подшивка кровельного свеса по деревянному коробу

Данный тип подшивки применяется при крутых скатах кровель. К преимуществам данного метода относятся оперативность и экономичность расходов материала. Начинаются работы с сооружения короба, который собирается из обрезной доски, толщиной 4 см. Ее необходимо прикрепить между стеной постройки и краем стропил. Некоторые строители прикручивают край доски к стропильной ноге, а второй монтируют к примыкающей стене.

Такие работы лучше проводить снизу, стоя на лесах или лестнице.

Внимание: подшивка свесов проводится только после утепления постройки и укладки пароизоляции.

Перед обшивкой карниза вагонкой, следует проверить, чтобы стропила на боковых карнизах имели одинаковую длину и располагались параллельно дому. К ним монтируются обвязочные ветровые доски.

После всех проведенных работ можно приступать к монтажу обшивки:

1. Сначала прикручиваем одну доску вертикально стене. Нижний край доски должен оказаться на уровне края стропил.
2. Вторую доску устанавливаем между стропилами и первой доской по нижнему краю. Ее необходимо расположить параллельно земле. В результате получится основа для установки обрешетки.
3. После проведения подготовительных работ по сооружению каркаса, приступаем к самой обшивке.
4. Для обшивки кровельного карниза досками, оставляем межу стеной и обшивочным материалом небольшой зазор. Для этого выбираем ровные доски хорошего качества, толщиной не менее 1-2 см.
5. Чтобы обеспечить хорошую вентиляцию, по всему периметру устанавливаем решетки на расстоянии 1-1,5 метра.

Подшивка карнизов

Обвесы обшивают, следуя таким схемам:

1. Когда кровля имеет небольшой наклон либо нужно увеличивать в высоту дом, то обшивают прямо по стропилам. До этого вы уже должны провести работы, когда ноги стропильные выравниваются и находятся в одинаковой плоскости. Теперь на краях с 2 сторон устанавливайте планки, чтобы подшивать карниз. Протяните от одной к другой нить для разметки. Ориентируясь на них, крепите оставшиеся детали для оформления обвеса.
2. Для 2 случая нужно вертикальное с горизонтальным выравнивание стропильных ног. Внизу на стропила прибейте доску, а к стене прикрепите брус (на 1 см выше ранее приделанной доски). Благодаря этому влага будет нормально стекать. Ваш свес более 450 мм? Посередине дополнительно установите доску.

Если работы осуществляете самостоятельно, то требуется создать короб свеса. Свой короб для разных видов обшивки делают одинаковым. Доску нашивают на обрешётку, двигаясь вдоль нашего фронтона. Теперь отмеряйте от неё такое расстояние, какой ширины ваши свесы. Доску на постоянное место прибывают параллельно, ориентируясь на стену фронтона.

Доска – лучше строганная, но подойдет и обрезная

Для выполнения работ лучше выбирать доски из хвои. Их ширина может варьироваться в пределах 5-25 см, а толщина – 1,7- 2,2 см.

Важно: перед монтажом доски обрабатываются антисептиком и покрываются лаком или краской. Это продлит их срок эксплуатации и предотвратит порчу под воздействием негативных факторов. Также рекомендуется расходный материал оставить на улице на один месяц, чтобы он не покоробился. При обшивке свеса, между досками необходимо оставить щели в 1 см для вентиляции.

Грамотно спланированные строительные работы позволят вам достичь не только эстетичного внешнего вида дома, но и повысят его срок эксплуатации. Монтаж свеса кровли можно выполнить и своими руками, но если вы сомневаетесь в своих силах, лучше пригласите специалистов. Они проведут все работы на профессиональном уровне и в максимально короткие сроки.

Из чего сделать лобную доску при подшивке свесов крыши

Закрепляемая гвоздями на выступающих торцах стропил лобовая доска усиливает жесткость и прочность кровельных конструкций, удерживает водосточные желоба (необязательно) и планки подшивки карнизов, защищая последние от осадков и ветра.

При отсутствии возможности покупки специальных элементов (лобовая доска входит в комплектацию черепичных крыш) ее изготавливают из водостойких и выдерживающих частные перепады температуры и влажности пород древесины – лиственницы, ангарской сосны тика или прошедшего термическую обработку ясеня. Стандартная ширина таких досок зависит от высоты стропил и варьируется в пределах 180-250 мм при толщине от 20 до 30 мм.

С учетом низких весовых нагрузок к лобовой доске не выдвигаются жесткие требования по толщине или прочности. Исключение делают для элементов с держателями водосточных систем, но даже в таких случаях их толщина не превышает 30 мм. Длина отдельных элементов не нормируется и подбирается исходя из габаритов кровли и удобства монтажа.

Но в плане выдержки влажностных и атмосферных воздействий ситуация обратная – лобовую доску защищают от них с помощью олифы, ЛКМ, широких и гладких металлических планок с полимерным покрытием или пластиковых ламелей. Зашиваемая доска обязательно пропитывается антисептиками и антипиренами.

Совет! В целях экономии можно использовать для лобовой доски сосну, но при этом хорошо ее прокрасить. Совет! Если решили торцы закрыть листовым металлом, то используйте только толстый качественный материал, в противном случае он точно пойдет волной. Лучше все же отказаться от лобовой планки из листового металла.

Монтаж софитов: выбор материалов, этапы проведения работ, цены и фото

В статье собрана информация про подшивку кровли софитами: когда их стоит заказывать, выбор материалов и разновидности софитов, а также рассмотрено, от чего зависит стоимость подшивки карниза крыши. Прочитав статью, Вы разберетесь в этапах проводимых работ и будете знать, что, зачем и в каком порядке делают мастера при монтаже. Для сравнения даны примерные цены на различные виды работ.

Подшивка свесов кровли софитами завершит конструкцию кровли и придаст эстетичностиИсточник kakpostroit.su

Когда делается подшивка свесов кровли

Подшивка свесов – важный завершающий этап монтажа. Хотя софиты больше воспринимаются как декоративные элементы, придающие кровле завершенный вид, также они обеспечивают максимальную защиту подкровельного пространства от повышенной влажности.

К работам по установке рекомендуется приступать сразу после монтажа стропильной конструкции, но еще до старта установки обрешетки для настила покрытия кровли. Также в обязательном порядке сначала выполняются работы по гидроизоляции. При необходимости производится утепление кровли внутри. Как правило, обшивка свеса делается еще до начала работ по утеплению стен.

Работа выполняется несколькими способами. Выбор будет зависеть от используемого материала, конструкционных особенностей крыши. В этой статье описываются доступные варианты монтажа софитов, технологии процессов.

Так как подшивка кровли – это завершающий этап работ, от качества выполнения зависит внешний вид кровельной конструкции и фасада здания в целом, а также долговечность крыши.

Качеству подшивки свесов нужно отдать должное вниманиеИсточник rmnt.mirtesen.ru

Какой материал выбрать для отделки свесов

Цена за работу подшивки софитов на крыше зависит в основном от выбора материалов, которых в настоящее время доступно огромное количество. При внушительном изобилии многие потребители теряются в выборе, поэтому нуждаются в помощи профессионалов. Рекомендуется ориентироваться на стоимость работ, свойства материала, дизайн и структуру его поверхности.

К материалам выдвигаются такие требования:

• Защита свеса кровли от негативного действия осадков (снега, дождя, ветра), температурных колебаний.
• Большой эксплуатационный срок при летней жаре и сильных морозах в зимние месяцы. Также материал должен выдерживать повышенную влажность в межсезонье.
• Обеспечение отличной вентиляции крыши.
• Стильный дизайн.

Подшивка навеса над балкономИсточник domguru.com.ua

Софиты

Такие панели производятся из высококачественного поливинилхлорида. Они применяются для подшивки свесов, пользуются повышенным спросом по сравнению со многими другими. Внешне стройматериал чем-то напоминает стандартный сайдинг, но его пластик отличается большей толщиной.

Софиты – оптимальный вариант по стоимости и преимуществам. Именно поэтому материал выбирается для реализации большинства проектов благоустройства кровли.

Установка софитов на карниз позволяет решать проблему с вентиляцией пространства под кровлей зданий. Панели оснащаются миниатюрными отверстиями, которые прекрасно пропускают воздух. При этом защитное покрытие позволяет им прекрасно противодействовать ультрафиолетовым лучам и сохранять собственные характеристики независимо от капризов погоды.

Для обустройства свесов применяются цельные и перфорированные софитыИсточник goxaniw.zebadu.ru.net

Этапы проведения работ

Сколько стоит работа подшить крышу софитом, зависит от определенных факторов и необходимых операций. Сам процесс осуществляется по следующему плану:

• Замеры. Специалист выезжает на место, осматривает объект и проводит соответствующие расчеты. Данная услуга занимает минимум времени и предоставляется совершенно бесплатно. Клиент может проконсультироваться у мастера по интересующим вопросам, связанным с монтажом софитов.
• Составление сметы. Вся подготовленная финансовая документация в обязательном порядке согласовывается с заказчиком. Стоимость работ определяется из габаритов здания, количества необходимых материалов, сложности кровли и некоторых других важных параметров. Специалист подробно разъяснит все пункты сметы и поможет выбрать самое оптимальное решение.
• Заключение договора. После согласования всех вопросов определяются сроки выполнения назначенных работ, а также прописывается их стоимость. Все это указывается в соответствующем договоре.
• Монтаж софитов. Когда договор подписан, мастера могут приступать к работе. Они выезжают на объект в назначенное время и дату. Если монтаж делается «под ключ», то одновременно, или чуть раньше, сюда же доставляются стройматериалы.

Крепление софитов производится к деревянным балкамИсточник obustroeno.com

• Оплата. Сроки и расценки могут меняться в зависимости от условий, предлагаемых конкретной строительной компанией. Обычно, это изначальная оплата стоимости материала и порядка 50% цены работы подшивки карнизов крыши. Вся остальная сумма оплачивается только после того, как выполнены все работы, проведена проверка качества результата и заказчик всем доволен.

Софиты для подшивки кровли: разновидности, комплектующие, этапы монтажа, цены

Виды софитов

Для подшивки свесов применяются различные материалы, но самыми распространенными среди них являются металлические и виниловые с имитацией древесины.

Чаще всего у нас в стране применяют виниловые софиты. Их установка обходится дешевле, чем работы с металлическими моделями. Для их производства применяется специальный прочный и долговечный пластик, который не боится холода или жару, выдерживает перепады температур и сырость. Панели имеют перфорацию, которая обеспечивает качественную вентиляцию пространства под кровлей и продлевает срок службы всей крыши.

Поочередный монтаж сплошных и перфорированных софитов, позволяет сохранить циркуляцию воздухаИсточник antivirusall.ru

Металлические модели представляют собой тонкие длинные панели. Их делают из оцинкованной стали, сверху покрывают полимера для защиты от негативного действия влаги. Так продлевается их срок службы и обеспечивается защита от возможной коррозии. Панели отличаются небольшим весом благодаря минимальной толщине, поэтому не утяжеляют всю конструкцию кровли. Стоимость материала и его установки окупается длительным сроком службы панелей и их эстетичным видом.

Как производится подшивка свесов крыши софитами, смотрите в следующем видео:

Подшивка свесов крыши: выбор материалов, основные методы и этапы работ, фото и видео

Цена услуг

Цена за работу монтажа софитов на карниз может значительно измениться в результате некоторых факторов. Например, монтаж софитов на уже готовую кровлю всегда немного дороже, чем при одновременно ее обустройстве. Также дешевле стоят работы с пластиковыми софитами, чем с металлическими панелями.

Примерные расценки выглядят следующим образом:

• При работе с открытыми стропилами стоимость работ может обойтись в 700-1100 руб/м.п.
• Монтаж софитов на готовый короб обходится в среднем в 500-700 руб/м.п.
• Если требуется заменить старые софиты, тогда надо будет выложить примерно 600-800 руб/м.п.
• Подшив свесов и террас больше 60 см оплачивается по цене в 500-700 руб/м.п.

В указанную стоимость не включены расходные материалы для оборудования, пиломатериалы и крепежи.

Софит с перфорациейИсточник siding.com.ua
Как правильно выбрать сайдинг для обшивки крыши

Заключение

Оборудование свесов кровли софитами имеет ряд важных и полезных преимуществ. Это не только красиво, но и позволяет качественно вентилировать подкровельное пространство. Так продлевается срок службы кровли. Для оборудования свесов могут использоваться металлические или пластиковые панели. Цена подшивки свесов кровли софитами доступная, если сравнивать стоимость этой работы с другими. Но надо помнить, что при подшивке свесов не бывает мелочей, а значит, лучше если эту работу будут делать профессионалы.

Расчет материалов подшивки карниза крыши дома



 Во время возведения какого-либо строения нужно со всей серьёзностью подходить к каждому этапу. Подшивка свеса крыши не стала исключением. Она является защитой фасада и придаёт строению законченный и приятный вид, а также обеспечивает вентиляцию кровли. К тому же она предотвращает появление под крышей птичьих гнёзд и насекомых.

    Способов создания подшивки карнизов крыши очень много. Одними из самых распространённых материалов для неё являются: металлический профнастил, деревянные доски и металлический сайдинг софит.

Вентиляция и защита

   Самой важной функцией карниза является преграда от различных осадков. Однако он также должен обеспечить проветривание места внутри естественным путём. Это правило является обязательным при постройке жилых домов и построек, таких как, например, сараи.

   За счёт этого в видах подшивки карнизов крыш не используют монтажную пену или герметик, так как есть вероятность возникновения конденсата, увлажняющего кровельный утеплитель.

Плюсы обшивочных материалов

   На сегодняшний день производители предлагают много разных видов обшивок из разных материалов, отличающихся друг от друга внешне, уровнем надёжности, практичностью, ценой и сроком службы.

Виды софитов и их достоинства

   Сайдинг софит является одними из самых востребованных материалов, они выглядят как пластины, их разрезают по длине и крепят под прямым углом по отношению к стене, но не вдоль. Их производят из плоского оцинкованного листа, покрытого полимерным слоем различных цветов.

Виды:

• Профнастил С8: он являются одними из самых не дорогих и практичных, он обладает отличными качествами по огнеупорности, прочности, сроку службы и простоте монтажа.
• Оцинкованные софиты: очень долговечные, прочные, надёжные, а также огнестойкие и влагостойкие. Они тяжёлые, это можно считать как минусом, так и плюсом. Возможно изготовить в размер ширины карниза.
• Софиты из пластика и винила: схожи по форме с металлическими софитами. К тому же с ними легко обращаться, они лёгкие и долговечные. Существуют разновидность софита с дополнительной перфорацией, для улучшения вентиляции. Планки идут по 3 метра, что влечет за собой увеличение расхода и обрезков. Не огнестойкие, поэтому менее надёжные.

Металлический профнастил на карниз

   Этот материал очень надёжный и обладает очень долгим сроком службы. Перед установкой его изготавливают в размер ширины карниза. Для привлекательного внешнего вида его края запускают под планку из металлопрофиля и закрепляют саморезами.

   Для того, что прикрепить этот материал к строению, заранее изготавливают каркас из дерева и делают отверстия в самом материале. Прикреплять лучше оцинкованными шурупами. После того как профнастил прикреплён, стыки надо закрыть уголками, которые гнут из листа и крепят на те же шурупы.

Подшивка карнизов из дерева

   Это один из самых популярных типов обшивки. Материалом может послужить доска, толщина которой не превышает двух сантиметров. Её ширина может колебаться в районе пяти — двадцати пяти сантиметров. Для того чтобы обезопасить доску от воздействий климата и времени надо покрыть её лаком или же краской. Перед тем как обшивать доской карнизы, она должна пролежать на свежем воздухе около тридцати дней под навесом. Обшивать можно как вдоль, так и поперёк.

   В том случае, если обшивка осуществляется параллельно стенам, то крепить её надо каждый метр. Обшивка такого рода выглядит наиболее привлекательно в домах из дерева или же постройках, обшитых брёвнами.

   Помимо общепринятых обшивочных материалов используют также: листы фанеры, влагостойкие ДВП, панели из пластика и так далее. Абсолютно каждый из этих материалов имеет ряд серьёзных минусов. Поэтому используют их крайне редко.

как и чем отделать своими руками, видео-инструкция, фото

При обустройстве скатной кровли любого загородного дома отдельного внимания заслуживает организация подкровельного пространства, одним из этапов которой является подшивка свесов крыши. Для выполнения этих работ наиболее подходящими являются жесткие влагоустойчивые отделочные материалы, поэтому чаще всего в таких случаях используется отделка карниза крыши профнастилом, деревом или специальными панелями.

На первый взгляд эта работа может показаться малозначимой, однако от того насколько грамотно и качественно она будет выполнена во многом зависит долговечность несущей конструкции кровли.

Зашивка карниза перфорированной софитной панелью.

Самостоятельная зашивка свесов крыши

В этой статье будет идти речь о том, чем отделать карниз крыши, какие для этого лучше использовать материалы и какие применить строительные технологии.

Также читателю будет предложена пошаговая инструкция, в которой будет описано, как отделать карниз крыши и в каких случаях предпочтительнее использовать те или иные строительные материалы.

Профильные системы для отделки карнизов.

Для чего нужна зашивка карниза крыши

Несущими элементами любой скатной крыши являются стропила, которые изготавливаются чаще всего из деревянного бревна или бруса большого сечения. Своим верхним концом стропила обоих скатов соединяются между собой под углом, образуя конек крыши. В то же время нижними концами они опираются на несущие стены, немного выступая за их габариты, в результате чего образуется свес крыши.

При монтаже кровли на стропила укладывается деревянная обрешетка, сверху которой крепится кровельный материал, а для того чтобы закрыть боковые свесы, или так называемые карнизы крыши спереди и снизу используется специальные отделочные материалы.

Основные функции отделки свесов крыши заключаются в следующем:

• Визуальное разграничение стен и крыши придает готовому зданию законченный внешний вид.
• Свободная циркуляция воздуха в подкровельном пространстве создает нормальный микроклимат и препятствует образованию конденсата.
• Защита от атмосферных осадков обеспечивает долговечность конструкции и сохраняет теплоизоляционные свойства кровли.
• Сплошная зашивка поверхности защищает чердак и подкровельное пространство от проникновения птиц, грызунов и вредных насекомых.

На фото показан свес кровли в разрезе.

Совет!
Особое внимание отделке свесов кровли следует уделить в тех случаях, когда под крышей имеется отапливаемая мансарда или утепленное чердачное помещение.

Подшивка доской вагонкой

При строительстве деревянного дома из бревен или бруса наиболее целесообразным для подшивки карниза крыши будет применение натурального дерева. В качестве ветровой или фронтальной панели можно использовать обрезную доску толщиной 20-30 мм соответствующей ширины, а в качестве нижнего подшивного материала обычную доску вагонку. (См. также статью Делаем качественную отделку бани вагонкой своими руками.)

Она имеет подходящие размеры, хорошо стыкуется между собой, скрывая видимый крепеж, а большое количество стыков между ними будет обеспечивать дополнительную вентиляцию.

Однако учитывая то, что вагонка изготовлена из натурального дерева ее цена существенно выше стоимости аналогичных панелей из полимерных материалов.

1. Все стопила нужно обрезать по длине параллельно стене дома таким образом, чтобы на каждой стороне дома их торцы образовывали одну ровную линию. При этом важно везде сохранить одинаковое расстояние от стены дома до торца стропила.
2. По высоте зашиваемого свеса вырезать ветровую (фронтальную) панель из доски и укрепить ее к торцам стропил по всей длине карнизов крыши.

Подшивка вагонкой нижней части карниза.

3. К внутренней стороне фронтальной панели закрепить направляющий брусок сечением 30х30 мм сместив его кверху относительно ее нижнего торца на расстояние немного большее, чем толщина вагонки.
4. Параллельно ему закрепить такой же направляющий брусок к стене дома на одинаковом расстоянии от земли.
5. Пространство между фронтальной стеной и домом закрыть отрезками вагонки. Крепление выполнять при помощи финишных гвоздиков или маленьких саморезов, закручивая их в направляющие бруски.

Устанавливать вагонку своими руками необходимо так, чтобы гребень каждой панели плотно входил в паз предыдущей не оставляя щелей и скрывая под собой видимый крепеж. Для обеспечения свободной циркуляции воздуха через каждые 1,5 м в подшивку необходимо устанавливать специальную вентиляционную решетку. В процессе эксплуатации доска высохнет и даст небольшую усадку, обеспечив, таким образом, естественные зазоры для вентиляции кровли. (См. также статью Как отделать балкон вагонкой своими руками быстро и недорого.)

Софитная панель с перфорацией.

Совет!
Все деревянные элементы, которые устанавливаются снаружи здания, будут подвержены воздействию повышенной влажности, а в некоторых случаях прямому попаданию воды, поэтому перед установкой их необходимо тщательно обработать антисептическим составом.

Отделка карниза специальными панелями

В настоящее время существуют отделочные материалы, так называемые софиты, которые разработаны для зашивки карнизных и фронтонных свесов крыши. Они представляют собой набор специальных профилей и панелей для подшивки изготовленных из оцинкованного металла или пластика. Они могут быть окрашены в разные цвета и, как правило, имеют заводскую перфорацию для свободной циркуляции воздуха.

Схема монтажа софитов.

Финишная отделка карнизов крыши софитом из металла или пластика выполняется по следующей схеме:

1. По внешнему нижнему краю стропил закрепить деревянные направляющие бруски сечением 30х30 мм по всей длине карниза.
2. Параллельно им на одинаковом расстоянии от земли закрепить такие же бруски к стене дома.
3. Со стороны дома прикрепить к бруску J-образный профиль, который будет служить в качестве паза для одной стороны панели.
4. Панели по одной нарезать в соответствии с размером вылета бокового свеса крыши, замеряя последовательно каждый участок.
5. Один край завести в паз J-образного профиля, а второй закрепить при помощи оцинкованных саморезов к горизонтальному брусу на внешнем краю стропил.
6. После установки всех панелей лицевой торец карниза закрыть L-образным профилем из комплекта, который в свою очередь будет выступать в качестве фронтальной планки.

Зашивку свеса кровли при помощи софитов можно считать универсальным и долговечным способом отделки карнизов для зданий построенных практически из любых материалов. Однако следует иметь в виду что, несмотря на оцинкованное покрытие, металл со временем все же подвержен коррозии, поэтому более предпочтительно использовать отделку сайдингом из полимерных материалов.

Установка софитов на карниз.

Совет!
Подшивку свесов кровли независимо от используемых материалов нужно выполнять после того как будут закончены работы по наружному утеплению и финишной отделке всего дома.

Заключение

Как видно из данной статьи, грамотная отделка свесов крыши имеет большое значение для конструкции кровли и всего здания в целом, поэтому ее обустройству необходимо уделить особое внимание.

С дополнительной информацией по этому вопросу можно ознакомиться, посмотрев видео в этой статье.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен Добавить в избранное Версия для печати

Установка лобовой доски и подшивка свеса кровли

В процессе строительства дома к внешнему виду крыши предъявляются самые высокие требования: защищать стены и подкровельное пространство от влаги и сырости, а также придавать всей постройке безупречный и законченный вид. А для этого крыша должна выглядеть красиво со всех сторон, даже с той, что находится под карнизом. Ведь именно туда устремляется взгляд, когда кто-нибудь стоит возле дома.Вот для этой цели и существует подшивка свесов крыши из самых разных материалов: винил, металл и даже дерево. Специальные изделия для этой цели называются софитами, которые ко всему обеспечивают вентиляцию всему подкровельному пространству, которая так необходима.

Содержание

Устройство подшивки свеса крыши

Давайте первым делом разберемся, что собой представляет подшивка карниза крыши.

У подшивки карнизов крыши есть такие варианты устройства:

К слову, софиты не обязательны – в большинстве случаев достаточно сплошных или частично перфорированных панелей:

Виды софитов для разных задач

По большому счету, софиты – это тот же сайдинг, только для оформления потолка. Отсюда и название, ведь «софит» с итальянского означает «потолок».

Софиты производят самых разных видов. Они бывают:

• двойные и тройные;
• сплошные и перфорированные.

Перфорированные софиты обеспечивают отличную вентиляцию и приток воздуха в подкровельное пространство.

При этом тройные бывают комбинированными: сплошными по краям и перфорированными по центру. Полностью сплошные чаще используют для подшивки фронтонных свесов, которым не нужна вентиляция:

И, больше как исключение, в сплошных софитах дополнительно прорезают вентиляционное отверстие, чаще уже после монтажа:

К слову, у GrandLine представлены необычные софиты (GL Estetic), у которых перфорация – скрытая. Она нанесена на ребра жесткости, поэтому ее не видно. Такую геометрию называют Ω-геометрией, которая ко всему еще маскирует сам стык софитов.

Выбор материала: дерево, винил или сталь

По сути, софиты по своей конструкции, и способу производства мало чем отличаются от сайдинга. Как и по прочности, ведь софитам тоже необходимо иметь механическую прочность к ударам и сильному ветру.

Софиты из пластика или винила относительно пожаробезопасны, очень легки и не гниют, хорошо поддаются обработке и принимают практически любые формы. Благодаря этому софиты перекрывают сложные архитектурные элементы.

Виниловые софиты прекрасно сочетаются с популярным виниловым сайдингом, пластичны, долговечны и обладают легким весом. При толщине 0,4 см они весят всего 1,16 кг/м2.

Т.к. софиты находятся всегда в тени, нет нужды переживать, что они выцветут на солнце. Также ПВХ хорош тем, что не разрушается плесенью или грибком, не нуждается в покраске и выдерживает мороз в -50°С и жару в +60°С. К слову, виниловые софиты сегодня часто изготавливают не только под цвет кровли или фасада, но и с имитацией натурального дерева.

Современные металлические софиты изготавливают на специальном оборудовании путем проката. Производят их из оцинкованной стали с таким полимерным покрытием, как пурал, пластизол, полиэстер или поливинилденфторид. От покрытия, собственно, напрямую зависит их цена. Они долговечны, надежны и практичны.

Полиэстер в качестве покрытия для стальных софитов хорош цветостойкостью и пластичностью, а пластизол – устойчивостью к механическим воздействиям. Пурал отличается большей стойкостью к ультрафиолету и перепаду температур, и наиболее пригоден для использования под открытым небом.

Обычно производители предлагают приобрести сразу целый комплект необходимых кровельных материалов, чтобы в итоге вся крыша имела завершенный вид, где все элементы идеально гармонируют друг с другом и по форме, и по цвету, и по виду покрытия.

Гибкие и легкие алюминиевые софиты производят из тонкой (в 0,5 мм) алюминиевой ленты. Такие софиты радуют высокой стойкостью к коррозии, не выделяют неприятного запаха под парящими лучами солнца и абсолютно экологичны.

На таком материале хорошо держится декоративное покрытие, даже, если ему приходится переживать значительные перепады температур. Благодаря этому алюминиевые софиты подходят для любого климата.

Алюминиевые софиты практически не подвержены коррозии, не горючи, мало восприимчивы к температурным расширениям, выцветанию и механическим повреждениям. Впрочем, это наиболее дорогой вид софитов.

В этом плане куда выгоднее деревянные софиты. Правда, их время от времени придется приводить в первоначальный вид, обрабатывая антисептиками и подкрашивая.

Есть и такой интересный вид софитов, как планкен. По сути, этот тот же пластик, только выполненный в деревянном стиле. Причем хорошо смотрится и скошенный, и прямой планкен. Подкровельная вентиляция в этом случае обеспечена вентзазором.

А вот медные софиты считаются не только самым долговечным материалом, но и самым неприхотливым, эстетичным и обладающим естественной защитой от воздействий окружающей среды. У изделий из меди образуется естественное антикоррозийное покрытие, благодаря которому срок службы таких софитов может достигать 150 лет!

К примеру, пользуется популярностью система подшивки Soffitto. Это медные софиты, цвет которых за два-три года меняется от золотистого до темно-бурого, а потом и до матово-черного. И наконец, последний этап окисления – зеленоватая патина.

Также становится популярным фиброцементный сайдинг, который достаточно прочен и привлекает красивой фактурой кедровой породы древесины. Изготавливают такую подшивку из цементно-песчаной основы и волокон — синтетических или натуральных.

Срок службы такого материала достигает 50 лет, отсутствует линейное расширение при перепадах температур. Кроме того, сайдинг из фибробетона, в отличие от обычной древесины, не гниет, не привлекателен для насекомых и не боится влаги. А обрабатывается и крепится такая подшивка так же, как и деревянная.

Если подшивка сплошная, тогда в панелях изготавливают специальные щели в 0,5 см толщиной. При этом с внутренней стороны нужно установить москитную или металлическую сетку. При этом важно, чтобы все комплектующие были сделаны из алюминия. Сюда входят внешние и внутренние углы, J-профили и соединительные планки.

Также для подшивки свесов подходят профилированные листы толщиной от 0,45 мм из оцинковки или стали с полимерным покрытием. От других аналогов они отличаются хорошей прочностью и жесткостью и большим выбором цветового решения.

Если вы решили сделать свесы из такого материала, тогда разрежьте профлист на полосы одинакового размера и аккуратно закрасьте срезы – так, чтобы коррозия не распространялась, но и краски не было заметно на основной поверхности листа.

Виды профилей для подшивки карнизного и фронтонного свесов

Перейдем к процессу монтажа софитов. Они не выполняют особо важной конструктивной функции, но все же проявить мастерство и аккуратность здесь придется.

Дело в том, что если при подшивке карниза допустить ошибки, то он минимум будет выглядеть нелепо, а в худшем случае в подкровельное пространство легко проникнут птицы и создадут проблемы.

Технология монтажа

Крышу со стороны фронтонов обшивают по периметру J-профилем или специальным профилем для внутреннего угла.

Здесь такие же правила монтажа, как и для вертикальных элементов, где верхний крепеж монтируют к верхней кромке отверстия от гвоздя, а все последующие – в их центре.

Монтаж перфорированной виниловой подшивки

Виниловые софиты особенно ценны тем, что подходят для труднодоступных мест. Для их монтажа не нужно специальное оборудование, особые знания и навыки.

Достаточно только изучить инструкцию от производителя и наши мастер-классы:

Итак, первым делом к фронтонному или карнизному свесу по всей его длине монтируют две планки. Далее следуйте инструкции:

• Шаг 1. К первой с нижней стороны прикручивают J-паз.
• Шаг 2. Далее софиты нарезают по длине свеса.
• Шаг 3. В угол вставляют J-профиль и фиксируют его саморезами.
• Шаг 4. Вырежьте край самых близких к профилю софитов и вставьте.
• Шаг 5. Теперь переходим к облицовке ветровой доски.
• Шаг 6. Между собой закрепите такую облицовку в замок.
• Шаг 7. Зафиксируйте все планки саморезами и закройте встык угол.

А вот замечательный мастер-класс монтажа виниловых софитов со скрытой перфорацией:

Монтаж сплошной металлической подшивки свеса

Чтобы зафиксировать металлический софит на стене, необходимо первым делом закрепить вдоль стены J-образный профиль.

При помощи строительного уровня сделайте на стене метки, которые будут идти параллельно нижнему краю карниза. На них и прикрепите принимающие профили. Далее отмерьте расстояние между желобами и профилями и отнимите 6 мм, чтобы учесть возможное расширение и сжатие материала. Что именно нужно делать, вам подскажет наша фотоинструкция:

Чтобы завести верхний край J-фаски под финишную планку, в ней необходимо сделать просечку специальных «заусенцев». С этой задачей вы вполне справитесь самостоятельно, особенно если воспользуетесь специальными для этой цели инструментами.

Так, просекатели Freund 360020 и Малко NHP1R легко пробивают щелевидные отверстия 3х15 мм и 4х19 мм. Один край софита нужно вставить в паз, другой – прикрутить ко второй из планок. Установите все на место, и закрепите каждую из панелей по центру отверстия.

Далее прикройте лобовую доску J-фаской. Для металлического софита ширина листов должна строго соответствовать расстоянию между J-фаской и J-профилем, нужно лишь вычесть 6 мм на термическое расширение и, если ширина свеса больше 90 см, тогда сразу с обеих сторон. Установите листы софита между J-фаской и J-профилем.

Вот пример подшивки металлическими софитами сложной формы:

Финишная отделка свеса крыши

Место соединения софита со второй планкой закрывают лобовой планкой. Это необходимо, чтобы придать торцевому краю законченный вид:

Вырежьте планку нужной ширины и отогните край. При помощи специального гиба и кусачек сформируйте финишную планку.

В нашем случае размер лобовой доски заметно для глаз превосходит размер J-фаски, а поэтому следует вести монтаж с выносом на лобовую доску через два J-профиля или внешний угол.

Здесь используется софит светлого оттенка, и это правильно – темные в таком случае не рекомендуются. И, наконец, зафиксируйте финишную планку.

Монтаж деревянной подшивки

Подшивать кровлю можно как параллельно, так и перпендикулярно свесу. Единственное, учитывайте, что при параллельном способе будут заметны все неровности, а вот подшивка короткими брусками от края крыши к стене хорошо скрывает все недостатки.

Если лобовой доски нет как таковой, тогда софит нужно закрепить между двумя J-профилями, размещенными на свесе кровли и на стене:

На практике установка деревянной подшивки выглядит так:

Подобрали для себя подходящий вариант? Рады, что смогли помочь!

Как установить и чем обшить лобовую доску карнизного свеса?

• 1. 1. Функции лобовой доски
     2. Материал и размеры
     3. Крепление ветровых планок
     4. Как оформить карнизную доску?
• Один из завершающих этапов строительства кровли, напрямую связанный с подшивкой свесов крыши — установка лобовой доски. Рассказываем, какую роль играет этот элемент, как он крепится и оформляется. Читайте на эту тему еще больше в нашей прошлой статье: Подшивка свесов кровли.

Что такое лобовая доска? Элемент подшивки свесов, который крепится на вынос стропильных ног. Набивается по всему периметру здания. Лобовую доску часто называют ветровой или карнизной.

Функции лобовой доски

Эта составляющая кровельной подшивки выполняет две функции:

• декоративную — торцевая часть стропил выглядит не особо эстетично, лобовая доска решает проблему.
• защитную — ветровая доска служит дополнительной преградой для попадания снега и дождя под кровлю (не допуская повышения влажности во внутрикровельном пространстве), защищает чердачное помещение от сильного ветра.

Важная особенность состоит в том, что защищая чердак от излишнего продувания и влаги, этот элемент обшивки не мешает естественной циркуляции воздуха под кровлей. Естественную вентиляцию обеспечивают узкие зазоры в стыках кровельных конструкций.

Материал и размеры

Лобовые планки делаются из древесины, оптимальная толщина — от 22 до 30 мм. Большая толщина обернется нецелесообразным перерасходом стройматериала. А если сделать доски тоньше, ухудшатся их защитные свойства. Ширина ветровых планок определяется в первую очередь высотой торца стропил. Так как необходимо оставить зазор для вентиляции, высота доски делается с небольшим недобором. Длину определяют исключительно габариты кровли.

При выборе древесины для ветровой доски отдавайте предпочтение простым в обработке и долговечным породам. В качестве оптимального варианта большинство специалистов советуют лиственницу, которая обладает повышенной влагостойкостью и, как следствие, устойчивостью к гниению.

Перед монтажом древесные заготовки тщательно шлифуются, для повышения защитных свойств поверхность можно покрыть лаком.

Крепление ветровых планок

Установка ветровой доски не представляет сложности даже для начинающего строителя. Но желательно привлечь к работе помощника и запастись двумя высокими лестницами. Это облегчит задачу. Порядок действий такой:

1. Выровнять по всему периметру крыши торцевые части стропильных ног.
2. Поднять наверх обработанную и хорошо высушенную лобовую доску, подвести её под кровлю.
3. Прибить планку к торцам стропил гвоздями или прикрепить с помощью саморезов.
4. Повторить операцию столько раз, сколько потребует длина периметра кровли.

Каждый раз при соединении отрезков карнизной доски следите за качеством стыков!

Как оформить карнизную доску?

Ширина лобовой планки обычно находится в пределах 160-200 мм. Исходя из этого, делаем вывод о материалах, которые подходят для обшивки ветровика. Во-первых, это сайдинговые заготовки, широко использующиеся в индивидуальном домостроении. Стандартные листы сайдинга имеют близкие размеры. Во-вторых, j-профиль для сайдинга или софитов. Таким профилем очень удобно закрывать всю поверхность лобовой доски, опять же из-за близких размеров.

Еще одно решение — не обшивать ветровую планку, а просто обработать её олифой. Обработка придаст доске нужную эстетическую привлекательность: снизу проолифенная древесина будет казаться лакированной. Кроме того, олифа представляет собой антисептическую пропитку, которая увеличит срок службы лобовой доски.

Теперь у вас есть теоретические знания по монтажу и оформлению ветровой планки. Можно приступать к практике.

Лобовая доска – монтаж, обшивка, размеры +Видео мастеров

Установка лобовой доски кровли – особенности материала, область применения, пошаговая инструкция. Не всегда начинающие строители понимают, как связаны подшивка крыши и лобовая доска, а также как правильно устанавливать доску к выносам обрешетки.

Давайте рассмотрим, как это делать на нескольких примерах и чужом опыте. Как правило, вынос крыши за границу фронтона производится за счет выноса досок обрешетки, и этот вынос должен быть не меньше 0-5-0.7 метра.

Общие сведения

Ширина лобовой доски определяется разновидностью выноса крыши, массивностью и по пожеланиям владельца дома. Для начала следует рассмотреть лобовую доску и подшив на реальном примере. Формирование подшива может быть проще, если вынос кровли достаточно большой, но тогда требуется делать выносную стропилу, в остальных же случаях вместо нее будет сразу же стена фронтона.

На вынос обрешетки, а точнее на торцевую часть следует прикрепить лобовую доску – самый распространенный вариант, но благодаря этому конструкция не будет жесткой, так как ее крепят только в торцы.

Что же делать? Следует изготовить Т-образную конструкцию для жесткости доски и дальнейшей набивки подшивы (софиты, вагонка).

Эти упоры прикрепите на саморезы к обрешетке и лобовой доски крыши, и вы получите прочную конструкцию. В будущем она будет использована в качестве подшивы. Если расположение вагонки к фронтону перпендикулярно, потребуется дополнительная фиксация бруска на стене дома и укрепление вагонки.

Что делать если фронтон сделан из бревна или брусьев и к нему нельзя прикрепить бруски, потому что из-за них он начнет осаживаться и конопатиться? В этом случае изготовление выноса дома возможно, но будет немного сложнее. В этом примере задействованы дополнительные доски в обрешетке – их врубили в стропильные ноги.

Крепление

Крыша состоит из большого количества деталей и узлов, причем каждый из них выполняет определенные задачи. В «полном» комплекте включены не только стропильная система и кровельное покрытие, но и некоторые элементы безопасности, к примеру, водосточные трубы, аксессуары и прочее. Лишь при условии качественно выполненного монтажа лобовой доски и остальных деталей крыша будет полноценной защитой от факторов извне, а также будет иметь привлекательный внешний вид.

Основные задачи

Одной из составляющих элементов крыши – это лобовая доска, которую нужно устанавливать на торцы стропилин в области карниза крыши. Она не выделяется, но ее значимость от этого не становится меньше. Этот элемент выполняет 2 задачи – придает жесткости, усиливает конструкцию и защищает.

В качестве альтернативы может быть использована карнизная доска, но способы монтажа существенно отличаются. Карнизную доску устанавливают в заранее выпиленные пазы в стропилах, а лобовую монтирую при помощи гвоздей перпендикулярно к выступающим элементами стропил. Еще возможно одновременное использование двух элементов.

Установка держателей из ПВХ для водостока

Если в конструкционном плане предусмотрена лобовая доска, установка системы водостока может быть выполнена на любом этапе изготовления крыши. Обратите внимание на то, что к такому элементу крепят только пластиковые крепежи для системы водостока, а не металлические. Если кровля готова полностью, используйте короткие крючки-держатели. Дело в том, что при дожде и таянии снега будет большая нагрузка, поэтому следует выбирать доску соответствующей толщины.

Пошаговая установка

Установка заключается в следующем:

1. Для начала требуется вывести четкую линию обрезка стропильных ног.
2. После проверьте вертикальность спила при помощи отвеса.
3. К торцу стропил прикрепите планку, при это верхний край должен находиться на уровне стартовой доски обрешетки.
4. Проверьте точность установки шпагатом. Важно, чтобы вы точно были уверены, что доски смонтированы ровно, иначе и линия водосточного желоба тоже будет неровной.

Желательно, чтобы планка была закреплена при помощи гвоздей, хотя допустима установка с использованием саморезов. Крепежные элементы обязательно должны быть оцинкованы, чтобы не было коррозии. После этого проводится подшивка крыши. Бруски, которые набивают на стену, должны быть расположены на уровне низа доски.

После этого между лобовой доской и горизонтальным брусом требуется набить обрешетку, к которой будет прикреплена подшивка – это могут быть вагонка, сайдинг, профилированный лист и прочее. Главное, чтобы вы не забывали об устройстве зазоров вентиляции и в месте вероятного проникновения под крышу смогли обеспечить хорошую защиту от пернатых.

Защита древесины

Вечной проблемой для этой части крыши является то, что деревянные детали недолговечны и из-за постоянной высокой влажности, даже при хорошей обработке антипиренами и антисептиками. Для того, чтобы не допустить попадания влаги на лобовую доску, обеспечьте ей защиту специальным «фартуком» из металла. Если в качестве кровельного покрытия выступает металлочерепица, то от промоканий лобовая доска будет защищена карнизной планкой – ее можно установить уже после установки крюков.

Карнизная/лобовая планка-капельник

Этот элемент кровли из металлической черепицы имеет определенное назначение, и исключить его самовольно из покрытия нельзя. Карнизная планка при металлочерепице играет важную роль. Хоть общая площадь элементов не такая уж большая, они помогают обеспечивать целостность и защиту всего покрытия кровли.

Сама же планка карниза в роли завершающего элемента защищает несущие деревянные конструкции от попадания влаги и нагрузки ветра.

Все элементы должны быть смонтированы так, как это указано на технологической карте. Если карнизная планка будет отсутствовать, это может привести к попаданию влаги под крыши и на стенах здания появится сырость. Также могут начать гнить деревянные элементы крыши. Карнизные планки есть двух видов – лобовая и карнизный капельник.

Лобовая планка помогает защитить лобовую доску от влажности и является дополнительной опорой для хомутов водостока. Ее крепят перед монтажом карнизной планки при помощи саморезов, держат шаг в 40 см и делают нахлест не меньше 5 см. размеры планок могут быть и стандартными или же сделаны по индивидуальному заказу.

Материал аналогичный тому, что используется для металлической черепицы. Есть отличия по цветам (на вкус заказчика). Планка поможет подчеркнуть контуры кровли, поэтому она должна быть выполнена идеально. В определенных случаях для исключения неровностей ее могут установить вместе со специальной фаской из металла.

Общие советы по установке

При установке карнизной планки нельзя использовать дисковые электрические инструменты, при действии которых металл кровли начнет нагреваться, так как это может повредить защитное покрытие. Обрезать планку требуется только электромеханическими или ручными ножницами. Места срезов должны быть окрашены специальной краской, которая продается в комплекте. Запрещено прибивать планку на гвозди. Следует использовать только саморезы, которые идут в комплекте и обязательно в цвет крыши.

Не допустимо исключение из конструкции любой карнизной планки. Все виды обеспечивают надежную и длительную защиту эксплуатации крыши. Установка планки карниза проводится на высоте. По этой причине требуется выбирать только устойчивые и надежные стремянки или лестницы (в идеале заводского изготовления). При высоте крыши больше трех метров для установки потребуются инвентарные строительные леса.

Работы следует проводить в безветренную погоду и с использованием специальных средств защиты от случайного травмирования (в том числе и монтажные пояса).

Как установить карниз для металлической кровли. Пошаговое руководство

Итак, вы домовладелец и планируете установку металлической кровли своими руками. Как вы могли догадаться, самая сложная часть работы — это правильная установка обшивки. Домовладельцы, такие как вы, всегда спрашивают нас, какую часть металлической кровельной отделки следует установить в первую очередь? Отделка карниза, также называемая капельной кромкой, является первой частью отделки, которая будет установлена ​​на вашей металлической крыше.

Эта пошаговая статья по установке специально описывает установку отделки карниза для панелей с открытым крепежом, таких как: ⅞” гофрированный , R Panel/PBR Panel и Western Rib/7.2 Панель . Не предназначен для монтажа фальцевых панелей.

Простые инструкции и изображения, иллюстрирующие каждый шаг. Этот блог ответит на все ваши вопросы по установке. У нас также есть видео, которое проведет вас через все шаги.

Наш персонал в Western States Metal Roofing состоит из сотрудников, имеющих опыт продажи и установки металлической кровли. Наша цель в этой статье — использовать наш 25-летний опыт и поделиться этими знаниями, чтобы сделать установку вашей металлической кровли легкой задачей.

Наша цель в этой статье объяснить:

• Что такое отделка карниза
• Нужна ли вашей крыше карнизная отделка?
• Виды и стоимость карниза
• Необходимые инструменты и расходные материалы
• Карниз на углу
• Отделка карниза внахлест
• Крепление карниза
• Подложка на карнизе

Если вам понравилась эта статья, мы рекомендуем вам также прочитать эту статью: Как установить синтетическую подложку на металлическую крышу



Что такое отделка карниза?



Отделка карниза представляет собой металлический накладной элемент, закрывающий нижнюю часть здания.Проще говоря, это , установленный на той стороне здания, которая соответствует наклону крыши. Отделка карниза используется , когда водосточный желоб не требуется . Нижняя ножка отделки карниза имеет выступ, предназначенный для отвода воды от стены. Отделка карниза также называется капельной кромкой или накладкой карниза.



Нужна ли металлическая крыша с отливом?

Капельница или отделка карниза предназначена для отвода дождевой воды с крыши и от фасции.Если у вас есть желоб, он направит воду в центр желоба. Если край капельницы расположен неправильно, это может привести к переполнению желобов.

Капельница также украсит вашу крышу, поскольку она обеспечивает прямую и четкую линию в нижней части крыши.

Отделка карниза будет работать в сочетании с подстилкой и предотвратит попадание воды под крышу. Кроме того, на краю карниза есть выступ, предназначенный для отвода воды от вашей собственности.Выталкивание предотвращает стекание воды прямо на боковую панель или стену.

Итак, короткий ответ: «Да», ваша крыша нуждается в капельнице. Делает крышу более чистой, предотвращает попадание воды под крышу, защищает лицевую панель от непогоды и отводит воду к центру желоба.

Если вы не установили отделку карниза, ваша крыша, скорее всего, будет протекать, а это означает, что вам, возможно, придется чаще красить и заменять лицевую панель, а цвет вашей штукатурки или стен выцветает быстрее.



Типы отделки карниза

1. Миниатюрная отделка карниза используется, когда вы хотите покрыть только небольшую часть фасции. Типичные размеры отделки мини-карниза составляют 2,5 X 2,5 дюйма.
2. Полноразмерная отделка карниза используется, когда вы хотите покрыть только большую площадь фасции. Типичные размеры стандартной отделки карниза составляют 5,25 X 5,25 дюйма.

Отделка карниза также может быть изготовлена ​​по индивидуальным размерам. В большинстве жилых проектов будет использоваться мини-карниз, а в коммерческих проектах, как правило, используется полноразмерный карниз.Либо будет работать нормально. Это зависит только от того, какую часть лицевой панели вы хотите покрыть.



Сколько стоит отделка карниза

Стоимость отделки карниза будет зависеть от толщины, типа лакокрасочного покрытия и размера отделки карниза. В среднем отделка карниза будет стоить от 1,25 до 2,50 долларов за погонный фут. Полноразмерная отделка карниза из PVDF будет на верхней стороне этого диапазона. В то время как мини-карниз 26 калибра с гальванической отделкой был бы слишком низким.



Какие инструменты и расходные материалы необходимы для установки карниза?

Установка отделки карниза на металлическую крышу начинается с использования правильных инструментов и необходимых расходных материалов.Вот список того, что вам понадобится:

1. Левые, правые и центральные ножницы
2. Ручная закаточная машина
3. Плотницкий карандаш
4. Кровельные перчатки должны быть устойчивы к порезам для защиты от острых краев
5. Пистолет для герметика
6. Силиконовый герметик, мы рекомендуем Ultra 1000
7. Винт со сферической головкой для металла и дерева длиной 1 дюйм



Установка карниза на металлическую крышу: пошаговое руководство

Перед установкой капельника на металлическую крышу обязательно прочтите руководство по установке производителя.Также важно соблюдать местные строительные нормы и правила.

Всегда проще работать слева направо. Поэтому начните с левого угла крыши, а затем начните перекрывать отделку карниза, продвигаясь к дальнему правому краю крыши.



Как установить карниз на углу

1. Начиная с левой стороны крыши, снимите защитную пластиковую пленку с отделки карниза.
2. Проложите отделку карниза на один дюйм выше края крыши.
3. Возьмите плотницкий карандаш и отметьте нижнюю сторону отделки карниза, обведя планку и фронтон. Созданная вами линия является линией сгиба.
4. Используйте свои ножницы и отрежьте центр отделки карниза, пока не дойдете до линии изгиба.
5. Отрежьте верхнюю дюймовую часть карниза.
6. Удалите кромку, сделав надрез под углом 45 градусов к линии сгиба. Это позволит отделке карниза встретиться с отделкой фронтона и получить чистый скошенный угол.
7. С помощью ручного закаточного станка загните оставшийся край вверх.
8. Установите кромку капельника на крышу так, чтобы часть, которую вы согнули с помощью закаточного инструмента, загнулась вокруг угла.



















Как перекрыть карниз на металлической крыше

Отделка карниза обычно имеет длину от десяти до двенадцати футов, и большинство крыш будут больше двенадцати футов. Когда это произойдет, оклады карниза должны быть перекрыты.

1. Надрежьте карниз, удалив три дюйма края капельницы. Это позволяет ему скользить в следующую часть отделки карниза с нахлестом в три дюйма
.
2. Цель состоит в том, чтобы создать надежную посадку на фасции, которая не будет развеваться на ветру.
3. Нанесите герметик там, где будет перекрываться карниз.
4. Используйте отвертку, чтобы слегка открыть кромку прилегающей части капельницы.
5. Затем вставьте вторую часть карниза в первую часть.Будьте осторожны, чтобы не размазать герметик.









Как закрепить карниз на металлической крыше

1. С помощью 1-дюймового шурупа с цилиндрической головкой металл-дерево прикрепите верхнюю часть карниза к металлической крыше. Это низкопрофильный шуруп, который не оставит вмятин на металлической кровельной панели, которая будет надета на него.
2. Найдите винт в центре карниза.
3. Расстояние между винтами составляет один винт, расположенный на расстоянии 8 дюймов от каждого конца карниза. Между обоими концами карниза шурупы должны располагаться на расстоянии двенадцати дюймов от центра.





Установка синтетической кровельной подложки на карнизе металлической крыши

Как обеспечить защиту крыши от непогоды, если крыша готова до того, как отделка и металлические панели будут доставлены на строительную площадку? Кровельщики «высушивают» крышу перед установкой металлической кровли. Это сокращение от сухого внутри.Это означает, что подкровельный слой был установлен, защищая вашу крышу и делая ее непроницаемой для непогоды.



Заходит ли капельная кромка над синтетическим кровельным покрытием или под ним?

Подкровельный слой должен быть установлен до установки карниза. Край капельницы или отделка карниза будет располагаться поверх кровельного подстилающего слоя. Предотвращает попадание дождя, переносимого ветром, под подложку.

Кроме того, отрежьте восьмидюймовую полосу подложки Sharkskin Ultra SA и установите ее поверх карниза , как показано на рисунке и видео.Как только это будет сделано, у вас будет подложка как под, так и над отделкой карниза.





Узнайте, как установить примыкание фронтона и заглушку конька

Установка карниза не так уж и сложна. После просмотра видео и прочтения статьи у вас не должно возникнуть никаких проблем. Если вы изучаете установку отделки карниза, то , следующим шагом будет изучение отделки фронтона и установки конька.Ознакомьтесь с нашими руководствами по установке металлической кровли , просмотрите наш канал на YouTube и наш блог .





Экономьте деньги на металлических кровельных панелях

Поскольку вы изучаете установку металлических кровельных панелей, вы либо приобрели металлическую кровлю, либо скоро будете заказывать. Если вы не заказывали металлические кровельные панели, вы можете сэкономить от 15% до 50%, покупая напрямую у производителя.

Когда вы покупаете металлическую кровлю у Western States Metal Roofing, вы покупаете напрямую у производителя. Здесь нет посредников. Мы предлагаем недорогую доставку по всей территории США и обеспечим отличное обслуживание клиентов. Но не верьте нам на слово, вы можете увидеть рейтинги и отзывы клиентов онлайн здесь.



Нужна ли металлическая кровля с отливом?

Вы устанавливаете новую металлическую крышу и задаетесь вопросом, нужен ли вам отлив? Мы исследовали назначение капельницы и необходимость ее во всех домах.

Для металлической кровли водослив не требуется. Если вы убедитесь, что ваша металлическая кровля свисает хотя бы на дюйм, капельница не нужна на карнизах и скатах. Если металлическая крыша нависает более чем на дюйм, вода все равно будет направлена ​​​​в сторону от фасции, если под наклоном. Тем не менее, настоятельно рекомендуется установить капельницу, чтобы избежать повреждения водой в дальнейшем.

В этой статье объясняется, как работает капельная кромка и как ее можно установить на металлическую крышу.Есть много веских причин, по которым вы должны установить его; однако это не обязательно на сто процентов. Пожалуйста, продолжайте читать для получения дополнительной информации об установке капельницы на металлическую крышу и о том, как она может принести пользу вашему дому.

Преимущества капельницы на металлической кровле

Несмотря на то, что на металлической крыше водослив не нужен, вы можете установить его. Некоторые люди думают, что это выглядит более аккуратно, чем если бы крыша свисала больше. Это также создает барьер, удерживающий маленьких тварей от гнездования в укромных уголках и закоулках и проникновения на чердак дома.

Основания для установки капельника на металлическую крышу:

• Предотвращает гниение фасции путем перенаправления воды
• Герметизирует выход на чердак
• Защищает дом снаружи
• Более аккуратный внешний вид

Перенаправление воды

Кусок металла, известный как водосточная кромка, обеспечивает попадание воды, стекающей с крыши, в желоб. Затем желоб позволяет воде стекать от дома или здания на землю.Это удерживает воду, лед и снег от фасции здания, что предотвращает гниение и разрушение дерева или конструкции. Вода в конечном итоге разрушает древесину, заставляя ее отслаиваться и становиться слабой.

Запечатывает отверстия на чердаке

Если снаружи вашего дома есть выходы на чердак, отлив поможет закрыть их. Многие твари, такие как летучие мыши, птицы и даже белки, могут стать проблемой, если попадут на ваш чердак. Даже если это не требуется, добавление капельницы поможет закрыть отверстие, чтобы предотвратить возможную проблему с животными.Это особенно важно в холодные месяцы, когда животные ищут тепла.

Защищает внешнюю часть дома

Защита внешнего вида вашего дома всегда является главным приоритетом. Добавив капельницу, вы можете быть уверены, что вода будет направлена ​​в сторону от самой конструкции. Это предотвратит гниение и распад фасции. Когда древесину постоянно бьют водой, льдом и снегом, она в конце концов сломается. Край капельницы не позволит этому случиться с вашим домом.

Аккуратный внешний вид

Добавление капельницы на металлическую крышу сделает ее в целом более аккуратной. Это обеспечит чистый, законченный вид лучше, чем удлинение фактической металлической кровли более чем на дюйм. Он будет отлично смотреться, обеспечивая дополнительную защиту вашего дома или здания.

Установка капельницы

1. При покупке кромки убедитесь, что она не менее 36 калибра. Тип металла не должен легко подвергаться коррозии. Алюминий является наиболее распространенным капельником, используемым для дома.
2. Убедитесь, что на крыше нет грязи и мусора. Подготовьте все свои инструменты и материалы.
3. Нижний край крыши должен быть не менее 3/4 дюйма для правильной работы. Затем необходимо установить на нижний обод, изготовленный из листового металла, отливной колпак.
4. Вставьте широкую часть крышки под металлическую кровлю до упора. Внешний край должен выходить за пределы того места, где будет расположен желоб.
5. Затем вы должны прикрепить отлив к крыше, капая кровельный цемент на металл, прижимая его вниз.

Посмотрите это видео на Youtube, в котором показано, как установить отлив на металлическую крышу.

Связанные вопросы

У вас могут возникнуть дополнительные вопросы, которые мы не рассмотрели выше. Продолжайте читать ниже для получения дополнительной информации, которая может помочь вам с вашими потребностями в капельной кромке.

Можете ли вы покрасить металлическую кромку капельницы?

Конечно, можно! Любую металлическую кромку можно покрасить в любой цвет. Убедитесь, что ваша краска устойчива к атмосферным воздействиям и предназначена для металла и наружных работ.Тщательно зачистите край и приступайте к покраске.

Следует ли устанавливать водосточные желоба под капельницей?

Да! Водосточные желоба должны быть установлены непосредственно под капельником. Они будут установлены под наклоном, поэтому вода будет направлена ​​в сторону от самого дома. Затем вода будет направлена ​​вниз к земле, в сторону от конструкции.

В чем разница между Drip Edge и Rake Edge?

Капельница будет установлена ​​вдоль желоба карниза, а передняя кромка будет размещена вдоль концов фронтона.Фотография ниже может помочь вам визуализировать различия, так как на ней показан кровельщик, устанавливающий металлический профиль водосточной кромки крыши.

Насколько далеко должна свисать кромка капельной кровли?

Типичный свес металлической крыши составляет от 2 до 4 дюймов. Во много раз меньше. Тем не менее, настоятельно рекомендуется, чтобы был какой-то выступ. Это делается в сочетании с установленным окладом, чтобы вода не попала под металлическую кровлю. Вода может вызвать гниение дерева под ним, что приведет к повреждению дома.

Как всегда, можно обратиться за профессиональной помощью. Кровельщики, которые занимаются этим каждый день, могут также помочь вам с дальнейшими вопросами.

Завершить

Капельница не всегда используется на металлической кровле. Это не является необходимостью, но настоятельно рекомендуется. В долгосрочной перспективе это поможет защитить ваш дом от воды. Это сохранит вашу конструкцию прочной и красивой на долгие годы. Наряду с тем, что древесина будет оставаться сухой и безопасной, она придаст законченный вид вашей крыше.В конечном счете, вы решаете, устанавливать ли капельную окантовку на крышу вашего дома.

У вас есть еще вопросы о желобах? Ознакомьтесь с этими замечательными статьями ниже!

Can You Repair A Bent Gutter? [Here’s how to do that in 7 steps]



Do Seamless Gutters Need Cleaning?

Плитка Металлическая крышка карниза – DCSM

Технические характеристики

• Изготовлен из предварительно окрашенного Galvalume* 26 калибра длиной 10 футов.
• Окраска Akzo Nobel Ceram-A-Star 950 спеканием.№
• Цвета: белый, коричневый, черный, терракотовый и полированный.
• Другие цвета доступны по запросу.
• Все металлические профили изготовлены с одинаковым подъемом и профилем для указанной черепицы.
• Металлический карниз также доступен из алюминия и 16 унций. Медь.



Зачем использовать металлический карниз?

Цемент : При использовании цемента он имеет тенденцию блокировать воду из-под плитки, не позволяя надлежащему дренажу, что приводит к застаиванию воды и в конечном итоге к протечкам и/или гниению фасции.Цемент очень трудоемок, и трудно поддерживать постоянный цвет дорогих оксидов.

Резина : Резина со временем дает усадку, она гниет, и птицы часто клюют ее, оставляя дыры. Стареющая резина тускнеет и, как и цемент, плохо отводит воду. Его трудно прикрепить к крыше, и он часто выпадает, что приводит к ненужным обратным вызовам. Резина тоже очень дорогая.

Металл : Металл значительно превосходит другие крышки по многим причинам.Стоимость составляет менее половины стоимости резины. Трудозатраты на 80% меньше, чем у цемента. Металл всегда однороден по цвету и обеспечивает надлежащий дренаж. Он держит первый ряд плитки прямо и намного быстрее монтируется. Косметически металл лучше из-за постоянства цвета и однородности.

• проще установить
• экономит трудовые расходы
• Нет больше оксидов
• в соответствии с Color
• в соответствии с COLOR
• Устраняет вызов Backs
• Устраняет
• экономит деньги
• экономит деньги

плитка металла

Regal

Altusa S	Estate S
Altusa Волкан		Espania Санибель
Антигуа S	Flat (все типы)	Sante Fe
Bagatta- Mirasol	Hacienda	Hacienda	Scandinavian (металлическая плитка)
Barcelona 900	Hanson Spanish S	Superian
Bella High S	Highlander	Tejas Borja (TB-10 и TB-12)
Capistrano	La Escandella	Top Telha-m14
Capri	Malibu	US Плитка испанский S
Cee	Монье Испанский S Nuevo	Вилла 900
Cejatel Португальская	Mediterra плитка	Vanguard
Ceramica Verea	Palema	Venetian
Entegra Spanish S		Verona

и более высокая теплоотражающая способность, чем у стандартной оцинкованной стали.

† Kynar 500 — это фторуглеродное покрытие премиум-класса, изготовленное из высокопрочной смолы Kynar 500. Это обеспечивает максимальную наружную долговечность благодаря выдающейся устойчивости к ультрафиолетовому излучению. Это самая качественная отделка.

Предотвращает ли металлическая окантовка крыш образование ледяных дамб? Вот настоящая правда. Summit Ice Melt Systems

Миф №3: Металлическая окантовка вдоль карниза крыши предотвращает образование ледяных дамб и повреждение крыши

. . .Ложь!!

Правда:

Металлическая окантовка (также известная как плинтус) вдоль карниза крыши часто используется для предотвращения повреждения крыши ледяными образованиями.К сожалению, этот благонамеренный подход создает новый набор проблем, которые вызывают утечки и материальный ущерб.

Когда наледь соскальзывает с крыши, новая ледяная насыпь образуется в месте разрыва снега, часто на линии стены здания или выше нее. Это не только способствует протечкам, но и повреждает переходные элементы между металлочерепицей и кровлей из композитной черепицы.

Крупный план обширных повреждений, нанесенных этой крыше с металлической окантовкой. Движение льда было настолько сильным, что оно продавило переходный металл, в результате чего металлические ребра кровли пробили его.Эта крыша протекла во многих местах.

Стоит отметить, что всего двумя годами ранее эта металлическая окантовка была попыткой владельцев и строительного подрядчика на 5000 долларов остановить ущерб, причиненный ледяными дамбами.

Металлическая окантовка была полностью удалена, а система Summit PRO была установлена ​​с новой черепицей для крепления к старой крыше. Ледяные образования и проблемы с протечками ледяных дамб остались в прошлом.

Зона перехода между черепицей и металлической окантовкой представляет собой сложный набор креплений, зажимов, ребер, замков, стартовых планок, нахлестов и переходного металла.Вся площадь и все части закрыты ледяной дамбой, что создает много возможностей для утечек.

В этом доме во время строительства была установлена ​​металлическая окантовка. Черепица наверху от металла была повреждена движением льда, что сделало внутреннюю часть дома более уязвимой, чем когда-либо.

Следы от лопаты на металлических панелях указывают на попытку остановить утечку, вызванную образованием новых ледяных дамб.















Щелкните здесь, чтобы увидеть галерею о том, как и где образуются ледяные запруды

Следующий миф: остановите ледяные плотины лопатой

Предыдущий миф: вентиляция

Вернуться на главную страницу мифов о ледяной плотине

Edge Melt Systems — Металлическая кровля с подогревом Eave Panel — Предотвращение ледяных дамб

Наклонная металлическая кровельная панель IceBlaster (EP-MR)

Карнизная панель IceBlaster от Edge Melt System для металлических крыш (EP-MR) специально разработана для предотвращения образования наледи и сосулек на карнизах на наклонных стоячих фальцах и других конфигурациях металлических крыш.

Наша продуманная система может обслуживаться без демонтажа системы металлической крыши. Продукты конкурентов требуют утомительного процесса установки, и после его завершения для доступа к греющим кабелям необходимо удалить металлические кровельные панели.

Высокоэффективная система состоит из базовой панели из алюминиевого профиля/теплообменной панели, внутри которой размещены два участка саморегулирующегося нагревательного кабеля промышленного класса. EP-MR используется на краях крыш, краях слуховых окон и других областях. где на участках кровли возникают проблемы с наледью и сосульками.

Установка проста. Сборка основания интегрируется с материалами крыши с использованием стандартных методов примыкания краев крыши. Проложите два участка саморегулирующегося нагревательного кабеля промышленного класса. Предварительно обработанная алюминиевая крышка крепится к основание и приклепывается к базовой панели для максимальной теплопередачи. Проложите любой нагревательный кабель в водосточных желобах и водосточных трубах.

Экспертный дизайн-макет и руководство по установке доступны. Дополнительный встроенный капельник доступен для удобного крепления панелей крыши непосредственно к системе нагревательных панелей.Желоб не является обязательным.

Технические характеристики:

Производительность:

• Тепловая мощность на основе саморегулирующегося нагревательного кабеля промышленного класса
• Базовый профиль: 6063 T5 Алюминий
• Крышка и нижняя панель: предварительно обработанный алюминий .040 Kynar 500 или настоящая медь

Гарантия:

• 50 лет на материал основания и крышки
• 40 лет на отделку крышки
• 10 лет на поставляемый нагревательный кабель
• Полную информацию см. в Гарантии

Поставляемые компоненты:

• Профиль основания, крышка панели и крышки стыков
• Монтажное оборудование
• Саморегулирующийся нагревательный кабель, внесенный в список C/US
• 110–130 В или 208–277 В (в зависимости от напряжения)
• 5, 8 или 10 Вт/фут
• Профили и крышки стандартной длины 10 футов
• Стандартные цвета: средняя бронза, матовый черный, темная бронза, зеленый хартфорд, мансардный коричневый, угольно-серый, сланцево-серый, прозрачный анодированный и 20 унций.настоящая медь.
• Цвета по специальному заказу: Полная линейка алюминиевых цветов Firestone UnaClad
• Стандартные 10-футовые отрезки можно обрезать до нужной длины



Загрузить номер изделия в формате PDF

ПРИМЕЧАНИЕ: Некоторые элементы сборки крыши опущены для ясности. Продукция IceBlaster EMS полностью совместима с большинством стилей и систем крыш. IceBlaster EP-MR можно устанавливать на крыше с водосточным желобом или без него.Когда При установке на крыше с водосточным желобом водосточный желоб и водосточная труба должны быть оборудованы системой обогрева для предотвращения повторного замерзания.

Металлические крыши | Building America Solution Center

Вкладка «Соответствие» содержит информацию как о программе, так и о коде. Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации.Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.



2009, 2012, 2015, 2018 и 2021 Международный жилищный кодекс (IRC)

Раздел R301 Критерии проектирования. Обсуждаются положения по строительству зданий и сооружений, способные безопасно выдерживать все нагрузки, включая стационарные нагрузки, динамические нагрузки, нагрузки на крышу, нагрузки от наводнений, снеговые нагрузки, ветровые нагрузки и сейсмические нагрузки, в результате чего создается система, обеспечивающая полный путь прохождения нагрузки, отвечающий требованиям передача нагрузок от места их возникновения через несущие элементы к фундаменту.

Раздел R302 Огнестойкая конструкция. Описывает огнестойкую конструкцию строительных элементов.

В главе 9 обсуждаются требования к узлам крыши.

Раздел R902 («Классификация крыш» в 2009 и 2012 годах). Обсуждаются пожарные классификации для материалов и сборок кровельных покрытий классов A, B и C, а также (начиная с 2015 г.) положения для фотогальваники, устанавливаемой на крыше.

Раздел R905 обсуждает требования к кровельным покрытиям.

Раздел R905.1 приведены требования к подстилающим слоям в зависимости от ветровой нагрузки.

В разделе R905.4 обсуждаются положения по установке металлической черепицы, включая требования к настилу, уклону, подстилающему слою, стандартам материалов, применению, гидроизоляции и т. д.

В разделе R905.10 обсуждаются положения по установке металлических панелей крыши, включая требования к настилу, уклону, стандартам материалов, креплению, подстилающему слою и т. д.

Раздел R905.1.2 (раздел R905.2.7.1 в 2012 и 2009 гг.) определяет требования к ледовым барьерам для географических районов, где ранее существовали ледяные плотины.Требования распространяются на битумную черепицу, металлическую одинарную кровлю, рулонную кровлю с минеральным покрытием, шифер и шиферную черепицу, деревянную черепицу и деревянную черепицу. Исключение сделано для отдельно стоящих вспомогательных строений, не содержащих кондиционируемую площадь пола.

Раздел R905.7.1.1 (Раздел R905.8.1.1 в 2009 г.) гласит, что в районах, где средняя дневная температура в январе составляет 25 ° F (-4 ° C) или ниже, на той части кровля, требующая применения ледового барьера.

Раздел R908.3 (Раздел R907.3 в 2009 г.) гласит, что замена крыши должна включать удаление существующих слоев кровельного покрытия до настила крыши, за исключением случаев, когда существующая кровельная сборка включает мембрану для защиты от льда, и в этом случае существующая защита от льда Мембрана должна быть оставлена ​​на месте и покрыта дополнительным слоем ледозащитной мембраны.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102.7.1 Дополнения, изменения или ремонт.Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали требованиям настоящего Кодекса, если не указано иное. (Дополнительные требования и исключения см. в коде.)

Приложение J регулирует ремонт, реконструкцию, изменение и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.



2009, 2012, 2015, 2018 и 2021 Международный код взаимодействия дикой природы и города (IWUIC)

Раздел 504 Огнестойкая конструкция класса 1

Раздел 504.2 Сборка крыши. Крыши должны иметь крышу в сборе, которая соответствует рейтингу класса А при испытаниях в соответствии с ASTM E108 или UL 790. Для крыш в сборе, профиль которых допускает пространство между кровельным покрытием и настилом крыши, пространство на концах карниза должно быть противопожарным. для предотвращения проникновения пламени или угольков, или иметь один слой неперфорированного листа с минеральной поверхностью весом 72 фунта (32,4 кг), соответствующего стандарту ASTM D3909, установленного над горючим настилом крыши.

Исключения:

1. Крыши класса А включают конструкции с покрытиями из кирпича, кирпичной кладки или открытым бетонным настилом крыши.
2. Кровельные конструкции класса А также включают черную или медную черепицу или листы, металлические листы и черепицу, глиняную или бетонную черепицу или шифер, установленные на негорючих настилах, или железные, медные или металлические листы, установленные без настила крыши на негорючем каркасе.
Крыши
3. класса А включают минимум 16 унций/кв. футов (0,0416 кг/м2) медных листов, установленных на сгораемых кровельных покрытиях.

Примечание. В документах IWUIC 2009 и 2012 гг. не упоминается о соответствии ASTM E108 или UL 790 и не приводится список исключений.

Раздел 504.2.1 Разжелобки. Там, где это предусмотрено, ендовы должны быть изготовлены из коррозионностойкого металла толщиной не менее 0,019 дюйма (0,48 мм) (калибр из оцинкованного листа № 26), установленного поверх подстилающего слоя шириной не менее 36 дюймов (914 мм), состоящего из одного слоя 72-фунтовой (32,4 кг) неперфорированного листа с минеральной поверхностью, соответствующего стандарту ASTM D3909, по всей длине желоба.

Раздел 505 Класс 2 Огнестойкая конструкция

Раздел 505.2 Сборка крыши.Крыши должны иметь узел крыши, соответствующий рейтингу не ниже класса А при испытаниях в соответствии с ASTM E108 или UL 790, или утвержденное негорючее кровельное покрытие. Для кровельных конструкций, где профиль позволяет пространство между кровельным покрытием и настилом крыши, пространство на концах карниза должно быть защищено от огня, чтобы предотвратить проникновение пламени или углей, или иметь один слой защитного листа, соответствующего ASTM D3909, установленного над горючей крышей. палуба. (IWUIC 2009–2018 годов требует рейтинга класса B, а не класса A, и только IWUIC 2015–2021 годов упоминает соответствие ASTM E108 и UL 790.)

Раздел 505.2.1 Разжелобки. Там, где это предусмотрено, ендовы должны быть изготовлены из коррозионностойкого металла толщиной не менее 0,019 дюйма (0,48 мм) (калибр из оцинкованного листа № 25), установленного на подстилающий слой шириной не менее 36 дюймов (914 мм), состоящий из одного слоя 72- фунт (32,4 кг) неперфорированного листа с минеральной поверхностью, соответствующего стандарту ASTM D3909, идущего по всей длине желоба.

Раздел 506 Класс 3 Огнестойкая конструкция

Раздел 506.2 Сборка крыши.Крыши должны иметь узел крыши, соответствующий рейтингу не ниже класса B при испытаниях в соответствии с ASTM E108 или UL 790, или утвержденное негорючее кровельное покрытие. Для кровельных конструкций, где профиль позволяет пространство между кровельным покрытием и настилом крыши, пространство на концах карниза должно быть защищено от огня, чтобы предотвратить проникновение пламени или углей, или иметь один слой защитного листа, соответствующего ASTM D3909, установленного над горючей крышей. палуба. (IWUIC 2009–2018 годов требует рейтинга класса C, а не класса B, и только IWUIC 2015–2021 годов упоминает соответствие ASTM E108 и UL 790.)

Раздел 506.2.1 Разжелобки. Там, где это предусмотрено, ендовы должны быть изготовлены из коррозионностойкого металла толщиной не менее 0,019 дюйма (0,48 мм) (калибр из оцинкованного листа № 25), установленного на подстилающий слой шириной не менее 36 дюймов (914 мм), состоящий из одного слоя 72- фунт (32,4 кг) неперфорированного листа с минеральной поверхностью, соответствующего стандарту ASTM D3909, идущего по всей длине желоба.

Раздел 507.1 Кровельное покрытие на зданиях или сооружениях, существовавших до принятия настоящего Кодекса, которые были заменены или заменены на 25 или более процентов в течение 12-месячного периода, должно быть заменено кровельным покрытием, необходимым для нового строительства в зависимости от типа. огнестойкой конструкции, указанной в разделе 503.



Стандарты IBHS для укрепленных домов при сильном ветре

«Металлические панели. Требования к ветрозащите металлической кровли. Кровельные системы из металлических панелей и их крепления должны быть установлены в соответствии с инструкциями изготовителя и должны обеспечивать сопротивление подъему, равное или превышающее расчетное давление подъема крыши, исходя из номинальной расчетной скорости ветра (Vasd) = 110 миль в час (ASCE 7- 05), а предельная расчетная скорость ветра (Vult) = 140 миль в час (ASCE 7-10) расчетная скорость ветра для воздействия B.Металлические панели должны быть установлены поверх сплошного настила и одного из приемлемых вариантов подстилающего слоя кровельного настила».

Технический бюллетень IBHS Fortified Home Выбор металлических кровельных панелей

«Важным, но часто упускаемым из виду фактом является то, что расчетное давление (DP) зависит от правильного крепления металлических панелей к крыше. Поэтому очень важно понимать требования к креплению панелей, такие как тип, размер и расстояние между креплениями или зажимами, и соблюдать эти требования при установке панелей.Важно повторить, что в зонах кровли 2 и/или 3 могут потребоваться другие расстояния между соединениями, чем в зоне 1 крыши, чтобы соответствовать соответствующему расчетному давлению подъема.

Многие производители металлических панелей также предоставляют конкретные сведения об установке крепления металлических панелей на различных участках крыши, например, на коньках, карнизах, ендовах, водосточных желобах, боковых стенках, отливах и т. д., чтобы получить всю информацию об установке».

Стандартный укрепленный дом Hurricane

Раздел 2.2.2.6.3 Металлическая черепица и панели. Кровельные системы из металлических панелей и их крепления должны быть установлены в соответствии с инструкциями производителя по установке и должны обеспечивать сопротивление подъему, равное или превышающее расчетное давление подъема для крыши в зависимости от расчетной скорости ветра и категории воздействия на площадке. Металлические панели должны быть установлены поверх сплошного настила и одного из приемлемых вариантов подстилающего слоя кровельного покрытия (подробности см. на вкладке «Описание» или в стандарте Fortified).

Дополнение к стандарту защиты от града для укрепленных домов

«Требования к ударопрочности металлической крыши UL 2218, класс 4… Следует отметить, что, хотя ударопрочные металлические крыши обладают хорошей ударопрочностью и, вероятно, выдержат воздействие града большинства размеров без функциональных повреждений, металлические крыши могут быть подвержены эстетическим повреждениям. так как град может вызвать необратимые вмятины в кровельных панелях. Использование металлических кровельных материалов с гранулированным покрытием может уменьшить видимость небольших углублений.



Стандарт NFPA 1144 по снижению опасности воспламенения конструкций от природных пожаров

5.3.1.1 Должны использоваться только перечисленные кровельные покрытия, испытанные и отнесенные к классу A в соответствии со стандартом ASTM E108, стандартными методами испытаний кровельных покрытий на огнестойкость или стандартом UL 790 для методов испытаний огнестойкости кровельных покрытий.

5.3.4 Карнизы должны быть закрыты наружной огнестойкой древесиной, материалами, устойчивыми к воспламенению, негорючими материалами или материалами, демонстрирующими стойкость к проникновению лесных пожаров при испытании в соответствии со стандартным методом испытаний ASTM E2957-15 на устойчивость карнизов к проникновению лесных пожаров, Софиты и другие проекции.

5.3.7 Металлический капельник должен быть установлен на всех передних и карнизных кромках.

Понимание компонентов металлической крыши

Металл является одним из самых прочных и долговечных материалов на рынке, когда речь идет о кровельных решениях. Ожидается, что металлические крыши прослужат от 40 до 70 лет, могут выдерживать даже самые суровые условия и доступны во многих различных профилях. Важно понимать все различные компоненты, которые делают металлические крыши такими прочными.

Металлические панели

Самая большая (и наиболее очевидная) часть металлической крыши — это сами металлические панели. Панели представляют собой куски рулонного металла/листов, которым придан желаемый профиль, и они готовы к соединению вместе, чтобы сформировать крышу. Когда дело доходит до выбора профиля панели, который лучше всего подходит для вашего дома, вы должны учитывать окружающую среду, в которой вы живете, и типичные погодные условия, которым вы подвергаетесь. Если вы испытываете экстремально жаркие температуры, вам может подойти прохладная кровельная система.Если вы живете в районе с частым градом, гофрированные или туфовые ребра, вероятно, будут лучшими вариантами. В районах с большим количеством осадков можно рассмотреть возможность использования панелей с механическим замком. Вам следует поговорить с одним из специалистов по продуктам компании Bridger Steel , чтобы узнать больше о различных типах доступных металлических панелей и о том, как найти тот, который лучше всего подходит для вашего региона.

Застежки и зажимы

Крепежи могут быть как скрытыми/спрятанными, так и открытыми, если речь идет о металлической кровле.Крепеж относится к широкому спектру оборудования, используемого для крепления и сборки различных частей крыши вместе. Это могут быть гвозди, винты, зажимы, скобы и болты. Скрытые застежки используются с панелями, такими как стоячий шов, и закрепляются под панелью, поэтому их невозможно увидеть. Открытые крепежные элементы используются с панелями, такими как наша серия гофрокартона, и крепятся к верхней части панелей, поэтому они «открыты» элементам.

Зажимы

— это еще один металлический компонент, который крепится к основанию здания.Они крепят два куска металла друг к другу. Системы зажимов используются в профилях панелей, таких как стоячий фальц, и могут быть фиксированными или плавающими. Эти системы обычно требуют немного больше опыта для установки, но получаются красивыми с гладкими, непрерывными линиями.

Подложка

Одним из важнейших элементов металлической кровли является подстилающий слой. Подложка – это слой материала под панелями. Он обеспечивает защитный слой от влаги, льда, экстремальных температур и многого другого.Подкладочный слой требуется под всеми металлическими крышами, даже если вы решите оставить старую черепицу или другие материалы на месте при перекрытии.

Герметик Герметик

— еще один важный компонент для защиты вашего дома от влаги. Он используется в процессе установки, чтобы обеспечить герметичность от воды, грязи, ветра и других вещей, которые могут попасть в небольшие помещения. Это помогает сделать крышу максимально непроницаемой для непогоды. Герметик предназначен не для клея, а как дополнительная линия защиты от проникновения воды.

Отделка

Чтобы ваш проект выглядел аккуратно и законченно, отделка является основным компонентом эстетики вашей крыши. Отделка жилой металлической кровли помогает оживить профиль и может дополнять другие материалы в здании/доме. Отделка жилой металлической кровли может использоваться для добавления тонких деталей или текстуры способами, которые просто не могут быть использованы другими материалами. Это также помогает гарантировать, что влага не просачивается туда, где панели соединяются вместе или встречаются под углами.

Заглушки

Застежки-панели и вентиляционная пена являются ключевыми элементами защиты от насекомых и других животных.Они жизненно важны для правильной вентиляции вашего дома. Заглушки подгоняются под ваши конкретные панели и являются важным аксессуаром, который способствует успешной установке.

Все эти компоненты составляют основу большинства металлических кровельных систем. Конечно, есть исключения, лишние детали и другие требования, которые могут отличаться от одного типа панели к другому. Тем не менее, самые простые и распространенные кровельные системы требуют этих компонентов для полной и успешной установки.После того, как ваша металлическая крыша установлена, также важно понимать различные части вашей металлической кровельной конструкции. Они следующие:

• Настил — Настил крыши — это поверхность, установленная поверх каркаса крыши, на которую наносится кровельный материал. Думайте об этом как о (обычно) фанерном основании или фундаменте, к которому прикреплены подложка и металлические панели.
• Софит  — Панели или материал, соединяющие свес крыши с фасадом здания.
• Долина — Долина металлической кровли — это внутренний угол, образованный пересечением двух наклонных плоскостей, обеспечивающих сток воды.
• Шаг — Шаг относится к уклону плоскости крыши. Он измеряется путем деления подъема крыши на ее длину. Крутые уклоны относятся к любому шагу больше 3:12. Низкие наклоны относятся к любому шагу менее 1,5:12.
• Карниз — Часть или края крыши, которые выступают над несущей стеной или выходят за ее пределы.Как правило, карнизы выступают за пределы здания.
• Конек — Конек относится к самой высокой верхней части крыши. Это место, где по крайней мере два ската крыши сходятся и обычно образуют горизонтальную линию.
• Лицевая панель — это отделка прямо под крышей, которая проходит по периметру здания или сооружения. Как правило, это бордюр для кровельных систем с малым уклоном, который препятствует попаданию воды в конструкцию и может даже обеспечивать гидроизоляцию внутренних частей здания или дома.
• Накладка — еще один способ обеспечить водонепроницаемость. Накладка представляет собой тонкий кусок металла, используемый для гидроизоляции и герметизации различных частей кровельной системы, включая желоба, дымоходы и т. д.
• Вальма — Вальмы внешние, выступающие углы, образованные двумя пересекающимися наклонными плоскостями крыши. Они бегут от конька к карнизу.
• Фронтон — Имея в виду край крыши, идущий от карниза к коньку, фронтон представляет собой треугольную часть стены между краями пересечения скатов крыши.
• Капельница — Капельница представляет собой кусок металла, размещаемый на карнизе крыши. Он используется для защиты подстилающего слоя и карниза, направляя воду в правильном направлении. Он направляет воду в желоб от фасции.

Этот список не является исчерпывающим из множества различных частей, из которых состоит металлическая кровельная система. Детали, требования к установке и другие необходимые аксессуары могут различаться в зависимости от выбранного профиля панели.

No related posts.
