Общие сведения
Трубы являются одним из самых востребованных пластиковых изделий. Их можно производить практически из любого полимерного материала, но чаще всего их получают из полипропилена (ПП), полиэтилена (ПЭ) и поливинилхлорида (ПВХ). Реже используют стеклопластиковые изделия. Из тех же самых полимеров нужно выпускать и фитинги для того, чтобы они по химической природе не отличались от погонного изделия и могли образовывать с ней прочное сварное или клеевое соединение.
Полимерные трубы, как правило, применяются для холодного и горячего водоснабжения, канализации, орошения полей, дренажа и водостоков. Стандартный ряд диаметров пластиковых трубопроводов: 12, 16, 20, 25, 32, 40, 50, 63, 75, 90, 110, 125 мм и далее. Толщины стенок могут варьироваться в зависимости от назначения, материала и величины внутреннего рабочего давления.
Полиэтиленовые трубы выпускаются из полиэтилена высокой плотности (ПНД) и его разновидностей ПЭ-63, ПЭ-80 и ПЭ-100, и т.

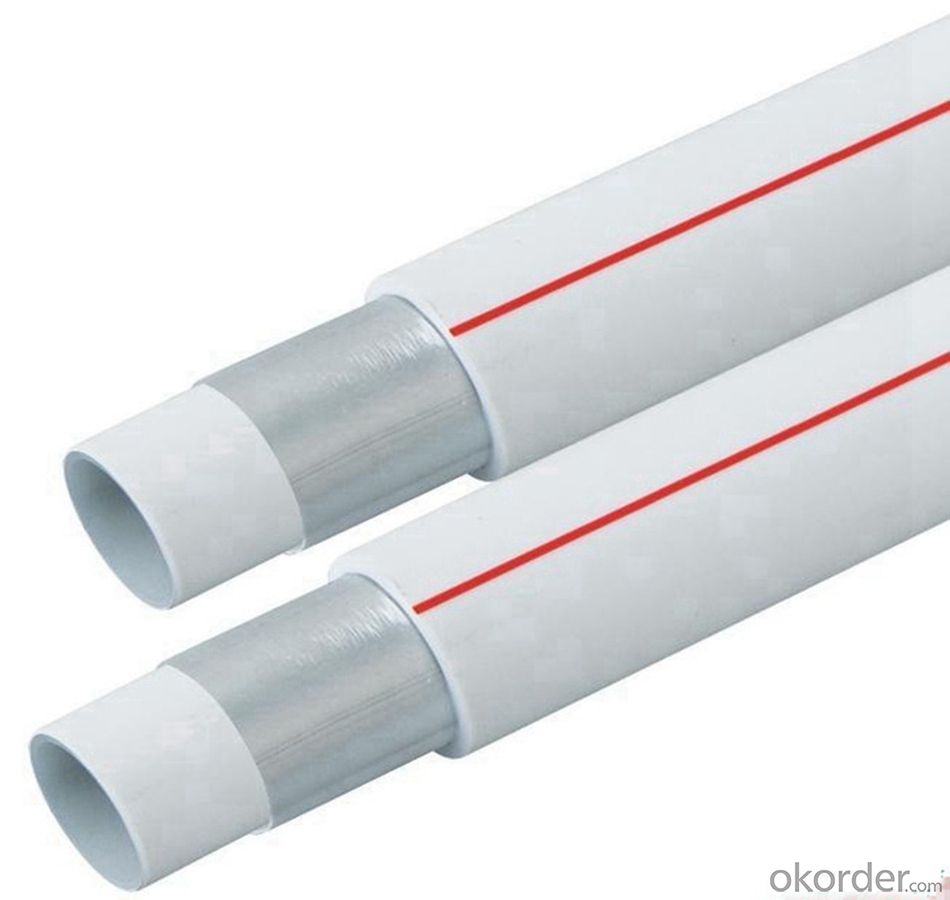

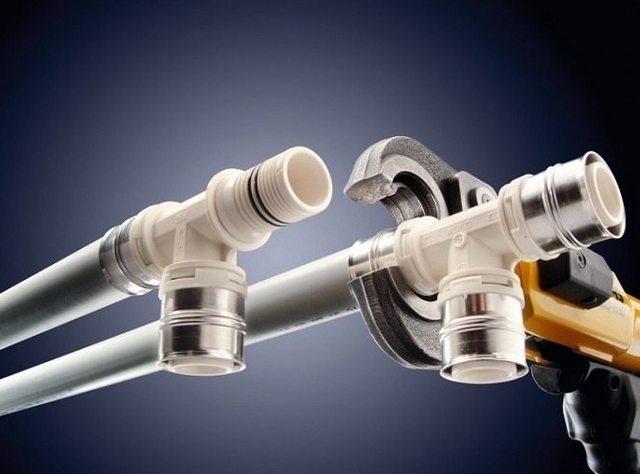

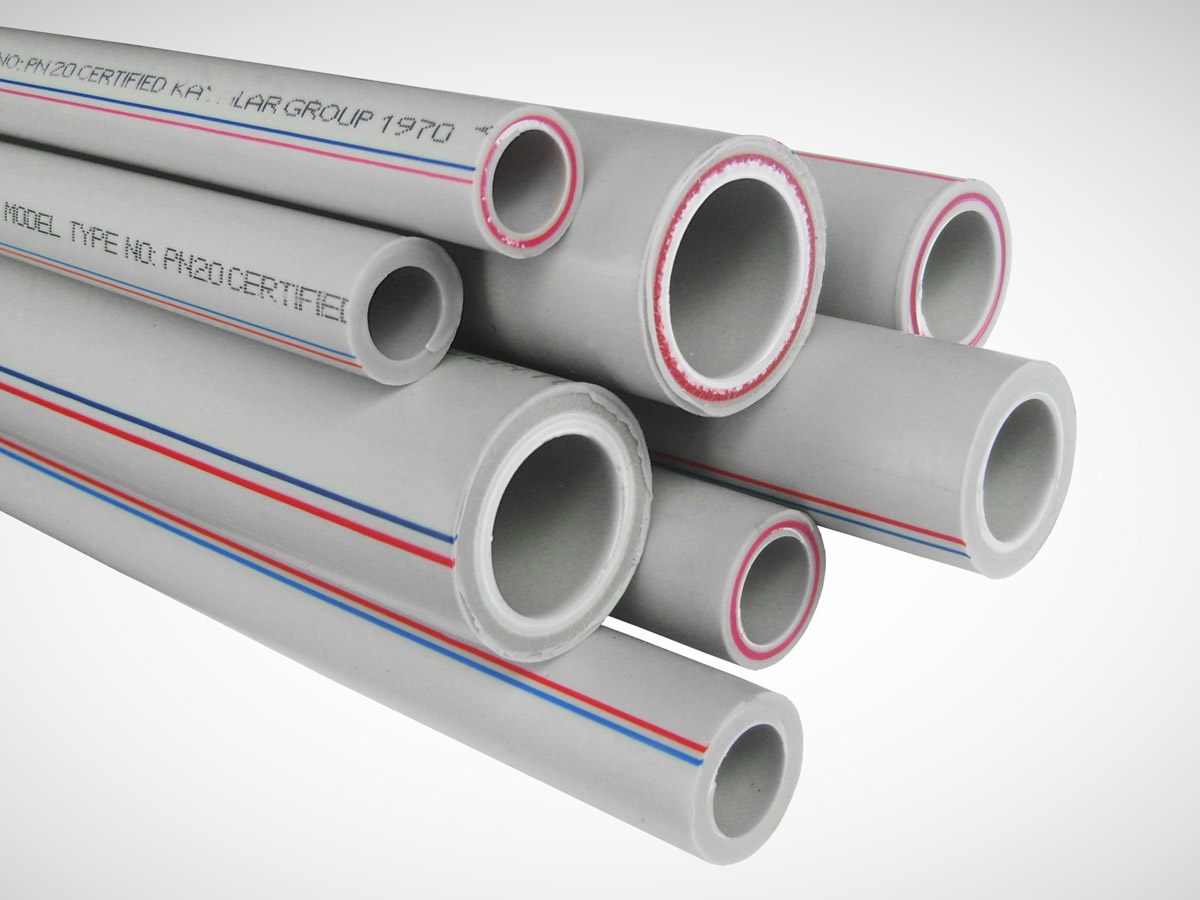

Кроме чисто пластиковых существуют трубы композитные. Наиболее важные из них металлопластиковые изделия, это вид пластиковых внутри и снаружи изделий с металлическим слоем внутри, а также трубы и фитинги в пенополиуретановой (ППУ) изоляции. ППУ обычно заливают в пространство между внутренней рабочей трубой и наружной защитной оболочкой.
Интересно, что как труба, так и оболочка могут быть и полимерными (чаще полиэтиленовой), так и металлическими. Однако, наиболее часто применяемый вариант этого типа – стальная труба и оболочка из черного ПНД для прокладки сетей в грунте. Металлопластиковые же трубопроводы применяют и для отопления, и для водоснабжения или газоснабжения зданий.
Также трубы из различных полимеров могут быть гофрированными. Они, ввиду гораздо более высокой гибкости, применяют прежде всего в сетях, где требуется изгибать магистрали с малым радиусом, а также в трехмерных системах. В частности, гофротрубы используются как шланги в канализационных целях или для прокладки инженерных систем в коллекторах.

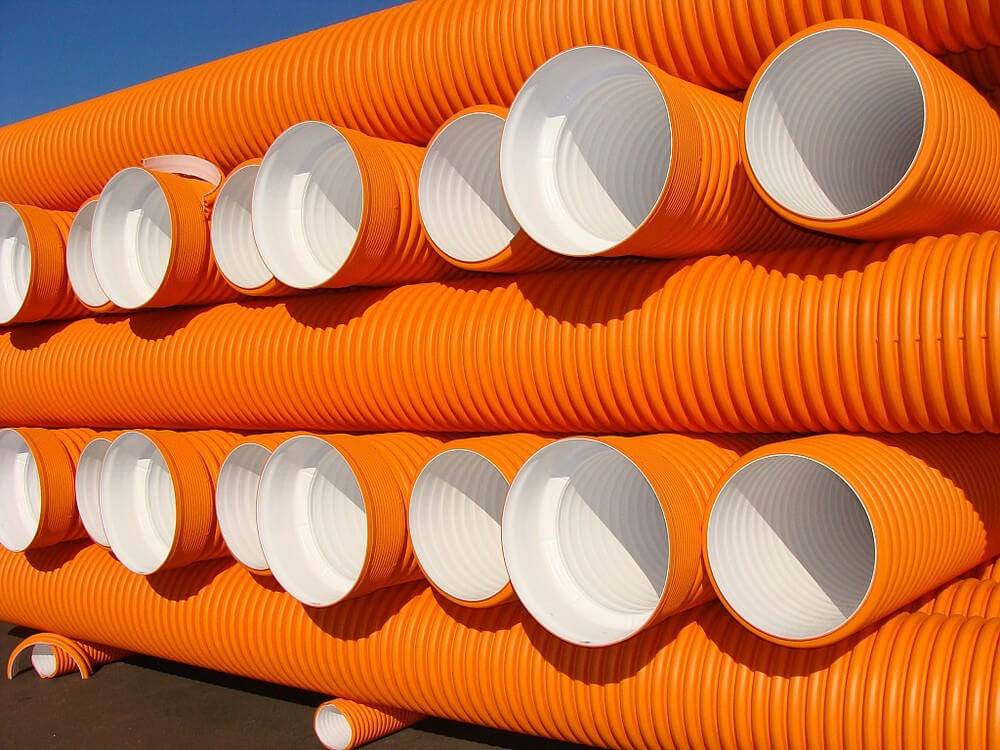

Рис.1. Гофротрубы
Особенности пластиковых труб
Трубы из пластиков обладают неоспоримыми достоинствами по сравнению с прочими материалами, в частности с металлами. Плотность полимеров, особенно полиолефинов, невысока, что дает конструкции низкую массу.
Такие трубопроводы не подвержены коррозии, на них со временем появляется гораздо меньше отложений, они, как правило, не разрываются при допущении замерзания воды внутри трубы, не электропроводны и имеют низкие потери тепла. Кроме того, изделия из пластика дешевы, долговечны, легки в монтаже и демонтаже.
Полимерные трубы достаточно экологичны и пригодны ко вторичной переработке. Несмотря на усилившуюся в 21 веке кампанию против пластика, практически никто из экологов не выступает за запрет труб, в отличие от пластиковой посуды и одноразовых изделий.

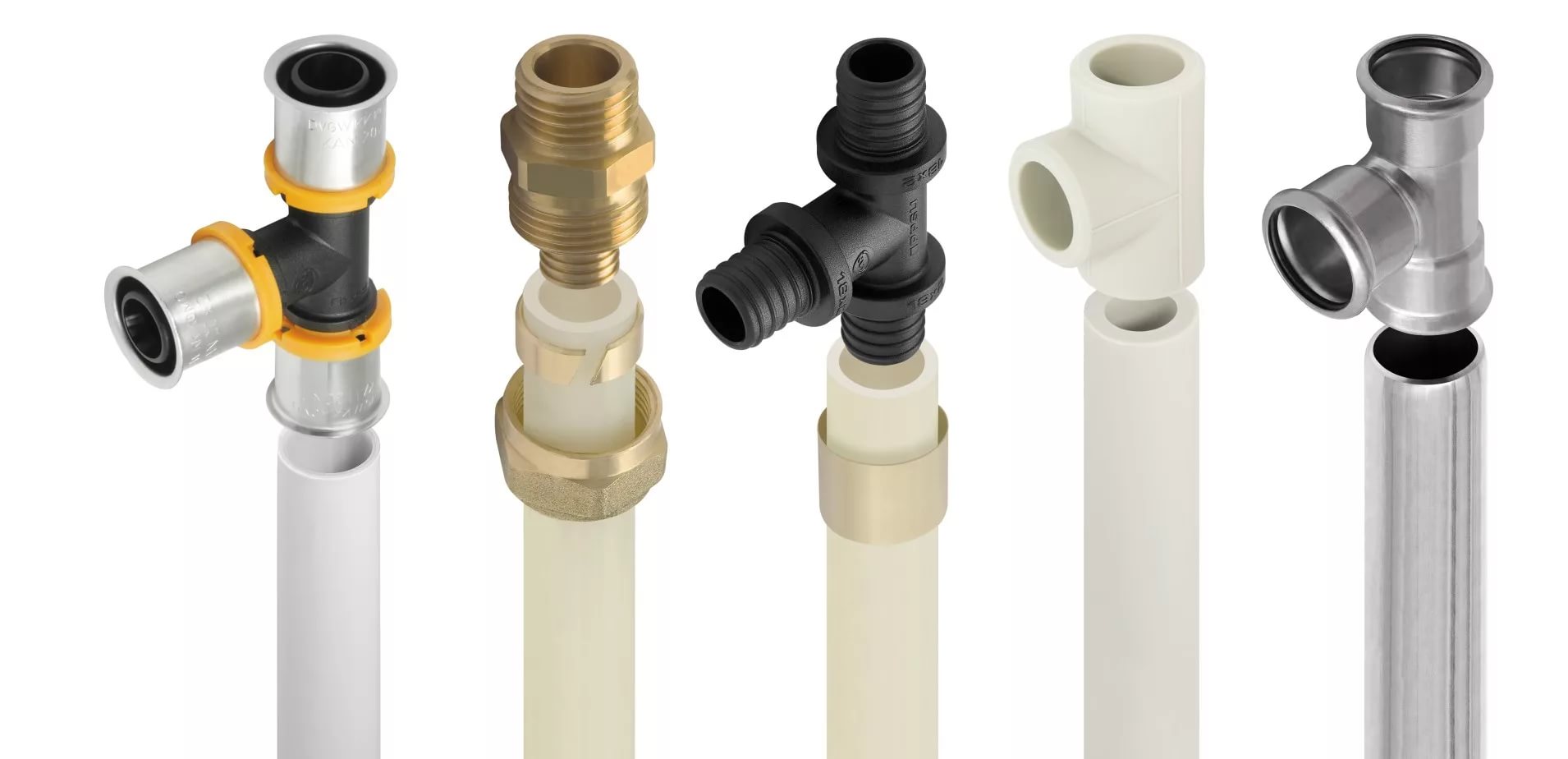

Пластиковые трубы могут соединяться с аналогичными изделиями из других материалов, например со стальными. Для этого используют специальные фитинги с закладными латунными (реже пластмассовыми, например из полисульфона) закладными элементами.
Трубы можно склеивать (применимо для ПВХ), соединять разъемными соединениями различной конструкции. Однако, чаще всего ПП трубу, или изделия из полиэтилена соединяют между собой и с фитингами при помощи диффузионной сварки.
Технология производства труб
Для выпуска труб из полимеров, не считая стеклопластиков и прочих экзотических видов полимерных материалов, применяют экструзионные линии. Процесс производства для сегодняшнего уровня развития науки и техники считается относительно нетрудным и низкозатратным. В зависимости от геометрических размеров изделий производственная линия может занимать площадь от 100 (в случае мелких трубок – еще меньше) до нескольких сотен кв.м площади цеха и потреблять от десятков до сотен кВт электроэнергии.
Рис.2. Трубная экструзионная линия
Трубная экструзионная линия состоит из экструдера с формующим инструментом (экструзионной головкой), калибраторов, охлаждающих ванн, тянущего устройства, отрезного устройства (пилы) и узла укладки готовой продукции при наличии такового, либо автоматического намотчика в случае выпуска изделий небольших диаметров в бухтах. Экструдер обычно применяется одношнековый, в случае выпуска продукции из порошкообразного ПВХ – двухшнековый. При необходимости получения многослойной трубы или нанесения на поверхность неотделимой маркировки (продольных полос) используется технология со-экструзии (коэкструзии) – работа двух и более экструдеров с разными материалами или одним полимером разных цветов в одну головку для получения одного изделия. В случает полимерно-металлической трубы в головку подается также и металл, например фольга.
Суть технологии заключается в следующем. Экструдер представляет собой агрегат, состоящий в основном из полого продольного обогреваемого материального цилиндра, внутри которого от привода вращается винтообразный шнек или червяк.
Полимер в гранулах, а также красители и добавки, либо готовая порошкообразная композиция поступает в загрузочный бункер экструдера. Оттуда полимер попадает внутрь цилиндра, где нагреваясь, он расплавляется (пластицируется) и под давлением шнека продвигается вперед. Достаточно перемешавшись с добавками, и получив необходимое давление расплава, полимер поступает в формующий экструзионный инструмент трубного сечения. Головка, как правило, тоже обогревается. Она состоит из внутренней цилиндрической поверхности (дорн) и внешней (матрица). После прохождения головки вязкий расплав принимает форму трубы, которую необходимо зафиксировать. Этому служит система калибраторов («сухих» и «мокрых»), где изделий одновременно охлаждается и приходит в окончательную нужную форму. До-охлаждение изделия происходит в ваннах, где оно либо находится в воде, либо под действием капельных струй. Дальнейшие операции носят механический характер – изделие тянется вдоль линии, при необходимости на нее наносится маркировка, отрезается и укладывается, а затем упаковывается.
Производство трубных фитингов из полимеров

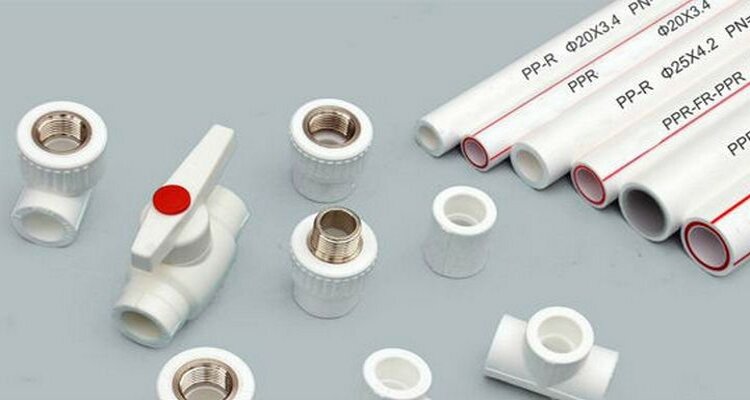

Фитинги для полимерных труб – колена (уголки), тройники, муфты, крестовины, хомуты, заглушки и т.п. это типичные изделия для литья пластмасс под давлением. Наряду с экструзией это второй главный метод выпуска изделий из пластиков. Фитинг обычно выпускаются из того же самого полимера, что и трубу.
Однако, литье под давлением в целом предназначено для более текучих полимеров, чем экструзия. И иногда невозможно получить фитинг приемлемого качества из той же самой марки сырья. Особенно это показательно для поливинилхлорида. Практически невозможно отлить фитинг из экструзионного ПВХ. В этом случае технологи подбирают марки наиболее близкие по свойствам, а в случае в ПВХ – другие марки того же цвета, но гораздо большей текучести.
Рис.3 Крупные фитинги
Литье фитингов не считается сложным технологическим процессом. Оно проводится на стандартных машинах для литья пластмасс под давлением (термопластавтоматах) с использованием недорогих литьевых прессформ.
Отметим, что полученные трубы и фитинги могут нуждаться в дополнительной обработке, например раструбовке, гибке, сварке и т.п. В частности, раструбовка широко применяется для канализационных изделий, иногда раструб приваривается к трубе, в том числе трением. Также используют контактную сварку и сварку присадочным прутком для выпуска оболочки фитингов труб в ППУ изоляции.
При помощи какой бы технологии не производились пластиковые трубы и фитинги, можно быть уверенным, что это надежные и долговечные изделия для транспортировки и строительства. Они завоевали успех по всему миру и будут популярны еще многие годы.
Объявления о покупке и продаже оборудования можно посмотреть на
Обсудить достоинства марок полимеров и их свойства можно на
Зарегистрировать свою компанию в Каталоге предприятий
Статья «Полиэтиленовые трубы для канализации» — Компания Деловая Труба, Москва, 8 495 988 00 13
Полиэтилен – это современно
При устройстве или замене системы водоснабжения и отопления на смену когда-то безальтернативным стальным трубам приходят более долговечные пластиковые. То же касается и систем канализации. Казалось бы, металл куда прочнее пластика, но на деле это не совсем так. Если говорить о долгосрочной перспективе, то пластик – материал куда более живучий: его не «ест» коррозия, да и к другим неблагоприятным воздействиям, вроде низких температур, он весьма устойчив.
Конечно, понятие «пластиковый» применительно к трубам – понятие весьма размытое, т.к. этим словом обозначаются самые разные материалы с неодинаковыми характеристиками.
Это и поливинилхлорид, и полиэтилен, и полипропилен, и другие синтетические материалы. Здесь мы остановимся на трубах из полиэтилена как обладающими наиболее привлекательными характеристиками. Их начали производить в Германии в середине прошлого века, а начиная с 1980-х гг.., когда появились технологии производства полиэтилена с оптимальными характеристиками, ПНД-трубы начали постепенно вытеснять своих стальных предшественников.
Полиэтиленовые трубы также часто называют ПНД-трубами (т.е. из полиэтилена низкого давления). На самом деле, полиэтилен может быть рассчитан не только на низкое, но и на среднее и высокое давление (соответственно, ПСД и ПВД). Есть еще линейный полиэтилен высокого давления (ЛПВД). Их производство имеет свои нюансы.
По сути дела, полиэтиленовые трубы изготавливаются по нескольким разным технологиям. Растворная и суспензионная технологии производства изделий из полиэтилена подразумевают полимеризацию сырья в жидкостях, газофазная – соответственно, через газовую фазу.
Полиэтиленовые трубы для канализации обычно рассчитаны на низкое давление, тогда как для транспортировки горячей воды под давлением такой материал не подойдет.

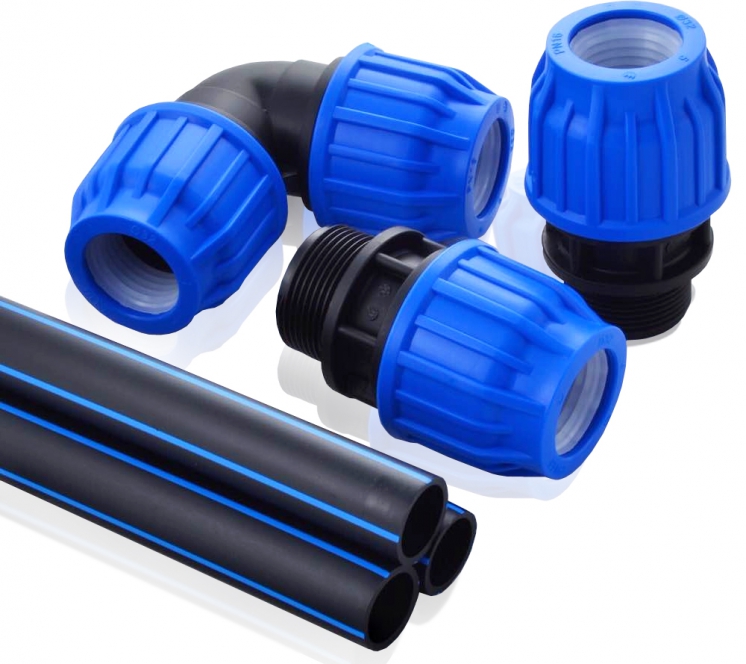

Трубы ПНД легко узнать по внешнему виду – чаще всего они черные с синими полосками. Также они имеют характерную маркировку, в которой, в частности, указывается их назначение – «питьевая» или «техническая». Трубы меньшего диаметра используются в качестве напорных, большего – для устройства канализации.
Среди изделий из ПНД одним из наиболее популярных является гофрированная труба для канализации. Такая конструкция позволяет легко изгибать трубу, не нарушая ее целостности и прочности.
Преимущества полиэтилена
Чем хорош полиэтилен, по сравнению, например, с поливинилхлоридом (ПВХ)? Назовем несколько преимуществ ПНД:
- полиэтилен, в отличие от поливинилхлорида, является более экологичным материалом, не выделяя токсичных веществ даже при нагреве, поэтому его применение более универсально – для транспортировки как холодных, так и горячих (до 60°С) жидкостей технического и питьевого назначения;
- полиэтилен более устойчив к низким температурам, не теряя своей прочности, поэтому он лучше подходит для прокладки внешних коммуникаций.
А по сравнению со стальными трубами, кроме не подверженности коррозии, полиэтилен обладает еще несколькими достоинствами:
- полиэтилен имеет меньший вес;
- ПНД проще сваривается;
- Полиэтилен долговечнее – нормативный срок труб из ПНД составляет около 50 лет.
Впрочем, не существует материала без своих недостатков. Есть он и у полиэтилена. Среди слабых сторон полиэтиленовых труб стоит отметить такие:
- изделия не особо устойчивы к ультрафиолетовому излучению;
- уступают металлическим трубам в прочности.
И все же, если сравнить полиэтиленовые трубы с изделиями из других материалов, они в целом выигрывают конкуренцию.
Простота сборки
Полиэтиленовые трубы имеют особенную технологию укладки. Они соединяются с помощью так называемых фитингов – специальных креплений, устанавливаемых в местах стыковки элементов трубопровода. Эти фитинги отличаются по своему типу, в зависимости от технологии соединения – стыковой или электрической сварки либо компрессионной.
Суть соединения с стыковых помощью фитингов состоит в том, что края труб и внутренняя поверхность фитингов оплавляется с помощью специального оборудования, после чего они состыковываются и, остывая, образуют надежный шов. Предварительно стыкуемые поверхности как следует очищаются от грязи и пыли. Электросварные фитинги имеют встроенные нагревательные элементы и не требуют специального оборудования. А компрессионные фитинги не требуют сварки, они удерживают сегменты трубы за счет специальных герметичных зажимов.
Таким образом, собрать трубопровод из полиэтиленовой трубы может даже неспециалист, все зависит от выбранного типа соединений и предназначения трубопровода. Стоит лишь позаботиться о том, чтобы продукция была произведена с соблюдением необходимых качества, поэтому при выборе продукции стоит ориентироваться лишь на проверенные бренды.
Полиэтиленовые гофрированные трубы:
Полипропиленовые трубы Banninger (производства Германия), полиэтиленовые трубы и фитинги (сварные сегментные, электросварные, литые спигот) аппараты для сварки полиэтиленовых и полипропиленовых труб в Омске (Омской области).
Доставка в регионы РФООО ТПК «СИбМАШПОЛИМЕР» представляет продукцию завода Banninger (Germany) на территориии.
Поставляет оборудование для сварки труб Hurner (Германия), Rothenberger (Германия), UPONOR (Германия), и др. иностранных компаний, а так же крупных заводов РФ и стран СНГ. Поставляем в Омск и др. города Омской области, со склада в городе Новосибирске и под заказ.
Пластиковые трубы (PP, PE, PVDF, ECTFE), оборудование для сварки труб в Омске:
- Полипропиленовые трубы Banninger (сделано в Германии) в Омске
- Полиэтиленовые трубы ПЭ100 в Омске
- Полиэтиленовые фитинги в Омске (сегментные; литые; электросварные)
- Аппараты для сварки труб в Омске
— аппарат электромуфтовой сварки (в Омске)
— аппарат стыковой сварки (в Омске)
— оборудование для производства фитингов (в Омске)
— аппарат для сварки полипропиленовых труб (в Омске)
— ленточные пилы для резки пластиковых труб (в Омске)
Поставляем указанную продукцию на территорию Омской области:
Омск, Любинский, Кормиловка, Исилькуль, Тара, Москаленки, Калачинск, Таврическое, Саргатское, Марьяновка, Называевск, Павлоградка, Полтавка, Большеречье, Крутинка, Тюкалинск, Черлак, Шербакуль, Тевриз, Муромцево и др.
Организуем доставку в другие регионы РФ.
Ждем Ваших заявок!
Трубы ПНД для водопровода, полиэтиленовые трубы ПНД — 32, 25, 20 мм
| Назначение | Напорные трубы для водоснабжения | |
| Материал | Полиэтилен низкого давления | |
| Внешний вид | Черные с синей полосой, гладкие снаружи однослойные | |
| Диаметры | 10-1200 мм | |
| Давление | 6,3 – 16 Атм | |
| Соединение | Сварка встык, электромуфтовая сварка, компрессионные муфты | |
| Форма | Отрезки 12м-13м, бухты (100м, 200м) до d110 |
Сегодня все более уверенными темпами водопроводные трубы ПНД замещают своих вчерашних собратьев — трубы бетонные и металлические.
И это не удивительно, ведь им присущи такие свойства, как простота монтажа, возможность бесканальной прокладки, доказанная долговечность эксплуатации, а также небольшая цена. Все это делает использование пластиковых труб для водопровода в разы выгоднее по стоимости, чем использование их вчерашних собратьев.
И самые распространенные сегодня в нашей стране трубопроводы изготовлены как раз из полиэтилена низкого давления. Различают разные марки этого материала: ПЭ63, ПЭ80, ПЭ100. Сокращение ПЭ в данной маркировке расшифровывается, как «Полиэтилен». Чем выше марка полиэтилена, тем лучше его прочностные характеристики и тем менее толстой возможно сделать стенку трубы, удешевив таким образом стоимость трубы.
Полиэтиленовые трубы пнд используются для напорного питьевого водоснабжения, газоснабжения, для напорной канализации и реже для защиты кабеля и безнапорной канализации. При замерзании жидкости внутри трубопровода трубы ПНД не лопаются, в отличии от стальных!
Соединяются трубы ПНД различными способами, в зависимости от полевых условий и условий эксплуатации.
Самое распространенное соединение — это так называемая «сварка в стык» —является самым дешевым способом соединить трубы при большом количестве стыков. При прокладке труб диаметром до 110 мм и если количество соединений относительно небольшое, то используют компрессионные фитинги— чаще всего в коттеджном и дачном строительстве. При прокладке газовых коммуникаций, либо когда соединение труб и фитингов пнд нужно производить в условиях ограниченного производства (внутри разрытой траншеи на повороте), удобнее всего использовать муфты с закладными электронагревательными элементами.
Возможно, Вас заинтересуют другие разделы нашего каталога:
- трубы пнд для кабеля
- фитинги для труб пнд
Дополнительная информация:
- история труб пнд
- интересные факты о трубах пнд
- сравнение труб пнд и пвх
- сравнение труб пнд с металлическими
Цены на трубы ПНД
Прайс-лист на полиэтиленовые трубы ПНД с 16 февраля 2021г.
Трубы ПНД водопроводные напорные из полиэтилена ПЭ 100
ПЭ100 SDR26 (PN 6,3) | ||
| Номинальный наружный диаметр, мм | Толщ. стенки, мм | Цена 1 п.м. с НДС, руб |
|---|---|---|
| 110 | 4,2 | 191,70 |
| 125 | 4,8 | 247,05 |
| 140 | 5,4 | 311,85 |
| 160 | 6,2 | 409,05 |
| 180 | 6,9 | 510,30 |
| 200 | 7,7 | 631,80 |
| 225 | 8,6 | 793,80 |
| 250 | 9,6 | 984,15 |
| 280 | 10,7 | 1227,15 |
| 315 | 12,1 | 1566,00 |
| 355 | 13.6 | 1971,00 |
| 400 | 15,3 | 2511,00 |
| 450 | 17,2 | 3172,50 |
| 500 | 19,1 | 3915,00 |
| 560 | 21,4 | 4900,50 |
| 630 | 24,1 | 6670,00 |
| 710 | 27,2 | 8482,50 |
| 800 | 30,6 | 10744,5 |
| 900 | 34,4 | 13601,00 |
| 1000 | 38,2 | 16820,00 |
| 1200 | 45,9 | 24215,00 |
| 1400 | 53,5 | 32915,00 |
| 1600 | 61,2 | 42920,00 |
ПЭ100 SDR21 (PN 8,0) | ||
| Номинальный наружный диаметр, мм | Толщ. стенки, мм | Цена 1 п.м. с НДС, руб |
| 90 | 4,3 | 159,30 |
| 110 | 5,3 | 238,95 |
| 125 | 6 | 305,10 |
| 140 | 6,7 | 382,05 |
| 160 | 7,7 | 500,85 |
| 180 | 8,6 | 629,10 |
| 200 | 9,6 | 778,95 |
| 225 | 10,8 | 984,15 |
| 250 | 11,9 | 1204,20 |
| 280 | 13,4 | 1525,50 |
| 315 | 15 | 1917,00 |
| 355 | 16,9 | 2430,00 |
| 400 | 19,1 | 3091,50 |
| 450 | 21,5 | 3915,00 |
| 500 | 23,9 | 4833,00 |
| 560 | 26,7 | 6048,00 |
| 630 | 30 | 8192,50 |
| 710 | 33,9 | 10454,5 |
| 800 | 38,1 | 13253 |
| 900 | 42,9 | 16820 |
| 1000 | 47,7 | 20735 |
| 1200 | 57,2 | 29870 |
| 1400 | 66,7 | 40600 |
| 1600 | 76,2 | — |
ПЭ100 SDR17 (PN 10) | ||
| Номинальный наружный диаметр, мм | Толщ. стенки, мм | Цена 1 п.м. с НДС, руб |
| 63 | 3,8 | 96,52 |
| 75 | 4,5 | 136,35 |
| 90 | 5,4 | 195,75 |
| 110 | 6,6 | 291,60 |
| 125 | 7,4 | 371,25 |
| 140 | 8,3 | 467,10 |
| 160 | 9,5 | 608,85 |
| 180 | 10,7 | 770,85 |
| 200 | 11,9 | 950,40 |
| 225 | 13,4 | 1206,90 |
| 250 | 14,8 | 1485,00 |
| 280 | 16,6 | 1863,00 |
| 315 | 18,7 | 2349,00 |
| 355 | 21,1 | 2997,00 |
| 400 | 23,7 | 3780,00 |
| 450 | 26,7 | 4792,50 |
| 500 | 29,7 | 5926,50 |
| 560 | 33,2 | 7425,00 |
| 630 | 37,4 | 10092,00 |
| 710 | 42,1 | 12818,00 |
| 800 | 47,4 | 16240,00 |
| 900 | 53,3 | 20590,00 |
| 1000 | 59,3 | 25375,00 |
| 1200 | 71,1 | 36540,00 |
| 1400 | — | — |
| 1600 | — | — |
ПЭ100 SDR13,6 (PN 12,5) | ||
| Номинальный наружный диаметр, мм | Толщ. стенки, мм | Цена 1 п.м. с НДС, руб |
| 63 | 4,7 | 117,32 |
| 75 | 5,6 | 166,05 |
| 90 | 6,7 | 237,60 |
| 110 | 8,1 | 352,35 |
| 125 | 9,2 | 454,95 |
| 140 | 10,3 | 569,70 |
| 160 | 11,8 | 742,50 |
| 180 | 13,3 | 942,30 |
| 200 | 14,7 | 1155,60 |
| 225 | 16,6 | 1471,50 |
| 250 | 18,4 | 1809,00 |
| 280 | 20,6 | 2268,00 |
| 315 | 23,2 | 2875,50 |
| 355 | 26,1 | 3645,00 |
| 400 | 29,4 | 4617,00 |
| 450 | 33,1 | 5845,50 |
| 500 | 36,8 | 7222,50 |
| 560 | 41,2 | 9058,50 |
| 630 | 46,3 | 12296,00 |
| 710 | 52,2 | 15660,00 |
| 800 | 58,8 | 19865,00 |
| 900 | 66,1 | 25085,00 |
| 1000 | 73,5 | 26750,00 |
| 1200 | 88,2 | — |
| 1400 | 102,9 | — |
| 1600 | — | — |
ПЭ100 SDR11 (PN 16) | ||
| Номинальный наружный диаметр, мм | Толщ. стенки, мм | Цена 1 п.м. с НДС, руб |
| 63 | 5,8 | 141,75 |
| 75 | 6,8 | 197,10 |
| 90 | 8,2 | 286,20 |
| 110 | 10 | 423,90 |
| 125 | 11,4 | 550,80 |
| 140 | 12,7 | 685,80 |
| 160 | 14,6 | 900,45 |
| 180 | 16,4 | 1138,50 |
| 200 | 18,2 | 1404,00 |
| 225 | 20,5 | 11782,00 |
| 250 | 22,7 | 2187,00 |
| 280 | 25,4 | 2740,50 |
| 315 | 28,6 | 3469,50 |
| 355 | 32,2 | 4401,00 |
| 400 | 36,3 | 5589,00 |
| 450 | 40,9 | 7074,00 |
| 500 | 45,4 | 8734,50 |
| 560 | 50,8 | 10935,00 |
| 630 | 57,2 | 14935,00 |
| 710 | 64,5 | 18995,00 |
| 800 | 72,6 | — |
| 900 | 81,7 | — |
| 1000 | 90,8 | — |
| 1200 | — | — |
| 1400 | — | — |
| 1600 | — | — |
Трубы ПНД водопроводные напорные из полиэтилена ПЭ 100
| Номинальный наружный диаметр, мм | ПЭ100 SDR26 (PN 6,3) | ПЭ100 SDR21 (PN 8) | ПЭ100 SDR17(PN 10) | ПЭ100 SDR13,6 (PN 12,5) | ПЭ100 SDR11 (PN 16) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
Толщ. стенки, мм | Цена 1 п.м. с НДС, руб | Толщ. стенки, мм | Цена 1 п.м. с НДС, руб | Толщ. стенки, мм | Цена 1 п.м. с НДС, руб | Толщ. стенки, мм | Цена 1 п.м. с НДС, руб | Толщ. стенки, мм | Цена 1 п.м. с НДС, руб | |
| 20 | 2 | 16,82 | ||||||||
| 25 | 2 | 21,46 | 2,3 | 24,51 | ||||||
| 32 | 2 | 27,99 | 2,4 | 33,21 | 3 | 40,16 | ||||
| 40 | 2,4 | 42,34 | 3 | 51,20 | 3,7 | 61,92 | ||||
| 50 | 3,0 | 65,10 | 3,7 | 79,02 | 4,6 | 96,13 | ||||
| 63 | 3,8 | 96,52 | 4,7 | 126,00 | 5,8 | 152,25 | ||||
| 75 | 4,5 | 136,35 | 5,6 | 166,05 | 6,8 | 197,10 | ||||
| 90 | 4,3 | 159,30 | 5,4 | 195,75 | 6,7 | 237,60 | 8,2 | 286,20 | ||
| 110 | 5,3 | 238,95 | 6,6 | 291,60 | 8,1 | 352,35 | 10 | 423,90 | ||
| 125 | 6 | 305,10 | 7,4 | 371,25 | 9,2 | 454,95 | 11,4 | 550,80 | ||
| 140 | 6,7 | 382,05 | 8,3 | 467,10 | 10,3 | 569,70 | 12,7 | 685,80 | ||
| 160 | 6,2 | 409,05 | 7,7 | 500,85 | 9,5 | 608,85 | 11,8 | 742,50 | 14,6 | 900,45 |
| 180 | 6,9 | 510,30 | 8,6 | 629,10 | 10,7 | 770,85 | 13,3 | 942,30 | 16,4 | 1138,05 |
| 200 | 7,7 | 631,80 | 9,6 | 778,95 | 11,9 | 950,40 | 14,7 | 1155,60 | 18,2 | 1404,00 |
| 225 | 8,6 | 793,80 | 10,8 | 984,15 | 13,4 | 1206,90 | 16,6 | 1471,50 | 20,5 | 1782,00 |
| 250 | 9,6 | 984,15 | 11,9 | 1204,20 | 14,8 | 1485,00 | 18,4 | 1809,00 | 22,7 | 2187,00 |
| 280 | 10,7 | 1227,15 | 13,4 | 1525,50 | 16,6 | 1863,00 | 20,6 | 2268,00 | 25,4 | 2740,50 |
| 315 | 12,1 | 1566,00 | 15 | 1917,00 | 18,7 | 2349,00 | 23,2 | 2875,55 | 28,6 | 3469,50 |
| 355 | 13,6 | 1971,00 | 16,9 | 2430,00 | 21,1 | 2997,00 | 26,1 | 3645,00 | ||
| 400 | 15,3 | 2511,00 | 19,1 | 3091,50 | 23,7 | 3780,00 | 29,4 | 4617,00 | ||
| 450 | 17,2 | 3172,00 | 21,5 | 3915,00 | 26,7 | 4792,50 | 33,1 | 5845,50 | ||
| 500 | 19,1 | 3915,00 | 23,9 | 4833,00 | 29,7 | 5926,50 | 36,8 | 7222,50 | ||
| 560 | 21,4 | 4900,50 | 26,7 | 6048,00 | 33,3 | 7425,00 | ||||
| 630 | 24,1 | 6670,00 | 30 | 8192,50 | 37,4 | 10092,00 | ||||
| 710 | 27,2 | 8482,50 | 33,9 | 10454,50 | ||||||
| 800 | 30,6 | 10744,50 | 38,1 | 13253,00 | ||||||
| 900 | 34,4 | 13601,00 | 42,9 | 16820,00 | ||||||
| 1000 | 38,2 | 16820,00 | 47,7 | 20735,00 | ||||||
| 1200 | 45,9 | 24215,00 | 29870,00 | |||||||
Чтобы купить трубу ПНД обращайтесь к нашим менеджерам!
+7-915-288-19-03 Ирина
+7-495-105-96-46
как рассчитывается показатель и на что он влияет
Как узнать SDR трубы из полиэтилена, для чего используют трубы с различными показателями
При выборе полиэтиленовых труб для бытовых или производственных коммуникаций обращают внимание на маркировку изделия.
Она содержит следующие обозначения:
- название производителя;
- номер ГОСТа, который регламентирует характеристики изделия;
- сокращение ПЭ, которое указывает на материал изготовления – полиэтилен, представляющий собой термопластичный полимер;
- марку полиэтилена, указанную цифрой рядом с обозначением ПЭ;
- диаметр трубы, толщину стенок;
- обозначение SDR с цифрой.
Если с назначением большинства обозначений понятно, то с SDR иногда возникают сложности. Если вы планируете купить полипропиленовые трубы в Москве и изделия из полиэтилена и не знаете, как выбирать по SDR, сегодня мы расскажем больше об этом обозначении.
Как рассчитывают SDR
Под аббревиатурой SDR подразумевают стандартный размерный коэффициент, который характеризует соотношение между внешним диаметром и толщиной стенки изделия. То есть показатель рассчитывается по формуле:
SDR = наружный диаметр / толщину стенки
Если вы видите трубу с большим SDR, значит, она тонкостенная, и наоборот: чем меньше обозначение, тем толще стенка.
От толщины стенок зависят эксплуатационные характеристики изделия. Чем она больше, тем большую нагрузку выдержит изделие. Это касается всех видов нагрузок:
- внутреннего давления;
- внешнего сжатия для труб, которые проходят под землей и засыпаны слоем грунта;
- внешних механических воздействий, например, при сдвигах почвы, проседаниях из-за дождей и так далее.
На какое давление и условия эксплуатации рассчитаны различные SDR
Производители выпускают изделия, у которых SDR колеблется от 6 до 41. Трубы с наименьшим показателем рассчитаны на давление 25 атм, с самым большим – способны выдерживать 4 атм.
По размерному коэффициенту трубы можно классифицировать на несколько групп, которые рассчитаны на различные условия эксплуатации:
- SDR 26-41 – наименее прочные изделия, пригодные только для самотечных канализационных отводов, в которых не возникает дополнительный напор;
- SDR 21-26 – подходят для слабонапорного водообеспечения, например, их используют для прокладки внутридомовых коммуникаций в малоэтажном строительстве;
- SDR 11-17 – трубы, пригодные для слабонапорных водопроводов, а также систем орошения;
- SDR 9 и меньше – изделия подходят для напорных систем водоподачи, напорных канализаций, а также газопроводов.
Чтобы обеспечить бесперебойное функционирование трубопровода, важно соединить трубы соответствующими фитингами. Стандартные полипропиленовые фитинги для них не подойдут, нужны зажимные переходные конструкции.
Практические примеры
Вот несколько примеров, как можно эксплуатировать изделия популярной марки полиэтилена ПЭ-80:
- SDR 13,6 подходят для долгосрочных водопроводных систем;
- SDR 17 относятся к среднепрочным изделиям, отличаются незначительным весом и дешевизной, благодаря чему подходят для водопроводов в малоэтажной застройке;
- SDR 21 подходят только для наружной прокладки, рассчитаны на безнапорные системы, так как не выдерживают внутреннего давления и сжатия слоем грунта.
Обратите внимание! Прочность трубы зависит от SDR, а также марки полиэтилена. При одинаковых размерных коэффициентах изделие из прочного полиэтилена будет более устойчивым к механическим воздействиям, а значит, пригодным для сложных условий эксплуатации.
Приобрести полиэтиленовые трубы всех значений SDR вы можете купить в нашем гипермаркете отопления — morozu.net
Также, если вы уже имеете в наличии трубы из полиэтилена, но вам необходимо купить фитинги для полипропиленовых труб у нас вы найдете все, что вам необходимо!
Производство полипропиленовых, полиэтиленовых труб, фитингов, колодцев: Московский завод FDplast
Московский завод FDplast является крупным российским производителем труб и фитингов из полипропилена для систем водоснабжения и отопления с 2002 года. На сегодняшний день Завод FDplast готов предложить самый широкий в России ассортимент труб и фасонных изделий, запорной арматуры и монтажного инструмента. С 2008 года Завод выпускает профилированные гофрированные трубы для систем безнапорной наружной канализации.
Вся продукция для систем водоснабжения, отопления, наружной канализации изготовлена из высококачественного сырья ведущих производителей: полипропилена марки Borealis, полиэтилена Газпром, Казаньоргсинтез.
Завод по производству полипропиленовых труб и фитингов
Завод по производству гофрированных труб, фитингов, колодцев
СКЛАДСКИЕ ВОЗМОЖНОСТИ FDplast
Преимущества работы с Московский заводом FDplast:
-
Качественная продукция по разумным ценам.
-
Система скидок и специальные условия приобретения продукции для постоянных клиентов и дилеров.
-
Гарантия качества всей выпускаемой продукции, что подтверждено сертификатами соответствия продукции ГОСТ, данными испытаний в собственной лаборатории по контролю качества, дипломами и наградами.
-
Выпуск продукции на современных производственных линиях только из качественного сырья российских и зарубежных производителей.
-
Достаточные складские мощности на территории ЦФО позволяющие хранить полугодовой запас продукции.
-
Развитая дилерская сеть
Московский завод FDplast сотрудничает со многими известными строительно-монтажными и торговыми организациями. Практически во всех регионах России имеются официальные представители Завода. Мы уверены, что в нашем лице Вы приобретете надежного партнера.
СЫРЬЕ ДЛЯ ПРОИЗВОДСТВА ПОЛИПРОПИЛЕНОВЫХ ТРУБ И ФИТИНГОВ
Московский завод FDplast для производства полипропиленовых труб и фитингов марки FD для систем водоснабжения и отопления использует сырье «Рандом сополимер» (тип 3) Borealis RA-130E (Финляндия).
Рандом сополимер (тип 3) RA-130E – это легкий и прочный сополимер, относящийся к разряду термопластов.
Он химически стоек к
действию большинства агрессивных сред: растворителей, кислот, щелочей. Трубы из этого сырья эксплуатируются при температурах от
-10°C до +95°C. Благодаря эластичности материала, вода в полипропиленовых трубах может замерзать, не разрушая их.
PPR-100 по сравнению с PPR-80 обладает рядом преимуществ: повышенной термостойкостью, отсутствием едкого запаха, улучшенной ударной прочностью, высоким сопротивлением к воздействию агрессивных сред, высоким показателем свариваемости (согласно стандарту DVS 2203).
Рандом сополимер (тип 3) Borealis RA-130E (PPR-100) обладает более высокой термостойкостью, имеет преимущества при эксплуатации в наиболее жестких условиях – в системах отопления и горячего водоснабжения. Срок службы трубопроводов из PPR-100 на 25-30% больше, чем у труб и фитингов произведенных из PPR-80.
Трубы и фитинги FD производятся в соответствии с ГОСТ 32415-2013, ГОСТ Р 53630-2015, требованиями DIN 8078/8077 (PPR) и EN ISO 15874.
СЫРЬЕ ДЛЯ ПРОИЗВОДСТВА ГОФРИРОВАННЫХ ТРУБ
Для производства двухслойных гофрированных труб из полипропилена используется сырье марок: Borealis (ВА212Е), Basell (Hostalen PPh3483).
Двухслойные и многослойные гофрированные трубы и фитинги из полиэтилена производятся из сырья Газпром, Казаньоргсинтез.
ЛАБОРАТОРИЯ ПО КОНТРОЛЮ КАЧЕСТВА
Московский завод FDplast имеет собственную современную лабораторию по контролю качества продукции.
Отдел по контролю качества (ОТК) осуществляет проверку качества при производстве продукции, при ее отгрузке на склад, при отгрузке клиенту. На каждую партию составляется технический паспорт с указанием фактических физико-механических показателей трубы.
Соответствие производимой продукции российским стандартам подтверждено сертификатами Госстандарта России.
Гигиенические свойства
труб и фасонных деталей, изготовленных на Московском заводе FDplast, подтверждены сертификатом Государственного комитета
санитарно-эпидемиологического надзора РФ (СанПиН 2.1.4.1074-01).
Завод ИКАПЛАСТ производитель напорных полиэтиленовых труб (пнд), полимерных колодцев, гофрированная канализационных труб, доставка по России.
Миссия ИКАПЛАСТ:
Двигаясь по пути устойчивого развития, мы действуем в интересах собственников Компании, партнёров и общества в целом, предоставляя Клиентам* решения**, вдохновляющие на долгосрочное сотрудничество. Мы нацелены на достижение максимального результата за счѐт применения инноваций, лучшей отраслевой экспертизы и «цифровизации» бизнес-процессов***.
* Клиенты = внешние + внутренние (сотрудники)
** Решения = продукт + услуги + кастомизация под реалии Клиента.
*** ХХI век = век информации, «цифровизация» — актуальный тренд,
конкурентное преимущество.
Ценности ИКАПЛАСТ:
1.Вовлеченность (“extra mile”, ещё один шаг; дополнительный шаг и т.п.) – каждый из нас, ежедневно выполняя свою работу, прилагает дополнительные усилия для достижения максимального результата.
2.Синергия – только все вместе мы сможем достичь большего. Командная работа – фундаментальный принцип и необходимое условие для лидерства Компании на рынке. Наше единство основано на общих целях, ценностях и стандартах работы.
3.Безопасность – жизнь человека – наивысшая нравственная ценность. Мы исходим из того, что никакая цель не может оправдать нарушение требований безопасности на производстве. Мы создаём и поддерживаем безопасные условия труда, заботимся о здоровье наших сотрудников.
4.Ориентация на Клиента – Клиент является важным активом нашей Компании. Мы стремимся к взаимовыгодному сотрудничеству, в основу которого заложены: качественный продукт, безупречный сервис, инновационные решения.
Продажа ПЭ и ПП труб ИКАПЛАСТ
Завод ИКАПЛАСТ является крупнейшим производителем полимерных трубопроводных систем на Северо-Западе России.
Система менеджмента качества предприятия соответствует международному стандарту ISO 9001.
Вся продукция имеет необходимые лицензии и сертификаты.
Завод производит пластиковые трубы большого диаметра:
- полиэтиленовые трубы из ПЭ 100 (ПНД труба) Д 20-1200 мм для наружных сетей водоснабжения,
- полиэтиленовые трубы из ПЭ 100 RC с защитной оболочкой для наружных сетей водоснабжения
- полиэтиленовые (трубы ПЭ, ПНД труба) трубы Д 20-630 мм для наружных сетей газоснабжения, (полиэтиленовые трубы для газопроводов)
- ПЭ фитинги Д 20 -1200 мм (как стандартные, так и изготовленные по чертежам заказчика)
- полипропиленовые (ПП) гофрированные трубы Д 110-1000 мм для сетей безнапорной канализации,
- полиэтиленовые трубы-оболочки.
Для производства ПЭ труб и ПП труб ИКАПЛАСТ используется только импортное сырье, каждая партия продукции проходит проверку на соответствие заявленным характеристикам в собственной испытательной лаборатории завода.
Также ИКАПЛАСТ производит и осуществляет продажу трубы для наружных сетей, фитинги для полиэтиленовых труб, производство садков и пластиковые трубы больших диаметров.
На нашем предприятии вы можете приобрести трубу, а также получить техническую и консультационную поддержку наших специалистов по вопросам использования полиэтиленовых труб для газопроводов, ПЭ труб для водоснабжения, ПНД фитингов, ПЭ фитингов или полипропиленовых канализационных труб ИКАПЛАСТ.
Чтобы узнать цены или купить пнд трубы звоните нам по телефону (812) 677-21-31.
Типы пластиковых трубопроводов: выбор правильного материала
Можно легко подумать, что все типы пластика одинаковы, но реальность не может быть дальше от истины, особенно когда речь идет о пластиковых водопроводных системах.
Существуют тысячи различных типов пластмасс, каждый со своими физическими и химическими свойствами. Когда дело доходит до водопроводных систем горячего и холодного водоснабжения, используются пять различных пластиков, каждый из которых обладает своими свойствами.
5 различных типов пластиковых трубопроводов для жилищного водопровода:
- PEX
- PE-RT
- Полипропилен
- Полибутилен
- ХПВХ
Четыре материала — PEX, PE-RT, полипропилен и полибутилен — происходят из семейства полиолефиновых пластиков и имеют некоторые ключевые сходства. ХПВХ стоит особняком в семействе виниловых пластиков и обладает уникальным набором свойств, которые отличают его от полиолефинов.
Краткая история полибутиленовых труб
В 1970-х годах полибутилен был представлен на рынке сантехники Северной Америки в качестве первого полиолефинового материала, используемого для распределения горячей и холодной воды. Однако к началу 1990-х годов продукт был вовлечен в два крупных коллективных иска, в результате которых было урегулировано более 1 миллиарда долларов. В результате полибутилен больше не разрешен в новом строительстве в Северной Америке.
Молекула полибутилена
Было обнаружено, что полибутиленовая труба реагирует с низким уровнем хлора в питьевой воде, что приводит к ухудшению качества и преждевременному выходу из строя.
Сегодня наличие полибутиленовых труб в доме обычно является обязательным раскрытием в процессе продажи дома. Сантехники и инспекторы обычно рекомендуют полностью удалить полибутиленовые трубы из домов. Согласно условиям коллективного иска, не менее 350 000 домов были перенаправлены из-за выхода из строя полибутилена.
Сантехнические трубы PEX
Вскоре после того, как полибутилен ушел с рынка, был представлен новый полиолефин — сшитый полиэтилен, обычно называемый PEX.Как и все полиолефиновые материалы, PEX представляет собой пластичный, гибкий пластик; но у него также есть самая большая слабость полиолефиновых водопроводных систем: хлор.
Молекула PEX
Подобно полибутилену, хлор разрушает молекулярные связи в трубопроводах из полиэтилена PEX, что приводит к образованию микротрещин, которые постепенно расширяются, пока труба не сломается. Хотя процесс сшивки действительно обеспечивает немного более высокую стойкость к хлору PEX, чем полибутилен, из-за уменьшения количества уязвимых химических связей, за последнее десятилетие в Соединенных Штатах был зарегистрирован широкий спектр вызванных хлором отказов трубопроводов PEX.
В трубопроводе из PEX для горячей воды наблюдается разложение хлора уже через два года после установки.
Помимо проблем с разложением под действием хлора, полимерная структура PEX делает его уязвимым для других проблем, включая качество воды, проницаемость и потенциал роста биопленки.

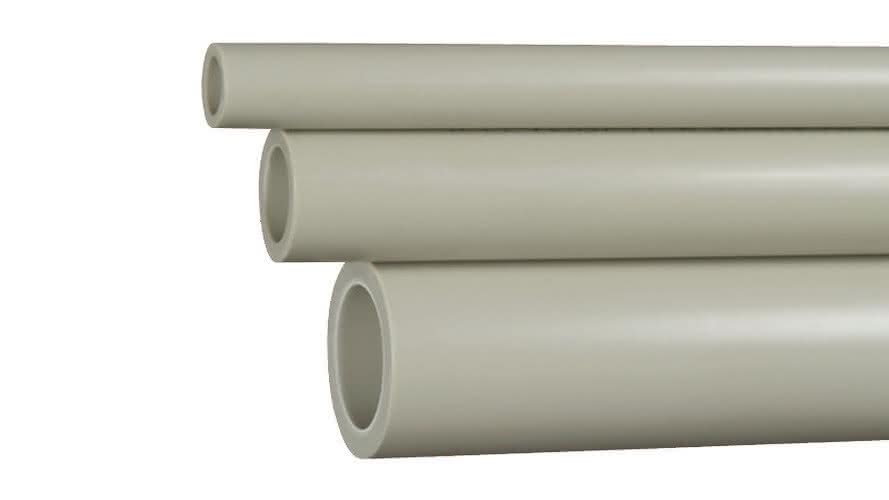

Трубы полипропиленовые сантехнические
Другой полиолефиновый пластиковый материал, который используется в домашних водопроводных системах, — это полипропилен.Он имеет многие из тех же проблем, которые присущи полиолефиновым материалам, но при этом создает некоторые новые проблемы.
Молекула полипропилена
Подобно PEX и полибутилену, он не устойчив к разложению хлора. Фактически, он может разрушаться в системах с горячей хлорированной водой, вызывая отслаивание кусков материала и засорение приспособлений и приборов.
Полипропилен не такой пластичный, как другие полиолефиновые пластмассы, а это означает, что он не может легко расширяться или гофрироваться, как другие полиолефиновые материалы.
Из-за этого ограничения для соединения полипропиленовых труб необходима технология плавления. Этот метод может быть особенно трудным в ограниченном пространстве и требует сварки, которая создает опасность ожога и увеличивает время процесса установки.
Полипропилен также гораздо менее надежен в системах горячего водоснабжения; Чтобы компенсировать это, производители используют комбинацию армирования стекловолокном и значительно более толстую стенку трубы, уменьшая расход и уменьшая количество доступных приспособлений.
Трубы PE-RT
PE-RT (полиэтилен повышенной термостойкости), хотя и широко распространен в Европе, является относительно новым для рынка сантехники Северной Америки.У него ограниченный опыт работы в Северной Америке, но его химический состав предполагает, что он может столкнуться с теми же проблемами, что и другие европейские полиолефиновые трубопроводные материалы, которые были плохо приспособлены для обработки североамериканских процедур дезинфекции воды, включая отказы, вызванные хлором.
Молекула PE-RT
PE-RT состоит из того же основного материала, что и PEX — полиэтилен, но в отличие от PEX, он не обладает преимуществом сшивания для повышения его устойчивости к хлору.В недавней статье, посвященной внедрению PE-RT в Канаду, один производитель PE-RT заметил: «Причина, по которой PE-RT потребовалось так много времени, чтобы добраться до Канады, в первую очередь связана со стандартами хлора … То, как они производили PE -RT в Европе и других местах не соответствовал требованиям ».
Без выгоды от сшивания PE-RT все больше зависит от временных антиоксидантов, которые замедляют скорость разложения, чтобы достичь даже тех же результатов, что и PEX.
Сантехнические трубы из ХПВХ
Хлорированный поливинилхлорид (ХПВХ) имеет другой химический состав, чем полиолефиновые пластмассы.Как хлорированный виниловый материал, ХПВХ по своей природе невосприимчив к разложению под действием хлора. Помимо устойчивости к хлору, химическая структура виниловых материалов делает их практически непроницаемыми для внешних загрязнений в соответствии с EPA.
Молекула CPVC
Трубы из ХПВХ, используемые в Северной Америке более 60 лет, доказали свою надежность и безопасность на этом рынке. Они соответствуют всем соответствующим требованиям ASTM, NSF и государственных требований к водопроводным системам и регулярно проходят независимые проверки сторонними испытательными организациями.
Пластиковые трубы — привлекательная альтернатива медным трубам из-за их более низкой стоимости и простоты монтажа. Но не забывайте, что все пластиковые трубы одинаковы. Эти преимущества имеют смысл только в том случае, если выбранная система трубопроводов работает надежно и не ухудшает качество воды.
Даже в мире ХПВХ существуют различия в характеристиках различных брендов. По этой причине важно выбрать не только материал, но и марку труб, которым вы можете доверять.
FlowGuard Gold® CPVC обеспечивает бескомпромиссные преимущества пластиковых трубопроводов. Экономичный, простой в установке и совместимый с дезинфекцией воды хлором, есть множество веских причин для перехода на системы трубопроводов FlowGuard Gold.
Ассоциация пластиковых труб и фитингов
О PE
Полиэтилен (ПЭ) — это термопластический материал, получаемый в результате полимеризации этилена. Пластиковые трубы из полиэтилена производятся методом экструзии в размерах от ½ «до 63».Полиэтилен доступен в рулонах различной длины или в прямолинейных длинах до 40 футов. Обычно трубы малого диаметра свертываются в бухты, а трубы большого диаметра (> 6 дюймов) имеют прямую длину. Трубы из полиэтилена доступны во многих вариантах толщины стенки на основе трех различных систем определения размеров:
- Размер трубы на основе контролируемого наружного диаметра (DR)
- Внутренний диаметр железной трубы, IPS-ID (SIDR)
- Размер медной трубки Внешний диаметр (CTS)
ПЭ труба доступна во многих формах и цветах, например:
- Одинарная экструзионная цветная или черная труба
- Черная труба с цветными полосами, полученными соэкструдированием
- Черная или натуральная труба с соэкструдированным цветным слоем
Устойчивое развитие (Зеленое строительство)
Значительным преимуществом пластиковых труб является их небольшое воздействие на окружающую среду по сравнению с другими материалами.
Узнать больше
Использование и приложения
Полиэтиленовая труба имеет явные преимущества в качестве материала трубопровода:
- Легкий
- Гибкость
- Химическая стойкость
- Общая вязкость
- Долговечность
Эти преимущества делают его идеальным материалом для трубопроводов для широкого спектра применений , таких как линии подачи или распределения питьевой воды, распределение природного газа, разбрызгиватели газонов, канализация, утилизация отходов и дренажные линии.Материалы PE обычно устойчивы к большинству обычных химикатов.
Полиэтилен можно использовать при низких температурах без риска хрупкого разрушения. Таким образом, основное применение для определенных составов полиэтиленовых трубопроводов — это низкотемпературные системы теплопередачи, такие как лучистые полы с подогревом, таяние снега, ледовые катки и трубопроводы геотермальных грунтовых тепловых насосов.
Код Статус
Полиэтиленовая трубапризнана приемлемой водопроводной трубой для систем водоснабжения, водоотведения и канализации в большинстве моделей водопроводных сетей.Подтвердите приемку и установку систем трубопроводов из полиэтилена с местными правоохранительными органами, имеющими юрисдикцию.
Наличие
Трубы и фитинги из полиэтиленаможно приобрести у поставщиков сантехники и у различных розничных продавцов оборудования в США и Канаде. Труба из полиэтилена обычно на дешевле, чем металлические трубы.
Маркировка
Труба PE должна иметь следующую маркировку:
- Название или торговая марка производителя
- Стандарт, которому он соответствует
- Размер трубы
- Код обозначения материала (PE 2406 или PE 3408)
- DWV для дренажного трубопровода
- Номинальное давление, если применимо Номер
- DR или номер графика
- Если труба предназначена для питьевой воды, лабораторная пломба или отметка, подтверждающая пригодность
Члены ЧП
ПОДЪЕМ И ПАДЕНИЕ ПОЛИПРОПИЛЕНОВЫХ ПЛАСТМАССОВЫХ ТРУБОПРОВОДОВ
ПРИМЕР ИЗУЧЕНИЯ НЕОБХОДИМОЙ ПРОБЛЕМЫ ОТКАЗА ПП ТРУБ
До 1970 г.
для питьевой воды чаще всего использовались медные трубы.Однако высокая стоимость меди и простота монтажа пластиковых трубопроводов вызвали экспоненциальный рост использования пластика за последние 50 лет.
В конце 1970-х годов появились полибутиленовые трубы. Из-за низкой стоимости материала полибутиленовые трубопроводные системы рассматривались как «труба будущего» и быстро стали предпочтительными трубопроводами для питьевой воды.
Однако в 1990-х годах полибутиленовые трубы приобрели плохую репутацию из-за большого количества отказов.Высокий процент отказов вызвал коллективный иск, и Shell (компания, разработавшая трубопровод) прекратила продажу продукта. Повреждение трубы было определено как окислительное разложение хлорированной водой.
Исчезновение полибутиленовых труб привело к упадку в бизнесе пластиковых труб, который был заменен развитием трубопровода Kitec. Kitec представлял собой трехслойную трубу, состоящую из двух слоев полиэтилена (PE) с алюминиевой трубой, зажатой между ними.
Однако трубопроводы Kitec также имели высокую частоту отказов и, как и трубопроводы из полибутилена, были выведены из эксплуатации из-за коллективного иска.
Новейший продукт на рынке — полипропиленовые (ПП) трубы. ПП трубы рекламируются за их долговечность. В 2014 году в статье были продемонстрированы преимущества трубопроводов из полипропилена путем рекламирования установки новой системы трубопроводов из полипропилена в высотной башне кондоминиума в Сиэтле.
Тем не менее, после менее чем четырех лет эксплуатации вся система трубопроводов заменяется из-за значительного износа трубопровода. Почему?
Потому что, как и полибутиленовые трубы, полипропиленовые трубы очень нестабильны при окислении.
Д-р Дуэйн Придди , Plastic Expert Group, основатель и генеральный директор«Полипропиленовый пластик примерно в 10 раз более подвержен окислительной деструкции, чем полиэтилен и полиэтиленгликоль. Следовательно, чтобы полипропиленовая труба противостояла охрупчиванию при воздействии хлорированной воды, в полипропилен необходимо добавлять более высокие уровни антиоксидантов, чем в полиэтиленовый пластикат ».
ПРИЧИНЫ ОТКАЗА ТРУБЫ ПОЛИПРОПИЛЕНА (ПП)
Когда внутренняя поверхность полипропиленовой трубы подвергается воздействию высоких концентраций хлора, антиоксиданты «сжигаются» с внутренней поверхности при прямом контакте с хлорированной водой.Как только антиоксиданты уйдут с поверхности, из-за плохой стойкости полипропилена к окислению поверхностный слой становится разрушенным и хрупким. Как только поверхность станет хрупкой, проникновение поверхностных трещин вглубь стенки трубы станет лишь вопросом времени.
Как только трещины возникают, они становятся «концентраторами напряжений» и продолжают проникать все глубже и глубже в стенку трубы. Явление поверхностного охрупчивания полипропиленовых труб аналогично поверхностному охрупчиванию других изделий из полипропилена, которые используются в окислительной среде.
Например, несколько производителей медицинского оборудования производят сетчатые имплантаты из полипропилена. Через короткое время после имплантации в тело внешняя поверхность волокон очень похожа на внутреннюю поверхность трубы из полипропилена. После того, как антиоксиданты израсходованы с поверхности полипропилена, происходит быстрое окислительное разложение и охрупчивание.
Фотография внутренней части полипропиленовой трубы после непродолжительного использования
ПРОФЕССИОНАЛЬНЫЙ АНАЛИЗ И ИСПЫТАНИЯ ПЛАСТИКОВЫХ ТРУБ
В Plastic Expert Group мы обладаем большим опытом в проведении судебно-медицинских расследований основных причин отказов всех видов пластиковых трубопроводов, включая ABS, CPVC, PEX, PP и PVC.Если у вас есть трубы из полипропилена и возникают их отказы, наша сертифицированная лаборатория A2LA настроена для проведения испытаний ASTM и оценки пластиковых трубопроводов на соответствие применимым стандартам ASTM и AWWA, включая:
- ASTM D543 (Химическая стойкость пластмасс)
- ASTM D3895 (Время окислительной индукции (OIT)
- ASTM F442 (Спецификация для трубопровода пожаротушения из ХПВХ)
- ASTM D1784 (Технические условия для труб из жесткого ПВХ)
- ASTM D1599 (Быстрые испытания на разрыв пластиковых труб)
- ASTM F876 / 877 (спецификации для труб PEX)
- ASTM F2389 (Технические условия для труб из полипропилена)
- ASTM 12454 Классификация ячеек
- AWWA C905 (Спецификации для труб из ПВХ большого диаметра)
СВЯЖИТЕСЬ С НАМИ ДЛЯ БЕСПЛАТНОЙ ПЕРВОНАЧАЛЬНОЙ КОНСУЛЬТАЦИИ, ЧТОБЫ УЗНАТЬ БОЛЬШЕ О НАШИХ УСЛУГАХ ДЛЯ СУДЕБНОГО АНАЛИЗА И ИСПЫТАНИЙ ПЛАСТМАССОВЫХ ТРУБ, И УЗНАТЬ, КАК МЫ МОЖЕМ ПОМОЧЬ.
В чем разница и что мне использовать?
Независимо от того, являетесь ли вы производителем труб, профессиональным строителем или любопытным потребителем, который ищет лучшие трубопроводы для небольшого домашнего проекта, вам может быть интересно, в чем основные различия и области применения между трубами из полиэтилена и ПВХ.
PE против труб из ПВХ: что у них общего
Трубы из ПВХ и ПЭ состоят из термопластов; Поливинилхлорид (ПВХ) и полиэтилен (ПЭ).Оба эти материала могут использоваться для экструзии труб с превосходными результатами по сравнению с традиционными трубными материалами, такими как бетон и сталь.
Трубы из полиэтилена и ПВХ обычно используются для транспортировки больших объемов жидкости (воды, удобрений, опасных химикатов) с высокой скоростью. Пластиковая труба способна поддерживать эту скорость с меньшим сопротивлением и турбулентностью, чем традиционные бетонные или металлические трубы, обеспечивая большее сопротивление образованию накипи и отложений.
Трубы из ПЭ и ПВХ также лучше поддерживают равномерную температуру по всей трубопроводной системе и устойчивы к ряду химикатов, суровым факторам окружающей среды и агрессивным грибкам в почве.Как трубы из полиэтилена, так и ПВХ могут использоваться в течение длительного периода времени и служить экономичным решением для трубопроводов для любого применения.
Итак, при всем сходстве между полиэтиленом и ПВХ, что действительно отличает эти два типа труб?
Применение труб из ПВХ
ПВХ — это легкий, недорогой, жесткий термопласт, для которого требуется двухшнековый экструдер из-за жесткости материала в сыром виде. Трубы из ПВХ менее чувствительны к тепловому расширению (удлинению), чем трубы из полиэтилена.Таким образом, трубопроводная система из ПВХ, подверженная колебаниям внешней или внутренней температуры, лучше защищена от возможных повреждений, вызванных сжатием и расширением труб. Деформация ПВХ при нагревании начинает происходить при температуре выше 60 ° C (140 ° F), а чрезмерное воздействие холода может привести к тому, что труба станет хрупкой при замерзании.
Таким образом, ПВХ не подходит для таких применений, как кухонные водостоки или установки, подверженные суровым погодным условиям.
Фактически, некоторые типы ПВХ не подходят для питьевой воды из-за их химического состава, в то время как другие типы одобрены для использования с питьевой водой.Общие области применения включают канализацию, водопровод, канализацию / сточные воды / вентиляционные отверстия и ирригацию. Поскольку ПВХ чувствителен к ультрафиолетовому излучению, если он используется над землей, он должен содержать стабилизаторы и ингибиторы ультрафиолетового излучения и может потребовать окраски латексной краской на водной основе.
Труба ПВХ из-за своей жесткости не может быть свернута в бухты и должна транспортироваться жесткими сегментами. Эта жесткость ограничивает общую длину погонных футов трубы, которую можно одновременно хранить и транспортировать, что увеличивает транспортные расходы. Для труб из ПВХ требуются фитинги на каждой жесткой секции, что делает установку трудоемкой и увеличивает риск утечек и повреждений соединений в каждой точке соединения.
Поскольку ПВХ является жестким, он может затруднить установку на неровном грунте, требуя его выравнивания для получения удовлетворительных результатов. Если требуется сорт, ПВХ будет хорошо сохранять его после укладки. Однако из-за своей жесткости, в отличие от гибких полиэтиленовых труб, ПВХ требует лишь прерывистых опор при подвешивании.
Применение полиэтиленовых труб
Полиэтиленовая трубаявляется гибкой и изготавливается как цельный кусок трубы, который можно разрезать до нужной длины. Поскольку полиэтиленовые трубы гибкие и легкие (по сравнению с традиционными материалами, такими как бетон и сталь), их можно хранить и транспортировать в бухтах или разрезать на секции.Неровная поверхность также не вызывает беспокойства, поскольку гибкая полиэтиленовая труба легко проходит через холмы, долины и препятствия.
Трубные фитинги и соединители не требуются
Вместо частых подключений, PE можно сплавить вместе, создав непрерывную, практически без утечек систему, обеспечивая более эффективный и экономичный монтаж.
Хотя для плавления требуются специальные инструменты, меньшее количество соединителей и фитингов снижает падение скорости воды и трение, которые могут вызвать потерю давления в системе.Это означает, что для работы насосов используется меньше энергии.
Гибкая полиэтиленовая труба
Его гибкость позволяет использовать приямки меньшего размера, что помогает уменьшить неудобства для местного населения во время установки и обслуживания. Эти характеристики делают полиэтилен идеальным и для бестраншейной установки.
Прочность и длительный срок службы
PE также демонстрирует отличную стойкость к медленному росту трещин (SCG) и быстрому распространению трещин (RCP) и сохраняет эти свойства в широком диапазоне температур, включая очень низкие температуры.Преимущества технических свойств включают утечку, трещины, разрыв, разрыв, прокол и химическую стойкость, что делает полиэтилен пригодным для широкого спектра применений.
PE обладает превосходной прочностью, прочностью и долговечностью, исследования показали, что ожидаемая продолжительность жизни составляет более 100 лет.
Таким образом, обслуживание простое, и системы могут рассчитывать на длительный срок службы.
В то время как трубы из ПВХ идеальны в качестве недорогого материала для герметичных и / или подвесных систем, которые не подвержены резким колебаниям температуры.Полиэтиленовая труба — правильный выбор для проектов, связанных с питьевой водой, воздействием экстремальных температур или там, где требуется неклассифицированная или надземная установка.
Технология трехслойных труб
Как ПВХ, так и ПЭ являются подходящим выбором для производителей, которые хотят воспользоваться преимуществами экономии затрат, универсальности и экологичности технологии трехслойных труб. Трехслойные трубы производятся с использованием специальной трехслойной фильерной головки, которая выдавливает внутренний и внешний слой, разделенные сердцевиной из разного материала.Трехслойные трубы могут соответствовать техническим стандартам высококачественной полимерной однослойной трубы с меньшими затратами за счет использования недорогого материала сердцевины, как правило, доизмельчения.
Трехслойная труба также обеспечивает большую универсальность, позволяя выбирать материалы для слоев в соответствии с требованиями окружающей среды и обработки жидкости.
Машины для экструзии труб из ПЭ и ПВХ
Если вы настраиваете новую производственную линию или модернизируете существующую линию по производству труб из ПВХ или полиэтилена, команда DRTS может помочь вам выбрать лучшие варианты для вашего рынка и вашей компании.Получите бесплатную консультацию специалиста, чтобы узнать больше о наших решениях для производства труб
Еще из DRTS
Экструдеры для производства качественных труб DRTS
Линии по производству полиэтиленовых труб
Линии по производству труб из ПВХ
Особенности инсайдера: экструзионные головки
ПРЕИМУЩЕСТВА ПОЛИЭТИЛЕНОВОЙ ТРУБЫ
Труба из полиэтилена высокой плотности (HDPE) — это термопластичная труба, изготовленная из материала, который можно плавить и преобразовывать.
Он прочный, гибкий и долговечный.Он обладает выдающейся стойкостью к растрескиванию под воздействием химических веществ и окружающей среды.
По сравнению с существующей инфраструктурой, такой как высокопрочный чугун, бетон или ПВХ, HDPE кажется новым продуктом. На самом деле он успешно используется в самых разных трубопроводах уже более 50 лет.
Выдающиеся физические и эксплуатационные преимущества трубы HDPE делают ее идеальным выбором для ваших трубопроводных систем.
Коррозионная стойкость
Коррозия — одна из самых дорогостоящих проблем, связанных с системами металлических трубопроводов.Это происходит как внутри, так и снаружи трубы и влияет на гидравлический КПД. Во многих городах вода обрабатывается, чтобы замедлить образование ржавчины и язв, неизбежных при использовании металлических труб. Другие выбирают дорогостоящую катодную защиту, пластиковое покрытие или оплетку, чтобы попытаться продлить срок службы трубы.
В отличие от традиционных металлических изделий инфраструктуры, трубы из полиэтилена высокой плотности не ржавеют, не гниют и не корродируют.
Устойчив к биологическому росту. Это означает увеличенный срок службы и долгосрочную экономию средств.
Сопротивление усталости
Труба ПНД гибкая и пластичная, а не жесткая. Обладает исключительной устойчивостью к усталости. В отличие от других пластиковых труб, он спроектирован и рассчитан на давление, чтобы справляться со случайными и повторяющимися скачками давления, которые обычны в системах распределения воды.
Во многих случаях это позволит вам использовать трубы HDPE с более тонкими стенками по сравнению с другими типами пластиковых труб.
Увеличенный срок службы
Труба HDPE
— это безопасный и долговечный продукт, идеально подходящий для вашей трубопроводной инфраструктуры.Срок службы HDPE оценивается от 50 до 100 лет, в зависимости от области применения, конструкции и установки.
Герметичные соединения
Независимое исследование сообщает, что в муниципалитетах 43 штатов в среднем потеря воды составляет 16% из-за протекающих стыков.
Некоторые сообщают о потерях воды до 50%.
Традиционные трубопроводы инфраструктуры соединяются раструбными и гладкими или механическими соединениями, и все они подтверждают указанный коэффициент утечки. Мало того, что теряется наш самый ценный ресурс, но и протекающие трубы стоят нашим городам денег.Трубопроводы из полиэтилена высокой плотности могут быть соединены плавлением для получения прочных герметичных соединений.
Соединения Fusion
Системы трубопроводов
HDPE могут быть соединены сваркой плавлением. Тепловое сплавление включает в себя нагрев двух поверхностей из полиэтилена высокой плотности, а затем их объединение для образования постоянной монолитной системы без утечек.
В отличие от процесса плавления, разработанного для других пластмассовых труб, процесс плавления для ПЭВП испытан и используется в газовой промышленности уже более 40 лет.Примерно 95% всех газораспределительных трубопроводов в Соединенных Штатах — это полиэтиленовые трубы, соединенные плавлением.
Сплавление труб из ПНД несложно, и персонал может быть обучен этому процессу.
Адаптивность
В дополнение к соединению HDPE с помощью плавления, трубы HDPE также могут быть соединены с помощью Stab или механических фитингов.
Доступен широкий ассортимент этих фитингов, соответствующих размеру трубы и области применения.
Труба из полиэтилена высокой плотности может быть легко заменена на системы трубопроводов, не содержащих полиэтилена высокой плотности, с использованием переходников для механических соединений (MJ), вставных фитингов, а также механических и фланцевых соединений.
Бестраншейная установка
Традиционные трубопроводные системы устанавливаются открытым способом (рытье канавы), что приводит к нарушению движения транспорта и нарушению окружающей среды. HDPE может быть установлен этим традиционным способом открытым способом или с использованием экологически чистой бестраншейной технологии.
Для бестраншейной установки горизонтально направленная машина просверливает непрерывную скважину под землей. Когда бурильная головка достигает конца отверстия, труба присоединяется и протягивается обратно через отверстие.
Гибкость HDPE в сочетании с его выдающейся прочностью на разрыв и стойкостью к истиранию делают его предпочтительным и проверенным выбором для технологии бестраншейной установки.
Труба HDPE может быть проложена бестраншейным способом под ручьями, реками, озерами, дорогами или полосами отчуждения с минимальным ущербом для окружающей среды и населения.
По сравнению с непластиковой трубой, установленной открытым способом, герметичная система HDPE, установленная с использованием менее инвазивной бестраншейной технологии, более рентабельна.
Реконструкция трубопровода
Бестраншейные технологии также используются для восстановления старых вышедших из строя трубопроводов с помощью ПНД. При санации старых трубопроводов можно выбрать одну из нескольких технологий.
Эти технологии включают футеровку скольжения и разрыв труб. И то, и другое — отличные методы для городов по оживлению или замене и модернизации старой существующей инфраструктуры.
Экологичность
Помимо выдающихся физических характеристик, HDPE известен своим минимальным воздействием на окружающую среду:
- Для производства HDPE требуется меньше энергии, чем для непластиковых труб.
- HDPE легкий и зачастую более экономичный для транспортировки, чем металлические трубы.
- Гибкость HDPE в сочетании с использованием термического плавления для соединения труб означает, что требуется меньше фитингов.
- При бестраншейной установке физические характеристики трубы HDPE позволяют использовать трубу меньшего размера, что приводит к меньшему разрушению грунта, чем при установке других плавких материалов.
- Труба из ПНД, соединенная плавлением, обеспечивает герметичное соединение.
- HDPE не выделяет потенциально опасных уровней токсинов в воздух во время производства, во время плавления, а также в землю или воду во время использования.
- Труба из полиэтилена высокой плотности может быть переработана в трубопроводы без давления.
Является ли полиэтилен высокого давления (HDPE) хорошим выбором для питьевой воды?
Вопрос быстрого реагирования: Металлические трубы и сантехнические материалы исторически имели проблемы с коррозией, отложением отложений, сопротивлением давлению, теплопроводностью и химической стойкостью.Трубопроводы из сшитого полиэтилена (PEX) являются одной из альтернатив, но имеющиеся размеры слишком малы для крупных коммерческих установок. Является ли труба из полиэтилена высокой плотности (HDPE) хорошим экологическим выбором для систем питьевой воды?
Первоначальный запрос: Sellen Construction (2012).
Обновлено в июне 2015 г.
* ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: PPRC не поддерживает никаких конкретных продуктов или производителей, упомянутых в данном документе.
Фон
Пластиковые трубы и трубки широко используются для транспортировки газов и жидкостей всех типов.
Пластмассы могут быть предпочтительнее металла из-за присущих им преимуществ. Они имеют меньший вес, не требуют открытого пламени для соединения и обладают гибкостью, что может упростить установку и уменьшить поломки из-за замерзания.
Пластмассы, как правило, дешевле и устойчивы к коррозии и образованию накипи, которые поражают металлы в некоторых областях применения.
Пластмассы, используемые для хранения продуктов питания и воды, подвергаются повышенному вниманию из-за опасений, связанных с миграцией химических загрязнителей. Многие недавние исследования и средства массовой информации были сосредоточены на химических веществах, нарушающих работу эндокринной системы, таких как бисфенол-a, содержащихся в детских бутылочек из поликарбоната, и на фталатах, содержащихся в виниловых игрушках и других продуктах.
Смолы для пластиковых труб В области питьевой воды пластмассы вызвали некоторые разногласия. Полибутиленовые водопроводные материалы, представленные в 1970-х годах, привели к недопустимым проблемам с утечками, кульминацией которых стал крупный коллективный иск.
Распространены трубы из поливинилхлорида (ПВХ) и хлорированного ПВХ (ХПВХ). Однако некоторые экологические группы предположили, что риски, связанные с производством ПВХ и утилизацией труб, перевешивают преимущества этих материалов (1). [1]
Сшитый полиэтилен (PEX) используется с 1980-х годов для систем лучистого отопления, а в последние годы стал популярным для питьевой воды. Трубы с покрытием из PEX или PEX имеют широкое признание норм по всей стране, но PEX требует специальных фитингов и не подлежит переработке. Химическое сшивание, необходимое для производства PEX, увеличивает расходы и увеличивает вероятность миграции загрязняющих веществ из пластика в воду. Например, когда трубопровод PEX используется под землей, трубопровод может контактировать с грунтовыми водами.Во время процесса утверждения кодекса штата Калифорния Рид (в 2005 г.) засвидетельствовал, что в районах, где подземные воды были загрязнены нефтепродуктами, добавка к бензину метил-трет-бутиловый эфир (МТБЭ) или пестициды могут проникать через трубу PEX (2).
. В окончательном отчете о воздействии на окружающую среду говорится, что, хотя миграция химических веществ является проблемой, уровни загрязнения со временем быстро снижаются до безопасных уровней. Противники выступали за более тщательное тестирование полимерных составов и химических продуктов выщелачивания (3).
Труба из полиэтилена высокой плотности (HDPE) десятилетиями использовалась в системах, не связанных с питьевой водой. В частности, трубы из полиэтилена высокой плотности часто являются предпочтительными из-за их сварных соединений [2] . Хотя для формирования сварного шва требуется специальное оборудование, сварка устраняет необходимость в отдельных фитингах, что является обычным источником утечек и проникновения загрязняющих веществ. HDPE очень гибкий и может выдерживать более жесткие условия эксплуатации, чем более хрупкие полимеры, такие как PVC. Гибкость также позволяет поворачивать систему трубопроводов без необходимости в дополнительных соединениях.
Что касается питьевой воды, HDPE первоначально использовался только для холодного водоснабжения, поскольку ранние составы не были достаточно прочными для высоких температур систем горячего водоснабжения. Затем поставщики разработали сшитый полиэтилен (PEX) с превосходной прочностью и высокими температурными характеристиками. PEX широко используется в системах водяного отопления полов и, все чаще, в бытовых системах горячего / холодного водоснабжения. Но, как отмечалось выше в начальном вопросе, доступные размеры труб слишком малы для более крупных коммерческих установок.И HDPE, и PEX являются полиэтиленом (PE), но из-за их различных свойств следует проявлять осторожность, чтобы не путать эти два очень разных материала.
ПНД можно использовать для горячей воды в качестве вкладыша в многослойных трубах, где прочность обеспечивается другим слоем трубы, например алюминием, но многослойные трубы не обладают всеми преимуществами производительности, присущими только пластику.
За последнее десятилетие или около того новые составы HDPE, например PE-RT компании Dow (полиэтилен повышенной термостойкости), стали доступны для использования при высоких температурах, включая горячее водоснабжение.
Все пластмассы содержат остатки химикатов, необходимых для их производства. Они могут включать один или несколько катализаторов, способствующих реакции полимеризации, а также следы непрореагировавшего сырья. Ряд добавок обычно смешивают с полимерной смолой перед формированием конечного продукта. Это могут быть стабилизаторы, УФ-блокаторы, пластификаторы, антиоксиданты, красители и т. Д., для улучшения как обработки, так и производительности (4). Эти добавки могут не разглашаться компанией, производящей трубопровод, поэтому необходимо оценить риск химической миграции для любого материала, который вступает в контакт с питьевой водой, пищевыми продуктами или напитками.
Когда происходит химическое загрязнение, это обычно связано с миграцией этих неполимерных добавок или, возможно, с остатками производственных и монтажных процедур. Например, при разрезании трубы внутри трубы может остаться некоторое количество пыли или частиц, однако большая ее часть вымывается после установки и перед первым использованием для питья.
Ниже приведены аннотации нескольких независимых исследовательских отчетов, касающихся смолы HDPE и трубы HDPE, а также химической миграции, роста бактерий или проникновения в питьевую воду.
Сначала казалось, что исследования миграции загрязняющих веществ из пластиковых труб были сосредоточены на вопросах вкуса и запаха, а не на химической опасности, связанной с пластиковой трубой (5). Обращаясь к этим сенсорным характеристикам, в исследовании 2003 года, проведенном Скевраком, было выявлено большое количество продуктов выщелачивания из трубы HDPE. [3] Запахи, связанные с этими продуктами выщелачивания, были выше допустимых уровней, установленных необязательными стандартами качества USEPA (6).
Скеврак обнаружил, что основным источником загрязнения, вероятно, были продукты распада обычных полимерных антиоксидантов. Хотя эти загрязнители не обладают значительной токсичностью, было обнаружено множество других незначительных загрязнителей, включая бензол и ксилол. Подобные загрязнения ароматическими углеводородами присутствовали во всех пробах, но на уровне долей на миллиард, что намного ниже максимальных уровней загрязнения, установленных USEPA для безопасной питьевой воды (7).
Ряд исследований по химической миграции из полиэтилена высокой плотности в воду рассмотрены в исследовании Моник Дюран в 2005–2006 гг. (8; 9).Дюран утверждает, что химические вещества, определяемые как способствующие вкусу и запаху, «происходят из 1) продуктов изменения или разложения, полученных из исходных добавок на стадии экструзии (200-250 ° C) в процессе производства труб, и 2) соединения являются побочными продуктами или примесями в результате синтеза чистых фенольных добавок ».
Упомянутые фенольные добавки также являются обычными полимерными антиоксидантами. Хлорированная вода и высокая температура, по-видимому, ускоряют выщелачивание. Со временем хлор может разрушать полимерные антиоксиданты, делая трубу более уязвимой для химического воздействия.Чтобы уменьшить миграцию, производители исследовали методы связывания антиоксидантов с полимерной матрицей и уменьшения примесей в антиоксидантных добавках.
Дюран предполагает, что из обычных пластиков HDPE создает более интенсивный запах, чем пластик PEX или CPVC. ХПВХ и медь вызывали наименьший запах. Дюран также сообщает, что количество органических выщелачиваний было низким в ХПВХ и ПНД и несколько выше в некоторых материалах РЕХ. Никаких заявлений о рисках для здоровья, связанных с этими продуктами выщелачивания, сделано не было.
Помимо загрязнения в результате процессов выщелачивания, химические вещества могут попадать в питьевую воду из-за проникновения загрязняющих веществ через стенку трубы из загрязненной почвы вокруг трубы (3).
В большинстве случаев проблемы проникновения связаны с пластиковыми материалами и загрязненными дизельным топливом или нефтепродуктами почвами в промышленных зонах, например, возле автозаправочной станции. Следует избегать использования пластмасс там, где возможно загрязнение почвы органическими жидкостями (10).
Согласно исследованию Янга и др. 2011 г., который проводил лабораторную экстракцию на многих различных пластиковых смолах и продуктах, большинство пластиковых смол показали обнаруживаемые уровни эстрогенно-активных (EA) соединений (11). Это испытание проводилось не на пластиковой трубе, а на продукте из полиэтилена высокой плотности. Это испытание показывает, что соединения EA присутствуют в большинстве пластиков, включая HDPE, однако оно не доказывает, что какие-либо из этих соединений мигрируют при нормальном использовании (например, в водопроводе) по сравнению с лабораторной экстракцией EtOH или физиологическим раствором.
Исследователи в рамках первой фазы трехлетнего проекта Национального научного фонда, проводимого Whelton Group в Университете Пердью и другими, проводят полевые испытания PEX, HDPE и другой сантехники.
Результаты, включая химическое выщелачивание полиэтилена высокой плотности и потенциал роста бактерий, были представлены на ежегодной конференции Американской ассоциации водоснабжения в Бостоне, штат Массачусетс, в 2014 году. Уэлтон уже проводил предыдущие исследования химического загрязнения водопроводных труб после того, как утечки нефти или других жидкостей привели к загрязнению питьевой воды. В то время исследовательские работы Whelton Group не были найдены в Интернете. Посетите веб-сайт Whelton Group (12) для получения дополнительной информации и контактной информации.
Отчет об оценке 2012 года, подготовленный для муниципального консультативного совета HDPE Института пластмассовых труб, представляет техническую методологию расчета проницаемости бензола, толуола, этилбензола и ксилола (BTEX) через водопроводную трубу HDPE, основанную на нескольких лабораторных экспериментах с HDPE. труба с толщиной стенки один дюйм.В отчете была предпринята попытка разработать методологию, позволяющую прогнозировать уровень BTEX в загрязненной почве, окружающей трубу, который может проникнуть в трубу из HDPE и потенциально загрязнить водопровод.
Один вывод может быть интересен инженерам, проектирующим системы материалов водопровода. Исследователи предполагают, что поток воды в трубах из HDPE значительно снижает загрязнение BTEX до безопасных для питья уровней. В отчете говорится: «Примеры расчетов показывают, что присутствие загрязнения БТЭК в почве вдоль водопровода из ПНД не обязательно означает, что питьевая вода в трубе будет превышать нормативные пределы» (13).
Хотя были проведены лабораторные и полевые исследования труб из HDPE, обзор Stern и Lagos указывает на сложность оценки риска пластиковых водопроводных труб (14). Какие химические вещества мигрируют из той или иной трубы, зависит не только от химического состава, но и от характеристик материала трубы и, возможно, даже от окружающего грунта или материала заполнения вокруг установленной трубы. Состав пластика может варьироваться от поставщика к поставщику и со временем. Миграция может измениться в зависимости от качества воды и условий использования.О некоторых загрязнителях известно немного, в то время как другие, как известно, вредны, особенно для уязвимых групп населения.
Учитывая такие динамические условия, обеспечение безопасности является сложной задачей.
В соответствии с Законом о безопасной питьевой воде Агентство по охране окружающей среды США (USEPA) устанавливает правила в отношении уровней загрязнения в системах распределения питьевой воды. Эти стандарты в основном касаются качества воды в местах, где она поступает в систему распределения, и не касаются изменений качества в результате загрязнения ниже по течению, например, в водопроводе.Стандарты питьевой воды включают длинный список загрязняющих веществ и их максимально допустимый уровень (максимальный уровень загрязнения или ПДК) для питьевой воды.
Компоненты системы водоснабжения здания в основном регулируются местными нормативами. Многие кодовые агентства полагаются на стороннюю сертификацию, особенно на стандарт 61 ANSI / NSF, как на минимальное требование безопасности материалов, контактирующих с питьевой водой.
NSF 14 — это еще один сертификат, специфичный для пластиковых труб. Эти стандарты широко признаны, и по крайней мере 36 штатов приняли их в качестве требований к жилищной сантехнике.Единый свод правил по сантехнике требует, чтобы пластмассовые материалы для питьевой воды соответствовали требованиям ANSI / NSF 14 и 61 (15).
обеспечивает базовый уровень защиты от химической миграции. Согласно стандарту NSF 61, сантехнические материалы контактируют с различными тестовыми образцами воды (обычно с трехнедельным воздействием), в том числе с водой с типичными химическими характеристиками после дезинфекции и диапазоном уровней кислотности для имитации различных условий «эксплуатации» ( 16). Затем контактная вода проверяется на наличие более 300 химикатов и сравнивается с «безопасными» уровнями. [4] К сожалению, список контролируемых загрязняющих веществ не является широко доступным, поэтому покупатели имеют только результат сертификации «да / нет» с небольшим количеством дополнительной информации, чтобы развеять их опасения.
NSF не всеми воспринимается как достаточная защита. В Калифорнии велась затяжная битва за то, должен ли штат одобрить трубы из полиэтиленгликоля в строительных нормах штата. Противники предположили, что проблемы химической миграции не были полностью решены процессом сертификации NSF 61 (17).
Европейские правительства и агентства по безопасности имеют множество правил, регулирующих качество воды. Большинство из них решают проблемы миграции химических веществ и требуют некоторых сертификационных испытаний. Согласно рекламным материалам производителей, некоторые стандартные и высокотемпературные составы HDPE были одобрены для использования в питьевой воде по всей Европе (18).
По большому счету, HDPE считается одним из «хороших» пластиков, безопасных для использования с пищей и водой.Обычный пластиковый помощник для запоминания можно найти в разных источниках: «Один, четыре, пять и два, все это вам подходит». Эта рифма относится к кодовым номерам рециркуляции на пластиковых контейнерах, где один — ПЭТ, два — полиэтилен высокой плотности (HDPE), четыре — полиэтилен низкой плотности (LDPE) и пять — полипропилен (PP).
PPRC не обнаружил доказательств каких-либо широко распространенных проблем со здоровьем, связанных с использованием HDPE в продуктах питания и напитках или питьевой воде.
Независимые исследования показали, что органические загрязнители попадают из трубы HDPE в воду.Хотя уровни загрязнения, вероятно, «безопасны» по стандартам USEPA для питьевой воды, есть некоторые, кто сомневается в безопасности любого уровня загрязнения. Риски химического воздействия не могут быть полностью выяснены из-за сложности типов материалов, меняющихся составов и различных условий применения.
В то время как затраты на сырье подтолкнули подрядчиков к увеличению использования пластика, штаты и муниципалитеты не спешили добавлять новые типы материалов в свои строительные нормы и правила. CPVC был добавлен в кодекс Калифорнии только в 2007 году, а PEX — в 2009 году.Трубы из ПНД широко одобрены для использования в системах питьевой холодной воды в Европе и США. Дополнительные разрешения для некоторых высокотемпературных составов удовлетворяют стандартным требованиям по химической миграции ANSI / NSF 61 и некоторым европейским организациям по стандартизации.
К сожалению, поиск в списках NSF показывает, что на сегодняшний день одобрены только два состава HDPE с горячей водой, а принятие кода для высокотемпературных приложений может занять некоторое время в США.
Некоторые организации, занимающиеся экологическим строительством, рекомендуют полиэтилен в качестве хорошей альтернативы другим материалам для трубопроводов, хотя это, вероятно, связано больше с желанием отказаться от ПВХ (19; 20), чем с доказанной безопасностью полиэтилена.Отраслевые группы также подчеркнули благоприятное влияние пластика по сравнению с медью на жизненный цикл и высокий потенциал использования вторичных материалов для некоторых трубопроводов (21).
У любого выбора материалов трубопроводов есть свои плюсы и минусы, но вполне вероятно, что риск химического загрязнения медными трубами ниже и понятнее, чем у пластиковых труб. С другой стороны, пластик обеспечивает меньшую стоимость, меньшее сопротивление потоку и меньшее количество разрывов и утечек. Для всех, кто планирует использовать HDPE для питьевой воды, очень важно выбирать материалы, соответствующие требованиям сертификации ANSI / NSF 14 и 61.
Кроме того, кажется разумным задать вопрос поставщику относительно возможности миграции химических веществ, проблем с запахом и вкусом, а также характеристик при высоких температурах. Например, для новых установок могут потребоваться специальные протоколы промывки, чтобы гарантировать, что загрязняющие вещества ниже пороговых значений MCL USEPA.
Независимо от выбора материала трубы, все еще существует значительный риск загрязнения от некоторых типов сантехники (22). Кроме того, из-за продолжающегося и унаследованного загрязнения, введения химических веществ, фармацевтических препаратов, пестицидов, удобрений, промышленных химикатов и т. Д., возвращаются к нам через поверхностные воды (23). В результате питьевая вода может быть загрязнена до подачи и распределения в здании. Сантехнические материалы могут просто добавить еще один источник этого продолжающегося загрязнения.
Основные выводы- HDPE широко одобрен как организациями по стандартизации, так и кодовыми агентствами для питьевой холодной воды . Составы высокотемпературного полиэтилена высокой плотности широко используются в Европе в течение некоторого времени, но в Соединенных Штатах есть только несколько материалов, сертифицированных ANSI / NSF для бытовой горячей воды .
- Независимые исследования показали, что химические загрязнители действительно мигрируют из материалов труб из полиэтилена высокой плотности в воду и могут проникать в некоторые пластиковые трубы при контакте с загрязненной почвой. Однако эти исследования не дают окончательных результатов в отношении воздействия этих загрязнителей на здоровье человека.
- Тем, кто ожидает использования HDPE, особенно в системах горячего водоснабжения, следует запросить у поставщиков данные и сертификаты, касающиеся миграции химических веществ, вкуса и запаха, а также характеристик при высоких температурах.
- Те, кого больше всего беспокоит химическое загрязнение, могут предпочесть полностью отказаться от использования пластмасс, но пластиковые трубопроводы предлагают некоторые значительные преимущества при установке, использовании, стоимости и окружающей среде по сравнению с медью.
Составы высокотемпературного полиэтилена высокой плотности широко используются в Европе в течение некоторого времени, но в Соединенных Штатах есть только несколько материалов, сертифицированных ANSI / NSF для бытовой горячей воды .
- Торнтон, Джо. Воздействие поливинилхлоридных строительных материалов на окружающую среду. нетто. [Online] 2002. http://www.healthybuilding.net/pvc/Thornton_Enviro_Impacts_of_PVC.pdf.
- 2005. «Re: Комментарии к рассмотрению Министерством жилищного строительства и общественного развития Калифорнии использования PEX в качестве трубы для питьевой воды.Письмо Томасу Энслоу. [Онлайн] Получено с http://www.documents.dgs.ca.gov/bsc/pex/exhibit_b_reid_pex.pdf.
- Окончательный отчет о воздействии на окружающую среду: Принятие правил штата, разрешающих использование труб из полиэтиленгликоля. [Онлайн] Январь 2009 г. www.documents.dgs.ca.gov/bsc/pex/…/PEX%20FEIR_01-08-09.pdf.
- Новости науки. Пластиковые водопроводные трубы влияют на запах и вкус питьевой воды. Новости науки. [Online] 28 августа 2007 г. http://www.sciencedaily.com/releases/2007/08/070823141100.htm.
- Агентство по охране окружающей среды США. Вторичные вредные химические вещества: Руководство по вредным химическим веществам. Грунтовые и питьевые воды. [Интернет] http://www.epa.gov/ogwdw000/consumer/2ndstandards.html.
- Основная информация о бензоле в питьевой воде. Загрязняющие вещества питьевой воды. [Онлайн] http://www.epa.gov/ogwdw000/contaminants/basicinformation/benzene.html.
- Дюран, Моник. Дезинфицирующие средства и сантехнические материалы: влияние на сенсорные и химические характеристики питьевой воды. Политехнический институт Вирджинии. [Online] 16 ноября 2005 г. http://www.scholar.lib.vt.edu/theses/available/etd…/ThesisMoniqueDurand2.pdf.
- Дюран, М. и А.М., Дитрих. Изменения качества воды, связанные с новыми и стандартными материалами трубопроводов бытовых систем распределения. Журнал водных ресурсов Флориды. [Online], декабрь 2006 г. http://www.fwrj.com/TechArticle06/1206FWRJtech5.pdf.
- Управление грунтовых и питьевых вод. Проникновение и выщелачивание. Агентство по охране окружающей среды США. [Online], август 2002 г. http://www.epa.gov/SAFEWATER/disinfection/tcr/pdfs/whitepaper_tcr_performation-leaching.pdf.
- Yang et al. 2011. Большинство пластиковых продуктов выделяют эстрогенные химические вещества: потенциальная проблема со здоровьем, которую можно решить. Перспективы гигиены окружающей среды 119 (7): 989-996. [онлайн]. http://www.ncbi.nlm.nih.gov/pmc/articles/PMC3222987/
- Whelton Group. 2014. Трубы PEX, Западная Вирджиния Результаты взаимодействия сантехнической системы MCHM [онлайн].http://wheltongroup.org/?p=4447
- 2012. Оценка и расчет проникновения BTEX через водопроводную трубу из HDPE — Заключительный отчет. Подготовлено для: Муниципального консультативного совета HDPE, Plastics Pipe Institute®. [Онлайн]
- Институт пластиковых труб. Справочник по полиэтиленовым трубам, второе издание. [В Интернете] https://plasticpipe.org/pdf/permeation-report.pdf
- Stern, B. R. и Лагос, Г. Существуют ли риски для здоровья от миграции химических веществ из пластиковых труб в питьевую воду? Обзор. Оценка человеческого и экологического риска. 2008, т. 14, 4.
- Браун, Джереми. Личное общение. NSF International. Февраль 2010г.
- Совет по водным наукам и технологиям — Национальный исследовательский совет. Системы распределения питьевой воды: оценка и снижение рисков. National Academies Press. [Онлайн] 2006 г. http://books.nap.edu/openbook.php?record_id=11728&page=R1.
- Калифорнийская комиссия по строительным стандартам. PEX (сшитый полиэтилен) Обзор CEQA.[В Интернете] http://www.bsc.ca.gov/pex.htm.
- Компания Dow Chemical. DOWLEX PE-RT. Пластиковые трубы Европа, Ближний Восток и Африка. [в Интернете] http://www.dow.com/plasticpipes/cert/dowlex.html
- Строим зеленый. HDPE (полиэтиленовая труба высокой плотности). орг. [в Интернете] http://www.builditgreen.org/attachments/wysiwyg/22/HDPE-Pipe. pdf.
- Харви, Джейми и Пост, Том. Отчет покупателей труб без ПВХ. нетто. [Онлайн] http: //www.healthybuilding.сеть / ПВХ / pipe_report.pdf.
- ppfahome.org. [в Интернете] http://www.ppfahome.org/greenbuilding/index.html.
- Ралофф, Джанет. Смесители, предназначенные для смены духовых инструментов. Новости науки. [Online] 31 октября 2008 г. http://www.sciencenews.org/view/generic/id/38233/title/Faucets_Destined_for_Brassy_Changes.
- Рабочая группа по охране окружающей среды. Более 300 загрязняющих веществ в водопроводной воде США. орг. [В Интернете] http://www.ewg.org/tap-water/home.
Вторичные вредные химические вещества: Руководство по вредным химическим веществам. Грунтовые и питьевые воды. [Интернет] http://www.epa.gov/ogwdw000/consumer/2ndstandards.html.
Агентство по охране окружающей среды США. [Online], август 2002 г. http://www.epa.gov/SAFEWATER/disinfection/tcr/pdfs/whitepaper_tcr_performation-leaching.pdf.
R. и Лагос, Г. Существуют ли риски для здоровья от миграции химических веществ из пластиковых труб в питьевую воду? Обзор. Оценка человеческого и экологического риска. 2008, т. 14, 4.
pdf.[1] Организации по стандартизации: ANSI — Американский национальный институт стандартов, NSF — Национальный санитарный фонд
[2] Мономер винилхлорида, используемый для производства ПВХ, является канцерогеном.Производство винилхлорида и сжигание отходов, содержащих ПВХ, приводят к выбросу диоксина и других токсинов.
[3] Сварка обычно выполняется с помощью электрического нагрева, также известного как электросварка, хотя в некоторых нормах и правилах могут потребоваться фитинги или другие методы.
[4] Конкретные составы, использованные в этих норвежских тестах, неизвестны. Предположительно европейские рецептуры в некоторой степени стандартизированы, как в Соединенных Штатах.
[5] Например, для органических загрязнителей, внесенных в список USEPA, стандарт ANSI / NSF 61 требует, чтобы уровни загрязнения были не более одной десятой максимального уровня, разрешенного в воде USEPA или другими регулирующими органами.
Краткое руководство по материалам — Системы пластиковых труб
Полиэтилен или ПЭ — это прочный термопластический материал. Трубопроводы из полиэтилена используются для широкого спектра применений, работающих под давлением, включая транспортировку питьевой воды и природного газа, ирригацию, канализацию и дренажные линии.
PE используется для изготовления труб с начала 1950-х годов. Полиэтиленовые трубы различных размеров производятся методом экструзии. Он легкий, гибкий и легко поддается сварке.Его гладкая внутренняя отделка обеспечивает отличные характеристики потока. Таким образом, постоянное развитие материала улучшило его характеристики, что привело к быстрому увеличению его использования крупными компаниями водоснабжения и газоснабжения по всему миру. Свариваемость позволяет выполнять сварку встык или электролитическую сварку труб на длинные отрезки и тем самым обеспечивать надежные соединения.
Трубы также используются в технологии футеровки и бестраншейных технологиях, так называемых применениях без копания, когда трубы устанавливаются без рытья траншей и нарушают работу над землей.Здесь трубы могут быть использованы для прокладки старых трубопроводных систем, чтобы остановить утечку и улучшить качество воды. Таким образом, эти гениальные решения помогают инженерам восстанавливать трубопроводные системы из традиционных материалов.
Земляные работы минимальны, и процесс проводится быстро под землей.
В последующие годы полиэтиленовые материалы были разработаны с новыми свойствами. Одним из примеров является PE-RC, который имеет очень высокую стойкость к распространению трещин и поэтому подходит для установки без копания с потенциальным риском поцарапать трубы при протягивании через землю или через старую и протекающую чугунную трубу.Кроме того, материал PE-RC позволяет использовать существующий материал обратной засыпки вместо песка при прокладке труб в земле.
Также в отношении материала полиэтиленовых труб несколько исследований продемонстрировали длительный срок службы с ожидаемым сроком службы более 100 лет.
.
