Проемы в кирпичных стенах: Проемы в кирпичных стенах | Прорезка, усиление, увеличение, расширение дверных проемов в Москве о МО
Устройство проемов в кирпичных стенах, их усиление и пробивка, цены
Пробивка проемов представляет комплекс мероприятий, направленный на расширение старых или обустройство новых ниш и проходов в несущих стенах и перегородках. Последовательность действий зависит от материала конструкций, особого внимания требуют кладки из мелкоштучного кирпича. Такие работы оказывают прямое влияние на прочность, к их выполнению приступают только после получения соответствующего разрешения жилищных служб, в идеале их доверяют профессионалам. К основным нюансам технологии относят создание систем дополнительных опор, контроль за ходом пробивки или резки и укреплении с целью правильного распределения нагрузки.
Оглавление:
- Что учитывается при проектировании?
- Способы усиления проемов
- Технология резки
- Расценки
Устройство и размеры
Строительные нормы ограничивают высоту ниш и проходов в несущей стене многоквартирного кирпичного дома 2,1 м, ширину – 0,7-2. Требования ужесточаются с повышением нагрузки, на первых этажах допустимый максимум составляет 0,9 м. При подготовке и согласовании проекта учитываются следующие факторы:
- Наличие или отсутствие весовых нагрузок: сделать проем в перегородке проще, чем в несущих системах. С учетом того, что на большинство внутренних стен в жилых МДК укладываются балки или плиты перекрытий, требования к безопасности возрастают, укрепление становится обязательным. Точное назначение указывается в техпаспорте дома.
- Информация о предыдущих перепланировках. Согласно строительным нормам дверные проходы на разных этажах должны располагаться на одной линии, выполнение этих работ соседями снижает шансы на получение разрешения на пробивку.
- Расстояния до наружных стен (допустимый минимум составляет 1 м), колонн, перекрытий, вентиляционных каналов, коммуникаций и дымоходов. В каждом случае эти параметры разные, по этим причинам проектированием занимаются специалисты.
- Состояние кирпичного основания (при наличии), фундамента дома и степени износа стен и перекрытий, схема перевязки изделий, проявление или отсутствие каких-либо дефектов кладки, срок службы дома.
Снимается отделка, при подборе размеров учитывается потребность в люфтах для дверной коробки. К выполнению работ приступают после получения соответствующего разрешения, отклонения от плана недопустимы. Установленные при предыдущих перепланировках перегородки и проемы не затрагиваются, принимаются меры по удалению в нужных местах проводки и изменению разводки основных коммуникаций. При отсутствии плана их размещения в квартире используется металлоискатель.
Технология усиления
При работе с ответственными несущими конструкциями обязательным условием допуска является наличие дополнительных опор, поддерживающих временную балку, воспринимающую и перераспределяющую весовые нагрузки. Их можно сделать в виде колонн из кирпичей или путем установки надежных домкратов, стальных балок или деревянного бруса на небольшом расстоянии от пробиваемой стены на участке будущего проема. После этого в нужных местах с помощью перфоратора бурятся сквозные отверстия для металлических шпилек, поддерживающих временную горизонтальную подпорку.
Такой способ позволяет удалить ряд блоков и разместить в полученной нише толстый деревянный брус, ж/б перемычку или металлический швеллер. Глубина захода горизонтальной опоры зависит от ее высоты, стандартный диапазон варьируется в пределах 15-30 см. Перемычки закрепляются шпильками и бетоном, к разборке нижних рядов приступают после застывания раствора. Укрепление является обязательным условием, вид, размеры и толщина металлических закладываемых профилей в случае несущих конструкций обосновываются расчетом, провести который могут только специалисты.
Второй, более простой метод, заключается в закреплении двух толстых (не менее 8 мм) уголков, фиксируемых надежными металлическими болтами, проходящими сквозь кладку. Для их вдавливания с помощью алмазных пил следует сделать по две небольших прорези – на глубину захода опор по длине и с учетом размера полки. Для исключения риска рассыпания раствора образовавшиеся при сверлении щели замазываются цементным составом. Такая технологи позволяет получить достаточно надежную перемычку, этот способ часто выбирается при переносе проемов в своих домах.
Поддержка верхних рядов обязательна, стена без перемычки быстро разрушается и снижает общую прочность здания. Исключение – арки, но их разрешают делать только в ненагружаемых перегородках. При сомнении в надежности принимаются дополнительные меры. К ним относят заполнение возможных щелей и дефектов цементно-полимерным раствором, установку П-образной рамы или уголков по периметру или монтаж 2-3 горизонтальных полок. Последние закладываются путем сверления продольных полос алмазными пилами и размещением в прорези уголков. Все металлические элементы соединяются сваркой или болтами, стыки очищаются от окалин, поверхность обрабатываются антикоррозийными составами.
Последовательность пробивки проема
Стандартная схема действий после получения разрешения на внесение изменений включает следующие этапы:
- Защита пола и близлежащих конструкций от боя кирпича, исключение рисков повреждения коммуникаций. На этом этапе снимаются все лишние предметы и плинтусы, от места будущего прохода на расстояние 2,5 м отодвигается мебель, все поверхности защищаются от пыли.
- Разметка и прорезка с целью закрепления перемычки.
- Установка опор для разгрузки несущих стен.
- Закладка перемычки с последующим укреплением бетоном. Приступать к следующему этапу допустимо только после его затвердевания.
- Пробивка перфоратором или алмазная резка по направлению сверху-вниз с последующей выборкой кирпичей и выносом лишнего мусора.
- Проверка состояния краев, при необходимости их укрепление.
- Согласование правильности усиления, получение акта завершения работ.
- Внесение изменений в техпаспорт дома в БТИ.
- Отделка.
В зависимости от вида используемого инструмента формирование стен нового проема или его расширение осуществляется методом алмазной резки или путем пробивки с помощью перфоратора, кувалды, клиньев и разборных щипцов. Преимущество первого варианта: при задействовании охлаждаемых водой пил практически не образуется пыль, кладка не подвергается ударным и вибрационным воздействиям, а само выполнение работ занимает минимум времени. Этот способ рекомендуют выбрать при внесении изменений в несущие конструкции МДК, в том числе из-за низкого шумообразования.
К минусам алмазной резки относят высокие расценки и потребность в дорогостоящем оборудовании, такие услуги оказывают далеко не все строительные фирмы. Пробивку проемов проводят ударными инструментами (в сравнении с алмазными пилами перфоратор является более доступным).
Последовательность действий в целом остается неизменной: под перемычкой просверливается несколько отверстий, ослабляющих сцепление кирпича → изделия выбиваются кувалдой или молотком → отбиваются все лишние выступы, трещины и зазоры заполняются цементно-песочным или полимерным раствором → при необходимости укрепляются боковые грани → все металлические части зачищаются и окрашиваются антикоррозийными грунтами.
Отверстия создаются аккуратно, бур перфоратора направляется перпендикулярно стене. При работе с обычными внутренними перегородками приступать к пробивке можно без усиления, оптимальным вариантом считается полная разборка этого участка и стандартное заложение поддержки на нужной высоте. Несущие конструкции однозначно нуждаются в установке дополнительных опор, любые действия, направленные на разрушение кладки выполняются после переноса нагрузки на балки и будущую перемычку.
Расширение проводится по той же схеме, единственным отличием является необходимость демонтажа старой дверной коробки. С учетом небольшого объема вынимаемых кирпичей сверление рекомендуется делать с помощью алмазных пил. Поддерживающие уголки чаще всего нуждаются в удлинении, во избежание рисков стоит их заменить. За редкими исключениями размещать новую перемычку для проема не нужно. При превышении ширины прохода свыше 0,9 м новые края лучше усилить металлическим уголком.
Стоимость работ
Ориентировочные расценки на данные услуги без учета цены стройматериалов приведены в таблице:
| Вид | Дополнительные условия, толщина | Ед.измерения | Цена, рубли |
| Устройство проема в кирпичной стене | До 25 см | м2 | 1500 |
| До 50 см | 2500 | ||
| Более 50 см | От 3000 | ||
| Возведение арок в кирпичных перегородках | При толщине до 15 см | 1500 | |
| Обустройство проемов в пределах стандартных размеров с применением алмазной резки и последующим усилением металлом | Стена до 15 см, укрепляемая уголком 50×50 | шт. | 15000 |
| до 25 см/100×100 мм | 23000 | ||
| До 60 см/100×100 мм | 37000 | ||
| Пробивка перфоратором с последующей уборкой мусора | Стена в 12,5 см | м2 | 1700 |
| 25 см | |||
| 38-40 см | 2000 | ||
| 50 см | 3000 | ||
| 75 см | 5000 | ||
| Расширение проема методом алмазной резки с одновременным укреплением | Стена в 12,5 см | п.м | 800 |
| 25 см | 1500 | ||
| 38-40 см | 3000 | ||
| 50 см | 4000 | ||
| 75 см | 6000 | ||
| Установка перемычек после разбора перегородок и заложения нового проема | — | 150 | |
| Усиление уголком | При размерах уголка 63×63 | 1600 | |
| 100×100 | 2600 | ||
| 160×1600 | 7000 | ||
| Сложное усиление проема в кирпичных стенах швеллером | 12 швеллер | 2600 | |
| 16 швеллер | 4200 | ||
| 24 швеллер | 7000 |
аналитика, советы, помощь с выбором материалов.
[Error] Maximum function nesting level of '256' reached, aborting! (0) /home/bitrix/www/bitrix/modules/main/lib/config/option.php:430 #0: Bitrix\Main\Config\Option::getDefaultSite() /home/bitrix/www/bitrix/modules/main/lib/config/option.php:43 #1: Bitrix\Main\Config\Option::get(string, string, string, boolean) /home/bitrix/www/bitrix/modules/main/classes/general/option.php:30 #2: CAllOption::GetOptionString(string, string, string) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:2699 #3: CAllMain->get_cookie(string) /home/bitrix/www/bitrix/modules/main/lib/composite/engine.php:1321 #4: Bitrix\Main\Composite\Engine::onEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:480 #5: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/tools.php:3880 #6: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #7: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #8: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #9: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #10: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #11: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #12: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #13: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #14: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #15: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #16: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #17: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #18: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #19: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #20: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #21: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #22: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #23: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #24: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #25: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #26: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #27: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #28: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #29: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #30: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #31: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.
php:465 #32: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #33: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #34: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #35: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #36: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #37: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #38: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #39: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #40: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #41: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #42: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #43: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #44: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #45: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #46: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #47: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #48: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #49: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #50: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #51: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.
php:187 #52: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #53: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #54: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #55: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #56: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #57: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #58: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #59: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #60: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #61: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #62: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #63: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #64: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #65: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #66: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #67: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #68: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #69: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #70: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #71: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.
php:3885 #72: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #73: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #74: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #75: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #76: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #77: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #78: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #79: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #80: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #81: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #82: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #83: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #84: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #85: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #86: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #87: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #88: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #89: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #90: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #91: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.
php:465 #92: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #93: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #94: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #95: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #96: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #97: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #98: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #99: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #100: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #101: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #102: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #103: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #104: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #105: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #106: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #107: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #108: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #109: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #110: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #111: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.
php:187 #112: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #113: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #114: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #115: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #116: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #117: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #118: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #119: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #120: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #121: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #122: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #123: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #124: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #125: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #126: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #127: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #128: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #129: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #130: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #131: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.
php:3885 #132: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #133: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #134: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #135: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #136: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #137: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #138: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #139: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #140: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #141: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #142: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #143: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #144: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #145: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #146: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #147: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #148: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #149: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #150: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #151: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.
php:465 #152: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #153: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #154: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #155: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #156: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #157: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #158: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #159: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #160: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #161: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #162: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #163: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #164: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #165: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #166: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #167: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #168: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #169: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #170: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #171: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.
php:187 #172: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #173: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #174: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #175: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #176: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #177: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #178: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #179: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #180: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #181: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #182: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #183: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #184: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #185: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #186: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #187: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #188: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #189: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #190: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #191: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.
php:3885 #192: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #193: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #194: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #195: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #196: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #197: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #198: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #199: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #200: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #201: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #202: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #203: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #204: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #205: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #206: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #207: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #208: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #209: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #210: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #211: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.
php:465 #212: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #213: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #214: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #215: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #216: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #217: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #218: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #219: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #220: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #221: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #222: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #223: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #224: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #225: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #226: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #227: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #228: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #229: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #230: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #231: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.
php:187 #232: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #233: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #234: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #235: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #236: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #237: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #238: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #239: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #240: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #241: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #242: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #243: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3465 #244: CAllMain::FinalActions(string) /home/bitrix/www/bitrix/modules/main/include/epilog_after.php:54 #245: require(string) /home/bitrix/www/bitrix/modules/main/include/epilog.php:3 #246: require_once(string) /home/bitrix/www/bitrix/footer.php:4 #247: require(string) /home/bitrix/www/404.php:53 #248: require(string) /home/bitrix/www/bitrix/modules/iblock/lib/component/tools.php:66 #249: Bitrix\Iblock\Component\Tools::process404(string, boolean, boolean, boolean, string) /home/bitrix/www/bitrix/components/bitrix/news/component.php:145 #250: include(string) /home/bitrix/www/bitrix/modules/main/classes/general/component.php:605 #251: CBitrixComponent->__includeComponent() /home/bitrix/www/bitrix/modules/main/classes/general/component.php:680 #252: CBitrixComponent->includeComponent(string, array, boolean, boolean) /home/bitrix/www/bitrix/modules/main/classes/general/main.
php:1039 #253: CAllMain->IncludeComponent(string, string, array, boolean) /home/bitrix/www/articles/index.php:132 #254: include_once(string) /home/bitrix/www/bitrix/modules/main/include/urlrewrite.php:159 #255: include_once(string) /home/bitrix/www/bitrix/urlrewrite.php:2
аналитика, советы, помощь с выбором материалов.
[Error] Maximum function nesting level of '256' reached, aborting! (0) /home/bitrix/www/bitrix/modules/main/lib/config/option.php:430 #0: Bitrix\Main\Config\Option::getDefaultSite() /home/bitrix/www/bitrix/modules/main/lib/config/option.php:43 #1: Bitrix\Main\Config\Option::get(string, string, string, boolean) /home/bitrix/www/bitrix/modules/main/classes/general/option.php:30 #2: CAllOption::GetOptionString(string, string, string) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:2699 #3: CAllMain->get_cookie(string) /home/bitrix/www/bitrix/modules/main/lib/composite/engine.php:1321 #4: Bitrix\Main\Composite\Engine::onEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:480 #5: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/tools.php:3880 #6: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #7: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #8: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #9: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #10: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #11: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #12: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #13: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #14: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #15: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #16: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #17: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #18: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #19: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #20: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #21: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #22: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #23: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #24: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #25: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #26: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #27: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #28: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #29: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #30: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #31: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #32: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #33: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #34: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.
php:174 #35: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #36: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #37: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #38: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #39: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #40: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #41: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #42: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #43: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #44: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #45: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #46: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #47: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #48: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #49: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #50: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #51: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #52: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #53: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #54: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #55: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.
php:465 #56: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #57: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #58: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #59: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #60: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #61: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #62: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #63: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #64: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #65: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #66: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #67: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #68: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #69: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #70: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #71: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #72: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #73: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #74: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #75: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.
php:187 #76: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #77: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #78: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #79: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #80: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #81: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #82: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #83: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #84: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #85: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #86: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #87: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #88: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #89: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #90: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #91: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #92: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #93: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #94: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #95: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.
php:3885 #96: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #97: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #98: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #99: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #100: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #101: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #102: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #103: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #104: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #105: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #106: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #107: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #108: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #109: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #110: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #111: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #112: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #113: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #114: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #115: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.
php:465 #116: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #117: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #118: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #119: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #120: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #121: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #122: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #123: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #124: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #125: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #126: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #127: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #128: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #129: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #130: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #131: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #132: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #133: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #134: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #135: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.
php:187 #136: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #137: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #138: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #139: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #140: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #141: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #142: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #143: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #144: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #145: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #146: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #147: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #148: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #149: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #150: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #151: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #152: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #153: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #154: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #155: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.
php:3885 #156: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #157: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #158: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #159: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #160: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #161: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #162: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #163: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #164: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #165: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #166: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #167: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #168: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #169: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #170: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #171: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #172: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #173: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #174: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #175: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.
php:465 #176: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #177: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #178: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #179: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #180: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #181: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #182: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #183: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #184: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #185: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #186: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #187: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #188: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #189: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #190: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #191: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #192: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #193: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #194: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #195: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.
php:187 #196: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #197: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #198: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #199: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #200: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #201: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #202: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #203: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #204: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #205: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #206: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #207: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #208: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #209: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #210: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #211: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #212: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #213: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #214: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #215: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.
php:3885 #216: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #217: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #218: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #219: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #220: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #221: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #222: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #223: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #224: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #225: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #226: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #227: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #228: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #229: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #230: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #231: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #232: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #233: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #234: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #235: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.
php:465 #236: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #237: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/lib/application.php:187 #238: Bitrix\Main\Application->terminate(integer) /home/bitrix/www/bitrix/modules/main/lib/application.php:174 #239: Bitrix\Main\Application->end() /home/bitrix/www/bitrix/modules/main/tools.php:3885 #240: LocalRedirect(string, string) /home/bitrix/www/bitrix/php_interface/init.php:632 #241: CYakusHandlers::OnAfterEpilog() /home/bitrix/www/bitrix/modules/main/classes/general/module.php:465 #242: ExecuteModuleEventEx(array) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487 #243: CAllMain::RunFinalActionsInternal() /home/bitrix/www/bitrix/modules/main/classes/general/main.php:3465 #244: CAllMain::FinalActions(string) /home/bitrix/www/bitrix/modules/main/include/epilog_after.php:54 #245: require(string) /home/bitrix/www/bitrix/modules/main/include/epilog.php:3 #246: require_once(string) /home/bitrix/www/bitrix/footer.php:4 #247: require(string) /home/bitrix/www/404.php:53 #248: require(string) /home/bitrix/www/bitrix/modules/iblock/lib/component/tools.php:66 #249: Bitrix\Iblock\Component\Tools::process404(string, boolean, boolean, boolean, string) /home/bitrix/www/bitrix/components/bitrix/news/component.php:145 #250: include(string) /home/bitrix/www/bitrix/modules/main/classes/general/component.php:605 #251: CBitrixComponent->__includeComponent() /home/bitrix/www/bitrix/modules/main/classes/general/component.php:680 #252: CBitrixComponent->includeComponent(string, array, boolean, boolean) /home/bitrix/www/bitrix/modules/main/classes/general/main.php:1039 #253: CAllMain->IncludeComponent(string, string, array, boolean) /home/bitrix/www/articles/index.php:132 #254: include_once(string) /home/bitrix/www/bitrix/modules/main/include/urlrewrite.php:159 #255: include_once(string) /home/bitrix/www/bitrix/urlrewrite.php:2
Пробивка проёма в стене из кирпича
Приняв решение о реконструкции здания или перепланировки квартиры или дома, хозяева сталкиваются с необходимостью установки дополнительных дверей и окон, для которых необходимо пробить новые отверстия.
Пробивка проема в кирпичной стене ответственная, сложная и не безопасная работа.
Перед началом работ по пробиванию проема в стене необходимо обнаружить спрятанные в ней провода, трубы и металлическую арматуру. Для этого можно воспользоваться небольшим металлодетектором.
Подготовительные работы
Перед началом работ проверяют, нет ли в месте пробивки проема проводки или дымохода.
При необходимости проводку переносят в другое место, а расстояние от отверстия до дымохода должно быть не менее 300 мм.
Перед непосредственным пробиванием проема необходимо установить: А и Б – балки; В – телескоскопические будущего проема; Г – перемычка.
Важно также знать в какой кирпичной стене будет пробивка проема: несущей, ненесущей или это стена жесткости. Что касается ненесущей, то определить является ли она таковой можно в том случае, если она играет роль разделительной перегородки или в проекте указано, что стена ненесущая и ее не перестраивали.
Даже если над этой стеной есть вышерасположенная стена, то утверждать что она несущая нельзя, потому как распределение нагрузки может осуществляться через перемычки или стальные балки, опирающиеся на несущие стены. Если определить какая это стена нет возможности, то подходят к ней как к несущей.
Хотя и это и демонтаж, тем не менее, необходимы определенные инструменты. Это:
- молоток;
- зубило;
- кельма;
- пустая емкость;
- болгарка;
- перфоратор.
Разбор ненесущих кирпичных стен
Ненесущие разбираются сверху вниз, чтобы снизить риск обрушений части стены. Если нужно пробить проем в кирпичной стене до потолка, делается разметка. При помощи молотка и зубила выбивается верхний ряд. Удаляя следующие ряды нужно не забывать, что кирпич может лежать свободно без сцепления с кладкой. Зубило направляется перпендикулярно к стене.
- чтобы пробить отверстие в стене для дверного проема, его перекрывают с помощью перемычки, которая передает нагрузку на участки стены по обеим сторонам проема.
Проем вычерчивается на стене, и учитывают зазор в 30 мм, который должен быть между дверной коробкой и стеной; - сверху над обозначенным элементом вычерчивается размер перемычки. Она заходит за вертикальную метку по 250 мм в каждую сторону. Пробивка начинается с отверстия для перемычки.
Установка стальных перемычек в несущих стенах и в перегородках.
Нужно убедиться, что оно соответствует перемычке. Делается это потому, что отметка низа перемычки не совпадает с кратным числом рядов кирпича. Из-за этого снимается лишний ряд и монтируется перемычка на нужной отметке.
При большой толщине стен укладывается две перемычки и замоноличиваются. Зазор между стеной и уложенной перемычкой заполняется цементным раствором мастерком. Дальнейшая пробивка делается выше описанным способом. Если есть опасения обвала кирпичной кладки, ее разбирают полностью до потолка и выкладывают по новой над перемычкой.
Пробивка проемов в несущих стенах
В тех случаях, когда работа ведется с несущими или усиливаемыми стенами надо обращать внимание на нагрузку и воздействие, которое стена передает основанию.
Перекрытие укрепляется так называемыми башмаками, положенными с обеих сторон стены. Берется брус, толстая доска и на нее устанавливается столб из некруглого лесоматериала.
- несущая балка для широких проемов подготавливается и укладывается вдоль стены с обеих сторон отверстия до того, как будет установлена опорная конструкция, иначе это будет мешать перемещению перемычек;
Сам процесс пробивания проема делают после стяжки и замоноличивания балок.
В любых случаях требуется сохранять прочность и устойчивость, а для этого нужны знания конструкций перекрытий и покрытий. Для опирания лучше всего бетонные полы, а вот использование дощатых полов и гипсокартонных не рекомендуется.
Временно подпираются несущие части перекрытия, опирающиеся на стену, в кладке которой делается проем. Для безопасности монтаж перемычек ведется в два этапа.
- выбирается борозда в стене на половину ее толщины. Укладывается перемычка в штрабу, замоноличивается. К работе по установке второй перемычки приступают только после того, как раствор затвердеет;
Следует еще раз отметить, что при пробивке проема в кирпичной стене относиться нужно с большой ответственностью.
- в тех случаях, когда кладка непрочная в ней пробиваются вертикальные полосы с обеих сторон и к старой кладке присоединяют новые откосы. Выкладываются откосы из обожженного кирпича. Старая стена увлажняется, и увлажняются кирпичи перед началом кладки откосов;
Дополнительная кладка соединяется со старой кладкой при помощи шиповой перевязки. Выполняется она в 1/2 кирпича высотой в 5 рядов. Длиной кладка выполняется 300-450 мм.
- по окончанию монтажа перемычки и пробивки проема в стене нужно закрепить раствором расшатавшиеся кирпичи;
- выравниваются кромки конструкции под углом 90 градусов к плоскости стены. По краю устанавливаются доски, располагают их вертикально и распирают. Кромки должны быть заподлицо с наносимым слоем штукатурки;
- при установке двери следует установить пробки до выравнивания откосов.
При пробивании в прочной кладке отпадает необходимость в усилении старой, пробиваются только гнезда для опорных блоков. Они устанавливаются позже.
Устройство узкого проема
Узким элементом считаются конструкции шириной до 100 или 120 мм. В прочной кладке они пробиваются без опор. Для перемычки паз вырезается сразу на всю ширину. После того, как установлена перемычка, пробивают само отверстие.
Сводчатая перемычка
После пробивания проема необходимо приварить снизу балок металлические полосы для усиления конструкции.
Кладка над новым устройством укрепляется также с помощью сводчатой перемычки. Это возможно при ширине системы 100 мм, а высоте между перекрытием и проемом достаточной для передачи нагрузки на кладку.
Тогда конструкция для сводчатой перемычки пробивается одновременно с основным устройством.
Кладку начинают с пяты свода. Скалывается пята свода, нижняя лицевая поверхность, предназначенная для устройства сводчатой перемычки, покрывается тонким раствором, пока не получится форма сводчатого перекрытия. Кладку этого перекрытия ведут из обожженного кирпича на растворе.
- выкладывать начинают одновременно от обеих пят и направляют к центру свода. Высота делается 300-450 мм. Раздвигается сводчатая перемычка с помощью уложенных горизонтально кирпичей;
- крепление к старой кладке выполняется кирпичным боем, который укладывают на цементный раствор. Проем пробивается только после того, как схватится раствор кладки сводчатого перекрытия.
Ниши и углы используются для размещения электрических приборов, встроенных шкафов. Разбирая ниши, такой необходимости, как подпирание перекрытия или стены нет в том случае, если сделаны они в прочной кладке.
В связи с этим, можно нишу разбирать полностью, а потом уже сооружать перемычку. Если стены выполнены из смешанной кладки или они непрочные, то выполняются работы по подводке опоры под перекрытие. Перемычка устанавливается заранее.
Устройство проемов в несущих стенах
Выполняем работы по пробивке проемов в кирпичных и панельных стенах
Наша компания оказывает услуги по устройству проемов в несущих стенах жилых квартир, магазинов, нежилых помещениях, производственных помещениях, а также в частных домах, коттеджах и др. При производстве работ мы используем профессиональное оборудование. Выполняем весь комплекс работ: подготовительные работы, демонтаж конструкций и перегородок, алмазную резку, бурение, сварочные работы, монтажные работы, вывоз мусора, возведение перегородок, отделочные работы. Разрабатываем проекты усиления проемов в несущих стенах. Подготовим всю необходимую документацию для дальнейшего согласования, а именно: проект перепланировки, заключение о возможности перепланировки с устройством проема, заключение о качестве выполненных работ после проведенной перепланировки.
|
Устройство проема в панельной стене |
Устройство проема в панельной стене |
|---|---|
|
Устройство проема в кирпичной стене |
Устройство проема в панельной стене |
Как правильно выполнять устройство проемов
При проведении перепланировки помещений (квартир, магазинов, офисов и т.д.) нередко возникает необходимость в устройстве дополнительных проемов в стенах. Прежде всего, необходимо узнать, является ли стена, в которой Вы собираетесь выполнить проем несущей или является перегородкой. Несущая стена воспринимает нагрузку от вышележащих перекрытий, а также от собственного веса и веса других опирающихся на нее конструкций, поэтому устройство проемов в таких стенах выполняется только с установкой усиления. Особое внимание следует уделить месту расположения вновь пробиваемого проема (имеется ли опирание над предполагаемым проемом несущих балок, каким образом располагаются дверные и оконные проемы на этажах выше и ниже предполагаемого проема). После анализа конструктивной схемы здания, определяется рациональное место устройства проема, позволяющее сократить сложность конструкций усиления.
Устройство проемов в перегородках не требует проведения сложных мероприятий по усилению, т.к. нагрузка на перегородку передается только от собственного веса самой перегородки, однако установку перемычек выполнять необходимо (избегая таким образом выпадения материалов над пробиваемым проемом).
Если Вам необходимо выполнить проем в несущей (капитальной) стене здания, то для обеспечения безопасной эксплуатации помещения обязательно выполняется усиление по специально разработанному проекту усиления.
Если Вы не знаете какие стены в Ваших помещениях являются несущими, обратитесь к нашим специалистам, которые бесплатно определят несущие стены и проконсультируют Вас по вопросам согласования устройства проемов.

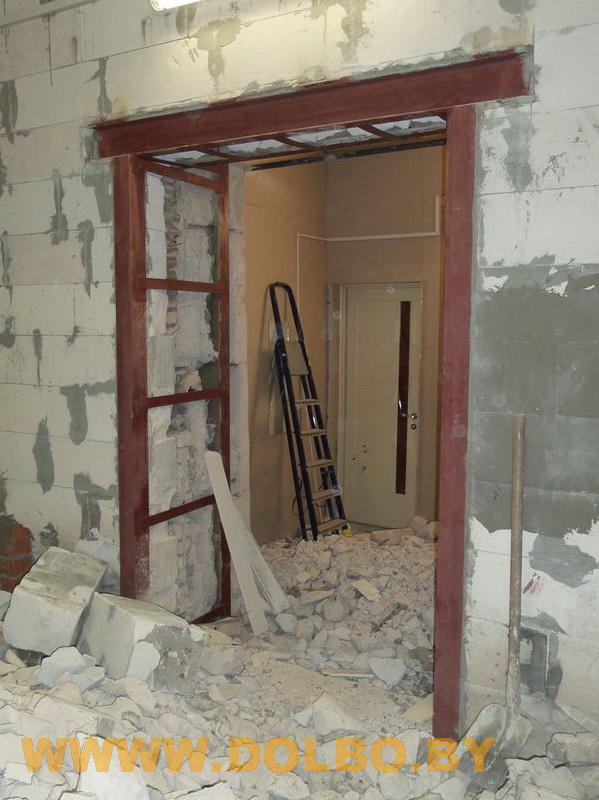

Устройство проема в кирпичной стене
Устройство проема в кирпичной (капитальной) стене здания, обычно выполняется путем установки стальной перемычки из двух швеллеров. Перемычка устанавливается непосредственно над пробиваемым проемом с заведением ее в кирпичную кладку и стягивается шпильками. В отдельных случаях выполняется установка дополнительных стоек с пластинами, предусматривается усиление простенков и т.д. Перед выполнением усиления производится сбор нагрузок на перемычку и производится подбор элементов усиления. Производство работ по устройству усиления необходимо выполнять по специально разработанному проекту, организацией имеющей допуск к производству соответствующих видов работ.
Устройство проема в панельной стене
Устройство проема в панельной (капитальной) стене здания, обычно выполняется путем установки стальной рамы по периметру проема. Размеры элементов стальной рамы зависят от размера проема и его месторасположения месторасположения. Стальная рама устанавливается по периметру с жестким закреплением ее к несущим панелям. В отдельных случаях конструкции усиления будут выступать за плоскость стены, что необходимо учитывать при дальнейшем производстве отделочных работ. Перед выполнением усиления производится сбор нагрузок на конструкции рамы и производится подбор элементов усиления. Производство работ по устройству усиления необходимо выполнять по специально разработанному проекту, организацией имеющей допуск к производству соответствующих видов работ.
ОБРАЩАЕМ ВАШЕ ВНИМАНИЕ!
Наша организация оказывает услуги по разработке проектов устройства проемов в несущих стенах.
Пробивку и установку усиления Вы также можете заказать у нас.
Все услуги оказываются быстро, качественно по низким ценам.
Выполняемые работы производятся официально на основании допусков СРО.
Бесплатные консультации.
Обращайтесь по тел. +7(383) 214-27-96
Или напишите нам: [email protected]
см. также:
Как пробить проём в кирпичной несущий и не несущий стене
Планировка помещений в квартире не всегда нравится ее хозяевам. Возникает необходимость в реконструкции жилого помещения или его перепланировке, соединении соседних комнат. Возможно, появилась надобность в оборудовании новых окон или дополнительного дверного проёма, тогда для этого нужно пробить отверстия в кирпичной стене.
Цены: Алмазная резка (алмазным диском)
| Толщина конструкций (см.) | Кирпич | Бетон | Монолит | Асфальт |
|---|---|---|---|---|
| До 12 | 400 | 700 | 900 | 300 |
| 13-15 | 600 | 900 | 1300 | 450 |
| 16-19 | 800 | 1200 | 1600 | 580 |
| 20-22 | 1200 | 1600 | 2000 | 800 |
| 23-25 | 1600 | 2000 | 2300 | — |
| 26-30 | 2000 | 2300 | 2800 | — |
| 31-35 | 2300 | 2800 | 3300 | — |
| 36-40 | 2800 | 3300 | 3800 | — |
| 41-50 | 3300 | 3800 | 4300 | — |
| 51-60 | 3800 | 4300 | 4800 | — |
| 61-70 | 4300 | 4800 | 5300 | — |
| 71-80 | 4800 | 5300 | 5800 | — |
Это решение должно быть обязательно подкреплено разрешением архитектурной службы, особенно, если это касается несущих стен. В противном случае неквалифицированное вмешательство может стать причиной разрушения не только отдельной стены, но и всего здания. Это может повлечь за собой не только административную, но и юридическую ответственность.
Важно знать, что при проектировании некоторых жилых зданий для уменьшения затрат снижают запас прочности строительных конструкций.
Поэтому в таких домах нельзя выполнять перепланировку несущих стен.
Возможно, соседи уже вносили изменения в строительные конструкции, и их прочность уменьшилась. Тогда перепланировка также невозможна.
Что нужно для устройства проёма в кирпичной стене?
Прежде чем приступить к работе, нужно выяснить, не проходят ли на месте будущего проема коммуникации — трубы, провода. Обнаруженные коммуникации переносят на другое место. Со стены полностью снимаются штукатурка и другое покрытие до кирпичей.
Важно выяснить, не является ли перестраиваемая стена несущей. Для этого используют строительные чертежи.
Величина проёма регламентируется строительными нормативами. В несущей стене максимально допустимая ширина проёма 200 см. Нагрузка будет распределена равномерно, если проём устроить ближе к центру стены.
Очень важно, приступая к работе, сделать правильные разметки будущего проёма. Если будут допущены ошибки, в дальнейшем их трудно исправить. Разметки наносятся в соответствии с проектом на поверхность стены с одной стороны с помощью линейки, угольника и карандаша. Чтобы перенести метки на другую сторону стены, просверливают сквозные отверстия по углам периметра и соединяют их карандашом, намечая периметр будущего проёма. Чтобы не произошло обрушение кирпичной кладки, устанавливают опоры. По периметру будущего проёма пробиваются прямоугольные отверстия 75 * 100 мм, по размеру деревянных шпилек, которые нарезают из брусьев. Шпильки вставляют в приготовленные отверстия и подпирают вертикальными опорами из железных балок. Получается закрепляющий стену контур. Теперь, при пробивании проёма стена не будет повреждена.
Пробивка проёма в кирпичной не несущей стене
Чтобы не допустить обрушения, выемку кирпичей начинают с верхнего ряда. Кирпичи аккуратно выбиваются при помощи молотка и зубила или с использованием алмазной резки. Отверстие нужно укрепить перемычкой, которая равномерно распределит нагрузку на проём. Для перемычки используют два швеллера, которые должны быть с каждой стороны на 30 см длиннее проёма. Предварительно в швеллерах через каждые 30 см сверлят отверстия. Чтобы установить укрепляющие элементы, с обеих сторон стены делают канавки, в них вставляют швеллеры, соединяют их между собой металлическими шпильками, продетыми в приготовленные отверстия, и скрепляют шайбами.
Далее, производится выемка кирпичей обычным способом. Если стена имеет большую толщину, кирпичи вынимают постепенно с обеих сторон.
Как пробивается проём в несущих стенах
Если реконструкции подвергается несущая стена, то её обязательно нужно усилить над проёмом. Для этого используют металлические уголки или швеллер. Они хорошо выдерживают нагрузки, не подвергаясь деформации. Уголки предпочтительнее, так как они плотно прилегают к стене и краям проёма. Технология установки усиливающей конструкции такова. По периметру проёма проделываются канавки, в которые вкладываются уголки или швеллеры попарно с одной и другой стороны. Через проделанные сквозные отверстия уголки стягиваются между собой болтами. Далее приступают к выемке кирпичей для будущего проёма, используя алмазный инструмент, или осторожно орудуя зубилом и молотком.
Когда проём будет пробит, следует укрепить его боковые плоскости и нижнюю часть. Для этого отрезают две пары швеллеров нужной длины для боковых опор и одну пару для низа, делают в них отверстия. На стене вырезают канавки, в которые вставляют швеллеры и скрепляют их строительными шпильками, продевая в просверленные в стене сквозные отверстия. Боковые швеллеры свариваются с верхним и нижним швеллерами. Дополнительно металлическую конструкцию усиливают вертикальными металлическими перемычками. Для перемычек используют полосы металла, нарезанные на отрезки, равные толщине стены. С помощью сварки их соединяют с вертикальными швеллерами с отступом 30 см. Перемычки ставятся по всему периметру проёма.
Завершающим этапом работ будет оштукатуривание пробитого проёма, установка в нём окна или двери.

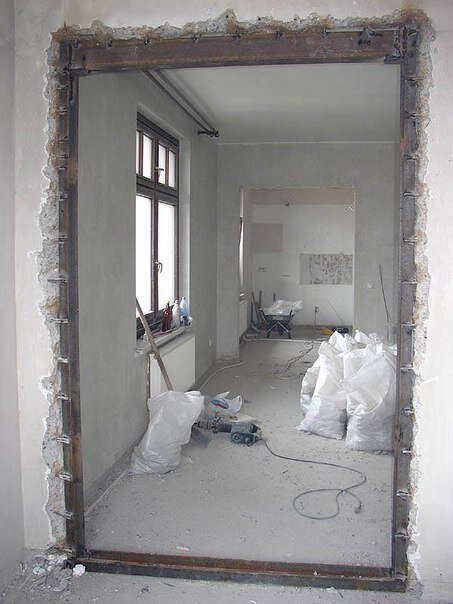

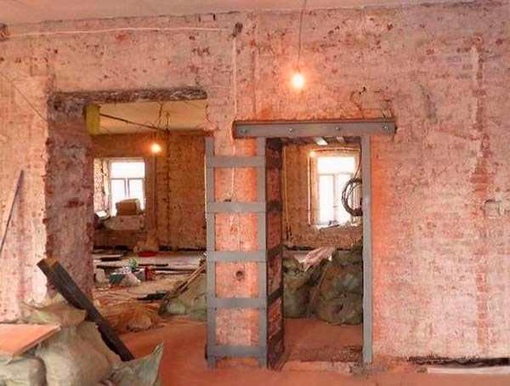

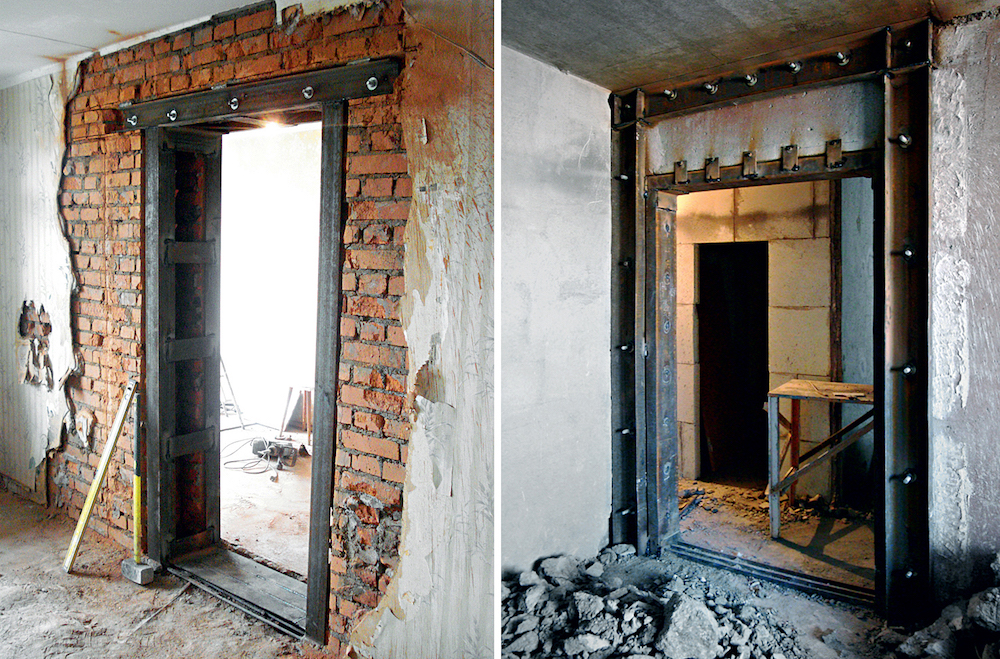

Усиление проемов в кирпичных стенах
В некоторых типовых сериях, а также в ряде домов, построенных по индивидуальным проектам, или в домах старого фонда несущие и ненесущие стены выполняются из кирпича. Капитальные кирпичные стены как правило имеют значительную толщину (несколько рядов кладки), в то время как перегородки обычно делают толщиной в полкирпича, укладывая кирпич на ребро.
В межкомнатных ненесущих перегородках проем не обязательно усиливать металлопрокатом, главное сразу же установить в него дверную коробку или окно, которые сыграют роль усиления и не дадут кладке осыпаться. Однако в домах, построенных до 50-х годов прошлого века, многие внутренние стены сделаны из дерева. Затрагивать такие стены без технического заключения не стоит — некоторые из них могут поддерживать перекрытия.
Подробнее о перепланировках в старом фонде
В то же время проемы в несущих кирпичных стенах требуют серьезного усиления, причем с соблюдением ряда обязательных условий в процессе его монтажа. Структура усиления здесь такая же как и для бетонных стен – это или П-образная рама из металлических профилей (для дверных проемов), либо одна горизонтальная балка (для оконных проемов). Но есть и отличия, например, верхняя часть металлоконструкции (перемычка) всегда выполняется с заводом по краям проема.
Важно учесть, что проемы в несущих стенах требуют разработки проекта перепланировки с техническим заключением от автора проекта дома. Без согласования проектной документации с Мосжилинспекцией ваш проем будет считаться незаконным.
Подробнее о проектировании усиления проема
Главная особенность при монтаже усиления кирпичной стены – то, что перемычка усиления должна устанавливаться перед началом резки проема, чтобы предотвратить растрескивание или осыпание несущей стены. Для этого с каждой стороны штробятся пазы, куда укладывается по швеллеру, которые затем соединяют друг с другом стяжными шпильками сквозь кирпич (отверстия под стяжки лучше делать алмазным сверлом). Только после монтажа несущей перемычки можно приступать к резке проема. Для подстраховки также рекомендуется перед началом работ установить временные подпорки.
Способ устройства проемов в несущей кирпичной стене зависит от ее толщины, но в любом случае наиболее предпочтительна алмазная резка, которая обеспечивает довольно «щадящий» режим работы и оставляет ровные края проема. Как правило, для этого используются ручные алмазные пилы, которыми проем режется с двух сторон. В случае очень толстых стен иногда применяется канатная резка кирпича. Ударные инструменты (отбойный молоток, перфоратор) для устройства проемов в кирпичных стенах рекомендуется применять ограниченно.
Подробнее об алмазной резке
После резки проема в кирпичной стене его края обрамляются с каждой стороны вертикальными стойками из уголков или швеллеров, которые крепятся к стене анкерами и соединяются сквозными стяжками, а снаружи – приваренными пластинами. Боковые опоры металлоконструкции берут на себя часть нагрузки и придают устойчивость.
Следует помнить, что ширина проема, параметры усиления и даже сама возможность устройства проема в кирпичной стене, напрямую зависят от этажа, на котором расположена квартира. Чем ниже этаж, тем большую нагрузку воспринимают стены и перекрытия, соответственно тем серьезнее понадобится усиление, меньше будет проем, а часто и вовсе его устройство может быть признано невозможным.
Сроки и стоимость демонтажа и усиления проема в кирпичной стене зависят от трудоемкости работ, т.е. от толщины стены и сложности металлоусиления.
Пример усиления проема в кирпичной стене
Расширение проема в кирпичной стене
Тяжелый, но самонесущий. Кладка, уложенная непрерывным соединением, образует изогнутую арку, которая держится вверх. Все, что поддерживает перемычка, — это треугольная площадка прямо над ней.Мне нужно увеличить дверной проем в облицованной кирпичом стене. Это всего лишь 3 фута. отверстие, и я хочу расширить его до 4 футов для лучшего доступа к моему магазину. Плотницкие работы достаточно просты, но как мне заняться кладкой?
— Джесси по электронной почте
Джон Кэрролл, каменщик и строитель из Дарема, штат Нью-Йорк.С., ответов: Когда вам нужно расширить существующий проем или создать новый в кирпичной или блочной стене, вы можете пойти в двух направлениях. Если над проемом находится всего несколько футов кладки, обычно проще просто вынуть ее, отступив от рядов кладки по бокам или, в некоторых случаях, проделав их вертикальным зигзагом. Затем, когда вы увеличите проем и установите перемычку поперек него, вам останется только восстановить кирпичную кладку наверху.
Если над проемом, который вы планируете построить, много кладки, вы можете сэкономить время и деньги, оставив ее на месте.Большая часть кирпичной и блочной кладки укладывается по схеме непрерывного соединения, в которой каждый ряд смещен на половину своей длины от ряда, расположенного ниже. Этот узор создает естественную дугу с выступом над проемами, и поэтому нагрузка, которую обычно несет перемычка, ограничивается треугольным сечением непосредственно над ней. На небольших участках я удалил перемычки и расширил проем, чтобы разместить окно или дверь немного большего размера, не беспокоясь о небольшой статической нагрузке в треугольнике выше. Я позволяю раствору удерживать его на месте, пока не перестрою область внизу, не установлю новую перемычку и не принесу к ней новые кирпичи.
Для работы этой дуги с выступом есть несколько требований. Во-первых, вам понадобится прочная кладка, уложенная непрерывным соединением в несколько рядов над сводчатой аркой, чтобы придать ей устойчивость. Участки по бокам проема нуждаются в достаточной массе кладки, чтобы противостоять толкающим силам арки, и не может быть компенсационного шва по обе стороны от проема, который уменьшил бы эту массу (компенсационные швы обычно не встречаются в жилых помещениях. строительство, но часто встречаются в больших коммерческих зданиях).
Я внимательно слежу за этим треугольником над головой, когда снимут старую перемычку. На проемах шириной более 4 футов этот треугольник каменной кладки под статической нагрузкой может быть опасным. В более широких проемах я иногда предпочитаю вынимать треугольную секцию или строить опоры из дерева, чтобы поддерживать ее, как я работаю ниже. На проемах более 8 футов часто необходимо укреплять их сталью. При таком размере работу лучше доверить опытным профессионалам.
Рисунок: Дэн Торнтон
От Fine Homebuilding # 293
Подробнее о сносе и реконструкции
Как снести несущую стенку шпильки — Методический подход и некоторые основные инструменты позволяют выполнить работу быстро и безопасно.
Удаление внутренних стен — Пошаговое руководство по сносу стен без разрушения дома.
Руководство по ремонту строительного мусора — Продуманный план — ключ к минимизации отходов и увеличению прибыли.
Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.
Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик
×Открытие каменной стены
Наша компания, Great Lakes Builders, недавно была приглашена для расширения дверного проема во внешней стене каменного дома на 4 фута.Пространство за пределами проема должно было быть покрыто крышей и выветрено, чтобы расширить готовый подвал.
Стены дома были из бетонных блоков с облицовкой из кирпича, и мы должны были поддержать стену перед установкой новой верхней балки для расширенного проема. Что еще хуже, пол дома над проемом поддерживался сетчатыми фермами, которые нам пришлось поправить, когда мы устанавливали опоры для стены. Из-за ограниченного пространства перед проемом у нас было бы очень мало места после установки опоры.Поэтому нам пришлось расположить балку, которая будет поддерживать расширенный проем в бетонном полу, сразу за проемом, прежде чем мы сможем установить опору.
Укрепление стены
Работая по инженерным чертежам, мы начали с вырезания шести отверстий в кирпичной облицовке и стене из бетонных блоков (вверху).
Затем мы установили четыре опорные башни, по две с каждой стороны стены, для поддержки каменной стены.
Опорные башни были оснащены U-образными головками регулируемой длины, которые мы использовали для удержания пар коротких балок S5x10, идущих перпендикулярно стене (вверху).
Поверх этих меньших балок S5x10 мы разместили пару гаечных балок W10x22, по одной с каждой стороны стены. Они, в свою очередь, поддерживали шесть игольчатых балок, которые мы вставили через отверстия в кирпичной стене (вверху).
С помощью регулируемых головок на опорных башнях мы прижали короткие балки к фермам пола внутри стены и подняли внешние башни на тот же уровень (вверху).
Закрепили игольчатые балки хомутами (вверху).
С помощью уровня для игл и гаечных ключей (вверху) зазоры между игольчатыми балками и существующей кладкой были готовы к заполнению безусадочным раствором.
Сначала мы распылили воду на существующую кладку, чтобы обеспечить хорошую адгезию (вверху слева), затем залили безусадочный раствор (вверху справа).
Подготовка к новой балке
После затвердевания цементного раствора стена полностью опиралась на опалубку.Мы заполнили отверстия для игольчатых балок изоляцией, а затем начали снимать кладку по всей ширине проема, обнажая существующую балку перемычки (вверху).
Мы удалили оригинальную балку перемычки с помощью кривошипного подъемника и разрезали ее пополам для облегчения утилизации (см. Выше).
Раскрыв всю ширину, мы начали подготовку кладки с обеих сторон для поддержки новой балки (вверху). Детали кладки различались по сторонам от оригинального проема; правая сторона имела стволовую стенку, а кирпичный шпон уходил вниз дальше, чем на левой стороне.
С правой стороны мы удалили бетонный блок до линии облицовки кирпичом — обратите внимание на вертикальный пропил для бетонной секции, которая останется на месте для поддержки колонны с этой стороны (вверху слева). Затем мы обрезаем конец старой кирпичной фанеры (вверху справа).
Затем мы обработали всю поверхность раствором (вверху слева). С другой стороны проема после снятия балки перемычки в кирпичной кладке образовалась пустота, которую необходимо было поддержать конструктивно (вверху справа)…
… со слоем плоских бетонных блоков (вверху слева).Позже кладка шпатлевки была покрыта раствором (вверху справа).
Установка новой балки
Мы поместили новую опорную балку W12x35 в проем с кривошипным подъемником, который находился на роликах (вверху). Балку прикатили прямо под каменную стену, а затем подняли на место.
Мы временно поддерживали луч в отверстии с помощью подпорок башни с деревянным списыванием. Существующая кирпичная кладка была неровной, поэтому мы заполнили зазор конструкционным раствором до того, как были сняты опоры.Установив балку на место и надлежащим образом поддерживая, мы начали удаление оставшейся правой стены ствола каменной кладки до линии пропила (вверху).
После подготовки кладки с каждой стороны мы начали установку изготовленных по индивидуальному заказу стальных колонн для поддержки балки. Начиная с правой стороны, насухо устанавливаем основание колонны на оставшуюся часть бетонной стены (вверху слева). Мы удалили часть существующей штукатурки, чтобы колонна плотно прилегала к стене (вверху справа).
Колонка была уперся спиной к башне опалубка с длиной 2×4 и повернутым уровень с помощью молотка (вверху слева). Пустот между основанием колонны и оставшейся опоры кладки стены или пилястр-было отмечено складку со структурным раствором (справа вверху).
С левой стороны проема, основание колонны обернуто поверх каменной опоры ниже (вверху слева). Как и в случае колонны на противоположной стороне, распорка 2×4 удерживала колонну в вертикальном и неподвижном положении, пока структурный раствор под основанием затвердел.После того, как строительный раствор затвердел, мы просверлили отверстия для 5/8-дюймовых крепежных болтов, которые были заделаны эпоксидной смолой в соответствии с техническими требованиями инженера (вверху справа).
Гайкибыли навинчены на болты после отверждения эпоксидной смолы, а концы болтов обрезаны шлифовальной машиной (вверху слева). Правое основание (вверху справа) крепится тремя болтами.
Верхушки колонн были прикреплены к опорной балки с закаленными стальными болтами (выше).
После того, как мы установили колонны, вес кирпичной стены был перенесен на новую балку. Опора, которая поддерживала балку и стену, была демонтирована, а территория очищена (вверху). Пространство было готово к покрытию кровлей и выветриванию, чтобы расширить жилую площадь подвала.
Фото Джейка Левандовски
Проемов в стенах. | Советы по гражданскому строительству
Практическое руководство Утвержденного документа А в отношении проемов в стенах гласит, что количество, размер и положение проемов не должны ухудшать устойчивость стены до такой степени, что общая ширина проемов в стенах между центральной линией опорных стен или опоры не должны превышать двух третей длины этой стены вместе с более подробными требованиями, ограничивающими размер проемов и углублений.Требуется, чтобы опорный конец перемычек с размахом в свету 1200 мм или менее мог составлять 100 мм, а выше — 150 мм.
На рис. 73 показан оконный проем в кирпичной стене с использованием терминов, используемых для описания отмеченных частей.
Для прочности и устойчивости кирпичная кладка в косяках проемов должна быть усилена более близко расположенными связями, а стена над верхней частью проема поддерживается аркой, перемычками или балками. Термин «косяк» происходит от французского слова jambe , что означает нога.Из рис. 73 видно, что кирпичная кладка по обе стороны от проема действует как ножки, которые поддерживают кирпичную кладку над головкой проема. Термин «косяк» не используется для описания конкретной ширины проемов с обеих сторон, а является просто общим термином для кирпичной кладки, обозначающим полную высоту проема с каждой стороны окна. Слово «откос» используется более определенно для описания толщины стены, обнаруживаемой при разрезании проема, а откос — это поверхность кирпичной кладки, равная высоте проема.Нижняя часть проема — это плинтус для окон или порог для дверей.
Фиг.73 Проем в стене.
Рис. 74 Плотное закрытие полости на косяках.
Косяки проемов могут быть плоскими или квадратными, в которые встроены или закреплены дверные или оконные рамы, или они могут иметь выемку, за которой дверная или оконная рама встраивается или закрепляется.
Полость в стенке полости служит для предотвращения проникновения воды во внутреннюю створку.При строительстве обычной стены с полостью до применения изоляции полости считалось целесообразным закрыть полость на косяках отверстий, чтобы поддерживать в полости относительно неподвижный воздух в качестве изоляции. Было принято строить резаные кирпичи или блоки в качестве заглушек. Чтобы предотвратить проникновение воды через плотное закрытие стенок полостей на откосах, был встроен вертикальный ДПК, как показано на рис. 74. Полосы битумного войлока или свинца были прибиты к задней части деревянных рам и уложены между твердым заполнением и внешний лист, как показано.
В качестве альтернативы плотному заполнению полости у косяков доводчиками для закрытия полости использовались оконные или дверные рамы. Прессованные металлические подрамники к окнам были специально разработаны для этой цели, как показано на рис. 75. Если между металлическим подрамником и наружным откосом проложена мастика, это удовлетворительный способ герметизации пустот.
В то время, когда впервые стало обычной практикой заполнять полость сплошными заграждениями, изоляция стен не требовалась.Когда изоляция впервые стала требованием, она была удовлетворена за счет использования легких изоляционных бетонных блоков в качестве внутреннего полотна и практики сплошного заполнения пустот на косяках с использованием вертикального ДПС.
С увеличением требований к изоляции стало практикой использовать изоляцию полости как наиболее практичное положение для слоя легкого материала. Если изоляция полости должна быть эффективной для всей стены, ее необходимо продолжить до задней части оконных и дверных рам, так как сплошное заполнение полости на косяках будет менее эффективным изолятором и действовать как тепловой мост или мост холода. .
После пересмотра требований Строительных норм по усилению теплоизоляции до стандартного значения U 0,45 Вт / м2K для стен жилых помещений стало практикой использовать изоляцию полостей вплоть до рам проемов, как показано на рисунке. 76, чтобы избежать эффекта мостика холода, вызванного твердым заполнением. Дверные и оконные рамы устанавливаются таким образом, чтобы перекрывать внешнюю створку эластичной мастикой, служащей барьером для проникновения дождя между рамой и косяком.При ширине полости 100 мм и изоляции полости в качестве частичного заполнения необходимо закрыть ту часть полости на косяках отверстий, которая не закрыта рамой. Это может быть достигнуто путем заделки полости штукатуркой на металлической планке или использования деревянных накладок для откосов, как показано на рис. 77.
При такой конструкции конструкции на косяках отверстий нет смысла формировать вертикаль. dpc у косяков.
Преимущества широкой полости состоят в том, что преимущество использования изоляции полости может быть объединено с воздушным пространством полости в качестве сопротивления проникновению воды на внутреннюю поверхность стены.
Рис. 75 Полость закрыта рамой.
Рис.76 Изоляция заполнения полости.
Похожие сообщения по категориям:
Детали оконной головки в наружных кирпичных стенах
Детали оконной головки в наружных кирпичных стенах
Джонатан Тейлор
В большинстве современных зданий из кирпича, кирпичной кладки поддерживается через проемы снаружи стены из железобетона, армированные незаметно скрытая кирпичная кладка или стальная перемычка кожей кирпичной кладки.Часто руководитель открытие никак не выражается, и даже в традиционной архитектуре, кирпичные арки часто облицовываются хитроумно оформленная перемычка. Это современный подход к дизайну кирпичной кладки кардинально отличается от традиционные методы строительства, в которых перемычка или арка почти всегда выражались.
| Арки из полихромного кирпича в здании зернохранилища, Бристоль (1869 г., Понтон и Гоф) |
||
| Редкий пример раннее окно без либо перемычка или арка; кирпичная кладка кажется поддерживаться тяжелым окно с деревянными балками одна рамка |
Даже в самом простом, самом функциональном типы зданий, в том числе скромные террасы и склады, перемычки и арки над двери и оконные проемы часто были разработано, часто тонко, но тем не менее обеспечение важного элемента детализации в фасад.Добавление существенного подоконника под окном и явная арка, перемычка или карниз вверху, подчеркнули его высоту и элегантность, уменьшающая видимый разрыв между окно выше. Этот вертикальный акцент жизненная составляющая в ритме многих 18 и террасы 19 века, создавая прочные вертикальное расположение по горизонтали линии крыш и окон, струнные ряды и уличные или садовые особенности, способствующие персонаж уличной сцены, а также характер отдельного окна или дверного проема.Важность таких деталей не может быть завышено: даже простейшая сегментарная дуга детали могут существенно повлиять на видимая высота окна, намного больше важности, чем сумма его скромного компоненты могут подсказать.
LINTELS
Самый простой способ поддержки кирпичной кладки над проемом — использовать перемычку — горизонтальный структурный элемент.Камень и для этой цели обычно использовалось дерево в прошлом. Стоун, будучи относительно слабым в натяжение, можно было использовать только на узких пролетах. Однако эту проблему можно было преодолеть. разделив более широкие окна на несколько «фонарей», разделенных каменными столбами или «миллионами».
Эта форма конструкции обычно связаны со средневековой архитектурой и самые ранние окна, подлежащие остеклению.Перемычки из грубой древесины часто встречаются в каменные коттеджи, во многом из-за нынешней моды на демонтаж этих построек оказывать. Однако они встречаются реже. в кирпичных домах. После лондонского пожара внешние структурные деревянные конструкции рассматривались как опасность пожара, и даже створчатые окна были задвинули в свои оконные проемы так что их створчатые коробки (пустотелые коробки на любая сторона, которая содержала грузы) могла быть аккуратно заправленным за внешнюю оболочку кирпичная кладка.
Появление серийного производства кованых железные балки после промышленной революции позволили создать гораздо большие проемы в кирпичных стенах. Типичные приложения включают промышленные здания, конюшни и витрины, особенно в викторианский период, когда лучи чаще всего маскировались облицовка из крашеного дерева. В архитектуре витрины, эта балка или «брессумер» стала неотъемлемая часть сложных конструкций, которые возникла в конце 18-19 вв. с карнизами, пилястрами и стойлом стояки.Жалюзи, ставни и оконные решетки были часто включается в пространство под брессумер, над самим окном.
В конце 19 — начале 20 века, терракота часто использовалась для декоративных детали, такие как оконные и дверные рамы в кирпичных домах. Маленькие твердые блоки терракота по сути такая же, как лепная кирпичи. Однако большие блоки терракоты которые очень похожи на большие блоки резных камень по размеру и форме, обычно изготавливались из полых горшков, отформованных на видимом лице только и залит бетоном.В таком виде терракота часто служила заполнением и облицовкой вокруг железного каркаса.
Плоские перекрытия можно также создать с помощью разгрузочная арка, заполненная кирпичной кладкой внизу и с бревном прямо над окном Рамка. Этот метод обычно использовался где был облицован или покрыт кирпичный фасад с лепниной, которая позволила создать сложное окно обрамлять карнизами и формованные косяки (см. статью Яна Константинидеса и Линн Хамфрис о внешней штукатурке).
АРКИ
| Вверху: сломанная сегментарная дуга, демонстрирующая силу конструкции такого типа: чтобы арка провалилась как у него есть кирпичи сами пришлось взламывать (Фото: Charterbuild) |
Хотя обычно считается римлянином развитие, вероятно, самое раннее известное использование арок перекрыть проемы было около 4000 г. до н. Вавилон.Однако именно римляне действительно использовали потенциал устройства как структурный элемент, а в Великобритании арки имеют обычно использовались как средство охвата окна и дверные проемы в любой период архитектуры с тех пор, с прекрасными примерами Резной дверной проем в романском и нормандском стиле арки в частности. Самая простая форма, полукруглая арка уступила место более сложным формам арки включая заостренную арку, обычно связанную с готической архитектурой и более поздней готикой возрождения, и в конечном итоге к квартире и сегментарные дуги, возникшие в конце 17-го века.
Арка состоит из мелких элементов. например, кирпичи, склеенные в растворе. Это работает перенос груза вбок и вниз, от ключевого камня по центру до косяков стен внизу. Как структура только работает по завершении кирпичные арки обычно построенный на деревянном каркасе или бывшем известное как «центрирование», которое удаляется после раствор достаточно схватился.
Существует две формы арки. строительство: «сегментное» и «грубое». в корпус сегментарной арки, кирпич или камень блоки специально сделаны так, чтобы они сужается к радиусу (или радиусам в случае арка с более чем одним центром), с параллельными стыки между. Быть шире вверху, чем внизу эти «voussoirs», как единицы называются, выпадать не могут.Однако в в случае грубой арки именно раствор сужается, а не кирпичи, а арка опирается на сцепление кирпичей и раствора для его сила. Эта форма строительства была обычно считается хуже, чем специально конические вуссуары, как конструктивно, так и эстетически, а грубые арки обычно скрыт от глаз за рендером. (Остерегаться при проведении ремонтных и консервационных работ.Один из симптомов нехватки квалифицированные каменщики сегодня это неспециалист строители часто используют эту форму строительства при ремонте или замене более тонких работ.)
Вуссуары сегментных кирпичных арок можно сделать, разрезая обычные кирпичи на месте с валиком и стамеской, отделка топором или «кляпом» каменщика. Более точные результаты могут быть достигнуты за счет использования «специальных» изделий нужной формы.Производители кирпича производят их либо разрезав кирпич в зеленом состоянии перед обжигом, либо с использованием формы особой формы. Однако точность была ограничена, поскольку некоторые искажение при сушке и обжиге было почти неизбежный.
Конец 17 — начало 18 вв. были высшей точкой в эволюции кирпичная кладка. Технологии изготовления улучшенная, с добавлением глины, лучшая лепка и более равномерная стрельба, что привело к большему постоянство по форме и размеру.Один из самые интересные разработки, где арки обеспокоены введением мерная кирпичная кладка, техника которой была популяризировал сэр Кристофер Рен в частности. Эта форма кирпичной кладки была сделана обычно используются мягкие глиняные кирпичи с мелкой текстурой называется «каучуки». Для конического вуссуара арка, резина была впервые сформирована путем трения на плоской плоскости из жерновой крошки, пока она точно подогнанный деревянный коробка, открытая сверху и с одной или нескольких сторон.Это позволило разрезать открытое лицо до сложный профиль при необходимости, включающий молдинги арки, используя лучковую пилу, и затем все неровности были сглажены. Вся арка была выложена на полу на сайт до необходимого размера в качестве компонентов были сделаны, чтобы убедиться, что все компоненты соединены правильно, с равномерно расположенные стыки.
Калиброванная кладка позволила использовать очень тонкие стыки, чтобы стыки не нарушить внешний вид мелкой лепнины. Техника широко использовалась в тонкой архитектура грузинского и викторианского периоды, и некоторые из лучших примеров могут можно увидеть в сложной кирпичной кладке Возрождение Тюдоров в конце 19 века (показано ниже).
Плоские вуссуары часто наслоились. в чистой известковой замазке, образуя аккуратный белый излучающие линии, подчеркивающие геометрию арки.Этот эффект широко имитировали. использование гораздо более дешевой кирпичной кладки с «острием». Для этой техники черновые и обрезные кирпичные арки были заподлицо с раствором того же цвет как кирпич, чтобы два слились вместе, чтобы быть почти неразличимыми. Потом, пока раствор был еще свеж, тонкая полоска аккуратно ударил по центру сустава и залить чистой известковой замазкой.Примерно по форме и искаженные кирпичи таким образом приобрели аккуратный кромки мерной кирпичной кладки. Побочный продукт улучшения в производстве кирпича на этом время было широкое использование сегментарных и плоские арки.
| Слева: терракотовая арка конца XIX века в Тисбери, Уилтшир.В центре: типичная плоская сегментная арка с красной резиной и известковой замазкой. суставы, начало 19 века. Справа: арки и рельефы из натертого кирпича, украшающие террасный дом в Коллингемские сады, Лондон (около 1880 г.) |
||||
УГРОЗЫ И ВЫЗОВЫ
Пожалуй, самая большая угроза штрафу детали, которые придают зданиям характер самоуспокоенность и невежество.Ремонт, когда они проводятся, часто делаются используя неподходящие методы, которые на самом деле вызвать дальнейшее ухудшение. Кирпичные фасады бывают иногда закрашивал, скрывая тонкие вариации цвета и текстуры, которые так важны для их характера и запирают влага. Твердые цементные растворы обычно используется вместо традиционных, гораздо более мягких известковые растворы.Оба изменения могут вызвать кирпичная кладка ухудшиться. Другие типичные причины повреждения включают методы очистки обычно используется, повреждение ржавчиной, вызванное металлом крепления и повреждения от замерзания после насыщения например, через переполненные желоба.
Где оконные перемычки и арки не удалось, устранение неисправностей без снижения нагрузки могут быть контрпродуктивными.К усиление кирпичной кладки над проемом возможна переделка самой кирпичной кладки в перемычку, уменьшая напряжение в арке или перемычка внизу. Этого можно добиться довольно просто введя узкую нержавеющую сталь стержней в швы раствора выше, чтобы перекрыть ширина проема и переориентация так, чтобы они невидимы снаружи. Какой-то специалист компании также разработали технику внедрения стержней с резьбой из нержавеющей стали через сами кирпичи.Эти стержни затем прикрепить к пластинам по обе стороны от отверстие с гайками, которые можно затянуть пост-напряжение их. Таким образом, кирпичная кладка действует в сжатие, в то время как сталь несет растяжение силы.
| Замена натертого кирпича и некоторых инструментов, использованных для его изготовления, в том числе открытая коробка и карборундовый блок, используемый для трение (фотография любезно предоставлена Nimbus Conservation Ltd) |
Переназначение должно выполняться всегда используя раствор, соответствующий составу оригинала.В старых зданиях это будет обычно означает использование известкового раствора, часто с местный песок или заполнитель. Эти минометы относительно пористые и расширяются и сжимаются до степень, которая не может сравниться с современными цементные растворы. Перепоинтинг с жесткой цементный раствор может создавать напряжения через облицовки кирпичной кладки, нанося края кирпичи растрескаться и рассыпаться.Они также блокируют попадание влаги, что может привести к повреждению от мороза и кристаллизация солей, в результате чего кирпичная кладка рассыпаться.
Как и многие другие исторические здания, важно, чтобы консультанты и все привлеченные подрядчики имеют опыт работы с историческими и традиционными материалами. это недостаточно, чтобы человек был членом профессиональная организация или торговая ассоциация, если эти жизненно важные особенности должны быть поняты и за должным уходом.
Что такое перемычка и почему она так важна?
Перемычка? Разве это не суп? На самом деле, это очень важная часть структуры вашего дома, о которой не многие домовладельцы знают или задумываются. В этом сообщении блога мы узнаем, в чем истинное предназначение перемычки и какова ваша ответственность как домовладельца за поддержание своих перемычек в хорошем состоянии.
Итак, что такое перемычка?
Перемычка — это балка, расположенная через отверстия, такие как двери, окна и т. Д.в зданиях, чтобы выдерживать нагрузку от вышеуказанной конструкции. Окна и двери не должны быть конструктивными элементами дома. Когда в доме делается проем, над дверным или оконным проемом возникает сосредоточенная нагрузка, которую необходимо поддерживать. И последнее важное замечание: перемычки чаще всего встречаются на кирпиче или других каменных конструкциях. В деревянных конструкциях есть балки, которые обычно называют коллектором, которые служат той же цели.
Где найти перемычки?
Если ваш дом или здание построено из кирпича или каменной кладки, то между окном / дверью и кирпичным / каменным блоком над окном должны быть перемычки.Можно установить шесть различных типов перемычек, но мы не будем вдаваться в подробности здесь. Ознакомьтесь с этой статьей для получения дополнительной информации по каждому из них. В этой статье я просто включу два типа, которые чаще всего встречаются в Чикаго.
- Стальные перемычки — Угловые стальные перемычки являются наиболее популярным типом перемычек, и вы можете увидеть хорошее визуальное представление их установки на рисунке ниже. Две стальные пластины под углом помещаются для поддержки кирпичной кладки проема и опираются на стороны проема.Сталь поддерживает каменную стену, поэтому ваши окна и двери не будут вынуждены это делать.
- Каменные перемычки — большой прямоугольный камень используется в качестве перемычки в корпусе и поддерживает кирпичные стены для дверей и окон. Прочность перемычки в этом случае не так велика, но она может быть более эстетичной, а также не ржавеет, как стальная перемычка. На рисунке ниже изображена установка каменной перемычки.
Что мне нужно делать для ухода за перемычками?
Для стальных перемычек главное — защитить их от окружающей среды и от сквозной коррозии.Правильная установка гидроизоляции во время строительства является ключевым моментом, так как вода не собирается вокруг перемычек. Когда вы начинаете замечать ржавчину на стальных перемычках, самое время нанести новое покрытие. Перед перекрашиванием перемычек убедитесь, что подрядчик удалил всю существующую ржавчину.
Для каменных перемычек то же самое относится и к надлежащему дренажу. Вам не придется беспокоиться о ржавчине камня, но если вы заметите, что камень портится, это признак проникновения воды, и вам следует нанять подрядчика, чтобы изучить его поближе.
Вам также могут понравиться: Что следует знать о Строительных нормах
Каковы признаки отказа перемычки?
Если стальная перемычка начинает истончаться из-за точечной коррозии (ржавчины, которая начинает разъедать металл), существует вероятность того, что перемычка выйдет из строя. Ступенчатое растрескивание стыков оконного или дверного раствора, поддерживаемых перемычкой, может быть признаком того, что перемычка вышла из строя или начинает разрушаться (см. Рисунок 3 ниже). Вы также можете заметить растрескивание оконных стекол, что может быть признаком того, что окно несет конструктивную нагрузку.
Для разрушенной каменной перемычки признаки растрескивания раствора могут быть аналогичными, однако вы можете заметить трещину на самом камне. Ремонт этих сломанных перемычек может быть дорогостоящим, так как для этого нужно удалить несколько слоев кирпича, удалить старую перемычку и заменить ее новой. Вот почему своевременное техническое обслуживание и своевременное обнаружение проблем может стать ключом к экономии денег в будущем. Как всегда, если у вас есть какие-либо вопросы по поводу этого или любого другого сообщения в блоге, обращайтесь к нам по адресу [электронная почта защищена]
Монтаж окон в кирпичных стенах
Монтаж окон в кирпич кладку стен нужно проводить правильно, чтобы избежать неисправностей и последующий выход из строя стен или прогиб окон, что может привести к их неисправности.Как правило, размещение окон в проемах, которые создаются при строительстве. строительство простое, так как все необходимые меры предосторожности, такие как перенос нагрузки уже учтены.
Однако, если установка окна требует делая открытие, тогда следует проявлять большую осторожность. Стена должна быть осмотрена чтобы узнать, сможет ли он выдержать нагрузки, исходящие от конструкции после открытие сделано. Должна быть предусмотрена надлежащая и прочная перемычка, например: L-образная стальная балка или железобетонная перемычка для поддержки нагрузок от над стеной.Если балка железобетонная используется в качестве перемычки, то должны быть предусмотрены временные опоры для перемычка адекватно затвердевает и набирает необходимую прочность.
Наконец, при установке окна в кирпичной кладке стены учитывается соблюдение местных норм, например Спецификация CPWD и руководство по установке производителя необходимы для водонепроницаемая и одобренная установка.
Процедура установки Windows в Кирпичная стена
Следующая процедура включает проделываем проем в кирпичной стене для установки и воды и воздуха расстойка установленного окна.
Создание проема в кирпичной стене
- Перед тем, как сделать проем, необходимо убедиться, что стена без проема выдерживает нагрузку, приходящуюся на конструкцию.
- Убедитесь в отсутствии препятствий, например, заглубленных коммуникаций, кустарников, внутренней проводки и воздуховодов. Чем больше вещей вам придется переместить или поработать, тем более сложным, трудоемким и дорогостоящим становится проект.
- Все конструктивные элементы, опирающиеся на стены, которые имеют прямую опору в зоне, в которой должен быть сделан проем, должны быть надлежащим образом поддержаны подпорками для снятия нагрузки с кирпичной стены до тех пор, пока перемычка над проемом не станет достаточно прочной, чтобы выдержать нагрузка.
- Демонтируемая часть может быть четко обозначена с обеих сторон стены.
- Демонтаж должен производиться сверху вниз в пределах отмеченного участка.
- Стороны проема должны быть параллельны и перпендикулярны плоскости стены.
Строительство или установка перемычки
- Перемычка всегда должна заливаться первой в отверстие, сделанное для этой цели.
- Одна сторона опалубки должна быть открыта вначале до укладки бетона.Затем следует установить опалубку на половину проема и завершить бетонирование.
- Отверждение отлитых перемычек должно производиться не менее 7 дней.
- Иногда для использования в качестве перемычки может быть достаточно L-образной стальной балки.
Процесс установки окна
- Просверлите необходимое количество отверстий в проеме в правильных местах для установки опор окон.
- Покрасьте, затем вставьте чаукаты в положение с плотно прикрученными фиксаторами.
- После этого отрегулируйте чаукаты по правильной линии и отвесу и закрепите их на месте с помощью временных распорок.
- Бетон, который будет использоваться для заделки опор, должен быть цементобетонной смесью 1: 3: 6.
- Минимальный размер бетонного блока, в который заделываются опоры, должен составлять 30 x 10 x 15 см для опор длиной 35 см.
- Бетон блока должен полностью заполнить отверстие, сделанное в кладке для этой цели.
- После того, как поверхность, окружающая крепления, достаточно высохнет, ее необходимо очистить от пыли и т. Д.и намочили.
- Затем он должен быть оштукатурен цементным раствором 1: 4 (1 цемент: 4 мелкого песка) заподлицо и согласован с окружающей штукатуркой.
проемов в стенах
Введение
Арматура на проемах
Армирование опоры возле проемов
Арматура металлического каркаса
Армирование деревянного каркаса
Таблички для крепления каркасов и карнизов стен
Анкерные болты для крепления рам и каркасов стен
О перемычках и арках
Деревянная перемычка для сухого климата
Деревянная перемычка для жаркого / влажного или умеренного / влажного климата
Металлическая перемычка
Легкая перемычка с загнутыми стенками
Транец и перемычка вентиляционного блока
Решетка оконная
Вентиляционные трубы
Бутылки светлые
ВВЕДЕНИЕ
Эти общие строительные методы используются для внедрения низкотехнологичных и недорогих строительных материалов.В сочетании с хорошим контролем качества они могут создавать здания, достаточно прочные, чтобы выдерживать ураганы и противостоять землетрясениям. Качественное строительство включает в себя:
• отвес и ровные стены
• адекватная подбивка
• прочные мешки
• правильные почвы
• соответствующие габариты здания
• обслуживание наружных штукатурных слоев и крыш
Инженерыили опытные строители земляных мешков могут дать конкретные рекомендации, более подходящие для вашего объекта и вашего здания.Эта информация предназначена для небольших одноэтажных домов со стенами шириной 38 см (15 дюймов) из мешков 50 #, заполненных земной смесью, содержащей немного глины.
Earthbag очень прочен на сжатие (выдерживает нагрузки), но для него можно использовать дополнительные арматурные стержни в ключевых местах, включая края всех проемов в стенах.
У всех засыпанных землей мешков у дверных проемов конец отверстия должен быть хорошо утрамбован в дополнение к верху. Положите более аккуратные концы пакетов лицом к открытию, чтобы упростить штукатурку.Найдите отверстия или отрегулируйте размер пакета рядом с отверстием, чтобы пакеты длиной не менее 30 см (12 дюймов) располагались по краям отверстия.
Используйте формы отверстий из дерева, металла или соломенного тюка, чтобы обеспечить надлежащую утрамбовку без деформации краев отверстий.
Вся арматура должна иметь диаметр не менее # 4 (1/2 дюйма).
С помощью техники строительства из глины можно добавить отделку к элементам здания, в том числе по краям проемов. Металлическая или пластиковая сетка может укрепить украшения из земли.
УСИЛЕНИЕ АРМАТУРЫ НА ОТВЕРСТИЯХ
Материалы: арматура
Мешок / Мешок: От нижней части мешков до отверстий.
Ouverture / Открытие: Держите края пакетов прямыми и отвесными.
Линто / Перемычка: Уровень дна будущей перемычки.
Ствол / арматура: Проденьте арматурный стержень на 30 см (12 дюймов) длиннее, чем высота оконного проема, через стенку мешка. Проденьте его вертикально через центр самых маленьких мешков по краям проема.
Для двери используйте 2 стержня длиной 1,2–1,5 м (4 фута 5 футов) внахлест 45–60 см (18–24 дюйма).
Для заливной бетонной перемычки оставьте арматуру на 10 см (4 дюйма) вверх в бетон. Для деревянной или гофрированной металлической перемычки проденьте арматуру через отверстие в перемычке и наклоните ее, чтобы перемычка встала на место.
УСИЛЕНИЕ ПИРА ВБЛИЗИ ОТВЕРСТИЙ
Материалы: дополнительные мешки и колючая проволока
Mur / Wall: Окно или дверь в пределах 50 см (19 дюймов) от пересекающейся стены не требуют армирования арматурой.
Pilier / Pier: Окно или дверь в пределах 50 см (19 дюймов) от опоры не нуждаются в армировании арматурой.
Ouverture / Проем: Неармированные проемы должны иметь поперечное сечение стены 1 квадратный метр между ними.
В стенах толщиной 38 см (15 дюймов) можно разместить два отверстия по 50 см (19 дюймов) с каждой стороны опоры шириной 50 см (19 дюймов), выступающей на 38 см (15 дюймов) от стены.
У опор, контрфорсов или внутренних стен мешки должны перекрываться, чтобы они хорошо соединялись со стенами. Протяните колючую проволоку от стен до опор и опор.
УСИЛЕНИЕ МЕТАЛЛИЧЕСКОЙ РАМЫ
Материалы: Металлический каркас, арматура
Кадр / Рама: Закрепите прочную раму и соорудите до нее стенки мешка.
Ствол / арматура: Приварите 4–30 см (12 дюймов) длинных отрезков арматуры к каждой стороне рамы, чтобы расположить их между рядами.
Мешок / Мешок: Используйте горизонтальные скобы или дополнительную временную основу, чтобы концы мешка не выступали за край рамы при утрамбовывании.
Забейте вертикальные стержни арматуры через рым-болты для закрепления или используйте длинные скобы или изогнутые гвозди, забитые в мешки, для закрепления удлинителей арматуры в центре мешков.
УКРЕПЛЕНИЕ ДЕРЕВЯННОЙ РАМЫ
Материалы: Деревянный каркас, гвоздодеры
Кадр / рама: Постройте прочный деревянный каркас толщиной с стенку мешка.Добавьте временные горизонтальные распорки до тех пор, пока не будет завершена утрамбовка. Разместите распорки, чтобы рабочие могли пройти через дверной проем во время строительства.
Мешок / Мешок: Положите мешки на раму. Вставьте пластины для гвоздей (см. Ниже) в пакеты на краю отверстия.
Используйте 4 гвоздика (см. Ниже) или анкерные болты с каждой стороны дверного проема, по 2 с каждой стороны окна для небольших окон или по 3 с каждой стороны для окон высотой более 60 см (24 дюйма).
ГВОЗДЕЧНЫЕ ПЛИТЫ ДЛЯ КРЕПЛЕНИЯ РАМ И СТЕНОК
Материалы: фанера, гвозди, 5×10 см (2×4 дюйма)
Мешочек / Мешок: Держите мешки рядом с отверстиями или торцами стен, плотно утрамбованными.
Fil de fer / Wire: Продолжайте колючую проволоку между рядами мешка до дверного проема или гвоздезабивателя.
Табличка / пластина: Прикрутите кусок дерева 5×10 см (2×4 дюйма) длиной 30 см (12 дюймов) к одной стороне куска фанеры или прочной металлической пластины шириной 30 см (12 дюймов). Размер фанеры или металла на 10 см (4 дюйма) длиннее самых коротких пакетов при открытии.
Clou / Гвоздь: Прикрепите гвоздезабиватель к мешкам внизу с помощью оцинкованных гвоздей длиной 7,5 см (3 дюйма).Оставьте несколько гвоздей торчащими как минимум на 2,5 см (1 дюйм) над пластиной для гвоздей.
Cloutier / Nailer: Установите гвоздезабиватели с открытой кромкой 5×10 (2×4).
Привинтите дверные или настенные рамы к концу 5×10 (2×4) гвоздезабивной пластины.
Плиты Nailer будут покрыты черновой и финишной штукатуркой.
АНКЕРНЫЕ БОЛТЫ ДЛЯ КРЕПЛЕНИЯ РАМ И СТЕНОК
Материалы: металлические листы оцинкованные или окрашенные, шпильки с резьбой
Металлические разъемы не будут повреждены насекомыми или грибком в жарком или влажном климате.
Табличка / пластина: Поместите оцинкованный или окрашенный металлический ремешок или пластину длиной 6 дюймов с двумя отверстиями между двумя ближайшими к отверстию пакетами.
Трингл / стержень: Вставьте оцинкованный или окрашенный болт или стержень с резьбой через каждый конец металлической пластины. Используйте шайбу и гайку, чтобы прикрепить стержни к дверной, оконной или стенной раме.
Fil de fer / Wire: Прокладывайте колючую проволоку каждым участком до конца ряда мешков.
Мешочек / Мешок: Установите маленькие концевые мешки между стержнями.
Примечание. Расположите отверстие таким образом, чтобы размер небольших пакетов не был меньше 30 см (12 дюймов).
О СВЯЗИ И АРКАХ
Проемы в зданиях из мешков с землей проще построить сейсмостойким образом, если они ограничены шириной 60-80 см (24-31 дюйм).
Перемычка должна быть достаточно прочной, чтобы выдерживать вес тяжелого материала стены из мешков с землей и той части крыши, которая поддерживается над проемом. Размер перемычки на:
• Длина пролета
• Вес материала стены и соединительной балки выше
• Доля общего веса крыши над проемом
• Живые нагрузки на крышу и стены
Перемычка в стене из мешков с землей, возможно, должна быть прочнее, чем перемычка, используемая в песчано-цементной стене CMU или кирпичной стене двойной толщины.Поскольку стены толстые, земля на квадратный метр (2 фута 5 футов 5 дюймов) стены из мешка с землей толщиной 38 см (15 дюймов) может весить 150-180 кг (330-400 фунтов) без учета штукатурка и проволока.
Перемычка для стены шириной 38 см (15 дюймов) должна быть шириной не менее 30 см (12 дюймов). Оштукатурить будет проще, если перемычка будет на всю ширину стены.
Конструкция упрощается, если общая высота перемычки кратна высоте дорожки мешка: 12,5 см, 25 или 37.5 см (5, 10 или 15 дюймов).
Если перемычка не должна оставаться открытой из отверстия внизу, добавьте сетку в верхнюю часть проема, чтобы штукатурка прилегала к верхней поверхности отверстия.
Арка может быть построена из нестабилизированных или стабилизированных цементом мешков с землей. Арки требуют округлых форм, тщательного ухода и умелого строителя. См. Другие ресурсы по проектированию арок и методам строительства.
Во влажном климате подоконники, дверные и оконные косяки могут протекать из-за ветрового дождя.Могут быть полезны выступы и / или удлиненные кромки капель, защищающие окна и двери. Разместите дверные и оконные рамы возле внешней стороны стен. Обеспечьте наклонные внешние подоконники из камня, цемента или плитки. Если здание из мешков с землей отделано землей или земляной и известковой штукатуркой, используйте водонепроницаемую прокладку над слоем обожженных кирпичей, поддерживающих подоконник. Если используется цементная штукатурка, лучше всего подойдут металлические или железобетонные перемычки.
ДЕРЕВЯННАЯ ЛИНТЕЛЬ ДЛЯ СУХОГО КЛИМАТА
Материалы: дерево, фанера, гвозди
Cloutier / Nailer: Прибейте или привинтите фанерную или металлическую пластину для гвоздей длиной 75 см (30 дюймов) к перемычке.Или закрепите каждую сторону вертикальной арматурой через перемычку.
Linteau / Lintel: Используйте массивную древесину, сборную деревянную балку, клееную балку или коробчатую балку или несколько опор, размер которых соответствует весу, который будет нести перемычка. Перемычка должна выходить на 40 см (16 дюймов) за отверстие с каждой стороны.
Clou / Гвоздь: Забейте длинные гвозди длиной 7,5 см (3 дюйма) через пластину гвоздя в хорошо утрамбованный мешок с землей. Оставьте несколько гвоздей, торчащих на 2,5 см (1 дюйм) над пластиной гвоздя, чтобы закрепить следующий мешок с землей.
Примечание: Открытая структурная древесина может подвергаться нападению насекомых и гнить в жарком или умеренно влажном климате. На следующей странице представлены альтернативные детали перемычки из дерева для влажного климата.
ДЕРЕВЯННАЯ ЛИНТЕЛЬ ДЛЯ ГОРЯЧЕГО / ВЛАЖНОГО ИЛИ УМЕРЕННОГО / ВЛАЖНОГО КЛИМАТА
Материалы: Дерево, фанера, гвозди, металлочерепица, штукатурная сетка прочная
.Деревянные конструкции должны быть защищены от нападения насекомых и гниения в жарких и влажных регионах. Если цементные или металлические перемычки недоступны, оберните дерево обильным слоем глиняной штукатурки и обеспечьте хороший водоотводящий край, чтобы оно оставалось сухим.Земляная штукатурка снижает влажность, но цементная штукатурка вместо этого притягивает влагу и ускоряет гниение древесины.
Шаг 1:
Полоса / планка: Прибейте или прикрутите гофрированную металлическую планку для гвоздей длиной 75 см (30 дюймов) к перемычке.
Линто / Перемычка: Встраиваемая перемычка на расстоянии 10 см (4 дюйма) от внешней стены. Используйте массивную древесину, сборную деревянную балку, ламинированную балку или балку коробчатого сечения или несколько опор, размер которых соответствует весу перемычки.Перемычка должна выходить на 40 см (16 дюймов) за отверстие с каждой стороны.
Солин / оклад: Крышка перемычки с металлической окантовкой, которая проходит за каждый конец и достаточно широкая, чтобы закрывать внешний край перемычки.
Латте / сетка: Положите сетку под перемычку и прикрепите ее к внешнему краю пакетов под ней.
Альтернативное крепление: поместите перемычку на слой обожженного кирпича и проденьте арматурный стержень длиной 1,2 м (48 дюймов) через отверстие в перемычке с каждой стороны проема.
Шаг 2 (поперечное сечение):
Sac / Bag: Шагайте мешками с землей, постепенно выходя на плоскость стены.
Заливка / оклад: Изогните оклад для создания кромки капель и защиты концов перемычки.
Латте / сетка: Сложите сетку и прикрепите к перемычке.
Plâtre / Штукатурка: Облицовка незащищенной древесины гипсовой штукатуркой, армированной волокном.
МЕТАЛЛИЧЕСКАЯ ЛИНТЕЛЬ
Материалы: дерево, фанера
Кадр / Рама: Полые трубки прямоугольного сечения образуют соединительную балку в центре стенки мешка.
Ствол / арматура: Привяжите раму к заполненным землей мешкам с помощью арматурного стержня длиной 60 см (24 дюйма), забитого через отверстия в раме. Согните конец арматуры.
Linteau / Lintel: Поместите дополнительные трубы прямоугольного сечения рядом с рамой соединительной балки. Подбирайте трубы для пролета и веса, который должна выдержать перемычка.
Труба / отверстие: Стержни с чередующейся резьбой, проходящие вверх между мешками, с арматурой, забитой вниз в нижние мешки через отверстия каждые 30 см (12 дюймов).
Clou / Гвоздь: Забейте гвозди через три отверстия минимум с каждой стороны отверстия или прикрутите перемычки к балке.
Примечание. Если подоконник ниже, чем соединительная балка, или соединительная балка другого типа, используйте три металлических перекладины одинаковой длины.
ГОФРИРОВАННАЯ ЛЕГКАЯ ЛИНТЕЛЬ
Материалы: гофрированная металлическая полоса, стальной уголок или алюминий, гвозди, арматура
Для использования с окнами максимальной шириной 60 см (24 дюйма), размещенными между стропилами крыши или под бетонной соединительной балкой.
Полоса / полоса: Гофрированный металл шириной 35 см (14 дюймов).
Кадр / Рама: Используйте стальной уголок или алюминий достаточно большого размера, чтобы поддерживать ряды пакетов и скрепляющую балку наверху.
Крепежный элемент: Прикрутите металлическую раму к гофрированной полосе.
Ствол / арматура: Проколите гофрированный металл арматурным стержнем минимальной длиной 60 см (24 дюйма), вбитым в мешки внизу. Он должен доходить как минимум на 30 см (12 дюймов) ниже окна.
Clou / Гвоздь: Забейте длинные гвозди длиной 7,5 см (3 дюйма) через гофрированный металл в пакеты.
ТРАНС И ПАНЕЛЬ ВЕНТИЛЯЦИОННОГО БЛОКА
Материалы: Вентиляционные блоки (или кирпич или плитка с раствором для ажурных работ), деревянная или металлическая перемычка, плитка или каменный подоконник
Linteau / Lintel: Перемычка размещается над транцем для распределения веса на стенки мешка. Вентиляционные блоки или ажур из кирпича или плитки не отличаются особой прочностью.
Мешок / мешок: В стенах мешков с землей держите отверстия или вентиляционные панели на расстоянии не менее 1 м от углов или других отверстий.
Ouverture / Открытие: Для вентиляции в жарком климате высокие и узкие отверстия хорошо подходят для земляных стен. Панели вентиляционного блока позволяют увеличить площадь вентиляции за счет горизонтального усиления стен. Перемычка меньшего размера или отдельная рама могут удерживать ажур в фрамуге над окном, потому что она не выдержит веса стены наверху.
Реборд / подоконник: Подоконник, выступающий за поверхность стены, может несколько уменьшить проникновение дождя в отверстия ниже.
Блок / Блок: Вентиляционные блоки или ажурные узоры из плитки или кирпича могут препятствовать вентиляции, но обеспечивают безопасность и уменьшают обзор.
Используйте внутри брезент или ширмы и / или занавески.
ОКНА-ГРИЛЬ
Материалы: арматура, гвозди
Мешочек / Сумка: Аккуратно обработайте края отверстия.
Ствол / арматура: Уложите арматуру горизонтально между рядами мешков. Для дополнительной безопасности или если внешняя сетка не будет использоваться на стенах, закрепите арматурный стержень на месте большими скобами или гвоздями, размещенными на внешней стороне и загнутыми.
Ouverture / Отверстие: Отверстия шириной более 60 см (24 дюйма) могут потребовать работы как вертикальной, так и горизонтальной решетки.
Линто / Перемычка: Это уровень дна перемычки.
Простой способ обеспечить безопасность, но позволить ветерку и свету проникать внутрь.
ВЕНТИЛЯЦИОННЫЕ ТРУБЫ
Материалы: пластиковые или металлические или черепичные трубы, глиняная штукатурка, необязательные экраны и проволока.
Мешок / мешок: Поместите более короткие залитые землей мешки между вентиляционными трубами.
Труба / труба: Центральные трубы над мешками. Трубы должны быть достаточно длинными, чтобы выходить за пределы внутренних и внешних слоев штукатурки, и выступать снаружи минимум на 2,5 см (1 дюйм).
Dedans / Интерьер: Трубы должны иметь уклон внутрь.
