Трубопровод без траншей

Большинство специалистов в области строительства хорошо знакомы с возникающей во время прокладки подземных трубопроводов проблемой преодоления различных искусственных преград. К таким препятствиям относятся всевозможные сооружения и постройки, встречающиеся на пути строящегося трубопровода. Это могут быть бетонные заборы, канализационные коллекторы, автодороги, железнодорожные пути, мелкие постройки и т.п.

 В последнее время проведение бестраншейной прокладки трубопроводов и коммуникаций стало актуальным и широко используется в строительстве, так как такой технологический прием помогает выполнять сложнейшие прокладочные и ремонтные работы без привлечения тяжелой техники. Бестраншейный способ прокладки считается сегодня одним из самых безопасных и экологичных. Он идеально подходит в тех местах, где нет возможности устроить грунтовую разводку или есть подвижные почвы, содержащие торф, глину или ил.

 Методы бестраншейной прокладки труб

 Из всего спектра известных на сегодняшний день приемов прокладки трубопроводов и коммуникаций без рытья траншей наибольшее распространение получили проводка с использованием щитов, прямое прокалывание почвы, продавливание грунта, метод горизонтального бурения.

 В каждом конкретном случае выбор подходящего метода зависит:
 — от качества почвы и глубины расположения грунтовых вод в зоне прокладки труб;
 — от ландшафта и окружающей застройки;
 — от степени изолированности трубопровода от воздействия внешних факторов;
 — от протяженности трубопровода;
 — от его диаметра;
 — от правильности экономического обоснования выбранного метода прокладки.

 Особое значение бестраншейная прокладка труб приобретает при необходимости преодоления железнодорожных линий и автомобильных магистралей с непрерывным движением. В этих случаях показано применение метода прокалывания почвы, позволяющего исключить опасное проседание грунта над прокладываемыми коммуникациями.

 Преимущества техники прокалывания грунта

 В ряду перечисленных выше приемов бестраншейной прокладки существует один, который нетрудно выполнить своими руками, – это метод прокалывания грунта. Используется он при проведении работ по укладке труб диаметром до 55 см на глинистых и суглинистых почвах. Этот метод не требует использования какой-либо бурового оборудования и сложных расчетов. Также он намного дешевле других способов. Правда, стоит помнить, что длина укладываемого этим способом участка трубопровода не может превышать 10 метров.

 Применение метода прокола имеет ряд неоспоримых преимуществ, помогающих выполнению прокладочных работ без вскрытия асфальтового покрытия или демонтажа построек или конструкций. И действительно, в данной ситуации трубы прокладываются непосредственно под сооружениями или строениями, находящимися на поверхности. Большинство специалистов считает, что прокол является самым надежным методом. Они отмечают основные достоинства метода прокола грунта:

 — Он позволяет сохранить целостность территории, под которой производится прокол грунта.
 — При применении метода прокола отсутствует угроза разрушения расположенных по соседству коммуникаций.
 — Он позволяет отказаться от применения во время работ крупной строительной техники.

 Метод прокола почвы своими руками

 На практике осуществить бестраншейную прокладку труб собственными силами можно только на достаточно коротком отрезке трассы. Также те, кто будет заниматься прокладкой, должны быть в хорошей физической форме для качественного выполнения тяжелых рабочих операций.

 В список инструментов, необходимых для производства прокола, входят:
 — аппарат для сварки;
 — режущий инструмент типа болгарки с диском для резки металла;
 — кувалда или молот;
 — арматура толщиной 20 мм;
 — отрезки стальных труб требуемого диаметра;
 — водяной насос с пластиковой трубой;
 — 200-литровая пластиковая или металлическая бочка;
 — гибкий шланг длиной до 2 м с воронкой на одном конце.

 Прокладка трубопровода методом прокалывания грунта предполагает несколько этапов. Сначала с обеих сторон препятствия необходимо отметить точки конца и начала трубы с небольшим допуском в 10–15 см и выкопать канавы. При их рытье нужно наметить ось трубы, которую планируется проложить. На втором этапе берется заготовка трубы и ее конец, предназначенный для забивания в землю, заостряется и на нем болгаркой нарезаются острые зубья.

Затем труба проталкивается под преградой путем забивки ее в грунт кувалдой или молотом, и в процессе выполнения этого действия проводится вымывание земли из полости трубы. После каждого промывания трубы процесс ее забивки в землю необходимо продолжить. Продолжается этот процесс до появления заостренного конца трубы с другой стороны препятствия. Работу требуется выполнять аккуратно и без спешки.

Прокладка труб бестраншейным способом по низкой цене

В больших городах прокладка новых подземных коммуникационных линий сопряжена с проблемами. Под землей проложено немало инженерных сооружений. Это канализационные и ливневые коллекторы, газопроводы, линии электропередач, телефонные и другие. По сути, прорыть новую прямолинейную траншею, не повредив существующие сети, невозможно. В такой ситуации остается прибегнуть к бестраншейной прокладке коммуникационных линий.

Методы прокладки трубопроводов без рытья земли

Технология прокладки трубопроводов без использования траншей достигла высокого уровня. Она позволила в разы удешевить стоимость прокладки коммуникаций и не испортить вид города. Бестраншейная укладка трубопроводов осуществляется следующими методами:

  • вдавливания;
  • прокола почвы;
  • горизонтальным бурением.

Последний вариант позволяет прокладывать трубопроводы под дорогами, трамвайными и железнодорожными путями и даже под водоемами.
Кроме того, используется санация. Суть этого метода заключается в замене изношенных труб без вскрытия грунта.

Бестраншейную прокладку трубопроводов впервые провели в 80-х годах минувшего столетия. Тогда строительные компании освоили технологию прокладки дренажных каналов методом их вдавливания в грунт и последующей засыпкой.

Услуги прокладки труб без траншей

Для бестраншейной прокладки трубопроводов требуется соответствующая техника и обученный персонал. Компания ИСО «Альтаир» имеет и то и другое. Наши сотрудники давно и успешно освоили все методы этой технологии, которая позволяет в густонаселенных районах больших городов прокладывать трубопроводы длиной в сотни метров. При этом наша работа не нарушает жизненный уклад местности, где прокладывается трубопровод.
Компания ИСО «Альтаир» выполняет эти работы в Москве и Московской области. Мы готовы проложить новый трубопровод, а также отремонтировать старый или заменить в нем трубы. С нами охотно сотрудничают строительные компании и коммунальщики, а также люди, строящие для себя индивидуальное жилье.

Наши услуги целесообразно заказать, если требуется прокладка трубопровода на территории промышленного предприятия, в условиях высокого залегания грунтовых вод, под оврагами, водоемами или дорогами. Это не означает, что бестраншейная технология неуместна в других ситуациях. Способа прокладки трубопроводов дешевле пока не существует. Даже на открытом пространстве есть смысл воспользоваться такой услугой.

Преимущества способа бестраншейной прокладки труб

Бестраншейная технология имеет неоспоримые преимущества в сравнении с традиционной траншейной прокладкой. Она требует к себе минимум подготовительных работ. Современное оборудование позволяет прокладывать трубопроводы в любых геологических условиях и при этом не привлекать большое число рабочих. Важно и то, что при использовании этой технологии не перекрывают движение транспорта. Прокладывать новые трубопроводы можно в непосредственной близости от старых. Скорость же прокладки труб при этом в десятки раз выше, чем при прокладке обычным способом. Стоимость несоизмерима со стоимостью работ, выполняемых траншейным методом.

5 причин обратиться с ИСО «Альтаир»:

  1. Компания гарантирует высокое качество проведения работ при оперативном их выполнении.
  2. В ИСО «Альтаир» есть специальное оборудование, которым управляют опытные сотрудники.
  3. Каждый проект разрабатывается индивидуально.
  4. Стоимость работ приемлемая.
  5. Не нужно перекрывать магистрали или останавливать работу предприятий на время прокладки трубопроводов.

Подробную информацию вы узнаете, связавшись с операторами. Компания работает в круглосуточном режиме и без выходных дней.

Бестраншейная прокладка трубопроводов — Монтаж отопления, водопровода и канализации

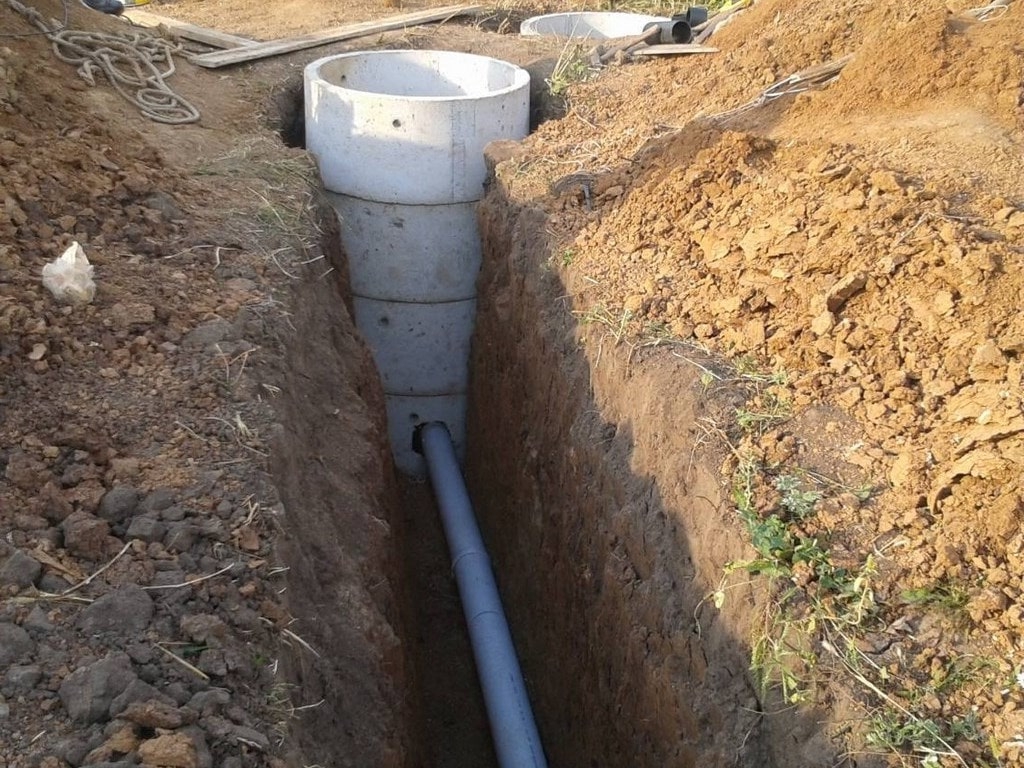

Наиболее распространенным является открытый способ прокладки труб в земле, когда роется траншея нужной глубины, в ней монтируется трубопровод, после чего траншея закапывается. Такой метод имеет свои недостатки:

  • нарушается плодородный слой почвы;
  • уничтожаются зеленые насаждения;
  • если траншея проходит через дорогу, то разрушается асфальтовое покрытие, которое потом необходимо будет восстановить, а если дорогу нельзя перекрыть, то прокладка трубопровода открытым способом на таком участке вообще становится невозможной.

Что бы проложить трубопровод под железной дорогой, рекой, жилой постройкой, автотрассой и т.п. используют бестраншейные методы прокладки трубопроводов. Бестраншейные технологии бурения позволяют выполнять подземные работы без вскрытия грунта, что исключает необходимость восстановления асфальтовых покрытий дорог, нарушения функционирования существующих коммуникаций, перекрытие дорог, уничтожение деревьев и элементов благоустройства и т. д.

Так же к преимуществам бестраншейных технологий можно отнести:

  • сокращение материальных затрат;
  • уменьшение времени работы;
  • сокращение рабочего персонала, необходимого для проведения работ;
  • сведение к минимуму вреда окружающей  среде;
  • возможность прокладки коммуникаций в зимний период;
  • отсутствие траншей и механизмов повышают безопасность работ.

Если необходимо сделать небольшой участок бестраншейной прокладки трубопровода, такой как, например прокол под дорогой. То можно обойтись и из специальных машин и оборудования. Потребуется лишь изготовить цилиндр нужного диаметра с закрепленной к нему наращиваемой штангой. И с помощью него вручную выбирать землю из под дороги, предварительно выкопав траншеи с обеих сторон. Когда же прокол измеряется в десятках метрах и больше, то потребуется использование специальных механизмов.

Существует несколько способов бестраншейной прокладки трубопроводов:

    1. Санация – замена туб, может быть осуществлена двумя методами:

Релайнинг – метод, при котором новая труба из полимерного материала затягивается в существующий трубопровод.

Прежде чем протягивать новую трубу, необходимо изучить состояние внутренней поверхности старой на наличие нахождения в ней посторонних предметов, а так же других непреодолимых препятствий. Диметр пластиковой трубы в этом случае будет немного меньше, но за счет гладкой поверхности внутренних стенок, пропускная способность трубопровода не уменьшится.

Реновация – технология, при которой старая труба разрушается и одновременно на ее место протягивается новая. Применяется в тех случаях, когда пропускной способности старой трубы недостаточно.

  1. Прокалывание – применяется для прокладки трубопроводов диаметром до 150 мм. Предварительно роется два котлована нужной глубины. В одном из них располагается гидравлический домкрат, который толкает стальную трубу с закрепленным в передней части конусом. Труба постоянно наращивается новыми секциями, пока не выйдет из приемного котлована. Грунт при прокалывании раздвигается конусом в стороны и уплотняется. После того как прокол закончен, конус удаляется, а стальная труба служит как кожух для полимерного трубопровода. Вместо гидродомкрата может быть использована виброударная установка. Длинна прокола относительно небольшая, так как с ее увеличением возрастает нагрузка, требуемая для прокалывания грунта. Но такой способ может подойти, например, для прокола под дорогой или небольшим зданием. Что бы проложить большую протяженность трубы таким способом, необходимо будет двигаться небольшими участками, каждый раз раскапывая котлован для домкрата.

  1. Продавливание – используется для прокладки стальных труб диаметром до 2000 мм. Этот метод похож на прокол, за исключением того, что труба вдавливается в грунт открытым концом, после чего вдавленная внутрь трубы земля удаляется вручную или механическим способом.





  • Горизонтально-направленное бурение (ГНБ) – метод бестраншейного прокладывания подземных коммуникаций с помощью специальных буровых установок. Преимуществом данного метода является то, что длина прокладки может достигать нескольких километров, а диаметр трубы до 1400 мм, а так же возможность обхода различных препятствий с помощью изменения траектории движения бура.



Прокладка коммуникаций методом горизонтально-направленного бурения состоит из трех этапов:

1. Прокладка пилотной скважины.

Это наиболее важный этап работы, от которого во многом будет зависеть конечный результат. Бурение пилотной скважины выполняется буровой головкой, изготовленной из сменных твердосплавных пластин. Буровая головка соединена с гибкой штангой, которая позволяет ей двигаться по заданной траектории и обходить всевозможные препятствия на своем пути. Так же в головке имеется отверстие, через которое подается буровой раствор для ее охлаждения, а так же разжижения измельченной породы, для последующего вывода ее на поверхность. Контроль за траекторией бурения осуществляется с помощью навигационного блока, расположенного в полости буровой головки. Он передает на пульт управления местоположение, уклон и азимут буровой головки, что позволяет точно проложить скважину, обходя всевозможные препятствия на ее пути. При точном расчете и высокой квалификации обслуживающего персонала, буровая головка выходит в заданном проектом месте.

2. Расширение скважины.

После того как пилотная скважина готова, головку отсоединяют от штанги и на ее место устанавливают специальный расширитель. Расширитель вытягивается от точки выхода к буровой машине, тем самым расширяя скважину до нужного диаметра. При больших диаметра трубопровода, расширение скважины может производиться в несколько этапов, что бы снизить нагрузку на оборудование. Так же следует учитывать, что диаметра скважины должен быть на 30% больше диаметра трубы.



3. Протягивание трубопровода.

Плеть трубопровода крепится к штанге через расширитель и специальный шарнир (серьгу), после чего машина ГНБ затягивает ее в скважину. В процессе затягивания так же используется буровой раствор, что бы уменьшить трение и защитить трубу от механических повреждений.
