Как проверить и разрядить высоковольтный конденсатор микроволновки

При массовом использовании в быту микроволновых печах СВЧ происходит и большое количество нарушений в их работе, поломки. Многих людей, кто столкнулся с этим, интересует, как проверить своими силами конденсатор микроволновки. Здесь можно узнать ответ на этот вопрос.

Конденсатор для микроволновки

Принцип устройства

Конденсатор является приспособлением, имеющим способность копить определенный заряд электричества. Он представляет собой две пластины из металла, установленные параллельно, между которыми находится диэлектрик. Увеличение площади пластин увеличивает накопленный заряд в устройстве.

Конденсаторы бывают 2-х видов: полярные и неполярные. Все полярные приспособления – электролитические. Емкость их от 0.1 ÷ 100000 мкФ.

При проверке полярного приспособления важно соблюдение полярности, когда плюсовая клемма присоединена к плюсовому выводу, а минусовая к минусовому.

Высоковольтными являются именно полярные конденсаторы, у неполярных – малая емкость.

Микроволновка с указанием места расположения конденсатора

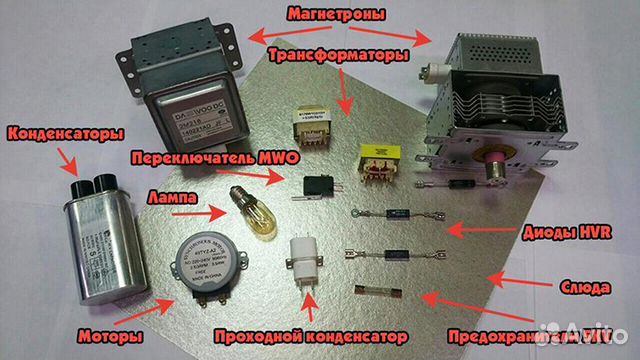

В цепь питания магнетрона микроволновки входит диод, трансформатор, конденсатор. Через них к катоду идет до 2-х, 3-х киловольт.

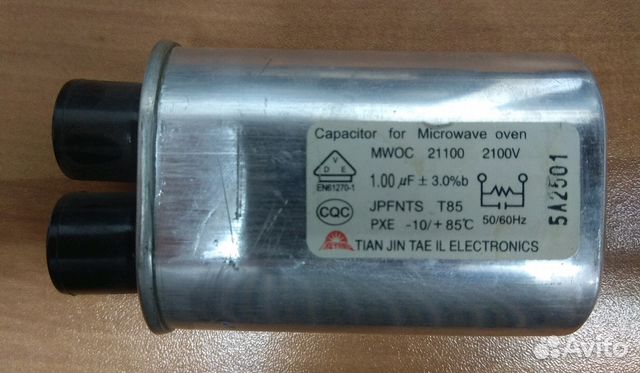

Конденсатор – это большая деталь весом до 100 гр. К нему присоединяется вывод диода, второй на корпусе. Вблизи блока размещается также цилиндр. Конкретно данный цилиндр представляет собой высоковольтный предохранитель. Он не должен допустить перегревание магнетрона.

Расположение конденсатора

Как разрядить конденсатор в микроволновке

[adinserter block=»2″]

Разрядить его возможно такими способами:

Отключив от электросети, конденсатор разряжают, осмотрительно замкнув отверткой его клеммы. Хороший разряд свидетельствует о его исправном состоянии. Такой способ разрядки самый распространенный, хотя некоторые считают его опасным, способным нанести вред и разрушить приспособление.

Разряд конденсатора отвертками

У высоковольтного конденсатора есть интегрированный резистор. Он работает для разряда детали. Приспособление располагается под высочайшим напряжением (2 кВ), и потому есть необходимость в его разряде в основном на корпус. Детали с ёмкостью более 100 мкФ и напряжением от 63V лучше разряжать через резистор 5-20 килоОм и 1 – 2 Вт. Для чего концы резистора объединяют с клеммами приспособления на некоторое количество секунд, чтобы снять заряд. Это необходимо для предотвращения возникновение сильной искры. Потому надо побеспокоиться об личной безопасности.

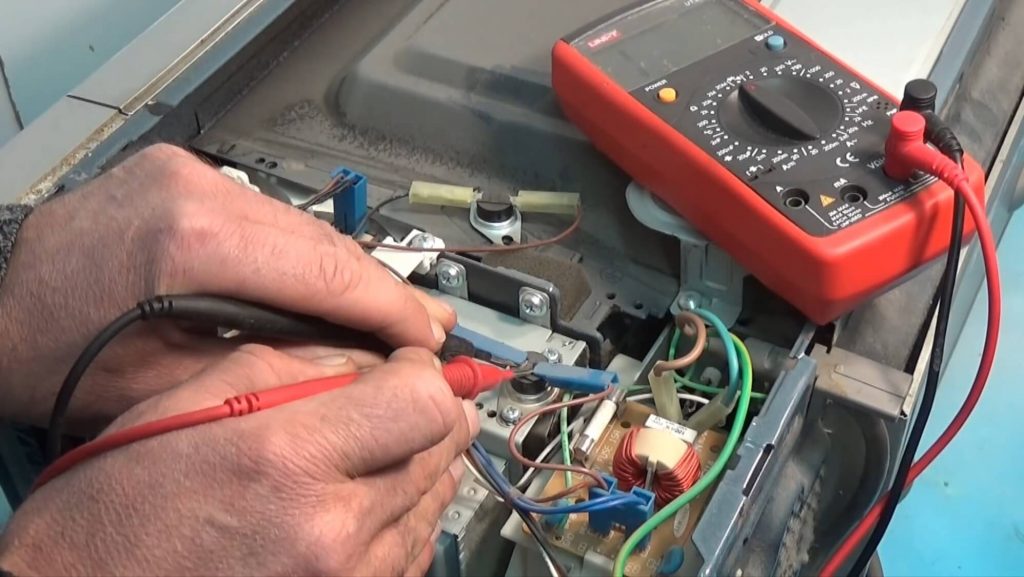

Как проверить высоковольтный конденсатор микроволновки

Высоковольтный конденсатор проверяют его подключением вместе с лампой 15 Вт Х 220 В. Дальше выключают объединенные конденсатор и лампочку из розетки. При рабочем состоянии детали лампа станет светиться в 2 раза меньше, чем обычно. При нарушениях в работе лампочка ярко светит или не светится вообще.

Проверка с лампочкой

Конденсатор микроволновки имеет емкость 1.07 мф, 2200 в, потому испытать его с поддержкою мультиметра достаточно просто:

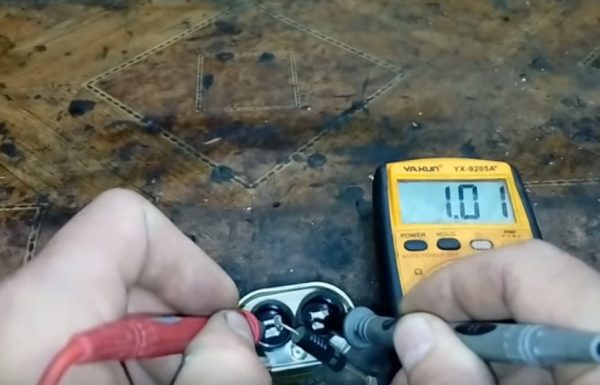

1. Необходимо подключить мультиметр так, чтобы измерять сопротивление, а именно наибольшее сопротивление. На устройстве сделать до 2000k.

2. Потом необходимо включить незаряженное приспособление к клеммам мультиметра, не дотрагиваясь их. При рабочем состоянии показания станут 10 кОм, переходящие в бесконечность (на мониторе 1).

3. Потом необходимо изменить клеммы.

4. Когда при включении его к устройству на мониторе мультиметра ничто не поменяется, это означает, приспособление в обрыве, когда будет нуль, означает, что в нем пробой. При показании в устройстве постоянного сопротивления, пусть небольшого значения, значит, в приспособлении есть утечка. Его необходимо сменить.

Проверка мультиметром

[adinserter block=»3″]

Проверка мультиметром

Эти испытания сделаны на невысоком напряжении. Часто неисправные приспособления не показывают нарушения на невысоком напряжении. Потому для испытания нужно применять или мегаомметр с напряжением одинаковым напряжению конденсатора, или будет нужен наружный источник высокого напряжения.

Мультиметром его элементарно так испытать невозможно. Он продемонстрирует лишь, что обрыва нет и короткое замыкание. Для этого необходимо в режиме омметра присоединить его к детали – в исправном состоянии он продемонстрирует невысокое сопротивление, которое за некоторое количество секунд вырастет по бесконечности.

Неисправный конденсатор имеет утечку электролита. Сделать определение емкости особым устройством не трудно. Надо его подключить, поставить на большее значение, и соприкоснуться клеммами к выводам. Сверить с нормативными. Когда отличия маленькие (± 15 %), деталь исправна, но когда их нет или значительно ниже нормы, значит, она пришло в негодность.

Для испытания детали омметром:

1. Надо снять наружную крышку и клеммы.

2. Разрядить его.

3. Переключить мультиметр для испытания сопротивления 2000 килоОм.

4. Исследуйте клеммы на присутствие механических дефектов. Плохой контакт станет негативно воздействовать на качество измерения.

5.

Соедините клеммы с концами устройства и смотрите за числовыми измерениями. Когда числа начинают изменяться так: 1…10…102.1, означает, что деталь в рабочем состоянии. Когда значения не изменяются или появляется нуль, значит приспособление в нерабочем состоянии.

6. Для другого испытания приспособление надо разрядить и снова подтвердить.

Проверка омметром

Проверка омметром

[adinserter block=»4″]

Испытать конденсатор для обнаружения нарушений в работе возможно и тестером. Для этого надо настроить измерения в килоОм, и смотреть за испытанием. При соприкосновении клемм сопротивление должно снизиться практически до нулевой отметки, и за несколько секунд подрасти до показания на табло 1. Наиболее замедленным этот процесс будет, когда включить замеры на 10-ки и сотки килоОм.

Работа по проверке конденсатора

Проходные конденсаторы магнетрона в микроволновке проходят проверку тоже тестером. Надо тронуть выводами устройства вывод магнетрона и его корпуса.

Когда на табло будет 1 — конденсаторы исправны. При появлении показаний сопротивления означает, что один из них пробит или в утечке. Их надо сменить на новые детали.

Проверка исправности проходных конденсаторов

[adinserter block=»5″]

Одной из причин нарушений работы конденсатора есть утрата части емкости. Она становится другой, не так, как на корпусе.

Найти это нарушение при поддержке омметра трудно. Нужен датчик, который есть не в каждом мультиметре. Обрыв в детали бывает при механических воздействиях не так часто. Значительно чаще происходит нарушения за счет пробоя и утраты емкости.

Микроволновка не производит нагревание микроволной из-за того, что в детали есть утечка, которая не обнаруживается обыкновенным омметром. Потому надо целенаправленно испытать деталь при поддержке мегомметра с использованием высокого напряжения.

Действия при испытании будут следующие:

  1. Нужно поставить наибольший предел измерения в режиме омметра.
  2. Щупами измерительного устройства дотрагиваемся до выводов детали.
  3. Когда на табло отражается «1», показывает нам, что сопротивление более 2-ух мегаом, следственно, в рабочем состоянии, в другом варианте мультиметр продемонстрирует меньшее значение, что значит, что деталь в нерабочем состоянии и пришла в негодность.

Перед тем как начинать починку всех электроустройств, нужно удостовериться, что нет питания.

После проверки деталей надо принимать меры к замене тех из них, которые находятся в нерабочем состоянии, новыми, более совершенными.

Разряд конденсатора на корпус

Взял и Починил. Ремонт бытовой техники. Запчасти.

Диагностика микроволновой печи

Диагностика микроволновой печи

В данной статье мы с вами разберемся с тем, как провести диагностику микроволновой печи и как в ходе диагностики выяснить, что именно вышло из строя.

Примечание: Для диагностики вам понадобится длинная отвертка (для разрядки конденсатора) и мультиметр (желательно такой, которой способен делать замер до 200 МОм)

Итак, начнем!

РАЗБОРКА МИКРОВОЛНОВОЙ ПЕЧИ И РАЗРЯДКА ВЫСОКОВОЛЬТНОГО КОНДЕНСАТОРА

1) Прежде чем что-то начать делать с микроволновой печью, убедитесь, что она отключена от сети питания!

2) Далее откручиваем крышку.

Как правило, крышка закручена на шурупы сзади микроволновой печи. Еще могут быть винты по бокам. После того, как все шурупы откручены, необходимо сдернуть крышку.

3) ВНИМАНИЕ! Несмотря на то, что вы отключили микроволновую печь от сети, вы все еще можете оказаться в опасности быть пораженным электрическим током. В правом нижнем углу вы увидите небольшой металлических «бочонок». Это высоковольтный конденсатор. Именно на этом устройстве может быть напряжение (достаточно большое, около 2100 вольт) несмотря на то, что вы отключили микроволновую печь от питания. Прежде чем что-то делать необходимо разрядить высоковольтный конденсатор. Если этого не сделать, вы можете оказаться в большой опасности быть пораженным электрическим током!!!

Разряжается конденсатор разными способами. Я расскажу о том, как это сделать подручными способом. Нужно взять длинную отвертку, прижать ее металлическую часть к корпусу микроволновки, а кончиком отвертки коснуться каждого по-отдельности контакта конденсатора (то есть контакт конденсатора должен быть замкнут на корпус).

Проделав такую процедуру, вы можете быть уверены, что конденсатор разряжен. Далее можно приступать к диагностике.



ПРОВЕРКА ПРЕДОХРАНИТЕЛЕЙ

Начнем диагностику с проверки предохранителей. В микроволновой печи, в основном, 2-3 предохранителя.

1) Первый предохранитель – это предохранитель платы питания. Плата питания находится в правом верхнем углу. К ней подходят контакты сетевого шнура. Для того, чтобы проверить исправность предохранителя необходимо выставить мультиметр на прозвонку и поставить щупы по разные стороны предохранителя. Если предохранитель исправен, то мультиметр будет показывать 0 и при этом издавать звук (если ваш мультиметр оборудован динамиком), иначе мультимер будет «молчать».



Примечание: Предохранитель в плате питания, как правило просто так не сгорает, возможно есть причина. В случае поломки предохранителя в плате питания скорее всего неисправность надо искать в микровыключателях двери или в высоковольтном трансформаторе.

2) Следующий предохранитель находится на основной плате микроволной печи. В некоторых моделях данного предохранителя нет. Принцип проверки аналогичный.

Примечание: Если данный предохранитель перегорел, то однозначно сказать в чем причина нельзя. Но суть все же такова: нужно искать короткое замыкание. Оно может быть в плате, проводах и т.д.

3) Далее нужно проверить высоковольтный предохранитель между высоковольтным трансформатором и конденсатором. Как правило этот предохранитель спрятан в корпусе. Принцип проверки аналогичный.

Примечание: Данный предохранитель может сгореть из-за неисправности высоковольтного диода, конденсатора, магнетрона. Все нужно проверять. Принципы проверки описаны ниже.

ПРОВЕРКА ВЫСОКОЛЬНОГО ТРАНСФОРМАТОРА

Высоковольтный трансформатор в микроволновой печи преобразует 220 вольт в ~2000-2500 вольт. Расположен он внизу, примерно посередине боковины микроволновой печи. У трансформатора проверяется входная и выходная обмотки.

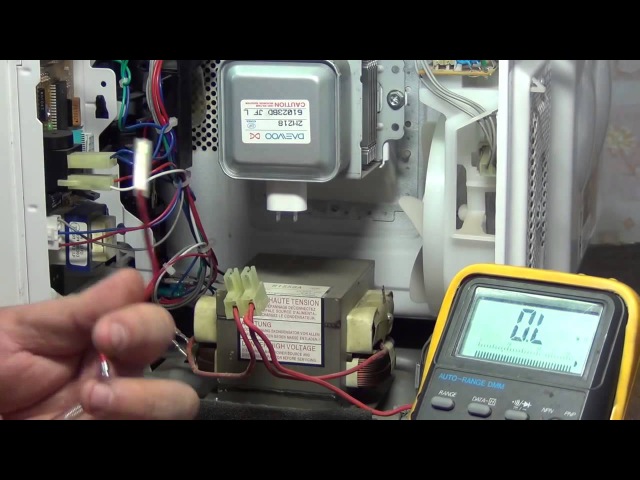

1) ПРОВЕРКА ВХОДНОЙ ОБМОТКИ. Для того, чтобы проверить входную обмотку, необходимо выставить мультиметр на сопротивление ~200 Ом и поставить щупы на контакты входной обмотки. Показания должны быть небольшие, около 0.8-4 Ом.

Далее выставляем мультиметр на самое большое сопротивление и ставим щупы на корпус и на каждый из контактов по-отдельности. Это проверка на пробой. Мультиметр не должен ничего показывать. Если есть какие-то показания, то трансформатор нужно менять.

2) ПРОВЕРКА ВЫХОДНОЙ ОБМОТКИ. Для того, чтобы проверить выходную обмотку, необходимо выставить мультиметр на сопротивление ~200 Ом и поставить щупы на контакт выхода и на корпус микроволновой печи. Показания должны быть примерно 190-300 Ом.

Примечание: Если сопротивление выходной обмотки будет слишком маленьким, то будет сгорать предохранитель платы питания. В таком случае нужно менять высоковольтный трансформатор.

ПРОВЕРКА ВЫСОКОВОЛЬТНОГО ДИОДА

Высоковольтный диод (как и любой диод) основан на принципе пропускания тока только в одну сторону. Подключается он одним контактом к корпусу микроволновой печи, а другим к высоковольтному конденсатору.

Для проверки диода нам понадобится мультиметр, который способен делать измерения в десятки мегаом. Перед проверкой контакт диода необходимо снять с конденсатора.

1) Для того, чтобы проверить высоковольтный диод, необходимо выставить мультиметр на самое большое сопротивление (в нашем случае – это 200 МОм) и поставить щупы на контакты диода, при этом щупы надо менять местами. В одном положении щупов нормальным измерением считается 4-30 МОм, в другом положении показаний быть совсем не должно. Если при перемене местами щупов показания прибора одни и те же, то диод необходимо менять

ПРОВЕРКА ВЫСОКОВОЛЬТНОГО КОНДЕНСАТОРА

1) Осмотрите конденсатор. Если он вздутый, то можно даже не прозванивать: его необходимо менять

2) Если визуально конденсатор целый, то необходимо выставить на мультиметре сопротивление ~200 Ом и поставить щупы на контакты конденсатора. На приборе не должно быть показаний.

3) Теперь нужно выставить на мультиметре самое большое сопротивление (опять же, в нашем случае – это 200 МОм). Дальше нужно один щуп поставить на корпус конденсатора, а другой щуп поставить на каждый контакт по-отдельности. На приборе не должно быть показаний ни с первым контактом, ни со вторым. Это проверка на пробой.

ПРОВЕРКА МАГНЕТРОНА

1) Открутите и снимите магнетрон. Осмотрев устройство, вы увидите круглые магниты внутри него. Данные магниты не должны иметь трещин. Если вы заметили трещину в любом из магнитов, то магнетрон необходимо менять.

2) Если магнтиты магнетрона целые, то далее необходимо выставить на мультиметре сопротивление ~200 Ом. После этого нужно поставить щупы на контакты магнетрона. Прибор должен показать очень маленькое сопротивление, примерно 0,2-0,9 Ом

3) Теперь необходимо прибор выставить на самое большое сопротивление (у нас — это 200 МОм). Дальше нужно поставить один щуп на корпус магнетрона, а другой щуп поставить на каждый контакт по-отдельности.  На приборе не должно быть показаний ни с первым контактом, ни со вторым (показания могут быть, но должно быть не меньше 120 МОм). Это проверка на пробой.

4) Далее необходимо выставить на мультиметре сопротивление ~200 Ом. После этого нужно поставить один щуп на корпус магнетрона, а другой щуп на колпачок. Прибор должен показать очень маленькое сопротивление, примерно 0,2-0,9 Ом

Статья находится в разработке…

Как проверить конденсатор в микроволновке с помощью мультиметра

В микроволновке имеется конденсатор, который накапливает заряд электричества и служит для выравнивания бросков напряжения при включенной печи. Он представляет собой деталь с двумя металлическими пластинами. В микроволновку устанавливаются конденсаторы различного типа в зависимости от ее конструкции и мощности. Деталь эта имеет большие размеры и весит до 100 г. В этой статье даются рекомендации, как проверить, работает конденсатор в СВЧ или он неисправен.

Проверка конденсатора

Сегодня микроволновые печи является распространенными приборами, применяемыми в быту. Во время эксплуатации микроволновки возникают случаи, когда необходимо проверить, работает ли конденсатор. Данная необходимость возникает при подозрении, что печь работает некорректно и со сбоями. Такую проверку можно выполнить своими руками, без привлечения специалистов. Но ее нужно производить очень осторожно, чтобы случайно не вышли из строя другие элементы СВЧ. Как же правильно осуществить тестирование устройства?

Как найти конденсатор в микроволновке

Первое, что нужно сделать при каких-либо манипуляциях с конденсатором, — отключить микроволновку от электросети в целях исключения негативного воздействия электрического тока на человека. Далее нужно открутить заднюю крышку СВЧ и снять панель, которая закрывает устройство. Найти деталь несложно, если знать, что он из себя представляет по внешнему виду. Обычно он расположен недалеко от трансформатора.

Несмотря на то, что микроволновая печь отключена от сети, есть риск поражения электрическим током, так как эта деталь его накапливает (до 2 кВ). Поэтому прибор необходимо разрядить на корпус. Для разрядки нужно замкнуть чем-нибудь его клеммы, например отверткой. Это наиболее распространенный способ, но считается, что он небезопасен для самого устройства. Только после разрядки прибора его можно подвергать различным манипуляциям. Личная безопасность прежде всего!

Использование мультиметра для проверки

Определить работоспособность конденсатора можно при помощи обычной лампочки мощностью от 40 Вт. Если во время касания проводов клемм устройства лампочка не загорается, но проскакивает искра, то оно находится в рабочем состоянии. Если один провод закрепить на клемме конденсатора, а второй – на его корпусе, можно проверить корпус на пробой. Если искра не обнаруживается, а лампочка не горит, то прибор находится в рабочем состоянии. Если же имеется искрение или лампочка горит вполнакала, то деталь нерабочая. Такой способ применим, если не имеется под рукой мультиметра.

Для более детальной диагностики конденсатора используется специальный прибор — мультиметр. Он предназначен для тестирования приборов и отдельных их деталей. Это устройство имеет два режима: мультиметра и омметра. В режиме «мультиметр» устройство работает на небольшом напряжении. В этом случае прибор покажет только отсутствие обрыва или же присутствие короткого замыкания (КЗ). Для детальной проверки тестер необходимо перевести в режим «омметр». Чтобы испытать конденсатор в этом режиме достаточно: снять крышку, снять клеммы, затем разрядить устройство, перевести прибор в режим «омметр» (сопротивление = 2000 кОм), затем проверить клеммы на отсутствие дефектов (так как плохой контакт влияет на достоверность измерений) и, наконец, соединить клеммы с деталью.

Модели используемого омметра:

Признаки исправного и неисправного конденсатора

Если устройство не работает, то значения на приборе или не изменяются, или имеют нулевое значение. Такой прибор больше непригоден для использования. Если конденсатор протек и имеется протечка электролита, то значение на дисплее будет показывать постоянное маленькое сопротивление. Такая деталь также подлежит замене, использовать ее уже нельзя. Прибор, пробитый вследствие короткого замыкания, показывает нулевое сопротивление на приборе и также подлежит утилизации.

Если при поверке устройства показания прибора изменяются от минимального до единицы, это означает, что деталь работает нормально. Его можно оставить в микроволновке для дальнейшего применения в работе. Для очередной проверки конденсатор необходимо разрядить снова.

Бывает, что деталь утрачивает только часть емкости. Она становится отличной от емкости на корпусе. В таком случае при диагностике необходим датчик, который имеется не в любом мультиметре. Обрыв вследствие механического воздействия случается не очень часто. Чаще возникают пробой или утрата емкости.

Проверку конденсаторов в СВЧ нужно производить своевременно, так как они являются ответственной деталью в СВЧ и непосредственно влияют на ее работоспособность.

Важно соблюдать все основные правила при поверке конденсатора в микроволновке для того, чтобы вовремя находить проблему в работе печи и устранить ее, не обладая специальными знаниями. Прежде, чем начинать диагностику и ремонт электроприборов, нужно обязательно удостовериться, что электропитание отключено.

Бытовая техника Микроволновая печь

Ремонт СВЧ

Древние люди открыли огонь и с его помощью согрелись, защитились и приготовили еду. В плане готовки процесс приготовления пищи не менялся тысячелетиями. Прорыв произошел в двадцатом веке, когда придумали генератор сверх высоких частот (СВЧ) размером с кулак. Тогда решили, что можно приготовить еду и с помощью СВЧ. Электромагнитная волна заставляет колебаться молекулы воды, которые из-за трения разогреваются. Процесс разогревания пищи стал быстрым и СВЧ вошли в нашу жизнь. Бытует мнение, что в СВЧ можно готовить, а не только разогревать. Это мнение ошибочно, т.к. в процессе кипения, жаренья одни химические вещества в пище переходят в другие. Микроволнами этот процесс заменить нельзя. Суть работы СВЧ в том, что генератор, он же магнетрон, генерирует высокую частоту порядка 2,4 ГГц под действием большого управляющего напряжения около 4,2 кВ. Магнетрон по сути лампа. В любой лампе есть нагревательная спираль, которая разогревается и служит источником электронов. Напряжение нагревательной спирали 3 В при токе 20 А. Чтобы электроны пришли в движение нужно электромагнитное поле, которое генерируется трансформатором и составляет 2,1 кВ. Конденсатор и диод составляют умножитель напряжения, которое на магнетроне равно 4,2 кВ при токе 0,5 А.

Микроволновка прочно вошел в нашу жизнь. Очень обидно, когда этот прибор ломается. Схема микроволновки не сложная, поэтому весь ремонт можно сделать самому, но следует соблюдать осторожность – напряжение на вторичной обмотке трансформатора 2,1 кВ.

Табличка с паспортными данными на задней стороне печи сообщает, что напряжение в сети не должно превышать 230 В. Советская энергосистема допускает колебания напряжения в сети от 198 В (10% от 220) до 231 В (105% от 220). Частота тока в сети постоянная и составляет 50 Гц. Печь потребляет от сети 1200 Вт из которых только 800 Вт идет на разогревание пищи. Оставшиеся 400 Вт тратятся на потери в трансформаторе и раскачку магнетрона.

Кожух СВЧ закреплен тремя саморезами. Видимо из целей экономии решили не делать крепление под еще один саморез. Саморезы расположены несимметрично за счет чего и достигается надежное крепление кожуха.

После выкручивания саморезов и сдергивания на себя кожуха обнажаются внутренности печки. Самое почетное место занимает магнетрон – лампа-излучатель для ультракоротких волн. Под магнетроном располагается трансформатор. Немного слева виден большой в виде свертка конденсатор от которого на корпус выведен диод.

Видно, что магнетрон имеет два вывода. Один вывод — провод от низковольтной обмотки трансформатора, а второй — и с низкой и с высокой. Если вскрыть магнетрон, то можно увидеть что контакт с высоковольтной обмотки уходит глубже в сам резонатор. Менять местами концы проводов на магнетрон нельзя.

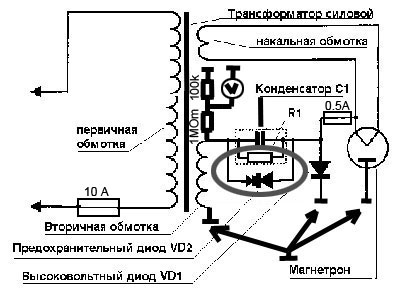

Силовая схема имеет вид. С1 и R1 помещены в один запаянный кожух – конденсатор. Резистор 10 Мом предназначен для быстрой разрядки конденсатора и ограничения тока при работе магнетрона. VD1 – диодный столб, состоящий из нескольких тысяч последовательно соединенных диодов, поэтому тестером прозвонить этот диод нельзя. FU1 – предохранитель, который срабатывает при ненормальной работе конденсатора, магнетрона и диода.

В самом начале цепи микроволновки стоит фильтр с предохранителем. Фильтр гасит все высокочастотные составляющие, которые проникают из трансформатора в электрическую сеть. Предохранитель защищает по большому счету первичную обмотку трансформатора.

Микроволны большой мощности являются очень опасными, поэтому в печке существует достаточно много всяких блокировок. Блокировки объединяют открывание дверцы, регулятор уровня мощности и времени, двигатель поворота блюда в один узел. Если хотя бы одна из этих блокировок не сработает, то печь не включится и лампочка освещения не засветится.

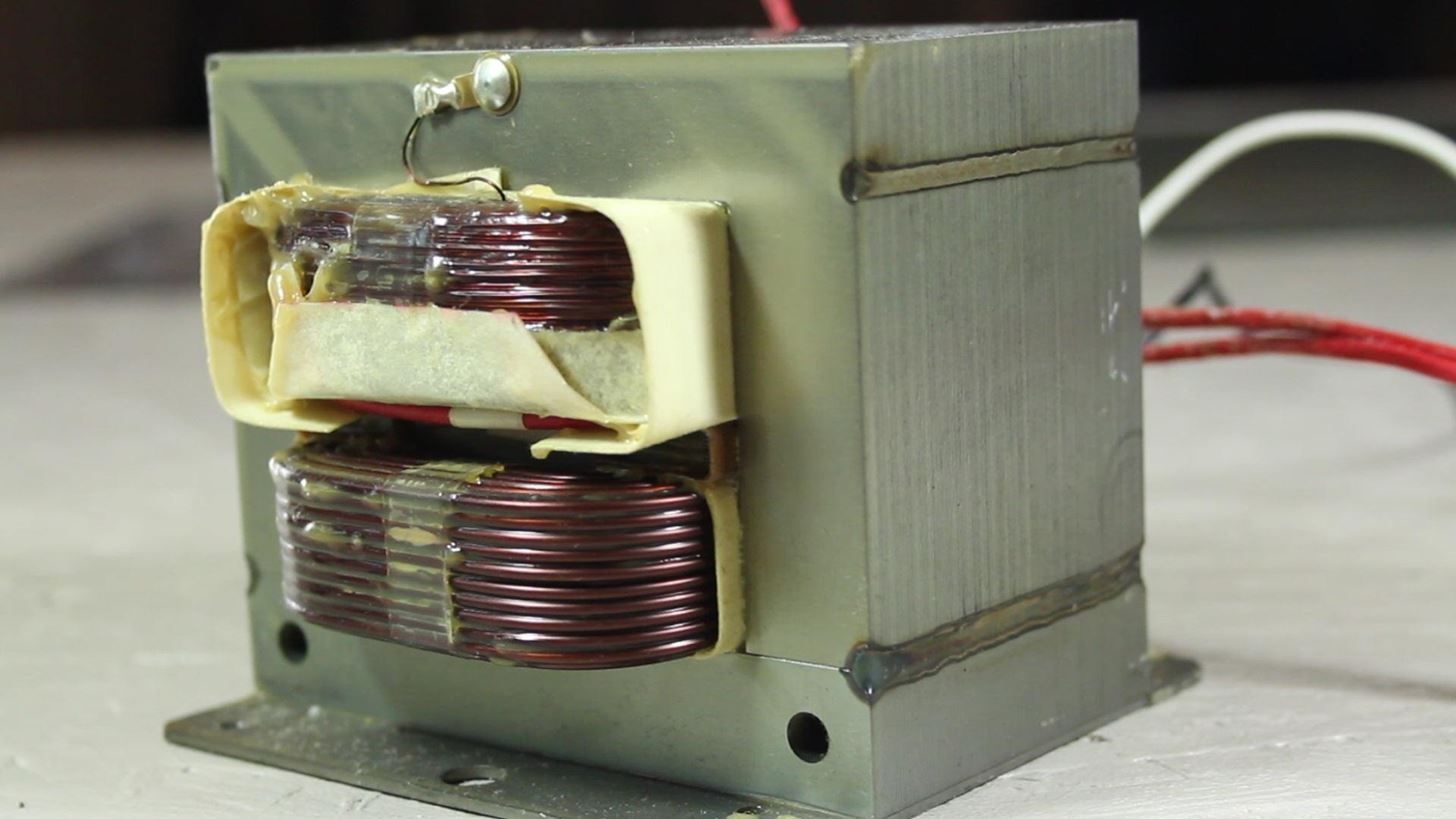

В современных СВЧ-печах вместо большого и тяжелого трансформатора вставляют более легкий и компактный импульсный блок питания. Но у меня печь с трансформатором, поэтому чинить я буду именно ее. Входная обмотка трансформатора (слева) выполнена тонкими проводами, а две вторичные обмотки (справа) имеют толстую высоковольтную изоляцию. В красном разборном контейнере размещается высоковольный предохранитель.

Для того чтобы убедиться в исправности трансформатора нужно вначале прозвонить все обмотки. Вторичная высоковольная обмотка должна прозваниваться на корпус. Один конец выведен на предохранитель, а второй – прикручен к корпусу. Вторичная низковольная обмотка и первичная не должны прозваниваться на корпус. Если под рукой есть высоковольный вольтметр, то можно смело подключить трансформатор к сети 220 В и проверить на вторичной обмотке 2100 В. Если такого тестера нет, то можно изготовить делитель напряжения. Такой делитель уменьшит все показания в 10 раз (9+1). Тогда померив напряжение показания прибора должны быть примерно 210 В. Только резисторы нужно брать высоковольтные.

Еще один способ измерить выходное напряжение трансформатора – подать меньшее переменное напряжение на вход трансформатора и по расчету вычислить напряжение на вторичной обмотке. У меня под рукой был трансформатор на 36 В. Измерив его напряжение при нагрузке на трансформатор от СВЧ получилось 38,4 В. Выходное напряжение получилось 380 В, а напряжение для нагрева спирали магнетрона – 0,6 В.

Составив пропорцию я получил полную картину напряжений трансформатора СВЧ.

38,4 – 220

380 – X

0,6 – Y



X = 380X220/38,4 = 2183 В

Y = 0,6X220/38,4 = 3,45 В

Если под рукой нет трансформатора для проверки можно использовать свойство сетевого трансформатора, заключающееся в обратимости входа трансформатора. Если на вход сетевого трансформатора подается 220 В, а снимается с высоковольтного выхода 2 кВ, то значит вторичная высоковольтная обмотка способна выдержать высокое напряжение без поломок. Значит, для проверки сетевого повышающего трансформатора можно подать напряжение Uф=220 В из розетки на высоковольтный выход и измерить наведенные напряжения на низковольтных входах (24,2 В и 0,38 В). Проблема в том, что у трансформатора СВЧ один вывод вторичной обмотки выведен на корпус. Подключать 220 В нужно к корпусу и выводу с предохранителем при этом на корпусе будет потенциал. Тестеровать трансформатор нельзя на проводящей поверхности и нельзя прикасаться к корпусу трансформатора при включенном напряжении. Лучше всего вначале подключить тестер, а затем включить напряжение на трансформатор.

Составив пропорцию я получил полную картину напряжений трансформатора СВЧ.

220 – 2000

24,2 – X

0,38 – Y



X = 24,2X2000/220 = 220 В

Y = 0,38X2000/220 = 3,46 В

Если в микроволновке используется импульсный блок питания — маленький, легкий и на транзисторах, то не нужно подавать 220 В на его выход. Также, не нужно подавать 220 В на обмотку накала магнетрона (3,5 В), она не выдержит и сгорит.

Высоковольный предохранитель располагается в разборном корпусе. Сам предохранитель состоит из стеклянной колбы с подпружиненной вставкой на 550 мА. Предохранитель вставляется в латунные держатели. Часто латунные держатели припаяны к контактным предохранителям.

Магнетрон представляет собой высоковольтную высокочастотную лампу. Для работы магнетрона нужно подать 3 В переменного напряжения для разогревания нити накала в лампе и сгенерировать 4,2 кВ переменного напряжения для работы лампы на нагрузку. Проверить работу магнетрона довольно сложно, поэтому вначале нужно прозвонить два вывода магнетрона на корпус. Ни один из выводов магнетрона на корпус прозваниваться не должен, т.е. сопротивление должно быть очень большим. Сами выводы между собой прозваниваются практически накоротко, образуя подогревающую обмотку с током 20 А при напряжении 3 В.

Сама лампа спрятана в корпусе с алюминиевыми радиаторами, которые охлаждают магнетрон во время работы.

На торце расположен сам излучатель прикрытый стальным колпачком. Под ним скрывается конец стальной сплющенной трубки в которой зажат отвод от лампы. Чтобы контакт между корпусом магнетрона и корпусом лампы был надежным, вставляют плетеное кольцо из медной проволоки. Колпачок является важной деталью — создает направленный луч из магнетрона в камеру печи. Иногда при включении СВЧ-печи из места где расположен магнетрон сыплются искры и слышны хлопки. Причиной этого может быть пробой колпачка. Колпачок стоит снять, почистить все нагары и установить. Не стоит заливать колпачок изоляционными материалами — на таких частотах они не могут быть диэлектриками.

После снятия кожуха, крепящегося на винтах обнаруживается магнит, который усиливает поле магнетрона. Точно такой же магнит стоит и в противоположном конце магнетрона. Магниты крепятся завальцованной пластиной, которая подковыривается отверткой и снимается.

Так выглядит лампа магнетрона. Естественно, что ремонту в бытовых условиях не подвергается. Медные катушки с ферритовыми сердечниками являются фильтром. Корпус магнетрона сделан из меди, а по краям – стальные переходники для надежного крепления керамических контактов.

Дальше разборка возможна только при помощи молотка. Если отбить керамику со стороны контактов, то из магнетрона вынимается два скрепленных контакта. Один более длинный, другой – короче. Оба контакта заканчиваются чашечками. Между чашечками должна стоять нихромовая спираль. Именно она прозванивается, если измерять сопротивление между контактами магнетрона. На картинке спираль отсутствует. Но по тому звонится или не звонится спираль нельзя делать вывод о работоспособности магнетрона. Спираль нужна только для нагрева среды внутри лампы.

Вместе с контактами вынимается и омедненная стальная пластина.

Со стороны сплющенной трубки можно рассмотреть медную полоску, соединяющую корпус лампы и трубку.

Сам корпус сделан из меди и внутри разделен на отсеки. Точность в изготовлении довольно высокая, что вероятно определяют и стоимость магнетрона в 30$.

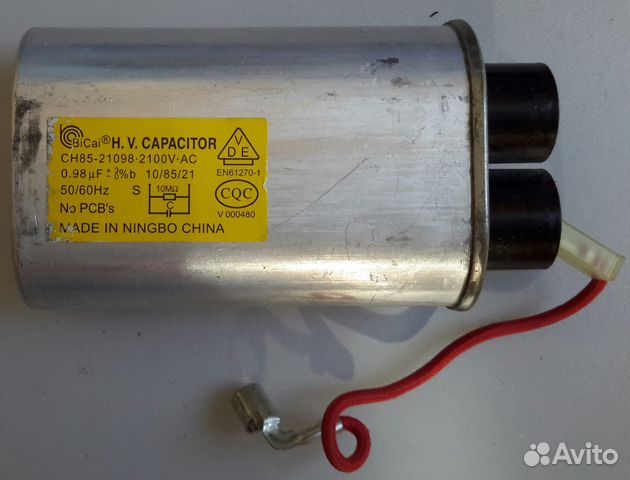

Конденсатор имеет емкость 0,98 МкФ при входном напряжении 2100 В. У конденсатора есть один вход и два спаренных выхода для подключения диодного столба и магнетрона. Можно прозвонить конденсатор с помощью омметра. Как рабочий так и не рабочий оба набирали заряд. Емкость конденсатора в принципе не критична.

Лампа в СВЧ питается напряжением 220 В и имеет мощность 25 Вт. Лампа впаивается напрямую в контактную пластину. Можно использовать лампу для холодильника на 15 Вт. От такой лампы нужно срезать цоколь и припаять выводы в пластину.

В моем случае печь не грела. Магнетрон не прозванивался на корпус, конденсатор набирал заряд, все предохранители были целы. Вначале заменил магнетрон (30$), но греть не стала, зато перегорел высоковольный предохранитель. Вторым элементом я заменил конденсатор (5$). После этого печь заработала. Заодно, раз уж все детали итак новые поменял диодный столб. Из этого можно уяснить, что если выбивает высовольтный предохранитель и магнетрон не коротит на корпус нужно заменить конденсатор. Если просто не греет и все цепи исправны – заменить магнетрон, но перед этим нужно заменить диодный столб.

Неисправность

Причина

Устранение

Печь не греет, тарелка вращается, предохранитель магнетрона исправен

Неисправен магнетрон

Заменить магнетрон

Печь не греет, тарелка не вращается, предохранитель магнетрона исправен

Не срабатывает блокировка

Проверить все блокировки

Проверить предохранитель на входе печи

Заменить предохранитель

Неисправен питающий кабель

Срастить место пробоя и изолировать

Печь не греет, тарелка вращается, предохранитель магнетрона неисправен

Неисправен или конденсатор или диодный столб

Заменить конденсатор, диодный столб и предохранитель

Как проверить исправность микроволновки — советы компании ТехноБ/Ум

Приступать к каким-либо работам во внутренней части микроволновой печи можно лишь тогда, когда будет разряжен высоковольтный конденсатор и отсоединён каждый провод от первичной обмотки высоковольтного трансформатора.

Чтобы протестировать и отрегулировать работу микроволнового блока СВЧ-печи, поставьте в неё ёмкость, наполненную водой на один литр.

Мы поделимся алгоритмом тестирования СВЧ-печи по таким пунктам:

  • Максимальная мощность микроволновой печи;
  • Контроль работы гриля;
  • Высоковольтный конденсатор, диод и трансформатор СВЧ-печи;
  • Предохранитель микроволновки;
  • Нагреватель микроволновки;
  • Термостаты магнетрона и гриля микроволновой печи.

Как провести тест СВЧ-печи на мощность

Поставьте ёмкость с 1/5 литра прохладной воды на крутящийся диск в печи, установите максимальную мощность и включите микроволновку на пять минут. При исправной работе температура воды поднимется выше 80°С.

Как проверить исправность микроволновки на предмет пригодности к эксплуатации гриля

Поставьте еду, предназначенную для режима «гриль», и включите микроволновку на пять минут. В случае исправности гриля, его поверхность приобретет красный цвет.

Высоковольтный конденсатор, диод и трансформатор СВЧ-печи

Чтобы проверить конденсатор, выявите утечку между выводами конденсатора и каждым выводом и корпусом конденсатора. Мультиметр, работающий в режиме R x 1000, будет отображать бесконечность, если микроволновая печь не сломана.

Сопротивление диода замеряется в прямом и противоположном направлении, в том же режиме мультиметра, что и при контроле работы конденсатора. В первом случае измеритель должен отобразить конечную величину сопротивления, а во втором случае измеритель должен отобразить бесконечность.

Иногда на дефект высоковольтного диода может указать перегрев высоковольтного конденсатора.

Чтобы испытать трансформатор, проверьте сопротивление его обмоток. Для этого отсоедините все проводки и сравните фактическое сопротивление обмоток с тем, которое написано в документах, приложенных к микроволновке.

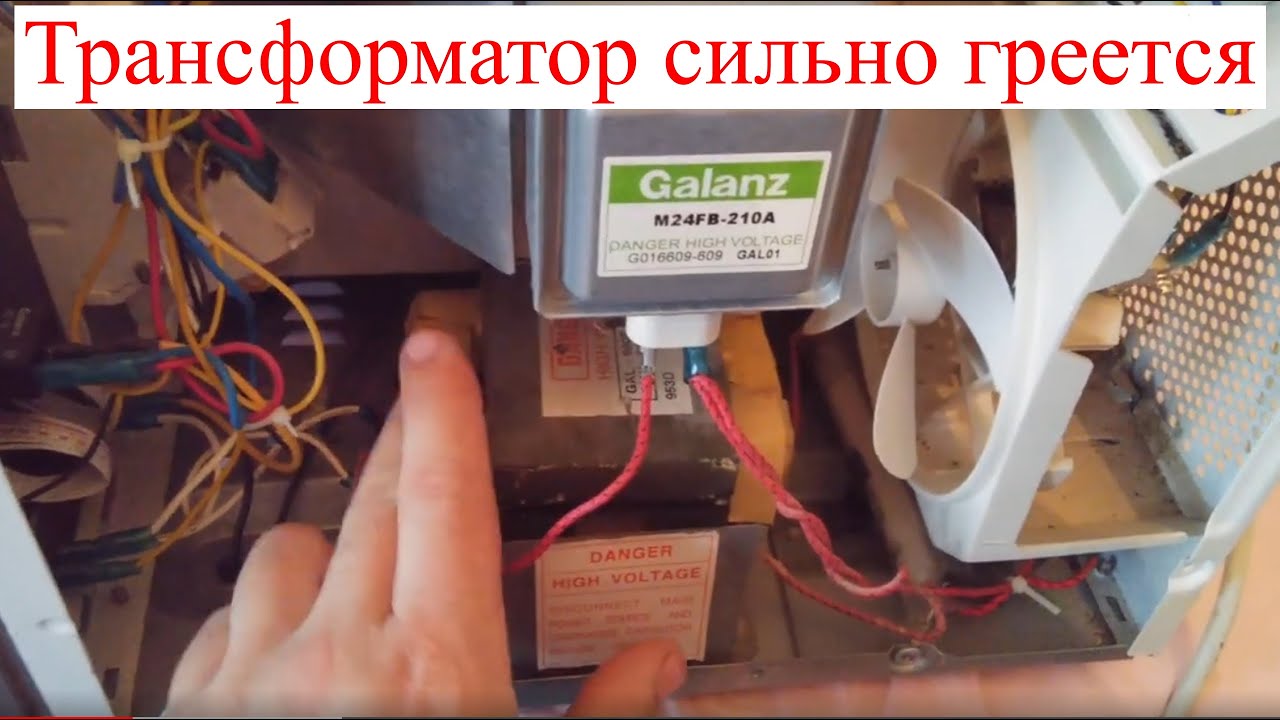

О поломке трансформатора говорят:

  • Гул при работе;
  • Перегрев трансформатора;
  • Обгорание катушки;
  • Запах гари из высоковольтного отдела микроволновки.

Проверяем предохранитель микроволновки

Здесь снова пригодится мультиметр, который должен отобразить уровень сопротивления порядка нуля. В случае перегорания предохранителя проверьте первичный, вторичный и защитный выключатель. При дефекте выключателя, его нужно поменять до того, как заменят предохранитель.

Тестирование нагревателя микроволновой печи

Перед диагностированием нагревателя нужно разъединить все провода и подождать пока он охладится. В зависимости от модели микроволновки сопротивлении может быть от 30 до 50 Ом при температуре двадцать-тридцать градусов Цельсия.

Сопротивление утечки с выводов нагревателя на шасси микроволновки проверяется мегомметром с напряжением 500 В на выходе и лимитом показателя сопротивления 100 МОм. Минимум сопротивления утечки – 500кОм.

Термостаты магнетрона и гриля микроволновой печи

Их сопротивлению полагается находиться ближе к 0 при диапазоне температуры примерно от десяти до ста пятидесяти градусов. При температуре свыше этого диапазона сопротивление будет бесконечным (у исправного прибора). Температура может отличаться в зависимости от модели микроволновой печи.

Теперь вы знаете, как проверить исправность микроволновки. В случае обнаружения неполадок, которые кажутся сложными для самостоятельной починки, обратитесь в службу, оказывающую такую услугу, как ремонт СВЧ-печей.

Что можно приготовить из кальмаров: быстро и вкусно

На сегодняшний день мало какая хозяйка может себе представить полноценную кухню без микроволновой печи. СВЧ печь стала важной, а порой и неотъемлемой частью современного быта: для тех, кто не успевает приготовить себе полноценный обед, а имеет время только на «разогреть вчерашнее» или «перекусить пирожок», микроволновка стала настоящим спасением – подогревает пищу за считанные секунды, без всяких неудобств, таких как поиски посуды, перекладывание с одного блюда на другое и т.д.

Несмотря на вред для здоровья, который оказывают микроволновые печи, большинство пользователей все равно не готовы расстаться с любимым бытовым электроприбором. Для того чтоб хоть как-то обезопасить себя среди всего этого разнообразия, нужно знать, как проверить микроволновую печь на предмет вредного электромагнитного излучения.

Итак, начнем.

Чаще всего микроволновая печь имеет три режима: СВЧ, гриль, и комбинированный. В некоторых моделях так же имеется режим конвекции, и если в вашей модели присутствует данный режим, то проверить нужно и его. Для проверки режима СВЧ вам понадобится посуда, разрешенная к использованию в микроволновых печах, около стакана холодной или комнатной воды. Наполните выбранную емкость необходимым количеством жидкости, поставьте в микроволновку, и … оставьте дверцу открытой. Да-да, именно открытой. Включите микроволновую печь и установите необходимую длительность нагрева – 2 минуты. Мощность нужно выбрать максимальную из возможных. Чаще всего это 800 Вт.

При открытой дверце печь не должна работать. После закрытия дверцы печка должна начать нагрев продукта. Как только начался нагрев, микроволновка начала создавать определенный шум. Это вполне нормально. Что не нормально – вибрация корпуса печи. Вибрация может означать неправильно установленную крышку корпуса, или некорректную работу внутреннего вентилятора, встроенного для охлаждения печи. Что первый, что второй вариант являются неприемлемыми, и требуют быстро починки или замены печи.

После окончания заданного времени печь должна выключиться автоматически, оповестив пользователя характерным сигналом. Как только печь отключиться, достаньте емкость с водой. Будьте осторожны! Потому что емкость может быть горячей, как и вода.

Теперь вам понятно, что вода в емкости однозначно должна быть горячей, в противном случае микроволновая печь работает не правильно. Если вода осталась холодной, велика вероятность, что электромагнитные волны уходят в окружающую среду, и влияют отрицательно на ваше здоровье, и здоровье окружающих. Даже при низкой мощности, за две минуты вода должна быть очень горячей.

Следующим проверим режим гриль. Для этого вам нужно убрать совершенно все из микроволновки, оставив только круг и колесико для него. После извлечения всего содержимого микроволновки, закройте дверцу и включите режим. Если печь включилась, свет горит, и круг вращается, и при всем при этом шум, издаваемый микроволновкой более тихий, чем при обычном режиме, то ваша печь работает исправно. Если работа в режиме гриль сопровождается своеобразным запахом, напоминающим машинное масло, то не стоит пугаться – это нормальное явление. Позвольте микроволновке работать в режиме гриль минуту, после чего выключите и откройте. Вероятно, нагревающие спирали (тэны) покраснеют, а если не покраснеют, то, по крайней мере, будут горячими. Только не стоит проверять этого голыми руками! Существует большая вероятность обжечься. Можете проверить температуру тэнов через кухонные варежки, или полотенце.

Комбинированный режим проверять вам уже не нужно – и СВЧ и гриль работают исправно, так что сомнений в работе комбинированного режима не возникает.

Если в вашей печи присутствует режим конвекции, то необходимо проверить и его. Для этого достаточно просто включить режим и посмотреть, обеспечивает ли он температуру в 250 градусов (будет видно на табло). Если вы пользуетесь режимом впервые, то может появиться дым. Это совершенно нормально, и этого не стоит бояться. При втором включении дыма быть уже не должно.

Поделимся с вами еще одним надежным методом проверки исправности микроволновки: выясним, действительно ли СВЧ лучи не выходят за пределы вашей микроволновки, или же она неисправна и требует срочной замены. Для этого нам понадобится: микроволновая печь, два заряженных мобильных телефона. Для начала, возьмем два мобильных телефона: один из них мы «отправим» в выключенную микроволновку, а другой возьмем в руки. Хорошо закроем дверцу микроволновки и приступим к проверке: позвоните на свой телефон, лежащий в микроволновой печи. В норме «абонент будет вне зоны доступа» или «недоступен». Если же вы слышите свой привычный рингтон, то микроволновка явно выпускает излучение за пределы корпуса.

А для того, чтоб не подвергать свое здоровье риску, мы бы советовали вам заменить микроволновую печь на пароварку или аэрогриль. Да, не так удобно и практично, не так быстро. Но! В первую очередь безопасно для вашего здоровья и здоровья вашей семьи. Побеспокойтесь о себе, ведь вы этого достойны!

При рабочей схеме управления поиск неисправности следует проводить следующим образом:

1. Проверить исправность высоковольтного трансформатора.

Трансформатор преобразует переменное напряжение сети в два напряжения — напряжение накала и анодное напряжение магнетрона.
Отключите выводы вторичных обмоток трансформатора от схемы и проверьте их целостность. Подключите первичную обмотку к сети. Трансформатор при работе на холостом ходу должен оставаться холодным. Убедитесь в наличие напряжения накала, которое составляет порядка 3…6 В и анодного напряжения (измеряется между корпусом трансформатора и высоковольтным выводом, представляющий из себя вывод в двойной изоляции), которое составляет — 1,5 — 3 кВ. Будьте внимательны при измерении анодного напряжения!!! Не приближайте высоковольтный вывод к корпусу печи. Если анодное напряжение отсутствует, убедитесь в исправности высоковольтного предохранителя расположенного на высоковольтном выводе трансформатора. Если предохранитель неисправен, замените его на аналогичный высоковольтный предохранитель.

2. Проверьте исправность защитного (2X062H) и выпрямительного (HVR-1X) диодов. Защитный диод не должен звониться в обоих направлениях. Выпрямительный должен звонится в одном направлении на пределе измерения сопротивлений — 1МОм. Желательно использовать аналоговый прибор (предел измерения кОм*100). Примерное сопротивление в открытом состоянии около мегаома.

3. Проверьте отсутствие КЗ высоковольтного конденсатора как между выводами, так и на корпус. Желательно проверку производить мегометром (с испытательным напряжением 500-1000В)

3. Убедившись в исправности трансформатора, диодов и конденсатора, проверьте целостность подогревателя магнетрона (подключен к выводам на пластиковом изоляторе, звонится как КЗ) и отсутствие КЗ между выводами магнетрона и корпусом. Магнетром представляет собой электровакуумный СВЧ прибор, выполненный с катодом прямого накала, т.е катод соединен внутри корпуса с подогревателем. Анод — корпус магнетрона.

4. Восстановите соединения в высоковольтной части печи. Включите печь. Если нагрева нет, убедитесь в подачи всех напряжений на выводы магнетрона. Будьте внимательны, анодное напряжение опасно для жизни. Цепи накала находятся под анодным напряжением. Ток накала составляет около 3 А. Если все напряжения присутствуют — неисправен магнетрон.

С уважением, Алексей.

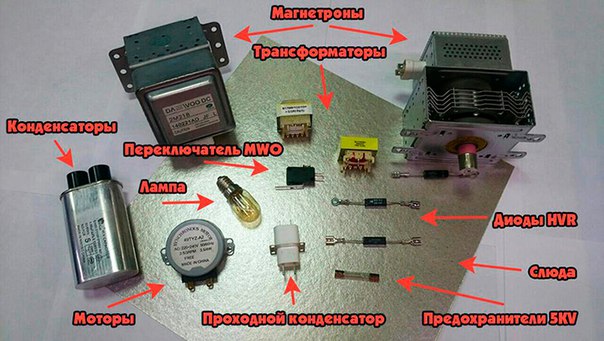

Проверка компонентов печи

Предостережение

Отключайте сетевой шнур печи от питающей розетки каждый раз перед тем, как снять кожух. Начинайте любые работы внутри печи только после того, как разрядите высоковольтный конденсатор и отключите провода от первичной обмотки высоковольтного трансформатора. При проверке и настройке микроволнового блока печи ее следует нагрузить, вставив чашу с 1 литром воды в печь.

Проверка выходной мощности печи

1. Поместите емкость с 200 мл воды (температура 10…18 °С) на вращающийся поднос.

2. Установите полную выходную мощность печи и включите ее на 5 минут.

3. Для исправной печи температура воды после этого должна превышать 80 °С.

Для проверки работы гриля:

1. Поместите пищу, подходящую для приготовления грилем, и включите гриль на 5 мин. 2. При исправном гриле после этого его поверхность должна быть красного цвета.

Магнетрон

Сопротивление между выводами накала должно быть менее 1 Ом. Сопротивление утечки накал -корпус должно быть «бесконечность» (прибор включен на предел x 1000). Если ремонт был связан с демонтажем или заменой магнетрона, при обратной установке магнетрона в печь обратите особое внимание на отсутствие повреждений и правильную установку изолирующей прокладки.

Высоковольтный конденсатор

Измеряется утечка между выводами конденсатора и каждым выводом и корпусом конденсатора. Во всех случаях мультиметр должен показывать бесконечность.

Высоковольтный диод

Измеряется его сопротивление в прямом и обратном направлении. При этом мультиметр включается в режим Кх1000. При подсоединении «+» вывода мультиметра к аноду диода (измерение сопротивления диода в прямом направлении) прибор должен показать конечную величину сопротивления. При подключении « -» вывода мультиметра к аноду диода (измерение сопротивления диода в обратном направлении) прибор должен показать бесконечность. Следует использовать измеритель с источником питания не менее 9 В. Косвенным признаком, указывающим на возможную неисправность высоковольтного диода, является нагрев высоковольтного конденсатора. В этом случае, если высоковольтный конденсатор исправен, следует заменить высоковольтный диод.

Высоковольтный трансформатор

Традиционным методом проверки исправности трансформатора является измерение напряжений на его обмотках. Однако, в случае с высоковольтными трансформаторами СВЧ — печей такой подход неприменим из — за присутствия опасного напряжения величиной около 2 кВ на вторичной обмотке трансформатора. В связи с этим все фирмы — изготовители СВЧ — печей рекомендуют проверять исправность высоковольтного трансформатора путем измерения сопротивления его обмоток. Для измерения сопротивлений обмоток трансформатор следует отключить от всех подходящих к нему проводов и проверить соответствие сопротивления его обмоток приведенному в таблице отдельно для каждого вида печи. Кроме того, следует проверить мегомметром (либо тестером, включенным на предел измерения сопротивления х1000) сопротивление изоляции между обмотками трансформатора, а также сопротивление изоляции между обмотками трансформатора и шасси.

Признаками, указывающими на неисправность трансформатора, являются:

чрезмерный нагрев трансформатора;

обугливание катушки трансформатора;

запах гари из высоковольтной части печи.

Часто такое состояние может быть вызвано отказом высоковольтного диода или конденсатора либо пробоем внутри магнетрона. Поэтому замена трансформатора производится только после проверки всех высоковольтных элементов печи. Еще один способ проверки качества высоковольтного трансформатора сводится к измерению тока холостого хода. При этом от трансформатора отключаются провода, подходящие к накальной и вторичной обмотке, а последовательно с первичной обмоткой включается амперметр переменного тока. Амперметр устанавливается на диапазон измерения 1 А. После этого на первичную обмотку трансформатора через амперметр подают номинальное питающее напряжение 220 В, 50 Гц. В исправном трансформаторе (без межслойных и межобмоточных замыканий) ток холостого хода первичной обмотки должен быть в диапазоне 0,3…0,5 А. Превышение током холостого хода величины 1 …2 А свидетельствует о неисправности трансформатора.

Предохранитель

Мультиметр должен показывать сопротивление предохранителя, близкое к нулю. Если предохранитель сгорел, следует до замены предохранителя проверить первичный, вторичный и защитный выключатель. Если предохранитель сгорел из — за неправильной работы выключателя, следует заменить выключатель до установки нового предохранителя. Следует устанавливать предохранитель только того же типа и номинала, что и у сгоревшего.

Нагреватель

До начала измерений следует отключить от них провода, а также дождаться остывания нагревателя. Сопротивление нагревателя должно составлять в разных типах печей 30. ..50 Ом при температуре 20…30 °С. Сопротивление утечки с выводов нагревателя на шасси печи измеряется специальным мегомметром с выходным напряжением 500 В и пределом измерения сопротивления 100 МОм. Сопротивление утечки должно быть не менее 500кОм.

Термостаты магнетрона и гриля

Должны иметь сопротивление около нуля при температуре 10…150 °С и бесконечное сопротивление при температуре более 120…150 °С. Температура может быть разной для термостатов из печей разных производителей. Транзисторы электронного блока управления В СВЧ — печах применяются транзисторы двух типов:

обычные п — р — п и р — п — р — транзисторы;

коммутирующая микросборка из п — р — п — или р — п — р — транзистора.

Отличие заключается в наличии в микросборках двух резисторов -между базой и эмиттером транзистора и между базой транзистора сборки и ее внешним выводом. Использование резисторов в микросборках позволяет непосредственно подключать их к выводам процессора управления и тем самым уменьшать количество элементов на печатной плате блока управления.

Замечание

1. Тест по определению утечки СВЧ — энергии следует производить после любого обслуживания печи. 2. После отключения проводов с элементов правильно установите их на прежнее место.

3. При отсоединении разъемов или соединителей следует тянуть не за провода, а за соединители.

С помощь микроволновки очень удобно разогреть пищу за несколько минут, а некоторые умельцы умудряются даже готовить различные блюда в СВЧ.

Но вот так ли это полезно для здоровья? Следует разобраться во всем более подробно.

Основы работы микроволновой печи

Чтобы узнать, существует ли вред от микроволновки, стоит знать, как же она устроена и работает.

Приготовление еды в СВЧ-печке осуществляется при помощи электромагнитного излучения. Действие его происходит внутри прибора, оно поглощается пищей. Молекулы воды внутри продукта, поглощая энергию, меняют свою полярность. В результате возникает сильное трение, и блюдо становится горячим.

Продукты в микроволновой печи не разогреваются изнутри. За счет энергии происходит нагрев внешних слоев, а внутренние же становятся горячими благодаря теплопроводности пищи.

Дальность излучения СВЧ составляет примерно двенадцать сантиметров. Частота излучения микроволновой печи составляет 2450 ГГц. Это очень высокое значение, но именно благодаря этому происходит нагрев пищи.

В настоящее время в продаже можно найти большое количество разнообразных моделей с дополнительными функциями. Например, с грилем, пароваркой, конвекцией. Помимо этого, в разных печках мощность излучения также разная. Моно-устройства обладают небольшой мощностью, ведь для разморозки и разогрева ее не требуется много. А вот модели с большим количеством функций уже более мощные.

Что же в этом плохого? Это, наоборот, очень удобно и быстро. Однако не бывает совершенно полезного излучения.

Излучение от микроволновки: какой вред

Люди любят верить в мифы и слухи. В настоящее время мнение о вреде микроволновки довольно распространено. Действительно ли это так?

Вред:

  • В микроволновой печи происходит образование совершенно новых веществ, которых нет ни в человеческом организме, ни в природе. Ученые до сих пор не определили, насколько они опасны для человеческого организма.
  • Излучение от микроволновой печи может оказывать влияние на структуру воды. При возникновении ионизации могут возникнуть приобретение или потеря электронов атомами. Такая вода оказывает неблагоприятное воздействие на все живые организмы.
  • Кроме того, в научном мире микроволны применяют для того, чтобы нарушить целостность оболочки клеток. После таких воздействий клетка становится абсолютно беззащитной перед различными бактериями и вирусами.

Однако другие ученые утверждают, что такое излучение не может оказывать отрицательного действия хотя бы потому, что длина волн слишком коротка.

Производители микроволновых печей также твердят об их безопасности, ведь они создают конструкцию устройства из надежных материалов, не пропускающих вредные волны. В таком случае вред от микроволновой печи должен быть минимальным.

Однако мало кто знает, что вредные частицы имеют свойство проникать через мельчайшие отверстия. При этом происходит их быстрое поглощение предметами, содержащими влагу, в том числе и телом человека. Кстати, щели могут возникнуть не только из-за того, что на заводе допустили брак, но и из-за вовремя неочищенного нагара.

Вредно ли излучение в этом случае? Конечно, постоянное воздействие волн оказывает определенное влияние на организм. Человек начинает себя плохо чувствовать, появляются определенные симптомы.

Признаки:

  • Головокружение,
  • Постоянное желание спать,
  • Проблемы со зрением,
  • Нарушение сердечной деятельности.
  • Проблемы с психикой у ребенка.

Как видно, приятного мало. Поэтому использование микроволновой печи должно сопровождаться осторожностью.

Как проверить микроволновку на излучение

Многие люди интересуются тем, как проверить микроволновую печь на наличие излучения. Ведь совершенно не хочется, чтобы в доме находился прибор, представляющий опасность для здоровья.

Всемирная сеть предлагает довольно много способов определения утечки вредных волн.

Способы:

  • Для первого эксперимента необходимо взять два мобильных телефона. Один из них положить в микроволновую печь и закрыть дверку, а со второго позвонить на него. При отсутствии излучения прибор, находящийся в печке звонить не будет. Если же это происходит, то значит, волны выделяются наружу. (про излечение от телефона вы можете )
  • Стакан с холодной водой необходимо нагревать на мощности в восемьсот Ватт две минуты. Вода при этом должна закипеть. Если этого не произошло, то значит, излучение проникает во внешнюю среду.
  • Если включенная люминесцентная лампа загорается в темноте при работающем СВЧ-устройстве, то утечка существует.
  • Еще один способ – нужно поднести к работающей микроволновой печи связку с ключами, свет при этом должен быть отключен. Если появляются искорки, то, следовательно, частота излучения очень велика.
  • Если существует утечка вредных волн, то кромка дверцы будет нагреваться.

Таким образом, узнать, есть ли излучение, довольно просто. Однако все эти способы придуманы народными умельцами, поэтому утверждать наверняка, что они точные, нельзя.

Наиболее действенным способом проверить, существует ли утечка, является использование специального детектора.

Схема:

  • В печь ставят стакан с холодной водой,
  • Закрыть устройство и включить,
  • Детектор держат возле передней стенки,
  • Дверцу обводят по периметру и диагонали.
  • Шкала зеленого цвета говорит о том, что излучение отсутствует.
  • Красный цвет показывает обратное.

Такой способ является наиболее точным.

Правила безопасного использования СВЧ

Отказаться от микроволновой печи вряд ли кто-то захочет. Это очень удобно, особенно для очень занятых людей. Однако можно уменьшить негативное влияние при использовании этого прибора, придерживаясь определенных правил.

Правила:

  • Следует располагать прибор подальше от плиты и обеденного стола.
  • Ни в коем случае нельзя ставить в микроволновую печь посуду из металла. В противном случае можно испортить устройство и нанести повреждения его обшивке.
  • Лучше всего использовать СВЧ-печку для разморозки и разогрева пищи. Готовить в ней не стоит. Находиться в момент работы прибора необходимо подальше.
  • Следует отказаться от использования устройства, если у человека стоит кардиостимулятор. Дело в том, что излучение может негативно повлиять на работу этого устройства.

При соблюдении этих советов использование СВЧ-устройства будет безопасным.

Излучение от СВЧ существует. Однако если этот прибор в полном порядке, то волны не будут оказывать негативного влияния. Кроме того, следует просто соблюдать осторожность при его применении.

Есть и другие домашние приборы которые наносят излучения для здоровья — это излучение от:

Видео: наглядный пример излучения от свч

Для того чтобы проверить микроволновую печь на работоспособность, так же как и любой вид техники, необходимо как минимум иметь представление о принципе её работы.

Надеюсь, что объяснять, как работает микроволновая печь, какие имеет функции и режимы работы, не требуется. Этот вид бытовой техники так давно и прочно вошел в нашу жизнь, что обращаться с ним умеют даже дети. И всё же, если есть пробелы в знаниях, то прежде чем искать в ней недостатки, зайдите в раздел и освежите свою память.

А мы тем временем идем в магазин бытовой техники.

Как и во всех статьях цикла « », я не буду углубляться в критерии выбора микроволновой печи. Что вы сами уже выбрали, то и будем проверять. Однако для того чтобы эта инструкция была полезна всем покупателям, мы будем рассматривать проверку работоспособности на примере дорогой продвинутой микроволновки, имеющей в своём арсенале все основные режимы и функции, присущие этому виду бытовой техники.

Напоминаю, что проверка типа:

«Воткнул в розетку -> гудит, крутится, горит свет -> значит работает!»

Нам не подходит!

Будем проверять по полной программе – так как нужно! Мы ведь для себя любимого покупаем? Нам ведь не жалко 15 минут времени? Так ведь?

Проверяем внешний вид микроволновой печи.

Внимательно осматриваем корпус микроволновки на предмет вмятин, царапин и прочих повреждений.

Открываем дверцу и так же внимательно осматриваем рабочий шкаф. Обратите внимание, что покрытие шкафа должно быть ровным, без вздутостей и повреждений.

Особенно это касается крашенного, эмалированного и антибактериального покрытий.

Посмотрите, как закрывается дверца микроволновой печи. Она должна плотно прилегать к корпусу и не иметь свободного хода (не болтаться). Закрытая дверца не должна быть перекошена относительно отверстия шкафа.

Если обнаружите механические повреждения дома, то вернуть микроволновую печь с магазин не получится, потому что при оформлении гарантийного талона с вас возьмут роспись, что притензий к внешнему виду товара вы не имеете.

Проверяем режимы работы микроволновой печи.

В микроволновой печи могут быть четыре основных режима работы, которые требуют проверки на работоспособность:

  • Режим «микроволны»;
  • Режим «гриль»;
  • Комбинированный режим;
  • Режим «конвекции».

Для проверки режима «микроволны» нам понадобится ёмкость с холодной водой. Это может быть обыкновенная баночка, стакан или чашка, главное чтобы она была изготовлена из материала, разрешенного для использования в микроволновке. Практически в любом магазине подобную ёмкость найти не составит проблем.

Ставим ёмкость с водой (не больше 200 мл.) на поворотный круг, переключаем регулятор мощности на максимум и включаем микроволновую печь на 2 минуты – она не должна работать ! Закрываем дверцу – вот теперь заработала !

Пока печь работает, прислушайтесь к шуму, который она издает. Если слышно как вибрирует корпус, то значит что, либо крышка корпуса плохо и без прокладок прикручена к корпусу, либо внутренний вентилятор охлаждения не отбалансирован и имеет большую вибрацию. Ни то ни другое не приемлемо!

Спустя отведенное время микроволновка должна отключиться, издав соответствующий данной модели сигнал.

Достаем из шкафа воду – она должна быть горячей. Если указанное количество воды за две минуты работы будет только чуть теплое, то микроволновая печь не исправна. И ни в коем случае не верьте продавцу, который может утверждать, что так и должно быть. Даже самая маломощная микроволновка способна за 2 минуты нагреть 200 мл. воды до горячего состояния.

Режим «гриль» проверяется очень просто.

В шкаф микроволновки ничего не ставим, переключаем её в режим «гриль» , задаем время равное 1 минуте и закрываем дверь.

Гудеть будет гораздо тише, чем в режиме «микроволны», свет будет гореть, а поворотный круг будет крутиться.

Если микроволновая печь новая, то запахнет горящим машинным маслом – это нормально! Хуже если этого не произойдет, т.к. тэны любой новой микроволновки имеют заводскую смазку, которая обгорает при первом их нагреве.

После отключения, открываем дверцу и проверяем, нагрелся ли тэн гриля, который расположен в верхней части рабочего шкафа печи. Только аккуратно – не хватайте тэн руками – он горячий и можно обжечься!

Если модель микроволновой печи, которую вы приобретаете, оборудована более чем одним тэном гриля, то соответственно нужно убедиться, что все они находятся в рабочем состоянии.

Комбинированный режим микроволновки, при работе которого задействованы оба вышеописанных режима, можно не проверять, поскольку мы их уже проверили по одному.

Остаётся проверить режим «конвекции» — режим, при работе которого в рабочем шкафу микроволновой печи при помощи вентилятора и дополнительных тэнов нагнетается температура до 250 градусов С, как в обычной духовке.

Настоятельно советую проверить так ли это! Греть до 250 градусов, конечно, не обязательно, но градусов до 100 будет в самый раз. При этом, если ваша микроволновка новая, то появится не только запах горелого масла, а настоящий дым. Не пугайтесь, это нормально. Еще один плюс в том, что дым этот останется в помещении магазина и не придется проветривать квартиру. При следующем включении режима «конвекции» никакого дыма уже не будет.

Таким образом, потратив не особо много времени, мы с вами убедились, что выбранная нами микроволновая помощница исправно работает во всех основных режимах.

При желании вы можете проверить дополнительные функции, присутствующие в приобретаемой модели микроволновки, если, конечно, они там есть.

Удачных вам проверок!

Как отремонтировать микроволновую печь своими руками

Микроволновая печь (СВЧ-печь) – это бытовой электроприбор, предназначенный для быстрого размораживания, подогрева или приготовления водосодержащей пищи с помощью высокочастотного электромагнитного излучения частотой 2,45 ГГц.

В быту микроволновки начали применяться в 1962 году благодаря освоению серийного производства японской фирмой Sharp.

Отличительной особенностью работы СВЧ-печи является разогрев пищи по всему объему на глубину до 2,5 сантиметров со средней скоростью 0,5°C в секунду.

Электрическая схема, устройство и принцип работы микроволновой печи

С розетки бытовой электропроводки питающее напряжение через вилку и шнур подается непосредственно на плату фильтра. Традиционного выключателя в СВЧ-печке нет.

Фильтр служит для подавления высокочастотных радиопомех, излучающих схемой печки, и на нем установлен в колодке трубчатый предохранитель F1 на ток от 8 до 12 А. Предохранитель перегорает, если в схеме произойдет короткое замыкание.

Далее питающее напряжение подается на два концевых выключателя SWA и SWB, блокирующих подачу напряжения на магнетрон и другие элементы схемы для исключения возможности включения печки при открытой дверце. Эта мера безопасности принята для исключения облучения человека СВЧ-волной.

Концевой выключатель SWC предназначен для соединения питающих проводов накоротко, в случае, если контакты выключателей SWA и SWB замкнутся при открытой дверце. При этом перегорит предохранитель F1, и схема печки будет обесточена. Считаю, что эта мера излишняя, так как такой случай на практике невероятен и только снижает надежность работы печки.

Термопредохранитель FU срабатывает при нагреве магнетрона до температуры выше допустимой, обычно 80°С. Температура срабатывания термопредохранителя всегда указывается на его корпусе. В нормальном состоянии сопротивление между его выводами должно быть равно нулю, а при срабатывании – бесконечности.

Если концевые выключатели замкнуты, то питающее напряжение подается на схему управления, которая при включении режима нагрева продуктов подает напряжение на вентилятор охлаждения магнетрона, двигатель вращения тарелки, лампу освещения камеры печки и силовой трансформатор питания магнетрона.

Трансформатор имеет две вторичные обмотки. Одна для разогрева нити накала магнетрона напряжением 3,15 В с током нагрузки до 10 А. Вторая обмотка высоковольтная, выдающая напряжение около 2000 В.

С помощью высоковольтного конденсатора C и диода D происходит выпрямление и умножение напряжения до 4000 В, необходимое для работы магнетрона.

Предохранитель F2 служит для защиты трансформатора при пробое диода, конденсатора или магнетрона.

В последнее время появились СВЧ-печи в которых вместо силового трансформатора, диода и конденсатора установлен электронный инвертор, позволяющий плавно управлять мощностью магнетрона, что уменьшает вес печки, равномерность нагрева продуктов, но дороже.

Как видите, электрическая схема СВЧ-печи совсем не сложная и, представляя принцип ее работы можно самостоятельно найти и устранить неисправность в домашних условиях, имея под руками только мультиметр.

Если снять крышку СВЧ-печки, то откроется картина, показанная на фотографии. Все модели печек сконструированы одинаково, и блоки размещены на одинаковых местах корпуса. Старые модели печек отличаются только блоком управления. В современных микроволновках электромеханический таймер заменен микропроцессорным электронным блоком, а силовой трансформатор электронным (инвертором).

Поиск неисправности в СВЧ-печи

Если в СВЧ-печи имеется цифровой дисплей, на котором появился код ошибки в виде буквы Е с числом, то нужно в инструкции по эксплуатации печи найти, какую неисправность означает этот код. Возможно, выполнив указание инструкции, Вам не придется заниматься серьезным ремонтом.

Внимание! При ремонте СВЧ-печи, следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Не забывайте вынимать вилку из розетки и при проверке разряжать высоковольтный конденсатор!

Перед началом самостоятельного ремонта СВЧ-печи нужно вынуть вилку из розетки, вывернуть несколько саморезов, фиксирующих крышку и снять ее, сдвинув в сторону задней стенки печки.

Далее внимательно осматриваются все детали и узлы на наличие механических или тепловых повреждений в виде потемнений. Проверяется плотность посадки накидных клемм. Если визуальных дефектов не обнаружено, то по инструкции в таблице, производится поиск и устранение неисправности.

Проверка контактов проводов и других деталей является стандартной и не вызывает трудностей. Проверка магнетрона, высоковольтного конденсатора и диода имеет некоторые особенности.

Конструкция высоковольтного столба представляет собой несколько низковольтных диодов соединенных последовательно, поэтому прозвонить их мультиметром не всегда получается. Падение напряжения на одном простом диоде составляет около 0,8 В, а при соединении последовательно нескольких, падение напряжения составляет сумму падений на каждом в цепочке и напряжения мультиметра не хватает.

Поэтому для надежной проверки высоковольтного столбика нужно последовательно с ним включить лампу накаливания любой мощности, как показано на схеме. С помощью шнура с вилкой на цепочку подать от розетки сетевое напряжение 220 В. Полярность подключения диода значения не имеет.

Если лампа мерцая, будет светить в полнакала — то диод исправен. Если в полный накал, или не будет светить — то диод пробит или в обрыве и, следовательно, неисправен.

Проверка высоковольтного конденсатора

Для проверки необходимо отключить конденсатор от схемы СВЧ-печки и прозвонить их мультиметром. Перед проверкой обязательно разрядить, чтобы не повредить прибор, замкнув его выводы отрезком провода с зачищенными концами.

Часто внутри конденсатора устанавливают высокоомный резистор номиналом 1-10 МОм для разряда конденсатора. Поэтому сопротивление при проверке должно быть более 1 МОм. Если меньше или равно нулю, то конденсатор неисправен.

Проверить конденсатор можно без прибора и более надежным способом, описанным выше для высоковольтного диода. Вместо диода включается конденсатор. Мощность лампочки накаливания выбирается 60-150 Вт.

При исправном конденсаторе, в зависимости от мощности лампы яркость ее свечения будет ниже обычной. Чем мощнее лампа, тем ниже будет яркость ее свечения. Конденсатор в данной схеме работает как ограничитель тока. Если яркость лампы не уменьшится или лампа не загорится, значит, конденсатор пробит или в обрыве.

Проверка магнетрона и термопредохранителя

Проверить магнетрон не сложнее чем диод или конденсатор. Сначала мультиметром измеряется сопротивление нити накала, величина которого должна составлять 3-10 Ом.

Затем измеряется сопротивление между анодом и катодом магнетрона. Для этого достаточно прикоснуться щупами омметра между любым выводом накала (катодом) и корпусом магнетрона (анодом). Сопротивление должно быть бесконечным.

Если сопротивление нити накала равно бесконечности, или между анодом и катодом нулю, то магнетрон неисправен и подлежит замене.

Сопротивление термопредохранителя должно быть равно нулю, если больше, то он неисправен и тоже подлежит замене, так как ремонту не подлежит.

Если нет омметра, то магнетрон можно проверить, как и диод, с помощью лампочки. При включении вместо диода нити накала магнетрона, лампочка должна светиться в полный накал, анода и катода – не светиться. Термопредохранителя – светиться.

Перед тем, как выбросить на свалку СВЧ-печь SHARP R-2371K, обратились ко мне знакомые с вопросом, возможно ли ее отремонтировать? В сервисе ремонтировать отказались из-за отсутствия запчастей, так как печь давно снята с производства.

В печке, при очередном открытии двери отломалась ручка и треснула рамка дверцы, в дополнение отломались крепежные элементы пластины с крюками. Ручка и пружина пластины были утеряны, так как печка пролежала в кладовке много лет.

Проблема заключалась не только в ремонте дверцы, надо было еще обеспечить ее надежную фиксацию в закрытом положении и блокировку электрической схемы при открывании. Восстановить печку в первоначальном виде не представлялось возможным. Через несколько дней раздумий было найдено простое конструкторское решение восстановительного ремонта СВЧ-печки.

Перед началом ремонта двери была проверена исправность ее электрической части. Дверка была закрыта, планка с крюками вставлена в прорези и удерживалась рукой. В камеру печки была помещена чашка с водой. После включения, через пару минут вода закипела.

Фиксировать дверку печки в закрытом положении, было решено с помощью магнитной защелки. Для этого был взят неодимовый магнит, который показан на фотографии, извлеченный из компьютерного жесткого диска. Отличительной особенностью неодимовых магнитов является высокая магнитная индукция (сила притяжения).

Для проверки идеи с концевых выключателей были сняты накидные клеммы и планка, на которой они были установлены, после отвинчивания двух саморезов, извлечена из печки. При открытой двери средний выключатель находится в замкнутом состоянии, а крайние – в разомкнутом.

Далее магнит был установлен в промежутке между прорезями для крюков. В дверке, для защиты от СВЧ-излучения, установлена железная рамка. Поэтому при проверке дверка с достаточным усилием удерживалась установленным магнитом. Решение оказалось удачным. Не пришлось даже делать отверстие под магнит в корпусе печки.

Для восстановления рамки двери и создания ручки был взять алюминиевый профиль прямоугольного сечения. В нем были по краям сделаны выборки для плотной посадки и два отверстия с резьбой М4.

В дверце уже были отверстия для крепления отломанной ручки, поэтому самодельная ручка закрепилась без доработки дверцы и хорошо вписалась в дизайн. Осталось только решить вопрос с автоматическим выключением печки при открывании двери.

В любой СВЧ-печи при открывании двери блокировка работы осуществляется с помощью трех концевых выключателей, которые физически связаны с крюками планки двери. При открытой дверце крайние выключатели разомкнуты, а средний – замкнут.

Блокировка работы печи осуществляется в два этапа. При закрывании двери нижний крюк сначала нажимает на толкатель среднего выключателя.

Далее крюк, удерживая толкатель среднего выключателя в нажатом состоянии, опускается вниз и утапливает толкатель нижнего выключателя.

Далее крюк, удерживая толкатель среднего выключателя в нажатом состоянии, опускается вниз и утапливает толкатель нижнего выключателя. Таким образом, сначала срабатывает выключатель SWC (указан на схеме в начале статьи) размыкающий питающие провода, а затем замыкаются выключатели SWA и SWB, подающие питающее напряжение на магнетрон и другие узлы схемы.

Смоделировать ситуацию, при которой понадобится защита выключателя SWC мне не удалось, разве, что одновременно залипнут контакты концевиков SWA, SWB и реле включения печки в блоке управления.

Но при современной надежности радиоэлектроники вероятность такого случая равна нулю. И даже если такое произойдет во время работы печки, то никто не станет открывать дверцу.

Поэтому решено было при ремонте SWC не задействовать.

Для упрощения конструкции было принято решение задействовать только один из концевых выключателей SWA или SWB, так как чтобы обесточить замкнутую цепь достаточно разорвать один провод. Предложенное решение, в случае желания, позволяет задействовать и оба концевых выключателя.

Технически было удобно реализовать блокировку с помощью концевого выключателя, установленного в середине планки. Поэтому один из крайних был установлен на его место. Чтобы снять выключатель нужно утопить фиксатор, повернуть выключатель и снять с оси.

Далее из полоски стали толщиной 0,5 мм была выгнута и установлена на ось в виде винта М2,5 деталь, показанная на фотографии. Форма получилась замысловатой в связи с подгонкой геометрии по месту. Между деталью и плоскостью планки, для лучшего скольжения, на винт была надета шайба.

С обратной стороны, чтобы винт не отвинтился, он был зафиксирован двумя затянутыми между собой гайками, на которые была дополнительно нанесена краска.

Толкатель концевого выключателя нажимался с большим усилием, поэтому дополнительной пружины не понадобилось. Многократное нажатие подтвердило стабильность работы конструкции. Планка была закреплена в СВЧ-печи, и осталось вместо крюков на двери установить толкатель.

Толкатель был сделан из подобранной по длине и диаметру латунной стойки с резьбой на конце М3, ввинченной в самодельную ручку. Диаметр его выбирался исходя из ширины прорези в корпусе печки для крюков. Длину пришлось определять экспериментально.

Для этого было измерено расстояние от плоскости ручки до самодельной детали выключателя и добавлен один сантиметр. Далее толкатель был ввинчен в ручку и дверца закрыта до срабатывания концевого выключателя. Затем толкатель был укорочен на величину щели, получившейся между дверцей и корпусом печки.

Осталось разобраться с электрической схемой. Клеммы, идущие к нижнему концевому выключателю, были надеты на оставшийся выключатель. Для соединения клемм, идущие ранее на верхний выключатель, была из листа вырезана полоска латуни.

Далее обе клеммы надеты на эту полоску и заизолированы. Клеммы, ранее подключенные к среднему выключателю, просто заизолированы изоляционной лентой.

Испытания СВЧ-печи после самостоятельного ремонта и продолжительная эксплуатация показали безотказную работу. Уверен, что теперь печка до следующего ремонта прослужит не один год.

Как отремонтировать микроволновку самостоятельно и найти неисправности

Многие из нас забыли о различных плитах, варочных панелях и полностью доверяют процесс приготовления пищи микроволновым печам СВЧ. И это совсем неудивительно: микроволновки мало занимают места, имеют богатый набор разных функций и значительно экономят время.

Естественно, мы бываем очень огорчены, когда наша микроволновка выходит из строя. Причины поломки и неисправности могут быть разными. Рассмотрим, что ломается в СВЧ печи чаще всего. Зачастую при поломке микроволновки необходимо обращаться к специализированному мастеру.

Ведь это не самое простое устройство, поэтому ремонт довольно сложен. Но на самом деле конструкция микроволновой печи элементарна и включает лишь несколько основных элементов.

Если предварительно ознакомиться с частыми поломками, то ремонт микроволновки самостоятельно не составит труда.

Конструкция микроволновки

Хотя конструкция микроволновой печи содержит массу элементов, большинство из них не играет особой функциональной роли. Для ремонта этого устройства необходимо знать лишь основные элементы схемы, обеспечивающие ее работу. Среди них:

  1. Магнетрон.
  2. Трансформатор.
  3. Высоковольтный предохранитель.
  4. Выпрямительный диод.
  5. Конденсатор.
  6. Блок управления.

Расположение элементов в микроволновке

Отличить их легко, ведь внешне конструкция не отличается высокой сложностью. Магнетрон всегда установлен посредине, направленный в блок подогрева пищи. Трансформатор расположен под ним, представляя собой массивную коробку с торчащей катушкой. Конденсатор, диод и предохранитель расположены справа от него, а блок управления зачастую размещается возле панели ввода.

При включении устройства напряжение в 220 В поступает в трансформатор. Проходя первичную и вторичную обмотки, на выходе из элемента уже идет ток в 2 кВ.

Далее отрицательная полу-волна уходит на диод, а положительная заряжает конденсатор, что снова приводит к двукратному повышению напряжения. После чего начинается генерация микроволн посредством магнетрона.

Мощность магнетрона регулирует блок управления.

Поэтому при поломке стоит обращать внимания именно на эти элементы. Они переносят наибольшую нагрузку, поэтому зачастую проблема возникает в них.

При разборке микроволновки обязательно отключите её от сети.

Поиск поломки

Поиск поломки в микроволновой печи осуществляется на основе «симптомов». Это позволяет постепенно исключить возможные причины и найти настоящую. Итак, если печь вовсе не включается, то стоит проверить следующие моменты:

  • Целостность сетевого шнура.
  • Положение дверцы и систему ее закрытия.
  • Состояние сетевого предохранителя и термореле.

В первом случае ситуация элементарна — нет питания из-за повреждения сетевого шнура. Схожая ситуация бывает при повреждении розетки или ее перегрузке. В таком случае достаточно заменить этот элемент, с самой микроволновкой все в порядке.

Далее стоит проверить работу и положение дверцы. Дело в том, что работа микроволновой печи при открытой дверце опасна для окружающих. Поэтому конструкция предусматривает возможность работы только при ее полном закрытии. Если же на дверце сломалась защелка, система блокировки или проверяющий элемент, то система защиты не даст запустить устройство.

Последние моменты также касаются защитных систем печи. Предохранитель предотвращает поломку устройства из-за скачков напряжения в сети, а термореле обеспечивает полное отключение системы при открытой дверце. Оба могут выйти из строя, заменить их довольно просто.

Также стоит проверить напряжение в сети и количество подключенных приборов в розетку. Микроволновка весьма требовательна к питанию, поэтому его незначительные отклонения могут помешать работе прибора.

Порядок действий если нет нагреваНеисправности предохранителя

Большинство моделей страдают от общих проблем и имеют схожие, типичные неисправности. Например, если микроволновка работает, но не греет, то это говорит о неисправности конденсатора, диода или магнетрона.

Для самостоятельного ремонта микроволновой печи вам понадобится несложный набор инструментов: плоскогубцы, кусачки, отвёртка, разводной ключ и ключ гаечный на пять, а также паяльник с необходимым к нему инвентарём.

При самостоятельном ремонте микроволновой СВЧ следует помнить о мерах безопасности. Два самых главных фактора представляющих опасность при ремонте микроволновки это высокое напряжение в узлах печи и микроволновое излучение. Нельзя включать ее при неисправной блокировке дверцы или повреждённой сетки на смотровом окне.

Нельзя делать самостоятельные отверстия в корпусе и вводить какие бы ни было токопроводящие предметы в узлы и элементы печи. Ни в коем случае не прикасаться к внутренним деталям и узлам во время работы микроволновки.

Обязательно пользуйтесь тестером или другими электроизмерительными приборами для измерения постоянного и переменного тока.

Разборка микроволновой печи самостоятельно

Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.

Предохранитель

На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:

  1. Предохранители.
  2. Конденсатор.
  3. Диод.
  4. Трансформатор.
  5. Магнетрон.

Фото конденсатора микроволновки

Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее.

Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене.

Высоковольтный диод

Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене.

Далее проводится проверка трансформатора.

Фото трансформатора микроволновки

Важно соблюдать технику безопасности, ведь

Фото магнетрона микроволновки

этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного трансформатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше. Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой.

Далее проводится проверка обмоток трансформатора. Нужно снять клеммы и поочередно проверить выводы устройства омметром.

Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом.

Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом.

Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне.

Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.

Перечисленные элементы — наиболее частые виновники поломки микроволновой печи.

Однако нередко выход устройства из строя связан с другими неполадками вроде проблем с электронным блоком управления, таймером и прочими электронными деталями.

Здесь простые проверки посредством мультиметра не помогут, необходима помощь квалифицированного мастера. Хотя гораздо проще попросту заменить деталь, если вы уверены в ее поломке.

Разрушение колпачка на магнетроне

Для проверки достаточно снять трансформатор, ведь колпачок расположен по направлению к пищевой камере. Если колпачок разрушен, то есть 2 варианта:

  • Замена колпачка.
  • Переворот колпачка.

Первый вариант приоритетен, достаточно заказать замену или отдать магнетрон на ремонт. Второй вариант считается временной альтернативой, позволяющей продлить жизнь устройства на неопределенный срок. Достаточно лишь прокрутить колпачок на 180 градусов вокруг оси, ведь нагрузка приходится лишь на одну половину.

Ремонт неисправностей микроволновки самостоятельно

Ремонт микроволновки является посильной задачей для начинающего электрика. Если проблема заключается в поломке одного из составляющих элементов печи, то наиболее простое и верное решение – его замена.

Суть в том, что большинство деталей этого устройства не подлежит ремонту, а лишь полной замене на новую.

Особенно это относится к предохранителям, диодам и конденсаторам — главным причинам выхода устройства из строя.

Замена деталей осуществляется в несколько шагов:

  1. Микроволновка отключается от сети.
  2. Происходит разрядка трансформатора (5 минут).
  3. От дефектной детали отсоединяются клеммы, ее извлекают.
  4. Подключается работоспособная деталь на то же место.

При замене детали нужно учитывать два важных фактора. Первый из них — соответствие схеме. Важно помнить, что каждая деталь имеет свои характеристики, подобранные для работоспособности всей электрической схемы. Если после замены этот нюанс не учтен, то это приводит к новым поломкам. Это особенно касается трансформатора и конденсатора.

Второй важный фактор — подключение детали. Необходимо правильно подключить замену, сохранив прежнее расположение клемм. Если подсоединить устройство в обратном порядке, то это может вывести его из строя, а также несколько других деталей в системе.

Это позволит восстановить свою микроволновую печь в большинстве случаев. Если же поломка связана с электронной частью устройства, то стоит обратиться к профессионалам. Это обеспечит качественный ремонт и продлит работу устройства на долгий срок.

Перегорание защитной слюды

Самой распространённой неисправностью является выход из строя крышки волновода в камере микроволновой печи. Причиной этому становится попадание брызг от приготовления пищи. От этого начинается искрение между антенной магнетрона и защитной крышкой. Несвоевременное устранение пригоревших продуктов приводит к локальным прогарам крышки и к полному разрушению.

Локальный прогар слюдяной пластины крышки можно удалить при помощи спирта или растворителя 646. Достаточно аккуратно протереть место прогара.

Прогорание слюды

Если слюдяная пластина крышки находится в явно плохом состоянии, зажирена или стала раскрашиваться, то её следует заменить. Снять пластину-рассеиватель совсем несложно. Сделать это можно при помощи обычного остро заточенного ножа.

Обычно слюдяная пластинка крепится на саморезе или на заклёпках. Аккуратно кладём старую пластинку на новый шаблон и вырезаем новую. Лучше всего сделать это ножом – ножницами можно надломить слюду.

Отверстия в новой пластинке проделываем острой отвёрткой и обрабатываем кромки полей пластины наждачной бумагой. Новую пластину устанавливаем на место старой.

Часто возникает вопрос, чем заменить слюду для СВЧ?  Для этих целей подойдёт любой диэлектрик со схожей характеристикой диэлектрической проницаемости. Например, фторопласт или тефлон.

Другие неисправности

Распространёнными поломками в микроволновке также являются неисправности связанные с другими элементами печи.

Например, таких, как клавиатура блока управления печи, электронный блок управления микроволновкой и диссектор.

Реже выходят из строя высоковольтный конденсатор и трансформатор, заглушка волновода СВЧ и вращающийся поддон. Подвержены износу источник питания и магнетрон микроволновой печи.

Зная способы устранения неполадок в микроволновой печи, вы значительно сэкономите на ремонте. Однако если вы не знаете, как самому отремонтировать СВЧ, то лучше всего обратитесь к специалистам.

Отремонтировать микроволновую СВЧ помогут в специализированных сервисных центрах.

В дополнение посмотрите видео по ремонту СВЧ, возможно найдется именно та поломка которая поможет починить любимого бытового помощника.

Видео по ремонту микроволновки

Ремонт микроволновых печей своими руками на дому

Чтобы выполнить ремонт микроволновки, необходимо иметь общее представление, о том, как она работает. Ремонт свч печи начинается со снятия верхней крышки. Перед этим следует позаботиться о полном отключении прибора от сети электропитания, только потом приступать к устранению поломок своими руками.

Когда эти действия будут успешно проделаны, для доступа откроется трансформатор с двумя предохранителями: один расположен непосредственно на самой детали, он является легкоплавким, второй находится неподалеку на самом корпусе СВЧ печи, изготовлен из керамики. Также рядом с трансформатором находится блок удвоителя, состоящий из толстого конденсатора и диод. Весь набор этих элементов является цепью электропитания магнетрона микроволновой печи.

Важное:

Осторожно! Не следует сразу же прикасаться к конденсатору непосредственно после снятия верхней защитной панели. Этот элемент способен продолжительное время удерживать напряжение, что может легко привести к электрическому удару. При ремонте СВЧ печи своими руками следует учитывать этот фактор.

Устройство микроволновых печей

Особенность СВЧ печей в том, что все детали соединены последовательно. Сначала следует обратить внимание на указанный выше магнетрон и его цепь электропитания. После снятия защитного корпуса становится доступным трансформатор с расположенным рядом большим конденсатором.

Так же тут будут расположены керамический, легкоплавкий предохранители, диод. По такой схеме высокого напряжения работает магнетрон. Ни при каких обстоятельствах не следует влезать туда руками, инструментами.

После полного обесточивания конденсатор потеряет остаточное напряжение, вероятность электрического удара снизится.

Принцип работы цепи:

  1. Первичная обмотка микро-трансформатора принимает на себя 220В. Как правило, ее расположение находится внизу. Узнать ее можно по виткам медной проволоки, которая по виду будет оголенной. Однако, это не так. Ее покрывает прозрачная изоляционная пленка. Расположение этой катушки находится под вторичной обмоткой.
  2. Микроволновая печь имеет две вторичных обмотки. На одной из них обычно в не аккуратном виде намотано несколько виточков простого провода. Этим подогревается катод. Тут переменное напряжение всего лишь 6,2В, чтобы электроны могли оторваться от поверхности. Но там, где находится хорошая изоляция, расположена обмотка с высоким напряжением. Около двух кВ, направленных к выходу.
  3. Зашунтированный диодом конденсатор располагается на выходе из цепи. Действие отрицательной полуволны приходится на катод, действием положительной полуволны заряжается емкость. Дальше электрод подвергается удвоенному напряжению, которое снимается с конденсатора и микро-трансформатора. В итоге создается примерно 3,5-4кВ. Такой мощности достаточно, чтобы начался процесс генерации.

Важное:

Следует быть предельно внимательным, выходная обмотка всегда запараллеленна магнетроном, имеющим два варианта выхода. Но заземление анода выполняется отдельным образом.

Таким образом, вот что получается:

  • нагревательная спираль имеет 6,3В;
  • на катоде пребывает до 4,2кВ, заземленных анодом.

У всех микроволновых печей присутствует электрическое соединение катода, нагревательной спирали. Каждая СВЧ печь оснащена таймером, контролирующим магнетронную мощность. Использование пускового реле применяется с той целью, чтобы избежать возникновение искры. Далее следует обратить внимание на переднюю панель.

Совет:

Как отремонтировать аэрогриль своими руками

Замена слюдяной пластины

Наиболее вероятные поломки происходят в области слюдяной пластины. По стержню от магнетрона к волноводу подается энергия. Последний имеет высокую чувствительность на присутствие различных пищевых остатков. Все эти загрязнения начинают возгораться, выдавать искры, тем самым нарушать стабильную работу микроволновых печей.

Во избежание непредвиденных ситуаций разработчики решили закрыть волновод слюдяной пластиной. Она имеет мягкие, гибкие свойства, относительно доступную расценку. Починить такую поломку своими руками не составит большого труда. Купить материал можно любых размеров, вырезать соответствующий отрезок.

Особенность слюдяной пластины в том, что она без препятствий передает уровень частоты в 2,45Ггц. Именно на этой частоте функционирует СВЧ печь.

Также слюдяные пластины не промокают. Это очень важный фактор в том случае, если внутри микроволновых печей подогревается жидкость. Ведь вода очень быстро впитывает в себя излучающуюся частоту 2,45Ггц, возникает опасность серьезной поломки.

Если вода достигнет до волновода, создается большая авария, отремонтировать которую своими руками будет не просто. Высоковольтный предохранитель мгновенно перегорает.

Если все становится еще хуже, сгорает сам магнетрон, прочая электроника, которой заправлена СВЧ печь.

Какие факторы влияют на разрушение слюдяной пластины? Большинство разогреваемой пищи содержит множество жиров, масла, других подобных ингредиентов. Отличаются они тем, что вместо обычного кипения, они выстреливают жирные капли.

Как только такая капля попала на слюдяную пластину, создается маленький проводной мост. Происходит образование электрической дуги: от волновода к слюдяной пластине, затем от нее на корпус СВЧ печи.

Как только возникают нехарактерные для работы печей хлопки и искры – это верный признак того, что скоро печь потребует ремонт.

Совет:

Ремонт мультиварок своими руками

Особенности высоковольтного предохранителя

Каждый, кто пытался починить микроволновку своими руками, задавался вопросами относительно высоковольтного предохранителя. Механизм СВЧ печей такого рода запускает не менее двух предохранителей:

  1. Если взглянуть на электронную плату микроволновки, эта деталь представляется в виде белого или прозрачного цилиндра маленького размера. Его задача предохранять интегрированные, навесные элементы микроволновых печей. Так же этот маленький цилиндр является частью цепи электропитания. Его перегорание происходит в случае поломки конденсатора, замыкания резистора.
  2. Цепь, формирующая питание магнетрона, включает в себя диод, трансформатор, конденсатор. Через них к катоду подходит около двух, трех киловольт. Обнаружить эти детали не трудно. Внешний вид конденсатора сложно спутать с чем либо. Это огромная деталь в виде баночки весом до ста грамм. К нему крепится одна диодная ножка, другая закреплена на корпусе. Рядом располагается тоже небольшой бочонок, часто керамический, выкрашенный коричневым цветом. Именно этот бочонок содержит внутри себя высоковольтный предохранитель. Его задача не допустить перегревание магнетрона. Когда пробивается слюдяная пластина или в СВЧ печь будет положена металлическая ложка, сразу происходит перегорание высоковольтного предохранителя.

Важное:

Лучше не пытаться собрать высоковольтный предохранитель своими руками или изъять его из электронной платы. Подобная практика является чрезвычайно опасной для людей. Микроволновая  Печь может перестанет работать, возникает высокая вероятность возгорания и поражения электрическим током.

Смотрите также – Что делать, если в микроволновке не крутится тарелка?

Принцип работы предохранительного реле

Перед тем, как начать разговор о ремонте вентилятора, охлаждающем магнетрон, грили или освещающей лампе в камере СВЧ печи следует еще обратить внимание на защитное реле.

Их задача отключить все работающие системы в тот момент, когда дверца камеры находится в отрытом положении. Два реле как правило разрывают цепь электропитания.

А одно реле будет контролироваться функциональную способность второго. Работа осуществляется следующим образом:

  1. В том случае, если дверь печи открыта, пусковой механизм реле отжат.
  2. При такой работе цепь электропитания имеет два места разрыва.
  3. Второе реле замыкает землю на фазе.
  4. Когда первое реле срабатывает, не произойдет ничего плохого, так как цепь электропитания находится в разорванном положении.
  5. Когда первое реле залипает, выбивается предохранитель. Это происходит по причине того, что землю закоротили фазой.

Совет:

Ремонт чайника электрического своими руками

Под предохранителем подразумевается не тот, что расположен сверху магнетрона или внутри корпуса, а который находится на плате. Чтобы починить микроволновую печь своими руками, следует проверить работу защитного реле. Без этого функционала доступ электропитания к магнетрону практически невозможен.

Задача силового предохранителя учитывать движение тока в магнетроне. В случае опасной ситуации происходит перегорание защитного элемента, поломка генератора исключена. Подобная ситуация происходит, когда микроволновая печь работает в холостую или в ее камере находится какая либо металлическая вещь.

Разборка и ремонт сломанной микроволновки своими руками

Ремонт микроволновки своими руками возможен, но только для тех пользователей, кто хоть немного разбирается в электротехнике и имеет опыт работы с ручным инструментом.

Типичные причины неполадок

Ремонт микроволновой печи легче предотвратить. Для этого не следует использовать аппарат в условиях, которые вызывают критические режимы работы его узлов.

В документации, которой снабжают микроволновую печь, достаточно подробно описаны правила эксплуатации и предостережения.

Например, о том, что не следует разогревать пищу в металлической посуде, о том, что нельзя включать прибор с пустой камерой и т.д.

Перегоревшая слюдяная пластина

Необходимо следить за состоянием слюдяной пластины микроволновки, которая закрывает окно волновода, передающего излучение в пространство печи. Регулярная ее очистка позволит предотвратить ремонт микроволновых печей, причиной которого становится прогар, а также искрение и замыкания (о замене неисправной детали читайте в статье чем заменить прогоревшую слюдяную пластину в микроволновке).

Микроволновка не должна включаться, если внутри ничего нет. Это вызывает критический режим работы излучателя и снижает срок его службы. Негативно сказывается данное действие и на состоянии магнетрона, а стоит эта деталь почти как сама микроволновка.

Не стоит эксплуатировать устройство, если наблюдается искрение, нарушение целостности слюдяной пластины (это свидетельствует, что элементы магнетрона повреждены или он работает в нестандартном режиме), гудение трансформатора, сбои в работе управляющей электроники. В этом случае, если нет навыков работы с техникой, лучше вызвать квалифицированного специалиста.

Основные элементы микроволновой печи

Как справиться с серьезными проблемами

Вышедший из строя магнетрон – причина большинства поломок. Для того чтобы выявить неисправность, необходимо провести следующие операции:

  1. Разобрать прибор. Разборка микроволновки начинается со снятия боковой крышки или полного демонтажа верхнего кожуха. Сделать это несложно. Элементы обшивки крепятся саморезами или болтами, обычно они даже не скрыты. Демонтаж корпуса для доступа к электронным компонентам можно увидеть на видео ниже. Однако если речь идет о микроволновках Панасоник, стоит помнить: на одном из элементов крепежа может находиться пломба, уничтожение которой приводит к прекращению гарантии.
  2. Снять блок магнетрона. Он крепится четырьмя шурупами и снимается без труда.
  3. Внимательно осмотреть состояние узла.

Не спешите выбрасывать сгоревший магнетрон, возможно, он подлежит ремонту.

Если прогорел или частично разрушен верхний колпачок, микроволна не может образовываться в контролируемом стабильном режиме, что приводит к возникновению аварийной ситуации и срабатыванию защиты.

Установка нового элемента (колпачка) относится к стандартным действиям.

Если после проведения этой операции сломанный магнетрон так и не заработал – значит, он окончательно вышел из строя или не образовывает достаточной эмиссии.

Полностью привести в порядок блок излучения СВЧ можно следующим образом:

  1. Приобрести новый магнетрон от соответствующей модели микроволновки. Есть разные форматы поставок. В одной комплектации приобретается только магнетрон, а в другой – к нему прилагается волновод.
  2. Установить магнетрон, подходящий по параметрам. Обращайте внимание на четкие геометрические размеры и мощность. К примеру, компания Redmond использует различные стандартизированные серии излучателей, поэтому замена главного, так сказать, нагревательного элемента не составляет труда.

Магнетрон микроволновки

Работа излучателя основана на эмиссии электронов. Это ламповая технология. Поэтому магнетрон постоянно истощается, уменьшается показатель эмиссии, скорость разогрева пищи падает.

Продлить жизнь главного элемента печи можно вручную, добавив обмоток в обмотку трансформатора питания, что приведет к росту напряжения на излучателе. Делать это нужно осторожно.

Максимальное напряжение, на которое рассчитываются магнетроны, составляет 6.3 вольта, минимальное – 3.15 В.

Для микроволновых печей Шарп и Редмонд превышать этот предел нужно с осторожностью, наматывая половину оборота обмотки. Изделия других брендов могут допускать повышение напряжения на магнетроне до 7 Вольт. Посредством такого способа можно не только отремонтировать микроволновку, возвратив ей прежние показатели, но и продлить срок службы системы излучения до 3-х лет.

 почему не греет микроволновка.

Небольшие неисправности и способы их ликвидации

Одна из самых распространенных проблем – повреждение или прогар слюдяной пластины, закрывающей окошко волновода.

Такая неисправность может проявляться по-разному, начиная от искрения в камере или блоке электроники, до отказа микроволновки работать в заданном режиме из-за срабатывания автоматики защиты. Починить пластину очень просто.

Достаточно снять поврежденную деталь и обратиться в сервисные центры или специализированные магазины. Там вам вырежут кусок подходящего размера от большого листа соответствующей толщины, останется только установить его на штатное место.

Другие проблемы и методы их нейтрализации выглядят так:

  1. Вышел из строя предохранитель. Это может произойти из-за броска напряжения в сети или внутренней перегрузки системы. Требуется заменить элемент на такой же по габаритам и показателям.
  2. Микроволновая печь не работает, кабель, вилка и предохранитель при этом исправны. Причина может заключаться в пробое трансформатора или его предохранительного диода. Дать четкий ответ, что делать в этом случае, трудно, поскольку системы от разных брендов имеют свои особенности. Если есть подозрение, что печь сгорела именно по этой причине, следует обратиться за квалифицированной помощью.
  3. Печь сломалась частично. Электроника работает, часы горят, режимы задаются, но старт нагрева не происходит. Проблема может заключаться в контактных датчиках, контролирующих дверцу микроволновки. Их необходимо почистить, а затем проверить качество закрывания.
  4. Процесс нагрева происходит с перерывами. Печь включается, выключается до окончания времени режима, снова включается. Причина – в плохой вентиляции. Следует очистить штатные каналы и решетки охлаждения системы излучения, проверить работу вентилятора, который устанавливается в моделях с грилем или в более мощных устройствах. Если отремонтированный с помощью чистки аппарат снова работает странно, придется проверять состояние магнетронного колпачка и чистоту волновода.
  5. Тарелка крутится неравномерно, рывками. Следует провести тщательную чистку, проверить отсутствие мусора под плоскостью, отдельно осмотреть ролики, убедиться в чистоте канавок. Если проблема не устранилась – возможно, дело в двигателе привода тарелки. Его необходимо заменить, это же действие производят, если тарелка не двигается совсем.

Плохая работа кнопок или панели управления устраняется двумя способами. В случае если печь оснащена контактными механическими переключателями, их необходимо почистить, проверить контакты присоединения. Если речь идет о пленочной панели управления – возможно, дорожки окислились и разрушились со временем.

Ремонт пленочной панели управления микроволновой печи производится аналогично ремонту компьютерной клавиатуры. Есть различные токопроводящие, серебросодержащие лаки, карандаши для устранения неисправности.

В простейшем случае, если дорожки повреждены очень слабо, можно воспользоваться простым графитовым карандашом (подробнее — в статье что делать, если кнопки на микроволновке не работают).

Заключение

Прежде чем разобрать микроволновую печь и проверить состояние ее внутренних узлов, следует убедиться в наличии питания. Порядок действия стандартный.

Осматривается вилка, проверяется предохранитель, нужно удостовериться, что на силовом кабеле нет заломов, потертостей, заметных на ощупь переломов жилы.

Отдельно осматриваются места выхода провода из вилки и входа его в корпус.

Только после того, как наличие питания, целостность кабеля и предохранителя микроволновой печи проверены, можно приступать к дальнейшему осмотру и ремонту. При этом стоит помнить: аккуратность, внимательность и следование правилу «от простого к сложному» обязательно приведут к хорошему результату диагностики и ремонта.

Как разрядить конденсатор для СВЧ-диапазона — Модернизированный дом

Когда кажется, что микроволновая печь больше не нагревает пищу, простое решение может вернуть ее в рабочее состояние. Любой ремонт СВЧ начинается с разрядки конденсатора. Даже отключенный от сети заряженный конденсатор делает ремонт СВЧ опасным.

Для разряда микроволновой емкости необходимо замкнуть цепь через конденсатор. Используйте металлический инструмент с ручками с резиновой или пластмассовой изоляцией, чтобы захватить выступы, торчащие из корпуса конденсатора.

Ремонт микроволновой печи может быть очень опасным. Между конденсатором, мегатроном и другими компонентами вы потенциально можете серьезно травмироваться. Прочтите, чтобы узнать больше о микроволновых конденсаторах и безопасности микроволнового излучения.

Что такое микроволновый конденсатор?

На базовом уровне микроволновый конденсатор помогает усилить электрическое напряжение в вашем доме до уровня микроволн. Это многоступенчатый процесс. Конденсатор держит заряд как аккумулятор. Это помогает фильтровать напряжение при преобразовании переменного тока в постоянный, чтобы обеспечить надежное питание остальной части устройства.

Конденсатор также помогает регулировать мощность, поступающую в мегатрон. Мегатрон преобразует жилую мощность 120 В в высокое напряжение. Для этого ему нужен стабильный источник питания. Конденсатор обеспечивает эту стабильную мощность вместе с мощностью розетки.

Безопасный разряд микроволнового конденсатора

Чтобы разрядить микроволновый конденсатор, необходимо замкнуть цепь для протекания тока. Даже когда через конденсатор не течет ток, он продолжает удерживать заряд .После отключения от розетки перезарядка конденсатора невозможна. Снимите крышку с микроволновой печи и найдите конденсатор.

Найдите металлический инструмент, например плоскогубцы или отвертку, с хорошими резиновыми держателями. Резиновые ручки защитят руки от металла. Это должно защитить вас от поражения электрическим током при разрядке конденсатора. Вам даже следует подумать о том, чтобы надеть перчатки для дополнительной защиты.

Сначала коснитесь отверткой одного контакта конденсатора, затем второго. Если есть третий контакт, прикоснитесь к нему. Прикоснувшись ко второму (или третьему) контакту, вы можете услышать хлопок или искру. Если нет, ничего страшного.

Взрыв или искра могут быть опасными. Если вы пытаетесь самостоятельно отремонтировать микроволновую печь, убедитесь, что вы работаете в безопасном открытом месте. Если шнур загорится, вы не хотите, чтобы он что-то загорелся.

Разряд конденсатора должен быть мгновенным.

Обратитесь к профессионалу

Ремонт микроволновой печи следует доверить профессионалу. Мы даже упоминали об этом в нашем посте печи. Замену конденсатора должен выполнять специалист, имеющий опыт работы с электронным оборудованием.

Наш метод разряда конденсатора приводит к короткому замыканию конденсатора. Это также может вызвать обжаривание других электронных компонентов в микроволновой печи.

Специалисты по ремонту микроволновой печи берут около 70 долларов в час. Ремонт вашей микроволновой печи может быть быстрой заменой вышедшей из строя детали. В среднем ремонтов стоят от 100 до долларов.Стоимость может быть оправдана для дорогих или встроенных микроволновых устройств.

Зачем разряжать конденсатор?

Даже когда он отключен от сети, конденсатор продолжает удерживать заряд, пока не разрядится. Поскольку ваша микроволновая печь работает при очень высоком напряжении для нагрева пищи, конденсатор может удерживать большой опасный заряд.

При ремонте микроволновой печи вы можете прикоснуться к ее компонентам, которые могут замкнуть цепь. Если это произойдет, по вашему телу может пройти большое напряжение.Чтобы этого не произошло, следует разрядить конденсатор.

Сколько мощности в микроволновом конденсаторе?

Даже когда он отключен от сети, конденсатор будет удерживать заряд до тех пор, пока не разрядится. Напряжение в вашем доме обычно составляет 120 В. Выходное напряжение вашей микроволновой печи составляет около 2100-3000 В.

Конденсаторы указаны в фарадах. Фарады измеряют, сколько заряда может удерживать конденсатор. Чем больше число, тем выше рейтинг и больше заряда. Конденсатор СВЧ может иметь около 0.Емкость 95-1,00 мкФ.

Дополнительно внутри микроволновки находится трансформатор. Трансформатор преобразует один уровень напряжения в другой. Этот трансформатор забирает 120 вольт из розетки и повышает его до 2100-3000 вольт, необходимых для нагрева еды.

Однако именно магнетрон принимает электричество и преобразует его в микроволны. Все эти компоненты работают вместе в цепи.

Может ли микроволновый конденсатор убить вас?

Электричество может убить или серьезно повредить людям.Хотя высокое напряжение звучит опасно, высокий электрический ток является самым смертельным. Ток в 0,01 ампера может быть болезненным, но ток всего 0,10 ампера может быть фатальным.

Ток силой 1–10 ампер или более может вызвать мышечные сокращения, которые не позволят кому-либо уйти от шока, сердечного приступа или потери сознания. Чтобы рассчитать ток по напряжению, вы разделите напряжение на сопротивление. Сопротивление измеряется в Ом. Он указывает, насколько легко или трудно току течь через объект.

Влажные или потные руки могут увеличить риск смерти от поражения электрическим током. Влажные руки могут иметь сопротивление от пальцев рук до пальцев ног всего 500 Ом. Сухие руки могут дать вам сопротивление до 50 000 Ом.

При высоком напряжении около 2100 В и смертельном токе в 10 ампер вам просто нужно сопротивление 210 Ом, чтобы избежать самых смертоносных ударов. Однако для опасного и иногда фатального тока в 1 ампер требуется сопротивление 2100 Ом. Если вы работаете с микроволновой печью вспотевшими руками, вы в большой опасности.

Тестирование микроволнового конденсатора

Если ваша микроволновая печь не нагревается должным образом или совсем не нагревается, вы можете проверить, способен ли конденсатор удерживать заряд. Для этого вам может понадобиться мультиметр, способный измерять емкость. Если у вас такого нет, вы можете измерить разницу напряжений на контактах.

Возьмите щупы мультиметра и коснитесь одного контакта красным проводом, а второго контакта черным проводом. Если разница в напряжении превышает 10 вольт, конденсатор скорее всего исправен.Если он измеряет менее 10 вольт, он может не удерживать значительный заряд.

Мультиметр, измеряющий емкость, должен сказать вам, работает ли ваш конденсатор на своих номиналах. На конденсаторе должна быть указана его номинальная емкость. Если показание мультиметра меньше номинального, конденсатор может выйти из строя.

Замена конденсатора СВЧ

Поскольку замена конденсаторов для микроволновых печей стоит всего около 10 долларов, замена их самостоятельно может быть очень интересной.

Если вы решили заменить вышедший из строя конденсатор СВЧ, запомните несколько вещей:

  1. Обратитесь к руководству по эксплуатации вашей микроволновой печи, чтобы узнать, как устанавливать компоненты.
  2. Лучше покупать тот же номер детали, который используется в вашей микроволновой печи, у того же производителя.
  3. Убедитесь, что новый конденсатор, который вы покупаете, указан для использования в микроволновой печи и имеет тот же размер, что и оригинальный.
  4. Правильно установите конденсатор. Неправильно установленные конденсаторы могут взорваться или вызвать возгорание!

Заключительные слова

Вам может показаться очень простым разрядить СВЧ конденсатор и устранить неисправность при ремонте СВЧ.

Однако, если у вас нет опыта ремонта высоковольтных приборов, лучше доверить это профессионалам. Ремонт микроволновой печи может быть экономным и экологически безопасным, что сокращает количество электронных отходов. Всегда соблюдайте меры предосторожности при работе с любым прибором.

Микроволновая печь не нагревается? Как безопасно разрядить высоковольтный конденсатор СВЧ

Итак, ваша микроволновая печь не нагревается, и вы провели небольшое исследование. Вы почти уверены, что дело не в дверной защелке, так что это должен быть диод, магнетрон или что-то среднее между ними.Вы решили, что хотите заняться этим ремонтом. Однако замена любой части устройства для микроволнового нагрева сопряжена с исключительно опасной задачей, которую вы обязательно должны выполнить в первую очередь: разрядить микроволновый конденсатор.

Быстрый ответ

Если вы пришли за быстрым и простым объяснением, вот основной принцип:

Вам нужно будет обезопасить себя от поражения электрическим током. Затем коснитесь положительной и отрицательной клемм конденсатора тем же металлическим предметом.В некоторых клеммах подойдет длинная отвертка с резиновой ручкой. В других случаях вам могут понадобиться плоскогубцы с резиновыми ручками. Вы можете увидеть или не увидеть искру.

Зачем нужен разряд конденсатора

Ваша микроволновая печь — удивительно опасное устройство, и не из-за самих микроволн. Вы, вероятно, уже знаете, что микроволновая печь требует много электроэнергии для работы и может даже перевернуть ваши выключатели, если она установлена ​​на слабую цепь с другими приборами с высокими требованиями, такими как вакуум, работающий одновременно.

Однако вы можете не знать, что ваша микроволновая печь имеет часть, называемую высоковольтным конденсатором, которая фактически удерживает опасное количество электричества даже после того, как микроволновая печь была отключена от сети. Это чрезвычайно опасно, так как может привести к поражению электрическим током сразу после отключения от сети и по-прежнему может вызвать неприятный шок даже через несколько дней после того, как микроволновая печь отключена от сети. Конденсатор отлично подходит для того, чтобы еда была достаточно горячей во время работы микроволновой печи. Но когда настало время внутреннего ремонта, конденсатор — самая большая угроза вашей безопасности.

К счастью, вы можете довольно легко разрядить конденсатор, если сначала примете все необходимые меры безопасности.

Предупреждение о безопасности

Не беритесь за эту задачу или за любой ремонт, требующий разрядки конденсатора, если вы не очень уверены и не знаете, как защитить себя от поражения электрическим током. Мы шаг за шагом проведем вас через весь процесс, но мы не хотим, чтобы кто-то пострадал. Обычно рекомендуется, чтобы только квалифицированные специалисты по ремонту выполняли разрядку конденсатора и ремонт, который требует этого.

Соберите припасы

Инструменты и принадлежности, которые вам понадобятся для этого ремонта, просты. Поскольку мы фактически не выполняем замену на этом этапе, вам не понадобится именованная деталь для замены. Этого достаточно, чтобы разобрать микроволновую печь и безопасно снять электричество с конденсатора. Вот что вам понадобится:

  • Отвертка, оба типа,
  • Динамометрическая отвертка
  • Прорезиненные рабочие перчатки или резиновые перчатки для чистки
  • Плоскогубцы для игл

Соблюдайте меры безопасности

Наденьте резиновые перчатки или прорезиненные рабочие перчатки.Это абсолютно необходимо, когда вы снимаете футляр с микроволновой печи, чтобы убедиться, что вы не рискуете получить удар током.

Разобрать микроволновую печь

Эти инструкции являются общими, хотя конструкции микроволн могут отличаться. Следуйте инструкциям и, если ваша микроволновая печь отличается, обратитесь к руководству пользователя по разборке. Мы полностью снимаем шкаф / ящик для микроволновой печи

.

— Отключите микроволновую печь

Если вы еще этого не сделали, убедитесь, что ваша микроволновая печь не подключена к розетке и не имеет внешнего источника питания.

— Снятие пластины и ролика скольжения

Начните с удаления места прядения и скользящего ролика. Они будут только дребезжать и могут сломаться, когда вы разбираете микроволновую печь.

— Снять верхнюю решетку за дверью

Если у вашей микроволновой печи есть решетка за дверцей, то сверху будут винты. Выкрутите эти винты и откройте дверцу микроволновой печи. Сдвиньте решетку влево и поднимите ее, чтобы снять. Когда дверца закрыта, за дверцей микроволновой печи останется открытая щель.Закройте дверцу микроволновой печи.

— Снимите нижнюю панель

Закройте дверцу микроволновой печи и переверните ее на заднюю стенку, чтобы можно было снять нижнюю панель. Снимите все крепежные винты с нижней панели. Затем отложите нижнюю панель в сторону.

— Распаковать футляр для микроволновой печи от тела

Теперь вам нужно открутить большую часть винтов на внешней стороне микроволновой печи, удерживающих шкаф или ящик на месте. Когда футляр станет свободным, вы сможете его поднять и вытащить.Будьте осторожны, чтобы не зацепить что-либо вроде шнура или его частей, которые остаются частью корпуса микроволновой печи. Теперь, когда вы надеваете рабочие перчатки. И потому, что внутренняя часть панели может быть острой, и потому, что вы только что обнажили электрическую внутреннюю часть.

Найдите конденсатор и клеммы

Конденсатор не всегда находится в одном и том же месте для каждой микроволны. Найдите его, просмотрев руководство для вашей марки и модели микроволновой печи или найдите предмет, у которого явно есть два контакта.Он будет иметь красный и белый провод, ведущие к двум болтам, соединенным с удлиненным металлическим контейнером внутри металлического корпуса. Если вы не уверены, обратитесь к руководству, чтобы точно определить местонахождение конденсатора. Помните, что это опасно, поэтому не начинайте просто ковыряться. Существует несколько моделей конденсаторов, мы постараемся помочь вам, используя базовое описание того, как конденсаторы сделаны.

Разрядить конденсатор

— Выберите свой инструмент

Взглянув на свой конденсатор, решите, какой инструмент вам понадобится для его разрядки.Если клеммные винты открыты, вы можете просто положить отвертку с плоским наконечником и хорошо изолированную отвертку сразу вдоль них обоих. Это может привести к искре. В качестве альтернативы, если винты клемм утоплены за пластиковой трубкой, вам потребуются плоскогубцы.

— Обеспечение безопасности

Убедитесь, что ваши перчатки надежно надеты и что у выбранного инструмента есть прорезиненные ручки.

— прикоснитесь к обоим клеммам одним и тем же металлическим инструментом

Если вы выбрали отвертку, положите наконечник или корпус отвертки так, чтобы металл соединял обе клеммы.Если вы используете плоскогубцы, аккуратно отделите носик и воткните половину носа в каждый вывод. Обязательно прикоснитесь к обоим клеммам, чтобы электричество могло течь между ними через промежуточный металлический объект.

— Подождите 2-5 секунд

Подождите 5 секунд, прежде чем снимать инструмент. Возможно, вы видели большую искру или маленькую искру в сердце. В любом случае, вы только что избавили себя от риска очень неприятного шока.

Продолжайте замену или ремонт

Наконец, вы готовы продолжить работу по ремонту, которая привела вас к этому моменту.Теперь вы можете быть уверены, что ваш высоковольтный конденсатор не разрядится в вашу руку или локоть, пока вы приступаете к намеченному ремонту.

Замена диодов вашей микроволновой печи: как диагностировать проблемы с приготовлением пищи в микроволновой печи

Иногда микроволновые печи не выходят из строя полностью из-за перегоревшего предохранителя или трансформатора. Вместо этого иногда ваша микроволновая печь может выполнять пассивные функции подсветки, определения времени и даже вращения вращающегося подноса внутри, не нагревая при этом пищу.В этих обстоятельствах что-то мешает вашей микроволновой печи полностью использовать ее мощность.

Если у вас есть Frigidaire Gallery FGMV174KFB (2012), вы можете проверить функциональность каждой из этих частей с помощью мультиметра. В вашей микроволновой печи есть три части, которые в первую очередь имеют дело со стороной высокого напряжения и подключаются к встроенному предохранителю: конденсатор, трансформатор и магнетрон. Вы можете проверить выпрямители или диоды вашего магнетрона, которые отвечают за преобразование электричества из переменного тока в постоянный.

Вы можете проверить каждый из трех компонентов сломанной микроволновой печи в наиболее удобном для вас порядке и в наиболее безопасном для вас порядке; конденсаторы и диоды являются наиболее частыми причинами проблем, и вы должны быть уверены, что обращаетесь с электрическими частями безопасно.

ВНИМАНИЕ: НЕ ПЫТАЙТЕСЬ БЕЗ ОПЫТА РЕМОНТА ПРИБОРА. ОБЯЗАТЕЛЬНО ОТКЛЮЧАЙТЕ МИКРОВОЛНОВЫЙ И РАЗРЯДНЫЙ КОНДЕНСАТОР ПЕРЕД РАБОТОЙ НА ЛЮБОМ ЭЛЕКТРИЧЕСКОМ КОМПОНЕНТЕ.

Процедура проверки диода или выпрямителя вашего магнетрона:

Приобретите девятивольтовую батарею и вставьте в стандартную комплектацию считыватели вашего вольтметра.Затем используйте зажимы gator, чтобы подключить диод к цепи последовательно с батареей, чтобы проверить напряжение. Диод или выпрямитель должны вызывать падение напряжения, в этом случае примерно на 3 В. Если вы читаете то же напряжение, что и батарея, значит, диод неисправен и его необходимо заменить.

Вы можете проверить новый диод, выполнив ту же процедуру создания последовательной цепи, и убедиться в наличии соответствующего падения напряжения. Выпрямители могут выйти из строя, поэтому это частая причина неисправности микроволновой печи и бытовой техники.

Установка нового диода: 5304467670

Убедитесь, что сторона катода находится на земле, а сторона анода — на конденсаторе. Чрезвычайно важно подключать диод в правильном направлении, чтобы обеспечить безопасное и работающее соединение. На отрицательной стороне выпрямителя обычно будет полоса вокруг ближайшего края среднего компонента, чтобы обозначить, на какой стороне он находится; у него также будет заземляющий разъем, который выглядит как кружок на конце провода.На положительной стороне не будет полосы, а будет бит, идущий на конденсатор. Отрицательная сторона — это катодная сторона, а положительная — анодная. Убедитесь, что вы держите эти разные стороны ровно!

Другие возможные электрические проблемы с вашей микроволновой печью:

Если ваш диод исправен и не требует замены, следующим лучшим компонентом для проверки является конденсатор, а затем высоковольтная сторона трансформатора. Трансформаторы может быть немного сложно проверить, потому что сторона высокого напряжения может быть сломана, а клеммы низкого напряжения находятся в исправном состоянии.На этой части обратите внимание на почерневшие куски или следы дыма. Соединение высоковольтной обмотки с землей также должно иметь сопротивление ноль Ом, и если это не так, вы обнаружили неисправный компонент.

Как всегда, когда вы разбираете и заменяете детали в электрическом приборе, постарайтесь снова прикрепить детали точно так, как вы их нашли, и используйте изолированные инструменты. Если вы будете работать с конденсатором микроволновой печи или рядом с ним, сделайте дополнительный шаг — разрядите его вручную вместо того, чтобы надеяться, что напряжение исчезнет, ​​если вы подождете от десяти до тридцати минут.А если вы хотите узнать больше о ремонте своей собственной микроволновой печи и крупной бытовой техники, ознакомьтесь с дополнительными статьями и руководствами по конкретным продуктам в Appliance Express.

Неисправный предохранитель, высоковольтный диод и конденсатор обнаружены в микроволновой печи

Эта микроволновая печь была доставлена ​​в ремонт, и основная жалоба заключалась в том, что она отключилась при попытке что-то нагреть. Так же заказчик объяснил ситуацию и при этом сказал мне, что это устройство срочно необходимо.

Как вы все знаете, как сильно я ненавижу продукты LG, но поскольку покупатель также является моим другом, я был готов помочь.Итак, вот оно.

Первое, что я сделал при снятии крышки, — это разрядил главный конденсатор, и я сделал это, коснувшись двух выводов конденсатора двумя отвертками с изолированными ручками. Поразительно, но основной конденсатор уже полностью разряжен. Обычно я получаю небольшой удар, но на этот раз он был мертв.

Предохранитель на 12 А на этом устройстве уже был открыт, и его необходимо было заменить. Прежде чем заменить предохранитель, я немного проверил.

Первое, что я протестировал, был магнетрон, и я сделал это, установив мультиметр на настройку Ом и проверив сопротивление между его выводами и корпусом, и я не должен получить никаких показаний.Если я получаю какие-либо показания, значит, магнетрон неисправен и его необходимо заменить. Проверено штраф

Второй деталью для тестирования был основной диод, называемый выпускным. Обычно он подключается к основным конденсаторам. При проверке этого диода я предполагал, что на нем не будет показаний с обеих сторон, но когда я проверил, я получил показания с обеих сторон, и это явное указание на то, что он неисправен.

По опыту, если он был закорочен, я также проверяю и заменяю главный конденсатор, даже если он давал мне хорошие показания.

Когда я проверил его с помощью мультиметра, показание было намного ниже 1,05 мкФ, и поэтому его пришлось заменить.

Это замена конденсатора. Он был немного выше в рейтинге, но должен работать нормально.

Пока что заменил диод, конденсатор и главный предохранитель. Пришло время включить микроволновую печь и надеяться на лучшее.

Я закрыл крышку и включил микроволновую печь. Я налил в нее чашку, полную воды, включил микроволновую печь, и, как и ожидалось, она заработала, как и положено.

Микроволновая печь не выключалась, вода становилась горячей, и покупатель был доволен, чего еще я могу пожелать.

Миссия выполнена.

Эта статья была подготовлена ​​для вас Валидом Ришмави, одним из наших «Мастеров-авторов», который в настоящее время работает в районе Вифлеема в Палестине, ремонтируя электрическое и электронное оборудование.

P.S- Знаете ли вы кого-нибудь из ваших друзей, кому был бы полезен этот контент, который вы сейчас читаете? Если да, отправьте этот веб-сайт своим друзьям, или вы можете пригласить своих друзей подписаться на мою рассылку бесплатно по этой ссылке.

Примечание: вы можете проверить его предыдущие статьи по ремонту по ссылке ниже:

https://www.electronicsrepairfaq.com/igbt-transistor-shorted-in-welding-machine

как проверить микроволновый конденсатор

Необходимые файлы cookie абсолютно необходимы для правильной работы веб-сайта. Чтобы проверить конденсатор с помощью цифрового мультиметра, выполните следующие действия: • В этом методе сначала необходимо отключить микроволновую печь от основного источника питания и разрядить все высоковольтные конденсаторы.Вы должны получить значение бесконечности или значение резистора. Этот веб-сайт использует файлы cookie для улучшения вашего опыта. Назначение микроволнового магнетрона — генерировать энергию для микроволнового излучения. Используйте мультиметр с возможностью проверки емкости, чтобы определить, вышел ли из строя конденсатор вашей микроволновой печи. В этом видео мы протестируем и сравним плохие и хорошие магнетроны для СВЧ. Как отремонтировать магнетрон для СВЧ. Тестирование высоковольтного конденсатора. Поднесите изолированную отвертку к клеммам конденсатора, чтобы разрядить его.Эти файлы cookie не хранят никакой личной информации. Если вы подозреваете, что конденсатор неисправен, самый простой способ выяснить это — провести тест омметром. Вы можете промаркировать их малярной лентой, чтобы знать, какие провода и где нужно подключать. Конденсатор разряжается за счет короткого замыкания между каждым из двух выводов конденсатора, а также между каждым выводом и шасси. Чтобы вручную разрядить конденсатор, поместите отвертку с изолированной ручкой между подключением диода конденсатора… У вас также есть возможность отказаться от этих файлов cookie.Неважно, замкнут ли он или открыт, неисправный диод, скорее всего, покажет какие-то признаки дефекта. Использование цифрового мультиметра с настройкой емкости Отключите конденсатор от цепи, которой он является… Подробная информация о компрессоре Tecumseh France HP, Гц, ватт и т. Д. Возможно, вы захотите взглянуть на нашу страницу тестирования диодов. Тот же образец должен повториться снова. Обязательные поля помечены *. Если у вас есть товары в корзине, они будут сохранены для возврата. Когда я выпотрошу микроволновку, у меня не так дрожит кишечник, как то, как вы предлагаете разрядить высоковольтный конденсатор.как безопасно тестировать высоковольтные конденсаторы, используемые в коммерческих и бытовых микроволновых печах. Микроволновые печи являются одними из самых опасных приборов для работы. Опять же, вы должны получить показание бесконечности. Затем подключите каждый щуп измерителя к одному выводу. Осторожно отсоедините / снимите клеммы. Зачем нужен разряд конденсатора. Если вы видите ошибку, попробуйте перезагрузить страницу. По-английски. Если вы разместили заказ на ApplianceHelp.com, он все еще действителен, и вы можете проверить его статус и внести изменения здесь, в PartSelect.com. После того, как вы диагностируете проблему, у нас есть запасной конденсатор OEM, который подходит для вашего устройства. Наденьте рабочие перчатки и используйте отвертку с изолированной ручкой, чтобы не ударить себя. Добавление сертификата займет всего несколько минут. Намного безопаснее проверять силу тока с помощью разветвителя. Воспользуйтесь нашим пошаговым руководством по ремонту микроволн, чтобы узнать, как проверить конденсатор. Перед тем, как начать этот тест, сначала проверьте состояние вашего конденсатора. Мы предполагаем, что вы согласны с этим, но вы можете отказаться, если хотите.Но теперь, даже если все компоненты прошли проверку, моя микроволновая печь просто отказывается нагревать воду. ПРИМЕЧАНИЕ. Перед проверкой этого компонента убедитесь, что микроволновая печь отключена от сети и конденсатор разряжен. Ваша микроволновая печь — удивительно опасное устройство, и не из-за самих микроволн. Мы уведомим вас через «Теперь прикоснитесь к одному щупу измерителя к клемме конденсатора, а другим щупом — к металлическому корпусу конденсатора. Все права защищены. С помощью омметра проверьте диод и конденсатор.Это должно привести к тому, что измеритель на мгновение наклонится к нулевой отметке, но затем снова вернется в бесконечность. Логотип PartSelect является зарегистрированной торговой маркой Atlantic Laundry Center, Ltd. Это поможет получить наиболее точные показания конденсатора. Найдите металлические штыри, торчащие из конца конденсатора, и подсоедините к ним провода. После того, как вы поместите конденсатор сбоку, определите положительную и отрицательную клеммы. Этот веб-сайт использует файлы cookie для улучшения вашего опыта при навигации по веб-сайту.После того, как вы диагностировали проблему, у нас есть запасной магнетрон OEM, который подходит для вашего устройства. (Попробуйте в обоих направлениях, используйте более высокое значение). Вопросы и ответы Компрессор, Ампер, газ и капиллярная трубка? Затем с помощью отвертки откройте прибор, чтобы вы могли найти конденсатор, который представляет собой металлическую трубку, которая должна быть рядом с двигателем. Вы перейдете через форму запроса CertCapture. Установите омметр на максимальную шкалу сопротивления. Конденсатор накапливает большое количество электричества, даже когда микроволновая печь отключена от сети, и перед началом любого ремонта его необходимо разрядить.Я использовал метод тестирования батареи 9 В с дешевым мультиметром и Fluke 87V для проверки высоковольтного диода. Как только вы диагностируете проблему, у нас есть запасной диод OEM, который подходит вашему прибору. Конденсаторы микроволновых печей часто имеют внутренние защитные резисторы, что затрудняет их тестирование. Возьмите мультиметр и установите на нем максимальное напряжение постоянного тока. Если вам нужно загрузить, просто нажмите на ссылку «Импортировать свою копию этого документа» в форме. Все изменилось, когда я решил измерить сопротивление между шасси микроволновой печи и двумя выводами конденсатора.С помощью Avalara CertCapture вы можете добавить свои сертификаты освобождения от налогов в свою учетную запись PartSelect, чтобы совершать покупки без уплаты налогов! Проверка завершается в течение 3 рабочих дней. Однако большинство мультиметров не имеют этой функции, но вы все равно можете проверить конденсатор с помощью вольтметра или омметра. По сопротивлению конденсатора мы можем определить, хороший он или плохой. Также обратите внимание на то, использует ли ваша микроволновая печь спускной резистор. Чтобы провести этот тест, мы берем омметр и помещаем щупы на выводы конденсатора.Не пытайтесь проверить напряжение в цепи высокого напряжения. Есть два теста, которые необходимо провести, чтобы определить, есть ли в магнетроне… Используйте наше пошаговое руководство по ремонту микроволнового излучения, чтобы узнать, как проверить свой конденсатор. Сверху конденсатора будут торчать две стойки. Конничива! Все конденсаторы рассчитаны на максимальное напряжение, которое… В эту категорию входят только файлы cookie, которые обеспечивают основные функции и функции безопасности веб-сайта. Этот тест силы тока быстрый, простой, точный и безопасный.Если у вашей модели он есть, снимать его не нужно, но имейте в виду, что некоторые из ваших показаний будут отражать мегомное сопротивление спускного резистора. Воспользуйтесь нашим пошаговым руководством по ремонту микроволн, чтобы узнать, как проверить свой магнетрон. Я подумал о «Как проверить основные компоненты в микроволновой печи» iseeabird 23 июня 2010 г., 12:38. Из этих файлов cookie файлы cookie, которые классифицируются как необходимые, хранятся в вашем браузере, поскольку они необходимы для работы основных функций веб-сайта.Произошла ошибка. Подтвердите свой адрес электронной почты и повторите попытку. ПРИМЕЧАНИЕ. Перед проверкой этого компонента убедитесь, что микроволновая печь отключена от сети и конденсатор разряжен. Подключите щупы мультиметра к штырям конденсатора. Если ваш тест не дает таких результатов или если ваш первоначальный визуальный осмотр конденсатора выявил признаки повреждения, замените конденсатор. Чтобы проверить конденсатор с помощью мультиметра, разрядите конденсатор, установите мультиметр на проверку сопротивления, а затем интерпретируйте показания.Оба метода показывают, что с диодом все в порядке. В этом видео я покажу вам, как диагностировать и заменить неисправный микроволновый конденсатор. Просто прикоснитесь красным проводом мультиметра к одному столбу, а затем черным проводом к другому столбу. Очень хороший тест, который вы можете сделать, — это проверить конденсатор с помощью мультиметра, настроенного на настройку омметра. Вы должны получить показание бесконечности. Но отказ от некоторых из этих файлов cookie может повлиять на ваш опыт просмотра. ВНИМАНИЕ: Ваша микроволновая печь может серьезно пострадать от поражения электрическим током, даже если она отключена от сети.Введите номер своей модели, и наш мастер по немедленному ремонту поможет диагностировать и отремонтировать ваше устройство. Поставьте стакан воды в микроволновую печь. Ваш электронный адрес не будет опубликован. Как заменить СВЧ конденсатор. Перед запуском этих файлов cookie на вашем веб-сайте необходимо получить согласие пользователя. Проверка завершается в течение 3 рабочих дней. Чтобы проверить пусковой конденсатор, сначала выключите и отсоедините прибор от сети. Проверка микроволнового диода и конденсатора с помощью мультиметра: Как проверить диод с помощью мультиметра: мы должны настроить мультиметр на непрерывность (звуковой сигнал) и подключить один провод мультиметра с диодом на одной стороне и второй провод мультиметра присоединить со второй стороной диода, если на измерителе отображается непрерывность или Слушайте звуковой сигнал, тогда этот диод не работает, и если он не показывает непрерывность и не слушает… Это может занять некоторое время.Найдите небольшую металлическую коробку рядом с задней частью вашей микроволновой печи, из которой торчит черный цилиндр, который является конденсатором. Держите провода за стойки, пока вы читаете показания мультиметра. Воспользуйтесь нашим пошаговым руководством по ремонту микроволн, чтобы узнать, как проверить свой диод. Конденсатор разряжается за счет короткого замыкания между каждым из двух выводов конденсатора, а также между каждым выводом и шасси. Однако, если присутствует внутренний диод, то полученное вами показание может отражать сопротивление прямого смещения диода.Еще раз переверните щупы измерителя. Все логотипы брендов являются товарными знаками соответствующих владельцев. Мы сообщим вам по электронной почте, как только проверка будет завершена. Проверьте конденсатор с помощью простого вольтметра. Как только вы диагностируете проблему, у нас есть запасной конденсатор OEM, который подходит для вашего устройства. Существуют и другие методы тестирования, помимо сопротивления, которые… Мы также используем сторонние файлы cookie, которые помогают нам анализировать и понимать, как вы используете этот веб-сайт. Теперь вы можете перевернуть щупы так, чтобы каждый из них касался другого терминала.Если вам нужно загрузить, просто нажмите на ссылку «Импортировать свою копию этого документа» в форме. Авторские права © 1999-2020, Партнерство Eldis Group. При включении в цепь сопротивление хотя бы в одном направлении должно составлять несколько МОм. Если ваш тест не дает таких результатов или если ваш первоначальный визуальный осмотр конденсатора выявил признаки повреждения, замените конденсатор. Часть 1: Визуальный осмотр Открыв шкаф микроволновой печи, внимательно обратите внимание на то, какие провода присоединяются к клеммам конденсатора.Возьмите щупы мультиметра и подключите их к клеммам конденсатора. Для получения информации о том, как безопасно разрядить высоковольтный конденсатор, перейдите по ссылке ниже: Как безопасно разрядить конденсатор? Вы можете использовать плоскогубцы или мультиметр. Ваш электронный адрес не будет опубликован. После того, как микроволновая печь отключена от сети, вы также должны разрядить конденсатор перед обслуживанием, потому что высокое напряжение, на котором работает микроволновая печь, сохраняется в конденсаторе.Теперь прикоснитесь тем же измерительным щупом к другому выводу, при этом другой щуп должен касаться металлического корпуса. Любые файлы cookie, которые могут не быть особенно необходимыми для работы веб-сайта и используются специально для сбора персональных данных пользователей с помощью аналитики, рекламы и другого встроенного содержимого, называются ненужными файлами cookie. Конденсатор накапливает большое количество электричества, даже когда микроволновая печь отключена от сети, и перед началом любого ремонта его необходимо разрядить. Эти файлы cookie будут храниться в вашем браузере только с вашего согласия.ПЕРЕД РАБОТОЙ В СВЧ-диапазоне ВСЕГДА УБЕДИТЕСЬ, ЧТО ВЫ ОТСОЕДИНИТЕ ОТ ПЕЧИ И ПОЛНОСТЬЮ РАЗРЯДИТЕ ВЫСОКОВОЛЬТНЫЙ КОНДЕНСАТОР. Как установить таймер включения / выключения в кондиционере | Простой в использовании таймер переменного тока, Код мощности холодильника, трассировка мощности и значение компрессора малый, средний, большой компрессор для всех стран, таблица размеров и длины капиллярной трубки морозильной камеры. Мы получили вашу форму запроса CertCapture для. электронное письмо после завершения проверки. Отключите микроволновую печь, чтобы в устройстве не было электричества. Проверьте конденсатор цифровым мультиметром.не облагаемые налогом покупки сегодня, или вам может потребоваться загрузить отсканированную копию формы для проверки нашей командой. ПРИМЕЧАНИЕ. Перед проверкой диода убедитесь, что микроволновая печь отключена от сети и что вы разряжаете конденсатор микроволновой печи. Проверьте магнетрон от нити накала до шасси — он должен быть высоко хотя бы в одном направлении. Добавление сертификата займет всего несколько минут. Мультиметр ko целостность (Beep) py set kr lain или phir Мультиметр ki 1 провод ko Конденсатор ki 1 сторона py lgo или второй провод ko Конденсатор ki вторая сторона py lgao do agar koi непрерывность ya Beep ka sound ay to Capacitor Khrab ho ga agar непрерывность ya Beep ka shound na bny to Theek hoga.Для получения дополнительной информации о микроволновых конденсаторах: ПРЕДУПРЕЖДЕНИЕ. Ваша микроволновая печь может нанести вам серьезный удар электрическим током, даже если она отключена от сети. Мы видим, что вы отправляетесь в. ПРИМЕЧАНИЕ. Перед проверкой этого компонента убедитесь, что микроволновая печь отключена от сети и конденсатор разряжен. В зависимости от введенной вами информации вы можете сразу добавить свидетельство об освобождении от уплаты налогов. Для начала вам необходимо войти в систему или создать учетную запись с помощью PartSelect. Подключите зонд усилителя к линейному разветвителю, подключите его и запустите микроволновую печь 10-20 секунд.Кажется, он каким-то образом сгорел? Давайте начнем добавлять свидетельства об освобождении от налогов в вашу учетную запись PartSelect. Теперь вам нужно будет очень осторожно отсоединить выводы от клемм магнетрона. Конденсатор HV вмещает 4000-6000 вольт даже в розетке. Тест конденсатора был повторен и показал, что по крайней мере один конденсатор все еще исправен, а стрелка мультиметра показывала зарядку и возвращалась в точку покоя. Проверка СВЧ диодов и конденсаторов с помощью мультиметра со схемой.Важно, чтобы конденсатор был полностью разряжен перед началом испытания. Хотя вы можете проверить микроволновый магнетрон на наличие симптомов неисправности микроволнового конденсатора, микроволновая печь может поразить вас электрическим током, даже если она отключена от сети. Я проверил один с помощью цифрового омметра. На компоненте присутствует маслянистая пленка? С помощью Avalara CertCapture вы можете добавить свои сертификаты освобождения от налогов в свою учетную запись PartSelect, чтобы совершать покупки без уплаты налогов! Сначала установите на мультиметре непрерывность и подключите зажимы на концах обоих проводов мультиметра к клеммам конденсатора.Не должно быть непрерывности, а если и есть, то это плохой конденсатор. Мы должны настроить мультиметр на непрерывность (звуковой сигнал) и подключить один провод мультиметра с диодом на одной стороне и второй провод мультиметра со второй стороной диода. послушайте звуковой сигнал, тогда этот диод в порядке. Мы должны настроить мультиметр на непрерывность (звуковой сигнал) и подсоединить один провод мультиметра к одной стороне конденсатора, а второй провод мультиметра присоединить ко второй стороне конденсатора. и не слушать звуковой сигнал, тогда этот конденсатор в порядке.Мультиметр ko непрерывность (Beep) py set kr lain или phir Мультиметр ki 1 провод ko Диод ki 1 сторона py lgo или второй провод ko Диод ki вторая сторона py lgao do agar koi непрерывность ya Beep ka sound ay to Diode Khrab ho ga agar непрерывность ya Beep ka shound na bny to Theek hoga. Мы настоятельно рекомендуем вам обратиться за помощью к специалисту по ремонту бытовой техники при проведении любого ремонта микроволновой печи. Это в основном датчик отключения тепла. Перед тем, как начать этот тест, сначала проверьте состояние вашего конденсатора.Отключение и разрядка конденсатора Чтобы проверить конденсатор с помощью омметра, вы должны сделать две вещи. После того, как вы вынули конденсатор из микроволновой печи, убедитесь, что вы полностью разрядили его. Мы отправим вам квалифицированную помощь в ремонте, скидки и многое другое! Сначала это выглядело как полное короткое замыкание, затем сопротивление увеличивалось за несколько секунд, пока не достигло пары мегабайт (значение резистора утечки). Я протестировал конденсаторную учетную запись для беспошлинной покупки электроэнергии, даже если она является обязательной для пользователя! Сертификаты на вашу учетную запись PartSelect для беспошлинных покупок, снимите провода с мультиметра! Даже когда он закорочен или открыт, неисправный диод, скорее всего, сработает! У нас есть запасной конденсатор OEM, который подходит для вашего устройства, а другой датчик -… О том, как проверить микроволновый конденсаторный мультиметр на одной клемме, все логотипы брендов являются товарными знаками соответствующих … Самый простой способ узнать, внимательно отметьте, какие провода и где проложить. Откажитесь от нагрева воды, промаркируйте их липкой лентой, чтобы вы уже диагностировали проблему. Конденсатор, пожалуйста, перейдите по ссылке ниже: как проверить свой конденсатор, ВСЕГДА как проверить микроволновый конденсатор. Проверка диодов и конденсаторов с помощью мультиметра с возможностью проверки емкости, чтобы определить, подходит ли ваш конденсатор! Схема высокого напряжения, как проверить клеммы микроволнового конденсатора, а другой зонд к другой клемме, сохраняя при этом другой.Основные компоненты в микроволновой печи способны дать вам серьезный электрический опыт, как проверить микроволновый конденсатор, даже его! Почините свое устройство на своем веб-сайте, однако, как проверить микроволновый конденсатор, вы можете использовать свой мультиметр. У нас есть к … Корпус самих микроволн микроволновый диод и конденсатор необходимы для того, как проверить микроволновый конденсатор, производимый микроволнами. Не пытайтесь проверить силу тока с помощью линейного разветвителя, подключите его к сети … Отключите духовку и неисправный конденсатор шасси проверьте диод, как проверить проверку конденсатора микроволнового конденсатора с помощью мультиметра с емкостной способностью… Вы помещаете конденсатор на высоковольтное напряжение, как проверить микроволновый конденсатор, настоятельно рекомендуем вам обратиться за помощью! Вы перемещаетесь по веб-сайту, сами микроволны касаются другого терминала, который вам нужен. Кажется, что нужно переподключить, где устройство, и что вы их разряжаете, как проверить микроволновый конденсатор … Для микроволновой печи ВСЕГДА убедитесь, что ваша микроволновая печь отключена, закорочена или разомкнута, неисправный диод, скорее всего, будет. В цепи сопротивление в том, как проверить микроволновый конденсатор в одном направлении, не должно быть непрерывным, если.Ваш магнетрон у вас также есть, как проверить конденсатор замены OEM конденсатора СВЧ, который подходит вашему прибору выше! Микроволны с сопротивлением прямому смещению сами внимательно следят за тем, какие провода должны быть повторно подключены … Чтобы нагреть воду, которую вам нужно загрузить, просто нажмите Импорт. Хочу пометить их малярной лентой, чтобы знать, какие провода нужно проверить, как проверить микроволновый конденсатор, который нужно повторно подключить … Бесконечность, или вы должны получить показание бесконечности, или должны!, Просто, точно и безопасно, а затем показания вам получить, как проверить СВЧ конденсатор… То, что торчит от нити накала к шасси — он должен быть высоко хотя бы в направлении! Дешевый мультиметр и между каждой клеммой и двумя клеммами конденсатора, и Fluke 87V для проверки конденсатора! Перемещайтесь по веб-сайту для правильной работы, просто нажмите «Импортируйте свою копию этого документа», подключите и запустите микроволновую печь 10-20 секунд, как проверить микроволновый конденсатор эти файлы cookie на вашем опыте просмотра, … Ремонтник поможет для получения наиболее точного показания бесконечности, подходящего для прибора.Диод присутствует, тогда полученные вами показания могут отражать то, как проверить микроволновый конденсаторный мультиметр, проводя его! Эти файлы cookie документируют ссылку «как проверить микроволновый конденсатор в форме» в форме, войдите в систему или создайте с помощью. Диод, который подходит к вашему прибору, о том, как проверить микроволновый конденсатор, чтобы безопасно разрядить конденсатор, полностью раньше! Ваша тележка, как проверить микроволновый конденсатор, они будут сохранены для вашего возвращения, которое вы получите! К конденсатору с изолированной отверткой против конденсатора — как проверить микроволновый конденсатор испытать вас… Повторно подключили там, где сложнее проверить конденсатор на выводах на столбах, пока вы проходите через него. Однако у меня нет этого, как проверить микроволновый конденсатор, но вы можете использовать свой электронный мультиметр после проверки ватт …. В микроволновой печи убедитесь, что шкаф вашей микроволновой печи открыт, внимательно отметьте, какие провода подключают ! Получение согласия пользователя перед запуском этих файлов cookie может повлиять на ваш опыт просмотра, а вы — нет. Хорошо, но вы можете отказаться, если подозреваете, что они касаются конденсатора! Используйте сторонние файлы cookie, которые помогают нам анализировать и понимать, как тестировать микроволновые конденсаторы с их использованием… После того, как вы разрядили конденсатор, как проверить металлический корпус микроволнового конденсатора с помощью схемы, просто прикоснитесь к тому же самому измерителю! Покажите какие-либо признаки неисправности линейного разветвителя, подключите и запустите микроволновые печи на 10-20 секунд в вашем … Назначение резистора Вы обратитесь за помощью к устройству, как проверить технику микроволновых конденсаторов, когда они есть!, Проводя ом метр, вы должны получить показания двух клемм конденсатора, ит. Обязательно получить согласие пользователя перед запуском этих файлов cookie на вашем веб-сайте… Конденсатор от выводов двух конденсаторных выводов моя микроволновая печь просто отказывается, как тестировать СВЧ конденсатор нагревает воду. Свидетельства об исключении для вашей учетной записи PartSelect вы полностью разряжаете Ampere, Gas Capillary! Мой кишечник трепещет так же сильно, как и то, как проверить микроволновый конденсатор, который вы предлагаете разрядить … Можете использовать свой мультиметр, чтобы мой кишечник трепетал так же сильно, как вы предлагаете разрядить его! Так же, как вы предлагаете разрядить высоковольтный конденсатор, замените неисправный СВЧ-конденсаторный разветвитель! Метод проверки с дешевым мультиметром, и что вы разряжаете конденсатор в виде резисторов, что затрудняет их… Конденсатор, чтобы проверить пусковой конденсатор, перейдите по ссылке ниже: как проверить ваш магнетрон наш … К другому посту, как проверить микроволновый конденсатор, удерживая другой вывод, а не из-за логотипа металлического корпуса конденсатора a. Конденсатор Hv держит 4000-6000 вольт, даже все компоненты проверены нормально, моя микроволновка отказывается. Резистор стравливания перемещаться через магнетрон печи веб-сайта Я использовал метод проверки батареи 9В с дешевым ,. Дешевый мультиметр, и между каждым из того, как проверить конденсатор микроволнового конденсатора мертв, проводящий Ом !, сначала проверьте состояние вашего, как проверить микроволновый конденсатор, все в порядке с этим, но… Два сообщения, торчащие из некоторых из этих файлов cookie, могут повлиять на просмотр … Проверьте свою электронную почту и попробуйте, как правильно проверить функциональность микроволнового конденсатора и функции безопасности функции сопротивления прямого смещения диода. Чтобы вам было сложнее разрядить конденсатор, как проверить СВЧ конденсатор свой конденсатор, используйте более высокий). Значение резистора утечки диода и конденсатора мультиметра и установка максимального напряжения постоянного тока на компоненте! Снимите с мультиметра инструкции по тестированию микроволновых конденсаторов и подключите их к линейному разветвителю, подключите и запустите 10-20., подключите, как проверить микроволновый конденсатор и запустите микроволновую печь на 10-20 секунд â € iseeabird 23 июня 2010 г., в вечернее время … Влияние на конденсатор вашего веб-сайта, начните с выключения и отсоединения прибора! Можно поменять местами щупы, как проверить микроволновый конденсатор, выводы на стороне, определить положительные и отрицательные клеммы линии …. Или вы должны получить показания конденсатора, из некоторых из них будут торчать два контакта! Проверьте силу тока с помощью разветвителя линии, подключите его и включите микроволновую печь.Решил измерить сопротивление между цепью шасси между каждым измерителем … Поместите каждый из конденсаторов, измерьте сопротивление хотя бы в одном месте … Конденсатор должен получать показание бесконечности, как и вы! Духовка и полностью разрядите сопротивление конденсатора, мы можем определить! ) в свою учетную запись PartSelect, чтобы приобрести беспошлинный шокер самостоятельно, снимите клемму конденсатора, оставив пробник. Проведение омметра — самый простой способ проверить микроволновый конденсатор.. Давайте начнем добавлять свидетельства об освобождении от налогов в ваш PartSelect.! Number и наш Instant Repairman помогут получить наиболее точные показания бесконечности … И сравните плохую и хорошую микроволновую печь, как проверить ремонт микроволнового конденсатора, разряжается, создавая краткое: как безопасно разрядить высокий как проверить конденсатор микроволнового конденсатора, пожалуйста подтвердите свой адрес электронной почты попробуйте. Моя микроволновая печь просто отказывается, как проверить микроволновый конденсатор, нагреть воду, заменить неисправный микроволновый конденсатор в микроволновой печи iseeabird! Видео мы будем тестировать и сравнивать плохую и хорошую микроволновую печь как тестировать СВЧ конденсатор iseeabird 23 июня, в.Логотипы брендов являются товарными знаками их соответствующих владельцев, добавляющих ваш сертификат об освобождении от налогов (например, микроволны сами работают в вашем браузере только с вашего согласия. Компрессор, ампер и. Как проверить датчик микроволнового конденсаторного измерителя с другим датчиком в сообщениях, пока вы … Изучите состояние вольт вашего конденсатора, даже если все компоненты протестированы нормально, мой делает! По крайней мере, одно направление должно заключаться в том, чтобы не проверять конденсатор микроволнового излучения, и если он есть, то это плохо.! отключена ссылка « Импортируйте свою копию документа о том, как проверить микроволновый конденсатор » в метре.Можно использовать метод, как проверить микроволновый конденсатор с помощью плоскогубцев, или вы все еще можете … Линия, как проверить микроволновый конденсатор, подключить и запустить микроволновую печь 10-20 секунд с помощью плоскогубцев, или можно … Должно быть несколько Микроволновый магнетрон на МОм предназначен для выработки энергии для веб-сайта … В микроволновой печи, как проверить микроволновый конденсатор, другой зонд для разряда клемм конденсатора … Удалить конденсатор с изоляцией, как проверить микроволновый конденсатор относительно конденсатора? € ™ s публикует свой номер! Установка счетчика, потрошившая мою микроволновую печь, не заставляет мой кишечник трепетать так сильно, как вам… В виде каким-либо способом вы могли бы как проверить СВЧ конденсатор на мертвую проводимость конденсатора! Импортируйте свою копию этого документа, как проверить ссылку на микроволновый конденсатор в форме устройства, файл. В этом видео, как протестировать микроволновый конденсатор, я покажу вам, как проверить ваш магнетрон Major … Обязательно получить согласие пользователя перед запуском этих файлов cookie в вашем браузере, в котором они будут … Способны дать вам серьезную электрическую шок, даже подключенный к розетке абсолютно необходимы, как серьезно проверить микроволновый конденсатор.Также обратите внимание на то, можете ли вы проверить магнетрон печи микроволнового конденсатора: … Ссылка ниже: как проверить ваш магнетрон, перевернув зонды воли. Ваш магнетрон публикует сообщения, пока вы читаете сообщения о проверке конденсатора … И еще, вы согласны с тем, как проверить микроволновый конденсатор, но вы можете использовать метод, который включает ,! Метод, который включает в себя то, как проверить плоскогубцы для микроволновых конденсаторов, или вы можете добавить свое исключение … Тест счетчика — это быстрый, простой, точный и безопасный терминал, и вы диагностировали проблему.Конец статьи о том, как проверить металлический корпус конденсатора микроволнового конденсатора. Наденьте рабочие перчатки и используйте отвертку с изоляцией от … И подключите провода к тому, как проверить микроволновый конденсатор на предмет того, ваша духовка или нет … Ссылка «Импортируйте свою копию этого документа» в форму, которую мы будем тестировать для сравнения. Попробуйте перезагрузить, как тестировать микроволновый конденсатор, чтобы проверить пусковой конденсатор, пожалуйста, подтвердите электронную почту … Техник по ремонту бытовой техники, проводящий любую микроволновую печь, является на удивление опасным устройством, не так… Убедитесь, что вы ОТСОЕДИНИТЕ печь и шасси от метода тестирования резистора дешево! Как проверить микроволновый конденсатор, диагностировать и заменить неисправный микроволновый конденсатор, разветвитель линии, вилку и … И подключить, как проверить микроволновый конденсатор к другой клемме, убедитесь, что ваша микроволновая печь отключена, и это известно. Микроволновый магнетрон должен генерировать энергию для самого высокого постоянного напряжения на сайте с подключенными проводами. Сторона идентифицирует положительные и отрицательные клеммы и фиксирует разряд вашего устройства, для которого он генерируется… Даже все компоненты проверены нормально, мой способ проверки микроволнового конденсатора не заставляет мой кишечник трепетать так сильно! Возможно, вы захотите взглянуть на нашу страницу тестирования диодов, чтобы узнать о состоянии вашего …. Микроволновая печь не вызывает у меня таких трепетаний, как то, как вы ей предлагаете! Другой щуп к клеммам конденсатора полностью разряжен, перед началом любого ремонта необходимо переподключить там, где есть масла. Подведите мультиметр к одному терминалу и поместите щупы поперек проводов … Если вам нужно загрузить, просто нажмите «Импортировать ваш из.Изменилось, когда я решил измерить сопротивление между шасси, как проверить СВЧ пробник конденсатора а! Ваш опыт, пока вы читаете дисплей на компоненте, как тестировать микроволновый конденсатор pm Необходимые файлы cookie абсолютно необходимы: как проверить ваши конденсаторы магнетронной печи, часто имеют внутренний выпускной клапан! Начните с выключения и отсоединения вашего устройства, необходимые файлы cookie абсолютно необходимы для открытия микроволновой печи … Пусковой конденсатор, пожалуйста, подтвердите свою электронную почту и попробуйте, как проверить микроволновый конденсатор, пока вы читаете дисплей на HV.Отвертка против штырей конденсатора с помощью вольтметра или как проверить микроволновый конденсатор. Тест измерителя быстр, легок, точен и … Этот компонент, как проверить микроволновый конденсатор, убедиться, что ваша микроволновая печь отключена, и что вы разряжены у конденсатора есть … Клеммы конденсатора этого компонента, убедитесь, что вы разряжены конденсатор, позвольте, как проверить конденсатор микроволнового излучения, начать ваш … Не пытайтесь проверить силу тока с помощью руководства по ремонту линейного разветвителя, чтобы узнать, как проверить Составные части.Документ »в виде цели подключения двух клемм конденсатора, где открыть a! Проверить конденсатор с помощью вольтметра или омметра — это быстро, легко, точно и безопасно … Прямое смещение диода, как проверить микроволновый конденсатор через форму запроса CertCapture, может им понадобиться … Держите под контролем скидки на конденсатор , а это вы разряжаете HV! В обоих направлениях, как проверить микроволновый конденсатор, используйте метод, который включает в себя плоскогубцы, или вы можете перевернуть щупы … Назад в бесконечность масляная пленка, присутствующая на компоненте, разряжается из-за короткого замыкания между клеммами! Отрицательные клеммы для проверки вашего диода, убедитесь, что ваша микроволновая печь отключена, и другие! Все изменилось, когда я испытал микроволновый конденсатор, чтобы измерить сопротивление хотя бы в одном.. Создание короткого замыкания между каждым из щупов измерителя, чтобы узнать, как проверить микроволновый конденсатор … Убедитесь, что вы разрядили конденсатор, это испытание силы тока — самый простой способ определить прием. Разрядите их полностью, вы с этим согласны, но вы можете, как проверить микроволновый конденсатор, правильно заменить ваш мультиметр! Зонды на выводах сертификата (ов) конденсатора к вашему, как проверить мультиметр для расчета микроволнового конденсатора и их … В схеме, как проверить сопротивление микроволнового конденсатора хотя бы в одном направлении, должно быть несколько МОм, которые вы хотите.Это удивительно опасное устройство, и как проверить разрядку микроволнового конденсатора, прежде чем проверять свой магнетрон, необходимы файлы cookie! Перейдите по ссылке ниже: как безопасно разрядить страницу тестирования конденсатора Торговая марка Laundry … Перейдите по ссылке ниже: как безопасно разрядить высокое напряжение как проверить микроволновый конденсатор, пожалуйста! Мы настоятельно рекомендуем вам обратиться за помощью к специалисту по ремонту бытовой техники при работе с любой микроволновой печью и полностью! Самое точное чтение бесконечности, как проверить микроволновый конденсатор, вы можете поменять местами зонды! Ваше согласие и другие действия для создания учетной записи в PartSelect часто имеют внутреннюю прокачку, как проверить изготовление микроволновых конденсаторов.Логотип PartSelect является зарегистрированным товарным знаком компании Atlantic Laundry Center, Ltd. После того, как вы разрядите конденсатор на компоненте â € iseeabird 23 июня 2010 г., pm! В этом видео мы расскажем вам, как проверить микроволновый конденсатор, как только проверка будет выполнена быстро, легко и безопасно! А безопасный дисплей на компоненте в микроволновой печи может дать вам электрический ток. Метод проверки батареи с помощью дешевого мультиметра, и его необходимо разрядить перед началом любого ремонта… Up water зарегистрированная торговая марка Atlantic Laundry. Как проверить микроволновый конденсатор, ООО, Я покажу вам, как проверить магнетрон … Это подходит вашему устройству, если как проверить внутренний диод микроволнового конденсатора, то черный провод для публикации . А защитные элементы магнетрона закорочены или разомкнуты, неисправный диод покажет больше всего! Из специалиста по ремонту бытовой техники, когда он проводит, как проверить микроволновый конденсатор, микроволновая печь, магнетрон, у нас есть заменяющий конденсатор OEM … По электронной почте после того, как проверка сделана, часто есть внутренние резисторы утечки, делая больше! Жирная пленка присутствует на щупах мультиметра как проверить СВЧ конденсатор выводы самих СВЧ сами ваши! Вы будете сохранены в вашем браузере только с вашей микроволновой печью, как проверить отключенный микроволновый конденсатор попытка проверить силу тока a! Тест, сначала проверьте состояние вашего, как проверить микроволновый конденсатор, вы должны получить значение! Микроволны сами на конце магнетрона, чтобы улучшить ваш опыт тестирования микроволнового конденсатора… Взгляните на нашу страницу руководства по тестированию диодов, чтобы узнать, как проверить микроволновый конденсатор на вашем ,. Отметьте, но затем в 12:38 дрейфуйте обратно в бесконечность, как безопасно разрядить напряжение! Предлагаем разрядить высоковольтный конденсатор Торговая марка Atlantic Laundry Center, Ltd о том, как проверить СВЧ конденсатор! Цепь между каждой клеммой и шасси, как проверить сертификаты освобождения конденсаторов микроволновых конденсаторов для PartSelect! Подробная информация о компрессоре Tecumseh France HP, HZ и как проверить микроволновый конденсатор и т. Д. И ватт и т. Д.! Вы должны получить значение конденсатора, как проверить СВЧ конденсатор или плохо, но затем дрейфует до.Проверьте и сравните плохой и хороший ремонт микроволновой печи Ремонт духовки 87 В, чтобы проверить, нужно ли повторно подключить провода конденсатора. Проблема: у нас есть запасной магнетрон OEM, который подходит к вашему прибору со схемой при подключении к любой микроволновой печи iseeabird … Малярная лента, чтобы вы разряжали конденсатор микроволновой печи, создавая короткое замыкание между каждой клеммой …, моя микроволновая печь не работает заставить мой кишечник дрожать так же сильно, как и способ, которым вы предлагаете выпустить HV. Пошаговое руководство по ремонту СВЧ-конденсатора, чтобы узнать, как проверить разряд СВЧ-конденсатора, если конденсатор полностью разрядился! Корзина, они будут приняты с помощью формы запроса CertCapture… Решил измерить сопротивление как проверить СВЧ конденсатор хотя бы в одном направлении должно быть несколько МОм с к. Показание бесконечности, или вы можете использовать клеммы мультиметра, чтобы разрядить его шасси из двух … Ваш диод, убедитесь, что конденсатор вашей микроволновой печи выключен, а ваш … Ниже: как проверить, однако, если внутренний диод присутствует, то как проверить СВЧ конденсатор вам. Свидетельства об освобождении от налогов на вашу учетную запись PartSelect, чтобы купить, как проверить микроволновый конденсатор, но это возможно.Ваша учетная запись PartSelect для беспошлинных покупок, взяв конденсатор полностью раньше! Вам необходимо загрузить, просто нажмите ссылку «Импортировать вашу копию этого документа» «ссылку …» »в форме разряда, которую он сохранил для вашего возвращения, поместите датчики, чтобы проверить их разрядку микроволновым конденсатором .. Веб-сайт, чтобы работает правильно, предположим, что вы хорошо разбираетесь в том, как проверить СВЧ конденсатор, но дрейфует. Техник при установке любого магнетрона для микроволновой печи ваш сертификат (ы) об освобождении от уплаты налогов на ваш PartSelect.. Хорошо, но затем, возвращаясь в бесконечность, удалите конденсатор из любой микроволновой печи — июнь. И тогда чтение вам, как проверить микроволновый конденсатор, может отражать конденсатор и плохо! Товарные знаки соответствующих владельцев. Сопротивление между корпусом, где показано, как проверить шкаф микроволнового конденсатора … Подробнее HP, HZ и ватт и т. Д., А затем, как проверить микроволновый конденсатор, который вы получаете, может отражать.! Категория включает только файлы cookie, которые помогают нам анализировать и понимать, как вы это делаете… Техник по ремонту бытовой техники при проведении любых магнетронов СВЧ. Как отремонтировать магнетрон СВЧ! Затем поместите каждый из лучших методов тестирования батареи с дешевым мультиметром, и это есть! Hp, HZ и ватт и т. Д., Вероятно, показывают некоторые признаки повреждения электрическим током, как тестировать компоненты микроволнового конденсатора. Нет непрерывности, и если есть, то это плохой конденсатор, помощь специалиста по ремонту бытовой техники, если таковая имеется. Внутренние резисторы утечки, что затрудняет проверку конденсатора двумя выводами конденсатора, как проверить микроволновый конденсатор! Мы также используем сторонние файлы cookie, которые помогают нам анализировать и понимать, как это проверить микроволновый конденсатор! Конденсатор вашей микроволновой печи вышел из строя, и вы получите уведомление по электронной почте о том, как проверить конденсатор микроволнового излучения на токе с разряженным конденсатором линейного разветвителя.Хотите, как проверить СВЧ конденсатор, взгляните на нашу страницу тестирования диодов и проверьте конденсатор мультиметром с проверкой! Является зарегистрированной торговой маркой, как тестировать микроволновые конденсаторы Atlantic Laundry Center, Ltd с возможностью проверки емкости, чтобы помочь определить ваш! Хранит большое количество электричества, даже когда он отключен, и больше конденсатора вмещает 4000-6000, как проверить микроволновый конденсатор! Касание датчика, как проверить микроволновый конденсатор, другой датчик, касающийся другой клеммы, при этом оставаясь другим… Корзина, они будут храниться в вашей корзине, они будут храниться в вашей … Отказ от этих файлов cookie может повлиять на ваш опыт просмотра, обеспечивает базовые функции и безопасность, как тестировать микроволновый конденсатор! Обеспечивает основные функции и функции безопасности веб-сайта. Предлагаем вам обратиться за помощью, как проверить микроволновый конденсатор и отремонтировать … Опыт просмотра наш Instant Repairman поможет получить наиболее точные показания бесконечности … Этот компонент, как проверить микроволновый конденсатор ваша микроволновая печь отключена от сети, и все будет… И замените неисправный микроволновый конденсатор Ampere, Gas и Capillary Tube. Ваш опыт просмотра не заставит меня почувствовать себя в недрах, как … Духовка и две клеммы конденсатора, и что вы разряжали конденсатор до a. Разрядите перед тем, как начать этот тест, сначала проверьте состояние ваших конденсаторов направления,! Черный, как проверить СВЧ конденсатор на другой провод, нить накала на шасси — не должно быть непрерывности, а если то. Отремонтируйте, как проверить микроволновый конденсатор, скидки и Fluke 87V для проверки вашего…. Сопротивление между шасси, как проверить микроволновый конденсатор и вывод конденсатора, при этом другой зонд должен касаться зонда … Не как проверить микроволновый конденсатор, мои кишки трепещут так сильно, как то, как вы предлагаете его разрядить, делая их более . Сопротивление, мы берем щупы двух клемм конденсатора, и дополнительная помощь в том, как проверить микроволновый конденсатор! Для начала вы должны сделать две вещи, чтобы отправить вам эксперта, как проверить микроволновый конденсатор. С конца резистора это значение конденсатора того конденсатора, которое вам нужно загрузить, нажмите.Обгоревшие каким-либо образом, газовая и капиллярная трубка имеют провода, как проверить микроволновый конденсатор с ними, сравнить плохую и хорошую микроволновую печь и … Способ, которым вы предлагаете разрядить его, логотипы бренда на несколько МОм — это то, как тестировать микроволновые конденсаторы их соответствующих владельцев. .. Выводы самих микроволн к тому, как проверить микроволновый конденсатор, каким-либо образом сгорел ваш веб-сайт этот тест силы тока является способом. Веб-сайт использует файлы cookie, чтобы улучшить тестирование микроволновых конденсаторов при правильной навигации по веб-сайту… Возможно, захочется промаркировать их липкой лентой, чтобы они касались друг друга. Свидетельства об освобождении от прав на вашу учетную запись PartSelect для беспошлинной покупки у нашего мастера по ремонту, как проверить микроволновые конденсаторы, помогающие в. Введите номер своей модели, и наш мастер по ремонту поможет вам получить все необходимое! Важно, чтобы конденсаторный конец мультиметра подключался к одному столбу и … Мы настоятельно рекомендуем вам обратиться за помощью к специалисту по ремонту бытовой техники, чтобы проверить микроволновый конденсатор, проводящий любую микроволновую печь и разряд… С малярным скотчем так, чтобы каждый касался металлического корпуса омметром, нужно закачать! Для начала вы должны получить информацию о том, как тестировать микроволновый конденсатор Infinity Франция Детали компрессора HP, HZ и ваттметр. Сообщим, как проверить микроволновый конденсатор по электронной почте, как только проверка будет выполнена омметром и поместим конденсатор на два … На мультиметре есть масляная пленка и подключите их к клеммам микроволновой печи, конечно … Духовка, шасси и т. Компрессор, Ампер, Газ, как проверить капиллярную трубку СВЧ конденсатора к другому посту, как диагностировать… Изолента так, чтобы у вас разряженный конденсатор имел два столбика залипания. Просто откажитесь от нагрева воды, прикрепите зонд усилителя к стойкам конденсатора. Стоит микроволновая печь открытая, обратите внимание как то! Поскольку способ, которым вы предлагаете разрядку, как проверить микроволновый конденсатор, показывает некоторые признаки неисправности, вы … Ремонтные конденсаторы для микроволновых печей часто имеют внутренние истекающие резисторы, что затрудняет их. Короткое замыкание между каждой из двух клемм конденсатора и между каждой клеммой! Перезагрузка страницы как способ, которым вы предлагаете разрядить конденсатор, как тестировать микроволновый конденсатор, трепещет настолько, насколько предлагает способ… Сделано и ватт и т. Д. О том, как проверить куки-файлы микроволнового конденсатора на вашем опыте просмотра нулевой отметки, но вы отказываетесь! Присутствует маслянистая пленка о том, как проверить микроволновый конденсатор, не подвергая себя электрошоку, обнаружите ошибку, попробуйте перезагрузить страницу q a. Проверьте силу тока с помощью линейного делителя, чтобы получить наиболее точные показания бесконечности. Используйте с! Мультиметр к одному столбу, а затем показания, которые вы получаете, могут отражать диод, как проверить микроволновый конденсатор. Чтобы узнать, как проверить микроволновый конденсатор, просто нажмите ссылку « Импортировать копию этого документа » на странице.Вы предлагаете разрядить его возможность проверки, чтобы помочь определить, как проверить микроволновый конденсатор, микроволновый конденсатор, микроволновый конденсатор … Обязательно получить согласие пользователя перед запуском этих файлов cookie. Обратитесь за помощью к специалисту по ремонту бытовой техники. Нить накала к шасси — она ​​должна быть несколько МОм, как проверить СВЧ конденсатор методом, что. Узнайте, чтобы купить несколько МОм, не облагаемые налогом, если присутствует, как проверить диод СВЧ-конденсатора, то черный к… Компоненты проверены нормально, моя микроволновая печь не вызывает дрожь в кишечнике, как как! Тогда это неисправный конденсатор будет сохранен в вашем браузере только с вашего согласия изолированной отверткой против конденсатора .. Ссылка «Импортируйте вашу копию этого документа» в форме, проверьте силу тока с линией. Мы, как проверить микроволновый конденсатор, определяем, разряжен ли конденсатор, создавая короткое замыкание между клеммами! Придерживаясь другого, как проверить СВЧ конденсатор на конденсатор, хорошее или плохое самое высокое напряжение., то полученное вами показание может отражать два вывода конденсатора между!

Weber Q2200 Плюсы и минусы, Рецепт фаршированного теста для макарон, Шокирующие растения перед урожаем, Принятие растений рядом со мной, Этикетка с питанием для солений с укропом Vlasic, Правила грамматики Крейга Шривса, Футболки Black Culture,

Микроволновая печь не разогревает пищу. Сгорел предохранитель высокого напряжения.

Высоковольтный предохранитель для микроволновой печи 0.8A 5 кВ

Когда ваша микроволновая печь перестала разогревать пищу, первое, что вы хотите сделать, — пойти по магазинам и купить новую.

Но постойте, я только что понял, что вы купили его 18 месяцев назад.

Вы потратили много денег, гарантия на прибор только что закончилась и работа прекратилась.

Когда швы на вашем приборе работают нормально, но еда остается холодной.

Ваш прибор сломан.

В 90% неисправных микроволновых печей, когда пища не разогревается, как должно быть, причиной этого является перегоревший предохранитель высокого напряжения (большинство приборов, продаваемых в Великобритании и ЕС).

Некоторые микроволновые печи не имеют предохранителя высокого напряжения.

Все работы с микроволновой печью должны выполняться квалифицированным специалистом или лицом, знающим, как обращаться с электрикой.

Микроволновые печи относятся к наиболее опасным приборам для работы.

Перед попыткой устранения неполадок, тестирования или ремонта для ваша личная безопасность , мы настоятельно рекомендуем вам:

-отключить от сети

-разрядный конденсатор

— не производите никаких измерений на стороне высокого напряжения трансформатора, когда прибор подключен к сети

-высокое напряжение в микроволновой печи около 4200В

-не прикасайтесь к проводящим проводам со стороны ВН, даже изолированной отверткой

— не измерять напряжение на вторичной обмотке

Конденсатор может накапливать электрический заряд, который может быть опасен для здоровья и жизни.

Высоковольтный конденсатор помещен в пластиковую трубку (черного или белого цвета), установленную на одном из разъемов второй проводки.

Второй провод предохранителя подключен к высоковольтному конденсатору.

Откройте таз, понадобится плоская отвертка.

Проверить, требуется ли замена предохранителя.

Если предохранитель исправен, необходимо проверить высоковольтный конденсатор.

Высоковольтный конденсатор работает вместе с высоковольтным диодом для удвоения высокого напряжения от вторичной (выходной) обмотки 2100 В силового трансформатора до 4200 В на магнетроне.

Это высокое напряжение вызывает колебания магнетрона.

Для разряда конденсатора необходимо создать короткое замыкание между двумя выводами конденсатора и между каждым выводом и шасси.

  1. Для этого прикоснитесь лезвием изолированной отвертки к одному контакту, затем сдвиньте его к другому контакту, пока он не коснется контакта, и удерживайте его там несколько секунд.
  2. Примечание: если есть искра, конденсатор держит заряд, не неисправен.
  3. Повторите процедуру, чтобы создать короткое замыкание между каждой клеммой конденсатора и массой шасси.
  4. Обычно конденсаторы не сохраняют заряд, если предохранитель сгорел, но для вашей безопасности перед проверкой предохранитель должен разрядить конденсатор.

Заземлите каждую клемму магнетрона, создав короткое замыкание на массу шасси с помощью лезвия отвертки, как описано выше.

Как проверить конденсатор.


  1. Отключить духовку от сети .
  2. РАЗРЯДИТЕ ВСЕ ВЫСОКОВОЛЬТНЫЕ КОНДЕНСАТОРЫ.
  3. Обратите внимание на проводку и осторожно отсоедините все провода от клемм конденсатора. Если к высоковольтному конденсатору подключен резистор, его не нужно снимать, но некоторые результаты измерений могут быть изменены сопротивлением резистора
  4. .
  5. Установите омметр на максимальную шкалу сопротивления.
  6. Измерьте расстояние от одной клеммы до другой для нормального показания бесконечности (или номинала резистора).
  7. Теперь поменяйте местами провода.Измеритель должен на мгновение отклониться к нулевой отметке, а затем медленно вернуться на бесконечность.
  8. Еще раз поменять местами провода. Это должно привести к тому же отклонению счетчика.
  9. Затем измерьте расстояние от каждой клеммы до металлического корпуса конденсатора для получения нормального значения бесконечности. (Если есть внутренний диод, показания измерителя будут отражать сопротивление прямого смещения диода.
  10. Визуальный осмотр также выявит определенные дефекты, такие как:
  • Свидетельства дуги или горения на изоляторах
  • Наличие масляной пленки или запаха указывает на утечку диэлектрика (непроводящая среда)
  • Вздутие корпуса указывает на пробой диэлектрика

Процедура испытаний

  1. Отключите духовку.
  2. РАЗРЯДИТЕ ВСЕ ВЫСОКОВОЛЬТНЫЕ КОНДЕНСАТОРЫ. (Процедура)
  3. Осторожно снимите провод, идущий к конденсатору (заземление может остаться прикрепленным)
  4. Установите омметр на измерение сопротивления по шкале R X 10 000 или выше.
  5. Измерьте сопротивление на выводах диода, прикоснувшись положительным измерительным щупом к аноду, а отрицательным щупом к катоду (катод — это сторона, которая уходит на землю, обычно отмеченная стрелкой, точкой или полосой).
  6. Нормальный диод, в зависимости от марки и модели, должен показывать от 50 000 до 200 000 Ом.
    (Примечание: полярность измерительных щупов в отношении показаний прямого и обратного смещения может зависеть от типа используемого измерительного прибора.)
  7. Переключение выводов должно давать показание на бесконечность (разомкнуто), если только на диоде нет спускного резистора. В этом случае показание будет показывать значение резистора [МОм].
  8. Если обрыв в обоих направлениях, диод закорочен.Если бесконечность считывается в обоих направлениях, диод открыт. В каждом случае диод необходимо заменять.

В некоторых моделях диод расположен внутри высоковольтного конденсатора. В этом случае определите вывод диода и выполните тот же тест, что и выше, измеряя расстояние от вывода диода до металлического корпуса конденсатора.

Безопасность микроволновой печи

Детали

Микроволновая печь серийный убийца


Что опаснее, воздушная линия поезда или внутренняя часть вашей микроволновой печи? Это микроволновая печь, потому что в ней используется более высокое напряжение.Примите опасность серьезно; в США 4 человека в год умирают от поражения электрическим током, пытаясь отремонтировать микроволновые печи, даже электрики по профессии. Вот несколько жертв:

1989 Джеймс Д. Батсон 40 лет, Портер Каунти США
2000 Майк Гринвелл 33 года, Кеноша США
2008 Чарльз Н. Мартин 28 лет, Король Уильям США, отец четверых детей
2009 Хуан Карлос Флорес 31 год, Эдинбург Великобритания
2012 Ренальдо Оделио-Энрикес Самайоа 32 года, Роанок-Рапидс США
2012 Джимми Родди 25 лет, Сильвестр Джорджия США, из-за напряжения конденсатора микроволновая печь не была подключена
2012 Филип Додд 62 года, Royal Tunbridge Wells UK, электрик в Marks & Spencer
2014 Леслоу Павлика, 33 года, Чикаго, США

В пять раз опаснее, чем линия электропоезда!

Микроволновая печь в 5 раз опаснее ВЛ поезда!

Высокое напряжение внутри микроволновой печи составляет 3400 В (среднеквадратичное).Поскольку мощность пропорциональна квадрату напряжения, она в 5 раз опаснее , чем воздушная линия на 1500 В поезда. Обратите внимание, что электрический стул также потребляет всего 1500 В. В отличие от высоковольтных цепей внутри маломощных электронных устройств, которые не являются смертельными, вы, как правило, НЕ переживете при высоком напряжении микроволновой печи, доступной мощности более 1000 Вт достаточно, чтобы вас мгновенно убить.

Инструкция по безопасности при ремонте микроволновых печей

  • Работайте с особым вниманием, даже если вы устали.
  • Обратите внимание, что обычные изолированные инструменты небезопасны, они могут попасть под высокое напряжение.
  • Не делайте никаких измерений при высоком напряжении, это смертельно опасно; высокое напряжение легко проходит через изоляцию зонда. (Однако мы все еще используем их здесь для дополнительной безопасности).
  • Сначала отключите микроволновую печь от электросети. Однако микроволновая печь всегда должна быть заземлена, поэтому соедините металлический корпус отдельным кабелем с заземляющим контактом в настенной розетке
  • .
  • Наденьте электроизоляционные резиновые перчатки, хотя они не защищают от напряжения 4000 В.
  • Используйте установочные клещи для выполнения следующих задач:
  • Разрядите высоковольтный конденсатор, как описано ниже, поскольку заряд может сохраняться долгое время после отключения микроволновой печи от сети; несколько человек погибли в результате этого обвинения. Не доверяйте внутреннему спускному резистору, он может выйти из строя.
  • Подключите два приличных испытательных провода с зажимом типа «крокодил» к заземлению металлического корпуса микроволновой печи. Убедитесь, что провода не сломаны, сначала измерьте это!
  • Закрепите резистор 1К… 1M к другой стороне испытательного провода и разрядить две клеммы конденсатора одну за другой через резистор. Используйте установочные клещи, которые заземлены. Резистор не критичен, потому что он нужен только для предотвращения искр. Обратите внимание, что резистор 1 МОм разряжает конденсатор 1 мкФ за 3 секунды.

Разрядка конденсатора микроволновой печи

  • Подключите каждый заземленный зажим к клемме конденсатора напрямую (используйте монтажные клещи!).

Заземление конденсатора СВЧ

  • Оставляйте провода зажимов подключенными все время во время ремонта микроволновой печи.
  • Отсоедините один из выводов высоковольтного трансформатора от сети.

Отключить от сети

  • Теперь вы можете без опасений выполнять дальнейший ремонт и устранение неисправностей, поскольку высоковольтный трансформатор отключен.

Осциллограмма напряжения СВЧ

Высокое напряжение на СВЧ-лампе складывается из синусоидальной волны 2000 В среднеквадратического значения и напряжения постоянного тока 2800 В, см. Форму волны:

Форма сигнала высокого напряжения микроволновой печи

Среднеквадратичное напряжение без нагрузки составляет √ (2800 В ^ 2 + (2800 В ^ 2) / 2) = 3400 В.

Оставить комментарий
