Работа с паяльником: Как правильно паять и что нужно для пайки

тест: работа с паяльником: технология

На главную            Другие тесты
Выберите один правильный ответ на вопросы теста по курсу «Технология» раздела «Работа с паяльником», и Вы узнаете Ваш уровень усвоения теоретических основ данного раздела
К паяльнику обязательно должны прилагаться…	Продолжительность пайки не должна превышать	Малогабаритную транзисторную аппаратуру и конструкции с печатными платами лучше монтировать паяльником мощностью:	Флюс кислотный после пайки нужно. .	При монтаже ламповой радио- и телевизионной аппаратуры удобно пользоваться паяльником мощностью…
Канифоль применяется как флюс для пайки припоями..	Температура плавления припоя по сравнению с температурой плавления основного (спаиваемого)  металла	Для радиомонтажа достаточно приобрести паяльник мощностью	Если жало паяльника покрылось темным налетом, то необходимо. .	Для пайки в труднодоступных местах конструкции нередко пользуются жидкой канифолью – раствором канифоли в…
Для пайки крупногабаритных деталей и проводов большого сечения применяют паяльник мощностью	Жидкую канифоль на спаиваемую поверхность наносят:	Для радиомонтажа надо применять флюсы, в которых отсутствует..	Мягкие припои  имеют температуру плавления до (градусов по Цельсию)	Для радиомонтажных работ более всего подходит припой:
В маркировке припоя оловянно-свинцового (например, ПОС-40, ПОС-60) двузначные цифры обозначают:	К флюсам, разрушающим окисные пленки металлов, относятся:	Цвета медно-цинковых припоев	Мягкие припои употребляют для пайки всех металлов, кроме. .	Легкоплавкие (мягкие) припои не следует применять для пайки деталей или вещей..
Латунь, медь, железо, бронза – металлы с температурой плавления…	Самый мягкий припой (вимут + свинец + олово + кадмий) плавится при температуре (градусов по Цельсию):	После пайки для удаления корки буры изделие нужно прокипятить в растворе серной кислоты…	К флюсам, образующим защитное покрытие очищенного металла, относятся:	Припои оловянно-свинцовые (ПОС) плавятся при температуре (градусов по Цельсию):
Разработчик теста: Галина Васильевна Роднянская, педагог ГОУ МУК Красносельского района СПб Источник информации: Учебные задания по технологии и городского конкурса «Лучший по профессии» («Профессиональная проба по специальности радиомонтаж»): из опыта работы педагогов ГОУ МУК Красносельского района СПб Михайловой К. М. и Дубовской Т.К., тел./факс (812) 730-1448 «Мир увлеченных» — выставка рукоделия и ДПТ в Центре «Евразия» СПб			Соотношение % выполнения заданий и школьной оценки % вып. <60 61-70 71-90 91-100 Оценка 2 3 4 5

Устройство паяльника: схема и принцип работы

Смотрите также обзоры и статьи:

Электрическая схема паяльника

Схема паяльника достаточно простая, она включает в себя нескольких основных элементов: вилка, спираль, сделанная из нихрома, и провод.

Вилка и провод используются в том случае, если паяльник работает от сети, но существуют и паяльники, где питание поступает от встроенного источника. Спираль является основной частью паяльника, благодаря ей электричество преобразуется в тепло, после чего обрабатываемые детали нагреваются и происходит их спаивание.

Температура нагрева паяльника, а точнее, его жала, не регулируется, поэтому для поддержки необходимого значения температуры можно подключить его через регулятор мощности для возможности проводить регулировку вручную и в дальнейшим поддерживать ее в ходе работы.

Мощность паяльника выбирается в зависимости от рода предстоящей работы: мелкие детали паяются прибором малой мощности. Это важно, потому что если взять паяльник с большой мощностью, то его жало не проникнет в труднодоступные места, а также велика вероятность перегрева. Для больших деталей и толстых проводов нужен паяльник помощнее (от 40 Вольт и выше). Если мощность будет недостаточной, то пайка будет некачественной с образованием пустот.

Подбор паяльника также зависит от напряжения. Паяльник напряжением 12 Вольт подойдет для работы в легковом автотранспорте, 24 Вольта – в грузовом автотранспорте, 27 Вольт – в воздушном транспорте, 36 Вольт – в помещениях с повышенной влажностью с выполнением обязательного заземления находящегося там электрооборудования.

Если у вас имеется паяльник, предназначенный на напряжение 12 Вольт, а вы хотите переделать его на 220 Вольт, то придется намотать спираль несколькими слоями, что создаст трудности при производстве работ с небольшими по размеру деталями.

Если сеть соответствует паяльнику, то работать можно от переменного и от постоянного напряжения. Это из-за нихромового материала, из которого сделан нагреватель.

Обычно напряжение в паяльных инструментах составляет именно 220 Вольт. Для работы в помещениях с большой влажностью или запыленностью используют приборы напряжением до 42 Вольт. Это вынужденная мера безопасности, исключающая вероятность поражения электрическим током.

Как устроен паяльник

Паяльником называется прибор, с помощью которого можно соединить между собой детали. Посредником между этими деталями может быть припой – вещество, которое под действием высокой температуры плавится и переходит в состояние жидкости. После прекращения этого воздействия припой мгновенно твердеет и обеспечивает неразрывное соединение. Этот инструмент является незаменимым для людей, работающих с электроникой, потому что благодаря ему можно не только соединить детали, но и разъединить их.

Необязательно быть семи пядей во лбу и тщательно изучать внутреннее устройство паяльника для того, чтобы уметь его использовать, но если вдруг он выйдет из строя, то эта информация может помочь.

Паяльники, выпущенные в разное время, несомненно, имеют кое-какие отличия, однако, основные части подобны у всех моделей. Устройство паяльника выглядит следующим образом: основная часть – это стержень, который сделан из красной меди. При воздействии температуры именно он расплавляет припой. Почему выбран именно этот металл? Все потому, что именно он имеет высокий коэффициент теплопроводности. Стержень на конце выполнен в форме клина, для того, чтобы работа с мелкими деталями проходила легче и удобнее.

Вторая важная часть паяльника представляет собой трубку, сделанную из стали, куда помещается медный стержень. Эта конструкция называется нагревательным элементом. Сверху упомянутую трубку оборачивают слюдой. Для чего она нужна и чем заменить слюду в паяльнике? Слюду можно заменить обычной стеклотканью, поверх намотав нихромовую проволоку. Когда по ней будет проходить электрический ток, при этом она будет нагреваться и передавать тепло трубке. От этого стержень также будет нагреваться. На проволоке из нихрома находится еще один слой слюды, который необходим для защиты спирали от взаимодействия с корпусом паяльника, что увеличивает уровень безопасности прибора. Кроме того, слой слюды нужен для того, чтобы сохранить тепло и не нагревать впустую корпус прибора.

Рукоятка прибора может быть произведена из дерева или специального пластика, но ни в коем случае не из металла.

Что касается проводов, то они присоединены к выводам нихромовой проволоки, а чтобы соединение было максимально крепким можно пользоваться алюминиевыми зажимами, которые надежно припаяны. Их назначение не ограничивается лишь обеспечением качественного соединения, они также призваны отводить лишнее тепло. Чем больше мощность паяльника, тем больше температура, которой подвергаются медные провода, и тем нужнее присутствие алюминиевых зажимов. Это нужно знать на тот случай, если при ремонте паяльника встанет вопрос об удалении этих зажимов.

Нагревательный элемент расположен внутри стального корпуса инструмента. В зависимости от модели на корпусе может быть резьба для фиксации стержня, а также отверстия для отвода тепла, которые располагаются вблизи рукоятки.

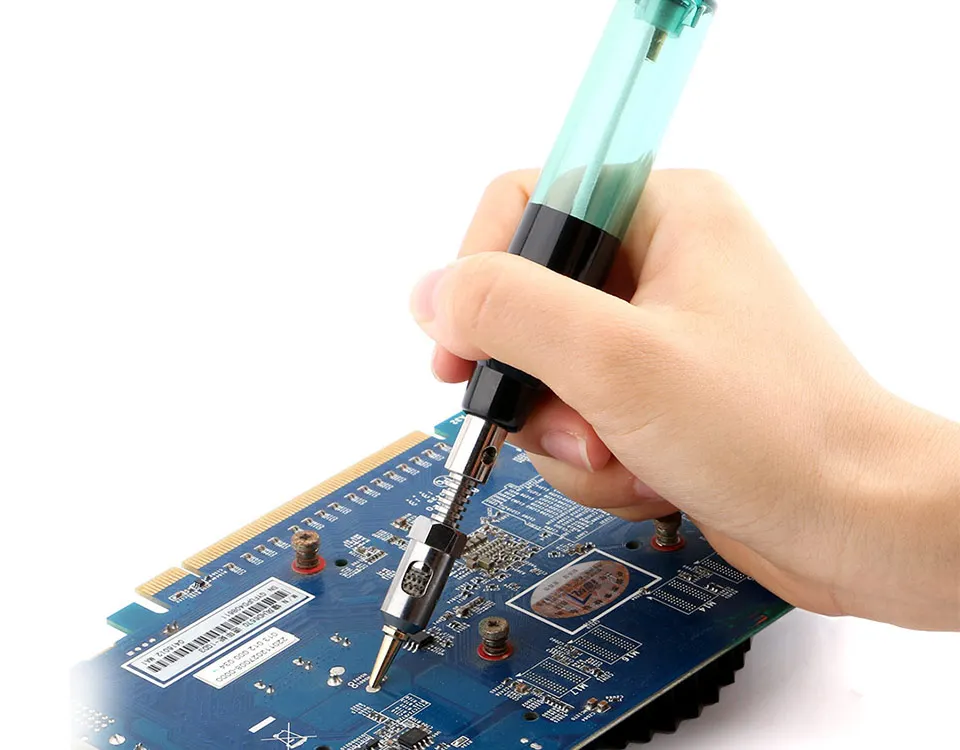

Рассмотрим, к примеру, индукционный паяльник и то, как он работает. Он начинает греться благодаря катушке индуктора. Наконечник покрыт ферромагнитным составом, что сказывается на создании магнитного поля. Сердечник начинает разогреваться. Когда градусы достигли определенного уровня нагрев прекращается. При дальнейшем остывании происходит восстановление ферромагнитных характеристик и снова паяльник начинает увеличивать температуру. То есть поддержание температуры происходит автоматически без использования каких-либо термодатчиков и дополнительных электронных приспособлений.

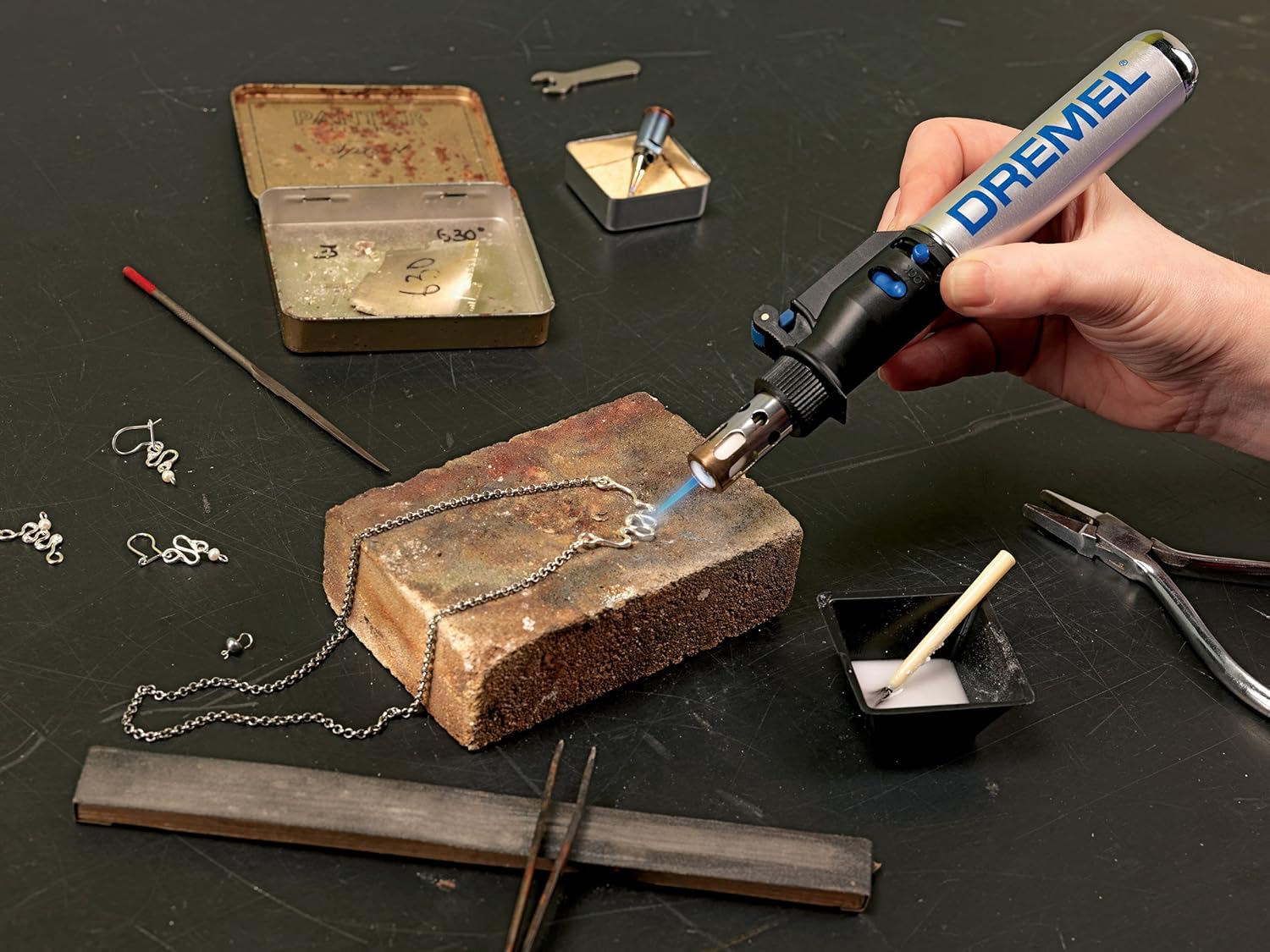

В отличие от индукционного газовый паяльник относится к устройству автономного типа. Его можно применять где угодно.

Пламя, возникающее от сгорания газа, и является источником тепла, от которого происходит нагрев жала. Газ в паяльник заправляется при помощи обычного баллончика.

Принцип работы паяльника

Схема работы заключается в следующем: когда происходит подключение паяльника к электрической сети, то нихромовая спираль пропускает через себя электроток и происходит ее нагревание. Тепло передается на медный стержень, из-за чего его температура может возрасти до очень высоких показателей, порядка 300 градусов. Из-за этого припой расплавляется под воздействием жала (стержня) и спаивает детали.

Разновидностей паяльников множество, они могут быть отличны по мощности и иметь разные типы нагревательных элементов. В тех случаях, когда нужно спаять детали больших размеров или проводов с большим поперечным сечением нужны паяльники с большим жалом и обладающие мощностью около 100 Ватт. Паяльники мощностью от 50 до 80 Ватт нашли свое применение для ремонта электрооборудования и радиотехники. Паяльники для пайки мелких элементов должны быть с тонким жалом и маломощные – около 20 Ватт.

В наше время выпускается множество видов паяльников, один из которых – с нагревателем из керамики. Такие паяльники очень капризны, если на его нагревательный элемент попадет немного воды или он упадет, то может выйти из строя и возможности починки уже не будет. Дело в том, что нагревательный элемент состоит из керамической пластины очень небольшой толщины, а внутри – тонкая нихромовая спираль. При малейшем воздействии эта тонкая проволока рвется, и паяльник не подлежит ремонту.

Разновидностей паяльников много и их устройство и принципы работы отличаются друг от друга. Выбор паяльника зависит от характера задачи, которую он должен решить.

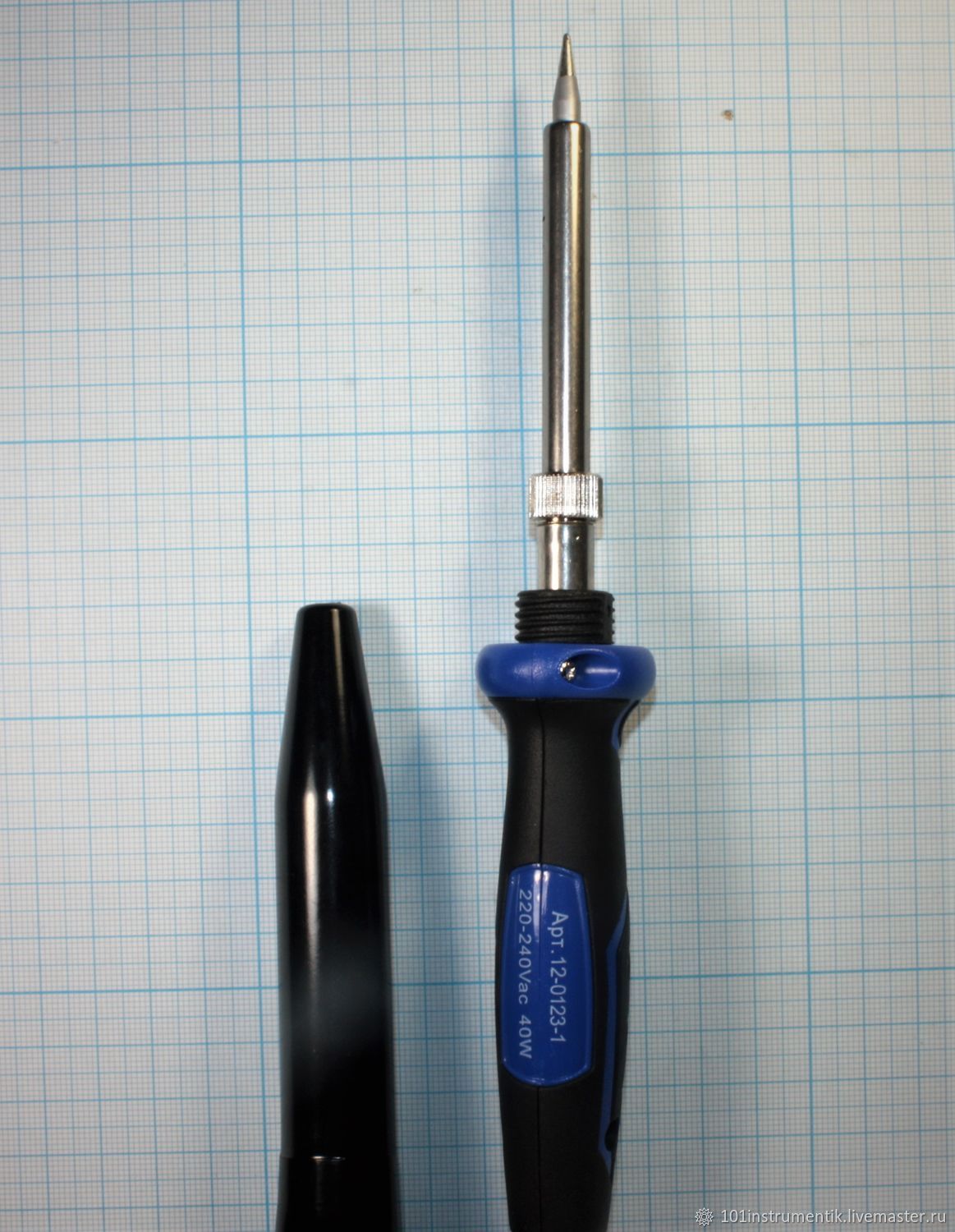

• Стержневые – являются наиболее распространенным видом. То, как они работают и из чего состоят — рассмотрели немного выше. Эта разновидность получила свое одобрение и признание у многих мастеров, работающих на дому, они неплохо справляются и с бытовой техникой, и с проводами.

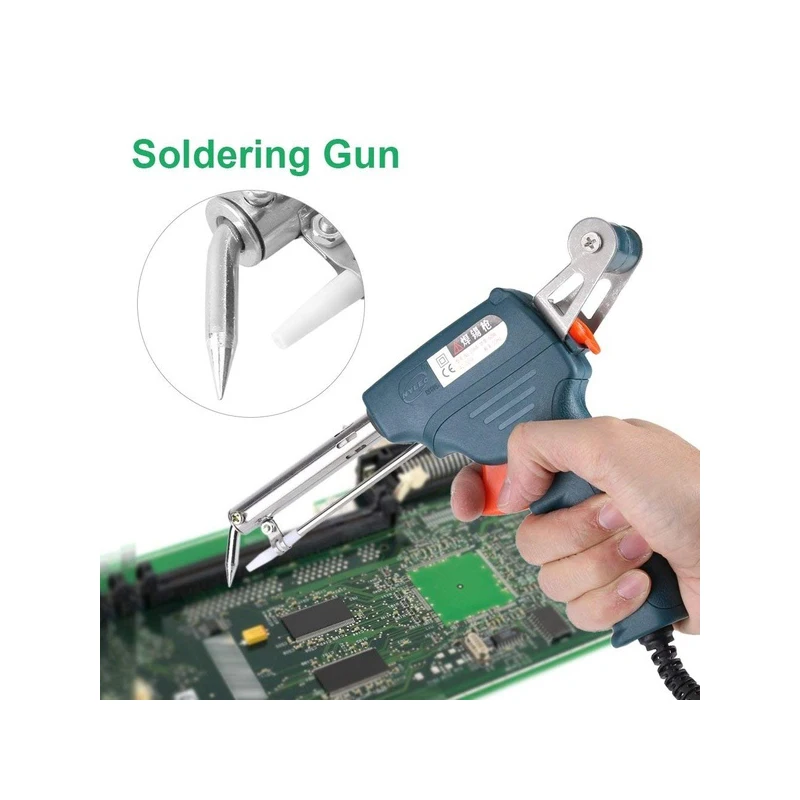

• Пистолетные – внешне похожи на оружие, также применяются для ремонтных работ. Рабочая часть и рукоятка расположены друг к другу под углом 90 градусов – это очень удобно для некоторых работ.
• Паяльные станции – укомплектованы блоками управления, которые позволяют производить различные настройки – мощность, температура, сила тока и пр.

Паяльные станции можно подразделить на несколько видов, от которых зависит их принцип работы:

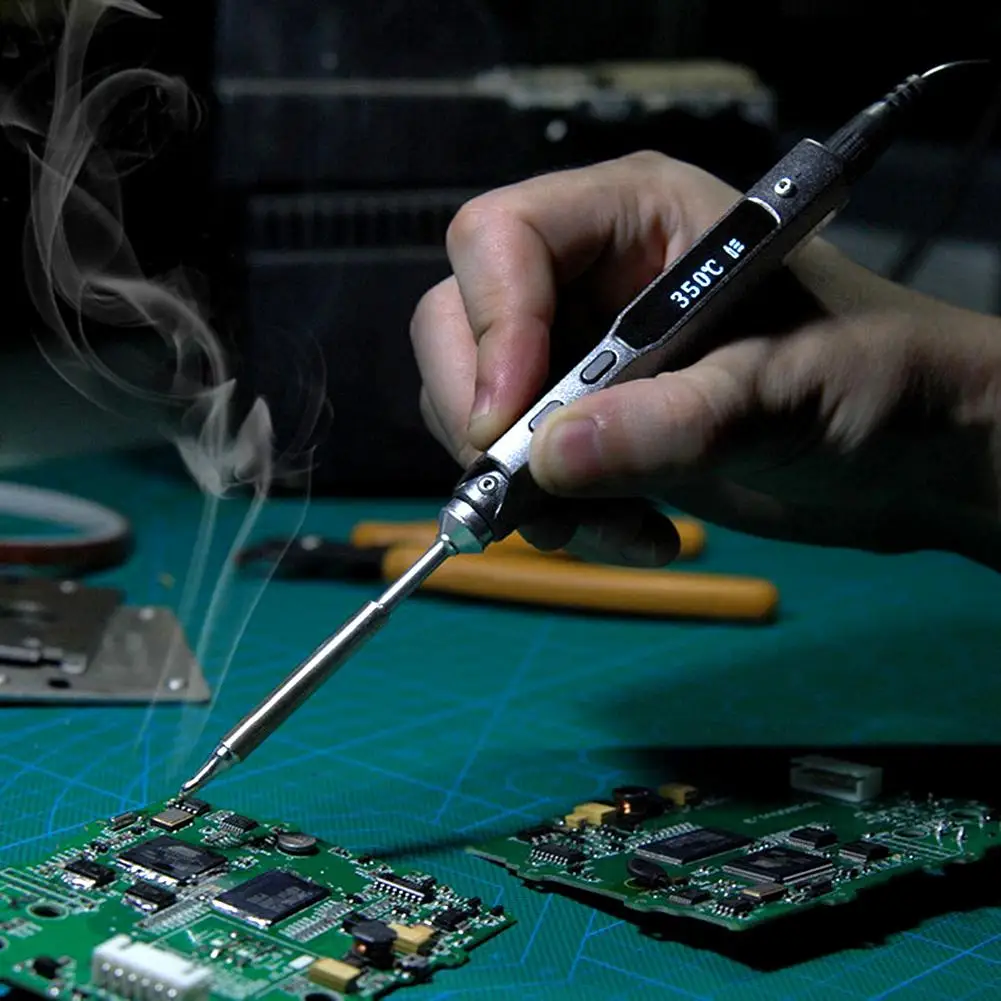

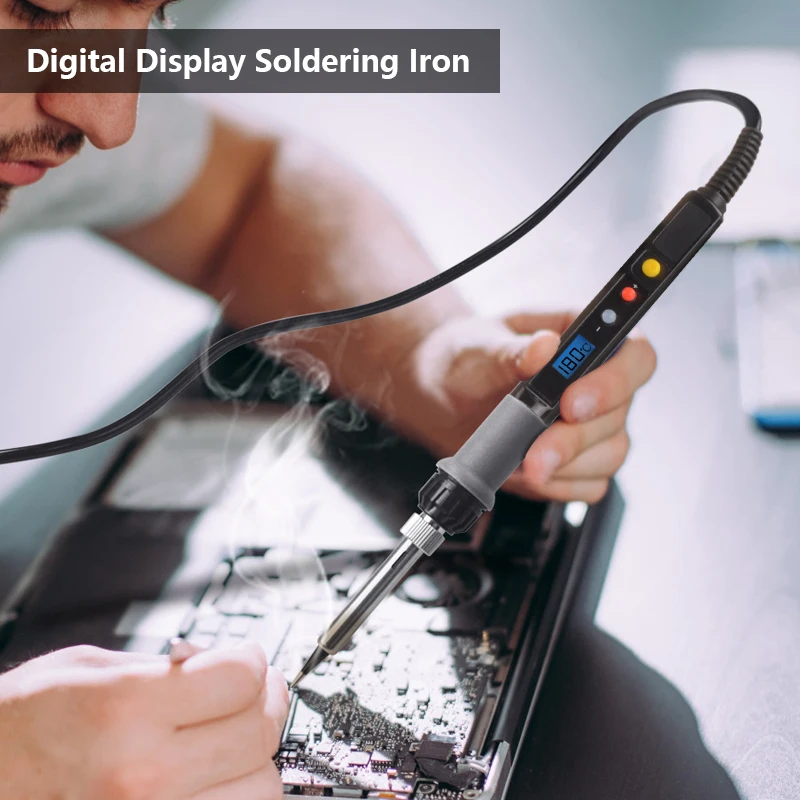

• Цифровые – принцип работ схож со стержневыми паяльниками. Отличие заключается в том, что здесь можно задать параметры для производства работ.
• Инфракрасные – спаивание происходит благодаря инфракрасному излучению. Длина волн составляет до 10 мкм, а зона прогрева – до 60 мм.

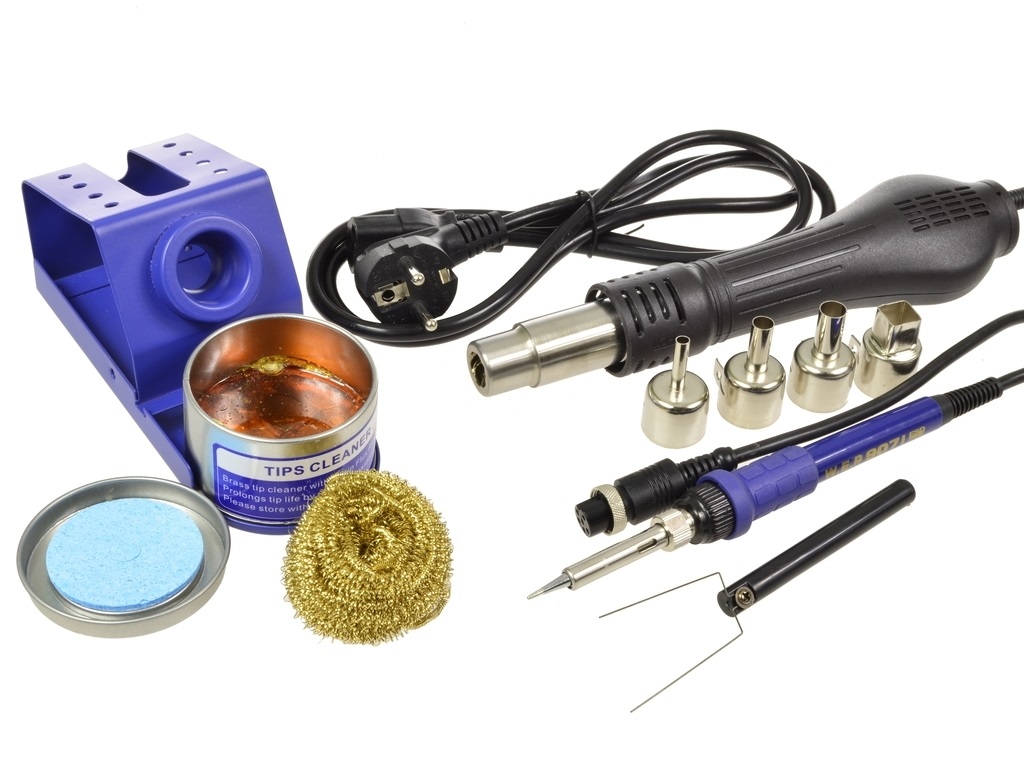

• Термовоздушные – при его работе припой плавится от воздействия горячего воздуха, направление которого регулируется соплом.

Расчет сопротивления нихромовой спирали

Нихромовую спираль можно найти в магазинах в виде катушки с намотанной проволокой. Эта форма очень удобная и компактная. Она является нагревательным элементом и изготавливается сплава хрома с никелем. Отсюда и название – нихром.

Две наиболее известные марки – Х20Н80 (73% никеля и 23% хрома) и Х15Н60 (60% никеля и 18% хрома). Первый называют классическим видом, а второй создали для уменьшения стоимости проволоки, здесь уменьшен состав никеля и хрома, зато увеличено количество железа.

После получения этих двух основных сплавов было получено множество модификаций, у которых имеется большая стойкость к окислению при увеличенном показателе температуры. Такие виды применимы для тех нагреваемых элементов, которые имеют взаимодействие с воздухом.

Основным свойством нихромовой проволоки является способность сопротивляться электротоку. Нихромовая спираль может применяться не только как нагревательный элемент, но также как материал для сопротивления электросхем. Для нагревателей используют спирали, которые применяются в тепловентиляторах и терморефлекторах, для электроотопления и в тенах отопительных приборов, а также в виде нагревателя для термооборудования.

Сплавы, которые получены в вакуумных печах, используются для промышленного оборудования.

Спирали из двух указанных наиболее распространенных марок отличаются от остальных тем, что при изменении температуры не слишком меняется их сопротивление. Она частенько используются для резисторов, а также различных деталей.

Нихромовую спираль можно изготовить дома. Вам понадобится лишь проволока подходящей марки. Расчет нихромовой спирали зависит от удельного сопротивления проволоки, также необходимой мощности. Рассчитывая мощность следует не упустить тот наибольший ток, при котором температура нихромовой спирали достигнет нужного показателя.

Для расчета силы тока и температуры давно придуманы справочники, но это еще не всё. Обязательно должны быть учтены условия, при которых эксплуатируется нагреватель. Если нагреватель опустить в воду, то теплоотдача увеличится и ток можно увеличить вполовину расчетного. Если нагреватель закрытый, то отвод тепла будет уменьшаться, при этом ток нужно будет уменьшить на величину до 50%.

Немаловажное значение имеет спиральный шаг: витки, расположенные близко друг к другу способствуют большему нагреву, если шаг большой, то остывание происходит быстрее. Все справочные значения приведены для нагревателей горизонтального типа, при изменении угла показания изменятся.

Применяя школьные знания, зная значение мощности и напряжения, находим и силу тока, а затем, применяя известный всем закон Ома, с легкостью находим сопротивление.

Длина спирали зависит от диаметра проволоки и удельного сопротивления, поэтому формула будет следующая: L=(Rπd²)4ρ, где
L – длина;
R – сопротивление;
d – диаметр проволоки;
π – 3,14;
ρ – удельное сопротивление материала (нихром).

Можно просто использовать табличное значение линейного сопротивления, а также поправки по температуре.

Тогда расчет будет другим: L=R/ρ_ld, где ρ_ld – сопротивление проволоки длиной 1 метр и диаметром d.

Для геометрического расчета спирали из нихрома, а именно количества витков, нам понадобится формула N=L/(π(D+d/2)), при этом длина одного витка равна π(D+d/2).

Конечно, фактически никто не занимается навивкой проволоки вручную. Намного проще пойти в магазин и купить нужную спираль со всеми необходимыми характеристиками.

Опубликовано: 2020-04-13 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

I.

Общие требования охраны труда / КонсультантПлюс

I. Общие требования охраны труда

1.1. На основе настоящей межотраслевой типовой инструкции разрабатываются инструкции по охране труда для работников, занятых пайкой и лужением изделий паяльником (далее — пайка паяльником).

1.2. К выполнению работ по пайке паяльником допускаются работники в возрасте не моложе 18 лет, прошедшие обучение, инструктаж и проверку знаний по охране труда, освоившие безопасные методы и приемы выполнения работ, методы и приемы правильного обращения с приспособлениями, инструментами и грузами.

1.3. Работники, выполняющие пайку паяльником, должны иметь II группу по электробезопасности.

1.4. В случае возникновения в процессе пайки паяльником каких-либо вопросов, связанных с ее безопасным выполнением, работник должен обратиться к своему непосредственному или вышестоящему руководителю.

1.5. Работникам, занятым пайкой паяльником, необходимо соблюдать правила внутреннего трудового распорядка организации.

1.6. При пайке паяльником на работника могут воздействовать опасные и вредные производственные факторы:

— повышенная загазованность воздуха рабочей зоны парами вредных химических веществ;

— повышенная температура поверхности изделия, оборудования, инструмента и расплавов припоев;

— повышенная температура воздуха рабочей зоны;

— пожароопасность;

— брызги припоев и флюсов;

— повышенное значение напряжения в электрической цепи, замыкание которой может произойти через тело работника.

1.7. Работники, занятые пайкой паяльником, должны обеспечиваться средствами индивидуальной защиты.

1.8. Работы с вредными и взрывопожароопасными веществами при нанесении припоев, флюсов, паяльных паст, связующих и растворителей должны проводиться при действующей общеобменной и местной вытяжной вентиляции. Системы местных отсосов должны включаться до начала работ и выключаться после их окончания. Работа вентиляционных установок должна контролироваться с помощью световой и звуковой сигнализации, автоматически включающейся при остановке вентиляции.

1.9. Воздухоприемники местных отсосов должны крепиться на гибких или телескопических воздуховодах, способных перемещаться в процессе пайки паяльником к месту пайки. При этом должна быть обеспечена надежная фиксация положения воздухоприемников.

1.10. Паяльник должен проходить проверку и испытания в сроки и объемах, установленных технической документацией на него.

1.11. Класс паяльника должен соответствовать категории помещения и условиям производства.

1.12. Кабель паяльника должен быть защищен от случайного механического повреждения и соприкосновения с горячими деталями.

1.13. Рабочие места обжига изоляции с концов электропроводов (жгутов) должны быть оборудованы местной вытяжной вентиляцией. Работа по обжигу изоляции без применения работниками защитных очков не допускается.

1.14. Для местного освещения рабочих мест при пайке паяльником должны применяться светильники с непросвечивающими отражателями. Светильники должны располагаться таким образом, чтобы их светящие элементы не попадали в поле зрения работников.

1.15. Устройство для крепления светильников местного освещения должно обеспечивать фиксацию светильника во всех необходимых положениях. Подводка электропроводов к светильнику должна находиться внутри устройства. Открытая проводка не допускается.

1.16. На участках приготовления флюсов должны быть водопроводный кран с раковиной и нейтрализующие жидкости для удаления паяльных флюсов, содержащих фтористые и хлористые соли, в случаях их попадания на кожу работника.

1.17. Для предупреждения работников о возможности поражения электрическим током на участках пайки паяльником должны быть вывешены предупредительные надписи, плакаты и знаки безопасности, а на полу положены деревянные решетки, покрытые диэлектрическими ковриками.

1.18. Рабочие поверхности столов и оборудования на участках пайки паяльником, а также поверхности ящиков для хранения инструментов должны покрываться гладким, легко очищаемым и обмываемым материалом.

1.19. Использованные при пайке паяльником салфетки и ветошь должны собираться в специальную емкость, удаляться из помещения по мере их накопления в специально отведенное место.

1.20. Работник, занятый пайкой паяльником, немедленно извещает своего непосредственного или вышестоящего руководителя о любых ситуациях, угрожающих жизни и здоровью людей, о каждом несчастном случае, происшедшем на производстве, или об ухудшении состояния своего здоровья, в том числе о проявлении признаков острого профессионального заболевания (отравления).

1.21. Работнику, занятому пайкой паяльником, необходимо соблюдать правила личной гигиены: перед приемом пищи и после окончания работы вымыть руки теплой водой с мылом. Пищу необходимо принимать в специально оборудованных для этой цели помещениях.

1.22. Работнику, занятому пайкой паяльником, необходимо пройти обучение приемам оказания первой помощи при несчастных случаях на производстве.

1.23. Лица, виновные в нарушении законодательства об охране труда, несут ответственность в порядке, установленном законодательством Российской Федерации.

советы и рекомендации для новичков

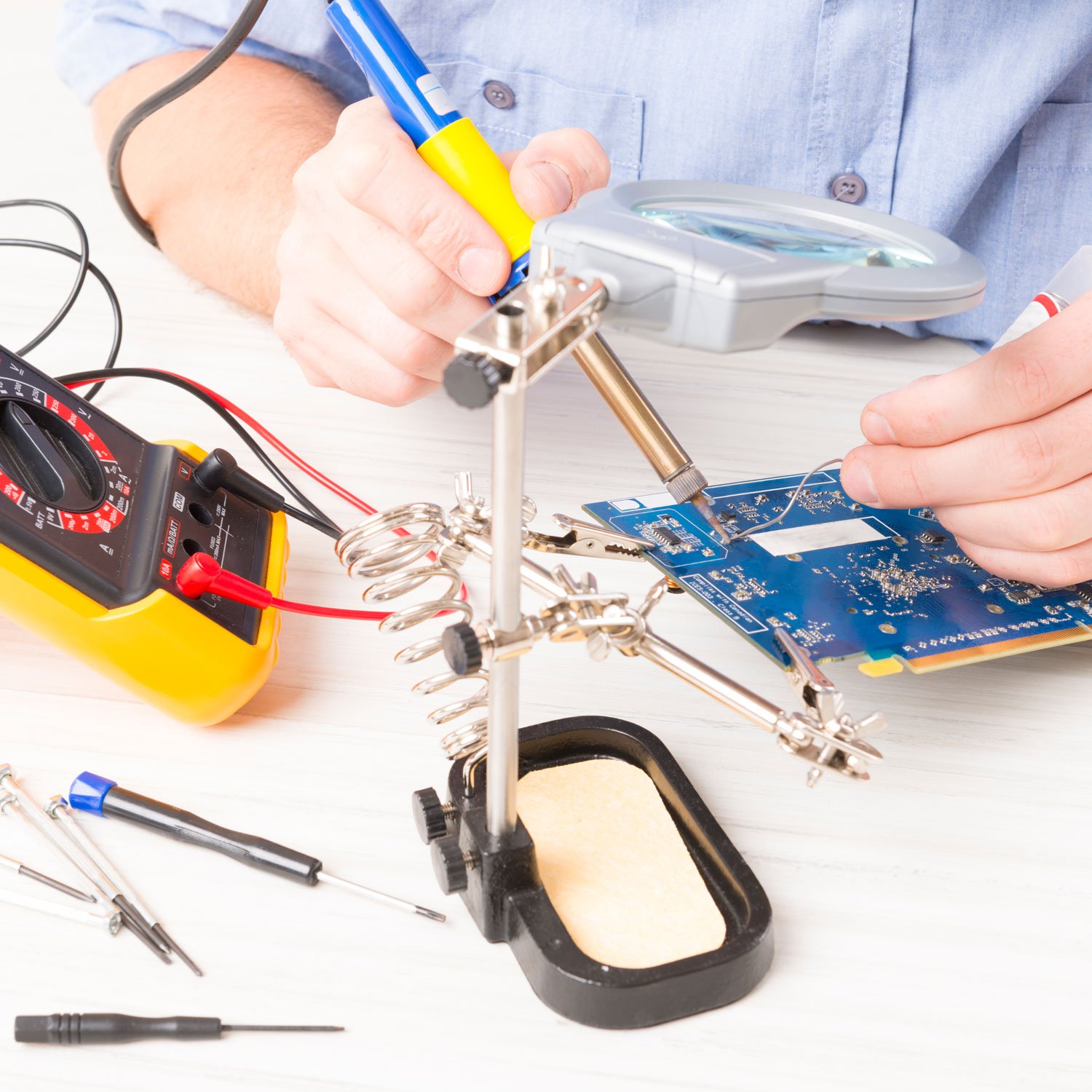

Те, кто ни разу не брал в руки паяльник, вполне могут быстро и легко научится обращаться с ним. Эта статья поможет в этом. Такое умение всегда пригодится в жизни любого человека. Ведь нередко различные электронные приборы выходят из строя только из-за того, что, к примеру, отлетел проводок. И если знать, как паять, с такой проблемой можно справиться самостоятельно.

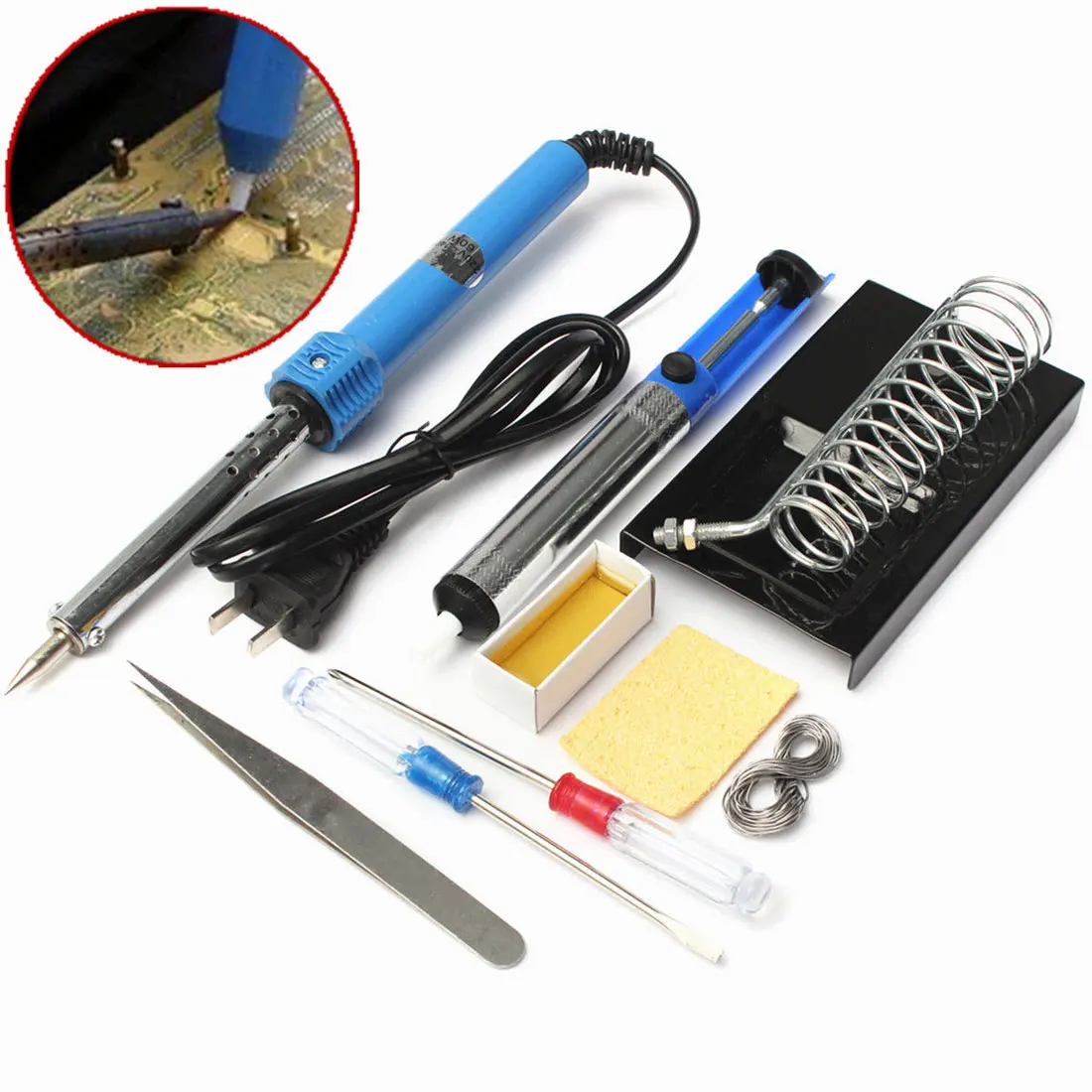

Что понадобится?

Чтобы начать самостоятельное обучение работы с паяльником, понадобится сам паяльник. Они бывают разных видов, которые предназначены для разнообразных целей. Первое, на что следует обратить внимание при выборе такого устройства, – это показатель мощности: 20-40 Вт для распайки паяльником в домашних условиях вполне хватит.Меньшая мощность обычно используется для распайки микросхем. Нагревательный аппарат мощностью до 100 Вт в сочетании с канифолью потребуется, если необходимо работать с толстыми проводами.

Выбрав необходимый аппарат, понадобится подставка под него, так как во время работы с этим инструментом он нагревается до 300 градусов. Подставка должна располагаться справа, чтобы основной инструмент был всегда под рукой. И конечно, не обойтись без припоя. Он состоит из сплава кадмия, олова и свинца, но есть и другие виды, тоже сделанные из легких металлов. Еще потребуется флюс — он предназначен для обезжиривания и предотвращения окисления. Проще говоря, он облегчает процесс работы с паяльником. Выбирать его марку надо в зависимости от припоя и того, с чем требуется работать. В домашних условиях применяется ЛТИ-120.

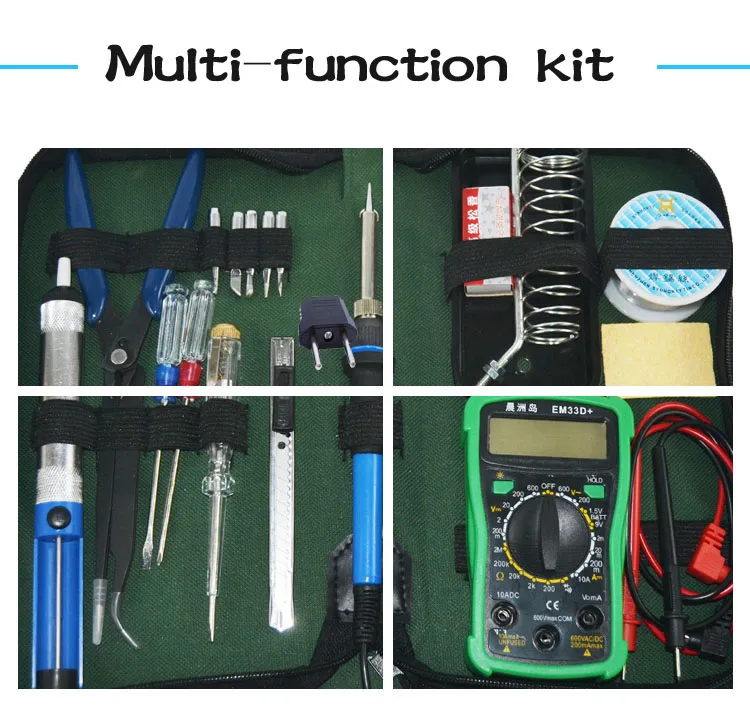

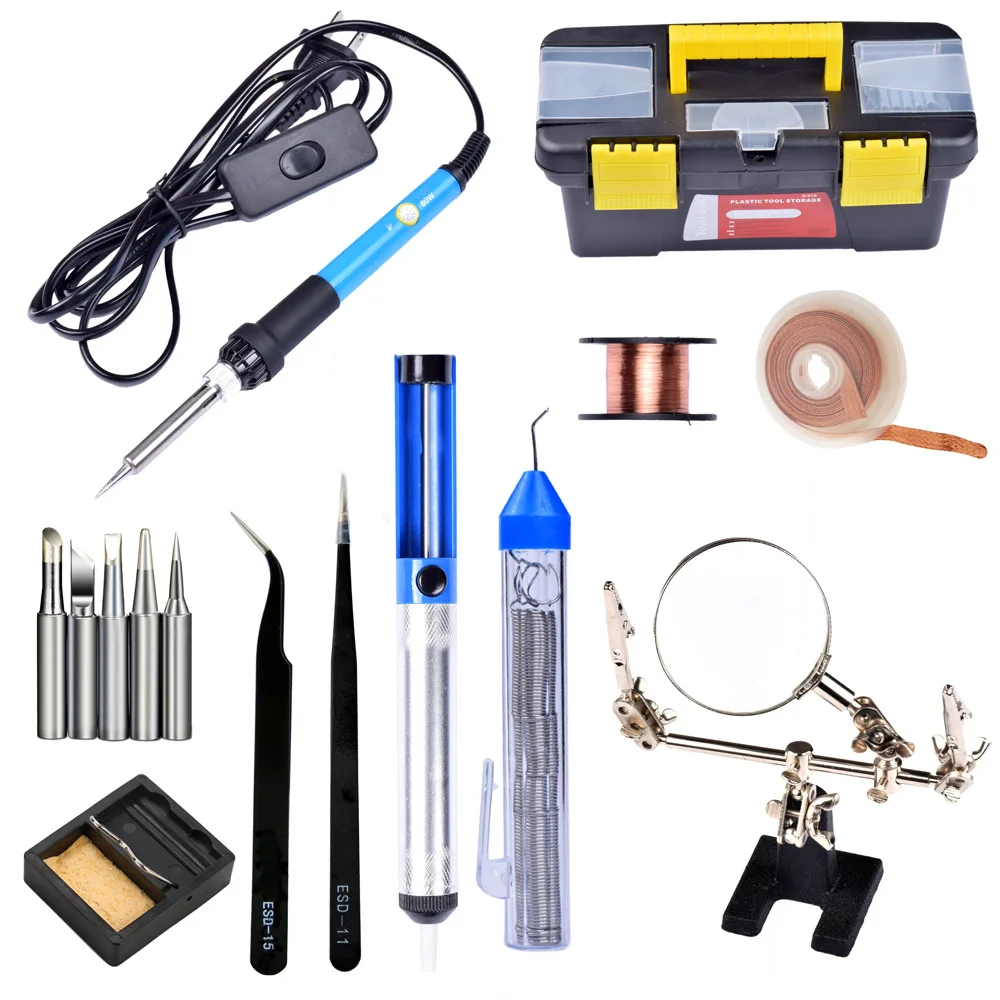

Итак, для пайки понадобятся:

Это самое необходимое. Помимо этого рекомендуется на рабочей зоне постелить кусок фанеры, чтобы не повредить стол паяльником. Для этой цели подойдет и другой жёсткий материал. Не помешают и кусачки для снятия изоляции с проводов. А для жала нужен еще и напильник, чтобы чистить его от остатков припоя по завершению работы или перед её началом. Чтобы работа была удобнее, можно использовать пинцет: провода во время пайки горячие, и руками их не удержать. После того как все готово, можно узнать, как паять, на практике.

Какой нагревательный аппарат выбрать?

Лучше приобретать не обычное устройство, а паяльную станцию — она не намного дороже, но эффективнее. Такое устройство имеет регулируемый режим нагрева, а его наконечник легко держит постоянную температуру, поэтому пережечь детали таким паяльником будет крайне сложно, да и сам наконечник не перегорит. Главное при выборе основного инструмента — правильно подобрать его мощность. От этого зависит качество пайки.

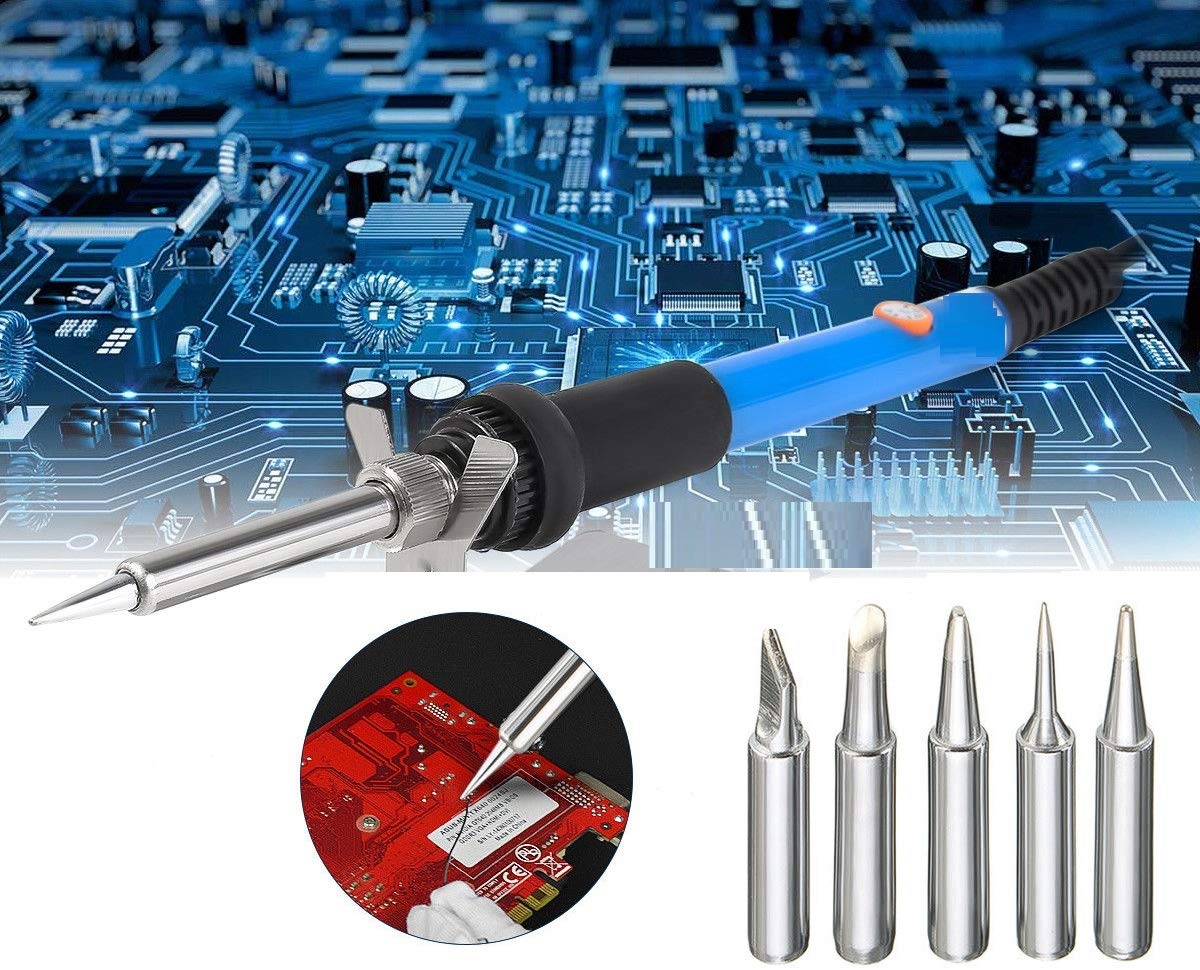

Форма жала тоже немаловажна. Это может быть игла, лопатка или конус. По большей степени тут все зависит от удобства работы с паяльником и целей, для которых он будет использоваться.

С чего начать?

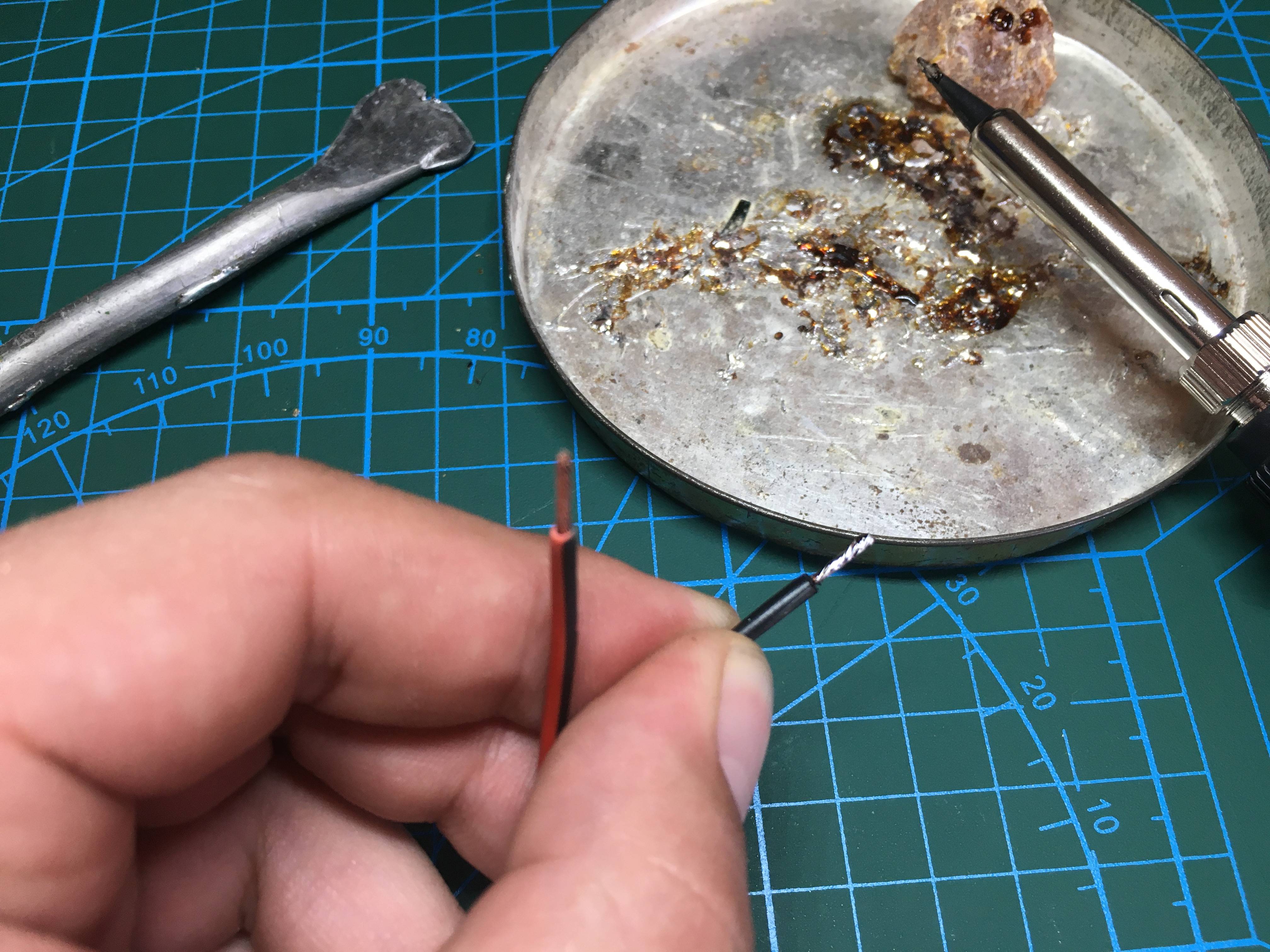

После приобретения нового прибора его необходимо заточить, а затем облудить. Дабы облегчить этот процесс, надо чтобы на жале выгорела смазка. Прибор просто подключается к сети на несколько минут, затем его поверхность зачищается.Чтобы облудить нагревательный прибор пока он разогретый, его конец обрабатывается канифолью и опускается в припой.

Поверхность, которую требуется запаять, должна быть чистой от лака, краски, поэтому используется наждачная бумага для её очистки. После этого на поверхность наносится флюс, а на жало — припой, и начинается процесс пайки. Жало должно касаться провода или детали всей лопаточкой. При этом важно работать паяльником быстро, иначе деталь, с которой приходится работать, может перегореть. С первого раза вряд ли всё получится, как надо, поэтому сначала рекомендуется потренироваться. Перед тем как научиться паять паяльником красиво и быстро, тренировки просто необходимы.

Важные моменты

За температурой прибора необходимо постоянно следить: если жало перегреется, то припой просто будет растекаться, и паяльные работы не получатся. Если же жало не будет иметь достаточной температуры, то пайка будет ненадежной: она будет рыхлой и неустойчивой.

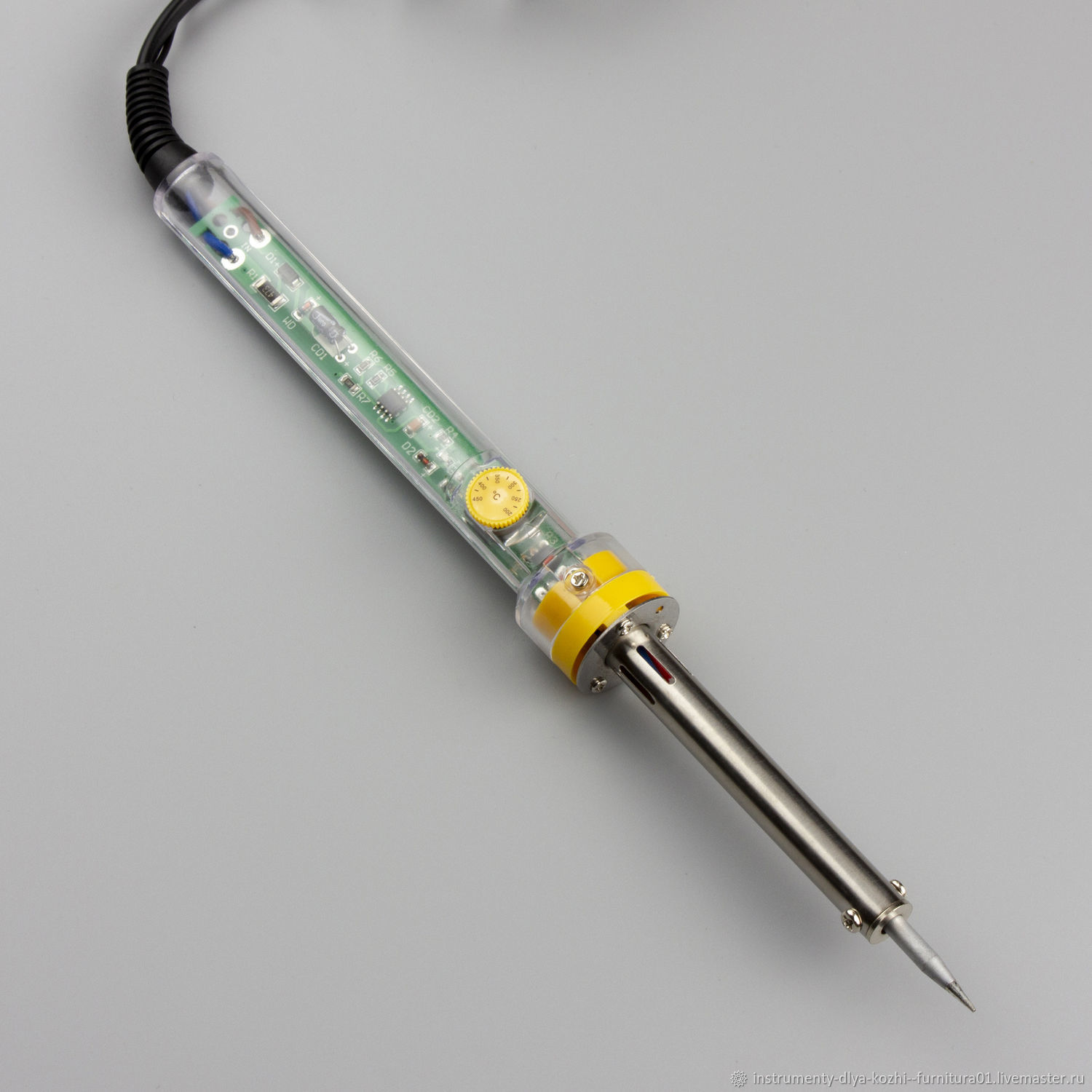

Если на устройстве для пайки нет регулятора температуры, то его нагрев можно проверить с помощью канифоли: приложите к ней жало, и если от нее начинает идти легкий дымок со специфическим запахом, то прогрев его оптимален.

Перегрев определяется по густому дыму чёрного цвета.

Температуру можно проверить и на припое: он начнет растекаться от большой температуры. Если температура будет недостаточной, он просто не будет плавиться. Это самый важный момент, который необходимо учитывать во время работы с этим инструментом.

Правила безопасности

Во время пайки очень легко обжечь руку или уронить горячий инструмент на ногу. Работать надо максимально осторожно и внимательно. Не надо торопиться с паяльником. Также важно не использовать много флюса: нагреваясь, он может брызгать, что тоже не безопасно. То же касается и припоя: брать его надо ровно столько, чтобы хватило на одну пайку паяльником.

Похожие статьи

Работа с паяльником

Мощность

Для монтажа небольших элементов и ремонта печатных плат, при чувствительности материала к статическому напряжению, применяют паяльники с мощностями 24-40 Ватт. В случае пайки шин питания, широких проводников и других массивных элементов — обычно 40-80 Ватт. Паяльники с мощностью 100 Ватт и более, чаще всего применяются при пайке крупных стальных конструкций, включающих цветные металлы с высокой теплопроводностью.

Важно помнить и о напряжении питания. В России стандарт – 220 В, 50 Гц; правда, для пайки, к примеру, в автомобиле или в прочих местах, где не просто найти розетку, можно воспользоваться паяльниками с напряжениями 12/18/24В.

Немного о настройке схемы

Тут все просто. Сопротивление цепочки R1, R2 и R3 определяет минимальную температуру паяльника. Чем меньше сопротивление – тем меньше нагрев. То есть выведя движок сопротивления R3 в положение наименьшего сопротивления, подбором R1, R2 выставляют желаемую минимальную температуру. Ее выбрал в районе 200-220 градусов. А вот величина сопротивления R3 будет определять максимально возможную температуру паяльника. Я выбрал ее в районе 500 Ом. И получил на максимуме около 360 вольт.

Выбирать ее слишком большой не советую. При каком-то сопротивлении регулятор практически перестает отключать нагреватель (светодиод горит, лишь изредка помаргивая). Так легко вообще загробить жала.

При нормальной работе светодиод практически непрерывно светит после включения несколько секунд. Потом появляются паузы, которые по мере прогрева они становятся все длиннее. Мой паяльник на рабочий режим выходит секунд за 20-30.

Тришин А.О. Г. Комсомольск-на-Амуре. Ноябрь 2020 г.

Обсудить статью СТАБИЛИЗАТОР ТЕМПЕРАТУРЫ ПАЯЛЬНИКА

Доработка схемы питания светодиодов в LED фонарике.

Простой маломощный жучек для начинающих шпионов – схема и фотографии конструкции.

Самодельный автомобильный VIP – сигнал крякалка.

Автор данной статьи, Л. ЕЛИЗАРОВ, из г. Макеевка Донецкой обл., предлагает доступное для повторения радиолюбителями устройство для поддержания оптимальной температуры жала паяльника путём измерения сопротивления его нагревателя во время периодических кратковременных отключений его от сети.

На страницах радиотехнических журналов неоднократно публиковались различные устройства управления температурой жала паяльника, использующие нагреватель паяльника в качестве датчика температуры и поддерживающие её на заданном уровне. При ближайшем рассмотрении оказывается, что все эти регуляторы являются всего лишь стабилизаторами тепловой мощности нагревателя. Они, конечно, дают определённый эффект: меньше выгорает жало и паяльник не так сильно перегревается, пока лежит на подставке. Но это ещё далеко до управления именно температурой жала.

Рис. 1. Графики изменения температуры
Рассмотрим кратко динамику тепловых процессов в паяльнике. На рис. 1 представлены графики изменения температуры нагревателя и жала паяльника с момента выключения нагревателя. На графиках видно, что в первые доли секунды разность температур настолько велика и непостоянна, что температуру нагревателя в этот момент никак нельзя использовать для точного определения температуры жала, а именно так работают все ранее опубликованные регуляторы, в которых нагреватель используют в качестве датчика температуры. Из рис. 1 видно, что кривые зависимости температуры жала и нагревателя от времени его выключения только через две и тем более три-четыре секунды достаточно сближаются для того, чтобы с достаточной точностью интерпретировать температуру нагревателя как температуру жала. Кроме того, разность температур становится не только малой, но и практически постоянной. По мнению автора, именно регулятор, измеряющий температуру нагревателя через определённое время после его отключения, способен более точно управлять температурой жала.

Читать также: Торцовочные станки по дереву своими руками

Интересно сравнить достоинства такого регулятора с паяльной станцией, использующей датчик температуры, встроенный в жало паяльника. В паяльной станции изменение температуры жала паяльника сразу вызывает реакцию устройства управления, причём повышение температуры нагревателя пропорционально изменению температуры жала. Волна изменения температуры доходит до жала паяльника через 5. 7 с. При изменении температуры жала обычного паяльника волна изменения температуры идёт от жала к нагревателю (при близких теплодинамических параметрах — 5. 7 с). Его узел управления сработает через 1.. .7 с (это зависит от установленного температурного порога включения) и поднимет температуру нагревателя. Обратная волна изменения температуры достигнет жала паяльника через те же 5. 7 с. Отсюда следует, что время реакции обычного паяльника, использующего нагреватель в качестве датчика температуры, в 2. 3 раза больше, чем у паяльника паяльной станции с датчиком температуры, встроенным в жало.

Очевидно, что у паяльной станции перед паяльником, использующим нагреватель в качестве датчика температуры, есть два основных преимущества. Первое (малозначительное) — цифровой индикатор температуры. Второе — датчик температуры, встроенный в жало. Цифровой индикатор сначала просто интересен, а потом регулирование идёт всё равно по принципу «чуть больше, чуть меньше».

У паяльника, использующего нагреватель в качестве датчика температуры, перед паяльной станцией преимущества следующие: — блок управления не загромождает пространство на столе, так как он может быть встроен в небольшой по размерам корпус в виде сетевого адаптера; — меньшая стоимость; — блок управления можно использовать практически с любым бытовым паяльником; — простота повторения, посильная и начинающему радиолюбителю.

ЖУЧЕК

VIP СИГНАЛ

PW,Вт	RX,Ом	RГ,Ом	RГ-RX,Ом
18	860	1800	940
25	700	1700	1000
30	1667	1767	100
40	1730	1770	40
80	547	565	18
100	604	624	20

Рассмотрим конструктивные особенности паяльников разных конструкций и мощности. В таблице представлены значения сопротивлений нагревателей различных паяльников, где Pw — мощность паяльника, Вт; Rx — сопротивление нагревателя холодного паяльника, Ом; Rr — сопротивление горячего после прогрева в течение трёх минут, Ом. По разности этих температур видно, что ТКС нагревателей могут отличаться в 50 раз. Паяльники с большим ТКС имеют керамические нагреватели, хотя бывают и исключения. Паяльники с малым ТКС — устаревшей конструкции с нагревателями из нихрома. Необходимо отдельно заметить, что в некоторых паяльниках может быть встроен диод — датчик температуры, и один паяльник мне попался совсем интересный: в одной полярности включения ТКС у него был положительный, а в другой — отрицательный. В этой связи сопротивление паяльника надо сначала измерить в холодном и горячем состояниях с тем, чтобы подключить его к регулятору в правильной полярности.

Схема регулятора представлена на рис. 2. Длительность включённого состояния нагревателя фиксирована и составляет 4. 6 с. Длительность выключенного состояния зависит от температуры нагревателя, конструктивных особенностей паяльника и регулируется в интервале 0. 30 с. Может возникнуть предположение, что температура жала паяльника постоянно «качается» вверх и вниз. Измерения показали, что изменение температуры жала под воздействием управляющих импульсов не превышает одного градуса, и объясняется это значительной тепловой инерционностью конструкции паяльника.

Рассмотрим работу регулятора. По известной схеме на выпрямительном мосте VD6, гасящих конденсаторах С4, С5, стабилитронах VD2, VD3 и сглаживающем конденсаторе С2 собран источник питания узла управления. Сам узел собран на двух ОУ, включённых компараторами. На неинвертирующий вход (вывод 3) ОУ DA1.2 подано образцовое напряжение с резистивного делителя R1R2. На его инвертирующий вход (вывод 2) подано напряжение с делителя, верхнее плечо которого состоит из рези-стивной цепи R3—R5, а нижнее — нагревателя, подключённого к входу ОУ через диод VD5. В момент включения питания сопротивление нагревателя понижено и напряжение на инвертирующем входе ОУ DA1.2 меньше напряжения на неинвертирующем. На выходе (вывод 1) DA1.2 будет максимальное положительное напряжение. Выход DA1.2 нагружен последовательной цепью, состоящей из ограничительного резистора R8, светодиода HL1 и встроенного в оптрон U1 излучающего диода. Све-тодиодНЫ сигнализирует о включении нагревателя, а излучающий диод оптрона открывает встроенный фотосимистор. Выпрямленное мостом VD7 напряжение сети 220 В поступает на нагреватель. Диод VD5 будет закрыт этим напряжением. Высокий уровень напряжения с выхода DA1.2 через конденсатор СЗ воздействует на инвертирующий вход (вывод 6) ОУ DA1.1. На его выходе (вывод 7) возникает низкий уровень напряжения, которое через диод VD1 и резистор R6 уменьшит напряжение на инвертирующем входе ОУ DA1.2 ниже образцового. Это обеспечит поддержание высокого уровня напряжения на выходе этого ОУ Такое состояние остаётся стабильным в течение времени, которое задано дифференцирующей цепью C3R7. По мере зарядки конденсатора СЗ напряжение на резисторе R7 цепи падает, и когда оно станет ниже образцового, на выходе ОУ DA1.1 низкий уровень сигнала сменится высоким. Высокий уровень сигнала закроет диод VD1, и напряжение на инвертирующем входе DA1.2 станет выше образцового, что приведёт к смене на выходе ОУ DA1.2 высокого уровня сигнала низким и отключению светодиода HL1 и оптрона U1. Закрывшийся фотосимистор отключит мост VD7 и нагреватель паяльника от сети, а открытый диод VD5 подключит его к инвертирующему входу ОУ DA1.2. Погасший светодиод HL1 сигнализирует об отключении нагревателя. На выходе DA1.2 низкий уровень напряжения будет держаться до тех пор, пока в результате остывания нагревателя паяльника его сопротивление не понизится до точки переключения DA1.2, заданной, как уже сказано выше, образцовым напряжением с делителя R1R2. Конденсатор СЗ к тому времени успеет разрядиться через диод VD4. Далее, после переключения DA1.2, вновь включится оптрон U1 и весь процесс повторится. Время остывания нагревателя паяльника будет тем больше, чем выше температура всего паяльника и меньше расход тепла на процесс паяния. Конденсатор С1 уменьшает наводки и высокочастотные помехи из сети.

Читать также: Применение мотора от стиральной машины

Печатная плата размерами 42×37 мм изготовлена из односторонне фольги-рованного стеклотекстолита. Её чертёж и расположение элементов приведены на рис. 3.

Рис. 3. Печатная плата
Светодиод HL1, диоды VD1, VD4 — любые маломощные. Диод VD5 — любого типа на напряжение не менее 400 В. Стабилитроны КС456А1 заменимы на КС456А или один стабилитрон на 12 В с максимально допустимым током более 100 мА. Оксидный конденсатор СЗ надо обязательно проверить на утечку. При проверке конденсатора омметром его сопротивление должно быть больше 2 МОм. Конденсаторы С4, С5 — импортные плёночные на переменное напряжение 250 В или отечественные К73-17 на напряжение 400 В. Микросхема LM358P заменима на LM393R В этом случае правый по схеме вывод резистора R8 необходимо подключить к плюсовой линии питания узла управления, а анод светодиода HL1 — непосредственно к выходу DA1. 2 (выводу 1). При этом диод VD1 можно не ставить. Сопротивление резистора R6 должно выбираться исходя из имеющегося нагревателя. Оно должно быть меньше сопротивления нагревателя в холодном состоянии примерно на 10 %. Сопротивление подстроечного резистора R5 выбирают так, чтобы интервал регулировки температуры не превышал 100 °С. Для этого вычисляют разность сопротивлений холодного и хорошо прогретого паяльника и умножают её на 3,5. Полученное значение и будет сопротивлением резистора R5 в омах. Тип резистора — любой многооборотный.

Собранный блок необходимо наладить. Цепь из резисторов R3—R5 временно заменяют двумя последовательно включёнными переменными или подстроенными сопротивлением 2,2 кОм и 200. 300 Ом. Далее блок с подключённым паяльником включают в сеть. Добившись движками временных резисторов нужной температуры жала, устройство отключают от сети. Резисторы отпаивают и измеряют общее сопротивление введённых частей. Из полученного значения вычитают половину вычисленного ранее сопротивления R5. Это и будет суммарное сопротивление постоянных резисторов R3, R4, которые выбирают из имеющихся в распоряжении по наиболее близкому к суммарному значению. В разрыв этой резистив-ной цепи можно поставить выключатель. При его выключении паяльник перейдёт на непрерывный нагрев. Для тех, кому нужен паяльник на несколько режимов пайки, предлагаю поставить переключатель и несколько резистивных цепей на разные режимы. Например, для мягкого припоя и для нормального припоя. При разрыве цепи — форсированный режим. Мощность применяемого паяльника ограничена предельным током выпрямительного моста КЦ407А (0,5 А) и оптрона МОС3063 (1 А). Поэтому для паяльников мощностью более 100 Вт необходимо установить более мощный выпрямительный мост, а опт-рон заменить оптоэлектронным реле нужной мощности.

Сравнение работы разных паяльников совместно с описанным устройством показало, что наиболее пригодны паяльники с керамическим нагревателем с большим ТКС. Внешний вид одного из вариантов собранного блока со снятой крышкой приведён на рис. 4.

Напоминаю о технике безопасности. Будьте внимательны, особенно при налаживании: блок не имеет гальванической развязки с питающим напряжением 220 В!

Температура

Рабочая температура паяльника является очень важной характеристикой. Самые простые образцы не имеют какого-то определённого температурного режима. Если температуры нагрева недостаточно, то припой не расплавляется до текучести и не заполняет все зазоры. В таком случае может наблюдатся эффект, известный как “холодная пайка”. Место соединения становится матовым, шероховатым, а само соединение будет непрочным.

В случае сильного нагрева жала, ускоряется его износ, припой перегревается, из-за чего жало покрывается окалиной, а флюс быстро выгорает. Нередко, из-за слишком сильного выпаривания припоя, жало паяльника перегревается, от чего перегреваются микросхемы и полевые элементы, дорожки печатных плат начинают отслаиваться.

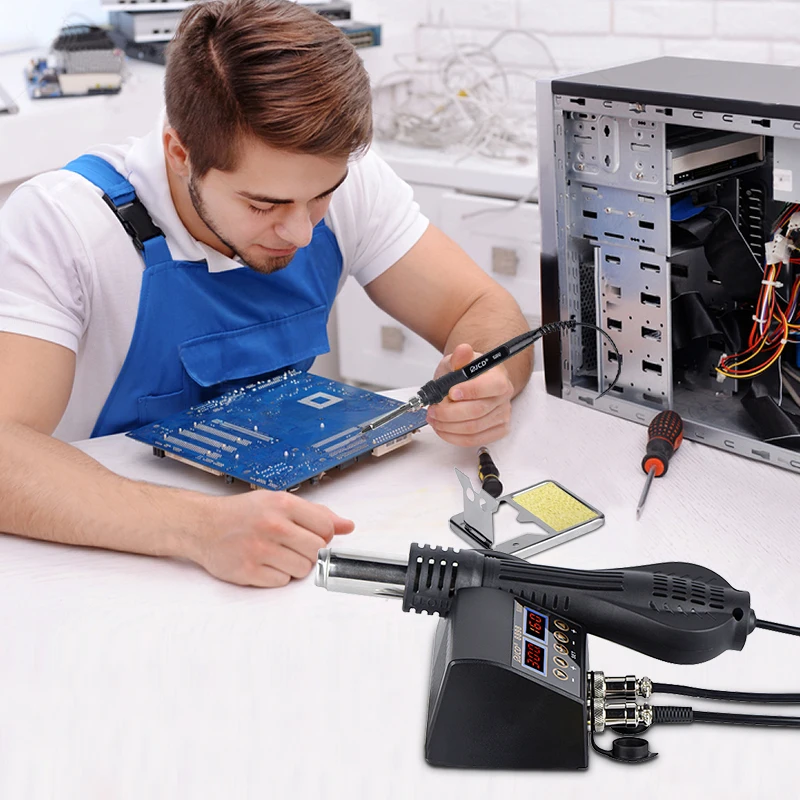

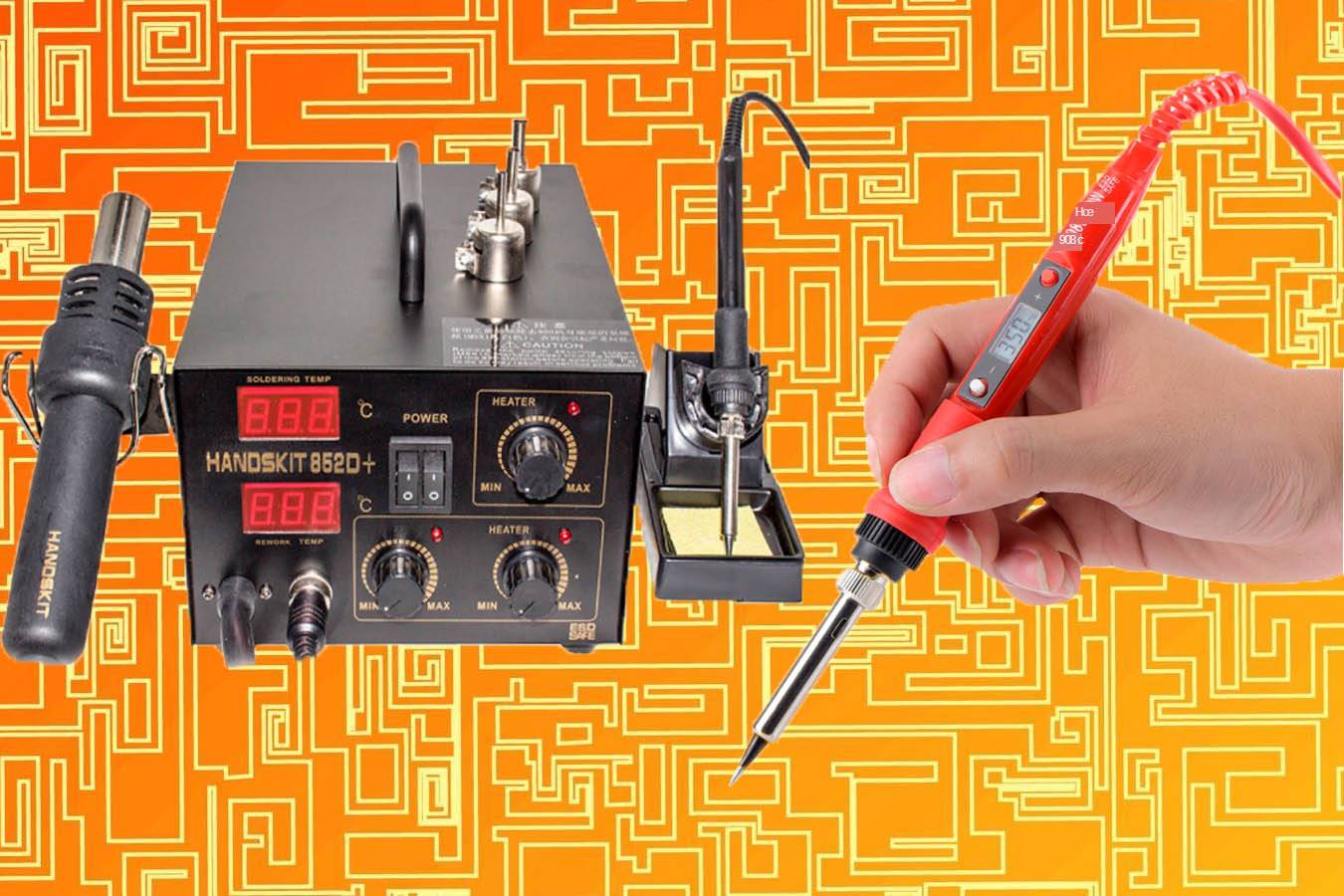

Паяльная станция

Если вам приходится очень часто паять, то стоит приобрести набор паяльников разных мощностей, а если ваш доход позволяет, то лучше всего купить паяльную станцию. Даже у самых бюджетных экземпляров есть регулятор температуры. На ней можно выставить температуру в широком диапазоне и станция будет автоматически её поддерживать. Также есть много полезных функции, например удобная подставка, ванна для очистной губки, антистатическая защита. Хорошая паяльная станция стоит дорого, и набор разных паяльников может вылезти в приличную сумму, что лучше выбрать, решать вам.

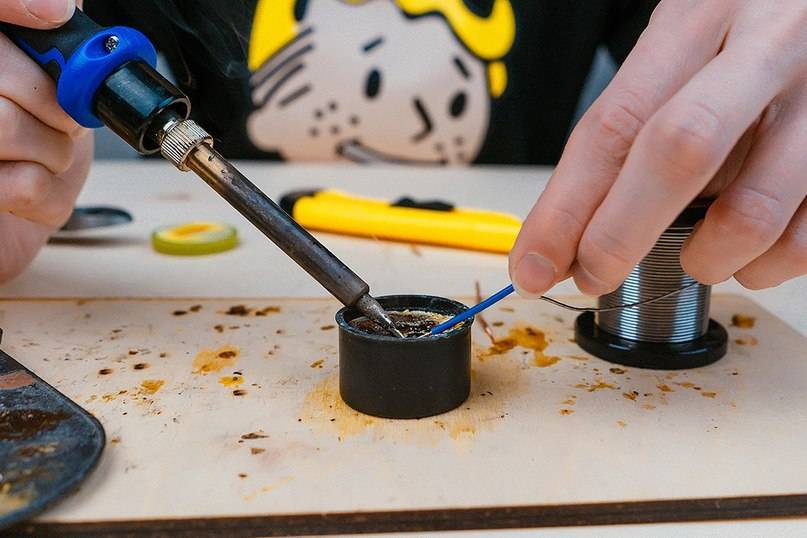

Флюсы и припои

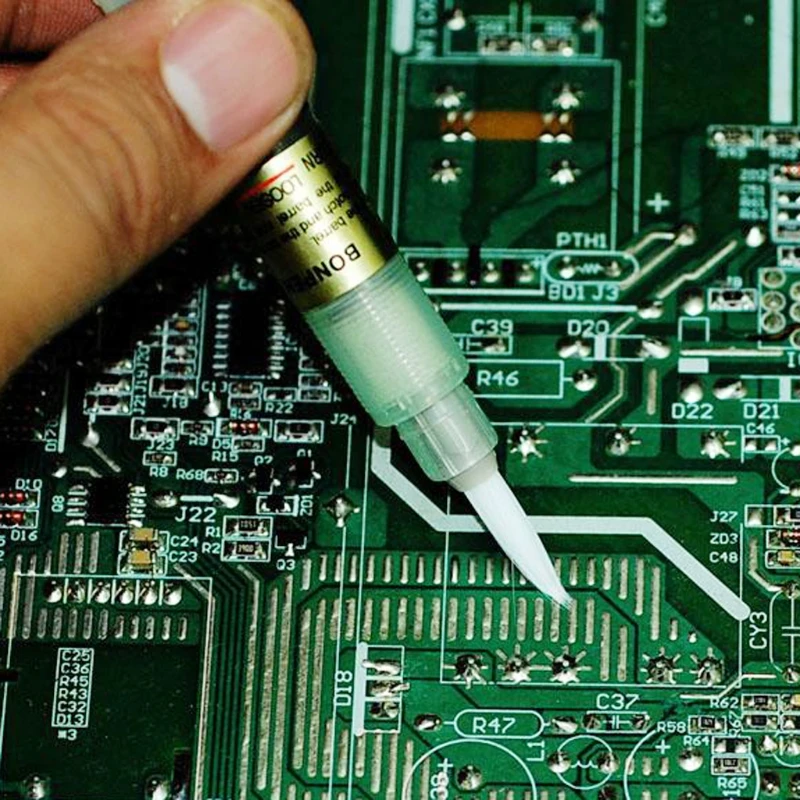

Флюс – нужен для удаления и растворения оксидов, а также для защиты шва пайки от окисления. В качестве флюсов чаще всего применяют еловую или сосновую канифоль. Также используют спиртовые растворы канифоли; они наносятся кисточкой на место пайки. Этот раствор просто сделать самому. Спирт можно заменить другим растворителем, подойдет ацетон или бензин. Основной недостаток у канифоли – при очень больших температурах с металла уходит оксидная пленка, и сам металл удаляется.
Припой — это сплав олова со свинцом, нужный для соединения данных деталей. Припои бывают легкоплавкие (мягкие припои) и тугоплавкие (твердые припои). Продаются в виде палочек, зерен, прутков, лент, полосок, проволоки и заполненных канифолью трубок, паст и порошков с жидким флюсом. Для домашнего ремонта, особенно компьютерной техники, необходимы легкоплавкие припои с достаточно низкими температурами плавления — до 300С, к примеру, ПОС-61. Аббревиатура ПОС-61 расшифровывается так: припой оловянно-свинцовый, 61- процентное содержание олова. Для придания особых свойств в оловянно-свинцовых припоях, к ним добавляют висмут (ПОСВ), кадмий (ПОСК), сурьму (ПОССу) и прочие металлы.

Самым лучшим является использование трубок с диаметрами 2-3 мм с канальцем канифоли внутри. В таком случае можно паять обычным способом, путём захватывания капли олова с трубки и переноса ее на место пайки, или прижима жала паяльника к месту пайки, подноса к нему кончика трубки. При этом трубка плавится, и расплав затекает в зазоры; из-за малого диаметра количество припоя в этом случае легко регулируется.

Доработка самого паяльника несложная вовсе

Суть ее проста – изъять симистор и соединить провод паяльника с нагревателем напрямую. Лично я провод заменил (провод с вилкой пригодится), а симистор повесил за одну ногу на плате паяльника. Родной регулятор уже не используется. Крутилку использую в качестве заглушки и фиксатора платы.

Практика с этим паяльником пока не велика, но не вижу причин для отрицательного результата. Первый переделанный работает прекрасно и является моим основным. Что нужно сделать, если вы решили переделать и свой? Измерьте сопротивление нагревателя в холодном виде и после прогрева. Естественно в отключенном от сети состоянии.

• Если они примерно совпадают с моими, смело можете повторять с моими номиналами.
• Если нет, то вам придется подобрать величины для R1, R2, R3.

Читать также: Какой металл прочнее титана

С паяльниками имеющими нихромовые нагреватели не экспериментировал, рекомендаций дать не могу.

3.24. Требования охраны труда при работе с паяльником [ИНСТРУКЦИЯ ПО ОХРАНЕ ТРУДА ДЛЯ ЭЛЕКТРОМЕХАНИКА И ЭЛЕКТРОМОНТЕРА ХОЗЯЙСТВА СВЯЗИ ОАО | ИОТ РЖД-4100612-ЦСС-099-2016] — последняя редакция

3. 24. Требования охраны труда при работе с паяльником

3.24.1. Перед началом работ электрическим паяльником (далее — паяльник) необходимо:

внешним осмотром убедиться в исправности кабеля (провода) и штепсельной вилки, целостности защитного кожуха и изоляции рукоятки паяльника;

убедиться в соответствии паяльника классу защиты от поражения электрическим током. Класс паяльника должен соответствовать категории помещения и условиям применения.

3.24.2. Производить пайку в помещениях повышенной опасности следует паяльником, рассчитанным на напряжение не выше 50 В. Подключать паяльник к электрической сети следует через разделительный трансформатор.

Для работы в замкнутых объемах следует использовать паяльник с напряжением питания не выше 12 В и при непрерывной работе местной приточной и вытяжной вентиляции.

3.24.3. Паяльник, находящийся в рабочем состоянии, следует устанавливать на огнезащитные подставки, исключающие его падение, и в зоне действия местной вытяжной вентиляции.

3.24.4. При пайке паяльником электромеханик и электромонтер должны соблюдать принятую технологию пайки изделий.

3.24.5. Электромеханик и электромонтер при работе с паяльником должны содержать рабочее место в чистоте, не допускать его загромождения.

3.24.6. Сборку, фиксацию, поджатие соединяемых элементов, нанесение припоя, флюса и других материалов на сборочные детали следует проводить с использованием специальных приспособлений или инструментов, указанных в технологической документации.

3.24.7. Во избежание ожогов расплавленным припоем при распайке проводов не следует резко и с большим усилием выдергивать отпаиваемые провода.

3.24.8. При нанесении флюсов на соединяемые места следует пользоваться кисточкой или фарфоровой лопаточкой.

3.24.9. Проверять паяльник на нагрев следует при помощи плавления канифоли или припоя. Запрещается дотрагиваться рукой до корпуса включенного паяльника, ударять по нему даже при удалении окисных пленок.

3.24. 10. Флюс, используемый при паяльных работах, необходимо хранить в специальной таре. Неизрасходованный флюс после окончания работы следует убирать в вытяжной шкаф или в специально предназначенную для хранения кладовую.

3.24.11. При обжиге изоляции электромеханик и электромонтер должны применять защитные очки.

3.24.12. Паяльник следует переносить за рукоятку, а не за провод или рабочую часть. При перерывах в работе паяльник следует отключать от электросети.

3.24.13. Использованные при пайке салфетки и ветошь следует собирать в специальную емкость и удалять из помещения по мере их накопления в специально отведенное место.

3.24.14. После проведения паяльных работ работник должен убрать рабочую поверхность стола и внутреннюю поверхность ящиков для инструмента, используемых при пайке.

3.24.15. После пайки с применением сплавов со свинцом необходимо тщательно вымыть руки. Для предварительного обмывания рук следует использовать 1-% раствор уксусной кислоты или специальную смывочную пасту, а затем использовать для мытья рук мыло, щетки, а также достаточное количество салфеток для обтирания рук (бумажные или хлопчатобумажные разового пользования). Применение полотенец общего пользования не допускается.

3.24.16. В помещениях, где производится пайка, запрещается принимать пищу.

Узнаем как паять паяльником?

У каждого человека дома есть большое количество различных электронных устройств, которые после поломки можно отремонтировать собственными силами, не прибегая к услугам сторонних лиц. Это может быть и гирлянда, и детская машинка на пульте управления, и часы, и многое-многое другое. Чаще всего поломка легко устранима за счет замены какого-либо элемента либо устранения разрыва цепи. В этом случае проблема легко решаема, главное, знать, как паять паяльником. И в результате несложной работы можно восстановить работоспособность изделия.

Если вы озадачились вопросом «как научиться паять паяльником», то, прежде всего, необходимо знать, что вам понадобится.

1. Паяльник. Это само собой разумеющееся.
2. Канифоль. Она также называется флюсом для пайки и необходима для лужения деталей и проводов. Без неё обойтись практически невозможно, поскольку спаять должным образом без нее не получится: метал для пайки просто-напрсто не «пристанет» к паяемой поверхности.
3. Припой. Под этим понимается металл, служащий для спаивания. Чаще всего это олово, так как его температура плавления ниже, чем у других металлов. Нередко можно встретить припой, у которого внутри уже есть канифоль, благодаря чему проблема, как паять паяльником, намного упрощается.
4. Подставка. Она нужна для того, чтобы обезопасить поверхность стола, на котором будет проходить пайка, от порчи в результате попадания припоя, канифоли или от соприкосновения с раскаленным паяльником.
5. Мокрая губка. Когда ведется работа с паяльником, то его жало должно быть чистым перед каждым новым процессом пайки. Губка необходима для удаления грязи, остатков канифоли или припоя с жала.

Если все необходимые инструменты и компоненты есть в наличии, рабочая область подготовлена, то можно приступать к изучению методики, как паять паяльником. Во-первых, необходимо подготовить элементы, которые требуется соединить, будь то провода или контакты на плате. Провода необходимо очистить от изоляции, после чего все жилы плотно скрутить. Если выполняется ремонт, при котором процесс пайки будет проводиться над электронной платой, то нужные контакты следует очистить от старого припоя. Сделать это можно при помощи паяльника. Для этого его необходимо разогреть и аккуратно снять жалом старый припой.

Следующим шагом выполняется лужение. Для этого жало разогретого паяльника опускается в соответствующую баночку, после чего на нем оседает небольшое количество канифоли. Этим раствором необходимо хорошо смазать зачищенные провода или контакты.

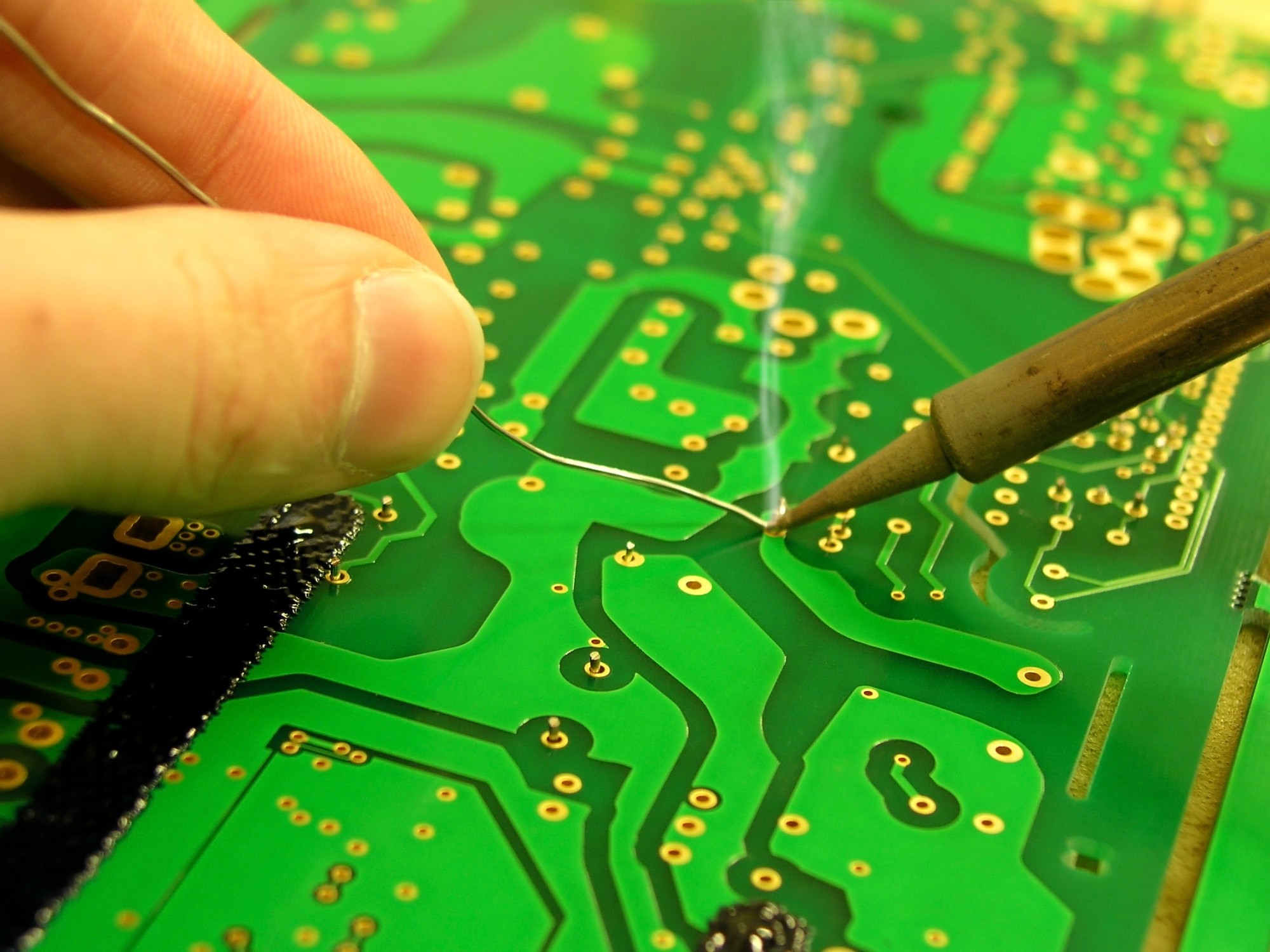

После того как канифоль нанесена, необходимо провести сам процесс пайки. Паяльником берется небольшое количество припоя, который расплавляется под действием высокой температуры и становится желеобразным. Его следует нанести на место соединения проводов либо провода и контакта платы. Далее припою необходимо дать время остыть и затвердеть в течении нескольких секунд. Осталось только проверить качество соединения на прочность. Вот и все, теперь вы знаете, как паять паяльником.

Какой тип паяльника мне нужен?

Как правильно выбрать паяльную станцию ​​

Если вы ищете паяльник, вы можете оказаться в нескольких разных позициях. Если вы опытный пользователь этих инструментов, возможно, у вас уже есть любимый бренд и дизайн, который вы покупаете. каждый раз, когда вам нужна замена.Также возможно, что вы немного новичок в этой сфере и тестируете несколько разных вариантов. Возможно, вы не совсем уверены, что могут предложить различные бренды и модели.

К какому бы лагерю вы ни относились, полезно знать всю ширину и широту доступных вам вариантов. Если вы пробуете воду и просто чувствуете свой путь, стоит попробовать несколько разных, пока не найдете тот, который вам нравится. И даже если вы думаете, что уже нашли единственную модель, которая вам действительно понадобится, мы хотели бы предложить вам проверить свои пределы, изучив другие доступные варианты. Кто знает? Может быть, вы найдете паяльник, который вам понравится даже больше, чем те, которыми вы пользовались раньше.

Чтобы помочь вам изучить различные модели, мы составили руководство по выбору паяльника. Мы рассмотрим некоторые из конкретных доступных вам вариантов, а также серьезно рассмотрим критерии, которые вы должны учитывать, когда речь заходит о том, какой тип паяльника вам следует приобрести.

Как выбрать набор для пайки?

Как и многие другие инструменты, набор для пайки является личным выбором.Каждый будет использовать свой паяльник для разных целей, и у каждого будут разные критерии, которым он хочет, чтобы его паяльник соответствовал. Из-за этого это не так просто, как просто указать «лучшее»; паяльник.

Вместо этого вам следует изучить свои потребности, свои настройки и предполагаемое применение и спросить себя, что подходит именно вам. Когда вы зададите себе эти вопросы и начнете искать правильный паяльник, вот несколько различных критериев, о которых следует помнить.

1. Цена

Конечно, стоимость всегда будет фактором. Неважно, каков ваш бюджет, простой факт заключается в том, что у каждого есть бюджет, из которого они работают, и у каждого есть ценовой предел, который они не могут превысить. В некотором смысле это облегчает ваш выбор. Вы сможете исключить любые утюги, цена которых значительно превышает ваш лимит, точно так же, как вы, вероятно, сможете исключить утюги, стоимость которых намного ниже вашего бюджета.

Однако вместо того, чтобы просто устанавливать произвольный предел цены, было бы неплохо сначала осмотреть некоторые из различных типов паяльников, выставленных на продажу.Посмотрите, что там есть, и начните получать представление о некоторых типичных ценах. Затем решите, на что падает ваш бюджет, и посмотрите, какие модели вы можете быстро исключить из любого конца вашего бюджета.

2. Использует

Разные паяльники имеют разные сильные и слабые стороны и возможности. Например, если вы ищете лучший паяльник для печатных плат, вам не стоит выбирать утюг, который лучше подходит для работы в автомобилестроении.

Таким образом, один из лучших способов выбрать паяльник — сначала спросить себя, для чего вы собираетесь использовать паяльник.Это будет в профессиональной среде или в образовательной? Собираетесь ли вы работать с печатными платами? Витражное стекло? Автозапчасти? Все три в разное время?

То, как вы ответите на этот вопрос, сыграет важную роль в выборе подходящего паяльника. Как только вы узнаете, для чего собираетесь его использовать, ваша задача будет состоять в том, чтобы изучить каждый потенциальный паяльник на предмет его предполагаемого использования. В идеале вы найдете тот, который предназначен для вашей отрасли и предполагаемой работы.Другой вариант, однако, состоит в том, чтобы выбрать более общую модель, которая может легко работать с различными приложениями. Это отличный выбор, особенно если вы часто паяете много разных предметов.

3. Различные характеристики

В зависимости от того, какую работу вы собираетесь выполнять, вам понадобится паяльник с разными возможностями и техническими характеристиками.

Для вас могут быть важны различные характеристики. Возможно, вы знаете, что вам нужен паяльник или паяльная станция, которые достигают определенной температуры.Возможно, вам нужно, чтобы он был совместим с инструментом, который у вас уже есть. Возможно, у вас есть специальное приложение, которое вам нужно припаять, или у вас есть правила или требования, которым необходимо соответствовать. Возможно, он должен быть достаточно маленьким, чтобы поместиться в узком рабочем пространстве.

Попробуйте составить список всех функций, которые должны быть у вашего паяльника. Вы можете даже составить дополнительный список вещей, которые вам не нужны, но которые вы бы очень ценили. Затем держите этот список под рукой, когда будете покупать различные паяльные станции и утюги.Таким образом, вы можете легко игнорировать любые утюги, которые не имеют всех функций, от которых вы не можете отказаться.

Несколько образцов моделей

Имея более четкое представление о том, на что следует обратить внимание, давайте подробнее рассмотрим несколько образцов паяльников и наборов, а также то, что делает их уникальными.

1. Веллер ВЭ 1010

В качестве простого, удобного и очень универсального инструмента для многих ситуаций рассмотрите паяльную станцию ​​Weller WE 1010. Эта станция оснащена паяльником WEP70, отличным инструментом для самых разных целей, подходящим как для профессиональных, так и для образовательных учреждений.Поскольку этот утюг настолько универсален и может использоваться во многих ситуациях, это единственный инструмент, доступный для этой станции.

Вот лишь некоторые из особенностей, которые делают WE 1010 достойным вашего внимания и внимания:

• Быстрый разогрев и время восстановления: Ваше время драгоценно. Вот почему так важно использовать паяльник, который быстро нагревается, чтобы вы могли выполнять необходимую работу в нужное время. Затем, когда вы закончите, время восстановления также будет быстрым и удобным.
• Интуитивная навигация: Никто не любит машину, навигация по которой кажется рутинной. С WE 1010 это не будет проблемой. Удобная кнопка меню и удобные клавиши выбора делают навигацию интуитивно понятной и легкой.
• Цифровой ЖК-экран: Благодаря этому яркому и четкому экрану стало проще, чем когда-либо, просматривать показания уровня и следить за своим прогрессом.
• Выключатель питания Местонахождение: Выключатель питания в этой модели находится именно там, где вам нужно — на передней панели и на легкодоступном расстоянии, что позволяет легко включать и выключать его, когда вам нужно.
• Greater Power: Вам нужен мощный инструмент, способный выполнить работу, когда это необходимо. Эта машина обладает мощностью 70 Вт, что позволяет выполнять работу быстро и эффективно.
• Легкая замена насадки: Эта модель предназначена для замены насадки без инструментов, что означает, что вы можете легко разобрать утюг, заменить насадку и снова собрать все самостоятельно с минимальными трудностями.
• Усиленная подставка для безопасности: Удобная конструкция этой подставки для безопасности обеспечивает дополнительную устойчивость, когда вам нужно ненадолго отложить паяльник. Это означает, что вы можете спокойно отдыхать, зная, что паяльник не упадет на землю или повреждение столешницы.

2. Веллер ВТ 1010

Линия WT — это паяльная станция Weller среднего уровня, которая поставляется с 12 совместимыми инструментами на выбор. WT 1010 и вся линейка продуктов WT обладают серьезной мощностью, а это означает, что это отличные инструменты, которые помогут вам выполнить работу. Они чрезвычайно гибкие, что делает их подходящими для широкого спектра различных приложений. Одна из самых сильных сторон этого паяльника заключается в небольшом и компактном корпусе, который позволяет ему аккуратно поместиться на любом верстаке или столешнице.Лучше всего то, что эта конкретная паяльная станция совместима со всеми инструментами всех семейств WD и WSD, что делает ее универсальной и пригодной для использования в различных приложениях.

Некоторые функции включают в себя:

• Гибридный паяльник WTP 90: Высокопроизводительный гибридный паяльник мощностью 90 Вт представляет собой комбинацию микрокарандаша, обеспечивающего высочайшую производительность с наилучшей теплопередачей, и карандаша с пассивным наконечником с очень хорошей теплопроводностью, а также контроль затрат.Он оснащен датчиком движения в утюге, что позволяет ему автоматически переходить в режим ожидания, когда он не используется.
• Сменный нагревательный элемент: На самом паяльнике нагревательный элемент легко меняется и заменяется, вместо того, чтобы требовать длительного и трудоемкого процесса доступа.
• Сменное паяльное жало: Замена паяльного жала является важной частью обслуживания вашего паяльника. С этой моделью мы сделали это простым и удобным процессом, который можно выполнять независимо от разборки остальной части утюга.
• Регулируемая фоновая подсветка: Независимо от освещения или условий работы, вы всегда сможете четко просматривать информацию на экране и контролировать свою работу. Этот экран также отображает все необходимые функции на простом и легко читаемом дисплее.
• Фронтальное подключение инструмента: Эта паяльная станция удобно размещает крепление инструмента прямо спереди, что обеспечивает легкий доступ и простейшие средства использования. Это означает, что вы можете тратить больше времени на работу и меньше времени на спутывание проводов и доступ к недоступным соединениям.
• Доступ к простому меню: Никому не нравятся сложные машины, в которых трудно ориентироваться. Вот почему простая кнопка меню позволяет быстро получить доступ к различным функциям машины.
• Передний главный выключатель: Как и передний разъем для подключения инструмента, этот главный выключатель расположен на видном месте в передней части машины, что обеспечивает максимально удобный доступ к нему.
• Двусторонняя защитная подставка: При такой универсальности и гибкости остальной части паяльной станции важно распространить ее на все применимые принадлежности. Вот почему эта подушка безопасности полностью двусторонняя и для вашего удобства поддерживает как влажную, так и сухую чистку.

3. Веллер WX 1010

WX Line — это высокопроизводительная линейка Weller, а WX 1010 может похвастаться 15 совместимыми инструментами, датчиком движения, микроинструментами со сверхточной производительностью и чрезвычайно точной температурой наконечника. Отслеживаемая надежность процесса, также известная как отслеживаемость, чрезвычайно важна в определенных секторах промышленности, таких как автомобилестроение и электроника.Если эта цель важна для вас и вашей работы, вас может заинтересовать WX 1010.

Некоторые из удобных функций, встроенных в эту модель, включают:

• Отслеживаемые мощности: Во многих областях промышленности способность выполнять отслеживаемые мощности становится все более важной. WX 1010 предоставляет эту возможность.
• Высокий уровень совместимости: Приобретая WX 1010, вы получаете машину, совместимую со всеми паяльными инструментами линейки WX, что обеспечивает более высокую степень гибкости и позволяет использовать больше, чем просто карандаш. что идет с этим набором.
• Использование в качестве настольного контроллера: Встроенные порты USB позволяют станциям WX подключаться к плитам предварительного нагрева, вытяжным устройствам дыма и программируемым логическим контроллерам и управлять ими. Любые подключенные инструменты передают свои параметры и статус обратно на дисплей.
• Интеллектуальные инструменты / Встроенная память параметров: Вы можете легко сохранять в паяльнике различные параметры, включая температуру в режиме ожидания и время автоматического отключения. Вам нужно запрограммировать параметры только один раз.Паяльник их «запоминает» и может использовать с любой WX станцией. Станции автоматически обнаруживают все инструменты и отображают их названия на дисплее.
• Большой ЖК-дисплей: Важно, чтобы вы могли четко видеть все необходимые данные и показания на экране. Вот почему эта модель оснащена большим ЖК-дисплеем, простым, четким и легко читаемым.
• Интуитивно понятные элементы управления: WX 1010 оснащен невероятно интуитивно понятным набором элементов управления, которые реагируют именно так, как вы ожидаете.Все элементы управления, от поворотно-щелкающего колеса до клавиши ввода и направляющей для пальцев, чрезвычайно просты в использовании.

Сравнение опций

Это далеко не единственные доступные варианты, и мы рекомендуем вам чаще просматривать другие модели, доступные сегодня. Однако между этими тремя моделями здесь мы можем получить хорошее представление о некоторых основных типах моделей, которые вы найдете в продаже. Итак, давайте посмотрим, как эти три модели соотносятся друг с другом.

1. Цена

Вы обнаружите, что WE 1010 — самый недорогой вариант из трех. По цене 139 долларов это очень доступный вариант, который может вписаться практически в любой бюджет. WT 1010 немного дороже и стоит 521 доллар по более средней цене. Наконец, вы обнаружите, что цена WX 1010 составляет 678 долларов, что делает его самым дорогим товаром в этом списке. Сравните эти цены с бюджетом, который вы создали ранее, и посмотрите, где вы находитесь.

2.Использует

Хотите знать, какой тип паяльника вы должны использовать для электроники? Не знаете, как выбрать паяльник для витражей, шнуров или деталей автомобиля? Посмотрите на предполагаемое использование каждой из этих трех моделей.

WE 1010 — очень универсальная модель, которая может выполнять множество отличных работ, не имея какой-либо конкретной области, в которой она специализируется, независимо от того, являетесь ли вы профессионалом, просьюмером или преподавателем. WT 1010 имеет удобную возможность выполнять задачи микропайки, что делает его удобным в областях, где более крупные инструменты могут не работать.Наконец, отслеживаемые возможности WX 1010 делают его идеальным как для электронной, так и для автомобильной промышленности.

3. Различные характеристики

Несмотря на то, что все три этих паяльника имеют одинаковые базовые возможности, вы обнаружите, что каждый из них обладает уникальным набором функций. Например, WE 1010 позволяет менять жало паяльника без использования дополнительных инструментов. WT 1010 предлагает гибридный карандаш мощностью 90 Вт. WX 1010 может похвастаться совместимостью со всей линейкой WX. Решите, какие функции значат для вас больше всего, и двигайтесь дальше.

Купить паяльник от Weller сегодня

Компания Weller с гордостью предлагает инструменты и утюги, необходимые для простого и экономичного выполнения паяльных работ. Будь то покупка нового паяльника сегодня или просто получение дополнительной информации о паяльниках и о том, как их выбрать, мы хотим быть вашим партнером, поскольку вы стремитесь получить больше знаний в этой области.

В дополнение к моделям, представленным здесь, мы также продаем широкий спектр других паяльников и соответствующих аксессуаров для использования в различных отраслях промышленности.Просмотрите наш полный ассортимент паяльников сегодня и не стесняйтесь обращаться к нам с любыми дополнительными вопросами, которые могут у вас возникнуть.

9 лучших паяльников 2021 года (включая наш лучший выбор с вариантами паяльников для начинающих и профессионалов)

Добро пожаловать в руководство Thomas по лучшим паяльникам 2021 года. годы. Когда вы покупаете продукты через наши независимые рекомендации, мы можем получать партнерскую комиссию.

Поскольку во многих отраслях промышленности используются паяльники, неудивительно, что этот инструмент, впервые выпущенный серийно в 1894 году, так же популярен, как и основной инструмент в наборе инструментов многих рабочих, инженеров и домовладельцев. Помимо электриков, которые обычно ассоциируются с этим удобным устройством и используют его для сращивания и сплавления проводов, авторемонтники, кровельщики, сантехники и даже ювелиры клянутся своими верными паяльниками.

Паяльники используются во многих отраслях промышленности уже более века.

Работа с металлическими желобами, витражами и мозаикой, печатными платами (PCB) и электронными лампами иногда требует использования паяльника для ремонта и обслуживания.

Паяльник — Руководство по покупке

Если вы ищете новый паяльник или хотите купить свой первый, в нашем списке из девяти лучших моделей, доступных на Amazon, найдется что-то для всех, от новичков до профессионалов.

Типы паяльников

Паяльники обычно имеют мощность около 15–35 Вт и могут достигать температуры 392–896 ° F. Более простые модели имеют стандартную температуру, тогда как более продвинутые версии имеют регулируемый контроль температуры и даже автоматическую регулировку температуры.Хотя паяльники чаще всего являются проводными, они также бывают перезаряжаемыми, беспроводными и с зарядкой через USB. Еще одним популярным беспроводным вариантом являются бутановые паяльники с питанием от небольшого автономного бензобака.

Паяльные станции, которые имеют собственный источник питания, наконечники с датчиками температуры, а также подставку и влажную губку для легкой очистки, обеспечивают больший контроль над регулировкой мощности и температуры. Эти станции паяльника обычно используются теми, кто работает с электрическими компонентами, печатными платами и устройствами для поверхностного монтажа (SMD).Паяльники также доступны и обычно используются в ситуациях, когда требуется больше тепла, чем может обеспечить паяльник, например, в тяжелых электронных приложениях и приложениях для обработки листового металла.

Доступны паяльные наконечники различных размеров и типов для различных задач, включая намагниченные, пирамидальные, зубчатые, конические и вогнутые наконечники, пинцеты и ножи, которые могут быть изготовлены из меди, меди с железным покрытием, твердого железа и стали. , хотя последние два, как правило, сохраняют меньше тепла, и профессионалы не предпочитают их.

Лучшие выборы Томаса для лучшего паяльника 2021 года

Мы изучили рынок в поисках лучших паяльников и нашли следующие девять моделей, которые помогут вам сделать выбор.

Паяльник с лучшими оценками: Комплект паяльника Anbes

Лучший паяльник для начинающих: Набор паяльников для электроники SREMTCH

Лучший профессиональный паяльник: Hakko FX601-02 Паяльник с регулируемой температурой

Лучший бюджетный паяльник: Комплект паяльника LDK

Лучший паяльник для домашнего использования: Паяльник Weller WPS18MP

Лучший бутановый паяльник: LEXIVON Бутановый аккумуляторный паяльник Многоцелевой комплект

Лучший паяльник для SMD: Цифровая паяльная станция YIHUA 939D+

Лучший паяльник для автомобильной электропроводки: Комплект автоматического паяльника Toolour

Лучшая паяльная станция: Weller WLC100 40-ваттная паяльная станция

Прокрутите вниз, чтобы увидеть наш лучший выбор лучшего паяльника по мнению тысяч счастливых покупателей.

*Цены, указанные в этой статье, указаны на Amazon.com (США) по состоянию на июнь 2021 г.

1. Паяльник с лучшими оценками — набор паяльников Anbes

Набор паяльников Amazon’s Choice Anbes , получивший более 10 500 отзывов, является отличным выбором как для новичков, так и для экспертов. Эта экономичная модель мощностью 60 Вт оснащена регулируемой температурой, насосом для удаления припоя, подставкой, пинцетом и пятью различными наконечниками для пайки.

«Этот набор уже окупил себя несколько раз за первую неделю, когда я им владею», — сообщил один счастливый покупатель.«Он быстро нагревается, наконечники хорошие, а прилагаемый припой делает свою работу… Для тех, кто занимается ремонтом электроники, буквально нет причин не покупать этот набор».

КУПИТЬ СЕЙЧАС: 18,99 долларов США (было 19,99 долларов США), Amazon

2. Лучший паяльник для начинающих — набор паяльников SREMTCH Electronics

Если вы не знаете, с чего начать, когда дело доходит до пайки, этот комплект паяльника от SREMTCH облегчит вам задачу. Как претендент на звание лучшего паяльника своими руками, эта штука имеет удобный цифровой ЖК-дисплей, на котором четко отображается температура, ручку регулировки температуры, интуитивно понятный и простой выключатель, ручку для захвата, подставку с губкой и даже поставляется с проволокой и множеством других инструментов, которые могут вам понадобиться для ваших проектов пайки.

Более того, он поставляется с четкими инструкциями (которые также отображаются на странице продукта Amazon для вашего удобства). «Действительно хороший стартовый комплект», — сказал один из покупателей.«Я просто экспериментирую с пайкой, и, на мой взгляд, этот набор дает вам все необходимое для начала работы по очень разумной цене».

КУПИТЬ: 25,49 долларов США (было 29,99 долларов США), Amazon

3. Лучший профессиональный паяльник — паяльник Hakko

Для профессионалов, которые знают, что делают, лучше всего подойдет паяльник самого высокого качества от Hakko . Этот лучший инструмент от знающего свое дело бренда получил 97% положительных отзывов. Он легкий, эргономичный, имеет регулируемую температуру, керамический нагреватель и усовершенствованное электронное управление.Многие покупатели считают, что это один из лучших паяльников, особенно для витражей.

Один рецензент, занимающийся ремонтом старинных поездов с большим количеством пайки проволоки и иногда с обработкой металла из латуни или меди, объяснил, что сравнивать этот инструмент с более дешевыми моделями было «все равно, что сравнивать Porsche с Rambler», добавив: «Лудить концы проволоки никогда не было так просто. или быстрее.Мне едва нужно коснуться соединения, прежде чем припой потечет и будет течь, пока я не уберу утюг… Высококачественный инструмент, который стоит более высокой цены.»

КУПИТЬ: 79,99 долларов США (было 89,97 долларов США), Amazon

4. Лучший бюджетный паяльник — комплект паяльника LDK

Если вы хотите попробовать свои силы в пайке или, возможно, время от времени вам нужно что-то припаять то здесь, то там, нет особого смысла покупать дорогой паяльник — по крайней мере, пока. В то же время комплект паяльника LDK , который является выбором Amazon в качестве лучшего электрического паяльника, прекрасно справится со своей задачей и вряд ли ударит по вашим финансам.В этот экономичный комплект входят пять сменных наконечников для утюга и тюбик с припоем для начала работы.

Понятно, что при цене менее 10 долларов нет никаких причудливых наворотов, но, по общему мнению, он быстро нагревается и работает хорошо. Один рецензент написал: «Я не профессионал в пайке, но я должен думать, что этот набор имеет большую ценность! время вообще что-нибудь паять)».

КУПИТЬ: 9 долларов США.99 (было 12,99 долларов США), Amazon

5. Лучший паяльник для домашнего использования — паяльник Weller

Нагревающийся всего за 35 секунд, этот паяльник WPS18MP от Weller , инструментальной компании, которая существует с 40-х годов, составляет конкуренцию дорогим паяльникам за свои деньги. Одной из его лучших особенностей, помимо быстрого нагрева и простой возможности смены наконечника, является его легкий вес и удобная литая конструкция, которая дает вам полный контроль во время работы.

Имеется простой индикатор, который меняет цвет с красного на зеленый, чтобы вы знали, когда он готов к использованию, а также яркий рабочий свет, чтобы лучше видеть то, над чем вы работаете. «Оправдал мои ожидания, и я бы порекомендовал его всем, кому нужна качественная пайка каждый раз», — написал один довольный покупатель, а другой добавил, что это «хороший продукт по очень разумной цене. неправильный.»

КУПИТЬ СЕЙЧАС: 28,89 долларов США, Amazon

6.Лучший бутановый паяльник — комплект аккумуляторного паяльника LEXIVON

Многие покупатели бутанового паяльника LEXIVON считали, что меньше всего им нужно, когда в процессе сложной пайки провода мешают друг другу, поэтому эта беспроводная версия идеально подошла им. Несмотря на то, что это профессиональный набор, и он не совсем подходит для новичков и новичков, его не так уж сложно использовать при наличии некоторого базового опыта, и все, что вам нужно для пайки, кроме бутана, есть в наборе — и все это поставляется в удобной переноске. кейс.

Один покупатель написал: «Я ежедневно использую этот паяльный инструмент в своем магазине, и он просто спасает. Портативный и быстро нагревается, даже лучше, чем мой обычный электрический инструмент. Определенно высококачественный инструмент». Тот же клиент также услужливо порекомендовал использовать рафинированное бутановое топливо, чтобы избежать проблем с воспламенением.

КУПИТЬ: 33,12 долл. США (было 47,97 долл. США), Amazon

7. Лучший паяльник для SMD — цифровая паяльная станция YIHUA 939D+

Когда дело доходит до пайки SMD, точность, контроль температуры и пинцет — вот лишь некоторые из вещей, которые могут оказаться особенно полезными, и эта цифровая паяльная станция имеет все это. Это прочное и долговечное устройство, созданное специально для профессионалов, может выдержать ежедневное использование, а то и больше.

Один довольный клиент, который использовал его для создания механической клавиатуры для макросов с отличными результатами, воскликнул: «Чувак, это потрясающе! Контроль температуры потрясающий! Он очень быстро нагревается, а также поддерживает температуру, пока вы работаете с ним». .» Другой покупатель прокомментировал, что они «припаяли, удалили и переделали некоторые компоненты SMD, сквозное отверстие, припаяли провода от 28 до 8 г, и у них не возникло проблем с отпайкой 8-граммового провода от дорогостоящих батарей Lipo, в которых используется высокотемпературный припой.»

КУПИТЬ СЕЙЧАС: 52,99 долларов США, Amazon

8. Лучший паяльник для автомобильной проводки — набор паяльника Toolour

Хотя многие никогда не откажутся от своих верных паяльников, использование паяльника, такого как , этой высоко оцененной модели от Toolour , дает совершенно другой опыт и дает другие преимущества, которые многие, в том числе те, кто работает с автомобильной проводкой, клянутся. от. Во-первых, то, как его держат и управляют, по мнению некоторых, обеспечивает больший контроль, безопаснее и намного проще в эксплуатации.Кроме того, пользоваться им одной рукой совсем несложно.

«Где это было всю мою жизнь?» — восторгался один электрик, использовавший за свою карьеру множество паяльников. «Это буквально одной рукой. Просто прикоснитесь к проводному соединению, нажмите на спусковой крючок и готово! Так просто, что мой мальчик-подросток использовал его, чтобы заменить автомобильную стереосистему».

КУПИТЬ СЕЙЧАС: 25,99 долларов США, Amazon

9. Лучшая паяльная станция — паяльная станция Weller

Еще одно первоклассное устройство от Weller, паяльник WLC100 40 Вт , был выбран Amazon как лучшая паяльная станция с множеством звездных отзывов как от профессионалов, так и от домашних мастеров.Его переменная регулировка мощности (5–40 Вт), очень высокая температура (до 900 ° F), встроенная безопасная подставка и губка для чистки, а также разумная цена делают это устройство чрезвычайно популярным вариантом. К тому же у компании отличная репутация и прекрасная гарантия, что всегда является плюсом.

«Я им очень доволен и могу очень его рекомендовать», — сообщил один из клиентов, который раньше работал на предприятиях по сборке морского оружия и ядерных рентгеновских лучей. «[Он] так же хорошо сконструирован, как и более крупные устройства с большим количеством функций, и рассчитан на мощность до 300 Вт.Но для основной работы с электроникой на печатных платах, изготовления и ремонта ювелирных изделий, а также для большинства работ с моделями этот прибор со всем справится.»

КУПИТЬ СЕЙЧАС: 33,18 долл. США (было 55,63 долл. США), Amazon

Лучший паяльник 2021 года — Итоги

Вы не сможете превзойти эту модель Hakko в качестве паяльника самого высокого качества для профессионального использования, но в случае чего-то более экономичного, с дополнительным преимуществом беспроводной связи, вам обязательно понравится бутановый паяльник LEXIVON. Надеемся, наш обзор лучших паяльников был вам полезен.

Чтобы узнать о других поставщиках сопутствующих товаров, включая перезаряжаемые беспроводные паяльники, портативные паяльники, жала, паяльные пистолеты, ультразвуковое паяльное оборудование и другие паяльные инструменты, обратитесь к нашим дополнительным руководствам или посетите платформу поиска поставщиков Thomas.

Источники

Прочие припои и инструменты

Другие статьи о лучших продуктах

Больше из Машины, инструменты и расходные материалы

Паяльник | Dark Souls 3 Вики

Паяльник — оружие в игре Dark Souls 3.

Клеймо, используемое тюремщиками в подземелье Иритилла.

Прижмите его обжигающий наконечник к врагам, чтобы нанести урон от огня и временно заблокировать исцеление Эстуса.

Навык: Рывок
Держите железо на поясе и бросайтесь на врага. Используйте сильную атаку во время зарядки, чтобы увеличить продолжительность зарядки.



Примечания и советы:

• Нельзя наполнить или усилить.
• Усилен титанитом.
• При попадании снижает эффективность лечения Эстус противника-человека до базового уровня.
• В описании указано, что оружие блокирует исцеление Эстуса, однако это неверно. Это только снизит уровень исцеления Эстуса на 20%
• Эффект оружия длится 15 секунд. Кажется, на это не влияет Кольцо Затянувшегося Драконьего Гребня.

Местоположение/где найти

Moveset и видео:

(Если вашего имени нет в ЭТОМ списке, пожалуйста, не размещайте видео здесь. Если вы хотите размещать видео, пожалуйста, нажмите на ссылку и подайте заявку в теме)





Стол для модернизации паяльника



Ключ для стола



Параметр Бонус : Бонусы к Силе, Ловкости, Магии, Огню, Молнии и Тьме — Множитель масштабирования применяется к [Атака: характеристика]. Качество масштабирования от самого высокого к самому низкому следующим образом: S/A/B/C/D/E.Чем выше показатель [Сила, Ловкость, Магия, Огонь, Свет] игрока, тем выше [Бонус атаки: показатель] ( можно найти на экране статуса игрока). Чем выше буква масштабирования, тем выше процентный множитель, применяемый к [Атака: Статистика]. Полученный дополнительный урон добавляется к базовому физическому урону оружия и отображается на экране экипировки синими цифрами как «+ X». .
Прочность: HP оружия, когда прочность достигает 0, эффективность его атак становится почти бесполезной.Когда прочность предмета низка, появится сообщение «Оружие в опасности!» в этот момент оружие не работает в лучшем виде.
Вес: Вес предмета в надетом состоянии.
Стабильность: Насколько хорошо игрок сохраняет стойку после удара
Тип атаки: Определяет тип замаха оружия: Обычный (R), Удар (T), Рубящий (Sl), Удар (St)





Паяльник Hakko FX-601 | Наконечники Delphi Glass

Hakko FX-601 Паяльник | Советы Delphi Glass долларов США

Цена	107 долларов. 95
Ваши сбережения:	— 18,00 $
Ваша цена:	89,95 долларов США	(Скидка 17%)

Особенности продукта

• Керамический нагревательный элемент быстрее нагревается и обеспечивает сверхбыструю рекуперацию тепла
• Регулятор температуры, встроенный в рукоятку — реостат не требуется
• Чрезвычайно легкий; удобно держать в руке
• Оснащен наконечником 3/16 дюйма для работы в труднодоступных местах
• Гарантия производителя 1 год — за исключением наконечников

---

{{/каждый}} {{атрибуты.количество}} @ ${{attributes.price}} {{/каждый}}

---

Описание продукта

Будь то пайка солнечных улавливателей или огромных установок, этот утюг станет решением для ваших потребностей в пайке. Эргономичный, легкий утюг имеет встроенную регулировку температуры на ручке. Предназначен для длительного использования без усталости; выберите настройку от 464° до 1004°F и уверенно припаивайте.Температура не будет отклоняться более чем на 2 градуса! Заземленный шнур длиной шесть футов обеспечивает увеличенную досягаемость даже для самых крупных проектов. Низкое энергопотребление делает его идеальным выбором для производственной работы. Включает наконечник 3/16″. Гарантия производителя 1 год (за исключением наконечников).

Небольшой синий инструмент предназначен для регулировки температуры для контроля нагрева. Он позволяет устанавливать и блокировать температуру утюга, чтобы операторы не могли случайно или преднамеренно изменить температуру утюга. температура железа.

Покупатели, которые купили этот товар, также купили

Информация о продукте

• Наконечник 3/16 дюйма 6-футовый заземленный шнур Встроенный контроль температуры Нагревается от 464 до 1004 градусов 1 год гарантии производителя (кроме наконечников)

Клиенты, которые просматривали этот товар, также просматривали

Отзывы покупателей

Изображения продуктов от клиентов

Будьте первым, кто поделится изображениями продукта с другими клиентами

5 из 5 звезд

От вне закона18ce на 30 сентября 2021 г.

Плюсы: Регулируемая температура, легкий вес, быстрый нагрев

Минусы: Нет

Другие мысли : На всю жизнь, отличное качество

5 из 5 звезд

От чапевский1212140121 на 24 мая 2021 г.

Плюсы: Быстро нагревается, держит температуру, регулируемый, легкий

Минусы: нет

Другие мысли : Очень доволен этим утюгом.мой предыдущий утюг не держал температуру равномерно

5 из 5 звезд

От Николь Д. на 23 мая 2021 г.

Плюсы : Легкий и тонкий. Прогревается тоже довольно равномерно.

Минусы : Хотелось бы, чтобы у него был наконечник большего размера.

Посмотреть все 26 отзывов покупателей

Связанный контент

10 мая 2010 г.

Когда и как вы начали заниматься витражами? Я интересовался витражами столько, сколько себя помню. В детстве я сидел в церквях и смотрел, как (часто) библейские изображения оживают, когда случайный луч солнца освещает нас. Танцуют солнечные тени. На протяжении многих лет я баловался многими средствами массовой информации, пытаясь найти выход для некоторых видений, витающих внутри, но ни одно из них не нашло отклика. Рисунок, живопись — даже акварель — никакая профессиональная подготовка не могла направить мою руку удовлетворительно. Но потом было стекло. Несколько лет я жил за границей и проделал свой путь через Европу на обратном пути в Штаты, когда закончил службу в Корпусе мира.Моим последним международным пунктом назначения был Париж, где живет один из моих ближайших друзей, органист. Две прекрасные осени блог

03 мая 2010 г.

Delphi Glass и ArtFire, ведущая торговая площадка для ремесел ручной работы, объявляют о новом художественном онлайн-конкурсе. В Ring of Fire Artist Challenge могут принять участие все мастера. Заявки принимаются сейчас. Конкурс завершится 30 июня, а победители будут объявлены 9 июля 2010 года. После ежегодного празднования Национального месяца художественного стекла Delphi организовала еще одно онлайн-мероприятие с помощью своего партнера ArtFire.Первый ежегодный конкурс художников «Кольцо огня» предназначен для всех ремесленников всех ремесел и способностей, предлагая им использовать обычные художественные принадлежности новыми и творческими способами. Ремесленникам предлагается выбрать один или несколько предметов из 10 изделий, составляющих Кольцо Огня. Эти предметы варьируются от узорчатого дихроичного стекла и тонкой серебряной проволоки до мозаичных плиток, полностью изготовленных из переработанного стекла. Победители выбираются народным голосованием и жюри на основе технических навыков и творчества. Категория для начинающих блог

30 апреля 2010 г.

Скорее всего, прямо сейчас, читая этот пост в блоге, вы избегаете просроченной задачи.Я тоже избегал длинного списка рабочих задач, когда писал это. Прокрастинация — это часть жизни, и она всегда была частью моей. Когда я был подростком, мои родители обвиняли меня в том, что я откладываю все, от занятий на фортепиано до домашних заданий по математике. Я категорически отрицаю, что их обвинения шипят в ответ, я лучше работаю под давлением. Правда заключалась в том, что я часто чувствовал себя подавленным, малопродуктивным и беспокойным. На протяжении многих лет мне удавалось бороться со своими проблемами избегания с помощью 4 инструментов. Хитрость в том, чтобы постоянно напоминать себе об этих действиях, потому что они не приходят ко мне естественным образом.1. Просто скажи «нет». Я говорю «да» всему. Нужен кто-то, чтобы возглавить это мероприятие? Конечно. Хотите, чтобы я нарисовал 12 плакатов для автомойки? Без проблем. Отвести ребенка в детский сад? Конечно. блог

Лучший беспроводной паяльник: 6 лучших аккумуляторных паяльников 2022 года Обзор

Хороший беспроводной паяльник значительно упрощает пайку.

В то время как низкокачественный беспроводной паяльник является пустой тратой времени и денег, он долго нагревается и с трудом паяет мягкие спагетти.

Итак, чтобы помочь вам отличить хорошее от хлама, мы рассматриваем 9 лучших беспроводных паяльников 2022 года 6 .

Покупайте с уверенностью, что покупаете один из лучших беспроводных паяльников.

Давайте углубимся в обзоры.

Шесть лучших беспроводных паяльников

Аккумуляторный паяльник Hakko

Иногда от длительных и неловких сеансов пайки болят руки. Но беспроводной паяльник Hakko FX-901/P создан, чтобы положить этому конец благодаря простому и эргономичному дизайну.

Кроме того, он оснащен батареями AA, так что вы не привязаны к розетке! Это устройство будет работать до 120 минут при температуре 600 градусов по Фаренгейту или выше — это означает, что независимо от того, какой проект у вас перед глазами. Этот инструмент прикроет вашу спину.

Температура FX901-P не очень высока, но он может справиться с мелким ремонтом электроники и большинством кустарных работ. Устройство имеет некоторые функции безопасности, такие как выключатель питания, защитная крышка и светодиодный индикатор, чтобы гарантировать, что пользователь не поранится при использовании этого инструмента.

Эта модель поставляется со сменным паяльным жалом T11-B, подходящим для ремонта приборов или плавки проводов, поэтому даже новички смогут успешно использовать этот продукт с первой попытки!

Hakko предлагает отличный аккумуляторный паяльник с отличными положительными отзывами. Этот факт побудил производителя упомянуть о пожизненной гарантии.

Действительно, отмечены все обязательные поля для устройства Hakko: прочный, эргономичный, высокотемпературный и долгоиграющий.Мы рекомендуем вам проверить этот продукт перед покупкой любых других подобных устройств, потому что это одно из лучших на рынке сегодня!

УЗНАТЬ ЦЕНУ

Преимущества

• Время работы до двух часов с батареями NiMH
• Легкий и портативный
• Элементы безопасности, такие как защитная крышка для кнопки включения/выключения
• Аккумуляторный магазин – простая замена батарей

Недостатки

• Сменные жала серии T11 трудно найти
• Требуется более высокая рабочая температура

Аккумуляторный паяльник Weller

Weller BL60MP — комплект беспроводного паяльника, работающий от перезаряжаемых литий-ионных аккумуляторов. Это устройство имеет эргономичную ручку и весит менее одного фунта, что делает его идеальным для профессионального использования в дороге!

Максимальная рабочая температура этого продукта достигает 950 градусов по Фаренгейту, что означает, что вы можете выполнять свои проекты быстрее даже в больших помещениях без шнуров или проводов. Он также имеет время работы 45 минут, так что есть много времени непрерывной работы, прежде чем потребуется еще одна зарядка; плюс, его компактный размер позволяет легко перемещаться с места на место!

Это устройство не оставит вас равнодушным ни в одной из ваших задач пайки.Он также очень прост в использовании и еще проще в уходе. Одна вещь, которую он делает, чего не могут сделать машины с батарейным питанием серии Pro, — это достижение точки плавления припоя всего за 35 секунд!

Это делает эту модель намного лучше, чем ее более дорогие модели конкурентов, потому что они не могут так быстро нагреваться или плавить свинец. Что еще? Коническая насадка BL10, входящая в комплект поставки, гарантирует, что пользователям не придется беспокоиться о переключении насадок каждый раз, когда ситуация требует замены одной на другую, что в целом означает меньше хлопот при работе с этим замечательным продуктом!

Аккумуляторный паяльник BL60M P — отличный выбор для любителей электроники, домашних мастеров и тех, кто работает с небольшими компонентами. В нижней части наконечника есть яркий светодиод, который освещает ваше приложение, чтобы вы могли видеть, над чем работаете! Не рекомендуется использовать это при выполнении тяжелых проектов, таких как работа с металлом или сантехника».

Weller – известный производитель высококачественных аккумуляторных паяльников. Их модель BL60MP зарекомендовала себя как одна из лучших на рынке благодаря своей долговечности и надежности. Компания предлагает клиентам семилетнюю гарантию на этот продукт в качестве гарантии того, что они предоставляют вам первоклассное оборудование; их фирменные инструменты не должны отсутствовать в вашем наборе инструментов!

Проверьте цену

Преимущества

• Долговечный аккумуляторный литий-ионный аккумулятор
• Светодиодная подсветка
• 45 минут проуверенного времени на заряд
• 7 лет гарантии

Недостатки

Недостаток

• Без контроля температуры
• Нет индикатора зарядки на станции

LEXIVON Аккумуляторный паяльник на бутане

РаспродажаLEXIVON Многоцелевой паяльник на бутане | Беспроводное самовоспламеняющееся регулируемое пламя, набор из 7 наконечников. ..

• НЕОБХОДИМЫЙ НАБОР БУТАНОВОЙ ГОРЕЛКИ ДЛЯ ПРОФЕССИОНАЛОВ: набор из 13 принадлежностей для широкого спектра применений с электронным курком самовоспламенения и кнопкой блокировки пламени.
• ТОЧНОЕ ИСПОЛНЕНИЕ ДЛЯ ВСЕХ ВАШИХ ПРОЕКТОВ: Регулируйте пламя от 1/2″ до 2 1/2″ с рабочей температурой до 2400°F и до 1100°F при использовании паяльных наконечников.
• В отличие от ДЕШЕВЫХ НАБОРОВ ДЛЯ ПАЯЛЯ, наш 100% металлический многоразовый топливный бак прослужит дольше. Кроме того, он был предварительно протестирован на утечку и возможность возгорания и поставляется с удобным футляром для переноски.

Универсальный набор бутанового паяльника LX-770 от Lexivon — идеальный выбор для тех, кто работает с различными материалами, такими как изготовление ювелирных изделий и крем-брюле. В этом наборе из 13 предметов есть все, что нужно для успеха любого проекта!

Одним из наиболее важных инструментов в наборах инструментов многих профессионалов является их надежный комплект паяльника с бутановым приводом производства Lexivon. Качественные характеристики этого устройства делают его отличным вариантом, если вы ищете что-то доступное по цене!

Бутановая микрогорелка Lexivon LX-770 — это высококачественный продукт, подходящий для всех видов работ.Этот инструмент имеет несколько настроек с диапазоном температур от 2400 градусов по Фаренгейту до 1100 градусов по Фаренгейту и рассчитан на 75 минут работы на одном топливном баке благодаря герметичному металлическому баку, который можно заправлять. Всего за 10 секунд!

Благодаря простому зажиганию и самовоспламеняющейся электронной системе это удобное устройство всегда будет работать так быстро и безопасно, как вам нужно, чтобы ваши домашние проекты никогда больше не останавливались.

Lexivon LX-770 — универсальный продукт, который можно использовать для любых работ.Он поставляется с 13 полезными аксессуарами, шестью насадками для выполнения различных задач (пайка, резка, формовка) и даже светодиодной подсветкой! Марка Lexevon также предлагает отличное обслуживание клиентов — с их двухлетней гарантией вы можете быть уверены, что ваш инструмент прослужит долго.

Проверьте цену

Преимущества

• 75 минут Run Time
• Высокая температура и регулируемый контроль пламени
• Многие аксессуары включены в упаковку
• 2 года гарантия
• 2 года

Недостатки

Отправлено без бутана

Trigger Hard для маневра

Аккумуляторный паяльник Portasol

Набор нагревательных инструментов Portasol 010589330 Super Pro мощностью 125 Вт — отличный набор инструментов для любого электрика или профессионала, которому нужна надежная паяльная станция.Он нагревается менее чем за 30 секунд и имеет время непрерывной работы 2 часа. Это устройство также имеет регулируемый контроль температуры в диапазоне от 25 до 125 Вт. Заправка этого бака занимает всего около 10 секунд!

Наборы тепловых инструментов Portasol 010589330 Super Pro мощностью 125 Вт позволяют легко и удобно выполнять все ваши задачи эффективно, не беспокоясь о том, что у вас что-то сломается, потому что эти устройства настолько долговечны и надежны !!!

В комплект Portasol входят семь насадок, что делает его отличным выбором для технического обслуживания и профессионального ремонта в различных отраслях промышленности. Инструмент безопасен и прослужит долго, на него распространяется ограниченная гарантия сроком на один год. Все эти паяльники тестируются перед окончательной настройкой, поэтому вы можете быть уверены, что ваша система пьезоподжига будет работать должным образом — даже при высоких температурах!

УЗНАТЬ ЦЕНУ

Преимущества

• Качественный и долговечный продукт
• Надежные электронные системы зажигания и регулировки температуры
• Ограниченная гарантия 1 год

Недостатки

• Дешевая версия не включает все 5 насадок

Аккумуляторный паяльник Milwaukee M12

Паяльник M12 (без инструментов)

• Быстро нагревается, поддерживает оптимальную температуру
• Готовый к использованию и безопасный для хранения индикатор жала
• Поворотная головка с тремя упорами для непревзойденного доступа

Батарейный паяльник Milwaukee M12 оснащен литиевой батареей Red, обеспечивающей до 40 минут работы. Встроенный индикатор показывает, когда ваша температура подходит для пайки, а удобная подставка для хранения защищает его от повреждений до следующего использования.

Конструкция включает в себя встроенную защитную крышку, которая защищает от случайного контакта с горячими поверхностями и обеспечивает защиту от скопления пыли во время выполнения работ на объекте или в мастерских, где в любой момент времени с инструментом могут работать несколько человек.

Беспроводной перезаряжаемый паяльник Milwaukee M18 CHUGGER, 18 В, справится с любой задачей, от больших до маленьких.Поворотная головка идеально подходит для узких углов, и инструмент отлично справляется с ремонтом оборванных проводов и плохих соединений с легкостью! Самое лучшее в этом устройстве?

Аккумуляторы входят в комплект, так что вам не нужно беспокоиться о том, чтобы таскать с собой инструменты или другое устройство для пайки проводного железа, потому что оно имеет встроенный светодиод, который даст вам лучший обзор области, где вы работаете. работает при нагреве менее чем за 20 секунд 750 градусов по Фаренгейту достаточно для любого проекта, независимо от того, насколько он большой или маленький.

Проверить цену

Преимущества

• поворотные головки
• Tire Tip Member
• 40 минут WAIN-Twe
• Быстрое время работы

• Недостатки

Недостатки

• Батарея не включена
• Нет гарантии

Power Probed Butane Butane Паяльник

Этот набор для пайки от Power Probe является одним из лучших вариантов для различных проектов, таких как пайка, резка проволоки, пайка, соединение и многое другое. Он оснащен электронным зажиганием, что позволяет быстро разжечь огонь при высоких температурах.Если вам нужна помощь в разжигании пламени, этот инструмент имеет систему регулируемой длины, которую можно использовать в различных случаях при работе над вашим проектом или просто при поиске теплового сброса!

Максимальная температура достигает 2 500ºF при необходимости, затем 950ºF при использовании в качестве паяльника или горелки – идеальный диапазон температур материала! Это устройство также включает в себя большой многоразовый бак для бутана, так что нет недостатка в топливе, необходимом для правильной работы.

Этот бутановый паяльник поставляется в прочном футляре с несколькими полезными аксессуарами.В комплект входят горячие ножи, насадки для усадки и развальцовки изоляции проводов, ключи для регулировки температуры рабочей зоны (поскольку она беспроводная), губки, которыми можно счистить остатки от предыдущих работ перед работой над новыми.

Кроме того, есть канифольный припой, так что, когда ничего не помогает, вы сможете завершить любое соединение, не возвращаясь домой или не заказывая другой пакет онлайн! Также действует гарантия 1 год; это означает душевное спокойствие, зная, что если что-то пойдет не так во время использования вне нашего контроля, мы исправим это без вопросов бесплатно в течение одного года после даты покупки.

Проверьте цену

Преимущества

• Регулируемое пламя
• Электронное зажигание
• Поставляется с многочисленными аксессуарами
• Долгое время пробега

Недостатки

Недостатки

• Доступно только с универсальными аксессуарами

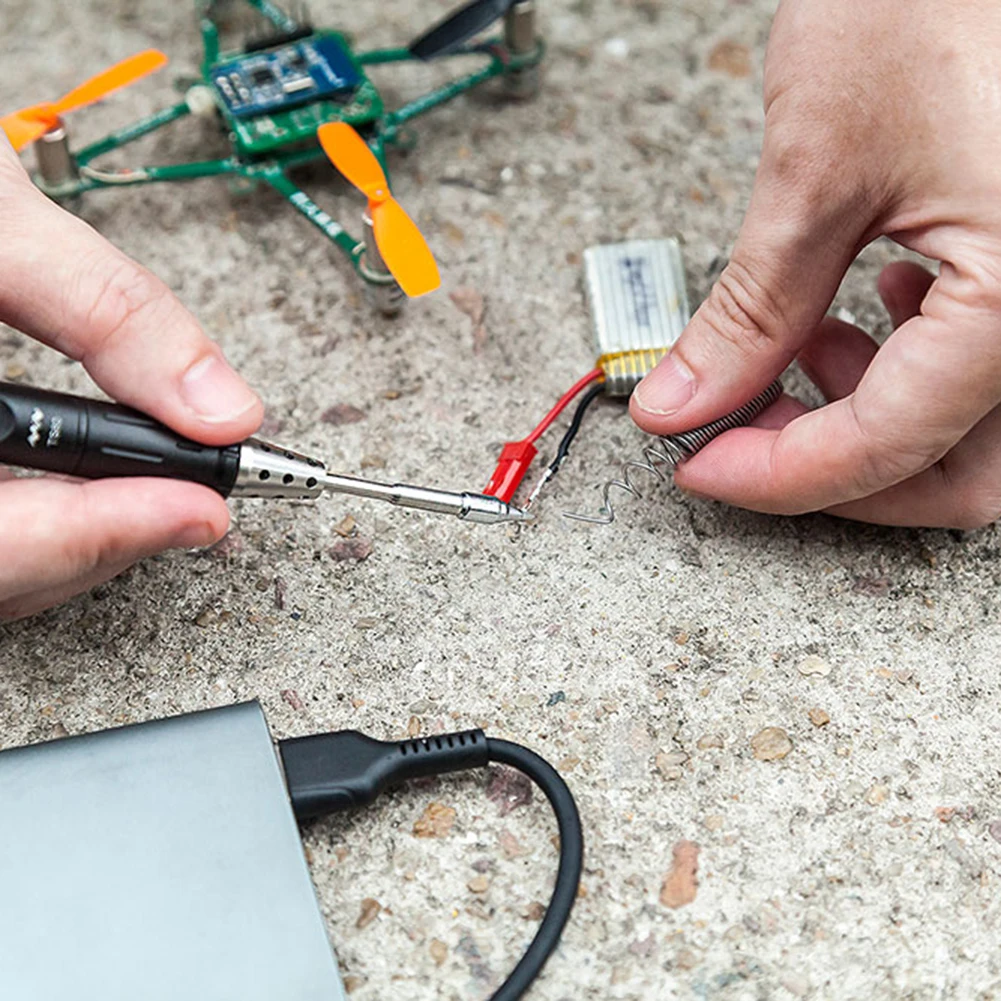

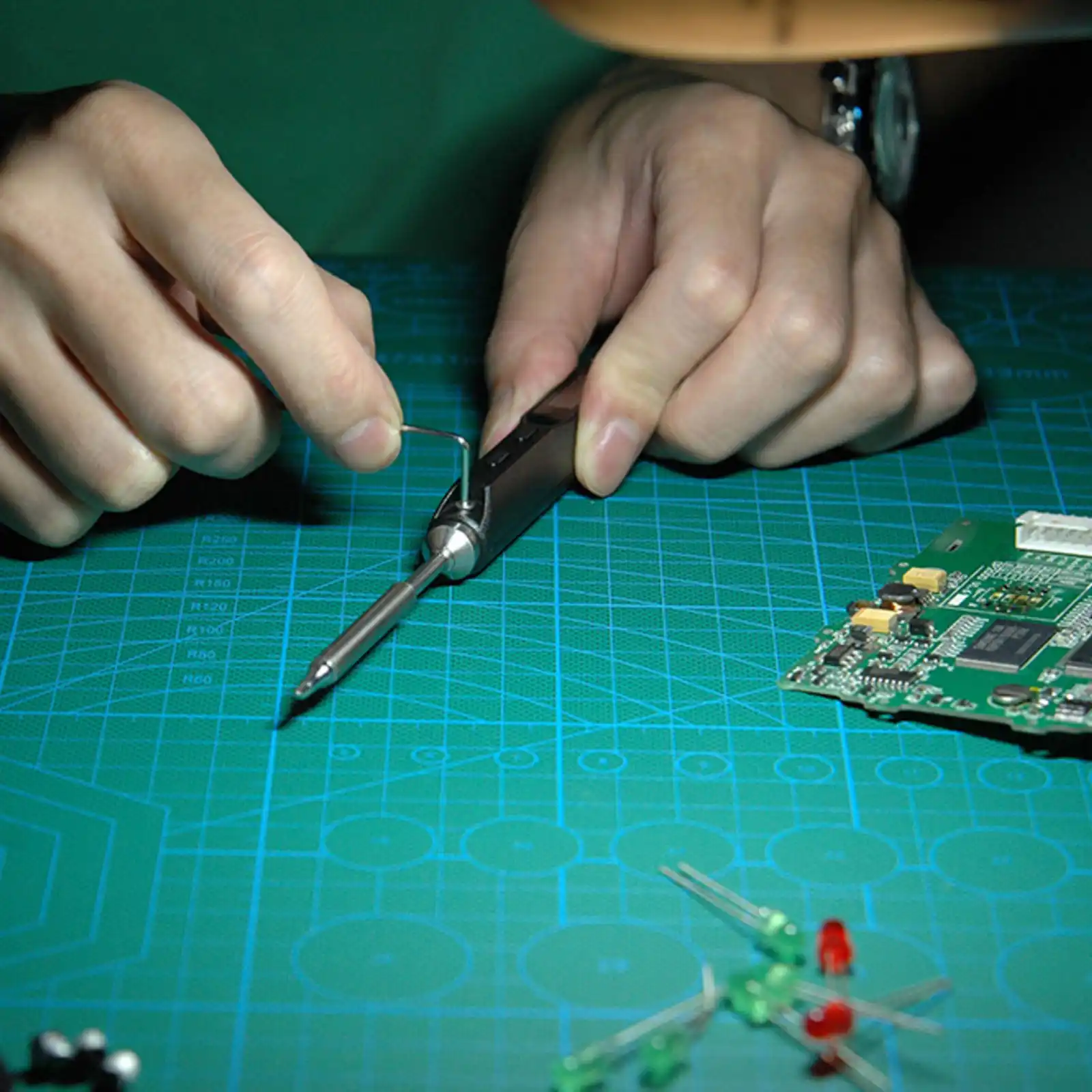

Мини-паяльник — стандарт US (FORD-BC2 )

Миниатюрный паяльник

— это небольшой, легкий, быстро нагревающийся карандаш для пайки. Температуру можно контролировать точно, стабильно и легко регулировать от 100 до 400 по Цельсию с помощью STM32.Воспользуйтесь преимуществами двойных температурных и ускоренных датчиков, припой может находиться в спящем режиме и автоматически предупреждать о перегреве. Жала для паяльника могут быть сменными для 4-х типов и могут быть запрограммированы программно.

Особенности:

• Портативный и легкий. Больше удобства для пайки.

• Простой контроль температуры

• Спящий режим, который удобен для безопасного использования и увеличивает подъем паяльных жал.

• Режим оповещения, на экране появляется «предупреждение», когда температура превышает 400℃.

• Наконечники паяльника могут быть сменными.

• Программное обеспечение можно переписать и запрограммировать.

• Адаптер питания рассчитан на входное напряжение 100–240 В.



Технические характеристики
Экран	OLED
USB-порт	Микро-USB
Порт питания	ДК5525
Размеры рабочей части	Длина: 96 мм, диаметр: 16. 5мм
Размеры нагревательной детали	Длина: 33 мм, диаметр: 5,5 мм
Вес	33 г (адаптер питания не входит в комплект)
Эксплуатационные характеристики
Мощность	65 Вт
Регулируемый диапазон температур	100 ℃ — 400 ℃
Температурная стабильность	±2%

Примечание:

Если встряхнуть мини-паяльник без подключения кабеля питания, вы услышите шум от разъема постоянного тока. Гнездо постоянного тока спроектировано с несколькими шрапнелями внутри для лучшего соединения под разными углами. Шум от осколков. Это нормально. Если вы подключите кабель питания, шума не будет.



Паяльники | Gas & Electric

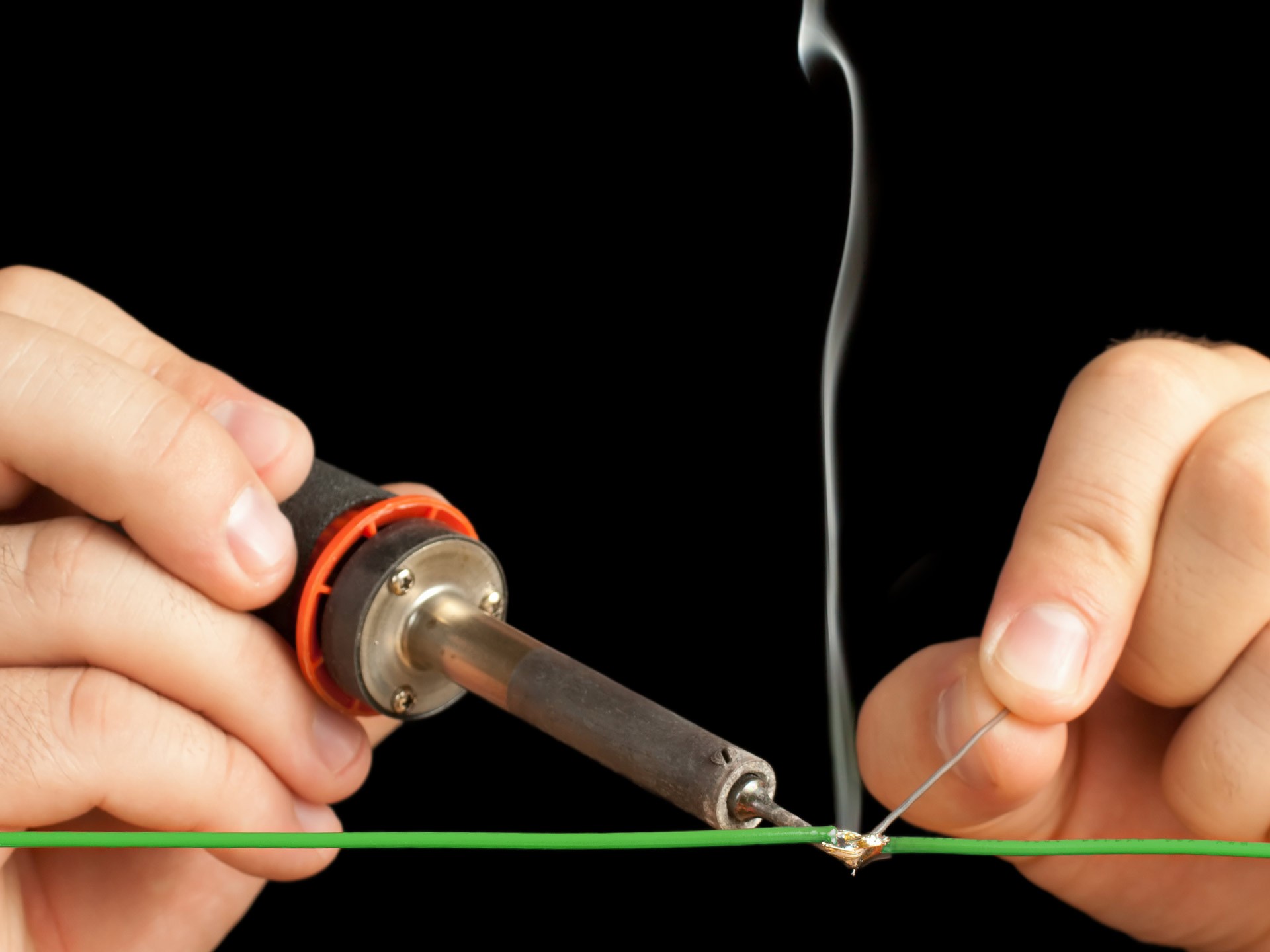

Паяльники представляют собой ручные инструменты, которые используются для подачи тепла через металлическое жало, что позволяет плавить припойную проволоку для создания креплений и выполнения небольших сварочных операций. Плавящийся припой помогает ему затекать в стык между нагревательным элементом и изделием, становясь прочным соединением после того, как припой остынет и затвердеет.

Паяльники обычно поставляются с подставкой, чтобы нагретый паяльник можно было безопасно закрепить, когда он не используется, а не рисковать потенциальным повреждением, кладя инструмент прямо на рабочую поверхность. Для получения дополнительной информации о паяльниках и комплектах паяльников, а также обо всем оборудовании, необходимом для пайки, см. наше полное руководство по паяльникам.

Какие виды паяльников существуют?

В связи с тем, что пайка может использоваться во многих областях, существуют различные типы паяльников для удовлетворения различных требований.Каждый тип имеет свои преимущества, которые мы перечислили ниже.

Газовые паяльники

Бессвинцовые газовые паяльники обычно работают на бутане, который хранится в резервуаре или резервуаре, который можно наполнить или заменить. , в зависимости от модели. Эти утюги особенно полезны, когда в зоне, где будет происходить пайка, нет сетевого питания, а их беспроводная конструкция обеспечивает большую свободу движений при работе в узких или сложных углах.

Используемые в основном для периодического ремонта, газовые паяльники могут иметь регулируемый диапазон температур, которым можно управлять благодаря возможности регулировать газовое пламя.

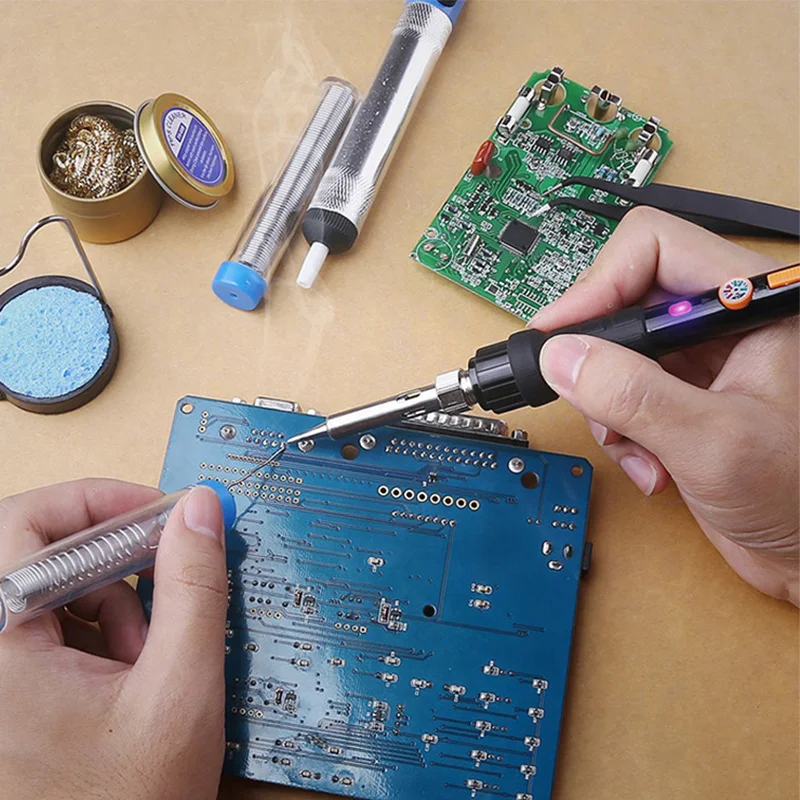

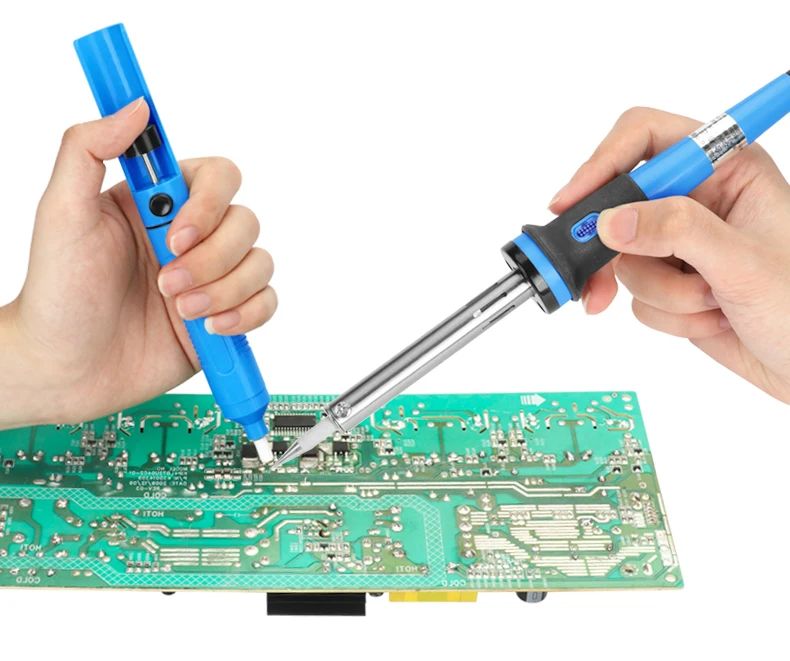

Электрический паяльник

Электрические паяльники, которые чаще всего встречаются в мастерских и школьных технических отделениях, поддерживают постоянную температуру благодаря подключению к сети. Это может упростить их использование, особенно при повторяющихся работах, поскольку в любое время существует гарантированная температура, которая помогает поддерживать точность.Электрические паяльники, подходящие как для пайки, так и для демонтажа, чаще всего имеют встроенную розетку, которая позволяет заменять и переключать жала. Это позволяет легко и эффективно менять инструменты во время проекта, позволяя пользователю переключаться между типами наконечников для наилучшего соответствия их требованиям.

Питание от батареи

Паяльники с питанием от батареи оснащены перезаряжаемыми или сменными батареями, что делает их быстрой настройку и простоту в эксплуатации.Это еще одна беспроводная версия инструмента, обеспечивающая большую свободу движений, не беспокоясь о том, что шнур питания будет мешать. Их легко переносить, что делает их идеальными для профессиональных мастеров или для самостоятельного использования.

Кто пользуется паяльником?

Наборы паяльников используются в различных областях, включая пирографию, сборку электроники, мастерские, ремонт компонентов и создание детальных иллюстраций.
