Содержание

Расчет лестницы онлайн калькулятор с чертежами


Расчет лестницы с помощью онлайн калькулятора

Нужна лестница на второй или третий этаж, в дом или квартиру, и хотелось бы прикинуть различные варианты конструкции? Рассчитать удобную лестницу легко с помощью нашего онлайн калькулятора. Калькулятор поможет Вам предварительно определиться с типом лестницы и получить начальные данные для будущего проекта. Работать с ним довольно просто. Нужно заполнить представленные поля и программа подготовит чертеж, а также оценит степень удобства лестницы с заданными параметрами.

Для расчета лестницы Вам потребуются следующие данные:

  • Будет ли это открытая лестница (металлические несущие или тетивы остаются на виду), закрытый вариант (например, полная деревянная обшивка ступеней и косоуров), монокосоур (лестница на одной центральной несущей, к которой крепятся ступени). Если пространство под лестницу ограничено, то решением может быть винтовая лестница.
  • Будет ли это лестница с поворотом на 90 (г образная) или 180 градусов (п образная), или прямой марш
  • Какова высота подъема
  • Какова длина проема в верхнем перекрытии

Вы можете посмотреть лестницу с разными поворотными элементами (площадка или забежные ступени). Программа создаст 3d модель лестницы, а также сгенерирует полезные советы по улучшению комфортности лестницы. Увеличивая и уменьшая количество ступеней в каждом марше, вы сможете подобрать оптимальное соотношение данных.

В подготовленном проекте вы увидите все детали: длину тетивы, количество ступеней в каждом марше, угол наклона и поворота лестницы, расположение и количество поворотных элементов, длина проступи и высота ступеней. Полученные данные позволят Вам точно сформулировать свои требования при заказе лестницы и получить от нашего менеджера информацию о стоимости изготовления конструктива.

Как рассчитать лестницу | Градиус

До того как приобрести и установить лестницу вы должны найти для себя оптимальное соотношение между габаритами лестницы и комфортом подъема. Чем больше места вы отведете под лестницу, тем удобнее по ней будет спускаться и подниматься. Но в комнате останется меньше свободного места. Вы можете определить желаемый размер ступени, но позволит ли размер междуэтажного проема использовать такую ступень?

Вы можете воспользоваться онлайн формой расчета лестницы или рассчитать ее самостоятельно с помощью информации ниже.

Давайте разберемся в простых лестничных азах:

Один из важных размеров – высота пола второго этажа. Это размер, с которого начинаются все расчеты лестниц. (см рис ) Не забудьте при замере учесть возможное увеличение этого размера на высоту стяжки и покрытия пола, если его еще нет. Так же этот размер нужно учесть для нижней ступени, но там он не так критичен. Вообще для лестниц есть правило что первая и последняя ступень могут быть ниже всех остальных, на то есть технические и эргономические причины и об этом ниже.

Пример:

Итак, допустим, высота пола в нашем помещении 3 метра. Мы хотим, что бы высота ступени не превышала 19 см. тогда по формуле

«Количество подъемов» = «Высота пола» / «высоту ступени»

Расчет количества ступеней

3000 / 190 = 15.8 шт.

Округлив до 16 подъемов и пересчитав в обратную сторону получим высоту ступени 187.5 мм. При этом помним что 16 подьемов = 15 ступеней.

Но, поскольку высота перекрытия в 300 мм минус высота ступени 187,5 мм. не позволяет монтировать надежное крепление каркаса лестницы к перекрытию необходимо первую ступень уменьшить до технологического минимума.

300-(100+40) = 160 мм.

Тогда все остальные ступени так же уменьшаться по высоте. Считаем

3000 -160 = 2840 мм

2840 / 15 = 18.934 мм.

Что же, мы помещаемся в заданные параметры!

Расчет длины пролета лестницы

Расчитаем длину пролета лестницы – минимальная комфортная для спуска, а значит и для подъема, ширина ступени 270 мм. То есть для расчета длины пролета лестницы необходимо произведение ширины ступени на их количество:

270 * 15 = 4050 мм

Длина пролета лестницы состави 4050 мм.

Расчет высоты прохода

Для проверки того какова будет висота прохода лестницы (точка для удара головой), рассчитаем.
Для этого проверим на какую ступень попадает окончание пролета проема в перекрытии второго этажа

4050 – 3500 = 550 мм

Тепер посмотрим какая это будет по счету ступень.

550/270 = 3 шт.

То есть 3 –я ступень будет местом прохода под перекрытием после которого начнется проем. Эта критическая высота прохода лестницы и она важна для правильного расчета и проектирования. Вычислим ее.

Высота третьей ступени:

3*189,34 = 568 мм.

Высота до потолка

3000-300-568 = 2132 мм.

Более двух метров. – вполне приемлемый проход.

Итоги

Подведем итоги: Комфортная лестница для подъема на второй этаж должна иметь длину марша по полу около 4 метра при высоте пола второго этажа в 3 метра.

При этом проем должен быть не менее 3,5 метра. Добавим, что если лестница имеет Г-образную или П-образную форму длина марша по полу считается по центру лестницы. Но для таких лестниц существуют свои нюансы в расчетах связанные с установкой забежных ступеней или площадок.

Потому мы рекомендуем по возможности обращаться к специалистам для расчета и проектирования лестниц. На сколько они профессиональны вы можете судить по тщательности и детальности их проектов.

Рассчитать лестницу на второй этаж, лестницы своими руками расчеты

Деревянная лестница с поворотом на 90 градусов

Простой онлайн калькулятор рассчитает точное количество требуемых стройматериалов для поворотной лестницы на 90° . Начните расчет деревянной лестницы сейчас!

Разноименные лестницы с поворотом

Названий у лестницы с поворотом на 90 градусов целая масса. Это так называемая двухмаршевая лестница, поворотная лестница на 90 градусов и лестница с площадкой, Г-образная лестница с площадкой, угловая лестница с площадкой — это разные названия одной и той же лестничной конструкции.
Программа расчета ступеней лестницы с площадкой рассчитает точное количество нужных ступеней, их глубина и высоту, а так же угол наклона вашей лестницы и на сколько ваша лестница с площадкой «удобная» или «не удобная». В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально комфортного передвижения по ней.

Удобная двухмаршевая лестница с площадкой. Какая она?

Чтобы двухмаршевая лестница с поворотом была действительно удобной необходимо учесть сразу несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы и в некоторых случаях даже ширину лестницы. Прежде всего, удобная лестница отвечает принципам механики ходьбы и поэтому она крайне безопасна. Французский архитектор 17 века Франсуа Блондель в своем труде «Курс архитектуры» ввел формулу шага, по другому её называют формулой Блонделя, она основана на средней длине шага в 63 см.

Формула выглядит так:
ширина проступи + 2 высоты подступенка = 60-65 см.

Поэтому идеальное соотношение проступи и высоты ступени 29 на 17 см. Но так как у каждого человека индивидуальный размер ступени, заметим, что глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Так чтобы на ступени лестницы спокойно могла размещаться нога 45 размера. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу опорной ногой, вы опорной же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Минимальное количество ступеней в одном пролете (марше) должно быть минимум 3. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36°.

Если угол наклона лестницы меньше 20°, то лестница переходит в разряд пандусов, если более 45° то в разряд приставных (раскладных), где спуск необходимо осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобными, и тем более они не предназначены к постоянному использованию.

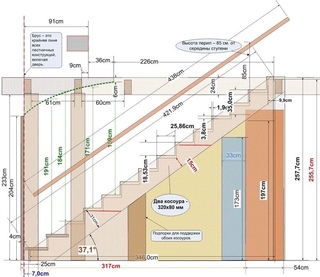

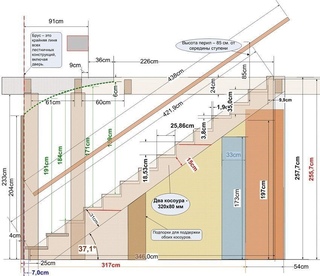

 Чертеж лестницы с площадкой

Калькулятор онлайн нарисует чертеж вашей деревянной лестницы с площадкой. Заметьте, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов, поэтому необходимо выбрать оптимальный угол наклона вашей лестницы заранее, на стадии проектирования, еще до начала строительства дома и оставить нужное пространство.

Расчет прямой лестницы онлайн, калькулятор расчета прямой лестницы, рассчитать прямую лестницу и размеры

Лестница на второй этаж должна быть не только красивой, но и удобной. Расчет прямой лестницы при проектировании позволит получить комфортную в эксплуатации лестницу. Параметры конструкции должны соответствовать строительным нормам и стандартам. Особенно это касается маршевых систем.

Наша компания оказывает комплексный подход. При заказе модели доступен предварительный расчет прямой маршевой лестницы онлайн. Вы можете воспользоваться онлайн-калькулятором или обратиться за помощью к специалистам, которые определят оптимальные параметры будущего изделия.

Расчет лестниц на тетивах

Параметры для расчета лестницы

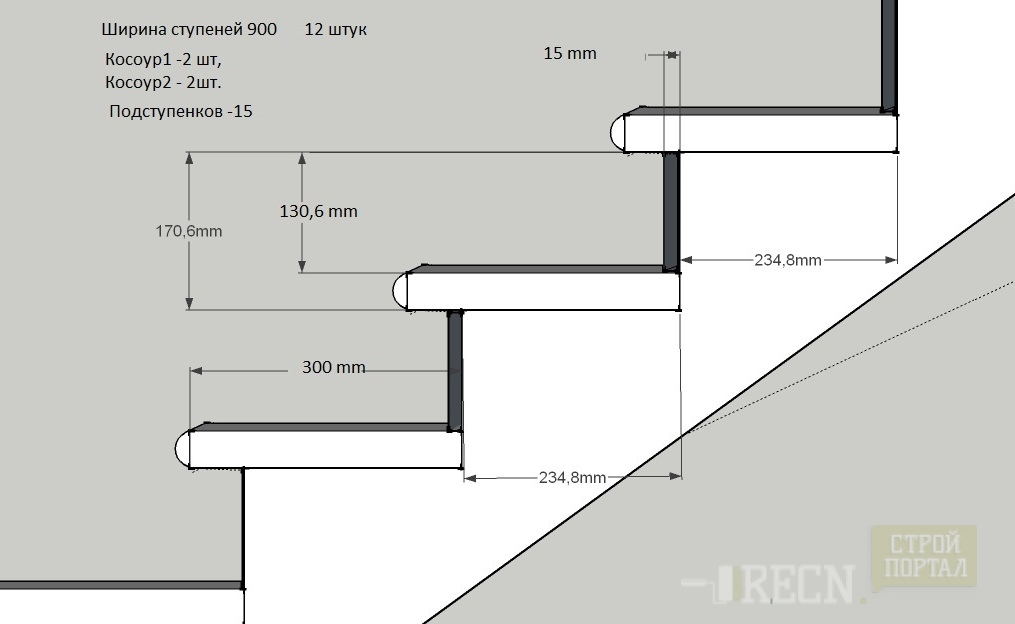

Чертеж шаблона ступеней

Расчет прямой лестницы — важность и оценка преимуществ

Расчет размеров прямой лестницы – не только возможность определения параметров будущей лестницы, но и оценка ее преимуществ:

  • Комфортное перемещение людей всех возрастов.
  • Быстрое проектирование и изготовление.
  • Хорошая стоимость. Не переплачиваете за необычную форму и декор.
  • Лаконичный дизайн, уместный в любых интерьерах.
  • Безопасность спусков/подъемов.

Как рассчитать прямую лестницу — основные требования к конструкции

Чтобы рассчитать прямую лестницу и размеры будущей конструкции, необходимо знать стандарты ГОСТ И СНиП. Требования разработаны на основе практического опыта и многих лет применения лестниц. Особенно важны они, если системой пользуются дети и пожилые люди. Основные параметры:

  • Материал конструкции удовлетворяет нормам пожарной безопасности и санитарно-гигиеническим рекомендациям.
  • Высота ступеней едина на всем протяжении пролета. Любые несоответствия недопустимы.
  • Ширина лестничной площадки – не менее 1 метра.
  • Высота от марша до перекрытия второго этажа – менее 2 метров. Рассчитывается с учетом роста самого высокого члена семьи.
  • Оптимальное количество ступеней – не более 18.
  • Угол наклона – от 30 до 45 градусов.
  • Ширина ступеней – 22-30 сантиметров.
  • Высота подступенка – 15-20 сантиметров.
  • Комфортная высота перил – не менее 90 сантиметров.

Калькулятор расчета прямой лестницы по Гост и СНИП

Есть разные методики для расчета лестничной конструкции: геометрические формулы, графические способы и программы. Калькулятор расчета прямой лестницы – наиболее доступный и понятный инструмент, воспользоваться которым может каждый. Чтобы рассчитать прямую лестницу онлайн, необходимо не только знать строительные стандарты, но и представить следующую информацию:

  • Высота помещения, где будет производиться монтаж.
  • Площадь проекции изготавливаемой конструкции.
  • Оптимальный угол наклона для комфортного применения.

В калькулятор прямой лестницы онлайн вводятся полученные замеры и в течении одной минуты программа выдает результат, и даже возможные варианты размещения.

Не всегда полученные параметры входят в установленный нормативом диапазон. В этом случае выполняется корректировка данных до тех пор, пока значения не будут соответствовать.

На нашем сайте перед заказом вы можете самостоятельно произвести расчет прямой лестницы с площадкой или обратиться к специалистам. Мы ответим на любые вопросы. Поможем определить оптимальные размеры лестницы.

Занимаясь строительством многоэтажного дома, лучше доверить изготовление лестницы профессионалам. Мы комплексно подходим к делу – выполним расчет прямой лестницы, проектируем, производим и устанавливаем готовую конструкцию на объекте.

Работаем по всей территории Москвы и Московской области. Сотрудничество с нашей компанией –это надежность, качество и профессионализм.

Оставьте заявку прямо сейчас и наш замерщик приедет в любое удобное для Вас время.

  •  Выезд замерщика в течении двух дней.
  •  Ответ специалиста в течении 15 минут.

Калькулятор расчета прямой лестницы: деревянная, металлическая

Инструкция для онлайн калькулятора расчета прямой лестницы

Указываем все требуемые параметры

Y — Высота проема.

X — Ширина проема.

H — Ширина косоура (минимальная).

Z — Ступеньки в толщину.

F — Размер выступа ступеньки.

SP — Обозначьте расположение первой ступеньки, относительно поверхности уровня пола на втором этаже.

Определение удобства лестницы рассчитывается по формуле, которая основана на размере человеческого шага.

В среднем длина шага варьируется от 60 до 66 сантиметров, а среднее значение принято за 63 сантиметра.

Удобство каждой лестницы можно рассчитать по формуле: глубина ступеньки + 2 высоты ступени=63±3 см.

30° до 40° — оптимальный наклон лестницы.

20 -25 см — оптимальная высота ступеней.

Расчет ступеней лестницы зависит от высоты между этажами и ступенями.

Комфортная глубина ступеней не менее 28-30 см.

При помощи выступа ступеньки можно убрать недостатки ее глубины.

По полученным результатам программа начертит рисунок с главными размерами и углами. На нашем чертеже будет представлена все замеры ступенек, разметка лестничной тетивы по отношению к углу ступеньки, верха ступеней на тетиве.

Как сделать прямую лестницу своими руками

Чтобы правильно сконструировать лестничный пролет нужно определить свободное место, где будет располагаться конструкция, учесть высоту подъема и форму изделия, и незабываем про эстетику.

Ширина марша

Эта величина не привязана к конкретным цифрам, только число маршей напрямую будет зависеть от свободного пространства.

Наименьшая ширина маршевого пролета ровна 80 см, если это значение меньше, то могут, возникнут трудности с подъемом мебели, прохода толстым людям. Оптимальная ширина 100-140 см.

Стройматериалы для лестницы

При помощи нашей программы, Вы сможете выполнить точный расчет деревянной или металлической лестницы, а также узнать требуемое количество материала для ее возведения.

Брус сечением 50 и длиной 250 мм идеально подойдет как для косоуров, так и для тетивы.

Балки для проступи лучше выбрать сечением не менее 30-40 мм.

Балки для подступней должны иметь сечение от 25 мм и выше.

Красивые балясины и поручни можно как заказать у столяра, так и купить уже готовые, процесс их создания достаточно трудоемкий и сложный.

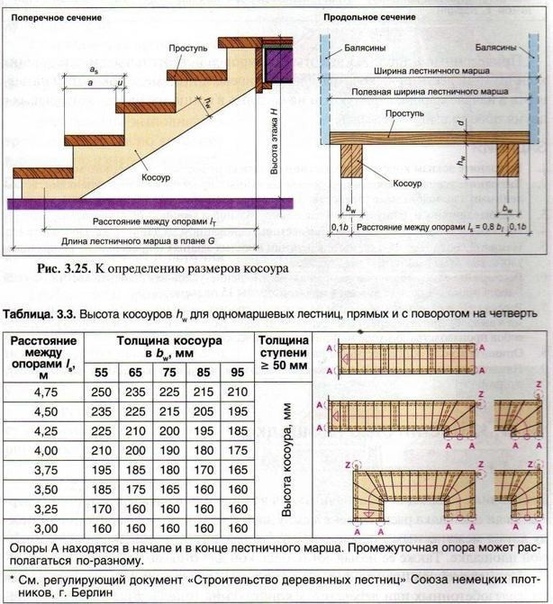

Монтируем тетиву (косоуры)

Каждую балку необходимо обрезать с каждой стороны, по длине Вашей лестницы. Далее снизу балки необходимо отрезать 5 см — толщина проступни.

В косоуре под наши ступеньки выпиливаем проемы. При помощи угольника размечаем ширину проступней и высоту подступенек, за вычетом 2-4 см. После этого размечаем внутреннюю поверхность балки согласно нашей разметке.

При помощи пилы или электролобзика отпиливаем лишнее.

Примеряем косоур на будущее месторасположение лестницы. Каждый край его должен плотно входить в перекрытие и поверхность пола. Замеряем горизонтальность каждого запила.

Рекомендация! Оптимальное количество косоуров – 2, но с увеличением нагрузки на лестницу, их должно быть больше. Каждый последующий изготавливается по шаблону первого.

Подогнанные поверхности зашкуриваем, при необходимости фрезеруем наружные края.

Рекомендация! Необходимо проверить уровень косоура и тетивы с каждой стороны, они должны иметь один уровень, иначе ступеньки будут иметь уклон.

Монтируем ступени

Для установки подступней распиливаем балку согласно их количества. Подгоняем их и зашкуриваем.

Монтаж подступни на косоур

Крепление осуществляется с фасадной стороны шурупами, которые зашпаклюются.

После монтажа подступней, начинаем установку проступней — ступеней.

Распиливаем балку на точное количество ступенек, за вычетом одной. Потом каждую из них шкурим и проходим фрезером все выступающие стороны.

При помощи шурупов по дереву фиксируем ступени сверху подступней.

Рекомендация! Если вы используете тетиву только с одной стороны, то ступенька должна вставляться в паз в тетиве, который промазывается предварительно клеем вместе с краем ступеньки.

Балясины монтируем на ступенькии и фиксируем шпильками: толщиной 8 миллиметров и длиной 100 миллиметров.

Перила прикрепляем сверху саморезами.

Теперь наша лестница установлена, и остается покраска и лакирование. Лак, также позволяет придать защитный слой нашему изделию. Для сохранности структуры дерева, лучше всего использовать прозрачный лак.

Как рассчитать количество и высоту ступеней лестницы на 2 этаж: правила расчета

Одна из основных задач, которая стоит перед проектировщиком подъема на этаж, связана с расчетом ступеней лестницы. От правильного выполнения этих работ зависит внешний вид, конфигурация и безопасность использования конструкции.

Особенности лестничных конструкций различного типа

Как рассчитать ступени лестницы, во многом зависит от типа конструкции. На сегодня в строительстве в основном используются такие виды лестниц:

  • маршевые прямые — самые простые, но и наиболее габаритные, состоят из расположенных в прямой последовательности ступеней на второй этаж;
  • маршевые поворотные — похожи на прямые марши, но на определенных участках могут сворачивать в сторону;
  • винтовые — каждый следующий элемент повернут по отношению к предыдущему. Подъем на второй этаж конструируется с постоянным поворотом, а ступени крепятся к опорной оси.

Лестничные конструкции существуют разных видов, но подсчет ступеней имеют почти одинаковый

Поворотные лестницы могут содержать забежные ступени или дополнительные промежуточные площадки.

Несмотря на то что эти конструкции отличаются друг от друга, принципы расчетов для ступеней примерно одинаковые.

Количество ступеней

Один из главных вопросов связан с количеством ступеней, так как именно от этого зависит размер лестницы и её конфигурация. Существуют определенные стандарты. Например, не может быть меньше трех и больше 18 ступеней в одном марше. Это связано с удобством использования и требованиями к самой конструкции.

Как правильно рассчитать количество ступеней лестницы? Для этого нужно взять за основу ширину шага и длину проекта. Вычислить длину лестницы можно с помощью рулетки или применив теорему Пифагора. В первом случае нужно вывести линию от пола второго этажа до места, где будет начинаться подъем на второй этаж. Во втором же случае величина вычисляется путем сложения возведенных в квадрат расстояний от пола первого этажа до второго в месте края просвета, а также в месте, где будет находиться первая ступень. Так вы сможете найти квадрат гипотенузы и вычислить длину проекта.

Для того чтобы узнать количество ступеней на второй этаж, нужно разделить длину на примерную высоту подступенка. Это число нужно округлить до целого, а затем пересчитать высоту подступенка, опираясь на новые данные.

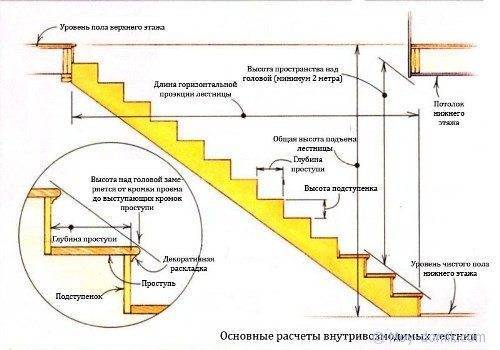

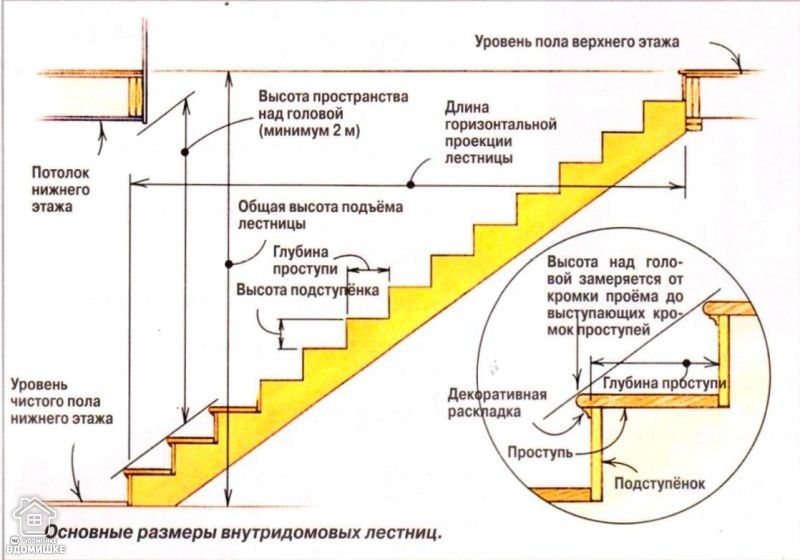

Необходимые замеры для подсчета количества ступеней лестницы

Ширина шага

От ширины шага зависят практически все показатели расчета для лестницы. Она обозначает комфортное расстояние, при котором человек может сделать один шаг между ступенями. Для среднего количества ступеней (15 штук) такой шаг позволит без усилий и больших затрат энергии подняться на верхний этаж.

Проводить какие-нибудь специфические расчеты не нужно. Оптимальная величина уже известна. Отталкиваясь от неё, была составлена формула расчета параметров ступеней лестницы:

2а + в = 60…65

Ширина шага должна составлять примерно 60–65 см. Допускаются небольшие отклонения. При этом она должна являться суммой двух чисел:

  • — двойная высота подступенка;
  • в — ширина проступи.

Комбинируя разные сочетания, можно вывести идеальные параметры для этих величин.

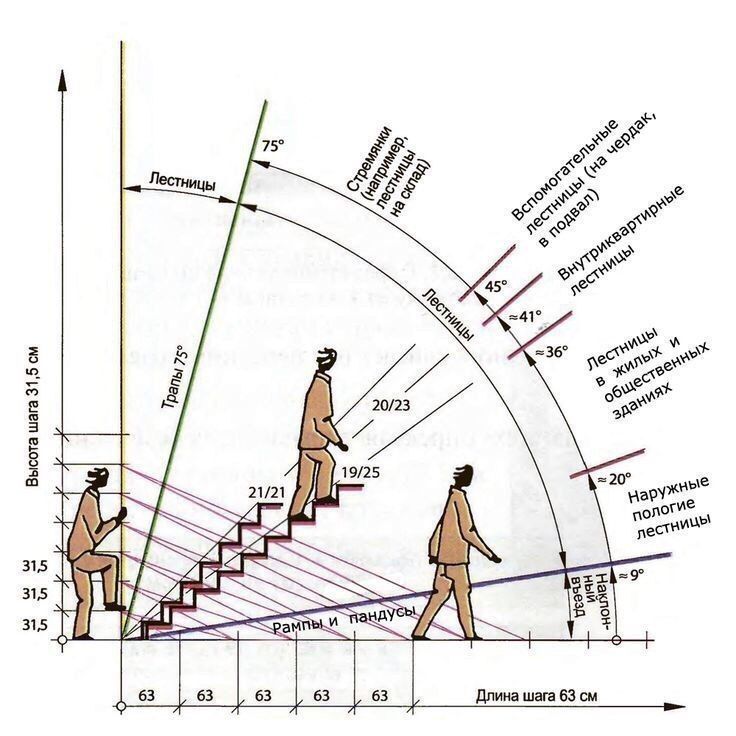

Ширина шага – самый главный показатель при расчете лестницы

Ширина лестницы

Помимо упомянутых уже показателей, важно также учесть и ширину лестницы в целом. Иными словами, это длина ступеней. Она напрямую зависит от типа конструкции и сферы её использования. Чаще всего речь идет об обычных лестницах для частных жилых домов.

Для такого проекта ширина обычно устанавливается в пределах 80–120 см. Минимальная граница подходит в том случае, если лестница примыкает к стене и для неё не требуются габаритные поручни. Лучше всего брать метровую ширину, так как такие ступени не займут много места, но и передвигаться по ним одному человеку будет вполне комфортно.

Для винтовых конструкций обязательно наличие перил. К тому же часть ступеньки будет заужена, а потому фактически недоступна для использования. Поэтому ширина устанавливается на уровне не менее 120 см.

Ширина лестницы в целом имеет не маловажную роль в расчетах

Глубина проступи

Расчет следующих параметров производится на основе вышеописанных показателей. Если тогда они брались скорее интуитивно, далее можно будет уточнить их значение на основе принятых стандартов и используемых формул.

Для стандартной лестницы на второй этаж расчет ступенек должен учитывать рамки эргономичности и безопасности. Во многом на это влияет именно глубина проступи, так называемая ширина ступеньки.

Определять её следует на основании уже описанной ширины шага. Для этого используется та же формула. Важно обеспечить комфортное соотношение между подступенком и проступью. В среднем можно остановиться на пропорции 1:1,5. На проступи должна полностью размещаться стопа человека. Обычно её устанавливают на уровне не менее 20, но не более 30 см.

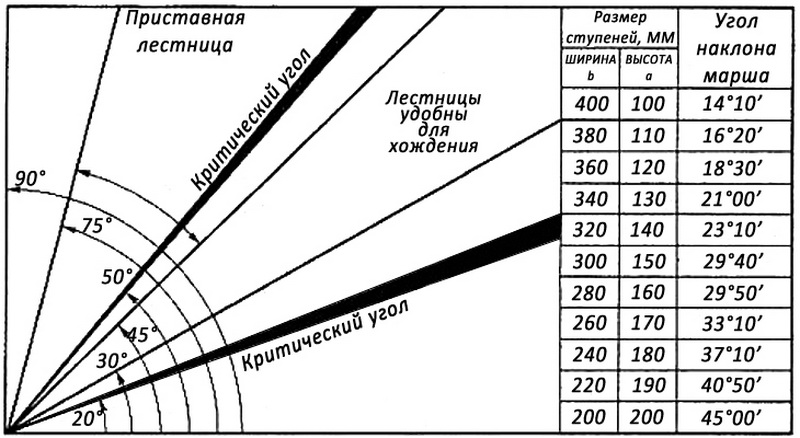

Во многом на этот показатель также влияет уклон конструкции. Оптимальный градус наклона колеблется в пределах 30–40 градусов.

Схематическое изображение глубины проступи и формулы для правильного расчета

Высота подступенка

Последним и наиболее важным параметром лестничной ступени является её высота, то есть размер подступенка. Она определяет расстояние между двумя соседними ступеньками. Базовую длину устанавливают на основе соотношения с проступью согласно стандартам, а также с учетом формулы для ширины шага. Обычно это число находится в промежутке 15–20 см.

Также важно произвести контрольный расчет высоты подступенков ступеней лестницы, используя формулы удобства и безопасности. Для определения степени безопасности необходимо прибавить к ширине проступи значение высоты подступенка. Сумма должна находиться в пределах 44–48 см. Для определения уровня удобства формула меняет знак. Теперь от проступи нужно отнять величину высоты ступени. Нормальны считается индекс в пределах 10–14 см.

Еще одним наиболее важным параметром для лестницы является высота подступенка

Расчет площадок

Если высота лестницы выходит за пределы 3 метров или вам нужно обустроить поворот на 90 и 180 градусов, вы наверняка столкнетесь с необходимостью проектирования вспомогательных площадок. Это прямой участок лестницы, который не только служит поворотным элементом, но и позволяет передохнуть при подъеме.

После того как были произведены расчеты количества ступеней лестницы, можно сделать вывод о том, нужна ли вам такая площадка. Ее ширина должна соответствовать длине ступени. Также важно сохранять высоту подступенка, так как мышечная память затруднит передвижение по конструкции с разными параметрами её элементов.

Схематическое изображение основных типов лестничных площадок

Забежные ступени

Альтернативой размещения площадок могут стать забежные ступени. С их помощью можно сделать небольшой поворот. Чтобы обустроить такие элементы лучше всего использовать графический метод расчетов. В отношении к осевой линии следует прорисовать сектора разделения поворотного участка конструкции.

Для забежных ступеней нужно брать запас для проступи, так как их ширина будет неодинаковой даже в пределах одной ступени. Обычно её увеличивают на 6–12 см. Точные размеры подгоняются уже на месте сборки.

Все результаты расчета должны соответствовать стандартам ГОСТ и СНиП. Тогда ваша лестница будет и безопасной, и очень удобной при минимальных затратах площади и материалов.

Расчет ступеней лестницы на второй этаж деревянную

Как рассчитать деревянную лестницу

Пространство между первым и вторым этажом в частном доме можно организовать разными способами. Выбор марша, который вы поставите, зависит от свободной площади помещения, материала, интерьера. Правильный расчет всех его параметров — гарантия безопасности.

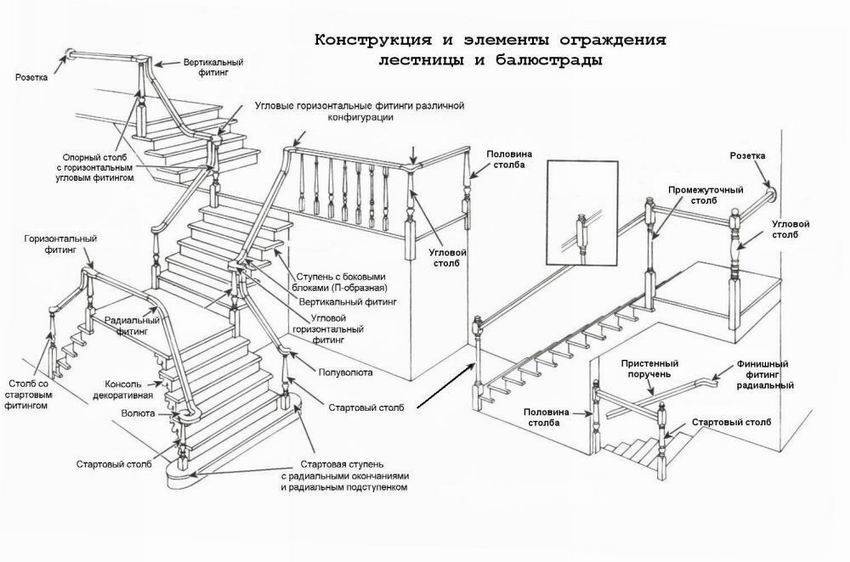

Основные элементы, виды лестниц из дерева

Основные виды лестниц:

  • винтовые — на вертикальной стойке, к которой по спирали крепятся забежные ступени. Такие лестницы ставят, когда мало места. Самому их лучше не проектировать. Самое сложное — расчет ступеней — количество, высоту, ширину проступи и другие параметры, от которых зависит удобство и безопасность пользования системой;
  • поворотные — Г-образные с углом поворота 90º, П-образные , с разворотом на 180º. Реже встречаются конструкции, меняющие направление движения на 30, 40º;
  • маршевые прямолинейные — из одного, двух маршей, разделенных площадками. По геометрии спуска-подъема считаются наиболее удобными из всех видов.

Прямые, Г-, П-образные деревянные марши на двух косоурах или тетивах достаточно просто спроектировать самому, особенно, если вы не ограничены размером свободной площади.

Нормы проектирования лестниц: СНиП

  1. Ширина межэтажного марша (см) — 90-105, максимум — 140, одинакова по всей длине.
  2. Высота от ступени до перекрытия — 2 м по всему пролету.
  3. Уклон — минимум 20, максимум 50 градусов, в жилых помещениях — 30-45º.
  4. Ступени. Количество в марше — 3-17. При большем количестве между маршами ставят площадку. Глубина проступи (см) — от 25, для лестниц в подсобные помещения (чердак, подвал) — 20.
  5. Высота шага — 12-25, комфорт — 15-19. Идеально — 15 см, но для такой лестницы нужен проем 4х2 метра. Если пространство под лестницу ограничено, лучше делать 19-22. Высоту шага 25 см используют в очень маленьких проемах, для лестниц в малопосещаемых местах.
  6. Разделительная или поворотная площадка. Ширина не меньше ширины марша, длина — 130 см или не менее двух шагов взрослого человека. Если на площадку выходит дверь — полотно + 60 см.
  7. Перила (см). Высота — не менее 90, если есть дети — 150. Расстояние между балясинами — 10-15 см. Нагрузка, которую должны выдерживать перила — 100 кг, поэтому их изготавливают из дерева твердых пород или металла.

Расчет элементов системы

Планировка прямой и поворотной маршевой конструкции выполняется по общему принципу. Чтобы рассчитать лестницу на второй этаж, нужно замерить:

  • высоту (H) от пола первого этажа до пола второго этажа. Если чистовой пол не сделан, к полученному числу прибавьте толщину стяжки, подложки, напольного покрытия;
  • длину проема — от торца перекрытия до крайней стены. Перепроверьте с разных сторон. Если значения разные, берите меньшее;
  • ширину проема — расстояние между правой и левой стеной. Снова перепроверяем с двух сторон и берем минимальный размер.

Просчитаем угол наклона

Уклон зависит от площади дома и высоты его перекрытий. Лестница с наклоном 30-36 градусов получится компактной, но спускаться по ней будет затруднительно. Для уклона 40-45 градусов нужно большое помещение, поскольку такая деревянная лестница достаточно громоздкая. Чем меньше наклонность, тем опаснее передвигаться по маршу, чем больше, тем больше места занимает конструкция.

Правильный расчет ширины и высоты ступени обеспечит удобство передвижения вниз-вверх. Средний шаг человека — 63 см, высота шага — в 2 раза меньше (31,5 см). Нормативное значение, соответственно, 30 и 15 см.

Вычисляем наклон по формуле:

  • 2x + y, где
  • X — высота подступенка;
  • Y — ширина проступи.

Если размер ступеней меньше 14,5 см, X удваивать не нужно. Чем ниже ступень, тем шире она должна быть.

Соотношение угла наклона (в градусах) / размера проступи (ш/в, см):

  • 30/ 28/16
  • 33/ 26/17
  • 37/ 24/18
  • 41/ 22/19
  • 45/ 20/20.

Как правильно высчитать уклон простым способом:

На листе бумаги начертите прямоугольный треугольник., в котором:

  • горизонтальный катет — горизонтальная проекция основания будущей лестницы;
  • вертикальный — высота от пола до пола между этажами;
  • гипотенуза — длина марша.

Острый угол в нижней части проекции — угол подъема. Если его значение в пределах норм, можно приступать к расчету ступеней.

Посчитаем ступени

Уклон марша составляет 40-45º. Рассчитаем количество ступеней по формуле:

  • 2A + B=60-64 см, где
  • A — высота подступенка;
  • B — ширина проступи;
  • 60-64 — средний шаг человека.

Допустим, A=14-17. Считаем ширину проступи B:

  • 60-15х2 или 64-15х2 = 30 или 34 см.

Недостаток ширины можно компенсировать выступом.

Высчитываем количество элементов в марше:

высота H/высота шага (подступенка) = количество

Оптимальная высота подступенка, рекомендуемая СНиП — 15-19 см. Если результат — дробь, округляем до целого.

Предположим, H=280 см. Посчитаем:

В марше можно делать от 14 до 19 ступенек (большее значение округляем в большую сторону, меньшее — в меньшую). Если межэтажная лестница с площадкой, планируем площадку на всю ширину проема, длиной 1м и размещаем ее на чертеже.

Просчитаем точное количество ступеней на одном пролете:

длина шахты минус длина площадки / ширину проступи

На нашем примере получается:

200/25 (ширина проступи по СНиП) = 8

При имеющихся габаритах на нижнем и верхнем марше размещается по 8 ступеней и девятая — площадка, которая считается, как ступень. Всего лестница состоит из 17 ступеней.

Рассчитаем шаг по формуле:

межэтажная высота (H)/ количество ступеней = высота шага (подступенка)

Посчитаем на нашем примере — 280/17=16,47 . Округляем до 16,5 см.

У нас получилась удобная лестница из 17 ступеней, с высотой шага 16,5 см и проступью шириной 25 см.

Поскольку мы в процессе подсчетов округляли дроби, нам нужно куда-то девать отклонения. Например, погрешность 0,03 см по высоте подступенка уйдет на нижнюю ступень, которую будем делать короче остальных на 5,1 мм (17х0,3).

Правильность расчетов проверяем на месте — рисуем карандашом на стене проекцию ступеней с заданными габаритами. Вы сможете узнать, мешает ли вам окно, дверь, радиатор и скорректировать расчеты.

Особенности проектирования марша из дерева в частном доме

Проект лестницы принято делать на этапе планирования дома. Если такое решение остается на последний момент, марш придется приспосабливать к имеющемуся пространству.

В межэтажном пространстве жилого второго этажа ставят лестницы, по которым удобно передвигаться, проносить грузы и эвакуироваться в случае непредвиденных ситуаций. Во вспомогательных помещениях можно спроектировать менее удобную конструкцию.

При проведении расчета обратите внимание:

  1. Толщина несущей деревянной балки — не менее 5 см, максимальная ширина перекрытия — 30 см, в самом узком месте — не меньше 12 см.
  2. При высоте потолков 2,7 м подъем осуществляется на 3 метра с учетом ширины перекрытия в 30 см. Длина лестницы составит 5,32 м. При ширине марша 1 м она займет площадь 5,32 м2.
  3. Высота пролета меньше 2 метров затрудняет подъем, особенно людям высокого роста.
  4. Не планируйте ширину марша уже 0,6 м. На лестнице должен развернуться минимум один человек.
  5. Для захода на первую ступень, выхода и прохода рядом с лестницей нужно оставить место, что увеличит площадь размещения конструкции до 12 м2. В частном доме на 80 квадратов, 12 из них займет марш.
  6. Чтобы спроектировать деревянную лестницу, составьте план первого этажа, замерьте размеры дверей, окон, ниш, выступов, нарисуйте их на плане. Обозначьте направление движения по ступеням снизу вверх, начало входа, для правильного размещения проекции.
  7. Прямая конструкция на второй этаж займет много места. Для экономии пространства и безопасности спуска-подъема рекомендуем двухмаршевую П-образную с площадкой или забежными ступенями. Винтовые лестницы — самые компактные, но менее удобные для детей и пожилых людей. Их лучше ставить в малопосещаемые чердаки, подвалы, мансарды.
  8. Дерево для элементов выбирайте, исходя из свойств древесины. Хвойные породы — мягкие, легко поддаются обработке. Сосна годится для изготовления косоуров, подступенков и опорных стоек. Из ели лучше делать подступенки, для других элементов она малопригодна из-за подверженности гниению. Лиственница — самая прочная и твердая из хвойных деревьев, чего ее сложно обрабатывать. Из лиственницы изготавливают все лестничные элементы. Дуб — износостойкий, прочный и гибкий материал. Деревянный дубовый марш простоит до 100 лет при правильном уходе. Ясень по свойствам близок к дубу, хорошо справляется с нагрузками, подходит для производства косоуров, тетив, перил.

Есть много программ, которые сделают расчеты, выдадут чертеж, 3d изображение будущей конструкции на основании ваших замеров — SolidWorks. ArchiCad, AutoCad и другие. Производители лестниц также оказывают услуги проектирования. У них вы можете не только заказать чертеж, но и изготовление деревянных элементов для самостоятельной сборки марша.

Калькулятор расчёта размеров лестницы

Калькулятор лестниц закрытого типа

Калькулятор лестниц открытого типа

Расчет лестницы с помощью онлайн калькулятора

Нужна лестница на второй или третий этаж, в дом или квартиру, и хотелось бы прикинуть различные варианты конструкции? Рассчитать удобную лестницу легко с помощью нашего онлайн калькулятора. Калькулятор поможет Вам предварительно определиться с типом лестницы и получить начальные данные для будущего проекта. Работать с ним довольно просто. Нужно заполнить представленные поля и программа подготовит чертеж, а также оценит степень удобства лестницы с заданными параметрами.

Для расчета лестницы Вам потребуются следующие данные:

  • Будет ли это открытая лестница (металлические несущие или тетивы остаются на виду), закрытый вариант (например, полная деревянная обшивка ступеней и косоуров), монокосоур (лестница на одной центральной несущей, к которой крепятся ступени). Если пространство под лестницу ограничено, то решением может быть винтовая лестница.
  • Будет ли это лестница с поворотом на 90 (г образная) или 180 градусов (п образная), или прямой марш
  • Какова высота подъема
  • Какова длина проема в верхнем перекрытии

Вы можете посмотреть лестницу с разными поворотными элементами (площадка или забежные ступени). Программа создаст 3d модель лестницы, а также сгенерирует полезные советы по улучшению комфортности лестницы. Увеличивая и уменьшая количество ступеней в каждом марше, Вы сможете подобрать оптимальное соотношение данных.

В подготовленном проекте Вы увидите все детали: длину тетивы, количество ступеней в каждом марше, угол наклона и поворота лестницы, расположение и количество поворотных элементов, длина проступи и высота ступеней. Полученные данные позволят Вам точно сформулировать свои требования при заказе лестницы и получить от нашего менеджера информацию о стоимости изготовления конструктива.

Расчет деревянной лестницы на второй этаж – важные моменты

Любая стационарная лестница в доме должна соответствовать определенным стандартам, чтобы ее конструкция смогла обеспечить безопасность, а также комфортные условия перемещения по ней. Для этого производится расчет деревянной лестницы на второй этаж, который мало чем отличается от расчета металлической или бетонной конструкции. Его правильность зависит от многих факторов, но прежде всего – это знания и наличие опыта, умение ориентироваться в нормативах, прописанных в СНиП и ГОСТ.

Основные конструкции деревянных лестниц

Любая лестница из дерева собирается из нескольких составляющих:

  • опорных балок, представляющих собой тетивы или косоуры;
  • опорного столба, монтируемого для винтовых конструкций;
  • ступеней, элементами которых являются проступи и подступенки;
  • перил, состоящих из балясин и поручней.

Тетивы располагаются по бокам лестницы и прикрывают с торцов ступени, которые вставляются между опорными балками с последующей фиксацией. Проступи с подступенками, как бы, утапливаются в лестничной конструкции. Если говорить о косоуре, то ступени укладываются на него сверху. Тетив в составе лестницы не может быть более двух, а косоуров, в зависимости от ширины марша и его конструктивных особенностей, можно встретить от одного до трех или четырех (основных и промежуточных).

Проступью называется горизонтальная часть ступени, а подступенком – вертикальная. Вторая составляющая ступени в конструкции может отсутствовать. Перила служат для опоры и безопасности поднимающегося или спускающегося человека.

Расчет деревянной лестницы на второй этаж зависит от ее внешнего вида и конструктивных особенностей, а подразделяются лестницы на две основные группы:

  • криволинейные, в том числе винтовые и с забежными ступенями;
  • маршевые – прямые, с промежуточными или поворотными площадками, а также без них.

Какая будет установлена лестница, определяется, исходя из размеров помещения, габаритов лестничного проема и стилевого решения.

Как производится расчет

Для начала необходимо уточнить, в каком именно месте будет располагаться лестница, и сделать необходимые замеры. Для этого определяют:

  • высоту этажа между уровнями чистого пола;
  • длину площади, выделенную под установку лестницы;
  • габариты лестничного проема.

От данных параметров зависит разновидность лестничной конструкции. Небольшие размеры проема и площади, предназначенной для ее установки, диктуют необходимость устройства винтовой лестницы, но в этом случае вычисления будут сложнее. Поэтому рассмотрим наиболее простой вариант – расчет лестницы на косоурах с одним маршем.

Ступени

На первом этапе производится расчет ступеней лестницы – их количества и размеров. Расстояние между уровнями чистого пола двух этажей принимается за высоту лестницы. Для определения количества ступеней, ее показатель делят на предполагаемый размер подступенка. Рекомендуемая его высота составляет 15-18 см, хотя нормативы позволяют уменьшать данный размер до 12 см или увеличивать до 20 см. Полученную в результате деления цифру округляют. Это и есть расчетное количество ступеней.

Следует отметить, что в одном марше не может быть менее трех и более, чем 18 ступенек. При получении большей цифры лестничную конструкцию лучше будет разбить на два или три марша, а между ними предусмотреть промежуточные или поворотные площадки.

Определившись окончательно с количеством ступеней, можно подсчитать и фактический размер подступенка. Для этого высоту лестницы делят на количество подъемов. Результат – расчетная высота ступени.

Важно знать о том, что размеры высоты и глубины ступеней должны быть одинаковыми в пределах одного марша. Это делается для того, чтобы шаг при перемещении человека по лестнице не сбивался.

На втором этапе приступают к вычислению ширины (или глубины) проступи. Нормативами допускаются их размеры от 23,50 до 35,50 см, но оптимальной шириной считается 28-32 см. Для более точного определения данного параметра используется формула расчета ступеней лестницы, в которой указывается, что сумма высоты (h) и глубины (b) ступени в плане должна составлять47 см. Иными словами, глубина проступи:

Полученный результат также округляется и принимается за основу в случае, если он удовлетворяет оптимальным размерам. Существует и другое соотношение высоты/глубины степени, которым также можно воспользоваться при расчетах:

Длина лестницы

Рассчитать длину лестничного марша можно достаточно простым способом. Для этого потребуется вычисленное ранее количество ступеней в марше, за вычетом одной, и их расчетная ширина (или глубина). Эти показатели просто перемножаются между собой.

Если длина лестницы получается слишком большой, то ее делают поворотной на 90 или 180 градусов, дополняют промежуточными площадками или забежными ступенями.

Немаловажную роль при расчете и проектировании деревянной лестницы играет высота просвета между горизонтальной плоскостью ступени и самой нижней частью потолочной конструкции, находящейся перед лестничным проемом. Расстояние по вертикали здесь должно быть более, чем 1,90-2,00 метра, чтобы поднимающийся или спускающийся человек высокого роста не смог случайно травмироваться.

Отнестись к расчету деревянной лестницы следует со всей ответственностью. Грамотное проектирование и соблюдение технологии монтажа обеспечат оптимальные условия ее эксплуатации.

Расчет деревянной лестницы: определение числа ступеней и высоты подступенка, ширины проступи, марша, длины лестницы и косоура

В настоящее время довольно редко встречаются одноэтажные дачные или загородные дома, как правило, это двухэтажные и трехэтажные сооружения. В данной ситуации возникает необходимость выполнить наиболее оптимальное передвижение между этажами.

Идеальным решением этой проблемы будет изготовление деревянной лестницы, обеспечивающей комфортный подъем и транспортировку тяжелой техники или мебели. В рамках данной статьи мы детально рассмотрим вопрос о том, как выполнить расчет деревянных лестниц.

Фото деревянного изделия

Последовательность расчета

Перед тем, как рассчитать деревянную лестницу, необходимо выбрать наиболее предпочтительный вариант конструкции, ориентируясь на удобство месторасположения, используемое пространство, подъем и конфигурацию, а также эстетические соображения.

Определение числа ступеней и высоты подступенка

Итак, в первую очередь следует рассчитать своими руками количество ступеней, а также величину подступенка:

  1. Чтобы определить размер конструкции, необходимо замерить расстояние от основания отметки чистового пола 1-го этажа до отметки чистового пола 2-го этажа. В случае если чистовой пол еще не оборудован, его размеры рекомендуется заложить приблизительно. Это связано с тем, что монтаж лестницы осуществляется исключительно на чистовой пол;
  2. В данном случае условно принимаем:
    • Расстояние от потолка до пола – 250 см;
    • Толщина перекрытия между этажами с учетом пола – 35 см;
    • В итоге получаем – 285 см;
  3. Подсчеты нужно выполнять, ориентируясь на размер подступенка. В большинстве случаев стандартная величина пребывает в диапазоне 15,2 – 19,2 см. Данная высота считается наиболее предпочтительной для удобства использования;
Величина подступенка
  1. Большая длина чересчур сложна для спуска и тяжела для подъема. Меньшая же, в свою очередь, будет сбивать шаг. Учитывая данный интервал, принимаем среднее значение (допускается использовать любое) – 17 см;
  2. Итак, на данном этапе расчет деревянных лестниц осуществляется следующим образом:
    • Высота/высоту подступенка = число ступеней;
    • 285/17=16,76;
  3. В связи с тем, что число ступеней должно быть целым числом, округление производится в большую сторону, то есть в результате получилось 17 штук;
  4. В данном случае возможны следующие варианты:
  • Первая забежная ступень лестницы делается небольшой, а последующие с подступенком в 17 см;
  • Пересчитать и получить более точный, но, к сожалению, неровный вариант. С этой целью высота лестницы делится на число ступеней: 285/17=16,76;
  • Выполняется 17 ступеней одинакового размера, с высотой подступенка 16,76 см.
Основные элементы

Определение ширины проступи

Как правило, наиболее целесообразная ширина проступи составляет 22 см, максимально возможная – 37-40 см. Если расстояние будет больше, то начнет сбиваться шаг, если меньше – будет трудно спускаться.

Для более точного определения существует следующая зависимость:

  • a+b =47 см;
  • 2a+b =67 см.

где, высота поступенка – a, ширина проступи – b.

Попробуем посчитать по первой формуле: 47-16,7=30,3 см. Данная ширина вполне приемлема, поэтому ее допускается округлить до 30 см.

Выполним действие по следующей формуле: 2a+16,7=64, в результате a=23,65. Эта ширина чересчур мала, поэтому необходимо воспользоваться данными, которые были получены из первой формулы.

Ширина проступи

Определение ширины марша

В принципе, ширина лестничного марша не имеет каких-либо жестких ограничений, при этом количество маршей напрямую связано с местом предполагаемого расположения.

В большинстве случаев минимальная удобная ширина составляет 80 см. Если длина будет меньше, могут возникнуть проблемы с проносом мебели или с проходом полных людей. Наиболее предпочтительный вариант – ширина в диапазоне от 100 до 140 см.

Важно!
Чтобы конструкция смотрелась в целом органично, ширина марша должна быть кратна ширине проступи.

Итак, в нашем случае получается – 60, 90, 120 и 160 см.

Длина лестницы

Чтобы произвести расчет и построение деревянных лестниц потребуются два значения, которые были рассчитаны ранее – это количество ступеней и ширина проступи:

  1. Количество*ширину = длина. То есть 16*30=480 см;
  2. 480 см – величина довольно большая, которая впоследствии займет много пространства;
  3. В случае если нет возможности обустроить подобное прямое сооружение в один марш, потребуется заменить ее на двухмаршевую конструкцию лестницы с поворотом на 180˚;
  4. При этом можно выполнить поворотные ступеньки или разделительную площадку.

Важно!
Данные подсчеты целесообразней осуществлять с помощью специальных программ, они позволят наглядно увидеть месторасположение элементов будущей конструкции, а цена на постройку будет более точная.

Величина просвета над ступенями

В большинстве случаев начало марша располагается под потолком, таким образом, над головой идущего производится уменьшение свободного пространства.

Важно еще на этапе проектирования грамотно определить высоту от наиболее высокой ступени, которая находится под потолком, до потолка. При этом минимально допустимое значение, обеспечивающее удобный заход даже самым высоким людям, находится в диапазоне 195-200 см.

Величина просвета

Определение длины косоура

Данную величину необходимо считать по теореме Пифагора.

Инструкция по определению размера косоура:

  • Высота лестницы 2 +длина лестницы 2 = длина косоура 2 .
  • 480 2 +258 2 .
  • 23040+81225.
  • В результате величина косоура составит 558,23 см. В данном случае необходимо брать с запасом, к примеру, 560 или 580 см.

Специализированные программы

На сегодняшний день существуют специализированные программы, они представляют интерес не только для дизайнеров, но и для людей, которые заинтересованы в проектировании собственного будущего жилища и готовы самостоятельно произвести математический расчет.

Программы для расчета конструкций являются одними из них.

Им характерны следующие преимущества:

  1. Они позволяют выполнять расчеты конструкций, располагаемых в домах, промышленных помещениях или объектах, а также межэтажных деревянных сооружений;
  2. Появляется возможность не только определять размеры будущих конструкций, но и производить их просмотр в вариантах 2Dи 3D;
  3. Данная программа универсальна тем, что выбор элементов дизайна, будущего материала, формы и величины ступеней, а также прочих необходимых составляющих, можно производить здесь же;
  4. Возможность создания нестандартных площадок, проектировка спиральных, маршевых, винтовых и других типов конструкций;
Винтовое изделие
  1. Завершенный проект, можно вывести на печать в обычном формате;
  2. В программу, как правило, входит калькулятор расчета деревянной лестницы и её элементов.

Итоги

Расчет и проектирование деревянных лестниц – это довольно важные работы по обустройству дома. Специализированные программы позволяют определить оптимальную форму сооружения, наиболее вписывающуюся в интерьер.

Они в процессе монтажа позволяют избежать возможные ошибки. А видео в этой статье, в свою очередь, поможет разобраться в методике грамотного проведения расчета деревянных конструкций.

Расчет подъема и спуска по лестнице может быть столь же сложным, как 1, 2, 3

Помните, в начальной школе вы впервые учились умножать и делить? Несмотря на то, что все проблемы касались сталкивающихся поездов и людей, у которых, казалось, было много фруктов, учитель пообещал, что это действительно практические вещи, которые вам понадобятся позже.

Что ж, учитель был прав — по крайней мере, если в вашем будущем будет проект лестницы.

Строительные лестницы — это искусство, отточенное плотниками на протяжении веков. Существует много расхожих мнений о том, что делает лестницу удобной и практичной.

Чтобы понять, как их построить, нужно приложить немало математических усилий.

Большая часть математических вычислений используется для определения подъема и бега, то есть высоты каждой ступеньки плюс ширина каждой ступени. Расстояние подъема и спуска определяет, насколько комфортно будет пользоваться лестницей. Если подъем и бег слишком велики, по лестнице будут напрягаться ноги, и подниматься по ней будет сложно. Если подъем и разбег слишком малы, вы можете ударить ногой по задней части каждой ступеньки; попытки укоротить шаг

до уровня лестницы утомят вас.

На протяжении многих лет плотники определили, что ширина ступени, умноженная на высоту подступенка, должна составлять от 72 до 75 дюймов.

На главной лестнице максимальный подъем должен быть не более 8 1/4 дюйма, а минимальный пролет — не менее 9 дюймов.

Чтобы определить, сколько ступенек или ступеней вам нужно, измерьте расстояние от верха готового пола на нижнем уровне до верха готового пола на верхнем уровне. Не забудьте указать отделку — пол, ковер, плитку или любую другую обработку поверхности пола.Даже если это всего лишь дюйм или около того, это повлияет на ваши расчеты. Неправильно просчитанная лестница, когда одна ступенька не синхронизирована с другими, навсегда станет смертельной ловушкой для неосторожных ног.

Для многоэтажного дома каждый лестничный пролет следует указывать отдельно, но высота и высота подъема должны быть одинаковыми, даже если количество ступеней разное.

Чтобы рассчитать высоту и пробег в доме с 8-футовыми потолками, например, начните с расчета общего вертикального подъема. К тому времени, когда вы добавляете балки пола, черновой пол и чистовой пол, общая сумма обычно составляет около 105 дюймов.Стандартное количество ступеней на лестнице между первым и вторым этажами — 14. Сто пять, разделенные на 14, равны 7 1/2. Это означает, что расстояние от вершины каждой ступени до вершины следующей ступеньки будет 7 1/2 дюймов.

При высоте подступенка 7 1/2 дюймов ширина (пробег) протектора должна быть не менее 9 дюймов. Десять дюймов — более комфортный бег; когда вы умножаете 7 1/2 дюймов на 10 дюймов, вы получаете 75 — в пределах обычного отношения 72 к 75 дюймам. При 14 10-дюймовых ступенях общий пролет лестницы составит 140 дюймов.Другими словами, вся лестница будет 105 дюймов в высоту и 140 дюймов в глубину.

Вы можете до некоторой степени изменить подъем и бег. Если, например, вы использовали 15 подступенков вместо 14, то подъем был бы 7 дюймов, а ширина проступи — 10 1/2 дюйма (7 умноженных на 10 1/2 равняется 73,5 в рамках рекомендаций по подъему и спуску).

Цель состоит в том, чтобы создать удобные лестницы в отведенном для этого месте, не слишком крутые или слишком мелкие. Несмотря на то, что вы можете внести небольшие корректировки в подъем и спуск, вы должны оставаться в пределах рекомендуемых значений времени подъема от 72 до 75 дюймов.

Еще один фактор, который следует учитывать, — это доступная высота помещения. На главной лестнице вам понадобится минимум 6 футов 8 дюймов между верхней частью каждой ступени и нижней частью любого препятствия над ней. В старых домах нужно быть особенно осторожным при изменении подъема и бега. Если вы увеличите ширину проступи, вы можете уменьшить пространство для головы.

Да, это довольно сложно. Если попытаться выяснить, сколько

яблок дала Салли, если Салли дала Тому половину из них, у вас заболела голова, вам, вероятно, не понравится строить лестницу.Немного математики также не превратит вас в мастера по строительству лестниц. Но знание того, как работает этот процесс, может помочь вам общаться с экспертом, которого вы нанимаете для выполнения работы.

Г-н Джонсон — менеджер по строительству в Балтиморе. Г-жа Мензи — автор очерков для The Sun.

Если у вас есть вопросы, советы или опыт, которыми вы можете поделиться по поводу работы над домами, напишите нам через HOME WORK, The Sun, 501 N.

Calvert St. Baltimore, 21278. На вопросы, представляющие общий интерес, будут даны ответы в столбец; комментарии, советы и опыт будут публиковаться в отдельных столбцах.

Как рассчитать размеры и конструкцию лестницы

Как рассчитать размеры и конструкцию лестницы

© Хосе Томас Франко ShareShare
  • Facebook

  • Twitter

  • Pinterest

  • Mail

Или

https://www. archdaily.com/892647/how-to-make-calculations-for-staircase-designs

Этот вопрос может быть основным, и вы можете знать ответ, но он Всегда полезно помнить о некоторых элементарных расчетах, которые помогают упростить процесс проектирования.

Как мы знаем, лестница в основном состоит из серии из ступеней , которые, в свою очередь, состоят из ступени (горизонтальная часть, на которую будет опираться ступня) и подступенка (вертикальная часть). Хотя он может различаться по своей конструкции, каждая ступенька также должна иметь одну или несколько площадок , поручней и небольшую ступеньку . Последняя выступает из проступи над нижней ступенькой, что позволяет увеличить ее размер, не прибавляя сантиметров к габаритным размерам лестницы.

Ознакомьтесь с эффективной формулой, разработанной французским архитектором Франсуа Блонделем, которая позволяет вам определить правильные размеры удобной и эффективной лестницы в зависимости от ее использования.

© José Tomás Franco

2

Подступенки + 1 протектор = 63-65 см

Необходимое пространство для достижения этих оптимальных размеров не всегда доступно, но рекомендуется максимально приблизиться к ним.

Схематический пример крутой и малопролетной лестницы

(2 x 21) + (1 x 21) = 63 см 21×21 см / Схематический пример.Image © José Tomás Franco

Схематический пример оптимальной лестницы

(2 x 18) + (1 x 28) = 64 см 28×18 см / Схематический пример. Изображение © José Tomás Franco

Схематический пример свободной лестницы, предпочтительно для наружного использования

(2 x 13) + (1 x 39) = 65 см 39×13 см / Схематический пример. Image © José Tomás Franco

Пример расчета лестницы высотой 2,60 метра

1.Рассчитайте необходимое количество ступенек.

Учитывая идеальный подступенок 18 см, высоту помещения делят на высоту каждой ступеньки. Результат всегда следует округлять в большую сторону:

260/18 = 14,44 = 15 ступеней

2. Вычислите высоту каждого подступенка

Высота пространства делится на количество ступеней, которое мы только что получили:

260/15 = высота 17,33 см для каждого подступенка

3. Рассчитайте ширину ступени

Примените формулу Блонделя:

(2 x 17.33 см) + (1 x проступь) = 64

Каждая ступенька будет иметь размер 29,34 см

* Полученная лестница будет иметь 15 ступеней с протектором 29,34 см и подступенком 17,33 см.

Схематический пример. Image © José Tomás Franco

FAQ

Как определить ширину лестницы?

В зависимости от использования и местных норм, рекомендуется для лестниц в односемейных домах минимальная ширина 80 см, а в общественных зданиях — более 1 метра, с учетом ориентировочного количества людей, которые будут ее использовать.Для справки, согласно традиционной книге Эрнста Нойферта «Данные архитекторов», по лестнице высотой 1,25 метра два человека могут подниматься и спускаться одновременно, а на одной из 1,85 метра это могут делать 3 человека одновременно. с одним подходящим расстоянием 55 см между человеком и поручнем.

Через сколько ступеней нужно включить площадку?

В идеале лестница не должна иметь более 15 ступенек в ряду . Через 15 ступеней следует предусмотреть приземление. Рекомендуется, чтобы размер посадки был не меньше трех ступеней.

Какая идеальная высота между лестницей и потолком?

Высота между ступеньками и потолком должна составлять 2,15 метра минимум . По словам Эрнста Нойферта, вы можете достичь минимум 2,00 метра. Высота поручня может варьироваться от 80 до 90 см от каждой ступеньки.

Как изменить пропорции проступи и подступенка?

Лестницы могут принимать различные формы и конфигурации, но отношения между проступью и подступенком должны оставаться неизменными на протяжении всего маршрута , чтобы не вызывать дисбаланса у пользователя, который уже привык подниматься или спускаться по лестнице в определенных условиях. путь.

Эта формула поможет вам правильно спроектировать лестницу. Однако при расчетах всегда следует учитывать специфику каждого проекта, а также местные нормативные акты в районе, где находится проект.

Вычислитель лестниц с площадками для подступенков 7 3/4 дюйма

Используйте этот автоматический калькулятор лестниц для приложений, требующих, чтобы подступенки были максимальными 7 3/4 ″. Используйте числовые поля для ввода значения вертикального подъема. Возвращаемые результаты — это количество ступеней вместе с подступенками и угол наклона стрингера.Включает секцию приземления для определения высоты отдельной ступеньки сверху вниз или снизу вверх. Также определяется необходимая длина пиломатериала для изготовления стрингера. См. Инструкции ниже.

Как рассчитать ступенчатый стояк

  • Произведите прямые измерения от верха готового пола внизу до верха готового пола вверху. Поскольку готовый пол не устанавливается, используйте небольшие кусочки для его имитации.
  • Используйте числовые поля, чтобы ввести значение вертикального подъема в футах, дюймах и дробях или дюймах и дробях.Возвращаемые результаты — это количество ступеней и отдельная подступенка.
  • Если есть приземление, используйте «Top of Which Step», чтобы ввести номер шага сверху вниз или снизу вверх. Помните, это значение для чистового пола. Внесите соответствующие коррективы при нанесении отметок для приземления. Например, если площадка закончена из твердой древесины 3/4 дюйма, постройте черновой каркас на 3/4 дюйма ниже, чтобы компенсировать добавленную высоту, когда площадка будет закончена.
  • Требуемая длина доски для стрингера является приблизительной.При этом учитывается пробег длиной 10 дюймов и предполагается, что верхняя ступенька будет полом.

Укладка стрингера

После того, как количество ступенек и подступенков было определено, подготовьте кусок пиломатериала хорошего качества на козлах козлы для раскладки.

  • Поверните заводную головку на себя.
  • Начните с правой стороны и сделайте ее верхней.
  • Количество шагов, возвращаемых калькулятором, может быть уменьшено на единицу, если стрингеры опускаются на одну ступень вверху.
  • Используйте обрамляющий квадрат. Поместите шпунт на рассчитанный стояк, а лопасть на 10 ″ (или выбранный участок). Убедитесь, что вы знаете готовую высоту протектора, и внесите все необходимые изменения.
  • Например, на нижней ступеньке, когда древесина твердых пород находится на первом этаже и для ступеней используются ступени толщиной в один дюйм, тогда все сводится к удалению 1/4 дюйма от нижней части стрингера.

Условия использования лестниц и Строительные нормы IRC 2012 г.

Эти требования строительных норм и правил основаны на информации, начинающейся на странице 89 Международного жилищного кодекса 2012 года.

Лестница (набор ступеней) не должна превышать 12 футов между площадками или этажами. Они должны обеспечивать безопасный переход с одного этажа на другой.

Вертикальный подъем ступеней — это расстояние от верха готового пола на начальном уровне до верха готового пола на конечном уровне. Ни в коем случае это не может превышать двенадцать футов.

Подступенки являются результатом деления общего подъема на количество ступеней, необходимых для достижения максимально возможного значения 7 3/4 ″ без перехода.Они должны находиться в пределах 3/16 дюйма друг от друга на всех ступенях.

Ни в коем случае не может опуститься голова ниже 6 футов 8 дюймов. Он измеряется вертикально от прямой кромки вдоль передней кромки ступеней до самой нижней точки потолка.

Ширина лестницы не может опускаться ниже 36 ″. Поручни не могут мешать этому более чем на 4 1/2 дюйма каждый. Минимальное расстояние между двумя поручнями не может быть ниже 27 ″.

Ступени могут иметь ширину не менее 10 дюймов.Помните, что временные ступени — это временное явление. Не забывайте об этом при раскладке стрингера.

Должна быть площадка наверху лестничного марша, если дверь распахивается над ней. Площадка должна иметь минимальную ширину 36 дюймов, но если дверь больше, то она должна соответствовать ее размеру.

Маршрут для каждой ступеньки должен быть не менее 10 дюймов при условии, что на каждой ступени выступает один дюйм. Если свеса нет, то вылет должен быть 11 дюймов.

Для получения подробной информации о забежной лестнице щелкните здесь.

Для получения подробной информации о поручнях щелкните здесь.


Считаю ли я свои шаги до площадки сверху вниз или снизу вверх?

Это зависит от ситуации. В большинстве случаев лучше считать шаги и измерять их снизу вверх просто потому, что вам есть с чего начать (пол). Другие ситуации требуют, чтобы вы считали сверху вниз. Это особенно верно, когда вы пытаетесь разрезать набор ступеней с несколькими приземлениями и фиксированной вершиной. , или если нижняя часть четко не определена, как это может быть на наружных проектах. Если вы не можете переместить последний шаг, то можете начать с него и работать дальше.

Распиловка косоура

Безопасность прежде всего при использовании любого электроинструмента. Всегда надевайте защитные очки. Всегда держите пилу двумя руками. Если лезвие начинает заедать, даже если я следую за меткой, верните его назад и повторяйте столько раз, сколько необходимо.

Используйте качественную циркулярную пилу 7 1/4 дюйма с острым обрамляющим полотном, чтобы вырезать узор.Следите за тем, чтобы метки между вашими глазами и лезвием оставались на той стороне лески, которая соответствует размерам стрингеров. Это потребует наблюдения за лезвием пилы с одной стороны на другую. К этому нужно немного привыкнуть, но оно того стоит. Это навык, который отличает мужчин от мальчиков. Следите за полотном пилы и знайте, с какой стороны на него смотреть.

Будьте осторожны с обратными разрезами (расстояние, которое пила должна пройти за пересечение меток, чтобы закончить разрез). Убедитесь, что стол полностью опущен, а задний разрез может составлять около дюйма. Некоторые люди вообще ничего не принимают. В этом случае надрезы должны быть завершены другой пилой, например ручной пилой или лобзиком.

После того, как образец для косоура лестницы определен, его следует использовать для копирования его формы на другие доски, которые будут использоваться для косоуров. Будьте осторожны при маркировке других стрингеров по выкройке. Не имеет значения, был ли он создан с помощью калькулятора, если вы не собираетесь точно отмечать дубликаты.

Планировка лестницы | JLC Онлайн

Лестница — один из немногих предметов отделки столярных изделий, точность в которых требуется по правилам. Строительных инспекторов не волнует, будет ли различаться открытая поверхность опалубки или высота кухонной стойки на 1/4 дюйма выше, но им важно, чтобы ступени лестницы не были одинаковой ширины. Вот шаги, которые необходимо выполнить для достижения успешного конечного результата.

1. Найдите общий рост. Измерьте расстояние от черного пола до черного пола. Если материалы отделочного пола различаются по толщине наверху и внизу лестницы, используйте следующую формулу:

Общий подъем равен измерению от черного до черного пола плюс толщина отделки второго этажа минус толщина отделки первого этажа.

2. Найдите общий пробег. Измерьте расстояние по горизонтали от верхнего конца проема лестницы до точки, где нижний подступенок будет соприкасаться с полом.

3. Найдите отряд, поднимайтесь и бегите. Единица подъема — расстояние между ступенями по вертикали; пролет агрегата — это горизонтальное расстояние между стояками. Согласно моим местным нормам, максимальный подъем должен составлять 8 1/4 дюйма, а минимальный пробег — 9 дюймов. На мой взгляд, идеальный подъем по лестнице составляет 7 1/4 на 10 дюймов. Если вам нужно отклониться от этого, воспользуйтесь следующими эмпирическими правилами:

  • Время нарастания агрегата Время нарастания агрегата (в дюймах) должно равняться 72–75.
  • Два подъема плюс один спуск должны равняться от 24 до 25 дюймов.

Чтобы вычислить подъем блока , ​​разделите общий рост на количество стояков, которые вы хотите использовать, убедившись, что результат соответствует требованиям кода. Например, дом с 8-футовым потолком будет иметь общий подъем, скажем, 108 дюймов; при использовании 13 стояков подъем блока будет чуть более 8 1/4 дюйма, что неприемлемо для кода. Однако использование 15 подступенков дает приближение устройства к моему идеальному 7 1/4 дюйма

. Если ступени и покрытия пола различаются по толщине, используйте приведенные формулы для регулировки высоты верха и низа каретки для черновой обработки.

Для расчета пробега агрегата разделите общий пробег в дюймах на количество ступеней, которое будет на одну ступень меньше, чем количество подступенков. (Площадка лестницы считается ступенькой, но должна рассматриваться как промежуточный пол; подъем и спуск выше и ниже площадки должны совпадать. ) Например, лестница с 15 подступенками и общим пролетом 147 дюймов будет иметь единицу пробег 101/2 дюйма.

4. Отрегулируйте верхние и нижние стояки. Если отделка пола имеет разную толщину наверху и внизу лестницы, вам необходимо отрегулировать верхние и нижние подступенки.Используйте следующие формулы: (см. Иллюстрацию выше).

Нижний подступенок: Расстояние между черным полом первого этажа и выемкой на первом уровне в каретке равно единичному подъему минус толщина протектора плюс толщина отделки первого этажа.

Верхний подступенок: Расстояние между верхом чернового пола второго этажа и последним вырезом на каретке равно единичному подъему плюс толщина проступи минус толщина отделки второго этажа.

Некоторые предостережения

Имейте в виду, что ошибки в планировке и строительстве складываются.В соответствии с моими местными правилами подъем и ход соседних ступеней могут отличаться не более чем на 3/16 дюйма, а максимальное отклонение между любыми двумя ступенями на всей лестнице ограничено 3/8 дюйма. Таким образом, если первые 16 подступенков на лестнице с 17 подступенками имеют длину 1/32 дюйма, последний подступенок будет отклоняться на 1/2 дюйма — нарушение норм. Я проверяю свой макет, отмечая общий подъем на доске, устанавливая компас на высоту единицы и уходя с правильного количества подступенков на доске. Если математика верна, стрелка компаса будет начинаться с одной отметки и заканчиваться на другой.

Некоторые другие требования кодов, на которые я должен обратить внимание: минимальная высота над головой 6 футов 8 дюймов и максимальный выступ носовой части протектора 1 1/2 дюйма. Прежде чем выкладывать лестницу, убедитесь, что вы знаете положения своего местного кодекса.

EZ Stairs Калькулятор бесплатной лестницы

Необходимые крепежные детали

Тип винта Кол-во
Кронштейн Стрингер
Подъемник
Протектор
Внешний вид
Одинарный протектор Винты деки 2 1/2 «# 8
При использовании пиломатериалов, обработанных давлением, используйте шурупы, одобренные для использования с ACQ, или шурупы из нержавеющей стали.
Внешний вид
Две половинчатые ступени Винты деки 2 1/2 «# 8
При использовании пиломатериалов, обработанных давлением, используйте шурупы, одобренные для использования с ACQ, или шурупы из нержавеющей стали.
Интерьер
Ковровое покрытие Винты деки 2 1/2 «# 8

Примечание: Заказчик должен выбрать метод, тип и количество винтов для крепления подъема и протектора.

Заявление об ограничении ответственности: Все характеристики, указанные в этом калькуляторе, являются приблизительными. Используйте по своему усмотрению.

Расчет лестниц — Fine Homebuilding

Кажется, что у людей есть встроенный «лестничный измеритель», который сообщает нам, когда по лестнице подниматься удобно, а когда неудобно или даже небезопасно. Тот же инстинкт подсказывает нам, когда мы поднимаемся по лестнице или поднимаемся на слишком крутой холм. Это ощущение является реакцией на отношение общего подъема лестницы (ее высота измеряется по вертикали) к ее общему пролету (ее длина измеряется по горизонтали).По мере того, как наклон лестницы становится круче, они начинают чувствовать себя менее безопасно.

Безопасность также зависит от одинаковых размеров каждой ступени, и инспекторы очень разборчивы в отношении этой детали. Больше, чем-дюйм. разница в высоте подступенка может означать, что ваша лестница не пройдет окончательную проверку. Но что более важно, такая большая разница представляет угрозу безопасности, потому что она может (и, вероятно, приведет) кого-то споткнуться, когда он или она использует лестницу.

Еще одним фактором, влияющим на конструкцию лестницы, является высота над ступенями.Строительные нормы и правила требуют, чтобы расстояние по вертикали между выступом ступени и любым готовым потолком составляло не менее 80 дюймов. Это требование часто означает, что лестница должна быть немного круче, чтобы избежать удара луча в лоб, что можно сделать, сократив общий пролет. . Но убедитесь, что коэффициент подъема приемлем и не слишком велик для утверждения.

Еще один фактор, который следует учитывать, — это прямая непрерывная лестница или лестница с площадкой. В этом доме лестница была спроектирована так, чтобы соответствовать пространству под слуховым окном, что делало план лестницы почти квадратным.Квадратная выемка дала дизайнеру больше свободы при планировке комнат на первом и втором этажах, чем это было бы при прямом и узком прямоугольном проходе.

Измерьте общий подъем

Первый шаг в проектировании лестниц — определение их общей высоты. Это расстояние по вертикали от поверхности готового пола наверху лестницы до поверхности готового пола внизу лестницы. У этих лестниц верхняя часть лестницы находилась прямо над нижней, поэтому измерения проводились прямо вверх и вниз.Если лестница прямая, вам нужно выровняться от вершины лестницы до точки прямо над нижней частью лестницы. Эта стратегия дает вам точную общую высоту лестницы независимо от уровня этажа.

На этом этапе, конечно же, чистовой пол не уложен, но вам все равно придется учитывать его толщину в расчетах лестницы. В этом доме готовый пол как наверху, так и внизу лестницы будет ¾ дюйма. из твердой древесины, поэтому общий подъем был таким же, как и расстояние между поверхностями обшивки на каждом этаже.Если бы, например, для первого этажа была выбрана плитка толщиной 1 дюйм вместо твердой древесины, это сократило бы общий подъем на дюйма.

После измерения общего подъема мы проверили размер на противоположной стороне погона и отметили высоту посадочной площадки. Поскольку полы были абсолютно ровными, мы просто измерили расстояние от обшивки пола.

Для новостроек с идеально ровными полами измерение общей высоты можно проводить в любом месте.Здесь измерение, сделанное на задней части погоны, также определяет высоту приземления.

Подъем и запуск агрегата

Подъем каждой ступеньки, называемый единичным подъемом, — это расстояние по вертикали между верхом одной ступени и верхом следующей ступени. Пробег каждой ступени, называемый единичным пробегом, — это горизонтальное расстояние от выступа (переднего края) одной ступени до выступа следующей ступени (см. «Основные размеры лестницы»). Однако взлет и бег не являются каменными цифрами.Чтобы сделать каждый шаг идентичным и чтобы лестница начиналась и заканчивалась в определенных местах, необходимо изменить числа. Аспект комфорта необходимо сопоставлять с другими факторами, такими как теснота в проходе по лестнице или ограниченное пространство над головой, чтобы создать наиболее безопасную и удобную лестницу в конкретной ситуации.

Размеры базовой лестницы

Существует множество формул, позволяющих убедиться, что коэффициент подъема агрегата находится в пределах допустимых параметров, но каждая из них является теоретической.Точные размеры подъема и спуска варьируются от лестницы к лестнице и никогда не должны приниматься без тщательного расчета, основанного на измерениях, сделанных на месте. Оптимальный размер ступеньки для лестницы — 7 дюймов. подъем и 11-дюйм. запустить. Но эти числа не подходят для каждой ситуации, поэтому вот несколько альтернативных формул, которые используются регулярно:

  • Подъем плюс пробег должен составлять от 17 до 18 дюймов.
  • Время нарастания хода должно составлять примерно 75 ± 3 дюйма.
  • Двукратный подъем плюс один проход должны равняться 25 ± 1 дюйм.

Последнюю формулу я использую чаще всего. Обратите внимание, что некоторые сообщества устанавливают максимально допустимый подъем на уровне 7 дюймов, поэтому, прежде чем строить лестницу, внимательно проверьте местные нормы.

Расчет подъема и пробега

Начните расчеты лестницы с определения количества подъемов. Обычно это делается путем деления общего подъема на 7. Но лестница в этом доме была не просто прямым спуском, поэтому мы рассчитали количество подъемов по-другому.Каждая лестница фактически состояла из двух пролетов: первый с этажа на площадку, а второй с площадки на этаж выше. Код указывает, что лестничная площадка должна быть не менее 36 дюймов в ширину (минимальная ширина главной лестницы). Эта лестница была шириной 40 дюймов, поэтому мы сделали платформу такой же ширины. Вычитание 40 дюймов из ширины погони для учета приземления дало нам общий пробег и ограничивало количество ступеней для каждого полета до 6. Общее количество подъемов тогда составило бы 14, потому что мы должны были включить подъем до подъема. посадка и подъем на этаж выше.

Строительные калькуляторы

Математика — не моя сильная сторона, поэтому я всегда использую калькулятор, чтобы вычислить такие вещи, как подъем и бег по лестнице. Но если бы я использовал стандартный калькулятор, мне пришлось бы вводить измерения как десятичные дроби и преобразовывать ответы обратно в дроби — процесс гарантированно генерирует некоторые странные числа. Вместо этого я использую строительный калькулятор, потому что я могу вводить все свои измерения в футах и ​​дюймах, и все результаты отображаются одинаково.Доступны недорогие модели, но за несколько долларов вы можете получить такую, которая также может рассчитать длину стропил и другие сложные задачи строительства дома. Даже если вы используете его только для одного дома, строительный калькулятор стоит каждого цента.

Общий подъем составил 113 and между первым и вторым этажами. Чтобы рассчитать точную высоту одиночного подъема, мы разделили 113¾ дюйма на 14. В результате получилось 8⅛ дюйма, что составляет высоту каждого подступенка. Для этой процедуры очень пригодится строительный калькулятор.Вычтя ширину площадки из проема для лестницы, мы рассчитали, что длина каждой ступеньки составляет 9 дюймов. Хотя это и не оптимально, эта комбинация подъема и бега все же соответствует параметрам наших трех формул:

  • 9 дюймов + 8⅛ дюймов = 17⅛ дюймов
  • 9 дюймов x 8⅛ дюймов = 73⅛ дюйма (примерно 75 дюймов)
  • 2 × 8⅛ дюйма (16¼ дюйма) + 9 дюймов = 25¼ дюйма

Итог: Лестница будет немного круче идеальной, но по ней будет удобно и безопасно пользоваться.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Деревянная прямая лестница, длина

ДОРОГОЙ ТИМ: Я строю приблизительные планы относительно нового дома. Какова площадь основания обычной лестницы с первого этажа на второй этаж дома? Уильям Уортингтон, Перл-Сити, HI

ДОРОГОЙ УИЛЬЯМ: К сожалению, точного ответа нет.Вы можете обвинить математиков, которые утверждают, что на прямой бесконечное количество точек. Но если не считать шуток, я могу вас довольно близко подвести.

Вы не дали мне достаточно информации, чтобы дать вам очень точный ответ. Сначала я предполагаю, что нормальный для вас означает прямую лестницу. Первое, что нужно знать плотнику, — это точное расстояние между двумя уровнями готового пола. Может быть много других переменных, включая, помимо прочего, высоту стен первого этажа и толщину фактической конструкции второго этажа.

На самом деле это сложнее, поскольку вы можете регулировать высоту подступенка лестницы, а также длину ступени. Они должны соответствовать определенным ограничениям строительных норм, но для моего примера ниже я использовал наиболее удобную комбинацию ступеней и подступенков, известную человеку: 7,5-дюймовые подступенки и 10-дюймовые ступени.

Высота стены первого этажа может быть любой, но обычно это стандартная восьмифутовая стена или, возможно, девятифутовая стена. Балки перекрытия второго этажа могут быть 2х8, 2х10, 2х12 и даже более глубокими перекрытиями или деревянными двутавровыми балками.

Для этой колонки я сделал для вас два быстрых вычисления. Я предположил, что у вас будет стандартная стена высотой восемь футов, и сделал расчет для системы стен высотой девять футов. В обоих примерах я рассчитал материал перекрытия 2х10.

В восьмифутовой стеновой системе общий подъем составляет 107 и 1/8 дюйма. Это число не делится на 7,5 дюймов без остатка, но оно близко. Получается лестница с 14 подступенками. У всех лестниц на один подступенок больше, чем на ступеней.Это означает, что у вас будет 13 ступеней общей длиной 130 дюймов или 10 футов 10 дюймов. Вы также должны располагаться на приземлении не менее трех футов или на свободном полу у основания ступеней. Для высоты стены в восемь футов изобразите след длиной 14 футов для прямой лестницы.

Если у вас на первом этаже стены в девять футов высотой, ваша общая высота составит 119 и 1/8 дюйма. И снова это не делится на 7,5, но дает 16 подступенков. Умножьте 15 необходимых ступеней на 10 дюймов, и вы получите 150 дюймов или 12 футов 6 дюймов.

Оставить комментарий
