Как правильно рассчитать толщину утеплителя

Чтобы сегодня произвести расчет толщины утеплителя не нужно обладать знаниями инженера. Проще всего сделать это с помощью онлайн калькулятора, доступного в свободном режиме для всех желающих. Приложения построены с учетом ряда вводных, поэтому позволяют получить достаточно точные результаты быстро, без хлопотных вычислений и многочисленных формул.

Для чего нужно знать толщину утеплителя?

Почему так важно до покупки утеплителя выполнить точный расчет толщины теплоизоляции для конструкций любого назначения? Дело в том, что в зависимости от типа поверхности подбирают утеплитель нужной толщины и плотности.

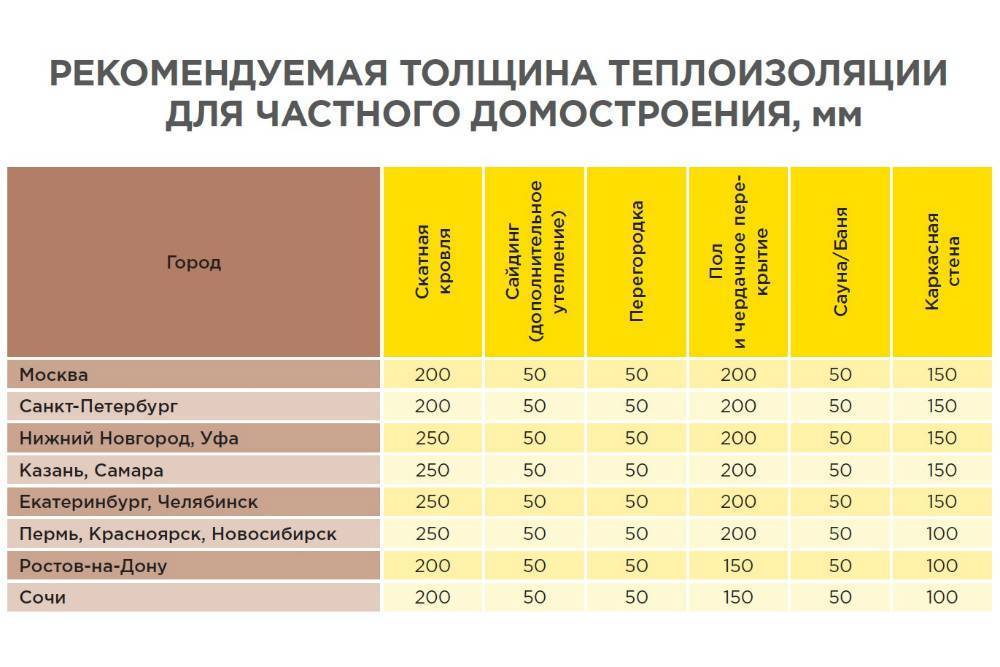

Так для следующих поверхностей понадобится теплоизоляция с такими показателями:

  • для подвального помещения — от 6 до 15 см;
  • для фасада — от 8 до 10 см;
  • для чердачных перекрытий — от 10 до 16 см;
  • для крыши — от 15 до 30 см.

От толщины и плотности зависит и вес утеплителя, а значит — нагрузка на конструкции, именно поэтому важно научиться пользоваться калькулятором для вычисления правильного значения.

Расчет нужного показателя толщины теплоизоляции позволит предотвратить теплопотери, не допустит промерзания стен.

Ошибки в выборе толщины утеплителя, например, в случае со слишком тонкой изоляцией могут привести к:

  • смещению точки росы на поверхность стены внутри помещения;
  • образованию плесени и грибка;
  • к увеличению теплопотерь.

Если выбор толщины утеплителя без использования калькулятора и формул был сделан неправильно в меньшую сторону — это может нанести серьезный ущерб функционалу изоляции. Утеплитель с толщиной больше нормы ничем опасным не грозит, кроме как повышением стоимости утепления.

Существуют определенные нормы теплосопротивляемости конструкций, прописанные на государственном уровне и зависящие от климатических особенностей региона.

Как использовать приложения для расчета

Возможности онлайн калькулятора нужно стараться использовать в полной мере. Рассчитать толщину изоляции с его помощью действительно просто и удобно, если правильно ввести данные.

Работа практически каждого онлайн калькулятора построена на анализе данных, вводимых в программу:

  • региона для определения коэффициента теплопроводности конструкций;
  • типа строения и назначение;
  • параметров конструкции;
  • типа утеплителя.

Введя нужные данные для расчета онлайн калькулятором, получится узнать нужную толщину материала, а также квадратуру, число упаковок и даже итоговую стоимость утепления.

Принцип работы приложений для расчета толщины теплоизоляции

При разработке онлайн калькуляторов учитываются государственные нормы в отношении толщины теплоизоляции для того или иного региона. Сам же принцип расчета базируется на применении проверенных формул.

Программа является простой и доступной как для пользователей стационарных ПК, так и для владельцев смартфонов на базе IOS и Android. С ее помощью можно рассчитать толщину изоляции сразу для нескольких объектов, сформировать ведомость расхода изоляционных материалов, протокол расчета и техно-монтажную ведомость.

В процессе учитываются нормы плотности среды, а также требования безопасности, возможные температуры, предотвращение конденсата на поверхности. Допустимо проводить расчет для использования комбинированных материалов.

В заключение остается отметить, что показатели толщины играют огромное значение для эффективной и долговечной теплоизоляции и не так важно будет выполнен расчет с помощью онлайн калькулятора или по старинке — с использованием формул.

Первый вариант более удобный, надежный и быстрый. Воспользоваться формулами для расчета нужных показателей также можно, но лишь тем, кто имеет определенные навыки в области инженерии. Новичкам в этой сфере сориентироваться будет крайне сложно, равно как и не допустить ошибок в ходе вычислений.

Расчёт толщины утеплителя с помощью онлайн-калькулятора :: Минплита Назарово

Итак, продолжаем тему правильного утепления строений. Для специалистов это, в общем и целом, проблемой не является, их профессия обязывает знать тонкости строительного дела. А вот для людей далёких от строительных профессий, но вынужденных заниматься возведением дачного домика или капитальным ремонтом своего жилья самостоятельно, утепление может стать проблемой. Поскольку неправильно утеплённая постройка довольно быстро начнёт доставлять своим хозяевам неприятности в виде плесени на стенах, как следствие ухудшением здоровья, а также постепенным разрушением самой постройки. Деревянные постройки разрушаются быстрее, кирпичные и бетонные медленнее, но при правильном утеплении срок их службы был бы несравнимо больше.

В одном из наших предыдущих материалов рассказывалось о точке росы, о том, что это такое и почему важно её учитывать, а в видео по теме, показывалось, как утеплять дом и примерно какой толщины должен быть утеплитель.

Но всё-таки примерная толщина утеплителя может оказаться недостаточной. Ведь для более точного определения толщины утеплителя необходимо учитывать не только толщину стен, но и материал, из которого они состоят, отделочный материал внутри помещения и его толщину и пр. Для точных расчётов толщины утеплителя можно воспользоваться онлайн-калькулятором, разработанным специально для этих целей.

В качестве наглядных примеров с помощью этого калькулятора мы с Вами рассмотрим два варианта утепления строений в Красноярском крае, городе Боготол:

  • утепления стен современного каркасного строения,
  • утепления старого бревенчатого дома.



Пример 1

Наша каркасная стена будет состоять из следующих слоев:

  1. Гипсокартоновый лист 12,5 мм — внутренняя сторона стены дома.
  2. Пароизоляция.
  3. Брус каркаса 150 мм. (тут же будет находиться наша теплоизоляция).
  4. Цементно-стружечная плита 12,5 мм.
  5. Гидро-ветро защита.
  6. Обрешетка для вентилируемого зазора 30 мм и крепления сайдинга.
  7. Сайдинг металлический.

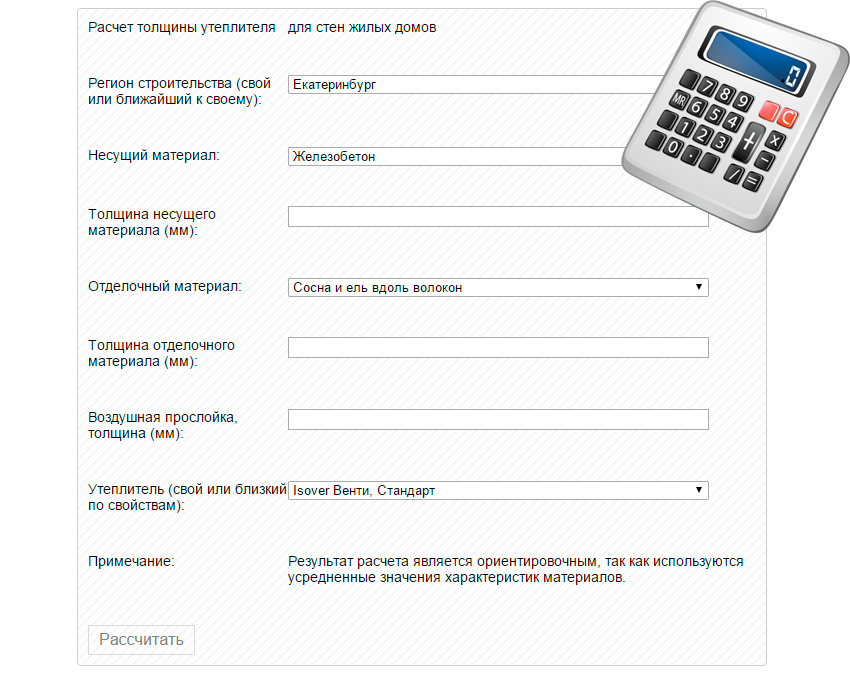

Переходим на сайт калькулятора, внизу страницы, в футере, находим пункт меню «Теплотехника», кликаем на него.

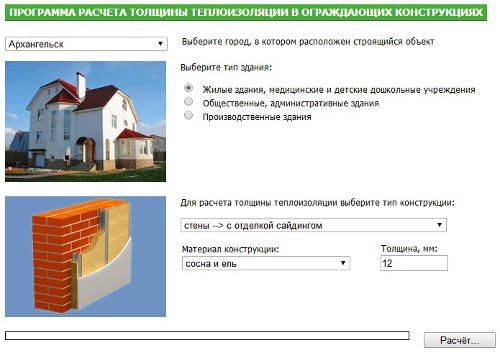

Теперь нам нужно указать свои данные. Для начала выбираем географическое место, для которого необходимо сделать вычисления. Кникаем на «Москва (Московская область)», в выпадающем окошке указываем: Красноярский край, г. Боготол (см. на скриншотах всё, что обведено красным).

В качестве объекта утепления выбираем «Жилое помещение (Стена)», при необходимости вместо стены можно выбрать пол или потолок.

Далее нам нужно создать виртуальную каркасную стену из слоёв, которые мы перечислили выше, для этого нажимаем на кнопку «Вставить слой». В открывшемся окошке выбираем наш первый слой — гипсокартоновый лист (ГКЛ), кликаем на него.

Нам осталось указать его толщину 12.5 мм, набираем её через точку после 2-ки (см. скриншот).

Все последующие слои вставляем по аналогии, нажав для начала на кнопку «Вставить слой».

Второй слой нашей стены — Пароизоляционная мембрана.

Третий слой — утеплитель, в нашем случае это каменная вата. По плотности на вентилируемые фасады идет утеплитель в 100 кг/м3. Для частного домостроения и более мягкие утеплители можно рассмотреть, в плотности 45-75 кг/м3. Можно также совместить 2 слоя — мягкий и более жесткий утеплитель.

Мы остановимся на одном слое толщиной 150 мм.

Четвёртый слой — цементно-стружечная плита (ЦСП) толщиной 12,5 мм.

Пятый слой — гидро-ветро защита (влаго-ветро защитная мембрана).

Шестой и последний слой — сайдинг толщиной 0.5 мм.

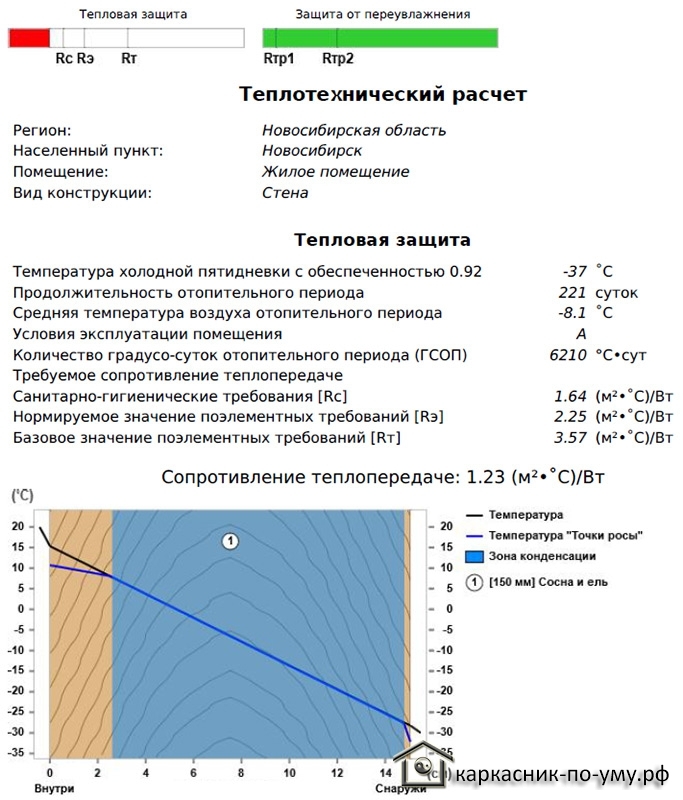

Вот, собственно, и всё, наш расчёт готов (см. скриншот). Как Вы видите, заключение калькулятора гласит, что эта ограждающая конструкция удовлетворяет санитарно-гигиеническим нормам по тепловой защите и удовлетворяет нормам по тепловой защите вне зависимости от иных требований.

Это значит, что мы правильно подобрали материалы и их толщину для нашей каркасной стены для строения в природно-климатических условиях Красноярского края. В принципе, можно поэкспериментировать ещё, изменяя толщину утеплителя, например, уменьшив до 100 мм или увеличив до 180 мм. Результат можно будет сразу проанализировать.



Пример 2

Следующий расчёт мы делаем для утепления стен старого дома из сруба, брёвна которого имеют диаметр 180 мм. Стена этого дома имеет такие слои:

  1. Штукатурка. Как правило, старые дома внутри оштукатурены слоем примерно 12 мм.
  2. Бревно диаметром 180 мм, а его реальная (минимальная толщина — 90 мм).
  3. Пароизоляция.
  4. Теплоизоляция. Рассмотрим вариант с 50 мм толщины, будет ли её достаточно.
  5. Гидро-ветро защита.
  6. Обрешётка для вентилируемого зазора 30 мм и крепления сайдинга.
  7. Сайдинг металлический.

Как видим, результат не совсем удовлетворительный. Ограждающая конструкция удовлетворяет санитарно-гигиеническим нормам по тепловой защите, но не удовлетворяет нормам (поэлементные требования) по тепловой защите. То есть 50 мм — не достаточная толщина утеплителя.

Увеличив толщину для слоя теплоизоляции из минеральной ваты до 110 мм, мы получим результат, который соответствует всем необходимым требованиям, и благодаря этому наше строение прослужит нам долгие годы.

В принципе, можно перестраховаться на случай сибирских морозов и взять утеплитель толщиной 130 мм, это достаточная толщина теплоизоляции, а 160 мм будет уже излишней.

Калькулятор толщины теплоизоляции онлайн. Калькулятор расчета утепления стен деревянного дома Расчет утепления стен дома калькулятор онлайн

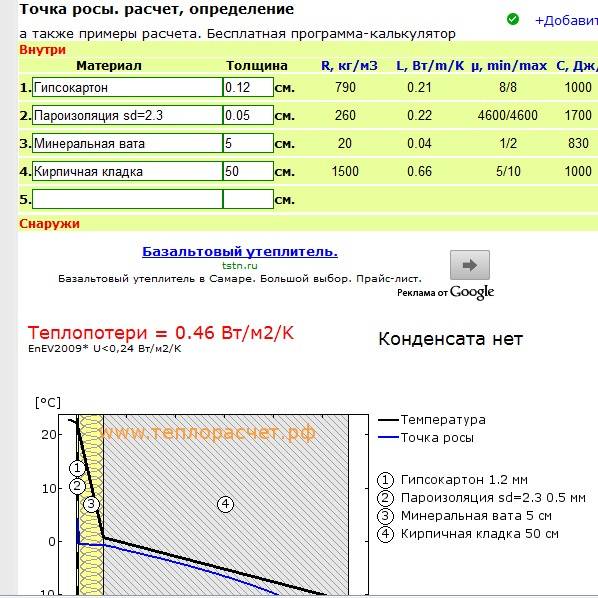

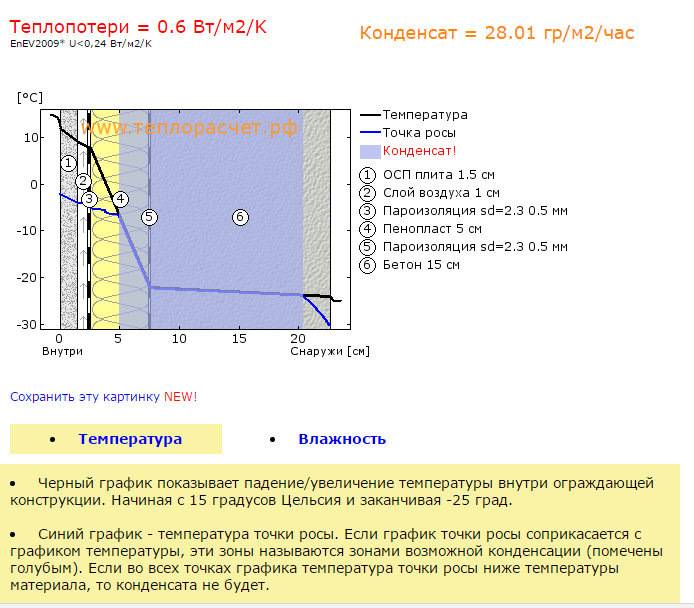

Теплотехнический калькулятор точки росы онлайн

С помощью калькулятора теплоизоляции smartcalc.ru вы рассчитаете необходимую толщину утеплителя в соответствии с климатом, материалом и толщиной стен. Калькулятор точки росы онлайн поможет рассчитать толщину теплоизоляционных материалов и увидеть место выпадения конденсата на графике. Это весьма удобный онлайн калькулятор теплопроводности стены для расчета толщины утепления.

Калькулятор расчета толщины утеплителя стены

С помощью калькулятора теплоизоляции Пеноплэкс вы сможете быстро рассчитать толщину утеплителя для стен и других конструкций в соответствии с нормами СНиП, толщиной и материалом стен, используемой пароизоляцией и других важных параметров при утеплении. Подбирая различные строительные материалы, можно выбрать теплый и доступный вариант при строительстве загородного дома.

Калькулятор KNAUF расчета толщины утеплителя

Рассчитайте толщину теплоизоляционного материала в различных строительных конструкциях на калькуляторе KNAUF, разработанным специалистами из KNAUF Insulation. Все расчеты производятся в соответствии со всеми требованиями СНиП 23-02-2003 «Тепловая защита зданий». Счетчик теплоизоляции KNAUF имеет понятный интерфейс и позволит вам подобрать оптимальную толщину утеплителя.

Калькулятор Rockwool для расчета теплоизоляции

Калькулятор утепления Rockwool для расчета теплоизоляции стены и оценке экономической эффективности материала. Вы можете произвести в режиме реального времени теплотехнический расчет. Быстро подобрать наиболее оптимальную марку теплоизоляции Rockwool для вашего дома и рассчитать необходимое количество упаковок плит и рулонов утеплителя для обрабатываемой поверхности.

Калькулятор теплопроводности для расчета толщины стен

Споры по поводу необходимости утепления стен и фасадов домов никогда не затихнут. Одни советуют утеплять фасад, другие уверяют, что это экономически неоправданно. Частному застройщику, не обладающему серьезными познаниями в теплофизике во всем этом сложно разобраться. С одной стороны теплые стены снижают расходом на отопление. Но какова «цена вопроса» – теплые стены обойдутся дороже.

Калькулятор позволяет определить вид теплоизоляционных материалов для фундамента, посчитать объем необходимых материалов и получить итоговую стоимость, в том числе и крепежа для плит.

Калькулятор расчета и выбора изоляции под сайдинг.

С помощью данного сервиса, Вы сможете определить виды теплоизоляции и гидроизоляции которые подойдут для изоляции стен под сайдинг. Более того калькулятор позволит определить стоимость и рассчитать объем необходимых материалов.

Калькулятор расчета теплоизоляции под вентилируемый фасад

Для того что бы правильно подобрать материалы для утепления вентилируемого фасада, подобрать гидроизоляцию и крепеж, воспользуйтесь этим сервисом. Введя площадь стен, и толщину плит, Вы рассчитаете необходимый объем материалов и узнаете их стоимость.

Онлайн калькулятор расчета стоимости штукатурного фасада.

Сервис позволяет определить виды материалов, стоимость и объем. Исходя из площади фасада и толщины утеплителя, можно рассчитать примерную стоимость штукатурного фасада.

Расчет материалов для изоляции каркасных стен

Если перед Вами стоит задача, изоляции каркасных стен, то этот калькулятор для Вас. Зная площадь стен и толщину утеплителя, вы без труда рассчитаете необходимые материалы.


Онлайн расчет изоляции для пола под стяжку

Для пола, который планируется сделать с использованием цементной, либо любой другой, требуется особые, прочные изоляционные материалы.

Онлайн расчет изоляции для пола по лагам

Что бы правильно подобрать изоляционные материалы для пола, который уложен по деревянным лагам, воспользуйтесь данным калькулятором. Он определит необходимую плотность материалов, их количество и примерную стоимость.

Расчет теплоизоляции для межкомнатных перегородок

Подберите изоляцию для межкомнатных перегородок. Вы сможете расчитать количество и вид изоляции, ее стоимость, а так же, сразу сделать заявку.

Калькулятор для расчета изоляции потолка

Просто введите площадь потолка и толщину теплоизоляции, получите количество материалов и их стоимость.

Определить стоимость материалов для изоляции межэтажных перекрытий

Для решения таких задач, воспользуйтесь онлайн-расчетом цен и количества необходимых материалов.

Онлайн-расчет изоляции чердака

Для утепления чердака, следует подобрать материалы используя данный сервис.

Расчет изоляции для скатной кровли (мансарды)

Изоляция скатной кровли, требует помимо утеплителя, еще пароизоляционную и ветровлагозащитную мембрану, воспользовавшись этим онлайн-калькулятром, вы без труда определити нужные Вам материалы и их ориентировочную стоимость.

Расчет изоляции для плоской кровли

Для расчета материалов для плоской кровли, мы предлагаем воспользоваться этим калькулятром. В расчет включена так же гидроизоляционная мембрана и телескопический крепеж.

Калькулятор расчета водостоков

Калькулятор позволит сделать предварительный расчет необходимых материалов для монтажа водосточной системы. Определить предварительно стоимость/

С помощью данного калькулятора вы сможете рассчитать толщину утеплителя для стен дома и других ограждений в соответствии с регионом вашего проживания, материала и толщины стен, используемой пароизоляции, материала для подшивки и других важных параметров при утеплении. Подбирая разные материалы, можно выбрать вариант для себя максимально теплый и дешевый.

Теплотехнический калькулятор для расчета точки росы

С помощью данного калькулятора вы сможете рассчитать оптимальную толщину утеплителя для дома и жилых помещений в соответствии с регионом проживания, материала и толщины стен.

Вы сможете рассчитать толщину различных утеплительных материалов. И увидеть наглядно на графике место выпадения конденсата в стене. Удобный калькулятор теплопроводности стены онлайн для расчета толщины утепления.

Калькулятор KNAUF Расчет необходимой толщины теплоизоляции

Рассчитайте необходимую толщину теплоизоляционного материала в основных городах РФ в различных конструкциях на теплотехническом калькуляторе KNAUF, созданном профессионалами из KNAUF Insulation. Все расчеты производятся по требованию СНиП 23-02-2003 «Тепловая защита зданий», для всех типов зданий. Бесплатный онлайн сервис расчета теплоизоляции KNAUF, удобный и понятный интерфейс.

Калькулятор Rockwool расчёта толщины теплоизоляции стен

Калькулятор разработан специалистами Rockwool для помощи в расчёте необходимой толщины теплоизоляции и оценке экономической эффективности её установки. Произвести теплотехнический расчет, подобрать подходящую марку теплоизоляции и рассчитать необходимое количество пачек очень просто.

В последнее время очень остры дискуссии по поводу утепления стен. Одни советуют утеплять, другие считают это экономически неоправданным. Рядовому застройщику, не обладающему особыми познаниями в теплофизике сложно разобраться во всем этом. С одной стороны теплые стены ассоциируются с меньшим расходом на отопление. С другой стороны «цена вопроса» – теплые стены обойдутся дороже застройщику.

Приведем пример. По расчетам выходит, что 50 мм пенопласта уменьшит теплопотери 50 см пенобетона лишь на 20%. Т.е. 80% тепла в доме будет сберегать пенобетон и лишь 20% пенопласт. Здесь действительно стоит подумать, а стоит ли утплять дом? Стоит ли овчинка выделки. С другой стороны, при утеплении 50 см кирпичной стены пенопласт уменьшит теплопотери в 1,5 раза. Кирпич будет беречь 40%, а пенопласт – 60% тепла. Разобраться с этим вопросом вам поможет расчет толщины утеплителя для стен онлайн.

Из этого делаем вывод, что в каждом отдельном случае следует считать необходимую толщину теплоизоляционного материала для стен вашего дома и рассчитать, сколько вы сэкономите на отоплении после отопления и через какое время у вас окупятся приобретенные материалы и все работы.

Деревянные дома, наверняка, никогда не потеряют своей актуальности и не уйдут с пика популярности. Теплая, приятная, полезная для здоровья человека структура качественной древесины не идет ни в какое сравнение ни с камнем, ни со строительными растворами, ни тем более, с какими бы то ни было полимерами. Тем не менее термоизоляционных качеств дерева, хотя и достаточно высоких, все же бывает недостаточно, чтобы обеспечить в доме максимально комфортабельный микроклимат, и приходится прибегать к дополнительному утеплению стен.

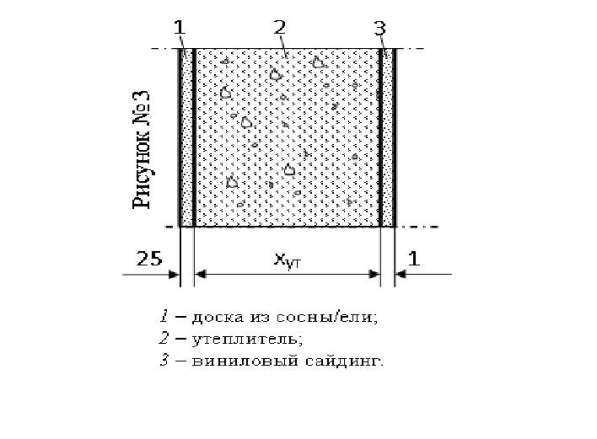

Утепление деревянных стен – дело весьма деликатное, так как необходимо обеспечить достаточность слоя термоизоляции, но при этом не допустить чрезмерности. Кроме того, многое зависит и от типа внешней и внутренней отделки стен, если она предусматривается. Одним словом, без проведения теплотехнических вычислений – не обойтись. А в этом вопросе добрую службу должен сослужить калькулятор расчета утепления стен деревянного дома.

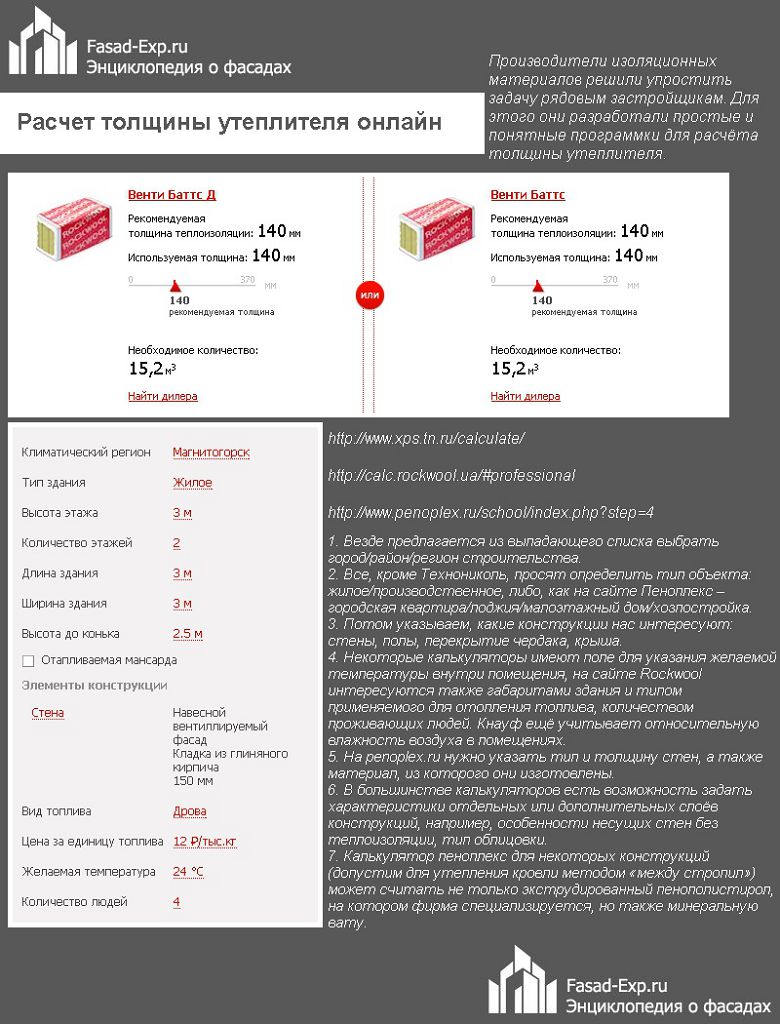

В настоящее время в сети имеется немало бесплатных онлайн калькулятор и сервисов, позволяющих выполнить достаточно точные расчеты строительных конструкций.

В данном обзоре вы найдете подборку расчетных программ, используя которые вы сможете быстро выполнить расчеты по теплоизоляции, огнезащиты, звукоизоляции, технической изоляции, кровли, каменным конструкциям и сэндвич-панелям.

Содержание:

5. Калькулятор для расчета каменных конструкций

1. Калькуляторы для расчета теплоизоляции, звукоизоляции, огнезащиты

Расчет толщины теплоизоляции является одним из важнейших факторов, необходимым при проектировании строительных объектов. Одним из главных параметров здесь считают теплосопротивление, которое высчитывается, исходя из климатической зоны того или иного региона, а так же вида ограждающих конструкций. Также необходимо учесть и другие важные детали, сделать это вам поможет специальная программа расчета теплоизоляции.

1.1. Онлайн-калькулятор теплоизоляции http://tutteplo.ru/138/ рассчитывает толщину слоя утеплителя для зданий и сооружений согласно требованиям СНИП 23-02-2003. Тепловая защита зданий. В создании калькулятора для расчета толщины теплоизоляции принимали участие сотрудники ОАО Институт «УралНИИАС». В качестве исходных данных требуется указать тип здания (жилое, общественное или производственное), район строительства, выбрать ограждающие конструкции, подлежащие термоизоляции, их характеристики. В качестве применяемого утеплителя доступен широкий выбор популярных марок, таких как Rockwool, Paroc, Isover, Термоплекс и множество других.

На основании теплотехнического расчета программа определяет толщину изоляции. При необходимости администрация сайта предоставляет бесплатные онлайн-консультации для проектировщиков и специалистов, а также на e-mail по запросу могут быть высланы детальные расчетные материалы.

1.2. Теплотехнический калькулятор http://www.smartcalc.ru/

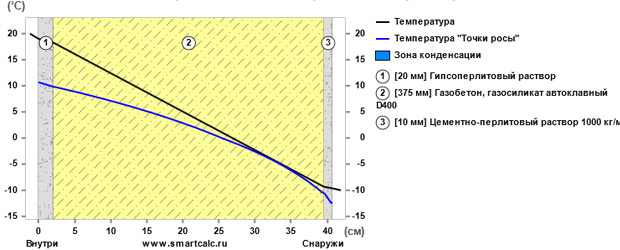

Детальный теплотехнический расчет ограждающих конструкций онлайн можно выполнить в этой программе. Для начала работы сервис просит ввести данные о типе конструкций, районе строительства и температурном режиме помещения. Далее, калькулятор обрабатывает информацию и выдает решение о соответствии ограждающих конструкций требованиям нормативной документации.

В возможности программы входит построение схем тепловой защиты, влагонакопления и теплопотерь. Для удобства в меню есть примеры готовых решений, ознакомившись с которыми, выполнить расчет самостоятельно не составит труда.

1.4 Калькуляторы Технониколь

С помощью онлайн сервиса Технониколь http://www.tn.ru/about/o_tehnonikol/servisy/programmy_rascheta/ можно рассчитать:

  • толщину звукоизоляции;
  • расход материалов для огнезащиты металлоконструкций;
  • тип и количество материалов для плоской кровли;
  • техническую изоляцию трубопроводов.

Для примера рассмотрим калькулятор, который позволит выполнить расчет плоской кровли http://www.tn.ru/calc/flat/ . В начале расчета предлагается выбрать тип покрытия Технониколь (Классик, Смарт, Соло и т.д.) С подробным описанием всех видов можно ознакомиться на этом же сайте в соответствующем разделе.

Следующим этапом вводятся параметры кровельного пирога, географическое местоположение объекта и геометрические размеры конструкций крыши. Результаты расчета плоской кровли онлайн программа предоставляет в формате Adobe Acrobat или Microsoft Excel. Отчетный документ оформляется на фирменном бланке компании и содержит два вида показателей: по укрупненной и детализированной формам. Полученные спецификации могут использоваться непосредственно для закупки материала.

Еще Технониколь предлагает воспользоваться калькулятором расчета звукоизоляции http://www.tn.ru/calc/noise_insulation/ , в котором доступно два режима — для застройщика и проектировщика. Программа расчета звукоизоляциидает возможность выбора конструкции (стена, перекрытие), типа помещения, источника шума и других параметров. Далее, пользователь может выбрать одну из нескольких изоляционных систем, подходящих под его вводные данные.

Расчет огнезащиты металлоконструкцийтакже можно осуществить при помощи интернет-программы http://www. tn.ru/calc/fire_protection/ . Он позволяет выбрать геометрию конструкции (двутавр, швеллер, уголок, прямоугольная или круглая труба), ее параметры по ГОСТу или размеры для сварной конструкции, а потом указать способ обогрева и степень огнестойкости. После этого, система выполнит расчет толщины огнезащиты и предоставит результаты — необходимую толщину и объем плит, а также расходных материалов.

1.5 Теплотехнический калькулятор Paroc

Известный финский производитель теплоизоляционных материалов Paroc на своем российском сайте предлагает выполнить расчет всех видов утеплителей http://calculator.paroc.ru/ в соответствии с требованиями СП 50.13330.2015 «Тепловая защита зданий».

Для этого необходимо указать конструкцию стены, покрытия или перекрытия здания, уточнить температурные режимы и географию расположения объекта. В результате программа выполнит расчет сопротивления строительных конструкций теплопередаче и определит минимально допустимую толщину утеплителя. Отчет о проделанной работе можно распечатать или сохранить в файле формата PDF.

1.6. Теплоизоляция Baswool

Отечественная компания ООО «Агидель», выпускающая популярные теплоизоляционные материалы Baswool предлагает для своей продукции бесплатный калькулятор http://www.baswool.ru/calc.html . Интерфейс ресурса очень простой, а расчет предлагается выполнить в несколько шагов, поэтапно указав город строительства, категорию здания, утепляемую конструкцию. В результате программа предоставит на выбор несколько вариантов систем утепления Baswool с указанием толщины материала.

1.7. Расчетные программы Основит

Один из лидеров отечественных производителей отделочных материалов ТМ «Основит» предлагает на своем сайте бесплатно рассчитать объемы работ и стоимость их выполнения. С помощью калькулятора Основит http://osnovit.ru/system-calc/calc.php можно определить параметры фасадной теплоизоляции. Введя стандартный набор исходных данных, пользователь получает итоговую спецификацию предлагаемого набора материалов для устройства теплого фасада.

Дополнительно сервис Основит позволяет определить расход любого материала из своей производственной линейки . Преимуществом такого расчета является то, что результаты выдаются с привязкой к фасовочным единицам товара. Например, выбрав в меню категорий продукции «Смеси для пола» стяжку Стартлайн FC41 Н, указав толщину ее нанесения и общую площадь поверхности, пользователь узнает, сколько мешков сухой смеси ему потребуется.

2. Расчет технической изоляции

2.1. Калькулятор расчета технической изоляции от Isotec

Isotec–торговая марка известной международной компании«Сен Гобен», под которой выпускается линейка технической изоляции. Эти материалы применяются для противопожарной обработки строительных конструкций, термической изоляции трубопроводов отопления и кондиционирования, а также промышленных емкостных сооружений.

Сайт компании предлагает выполнить расчет тепловых характеристик системы при помощи бесплатной онлайн-программы http://calculator. isotecti.ru/ . Калькулятор работает в соответствии с регламентом СП 61.13330.2012 (тепловая изоляция для оборудования и трубопроводов). Расчет выполняется на основании заданных критериев: температура поверхности трубопровода, транспортируемого потока, разница температурных характеристик по длине и так далее. Требуемые условия задаются пользователем в меню сайта.

После этого необходимо выбрать один из предлагаемых вариантов устройства теплоизоляции Isotec (например, цилиндры для трубопроводов). Программа автоматически определит толщину материала.

2. 2. Таким же образом можно произвести и расчет теплоизоляции трубопроводов с помощью уже знакомого сервиса Paroc http://calculator.paroc.ru/new/ . Все расчеты выполняются в соответствии с СП 61.13330.2012 Тепловая изоляция оборудования и трубопроводов (актуализированная редакция СНиП 41-03-2003). С его помощью можно подобрать оптимальные характеристики и тип технической изоляции. Система включает в себя различные методы расчета — по плотности теплового потока, его температуре, для предотвращения замерзания жидкости и т. д. Чтобы произвести расчет толщины теплоизоляции трубопроводов, нужно выбрать метод, ввести необходимые данные (диаметр, материал, толщина трубопровода и т.д.), после чего программа сразу же выдаст готовый результат. При этом, учитываются различные важные факторы — температура содержимого трубопровода, окружающей среды, величина механической нагрузки на трубопровод и другие. В результате, калькулятор расчета теплоизоляции трубопроводов определит толщину и объем утеплителя.

3. Расчет кровли

Расчет материалов кровли онлайн можно выполнить на специализированном ресурсе металлочерепицы http://www.metalloprof.ru/calc/ . Для этого необходимо выбрать форму крыши, указать ее основные размеры и определить тип кровельного материала. Программа выдаст расход металлочерепицы, количество коньков, карнизов и крепежных элементов. В результате будет высчитана стоимость материала в соответствии с актуальным прайс-листом поставщика.

4. Калькулятор для расчета сэндвич- панелей

Если вам необходимо рассчитать сэндвич панели, требуемые для строительства определенного здания, то сделать это также можно онлайн, при помощи бесплатных калькуляторов. Вполне удобным и эффективным считается сервис Теплант, который предлагает пользователю функцию онлайн-калькулятора для примерного расчета размеров сэндвич панелей http://teplant.ru/calculate/ и других параметров (количество панелей и прочих элементов, расходных материалов). Это универсальный сервис, при помощи которого вы легко сможете рассчитать как стеновые сэндвич панели , так и кровельные сэндвич панели . Для расчета необходимо указать тип кровли здания, его габариты, выбрать цвет панелей и их вид (стеновые, кровельные).

Программа определит количество материала, крепежных и фасонных элементов, а также рассчитает их стоимость.

5. Калькулятор расчета каменных конструкций

5.1. Расчет газобетона

Что же касается такого популярного направления, как расчет газобетона онлайн, то для этой операции вы найдете немало подходящих сервисов в сети Интернет. К примеру, это онлайн-калькулятор газобетона http://stroy-calc. ru/raschet-gazoblokov , при помощи которого можно легко рассчитать количество газобетонных или газосиликатных блоков, необходимых для строительства объекта. При этом, учитываются все необходимые параметры — длина, ширина, плотность, высота и т. д, позволяя быстро вычислить расчет газобетона на дом. Аналогичный сервис можно найти и на многих других сайтах производителей стройматериалов. Например, калькулятор расчета газобетона от компании Bonolit предоставит вам целый перечень результатов — количество блоков в единицах и м3 и даже количество мешков клея.

­­­

Компания Bonolit, специализирующаяся на производстве автоклавного аэрированного бетона (газобетон) для удобства клиентов предоставляет бесплатный сервис по определению объема работ при кладке стен дома. Расчетная программа доступна по адресу : http://www.bonolit.ru/raschet-gazobetona/

В качестве исходных данных калькулятор запрашивает габариты дома, длину внутренних несущих стен, этажность, тип перекрытий, размеры и количество проемов. Результат вычислений предоставляется в виде спецификации материалов и их сметной стоимости. При этом имеется возможность тут же отправить заказ на закупку газобетона.

5.2. Расчет для стен из кирпича

Онлайн-сервис Stroy Calc http://stroy-calc.ru/raschet-kirpicha/ осуществляет расчет стройматериалов для кладки стен дома. Параметры могут определяться для стен из кирпича, строительных блоков, бруса и бревен. Например, при возведении кирпичной постройки в качестве исходных данных необходимо задать периметр, высоту и толщину стен, количество и размеры проемов, а также стоимость единицы материала. Программа определит расход кирпича в штуках и кубах, его стоимость, а также необходимый объем раствора. При этом будет указан вес стен для расчета фундамента. Сервис также позволяет подобрать тип и количество утеплителя. Для этого при определении параметров стен необходимо установить галочку в соответствующем месте.

5.3 Калькулятор теплых блоков Wienerberger

Всемирно известный бренд Wienerberger, лидер по производству теплой керамики, предлагает на своем сайте определить расход строительных блоков Porotherm http://www. wienerberger.ru/инструментарий/расчёт-расхода-блоков . Для расчета необходимо ввести размеры стен дома, указать габариты проемов, их количество.

Программа подберет возможные варианты кладки и выдаст расходы блоков различных параметров. Результат такого расчетабудет носить ориентировочный характер, но для составления предварительной сметы строительства этих данных будет вполне достаточно. Для уточнения объемов работ ресурс предлагает связаться со специалистом компании.

Итак, в данной статье мы рассмотрели наиболее удобные и популярные онлайн-сервисы, предназначенные для расчета строительных материалов. Стоит отметить, что каждый из них является бесплатным, а также имеет удобный современный интерфейс. Все эти ресурсы разработаны в виде подробных калькуляторов, размещенных прямо на страницах сайтов. Таким образом, вы сможете легко и быстро произвести требуемые вам вычисления.

Расчет толщины утеплителя для стен онлайн калькулятор. Определяем необходимую толщину утеплителя.

Онлайн расчет изоляции для пола по лагам 7 сентября, 2016
Специализация: мастер по внутренней и наружной отделке (штукатурка, шпаклёвка, плитка, гипсокартон, вагонка, ламинат и так далее). Кроме того, сантехника, отопление, электрика, обычная облицовка и расширение балконов. То есть, ремонт в квартире или доме делался «под ключ» со всеми необходимыми видами работ.

Безусловно, расчет утеплителя для стен в собственном доме, это очень серьёзная работа, особенно, если это не было сделано изначально и в доме холодно. И вот здесь вам придётся столкнуться с рядом вопросов.

Например, каким должен быть утеплитель, какой из них лучше и какая нужна толщина материала? Давайте попробуем разобраться в этих вопросах, а ещё посмотрим видео в этой статье, наглядно демонстрирующее тему.

Утепление стен

Внутри или снаружи

Если вы решили использовать калькулятор расчета толщины утеплителя для стен, то точных данных вы не получите. Вручную можно получить более точную и достоверную информацию. Помимо этого имеет значение расположение изоляции, которую можно укладывать, как внутри, так и снаружи здания, что при расчетах нужно учитывать обязательно!

Особенности внутреннего и наружного утепления:

  • представьте себе, что вы используете калькулятор расчета утеплителя для стен, но при этом изоляцию укладываете внутри помещения, будут ли результаты расчётов верными? Обратите внимание на схему вверху;
  • какой бы толщины ни была изоляция в комнате, стена всё равно останется холодной и это приведёт к определённым последствиям;
  • то есть, это означает, что точка росы или зона, где тёплый воздух при встрече с холодным превращается в конденсат, переносится ближе к помещению. И чем мощнее внутреннее утепление, тем ближе будет эта точка;

  • в некоторых случаях эта зона доходит до поверхности стены, где влага способствует развитию грибковой плесени. Но если даже она остаётся внутри стены, то эксплуатационный ресурс от этого никак не увеличивается;
  • следовательно, инструкция и здравый смысл указывают на то, что внутреннее утепление следует монтировать только в крайнем случае или же тогда, когда нужна звукоизоляция;
  • при наружном утеплении точка росы будет приходиться на зону изоляции, а это означает, что вы сможете повысить срок годности вашей стены и избежать возникновения сырости.

Расчет – дело серьезное!

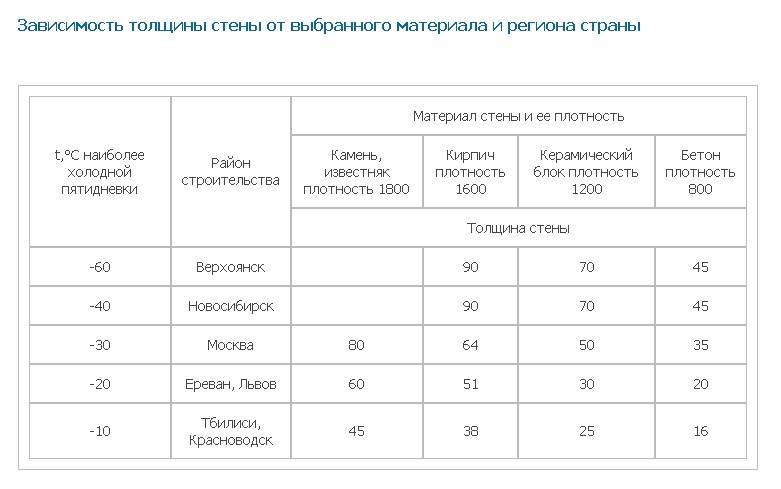

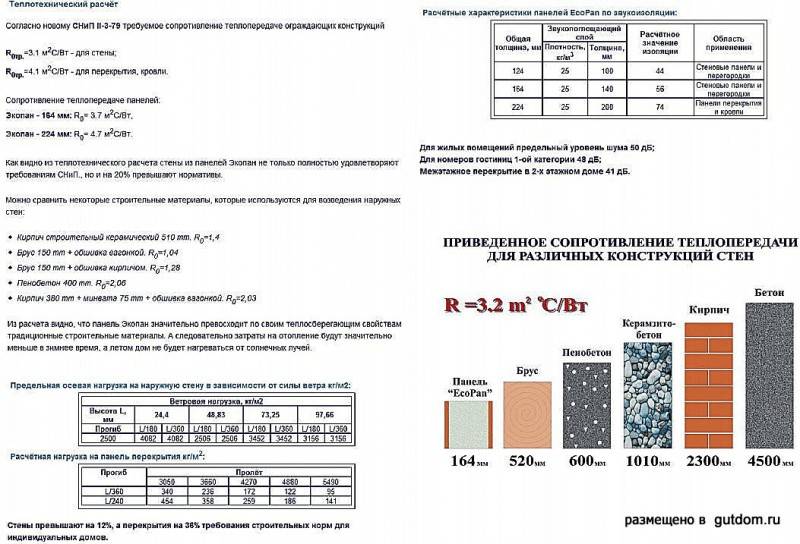

№п/п Стеновой материал Коэффициент теплопроводности Необходимая толщина (мм)
1 Пенополистироп ПСБ-С-25 0,042 124
2 Минеральная вата 0,046 124
3 Клееный деревянный брус или цельный массив ели и сосны поперёк волокон 0,18 530
4 Кладка керамоблоков на теплоизоляционный клей 0,17 575*
5 Кладка газо- и пеноблоков 400кг/м3 0,18 610*
6 Кладка полистирольных блоков на клей 500кг/м3 0,18 643*
7 Кладка газо- и пеноблоков 600кг/м3 0,29 981*
8 Кладка на клей керамзитобетона 800кг/м3 0,31 1049*
9 Кладка из керамического пустотелого кирпича на ЦПР 1000кг/м3 0,52 1530
10 Кладка из рядового кирпича на ЦПР 0,76 2243
11 Кладка из силикатного кирпича на ЦПР 0,87 2560
12 ЖБИ 2500кг/м3 2,04 6002

Теплотехнический расчет различных материалов

Примечание к таблице. Наличие знака * указывает на необходимость добавления коэффициента 1,15, если в здании сделаны перемычки и монолитные пояса из тяжёлых бетонов. Вверху для наглядности составлена диаграмма — цифры совпадают с таблицей.

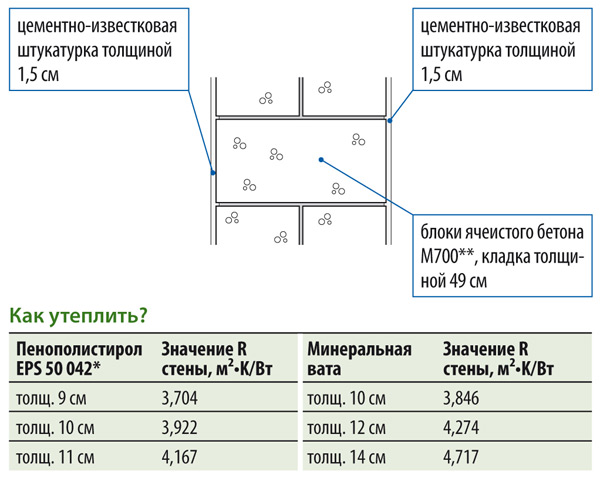

Итак, расчет толщины утеплителя, это определение его теплового сопротивления, которое мы обозначим буквой R — постоянная величина, которая рассчитывается отдельно для каждого региона.

Давайте возьмём для наглядности среднюю цифру R=2,8 (м2*K/Вт). Согласно Государственным Строительным Нормам такая величина является минимально допустимой для жилых и общественных зданий .

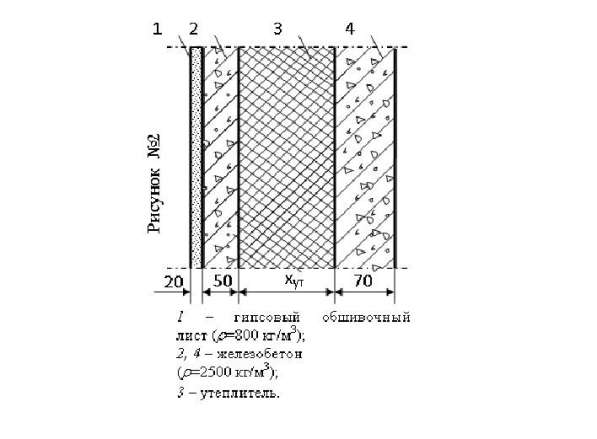

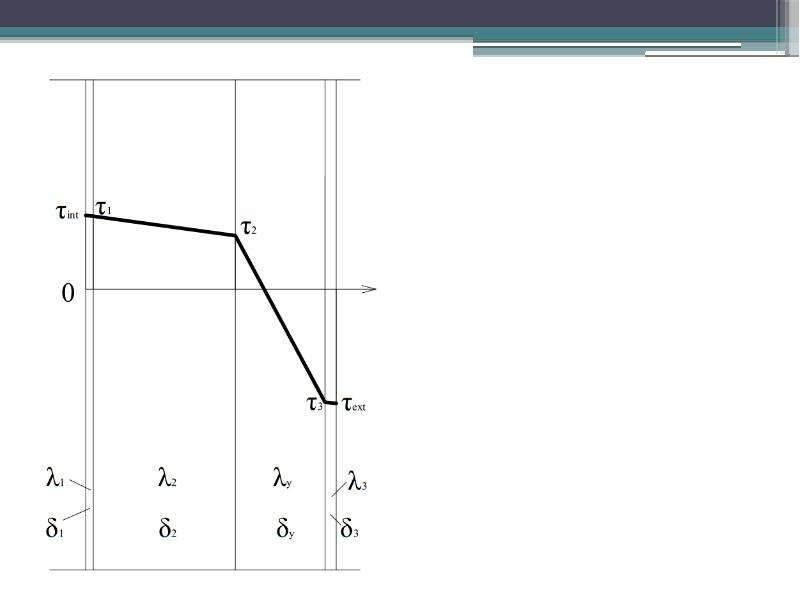

В тех случаях, когда тепловая изоляция состоит из нескольких слоёв, например, кладка, пенопласт и евровагонка, то сумма всех показателей складывается воедино — R=R1+R2+R3 . А общую или отдельную толщину теплоизоляционного слоя рассчитывают по формуле R=p/k .

Здесь p будет означать толщину слоя в метрах, а буква k , это коэффициент теплопроводности данного материала (Вт/м*к), значение которого вы можете взять из таблицы теплотехнических расчётов, которая приведена выше.

По сути, используя эти же формулы, вы можете произвести расчет энергоэффективности от утепления подоконников или узнать толщину изоляции для пола. Величину R используйте в соответствии со своим регионом.

Чтобы не быть голословным, приведу пример, возьмём кирпичную кладку в два кирпича (обычная стена), а в качестве изоляции будем использовать пенополистирольные плиты ПСБ-25 (двадцать пятый пенопласт), цена которых достаточно приемлема даже для бюджетного строительства.

Итак, тепловое сопротивление, которого нам нужно достичь, должно составлять 2,8 (м2*Л/Вт). Вначале узнаём теплосопротивление данной кирпичной кладки. От тычка до тычка кирпич имеет 250 мм и между ними раствор толщиной 10 мм.

Следовательно, p=0,25*2+0,01=0,51м . Коэффициент у силиката составляет 0,7 (Вт/м*к), тогда Rкирпича=p/k=0,51/0,7=0,73 (м2*K/Вт) — это мы получили теплопроводность кирпичной стены, рассчитав её своими руками.

Идём далее, теперь нам нужно достичь общего показателя для слоёной стены 2,8 (м2*K/Вт), то есть R=2,8 (м2*K/Вт и для этого нам нужно узнать необходимую толщину пенопласта. Значит, Rпенопласта=Rобщая-Rкирпича=2,8-0,73=2,07 (м2*K/Вт).

На фото — локальная защита пенопластом

Теперь для расчёта толщины пенополистирола берём за основу общую формулу и здесь Pпенопласта=Rпенопласта*kпенопласта= 2?07*0?035=0?072м . Конечно, 2 см мы никак не найдём у ПСБ-25, но если учесть внутреннюю отделку и воздушную прослойку между кирпичами, то нам будет достаточно 70 см, а это два слоя

Калькулятор позволяет определить вид теплоизоляционных материалов для фундамента, посчитать объем необходимых материалов и получить итоговую стоимость, в том числе и крепежа для плит.

Калькулятор расчета и выбора изоляции под сайдинг.

С помощью данного сервиса, Вы сможете определить виды теплоизоляции и гидроизоляции которые подойдут для изоляции стен под сайдинг. Более того калькулятор позволит определить стоимость и рассчитать объем необходимых материалов.

Калькулятор расчета теплоизоляции под вентилируемый фасад

Для того что бы правильно подобрать материалы для утепления вентилируемого фасада, подобрать гидроизоляцию и крепеж, воспользуйтесь этим сервисом. Введя площадь стен, и толщину плит, Вы рассчитаете необходимый объем материалов и узнаете их стоимость.

Онлайн калькулятор расчета стоимости штукатурного фасада.

Сервис позволяет определить виды материалов, стоимость и объем. Исходя из площади фасада и толщины утеплителя, можно рассчитать примерную стоимость штукатурного фасада.

Расчет материалов для изоляции каркасных стен

Если перед Вами стоит задача, изоляции каркасных стен, то этот калькулятор для Вас. Зная площадь стен и толщину утеплителя, вы без труда рассчитаете необходимые материалы.


Онлайн расчет изоляции для пола под стяжку

Для пола, который планируется сделать с использованием цементной, либо любой другой, требуется особые, прочные изоляционные материалы.

Онлайн расчет изоляции для пола по лагам

Что бы правильно подобрать изоляционные материалы для пола, который уложен по деревянным лагам, воспользуйтесь данным калькулятором. Он определит необходимую плотность материалов, их количество и примерную стоимость.

Расчет теплоизоляции для межкомнатных перегородок

Подберите изоляцию для межкомнатных перегородок. Вы сможете расчитать количество и вид изоляции, ее стоимость, а так же, сразу сделать заявку.

Калькулятор для расчета изоляции потолка

Просто введите площадь потолка и толщину теплоизоляции, получите количество материалов и их стоимость.

Определить стоимость материалов для изоляции межэтажных перекрытий

Для решения таких задач, воспользуйтесь онлайн-расчетом цен и количества необходимых материалов.

Онлайн-расчет изоляции чердака

Для утепления чердака, следует подобрать материалы используя данный сервис.

Расчет изоляции для скатной кровли (мансарды)

Изоляция скатной кровли, требует помимо утеплителя, еще пароизоляционную и ветровлагозащитную мембрану, воспользовавшись этим онлайн-калькулятром, вы без труда определити нужные Вам материалы и их ориентировочную стоимость.

Расчет изоляции для плоской кровли

Для расчета материалов для плоской кровли, мы предлагаем воспользоваться этим калькулятром. В расчет включена так же гидроизоляционная мембрана и телескопический крепеж.

Калькулятор расчета водостоков

Калькулятор позволит сделать предварительный расчет необходимых материалов для монтажа водосточной системы. Определить предварительно стоимость/

Теплотехнический калькулятор точки росы онлайн

С помощью калькулятора теплоизоляции smartcalc.ru вы рассчитаете необходимую толщину утеплителя в соответствии с климатом, материалом и толщиной стен. Калькулятор точки росы онлайн поможет рассчитать толщину теплоизоляционных материалов и увидеть место выпадения конденсата на графике. Это весьма удобный онлайн калькулятор теплопроводности стены для расчета толщины утепления.

Калькулятор расчета толщины утеплителя стены

С помощью калькулятора теплоизоляции Пеноплэкс вы сможете быстро рассчитать толщину утеплителя для стен и других конструкций в соответствии с нормами СНиП, толщиной и материалом стен, используемой пароизоляцией и других важных параметров при утеплении. Подбирая различные строительные материалы, можно выбрать теплый и доступный вариант при строительстве загородного дома.

Калькулятор KNAUF расчета толщины утеплителя

Рассчитайте толщину теплоизоляционного материала в различных строительных конструкциях на калькуляторе KNAUF, разработанным специалистами из KNAUF Insulation. Все расчеты производятся в соответствии со всеми требованиями СНиП 23-02-2003 «Тепловая защита зданий». Счетчик теплоизоляции KNAUF имеет понятный интерфейс и позволит вам подобрать оптимальную толщину утеплителя.

Калькулятор Rockwool для расчета теплоизоляции

Калькулятор утепления Rockwool для расчета теплоизоляции стены и оценке экономической эффективности материала. Вы можете произвести в режиме реального времени теплотехнический расчет. Быстро подобрать наиболее оптимальную марку теплоизоляции Rockwool для вашего дома и рассчитать необходимое количество упаковок плит и рулонов утеплителя для обрабатываемой поверхности.

Калькулятор теплопроводности для расчета толщины стен

Споры по поводу необходимости утепления стен и фасадов домов никогда не затихнут. Одни советуют утеплять фасад, другие уверяют, что это экономически неоправданно. Частному застройщику, не обладающему серьезными познаниями в теплофизике во всем этом сложно разобраться. С одной стороны теплые стены снижают расходом на отопление. Но какова «цена вопроса» – теплые стены обойдутся дороже.

Правильный расчет теплоизоляции повысит комфортность дома и уменьшит затраты на обогрев. При строительстве не обойтись без утеплителя, толщина которого определяется климатическими условиями региона и применяемыми материалами. Для утепления используют пенопласт, пеноплекс, минеральную вату или эковату, а также штукатурку и другие отделочные материалы.

Чтобы рассчитать, какая должна быть у утеплителя толщина, необходимо знать величину минимального термосопротивления . Она зависит от особенностей климата. При ее расчете учитывается продолжительность отопительного периода и разность внутренней и наружной (средней за это же время) температур . Так, для Москвы сопротивление передаче тепла для наружных стен жилого здания должно быть не меньше 3,28, в Сочи достаточно 1,79, а в Якутске требуется 5,28.

Термосопротивление стены определяется как сумма сопротивления всех слоев конструкции, несущих и утепляющих. Поэтому толщина теплоизоляции зависит от материала, из которого выполнена стена . Для кирпичных и бетонных стен требуется больше утеплителя, для деревянных и пеноблочных меньше. Обратите внимание, какой толщины бывает выбранный для несущих конструкций материал, и какая у него теплопроводность. Чем тоньше несущие конструкции, тем больше должна быть толщина утеплителя.

Если требуется утеплитель большой толщины, лучше утеплять дом снаружи. Это обеспечит экономию внутреннего пространства. Кроме того, наружное утепление позволяет избежать накопления влаги внутри помещения.

Теплопроводность

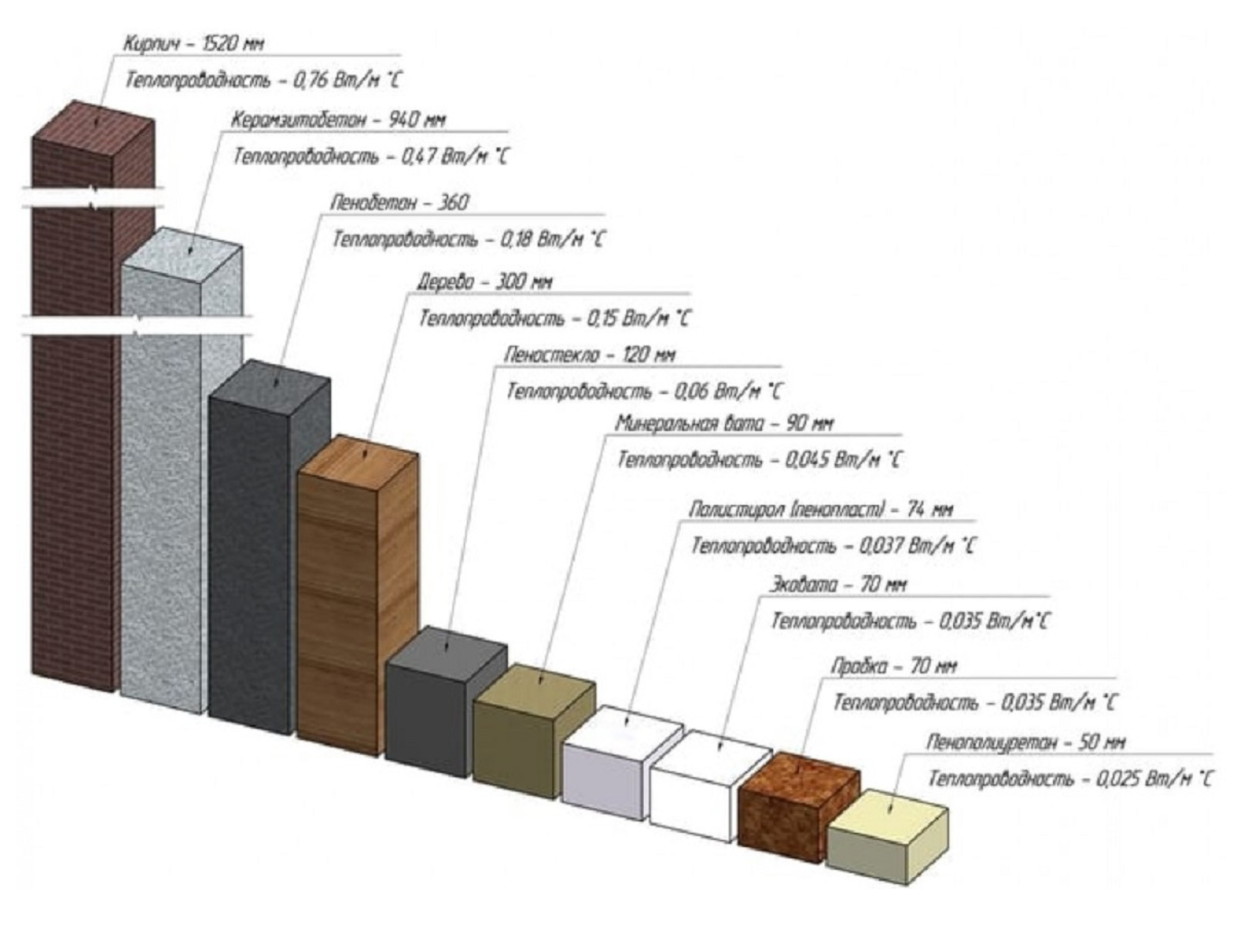

Способность материала пропускать тепло определяется его теплопроводностью. Дерево, кирпич, бетон, пеноблоки по-разному проводят тепло. Повышенная влажность воздуха увеличивает теплопроводность. Обратная к теплопроводности величина называется термосопротивлением. Для его расчета используется величина теплопроводности в сухом состоянии, которая указывается в паспорте используемого материала. Можно также найти ее в таблицах.

Приходится, однако, учитывать, что в углах, местах соединения несущих конструкций и других особенных элементах строения теплопроводность выше, чем на ровной поверхности стен. Могут возникнуть «мостики холода», через которые из дома будет уходить тепло. Стены в этих местах будут потеть. Для предотвращения этого величину термосопротивления в таких местах увеличивают примерно на четверть по сравнению с минимально допустимой.

Пример расчет

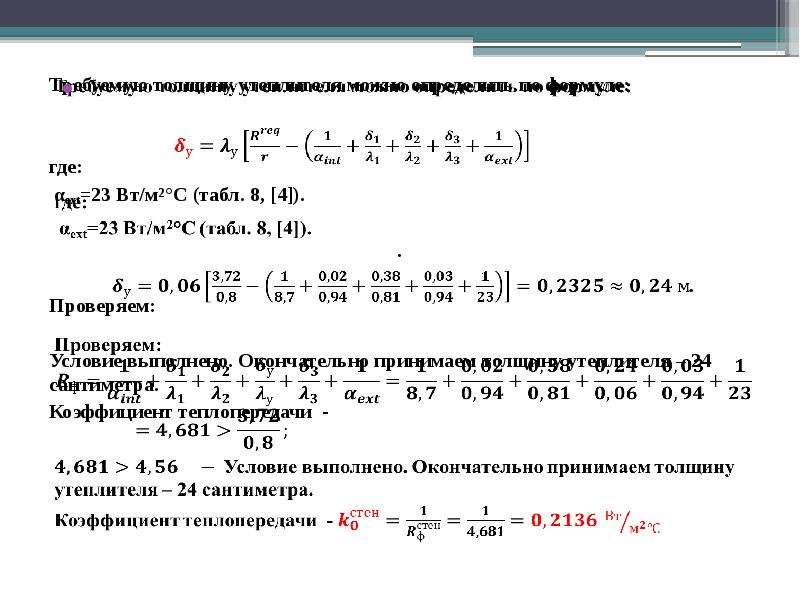

Нетрудно произвести с помощью простейшего калькулятора расчет толщины термоизоляции. Для этого вначале рассчитывают сопротивление передаче тепла для несущей конструкции. Толщина конструкции делится на теплопроводность используемого материала. Например, у пенобетона плотностью 300 коэффициент теплопроводности 0,29. При толщине блоков 0,3 метра величина термосопротивления:

Рассчитанное значение вычитается из минимально допустимого. Для условий Москвы утепляющие слои должны иметь сопротивление не меньше чем:

Затем, умножая коэффициент теплопроводности утеплителя на требуемое термосопротивление, получаем необходимую толщину слоя. Например, у минеральной ваты с коэффициентом теплопроводности 0,045 толщина должна быть не меньше чем:

0,045*2,25=0,1 м

Кроме термосопротивления учитывают расположение точки росы. Точкой росы называется место в стене, в котором температура может понизиться настолько, что выпадет конденсат — роса. Если это место оказывается на внутренней поверхности стены, она запотевает и может начаться гнилостный процесс. Чем холоднее на улице, тем ближе к помещению смещается точка росы. Чем теплее и влажнее помещение, тем выше температура в точке росы.

Толщина утеплителя в каркасном доме

В качестве утеплителя для каркасного дома чаще всего выбирают минеральную вату или эковату.

Необходимая толщина определяется по тем же формулам, что и при традиционном строительстве. Дополнительные слои многослойной стены дают примерно 10% от его величины. Толщина стены каркасного дома меньше, чем при традиционной технологии, и точка росы может оказаться ближе к внутренней поверхности. Поэтому излишне экономить на толщине утеплителя не стоит.

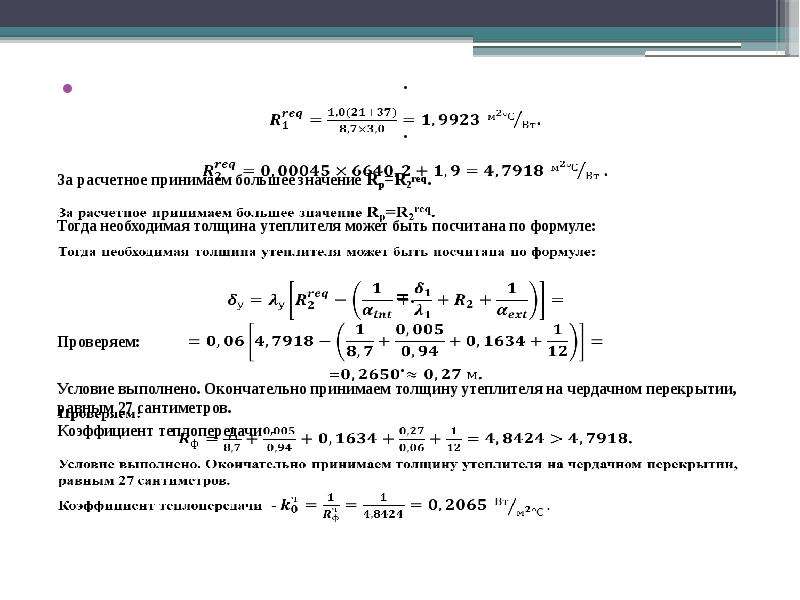

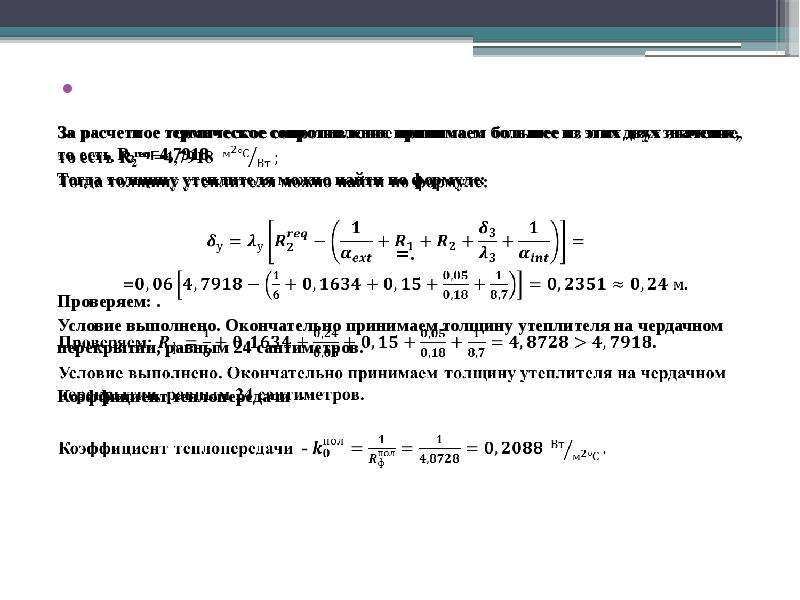

Как рассчитать толщину утепления крыши и чердака

Формулы расчета сопротивления для крыш используют те же, но минимальное термосопротивление в этом случае немного выше. Неотапливаемые чердаки укрывают насыпным утеплителем. Ограничений по толщине здесь нет, поэтому рекомендуется увеличивать ее в 1,5 раза относительно расчетной. В мансардных помещениях для утепления крыши используют материалы с низкой теплопроводностью.

Как рассчитать толщину утепления пола

Хотя наибольшие потери тепла происходят через стены и крышу, не менее важно правильно рассчитать утепление пола. Если цоколь и фундамент не утеплены, считается, что температура в подполе равна наружной, и толщина утеплителя рассчитывается также, как для наружных стен. Если же некоторое утепление цоколя сделано, его сопротивление вычитают из величины минимально необходимого термосопротивления для региона строительства.

Расчет толщины пенопласта

Популярность пенопласта определяется дешевизной, низкой теплопроводностью, малым весом и влагостойкостью. Пенопласт почти не пропускает пара, поэтому его нельзя использовать для внутреннего утепления . Он располагается снаружи или в середине стены.

Теплопроводность пенопласта, как и других материалов, зависит от плотности . Например, при плотности 20 кг/м3 коэффициент теплопроводности около 0,035. Поэтому толщина пенопласта 0,05 м обеспечит термосопротивление на уровне 1,5.

Теплый дом — мечта каждого владельца, для достижения этой цели строятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утепление было рациональным необходимо правильно подобрать материал и грамотно рассчитать его толщину.

Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал — дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.

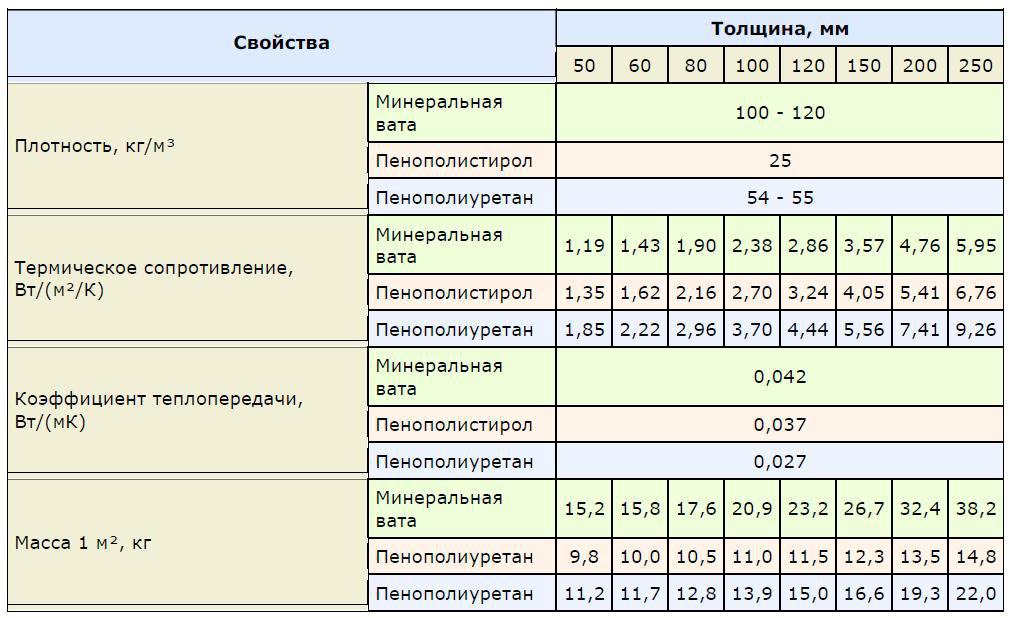

Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.

Теплосопротивление материала ® является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d — толщина материала, k — теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.

Почему важно правильно рассчитать показатели утепления?

Теплоизоляция устанавливается для сокращения потерь энергии через стены, пол и крышу дома. Недостаточная толщина утеплителя приведет к перемещению точки росы внутрь здания. Это означает появление конденсата, сырости и грибка на стенах дома. Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому является нерациональным. При этом нарушается циркуляция воздуха и естественная вентиляция между комнатами дома и атмосферой. Для экономии средств с одновременным обеспечением оптимальных условий проживания требуется точный расчет толщины утеплителя.

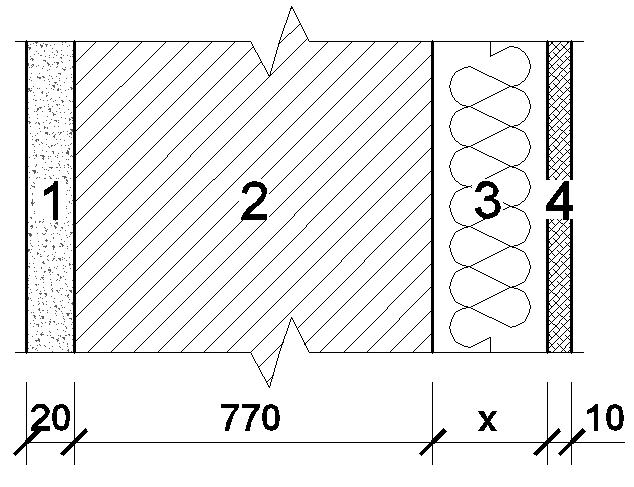

Расчет теплоизоляционного слоя: формулы и примеры

Чтобы иметь возможность точно рассчитать величину утепления, необходимо найти коэффициент сопротивления теплопередачи всех материалов стены или другого участка дома. Он зависит от климатических показателей местности, поэтому вычисляется индивидуально по формуле:

ГСОП=(tв-tот)xzот

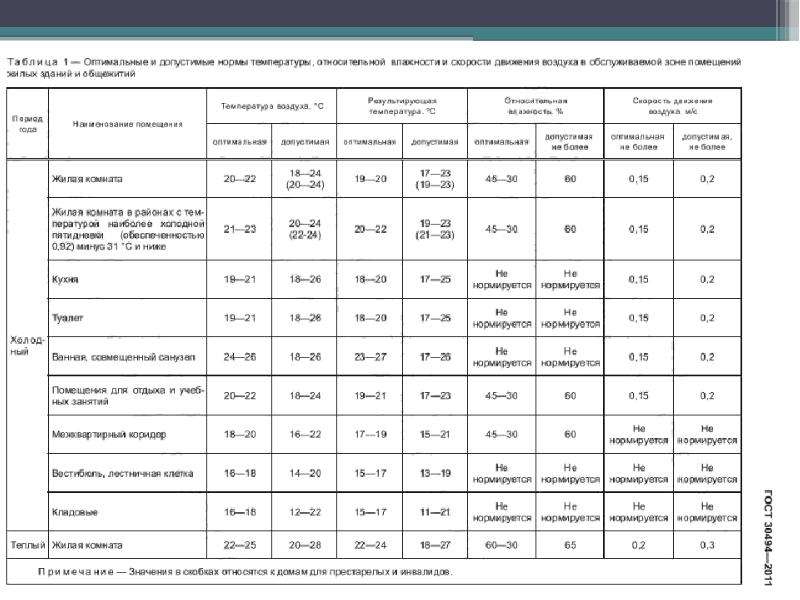

tв — показатель температуры внутри помещения, обычно составляет 18-22ºC;

tот — значение средней температуры;

zот — длительность отопительного сезона, сутки.

Значения для подсчета можно найти в СНиП 23-01-99.

При вычислении теплового сопротивления конструкции, необходимо сложить показатели каждого слоя: R=R1+R2+R3 и т. д. Исходя из средних показателей для частных и многоэтажных домов определены примерные значения коэффициентов:

  • стены — не менее 3,5;
  • потолок — от 6.

Толщина утеплителя зависит от материала постройки и его величины, чем меньше теплосопротивление стены или кровли, тем больше должен быть слой изоляции.

Пример: стена из силикатного кирпича толщиной в 0,5 м, которая утепляется пенопластом.

Rст.=0,5/0,7=0,71 — тепловое сопротивление стены

R- Rст.=3,5-0,71=2,79 — величина для пенопласта

Для пенопласта теплопроводность k=0,038

d=2,79×0,038=0,10 м — потребуются плиты пенопласта толщиной в 10 см

По такому алгоритму легко подсчитать оптимальную величину теплоизоляции для всех участков дома, кроме пола. При вычислениях, касающихся утеплителя основания, необходимо обратиться к таблице температуры грунта в регионе проживания. Именно из нее берутся данные для вычисления ГСОП, а далее ведется подсчет сопротивления каждого слоя и искомая величина утеплителя.

Популярные способы утепления дома

Выполнить теплоизоляцию здания можно на этапе возведения или после его окончания. Среди популярных методов:

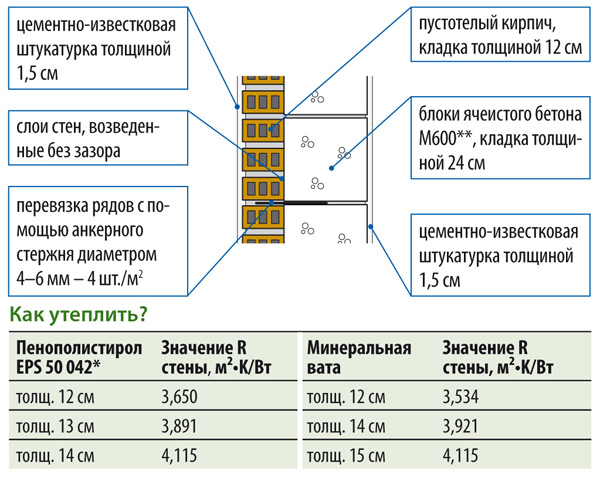

  • Монолитная стена существенной толщины (не менее 40 см) из керамического кирпича или дерева.

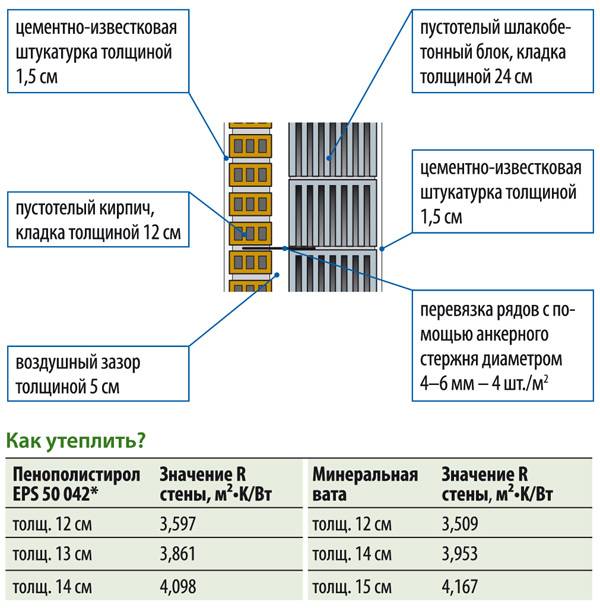

  • Возведение ограждающих конструкций путем колодезной кладки — создание полости для утеплителя между двумя частями стены.

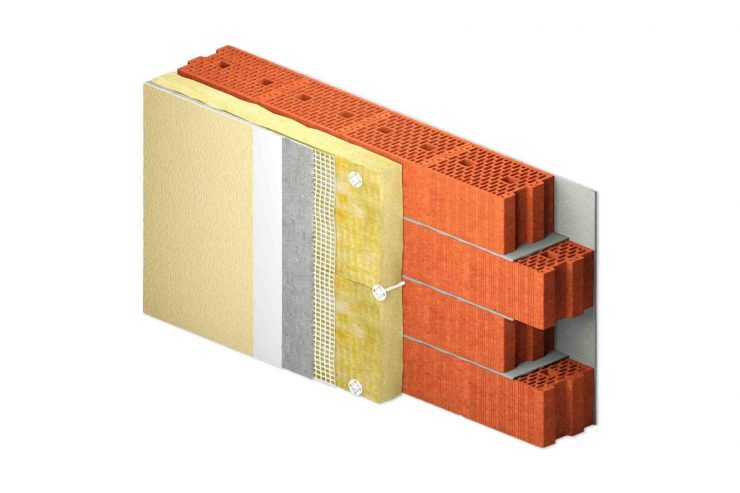

  • Монтаж наружной теплоизоляции в виде многослойной конструкции из утеплителя, обрешетки, влагозащитной пленки и декоративной отделки.

По готовым формулам произвести расчет оптимальной толщины утеплителя можно без помощи специалиста. При вычислении следует округлять число в большую сторону, небольшой запас величины слоя теплоизолятора будет полезен при временных падениях температуры ниже среднего показателя.

Онлайн калькулятор расчета толщины утеплителя Rockwool | Центрстройснаб

Интернет магазин centro-snab.ru Представляет

Данный онлайн-калькулятор специально разработан для облегчения определения толщин теплоизоляционных материалов в различных конструкционных элементах зданий. Кроме толщин материалов, калькулятор дает понимание экономической эффективности.

В большинстве случаев при выборе утеплителя и его толщины, покупатели ориентируются на советы знакомых, соседей, непонятных экспертов.
И принятие решения на основе таких советов часто оказывается неэффективным.

Специальный онлайн калькулятор, созданный экспертами компании ROCKWOOL позволит произвести теплотехнический расчет, определить толщину теплоизоляционных материалов и выбрать марку утеплителя. Самое интересное — калькулятор производит расчеты с учетом многих параметров.

ИСПОЛЬЗОВАТЬ ОНЛАЙН КАЛЬКУЛЯТОР ROCKWOOL

Приведем последовательность действий в данном калькуляторе:

Этап 1. Выбор региона

Этап 3. Элементы конструкции

Здесь можно выбрать все утепляемые элементы здания: стены, крыша, чердачное и подвальное перекрытия

Этап 4. Энергоэффективность

Выбираем тип топлива, которым отапливается здание — природный газ, уголь, дрова, электричество, мазут.
Указываем стоимость единицы топлива.
Задаем желаемую температуру и количество людей в здании.

Этап 5. Получаем результаты расчета

Вы получаете 2 варианта расчета — стандартный и энергоэффективный.
Вы видите сэкономленную сумму денег, которую вы получите в результате утепления.
Так же вы получите марку материала и его толщину для каждого конструктивного элемента.

Этап 6. Заказываете утеплители ROCKWOOL в нашем интернет-магазине ЦЕНТРСТРОЙСНАБ 🙂

(С) 09.12.2016 Сережа С.

Расчёт толщины утеплителя для системы утепления фасада. — Утепление фасада — ЭВЕГА

При утеплении фасадов первым шагом является выбор системы утепления, а вместе с этим выбирается и материал утеплителя. Следующим этапом является расчет толщины утеплителя, и это является очень важным пунктом всего процесса утепления. Основной задачей утеплителя является перенос точки росы из внутренней части стены наружу, поэтому слишком тонкий слой утеплителя может не справится с этой задачей, а слишком толстый будет просто на просто экономически невыгодным.

Толщина утеплителя зависит от материала и толщины стен, а также от климатических условий местности. Для обеспечения комфортных условий в помещении стены вместе со всей конструкцией утепления должны обладать необходимым сопротивлением теплопередачи. Расчет этого показателя регламентируется Сводом правил тепловой защиты зданий СП 50.13330.2012. Так расчет показателя сопротивления теплопередачи выполняется по формуле:

RTP=a ∙ ГСОП+b

Исходя из свода правил таблицы 3 коэффициенты a и b для жилых зданий равны 0,00035 и 1,4 соответственно. ГСОП – градусо-сутки отопительного периода рассчитывается по формуле:

ГСОП=(tB-tOT) ∙ zOT

Здесь tB – необходимая температура внутри помещения, по нормам она составляет 20-22 градуса. Параметры tOT и zOT означают среднюю температуру наружного воздуха и количество суток отопительного периода в году. Определить эти параметры можно с помощью Свода правил строительной климатологии СП 131.13330.2012. Нас интересуют колонки таблицы продолжительность и средняя температура воздуха периода со средней суточной температурой воздуха ≤ 80С. Так для Московской области tOT=-2,2, а zOT=205.

Для примера рассчитаем показатель сопротивления теплопередачи для жилого дома в Московской области с температурой внутри 220С.

ГСОП=(22-(-2,2)) ∙205=4961

RTP=0,00035 ∙ 4961+1,4=3,14

Таким образом, сопротивление теплопроводности всех слоев стены должно быть равно 3,14. Для определения сопротивления теплопроводности каждого слоя необходимо толщину слоя разделить на его теплопроводность. Для примера рассчитаем толщину минераловатного утеплителя для системы вентилируемого фасада стен из силикатного кирпича плотностью 1800 кг/м3 при толщине кладки 38 см. Теплопроводность такого кирпича равна λ=0,87 Вт/м*0С. Теплопроводность минеральной ваты ROCKWOOL Венти Баттс λ=0,035 Вт/м*0С. Таким образом сопротивление теплопроводности кирпичной стены равно R=0.38/0.87=0.44. Следовательно, для нахождения толщины утеплителя необходимо произвести такой расчет:

δ=(3,14-0,44) ∙ 0,035=0,09 м

Таким образом, для эффективного утепления приведенной в примере стены необходим слой минераловатного утеплителя толщиной 9 см.

С помощью приведенных выше формул и правил рассчитывается необходимая толщина утеплителя. Стоит сказать, что для упрощения этих расчетов существует множество онлайн калькуляторов, где от вас требуется только знание толщины и материала стен.

Расчет толщины утеплителя — правильная методика

Чтобы сегодня сделать расчет толщины теплоизолятора не надо владеть познаниями инженера. Большого труда не составит сделать это при помощи online калькулятора, доступного в свободном режиме для каждого кто пожелает. Приложения выстроены с учетом ряда вводных, благодаря этому дают возможность получить очень точные результаты быстро, без хлопотных вычислений и многих формул.

Зачем необходимо знать толщину теплоизолятора?

Почему очень важно до приобретения теплоизолятора сделать правильный расчет толщины тепловой изоляции для конструкций самого разного назначения? А дело все в том, что в зависимости от типа поверхности выбирают теплоизолятор необходимой толщины и плотности.

Так для следующих поверхностей потребуется тепловая изоляция с подобными показателями:

  • для подвала — от 6 до 15 см;
  • для фасада — от 8 до 10 см;
  • для перекрытий между верхним этажом и чердаком — от 10 до 16 см;
  • для крыши — от 15 до 30 см.

От толщины и плотности зависит и вес теплоизолятора, а это означает — нагрузка на конструкции, собственно поэтому главное выучиться пользоваться калькулятором для вычисления правильного значения. Расчет необходимого показателя толщины тепловой изоляции даст возможность устранить потери тепла, не допустит обмерзания стен.

Ошибки в подборе толщины теплоизолятора, к примеру, на случай с черезчур тонкой изоляцией приводят к:

  • смещению точки росы на стену в середине помещения;
  • появлению плесени и грибка;
  • к повышению потерь тепла.

Если подбор толщины теплоизолятора без применения калькулятора и формул был выполнен неграмотно в меньшую сторону — это может нанести серьезный убыток функционалу изоляции. Теплоизолятор с толщиной больше нормы ничем опасным не грозит, не считая как повышением стоимости утепления.

Есть некоторые нормы теплосопротивляемости конструкций, прописанные на государственном уровне и зависящие от особенностей климата региона.

Как применить приложения для расчета

Возможности online калькулятора необходимо пытаться использовать полностью. Высчитать толщину изоляции воспользовавшись его помощью на самом деле просто и комфортно, если правильно ввести данные.

Работа почти что каждого online калькулятора выстроена на анализе данных, вводимых в программу:

  • региона для определения степени проводимости тепла конструкций;
  • типа сооружения и назначение;
  • показателей конструкции;
  • типа теплоизолятора.

Введя необходимые данные для расчета online калькулятором, выйдет выяснить необходимую толщину материала, а еще квадратуру, количество упаковок и даже итоговую стоимость утепления.

Рабочий принцип приложений для расчета

толщины тепловой изоляции

При разрабатывании online калькуляторов берутся во внимание государственные нормы в отношении толщины тепловой изоляции для того либо другого региона. Сам же принцип расчета основывается на использовании проверенных формул.

Программа считается примитивный и доступной как для клиентов неподвижных ПК, так же и для хозяев смартфонов на базе IOS и Android. При ее помощи можно высчитать толщину изоляции сразу для нескольких объектов, создать ведомость расхода материалов для изоляционных работ, протокол расчета и техно-монтажную ведомость.

В процессе берутся во внимание нормы плотности среды, а еще требования безопасности, потенциальные температуры, предотвращение конденсата на поверхности. Допускается проводить расчет для применения комбинированных материалов.

Подводя итог остается подчеркнуть, что показатели толщины играют большое значение для эффектной и долговечной тепловой изоляции и не очень важно будет сделан расчет при помощи online калькулятора или по старинке — с применением формул.

Первый вариант намного удобный, хороший и быстрый. Воспользоваться формулами для расчета необходимых показателей также можно, но лишь тем, кто имеет некоторые способности в области инженерии. Новичкам в данной области определиться будет весьма тяжело, так же как и не сделать ошибок в ходе вычислений.

простых калькуляторов | WBDG — Руководство по проектированию всего здания

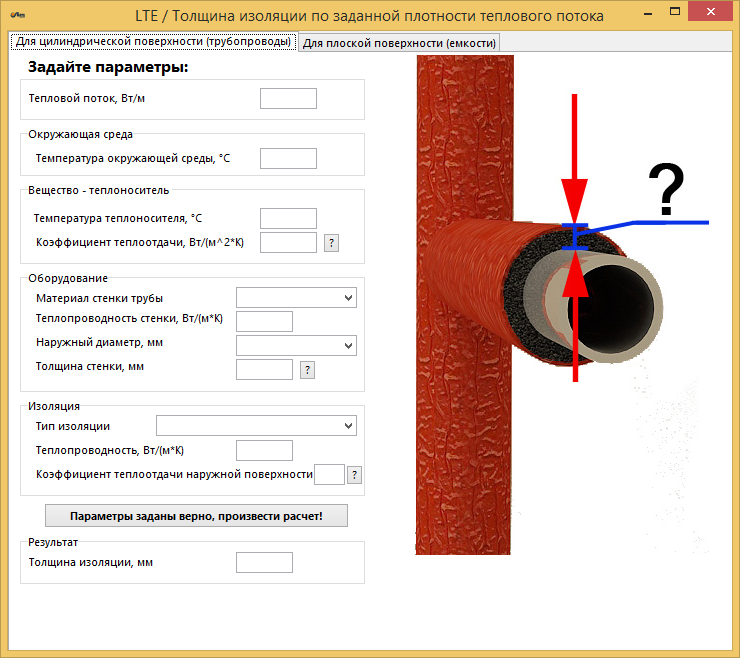

Калькулятор контроля конденсации — горизонтальная труба

Этот калькулятор позволяет оценить толщину изоляции, необходимую для предотвращения образования конденсата на внешней поверхности изолированной горизонтальной стальной трубы. Входные данные включают рабочую температуру, условия окружающей среды (температура, относительная влажность и скорость ветра) и сведения о системе изоляции (материал и оболочка).

Изоляционные материалы, включенные в этот калькулятор, были выбраны как репрезентативные для некоторых материалов, обычно используемых в промышленности.Список не является исчерпывающим, доступны и другие материалы. Также обратите внимание, что некоторые материалы доступны не во всех размерах и толщинах, указанных в этих калькуляторах, а некоторые доступны в размерах и толщинах, не указанных в списке.
Данные о теплопроводности для материалов, включенных в калькулятор, были взяты из соответствующей спецификации материалов ASTM. В таблице ниже указаны спецификации ASTM, а также тип и/или класс материала, используемые в калькуляторе.

Материал Стандарт изоляции
Ячеистое стекло ASTM C 552 Тип II
Эластомер ASTM C 534 Тип I, Группа 1
Стекловолокно ASTM C 547 Тип I
Гибкий аэрогель ASTM C 1728 Тип I, Группа 1B
Минеральная вата ASTM C 547 Типы II и III
Фенольный ASTM C 1126 Тип III
Полиэтилен ASTM C 1427 Тип I, Gr1
Полиизоцианурат ASTM C 591 Тип IV
Полистирол ASTM C 578 Тип XIII

Калькуляторы потерь энергии, сокращения выбросов, температуры поверхности и годового возврата

Для облегчения понимания взаимосвязи между энергией, экономикой и выбросами для изолированных систем были разработаны простые калькуляторы для оборудования (вертикальные плоские поверхности) и горизонтальных трубопроводов. Эти калькуляторы оценивают производительность изолированной системы с учетом рабочей температуры, температуры окружающей среды и других сведений о системе.

Алгоритмы, используемые в этих калькуляторах энергии, основаны на методологиях расчета, изложенных в ASTM C 680 Стандартная практика для оценки теплопритока или теплопотери и температуры поверхности изолированных плоских, цилиндрических и сферических систем с использованием компьютерных программ . Стандарт ASTM C 680 обычно используется для прогнозирования потерь или притока тепла и температуры поверхности определенных систем теплоизоляции, которые могут достигать одномерных, установившихся или квазистационарных условий теплопередачи в полевых условиях.Пользователям рекомендуется ознакомиться с разделами «Область применения» и «Значение» и «Использование» настоящего стандарта.

Калькулятор оборудования оценивает тепловые потоки через вертикальную плоскую стальную поверхность (типичная стенка большого стального резервуара, содержащего нагретую или охлажденную жидкость). Информация о гипотетической системе изоляции (например, площадь, рабочая температура, температура окружающей среды, скорость ветра, изоляционный материал и коэффициент поверхностного излучения предлагаемой системы изоляции) может быть введена пользователем.Результаты расчетов даны для различных типов и толщин изоляции и включают: 1) температура поверхности, 2) тепловой поток, 3) годовая стоимость топлива, 4) период окупаемости, 5) годовая норма прибыли и 6) годовые выбросы CO 2 .

Калькулятор труб оценивает тепловые потоки через горизонтальные стальные трубы. Информация, касающаяся гипотетической системы изоляции (например, длина участка, размер трубы, рабочая температура, температура окружающей среды и скорость ветра, изоляционный материал и коэффициент поверхностного излучения предлагаемой системы изоляции) может быть введена пользователем.Результаты расчетов даны для различных типов и толщин изоляции и включают: 1) температура поверхности, 2) тепловой поток, 3) годовая стоимость топлива, 4) период окупаемости, 5) годовая норма прибыли и 6) годовые выбросы CO 2 .

Следует отметить, что калькулятор горизонтальной трубы и калькулятор вертикальной плоской поверхности были разработаны для типичных применений механической изоляции. Другие ориентации, геометрия и базовые материалы, безусловно, также встречаются, и их можно проанализировать с помощью доступного программного обеспечения (например,г. 3E Plus® доступен на сайте www.pipeinsulation.org).

Для систем трубопроводов ориентация оказывает минимальное влияние, за исключением голых труб при низких скоростях ветра. Для оголенной трубы в неподвижном воздухе вертикальные трубы обычно имеют меньшие потери тепла (на 5% или менее), чем горизонтальные трубы того же диаметра. Для изолированного трубопровода различия в потерях тепла (горизонтальные и вертикальные) будут минимальными (менее 1%).

Плоские горизонтальные поверхности в неподвижном воздухе (например, верх обогреваемых резервуаров) будут иметь более высокие потери тепла, чем вертикальные поверхности, в то время как горизонтальные поверхности с тепловым потоком вниз (например,г. днища обогреваемых резервуаров) будут иметь меньшие потери тепла, чем вертикальные поверхности. Опять же, различия минимальны для изолированных поверхностей и поверхностей с движущимся воздухом.

Изоляционные материалы, включенные в эти калькуляторы, были выбраны как репрезентативные для некоторых материалов, обычно используемых в промышленности. Список не является исчерпывающим, доступны и другие материалы. Также обратите внимание, что некоторые материалы доступны не во всех размерах и толщинах, указанных в этих калькуляторах, а некоторые доступны в размерах и толщинах, не указанных в списке.

Данные о теплопроводности для материалов, включенных в калькулятор, были взяты из соответствующей спецификации материалов ASTM. В таблице ниже указаны спецификации ASTM, а также тип и/или класс материала, используемые в калькуляторах.

Материал Стандарт изоляции платы Стандарт изоляции труб
Силикат кальция ASTM C 533-09 Тип I ASTM C 533-09 Тип I
Ячеистое стекло ASTM C 552-07 Тип I ASTM C 552-07 Тип II
Эластомер ASTM C 534-08 Тип II, Группа 1 ASTM C 534-08 Тип I, Группа 1
Стекловолокно ASTM C 612-09 Тип I B ASTM C 547-07 Тип I
Минеральная вата ASTM C 612-09 Тип IV B ASTM C 547-07 Тип II
Полиизоцианурат ASTM C 591-08a Тип IV ASTM C 592-08a Тип IV

Смета затрат на системы изоляции предоставлена ​​на основе отраслевых источников и предназначена только для иллюстративных целей. Эти сметы расходов основаны на однослойных установках с алюминиевым кожухом. Следует отметить, что для некоторых изоляционных систем и применений использование алюминиевой отделки кожуха может не потребоваться. Они предполагают беспрепятственный и разумный доступ для установки, без допусков на фурнитуру, вешалки или проходки. В эти оценки не включены никакие дополнительные замедлители испарения или герметики. Фактические затраты будут варьироваться в зависимости от местных ставок оплаты труда, производительности, сложности и географического положения работы, фактической системы изоляции и множества других факторов.Множитель стоимости предназначен для помощи в корректировке этих затрат для конкретных систем изоляции и условий.

Финансовая отчетность — Калькулятор соображений

Этот калькулятор был разработан, чтобы обеспечить удобный способ оценки финансовой отдачи, связанной с инвестициями в механическую изоляцию: простая окупаемость в годах, внутренняя норма прибыли (IRR или ROI), чистая приведенная стоимость (NPV), а также годовой и совокупный денежный поток. . Его можно использовать для общего проекта механической изоляции или для небольших капиталовложений в механическую изоляцию, таких как изоляция клапана или замена секции изоляции.

Оценка времени замерзания воды в изолированной трубе

Этот калькулятор оценивает время, в течение которого длинная заполненная жидкостью труба (без потока) достигает температуры замерзания.

Важно понимать, что теплоизоляция замедляет поток тепла; это не останавливает его полностью. Если температура окружающего воздуха остается достаточно низкой в ​​течение длительного периода времени, изоляция не может предотвратить замерзание стоячей воды или воды, текущей со скоростью, недостаточной для того, чтобы имеющееся теплосодержание могло компенсировать потери тепла.Однако хорошо изолированные трубы могут значительно увеличить время до замерзания.

Калькулятор защиты персонала для горизонтального трубопровода

Этот калькулятор оценивает максимальное время контактного воздействия на наружную поверхность горизонтальной системы изоляции труб, исходя из вероятности контактных ожогов. Входные требования включают размер трубы, рабочую температуру, температуру окружающей среды и скорость ветра, а также сведения о системе изоляции (материал и оболочка).

Максимальное время контактного воздействия оценивается с использованием процедур, изложенных в ASTM C 1055-03 (повторно утвержден в 2009 г.) Стандартное руководство по условиям поверхности нагреваемой системы, вызывающим контактные ожоги .Это руководство устанавливает средства, с помощью которых инженер, проектировщик или оператор могут определить приемлемую температуру поверхности системы, где возможен контакт с нагретой поверхностью. Процедура требует от пользователя принятия нескольких решений. Тщательное документирование обоснования каждого решения и промежуточного результата является важной частью процесса оценки.

Для целей данного калькулятора максимальное время контактного воздействия основано на приемлемом уровне повреждения при ожогах первой степени (обратимое повреждение эпидермиса или предел, представленный нижней кривой «Порог B», показанной на рисунке 1 Стандарта). Приемлемое время контакта будет зависеть от приложения. Ясно, что совершенно разное время контакта может быть оправдано для таких разнообразных случаев, как случаи, связанные с младенцами и бытовыми приборами, а также с опытными взрослыми, работающими с промышленным оборудованием. Там, где нет доступных стандартов для этих времен, Стандарт рекомендует следующее на основе обзора медицинской литературы:

Промышленный процесс   5 сек            | Потребительские товары   60 сек

Изоляционные материалы, включенные в этот калькулятор, были выбраны как репрезентативные для некоторых материалов, широко используемых в промышленности.Список не включает все типы материалов, доступны и другие материалы. Также обратите внимание, что некоторые материалы доступны не во всех размерах и толщинах, указанных в этих калькуляторах, а некоторые доступны в размерах и толщинах, не указанных в списке.

Данные о теплопроводности для материалов, включенных в калькулятор, были взяты из соответствующей спецификации материалов ASTM. В таблице ниже указаны спецификации ASTM, а также тип и/или класс материала, используемые в калькуляторе.

Материал Стандарт изоляции
Силикат кальция ASTM C 533-09 Тип 1
Ячеистое стекло ASTM C 552-07 Тип I
Эластомер ASTM C 534-08 Тип II, Группа 1
Стекловолокно ASTM C 612-09 Тип I B
Минеральная вата ASTM C 612-09 Тип IV B
Полиэтилен ASTM C 1427-07 Тип II, Группа 1
Полиизоцианурат ASTM C 591-08a Тип IV
Полистирол ASTM C 578-09 Тип XIII

Падение температуры воздуха в изолированном воздуховоде или жидкости в изолированном трубопроводе Калькуляторы

Эти калькуляторы оценивают падение (или повышение) температуры воздуха, протекающего в воздуховоде, или жидкости, протекающей в трубе.

Примером может служить использование изоляции для сведения к минимуму изменения температуры (падение или повышение температуры) технологической среды при перемещении из одного места в другое (например, при протекании горячей жидкости по трубе).

Простые калькуляторы механической изоляции: руководство по калькуляторам контроля энергии и конденсации

В рамках усилий Управления передового производства
Министерства энергетики по повышению энергоэффективности промышленных и коммерческих секторов США
, Национальная ассоциация изоляции (NIA)
и ее партнеры по альянсу совместно работали над проектированием, внедрением и выполнением Кампания по обучению и повышению осведомленности о механической изоляции (MIC)
.

MIC — это программа повышения осведомленности
об энергоэффективности, сокращении выбросов, экономических стимулах и
других преимуществах механической изоляции на промышленных и коммерческих рынках
. Неотъемлемым компонентом стала разработка серии «Простые калькуляторы
». Калькуляторы предоставляют пользователю мгновенную информацию о
разнообразных применениях механической изоляции на промышленных, производственных,
и коммерческих рынках. Темы включают:


  • Устройство контроля конденсации для горизонтальной трубы
  • Потери энергии, сокращение выбросов, температура поверхности
    и годовой доход (два калькулятора:
    один для оборудования и один для трубопроводов)
  • Финансовые отчеты/соображения
  • Оценка времени замерзания воды в изолированной трубе
  • Защита персонала для горизонтального трубопровода
  • Падение температуры воздуха в изолированном воздуховоде
    или жидкости в изолированном трубопроводе

Калькуляторы доступны на веб-сайте
Руководства по проектированию механической изоляции Национального института строительных наук
(MIDG), www. wbdg.org/midg , доступ к ним можно получить на веб-сайте NIA
, www.insulation.org . Это быстрые, бесплатные и функциональные инструменты
, которые упрощают обнаружение экономии энергии, финансовой отдачи, а также
другой информации, используемой при проектировании систем механической изоляции для
приложений с температурой выше или ниже температуры окружающей среды.

Эта статья, включая текст, взятый с веб-сайта MIDG, содержит
обзор и руководство по использованию калькуляторов для управления энергией и конденсацией
для горизонтального трубопровода.

Калькулятор энергии для горизонтального трубопровода

Для облегчения понимания взаимосвязи
между энергией, экономикой и выбросами для изолированных систем для горизонтальных
трубопроводов был разработан простой калькулятор электронных таблиц. Также был разработан аналогичный вычислитель
для оборудования, вертикальных плоских поверхностей.

Алгоритмы, используемые в калькуляторах энергии
, основаны на методологиях расчета, изложенных в ASTM C680-10 – Стандартная практика для оценки притока или потери тепла
и температуры поверхности изолированных плоских, цилиндрических,
и сферических систем с использованием Компьютерные программы.

Калькулятор труб оценивает
тепловые потоки через горизонтальные трубопроводы, предполагая одномерную, установившуюся
теплопередачу. Информация, касающаяся гипотетической системы изоляции (например,
длина участка, размер трубы, рабочая температура, температура окружающей среды и
скорость ветра, изоляционный материал и коэффициент излучения поверхности предлагаемой системы изоляции
) может быть введена пользователем. Результаты расчетов отображаются для диапазона
типов и толщин изоляции и включают температуру поверхности, расход тепла
, годовую стоимость топлива, стоимость установки, период окупаемости, годовой коэффициент возврата
и годовые выбросы CO 2 .

Другие геометрические формы и более
сложных изоляционных систем могут быть проанализированы с использованием общедоступного программного обеспечения
, такого как компьютерная программа 3E Plus ® для определения толщины изоляции. 3E Plus
был разработан Североамериканской ассоциацией производителей изоляции и доступен по адресу www.pipeinsulation.org.

Калькулятор энергии для горизонтального трубопровода требует «Входной информации» для тринадцати переменных (см.
Рисунок 1). Результаты обновляются по мере ввода каждой входной переменной
.Ниже приведены инструкции и дополнительная информация
для каждой входной переменной. Примеры входных данных появляются в поле после каждой инструкции.


  • Строка 1. Введите длину участка трубопровода в погонных футах    1

    Значение по умолчанию
    — 1 погонный фут, но вы можете ввести любую длину участка трубопровода. Начальный раздел
    «Результаты» содержит стоимость установки для метража по умолчанию (1 погонный
    футов) для номинального размера трубы и материала, выбранного в строках 2 и 6,
    соответственно.Возможно, вам будет полезно просмотреть информацию о стоимости 1
    погонных футов, прежде чем заполнять строки 1 и 7, множитель стоимости.

  • Строка 2. Выберите номинальный размер трубы, NPS    3

    Значение по умолчанию
    — это NPS 3″. Однако с помощью раскрывающегося списка вы можете выбрать любой размер трубы
    от 0,5″ до 14″. Свыше 14″ мы предлагаем вам обратиться к программе 3E Plus или
    выбрать другой подход.

  • Строка 3. Введите среднюю рабочую (технологическую) температуру за период работы
        350

    Введите среднюю рабочую температуру
    ниже или выше температуры окружающей среды в градусах Фаренгейта (°F)

  • Линия 4. Введите среднюю температуру окружающей среды за период эксплуатации
      75

    Введите среднюю температуру окружающей среды
    в °F

  • Строка 5. Введите среднюю скорость ветра за период эксплуатации (если
    неизвестно, используйте 1 милю в час для помещения, 8 миль в час для улицы)    8

    Введите среднюю скорость ветра
    в милях в час. Если неизвестно, рекомендуется использовать 1 милю в час для работы в помещении и 8
    миль в час для наружного применения.

  • Строка 6. Выберите изоляционный материал.Примечание. Калькулятор не отображает
    для ограничения температуры материала. Будьте осторожны. Минеральная вата (от 0°F до
    1200°F)

    Материал по умолчанию — минеральная вата
    ; однако вы можете использовать раскрывающийся список для выбора одного из шести изоляционных материалов
    :


    • Силикат кальция (от 80°F до 1200°F)
    • Ячеистое стекло (от -450°F до 800°F)
    • Эластомер (от 297°F до 220°F)
    • Стекловолокно (от 0°F до 850°F)
    • Минеральная вата (от 0°F до 1200°F)
    • Полиизоцианурат (от 297°F до 300°F)

    Обратите внимание, что каждый из вариантов материала
    имеет общий диапазон рабочих температур
    .

    Если вы
    хотите использовать материал, которого нет в списке, вам необходимо обратиться к программе 3E
    Plus. Простые калькуляторы не имеют возможности использовать
    пользовательских тепловых кривых. Значения теплопроводности для перечисленных материалов
    основаны на значениях спецификации материалов ASTM.

  • Строка 7. Введите множитель стоимости, чтобы изменить стоимость установки по умолчанию
    (например, введите 1,10, чтобы увеличить стоимость на 10%)    1,00

    Как указано в строке
    1, калькулятор содержит стоимость по умолчанию для каждого типа материала и размера трубы
    .Если вы введете 1 погонный фут в строке 1, выберите размер трубы в строке 2 и
    изоляционный материал в строке 6, вы можете просмотреть стоимость по умолчанию для погонных
    футов для различной толщины изоляции в разделе «Результаты». Если для данной толщины изоляции отображается «NA»
    , это означает, что толщина
    обычно недоступна для выбранного материала. Вы можете увеличить стоимость или уменьшить ее на
    , просто изменив множитель. Введите 1,10, если ваша стоимость на 10% выше.
    Введите .80, если ваша стоимость на 20% ниже.

    Установленные затраты
    были получены из отраслевых источников и представляют собой одноуровневые установки
    . Они включают алюминиевую оболочку, но не включают замедлители испарения
    или пароизоляцию. Они могут рассматриваться как более высокие, чем на самом деле, но эта точка зрения
    будет сильно различаться в зависимости от стоимости рабочей силы, условий эксплуатации, системы изоляции
    и множества других факторов. Понимание того, что эти
    вариаций существуют, является причиной выбора метода множителей.

  • Строка 8. Введите эффективный коэффициент излучения внешней поверхности (см.
    MIDG>Design Data>Table 1 для руководства)    0,10-Алюминий, оксидированный, в сервисе

    Часто запрашивается определение эмиттанса
    . Технически эмиттанс определяется как отношение
    лучистого потока, излучаемого образцом, к потоку, излучаемому черным телом при той же температуре
    и в тех же условиях. Проще говоря: чем темнее поверхность
    , тем больше лучистого тепла поглощается.Значение по умолчанию — 0,10, что соответствует
    алюминию, окислившемуся в процессе эксплуатации. Однако, используя раскрывающееся поле
    , вы можете выбрать типичное значение коэффициента излучения для одиннадцати наиболее часто используемых отделок изоляционной оболочки
    .

  • Строка 9. Введите ожидаемый срок службы системы изоляции в годах    20,0

    Это значение представляет собой экономическую жизнь
    , используемую для расчета финансовой отдачи. Значение по умолчанию — 20
    лет. Вы можете ввести любое количество лет.

  • Строка 10. Введите количество часов работы системы в год (например,
    8760 для работы в течение всего года)     8320

    Некоторые системы могут
    не работать 24/7/365. Вы можете ввести расчетное количество ожидаемых часов работы
    .

  • Строка 11. Введите эффективность преобразования системы в процентах    80

    Если вы не знаете КПД преобразования
    для источника энергии, вы можете использовать следующие типичные КПД преобразования
    для различных систем:


    • Котлы на ископаемом топливе (без конденсации)     65-85%
    • Котлы на ископаемом топливе (конденсационные)    80-95%
    • Электрические котлы сопротивления    92-96%
    • Чиллеры с электроприводом    300-700%
    • Абсорбционные охладители    60-100%


  • Линия 12.Выберите используемое топливо    Природный газ

    В раскрывающемся списке можно выбрать один из
    пяти видов топлива: природный газ, нефть, пропан, уголь или электричество.

  • Строка 13. Введите стоимость топлива, если она известна, или используйте значение по умолчанию    8,00

    Указана типичная стоимость по умолчанию
    для каждого типа топлива ($/тыс.куб.футов). У вас есть возможность
    просто ввести фактическую стоимость, если она известна, или принять стоимость по умолчанию.

На основании введенной вами информации
в разделе «Результаты» представлена ​​подробная информация
для различных толщин изоляции.Пример использования значений по умолчанию для всех входных переменных
показан на рис. 2 на стр. 27.

Калькулятор контроля конденсации — горизонтальная труба

Этот калькулятор позволяет оценить толщину изоляции
, необходимую для предотвращения образования конденсата на внешней поверхности изолированной горизонтальной стальной трубы
. Входные данные включают рабочую температуру,
условий окружающей среды (температура, относительная влажность и скорость ветра) и
сведений о системе изоляции (материал и оболочка).

Изоляционные материалы, включенные в этот калькулятор, были выбраны как
репрезентативные для некоторых материалов, обычно используемых в промышленности. Список
не является исчерпывающим, доступны и другие материалы. Также обратите внимание, что некоторые материалы
доступны не во всех размерах и толщинах, указанных в этих калькуляторах
, а некоторые доступны в размерах и толщинах, не указанных в списке.
Данные о теплопроводности для материалов, включенных в калькулятор, были взяты из соответствующей спецификации материалов ASTM.На рис. 3 указаны спецификация ASTM
, а также тип и/или марка материала, используемые в калькуляторе.

Калькулятору требуется «Ввести информацию
» для семи переменных. Вот инструкции для каждого поля данных и
дополнительной информации для каждого. Как и прежде, примеры входных данных отображаются в поле после
каждого шага.


  • Строка 1. Выберите размер трубы, NPS     4

    Значение по умолчанию — NPS 4″, но с помощью раскрывающегося списка
    можно выбрать любой размер трубы от 0. от 5″ до 24″.

  • Строка 2. Введите среднюю рабочую (технологическую) температуру, °F  40

    Значение по умолчанию
    — 40°F, но можно ввести и другие значения.

  • Строка 3. Введите среднюю температуру воздуха вокруг трубы    80

    Значение по умолчанию
    : 80°F; тем не менее, вы должны ввести среднюю рабочую температуру окружающей среды
    в градусах Фаренгейта для рассматриваемой области.

  • Строка 4. Введите относительную влажность
    окружающего воздуха    80

    Значение по умолчанию
    — 80%.Однако вы должны ввести расчетную относительную влажность для вашего приложения
    . С точки зрения дизайна лучше использовать
    , разумно превышающее среднее или наихудшее значение.

  • Строка 5. Введите скорость ветра в окружающем воздухе (если она неизвестна, используйте 0 миль/ч
    для наихудших условий)       0

    Как уже отмечалось, если в
    возникают сомнения, используйте 0 миль в час, что соответствует наихудшему случаю.

  • Строка 6. Выберите изоляционный материал    Ячеистое стекло

    В раскрывающемся списке можно выбрать один из семи изоляционных материалов
    : пеностекло, эластомер, стекловолокно, минеральная вата
    , полиэтилен, полиизоцианурат или полистирол.Если вы хотите использовать материал
    , отличный от одного из перечисленных, вам необходимо обратиться к программе
    3E Plus. Значения теплопроводности для перечисленных материалов основаны на
    на значениях спецификации материалов ASTM.

  • Строка 7. Выберите эффективный коэффициент излучения внешней поверхности    0,90-Все
    Сервисная куртка

    Как и в калькуляторе энергии
    для горизонтального трубопровода, часто требуется определение коэффициента излучения.
    Проще говоря, чем темнее поверхность, тем больше лучистого тепла поглощается.Значение по умолчанию
    — 0,90, что соответствует All Service Jacket; однако, используя раскрывающийся список
    , вы можете выбрать типичное значение эмиттанса для одиннадцати часто используемых
    отделок изоляционной оболочки.

В разделе «Результаты»
указывается толщина изоляции, необходимая для предотвращения образования конденсата на внешней поверхности
изоляционного кожуха. Эта толщина дает среднюю температуру поверхности
, которая выше, чем температура точки росы плюс коэффициент безопасности
¾°F.Следует отметить, что при некоторых условиях повышенной влажности, независимо от типа и толщины изоляции, невозможно избежать образования конденсата на наружной поверхности. Пример использования значений по умолчанию для
всех входных переменных показан на рисунке 4.

Резюме

Простые калькуляторы предназначены для предоставления пользователю
интерактивной оперативной информации, которая поможет ответить на некоторые
наиболее часто задаваемые вопросы о преимуществах и особенностях конструкции систем механической изоляции
.Они не учитывают каждый изоляционный материал или условия применения
— отсюда и фраза «Простые калькуляторы». Другие системы изоляции
и более сложные приложения могут быть проанализированы с помощью программы 3E Plus
.

Нужна ли вам базовая информация по изоляции
или вы разрабатываете сложную систему изоляции, MIDG ( www.wbdg.org/design/midg.php )
является лучшим ресурсом как для новичка, так и для опытного пользователя, где
содержит все необходимое. вам нужно знать о конструкции, выборе, спецификации, установке
и обслуживании механической изоляции.MIDG постоянно обновляется
и всегда содержит самую актуальную и полную информацию, включая
Simple Calculators. Эти инструменты могут быть очень полезны при проектировании системы механической изоляции
, позволяя пользователю легко определить многочисленные преимущества и ценность механической изоляции
.

Рисунок 1 Рисунок 2 Рисунок 3 Рисунок 4

Расчет требований к изоляции FPSF | JLC Онлайн

Существует два хороших источника по проектированию мелкозаглубленных фундаментов с защитой от мороза (FPSF): «Пересмотренное руководство для строителей по фундаментам с защитой от мороза» Исследовательского центра Национальной ассоциации домостроителей (NAHB) содержит основную информацию и предлагает упрощенный метод проектирования FPSF для отапливаемых зданий, который позволяет избежать перемалывание чисел, а также метод детального проектирования для тех, кто хочет копнуть глубже. Публикация Американского общества инженеров-строителей «Проектирование и строительство мелководных фундаментов с защитой от замерзания» содержит более подробную информацию. Оба издания снабжены картами, таблицами и диаграммами, необходимыми для расчетов.

Приведенные ниже расчеты относятся к монолитной плите с уклоном, описанной в статье, и следуют шагам, описанным в подробном методе NAHB. Упомянутые таблицы взяты из Руководства строителя NAHB (PDF).

Шаг 1: Определите расчетный индекс замерзания воздуха на объекте.

  • Ближайшая точка данных к рабочей площадке: 1 683

Шаг 2: Рассчитайте R-значение поперечного сечения системы пола (Таблица 9, Номинальное сопротивление обычных материалов)

  • 4-дюймовая бетонная плита с R-0,05 на дюйм 0,20
  • 2-дюймовый жесткий пенопласт XPS с R-5,0 на дюйм 10,00
  • Без напольного покрытия 0,00
  • Полная система пола R-значение 10,20

Шаг 3: Определить требуемое значение R изоляции вертикальной стены (Таблица 4. Минимальное тепловое сопротивление изоляции вертикальной стены)

  • Высота фундамента над землей: 12 дюймов
  • Изоляция вертикальной стены: R-5.7

Шаг 4: Выберите изоляцию вертикальной стены (Таблица 2, Расчетные значения для изоляционных материалов FPSF)

  • EPS тип II со значением R 3,4 на дюйм
  • Требуемая толщина изоляции: 5,7 ÷ 3,4 = 1,67 дюйма
  • Толщина стенок наградных ICF равна 2.5, более чем достаточно для соответствия критериям FPSFdesign

Шаг 5: Выберите глубину фундамента или горизонтальную изоляцию

  • Не требуется, поскольку AFI (индекс замерзания воздуха) меньше 2250
  • При необходимости используйте Таблицу 5 (Глубина фундамента) с AFI >2250

Шаг 6: Выберите толщину горизонтальной изоляции для стен (Таблица 2, Расчетные значения для изоляционных материалов FPSF)

Если конструкция требует горизонтальной изоляции, требуется минимум 12 дюймов грунтового покрытия, а горизонтальная изоляция должна надежно примыкать к вертикальной изоляции стены.

Шаг 7: Выберите глубину фундамента или горизонтальную изоляцию в углах (Таблица 6, Минимальное тепловое сопротивление горизонтальной изоляции вдоль стен и Таблица 7, Минимальное тепловое сопротивление горизонтальной изоляции в углах)

  • Не требуется
  • Если по проекту требуется горизонтальная изоляция, но она нежелательна, можно увеличить глубину фундамента в углах, чтобы компенсировать потребность в горизонтальной изоляции. В углах плиты потери тепла больше, чем в средней части стены.

Ли МакГинли — сертифицированный специалист по пассивным домам, который проектирует и строит высокоэффективные дома. Он живет в Аддисоне, штат Вирджиния. Его свидетельство об эффективности FPSF было представлено Национальной ассоциацией домостроителей Совету американских строительных чиновников (предшественнику кодексов ICC) в успешной попытке сохранить FPSF в качестве строительных систем, соответствующих нормам. .

Оценка толщины изоляции, оптимальная толщина

Стандартизированная система рейтинга изоляции обеспечивает согласованность с изоляционными материалами, оцененными в R- и U-значениях. Значение R является мерой теплового сопротивления, представляет собой сопротивление потоку тепла. Чем выше значение R, тем больше сопротивление и изолирующая способность. Значения U прямо противоположны и представляют собой количество тепла, которое уходит через материал. Чем ниже значение U, тем медленнее скорость теплового потока и тем лучше качество изоляции.
Он выражается как толщина материала, деленная на теплопроводность. Для теплового сопротивления всего сечения материала вместо удельного сопротивления разделите единичное тепловое сопротивление на площадь материала.Если у вас есть единица теплового сопротивления стены, разделите ее на площадь поперечного сечения глубины стены, чтобы вычислить тепловое сопротивление. Единица теплопроводности материала обозначается как C и является обратной величиной единицы теплового сопротивления. Это также можно назвать единичной поверхностной проводимостью, обычно обозначаемой h.


Оценка толщины для трубы: Определите минимальную толщину изоляции, необходимую для трубы, по которой проходит пар, при 180 o C. Размер трубы 400 мм NB и максимально допустимая температура наружной стенки изоляции 50 o С. Теплопроводность изоляционного материала для температурного диапазона трубы можно принять равной 0,04 Вт/мК. Потери тепла с паром на метр длины трубы должны быть ограничены 80 Вт/м.
Для радиальной теплопередачи за счет проводимости через цилиндрическую стенку скорость теплопередачи выражается следующим уравнением

Т1 = 50 o С
Т2 = 180 o С
r1 400 мм NB = 0.2032 м
k = 0,04 Вт/мК
N = длина цилиндра
Q/N = потери тепла на единицу длины трубы
Q/N = 80 Вт/м
Следовательно, подставив данные числа в уравнение радиальной теплопередачи сверху,
80 = 2pi 0,04 (180-50) ln(r 2 /0,2032)
ln(r 2 /0,2032) = 2pi 0,04 (180-50)/80 = 0,4084
Следовательно, r 2 = r 1 e 0,4084
r 2 = 0,2032 1,5044 = 0,3057 м
Следовательно, толщина изоляции = r 2 r 1
толщина = 305. 7 203,2 = 102,5 мм

Следует принять некоторый запас по толщине изоляции, потому что, если скорость кондуктивной теплопередачи окажется выше, чем скорость конвективной теплопередачи вне изоляционной стены, температура наружной изоляционной стены подскочит до значений, превышающих 500 o C. Следовательно, скорость кондуктивной теплопередачи должна быть ограничена более низкими значениями, чем оценки, используемые в этой примерной задаче. Целью этой типовой задачи является демонстрация расчетов радиальной теплопроводности, а практические расчеты толщины изоляции также требуют учета конвективной теплопередачи на внешней стороне изоляционной стены.


Оптимальная толщина для трубы: Экономичная толщина изоляции зависит от первоначальной стоимости (стоимости изоляции) и стоимости обслуживания изоляции, а также годовой величины тепловых потерь, которая зависит от стоимости производства пара и теплопроводности трубы. отставание. Как правило, более толстая изоляция будет означать более высокие эксплуатационные расходы и более низкие затраты на потери тепла.
Затраты на изоляцию : Стоимость изоляционного материала на метр длины указана как
= пи * [(R2) 2 (R1) 2 ] *C1
Где С1 – стоимость утеплительного материала в рублях за кубометр.
Эксплуатационные расходы : Потери тепла через изоляцию трубы на метр длины определяются как Q = 2*pi*k*[(T1-T2)/log (R2/R1)]
Где
T1 – температура внутренней поверхности изоляции.
T2 – температура внешней поверхности изоляции.
R1 и R2 — внутренний и внешний радиусы изоляции.
K – теплопроводность изоляционного материала.
Это, умноженное на стоимость производства единицы энергии, дает эксплуатационные расходы.
Оптимальная толщина : На графике показана самая нижняя точка, которая дает экономичную толщину изоляции.

BOR Расчет онлайн — Passer Lanyu

1. Расчет BOR онлайн

Примечание:

1) Вышеприведенный расчет обеспечивает только упрощенное значение BOR при 95% скорости наполнения резервуара типа C.

2) СПГ принимается в устойчивом и статичном состоянии, состояние моря принимается как спокойное и идеальное, т. е. вибрации, выплескивание топлива, акватория моря, погодные и другие динамические условия не будут учитываться в этом расчете.

3) Приведенный выше результат предназначен только для справки, Passer Lanyu не несет ответственности за точность результатов. Для получения подробной информации отправьте электронное письмо по адресу [email protected]
.

2. Подробная информация для моделирования динамического состояния груза

1) Динамическая скорость выкипания и суммарное время выдержки

Динамическое моделирование состояния груза

Параметры Разработка состояния груза
Давление в баке Бар 2 3 4 5 6 7
Температура -152. 53 -146,35 -141,63 -137,66 -134,37 -131,19
Скорость наполнения % 90.1 92.1 93,9 95,6 97,0 98.6
Время выдержки Дни 1 10 18 25 31 36,5
БОР %/день 0,461 0,462 0.461 0,459 0,456 0,452
Динамическое моделирование скорости выкипания
Динамическое изменение температуры и давления в резервуаре Изменение массы грузов Dynamic Liquid & Vapor

2).Термический анализ методом конечных элементов

Распределение температуры и поступление тепла
Моделирование призматической изоляции резервуара
Распределение температуры и поступление тепла
Моделирование изоляции резервуара типа C

Что такое коэффициент полезного действия? Потери тепла, тепловая масса и онлайн-калькуляторы объясняют

Несмотря на то, что в настоящее время основное внимание в экологических характеристиках зданий уделяется использованию углерода, по-прежнему необходимо учитывать тепловые характеристики строительной ткани в качестве содействующего фактора. Тепловые характеристики измеряются с точки зрения потерь тепла и обычно выражаются в строительной отрасли как значение U или значение R. При разработке стратегии строительства неизменно потребуются расчеты коэффициента теплопередачи. Некоторые термины имеют слегка схожие значения, и в Интернете можно найти противоречивые толкования. Различные термины и то, как они соотносятся друг с другом, объясняются в этой статье.

Значение U или коэффициент теплопередачи (обратное значению R)

Коэффициент теплопередачи, также известный как коэффициент теплопередачи, представляет собой скорость передачи тепла через структуру (которая может быть из одного материала или композита), деленную на разницу температур в этой структуре.Единицы измерения — Вт/м²К. Чем лучше изолирована конструкция, тем ниже будет коэффициент теплопередачи. Качество изготовления и стандарты установки могут сильно повлиять на коэффициент теплопередачи. Если изоляция подогнана некачественно, с щелями и мостиками холода, коэффициент теплопередачи может быть значительно выше желаемого. Коэффициент теплопередачи учитывает потери тепла за счет теплопроводности, конвекции и излучения.

Расчет коэффициента теплопередачи

Базовый расчет коэффициента теплопередачи относительно прост.По сути, значение U можно рассчитать, найдя обратную сумму тепловых сопротивлений каждого материала, из которого состоит рассматриваемый строительный элемент. Обратите внимание, что, помимо сопротивлений материала, внутренние и внешние грани также имеют сопротивления, которые необходимо добавить. Это фиксированные значения.

Существует ряд стандартов, описывающих методы расчета коэффициента теплопередачи. Они перечислены в разделе «Полезные ссылки и ссылки» в конце этой статьи.

Простые расчеты коэффициента теплопередачи можно выполнить следующим образом, рассматривая конструкцию строительного элемента слой за слоем. Обратите внимание, однако, что это не учитывает мостики холода (например, за счет стеновых связей), воздушные зазоры вокруг изоляции или различные тепловые свойства, например, теплоизоляции. растворные швы . В этом примере рассматривается полая стена:

Материал Толщина Проводимость
(значение k)
Сопротивление = толщина ÷ проводимость
(значение R)
Внешняя поверхность 0.040 К м²/Вт
Глиняный кирпич 0,100 м 0,77 Вт/м⋅К 0,130 тыс. м²/Вт
Стекловата 0,100 м 0,04 Вт/м⋅К 2 500 тыс. м²/Вт
Бетонные блоки 0,100 м 1,13 Вт/м⋅К 0,090 К м²/Вт
Гипс 0. 013 м 0,50 Вт/м⋅К 0,026 К м²/Вт
Внутренняя поверхность 0,130 тыс. м²/Вт
Итого 2,916 тыс. м²/Вт
Значение U = 1 ÷ 2,916 = 0,343 Вт/м²K

Обратите внимание, что в приведенном выше примере значения проводимости (значения k) строительных материалов находятся в свободном доступе в Интернете; в частности от производителей.На самом деле, использование данных производителя повысит точность, если конкретные указанные продукты известны на момент расчета. Хотя в приведенном выше расчете можно учесть растворные швы, оценивая % площади раствора по отношению к уложенной в него кладке, следует иметь в виду, что это грубый метод по сравнению с более надежным методом, изложенным в БС ЕН ИСО 6946 I .

Измерение коэффициента теплопередачи

Хотя проектные расчеты носят теоретический характер, измерения после завершения строительства также могут быть выполнены.Преимущество их заключается в том, что они могут учитывать качество изготовления. Расчет коэффициента теплопередачи для крыш или стен можно выполнить с помощью измерителя теплового потока. Он состоит из датчика термобатареи, который прочно закреплен на испытательной площадке для контроля теплового потока изнутри наружу. Коэффициент теплопередачи получается путем деления среднего теплового потока (расхода) на среднюю разницу температур (между внутренней и внешней) за непрерывный период около 2 недель (или за год в случае плиты первого этажа из-за аккумулирования тепла в земля).

Точность измерений зависит от ряда факторов:

  • Величина разницы температур (больше = точнее)
  • Погодные условия (облачно лучше, чем солнечно)
  • Хорошая адгезия термобатарей к тестовой зоне
  • Продолжительность мониторинга (большая продолжительность позволяет получить более точное среднее значение)
  • Больше контрольных точек обеспечивает большую точность для снижения аномалий

Два усложняющих фактора, которые могут повлиять на теплопроводность материалов, включают:

  • Температура окружающей среды, обусловленная, среди прочего, скрытой теплотой
  • Влияние конвекционных потоков (усиленная конвекция способствует тепловому потоку)

Калькулятор коэффициента теплопередачи

Поскольку расчет коэффициента теплопередачи может занимать много времени и быть сложным (особенно там, где, например, необходимо учитывать образование мостиков холода), было выпущено множество онлайн-калькуляторов коэффициента теплопередачи. Однако многие из них доступны только по подписке, а бесплатные, как правило, слишком упрощены. Другой вариант — запросить расчет, например, у производителя изоляции, чей продукт указывается.

Строительные нормы и правила, утвержденные документы L1A, L2A, L1B и L2B в Англии и Уэльсе, ссылаются на публикацию BR 443 упражняться.Рабочие примеры с использованием BR 443 III дают полезные рекомендации.

Значение R или теплоизоляция (обратно значению U)

Теплоизоляция является обратной величиной коэффициента пропускания тепла; другими словами, способность материала сопротивляться тепловому потоку. R-значения чаще используются в определенных частях мира (например, в Австралазии), в отличие от Великобритании, отдающей предпочтение U-значениям. Единицами измерения коэффициента теплопередачи являются м²K/Вт, и, опять же, более высокое значение указывает на лучшую производительность (в отличие от более низкого значения, необходимого для коэффициента теплопередачи).

Значение k или теплопроводность (также известное как значение лямбда или λ; величина, обратная удельному тепловому сопротивлению)

Теплопроводность — это способность материала проводить тепло. Следовательно, высокая теплопроводность означает, что теплопередача через материал будет происходить с большей скоростью; обратите внимание, что это также зависит от температуры. Единицы теплопроводности – Вт/м⋅К. Однако, в отличие от значений U и R, значения k не зависят от толщины рассматриваемого материала.

Значение Y, или теплопроводность, или коэффициент теплопередачи

Способность материала поглощать и выделять тепло из внутреннего пространства при изменении температуры этого пространства называется теплопроводностью (или коэффициентом теплопередачи ) и определяется в BS EN ISO 13786:2007 Тепловые характеристики. строительных компонентов IV . Это также обеспечивает основу для «простой динамической модели» в CIBSE Guide A: Environmental design V , которая используется для расчета холодильных нагрузок и температуры помещения в летнее время. Чем выше коэффициент теплопроводности, тем выше будет тепловая масса. Тепловая проводимость аналогична коэффициенту теплопередачи (и использует те же единицы измерения). Однако он измеряет теплоемкость материала, то есть способность материала накапливать и выделять тепло в течение определенного периода времени, обычно 24 часов. Как и в случае с коэффициентом теплопередачи, единицами измерения являются Вт/м²К.

Обратите внимание, что теплопроводность «значение Y» не следует путать с коэффициентом теплового моста «значение y», которое определено в Приложении K Стандартной процедуры оценки (SAP) как производное от линейного коэффициента теплопередачи.

Значение Psi (Ψ) или линейный коэффициент теплопередачи

Мера потерь тепла из-за теплового моста называется линейным коэффициентом теплопередачи (в отличие от «площадного» коэффициента теплопередачи, который иначе называется коэффициентом теплопередачи), при этом единицами измерения снова являются Вт/м²К. Значения Psi используются для получения значений y ( фактор теплового моста ) в Приложении K Стандартной процедуры оценки.

Удельное тепловое сопротивление (обратное теплопроводности)

Удельное тепловое сопротивление — это способность материала сопротивляться передаче тепла через него.Как и значение k, это свойство не зависит от толщины рассматриваемого материала. Единицы теплового сопротивления – К⋅м/Вт.

Теплопроводность (обратная тепловому сопротивлению)

Относится к количеству тепла, проводимому через материал данного объема в единицу времени, т. е. к скорости теплопроводности. Таким образом, единицами измерения являются Вт/К.

Термическое сопротивление (обратное теплопроводности)

Это мера того, насколько хорошо материал может сопротивляться передаче тепла через него, и измеряется в К/Вт.Как и в случае с теплопроводностью, это мера скорости передачи для данного объема.

Термическая масса

До сих пор в строительной отрасли Великобритании в значительной степени игнорировалось, тепловая масса (в отличие от теплопроводности) получена из удельной теплоемкости (способность материала сохранять тепло по отношению к его массе), плотность и теплопроводность (насколько легко тепло может проходить через материал). Теплопроводность используется SAP 2009 в виде значения «k» (или каппа) при расчете параметра тепловой массы (TMP).Значение «k» представляет собой теплоемкость на единицу площади «термически активной» части строительного элемента (только первые 50 мм или около того толщины элемента оказывают реальное влияние на тепловую массу, поскольку с увеличением глубины она уменьшается до элемента; за пределами 100 мм эффект незначителен). Следует отметить, что значение «k» является приблизительным, поскольку делаются предположения о размере термически активных объемов материала; кроме того, он игнорирует влияние теплопроводности при расчете периода, в течение которого тепло поглощается и излучается материалом.Стандарт BS EN ISO 13786 VI предлагает более эффективный метод определения тепловой массы. Термическую массу не следует путать с изоляцией.

Значение тепловой массы невозможно переоценить, как показано на следующих примерах:

Наращивание стен Коэффициент теплопередачи Теплопроводность Термическая масса
  • Кирпич 200 мм
  • «мокрый» гипс 13 мм
2 Вт/м²K 4. 26 Вт/м²K 169 кДж/м²K
  • Кирпич 100 мм
  • Полость 150 мм, заполненная минеральной ватой
  • Газобетонный блок 100 мм
  • Сухая обшивка из гипсокартона толщиной 13 мм на мазках толщиной 10 мм
0,19 Вт/м²K 1,86 Вт/м²K 9 кДж/м²K

Обратите внимание на то, насколько плоха тепловая масса современной полой стены по сравнению со стеной из сплошного кирпича.Однако, заменив 13-миллиметровую «мокрую» штукатурку на гипсокартон, пропускная способность может быть существенно увеличена:

Наращивание стен Коэффициент теплопередачи Теплопроводность Термическая масса
  • Кирпич 100 мм
  • Полость 150 мм, заполненная минеральной ватой
  • Газобетонный блок 100 мм
  • «мокрый» гипс 13 мм
0. 19 Вт/м²K 2,74 Вт/м²K 60 кДж/м²K

Таким образом можно увидеть, что разделение гипсокартона почти полностью устраняет эффективную тепловую массу в доме, построенном в соответствии с современными стандартами и технологиями.

Использование тепловой массы для борьбы с перегревом в летнее время более подробно обсуждается в серии статей Адаптация к изменению климата в зданиях: избыточное тепло , части первая VII и вторая VIII .

Уменьшение

Описывает, каким образом плотность, теплоемкость и теплопроводность материала могут замедлять прохождение тепла с одной стороны на другую, а также снижать этот прирост при прохождении через него. Таким образом, это влияет на тепловые характеристики здания в более теплые периоды. Они называются задержкой декремента и коэффициентом декремента соответственно.

Химическая фаза

Когда материал переходит из твердого состояния в жидкое или из жидкого в газообразное, теплопроводность этого материала может измениться. Это связано с поглощением и выделением скрытого тепла, а также может происходить в меньших масштабах, что может быть выгодно в строительстве.

Все более доступными становятся материалы, которые могут обеспечить высокую тепловую массу при небольших объемах. Известные как материалы с фазовым переходом (PCM), это вещества, которые могут накапливать и выделять скрытую теплоту при плавлении и затвердевании соответственно в узком диапазоне температур. Эти материалы могут быть микроинкапсулированы в определенные типы строительных материалов, таких как гипс или глина, для формирования облицовочных плит или потолочной плитки.Они также могут быть макроинкапсулированы, например, в пластины теплообменника для использования в холодильных и вентиляционных установках , и исследуются возможности включения в панели из вспененного полиуретана для таких применений, как композитные облицовочные панели с металлическим покрытием. Преимущество PCM заключается в том, что они могут обеспечивать значительное количество тепловой массы, будучи сами по себе очень тонкими; то есть , тепловая масса кажется непропорционально большой по сравнению с физической толщиной материала.

PCM могут предложить практическое решение для повторного введения тепловой массы в легкие здания для противодействия перегреву и более подробно обсуждаются в серии статей Адаптация к изменению климата в зданиях: избыточное тепло (часть вторая) IX .

Хотите больше подобных материалов? Подпишитесь на информационный бюллетень NBS eWeekly.

Зарегистрируйтесь сейчас

ubakus.com | Графический редактор

Краткое руководство

Этот калькулятор коэффициента теплопередачи анализирует ваш компонент (например, стену, крышу, потолок и т. д.) с точки зрения изоляции, защиты от влаги и тепла:

  1. Выберите материал на левой панели и поместите его на поверхность для рисования.
  2. Сложить все слои вместе
  3. В последнюю очередь вставьте деревянные балки в изоляционный слой.
  1. Вводите все слои изнутри наружу.
  2. Используйте кнопку, чтобы вставить деревянные балки в изоляционный слой.
Примеры: Стена Крыша Потолок

Основные результаты отображаются внизу экрана. Более подробную информацию можно найти в левой части экрана с помощью кнопок U-значение, влажность, тепло и т. д.

Для коммерческого использования расчеты производятся в соответствии с DIN EN ISO 6946 (значение U), DIN 4108-3 (защита от влаги) и DIN 68800-2 (защита от высыхания).

Примечания по планированию

Влажные и заплесневелые стены – кошмар многих строителей. Таким образом, калькулятор коэффициента теплопередачи проверяет вашу изоляцию на наличие потенциальных проблем с влажностью. В статье Wasserdampfdiffusion und feuchte Wände (на немецком языке) объясняется, как могут возникать влага и плесень. На данном этапе достаточно следующего упрощения:

Зимой теплый комнатный воздух содержит больше влаги, чем холодный наружный воздух. Вот почему водяной пар диффундирует через компонент изнутри наружу.Поскольку внешние, более холодные слои могут содержать очень мало водяного пара, необходимо обеспечить, чтобы водяной пар как можно легче выходил наружу.

Оставить комментарий
