Ремонт утюга philips powerlife своими руками

Самое подробное описание: ремонт утюга philips powerlife своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Если утюг перестал греть, можно купить новый, но часто повреждение не очень серьезное и его можно устранить самостоятельно. Если вы умеете работать отверткой и мультиметром, справитесь. О том, как провести ремонт утюга своими руками и будем рассказывать в этой статье.

Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:

Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
Емкость/резервуар для воды, которая используется при отпаривании.
Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Нет видео.

Видео (кликните для воспроизведения).

Общее устройство электроутюга

После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.

Для работы понадобится набор отверток — крестовых и плоских. Нужен будет широкий нож или ненужная пластиковая карта — поддевать части утюга с защелками. Для проверки целостности деталей нужен будет мультиметр (как им пользоваться читайте тут). Еще может потребоваться паяльник — это если придется менять какие-то запчасти.

Инструменты, которые могут понадобиться при ремонте утюга

Из инструментов все, но в процессе работы иногда нужна изолента или термоусадочные трубки, может потребоваться наждачная бумага, пассатижи.

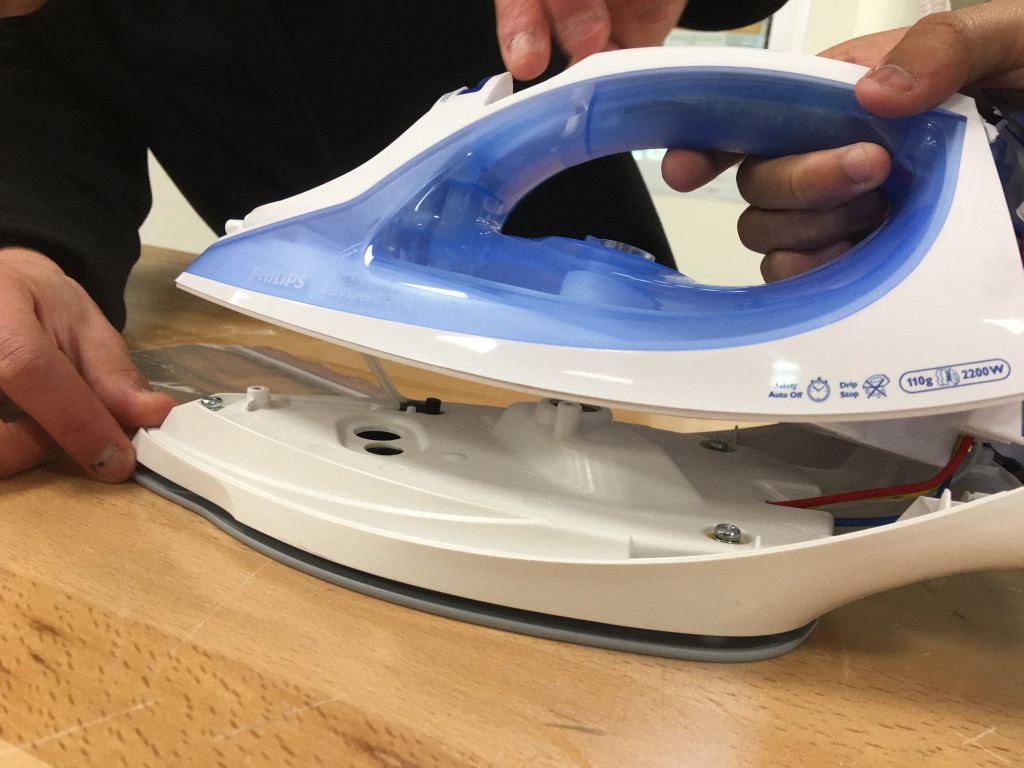

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

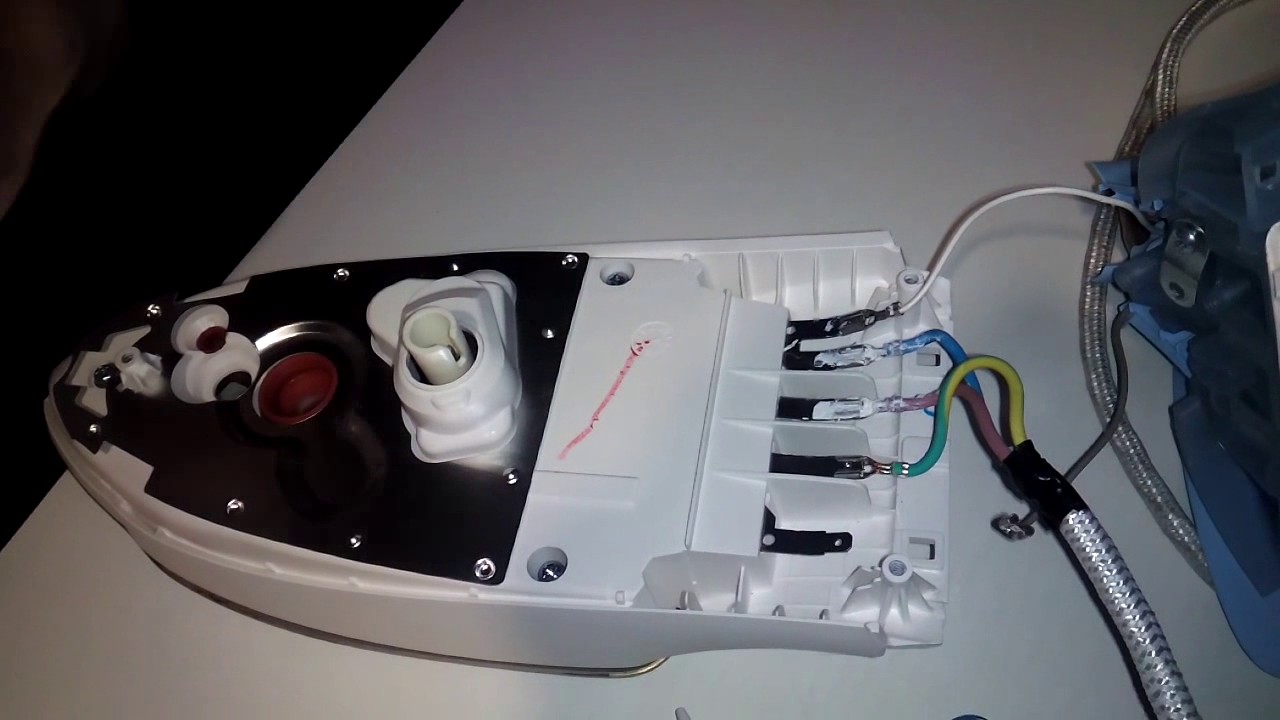

Снять заднюю крышку — первое что надо сделать при разборке утюга

Как каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

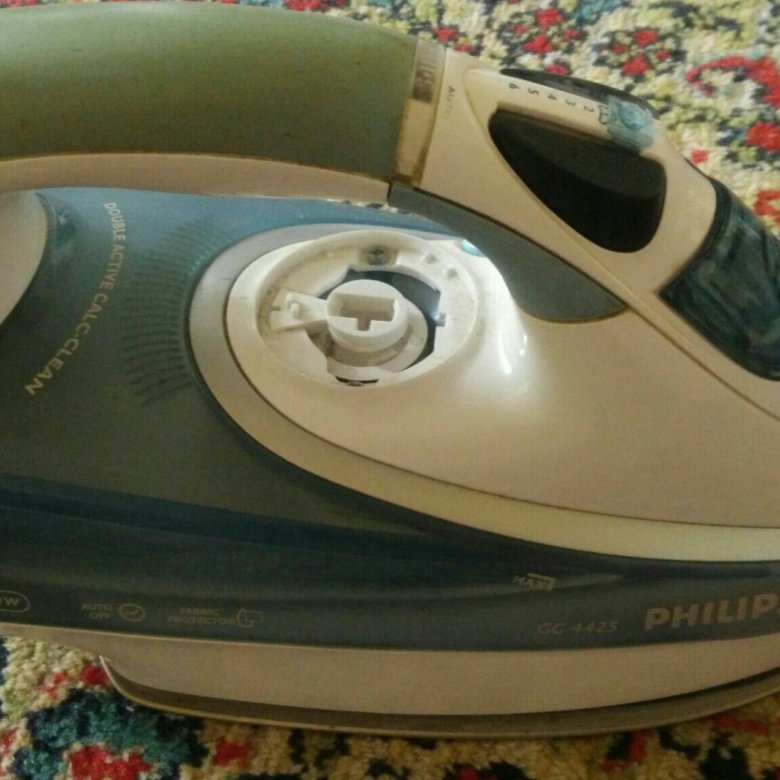

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.

При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.

Проверяем целостность шнура электропитания

Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.

Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся».

Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Нет видео.

Видео (кликните для воспроизведения).

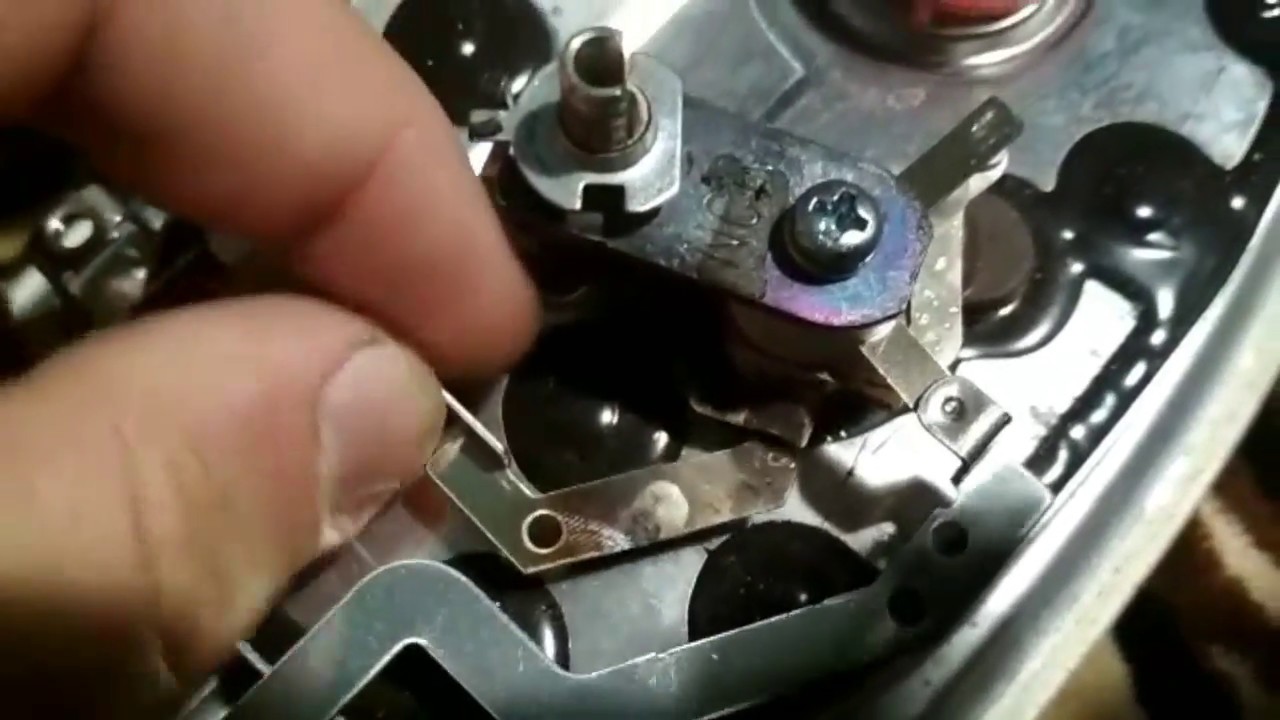

Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.

Это терморегулятор на утюге

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.

Терморегулятор с другого ракурса

Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими борами (подойдет сковорода) наливаете воду и уксус (обычный, столовый). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.

Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

Сообщение truemetal » 03 мар 2011 18:21

Сообщение ЕЛЕремонт » 03 мар 2011 18:36

Может быть что угодно, например неисправный нагревательный элемент.

Сообщение Jax_2004 » 16 сен 2013 00:42

Сообщение transfor » 16 сен 2013 01:18

Есть два способа очистки утюга от накипи .

Сообщение rises » 01 апр 2014 15:49

Сообщение transfor » 02 апр 2014 00:28

Сообщение riselost » 17 апр 2014 16:36

Сообщение transfor » 17 апр 2014 23:59

Сообщение Kos1234 » 24 янв 2017 14:11

Сообщение Kos1234 » 24 янв 2017 14:12

Сообщение Паевл » 29 авг 2017 20:59

Сообщение transfor » 29 авг 2017 22:29

Сообщение Паевл » 29 авг 2017 22:58

Сообщение transfor » 30 авг 2017 22:45

Сообщение Паевл » 30 авг 2017 23:44

Сообщение volna2m » 31 авг 2017 09:52

Джентльмен – человек, при общении с которым чувствуешь себя джентльменом.
Ремонт стиральных,посудомоечных,швейных машин и бойлеров в Нижнем Новгороде

Сообщение transfor » 31 авг 2017 10:17

Сломанный утюг не стоит сразу выбрасывать и покупать новый. Если поломка не слишком серьезная, то его можно отремонтировать самостоятельно. Утюги производства разных фирм отличаются формой, техническими характеристиками, запчастями, но по конструкции они все одинаковые. Имея отвертку и мультиметр, можно произвести своими руками ремонт утюга Филипс и других марок.

Все элементы электрической схемы утюга находятся на внутренней стороне подошвы. Устройство утюга не отличается сложностью и состоит из следующих элементов:

Подошва со встроенным нагревателем. Если в приборе имеются отпариватели, то для них в подошве предусмотрены отверстия.
Термостат функции регулирования температуры нагрева.
Резервуар, в котором содержится вода для отпаривания.
Сопло для разбрызгивания воды и выхода пара. Также есть регулятор отпаривания, с помощью которого можно регулировать интенсивность пара.
Электрический шнур для подключения прибора к сети. Он прикрепляется к контактной колодке, расположенной под пластиковой крышкой.

Для ремонта утюга необходимо подготовить набор инструментов. В процессе работы понадобятся:

крестовые отвертки прямой и изогнутой формы;
широкий нож или ненужная пластиковая карта, чтобы поддевать защелки;
мультиметр для проверки работы электрических элементов;
паяльник для замены деталей.

Чтобы отремонтировать утюг, нужно иметь навыки работы с мультиметром и уметь держать в руках отвертку, а также соблюдать аккуратность и последовательность действий.

Один из наиболее сложных моментов ремонта — разборка устройства. Чтобы разобрать утюг Vitek и модели других производителей, нужно снять крышку с задней панели. На ней находятся винты, которые следует открутить, а также защелки, которые нужно отжать. Открутив все крепежные элементы, снимают крышку, используя нож или пластиковую карту.

Под крышкой находится клеммная коробка, удерживающая электрический шнур. Если неполадка в нем, то разборку можно на этом закончить. Если шнур исправен, то устройство разбирают дальше. В утюгах Филипс и Tefal под крышкой расположены болты. Их и другие крепежи откручивают. Затем снимают регулятор температуры и кнопку подачи пара, потянув их вверх. Иногда они фиксируются защелками, их следует отжать отверткой.

В устройствах Rowenta и подобных им конструкциях на ручках расположены болты, их нужно открутить. Под снятыми кнопками также есть винты, их тоже убирают. После этого отжимают защелки, закрепляющие верхние пластиковые детали, и снимают их. Утюг разбирают до тех пор, пока не разделят корпус и подошву.

Конструкции приборов от разных производителей несколько отличаются друг от друга, поэтому процесс разборки у них также бывает разным. Но в любом случае работу нужно производить аккуратно и не торопясь.

Электрический шнур часто служит причиной плохой работы прибора. Поломка может произойти из-за повреждения изоляции в месте загибания или завивания шнура. Может быть частично или полностью поврежден один или несколько проводков. Из-за этого утюг перестает включаться, а подошва плохо нагревается.

Если шнур поврежден, то его в любом случае следует заменить, даже если причина поломки не в нем. Если нет такой возможности, то нужно тщательно заизолировать поврежденные места. Чтобы проверить шнур, его прозванивают мультиметром. Во время проверки шнур нужно покрутить и согнуть в различных местах, особенно там, где имеются повреждения изоляции. Если от этого мультиметр перестанет звонить, то шнур нужно заменить. Также его заменяют, если не прозванивается один или оба штырька вилки.

Если прибор перестал греться, возможно, сгорел ТЭН, замена которого стоит дорого. Если это случилось, то лучше купить новый утюг. Два выхода нагревательного элемента находятся в задней части подошвы утюга. Для проверки мультиметр нужно настроить для измерения сопротивления и подключить к клеммам ТЭНа. Если на дисплее прибора появляется число, близкое к 250 Ом, ТЭН в порядке. Если число намного больше, то нагревательный элемент перегорел.

Терморегулятор внешне представляет собой пластину с расположенными на ней контактами и пластиковым стержнем, предназначенным для надевания диска. К контактам подключают мультиметр и проверяют работу терморегулятора. При выключении звук должен исчезать, а при включении появляться вновь.

При поломке терморегулятора утюг может не включаться, даже если он установлен на «включено». Может быть наоборот — прибор не выключается при выключенном терморегуляторе. В обоих случаях проблема заключается в неисправных контактах.

Если утюг не включается, возможно, на контактах появился нагар. Его можно очистить, используя наждачную бумагу с мелким зерном. Если прибор не отключается, то контакты могли сплавиться или сцепиться при падении. Можно попробовать аккуратно расцепить их, стараясь не погнуть и не повредить. Если не получится, то придётся заменить утюг.

На случай перегрева утюга в нем имеется предохранитель. Он находится возле терморегулятора и в большинстве моделей закрыт белой трубкой. Если утюг нагревается до опасной температуры, то предохранитель перегорает.

Для проверки предохранителя прозванивают его контакты мультиметром. Если он исправен, мультиметр издает звук, если нет, то молчит. Чтобы заменить термопредохранитель для утюга, нужно снять перегоревший элемент и установить вместо него новый. Не следует оставлять прибор незащищенным, так как при сильном перегреве он может стать причиной пожара.

Если в емкости имеется вода, а пара нет, то причиной неисправности могут быть засоренные отверстия в подошве. Чтобы их почистить, нужно приготовить один из следующих составов:

1 л воды смешивают с 200 граммами уксуса;
на 1 стакан кипятка добавляют 2 чайные ложки лимонной кислоты.

Жидкость наливают в сковороду и помещают туда отключенный утюг. Состав должен покрывать подошву. Сковородку ставят на огонь, доводят до кипения и выключают. Ждут, когда жидкость остынет, а потом опять ставят на огонь до кипения. Такую операцию проделывают 3−4 раза. Соли при этом должны раствориться.

Если из разбрызгивателя перестала поступать вода, причина может быть в отсоединении трубки. Для устранения неисправности нужно разобрать панель с кнопками впуска и установить на место имеющиеся там трубки.

Очистить забившиеся отверстия подошвы можно, полностью разобрав прибор. Затем его подошву заклеивают скотчем. В нее несколько раз наливают горячую воду с добавлением уксуса или лимонной кислоты, выдерживают до остывания и сливают.

Утюг, который перестал работать, не стоит сразу нести на помойку. Не слишком серьезную поломку можно устранить своими руками. Если соблюдать аккуратность и последовательность действий, то эта работа не отнимет много сил и времени.

Пришла любимая и говорит – утюг сдох. Ну что поделать… и такое бывает. Надо попробовать его разобрать и посмотреть, в чем дело. Как разбираются утюги нового поколения – я хз. Пришлось подглядывать в инет и аккуратно все фоткать, чтобы не забыть, как его собирать… Фотки под катом.

Снимаем прозрачную пластиковую крышку сзади, подцепив ее отверткой.

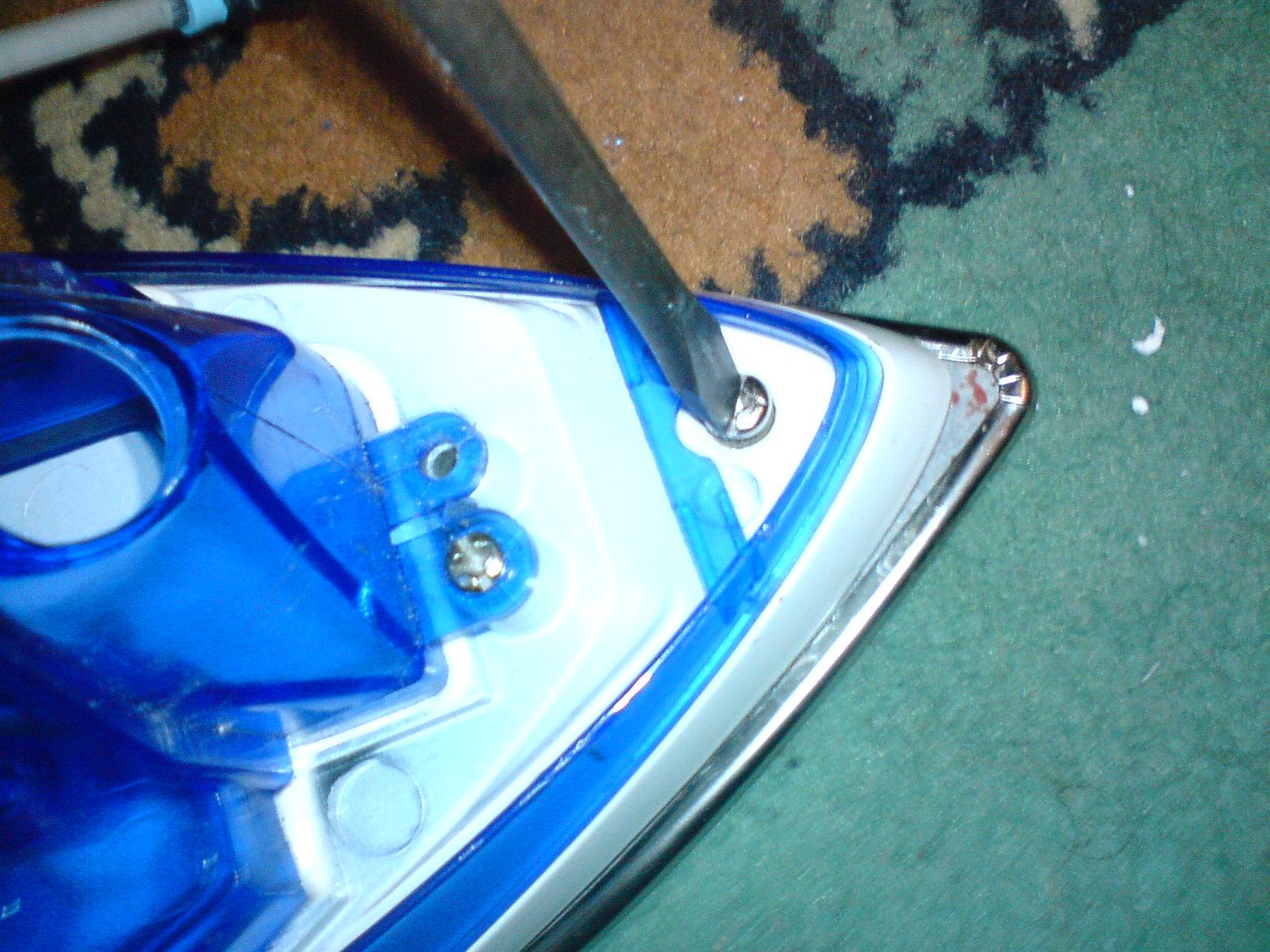

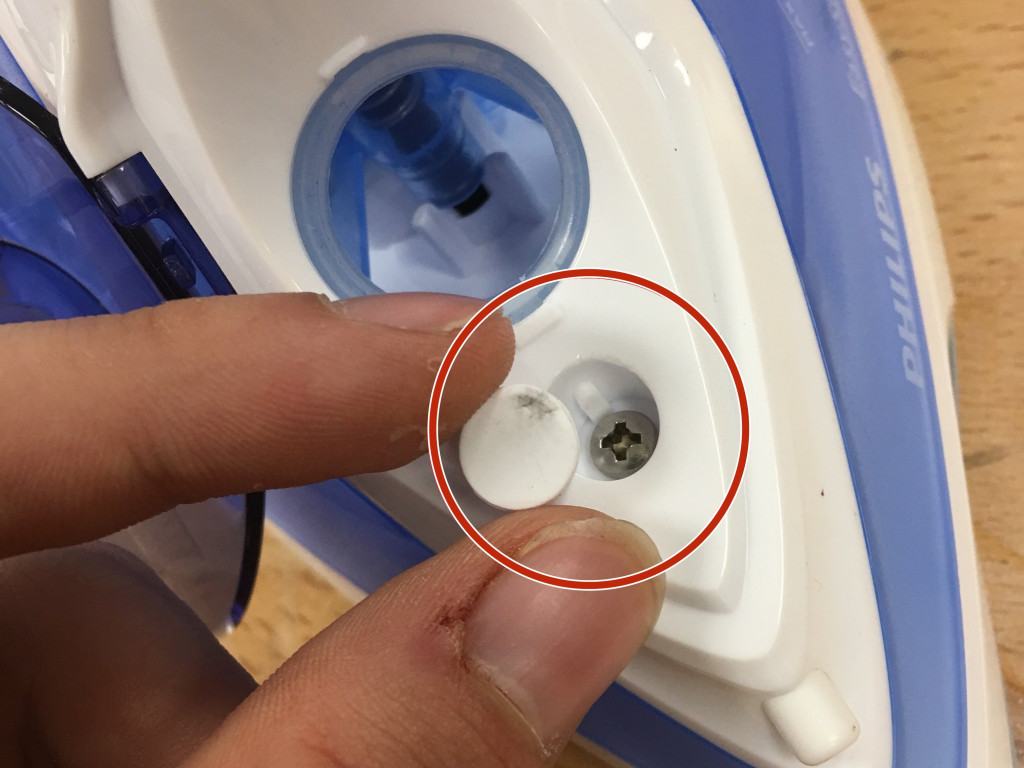

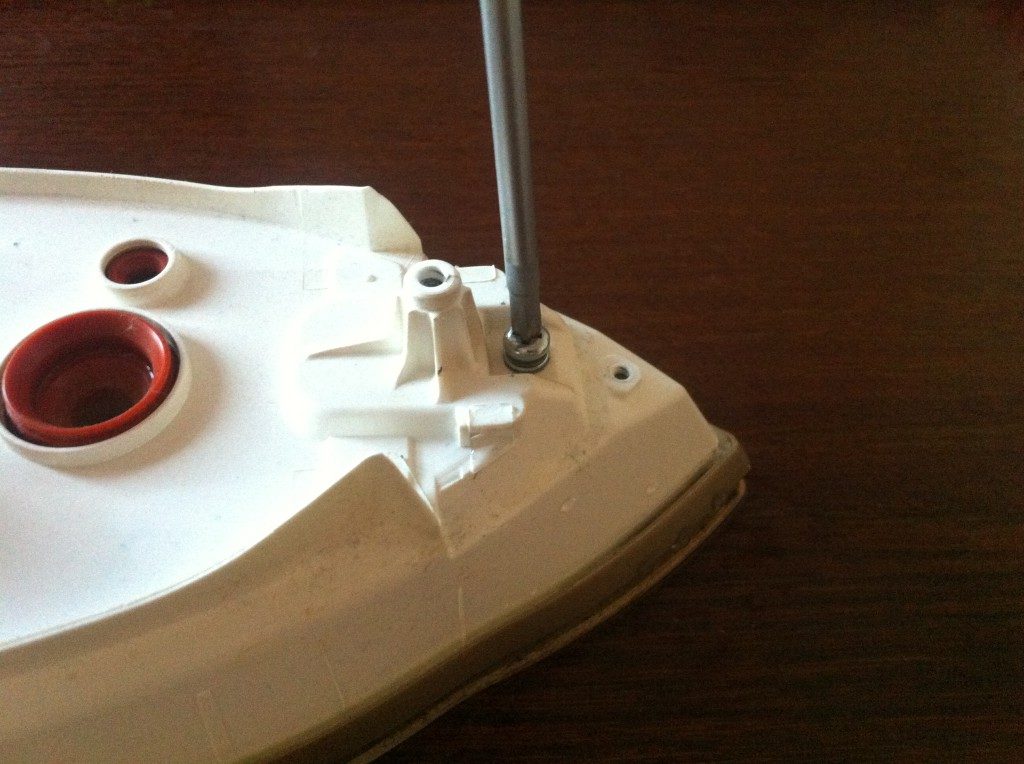

Снимаем резиновую пробочку и откручиваем шуруп.
Снимаем пластиковую крышку и созерцаем проводочки. Откручиваем 2 шурупа подошвы и 2 шурупа на силовом проводе (тот, что в розетку идет).
Со всех сторон аккуратно подцепляем и снимаем с защелок накладную ручку. Получаем доступ к ламкочкам и кнопочкам на плате, залитой эпоксидкой.
Откручиваем платку. Отклоняем назад платку с проводами.
Скручиваем водяной бункер. И отклоняем его назад.
Обязательно фоткаем клеммы, чтобы потом знать, как собирать все это обратно. Белая паста – это типо силикона-герметика или хрен знает что это. Вобщем оно нужно, чтобы не окислялись клеммы, как мне кажется.
Снимаем клеммы.
Скручиваем последнюю запчасть. И снимаем ее.

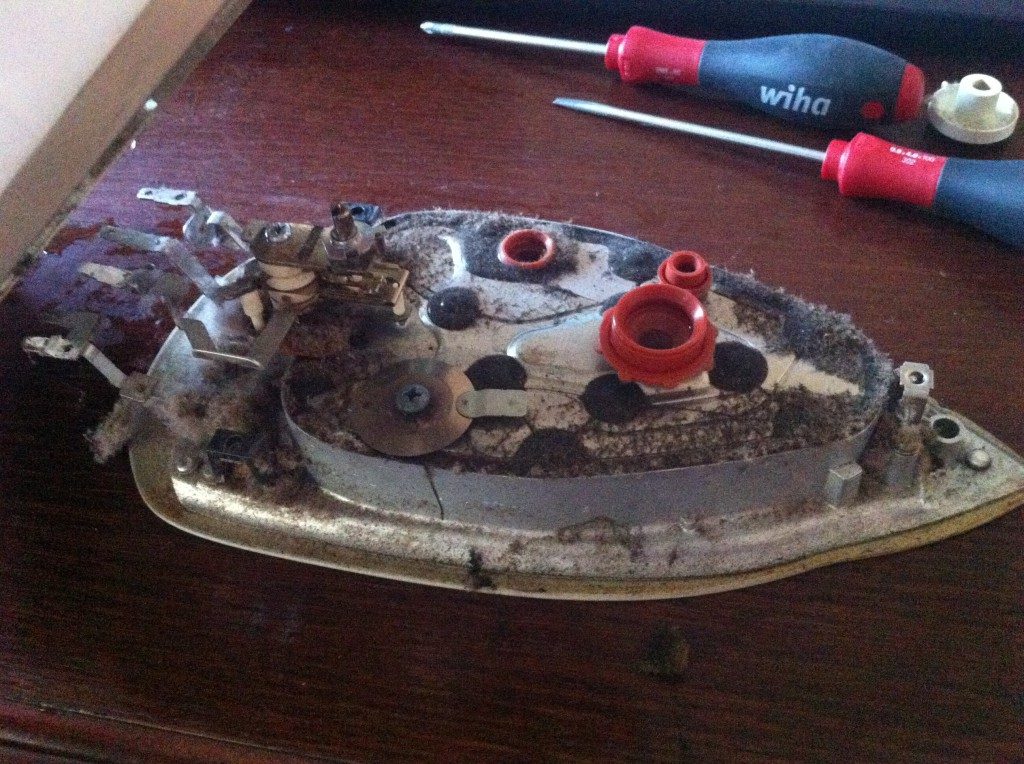

И вот она! Долгожданная подошва утюга. Чистим очень аккуратно все детали, резинки и т.п.
Потом начинаем кропотливый процесс сборки обтано….

У меня сборка получилась с третьего раза. Зато утюг после этого заработал! Удачи вам!

Спасибо за схему сборки/разборки.

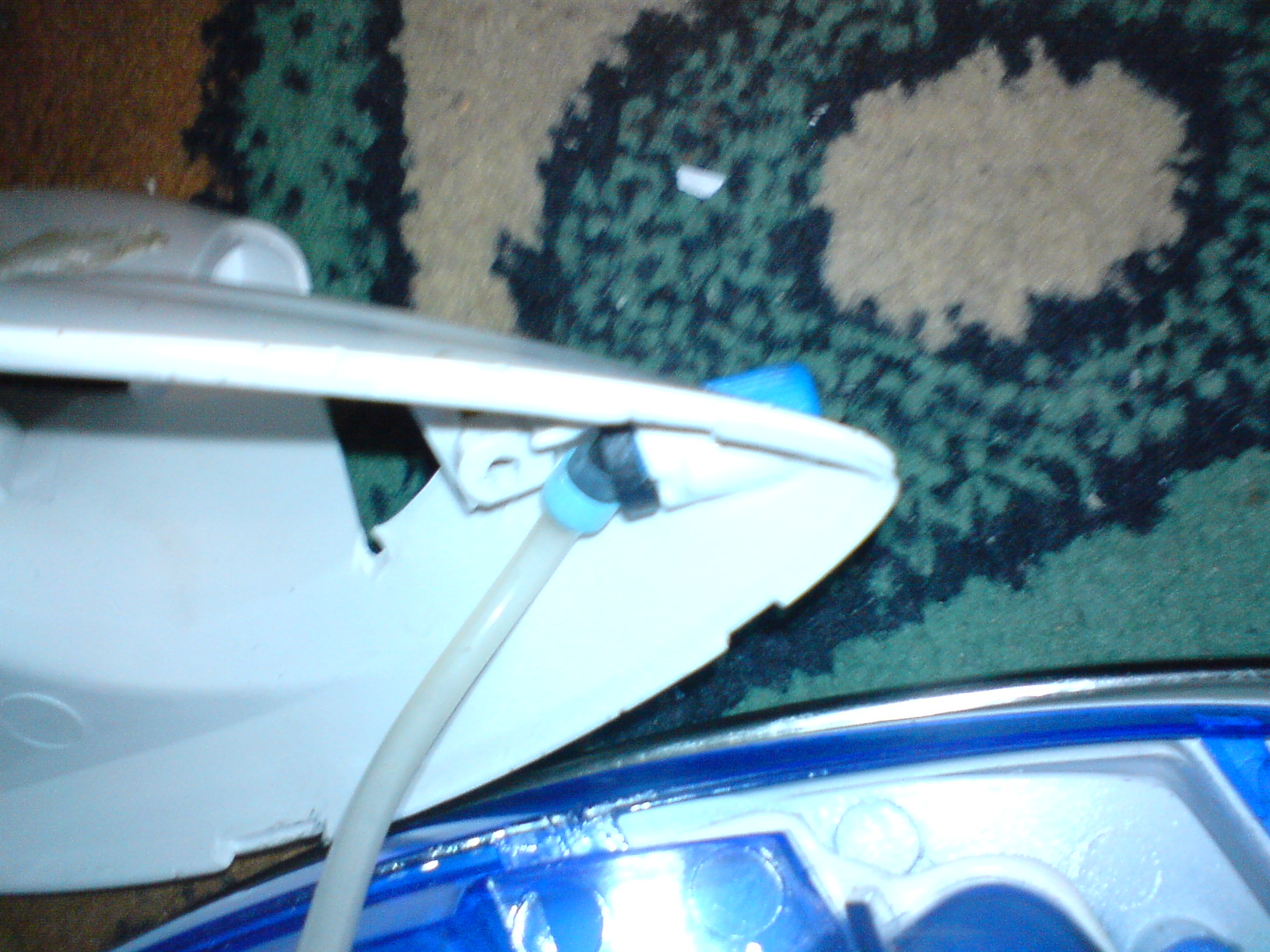

Чиню кнопку “пар”, но пока безуспешно. Не подает воду (ни капли) через свой клапан, что стало очевидно после разборки утюга.
А ее механизм, похоже, неразборный 🙁
Кнопка “брызгалка” тоже сначала не работала, но как-то быстро раздрочилась сама, а “пар” вот никак не хочет.

Огромное спасибо, как нельзя кстати. Не было подачи пара при глажке и при чистке, разобрал полностью утюг. Зря конечно. Причина: забита дырка в крышке заливки воды. Вот так .

Чтобы нормально снять верхнюю крышку ручки, надо сначала снять крышечку заливного отверстия.
Для этого сначала снимаем ось (она короче) из левой втулки при поднятой крышечке, немного раздвигая в стороны и вытягивая на себя левое крыло крышечки, а потом вытаскиваем крышечку вправо и на себя – там есть винтик и его надо отвернуть (между второй и третьей картинкой). Именно он держит носовую часть крышки ручки, а потом как сказано выше на картинках после второй картинки.
У меня к сожалению затвердела от температуры и частично лопнула снизу большая красная прокладка для подачи сильного пара в подошву. Если кто знает, скажите, где ее купить.

Собрал весь утюг легко с первого раза благодаря описанию и фото. Спасибо друг.

От души бро! Сделал как ты описал, щас буду обратно собирать, посмотрим, что получится. Я еще окромя чистки подошву прокипятил в растворе лимонной кислоты. Должно быть нормально, т. к. вся накипь в отверстиях для пара – высыпалась. Ух наглажусь щас))))

Спасибо дружище!
Разобрал по фото до основания:)
Не работал- подгорели клеммы терморегулятора.
А белая паста это теплопроводящий состав на основе кремния.
Наш аналог-КПТ8

Как-то не доводилось с такой пастой иметь дело, спасибо за информацию, буду знать) Рад что помог!

Спасибо, сильно помогло сократить время разборки!

А в чём заключалась неисправность?

Не включался утюг, я воспользовалась Вашей статьей, все разобрала по фото, хорошо закрепила контакты, собрала, все работает, только осталось 2 винта, но , думаю, что не очень важных. Большое Вам спасибо за помощь.

что за медный диск с металлическим язычком на подошве утюга сверху?

Очень помогло в разборке. Почистил “подошву” от накипи. Я бы добавил фото по всем винтам крепления, что бы у девушек не оставалось их при сборке.

спасибо
как то не работает переднии впрыск воды, попробовал прочистит галовку но кнопка не держит компресииу.

В данной теме приводится фото с пояснениями:

по разборке утюга,
его ремонту

Итак, у Вас дома сломался утюг, неважно от какого производителя, возникает вопрос: «Как починить утюг».

Тестирование электрической цепи как и для всей бытовой техники проводится пробником к примеру ОП-1

либо мультиметром цифровым.

Существенного различия схем утюгов от разных производителей,- нет.

Для общего представления рассмотрим последовательную электрическую цепь соединений утюга Philips

Первый провод фазного либо нулевого потенциала от внешнего источника питания имеет контактное разъемное соединение с клеммой, от клеммы через терморегулятор- провод поступает на тэн. Второй провод от внешнего источника питания имеет контактное разъемное соединение со второй клеммой, от второй клеммы электрическая цепь имеет последовательное соединение, проходящее через термовой предохранитель и замыкается на второй клемме тэна. Контрольная лампочка и предохранитель параллельно подключены к двум контактным соединениям тэна.

Электрическая цепь замыкается на нагревателе — тэне и лампочке. Терморегулятором устанавливается определенный температурный режим нагревания утюга.

Замыкание и размыкание электрической цепи происходит в самом терморегуляторе за счет изменения биметаллической пластины под воздействием температуры нагревания и остывания тэна. Причины неисправности утюга следующие:

разрыв проводки шнура у основания вилки;
механическое повреждение проводки шнура по всей его длине;
перегорание тэна подошвы утюга;
окисление контактов биметаллической пластины термолегулятора;
перегорание термопредохранителя

Что здесь можно заменить при проведенном тестировании:

заменить шнур;
заменить вилку шнура;
зачистить контакт терморегулятора;
заменить терморегулятор;
заменить термопредохранитель

Заменить тэн при его неисправности, который представляет собой подошву утюга,- не имеет смысла, так как сама подошва утюга составляет по своей стоимости больше половины стоимости самого утюга. В этом случае подошва утюга выбрасывается, все остальное от утюга идет на зап.части. При демонтаже разборке утюга, следует проявить осторожность- во избежание повреждения корпуса утюга.

Следует помнить, что тестирование на предмет выявления неисправности утюга — проводится пассивным способом без подключения к внешнему источнику питания. Непосредственно перед подключением утюга к внешнему источнику питания — необходимо цифровым мультиметром измерить общее сопротивление электрической цепи, которое не должно составлять нулевого значения на дисплее прибора.

Ремонт утюга — мулинекс

Данная тема дополнена личными фотоснимками и сопровождающим описанием в проведении ремонта утюга. В качестве примера, рассмотрим неисправность утюга Мулинекс.

Итак, перед нами утюг Мулинекс и причина его неисправности нам заранее неведома, то есть нужно установить точную причину его неисправности.

В задней части утюга фото №1, чтобы нам снять крышку, необходимо открутить шуруп. Головка шурупа как Вы обратили свое внимание — не подходит для наших отечественных отверток. Как выйти из положения, если нет подобной отвертки? — Здесь тоже можно найти выход, для этого нам понадобятся маленькие ножницы с острыми концами. Вставляем два конца ножниц и нам легко поддается откручивание шурупа.

После того как открутили шуруп, аккуратно вскрываем крышку с помощью отвертки фото №2. Корпус крышки при этом стараемся не повредить.

После снятия задней крышки утюга фото №3 нам видно клеммное соединение проводов сетевого кабеля с элементами утюга:

нагревательного элемента ТЭНа.

Далее, аккуратно ножом вскрываем крышку ручки утюга фото №4. Мелкие детали от ручки утюга и шурупы складываем в кружку.

Чтобы непосредственно добраться до контактов терморегулятора фото №5 и нагревательного элемента или другими словами — подошвы утюга, поочередно откручиваем детали.

Для начинающих специалистов, следует запоминать последовательность такой разборки, чтобы не создавать для себя путаницу в дальнейшей сборке утюга.

Отверткой на фотоснимках показаны места креплений таких деталей.

То есть здесь нужно как бы внимательно относиться к разборке. Корпус и отдельные детали утюга дополнены такими крепежными соединениями как защелки.

Отверткой показана ручка терморегулятора фото №7 и нам необходимо снять еще одну крышку представляющую из себя теплоотвод плиты утюга.

На фотоснимке показаны дополнительные места таких соединений фото №8, также продолжаем откручивать шурупы и освобождаем подошву утюга от крышки.

Ну вот мы и добрались так сказать до самого интересного — контактов терморегулятора фото №9. Контакты терморегулятора указаны наконечником отвертки.

Ручкой терморегулятора устанавливается заданный нами нагрев подошвы утюга. Чтобы не допустить перегрева нагревательного элемента, в конструкции терморегулятора имеется биметаллическая пластина, которая по достижению заданной температуры нагрева — разъединяет контакты. По мере остывания биметаллической пластины — электрическая цепь замыкается и вновь происходит нагревание подошвы утюга.

Внимательно осматриваем контакты терморегулятора, то есть пробником проверяем данный участок электрической цепи.

Для данного примера, неисправность утюга заключалась в окислении контактов терморегулятора. Контакты терморегулятора зачищаем отрезком мелкой наждачной бумаги и еще раз проводим диагностику пробником для этого участка.

Дополнительно конечно же следует проверить и сам нагревательный элемент утюга.

Диагностика утюга

На фотоснимке показана сигнальная лама фото №10. Лампа в электрической схеме соединена параллельно и при ее перегорании это не влечет за собой неисправность утюга в целом.

В этом фотоснимке, пальцами руки показаны контакты нагревательного элемента фото №11. Проводим диагностику нагревательного элемента.

Для этого, прибор мультиметр устанавливаем в диапазон измерения сопротивления. Двумя щупами прибора прикасаемся к контактам ТЭНа, на дисплее прибора нам видно показание сопротивления — 36,7 Ом.

Показание прибора соответствует сопротивлению нагревательного элемента. Проводим диагностику для общей электрической схемы утюга фото №13.

Соединяем два щупа прибора со штырьками штепсельной вилки, результат нам наглядно видно на дисплее прибора. То есть показание сопротивления для общей электрической схемы утюга получается больше на две десятые доли.

Вот мы и разобрались в неисправности и починили утюг. Как Вы убедились, без проведения диагностики как для отдельных участков так и для диагностики схемы в целом, — нам никак не обойтись.

Для начала Вы должны визуально осмотреть корпус на наличие трещин, дефектов и следов плавления корпуса. Возможно внешний вид сразу же и покажет, что именно является причиной поломки утюга. Если же осмотр ничего не дал, нужно полностью разобрать корпус для самостоятельной диагностики всех составляющих элементов.

Обращаем Ваше внимание на то, что разобрать утюг иногда довольно сложно. Это связано с тем, что производители с каждым годом больше времени уделяют дизайну электроприбора, создавая незаметные фиксаторы и отверстия под винтики. Изначально подготовьте набор отверток и нож, которые пригодятся Вам для дальнейших действий.

Одной из главных неисправностей утюга является именно сетевой шнур, который Вы, собственно, и вставляете в розетку.

Доберитесь до места соединения контактов с нагревательным элементом и если видимые неисправности отсутствуют, с помощью тестера прозвоните шнур, чтобы определить его работоспособность.

Для прозвонки можно использовать самодельную контрольку, состоящую из куска провода, батарейки и лампочки. Если лампочка горит при подключении контактов к обоим концам шнура, идем дальше.

В случае, если сетевой шнур является причиной поломки, можно попробовать укоротить его на 10-15 см (возможно проблемный участок будет удален). Все равно утюг не работает? Заменяем шнур на новый!

Второй на очереди – терморегулятор. Его мы также проверяем с помощью прозвонки, которую крепим к контактной группе.

Когда регулятор температуры будет прокручен в сторону замыкания цепи, электрическая цепь должна функционировать. Лампочка не горит? Зачищаем контакты наждачной бумагой и снова проверяем. Сразу же рекомендуем просмотреть видео инструкцию по ремонту:

Терморегулятор рабочий, но утюг не нагревается? Приступаем к проверке термопредохранителя!

Чаще, чем сетевой шнур, выходит из строя данный элемент схемы. Его основное назначение – разъединить электрическую цепь, если температура ТЭНа превысит номинальное значение.

Используя прозвонку, определяем работоспособность предохранителя. Если причина поломки утюга в нем, заменяем на новый, либо вообще убираем его со схемы. При нормальном функционировании регулятора температуры в предохранителе нет потребности.

Ну и последняя из причин, почему не работает утюг, является выход из строя ТЭНа. Если техника включается, лампочка горит, но подошва не нагревается до нужно температуры, скорее всего дело именно в этом. Как и в предыдущих случаях, с помощью самодельного тестера определяем работоспособность изделия. Нагревательный элемент закрепляется к подошве и если место крепления неразъемное, то, скорее всего Вам придется попрощаться с покупкой (если причина в нем).

В том случае, если ТЭН соединяется с подошвой с помощью наконечников, можно постараться отремонтировать утюг своими руками, зачистив контакты наждачной бумагой. Все равно не нагревается? Отправляем технику на утилизацию, т.к. новая деталь стоит практически полную стоимость прибора!

Обращаем Ваше внимание на то, что если Вы будете выкидывать технику на мусор, сетевой шнур будет правильнее отсоединить и оставить себе. Возможно, данный элемент пригодится Вам в последующих ремонтах, тем более места в шкафу он много не займет!

Если же неисправность заключается в том, что не работает отпариватель утюга, то, скорее всего, необходимо прочистить внутренние полости парообразования. Для этого рекомендуем Вам использовать раствор из воды и уксуса в соотношении 1 литр к 1 стакану. Устанавливаем подошву в емкость (как это показано на картинке), доводим воду на плите до кипения, выключаем и ждем пока она остынет. После этого повторяем мероприятие еще 3 раза, чего вполне достаточно для качественно очистки пульверизатора.

В магазинах Вы можете увидеть специальные средства для чистки накипи, но использовать их мы крайне не рекомендуем. Связано это с высокой стоимостью средств и в то же время низкой эффективностью, по сравнению с народным способом! Также следует отметить, что на тематических форумах существует множество негативных отзывов по поводу того, что утюг не работает после чистки солью. Связано это с тем, что кристаллики соли забивают отверстия для подачи пара, в результате чего приходиться тщательно вычищать подошву.

Еще одна причина, по которой не работает разбрызгиватель — сломалась кнопка подачи пара. Ее тоже можно прозвонить тестером и при необходимости заменить.

Вот и вся инструкция по ремонту утюга своими руками. Как Вы видите, мероприятие довольно простое и под силу даже электрику-новичку! Напоследок хотелось бы отметить, что если на корпусе мигает красный индикатор, не стоит паниковать, т. к. это может свидетельствовать об определенном режиме работы либо автоматическом отключении после нагрева. Прочитайте инструкцию, которая идет в комплекте, чтобы понять причину мигания. Надеемся, теперь вам стало понятно, что делать, если подошва утюга не нагревается и как отремонтировать поломку в домашних условиях!

Похожие материалы:

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4 проголосовавших: 8

Как разобрать утюг philips powerlife

05. 03.2016 Сервисный центр Просто Сервис на Ямашева (tigarbo) 1443

Используя проточную воду для утюга, вы можете столкнуться с тем, что распылитель перестанет работать. Также накипь скапливается и на внутренних элементах утюга. На примере утюга Philips Elance 3100 мы посмотрим, как справиться с этой проблемой.

Откручиваем болт, который расположен на задней панели.

Отщелкиваем заднюю панель.

Выкручиваем все болты, находящиеся под задней панелью.

Отключаем контакты провода утюга.

Видим еще один болт, который фиксирует ручку, его также выкручиваем.

На корпусе ручки есть еще несколько болтов, выкручиваем и их.

Снимаем резервуар для воды.

Разбираем подошву утюга.

Вот, что у нас внутри.

При помощи щетки и пылесоса удаляем всю пыль.

Приступаем к чистке распылителя. Для этого используем раствор лимонной кислоты и щетку. Круговыми движениями наносим раствор на распылитель и оставляем на несколько минут.

Собираем все части утюга воедино и тестируем его работу.

Общее устройство

Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
Емкость/резервуар для воды, которая используется при отпаривании.
Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Общее устройство электроутюга

Что надо будет для работы

Инструменты, которые могут понадобиться при ремонте утюга

Как разобрать утюг

Снять заднюю крышку — первое что надо сделать при разборке утюга

Каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Чтобы разобрать утюг надо снять кнопки

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

Сетевой шнур

Проверяем целостность шнура электропитания

Проверка работоспособности ТЭНа

Это выходы нагревательного элемента утюга

Проверяем терморегулятор

Это терморегулятор на утюге

Терморегулятор с другого ракурса

Проверка предохранителя

Ремонт утюга: предохранитель и его прозвонка

Система разбрызгивания пара

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими бортами (подойдет сковорода или противень) наливаете воду и уксус (обычный, столовый без красителей). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Утюг является неотъемлемым атрибутом каждого дома, без которого трудно представить быт человека. Часто происходят случаи, когда необходимо самостоятельно произвести разборку и мелкий ремонт без необходимости посещения сервисного центра. В этих случаях вам понадобятся знания о том, как своими руками разобрать утюг.

Устройство

Для того чтобы отремонтировать утюг самостоятельно, следует разобраться в его устройстве. Разберем внутренние детали прибора на примере модели от фирмы Витек. Следует отметить, что конструкция всех утюгов примерно одинакова. Это:

Подошва, изготовленная из алюминиевого или чугунного материала, в которую запрессован трубчатый электронагреватель (ТЭН).
Корпус из жаростойкой пластмассы, отделенный от подошвы теплоизолирующей прокладкой.
Ручка, составляющая единое целое с резервуаром для воды.
Шнур питания.

Вот из каких деталей состоят все современные утюги.

Работы по разборке

Несмотря на маленькие габариты прибора, разобрать его не так уж просто, как может показаться на первый взгляд. Дело в том, что крепежи находятся под декоративной отделкой в труднодоступных местах.

Защелки крепления изготовлены из пластика, и чтобы их не сломать, разбирать утюг следует с максимальной аккуратностью и спокойствием.

Как правильно разобрать утюг от Филипс? Порядок выполнения работ рассмотрим на примере прибора фирмы Браун. Дело в том, что конструкции двух этих утюгов одинаковы, поэтому и разборка их осуществляется по единой схеме. Прежде чем приступить к разборке, необходимо подготовить инструмент, а именно крестовую и плоскую отвертки. Работы по разборке выполняются в следующем порядке:

При помощи отвертки откручиваются два болта крепления задней крышки.
Снимается центральная накладка, идущая от задней стенки к регулятору. Она поддевается с помощью плоской отвертки и легко снимается.
Снимается ручка регулятора температурного режима. При снятии ручки следует быть внимательным, так как там находится пружинка (для трещотки), важно не потерять ее.
Далее снимается блок управления вместе с разъемом нагревательного элемента.
Снимается индикатор вместе со шнуром питания. Корпус индикатора крепится на двух защелках к корпусу утюга. Для извлечения понадобится длинная отвертка, с помощью которой поочередно отгибаются защелки, и вынимается индикатор.
Далее вынимается вся электрическая часть, достаточно вытянуть ее назад, приложив немного усилий.
Снимается заглушка распылителя воды, за которой находится винт крепления. Он откручивается при помощи крестовой отвертки.
На задней части отсоединяются две защелки крепления корпуса, и снимается подошва.
После выполнения работ по устранению неисправности сборка осуществляется в обратном порядке.

Таким нехитрым методом производится разборка утюга. Главное, иметь немного времени и запас терпения. К слову, такой порядок разборки подойдет также к утюгам фирмы Бош.

Лишь полностью разобрав прибор, вы сумеете устранить возникшую неисправность.

Также необходимо рассмотреть, как разобрать утюг фирмы Скарлет. Принцип разборки в данном случае немного отличается от предыдущих моделей. Последовательность действий выглядит следующим образом:

С помощью ножика или ножниц снимаем защитный колпачок в задней части прибора, за которым находится винт крепления.
Головка винта имеет специфическую форму, для откручивания которой не подойдет ни крестовая, ни плоская отвертки. При отсутствии специального инструмента можно воспользоваться ножницами. Рекомендуется заменять винт на новый, с формой головки под отвертку.
Далее снимается крышка, закрывающая отверстие для залива воды, и с помощью крестовой отвертки откручивается болт.
Снимается верхняя часть ручки и задняя крышка, за которой скрываются контакты подключения шнура питания. После этого откручиваются оставшиеся винты.
Извлекается ручка терморегулятора при помощи лезвия ножа и небольших физических усилий.
Далее снимается облицовочная часть утюга.
С помощью крестовой отвертки отвинчиваются оставшиеся винты крепления, и снимается подошва.

Вот собственно такими действиями и производится самостоятельная разборка современного парового утюга.

Техника безопасности во время проведения работ

Во время выполнения работ по разборке не стоит забывать о мерах безопасности, ведь это электрический прибор, контактирующий с водой, что значительно увеличивает его опасность. Перед началом работ следует отключить его от сети и слить воду. Если имеются серьезные проблемы в электрической части, тогда стоит отнести его в сервисный центр к специалистам.

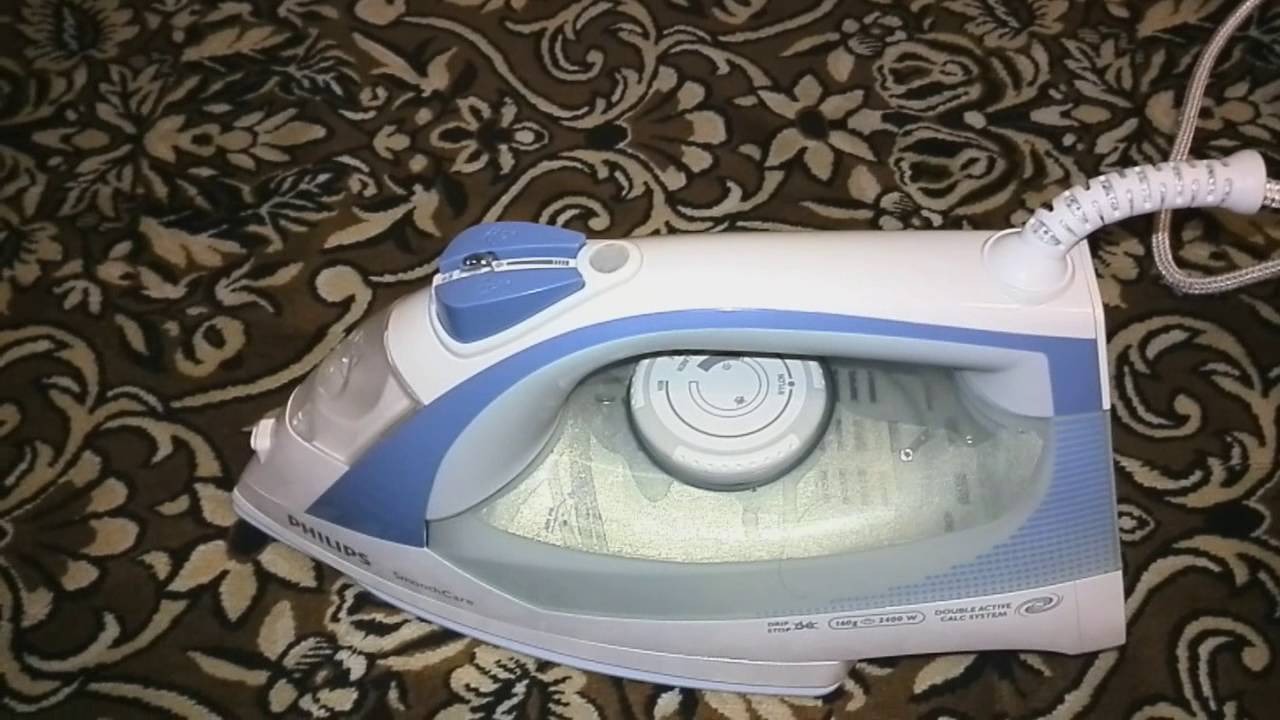

Как разобрать утюг philips ecocare

У каждой хозяйки есть такой бытовой прибор как утюг. Но что делать, если он сломался? Не стоит сразу его выбрасывать или бежать в магазин и покупать новый. Если поломка не серьезная, то можно осуществить ремонт самому без помощи специалистов.

Особенности устройства утюгов «Филипс»

Электрическое устройство утюга Philips простое и почти ничем не отличается от схем других электрических бытовых приборов. Главное различие — это нагревательное устройство и иные вспомогательные составляющие. В схеме имеются следующие элементы:

электронагреватель;
терморегулятор;
тезистор;
лампа;
сетевая вилка;
термозащита.

Из этого следует, что если слегка вникнуть, то разбор и починка утюга Philips не составит труда.

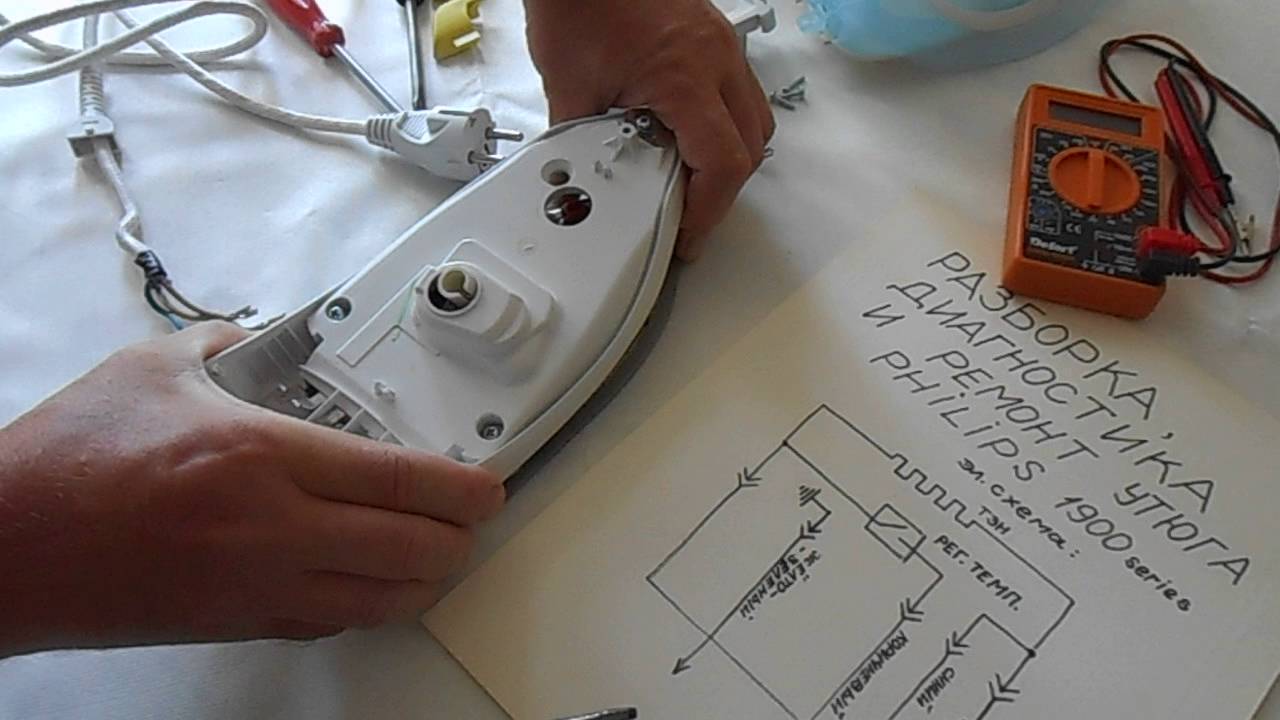

Разборка и ремонт утюга

Инструменты

Чтобы отремонтировать утюг Philips, надо приготовить следующие инструменты и приборы:

отвертки, для того чтобы быстрее разбирать устройство;
мультиметр;
паяльник для спайки и замены деталей.

Этапы разборки

Крышка

Самый значимый и трудный этап ремонта утюга — правильная разборка. Чтобы разобрать утюг Филипс, сначала нужно снять заднюю крышку. На крышке имеются болты, которые стоит по очереди открутить. После удачной разблокировки крышки, ее надо слегка приподнять, чтобы не повредить. Если есть защелки, то их следует немного отжать.

Важно определить их расположение. С этим поможет справиться широкое лезвие ножа, которое необходимо завести под крышку. В утюгах Philips Ecocare под крышкой находятся еще и болты. Их также необходимо открутить. Когда задняя панель со всеми крепежами снята, требуется снять регулятор температуры и кнопку подачи пара, потянув их по очереди вверх. В отдельных случаях они закрепляются дополнительными защелками, и чтобы их снять, нужно поддеть их плоской отверткой.

Корпус

Затем прикладывая немного силы, нужно вытащить ручку утюга, которая вставлена в корпус при помощи защелок. Потом стоит снять регулятор режима температуры. Там находится пружина (для трещотки). Для того чтобы правильно начать обратно собирать утюг, необходимо ее не потерять. Затем снимаем блок управления с разъемом нагревательного элемента. Теперь остается открутить пару болтов и отсоединить корпус от нижней поверхности прибора.

Сетевой шнур снимается вместе с индикатором. Консоль с индикатором присоединяется к корпусу при помощи двух защелок. Для того чтобы достать индикатор, следует по очереди отогнуть защелки. Затем необходимо снять клеммы, удерживающие электрический шнур. Потом нужно достать все электрическое содержимое утюга. Сделать это легко. Приложив немного усилий, вытянуть назад.

После совершения данных манипуляций, можно начать снимать заглушку водного распылителя. Для этого нужно открутить винт, используя инструмент. В завершающем этапе отсоединяем два болта, при помощи которых фиксируется корпус, и, таким образом, снимается подошва. Теперь вопрос, как снять подошву с утюга Philips, не вызывает сложностей.

Помните! Чтобы правильно собрать утюг philips, необходимо запоминать последовательность его разборки.

Основные виды неисправностей и их устранение

Нарушение целостности сетевого шнура

Электрический шнур — распространенный фактор поломки утюга. Поскольку это самая подвижная часть прибора, часто неисправность состоит в повреждении изоляции при его перегибе или завивании. Поэтому утюг может перестать включаться, или его подошва может слабо греться. Если сетевой шнур все-таки деформирован, то в первую очередь следует заизолировать его поврежденные части.

После этого его надо прозвонить мультиметром. Во время прозвона шнур необходимо разогнуть во все стороны, особенно там, где есть или возможны повреждения. Также требуется изолировать провода в процессе работы — это обеспечит безопасность от поражения электротоком. Если прибор не прозванивается, то провод следует заменить.

В утюги устанавливают особый гибкий провод, покрытый оболочкой из ткани, поэтому больше никакие шнуры к утюгам не подходят. Для замены нужно приобрести новый специальный электрический шнур.

Но если нет желания покупать электрический шнур, то его легко можно починить путем замены вилки, если проводки деформированы у выхода.

Аппарат не включается

Частый фактор этой поломки — образование нагара на внутренних элементах. Нагар можно убрать, используя наждачную бумагу или щетку с мелкой и жесткой щетиной. Если утюг не отключается, то, вероятно, расправились внутренние контакты. Их следует тщательно разъединить, пытаясь не деформировать и не нарушить их целостность.

Прибор сам отключается.

В любом утюге есть термопредохранитель. Когда утюг перегревается, то термопредохранитель выключается. После остывания утюга он снова включается. Чтобы избавиться от этой неисправности, нужно заменить термопредохранитель. Если же после замены проблема осталась, то нужно посмотреть термогрегулятор.

Не работает терморегулятор

Регулятор температуры – это рычаг, который используется для задачи температурного диапазона с учетом ткани, которую необходимо погладить. Он настраивает температуру, до которой может прогреться подошва. Чтобы утюг стал работать, нужно подать напряжение на трубчатый электрический нагреватель (ТЭН), который расположен в подошве устройства. Для сильного и быстрого нагрева устанавливают ТЭНы с большой мощностью. В том случае, если эту мощность не изменять и подавать постоянно, то подошва утюга сильно разогреется, и при глажке вещи сильно испортятся.

Для разных видов ткани требуется разная температура и разный режим глажки. Поэтому в утюгах есть узел регулировки и изменения температуры. Работа терморегулятора утюга Philips создается благодаря биметаллической пластине. Пластина представляет собой две спаянные между собой полоски. При установке определенного режима температуры эти две полоски расширяются, вследствие чего пластина прогибается. Если все-таки при осмотре установлено, что наружный вид внутренних контактов нормальный, то придется воспользоваться мультиметром.

Обследование элементов терморегулятора возможно проверить, используя индикатор для определения фазы, прикасаясь поочередно к каждому из контактов, вызывающих подозрение. Если индикатор при касании к какому-либо из контактов светит, а при касании к другому нет, это означает, что они окислены. Но необязательно проверять контакты, можно их сразу прочистить наждачной бумагой. Они не всегда окисляются, иногда могут просто загрязняться от пыли, грязи и ворсинок с одежды. Эту проблему тоже можно устранить при помощи прочистки.

Если причина только в них, то утюг должен заработать. Чтобы правильно зачистить контакты, нужно взять неширокую полосу наждачной бумаги, завести ее между элементами, которые нужно почистить, и пару раз их потереть.

Не работает нагревательный элемент

Если утюг включен в розетку, лампочка горит, регулятор температуры находится в максимальном положении, а подошва не греется, то, скорее всего, сгорел ТЭН. Два выхода ТЭНа расположены в задней полости подошвы утюга. Чтобы проверить клеммы ТЭНа, нужно использовать мультиметр. Если на экране высветится цифра больше 250 ОМ, то ТЭН сгорел. Для тестирования мультиметр следует наладить для определения сопротивления и подключить к клеммам ТЭНа.

Если на экране появилась цифра, близкая к 250 Ом, то нагревательный элемент не сгорел. Если на экране появилась цифра, которая намного больше, то нагревательный элемент вышел из строя. Поможет только замена целой детали – подошвы. Если же у включенного утюга не горит лампочка и не нагревается подошва, то проблема в электрическом шнуре.

Из прибора вытекает вода

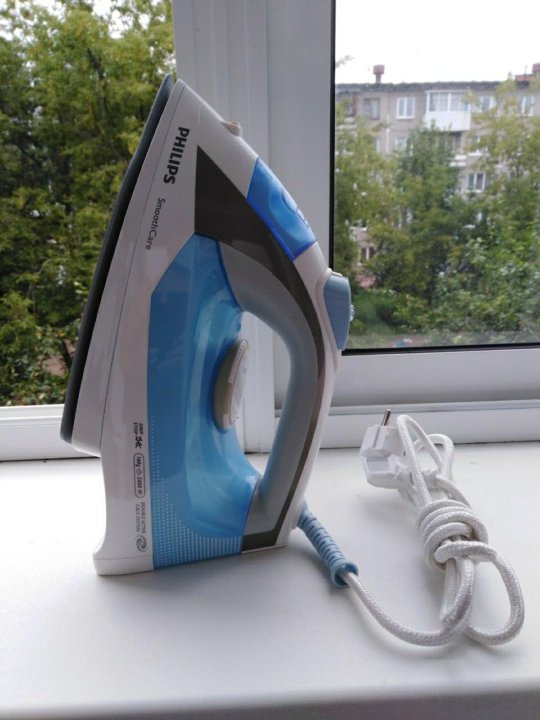

Самая частая поломка утюга Philips Smoothcare — вместо подачи пара из него вытекает вода. Данная проблема приводит к тому, что ткань намокает и хуже проглаживается. А если вода вытекла не совсем чистая, например, с накипью, то могут появиться пятна и разводы на одежде.

Причинами данной неисправности могут быть:

деформация манжетов;
образование трещины в корпусе отсека для воды;
неправильная эксплуатация.

Для устранения этой поломки понадобятся новые детали. Если их нет, то придется приобрести новый утюг. Если виной неверная эксплуатация утюга с функцией отпаривателя, то нужно убедиться, что терморегулятор стоит на нужной отметке, при которой происходит достаточный нагрев подошвы, способный превращать воду в пар.

Плохо работает система отпаривания

Если утюг не выпускает пар, то сначала нужно почистить внутренние полости парообразования с помощью специального раствора. Эссенцию можно приобрести в любом хозяйственном магазине либо приготовить самим в следующей пропорции: 1 литр воды на 1 стакан уксуса. Подошву следует положить в посуду с раствором, прокипятить и остудить. Во многих утюгах есть функция самоочистки.

Для того чтобы применить эту функцию, нужно наполнить резервуар водой, установить терморегулятор на максимальную температуру и включить утюг. Затем нужно переждать, пока утюг сам выключится. Делать самоочистку следует после второго выключения утюга.

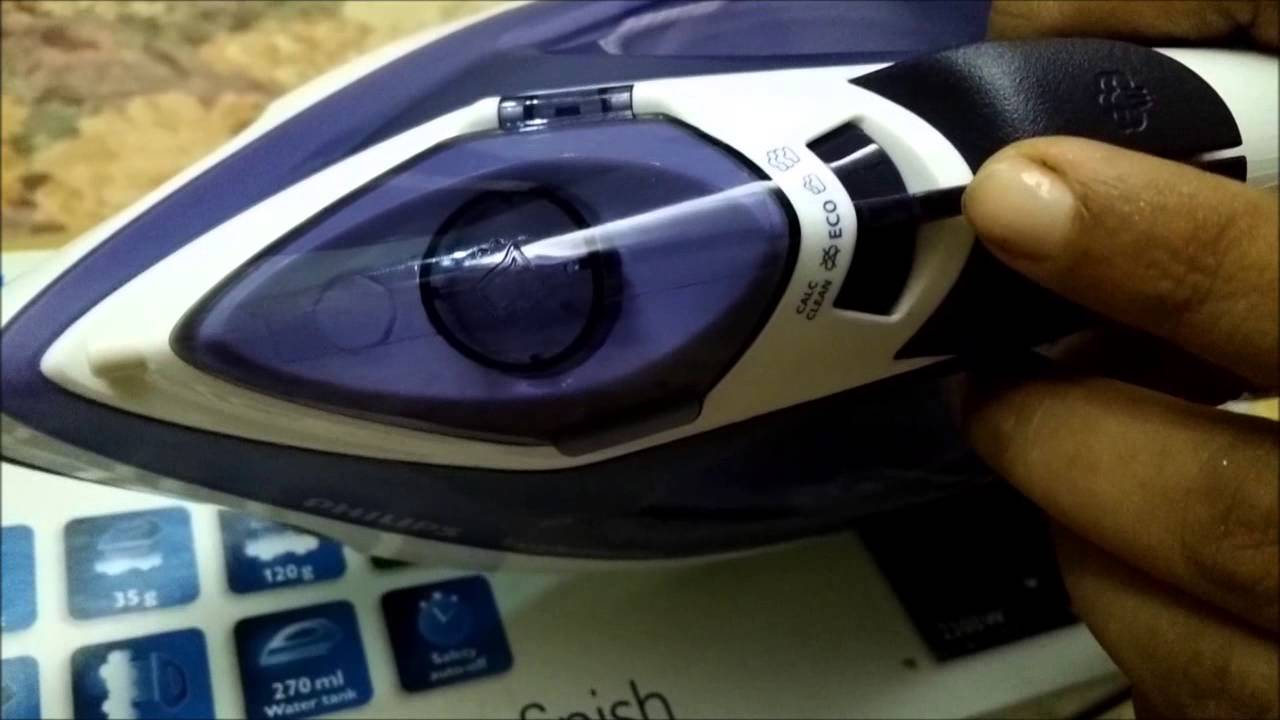

При нажатии на кнопку самоочистки утюг следует держать над раковиной, потому что из каналов подошвы начинает выходить пар вместе со всей грязью и пылью, находящейся внутри.

Полезные рекомендации для продления службы утюга:

Подключать прибор только к заземленной розетке.
Регулярно проверять, не поврежден ли электрический шнур.
Полностью размотать шнур, прежде чем включить утюг в электросеть.
Не прикасаться к сильно разогретой подошве утюга — это травмоопасно.
Регулярно очищать утюг от накипи.
Не заливать в резервуар для воды уксус, духи, крахмал, химические средства для удаления накипи.

Вот так происходит ремонт утюга Филипс своими руками. Разборка и ремонт — дело не сложное. Даже начинающий электрик может справиться с данными неисправностями.

Особенности устройства утюгов «Филипс»

электронагреватель;
терморегулятор;
тезистор;
лампа;
сетевая вилка;
термозащита.

Из этого следует, что если слегка вникнуть, то разбор и починка утюга Philips не составит труда.

Разборка и ремонт утюга

Инструменты

Чтобы отремонтировать утюг Philips, надо приготовить следующие инструменты и приборы:

отвертки, для того чтобы быстрее разбирать устройство;
мультиметр;
паяльник для спайки и замены деталей.

Этапы разборки

Крышка

Корпус

Помните! Чтобы правильно собрать утюг philips, необходимо запоминать последовательность его разборки.

Основные виды неисправностей и их устранение

Нарушение целостности сетевого шнура

Но если нет желания покупать электрический шнур, то его легко можно починить путем замены вилки, если проводки деформированы у выхода.

Аппарат не включается

Прибор сам отключается.

Не работает терморегулятор

Если причина только в них, то утюг должен заработать. Чтобы правильно зачистить контакты, нужно взять неширокую полосу наждачной бумаги, завести ее между элементами, которые нужно почистить, и пару раз их потереть.

Не работает нагревательный элемент

Из прибора вытекает вода

Причинами данной неисправности могут быть:

деформация манжетов;
образование трещины в корпусе отсека для воды;
неправильная эксплуатация.

Плохо работает система отпаривания

При нажатии на кнопку самоочистки утюг следует держать над раковиной, потому что из каналов подошвы начинает выходить пар вместе со всей грязью и пылью, находящейся внутри.

Полезные рекомендации для продления службы утюга:

Подключать прибор только к заземленной розетке.
Регулярно проверять, не поврежден ли электрический шнур.
Полностью размотать шнур, прежде чем включить утюг в электросеть.
Не прикасаться к сильно разогретой подошве утюга — это травмоопасно.
Регулярно очищать утюг от накипи.
Не заливать в резервуар для воды уксус, духи, крахмал, химические средства для удаления накипи.

Немногие знают, как разобрать утюг Philips для ремонта, если он перестал работать. Тема очень актуальна, поскольку на российском рынке предлагается множество моделей бытовой техники нидерландского производителя. Пылесосы серии Performer, парогенераторы Drachten, паровые утюги серий Powerlife, Easycare, Elance, Azur – все эти изделия пользуются заслуженной популярностью у россиян.

Устройство и основные неисправности утюгов Philips

Даже для тех, кто не очень хорошо разбирается в технических вопросах, устройство современного парового утюжка будет понятным. Принцип работы у большинства гладильных систем (независимо от фирмы-производителя) один и тот же.

В горловину для залива воды набирается чистая жидкость. Когда посредством шнура в прибор подается электроэнергия, трубчатый электронагреватель (далее также – ТЭН) начинает разогревать подошву вместе с камерой парогенератора. Температура нагрева регулируется вращением терморегулятора.

В верхней части корпуса, рядом с ручкой, располагаются кнопки и рычажки, регулирующие подачу пара. Вода из встроенной емкости поступает в камеру парогенератора, соединенную с подошвой. Нагреваясь, вода становится паром и выходит через отверстия основания, проникая в волокна ткани.

Основные повреждения

В любой конструкции есть детали, которые подвергаются нагрузке больше, чем другие элементы. Они чаще всего и выходят из строя. Кроме того, на долговечность электроутюгов влияют:

выбор правильного режима глажки;
качество воды, используемой для парообразования.

В таблице приведены наиболее часто встречающиеся поломки утюжков Philips:

Повреждение целостности сетевого шнура – наиболее распространенная поломка. Во время глажки кабель многократно изгибается и перекручивается. В результате нарушается изоляция или контакт одного из проводов с разъемом в утюжке. Это может привести к короткому замыканию или поражению человека электрическим током. Если нарушен контакт в соединении, его можно восстановить. При ремонте выполните замену шнура новым, с термостойкой изоляцией. В крайнем случае, временно изолируйте оголившиеся контакты

Из-за накипи из отверстий в подошве выходит недостаточное количество пара и плохо пропаривается одежда. Дефект наблюдается при длительном использовании жесткой водопроводной воды.

Накипь из подошвы можно удалить, погрузив ее в концентрированный раствор лимонной или уксусной кислоты. Чтобы очистить основание, нужно разобрать корпус. Если хорошо почистить паровые отверстия ватной палочкой, смоченной в растворе уксуса или лимонной кислоты, то можно избавиться от данного дефекта на время

Терморегулятор не регулирует температуру, а утюг не греется. Причина, как правило, кроется в том, что пыль, грязь и ворс от тканей, накапливающиеся со временем, мешают правильной работе контактной группы регулятора температуры. Из-за этого на ТЭН не подается напряжение, либо он отключается раньше положенного времени. Для восстановления работоспособности нужно разобрать корпус утюжка и прочистить контактную группу в терморегуляторе. Для очистки контактов можно использовать мелкую наждачную бумагу или любой острый металлический предмет

Поломка трубчатого электронагревателя часто приводит к тому, что утюжок не нагревается. Так как ТЭН встроен в подошву, его замена по финансовым затратам сопоставима с покупкой нового утюга. Чтобы проверить целостность детали, нужно разобрать гладильный прибор и прозвонить ТЭН мультиметром (см. фото). Если нагреватель исправен, его сопротивление должно быть в пределах 20–45 Ом. Обрыв цепи означает, что нагреватель вышел из строя

Из предложенного видеосюжета читатели могут узнать, как полностью избавиться от накипи, пыли и грязи в утюжке Philips GC 3320:

Разбор корпуса

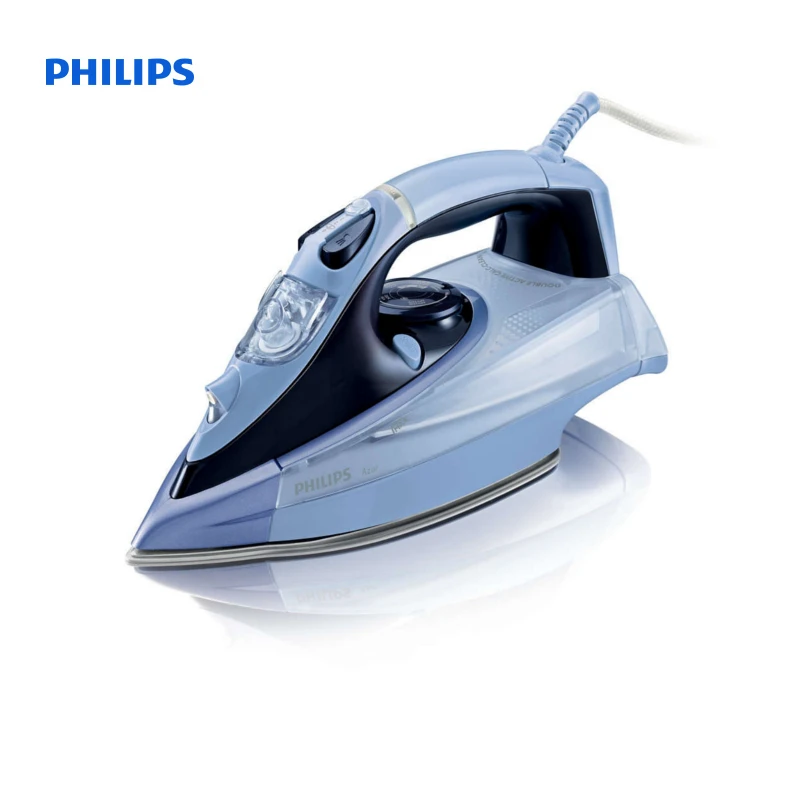

Далее расскажем, как производится разборка утюга Philips Azur Ionic для ремонта или чистки. Другие модели нидерландского производителя, которые выпускались в последние годы, например, Philips Azur Performer Plus, разбираются похожим образом. Для этого достаточно иметь под руками шлицевую и крестообразную отвертки.

Аккуратно снимите крышку, расположенную в задней части утюга. Она легко поддевается отверткой. Красным кружком обозначено место расположения крепежного шурупа под резиновой заглушкой, которая тоже легко снимается

Отверните крепежный шуруп и снимите пластиковую крышку

Открутите два шурупа, которыми крепится подошва (см. фото). Нужно также отвернуть крепеж и снять клеммы, удерживающие сетевой электрический шнур

Аккуратно поддевайте отверткой пластиковую вставку ручки, перемещая ее вдоль корпуса с обеих сторон, пока не отсоедините все защелки

Снимите вставку и открутите шуруп, которым крепится плата управления утюгом. Отклоните ее назад и в сторону

Данную плату придется заменить или отремонтировать, если не работает функция автоотключения утюга

Чтобы снять верхнюю часть корпуса, открутите крепежный шуруп, расположенный возле заливного отверстия

Потяните верхнюю часть вверх и назад, после чего откроется подошва с пластиковой накладкой

Не забудьте сфотографировать расположение проводов на клеммах, чтобы не спутать их при обратной сборке

Для того чтобы добраться до платформы с парообразующим отсеком, придется открутить еще три крепежных шурупа. Два возле разъема и один в носовой части

Теперь можно очищать подошву от ворса, грязи и пыли. Удалите накипь внутри парообразователя, залив туда раствор уксусной или лимонной кислоты. Поместите нижнюю часть платформы в этот же раствор. Когда химическая реакция прекратится, тщательно промойте деталь проточной водой и высушите феном. Сборка электроутюга производится в обратном порядке

Итак, если вы столкнулись с тем, что утюжок перестал работать, не расстраивайтесь. В большинстве случаев можно быстро разобрать и отремонтировать его своими руками. Для разборки, диагностики и ремонта достаточно просто иметь минимальный набор инструментов и мультиметр.

Видео

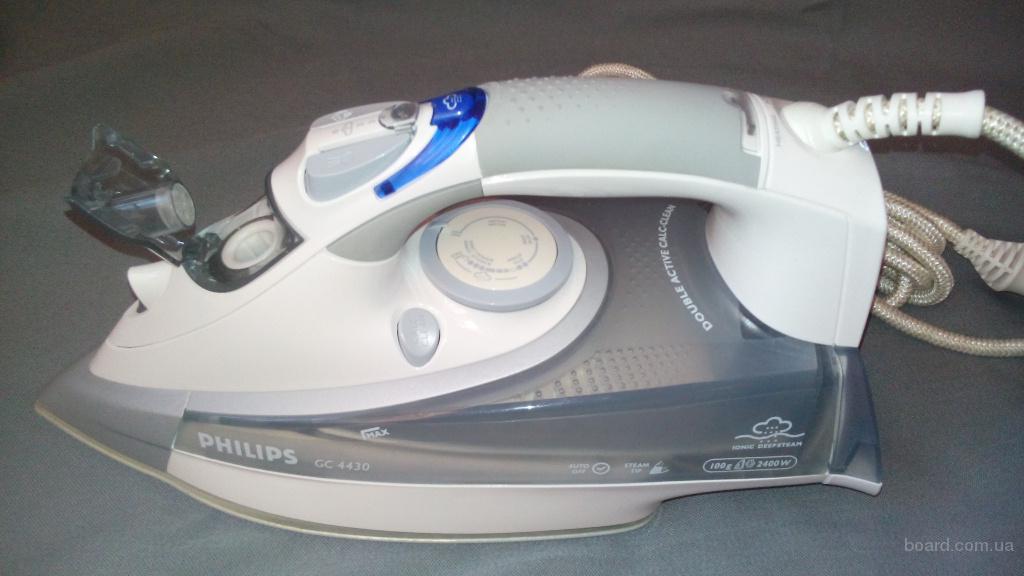

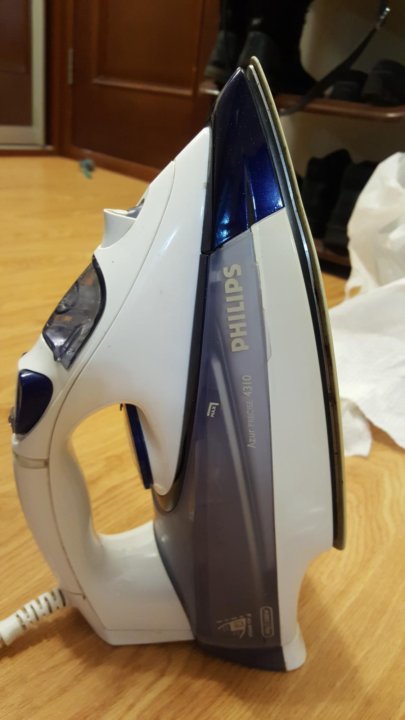

Видеосюжет расскажет, как разобрать утюги Philips моделей GC 4410 и GC 4420:

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите её и нажмите кнопки:

Стиральные машины имеют отношение к возникновению выражения «отмывать деньги». В 30-е годы XX века американские гангстеры использовали сеть прачечных в качестве прикрытия своей нелегальной деятельности. Выдавая доходы от преступной деятельности за выручку, полученную от чистки одежды, они превращали «грязные» деньги в «чистые».

Существуют самые разные шарики, которые используются в стиральной машине. Антистатические не дадут ткани прилипать к телу после стирки, шарики со специальными петельками «причешут» ворсинки и предотвратят появление катышков, а силиконовые с пупырышками не дадут сваляться пуху при стирке верхней одежды.

Стиральные машины, оснащенные функциями «Без глажения» или «Легкая глажка», могут стирать белье и при этом практически не мять его. Достигается такой эффект за счет особого подхода к отжиму – он выполняется на низких оборотах, с большими паузами, причем в баке сохраняется небольшое количество воды.

Истории известен факт, когда котенок попал в барабан стиральной машины и, пройдя полный цикл стирки на программе «Шерстяные вещи», выбрался из агрегата целым и невредимым. Единственной неприятностью для домашнего питомца стала аллергия на стиральный порошок.

В XIX веке на стирку дамских туалетов уходила масса времени. Платья предварительно распарывали, а затем стирали и сушили каждую часть отдельно, чтобы ткань не деформировалась. После стирки одежду сшивали заново.

Первая официально запатентованная стиральная машина была изготовлена из дерева и представляла собой ящик с рамой, наполненный до половины деревянными шариками. Внутрь загружали белье для стирки, моющее средство и при помощи рычага передвигали раму, которая, в свою очередь, заставляла двигаться шарики и перетирать белье.

Существует стиральная машина «для холостяков». Белье, постиранное в таком агрегате, совсем не нужно гладить! Все дело в том, что устройство не имеет барабана: часть вещей можно разместить внутри контейнера прямо на вешалках (например, пиджаки и рубашки), а вещи поменьше (допустим, белье и носки) – на специальных полочках.

Для стирки небольших вещей в дороге или гостинице удобно использовать обычный полиэтиленовый пакет. Носки или колготки разминают внутри завязанного пакета вместе с водой и небольшим количеством моющего средства. Такой способ позволяет предварительно замочить вещи и выполнить стирку, не повредив ткань и не потратив много порошка и воды.

Выражение «мыльная опера» («мыло») возникло не случайно. Самые первые сериалы и шоу, аудиторию которых составляли женщины, транслировались по телевидению в то время, когда домохозяйки выполняли уборку, глажку и стирку. К тому же для привлечения зрительниц к экранам в эфире часто прокручивали рекламные ролики моющих средств: мыла и порошков.



	Более 50% поломок электроутюгов происходят из-за неисправности термопредохранителя. Он размыкает электрическую цепь, если температура подошвы превышает предельно допустимую. Дефект лечится заменой детали, для чего придется полностью разобрать утюг. Целостность предохранителя проверяется мультиметром

Электрическая схема утюга филипс. Ремонт утюга своими руками — как разобрать утюг в домашних условиях. Типичные неисправности утюга и способы их решения

С тех пор, когда люди сняли с себя шкуры животных и стали надевать тканую одежду, встал вопрос об удалении с вещей после стирки складок и замятий. Вещи придавливали плоскими камнями, гладили сковородками с раскаленными углями, и что только не придумывали домохозяйки, до тех пор, пока 6 июня 1882 году американский изобретатель Генри Сеели не запатентовал электрический утюг.

И только в 1903 году американский предприниматель Эрл Ричардсон внедрил изобретение в жизнь, изготовив первый утюг с электрическим нагревом, который очень понравился белошвейкам.

Принцип работы и электрическая схема утюга

Электрическая принципиальная схема

Если посмотреть на электрическую схему утюга Braun, то можно подумать, что это схема электрообогревателя или электрочайника . И это не удивительно, электрические схемы всех перечисленных устройств мало чем отличаются. Отличия заключаются в конструкции этих бытовых приборов из-за их разного назначения.

Питающее напряжение 220 В через гибкий термостойкий шнур с литой вилкой подается на разъем XP, установленный в корпусе утюга. Клемма PE является заземляющей, в работе участия не принимает и служит для защиты человека от удара электрическим током в случае пробоя изоляции на корпус. Провод PE в шнуре обычно желто — зеленого цвета.

Если утюг подключается к сети без заземляющего контура, то провод PE не используется. Клеммы L (фаза) и N (ноль) в утюге равнозначны, на какую клемму поступает ноль или фаза значения не имеет.

С вывода L ток подается на Регулятор температуры, и если его контакты замкнуты, то далее на один из выводов ТЭН. С вывода N ток через термопредохранитель поступает на второй вывод ТЭН. Параллельно выводам ТЭНа через резистор R подключена неоновая лампочка, которая светится, когда на ТЭН подано напряжение и утюг нагревается.

Чтобы утюг начал нагреваться необходимо питающее напряжение подать на трубчатый электрический нагреватель (ТЭН), запрессованный в подошве утюга. Для быстрого нагрева подошвы применяют ТЭНы большой мощности, от 1000 до 2200 Вт. Если такую мощность подводить постоянно, то уже через несколько минут подошва утюга разогреется докрасна и гладить вещи, не испортив их, будет невозможно. Для глажения изделий из капрона и анида требуется температура утюга 95-110°С, а вещей из льна 210-230°С. Поэтому для установки требуемой температуры при глаженье вещей из разных тканей имеется узел регулировки температуры.

Управление узлом регулировки температуры осуществляется с помощью круглой ручки, расположенной в центральной части под ручкой утюга. При повороте ручки по часовой стрелке, температура нагрева будет увеличиваться, при вращении против часовой стрелки температура нагрева подошвы будет ниже.

Вращение с ручки на узел терморегулятора передается через переходник в виде втулки или металлического уголка, надетого на шток с резьбой терморегулятора. Ручка на корпусе утюга держится за счет нескольких защелок. Чтобы снять ручку достаточно ее поддеть за край с небольшим усилием лезвием отвертки.

Работа терморегулятора утюга Philips и любого другого производителя, обеспечивается благодаря установке биметаллической пластины, которая представляет собой полоску из двух спеченных между собой по всей поверхности металлов с разным коэффициентом линейного расширения. При изменении температуры каждый из металлов расширяется в разной степени и в результате пластина изгибается.

В терморегуляторе пластина через керамический шток связана с бистабильным выключателем. Принцип его работы основан на том, что благодаря плоской изогнутой пружине при переходе через точку равновесия контакты мгновенно размыкаются или замыкаются. Быстродействие необходимо для уменьшения подгорания контактов в результате образования при их размыкании искры. Точку переключения выключателя можно изменять, вращая ручку на корпусе утюга и таким образом управлять температурой нагрева подошвы. При включении и выключении выключателя терморегулятора раздается характерный негромкий щелчок.

Для повышения безопасности эксплуатации утюга в случае, если терморегулятор сломается, например, приварятся между собой контакты, в современных моделях (в советских утюгах термопредохранитель отсутствовал) устанавливают термопредохранитель FUt, рассчитанный на температуру срабатывания 240°С. При превышении этой температуры термопредохранитель разрывает цепь и на ТЭН напряжение больше не поступает. При этом, в каком положении находится ручка регулировки температуры значения не имеет.

Встречаются три вида конструкций термопредохранителей, как на фотографии, и все они работают на принципе размыкания контактов из-за изгибания биметаллической пластины в результате нагрева. На фотографии слева термопредохранитель утюга Philips, справа внизу – Braun. Обычно после снижения температуры подошвы ниже 240°С термопредохранитель восстанавливается. Получается, что термопредохранитель работает как терморегулятор, но поддерживает температуру, подходящую для глажения только льняных вещей.

Для индикации поступления питающего напряжения на ТЭН параллельно его выводам подключают через токоограничивающий резистор R неоновую лампочку HL. На работу утюга индикатор не влияет, но позволяет судить о работоспособности. Если лампочка светит, а утюг не нагревается, значит в обрыве обмотка ТЭНа или плохой контакт в месте подключения его выводов к схеме.

Электромонтажная схема

Вся электрическая схема утюга смонтирована на противоположной стороне подошвы, сделанной из высокопрочного алюминиевого сплава. На этой фотографии изображена электромонтажная схема электрического утюга Philips. Электромонтажные схемы утюгов других производителей и моделей утюгов незначительно отличаются от приведенной на фото.

Питающее напряжение 220 В подается с сетевого шнура с помощью накидных клемм, надетых на выводы 3 и 4. Вывод 4 соединен с выводом 5 и одним из выводов ТЭНа. С вывода 3 питающее напряжение поступает на термопредохранитель и далее на терморегулятор утюга, и с него уже по шине на второй вывод ТЭНа. Между 1 и 5 выводами подключена через токоограничивающий резистор неоновая лампочка. Вывод 2 является заземляющим и приклепан заклепкой непосредственно к подошве утюга. Все токопроводящие шины схемы сделаны из железа и в данном случае это оправдано, так как выделяемое тепло в шинах идет на нагрев утюга.

Ремонт электрического утюга своими руками

Внимание! При ремонте электрического утюга следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Не забывайте вынимать вилку из розетки!

Выполнить самостоятельный ремонт утюга по силам любому домашнему мастеру, даже не имеющему опыта в ремонте бытовой техники. Ведь электродеталей в утюге мало, и проверить их можно любым индикатором или мультиметром . Зачастую утюг бывает сложнее разобрать, чем отремонтировать. Рассмотрим технологию разборки и ремонта на примере двух моделей Philips и Braun.

Утюги перестают работать по одной из следующих причин, перечисленных по частоте случаев: обрыв сетевого шнура, плохой контакт клемм в месте подключения шнура к электромонтажной схеме, окисление контактов в терморегуляторе, неисправность термопредохранителя.

Проверка исправности сетевого шнура

Так как при глажении сетевой шнур постоянно изгибается и наибольший изгиб происходит в месте входа шнура в корпус утюга, то в этом месте провода в шнуре обычно и перетирается. Неисправность эта начинает проявляться, когда утюг еще нормально нагревается, но при глажении наблюдается мигание индикатора включения нагрева, без сопровождения щелчка выключателя терморегулятора.

В случае если перетрется изоляция проводников в шнуре, то может произойти их короткое замыкание с внешним проявлением в виде вспышки огня с громким хлопком и отключением автоматического выключателя в щитке. В таком случае нужно извлечь вилку шнура утюга из розетки и заняться его самостоятельным ремонтом. Короткое замыкание проводов в шнуре утюга для человека не опасно, но домохозяек здорово впечатляет.

Если утюг перестал нагреваться, то в первую очередь необходимо проверить наличие напряжения в розетке , подключив к ней любой другой электроприбор, например настольную лампу, или подключить утюг к другой розетке. Не забудьте перед этим повернуть регулятор температуры на утюге по часовой стрелке хотя бы до первого кружка на шкале. В крайнем левом положении ручки терморегулятора утюг может быть выключен. Если розетка исправна, а утюг не нагревается, то следует при вставленной вилке шнура в сеть пошевелить его в месте входа в корпус утюга, одновременно вдавливая, при этом наблюдая за индикатором включения. Такую же операцию нужно проделать в зоне входа шнура в сетевую вилку. Если индикатор хоть на мгновение засветится, значит, точно имеет место обрыв провода в сетевом шнуре и придется отнести утюг в сервисную мастерскую или заняться его ремонтом самостоятельно.

С помощью мультиметра или стрелочного тестера

При наличии мультиметра или стрелочного тестера сетевой шнур можно проверить , не подключая к сети, что более безопасно, подключив щупы прибора, включенного в режим измерения сопротивления к штырям сетевой вилки. Исправный утюг должен иметь сопротивление около 30 Ом. Даже незначительное изменение показания прибора при шевелении шнура будет свидетельствовать о наличии в нем обрыва провода.

В случае если сетевой шнур перетерся в месте входа в электрическую вилку, то разбирать утюг не понадобится, а достаточно будет заменить вилку новой, отрезав ее в месте порчи провода.

Если сетевой шнур перетерся в месте входа в утюг или предложенный способ не позволил определить неисправность шнура, то придется утюг разбирать. Разборка утюга начинается со снятия задней крышки. Тут могут возникнуть трудности из-за отсутствия подходящей биты для головки саморезов . Например, биты под шлиц вида звездочка со штырем в центре у меня нет, и такие саморезы я откручиваю плоской отверткой с походящей шириной лезвия. После снятия с утюга крышки станут доступны все контакты, необходимые для поиска неисправной детали в утюге. Можно будет, без дальнейшей разборки утюга проверить целостность сетевого шнура, исправность ТЭНа и терморегулятора.

Как видно на фотографии утюга Philips, из сетевого шнура выходит три провода, подключенных с помощью накидных клемм к выводам утюга в изоляции разных цветов. Цвет изоляции является маркировкой проводов.

Хотя международного стандарта пока нет, но большинством европейских и азиатских производителей электроприборов принято желто -зеленым цветом изоляции маркировать заземляющий провод (который принято обозначать латинскими буквами PE ), коричневым – фазный (L ), светло-синим – нулевой провод (N ). Буквенное обозначение, как правило, наносится на корпусе утюга рядом с соответствующей клеммой.

Проводник в изоляции желто -зеленого цвета является заземляющим, служит для обеспечения безопасности, и на работу утюга не влияет. Токоподводящими являются провода в коричневой и светло-синей изоляции, поэтому их и надо проверить.

С помощью настольной лампы

Способов проверки сетевого шнура утюга множество и все зависит от того, какие средства есть у домашнего мастера под рукой. Если под рукой нет никаких приборов, то можно воспользоваться самым простым способом.

Для этого сначала нужно снять накидные клеммы шнура с выводов утюга. Накидные клеммы на контактах утюга обычно удерживаются защелками и чтобы они легко снялись необходимо острым предметом отжать защелку, как показано на фотографии. При этом заодно надо осмотреть контакты на предмет их окисления или обгорания, и если таковые присутствуют зачистить контакты снизу и сверху до блеска с помощью мелкой наждачной бумаги. Если клеммы надеваются без усилий, то необходимо их поджать с помощью плоскогубцев. Пошаговая инструкция ремонта клеммных соединений в фотографиях приведена в статье «Восстановление контакта клемм» . После этого нужно надеть клеммы на свои места и проверить работу утюга подключив его к сети. Вполне возможно в этом и заключалась неисправность и утюг заработает.

Если клеммные соединения в порядке, то нужно снять клеммы, присоединенные к коричневому и синему проводам и соединить их с штырями вилки любого электроприбора с помощью изолирующей ленты, лучше всего для этого подходит настольная лампа с лампочкой накаливания или светодиодной . Выключатель в настольной лампы должен быть во включенном положении. После этого включить вилку утюга в сеть и помять провод утюга в месте входа его в корпус и у вилки. Если настольная лампа стабильно светит, значит, провод утюга исправен и придется дальше искать неисправность.

С помощью индикатора фазы

Проверка трубчатого электрического нагревателя (ТЭН)

ТЭНы из строя в утюгах выходят крайне редко, и если ТЭН неисправен, то утюг приходится выкидывать. Для проверки ТЭНа достаточно снять с него только заднюю крышку. Обычно выводы ТЭНа соединены с крайними выводами и, как правило, к этим же выводам подсоединены выводы индикатора включения нагрева. Поэтому если индикатор светит, а нагрева нет, то причиной этого может быть обрыв спирали ТЭНа или плохой контакт в точках приварки выводов утюга к контактным стержням, выходящим из ТЭНа.

Встречаются модели утюгов, как например модель Braun, изображенная фотографии, в которых терморегулятор включен в разрыв одного вывода ТЭНа, а термопредохранитель в разрыв другого. В таком случае, если неисправен термопредохранитель, то можно сделать ошибочный вывод о неисправности ТЭНа. Окончательное заключение о состоянии ТЭНа можно сделать только после полной разборки утюга.

Проверка исправности терморегулятора утюга

Для того чтобы добраться для проверки до терморегулятора нужно разобрать утюг полностью. Ручка утюга и пластмассовая часть корпуса крепятся к его металлической части с помощью винтов и защелок. Моделей утюгов, даже у одного производителя, существует огромное количество и способы крепления в каждой из них свои, но есть общие правила.

Одна точка крепления обычно находится в районе носика утюга и пластмассовый корпус фиксируется с помощью самореза, как на этой фотографии утюга Philips. В этой модели саморез находится под ручкой регулировки количества пара. Чтобы добраться до головки самореза нужно ручку повернуть против часовой стрелки до упора и потянуть вверх. После удаления регулировочного узла подачи пара саморез можно будет выкрутить.

В модели утюга Braun, который мне пришлось ремонтировать, саморез был спрятан под декоративной крышечкой форсунки воды. Для откручивания самореза пришлось форсунку вынуть. Она просто плотно вставлялась. Кстати так ее можно вынимать для прочистки в случае засорения.

Вторая точка крепления обычно находится в зоне входа сетевого шнура. Пластмассовый корпус утюга может крепиться как с помощью саморезов, так и на защелках. В представленной на фотографии модели утюга Philips применен резьбовой способ крепления. Крепление саморезами с точки зрения ремонтопригодности утюга предпочтительнее, так как при разборке снижается риск повреждения крепежных элементов пластмассового корпуса.

А в модели утюга Braun пластмассовая часть корпуса с ручкой закреплена с помощью двух защелок, зацепленных за проушины. Для разборки нужно защелки вывести из зацепления разведя в стороны.

Работу эту нужно делать аккуратно, чтобы не поломать защелки и проушины. Защелки выведены из зацепления, и теперь корпусную деталь с ручкой можно отделить от утюга. Она в свою очередь крепится к переходной крышке на винтах или с помощью флажков.

На этой фотографии утюга Philips крышка к подошве закреплена с помощью трех саморезов. Прежде чем откручивать винты нужно снять индикатор включения, который удерживается с помощью накидных клемм на выводах утюга.

А у модели утюга Braun крышка закреплена к подошве с помощью продетых в прорези и повернутых четырех металлических флажков. Чтобы освободить крышку нужно с помощью плоскогубцев повернуть флажки, чтобы они стали вдоль прорезей. В этом утюге два флажка у носика проржавели полностью, и пришлось из стальной полоски выгибать специальный переходник и нарезать в нем две резьбы для винтового крепления.

После снятия крышки узел терморегулятора станет доступным для прозвонки и ремонта. В первую очередь надо осмотреть состояние контактов. У утюга Philips в узле терморегулятора находится и термопредохранитель. В холодном состоянии контакты должны быть замкнуты.

Если внешний вид контактов не вызывает подозрений, то нужно их прозвонить с помощью стрелочного тестера или мультиметра, включенных в режим измерения минимального сопротивления. На фотографии слева показана схема прозвонки контактов термопредохранителя, а справа – терморегулятора. Мультиметр должен показывать нулевое значение. Если мультиметр показывает 1, а стрелочный тестер бесконечность, значит, в контактах и кроется неисправность, они окислены и требуют чистки.

Проверку контактов узла терморегулятора можно проверить также с помощью индикатора для поиска фазы по методике проверки сетевого шнура описанной выше, прикасаясь последовательно к одному и другому контактам. Если индикатор при прикосновении к одному контакту светит, а к другому нет, значит, контакты окислены.

Можно обойтись и без проверки, сразу зачистив контакты терморегулятора и термопредохранителя наждачной бумагой. Затем включить утюг, должен заработать.

Если под рукой нет никаких приборов для проверки контактов, то можно включить утюг в сеть и с помощью лезвия отвертки с хорошо изолированной пластмассовой ручкой закоротить контакты. Если индикатор засветится, и утюг начнет нагреваться, значит, контакты подгорели. Не следует забывать о предельной осторожности.

Для зачистки контактов необходимо узкую полоску мелкой наждачной бумаги завести между контактами и протянуть ее с десяток раз. Далее полоску перевернуть на 180° и зачистить второй контакт контактной пары. Зачистку контактов терморегулятора для продления срока эксплуатации утюга полезно сделать, если, например, при ремонте системы подачи пара, утюг пришлось разбирать.

Примеры самостоятельного ремонта утюгов

Недавно пришлось ремонтировать два неисправных утюга торговой марки Braun и Philips. Опишу неисправности, которые пришлось устранять.

Ремонт электрического утюга Braun

Утюг не нагревался, индикатор не светил при любых положениях ручки регулировки терморегулятора. При изгибании сетевого шнура признаков работы утюга не подавал.

После снятия задней крышки обнаружилось, что питающее напряжение подается через клеммную колодку. Доступ к накидным клеммам был затруднен. Маркировка проводов соответствовала общепринятой цветовой маркировке. Ранее утюг уже ремонтировался, о чем свидетельствовала обломанная левая защелка на клеммной колодке.

Внешний вид снятой клеммной колодки представлен на фотографии. На ней также установлена неоновая лампочка индикатора подачи питающего напряжения на ТЭН.

Входные контактные шины подачи питающего напряжения были местами покрыты окисной пленкой ржавчины. Это не могло послужить причиной поломки утюга, что и было подтверждено подключением его после удаления с контактов следов ржавчины с помощью наждачной бумаги.

После полной разборки утюга был прозвонен с помощью мультиметра термопредохранитель и контакты терморегулятора. Термопредохранитель показа сопротивление ноль Ом, а контакты терморегулятора – бесконечность.

Осмотр показал, что контакты плотно прилегали друг к другу, и стало очевидно, что причина отказа кроется в окислении их поверхностей. После зачистки контактов наждачной бумагой контакт восстановился. Утюг стал нормально нагреваться.

Ремонт электрического утюга Philips

Утюг Philips попал мне в ремонт после того, как хозяин почистил систему парообразования. Терморегулятор не работал, и утюг нагревался до температуры размыкания термопредохранителя.

После полной разборки утюга обнаружилось, что керамический толкатель, который должен находиться между биметаллической пластиной и выключателем терморегулятора отсутствует. В результате биметаллическая пластина изгибалась, но ее перемещение на выключатель не передавалось, поэтому контакты были постоянно замкнуты.

Старого утюга, с которого можно было бы снять толкатель под рукой не было, возможность купить новый отсутствовала, и пришлось думать, из чего его сделать. Но прежде, чем сделать толкатель своими руками потребовалось определить его длину. В биметаллической пластине и выключателе были соосные отверстия диаметром 2 мм, в которых ранее фиксировался штатный толкатель. Для определения длины толкателя был взять винт М2 и две гайки. Для закрепления винта вместо толкателя пришлось приподнять терморегулятор, отвинтив один саморез.

Внимание! Биметаллическая пластина соприкасается с подошвой утюга и имеет с ним хороший электрический контакт. Пластина выключателя соединена с электрической сетью. Винт металлический и является хорошим проводником электрического тока. Поэтому прикосновение к подошве утюга при проведении описанной регулировки необходимо выполнять только при вынутой вилке утюга из розетки!

Винт был вставлен в отверстие биметаллической пластины снизу, как на фотографии, и зафиксирован гайкой. Благодаря возможности вращения по часовой или против часовой стрелки второй гайки, появилась возможность регулировать высоту имитатора толкателя с целью настройки терморегулятора на поддержание заданной ручкой регулировки температуры.

Длину толкателя, при которой температура нагрева утюга соответствует установленной положением ручки регулировки можно подобрать, делая пробные глажения. Но для этого придется каждый раз собирать и разбирать утюг. Гораздо проще воспользоваться электронным термометром. Многие мультиметры имеют функцию измерения температуры с помощью выносной термопары.

Для измерения температуры подошвы нужно надеть ручку на терморегулятор и установить ее в положение с отметкой один, два или три кружка против указателя на корпусе утюга. Далее термопару закрепить на подошве утюга, зафиксировать подошву в вертикальном положении и включить утюг в сеть. Когда температура подошвы перестанет изменяться, снять показания.

В результате эксперимента было определено, что необходим толкатель длиной около 8 мм. Так как утюг внутри корпуса может нагреваться до температуры 240°С, то толкатель необходимо было сделать из термоустойчивого материала. На глаза попался резистор и я вспомнил, что в нем резистивный слой наносится на керамическую трубку. Резистор мощностью 0,25 Вт как раз подошел по размеру, а его укороченные медные выводы, продетые в отверстия, хорошо послужат в качестве фиксаторов.

Резистор подойдет любого номинала. Перед установкой в утюг, резистор был разогрет до красного цвета на горелке газовой колонки и с помощью наждачной бумаги был удален обгоревший слой краски и резисторное напыление. Все было удалено до керамики. Если использовать резистор номиналом более 1 МОм, в чем надо быть уверенным на 100%, то можно не снимать краску и резистивный слой.

После подготовки резистор был установлен вместо распорного керамического элемента и концы отводов немного загнуты в стороны. Утюг был собран и проведена повторная проверка работы терморегулятора, которая подтвердила, что поддержание температуры терморегулятором обеспечивается в пределах данных, приведенных в таблице.

До какой максимальной температуры может нагреться утюг Philips

При проведении калибровки терморегулятора решил заодно узнать, то какой максимальной температуры может разогреться электрический утюг.

Для этого были закорочены выводы терморегулятора и термопредохранителя. Как видите на фотографии, прибор показал 328°С. При нагреве подошвы до этой температуры утюг, из-за опасения, что может пострадать его пластмассовая часть, пришлось выключить.

Общее устройство

Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
Емкость/резервуар для воды, которая используется при отпаривании.
Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Общее устройство электроутюга

Что надо будет для работы

Инструменты, которые могут понадобиться при ремонте утюга

Как разобрать утюг

Снять заднюю крышку — первое что надо сделать при разборке утюга

Чтобы разобрать утюг надо снять кнопки

Сетевой шнур

Проверяем целостность шнура электропитания

Проверка работоспособности ТЭНа

Это выходы нагревательного элемента утюга

Проверяем терморегулятор

Это терморегулятор на утюге

Терморегулятор с другого ракурса

Проверка предохранителя

Ремонт утюга: предохранитель и его прозвонка

Система разбрызгивания пара

Очищение отверстий для выхода пара на утюге

Проверка электронагревателя

Нагревательный элемент в современных образцах является надежным узлом и редко ломается. Когда эта неприятность происходит, лучше новый нагреватель не покупать. Проще приобрести новый утюг. Но сначала следует убедиться, что проблема именно в ТЭНе.

Во всех моделях контакты нагревателя припаяны к контактам прибора и соединены с индикаторной лампой. Если лампа горит, а утюг не нагревается, значит неисправность связана с ТЭНом.

Наиболее распространенной причиной выхода из строя нагревательного элемента является разрыв спирали. Еще одной причиной может быть недостаточный контакт стержней ТЭНа с выводами прибора в точках соединения.

В некоторых моделях термопредохранитель включен в одну цепь нагревателя, а регулятор — в другую. Если неисправен предохранитель, то можно поставить ложный «диагноз», подозревая в неисправности ТЭН. Чтобы точно выяснить причину отказа прибора, следует его полностью разобрать.

Проблемы с терморегулятором

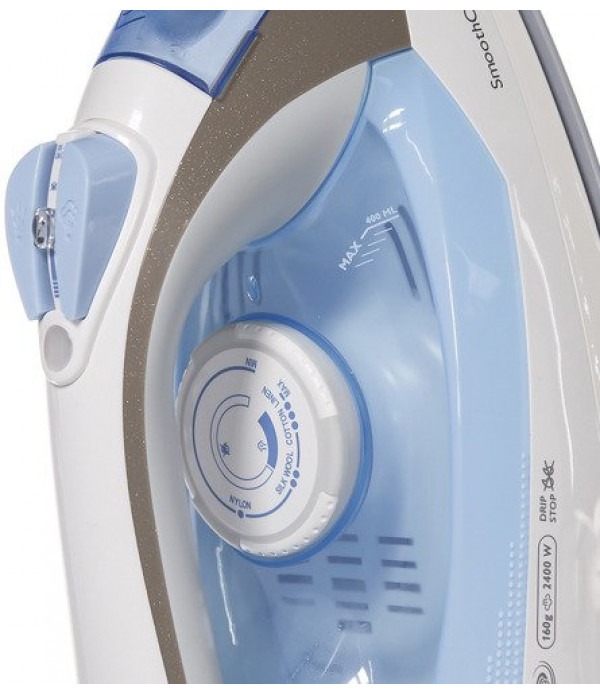

Управление температурным режимом осуществляется круглым колесиком. Располагается оно в утюге «Азур» и в других моделях на корпусе под ручкой. При повороте колесика вправо температура нагрева увеличивается, влево — уменьшается вплоть до полного отключения ТЭНа.

Колесико воздействует на термостат посредством специальной втулки или стального уголка и крепится к корпусу при помощи защелок. В утюге «Скарлет» и в других моделях достаточно подцепить регулировочный диск отверткой, чтобы он соскочил.

Принцип действия терморегулятора основан на различных свойствах металлов. При изготовлении данного узла спаиваются две пластины, выполненные из металлов, имеющих неодинаковые коэффициенты линейного расширения. Благодаря этим показателям пластины ведут себя каждая по-своему. Внешне это выглядит так: под влиянием температуры общая пластина искривляется, вызывая размыкание цепи, и утюг включается.

Чтобы убедиться в неисправности температурного регулятора, придется разобрать утюг полностью.

Ручка прибора и пластиковые части корпуса крепятся к металлическим частям защелками либо саморезами. Даже у одного изготовителя моделей бывает множество, и все они имеют конструктивные особенности. Но общие моменты есть у всех видов.

Чтобы разобрать утюг, надо обследовать его острую часть, где имеется одна точка крепления. Например, утюг Philips прячет саморез под ручкой регулировки пара. Чтобы выкрутить винт, следует повернуть ручку до конца влево и потянуть вверх. После удаления регулировочного узла можно открутить саморез. В модели «Браун» винт прячется под крышкой форсунки. Вынуть форсунку можно, слегка потянув на себя. После ее удаления открывается свободный доступ к винту. Другие саморезы или защелки располагаются под задней крышкой прибора.

После того как пластиковую часть корпуса удалось снять, следует рассмотреть терморегулятор утюга. В холодном режиме контакты должны быть замкнуты. Если есть специальный прибор, лучше узел прозвонить. Если прибора нет, можно зачистить контакты мелкой наждачкой, после чего включить утюг в сеть.

Во всем виноват предохранитель и прочие неисправности

Чтобы наладить утюг, можно обратиться к статистике, которая говорит, что 50-60% неисправностей возникает из-за того, что выходит из строя термопредохранитель. Данный узел бывает одноразового действия и многоразового. Предохранители первой группы, как камикадзе, срабатывают только один раз. Узел рассчитан так, что при достижении нагревательным элементом температуры 240 С цепь разрывается. Дальнейшая эксплуатация прибора без дополнительного вмешательства становится невозможной.

Более современные технологии предусматривают использование биметаллических деталей. Такой термопредохранитель способен отключать утюг в экстремальных ситуациях, а затем снова включать. Если не работает утюг по этой причине, проще всего выбросить узел, а цепь закоротить. Сделать это можно разными способами:

при помощи пайки;
путем обжатия металлического стержня;
переключением проводов питания.

В каждом случае необходимо добиться надежного контакта.

Еще одним распространенным заболеванием является проблема с системой отпаривания. Иногда в утюге «Бош» кнопка, включающая процесс, сильно продавливается, а пар не подается. Ремонт утюга Bosch следует начать с откручивания самореза сзади и снятия задней крышки. Затем следует аккуратно вытянуть две кнопки, регулирующие подачу пара, вверх. Они не закреплены винтами и держатся на втулках за счет силы трения. Дальше необходимо открутить винт, после чего пластиковая ручка должна легко сняться. Под крышкой расположены два насоса: один подает воду на разбрызгиватель, другой доставляет воду на подошву для создания пара. Требуется извлечь паровой насос. В нижней части есть шарик, который из-за накипи прилипает к дну камеры. Для устранения неисправности нужно протолкнуть шарик в камеру и собрать утюг в обратной последовательности.

Какой бы утюг не пришлось чинить, необходимо помнить о безопасности и соблюдать определенные правила: включать прибор в сеть лишь, когда это необходимо; не пытаться устранить неисправность влажными руками; во время ремонта утюг необходимо устанавливать на устойчивое, не пропускающее ток и жаропрочное покрытие.

Разобрать современный паровой утюг можно своими руками, но ремонт утюгов должны выполнять только квалифицированные специалисты. Не забывайте, что утюг это электрический прибор, работающий с водой, что увеличивает его опасность.
Внимание! Неправильная разборка и сборка утюга может стать причиной поражения током или замыкания.

Утюг не нужно разбирать своими руками еще и потому, что поломки утюга чаще всего связаны с перегоранием ТЭНа (подошвы утюга), который не подлежит ремонту, а только замене на новый ТЭН. Поэтому обычно дешевле и проще купить новый утюг , чем сдавать его в ремонт, поскольку, даже если неисправность мелкая, работа и время мастера стоят дорого.
Кстати, если вам приходится много утюжить, например, в условиях ателье то лучше купить гладильную систему или утюг с парогенератором.

Цель этой статьи именно в том чтобы помочь вам понять, что следует делать, когда перестает работать утюг, когда лампочка горит, а подошва утюга не греет. Помочь определить, нужен ли утюгу ремонт или следует готовиться к покупке нового утюга.
Данные рекомендации подойдут для любых марок бытовых утюгов (тефаль, филипс, vitek, скарлет, браун, бош и др.)

Чтобы разобрать утюг нужна специальная отвертка

Все же, один вид ремонта утюга можно выполнить своими руками, но обязательно подготовленному человеку. Ремонт этот связан с заменой сетевого шнура.

Если утюг довольно старый и проработал много лет без поломок, то часто причиной его внезапной поломки становится сетевой провод (шнур), подключающий его к розетке.

Многочисленные «узелки» на шнуре, а также систематические загибы и крутки проводки в одном и том же месте (обычно у основания), приводят к ее обрыву. Причем визуально определить эту поломку практически невозможно, нужно «звонить» шнур. А для этого нужно снять торцевую крышку.

Крепится крышка одним винтом, но выкрутить его совсем непросто. Потребуется специальной формы отвертка, причем у каждой фирмы используется свой «секрет». Но разве «нашего» домашнего умельца это остановит… Только еще раз напоминаем: за этой крышкой опасное напряжение!

Проверьте тестером целостность проводки сетевого шнура. Если одна из жил шнура не проводит ток, то рассоедините место крепления шнура под крышкой утюга и замените новым шнуром. Только учтите, что провод для утюга должен быть мощным (мощность ТЭНа приблизительно 2квт) и безопасным (гибким и защищенным специальным чехлом).

Электрическая схема подключения утюга к сети

На этой схеме показано как подключается утюг в сеть (два варианта). Буквами П и Т соответственно обозначены предохранитель и терморегулятор (ручка температуры). Согласно схеме, причиной отказа нагревать подошву утюга может стать сам ТЭН (нагревательный элемент), предохранитель и термостат. Ну и, конечно же, шнур, о котором говорилось выше.

Правда нужно заметить, что у современных паровых утюгов есть еще одна защита. Это реле вертикального положения утюга. Если утюг стоит длительное время в вертикальном положение или упал, то срабатывает реле, выключающее его от сети.

Вот так довольно сложно устроен современный утюг и хотя причин его поломки всего три, максимум пять, исправить своими руками можно только одну — внутренний обрыв одной сетевого шнура. И то, для этого потребуется тестер и специальная отвертка.

Термостат, регулирующий температуру нагревания подошвы утюга

На этом фото хорошо видно как устроен термостат утюга. Биметаллическая пластина, нагреваясь, выгибается вверх и контакты выключателя размыкаются.

Сломаться здесь особо нечему и уж тем более нечего ремонтировать. Правда, в старых моделях утюгом металлические контакты постоянно прогорали, и приходилось их чисть надфилем. В зависимости от ситуации контакты либо залипали (спаивались) и утюг работал постоянно, либо наоборот выгорали так, что не было чем образовывать контакт.
Но у современных утюгов нагрев подошвы проходит очень быстро, что уменьшает износ контактов, да и металл для них используется намного прочнее.

Если вы посмотрите на верхнее фото, то на первом плане увидите кембрик (изоляционную трубку), в котором и находится одна из главных защит от перегрева утюга — предохранитель аварийного отключения.

Опять же, если он сломается, то вряд ли сможете обойтись без сервисного центра или мастерской по ремонту утюгов.

Так что причин для того чтобы разбирать утюг своими руками нет, кроме одной — замены сетевого шнура. А для этого не нужно разбирать утюг полностью, а всего лишь снять его торцевую крышку.

Кстати, причиной поломки данного утюга стал именно этот аварийный предохранитель. Шнур, подошва утюга, терморегулятор были исправны и не требовали ремонта. Заменить нужно было лишь предохранитель, но поскольку точно такой же купить не удалось, поставили его аналог.

Как можно почистить подошву утюга от пригара и накипи внутри в домашних условиях используя лишь простые средства очистки.

Если вы ремонтируете, а тем более шьете одежду сами, рано или поздно перед вами встанет вопрос — Какой купить оверлок, как правильно его выбрать среди их обилия в магазинах?

Если вы собираетесь купить утюг с парогенератором нужно подумать также и о гладильной доске. Удобно использовать такую доску, на которой можно помесить и парогенератор. Для утюжки труднодоступных мест можно использовать различные приспособления, в виде валика или картонных шаблонов.

Заточка ножниц, особенно используемых парикмахерами и портными, должна производиться на специальном станке и обязательно опытным мастером. Но часто возникает необходимость срочно заточить ножницы в домашних условиях, не теряя времени на поход в мастерскую. Можно ли самостоятельно заточить ножницы?

Если назначение закройных портновских ножниц понятно, то вот для чего нужны фигурные ножницы зигзаг, особенно если есть оверлок и нужно ли их вообще покупать? Именно на эти вопросы попытается ответить технолог ателье.

Описание устройства, возможностей прямострочной швейной машины китайского производства типа Typical.

В этой статье приводится лишь описание устройства и основных характеристик распошивалки фирмы Merrylock, модель 009.

Оверлок Janome ArtStyle 4057 выполняет 3-х и 4-х ниточный обметочный стежок. Используется для обметывания любых тканей, в том числе и трикотажных тканей.

В прошлом электрический утюг был просто источником тепла для разглаживания морщин на ткани, и надо было увлажнять материю, когда эти морщины были особенно неподатливыми. Утюги с парогенератором сделали весь процесс намного легче.

Как работает.

Вы заполняете резервуар водой и выбираете необходимую температуру. Затем, когда вилка вставлена в розетку и утюг включен, зажигается индикаторная лампочка включения, говорящая о том, что нагревательный элемент, встроенный в подошву, начал нагреваться — время нагревания составляет порядка минуты. Когда терморегулятор определяет, что нагревательный элемент достиг заданной температуры, индикатор выключается и утюг готов к использованию. Терморегулятор продолжает отслеживать температуру и в нужный момент снова включает нагревательный элемент.

Рис. 1

Регулятор пара открывает клапан в основании резервуара для воды, который впускает воду в паровую камеру, расположенную непосредственно над нагревательным элементом. Здесь вода мгновенно превращается в пар, который впускается через отверстия в подошве. Установка утюга на пятку не позволяет воде проходить через клапан, поэтому пар не будет образовываться, пока утюг снова не поставить на подошву. Когда регулятор пара выключен, то утюг можно использовать для сухого глаженья тканей, которые могут быть испорчены избытком влаги.

Рис. 2 Устройство парового утюга.

У большинства моделей нажатие на ручке создает струю воды или пара, чтобы помочь разглаживанию сильных морщин или справиться с толстыми тканями типа джинсовой.

Рис. 3

Регулировка пара

На многих утюгах регулятор пара позволяет устанавливать количество пара в соответствии с различными типами тканей.

Рис. 4

Вертикальное отпаривание

Некоторые конструкции утюгов обеспечивают генерацию пара даже в вертикальном положении, с тем чтобы разглаживать ткань висящей одежды или штор.

Антикапающая функция

Эта функция не позволяет воде капать из отверстий в подошве, когда терморегулятор установлен на температуру, которая недостаточна для парообразования.

Функция самоочистки

В настоящее время в большинство утюгов с парообразованием можно заливать обычную водопроводную воду. При нагреве растворенные в воде минеральные соли превращаются в известковые отложения, или накипь (особенно при жесткой воде), которые в конечном итоге засоряют отверстия в подошве и подводящие к ним каналы внутри утюга. Самоочищающиеся утюги способны генерировать такую сильную струю пара, которая смывает отложения солей. Другие модели оснащены клапанами с силиконовым покрытием, которые собирают соли.

Некоторые из таких клапанов можно снимать для очистки от накипи, а другие просто заменяются. Утюги без таких устройств необходимо регулярно обрабатывать средством от накипи.

РЕГУЛИРОВКА ПАРА

Регулятором пара устанавливается оптимальное количество пара, требующееся для глаженья различных категорий тканей. Обычно бывают следующие обозначения:

Без пара

Синтетика/шелк

Регулятор температуры выставляется на 1 точку.

Шерсть

Регулятор температуры выставляется на 2 точки.

Хлопок/лен

Регулятор температуры выставляется на 3 точки.

Глаженье с паром шерстяных тканей может придать им блестящую поверхность — поэтому выверните вещь и гладьте с изнанки. Делайте то же самое при глажке без пара шелка или синтетики.

Бархат и другие ткани с тонким ворсом гладят в направлении ворса, а нажим должен быть легким. Утюг не останавливайте.

Не гладьте по застежкам-молниям, пуговицам, заклепкам и т.-п. Металлические предметы могут поцарапать подошву утюга, и та будет зацеплять, собирать ткань.

Бесшнуровые утюги.

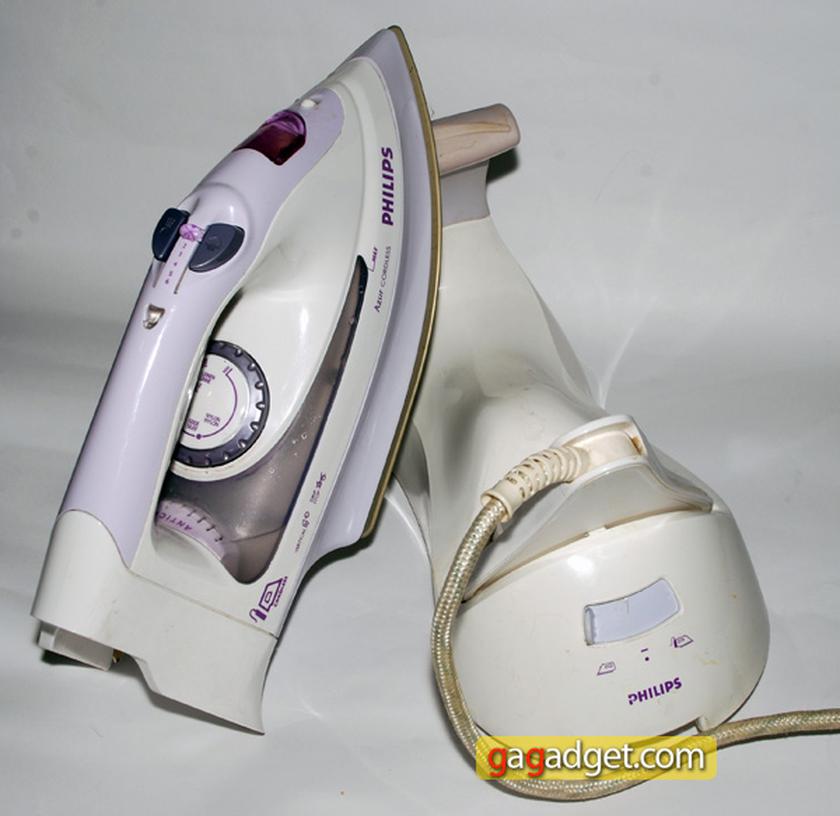

Бесшнуровые утюги нагреваются с помощью отдельного базового блока, который включается в стандартную розетку. У самого утюга шнура нет, поэтому нет и проблемы его скручивания и переламывания провода в нем в ходе эксплуатации.

Однако беспроводной утюг надо регулярно ставить на базу, чтобы поддерживать его нормальную температуру.

Подошвы с покрытием

Нередко металлические подошвы из алюминия или нержавеющей стали имеют хромовое или керамическое покрытие либо какую-то другую непригорающую поверхность, что позволяет утюгу легко скользить по ткани. Это не только делает работу менее утомительной, но и снижает износ ткани.

Рис. 5

Автовыключение.

Это функция безопасности, которая отключает подачу электроэнергии на утюг, если его оставить неподвижным на подошве более 30 секунд или на пятке более 8 минут. При покупке нового утюга есть смысл взять модель с этой бесценной функцией.

Оптимальные температуры

Важно правильно выбрать температуру для глаженья того или иного типа ткани — слишком низкая не позволит разгладить материал, а слишком высокая может ткань повредить. Большинство тканей и одежды из тканей имеют нашивки, или ярлыки, с международными символами обозначений температурных режимов глажки.

Одна точка — низкая температура, две точки — средняя) температура и три — высокая.

Глаженье утюгом может повредить вещь.

Установка температуры

Рассортируйте приготовленные для глаженья предметы на три категории в соответствии с их ярлыками, начиная с синтетики, которой требуются наименьшие температуры. Постепенно переходите к более высокой и, наконец, к максимальной температуре. Если предмет одежды или ткань состоит из разных компонентов, то устанавливайте наименьшее из рекомендованных значений температуры.

Если ярлыка нет, то поставьте относительно низкую температуру и попробуйте в незаметном на месте одежде.

Когда вы закончили гладить

Когда вы закончили гладить, поставьте утюг вертикально на пятку, установите регулятор пара в выключенное положение и выньте вилку из розетки. Дайте прибору остыть, а затем слейте в раковину остатки воды из резервуара. Аккуратно смотайте шнур (обычно для этого есть соответствующие элементы конструкции) и храните утюг на пятке в вертикальном положении. Если оставлять его на подошве относительно длительное время, то это может привести к сильной коррозии.

Обработка водопроводной воды.

Даже если ваш утюг приспособлен для заливки обычной водопроводной воды, многие производители рекомендуют использовать какой-то вид деминерализованной воды, если вы живете в местности с жесткой водой. При необходимости жесткость воды можно уточнить в местной организации, занимающейся водными ресурсами вашего региона. Продаются специальные вещества в кристаллической форме для снижения количества растворенных в воде минеральных солей.

Можно купить специальную деминерализованную воду с ароматизаторами, которая сделана специально для применения в утюгах.

Пятна после глаженья

Грязная подошва утюга

Грязь или жир, приставшие к подошве утюга, при глаженье будут переноситься на ткань. Перед очисткой подошвы посмотрите по инструкции для утюга, что можно использовать, чтобы не повредить непригорающее покрытие подошвы.

Поставьте режим высокой температуры и погладьте старое полотенце.

Рис. 6 Погладьте загрязненной подошвой старое полотенце

Если это не поможет, выньте вилку утюга из розетки и дайте ему остыть. Смочите бумажное полотенце раствором 1 части уксуса в 2 частях воды и протрите им подошву. Можно воспользоваться и патентованным очистителем подошвы утюга.

Рис. 7 Или протрите подошву разведенным уксусом

Расплавленная ткань

Если гладить синтетическую ткань при горячем температурном режиме, то расплавленные ворсинки ткани могут пристать к подошве.

Самые большие отложения наплавленной массы снимайте, тщательно протерев подошву толстым слоем бумажных полотенец в режиме высокой температуры.

Рис. 8

Дайте утюгу остыть до средней температуры, а затем немного натрите подошву средством для очистки утюгов. Сразу же очистите подошву толстым слоем чистых бумажных полотенец.

Рис. 9 Затем используйте чистящий карандаш

Меловые пятна на ткани

Если вы давно удаляли накипь из утюга, то он может выбрасывать частицы известковых отложений при работе с паром или с разбрызгивателем. Способ удаления от накипи зависит от наличия функции самоочистки.

Некоторые конструкции утюгов предусматривают самоочистку после каждого глаженья. Для этого надо поставить утюг на пятку и установить режим максимальной температуры. Когда индикатор выключится, выньте вилку из розетки и, держа его над раковиной подошвой вниз, в быстрой последовательности нажмите на кнопку пара примерно 10 раз подряд.

Большинство изготовителей рекомендуют один раз с месяц очищать от накипи даже утюги с самоочисткой. Конкретная процедура может отличаться у разных моделей, но в принципе для этого резервуар на четверть заполняется обычной водой из-под крана и ставится максимальная температура. Когда индикатор выключится, выньте вилку из розетки и подержите его над раковиной.

Поставьте регулятор пара на самоочистку — в этом положении вы сможете приподнять регулятор пара вверх, и пар с водой промоют отверстия в подошве. Держа подошву не ближе 150 мм от дна раковины, легонько покачайте утюг вперед и назад.
Когда резервуар опустошится, выньте регулятор пара из утюга. Окуните контрольную иглу в уксус, чтобы удалить остатки известковых отложений.

Рис. 10 Приподнимите регулятор, чтобы пар прочистил отверстия

Рис. 11

Аккуратно, чтобы не повредить иглу, поставьте регулятор на место. Максимально нагрейте утюг и погладьте им старое полотенце, чтобы очистить подошву и выпарить остатки воды из паровой камеры.

Рис. 12

Любой утюг без функции самоочистки должен регулярно промываться средством от накипи, разведенным в соответствии с инструкциями изготовителя. Ниже описана типичная процедура удаления накипи, однако всегда сверяйтесь с инструкциями средства от накипи — с некоторыми средствами требуется нагрев утюга.

Выньте вилку из розетки и залейте в резервуар средство от накипи. Затем поставьте режим пара, чтобы открыть клапан паровой камеры.

Рис. 13 Налейте средство от накипи в резервуар утюга

Слегка покачайте утюг из стороны в сторону и выпустите немного раствора через разбрызгиватель.
Поставьте утюг подошвой вниз на пару деревянных ложек, положенных на дно раковины. Оставьте примерно на 30 минут, чтобы средство от накипи просачивалось через отверстия в подошве, затем слейте воду из резервуара и промойте его два-три раза чистой водой.

ВОДА ВЫТЕКАЕТ ИЗ УТЮГА

Слишком низкая температура

Если вы поставили утюг на низкую температуру, то нагревательный элемент нагрет слишком слабо, чтобы превращать воду в пар; если вы не поставили регулятор пара в выключенное положение (или у утюга нет противокапающей функции), то вода будет проходить через паровую камеру и выливаться через отверстия в подошве. Надо либо повысить температуру, либо поставить регулятор пара в положение «выкл».

Рис. 14 Поставьте регулятор пара в выключенное положение

Переполненный резервуар

Выньте вилку из розетки и слейте часть воды. Отключите пар и погладьте утюгом старое полотенце, пока влага не испарится из паровой камеры.

Протекает заливное отверстие

Некоторые модели имеют съемную крышку отверстия, через которое заливается вода. Эта крышка имеет кольцевое уплотнение, которое может требовать замены.

Рис. 15 Возможно, кольцевое уплотнение требует замены

Протекает разбрызгиватель

Возможно, треснула трубка, соединяющая резервуар и разбрызгиватель, или протекают прокладки. Для замены этих деталей нужна помощь специалиста.

Рис. 16 Обратитесь в сервис для проверки протечки в разбрызгивателе

Поврежденный или корродированный резервуар

Если резервуар съемный, то снимите его и подержите над раковиной, чтобы проверить протечки. При необходимости приобретите замену.

Во встроенном несъемном резервуаре трудно обнаружить протечки. Единственный способ — разобрать утюг до паровой камеры и подошвы; обратитесь в сервис для проверки целости резервуара с целью обнаружения протечек. Это обычная процедура со многими утюгами, но замена главных компонентов может быть экономически нецелесообразной, поэтому сначала проконсультируйтесь у мастера.

Рис. 17 Мастер может проверить состояние резервуара

Неисправный терморегулятор

Если температура не поднимается достаточно для образования пара даже при среднем положении регулятора, обратитесь в сервис для проверки терморегулятора.

Разбрызгиватель не работает

Резервуар пуст

Когда вы нажимаете на кнопку разбрызгивателя и из него не выходит или только капает вода, проверьте, есть ли вода в резервуаре. Если он пуст, выньте вилку из розетки и наполните его.

Засоренный разбрызгиватель

Маленькое отверстие разбрызгивателя может засориться в результате накипи. Воспользуйтесь патентованным средством от накипи, как описано ранее. Обязательно нажмите несколько раз на кнопку разбрызгивателя, с тем чтобы вода достигла разбрызгивателя, и оставьте на предписанное время, чтобы накипь растворилась. Регулярно очищайте утюг от накипи, чтобы предупредить такие засоры.

Рис. 18 Прокачайте средство от накипи через разбрызгиватель

Утюг перегревается

Если утюг перегревается на режимах низких температур, проверьте следующее:

Неисправный терморегулятор

Убедитесь, что ручка регулятора не сломана и не проскальзывает от этого на валу. Такие ручки крепятся несколькими способами. Описанное ниже достаточно типично — однако если снять ручку без затруднений не удается, отнесите утюг в мастерскую.

Многие ручки терморегуляторов сделаны с посадочным отверстием с сечением D-образной формы, которое надевается на металлический стержень вала соответствующей формы. В некоторых из них заделаны пружинные зажимы. Чтобы снять этот тип ручки, захватите кромку с двух сторон и снимайте ее со стержня, при необходимости легонько поддевая ее кончиком небольшой отвертки. Не прилагайте больших усилий, чтобы не занести еще большего ущерба.

Рис. 19 Некоторые ручки терморегулятора имеют встроенные зажимы.

Заменив ручку регулятора, убедитесь, что она при вращении останавливается в правильных местах.

Рис. 20 Заменив ручку регулятора, убедитесь, что она останавливается в нужных местах.

Другой тип ручек фиксируется с помощью небольших проволочных пружинных зажимов, которые захватывают фланец на шейке ручки. Вставьте кончик небольшой отвертки под ручку регулятора, чтобы разъединить зажим и фланец. Зажим оставьте на утюге на валу регулятора. При надевании на вал новой ручки зажим автоматически захватит ручку.

Рис. 21 Отсоедините металлический зажим, чтобы снять ручку

Рис. 22 Новая ручка зафиксируется автоматически

Неисправный терморегулятор

Обратитесь в сервисную мастерскую, чтобы проверить правильность работы терморегулятора.

НЕТ ПАРА

Если подошва утюга греется, но пара нет, то проверьте следующее:

Резервуар пуст

Залейте воду.

Рис. 23 Съемный резервуар заполните под краном

Неправильно установлена температура

Если поставлена слишком низкая температура, то вода не будет превращаться в пар.

Регулятор пара находится в неправильном положении

Проверьте, не выключен ли регулятор пара.

Накипь в водяном клапане или паровой камере

Воспользуйтесь функцией самоочистки утюга или его средством от накипи.

СОВСЕМ НЕ РАБОТАЕТ

Неисправная вилка или предохранитель

Проверьте правильность подсоединения вилки и смените при необходимости перегоревший предохранитель. Если предохранитель снова перегорит при вставлении вилки в розетку, то следует обращаться в сервисный центр.

Нет электропитания

Если другие приборы в этой же цепи прекратили работать, проверьте щиток: нет ли перегоревшего предохранителя или сработавшего автомата либо выбившего УЗО.

Обрыв в шнурее

Это очень распространенный случай с электроутюгами. Для проверки шнура на обрыв выньте вилку из розетки и выверните винты крепления задней крышки.

Рис. 24

Рис. 25 За открытой крышкой расположена контактная колодка

Рис. 26 Перед отсоединением проводов пометьте их расположение

Рис. 27 После этого отверните прижимную планку

Если проверка покажет обрыв в шнуре, то можно заменить поврежденный шнур отрезком соответствующего шнура в нитяной оплетке. Однако если шнур крепится к контактам не винтами, то придется обращаться к специалисту.

Прежде чем зачищать провода шнура, обмотайте край оплетки изоляционной лентой, чтобы хлопковые нити не расплетались.

Рис. 28 Конец оплетки нового шнура обмотайте изолентой, чтобы нити не расплетались

Проверьте, нет ли трещин в держателе шнура в месте входа шнура в утюг. Если есть сомнения — замените держатель.

Рис. 29 Наденьте держатель шнура

Сделав соединения и затянув прижимную планку, проверьте шнур на обрыв. Перед закрытием крышки убедитесь, что провода находятся в исходном положении, а также надежность заземления. Перед возобновлением эксплуатации проверьте прибор: вставьте его вилку в цепь, защищенную УЗО.

Неисправный терморегулятор

При подозрениях на неисправность терморегулятора проверьте утюг у мастера.

Рис. 30 Терморегулятор может проверить только специалист

Неисправный нагревательный элемент

У большинства утюгов нагревательный элемент встроен в подошву, поэтому замена становится слишком дорогой. Если сервис-центр обещает, что такая операция окажется все же выгодной, то проверьте у них исправность нагревательного элемента.

Рис. 31 Проверку нагревательного элемента сделайте в мастерской

ГЛАВНОЕ -БЕЗОПАСНОСТЬ

Будьте осторожны при работе с паром — он обжигает так же, как и горячая вода.
Не оставляйте горячий утюг без присмотра, даже выключенный и остывающий.
Убедитесь в правильности подсоединения вилки и соответствии номинала предохранителя.
Перед наполнением резервуара для воды выключайте вилку утюга из розетки или снимайте съемный резервуар и заполняйте под краном.
При сборке утюга проверьте, что все детали и провода возвращены в исходное положение,

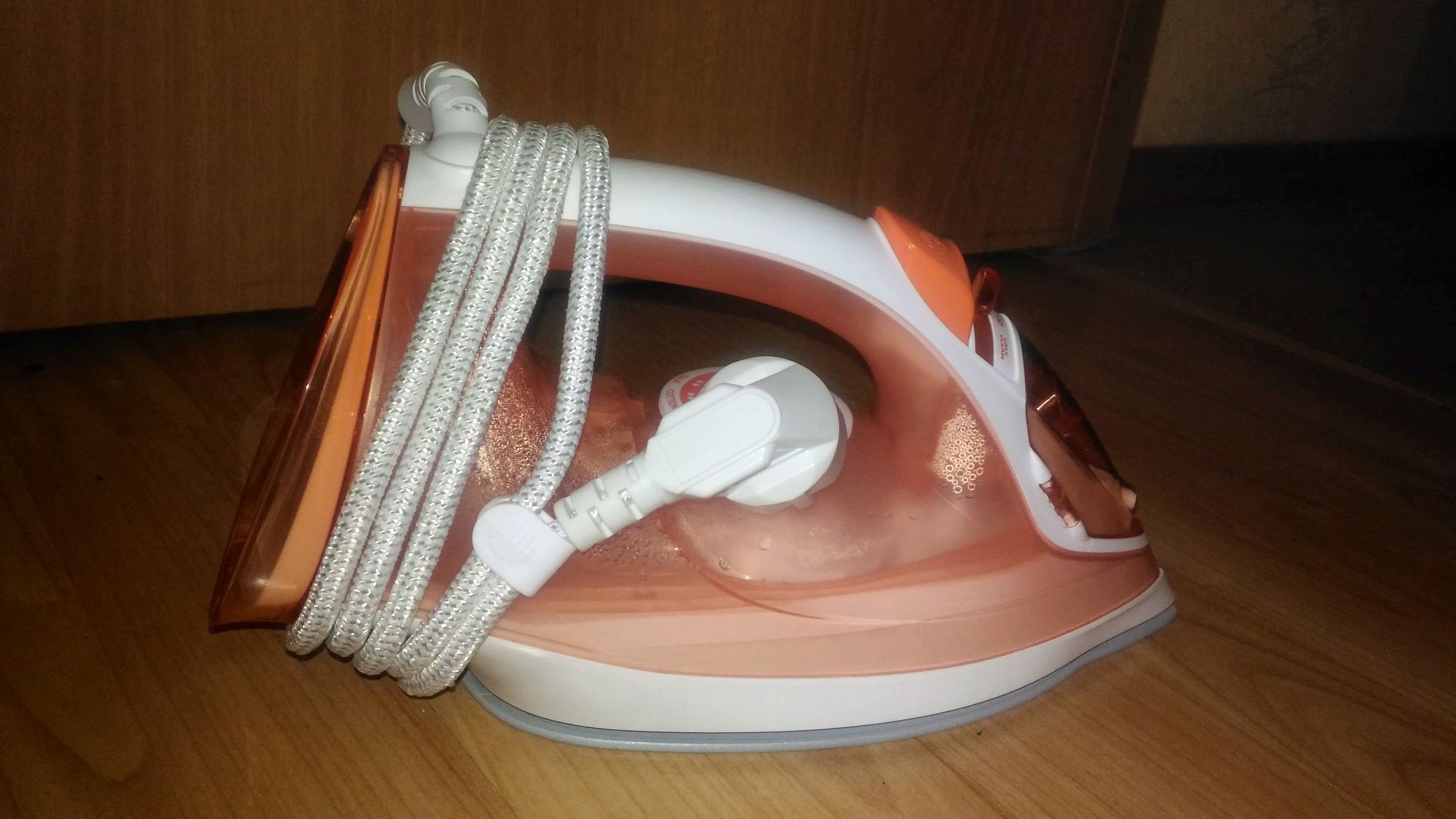

Не обматывайте шнур вокруг утюга, пока он достаточно не остыл.

Рис. 32 Не обматывайте шнур вокруг утюга, пока он достаточно не остыл

Регулярно проверяйте состояние шнура. Поврежденный шнур заменяйте немедленно.
Никогда не мойте утюг, погружая его в воду.
Перед ремонтом или обслуживанием утюга всегда вынимайте вилку из розетки.
Перед возобновлением эксплуатации проверьте прибор: вставьте его вилку в цепь, защищенную УЗО, а затем включите. Если УЗО сработает, отдайте утюг для проверки специалисту.
Если прибор имеет заземление, следует обязательно проверить его надежность тестером. У описанных здесь моделей заземление проверялось, когда один щуп тестера касался земляного контакта вилки, а второй -металлического края подошвы. Если у вашего утюга подошва имеет покрытие, вставьте щуп в одно из паровых отверстий или в зазор между подошвой и корпусом утюга, так чтобы щуп касался оголенного металла.

Удачи в ремонте!

Ремонт утюгов своими руками: выявление неисправностей

Такая неприятность как поломка утюга может случиться с каждым. Вы собираетесь сделать элементарное дело – погладить вещи, но включенный в розетку утюг отказывается нагреваться. Довольно часто можно выполнить ремонт утюгов самостоятельно, тем более причина повреждений может оказаться достаточно простой, часто неисправным оказывается сетевой провод. Первым делом стоит визуально осмотреть прибор на предмет наличия повреждения, а затем начать проверять каждый из элементов.

Неисправный сетевой шнур

Самым распространённым предметом поломки является провод питания, проверьте его на присутствие механических повреждений и видимых дефектов. Если таковые отсутствуют, то для дальнейшего исследования понадобится специальный тестер, позволяющий прозвонить шнур для проверки работоспособности. Если причиной поломки действительно является провод, то для начала стоит его укоротить. Если это не помогло, то провод придётся полностью заменить на новый.

Подобие тестера можно сделать своими руками, для этого потребуется небольшой провод, батарейка и лампочка. Провод делится на куски, один из них соединяет шнур с батарейкой, другой – с лампочкой. Наличие или отсутствие сигнала, таким образом определяется наглядно – если шнур исправен, то лампочка загорается.

Совет:
Читайте также: Ремонт швейных машин: разбираем и чиним самостоятельно

Сломался регулятор температуры

Второй по популярности причиной неисправности является температурный регулятор, для определения его работоспособности также потребуется тестер для прозвонки. Если шнур исправен, то следующим шагом станет проверка регулятора. Разборка утюга на этом этапе пока не требуется, чтобы прозвонить этот элемент, следует воспользоваться контактной группой на корпусе изделия. Для проверки можно использовать тот же тестер, который мы изготовили своими руками.

Термопредохранитель

Чтобы проверить термопредохранитель, надо знать, как разобрать утюг. Разные модели могут разбираться по-разному, для уточнения деталей стоит изучить инструкцию по применению. Часто разборка осуществляется достаточно просто, для этого потребуется лишь простая крестовая отвёртка. Термопредохранитель разъединяет цепь питания, если температура превышает допустимые значения, при поломке цепь остаётся разъединённой навсегда.

Чтобы определить работоспособность предохранителя, нам потребуется всё тот же провод и тестер, изготовленный своими руками. Если причина неисправности кроется в предохранителе, то его стоит заменить на новый. Также можно полностью исключить предохранитель из электрической цепи, в большинстве случаев необходимость в данном элементе отсутствует.

Совет:
Читайте также: Что делать, если стиральная машина не греет воду?

Вышел из строя нагревательный элемент

Зная, как разобрать утюг, вы с лёгкостью сможете проверить нагревательного элемента (ТЭН). Если шнур исправен, а все остальные элементы системы работают правильно, горят необходимые индикаторы, то проблема заключается именно в подошве утюга. Если невозможно отцепить нагревательный элемент ввиду особенностей конструкции, то придётся покупать новый утюг.

Для определения работоспособности подошвы снова понадобится тестер, который вы собрали своими руками. Если есть подозрение, что нагревательный элемент работает, имеется возможность отремонтировать изделие. Попробуем зачистить контакты наждачной бумагой, в большинстве случаев этот приём помогает вернуть полную работоспособность. Некачественный провод является основной проблемой. Неисправность нагревательного элемента говорит о том, что утюг стоит отправить на свалку, так как ремонт обойдётся дороже покупки новой техники.

Смотрите также – Как убрать подпалины от утюга с одежды?

Система отпаривания

Если утюг работает в целом нормально, но есть нарекания насчёт системы отпаривания, то необходимо зачистить её внутренние полости. Стоит беречь при этом шнур, так как в необходимый для зачистки раствор входят вредные вещества. Изготавливается раствор достаточно просто, соотношение составляет один стакан уксуса на один литр воды. Отремонтировать утюг своими руками гораздо проще, чем это может показаться на первый взгляд, с процедурой очистки системы отпаривания может справиться каждый, для этого не нужны особенные навыки.

Совет:
Читайте также: Ремонт блендера: разбираем и чиним самостоятельно

Раствор наливается в любую пригодную для этого ёмкость, в которую можно поставить утюг подошвой вниз, уберегая при этом шнур. Ёмкость ставится на плиту, следует довести температуру раствора до кипения, для полной очистки следует повторить процедуру несколько раз.

Постарайтесь не испортить при этом шнур, тогда процедура будет удачной. Чтобы удостовериться в качественном результате очистки, стоит только подключить шнур питания и проверить, как работает система отпаривания. Так достаточно просто делается ремонт любой части утюга, будь то провод или важные системные элементы.

Смотрите также:

Видео обзор на Philips GC 3550

Характеристики
Цены
Отзывы
Обзор

Полный обзор и тест на бюджетный утюг Philips GC 1026/30 и сравнение с GC 3550 | 2obzora.ru

Полный обзор и тест на бюджетный утюг Philips GC 1026/30 и сравнение с GC 3550. Утюг понравился, смело покупайте в интер…

Цены в интернет магазинах

4790 4790

Утюг Philips GC-3551

Видеообзор от интернет-магазина бытовой техники E96.ru Приобрести Утюг Philips GC-3551 можно здесь: …

Как разобрать утюг Philips GC 3320, и не только.

Недавно столкнулся с тем, что утюг стал плохо парить и появился посторонний запах. Попытался его разобрать,…

Утюг Philips GC 3551

ремонт утюга Philips GC 3330

При включении в розетку не подает признаков жизни. Как разобрать утюг и прозвонить Вы можете посмотреть. ..

Инструкция Philips EasySpeed GC2045 (8 страницы)

Емкость водного резервуара	0.27 L
Постоянная подача пара	35 г/мин
Функция вертикального пара	Да
Производительность парового напора	120 г/мин
Функция распрыскивания	Да
Емкость водного резервуара	0.27 L
Постоянная подача пара	35 г/мин
Функция вертикального пара	Да
Производительность парового напора	120 г/мин
Функция распрыскивания	Да
Тип	Паровой утюг
Автоматическое удаление накипи	Да
Тип рабочей поверхности	Керамическая подошва
Переменный пар	Нет
Цвет товара	Blue,Purple,White
Беспроводной	Нет
Предназначен для путешествий	Нет
Функция очистки от накипи	Да
Длина шнура	1. 8 m
Функция «без капель»	Да
Функция парового удара	Да
Самоочистка	Да

Ремонт утюгов | Как отремонтировать мелкую бытовую технику

Да, люди все еще гладят. В этом Руководстве Fix-It по ремонту утюга рассказывается, как работает утюг, что часто выходит из строя, как определить проблему с электрическим утюгом, а также какие детали и инструменты потребуются для ее устранения. Затем в нем приведены простые пошаговые инструкции о том, как чистить утюг, как обслуживать паровой и разбрызгивающий механизм утюга и как чистить металлическую подошву. Данное Руководство Fix-It также относится к ремонту электрического шнура и управлению устройством для получения дополнительной информации о конкретных ремонтах.

Как работает утюг?

Будь то простой утюг без излишеств, беспроводная модель, компактный дорожный утюг или электронный утюг с множеством функций, все паровые утюги работают одинаково. Они разглаживают складки на ткани с помощью влаги, давления и тепла. Когда паровой клапан закрыт, утюг работает всухую. Когда паровой клапан открыт, вода капает в нагретую паровую камеру, откуда выходит в виде пара через отверстия в подошве подошвы. Рабочая поверхность утюга, подошва, может быть металлической или покрытой легкоочищаемым антипригарным материалом.

Что может пойти не так с утюгом?

К счастью, внутри хорошо сделанного утюга очень мало вещей, которые могут выйти из строя. В большинстве случаев ремонтируются неисправные шнуры, поврежденные ручки и минеральные отложения, мешающие работе паровых утюгов. Проблемы с электронными устройствами утюга должны решаться в авторизованном сервисном центре. Обычно дешевле заменить утюг с внутренними проблемами, чем отремонтировать. Прочтите руководство пользователя утюга, чтобы узнать рекомендации производителя по чистке, воде и советам по хранению.

Fix-It Tip
Системы мягкой воды добавляют минералы, которые могут повредить паровой утюг и вашу одежду, поэтому не заливайте утюг смягченной водой. Вместо этого используйте фильтрованную или дистиллированную воду.

Как определить проблему с электрическим утюгом?

Как и в случае со многими другими мелкими бытовыми приборами, регулярное техническое обслуживание существенно влияет на то, насколько безотказным будет ваш утюг. Но даже в этом случае все может случиться.

Если утюг не нагревается, убедитесь, что в розетке подано напряжение, проверьте шнур питания, проверьте термостат (см. Руководство по ремонту элементов управления устройством) и при необходимости замените.
Если утюг нагревается, но испаряется неправильно, осмотрите подошву подошвы, очистите вентиляционные отверстия (см. Ниже) и смойте отложения из паровой камеры (см. Ниже).
Если утюг выделяет слишком много или слишком мало тепла, проверьте электрический шнур. Также проверьте и, при необходимости, отрегулируйте калибровку термостата (см. Руководство по ремонту устройств управления).
Если утюг не распыляет должным образом, осмотрите и очистите сопло (см. Ниже).
Если утюг протекает или плюется, очистите отверстия для пара, сопло и резервуар.
Если утюг прилипает к ткани, очистите или отремонтируйте подошву. Если утюг испачкает ткань, очистите подошву, очистите резервуар обычным очистителем и используйте дистиллированную или фильтрованную воду.

Внимание!
Осторожно погладьте пуговицы, молнии и другие детали или украшения, которые могут поцарапать подошву.

Что мне нужно для ремонта электрического утюга?

В крупных хозяйственных магазинах можно найти запасные части для электрических утюгов популярных марок. Кроме того, вы можете получить их у производителя или поставщика послепродажного обслуживания. Инструменты для обслуживания и ремонта, которые вам понадобятся для ремонта электрического утюга, включают следующие:

Отвертки
Зубочистки или средства для чистки труб
Швейная игла
Коммерческий раствор для чистки утюга или уксус и вода
Коммерческий очиститель подошв или пищевая сода и вода
Металлическая вата
Наждачная ткань
Металлический котелок

Каковы этапы ремонта электрического утюга?

Чтобы получить доступ к внутренним частям утюга, снимите заднюю крышку.У некоторых утюгов есть уникальные застежки, чтобы вы не открыли их. Обратитесь в местный хозяйственный магазин за подходящей отверткой.

Очистите утюг:

Отключите утюг от сети и перед чисткой убедитесь, что он остыл.
Используйте зубочистку или очиститель для трубок, чтобы удалить налет из отверстий для пара, следя за тем, чтобы мусор не попал в отверстия.
Используйте тонкую швейную иглу, чтобы тщательно очистить форсунку от минеральных отложений.
Чтобы смыть осадок из парового утюга, налейте 1/2 стакана воды и 1/2 стакана уксуса в резервуар для воды.Поставьте утюг на решетку над противнем для жарки и поставьте утюг на пар, пока резервуар не высохнет. При необходимости повторить. Или следуйте инструкциям по использованию коммерческого очистителя для утюга.

Обслуживание парораспылительного механизма электрического утюга:

Отключите утюг от сети.
Используйте тонкую швейную иглу, чтобы прочистить блок парового клапана. Также проверьте пружину клапана и замените ее, если она сломана или потеряла натяжение.
Если к распылительному насосу есть доступ, снимите его и проверьте на утечки, поместив распылительную трубку в воду и выпрыгнув из насоса.При необходимости очистите или замените.

Очистите металлическую подошву утюга:

Отключите утюг от сети.
Используйте губку и имеющийся в продаже очиститель подошвы или пищевую соду и воду, чтобы удалить скопившуюся грязь с подошвы. Хорошо промыть водой и высушить. Не используйте грубые абразивные материалы и не погружайте электрический утюг в воду.
Используйте очень тонкую стальную мочалку (0000) или наждачную бумагу, чтобы удалить царапины и ожоги на подошве, затем очистите подошву.

Fix-It Tip
Если в инструкции к утюгу не сказано, что это нормально, не допускайте скопления воды в паровом утюге между использованиями.Слейте всю воду из утюга, свободно оберните шнур вокруг ручки и храните утюг в вертикальном положении.

Как удалить накипь и очистить отпариватели для одежды

Как удалить накипь и очистить отпариватели для одежды | Philips

Корзина

В настоящее время в вашей корзине нет товаров.

При удалении этого товара из корзины покупок возникла проблема.Пожалуйста, попробуйте еще раз.

{{/ each}} {{#iff cart.attributes.pricing.orderDiscountNoDelivery.value ‘gt’ 0}}

Рекламная скидка: — {{cart.attributes.pricing.orderDiscountNoDelivery.formattedValue}}

{{/ iff} }

Стоимость доставки: {{#iff cart.attributes.pricing.totalDelivery.value ‘gt’ 0}} {{cart.attributes.pricing.totalDelivery.formattedValue}} {{else}} БЕСПЛАТНО {{/ iff}}

Промежуточный итог: {{cart.attributes.pricing.total.formattedValue}}

Бесплатная доставка при заказах на сумму более 100 долларов США

Со временем отпариватель для одежды начнет накапливать накипь или масштаб; это происходит со всеми электроприборами, использующими воду.Чем жестче вода в вашем районе, тем быстрее будут развиваться и затвердевать загрязнения, если их не удалить. Без регулярной очистки от накипи вы обнаружите, что накипь вытесняется из отпаривателя для одежды в виде белых / коричневых пятен и что выход пара ухудшается. Обязательно выполняйте удаление накипи во время глажки, чтобы максимально повысить эффективность отпаривателя для одежды.

Удаление накипи отпаривателей для одежды с процессом удаления накипи при обычном полоскании

Как очистить и удалить накипь отпариватели для одежды с помощью процесса удаления накипи при обычном полоскании?

Очистка от накипи удаляет накипь и загрязнения, оставшиеся внутри пароварки после продолжительного использования.Мы рекомендуем очищать от накипи каждый месяц.

Выключите прибор и дайте ему остыть не менее 1 часа.

Когда прибор остынет, снимите штангу и паровой шланг.

Переместите изделие в раковину. Слейте всю воду из бака для воды и бойлера.

Наполните резервуар для воды чистой водой и замените его. Подождите 10 секунд, пока вода не достигнет бойлера.Встряхните прибор и слейте воду. Повторите несколько раз для эффективного удаления накипи.

Очистка и удаление накипи Отпариватели для одежды с функцией автоматической очистки

Как очистить отпариватели для одежды и удалить накипь с помощью процесса удаления накипи Easy Rinse?

Очистка от накипи удаляет накипь и загрязнения, оставшиеся внутри пароварки после продолжительного использования. Мы рекомендуем очищать от накипи каждый месяц.

Выключите прибор и дайте ему остыть не менее 1 часа.

Перед началом очистки от накипи убедитесь, что уровень воды в резервуаре для воды выше минимального.

Поверните ручку Easy Rinse против часовой стрелки, чтобы разблокировать, и медленно потяните наружу. Это освободит воду внутри бойлера.

Осторожно: Вода из отверстия для легкого ополаскивания может быть горячей после сеанса обработки паром.Дайте прибору остыть не менее 1 часа.

После слива всей воды нажмите ручку Easy Rinse назад и поверните ее по часовой стрелке до фиксации.

Удаление накипи в отпаривателях для одежды с функцией автоматической очистки

Как удалить накипь в отпаривателях для одежды с помощью процесса удаления накипи Auto Clean?

Очистка от накипи удаляет накипь и загрязнения, оставшиеся внутри пароварки после продолжительного использования.Мы рекомендуем очищать от накипи раз в две недели.

Наполните резервуар для воды водой. Нажмите и удерживайте кнопку «Автоочистка», чтобы активировать процесс. Никогда не погружайте головку пароварки в воду.

Наполните резервуар для воды до максимального уровня. Поднесите головку пароварки к раковине и включите прибор.

Осторожно: Никогда не погружайте головку пароварки в воду

Нажмите и удерживайте кнопку автоматической очистки в течение 1 секунды.Загорится желтый свет, и начнется процесс очистки.

Свет укажет, когда процесс будет завершен. Теперь вы можете отключить прибор от сети. Удалите остатки воды и накипи тканью.

Для пароварок с функцией Auto De-Calc удаление накипи не требуется.

Как работает функция Auto De-Calc с технологией PureSteam?

Благодаря нашей новой инновационной технологии PureSteam нагреватель автоматически очищается от накипи при производстве пара.Это предотвращает накопление накипи. Он настолько эффективен, что пар будет мощным на долгие годы *, и вам не о чем беспокоиться.

Изображение только для иллюстрации.

* Протестировано в соответствии с протоколом IEC с жесткой водой в течение 500 часов для имитации 10 лет использования.

Добавить продукт
Добавить продукт
Добавить продукт

Добавить продукт
Добавить продукт
Добавить продукт

PS4 Slim disassembly 9000

Как разобрать модель игровой консоли PlayStation 4 Slim, например CUH-2015 или CUH-2115 и другие версии.Кроме того, очистим вентилятор от пыли и заменим термопасту.

Расположение модели PS4 Slim: переверните консоль и на том конце, где расположен выход HDMI, ваша версия консоли будет указана немного выше в углублении.

В конце страницы вы найдете видеоинструкцию по обратной сборке PS4 Slim.

Для разборки PS4 Slim вам понадобятся отвертки двух типов: Torx T8 и Phillips PH0.

Если есть шаги разборки фото инструкции непонятны, можно посмотреть пошаговая видео разборка ниже.

Процесс разборки PS4 Slim
Первым делом снимите жесткий диск. Снимаем панель, снимается легким движением в сторону. Далее откручиваем один винт и снимаем жесткий диск.
Step-1
Step-2
Step-3
Следующим шагом является удаление гарантийной наклейки.
Step-4
После этого открутите один винт, который был за наклейкой, с помощью отвертки T8 Torx.
Step-5
Теперь вы можете открыть нижнюю часть корпуса ps4 slim.Для этого подденьте пальцами два угла корпуса.
Step-6
Удалите один винт с помощью Philips PH0.
Step-7
Переверните PlayStation 4 Slim и снимите верхнюю крышку. Это легко; просто подденьте пальцами два угла корпуса.
Step-8
Следующим шагом будет снятие блока питания с PS4 Slim. Выкрутите три винта отверткой PH0. Далее отверткой Torx T8 откручиваем три винта и снимаем металлическую панель. После отключите антенну Wi-Fi от источника питания.
Step-9
Используйте пластиковый инструмент для открывания, чтобы освободить место между блоком питания и корпусом. После этого пальцами поднимите блок питания.
Step-10
Отсоедините кабель от источника питания и снимите антенну Wi-Fi с материнской платы PS4 Slim.
Step-11
Переверните игровую приставку и отключите все кабели от материнской платы.
Step-12
Откручиваем 30 саморезов на металлической панели (отмечены желтыми кружками).
Выключение вентиляторного контура (отмечен зеленым).
Отсоедините вторую антенну WiFi от материнской платы и отсоедините антенну от металлической панели (отмечена красным).
После снимите металлическую пластину.
Step-13
Удалите два винта и снимите крепление (отмечено желтыми кружками).
Отсоедините 4-контактный разъем от материнской платы (отмечен красным)
Step-14
Теперь материнская плата PS4 Slim доступна для снятия. Поднимите его, чтобы вынуть из корпуса.
Step-15
С помощью салфетки удалите старую термопасту с поверхности радиатора и процессора PS4 Slim.
Step-16
Теперь нанесите новую термопасту на процессор. Равномерно распределите термопасту по всей поверхности процессора.
Step-17
Следующий этап — очистка системы охлаждения от пыли. Переверните PS4 Slim и открутите два винта отверткой HP0 на металлической панели.
Step-18
Переверните консоль и открутите один винт.
Шаг-19
Теперь поднимите металлическую панель. На тыльной стороне этой панели расположен радиатор. Очистите радиатор от пыли щеткой.
Step-20
Далее очищаем вентилятор от пыли, для этого откручиваем два винта и вынимаем вентилятор из корпуса.
Шаг-21
Теперь вентилятор можно чистить от пыли.
Step-22
Ну вот и все, PS4 Slim полностью разобран. Теперь вы можете перейти к видео о повторной сборке PlayStation 4 Slim.
Как собрать PS4 Slim
<noscript><img src='/800/600/https/i6.otzovik.com/2018/12/02/7335903/img/86034814.jpeg' style='float: right;' /></noscript> youtube.com/embed/iU9chZ86cm4″ frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»/>
Общие этапы сборки
Установите обратно в корпус вентилятор PS4 Slim и закрепите двумя винтами.
Установите металлическую панель с радиатором в корпус игровой приставки и закрепите одним винтом.
Переверните корпус консоли PS4 Slim и закрепите двумя длинными винтами.
Переверните консоль и установите небольшую металлическую розетку.
Установите материнскую плату PS4 Slim, прежде чем проверять, все ли термопрокладки на месте.
Подключите 4-контактный кабель к материнской плате.
Установите металлическую панель и равномерно затяните двумя болтами.
Проверьте все термопрокладки на микросхемах памяти и установите металлическую панель поверх материнской платы.
Теперь прикрутите все 30 шурупов к металлической панели.
Подключите кабель вентилятора к материнской плате.
Подключите четыре кабеля к материнской плате.
Подключите антенну Wi-Fi к материнской плате.
Переверните консоль PS4 Slim и подключите вторую антенну Wi-Fi к материнской плате.
Подключите 4-контактный кабель к источнику питания.
Теперь установите блок питания в корпус консоли.
Установите антенну Wi-Fi на корпус блока питания и закрепите ее винтом.
Закрутите два винта на корпусе блока питания PS4 Slim.
Переверните консоль PS4 Slim и затяните еще один винт на задней стороне, который также фиксирует блок питания консоли.
Установите верхнюю пластиковую крышку на корпус PS4 Slim.
Переверните консоль и установите металлическую розетку на корпус блока питания.
С помощью отвертки Torx T8 затяните три винта.
Теперь установите вторую пластиковую крышку корпуса PS4 Slim.
Выкрутите один винт с торца корпуса консоли.
Установите жесткий диск и затяните один винт.
Philips CDI605T Разборка и ремонт
Моему Philips CDI605T / 20 потребовался ремонт, прежде чем я смогу полностью использовать его. Некоторые из них были обязательными для эксплуатации (хронометраж), некоторые для облегчения работы (вентилятор, лоток оптического привода). У меня уже был опыт работы с корпусом Mini MMC на очень похожем потребительском плеере CDI220 / 00, и я знал, что меня ждет внутри (его руководство по обслуживанию немного помогло).Фактически можно выполнить этот ремонт, не разбирая корпус целиком (см. Ярлыки ). Я принял особые меры предосторожности и сделал фотографии каждого шага, чтобы в итоге собрать все воедино.
Я начал со снятия корпуса и лицевых панелей карт расширения на задней панели. Обязательно сначала выдвиньте нижнюю карту, иначе ее металлическая пластина будет притираться к припаянной стороне верхней карты.
Платы расширения Philips CDI605T 22ER9132 (Ethernet, SCSI, 4 МБ ОЗУ) и 22ER9424 (DVC R2.1, 1 МБ ОЗУ) Карты расширения Philips CDI605T удалены
Затем я снял заднюю панель. На нем есть какой-то странный бело-зеленоватый мусор, который я не могу стереть, вероятно, из-за неправильного хранения во влажном подвале. К счастью, на металлических частях почти нет ржавчины. Я обнаружил только очень крошечные пятна на некоторых экранах портов. Может быть, когда-нибудь я разберу весь корпус, чтобы хорошенько отшлифовать. Обломки тоже есть с правой стороны.
Снята задняя панель Philips CDI605T Правая сторона Philips CDI605T
На нижней стороне за многие годы собрано множество отпечатков пальцев.
Philips CDI605T снизу
Ярлыки
Это ярлык для доступа к чипу хронометриста (желтый прямоугольник). Если вы также удалите дисковод для гибких дисков, вы можете получить к нему доступ отсюда и попытаться удалить его. Я категорически не рекомендую это делать, так как он припаян с обеих сторон. Даже с мощным демонтажным пистолетом вы не сможете сделать это в одиночку, а громоздкий чемодан будет мешать.
Philips CDI605T снизу удален
Чтобы получить полный доступ к дисководу оптических дисков, я снял лицевую панель и переднюю панель.Быстрый способ: хотя можно снять оптический привод с установленной передней панелью, это будет намного сложнее, особенно при попытке вернуть его внутрь из-за ограниченного пространства.
Передняя панель Philips CDI605T снята
Ремонт лотка оптического дисковода
Проигрыватели Philips CD-i с механизмом загрузки лотка часто имеют неисправности: резиновый ремень расшатывается или гниет, а смазка со временем высыхает. Это приводит к тому, что лоток вообще не двигается, или застревает, или издает раздражающий крик всякий раз, когда лоток открывается и закрывается.Ремень и смазка этого привода все еще в порядке.
Philips CDI605T дисковод оптических дисков (CDM 9)
Philips CDI605T ODD (скрипящее колесо)
Кричащий шум вызван большим колесом с резиновым ремнем, но одна капля смазки на маленькой части с шестеренки избавляются от шума навсегда.
Разборка — правая
Чтобы получить доступ к следующим деталям, нуждающимся в ремонте, я снял дисковод гибких дисков.Это дало мне первое четкое представление о панели MMC с хронометром (желтый прямоугольник).
Philips CDI605T — первый вид Timekeeper
В этот момент я заметил крошечный конденсатор SMD, который упал с одной из плат. Мне потребовалось время, чтобы понять, откуда это взялось. Осмотр DVC под микроскопом показал, что пропал не один, а два SMD-конденсатора. Возможно, один из них был сорван, когда я ударил DVC в нижней плате расширения, но другой находился в середине печатной платы и, должно быть, отсутствовал раньше.
Затем я снял переходную плату для слотов расширения и вентилятора. Обратите внимание на разъемы на правой стороне, они одинакового размера, поэтому их легко перепутать.
Philips CDI605T слоты расширения, стояк снят
Philips CDI605T Fan снят
Вентилятор был в довольно хорошем состоянии и требовал лишь легкой очистки. Шум, который он издает, вероятно, создан специально. Позже я поищу подходящую бесшумную замену (например, ту, которую я нашел для своего CPS2).
JAPAN SERVO TUDC12B4-937 вентилятор
Позже было много пластиковых деталей, винтов и разъемов, и мне наконец удалось снять панель Mini MMC.
Мосты Philips CDI605T удалены
Philips CDI605T MMC удалены
Замена хронометриста
Я закрепил MMC в держателе для печатной платы, чтобы иметь доступ к ней с обеих сторон и вращать ее при необходимости. Как упоминалось ранее, микросхема Timekeeper была припаяна с обеих сторон, и моему демонтажному пистолету потребовалась дополнительная поддержка со стороны паяльника с другой стороны.
Philips CDI605T MMC готов к операции
Затем я установил 28-контактный разъем и микросхему часов Dallas (DS1643-100). DS1643 совместим со всеми функциями хронометров 8K NVRAM (MK48T08B / M48T08).
Philips CDI605T MMC с новым разъемом и микросхемой часов
Тестирование
Блок питания был последней деталью с правой стороны, которую я снял для фотографирования. Все, что осталось, — это связка кабелей и металлических деталей.
Блок питания Philips CDI605T удален
Затем я снова собрал правую часть, чтобы провести несколько тестов. Я протестировал различные настройки, включая время / дату и конфигурацию дополнительной памяти ROM / RAM через меню TOOLS. Все настройки остались в NVRAM даже после того, как я на некоторое время отключил питание.
Philips CDI605T — первый тест после ремонта
Разборка — левая
Даже когда тесты прошли успешно, я не успел сфотографировать все печатные платы. На левой стороне плеера находится панель для компакт-дисков и еще несколько панелей, подключенных к ней, а именно аудио, видеокодер и эмулятор.Чтобы запомнить прокладку кабеля, по дороге сделал несколько снимков.
Philips CDI605T прокладка кабеля (левая сторона)
Philips CDI605T Панель для компакт-дисков
Это пустая левая сторона проигрывателя CD-i, и я собираюсь ее разобрать.
Панель компакт-дисков Philips CDI605T удалена
После этого я собрал все вместе и провел несколько заключительных тестов, включая CD, гибкие и жесткие диски. Все работало, как ожидалось, и даже оболочка OS-9 больше не выдавала странных сообщений об ошибках.На этом разборка и ремонт Philips CDI605T завершены. У меня еще есть дела, например отремонтировать DVC. Я не хотел рисковать, чтобы что-то повредить, запустив его с недостающими компонентами и отложив пока что. Я использовал более новый 22ER9141 R3.0 DVC без футляра для финальных тестов, и у меня не было проблем с ним.
Фотографии компонентов крупным планом
А вот фотографии снятых компонентов крупным планом в том порядке, в котором я их снимал.
Philips CDI605T плата расширения 22ER9132 «EXTENS CDI605T».Он имеет 4 МБ памяти и разъемы для параллельного порта Thin Ethernet (10BASE2), SCSI. Имеется восемь микросхем Motorola MCM54400AZ80 1Mx4 и свободное место для восьми дополнительных микросхем. (Интересно, можно ли обновить его, добавив больше памяти.)
Philips CDI605T extension card 22ER9132
Motorola MCM54400AZ80 FP DRAM 1Mx4
Цифровой видеокартридж — это 22ER9424 R2. 1. Он имеет 1 МБ дополнительной памяти. Обратите внимание на недостающие конденсаторы (я снова удалил 2433 после того, как заметил, что 2307 тоже отсутствует).
Philips CDI605 DVC 22ER9424
Конденсатор DVC 2433
Mitsubishi MF355C-299MG дисковод для гибких дисков. К нему подключен контроллер «FDC FLOPPY».
Mitsubishi MF355C-299MG дисковод для гибких дисков
Слоты расширения переходник «FMV SPECIAL». Он соединяет карты расширения с MMC.
Philips CDI605T переходник для слотов расширения (FMV SPECIAL)
Панель MMC (Mini Multi Media Controller) — материнская плата проигрывателей CD-i первого поколения.Он имеет 1 МБ памяти, как и любой другой проигрыватель CD-i (система Base Case). На последнем рисунке показаны четыре из восьми микросхем памяти DRAM Motorola MCM514256AZ10 256Kx4. Я сделал снимки перед тем, как снять хронометрист.
Philips CDI605T Mini MMC панель
Motorola MCM514256AZ10 FP DRAM 256Kx4
Блок питания поддерживает напряжение 100-120 В и 220-240 В (50/60 Гц).
Philips CDI605T блок питания
Это передняя панель.Он содержит множество пластиковых деталей, а также некоторые печатные платы. «Стоп-панель» на самом деле является кнопкой извлечения.
Philips CDI605T передняя панель
Крупный план — левая сторона
Панель CD «CD-PAN» занимает всю левую часть плеера. Он контролирует все функции привода оптических дисков и имеет несколько подключенных к нему субпанелей, которые питают аудио / видео выходы, а также разъемы для внешнего эмулятора. Кроме того, на нем находится главный выключатель питания, который защищен небольшой пластиковой крышкой.
Philips CDI605T CD панель
APU панель (блок обработки звука).
Philips CDI605T Панель APU
Панель Video ENCODER для PAL и NTSC.
Philips CDI605T Панель ENCODER
На панели EMULATOR имеются разъемы для внешних эмуляторов компакт-дисков.
Philips CDI605T EMULATOR панель
Philips Sonicare DiamondClean HX93xx Замена аккумулятора
В этом руководстве вы шаг за шагом расскажете, как разобрать электрическую зубную щетку Philips Sonicare DiamondClean HX9340 и заменить внутреннюю аккумуляторную батарею. Учебное пособие основано на белой модели HX9340, но применимо к другим моделям серии HX9300, включая черные, фиолетовые и розовые версии, такие как HX9330, HX9350, HX9360, HX9370 и аналогичные. Номер модели вашей зубной щетки Sonicare отмечен на нижней части ручки.
Для других моделей зубных щеток процедура замены батарейки немного отличается, поэтому, пожалуйста, см. Другие наши руководства по замене батарейки для зубной щетки.
Основной метод:
Открыть и разобрать ручку
Отпаять старую батарею
Заменить батарею
Припаять новую батарею
Установить ручку
Это подробно описано ниже вместе с большим количеством изображений.Щелкните любое изображение, чтобы увеличить его.
Заявление об ограничении ответственности
Вы несете полную ответственность за любой ущерб, нанесенный себе, вашей зубной щетке или чему-либо еще. Это руководство предназначено только для профессиональных, образовательных целей и предлагается без каких-либо гарантий и обязательств.
Предупреждение : Литий-ионные батареи летучие, и в случае короткого замыкания или перегрева они перейдут в режим теплового разгона и воспламенится, что создаст серьезную опасность ожога. Не замыкайте, не разбирайте, не раздавливайте и не подвергайте содержимое воздействию воды.Литий бурно реагирует с водой, как натрий и калий в школьных научных экспериментах!
Видео
Мы также создали короткое видео на нашем канале YouTube из этого руководства по замене батареи Philips Sonicare DiamondClean, которое вы также можете посмотреть ниже.

Инструменты / Детали / Оборудование
Philips Sonicare DiamondClean Электрическая зубная щетка
Совместимое зарядное устройство
Паяльник: Электронный (около 18-25 Вт) с долотым наконечником
Припой: бессвинцовый серебряный припой отлично подходит для этого
Присоска для припоя (также известная как демонтажный насос) и / или демонтажная оплетка
Регулируемые ручки
Маленькая отвертка с плоским лезвием: шириной от 2 до 4 мм
Миниатюрные кусачки
Клейкая лента
Гофрированный картон
Запасной аккумулятор: 49 мм на 14 мм 3.Литий-ионный (Li-ion) 7 В с проволочными контактами. Поддержите нас, покупая у нас на сайте ToothbrushBattery.com.
How-To
Для начала снимите все чистящие головки с верхней части ручки. Чтобы смягчить пластик ручки, вы можете поставить зубную щетку в чашку с горячей водой из-под крана (около 60 градусов C или 140 градусов F) в течение 5 минут перед запуском. Это должно упростить открытие, поскольку внутренние зажимы должны легче сгибаться.
Оторвите полоску изоленты длиной около 15 см (6 дюймов) и наклейте ее по окружности ручки внизу, до края.
Отрежьте два куска картона той же длины и ширины, что и клейкая лента, и оберните их поверх клейкой ленты. Закрепите их на месте другим куском ленты. Вместе картон и лента защитят ручку зубной щетки от повреждений.
Поместите ручки вплотную к нижнему краю ручки и плотно прижмите ручку к самой широкой части основания.
Освободите ручки, поверните ручку на четверть оборота, затем снова сожмите ручки.
Продолжайте отпускать рукоятки, вращая щетку на четверть оборота, а затем сжимайте рукоятками, пока базовая крышка не выскочит на несколько миллиметров. Затем вы можете приподнять крышку отверткой.
Есть два черных пластиковых язычка, которые удерживают работу зубной щетки на месте, зацепившись за внутреннюю стенку корпуса ручки. Эти язычки можно освободить, протолкнув внутрь корпуса с помощью небольшой отвертки и отодвинув их от внутренней стенки корпуса ручки (показано стрелкой ниже).Также смотрите ниже предварительный просмотр разобранной зубной щетки с пластиковым выступом, отмеченным стрелкой, чтобы вы могли видеть, что вы выпускаете. Вы можете вставить отвертку прямо над черным пластиковым блоком, чтобы освободить зажим.
С силой прижмите ручку вниз стержнем вперед на твердую поверхность. Это может оставить след на поверхности, поэтому используйте кусок дерева или что-нибудь на улице! Внутренняя часть кисти должна начать выдвигаться.
Полностью выдвиньте внутренности зубной щетки.
Снимите защитные черные резиновые прокладки с обеих сторон. Сначала со стороны печатной платы:
Затем со стороны батареи.
Вы можете увидеть оригинальный аккумулятор на месте. DiamondClean оснащен аккумулятором Sanyo. На этикетке указан номер детали POHC P / N 4235 010 13068, производитель аккумулятора Sanyo и тип Li-Ion. У вас может быть другая этикетка с другим номером детали, например, POHC P / N 4235010 15362 и / или производитель батарей Sony, но она все равно должна быть литий-ионного типа (Lithium-Ion.) Батареи Sony и Sanyo взаимозаменяемы, поэтому вы можете установить их на зубную щетку. Батареи Sanyo, которые мы поставляем, имеют большую емкость, поэтому они проработают дольше, прежде чем потребуется подзарядка.
Нас интересуют три точки пайки. Положительный вывод аккумуляторной батареи (обозначен стрелкой внизу)
Отрицательный вывод аккумуляторной батареи (обозначен стрелкой ниже)
И JP1, который отключает аккумулятор (обозначен стрелкой ниже.) Это очень важно из-за нестабильной природы литий-ионных батарей.Это также снижает риск короткого замыкания аккумулятора при его извлечении.
Нагрейте паяльник и, используя присоску для припоя, оплетку или просто осторожно перемещая шарик припоя, разомните соединение между двумя контактными площадками JP1.
Используя присоску для припоя или оплетку, отпаяйте положительный полюс аккумулятора, чтобы металлический штифт можно было переместить внутрь отверстия. Вы можете обнаружить, что вам нужно одновременно слегка поддеть батарею на этом конце, пока припой расплавляется, чтобы убедиться, что припой не затвердеет обратно на бирку для припоя.
Таким же образом, используя присоску для припоя или оплетку, отпаяйте отрицательную клемму аккумуляторной батареи, чтобы металлический штифт можно было переместить внутрь ее отверстия. Опять же, вы можете обнаружить, что вам нужно одновременно слегка поддеть аккумулятор на этом конце, пока припой расплавлен.
Извлеките старую батарею из держателя и очистите отверстия на печатной плате, чтобы убедиться, что они свободны от припоя и готовы к установке новой батареи.
Сравните ваш оригинальный аккумулятор с замененным.Это литий-ионная батарея 3,7 В длиной 49 мм и диаметром 14 мм. Также доступен в зеленом цвете! Пожалуйста, поддержите нас в написании этих руководств по ремонту, купив сменный аккумулятор в нашем безопасном онлайн-магазине на ToothbrushBattery.com. Обратите внимание на канавку по окружности каждой батареи — это положительный конец батареи.
Положительные клеммы:
Отрицательные клеммы:
Вставьте новую батарею в держатель так, чтобы штыри были под углом, чтобы они совпали с отверстиями на печатной плате.Убедитесь, что полярность (+/-) правильная! Помните, что канавка по окружности батареи находится на положительном конце.
Вставьте аккумулятор в держатель так, чтобы контакты прошли сквозь печатную плату.
Переверните щетку так, чтобы вы могли видеть печатную плату.
Убедившись, что батарея надежно закреплена в держателе, припаяйте оба контакта батареи на место.
Используя миниатюрные боковые резаки, отрежьте штыри прямо над паяными соединениями.
Снова соедините две контактные площадки JP1.
Вы можете обнаружить, что на этом этапе загораются некоторые (очень яркие!) Светодиоды. Вы также можете подержать зубную щетку над зарядным устройством в течение 10 секунд, чтобы убедиться, что она начинает заряжаться правильно.
Установите на место защитную резиновую прокладку на печатной плате, убедившись, что литые зажимы по бокам заходят на печатную плату.
Снова установите защитную резиновую прокладку на батарею, убедившись, что формованные зажимы сцепляются с пластиковой рамкой.
Осторожно, но крепко держите зубную щетку вокруг резиновых прокладок. Теперь вы можете попробовать включить зубную щетку, чтобы проверить ее, нажав выключатель питания, показанный стрелкой ниже. Имейте в виду, что он будет сильно вибрировать! Выключите его снова через секунду или две. После тестирования светодиоды могут некоторое время гореть.
Если щетка не включается, вернитесь назад и проверьте пайку соединений батареи, пайку JP1 и правильность установки батареи.Также убедитесь, что индикатор зарядки загорается, когда зубная щетка находится над зарядным устройством.
Вставьте внутренние детали обратно в кожух ручки. Убедитесь, что внутренние части расположены правильно и легко скользят по направляющим шлицам, отформованным внутри корпуса. Внутренние детали должны полностью войти внутрь.
Совместите крошечные канавки в базовой крышке (см. Ниже) со шлицами в корпусе (они находятся на задней части корпуса) и вставьте крышку.Он должен встать на место.
Теперь у вас должна быть полностью отремонтированная и собранная зубная щетка Sonicare DiamondClean! Поставьте щетку для зарядки на полные 24 часа и убедитесь, что индикатор зарядки начинает мигать. Пожалуйста, утилизируйте старую батарею в местном общественном центре или в пункте сбора в супермаркете.
Пожалуйста, оставьте любые вопросы, советы или комментарии по поводу этого руководства по замене батареи ниже.
Как разобрать и очистить блендер
Если вы любите смузи, пюре или соки, ваш блендер, вероятно, найдет применение.Но сколько очистки он видит? Если ваш ответ «недостаточно», вы не одиноки. Очистить блендер немного сложнее, чем вымыть кастрюлю или бросить что-то в посудомоечную машину. Хорошая и тщательная очистка важна для ухода за прибором, так как она предотвращает рост бактерий из остатков пищи, которые застревают в укромных уголках и трещинах на дне кувшина блендера.
Требуются припасы
Прежде чем начать, соберите несколько необходимых чистящих средств:
Мягкое мыло для посуды
Губка или тряпка для посуды
Пищевая сода (по желанию)
Ель / Ульяна Вербицкая
Пошаговая инструкция
Чтобы ваш блендер стал по-настоящему чистым, вам нужно разобрать кувшин и очистить прокладку, лезвие и основание.Жидкости могут попасть в щели и высохнуть, цементируя основание банки и, возможно, способствуя росту бактерий.
Разбери блендер на части
Отсоедините блок блендера, снимите узел кувшина с основания двигателя, снимите крышку кувшина, открутите основание кувшина (остерегайтесь острого лезвия), снимите уплотнительную прокладку и лезвие
Ель / Ульяна Вербицкая
Помойте банку
Очистите банку теплой мыльной водой и тряпкой для посуды или губкой.Тщательно промойте, затем тщательно высушите. Банку блендера также можно мыть в посудомоечной машине на верхней полке, хотя мытье вручную происходит быстрее и исключает риск травления стекла или пластика.
Ель / Ульяна Вербицкая
Помойте другие мелкие предметы
Ручной мыть уплотнительную прокладку, режущее лезвие и банку основание (или стопорное кольцо). Используйте теплую мыльную воду и следите за острыми краями лезвия. Тщательно промойте детали, а затем просушите.
Ель / Ульяна Вербицкая
Запустите блендер для прикрепленных предметов
Если ваш блендер какое-то время простоял без очистки, возможно, вам придется побороться с засохшей, прилипшей едой. Чтобы облегчить себе задачу, смешайте пищевую соду и воду в соотношении 1: 1 и пропустите ее через собранный блендер. Вылейте раствор. Разберите блендер и промойте компоненты, как описано выше.
Ель / Ульяна Вербицкая
Очистить корпус двигателя
Перед очисткой основания двигателя всегда отключайте блендер от сети.Никогда не погружайте основание в воду. Мыть в посудомоечной машине тоже небезопасно. Протрите основание двигателя теплой влажной тканью. Не забывайте периодически протирать шнур и проверять его на наличие повреждений.
Ель / Ульяна Вербицкая
Соберите блендер и сохраните его
Если вы используете блендер достаточно часто, храните его на столешнице или в другом легкодоступном месте. Если ваш блендер подходит только для особых случаев, храните его в менее доступном месте.
Ель / Ульяна Вербицкая
Советы по содержанию блендеров в чистоте и свежести
Помимо следующих общих советов, обратитесь к руководству пользователя для получения специальных рекомендаций по очистке.
Крышки многих блендеров распадаются на две части. Проверьте руководство пользователя, чтобы узнать, есть ли у вас. Разберите обе части и очистите их отдельно. Любая прилипшая еда попадет в щели крышки.
Стеклянные и пластиковые стеклянные блендеры можно поцарапать и поцарапать при мытье в посудомоечной машине.Мытье рук — более быстрый и безопасный способ сохранить ваш блендер чистым и красивым.
Может показаться, что в блендере остается неприятный запах еды. Избегайте этого, не храня предметы в блендере. Если у вас есть блендер с запахом, смешайте в блендере пищевую соду и воду в соотношении 1: 1. Затем дайте раствору отстояться в блендере на 5-10 минут, прежде чем промыть его обычным способом.
Железный пресс не работает? Вот общие причины и решения
Утюг-пресс — это широко используемый бытовой прибор, который помогает гладить нашу одежду в домашних условиях.Это устройство существует во многих вариантах, и многие компании производят его. Хотя это правда, что он редко когда-либо сталкивается с проблемой, есть некоторые случаи, когда он может стать неисправным или в какой-то или другой его части могут начаться проблемы. Одна из основных проблем, которые могут возникнуть, — это неработающий пресс для железа. Конечно, в этой ситуации прибор становится лишним. Если вы тоже сталкиваетесь с проблемой, что пресс для утюга не работает, вам могут пригодиться следующие причины и решения.
1.Возможно перегорел предохранитель
ПРИЧИНА: Одной из наиболее частых причин, по которой пресс для утюга не работает, может быть перегоревший предохранитель. В некоторых случаях, когда сгорает или перегорает предохранитель пресса утюга, то он может вообще перестать работать. Поэтому важно быстро решить проблему.
РЕШЕНИЕ: Если это так, то единственное решение — проверить предохранитель, а затем заменить его профессионалом.
Кредиты изображений: siddhantk11.blogspot.com
2. Проверьте все силовые кабели.
ПРИЧИНА: Если есть проблема даже с одним шнуром питания, может возникнуть ситуация, когда пресс для утюга не работает.Неисправные или плохо прикрепленные кабели могут вызвать технические проблемы и могут помешать работе прибора.
РЕШЕНИЕ: Таким образом, чтобы убедиться, что все силовые кабели работают нормально или узнать, какой из них не работает, вы должны открыть крышку на задней панели утюга и затем подключить его. Убедитесь, что вы соблюдаете меры безопасности, чтобы не получить электрический ток. . Убедитесь, что на все кабели от розетки на стене подается питание. Вы можете использовать мультиметр, чтобы проверить целостность кабелей, чтобы убедиться в этом.Если есть проблема с кабелями, их необходимо заменить.
Вот несколько универсальных мультиметров: —
Цифровой мультиметр AstroAI с ом-вольт-усилителем
Цифровые клещи KAIWEETS T-RMS 6000 отсчетов
Klein Tools 69149 Набор для тестирования мультиметра
Кредиты изображений: YouTube.com
3. Неисправен нагревательный элемент
ПРИЧИНА: Другой возможной причиной того, что пресс для утюга не работает, может быть неисправный нагревательный элемент.
РЕШЕНИЕ: Чтобы проверить это, используйте мультиметр и проверьте целостность цепи между концами нагревательного элемента. Если вы заметите, что непрерывности нет, значит, элемент мертв, и нет другого выхода, кроме как приобрести себе новый утюг. Но если он имеет непрерывность, вы должны проверить непрерывность других компонентов, соединенных последовательно вместе с элементом.
Кредиты изображений: rougeriverworkshop.blogspot.com
4. Неисправен термостат
ПРИЧИНА: Другой причиной того, что пресс для утюга не работает, может быть неисправный термостат.Термостат — это часть утюга, которая контролирует температуру и определяет, становится ли температура слишком высокой, чтобы отключить нагрев.
РЕШЕНИЕ: Попробуйте повернуть ручку термостата на другие настройки и проверить изменение нагрева. Если вы обнаружите, что изменений нет или шкала не работает должным образом, возможно, неисправен термостат. Если термостат неисправен, его легко заменить.
Кредиты изображений: YouTube.com
Помимо этих распространенных причин, по которым утюг не работает, необходимо также убедиться, что устройство плотно подключено к источнику питания.Замечательно, если вы сможете самостоятельно выяснить причину неисправности, но для некоторых вещей, например, замены деталей, вам может потребоваться обращение к профессионалам. Вы можете связаться с г-ном Райт по любым вопросам, связанным с железом, например, по поводу того, что железо не работает.
Если вы планируете купить новый утюг, у нас есть для вас несколько рекомендаций: —
Rowenta DG8624U1 Perfect Pro Station 1800 Вт
Надежный паровой утюг Maven — 1500 Вт с керамической подошвой
Rowenta NAHANCO DG5030
Panasonic NI-WL600 Беспроводной, портативный 1500 Вт
Rowenta DW7180 Everlast Паровой утюг с защитой от накипи 1750 Вт
Maytag Digital Smart Fill Паровой утюг и вертикальный отпариватель
Рекомендации по загрузке.
No related posts.

Оставить комментарий

Отменить ответ

Блог > Разное

Разбираем утюг philips: Ремонт утюга своими руками: как разобрать и починить

Ремонт утюга philips powerlife своими руками

Как разобрать утюг philips powerlife

Общее устройство

Что надо будет для работы

Как разобрать утюг

Сетевой шнур

Проверка работоспособности ТЭНа

Проверяем терморегулятор

Проверка предохранителя

Система разбрызгивания пара

Устройство

Работы по разборке

Техника безопасности во время проведения работ

Как разобрать утюг philips ecocare

Особенности устройства утюгов «Филипс»

Разборка и ремонт утюга

Инструменты

Этапы разборки

Крышка

Корпус

Основные виды неисправностей и их устранение

Нарушение целостности сетевого шнура

Аппарат не включается

Прибор сам отключается.

Не работает терморегулятор

Не работает нагревательный элемент

Из прибора вытекает вода

Плохо работает система отпаривания

Особенности устройства утюгов «Филипс»

Разборка и ремонт утюга

Инструменты

Этапы разборки

Крышка

Корпус

Основные виды неисправностей и их устранение

Нарушение целостности сетевого шнура

Аппарат не включается

Прибор сам отключается.

Не работает терморегулятор

Не работает нагревательный элемент

Из прибора вытекает вода

Плохо работает система отпаривания

Устройство и основные неисправности утюгов Philips

Основные повреждения

Разбор корпуса

Видео

Электрическая схема утюга филипс. Ремонт утюга своими руками — как разобрать утюг в домашних условиях. Типичные неисправности утюга и способы их решения

Принцип работы и электрическая схема утюга

Электрическая принципиальная схема

Электромонтажная схема

Ремонт электрического утюга своими руками

Проверка исправности сетевого шнура

С помощью мультиметра или стрелочного тестера

С помощью настольной лампы

С помощью индикатора фазы

Проверка трубчатого электрического нагревателя (ТЭН)

Проверка исправности терморегулятора утюга

Примеры самостоятельного ремонта утюгов

Ремонт электрического утюга Braun

Ремонт электрического утюга Philips

До какой максимальной температуры может нагреться утюг Philips

Общее устройство

Что надо будет для работы

Как разобрать утюг

Сетевой шнур

Проверка работоспособности ТЭНа

Проверяем терморегулятор

Проверка предохранителя

Система разбрызгивания пара

Проверка электронагревателя

Проблемы с терморегулятором

Во всем виноват предохранитель и прочие неисправности

Чтобы разобрать утюг нужна специальная отвертка

Электрическая схема подключения утюга к сети

Термостат, регулирующий температуру нагревания подошвы утюга

Как работает.

Регулировка пара

Вертикальное отпаривание
