Автоматическая температура отопления. Комфорт и экономия тепла.

24.02.2017Автоматическая температура отопления. Комфорт и экономия тепла.ТД ВиКоЭкономичное и комфортное отопление в доме, является распространенным вопросом в автоматизации регулировки температуры отопления. В этой статье Вы узнаете как экономить поддерживая комфортное тепло в доме..

Каждый человек стремится к комфортному образу жизни. Совсем недавно люди взошли  на новую ступень развития человечества. Этот шаг предусматривает комфортное и экономичное существование в единении с природой. Появляется все больше и больше новых технологий получения экологически чистых источников тепловой, электрической и других источников энергии. Автоматизация процессов бытия окружает практически каждый уголок сферы деятельности человека. Одним из кусочков обширной структуры является автоматическая регулировка температуры отопления, что влечет комфортное и экономное поддержание тепла в доме.

Учитывая большие затраты на отоплении: домов, квартир, предприятий и других видов помещений. Автоматизация систем отопления — есть неотъемлемая часть в экономии тепла. Вы наверняка согласитесь, с выражением: «Комфорт в теплом доме — это один из пунктов экономии бюджета».

Так как заставить Ваш бюджет быть более экономным на отоплении дома? Как уберечь бюджет от лишних затрат на тепло? Ответ есть : «Автоматическая температура отопления и комфортное экономичное тепло». Компания «ВИКО

»  постарается рассказать, как осуществить автоматический  контроль температуры отопления, что приведет к комфорту и экономии тепла.

Большинство любителей рассказов главную роль отдают утеплению строений. Мы же опустим этот этап! Зачем описывать то, что и так понятно при проектировании и строительстве дома? Вы наверняка знаете, что заранее утепленное и подготовленное помещение — это уже залог экономии на отоплении дома, квартиры, гаража и даже предприятия. Но все это не даст того комфорта и экономии тепла, которое необходимо для экономии бюджета

. А что дает так сильно необходимую экономию и комфорт в бюджете каждого? Кто про это задумался? Конечно же, это автоматическая температура отопления, которая позволяет не только экономить бюджет, но и регулировать температуру дома, квартиры, комнаты и отопления. Вы забудете, что такое очень жарко или очень холодно!!! Ваш дом будет всегда наполнен тёплым комфортом и уютом. А умная система отопления позволит экономить затраты на отопление.

Давайте рассмотрим основные концепции автоматической регулировки температуры системы отопления

:

1) Регулировка температуры радиатора отопления термоголовкой (термостатический кран)

2) Автоматическая температура отопления (электронные термостаты с сервоприводами)

3) Что лучше термоголовка или электронный термостат? Отличия и устройство.

4) Типовые решения автоматизации системы отопления.

5) Комфортная экономия тепла. Плюсы и минусы регулировки температуры отопления.



Регулировка температуры радиатора отопления термоголовкой (термостатический кран)

Одним из самых простых способов автоматического поддержания комфортной температуры отопления является использование термостатического крана с термоголовкой. Благодаря такому устройству, изменения в имеющейся системе отопления станут минимальны, а процесс автоматизации системы отопления будет минимально затратным для бюджета. Использование крана с термоголовкой даст возможность контролировать температуру радиатора отопления по температуре помещения. Конечно такой вид регулировки температуры отопления является наиболее грубым, но дает ощущение комфортного тепла в квартире, доме, гараже или в помещении предприятия.

Экономии бюджета на таком виде контроля температуры радиаторов отопления можно достичь, установив теплосчетчик на стояк отопления. Конечно же существуют и специальные термоголовки «Danfoss» с идущими в комплекте накладными теплосчетчиками. Если Ваш ЖЭК согласится использовать показания таких устройств, тогда Вам повезло. Кстати!!! Практически все новостройки снабжают именно такими системами теплоучета. Проблемы экономии на тепле в системах городского отопления  отпадают в строениях с собственной системой отопления. Радиатор отопления, прогрев помещение, отключается термостатическим краном с термоголовкой, а это влечет уменьшение теплопотребления
. Уменьшение теплопотребления — это соответственно уменьшение энергозатрат на обогрев, что дает комфортное и экономное тепло.



Автоматическая регулировка температуры отопления. Электронные термостаты и сервоприводы.

Автоматизировать контроль температуры системы отопления более точно можно с помощью электронных термостатов и сервоприводов. В отличии от термостатических кранов с термоголовкой, электронные термостаты не привязаны к конкретному месту установки. Это позволяет повысить точность измерений, что убирает фактор влияния тепла радиатора отопления.

Реакция такого регулятора температуры намного быстрее. А расширенные возможности электронных термостатов позволяют забыть про периодическую ручную подстройку температуры в помещении. Вы ощутите комфорт в эксплуатации хронотермостатов. Использование термических сервоприводов увеличит скорость реакции радиаторов и системы отопления. Это избавит помещение от «температурных провалов«, что является недостатком термоголовок. Одним словом термоголовки занимают нишу «полуавтоматического регулирования температуры отопления
«, а электронные хронотермостаты занимают нишу «автоматического регулирования температуры отопления«. Благодаря высокой точности измерений электронных термостатов и быстрой реакции термических сервоприводов такая система автоматической температуры отопления становится намного экономичнее, так как температура в помещении практически не колеблется — погрешность составляет 1,5-2 градуса Цельсия. А это высокий результат, например
у термоголовки средняя погрешность 5-10 градусов Цельсия
. Хронотермостаты имеют настолько широкий спектр возможностей, что экономия отопления увеличится на 10-15% точно, а то и выше. Высокая экономичность автоматической регулировки температуры дома, квартиры, предприятия — это существенный результат.



Что лучше термоголовка или электронный термостат? Отличия и устройство.

Рассмотрев основные отличия принципов автоматического регулирования температуры системы отопления квартиры, дома или предприятия.

Мы пришли к выводу, что регулировка температуры термоголовкой является простым дешевым и локальным решением. Конечно же у данного метода контроля температуры отопления есть свои недостатки, но при отсутствии возможности установки автоматического электронного контроля температуры — этот вариант более экономичен в плане экономических затрат на бюджет. Все зависит от назначения помещения. Вообще создание комфортной и экономичной автоматизированной системы контроля температуры всегда затратный элемент для бюджета, но все эти затраты окупятся в первый же год эксплуатации. Давайте изучим конструкционные особенности устройств контроля температуры.

Термостатические краны существуют в трех исполнениях: прямой кран, угловой кран, кран для нижней боковой подводки. Все эти краны снабжены американкой для разъемного подсоединения к радиаторам отопления. Такие краны поставляются с крышкой, которая позволяет регулировать температуру вручную, но при необходимости можно осуществить полуавтоматическую или автоматическую регулировку температуры в помещении.

Полуавтоматический контроль подразумевает установку термоголовки. Термоголовка — это механическое устройство, в конструкции которого имеется баллон с газом.

Баллоны термоголовок встречаются встроенные и выносные с капиллярными трубками.  Газ в баллоне при нагреве расширяется и давит на сильфон с пружиной, под давлением газа шток выдвигается и нажимает  на клапан крана. Клапан термостатического крана перекрывает проток теплоносителя через радиатор, что уменьшает его теплоотдачу. По мере охлаждения помещения газ в баллоне охлаждается и шток возвращается в исходное положение, что влечет открытие клапана крана. Ввиду того, что на баллон влияет тепло радиатора, а радиатор имеет динамичность в отдаче тепла. Нередки «провалы в температуре помещения», это доставляет некий дискомфорт. Встречаются промежутки, когда появляется ощущение прохлады или жары, однако, такая система регулировки температуры в помещении экономичнее. Самое главное — установить правильно термоголовку. А устанавливается она горизонтально, т.е. параллельно уровню пола. Связано это с тем, что воздух двигаясь от пола к потолку, обтекая баллон с газом, регулирует температуру помещения.

Достичь полноценного автоматического контроля температуры помещения можно установив электронный терморегулятор. Благо разнообразие электронных регуляторов температуры велико. Среди распространенных моделей встречаются: стандартные электронные термостаты, программируемые электронные термостаты с часовой установкой температуры — хронотермостаты, беспроводные термостаты и блоки дистанционного управления.


Большинство электронных термостатов исполняются для установки в розеточную коробку, хотя встречаются навесные модели. Вид источника питания делит термостаты на модели с питанием от сети 220В и питанием от батареек. Что касается терморегуляторов с питанием от батареек, то замена элементов питания необходима примерно  в промежутке 1-2 года. Также электронные термостаты делятся на модели с наличием и отсутствием подключения выносного термодатчика. Такая функция позволяет вести дополнительно контроль по температуре поверхности или теплоносителя. Например контроль температуры поверхности теплого пола. Выходы управления нагрузкой термостатов можно поделить на пять видов:

1) Сухой контакт на включение (изолирован от контактов питания термостата),

2) Контакт реле подающий фазу 220В на нагрузку (используется для управления термическими сервоприводами, насосами, электрическими теплыми полами),

3) Переключающийся сухой контакт (используется изолированный переключающийся контакт реле),

4) Переключающиеся выходы реле с подачей фазы 220В на нагрузку (используется для управления моторными сервоприводами),

5) Симисторный контакт подающий фазу 220В на нагрузку. Отличается отсутствием механического реле, что устраняет щелчок включения. (используется для управления термическими сервоприводами, насосами, электрическими теплыми полами).



Типовые решения автоматизации системы отопления.

Благодаря большому спектру моделей электронных термостатов стоимость и функционал колеблются в большом диапазоне, что дает широкий спектр применения в автоматизации системы отопления. Практически все термостаты рассчитаны на нагрузку до 2,5 кВт, а это достаточно вполне. Используя смекалку можно экономично модернизировать систему отопления дома. Например, поставить хронотермостат на управление питанием обычного электрического котла с ТЭНом.

А что делать, если уже в доме сделан чистовой ремонт и нет возможности и желания долбить стены и тянуть провода? В этом варианте приходят на помощь беспроводные термостаты и хронотермостаты. Конечно же такое решение дороже проводных, но оно стоит своих затрат. Установка не займет и не потребует сильных навыков. Вы берете беспроводной термостат на батареечках и вешаете в удобном для Вас месте. Затем приемный блок дистанционного управления подключаете к сети 220В и подсоединяете к нему термический сервопривод, насос, или котел.

Использование моторизованных сервоприводов позволит организовать контроль нескольких контуров отопления. Управление такими сервоприводами осуществляется по трем проводам, один провод является нейтралью (N), а два других — это фазы 220В (одна на открытие, другая на закрытие).

ЭлектроТермические Сервоприводы полные аналоги термоголовок (можно установить вместо термоголовки), но благодаря отсутствию воздействия на колбу внешней среды и наличию термоэлемента, скорость реагирования выше. Принцип работы термического сервопривода прост: Когда нужно открыть клапан термостатического крана, электронный термостат подает напряжение 220В (24В, 48В, 110В) на контакты термического сервопривода. В сервоприводе поверх колбы имеется нагревательный элемент, который в течение одной минуты нагревает баллон до температуры расширения газа. Далее происходит процесс регулирования температуры, как с термоголовкой. По достижении нужной температуры в помещении, термостат прекращает подачу напряжения и колба начинает остывать, закрывая кран. Среднее время остывания 3-5 минут. Преимуществом термических сервоприводов является универсальность, да и не только, среди исполнения сервоприводы делят на «NC — нормально закрытые» и «NO — нормально открытые». Стоимость термических сервоприводов ниже стоимости термоголовки. А суммарная стоимость комплекта электронного хронотермостата и термического сервопривода всего в 1,5-2 раза выше термоголовки с термостатическим краном. Однако, экономическая эффективность поддержания автоматической температуры отопления электронными методами куда комфортнее и выгоднее. Система окупится в первый же сезон.

Еще одним примером комфортного и экономного автоматического регулирования температуры отопления является непосредственное управление котлом!!!  Кстати, котел может иметь встроенную автоматику управления температурой системы отопления. Но иногда возникает необходимость контролировать температуру по воздуху помещения, а не температуре теплоносителя!!! Вот тогда то и приходят на помощь комнатные электронные термостаты с сухим контактом. Все котлы снабжены специальным выходом для подключения комнатного термостата. Это позволяет расширить функции котла и повысить комфорт эксплуатации системы отопления. Согласитесь, термоголовки не дадут Вам таких преимуществ.

А что делать, когда имеется дом в пригороде и Вы хотите дистанционно управлять температурой системы отопления? Для таких целей существуют специальные устройства, их принято называть GSM модуль дистанционного контроля температуры. Это оборудование позволяет дистанционно регулировать температуру в помещении. Существует много вариантов исполнения. У большинства брендов основные функции схожи — это контроль температуры отопления по температуре воздуха, контроль протечки (затопления), контроль открытия дверей или разбития стекол. Такой набор функций позволяет видеть температуру в помещении, управлять включением и отключением котла системы отопления, быть в курсе, что дома все в порядке. Все устройства данного типа снабжены сухим контактом, управляемым температурой воздуха в помещении. Функционал конечно ограничен по сравнению с хронотермостатом, но зато появляется возможность дистанционного контроля температуры.




Скачать схему подключения электронных термостатов можно здесь.

Комфортная экономия тепла. Плюсы и минусы регулировки температуры отопления.

Мы рассказали Вам основные принципы  автоматического контроля  температуры отопления.  Результатом использования таких систем является комфорт и экономия тепла. Термоголовки постепенно уходят с ниши экономного отопления. Причиной тому служит то, что эти устройства обладают большой погрешностью в работе. Они чувствительны к качеству окон, и наличию открытых форточек. А установка непосредственно вблизи радиатора отопления сильно загрубляет диапазон регулирования в эксплуатации. Электронные средства регулирования температуры отопления более надежны и требуют смекалки c навыком в интеграции. Конечно же, если Вы задумались экономить на отоплении, и хотите комфортного и уютного тепла. Тогда Вам не составит сильного труда интегрировать все это в имеющеюся систему отопления. Поверьте нам, установка хронотермостата в систему отопления — это уже важный шаг в экономию. Разбив 24 часа отопления помещения на промежутки с разной температурой и выставив отдельно температуру в выходные дни на хронотермостате — Вы станете экономить порядка 20% в доме, а в офисе можно достичь и всех 40%.

 Вы забудете про такую проблему, когда становится очень жарко или тепло в течение дня.


Автоматизация поддержания температуры — это комфорт и экономия. Почему отопление становится экономным? Давайте посмотрим логически на этот вопрос. Самый большой потребитель тепла в системе отопления — это дом, квартира или помещения предприятия. Когда наступает период зимних морозов, температуру системы отопления увеличивают, чтобы стабилизировать теплопотери дома, квартиры и т.д. Но всегда существует момент, когда помещение меньшей площади прогревается быстрее больших. В таком помещении становится жарко, и тепло, которое могло бы пойти на прогрев других помещений, задерживаясь кушает энергоресурсы из бюджета. Когда же все помещения прогреются, то котел  выключится, а «задержавшееся тепло»  начнет распространяться уравнивая температуру в доме. В результате в остальных помещениях тоже станет жарковато. Затем, душно и следом потребуется проветривание помещения. Установка системы автоматического поддержания температуры убирает этот момент. Автоматика определяет, когда наступает именно этот момент и заблаговременно отключает зону, это повышает экономичность и скорость обогрева других площадей. Вы получаете комфортное и экономное тепло. В наши дни умные системы отопления позволяют суммарно экономить на отоплении дома порядка 70-75% бюджета. Это очень высокий результат!!! И это не сказки.

На этом мы заканчиваем свой рассказ и надеемся, что теперь Ваш дом станет теплым и уютным.

. Вы можете позвонить нашим менеджерам по телефону +7 (351) 222-10-92 и проконсультироваться по интересующим Вас вопросам. Сайт компании ВИКО: www.td-viko74.ru
«ВИКО» — инженерная сантехника в Челябинске

Возврат к списку

(Голосов: 15, Рейтинг: 4.94)

Виды радиаторов отопления, тип подключения, регулировка температуры.

03.06.2016Виды радиаторов отопления, тип подключения, регулировка температуры.ТД ВиКоКомпания «ТД ВИКО» подготовила очерк, который описывает, как устранить распространенные причины плохой регулировки температуры радиатора отопления, прояснит принципы подключения радиаторов отопления и расскажет про специальные краны, которые позволяют производить калибровку радиатора.
.

Отопление радиаторами применяется практически в каждом доме и квартире. Однако  мы никогда не задумываемся о том, в каком варианте подключения батарея будет  греть лучше. Или в большинстве случаев клиенты, поставив радиатор отопления с шаровыми кранами по старинке, не могут понять, почему их батарея не отдает должным образом необходимую температуру, не поддается плавной регулировке. В этой статье наша компания постарается Вас просветить в вариантах подключения радиаторов отопления, видах кранов, которые можно подключить к батарее, опишем преимущества вентилей для радиаторов отопления и объясним причины некорректной регулировки температуры батареи.

Вы готовы начать впитывать силу просветления? Тогда начнем.

Виды радиаторов отопления.

На текущий момент распространено четыре вида батарей:

  • Алюминиевые радиаторы

  • Биметаллические радиаторы

  • Чугунные радиаторы

  • Стальные радиаторы

Алюминиевые радиаторы

Такой вид радиаторов применим для не высотных домов и коттеджей.  По своим характеристикам имеют довольно хорошую теплоотдачу, однако, ввиду свойств самого металла «сплава алюминия» обладает средней  динамичностью к перепадам температур внутри помещения. Конечно, такие радиаторы не рекомендуется использовать в системах центрального водоснабжения, так как в связи наличия агрессивных сред в жидкостях  центрального водоснабжения этот вид радиаторов отопления очень сильно подвержен коррозии. В результате даже очень хорошие радиаторы прослужат максимум 2-3 года. Их просто разъест изнутри, солями, содержащимися в центральном водоснабжении. Исключение составляют новые высотные дома, имеющие собственные котельные.

Зато использование алюминиевых радиаторов идеально подходит для отопления своих домов и коттеджей. Хорошие итальянские радиаторы «GLOBAL» дают  теплоотдачу 182 Вт при температуре 70 градусов Цельсия. Таким образом, 1 секция высотой 500мм способна обогреть 1,75 кв.м. помещения.  Радиаторы китайского производителя (качественный заводской китай «ROMMER») способны давать 175 Вт при температуре теплоносителя 70 градусов Цельсия, т. е. мы сможем обогреть 1,67 кв.м. помещения одной секцией радиатора высотой 500мм. Все алюминиевые радиаторы отопления способны выдержать давление до 16 атм. Вроде бы разность небольшая, но качественный итальянский радиатор прослужит до 10 лет гарантированно, при условии использования качественного теплоносителя.

Биметаллические радиаторы

Выполнены из стальной сердцевины, покрытой поверх алюминиевым сплавом. Такой вид радиаторов отопления уже не так подвержен коррозии. Это позволяет применять такие радиаторы в центральном отоплении, а стальная сердцевина увеличивает давление, выдерживаемое радиатором. Например, итальянские радиаторы «GLOBAL» выдерживают давление до 35 атм, а специальный способ соединения стальных трубок секции позволяет на 100% быть уверенным, что места соединения никогда не потекут. Дело в том, что перед тем, как приварить сердечник к несущей теплоноситель части, трубка вплавляется трением (притирается), а затем происходит поверхностная сварка автоматом, что дает 100% качество и герметичность соединения. Радиаторы «GLOBAL» рассчитаны на установку в многоэтажных зданиях высотой от 20 этажей и выше.


Конечно, было бы идеально, если бы все компании так соединяли стальной сердечник, но к великому сожалению большинство китайских производителей сваривают некачественно, экономя на материалах и проверке на качество шва. Хороших производителей биметаллических радиаторов отопления из Китая тяжело найти, и есть вариант наткнуться на некачественную подделку. Наша компания может предложить хорошие и качественные биметаллические радиаторы отопления «ROMMER» от Китайского производителя. Эти радиаторы производятся на специализированных заводах в Китае под должным контролем качества. Конечно же, цена таких радиаторов будет повыше, подделок, но продавая их Вам, мы будем уверены, что такой радиатор, отапливая Ваш дом, оправдает затраты.

Теплоотдача биметаллических радиаторов чуть ниже алюминиевых, ввиду того, что имеется стальное наполнение. Это позволяет увеличить динамичность теплоотдачи биметаллических радиаторов, что положительно сказывается на экономии в плане нагрева и поддержания температуры в помещении. Так итальянский биметаллический радиатор «GLOBAL» высотой 500мм выдает 172 Вт на секцию, а биметаллические радиаторы «ROMMER» дадут 165 Вт на секцию. Таким образом, выходит что “GLOBAL” сможет обогреть 1,7 кв.м., а “ROMMER” до 1,6 кв.м. помещения. Устанавливая биметаллический радиатор, можно смело рассчитывать, что такой радиатор выдержит давление в 25 атм.

Чугунные радиаторы


Выполняются методом литья. У этого вида радиаторов хорошая коррозионная стойкость. Но благодаря высокой динамичности нагрева они отлично подходят для обогрева помещений, где имеется частые перепады температуры в помещении. Например, коридоры, входные группы помещений и пр. помещения. Ввиду отсутствия ребер теплоотдачи, такие радиаторы обладают малой теплоотдачей, примерно 150 -160 Вт на секцию. Высокая динамичность нагрева также сказывается на скорости прогрева помещения, но такой минус с легкостью перерастает в плюс, когда радиатор нагревается до рабочей температуры и помещение прогревается, то такой радиатор начинает меньше потреблять тепловой нагрузки. В результате затрата на обогрев компенсируется малым тепловым потреблением при поддержании температуры.

Компания «ТД ВИКО» предлагает чугунные радиаторы серии «МС-140».  Также помимо стандартных отечественных вариантов на рынке систем отопления можно встретить чугунные радиаторы импортных производителей, конечно, они могут уже выглядеть феерически, но и стоимость их тоже не очень маленькая.

Стальные радиаторы


В отличие от алюминиевых и биметаллических радиаторов – стальные радиаторы обладают эстетичным видом. Это не плюс, но приятный вид панели в стиле эстетики очень привлекателен. В отличие от обычных радиаторов, такие радиаторы работают по другому принципу. Новшества компании «KERMI» позволяют отапливать помещение всего при температуре теплоносителя выше 54 градусов Цельсия. Такие радиаторы подключаются либо снизу, либо с боку. Такое исполнение подключения дает возможность спрятать подводящие части и создать вид, что батарея является неким элементом стены. В таких радиаторах уже имеются все элементы регулировки температуры и сброса воздуха. Радиаторы выполнены так, что все тепло отдается ребрам циркуляции воздуха внутри радиатора, а наружные элементы батареи нагреты минимально. Такой подход позволяет максимально отдавать тепло. Стальной  радиатор отопления нельзя накрывать, так как он просто перестанет греть. В отличие от стандартизации алюминиевых и биметаллических радиаторов, стальные радиаторы делятся не только по высоте и толщине радиатора, но еще и по длине радиатора.  Например, маркировка радиатора «KERMI» Kermi Profil-K FKO 22/300/600  означает, что радиатор имеет боковое подключение (серия FKO) толщину радиатора 44мм (22мм до центра), высота радиатора 300мм и длинна радиатора 600мм. Тепловая мощность такого радиатора по каталогу составит 1022 Вт/м. В результате мы получаем 10,22 Вт/см, следовательно, стальной радиатор длиной 600мм выдаст мощность в 613,2 Вт, и Вы сможете обогреть 6 кв.м.

Такой вид радиаторов уже не боится коррозии, как алюминиевые радиаторы. Поэтому их уже можно применять в центральном отоплении. Однако ввиду тонких стенок радиаторов рабочее давление составляет всего 10 атм, а максимальное 13 атм.

Подключение радиаторов отопления

От типа подключения радиатора отопления зависит его теплоотдача. Мы предлагаем  ознакомиться с распространенными видами подключения, для двухтрубной и однотрубной систем отопления.

Двухтрубная система отопления:


Такой вид подключения наиболее распространен. Большинство подключений такого вида используется в многоквартирных домах. КПД по теплоотдаче составляет примерно 60-80% от общей температуры теплоносителя. Допустим, радиатор в 10 секций с мощностью секции 180 Вт, сможет обогреть помещение площадью не 18 кв.м., а намного меньше примерно от 13 до 15 кв.м.


Наиболее практичный вид подключения, позволяет использовать радиатор практически на 102%. Допустим, радиатор в 10 секций с мощностью секции 180 Вт, сможет обогреть помещение площадью примерно в  19 кв.м.

Похож на первый вариант подключения. Удобен тем, что краны располагаются в нижней части радиатора. Однако КПД радиатора с таким подключением намного меньше и составит примерно 40-60%. Допустим, радиатор в 10 секций с мощностью секции 180 Вт, сможет обогреть помещение площадью не 18 кв.м., а намного меньше примерно от 8 до 10 кв.м.

Эти характеристики применимы к двухтрубной системе отопления, но что если у Вас однотрубная система отопления. Например многоквартирный дом, где имеется стояк отопления. Тогда значения совсем становятся другие.

Однотрубная система отопления:


Боковое подключение с  КПД по теплоотдаче составляет около 80% от общей температуры теплоносителя. Допустим, радиатор в 10 секций с мощностью секции 180 Вт, сможет обогреть помещение площадью не 18 кв.м., а немного меньше около 15 кв.м.



Значения по силе обогрева останутся те же, в пределах 100-102%

Теплоотдача радиатора в плане КПД с таким подключением в однотрубной системе отопления составит примерно 60-75%. Допустим, радиатор в 10 секций с мощностью секции 180 Вт, сможет обогреть помещение площадью не 18 кв.м., а намного меньше примерно от 10 до 14 кв.м.

Регулировка температуры радиатора

Вроде бы все хорошо, но что, если Вы решили прикрыть свой радиатор отопления, и оказалось что он не поддается регулировке? Как грел на полную, так и греет. Поставить байпас параллельно радиаторным кранам? Да конечно это верный и необходимый вариант подключения, особенно, если у Вас многоэтажный дом. Ведь если не будет стоять байпас, то вы оставите без отопления верхние этажи. Скажете, а ну и ладно? Да возможно Вы брюзга, но и это Вам не поможет. Рано или поздно ЖКХ его заставят установить. Тогда необходимо будет переделать всю подводку к радиатору отопления.


Но есть более легкий вариант – установить кран для однотрубной системы от компании LUXOR M87 или LUXOR M300 + LUXOR M351 (для красивого бокового подключения). Эти краны не только позволят регулировать температуру радиатора вручную, но и позволит балансировать пропускную способность через радиатор горячего теплоносителя, что избавит от эффекта грубой регулировки температуры радиатора отопления. Также есть виды кранов с автоматической регулировкой температуры – такие краны называются ТЕРМОСТАТИЧЕСКИЕ. Например, аналог LUXOR M87 – кран  LUXOR MT282 и аналог LUXOR M300 – кран LUXOR M320.

А что, если у вас стоят шаровые краны? Такими кранами можно максимум «отрегулировать температуру радиатора только тремя» положениями: максимальный нагрев, 50% (если удастся поймать), радиатор отключен. Еще необходимо помнить то, что шаровые краны рассчитаны на работу, открыт или закрыт и не более. Частые повороты ручки выведут кран из строя и приведут к течи.

В таких ситуациях, когда Вам предлагают специальные краны для радиаторов необходимо соглашаться и не слушать притворства «горе-сантехников». Ведь экономя на качестве кранов – вы обрекаете себя на дальнейшие муки.

В добавку, среди любителей старинных решений блуждает огромное заблуждение, о том, что такие вентиля и блок краны быстро выходят из строя. Давайте рассмотрим на примере крана итальянского производителя LUXOR.

Краны такой компании выполнены из специальной латуни, которая практически стойкая к коррозии. Все краны выполнены, так, что обеспечивают высокую герметичность и ремонтопригодность. В регулировке используется двойной шток, что предотвращает эффект заклинивания. Конец штока сделан под специальным углом по типу игольчатого регулирования, а для предотвращения протечки при забивании штока частицами грязи в центральном водоснабжении, используются два резиновых кольца из температуростойкой EPDM резины. Такая конструкция обеспечивает плотность до 95% при длительной эксплуатации в Российском водоснабжении. Уточним, что практически все качественные импортные производители гарантированно будут работать долго и качественно, все они делаются из практически идентичной марки сплава латуни и схожей конструкции, не ухудшающей их характеристики.

Давайте рассмотрим, в чем отличие кранов для радиаторов от шаровых кранов, ведь по стоимости они практически одинаковые.

Итак, для классических радиаторов отопления существует также два варианта кранов: с ручной регулировкой и автоматической. Также существуют уже готовые комплекты «блистеры», которые содержат уже два крана и термоголовку. Такой комплект позволяет корректировать температуру радиатора по температуре воздуха в помещении.

Например, блистер LUXOR KT201 или LUXOR KT202. Единственное условие правильной работы такого регулятора – термоголовка должна быть установлена перпендикулярно стене (развернута на 90 гр. относительно радиатора).

В результате мы имеем два крана: первый позволяет регулировать температуру радиатора (вентиль), а второй же зачем? Скажете, что его назначение перекрывать радиатор при демонтаже? Да верно, но это не основное его предназначение. Поэтому заменять его шаровым краном нельзя!!!!

Второй кран называется БЛОК-КРАН. Он предназначен не только для перекрытия обратной от радиатора, но основное его назначение – балансировка пропускной способности теплоносителя через радиатор. Это позволяет при открытом полностью вентиле отрегулировать температуру в помещении, при которой будет тепло, но не жарко. В таком режиме «Вентиль» позволит плавно регулировать температуру радиатора.

Получается, что БЛОК-КРАН выставляет диапазон регулирования температуры вентиля. Что сильно влияет на точность и плавность корректировки температуры в помещении.

Например, у Вас стоит радиатор с вентилем и блок краном, который подключен к центральному отоплению. В период, сильных холодов температура центрального отопления нагревается очень сильно и частенько возникает желание убавить жар радиатора, Вы поворачиваете вентиль на половину, но радиатор продолжает жарить как прежде…. Ох ужас, что, же происходит? Вы убавляете далее, и результат достигнут батарея стала чуть меньше греть процентов на 50, решили еще убавить – эх перекрыли радиатор. Стало холодно L. В чем же причина? Дело в том, что через радиатор проходит слишком большой объем горячего теплоносителя и диапазон регулировки вентиля далеко за пределами регулировки радиатора. У каждого радиатора есть понятие динамичность теплоотдачи – этот параметр характеризует скорость нагрева и остывания радиатора при разных температурах помещения. Так как скорость протока через радиатор высокая, то даже прикрытый вентиль не позволяет ее снизить до диапазона, когда наступит баланс и радиатор начнет остывать.

Для таких целей и служит БЛОК-КРАН. Он позволяет убавить скорость протока теплоносителя, через радиатор, введя его характеристику нагрева под требуемое помещение, что позволит выставить максимальный проток через радиатор, при котором теплоотдача будет максимальной при открытом вентиле и минимальной при почти закрытом вентиле. Что соответственно позволит плавно регулировать температуру в помещении.

Также использование «БЛОК КРАНА» необходимо при наличии большого количества радиаторов подключенных параллельно магистрали отопления. Это избавит от эффекта потери тепла на удаленных радиаторах. Отрегулировав пропускную способность радиаторов, Вы заставите все радиаторы греть одинаково на всем участке магистрали. Конечно, будут потери в тепле, но они уже будут незначительные.

Компания «ТД ВИКО» предлагает вентили и блок краны разных диаметров и производителей. Весь список ассортимента Вы можете посмотреть по этой ссылке.


. Вы можете позвонить нашим менеджерам по телефону +7 (351) 222-10-92 и проконсультироваться по интересующим Вас вопросам. Сайт компании ВИКО: www.td-viko74.ru
«ВИКО» — инженерная сантехника в Челябинске

Возврат к списку

(Голосов: 6, Рейтинг: 4.59)

Способы регулировки температуры систем отопления

Регулировка температуры отопления в собственных домах позволяет достигать более комфортного пребывания в помещениях в отопительный сезон.

Как делалось это раньше? Ни а какой регулировки температуры систем отопления и речи не было. Были печи, контрамарки и их растапливали до условного состояния «тепла». И как итог, зачастую в первый день после топки в доме было через чур жарко, на второй самый раз, а на третий день приходилось топить опять.

С появлением систем водяного отопления ситуация немного улучшилась и благодаря водяному отоплению получили свое развитие способы регулировки температуры систем отопления.

Точное регулирование температуры систем отопления решает две особо важные задачи:

  • Максимально комфортное пребывание в доме, где используется именно та температура, которую Вы задаете;
  • Экономия энергоносителей и Ваших денег за счет точной регулировки.

2 способа регулировки систем отопления

По сути, существует два метода регулировки температуры.

  1. Количественный. Это метод изменения скорости движения нагретой воды с помощью специальной запорной арматуры или же циркуляционного насоса. По факту мы ограничиваем подачу теплоносителя в систему через отопительное оборудование.

Самый простой пример реализации данного способа – это изменение скорости работы насоса. Чем холоднее, тем сильнее работает насос и тем с большей скоростью перемещает теплоноситель по системе отопления.

  1. Качественный. Данный метод подразумевает регулировку температуры всей системы на отопительном приборе (на котле и тд.)

Способы регулировки радиаторов отопления

Самый простой вариант регулировки температуры систем радиаторного отопления – это монтаж термоголовки непосредственно на радиатор.

Принцип работы термоголовки состоит в следующем: Головка заполнена жидкостью. Объем жидкости напрямую зависит от температуры теплоносителя. При нагреве объем жидкости увеличивается и клапан термоголовки закрывается. При остывании происходит обратный процесс.

Такой способ регулировки довольно простой  и надежный. К недостаткам можно отнести ручную регулировку термоголовки на каждом радиаторе.

Более продвинутый способ – это монтаж сервопривода вместо термоголовки с последующим монтажом термостата в помещении и соединения всех узлов в единую систему.

Звучит на первый взгляд сложно. Но на самом деле все достаточно просто реализуется. На сервопривод кидаете два кабеля. Один на питание, другой на подключение термостата. На термостате задаете нужную температуру и сервопривод автоматически ее регулирует.

Способы регулировки температуры теплых полов

Регулировки температуры отопления теплого пола посвящена уже не одна статья на нашем сайте. Если в кратце, то  есть следующие варианты:

  1. Регулировка температуры теплого пола в связвке с накладным термодатчиком на коллекторе и циркуляционным насосом. Датчик щупает температуру на коллекторе (изначально завышенную) и как только получает нужную, отключает питание у насоса.
  2. Монтаж насоса на подачу в паре с трехходовым клапаном. Благодаря трехходовому клапану происходит подмес теплого пола до нужной температуры.
  3. Монтаж теплого пола с помощью смесительного модуля. В смесительном модуле есть все необходимое для регулировки температуры системы отопления теплого пола.
  4. Аналогичный радиаторному. Монтаж на коллектор сервоприводов в связке с терморегуляторами.

Более подробно прочитайте в статье 4 способа регулировки температуры теплого пола

Как бонус. Вот Вам относительно бюджетный и точный способ регулировки температуры теплого пола:



Читайте так же:

Эффективные способы регулировки температуры радиаторов

Раньше о регулировке температуры помещения при использовании радиаторов отопления речи не было. Регулировали температуру путем открывания и закрывания форточки, так как регулирующей арматуры не продавали. Регулировали температурой теплоносителя, уменьшая или добавляя температуру на котле. Но прогресс шел вперед и новые возможности строительства подразумевают более комфортные и надежные способы регулировки температуры радиаторов в помещениях. Ниже поговорим о них подробно.

Подстройка оптимальной температуры батарей отопления позволяет создать комфортный микроклимат в доме, который будет радовать Вас долгие годы. Регулировка позволяет:

Существует несколько кранов, которыми можно регулировать температуру батарей:

Первым этапом в развитии способов регулирования температуры  батарей отопления стали обычные краны и вентили. Вентилями этими просто прикрывали проток теплоносителя через радиатор, тем самым повышая или понижая температуру в помещении.

Далее придумали автоматические термостатические головки. Они имеют шкалу температур и устанавливаются вместе со специальным клапаном под термоголовку. Благодаря тому, что головка заполнена специальным средством, чутко реагирующим на перепады температуры, происходит сужение или расширение этого состава. Расширение воздействует на шток клапана и происходит так же его открытие или закрытие

Происходит добавление или ограничение теплоносителя, поступающего в радиатор условно автоматическим способом. Выставлять исходную желаемую температуру в помещении приходиться на головке вручную.

Первый тип — это головки, которые монтируют непосредственно на радиатор с помощью клапана. На головке выставляется необходимая температура и происходит регулировка протока теплоносителя через радиатор.

Вторая группа термостатических головок — это головки  выносные. Такие регулирующие головки монтируют на радиатор, а саму колбу с наполнителем монтируют  в стороне от радиатора. Колба соединяется с головкой с помощью капиллярной трубки. В колбе наполнитель расширяется или сужается и по трубке идет воздействие на шток клапана.

Такие головки часто используют в системах водяных теплых полов. Единственный недостаток головок с выносной колбой заключается в том, что трубка соединяющая короткая. Следовательно, не всегда колбу можно вынести именно в то место, где необходимо мерить температуру.

Регулировка батарей двухходовым клапаном с сервоприводом

Следующим этапом в развитии дистанционного регулирования температуры радиаторов стал монтаж двухходовых клапанов с сервоприводами. Такие системы начали применять в купе с системой умного дома.

В этом случае по всему помещению монтируют несколько встроенных датчиков, и, благодаря компьютерной программе, происходит открытие и закрытие, как отдельных радиаторов, так и групп радиаторов. Только теперь на шток клапана воздействуют с помощью сервопривода.

Сервопривод – это электродвигатель с очень малым числом оборотов. Благодаря чему происходит плавное открывание и закрытие клапана. Иначе при резком открывании в системе будет создаваться гидроудары. Гидроудары в свою очередь могут вывести из строя как отдельные элементы системы отопления, так и всю целиком.

Но так как не всем сегодня необходима система умного дома, то регулировку температуры, как отдельно стоящего прибора отопления, так и группы радиаторов можно производить так же с помощью двухходового клапана с сервоприводом от простого комнатного регулятора температуры.

Регулировка радиаторов сервоприводом с термостатом

Сейчас очень часто радиаторы монтируют в ниши и закрывают декоративным экраном. Такой радиатор вручную не закрыть. Термоголовка тоже не подойдет, так как радиатор закрыт и в нише создается избыточная температура.

В этом случае на помощь регулировке температуры радиаторов приходит сервопривод и датчик комнатной температуры.

У сервоприводов и термоголовок одинаковая резьба на накидной гайке. Следовательно, их можно использовать как с радиаторными клапанами, так и с двух, трехходовыми клапанами. Если конечно это клапаны не Giacomini, так как у этого производителя другие резьбы.

Сервоприводы являются универсальным дистанционным средством для открывания и закрывания всевозможных клапанов и задвижек. Используются сервоприводы как в системах водоснабжения и канализации, так и в системах отопления.

Сервоприводы делятся на два способа изначальной работы. Первые сервоприводы нормально открыты. Вторые нормально закрыты. Первые при поступлении на них питания закрываются, а вторые открываются. Вторые и рассмотрим, так как они нам и нужны.

Спосбы изменения температуры радиаторами

Первый способ регулировки температуры радиаторов в помещении — это когда у вас в помещении смонтирован один радиатор и он закрыт экраном. В этом случае регулировать температуру в комнате будем с помощью комнатного термостата и сервопривода.

Сначала выбираем место монтажа комнатного термостата. Обычно его располагают на 1 метр от двери. На высоте  от 1 до 1,5 метров на противоположной стене от ручки двери, чтобы при открытии двери поток холодного воздуха попадал на термостат и тот в свою очередь сразу реагировал на перепад температуры.

На подающий трубопровод радиатора монтируем клапан под термоголовку, на который накручиваем сервопривод для систем отопления.

Сервопривод нуждается в питании 220 вольт. Мощность его при этом составляет 2-3 ватта.  Кабель от него ведем к комнатному термостату.

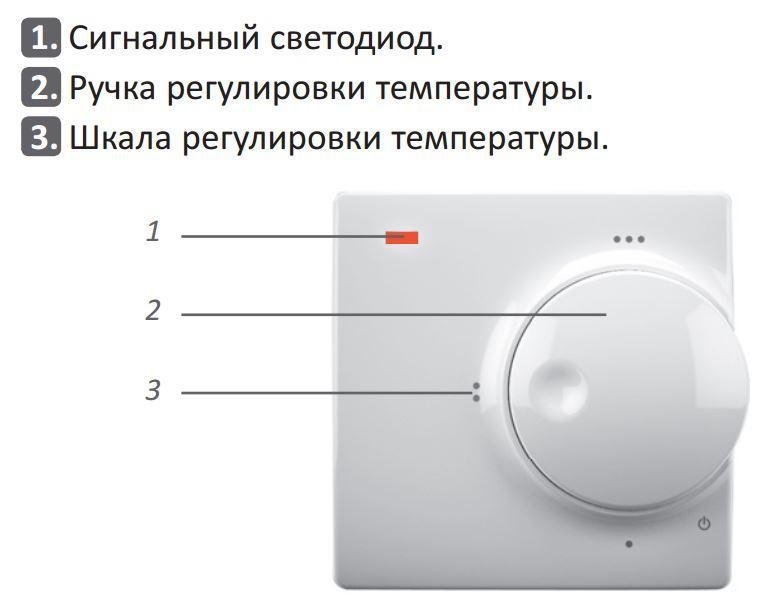

Комнатные термостаты делятся на две группы: электронные и механические. Механические термостаты в наше время себя практически изжили, но они самые простые в монтаже. Работают как обычный выключатель. Приводите питание на термостат. Через него разрываете фазу на сервопривод и все. Термостат подает или нет питание на сервопривод.

Электронные термостаты бывают простые, в плане включить выключить, а бывают термостаты программируемые.

В свою очередь электронные термостаты бывают двух видов по принципу работы:

Первые — это такие термостаты, для работы  которых необходимо питание от сети. Обычно 220 Вольт. То есть к ним подводиться питание отдельно. А от  термостата  отдельно монтируют кабель к сервоприводу.

Второй вид термостатов в питании от сети не нуждаются, так как такие термостаты оборудованы батарейкой. В этом случае, как и с механическими термостатами, через него просто разрывается фаза на сервопривод, а ноль идет на сервопривод без разрыва. При этом все термостаты необходимо подключить в щите на свой автомат для его быстрой замены или обслуживания.

Как происходит изменение температуры сервоприводами?

Подаете питание на комнатный термостат и включаете отопление. Сервопривод при этом нормально закрыт. Теперь выставляете необходимую температуру на термостате и если она выше чем температура в помещении, то термостат подает питание на сервопривод и он начинает открываться. Время полного открывания и закрывания сервопривода составляет 3 минуты.

Теплоноситель идет в радиатор и температура в помещении начинает подниматься. При поднятии температуры помещения до выставленной на термостате, термостат разрывает питание на сервопривод. Сервопривод с помощью встроенной в него пружины возвращается в нормально закрытое положение. И так далее.

Регулировка температуры помещения с несколькими радиаторами

По своему сценарию принцип регулировки температуры одинаковый с одним радиатором, но имеющий некоторые особенности.

Для того, чтобы регулировать температуру группы радиаторов, необходимо разорвать трубопровод обратной магистрали радиаторного отопления и врезать в магистраль двухходовой вентиль под сервопривод.

Для этого на этаж необходимо оборудовать нишу, в которой будут смонтирован подающий трубопровод с отсечными кранами и обратный трубопровод с клапанами под сервопривод. Все это необходимо для обслуживания.

Так как при большом количестве таких зон регулирования температуры у вас не будет возможности врезать клапаны в трубопровод, который идет горизонтально. Следовательно, трубопроводы необходимо смонтировать вертикально, изготовив для этого как бы распределительный коллектор, диаметром большим, чем основной трубопровод.

При этом в самой верхней точке, так сказать распределительного коллектора, будет собираться воздух. Для удаления воздуха необходимо использовать автоматические воздухоотводчик.

При этом основная система для подключения будет именно двухтрубная с горизонтальным монтажом и принудительной циркуляцией.

Определяем количество зон регулирования. Монтируем радиаторы и выводим подающие и обратные трубопроводы к распределителю.

Подключаем подающие трубопроводы через шаровые краны, а обратные через двухходовые клапаны. Выбираем комнатный термостат. Определяем место его расположения. Делаем монтаж кабелей. Производим отделку помещения.

По чистовой отделке монтируем термостаты, сервоприводы и подключаем их. Подаем питание и наслаждаемся условно автоматической регулировкой температуры помещения с несколькими радиаторами. Воздухоотводчик при этом рекомендую смонтировать через шаровой кран.

что это такое, принцип работы

Для комфортного проживания человеку требуется создание оптимальных микроклиматических условий. Именно поэтому для обогрева любого типа помещений требуется грамотный и правильный подход. Всё чаще популярность приобретают индивидуальные системы, позволяющие устанавливать необходимые температурные режимы. Для осуществления контроля над этими параметрами требуется применение специального устройства – терморегулятора с датчиком температуры воздуха. Материал от редакции Homius познакомит читателя с этим прибором, расскажет о том, какие разновидности бывают, и представит обзор популярных моделей с ценами и отзывами реальных покупателей.

Терморегулятор – залог комфортной температуры в любое время

Содержание статьи

Это устройство представляет собой электронный прибор, назначением которого является автоматическое управление температурными режимами отопительного или охлаждающего оборудования. Основной задачей регулятора температуры воздуха в помещении является поддержание заданной величины этого параметра теплового носителя в соответствии с пожеланиями владельца. Большая часть представленных на рынке устройств предполагает первоначальную ручную настройку нужных показателей комнатной температуры или режимов работы теплоносителя с дальнейшим автоматическим поддержанием.

Устройства с выносными датчиками позволяют автоматизировать процесс контроля над температурным режимом

Основной функцией работы данного устройства является поддержание заданных пользователем параметров температуры, которые могут варьироваться от -40ºС до +140ºС.

Простые механические модели не имеют такого разнообразия вариаций температурных показателей

Основным отличием термореле с выносным датчиком температуры от простейшего регулятора является возможность дополнительной настройки всей отопительной системы в соответствии с желаемыми параметрами домашних условий.

Принято выделять три важных свойства, которыми обладают терморегуляторы с датчиком температуры воздуха:

  1. Экономия. Наличие системы контроля позволяет отключать питание нагревательного или охлаждающего оборудования, а, при достижении минимального значения установленных показателей, система снова начинает функционировать.
  2. Комфорт. Подобный вид устройств позволяет автоматизировать процессы создания оптимального микроклимата в помещении.
  3. Безопасность. Присутствие дополнительных датчиков контроля приводит к подаче звукового сигнала при возникновении критической ситуации (перегрев котла или отключение системы отопления вследствие аварии).

Важно! Возможность включения/выключения тепла по заданной программе поможет сэкономить на счетах за электричество.

Надёжность и высокая технологичность подобных устройств делает их удобными для применения не только в квартирах, но также в загородном доме.

Измерение температуры – передача на блок управления – изменение выходных параметров: простейшее описание работы термореле

Вне зависимости от модели и предназначения регулятора, он имеет определённый набор составных компонентов, обеспечивающих его бесперебойную работу и выполнение возложенных задач:

  • сильфон или термоголовка. Это небольшой цилиндр, выполненный из гофрированного материала, за счёт чего он имеет способность сжиматься или растягиваться;
  • шток, находящийся на сильфоне и оказывающий воздействие на клапан, в соответствии с заданными режимами работы;
  • жидкость, газ или парафин, обладающие высокой чувствительностью к малейшим колебаниям температуры.
Сильфоны применяются не только в терморегуляторах, но также во многих областях промышленности и техники

К сведению! Первые климатические системы, которые стали прародителями всех современных устройств по поддержания температуры, впервые были изобретены датскими учёными в 1943 году.

Принцип работы простейшего механического регулятора температуры можно сравнить с аналогичной деталью утюга. Посредством обычного колёсика пользователь выставляет требуемый режим. Но проблема заключается в том, что при таком исполнении не удаётся контролировать дальнейшую работу и добиться автоматизации.

Встроенный датчик накладывает ограничения по месту установки термореле

Именно поэтому требуется добавление ещё одного узла: выносного или встроенного датчика. Это позволяет получать достоверные данные о температуре воздуха или теплоносителя. Исходя из полученной информации, происходит регулировка процессов включения или отключения устройства. Для снижения недостоверности полученных результатов, реле температуры воздуха с датчиком рекомендуется устанавливать вдали от обогревательных приборов или источников тепла.

Резюмируя принцип работы терморегулятора с выносным датчиком температуры воздуха, можно выделить основные моменты:

  • встроенный термостат определяет температуру источника;
  • датчики фиксируют аналогичные показатели окружающего воздуха;
  • полученные данные анализируются в блоке управления;
  • происходит корректировка нужных характеристик в соответствии с заданными пользователем параметрами.
Система тёплого пола на основе использования датчиков температуры и регулятора

Вся современная аппаратура оснащается датчиками температуры. Естественно, подобная деталь имеется в терморегуляторе, поскольку основной функцией данного устройства является поддержание заданных параметров микроклимата. Несмотря на то, что все датчики предназначены исключительно для измерения температуры, все они, в зависимости от типа, функционируют по-разному.

Электронные датчики температуры

В эту группу приборов входит сразу несколько разновидностей датчиков: термоэлектрические, терморезистивные и полупроводниковые.

Термоэлектрические устройства известны также под названием термопара. Принцип работы заключается в образовании тока внутри замкнутого контура при изменении температуры в области спайки. При этом, один конец должен располагаться в среде измерения, а второй используется для фиксации значений.

Термопара – простейший тип датчика с большой погрешностью

К сведению! Существенным недостатком подобного метода является большая величина погрешности измерения.

Следующий тип – терморезистивные. Как следует из названия, для получения показателей используется принцип изменения сопротивления проводника при изменении температуры. В качестве последнего применяются платиновые пластины и никелевые контакты. Положительными сторонами является высокая точность измерений и чувствительность прибора.

Терморезистивный датчик прост, удобен и обладает высокой точностью

Последняя разновидность электрических датчиков – это полупроводниковые устройства. Принцип их работы заключается в фиксировании изменений характеристики p-n перехода при колебаниях температуры. Поскольку в данном случае действует правило зависимости, то подобные устройства обладают очень высокой точностью и демонстрируют линейность характеристик во всём диапазоне измерений.

Полупроводниковые датчики демонстрируют максимально высокую точность измерений

Выносные датчики

Наибольшее распространение и практическое применение для домашних целей получили электронные термостаты с выносными датчиками. В отличие от простого измерителя температуры, которое находится непосредственно на реле, присутствие выносной конструкции помогает «снимать» параметры в другом помещении, на расстоянии от самого регулятора. Связь между датчиком и блоком управление осуществляется при помощи кабеля.

Выносной датчик позволяет размещать его на максимальном удалении от блока управления в самых недоступных местах

К сведению! Чаще всего выносные датчики применяются для терморегулятора с розеткой или газовых котлов, поскольку в последнем случае воздействие нагревательного прибора может привести к погрешности измерений.

Прочие типы датчиков

Существует ещё два основных вида датчиков для измерения температуры воздуха или среды. Один из них – это акустические устройства, принцип работы которых состоит в установлении разницы скорости звука при разных показателях температуры. Второй тип бесконтактного термодатчика – пирометр или тепловизор. Его принцип заключается в определении инфракрасного тепла, исходящего от нагретого тела. Подобным способом удаётся получить искомое значение без непосредственного приближения к среде измерений.

Электронная начинка обеспечивает большую вариативность функций терморегуляторов с выносным датчиком

Прежде чем купить терморегулятор с датчиком температуры воздуха, следует узнать, какими положительными и отрицательными сторонами обладают подобные устройства. Сразу стоит отметить, что преимуществ больше.

В первую очередь, использование подобного типа позволяет максимально точно определять необходимые показатели температуры, что позволяет эффективно контролировать микроклиматические условия.

Обзор лучших терморегуляторов на 2020 год

Терморегуляторами являются специальные приборы, контролирующие нужную температуру воздуха в автоматическом режиме. Существует несколько разновидностей и моделей, подходящих для совместной работы с отопительными приборами, системами подогрева полов, бытовыми кондиционерами. Лучшие терморегуляторы будут представлены в нашем свежем рейтинге, куда попадут высококачественные, многофункциональные, универсальные модели определенного сегмента. Каждый номинант отбирался по важным технологическим параметрам, в учет брались отзывы настоящих пользователей.

Предоставляем вашему вниманию ТОП 10 популярных моделей терморегуляторов!


Фото:https://baltgazservice.ru/

Содержание:

1. Nest Learning Thermostat 3.0

2. Devireg Smart

3. Mondial Series W330

4. Теплолюкс MCS 350

5. Rtc-70.26

6. Techem HKR

7. Valtec

8. Electrolux ETT-16 TOUCH

9. DEVI Touch

10. Terneo SX

Nest Learning Thermostat 3.0


Фото:https://market.yandex.ru/

Сделать микроклимат в доме комфортным поможет терморегулятор Nest Learning Thermostat 3.0. Третье поколение внешне мало отличается от предшественников, стильный вид изделия обеспечивает черное оформление Ecobee3. Эксперты обратили внимание на увеличенный размер круглого дисплея (3 дюйма) и более высокое разрешение (320х320 пикселей). В устройстве появились такие современные функции, как авторасписание, программирование, автовыключение, оповещение о нарушении режима работы отопления. Управлять терморегулятором можно с помощью смартфона, соединение осуществляется через Wi-Fi.

Терморегулятор Nest Learning Thermostat 3.0

Достоинства:

  • большой дисплей
  • богатое функциональное наполнение
  • дистанционное управление
  • легкость установки

Недостатки:

  • не обнаружены

Devireg Smart


​Фото:https://market.yandex.ru/

Этот производитель более 75 лет поставляет на мировой рынок системы теплых полов с бескомпромиссным качеством. Эта модель комнатного термоконтроллера примечательна не только скандинавским стилем, но и многофункциональностью. Управление выполняется удаленно при помощи мобильного приложения Devismart™ App. Один прибор может одновременно подключаться к 10 гаджетам. Есть несколько автоматических режимов работы – «Дома», «В поездке». Их можно заранее настраивать под свой график, сокращая энергозатраты. Потребляемая мощность 0.40 Вт, рабочая температура от 0 до 30 °С. Для управления установлен сенсорный дисплей.

Терморегулятор DEVIreg Smart интеллектуальный с WI-FI, 16A (белый)

Достоинства:

  • сенсорный дисплей с подсветкой
  • удаленное управление через Wi-Fi
  • несколько настраиваемых режимов работы
  • удобное простое меню программирования
  • отличная техподдержка

Недостатки:

  • мало интервалов экономного режима

Mondial Series W330


​Фото:https://market.yandex.ru/

Программируемый термоконтроллер для системы теплого пола с электрическим типом управления. Есть также возможность ручного управления. Автоматические данные вносятся на недельный период. Максимальная нагрузка составляет 3600 W. Для максимальной надежности и безопасности корпус выполнен из огнезащитного пластика. Заводские настройки температуры – 5-50 °С. Есть опция управления через Wi-Fi. Установка может быть как выносной, так и встроенной. Перед выпуском в продажу модель сертифицирована по стандартам CE, EAC.

Терморегулятор Grand Meyer Mondial Series W330

Достоинства:

  • огнезащита
  • ручное, дистанционное управление
  • универсальность монтажа
  • программирование разных режимов
  • анти обледенение
  • блокировка клавиатуры

Недостатки:

  • неудобный интерфейс мобильного приложения

Теплолюкс MCS 350


​Фото:https://market.yandex.ru/

В первую очередь Теплолюкс MCS 350 – это терморегулятор для водяного теплого пола, иногда его применяют в электрических системах. В единую домашнюю сеть допустимо подключение одновременно до 32 единиц. Для комфортного управления их интегрируют в систему «Умный дом», чтобы впоследствии управлять на ЖК-дисплее. Дополнительно можно установить приложение на смартфон, чтобы дистанционно управлять прибором через Wi-Fi. Контроллер может взаимодействовать с 2 датчиками, даже если они от других производителей. Экономичность энергозатрат достигает 75%, этому способствует программирования графика работы.

Терморегулятор Теплолюкс MCS 350

Достоинства:

  • дистанционное управление
  • работа с водяным/электрическим теплым полом
  • легкость монтажа
  • программирование 24/7
  • высокая экономичность
  • автоматическая блокировка клавиатуры

Недостатки:

  • неточное взаимодействие с приложением
  • недостаточная длинна сетевого кабеля

Rtc-70.26


​Фото:https://market.yandex.ru/

Эта модель разрабатывалась специально для систем теплого пола, но теперь его можно синхронизировать с работой разного электрооборудования. Для этого производитель прилагает выносной датчик температуры, который можно разместить на расстоянии до 3 м. Основное устройство предусматривает монтаж подальше от зоны влажности. Для управления предусмотрены механические элементы – тумблер вкл/выкл с красным светодиодом. Также предусмотрена опция сокращения диапазона температурного режима. В комплекте производитель прилагает само устройство, выносной датчик, пару винтов для крепежа, инструкцию.

Терморегулятор MENRED RTC 70.26

Достоинства:

  • корпус из стали, пожаробезопасного пластика
  • простая система управления
  • градуированная шкала регулировки температуры
  • световая индикация

Недостатки:

  • скромный набор функций

Techem HKR


​Фото:https://market.yandex.ru/

Первостепенная задача этого агрегата – регулирование серийных вентилей отопительного оборудования во внутренних помещениях. Для удобства эксплуатации предусмотрен большой дисплей с подсветкой. Автономность обусловлена наличием 2 батареек Mignon. Моментальная регулировка температуры экономит затраты электроэнергии, режим работы можно программировать под собственные запросы. Система защиты и безопасности в данном случае – это регулярное самотестирование для профилактики отложений извести, заеданий вентилей. Среди дополнительных функций – режим «Отпуск», «Вечеринка», защита от детей, от замерзания.

Терморегулятор Techem HKR

Достоинства:

  • универсальность подключения
  • автономность
  • большой информативный дисплей
  • установка температуры комфорта
  • дополнительный функционал
  • хорошая система защиты

Недостатки:

  • слишком мелкий шрифт инструкций

Valtec


​Фото:https://market.yandex.ru/

В данном случае терморегулятором выступает угловой клапан, позволяющий в автоматическом режиме контролировать расход теплоносителя через прибор отопления. Основное требование от производителя – установка в систему с максимальной рабочей температурой 110 °С, давлением до 10 атмосфер. Точность поддерживаемой температуры соблюдается вплоть до 1 °С. Полусгон способствует монтажу/демонтажу без вмешательства в трубопровод.

Терморегулятор радиаторный VALTEC прямой VALTEC VT.048.N.04

Достоинства:

  • компактность
  • легкий монтаж
  • можно ремонтировать
  • срок службы до 30 лет
  • качество изготовления

Недостатки:

  • при давлении воды свыше 10 бар может затопить квартиру

Electrolux ETT-16 TOUCH


​Фото:https://market.yandex.ru/

Высокий уровень нагрузки (3600 Вт) способен выдержать терморегулятор Electrolux ETT-16 TOUCH. Прибор скрытого типа отличается удобным управление и пылеотталкивающим экраном. Модель разрабатывалась под теплые полы Electrolux, что важно учитывать при покупке. Благодаря функции программирования пользователь может выставить до 6 температурных режимов, настроив прибор на каждый из 7 дней недели. На сенсорном дисплее с голубой подсветкой отображается температура воздуха, состояние системы и текущее время. Модель получает бронзу нашего обзора.

Терморегулятор Electrolux ETT-16 TOUCH

Достоинства:

  • удобное управление
  • функция программирования
  • подсветка дисплея
  • экономия электроэнергии

Недостатки:

  • не обнаружены

DEVI Touch


​Фото:https://market.yandex.ru/

Успешно работает в системах отопления или теплых полах терморегулятор DEVI Touch. Прибор способен выдержать высокую нагрузку (3680 Вт), он совместим с датчиками других производителей. Модель оснащена микропроцессорным блоком управления, крупным сенсорным дисплеем. Рабочий диапазон температур составляет от +5 до +45ºС. Экспертам понравились такие современные опции устройства, как защита от замерзания, отсутствие в помещении, функция определения открытого окна. Благодаря блоку экономии энергии владельцы домов будут меньше платить за электричество.

Терморегулятор DEVI Touch

Достоинства:

  • яркий экран

  • понятная настройка

  • длинные провода

  • богатое оснащение

Недостатки:

  • не обнаружены

Terneo SX


​Фото:https://market.yandex.ru/

Сенсорное управление имеется в электронном терморегуляторе Terneo SX. Эксперты по достоинству оценили возможность удаленного управления через Wi-Fi. Сохранять все настройки и вести статистику можно на специализированном облаке Terneo. Производитель предусмотрительно разработал мобильные приложения под разные платформы. Модель встраивается в стену, для этого необходимо сделать отверстие под стандартную монтажную коробку. В актив изделию следует занести стильный дизайн и богатые функциональные возможности.

Терморегулятор DEVI Touch

Достоинства:

  • простота установки
  • стильный дизайн
  • богатые функциональные возможности
  • дистанционное управление

Недостатки:

  • некачественный пластик

Какой из представленных вариантов приобретать – решение сугубо индивидуальное. Многое зависит от бюджета, предназначения, личных принципов оценки каждого потенциального пользователя. Обзор поможет сузить круг поиска самого хорошего терморегулятора для бытовой, климатической техники.

#2020 год #Лучшее #Регулирование #Топ 10

Читайте нас первыми — добавьте сайт в любимые источники.

Добавить комментарий

{«commentics_url»:»\/\/express-novosti.ru\/comments\/»,»page_id»:433332,»enabled_country»:false,»enabled_state»:false,»state_id»:0,»enabled_upload»:false,»maximum_upload_amount»:3,»maximum_upload_size»:5,»maximum_upload_total»:5,»securimage»:true,»securimage_url»:»\/\/express-novosti.ru\/comments\/3rdparty\/securimage\/securimage_show.php?namespace=cmtx_433332″,»lang_error_file_num»:»\u041c\u0430\u043a\u0441\u0438\u043c\u0443\u043c %d \u0444\u0430\u0439\u043b\u043e\u0432 \u043c\u043e\u0436\u0435\u0442 \u0431\u044b\u0442\u044c \u0437\u0430\u0433\u0440\u0443\u0436\u0435\u043d\u043e.»,»lang_error_file_size»:»\u041f\u043e\u0436\u0430\u043b\u0443\u0439\u0441\u0442\u0430, \u0437\u0430\u0433\u0440\u0443\u0437\u0438\u0442\u0435 \u0444\u0430\u0439\u043b \u0440\u0430\u0437\u043c\u0435\u0440\u043e\u043c \u043d\u0435 \u0431\u043e\u043b\u0435\u0435 %d MB.»,»lang_error_file_total»:»\u041e\u0431\u0449\u0438\u0439 \u0440\u0430\u0437\u043c\u0435\u0440 \u0432\u0441\u0435\u0445 \u0444\u0430\u0439\u043b\u043e\u0432 \u0434\u043e\u043b\u0436\u0435\u043d \u0431\u044b\u0442\u044c \u043d\u0435 \u0431\u043e\u043b\u0435\u0435 %d MB.»,»lang_error_file_type»:»\u041c\u043e\u0436\u043d\u043e \u0437\u0430\u0433\u0440\u0443\u0436\u0430\u0442\u044c \u0442\u043e\u043b\u044c\u043a\u043e \u0438\u0437\u043e\u0431\u0440\u0430\u0436\u0435\u043d\u0438\u044f.»,»lang_text_loading»:»\u0417\u0430\u0433\u0440\u0443\u0437\u043a\u0430 ..»,»lang_placeholder_state»:»\u0420\u0435\u0433\u0438\u043e\u043d»,»lang_text_country_first»:»\u0421\u043d\u0430\u0447\u0430\u043b\u0430 \u0432\u044b\u0431\u0435\u0440\u0438\u0442\u0435 \u0441\u0442\u0440\u0430\u043d\u0443″,»lang_button_submit»:»\u0414\u043e\u0431\u0430\u0432\u0438\u0442\u044c»,»lang_button_preview»:»\u041f\u0440\u0435\u0434\u0432\u0430\u0440\u0438\u0442\u0435\u043b\u044c\u043d\u044b\u0439 \u043f\u0440\u043e\u0441\u043c\u043e\u0442\u0440″,»lang_button_remove»:»\u0423\u0434\u0430\u043b\u0438\u0442\u044c»,»lang_button_processing»:»\u041f\u043e\u0434\u043e\u0436\u0434\u0438\u0442\u0435…»}

{«commentics_url»:»\/\/express-novosti.ru\/comments\/»,»auto_detect»:false}

Руководство по основам работы с регулятором температуры

| Instrumart

Предоставлено Danaher Industrial Controls Group — автоматизация процессов, измерения и зондирование
Просмотреть все контроллеры Danaher’s Partlow и West

Зачем нужны терморегуляторы?

Регуляторы температуры необходимы в любой ситуации, когда требуется поддерживать стабильную заданную температуру. Это может быть в ситуации, когда объект требуется нагревать, охлаждать или и то, и другое, и поддерживать заданную температуру (заданное значение), независимо от изменения окружающая среда вокруг него.Есть два основных типа контроля температуры; разомкнутый и замкнутый контур управления. Открытый цикл — это самая простая форма и применяет непрерывный нагрев / охлаждение без учета фактической выходной температуры. Это аналог система внутреннего отопления в автомобиле. В холодный день вам может потребоваться включить огонь на полную, чтобы прогреть машину до 75 °. Однако, в теплую погоду при той же настройке температура в салоне автомобиля будет намного выше желаемых 75 °.

Блок-схема управления без обратной связи

Управление с обратной связью намного сложнее, чем с открытым контуром.В замкнутом контуре температура на выходе постоянно измеряется и регулируется для поддержания постоянной выходной мощности при желаемой температуре. При управлении с обратной связью всегда учитывается выходной сигнал и передаст его обратно в процесс управления. Замкнутый контур управления аналогичен автомобилю с внутренним климатом. контроль. Если выставить температуру в машине на 75 °, климат-контроль автоматически отрегулирует обогрев (в холодные дни) или охлаждение (в теплые дни) для поддержания целевой температуры 75 °.

Блок-схема управления с обратной связью

Введение в регуляторы температуры

Регулятор температуры — это устройство, используемое для поддержания заданной температуры на заданном уровне.

Самый простой пример регулятора температуры — обычный термостат, который можно найти в домах. Например, водонагреватель. использует термостат для контроля температуры воды и поддержания ее на определенном заданном уровне.Температура контроллеры также используются в духовках. Когда для духовки установлена ​​температура, контроллер контролирует фактическую температуру внутри духовки. Если она упадет ниже установленной температуры, он отправит сигнал, чтобы активировать нагреватель, чтобы поднять температуру обратно до уставка. Термостаты также используются в холодильниках. Поэтому, если температура становится слишком высокой, контроллер инициирует действие, чтобы понижение температуры.

Приложения общего контроллера

Промышленные регуляторы температуры работают так же, как и в обычных бытовых устройствах.Базовая температура Контроллер обеспечивает управление промышленными или лабораторными процессами нагрева и охлаждения. В типичном приложении датчики измеряют фактическая температура. Эта измеренная температура постоянно сравнивается с заданным пользователем. Когда фактическая температура отклоняется от заданного значения контроллер генерирует выходной сигнал для активации других устройств регулирования температуры, таких как нагрев элементы или компоненты холодильного оборудования, чтобы вернуть температуру к заданному значению.

Общие области применения в промышленности

Контроллеры температуры используются в самых разных отраслях промышленности для управления производственными процессами или операциями. Некоторые Регуляторы температуры обычно используются в промышленности, включая машины для экструзии и литья пластмасс под давлением, термоформование. машины, упаковочные машины, пищевая промышленность, хранение продуктов питания и банки крови. Ниже приводится краткий обзор некоторых распространенных приложения для контроля температуры в промышленности:

  • Термообработка / Духовка
    Регуляторы температуры используются в печах и при термообработке в печах, керамических печах, котлах и теплообменники.
  • Упаковка
    В мире упаковки оборудование, оснащенное сварочными планками, аппликаторами клея, функциями клея-расплава, туннелями для термоусадочной пленки или этикетками. аппликаторы должны работать при определенных температурах и продолжительности процесса. Контроллеры температуры точно регулируют эти операции для обеспечения выпуска продукции высокого качества.
  • Пластмассы
    Контроль температуры в пластмассовой промышленности является обычным для портативных чиллеров, бункеров и сушилок, а также для формования и экструзии. оборудование.В экструзионном оборудовании контроллеры температуры используются для точного мониторинга и контроля температуры при разные критические точки при производстве пластика.
  • Здравоохранение
    Контроллеры температуры используются в отрасли здравоохранения для повышения точности контроля температуры. Обычное оборудование с использованием контроллеры температуры включают лабораторное и испытательное оборудование, автоклавы, инкубаторы, холодильное оборудование и камеры для выращивания кристаллизации и испытательные камеры, где должны храниться образцы или испытания должны проводиться в определенных температурные параметры.
  • Еда и напитки
    Общие области применения в пищевой промышленности, включающие регуляторы температуры, включают пивоварение, смешивание, стерилизацию и варочные и хлебопекарные печи. Контроллеры регулируют температуру и / или время процесса для обеспечения оптимальной производительности.
Детали регулятора температуры

У всех контроллеров есть несколько общих частей. Во-первых, у контроллеров есть входы. Входные данные используются для измерения переменной в контролируемый процесс.В случае терморегулятора измеряемой переменной является температура.

Входы

Регуляторы температуры могут иметь несколько типов входов. Тип входного датчика и необходимый сигнал могут различаться в зависимости от от типа управляемого процесса. Типичные входные датчики включают термопары и резистивные тепловые устройства (RTD), а также линейные входы, такие как мВ и мА. Типичные стандартизированные типы термопар включают, среди прочего, типы J, K, T, R, S, B и L.

Контроллеры

также могут быть настроены на прием RTD в качестве входа для измерения температуры. Типичным RTD будет платиновый датчик на 100 Ом.

В качестве альтернативы, контроллеры могут быть настроены на прием сигналов напряжения или тока в диапазоне милливольт, вольт или миллиампер от других типов датчики, такие как датчики давления, уровня или потока. Типичные сигналы входного напряжения включают от 0 до 5 В постоянного тока, от 1 до 5 В постоянного тока, от 0 до 10 В постоянного тока и от 2 до 5 В постоянного тока. 10 В постоянного тока. Контроллеры также могут быть настроены для приема сигналов милливольт от датчиков, которые включают от 0 до 50 мВ постоянного тока и от 10 до 50 мВ постоянного тока.Контроллеры также могут принимать миллиамперные сигналы, такие как от 0 до 20 мА или от 4 до 20 мА.

Контроллер обычно включает функцию обнаружения неисправности или отсутствия входного датчика. Это называется датчиком. обнаружение перерыва. Необнаруженная эта неисправность может привести к значительному повреждению управляемого оборудования. Эта особенность позволяет контроллеру немедленно остановить процесс при обнаружении неисправности датчика.

Выходы

В дополнение к входам каждый контроллер также имеет выход.Каждый выход можно использовать для нескольких вещей, включая управление процесса (например, включение источника нагрева или охлаждения), инициировать аварийный сигнал или повторно передать значение процесса в программируемый логический контроллер (ПЛК) или регистратор.

Типичные выходы, снабженные контроллерами температуры, включают релейные выходы, драйверы твердотельных реле (SSR), симистор и линейные выходы. аналоговые выходы. Релейный выход обычно представляет собой однополюсное двухпозиционное реле (SPDT) с катушкой постоянного напряжения.Контроллер возбуждает катушку реле, обеспечивая изоляцию контактов. Это позволяет контактам управлять внешним источником напряжения. запитать катушку гораздо большего нагревательного контактора. Важно отметить, что номинальный ток контактов реле составляет обычно меньше 2А. Контакты могут управлять нагревательным контактором с номиналом 10–20 А, используемым нагревательными лентами или нагревательными элементами.

Другой тип вывода — это драйвер SSR. Выходы драйвера SSR — это логические выходы, которые включают или выключают твердотельное реле.Наиболее твердотельным реле требуется от 3 до 32 В постоянного тока для включения. Типичный сигнал включения драйвера SSR 10 В может управлять тремя твердотельными реле.

Симистор обеспечивает функцию реле без каких-либо движущихся частей. Это твердотельное устройство, контролирующее токи до 1 А. Симистор Выходы могут допускать небольшое количество утечки тока, обычно менее 50 мА. Этот ток утечки не влияет на нагрев цепей контактора, но это может быть проблемой, если выход используется для подключения к другой твердотельной цепи, такой как вход ПЛК.Если это вызывает беспокойство, лучше выбрать стандартный релейный контакт. Он обеспечивает абсолютный нулевой ток, когда на выходе обесточен и контакты разомкнуты.

На некоторых контроллерах имеются аналоговые выходы, которые выдают сигнал 0–10 В или сигнал 4–20 мА. Эти сигналы откалиброван так, что сигнал изменяется в процентах от выходного сигнала. Например, если контроллер отправляет сигнал 0%, аналоговый выход будет 0 В или 4 мА. Когда контроллер отправляет сигнал 50%, на выходе будет 5 В или 12 мА.когда контроллер посылает 100% сигнал, выход будет 10 В или 20 мА.

Другие параметры

Сравнение аварийных сигналов контроллера

У регуляторов температуры есть несколько других параметров, один из которых является уставкой. По сути, уставка — это набор целевых значений. оператором, которого контроллер стремится поддерживать устойчивым. Например, заданная температура 30 ° C означает, что контроллер будет стремиться поддерживать температуру на этом значении.

Другой параметр — это значение тревоги. Это используется, чтобы указать, когда процесс достиг некоторого заданного состояния. Есть несколько вариаций по типам будильников. Например, аварийный сигнал высокого уровня может указывать на то, что температура стала выше, чем некоторые установить значение. Аналогичным образом, низкий сигнал тревоги указывает на то, что температура упала ниже некоторого установленного значения.

Например, в системе контроля температуры фиксированный высокий аварийный сигнал предотвращает повреждение оборудования источником тепла путем обесточивание источника, если температура превышает некоторое заданное значение.С другой стороны, низкий фиксированный сигнал тревоги может быть установите, если низкая температура может повредить оборудование в результате замерзания.

Контроллер также может проверить наличие неисправного устройства вывода, такого как открытый нагревательный элемент, путем проверки мощности на выходе. сигнал и сравнивая его с величиной обнаруженного изменения входного сигнала. Например, если выходной сигнал равен 100% и входной датчик не обнаруживает никаких изменений температуры по прошествии определенного периода времени, контроллер определит, что контур исправен. сломан.Эта функция известна как Loop Alarm.

Другой тип сигнализации — это сигнал отклонения. Устанавливается на некоторое положительное или отрицательное значение от уставки. Сигнал отклонения контролирует заданное значение процесса. Оператор получает уведомление, когда процесс начинает изменять заранее запрограммированную величину от установленное значение. Разновидностью сигнала отклонения является сигнализация диапазона. Этот сигнал тревоги сработает либо внутри, либо за пределами назначенного температурный диапазон. Обычно точки срабатывания сигнализации наполовину выше и наполовину ниже уставки контроллера.

Например, если заданное значение составляет 150 °, а аварийные сигналы отклонения установлены на ± 10 °, аварийные сигналы будут активированы. когда температура достигла 160 ° на верхнем конце или 140 ° на нижнем. Если уставка изменяется на 170 °, сигнализация высокого уровня активируется при 180 °, а сигнализация низкого уровня — при 160 °. Другой распространенный набор параметров регулятора — ПИД-регулятор. параметры. PID, что означает пропорциональный, интегральный, производный, представляет собой расширенную функцию управления, которая использует обратную связь от контролируемый процесс, чтобы определить, как лучше всего контролировать этот процесс.

Как это работает

Все контроллеры, от базовых до самых сложных, работают примерно одинаково. Контроллеры контролируют или удерживают некоторую переменную или параметр на заданное значение. Контроллеру требуются две переменные; фактический входной сигнал и желаемое заданное значение. Входной сигнал также известен как значение процесса. Вход в контроллер дискретизируется много раз в секунду, в зависимости от на контроллере.

Затем это входное или технологическое значение сравнивается со значением уставки.Если фактическое значение не соответствует уставке, Контроллер генерирует изменение выходного сигнала в зависимости от разницы между заданным значением и значением процесса и от того, или значение процесса не приближается к уставке или отклоняется дальше от уставки. Этот выходной сигнал затем инициирует некоторые тип реакции для корректировки фактического значения, чтобы оно соответствовало уставке. Обычно алгоритм управления обновляет вывод значение мощности, которое затем применяется к выходу.

Принимаемое управляющее воздействие зависит от типа контроллера. Например, если контроллер является управлением ВКЛ / ВЫКЛ, контроллер решает, нужно ли включить выход, выключить или оставить в текущем состоянии.

Управление ВКЛ / ВЫКЛ — один из самых простых в реализации типов управления. Он работает путем установки диапазона гистерезиса. Например, регулятор температуры может быть установлен для контроля температуры внутри помещения. Если заданное значение составляет 68 °, а фактическое значение температура упадет до 67 °, сигнал ошибки покажет разницу –1 °.Затем контроллер отправит сигнал на увеличьте прикладываемое тепло, чтобы снова поднять температуру до заданного значения 68 °. Как только температура достигнет 68 °, обогреватель отключается. При температуре от 68 ° до 67 ° контроллер не выполняет никаких действий, и нагреватель остается выключенным. Однако, как только температура достигнет 67 °, нагреватель снова включится.

В отличие от двухпозиционного управления, ПИД-регулирование определяет точное выходное значение, необходимое для поддержания заданной температуры.Выход мощность может варьироваться от 0 до 100%. Когда используется тип аналогового выхода, выходной сигнал пропорционален значению выходной мощности. Однако, если выход представляет собой тип двоичного выхода, такой как реле, драйвер SSR или симистор, тогда выход должен быть пропорциональным по времени получить аналоговое представление.

Система пропорционального распределения по времени использует время цикла для пропорционального распределения выходного значения. Если время цикла установлено на 8 секунд, система вызывает при 50% мощности выход будет включен на 4 секунды и выключен на 4 секунды.Пока значение мощности не меняется, время ценности не изменились бы. Со временем мощность усредняется до заданного значения 50%, при половинном включении и половинном выключении. Если выходная мощность должно быть 25%, тогда в течение того же времени цикла 8 секунд выход будет включен на 2 секунды и выключен на 6 секунд.

Пример дозирования выходного времени

При прочих равных условиях желательно более короткое время цикла, потому что контроллер может быстрее реагировать и изменять состояние вывод для заданных изменений в процессе.Благодаря механике реле более короткое время цикла может сократить срок службы реле и не рекомендуется быть меньше 8 секунд. Для твердотельных переключающих устройств, таких как драйвер SSR или симистор, время переключения сокращается. лучше. Более продолжительное время переключения, независимо от типа выхода, допускает более сильные колебания технологического значения. Общее правило таково: ТОЛЬКО, если процесс позволяет это, когда используется релейный выход, желательно более длительное время цикла.

Дополнительные функции

Контроллеры также могут иметь ряд дополнительных дополнительных функций.Одно из них — коммуникационные возможности. Общение link позволяет контроллеру связываться с ПЛК или компьютером. Это позволяет обмениваться данными между контроллером и хостом. Примером типичного обмена данными может быть хост-компьютер или ПЛК, считывающий значение процесса.

Второй вариант — удаленная уставка. Эта функция позволяет удаленному устройству, например ПЛК или компьютеру, изменять контроллер. уставка. Однако, в отличие от возможностей связи, упомянутых выше, вход удаленной уставки использует линейный аналоговый вход. сигнал, который пропорционален заданному значению.Это дает оператору дополнительную гибкость, поскольку он может изменять заданное значение с удаленное место. Типичный сигнал может быть 4–20 мА или 0–10 В постоянного тока.

Другой распространенной функцией, поставляемой с контроллерами, является возможность их настройки с помощью специального программного обеспечения на ПК, подключенном через канал связи. Это позволяет быстро и легко настраивать контроллер, а также дает возможность сохранять конфигурации для использования в будущем.

Еще одна общая черта — цифровой вход.Цифровой вход может работать вместе с удаленной уставкой для выбора локального или удаленного уставка для контроллера. Его также можно использовать для выбора между уставкой 1 и уставкой 2, как запрограммировано в контроллере. Цифровой входы также могут удаленно сбросить предельное устройство, если оно перешло в предельное состояние.

Другие дополнительные функции включают источник питания преобразователя, используемый для питания датчика 4–20 мА. Этот блок питания используется для питания Питание 24 В постоянного тока при максимальном токе 40 мА.

В некоторых приложениях двухцветный дисплей также может быть желательной функцией, позволяющей легко идентифицировать различные состояния контроллера. Некоторые продукты также имеют дисплеи, которые могут менять цвет с красного на зеленый или наоборот в зависимости от предварительно запрограммированных условий, например как указание на состояние тревоги. В этом случае зеленый дисплей может не отображать тревогу, но если тревога присутствует, дисплей станет красным.

Типы контроллеров

Контроллеры температуры бывают разных стилей с огромным набором функций и возможностей.Также есть много способы категоризации контроллеров в соответствии с их функциональными возможностями. Обычно регуляторы температуры бывают одноконтурными. или многопетлевой. Контроллеры с одним контуром имеют один вход и один или несколько выходов для управления тепловой системой. С другой стороны, Многоконтурные контроллеры имеют несколько входов и выходов и способны управлять несколькими контурами в процессе. Больше контроля петли позволяют контролировать больше функций технологической системы.

Диапазон надежных одноконтурных контроллеров — от базовых устройств, требующих однократного изменения уставки вручную, до сложных профилировщиков. который может автоматически выполнять до восьми изменений уставок в течение заданного периода времени.

Аналог

Самый простой и базовый тип контроллера — аналоговый. Аналоговые контроллеры — это недорогие простые контроллеры, которые Достаточно универсален для жесткого и надежного управления технологическим процессом в суровых промышленных условиях, в том числе со значительными электрическими шум. Дисплей контроллера обычно представляет собой ручку управления.

Базовые аналоговые контроллеры используются в основном в некритических или простых тепловых системах, чтобы обеспечить простую температуру включения-выключения. управление для приложений прямого или обратного действия.Базовые контроллеры принимают входы термопар или RTD и предлагают дополнительный процент режим управления мощностью для систем без датчиков температуры. Их основной недостаток — отсутствие удобочитаемого дисплея и отсутствие сложность для более сложных задач управления. Кроме того, отсутствие каких-либо коммуникационных возможностей ограничивает их использование простыми приложениями. например, включение / выключение нагревательных элементов или охлаждающих устройств.

Лимит

Эти контроллеры обеспечивают безопасный контроль температуры технологического процесса.У них нет возможности самостоятельно контролировать температуру. Проще говоря, контроллеры предельных значений — это независимые устройства безопасности, которые можно использовать вместе с существующим контуром управления. Они способны прием термопар, RTD или технологических входов с ограничениями, установленными для высокой или низкой температуры, как обычный контроллер. Ограничение контроля является блокирующим и является частью схемы управления резервированием для принудительного отключения тепловой системы в случае превышения предела. В выход предела фиксации должен быть сброшен оператором; он не будет сброшен сам по себе, если условие ограничения не существует.Типичный пример будет отключением безопасности для печи. Если температура в печи превышает некоторую заданную температуру, ограничительное устройство отключит систему. Это сделано для предотвращения повреждения печи и, возможно, любого продукта, который может быть поврежден чрезмерными температурами.

Регуляторы температуры общего назначения

Регуляторы температуры общего назначения используются для управления большинством типичных промышленных процессов. Обычно они бывают разных Размеры DIN, имеют несколько выходов и программируемые функции вывода.Эти контроллеры также могут выполнять ПИД-регулирование для отличного общие контрольные ситуации. Они традиционно размещаются на передней панели с дисплеем для облегчения доступа оператора.

Большинство современных цифровых контроллеров температуры могут автоматически рассчитывать параметры ПИД для оптимальной работы тепловой системы. используя свои встроенные алгоритмы автонастройки. Эти контроллеры имеют функцию предварительной настройки для первоначального расчета параметров PID для процесс и функция непрерывной настройки для постоянного уточнения параметров ПИД-регулятора.Это позволяет быстро настроить, сэкономить время и сократить количество отходов.

Привод электродвигателя клапана

Особым типом универсального контроллера является контроллер привода клапана (VMD). Эти контроллеры специально разработаны для двигатели регулирующих клапанов, используемые в производственных приложениях, таких как управление газовыми горелками на производственной линии. Специальные алгоритмы настройки обеспечивают точное управление и быструю реакцию на выходе без необходимости в обратной связи или чрезмерных знаний трехчленного ПИД-регулятора алгоритмы настройки.Контроллеры VMD управляют положением клапана в диапазоне от 0% до 100% открытия, в зависимости от энергии. потребности процесса в любой момент времени.

Профиль

Контроллеры профилирования, также называемые контроллерами линейного замачивания, позволяют операторам программировать количество заданных значений и время сидения на каждом из них. уставка. Программирование изменения уставки называется линейным изменением, а время нахождения в каждой уставке называется выдержкой или выдержкой. Одна рампа или одна выдержка считается одним сегментом.Профилировщик предлагает возможность вводить несколько сегментов, чтобы разрешить сложную температуру. профили. Оператор может называть профили рецептами. Большинство профилировщиков позволяют хранить несколько рецептов для последующего использования. Меньше Профилировщики могут допускать четыре рецепта с шестнадцатью сегментами каждый с более продвинутыми профилировщиками, позволяющими использовать больше рецептов и сегментов.

Контроллеры профиля могут выполнять профили нарастания и выдержки, такие как изменения температуры с течением времени, а также выдержку и выдержку / цикл продолжительности без присмотра оператора.

Типичные области применения контроллеров профиля включают термообработку, отжиг, климатические камеры и сложные технологические печи.

Многоконтурный

Помимо одноконтурных контроллеров, которые могут управлять только одним контуром процесса, многоконтурные контроллеры могут управлять более чем одним контуром, это означает, что они могут принимать более одной входной переменной.

Вообще говоря, многоконтурный контроллер можно рассматривать как устройство с множеством отдельных контроллеров температуры внутри одиночное шасси.Обычно они устанавливаются за панелью, а не перед панелью, как в универсальных одиночных шлейфовые контроллеры. Программирование любого из контуров аналогично программированию контроллера температуры, установленного на панели. Однако, Многоконтурные системы, как правило, не имеют традиционного физического пользовательского интерфейса (без дисплея или переключателей), а вместо этого используют специальный канал связи.

Многоконтурные контроллеры должны быть настроены с помощью специальной программы на ПК, которая может загрузить конфигурацию в контроллер с использованием выделенного интерфейса связи.

Информацию можно получить через интерфейс связи. Общие поддерживаемые интерфейсы связи включают DeviceNet, Profibus, MODBUS / RTU, CanOPEN, Ethernet / IP и MODBUS / TCP.

Многоконтурные контроллеры представляют собой компактную модульную систему, которая может работать как в автономной системе, так и в ПЛК. Окружающая среда. В качестве замены регуляторов температуры в ПЛК они обеспечивают быстрое ПИД-регулирование и разгружают большую часть математических вычислений. интенсивная работа процессора ПЛК, позволяющая увеличить скорость сканирования ПЛК.В качестве замены нескольких контроллеров DIN они обеспечить единую точку программного доступа ко всем контурам управления. Стоимость установки снижается за счет устранения большого количества проводки, вырезы в панелях и экономия места на панелях.

Контроллеры с несколькими контурами обеспечивают некоторые дополнительные функции, недоступные в традиционных контроллерах, устанавливаемых на панели. Например, Многоконтурные контроллеры имеют более высокую плотность контуров для данного пространства. Некоторые многоконтурные системы контроля температуры могут иметь до 32 контуров управления в корпусе, устанавливаемом на DIN-рейку длиной не более 8 дюймов.Они также сокращают количество проводов за счет наличия общего точка подключения для питания и интерфейсов связи.

Многоконтурные регуляторы температуры также имеют улучшенные функции безопасности, одной из которых является отсутствие кнопок, на которых любой может изменить критические настройки. Имея полный контроль над информацией, считываемой или записываемой в контроллер, производитель машин может ограничить информацию, которую любой оператор может прочитать или изменить, предотвращая нежелательные условия от возникновения, например, установка слишком высокой уставки до диапазона, который может привести к повреждению продукта или машины.Кроме того, контроллер модули могут быть заменены в горячем режиме. Это позволяет заменить модуль контроллера без отключения питания системы. Модули также может автоматически настраиваться после горячей замены.

Другие характеристики регулятора температуры
Напряжение питания

Обычно существует два варианта напряжения питания, когда речь идет о контроллерах температуры: низкое напряжение (24 В переменного / постоянного тока) и высокое напряжение (110–230 В переменного тока).

Размер

Контроллеры бывают нескольких стандартных размеров, которые обозначаются номерами DIN, такими как 1/4 DIN, 1/8 DIN, 1/16 DIN и 1/32 DIN.DIN — это сокращение от примерно переведенного Deutsche Institut fur Normung, немецкой организации по стандартам и измерениям. Для наших целей DIN просто означает, что устройство соответствует общепринятому стандарту размеров панелей.

Сравнение размеров DIN

Размер DIN 1/4 1/8 1/16 1/32
Размер в мм 92 х 92 92 х 45 45 х 45 49 х 25
Размер в дюймах 3.62 х 3,62 3,62 x 1,77 1,77 x 1,77 1,93 х 0,98

Наименьший размер — это 1/32 DIN, который составляет 24 мм × 48 мм, с соответствующим вырезом в панели 22,5 мм × 45 мм. Следующий размер вверху — это 1/16 DIN, размер которого составляет 48 мм × 48 мм с размером выреза в панели 45 мм × 45 мм. 1/8 DIN составляет 48 мм × 96 мм с вырез в панели 45 мм × 92 мм. Наконец, самый большой размер — это 1/4 DIN размером 96 мм × 96 мм с вырезом в панели 92 мм × 92 мм.

Важно отметить, что стандарты DIN не определяют, насколько глубоко контроллер может находиться за панелью. Стандарты учитывайте только размеры передней панели и размеры выреза в панели.

Одобрения агентств

Желательно, чтобы контроллер температуры имел какое-либо одобрение агентства, чтобы гарантировать, что контроллер соответствует минимальный набор норм безопасности. Тип разрешения зависит от страны, в которой будет использоваться контроллер.В наиболее распространенное разрешение, регистрация UL и cUL, распространяется на все контроллеры, используемые в США и Канаде. Обычно бывает один сертификация требуется для каждой страны.

Для контроллеров, которые используются в странах Европейского Союза, требуется одобрение CE.

Третий тип сертификата — FM. Это относится только к ограничивающим устройствам и контроллерам в США и Канаде.

Класс защиты передней панели

Важной характеристикой контроллера является степень защиты передней панели.Эти рейтинги могут быть в форме рейтинга IP или Рейтинг NEMA. Классы IP (защиты от проникновения) применяются ко всем контроллерам и обычно составляют IP65 или выше. Это означает, что из только на передней панели, контроллер полностью защищен от пыли и струй воды под низким давлением со всех сторон. разрешен только ограниченный доступ. Рейтинги IP используются в США, Канаде и Европе.

Рейтинг контроллера NEMA (Национальная ассоциация производителей электрооборудования) параллелен рейтингу IP.Большинство контроллеров имеют Рейтинг NEMA 4 или 4X, что означает, что они могут использоваться в приложениях, требующих только промывки водой (не маслами или растворителями). В «X» в рейтинге NEMA 4X означает, что передняя панель не подвержена коррозии. Рейтинги NEMA используются в основном в США и Канаде.

контроль температуры [Smoothieware]

Этот модуль считывает показания датчиков температуры (термисторы) и использует элементы нагревателя и охладителя для поддержания заданной температуры.

Это используется, например, для подогревателей экструдеров.

А хотенд


Это хотенд с J-образной головкой с термистором и нагревательным элементом.

В Smoothie вы не получите только один модуль TemperatureControl. Фактически вы можете создать столько, сколько захотите, просто добавив их в файл конфигурации.

Это выглядит примерно так :

 temperature_control.hotend.enable true
контроль температуры.hotend.thermistor_pin 0.23
так далее ...

temperature_control.bed.enable true
температура_контроль.кровать.термистор_контакт 0,24
и т.д ...

В результате будут созданы и настроены два отдельных модуля контроля температуры, которые будут действовать полностью независимо друг от друга.

Линия, которая эффективно «создает» модуль, — это опция enable . Если установлено значение true, создается модуль и считывается дальнейшая конфигурация. Если установлено значение false, дальнейшая конфигурация для этого модуля игнорируется, поскольку модуль не создается.

В приведенном ниже разделе «Конфигурация » первые две части ( temperature_control.module_name ) конфигурации иногда опускаются для краткости, но должны быть добавлены в ваш фактический файл конфигурации (см. Пример).

Преобразование температуры


Показания сопротивления преобразуются в показания температуры с помощью магии математики.

Показания температуры

Чтобы достичь желаемой температуры, вы должны знать текущую температуру.Это делается с помощью термистора, подключенного к АЦП на плате контроллера, или термопары.

Термистор

Данная плата контроллера имеет только определенное количество контактов, поддерживающих АЦП (аналоговый (температурный) в цифровой (Smoothie) преобразователь).

Например, на смузи-плате есть 4 входа термистора, обозначенных от T0 (или th2) до T3 (или th5) и соответствующих в том же порядке контактам с 0,23 до 0.26 . T0 обычно используется для хотенда, а T1 — для кровати.

Входы термисторов не поляризованы, направление, в котором вы их подключаете на плате, не имеет значения.

 temperature_control.hotend.thermistor_pin 0,23
Имя входа термистора Smoothieboard T0 (th2) T1 (th3) T2 (th4) T3 (th5)
Штифт для конфигурации 0,23 0.24 0,25 0,26
Ошибка чтения термистора
Вы считываете значение входов термистора, отправив команду M105 .

Если вы получаете значение inf для ввода, например:

ok T: inf /0.0 @ 0 B: 24.1 /0.0 @

Это означает, что датчик неправильно подключен или каким-либо образом поврежден.

Выбор подходящего термистора

Существуют разные модели термисторов.У каждой кровати с подогревом есть одна кровать определенного типа. Различные модели термисторов преобразуют заданную температуру в разные сопротивления. Это означает, что вы должны сообщить Smoothie, какая именно модель термистора у вас есть, чтобы Smoothie мог правильно ее прочитать.

Это делается с помощью опции термистора в файле конфигурации. Вы передаете ему имя своего термистора, и он соответствующим образом настраивает математику.

 temperature_control.hotend.термистор EPCOS100K

Смузи не знает названия всех существующих термисторов. На данный момент это те, о которых он знает:

L15AG-135-10 135-10 65F -4
Имя Бета для 0-80 ° C Бета для 185-230 ° C I для Steinhart Hart J для Steinhart Hart K для Steinhart Hart Номер детали
EPCOS100K 4066 4193 0.000722378300319346F 0.000216301852054578F 9.2641025635702e-08F B57540G0104F000
Honeywell100K 3974 4385 0.000596153185928425F 0.000231333192738335F 6.19534004306738e-08F
Semitec 4267 4375 0,0008112

145459F

0.00021135578
7.17614730463848e-08F 104GT-2
Honeywell - QAD 0.000827339299500986F 0.000208786427208899F 8.05595282332277e-08F 135-104QAD-J
Semitec - 104NT4 0.000797110609710217F 0.000213433144381270F 6.5338987554e-08F
RRRF100K 3960
RRRF10K 3964
HT100K 3990

В случае, если у вас есть термистор, который не известен Smoothie , вы можете просто определить параметры в config.Есть два метода: с использованием бета-значения (хорошо, но не идеально) и с использованием алгоритма Steinhart Hart (идеально).

Использование значений бета:

Установите значение beta в файле конфигурации:

 temperature_control.hotend.beta 4066 # set beta для термистора
О значениях бета
Бета-версии, опубликованные большинством производителей, относятся к диапазону 0–80 ° C.

Для 185–230 ° C это приводит к завышению показаний на 7–10 ° C.

Это означает, что значения бета обычно подходят для подогреваемой кровати, но не для хотэнда.

Если сопротивление термистора составляет 100 кОм при 25 ° C, этого обычно достаточно.

Вы также можете установить r0, t0, r1, r2, но обычно это не требуется, так как значений по умолчанию достаточно.

Если вы не знаете, какая у вас модель термистора, обратитесь к разработчику или продавцу вашего 3D-принтера, хотенда или подогреваемой кровати и получите спецификацию spec , которая сообщит вам, какое значение бета для термистора.

Использование алгоритма Стейнхарта Харта:

Это рекомендуемый метод. Задайте параметры в файле конфигурации:

 temperature_control.hotend.coefficients 0.000722376862540841,0.000216302098124288,0.000000092640163984

Чтобы узнать, каковы коэффициенты Стейнхарта-Харта для данного термистора, пожалуйста, прочтите страницу SteinhartHart.

Если у вас есть температурная кривая для вашего термистора, вы также можете определить три точки на этой кривой и позволить Smoothie все рассчитать:

 temperature_control.hotend.rt_curve 20,0,126800,150,1360,240,206,5
PT100

Обратите внимание, что PT100, используемый усилителем e3d, поддерживается в текущем фронте, но не в текущей предварительно созданной двоичной прошивке.

Конфигурация и использование

PT100 — широко используемый RTD. По сравнению с термисторами NTC (наиболее распространенными), PT100 является «PTC», поэтому изменение сопротивления в зависимости от температуры происходит «наоборот». (Кривая PT100 также сильно отличается от кривой NTC с классом термистора.)

«PTC» означает «положительный температурный коэффициент», поэтому электрическое сопротивление увеличивается с повышением температуры. Их нельзя использовать как есть, вы должны использовать схему усилителя для увеличения изменения напряжения, чтобы их можно было использовать в SmoothieBoard.

В настоящее время Smoothie поддерживает только плату усилителя E3D PT100. Другие усилители PT100 могут поддерживаться позже (например, MAX31865 через SPI).

Усилитель PT100 E3D должен получать питание от контактов разъема AVCC и AGND на SmoothieBoard, только более новые платы имеют этот разъем.

Если у вас нет контактов AVCC / AGND, вы можете использовать 3,3 В и GND. Однако это может привести к появлению шума в системе АЦП и может повлиять на все показания температуры от аналоговых источников (например, термисторов и PT100).

НЕ запитывайте от 5в иначе порт убьете.

Вы подключаете PT100 почти так же, как термистор, но вам нужно указать Smoothie, что это PT100 и куда вы подключили выход сигнала усилителя:

 temperature_control.hotend.enable true
temperature_control.hotend.sensor pt100_e3d
temperature_control.hotend.e3d_amplifier_pin 1.30 # должен быть свободным выводом АЦП, а не температурным входом

При использовании датчика типа PT100 вам не нужно устанавливать значения для типа термистора или термистора_пин. Если вы это сделаете, эти значения будут проигнорированы.

Вы должны использовать запасной вывод АЦП для подключения сигнала усилителя; Вы не можете использовать вход термистора для из-за подтяжки, которая уже есть на плате.На большинстве плат это означает 1,30 или 1,31, в зависимости от того, что удобнее.

Термопара через SPI

В настоящее время термопары поддерживаются путем подключения микросхемы MAX31855 к одному из каналов SPI. Термопары обеспечивают стабильные измерения в широком диапазоне температур и обычно могут выдерживать более высокие температуры, чем термисторы.
Примечание: MAX31855 не любит, когда термопара электрически соединена с землей, и в этом случае будет сигнализировать об ошибке.Убедитесь, что ваша термопара изолирована. Если вам необходимо использовать неизолированную термопару, попробуйте вместо нее аналоговый усилитель AD8495 (см. Следующий раздел).
Примечание. Подключение термопары и панели RRD GLCD к одной шине SPI не работает.
Примечание. Если вы хотите иметь несколько термопар на шине SPI, вам понадобится последняя версия Edge.
Примечание: По состоянию на 13.02.2018 модуль max31855 не работает, если сконфигурирован без контакта нагревателя.

Вот пример того, как подключить коммутационную плату усилителя термопары Adafruit MAX31855 к смузи-плате.

~ Smoothieboard ~ Breakout board
3v3 Vin
Земля Земля
0,16 CS CS
0,18 MOSI Не используется
0,15 SCK CLK
0.17 MISO DO

Чтобы настроить смузи для использования подключенной таким образом термопары, замените параметры термистор и термистор_контакт на следующие:

 контроль_температуры. Датчик температуры max31855

Канал SPI и вывод выбора микросхемы можно изменить с помощью следующих параметров:

 temperature_control.hotend.chip_select_pin 0,16
temperature_control.hotend.spi_channel 0 # SPI канал 0 или 1

Обратите внимание, что при использовании max31855 вам необходимо уменьшить частоту считывания температуры.Это связано с ограничением усилителя. Для получения дополнительной информации см. Этот запрос на перенос.

У микросхем max31855 и max6675 есть особенность: им требуется 100 и 220 миллисекунд, соответственно, для выполнения временного преобразования. Их выборка быстрее, чем это, прервет процесс преобразования, в результате чего чип будет возвращать одно и то же значение каждый раз для каждой последующей выборки. Чтобы решить эту проблему, readings_per_second должно быть 9 для max31855 и 4 для max6675.

 temperature_control.имя_модуля.readings_per_second 4
Термопара через усилитель

Smoothie поддерживает считывание показаний термопар через АЦП (тот же тип, который используется для считывания термисторов), если аналоговое значение преобразуется усилителем термопары AD8495.

Это позволяет считывать значения с термопары без использования порта SPI.

Чтобы использовать AD8495, вам необходимо установить правильный тип датчика:

 temperature_control.hotend.sensor ad8495

А затем настройте контакт, который вы будете использовать для считывания показаний датчика:

 temperature_control.hotend.ad8495_pin 0,24

И зачет. Это будет зависеть от схемы подключения AD8495. Если вывод REF (вывод 2) подключен к земле или к 0 В, то смещение равно 0. Это означает, что Smoothie может измерять от 0 ° C до 660 ° C, в зависимости от термопары. Если, как и в случае с платой Adafruit, вывод REF подключен к 1,25 В, тогда смещение будет 250. При смещении 250 Smoothie может измерять от -250 ° C до 410 ° C. Формула для расчета смещения: смещение = REF / 0,005. Самый простой способ узнать, неправильно ли задано смещение, — это то, что показание температуры при комнатной температуре будет неправильным.

ПРИМЕЧАНИЕ от члена сообщества: AD8495 требует GND и VCC. Использование GND или AGND от Smoothieboard, похоже, работает. Неясно, что предпочтительнее (если вы знаете, обновите это примечание!).

 temperature_control.hotend.ad8495_offset 250

Нагрев.

Чтобы достичь желаемой температуры, вам понадобятся средства изменения температуры. Обычно это делается путем пропускания тока через:

Так, например, нагреваются горячие или нагретые кровати до заданной температуры.

Компонент, включающий и отключающий ток, может быть, например, mosFET (как на Smoothieboard) или твердотельным реле.

Это контролируется с платы, на которой запущен Smoothie, с помощью вывода GPIO.

В случае МОП-транзисторов, на Smoothieboard, данный вывод подключается к данному МОП-транзистору, и вы должны использовать этот конкретный контакт для управления этим конкретным МОП-транзистором.

См. Эту схему ниже или на странице Smoothieboard, чтобы узнать, какой МОП соответствует какому выводу.

Входы и выходы Mosfet


Узнайте больше о МОП-транзисторах здесь

Чтобы установить штифт на данный нагреватель, сделайте, например:

 temperature_control.hotend.heater_pin 2.7

Примечание на штифтах:

«Штырь» — это вход или выход на Smoothieboard.

Во многих случаях (шаг / направление для внешних шаговых двигателей, кнопочные входы) вы можете использовать любой контакт для любого использования.

В других случаях данный вывод привязан к данному периферийному устройству на плате. Каретка, Shift + 6 на QWERTY-клавиатурах Установить вывод на вытягивание (по умолчанию для большинства выводов) v Строчная буква v Установить штифт для опускания — Знак минус Чтобы установить без подтяжки @ Знак At / Arobase Для установки режима ретранслятора

Управление с помощью G-кодов

По умолчанию Smoothie ничего не нагревает.Это может быть опасно делать без присмотра.

Вы должны отправить G-коды, чтобы включить и выключить обогреватель, установить заданную температуру и т. Д.

Существует набор широко используемых G-кодов, соответствующих различным обычным действиям (например, установка температуры хотэнда M104 в мире Reprap).

Но поскольку вы определяете свой собственный контроллер температуры, вам нужно выбрать, какой gcode будет использоваться для управления им, Smoothie не знает, что именно он контролирует.

Так, например, если это хотенд, для «стандартных» gcodes он будет выглядеть примерно так:

 temperature_control.hotend.set_m_code 104
temperature_control.hotend.set_and_wait_m_code 109

set_m_code используется для установки заданной температуры и немедленного продолжения работы Smoothie. set_and_wait_m_code используется для установки заданной температуры, а затем приостанавливает Smoothie, пока эта температура не будет достигнута.

Чтение с G-кодом

Для считывания температуры для всех модулей temperature_control одновременно используется один g-код: M105

Но он должен иметь возможность сказать вам, какая температура соответствует какому конкретному модулю.

Для этого существует стандартный формат, который использовался до Smoothie и используется до сих пор:

 в порядке T: 22,1 / 0,0 при 0 B: 22,5 / 75,0 при 210

Здесь T — хотенд, а B — кровать. Это условность. Но в вашей конфигурации мы должны указать, что есть что:

 temperature_control.hotend.designator T

Bang Bang Control

Самая простая форма регулирования температуры называется взрывной, она просто включает или выключает нагреватель в зависимости от того, находится ли она ниже или выше целевой температуры (плюс некоторый гистерезис).
Лучше всего использовать для кроватей с высоким усилителем, для включения и выключения которых используется реле.

чтобы включить эту форму управления в конфигурации, определите следующее…

 temperature_control.bed.bang_bang true # установите значение true, чтобы использовать управление bang bang вместо PID
temperature_control.bed.hysteresis 2.0 # установить на температуру в градусах C для использования в качестве гистерезиса, когда

Пример: если вы установите температуру на 50 градусов, а ваш гистерис составляет 2 градуса, то нагреватели включатся, если температура ниже 48 градусов, и выключатся, если температура выше 52 градусов.

Форма управления нагревателем по умолчанию — ПИД.

PID

Простое управление нагревателем


Не очень изысканный

PID важен. Без PID простым способом управления температурой было бы:

  • Если температура слишком низкая, включить нагреватель

  • Если температура слишком высокая, выключить нагреватель

Но с этим методом есть большая проблема. Из-за того, что температура не распространяется мгновенно в том, что вы нагреваете от нагревателя к термистору, когда термистор считывает заданную температуру, нагреватель уже горячее, чем то, что показывает термистор.И мы этого не хотим. Это означает, что достижение температуры может быть нежелательным, и это означает, что вы не сможете правильно стабилизировать температуру.

Решение этой проблемы — PID. Он использует математику, что позволяет нам решать эти проблемы, включая и выключая обогреватель в более разумной последовательности.

Коэффициенты P, I и D настраиваются следующим образом:

 temperature_control.hotend.p_factor 100
temperature_control.hotend.i_factor 0.1
temperature_control.hotend.d_factor 100

Но по-настоящему сложно найти правильные значения для этих трех факторов: значения по умолчанию, скорее всего, не подходят для вашей настройки. Поэтому, если вам не были заданы эти значения с вашим оборудованием или вы не являетесь великим мастером PID, вам понадобится помощь:

Марлин

Не пытайтесь использовать настройки PID от Marlin, поскольку они несовместимы.

Автонастройка ПИД-регулятора

Используя процесс, описанный здесь http: // brettbeauregard.com / blog / 2012/01 / arduino-pid-autotune-library /, Smoothie может автоматически настраивать (находить) ваши коэффициенты P, I и D.

Вот пример команды G-кода, используемой для запуска автонастройки PID:

 M303 E0 S190
  • E 0 — это номер модуля контроля температуры нагревателя или слоя, определяемый порядком, в котором они появляются в файле конфигурации. Здесь будет 0 для хотенда и 1 для кровати.

  • S 190 — температура для автонастройки.Используйте температуру, при которой вы будете использовать обогреватель в реальной жизни. Здесь мы используем 190c

    .

Когда вы запускаете команду, начинается настройка:

 Цель: 190,0
Начать настройку ПИД-регулятора, команда - M303 E0 S190
T: запуск автонастройки ПИД-регулятора, M304 прерывается
ОК
Т: 21,3 / 190,0 при 80 1 0/8
Т: 22,0 / 190,0 при 80 1 0/8
Т: 22,3 / 190,0 при 80 1 0/8
Т: 22,1 / 190,0 при 80 1 0/8
И т.д. ...

Он продолжается от 3 до 8 циклов, нагревание, охлаждение. Затем :

 Цикл 4: макс .: 246.189, мин: 227,627, среднее расстояние: 0,418274
Ku: 34,9838, Pu: 39,85
Пробуем:
КП: 21,0
Ki: 1.053
Кд: 105
Автонастройка ПИД завершена! Приведенные выше настройки были загружены в память, но не записаны в ваш файл конфигурации.

Теперь отредактируйте свою конфигурацию, чтобы использовать эти три значения ( Kp, — это p_factor , Ki i_factor , Kd d_factor ), сброс и контроль температуры должны работать намного лучше. (Также M301 можно использовать для установки значений PID и сохранения с M500)

В качестве альтернативы вы также можете ввести следующий G-код:

 M500

Что автоматически сохранит значения конфигурации в файле переопределения конфигурации.

Узнайте больше о переопределениях конфигурации здесь: Настройка Smoothie

Сеть

Не отправляйте M303 через веб-интерфейс, используйте Telnet, Pronterface или любой другой последовательный терминал. При отправке через Интернет ответы накапливаются в RAM Smoothie и могут привести к сбою.

Тонкая настройка

Если вы используете нагреватель на 12 В в системе 24 В

вам нужно установить max_pwm на 64

 temperature_control.hotend.max_pwm 64 #
При начальном превышении температуры на 10 ° C или более

o вы можете установить i_max на более низкое значение (по умолчанию max_pwm)
128 кажется хорошим значением, но его можно настроить с помощью M301 S0 Xnnn , где nnn — это число ⇐ max_pwm

 temperature_control.hotend.i_max 128 #
Во избежание случайной установки слишком высокой температуры

вы можете установить max_temp на максимальную температуру, безопасную для целевого нагревателя.
Это будет игнорировать любые настройки температуры, которые выше, чем это, и вместо этого установит температуру на max_temp.
Он также отключится, если эта температура будет превышена.

 temperature_control.hotend.max_temp 230 #

Этот модуль контролирует температуру путем включения нагревательных элементов. Тепло, если его не остановить, вызывает пожар.

Пожары болезненны, дороги и даже могут привести к смерти.

Вы определенно должны настроить как можно больше функций безопасности, даже те, которые отключены по умолчанию.В этом разделе объясняется, как это сделать.

Это может случиться с вами

Это уже было известно энтузиастам Reprap / CNC. Пример см. Здесь.

В этой главе рассказывается обо всех функциях безопасности и о том, как их настроить при необходимости.

Термистор отключающий

Если термистор отсоединен от входа термистора (кабель обрывается, коннектор выпадает), Smoothie может обнаружить проблему самостоятельно, так как это приводит к заметно отличающемуся входу.

Когда это произойдет, Smoothie обнаружит проблему, выключит все нагреватели и перейдет в состояние HALT. Он также покажет вам следующее сообщение:

 Показания температуры недостоверны при T, заявлено HALT - требуется сброс или M999

Вам необходимо решить проблему, а затем либо перезагрузить плату, либо ввести команду M999 .

Вам не нужно ничего делать, чтобы активировать эту проверку безопасности.

Сторожевая

Сторожевой таймер — это периферийное устройство внутри микроконтроллера.Смузи должен регулярно повторять: «Эй, я жив и не разбился».

Если Смузи перестает это делать, сторожевой пес знает, что Смузи разбился, и сбрасывает плату, что отключает все нагреватели.

Это гарантирует, что в случае сбоя прошивки нагреватели вашей платы отключатся и все будет в безопасности.

Для активации ничего делать не нужно, по умолчанию он включен.

Обнаружение максимальной температуры

Вы активируете эту проверку безопасности (и должны), добавив в свою конфигурацию следующее:

 temperature_control.имя_модуля.max_temp 300

Как только это будет установлено, будет невозможно установить температуру выше значения max_temp .

Кроме того, если температура достигает значения max_temp , Smoothie выключит все нагреватели, перейдет в состояние HALT и распечатает следующее сообщение:

 Ошибка: MINTEMP или MAXTEMP срабатывает на T. Проверьте датчики температуры!
Подтверждено HALT - требуется сброс или M999

Вам необходимо решить проблему, а затем либо перезагрузить плату, либо ввести команду M999 .

Наиболее вероятная причина этой проблемы заключается в том, что МОП-транзистор нагревателя застрял, будучи всегда активным. В этом случае Smoothie больше не может управлять этим нагревателем, и никакие прошивки не могут решить проблему, и вы находитесь на пути к пожару.

Вот почему вам нужно предоставить Smoothie второй способ отключения питания: либо сигнал, позволяющий выключить источник питания, либо твердотельное реле, способное отключить все питание всех МОП-транзисторов. См. Документацию ниже, чтобы узнать, как этого добиться.

Обнаружение побега

Мы называем «скачком температуры» явление, когда Smoothie пытается контролировать температуру, но по какой-то причине температура бесконтрольно растет.

Это может произойти несколькими способами:

  • Термистор отсоединен от блока нагревателя, поэтому термистор считывает температуру в помещении и продолжает нагреваться, пытаясь достичь своей цели.

  • МОП-транзистор или твердотельное реле, управляющее нагревателем, заедает, всегда пропускает питание, это вызывает повышение температуры, даже когда смузи не требует повышения температуры.

ПРИМЕЧАНИЕ Теперь этот параметр включен по умолчанию в более новых версиях Edge, тайм-аут установлен довольно большим (900 секунд), его можно отключить, установив значения ниже на 0.

Обнаружение разгона при начальном нагреве

Чтобы определить, отключен ли термистор во время начального нагрева (температура увеличивается до достижения целевого значения), нам необходимо определить, сколько времени должно пройти, чтобы температура повысилась до целевого значения. И если температура слишком долго достигает этой цели, мы знаем, что что-то не так (вероятно, термистор отсоединен от нагревательного элемента).

Чтобы настроить это значение, нам сначала нужно попросить машину нагреться и использовать таймер, чтобы узнать, сколько времени это займет. Например, данный хотэнд может нагреться за 100 секунд.
Затем мы добавляем к этому запас, например 20%, и говорим, что если хотенд нагревается более 120 секунд, что-то не так.

Теперь, когда у вас есть разумное значение безопасности, добавьте параметр runaway_heating_timeout в свой файл конфигурации:

 temperature_control.module_name.runaway_heating_timeout 120 # макс. 4088 секунд

Теперь, если нагревание длится дольше 120 секунд, Smoothie узнает о проблеме, войдет в состояние HALT, выключит нагреватели и покажет следующее сообщение:

 Ошибка: температура слишком долго не может быть достигнута на T, заявлено HALT, НЕМЕДЛЕННО ВЫКЛЮЧИТЕ ПИТАНИЕ - требуется сброс или M999

Вы можете отключить это, установив для него значение 0.

Обратите внимание, что если настройки ПИД-регулятора настроены неправильно, он может быть активирован случайно из-за «колебаний», которые могут иметь ненастроенные кривые температуры.Перед активацией этой функции настройте параметры PID.

Если Smoothieboard слишком строг к определению температуры, вы можете добавить runaway_error_range в качестве параметра (необязательно), по умолчанию это 1 °, что означает, что допустимая обнаруженная температура может составлять +/- 1 ° от установленной температуры. Если ваш принтер имеет тенденцию придерживаться недостаточно близкой к нужной температуре, увеличьте это значение. Это относится только к тайм-аутам нагрева и охлаждения.

Тайм-аут охлаждения

ПРИМЕЧАНИЕ Если вы установите runaway_cooling_timeout , тогда поймите, что если вы устанавливаете температуру кровати, когда она уже горячее, чем настройка, ей нужно будет остыть в течение установленного вами периода времени.Если кровать имеет большую тепловую массу, это может занять много времени или на самом деле никогда не произойти, и в конечном итоге произойдет тайм-аут. Поэтому по умолчанию он отключен. Однако, если вы уменьшите температуру слоя во время печати, ДОЛЖЕН установить это значение, иначе вы получите ошибку обнаружения побега, если новая температура ниже, чем текущая температура. Это также относится к установке более низкой температуры хотенда во время печати, тогда вам также необходимо правильно установить этот тайм-аут.

Обнаружение выхода за пределы допустимого диапазона

Эта функция безопасности позволяет определить, слишком ли отклоняется текущая температура от должной, слишком низкая или слишком высокая.

Это может произойти, если нагреватель «застрял» в активном состоянии (в этом случае температура будет считаться слишком высокой) или если термистор отключен от нагревательного блока (в этом случае температура будет считаться слишком низкой).

Эта проверка начинает действовать при достижении целевой температуры и запускается, если температура выходит за пределы заданного «диапазона».

Вы настраиваете его, добавляя параметр конфигурации runaway_range :

 temperature_control.module_name.runaway_range 20 # Максимальное значение 63 ° C

Где значение — это то, насколько ниже или выше целевой температуры мы можем быть без активации предупреждения.

Теперь, если температура выйдет за пределы указанного диапазона, Smoothie узнает о проблеме, войдет в состояние HALT, выключит нагреватели и покажет следующее сообщение:

 Ошибка: разгон температуры при T, заявлено HALT, НЕМЕДЛЕННО ВЫКЛЮЧИТЕ ПИТАНИЕ - требуется сброс или M999
Восстановление из состояния HALT

Когда возникает такая ошибка, машина переходит в состояние HALT.

Если вы хотите сохранить печать, которая длилась долго, без необходимости начинать все заново, вы можете попробовать следующее:

0. Нажмите кнопку паузы в пронтерфейсе
1. Выйдите из остановки, отправив $ X (или M999)
2. Поднимите голову, бегая трусцой
3. Домой XY
4. Посмотрите на последнюю высоту Z в пронтерфейсе
5. Поднимите голову к последнее известное Z
6. Включите нагреватели и дождитесь достижения температуры
7. Нажмите кнопку возобновления в Pronterface.

ПРИМЕЧАНИЕ Это не всегда будет работать хорошо, так как несколько gcodes будут потеряны, поэтому, если вы были на заполнении, вероятно, все будет в порядке, если вы были на периметре, это может быть проблемой.

Сначала устраните проблему
Если вы получили сообщение об ошибке, это означает, что что-то не так. Вы не должны просто продолжать печать, как будто ничего не произошло. Вам необходимо понять, что произошло, и исправить это, прежде чем продолжить, иначе вы рискуете своей безопасностью.

Эта информация «возобновления» предоставляется только при условии, что вы устранили проблему перед возобновлением. Пожалуйста будь осторожен.

Защитный выключатель

Если вы правильно настроили все эти параметры безопасности, Smoothieboard теперь сможет обнаруживать любую возникающую проблему.Однако это не означает, что Smoothieboard может решить проблему.

Например, если ваша проблема в том, что контроллер нагрева (Mosfet, твердотельное реле) застрял в активном положении, даже если Smoothie прикажет ему выключиться, он останется активным и продолжит нагревание.

Это означает, что вам нужен второй способ резки.

Если у вас есть два способа отключения питания, подключенных последовательно к нагревательному элементу, тогда оба должны быть активными одновременно для подачи электричества, и даже если один из них застрял в активном состоянии, пока другой остается. деактивирован, питание перестанет подавать и проблемы с нагревом не возникнут.

Как вы видели, в каждом случае Smoothieboard обнаруживает проблему с нагревом, он переходит в состояние HALT:

Остановка смузи

Вот несколько способов остановить Smoothie:

Команда G-код Движение Обогреватели Воспроизведение файла Восстановление Документация Пояснение
отмена M26 Немедленное прекращение печати SDCARD Не затрагивается Отмена Позиция сохраняется, но файл должен быть перезапущен Проигрыватель Останавливает воспроизведение файла SDCARD, он завершит текущий gcode, но сразу после этого остановится, остальные команды в очереди будут отброшены.Он пытается сохранить правильное положение после прерывания.
приостановить M600 Останавливает, когда очередь пуста Отключено, если опция включена (по умолчанию) Приостановлена, может быть возобновлена ​​ Да, с возобновлением или позиция M601 сохраняется Player Приостанавливает выполнение файла, который воспроизводится с SDCARD или передается с хоста (в настоящее время требуется поддержка восходящего потока, поддержка пронтерфейса и октопринта, в противном случае хост должен быть приостановлен вручную), все состояние сохраняется, а бег и выдавливание разрешается.В основном используется для смены нити в середине печати или обнаружения нити накала. M601 возобновляет печать или команда возобновления
Нет команды, но есть настраиваемая кнопка «убить». M112 Останавливается мгновенно, если нажата кнопка уничтожения, если от хоста нужно ждать, пока в приемном буфере появится место. Выключено прервано Нет, позиция потеряна, потребуется дом supported-g-code Мгновенно останавливает все операции, принтер полностью останавливается, пока не будет отправлено M999 .Позиция потеряна.
Отправка Control-X в смузи через последовательный порт или последовательный порт USB должен работать в любое время, даже при потоковой передаче, делает то же самое, что и кнопка kill Выключено прервано Нет, позиция потеряно, потребуется дом Мгновенно останавливает все операции, принтер полностью останавливается, пока не будет отправлено M999 (или X долларов). Позиция потеряна.

Если нажата кнопка отключения (или есть температурный сбой, выдается M112, сработал концевой выключатель или другая ошибка), система переходит в состояние остановки, в этом состоянии мигает светодиод воспроизведения, и состояние можно очистить, выдав M999 или удерживая мигающую кнопку kill в течение 2 секунд (ее также можно удалить с ЖК-панели).В состоянии Halt любая команда, отправленная с хоста, получит код !! Ответ (за некоторыми исключениями). Блок питания может быть выключен при входе в режим Halt, если задан переключатель psu.

Все команды могут запускаться кнопкой или датчиком, если для этого настроен модуль Switch.

Вы можете узнать больше о кнопке убийства на кнопке убийства смузи.

Оказавшись в состоянии остановки, Smoothie дает команду всем модулям контроля температуры прекратить нагрев, перестает двигаться и перестает отвечать на обычные команды.

Тем не менее, мы должны сказать Smoothie на , а также на выключить питание, что не может быть сделано без специальной настройки оборудования / источника питания / проводки.

Есть два способа сделать это: либо иметь блок питания, который можно дать инструкции на отключение (большинство компьютерных блоков питания ATX поддерживают это, некоторые более крупные блоки питания 48 В тоже), либо твердотельное реле, управляющее питанием.

Защитное отключение, управляемое источником питания

Первое, что нам нужно сделать, это настроить модуль переключателя, чтобы он мог управлять источником питания:

Вот как управлять сигналом включения / выключения источника питания ATX с голого контакта, подключенного к сигналу PS_ON, чтобы ваша плата могла сказать ему выключиться при необходимости.

Переключатель
.psu.enable true # включить / выключить atx
switch.psu.input_on_command M80 #
switch.psu.input_off_command M81 #
switch.psu.output_pin 0.25o! # открытый сток, перевернутый
switch.psu.output_type digital # только включение / выключение
switch.psu.failsafe_set_to 1 # поэтому ATX отключается при сбое системы
# switch.psu.ignore_on_halt true #, чтобы ATX не отключался в состоянии HALT (например, триггер ограничения)
                                                               # Однако оставьте комментарий или установите значение false, если вы хотите, чтобы ATX отключался из-за перегрева.


Примечание: здесь используется вывод PSON на источнике питания, который должен быть открытым стоком, таким образом, o в 0.25o!

Вот как управлять сигналом включения / выключения блока питания ATX от небольшого МОП-транзистора, подключенного к сигналу PS_ON, или к SSR, который питает блок питания без ATX

 switch.psu.enable true # включить / выключить atx
switch.psu.input_on_command M80 #
switch.psu.input_off_command M81 #
switch.psu.output_pin 2.4 # small mosfet (NB не инвертирован)
переключатель.psu.output_type digital # только вкл. / выкл.
# switch.psu.ignore_on_halt true #, чтобы блок питания не отключался в состоянии HALT (например, триггер ограничения)
                                                               # Однако оставьте комментарий или установите значение false, если вы хотите, чтобы блок питания отключался из-за перегрева.

Вы должны убедиться, что для параметра ignore_on_halt не задано значение true (или что он закомментирован, как в данном случае), иначе это противоречит цели упражнения.

Теперь, когда это настроено, источник питания будет автоматически отключаться при обнаружении температурной ошибки.

Защитное отключение, управляемое твердотельным реле

Если ваш источник питания не имеет входного сигнала, который позволяет вам его выключить, вы также можете просто отключить питание от источника питания на Smoothieboard, используя твердотельное реле (SSR).

Базовая конфигурация такая же:

Переключатель
.psu.enable true # включить / выключить atx
switch.psu.input_on_command M80 #
switch.psu.input_off_command M81 #
switch.psu.output_pin 1.30 # small mosfet (NB не инвертирован)
switch.psu.output_type digital # только включение / выключение
# switch.psu.ignore_on_halt true #, чтобы блок питания не отключался в состоянии HALT (например, триггер ограничения)
                                                               # Однако оставьте комментарий или установите значение false, если вы хотите, чтобы блок питания отключался из-за перегрева.

Теперь подключите 1.30 Вывод GPIO (например) к входу положительного сигнала на SSR и Земля (из любого места на плате) к входу отрицательного сигнала на SSR.
И соедините клеммы переключения SSR последовательно с входом питания основного нагревателя.

И теперь он должен отключать питание всякий раз, когда возникает проблема с контролем температуры.

Вот пример того, как подключить такое твердотельное реле:

Использование SSR для отключения питания в случае неисправности


SSR находится между источником питания и входом питания Smoothieboard (примечание: на этом изображении показан SSR с переключением переменного тока, контролирующий напряжение постоянного тока.Используйте только SSR на выходе постоянного тока для управления напряжением постоянного тока. Вместо этого вы можете подключить его для управления входом переменного тока в источник питания, и в этом случае SSR с переключением переменного тока является правильной частью.)

Установка с двумя термисторами

Горячие концы имеют нагревательный элемент (управляемый полевым МОП-транзистором) и термистор для считывания его температуры.

Когда терморезистор считывается, Smoothie вычисляет температуру, а затем включает или выключает нагреватель в зависимости от того, требуется нагрев или нет.

Может случиться несколько неприятностей:

  • Термистор может отсоединиться от платы, в этом случае Smoothie обнаруживает его и выключает все.

  • Термистор может упасть с нагревателя, и в этом случае Смузи решит, что хот-энд холодный, и нагреет его слишком сильно.

  • МОП-транзистор может выйти из строя и всегда оставаться включенным, что приведет к перегреву хотэнда.

Один из способов предотвратить последние две неприятности - это добавить второй термистор к хот-энду. Второй термистор также считывает температуру на хот-энде, и если что-то пойдет не так, Smoothie отключает блок питания, предотвращая повреждение.

Для этого вам понадобятся три вещи:

  • Модуль переключателя, который включает и выключает блок питания. (См. Документацию по коммутатору.)
  • Модуль контроля температуры, который не управляет полевым МОП-транзистором, а считывает данные только с предохранительного термистора.
  • Модуль температурного переключателя, который выключает переключатель, если температура модуля управления превышает заданную температуру.

Вот пример конфигурации:

 temperaturewitch.psu.включить true #
temperaturewitch.psu.switch psuswitch #
Temperaturewitch.psu.designator F #
temperaturewitch.psu.threshold_temp 45 # Выключите блок питания выше этой температуры и включите ниже этой температуры. В ° C.

switch.psuswitch.enable true # включить / выключить блок питания
switch.psuswitch.input_on_command M80 #
switch.psuswitch.input_off_command M81 #
переключатель.psuswitch.output_pin 1.22! # 3-й малый полевой транзистор или штифт на заголовке
switch.psuswitch.output_type digital # только вкл. / выкл.

# определить регулятор температуры только для чтения для отключения блока питания
temperature_control.psu.enable true # Активировать ли этот модуль вообще. Если false, вся конфигурация игнорируется.
temperature_control.psu.thermistor_pin 0.25 # Контакт термистора для чтения
temperature_control.psu.heater_pin nc # установить в nc, чтобы сделать его контролем температуры только для чтения
контроль температуры.psu.thermistor Semitec # название термистора
temperature_control.psu.designator F # Обозначение отказоустойчивости

Несколько примечаний:

  • Если у вас есть стабилизатор напряжения в качестве единственного источника 5 В на Smoothieboard, это не сработает, так как отключение блока питания также приведет к отключению 5 В.

  • Если вы используете блок питания ATX, вы можете подключить источник питания 5VSB к входу 5V на Smoothieboard, и в этом случае Smoothieboard все равно будет получать свои 5V, даже если блок питания отключен модулем переключателя.Подключите ATX PS_ON к земле небольшого полевого МОП-транзистора. Это позволит ему включаться / выключаться с помощью M80 / M81, а также отключаться в случае сбоя.

Использование предохранителя для защиты

Предохранитель - это устройство, которое жертвует собой (разрушается и перестает пропускать электричество), если ток, проходящий через него, превышает определенное значение.

Таким образом, добавление предохранителя между источником питания и входом питания на Smoothieboard защищает вас от коротких замыканий, перегрузки, несоответствия нагрузок или любого рода сбоев устройства.

Вам нужно выбрать предохранитель со значением выше, чем ваш «нормальный» ток для данной цепи. Например, если ваша кровать с подогревом потребляет 10А, вам нужен предохранитель на 15А, защищающий ее, таким образом, если все в порядке, предохранитель не горит, а в случае короткого замыкания - горит.

Вот пример предохранителя, защищающего вход питания mosfet:

Защита платы предохранителем


Обратите внимание, что предохранитель должен иметь соответствующий номинал.

ПРИМЕЧАНИЕ Если у вас есть установка двойного экструдера с одним общим нагревателем / контролем температуры, убедитесь, что имя_модуля НЕ совпадает с любым из ваших экструдеров.В противном случае имя_модуля должно совпадать с именем связанного модуля экструдера.

Вот все возможные варианты конфигурации для ваших модулей контроля температуры.

~ Опция ~ Пример значения ~ Пояснение
temperature_control.module_name.enable true Активировать ли этот модуль контроля температуры.Вы можете создать столько модулей контроля температуры, сколько захотите, просто присвоив новому модулю имя и установив для него параметр enable в значение true
temperature_control.module_name.thermistor_pin 0,23 Контакт термистора для чтения. Порты АЦП с Th2 по Th5 - это контакты от 0,23 до 0,26.
temperature_control.module_name.readings_per_second 20 Сколько раз в секунду считывать температуру с датчика.
temperature_control.module_name.pwm_frequency 2000 Сколько раз в секунду включать или выключать нагревательный элемент. Установите низкое значение (20) при использовании твердотельного реле.
temperature_control.module_name.heater_pin 2.7 Pin, который управляет нагревателем. Его можно использовать для управления встроенным МОП-транзистором или внешним твердотельным реле.Установите значение nc , если определяется термистор только для чтения
temperature_control.module_name.thermistor EPCOS100K Установите модель термистора для этого модуля. Предварительно определены несколько различных общих моделей, см. Список здесь
temperature_control.module_name.beta 4066 Вручную установите значение beta для вашего термистора.Это полезно, если ваш термистор не входит в стандартные стандартные модели.
temperature_control.module_name.r0 100000 Вручную установите значение сопротивления r0 для вашего термистора. Это полезно, если ваш термистор не входит в стандартные стандартные модели. Помимо beta и r0 , которые являются свойствами вашего термистора, вы также можете установить значения r1 , r2 и t0 , но это свойства вашей платы, поэтому их обычно никогда не нужно изменять.
temperature_control.module_name.get_m_code 105 Вызов этого M-кода вернет текущую температуру.
temperature_control.module_name.set_m_code 104 Это M-код для простой установки температуры. Например, здесь значение 104 , поэтому вы используете M104 S50 , чтобы установить температуру нагревателя этого модуля на 50.
temperature_control.module_name.set_and_wait_m_code 109 Это M-код для установки температуры, а затем ожидания достижения этой температуры, прежде чем что-либо делать. Например, здесь значение 109 , поэтому вы используете M109 S50 , чтобы установить температуру нагревателя этого модуля на 50, а затем подождите.
temperature_control.module_name.designator T Буква, по которой температура этого модуля будет обозначаться, как в ответе команды M105 .Например, здесь значение T, поэтому M105 ответит ok T: 23.4 /0.0 @ 0
temperature_control.module_name.p_factor 13,7 Коэффициент P для ПИД-регулирования температуры
temperature_control.module_name.i_factor 0,097 Коэффициент I для ПИД-регулирования температуры
temperature_control.имя_модуля.d_factor 24 D-фактор для ПИД-регулирования температуры
temperature_control.module_name.max_pwm 64 Максимальное значение ШИМ для нагревательного элемента. Это может быть от 0 до 255 . 64 - хорошее значение при подключении резистора 12 В к 24 В. 255 - это значение по умолчанию и нормальное значение, если вы используете правильное напряжение для вашего нагревательного элемента.
temperature_control.module_name.bang_bang false Установите значение true, чтобы использовать управление взрывом, а не PID
temperature_control.module_name.hysteresis 2.0 Установите температуру в градусах C для использования в качестве гистерезиса для управления взрывом
temperature_control.module_name.i_max 64 Максимальное значение для переменной I в ПИД-регулировании.Обычно это значение должно быть примерно таким же, как max_pwm (как правило, это не параметр pwm). Это помогает предотвратить перерегулирование при первоначальном нагреве. Если при запуске наблюдается сильное (> 10 ° C) перерегулирование, попробуйте установить для него значение ниже max_pwm
temperature_control.module_name.sensor термистор Установите тип датчика, используемого для считывания температуры.Значения могут быть термистор, для обычного считывания термистора через метод АЦП или max31855 для считывания значений с термопары через SPI. См. Чтение термопары
temperature_control.module_name.chip_select_pin 0,16 Если датчик установлен на max31855 , устанавливает контакт выбора микросхемы для порта SPI. Это позволяет использовать несколько датчиков, совместно использующих один и тот же порт SPI, если каждый из них имеет вывод выбора микросхемы (CS).
temperature_control.module_name.spi_channel 0 Если датчик настроен на max31855 , канал SPI, используемый для связи с микросхемой термопары.
temperature_control.module_name.max_temp 100 Если установлено, температура выше этого значения не принимается, и если температура превышает это значение, система будет принудительно переведена в состояние HALT.
temperature_control.module_name.runaway_heating_timeout 120 Если для нагрева потребуется больше времени, чем это количество секунд, система будет принудительно переведена в состояние HALT. Установите 0, чтобы отключить его. по умолчанию 900 секунд
temperature_control.module_name.runaway_cooling_timeout 120 Если для охлаждения потребуется больше времени, чем это количество секунд, система будет принудительно переведена в состояние HALT.Установите 0, чтобы отключить его. по умолчанию отключено
temperature_control.module_name.runaway_range 20 Если задано значение, отличное от нуля, и целевая температура достигнута, а температура отклоняется от целевой температуры больше, чем это, система будет принудительно переведена в режим HALT штат.
  • M105 : Настраиваемый , получить текущую температуру

  • M104 : Настраиваемый , Установите целевую температуру для этого модуля.104 обычно используется для хотэндов, параметр S - это температура в ° C, например: M104 S150

  • M109 : Настраиваемый , Установите целевую температуру для этого модуля и дождитесь ее достижения. 109 обычно используется для хотэндов, параметр S - это температура в ° C, например: M109 S150

  • M140 : Настраиваемый , Установите целевую температуру для этого модуля.140 обычно используется для обогреваемых кроватей, параметр S - это температура в ° C, например: M140 S50

  • M143 : Настраиваемый , Установите максимальную целевую температуру для этого модуля. Параметр S - это хотенд, который нужно установить, а P - температура в ° C, например: M143 S0 P300

  • M190 : Настраиваемый , Установите целевую температуру для этого модуля и дождитесь ее достижения.190 обычно используется для обогреваемых кроватей, параметр S - это температура в ° C, например: M190 S50

  • M301 : Изменить параметры ПИД-регулятора температуры, например: M301 S0 P30 I10 D10 , где S - номер модуля контроля температуры для изменения параметров для

  • M305 : Â Установите параметры термистора, где B - бета, R - r0, а X - t0.

  • M500 : Сохранить изменчивые настройки в файл переопределения

  • M503 : Показать замещенные настройки, если таковые имеются

Примечание: строки выше, в которых указано настраиваемый , означают, что это обычный формат команды, но вы можете изменить номер в файле конфигурации.

Идем дальше
Если вы хотите узнать больше об этом модуле или вам интересно, как он работает, Smoothie имеет открытый исходный код, и вы можете просто посмотреть код здесь.

Видео на грядках с подогревом

Видео по автонастройке ПИД-регулятора

Видео о присоединении термистора

Термоконтроллер с лучшим соотношением цены и качества - Отличные предложения по термоконтроллеру от глобальных продавцов терморегулятора

Отличные новости !!! Вы находитесь в нужном месте для терморегулятора контроля температуры.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот терморегулятор с верхним контролем температуры вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели терморегулятор на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в терморегуляторе и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести терморегулятор для контроля температуры по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшее управление контроллером температуры 4 - Отличные предложения по управлению контроллером температуры 4 от глобального контроллера температуры 4 продавцов

Отличные новости !!! Вы находитесь в нужном месте для регулирования температуры 4.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний регулятор температуры 4 станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели регулятор температуры 4 на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в контроле температуры 4 и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Temperature controller control 4 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучший электронный регулятор температуры - отличные предложения на электронный регулятор температуры от глобальных продавцов электронных регуляторов температуры

Отличные новости !!! Вы попали в нужное место для электронного регулятора температуры.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший электронный регулятор температуры вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели электронный регулятор температуры на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в электронном регуляторе температуры и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести электронный регулятор температуры по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Вентилятор постоянного тока с регулируемой температурой и термистором: проект со схемой

«Автоматизация - это хорошо, если вы точно знаете, где разместить машину», В этом руководстве мы создаем вентилятор постоянного тока с регулируемой температурой с использованием термистора , поскольку он начинается выше заданного уровня температуры и останавливается, когда температура возвращается к нормальному состоянию.Весь этот процесс происходит автоматически. Ранее мы создали вентилятор с регулируемой температурой, используя Arduino, где скорость вентилятора также регулируется автоматически.

Необходимые компоненты

  • Микросхема операционного усилителя LM741
  • NPN транзистор MJE3055
  • Термистор NTC - 10к
  • Потенциометр - 10к
  • Резисторы - 47 Ом, 4,7к
  • Вентилятор постоянного тока (двигатель)
  • Блок питания-5в
  • Макетная плата и соединительные провода

Принципиальная схема

Ниже приведена принципиальная схема вентилятора постоянного тока с регулируемой температурой, использующего термистор в качестве датчика температуры:

Термистор

Ключевым компонентом цепи вентилятора с регулируемой температурой является термистор, который используется для определения повышения температуры. Термистор - это термочувствительный резистор , сопротивление которого изменяется в зависимости от температуры. Существует два типа термистора NTC (отрицательный температурный коэффициент) и PTC (положительный температурный коэффициент), мы используем термистор типа NTC. Термистор NTC - это резистор, сопротивление которого уменьшается при повышении температуры, в то время как в PTC оно будет увеличивать сопротивление при повышении температуры. Проверьте здесь цепь пожарной сигнализации с помощью термистора.

Микросхема ОУ LM741

Операционный усилитель - это электронный усилитель напряжения с высоким коэффициентом усиления со связью по постоянному току.Это небольшая микросхема с 8 контактами. ИС операционного усилителя используется в качестве компаратора, который сравнивает два сигнала: инвертирующий и неинвертирующий. В микросхеме ОУ 741 PIN2 - это инвертирующая входная клемма, а PIN3 - неинвертирующая входная клемма. Выходной контакт этой ИС - PIN6. Основная функция этой ИС - выполнять математические операции в различных схемах.

Операционный усилитель

в основном имеет внутри компаратор напряжения , который имеет два входа: один - инвертирующий, а второй - неинвертирующий.Когда напряжение на неинвертирующем входе (+) выше, чем напряжение на инвертирующем входе (-), тогда на выходе компаратора высокий уровень. И если напряжение инвертирующего входа (-) выше, чем неинвертирующего конца (+), то выходное напряжение НИЗКОЕ. Операционные усилители имеют большое усиление и обычно используются как усилитель напряжения . Некоторые операционные усилители имеют более одного компаратора внутри (операционный усилитель LM358 имеет два, LM324 - четыре), а некоторые имеют только один компаратор, например LM741 . Применение этой ИС в основном включает сумматор, вычитатель, повторитель напряжения, интегратор и дифференциатор.Выход операционного усилителя является произведением коэффициента усиления и входного напряжения. Проверьте здесь другие схемы операционного усилителя.

Схема выводов операционного усилителя IC741:

Конфигурация контактов

ПИН НОМ.

PIN Описание

1

Нулевое смещение

2

Инвертирующий (-) входной терминал

3

неинвертирующий (+) входной терминал

4

Источник отрицательного напряжения (-VCC)

5

нулевое смещение

6

Вывод выходного напряжения

7

Источник положительного напряжения (+ VCC)

8

не подключен

Работа вентилятора постоянного тока с регулируемой температурой с использованием термистора

Работает по принципу термистора.В этой схеме контакт 3 (неинвертирующий контакт операционного усилителя 741) соединен с потенциометром, а контакт 2 (инвертирующий контакт) соединен между R2 и RT1 (термистор), которые образуют цепь делителя напряжения. Первоначально в нормальных условиях выход операционного усилителя НИЗКИЙ, так как напряжение на неинвертирующем входе меньше, чем на инвертирующем входе, что заставляет NPN-транзистор оставаться в выключенном состоянии. Транзистор остается в выключенном состоянии, потому что на его базу не подается напряжение, и нам нужно некоторое напряжение на его базе, чтобы NPN-транзистор стал проводящим.Здесь мы использовали NPN-транзистор MJE3055, но здесь может работать любой сильноточный транзистор, как BD140.

Нет, когда температура повышается, сопротивление термистора уменьшается, а напряжение на неинвертирующем выводе операционного усилителя становится выше, чем на инвертирующем выводе, поэтому на выходе 6 операционного усилителя станет ВЫСОКИЙ, а транзистор будет включен (потому что, когда выход операционного усилителя ВЫСОКИЙ, напряжение будет течь через коллектор к эмиттеру).

Оставить комментарий
