Рекуперационная система вентиляции: что это, принцип действия + схемы

Опубликовано в Разное
/
2 Июл 2021

Содержание

Приточно-вытяжная вентиляция с рекуперацией тепла

Когда возникает вопрос установки вентиляции, начинаются долгие раздумья, какую выбрать систему. Либо ограничиться естественным притоком и оттоком воздуха, либо делать принудительный монтаж и не зависеть от капризов природы. Приточно-вытяжная вентиляция с рекуперацией тепла для частного дома позволяет добиться постоянного воздухообмена. Не зависит от времени года, направления ветра, разницы температур внутри и снаружи помещения. Тратится больше энергии, чем в естественной вентиляции, но с рекуператором экономия тепла очевидна.

Содержание статьи

Устройство и принцип действия приточно-вытяжной вентиляции с рекуперацией тепла

Чтобы обеспечить постоянный воздухообмен в помещении, очистку поступающего воздуха от пыли и нагрев температуры в частном доме или квартире необходимо установить принудительную вентиляцию. Приточно-вытяжная вентиляция с рекуперацией тепла подает очищенный воздух. Экономия тепловой энергии при номинальной мощности составляет около 6 кВт. Рекуператор это устройство, которое возвращает тепло в дом. Относится к категории энергозависимых конструкций, требует подключения к источнику электрической энергии.

При проектировании учитывается:

  1. Количество помещений в доме;
  2. Ожидаемое количество людей;
  3. Назначение помещения.

Расчет сети воздуховодов по дому производится, исходя из потерь давления, которое присутствует в системе вентиляции. В здании с установленной принудительной системой приточно-вытяжной вентиляции воздушный поток поступает с улицы. При прохождении через конденсационный агрегат, воздух очищается от пыли, нагревается до необходимой температуры и поступает в помещение. Достоинство системы в том, что в дом подается очищенный и подогретый воздух в необходимом объеме.

Процесс работает круглосуточно:

  • Воздух с улицы поступает по вентиляционному каналу через шумоглушитель в вентиляционный агрегат;
  • В агрегате воздух очищается от пыли, нагревается и подается через шумоглушитель по вентиляционному каналу в помещение;
  • Отработанный воздух из санузлов и подсобных помещений возвращается обратно в вентиляционную установку и передает свое тепло входящему воздуху, который поступает с улицы;
  • Проходя через вентиляционную установку, уже охлажденный и отработанный воздух выходит на крышу улицы.

С помощью встроенного пульта управления можно настраивать:

  • Температуру входящего воздуха;
  • Скорость работы вентилятора, необходимого при воздухообмене;
  • Интервал замены фильтра регулируется по неделям.

Если необходимо, чтобы ночью или в определенные дни недели воздухообмен был меньше, делаются соответствующие настройки. Например,

  • Температура поступающего воздуха в приточную установку -9C;
  • Температура воздуха, которая подается в помещение +15C;
  • Температура выходящего из установки отработанного воздуха -3C.

При таком режиме калорифер (нагреватель) внутри приточного столба выключен — электроэнергия не тратится впустую для нагрева воздуха. Таким образом, обеспечивается экономия тепловой энергии.

Как работает вентиляционный агрегат

Представляет собой утепленный звукоизолированный металлический ящик. Для правильной работы вентиляционной установки и отображения температур устанавливается датчик для выходящего на улицу воздуха и поступающего из помещения отработанного состава.

  • Холодный воздух с улицы:
    1. Поступает через фильтр;
    2. Очищается от пыли;
    3. Проходит через рекуператор;
    4. В помещение воздух поступает через вентилятор, который создает разницу давлений.

  • Отработанный воздух из помещения:
    1. Проходит через фильтр;
    2. Очищается от крупной пыли;
    3. Проходит через рекуператор.
    4. Через вентилятор уходит на улицу.

В агрегат устанавливается роторный теплообменник. Внутри находится тонкий лист алюминия, свернутый в соты. Двигатель вращает соты. Холодный воздух, который заходит с противоположной стороны, нагревается и поступает в помещение.

При выходе на крышу монтируется приточная установка. Сколько кубометров воздуха поступает, столько кубов вытягивается на улицу. В стояк монтируются вентиляционные трубы. Терморегулятор регулирует температуру, подающего воздуха.

Вытяжные вентиляторы, устанавливаются отдельно, в зависимости от объема помещения.

Воздух по одной трубе из приточной установки подается по воздуховоду в определенные комнаты. По другой трубе воздух выходит из вытяжного зонта на улицу. При работе создается разряжение воздуха.

Виды блоков рекуперации тепла

Рекуперация тепла в системе приточной вентиляции явление относительно новое и пока мало распространенное. Существует несколько типов устройств и большой выбор моделей по каждому виду. Приточно-вытяжная вентиляция с подогревом воздуха и рекуперацией выполняет следующие функции:

  • Возврат тепловой энергии;
  • Экономия топлива;
  • Снижение стоимости оборудования;
  • Обеспечение экологических норм;
  • Сокращение транспортных расходов;
  • Снижение стоимости газоочистки;
  • Снижение затрат на систему отопления.

Роторный (барабанный)

Теплообменник подходит для местности с суровым климатом. Барабан изготовлен из фольги алюминия. Поступательными движениями тепло переходит от вытягиваемого к подаваемому воздуху:

  • Тепло передается подаваемому воздуху;
  • Смешивание потоков составляет менее 0,1%;
  • Возвращается теплый и увлажненный воздух.

Помещения меньше высыхают. Полезная мощность составляет 92%.

Пластинчатый перекрестный рекуператор

Предназначен для местности с мягкими погодными условиями. Встречные потоки пластинчатого рекуператора разделяются алюминиевой фольгой.

Рекуператор воздуха — что это такое, принцип работы и его виды, плюсы и минусы

Последнее время многие стремятся использовать средства энергоэффективности. Под частный сектор проектируются солнечные элементы, батареи для экономии тепла, электроэнергии, газа, водных ресурсов. Рекуператор воздуха стал одним из маркетинговых брендов. В переводе с латинского языка обозначает обратное получение, возвращение или возмещение. Задача: создавать комфортный микроклимат, снижая затраты на отопление.

Содержание статьи

Что из себя представляет рекуператор воздуха и каковы его функции?

Рекуператор — это теплообменник специальной конструкции, используемый для вентилирования помещений. Во время проветривания большая часть тепла не теряется. Зимой снижается нагрузка на отопление.

При постоянной циркуляции оборудование работает сразу в двух направлениях. Отработанный теплый воздух удаляется. Приходящий с улицы холод нагревается, попадает в комнату, вместе с подогревом обеззараживается. Температурный режим можно регулировать.

Большинство моделей снабжаются автоматикой. Простое управление обеспечивает максимальный комфорт. Приточно-вытяжная система с рекуператором экономит деньги, сохраняет тепло, дарит свежий воздух, очищает от аллергенов.

Устройство и принцип работы оборудования

Отработанные потоки во время удаления проходят через теплообменник, отдавая тепло. В этом заключается основной принцип действия. Рекуператор состоит из корпуса, к которому подсоединены патрубки, вмонтированы вентиляторы, фильтры и теплообменные кассеты.

  • Воздух собирается по воздуховодам;
  • С помощью вентилятора подается в систему;
  • Пропускается через рекуператор;
  • Выбрасывается в атмосферу;
  • С улицы забираются свежие потоки и вновь пропускаются через рекуператор;
  • Частично тепло забирается и передается поступающему притоку.
Роторный

Работает с помощью вращательного элемента. Барабан изготавливается из алюминиевой фольги с высокой проводимостью тепла. Тепло при удалении передается входящим воздушным массам.

Устройство не восприимчиво к морозам. В комнатах образуется меньше сухости. Роторный рекуператор тепла вентиляционного воздуха экономно потребляет электроэнергию. Устанавливается необходимое число оборотов ротора. С помощью регулятора скорости вращения, изменяется мощность тепловой отдачи. Эффективность работы: 87%

Пластинчатый

Входной и выходной поток ограждается алюминиевыми пластинами, через которые происходит нагрев. На пластинах появляется конденсат. При морозной погоде на улице в приборе появляется лед. Растопить можно электронагревателем.

Во время отогрева теплообмен не происходит, эффективность работы равна нулю. Общая работоспособность падает. После отогрева холодного воздуха в рабочем режиме отдача составляет в среднем 90%.

Рециркуляционный водяной

Для передачи тепла используется жидкость. Можно сравнить с работой котла, который заменяется тепловым обменником и встраивается на вытяжку. Роль радиатора играет другой элемент, который предназначен для входящего с улицы потока.

В первом — вода нагревается, во втором — отдает свое тепло. Оборудование потребляет электроэнергию и не предусмотрено для обмена влажности воздуха. Принудительная циркуляция теплоносителя сводится только к удалению и передаче тепла в помещение. Энергоэффективность составляет 40% — 70%.

Камерный

Холод и тепло встречаются в общей камере, которая отделяется заслонкой. В конструкции предусмотрены подвижные элементы. Через определенный промежуток времени заслонка разворачивается, меняя направление. Тепло передается через стенки камеры. Вытяжной воздух нагревает одну половину камеры, потом регулировочный элемент направляет поток с улицы.

После нагревания процесс повторяется заново. Из-за подвижности встроенных деталей есть вероятность взаимного смешивания входящего и выходящего воздуха. Не исключается загрязнение чистого потока и передача всевозможных запахов снаружи. Эффективность прибора составляет 70% -80%.

Фреонный

В качестве рекуператора используются фреоновые трубки. В теплом воздухе фреон испаряется. При низких градусах охлаждается с образованием конденсата. Потоки находятся в тепловых трубках-термосифонах. Это герметично запаянные медные трубки, заполненные фреоном.

Один конец трубы в вытяжном потоке нагревается, содержимое трубок закипает и перегоняет тепло в другой конец. Фреон конденсируется и отдает тепло. В результате чего происходит повышение температуры. Эффективность: 50-70%.

Обязательное условие для работы фреонного рекуператора: воздуховоды должны устанавливаться в вертикальном положении друг над другом.

Отзывы о рекуператорах воздуха: плюсы и минусы

Плюсы

  • В случае необходимости можно полностью заменить естественное проветривание;
  • Очистка происходит в закрытом виде через фильтры, одновременно защищая оборудование от загрязнения;
  • Экономия на энергозатратах, в частности, расходах на отопление и дополнительных системах.
    Сокращаются расходы на 30% — 50%. В некоторых ситуациях отпадает необходимость устанавливать радиаторы;
  • В помещении постоянно работает вентиляция. Во время воздухообмена легко удаляется избыточная влажность, посторонние запахи, вредные вещества. Чистая квартира выглядит ухоженно, а свежий микроклимат благоприятно действует на здоровье человека.

Минусы

  • В некоторых устройствах присутствует небольшой шум;
  • После длительной эксплуатации должна производиться очистка каналов;
  • Бывают сбои в питании, после которых система не запускается автоматически;
  • Оборудование помещения системами рекуперации — дело затратное, но только на первоначальном этапе. В дальнейшем расходы окупаются.

В целом, по отзывам потребителей выявляется больше положительных моментов, чем отрицательных.

На что стоит обратить внимание при выборе?

  • Во внимание принимается местный климат. Например, пластинчатые приборы со встречным потоком больше подойдут в полосе с умеренным климатом;
  • Для дома важно выбирать модель с наименьшими энергозатратами. Вентиляторы расходуют большую часть потребляемой энергии. При выборе необходимо обращать внимание на мощность прибора;
  • Необходимо смотреть на площадь фильтрационного материала. При большой площади более длительный срок эксплуатации и меньше энергозатраты. Загрязненный фильтр повышает потребление энергии;
  • Следует обращать внимание на фильтры. Самые простые G3 очищают только от крупных загрязнений. Более качественные фильтры M5 могут задерживать крупную пыль. Самый высокий класс F7: убирает все, включая мелкую пыль;
  • Производительность установки должна соответствовать потребностям и размеру помещения. На интенсивность влияет количество и частота замены воздушных потоков. Эффективность работы приблизительно приравнивается объему помещения;
  • При выборе имеет значение управление системой рекуперации. Автоматика предоставляет широкие возможности. Работает в соответствии с необходимостью: просто запрограммировать нужный режим. В любой момент уровень интенсивности можно изменить с помощью недельной программы.

Основные советы помогут выбрать лучший и наиболее подходящий рекуператор. Работоспособность также зависит от качества монтажа и надлежащей эксплуатации.

Расчет эффективности рекуператора

Эффективность рекуператора изменяется, в зависимости от погодных условий. Рассчитывается по следующей формуле:

S = (T1 — T2) : (T3 — T2),

где

  • S — эффективность рекуперации;
  • T1 — tС поступающего потока;
  • T2 — tС на улице;
  • T3 — tС в помещении.

Например:

  • tС поступающего потока: +18С;
  • tС на улице: +6С;
  • tС в помещении: +23С.

(18 — 6) : (23 — 6) = 12 : 17 = 0,71. Эффективность составляет 71%

Лучшие модели рекуператоров воздуха

VAKIO
  • Особенности:

    Имеется три режима работы: вытяжка, приточка и рекуперация. Зимой не приходится платить за подогрев жилой площади. Автоматически 40 секунд вентилятор прибора вытягивает воздух. Затем меняется направление работы, столько же времени работает, как приточный элемент. Прибор работает непрерывно.

    Смену режимов обеспечивает специальная поворотная платформа. Благодаря чему, также обеспечивается высокий напор. Предусматривается версия Wi-Fi для управления через смартфон. При этом всегда можно сделать апгрейд с простой версии до продвинутой.

  • Основные характеристики:

    Доступны две комплектации: в сборе с шумоглушителем или отдельным блоком, который работает, как обычный клапан. Очистка: средняя. Класс основного фильтра F6. Мощности вполне достаточно для использования в городе.

    Фильтр устанавливается в шумоглушительный блок. В комплектацию входят два фильтра. Греет поступающий приток без электричества. При двадцатиградусном морозе, помещение прогревается в среднем до +15С. Производитель дает гарантию: один год.

применение, уровень влажности, конструкция и инструкции по их работе

Рекуперация тепла стала довольно часто использоваться в последнее время в системах вентиляции. Если рассматривать более подробно сам процесс, то сначала следует определиться и понять, что означает сам термин рекуперация. Рекуперация тепла в системах вентиляции означает, что пропускаемый воздух, который удаляется специальными установками, пропускается сквозь систему фильтров и подается обратно.

Рекуперация и вентиляция

Стоит обратить особое внимание на то, что в вентиляционных системах с долей отработанного воздуха вытягивается и часть тепла из помещения. И вот именно данная тепловая энергия и возвращается обратно.

Данные системы эффективно применяется на больших производствах и в крупных цехах, поскольку, чтобы обеспечить оптимальную температуру для таких помещений зимой необходимо подвергнуть себя большим затратам. Данные установки же позволяют значительно компенсировать такие потери и сократить затраты.

Даже в частном доме вентиляционные установки с рекуперацией тепла сегодня будут достаточно актуальны. Даже в индивидуальном доме всегда выполняется вентиляция и при циркулировании воздуха тепло точно также уходит из любого помещения. Согласитесь, что загерметезировать здание полностью и тем самым избежать всяких потерь тепла просто невозможно.

Процесс рекуперации

Сегодня данные системы стоит применять даже в частном доме по следующим причинам:

  • Для быстрого удаления воздуха с большой примесью углекислого газа;
  • Для притока необходимого количества свежего воздуха в жилые помещения;
  • Для устранения повышенной влажности в комнатах, а также устранения неприятных запахов;
  • Для экономии тепла;
  • А также для удаления пыли и вредных микроорганизмов, которые могут в ней содержаться.

Системы приточного типа с рекуперацией

Приточная установка с рекуперацией тепла начинает пользоваться все большим спросом среди частных домовладельцев. И ее достоинства, особенно в холодный период года, очень высоки.

Как известно, обеспечить жилое помещение необходимой вентиляцией можно многими способами. Это и естественная циркуляция воздуха, которая в основном осуществляется за счет проветривания комнат. Но согласитесь, что использовать такой способ зимой просто невозможно, поскольку все тепло быстро покинет жилые помещения.

Если же в доме, в котором циркуляция воздуха выполняется только естественным путем нет более эффективной системы, то получается, что в холода комнаты не получают нужного объема свежего воздуха и кислорода соответственно что в дальнейшем негативно сказывается на самочувствии всех членов семьи.

Разумеется, в последнее время, когда практически все владельцы устанавливают пластиковые окна и двери, получается, что устраивать вентиляцию естественным способом просто неэффективно. Поэтому возникает необходимость в установке дополнительного оборудования, которое способно обеспечить хорошую циркуляцию воздуха внутри помещений. И, конечно же, каждый владелец согласится с тем, что хотелось бы, чтобы любая система тратила электроэнергию экономно.

И вот здесь самым оптимальным вариантом будет рекуперация тепла в системах вентиляции. В идеальном варианте желательно приобретать установку, которая могла бы обеспечить и рекуперацию влажности.

Что представляет собой рекуперация влаги?

В любом помещении должен всегда поддерживаться определенный уровень влажности, при котором каждый человек чувствует себя наиболее комфортно. Данная норма имеет величину от 45 до 65%. Зимой большинство людей сталкиваются с излишне сухим воздухом в помещении. Особенно в квартирах, когда отопление включают на полную и воздух становится очень сухим имеющим влажность около 25%.

Кроме того, часто получается и так, что с такими перепадами влажности страдает не только человек. Но и полы с мебелью, как известно дерево имеет высокую гигроскопичность. Очень часто мебель и полы от слишком сухого воздуха пересыхают, и в дальнейшем получается, что полы начинают скрипеть, а мебель разваливаться. Данные установки в первую очередь будут поддерживать и необходимый уровень влажности в любом помещении, независимо от времени года.

Рекуператор

Виды рекуператоров

В индивидуальных жилых домах наиболее часто устанавливают системы вентилирования, имеющие централизованные теплообменники. Кроме того, сегодня можно выбирать из нескольких видов конструкций рекуперативной вентиляции, но более высоким спросом пользуются нижеперечисленные:

  1. Пластинчатые.
  2. Роторные.
  3. Камерные.
  4. Имеющие промежуточный теплоноситель.

Теплообменники пластинчатого типа

Самые простые конструкции для систем вентиляции. Теплообменник выполнен в виде камеры, разделенной на отдельные каналы, расположенные параллельно относительно друг друга. Между ними находится тонкая пластинчатая перегородка, которая имеет высокие теплопроводные свойства.

Принцип действия основан на обмене теплом воздушных потоков, то есть отработанный воздух, который удаляется из помещения и отдает свое тепло приточному воздуху, который поступает внутрь дома уже теплым, благодаря такому обмену.

К преимуществам такой технологии можно отнести:

Теплообмен с помощью рекуператора

  • простую настройку устройства;
  • полное отсутствие каких-либо движущихся деталей;
  • высокую эффективность действия.

Ну, и одним наиболее существенным недостатком в работе такого рекуператора является образование конденсата на самой пластине. Обычно такие теплообменники требуется дополнительно монтировать специальными каплеуловителями. Это необходимый параметр, поскольку в зимнее время конденсат может замерзнуть и остановить устройство. Именно поэтому в некоторых устройствах данного типа есть встроенные системы размораживания.

Теплообменники роторного типа

Здесь главную деталь берет на себя ротор, который располагается между воздуховодными каналами и нагревает воздух при помощи постоянного вращения. Вентиляция с рекуперацией тепла роторного типа имеет очень высокую эффективность работы. Такая система позволяет возвращать обратно в помещение около 80% тепла.

А вот существенным недостатком является неполноценность работы системы относительно грязи, пыли и запахов. В конструкции между ротором и корпусом есть не плотности. Из-за них потоки воздуха могут смешиваться и поэтому все загрязнения могут вновь попасть обратно. И естественно уровень шума здесь на порядок выше, чем у пластинчатого теплообменника.

Рекуперация и вентиляция

Теплообменники камерного типа

В рекуператоре данного типа воздушные потоки разделены непосредственно самой камерой. Обмен тепла происходит благодаря заслонке, которая периодически меняет направление потоков воздуха. Данная система обладает высокой эффективностью в работе. А к недостаткам можно отнести только наличие подвижных деталей внутри устройства.

Теплообменники с промежуточным носителем

Принцип работы данного устройства практически аналогичен работе пластинчатого рекуператора. Здесь теплообменником является замкнутый контур из трубки. В нем происходит постоянная циркуляция воды или водно-гликолевого раствора. Эффективность процессов теплообмена напрямую зависит от скорости циркуляции в замкнутом контуре жидкости.

В таком устройстве смешение потоков воздуха полностью исключено. К минусам относится только недостаточная эффективность. Такое устройство способно вернуть примерно 50% забранного из помещения тепла.


Тепловые трубки

Стоит выделить и еще один тип рекуператоров. Рекуперация тепла в доме с использованием тепловых трубок достаточно эффективна. Такие устройства представляют собой запаянные трубки, изготовленные из металла, который обладает высокими тепло проводимыми свойствами. Внутри такой трубки находится жидкость, которая имеет очень низкую температуру кипения (обычно здесь используют фреон).

Такой теплообменник всегда устанавливается в вертикальном положении, причем один из его концов расположен в канале вытяжки, а другой в приточном канале.

Принцип действия прост. Вытягиваемый теплый воздух, омывая трубу, передает тепло фреону, который закипая, перемещается вверх, с большим количеством тепла. А приточный воздух, омывающий верх трубки забирает данное тепло с собой.

К достоинствам можно отнести высокую эффективность, бесшумность работы и высокий коэффициент полезного действия. Так что сегодня можно значительно сэкономить на обогреве дома, частично возвращая его обратно.

Вентиляция с рекуперацией | Вентиляционные установки компании Dantex

Вентиляция с рекуперацией – это оборудование, предназначенное для обработки воздуха до таких параметров, при которых человек чувствует себя комфортно и безопасно. Такие параметры регламентированы нормами и лежат в следующих пределах: температура 23-26 С, влажность 30-60%, скорость движение воздуха 0,1-0,15 м/с.

Существует еще один показатель, который напрямую связан с безопасностью нахождения человека в закрытых помещениях, – это процентное содержание углекислого газа в воздухе. Углекислый газ вытесняет кислород, и если его процент в воздухе доходит до 2-3%, человек, может стать причиной потери сознания человеком или даже летального исхода.

Именно для поддержания этих четырех параметров и служат вентиляционные установки с рекуперацией. Особенно актуально это для современных бизнес-центров, где полностью отсутствует естественный приток свежего воздуха. Промышленные, административные, торговые, жилые и другие помещения не могут обойтись без современного вентиляционного оборудования. При сегодняшней загрязненности воздуха вопрос установки вентиляционных установок с рекуперацией наиболее актуален.

Возможна установка в вентиляции с рекуперацией дополнительных фильтров и других приспособлений, которые позволяют еще лучше очистить и обработать воздух до заданных параметров.

Все это можно сделать при помощи вентиляционных установок Dantex.

Принцип действия приточно-вытяжной системы вентиляции с рекуперацией тепла

Благодаря приточно-вытяжной системы вентиляции в помещение нагнетается чистый воздух, а отработанный прогретый воздух выводится наружу. Проходя через теплообменник, прогретый воздух оставляет часть тепла стенкам конструкции, вследствие чего холодный воздух, поступающий с улицы, прогревается от теплообменника, не затрачивая дополнительной энергии на прогрев. Эта система наиболее эффективна и менее энергозатратна, чем система вентиляции без рекуперации тепла.

Эффективность рекуператора меняется  от температуры наружного воздуха, ее можно рассчитать по общей формуле:

S = (T1 – T2) : (T3 – T2), где:

S – эффективность рекуперации;
T1 – температура воздуха, поступающего в помещение;
T2 – температура воздуха на улице;
T3 – температура воздуха в помещении.

Виды рекуператоров

Пластинчатые рекуператоры

Данный вид теплообменника состоит из набора тонких  пластин из алюминия или любого другого материала желательно с хорошими теплопередающими характеристиками). Это самый недорогой и наиболее популярный тип прибора  (рекуператора).  КПД пластинчатого рекуператора может составлять от 50% до 90%, а срок его службы, благодаря отсутствию движущихся частей, очень долгий.

Главный минус таких рекуператоров – образование наледи из-за разницы температур. Предлагается два варианта решения данной проблемы:

  • Не использовать рекуперацию при экстремально низких температурах
  • Использовать модели с автоматизированным процессом рекуперации. В данном случае холодный воздух обходит пластины, а теплый – отогревает наледь. Но стоит учесть, что КПД у таких моделей в холода снизится на 20%.

Роторные рекуператоры

В теплообменнике предусмотрена подвижная деталь – цилиндрический ротор (рекуператор), который состоит из профилированных пластин. Передача тепла происходит при вращении ротора. КПД составляет от 75 до 90%. В данном случае скорость вращения влияет на уровень рекуперации. Скорость можно регулировать самостоятельно.

Наледь на роторных рекуператорах не образуется, но в обслуживании они являются более сложными, чем пластинчатые рекуператоры.

С промежуточном теплоносителем

В случае с промежуточным теплоносителем, как и в пластинчатых рекуператорах, предусмотрено два канала для чистого и отработанного воздуха, но теплообмен происходит через водно-гликолевый раствор или воду. КПД такого устройства ниже 50%.

Камерные рекуператоры

В данном виде воздух проходит через специальную камеру (рекуператор), в которой предусмотрена подвижная заслонка. Именно заслонка имеет возможность перенаправлять потоки холодного и горячего воздуха. За счет периодического переключения потоков воздуха осуществляется рекуперация. Однако в такой системе происходит частичное смешение выходящих и входящих воздушных потоков, что приводит к попаданию посторонних запахов обратно в помещение, но, в свою очередь, такая конструкция обладает высоким КПД – 80%.

Тепловые трубки

Такой механизм имеет множество трубок, которые собраны в единый герметичный блок. Внутри они заполнены специальным легкоконденсирующимся и испаряющимся веществом, чаще всего это фреон. Теплый воздух, проходя через определенную часть трубок, нагревает и испаряет его. Он перемещается в область трубок, через которую проходят холодные воздушные потоки, и своим теплом нагревает их, а фреон при этом охлаждается, что может привести к образованию конденсата. Плюс такой конструкции в том, что в помещение не попадает загрязненный воздух. Оптимальное применение тепловых трубок возможно в небольших помещениях климатических зон, в которых наблюдается небольшая разница межу внутренними и внешними температурами.

Иногда рекуперации недостаточно, чтобы обогреть помещение при низких наружных температурах, поэтому зачастую в дополнение к рекуперации используются электрические или водяные нагреватели. В некоторых моделях обогреватели выполняют функцию защиты теплообменника от обледенения.

В вентиляционных системах также используются специальные фильтры, которые препятствуют попаданию спор, пыли и вредных примесей. Фильтры могут быть трех видов:

  • Сухие;
  • Влажные;
  • Электростатические.

Также виды делятся по способам очистки:

  • EU1 – EU4  — фильтры  грубой очистки, задерживают частицы размером 5мкм-10 мкм;
  • EU5 – EU7 – задерживают мучную пыль, сажу, конденсационный туман, аэрозоли;
  • EU8-EU9 – наивысшая степень фильтрации, задерживают 95% частиц размером менее 0,4 мкм.
Теги: приточные вентиляционные установки (для квартиры), приточные установки (мини), вентиляционные установки (с рекуперацией тепла, для квартиры, для дома, для коттеджа), приточно вытяжные установки (крышные, настенные, с пластинчатым рекуператором)

что это такое и как работает? Принцип действия воздушного устройства, коаксиального и других видов. Как выбрать лучший рекуператор?

Каждому закрытому помещению требуется систематическое проветривание. Однако для создания здорового климата в доме иногда этого бывает мало. Благодаря развитию технологического процесса, каждый желающий может купить рекуператор, который обеспечивает качественный микроклимат и уменьшает затраты на отопление помещения.

Описание и принцип действия

Рекуператором воздуха называют теплообменник, который имеет специальную конструкцию и применяется для вентиляции помещений. Как известно, во время проветривания помещения происходят большие потери тепла, а благодаря работе данного приспособления этого можно избежать, тем самым происходит уменьшение нагрузки во время отопительного процесса.

Устройство агрегата способствует теплообмену между воздушными потоками, которые входят и выходят из комнаты по приточной принудительной либо вытяжной вентиляции.

В ходе функционирования техники потоки воздуха не смешиваются. Работает воздухообменник довольно просто, возвращая энергию тепла, которую воздух уносит через вентиляционную систему. Благодаря различию в температурных показателях, возникает теплообмен, впоследствии температура воздушных масс выравнивается.

В конструкции воздушного рекуператора находится двухкамерный теплообменник, каждая из камер которого способна пропускать через себя как вытяжные, так и приточные воздушные массы. Рекуператор устроен так, что из-за различия в температурах появляется конденсат, который автоматически устраняется из приспособления. Рекупирационная система воздуховода занимается вентиляцией воздуха в помещении, сокращает затраты на отопление, так как минимизирует теплопотери. Данному виду техники под силу сохранять 2/3 части всего тепла помещения, которое из него уходит, так как прибор работает на тепловой энергии одного технологического цикла.

Виды

Согласно устройству и принципу действия, рекуператоры делятся на несколько видов. В настоящее время востребованными считаются 3 разновидности воздухоотвода.

Роторный

Приспособление роторного типа характеризуется наличием ротора в конструкции. Корпус изделия обычно изготовлен из нержавейки либо оцинкованного листа. Во вращение около горизонтали ротор приводит подача электрического питания. Одними из основных рабочих элементов рекуператора являются ленты гофрированного типа, сделанные из алюминия, которые намотаны на специально предназначенный вал.

В процессе вращения пластинки прикасаются к теплому и холодному воздуху. Показатель КПД роторных рекуператоров составляет 85%.

Помимо множества преимуществ, среди минусов данного агрегата можно назвать крупные габариты и присутствие движущихся частиц, которые могут изнашиваться и нуждаются в периодической замене.

Пластинчатый

Пластинчатый коаксиальный рекуператор с подогревом входящего воздуха имеет ограждение входного и выходного воздуха при помощи алюминиевых пластинок. На этих деталях происходит образование конденсата. Если погода морозная, то можно заметить, что трубчатое приспособление покрывается льдом. Растопить льдинки поможет электронагреватель. В процессе отогревания не осуществляется теплообмена, поэтому показатель эффективности равен нулю. В этом случае также снижается работоспособность. После того как отогреется холодный воздух, режим отдачи увеличится до 90%.

Рециркуляционный водяной

Рециркуляционные рекуператоры или размещаемые на крыше передают энергию тепла в приточный теплообменник при помощи воды, антифриза. Данное устройство имеет непосредственное сходство в производительности с пластинчатыми рекуператорами. Главным отличием водяного устройства считается то, что функционирует оно как система водяного отопления. Недостаток агрегата заключается в невысоком КПД и необходимости частого технологического обслуживания. Рекуператор данного вида можно расположить на крыше, тем самым сэкономив пространство в помещении. Также ему не требуется частое техобслуживание.

Камерный

Встреча тепла и холода в данной модели рекуператора происходит в общей камере, что отделена заслонкой. Также данная конструкция имеет некоторые движущиеся детали. Через некоторое время заслонка может развернуться и поменять свое направление. Передача тепла происходит через камерные стенки.

Вытяжные воздушные массы нагревают ½ часть камеры, после этого элемент регулировки переправляет воздух с улицы.

После нагревания воздуха можно заметить повторение вышеописанной процедуры. Так как встроенные детали в рекуператоре подвижны, имеется вероятность смешивания двух воздушных потоков. По этой причине не исключается загрязнение чистого воздуха втягивание разнообразных ароматов снаружи. Камерному прибору свойственна эффективность от 50 до 70%.

Фреонный

В данном случае рекуператором выступают трубки фреона. Если воздух теплый, то происходит испарение фреона. Низкая температура среды способствует образованию конденсата. Расположение потоков сосредоточено в тепловых трубах под названием термосифоны.

Последние представляют собой запаянные герметичным способом трубы из меди, что наполнены фреоном.

Во время вытяжного потока происходит нагрев одного конца трубы, после этого содержащееся в ней вещество начинает кипеть и направляет тепло к другому окончанию трубы. Вследствие этого наблюдается конденсация фреона, который отдает тепло. Результатом всех вышеперечисленных мероприятий является повышение температуры. Эффективность фреонного рекуператора может составлять от 50 до 70%.

Лучшие производители

Россия, как и многие другие страны, является той страной, в которой производят рекуператоры. В настоящее время на рынке можно встретить широкий ассортимент товаров данного типа. Одними из лучших востребованных моделей можно назвать следующие.

  • VAKIO. Данная модель рекуператора характеризуется наличием 3 рабочих режимов, а именно, вытяжки, приточки и рекуперации. Владельцу такого агрегата не придется переплачивать за подогревание жилья в морозный период года. В автоматическом режиме на протяжении 40 секунд устройство вытягивает воздушные массы, после чего меняет свой рабочий режим. Смена режимов происходит благодаря наличию поворотной платформы. В продаже имеет несколько комплектаций рекуператора, с шумоглушителем и обычным клапаном. Агрегат имеет хорошую мощность и среднюю степень очистки воздушных масс. К преимуществам техники потребители относят приемлемую цену, отсутствие необходимости тратить деньги на замену фильтров. Кроме этого, данный рекуператор ликвидирует из воздуха мельчайшие пылевые частички, при этом работая практически бесшумно. Минусом приспособления считается то, что он не способен защитить от аллергенов и выхлопных газов.
  • Marley. Рекуператор работает на основе реверсивных подач. Он делает смену направлений потока через каждую минуту. Так как в приборе имеются встроенные фильтры, помещение постоянно наполнено чистым воздухом. Высокая эффективность модели основана на парном функционировании нескольких режимов в приспособлении. Работает рекуператор довольно тихо, им легко и удобно управлять. Уличная грязь никогда не проникает внутрь помещения, помимо этого, прибор организует качественный энергосохраняющий обмен воздуха. К сожалению, данную модель не рекомендуется устанавливать в холодной климатической зоне.
  • Mitsubishi Electric осуществляет воздухообмен внутри камер. Около фильтров располагается сетка для защиты вытяжного вентилятора. Чтобы установить рекуператор, мастеру потребуется сделать в стене несколько отверстий под уклоном. Благодаря тонким стенкам прибора, воздух в помещении активно наполняется кислородом и имеет оптимальную влажность. В комнате он не портит интерьера своим присутствием.

Как выбрать?

При желании стать владельцем рекуператора, у людей часто возникают вопрос, как выбрать бытовой стеновой проветриватель от изготовителя. Какая мощность и КПД должны быть у прибора с увлажнителем для бассейна и квартиры?

Зачастую для квартирных помещений используют роторный рекуператор, а также пластинчатый и фреонный.

Данные агрегаты характеризуются простотой в обслуживании, высокой эффективностью и производительностью. При покупке рекуператора специалисты рекомендуют не обходить вниманием такие характеристики:

  • материал корпуса, его толщина, наличие изоляции;
  • сила вентиляторного напора;
  • наличие дополнительных возможностей, которые способ

Приточно-вытяжная вентиляция с рекуперацией тепла: виды и устройство системы

Приточно-вытяжная вентиляция с рекуперацией тепла

Содержание статьи

Что представляет собой вентиляция с рекуперацией

Вентиляция в помещениях может быть естественной, принцип действия которой основан на природных явлениях (самопроизвольный тип) или на воздухообмене, обеспечиваемом специально выполненными отверстиями в здании (организованная вентиляция). Однако в данном случае, несмотря на минимальные материальные затраты, зависимость от сезона, климата, а также отсутствие возможности очищать воздух не позволяют полностью удовлетворить потребности людей.

Приточно-вытяжная вентиляция, воздухообмен

Искусственная вентиляция позволяет обеспечить находящимся в помещениях более комфортные условия, но ее устройство требует определенных финансовых вложений. Она к тому же достаточно энергозатратна. Чтобы скомпенсировать плюсы и минусы обоих видов вентиляционных систем чаще всего используется их комбинирование.

Организация воздухообмена

Любая искусственная вентиляционная система по своему назначению подразделяется на приточную или вытяжную. В первом случае оборудование должно обеспечивать принудительную подачу воздуха в помещение. При этом отработанные воздушные массы выводятся наружу естественным путем.

Ознакомьтесь с видами вытяжек без отвода в вентиляцию, а также с их обзором и правилами выбора, в специальной статье на нашем портале.

Основные элементы приточной системы:

  • воздуховоды, по которым передвигается воздух;
  • вентиляторы, отвечающие за его приток;
  • звукопоглотители;
  • фильтры;
  • воздухонагреватели, которые обеспечивают подачу воздуха определенной температуры, что особенно важно в холодное время года.

Вентиляция приточно-вытяжная

Помимо перечисленного, система может комплектоваться дополнительными модулями для обеспечения комфортного микроклимата.

Вытяжная система, функционирующая одновременно с естественной вентиляцией, предназначена для удаления отработанных воздушных масс. Основной компонент такого оборудования — вытяжные вентиляторы.

Оптимальный вариант устройства вентиляции — приточно-вытяжное оборудование, установка которого помогает создать в помещениях необходимые для людей условия. Особенно полезна такая схема в зданиях, отделочные материалы которых не обладают паропроницаемостью, что сегодня не является редкостью.

Приточно-вытяжное оборудование

Вентиляция приточно-вытяжными устройствами

Вентиляционная система

В работе приточно-вытяжной вентиляции есть один существенный недостаток — наружу выводится нагретый воздух, а поступают воздушные массы, имеющие температуру внешней среды. Для подогрева расходуется большое количество электроэнергии (особенно это ощутимо в холодный период). Чтобы сократить неоправданные расходы, применяются рекуператоры.

Рекуперация (применительно к вентиляции) — возврат части тепловой энергии выводимого воздуха в помещении для использования в технологическом процессе. Она может использоваться в централизованных и локальных системах.

Схема вентиляции

Процесс рекуперации осуществляется в специальных теплообменниках (рекуператорах), к которым подведены приточные и вытяжные каналы. Воздушные массы, выводимые из помещения, проходя по рекуператору, отдают часть тепла поступающему с улицы воздуху, но с ним не смешиваются. Подобная схема позволяет существенно снизить затраты на подогрев приточного воздушного потока.

Устанавливаться рекуператоры могут на различных участках здания: потолках, стенах, полу или на крыше. Их можно монтировать и снаружи здания. Оборудование представляет собой или моноблок, или отдельные модули.

Daikin HRV plus (VKM)

При проектировании вентиляционной системы учитываются многие факторы:

  • габариты и количество помещений;
  • назначение строения;
  • расход воздуха.

От этого и от типа выбранного рекуператора зависит эффективность устанавливаемой системы. КПД при использовании рекуперации тепловой энергии может варьироваться в пределах 30…90%. Но даже установка оборудования, характеризующегося минимальной эффективностью, приносит ощутимую выгоду.

Узнайте, как установить кухонную вытяжку с выводом в вентиляцию своими руками, в специальной статье на нашем портале.

Как устроена циркуляция воздушных масс при установке приточно-вытяжной вентиляции с рекуператором:

  • при помощи воздухозаборников воздух забирается из помещения и по воздуховодам утилизируется наружу;
  • до выхода из здания воздушный поток проходит через рекуператор (теплообменник), оставляя там часть тепловой энергии;
  • через тот же рекуператор направляется холодный воздух, поступающий из вне, который нагревается теплом и подается в помещение.

Рекуператор

Важно! В противовес рекуперации тепла в теплое время используется рекуперация холода, с помощью которой поступающий в помещение теплый воздух с улицы, наоборот, охлаждается.

Преимущества использования рекуператоров для вентиляции

Несмотря на то, что приточно-вытяжная система с рекуперацией тепла обойдется дороже, чем более примитивное оборудование, а тем более устройство естественного воздухообмена, экономия энергоресурсов в данном случае, а также отличный микроклимат в помещениях оправдывают ее установку.

Подключённый рекуператор

Воздухообмен при использовании рекуперации характеризуется постоянством. Он не зависит от капризов погоды, времени года и разницы температур вне помещения и внутри его. В помещение поступает чистый воздух. Для этого устанавливаются фильтры, задерживающие до 90% пыли и других взвешенных частиц.

Эксплуатационный срок подобной техники достаточно большой. Существенно продлить его поможет регулярное обслуживание, включающее смену

Канальная система вентиляции с рекуперацией или настенные мини-рекуператоры? • KOMFOVENT

2019-07-22

В настоящее время строятся здания более высокого энергетического класса, ужесточаются строительные нормы и требования, а вентиляция стала неотделимой от современной концепции жилья. Существует два основных типа систем вентиляции с рекуперацией: канальная система вентиляции с рекуперацией и настенные мини-рекуператоры.Предлагаем вам посмотреть новый короткометражный фильм об этих двух самых популярных типах вентиляции и их особенностях. Надеемся, это поможет вам определиться, какой тип вентиляции лучше всего подходит для вас и вашего дома или квартиры.

Канальная система вентиляции с рекуперацией

Как работает система? В помещении установлены приточно-вытяжные воздуховоды и вентиляционная установка. Канальная система вентиляции подает свежий воздух в жилые помещения через воздуховоды.Загрязненный воздух удаляется из наиболее загрязненных помещений. Загрязненный воздух собирается из помещения и удаляется таким образом, чтобы он не смешивался с приточным воздухом.

  • Крепление . Канальная система вентиляции с рекуперацией состоит из вентиляционной установки и воздуховодов. Смонтировать не так-то просто. Согласно подготовленному проекту, место для воздуховодов должно быть предусмотрено около потолка. Монтаж воздуховодов и всей системы вентиляции должен выполняться специалистом или работником более высокой квалификации.
  • КПД . Количество воздуха в разных помещениях уравновешивается выбором количества и диаметра воздуховодов. Каждая комната вентилируется в соответствии с потребностями. Загрязненный воздух, например, из кухни или туалета, удаляется и не распространяется в другие комнаты. Стоит отметить, что канальная система рекуперации позволяет синхронизировать работу вентустановки и кухонной вытяжки, поддерживая заданную температуру в помещении. Также доступны специальные решения, когда приточно-вытяжная установка интегрирована с вытяжкой.
  • Комфорт . Понятие комфорта неотделимо от качества воздуха и температуры. Фильтры канальной системы вентиляции очищают помещения от загрязнений воздуха, пыли, аллергенов и других вредных частиц. В зависимости от условий окружающей среды можно выбрать фильтры разной эффективности и состава. Когда воздух проходит через теплообменник, он использует энергию отработанного воздуха для нагрева всасываемого воздуха, что позволяет экономить ценную энергию.Этот процесс называется рекуперацией. В помещение подается дополнительно нагретый воздух. Усовершенствованные роторные теплообменники могут утилизировать до 92% тепла. Канальная система вентиляции с рекуперацией препятствует проникновению уличного шума. Глушители, используемые в системе воздуховодов, обеспечивают тихую работу и звукоизоляцию.
  • Контроль . Интеллектуальное управление помогает экономить энергию и обеспечивает оптимальный комфорт. Можно выбрать различные режимы (расписания) вентиляции в соответствии с вашими повседневными потребностями.Специальные программы позволяют в любое время удаленно подключать свое устройство и управлять им. Автоматизация вентиляционной установки может предоставить пользователю информацию о потреблении энергии, энергосбережении, уровне загрязнения фильтра и т. Д. Подсчитано, что интеллектуальное управление позволяет снизить средний расход электроэнергии на вентиляцию более чем в два раза.

Мини-рекуператоры настенные

Как они работают? Мини-рекуператоры работают попарно, регулярно меняя направление вентиляции — вытягивая воздух из помещения на 70 секунд, в течение которых керамический теплообменник нагревается; через 70 секунд вентилятор меняет направление вращения и начинает подавать воздух в помещение.Воздух нагревается с помощью керамического теплообменника — это позволяет чередовать движение воздуха с частичной рекуперацией или рекуперацией тепла.

  • Крепление . Настенный мини-рекуператор прост в установке, достаточно просверлить отверстия во внешних стенах дома. Они называются «настенными», потому что монтируются на стене после просверливания одного или двух отверстий в стене. В проеме установлен мини-рекуператор для подачи свежего воздуха и удаления загрязненного воздуха. Отдельные мини-рекуператоры устанавливаются в каждом вентилируемом помещении.
  • КПД . Объемы воздуха не всегда оптимально распределяются по помещению, чтобы уравновесить потоки воздуха. Например, в помещение может попадать нечистый воздух из ванной или кухни; Кроме того, работающая кухонная вытяжка может нарушить балансировку системы вентиляции. Когда вытяжка включена, в комнату поступает больше воздуха, чем может нагреть настенный мини-теплообменник, поэтому помещения охлаждаются нежелательно. Чтобы компенсировать теплопотери, требуется более мощная система обогрева.Вентиляторы имеют малую мощность, поэтому противодействие ветру может нарушить баланс работы мини-рекуператоров.
  • Комфорт . Фильтры настенных мини-рекуператоров эффективно защищают систему и помещения от загрязнений с крупными частицами. Однако низкая плотность фильтров не позволяет им задерживать пыль, аллергены или другие мелкие и вредные частицы. Также настенные мини-рекуператоры могут блокировать уличный шум.
  • Контроль . Управление мини-рекуператорами простое, с ограниченными возможностями.Их можно включить или выключить. Есть возможность регулировать скорость вентилятора. Также некоторые из них оснащены пультом дистанционного управления.

Каждая из этих систем вентиляции имеет свои особенности. Надеемся, что наш информационный фильм поможет углубить Ваши знания о вентиляции в целом и облегчит Вам процесс принятия решений при выборе вентиляции квартиры или дома.

Подпишитесь на наш канал YouTube и будьте в курсе наших последних видео!

Что такое пассивная вентиляция с рекуперацией тепла?

Пассивная вентиляция с рекуперацией тепла (PVHR ™) — это запатентованный метод обеспечения постоянного потока свежего воздуха при одновременном значительном сокращении потерь тепла с использованием систем естественной вентиляции.Это достигается за счет надежной передачи тепловой энергии от выхлопного воздуха на свежий входящий. Он был разработан в 2013 году с помощью исследователей из Имперского колледжа Лондона для модернизации домов с помощью систем вентиляции, удаляющих несвежий воздух, сырость и загрязняющие вещества. С тех пор эта концепция была расширена для использования в школах, офисах и новостройках. Как правило, люди постоянно выделяют тепло, дыша и перемещаясь. Кроме того, такое оборудование, как компьютеры, освещение и проекторы, при использовании выделяет тепло.Традиционные методы вентиляции беспрепятственно выводят этот нагретый воздух из здания, тратя впустую все тепловые выгоды. Методы PVHR направляют этот отработанный воздух через тонкие металлические трубки, которые поглощают тепло и передают его входящему воздуху без какого-либо перемешивания или загрязнения.

Технология сочетает в себе простоту пассивной батареи с эффективностью рекуперации тепла механического устройства с приводом — без связанных с этим затрат, обслуживания и энергопотребления. Это зависит от естественного воздушного потока поднимающегося горячего воздуха, генерируемого внутри здания, который удаляет затхлый воздух, сырость и загрязняющие вещества, втягивая свежий воздух снаружи.Он работает с использованием энергии ветра и естественной плавучести для пассивного воздушного потока. Сила ветра выталкивает свежий воздух в вентиляционную систему снаружи, создавая постоянный поток. По мере того как закаленный воздух входит в комнату, он естественным образом опускается на дно, в результате чего более теплый воздух поднимается и выходит через систему вентиляции. Чем выше скорость ветра или плавучесть, тем выше скорость течения. Лучше всего то, что у него нет движущихся частей, которые можно сломать, и не требуется энергии для работы.

Что есть в пассивной вентиляции с системой рекуперации тепла?

Система состоит из трех элементов, обеспечивающих ее конструктивные особенности; облицованный наружу кожух, теплообменник и диффузор воздушного потока.Капот будет располагаться на крыше здания и предназначен для улавливания ветра, вталкивая его в систему. Сочетание ветра и плавучести обеспечивает достаточную силу для потока приточного воздуха.

Второй элемент представляет собой узел рекуперации тепла из двух коаксиальных теплообменников. Входящий и выходящий потоки воздуха направляются через серию переплетенных металлических трубок. Алюминиевые ребра в каждой трубке передают тепло от потока воздуха с более высокой температурой к потоку с более низкой температурой без смешивания потоков воздуха.Это означает, что когда температура внутреннего отработанного воздуха выше, чем температура поступающего свежего воздуха, поступающий свежий воздух будет нагреваться. Летом, когда наружная температура может быть выше, поступающий воздух охлаждается.

В изделиях Ventive (Windhive, PASSIVE), которые обеспечивают приток и вытяжку из одного и того же устройства, диффузор разделяет входящий и выходящий потоки воздуха. Входящий воздух выталкивается в комнату, а выходящий воздух собирается сверху. Это усовершенствование архитектуры потока увеличивает плавучесть, эффективно увеличивая скорость подачи воздуха.Постоянный наружный поток воздуха создает дисбаланс давления, который поддерживает постоянную циркуляцию свежего воздуха для пассажиров, отсутствие сквозняков, рекуперацию тепла и безопасный способ проветривания помещений в течение ночи.

Ventive ACTIVE имеет две отдельные настенные решетки, которые создают тот же эффект без необходимости использования специального диффузора.

Насколько эффективна пассивная вентиляция с системой рекуперации тепла?

Система вентиляции должна обеспечивать качество воздуха с минимальным влиянием на потребление электроэнергии и внутреннюю температуру.Реальные данные о производительности из начальной школы Horniman в Льюишеме, представленные на техническом симпозиуме CIBSE в 2017 году, показали, что установка Ventive PVHR достигла рекуперации тепла с эффективностью 94% в течение девяти месяцев. Уровни CO2 в контролируемом классе оставались ниже 1000 ppm в течение 55,5% занятых часов, ниже 1500 ppm для 85% занятых часов и ниже 2000 ppm в течение 97,5% занятых часов, что вполне соответствует требованиям для школьных классов.

Долгосрочные испытания показали, что регулярно достигается 72% тепловой КПД при экономии 1500 кВтч в год.Система работает лучше всего, когда есть значительная разница между внешней и внутренней температурами. Это связано с тем, что при прохождении через теплообменник передается больше тепла, а эффект плавучести при подъеме теплого воздуха способствует более высокой скорости потока воздуха в комнату. Кроме того, скорость ветра способствует большему притоку воздуха в помещения.

Посмотреть системы пассивной вентиляции Ventive

What is Positive Ventilation-PIV

Системы вентиляции с положительным входом (PIV) создают свежую и здоровую среду обитания за счет подачи свежего отфильтрованного воздуха на территорию с постоянной скоростью по всей территории и являются нашим самым популярным методом вентиляции всего дома в существующих домах или сдаче в аренду.

Установки PIV помогают устранить поверхностную конденсацию, предотвратить рост плесени и уменьшить популяцию клещей домашней пыли. Также сообщается, что они предлагают широкий спектр преимуществ для экономии энергии и здоровья.

Установки PIV на чердаке используют бесплатную солнечную энергию, генерируемую за счет естественного солнечного излучения на чердаках, что, в свою очередь, обеспечивает максимальный комфорт и способствует ежегодной экономии энергии.

Характеристики систем вентиляции с положительным входом

  • Высокоэффективны для уменьшения конденсации и плесени
  • Улучшенное качество воздуха в помещении (IAQ)
  • Энергоэффективность при работе от одного дня до дня
  • Ненавязчивый и тихий
  • Выбор объем воздуха
  • В комплекте с потолочным диффузором, гибким воздуховодом и зажимами для червячной передачи
  • Стандартная гарантия 5 лет
  • Не требует обслуживания Фильтр G4
  • Степень защиты IPX2

Зачем нам нужна система принудительной вентиляции (PIV)?

За последнее десятилетие у строителей, архитекторов и правительственного законодательства возросла потребность в повышении теплового КПД наших домов, сделав их без сквозняков и хорошо изолированными.Это привело к ухудшению качества воздуха, что может значительно усилить последствия астмы и других респираторных заболеваний, проблем со здоровьем, конденсации, плесени, пылевых клещей, неприятных запахов и накопления токсичных газов.

PIV Models

Доступны две модели:

Loft Mounted Unit — Агрегаты постоянно подают тонкий фильтрованный воздух из захваченного тепла и свежий воздух из пустоты на крыше через потолочный диффузор, обычно в вашем доме. коридор и перераспределяет тепло, оставшееся на уровне потолка.Затем влажный, несвежий воздух вытесняется из помещения через точки естественной вентиляции (оконные вентиляционные отверстия).

Настенный блок — идеально подходит для квартир и домов без чердака, который забирает воздух снаружи и подает воздух в выбранную область дома через 100-миллиметровые воздуховоды.

Техническое обслуживание

Блок, установленный на чердаке, оснащен фильтром, не требующим обслуживания в течение 5 лет, а блок, установленный на стене, требует ежегодной очистки фильтра.

Арендодатели и социальное жилье

Сделайте своих арендаторов счастливыми и сократите текущие расходы на техническое обслуживание с помощью установки системы принудительной вентиляции (PIV), которая успешно использовалась для устранения поверхностной конденсации, предотвращения роста плесени и уменьшения количества домашней пыли популяции клещей в социальном жилье в Великобритании и ROI.

Журнал данных

Идеально подходит для социального жилья, эта функция отображает общее время работы системы, время, затраченное на частичную скорость, время нахождения на нормальной скорости, приблизительное энергопотребление вентилятора и приблизительное энергопотребление нагревателя. Эти данные не подлежат сбросу.

Эксплуатационные расходы

PIV не будет стоить арендаторам земли — всего лишь пенни в день!

Обратите внимание, что модели зимних обогревателей могут потреблять от 300 до 500 Вт в зависимости от модели.

Новые герметичные жилые дома

В новых герметичных домах рекомендуется устанавливать систему вентиляции с рекуперацией тепла (MVHR), а не установку принудительной вентиляции (PIV).

Устройство принудительной вентиляции работает, создавая давление в здании, и загрязненный воздух выталкивается наружу через естественные проходы в фасаде дома или через оконные вентиляционные отверстия.

Если здание построено с потерей воздуха 3 м3 / час / м2 или ниже при давлении 50 Па, утечки воздуха будет недостаточно для эффективной работы агрегата.

Размер недвижимости

Блок, установленный на чердаке, подходит для домов площадью до 1500 квадратных футов (150 м2).

Настенный блок подходит для квартир площадью до 1000 квадратных футов (100 м2).

Возможно использование нескольких блоков.

Противопожарная защита

Если вы устанавливаете в многоэтажное здание, мы можем поставить модель противопожарного клапана, снабженную реле для отключения пожарной сигнализации и вспучивающимся противопожарным воздуховодом.

Установка

Установка PIV является одним из наиболее экономически эффективных решений для вентиляции всего дома для существующих домов, поскольку требует очень ограниченного количества воздуховодов и небольшого количества проходов во внешнем фасаде здания.

Для установки на чердаке требуется только круглое отверстие 200 мм в коридоре для диффузора, и вы просто устанавливаете агрегат на чердаке, подсоединяете агрегат к предусмотренному воздуховоду и включаете.

Для настенного блока потребуется просверлить в стене отверстие диаметром 100 мм, затем просто прикрепить блок к стене и воздуховоду в желаемом месте для диффузора и включить.

Электропитание составляет 3 ампера для стандартной модели и 13 ампер для версии нагревателя.

Регулятор скорости и датчики

Как на чердаке, так и на стене можно легко регулировать регулятор скорости, чтобы отрегулировать скорость агрегата в зависимости от размера собственности.

Датчик контролирует температуру на чердаке, автоматически регулируя объем воздуха при необходимости.

Скорость «струйки» выбирается автоматически, если температура окружающей среды в чердаке ниже 18 ° C.

«Нормальный» выбирается автоматически, если температура окружающей среды на чердаке составляет от 18 до 27 ° C.

Если температура окружающей среды на чердаке превышает 27 ° C, установка автоматически переходит в режим ожидания (без воздушного потока).

Нагреватель

Имеется электрический обогреватель, который может быть установлен либо на вентиляторный блок, либо, как и на верхний этаж, непосредственно на патрубок диффузора.

Нагревательный элемент включается по умолчанию, когда температура воздуха в чердаке ниже 10 ° C; после этого система будет поддерживать температуру входящего воздуха 10 ° C.Этот температурный порог можно настроить в пределах от 5 ° C до 20 ° C во время ввода в эксплуатацию.

Системы вентиляции — Titon UK

перейти к содержанию
  • Справка и поддержка
  • Карьера
  • Примеры из практики
купить онлайн @ TitonDirect EN
  • КС
  • DA
  • DE
  • EN (Великобритания)
  • EN (США)
  • ES
  • ET
  • FR
  • HU
  • IT
  • КО
  • LT
  • LV
  • NL
  • НЕТ
  • PL
  • PT
  • RO
  • SL
  • SV
  • т.р.
  • UK
  • ZH
  • Сброс
  • Поиск
  • Тип результата
    • Продукты
    • Страницы
    • Новости
    • Примеры использования
    • Ресурсы
  • Тип ресурса
    • Руководства и документация (146)
    • Каталоги ( 171)
    • Примеры из практики (12)
    • Определяющий текст (32)
    • Технические характеристики (38)
    • Акустическая информация (24)
    • Руководства пользователя (24)
    • Поиск неисправностей (13)
    • Калькуляторы (1)
    • Результаты тестирования (25)
    • URL (8)
    • Руководства и документация (Устаревшие) (31)
    • Каталоги (Устаревшие) (13)
    • Руководство пользователя (Устаревшие) (1)
    • Описание продукта (68)
    • Сертификат (4)
    • Модели BIM (10)
    • Отчеты (10)
    • Видео (30)
    • Сертификат соответствия (349)
  • Сброс
  • Дом
  • Продукты
    • Системы вентиляции
      • Рекуперация тепла (MVHR)
      • Непрерывная механическая вентиляция (MEV)
      • Вытяжная вентиляция
      • Приточная вентиляция
      • Органы управления, переключатели и датчики
      • Пожарная безопасность
      • Воздуховоды и клеммы
      • Вентиляционные отверстия в стене
      • Оконные вентиляционные отверстия
      • Принадлежности
    • Оконная и дверная фурнитура
      • Оконная фурнитура
      • Дверная фурнитура

FTX — Ventilation med värmeåtervinning

Från- och tilluftsventilerat Hus med värmeväxlare i Princip.

Att minimikraven för luftflöden kan vara hälften för bostäder jämfört med andra lokaler där människor vistas är ofattbart. Om du bor i ett hus med självdragsventilation eller fläktstyrd frånluftsventilation är du beroende av vädret för att få en Tillfredsställande вентиляции.

Dessa enkla system innebär också att den varma energirika inneluften går rakt ut genom väggen. Du eldar för kråkorna helt enkelt. Med hänsyn till dagens energipriser och ovissheten kring den framtida utvecklingen är det dags att ta Venationsfrågan på större allvar.

Детский комплект вентиляции, система вентиляции, система FTX и др., Вентиляция. Det är ett fläktstyrt till- och frånluftssystem med värmeåtervinning, некоторые копают полный контроль над mängden friskluft som tillförs ditt hem. Этт стабилит, флексибелт и костнадсеффективная система. När du investerar i ett FTX-system utrustas ditt hus med ett kanalsystem (i många hus finns dessa kanaler redan dragna) на транспорте и на любом транспортном средстве. Men innan den uppvärmda inomhusluften (frånluften) skickas ut, pasrar den ett värmeåtervinningsaggregat, som använder energin i frånluften till att värma upp den kalla inkommande luften.På detta sätt sparar du energi samtidigt som du får bättre inomhusluft.

FTX-system med till-, frånluft och värmeåtervinning for villor. Värmeåtervinningsaggregat placeras på vind. Vid matlagning används en separat spiskåpa och frånluftsfläkt.

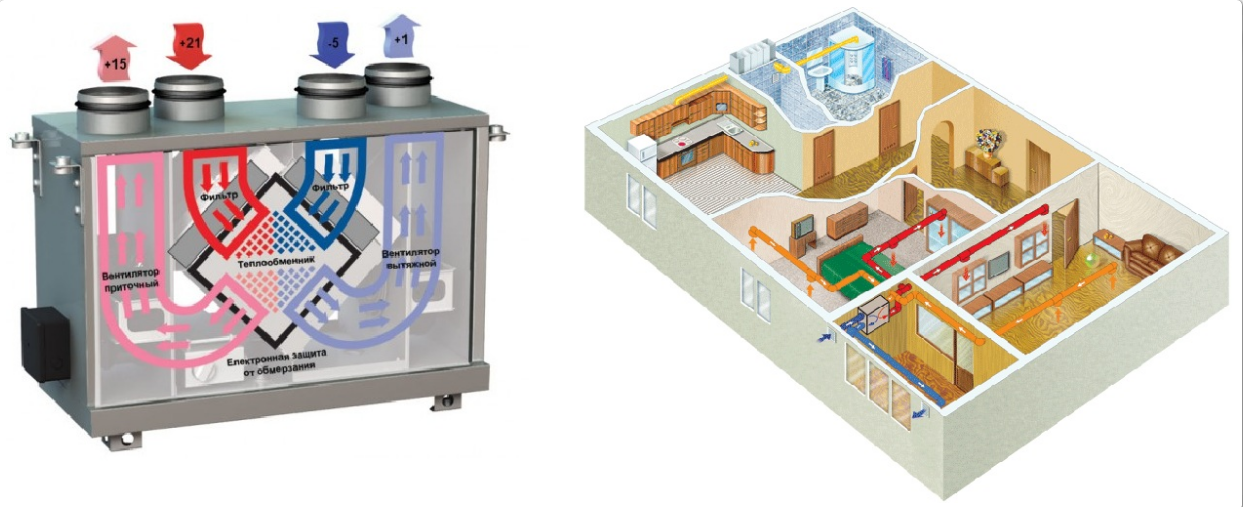

Tilluftsventiler placeras i vardags- och sovrum och frånluftsventilerna i badrum, toalett och tvättstuga. Det betyder att luften kommer in där den ska och ditt FTX-system ser до att den tillförda uteluften ligger temperaturmässigt mycket nära rumstemperaturen.Du får därmed en mycket skön luftomväxling och hög komfort, med минимальным риском для калл.

Med ett FTX-system återvinner du mellan 50-80 procent av den värme som du behöver Tillföra luften, vilket innebär en besparing på 5000-7000 kWh на виллу в нормальном состоянии, radhus eller lägenhet.

Оставить комментарий
