Вентиляция с рекуперацией в квартире. Без воздуховодов и СМС / Хабр

Написать этот пост меня подтолкнула

недавняя статья

о приточной вентиляции в квартире. Я было хотел оставить развёрнутый комментарий, но понял что правильнее будет написать статью, т.к. мой опыт использования комнатных рекуператоров в качестве основной системы вентиляции может быть интересен многим.

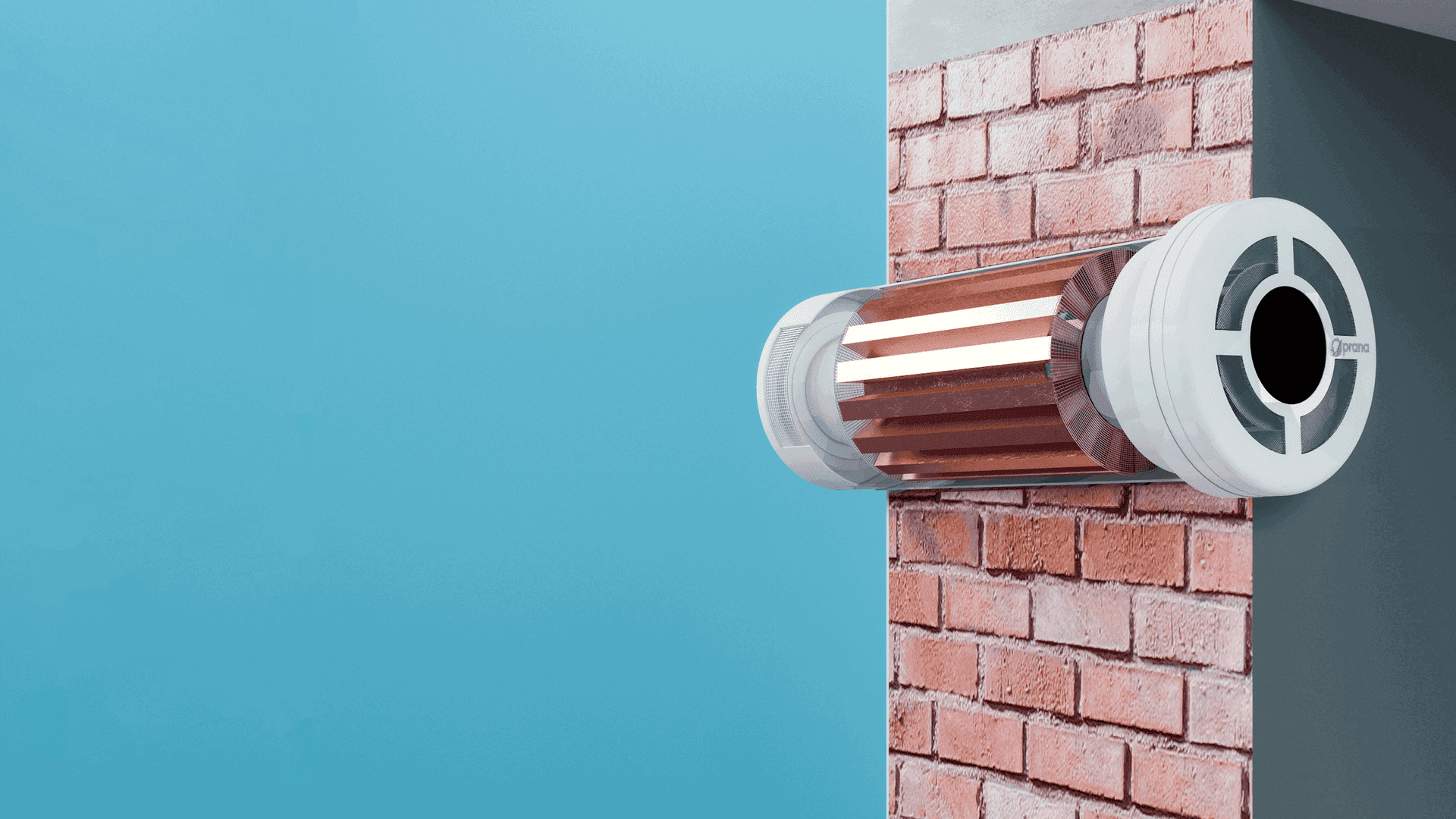

Это КДПВ блок рекуперации/регенерации. Надеюсь, ни у кого нет трипофобии?

Итак, всё началось с духоты. Точнее, с утепления квартиры слоем экструзионного пенополистирола по всему периметру (панельная 9-этажка родом из 80-х, с кучей сквозящих углов). В результате чего, квартира стала условно герметичной и вопрос свежего воздуха встал в полный рост.

Поиск решения

Вводные данные были такие: 5-комнатная квартира со сложной планировкой, площадью 91 м2 с потолками 2.55 и несущими железобетонными стенами. Домовые вент.стояки работают чуть лучше чем никак. Куда тянуть и как размещать воздуховоды — вообще не понятно, прятать их особо некуда, да и начинать новый ремонт желания никакого нет.

Двое маленьких детей играют на полу, что исключает приоткрытые форточки. Но свежий воздух нужен прямо сейчас, т.к. залповые проветривания каждые полчаса совсем не спасают, да и постоянно перемещать всю семью из комнаты в комнату — то ещё удовольствие.

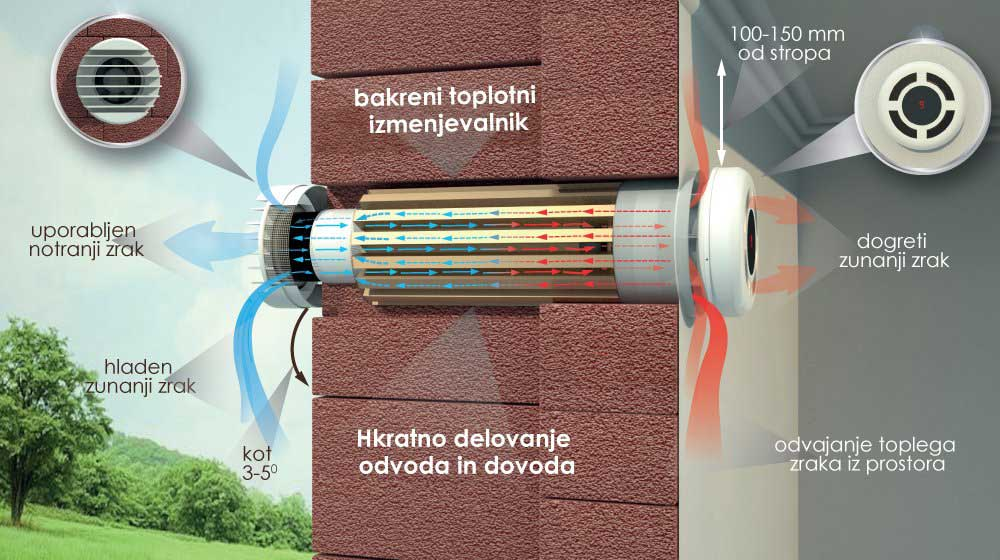

Изучая варианты, наткнулся на концепцию комнатных рекуператоров: по сути тот же бризер, но с блоком рекуперации/регенерации тепла и возможностью работы вентилятора как на приток, так и на вытяжку. Суть идеи в том, что устройство работает в циклическом режиме, некоторое время (30-60 сек у разных производителей) продувая воздух в одну сторону, а затем в другую (например, разворачивая блок с вентилятором). Получается аналог работы лёгких с «вдохом» и «выдохом». Центральное ядро из теплоёмкого материала (пластик или керамика) при этом является и теплообменником и временным накопителем тепла — регенератором:

Регенераторы разных моделей, для размещения внутри стены (снизу) или на наружной стене дома (сверху)

Отзывы на такие устройства были противоречивые, но пообщавшись на форуме с одним из создателей подобного девайса, всё-таки решил установить пару штук и посмотреть, какой будет эффект.

Выбор пал на простую модель от Vakio. За вполне вменяемые деньги производитель обещал работу при суровом морозе (у нас -40 бывает), до 60 м3*ч с рекуперацией (и до 120 м3*ч — без) и эффективность возврата тепла не менее 80%.

Более подробные характеристики

Что ж, заманчиво.

Установка и первые впечатления

Специалисты по алмазному бурению за пол дня наделали красивых

дырок

отверстий в наружных стенах (требуется 132 диаметр под гильзу 125 мм) и первые три прибора заняли свои места (по одному в спальне, детской и гостиной). И здесь обнаружилась моя ошибка — толщины стен немного не хватило, в результате оголовки гильз торчали снаружи на 5-7 см. Пришлось утеплять пеной — не очень эстетично, ну да ладно.

Внешний вид и отдельные узлы

Главный вопрос, который интересовал — насколько лучше станет качество воздуха? Стало сильно лучше. Собственно, в тех комнатах, где поселились приборы, мы просто перестали открывать форточки и как-либо ещё проветривать. В остальных комнатах — духота ощущалась сразу, свежий воздух туда не доходил.

Второй вопрос — рекуперация. По сравнению с приоткрытой форточкой — небо и земля. Зимой никаких проблем с холодными сквозняками, очень комфортно. Насколько хорошо работает рекуперация? Я решил это проверить и заморочился с измерениями (об этом — ниже), но в целом — думаю вполне в районе обещанных 80%.

Ну и третий вопрос — шум. Здесь всё немного грустнее. Шумят. На 2-3 скорости (из 7) — примерно как кондиционер, на 5-7 — слышно очень хорошо, особенно моменты разворота вентилятора. Но мне здесь повезло, никто в семье не испытывает проблем с этим шумом, спокойно спим даже при максимальной мощности приборов. Как выяснилось — на свежий воздух быстро «подсаживаешься», в итоге хочется ещё больше свежего воздуха. Так что у нас приборы почти всегда работают на максимуме (только в морозы ставим среднюю скорость).

Нужно больше воздуха!

Через год после установки первых приборов, взяли ещё три, в итоге теперь в квартире по одному в каждой комнате, включая кухню.

И вот здесь выяснился неприятный момент: для нормальной работы нескольких приборов, они должны работать в противофазе. Т.е. когда половина из них работает на приток, вторая половина — на вытяжку. И каждые 40 секунд они меняются ролями, разворачивая вентиляторы. Проблема здесь в том, что приборы «глупые» и не умеют синхронизироваться (у производителя есть более дорогие модификации с заявленной возможностью синхронизации, но насколько это хорошо работает — сказать не могу). В общем, каждый раз, когда нужно переключить систему в режим рекуперации, приходится проходить по комнатам с секундомером в руках и каждые 40 секунд переводить один из приборов в нужный режим. И ещё повторять эту процедуру в случае если пропало электропитание (авария на подстанции или ещё что). Не удобно, наличие умных функций здесь бы очень пригодилось.

Но в целом, система работает и радует. Окна в квартире практически никогда не открываются, воздух всегда свежий. Настолько привык к работе вентиляции, что однажды проснулся ночью с неприятным ощущением, что что-то не так. Не сразу понял, что проблема была в духоте — сбой на подстанции обесточил несколько домов и у нас вырубилась вентиляция. Результат прям сразу стал ощутим. Что сказать — к хорошему быстро привыкаешь.

Ещё из важных моментов — необходимость работы увлажнителей в зимний период. Возможно конструкция регенераторов и позволяет вернуть часть влаги обратно, но этот эффект явно минимален и без увлажнителей воздух очень сухой (20-25%). Используем пару ультразвуковых, заливаем воду из осмоса, проблем нет.

Эксплуатация зимой и летом

Для эксплуатации приборов при температуре ниже -10С, предусмотрен так называемый «Зимний режим». При его включении, каждый час запускается пятиминутная усиленная продувка регенератора в режиме вытяжки. Для его отогрева и оттаивания конденсата (который таки намерзает). Это шумно, но терпимо. Больше раздражает необходимость учитывания этой продувки при синхронизации работы приборов зимой. Ведь если они включат продувку одновременно, то в квартире возникнет

вакуум

пониженное давление, начнётся подсос грязного воздуха из вент. стояков и подъезда. Да и эффективность такой продувки будет минимальной.

Что в итоге приходится делать? Верно, брать в руки секундомер и проходить по всем комнатам, переключая настройки, теперь уже каждые 6 минут (больше 5 минут и кратно циклам по 40 сек в которых работают приборы). Это меня сильно печалит, так что зимний режим я ставлю один раз, когда на улице начинаются лёгкие минуса и выключаю только весной. Да, этим приборам очень сильно не хватает автоматизации и привязки к различным системам умного дома.

Рекуперация зимой работает, даже в морозы. На удивление, проблем за два года эксплуатации особо не было. Так, один раз намертво замёрз регенератор, когда супруга совсем отключила прибор, но не перекрыла задвижку воздуховода — в результате за пол дня медленно уходящий воздух забил блок регенератора намёрзшим конденсатом. Но это скорее авария по вине пользователя. При обычной работе конденсат тоже намерзает, но проблем не создаёт:

Выглядит колхозно, но это моя вина: толщина стены меньше чем надо, гильза подрезана не по размеру и декоративная решётка успешно отвалилась.

С весны до осени всё вообще замечательно. Блоки регенераторов вынимаются, часть приборов переводится в режим притока (в комнатах, выходящих на северную сторону), часть приборов — в режим вытяжки (обычно делаю соотношение 4-2, чтобы создать небольшое избыточное давление).

Пыль и фильтры

Квартира находится на 5 этаже, крупных дорог рядом нет, но есть частный сектор. А топят у нас углём. Это реально проблема, зимой иногда над городом бывает «морозный смог» с дымом от угольных ТЭЦ и котелен. Фильтры в приборе стоят F6, моются раз в месяц. Вода при этом такая, как будто чернильницу опрокинули. Ну и в сухом виде это тоже не очень приятно:

Грязный и чистый фильтр.

Фильтры нужно промывать регулярно, иначе производительность приборов падает очень заметно. Мытый несколько раз фильтр субъективно не отличается по проницаемости от нового. Но здесь я могу ошибаться.

Измеряем КПД и качество воздуха

«Воздух стал свежий» — это конечно слишком субъективно. Нужно было чем-то измерить его качество и, после долгих поисков, остановился на портативном

BLATN 128s
Пыль разного размера, CO2, формальдегид, летучие органические.

Такие данные были получены зимой, с одним взрослым и одним ребёнком в комнате и рекуператоре на средней скорости. Не супер, конечно. На высокой скорости показатели чуть лучше, СО2 в районе 850 ppm.

Туман, который смог

Когда город накрывает смогом от угольных котелен, за окном можно увидеть вот такую картину:

Звук пришлось отключить. т.к. прибор безостановочно вопил тревогу. Ну и значок противогаза как бы намекает.

Прогулявшись с прибором по родственникам, живущим как в квартирах, так и в частных домах, сделал неутешительные выводы: никто не заморачивается с качеством воздуха. CO2 под 1500-2000 ppm встречается через раз, где-то фонит ламинат или новая мебель из ЛДСП. Грустно, в общем.

Для измерения КПД рекуперации взял термогигрометр UNI-T UT333 BT с возможностью построения графика измерений.

Прибор тормознутый и у них страшно глючное мобильное приложение, нормально выгрузить графики так и не смог, но общую картину увидеть можно:

В квартире +26, на улице -8, средняя скорость, пылевой фильтр снят, измерения внутри помещения

Если кратко, КПД рекуперации меняется в течении всего цикла, в зависимости от дельты температур между проходящим воздухом и регенератором, который постоянно остывает/нагревается. Минимальный КПД, в конце цикла «вдоха» я насчитал ~60% (было -8, стало +12, общая дельта 34), средний за весь цикл — 75-80% (примерно, т.к. нет возможности выгрузить данные, есть только такие графики). Вообще, кому интересно покопаться в данных, множество измерений с разными настройками и скоростью вентилятора я выкладывал в соответствующей теме на Форумхаусе, но общие выводы такие: рекуперация работает и в целом соответствует заявленной.

Выводы

Система работает и свою задачу выполняет. Воздух поступает, рекуперация помогает не использовать дополнительный преднагрев. Да, немного шумно, но для нас это явно «меньшее зло». Кто-то может подумать, что при наличии центрального отопления, эта рекуперация нафиг не нужна и можно просто сделать приток над батареей, но в моём случае это не вариант — т.к. часть зимы батареи у нас просто перекрыты (дом и так перегрет).

Из явных минусов — отсутствие автоматизации и некого централизованного управления (сценарии под разные времена года и жизненные ситуации).

Ну и самый важный вопрос — делал бы я такую систему не в квартире а в своём (строящемся) доме? Нет, конечно! При возможности разместить воздуховоды и изначально всё спланировать — централизованная ПВУ с рекуператором, канальным увлажнителем и прочими ништяками будет вне конкуренции. Как по тишине, так и по комфорту.

Однако для многих квартир, где нет возможности/желания устанавливать централизованные ПВУ, подобная распределённая система из комнатных рекуператоров вполне может стать приемлемым вариантом.

Монтаж вентиляции. Проектирование систем вентиляции.

ВентДизайн.

ООО «ВентДизайн» выполнит проектирование и монтаж вентиляции профессионально и быстро!

Звоните: (812) 642 13 47.



В современном мире комфорта мало кто сомневается в необходимости организации систем вентиляции, касается это производственных помещений или квартиры.



Компания ООО «ВентДизайн» предлагает любой тип вентиляционного оборудования и комплектующих от ведущих мировых производителей. По желанию Заказчика можно установить как приточно-вытяжную систему с рекуперацией тепла, так и канальную сборку любой производительности.



Монтаж вентиляции

Выполним проектирование и монтаж вентиляции по направлениям:



Вентиляция дома

Вентиляция квартиры

Вентиляция коттеджа

Вентиляция офиса

Вентиляция бассейна

Вентиляция ресторана, кафе



Услуги монтажного отдела ООО «Вентдизайн»:

• Монтаж систем вентиляции любой сложности;

• Бурение и штробление;

• Электромонтажные работы;

• Высотные работы;

• Пуско-наладочные работы.



С примерами наших работ можно ознакомиться здесь…



Вас порадуют  наши цены на монтаж вентиляции!



Звоните: (812) 642 13 47.  Наши специалисты проконсультируют Вас.

Выезд инженера ― бесплатно!

 Назад. Монтаж вентиляци.

Обзор основных систем вентиляции

На сегодняшний день энерго-эффективные дома – как строящиеся, так и существующие – требуют установку механических систем вентиляции для создания комфортного климата. Существуют четыре основные системы механической вентиляции дома – вытяжная, приточная, приточно-вытяжная и рекуперативная.

Ниже можно ознакомиться с приемуществами и недостатками основных вентиляционных систем:

Система вентиляции	Приемущества	Недостатки
Вытяжная	Относительная простота и дешевизна установки Хорошо работает в холодных климатических условиях Может притянуть загрязнения в жилые помещения Не подходит для влажного климата Частично зависит от утечек воздуха Может повысить стоимость обогрева и охлаждения помещения Может привести к ухудшению работы приборов с открытым огнём (плиты, духовки)	Может притянуть загрязнения в жилые помещения Не подходит для влажного климата Частично зависит от утечек воздуха Может повысить стоимость обогрева и охлаждения помещения Может привести к ухудшению работы приборов с открытым огнём (плиты, духовки
Приточная	Относительная простота и дешевизна установки Легче управляется чем вытяжная система вентиляции Минимизирует загрязнения в окружающем жизненном пространстве Предотвращает угасание приборов с открытым огнём Позволяет фильтровать пыльцу и убрать пыль в подаваемом воздухе Позволяет уменьшать влажность подаваемого воздуха Хорошо работает в жарком или смешанном климате	Может привести к проблемам с влажностью в холодном климате Иногда не справляется с осушением наружного воздуха Может повысить стоимость обогрева и охлаждения помещения Может потребовать перемешивания внутреннего и наружного воздуха для избегания сквозняков в холодную погоду
Приточно-вытяжная	Подходит для любого климата Стоимость установки и эксплуатации выше, чем у приточных или вытяжных систем вентиляции Может повысить стоимость обогрева и охлаждения помещения	Стоимость установки и эксплуатации выше, чем у приточных или вытяжных систем вентиляции Может повысить стоимость обогрева и охлаждения помещения
Рекуперативная	Уменьшает расходы на обогрев и охлаждение помещения Доступна в любом конструктивном исполнении: вертикальном, горизонтальном, потолочном Экономически эффективна для климата с жарким летом и холодной зимой и высокой стоимостью топлива.	Стоимость установки выше, чем у остальных систем вентиляции Может быть неэкономичной в условиях мягкого климата Требует защиты от холода и образования льда для холодных климатических условий Требует более частого обслуживания, чем другие системы вентиляции


 Назад. Монтаж вентиляци.



  Вытяжные системы вентиляции



Вытяжные системы вентиляции работают, создавая разряжение воздуха в доме. Система вытягивает воздух из дома, в то время как наружный воздух просачивается через щели, неплотности в доме, а также через вентиляционные отверстия и механические вентиляторы.



Вытяжные системы вентиляции наиболее подходят для холодного климата. Во влажном и жарком климате разряжение воздуха внутренних помещений приводит к притоку влажности в полости стен здания, вызывая конденсацию и дальнейшее повреждение конструкции.



Вытяжные системы вентиляции относительно просты и дешевы в установке. Обычно, вытяжная система вентиляции состоит из одного вентилятора, соединённого с центральным вытяжным воздуховодом. Лучшее решение – соединить вентилятор с несколькими помещениями, предпочтительно с такими, где образуются загрязнители воздуха, например, ванными. В дополнение, необходимо наличие вентиляционных отверстий в стенах и окнах других помещений для притока свежего воздуха, т.к. естественного притока через щели и неплотности может оказаться недостаточно. Вентиляционные отверстия, в сою очередь, могут потребовать большей разницы в давлении, чем создаваемая центральным вентилятором.



Недостаток вытяжных систем вентиляции: вместе со свежим воздухом в помещение могут попадать такие загрязнители воздуха, как:



• Плесень из подвала
• Пыль с чердака
• Выхлопные газы из пристроенного гаража
• Продукты горения печей, каминов, плит, духовок



Эти загрязнители вызывают наибольшие опасения, когда одновременно с центральной вытяжной вентиляцией работают вытяжные вентиляторы в ванной, осушители одежды (также приводящие к разряжению внутреннего воздуха. )



Вытяжная вентиляция также повышает стоимость обогрева или охлаждения дома, по сравнению с рекуперативными системами вентиляции.

Назад. Монтаж вентиляци.



Приточные системы вентиляции



Приточные системы вентиляции используют вентилятор для подачи свежего воздуха, но как следствие, повышается давление внутри дома, при этом воздух выходит из дома через щели, неплотности, вентиляторы и воздуховоды, а также через вентиляционные отверстия (при наличии таковых).



Подобно вытяжной вентиляции, приточная вентиляция относительно проста и недорога в установке. Типичная приточная система вентиляции представляет собой вентилятор и систему воздуховодов, которые нагоняют свежий воздух в обычно одно, — но, предпочтительно, в несколько наиболее обитаемых, помещений   (спальни, гостиные). Подобная система может включать регулируемое окно или стенную вентиляцию в других комнатах.



Приточные системы вентиляции позволяют лучше контролировать воздух, чем вытяжные системы вентиляции. Повышая давление воздуха в доме, приточная система вентиляции минимизирует наружные загрязнители в жилом пространстве и предотвращает потери тяги у каминов, печей, духовок и прочих приборов открытого огня. Приточная система вентиляции также позволяет организовать очистку приточного воздуха от пыли, пыльцы и избыточной влажности.



Приточные системы вентиляции демонстрируют лучшие показатели в жарком и смешанном климате. Так как в основе действия этих систем лежит повышение внутреннего давления в помещении, их эксплуатация в холодном климате может привести к проблемам с сыростью. Зимой, приточная система вентиляции заставляет тёплый внутренний воздух просачиваться сквозь неплотности и щели экстерьера стен и потолка. Если внутренний воздух достаточно влажный, он может конденсироваться на чердаке или холодных наружных частях стен, приводя к плесени и гниению.



Подобно вытяжным системам вентиляции, приточные системы не удаляют влагу из приточного воздуха, что может привести к увеличению эксплуатационных расходов на обогрев или охлаждение дома, по сравнению с рекуперативными системами вентиляции. Поскольку воздух подаётся в разные помещения дома, то перед подачей может возникнуть потребность в его перемешивании с внутренним воздухом во избежание сквозняков. Другое решение – канальный нагреватель, но, он, в свою очередь, повышает конечную стоимость системы.

 Назад. Монтаж вентиляци.

Приточно-вытяжные системы вентиляции



 При правильной установке приточно-вытяжные системы вентиляции не изменяют давление внутри дома. Объём подаваемого свежего воздуха из окружающего пространства примерно равен объёму вытяжного внутреннего загрязнённого воздуха. Обычно приточно-вытяжная система вентиляции состоит из двух вентиляторов и двух систем воздуховодов. Приток свежего воздуха и вытяжка загрязнённого могут быть реализованы в каждом помещении, но типичные приточно-вытяжные системы вентиляции реализуются по следующей схеме: свежий воздух подаётся в наиболее обитаемые помещения (спальни, гостиные), вытяжка же организуется в помещениях, производящих наибольший объём загрязнений: (кухни, ванные, постирочные).
Некоторые решения используют одноточечную вытяжку. Так как приточно-вытяжные системы вентиляции подают непосредственно окружающий воздух, необходимо применять фильтрационные системы для его очистки от пыльцы и пыли.



Приточно-вытяжные системы вентиляции подходят для реализации в любых климатических условиях. Ввиду применения двух вентиляторов и двух систем воздуховодов, приточно-вытяжная вентиляция дороже при установке и эксплуатации, в отличие от приточной и вытяжной вентиляции.



Подобно приточной и вытяжной вентиляции, приточно-вытяжная вентиляция не удаляет влагу из воздуха, перед тем как он попадает в дом. Поэтому, она может потребовать установки дополнительных систем нагрева и охлаждения, что повышает конечную стоимость, в отличие от рекуперативных систем вентиляции. Также как и для приточных систем, может возникнуть необходимость смешивания внутреннего и наружного воздуха перед подачей в помещения для предотвращения сквозняков в зимний период.


 Назад. Монтаж вентиляци.

 Рекуперативные системы вентиляции


  Рекуперативные системы вентиляции позволяют максимально контролировать процесс вентиляции дома при минимальных потерях энергии. Они уменьшают стоимость обогрева вентилируемого воздуха зимой за счёт передачи тепла от вытяжного воздуха к подаваемому холодному воздуху. Летом, внутренний вытяжной воздух охлаждает тёплый приточный воздух, понижая стоимость охлаждения.


Рекуперативные системы вентиляции включают в себя теплообменник, один или несколько вентиляторов для прокачки воздуха через систему, воздуховоды и систему управления. Предлагаются в небольшом настенном исполнении, оконном исполнении, но большинство систем – центральные, с собственной системой воздуховодов.

Большинство рекуперативных систем вентиляции позволяют сохранить от 70 до 80 % энергии вытяжного воздуха и передать эту энергию приточному воздуху. Однако, они наиболее эффективны для климатических условий с экстремальными зимами и летами, в местах с дорогими энергоносителями. В мягком климате, стоимость дополнительного электричества, потребляемого вентиляторами системы, может превосходить экономию от отсутствия систем охлаждения входящего воздуха.

Рекуперативные системы вентиляции более дороги в установке в отличие от остальных систем. Чаще всего простота – ключевой фактор экономичной установки оборудования. Для экономии на стоимости установки, многие системы пытаются установить на существующие воздуховоды. Комплексные системы не только более затратные при установке, но и дорого обходятся в эксплуатации, так как требуют более интенсивного обслуживания и потребляют больше электроэнергии. Для большинства домов попытки сохранить энергию вытяжного воздуха, вероятно, обойдутся дополнительными затратами. К тому же, рекуперативные системы вентиляции до сих пор ещё не столь популярны и не так много специалистов, обладающих достаточным опытом для их монтажа.

Чаще всего, в ванных и наиболее обитаемых помещениях устанавливаются приточный и вытяжной воздуховоды, протяжённость и кривизна которых должны быть минимизированы. Необходим корректный размер воздуховодов для минимизации потерь давления в системе и, следовательно, повышения производительности. В необогреваемых помещениях располагают изолированные воздуховоды, сочленения тщательно герметизируют.

Кроме того, рекуперативные системы вентиляции, эксплуатирующие в холодном климате, снабжаются системами предотвращения замерзания и обледенения, т.к. очень холодный приточный воздух может привести к обледенению теплообменника и вывести его из строя. Ледяные наросты также понижают эффективность вентиляции.


Рекуперативные системы вентиляции значительно более нуждаются в обслуживании, по сравнению с системами вентиляции других типов. Они требуют регулярной очистки для предотвращения ухудшения коэффициента эффективности вентиляции и рекуперации, а также для предотвращения образования плесени и бактерий на поверхности теплообменника.


Если у Вас остались вопросы, Вы можете позвонить нам:
(812) 642 13 47.
или заполнить форму ниже и мы свяжемся с Вами.



Назад. Монтаж вентиляци.



Системы вентиляции с рекуперацией тепла для комфортного климата в помещении

Довольно часто за погоней экономии тепла мы забываем о чистоте воздуха в нашем доме. Устанавливаем пластиковые окна, утепляем фасады зданий, прикладываем максимум усилий, чтобы снизить теплопотери помещения. Мы достигли желаемой экономии тепла, но возникли непредвиденные последствия – наш дом, как будто начал болеть: появилась сырость и плесень на стенах, постоянно потеют окна. Да и собственное здоровье, что-то пошаливать начало – быстрая утомляемость, головные боли, плохой сон появились. Всему этому имеется простая причина – недостаточная вентиляция дома, и как следствие нехватка кислорода и повышенная влажность воздуха.

Для решения этой проблемы, надо установить надежные «легкие» для дома – систему вентиляции. Здесь у вас возникает закономерный вопрос: «С вентиляцией все энергосберегающие свойства дома значительно снижаются, как же сделать не только тепло, но и комфортно?». Есть правильный способ сохранить свежий воздух и экономить тепло в вашем доме – система вентиляции с рекуперацией тепла. В одном устройстве вы получаете две практичные и нужные функции – вы обеспечиваете помещение чистым воздухом и правильно сохраняете тепло. При этом заметно снижается потребление электроэнергии, ведь рекуператор даже при непрерывной работе использует электроэнергии, как энергосберегающая лампочка. Ощутима экономия в сравнении с популярными кондиционерами?!

Приточно-вытяжная система — тепло и комфорт в доме

Приточно-вытяжная система (рекуперативная) — это наиболее практичная и эффективная вытяжка. По экономическим, техническим и санитарным показателям она в несколько раз превосходит своих «сородичей». Во-первых, технически правильная конструкции отлично выполняет две функции, во-вторых, полезное тепло не выбрасывается на улицу, а используется для обогрева входящего воздуха. В некоторые модели оборудованы дополнительными нагревательными элементами, чтобы при необходимости, когда на улице –30, согреть приточный воздух. Управление нагревательным элементом происходит автоматически, согласно установленной программе. Специальные фильтры надежно очищают от пыли подаваемый воздух.

Современные производители выпускают установки с рекуператорами различных размеров и мощности. Выбор надо делать в зависимости от объемов вентилируемых помещений, хотите, устанавливайте для одной комнаты, хотите – на весь дом. Наиболее широкое применение вентиляции приточно-вытяжные имеют в крупных помещениях, в зданиях с жилым цокольным этажом. Также существуют несколько типов конструкций теплообменника рекуператора – пластинчатые, роторные, камерные, с промежуточными теплоносителями, тепловые трубы.

Рекуперативные вентиляционные системы – залог вашего здоровья

Инновационные рекуперативные вентиляционные системы имеют компактные габариты, регулируемую длину вентиляционного канала, медный теплообменник, который препятствует возникновению микробов и бактерий, простую и понятную систему управления, довольно широкий спектр применения. В летний период могут работать на кондиционирование воздуха.

Чистый и свежий воздух – залог вашего здоровья, не пренебрегайте вентиляционными системами в вашем доме.

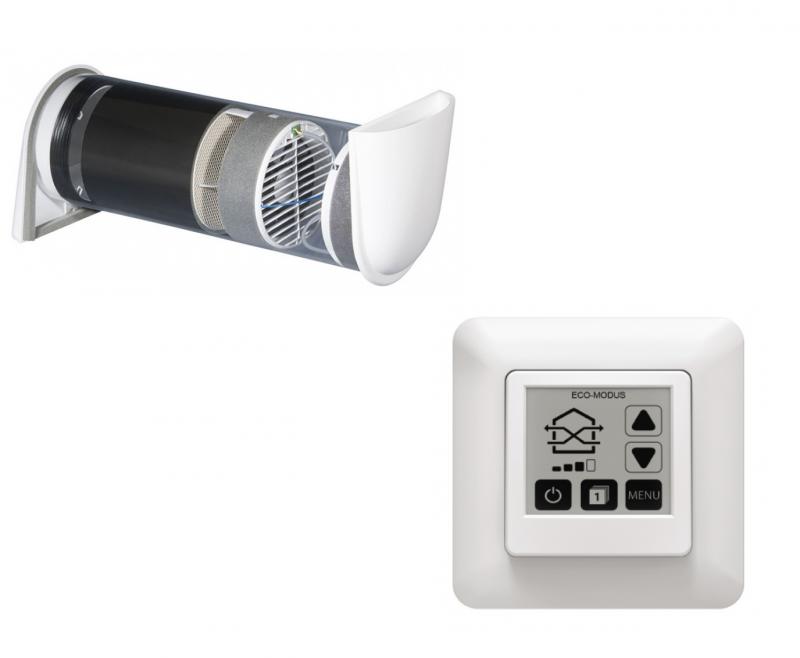

Квартирная система вентиляции Viessmann Vitovent 300-W

Viessmann Vitovent 300-W – это новая комнатная система вентиляции, предназначенная для размещения на стене. Благодаря тому, что она может работать с любым типом генератора тепла, ее можно эксплуатировать в любом здании: от частного дома до городской квартиры.

Vitovent 300-W, производительностью 300 и 400м?/ч, оборудован встроенным рекуператором тепла. С его помощью удалось значительно увеличить эффективность и экономичность работы всей системы. В зависимости от температуры внутри и снаружи здания, рекуперация тепла может быть автоматически выключена. Закрытая заслонка байпасного клапана обеспечивает доступ ночного прохладного воздуха в помещение в летний период.

Принцип работы рекуперативного вентилятора

Свежий наружный воздух всасывается через воздуховод и после входа в вентиляционный агрегат, пропускается через фильтр. Очищенный воздух предварительно нагревается с помощью противоточного теплообменника и через систему трубопроводов подается в помещение.Воздух из кухни, ванны, туалета и других помещений извлекается и транспортируется к системе вентиляции. Здесь он очищается с помощью встроенного фильтра и, проходя через теплообменник, отдает ему свое тепло. Охлажденный воздух, по принципу противотока, через выпускной воздуховод, выводится из здания. Таким образом, 95% имеющегося в воздухе тепла остается внутри помещения.

Помимо встроенного рекуператора, вентиляционная система Vitovent 300-W оборудована электрической нагревательной вставкой. Это гарантирует сбалансированную работу даже при наружной температуре до -10°С.

Как и во всех вентиляционных системам компании Висман, в Vitovent 300-W установлен современный фильтр приточного воздуха типа F7. Он обеспечивает высокую гигиеничность воздуха, эффективно очищая его от частиц пыли, аллергенов, запахов и излишков влаги. Система активного мониторинга приточного и вытяжного фильтров выводит всю информацию о степени их загрязнения и необходимости замены на дисплей системы управления.

Преимущества рекуперативной вентиляционной системы Viessmann Vitovent 300-W:

• Простое управление воздушными потоками.
• Энергооэффективный вентилятор обеспечивает стабильный поток воздуха, даже при перепадах давления.
• Малая шумность – уровень не превышает 53 дБ(A), что сопоставимо с работой обычного холодильника.
• Комфортный микроклимат внутри помещение в любое время года.
• Защита от аллергенов с помощью современного приточного фильтра.
• Удобное регулирование с помощью дистанционного управления. Возможность различных вариантов программирования.
• Может работать с любым тепловым генератором.
• Быстрый и удобный монтаж, за счет компактных размеров и небольшого веса.
• Высокий КПД.
• Бблагодаря встроенному рекуператору значительно снижены потери тепла.
• Рекомендован для использования в пассивных домах.
• Сбалансированный воздух предотвращает повреждение конструкций здания из-за влажности.

Настенные приточно-вытяжные установки с возможностью рекуперации тепла. Приточно-вытяжная вентиляция

Настенные приточно-вытяжные установки

 Согласно санитарно-гигиеническим нормативам — должны в помещении создаваться благоприятные микроклиматические условия. Для обеспечения свежего притока воздуха на предприятиях, в жилых помещениях в обязательном порядке устанавливается вентиляционная система.







Для создания идеальной атмосферы в вашей квартире рекомендуем приобрести настенные приточно-вытяжные установки.  Небольшой бесшумный блок вы сможете установить в любом месте и наслаждаться свежим притоком воздуха.

Существует два основных вида приточно-вытяжных установок:

• Рекуперативная, является комплексной установкой, способной обеспечить утилизацию теплого воздуха из помещения в летний период и создание теплого режима зимой. Таким образом, такая установка позволит экономить на отопительной системе.
• Кондиционерная, обеспечивает подогрев, охлаждение, осушение воздуха. Встроенная система оснащена огромным количеством датчиков, которые позволяют самостоятельно выбрать и осуществлять контроль нужного потока воздуха.

Принцип работы

Настенная приточно вытяжная вентиляционная установка осуществляет работу за счет рекуператора, который работает по принципу теплообмена. Тепло, которое выходит на улицу смешивается со свежим воздухом за счет чего и происходит обмен температуры. При помощи такого прибора контролировать температуру вы будете сами, используя автоматическую установку.

Приезжайте в наш Демонстрационный Зал вентиляционного оборудования, кондиционеров, обогревателей, увлажнителей и другого оборудования.

Выбирайте оборудование, слушайте их работу, смотрите на качество материалов. Профессиональная консультация наших специалистов поможет остановится именно на том оборудование, которое необходимо именно вам!

Положительные стороны системы

Настенная приточно вытяжная установка способна создать комфортные условия для проживания человека. Следует отметить ряд преимуществ:

1. Предотвращает попадание пыли. Наличие фильтров не позволяют попадать из окружающей среды частичек пыли в помещение.
2. Защищает от проникновения выхлопных газов. В городах огромное скопление машин, заводов, фабрик, поэтому вентилятор — это лучшая защита поступления из окружающей среды загрязненных потоков воздуха.
3. Обеспечивает защиту от аллергии. Для людей, страдающих аллергическими заболеваниями период цветения, является самым катастрофическим для здоровья. Поэтому нет необходимости проветривать помещение, нужно просто установить систему вентиляции, которая очистит потоки воздуха от пыльцы.
4. Защитит ваше жилье от попадания насекомых, которые боятся сильного потока воздуха.
5. Вентиляционная установка удобна в использовании. Занимает мало места за счет установки на стене. Бесшумная работа блока позволит наслаждаться домашней тишиной.

Оплата в рублях.

Приточно-вытяжная вентиляция для дома

Выстроить энергоэффективный дом — мечта каждого застройщика. Многие полагают, что для достижения этой цели достаточно утеплить периметр здания и снабдить его современными окнами. Но так ли просто решается этот вопрос? Оказывается, нет. Только утеплением ограждающих конструкций и установкой герметичных оконных блоков невозможно обеспечить комфортное проживание и полноценное энергосбережение здания. Почему то многие забывают принять в расчет еще необходимость использования вентиляции — приточно-вытяжных установок (ПВУ).

Для сохранения внутреннего тепла помещения необходимо приточно-вытяжную вентиляцию оснастить теплообменником — рекуператором воздуха, который будет утилизировать тепло исходящего из помещения потока воздуха, отдавая его приточному. Такие системы широко используются в Западной Европе, обеспечивая строительство зданий с уровнем теплопотерь в 5-10 раз меньшим по сравнению с обычным жилым фондом. За счет утилизации тепла вытяжного воздуха экономят до 70% затрат на отопление и таким образом окупаются в кратчайшие сроки, как правило, это 3-5 лет.

Малогабаритные приточно-вытяжные системы с рекуперацией тепла типа АВТУ, которые разработаны специально для использования в жилых и других небольших помещениях. Они подают в здание свежий, подогретый, очищенный от уличной пыли воздух.

Энергия вентиляционных выбросов в современных зданиях достигает 50% общего уровня теплопотерь, поэтому энергоэффективным называется здание, в котором помимо утепления ограждающих конструкций и установки герметичных оконных групп, используется энергия, возвращаемая в помещение путем утилизации тепла вентиляционных выбросов.

Длительность отопительного сезона в энергоэффективных зданиях можно сократить более чем на месяц.

Принцип действия

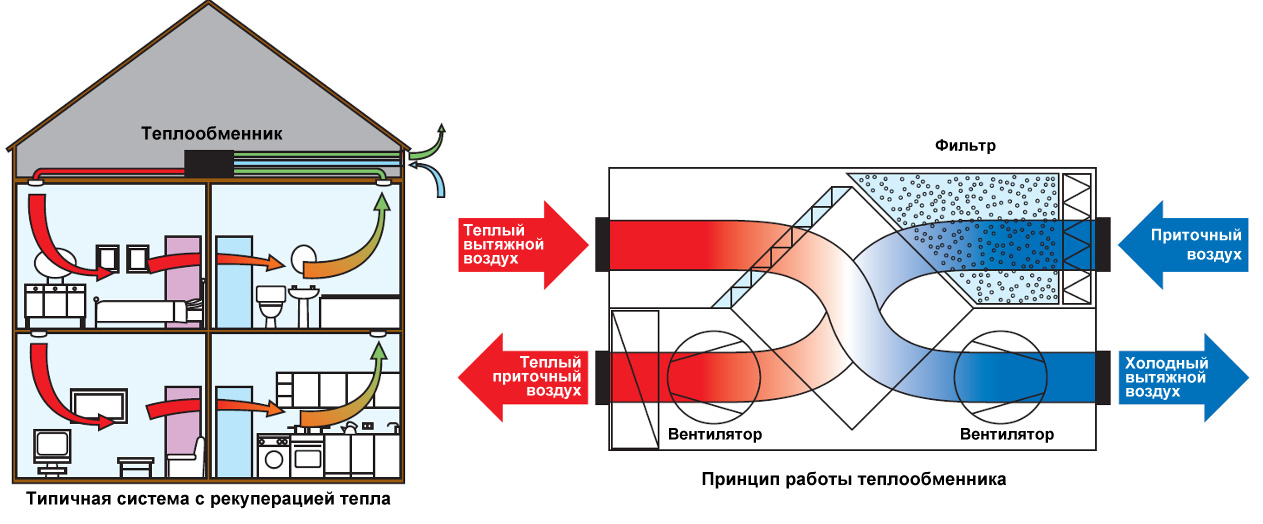

Принцип действия приточно-вытяжной установки с рекуперацией тепла заключается в следующем. Нагретый воздух забирается посредством воздухозаборников в наиболее влажных помещениях (кухня, ванная, туалет, хозяйственное помещение и т. п.) и через воздуховоды удаляется наружу здания. Однако прежде чем покинуть здание, он проходит через теплообменник рекуператора, где оставляет часть тепла. Этим теплом нагревается забираемый снаружи холодный воздух (он также проходит через тот же теплообенник, но уже в другом направлении) и подается внутрь (гостиная, спальни, кабинеты и т. д.). Таким образом, внутри помещения происходит постоянная циркуляция воздуха.

Принцип действия приточно-вытяжной установки с рекуперацией тепла

Приточно-вытяжная установка с рекуператором может быть различной мощности и размеров — это зависит от объемов вентилируемых помещений и их функционального назначения. Самая простая установка представляет собой изолированный термически и акустически и заключенный в стальной корпус набор взаимосвязанных между собой элементов: теплообменник, два вентилятора, фильтры, иногда подогревающий элемент, система удаления конденсата (блок автоматики, элементы электросхемы и воздуховоды в данном контексте не рассматриваются).

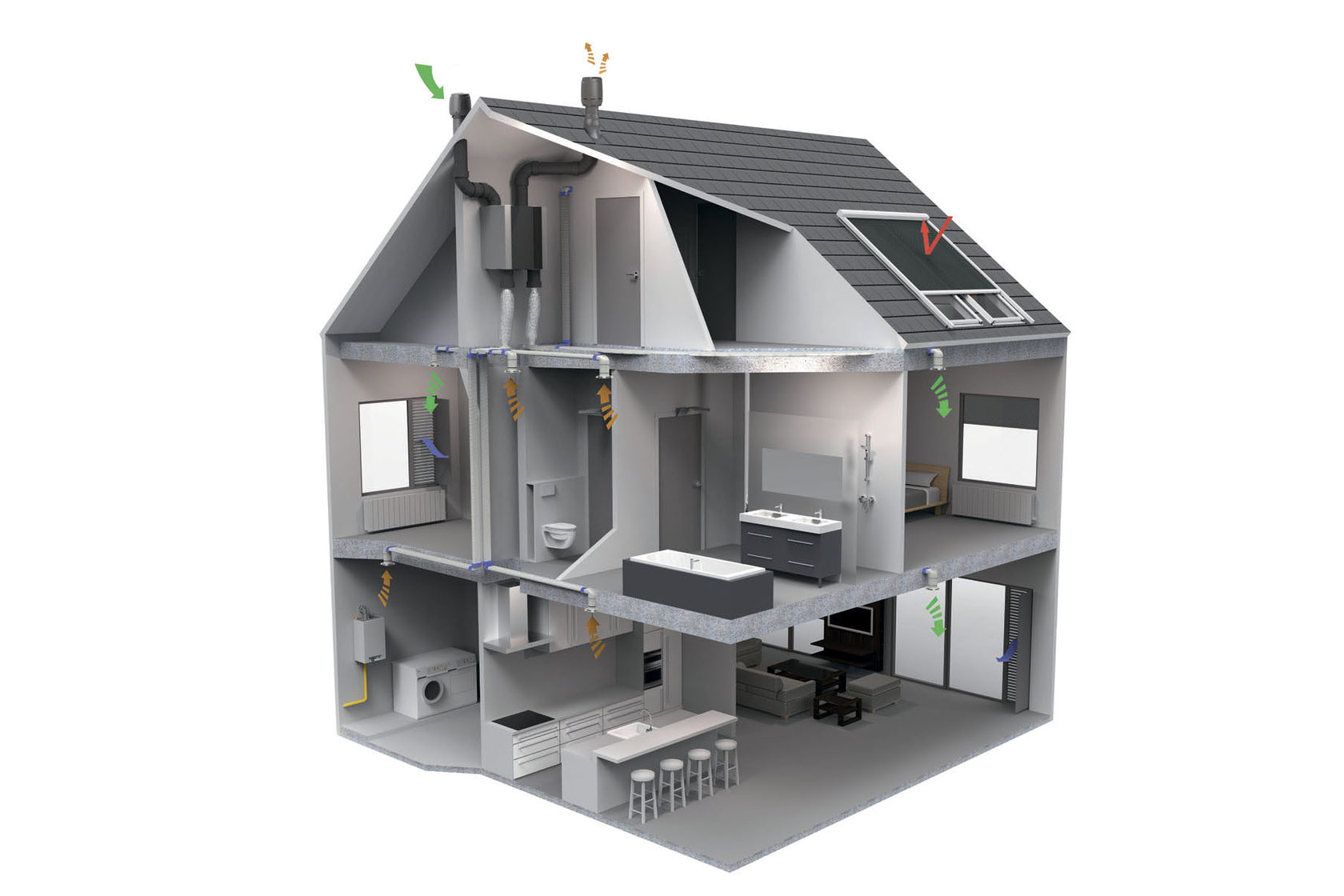

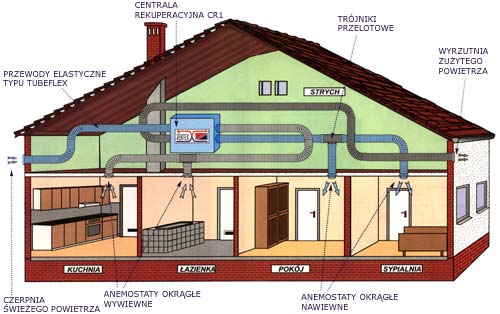

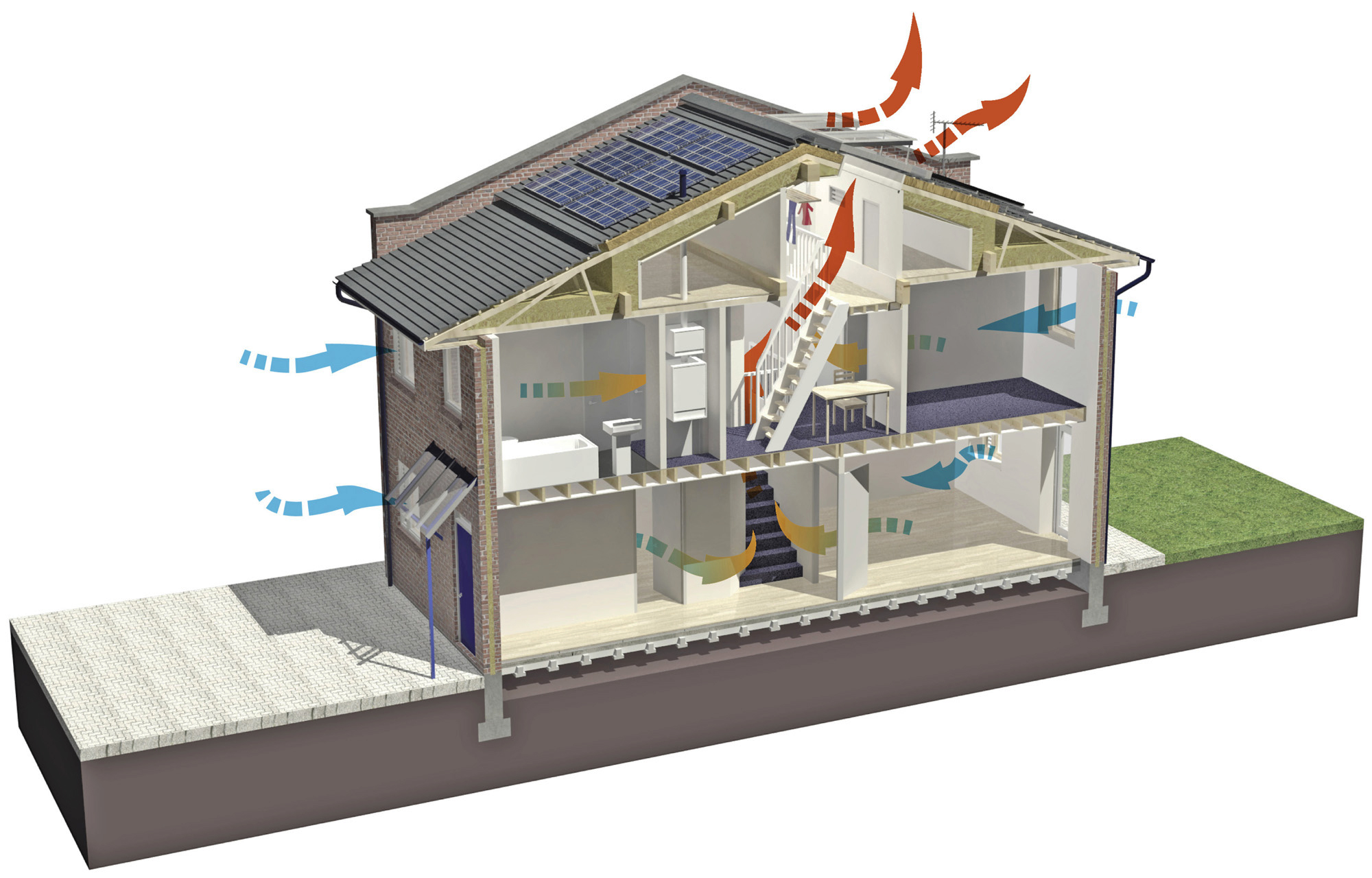

Организация воздухообмена в помещениях жилого коттеджа

Через теплообменник в процессе работы установки проходят два потока воздуха — внутренний и наружный, которые при этом не смешиваются. В зависимости от конструкции теплообменника рекуператоры бывают нескольких типов.

Наиболее дальновидные домовладельцы проектируют в своих зданиях сразу две системы вентиляции: гравитационную (естественную) и механическую с рекуперацией тепла (принудительную). Система естественной вентиляции в этом случае является аварийной и служит на случай неполадок в работе приточно-вытяжной установки и используется в основном в неотапливаемый период. При этом следует помнить, что во время эксплуатации системы механической вентиляции воздуховоды гравитационной должны быть плотно закрыты. В противном случае эффективность принудительной вентиляции будет потеряна.

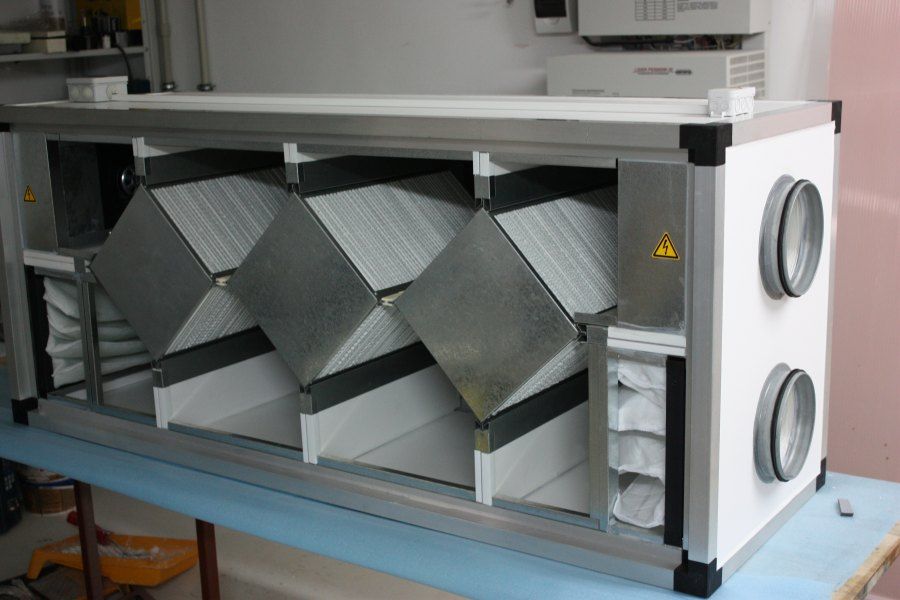

Пластинчатые рекуператоры

Удаляемый и приточный воздух проходят с обеих сторон ряда пластин. При этом в пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата. Поэтому они должны быть оборудованы отводами для конденсата. Конденсатосборники должны иметь водяной затвор, не позволяющий вентилятору захватывать и подавать воду в канал.

Принцип действия приточно-вытяжной установки с рекуперацией тепла

Из-за выпадения конденсата существует серьезный риск образования льда, а потому необходима система размораживания. Рекуперация тепла может регулироваться посредством перепускного клапана, контролирующего расход проходящего через рекуператор воздуха. В пластинчатом рекуператоре отсутствуют подвижные части. Он характеризуется высокой эффективностью (50-90%).

Пластинчатый рекуператор

Роторные рекуператоры

Тепло передается вращающимся между удаляемым и приточным каналами ротором. Это открытая система, а потому здесь велик риск того, что грязь и запахи могут перемещаться из удаляемого воздуха в приточный, чего в некоторой степени можно избежать, если правильно разместить вентиляторы. Уровень рекуперации тепла может регулироваться скоростью вращения ротора. В роторном рекуператоре риск обмерзания невысок. Роторные рекуператоры имеют подвижные части. Они также характеризуются высокой эффективностью (75-85%).

Роторный рекуператор

Рекуператоры с промежуточным теплоносителем

В этой конструкции теплоноситель (вода или водно-гликолиевый раствор) циркулирует между двумя теплообменниками, один из которых расположен в вытяжном канале, а другой — в приточном. Теплоноситель нагревается удаляемым воздухом, а затем передает тепло приточному воздуху. Теплоноситель циркулирует в замкнутой системе, и не существует риска передачи загрязнений из удаляемого воздуха в приточный. Передача тепла может регулироваться изменением скорости циркуляции теплоносителя. Эти рекуператоры не содержат подвижных частей и имеют невысокую эффективность (45-60%).

Рекуператор с промежуточным теплоносителем

Камерные рекуператоры

В таком рекуператоре камера разделяется на две части заслонкой. Удаляемый воздух нагревает одну часть камеры, затем заслонка изменяет направление воздушного потока таким образом, что приточный воздух нагревается от нагретых стенок камеры. При этом загрязнение и запахи могут передаваться из удаляемого воздуха в приточный. Единственная подвижная часть рекуператора — заслонка. Агрегат характеризуется высокой эффективностью (80-90%).

Камерный рекуператор

Тепловые трубки

Данный рекуператор состоит из закрытой системы трубок, заполненных фреоном, который испаряется при нагревании удаляемым воздухом. Когда приточный воздух проходит вдоль трубок, пар конденсируется и вновь превращается в жидкость. Передача загрязнений в данной конструкции исключена. Рекуператор не имеет подвижных частей, но имеет сравнительно низкую эффективность (50-70%).

Рекуператор канального типа на основе тепловых трубок

Наибольшее распространение на практике получили пластинчатые и роторные рекуператоры. Причем существуют модели рекуператоров, в которых могут быть установлены последовательно два пластинчатых теплообменника. Они отличаются высокой эффективностью.

Двухступенчатая рекуперация двумя роторами

Объем тепла, забираемого посредством теплообменника, зависит от ряда факторов, в частности, температуры внутреннего и наружного воздуха, его влажности, скорости воздушного потока. Чем больше разница температур внутри и снаружи помещения, чем больше влажность, тем больше будет эффект от работы рекуператора. Кстати, большинство установок имеют возможность монтажа на летний период вместо обычного теплообменника так называемой летней кассеты, что позволяет обеспечивать приток воздуха без процесса рекуперации. Кроме того, в ряде случаев можно изменить направление потоков воздуха внутри установки, благодаря чему они минуют теплообменник.

Основные характеристики и особенности типов теплообменников

Вентиляторы

Движение воздуха обеспечивают вентиляторы — приточный и вытяжной, хотя можно встретить системы с интегрированным приточно-вытяжным вентилятором, который работает от одного двигателя. В простых моделях вентиляторы имеют три уровня оборотов: нормальный, пониженный (используется для работы ночью или в отсутствие жильцов, если это дом или квартира) и максимальный (используется, когда нужен самый высокий уровень воздухообмена). Некоторые современные модели вентиляторов имеют гораздо больше степеней скорости, что позволяет лучше удовлетворить потребности пользователей системы в разных степенях интенсивности вентиляции.

Работой вентиляторов можно управлять автоматически. Панели управления, как правило, устанавливаются внутри помещений в местах, удобных для пользования ими. Временные программаторы обеспечивают установление режима скорости вращения вентиляторов в течение дня или недели. Кроме того, некоторые продвинутые модели могут быть интегрированы в систему «умного дома» и управляться центральным компьютером. Работа рекуператора также может зависеть от уровня влажности в помещениях (для этого необходим монтаж соответствующих датчиков) и даже уровня углекислого газа.

Поскольку система вентиляции должна работать круглые сутки, высокое качество вентиляторов является чрезвычайно важной особенностью приточно-вытяжной установки.

Фильтры

Воздух, забираемый снаружи, обязательно должен подаваться в помещение, только пройдя через фильтр. Обычно в рекуператорах устанавливают фильтры, задерживающие частицы размером до 0,5 мкм. Такой фильтр соответствует классу EU7 по DIN или F7, согласно евростандартам. Таким образом, фильтр задерживает пыль, споры грибов, пыльцу растений, сажу.

Эта особенность приточно-вытяжной установки должна быть оценена по достоинству аллергиками. Одновременно в вытяжной системе также установлен фильтр перед теплообменником. Правда, его класс несколько ниже — EU3 (G3). Он защищает теплообменник от загрязнений, которые вместе с воздухом удаляются из помещений. Фильтры производятся из синтетических материалов, они могут быть как одно-, так и многоразовыми. Материал последних должен быть легким в чистке. Такие фильтры можно вытряхивать и стирать. Некоторые модели рекуперационных установок имеют датчики загрязнения фильтров, которые в определенный момент сигнализируют о необходимости замены или чистки фильтра.

Нагревательные элементы

Конечно, ситуация, когда приточный воздух нагревается за счет удаляемого тепла, была бы идеальной. Но в ряде случаев достичь этого нельзя. К примеру, если за окном -25°С, то температуры удаляемого воздуха, какой бы ни была эффективность теплообменника, будет недостаточно, чтобы согреть приточный воздух до комфортной температуры. В этой связи рекуператоры оборудуются электрической системой дополнительного подогрева подаваемого в помещения воздуха. Как показывает практика, подогрев приточного воздуха нужен уже в том случае, если снаружи температура менее -10′С.

Нагревательный элемент также управляется автоматически и включается в зависимости от программы, если отобранного тепла недостаточно для подогрева приточного воздуха в соответствии с заданными параметрами. Он монтируется обычно вместе с теплообменником. Мощность и размеры нагревательных элементов зависят от мощности всей установки.

Случается, что при большой влажности воздуха и сильном морозе на теплообменнике образуется конденсат, который может замерзать. Чтобы избежать данного явления, существует несколько технических решений.

Например, приточный вентилятор может работать с перерывами (включаться каждые полчаса на пять минут), и работает тогда вытяжной вентилятор, а теплый воздух, проходя через теплообменник, защищает его от образования наледи.

Второе, довольно распространенное решение, заключается в направление части потока холодного воздуха мимо теплообменника. Существует ряд других способов, вплоть до использования электрического нагревателя, который частично подогревает поступающий снаружи воздух перед теплообменником. Образующийся конденсат должен не собираться внутри агрегата, а удаляться через систему трубопроводов либо непосредственно в канализацию, либо в иное предусмотренное проектом место.

При строительстве индивидуальных домов возможно применение конструктивной схемы устройства системы принудительной вентиляции с забором воздуха на определенном расстоянии от дома и доставкой его к приточно-вытяжной установке посредством воздуховодов, находящихся в земле, ниже уровня промерзания грунта. За время прохождения по такому каналу температура воздуха будет увеличиваться, что снижает риск образования конденсата и наледи на теплообменнике и в целом повышает эффективность работы рекуператора.

Воздуховоды

Как мы уже отметили, монтаж приточно-вытяжной вентиляции гораздо легче выполнить в строящемся здании, чем в уже эксплуатирующемся. Следовательно, ее проектирование должно быть элементом всего строительного проекта. Обычно установка размещается на неиспользуемых чердаках (так легче обеспечить забор более чистого воздуха), в подвалах, котельных, хозяйственных и подсобных помещениях. Важно, чтобы это было сухое помещение с положительными температурами. Воздуховоды в неотапливаемое помещение должны быть теплоизолированными. Внутри помещений они обычно монтируются за подвесными потолками.

Алюминиевые или пластиковые гибкие воздуховоды

На практике используются различные типы воздуховодов. Наиболее удобные в монтаже - алюминиевые или пластиковые гибкие воздуховоды в виде трубы, армированные стальной проволокой. Трубы также могут быть утеплены минеральной ватой. Используются и воздуховоды прямоугольного или квадратного сечения. Вентиляционные решетки обычно монтируются в стенах или потолке. Специалисты рекомендуют в качестве наиболее удобного варианта использовать для притока воздуха анемостаты с регулируемым потоком, хотя наиболее часто для этих целей все же используются обычные решетки. Забор приточного воздуха должен производиться в местах, где он наименее подвержен загрязнениям.

По вопросам подбора оборудования и консультации можно обращаться по телефонам:

Пн-Пт   09:00 — 19:00

Cб-Вс  10:00 — 17:00

+375 29 672 8 005

+375 29 673 8 005

+375 44 774 4 005

Мы в социальных сетях:

Источник: http://remstd.ru/archives/pritochno-vyityazhnyie-ustanovki-s-rekuperatsiey-tepla/

Вентиляция в частном доме

ноябрь 2021

Проектирование и монтаж вентиляции в частных домах

Поможем сформулировать техническое задание. Профессионально выполним проект вентиляции и монтажные работы с последующей пуск-наладкой. Комплексные климатические решения!

Создание системы вентиляции в коттедже или частном доме

Стройка, отделка, инженерия. Среди всего этого — задача создания системы отопления, вентиляции и кондиционирования в загородном доме. Доверьте эти разделы нам!

Профессиональная инженерная компания «Проект Климат» — это:

• узкая специализация на сегменте систем кондиционирования, вентиляции и контроля качества воздуха
• помощь в подготовке технического задания на проектирование
• разработка профессиональных проектов вентиляции и кондиционирования силами штатных проектировщиков, включая логику работы системы автоматики вентиляции, кондиционирования и увлажнения
• работа над объектом только штатных сотрудников, выделение менеджера проекта, ответственного за все стадии
• богатый опыт в реализации объектов различной сложности: от многокомнатных квартир в жилых комплексах и загородных домов до промышленных объектов
• предоставление услуг дальнейшей поддержки и сервисного обслуживания

Завершение работ по монтажу вентиляции

Так выглядит объект после окончания работ по системам кондиционирования и вентиляции

К объекту

Вентиляция и канальное кондиционирование и увлажнение

Комплексное оснащение объекта инженерными системами контроля качества воздуха

К объекту

Монтаж инженерных систем в квартире

Классическая схема системы: приточная вентиляция и охлаждение на базе канальных кондиционеров

К объекту

Коммуникации вентиляционной системы коттеджа

Стадия ремонта, прокладка коммуникаций. Рекуперативная вент.установка

К объекту

«Проект Климат» — команда профессиональных инженеров, способных реализовать проект практически любой сложности. Штатные сотрудники, собственный сервисный центр, менеджеры объектов, прорабы и проверенные годами бригады монтажников.

Довериться невнятной компании или же «общестрою» было бы категорической ошибкой: подбор и монтаж подобных систем «на глазок» может обернуться, в лучшем случае, некорректной работой (малая эффективность, шум, вибрация), в худшем — полной непригодностью с необходимостью переделки всей инженерной системы. И хорошо если это выясниться до чистовой отделки помещений.

Удалённость коттеджа не имеет значения. Мы выполняем работы по Москве и всему Подмосковью. В том числе множество объектов в ближайших областях.

Проект вентиляции и кондиционирования

Без проекта даже не приступим. И это не какой-либо ультиматум, нет: просто не получится. Ни у нас, ни у ваших строителей, дизайнеров, специалистов по слабым токам. Будет на объекте каша и неразбериха.

Проект на вентиляцию нужен и вам, ведь это ваша страховка от:

• внезапных «дополнительных работ» в процессе установки
• несогласованности элементов других инженерных систем: существующих и создаваемых
• сроков выполнения работ

Вентиляция и канальные кондиционеры.

Аксонометрия инженерных систем.

Проект системы вентиляции приточно-вытяжной

Проект на канальные кондиционеры.

Мы уверены в своих технических решениях и проектировщиках и с готовностью берёмся за реализацию объектов: в 95% случаев мы же и монтируем инженерные системы, спроектированные нашим отделом.

Сам проект станет основой для дальнейшего подбора основного оборудования: изначально — по характеристикам, при уточнении бюджета проекта — по стоимости. В проекте найдут отражение все необходимые расходные материалы, требуемые для монтажа вентиляции, в том числе и выполнен чертёж индивидуально заказываемых под объект элементов — адаптеров под решётки, адаптеров на канальные кондиционеры (а именно из зачастую объединяют с вентиляционной системой), адаптеров под диффузоры, отводы.

Варианты вентиляционных систем для частного загородного дома

Вариативность создания систем вентиляции безгранична, всё упирается в особенности объекта (особенности самого здания, инженерные коммуникации) и дизайнерские изыски.

Существуют три самые распространённые схемы реализации системы вентиляции для загородного дома:

• подача воздуха посредством монтажа приточной установки без принудительного удаления воздушной среды. При этом воздух может выводиться из помещений как через вентиляционную шахту, так и по отдельному рукаву с помощью вытяжного вентилятора
• подача и принудительное удаление воздуха с помощью приточно-вытяжной установки. Как правило, подобные установки имеют рекуператор, обеспечивающий существенную экономию за счёт передачи теплоты подаваемому воздуху за счёт отводимого из помещений
• обеспечение притока свежего воздуха в коттедж при помощи системы на базе канального кондиционера. Полноценной вентиляцией это назвать сложно, но подачу в каналы воздуха с улицы (предварительно очищенного и, возможно, увлажнённого) обеспечить можно

Система вентиляции на базе приточной установки

При строительстве любого дома закладывается вентиляционная шахта, которая обеспечивает естественный отвод воздуха из помещения (при наличии поступления из вне). Остаётся только рассчитать требуемый объём подачи воздуха по помещениям. Это исключительно задача инженера при создании проекта системы вентиляции загородного дома.

С учётом количества людей, находящихся в помещении, объёма помещений, параметров поступлений тепла и прочих параметров определяется потребный воздухообмен, т. е. количество кубических метров в час подаваемого воздуха в помещение. С учётом предполагаемого размещения оборудования и точек привязок рассчитываются длины воздуховодов, изгибы. Далее, с учётом сопротивления, фильтров и нагревателей определяется требуемое оборудование, сама приточная установка, способная подать заданный объём воздуха в каждое помещение.

Приточная установка с канальным вентилятором.

Монтаж компактной приточной установки на мансарде.

Загородный дом: небольшая система вентиляции.

За подачу воздуха в данном случае отвечает приточная установка, являющаяся моноблочным агрегатом, совмещающим в себе все элементы: фильтр, элементы автоматики, вентилятор, звукоизолирующие материалы, калорифер. На некоторых объектах монтируется наборная вентиляция, которая функционально представляет собой ту же приточную систему, только монтируются все элементы в отдельности (канальный вентилятор с регулятором мощности работы, встраиваемый в систему глушитель шума, канальный нагреватель с датчиками и фильтр), зачастую удалённо друг от друга — всё зависит от конкретного объекта, ограничений и целей.

Выдавливаемый из помещений воздух удаляется через вентиляционную шахту. При необходимости могут быть установлены вентиляторы, удаляющие из некоторых помещений (сан.узлы, гардеробные) воздух принудительно. В систему воздуховодов монтируются обратные запорные клапана с или без электроприводами для обеспечения перекрытия каналов и недопущения реверсивной подачи воздуха.

Система вентиляции на базе приточно-вытяжной установки

Приточно-вытяжная установка помимо подачи воздуха обеспечивает его отведение и принудительный вывод наружу по отдельно монтируемым воздуховодам. Декоративные решётки, через которые подаётся свежий воздух и удаляется существующий устанавливаются на удалении друг от друга, что гарантирует хорошую вентиляцию помещения.

Всё большую популярность благодаря своей эффективности получает использование приточно-вытяжных установок с рекуператором. Рекуператор — это пластинчатый теплообменник, который позволяет снизить затраты на обогрев или охлаждение: выводимый воздух передаёт значительную часть своего тепла (до 85-90%) подаваемому.

Рекуператор в приточно-вытяжной вентиляционной системе — это сохранение до 80-85% тепла. Иными словами, существенное снижение затрат на обогрев и кондиционирование при работе самой вентиляционной системы круглый год!

Рекуперативная система на коттедж.

Монтаж VAM250 с функцией рекуперации тепла.

Приточно-вытяжная установка: монтаж.

Но, как правило, в составе системы всё равно идёт калорифер с датчиками температуры и регулировкой мощности нагрева: он позволяет дополнительно подогреть воздух и не допустить подачу воздушной смеси низкой температуры. К слову заметить, летом иная картина: выдуваемый уже охлаждённый воздух частично охлаждает подаваемый, что снижает затраты на кондиционирование всего дома!

Система вентиляции на базе канального кондиционера

В подавляющем большинстве случаев клиенты, заказывающие монтаж вентиляционных систем, устанавливают так же и системы кондиционирования воздуха. Кондиционер в загородный дом и коттедж может быть разного типа: привычные нам настенные блоки, потолочные, напольные. Но один тип имеет возможность забора и подачи свежего воздуха с улицы — это канальные кондиционеры, способные обеспечить ещё и полностью скрытый монтаж, т.е. без видимых коммуникаций: только декоративные решётки.

Канальный кондиционер хоть и не обеспечивает полноценного притока, а лишь подмешивает (до 30% от своей производительности) воздух снаружи здания, но всё же улучшает его качество, при этом охлаждая или обогревая помещение.

Канальные кондиционеры с подачей свежего воздуха: подключение воздуховодов.

Заведение в канальный кондиционер воздуховода со свежим воздухом с улицы.

Воздуховод приточной вентиляции подводится к канальной сплит-системе.

Отведение излишков может быть также реализовано как посредством имеющейся воздушной шахты, либо принудительно с помощью вытяжного вентилятора.

Монтаж вентиляционных систем

Монтаж вентиляционных систем — это сложный и ответственный процесс, ведь большая часть всех агрегатов и коммуникаций зашивается и прячется во время ремонта. Демонтировать, заменить, перенастроить после завершения ремонта уже практически невозможно без частичного разрушения стен или потолка, а оставить неправильно работающую систему тоже неправильно: где-то будет не хватать притока, где-то наоборот будут дуть ветра, либо избыточный шум в каналах при работающей системе вентиляции не даст уснуть и отдохнуть.

Попытка привлечь к данному процессу непрофессиональную компанию чревата переделкой не только системы вентиляции во всём доме, но и ремонта как такового, именно поэтому уделяется большое внимание предварительному процессу проектирования вентиляции и кондиционирования.

Но даже мало смонтировать технически верно и грамотно. Её ещё нужно заставить работать правильно. И эффективно. Всё это в конечном итоге сказывается на экономичности и надёжности: вы не на один год создаёте систему! За управление отвечает система автоматики, создать которую может только профессиональная инженерная компания! Ведь в ней могут быть включены такие элементы как:

• система увлажнения или осушения
• система контроля уровня углекислого газа
• подогрев подаваемого воздуха в холодное время года

Работайте с профессионалами! Давайте попробуем приступить к сотрудничеству хотя бы со звонка нашего менеджера и составления предварительного коммерческого предложения.

Возврат к списку Система вентиляции с рекуперацией тепла

: плюсы и минусы — руководство 2020

В большинстве домов установлены системы, обеспечивающие как тепло, так и охлаждение. Отопление и охлаждение составляют большую часть вашего счета за электроэнергию. Температура — не единственный способ, которым определяется комфорт человека. Уровень влажности и движение воздуха также играют роль. Таким образом, простая настройка термостата на желаемое значение может не соответствовать вашим целям энергосбережения.

Использовать вентиляторы

Вентиляторы потребляют меньше энергии, чем кондиционеры.Летом людям нравится ощущение движения воздуха на коже, потому что термин «летний бриз» сам по себе вызывает охлаждающий эффект. Вам следует беспокоиться не о температуре воздуха, а о температуре кожи. Таким образом, вентиляторы могут охлаждать вас, что они и делают за счет конвекции. Вентиляторы улучшают вентиляцию, но не охлаждают воздух; они обеспечивают охлаждающий эффект.

Уменьшите влажность

Влажность заставляет людей чувствовать себя теплее в дни с нормальным температурным уровнем, потому что более высокое содержание влаги в воздухе не отводит тепло от кожи так же эффективно, как сухой воздух.Поэтому осушитель — отличный вариант в летнее время и особенно в качестве альтернативы кондиционеру. Они используют меньше денег и значительно дешевле в отношении первоначальных инвестиций.

Если вы не используете стирально-сушильную машину для сушки одежды, а вместо этого используете бельевую веревку, вам следует держать ее в гараже, потому что размещение ее внутри дома повысит влажность воздуха и заставит вас больше полагаться на- кондиционирование воздуха или осушение. Тем не менее, вы можете приспособиться к зиме и вернуть бельевую веревку в дом, потому что это поможет сохранить теплый воздух и снизить расходы на отопление.

Вы должны установить вытяжные вентиляторы в каждой ванной комнате и на кухне в вашем доме. Это связано с тем, что он снижает уровень влажности. Влажность также может привести к появлению желтых пятен на ваших дверях (учитывая, что они окрашены в белый цвет). Вы можете установить гигростат для автоматического включения вытяжных вентиляционных отверстий при достижении определенного уровня влажности.

img source: freepik.com

Вентиляторы с рекуперацией тепла

Через вытяжные потоки воздуха часть тепла теряет каждый дом, использующий топливо для обогрева.

Вентилятор с рекуперацией тепла использует теплообменник для нагрева или охлаждения поступающего свежего воздуха, что снижает потребление энергии системой вентиляции более чем на 50 процентов. Существуют вентиляторы с рекуперацией тепла, которые имеют дополнительную функцию удаления влаги между внутренним и наружным воздухом, что называется вентиляцией с рекуперацией энергии (ERV). ERV забирает поступающий влажный воздух и смешивает его с отработанным воздухом, чтобы снизить уровень влажности в помещении. ERV рекомендуется для тех, кто живет в условиях высокой температуры и высокой влажности, и хочет уменьшить свою зависимость от больших энергоемких систем, таких как кондиционеры. Итак, опять же, HRV улучшает нагрев, тогда как ERV улучшает охлаждение.

И HRV, и ERV

используют вентиляторы для циркуляции воздуха в помещении. Они оба также забирают свежий воздух и заменяют его спертым воздухом, так что система отопления, вентиляции и кондиционирования воздуха (HVAC) всегда находится в движении вытеснения. Ищите HRV с двумя вентиляторами, если вам нужен баланс между вытяжкой (выходящий воздух) и впуском (входящий воздух)

HRV — это теплообменник по своей сути. Ядро состоит из пластиковых и алюминиевых пластин.ERV использует несколько осушителей или проницаемых пластин для переноса насыщенного влагой воздуха. Этот основной теплообменник быстро и эффективно проводит электричество через два канала, которые предназначены для вытяжного и всасываемого воздуха. Два воздуховода функционируют раздельно, то есть они не смешивают воздушные потоки. Вместо этого тепло потока отработанного воздуха используется для повышения или понижения уровня температуры на впуске.

Система вентиляции с рекуперацией тепла: плюсы и минусы

Плюсы

Существует несколько причин для использования HRV или ERV в зависимости от основного типа климата в районе, в котором вы живете.Они:

img source: freepik.com

• Постоянный приток свежего воздуха создает более комфортную и здоровую атмосферу.
• Недавно построенные дома спроектированы так, чтобы быть герметичными, но они нуждаются в активном контроле влажности, чтобы предотвратить накопление плесени и грибка. HRV помогает контролировать эту влажность.
• HRV помогает смягчить воздействие влаги в домах, которые построены с изоляцией из напыляемой пены и конструкционными изоляционными панелями.
• Открытие окон или включение вытяжного вентилятора помогают на короткое время, но редко влияют на качество воздуха в долгосрочной перспективе
• Добавление HRV к новой системе принудительной вентиляции обойдется примерно в 2500 долларов, но долгосрочные выгоды стоят вложений.

Минусы

• Стоимость может быть в тысячах долларов
• Для установки потребуется специалист по HVAC.

Типы HRV

Существует пять типов HRV или механических вентиляторов с рекуперацией тепла. Это вращающееся тепловое колесо, пластинчатый теплообменник с неподвижной пластиной, тепловая труба, материалы с фазовым переходом.

Начнем с того, что вращающееся тепловое колесо представляет собой механический способ рекуперации тепла. Он работает, вращая проницаемое металлическое колесо, которое перемещает тепло от одного воздушного потока к другому воздушному потоку.Он также хранит большое количество массы тепловой энергии внутри колеса до тех пор, пока она не будет передана в более охлаждающий канал воздушного потока. Есть тепловое колесо и осушительное колесо, которые являются подтипами вращающегося теплового колеса.

Теплообменник с фиксированными пластинами является наиболее распространенным типом HRV и работает через ряд тонких металлических пластин. Через пространство между этими пластинами проходят два отдельных воздушных потока, и происходит передача тепловой энергии от температуры одной пластины к другой.Это наиболее рекомендуемый вариант, поскольку эти устройства показали свою эффективность в 90% случаев при увеличении использования тепла.

Тепловые трубы являются более традиционным методом рекуперации тепла, поскольку они используют испаритель и конденсатор с герметичной трубой, которая содержит поток воздуха, который постоянно меняет фазы для обмена тепловыми температурами — жидкость из влаги превращается в газ в испарителе и снова превращается в жидкость в конденсатор.

Обычная сила тяжести, давления или силы фитиля используются для перемещения жидкости и газа с одной стороны трубы на другую.
Обратная система представляет собой гибридную систему, в которой для передачи тепловой энергии используются элементы других типов технологий рекуперации тепла. Он работает через два разных теплообменника с двумя неподвижными пластинами из металла. Насос работает, чтобы жидкости двигались в правильном направлении, и, хотя это требует больших затрат энергии, было доказано, что он работает лучше, чем вентиляторы с циркуляцией воздуха.

Наконец, у нас есть материалы с фазовым переходом. Их обычно называют ПКМ. ПКМ, как правило, встроены в конструкцию дома и относятся к накопителям скрытого тепла.Часто он встречается в гипсокартоне, а также есть термошарики, которые плавятся и возвращаются в твердое состояние в зависимости от температуры. Поэтому, когда тепло, вы почувствуете охлаждающий эффект, и наоборот, когда температура понизится.

img source: freepik.com

Выбор лучшего HRV

Тип HRV, который вы найдете доступным в вашем регионе, зависит от местных дистрибьюторов и климата, в котором вы находитесь. Конечно, вы можете заказать онлайн, и он будет доставлен вам. Существуют различные типы функций, которые вы должны искать и исследовать, такие как датчики качества воздуха, воздушные фильтры и регуляторы скорости. Вы также можете найти результаты независимых испытаний, проведенных Институтом домашней вентиляции, которые предоставляют рейтинги производительности систем HRV и ERV. Вам всегда следует проконсультироваться с профессиональным специалистом по ОВКВ, который осмотрит ваш дом и порекомендует систему, соответствующую проекту вашего здания.

Что касается установки, то здесь также имеется широкий выбор вариантов. Гидравлические и радиационные системы могут быть несовместимы, поскольку HRV и ERV чаще всего используются с системами принудительной подачи воздуха.HRV устанавливаются как устройства для всего дома, но некоторые варианты ограничивают использование одной комнатой или около того. Этот оконный HRV является более экономичным и портативным в использовании.

Вот несколько советов по работе с установщиком HVAC и новой системой HRV:

• Расположите все выпускные отверстия под потолком и вдали от плиты или плиты.
• Следует использовать кратчайший маршрут, а воздуховод должен быть ровным и круглым.
• Приток свежего воздуха должен находиться вдали от дымоходов и выпускных клапанов
• Компонент вентилятора должен быть установлен в удобном месте, где его легко чистить, обслуживать и ремонтировать.
• Если есть вероятность скопления конденсата, необходимо установить слив, чтобы влага не попадала в теплообменник.
• Уплотнение соединений воздуховодов с камерами, тройниками, тройниками, регистрами и т. д.
• Воздуховоды, проходящие через неизолированные зоны, должны быть изолированы сами по себе.
• Для каждой спальни и каждого общего помещения, такого как гостиная, следует использовать отдельный вход для подачи воды
• В помещениях с повышенной влажностью, например, в ванных комнатах, необходимо предусмотреть отдельный сливной патрубок.

Некоторые известные бренды, производящие и устанавливающие системы HRV, включают Zehnder, vanEE, Life Breath и Renew Aire.

Как насчет портативных обогревателей и увлажнителей?

Переносные обогреватели можно перемещать в любое место. Однако у них есть вентиляторы, которые перемещают воздух по катушке сопротивления, поэтому они обеспечивают нелогичный эффект, который одновременно нагревает и охлаждает комнату. Наилучшим выбором является использование излучающего типа нагревателя с параболическими отражателями с нагревательным сердечником в фокусе.

Эти типы обогревателей распределяют тепло за счет излучения, а не конвекции. Однако у него больше рисков для безопасности, особенно для детей, поэтому обязательно прочитайте предупреждающую этикетку.

Дополнительные советы по HVAC, которые следует учитывать при использовании HRV

• Если у вас есть система отопления, вентиляции и кондиционирования, работающая на сжигание, каждые несколько лет ее должен проверять профессиональный установщик системы отопления, вентиляции и кондиционирования воздуха, поскольку в камерах могут накапливаться углерод и сажа. Другие типы систем, такие как солнечные/космические обогреватели и тепловые насосы, служат не менее десяти лет или около того, прежде чем им потребуется техническое обслуживание.
• Убедитесь, что ваши воздушные фильтры чистые, потому что для эффективной работы системам HVAC требуется достаточный поток воздуха. Забитые фильтры будут работать хуже и потреблять больше энергии для работы.
• Избегайте лабиринтных воздуховодов. Воздуховод, который имеет слишком много изгибов и поворотов, будет потреблять больше энергии, потому что насосам или вентиляторам придется работать больше, чтобы проталкивать воздух через повороты, по сравнению с прямой трубой, которая имеет тенденцию быть более эффективной.
• Используйте жалюзи для закрытых помещений. Это обеспечит достаточный поток воздуха для работы системы принудительной вентиляции.
• Фильтры, ребра и змеевики могут быть подвержены скоплению мусора. В результате вы можете снять крышку конденсатора и помыть ее под давлением, чтобы удалить лишнюю грязь.
• При фиксации соединений используйте алюминиевую ленту вместо клейкой ленты и всегда надевайте маску для лица, чтобы пыль не попала в дыхательные пути

Заключение

В заключение хочу сказать, что система HRV — это эффективный способ сократить расходы на электроэнергию и улучшить циркуляцию воздуха в вашем доме. Это может стоить немного авансом, но окупаемость значительна в отношении свежести воздуха и суммы, которую вы сэкономите на счетах за электроэнергию за эти годы. Также важно рассмотреть систему вентиляции с рекуперацией тепла, если вы строите свой дом с нуля. Если вы намереваетесь заменить всю систему ОВКВ в своем доме, лучше всего обратиться в сервисную компанию ОВКВ для полной проверки и расчета стоимости. Однако вы должны использовать информацию, которую вы узнали здесь, чтобы помочь себе в принятии решения.Кроме того, помните, что замена системы HVAC — это долгосрочная инвестиция, и вам следует попробовать более простые настройки своими руками, прежде чем вносить большие изменения.

Рекуперация – современная вентиляция с рекуперацией тепла – 4кроки

В тот момент, когда мы решаем построить собственный дом, мы сталкиваемся со многими трудными решениями. Самые сложные из них обычно касаются того, какие решения следует использовать в нем для улучшения качества нашей жизни. Хотя некоторые решения на первый взгляд не оказывают особого влияния, каждое из них очень важно с долгосрочной точки зрения.Большинство из них будут определять будущие затраты на эксплуатацию нашего дома, поэтому каждый шаг, который мы делаем, требует тщательного рассмотрения его плюсов и минусов. Одним из таких вопросов является использование рекуперации в нашем доме, т.е. вентиляционной системы рекуперации тепла.

Что такое рекуперация?

Говоря простым языком, рекуперация — это способ рекуперации тепла из загрязненного воздуха, удаленного из вашего дома, с помощью устройства, называемого рекуператором. Этот процесс включает в себя механическую вентиляцию, подачу свежего отфильтрованного воздуха снаружи в дом, и при этом удаляется этот насыщенный CO 2 из процесса дыхания.Сам рекуператор оснащен воздуховодами, позволяющими получать тепло от удаляемого воздуха тем, который еще не дошел до нашего дома, без необходимости смешивания.

В каких зданиях можно использовать?

Рекуперация будет успешной практически в любом типе здания, от энергосберегающего до деревянного дома. Тип отопления не имеет значения, систему можно безопасно использовать независимо от того, используем ли мы электричество, газ, уголь или тепловой насос. Планирование рекуперации в новых зданиях, конечно, является наиболее часто выбираемым вариантом.Это не меняет того факта, что его можно с успехом внедрить в уже построенные дома, кварталы и даже многоквартирные дома. Такая модернизация повысит тепловую эффективность каждого здания. Однако в случае с залами большой площади с малой численностью населения он применяется редко, так как в основном связан с нерентабельностью такого вложения.

Преимущества и недостатки рекуперации

Безусловно, как и все другие системы, используемые в жилых домах, рекуперация имеет свои плюсы и минусы.Их стоит прочитать, прежде чем сделать свой выбор, чтобы знать, чего ожидать в будущем.

К преимуществам такого решения несомненно можно отнести:

• постоянный приток свежего воздуха независимо от времени суток и года,
• снижение концентрации углекислого газа внутри дома,
• для облегчения регулирования влажности воздуха,
• возможность использования фильтров для устранения пыли, грибков и вездесущего смога,
• легкое управление количеством обмениваемого воздуха с помощью встроенного в стену контроллера,
• устранение надоедливых сквозняков,
• возможность подключения к грунтовому теплообменнику, что облегчит нагрев и охлаждение воздуха вне зависимости от времени года,
• экономия инвестиций, связанная с системой отопления за счет снижения требуемой эффективности,
• теплосбережение, связанное с рекуперацией большого процента тепловой энергии из ранее нагретого воздуха.

Кроме того, экологичность является большим преимуществом такой установки. Рекуперация необходима в пассивных домах для выполнения условий, связанных с экономным использованием энергии. Темной стороной внедрения рекуперации являются затраты, связанные с самой установкой, они выше, чем в случае самотечной вентиляции. В долгосрочной перспективе инвестиции приносят экономию, но сами первоначальные затраты, как уже было сказано, выше. Затраты также включают использованную электроэнергию и суммы, выделяемые на ежегодные проверки системы.Рекуператор тоже может выйти из строя, а цена нового оборудования колеблется от 7 000 до 25 000 злотых. Ошибки неопытных компаний, устанавливающих систему, также могут подвергнуть нас ненужным затратам, поэтому стоит хорошо знать рынок, прежде чем выбирать специалистов, которым будет доверена судьба нашей вентиляции. Наименьший минус — необходимость то и дело чистить потолок вокруг диффузоров, вокруг которых оседает темный мусор.

Чем отличается от естественной вентиляции?

Конечно, кроме очевидных конструктивных отличий и затрат на саму установку, есть еще несколько отличий, позволяющих по-другому использовать собственный дом. Главный из них – герметичность дома. Самотечная вентиляция требует какой-то протечки в доме, что обуславливает необходимость установки в окнах специальных диффузоров. Сам воздухообмен сильно зависит от давления снаружи дома и силы ветра. Эта проблема исчезает в случае механического трафика, можно смело заменять некоторые окна на не открывающиеся, что снижает нагрузку на наш кошелек. Рекуперация также снимает проблему низкой производительности вентиляции в жаркие дни, когда самотечная вентиляция совершенно не справляется с проблемой застоя воздуха и единственным решением является открытие всех окон.При большой разнице температур внутри и снаружи также отпадает проблема чрезмерного сквозняка и влаги, которая скапливается в виде водяного пара на окнах.

Несколько слов резюме

Рекуперация, безусловно, достаточно современное и экологичное решение. Сама первоначальная инвестиция потребует больших сумм, чем традиционная самотечная вентиляция, но в масштабе многих лет экономит средства, затрачиваемые на отопление дома. Это не только экономия, но и гарантия качественного свежего воздуха 365 дней в году.Это решение позволяет лучше контролировать поток воздуха и его температуру в каждом уголке дома. Решение установить дома рекуперацию – это, конечно, индивидуальное решение каждого из нас, но огромное преимущество этого решения дает основания полагать, что это удачная инвестиция в собственные четыре угла.

Рекуперация энергии Система вентиляции приточного воздуха Вентиляция с рекуперацией тепла Приточно-вытяжные установки, вентилятор с рекуперацией тепла Вентиляция с рекуперацией тепла Вентилятор с рекуперацией энергии

HOLTOP или OEM Происхождение China принято

Основные характеристики / Специальные особенности:

Тонкий дизайн Подвесная инталлация Recoveration Energy Recoverator (ERVS) -AC Мотор версия

• Сверхтонкая конструкция для легкой установки
• Внешний оцинкованный металлический лист и внутренняя структура блока EPS
• Отличное звукопоглощение и бесшумная работа
• Высокоэффективная энтальпийная рекуперация тепла, температурный КПД до 82%
• Встроенный фильтр Sub-HEPA F9 (опционально)
• Доступ снизу для простоты обслуживания
• Дополнительно: C02 и датчики влажности, зарезервированные вспомогательные электрические нагревательные устройства
• Wi-Fi подключение приложение для опции

сертификаты продукта

сертификат стандарт
Image	Image	Нажмите на картинку, чтобы увидеть более высокий
Номер сертификата	FI-45774
Дата выдачи	03. 08.2020
Выдан	Fimko Ltd.
Дата истечения срока действия	30.12.2025

Примечание. Не все сертификационные агенты предлагают онлайн-поиск, а у некоторых есть задержка для публикации новых сертификатов. если ты не можете найти сертификат в Интернете, обратитесь в агентство по сертификации или к поставщику для дальнейшей проверки.

Информация о доставке

FOB Port	Tianjin					Tianjin
Время выполнения	20-30 дней
Вес на единицу	32.0 килограммов
Размеры на единицу	99.0 x 22.0 x 70.0 сантиметров

UT HTS код
единицы на экспорт	1,0
Экспорт Размеры коробки	11995					119 x 32 x 88 Сантиметры
4 килограмма	3 килограмма

Главный экспортный рынки

— Australasia

— Центральная / Южная Америка

— Восточная Европа

— Средний Восток /Африка

— Северная Америка

— Западная Европа

— Азия

— Возможен заказ OEM

Скачать дополнительную информацию об этом продукте

(PDF) Рекуперация тепла с помощью вентиляционной установки

Каталожные номера

1. Л. Д. Богуславский, «Сокращение энергозатрат при эксплуатации систем отопления и вентиляции», Москва: Стройиздат, 286 (1985)

2. О.Я. Кокорин, «Современные системы кондиционирования воздуха», Москва: Изд-во

физико-математической литературы, 272 (2003)

3. Стомахина Г.И., Бобровицкий И.И., Малявина Е.Г., Плотникова Л.В. Москва: Пантори, 308 (2003)

4. СП 60.13330.2016. Отопление, вентиляция и кондиционирование. Актуальная редакция СНиП

41-01-2003 (в редакции № 1) (2016)

5. Бабота Ф. «Системы принудительной вентиляции с рекуперацией тепла для объектов реконструкции

и новых зданий», Технический университет им. Клуж-Напока, (2014)

6. C.D. Corbin, GP Henze, PA Мэй-Остендорп, «Модель прогнозирующего управления, оптимизация среды

для коммерческого применения в реальном времени», Journal of Building

Performance Simulation (2013)

7.Ю.С. Краснов, «Рекомендации по проектированию, испытаниям и вводу в эксплуатацию», М. :

ТЕРМОКУЛ (2006)

8. О.Д. Самарин, «Основы обеспечения микроклимата зданий», 201 (2014)

9. Борисов Б., Сергинский А.Ю., под ред. Бабушкиной В.Н. «Вентиляция

и кондиционирование воздуха на промышленных предприятиях. Методическое пособие», Москва: Изд-во

Дом Московского энергетического института, 56 (2012)

10. Самойлов В.В. «Вентиляция и кондиционирование воздуха», Москва: Аделант , 239 (2009)

11.Краткий обзор рекуператоров систем вентиляции. Определение КПД рекуператоров

//https://www.elibrary.ru/item.asp?id=32399448

12. Вентиляционная установка для обеспечения микроклимата помещений //https://new.fips.ru/ registers-doc-

view/fips_servlet?DB=RUPM&DocNumber=0000183257&TypeFile=html

13. ГОСТ 15518-87 Теплообменники пластинчатые. Типы, параметры и основные размеры

(с Изменением N 1)

14. Разработка программы обоснования установки рекуператора в системе вентиляции

//https://www. elibrary.ru/item.asp?id=18280284

15. Утилизация тепла в пластинчатых теплообменниках

//https://www.elibrary.ru/item.asp?id=20557156

16. ОМ Алифанов, «Обратные задачи в исследовании сложного теплообмена», Москва:

Янус-К, 300 (2009)

17. Ю.В. Видин В., «Инженерные методы расчета задач теплообмена», Москва:

Инфра-М, 480, (2018)

Ю.В. П. Семенов, «Основы тепломассообмена», Москва: Инфра-М, 192

(2013)

19.Архипов Т.В., «Автоматическое регулирование систем вентиляции и кондиционирования», Москва:

Книга по запросу, – 178, (2013)

20. Бондарь Е.С. Prim, 560 (2005)

E3S Web конференции 263, 04025 (2021)

(2021)

Форма-2021

https://doi.org/10.1051/e3sconf/202126304025

7

lunos e2 — едкостью тепловой вентиляции — чистый ноль — крошечный дом

Технические характеристики изделия

приложений

Бесканальная, простая и высокоэффективная система вентиляции с рекуперацией тепла (HRV). Работает группами по 2 или 4 и устанавливается непосредственно на наружную стену. Регенеративное ядро ​​заряжается каждые 70 секунд, после чего вентилятор меняет направление вращения, и поступающий воздух поглощает накопленное тепло на своем пути.

В этот комплект входят:

• Либо 2 (в варианте «Одна пара»), либо 4 (в варианте «Две пары») Вентиляторы HRV Lunos, проходящие через стену
• 1 трансформатор (110–12 В)
• 1 контроллер (максимум четыре вентилятора (две пары) могут быть подключены к одному контроллеру)

Размеры

Внешний диаметр трубы: 6 ⁵ / ₁₆ дюймов (160 мм) Диаметр блока вентилятора: 5 ⁷ / ₈ дюймов (150 мм) Минимальная толщина стенки: 12 дюймов (300 мм); 7 ¹ / ₂ дюймов (190 мм) для короткой версии Внутренняя крышка: 7 ¹ / ₁₆ дюймов x 7 ¹ / ₁₆ дюймов (180 мм x 180 мм) Наружный диаметр решетки: 7 ¹ / ₁₆ дюймов (180 мм) Установочная трубка (можно обрезать): 20” (508 мм) ; 10 ¹ / ₂ » (267. 8 мм)

Преимущества

• Непрерывная и сбалансированная вентиляция с рекуперацией тепла без воздуховодов
• Три настройки скорости потока: низкая, средняя и высокая со скоростью вентиляции 10/15/20 кубических футов в минуту или 9/18/22 кубических футов в минуту
• Вентиляторы LUNOS e² сертифицированы по стандарту UL 507-2010: Electric Fans 9th Edition by NRTL: MET labs
• Бесшумная работа с уровнями звука 16,5 дБ/19,5 дБ/26,0 дБ
• Это очень тихая вентиляционная система с рекуперацией тепла с непревзойденной удельной эффективностью вентилятора.

Свойства

• Включает один трансформатор (110–12 В) и контроллер. К одному контроллеру можно подключить максимум четыре вентилятора (две пары).
• Удельный КПД вентилятора: 0,07–0,09 Вт·ч/м ³ (0,11–0,14 (Вт/куб. фут/мин)
• Эффективность системы вентиляции: 0,30 Вт·ч/м ³
• Эффективность рекуперации тепла: 90,6 % (проверено по протоколу DIN 308 / DIBt)
• Восстановление влажности: 20-30%
• Реверсивный цикл вентилятора: 70 секунд (стандартный вентилятор) — 55 секунд (система с коротким вентилятором)
• Фильтр: G3 (MERV 5) или дополнительная пыльца F5 (MERV 9-10)

Невозможно отправить продукцию LUNOS в Канаду. Покупатели из Канады, пожалуйста, свяжитесь с lunoscanada.com для получения помощи.

Вентиляционные системы — Orca Energija

Они обеспечивают не только удобство жилья.

Вентиляция важна

Есть ли у вас проблемы с плесенью или влажностью? Это очень актуальная проблема в Европе, ведь более 50% жителей имеют дело с повышенной влажностью и плесенью.

Для таких случаев мы разработали специальное решение, которое поможет вам обеспечить приток свежего воздуха, а также сэкономит 30% тепловой энергии, которая в противном случае была бы потеряна при открытии окон.

Хорошая вентиляция обязательна

Все новые жилые помещения построены в соответствии со строительными нормами. Они уделяют особое внимание потерям энергии, что требует хорошо изолированного внешнего слоя здания и высококачественных, воздухонепроницаемых окон и входных дверей.

С другой стороны, в этих (современных) жилых помещениях очень редко имеется система вентиляции.

Проветривание путем открывания окон несколько раз в день не менее чем на пять минут может быть очень неприятным из-за сквозняка, проникновения шума, нечистого воздуха; в зимнее время также проникновение ледяного воздуха, а летом — проникновение горячего воздуха в охлаждаемое помещение.

Последующая установка системы вентиляции является отличным решением

Быстрым и экономически обоснованным решением указанной выше проблемы является последующая установка децентрализованной системы вентиляции.

Мы можем эффективно, качественно, энергетически экономно, долговечно и, конечно же, выгодно с финансовой точки зрения установить вентиляцию жилых помещений.

Как работает система вентиляции?

Вытяжные установки (вентиляционные установки) размещают в помещениях с наибольшей концентрацией влаги или в местах, где воздух наиболее осушается.Этот израсходованный воздух затем выбрасывается в вентиляционные шахты или наружу.

Это создает условия (отрицательное давление), которые позволяют свежему и чистому воздуху проходить через блоки каналов. Без сквозняков, без потерь тепла, бесшумно и равномерно. Система также может иметь защиту от пыльцы, что особенно важно для людей, страдающих аллергией.

Система рекуперации тепла

Недавно на рынке появились системы с рекуперацией тепла.Их можно устанавливать в уже существующих зданиях без специальных строительных процедур.

Работают по принципу теплообменника с КПД более 90%. Это дает возможность превратить старый дом в пассивное или энергосберегающее здание.

Преимущества системы вентиляции

1. Улучшение жилищных условий

• Постоянное проветривание всех жилых помещений без открывания окон и сквозняка.
• Всегда много свежего, фильтрованного воздуха.
• Меньше аллергии, потому что такие вещи, как плохой воздух, шум, клещи и пыльца, остаются снаружи.
• Плохой воздух, запахи, выносятся вредные вещества (краска, растворители, мебель и др. пары).
• Из жилых помещений удаляется влага, что предотвращает рост плесени.
• Внутренние потери тепла минимальны, так как вам не нужно открывать двери или окна.

2. Экономия на отоплении

Качественные системы вентиляции соответствуют немецким стандартам энергосбережения (DIBt).

Трехлетний анализ задокументированного энергопотребления в вентилируемых зданиях с децентрализованной системой показал, что сама система экономит 30% энергии по сравнению с проветриванием помещений за счет открывания окон, а это означает, что инвестиции окупаются всего за 6 лет, но система будет продолжать работать еще долго после этого.



Вентиляционные системы с рекуперацией тепла — STIEBEL ELTRON

1. Дом
2. Вентиляция
3. Системы вентиляции с рекуперацией тепла

Обеспечение вашего дома свежим воздухом становится проще, чем когда-либо, благодаря энергоэффективной системе вентиляции от STIEBEL ELTRON . Эти системы невероятно полезны для здоровья — они не только обеспечивают воздух, которым нам лучше дышать, но и помогают предотвратить рост грибков в самом здании. Наши системы могут обеспечить вам значительную экономию средств — они могут рекуперировать до 94% энергии, которая обычно теряется через окна, и возвращать ее обратно в систему отопления. С системами вентиляции STIEBEL вы буквально перестанете выбрасывать деньги в окно.

Вентиляционные системы с рекуперацией тепла

VRL-C G Premium

• Вентиляция для школ, детских садов, офисов и общественных залов
• Очищает воздух и снижает концентрацию аэрозолей
• Рекуперация тепла до 92 %
• Простая установка даже в проектах модернизации
• Дополнительные аксессуары включают датчик CO2, датчик VOC и датчик движения

Подробнее

LWZ 180 / LWZ 280

• Сделано в Германии
• Централизованная вентиляция с рекуперацией тепла до 94%
• Встроенный дисплей прямо на приборе
• Значительно снижен уровень шума
• Помогает предотвратить образование конденсата и плесени благодаря улучшенной вентиляции
• Расход воздуха 60–350 м ³ /ч
• Сердечник ERV для управления влажностью

Подробнее

VLR 70 S

• Децентрализованная вентиляция
• Рекуперация тепла до 92 %
• Бесшумная работа – подача свежего воздуха снаружи в ваш дом или офис
• Устанавливаются попарно, можно соединить до 8 устройств вместе
• Предотвращает рост плесени

Подробнее

VCR 180 MC

• Компактный и дискретный монтаж на крыше
• Заменяет воздух в помещении фильтрованным свежим воздухом снаружи, идеально подходит для людей, страдающих астмой и аллергией
• Помогает предотвратить образование конденсата и плесени благодаря улучшенной вентиляции
• Энергоэффективность с рекуперацией тепла до 87 %
• Рассчитан на расход воздуха 50-180 м3/ч

Подробнее

VRL-C D Premium

• Централизованная вентиляционная установка с рекуперацией тепла для школ, детских садов, офисов и общественных помещений
• Рекуперация тепла до 92 %
• Канальная установка
• Дополнительные аксессуары включают датчик CO2, датчик VOC и датчик движения

Подробнее

LWZ 170 E PLUS

• Вентиляция с рекуперацией тепла до 90 %
• Централизованная вентиляция
• Заменяет воздух в помещении свежим отфильтрованным воздухом снаружи
• Помогает предотвратить образование конденсата и плесени благодаря улучшенной вентиляции
• Идеально подходит для домов с низким энергопотреблением и пассивных домов
• Рассчитан на расход воздуха 100-300 м3/ч

Подробнее

LWZ 370 PLUS

• Вентиляция с рекуперацией тепла до 90 %
• Централизованная вентиляция
• Заменяет воздух в помещении свежим отфильтрованным воздухом снаружи
• Помогает предотвратить образование конденсата и плесени благодаря улучшенной вентиляции
• Идеально подходит для домов с низким энергопотреблением и пассивных домов
• Настенный вариант
• Рассчитан на расход воздуха 100-400 м3/ч

Подробнее

LWZ 70 E

• Вентиляция с рекуперацией тепла до 90 %
• Централизованная вентиляция
• Заменяет воздух в помещении свежим отфильтрованным воздухом снаружи
• Помогает предотвратить образование конденсата и плесени благодаря улучшенной вентиляции
• Идеально подходит для небольших квартир
• Рассчитан на расход воздуха 50-180 м3/ч

Узнать больше

Узнайте больше о системах вентиляции STIEBEL ELTRON

STIEBEL ELTRON предлагает серию вентиляционных систем с рекуперацией тепла, обеспечивающих 100% свежий отфильтрованный наружный воздух для энергосберегающих и пассивных жилых домов.

Современные системы вентиляции обеспечивают подачу воздуха, полезного как для дыхания, так и для зданий, поскольку они помогают предотвратить рост грибков. Эти системы также вносят значительный вклад в экономию. Системы LWZ Plus могут восстанавливать до 90 % энергии, которая обычно теряется при открывании окон, и возвращать ее обратно в систему отопления, поэтому вы не выбрасываете свои деньги в окно.

Существует постоянно растущий спрос на энергосберегающие технологии и усовершенствованные строительные технологии для их поддержки.С увеличением герметичности здания возникает необходимость в эффективной вентиляции для улучшения качества воздуха в помещении. STIEBEL ELTRON предлагает ряд вентиляционных систем, которые помогают снизить воздействие влажности в помещении. Эти системы эффективно обменивают внутренний воздух на свежий воздух снаружи. В серии LWZ Plus используется уникальная система теплообмена с перекрестным током, в которой воздух изнутри заменяется свежим воздухом снаружи без их смешивания.

No related posts.
