Роторный рекуператор: устройство и принцип действия

Нет человека, который бы не знал о важности кислорода, поэтому обустройство качественной вентиляции — вполне понятное желание. Однако у данных систем, удаляющих отработанный воздух и обеспечивающих непрерывный приток свежего, есть один недостаток. В холодное время года они выбрасывают на улицу теплый воздух, замещая его холодным. Из-за такого транжирства на его нагрев тратится дополнительная энергия, а ее нельзя назвать дешевой. Жарким летом все наоборот: комфортный прохладный воздух удаляется из помещений, а на его смену приходит духота, превращающая дом в настоящую «душегубку». Чтобы не отапливать улицу и обеспечить благоприятный микроклимат в жилье в любой сезон, можно использовать роторный рекуператор.

Вентиляция в компании с рекуперацией

Самый простой вид — естественная вентиляция, принцип ее действия основан на природных явлениях. Воздухообмен обеспечивает организация специальных отверстий-продухов в здании: нижние являются приточными, а верхние — вытяжными. Однако такие системы очень далеки от совершенства. Плюс у них один — минимальные материальные затраты. Минусов много: это невозможность очистки воздуха, полная зависимость от климата, от сезонов года. Альтернатива — принудительная вентиляция. Она обходится гораздо дороже, зато такая система гарантирует оптимальный микроклимат в помещениях.

Искусственная вентиляция разделяется на приточную и вытяжную. Первая обеспечивает постоянную подачу свежего воздуха, а отработанные массы эвакуируются естественным образом. В такую систему входят:

  • воздуховоды, по которым проходит воздух;
  • вентиляторы, «заставляющие» его попадать в помещение;
  • фильтры, останавливающие до 90% пыли, более крупного мусора;
  • воздухонагреватели, без которых трудно и очень некомфортно зимой.

В эту систему могут входить различные дополнительные модули.

Вытяжная вентиляционная система, которая призвана помогать естественной вентиляции, наоборот, отвечает за удаления отработанных масс, практически лишенных кислорода. Главный элемент этого оборудования — вытяжные вентиляторы.

Приточная или вытяжная искусственная вентиляция недостаточно хорошо действует «в одиночку», поэтому оптимально приточно-вытяжное оборудование в комплексе. Однако в работе системы есть одно слабое место — удаление нагретого воздуха, замещение его холодным.

Чтобы сделать его комфортным, хозяева расходуют довольно большое количество электроэнергии, особенно чувствительны расходы в холодный сезон. Недостаток способна исправить рекуперация, которую используют как в централизованных, так и в локальных системах.

К оборудованию — рекуператорам — подводят вытяжные и приточные каналы. Устанавливать приборы можно в любом месте: снаружи здания (например, на крыше), на потолке, стене, полу. Они могут быть моноблоками либо отдельными модулями.

Рекуператор — лишь часть принудительной вентиляции, поэтому такое «возвращающее» оборудование рассматривают только как элемент общей системы.

Знакомство с оборудованием

Незнакомое слово «рекуператор» происходит от латинского «recuperatio», которое означает «возвращение». В нашем случае это часть тепла зимой или прохлады летом. Роторный рекуператор, как и его пластинчатый «коллега», совершает теплообмен: передает тепло от выходящего отработанного воздуха приточному холодному. Или, наоборот, забирает часть тепла от входящего, смешивая его с комфортными прохладными исходящими массами. Результат его рекуперативной зимней «деятельности» — снижение затрат на электроэнергию, тратящуюся на отопление помещений.

Устройство

Все приборы отличаются конструктивно, призваны выполнять свои задачи, которые в большей степени отличаются масштабами. Если сравнивать два популярных вида устройств — роторный и пластинчатый рекуператор, то последний предназначается для небольших помещений. Первый, герой этой статьи, способен справиться с более серьезной задачей — сделать комфортным помещение достаточно большой площади.

Рассматриваемый теплообменник состоит из стального оцинкованного (алюминиевого для небольших моделей) корпуса, ременного привода и ротора. Основа прибора — барабан, вращающийся с помощью двигателя. Этот цилиндр сделан из двух видов алюминиевой фольги: гладкой и гофрированной (60-120 мкм). Они намотаны друг на друга. В состав роторной конструкции входят осевые подшипники, датчик для контроля вращения ротора, а также уплотнительная лента, изолирующая воздушные потоки.

Внутри барабана располагаются каналы — коаксиальные и треугольные. Его устанавливают перпендикулярно движению воздушных масс. Исходящий воздух оставляет тепло в том секторе ротора, через который проходит. Вращаясь, прибор передает тепловую энергию приточным массам, а сам нагретый сектор охлаждается.

Характеристики

КПД роторных рекуператоров — 70-85% (87%). Помимо сохранения тепла устройства выполняют еще одну работу: они передают влагу. Для помещений, где постоянно повышен (или понижен) уровень влажности, такое дополнительное оборудование — наилучший вариант.

Полностью изолировать исходящие и входящие потоки друг от друга невозможно технически. Но такую задачу не ставят, потому что смешивается всего около 5%, либо цифра эта немногим больше. Есть возможность изменять скорость вращения теплообменника: для регулировки продуктивности используют преобразователи частоты.

Роторные конструкции более эффективны, чем их пластинчатые соперники, но из-за сложности конструкции и более высокого КПД стоят они совсем недешево. Однако оборудование, благодаря высокой эффективности, окупается за 1-2 года. Его устанавливают в качестве дополнительного элемента вентиляционной системы в помещениях средней площади: в гаражи, офисы, частные дома, на небольших складах.

Соперники роторного рекуператора

Есть и другие разновидности рекуперативных теплообменников, которые нередко становятся элементами приточно-вытяжных систем.

Пластинчатые

Эти приборы самые популярные, потому что относительно просты, им не нужна электроэнергия и серьезное обслуживание. Низкая стоимость — еще одно большое преимущество. Такие приборы — теплообменники, состоящие из большого количества пластин, между которыми оставлены минимальные расстояния. Материалы для их изготовления сильно различаются: это может быть металл, пластмасса либо целлюлоза. Рекуперация в устройствах происходит в разных плоскостях, поэтому потоки теплого и холодного воздуха не смешиваются.

Минус есть — это скопление конденсата, промерзание в сильные холода, поэтому приборам зимой требуется регулярное оттаивание. По этой причине в морозы вентиляционную установку отключают, либо устанавливают дополнительный элемент — подогреватель приточного воздушного потока.

Водяные

Если называть их корректно, то они гликолевые, спиртовые, так как обычная жидкость в зимнее время быстро замерзнет. Это оборудование состоит из двух теплообменников, которые соединены жидкостным контуром. Такие элементы устанавливают на расстоянии друг от друга, поэтому воздушные потоки тоже не смешиваются.

Еще одно достоинство прибора — минимальное отложение жиров, а значит, меньшая пожароопасность. По этой причине их часто устанавливают в кафе и ресторанах, даже в горячих цехах. Недостатки у устройства есть — это самые большие габариты, не слишком впечатляющая эффективность, едва превышающая 50%, высокая цена из-за необходимости дополнительного оборудования — теплового насоса.

Другие виды — камерные, трубчатые рекуператоры — не используют для устройства вентиляции в частных домах, поэтому их описывать большого смысла не имеет. Если рассматривать это «трио» претендентов в качестве моделей для самостоятельной сборки, то лидер один — это простой пластинчатый прибор.

Виды роторных рекуператоров

Модели различаются покрытием роторного барабана. Рекуператоры бывают:

  1. Гигроскопическими (энтальпийными). В этих приборах соты алюминиевого барабана покрывают материалом, обладающим сорбирующими (поглощающими) свойствами. Вращаясь, барабан собирает влагу, поэтому может переносить ее из одного потока в другой. В результате утилизируется как конденсат, так и скрытая теплота воздуха.
  2. Сорбционными. Это гигроскопический тип, но с улучшенными характеристиками благодаря инновационному сорбенту — силикагелю. Его главное свойство – повышенная способность впитывать влагу.
  3. Конденсационными. Это самые обычные конструкции. Алюминиевый ротор лишен дополнительного покрытия, поэтому он переносит только тепловую энергию, а полностью перемещать влагу не в состоянии.
  4. С эпоксидным покрытием. Оно предназначается для защиты алюминиевого барабана от химических соединений, находящихся в воздухе. Например, от концентрации морской соли, хлора в бассейнах, от паров на химическом производстве.
  5. С антибактериальным покрытием. Оно способно остановить около 600 видов микроорганизмов. Такую защиту наносят на энтальпийные роторы, на барабаны с эпоксидным покрытием.

В быту обычно используют обычные конденсационные приборы, гигроскопические — там, где постоянно повышенная влажность. Остальные виды приобретают для помещений с неблагоприятными (вредными) условиями труда. Роторные рекуператоры отличаются по внешнему виду, различно их конструктивное исполнение: они могут быть как вертикальными, так и горизонтальными.

Плюсы и минусы роторных приборов

К основным преимуществам вращающегося оборудования относится:

  • более высокий КПД зимой;
  • снижение затрат на охлаждение летом;
  • полная автоматизация процесса рекуперации;
  • частичная нормализация влажности в помещении;
  • отсутствие циклов оттаивания, потребности в отводе конденсата.

Самое большое преимущество этих сложных устройств — эффективность. Чтобы понять и сравнить, необходимо познакомиться с цифрами. Если роторные приборы имеют КПД 70-85%, то пластинчатые «простачки» гарантируют меньшую отдачу — всего 50-65%.

Некоторые минусы этих рекуператоров-профессионалов незначительны, но упомянуть лучше сразу все претензии. В этом списке:

  • более высокая цена из-за сложности конструкции;
  • определенный уровень шума во время работы;
  • возможное смешивание встречных воздушных потоков;
  • необходимость обеспечить источник питания;
  • подвижные элементы — причина, по которой оборудованию необходимо частое, непростое техническое обслуживание;
  • массивность некоторых моделей приборов, она требует обустройства довольно просторной вентиляционной камеры.

Если говорить о минусах, то чаще самый последний недостаток (большие размеры) не дает возможности установить роторное устройство в бытовых условиях.

Критерии для выбора рекуператора

В магазинах представлен относительно широкий ассортимент пластинчатых и роторных рекуператоров, поэтому подобрать оптимальный прибор бывает непросто. В этом случае не рекомендуют слепо доверять ни обещаниям изготовителя, ни похвалам из уст продавцов.

Если «продажные люди» гарантируют КПД, доходящий до 99%, а также эксплуатацию, возможную в условиях -50°, то можно утверждать, что это неправда. Оптимальную эффективность приборы обеспечат только до определенных температурных значений. Это до -10° для пластинчатых моделей и до -23° для роторных рекуператоров. Более низкие показатели уже снижают КПД.

Обращать внимание при выборе устройства необходимо на следующие моменты:

  • способ монтажа — в стене или снаружи здания;
  • используемые материалы и толщина корпуса;
  • присутствие дополнительной изоляции;
  • вид, мощность и напор вентиляции;
  • климатические условия региона;
  • особенности обслуживания;
  • степень автоматизации;
  • тип удаляемой среды;
  • объем помещения;
  • габариты;
  • цена.

Плюсом станет наличие встроенных фильтров, электронагревателя, возможность регулировать интенсивность работы. Для небольших помещений идеальным все же будет пластинчатый вид рекуператора, для больших площадей — роторный прибор.

По сравнению с более популярным и простым пластинчатым оборудованием, роторный рекуператор достаточно сложен. Зато устройство дает возможность решить сразу несколько проблем — обеспечить лучший подогрев (охлаждение) воздуха, повысить влажность. Большая эффективность этого прибора для бытового применения часто не самый важный фактор, поэтому перед принятием окончательного решения нужно хорошо подумать о целесообразности его приобретения.

Чтобы познакомиться с относительно новой конструкцией, можно посмотреть очень информативное видео:

Роторный рекуператор и принцип работы теплообменника, возможность сделать своими руками

О важности вентилирования помещений каждый знает из собственного опыта. Человеческому организму просто необходим кислород, а он находится в достаточном количестве только в свежем воздухе. Однако современный мир технологий и комфорта принуждает человека отказываться от такого необходимого проветривания помещений.

Почему это происходит? Потому, например, что при включенном кондиционере в жаркую погоду вентиляционный поток будет постоянно привносить теплые воздушные массы. В зимнее же время проветривание будет способствовать выходу тепла из помещения. В любом случае, мощности работающих приборов, будь-то кондиционер или обогреватель – используются на полную, что приведет не только к энергопотерям, но и к излишнему расходованию средств. Именно во избежание такой ситуации конструкторами был изобретен прибор – рекуператор.

Содержание статьи

Основной функционал

Назначение рекуператора – автоматизация процесса рекуперации воздуха, то есть возвращения ему исходных характеристик (в данном случае температурных). Устройство стандартного рекуператора довольно простое – это двустенная конструкция теплообменника для одновременного прохождения двух воздушных потоков: вытяжного и приточного.

Указанные потоки не смешиваются между собой, а лишь влияют друг на друга. Так как присутствует разница температуры приточного и вытяжного потоков воздуха, то в процессе взаимовлияния происходит обмен тепловой энергии. Массы холодного воздуха нагреваются, а теплого, соответственно, охлаждаются.

Еще одной функцией рекуператоров можно считать осушение воздуха, так как в процессе охлаждения теплых воздушных масс выделяющаяся влага конденсируется на их стенках.

Какие бывают рекуператоры

Поскольку многие уже успели назвать рекуператор одной из наиболее перспективных разработок в механизме вентилирования, производители активно насыщают рынок приборами разнообразных конструкций и видов.

Чаще всего устройства для обеспечения помещений рекуперацией вентилируемых воздушных масс классифицируют по следующим признакам:

  • Схема движения теплоносителей.
  • Конструкция.
  • Назначение.
  • Тип.

В зависимости от схемы движения прибор для рекуперации воздуха может быть или перекрестным или противоточным. В первом случае воздушные потоки будут двигаться перпендикулярно друг другу, а во втором – в противоположных направлениях.

Исходя из особенностей конструкции, рекуператор может быть трубчатым, пластинчатым, ребристым. Что касается назначения, то приборы для рекуперации могут применяться не только для воздуха, но и для других газов, и даже для жидкостей.

По типу рекуперационные устройства делят на роторные и пластинчатые. Роторные рекуператоры имеют механизм, основанный на вращательном движении барабана, а пластинчатые – на одновременном нагревании и охлаждении стальных пластин с разных сторон.

Рекуператор роторный

Внешний вид роторного рекуператора представляет собой цилиндрическую емкость, заполненную очень близко расположенными продольными стальными листами. Чаще всего применяется гофрированная сталь.

Автоматизация работы устройства достигается наличием электродвигателя и щита с частотным преобразователем. Вращения барабана пропускают через устройство сначала теплые, а потом холодные воздушные массы. Данный процесс сопровождается нагреванием или охлаждением ротора, что делает возможной отдачу тепла приточному воздуху.

Автоматизация процесса рекуперации воздуха с помощью роторного устройства обладает наибольшей производительностью и эффективностью. К преимуществам данного типа устройств относится то, что им не грозит обмерзание, как пластинчатым, то есть роторные механизмы можно использовать круглый год.

К недостаткам данного вида устройств относятся их большие размеры, требующие наличия просторной вентиляционной камеры. В обычных бытовых условиях, поэтому, не часто наличествует возможность установки промышленного прибора.

Модификации

Производителями на протяжении нескольких последних лет были изобретены многочисленные модификации рекуперационных приборов. Однако все они базируются на двух основных видах конструкции:

  • Стандартной.
  • Высокотемпературной.
  • Энтальпийной.

Применение стандартной конструкции предполагает наличие в рекуператоре нескольких секторов (их может быть от 4 до 12, но только парное число). Основное назначение данного типа устройств – удалять излишнюю теплоту отработанного воздушного потока, попутное – переносить влагу.

Высокотемпературные рекуператоры применяются с целью выведения значительно нагретой воздушной массы. Это сугубо промышленные приборы, способные выдерживать температуру воздуха в 250 градусов.

Энтальпийный механизм рекуператора имеет своим основным назначением полное удаление тепла из воздушного потока, а дополнительно осуществляет еще и передачу влаги.

Роторные рекуператоры воздуха, кроме того, отличаются и по самому расположению ротора – вертикальному или горизонтальному, по внешнему виду, форме и размеру. В случае необходимости всегда можно подобрать подходящее устройство. Если же нет желания или возможностей – роторный механизм можно изготовить самостоятельно.

Собственноручное изготовление

Рекуператор своими руками – это совсем не сложная задача для мастеров. Однако обычному человеку перед изготовлением стоит уяснить некоторые правила:

  • Первое – произвести точный расчет параметров необходимого вентиляционного прибора.
  • Второе – обзавестись всеми необходимыми материалами и инструментами.
  • Третье – продумать возможные способы крепления рекуператора и приобрести или изготовить нужное количество крепежных элементов.

Лучше всего для изготовления корпуса применять стальные листы, а для вращающегося ротора – алюминиевые. Важно помнить, что автоматизация процесса рекуперации требует установки мотора. Для запускания ротора устанавливается клиноременная передача. Также рекомендуется подумать и о надлежащей шумоизоляции прибора, для чего может использоваться минеральная вата, стекловолокно, силиконовый герметик.

Само по себе изготовление роторного рекуператора – абсолютно не сложное, однако требует проведения точных расчетов. Поэтому если Вы не очень хорошо разбираетесь в данном вопросе – лучше проконсультируйтесь у профессионалов.

Роторные рекуператоры: принцип работы, расчет воздуха и площади теплообмена. Какой рекуператор лучше

Важность достаточной вентиляции в помещении – неоспоримый факт. Недостаточное количество свежего воздуха негативно сказывается на самочувствии человека. Однако не всегда проветривание может решить эту важную задачу. Например, летом, при работающем кондиционере проветривание будет подавать в помещение разогретый уличный воздух, а зимой – наоборот. Именно для того чтобы обеспечить адекватную вентиляцию без дополнительных энергозатрат, необходим рекуператор. Наиболее популярны роторные модели этих устройств.

Особенности

Роторный рекуператор имеет в своей конструкции вращающийся с заданной скоростью теплообменник.

В нем присутствуют два канала – вытяжной и приточный. Именно они позволяют обеспечивать качественную вентиляцию.

К плюсам роторных моделей рекуператоров можно отнести следующие моменты:

  • очень высокий коэффициент полезного действия (КПД 70-90%), особенно в зимнее время;
  • уменьшение времени работы кондиционера в летнее время, за счет эффективного охлаждения помещения;
  • процесс рекуперации полностью автоматизирован;
  • нет необходимости беспокоиться о конденсате, так как отсутствуют циклы оттаивания.

Однако, как и у любых технически приспособлений, у рекуператоров роторного типа есть и свои минусы, среди них:

  • высокая, по сравнению с другими моделями, стоимость;
  • есть некоторый шум при работе;
  • может происходить смешивание холодного и горячего воздуха;
  • некоторые модели имеют очень большие габариты, что делает невозможным их использование в маленьких помещениях;
  • устройство требует частого обслуживания, так как состоит из множества подвижных элементов, которые иногда могут выходить из строя.

Существует несколько видов роторных рекуператоров.

  • Сорбционные. В этих моделях в качестве сорбента используется силикагель. Благодаря этому материалу барабан роторного рекуператора отлично впитывает влагу, не позволяя конденсату образовываться и нарушать работу устройства.
  • Эпоксидные. Такой тип покрытия внутренней части рекуператора позволяет защитить алюминиевый барабан от агрессивного воздействия некоторых химических соединений в воздухе. Рекуператор с эпоксидным покрытием отлично противостоит влиянию морской соли, хлора и химических реагентов в условии крупных производств.
  • Энтальпийные. В этом типе приборов внутренний барабан покрыт материалом, который поглощает не только влагу, тем самым не давая образовываться конденсату, но и тепловую энергию.
  • Конденсационные. На таких моделях специальное покрытие на барабане отсутствует. Они не способны отводить конденсат, отсюда и их название.
  • Антибактериальные. В этом случае на внутреннюю поверхность рекуператора наносится специальная пропитка с антимикробным действием. Такое устройство способно очистить и защитить воздух в помещении от 600 видов известных патогенов.

В обычных (непроизводственных) условиях чаще всего используются самые бюджетные, конденсационные рекуператоры.

Если в помещении высокие показатели влажности, то оправданно устанавливают гигроскопические роторные модели. Другие виды предназначены в большей степени для обеспечения эффективной вентиляции помещения на вредных производствах.

Принцип работы

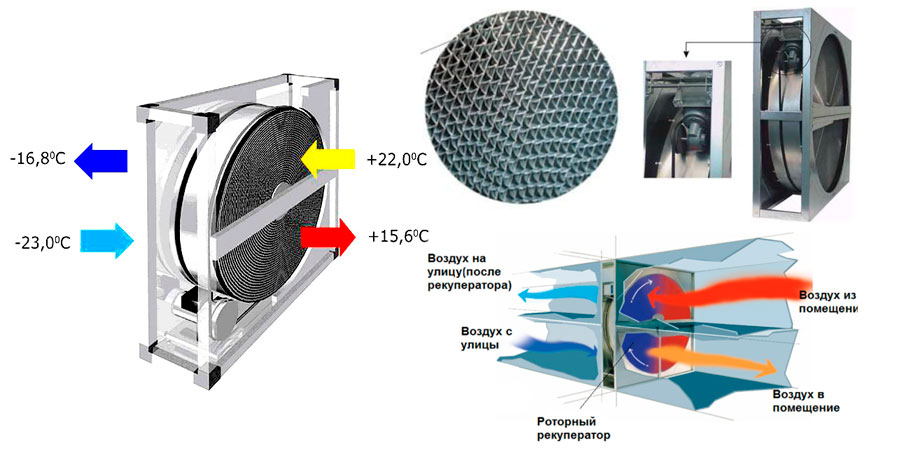

Роторный рекуператор работает на схеме передачи тепла от вытяжных потоков к приточным. Свежий воздух, попадая в ротор, нагревается под действием пластин и проникает в помещение. Прибор работает от сети, а настройка позволяет подобрать оптимальную скорость движения ротора. Два потока воздуха не смешиваются друг с другом, но взаимодействуют и именно за счет разницы температур и происходит теплообмен. Горячий воздух в рекуператоре охлаждается, а холодный – нагревается.

Чем отличается от пластинчатого?

Пластинчатые рекуператоры явно проигрывают роторным моделям, главным образом из-за отсутствия у них электропривода. В пластинчатых устройствах можно лишь изменить направление пластин и ограничить либо увеличить пропускную способность. В роторных приборах все устроено лучше. Он более гибок в настройках, не промерзает в зимнее время и показывает лучшие результаты по энергосбережению в сравнении с пластинчатыми моделями. Как следствие, последние стоят значительно дешевле роторных моделей.

Как рассчитать КПД?

Для того чтобы подобрать оптимальную модель рекуператора, следует провести некоторые расчеты, которые позволят определить КПД. Особенно актуальны эти данные для тех, кто хочет самостоятельно изготовить рекуператор.

Разницу температуры воздуха после рекуперации и до рекуперации следует разделить на разницу температуры отработанного воздуха и до рекуперации.

Полученное значение необходимо умножить на 100%. Площадь теплообмена необходимо рассчитывать только при самостоятельном изготовлении всех элементов рекуператора.

Обзор моделей

На рынке вентиляционных устройств представлен огромный ассортимент роторных рекуператоров. Рассмотрим наиболее популярные в быту устройства.

LESSAR (Швеция)

Производится фирмой Heatex и имеет следующие характеристики:

  • номинальная мощность – 39 Вт;
  • расход воздуха – 470 м3/ч;
  • класс используемых фильтров – F5;
  • размеры – 900х553х850 мм;
  • вес – 79 кг.

Примечательно, что модели этого производителя имеют преимущественно напольный тип.

KomfoVent (Прибалтика)

Имеет следующие характеристики:

  • мощность – 58 Вт;
  • расход воздуха – до 250 м3/ч;
  • класс фильтров – F5;
  • размеры – 550х310х790 мм;
  • вес – 40 кг.

Устройства KOMFOVENT долговечны и надежны, рекуперируют тепло и влагу, имеют коэффициент полезного действия в 92%.

Breezart (Россия)

Основные технические характеристики следующие:

  • мощность – 3,6 КВт;
  • расход воздуха – 2700 м3/ч;
  • класс фильтров – F5;
  • размеры – 3093х1040х999 мм;
  • вес – 265 кг.

Роторные рекуператоры этого производителя чаще используются в промышленных или коммерческих целях, чем в быту, ввиду своих больших размеров. Устройство можно подключать к системе «Умный дом».

Эффективная вентиляция в помещении бытового или промышленного назначения – необходимое условие для безопасности и здоровья находящихся в нем людей.

Роторные рекуператоры – оптимальный вариант, позволяющий не только обеспечивать приток свежего воздуха, но и сохранять комфортный микроклимат.

О роторном рекуператоре смотрите далее.

Рекуператоры воздуха. Виды и принцип работы

С развитием технологий энергосбережения на рынке систем вентиляции и кондиционирования особую популярность получили рекуператоры воздуха – устройства для передачи тепловой энергии от вытяжного воздуха к приточному. В рамках данной статьи мы расскажем о принципе работы, видах и устройстве рекуператоров, их преимуществах и недостатках и критериях подбора.

Что такое рекуператор и каковы его функции

Рекуператор – это устройство, которое предназначено для передачи тепловой энергии от вытяжного выбрасываемого воздуха к приточному воздуху, подаваемому в помещение. В данном случае под тепловой энергией понимается как тепловая, так и холодильная, то есть вытяжной воздух может отдавать приточному как своё тепло, так и свой холод, соответственно, нагревая или охлаждая его.

Основной функцией рекуператора является получение полезной энергии от  удаляемого воздуха из помещения. Эта функция дополняется условием: потоки не должны смешиваться, то есть приточный воздух не должен хоть сколько-нибудь значительно загрязняться отработанным вытяжным воздухом.  В системах вентиляции и кондиционирования такое получение энергии актуально как зимой, так и летом.

В зимнее время задачей рекуператора является осуществление «бесплатного» нагрева приточного воздуха за счёт вытяжного. Для этого холодный поток воздуха с улицы и тёплый вытяжной поток воздуха из помещения подаются в теплообменник, где вытяжной воздух нагревает приточный. Так как вытяжной воздух всё равно был бы выброшен на улицу, можно говорить о том, что данный нагрев происходит «бесплатно».

Для вентиляционной установки такой нагрев позволяет существенно сэкономить на мощности электрического или водяного калорифера. Предположим, температура подаваемого в помещение воздуха зимой должна составлять +18 °С, а наружная температура составляет -26 °С. Таким образом, мощность нагревателя в системе без рекуператора следовало бы рассчитывать исходя из нагрева на 18-(26)=44°С.

При использовании рекуператора приточный воздух может быть нагрет за счёт вытяжного воздуха, например, до температуры +10 °С. В этом случае мощность нагревателя следовало бы рассчитывать исходя из нагрева всего на 18-10=8 °С. Так как мощность нагревателя прямо пропорциональна разнице температур, то рекуператор позволил бы сэкономить (44-8)/44 = 82% мощности вентустановки.

Виды, устройство и принцип работы рекуператоров

Какого бы вида он ни был, рекуператор по своей сути – это теплообменник. Это может быть один теплообменник, в котором приточный и вытяжной потоки воздуха обмениваются теплом через тонкие стенки, или два теплообменника. Во втором случае в первом теплообменнике вытяжной воздух отдаёт своё тепло некоторому промежуточному теплоносителю, а во втором теплообменнике этот промежуточный теплоноситель отдаёт своё тепло приточному воздуху.

Выделим основные виды рекуператоров и рассмотрим каждый из них в отдельности:

  • Роторный рекуператор
  • Пластинчатый перекрестно-точный рекуператор
  • Рекуператор с промежуточным теплоносителем
  • Камерный рекуператор
  • Фреоновый рекуператор

Роторный рекуператор

Роторные рекуператоры DANTEX имеют одни из самых высоких показателей эффективности на рынке. Они представляют собой большое колесо (ротор), ось вращения которого совпадает с линиями движения воздуха, а расположена она между потоками таким образом, что половина ротора находится в зоне вытяжного воздуха, а вторая половина – в зоне приточного воздуха.

Ротор не является сплошным и представляет собой набор соединенных между собой пластин. Воздух может свободно проходить между пластинами, в буквальном смысле, сквозь ротор.



Роторный рекуператор

Роторный рекуператор

Медленно вращаясь, некоторая часть ротора сначала контактирует с вытяжным воздухом, который её нагревает. Спустя некоторое время эта часть ротора переходит в зону приточного воздуха, где нагревает его, отдавая накопленное ранее тепло. Сразу после этого она вновь переходит в зону вытяжного воздуха и нагревается. Цикл замыкается.

Во время перехода из зоны вытяжного воздуха в зону приточного и обратно, ротор между пластинами увлекает за собой некоторое количество воздуха, то есть, наблюдается смешивание потоков. Однако на практике смешивание потоков в роторных рекуператорах DANTEX настолько мало, что им обычно пренебрегают (составляет около 5%).

Пластинчатый перекрестно-точный рекуператор

Ещё один вид рекуператоров, предназначенных для применения в моноблочных приточно-вытяжных установках – это перекрестно-точные рекуператоры на базе пластинчатого теплообменника.

В отличие от роторных, данные аппараты не имеют движущихся частей. Они представляют собой пластинчатый теплообменник, по каналам которого движется приточный и вытяжной потоки воздуха. Эти каналы чередуются. Таким образом, каждый поток вытяжного воздуха через стенки контактирует с двумя потоками приточного воздуха, а каждый поток приточного – с двумя потоками вытяжного.



Приточно-вытяжные установки с пластинчатым рекуператором

Перекрестно-точные рекуператоры DANTEX спроектированы таким образом, чтобы максимизировать площадь контакта между потоками. Именно этим и объясняется высокая эффективность теплообмена и, как следствие, высокая эффективность рекуперации тепла (до 70%).

Помимо обычных перекрестно-точных, в вентустановках DANTEX также применяются гексагональные рекуператоры. Они представляют собой смесь перекрестно-точного и противоточного теплообменников. Противоточные аппараты имеют более высокую эффективность, поэтому такой симбиоз идёт на пользу, и эффективность рекуперации вырастает до 77%.



Гексагональные пластинчатые рекуператоры в приточно-вытяжных установках

Рекуператор с промежуточным теплоносителем

Третий вид рекуператоров – аппараты с промежуточным теплоносителем. Такие установки имеют два ключевых преимущества. Во-первых, они позволяют реализовать принципы рекуперации для раздельных и даже удалённых друг от друга приточных и вытяжных установок. Во-вторых, ими могут быть дополнены существующие системы вентиляции, которые изначально не предполагали рекуперацию тепла.

Итак, рекуператор с промежуточным теплоносителем представляет собой два теплообменника, устанавливаемых, соответственно, в приточной и вытяжной системах вентиляции, которые соединены трубопроводами с теплоносителем.



Рекуператор с промежуточным теплоносителем

Рекуператор с промежуточным теплоносителем

Зимой вытяжной воздух нагревает теплоноситель. Далее он при помощи насоса перекачивается в теплообменник приточной установки, где отдаёт своё тепло, нагревая приточный воздух. После этого он вновь направляется в теплообменник вытяжной установки.

Расстояние, на которое может перемещаться теплоноситель, практически не ограничено, поэтому вентустановки могут находиться на значительном удалении друг от друга, например, одна в подвале здания, а вторая – на кровле. Не стоит забывать, что увеличение трассы теплоносителя требует установки более мощного насоса, повышает стоимость трубопроводов и их монтажа, а также повышает потери тепла. Таким образом, чрезмерное увеличение трассы ведёт к удорожанию системы и снижению её эффективности. Тем не менее, в рамках здания такие системы достаточно широко распространены и окупают себя.

Камерный рекуператор

В рекуператорах камерного типа роль теплопередающей поверхности играет стенка камеры. При помощи специальной заслонки траектория движения вытяжного воздуха регулируется таким образом, что он проходит через одну половину камеры и нагревает её, а приточный воздух – через другую половину камеры.

Вскоре заслонка поворачивается, и теперь приточный воздух проходит через первую (нагретую) половину камеры, за счёт чего нагревается сам. В свою очередь вытяжной воздух проходит через вторую (остывшую) половину камеры и нагревает её. Далее заслонка возвращается в прежнее положение, и процессы повторяются.

Фреоновый рекуператор

Во фреоновых рекуператорах задействованы сразу два физических явления – смена агрегатного состояния вещества, и тот факт, что жидкость имеет более высокую плотность, нежели пар, вследствие чего жидкость всегда оказывается в нижней части ёмкости. Рассмотрим эти явления более подробно.

Во фреоновом рекуператоре между потоками вытяжного и приточного воздуха расположены кольцеобразные трубки с хладагентом. Поток вытяжного воздуха всегда должен быть ниже приточного и контактировать с нижней частью трубок. В них накапливается жидкий хладагент, который забирает тепло из вытяжного воздуха, выкипает и поднимается наверх, в зону приточного воздуха. Там он отдаёт своё тепло, конденсируется и опускается вниз.



Фреоновый рекуператор

Эффективность рекуператора

Важнейшей характеристикой рекуператора является его эффективность. Она показывает, как сильно рекуператор смог нагреть приточный воздух относительно идеального варианта. За идеальный вариант при этом принимается случай, когда приточный воздух нагрет до температуры вытяжного воздуха. На практике такой вариант недостижим, и нагрев происходит до некой промежуточной температуры Tп. Формула эффективности выглядит следующим образом:

K=  (T_П-Т_Н)/(T_В-Т_Н ), где:

  • ТП – температура приточного воздуха после рекуператора, °С,
  • ТН – температура наружного воздуха (приточный воздух до рекуператора), °С,
  • ТВ – температура вытяжного воздуха до рекуператора, °С.

Данная формула учитывает изменение явного тепла в потоках воздуха. Однако у потоков может меняться и относительная влажность, и тогда лучше прибегать к расчёту эффективности рекуператора по полному теплу. Формула схожа по виду с предыдущей, но отталкивается от энтальпий потоков воздуха:

K=  (I_П-I_Н)/(I_В-I_Н ), где:

  • IП – энтальпия приточного воздуха после рекуператора, °С,
  • IН – энтальпия наружного воздуха (приточный воздух до рекуператора), °С,
  • IВ – энтальпия вытяжного воздуха до рекуператора, °С.

Первая формула позволяет быстро оценить эффективность рекуперации. Для более точных результатов следует использовать вторую формулу.

Преимущества и недостатки рекуператоров разных типов

Преимущество рекуператоров очевидно – они позволяют существенно сэкономить на нагреве приточного воздуха зимой и охлаждении приточного воздуха летом.

Среди недостатков рекуператоров выделяют следующие:

  • Они создают дополнительное аэродинамическое сопротивление в сети. Действительно, как любой другой элемент в сети вентиляции, рекуператоры имеют некоторое сопротивление, которое следует учитывать при выборе вентилятора. Впрочем, это сопротивление не велико (обычно не более 100 Па), и к существенному увеличению мощности вентилятора не приводит.
  • Рекуператоры повышают как стоимость вентиляционной установки, так и стоимость её обслуживания. Как и любое другое решение, направленное на повышение энергоэффективности системы, рекуператоры стоят определенных денег и требуют регулярного технического обслуживания. Однако опыт многократно доказал, что затраты на рекуперацию тепла гораздо ниже получаемой выгоды.
  • Роторные, камерные и в гораздо меньшей степени пластинчатые рекуператоры имеют один недостаток, который может быть критичным на некоторых объектах – в них возможны перетечки потоков воздуха. В этом случае опасность представляет перетекание вытяжного воздуха в приточный. Такие перетечки нежелательны в системах вентиляции чистых помещений и не допустимы, например, в инфекционных отделениях больниц и операционных. Причиной служит опасность перетекания вирусов, которые попали в вытяжку из какого-либо помещения, в приточный поток воздуха с последующим распространением по всем помещениям объекта. Как результат, на таких объектах применяют рекуператоры с промежуточным теплоносителем или фреоновые рекуператоры.
  • Рекуператоры увеличивают габариты вентиляционной установки. В первую очередь это касается пластинчатых рекуператоров, так как они представляют собой воздухо-воздушные теплообменники и имеют достаточно крупные размеры. Кроме того, это касается рекуператоров с промежуточным теплоносителем ввиду наличия двух отдельных теплообменников, двух линий трубопроводов и узлов обвязки возле каждого из теплообменников.

Выбор типа рекуператора

При выборе типа рекуператора следует учитывать несколько факторов:

  • Возможность совмещения приточной и вытяжной установки в одном корпусе
  • Габариты установки
  • Желаемая эффективность
  • Возможность небольших перетечек
  • Цена

В прежние годы большое распространение имели рекуператоры с промежуточным теплоносителем. Сегодня их всё чаще заменяют роторными. В небольших приточно-вытяжных установках (для квартиры, коттеджа или маленького офиса или магазина) применяются пластинчатые перекрестно-точные рекуператоры. Наконец, на объектах, где перетекание вытяжного воздуха в зону притока не допустимо, предпочтение следует отдавать рекуператорам с промежуточным теплоносителем или фреоновым рекуператорам.

Роторный рекуператор

Роторный рекуператор – один из видов рекуператоров воздуха. Принцип работы данного рекуператора – роторный теплообменник, вращающийся с определенной скоростью. Этот теплообменник вращаясь нагревается в зоне вытяжного канала, а затем охлаждается в зоне приточного канала. В результате тепло из вытяжного воздуха передается в приточный. Так-же возвращается часть влаги в результате конденсации из вытяжного воздуха и испарения в потоке приточного воздуха с улицы. Роторные рекуператоры обладают более высоким КПД, чем пластинчатые, за счет отсутствия режима разморозки. В пластинчатом рекуператоре для разморозки требуется периодически пускать поток холодного воздуха через байпасный (обводной) канал напрямую в помещение мимо рекуператора, а в роторном автоматикой регулируется скорость вращения ротора таким образом, чтобы не случилось обмерзания.

Откуда же берется конденсат и обмерзание теплообменника рекуператора… Всё просто. Из вытяжного теплого воздуха. В вытяжном воздухе содержится влага. При прохождении через холодные стенки рекуператора (т.к. эти стенки сильно охлаждаются приточным воздухом с улицы) воздух сжимается по законам физики и, как из губки, из него начинает выпадать лишняя влага. Вот она то как раз и замерзает на стенках теплообменника, превращаясь в лёд.

Роторный рекуператор обладает следующими достоинствами:

1. Высокий КПД засчет отсутствия обмерзания. (63-87%)

2. Частичный возврат влаги. Позволяет обходиться без увлажнителей воздуха.

3. Регулируемая скорость вращения рекуператора. Позволяет регулировать интенсивность возврата тепла исходя из общей производительности приточно-вытяжной установки с роторным рекуператором.

4. Компактность. По сравнению с пластинчатым рекуператором занимает значительно меньше места, а следовательно и приточно-вытяжная установка с роторным рекуператором будет существенно компактнее чем с пластинчатым.

А теперь поговорим о недостатках роторных рекуператоров:

1. Передача вытяжного воздуха в приток. В микроканалах роторного рекуператора поочередно проходят то вытяжной, то приточный потоки воздуха – часть вытяжного воздуха попадает в приток. Для минимизации этого явления на роторные рекуператоры устанавливаются продувочные сектора, в которых микроканалы рекуператора продуваются приточным воздухом, который сразу отправляется обратно в вытяжку. А при таком действии снижается общий КПД, т.к. часть сохраненного тепла летит с продувочным воздухом обратно туда, где мы это тепло и взяли – в вытяжку.

2. Сложная конструкция роторного теплообменника включает в себя сам ротор, ремень, привод ротора. Чем больше составляющих – тем чаще техобслуживание и вероятность выхода из строя. С одной стороны это хорошо, т.к. преимущества данной конструкции весомы и роторные рекуператоры не уступают по объемам продаж пластинчатым. А с другой – если у Вас нет желания или специальных людей, которые будут обслуживать рекуператор – это несомненно минус.

3. Привод роторного рекуператора потребляет электроэнергию. Немного конечно, но если делать проекцию на годы эксплуатации – получится кругленькая сумма. Хотя с другой стороны затраты на питание привода роторного рекуператора в сотни раз меньше, чем выгода от его использования.

Мы производим и поставляем роторные рекуператоры.

Рекуператор пластинчатый и роторный: сравнение, характеристика, преимущества и недостатки

Рекуператор роторныйОбеспечить жилое помещение теплом в зимние месяцы – необходимая и обязательная задача. Достигается это путем отопления. Отопление, как правило, осуществляется по металлическим трубам с использованием горячей воды. В большинстве жилых построек отопление квартир регулируется лишь службами, которые осуществляют подачу тепла. Это не совсем удобно и затратно. Иметь возможность контролировать температуру сразу избавляет потребителя от перерасхода теплоэнергии, позволяет самому контролировать желаемую температуру в помещении.

Мы упомянули о зимнем периоде. Однако в летние месяцы поддерживать прохладную температуру в помещении также немаловажно. В жаркую погоду открытые окна малоэффективны. Стены за день нагреваются до такой степени, что за ночь не успевают остывать, а, следовательно, духота в комнате сохраняется. В этом случае применяются вентиляторы, кондиционеры. Однако, есть в другие средства, о которых мы и поговорим в статье.

Роторные рекуператоры

Рекуператоры – это устройства, служащие для вентиляции помещения. Нужно подробнее остановиться на принципе работы таких устройств. Простыми слова принцип заключается в следующем: что касается сохранения тепла в помещении, то холодный воздух, который поступает в устройство извне, обогревается отработанным теплым воздухом, который из помещения выходит через устройство. Тот же принцип применяется и в жаркое время, только наоборот (теплый воздух извне охлаждается отработанным из помещения).

Применение рекуператоров в современном мире является популярным способом сохранения энергии в области вентиляции воздуха. Все устройства данного типа подразделяются на роторные и пластинчатые.

Роторный рекуператор, как следует из самого названия, обладает роторным теплообменником, который вращается с определенно заданной скоростью. В приборе присутствуют два канала: вытяжной и приточный. Теплообменник нагревается в зоне вытяжного канала, а охлаждается в зоне приточного. Таким образом, тепло из вытяжного канала передается в приточный. Нагреваясь и охлаждаясь, воздух, как известно, образует конденсат (влагу). В зимнее время конденсат сильно охлаждается и превращается в лед, оседая на стенки теплообменника.

рекуператор пластинчатый
схема вентиляции с рекуперацией
вентустановка с пластинчатым рекуператором
вентустановка с роторным рекуператором

Преимущества роторного рекуператора можно обозначить следующим образом:

  1. Небольшие размеры устройства. Этот показатель очень немаловажен, так как устанавливая его в относительно небольшом помещении, не хотелось бы, чтобы прибор занимал много места, а, следовательно, сужал пространство.
  2. Возможность регулировать скорость вращения теплообменника, что позволяет регулировать подачу тепла.
  3. Высокий кпд устройства.
  4. Такой прибор способен частично возвращать влагу в помещение, что позволяет сохранять нужную влажность.

Говоря о достоинствах любого прибора, необходимо упомянуть и о возможных недостатках. Такое также здесь присутствуют. Из недостатков можно определить основные:

  1. Сложность конструкции прибора. Ни для кого не секрет, что чем сложнее конструкция, тем в итоге значительно сложнее его обслуживать. Ремонт рекуператора достаточно сложен и дорогостоящ.
  2. Из-за особенности конструкции загрязненный воздух может частично поступать в приток. Отсюда необходимо использовать дополнительный фильтры для оптимальной работы.
  3. Еще к одному из недостатков можно отнести то, что для вращения теплообменника требуется электроэнергия. Потребление ее небольшое, но все-таки оно присутствует.

Пластинчатый рекуператор

Выше мы поговорили о роторном варианте. Рассмотрели его положительные и отрицательные стороны. Следующим в этой серии является пластинчатый рекуператор. В чем же его основное отличие от роторного?

Принципы таких устройств схожи и заключаются в пересечении приточного и вытяжного воздуха. Различие заключается в том, что в пластинчатом устройстве воздух разделяется на потоки при помощи металлических пластин.

Положительные характеристики такого рекуператора можно представить в следующем виде:

  1. Высокая эффективность.
  2. Простота устройства. Нет подвижных и вращающихся элементов, которые могут выйти их строя, а соответственно нет необходимости в обслуживании и ремонте.
  3. Не потребляет электроэнергию, а, соответственно, позволяет экономить средства на обслуживание.

При всех положительных сторонах есть и отрицательные. К ним можно отнести:

  1. В зимний период основной проблемой таких устройств является обмерзание теплообменника. Для возобновления работы в этом случае следует либо отключать приточный вентилятор, либо использовать специальный клапан (байпасный).
  2. Отсутствие в данных приборах возврата влаги в отличие от роторных.

Мы рассмотрели основные характеристики каждого из выше рассматриваемых приборов. Определили их положительные и отрицательные стороны. Выбор за вами!

Роторный рекуператор: преимущества системы, особенности изготовления своими руками

Автор Евгений Апрелев На чтение 5 мин. Просмотров 2.3k.

Рекуператор, являющийся по своей сути теплообменником, позволяющим значительно сокращать энергетические затраты, необходимые для подогрева воздушных масс в холодное время года, считается самой перспективной разработкой в области вентиляции. С учетом технической и тепловой терминологии, роторный рекуператор, используемый, как правило, в вентиляционных технических системах, правильнее будет называть регенератором, ведь процесс передачи тепловой энергии происходит за счет поочередного соприкосновения стандартных теплообменных поверхностей с различными типами теплоносителей.

Роторные рекуператоры воздуха на данный момент являются вторыми по своей распространенности разновидностями теплообменников, применяемых в приточных и вытяжных вентиляционных системах.

К основным преимуществам роторных приточных установок можно отнести:

  • высокая эффективность. За счет отсутствия обмерзания КПД роторного рекуператора может достигать 65-85%;
  • осуществление возврата не только лишь тепловой энергии, однако, и влаги, что позволяет обходиться без дополнительного применения увлажнителей поступающего воздуха;
  • отсутствие циклов оттаивания и потребности в организации отводов конденсируемой жидкости;
  • значительное снижение затрат на охлаждение в летний период времени;
  • возможность регулировки общей интенсивности и скорости вращения роторов.

Среди недостатков роторных теплообменников выделяют:

  • передачу вытяжных воздушных потоков в приток – поочередность прохождения вытяжного и приточного воздуха через микроканалы ротора приводит к попаданию в приток некоторого объема вытяжного воздуха. Для максимального уменьшения возникновения подобных ситуаций на роторные рекуператоры тепла устанавливаются специальные устройства, позволяющие сразу отправлять продувочный приточный воздушный поток в вытяжку. Эти воздействия приводят к снижению общего уровня КПД, поскольку, таким образом, теряется часть сохраненной ранее тепловой энергии;
  • сложная конструкция – теплообменник роторного типа, как правило, включает множество компонентов, что, в свою очередь, увеличивает количество необходимых этапов технического обслуживания и вероятности возникновения поломки устройства в целом;
  • наличие подвижных частей и необходимость потребления электроэнергии – учитывая электрическое питание привода ротора необходимо делать соответствующую проекцию на последующую эксплуатацию.

Виды и основные характеристики рекуператоров роторного образца

Роторный теплообменник – это небольшое устройство цилиндрической формы, плотным образом заполненное продольными слоями гофрированной стали, которым оснащаются вентиляционные установки на основании осевого направления. Принцип и механизм действия работы роторного оборудования основаны на вращательных движениях барабана рекуператора, пропускающего первоначально теплый, а затем и холодный воздух. При этом происходит последовательное нагревание и охлаждение ротора, позволяющее передавать часть тепла поступательным холодным воздушным потокам. Подобный вид теплового утилизатора считается наиболее производительным и эффективным, однако, несмотря на это, является достаточно громоздким. В связи с этим, роторные установки применяются зачастую на объектах с большой площадью и с возможностью расположения вентиляции в просторных камерах.

Сегодня выпускается несколько модификаций рекуператоров:

  • стандартное выполнение механизма – предполагает разделение регенератора на 4, 6, 8 или 12 секторных частей. Подобные рекуператоры используются при удалении излишней теплоты отработанного воздуха и являются представителями конденсационных роторов, переносящих влагу в тех случаях, когда отработанные воздушные массы ниже температуры, так называемой «точки росы». При этом матрица основного ротора наматывается из алюминия устойчивого к воздействиям морской водой;
  • высокотемпературные – такие виды теплообменников предназначены для удаления явной теплоты воздушных потоков с температурой, достигающей значений + 250 градусов;
  • энтальпийные – применяются при удалении полной тепловой энергии с дополнительным осуществлением передачи влаги.

Помимо этого, в зависимости от конструктивного исполнения приточная установка с роторным рекуператором подразделяется на горизонтальный и вертикальный ротор.

Особенности самостоятельного изготовления роторного устройства

Первоначально для обустройства приточной роторной установки необходимо произвести определенный расчет роторного рекуператора, заключающийся в определении общей эффективности (производительности) и сроков окупаемости оборудования. Расчет определяется по следующей схеме:

    • требуемое количество тепла (Q):

Q = C (удельная теплоемкость воздуха) х М (масса нагреваемого воздуха) х dT (разница температур)

Ек = Q/ КПД калорифера

    • ежегодные затраты электроэнергии (Е):

Е = Ек х 24 (часов в сутках) х 30 (количество дней в месяце) х 7 (количество отопительных месяцев)

    • объем экономии количества электроэнергии (Рэлек.):

Рэлек. = Е х КПД при расходе системы рекуперации

Экономия в денежном эквиваленте = Рэлек. х стоимость 1кВт/эл.энергии

    • срок окупаемости энергоэффективности установки с использованием роторного рекуператора (Т):

Т = стоимость роторного рекуператора / экономия в денежном эквиваленте

Для того чтобы создать роторный рекуператор своими руками следует придерживаться некоторых основных правил:

  • правильное определение размера будущего вентиляционного устройства;
  • выбор материалов и инструментов;
  • оснащение конструкции крепежными элементами.

Для более эффективного соединения воздуховодов, корпус рекуператоров лучше выполнять из стали, а вращающиеся роторы из алюминия. В работу ротор необходимо приводить, используя клиноременную передачу. При осуществлении эксплуатации рекуператоров при очень высоких температурах двигатель монтируется за пределами корпуса теплообменника, а ремень меняется на цепь.

Чтобы не допустить обмерзание роторного рекуператора необходимо постараться оборудовать внутри агрегата специализированный датчик, позволяющий своевременно фиксировать перепады давления.

В целях обеспечения должной шумоизоляции работающего устройства, роторный рекуператор оснащается минеральной ватой или стекловолокном, а все щели обрабатываются силиконовым герметиком.

Применение такой довольно простой вентиляционной конструкции позволит значительно снизить затраты на отопление помещений в зимнее время, одновременно обеспечив при этом нормально функционирующую вентиляционную систему.

RECUPERATOR SpA — Recuperatori di Calore, Recupeartori a Piastre, Recuperatori Rotativi, Risparmio Enegetico

Роторные воздухо-воздушные теплообменники рекуператора состоят из цилиндрического ротора, содержащего тысячи каналов и характеризующегося очень высокой обработкой поверхности, корпуса (в комплекте с щеточными прокладками для минимизации утечки между потоками приточного и вытяжного воздуха) и приводом от электродвигателя, который при необходимости может иметь регулятор скорости.

Ниже приведены основные характеристики роторного теплообменника:
Поверхность теплообмена, которая очень велика по отношению к объему, обеспечивает очень высокую производительность по сравнению с другими типами теплообменников, достигая даже КПД 85%.
Высокий КПД и возможность рекуперации тепла и влажности (с помощью гигроскопического колеса) значительно снижают установленную мощность установки.

Возможность передачи скрытого тепла.
Возможность восстановления влажности позволяет сократить количество увлажнителей.
Компактность также может быть достигнута с помощью машин большого размера.
Низкий перепад давления.

В роторных рекуператорах теплообмен происходит за счет накопления тепла в роторе; таким образом, при медленном вращении цилиндра отработанный воздух проходит через половину корпуса и передает тепло матрице ротора, которая накапливает его. Приточный воздух, который движется через другую половину, поглощает накопленное тепло. По мере продолжения вращения части, которые поглощают и передают тепло, продолжают вращаться и реверсировать свое движение, и этот процесс может продолжаться бесконечно. Скорость вращения колеса может быть постоянной или изменяться с помощью регулятора скорости.

.

Восстановление. Типы рекуператоров | Серверная служба

Рекуператор — устройство, предназначенное для освежения воздуха и нормализации температуры. Он предотвращает теплопотери в помещении зимой, а летом предотвращает попадание наружного воздуха.

Что означает рекуперация?

Рекуперация (от латинского «recuperatio» означает «возврат») — это частичный возврат энергии для ее повторного использования. Эта система позволяет эффективно проветривать помещение и экономить на отоплении.Рекуператор легко сохраняет 2/3 тепла, уходящего от отопления.

Принцип действия рекуператора

Приточно-вытяжные системы вентиляции в наши дни стали более популярными. Так, зимой их используют для очистки свежего воздуха и обогрева его обогревателем. Теплый воздух для очистки нагревает и разбавляет загрязненную воздушную массу. «Вытяжной» воздух попадает в вытяжную вентиляцию, а затем выводится на улицу.

Основная цель рекуперации — нагрев поступающего воздуха.Вы также можете установить температуру самостоятельно. Практически все современные модели оснащены системой автоматического управления. Приточно-вытяжная система вентиляции с рекуператором подает теплый воздух, очищенный от пыли и аллергенов. Это также снижает потребление тепла.

Типы рекуператоров

Самый популярный тип — пластинчатый теплообменник, но есть и другие типы. Ниже представлена ​​дополнительная информация о рекуператорах.

Рекуператор с пластинчатым теплообменником (Пластинчатый рекуператор)

Рекуператор с пластинчатым теплообменником (пластинчатый рекуператор)

Применяется в приточно-вытяжных системах вентиляции.Его отличительной особенностью является разделение приточного и отводимого воздушных потоков, которые не могут быть смешаны из-за конструктивных особенностей устройства.

Преимущества:

1. КПД до 92%.

2. Не требует частого обслуживания.

3. Нет частей, потребляющих электроэнергию. Значит, можно сэкономить электроэнергию.

Недостатки:

1. Иногда возникает необходимость в пересечении воздуховодов в рекуператоре.Не всегда можно провести

2. Пластинчатый теплообменник зимой можно замерзнуть. Во избежание этого необходимо время от времени отключать приточный вентилятор или использовать байпасный клапан.

3. Такие рекуператоры используются только для теплообмена.

Рекуператор с роторным теплообменником (Роторный рекуператор)

Рекуператор с роторным теплообменником (Роторный рекуператор)

Роторные рекуператоры занимают второе место по популярности. Принцип действия основан на прохождении приточного и вытяжного воздуха через вращающийся теплообменник.

Преимущества:

1. КПД около 85%.

2. Роторный теплообменник может возвращать тепло и влажность.

3. Можно контролировать общий КПД рекуператора

.

Недостатки:

1. Для обеспечения притока свежего воздуха необходимо установить дополнительные фильтры на приточно-вытяжной.

3. В рекуператоре есть мобильные компоненты и потребители электроэнергии.Поэтому необходимо проводить регулярный ремонт (по сравнению с пластинчатыми рекуператорами).

Рекуператор оборотный

Рекуператор рециркуляции воды

Рекуператоры рециркуляции воды применяются в приточно-вытяжных системах вентиляции. Они передают тепловую энергию от свободного вытяжного теплообменника к приточному за счет воды. антифриз или другие теплоносители.

Теплообменники (приточный и вытяжной) расположены отдельно друг от друга и соединяются посредством теплоизоляционного трубопровода.Такие рекуператоры используются не так часто из-за низкого КПД и частого обслуживания.

Рекуператор крыши

Рекуператор крыши

Кровельные рекуператоры установлены на крыше здания. Он идеально подходит для больших зданий, таких как торговые центры, производственные цеха, тканевые здания и другие. Этот тип рекуператоров позволяет сэкономить место под потолком, так как теплообменники устанавливаются снаружи.

Преимущества:

  1. КПД 68%.
  2. Устанавливается на крыше. Специальная система крепления исключает дополнительную нагрузку на конструкцию крыши.
  3. Низкие затраты и эксплуатационные расходы.

Server Service Компания занимается профессиональным проектированием и монтажом систем вентиляции. Также мы занимаемся доставкой вентиляционных установок со встроенными рекуператорами из Китая и Европы по лучшим ценам.

Установка системы вентиляции с рекуперацией позволяет:

  • Повышение эффективности вентиляции;
  • Снижение потребления тепловой и электрической энергии;
  • Создание комфортной атмосферы в помещении.

Есть вопросы? Позвоните нам: +998 (71) 207-33-32 , и вы получите всю необходимую информацию.

.

Роторные рекуператоры вентиляции с рекуперацией тепла воздух-воздух Ahu

1) Комплектация ротационных рекуператоров, вентиляция с рекуперацией тепла воздух-воздух

2. Схема ротационных рекуператоров вентиляции с рекуперацией тепла воздух-воздух

3. Установки кондиционирования воздуха для чистых помещений с охлажденной водой ahu

4. Дисплей для вентиляционных установок с охлажденной водой для чистых помещений ahu

<Система вентилятора и двигатель>


<Корпус, панель и дверца доступа и освещение>

Вибрация Система изоляции и передачи

Нагреватель / теплообменник

D Поддон и каплеуловитель

Фильтр и демпфер колеса

Секция рекуперации тепла

5) Упаковка:

6) Наш проект

7) Профиль компании

Head-Power Air Conditioning Equipments Co., Ltd является профессиональным производителем центральных кондиционеров и судовых кондиционеров. Обладая более чем десятилетним производственным опытом, наша продукция охватывает судовые чиллеры с водяным охлаждением, чиллеры с воздушным охлаждением, блочные агрегаты с морской водой, сплит-агрегаты с воздушным охлаждением, блочные агрегаты на крыше, вентиляционные и конденсационные агрегаты и т. Д.

Все продукты прошли Сертификат ISO 9001 и Сертификат ISO 14001, у некоторого оборудования есть Сертификат CE и Сертификат CCS. Между тем, наша компания имеет ряд патентов на изобретения (Patent No.: ZL200910246621.7, ZL200910246620.2) и патенты на полезные модели (номер патента: ZL201120547872.1, ZL201220043474.0, ZL201220124504.0, ZL2009920273841.4 и ZL200920273842.9), а также участвуют в установлении отраслевых стандартов HVAC. Head-Power также является секретариатом Гуандунского технического комитета по стандартизации оборудования для ОВК и очистки.

Head-Power продолжает развиваться в рамках концепции Technology for Innovation and Intellectual for Future , цель Высокая эффективность, энергосбережение, защита окружающей среды .На этой основе мы создали самую авторитетную платформу для тестирования продукции, гарантирующую соответствие всех машин национальным стандартам перед отправкой.

8) Наша ярмарка


.

RECUPERATOR SpA — Recuperatori di Calore, Recupeartori a Piastre, Recuperatori Rotativi, Risparmio Enegetico

Для конкретных приложений предусмотрены различные опции, чтобы гарантировать правильную работу для каждого типа требований.

Кожух
Нельзя недооценивать важность кожуха, так как с небольшими корректировками можно получить решения, которые приводят к значительной экономии времени и денег.Обшивка состоит из боковых панелей и угловых профилей.

Опция ТВ (окрашенный корпус)
Стандартный корпус можно защитить эпоксидным покрытием от любых агрессивных веществ. Эта опция обычно ассоциируется с окрашенными пластинами «option AC».
Опция RF (усиленный корпус)
В случае применения, в котором теплообменник может подвергаться особенно сильным механическим нагрузкам, или если оборудование особенно длинное, корпус может быть усилен.
Кожух / Боковая пластина
Боковые стороны стандартных теплообменников могут быть выполнены из алюминия или оцинкованной стали (в соответствии с техническими данными, которые вы можете найти в обновленной программе выбора).
Опция AR
Боковая панель из оцинкованной стали, с ровной поверхностью, легко устанавливается (вставляется).
Доступен для всех серий B с пластиной 20 мм (кроме B02) и для моделей F07 и F08 с пластиной 30 мм.
Опция AE
Боковая пластина из оцинкованной стали, с двойным фальцем, рекомендуется для установки в воздуховод Доступен для всех серий B и F (кроме B02), с пластинами от 20 мм до 40 мм.
AZ вариант
Боковая пластина из алюминия, уменьшенной толщины на 1 мм, с ровной поверхностью, легко устанавливается ((вставляется).
Это решение (доступно только для некоторых моделей серии B) позволяет получить большую поверхность пластины, что может быть важно в ограниченном пространстве. Кроме того, это оборудование очень легкое и простое в обращении.
Обшивка / угловые профили
Стандартные угловые профили изготавливаются из алюминиевых профилей в соответствии с чертежом и матрицей, запатентованной Recuperator.Они имеют угол 90 ° и по всей длине имеют отметки для сверления для установки с воздуховодами.
Опция CD
(специальные профили, только с боковой пластиной AZ или AR)

Теплообменники могут быть оснащены специальными угловыми профилями, чтобы их можно было быстро установить в приточно-вытяжную установку.
Опция CS (скошенные профили
Теплообменники серии B могут иметь специальные скошенные профили.Как правило, этот тип углового профиля сочетается с уменьшенными боковыми панелями (вариант AZ).
Уплотнение
Recuperator использует различные типы уплотнительного материала для разных целей.. Обычно в качестве уплотнительных материалов используется модифицированный силикон.
Опция NS (без силикона)
Рекуператорное оборудование может изготавливаться без использования кремния. Однако в некоторых случаях (например, при высоких температурах) для обеспечения герметичности между воздушными потоками необходим уплотнительный материал такого типа.
Опция SC (дополнительное уплотнение)
Оборудование серии F выполнено с опцией механического уплотнения «SM». Чтобы обеспечить лучшую герметичность между двумя воздушными потоками, можно использовать дополнительное уплотнение.Этот вариант рекомендуется, прежде всего, для таких применений, как больницы, белые комнаты, стерилизационная кабина и т. Д. В серии B опция SC является стандартной. Рекуператорное оборудование прошло испытания в независимых лабораториях с отличными результатами, имеются диаграммы, подтверждающие его герметичность.
Опция XS
(устойчивость к высокому перепаду давления)

В процессе изготовления пластины могут подвергаться специальной обработке для обеспечения устойчивости к перепадам давления до 2500 Па.
Байпас
Recuperator предлагает широкий ассортимент байпасных заслонок, которые устанавливаются непосредственно на корпус теплообменника.Заслонки изготовлены с алюминиевыми лопастями, шестерни из пластика и снабжены герметичными прокладками. Recuperator предоставляет диаграммы, свидетельствующие о герметичности заслонок, испытанных в лабораториях Туринского политехнического университета.

Для всех моделей доступен демпфер из стандартного алюминия или из предварительно окрашенного алюминия.

Опция BS
(боковой байпас без демпфера)

В теплообменниках предусмотрена боковая байпасная секция без заслонки.
Опция BP
(боковой байпас с заслонкой)

Теплообменники имеют боковую байпасную секцию с заслонкой.
Опция BC
(центральный байпас с заслонкой)

Теплообменники оборудованы центральной байпасной секцией с заслонкой.
Опция BD
Боковой байпас с внутренней командой для минимизации габаритных размеров.
Специальный байпас (доступен по запросу)
.

Отправить ответ

avatar
  Подписаться
Уведомление о
