Ростверк из бруса: Устройство ростверка свайно-винтового фундамента

Опубликовано в Разное
/
19 Ноя 2020
Комментариев 0

Содержание

Устройство ростверка свайно-винтового фундамента

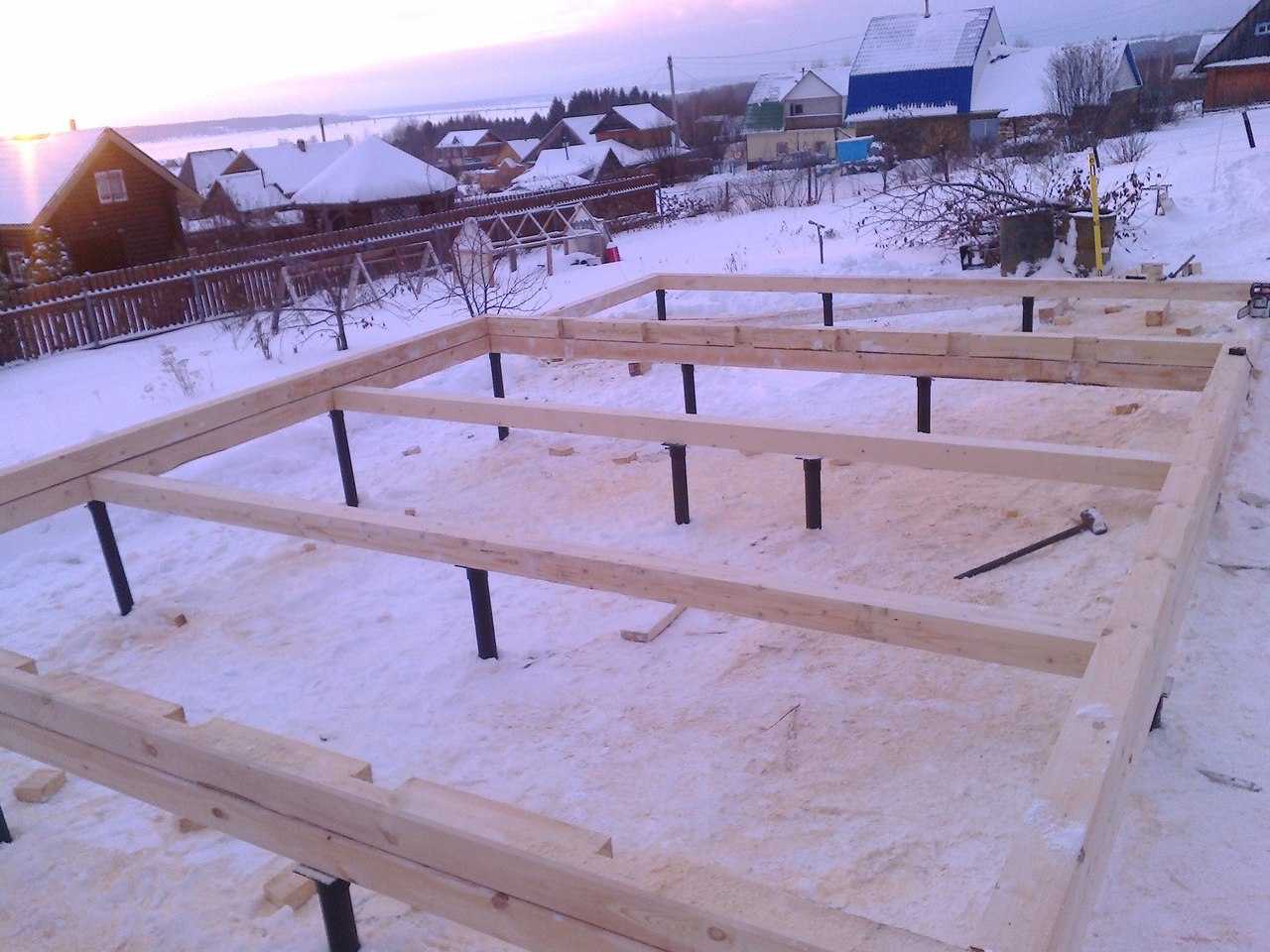

Обвязочный брус (рис. 1) – самый распространенный тип обвязки, применяемый при строительстве деревянных, каркасных строений. Сечение бруса используется: 150х150 мм при максимальном шаге между сваями 2 500-2 700 мм, 200х200 мм – при шаге 3 000 мм. Крепится к оголовку шпилькой.

Рисунок 1

Металл в отличие от бетона не впитывает влагу (хотя иногда на нем может образовываться конденсат), поэтому вопрос обустройства гидроизоляции для свайно-винтового фундамента не имеет столь принципиального значения. Тем не менее все же рекомендуется укладывать гидроизоляционную прокладку между опорной площадкой (оголовком) и деревянной конструкцией.

Бревно (см. рис. 2). Первый венец бревенчатого строения можно укладывать прямо на оголовок. Главное достоинство бревна – сохранение целостности древесины, что повышает устойчивость материала на прогиб. Оцилиндрованное бревно дает больший прогиб по отношению к цельному. Это связано с нарушением целостности твердых слоев древесины.

В случае с бетонными фундаментными конструкциями для увеличения срока службы обвязки целесообразно первый венец строения делать из дуба или лиственницы. При строительстве фундамента из винтовых свай от этих мер можно отказаться, но только при условии соблюдения высоты ростверка не менее 500 миллиметров от уровня земли.

Обвязка свайного фундамента при помощи бруса или бревна – самый экономичный, и в то же время быстро реализуемый вариант. Он требует, чтобы сваи находились на одном уровне, чтобы избежать деформации обвязки. Если же уровни оголовков не соответствуют друг другу, то выравнивание выполняется методом частичного выпиливания бруса (бревна).

Рисунок 2

Стыковка бруса (бревна) – следующий этап в устройстве обвязки (рис. 3). Для соединения пропорционально каждому из брусков сверху и снизу выполняются распилы, брус (бревно) складывается под прямым углом. Стыки должны быть обработаны специальными растворами, защищающими от влаги, проложены джутом.

Рисунок 3

Что касается использования антисептиков для обработки бруса или бревна при устройстве ростверка, эта процедура обязательна только для бетонных фундаментов. В случае выполнения обвязки свайно-винтового фундамента она носит рекомендательный характер, разумеется, также при условии соблюдения высоты ростверка не менее 500 мм от уровня земли.

Ростверк из бруса – когда и как его можно сделать

Обычно столбчатый или свайный фундамент скрепляют горизонтальной конструкцией, называемой ростверк. Это обвязка свай по верху металлическими балками, железобетоном или деревянными брусьями. Такая обвязка принимает на себя вес всего здания и распределяет его равномерно между всеми сваями (столбами). Материал для нее выбирается в зависимости от того, какое здание будет возведено.

Схема сопряжения балок сборного ростверка со сваями.

Большие сооружения из кирпича, металлоконструкций, железобетона требуют и соответствующего – металлического или бетонного – основания. Деревянные или каркасные одно-, двухэтажные дома допускают деревянный ростверк. У срубов в этом качестве выступает нижний венец.

Однако,каким бы ни был ростверк, он всегда должен быть выполнен безупречно: от его качества зависит прочность и надежность всей конструкции в целом.

Стоит хоть чуть-чуть ошибиться при установке горизонтальной обвязки фундамента, и в конце все придется переделывать.

Виды ростверков

Основание дома может находиться прямо на земле или даже быть слегка заглубленным, а может располагаться выше уровня грунта. Конструкция определяется качеством грунта и уровнем грунтовых вод. Из бруса ростверк не рекомендуется класть прямо на землю, поскольку древесина в основном плохо переносит влагу.

Исключением являются некоторые ценные породы дерева, например, лиственница.

Схема опалубки ростверка.

Однако в некоторых случаях можно и обычное сосновое бревно установить на грунте при условии, что грунт непучинистый, а грунтовые воды ниже уровня промерзания земли. На слабопучинистых грунтах под бревнами нужно сделать песчаную подушку.

Во всех остальных случаях рекомендуют столбы или сваи фундамента поднимать над землей, чтобы между обвязкой и грунтом было расстояние не менее 10 см. Такой ростверк называют повышенным, а если расстояние до земли более 25 см, то высоким.

Чтобы уберечь дерево от влияния влаги, рекомендуется между сваями и брусьями прокладывать слой гидроизоляции, например, рубероида

.

Вернуться к оглавлению

Делаем из бруса ростверк

Итак, забиты, вкопаны или ввинчены сваи, сделаны столбики под фундамент, пора приступать к изготовлению основания для стен. Из бруса ростверк будем делать или из бревна, сути процесса это не меняет: нужно надежно установить балку на оголовки свай и накрепко связать с соседними балками, чтобы получилась единая горизонтальная конструкция.

Очевидно, что прежде всего следует обратить внимание на горизонтальность брусьев. Они должны быть одного сечения и формы. Кладем балки на сваи и проверяем уровнем горизонтальность. При необходимости подравниваем сваи.

Все брусья перед началом работ должны быть просушены и обработаны антисептиками и антипиренами.

Вернуться к оглавлению

Крепление ростверка

Для начала необходимо соединить между собой балки просто на земле. Из бруса ростверк можно соединить в единую систему, делая вырубки на углах. Рубить можно в полдерева, в лапу. При сборке обвязки на земле достаточно просто сделать соответствующие вырубки, но при этом необходимо заготовить весь крепеж: гвозди, анкеры или деревянные нагели.

Нагель изготавливают из сухой древесины дуба, его диаметр должен быть равен диаметру отверстия для крепления.

Когда все балки собраны, их тщательно измеряют и сравнивают по углам и по диагонали. При несовпадении размеров нужно будет исправить расхождение.

Если все размеры совпали, каждый брус укладывается на свое место на сваях и соединяется с соседним по вырубкам. Дополнительно углы скрепляются анкерами или нагелями. Можно также использовать уголки.Для надежности рекомендуется из бруса ростверк прикрепить к сваям анкерными болтами с шайбами.Теперь ростверк готов, можно приступать к возведению стен.

Деревянный ростверк свайного фундамента из сплоченных досок

Любой свайный фундамент, включая фундамент на винтовых сваях, требует монтажа ростверка, который является опорным элементом для дома. Из всех имеющихся вариантов конструкций ростверка я считаю, что для строительства каркасного дома оптимальным является ростверк из сплоченных сухих строганных досок — долговечно, надежно, ровно и не сложно в монтаже даже в одиночку. Однако, есть особенности, связанные в первую очередь с узлами крепления и решением типичных проблем.

В общем-то, без ростверка фундамент на винтовых сваях нельзя считать законченным, так как без него вы не сможете построить каркасный дом — ну просто не на что будет опереть 🙂 В принципе, в каркасно-брусовых домах брус нижней обвязки стены может использоваться в качестве ростверка, но это не наш случай так как сайт посвящен в основном все-таки «канадским» и «финским» каркасным домам.

Правила проектирования и монтажа деревянного ростверка из сплоченных досок

  • Используем только строганные доски камерной сушки! Если очень хочется сэкономить попутно развлекаясь с рубанком и в дальнейшем бороться с дефектами доски  и грибками, то смело можете использовать хоть доски напиленные прямо на делянке в тайге, но я — за качество. Доски должны быть либо сосновыми, либо из лиственницы. С первыми легче работать и они дешевле, вторые дороже и сложней в обработке, но долговечней и крепче.
  • Сечение досок выбираем согласно расчетным нагрузкам на дом и исходя из минимальных требований к сечению ростверка в целом. Для небольших дачных домов или одноэтажных жилых я рекомендую сечение деревянного ростверка не менее 150х150 мм. Для жилых каркасных домов с мансардой или выше одного этажа не менее 150х200 мм (ширина х высота). Помните, что ростверк сечения 150х200 мм будет более прочным в вертикальной плоскости, чем 200х150 мм.!
  • Доски пакета, естественно, ставятся вертикально — деревянный ростверк из горизонтально сплоченных досок бред и пример полной некомпетентности некоторых строителей.
  • Перед монтажом ростверка доски должны быть предварительно пропитаны огне-биозащитным составом. Как правильно это сделать можно узнать здесь. Если коротко, то — нужно пропитывать доски ДО сплочения и не мазюкать кисточкой, а пропитывать часа по два полностью погрузив в огне-биозащитный состав.
  • Выбирайте оголовок винтовой сваи размером больше ширины ростверка минимум на 50 мм больше. Например, для ростверка шириной 150 мм можно использовать оголовки размером не менее 200х200 мм, а для ширины 200 мм — 250х250 мм. Причин тут две: во-первых, для корректного распределения нагрузок необходима «полочка» под доски, позволяющая осуществить крепление доски и оголовка, а во-вторых, добиться монтажа свай с точностью до миллиметра попросту невозможно — есть определенные допуски. Лишняя часть оголовка, выходящая за внешние границы ростверка, вы можете в дальнейшем приспособить для обустройства забирки или фасада, ну или же просто отрезать болгаркой.
  • Для предотвращения капиллярного подсоса конденсата с металла сваи в дерево ростверка между оголовком и досками необходимо проложить гидроизоляционный материал — например, рубероид, а лучше — вспененный полиэтилен.
  • Если оголовки фундамента на винтовых сваях «гуляют» относительно друг друга по высоте необходимы мероприятия по обеспечению ровности ростверка. Если нужно что-то подложить — подкладывайте металлические пластины на всю площадь опоры (под гидроизоляцию), так как деревянные колышки, досочки, сложенный в несколько слоев рубероид и подобное со временем дадут усадку или будут просто разрушены под воздействием нагрузок. Что бы не тратить время, силы и средства на борьбу с кривым свайным полем обращайтесь к проверенным специалистам!
  • Теоретически в деревянном ростверке из сплоченных досок можно вполне обойтись без лежня (доскИ лежащей сверху пакета досок ростверка), но я рекомендую слегка придушить свою «жабку» и все-таки потратиться на несколько досок. Причины просты — лежень позволит улучшить общую геометрию ростверка, равномерно распределить нагрузку от стен и балок перекрытия по всему пакету досок, а так же защитить от сквозняка полость внутри ростверка.
  • Каждая доска пакета должна быть сбита с соседней с помощью гвоздей по всей длине ростверка через каждые 40-50 cм (расстояние между рядами). Количество гвоздей в одной линии сбивки — ширина доски в мм деленная на пятьдесят. То есть для 150 мм — это 3 гвоздя, а для 200 мм — 4. Расстояние между сбивок одной доски с двумя прилегающими к ней не менее 5 см.
  • Лежень так же должен быть прибит к каждой доске пакета по всей длине деревянного ростверка через аналогичный промежуток с разбежкой относительно сбивок пакета.
  • При формировании узла стыковки пакетов досок ростверка учтите, что доска должна не «висеть» в воздухе, а надежно опираться на оголовок сваи. При этом должно быть достаточно места для крепления оголовка к доске «сантехническим» саморезом.
  • Лучше всего, если при проектировании и монтаже ростверк будет расположен таким образом, что бы его ось совпадала с осью свай — то есть центр к центру. Допускается смещение до 30 мм, но старайтесь его избегать что бы уменьшить боковые нагрузки на фундамент.
  • При определенных условиях и при соблюдении определенных правил теоретически допускается стык одной-двух досок пакета без опоры на сваи, но я бы настоятельно рекомендовал опирать края досок пакета исключительно на оголовки.
  • Лучше всего использовать оголовки без предварительно проделанных в них отверстиях, так как они рассчитаны на деревянный ростверк из бруса. В нашем случае отверстия делаются по месту, в соответствии с фактической установкой досок.

Соблюдая эти простые правила можно быть уверенным, что ростверк будет соответствовать всем необходимым требованиям к надежности и прослужит весь срок жизни каркасного дома.

Кстати, дополнительно улучшить геометрию деревянного ростверка из сплоченных досок вы можете с помощью прокладки из вспененного полиэтилена толщиной 3-5 мм проложенного между пакетом досок и лежнем.

Изображения некоторых узлов деревянного ростверка из досок

Процесс монтажа деревянного ростверка из сплоченных досок

  1. Проведите мероприятия по обеспечению огне-биозащите досок ростверка. К моменту начала работ по монтажу доски должны высохнуть!
  2. Убедитесь в том, что оголовки винтовых свай находятся на одном уровне. В противном случае проведите мероприятия по выводу опорных площадок «в горизонт». То, что сваи установлены относительно друг друга в границах допусков вы уже, надеюсь, убедились пред подписанием акта приемки-передачи работ с компанией, которые их монтировала. По идее, оголовки нужно так же проверять тогда же, но мало ли что-то пропустили?
  3. Разметьте угловые точки внешних досок пакета по периметру внешним стенам дома.
  4. Установите внешние доски пакета по периметру внешним стенам. Убедитесь, что они установлены в соответствии с проектом (вас ведь не надо учить сравнению диагоналей? ;)) Если есть огрехи — добейтесь недостижимого идеала 🙂
  5. Просверлите отверстия в площадке оголовка и скрепите оголовки с досками ростверка.
  6. Разместите второй слой досок пакета. Сплотите их в районе оголовков с внешним слоем, скрепите с оголовками и сплотите их по всей длине гвоздями.
  7. Если необходимо — установите перпендикулярные доски пакета деревянного ростверка, скрепите их.
  8. И так далее, пока не будет установлен весь пакет досок.
  9. В финале установите лежень, если необходимо — через вспененный полиэтилен или напрямую, на ваш выбор (я — использую ибо перфекционист).

Все вышесказанное лишь один из вариантов процесса монтажа деревянного ростверка из сплоченных досок и это совсем не догма. Просто по ходу практического опыта я пришел именно к такой технологии. Можно монтировать части пакета «на земле» и устанавливать его на сваи потом, можно «наращивать» пакет досок начиная с центра, можно придумать что-то еще — но я считаю, что мой метод наиболее оптимален и позволяет обойтись минимальными силами (хоть одному).

Совет: для разметки узлов ростверка удобно использовать заранее приготовленные шаблоны соединений изготовленных из брусков соответствующего сечения.



Свайный ростверк

Ростверк — элемент свайного фундамента, который располагают горизонтально. Он скрепляет и объединяет сваи сверху в одну конструкцию. Ростверк принимает нагрузку со стен здания и передает на столбы, при этом он равномерно распределяет эту нагрузку по периметру дома. Свайный фундамент с ростверком станет идеальным решением для дачного дома или загородного коттеджа без подвала и цокольного этажа.

Виды ростверка

Ростверк различается по материалу изготовления. Конструкцию выполняют из древесины, металла и бетона. Деревянные конструкции нужно обязательно обработать защитными средствами от гниения, а металлические — от коррозии. Кроме того, изделие отличают по месту и уровню расположения:

  • Высокий вид расположен значительно выше грунта;
  • Повышенный ростверк предусматривает, что подошва совпадает с отметкой грунта;
  • Низкий вариант заглублен в грунт. В основном такую конструкцию используют при строительстве жилых домов.

Ростверковая конструкция может быть монолитной и заливаться бетоном. Также она может быть сборной или сборно-монолитной. Для заливки важно использовать качественный и надежный бетон маркой не ниже М200.

Устройство и свойства фундамента с ростверком

Ростверк представляет железобетонную раму или плиту, которая скрепляет оголовки столбов или свай, вкопанных или вкрученных в землю. С боковой стороны такая конструкция напоминает стол. Кроме того, ростверк может быть выполнен в виде настила из бруса или бревна. Такая конструкция подходит в качестве основания легких сооружений, среди которых деревянная баня, беседка, хозяйственная постройка, гараж и пр.

Свайный фундамент с ростверком подходит для почвы с высоким уровнем грунтовых вод. Он не требует организации дополнительных отводов, так как основание располагается над землей. Подполье при этом не будет подтапливаться, а грунтовые воды и влага не будут негативно влиять на фундамент и стены строения. Такую конструкцию характеризует продолжительный срок эксплуатации, который достигает 120-150 лет.

Данный вид фундамента не требует глубоких котлованов и больших затрат на материалы. Ростверк и сваи можно сделать своими руками, а монтаж конструкции занимает всего один-три дня. Как самостоятельно установить свайный фундамент под дом, читайте в статье блога “МариСруб”.

Монтаж фундамента для деревянного дома

При обустройстве важно грамотно рассчитать основание и тщательно соблюдать технологию монтажа, выполнить гидроизоляцию и утепление фундамента. Неправильные расчеты и установка приведут к тому, что стены основания могут перекоситься и потрескаться, в подвальных помещениях образуется плесень, а нижние венцы дома начнут гнить. Чтобы этого избежать, обращайтесь к профессионалам! Мастера “МариСруб” разработают проект строения, подберут нужный тип фундамента и стройматериалы.

Выполняем проектирование и расчет фундамента, монтаж, утепление и гидроизоляцию основания. Строим дома из бревна и бруса с отделкой “под ключ” по типовому и индивидуальному проекту. Изготавливаем и устанавливаем сруб с фундаментом и кровлей, прокладываем инженерные сети, организуем монтаж лестниц, окон и дверей. Выполняем обшивку и чистовую отделку внутренних и наружных стен, полов и потолков.

Самостоятельно заготавливаем древесину и изготавливаем пиломатериалы, проводим антисептирование и защитную обработку. Вам не нужно переплачивать посредникам и искать подрядчиков! В “МариСруб” вы можете заказать деревянный дом “под ключ” от производителя по низкой цене.

Как нужно выполнять брусовую обвязку для свайного фундамента

Обвязка винтовых свай брусом (или ростверк) предназначена для скрепления опор свайного фундамента. Благодаря ей получается жесткая конструкция, позволяющая в дальнейшем равномерно распределить вес дома на все сваи. А из этого следует, что ростверк должен быть крепким и надежным, ведь от этого зависит прочность и долговечность жилья. Учитывая этот факт, руководство строительной компании «АртСтрой» в предлагаемом видео знакомит своих потенциальных клиентов с тем, как сделать обвязку винтовых свай брусом.

Когда выполняется строительство каркасных домов на свайном фундаменте, очень важно точно придерживаться методики сборки его обвязки из бруса. Поэтому один из руководителей компании — Андрей Игнатов подробно описывает все этапы этого процесса.

Как правильно сделать обвязку винтовых свай брусом

Начинается обвязка винтового фундамента брусом с подготовки материала. Для рассматриваемого в видео объекта были выбраны брусы сечением 150Х150, но могут использоваться также 150Х200 и 200Х200.

Обвязка винтовых свай брусом

Деревянные материалы для строительства каркасных домов перед применением обязательно антисептируются.

Антисептирование – это пропитка дерева специальным антисептическим раствором, который защищает его от насекомых и грибка, тем самым предотвращает гниение и разрушение

Этапы сооружения обвязки

Технология строительства каркасных домов на свайно-винтовом фундаменте предполагает сооружение обвязки в таком порядке:

  • Выполняется запил материала в размер в соответствии с чертежом плана ростверка. Затем каждый брус торцуется в свой узел, вид которого в каждом конкретном случае выбирается индивидуально.

Виды брусовых соединений

Брус торцуется

  • Разрезанные и отторцованные брусы раскладываются на винтовой фундамент.

Брусины уложены на фундамент

  • Когда сооружается обвязка фундамента на винтовых сваях брусом, ее диагональные размеры обязаны быть равными. Поэтому на этом этапе они проверяются и, при необходимости, выставляются.

Проверка диагональных размеров обвязки

  • Далее осуществляется первоначальный крепеж всех узлов гвоздями 150 мм.

Крепеж узлов бруса гвоздями

  • После скрепления всех узлов крепится сам фундамент, т.е. винтовые сваи соединяются с самими брусинами. В качестве крепежа используются анкерные болты 100-120 мм.

Соединение свай с брусом

После прохождения всех этих этапов обвязка свайно-винтового фундамента брусом готова. Она может монтироваться также и из досок, но это более долгий и трудоемкий процесс.

Полезные советы

Проявив терпение и неспешность в работе, без большого труда можно соорудить ростверк своими руками. Но для этого необходимо изучить по нашей статье или видело, как правильно сделать обвязку винтовых свай брусом, и следовать следующим советам:

  • Нужно проконтролировать, чтобы сваи фундамента были одинаковыми по высоте.
  • Желательно использовать брусок, ширина которого в 2 раза больше ширины сваи, что обеспечивает прочность конструкции.
  • Соединение саморезом следует выполнять по центру брусины, чтобы не дать древесине растрескаться.

При малейшем сомнении в том, что вы сможете неукоснительно следовать требованиям технологии и нашим советам, не занимайтесь сооружением обвязки самостоятельно. Поручите это ответственное дело профессионалам

Звоните нам по т. (812)770-44-91, чтобы получить нужную вам консультацию относительно монтажа ростверка или заказать опытным мастерам постройку вашего жилья с брусовой обвязкой его свайно-винтового фундамента. Выбирайте сооружения для постоянного проживания или летние каркасные дома.

Понравилась статья? Расскажите друзьям!

Обвязка свайного фундамента брусом – особенности работ

Свайный фундамент имеет множество преимуществ перед традиционными видами монолитного основания – это экономичность, надежность и быстрота монтажа. Чтобы такой тип основания мог эффективно использоваться в течение многих лет, необходимо грамотно подойти к процессу установки. В частности, уделить внимание правильному выбору опор, соблюдению технологии монтажа, а также процессу обвязки свай.


Процедура монтажа ростверка является одним из способов, позволяющих обеспечить долговечность фундамента. Она не слишком сильно влияет на срок и скорость установки, но позволяет получить основание с повышенной устойчивостью и равномерно распределенной нагрузкой.

Назначение обвязки

Обвязкой свайного фундамента является процесс объединения свай в единую конструкцию с помощью различных технологий и материалов. Данная процедура помогает решить сразу несколько задач:

  • повысить устойчивость конструкции;
  • обеспечить равномерное распределение веса будущей постройки;
  • создать удобную площадку для дальнейшего строительства;
  • обеспечить дополнительный слой изоляции между зданием и почвой.

Существует несколько популярных материалов обвязки. Среди них выделяют железобетон, а также металлический двутавр, швеллер, уголок. Выбор того или иного вида зависит от разных факторов.

Обычно учитывается размер бюджета: процедура монтажа железобетонного ростверка является самой дорогостоящей, на втором месте по цене идут металлические конструкции, а более доступным вариантом считается дерево. Также необходимо принимать во внимание технические особенности дома и общий вес конструкции. Чем она тяжелее, тем прочнее потребуется материал.

Для деревянных домов или легких построек оптимальным решением будет использование бруса. К главным преимуществам такого материала можно отнести простоту установки, универсальность и доступную стоимость. При грамотном подходе к обработке и монтажу он не будет уступать по прочностным характеристикам металлу или железобетону.

Особенности процедуры

Дерево подвержено гниению, поэтому очень важно обработать его антисептиком своевременно. Он поможет защитить материал от развития грибка и порчи, обеспечит долгий срок службы готовой конструкции. Еще одной важной особенностью обвязки брусом, является необходимость нанесения на древесину средства для повышения огнеустойчивости. Специалисты отмечают, что оно особенно востребовано при работе с хвойными породами, содержащими в себе большое количество горючих смол.

Чтобы подготовить брус к монтажу, необходимо выпилить специальные угловые элементы для последующего соединения изделий в единую конструкцию. Их тип будет зависеть от особенности соединения бруса в обвязке.

Кроме того, в один из обязательных подготовительных этапов входит обработка самих винтовых опор. К ним должны быть приварены металлические оголовки, создающие удобную площадку для монтажа ростверка.

Важным моментом, о котором не стоит забывать во время выполнения обвязки – прокладка между стыками бруса джутовой ленты. Она обеспечивает дополнительную фиксацию и надежность конструкции, позволяет избежать появления «мостиков холода».

Соединения бруса в обвязке

Для получения цельного ростверка отдельные части бруса необходимо соединить в прочную конструкцию. Фиксация деревянных элементов может выполняться двумя способами: «в пол дерева» или «в лапу». При каждом из вариантов древесина обрабатывается по-разному.


В первом случае сечение выполняется под прямым углом, а размер готового среза соответствует ширине бруса. Для второго способа срез делается под произвольным углом, при расчете его размера строители также ориентируются на ширину доски.

Использование обоих способов предполагает соединение бруса в прочный замок, который при дальнейшем монтаже укрепляется с помощью вспомогательных деталей.

Монтаж ростверка

Первым этапом обвязки свай брусом является подготовка опор. Для этого они выравниваются по одной высоте с помощью уровня и обрезаются специальным инструментом. Когда строители убеждаются в том, что свайные столбы имеют одинаковый размер, на них крепятся с помощью болтов, а позже привариваются металлические оголовки с квадратной площадкой. Они необходимы для создания горизонтальной поверхности, на которую монтируется ростверк.


На втором этапе к работе подготавливается сам материал: рассчитываются длина и размеры бруса, вырезаются пазовые стыки, выбирается способ крепления. Деревянный элемент должен идеально соответствовать размеру стен дома.

После того, как площадка и брус будут подготовлены, наступает этап гидроизоляции. Между металлической основой и брусом прокладывается специальный материал. Это может быть битум с полиэтиленовой пленкой или наиболее часто используемый рубероид.

Во время завершающего этапа происходит укладка балок, их закрепление и фиксация. Рассмотрим этот процесс более подробно.

Последовательность строительства и закрепления обвязки

Когда наступает этап соединения бруса в обвязке, определяется первый внешний угол. Для этого строители берут две смежные балки, которые предварительно состыкованы и выровнены под прямым углом.

Далее выполняются следующие работы:

  • Брус укладывают поэтапно, начиная с углов дома. При этом горизонтальность его укладки необходимо контролировать постоянно, чтобы избежать перекосов. Для этого специалисты несколько раз проверяют диагонали еще не закрепленной обвязки.
  • После того, как правильность укладки проверена, углы ростверка фиксируются на местах, выполняется проверка боковых и внутренних балок на геометрию. Они не должны иметь отклонений от прямой линии.
  • Уложенные балки скрепляют между собой дополнительными металлическими элементами. Для этого используются различные виды метизов – уголки, скобы, специальные детали для ростверка.
  • На последнем этапе выполняется укрепление готовой конструкции с помощью «хомутов» или «на резьбу». В первом случае поверх балки накладывается хомут, имеющий П-образную форму, его края спускаются по бокам бруса и крепятся к опоре. При втором способе крепление выполняется с помощью саморезов, которые проходят сквозь балку.

Кроме стандартной технологии установки ростверка, может использоваться способ двойной обвязки. В этом случае поверх первого венца из бруса устанавливается второй. Балка для него имеет меньшее сечение и монтируется торцом.

Такой способ обвязки дает дополнительные преимущества: делает дом более теплым, обеспечивает повышенную надежность конструкции, позволяет эффективнее и быстрее выполнять ремонт при необходимости.

Нужен ли под балки рубероид?

В процессе монтажа можно обойтись без гидроизоляции ростверка, но в таком случае срок службы конструкции может снизиться. Это связано с тем, что на металле конденсируется влага, которая постепенно впитывается в брус и негативно влияет на его состояние.

Чтобы избежать прямого контакта металла и древесины при выполнении обвязки свай брусом используются различные материалы. Самым популярным считается рубероид, по причине его доступности и простоты использования. Достаточно только подготовить листы нужного размера и проложить их в местах соединения двух поверхностей.

Советы и сложности

Выбор материала играет немаловажную роль при монтаже ростверка. Самым лучшим вариантом для обвязки свай считается клееный брус. В отличие от цельного бревна он более легкий, не создает дополнительную нагрузку на фундамент и отличается приемлемой стоимость.

Есть много рекомендаций относительно самостоятельного выполнения работ по обвязке фундамента, но при отсутствии опыта в этом деле есть риск допустить ошибку. Чтобы этого не произошло, лучше доверить решение вопроса специалистам компании «СваиНева».

У нас большой опыт работы, который позволяет делать монтаж фундамента и ростверка на любых объектах. Наши специалисты выполнят предварительную подготовку, подберут сваи нужного диаметра и материал для обвязки. Мы предлагаем выгодные условия и предоставляем гарантии.

Деревянный ростверк для свайного фундамента

Обязательным условием монтажа свайного фундамента является обвязка (ростверк). Это необходимо для создания единой конструкции, выровнять все верхние срезы по уровню, чтобы нагрузка на фундамент распределялась равномерно.

В некоторых случаях обвязка делается из металла (швеллер или уголок) или заливается бетоном. И то, и другое требуется определенных усилий и времени. Использование деревянных брусьев значительно упрощает монтаж ростверка и не требует специальных инструментов, как, например, для металла это должна быть сварка и болгарка. Но самое главное, что древесина, в отличие от металла отличается хорошими теплоизолирующими свойствами, и в таком доме пол не будет холодным в любое время года.

Важно! Перед монтажом ростверка древесина обрабатывается антисептиком против гниения и поражения насекомыми, и антипиреном – состав, препятствующий возгоранию дерева. Особенно внимание следует уделить сосне – это самый концентрированный по содержанию смол материал, поэтому горит очень быстро.

Как правильно выбирать древесину для ростверка

1. Целостное полотно

Исключены трещины, глубокие (выпадающие) смоляные карманы и прочие огрехи. Даже при условии надежного крепления балок между собой, такая обвязка будет непрочной, и при нагрузке может лопнуть.

2. Квадратный брус 150х150

Это оптимальный размер, который выдерживает расчетную нагрузку деревянного дома.

3. Длина бруса соответствует шагу винтовых свай

Между собой элементы крепятся в точке расположения опоры, что позволяет экономно расходовать материал. При этом легче подсчитывать расходы на винтовые сваи.

Важно! При расчете всех строительных материалов обязательно учитывайте небольшой запас – в пределах 15%.

4. Для ростверка выбирайте клееный брус

Конечно, можно использовать и цельный квадратного сечения, который получают путем снятия обзола со всех сторон. Но такой материал в процессе эксплуатации деформируется – при высыхании происходит процесс естественного скручивания, что неблагоприятно сказывается на прочности всей конструкции.

Клееный брус получают путем сращивания перпендикулярно друг другу нескольких ламелей. Этот брус сохраняет свою прочность и геометрию на протяжении 25-50 лет, не реагируя на изменение климата, влажность, осадки и прочее. Объясняется это тем, что волокна каждой ламели имеют разное направление и выравнивают друг друга. Цена такого бруса будет на 25-30% выше, чем цельного бревна, но это оправданно техническими характеристиками и целостностью всей конструкции.

быть сварка и болгарка. Но самое главное, что древесина, в отличие от металла отличается хорошими теплоизолирующими свойствами, и в таком доме пол не будет холодным в любое время года.

Важно! Перед монтажом ростверка древесина обрабатывается антисептиком против гниения и поражения насекомыми, и антипиреном – состав, препятствующий возгоранию дерева. Особенно внимание следует уделить сосне – это самый концентрированный по содержанию смол материал, поэтому горит очень быстро.

Фундамент с ростверком — типы, преимущества и недостатки

Фундамент с ростверком

Фундамент с ростверком, состоящий из двух или более двухъярусных балок, расположенных под прямым углом для равномерного распределения нагрузки на большой площади.

Фундамент, состоящий из двух или более чем двухъярусных балок, наложенных на слой бетона для распределения нагрузки по большой площади, относится к фундаменту Grillage.

Подходит, когда нагрузка, передаваемая колонной или стеной, велика, а несущая способность грунта недостаточна.

Это также помогает избежать глубоких земляных работ, необходимых для фундамента. Он находится в основании колонны.

Балка ростверка одного яруса находится на перпендикуляре балок ростверка второго яруса, и эти ярусы балок залиты бетоном.

Как правило, этот тип фундамента подходит для колонн, опор и подмостей массивных конструкций.

Фундамент и ростверк похожи, но их функции различаются.Фундамент передает нагрузку от конструкции к земле, а ростверк распределяет тяжелую нагрузку по широкой площади земли.

Типы фундаментов ростверков

По материалу различают два типа фундаментов ростверков.

  • Стальной ростверк
  • Деревянный ростверк

Фундамент стальной ростверк

Этот фундамент состоит из одно- или двухъярусных соединений RSJ (стальных прокатов), залитых в цементобетон.RSJ, используемые в этом фундаменте, также известны как балки ростверка.

В этом фундаменте глубина ограничена от 1 м до 1,5 м, а ширина значительно увеличена для давления на почву в допустимых пределах.

Обычно этот фундамент имеет пределы, построенные с помощью двухъярусных балок RSJ или ростверка. Направление балок ростверка одного яруса перпендикулярно балкам ростверка второго яруса.

Фундамент ростверка может состоять только из одного яруса, если стена не несет большой нагрузки.

Нагрузка, которую несет стальная опора или стена, сначала передается на верхний ярус балок, затем на второй ярус, расположенный ниже верхнего, и, наконец, на грунт под фундаментом.

Для удержания балок ростверка каждого яруса в нужном положении используется распорная планка диаметром 30 мм или разделитель труб диаметром 25 мм.

Минимальный зазор между полками соседней балки должен быть не менее 8 см, чтобы облегчить укладку и уплотнение бетона.

Максимальный зазор между полками соседних балок должен быть ограничен до 300 мм или в 1,5–2 раза больше ширины полки, в зависимости от того, что меньше.

Если балки разнесены на расстояние, превышающее максимально допустимое, вполне вероятно, что бетон между балками может не действовать монолитно с лучами, и это может стать причиной разрушения фундамента.

Минимальное бетонное покрытие толщиной 100 мм поддерживается по всей открытой поверхности и концам балок для защиты балок балок от коррозии.Бетонное покрытие под нижним ярусом балок должно быть не менее 150 мм.

Также прочтите — Плотность цемента, песка и заполнителя, насыпная плотность заполнителя

Деревянный ростверк Фундамент

Деревянный фундамент ростверка может состоять также из деревянных досок и деревянных балок выдерживать большие нагрузки на слабых почвах. Этот фундамент подходит для земли, которая всегда остается заболоченной .

В этом фундаменте не используется бетонный блок, а вместо него используется деревянная платформа, состоящая из деревянных досок толщиной от 50 до 75 мм, установленных друг на друга.

Над этой площадкой нижнего яруса брусьев размещается размер почти 80 мм × 120 мм, покрывающий всю длину и ширину прямоугольной площадки.

Наконец, массивное бревно используется в центре бруса нижнего яруса, а деревянные колонны размещаются по центру над ним, как показано на изображении.

Нагрузка от деревянной колонны передается на нижний ярус бруса через массивные бревна, размещенные непосредственно под колонной.

Наконец, нижний ярус передает всю нагрузку на грунт фундамента через деревянную платформу.

Иногда можно использовать фундамент из деревянных ростверков и под постоянными стенами. Но в таком случае древесину необходимо беречь от возможных вредных воздействий.

Также прочтите — Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки

Особенности фундамента с ростверком

Фундамент с ростверком помогает соединить весь фундамент в единую структуру и равномерно распределить нагрузку на дом .

В основном это монолитная конструкция ПКР, прочность которой придает металлический каркас.

Проектирование фундамента ростверка
  • Для целей проектирования важно рассчитать нагрузки и моменты надстройки.
  • Теперь рассчитайте необходимую площадь основания с подходящим допустимым давлением на грунт для нагрузки конструкции.
  • По этому значению можно определить количество и размеры балок для каждого слоя ростверка.
  • Это поможет определить размеры балок, необходимые для противодействия поперечным силам и изгибающим моментам.
  • Способы загрузки и строительства должны соответствовать проектным требованиям.

Практический пример проектирования фундамента ростверка для аудитории

Порядок строительства фундамента ростверка

Фундамент ростверка из стали или деревянных стыков, установленных ступенчато. Распределяет нагрузку по широкой площади земли.

  • Сначала выкапывается траншея глубиной от 90 до 150 см и выравнивается. Слой бетона в соотношении 1: 2: 4 или 1: 1,5: 3 толщиной от 23 до 30 см укладывается и уплотняется.
  • Поверх этого бетонного основания укладываются стальные двутавровые балки с подходящим интервалом от 45 до 90 см. Эта длина двутавра равна ширине фундамента.
  • Затем заливается бетон, чтобы заполнить пространство между двутаврами. Над ними перпендикулярно основному слою устанавливается следующий слой двутавров.
  • Снова заливается бетон во внутреннее пространство, чтобы заполнить его.
  • Теперь исправить стальные подпорки путем соединения с опорной пластиной. Вставка и боковые уголки используются для надежного соединения. Чтобы сделать их монолитными, эти соединения также закрепляют в бетоне.

Как правило, ростверк используется для тяжелых зданий, таких как ратуши, башни и фабрики.

Также прочтите — Что такое цокольная балка? Защита цоколя, разница между балкой цоколя и балкой

Преимущества фундамента с решеткой
  • Процесс установки прост и быстр.
  • Сталь, из которой изготовлены стальные фундаменты ростверков, можно многократно использовать повторно, что делает ее экологически чистой.
  • Технология и материалы, используемые при установке и производстве, просты и легкодоступны, что делает их доступными.
  • Вы можете настроить ростверк в соответствии с требованиями проекта, что сделает его подходящим для различных применений.
  • Помогает снизить вибрацию дома рядом с шоссе или железнодорожной линией.
  • Он также служит для уменьшения тепловыделения в доме.
  • Подходит для почвы с низкой несущей способностью. Вы можете сэкономить до 30% на строительстве фундамента.

Недостатки ростверка
  • Его стальные стыки требуют защиты от коррозии бетоном.
  • Для большей глубины в этом фундаменте необходимо устройство свай.
  • Пространство под ростверком необходимо заполнить и утеплить.
  • Не подходит для многоэтажных домов.

Также прочтите

Кессонный фундамент или фундамент скважины — типы и компоненты

Что такое свайный фундамент? — Типы свайного фундамента

Комбинированная опора — Определение и типы

Разница между предварительным и последующим натяжением

Решетки | Индивидуальные фонды | ScrewFast Foundations Ltd

Решетки — это каркас из одно- или двухъярусных балок, уложенных крест-накрест и используемых для стабилизации фундамента. Они особенно хорошо работают на мягкой или влажной земле. Решетки используются для защиты всего, от дорожных знаков до телекоммуникационных вышек.

Стальные решетки

Термин «ростверк» происходит от французского слова «greille», означающего решетку из металла или стальных прутков. Стальные ростверки ScrewFast изготовлены из прокатных стальных балок и представляют собой быстрый и экономичный способ соединения групп свай к надстройке. Состоящие из каркаса из предварительно сваренных балок, ростверки могут быть спроектированы так, чтобы поддерживать любую конструкцию, и их установка очень быстрая и экономичная.

Решетки можно использовать с любыми свайными решениями ScrewFast.

Типы стальных решеток

Компания Screwfast имеет большой опыт в проектировании и установке стальных решеток. У нас есть несколько стандартных типов ростверков, которые можно адаптировать к конкретным требованиям проекта:

  • Y-образная
  • Т-образная
  • Крестообразная
  • 6-, 8- и 10-свайные ростверки

Также могут быть спроектированы индивидуальные ростверки. Эти основания жестко и надежно соединяют конструкцию с сваями.Сочетание быстрой установки и изготовления на месте делает эту форму очень универсального соединения чрезвычайно популярной альтернативой традиционному методу использования бетона для перекрытия свай.

Стальные ростверки

Стальные ростверки обычно используются там, где необходимы группы свай. Применения стального ростверка включают:

  • Телекоммуникационные башни
  • Портальные стойки
  • Вывески
  • Электрификационные мачты воздушных линий

Использование стального ростверка вместо имеющихся альтернатив означает, что установка может быть завершена быстро и удобно.Заливать бетон не нужно, что еще больше упрощает монтаж. Снижение затрат на протяжении всего процесса за счет меньшего количества строительных материалов, более быстрой установки и минимальных перерывов в транспортировке. Окружающая инфраструктура также менее разрушена, потому что мы избегаем глубоких земляных работ, которые необходимы при закладке фундаментов из бетона.

?>

IRJET-Запрошенная вами страница не найдена на нашем сайте

IRJET приглашает статьи из различных инженерных и технологических дисциплин для Тома 8, выпуск 3 (март-2021)

Отправить сейчас

IRJET Vol -8 Выпуск 3, март 2021 г. Публикация продолжается…

Обзор статей

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

IRJET приглашает исследователей различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 3 (март-2021)

Отправить сейчас

IRJET Vol-8, выпуск 3, март 2021 Публикация продолжается…

Обзор статей

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

IRJET приглашает исследователей различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 3 (март-2021)

Отправить сейчас

IRJET Vol-8, выпуск 3, март 2021 Публикация продолжается…

Обзор статей

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

IRJET приглашает исследователей различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 3 (март-2021)

Отправить сейчас

IRJET Vol-8, выпуск 3, март 2021 Публикация продолжается…

Обзор статей

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

IRJET приглашает исследователей различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 3 (март-2021)

Отправить сейчас

IRJET Vol-8, выпуск 3, март 2021 Публикация продолжается…

Обзор статей

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

IRJET приглашает исследователей различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 3 (март-2021)

Отправить сейчас

IRJET Vol-8, выпуск 3, март 2021 Публикация продолжается…

Обзор статей

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

IRJET приглашает исследователей различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 3 (март-2021)

Отправить сейчас

IRJET Vol-8, выпуск 3, март 2021 Публикация продолжается…

Обзор статей

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

IRJET приглашает исследователей различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 3 (март-2021)

Отправить сейчас

IRJET Vol-8, выпуск 3, март 2021 Публикация продолжается…

Обзор статей

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

Grillage ristorante, Брессаноне — Recensioni del ristorante

рестораны__помещения_от

Italiana, Messicano, Specialità al барбекю, Opzioni Vegetariane

Aperto adesso 09:00 — 15:00, 17:00 — 23:00

$ $ $$ Fascia prezzo a persona 8 € -21 €

Große Lauben 28, Брессаноне

Добавить фото

16 фото

Добавить фото

Добавить в избранное

Dopo una Lunga Passggiata attorno al Uomo a Tre Teste di Brixen, prova questo locale для una gradevole pausa.Se non hai mai assaggiato la cucina italiana e messicano dovresti prenotare un tavolo в questo ristorante. Это посто ti garantisce filet mignon, costolette e insalate ineguagliabili. Множество посетителей венгоно, чтобы приготовить вкусный штрудель, мороженое и панна котта. Una serie di deliziosi cordiale, prosecco o grappa и offerta ai visitatori.

Руководство для посетителей с личными комментариями и профессиональными ресторанами Grillage. È semper un piacere passare un po ‘di tempo mangiando qui, grazie al favoloso servizio.Molti ospiti dicono che i piatti vengono offers a prezzi adeguati. È semper bene provare qualcosa di nuovo e godersi un ambiente spettacolare. Получите основание обратной связи на Google degli utenti, questo ristorante si merita 4.1.

Полная версия Nascondi

Spesso citati nelle recnsioni

Веды туттиМено

Отзывы клиентов Grillage

/ 182

Aggiungi la tuaviewe Ottieni indicazioni

Индириццо

Große Lauben 28, Bressanone, Трентино-Альто-Адидже, Италия

Обслуживание и характеристики

Nessuna consgna a domicilio Posti a sedere all’aperto Carte di Credito Accettate Prenotazione

Орари д’апертура

LunedìLun 09: 00‑15: 00
17: 00‑23: 00
Мартиди Мар 09: 00‑15: 00
17: 00‑23: 00
MercoledìMer 09: 00‑15: 00
17: 00‑23: 00
GiovedìGio 09: 00‑15: 00
17: 00‑23: 00
VenerdìVen 09: 00‑15: 00
17: 00‑23: 00
SabatoSab 09: 00‑15: 00
17: 00‑23: 00
DomenicaDom Кьюзо

Aggiornato il:

Фундамент ростверка — типы и установка [Civil Planets]

Фундамент — это важная часть любой конструкции, которая передает на землю все виды нагрузок.

В зависимости от несущей способности грунта в строительстве используются несколько типов фундаментов. Фундамент ростверк — одно из них.

Что такое ростверк?

Колонный или опорный фундамент, образованный двумя или более поперечными балками, расположенными под прямым углом друг к другу, покрытыми бетоном, называется фундаментом ростверка .

Когда и где он используется?
  • Фундамент ростверк подходит, когда фундамент сооружения сооружается как фундамент неглубокого типа на влажной или рыхлой почве.
  • В основном для рыхлых грунтов используется метод глубокого фундамента. Однако ростверк будет рекомендован там, где глубокий фундамент по каким-либо причинам невозможен.
  • Фундамент ростверка считается, когда глубина фундамента ограничена от 1 до 1,5 м по таким причинам, как каменистый грунт.
  • Более того, ростверк может выдерживать и переносить большие нагрузки от конструкции на большие площади.

Элементы фундамента ростверка

  • Глубина фундамента будет в диапазоне от 1 м до 1.5 м, но не менее 900 мм.
  • Стальная балка или деревянные доски должны быть размещены над бетонным основанием, причем толщина бетонного основания должна быть не менее 150 мм.
  • Два или более стальных бруса или деревянных слоев были уложены на бетонное основание, и эти слои расположены под прямым углом к ​​каждому из них.
  • Количество балок нижних слоев выше, чем верхний слой. Например, если верхний слой имеет 3 балки, то нижний слой должен иметь 5 или 6 балок в зависимости от критериев расчета нагрузки.
  • После крепления стальной колонны весь каркас следует залить бетоном.

Виды фундаментов ростверков

Фундамент ростверк по марке разделен на два.

  • Фундамент стальной ростверк
  • Фундамент деревянный ростверк

Фундамент и установка стального ростверка

Фундамент стальной ростверк состоит из двух и более слоев стальных балок.

  • Во-первых, бетонное основание должно быть выполнено на грунте толщиной не менее 150 мм.
  • Стальной каркас будет надлежащим образом размещен над бетонным основанием.
  • Верхний слой балок укладывать под прямым углом к ​​нижнему слою.
  • Лучи будут отделены друг от друга разделительной панели, которая составляет 20 мм в диаметре для конкретного проникновения в каждом слое.
  • Расстояние между балками не должно превышать 300 мм. Если расстояние между балками превышает 300 мм, бетон не будет действовать как монолитно.
  • Теперь необходимо правильно залить бетон внутри и вокруг стальной секции с надлежащим уплотнением.
  • Опорная плита должна быть закреплена поверх верхнего слоя с помощью цементного раствора и убедиться, что плита не колеблется.
  • Затем зафиксировать стальную стойку на опорную плите вместе с пластиной ластовицы и затянуть гайки и болты.

Наконец, бетон должен быть залит в фундаменте и вокруг него с минимальным прозрачным слоем 15 мм, чтобы предотвратить коррозию стали под воздействием воды.

Фундамент и установка деревянного ростверка

Фундамент из деревянного ростверка подходит для легких конструкций с несущей способностью грунта не более 6 тонн / кв.м.Поверх этого фундамента будет возведена стена из кирпичной или блочной кладки.

  • Деревянные доски толщиной от 80 мм до 100 мм, используемые для изготовления фундамента.
  • Деревянные доски состоят из двух или более поперечных слоев. Между досками нет распорки, и расстояние между досками должно быть от 450 до 600 мм с каждой стороны основания.
  • В этом фундаменте минимальное количество бетона было залито внутри и вокруг фундамента.
  • Затем можно возводить кирпичную или блочную стену поверх фундамента.

Преимущества и недостатки

Преимущества Недостатки
Экономия и экономия средств Может быть под воздействием подъемной силы.
Глубокая выемка грунта не требуется для фундамента из рыхлого грунта. Для раскопок большей площади.
Для завершения фундамента достаточно меньше рабочей силы. Выравнивание столбца может немного измениться.

Использование ростверка

Основное применение ростверкового фундамента — передача большой нагрузки на рыхлый грунт, где по каким-то причинам невозможно глубокое основание.

Надеюсь, вам понравилась статья. Счастливого обучения 🙂

Автор Сатиш

Сатиш — инженер-строитель с более чем 9-летним опытом работы в жилищном строительстве. Он автор, редактор Civil Planets

.
Похожие сообщения

Фундамент ростверк и их виды

Что такое фундамент ростверка?

фундамента ростверк

А используется для передачи тяжелых грузов из колонны сталей в почвах, имеющих низкую обнажая мощность.Такой тип устройства позволяет избежать глубоких раскопок и обеспечивает необходимую площадь у основания для снижения интенсивности давления. Фундамент ростверка состоит из катаных стальных балок, известных как балки ростверка, с одинарными или двойными шинами.

При двухъярусной конструкции верхний ярус нагружается перпендикулярно нижнему. Балки ростверка каждого яруса удерживаются на месте 20-миллиметровыми распорными планками или трубными разделителями диаметром 25 мм.

Как правило, между балками ростверка сохраняется минимальный зазор в 8 см, чтобы обеспечить возможность укладки бетона.Однако расстояние между полками балок ростверка не должно превышать ширины полки более чем в полтора-два раза, чтобы бетонная заливка действовала монолитно с балкой.

Минимальное покрытие 10 см должно быть на внешних сторонах внешней балки, а также над верхней полкой верхнего яруса. В случае нижних балок бетонное покрытие под балкой должно быть более 15-20 см.

Когда бетонная заливка удерживает балки на месте и предохраняет их от коррозии.

Если грунт фундамента негрубый и много воды с пружинами, сидер защищает с помощью шнуров. Вода удаляется насосом, чтобы обеспечить рабочее пространство.

Фундаменты ростверков и их виды

Типы фундаментов ростверков

Существуют 2 типа по материалам, из которых изготовлено строительство.

  • Фундамент стального ростверка
  • Фундамент деревянного ростверка

Фундамент стального ростверка

Фундамент стального ростверка состоит из стальных соединений или балок, которые могут быть одно- или двухъярусными.Минимальное покрытие 10 см должно быть на внешних сторонах внешних балок, а также сверху. Верхние фланцы верхнего яруса. Глубина бетона должна быть не менее 15 см. После того, как мы выровняли основание и залили бетон, необходимо проверить, правильно ли выполнено уплотнение и образовался ли непроницаемый слой толщиной не менее 15 см. Он защищает стальные балки от круглой воды, которая может привести к коррозии. Затем мы укладываем первый слой на бетонное основание на расстоянии от 100 мм до 300 мм с помощью сепараторов свай.

Заливаем бетон между и вокруг балок первого яруса. После этого размещаем второй ярус бруса под прямым углом к ​​первым ярусам с помощью разделителя.

Фундамент деревянный ростверк

Тип бруса предусмотрен для тяжелонагруженной кладки стены деревянных колонн. Этот фундамент особенно полезен на заболоченных участках, где несущая способность грунта очень низкая. А где нагрузка на грунт предельная до 50-60 кН / м 2 .Вместо стальных балок используются деревянные доски и деревянные балки. Между бревнами нет бетона.

Однако бетонное дно обеспечивает замену стального ростверка на деревянную платформу, построенную из деревянных досок. Выемка базового уровня. Нижний слой из деревянных досок размером 20-30 см, шириной 5-7 см уложен рядом без зазора между ними. Поверх этого слоя поместите деревянную балку того же сечения, что и деревянный столб, под прямым углом.

Табурет-де-барный дизайн-решётка с видом на море | Sosiege

Описание de ce tabouret scandinave

Vous Trouverez ci-dessous toutes les caractéristiques de ce Tabouret de bar design grillage en acier avec coussin d’assise

Le site Sosiege предлагает каталог tabouret de bar dans l’air du temps. Avec un charme simple, les assises s’adapteront à vos espaces de vie et votre décoration d’intérieure.

Le Tabouret de bar design grillage en acier avec coussin d’assise s’inscrit dans un style resolument modern. Le métal du Tabouret de bar est trempé avec double repose pieds donne une touche d’élégance et diverses Возможности использования. Идеально для простых табуретов, сочетающих в себе стиль и зависть.

Le tabouret de bar est un classique mais bien d’autres variantes, comici permettent des touch d’originalité et donnent une nouvelle énergie à votre intérieur!

Размеры и характеристики

Размеры продукта (au choix)

50 см (большой) x 44 см (профиль) x 65-75 (высокое качество)

Matériaux

металл

Кол-во цветов

Noir et Doré

, .

No related posts.

Оставить комментарий
