Монолитный железобетонный ростверк на сваях | Бетонный завод Титан

Монолитный железобетонный ростверк на сваях – это современное строительство. Можно выбрать сваи из дерева, металла или железобетона. Это основание прячется в почве и создает дополнительную прочность любому типу фундамента.

Ростверк это вообще что?

Ростверк относится к наружной части свайного или столбчатого основания постройки, благодаря которому равномерно распределяется нагрузка на несущих элементах. В основном для этого используется железобетонная рама, установленная на сваях. В основном такому варианту отдают предпочтение при строительстве легкого дачного домика.

Виды и типы ростверков

Всего можно выделить три типа ростверков. К ним относятся:

  • Сборный. Чаще всего для его создания используются стальные балки, которые свариваются между собой. Но среди недостатков следует выделить сложность его монтажа и недостаточную прочность соединения балок на стыках. Такому варианту отдают предпочтение при необходимости не долгосрочного строительства, так как незащищенные металлические элементы быстро подвергаются коррозии.
  • Сборно-монолитный. Используется при возведении тяжелых промышленных строений. Все элементы отливаются заранее и соединяются непосредственно на участке. Для сборки используется тяжелое оборудование, поэтому при строительстве частного дома такой вариант не подходит.
  • Монолитный. Он отливается в виде ленты или плиты. Сваи соединяются с помощью креплений или включаются в толщу. При строительстве малоэтажных домов или дач используется именно этот вид ростверка.

Следует выделить также отдельные виды ростверков по высоте заложения. Они могут быть высокими, то есть располагаться на высоте от 15 см и выше над уровнем земли. Благодаря этому удается возводить постройки на пучинистых почвах, холмах и других неровностях грунта. Но важно понимать, что в таком доме не будет подвала, что не всегда хорошо, а также из-за пустоты, образованной под домом пол всегда будет прохладным.

При выборе повышенного типа размещения ростверков на высоте от 0 до 10 см над уровнем грунта явных недостатков нет по сравнению с первым вариантом.

Заглубленный тип предполагает размещение ниже уровня земли на песчаной подушке, что можно сравнить с ленточным фундаментом, под которым расположены сваи. Чаще всего такому варианту отдают предпочтение при необходимости возведения тяжелых сооружений. Недостатком такого варианта считается высокая стоимость.

Ростверк по типу монтажа и выбору материала

При выборе того или иного материала ростверк можно разделить на следующие виды:

1. Металлический – сваи связываются посредством швеллеров или с помощью двутавра. Для несущих стен выбирают широкий швеллер, а для перегородок – узкий. Это помогает значительно улучшить качество конструкции.

2. Бетонный – этот вариант предполагает расположение свай под несущими стенами. Этот вариант считается наиболее дешевым и надежным.

3. Подвесной – предполагает прохождение бетонной ленты поверх свай, которые также располагаются под несущими стенами.

Существует несколько вариантов расположения ростверка на сваях. Он может быть одиночным, ленточным, в виде полос или полей, кустарным.

Монтаж опалубки и заливка

Подготовка основания проходит в несколько этапов. К ним относится:

1. Монтаж опалубки по всей площади дома шириной на 36-40 см больше ширины стен.

2. Создание желоба опалубки, который изготавливается из щитов с таким же днищем, которые поднимаются до нужной высоты.

3. Монтаж каркаса из металла, который фиксируется на верхушках свай. Собирается каркас непосредственно в опалубке или изготавливается заранее. Для этого каркас заглубляется как можно ниже с помощью брусков.

4. Каркас закрепляется в подвесном состоянии с помощью прутков свай и верхних распорок. Металл должен быть хорошо закреплен.

Армирование

В опалубке создается два пояса армирования с двумя осевыми прутами, которые способны принимать переменную нагрузку. Оптимальный диаметр пояса составляет 10-20 мм.

Бетонирование

Залитый в опалубку бетон обязательно утрамбовывается с помощью электровибратора. Через 4-5 часов после заливки опалубка и открытые участки бетона смачиваются водой, а затем накрываются пленкой. Уже через 28-30 дней фундамент готов к эксплуатации.

Устройство монолитного железобетонного ростверка фундамента и его возведение

Выбор и постройка фундамента всегда остается наиболее сложным этапом в строительстве здания.

Опалубка для ростверка

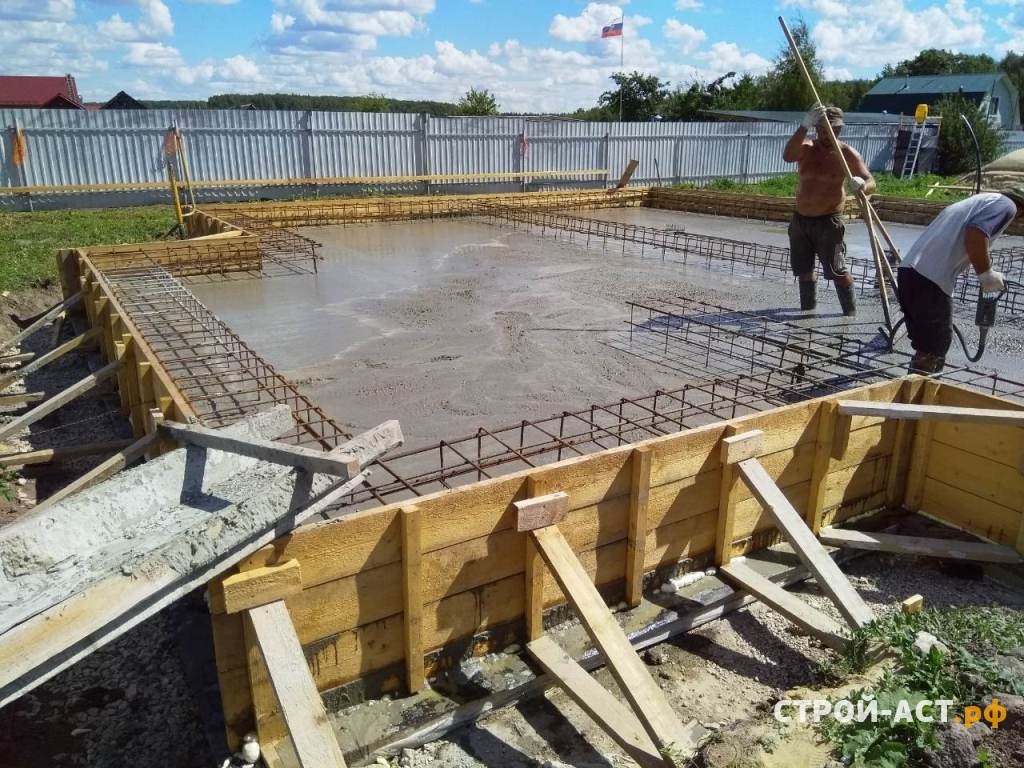

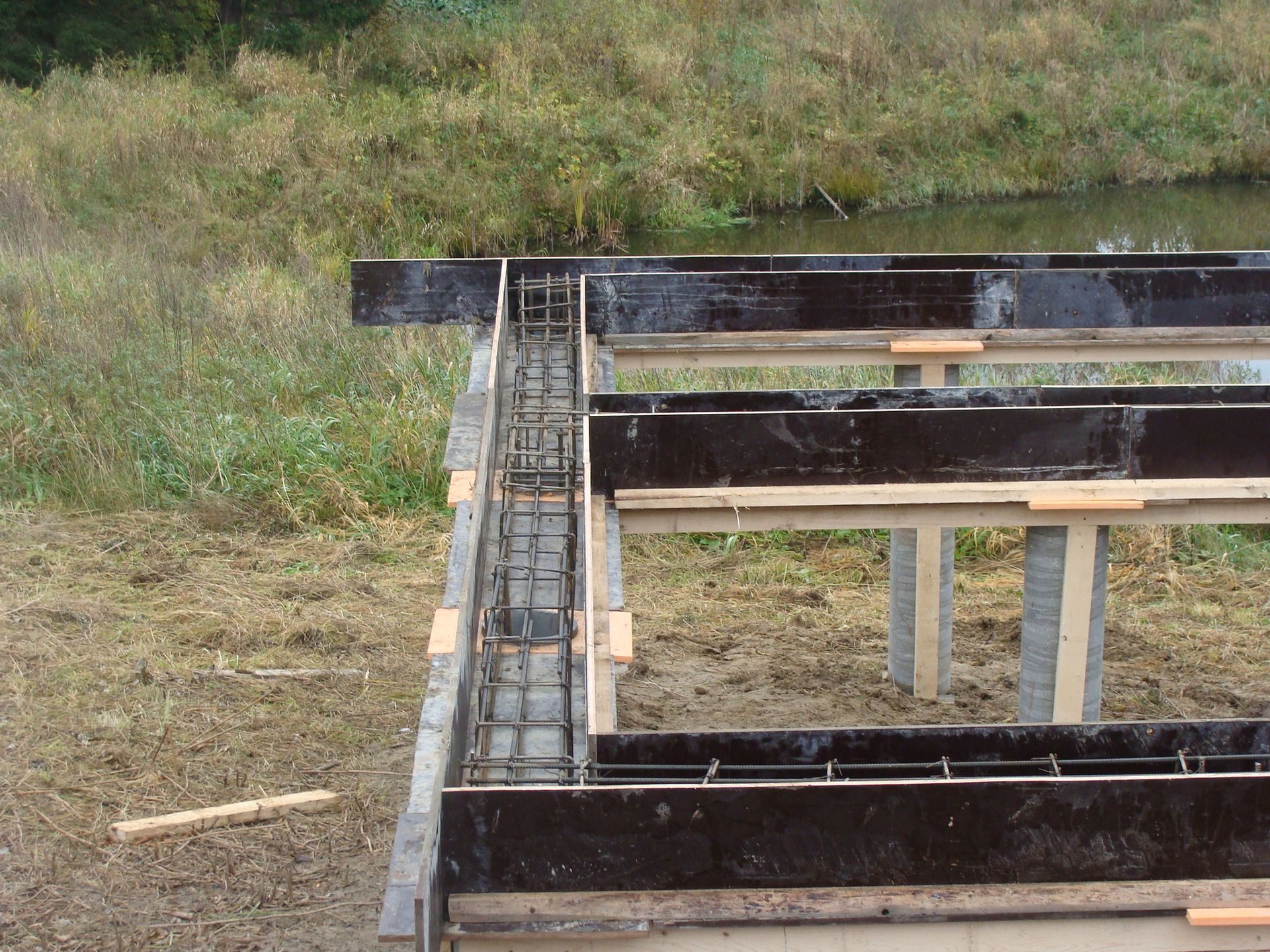

Опалубка с армированием

Для заливки железобетонного монолитного ростверка обязательна опалубка со стенками и днищем, формирующим нижнюю гладкую поверхность балки (ленты) ростверка. Опалубку выстилают полиэтиленовой пленкой. Это важно, чтобы нижняя часть ростверка была без неровностей, где может скапливаться вода, и медленнее разрушалась. Можно сделать и несъемную опалубку, одновременно выполняющую роль гидроизоляции. Главное, чтобы она сохраняла воздушную подушку между балкой ростверка и землей.

Перед устройством опалубки важно выровнять сваи – они должны быть от уровня грунта на одной высоте. Поэтому их или изначально отливают по уровню, или выравнивают после забивания (отливания): опиливанием или наращиванием бетонной смесью. Если сваи стоят не по одной линии, но не выходят за границы ленты ростверка, это непринципиально, если одна из свай выходит за границу – придется над ней делать выступ железобетонного ростверка.

В целом опалубка ростверка изготавливается более прочной и с более надежным соединением щитов, чем для ленточного фундамента, и предполагает обязательное съемное дно, в других пунктах процесс изготовления опалубки и заливки различий не имеет.

Процесс создания опалубки

По периметру будущего здания монтируется опалубка, ширина ростверка (и жёлоба опалубки) несколько больше толщины предполагаемых проектом стен, обычно 30-40 см, а форма сечения близка к квадратной. Чтобы сделать приподнятый ростверк, в съемную щитовую наземную опалубку для создания подушки может засыпаться песок или укладываться толстый листовой пенопласт и настилаться на него п/э пленка, а затем после отвердевания ленты щиты, песок (пенопласт) и пленка удаляются.

Можно сделать желоб из щитов с щитовым же днищем, приподнятый на брусках (ножках) до нужной высоты. Дно и стыки его с бортами должны быть очень прочными, так как будут держать на себе всю массу отлитого бетона. Можно сделать наружные металлические накладки-угольники. В днище делают выпилы для свай, если они войдут в толщу бетона, или над сваями – если ростверк будет на них лишь опираться, будучи связан с ними только арматурой. Ростверк, который только опирается на сваи, лучше распределяет давление, но хуже связывает конструкцию свай и прикрепляет к ним сам дом.

Монолитный ростверк лучше соединяет сваи, но толщина его над сваей меньше, чем общая высота ленты. Удобно делать выпилы в коротких сторонах щитов и «надевать» их на сваю, получается что-то вроде шпоночного соединения, или монтировать днище вокруг них. Швы между щитов укрепляют дополнительно, обязательно понадобятся подпорки и распорки, контролирующие вертикальность и неподвижность боковых щитов. Ставят в опалубку собранный (либо собирают в ней) арматурный каркас и крепят его к оголовкам свай.

Чтобы каркас оказался погружен в бетон на нужную глубину, под прутки нижнего пояса подкладывают брусочки (можно подложить мокрые бетонные плитки) толщиной в 3-5 см. Если просто положить каркас на дно, очевидно, что нижние прутки окажутся незащищенными и будут выступать на подошве. Коррозия начнется быстро, ростверк долго не прослужит. Поэтому лучше подстраховаться и сделать нижний слой даже чуть больше 5 см.

Можно закрепить каркас в подвешенном состоянии, этому способствуют арматурные прутки свай и верхние распорки. В любом случае каркас закрепляется неподвижно – чтобы не сдвигался при заливке бетоном и не сползал вниз под своим весом и во время виброуплотнения.

Установка опалубки

К этому времени на участке должны быть установлены сваи. Неважно какими они будут – выложенными из кирпича или залитыми из бетона.

Для формирования опалубки подойдут обрезные доски толщиной от 2,5 см, ДСП, ОСБ, фанера и любой подобный материал.

Как только весь объем материала подготовлен, можно приступать к собиранию опалубки. При этом важно знать, что высота ростверка должна быть минимум 30 см, а ширина у основания ленты на 10 см больше чем ширина сваи.

По форме ростверк делают в виде прямоугольника или в виде перевернутой трапеции. Так же его можно сделать ступенчатым, при этом верх должен быть немного шире.

Рассмотрим поэтапно один из наиболее популярных вариантов устройства опалубки.

что нужно сделать, это разметить края будущей опалубки и по этой линии через каждые 50-90 см забить деревянные бруски сечением 5х5 см. Бруски должны располагаться строго вертикально.

в землю бруски необходимо надежно соединить в верхней части при помощи таких же брусков. Можно использовать для этого проволоку.

Далее, при помощи саморезов прикручивается нижняя планка. Для этого подойдут доски толщиной 3-4 см. На этих планках будет лежать нижняя часть всей опалубки. делом устанавливаются доски. Сначала доски укладываются горизонтально. Тут нужно аккуратно пропилить отверстия под сваи. Чем плотнее опалубка будет прижиматься к столбам, тем меньше бетона вытечет.

После чего  доски ставятся вертикально. Для того чтобы они надежно держались, их приколачивают к вертикально стоящим брускам, которые вбивали на первом этапе. только опалубка собрана, по всей внутренней поверхности расстилают полиэтиленовую пленку. Она предотвратить утечку цементного молочка, которое необходимо для правильного созревания бетона. Пленку можно пристрелить степлером, чтобы она не падала.

На этом сборка каркаса опалубки завершается.

Если вы не уверены в надежности конструкции, то можно добавить дополнительные ребра жесткости и различные упоры.

Какие сваи лучше для такого фундамента?

По материалам сваи могут быть железобетонными, бетонными, металлическими и изредка деревянными. Также различают висячие сваи, передающие нагрузку бани на боковые поверхности, и сваи-стойки – которые этот же вес передают уже на материнский грунт.

Современный свайный фундамент с ростверком делается сегодня и с набивными сваями, которые удобно укладывать в подготовленные отверстия прямо на месте строительства, и инъекционными – они заливаются в неширокие отверстия до 12 см с одиночной арматурой. Неплохая альтернатива и забивные сваи – готовые столбы, которые забиваются в землю специальной техникой.

Разновидности по высоте

По высоте такой фундамент может принадлежать к одной из трех разновидностей:

  • Приподнятый – его самая высокая точка расположена выше уровня земли, высота может достигать нескольких сантиметров. Этот вариант является наиболее удобным в технологическом плане – здесь нет необходимости делать специальных расчетов, чтобы точно обеспечить высоту. Если у вас хватает бетона – выбирайте эту разновидность.
  • Нулевой – этот вариант по высоте соответствует уровню почвы.
  • Углубленный – верхняя точка находится ниже уровня грунта, такой вариант не очень удобен и выгоден, им рекомендуют воспользоваться в том случае, когда количество бетона жестко ограничено.

Независимо от того, какой вариант вы выбираете для своего дома, вам понадобится серьезно потратиться на теплоизоляцию пола нижнего этажа. В противном случае зимой придется мерзнуть. Обустройство погреба в таких домах практически невозможно.

Расчет

Чтобы правильно рассчитать необходимую мощность, толщину и степень заглубления свайно-плитного фундамента, необходимо учесть много моментов, поэтому эту работу должны выполнять специалисты. Мы рассмотрим только некоторые моменты, проясняющие процесс расчетов. Итак, рассчитывая мощность свайно-плитного фундамента необходимо иметь в виду следующие моменты:

Какова жесткость всех свайных опор, входящих в конструкцию. Для этого необходимо знать жесткость отдельно взятой сваи и их общее количество. Учесть нужно и вероятную неравномерность расположения свайных опор: этот момент может отразиться на несущей способности всей конструкции.

То, как взаимодействует плита с грунтом, степень воздействия на грунт свайных опор, и то, каким образом взаимодействуют друг с другом сваи и плита. Как сделать фундамент под теплицу своими руками, и как это сделать правильно, очень подробно изложено в данной статье.

На видео – как происходит расчёт фундамента:

Необходимо произвести точный расчет усилий, которые воздействуют на каждую отдельно взятую сваю. Кстати, если сваи забиты на значительном отделении друг от друга, то их взаимное воздействие можно не учитывать, а вот если опоры расположены рядом — то обязательно.

Имейте в виду, что у этого типа фундамента несущая нагрузка распределена неравномерно: если на плиту приходится порядка 15% всей нагрузки, то на сваи — оставшиеся 85%.

Как рассчитать

Узнаем особенности расчета свайно-плитного фундамента.

Основное при рассчитывании мощности конструкции — определение толщины плиты. Вычислить эту толщину нужно, учитывая все возможные нагрузки на фундамент. То есть, необходимо иметь в виду вес дома, его этажность, размеры, площадь. Кроме того, необходимо прибавить сюда вес будущей меблировки и техники.

Внимание: необходимо иметь в виду, что минимальная толщина плиты согласно ГОСТам и строительным нормам не может быть менее 25 см, если дом изготовлен из газосиликатных блоков, пенобетона, леса-кругляка и бруса. А если здание построено из кирпича, то минимально допустимая толщина плиты-ростверка — 30 см.

Важно учесть также несущую способность грунта на данном участке. Идеально, если эту цифру установит специальная экспертиза при помощи геодезических приборов. Однако, если возможности провести масштабное исследование нет, можно воспользоваться специальными таблицами, вычислив данный параметр по ним.

Грамотный расчет свайно-плитной конструкции должен учитывать и жесткость каждой отдельно взятой сваи. Жесткость показывает несущую способность опоры, поэтому данные цифры для проведения расчетов обязательны.

Профессионала производят расчет свайно-плитного фундамента в специальной программе, которая называется GeoPlate. Эта умная разработка учитывает все требуемые параметры, и выдает грамотный оптимальный расчет конструкции. Индивидуальные параметры вводятся в программу вручную, а стандартные уже заложены в память изначально. А вот как выглядит фундамент для забора из кирпичных столбов, можно увидеть в данном видео.

Гибридные варианты фундамента

Стремление объединить преимущества разных типов фундаментов привело к появлению комбинированных конструкций.

  • Свайно-ленточный фундамент представляет собой сочетание мелкозаглублённой ленты и буровых либо забивных свай. Несущая способность такого фундамента в основном обеспечивается лентой, а сваи предотвращают её выталкивание. Но при промерзании грунта конструкция испытывает повышенные нагрузки (особенно если лента недогружена) — именно поэтому в ней не стоит использовать винтовые сваи, у которых могут оторваться лопасти. Такой фундамент хорошо сочетается с простыми в плане небольшими блочно-кирпичными зданиями.
  • Свайно-плитный фундамент крайне редко, но всё же применяется в частном домостроении при возведении кирпичных домов большой площади. Он представляет собой свайное поле (сваи располагают с шагом 1,5–2 м на всей площади застройки), объединённое с толстой монолитной плитой.
  • Свайно-буровой фундамент с ростверком и стяжкой — неплохая альтернатива шведской плите, обеспечивающая без дополнительных затрат высокий цоколь, а значит, лучшую защиту стен от увлажнения. Стяжку толщиной 100–150 мм с одноуровневым армированием выполняют поверх ростверка и тщательно утрамбованной песчаной подсыпки. При этом цоколь утепляют снаружи плитами ЭППС, чтобы снизить вероятность промерзания грунта под фундаментом.
  • Дачный участок

    Как сделать фундамент из блоков ФБС: пошаговая инструкция и советы по выбору материала

Преимущества и недостатки

Сваи рассматриваемой опорной конструкции за счет большой глубины погружения обеспечивают отличную устойчивость всему мини ленточному фундаменту сверху. А стоят они гораздо дешевле, нежели железобетонный монолит аналогичной высоты. Причем если опорные столбы сверху связать не бетонной лентой, а металлическим ростверком, то можно еще немного сэкономить. Такой вариант – один из самых недорогих способов создания опоры для частного дома.

Такое основание имеет следующие плюсы:

  • Возможность обустройства на склонах и в болотистой местности;

  • Сравнительная дешевизна сооружения свайной ростверковой конструкции;

  • Минимум временных затрат на возведение фундамента;

  • Отсутствие потребности в привлечении грузоподъемной автотехники;

  • Простота технологии установки буронабивных и винтовых опор, а также заливки бетона;

  • Отличные показатели устойчивости на подвижных пучинистых участках.

По скорости устройства свайное основание с ростверком уступает разве что аналогу только из одних винтовых опор. Плюс фундамент из фундаментных блоков стеновых готово будет дать фору рассматриваемой конструкции. В обоих случаях высокая скорость работ обусловлена отсутствием бетонных работ, когда необходимо ждать несколько недель до завершения набора бетоном прочности.

Если участок застройки имеет уклон, то заливать на нем монолит проблематично и дорого. Без этого типа фундамента на такой площадке вообще обойтись будет сложно. Только с помощью свай здесь получится сделать устойчивую и ровную в горизонтальной плоскости основу для строения. Это одно из главных достоинств основания. Все остальные варианты ему на стройплощадках со сложным рельефом проигрывают сразу.

Еще один неоспоримый плюс – это предельная простота исполнения. Сделать самостоятельно набивные опоры из асбестоцементных труб и бетона внутри несложно. Еще проще выполнить на них небольшую по размерам и массе ленту из железобетона.

Небольшие трудности здесь могут возникнуть лишь при монтаже опалубки на весу. Погружать ее в землю нельзя. Столбы должны приподнимать ростверковую часть над грунтом минимум на 30 см, иначе при сильном пучении она может “поплыть” с опор вместе со зданием сверху.

Минусы у фундамента с бетонным ростверком на сваях также имеются, но их откровенно немного:

Подпольное пространство коттеджа на свайном основании с ростверком должно быть закрыто от ветра, иначе постоянные сквозняки под полом выдуют все тепло из здания. Для этого можно использовать фасадные панели из различных материалов либо сделать кладку из красивого облицовочного кирпича. Плюс пол в таком доме обязательно придется утеплять. Эти траты лучше сразу внести в общую смету строительства жилища.

Свайно-ростверковый фундамент

По причине дороговизны и сложности в установке на уклонах и появился новый тип фундамента – свайно-ростверковый. Его особенность в том, что это комбинация ленточного и столбчатого типа фундаментов и он используется при строительстве зданий на уклонах. Для горных районов такой тип фундамента считается приоритетным, хотя и стоит довольно дорого ввиду своей конструкции и сложности проектирования.

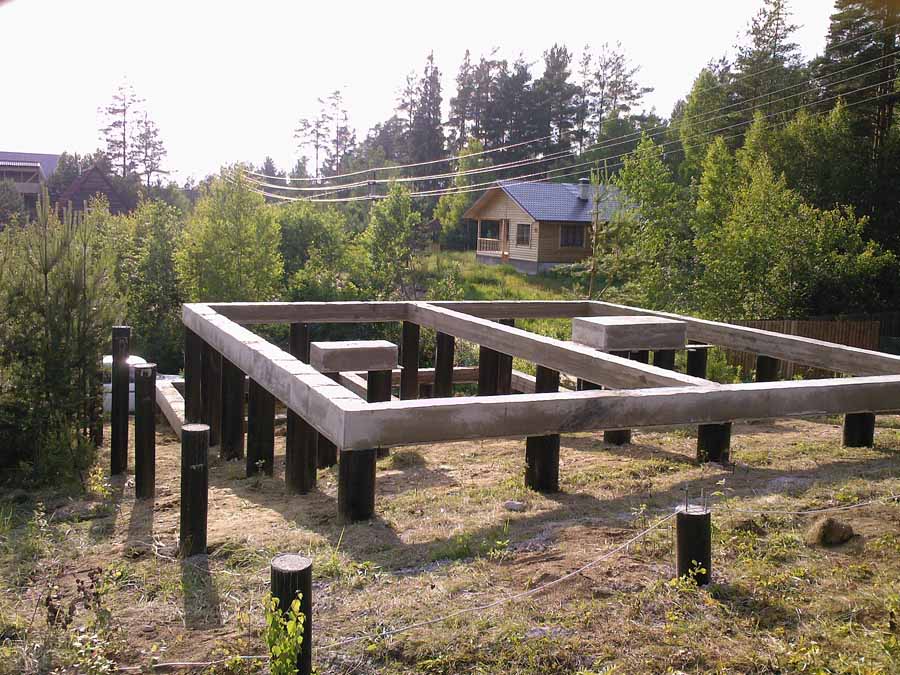

Свайно-ростверковый фундамент.

Что это за тип фундамента

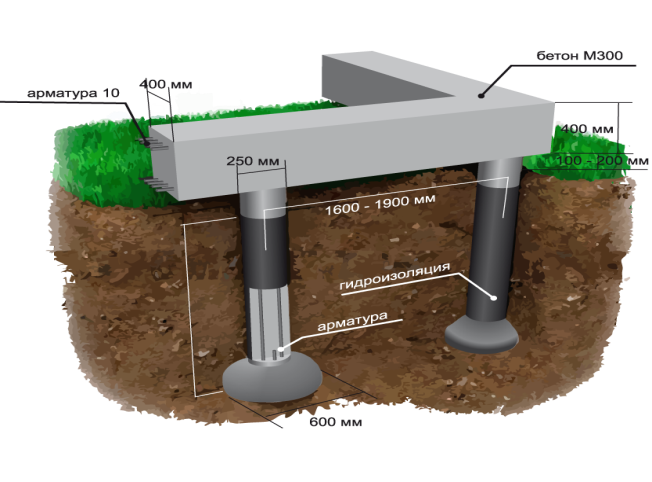

Ростверк – это плита или балка, которая связывает между собой сваи непосредственно на поверхности земли. Это фактически основной несущий железобетонный пояс, на который уже затем монтируются несущие стены самого здания. Как правило, при проектировании и расчете ростверка используются подробные чертежи всех элементов, ведь основная нагрузка ложится непосредственно на сами плиты.

Соответственно, в любой схеме такой конструкции уже предусмотрены расчеты допустимых нагрузок на каждую сваю отдельно, а также на плиты основания. Также стоит учитывать, что ширина ленточного основания существенно больше самых стен. Это делается с целью распределить массу несущих конструкций здания по всей плоскости плит и обеспечить хорошую устойчивость даже при непосредственных подвижках отдельной опоры.

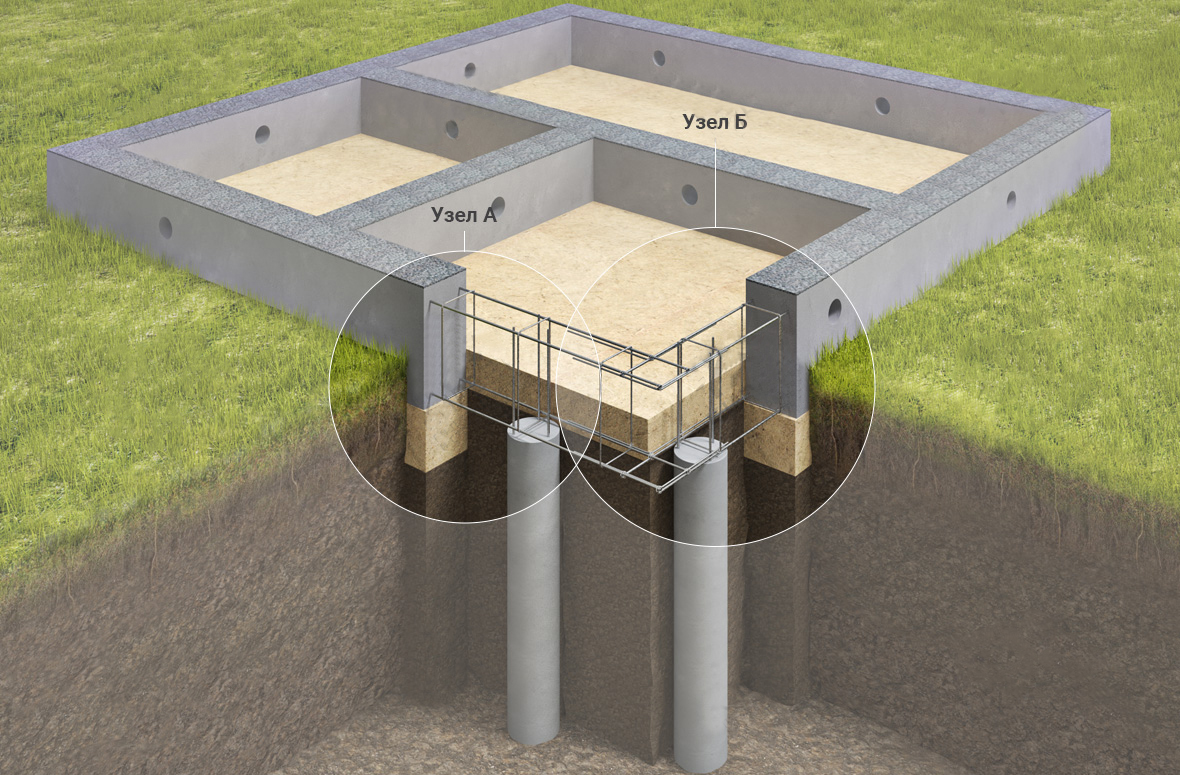

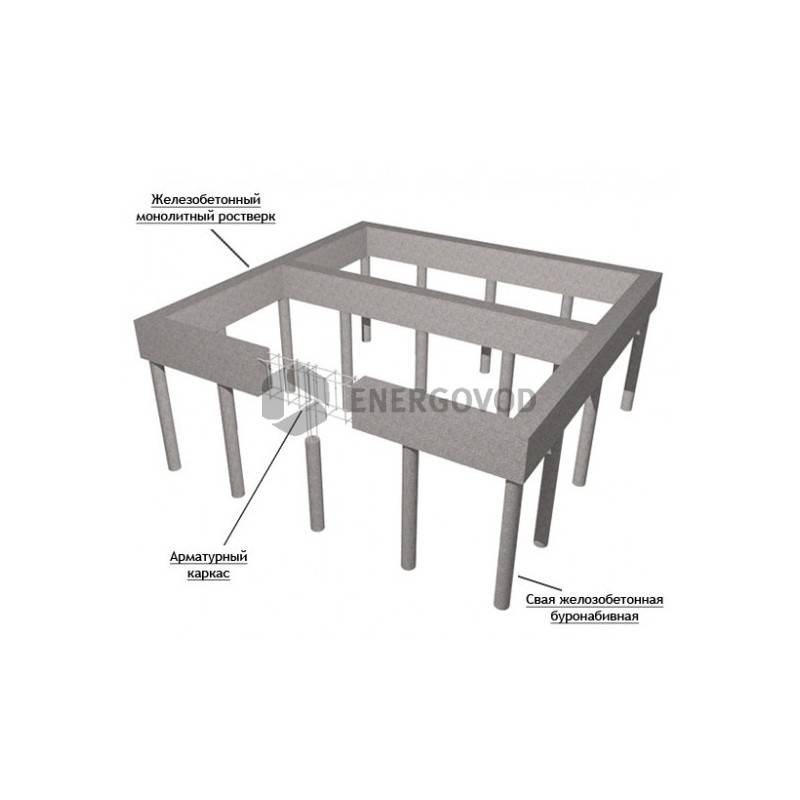

Принципиальная схема свайно-ростверкового фундамента.

Где используется ростверк?

  1. При строительстве бань, технических зданий с небольшой массой несущих конструкций;
  2. При строительстве жилых зданий на склонах с большим углом наклона;
  3. Если необходимо сделать встроенный в глубине гараж или подвал;
  4. Когда во время геодезических исследований почвы обнаружено расслоение, особенно при комбинировании глинистой и песчаной почвы;
  5. При реставрации каменных и бетонных оснований зданий старой постройки, если обнаружено проседание отдельных углов. Тогда под основу подводятся специальные опоры, затем проводится заливка платформы и уже затем разносится по внешней части несущий ростверк.

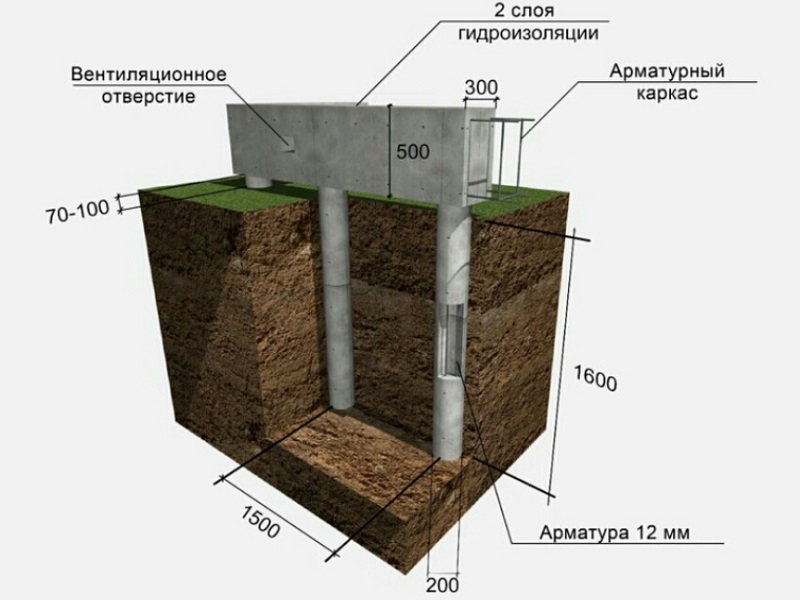

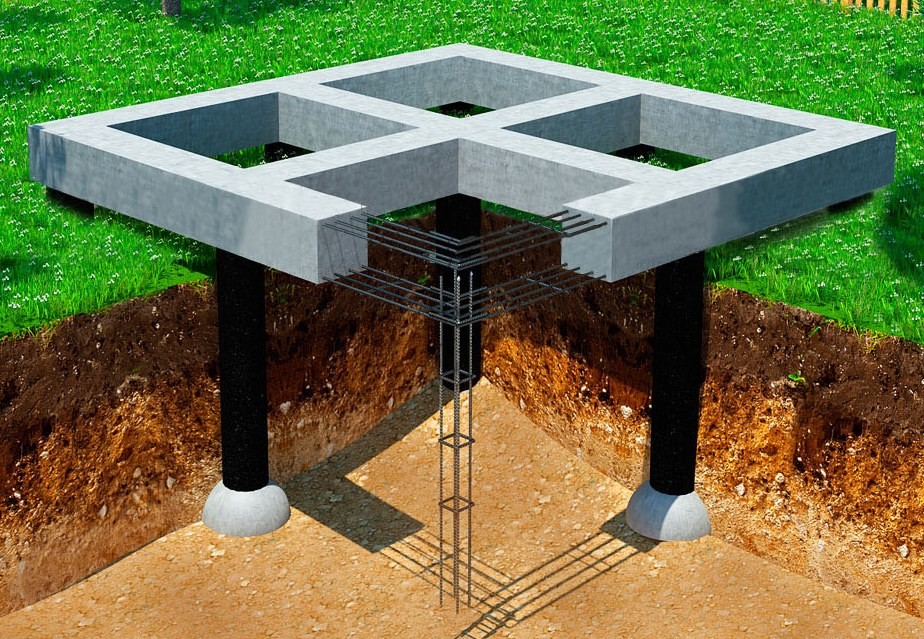

Свайно-ростверковый фундамент в разрезе.

Выбор свай для будущего основания

Как правило, свайно-ростверковый фундамент своими руками сделать относительно сложно, но технически возможно. Для этого сначала подбирается тип свай, а они бывают железобетонные, бетонные, металлические и даже деревянные.

Сегодня сделать заливку свайного ростверка можно даже с готовыми сваями, которые забиваются в почву пневматическими молотами, но стоит такая технология дорого и чаще используется при строительстве больших промышленных, административных и жилых зданий.

Также есть так называемые инъекционные сваи с диаметром до 120 мм и единственным арматурным прутом, но они используются исключительно для усиления и ремонта уже существующих фундаментов.

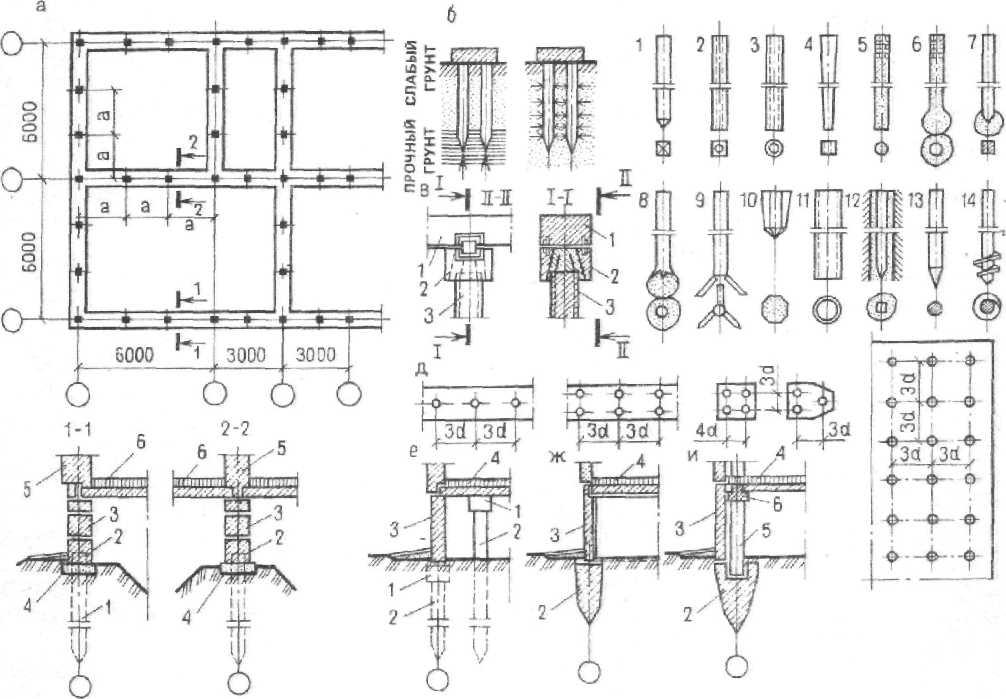

Расположение свай в ростверке

  1. Одиночная свая – тут каждая свая расположена под своей опорой, а все опоры соединены в единое целое армированием;
  2. Ленточное соединение.

    Предусмотрено равномерное распределение всех свай и их расстояние указано в чертеже;

  3. Полосное расположение свай используется при строительстве массивных и больших зданий;
  4. Расположение кустами. Целый пучок свай установлен в одном месте и принимает на себя повышенные нагрузки;
  5. Расположение полем.

    Это тот случай, когда над сваями залита монолитная плита, а все сваи установлены в шахматном порядке по схеме с четкими расчетами длины каждой единицы.

Схема расположения свай в ростверке.

Возведение свайно-ростверкового фундамента

  • Определение типа грунта и его структуры. Тут желательно получить геодезический разрез почвы с подробными данными по каждому слою почвы. Ведь сваи часто забиваются на глубину до двух метров;
  • Подготовка котлована или траншеи. Ее желательно делать на ровных поверхностях, на уклонах она не дает никакой эффективности. Оптимальное решение – это подготовка небольших углублений, в которых делается песчаная подушка;
  • Установка опалубки. Ее можно делать, а можно и нет. Если частник готов сделать своими руками фундамент с несъемной опалубкой, тогда такой фундамент будет иметь отличные гидроизоляционные характеристики;
  • Теперь можно проводить процесс углубления готовых свай или заливать арматуру бетонной смесью. Отверстия под сваи бурятся специальной техникой, затем внешние контуры закрываются рубероидом. Внутри скважин устанавливают асбестовые трубы, которые дополнительно армируют для увеличения прочности несущей конструкции. После полной установки свай начинается процедура заливки свай бетоном и создания промежуточной подсыпки;
  • После того, как сваи наберут заданную прочность, проводится армирование каркаса по всему горизонтальному периметру. Армирование нужно обязательно залить бетоном.

Преимущества применения свайного фундамента с ростверком

Буронабивной фундамент с ростверком под кирпичный дом имеет массу положительных сторон по сравнению с другими типами оснований, к которым относится:

  • Длительный эксплуатационный период;
  • Повышенная надежность и прочность конструкции;
  • Возможность строительства на любых типах грунта;
  • Увеличенная устойчивость к движению почвы;
  • Высокое качество при оптимальной трудоемкости работ.

Стоит также отметить, что строительство основания таким способом сопровождается незначительным уровнем шума, что позволяет проводить работы в любое время дня. Практически отсутствующая вибрация в ходе земляных работ по забиванию свай не влияет на здания и сооружения, расположенные поблизости.

Использование свай разной длины на устойчивых грунтах позволяет существенно экономить на расходных материалах при быстром возведении кирпичного дома.

Особенности возведения

Рассмотрим важные моменты возведения свайно-плитного фундамента.

Обычно для свай в данном случае берутся бетонные столбы квадратного сечения величиной 30х40 см. Длина этих столбов может быть разной: она зависит от глубины промерзания грунта: необходимо, чтобы сваи были забиты ниже этой отметки.

Этапы возведения

Перед самым началом работы производится зачистка и выравнивание земельного участка. Для этого надо убрать все кусты и деревья, выкорчевать пни. Ямы следует засыпать, а бугорки, наоборот, сравнять с землей при помощи экскаватора.

Первым делом производится разметка будущего фундамента. Работа выполняется с учетом всех предварительно сделанных расчетов. При разметке отмечаются отдельно точки заглубления для каждой сваи, а также их нулевой уровень. Сваи сортируются и распределяются по всему периметру будущего фундамента. Работа выполняется при помощи подъемного крана со стрелой.

На место забивки доставляется копровая установка, к ней лебедкой подтягивают первую конструкцию. Работники обвязывают сваю стальными канатами, после чего копр поднимает бетонный элемент, и устанавливает его вертикально в предназначенное для этого место. Свая закрепляется, и производится предварительное ее сопряжение с молотом копра.

После того, как предварительное сопряжение показало оптимально точный результат, копр начинает наносить удары. Эти удары имеют настолько огромную мощность, что бетонные столбы без труда вбиваются даже в промерзлый насквозь грунт.

Забивка продолжается до тех пор, пока не наступит проектный отказ. После этого копр перемещается к месту забивки следующей сваи. А вот как выглядит, и как сделать свайно винтовой фундамент, поможет понять данная статья.

После того, как все сваи вбиты в грунт, происходит выравнивание их по нулевому уровню, и последующая обрезка выбивающихся из общей картины слишком высоких столбов. Важно, что при обрезке убирается только бетон, а металлическая арматура, придающая прочность бетону, остается неповрежденной.

После обрезки устанавливается опалубка, идущая по всему периметру фундамента. Изготавливается она непосредственно на месте стройки из фанеры или толстых досок.

На стены опалубки кладется гидроизоляция: обычно это рубероид. Затем подсыпается песок для уплотнения, сверху на песок опять кладется слой гидроизоляции. Все это сверху заливается слоем бетона толщиной 2-3 см.

Ростверк конструкции должен быть расположен приблизительно на уровне 15 см от поверхности грунта. А перед тем, как ростверк установить, между вбитыми сваями создается песчано-гравийная подушка. После заливки бетона, поверхности ростверка необходимо хорошенько выровнять, и дать материалу застыть. Следует знать, что заливать бетон в данном случае можно даже в осеннюю непогоду, холод и дождь. Необходимо только добавить в состав бетонной смеси специальные компоненты, которые препятствуют ее замерзанию. Если стеснения в финансах нет, то возможно и применение термоопалубки.

Варится арматурный каркас будущей монолитной плиты. К этому каркасу привариваются стержни, торчащие из свай. Каркас заливается бетоном, смесь уплотняется при помощи вибрирования.

Следует знать, что на этом комбинированном типе фундамента построено в настоящий момент большинство зданий выше пяти этажей. Все благодаря тому, что свайно-плитный фундамент отличается повышенной надежностью и прочностью. А вот как выглядит фундамент для каркасного дома своими руками, и как его можно сделать. очень подробно изложено в данной статье.

Мы рассмотрели особенности свайно-плитного фундамента. Как вы видите, эта современная конструкция незаменима для высотных домов, и отличается повышенным уровнем надежности. Но свайно-плитное основание может быть установлено и для частного дома, если в том есть необходимость: все зависит от пожеланий владельцев и типа грунта.

Особенности фундаментальной основы

Каждая из составных частей принимает на себя порционную нагрузку, а именно: плиты 15%, сваи 85%. Сложность заключается в правильности проведения расчётов. Некорректные данные приведут к увеличению давления. Если высота здания до трех этажей, то допускается сооружение плиты без ростверка. Это дополнительная часть горизонтального фундамента свайного типа, которая передаёт нагрузку несущих конструкций к сваям. В качестве дополнительной функции ростверк используется для равномерного распределения нагрузки по поверхности.

Целесообразность сооружения СПФ:

  • в географических условиях, где высокий уровень сейсмической активности;
  • где имеются проблемные почвы с превышением показателей пучения, глубины промерзания. Как правило, используется свайный фундамент. Но, если проектировщики планируют сооружение многоэтажного строения, то усиливают основу плитным типом;
  • актуально возведение СПФ, когда конструкция чувствительна к вибрациям или изготовлена из пенобетона;
  • если планируется постройка пристройки к уже готовой конструкции;
  • нет достоверных данных об участке застройки, типе грунтовой основы, характеристике, составе.

Экспериментировать при застройке не нужно. Сбои или погрешности приводят к разрушению сооружения.

Виды СПФ по расположению ростверка:

  • низкий уровень;
  • высокий уровень;
  • безростверковая основа фундамента.

Эффективность конструкции сваи-плита CFG на мягком грунте для поддержки насыпи высокоскоростной железной дороги

Открытый архив в сотрудничестве с Японским геотехническим обществом

открытый архив

Реферат

Использование цементно-зольной пыли-гравия (CFG) сваи -плитные конструкции — это новый эффективный метод уменьшения осадки мягких фундаментов в Китае. Было проведено всестороннее исследование для изучения эффективности насыпи с опорой на сваи-плиты CFG высокоскоростной железной дороги Пекин-Шанхай в Китае. Во-первых, был сформулирован аналитический метод расчета осадки насыпи свайно-плиточной конструкции CFG. Во-вторых, законы механического масштабирования были выведены для предложенного плана испытаний в масштабе модели. Модельные тесты были проведены для количественной оценки и интерпретации распределений поселений. В-третьих, влияние трех ключевых факторов (длина сваи, диаметр сваи и толщина плиты) на структурную форму насыпи с опорой на сваи-плиты CFG на распределение осадки было изучено с помощью численного осадки насыпи с опорой на свайно-плиточную конструкцию CFG при оптимизации структурной формы были получены с использованием трех вышеуказанных методов исследования, а затем они были сравнены друг с другом. Результаты показывают, что (1) осадки, полученные с помощью аналитического метода, испытаний физической модели и численного моделирования, показали хорошее соответствие друг другу; (2) эффект регулирования осадки свайно-плитной конструкции CFG смог удовлетворить требованиям строительства высокоскоростной железной дороги; (3) свая и грунт несущих Мощности CFG забивка плиты структура поддерживающая насыпи может быть полностью мобилизованной из-за функциями «нагрузки повторного распределения» плита; и (4) зона воздействия инженерной нагрузки имела глубину более 18. 75 м и горизонтальной длиной 7,5 м у подножия откоса насыпи.

Ключевые слова

Сваи CFG

Структура сваи-плиты

Населенный пункт

Испытание модели

Численное моделирование

Рекомендуемые статьи Цитирующие статьи (0)

Просмотреть аннотацию

© 2018 Производство и хостинг Elsevier BV от имени японской компании Geotechnical Общество.

Рекомендуемые статьи

Процесс изготовления ростверка

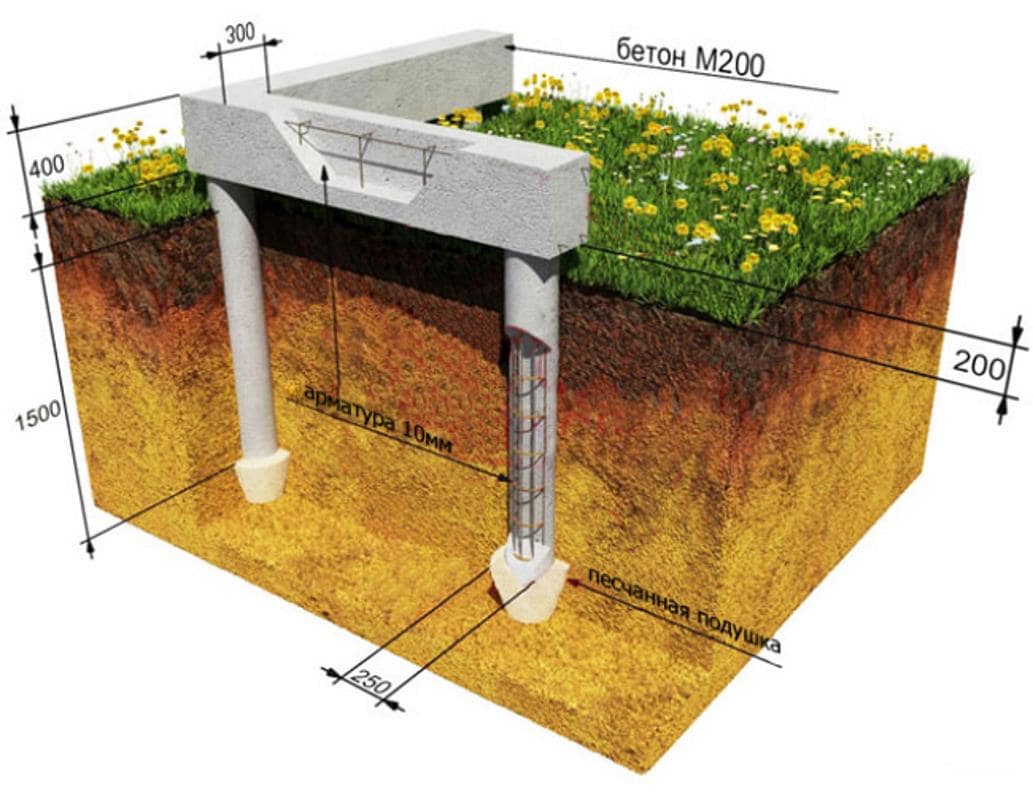

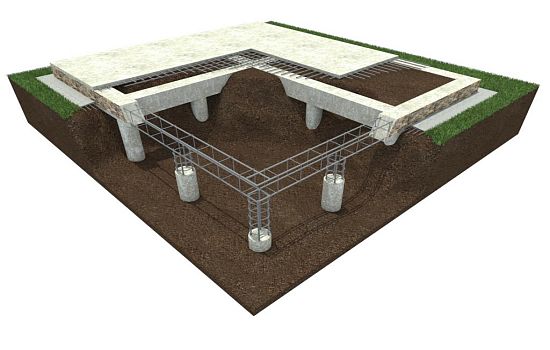

Схема устройства ростверка.

Устройство ростверка столбчатого фундамента

После того, как вы закончили заниматься подготовкой, можете заняться ростверком. Предполагается, что вы заранее позаботились о том, чтобы разработать проект – дальше действуете в строгом соответствии с его требованиями:

  • начинайте сбивать опалубку – для этого используйте столярный инструмент и гвозди, а также доски и деревянные брусья;
  • снаружи установите дополнительные подпорки для опалубки, чтобы не произошло никаких неприятных сюрпризов в тот момент, когда будете заливать в нее бетон – она может попросту развалиться;

Монолитная плита с ростверком подразумевает наличие арматуры и швеллера

  • для заливки бетона используйте бетономешалку – это даст более высокое качество и надежность конструкции;
  • после заливки дождитесь затвердевания бетона – специалисты говорят, что на это уйдет около пяти – семи дней. Теперь можно заняться изготовлением монолитной плиты.

Если на строительном участке высокий уровень грунтовых вод, в раствор можно добавлять специальные добавки, которые сообщат бетону дополнительные гидрофобные характеристики.

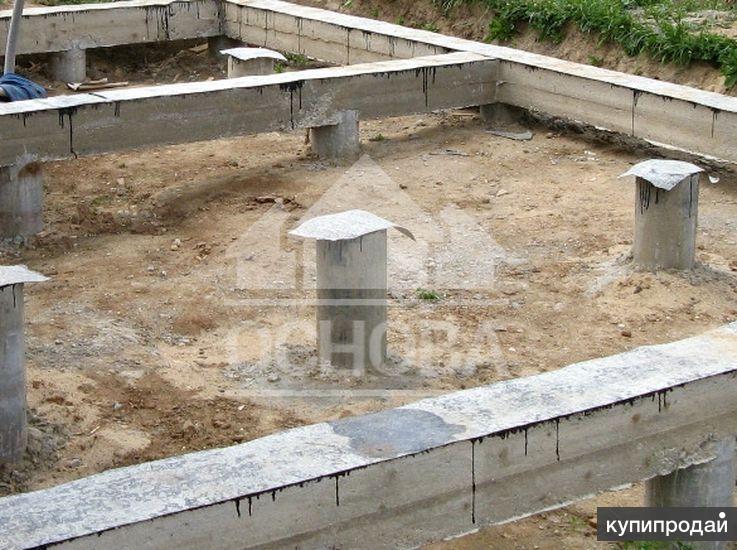

Столбчатый фундамент с высоким ростверком

Данная конструктивная схема является наиболее верной и правильной, так как ростверк в ней находится на определённом возвышении над поверхностью земли. Обычно это расстояние не меньше 15 см. Зазор под ростверком исключает давление на него поднимающегося из-за морозного пучения грунта.

Последовательность выполнения работ:

1) Возводятся все столбы фундамента. Возвышение их над уровнем земли определяется исходя из двух требований. О первом говорилось выше — это минимальный зазор 15 см. Второе условие — столбы должны быть углублены в тело ростверка на 5-10 см.

2) Макушки столбов покрываются обмазочной гидроизоляцией, предотвращающей капиллярный подъём влаги из грунта и проникновение её в ростверк.

3) Делается основание опалубки. Есть два способа:

а) При минимальном возвышении ростверка в качестве основания используется насыпанный слой песка. Его увлажняют, уплотняют трамбовкой и выравнивают, формируя как-бы нижнюю поверхность опалубки. После заливки ростверка песок из под него удаляется.

б) При более высоком ростверке основание делается из досок или фанеры.

4) Устанавливаются боковые стенки опалубки. Размеры поперечного сечения ростверка выбирают в зависимости от материала стен и их толщины.

Для деревянных домов высота берётся не меньше 40-60 см. При этом будет обеспечена и достаточно высокая прочность на изгиб, и нижние венцы стен не будут намокать при попадании на них брызг дождя с отмостки или при контакте со снегом зимой. Ширина выбирается в зависимости от толщины стен и от конструкции цокольного перекрытия. На рисунке ниже показано, что балки перекрытия можно устанавливать на отдельные столбы (так в основном раньше и поступали) или класть их на специально сформированное расширение ростверка.

Для каменных домов высота ростверка берётся не меньше 20 см, а ширина соответствует толщине стены. Небольшая высота связана с отсутствием больших изгибающих нагрузок. Каменные стены сами по себе обладают большой прочностью на изгиб и основную нагрузку принимают на себя.

5) После монтажа опалубки вяжется арматурный каркас. Рабочая арматура располагается в нижней и в верхней частях ленты углубляясь в бетон не менее чем на 5 см. Число прутков выбирается в зависимости от их диаметра: ∅10 мм — 8 штук; ∅12 мм — 6 штук; ∅14 мм — 4 штуки. Арматура больших диаметров не используется, она хуже начинает работать в связке с бетоном.

6) Производится бетонирование. Не спешите снимать опалубку и убирать песок из под ростверка. Начинать возводить стены и даже крышу можно и с ними уже на 4-5-й день после заливки. А уберёте всё лишнее попозже, когда уже нужно будет отделывать цоколь и сооружать отмостку.

Требования для создания качественного ростверкового фундамента

Так как основными нагрузками на ростверк являются силы, направленные на изгиб, то одним из ключевых моментов при создании ростверкового фундамента является армирование, которое существенно увеличивает прочность конструкции.

Схема армирования

Второй существенный момент касается времени застывания бетонной конструкции – а это целый месяц. Ростверк сможет выдержать надлежащие нагрузки только после того, как бетон полностью затвердеет.

На какой высоте выполняется основание с плитой

Ростверковый тип фундамента может сооружаться на различной высоте. Применяются следующие варианты конструкции:

  • приподнятая. Низ бетонной основы превышает уровень нулевой отметки на 15–20 см. При этом почва в результате морозного пучения не может оказывать отрицательного воздействия на основание. Такое решение проверено на слабых грунтах, обеспечивает постоянный воздухоообмен под строением. Однако холодные массы воздуха повышают теплопотери. Эта особенность требует специальных мер защиты по утеплению пола и защите периметра здания с помощью щитов;

В большинстве случаев рельеф, на котором планируется устанавливать такой фундамент, не имеет абсолютно никакого значения

  • нулевая. Это распространенный вариант, при котором уровень расположения бетонной подошвы соответствует нулевой отметке. Между бетонной основой и грунтом располагается песчано-щебеночная подушка толщиной 15–20 см, сформированная после извлечения почвы. Основание устойчиво к воздействию сил морозного пучения, надежно герметизирует пространство между грунтом и фундаментом строения, обеспечивает эффективный отвод талых и дождевых вод;
  • углубленная. Связующая конструкция сооружается в приямке, расположенном ниже уровня грунта. После подсыпки щебня и его уплотнения сооружается опалубка, производится армирование и выполняется заливка бетонного раствора. Такой вариант исполнения ростверкового основания требует повышенного уровня денежных затрат, связанных с необходимостью выполнения значительного объема земляных работ.

Выбирая конструктивный вариант исполнения ростверкового фундамента, следует учитывать особенности почвы, рельеф местности и ориентироваться на финансовые возможности.

Монтаж свай

Сваи монтируются разными способами в зависимости от их типа, глубины залегания, особенностей участка и пр.

В сфере частного домостроения самый востребованный вариант — винтовые сваи. Они имеют множество преимуществ: доступная цена, широкий выбор типоразмеров, простота монтажа. Плитный фундамент на винтовых сваях прослужит не менее 20 лет, а при благоприятных условиях до 50 лет.

Монтаж винтовых свай может осуществляться ручным или механическим способом. После того, как сваи погружены в грунт до нужной глубины проводится их выравнивание путем обрезки. Дальше на готовое свайное поле устанавливается плитная часть основания.

Монтаж свайно-плитного фундамента

Этот тип основания предполагает использование двух технологий — свайного и плитного фундамента. Подготовительный этап одинаков для всех видов — очистка территории, разметка и планировка конструкции. Требуется уплотнение почвы для установки свай. Решаются вопросы подготовки территории к прокладке коммуникаций, создается дренажная система.

Дальнейшие этапы работы:

  1. Выемка грунта.
  2. Установка свай.
  3. Монтаж плиты.

Разметка фундамента и обустройство котлована

Разметка выполняется по осям свайного поля. Обноски монтируются на расстоянии 1-2 м от углов сделанного котлована. По осям натягиваются шнуры. Для оконтуривания на каждой стороне котлована используется известковый раствор.

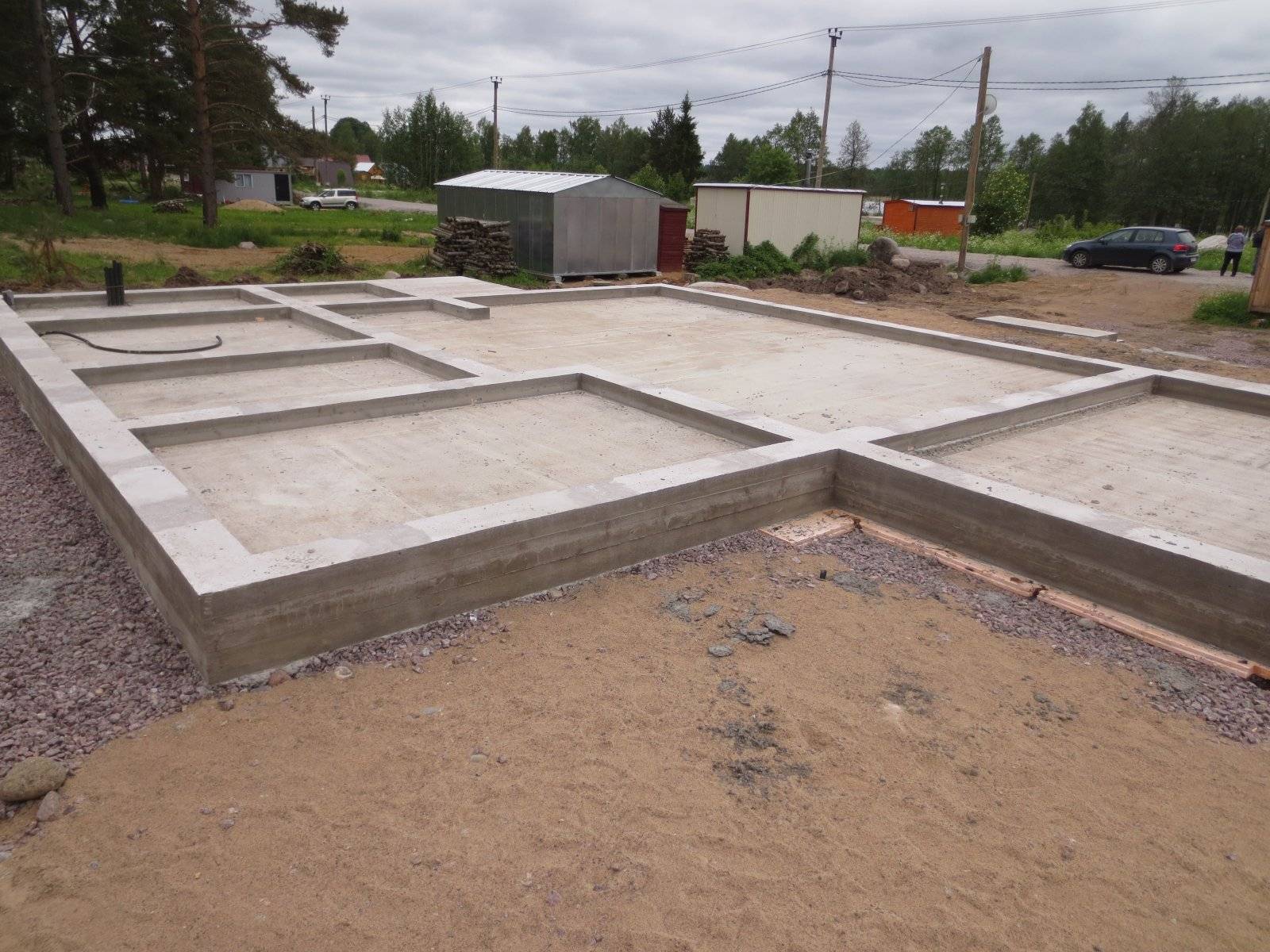

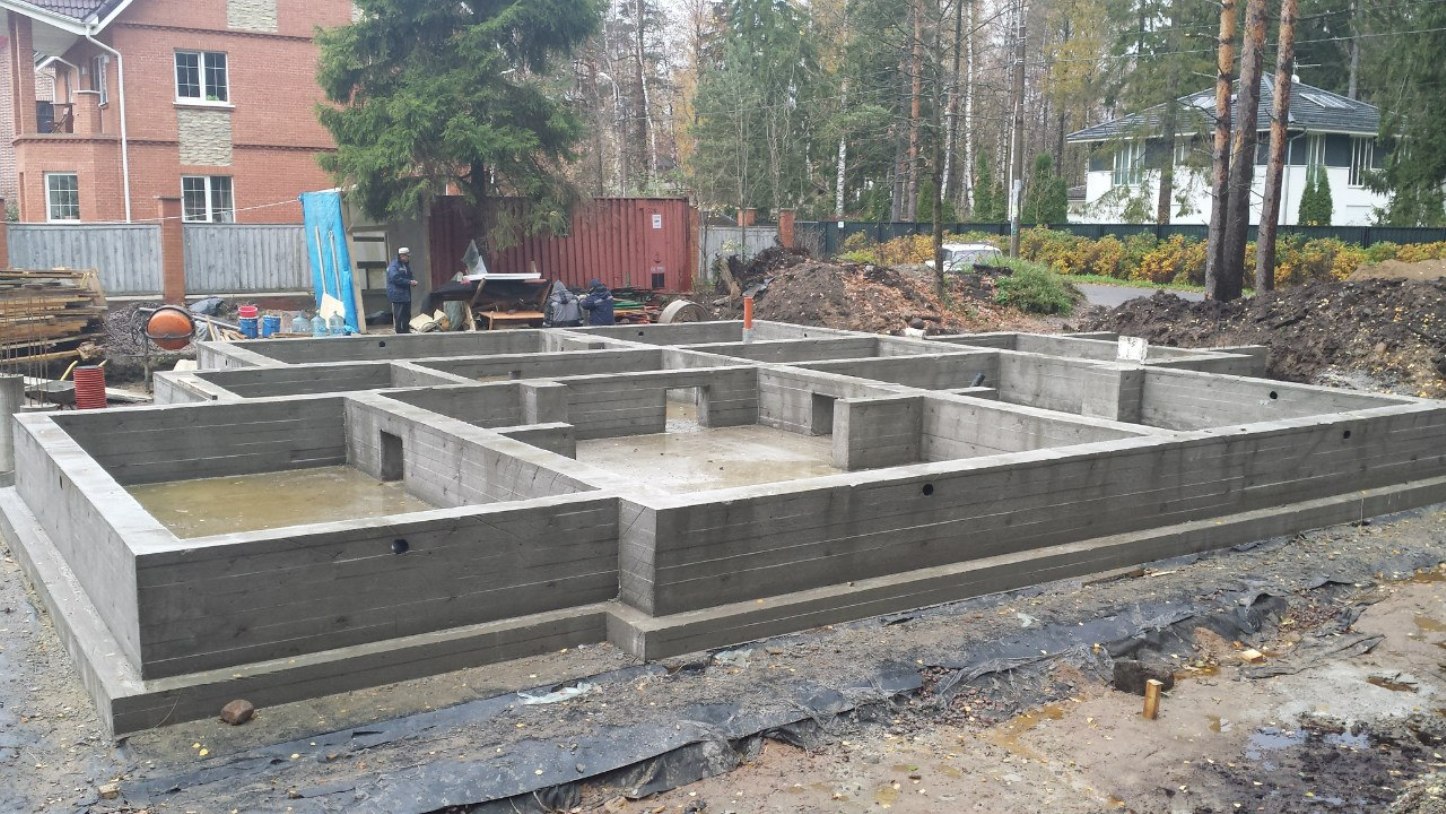

Пример залитого СПФ

Если применяется фундамент с ростверком, выемка грунта не понадобится. При технологии глубокого залегания плиты котлован забирается на глубину 2-2.5 м, с учетом глубины промерзания грунта. Малозаглубленная плита может быть установлена на глубину м, при низком наземном или подземной ростверке разработка котлована выполняется на глубину 0.5 и 0.7 м соответственно.

Во всех случаях, кроме висячего ростверка, понадобится обустройство щебневой или песочной подушки и утепленный отмосток.

Технология изготовления свайного поля

Чем больше количество опор, тем выше затраты на фундамент. Сваи должны быть под несущими стенами, по углам и в местах примыкания смежных стен. Опоры устанавливаются и под веранды и другие пристройки.

Расстояние между сваями рассчитывает отдельно в каждом конкретном случае, с учетом множества параметров. В качестве усредненного значения принимается минимальный шаг длиной в три диаметра сваи, максимальный — в шесть диаметров. Но это условные величины, нельзя недооценивать важность оптимального расчета количества свай, и лучше доверить эту часть работы профессионалам.

Установка свай после выемки грунта.

Обустройство свайного поля включает этапы:

  • создание отверстий на проектированную глубину;
  • опалубка из рубероида, полиэтиленовых или асбестоцементных труб;
  • армирование;
  • бетонирование с подвижностью П4, уплотнение смеси.

В качестве арматуры выбираются стержни диаметром 8-14 мм переменного сечения. На каждую сваю конструкции устанавливается не менее 4 стержней. Обвязывается каркас хомутами, выполненными из гладкой арматуры. Верхние плиты обвязывающих стержней диаметром 6-8 мм изгибаются перпендикулярно поверхности земли — впоследствии эти концы связываются с сеткой ростверка или плиты.

Дальнейшие этапы можно выполнять после достижения 50%-ной прочности смеси.

Монтаж плиты

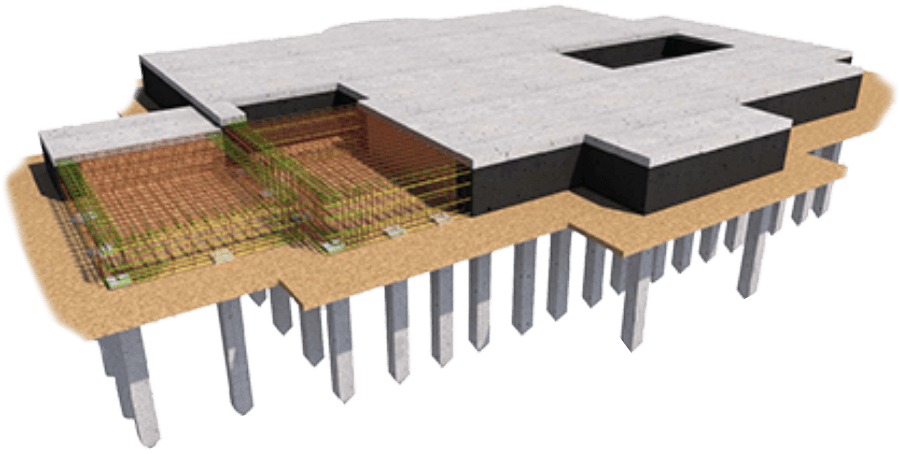

Поэтапная модель установки свайно-плитного фундамента.

Плита изготавливается поэтапно:

  1. Стяжка без арматуры слоем до 10 см. Такая подбетонка выравнивает гидроизоляцию и предохраняет её от разрывов.
  2. Укладка гидроизоляционной пленки толщиной см.
  3. По периметру фундамента устанавливается щитовая опалубка с высотой больше проектной отметки на 5-7 см, что позволит удерживать бетонную смесь в процессе трамбовки.
  4. Армирование профилем переменного сечения с максимальным квадратом ячейки стороной 30 см. Нижняя сетка арматуры укладывается на полимерную или бетонную прокладку, толщина ее составляет до 4 см. Верхняя часть такой же конфигурации укладывается на хомуты, для связки верхней и нижней сетки по торцам устанавливаются П-образные элементы.
  5. Заливка бетоном осуществляется в едином направлении, для выравнивания используется правило. Утрамбовка выполняется вибраторами.

На нашем сайте скоро будет опубликована отдельная статья о плитных фундаментах:

Обзор плитных фундаментов.

В первую неделю после укладки и уплотнения смеси применяются мокрые песочные или опилочные компрессы, возможен полив бетона в жаркое время года. В холодное время используется теплоизолятор или пленка для укрывания.

При использовании свайно-ростверкового фундамента с плитой может использоваться два вида опалубки:

  • Несъемная из неплотного пенопласта. Такой материал не давит на ростверк, поскольку при вспучивании грунтов легко сжимается.
  • Съемная опалубка применяется только при надземном ростверке, который устанавливается на высоте до 1.2 м от поверхности земли. При наземном или подземном ростверке такой вариант невозможен, поскольку нормальная распалубка не получится.

При использовании несъемной опалубки процесс выполняется аналогично с бетонированием монолитной армированной плиты. Подбетонка в этом случае отсутствует, вместо неё используется пенопласт.

Если применяется съемная опалубка, для фиксации палубы используются стойки, служащие основанием для опоры прогонов и балок. Варан свайно-плитного фундамента с висячим ростверком является самым затратным и к нему прибегают крайне редко.

Достоинства и недостатки ростверковой основы на плите

Плитный ростверк обладает серьезными преимуществами по сравнению с другими типами фундаментов:

  • длительным ресурсом эксплуатации. Долговечность фундаментной конструкции превышает семь десятилетий;
  • универсальностью. Монолитная плита с ростверком может сооружаться на различных почвах, а также без учета особенностей рельефа;

Бетонный ростверк используется исключительно для несущих стен

  • повышенными прочностными характеристиками и надежностью. Применение арматурного каркаса повышает эксплуатационные свойства;
  • расширенной областью применения. Конструкция обеспечивает устойчивость различных видов зданий;
  • простотой и доступностью технологии. Методы выполнения работ понятны, позволяют самостоятельно соорудить основание;
  • равномерным распределением усилий по поверхности основы. Это позволяет избежать растрескивания бетона.

К недостаткам следует отнести повышенный уровень расходов. По сравнению с другими видами оснований затраты на выполнение строительных мероприятий выше, что связано с повышенной потребностью в бетонном растворе и необходимостью выполнения земляных работ.

Основные положения по устройству и расчету свайного ростверка

При устройстве свайно-ростверкового фундамента необходимо знать основные требования, предъявляемые к ростверку и провести грамотные расчеты всей конструкции. Также обязательно наличие исполнительной схемы по ростверкам, на которой обозначаются все основные элементы конструкции. Важным моментом при проектировании основания здания является точный расчет необходимого числа опор для каждого конкретного типа сооружений. Основой расчетов является общий вес строения и несущая способность почв. Массу дома необходимо разделить на несущую способность грунта и, получаем значение площади проектируемого основания. Для определения запаса прочности площадь фундамента следует увеличить на 30%. Чтобы вычислить необходимое число опорных колонн требуется площадь основания разделить на объем каждой сваи, при этом должны соблюдаться следующие условия:

  • опоры должны быть установлены во всех углах возводимого строения;
  • сваи монтируются в точках пересечения стен здания;
  • согласно СНИП расстояние между сваями в ростверке составляет 2-2,5 м.

Соединение сваи с поясом может быть жестким или свободным. В случае свободного соединения оголовки опор входят в ростверк на глубину 50-100 мм. Данный тип крепления подходит для центрально-нагруженных опорных колонн.

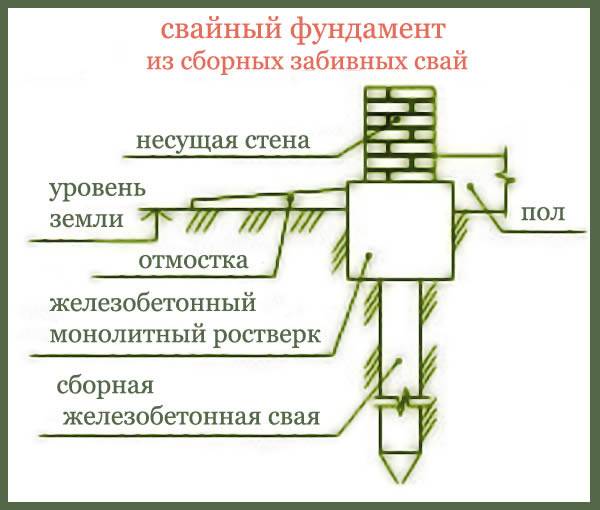

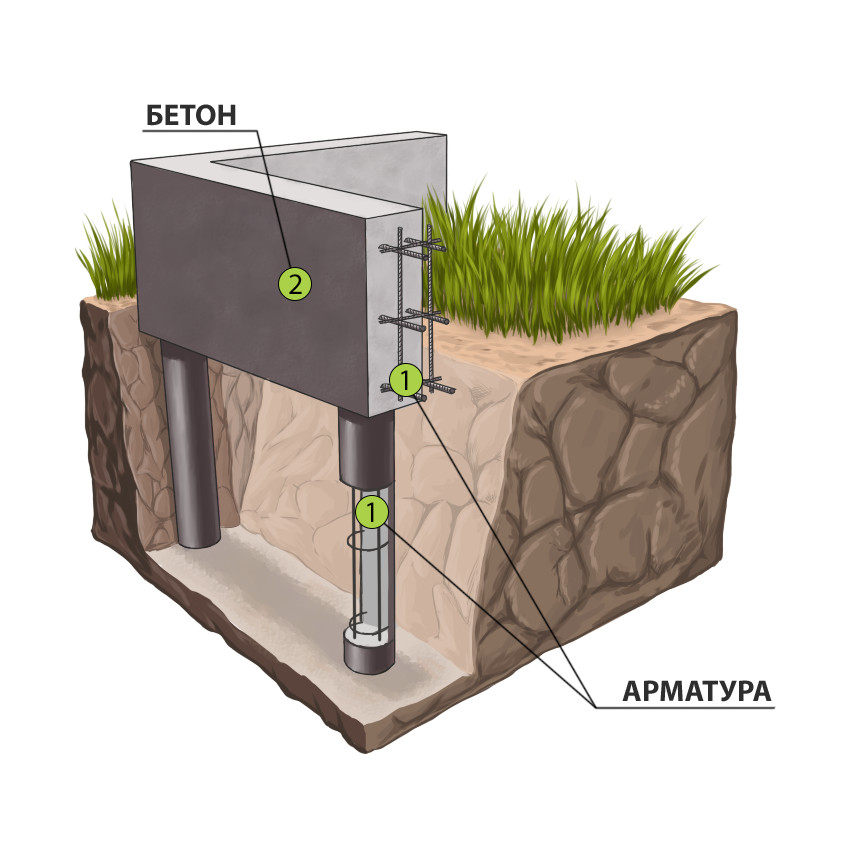

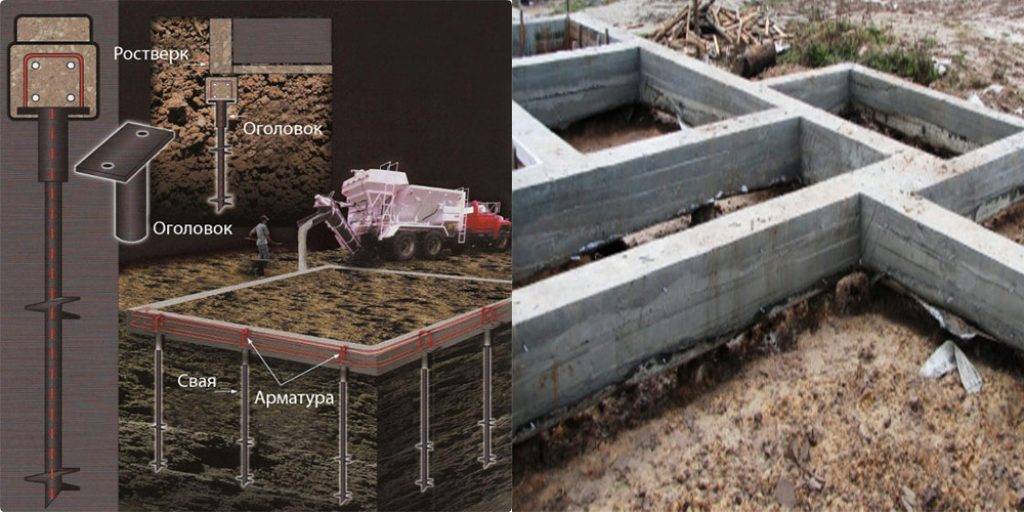

Крепление ростверка к свае

При жестком соединении оголовок сваи разбивается, и арматура оголяется, после чего выполняется замоноличивание в бетонный или железобетонный ростверк. Подобный тип крепления выполняется в тех случаях, когда:

  • устройство свайных фундаментов с ростверками выполняется на нестабильных грунтах;
  • на опоры оказываются горизонтальные нагрузки;
  • в основании установлены комбинированные или наклонные опоры;
  • опорные колоны работают на выдергивающие нагрузки.

Пример расчетов

Рассмотрим пример расчета свайного фундамента с ростверками для одноэтажного кирпичного дома с вальмовой крышей из металлочерепицы. В здании имеется два железобетонных перекрытия толщиной 220 мм. Размеры дома в плане – 6*9 м, толщина несущих стен составляет 380 мм. Общая высота этажа – 3,15 м, от пола до потолка – 2,8 м, а суммарная длина перегородок внутри здания – 10 м (внутренние стены в помещениях отсутствуют). На участке присутствует тугопластичная смесь с пористостью – 0,5 и глубиной залегания – 3,1 м.

Тип нагрузкиКоэффициент
Дерево1,1
Металл1,05
Засыпка, изоляция, железобетон, стяжки1,1
Элементы, изготавливаемые на производстве1,2
Элементы, изготавливаемые на непосредственно на месте строительства1,3
Оборудование, мебель, люди1,2
Снег1,4

Предварительно устанавливаем ширину ростверка 400 мм. и высоту 500 мм. Длина опоры составляет 3 м., а сечение – 50 см. Ориентируемся на шаг опорных свай – 1,5 м. Для определения общего количества свай необходимо длину ростверка разделить на шаг опор и прибавить 1 (при необходимости полученное значение округляем в меньшую сторону до целого числа – 30/1,5+1≈21).

  • Площадь опоры, м2 3,14*0,52/4 = 0,196
  • Периметр, м — 2*3,14*0,5 = 3,14
  • Масса ростверка, кг — 0,4 м.*0,5 м.*30 м.*2500кг/м3 = 19500
  • Масса опор, кг — 21*3 м.*0,196 м2*2500кг/м3*1,3 = 40131
  • Масса здания, т — Вес опор + вес ростверка + сумма из таблицы ≈ 224

Чтобы рассчитать объем ростверка и другие параметры необходимо определить массу строения без фундаментных опор. В результате получаем M = 204 т. Ширина посолы равна М / (L * R) = 204/ (30*75) = 0,09 м. Такой пояс нельзя применять для строительства, в рассматриваем случае, поскольку свесы кирпичных стен должны быть не больше 40 мм. Поэтому назначаем ширину — 400 мм, а высота остается – 500 мм.

Статья по теме:

Свайный фундамент: расчёт. Для обустройства свайной конструкции необходимо точно рассчитать количество и размеры столбов, глубину их залегания и места расположения. Произвести эти расчёты можно самостоятельно, воспользовавшись сведениями, алгоритмами и рекомендациями, которые предложены в нашем материале.

Расчет и чертежи армирования ростверка свайных фундаментов

Сечение горизонтальной (рабочей) арматуры должно быть 0,1%*0,4*0,5 = 0,0002 м2 = 2 см2. В данном случае хватит 4 металлических прута Æ 8 мм, но согласно нормативам необходимо использовать минимально допустимый Æ 12 мм. Для вертикальной и поперечной арматуры используются стержни Æ 6 мм.

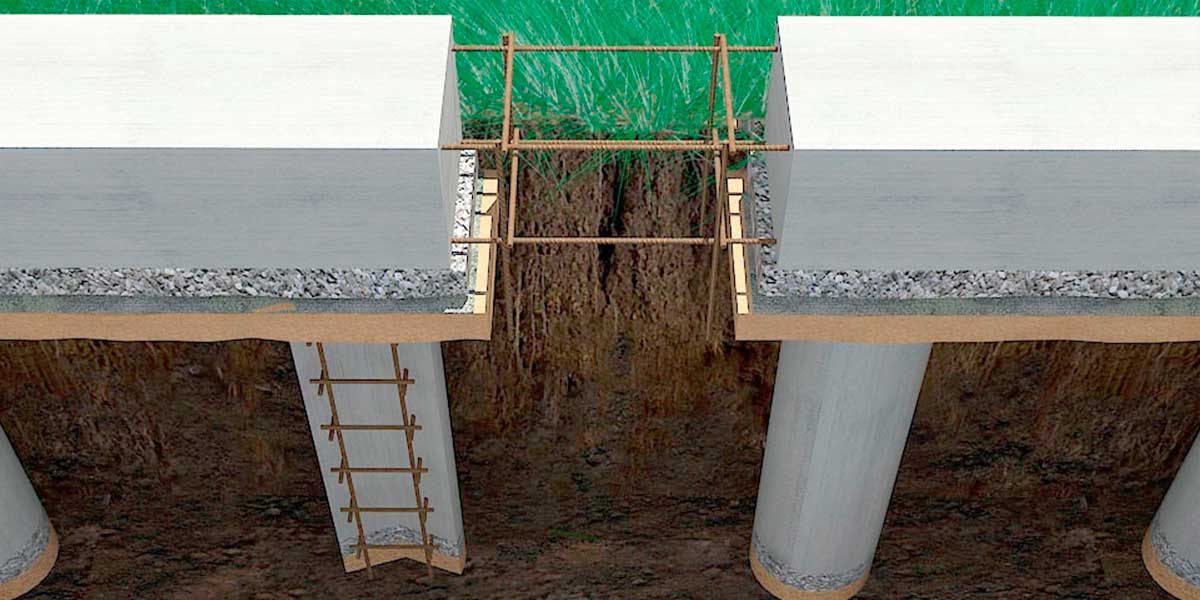

Схема армирования ростверка

Расчеты занимают какое-то время, но они помогут значительно сэкономить деньги и время в ходе возведения дома. Для лучшего понимания важности процесса выполнения расчетов стоит посмотреть это видео:

РМ 2-3 по стандарту: Серия 3.

015-5/86

Ростверк РМ 2-3 железобетонная конструкция, имеющая прямоугольную форму стаканного типа с отверстием в центре для объединения свай. Ростверки запроектированы как фундамент для отдельно стоящих анкерных концевых и концевых угловых опор типов I-III и одноярусных эстакад типов Iк-VIк технологических трубопроводов. Предназначены данные строительные элементы для эксплуатации в районах с сейсмической активностью до восьми баллов включительно, с расчетной температурой воздуха до минус сорока градусов. Используются при любых сжимаемых грунтах, за исключением крупнообломочных грунтов, насыпей с твердыми включениями и вечномерзлых грунтов. Размеры таких конструкций принимаются кратными 300 мм. Ростверк это надежный элемент, благодаря ему вся конструкция является прочной и имеет долгий эксплуатационный срок.

Расшифровка маркировки изделия

Все железобетонные изделия имеют марку, состоящую из буквенно-цифровых индексов.

Маркировочные обозначения дают возможность легко ориентироваться среди номенклатурного ряда готовой продукции на складе и разбираться в технической документации. Рассмотрим маркировку ростверка РМ 2-3, где:

1. РМ монолитный ростверк,

2. 2-3 порядковый номер фундамента.

Маркировочные значения содержат в себе важные сведения, а именно: марку конструкции, дату выпуска, отпускной вес в тоннах, краткое наименование производителя, печать ОТК. Наносятся надписи стойкой к истиранию и размазыванию краской яркого цвета. Строго запрещается самовольное внесение изменений в заводском маркировочном обозначении железобетонных конструкций.

Материалы и производство

Железобетонные ростверки РМ 2-3 должны производиться в заводских условиях согласно нормам и требованиям Серии 3.015-5/86. Для получения конструкций надлежащего качества необходимо проводить систематический пооперационный контроль на всех стадиях производства. Изготавливаются ростверки в металлических опалубках, так же разрешается применение других материалов для формы, обеспечивающих соблюдение точности геометрических размеров и технических параметров изделия. Для производства изделий применяется тяжелый бетон марок по прочности на сжатие В15, В20, В35. С учетом климатических условий и степени агрессивности среды в районе эксплуатации сооружения авторами проекта назначается марка бетона по морозостойкости и водонепроницаемости.

В качестве армирования регламентируется использование сетки типа I из стали классов АI и АIII. Шаг рабочей арматуры в сетках составляет 20 см, а шаг монтажной арматуры 60 см. Под ростверки свайных фундаментов укладывается бетонная подготовка толщиной 10 см из бетона класса не ниже В35, в некоторых случаях разрешается замена на щебеночную или гравийно-песчаную подготовку. Готовые конструкции проходят проверку на прочность, жесткость, раскрытие трещин, оцениваются их внешний вид, точность линейных параметров.

Конструкции, прошедшие проверку, сопровождаются соответствующими документами.

Хранение и транспортировка

Складироваться готовые монолитные ростверки для свайного фундамента РМ 2-3 должны на заранее подготовленных площадках с небольшим уклоном для водоотведения. Укладываются изделия штабелями высотой в один ряд. Важно устанавливать штабели таким образом, чтобы маркировочные символы были доступны к прочтению, и был доступ к захвату конструкции.

При погрузо-разгрузочном комплексе работ следует соблюдать осторожность и меры, исключающие повреждение конструкций. При транспортировке автомобильным, железнодорожным и водным транспортом необходимо осуществлять надежное крепление изделий и следовать всем правилам, установленным на этих видах транспорта.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Плита с ростверком: понятие, разновидности, преимущества, изготовление


Перед строителями, осуществляющими возведения зданий на нестабильных грунтах, возникает проблема обеспечения устойчивости строений. Среди различных типов фундаментов заслуживает особого внимания цельная плита с ростверком, обладающая множеством достоинств. Она способна воспринимать значительные нагрузки от массы строения и равномерно распределять их на опорную поверхность основы. Ростверк на базе цельной бетонной плиты обеспечивает надежность возводимых зданий за счет повышенной прочности. Рассмотрим детально его особенности.

Что представляет собой монолитная плита с ростверком

Конструкция свайно-монолитного фундамента с ростверком довольно простая. Она включает следующие элементы:

  • опорные сваи, находящиеся в почве. Они погружаются в грунт с помощью специального оборудования или формируются из бетона;
  • бетонную плиту, усиленную пространственным каркасом из стальной арматуры. Цельная плита сооружается в приямке и после заливки объединяет выступающие части вертикальных колонн;
  • ростверк, связывающий оголовки свайных опор. Он укрепляется арматурными прутками, соединенными вязальной проволокой. Формируется путем заливки бетона в опалубку, собранную на плите или в почве.

Верхние части свай объединены монолитной плитой и бетонным контуром, что положительно влияет на прочностные характеристики. В отличие от ленточной основы, которая опирается на грунт, плитный ростверк передает действующие по периметру нагрузки на опорные колонны.


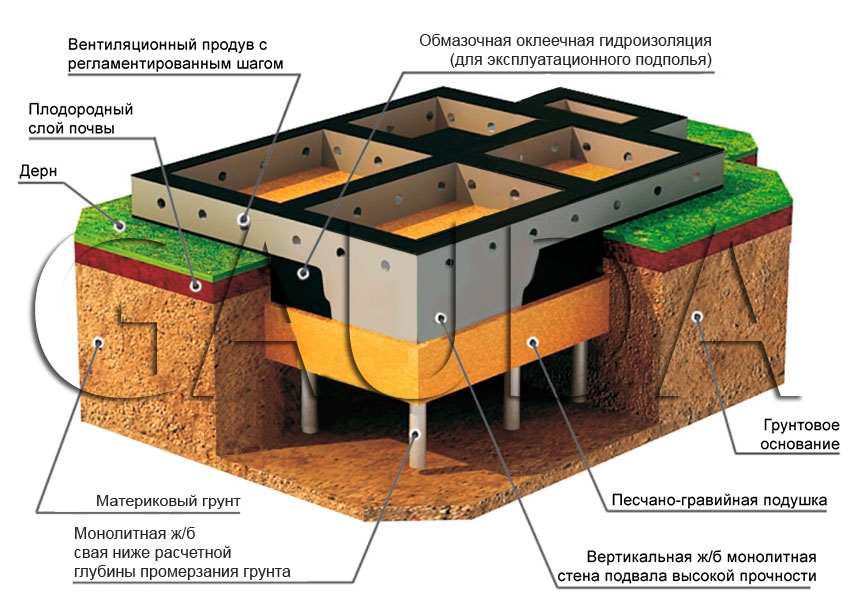

Фундамент плитный железобетонный с монолитным ростверком

Плита с ростверком решает комплекс задач:

  • соединяет колонны в силовой контур за счет объединения верхних частей бетонной лентой;
  • выравнивает действующие на колонны усилия, которые вызваны весом строения и реакцией грунта;
  • фиксирует сваи в вертикальном положении, не позволяя им смещаться под воздействием нагрузок;
  • предотвращает возможность непредвиденной усадки фундамента в результате влияния природных факторов.

Такой фундамент с ростверковым усилением позволяет демпфировать значительные нагрузки, повышая устойчивость возводимых строений.

Виды ростверка

Мастера различают горизонтальный элемент фундамента по расположению над уровнем земли, материалу и способу монтажа. Если в проекте дома применяется свайный фундамент, ростверк может быть висячим, повышенным или заглубленным. Все зависит от того, находится ли этот элемент в земле, лежит на ней или возвышается над поверхностью.

В случае с монолитной плитой ростверк бывает верхним или нижним. Определяется этот фактор в зависимости от его расположения по отношению к бетону. Для плиты с нижним ростверком дополнительную опалубку необходимо обустроить ниже уровня основного монолита.


Схема монолитного фундамента с нижним ростверком
По конструкции это приспособление может быть сборным или монолитным. В первом случае материалы покупаются в виде балок из стали, которые нужно скреплять сваркой. Такое изделие в силу ненадежности крепления и большого веса материалов часто применяется для подготовки основания для некапитальных построек. Удобство метода заключается в том, что собранную конструкцию не нужно заливать бетоном, что ускоряет процесс строительства.

Если планируется плитный фундамент, его комбинируют с монолитным ростверковым основанием. Для него конструируют отдельную опалубку параллельно с подготовкой и армированием самой плиты, а затем все заполняется бетоном.

Существует и комбинированный вариант установки ростверка, в котором часть конструкции собирается на заводе и доставляется к месту строительства. Затем заготовки собираются по типу конструктора.

От точности работы напрямую зависит полученный результат. В завершение собранный каркас заливается бетоном.

В каких случаях применяется монолитная плита с ростверком

Ростверковый вариант фундамента используют в качестве основы для будущих зданий в следующих ситуациях:

  • при возведении массивных зданий с увеличенными габаритами, а также сложными архитектурными решениями;
  • при выполнении работ на проблемных грунтах с увеличенной влажностью и близким расположением грунтовых вод.

Эта конструкция также положительно зарекомендовала себя на насыпных грунтах и подвижных почвах с высоким содержанием песка.


Плита с ростверком — это один из самых прочных видов систем

Плитный ростверк – конструктивные варианты

Плитный ростверк изготавливается в различных вариантах, классифицируется по следующим признакам:

  • используемому материалу. Наряду с армированным бетоном, применяется стальной профиль, древесина и обычный бетон;
  • особенностям конструкции. Исполнение может быть монолитным, сборным или монолитно-составным;
  • высоте расположения относительно грунта. Конструкция может соприкасаться с грунтом, а также смещаться в различную сторону от нулевой отметки.

Рассмотрим варианты конструкции, предусматривающие возможность использования следующих материалов:

  • железобетона. Использование прочных арматурных каркасов позволяет повысить несущую способность основания и, соответственно, устойчивость строения. Такая плита обладает увеличенной жесткостью, может эксплуатироваться на протяжении длительного времени;
  • бетона. Связующий контур из бетона изготавливается без использования стальной арматуры, что значительно уменьшает прочностные свойства. Все нагрузки воспринимает бетонный массив, который может растрескиваться под воздействием изгибающих нагрузок;
  • металлического проката. Объединение оголовков колонн производят с помощью двутавровых балок или швеллеров, формирующих единый силовой каркас. Применение металлопроката оправдано при строительстве свайно-винтовых оснований для небольших зданий;
  • древесины. Установленные на колонны деревянные балки формируют основу для легких щитовых построек из древесины. Деревянные элементы важно надежно гидроизолировать, а также обработать антисептиками для повышения долговечности.


Монолитная плита вместе с ростверком в последнее время стала весьма популярным способом установки фундамента
Плита с ростверком может изготавливаться в различных вариантах исполнения:

  • цельном. Это наиболее прочная конструкция из монолитного железобетона, которая используется на проблемных грунтах. Отличительная черта – повышенная прочность и долговечность. К недостаткам относится трудоемкость выполнения работ;
  • сборном. Ростверковая основа формируется из готовых элементов, соединяемых электросваркой. Жесткость конструкции ниже, чем в цельном варианте. Для выполнения работ необходимо грузоподъемное оборудование, что повышает уровень затрат;
  • сборно-монолитном. Опорный контур, соответствующий конфигурации строения, формируется из отдельных элементов. Они соединяются между собой, затем бетонируются. Реализация этого метода формирования фундамента требует повышенных расходов.

Цельная основа превосходит все приведенные варианты по запасу прочности и долговечности.

Подготовительные работы

Как и в случае с обычной монолитной плитой, монтаж фундамента начинается с подготовки котлована. Разметка по периметру котлована обязательно предшествует началу работ. Параметры углубления планируются на 10 м шире, чем периметр будущего дома, чтобы было место для установки опалубков. Дно котлована утрамбовывается вручную или при помощи специальной техники.

Хотя выкопать мелкозаглубленный котлован можно своими руками, для экономии времени лучше использовать экскаватор.


Подготовка котлована
При сильно нестабильном грунте фундамент дополнительно укрепляют сваями. Опорные конструкции стоит устанавливать там, где ожидается большая нагрузка на несущие элементы. Сначала выполняется бурение скважин, в образовавшиеся проемы укладывается подушка из песка устанавливается арматура, а стены укрепляют рубероидом. А после скважины заливаются бетоном.

Возможно сочетание монолитной плиты со свайно винтовым фундаментом. Только при использовании металлических элементов обязательно потребуется антикоррозийная обработка.

На дно приготовленного углубления застилают геотекстиль, чтобы не допустить вымывание грунта. Следом засыпается песок слоем приблизительно в 30 см. Покрытие тщательно утрамбовывается и выравнивается.

Сверху укладывается гидроизоляция. В качестве материала может быть использован рубемаст или стеклоизол. В их состав входит стеклоткань с битумом.

Рубероидные материалы в этом качестве к использованию не рекомендуются в связи с низкой надежностью.


Установка опалубок
Завершающим этапом подготовки фундамента плиты с ростверком является опалубка. Причем для ростверка ставятся отдельные щиты поверх основной конструкции. Бетон имеет свойство сильно давить на стенки опалубки в процессе заливки, поэтому мастера ставят специальные крепежи, чтобы подготовленная конструкция не сместилась, а раствор не приставал к стенкам, их закрывают полиэтиленом.

На какой высоте выполняется основание с плитой

Ростверковый тип фундамента может сооружаться на различной высоте. Применяются следующие варианты конструкции:

  • приподнятая. Низ бетонной основы превышает уровень нулевой отметки на 15–20 см. При этом почва в результате морозного пучения не может оказывать отрицательного воздействия на основание. Такое решение проверено на слабых грунтах, обеспечивает постоянный воздухоообмен под строением. Однако холодные массы воздуха повышают теплопотери. Эта особенность требует специальных мер защиты по утеплению пола и защите периметра здания с помощью щитов;


В большинстве случаев рельеф, на котором планируется устанавливать такой фундамент, не имеет абсолютно никакого значения

  • нулевая. Это распространенный вариант, при котором уровень расположения бетонной подошвы соответствует нулевой отметке. Между бетонной основой и грунтом располагается песчано-щебеночная подушка толщиной 15–20 см, сформированная после извлечения почвы. Основание устойчиво к воздействию сил морозного пучения, надежно герметизирует пространство между грунтом и фундаментом строения, обеспечивает эффективный отвод талых и дождевых вод;
  • углубленная. Связующая конструкция сооружается в приямке, расположенном ниже уровня грунта. После подсыпки щебня и его уплотнения сооружается опалубка, производится армирование и выполняется заливка бетонного раствора. Такой вариант исполнения ростверкового основания требует повышенного уровня денежных затрат, связанных с необходимостью выполнения значительного объема земляных работ.

Выбирая конструктивный вариант исполнения ростверкового фундамента, следует учитывать особенности почвы, рельеф местности и ориентироваться на финансовые возможности.

Конструкция свайных фундаментов с монолитными плитами

При обустройстве подобного типа фундаментов применяются те же технологические приемы, что и при постройке обычного свайно-ленточного фундамента, но с учетом требований по формированию ростверка в виде монолитной железобетонной плиты:

  1. На первом этапе в соответствии с планом расположения несущих стен бьются скважины под необходимое количество свайных опор, закладывается гидроизоляция и арматура в тело будущей сваи;
  2. Площадь под фундамент дома утрамбовывается, отсыпается песком и щебнем с укладкой дренажа. Укладывается гидроизоляция и утеплитель;
  3. Устанавливается опалубка, рабочий объем ростверка и плиты заполняется арматурой, пруток перевязывается по пересечениям и слоям, заливается бетон.

Подготовка грунта под обустройство монолитного свайного фундамента

На первом этапе потребуется спланировать и подготовить поверхность участка так, как это делается в большинстве случаев для тонкого плитного фундамента. На глубину в штык лопаты убирается весь плодородный слой и поверхностный суглинок, дно тщательно выравнивается и трамбуется с отсыпкой тонким слоем крупного щебня. Несмотря на то, что монолитная фундаментная плитане будет опираться на дно, необходимо укрепить его, чтобы сохранить целостность при возможном пучении. По периметру фундамента в траншею на глубину в 70-80 см укладывается дренажная труба, желательно на бетонную подготовку, но можно и на песчаную подушку.

До отсыпки на плане необходимо пробить скважины под необходимое количество буронабивных свай. Чаще всего это сваи ТИСЭ или анкерные опоры, с конусовидным уширением подошвы. Только после закладки гидроизоляции в виде трубы из рубероида или изоспана поверхность отсыпается толстым слоем песка и тщательно трамбуется в четыре-пять проходов. Таким образом, почва под будущей монолитной плитой будет сухой и относительно устойчивой к подвижкам. При желании под песок можно уложить геотекстильное полотно по типу дорнита или аналогичной плотности. В этом случае края полотнищ перехлестывают на 15-20 см.

Укладка теплоизоляции и арматуры

На выровненную и уплотненную «песчанку» укладывается слой гидроизоляции, далее слой экструдированного ППС, толщиной 100-150 мм. Рекомендуется использовать тонкие, в 30 мм толщиной плиты теплоизолятора, уложенные с перекладкой швов между слоями.

Утеплитель необходимо выложить по всей поверхности фундамента, в местах установки свай вырезаются окна под опоры, уложенное полотно гидроизоляции выпускается за пределы контура свайного фундамента и фиксируется на опалубке степлером. В результате под центральной плитой и в пространстве между свайными опорами будет находиться толстый слой ЭППС, который сыграет роль донной части опалубки и в дальнейшем защитит всю конструкцию от вспученного грунта. По контуру монолитной плиты устанавливается опалубка.

Достоинства и недостатки ростверковой основы на плите

Плитный ростверк обладает серьезными преимуществами по сравнению с другими типами фундаментов:

  • длительным ресурсом эксплуатации. Долговечность фундаментной конструкции превышает семь десятилетий;
  • универсальностью. Монолитная плита с ростверком может сооружаться на различных почвах, а также без учета особенностей рельефа;


Бетонный ростверк используется исключительно для несущих стен

  • повышенными прочностными характеристиками и надежностью. Применение арматурного каркаса повышает эксплуатационные свойства;
  • расширенной областью применения. Конструкция обеспечивает устойчивость различных видов зданий;
  • простотой и доступностью технологии. Методы выполнения работ понятны, позволяют самостоятельно соорудить основание;
  • равномерным распределением усилий по поверхности основы. Это позволяет избежать растрескивания бетона.

К недостаткам следует отнести повышенный уровень расходов. По сравнению с другими видами оснований затраты на выполнение строительных мероприятий выше, что связано с повышенной потребностью в бетонном растворе и необходимостью выполнения земляных работ.

Что предлагает наша компания

СК Гарант предлагает широкий спектр услуг, связанных с фундаментами. Консультации, расчеты, геодезические изыскания, строительство основания – у нас вы сможете получить любую помощь. Благодаря большому опыту наши сотрудники выполнят качественно и в кратчайшие сроки даже самые сложные заказы. Мы можем похвастать безупречной репутацией – за годы существования сдали сотни объектов и каждый раз заказчики оставались довольны результатом сотрудничества. Поэтому, выбрав нас, вы точно не будете сожалеть об этом впоследствии.

Фундамент плита с ростверком – подготовительные работы

Приступая к выполнению работ необходимо подготовить оборудование, материалы и инструменты. Понадобятся:

  • бетоносмеситель;
  • «болгарка»;
  • лопаты, ведра;
  • тачка;
  • проволока для вязки арматуры;
  • шнуры для разметки и рулетка;
  • доски для изготовления опалубки.


Для начала стоит обзавестись всем необходимым

Потребуются также материалы для приготовления бетонного раствора и стальная арматура для сборки каркаса.

На подготовительном этапе выполните следующие мероприятия:

  1. Разметьте площадку. Габариты должны превышать размер фундамента на 50 см с каждой стороны будущего строения. Используйте шнур, натянутый между колышками.
  2. Извлеките почву на глубину 0,5 м, перенесите плодородный грунт для временного хранения. Для выполнения работ желательно использовать экскаватор.
  3. Определите места расположения свай. Опорные колонны забейте в грунт или забетонируйте, руководствуясь требованиями проекта.
  4. Сформируйте траншею глубиной 0,3 м для ростверка. Разровняйте дно, установите щитовую опалубку силового контура.

При выполнении работ обеспечьте равную высоту выступающих частей опорных элементов.

Как изготовить ростверковый вариант фундамента

Дальнейшие мероприятия по изготовлению ростверкового основания производите по следующему алгоритму:

  1. Нарежьте арматурные прутки, свяжите в приямке с помощью проволоки каркас для ростверка.
  2. Забетонируйте приямок по периметру здания, обеспечьте его неподвижность на протяжении недели.
  3. Соберите деревянную опалубку для плитной основы, используя предварительно подготовленные щиты.
  4. Установите внешние подпорки, обеспечивающие неподвижность щитов при заливке бетона.
  5. Уложите по контуру площадки геотекстиль, насыпьте щебеночную подушку толщиной 20 см.
  6. Насыпьте сверху мелкий песок слоем 10–15 см, тщательно утрамбуйте сформированный массив.
  7. Постелите гидроизоляцию из листового рубероида или полиэтилена, обеспечив перекрытие листов.
  8. Соберите пространственный каркас из стальной арматуры, зафиксируйте его к выступающим частям решетки.
  9. Подготовьте бетонную смесь по стандартной рецептуре, обеспечьте непрерывную заливку раствора в опалубку.
  10. Утрамбуйте бетонный массив, используя глубинный вибратор. Постелите полиэтилен, и по мере твердения периодически увлажняйте поверхность.

Соблюдая последовательность операций несложно самостоятельно изготовить ростверковую основу. Благодаря доступности технологии, такой вид фундамента может использоваться при возведении частных домов. Выполнение работ своими силами позволит уменьшить объем расходов и осуществить задуманное без привлечения специалистов. Конструкция обеспечит устойчивость здания и его долговечность.

Железобетонный фундамент

Компания «Установка Свай» занимается обустройством свайных фундаментов для индивидуального и многоэтажного строительства.
Мы работаем в этой сфере длительное время, прекрасно знаем все ее особенности и обладаем парком современной техники, которая позволяет быстро и качественно проводить свайные работы в любых условиях.
В данной статье мы познакомим вас с распространенными видами железобетонных оснований — свайным, ленточным и плитным фундаментом. Будут детально рассмотрены сфера применения, преимущества и недостатки а также технология обустройства каждого из них.

Виды железобетонных фундаментов

Железобетонный фундамент — надежное и долговечное основание, востребованное во всех сферах строительства. На таких основаниях строятся частные дома и коттеджи, многоэтажные жилые здания, промышленные и складские сооружения.

Их популярность обусловлена сравнительной надёжностью в процессе использования после обустройства — создать большинство видов железобетонных фундаментов означает обеспечить основание строения на долгие годы, что на самом деле экономит финансовые средства так как данный тип фундаментов крайне устойчив к внешним и временным факторам. Железобетонные фундаменты оптимально подходят для всех распространенных в России типов грунтов.

Ленточные ЖБ фундаменты

Ленточное ЖБ основание является стандартным видом фундамента в малоэтажном строительстве, на нем возведено свыше 80% всех домов, дач и коттеджей в России. Такой фундамент представляет собой сборную либо монолитную ленту, повторяющую контуры стен дома.


Рис: Схема ленточный фундаментов малого у глубокого заложения

Классификация ленточных фундаментов осуществляется исходя из следующих факторов:

  • По конструкционным особенностям: монолитные — лента сформирована в результате заливки опалубочной конструкции бетонным раствором; сборные — лента создана посредством кладки железобетонных фундаментных блоков. Последний вариант является более простым в обустройстве, на его реализацию требуется на порядок меньше времени, однако монолитные ленты гораздо более долговечны;
  • По глубине расположения в грунте: глубокого заложения — опорная подошва фундамента размещена ниже уровня промерзания почвы; малозаглубленные — лента заглублена на 30-80 сантиметров, наружные — лента опирается на поверхность грунта.

Важно: поверхностные и малозаглубленные фундаменты подходят для строительства на территориях с непучинистой почвой, однако если грунт подвержен морозному пучению, единственным возможным вариантом остается лента глубокого заложения

.


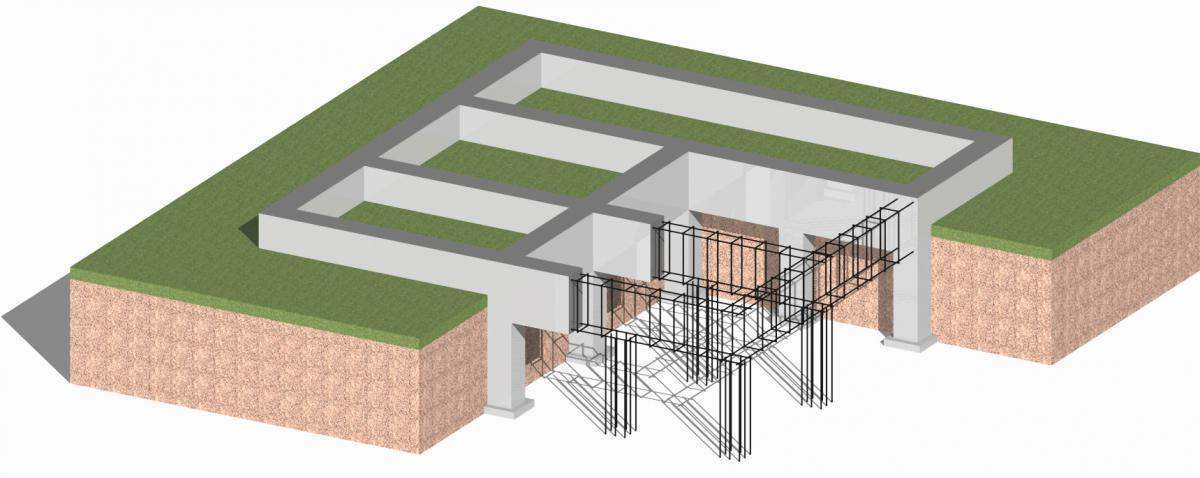

Рис: Монолитный ленточный фундамент с уширенной подошвой

Ленточные основания являются хорошим вариантом фундамента для строительства на песчаных грунтах и супесях. На них могут обустраиваться здания высотой в 1-3 этажа из любых стройматериалов — от легких каркасных панелей до кирпича. Однако кирпичный дом с высокой нагрузкой на фундамент потребует использование забивных железобетонных свай.

Плитные

Необходимость в плитных фундаментах возникает при проведении строительства в условиях проблемных грунтов, склонных к горизонтальным сдвигам, низкоплотной и пучинистой почве. Данный вид фундамента отличается высокой устойчивостью, он более равномерно распределяет по грунту нагрузки, исходящие от массы здания.

Толщина фундаментной плиты варьируется в пределах от 30 до 100 сантиметров. Сама плита может быть неглубокого заложения, в таком случае она заливается так, чтобы половина плиты располагалась над поверхностью грунта, либо глубокого заложения. При обустройстве углубленных плитных фундаментов откапывается котлован ниже уровня промерзания почвы и на его дне формируется плита. Далее создается цокольный этаж, который впоследствии используется в качестве подвального помещения.

Рис: Схема монолитной фундаментной плиты

Важно

: наиболее распространена практика обустройства монолитных плитных фундаментов, однако существуют варианты, обустроенные из готовых железобетонных плит заводского производства. Подобные сборные основания обладают минимальной толщиной (30-40 см.) и используются для строительства быстровозводимых каркасных домов.



Монолитная фундаментная плита может использоваться в качестве основания под тяжелые дома из кирпича и пенобетона высотой в 1-3 этажа. Главный недостаток такого фундамента — высокая цена, в большинстве случаев выгоднее обустроить свайный фундамент, который, при сравнимой стоимости, будет обладать большими несущими характеристиками.

Свайные

Фундаменты на сваях, среди всех типов ЖБ оснований, обладают максимальной несущей способностью и устойчивостью в грунте. Свайные фундаменты, исходя из типа используемых свай, можно разделить на две группы: фундаменты на железобетонных сваях промышленного производства и фундаменты на буронабивных опорах.

Важно: основания на забивных сваях обустраиваются с помощью тяжелой строительной техники — копровых установок, которые погружают свайные столбы в грунт по технологии ударной забивки либо вибрационных воздействий. Буронабивные сваи создаются внутри почвы, в результате заливки скважины бетонным раствором.

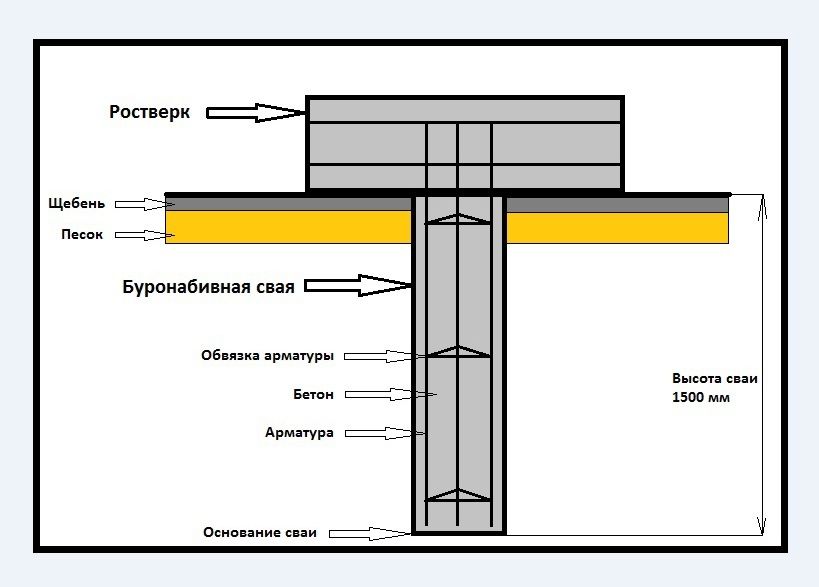

Рис: Схема фундамента на буронабивных сваях

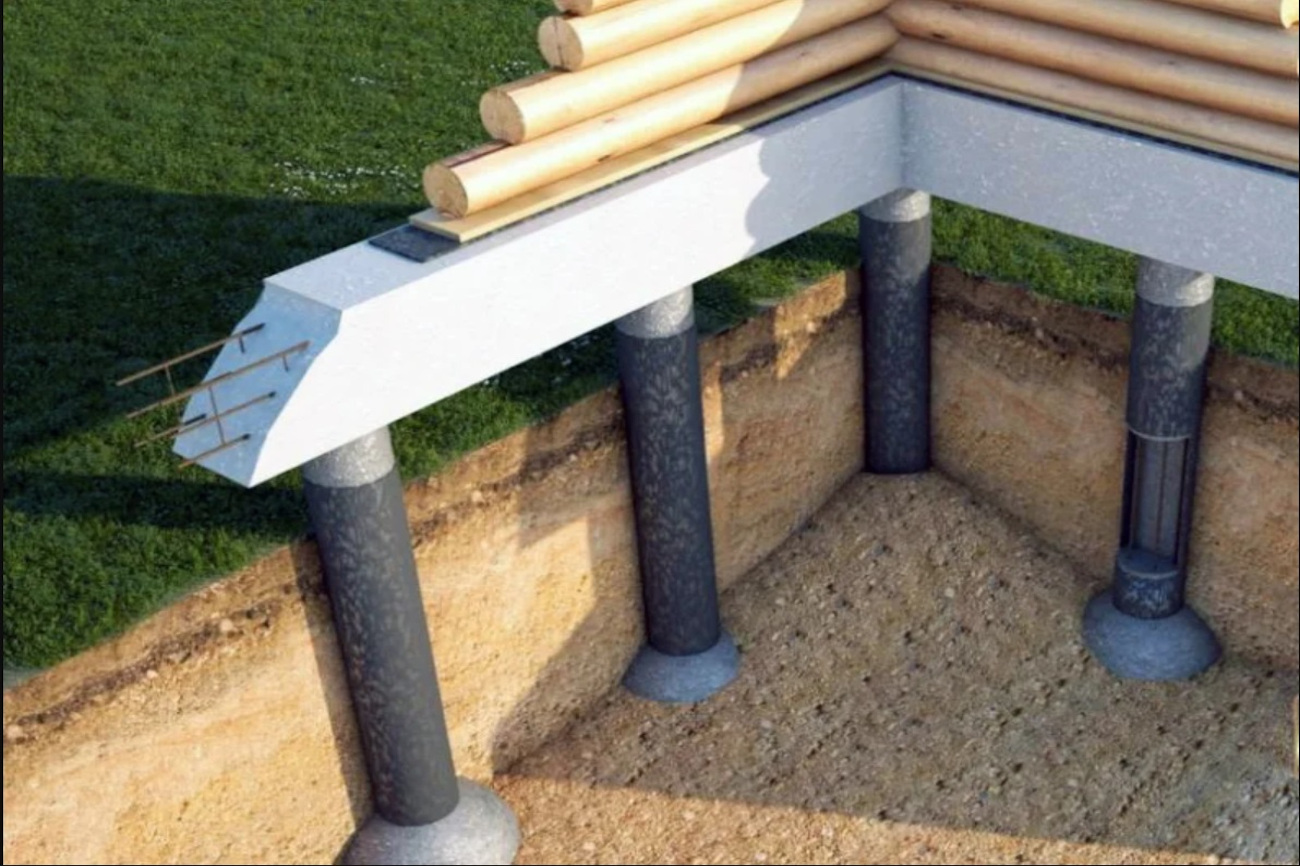

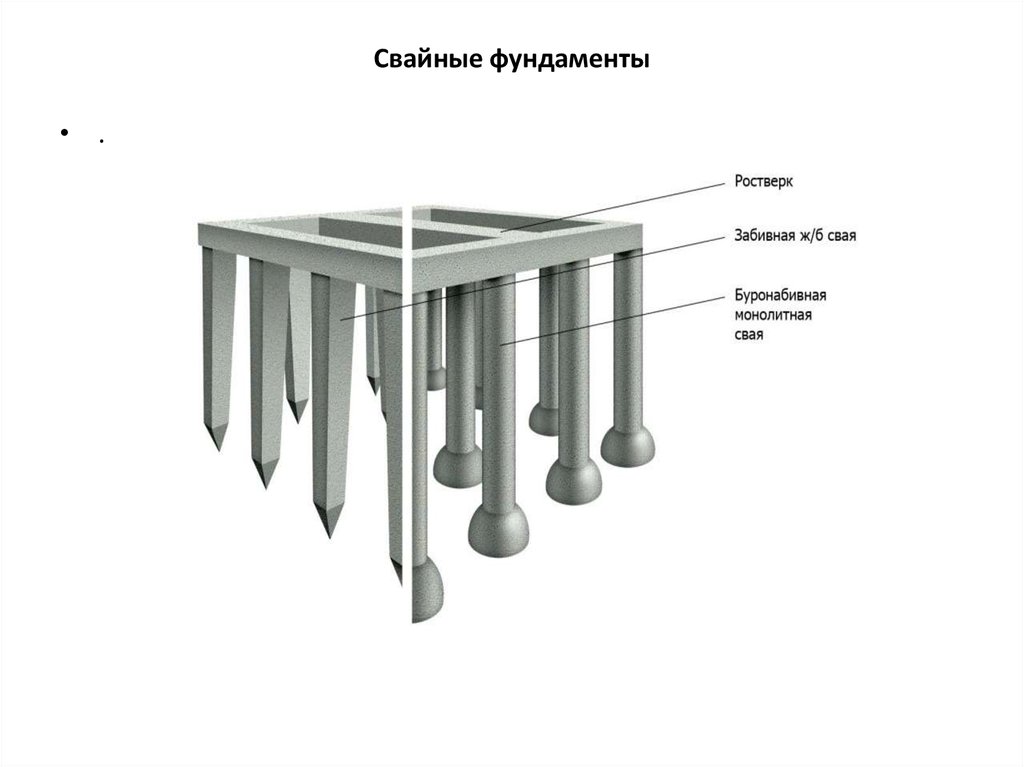

Свайные основания, помимо опорных столбов, также состоят из ростверка — ленточной конструкции, которая опоясывает контуры фундамента и связывает сваи между собой.  Ростверк необходим для придания отдельно стоящим сваям устойчивости к горизонтальным сдвигам грунта и более равномерного распределения массы здания.

Ростверк на буронабивных сваях может выполняться из бруса, металлопроката — швеллера или двутавровой балки, либо из монолитного бетона. Для фундаментов из забивных свай, и при возведении домов из тяжелых материалов (кирпича, пенобетона) на буронабивных опорах, используются исключительно монолитные железобетонные ростверки.



Важно: свайные основания являются универсальным вариантом фундамента, на котором могут возводиться дома любой этажности на всех типах грунтов, за исключением скалистых.


Рис: Фундамент на забивных железобетонных сваях

Технология строительства железобетонных фундаментов

Предлагаем вашему вниманию основные моменты технологии строительства рассмотренных нами видов железобетонных фундаментов.

Технология ленточного жб фундамента

Первым этапом возведения ленточного основания выступает подготовка строительной территории — с площадки удаляются камни и растения, снимается дерновый слой грунта на глубину 15-20 сантиметров (один штык лопаты).

Затем производится разбивка осей фундамента — с применением обносных досок и бечевки на площадку переносятся внутренние и наружные контуры ленты, после чего производится вертикальная планировка грунта — выкапывается траншея на глубину заложения ленты, к которой добавляются 20-30 см. на обустройство уплотняющей подсыпки.



Рис: Разметка ленточного фундамента

Дальнейшие технологические операции выполняются в следующей последовательности:

  • На дне траншеи формируется уплотняющая подсыпка из двух равных по толщине слоев песка и гравия. Подсыпка тщательно выравнивается и утрамбовывается. Она необходима для защиты будущего фундамента от вертикальных сил пучения грунта;
  • Вокруг траншеи формируется опалубка из строганных досок. Опалубка располагается на поверхности грунта так, чтобы ее высота и глубина траншеи в совокупности были равны проектной высоте фундаментной ленты;
  • Внутренние стенки опалубки и траншея застилаются клеенкой, которая будет предотвращать утечку влаги из бетонной смеси;
  • Из арматурных прутьев создается армкокаркас. Для этого используются рифленые стержни диаметром 12-16 мм. и прутья гладкой арматуры 7-9 мм. в диаметре для их соединения. Армокаркас скрепляется сваркой либо связывается проволокой;
  • Осущетсвляется заливка опалубки бетоном, после чего смесь уплотняется вибрированием либо штыкуется арматурой для удаления внутренних полостей воздуха.

Важно: фундамент считается завершенным после набора бетоном 100% прочности, что происходит в течении 28-30 дней.


Рис: Заливка ленточного фундамента бетоном

Технология плитного жб фундамента

Технология обустройства плитного фундамента следующая:
  • На строительную площадку переносятся проектные контуры фундамента;
  • Вырабатывается котлован — при обустройстве малозаглубленной плиты выемка грунта может производится ручной силой, тогда как закладка плиты ниже глубины промерзания грунта требует привлечения экскаватора;
  • На дне котлована формируется уплотняющая песчано-гравийная подсыпка — первым слоем идет песок, затем гравий;
  • Из строганных досок обустраивается опалубка котлована. Опалубка укрепляется боковыми упорами, при необходимости дополнительной фиксации по периметру опалубки подсыпается грунт. Внутренние стены опалубки устилаются клеенкой;

Рис: Опалубка и армокаркас плитного фундамента


  • На поверхности уплотняющей подсыпки заливается слой подбетонки толщиной 3-5 сантиметров. Для его формирования используется жидкий бетон, который должен проникнуть во все щели между гравием;
  • На поверхности отвердевшей подбетонки формируется арматурный каркас;
  • Плита заливается бетоном, смесь тщательно уплотняется виброуплотнителем и выравнивается.

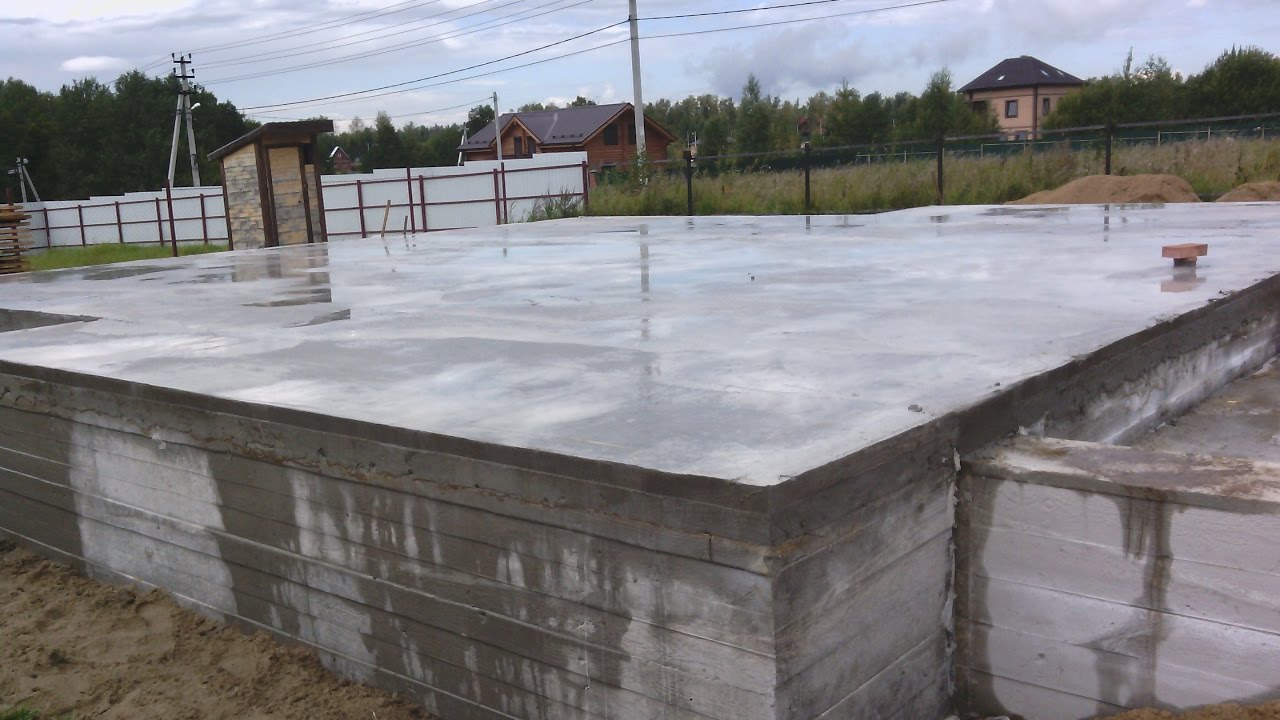

Рис: Заливка плитного фундамента бетоном

Важно: демонтаж опалубки выполняется спустя две недели после заливки плиты, когда бетон наберет 75-80% от своей итоговой прочности.

Технология свайного жб фундамента

Для создания фундамента на железобетонных сваях — наиболее надежного из всех типов оснований, привлекается тяжелая строительная техника — копровые установки. Это техника на колесной либо гусеничной базе, погружающая забивные сваи в грунт.


Рис: Обустройство фундамента из забивных железобетонных свай под многоэтажное здание
Этапы обустройства свайного фундамента следующие:
  • Подготовительные работы — обустраиваются пути подъезда и передвижения копров по стройплощадке, при необходимости выполняется вертикальная планировка грунта (выемка котлована), на объект доставляются и складируются сваи;
  • Геодезическая разбивка свайного поля — размечаются контуры фундамента и точки погружения свай;
  • Забивка свай — сваебойная установка подтягивает сваю с места складирования, поднимает и устанавливает ее в забивочное положение, затем следует погружение сваи до наступления проектного отказа;
  • Обрезка свай и обвязка ростверком — после того как все элементы свайного поля погружены, головы свай обрезаются по нулевому уровню с помощью сваерезки. По периметру фундамента обустраивается опалубка для ростверка, в нее укладывается арматурный каркас, который приваривается к выступающей со свай арматурой, после чего опалубка заливается бетоном.

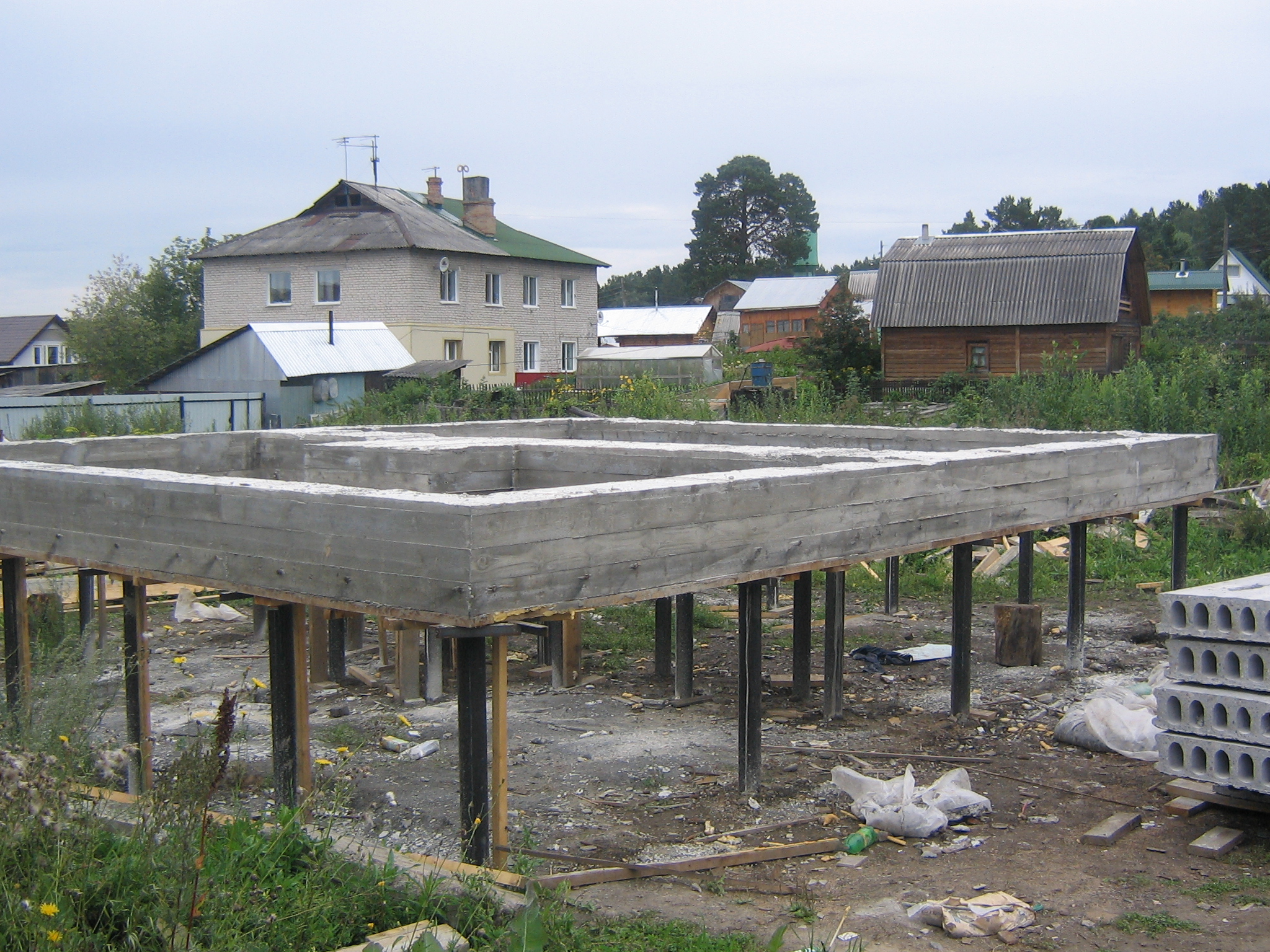

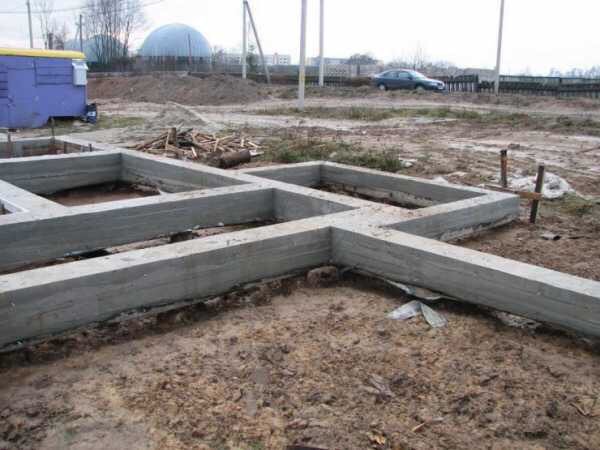

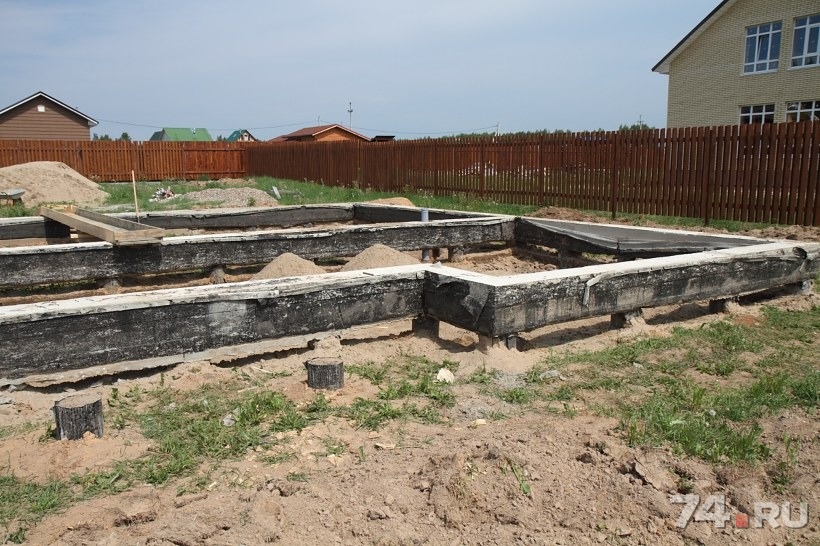

Рис: Железобетонный ростверк свайного фундамента для одноэтажного здания

Преимущества свайных Железобетонных фундаментов

Железобетонные свайные фундаменты, в сравнении с ленточными и плитными основаниями, обладают рядом существенных преимуществ, среди которых можно выделить:
  • Возможность строительства на любых грунтах — опорная подошва свай опирается на глубинный слой грунта, что позволяет вести строительство на участках, где поверхностные грунты представлены плывунами, низкоплотной либо пучинистой почвой;
  • Максимальная несущая способность — свайные фундаменты не имеют ограничений по массогабаритным характеристикам возводимых зданий;
  • Скорость обустройства — современные копровые установки способны обустроить свайное поле под частный жилой дом в течении 1-2 рабочих смен;
  • Долговечность — минимальный срок эксплуатации фундамента на железобетонных сваях составляет 100 лет.

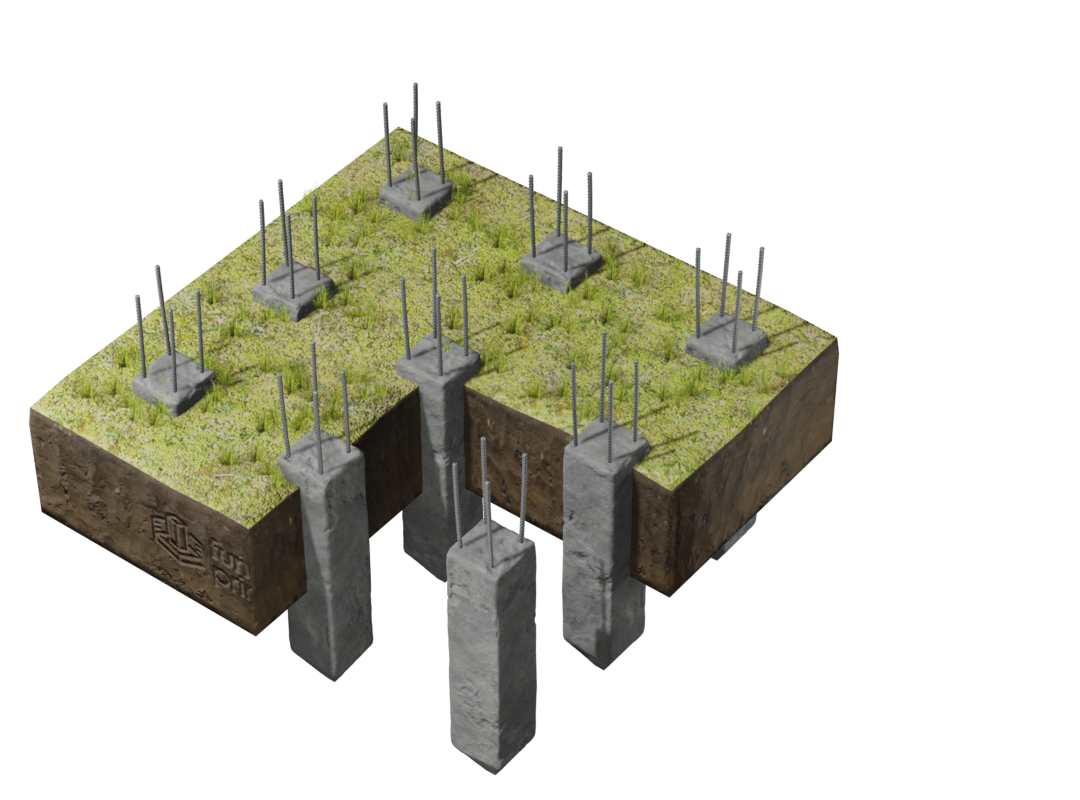

Рис: Сваи для свайного фундамента

Важно: стоит выделить и экономическую оправданность свайных фундаментов — если вам необходимо возвести дом на проблемном грунте, обустройство свайного основания обойдется на порядок дешевле, чем создание монолитной фундаментной плиты с аналогичными несущими характеристиками.

Наши услуги

Строительная компания «Установка Свай» занимается обустройством надежных свайных фундаментов. Мы готовы взять на себя выполнения всего спектра работ по погружению забивных свай, а также обеспечить поставку качественных железобетонных изделий на объект.

Наша фирма обладает парком высокопродуктивной копровой техники, который представлен установками УСА (универсальный сваебойный агрегат), БМ-811 и Junttan PM20 — копр, забивающий до 60 свай в течении одной смены (для сравнения, стандартный свайный фундамент под одноэтажный кирпичный дом состоит из 35-50 свай).

Все работы мы выполняем качественно и в срок, в строгом соответствии с действующими строительными нормами.

Полезные материалы



Забивные сваи

Для строительства свайных фундаментов сегодня применяют забивные сваи из различных материалов.







(PDF) Несущая способность вблизи опорных зон неразрезных железобетонных балок и высоких ростверков

Прим. науч. 2022,12, 685 20 из 21

Литература

1.

Мурашев В.И. Трещиностойкость, жесткость и прочность железобетона (Основы сопротивления железобетона); Василий

Мурашев Иванович, М., Ред.; СССР.Министерство строительства машиностроительных предприятий: Москва, Россия, 1950.

2.

Ромашко В.М. Деформационно-прочностная модель бетонной опоры и бетона: Монография. Ровно. О. Дзен. 2016. Доступно

онлайн: https://www.scribd.com/document/474217083/romashko-maistruk-o-article (по состоянию на 25 ноября 2021 г.).

3. Леонхардт, Ф. Uber die Kunst des Bewehrung von Stahlbetontragwerken. Beton Stahlbetonbau 1965, 9, 23–31.

4.

Leonhardt, F. Сдвиг и кручение в предварительно напряженном бетоне. В материалах лекции на сессии Конгресса FIP, 1970 г., Прага,

, Чешская Республика, 25 ноября 2021 г .; стр.13–17.

5. Реган, П.Е. Сдвиг железобетонных балок. Маг. Конкр. Рез. 1970, 73, 197–208. [CrossRef]

6. Zsuttu, T.C. Прогнозирование прочности балки на сдвиг на основе анализа существующих данных. J. Proc. 1968, 65, 11–14.

7.

Виршилас В.И. Статистический анализ прочности балок в наклонных сечениях. В материалах «Перспективы развития

бетона и железобетона: Материалы VII Всесоюзного», Вильнюс, Литва, 10–12 ноября 1971 г.; Изд-во

Дом Вильнюсского института изобразительных искусств: Вильнюс, Литва, 1972; стр.45–48.

8.

Борисанский М.С. Новые данные о сопротивлении гнутых элементов действию поперечных. В вопросах современного железобетона

Бетонное строительство; Мосиздат: Госстрой Союза Советских Социалистических Республик, 1952; стр. 136–152.

9.

Залесов А.С.; Климов, Ю.А. Прочность железобетонных конструкций при действии поперечных сил; Киевиздат: Будивельник,

Союз Советских Социалистических Республик, 1989.

10.Бетонные и железобетонные конструкции; СНиП 2.03.01–84*; Госстрой СССР: Ташкент, Узбекистан, 1989.

11.

Дорошкевич Л.О.; Демчина, Б.Г.; Максимович, С.Б.; Максимович, Б.Ю. Предложения по отсечению доли меньшинства

и переустройству железобетонных элементов (к раздаче 4.11.2 ДБН Б.2.6). Строительство зданий. науч. Технол. Пробл. Курс.

Конкр. Этаж 2007, 67, 601–612.

12. Голышев А.Б.; Полищук, В.П.; Бачинский, В.Ю. Железобетонные конструкции; Киевиздат: Логос, Украина, 2001.

13.

Звездов А.И.; Залесов, А.С.; Мухамедиев, Т.А.; Чистяков, Е.А. Расчет прочности железобетонных конструкций

по изгибающим моментам и продольным усилиям по новым нормативным документам. Конкр. Уточнить Конкр. 2002, 2, 21–25.

14.

Залесов А.С.; Мухамедиев, Т.А.; Чистяков, Е.А. Расчет прочности железобетонных конструкций на различные мощности

воздействия по новым нормативным документам.Конкр. Уточнить Конкр. 2002, 3, 10–13.

15.

Залесов А.С.; Мухамедиев, Т.А.; Чистяков, Е.А. Бетонные и железобетонные конструкции без предварительного напряжения арматуры —

мент: СП52–101–2003. В ГУП «НИИИЖБ», Российская Федерация, Центральный научно-исследовательский, проектно-экспериментальный

Институт промышленных зданий и сооружений; 2004. Доступно в Интернете: https://docs.bentley.com/LiveContent/index.html

(по состоянию на 25 ноября 2021 г.).

16.

Карпюк В.М. Расчетные модели силовой крепи бетонных конструкций промежуточного зала со стороны зажигания мельницы с нагрузкой

(Монография); ОДАБА: Одесса, Украина, 2014.

17.

Клованич С.Ф. Метод конечных элементов в нелинейной механике грунтов и бетонов. Строительные конструкции: Межведомственное.

Науч. Тех. сб. Работа. 2004, 61, 163–168.

18.

Карпюк В.М.; Костюк, А.И.; Семина, Ю.A. Общий случай нелинейной деформации. Прочностная модель железобетонных конструкций

. Сила Матер. 2018, 50, 453–464.

19.

Лу Т.Дж.; Разум.; Чен, С.В.Б. Численная оценка предварительно напряженных непрерывных элементов НБК и ВБК с внешним армированием из углепластика

. Композиции Структура 2020, 234, 111671. [CrossRef]

20.

Лу Т.; Лю, М.; Лопес, С.М.; Лопес, В.А. Перераспределение моментов в двухпролетных предварительно напряженных балках НБК и ВПК. Матер.Структура

2017,6, 1–10. [CrossRef]

21.

Изм, М.М.; Раби, М. Поведение при изгибе непрерывных железобетонных балок, усиленных листами углепластика, скрепленными снаружи. Алекс. англ. Дж.

2019, 58, 789–800. [CrossRef]

22.

Азадпур Ф.; Магсуди, А.А. Оценка работоспособности неразрезных балок, усиленных пряди из СПФ, при циклическом нагружении

. Гражданский англ. Ж. 2019, 5, 1068–1083. [CrossRef]

23.

Эль-Моги, М.; Эль-Рагаби, А.; Эль-Салакави, Э. Поведение на изгиб непрерывных железобетонных балок, армированных FRP. Дж. Компос. Констр.

2010,6, 669–680. [CrossRef]

24.

Кара И.Ф.; Ашур, А.Ф. Перераспределение моментов в неразрезных железобетонных балках из FRP. Констр. Строить. Матер.

2013

,49,

939–948. [CrossRef]

25.

Лу Т.; Лопес, С.М.Р.; Лопес, А.В. Глубина нейтральной оси и перераспределение момента в FRP и сталежелезобетонных неразрезных балках

.Композиции Часть Б англ. 2015, 70, 44–52. [CrossRef]

26.

Рахман С.М.Х.; Махмуд, К.; Эль-Салакави, Э. Перераспределение моментов в неразрезных балках, армированных стекловолокном и полимером

, подвергающихся несимметричной нагрузке. англ. Структура 2017, 150, 562–572. [CrossRef]

27.

Лопес А.М.; Соса, PFM; Сенах, JLB; Prada, M.A.F. Влияние поворотов пластического шарнира на сопротивление сдвигу в неразрезных железобетонных балках

с поперечной арматурой. англ. Структура 2020, 207, 110242. [CrossRef]

28.

Насер, З.; Хавиле, Р.А. Прогнозирование отклика непрерывных RC балок при различных уровнях дифференциальной осадки.

Перед. Структура Гражданский англ. 2019, 13, 686–700. [CrossRef]

29.

Zinkaah, OH; Ашур, А .; Шиэн, Т. Экспериментальные испытания двухпролетных неразрезных бетонных балок, армированных стержнями из стеклопластика

, и оценка метода распорок и связей. Композиции Структура 2019, 216, 112–126.[CrossRef]

Ростверковый фундамент: типы, конструкция и преимущества

🕑 Время чтения: 1 минута

Ростверковый фундамент состоит из одного или нескольких ярусов балок (стальных или деревянных), уложенных под прямым углом друг к другу на слой бетона для распределения нагрузки на обширной площади.

Этот тип фундамента обычно используется для тяжелых несущих колонн, опор и лесов, где ожидается, что фундамент будет распределять большие нагрузки на большие площади.

При использовании ростверкового фундамента можно избежать глубоких котлованов, а глубину фундамента ограничить от 1 м до 1,5 м.

Типы ростверковых фундаментов

  1. Фундамент ростверк стальной
  2. Фундамент ростверк деревянный

1. Фундамент ростверк стальной

Фундамент стальной ростверк состоит из стальных балок, уложенных в один или два яруса и забетонированных.

Балки ростверка каждого яруса удерживаются на месте трубными сепараторами диаметром 25 мм и распорками 20 мм.Балки располагаются на соответствующем расстоянии друг от друга, чтобы можно было размещать и уплотнять бетон между ними.

Фундамент из стального ростверка

Рекомендуется оставлять минимальный зазор 8 см между двумя балками. В любом случае расстояние между полками балок не должно превышать 1,5–2 ширины полки, но не более 30 см.

На наружных краях внешних балок и над верхней полкой верхнего яруса сохраняется покрытие толщиной не менее 10 см для защиты балок от коррозии. Защитный слой бетона под нижней балкой должен быть не менее 15 см.

2. Фундамент деревянного ростверка

Деревянный ростверк фундамента применяется там, где грунт мягкий и постоянно заболоченный. Правильно спроектированный ростверковый фундамент из дерева может экономично поддерживать стены здания.

За счет ограничения веса грунта до 5,5 тонн/кв.м деревянная платформа заменяет бетонный блок, который обычно размещается под фундаментом стены в этом стиле строительства.

Деревянная платформа состоит из досок, которые обычно имеют толщину от 8 до 10 см и уложены в два слоя, один продольный, а другой поперек стены, с выходом на 45-60 см за основание основания с каждой стороны.

Толщина досок в нижней части от 5 см до 10 см, в зависимости от нагрузки и условий площадки. Прямоугольные отрезки бруса, расположенные на расстоянии не более 38 см от центра к центру, глубиной в 0,75 раза больше ширины, разделяют два слоя досок.

Строительство ростверкового фундамента

Ниже перечислены этапы возведения ростверка фундамента:

  1. Каркас должен удерживать ростверк для прочного монолитного ростверкового фундамента.
  2. Опалубка изготовлена ​​из обрезных досок в виде прямоугольных желобов.
  3. Высота опалубки составляет от 1 до 1,5 футов, а ширина должна быть равна минимальной толщине стены здания.
  4. В опалубку заливается бетон, образуя бетонную подушку толщиной от 450 мм до 600 мм.
  5. Секции ростверка (деревянные или стальные) укладываются над бетонной подушкой с достаточным покрытием со всех сторон.
  6. Бетон заливается в фундамент до нужной глубины.
  7. Минимальный защитный слой толщиной 10 мм должен сохраняться на верхнем ростверке во избежание коррозии стальных балок.
Устройство ростверкового фундамента

Преимущества ростверка

  1. Время, необходимое для устройства и заливки ростверкового фундамента, сравнительно меньше, чем для обычного фундамента.
  2. Ростверковый фундамент способен успешно трансформировать большие нагрузки на большую площадь.
  3. Эти фундаменты используются для строительства важных конструкций, таких как опоры колонн и строительные леса.
  4. Ростверковый фундамент позволяет избежать глубоких котлованов в слабых грунтах, а глубину фундамента можно ограничить 1-1,5 м.

Часто задаваемые вопросы

Что такое ростверковый фундамент?

Ростверковый фундамент состоит из одного или нескольких ярусов балок (стальных или деревянных), уложенных под прямым углом друг к другу на слой бетона для распределения нагрузки на обширной площади.

Какие бывают ростверковые фундаменты?

Основными типами ростверкового фундамента являются:
1.Фундамент ростверк стальной
2. Фундамент ростверк деревянный

В чем преимущества фундамента ростверка?

Преимущества ростверкового фундамента перед обычным фундаментом:
1. Время, необходимое для устройства и заливки ростверкового фундамента, сравнительно меньше, чем для обычного фундамента.
2. Ростверковый фундамент способен успешно трансформировать большие нагрузки на большую площадь.
3. Эти фундаменты используются для строительства важных конструкций, таких как опоры колонн и строительные леса.
4. Ростверковый фундамент позволяет избежать глубоких котлованов в слабых грунтах, а глубина фундамента может быть ограничена 1-1,5 м.

Подробнее

Как построить фундамент из буронабивных свай?

10 наиболее распространенных причин разрушения фундамента

Типы фундаментов зданий и их использование [PDF]

Фундаменты монолитные железобетонные под строительство жилого дома. Ростверк на строительной площадке.Construction pit with foundations[40174326632]

ログイン後にご利用いただけます

キープ サンプルダウンロード

情報

Monolithic reinforced concrete foundations for the construction of a residential building. Grillage at the construction site. Construction pit with foundations [40174326632] の素材の料金は385円~3,850円となっております。無料の会員登録でサンプルデータのダウンロードやキープなど便利な機能をご利用いただけます。

  • 単品購入
  • 定額プラン

キャンペーン価格

  • S 923 × 519 px / JPG / 1.4 МБ 385 иен
  • М 2731 × 1536 пикселей / JPG / 12,0 МБ 1155 иен
  • л 4171 × 2346 пикселей / JPG / 28,0 МБ 2310 иен
  • XL 5866 × 3300 пикселей / JPG / 55. 4MB ¥3,850
  • ※ この作品はエクストラライセンスを必要とする用途にはご利用いただけません
  •  合計(税込)¥385

Analysis of Reinforced Concrete Solid Slab Bridge

This case study covers the following aspects:

1.Введение в мост из железобетонных монолитных плит

2. Мост Тип

3. Концепции компьютерного моделирования

4. Анализ и результаты с использованием MIDAS.

5. Дизайн и оптимизация






1. Знакомство с мостом из железобетонных плит

Бетонное сырье, состоящее из воды, мелкого заполнителя, крупного заполнителя и цемента, встречается в большинстве частей мира и может быть смешано для образования различных структурных форм. Высокая доступность и гибкость бетонного материала и арматуры сделали железобетонный мост очень конкурентоспособной альтернативой. Железобетонные мосты могут быть изготовлены из сборных железобетонных элементов, которые изготавливаются на заводе, а затем транспортируются для монтажа на строительной площадке, или из монолитного бетона, который формуется и отливается непосредственно на месте установки. Монолитные бетонные конструкции часто возводятся монолитно и непрерывно.



Мосты из сплошных плит представляют собой бетон, в который вводятся внутренние напряжения соответствующей величины и распределения, так что напряжения, возникающие от внешних нагрузок, уравновешиваются в желаемой степени.Мосты из продольно-армированных плит имеют наиболее простую конфигурацию пролетного строения и полированный вид. Этот тип сплошной плиты обычно подходит для мостов с пролетом до 15 м.





Поведение сплошной плиты заключается в распределении приложенных нагрузок во всех направлениях. Твердая плита изотропна, что означает, что она непрерывна и однородна по своим механическим свойствам во всех направлениях. Мосты из плит могут быть «анизотропными», а также «ортотропными» плитами.Некоторые из примеров для этого типа плиты показаны ниже.



рис. Пустая плита






2. Мостовой тип



A. Конфигурация надстройки





Оба пролета имеют разную длину.





B. Конфигурация основания



Все 3 пирса разные.



C. Причина выбора сплошной плиты
  • Короткий пролет (около 15 м)

  • Узкий радиус, так как прямые балки дадут слишком длинные консольные плиты на изогнутых краях. Сборные криволинейные балки практически недоступны, а криволинейные балки на месте построить сложнее.

  • Прекрасная возможность изготовления под нестандартные формы

  • Дешевле, чем надстройки более сложных типов.

  • Как правило, настил из сплошных плит является более «конструктивным».

  • Настил из цельных плит

    намного тяжелее по собственному весу, чем настилы других более сложных типов. При коротких пролетах (± 15 м) экономия средств, времени, простоты конструкции и т. д. может с лихвой компенсировать более тяжелые материальные затраты.




3. Концепции компьютерного моделирования



Чтобы смоделировать эту структуру в любом программном обеспечении для расчета конструкций, сначала нам нужно выбрать методологию моделирования.Как правило, инженеры используют два типа методологий для моста из сплошных плит: модель ростверка и модель плиты.



В модели ростверка одномерные балочные элементы можно использовать для определения балок в двух направлениях для имитации продольной и поперечной жесткости моста. Этот метод обеспечивает простоту моделирования и извлечения результатов, но в то же время требуется хорошее инженерное понимание для моделирования поведения сплошной плиты только через балочные элементы.



В модели плиты 2D-элементы плиты будут использоваться для имитации плиты, которая на самом деле представляет более реалистичное поведение плиты и дает более надежные результаты. Уровень сложности моделирования и извлечения результатов несколько больше по сравнению с моделью ростверка. С помощью программ на основе FEA, таких как midas Civil, моделирование листов становится довольно простым. Для этого моста было рассмотрено моделирование пластин, а для дальнейшего процесса использовалась технология Midas Civil.



A. Геометрия модели:



Модель можно создать с помощью встроенных инструментов программного обеспечения или, если программное обеспечение имеет интерфейс САПР, импортировать файл САПР. Поскольку Midas Civil совместим с программами САПР, поэтому для моделирования настил моста и траверсы импортируются из . dxf; Колонны и сваи мостов удобно создавать с помощью инструментов Midas Civil. Форма элементов в основном представляет собой квадратные четырехугольные элементы, которые ортогонально соответствуют предполагаемым направлениям армирования.Там, где квадрат невозможен (из-за неправильных геометрических ограничений, краев, границ и т. д.), мы можем адаптировать прямоугольные четырехугольные элементы, трехсторонние (треугольные), трапециевидные или многоугольные элементы. В основном необходимо избегать экстремальных соотношений сторон за счет уменьшения размера сетки. Чем больше размер сетки, тем менее точен результат. Чем меньше размер сетки, тем больше количество элементов и больше время анализа. Оцените баланс, постарайтесь сохранить оптимальный размер сетки. После создания модели в Midas Civil определите домен и подобласть для расчета момента на древесину.









B. Элемент в разрезе и свойства материала:

Необходимо определить соответствующие свойства материала и сечения для плиты/траверсы/колонны/сваи. Используя определяемую пользователем/предварительно определенную базу данных в Midas Civil, можно создавать свойства материалов и сечений

C. Границы:



Точечные пружинные опоры применяются к участкам сваи с соответствующей жесткостью во всех степенях свободы в зависимости от их глубины.Различные константы пружины основаны на отчете об исследовании почвы и рекомендациях инженера-геотехника. Трение вала не учитывается. Вертикальная опора обеспечивается только концевой опорой сваи. Эти значения жесткости могут быть рассчитаны вручную, а точечная пружина может быть определена в каждом узле отдельно. Чтобы избежать этой сложности, Midas Civil предоставляет возможность автоматически создавать эти точечные пружины вместе с правильными значениями жесткости, используя предоставленные данные о грунте. На основе предоставленных данных о грунте, таких как уровень земли, тип грунта, диаметр сваи, плотность грунта, коэффициенты давления грунта, коэффициент реакции грунтового основания (Kh), угол внутреннего трения (phi) и начальный модуль упругости (k1), программа рассчитывает соответствующие жесткость точечной пружины.

Перейдите по этой ссылке, чтобы узнать больше о базовом расчете жесткости пружины на основе данных грунта.

http://manual.midasuser.com/EN_Common/Civil/895/Start/04_Model/06_Boundaries/Integral_Bridge_Spring_Supports.htm



Соединение между палубой и крейцкопфом может быть выполнено жестким типом упругих звеньев, если его необходимо рассматривать как монолитное соединение, в противном случае в упругом звене может быть задана соответствующая жесткость.



D. Загрузка моста:



Для дальнейших проверок предельной нагрузки и эксплуатационной нагрузки следует применять следующие нагрузки.

В целом анализ движущейся нагрузки становится наиболее сложной частью анализа, поскольку необходимо учитывать множество случаев. Анализ подвижной нагрузки в Midas Civil работает по методу линии влияния, при котором программа автоматически перемещает транспортное средство в продольном направлении по заданной полосе, даже автоматически проверяет критическое положение транспортного средства в поперечном направлении наряду с продольным, если « Оптимизация движущейся нагрузки».



Имеются условные полосы вдоль изогнутой плиты, и вдоль этих полос была применена транспортная нагрузка HA и HB BD 37/01. Midas Civil помогает намного проще охватывать переменные, например. различные расстояния между 2 внутренними осями транспортного средства HB, транспортное средство HB, расположенное между двумя полосами движения, «длина в загруженном состоянии» с нагрузкой HA.



Чтобы применить движущуюся нагрузку, необходимо определить три функции: полосы движения, транспортные средства и варианты движущейся нагрузки.


(1) Полоса движения используется для определения места загрузки транспортного средства.

(2) Автомобиль используется для определения данных автомобиля в соответствии с проектным кодом.

(3) Вариант подвижной нагрузки используется для определения количества полос движения и коэффициента комбинации.





Эти манекены необходимы для упрощения выбора узлов, на которые следует ссылаться при создании полос движения. Эти узлы должны быть перенумерованы, чтобы последовательно увеличиваться/уменьшаться в направлении нагрузки трафика.





Если применяется смещение, когда выбран фиктивный элемент, полоса дорожного покрытия создается на плите.В настоящее время правила расположения различаются в зависимости от того, выбрана ли внутренняя кривая или внешняя кривая. Значение смещения к полосе применяется в ортогональном направлении изогнутой линии эталонной кромки.



Таким образом, если те, которые расположены вдоль внешней кромки кривой, выбраны и смещены к внутренней кривой, некоторые части настила не будут покрыты и, следовательно, не будут нагружены никакими движущимися нагрузками.





В варианте варианта подвижной нагрузки комбинация нагрузок может быть создана автоматически в соответствии с уже определенным транспортным средством.В это время можно использовать опцию случая дополнительной нагрузки, чтобы выбрать полосу, в которой транспортное средство может быть загружено с комбинированным условием или независимым условием.



Если вместо «HA & HB (Auto)» транспортные средства HA и HB определены отдельно, снимите флажок «Автоматическое сочетание динамической нагрузки». В этом случае выберите параметр «Независимый» в разделе «Случаи дополнительной нагрузки» и объедините реакции каждой конфигурации нагрузки трафика вручную, используя комбинацию нагрузок.








4.Анализ и результаты с использованием midas Civil



После выполнения анализа некоторые результаты могут быть извлечены в графическом и табличном формате для дальнейшего создания сочетаний нагрузок, необходимых для проверки конструкции.



A. Результат движущейся нагрузки:



Результаты анализа подвижной нагрузки огибающей можно использовать для сочетания нагрузок. Положения нагрузки и значения транспортного средства могут отображаться, когда максимальный результат (момент/сдвиг или осевая сила) возникает в ключевом элементе. Положения загрузки могут быть четко видны с помощью функции отслеживания движущейся нагрузки.



Б. Вуд-Армер Моменты:

Метод Вуда-Армера позволяет преобразовать триады моментов из пластин (Mx, My, Mxy) в простые изгибающие моменты в двух направлениях (моменты Вуда-Армера) для расчета армирования пластинчатых элементов. Это важно, поскольку крутящий момент Mxy может быть значительным.







Моменты деревянного каркаса могут быть получены в верхней и нижней части пластин по обоим направлениям армирования.Доступ к этой опции можно получить, нажав кнопку «Wood-Armer Moment», как показано на изображении ниже.





C. Округление опорных моментов:

Во многих случаях «пиковый» момент торможения больше, чем момент провисания. «Пиковый» момент заклинивания рассчитывается с учетом поддержки «палки», что не является точным. Нагрузке над опорой «противодействует» реакция опоры R, распределенная по d (или d + yb tan 35°). Простой механизм предназначен для уменьшения момента. Снижение ограничено 10 % пикового момента торможения.



«Уменьшение момента за счет физической ширины подшипника чисто механическое и эффективно как при рабочих, так и при предельных нагрузках. Разброс по высоте балки является упругим эффектом, и его не следует использовать на УЛС». – Роберт Бенаим








5. Проектирование и оптимизация

Необходимо выполнить следующие проверки согласно соответствующему стандарту:

  • Максимальный изгибающий момент ULS
  • ULS Прочность на сдвиг и кручение
  • Проверка стресса SLS
  • Контроль ширины трещины и проверка прогиба
  • Проверка на продавливание



Поскольку собственный вес представляет собой нагрузку, гораздо более значительную для сплошного плитного настила, чем для других более совершенных типов настила.Уменьшение собственного веса может дать очевидную экономию материалов, труда и времени, что в свою очередь приводит к снижению затрат. Но сколько урезать? Для этого было проведено несколько испытаний, прежде чем был получен окончательный оптимизированный дизайн. В пробных моделях необходимо проверить несколько секций, чтобы найти оптимальный размер. На следующем рисунке показан окончательный дизайн после оптимизации. Сокращение примерно на 25 % было достигнуто за счет уменьшения глубины плиты в середине, что еще больше уменьшило потребность в материалах для подконструкции и фундамента.








Посмотреть полное видео вебинара



Фонд «Грильяж» – кураторский зал

Фундамент ростверка используется, когда необходимо передать большие структурные нагрузки от колонн, опор или стоек на грунт с низкой несущей способностью. Фундамент ростверка часто оказывается более легким и экономичным. Это позволяет избежать глубокой выемки грунта и обеспечивает необходимую площадь основания для снижения интенсивности давления в пределах безопасной несущей способности грунта.В зависимости от материала, использованного при строительстве ростверка , фундамент можно условно разделить на следующие две категории.

(а) Фундамент ростверк стальной
(б) Фундамент ростверк деревянный

(а) Фундамент стальной ростверк:

Фундамент стальной ростверк состоит из стальных балок, также известных как балки ростверка, которые устанавливаются в один или два яруса. При двухъярусном ростверковом фундаменте верхний ярус укладывают под прямым углом к ​​нижнему.Балки ростверка каждого яруса удерживаются распорками 20 мм с трубными разделителями диаметром 25 мм. Балки располагаются на таком расстоянии друг от друга, чтобы обеспечить возможность размещения и уплотнения бетона между ними. Минимальный зазор в 8 см считается наиболее подходящим. В любом случае расстояние между полками балок не должно быть более полутора-двухкратной ширины полки, но не более 30 см. Если балки располагаются на большем расстоянии друг от друга, существует опасность того, что бетонная заливка не будет действовать монолитно с балками, что может привести к разрушению фундамента.Для защиты балок от коррозии на внешних сторонах наружных балок, а также над верхней полкой верхнего яруса сохраняется защитный слой не менее 10 см. Защитный слой бетона под нижней балкой должен быть не менее 15 см. см.

Способ устройства фундамента из стального ростверка:

Выемки ведутся на проектную глубину и ложе хорошо выравнивается. Это фундаментное ложе покрыто слоем богатой бетонной смеси толщиной не менее 15 см.Это хорошо уплотнено, чтобы сделать слой бетона непроницаемым основанием. Затем на эту бетонную подушку на заданном расстоянии друг от друга с помощью сепараторов укладывают балки ростверка проектных размеров. Верхнюю поверхность полок балок ростверка приводят в горизонтальную плоскость и вокруг нижних полок балок заливают обильный цементный раствор для крепления балок к бетонному основанию. Затем бетон укладывается между балками и вокруг них. Если требуется предоставление другого уровня.его держат под прямым углом к ​​уже уложенному ярусу и все пространство заливают бетоном.

(б) Деревянный ростверк:

Там, где встречающийся грунт мягкий и постоянно заболоченный, стены здания могут быть экономично поддержаны соответствующим образом спроектированным деревянным ростверковым фундаментом. Фундамент из деревянного ростверка можно смело использовать для легких построек, ограничивая нагрузку на грунт до 5,5 т/кв.м. В этом типе конструкции бетонный блок, обычно расположенный под фундаментом стены, заменяется деревянной платформой.

Деревянная платформа состоит из досок обычно от 8 см до 10 см. толстые, расположены в два слоя, один продольный, а другой поперек стены, выступая за пределы основания примерно на 45-60 см в каждую сторону. В самых нижних слоях доски имеют толщину от 5 см до 10 см в зависимости от нагрузки и условий площадки. Два слоя досок разделены прямоугольными отрезками бруса на расстоянии не более 38 см. от центра к центру, глубина секций равна 0.в 75 раз больше ширины.



источник: http://www.theconstructioncivil.org/

Нравится:

Нравится Загрузка…

Родственные

Патенты переуступлены компании Megamold Infrastructure Systems LLC

Номер публикации: 20160362867

Abstract: Модульная строительная опалубка со стальным каркасом, состоящая из множества смежных пустот фундамента, полой стены и полого настила крыши, определяемых и образованных сборками взаимосвязанных панелей обшивки и соединителей, неразъемно прикрепленных к решетке из конструкционной стали для приема, содержания, и формование влажного бетонного заполнения, способ формования, отливки и облицовки зданий и конструкций из монолитного композитного бетона и стали на месте с использованием указанного формовочного устройства, а также постоянно заключенную монолитную композитную бетонную и стальную конструкцию, построенную с использованием вышеупомянутого модульного формовочного устройства и способа. бетонной конструкции.Ростверк из конструкционной стали поддерживает сборку обшивки до и во время процесса заливки, полностью встраиваясь в литой бетон, и обеспечивает прочность на растяжение, дополняющую прочность на сжатие бетонной заливки.

Тип: Применение

Подано: 3 августа 2016 г.

Дата публикации: 15 декабря 2016 г.

Заявитель: ООО «Мегамолд Инфраструктурные системы»

Изобретателей: Фрэнк К. Джонсон, Минхай Кирмани

ИНЖЕНЕР-СТРОИТЕЛЬ: Стальной ростверк

Фундамент стальной ростверк состоит из стальных балок, конструктивно известных как катаные стальные балки (RSJ.), расположенных в два или более яруса. В случае двухъярусного ростверка (который обычно предусмотрен) верхний ярус балок ростверка укладывается под прямым углом к ​​нижнему ярусу.Балки или балки каждого яруса удерживаются на месте распорками диаметром 20 мм с разделителями труб диаметром 25 мм. На рис. 3.10 показан план и разрез такого фундамента. Балки ростверка залиты бетоном. Как правило, между балками ростверка оставляют минимальный зазор 8 см, чтобы бетон можно было легко заливать и правильно уплотнять. Однако расстояние между полками не должно превышать 30 см или 1 ½ ширины полки (в зависимости от того, что меньше), чтобы заполненный бетон действовал монолитно с балками. Следует отметить, что бетонная заливка не несет никакой нагрузки; он просто удерживает балки на месте и предотвращает их коррозию. На наружных сторонах наружных балок, а также на верхних полках верхнего яруса сохраняется защитный слой бетона толщиной не менее 10 см. Глубина бетона ниже нижнего яруса должна быть не менее 15 см.

Способ изготовления. Фундамент выкапывается на нужную глубину. Как правило, глубина фундамента небольшая, как раз достаточная для размещения двух ярусов балок ростверка, фасонок и т. д.соединение стойки с основанием. Однако эта глубина ни в коем случае не должна быть менее 90 см. После выравнивания основания фундамента заливается и уплотняется богатый бетон так, чтобы образовавшаяся толщина была не менее 15 см. Уплотнение должно быть выполнено надлежащим образом, чтобы слой бетона стал непроницаемым слоем.

Это защитит стальные балки от грунтовых вод. После выравнивания бетонного основания поверх него укладывают первый слой балок ростверка проектных размеров через соответствующие расстояния с помощью распорок. Верхняя поверхность всех балок должна лежать в одной горизонтальной плоскости. Затем нижние полки балок заливают богатым цементным раствором, чтобы они были прикреплены к бетонному основанию. Затем между и вокруг балок первого яруса заливается цементобетон. Затем второй ярус балок размещают под прямым углом к ​​первому ярусу и над верхними полками балок первого яруса. Они должным образом разнесены с помощью разделителей. Затем между стальными балками и вокруг них заливается бетон.Затем стальная стойка соединяется с верхним ярусом с помощью опорной плиты, боковых уголков и косынки. Эти соединительные элементы также заделываются в бетон так, что соединение становится жестким.

Фундамент стальной ростверк может быть предусмотрен и для каменной стены на грунтах с низкой несущей способностью. Фундамент ростверка для такого случая состоит только из яруса, хотя в некоторых случаях, когда стена шире и несет большие нагрузки, может быть предусмотрено и два яруса. Рис.3.11 показывает подробности для обоих случаев.

Оставить комментарий
