Розетка фаза справа или слева: Правильное положение фазы в розетке

Опубликовано в Разное
/
7 Мар 2019

Содержание

Правильное положение фазы в розетке

Многие задают вопрос, как правильно подключать к бытовым розеткам фазные проводники: слева или справа. Забив такой вопрос в поисковую систему, вы обречены на занимательное чтение до утра. Варианты ответов, которыми пестрит интернет, или прямо противоположны, или не имеют отношения к сути вопроса. На многих ресурсах есть похожие темы, но формат их большинства, где субъективное мнение отдельных участников забивает все разумные доводы других, не позволяет неподготовленному пользователю получить в разумные сроки однозначный ответ.

Одни считают, что — слева, потому что «мы всегда так делали». Вторые ищут ответ, прозванивая штепсельные вилки, сетевые шнуры и встроенные в приборы выключатели, пытаясь таким образом определить (от клеммника, например, стиральной машины), где должна быть фаза в розетке, слева или справа.

Отдельный аргумент, найденный на просторах интернета — якобы требования некоторых производителей, например газовых бытовых котлов, подключать оборудование (уже с поставленным производителем гибким кабелем с вилкой) фазироованно, т.

е. фаза вилки на фазу розетки. Термин «фазозависимый котел», на мой взгляд, просто неуместен при комплектации производителем котла стандартной не фазированной вилкой. Ну что значит «зависимый», если комплектуемую производителем вилку можно включить в розетку и так и так?

Ответ одного из производителей котлов : На газовых котлах и горелках используется принцип контроля наличия пламени по зонду ионизации. Горящий газ электропроводен, поэтому в пламя помещают электрод, подают на него фазу и измеряют ток утечки на массу. Поэтому принципиально важно, на какой из проводов подать фазу. В просторечье такие котлы называются фазозависимыми. Никакими вилками котлы не комплектуются, считается правильным подключать электропитание к котлу стационарно (не через розетку) через отдельный автомат. В этом случае никаких проблем с «переворачиванием вилки» не происходит.

Варианты вилок http://ru.wikipedia.org/wiki/Schuko. Вилки и розетки, применяемые в РФ неполяризованы, подключение фазы и нуля не контролируется, в отличии от вилок и розеток так называемого французского стандарта CEE 7/5 http://ru. wikipedia.org/wiki/CEE_7/5

Большинство склоняется к мнению, что «фаза» в розетке должны быть все таки справа, приводя в качестве аргументов некие ГОСТы и иные правила, собственные аргументы и прочее. К сожалению, субъективное прочтение и толкование нормативных документов еще больше запутывает пользователя. На одном из форумов даже приводится «доказательство» того, что «фаза справа» снижает уровень электромагнитного излучения системных блоков компьютеров. Смущает только, что формат той статьи содержит частично элементы заказной и распроданной по сайтам, а сама статья совершенно безграмотна и полна противоречий. Кому интересно, вот здесь: http://www.forumhouse.ru/threads/259518/ этот «материал» разложили по косточкам, да так, что администрация ресурса была вынуждена удалить его.

Альтернативное мнение, где должна быть фаза в розетке, справа или слева

Существует мнение некоторых аудиофилов о том, что якобы перевернутая вилка от радиоаппаратуры меняет качество звука. Вряд ли стоить всерьез говорить об этом, если производитель укомплектовал аппаратуру стандартной вилкой, которую можно воткнуть и так, и так. На самом деле, так как наши розетки неполяризованные, т.е. вилку мы можем воткнуть любой стороной, и подключение фазного проводника в розетке пока никак не регламентировано, то не имеет особого значения, где в розетке будет фаза, слева или справа. Но видели ли вы хоть раз, чтобы домохозяйка перед включением утюга проверяла, где в вилке фаза? Вот и я нет! Главное, чтобы была исправная электрическая проводка, правильно выбранный защитный аппарат и надежное заземление.

Правильное положение фазы в розетке

Подводя итог, где должна быть фаза, слева и справа, отвечаем. Бытовые розетки в РФ не подразумевают «полярности» подключения, т.е. где фаза и где нейтраль для них не регламентировано. Таким образом, правильно будет и так, и так.

Для профессиональных электромонтажников мы все же рекомендуем использовать некое однообразие в работе: фаза в розетке — справа и вот почему.
При монтаже и последующем тестировании розеток мы используем такой прибор для проверки правильности подключение фазного, нулевого и заземляющего проводников.

Данный прибор позволяет мгновенно определить правильность подключения всех проводников в розетке, наличие напряжения, тест заземления и работоспособность УЗО (тест автомата защиты 30 мА, 120 мс ±40 мс).
Как видно на рисунке, «фаза» в розетке для тестирования должна быть СПРАВА. Поэтому для удобства тестирования и однообразия выполненного монтажа мы рекомендуем подключать «фазу» в розетке справа.
Надеемся, что данное правило появится в нормах хотя бы как рекомендация

Почему в вашей розетке фаза, скорее всего, подключена справа?

Есть утвержденные стандарты, а есть неписанные правила.

Как оказалось, большинство электриков при установке розеток фазный провод соединяют с правой клеммой, а нулевой — с левой. Все-таки это какие-то требования или правило, о котором мы не знаем? Давайте разберемся.

Имеет ли значение расположение контактов?

Ток наших сетях питания, естественно, переменный. Никаких «плюсов» и «минусов», как у батареек/аккумуляторов здесь нет. Как нет и маркировки на самих розетках: они у нас неполяризованные. То есть для этих розеток не важна полярность подключения бытового устройства, поэтому вилку можно втыкать без оглядки на ориентацию. Да и сложно себе представить, чтобы хозяйка перед включением утюга стояла и думала, где находится фаза в розетке и как правильно вставить вилку. Поэтому, учитывая, что у нас применяются неполяризованные розетки, формально нет абсолютно никакой разницы, с какой стороны будет расположена фаза.

Расположение контактов имеет значение лишь для узкого круга оборудования, например, для фазозависимых котлов. У таких котлов контроль пламени осуществляется электрическим способом. То есть на электрод контроля пламени подается фаза для измерения тока утечки на массу. Поэтому в этом случае, как отмечает производитель, принципиально важно, с какой стороны подходит фаза. Но сам же производитель рекомендует подключать котел не к розетке, а к отдельному автомату, поэтому проблем с ориентацией вилки тоже не возникнет в принципе.

Что говорит ПУЭ и другие нормативные документы?

Как ни странно, но в ПУЭ по поводу места расположения фазы и нуля в розетке абсолютно ничего не говорится. Этот нормативный документ никак не регламентирует вопрос. Однако существует другой документ, на который некоторые электрики ссылаются, как на доказательство того, что фаза должна быть расположена справа. Этот

ГОСТ 7396.1-89. В нем есть таблица под названием «Группа В, стандарты, утвержденные Британским институтом стандартов (BSI) и применяемые в следующих странах: Великобритания, Индия, Пакистан, ЮАР и некоторые другие страны» (приводим картинку ниже).

Здесь в таблице указывается, что фазный контакт должен быть справа, а нулевой слева. Однако, хотя этот стандарт принят еще в СССР, современная Россия по нему не живет. У нас сейчас действует более поздний

ГОСТ Р 51322.1-99. Прежний же ГОСТ действителен для других стран, поэтому ссылаться на него бессмысленно.

Фаза с правой стороны розетки — признак хорошего тона электрика?

Некоторые утверждают, что монтаж фазного контакта в розетке с правой стороны — это признак хорошего тона электрика: якобы потом ремонтировать розетку проще, когда знаешь с какой стороны фаза. Но давайте быть честными: любой уважающий себя электрик, переживающий за свою безопасность, проверит наличие фазы с помощью мультиметра или индикаторной отвертки.

Некоторые специалисты (особенно старой школы) всегда делают фазу с правой стороны, так как это показано на приборе проверки работоспособности розеток. Но опять же, это не закон, поэтому монтаж фазного контакта может быть, как слева, так и справа.

Что еще важно знать домашнему электрику:

Теги электропроводка

С какой стороны в розетке находится фаза, а с какой ноль – справа или слева?

Современная жизнь невозможна без электричества, но иногда возникает необходимость в смене розеток или включателей. Приступая к работе с электропроводкой, нужно знать расположение фазы и ноля. Это обезопасит человека от ударов током и возможных ожогов, а также избежать короткого замыкания в проводке.

Методы определения фазы в розетке

Совершая монтаж или демонтаж розеток самостоятельно, человеку, незнакомому с тонкостями подключения электроприборов, необходимо знать, как правильно определить фазу и ноль.

В электроэнергетике есть несколько видов проводов разного назначения. Некоторые используются для питания сети, другие применяются с целью защиты. Подключая розетку, важно не перепутать какой провод куда подключить, чтобы не возникло замыкание.

Фаза и ноль в розетке: зачем это нужно знать?

Важнее правильно подсоединить провода к розетке. В конструкциях старого образца подключается два провода – один из них под напряжением, второй – нулевой. Современные устройства имеют еще и место для подсоединения заземлительного провода.

Есть мнение, что при неверном подключении фазы и нуля возникнет короткое замыкание, от чего бытовые устройства выйдут из строя или возникнет пожар. Но этого бояться не нужно, поскольку штепсельные розетки, которыми человек пользуется ежедневно, не имеют полярности. Кроме того, вилки приборов созданы без симметричного устройства, что позволяет подключать их к питанию любой стороной. При этом с фазой переменно контактирует то один штырь, то второй.

Ноль – справа или слева в старых розетках?

Для подключения розетки старого образца используются только два провода – один фазный, второй нулевой. Фаза может быть подключена справа или слева.

Некоторые современные электрические приборы подключаются строго по инструкции, и поэтому расположение фазного провода играет важную роль. Установка производится только профессионалами. Например, газовый котел, в который встроен электроконтролер, не имеющий вилки и поэтому подключаемый стационарно.

Расположение фазы не указано и в правилах установки электроприборов. Электрики придерживаются определенного стандарта: с правой стороны фаза, с левой – ноль.

Как узнать, где фаза, а где ноль в современной розетке

Для определения фазы в розетке и электромонтажных работ воспользуйтесь следующими инструментами:

  • индикаторной отверткой;
  • тестером;
  • мультиметром;
  • маркером;
  • пассатижами;
  • ножом, для зачистки изоляции.

Приступая к замене розетки, нужно обесточить квартиру. Для этого в распределительном щитке перевести рычаг в положение «выкл» или выкрутить пробки.

Ремонтные работы проводятся только при выключенном питании.

Индикаторная отвертка

С помощью индикаторной отвертки определить фазу и ноль можно только в розетках старого образца. Для этого инструмент рабочей частью вставляется в одно из отверстий.

Если лампочка загорается, то здесь подключена фаза. Если индикатор не горит – сюда подсоединен нулевой провод.

Свечения на нуле нет потому, что в нем отсутствует напряжение до тех пор, пока не произойдет соединение с фазой.

Ни в коем случае при проверке фазы в розетке нельзя прикасаться рукой к рабочей части отвертки. Незначительное напряжение тока причинит вред здоровью человека и несет угрозу для жизни.

Мультиметр: бесконтактный или контактный способ

В квартирах, где установлены современные розетки, определить месторасположение фазы и нуля с помощью индикаторной отвертки уже не получится. Воспользуйтесь мультиметром. Прибор работает в диапазоне от 220В и выше.

Один щуп вставляют в отверстие, обозначенное маркировкой «COM» или «V». Если на экране появится показатель от 8 до 15 вольт, то здесь подключен фазный провод. Во втором отверстии, где ноль, прибор не будет показывать напряжения.

Чтобы определить где заземление, а, где ноль, потребуется провести измерения двумя щупами. Один вставляется в отверстие с фазой, а вторым поочередно прикасаются к другим клемам. При касании фазного провода к нулю мультиметр покажет напряжение в 220В, к заземлению – намного меньшее напряжение.

Указатель напряжения

Определить напряжение в розетке можно с помощью двухполюсного указателя напряжения.

Прикоснитесь одновременно двумя щупами к гнездам розетки и на индикаторе увидите, есть ли напряжение или нет. Также указатель издает световой или звуковой сигнал.

Аппарат подходит и для установления обрыва цепи электропроводки.

Как можно определить фазу и ноль без специальных устройств

При условии, что проводку в квартире прокладывал профессионал, определить, где фаза и ноль, можно визуально. Изоляция проводников имеет разную расцветку:

  • Провод, предназначенный для постоянного напряжения, коричневый.
  • Нулевой – синий.
  • Заземление – желтый с зеленым.

Проверьте расположение проводников в распределительном щитке, если изоляция имеет другие цвета. Затем осмотрите узлы в квартире. Если проводка сделана правильно, то для определения фазы прикоснитесь к проводу соответствующего цвета индикаторной отверткой.

Опасные способы определения: цветовая маркировка и «контрольная лампа»

Определение фазы и нуля без специальных устройств возможно. Для этого можно воспользоваться цветовой маркировкой. Но в старых домах, где электропроводка проводилась достаточно давно, часто использовали провода одинаковых цветов.

Поэтому визуальное определение практически не возможно. Чтобы в будущем не путаться промаркируйте проводку самостоятельно, насадив на них при монтаже розетки термоусадочные трубочки разных цветовых оттенков.

Еще один способ, цель которого определить наличие напряжения в розетке, – это «контрольная лампочка». Легко делается своими руками. Для этого понадобится взять:

  • патрон;
  • обычную лампочку;
  • два полуметровых многожильных провода.

«Контролька» делается следующим способом:

  1. Провода подсоединяются к патрону.
  2. В патрон закручивается лампа.

Чтобы проверить наличие фазы в розетке необходимо подыскать предмет для заземления. К примеру, труба отопительной системы, небольшую часть которой очистить от краски до железа. Один провод присоединить к заземлению, а вторым проверять жилы проводки. Когда коснетесь фазы, лампочка засветится.

Озвученные методы опасны, поскольку при малейшей неосторожности высок риск получения удара током.

Советы по работе с “пробниками”

Используя контрольную лампу, нужно быть максимально осторожным. Кроме того, что человека может поразить током, лампа при неправильном подключении взорвется и поранит человека осколками стекла.

Изготавливая самостоятельно указатели напряжения, нужно выбирать металлический стержень, который не превысит двух сантиметров. В противном случае возможно прикасание рукой к рабочей поверхности, что приведет к удару током. Кроме того, со стороны стержня рекомендуется закрепить защитное кольцо, которое не позволит руке соскальзывать с корпуса.

Для индикатора используется лампочка, которая выдерживает более, чем 90В. Материал для изготовления аппарата должен быть темного цвета, что позволит заметить свечение лампочки. Изготавливать прибор лучше из эбонита. При работе с электроприборами необходимо выполнять правила техники безопасности.

Если человек не разбирается в электричестве, а также не уверен в своих силах, то лучше попросить мастера произвести работу с электропроводкой. Таким образом можно избежать неприятных последствий, которые могут возникнуть при малейшей ошибке.

Полезное видео

С какой стороны нужно подключать фазный провод в розетке.

| Дачный СтройРемонт

К сожалению, многие не знают, где именно должна находиться фаза в розетке. Однако это знание очень полезное, без него огромен риск допустить серьёзную ошибку.

Установить розетку своими руками было бы не сложно, если бы не один момент – подключение проводов. Если розетка однофазная, то проводов в ней два, если есть ещё заземление, то их три. В этом случае, с заземляющим контактом соединяется провод, жёлто-зелёного цвета, а вот подключить фазу и ноль можно разными вариантами.

Чтобы произвести установку правильно, нужно иметь хоть малейшее представление о нахождении фазного провода.

Как правило, в квартирах и домах используются следующие однофазные розетки:

1. Неполяризованного типа

В такие розетки можно вставлять штекер либо прямо, либо «вверх ногами». Они подходят для подключения простых устройств и приборов, не зависящих от полярности включения.

Обычная неполяризованная розетка

2. Поляризованного типа

В розетки данного типа вилку входит строго в определённом положении, поэтому ноль и фазу перепутать нельзя. В таких электроприборах предусмотрены защитные выключатели, расположенные на проводе для фазы.

Поляризованная розетка Американского стандарта

Существует несколько видов розеток поляризованного типа:

  • В Европейских странах, а также в Азии, Франции и Африке стандартными считаются разъёмы CEE 7/5. В них расположение контактов похоже на треугольник.
  • В Англии стандартные розетки – BS 1363. Два штыря, расположенных горизонтально, на таких вилках предназначены для питания, а третий вертикальный отвечает за заземление.
  • В американских городах стандартный разъём – NEMA 5-15. Вилки для них также с тремя штырями, один из которых нужен для заземления.

На что влияет расположение нулевого и фазного проводов?

Стандартные розетки, которыми мы привыкли пользоваться, дают возможность устанавливать штекер электроприборов двумя способами. При этом вилки устройств симметричные. Получается, что фазный провод в розетке может подключаться к любому из двух штырей.

Подавляющая часть электроприборов работают при любой полярности розетки, и расположение фазы для них не столь важно.

Хочу отметить, что ни в одном нормативном документе, а также в ПУЭ не сказано, куда именно следует подключать фазу. Это решает электрик непосредственно при установке розетки. Если вы где-то услышите, что фазу необходимо подключать только к правому выводу розетки, знайте – что это лишь чьи-то догадки и фантазии.

Правда, среди матёрых электриков существует неписанное правило, согласно которому фаза в розетке должна подключаться исключительно справа.

Но кто это правило придумал и на чём оно основывается – загадка.

Как бы то ни было, устанавливая или ремонтируя розетку, обязательно проверяйте фазу на двух контактах. Не исключено, что у вас она находится с левой стороны. Поэтому лучше перестраховаться!

Благодарен вам за прочтение статьи ! Буду очень рад вашим лайкам 👍 и подписке на канал.

Где фаза а где ноль в розетке?

Где фаза в розетке

Фаза» слева, «фаза» справа.

Как правильно

Многие задают вопрос, как правильно подключать к бытовым розеткам фазные проводники: слева или справа. Забив такой вопрос в поисковую систему, вы обречены на занимательное чтение до утра… Забив такой вопрос в поисковую систему, вы обречены на занимательное чтение до утра. Варианты ответов, которыми пестрит интернет, или прямо противоположны, или не имеют отношения к сути вопроса. На многих ресурсах есть похожие темы, но формат их большинства, где субъективное мнение отдельных участников забивает все разумные доводы других, и не позволяет неподготовленному пользователю получить в разумные сроки однозначный ответ.

Одни считают, что — слева, потому что «мы всегда так делали». Вторые ищут ответ, прозванивая штепсельные вилки, сетевые шнуры и встроенные в приборы выключатели, пытаясь таким образом определить (от клеммника, например, стиральной машины), где должна быть фаза в розетке, слева или справа. Отдельный аргумент, найденный на просторах интернета — якобы требования некоторых производителей, например газовых бытовых котлов, подключать оборудование (уже с поставленным производителем гибким кабелем с вилкой) фазироованно, т. е. фаза вилки на фазу розетки. Термин «фазозависимый котел», на мой взгляд, просто неуместен при комплектации производителем котла стандартной не фазированной вилкой. Ну что значит «зависимый», если комплектуемую производителем вилку можно включить в розетку и так и так? Ответ одного из производителей котлов : На газовых котлах и горелках используется принцип контроля наличия пламени по зонду ионизации. Горящий газ электропроводен, поэтому в пламя помещают электрод, подают на него фазу и измеряют ток утечки на массу. Поэтому принципиально важно, на какой из проводов подать фазу. В просторечье такие котлы называются фазозависимыми. Никакими вилками котлы не комплектуются, считается правильным подключать электропитание к котлу стационарно (не через розетку) через отдельный автомат. В этом случае никаких проблем с «переворачиванием вилки» не происходит.
Варианты вилок http://ru.wikipedia.org/wiki/Schuko. Вилки и розетки, применяемые в РФ неполяризованы, подключение фазы и нуля не контролируется, в отличии от вилок и розеток так называемого французского стандарта CEE 7/5 http://ru. wikipedia.org/wiki/CEE_7/5

Большинство склоняется к мнению, что «фаза» в розетке должны быть все таки справа, приводя в качестве аргументов некие ГОСТы и иные правила, собственные аргументы и прочее. К сожалению, субъективное прочтение и толкование нормативных документов еще больше запутывает пользователя. На одном из форумов даже приводится «доказательство» того, что «фаза справа» снижает уровень электромагнитного излучения системных блоков компьютеров. Смущает только, что формат той статьи содержит частично элементы заказной и распроданной по сайтам, а сама статья совершенно безграмотна и полна противоречий. Кому интересно, вот здесь: http://www.forumhouse.ru/threads/259518/ этот «материал» разложили по косточкам, да так, что администрация ресурса была вынуждена удалить его.

Альтернативное мнение, где должна быть фаза в розетке, справа или слева

Существует мнение некоторых аудиофилов о том, что якобы перевернутая вилка от радиоаппаратуры меняет качество звука. Вряд ли стоить всерьез говорить об этом, если производитель укомплектовал аппаратуру стандартной вилкой, которую можно воткнуть и так, и так. На самом деле, так как наши розетки неполяризованные, т.е. вилку мы можем воткнуть любой стороной, и подключение фазного проводника в розетке пока никак не регламентировано, то не имеет особого значения, где в розетке будет фаза, слева или справа. Но видели ли вы хоть раз, чтобы домохозяйка перед включением утюга проверяла, где в вилке фаза? Вот и я нет! Главное, чтобы была исправная электрическая проводка, правильно выбранный защитный аппарат и надежное заземление.

Правильное положение фазы в розетке

Подводя итог, где должна быть фаза, слева и справа, отвечаем. Бытовые розетки в РФ не подразумевают «полярности» подключения, т.е. где фаза и где нейтраль для них не регламентировано. Таким образом, правильно будет и так, и так.
Для профессиональных электромонтажников мы все же рекомендуем использовать некое однообразие в работе: фаза в розетке — справа и вот почему.
При монтаже и последующем тестировании розеток мы используем такой прибор для проверки правильности подключение фазного, нулевого и заземляющего проводников.

Данный прибор позволяет мгновенно определить правильность подключения всех проводников в розетке, наличие напряжения, тест заземления и работоспособность УЗО (тест автомата защиты 30 мА, 120 мс ±40 мс).
Как видно на рисунке, «фаза» в розетке для тестирования должна быть СПРАВА. Поэтому для удобства тестирования и однообразия выполненного монтажа мы рекомендуем подключать «фазу» в розетке справа.
Надеемся, что данное правило появится в нормах хотя бы как рекомендация.

Источник: https://elex-group.ru/info/articles/faza-sleva-faza-sprava-kak-pravilno/

Понятие поляризованная и неполяризованная вилка

Есть два типа однофазных розеток, используемых в быту.

Неполяризованная розетка

Это устройства, вилку в которые можно вставить двумя способами — прямо и с разворотом на 180°. Такие розетки используются для подключения электроприборов, в которых полярность включения не имеет значения.

Неполяризованныме вилки и розетки с заземлением и без него используются в большинстве стран Европы, на бывшей территории СССР и в некоторых других странах.

Поляризованные вилки и розетки

Эти устройства можно включить только в одном положении и подать «ноль» и «фазу» в электроприбор по определённым проводам. В аппаратах, подключаемых при помощи таких вилок, защитные выключатели устанавливаются только на фазный провод.

Поляризованные розетки есть различных типов, котрые используются в разных странах:

  1. Во Франции и некоторых других странах Европы, Азии и Африки применяются разъёмы стандарта — CEE 7/5. В этих разъёмах контакты в виде штырей расположены треугольником, в котором заземляющий электрод расположен в тупом углу треугольника.
  2. Английский стандарт BS 1363. Британские 3-штырьковые вилки имеют три плоских штыря — два горизонтальных для питания и один вертикальный для заземления.
  3. Американский стандарт NEMA 5-15. Североамериканский 3-контактный штекер имеет два плоских штыря, расположенных параллельно друг другу, для подачи питающего напряжения. На третьей вершине треугольника находится круглый штырь для подключения к заземлению.

Кроме выщеперечисленных, есть и другие, менее распространённые типы поляризованных вилок и розеток.

Совет! Вилку американского, французского или другого типа в обычную европейскую розетку можно включить через переходник.

Для каких приборов ВАЖНО где расположена фаза в розетке

С какой стороны фаза в розетке имеет значение только для некоторых электроприборов, которые при неправильном включении не будут работать. Эта особенность заложена в конструкции аппаратов и указана в инструкуии по эксплуатации. Как правило, подключением этих устройств занимаются «специально обученные люди».

Это газовые котлы и колонки с электроконтроллером наличия пламени.

Ответ одного из производителей котлов

Погасшаа пламя газовой горелки при открытом клапане приведёт к утечке газа и взрыву. В конструкции газовых отопительных котлов и некоторых типах других газовых установок используется электрический контроль наличия пламени.

Огонь проводит электрический ток, поэтому в него помещается тугоплавкий электрод, на который подаётся напряжение и измеряется ток утечки. Его наличие показывает на наличие пламени в горелке.

В фазозависимых котлах при неправильном подключении к сети фаза на электроде и ток утечки отсутствует и через несколько секунд после поджига установка отключается. Эти установки фирмы производители предлагаю подключать не к розеткам, а к автоматическим выключателям 1-5А.

При необходимости включить устройство в розетку на кабель устанавливается вилка, которая впоследствии из нё не вынимается.

Важно! При включении котла через устройство бесперебойного питания для нормальной работы необходимо соединить заземляющий и нулевой контакты розетки с входным кабелем. В некоторых моделях горелок измерение тока утечки производится по линии «ноль-заземление».

Что говорят нормативные документы

Одним из первоисточников правил для любого электрика является ПУЭ и откровенно говоря дорогие читатели сайта «Электрик в доме» в данной книге я не нашел каких либо требований по поводу того с какой стороны подключать фазу в розетке. Не потому что плохо искал, а потому что в Правилах Устройства Электроустановок (ПУЭ) таких требований нет. Если кто-либо считает по-другому, пожалуйста, ссылку на пункт в комментарии.

Единственный документ, в котором говорится о положении фазы и ноля в розетке (ГОСТ 7396.1-89 (МЭК 83-75) «Соединители электрические штепсельные бытового и аналогичного назначения»). В нем говорится, что для однофазных розеток фазный провод должен подключаться с правой стороны, а нейтральный (нулевой) — с левой.

Но здесь есть одно НО. Этот стандарт утвержден Британским институтом и принят для таких стран как Великобритания, Пакистан, Индия, ЮАР и др.

Еще один документ, в котором упоминается о подключении фазы и ноля в розетке ГОСТ 30851.1-2002 пункт 8.6. Правда здесь идет лишь описание с какой стороны выполнить подключение, в нем как раз таки говорится что фаза подключается с права, ноль слева, а заземление вверху по середине. Прилагаю скрин из данного документа.

Есть ли разница, где в розетке фаза, справа или слева?

Самый ответственный момент при установке штепсельной розетки – подсоединение проводов к контактам. Как минимум нужно подсоединить к клеммам фазу и ноль, а если проложена современная проводка с заземлением, то проводов 3. Часто возникает вопрос, к каким контактам подводить провода, с какой стороны находится фаза, с какой ноль. В быту не имеет особого значения, находится фаза в розетке слева или наоборот, слева ноль, но лучше знать их расположение.

Имеет ли значение расположение нуля и фазы?

Прежде чем выяснять, как найти фазу в розетке, следует разобраться, зачем это нужно. Многие слабо знакомые с электроустановочными изделиями люди считают, что перепутать фазу и ноль при включении в сеть электроприбора так же опасно, как перепутать полярность батареек. На самом деле штепсельные розетки, которые используются в России, неполяризованные, а многие вилки имеют симметричную конструкцию. Так что при включении слева оказывается то один, то другой штырь, и ничего страшного не происходит.

Иногда на форумах и других интернет-ресурсах можно встретить утверждения, что качество работы компьютера, аудиоаппаратуры снижается, если неправильно совместить фазу и ноль вилки и розетки. Но это миф.

Существуют электроприборы, при подключении которых расположение фазного, нулевого проводов и заземления принципиально важно, это оговаривается в инструкции. Но их подключением должны заниматься профессионалы, иначе прибор снимут с гарантийного обслуживания. К таким приборам относятся газовые котлы с электроконтроллером, но они не имеют вилки, которая включаются в розетку, а подключаются к сети стационарно. Если вы устанавливаете розетку для простых бытовых электроприборов у себя дома, особой разницы, с какой стороны подсоединить фазный провод, с какой нулевой, нет.

Но профессиональные электрики на вопрос где должна быть фаза в розетк отвечают: справа. Это неписаное правило, ПУЭ (правила устройства электроустановок) не регламентируют, с какой стороны должны быть нулевой и фазный контакты в бытовой розетке. Но удобнее, если все придерживаются единого стандарта, чтоб тому же электрику не пришлось гадать, фаза в розетке слева или с противоположной стороны. В странах, где розетки поляризованные, тоже соблюдается именно такойпринцип. И если вы хотите все сделать «по науке», фазный провод подсоединить к правой клемме, а нулевой – к левой, встает вопрос, как определить фазу в проводке.

Определение фазного и нулевого провода

Проще всего разобраться с назначением проводов, ориентируясь на маркировку. В РФ и ряде европейских стран действует такой стандарт:
ноль, или нейтраль (рабочий ноль) – жила синего, реже сине-белого цвета
земля (заземление, защитный ноль) – желто-зеленый;
фаза – любой другой цвет, часто коричневый, черный.

Но маркировка по цвету может отсутствовать или не соответствовать стандарту. В этом случае используют индикаторную отвертку (пробник) или тестер.

Проверка пробником:

Зажать корпус отвертки в руке, не касаясь пальцами металлического жала.
Поместить указательный палец на торец отвертки, где есть металлический контакт.
Поочередно прикоснуться жалом к проводам, светодиодный индикатор светится при контакте с фазным проводом.

Если перед вами всего 2 жилы, и вы разобрались, где фаза в проводке, задача решена. Если их 3, нужно отличить рабочий ноль от защитного, то есть заземления. Для этого понадобится тестер (мультиметр). Фазный провод метят маркером. На мультиметре нужно выбрать режим измерения переменного тока и задать предел измерения, превышающий 250 В. Один щуп прижимают к фазной жиле, вторым касаются по очереди двух остальных. На дисплее будет высвечиваться значение напряжения. При замере напряжения между фазой и землей этот показатель больше, между фазой и нейтралью меньше.

Иногда при обоих замерах получается одинаковый результат. В таком случае проверить, где заземление, можно путем измерения сопротивления. Зачищенную жилу фазного провода предварительно обязательно нужно заизолировать. Прибор переключается в режим измерения сопротивления, одним щупом прикасаются к объекту, который точно заземлен, например, металлической трубе, радиатору отопления или водопроводному крану. Прикасаясь вторым щупом попеременно к двум проводам, замеряют сопротивление. Между заземленным объектом и проводом земля сопротивление в пределах 4 Ом, при проверке нулевого провода оно выше.

При отсутствии индикаторной отвертки разобраться, где у проводки какая жила, поможет мультиметр. Выбрав режим измерения переменного тока, касаются заземленного объекта одним щупом, вторым проверяют провода. Прибор покажет такие значения напряжения между заземленной трубой и проводами:

фаза 150-220 В;
ноль (нейтраль) – 5-10 В;
земля – 0 В.

Определение фазы и ноля в розетке

Вы можете точно знать, где фаза и ноль в розетке, если установили ее своими руками, предварительно проверив проводку. Но если вы снимаете или купили на вторичном рынке квартиру, неизвестно, кто занимался монтажом электроустановочных изделий и придерживался ли он правила «фаза справа». Как в такой ситуации разобраться, где в розетке ноль и фаза? Придут на помощь те же самые приборы. Индикаторная отвертка используется точно так же, как при проверке проводки, только жало вставляется поочередно в оба разъема розетки.

При использовании мультиметра выбирается измерение напряжения переменного тока, один щуп (любой) вставляется в отверстие розетки, вторым нужно прикоснуться к собственному телу. Если вы попали в розетке на фазу, прибор покажет больше сотни вольт, если на ноль – всего несколько вольт. Поражения током при этом можно не опасаться, если только по ошибке не выбрать режим измерения силы тока. Иногда индикаторная отвертка показывает, что в розетке 2 фазы, а судя по показаниям мультиметра, напряжение отсутствует. Такая ситуация указывает на обрыв нулевого провода, при проведении ремонтных работ нужно учитывать, что на самом деле напряжение в сети есть.

Существуют и более экзотические способы, как определить фазу без специальных приборов. Вместо мультиметра используют вкрученную в патрон лампу накаливания, от которой отходит двужильный провод, одну из жил закрепляют к трубе, батарее, второй проверяют провода. Загоревшаяся лампочка указывает на фазу. Аналогичным способом замеряют напряжение между заземленным объектом и жилами проводки, используя в качестве индикатора разрезанную картошку. В месте контакта с фазой она темнеет. Оба способа подходят для проверки как проводки, так и уже смонтированной розетки, но являются довольно опасными – велик риск поражения током.

Подведем итоги. Определение нуля и фазы принципиально важно при монтаже выключателей, а для бытовых розеток особого значения не имеет. Разбираться с назначением проводов приходится при ремонте, когда розетка демонтируется и обнажаются концы жил. Фазный провод необходимо на период ремонтных работ заизолировать, хотя для подстраховки можно обмотать изолентой обе жилы. Желательно при монтаже розетки придерживаться неофициального, но общепринятого в среде электриков стандарта, и подключать фазу к правой клемме. Отличить ноль от фазы поможет цветовая маркировка, индикаторная отвертка, если проводка трехжильная, понадобится мультиметр. Проверку контактов в установленной розетке можно осуществлять с помощью обоих приборов.


Фаза и ноль в розетке

Чтобы разобраться в том, что такое фаза и ноль в розетке, обычному человеку (не специалисту) нет необходимости углубляться в электротехнические дебри. В качестве примера приведем обычную штепсельную розетку, куда поступает переменный ток.

К розетке идут два электропровода — нулевой и фазный. Ток поступает только по одному из них — фазному (еще его называют рабочей фазой). Второй провод — нулевой (или нулевая фаза).

к содержанию ↑

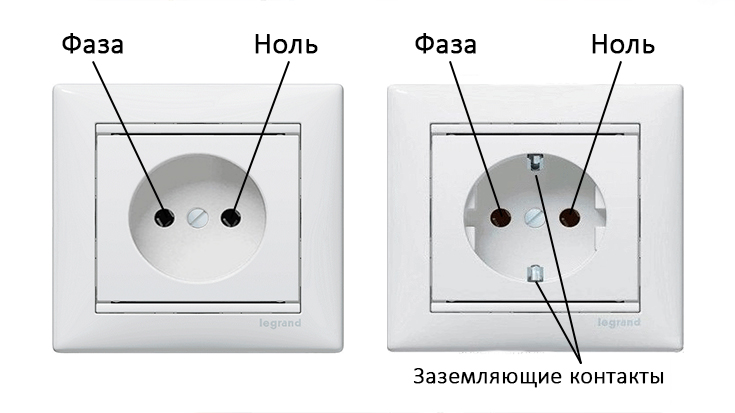

Ноль и фаза в старых розетках

Чтобы подключить старую розетку, используют два проводника. Одни из них синего цвета (рабочий нулевой проводник). По этому проводу идет ток от источника электричества к бытовому прибору. Если взяться за токоведущий провод, но не дотрагиваться до второго провода, удара током не произойдет.

Второй провод в розетке — фазный. Он бывает самых разных цветов, в том числе синим, зелено-желтым или голубым.

Обратите внимание! Любое напряжение, превышающее 50 вольт, опасно для жизни.

к содержанию ↑

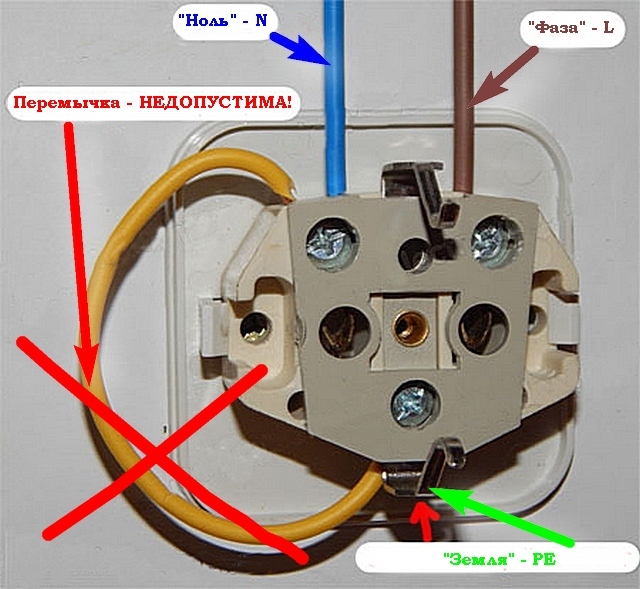

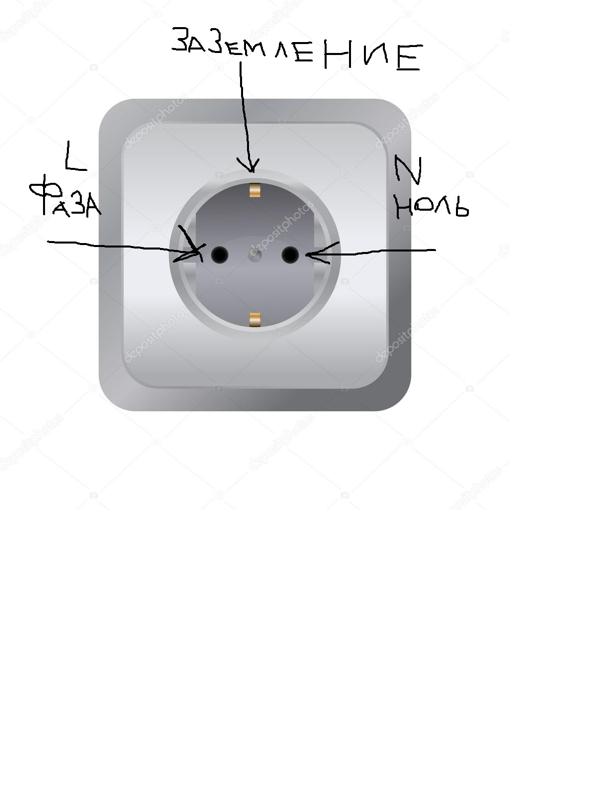

Фаза и ноль в современной розетке

В устройствах современного типа есть три провода. Фаза бывает любого цвета. Помимо фазы и нуля имеется еще один провод (защитный нулевой). Цвет этого проводника — зеленый или желтый.

Через фазу подается напряжение. Ноль используется для защитного зануления. Третий провод нужен как дополнительная защита — для забора лишнего тока во время замыкания. Ток перенаправляется в землю или в обратную сторону — к источнику электричества.

Обратите внимание! Не имеет практического значения, справа или слева расположены фаза и ноль. Однако чаще всего фаза расположена слева, а ноль — справа.

к содержанию ↑

Определение фазы и ноля мультиметром или отверткой

Мультиметр

Прибор представляет собой комбинированное электроизмерительное устройство, способное выполнять несколько функций. Минимальная комплектация включает вольтметр, омметр и амперметр. Отдельные модификации выполнены в виде токоизмерительных клещей. Выпускаются как аналоговые, так и электронные измерители.

Чтобы начать процесс замера, следует переключиться в режим измерения переменного напряжения. Замер осуществляется одним из нескольких методов:

  1. Зажимаем один из имеющихся щупов двумя пальцами. Второй щуп направляем к контакту, который расположен в выключателе или розетке. Если данные на мониторе несущественные (не превышают 10 вольт), речь идет о нуле. Если же прикоснуться к другому контакту, показатель будет выше — это фаза.
  2. Если имеются опасения относительно необходимости притрагиваться к щупу, есть другой путь. Один из стержней направляем в розетку. Вторым стержнем прикасаемся непосредственно к стене рядом с розеткой. Результат будет примерно таким же, как и в случае, описанном выше.
  3. Существует третий способ измерения с помощью мультиметра. Прикасаемся щупом к заземленной поверхности (например, корпусу оборудования). Вторым щупом касаемся измеряемой поверхности. Если провод является фазой, мультитестер обнаружит напряжение в 220 вольт.
к содержанию ↑

Индикаторная отвертка

Индикатор — простой способ определения фазы, доступный даже человеку, впервые занявшемуся этим делом. Контрольная отвертка внешне напоминает стандартную. Отличие состоит в наличии внутреннего устройства у индикаторной отвертки. Рукоять отвертки производится из специального прозрачного пластика. Внутри находится диод. Верхняя часть изготовлена из металла.

Обратите внимание! Нельзя использовать индикаторную отвертку не по назначению. Она не предназначена для отвинчивания и закручивания винтов. Нецелевое использование контрольной отвертки станет причиной выхода ее из строя.

Чтобы найти фазу и ноль при помощи отвертки, нужно выполнить такую последовательность операций:

  1. Концом отвертки касаемся контакта.
  2. Нажимаем пальцем на металлическую кнопку вверху отвертки.
  3. Если светодиод загорелся, речь идет о фазе. Если он не реагирует — это ноль.

Обратите внимание! Индикаторная лампа, рассчитанная на 220–380 вольт, будет светиться при напряжении, превышающем 50 вольт.

При работе с индикаторной отверткой рекомендуется придерживаться следующих мер безопасности:

  1. Не дотрагиваться до нижнего конца отвертки во время проведения замеров.
  2. Держать отвертку в чистоте, иначе велик риск нарушения изоляции.
  3. Если нужно определить отсутствие напряжения, вначале проверить работоспособность прибора, совершенно точно находящегося под напряжением.

Совет! В сети постоянного тока полярность контактов определяется очень простым способом. Для этого достаточно опустить провода в емкость с водой. Возле одного из проводов станут образовываться пузыри — это минус. Второй провод — плюс.

Не следует путать индикаторную отвертку с приспособлением для прозвона. Отвертка для прозвона снабжена батарейками. При работе с таким устройством для определения нуля и фазы не нужно нажимать на кнопку, так как отвертка будет светиться в любой из возможных ситуаций.

Напряжение

— Нейтраль и отверстия / провода под напряжением

Нейтраль определяется розеткой (или нет)

Каждая вилка или розетка имеет конструктивную спецификацию. Это решает, куда пойдет нейтральный. Для некоторых типов сокетов он вообще указывает.

Имейте в виду, что само понятие нейтрального вовсе не дано. Рассмотрим NEMA 6: нейтрали нет, ее нет в разъеме.

Рассмотрим «дельту» 480 В (без диких ветвей), это изолированная служба, которая по своей сути не имеет нейтрали.Его можно использовать как изолированную систему без смещения на землю.

Нейтраль не заземлена

Нейтраль и земля соединены на основном сервисе . Это не означает, что нейтраль и земля одинаковы. Текущая доходность — нейтральная. Земля — ​​это защитный экран. Он защищает людей от ударов, а оборудование — от ударов молнии и электростатического разряда.

Электрические коды определяют нейтраль как провод , что означает, что по нему обычно течет рабочий ток. Заземление не является проводником и не учитывается там, где рассматриваются проводники, например, при нагревании проводов и эффектах вихревых токов. Ток никогда не проходит по земле, кроме случаев неисправности.

Что определяет нейтраль, так это то, что это около потенциала земли. Это не при потенциале земли из-за падения напряжения в проводниках . Помните, в то время как падение напряжения в «горячем» проводе приводит к падению на , падение напряжения на нейтрали вызывает повышение на .Оно все еще должно быть в пределах нескольких вольт от земли.

Ткните нож куда угодно — на свой страх и риск

Если вы воткнете нож в нейтральный штифт, при условии, что система исправна , все в порядке, если вы также не коснетесь чего-то с «горячим» потенциалом. Однако, если в вашей системе возникла проблема, это может быть не так. Электричество следует всеми возможными путями обратно к источнику , пропорционально их проводимости (обратной сопротивлению) . Если у вас повреждена нейтраль или неисправна система заземления, ее проводимость может быть достаточно низкой, чтобы и выглядели как пригодный для использования путь.В этом случае вы будете шокированы.

Цель нейтральных (и наземных) — указать путь лучше, чем вы.

ac — проводка вилки Schuko

Я сомневаюсь, что есть проблема со словом «SCHUKO».

SCHUKO — это немецкое сокращение от SCHUtzKOntakt (защитный контакт), что означает этот тип розетки / разъема:

Металлические контакты вверху и внизу розетки — это «Schutzkontakte», то есть заземление.

Поскольку вилка симметрична, невозможно узнать, какая линия является горячей, а какая нейтральной для устройства. Только земля всегда одинакова. Также нет правила для розеток, должно ли правое или левое отверстие содержать ток или нейтраль. Итак, как же должно быть правило, какой контакт разъема какой?
(Это ответ на вопрос.)

Однако, например, Французские аутлеты немного отличаются. У них нет заземляющих контактов, а вместо этого есть штифт в розетке. Разъем на картинке совместим как с немецкой системой SchuKo, так и с французской системой.Хотя вы можете в принципе отличить между нейтральным и живым во Франции, устройство не знает, находится ли он в Германии или во Франции. Итак, обычно все устройства должны быть рассчитаны на работу по обеим линиям. (Я также сомневаюсь, что какое-либо устройство в мире связывает его внешний корпус с тем, что оно считает нейтральным)

И большинство устройств не переключают обе линии. Это действительно означает, что вся электроника в выключенном состоянии находится на земле или под напряжением. Но я не вижу здесь проблемы.Единственная точка, которая может быть опасной:

В … древних установках вы можете найти только два провода, идущих к розетке. Непосредственно на выходе заземление соединяется с нейтралью. Если в этом случае нейтральный провод оборван из-за ошибки или переключается настенным выключателем или аналогичным устройством, внешний корпус будет находиться под напряжением . ..

По этой причине, только провод под напряжением разрешается переключать настенными выключателями, а земля идет вниз к распределительной коробке дома, где она соединяется с нейтралью и землей.


РЕДАКТИРОВАТЬ:

В качестве ответа на комментарии:

Это правда, что вилка, показанная на моем рисунке, представляет собой гибрид немецкой вилки SchuKo (заземленной через контакты) и вилки типа E (заземляющий контакт в розетке) и поэтому подходит как для немецких, так и для французских розеток. Для немецких розеток он симметричен, и вы не знаете, какой вывод будет подключен к живому.

Для французских розеток он защищен от обратной полярности, и французский стандарт гласит: Глядя в розетку с заземляющим контактом в верхнем положении, левая сторона — нейтраль, а правая — под напряжением.

Однако Польша использует разъем типа E, но, насколько мне известно, не имеет правил относительно полярности.

Итак, если хотите, следуйте французскому стандарту, но устройство всегда должно ожидать наличия напряжения на любом из проводов. (И в вопросе упоминался немецкий разъем SchuKo.)

Кроме того, автоматический выключатель всегда должен переключать фазу под напряжением, а не нейтраль. И простой переключатель вроде этого:

внутри устройства просто переключает один провод.
Есть аналогичный выключатель с более квадратным рычагом, который может переключать оба провода.Но если это версия с подсветкой, она обычно переключает только один провод. Да, электроника может быть под напряжением, но если заземление правильно подключено к вилке, это не имеет значения.

ПОЧЕМУ НЕЙТРАЛЬНЫЙ ПРОВОД РОЗЕТКИ СЛЕВА, А ЖИВОЙ ПРОВОД СПРАВА? — Знание

ПОЧЕМУ НЕЙТРАЛЬНЫЙ ПРОВОД ГНЕЗДА СЛЕВА, А ЖИВОЙ ПРОВОД СЛЕВА?

Установить розетку, если нейтраль слева, линия под напряжением справа. Это основной здравый смысл известного электрика.Но спросите почему? Один электрик говорит, что все делают то же самое, некоторые могут сказать, что регулирование отрасли вызвано тем, что все боятся игнорировать причины.

Нейтральный провод слева, провод под напряжением справа действительно соответствует отраслевым нормам

, он должен быть более удобным в эксплуатации и обеспечивать безопасность обслуживающего персонала, но он не лишен основания и имеет научное обоснование, однако , сегодня JUNON switch & socket, и все вместе выясняют причины.

Анализ образа жизни
Мы тянем за вилки и привыкли тянуть правой рукой (кроме левой), а большой палец правой руки находится с левой стороны от вилки. Некоторые люди будут прикладывать большой палец правой руки к розетке в качестве точки опоры, что заставляет нас вытаскивать вилку. Большой палец более доступен для металлического проводника вилки.

Если поместить провод под напряжением слева, вероятность поражения электрическим током будет намного выше. Если нейтральный провод монтируется с левой стороны, даже если большой палец и металлический провод соприкасаются, он контактирует только с нейтральным проводом. В случае, если электрическое устройство не работает, нейтральный провод не имеет электричества, и не происходит поражения электрическим током. Условно говоря, правая рука более подвижна, чем левая, и инстинктивно раскрывается.

Анализ степени вреда, причиненного телу человека электрическим током:
При ударе электрошока в левую руку ток проходит через левую руку человека, а тело образует проход через правую ступню. Поскольку человеческое сердце находится на левой стороне, когда ток образует петлю в человеческом теле, большая часть тока проходит через сердце, тем самым вызывая электрический шок или смерть за короткое время

Если правая рука находится в При поражении электрическим током ток проходит через правую руку человека, а тело образует проход через левую ногу.Только небольшая часть тока проходит через сердце, и поражение электрическим током меньше.

при образовании петли ток превышает 10 мА, что может привести к смерти людей за короткое время. Единственная разница в том, что сердце не сильно болит при поражении электрическим током. У электрошокера есть шанс спасти, слева. Установка нейтрального провода слева и провода под напряжением справа позволяет минимизировать вероятность поражения сердца электрическим током.
Анализ вероятности поражения электрическим током:
Таким образом расположены верхний электрод, левый электрод, правый электрод и обычная розетка.Верхняя линия — это линия заземления, левая линия — это нейтральная линия, а правая линия — это провод под напряжением. В нормальных условиях линия заземления не электрически, поэтому это наиболее вероятно.

JUNON ПРИНЕТ ВАМ ВЫСОКОКАЧЕСТВЕННЫЙ ПЕРЕКЛЮЧАТЕЛЬ / РОЗЕТКА НАСТЕННОГО ОСВЕЩЕНИЯ

Европейские и скандинавские вилки и розетки — Tough Leads

Tough Leads производит самый широкий в Великобритании ассортимент переходников для тяжелых условий эксплуатации. Для повседневной бытовой техники обычно достаточно стандартных дорожных переходников. Однако для мощных устройств (например, сушильных машин, электроинструментов) и зарядки электромобилей требуются специальные адаптеры для тяжелых условий эксплуатации.

Мы предлагаем ряд адаптеров для различных приложений, все они доступны с различными вариантами вилок для использования в Европе и Скандинавии.

Немецкий (тип F, розетка CEE 7/3, вилка CEE 7/4, Schuko)

Самая распространенная розетка в Европе — это Schuko (Schutzkontakt в переводе с немецкого означает «защитный контакт»).Вилка имеет два контакта, и вместе с розеткой можно определить по двум металлическим заземляющим контактам с каждой стороны (отмечены зеленым на картинке выше). Вилка рассчитана на 230 В 16 А и имеет два контакта 4,8 мм x 19 мм.

В отличие от британских вилок и розеток, они могут быть подключены любым способом, и нет никакого соглашения о том, есть ли у розеток ток, подключенный к левой или правой розетке (розетка — это отверстие в розетке, в которое входит штырь вилки) . Для приложений, где критически важно, чтобы фаза / нейтраль были подключены правильным образом, вы можете легко использовать наш тестер разъемов, чтобы показать, каким образом разъем подключен (полярность).Если все правильно, счастливых дней — если нет, просто вытащите вилку и поверните ее на 180 градусов.

Французский (тип E, розетка CEE 7/5, вилка CEE 7/6)

Вторая по распространенности розетка — это розетка французского типа, которая, как и Schuko, рассчитана на 230 В 16 А и имеет два контакта 4,8 мм x 19 мм. Хотя он очень похож на дизайн Schuko, есть одно важное отличие. Заземление осуществляется с помощью заземляющего штыря, который выступает из розетки и входит в отверстие в вилке (боковые заземляющие полосы отсутствуют).

Выступающий заземляющий штифт означает, что вилку можно вставлять только в одном направлении, как британские вилки. Основная проблема заключается в том, что до 2002 года не существовало соглашения о том, подключены ли розетки под напряжением к левой или правой розетке. Однако теперь более вероятно, что ток будет подключен вправо (когда вы смотрите на розетку). Однако на это нельзя полагаться, поскольку многие розетки по-прежнему подключены другим способом, и, чтобы еще больше запутать ситуацию, чешский стандарт по-прежнему рекомендует подключать провода под напряжением слева!

Таким образом, у вас есть 50:50 шанс, что он подключен правильно, и, в отличие от розетки Schuko, вы не можете повернуть вилку на 180 градусов, чтобы решить проблему.Раньше единственным решением было носить с собой два французских переходных кабеля; один подключен правильно, а другой — в обратном порядке. ModulEV® имеет адаптер изменения полярности, а автономные адаптеры EV имеют возможность переключения полярности, чтобы помочь решить эту проблему.

Универсальный (вилка CEE 7/7)

Чтобы устранить различия между немецкими и французскими стандартами, была разработана вилка CEE 7/7. В нем есть отверстие для подключения заземляющего штыря французской розетки и боковые полосы для подключения к заземляющим зажимам на боковой стороне немецких розеток. Его часто неправильно называют вилкой Schuko. Все европейские провода и адаптеры Tough Leads используют универсальную вилку.

Итальянский (тип L)

Традиционная итальянская розетка

Новое гнездо для бипассо

Исторически Италия имела свою собственную розетку, доступную в версиях 10A и 16A.Многие розетки (как показано на рисунке) принимают вилки как на 10 А, так и на 16 А. Его можно вставить в любую сторону, поэтому обратную полярность можно исправить, повернув штекер на 180 градусов.

Во многих зданиях теперь есть розетки Bipasso / Schuko, которые можно использовать как с итальянскими вилками, так и с вилками Schuko. Универсальная вилка CEE 7/7 будет работать в Италии, где доступна розетка Bipasso / Schuko, в противном случае потребуется итальянский адаптер вилки на 10A или 16A. Вилки итальянского производства и Schuko можно вставить в розетку Bipasso / Schuko любым способом, поэтому обратную полярность можно исправить, повернув вилку на 180 градусов.

Швейцария (тип J, SN441011)

В Швейцарии и Лихтенштейне используются собственные розетки, доступные в версиях 10A и 16A. Поскольку центральный штифт заземления смещен, его можно вставить только в одном направлении. Существует соглашение о прокладке проводов под напряжением, поэтому обратная полярность не должна быть проблемой, но может иногда возникать. Вилки на 10А можно вставить в розетки на 16А, но обратное невозможно.

Дания (тип K, DS60884-2-D1)

Дания и Гренландия используют собственную розетку на 16 А. Поскольку центральный штифт заземления смещен, его можно вставить только в одном направлении. Существует соглашение о прокладке проводов под напряжением, поэтому обратная полярность не должна быть проблемой.

Хотя розетка похожа на розетку Schuko / French, их нельзя использовать вместе. Несмотря на то, что они подходят, земля не будет подключаться, что чрезвычайно опасно для зарядки электромобилей.

С 2008 г. французские розетки разрешено устанавливать в Дании, а с 2011 г. поддерживаются розетки Schuko.Данных об их распространенности нет, поэтому вполне вероятно, что во многих местах по-прежнему потребуется датский адаптер.

Безопасное использование розеток за границей

Почему так важно заземление?

Многие приборы требуют заземления для безопасной работы. Заземление гарантирует, что в случае неисправности, когда внешняя металлическая деталь окажется под напряжением, заземляющий провод безопасно отведет электричество, отключив автоматический выключатель или сработав предохранитель.Например, представьте себе зарядку электромобиля. Если присутствует соединение с землей, то в случае неисправности металлический корпус автомобиля окажется под напряжением, электричество потечет по заземляющему проводу, быстро отключив питание. Если бы не было заземления, машина осталась бы под напряжением. Если бы вы прикоснулись к нему, электричество потекло бы через ваше тело на землю с потенциально фатальными последствиями.

Вы всегда должны следить за тем, чтобы адаптер, который вы используете, подсоединял заземляющий штырь. Поэтому лучше всего использовать адаптеры с универсальным штекерным соединением (отверстие для заземления и металлические боковые полосы), так как они будут работать как с французскими, так и с немецкими розетками.Можно вставить французскую вилку в немецкую розетку, а немецкую вилку — во французскую — прибор будет работать, но заземления не будет.

Вы также никогда не должны предполагать, что только потому, что розетка имеет заземление, она действительно подключена к земле. Единственный способ узнать это — использовать тестер розеток (см. Раздел полярности).

Для некоторых устройств заземление не требуется. Они известны как тип 2, и на этикетке прибора они имеют символ в виде квадрата внутри квадрата чуть большего размера.Другие подсказки (хотя и не на 100% надежные) — это пластиковый корпус или плоский двухжильный кабель.

Стоит ли беспокоиться о полярности?

Электрическая система Великобритании поляризована. Штырь заземления на вилках 13A находится вверху, их можно вставить только в одну сторону, и ток всегда подключается к правильному отверстию (если вы смотрите на розетку). Поскольку живое всегда подключается в одном направлении, электропроводка приборов учитывается. Например, переключатель может включать / выключать только провод под напряжением. Если прибор используется в Европе и полярность обратная (напр.грамм. фаза подключена к нейтрали, а нейтраль — к фазе), как это происходит при использовании розетки Schuko, которую можно вставить в любом направлении, переключатель теперь включает / выключает только нейтраль. Кажется, что прибор выключен, но на самом деле он все еще жив.

Это особенно важно при подключении караванов, домов на колесах или лодок, поскольку они часто имеют автоматические выключатели, которые изолируют только токоведущие. При изменении полярности и возникновении неисправности нейтраль отключится. В результате неисправный прибор остается в рабочем состоянии, что может привести к летальному исходу, особенно при замыкании на землю. E.грамм. металл каравана останется живым и убьет любого, кто его коснется.

В Великобритании некоторые зарядные устройства для электромобилей ожидают, что питание будет настроено таким образом, и не будут работать, если фаза и нейтраль подключены наоборот (полярность обратная).

Всегда используйте тестер розеток для проверки розетки перед ее использованием, чтобы убедиться, что она имеет правильную полярность и заземлено.

потенциальных клиентов Прямые | Подключение американской вилки

Подключить американскую вилку не сложнее, чем подключить британскую или европейскую вилку… но здесь достать их намного сложнее, и они могут быть довольно дорогими!
Настолько, что полный американский шнур с формованными разъемами, как показано на нашей странице «Выводы сети», будет стоить меньше, чем перемонтируемая вилка… Но если вы хотите купить американские разъемы, почему бы не проверить нашу вилку NEMA5-15P или нашу NEMA5- Удлинитель 15RX.
Или же, если вы не можете найти то, что ищете, загляните на нашу страницу «Международные вилки и розетки» или позвоните нам, вы можете найти наши подробности здесь.


Электричество может УБИТЬ !! Если у вас есть какие-либо сомнения относительно того, что вы делаете, или своей способности выполнять работу, вам следует направить любые работы по подключению к сети к квалифицированному электрику.


NEMA 1-15

Все устройства NEMA 1 представляют собой двухпроводные незаземленные разъемы, рассчитанные на максимум 125 В.NEMA 1-15P — это двухконтактные вилки, которые обычно используются в бытовых лампах и бытовой электронике, например, в часах

.

и радиоприемники, а также мелкую бытовую технику с «двойной изоляцией». Соответствующие розетки не разрешались при новом строительстве в Соединенных Штатах или Канаде примерно с 1965 года, но они остаются во многих старых домах и до сих пор продаются «только для замены».

Ранние образцы были симметричными, но более поздние розетки и самые новые вилки отличают нейтральный проводник, делая его немного шире, чем горячий.Такие новые вилки часто не подходят к старым розеткам, но обе версии подходят к розеткам типа B. Некоторые устройства, соответствующие строгим стандартам, такие как герметичные блоки питания для электроники, по-прежнему продаются с узкими обоими контактами. Нейтральная точка вставки в современной розетке типа A шире, чтобы вмещать поляризованные вилки типа A.

NEMA 2-15

Ассортимент соединителей NEMA 2-15 был прекращен на некоторое время. Однако, если вы столкнетесь с одной из них в условиях ремонта, правила подключения такие же, как и для диапазона 1-15.

NEMA 5-15 / CS22.2, №42

Сетевая вилка типа B имеет два плоских параллельных контакта с той же геометрией, что и тип A, и закругленный заземляющий штифт, обычно сформированный из плоского металла, сложенного в U-образную форму, но в некоторых случаях могут использоваться сплошные штыри. Разъем рассчитан на 15 ампер и максимум 125 вольт. Американский стандарт для этого разъема известен как NEMA 5-15, а канадский стандарт CSA 22.2, №42.

Американские и канадские разъемы практически идентичны.Контакт заземления длиннее двух параллельных контактов, поэтому устройство заземляется до подключения источника питания. Точка вставки нейтрали в розетке типа B шире, чтобы вмещать поляризованные вилки типа A, но вилки типа B часто имеют оба контакта узкими, а контакт заземления обеспечивает соблюдение полярности.

С американскими и канадскими вилками, если вы посмотрите прямо на розетку, заземляющая розетка будет внизу, рабочий разъем — справа, а нейтральный разъем — слева. Если вилка поляризована, самым широким разъемом является нейтральный разъем.Это то же самое, что смотреть со стороны пайки или со стороны винта перемонтируемого разъема, как показано на схеме слева.


Leads Direct прилагает большие усилия для предоставления точной и полной информации. Однако часть информации, содержащейся на этом веб-сайте, и любые документы, просматриваемые на нем или загружаемые с него, могут быть неверными или устаревшими. О любых ошибках или упущениях следует сообщать для расследования и исправления. Информация, представленная в любых документах, будь то на нашем веб-сайте или иным образом, предоставляется «как есть».«Никаких гарантий любого рода, подразумеваемых, выраженных или установленных законом, включая, помимо прочего, гарантии ненарушения прав третьих лиц, права собственности, коммерческой выгоды, пригодности для определенной цели и отсутствия компьютерных вирусов.

Разница между однофазной и трехфазной электропроводкой

Разница между трехфазной и однофазной электропроводкой заключается, прежде всего, в напряжении, получаемом по каждому типу проводов. Двухфазного питания не существует, что для некоторых является неожиданностью.Однофазное питание обычно называют «расщепленным». У вас есть несколько способов определить, какой у вас провод: трехфазный или однофазный.

Однофазный

Однофазный провод состоит из трех проводов, расположенных внутри изоляции. Два провода под напряжением и один нейтральный провод обеспечивают питание. Каждый горячий провод обеспечивает 120 вольт электричества. Нейтраль отключена от трансформатора. Двухфазная цепь, вероятно, существует, потому что большинству водонагревателей, плит и сушилок для одежды требуется 240 вольт для работы.Эти цепи питаются от обоих проводов под напряжением, но это всего лишь полнофазная цепь от однофазного провода. Все остальные устройства работают от 120 вольт электричества, для чего используется только один горячий провод и нейтраль. Тип схемы с использованием горячих и нейтральных проводов является причиной того, почему ее обычно называют схемой с расщепленной фазой. Однофазный провод имеет два горячих провода, окруженных черной и красной изоляцией, нейтраль всегда белая и есть зеленый заземляющий провод.

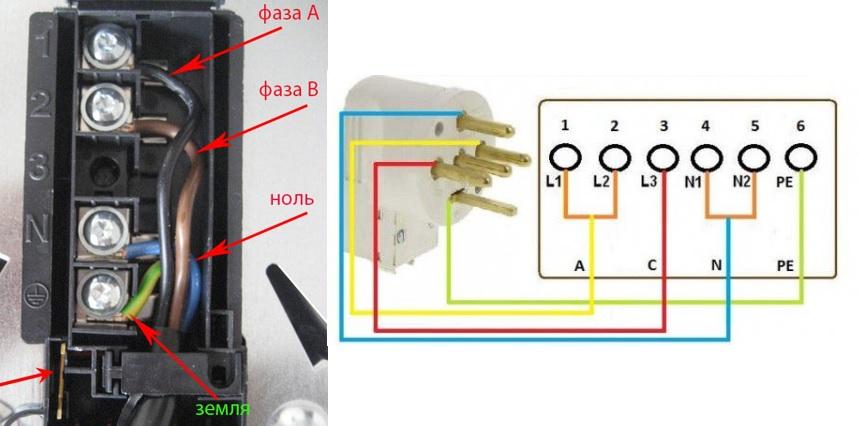

Трехфазное питание

Трехфазное питание осуществляется по четырем проводам. Три горячих провода, несущие электричество 120 вольт, и один нейтраль. Два провода под напряжением и нейтраль ведут к механизму, требующему 240 вольт питания. Трехфазное питание более эффективно, чем однофазное. Представьте себе человека, который толкает машину на холм; это пример однофазного питания. Трехфазное питание — это как если бы трое равных по силе мужчин толкали одну и ту же машину на один холм. Три провода под напряжением в трехфазной цепи окрашены в черный, синий и красный цвета; белый провод — нейтраль, а зеленый провод — земля.

Использует

Еще одно различие между трехфазным и однофазным проводом касается того, где используется каждый тип провода. В большинстве, если не во всех жилых домах, проложен однофазный провод. Все коммерческие здания имеют трехфазный провод от энергокомпании. Трехфазные двигатели обеспечивают большую мощность, чем может обеспечить однофазный двигатель. Поскольку в большинстве коммерческих объектов используются машины и оборудование, работающие от трехфазных двигателей, для работы систем необходимо использовать трехфазный провод. Все в жилом доме работает только от однофазного источника питания, например, розетки, свет, холодильник и даже приборы, использующие электричество 240 вольт.

Определение типа

Определение типа используемого провода выполняется легко. Сначала посмотрите на провода и посмотрите, сколько проводов внутри внешней изоляции. Вы также можете проверить напряжение. Трехфазный провод обычно показывает 120 вольт между горячим и землей, а также 206 вольт между двумя горячими источниками.Однофазный провод обычно показывает 120 вольт между горячим и заземленным, но 240 вольт между двумя горячими проводами.

Как подключить распределительную коробку? Подключение электрического распределительного щита

Электропроводка распределительной коробки или распределительного щита — это обычная схема электропроводки, используемая в большинстве домашних электропроводок или распределительных щитов. Данная схема представляет собой базовую проводку распределительного щита для выключателя света (одна лампа управляется одним переключателем) и 3-х контактной розетки с переключателем управления.

Как подключить коммутатор

На приведенной ниже схеме подключения фазовая линия подключается параллельно переключателю света и переключателю розетки.Здесь один полюс обоих однополюсных переключателей s1 и s2 подключен к фазной линии источника питания. Другой полюс переключателя S1 подключен к лампе, а другой полюс переключателя S2 подключен к фазному полюсу трехконтактной розетки.

Линия заземления подключается к полюсу заземления розетки, а нейтральная линия обычно распределяется между лампой и нейтральным полюсом розетки.

Здесь только одна лампа подключается от распределительной коробки.Количество нагрузок можно увеличить, добавив дополнительные нагрузки параллельно лампе. Но при параллельном добавлении дополнительных нагрузок следует учитывать емкость проводки и номинальные характеристики компонентов. Для независимого управления дополнительными нагрузками подключите нагрузки напрямую от фазы через другой переключатель.

Необходимые электрические компоненты распределительной коробки

Компонент спецификация Кол-во
MCB 250 В, 50 Гц, 5 А 1
Переключатель SPST, 250В, 5А 2
Лампа 230 В 1
Розетка, 3 контакта 230В, 5А 1

Схема подключения силовой розетки

Электропроводка розетки имеет схему, аналогичную обычной 3-контактной розетке с переключателем. Но в отличие от обычной разводки электрических розеток, электрические розетки подключаются непосредственно к главной распределительной коробке. Кроме того, он не имеет параллельных соединений с фазой или нейтралью от других нагрузок или розеток.

Простая электрическая розетка — это удлинительное соединение от соседних фазных, нейтральных и заземляющих полюсов. Иногда для таких соединений используются трехжильные провода. Но при подключении к розетке питания трехжильные провода обычно не используются. Для соединения используются одножильные многожильные провода, в основном с медью.Потому что, как правило, электрические розетки используются для работы устройств с высокой номинальной мощностью с большими нагрузками, такими как компрессоры, нагреватели, инверторы, ИБП и т. Д.

Заземление очень важно для коробки розеток. Потому что это важно для безопасности и предотвращения удара металлическим корпусом или открытых контактов устройств.

Схема очень проста в подключении. Нейтраль и линия заземления от DB подключаются непосредственно к соответствующим полюсам «N» и «E» розетки.Фазовая линия подключается к полюсу «P» через переключатель SPST.

Чтобы упростить электромонтаж и избежать неправильных подключений, лучше промаркировать концы проводов. Кроме того, при выборе цвета проводов можно следовать стандартному цветовому коду.

В таблице ниже приведен общий стандартный цветовой код проводов, используемых для подключения вилки питания.

Цвет Соединение
зеленый Земля
Черный нейтральный
Красный Фаза

3-контактная электрическая схема вилки и розетки

Вилка и розетка — это электрические устройства, используемые для подключения источника питания к различному оборудованию.Он помогает подключать и отключать электроприборы от розетки.

Вилка — это вилка, а розетка — это розетка цепи. Розетка — это источник питания, расположенный на распределительном щите или плате розетки, а вилка — это устройство или часть прибора, которая потребляет энергию.

2-контактные и 3-контактные разъемы являются распространенными типами вилок и розеток, используемых в проводке. 3-контактные типы имеют заземление, а 2-штырьковые — без заземления.

Прибор без металлического корпуса обычно не имеет заземления в вилке, такой тип двухконтактных вилок подходит как для заземленных, так и для незаземленных розеток.Некоторым устройствам требуется заземление в целях безопасности, такие кабели обычно подключаются с помощью 3-контактной вилки.

3-контактная розетка и вилка Клеммное соединение

Электропроводка вилки и розетки идентичны друг другу. Обычно фаза и нейтраль подключаются соответственно с правой и левой стороны розетки, а земля — ​​вверху; согласно переднему виду розетки (изображение ниже). Таким образом, вид вилки спереди должен быть зеркальным отражением розетки: фаза слева и нейтраль справа.Это необходимо для того, чтобы фазовая линия в проводах была назначена для фазных линий в вилке и розетке.

Даже если обе линии поменяны местами, устройство работает нормально, поскольку источник переменного тока не имеет фиксированной полярности. Но стандартный способ и правильная практика — согласовать фазный и нейтральный провода розетки и вилки.

Почему? Предположим, если вы подключаете вилку расширительного блока к розетке, и фаза, нейтральные линии поменялись местами, тогда линия, подключенная через переключатель в удлинительной коробке, становится нейтральной линией.Таким образом, всякий раз, когда переключатель платы расширения включен / выключен, он просто разрывает нейтральную линию, идущую к розетке коробки расширения, но фазовая линия розетки всегда остается заряженной. Любые приборы, подключенные через такую ​​коробку расширения, будут ВЫКЛЮЧАТЬСЯ и ВКЛЮЧАТЬСЯ только из-за открытого или закрытого нейтрального соединения. У прибора всегда будет горячая линия для его компонентов, даже если переключатель находится в положении ВЫКЛ.

То же самое, даже если устройство подключено напрямую к розетке, переключатель ВКЛ / ВЫКЛ устройства управляет только нейтралью, фазовая линия всегда остается заряженной.Так что постарайтесь избежать подобных проблем при электромонтаже.

При подключении следуйте стандартному цветовому коду. Общие цвета проводов, используемых для фаз, нейтрали и заземления, — КРАСНЫЙ, ЧЕРНЫЙ и Зеленый соответственно. Синий, желтый провода для фазы, зелено-желтый провод для земли и т. Д. Также используются для подключения.

Общий метод выбора кода цвета проводов, изоляции, метода электрических соединений и т. Д. Зависит от страны или региона. Лучше строго соблюдать электрические стандарты и меры, рекомендованные в соответствующих регионах.Потому что во время технического обслуживания, обнаружения неисправностей и ремонтных работ электрикам будет легко понять электрическую схему и быстро определить точные провода.

Оставить комментарий
