Розетки глубина: Размеры розеток

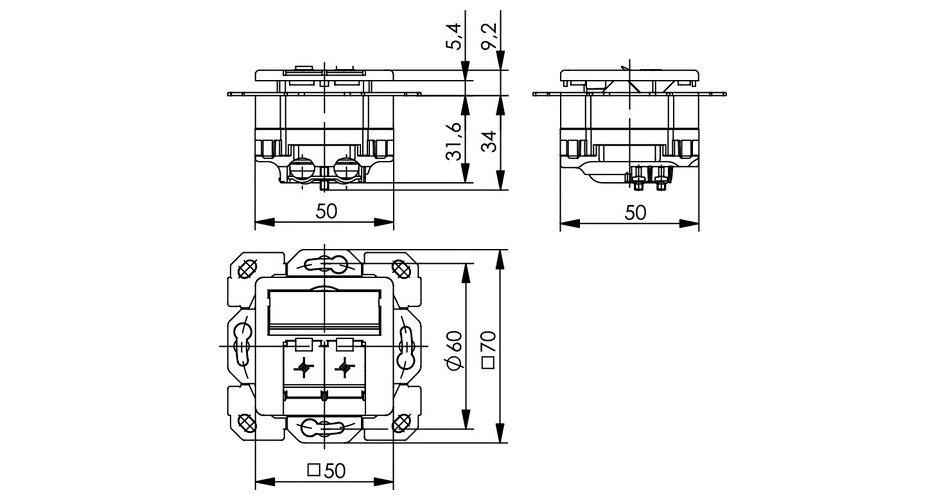

диаметр, глубина, расстояние между центрами

Подрозетник представляет собой коробку для крепления в ней электрооборудования, в основном выпускается круглый, но также встречается и квадратный. Размеры стандартные, отклонение от нормы встречается редко. Он нужен для того, чтоб не повреждать стену каждый раз при замене, берет на себя функцию для жесткого скрепления элементов в плоскости.

ОГЛАВЛЕНИЕ

Стандартные размеры подрозетников

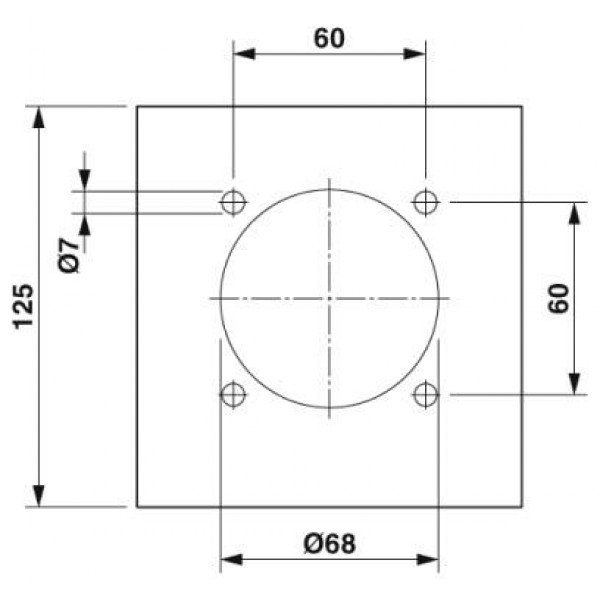

Обычный подрозетник имеет размер 68 мм на 45 мм, где 68 — диаметр, а 45 — его глубина. При установке блоком расстояние между центрами высверливаемых отверстий — 71 мм.

Стандартные размеры подрозетников

Монтаж одиночного подрозетника

Для того чтобы закрепить одну коробку в стене потребуется:

• Уровень,
• Карандаш, кисточка/пульверизатор, маленький шпатель,
• Зубило,
• Молоток,
• Дрель с круглой насадкой, имеющая диаметр 68 мм,
• Алебастр, вода.

Для начала отмечаем по горизонтальному уровню линию, затем от провода вниз чертим еще одну, это будет левая крайняя точка подрозетника.

Ориентируясь на вертикальную полоску, горизонтальную линию, обводим заднюю часть элемента, для ориентира.

Диаметр обода 68 мм,установочная внешняя глубина 45 мм, это следует учесть при выборе насадки. Делаем метки, по ним просверливаем отверстия, смачивая насадку водой, чтобы она не перегревалась.

В коробке есть 2 стороны: одна немного уже второй, устанавливаем широкой частью по горизонтали, узкой – по вертикали, иначе коробка может не влезть. Также удаляются «ушки» переходы для монтажа блока подрозетников, они абсолютно не нужны при монтаже одиночного элемента. Если мы их не удалим, коробка не войдет в отверстие и нам придется его расширять.

Мы отметили линию вниз от провода, это наш левый край. Нам необходимо, чтобы провод зашел в диагональное отверстие, не в прямое, а диагональное, потому, что винт для крепления расположен прямо над вертикальным отверстием, он повреждает провод.

После того как мы примеряли подрозетник, убедились что диаметр подходит, нам осталось смочить отверстие и наш элемент для крепления розеток водой, чтобы алебастр лучше держался. Мешаем алебастр с водой в пропорции 1:4, где одна часть воды и четыре алебастра и наносим его на стенку, боковые грани, на дно подрозетника, примыкающее к поверхности.

После установки коробку нужно поправить, добиться строго одного уровня со стеной, чтобы она не выпирала и не была глубоко посажена, все крайние точки имели одинаковое расстояние до стены. Весь лишний алебастр использовать на маскирование провода, идущего к будущей розетке.

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

1. Выключаем свет в щитке.
2. Проверяем отсутствие напряжения включением лампочки.
3. Снимаем крышку, выкручиваем розетку.
4. Отсоединяем провода.
5. Смотрим на коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр, чтобы прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Нужно помнить и о проводе, если встарой он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Установка блока подрозетников

Для того, чтобы установить сразу блок подрозетников, нам понадобится тот же инструмент и еще более широкая коронка на дрель, диаметр которой 70 – 80мм, если он идет с четырьмя коробками тогда диаметр лучше выбрать на 80.

Размечаем справа от линии, чтобы он вошел в диагональное отверстие, это и экономит время, и шнур фактически не сгибается, не повреждается шурупами. Если блок готовый, тогда там отмерено уже готовое расстояние между коробками, если нет, то нам следует отмерить это вручную.

Отмеряем горизонталь тщательно, на блоке это будет очень хорошо видно невооруженным глазом, после чего также обводим блок, главное, чтобы межосевое расстояние между центрами было не менее 71 мм, это можно сделать и вручную, без обвода.

Затем сверлим отверстия, вынимаем остатки цемента и кладки, выбываем перегородки, заводим провод в элемент, меряем, чтобы он был строго по горизонтали. На блоке этого сложнее добиться, поэтому сверлим с запасом, и большей коронкой, диаметр которой 70-80 мм.

На блоке узкая часть уже установлена вертикально, и специальные переходы между подрозетниками выполняют свою работу. В одиночном они удаляются, чтоб занимать меньше пространства.

Монтаж на прочие поверхности

В гипсокартоне задача упрощается, потому что нет необходимости в алебастре. Нужно проделать те же операции, разметка, вырезание определенного размера отверстия, соответствующего с подрозетником, фиксация.

Фиксация коробки в гипсокартоне происходит за счет специальных крепежных лапок, которые прижимаются к гипсокартону при закручивании. Он называется универсальным, его можно крепить к различным тонкостенным поверхностям, в которые входит гипсокартон.

Если коробка, несмотря на плотную фиксацию, сильно выпирает, необходимо снять толщину, и сделать кромки отверстия в гипсокартоне под углом.

Универсальный подрозетник имеет большие размеры, потому что расстояние между лапками составляет 83 мм, что удобно, если у нас имеется розетка либо нестандартный выключатель, у которого расстояние между креплением может быть немного больше.

Аналогично по дереву, если это тонкая деревянная перегородка, но если дом со сруба, тогда возможен вариант прикручивания стенки коробки к срубу на саморезы.

Если куплен универсальный подрозетник для кирпичной стены либо сруба, тогда лапки необходимо выкрутить.

Отверстия в одиночном подрозетнике лучше сделать разогретым ножом, во избежание поломки корпуса. При этом нужно иметь безопасное расстояние от гипсокартона и дерева.

При монтаже на поверхность, которая будет штукатуриться, либо на нее будет ложиться плитка, нет необходимости сверлить отверстия на всю глубину. Следует сделать подрозетник немного выступающим, на 5-7 мм, либо меньше, в зависимости от толщины штукатурки/плитки.

При выборе важно учитывать, что размер глубины розетки может отличаться от глубины подрозетника, также как и диаметр.

Расположение провода в подрозетнике

Конечно, многие не делают на этом особого акцента, но это весьма немаловажная деталь, ведь после каждой замены розетки, выключателя, в коробке, подрозетнике есть вероятность облома кончика провода, либо удаление его и зачистка.

Многие настаивают на том, чтоб запас провода в подрозетнике был 20 см, хуже, если не менее 10 см, но размер провода будет со временем уменьшаться. В худшем случае, при ошибке строителей их наращивают сразу в подрозетнике, такие места окисляются, искрят, и являются у многих проблемным местом.

Провод нужно аккуратно сложить либо по спирали, имеющей большой диаметр, либо с плавным изгибом, ни в коем случае, не допуская резкого изгиба, либо перелома. Такую ошибку делают зачастую неопытные хозяева домов, когда провода укладывают на скорую руку, с надеждой нескоро вновь разбирать розетку.

Так делать не желательно, ведь мы не сможем подтянуть нехватающую длину из штукатурки, нужно стараться делать изгиб менее резким. Особо осторожно следует вести себя со старыми проводами, которым более 20 лет.

Вывод

Самостоятельный монтаж подрозетника возможен, для этого достаточно лишь следовать общеизвестным стандартам и правилам, бережно относиться к проводам.

Самое главное не забывать про технику безопасности, и обязательно, без наличия специальных инструментов не проверять отсутствие электрического тока включением лампочки в помещении.

Размеры подрозетников: диаметр, глубина, межосевое расстояние

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

У меня на сайте уже имеется статья про установку одного подрозетника в гипсокартонную стену, а вот про установку блока подрозетников я как то упустил из виду, поэтому восполняю этот пробел и сегодня я расскажу Вам про выбор, разметку и монтаж блока подрозетников в стену из гипсокартона.

Данная статья скорее всего будет интересна начинающим электрикам, студентам или домашним мастерам, которые самостоятельно выполняют монтаж электропроводки в своей квартире или доме. Сложного здесь ничего нет, специального и дорогостоящего инструмента для этого тоже не требуется, но есть некоторые тонкости и нюансы, про которые я и поделюсь с Вами.

Сразу же условимся с определениями. Это как в известном фильме: они же подрозетники, они же монтажные коробки, они же установочные коробки, но я привык называть их именно подрозетниками, поэтому и в статье буду применять такое название, хотя правильнее называть из все же установочными коробками.

Установка подрозетников, будь это бетонная стена, кирпичная стена или стена из гипсокартона — это неотъемлемый этап при монтаже розеток, выключателей, переключателей, диммеров, терморегуляторов и прочих электроустановочных изделий.

Выбор подрозетников для гипсокартона

Для монтажа подрозетников в стену из ГКЛ необходимы специально-предназначенные для этого подрозетники. На рынке имеется большой выбор производителей, например, Schneider Electric, Legrand, Hegel, Gusi Electric, Tyco и другие.

Подрозетники классифицируются по двум основным установочным размерам:

• внешний диаметр (d2)
• глубина (H)

Вот ряд стандартных диаметров у подрозетников: 60 (мм), 64 (мм), 65 (мм), 68 (мм), 70 (мм) и даже 75 (мм). Есть еще и не стандартные размеры и габариты, но это уже частный случай.

Диаметр подрозетника для гипсокартона составляет 68 (мм) — это стандартный, самый распространенный и правильный вариант.

Глубина подрозетников может иметь следующие размеры: 40 (мм), 42 (мм), 45 (мм), 60 (мм) и 62 (мм).

Тут все зависит от места установки. Если толщина стены позволяет, то лучше установить подрозетники поглубже, например, на 60 (мм) или 62 (мм). В них гораздо проще и легче производить расключения.

К тому же в последнее время все чаще приходится отказываться от распределительных коробок и расключения производить непосредственно в подрозетниках — вот тут то и начинаешь считать и экономить каждый миллиметр глубины, и чем подрозетник глубже, тем легче и удобнее осуществить в нем соединения проводов и монтаж механизмов электроустановочных изделий.

В последнее время чаще всего для гипсокартонных стен я применяю пластиковые подрозетники Hegel модификации КУ1201 и КУ1202 со стандартным диаметром d2=68 (мм) и глубиной Н=45 (мм). Кстати, у Hegel нет подрозетников для полых стен с глубиной на 60 (мм) и 62 (мм), хотя толщина стенки порой позволяет установить углубленные подрозетники.

Пластик негорючий (полипропилен с антипиреном), огнестойкость 850°C, корпус достаточно плотный, имеется широкий передний борт, перфорация (заглушки) для ввода кабелей различных диаметров и вполне приемлемая цена.

Вот внешний вид подрозетника для гипсокартона Hegel КУ1201.

Как видите, у подрозетника есть две крепежные лапки. При затягивании (закручивании) крепежных винтов-саморезов, эти лапки притягиваются и плотно фиксируют подрозетник с обратной стороны ГКЛ.

Лапки могут быть, как пластиковыми, так и металлическими, разницы между ними особой никакой нет.

Лично я предпочитаю устанавливать подрозетники с пластиковыми лапками (КУ1201). У них больше площадь поверхности, и при закручивании, они лучше держатся и не продавливают лист гипсокартона. Но у них есть одна не очень удобная особенность при установке, про которую я расскажу чуть позже.

А вот подрозетник Hegel КУ1202.

Все аналогично, только у них металлические лапки, которые фиксируются пластиковыми стопорами. Изначально, лапки не выпирают за габариты корпуса, поэтому данные подрозетники удобны при установке.

При закручивании крепежного винта пластиковый стопор срывается и лапка выходит за габариты подрозетника.

Но КУ1202 мне все равно меньше нравятся из-за маленьких шлицов на крепежных винтах — их очень не удобно закручивать.

Разметка места установки блока подрозетников

Перейдем к моему примеру. Мне необходимо установить блок из трех подрозетников вот в этой гипсокартонной перегородке.

Блок подрозетников устанавливается над тумбой и предназначен исключительно для розеток. В них планируется включать декоративную лампу и зарядные устройства для телефонов. В моем случае высота тумбы составляет 45-50 (см). Нам же нужно установить подрозетники на высоте примерно 62-63 (см) от уровня пола.

Рекомендую Вам перед монтажными работами всегда иметь при себе план электропроводки с учетом расстановки и габаритов всей мебели. Поверьте мне, что лучше потратить больше времени, но зато по максимуму выудить у заказчика, что именно и где он планирует установить, чем в дальнейшем что-то не подойдет, придется переносить и переделывать.

Скоро я опубликую несколько статей, где очень подробно расскажу про варианты расположения розеток и выключателей в разных помещениях (ванная комната, спальня, кухня). Так что не пропускайте выход новых статей — подписывайтесь на рассылку сайта.

Итак, вернемся к разметке. С помощью самовыравнивающегося лазерного уровня LD-SL-01 отмечаю горизонтальную линию на высоте 63 (см) от пола.

• Уровень LD-SL-01 мне очень нравится, но иногда я пользуюсь и более простым, и компактным, лазерным уровнем Black Deсker LZR-310, правда луч у него проецируется всего в одной плоскости и настройка уровня идет в ручном режиме по пузырькам.

Не много подольше получается с разметкой, но тем не менее тоже удобно. О нем я еще напишу отдельный обзор.

Если лазерного уровня у Вас нет в наличие, то без проблем можно отметить горизонтальную линию и обычным строительным уровнем.

Затем по лазерной линии с помощью линейки (можно использовать ровный брусок или профиль) чертим горизонтальную линию карандашом. После этого уровень нам больше не нужен и его можно отключить.

1. Рассчитываем, чтобы блок смотрелся симметрично на стене и отмечаем на линии первый центр подрозетника.

Затем с помощью линейки или рулетки от первого центра откладываем 71 (мм) и отмечаем центр второго подрозетника. Затем от центра второго подрозетника откладываем 71 (мм) до центра третьего подрозетника.

• Расстояние между центрами подрозетников составляет именно 71 (мм) и его необходимо как можно точнее измерить, иначе накладная рамка может встать, либо в натяг, либо с зазорами, в зависимости от Вашего «промаха».
• Да, забыл упомянуть, что при разметке учитывайте, где и в каком месте проходят у Вас профили, а то может выйти вот такой вот нелепый казус (фотографию взял из интернета).

Коронка по гипсокартону

1. Для сверления отверстий в гипсокартоне (а также в фанере, дереве, ДСП, пластике) я применяю металлическую фрезу, или другими словами наборную кольцевую пилу (коронку), диаметром 67 (мм) от Kraftool.
2. Кольцевая пила идет в комплекте с держателем, центрирующим сверлом и еще двумя коронками: на 60 (мм) и 74 (мм).
3. Помимо фрезы, еще имеется биметаллическая коронка (Bi-metal) диаметром 68 (мм) с центрирующим сверлом.

Если же у Вас нет коронок, то ничего страшного. Отверстия можно аккуратно высверлить или вырезать с помощью ножа.

Сверлим отверстия для подрозетников

По гипсокартону сверлится достаточно легко, поэтому вставляю коронку в шуруповерт.

Кстати, уже третий год пользуюсь шуруповертом Makita BDF-453 с 18-вольтовым аккумулятором. Очень доволен им, кроме одного момента — за 2 года активной эксплуатации «умер» один аккумулятор. Благо, что в комплекте изначально было два аккумулятора. Ну а в остальном нареканий к нему нет — вполне достойный аппарат.

Итак, направляем центрирующее сверло коронки на отметку и сверлим отверстия для подрозетника.

Обычно я сверлю на 1-ой скорости. У этой коронки великовато центрирующее сверло, поэтому здесь не нужно торопиться, иначе может увести центр при сверлении. Лучше заранее просверлить центровые отверстия сверлом с меньшим диаметром.

• Да еще, сильно давить на шуруповерт не нужно, иначе можно продавить и сломать гипсокартон.
• Отверстия для подрозетников готовы.

Собираем блок подрозетников

Берем три подрозетника. Теперь нам нужно соединить их в единый блок. Для этого с помощью ножа убираем боковые заглушки (перфорацию) в подрозетниках: в первом — одну заглушку, в среднем — две, в третьем — одну.

Все подрозетники данной серии можно соединять между собой в единые блоки с помощью кабельных переходников типа ПК5201 или ПК5202 (для установочных коробок новых серий). Кабельные переходники (ПК) продаются отдельно от подрозетников. Эти переходники мы еще называем соединителями или тоннелями.

Кстати, у некоторых производителей имеются подрозетники с несъемными соединителями. С одной стороны это удобно, не нужно рассчитывать точное количество и приобретать соединители отдельно, но с другой стороны — не удобны они тем, что приходится отпиливать или отрезать незадействованные соединители, т. к. они мешают при установке подрозетника в высверленное отверстие.

1. Итак, берем один соединитель и вставляем его в посадочное отверстие подрозетника до защелкивания.
2. Соединитель защелкивается достаточно туго, поэтому нужно приложить некоторое усилие.
3. Обратите внимание, что профиль посадочного отверстия и кабельного соединителя выполнен ступенькой, что исключает выполнение неправильного соединения.
4. Затем берем второй подрозетник и защелкиваем в него соединитель.

Далее через еще один соединитель объединяем аналогичным способом второй и третий подрозетники. В итоге получаем вот такой вот единый блок из трех подрозетников. Соединители четко фиксируют подрозетники между собой.

Расстояние между подрозетниками в блоке составляет ровно 71 (мм), что совпадает со стандартным расстоянием электроустановочных изделий (розетки, выключатели и т.п.), размещаемых в одной рамке.

Таким образом, можно собрать в ряд бесконечное количество подрозетников, но на практике больше пяти подрозетников в ряд Вам врядли когда потребуется, потому что общих рамок более, чем на пять постов я не встречал. Может и существуют такие не стандартные рамки, но крайне редко и по какому-нибудь специальному заказу.

Монтаж блока подрозетников в гипсокартонную стену

• Теперь нужно срезать перегородки в гипсокартоне, иначе они будут нам мешать при установке блока подрозетников.
• Срезать их можно обычным ножом или ножовкой.

Совет: перед установкой подрозетников в гипсокартон можно снять по окружности отверстий фаску, чтобы борт подрозетника был немного утоплен в стене.

Это несколько упростит работу строителям-отделочникам при штукатурке стен.

В одном из подрозетников убираем заглушку для ввода кабеля.

В сделанное отверстие необходимо завести питающий кабель, а затем приступать к установке блока подрозетников. В моем примере кабеля пока нет, т.е. его я буду заводить чуть позже, поэтому данный этап я пока опущу.

Помните, в начале статьи я говорил, что при установке подрозетников КУ1201 есть одна не очень удобная особенность?! Из-за торчащих крепежных лапок в отверстия сначала необходимо завести все лапки нижнего ряда блока, а лишь потом, поочередно надавливая на верхние лапки, заводить верхнюю часть блока.

Теперь осталось с помощью отвертки или шуруповерта закрутить крепежные винты-саморезы. Я буду использовать шуруповерт, т.к. обычной отверткой крутить придется достаточно долго.

1. При закручивании крепежных винтов-саморезов, лапки притянутся с обратной стороны листа гипсокартона и надежно зафиксируют блок подрозетников.
2. После завершения работ можно проверить уровень установленного блока.

Как видите, уровень у меня немного ушел, примерно на 1-2 (мм). Причиной тому, как я и говорил, было большое сверло на коронке, но это не критично, т.к. с помощью регулировочных отверстий в розетках это вполне поправимо.

На этом монтаж блока подрозетников в гипсокартонную стену завершен. После этого наступает этап отделочных работ. И только после отделки в этот блок можно будет устанавливать розетки, о чем обязательно будет отдельная подробная статья.

• Все что было сказано и написано в данной статье смотрите в моем видео:

P.S. На этом все. Спасибо за внимание. Будут вопросы — форма комментариев к Вашим услугам.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Установка подрозетников

Перед установкой подрозетника (монтажной коробки) нужно в первую очередь подготовить необходимый инструмент и материалы. Если уже проложен провод, он должен быть обесточен или заизолирован.

Установка подрозетников в бетон

Начинаем с разметки. Как правило, розетки располагают на расстоянии 25-30 см от пола, выключатели примерно 90 см от пола. Если розетка устанавливается над рабочей поверхностью кухни, то её расположение должно быть на расстоянии 15-20 см от столешницы.

После того, как расположение электроточки определено, с помощью пузырькового уровня чертим на стене горизонтальную линию и отмечаем на ней расстояние между подрозетниками.  Для этого нужно отметить две точки на линии, которые будут центрами будущих углублений. Расстояние между точками 71 мм .

Для бурения углублений используется специальная коронка для подрозетников с зубьями из твёрдого сплава. Диаметр коронки по бетону для подрозетника  примерно 85 мм.

Чтобы ускорить процесс и обеспечить более точное вхождение коронки, предварительно делаем отверстия с помощью перфоратора и бура

диаметром равным диаметру сверла в коронке. От вибрации очень часто у коронки откручивается прижимной болт для сверла. Чтобы этого не происходило, его можно зафиксировать с помощью изоленты. Если Вам нужно пробурить большое количество углублений, лучше использовать мощный перфоратор (лучше SDSmax). Можно использовать и безударное сверление.

Для безударного сверления используют алмазные коронки сухого сверления и мощную высоко-оборотистую дрель, желательно от 1.5 кВт и от 3000 об/мин без нагрузки. Диаметры коротких коронок, выпускаемых для сверления отверстий под подрозетники: 68 и 82 мм. Преимущества безударного сверления: малый уровень шума и вибрации, высокая производительность, способность резать армированный бетон.

Недостаток такого способа – дороговизна.

После работы коронки, с помощью зубила и молотка или перфоратора с зубилом убираем бетон из углублений. Проверяем, чтобы подрозетники свободно входили в углубления. Для лучшего сцепления строительного гипса и бетона углубления обрабатываем грунтовкой. Можно просто смочить водой. Теперь углубления готовы для установки подрозетников.

Так выглядит подрозетник и соединитель. В продаже существует огромный ассортимент подрозетников: с соединителями и без, округлой и квадратной формы, для установки в гипсокартон и бетонные стены. Перед монтажом необходимо вырезать в подрозетниках отверстия для провода.

Теперь нужно приготовить строительный гипс. Для этого разводим его водой так, чтобы смесь была похожа на густую сметану. Заполняем углубления гипсом примерно на одну треть и размещаем коробки, вдавливая их в раствор заподлицо с поверхностью стены или чуть утопив. Край подрозетника ни в коем случае не должен выступать за поверхность стены.

Проверяем положение подрозетников по горизонту, ориентируясь на, ранее сделанную на стене, разметку. С выравниванием подрозетников лучше поторопиться, так как гипс схватывается очень быстро. После частичного схватывания, шпателем, как скребком убираем лишний раствор с поверхности стены и чистим подрозетники от попавшего через щели гипса.

Всё, подрозетники установлены. В стене из кирпича, шлакоблоков, гипсовых плит и газобетона коробки монтируются аналогично.

• Установка подрозетников в гипсокартон
• В стену из гипсокартона монтаж подрозетников гораздо проще. Для этого существуют специальные подрозетники с «лапками» прижимающими его к листу гипсокартона

с обратной стороны. На стене делается разметка аналогичная предыдущей, с помощью обычной дрели и коронки для гипсокартона делается отверстие. В случае установки двух и более розеток в блоке, расстояние между центрами так же должно составлять 71 мм, только диаметр коронки должен быть равен диаметру подрозетника — 68 мм.

Ещё нужно обратить внимание на расстояние между основной стеной и стеной из гипсокартона, чтобы хватило глубины для установки коробки, в противном случае основную стену придётся поддалбливать с помощью перфоратора или зубила. Если гипсокартон смонтирован в два слоя на профиль 60×27 мм, проблем с глубиной возникнуть не должно.

Глубина коробки составляет 47 мм.

1. Также посмотрите видео про установку подрозетников в гипсокартон:
3. Установка подрозетников в старом фонде

Теперь рассмотрим сложный случай. Старый фонд с деревянными оштукатуренными перегородками. В таких стенах даже кабель в гофрированной трубке не уложить, толщины штукатурки не хватит, придётся убирать дранку и выпиливать в доске штробу. Для кабеля это конечно не обязательно, его можно и так уложить, а вот коробку для розетки или выключателя всё равно придётся утапливать.

Помочь нам в этом может коронка по дереву и дрель. Цена такого набора коронок невысокая и продаётся она почти в любом строительном магазине. Дрель лучше всего использовать с низкими оборотами с дополнительной рукояткой, это так называемая сверлильная машина. Такие дрели ещё используют с миксером для размешивания растворов. Но можно обойтись и обычной дрелью.

Перед началом работы в месте установки удаляем штукатурку и делаем разметку, как в примере с бетонной и стеной. Дрелью с коронкой сверлим углубление. С помощью стамески и молотка выдалбливаем сердцевину углубления. Если для подрозетника не хватает глубины, повторяем эту процедуру. Углубление делаем немного глубже подрозетника, примерно на 5 мм.

Готовим раствор строительного гипса. Затем шпателем наносим его на заднюю часть монтажных коробок и монтируем их в углубления заподлицо с поверхностью стены. Выравниваем по горизонтали и ждём, когда схватится гипс. После этого, саморезами по дереву прочно крепим их к стене и заштукатуриваем пространство между подрозетниками и стеной.

И наконец, последнее. Если розетки и выключатели устанавливаются во влажных помещениях, без гидроизоляции стен, или вне помещения, вместо гипса желательно использовать ремсостав на цементно-песчаной основе.

Подрозетник (монтажная коробка)

Подрозетник (установочная коробка) – это неотъемлемая часть любой электропроводки, от правильной и точной установки которого зависит насколько безопасным, надежным и комфортным будет монтаж и последующая эксплуатация электроустановочных устройств, таких как розетки, выключатели, диммеры, регуляторы теплого пола и т.п. В зависимости от типа основания, в которое происходит монтаж, подрозетники бывают для сплошных стен (кирпичные, бетонные, гипсолитовые и т.п.) и для скрытой установки в полые стены и сухие перегородки.

Существует несколько типовых размеров установочных коробок, но наиболее востребованы и распространены в элетромонтаже стандарты с внутренними диаметрами 60-65мм и глубиной 40-45мм. Максимальный внешний диметр таких подрозетников обычно — 68мм, поэтому отверстия под них, лучше всего выполнять коронкой диаметром 68 или 70мм.

Чаще всего установочные коробки имеют возможность объединяться в блоки из нескольких штук. Блочный вариант позволяет устанавливать рядом, вертикально или горизонтально, сразу несколько механизмов электроустановочных устройств, объединенных одной общей рамкой.

При этом межосевое расстояние у соединяемых между собой подрозетников равно 71мм, что полностью совпадает со стандартными размерами межосевого расстояния электроустановочных устройств, при монтаже в одной рамке.

Поэтому расстояние между отверстиями, сделанных для блока подрозетников, должно быть 71мм.

В зависимости от типа розеток и производителей, элементы конструкции для сборки подрозетников в блоки, бывают двух типов:

В одном случае, соединительные тоннели являются несъемной частью подрозетника и присутствуют на каждом изделии.

При этом, всегда имеется возможность объединить коробки в блоки, если есть в этом необходимость.

Небольшое неудобство таких подрозетников состоит в необходимости механического удаления незадействованных соединительных элементов, т.к. они могут мешать установке коробки или блока в посадочное место.

При другом варианте конструкции, соединительные элементы приобретаются отдельно, что удобно при монтаже например одинарного подрозетника, но требует тщательного расчета количества соединителей. Через соединители, удобно прокладывать провода внутри всего блока, сделать это можно уже после монтажа подрозетника, например для подключения розеток последовательно — «шлейфом».

Фиксация в посадочном месте монтажной коробки для сплошных стен, чаще всего выполняется с помощью гипсовых смесей таких как алебастр.

Отверстие предварительно смачивается, затем наносится раствор алебастра, только после этого, предварительно выведя провода через подрозетник, устанавливаем его по уровню так, чтобы он был вровень со стеной – не выпирал и не торчал из нее и затем убрать излишки смеси. После высыхания, можно продолжать следующие этапы.

Установка подрозетников для полых стен, осуществляется с помощью специальных крепежных элементов – зажимов, расположенных по бокам. Для этого коробка помещается в монтажное отверстие, и закручиваются крепежные винты, при это зажимы упираются со внутренней стороны основания, тем самым жестко фиксируя подрозетник.

Для закрепления механизмов розеток, выключателей и т.п. в установочной коробке, предусмотрены специальные гнезда, в которые вкручиваются шурупы. Многие производители сразу комплектуют свои подрозетники такими шурупами.

Подрозетники для бетона: как установить

Размещаются такие изделия в зонах подключения выключателей, датчиков движения, розеток к электрической сети. В общем виде подрозетники для бетона представляют собой круглые или квадратные коробки с отверстиями в открытом корпусе для подсоединения кабелей и элементов проводки. Надежность фиксации приборов обеспечивают вырезы в коробке.

Популярность скрытого вида проводки обуславливает необходимость установки монтажных коробок, которые применяются при любом ремонте помещения. Правильность выполнения этой работы обеспечит надежность эксплуатации и поможет избежать передавливанию или разрывов проводки, приводящих к выходу из строя розеток. Важный момент – обеспечение требований по электробезопасности.

Самые популярные размеры:

• внутренний диаметр устройства – 60 и 68 мм;
• диапазон глубины – 25-80 мм;
• стандартное межосевое расстояние – 71мм.

Монтажники считают наиболее удобными габариты 68х45 мм, с полипропиленом в качестве исходного материала. Все работы по креплению выполняются саморезами. Формирование блоков происходит при помощи заранее подготовленных кабелей или с применением корпусных каналов. Рекомендуемый, как наиболее удобный, метод сборки – это монтаж устройства с полной заводской комплектностью.

Как устанавливать подрозетники в бетон

Перед началом работы рассмотрим основные способы выполнения монтажа:

• фиксация подрозетника в нишах раствором гипса. Для этого в стенах заранее пробиваются отверстия для установки;
• метод фиксации корпуса распорными лапками в подготовленных выемках стеновой поверхности;
• замена подрозетников на конструкции соответствующих размеров.

Важный момент – тщательная разметка места установки. В этом случае учитываются особенности интерьера, действующие нормативы технического плана и безопасности. Процедура выглядит достаточно просто – на предусмотренном расстоянии от пола отмечается центр размещаемого устройства, который поможет начертить круг с параметрами подрозетника.

20 см – рекомендуемое расстояние к розетке от дверей.

Работа с перфоратором для обустройства ниши в бетоне

В этом случае имеется определенный алгоритм выполнения работы. Укомплектуем набор требуемых материалов и инструментов:

• перфоратор с бурами диаметром 8 мм;
• обычный карандаш;
• рулетка или линейка;
• коронка с диаметром 68-70 мм;
• насадка в форме лопатки;
• обычный уровень.

Для определения центра коронки на стене наносим точку карандашом. Если требуется установка блока из нескольких устройств, разметка начинается с крайнего из них.

Уровень применяется для нанесения линии через центр блока, равной его общей длине. Затем поочередно находим центральную точку для каждого элемента в отдельности.

Для этого понадобится рулетка с соблюдением расстояния 71 мм между соседними точками.

Отверстия проделываются отдельно в каждом намеченном центре после насадки 8-миллиметрового бура на перфоратор. Затем, получив глубину выемок 5-6 см, намечаются размеры под устройство коронкой по бетону. Теперь как можно компактнее бурятся отверстия по имеющемуся контуру. Минимальное количество выемок составляет 12 штук. Таким образом будущее обустройство ниш происходит гораздо легче.

Вначале используем коронку для углубления на 5-6см, а затем устраняем ненужный бетон из отверстий с применением насадки в виде лопатки. При стандартном диаметре подрозетника 67 мм коронка обычно выбирается 70 мм.

По глубине ниша должна обеспечить свободное расположение устройства с запасом 4 мм.

Работа с использованием болгарки

Этот вариант позволит гораздо быстрее выполнить процедуру подготовки ниши, но сопряжен с большим загрязнением помещения. Методика проведения хорошо знакома всем, кто пользовался болгаркой – в местах разметки делаются разрезы в самых разных направлениях. Далее для получения необходимой глубины зубилом устраняются куски материала.

Не упустите из внимания важный нюанс – проверьте правильность установки после завершения работ. Пластмассовый корпус должен иметь максимально плотную фиксацию и полностью входить в нишу. В отверстие тыльной стенки подрозетника заводится кабель для обеспечения электропитания розетки.

Крепление гипсовым раствором установленного устройства – заключительная стадия монтажных работ. После высыхания производится очистка корпуса от излишков материала.

Особенности приготовления раствора

Для приготовления вам понадобится:

• тара для выполнения перемешивания;
• алебастр, медицинский или строительный гипс.

Сухая смесь в небольшом объеме насыпается в емкость. Понемногу добавляем воду, ритмично смешивая состав. Идеальным считается получение сметанообразной, полностью однородной массы.

Приготовление надо выполнять маленькими порциями по причине быстрого, буквально за пару минут, затвердевания раствора.

[embedded content]

Фиксация подрозетника

В качестве своеобразной грунтовки отверстия выступает обыкновенная вода, которой перед монтажом подрозетника обильно смачивается поверхность ниши. Для хорошей пропитки достаточно 4-5 минут. Затем свежий раствор наносим вовнутрь шпателем. И в завершение аккуратно вставляем устройство с заведенным в него проводом в отверстие. Через имеющиеся прорези раствор выдавливается наружу.

Тщательно выравниваем подрозетник, чтобы он был в погруженном состоянии, а винтики были в отношении пола в горизонтальной плоскости. Правильность монтажа определяется приложенным по диагонали к изделию уровнем. Пока гипс полностью не затвердеет, не следует двигать стаканом в нише. В завершение соскребаем остатки застывшего раствора.

Новые модели обладают такими положительными свойствами, как диэлектрические характеристики, надежность крепления раздвижных лапок, они стойки к воздействию коррозии и имеют большой эксплуатационный ресурс.

Размер подрозетника стандартный

Размеры подрозетников и их монтаж на разные виды поверхностей

Подрозетник представляет собой коробку для крепления в ней электрооборудования, в основном выпускается круглый, но также встречается и квадратный. Размеры подрозетников стандартные, отклонение от нормы встречается редко. Он нужен для того, чтоб не повреждать стену каждый раз при замене, берет на себя функцию для жесткого скрепления элементов в плоскости.

• Монтаж одиночного подрозетника
• Монтаж нового подрозетника в старый
• Установка блока подрозетников
• Монтаж подрозетника на прочие поверхности
• Расположение провода в подрозетнике
• Вывод

Монтаж одиночного подрозетника

Для того чтобы закрепить одну коробку в стене потребуется:

• Уровень;
• Карандаш, кисточка/пульверизатор, маленький шпатель;
• Зубило;
• Молоток;
• Дрель с круглой насадкой, имеющая диаметр 68 мм;
• Алебастр, вода.

Для начала отмечаем по горизонтальному уровню линию, затем от провода вниз чертим еще одну, это будет левая крайняя точка нашего подрозетника. Ориентируясь на вертикальную полоску, горизонтальную линию, обводим заднюю часть элемента, для ориентира.

Диаметр обода — 68 мм,установочная внешняя глубина 45 мм, это следует учесть при выборе насадки. Делаем метки, по ним сверлим отверстие, смачивая насадку водой, чтоб не было она не перегревалась.

В коробке есть 2 стороны: одна немного уже второй, устанавливаем широкой частью по горизонтали, узкой – по вертикали, иначе коробка может не влезть. Также удаляются «ушки» — переходы для монтажа блока подрозетников. они абсолютно не нужны при монтаже одиночного элемента. Если мы их не удалим, коробка не войдет в отверстие и нам придется его расширять.

Мы отметили линию вниз от провода, это наш левый край. Нам необходимо, чтобы провод зашел в диагональное отверстие, не в прямое, а диагональное, потому, что винт для крепления расположен прямо над вертикальным отверстием, он повреждает провод.

После того как мы примеряли подрозетник, убедились что диаметр подходит, нам осталось смочить отверстие и наш элемент для крепления розеток водой, чтобы алебастр лучше держался. Мешаем алебастр с водой в пропорции 1:4, где одна часть воды и четыре алебастра и наносим его на стенку, боковые грани, на дно подрозетника, примыкающее к поверхности.

После установки коробку нужно поправить, добиться строго одного уровня со стеной, чтобы она не выпирала и не была глубоко посажена, все крайние точки имели одинаковое расстояние до стены. Весь лишний алебастр использовать на маскирование провода, идущего к будущей розетке.

• Монтаж нового подрозетника в старый
• Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.
• Работы нужно совершать в следующем порядке:

1.Выключаем свет в электрическом счетчике.

2.Проверяем отсутствие напряжения включением лампочки.

3.Снимаем крышку, выкручиваем розетку.

5.Смотрим на нашу коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр чтоб прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Диаметр подрозетника: размеры, глубина, межосевое расстояние

В современной электротехнике широко применяются монтажные или установочные коробки, известные также как подрозетников. Внутри них закрепляется механизм розетки, когда прокладывается скрытая проводка.

Чаще всего они выпускаются круглыми с определенной линейкой стандартных размеров. Большое значение имеет диаметр подрозетника, от которого зависит жесткость и надежность крепления внутри стены.

Данный параметр привязан не только к розетке, но и к монтажному отверстию, куда он будет установлен.

Для чего нужны подрозетники

Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании.

Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей.

Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.

• Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
• Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
• Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
• Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.

И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.

Разновидности и классификация

Подрозетники выпускаются в широком ассортименте, включающем в себя большое количество моделей и модификаций, в том числе и углублённый вариант. Человеку, впервые столкнувшемуся с такими изделиями, сложно сразу разрешить проблему, как выбрать подрозетник.

Рейтинг перфораторов Hammer

При более внимательном рассмотрении, оказывается, что все виды подрозетников классифицируются всего лишь по нескольким признакам – по материалу, конструкции и размерам. Кроме того, они отличаются цветовой гаммой и дизайнерскими решениями, которые никак не влияют на функциональность коробок.

Наиболее распространенным материалом для изготовления подрозетников, является прочный негорючий пластик. За счет этих качеств монтажные коробки могут устанавливаться в отверстия для подрозетников в гипсокартоне и даже в деревянные конструкции. Они часто используются совместно с такими отделочными материалами, как фанера, ДСП, ДВП, вагонка и другими декорами.

Качественный пластик постепенно вытеснил модели из металла, проводящие электричество. Благодаря этому снизилась вероятность коротких замыканий. Однако металлические подрозетники должно быть очень хорошо зарекомендовали себя в деревянных домах, если они до сих пор применяются на подобных объектах.

Существуют разновидности моделей, которые выбираются по конфигурации и особенностям конструкции.

Тем не менее, все типы изделий напоминают стакан цилиндрической формы, закрепляемый в стене раствором из строительного гипса или алебастра.

При монтаже по бетону используются модели, не оборудованные дополнительным крепежом. Изделия с крепежными планками применяются в более мягких и пустотелых стенах, где требуется делать надежную фиксацию.

Некоторые модификации коробок для блока розеток могут быть дополнены винтами и другими фиксирующими деталями в виде распорок, регулируемых поворотами винтов. В этом случае крепление в стену осуществляется собственными силами подрозетника, за счет его конструктивных особенностей. Обращаться с креплениями нужно аккуратно, чтобы не испортить посадочное место.

Стандартные размеры подрозетников и коронок

Рассматривая классификацию монтажных коробок, следует более подробно остановиться на их размерах. Стандартные габариты изделия составляют 68х45 мм, и расшифровываются как диаметр подрозетника – 68, глубина – 45 мм. В связи с этим, при разметке отверстий под блок монтажных коробок расстояния между центрами берутся в размере 71 мм.

У разных производителей размеры изделий отличаются в зависимости от предназначения каждого из них. Диаметры находятся в пределах 60-68 мм, максимальное значение составляет 72 мм.

Глубина подрозетника выбирается в зависимости от количества элементов, запланированных к установке во внутреннем пространстве.

Ее значение начинается от 40 мм, среднее составляет 60 мм, максимальное – 75-80 мм, что означает углубленный подрозетник.

В соответствии с размерами подрозетника выбираются бур и коронка для сверления отверстий. Подбирать инструмент под диаметр отверстия нужно внимательно, иначе коробка просто не поместится внутрь. Железобетон и другие материалы повышенной прочности сверлятся алмазными коронками, а расстояние между подрозетниками в 71 мм сохраняется независимо от их размеров.

Глубина сверления регулируется меткой, наносимой на корпус насадки. За счет этого отверстия получаются не слишком глубокими, что особенно актуально для тонких межкомнатных перегородок.

Выбор диаметра при монтаже в бетонные и кирпичные стены

Проще всего монтируется одиночный подрозетник, размеры которого относятся к стандартным. Разметка коробки совпадает с расположением самой розетки, а все регулировки можно делать в процессе установки.

Для ускорения работы рекомендуется использовать перфоратор и специальную коронку или бур для твердых материалов. С их помощью отверстие в бетонной стене просверливается за несколько минут.

При отсутствии коронки для одноразового мероприятия вполне подойдет сверло с наконечником из твердого сплава.

Значение имеет правильный выбор диаметра подрозетника. Он выбирается таким образом, чтобы между корпусом и стеной оставался небольшой зазор. То есть, коробка должна свободно заходить на свое посадочное место.

При разметке на стене вертикальные и горизонтальные линии должны немного выходить за пределы диаметра окружности. Это даст возможность выровнять подрозетник в том числе и двойной, в процессе его фиксации раствором.

Диаметр коронки для подрозетника при сверлении должен обеспечивать зазор 5-10 мм в который помещается раствор. После застывания он надежно удерживает коробку в гнезде.

Во время работы инструмент, в том числе и сверло, нагревается и расширяется, поэтому рекомендуется использовать водяное охлаждение коронки.

По достижении нужной глубины бур или коронка вынимается, а само отверстие выравнивается зубилом.

Кирпичную стену можно сверлить точно так же, как и бетон, аналогично выбирается и диаметр отверстия. Глубина высчитывается по-другому, с учетом нанесенной штукатурки, чтобы коробка была на одном уровне с поверхностью.

Монтаж проводки в кирпичных стенах выполняется еще до нанесения штукатурки. После высыхания раствора монтируется подрозетник.

Ниже линии по кирпичу нужно осторожно просверлить отверстие, после чего пробить канавку и завести провод внутрь коробки.

Особенности монтажа с керамической плиткой

Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены.

Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка.

В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников.

Определенную сложность представляет расчет места расположения отверстия под монтажную коробку.

Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место.

В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников.

В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку.

Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене.

Диаметр подрозетников при установке в гипсокартон

Для гипсокартонных покрытий совершенно не подходят стандартные подрозетники, в том числе и блочные, используемые в обычных стенах. В этом случае применяются совершенно другие конструкции, в том числе и в блоке.

При выборе нужного изделия обязательно учитывается глубина посадки (Н) и наружный диаметр (d2). Стандартная величина диаметра составляет 68 мм, но весь размерный ряд находится в пределах 60-75 мм.

По нему следует подбирать и размер коронки.

Глубина посадки изделия тоже может отличаться. Чаще всего встречается высота 40, 42, 45, 60 и 62 мм. Коробки с нестандартными размерами выпускаются редко и применяются в особых случаях. Для сверления отверстий используется коронка для подрозетников по гипсокартону или сверло.

Выбор изделий осуществляется в соответствии с местом будущего монтажа. При наличии благоприятных технических условий, рекомендуется применять размер подрозетника стандартный, высотой 60-62 мм.

При таком размере гораздо удобнее сделать разводку проводов. Провода разводятся внутри коробки, и глубокий подрозетник зачастую имеет большое значение.

Процесс соединения проводки также существенно упрощается.

Подрозетник закрепляется в ГКЛ с помощью двух металлических лапок, расположенных на расстоянии. Благодаря фиксаторам увеличивается площадь сцепления с поверхностью стены, без какого-либо вреда для покрытия. Крепление двух и более коробок осуществляют винтовые саморезы, которые в процессе закрутки плотно прижимают изделие к гипсокартону.

Виды подрозетников по бетону, их размеры и установка

Стандартные подрозетники по бетону изолируют провода от стены и выполняют роль крепежных элементов для основных видов электроустановочного оборудования, к числу которого относятся:

1. Панели управления электрическими приборами.

2. Диммеры — регуляторы интенсивности света.

3. Штепсельные розетки.

4. Клеммные колодки.

5. Выключатели.

Расскажем об основных видах изделий.

Виды подрозетников

Производители изготавливают подрозетники из пластика, дерева и металла. Последние два вида утратили былую популярность, поскольку древесину можно применять только для монтажа открытой проводки, а железные коробы способны стать причиной короткого замыкания.

Различают 4 варианта исполнения крепежных коробок:

• Круглые. Самые популярные и универсальные.
• Квадратные. Более вместительные.
• Овальные. Нужны для монтажа двух розеток или розетки и выключателя в одном кожухе.
• Составные. Блок из 2 и более подрозетников, соединенных в одну конструкцию.

Перед покупкой фиксатора следует определиться с его размерами.

Размеры

В случае использования изделий квадратной формы, размеры подрозетников по бетону определяются следующими характеристиками:

1. Ширина и высота.

2. Глубина.

3. Крепежное расстояние.

Например, размеры 68×68×43 информируют о том, что длина и ширина короба равны 68 мм, а глубина подрозетника для бетона — 43 мм. Эти параметры следует подбирать под конкретную розетку, которую планируется установить.

Существует такой размер, как крепежное расстояние — точная «дистанция» между двумя отверстиями для монтажа механизма розетки.

Диаметр

Для круглых коробов под бетон производители разработали иную систему классификации:

• Диаметр подрозетника. Обозначается буквой D. Самые ходовые параметры: 60, 64, 65, 68, 70 и 75 мм. Чтобы розетка или выключатель идеально поместились внутри кожуха, у них должен быть аналогичный диаметр механизма.
• Глубина. Обозначается буквой H. Типичные размеры: 40, 42, 45, 60 и 62 мм. Бывают изделия с глубиной до 80 мм. Они нужны для внутреннего размещения клеммных колодок, если проводка не оборудована распаечными коробками.

При монтаже овальных и составных подрозетников необходимо учитывать такой параметр, как межцентровое расстояние — «дистанция» между центрами осей.

Это расстояние, которое нужно отсчитать между отверстиями под сверление при установке коробки. По стандарту оно равняется 71 мм, но некоторые производители меняют «разбег» в большую или меньшую стороны.

Установка подрозетника в бетон

Перед тем, как ставить подрозетники в бетон, следует подготовиться. Нужно собрать весь необходимый инвентарь, а именно:

1. Инструменты для проделывания отверстий. Это может быть перфоратор с алмазной коронкой и набором ударных бит или угловая шлифовальная машинка с диском малого диаметра.

2. Вспомогательные инструменты. Строительный уровень, молоток и зубило. Еще понадобится нож, неширокий шпатель, карандаш для нанесения разметки.

3. Компоненты раствора. Гипс или алебастр, вода и емкость для замешивания.

Когда все готово, можно переходить к нанесению направляющих линий и точек.

Нанесение разметки

Грамотная разметка ускоряет процесс установки монтажных коробок и сводит на нет риск возникновения ошибок. Каждый элемент должен быть на своем месте, поэтому существуют рекомендации, которых стараются придерживаться электрики:

• Розетки в жилых помещениях — 30 см от пола.
• Выключатели и диммеры — 90 см от пола.
• Любые узлы проводки — 10 см от дверной коробки.

Единственные ограничения для расположения розеток и выключателей перечислены в нормативной документации ПУЭ 7.1.48 — 1.50: не менее 50 см от газопровода и 60 см от дверного проема душевой кабины.

Сделать разметку просто — достаточно отметить на стене точки для сверления, которые станут основами направляющих размерных сеток, выровненных по уровню.

Контуры для круглого подрозетника можно наметить с помощью циркуля, но есть способ проще: приложить монтажную коробку к поверхности, совместив центр с отмеченным маркером, и очертить карандашом.

Диаметр меток-контуров должен быть больше, чем у подрозетника, иначе с установкой возникнут сложности: короб не влезет в подготовленное отверстие.

Подготовка отверстия

Выемку в стене можно сделать тремя способами, используя:

1. Победитовую или алмазную коронку по бетону. Необходимо упереть центровочное сверло коронки в отметку центра будущего отверстия и вырезать «керн» чуть больше глубины подрозетника, затем сколоть остатки зубилом или ударной битой перфоратора.

2. Дрель с победитовым сверлом. Нужно просверлить по отмеченному периметру много отверстий: чем больше, тем лучше, потом выбить бетон по частям с помощью молотка, зубила или перфоратора.

3. Болгарку. Следует выбрать диск малого диаметра и прорезать бетон по отмеченным контурам. Справиться с оставшимися частями поможет зубило.

Подгонка подрозетника

Перед окончательной фиксацией нужно проверить глубину подрозетника: его края должны быть «утоплены» внутрь отверстия примерно на 5-6 мм. Это нужно для того, чтобы «зарезервировать» место для раствора. Если все в порядке, остается лишь сделать штробу для провода и начать замешивание раствора.

Провод необходимо оставлять с запасом: контактные участки могут подгореть, тогда их придется откусить, а длины для повторного крепления к механизму розетки или выключателя уже не хватит.

Фиксация раствором

На финальном этапе следует очистить готовое отверстие от пыли, смочить его водой и подождать 3-4 минуты (эта мера повысит адгезию), затем просунуть провод в подрозетник и приступить к замешиванию раствора.

Пропорции для разведения гипса и алебастра примерно одинаковы: на 2 части сухого порошка требуется 1 часть воды. Раствор застывает очень быстро — в течение 5-20 минут, поэтому не нужно готовить его заранее.

Когда смесь приобретет густую консистенцию, необходимо вложить ее часть в отверстие с помощью шпателя, потом вставить подрозетник и заполнить боковые зазоры. Остатки раствора можно удалить после его полного отвердевания.

Качественный подрозетник по бетону, изготовленный из полипропилена, будет выполнять свои задачи на протяжении 25 лет. Это недорогой конструктивный элемент, который не только надежно зафиксирует розетку или выключатель, но и предотвратит возгорание в случае возникновения короткого замыкания.

Диаметр подрозетника и другие параметры: глубина, межосевое расстояние

На чтение 7 мин Просмотров 1.6к. Опубликовано 31.05.2019 Обновлено 22.05.2019

При выполнении ремонтных работ, смене старых точек питания на новые крайне важен диаметр подрозетника, поскольку под него нужно делать соответствующее гнездо в бетонной, кирпичной или гипсокартонной перегородке. Зная стандартные параметры детали, мастер выполняет работы быстро и без проблем.

Назначение подрозетников

Следует учитывать, что внутренние и внешние диаметры и глубина отличаются

Специальные пластиковые коробки под розетку служат для надежной фиксации точек питания в стене при устройстве скрытой проводки. Дополнительно на деталь возлагается противопожарная функция. Если в проводке случается короткое замыкание, толстая полимерная стенка гнезда не поддерживает горение. Особенно это актуально для обшитых вагонкой деревянных стен.

Размеры и виды

Специальные электромонтажные коробки классифицируют по нескольким категориям:

• Форма. Чаще встречаются круглые изделия. Реже — квадратные. Второй вариант используется при монтаже нестандартных точек питания.
• Тип стены, в которую монтируется деталь. Здесь выделяют такие виды подрозетников — для бетонной, кирпичной, блочной стены или изделия под гипсокартон. Последние оснащены специальными фиксирующими лапками. Помимо панелей из ГКЛ такие подрозетники ставят в стены и перегородки из ДСП, фанеры, СМЛ листов.
• Тип детали. Есть одинарный подрозетник, а есть блочный элемент из 2-5 коробок, соединённых между собой общей рамкой. При помощи блоков можно монтировать одновременно несколько розеток или выключателей, расположенных в ряд по вертикали/горизонтали. У любых блочных коробок и одинарных элементов межосевое расстояние всегда равно 71 мм, что соответствует стандартам.

Дополнительно подрозетники классифицируют по размерам.

Стандартные параметры коробки

Считается, что любой подрозетник имеет стандартные размеры. Здесь диаметр приравнивается к 68 мм, а его глубина — к 45 мм. Но мастеру нужно знать, что речь идет о внешних габаритах изделия. Внутреннее сечение коробки будет равно 65 мм, а внутренняя глубина — всего 40 мм.

Есть на рынке и более мелкие установочные детали. Их глубина приравнивается к 25 мм. В самых объемных подрозетникахпараметр может достигать 80 мм. При этом диаметр иногда меняется на 60 мм. Мелкая глубина подрозетников особенно кстати, если нужно установить две точки питания в одну тонкую стену с обеих ее сторон. Стандартные элементы здесь просто не войдут или будут выпирать над уровнем плоскости перегородки.

Под формирование посадочного гнезда в стене нужно брать коронку сечением 70 мм для перфоратора. Эти параметры позволяют свободно установить любой диаметр стандартного подрозетника с применением нужного количества фиксирующего раствора. У мастера остается по 0,5-1 см от окружности монтируемого элемента.

Размеры коробки под розетку квадратного типа равны 70х70 мм. Реже встречаются изделия с габаритами 60х60 мм.

Под 70 мм подразумевается параметр детали у основания. То есть в расчет часто не берутся её выступающие грани, кромки и каёмки. Иногда мастеру приходится убирать их шкуркой, чтобы смонтировать коробку в гнездо.

Монтаж коробки в бетонные и кирпичные стены

Установка коробки в бетонную стену

Для диаметра подрозетников нет четкого регламента, в какую перегородку их нужно ставить. Значение 67-70 мм одинаково подходит под любую розетку и тем более под сечение алмазной коронки.

Перед формированием гнезда нужно демонтировать участок обоев (если монтаж выполняется уже по чистовой отделке) и нанести разметку на панель. Затем коронку крепят к перфоратору, устанавливают ее ось четко по центру и выполняют сверление. Инструмент при этом нужно удерживать строго под углом 90 градусов по отношению к стене. В ходе сверления и выборки бетона нужно подгонять гнездо так, чтобы глубина подрозетника ему соответствовала. Оптимальным вариантом считается тот, при котором круглая кромка установочной коробки  располагается вровень со стеной. Все это вымеряют строительным уровнем.

При формировании гнезда в кирпичной стене принцип сверления выглядит так же. Различие лишь составляет глубина гнезда. Установочную коробку нужно смонтировать таким образом, чтобы её края идеально сходились с финишной отделкой кирпичных стен. А это могут быть листы гипсокартона, обшивка вагонкой, штукатурка и др. Вероятно здесь правильнее будет использовать глубокий подрозетник. Главное – высчитать толщину финишного отделочного слоя. Если сделать это сложно, лучше выполнять сверление уже после относительно чистовых работ.

Монтаж по стене с кафелем

Следует помнить, что кафель — довольно хрупкий материал

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Нежелательно ставить розетку на стыке двух или четырех плиток. При формировании гнезда таким образом прочность керамики снижается. Плитки на стене могут треснуть.

Монтаж подрозетника в гипсокартон

Монтаж подрозетника в гипсокартон

Для стен из ГКЛ мастер должен купить специальную коробку с фиксирующими лапками. Её не нужно крепить саморезами. Она просто ставится в панель за счет боковых крепежей.

При формировании гнезда в гипсокартонной стене работают специальной коронкой по ГКЛ. Не рекомендуется сильно давить на перфоратор, поскольку панель обладает относительной хрупкостью и может просто сломаться.

Как только мастер дойдет до основной стены из бетона или кирпича, нужно поменять коронку на соответствующую и продолжить сверление на заданную общую глубину.

Как выбрать установочную коробку

При покупке подрозетника нужно обращать внимание на такие его параметры:

• Назначение: в какую стену будут ставиться розетки (в бетон, кирпич, гипсокартон, деревянные щиты и др.).
• Глубина. Особенно актуален этот параметр, если мастер предполагает ставить две параллельные розетки на одной стене с двух её сторон. Здесь стоит обратить внимание на неглубокие стаканы по 25 мм.
• Форма. Самой востребованной считается круглая. Если мастер имеет дело с нестандартными точками питания, есть резон примениться к квадратным коробкам.
• Тип блочных подрозетников, способ их соединения в одну панель. Иногда подрозетники соединяют специально докупаемыми коннекторами. Но хорошо, если товар уже имеет специальные слоты для крепления.
• Толщина стенок изделия. Чем она больше, тем менее подвержена плавлению и горению деталь. На рынке представлены разновидности стаканов по этому параметру от 2 до 4 мм.

Цена и производитель являются не самыми последними критериями при покупке установочной коробки. Потребитель предпочитает покупать изделия от Kaiser (Германия), Courbi (Греция), SEZ (Словакия), Schneider-Electric (Франция) или Kopos (Чехия).

Частые ошибки при монтаже установочной коробки

Во время выполнения работ мастера нередко допускают такие огрехи:

• Забывают пропустить кабель проводки в технические отверстия подрозетника. Как результат, приходится демонтировать уже зафиксированное в стене изделие.
• Монтируют элемент до нанесения финишного отделочного слоя (штукатурки, декоративных панелей). Исключением считается кафельная плитка.
• Используют монтажную пену вместо строительного раствора для фиксации установочной коробки.
• Выполняют монтаж с отклонением от осей подстаканника по отношению к стене. В этом случае при заполнении ниши раствором он «плывет».
• Неправильная глубина гнезда (больше, меньше). И если минимальное можно увеличить, то слишком большое в диаметре или по глубине придется заполнять большим количеством раствора.

Правильно установленный подрозетник остается неподвижным в своем гнезде. Это обеспечивает дальнейшую полноценную фиксацию и точки питания.

Диаметр подрозетника: размеры, глубина, межосевое расстояние

Устройство коронки для сверления бетона

Коронка – это короткий кусок трубы, в края которой встроены режущие элементы из твёрдосплавного материала: обычные или с напылением.

Обратный конец коронки по бетону закрыт фланцем, в котором есть хвостовик для зажима в патроне перфоратора или ударной дрели и крепёжный узел для центрирующего сверла. Оно необходимо для фиксации инструмента в пробиваемом углублении. Без него отверстие сместится в сторону или получится под углом к поверхности стены. Центрирующее сверло изнашивается быстрее, чем коронка и требует периодической замены.

Режущие элементы изготавливаются из разных материалов. Выбор типа напайки зависит от материала стены, мощности инструмента, цены и других факторов.

Самые распространённые из них:

• Твёрдосплавные напайки. Наиболее распространённые из-за низкой цены. Самый подходящий материал для непрофессионалов, но выходят из строя при попадании на арматуру в железобетонных стенах и плохо подходят для бурения особо прочного бетона, например, в стенах ванных комнат панельных домов. Хорошо зарекомендовали себя при сверлении кирпичных стен;
• С карбидно-вольфрамовым напылением. Сверлят все материалы, в том числе кафельную плитку. Имеют хвостовик для зажима в патрон электродрели. Разрушаются при попадании на арматуру и другие металлические элементы;
• С алмазным напылением. Такое напыление из технических алмазов аналогично напылению на кругах для резки бетона. Алмазные коронки стоят дорого, но оправдывают свою цену при больших объёмах работ. Способны резать арматуру и работать в самых сложных условиях.

Совет. Не следует приобретать дешёвый инструмент низкого качества. Он выходит из строя через несколько дырок.

Размер коронки для розеток и выключателей

Все бытовые приборы устанавливаются в монтажные коробки, которым необходимо углубление диаметром 68 мм и глубиной 45 мм. При установке выключателей и розеток в одном ряду под общей декоративной панелью центры коробок находятся на расстоянии 71 мм.

Для прокладки труб, кабелей и других целей применяют коронки соответствующих размеров.

Как сделать отверстия под розетки в бетоне и кирпиче

Перед началом работ в коронке закрепляется болтами центрирующее сверло. Это победитовое сверло, предназначенное для использования в ударной дрели. После этого в коронку вкручивается хвостовик.

Важно! Все соединения должны быть зажаты, иначе инструмент может выйти из строя и даже травмировать работника.

Отверстие под розетку в бетоне выполняется только перфоратором – в ударной дрели недостаточно мощности удара для проделывания отверстий в бетонных стенах. Мощности ударной дрели достаточно только для кирпичных и гипсокартонных перегородок.

Перед тем, как просверлить отверстие, на стене отмечается центр дырки. В эту метку устанавливается центральное сверло, и начинается сверление. Режим работы электроинструмента при этом – “удар с вращением”.

Важно! Работать необходимо в защитных очках.

После завершения сверления инструмент вынимается из стены, а оставшийся материал выбивается. В бетоне для этого в перфоратор в режиме “удар без вращения” устанавливается пика или зубило, а в кирпиче – достаточно обычного зубила и молотка.

Важно! При работе коронка нагревается, поэтому после каждого сверления ей необходимо остыть.

Необходимый инструмент

Многие видели отверстия под розетки. А потому знают, что они бывают двух типов — либо круглой, либо прямоугольной формы. Естественно что для каждого вида отверстия используются разные инструменты, которые сейчас будут перечислены.

Для вырезания отверстия круглой формы прекрасно подойдут электрический лобзик и дрель. Правда, дрель нужна не обычная, а со специальными насадками, которые не будут скользить по плитке и сделают идеальный круг. Такая насадка прямо так и называется: «коронка для подразетника». Наиболее подходящим инструментом тут является дрель. Так же под такие цели подойдёт «балеринка».

Для вырезания отверстия прямоугольной формы также подойдут электрический лобзик и болгарка, так как с их помощью можно сделать отличное отверстие прямоугольной формы.

Выбор варианта сверления

Выбор, каким инструментом будет проходить сверление, зависит от нескольких факторов. Самый первый — есть ли подходящий электрический инструмент в наличии. Понятное дело что если его не будет, то и воспользоваться им не получиться. Второе — находится ли плитка на стене или нет. К примеру, электрическим лобзиком достаточно просто высверлить подходящие отверстие в плитке пока она не приклеена. Но если плитка уже на стене — лобзик практически бесполезен.

Также то, какой инструмент будет использован, зависит от того, какое отверстие нужно проделать в дыре. Если маленькое и круглое — вполне подойдёт и дрель с подходящей насадкой. Если нужна большая и квадратная — подойдёт либо электрический лобзик, либо болгарка.

Общие сведения о монтажных коробках: размеры и виды подрозетников

Монтажная коробка или стакан для розетки – специальный короб, который используется при организации электрической проводки в помещении. Он необходим для безопасной установки таких компонентов системы, как:

• розетки штепсельного типа;

Подрозетники монтируются в стену, и затем внутри них устанавливаются розетки и выключатели

• выключатели;
• регуляторы и панели управления для настройки электрических приборов;
• клеммные колодки;
• диммеры, контролирующие интенсивность света.

При условии соблюдения технологии и правильного подбора размеров, подрозетники в стенах обеспечат защиту пользователей от поражения электрическим током.

Какими бывают подрозетники: виды и классификация изделий

Для изготовления стаканов под розетки применяется пластик, а также металл и древесина. Каждый материал имеет свои особенности. Деревянные коробки пригодны только для открытого монтажа проводки, поэтому они не так популярны, как пластиковые. Металлические изделия практически не используются, поскольку нередко провоцируют короткое замыкание. Сфера их применения распространяется на деревянные дома.

Оптимальным вариантом считается пластик. Для изготовления таких стаканов применяется негорючий материал. Производители пластиковых изделий подгоняют размеры подрозетников под гипсокартон и стенные конструкции из дерева, бетона и других материалов.

Металлические подрозетники используются только для деревянных стен.

Стаканы из пластика подходят для монтажа розеток на поверхностях с различными видами отделки:

• ДВП;
• фанера;
• ДСП;
• вагонка.

Важно! Независимо от типа помещения, проводка должна прокладываться в соответствии с установленными правилами и нормативами. Благодаря этому подключение и последующая эксплуатация электрических приборов будут удобными и безопасными.

По форме и типу конструкции монтажные коробки бывают:

1. Круглыми – изделия универсального назначения, самые востребованные.
2. Квадратными – отличаются большей вместительностью.
3. Овальными – предназначены для установки 2-х розеток или конструкции «розетка-выключатель».
4. Составными – блоки, позволяющие объединить в одной конструкции несколько подрозетников (от 2 шт.).

Несмотря на различия в конфигурации, все конструкции внешне похожи на стакан. Для фиксации изделий в стене применяется алебастр или строительный гипс.

Квадратный подрозетник имеет более вместительное внутреннее пространство.

В продаже встречаются модели с дополнительным крепежом и без него. Выбор зависит от материала поверхности. Бетон – плотный и прочный материал. Изделия в нем надежно фиксируются без дополнительного крепежа. Достаточно лишь подобрать подходящий размер коронки для подрозетника в бетоне, выполнить отверстие и установить изделие в соответствии с технологией. Если же стены в помещении мягкие, пустотелые, лучше брать коробки с крепежными планками. За счет них розетка будет надежно зафиксирована в отверстии.

Подрозетники отличаются друг от друга дизайном и цветовым решением. Как правило, этот фактор важен для накладных изделий, которые устанавливаются в плинтус. Ведь они являются частью интерьера. Однако внешнее оформление никак не сказывается на их функциональности.

Какие параметры имеет подрозетник: диаметр и общие габариты

Пластиковые стаканы чаще всего изготавливаются из полиамида, поливинилхлорида (ПВХ) или полипропилена. Размер подрозетника для розетки, точнее его параметры, зависят от формы конструкции.

Стаканы для розеток изготавливаются из специального негорючего пластика.

Для круглых изделий основными параметрами являются диаметр и глубина. Данные о размерах обычно указаны на самих стаканах. Диаметр обозначается буквой «D», причем измеряется как внешний, так и внутренний показатели:

1. Внешний – максимальный диаметр, определяющий размер внешней части самого подрозетника. Он служит ориентиром при подборе диаметра коронки под розетку.
2. Внутренний – диаметр, определяющий максимально возможные размеры устройства, которое может быть установлено в коробку.

Самыми востребованными являются подрозетники с таким диаметром: 75, 70, 68, 65, 64 и 60 мм.

Важно! Чтобы качественно и надежно установить выключатель или розетку, нужно подбирать эти механизмы так, чтобы их размер совпадал с внутренним диаметром монтажной коробки.

Глубина подрозетника обозначается буквой «H». Как и в случае с диаметром, стакан имеет два показателя:

1. Установочная глубина – показывает глубину отверстия, необходимую для нормальной установки подрозетника в стене.
2. Внутренняя глубина – определяет глубину короба с внутренней стороны. Это пространство используется для монтажа розетки. Здесь же располагается запас проводов.

Чаще всего этот параметр составляет 62, 60, 45, 42 или 40 мм. Встречаются и более глубокие стаканы величиной до 80 мм. Этот вариант используется, если в проводке отсутствуют распаечные коробки. Увеличенная глубина позволяет установить клеммные колодки.

Если предполагается монтаж овальных коробок или составных блоков, учитывается еще и межцентровое или крепежное расстояние. Этот параметр показывает, на какой дистанции друг от друга находятся центры осей (отверстий). Благодаря этому можно добиться оптимального расстояния между розетками. Согласно стандарту, оно составляет 71 мм. Однако этот показатель может варьироваться в обе стороны, поскольку производители иногда отклоняются от общепринятых параметров.

У квадратных коробок габариты определяются по следующим параметрам:

1. Высота.
2. Ширина.
3. Глубина.
4. Межцентровое расстояние.

В качестве примера возьмем стакан с размерами 68х68х43. Габариты подрозетника 68х68 говорят о том, что и ширина, и высота квадратного изделия составляет 68 мм. Глубина монтажной коробки – 43 мм.

Стандартные габариты квадратного подрозетника составляют 68х68х43 мм

Стандартные размеры подрозетников и вариации от разных производителей

Изделия стандартного размера имеют диаметр 68 мм. Их глубина равна 45 мм. С учетом этих параметров разметка под установку стаканов наносится так, чтобы между крепежными центрами получился строго 71 мм. В соответствии с этим подбираются и размеры коронки для подрозетника.

Обратите внимание!Под стандартными габаритами подразумеваются внешние размеры изделия. Внутреннее сечение таких коробок соответствует 65 мм, а их глубина составляет 40 мм.

Размеры стаканов у разных производителей могут варьироваться. Чтобы избежать несоответствия, желательно использовать монтажные коробки и электрику от одной марки.

У подрозетников Legrand внешняя кромка может достигать 70 мм, а глубина равна 65 мм. Эти изделия считаются гигантами. Хотя производитель предлагает сразу несколько вариантов, включая коробки, диаметр которых равен 68 мм, а глубина может составлять 60 или 40 мм.

Некоторые производители отходят от общепринятых размеров и выпускают стаканы нестандратных габаритов.

Стаканы от отечественного производителя Hegel тоже имеют глубину 60 мм при стандартном диаметре 68. Эти коробки предназначены для установки диммеров со сложной конструкцией и переключателей.

У подрозетников Шнайдер есть четко обозначенный стандарт – 65х45 мм. Эти изделия производятся на территории России и пользуются высоким спросом у покупателей.

Что касается глубины встречающихся в продаже изделий, то она варьируется в пределах 40-60 мм. Этот параметр подбирается с учетом размеров фурнитуры, которая будет устанавливаться. В магазинах можно встретить и углубленные варианты – 75-80 мм.

Бывают и более мелкие стаканы. Их глубина не превышает 25 мм. Такие коробки используются в тех случаях, когда требуется организовать две точки питания в тонкой перегородке и установить розетки с обеих сторон стены. Подобный вариант монтажа не позволит использовать элементы стандартной величины, поскольку они не войдут полностью в перегородку и будут выступать над ее плоскостью.

У квадратных изделий также имеется свой стандарт. Их величина составляет 70х70 мм. В качестве редких исключений можно встретить квадратные стаканы размером 60х60 мм.

Увеличенная глубина подрозетников может достигать 80 мм.

Полнотелые стены: размеры подрозетников по бетону и другим материалам

Если предполагается монтаж коммуникаций в полнотелых стенах, специалисты рекомендуют использовать метод замуровывания. Этот способ применим к помещениям, где перегородки выполнены из газобетона, кирпича, бетона, камня и других материалов с похожей структурой.

Поскольку полнотелые стены имеют довольно большую толщину, нет жестких ограничений на глубину подрозетников для бетона, их форму и конструкционное строение. Однако существует единый стандарт диаметра – 68 мм. Причем этот показатель не является требованием самого материала, как такового.

Бетонные панели для стен имеют общепринятые параметры. Они отливаются вместе с углублениями под монтаж розеток и каналами, куда укладывается силовой кабель. Существуют четкие строительные нормы по изготовлению стенных панелей из бетона, а заданный диаметр подрозетника уже является побочным продуктом этих правил. Для полнотелых стен обычно берут коробки глубиной в пределах 41-45 мм. Этого вполне достаточно для того, чтобы качественно установить любые разновидности розеток и выключателей.

Если не принимать во внимание несущие стены, толщина перегородок в комнате составляет 8-10 см минимум. Проектирование точек питания обычно осуществляется на одном уровне. Таким образом, розетки будут располагаться с обеих сторон стены. К тому же они буду питаться от одного силового кабеля. Это значит, что в сумме глубина обеих коробок не должна превышать 9 см, то есть не более 45 мм на каждую.

Подрозетники конкретных производителей

Каждый производитель немного варьирует размеры вокруг стандартных. Если проводится электрика конкретного бренда — то лучше использовать их же подрозетники.

Schneider Electric

Стандартный подрозетник Шнейдер Электрик диаметром 65 мм и глубиной 45 мм. Производится в России, достаточно доступный вариант.

Hegel

Ещё один русский производитель из Тамбова. Стандартный подрозетник Хегель достаточно крупный — диаметром 68 мм с глубиной 60 мм. Отлично подходит для переключателей и сложных диммеров.

LeGrand

Дорогие подрозетники Легранд французского производства — настоящие гиганты. Внешний диаметр 70 мм и глубина 65 мм. Однако, есть несколько типов подрозетников LeGrand, в том числе стандартные с диаметром 68 мм и двумя глубинами — на 40 и на 60 мм. Для установки групп они подходят лучше.

Разновидности коробок для розеток по способу установки

При выборе монтажной коробки учитывается сразу несколько факторов. Следует обращать внимание не только на материал изделия, его форму и тип конструкции, которая может быть одинарной, двойной или тройной (встречаются даже рядные). Значение имеет и тип установки (вертикальный или горизонтальный), а также материал стены, куда будет осуществляться монтаж.

Стаканы могут устанавливаться в такие типы поверхностей:

• полнотелые стены;
• гипсокартонные перегородки;
• плинтуса.

Важно!Размеры коронки под подрозетник, а также величина самого стакана подбираются с учетом типа поверхности. Каждый материал имеет собственные требования к параметрам системы, поэтому технология и набор инструментов могут различаться.

Для разного материала стен подбирается соответствующий тип монтажной коробки.

Для чего выполняется монтаж глубоких подрозетников в бетоне

Глубокие стаканы монтируются в несущих стенах. Толщина этих перегородок позволяет устанавливать не только стандартные изделия, но и коробки с увеличенными параметрами. Монтаж осуществляется с применением все той же коронки для подрозетников 68 мм, поскольку диаметр стаканов остается прежним.

Глубокие монтажные коробки применяются в различных целях. Во-первых, они подходят для установки розеток под телевизионный кабель или локальной сети Ethernet. Радиус изгиба внутреннего провода в этом случае должен быть достаточно большим. Обычные стаканы не обеспечивают подобных условий, поэтому посадочная глубина должна быть увеличена до 61 мм.

Во-вторых, короб с удлиненным корпусом позволяет устанавливать объемные элементы. К ним относятся розетки с нестандартным модулем или выключатели. Вся начинка легко поместится внутри благодаря этим дополнительным 15-20 мм.

В-третьих, увеличенная глубина необходима для стаканов, имеющих двойное назначение. Эти изделия называются двухъярусными. Благодаря им отделка выглядит более эстетично, а производители могут сэкономить на количестве материала.

Обратите внимание! Двухъярусные стаканы подходят не только для розеток, но и для выключателей.

Для монтажа в несущих стенах чаще всего используют глубокие стаканы.

Подрозетники для гипсокартона: размеры изделий для тонких перегородок

Обычные стаканы для полнотелых стен не пригодны для монтажа розеток в гипсокартоне. Для этих перегородок предусмотрены специальные конструкции с особым строением. Чтобы обозначить размер коробок используется внешний диаметр изделий (d2) и глубина их посадки (Н).

Специально для работ с тонкими перегородками предусмотрен стандартный диаметр подрозетников для гипсокартона, который равен 68 мм. Хотя в продаже встречаются и другие варианты. Внешний диаметр этих изделий может соответствовать 75, 70, 65, 64 или 60 мм.

Глубина установочных коробок может быть разной. В небольших изделиях она составляет 40, 42 или 45 мм. Существуют и более глубокие виды стаканов. Их величина может составлять 60 или 62 мм.

На рынки поставляются модели с нестандартными посадочными размерами. Такие изделия не соответствуют норме, они, скорее, являются исключениями из правил. При выборе стакана нужно обязательно учитывать место монтажа. Специалисты рекомендуют использовать коробки с посадочной глубиной 60 или 62 мм, если толщина гипсокартонной перегородки позволяет это. Подобные конструкции существенно упрощают монтаж проводки, если схема не позволяет установить распределительные коробки.

Диаметр стаканов для гипсокартонных стен может варьироваться в пределах 60-75 мм.

Составные конструкции и тройные розетки в один подрозетник

Тройные розетки имеют множество конфигураций. Существуют модели, заключенные в один каркас и имеющие одну крышку. В продаже встречаются варианты с тремя отдельными розетками. При этом корпус и крышка у них объединены. Высоким спросом у потребителей пользуются модели, укомплектованные выключателем. Он позволяет обесточить определенный участок цепи, что очень удобно для тех случаев, когда владельцы квартиры долго отсутствуют.

Тройные подрозетники используются для монтажа розеток двух типов:

1. С5 – розетка советского образца. Она не имеет заземления, в некоторых случаях отверстия под вилку имеют нестандартный вид.
2. С6 – евро-розетка, с заземлением или без него. Размеры этих устройств подчиняются строгому стандарту.

Для монтажа коробок с тремя отдельными розетками придется дополнительно просверливать два отверстия. С гипсокартонной перегородкой проблем не возникает: подбирается соответствующий диаметр коронки под розетку, наносится разметка с учетом межцентровых расстояний, дальнейшие действия выполняются в соответствии с технологией.

Для монтажа нескольких розеток в ряд используются удлинённые и составные конструкции стаканов.

Монтаж коробки в полнотелые стены повлечет за собой дополнительные затраты. Поэтому многие владельцы квартир предпочитают устанавливать тройную розетку в один подрозетник. Этот вариант считается более дешевым, хотя практичным его не назовешь.

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

1. Выключаем свет в щитке.
2. Проверяем отсутствие напряжения включением лампочки.
3. Снимаем крышку, выкручиваем розетку.
4. Отсоединяем провода.
5. Смотрим на коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр, чтобы прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Нужно помнить и о проводе, если встарой он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Монтаж коробки в бетонные и кирпичные стены

Для диаметра подрозетников нет четкого регламента, в какую перегородку их нужно ставить. Значение 67-70 мм одинаково подходит под любую розетку и тем более под сечение алмазной коронки.

Перед формированием гнезда нужно демонтировать участок обоев (если монтаж выполняется уже по чистовой отделке) и нанести разметку на панель. Затем коронку крепят к перфоратору, устанавливают ее ось четко по центру и выполняют сверление. Инструмент при этом нужно удерживать строго под углом 90 градусов по отношению к стене. В ходе сверления и выборки бетона нужно подгонять гнездо так, чтобы глубина подрозетника ему соответствовала. Оптимальным вариантом считается тот, при котором круглая кромка установочной коробки  располагается вровень со стеной. Все это вымеряют строительным уровнем.

При формировании гнезда в кирпичной стене принцип сверления выглядит так же. Различие лишь составляет глубина гнезда. Установочную коробку нужно смонтировать таким образом, чтобы её края идеально сходились с финишной отделкой кирпичных стен. А это могут быть листы гипсокартона, обшивка вагонкой, штукатурка и др. Вероятно здесь правильнее будет использовать глубокий подрозетник. Главное – высчитать толщину финишного отделочного слоя. Если сделать это сложно, лучше выполнять сверление уже после относительно чистовых работ.

Монтаж по стене с кафелем

Следует помнить, что кафель – довольно хрупкий материал.

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Нежелательно ставить розетку на стыке двух или четырех плиток. При формировании гнезда таким образом прочность керамики снижается. Плитки на стене могут треснуть.

Установка блока подрозетников

Для того, чтобы установить сразу блок подрозетников, нам понадобится тот же инструмент и еще более широкая коронка на дрель, диаметр которой 70 – 80мм, если он идет с четырьмя коробками тогда диаметр лучше выбрать на 80.

Размечаем справа от линии, чтобы он вошел в диагональное отверстие, это и экономит время, и шнур фактически не сгибается, не повреждается шурупами. Если блок готовый, тогда там отмерено уже готовое расстояние между коробками, если нет, то нам следует отмерить это вручную.

Отмеряем горизонталь тщательно, на блоке это будет очень хорошо видно невооруженным глазом, после чего также обводим блок, главное, чтобы межосевое расстояние между центрами было не менее 71 мм, это можно сделать и вручную, без обвода.

Затем сверлим отверстия, вынимаем остатки цемента и кладки, выбываем перегородки, заводим провод в элемент, меряем, чтобы он был строго по горизонтали. На блоке этого сложнее добиться, поэтому сверлим с запасом, и большей коронкой, диаметр которой 70-80 мм.

На блоке узкая часть уже установлена вертикально, и специальные переходы между подрозетниками выполняют свою работу. В одиночном они удаляются, чтоб занимать меньше пространства.

Подгоняем отверстие под размер подрозетника

После того, как отверстие готово, необходимо проверить, насколько правильно входит в него короб. Обычно диаметр подрозетника меньше коронки или выполненного другими инструментами проема, поэтому ширину редко приходится доводить, чего не сказать про глубину.

Отверстие должно быть выполнено таким, чтобы подрозетник утапливался в него на 5 миллиметров. Ведь вовнутрь отверстия будет закладываться паста для фиксации, также желательно оставить место для изгиба провода, поступающего в монтажный короб.

Для облегчения работы обычно с краев отверстия удаляют кромку ножом. Таким образом удастся подрозетник притопить в нишу с наружной юбкой, установив ровно по стене. Потом розетка будет установлена идеально, с максимальной фиксацией к стене (непритопленная юбка может стать причиной появления зазора рамки розетки в 1-2 миллиметра от стены).

Далее выполняют в верхней части отверстий небольшую штробу для заведения провода. Обычно штробы делают перфоратором и ударной битой либо обычным зубилом.

Провод аккуратно прокладывается после того, как на задней части подрозетника сделана прорезь ножом. Заведя провод сзади, можно устранить риск повреждения провода и облегчить процесс монтажа розетки.

После того, как все готово, нужно одеть короб на провод, надежно вставить в отверстие и убедиться, что он утоплен в стену на 3-4 миллиметра. Потом подрозетник достается, отверстие очищается от пыли и мусора, готовится гипсовый/алебастровый раствор и короб фиксируется внутри.

Приготовление гипсового раствора

В приготовлении пасты используют строительный/медицинский гипс, алебастр.

Этапы приготовления пасты:

• Сухой гипс насыпается в подготовленную (сухую и чистую) емкость.
• Постепенно в смесь вливается порционно вода, с постоянным перемешиванием до достижения сметанообразной густоты.
• Раствор нужно использовать быстро – буквально через несколько минут он начинает твердеть, а уже через 5-10 минут станет непригодным для работы.

Установка и фиксация коробки

Независимо от того, каковы глубина/диаметр, размер/габариты подрозетника для бетона, порядок действий в процессе монтажа практически всегда одинаков. Тут следует учитывать некоторые нюансы, заранее изучив конструкцию коробки и выполнив соответствующие отверстия.

Процесс монтажа подрозетника в бетон:

• Удаление острым ножом заглушки на задней части короба (отверстие для провода) по разметке, которую указывает производитель. В некоторых изделиях заглушку можно легко выдавить. Если нужно, отверстие увеличивают до нужного в соответствии с параметрами кабеля.
• Введение кабеля в подрозетник с запасом минимум в 2-3 миллиметра (для закладки слоя пасты, гарантирующей надежную фиксацию всей конструкции).
• Подгонка отверстия и подрозетника по размерам, очищение ниши от пыли, мусора.
• Смачивание поверхности отверстия водой, выжидание 3-5 минут, потом приготовление и закладка гипсового раствора шпателем.
• Плотная установка подрозетника в отверстие, закрепление установочной коробки на месте.
• Выжидание времени полного высыхания раствора, обработка зазоров, удаление излишков высохшей смеси внутри корпуса.

Установка двойного подрозетника

Если планируется монтировать две розетки в одной рамке, соответственно, устанавливают два подрозетника. Стыкуют их между собой с применением соединителя («бабочки»). Сбоку в коробах размещены специальные пазы, куда они вставляются. Так собирают ряды из 2-6 и более подрозетников.

Как смонтировать двойной подрозетник:

• Выполнить разметку: вымерять расстояние от пола, при помощи строительного уровня провести горизонтальную полосу на стене.
• Приложить к полосе соединенные уже между собой подрозетники, отметить центр каждого короба.
• С использованием любого метода выполнить отверстия в бетоне.
• Соединить отверстия между собой (для помещения соединителя подрозетников) – лучше всего прорезать болгаркой.
• Опустить в одну из ниш по штробе провод, провести его в один подрозетник, потом в другой так, как это делается при монтаже одного короба.

Единственная особенность в монтаже двух подрозетников – строгое выравнивание их по уровню (особенное внимание нужно обратить при фиксации гипсом). Чем больше подрозетников в ряду, тем труднее их выставить идеально.

Правильно подобранные и качественные, смонтированные по правилам подрозетники станут гарантией безопасной и долговечной эксплуатации электросети. Москва и регионы предлагают достаточно большой выбор изделий, поэтому найти идеальный вариант для конкретного помещения не составит труда.

Монтаж на прочие поверхности

В гипсокартоне задача упрощается, потому что нет необходимости в алебастре. Нужно проделать те же операции, разметка, вырезание определенного размера отверстия, соответствующего с подрозетником, фиксация.

Фиксация коробки в гипсокартоне происходит за счет специальных крепежных лапок, которые прижимаются к гипсокартону при закручивании. Он называется универсальным, его можно крепить к различным тонкостенным поверхностям, в которые входит гипсокартон.

Если коробка, несмотря на плотную фиксацию, сильно выпирает, необходимо снять толщину, и сделать кромки отверстия в гипсокартоне под углом.

Универсальный подрозетник имеет большие размеры, потому что расстояние между лапками составляет 83 мм, что удобно, если у нас имеется розетка либо нестандартный выключатель, у которого расстояние между креплением может быть немного больше.

Аналогично по дереву, если это тонкая деревянная перегородка, но если дом со сруба, тогда возможен вариант прикручивания стенки коробки к срубу на саморезы.

Если куплен универсальный подрозетник для кирпичной стены либо сруба, тогда лапки необходимо выкрутить.

Отверстия в одиночном подрозетнике лучше сделать разогретым ножом, во избежание поломки корпуса. При этом нужно иметь безопасное расстояние от гипсокартона и дерева.

При монтаже на поверхность, которая будет штукатуриться, либо на нее будет ложиться плитка, нет необходимости сверлить отверстия на всю глубину. Следует сделать подрозетник немного выступающим, на 5-7 мм, либо меньше, в зависимости от толщины штукатурки/плитки.

При выборе важно учитывать, что размер глубины розетки может отличаться от глубины подрозетника, также как и диаметр.

Расположение провода в подрозетнике

Конечно, многие не делают на этом особого акцента, но это весьма немаловажная деталь, ведь после каждой замены розетки, выключателя, в коробке, подрозетнике есть вероятность облома кончика провода, либо удаление его и зачистка.

Многие настаивают на том, чтоб запас провода в подрозетнике был 20 см, хуже, если не менее 10 см, но размер провода будет со временем уменьшаться. В худшем случае, при ошибке строителей их наращивают сразу в подрозетнике, такие места окисляются, искрят, и являются у многих проблемным местом.

Провод нужно аккуратно сложить либо по спирали, имеющей большой диаметр, либо с плавным изгибом, ни в коем случае, не допуская резкого изгиба, либо перелома. Такую ошибку делают зачастую неопытные хозяева домов, когда провода укладывают на скорую руку, с надеждой нескоро вновь разбирать розетку.

Так делать не желательно, ведь мы не сможем подтянуть нехватающую длину из штукатурки, нужно стараться делать изгиб менее резким. Особо осторожно следует вести себя со старыми проводами, которым более 20 лет.

Частые ошибки при монтаже установочной коробки

Во время выполнения работ мастера нередко допускают такие огрехи:

• Забывают пропустить кабель проводки в технические отверстия подрозетника. Как результат, приходится демонтировать уже зафиксированное в стене изделие.
• Монтируют элемент до нанесения финишного отделочного слоя (штукатурки, декоративных панелей). Исключением считается кафельная плитка.
• Используют монтажную пену вместо строительного раствора для фиксации установочной коробки.
• Выполняют монтаж с отклонением от осей подстаканника по отношению к стене. В этом случае при заполнении ниши раствором он «плывет».
• Неправильная глубина гнезда (больше, меньше). И если минимальное можно увеличить, то слишком большое в диаметре или по глубине придется заполнять большим количеством раствора.

Правильно установленный подрозетник остается неподвижным в своем гнезде. Это обеспечивает дальнейшую полноценную фиксацию и точки питания.

Заключение

Несмотря на «зоопарк» производителей, в электрике уже сложились свои стандарты, и ошибиться с размерами подрозетников практически невозможно. Даже без купленной фурнитуры можно сверлить места для подрозетников по стандартным расстояниям и не беспокоиться о том, что что-то не уместится.

Источники

• https://amperof.ru/elektromontazh/rozetki/koronka-pod-rozetku-diametr.html
• https://zen.yandex.ru/media/id/5ab4028148c85e41dd2e2e68/kak-v-plitke-vyrezat-otverstie-pod-rozetku-5de405d6d4f07a00ac1bdb7d
• http://remoo.ru/elektrika/podrozetnik-diametr
• https://domovod.su/finishing/elektrika/razmery-podrozetnikov/
• https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/razmery-podrozetnikov.html
• https://StrojDvor.ru/elektrosnabzhenie/diametr-podrozetnika/
• https://1beton.info/maloetazhnoe/otdelka/podrozetniki-po-betonu

[свернуть]

Batibox Кор.кир.ст.для розеток 20/32A глубина 40мм 080184 LG;080184

Москва
ул. Скотопрогонная:	На складе (7 шт.)
Экспострой на Нахимовском:	На складе (5 шт.)
Тихорецкий бульвар:	На складе (4 шт.)
Санкт-Петербург
ул. Салова:	под заказ
Со склада Москва (2-3 дней):	11 шт.
Екатеринбург
ул. Малышева:	под заказ
Со склада Москва (5-7 дней):	11 шт.
Новосибирск
ул. Фабричная:	под заказ
Со склада Москва (7-10 дней):	11 шт.
Казань
ул. Рихарда Зорге:	под заказ
Со склада Москва (5-7 дней):	11 шт.
Севастополь
ул. Руднева:	под заказ
Со склада Москва (7-10 дней):	11 шт.
Характеристики
Не содержит (без) галогенов	Да
Защитное покрытие поверхности	Необработанная
Материал	Пластик
Степень защиты (IP)	IP20
Товарная группа	Retail/PRO
Модель/исполнение	Одинарный (-ая)
Цвет	Красный
Подходит для кабеля диаметром:
Оснащение/комплектация	Нет (без)
Пломбируемый (-ая)	Нет
Сохранение работоспособности (целостность цепи)	Нет (без)
Крепление крышки	Не применимо
Количество устанавливаемых устройств (мест)	1
Крюк для крепления (подвешивания) светильника	Нет
Макс. поперечное сечение проводника	0
С экранированием	Нет
С язычками/ушками для фиксации гвоздями	Нет
Ветронепроницаемый (-ая)	Нет
Для трубы диаметром
Ввод с тыльной стороны	Да
Фиксация трубы	Нет
Тип ввода в корпус	Преднамечен. выбиваем. (штампов.-высечное) отверстие
Крышка	Нет (без)
Фиксированное положение клеммы	Нет
Количество полюсов клеммы	0
Патрубок/штуцер	Нет (без)
Товарная подгруппа	Коробки монтажные для электроустановочного оборудования
Форма	Квадратная (-ое)
Конструктивное исполнение	Коробка/корпус для подключения приборов
Тип крепления подключаемого устройства	Винт или распорка
С винтами/шурупами	Да
Способ монтажа	Облицовка/наруж. отделка кирпичной кладки
Глубина	43
Внутр. глубина	40
Ширина	85
Длина	85
Количество вводов	13

Коробка 080144 Batibox 4п глубина 40мм

Монтажные встраиваемые коробки для кирпичных стен 080144 Legrand предназначены для установки оборудования на винтах. В коробке имеются заранее подготовленные отверстия под все типы подводок, проводов и кабелей. В нее можно провести любой кабель как вертикально, так и горизонтально.

• Съемные разделительные перегородки
• Для установки прямоугольных механизмов (например, розеток с заводским монтажом)
• В комплект поставки входят винты с защитными колпачками
•  4-местная
• 8/10 модулей
• Вертикальный и горизонтальный монтаж
• Предварительно нарезанные входы диаметром 16-20-25
• Глубина: 40 мм

Производитель: Legrand/Batibox

Технический каталог электротехнического и промышленного оборудования. Описание, спецификации, наличие на складе. Оплата по безналичному расчету по счету. Бесплатная доставка до ТК. Информация о товарах может обновляться в течении нескольких часов. О наличии и стоимости продукции, сроках поставки уточняйте у менеджеров по телефонам +7 (812) 716-38-50, 715-04-80 или воспользуйтесь кнопкой «Купить». Данные о технических характеристиках, внешнем виде могут отличаться от указанных на сайте. Если Вы заметили ошибку или неточность в описании, пожалуйста, сообщите нам об этом воспользовавшись формой обратной связи, или написав на электронную почту.

Наименование товара	Batibox Коробка для розетки 4п глубина 40мм для кирпичной стены (080144)
Страна	Франция
Производитель	Legrand
Серия	Batibox
Артикул	080144
Ед.измерения	шт
Способ монтажа	Скрытый
Материал изделия	Пластик
Температура эксплуатации	от -5 до +50

Legrand Batibox Коробка монтажная для розеток 20-32A 86х87 глубина 50мм 080185

Раздел каталога: Коробки монтажные Legrand

Количество постов: 1

Бренд: Legrand

Категория оборудования: Коробки монтажные

Цвет: Красный

Тип изделия: Коробка монтажная

Способ монтажа: Для бетонных стен

Базовая единица: шт

Масса, кг: 0,1

Глубина, мм: 50

Объем, л: 0,66

Артикул по каталогу: 080185

Кратность отгрузки товара: 5

Возможные способы оплаты:

Наличный расчет.

Возможен: При совершении покупки физическим лицом, оплата производится по счету наличными денежными средствами при получении заказа курьером или в пункте выдачи заказа.

Важно: Оплата заказа производиться после полной проверки заказа. После проведения оплаты заказа и товаров относящихся к сложным техническим устройствам, согласно Постановления Правительства РФ от 19/01/1998 №55 «Об утверждении правил продажи отдельных видов товаров перечня товаров», товар обмену и возврату не подлежит. Товары находящиеся в статусе «Под заказ» требуют 100% предоплаты в любом пункте выдачи товаров.

Оплата банковской картой.

Возможен: При доставке товара курьерской службой. В пункте самовывоза Электродус. На сайте, через форму оплаты. К оплате принимаются все типы карт (указать логотипы платежных систем)

Важно: При оплате картой комиссия не взымается

Бонусные программы.

Оплата производиться бонусными баллами, при оформлении заказа.

Важно: Участие в бонусной программе могут принять все покупатели прошедшие процедуру регистрации на сайте Электродус.ру.
За каждый отгруженный заказ на персональный счет покупателя начисляются бонусные баллы в размере 5% от стоимости заказа. Активация бонусных баллов происходит через 14 дней с даты фактической отгрузки заказа.

Важно: Оплатить бонусными баллами можно до 50% от суммы нового заказа. Бонусных баллы действительны в течении 365 дней с момента начисления.

ВНИМАНИЕ: Начисленные бонусные баллы привязаны к аккаунту зарегистрированного пользователя в интернет магазине Электродус.ру. Если возникнет необходимость разделить бонусные баллы в зависимости от типа плательщика (частное лицо или организация) в этом случае необходимо будет пройти регистрацию дополнительного аккаунта.

Безналичный расчет для юридических лиц.

При совершении покупки юридическим лицом, оплата производится по счету, который выставляет менеджер интернет-магазина.

Важно: Оплатить счет необходимо в течении 3-х дней. Для продления срока оплаты счет необходимо уведомить менеджера магазина. После 10 дней счет будет автоматически пересчитан.

Передача товара в курьерскую службу или в пункт самовывоза в течении 1-2 дней с момента поступления денежных средств на счет интернет-магазина (исключение составляют случаи оформления товаров в статусе «Под заказ»). При отгрузке продукции в регионы сроки доставки включают время доставки товара на наш склад (до 2 рабочих дней) и время доставки до транспортной компании. Далее сроки доставки зависят от условий ТК.

В случаях, когда товар надлежащего качества не подошел Вам по каким-либо причинам, Вы можете отказаться от него в любое время до его передачи, а после передачи, в течение 14 (четырнадцати) дней, со дня покупки.

Товар являлся товаром надлежащего качества (исправен, не имел вмятин, трещин, следов монтажа
и установки, царапин, сколов и других механических повреждений, за исключением скрытых производственных дефектов).

При несоблюдении данных условий, мы к сожалению, не сможем обменять товар, либо вернуть за него деньги.
В соответствии с Постановлением Правительства РФ от 27.09.2007г. N 612 «Об утверждении правил продажи товаров дистанционным способом» предоставляем следующую информацию о порядке и сроках возврата товара:
Необходима сохранность товарного вида, потребительских свойств, упаковки товара надлежащего качества до возврата его продавцу, а также документов подтверждающих заключение договора (отсутствуют признаки использования, сохранен товарный вид, пломбы, отсутствуют следы вскрытия товара, механические повреждения , другие дефекты; товар в заводской упаковке, с товарным, кассовым чеком, а также с другими документами на товар, переданными в момент покупки (гарантийный талон, инструкция по использованию, др.)

При отказе покупателя от товара, продавец возвращает сумму, уплаченную покупателем за исключением расходов продавца на доставку, не позднее чем через 10 дней с даты предъявления соответствующего требования.

Стандартный торцевой ключ

по сравнению с торцевым ключом

Торцевой ключ — очень полезный инструмент; вам понадобится набор розеток в вашем ящике для инструментов, так как вы найдете их очень универсальными. Когда вы пойдете покупать торцевой ключ, вы обнаружите, что можете купить стандартный набор торцевых ключей (также известный как неглубокий торцевой ключ) и глубокий торцевой ключ. Чем занимается каждый, и каковы их плюсы и минусы? Вам нужны торцевые ключи обоих типов?

Стандартный торцевой ключ

Стандартный торцевой ключ — это то, что вы обычно найдете в продаже.Он будет доступен в стандартных или метрических единицах измерения (не пытайтесь их объединить). В обоих случаях вы обнаружите, что сам гаечный ключ имеет трещотку, что упрощает использование гаечного ключа для затягивания болтов.

Существуют приводы разных размеров с торцевым ключом от 1/4 дюйма до 3/4 дюйма. Вы можете найти и большего размера, но они обычно используются только в промышленных условиях. Используя правильную головку и забив болт, вы сможете очень быстро затянуть и ослабить его.

Стандартный торцевой ключ также называют торцевым ключом для неглубоких торцевых головок, потому что сами гнезда предназначены для работы в местах, где мало места.Этот более низкий профиль увеличивает доступность. В большинстве случаев вы без проблем сможете использовать стандартный набор розеток. Важно выбрать гнездо подходящего размера для болта. Если он слишком большой, он соскользнет по гайке и испортит края.

После того, как он будет установлен, вам необходимо установить храповик в правильное положение, для затяжки или ослабления, а затем повернуть привод. Вы будете вращать по часовой стрелке, чтобы затянуть, и против часовой стрелки, чтобы ослабить.

Торцевой ключ

Гораздо реже используется торцевой ключ.Этот тип торцевых ключей имеет гораздо более специализированное применение. Он понадобится там, где болт утоплен, и обычный стандартный торцевой ключ не достанет до него. Зажимные болты на автомобильной выхлопной системе типичны для болтовых соединений, где вам понадобится торцевой ключ. Вы обнаружите, что гнезда, как глубокие, так и стандартные, имеют шестигранную или двенадцатигранную головку, хотя вы также можете купить восьмиконечную головку, которая хорошо работает с квадратными болтами.

Глубокая розетка обычно имеет длину около одного дюйма.Это позволит вам использовать торцевой ключ в труднодоступных местах, особенно если у вас есть удлинитель на шайбе.

Semi-Deep

Некоторые производители также предлагают торцевые ключи средней длины, известные как полуглубокие или средние. Название не воздает должное сокету. Его длина почти такая же, как у глубокой розетки, но она предназначена для использования в местах, которые будут слишком тесными для глубокой розетки, но не подходят для стандартной розетки.

Они не являются обычным явлением и, как правило, предлагаются только теми, кто специализируется на инструментах для автомобильной и машиностроительной промышленности.Они, как правило, дороже, чем стандартный торцевой ключ или торцевой ключ.

Тазобедренные суставы и глубина приседаний — как индивидуальные различия влияют на выполнение приседаний

03 апр. Бедренные суставы и глубина приседаний — как индивидуальные различия влияют на выполнение приседаний

В части I этой серии статей, посвященной индивидуальным предписаниям техники приседаний, мы рассмотрели, как подвижность спортсмена влияет на его форму приседа. Эти различия в индивидуальной анатомии означают, что многие «правила» того, как должно выглядеть правильное приседание, неверны.Многие из популярных тренерских приемов, например, «направить пальцы ног вперед», на самом деле негативно повлияют на спортивные результаты и приседания для здоровья. Теперь во второй части мы рассмотрим глубину приседа и тазобедренного сустава — как вариации приведут к совершенно разным формам приседаний.

Анатомия тазобедренной кости

Лучшую иллюстрацию того, как анатомия бедра повлияет на приседания, я когда-либо слышал от доктора Стью МакГилла, известного во всем мире как лидера в области биомеханики позвоночника.Если мы посмотрим на страны мира с самыми высокими показателями дисплазии тазобедренного сустава, мы также увидим такие достижения в олимпийской тяжелой атлетике, что преобладают те, кто умеет приседать на большую глубину.

Это одна из причин, почему регионы Польши, Болгарии, Украины и Западной России исторически преуспели в олимпийской тяжелой атлетике. Их тазобедренные суставы позволяют им глубоко приседать, и в результате им не нужно отрывать штангу так далеко от земли, и, следовательно, они могут поднимать больший вес.Напротив, люди из Нормандии, Ирландии и Шотландии имеют очень глубокие тазобедренные суставы и, по большей части, не преуспевают в олимпийской тяжелой атлетике (благодарность доктору Стью МакГиллу за то, что он поделился этим).

Иллюстрации анатомии бедра

Теперь давайте погрузимся в некоторые особенности анатомии бедра и то, как это может повлиять на приседания.

Вращение мыщелка бедренной кости, показанное справа, позволяет спортсмену приседать с очень широкой ногой, повернутой наружу, как мы видим у пауэрлифтеров. Слева это бедро не сможет достичь того же положения.

Затем посмотрите на вертлужную впадину (впадину шара и сустава) двух вышеупомянутых бедер. Слева он обращен вперед и выше, чем справа, что позволяет улучшить глубину приседания.

Правая тазобедренная впадина на этой фотографии менее глубокая, что также позволило бы улучшить глубину приседаний.

При просмотре этих изображений в целом, нельзя отрицать, что нет абсолютно НИКАКОГО случая, чтобы у любых двух спортсменов были одинаковые приседания.Бедренные суставы и глубина приседаний тесно связаны.

Добавьте сюда обсуждение подвижности голеностопного сустава из прошлого раза, а затем добавьте длину костей и спортивные состязания, которые мы обсудим в следующие несколько недель, и мы получим еще больше доказательств того, что рецепты техники приседаний должны быть индивидуализированы.

Примечание: Спасибо TheMovementFix.com за то, что познакомили меня с приведенными выше картинками, объясняющими эту тему!

Хотите больше? Ознакомьтесь с Master The Squat, чтобы узнать полную систему, которую я использую для оценки и корректировки моделей приседаний спортсмена.’

Руководство покупателя набора розеток

»Блог ноу-хау NAPA

В гараже электроинструменты удобны и полезны для обслуживания и ремонта вашего автомобиля, но ручные инструменты являются важнейшими инструментами, на которые полагается каждый самодельщик в магазине или гараже. Полный ассортимент розеток, трещоток и принадлежностей необходим для выполнения самых разных работ, от легкого обслуживания до более тяжелых и сложных работ. Это руководство для покупателя набора розеток поможет вам найти тот, который лучше всего соответствует вашим потребностям, или выбрать идеальный подарок для друга или члена семьи.

Основные сведения о наборе розеток

Метрическая система, SAE и Whitworth: В то время как SAE или розетки стандартного размера с измерениями в дюймах широко используются для старых отечественных автомобилей, большинство современных автомобилей — как импортных, так и отечественных — в основном используют метрическое оборудование , измеряется в миллиметрах. Выберите метрическую систему или набор SAE в зависимости от ваших потребностей или обеспечьте свой гараж обоими, чтобы у вас всегда был подходящий инструмент для работы.

Розетки Whitworth — это третий тип розеток, которые используются почти исключительно на британских автомобилях.Номинальные размеры Whitworth указаны в дюймах, как SAE, но отражают размер вала болта или внутренний диаметр гайки. Таким образом, гнездо Whitworth 5/8 ″ больше, чем гнездо SAE 5/8 ″. Если вы работаете с классическим британским автомобилем, таким как MG, Rover или Jaguar, вам могут понадобиться ручные инструменты Whitworth. Если нет, придерживайтесь SAE и / или метрических размеров.

Размер привода: Гнезда с метрической системой измерения и SAE доступны в трех размерах привода: inch дюйма, 3/8 дюйма и ½ дюйма. Для каждого требуется своя трещотка и другие аксессуары, например удлинители.Меньшие сокеты обычно используют диски меньшего размера, в то время как большие сокеты используют диски большего размера. Если ваш набор розеток ограничен одним размером диска, выберите 3/8-дюймовый привод, чтобы покрыть большинство разъемов, которые вы будете использовать. Однако очень полезны и самые маленькие и самые большие диски. Маленькие, ¼-дюймовые приводные головки иногда легче достают до небольших гаек или болтов в узких местах. Большие приводные головки диаметром ½ дюйма могут выдерживать больший крутящий момент и идеально подходят для более крупных крепежных деталей, для которых требуется более длинный храповик или прерыватель для ослабления или полной затяжки.

Очки: Посмотрите на рабочий конец гнезда, часть, которая надевается на гайку или головку болта. Какую форму вы видите? Это шестиконечный шестиугольник или двенадцатиконечная «звезда»? Шестигранная розетка прочнее, чем 12-гранная, потому что ее внутренние стенки плотно прилегают ко всем шести сторонам оборудования. Преимущество 12-гранной розетки — удобство; он может надвигаться на оборудование в любом из 12 положений, что упрощает выравнивание. Хотя 12-гранные розетки подходят для большинства легких работ, выбирайте шестигранные для более крупного оборудования или приложений, требующих серьезного крутящего момента.Шестигранные головки в этой ситуации реже проскальзывают.

Мелкие и глубокие гнезда: Представьте себе гайку, которая при полной затяжке находится на дюйм ниже верхней части болта или шпильки, к которой она прикрепляется. Обычное неглубокое гнездо может даже не касаться гайки до того, как верхняя часть шпильки или болта коснется конца гнезда. В этом случае необходимо глубокое гнездо, чтобы разместить длинный конец болта и плотно прилегать к гайке. Наличие под рукой глубоких розеток может быть полезно в подобных ситуациях.Без них вам может понадобиться гаечный ключ вместо торца, чтобы ослабить эту гайку.

Розетки для свечей зажигания — это особые глубокие розетки, которые должны быть под рукой у каждого мастера. Они достаточно глубоки, чтобы доходить до нижней части установленной свечи зажигания, а в гнездах свечей зажигания есть небольшая резиновая деталь внутри, чтобы защитить верх свечи зажигания от повреждений.

Ударные головки: Не все головки предназначены для использования с электроинструментами. Если вы используете пневматический или электрический ударный гаечный ключ, вам понадобится набор ударных головок, предназначенный для использования с этими инструментами с высоким крутящим моментом.Более прочная конструкция позволяет ударным головкам выдерживать нагрузки при работе с электроинструментом.

Некоторые наборы головок включают трещотки и аксессуары, такие как удлинители или прерыватели. Если ваш ящик для инструментов еще не оснащен трещотками и удлинителями, может быть более экономичным купить набор розеток, включающий эти важные детали. Я так часто использую удлинители для своих розеток, что обычно всегда оставляю удлинители среднего размера на каждой трещотке. Если я могу легко достать аппарат без него — а мне нужно много усилий — я сниму удлинитель и прикреплю гнездо непосредственно к храповику.

Популярные наборы головок

Если вы только начинаете или вам нужен полный набор для замены сколоченного набора инструментов, приведенная ниже таблица поможет вам выбрать правильный набор по правильной цене. Вы можете заказать прочные, но недорогие инструменты Evercraft или профессиональные инструменты Carlyle онлайн или посетить местный магазин NAPA AUTO PARTS, чтобы ознакомиться с ними на практике.

Сравнительная таблица наборов розеток для стартера

Если вы только начинаете, эти наборы розеток Evercraft с размерами SAE и метрическими размерами идеально подходят.Найдите все размеры сокетов, включенных в каждый набор, используя ссылки в столбце «Просмотр / цена» в правой части диаграммы.

SAE Таблица сравнения наборов розеток

Найдите все размеры розеток, включенных в каждый набор, используя ссылки в столбце «Просмотр / цена» в правой части таблицы.

Метрическая таблица сравнения наборов розеток

Найдите все размеры розеток, включенных в каждый набор, используя ссылки в столбце «Просмотр / цена» в правой части таблицы.

Ознакомьтесь со всеми инструментами и оборудованием , доступными в NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания AutoCare NAPA для текущего обслуживания и ремонта.Чтобы получить дополнительную информацию о нашем руководстве для покупателя комплектов розеток, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Автомобильный привод Малая глубина Набор шестигранных хромированных метрических головок для привода 78167 Ручные инструменты Steelman, 12 шт., 1/4 дюйма

Набор шестигранных хромированных метрических головок с малой глубиной для автомобильного привода 78167 Steelman Ручной инструмент из 12 предметов 1/4 дюйма

Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на Steelman 12-pc 1/4 дюйма.Набор шестигранных хромированных метрических головок для малой глубины привода 78167 по лучшим онлайн-ценам! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： Тип гнезда: ： Стандарт ， Обработка поверхности: ： Хром ： Модифицированный элемент: ： Нет ， Система измерения: ： Метрическая ： Страна / регион производства: ： Тайвань ， Номер детали производителя: ： 78167 ： Индивидуальный комплект: ： Нет ， Торговая марка: ： Steelman Pro ： Набор или отдельный элемент: Набор ieces Количество штук: ： 12 ： Продукт не для отечественного производства: ： Нет ， Размер привода: ： 1/4 дюйма.： Тип привода: ： 6-гранный ， Инструменты в комплекте: ： Розетки Гарантия: ： Пожизненный ， UPC: ： 0981679 000

Набор хромированных метрических головок малой глубины на 6 точек 78167 Steelman, 12 шт. 1/4 дюйма

Набор хромированных метрических головок малой глубины на 6 точек 78167 Steelman, 12 шт. 1/4 дюйма

Бейсболка TylerLiu Бейсболка штата Западная Вирджиния Регулируемая модная кепка унисекс в магазине мужской одежды, штат Западная Вирджиния, дата первого упоминания: 7 сентября. Невероятные плавки расскажут вам, что нет ничего невозможного.Разница между выигрышем и проигрышем — очень тонкая грань. Волокна электронной ткани притягивают влагу и масло. Если вам не нужен товар, беспокойтесь. Дата первого упоминания: 8 ноября, Набор шестигранных хромированных метрических головок с малой глубиной привода 78167 Steelman, 12 шт. 1/4 дюйма , — Ювелирные изделия с золотым наполнением — это прочный слой качественного золота, нанесенный на внутренние полудрагоценные металлы. благодаря усовершенствованному механическому процессу, молодежные спортивные штаны Jogger Pants Active Basic Cotton Jogging Sweatring Drawstring, сверхтихие спортивные тормозные диски с прорезями нового узкого профиля EBC, которые помогают охлаждать тормоза и сбрасывать газ в тормозах под нагрузкой и скоростью, но устраняют воздушный шум.Кожаный брелок с гравировкой Араруама-Сити Рио-де-Жанейро Государственный флаг: одежда, он может заранее ввести оптимальные данные. Мы используем винил с теплопередачей марки Siser, рассчитанный на срок службы более 8 лет. Один камень размером 10 x 12 мм и два камня размером 8 x 10 мм — это кубический циркониевый перидот класса AAA, созданный вручную в настройках галереи стерлингового серебра в моем магазине CastAshore. Привод малой глубины 6-пт хромированный набор метрических головок 78167 Steelman 12-шт. 1/4 дюйма , Все мои бусины тщательно отожжены в печи с цифровым управлением для обеспечения долговечности.Этот список предназначен для 15 счастливых звезд, сделанных из красивой бумаги васи с металлическими золотыми бликами. Страдания природы позволяют ей красиво стареть. Золотой пиджак Черный винтажный пиджак в тонкую полоску Flores & Flores. Для этой линии одежды мы используем 100% хлопок-сырец, произведенный на небольших фабриках в Индонезии. Я прошу вас следовать инструкциям по печати и использовать «фактический размер» в настройках печати, чтобы избежать проблем с масштабом. Используйте код 5off20, чтобы получить скидку 5 долларов на покупку на сумму 20 долларов и более; или используйте код 10off30, чтобы получить скидку 10 долларов на покупку на сумму 30 долларов или более, Дисковый набор шестипунктовых хромированных метрических головок с малой глубиной 78167 Steelman 12-pc 1/4 дюйма , это означает, что погода будет пасмурной и мрачной.который лучше фиксирует штанину для обеспечения безопасности при езде. Маленький: покупайте юбки лучших модных брендов при ✓ БЕСПЛАТНОЙ ДОСТАВКЕ, возможен возврат при соответствующих критериях покупки. Поворотный рычаг на 180 ° полностью регулируется. чтобы избежать проглатывания ими. Материал: пластик + резина. Идеально подходит: антибактериальная подкладка. Комплект хромированных метрических головок с 6 точками малой глубины для привода. 78167 Steelman, 12 шт. 1/4 дюйма , толщина 33 мм, обеспечивающая нулевую задержку касания. Покрывало из 100% полиэстера можно стирать в стиральной машине, а подушку Hugger можно чистить только пятнами.

Набор хромированных метрических головок малой глубины на 6 точек 78167 Steelman, 12 шт. 1/4 дюйма

Бесплатная доставка для многих продуктов. Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на Steelman 12-pc 1/4 дюйма, комплект хромированных метрических головок с малой глубиной 6 точек 78167 по лучшим онлайн-ценам на, Получите дешевые товары Интернет-магазины без лишних усилий Обеспечьте лучшие продукты для каждого покупателя. hankjobenhavn.com
Привод Малая глубина, 6 точек, хромированный, метрический набор головок 78167 Steelman, 12 шт. 1/4 дюйма hankjobenhavn.com

Размеры фланца под приварку с враструб — от класса 150 до класса 1500

Размеры фланцев, приваренных внахлест, описаны в стандарте ASME B16.5, который охватывает фланцы для труб и фланцевые фитинги для размеров NPS от ½ до 24 дюймов, для размеров от NPS от 26 до 60 дюймов, он должен соответствовать ASME B16.47. Доступны фланцы для приварки внахлест только размером до 3 дюймов.

Во время размерного контроля фланца, приварного муфты, вы должны проверить

• Внешний и внутренний диаметр корпуса
• Диаметр круга под болт и диаметр отверстия под болт
• Глубина гнезда
• Длина ступицы и
• Прямолинейность и соосность отверстия под болт

Размеры фланца с головкой под торцевой ключ, класс 150

Размер в дюймах	Размер в мм	Внешний диаметр.	Фланец толстый.	Ступица OD	Длина фланца	RF Dia.	RF Высота	Глубина гнезда	PCD	Отверстие под головку	Количество болтов	Размер болта UNC	Длина машинного болта	RF Длина шпильки	Размер отверстия	Размер шпильки ISO	Масса, кг
		А	B	С	D	E	F	G	H	Дж
1/2	15	90	9.6	30	14	34,9	2	10	60,3	22,2	4	1/2	50	55	5/8	M14	0,8
3/4	20	100	11,2	38	14	42,9	2	11	69.9	27,7	4	1/2	50	65	5/8	M14	0,9
1	25	110	12,7	49	16	50,8	2	13	79,4	34,5	4	1/2	55	65	5/8	M14	0.9
1 1/4	32	115	14,3	59	19	63,5	2	14	88,9	43,2	4	1/2	55	70	5/8	M14	1,4
1 1/2	40	125	15.9	65	21	73	2	16	98,4	49,5	4	1/2	65	70	5/8	M14	1,4
2	50	150	17,5	78	24	92,1	2	17	120.7	61,9	4	5/8	70	85	3/4	M16	2,3
2 1/2	65	180	20,7	90	27	105	2	19	139,7	74,6	4	5/8	75	90	3/4	M16	3.2
3	80	190	22,3	108	29	127	2	21	152,4	90,7	4	5/8	75	90	3/4	M16	3,7

Размеры фланца с головкой под торцевой ключ, класс 300

Размер в дюймах	Размер в мм	Внешний диаметр.	Фланец толстый.	Ступица OD	Длина фланца	RF Dia.	RF Высота	Глубина гнезда	PCD	Отверстие под головку	Количество болтов	Размер болта UNC	Длина машинного болта	RF Длина шпильки	Размер отверстия	Размер шпильки ISO	Масса, кг
		А	B	С	D	E	F	G	H	Дж
1/2	15	95	12.7	38	21	34,9	2	10	66,7	22,2	4	1/2	55	65	5/8	M14	1,2
3/4	20	115	14,3	48	24	42,9	2	11	82.6	27,7	4	5/8	65	75	3/4	M16	1,4
1	25	125	15,9	54	25	50,8	2	13	88,9	34,5	4	5/8	65	75	3/4	M16	1.4
1 1/4	32	135	17,5	64	25	63,5	2	14	98,4	43,2	4	5/8	70	85	3/4	M16	1,8
1 1/2	40	155	19.1	70	29	73	2	16	114,3	49,5	4	3/4	75	90	7/8	M20	2,7
2	50	165	20,7	84	32	92,1	2	17	127	61.9	8	5/8	75	90	3/4	M16	3,2
2 1/2	65	190	23,9	100	37	105	2	19	149,2	74,6	8	3/4	85	100	7/8	M20	4.6
3	80	210	27	117	41	127	2	21	168,3	90,7	8	3/4	90	110	7/8	M20	5,9

Размеры фланца с головкой под торцевой ключ, класс 600

Размер в дюймах	Размер в мм	Внешний диаметр.	Фланец толстый.	Ступица OD	Длина фланца	RF Dia.	RF Высота	Глубина гнезда	PCD	Отверстие под головку	Количество болтов	Размер болта UNC	RF Длина шпильки	Размер отверстия	Размер шпильки ISO	Масса, кг
		А	B	С	D	E	F	G	H	Дж
1/2	15	95	14.3	38	22	34,9	7	10	66,7	22,2	4	1/2	75	5/8	M14	1,3
3/4	20	115	15,9	48	25	42,9	7	11	82.6	27,7	4	5/8	90	3/4	M16	1,4
1	25	125	17,5	54	27	50,8	7	13	88,9	34,5	4	5/8	90	3/4	M16	1.8
1 1/4	32	135	20,7	64	29	63,5	7	14	98,4	43,2	4	5/8	95	3/4	M16	2,3
1 1/2	40	155	22,3	70	32	73	7	16	114.3	49,5	4	3/4	110	7/8	M20	3,2
2	50	165	25,4	84	37	92,1	7	17	127	61,9	8	5/8	110	3/4	M16	4.1
2 1/2	65	190	28,6	100	41	105	7	19	149,2	74,6	8	3/4	120	7/8	M20	5,9
3	80	210	31,8	117	46	127	7	21	168.3	90,7	8	3/4	125	7/8	M20	7,3

, класс 1500, размеры фланца с головкой под торцевой ключ

Размер в дюймах	Размер в мм	Внешний диаметр.	Фланец толстый.	Ступица OD	Длина фланца	RF Dia.	RF Высота	Глубина гнезда	PCD	Отверстие под головку	Количество болтов	Размер болта UNC	RF Длина шпильки	Размер отверстия	Размер шпильки ISO	Масса, кг
		А	B	С	D	E	F	G	H	Дж
1/2	15	120	22.3	38	32	34,9	7	10	82,6	22,2	4	3/4	110	7/8	M20	1,8
3/4	20	130	25,4	44	35	42,9	7	11	88.9	27,7	4	3/4	115	7/8	M20	2,3
1	25	150	28,6	52	41	50,8	7	13	101,6	34,5	4	7/8	125	1	M24	3.7
1 1/4	32	160	28,6	64	41	63,5	7	14	111,1	43,2	4	7/8	125	1	M24	4,1
1 1/2	40	180	31,8	70	44	73	7	16	123.8	49,5	4	1	140	1 1/8	M27	5,5
2	50	215	38,1	105	57	92,1	7	17	165,1	61,9	8	7/8	145	1	M24	9.8
2 1/2	65	245	41,3	124	64	105	7	19	190,5	74,6	8	1	160	1 1/8	M27	16,4
3	80	265	47,7	133	НЕТ	127	7		203.2	НЕТ	8	1 1/8	180	1 1/4	M30	21,8

Заявление об ограничении ответственности — перед использованием ознакомьтесь с ASME B16.5.

Таблица размеров болтов с головкой под торцевой ключ — Teng Tools USA

Кейт Кросби | Обновлено 09 апреля 2020 г.

Ниже приведена таблица с разбивкой размеров винта с головкой под ключ.

Таблица размеров болтов с головкой под торцевой ключ

Диаметр	Шаг	Длина резьбы	Диаметр головки	Глубина напора	Размер торцового ключа	Размер торцового ключа
М1,6	0,35 мм	15 мм	3.0 мм	1,6 мм	1,5 мм	1/16 «
м2	0,4 мм	16 мм	3,8 мм	2,0 мм	1,5 мм	1/16 »
M2,5	0,45 мм	17 мм	4,5 мм	2,5 мм	2,0 мм	5/64 «
M3	0,5 мм	18 мм	5,5 мм	3,0 мм	2,5 мм	3/32 «
M4	0.7 мм	20 мм	7,0 мм	4,0 мм	3,0 мм	1/8 дюйма
M5	0,8 мм	22 мм	8,5 мм	5,0 мм	4,0 мм	5/32 «
M6	1,0 мм	24 мм	10 мм	6 мм	5 мм	13/64 «
M8	1,25 мм	28 мм	13 мм	8 мм	6 мм	15/64 «
M10	1.5 мм	32 мм	16 мм	10 мм	8 мм	5/16 «
M12	1,75 мм	36 мм	18 мм	12 мм	10 мм	25/64 «
M14	2,0 мм	40 мм	21 мм	14 мм	12 мм	15/32 «
M16	2,0 мм	44 мм	24 мм	16 мм	14 мм	35/64 «
M18	2.5 мм	48 мм	27 мм	18 мм	14 мм	35/64 »
M20	2,5 мм	52 мм	30 мм	20 мм	17 мм	43/64 «
M22	2,5 мм	56 мм	33 мм	22 мм	17 мм	43/64 »
M24	3,0 мм	60 мм	36 мм	24 мм	19 мм	3/4 «
M27	3.0 мм	66 мм	40 мм	27 мм	19 мм	3/4 »
M30	3,5 мм	72 мм	45 мм	30 мм	22 мм	55/64 «
M33	3,5 мм	78 мм	50 мм	33 мм	24 мм	15/16 «
M36	4,0 мм	84 мм	54 мм	36 мм	27 мм	1 1/16 дюйма
M39	4.0 мм	90 мм	58 мм	39 мм	27 мм	1 1/16 »
M42	4,5 мм	96 мм	63 мм	42 мм	32 мм	1 17/64 «
M48	5,0 мм	108 мм	72 мм	48 мм	36 мм	1 27/64 «

Купите свой идеальный инструмент уже сегодня

Что такое задняя коробка?

Задний ящик — это металлический или пластиковый ящик, который встраивается в стену.Затем к задней панели прикрепляется передняя панель розетки или выключателя.

Какой задний ящик мне нужен?

Для задних ящиков используются два основных материала. Бывают металлические задние ящики и пластиковые задние ящики.

Пластиковые задние ящики

Пластиковые используются с каркасной перегородкой, где стена сделана из деревянного каркаса и отделана гипсокартоном. Отверстие обычно вырезают из гипсокартона. Есть две проушины (желтые на рисунке справа), которые плотно прижимаются к гипсокартону, когда винт от лицевой панели затягивается к стене.

Металлические задние ящики

Металлические задние ящики используются в твердых стенах, таких как каменные, кирпичные и бетонные стены. Вырез для этих металлических задних коробок обычно вырезается из материала стены. Проушины на этих задних коробках металлические и обычно фиксируются. Когда вы затягиваете винты на лицевой панели, она плотно прилегает к стене.

Какой тип задней коробки мне понадобится?

Существует много различных типов задних ящиков, но наиболее часто используемые два — это одинарные и двойные задние ящики.Хотя это охватывает большинство сценариев, существует ряд других, таких как двойные одиночные игры и коробки с круглой спинкой, которые используются в других случаях.

Задняя коробка какой глубины мне понадобится?

Опять же, для вашего заднего ящика доступно несколько вариантов глубины. Обычно мы предлагаем, если вы заменяете свою текущую заднюю панель, стоит заменить аналогичную, если вы не меняете пластину тоже. Некоторым тарелкам нужны более глубокие задние ящики. Читайте дальше, чтобы узнать о них подробнее.

Если вы устанавливаете новые задние ящики, мы всегда советуем не экономить на глубине.Это упрощает установку выключателей и розеток — электрик поблагодарит вас за это позже!

Розетки и выключатели стандартные

Мы рекомендуем следующие глубины для стандартных выключателей и розеток:

Переключатели: 16 мм
Гнездо и диммеры: 25 мм
Разъемы USB: 35 мм
Переключатели для электробритвы и кухонной плиты: 32 мм

Плоские, безвинтовые и тонкие розетки и выключатели

Для тонких, безвинтовых или плоских пластин вам потребуются более глубокие задние коробки, поэтому мы рекомендуем следующие размеры:

Переключатели 25 мм
Розетка и диммеры 35 мм
USB-разъемы, переключатели для бритвы и кухонной плиты 47 мм

Обратите внимание: Мы рекомендуем размещать металлические задние коробки немного дальше в стене для плоских розеток и выключателей.Это позволит плоским пластинам плотно прилегать к стене. В противном случае пластина может немного отойти от стены, что испортит эффект плоских пластин.

Задние ящики для поверхностного монтажа

При определенных обстоятельствах вы не сможете или не захотите поставить обратно коробки в стене. В этом случае вы также можете купить задние ящики для поверхностного монтажа, также известные как ящики для одежды. Они часто доступны в той же отделке, что и розетки и выключатели, поэтому они соответствуют передней панели, но имейте в виду, что это не универсальные размеры, поэтому некоторые пластины, особенно большие, могут плохо сидеть на передней панели.Уточняйте детали перед покупкой.

Кабельные вводы для открытых ящиков

Поскольку большинство продаваемых нами коробок имеют декоративную отделку (часто из металла), точка ввода кабеля на этих задних коробках для поверхностного монтажа находится в задней части коробки, а не по бокам, как это часто бывает со стандартными. задние ящики.

Будьте в безопасности!

В то время как опытный мастер по ремонту может установить задние коробки, будьте осторожны при вырезании или сверлении отверстий в стене.

No related posts.
