Эти изделия относятся к электроустановочным и являются важнейшим элементом любой домашней электросети. Помимо классических силовых розеток и выключателей освещения в последнее время появилось множество новых разновидностей этих приборов, которые заметно отличаются от старых образцов (рис. 5.35). Однако суть остается прежней.

Розетки (разъёмы)

Полное название — штепсельная розетка. Все знают, что это. Нет такого дома, в которых их нет. Ведь именно через розетки происходит подключение электроприборов, без которых немыслима современная жизнь.

Розетка — это часть штепсельного соединения, в которое также входит вилка (рис. 5.36). Эти составляющие называют «мамой» и «папой».

Рис. 5.35. Розетка и выключатель фирмы Makel

Разновидностей розеток существует такое огромное количество, что непосвященному человеку очень сложно разобраться, какая именно ему нужна. По внешнему виду все розетки похожи. Чтобы определиться с выбором, необходимо знать кое-какие технические подробности.

Любая розетка состоит из следующих основных элементов:

— контактов;

— основания, которое называется колодкой;

— защитного корпуса.

Контакт — основной рабочий элемент розетки. Именно через него происходит передача энергии с силового кабеля на контакты подключаемого прибора.

Материал контакта — металлический сплав, обладающий определенной упругостью для надежного соединения штырьков вилки с розеткой. С одной стороны контакты имеют винтовые или клавишные зажимы для подсоединения к силовому проводнику, с другой — взаимодействуют с вилкой.

Большое значение имеет техническая характеристика контактов, то есть на какое напряжение и силу тока они рассчитаны. Розетки старого образца рассчитаны на номинальное напряжение в 220-230 В и силу тока 6,3-10 А. Эти величины много меньше, чем современные, в которых допустимая сила тока — 10-16 А.

Рис. 5.36. Штепсельное соединение

От данных показателей зависит суммарная мощность электроприборов, которые можно подсоединить к отдельной розетке (рис, 5.37). Сравните старый образец — 1386 Вт (1386 Вт = = 6,3 А х 220 В) и современный — 3520 Вт (3520 Вт = = 16 Ах 220 В).

Рис. 5.37. Пример грубого нарушения правил эксплуатации силовых разъемов: сумма мощностей подключаемых приборов не должна превышать мощности отдельной розетки

Получается, что нынешние розетки едва ли не в три раза превосходят старые образцы. Происходит так из-за увеличения мощности бытовых электроприборов. Если в квартире стоят разъемы старого образца, то следует задуматься, а стоит ли подсоединять к ним стиральную машину или кондиционер. Материал контакта может не выдержать.

Это не единственная проблема старых розеток. Расстояние между выходными контактами тоже разное, у современных оно больше. Кроме того, диаметр

штырьков вилки также разнится: вместо 4 мм он стал 4,8 мм. Имейте в виду, что не во всякую старую розетку можно подключить современный электроприбор без помощи молотка (рис. 5.38). Сейчас в розетках устанавливают три провода: фазовый, нолевой и заземляющий. В старых образцах их только два фаза и ноль, в то время как на новых приборах установлены специальные заземляющие проводники (рис. 5.39). Ясно, что при под Рис. 5.38. Розетка ключении к старой старого образца розетке данная защита работать не будет, а это абсолютно недопустимо с точки зрения безопасности. Дело здесь не только в конструкции розеток, но и в питающей силовой сети, которая может иметь систему заземления, а может и не иметь. Это чаще всего случается в домах старой постройки.

Рис.

5.39. Розетка с заземляющими контактами, по бокам колодки видны лапки, при помощи которых она крепится в установочной коробке

Колодка — основание розетки, то, на чем держатся контакты и защитный корпус (рис, 5.40). Сделана она из керамики или карболита (в старых образцах). Керамика — прекрасный диэлектрический материал, прочный и огнестойкий. Единственный его минус — это хрупкость. Иногда колодки изготавливаются из специального пластика, как, например, в розетках Wessen.

Рис. 5.40. Розеточная колодка

Если розетка встраиваемая, на колодке есть крепления для ее установки в подрозетнике.

Защитный корпус это внешняя покрышка разъема с отверстиями под штепсельную вилку (рис, 5.41).

Рис. 5.41. Встроенная розетка в подрозетнике

Он выполняет защитную и декоративную функции.

В определенных видах в крышку устанавливаются специальные приспособления, такие как защитные шторки, крышки, кнопки выталкивания вилки, подсветка и т. д. Делают крышки из термостойкой небьющейся пластмассы с разнообразными вставками, которые украшают розетки и могут быть заменены, если не подходят к новым обоям или элементам планировки.

Хотя разновидностей розеток многие сотни и даже тысячи, делятся они на несколько основных типов.

Встроенная розетка так называется, потому что ее колодка вместе с контактами погружена в стену и защитный корпус почти не выступает из плоскости стены (рис, 5.42). Монтируется такая розетка при скрытой проводке в установочные коробки (подрозетники).

При установке накладной розетки не требуется делать в стене отверстие. Она просто прикрепляется к поверхности. Защитный корпус окружает разъем со всех сторон, не оставляя открытыми контакты, как в случае со скрытыми розетками.

У розеток с заземлением есть контакты, соединенные с заземляющим проводом (рис, 5.43). Предназначены для установки в электрические сети, у которых есть заземление.

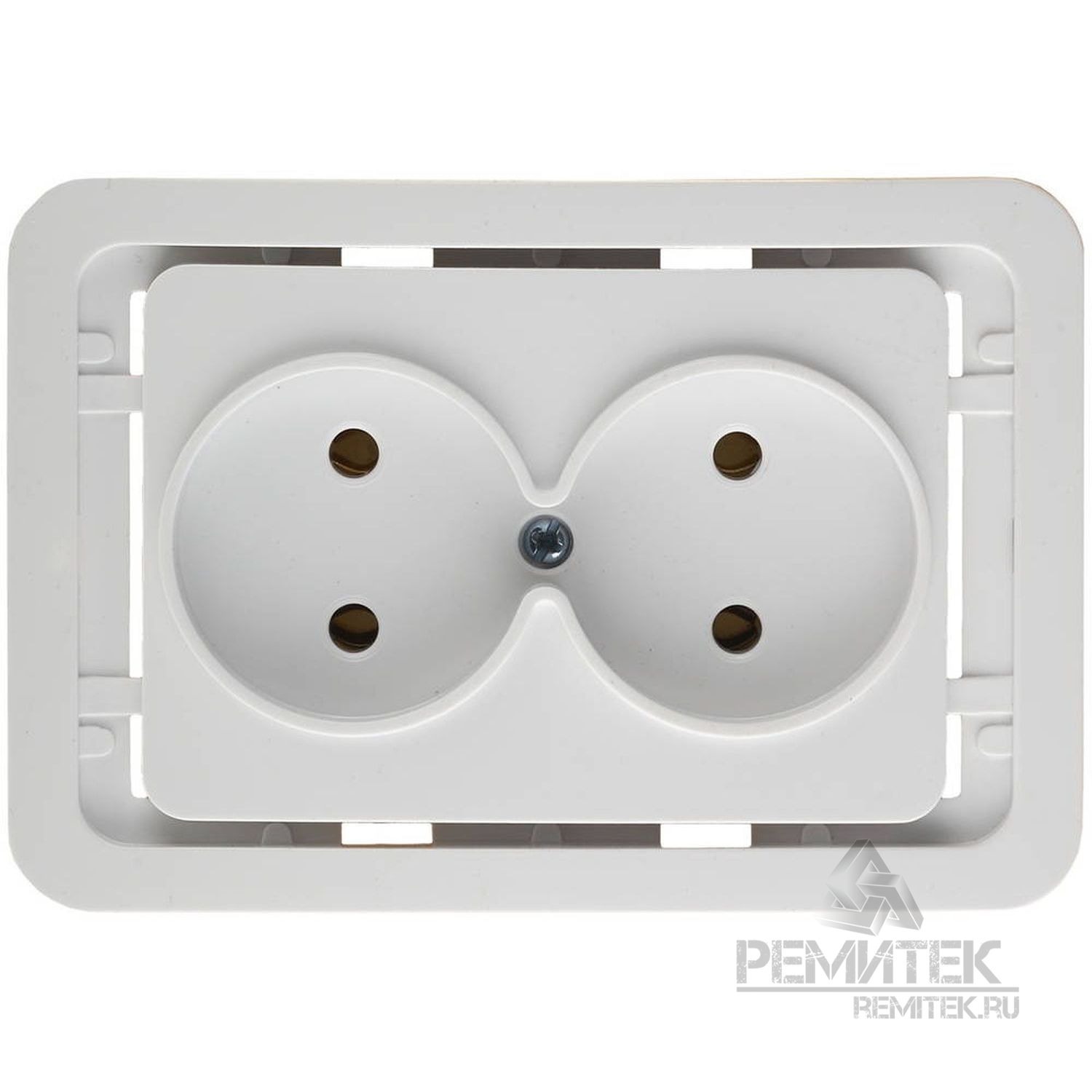

Двойные розетки используются для подключения сразу двух штепсельных вилок.

В основании имеют одну колодку стандартного размера, поэтому

встроенный вариант двойной розетки пригоден для установки в один подрозетник. Если в одном месте требуется подключение розетки с количеством гнезд больше 2, то помещают накладные колодки (открытая проводка) или монтируют несколько одногнездовых розеток рядом и накладывают сверху рамку (скрытая проводка) (рис. 5.44).

Розетки с дополнительными функциями могут быть любого типа, главное отличие — в корпусе или колодке установлены дополнительные гаджеты. Наиболее распространенные приспособления: подсветка, защитные шторки для детей, крышки, уберегающие от влаги, выталкиватель вилки и таймер отключения (рис. 5.45-5.47).

Рис. 5.45. Розетка с таймером

Розетки могут быть самого разного типа. Например, двойная встроенная розетка с землей или одногнездовая наружная без земли (маркируется как б/з).

Существует такой вид розетки, как проходная. Это означает, что она не является конечной в электрической цепи. Силовой провод, запитывая такую розетку, идет дальше к следующей. Они монтируются при бескоробочном расключении проводов.

Помимо силовых существуют и розетки для наконечников информационных кабелей.

Антенная розетка отличается от обычной силовой внешним видом ввода. Вместо обычных двух отверстий под штыри вилки у нее разъем под наконечник антенного кабеля (рис. 5.48). Такие розетки устанавливают в местах, где стоят телевизоры или их переносят с места на место.

Рис. 5.48. Блок из силовой, антенной, телефонной и компьютерной розеток

Рис. 5.47. Накладная розетка с крышкой для защиты от брызг — такие устанавливают в ванных комнатах

ПРИМЕЧАНИЕ

Никогда не доставайте вилку из розетки, дергая за шнур. При малейшем перекосе штырьков вилки она застрянет в контактах розетки. Дернув за провод, можно просто вытащить розетку из стены и создать угрозу короткого замыкания.

Компьютерная розетка по внешнему виду очень похожа на телефонную (рис. 5.50).

Рис. 5.50. Компьютерная розетка с двумя гнездами

Отличается размерами кабельного наконечника и количеством контактных проводов. Используется для подключения к Интернету и соединения компьютеров между собой.

Среди многочисленных видов разнообразных розеток встречаются такие, которые объединяют в одном корпусе антенные, телефонные и компьютерные разъемы (рис. 5.51).

Рис. 5.51. Группа розеток, включающая в себя силовые разъемы, телефонное, компьютерное и антенное соединения в одной рамке

Телефонная розетка создана под разъем телефонного аппарата. Существует несколько видов: от самых простых, устанавливаемых рядом с телефонным аппаратом, до сложных, имеющих вид и размеры силовой розетки (рис. 5.49).

В разных странах штепсельные разъемы могут сильно отличаться друг от друга. Например, фен, купленный в России, невозможно подключить к французской розетке. При необходимости подсоединения несовпадающих разъемов используются специальные переходники (рис. 5.52). Кстати, так называемые евророзетки — немецкий стандарт.

Колодка — это своего рода заготовка для самостоятельного изготовления удлинителей (рис. 5.53).

Она может использоваться как обычная силовая розетка открытой установки. При изготовлении удлинителя к колодке крепится шнур (обычно используется ПВС) необходимой длины и к его концу монтируется штепсельная вилка — удлинитель готов.

Рис. 5.52. Универсальный переходник

Помимо обычных бытовых существуют переносные удлинители, которые применяют при различных строительных работах или вне дома, например в саду (рис. 5.54).

Рис. 5.54. Переносной удлинитель с катушкой для кабеля

Силовые разъемы — это штепсельные соединения, предназначенные для подключения к однофазной и трехфазной сетям различных электроприборов (рис. 5.55).

В быту они используются достаточно редко. При помощи силового разъема может подключаться электроплита, сварочный аппарат или бетономешалка (рис. 5.56).

Выключатели

Видов выключателей существует великое множество. Многочисленные фирмы-производители наперебой предлагают богатейший ассортимент продукции на любой вкус. Точно так же, как и розетки, выключатели состоят из трех основных частей: контактов, колодки и защитной крышки. Они изготовлены из тех же материалов, что и розетки (рис. 5.57).

Разница в следующем. Если розетки служат для подключения к электросети, то выключатели действуют наоборот. Они разрывают электрическую цепь. Подвижных элементов в розетке нет. В выключателе весь принцип работы построен на перекидном контакте, который, изменяя свое положение, размыкает или замыкает цепь. К выключателю, в отличие от розетки, подходит лишь один провод — фазовый. В некоторых видах есть контакт для подсоединения провода земли.

Точно так же, как и розетки, выключатели бывают скрытой (встраиваемые) и наружной (накладные) установок. На этом их сходство заканчивается.

Основные виды выключателей следующие.

Клавишные выключатели: основной вид — это прибор с одной клавишей или кнопкой (рис, 5.58).

Такой выключатель используется, когда необходимо включить или выключить один источник света. Для удобства и экономии места устанавливают выключатели с 2, 3 или с большим количеством клавиш (рис, 5.59).

Такой агрегат способен включать и отключать несколько независимых друг от друга источников света. Это очень удобно, когда из одной точки можно управлять освещением нескольких комнат.

Проходной выключатель (переключатель) — этот вид позволяет управлять одним источником света из двух разных точек. По внешнему виду он ничем не отличается от обычного выключателя. Разница становится заметной при взгляде на его контакты. Вместо 2 в одноклавишном переключателе их 3. У двухклавишного — 6 вместо 3. Проходной выключатель — вещь очень удобная. Можно зайти в спальню, включить его у входа, лечь в кровать и выключить свет при помощи переключателя у изголовья.

На корпусе выключателя с подсветкой или прямо на клавишах встроена индикаторная лампочка, которая светится в темноте (рис, 5.60). Зайдя в комнату, вы сразу понимаете, где он расположен. Не приходится искать выключатель на ощупь.

Контрольный по внешнему виду ничем не отличается от выключателя с подсветкой, но принцип работы прямо противоположный. Индикаторная лампа зажигается при включенном свете и отключена при разомкнутой цепи. Это необходимо, когда по внешнему виду нужно определить, включено ли освещение в удаленном помещении.

Рис. 5.57. Одноклавишный встроенный выключатель

Рис. 5.58. Двухклавишный накладной выключатель

Рис. 5.59. Трехклавишный выключатель

Рис. 5.60. Двухклавишный выключатель с подсветкой

Ударопрочные и пылевлагозащищенные выключатели с повышенной механической прочностью и защитой от влаги и пыли устанавливаются на улице, в ванных комнатах и т. д. (рис. 5.61).

Светорегулятор (диммер) — это выключатель — регулятор освещения (рис. 5.62). В последнее время они стали очень популярными. С помощью диммера можно погрузить комнату в полумрак или залить слепящим светом, плавно поворачивая ручку или нажимая клавишу. Существуют диммеры, которые управляются не вручную, а при помощи пульта от телевизора или голосовыми командами. Стоит такая вещь в 6-7 раз дороже, чем обычный выключатель. Помимо преимуществ диммер имеет и некоторые минусы. Например, он создает радиопомехи. Подключенные последовательно светорегуляторы ведут себя непредсказуемо. Они не могут использоваться при энергосберегающих лампах (с ПРА).

Кнопочные, или линейные, выключатели монтируются сразу на провод. Чаще всего они используются в торшерах, бра и прочей осветительной технике (рис. 5.63).

Выключатель с таймером имеет часовой механизм, который включает или отключает свет в заданные промежутки времени.

С такими выключателями можно устанавливать различные датчики, срабатывающие на звук, свет или движение. Иногда такие датчики монтируются прямо в корпус выключателя (рис. 5.64 и 5.65).

Рис. 5.61. Пылевлагозащищенный выключатель

Рис. 5.62. Диммер с поворотным регулятором

Рис. 5.64. Выключатель с датчиком движения

Виды розеток. Электрические розетки: типы штепсельных соединений

Розетка — электрический разъем, в который включаются бытовые и промышленные электроприборы. Они бывают двух типов: для скрытой установки (внутри стен, столешниц, перегородок) и для открытой установки, когда розетка крепится на поверхность.

Бытовые приборы подключаются к розетке при помощи штепселя, или электрической вилки. В разных странах используются различные формы штепсельных соединений. Об этом надо помнить, отправляясь за границу с электроприборами: вам может потребоваться переходник.



Типы штепсельных соединений розеток


Электрические розетки различаются по типу штепсельного соединения. В разных странах приняты собственные стандарты для розеток и штепселей электрических приборов.

В России и странах СНГ для бытовой техники используются розетки типа C и F (стандарт Евросоюза). Тип A и B (с заземлением) используется в США, а тип G — в Великобритании. Розетки типа D устанавливаются в арабских странах и странах Ближнего Востока, но иногда такой вариант можно встретить и в Британии. В Израиле используются розетки типа H. Китайская бытовая техника для внутреннего рынка рассчитана на розетки типа I.

Совет: Отправляясь за границу, не забудьте взять с собой переходник для ваших электронных гаджетов.



Технические характеристики розеток

Стандартные розетки рассчитаны на напряжение сети 220В. В них можно включать практически любые электроприборы, которые есть у вас в доме: телевизоры, холодильники и прочую, не слишком мощную бытовую технику.

Для более мощных электроприборов, например, духовых или жарочных шкафов и электрических плит используются специальные силовые розетки. Для таких подключений прокладываются отдельные ветки электрической проводки, выполненные из кабеля большего сечения.



Виды розеток



Кроме стандартных розеток для бытовой техники, существуют специальные разновидности розеток:

Влагозащищенные розетки

В помещениях с повышенной влажностью, например, в санузлах, ванных комнатах, и на кухнях рекомендуется устанавливать влагозащищенные розетки. Они имеют пластиковые крышки и прочие предохранительные элементы, которые прикрывают контактные отверстия розетки и защищают ее от попадания влаги на контакты.

Существуют влагозащищенные розетки различных классов, есть даже такие, которые можно устанавливать внутри емкостей с водой, например, в бассейнах. Для санузлов и кухонь достаточно розеток, имеющих класс защиты IP 44. Этот класс защиты предохраняет розетку от сильных брызг со всех сторон, но не защищает от прямых водяных струй или потоков воды. Для таких случаев надо использовать розетки с более высоким классом защиты.

Класс IP, или Ingress Protection Rating (в переводе с английского языка — степень защиты от проникновения) показывает, насколько электроприбор защищен от воздействия внешних факторов: попадания пыли, мелких частиц, влаги. Первая цифра (от 1 до 6) показывает, насколько розетка защищена от попадания твердых частиц. Вторая (от 1 до 8) — показывает защиту от влаги.

Розетки с автоматический защитой

Модели розеток с устройством автоматического отключения при превышении нагрузки или коротком замыкании называют розетками-автоматами. Их желательно устанавливать для подключения крупной бытовой техники: холодильников, мощных микроволновых печей. Такие розетки могут спасти вашу технику от случайных перепадов напряжения в электрической сети: при сильном скачке напряжения они просто отключатся.

Розетки с подсветкой

Розетки с подсветкой имеют небольшой светодиодный источник света, обычно направленный вниз или вверх по стене. Такую розетку хорошо видно в темноте. Розетки с подсветкой чаще всего устанавливают в спальне, прихожей или гостиной, например, для подключения зарядных устройств.

Розетки с USB-портом

Для зарядки гаджетов идеально подойдут розетки с USB-портами. Такая розетка имеет классической разъем для подключения электроприборов, и один или два USB-разъема для зарядки мобильных телефонов, планшетов и других электронных устройств. Очень удобно иметь такие в кабинете или у рабочего уголка.

виды электрических устройств в разных странах

Во многих странах существуют свои стандартные разъемы, поэтому при поездке в другое государство необходимо знать, какие бывают розетки, чтобы во время зарядки гаджетов не вывести их из строя. Привычные типы разъемов, распространённые на постсоветском пространстве, нельзя использовать для подключения телефона или компьютера, которые привезены, например, из Америки.

Типы современных электросетей

Розетка является конечной точкой сложной сети для поставки электроэнергии к электрическому прибору. Техника в странах СНГ потребляет электричество с разным напряжением:

Первая электрическая сеть является однофазной и поставляет в квартиры и дома напряжение 220 вольт. Этого достаточно для обычных бытовых приборов как отечественного, так и импортного производства.

Трехфазная сеть подает напряжение 380 вольт. Она зачастую предназначается для промышленных, а также сельскохозяйственных приборов, например, дробилок или компрессоров.

Сеть, выдающая напряжение 110 вольт, распространена в дальнем зарубежье. На просторах постсоветского пространства её нет, а вот электрические приборы есть. Они приходят по почте после заказа товара с какого-нибудь зарубежного интернет-ресурса. Понятно, что нельзя подключать устройство, которое рассчитано на 110 вольт, к сети 220 В.

Большинство людей для этого используют специальные переходники. Но также можно подключить розетку с предварительным снижением напряжения в щитке. Для этого необходимо использовать разъем, применяющийся в США или Японии.

Виды электрических розеток

Законы электротехники всегда остаются неизменными, независимо от вида розеток и их функционального назначения. Главная задача этого фурнитурного элемента заключается в простом обеспечении подсоединения электрического прибора к стационарной сети. Выделяют следующие виды электрических розеток в зависимости от стран, в которых они используются:

  1. Соединённые Штаты Америки и Япония. Эти государства используют напряжение 110 В.
  2. СНГ и некоторые европейские страны. Применяются разъемы для сетей 220 В.
  3. Великобритания. Это государство имеет свой вид разъёмов. Почти такой же применяется и в ЮАР.
  4. Французская. Такой же вариант, но имеет заземляющий контакт.
  5. Немецкая розетка.
  6. Швейцарский разъем.
  7. Разъемы, которые применяются в Австралии.
  8. Итальянская. Отличается своей простотой и функциональностью.

Используемые элементы и материалы во всех странах одинаковые. Различие заключается только в форме изделия.

Составляющие элементы

Разные типы имеют различное исполнение, но устройство розетки всегда одинаковое. Стандартная конструкция изделия подразумевает наличие двух разъёмов (один для фазы, другой для ноля). Если предусмотрено заземление, то будет 3 контакта. При необходимом напряжении и частоте тока можно подключать любое устройство, используя переходник. Составляющие элементы электророзетки:

  1. Основание. Изготавливается из какого-либо диэлектрического материала. Чаще всего используется керамика или пластик. Керамическая основа более хрупкая, чем пластмассовая, но выдерживает гораздо большие температуры. Это необходимо в случае перегрева контактов. В элементе есть специальные гнёзда для подключения проводов и механизм крепления.
  2. Механизм крепления. Во внутренних устройствах используют специальные распорные лапки. У наружных этот элемент выполнен в виде обычных отверстий под шурупы.
  3. Контакты для фазы и ноля.
  4. Контакт заземления. Используется не во всех розетках.
  5. Пластмассовая крышка. Защищает разъем от попадания влаги и различных загрязнений. В некоторых случаях состоит из двух частей.

Это детали, которые присутствуют в любом виде розеток. На рынке также есть изделия, имеющие различные дополнительные функции.

Дополнительные функции

Есть розетки, обеспечивающие не только подключение к электросети. Они имеют дополнительную функциональность, которая повышает эксплуатационные характеристики. Основные дополнительные элементы:

  1. Защитные шторки. Главная их задача заключается в обеспечении безопасности детей. Также они не позволяют попадать мусору внутрь конструкции.
  2. Защита от влаги. Проектировка корпуса сделана таким образом, чтобы предупредить попадание жидкости. Существуют разные классы защиты. Некоторые виды могут выдерживать погружение в воду на глубину до одного метра.
  3. Выталкиватель вилки. Розетка обустроена специальным механизмом, который при нажатии на кнопку позволяет изъять вилку без усилий.
  4. Подсветка.
  5. Устройство защитного отключения. Автоматически прекращает подачу электроэнергии на прибор в случае перепада напряжения.
  6. Розетка со счётчиком.
  7. Встроенный таймер. Можно включить или отключить прибор в определённое время.
  8. Встроенное гнездо для зарядки телефона.

Основные элементы розетки всегда остаются одинаковыми. Это позволяет подключать устройство любого производителя к электропитанию в разных странах. Иногда придётся использовать переходник.

Различия по типу и назначению

Разъемы, предназначенные для подключения электрических приборов, разделяются на два вида: внутренние и наружные. Внутренний вариант является наиболее популярным типом, несмотря на то, что монтаж вызывает некоторые затруднения. Но этот недостаток полностью перекрывается хорошим внешним видом и пожаробезопасностью. Все провода скрыты в штробах или специальных кабель-каналах.

Наружные виды применяются зачастую для прокладки временной проводки или же в деревянных домах. Также к наружным типам относятся мощные устройства, которые имеют большие размеры.

Раньше розетки предназначались только для подключения к электричеству различных приборов. Сейчас количество кабелей в обычном доме возросло в несколько раз. Это стало причиной появления новых разновидностей разъемов: вывод под телевизионную антенну, интернет, стационарный телефон, радио.

В последнее время стали популярными даже розетки для подключения аудиоколонок и USB-зарядки для телефона.

по разъемам, типу установки и дополнительным функциям



Несмотря на существование единых общемировых стандартов, далеко не всегда они широко применяются в разных странах, что надо учитывать, к примеру, при поездке в командировку. Те же привычные глазу виды розеток, распространенные в странах СНГ и части европейских государств нельзя использовать для зарядки телефона или подключения ноутбука, привезенных из США или Японии. Кроме того, если даже выбирать розетку на внутреннем рынке, то для разных задач предусмотрены устройства со своими разъемами и функционалом.

Общие детали и конструктивные различия в разных странах

Законы электротехники работают везде одинаково – на земле, под водой или на луне, поэтому принципиальное устройство всегда и везде одинаковое, независимо от того, какого розетка используется вида и назначения. Ее главная задача – обеспечить простое подключение и отключение электроприбора к стационарной электросети. Как итог – элементы и материалы будут везде одни и те же, а основное различие будет в их форме, которая исторически применяется в разных странах.

Основные виды розеток, использующиеся в разных странах:

  • A – США и Япония – розетки рассчитанные на напряжение 110 Вольт.
  • B – Тот же самый тип A, только с заземляющим контактом.
  • C – Для работы в сетях 220 Вольт и 50 Герц. Распространена в странах СНГ и ряде европейских государств.
  • D – Британские розеточные разъемы. Практически такие же используются в ЮАР.
  • E – Французский вариант розетки типа С, но с заземляющим контактом.
  • F – Немецкий вариант типа С для проводки с заземление
  • G – Еще один стандарт из Британии.
  • H – Стандарт в Израиле.
  • I – Устройства, устанавливаемые в Австралии.
  • J – Швейцарский розеточный разъем.
  • K – Датский вариант розетки типа С для заземления.
  • L – Итальянская простота и функциональность.

В этом видео подробно рассказывается об особенностях электрических сетей и в частности розеток в разных странах мира:

Из каких деталей собирают розетки

По приведенным выше устройствам видно, что все разновидности бытовых розеток, несмотря на различное исполнение, имеют общее строение. Конструкция стандартной розетки включает в себя два основных разъема для фазы и ноля, а если модель учитывает наличие заземления, то контактов будет три. Соответственно, если подведенное к ней напряжение и частота тока подойдут к устройству, которое надо включить, то при наличии переходника оно заработает.

Устройство розетки, независимо от ее типа, вида и характеристик, включает в себя следующие элементы:

  • Основание, выполненное из диэлектрика – керамики или пластика. Керамическое основание выдерживает большие температуры, в случае перегрева контактов, но более хрупкое. В основании есть посадочные гнезда для контактов, механизма крепления и отверстия в резьбой для прикручивания крышки.
  • Механизм крепления. У внутренних розеток это распорные лапки, а в наружной просто отверстия в основании – для шурупов.
  • Основные контакты – для фазы и ноля. Та их часть, что обхватывает контакты штепселя может быть дополнительно подпружинена, чтобы соприкосновение было более плотным. Дополнительно на них есть крепление для провода.
  • Контакт заземления – не обязательный компонент, но в большинстве устройств он есть.
  • Крышка из пластика – закрывает собой токоведущие элементы и предохраняет их от попадания пыли и воды. Может состоять из двух частей – декоративной и крепежной.

Это общие детали, которые есть в любой розетке, но на рынке также есть устройства с дополнительными функциями, в которых этот список будет шире.

Различия по типу установки

По этому критерию виды электрических розеток делятся на две основные категории: внутренние и наружные.

Первый тип устройств используется чаще всего, несмотря на определенные сложности, связанные с их монтажом – установка происходит в стену, для чего в ней надо вырезать отверстие для самой розетки и канавку для провода, который будет к ней подходить. Эти недостатки перекрываются несомненными преимуществами в плане эстетики и пожаробезопасности – не приходится спотыкаться о провода, рискуя их испортить, а если вдруг случится короткое замыкание, то в толще стены оно не страшно.

Наружные виды розеток используются чаще всего при необходимости проложить временную проводку или в деревянных домах, где монтаж внутренней проводки регламентируется очень жесткими ограничениями и практически не применяется. Также наружным методом часто крепятся силовые розетки, обладающие большими размерами.

Технические характеристики – силовые и бытовые розетки

Во всем мире используется только две стандартные частоты переменного тока – 50 и 60 Герц. Эти значения абсолютно не важны для самих розеток – от них зависит только количество потерь тока при его транспортировке на большие расстояния.

Стандартов напряжения также немного – 100, 110, 115, 120, 127, 220, 230 и 240 вольт. Учитывая, что допустимые отклонения составляют +/- 10%, можно считать что основных стандартов два – 127 и 220 вольт.

Гораздо большее внимание надо обращать на то, какие бывают розетки по силе тока, на которую рассчитаны их контакты – в современных бытовых устройствах это 10 и 16 Ампер. Если же надо подключить прибор, рассчитанный на большую силу тока, то надо устанавливать под него силовую розетку – обычно они рассчитаны на 32 Ампера. Принципиальное отличие у них в толщине контактов, благодаря чему получается большая площадь их соприкосновения.

Разновидности по назначению

Если изначально розетки использовались исключительно для питания электроприборов от электросети, то с увеличением количества проводов в среднестатистическом доме, возникла необходимость прятать часть их в кабель-каналы и делать выводы. Как итог – появились новые разновидности розеток, которые стали выводами антенных проводов для телевизора, кабелей для интернет-подключения компьютеров, радио и стационарных телефонов. В последнее время устанавливают даже розеточные клеммы к которым можно подключить колонки от аудиосистемы и USB провод для зарядки телефона.

Независимо от того, для чего применяется розетка, ее главные компоненты остаются все те же – основание, механизм крепления, контакты и изолирующая (по совместительству декоративная) крышка.

Дополнительные функции

Когда насущные вопросы решены, начинают заниматься комфортом – следующие виды розеток это премиум устройства с дополнительным функционалом, позволяющим улучшить условия их эксплуатации.

  • Защитные шторки. В первую очередь предназначены предупредить детские шалости с просовыванием в розетки гвоздей и прочих предметов. Дополнительно препятствуют попаданию внутрь пыли и мусора.
  • Защита от влаги. Корпус спроектирован таким образом, чтобы внутрь устройства не могла просочиться жидкость. В зависимости от класса защиты, такие устройства могут выдерживать прямые попадания брызг или даже погружение под воду на глубину около метра.
  • Выталкиватель вилки. Если в розетку часто вставлять и вынимать штепсель, то это всегда немного смещает ее механизм внутри стены, что со временем приводит к его выпадению. Кнопка выталкивателя нажимается в сторону стены, что позволяет забыть про эту проблему.
  • Подсветка. Для тех, кто в вечернее или ночное время часто ставит на зарядку телефоны или включает другие устройства, но не хочет включать основное освещение.
  • С вмонтированным УЗО (устройством защитного отключения). Применяется, если по каким-либо причинам такая защита не может быть установлена возле вводного автомата, или есть опасения, что она не сработает.
  • С индивидуальным счетчиком. Такое устройство позволяет в реальном времени наблюдать за тем, какую мощность развивает подключенный к сети прибор. Кроме цифровых обозначений есть дополнительная цветовая индикация, позволяющая визуально определить степень нагрузки на контакты розетки.
  • Со встроенным таймером. Позволяет отключить или включить подсоединенный к сети прибор в заданное время (или через нужный его промежуток).
  • Встроенный USB выход. Позволит не занимать розетку при зарядке телефона.

Как итог

Независимо от того как устроена розетка внешне, ее основные компоненты всегда одинаковы. Благодаря этому при поездке в другие страны зачастую для использования зарядки мобильного телефона или ноутбука можно использовать (или сделать самому) переходник. Правда перед этим надо выяснить, какой в стране принят стандарт по частоте и напряжению электрического тока.

Все виды розеток от электрических до телефонных

В настоящее время существует огромное количество разновидностей розеток. Производители электротехнической продукции выпускают как обычные штепсельные розетки, так и розетки с дополнительными функциями.

Обычная штепсельная розетка представляет собой электрическое изделие, предназначенное для подключения приборов к электрической сети. Она состоит из основания (корпуса), токопроводящей части и лицевой панели.

Основание розетки может быть или пластмассовым, или керамическим. Керамическое основание, по сравнению с пластмассовым основанием, более хрупкое. Но зато оно не горит и достаточно хорошо рассеивает тепло.

Токопроводящая часть розетки закрепляется на корпусе. Она предназначена для подсоединения проводов электрического питания к контактной части и для подключения электрических приборов при помощи вилки. Контакты токопроводящей части розетки под электрическую вилку обычно бывают изготовлены из латуни.

Лицевая панель прикрывает основание и токопроводящую часть. Она предназначена в первую очередь для защиты от случайного прикосновения к токопроводящей части, а во вторую — для декора. Лицевую панель изготавливают из негорючего материала.

По способу установки розетки бывают внутренними и накладными (наружными). Также бывают розетки переносного типа.

Какими бывают розетки и как они устроены

Внутренние розетки

Данный вид розеток наиболее распространён в быту. Внутренние розетки применяются при скрытой электропроводке, которая прокладывается внутри стены. Такие розетки монтируются в специальный подрозетник, находящийся в стене, и закрепляются там при помощи специальных крепёжных ножек, являющихся частью общей конструкции розетки.

Внутренние розетки установлены практически во всех жилых домах и помещениях.

С распространением гипсокартонных стен и перегородок производители электротехнических изделий стали выпускать внутренние розетки и для гипсокартона.

Накладные розетки

Розетки данного вида устанавливают для наружной электрической проводки, проходящей по поверхности стен. Розетки устанавливаются непосредственно на стене. Накладные розетки часто монтируют в деревянных частных домах. На предприятиях они тоже очень часто встречаются.

Переносные розетки

Такие розетки либо представляют собой обычный удлинитель, либо похожи на него. Преимущество переносных розеток – мобильность.

По наличию контакта заземления электрические розетки бывают обычного вида (с двумя проводами) и европейского образца (с заземляющим контактом и тремя подводимыми проводами).

Розетки без заземления

Раньше все розетки выпускались без дополнительного заземляющего контакта, да и сегодня такие розетки очень популярны. Где не требуется дополнительная защита человека и бытовых приборов, используются обычные розетки, к которым подключаются только два провода (фаза и ноль).

Розетки с заземляющим контактом

У большинства современных розеток предусмотрен специальный заземляющий контакт, к которому подключается провод заземления. Благодаря заземляющему контакту любое современное устройство при подключении к сети через такую розетку будет заземлено, т.е. в первую очередь обеспечивается электробезопасность.

По количеству гнёзд розетки бывают одинарные, двойные, тройные и т.д. Одинарные и двойные обычно монтируются в домах и квартирах, тройные розетки и розетки с большим количеством гнёзд часто встречаются в офисных помещениях.

По количеству фаз розетки бывают однофазные (220В) и трёхфазные (380В). Последний тип используется для подключения трёхфазной нагрузки на предприятиях. У трёхфазных розеток также имеется контакт заземления.

В настоящее время также встречаются розетки с дополнительными техническими характеристиками и функциями. Это влагозащищённые розетки, розетки с устройством защитного отключения, таймером, розетки с наличием защитных шторок и т.д.

Розетка с УЗО

Данная модель отключает подачу электричества на прибор, если в цепи появляется утечка электрического тока. Т.е. принцип работы схож с работой обычного УЗО.

Розетка с таймером

Данная розетка представляет собой устройство с электронным таймером. На таймере можно программировать время отключения розетки, т.е. снятия напряжения на выходе. Это бывает необходимым во многих случаях.

Розетки с защитными шторками

Отверстия под вилку в таких розетках изначально закрыты. Они открываются обычно вверх при подключении вилки, или при круговом движении вилкой.

Помимо всех перечисленных бывают розетки с подсветкой, с USB-выходом, с выталкивателем вилки и др.

Кроме электрических розеток бывают розетки специального назначения.

Телевизионные розетки

Розетки под телевизионную антенну вместо отверстий под электрическую вилку имеют специальный разъём, предназначенный для подключения телевизионного кабеля. Такие розетки обычно монтируют в том месте, где будет стоять телевизор.

Телефонные розетки

Данные розетки имеют специальный разъём для подключения телефонного аппарата. По форме и по размеру они могут быть такими же, как и обычные электрические розетки.

Компьютерные розетки

Компьютерные розетки предназначены либо для подключения к интернету, либо для соединения персональных компьютеров в локальную сеть. Разъём компьютерной розетки похож на разъём телефонной розетки, но отличить их можно по виду подключаемого кабельного наконечника и по количеству контактов в разъёме.

Комбинированные розетки

Комбинированные розетки – устройства, объединяющие в себе функции различных по назначению розеток. Для этого в конструкции таких розеток используется несколько гнёзд. Например, в домашних условиях можно установить тройную розетку для подключения телевизионной антенны, телефона и компьютера.

Какие бывают розетки и выключатели, какие розетки и выключатели лучше —

  Каждый день мы десятки раз пользуемся розетками и выключателями. Это – электрофурнитура (или по-другому, электроинсталляция), без которой немыслимо нормальное функционирование любого помещения: офис, больница, кафе или квартира. Сегодня на рынке представлен огромный выбор электрофурнитуры, от чего даже опытный покупатель может растеряться. Мы разберемся, какая же бывает электрофурнитура.







  Бренд или no name?

  При ремонте или строительстве нового объекта розетки и выключатели обычно покупают и ставят в комплексе. Самый главный критерий, по которому можно разделить всю электроинсталляцию – производитель. Варианта всего два: бренд и no name (Китай, Турция и т.д.). Последний тип чаще всего приобретают, когда есть необходимость быстрого ввода объекта в эксплуатацию, а его дальнейшая судьба не интересует исполнителя. К примеру, это могут быть квартиры на продажу или для сдачи в аренду, тогда как раз и выбирают вариант «дешево и сердито». Так, приобретая новое жилье, будьте уверены на 99%, что там внутри установлены безымянные существа сомнительного происхождения. Некоторые из них, возможно, даже будут служить долго, но среди таких изделий есть определенный процент брака. Материалы, из которых они изготовлены, – самые дешевые, что, естественно, сказывается на качестве. Выключатель может заедать или быть несовместимым с системами освещения. Розетка может вываливаться из стены целиком либо сама вилка отдельно, не исключено искрение или нагрев.





  Часто у людей возникает стереотип: брендовая электрофурнитура – дорогая. Это не так. У компаний есть маркетинговый отдел, который не может отдать дешевый сегмент рынка неизвестным производителям. Поэтому, к примеру,  концерн  АВВ разделил свой товар на три сегмента: бюджетный, среднего ценового диапазона и элитный. При этом, чтобы конкурировать с дешевыми безымянными изделиями, компания даже  занижает стоимость для 3–4 серий. Поэтому вы легко можете купить брендовую розетку или выключатель по цене китайского.





  Бюджетный – не значит плохой

  Важный момент: у всех серий, как бюджетных, так и средних, элитных классов, одни и те же механизмы. То есть вне зависимости от ценовой категории АВВ использует только высококачественные материалы. Такие изделия будут работать десятилетиями без потери функциональных характеристик. Но на чем же тогда экономит производитель? Бюджетные серии отличаются в первую очередь внешним видом. Их основные цветовые решения – белый и слоновая кость. Хотите купить дешевле – смотрите в сторону этой гаммы.





  Изделия среднего ценового диапазона делают ставку на дизайн. Это большой ассортимент нестандартных клавиш и рамок: выпуклые (серия Impuls), плоские (серия Swing), квадратные (серия Busch-axcent), прямоугольные (серия Alpha), зауженные (серия Element) и прочие. Элитная серия начинает уже играть с материалом. Тут вы не встретите типовой пластик, а сможете выбрать металл, стекло, камень и разнообразные покрытия, вплоть до золота в 24 карата.



  Какие бывают конструкции?

  Само исполнение розеток и выключателей зависит от того, как заложена проводка. Они бывают внешней и внутренней установки. 90% всего ассортимента – это второй вариант, когда изделие вставляется в стену. Внешняя же электрофурнитура устанавливается там, где либо изначально не была заложена проводка внутрь стен, либо нет технической возможности ее проложить. Это могут быть разнообразные подсобные помещения или вообще улица. Так же существуют адаптеры между этими разновидностями.



  Интересная группа – влагозащищенные изделия (серия Ocean). Они необходимы для таких типов помещений, как санузлы, бассейны, сауны, открытые лоджии, частные дома. Эта электроинсталляция оборудована крышками, сальниками или резиновыми уплотнителями, которые ограничивают доступ влаги, опасной замыканиями или поражением током. А еще такая конструкция защищает от пыли.



 Каталог розеток и выключателей >>



  Розетки: основные виды

  Есть обычные розетки, которые мы привыкли видеть: «а-ля советские». Такие сейчас заменены на розетки типа «шуко», в народе их называют евророзетками. В них обязательно есть заземляющие контакты. Причем компании строят маркетинговую политику так, чтобы именно евророзетки были самыми дешевыми. Без заземляющих контактов будет стоить дороже, так как это не соответствует стандартам производителя.



  Следующая разновидность розеток – сдвоенные. То есть в один подрозетник устанавливается розетка, у которой два гнезда. Нужно учитывать, что цена такого изделия выше, чем суммарная стоимость двух одинарных. Подобное исполнение удобно в  тех случаях, когда идет ремонт, а человек не планирует перепрокладывать проводку, ему просто нужно большее количество розеток.



  Кроме этого, изделия могут иметь защитные шторки (серия Allwetter 44). В народе это называют «заглушками от детей». Но это совсем не так: для ребенка такая конструкция не помеха, а вот для пыли – да.  Защитные шторки необходимы, к примеру, в гаражах или на балконах. Изделия такого типа стоят дороже примерно на 20–30%.



  Конечно, выбор розеток на этом не ограничивается. Так, бывают телекоммуникационные, HDMI или USB-розетки. Последние предусматривают и другое решение: обычная розетка на 220 вольт, у которой сбоку есть маленький USB-разъем.



  Выключатели: основные виды

  Все привыкли к стандартным одноклавишным и двухклавишным выключателям. Существует и трехклавишные изделия. Это сложный механизм, а поэтому у таких выключателей есть один недостаток – их стоимость. Но опять же, если идет косметический ремонт без затрагивания проводки, то может понадобится именно этот вариант.



  Кроме давно привычных всем конструкций, на рынке есть и проходные выключатели, они работают в паре. Зачем нужны такие изделия? Допустим, вы заходите в спальню, включили свет, легли в кровать. Теперь надо свет погасить. Чтобы снова не одевать тапочки и не идти к двери, есть еще один выключатель у кровати. Эти изделиях также часто устанавливают на лестницах. Сейчас брендовые производители в принципе переходят на этот вид выключателей, специально делая их доступными в цене.



  Следующая разновидность – перекрестные выключатели. Их устанавливают между проходными для управления светом из трех мест. При желании можно даже сделать цепочку из изделий этого типа и включать-выключать освещение откуда угодно.



  Для того, чтобы легче было ориентироваться в темном помещении, можно обратить внимание на выключатели с подсветкой. Однако здесь есть подводный камень. Сама подсветка – это либо лампа тлеющего накала, либо светодиодные модули различных цветов: белый, голубой, красный, желтый… Они используют фазный провод, а значит не используют ноль. В процессе своего горения такая подсветка разбрасывает паразитические токи в сеть. Для обычных лампочек они не помеха. Но сейчас многие стараются ставить энергосберегающие люминесцентные или светодиодные лампы. Эти изделия имеют блоки питания, которые очень чувствительны к наличию вышеупомянутых паразитических токов. Поэтому не удивляйтесь, если вы поставили выключатель с подсветкой, а у вас лампочка, которая должна была гореть 2–3 года, выгорает через месяц, еле светится или начинает мигать.



  Кроме прочего, есть выключатели специального назначения. Карточные – для установки в гостиницах, выключатели управления жалюзи и так далее. Последний вид выключателей – диммеры. Они могут регулировать яркость освещения. Понятное дело, что самые дешевые из них ориентированы на работу с лампами накаливания, а вот в светодиодных системах или системах освещения все сложнее. Такие диммеры будут стоить достаточно дорого.





  Специальные решения

  Есть разнообразные интерьерные решения, которые можно выполнить в том же дизайне, что и всю электрофурнитуру в помещении. Самое элементарное – это заглушки. Если вы хотите поставить какое-то устройство в будущем, но еще не решили, какое, дырка в стене просто закрывается такой заглушкой. По тому же принципу в одном стиле с электроинсталляцией выполняют пульты управления теплым полом или датчики движения.





  Еще одно прекрасное решение – жидкокристаллическая панель, установленная в стандартный блок розеток или выключателей. Такая же форма, только экран и пара кнопок. Туда будет выведено радио, которое также можно связать с телефоном по Bluetooth и слушать свой любимый плейлист. Очень удачный вариант, к примеру, для кухни, где музыкальный центр будет занимать много места.





  Электрофурнитура – неотъемлемая часть проводки в доме, квартире или офисе. Качественные и правильно подобранные розетки и выключатели помогут сделать ваше помещение максимально комфортным и безопасным, а также станут прекрасным дополнением в дизайне интерьера.





Интересные статьи на похожие темы:



Как выбрать розетки и выключатели



Розетки и выключатели серии Neo и Neo Tech (Elektro-Praga)



Розетки и выключатели серии Zenit (Niessen)

Виды розеток и рекомендации по их выбору

При замене электропроводки или косметическом ремонте розетки приходится менять. Старые розетки либо выходят из строя, либо не вписываются в новый дизайн помещения, либо ослабевает их контактная система.

Ассортимент розеток велик. Мы не сравниваем качество товаров разных производителей, а расскажем, как выбрать правильный тип розетки из их модельного ряда.

Виды розеток

Штепсельные розетки

Розетки выпускаются с заземляющим контактом и подключаются к трехпроводной распределительной сети. Наличие заземляющего контакта обязательно для оборудования, на вилках которого есть вывод заземления: стиральных машин, компьютеров, электроинструмента. Но есть розетки и без заземления. Если в распределительной сети отсутствует защитный проводник, устанавливать розетку с заземляющим контактом нецелесообразно. И в трехпроводной сети не обязательно устанавливать розетку с тремя контактами: для подключения зарядных устройств, настольных светильников обычная розетка удобнее.

Розетка с заземляющим контактом

Контактные системы современных розеток рассчитаны на ток 16 А. В розетку с заземляющим контактом можно вставить обычную вилку и наоборот.

По способу монтажа розетки делятся на виды:

Вид розетки

Пример

Область применения

Розетка скрытой установки

Утопленное в стену исполнение, используемое для подключения к проводке в штробах
Розетка открытой установки

Устанавливается на поверхность, проводка подводится в пластиковых кабель-каналах или гофре
Розетка открытой установки IP44

Устанавливается на поверхность, защищена от попадания влаги и пыли. Для установки на открытом воздухе.

Розетка скрытой установки состоит из встраиваемой части с контактной системой, колодкой, узлом крепления и декоративной накладки. В зависимости от применяемого типа монтажной коробки розетки либо распираются в ней специальными зажимами, либо крепятся к коробке винтами. Современные изделия имеют в составе оба способа крепления.

Розетка открытой установки состоит из корпуса, в котором находится колодка с контактной системой. У изделий со степенью защиты IP44 в корпус встроены резиновые сальники. Через них внутрь вводится питающий кабель, для чего прорезаются отверстия нужного диаметра. Вход влагозащищенных розеток закрывается подпружиненной крышкой.

Еще одно полезное дополнение к конструкции розетки – шторки для защиты от детей. Они перекрывают вход в розетку и открываются только при одновременном надавливании. Шторка не позволит ребенку засунуть внутрь металлический предмет, но пропустит штепсельную вилку. Но, если дети уже выросли, установка розеток со шторками необязательна. Шторки препятствуют входу вилки и вносят некоторый дискомфорт. Их можно со временем выломать за ненадобностью, но тогда отверстия под вилку станут неоправданно большими.

Розетка со шторками

Розетки открытой и скрытой установки выпускаются блочными. Самые распространенные – двойные и тройные розетки. Некоторые модели двойных розеток поддерживают подключение двух кабелей на разные контакты, их удобнее соединять шлейфом.

Блочная розетка наружной установкиБлочная розетка внутренней установки

Телевизионные розетки

Раньше телевизионные кабели прокладывались от разветвительной коробки в подъезде непосредственно до телевизора. Но сейчас в одной квартире устанавливается несколько телевизионных приемников. И антенный кабель, лежащий на полу, нравится не всем.

Теперь для подключения телевизора в стене устанавливается розетка с разъемом для подключения телевизионного штекера. А входной антенный кабель подводится в стене непосредственно к ней или через разветвительное устройство.

Телевизионная розетка

По способу и схеме подключения ТВ розетки делятся на виды:

Вид розеткиНазначениеОсобенности
оконечныеДля подключения единственного приемникаПри использовании проходных розеток устанавливается в конце линии.
проходныеДля подключения нескольких приемников последовательноСигнал в каждой последующей розетке слабее, чем в предыдущей.
индивидуальныеПодключаются при помощи сплиттераСхема с минимальным затуханием сигнала

Интернет розетки

Эти розетки используются для подключения компьютеров и ноутбуков к сети интернет. Они оборудованы портом RJ-45 для подключения сетевого кабеля.

Интернет розетки выпускаются для скрытой проводки и для наружного монтажа, с одним или несколькими разъемами для подключения отходящих линий. Состоят они из корпуса, в котором размещены модули для подключения входного кабеля. Модули бывают встроенными, такие розетки стоят дешевле, но при выходе модуля из строя не подлежат ремонту. Другой вид интернет розетки: со сменными модулями – более гибок в эксплуатации. Модули приобретаются отдельно, их можно не только менять, но и собирать нужную конфигурацию.

Интернет розетка

Рекомендации по покупке и монтажу розеток

  1. Не приобретайте сразу партию розеток. Купите одну, подключите, попользуйтесь, оцените ее достоинства и недостатки. Можно приобрести для сравнения розетки разных производителей.
  2. Избегайте дешевых изделий. Для понижения цены производители упрощают конструкцию и не применяют дорогих материалов. Не приобретайте электротовары в продовольственных гипермаркетах.
  3. Обращайте внимание на контактную систему. При присоединении жилы кабеля контакты розетки не должны смещаться. Многократное присоединение к розетке вилки должно происходить с одинаковым усилием. Если контакты ослабеют, розетка через пару лет начнет греться и искрить, а провода в ней – плавиться.
  4. Надежно крепите розетки в монтажной коробке. При вытягивании вилки придерживайте корпус розетки.
  5. Избегайте подключения шлейфом более трех розеток. Надежный вариант – соединение всех кабелей в монтажных распределительных коробках.

Оцените качество статьи:

Размеры розеток в порядке от наименьшего до наибольшего

Использование гаечного ключа может быть доступно, когда вам нужно выполнять работу в сарае или дома. Однако, когда у вас есть много разных размеров, вы можете быстро перегрузить свой портативный рабочий стол.

Выбор наборов розеток, в которых отображаются все розетки в порядке от наименьшего к наибольшему, — это еще не все. Вы должны учитывать, работаете ли вы с SAE и метрическими гайками и болтами. Кроме того, у вас есть диски разных размеров, поэтому некоторые сокеты не подходят для отдельных разъемов.

Здесь вы можете найти все, что вам нужно знать, чтобы убедиться, что вы используете торцевой ключ правильного размера и у вас есть подходящий размер диска.

Наиболее распространенные размеры дисков

Привод вашего торцевого ключа — это квадратное сечение на храповике. Некоторые размеры допускают различное количество розеток, которые могут быть метрическими и SAE.

Обычно встречаются три стандартных размера, хотя есть и другие.

  • Приводы 1/4 ”: Вы обнаружите, что они используются для работы с низким крутящим моментом и обычно предназначены для головок меньшего размера, возможно, до 14 мм максимум.
  • Приводы 3/8 ”: Вы считаете их наиболее универсальными, поскольку они могут закрывать розетки для различных областей, от работы по дому до вашего автомобиля и многих других.
  • 1/2 ”Приводы : Обычно используются для более серьезных работ на транспортных средствах, где гайки более прочны и требуют большего крутящего момента. Вы найдете их в использовании для розеток размером 19 мм и выше.

Типы розеток

Несмотря на то, что у вас есть большое количество метрических и стандартных размеров головок SAE, вы можете использовать разные гаечные ключи для их использования.

С помощью следующих ключей вы поймете, почему они быстро стали одними из самых популярных инструментов, которые можно хранить в сарае.

Головки ударные

У многих есть ручные инструменты, и многие розетки, к сожалению, с ними не работают. Ударные головки сделаны таким образом, что они работают с этими другими инструментами. Ярким примером является электрический или пневматический гайковерт.

Если вы их используете, вам потребуются комплекты розеток, способные выдерживать эти более высокие крутящие моменты. Такие розетки будут более надежными, чем обычные розетки.

Торцовые головки

Розетка на 12 точек удобна и проста в использовании. Вы можете надеть его на оборудование в любом из 12 положений, что упрощает выравнивание.

В то время как 12-точечные розетки хорошо подходят для большинства легких и домашних задач, шестигранные, с другой стороны, были выбраны для более важных аппаратных ситуаций, требующих значительного крутящего момента.

Шесть очков имеют меньший шанс поскользнуться в этой ситуации. Считается, что шестигранная розетка будет более долговечной, чем двенадцатигранная, потому что ее внутренние стенки упираются во все шесть сторон оборудования.

Мелкие и глубокие гнезда

Обычные мелкие гнезда не должны касаться гайки или болта до того, как верхняя часть шпильки или болта коснется верха гнезда, или вы работаете в ограниченном пространстве. Гнезда для свечей зажигания являются хорошим примером, как и некоторые колесные гайки.

Таблицы размеров розеток

В следующих таблицах вы можете найти размеры розеток в порядке для метрических розеток и размеры розеток SAE.

Таблица размеров метрических головок
Привод 1/4 дюйма Привод 3/8 дюйма Привод 1/2 дюйма Привод 3/4 дюйма Привод 1 дюйм
4 мм 5.5 мм 8 мм 19 мм 36 мм
4,5 мм 6 мм 9 мм 20 мм 38 мм
5 мм 7 мм 10 мм 21 мм 41 мм
5,5 мм 8 мм 11 мм 22 мм 46 мм
6 мм 9 мм 12 мм 23 мм 50 мм
7 мм 10 мм 13 мм 24 мм 54 мм
8 мм 11 мм 14 мм 25 мм 55 мм
9 мм 12 мм 15 мм 26 мм 58 мм
10 мм 13 мм 16 мм 27 мм 60 мм
11 мм 14 мм 17 мм 28 мм 63 мм
12 мм 15 мм 18 мм 29 мм 65 мм
13 мм 16 мм 19 мм 30 мм 67 мм
14 мм 17 мм 20 мм 31 мм 70 мм
15 мм 18 мм 21 мм 32 мм 71 мм
19 мм 22 мм 33 мм 75 мм
20 мм 23 мм 34 мм 77 мм
21 мм 24 мм 35 мм 80 мм
22 мм 25 мм 36 мм
26 мм 38 мм
27 мм 40 мм
28 мм 41 мм
30 мм 42 мм

Таблица размеров гнезд SAE
Привод 1/4 дюйма Привод 3/8 дюйма Привод 1/2 дюйма Приводы 3/4 дюйма Приводы 1 дюйм
5/32 « 1/4″ 3/8 « 7/8″ 1-5 / 8 «
3/16 « 5/16″ 7/16 « 15/16″ 1-11 / 16 «
7/32 « 3/8″ 1/2 « 1″ 1-3 / 4 «
1/4 « 7/16″ 9/16 « 1-1 / 16″ 1-13 / 16 «
9/32 « 1/2″ 19/32 « 1-1 / 8″ 1-7 / 8 «
5/16 « 9/16″ 5/8 « 1-3 / 16″ 2 «
11/32 « 5/8″ 21/32 « 21/32″ 2-1 / 8 «
3/8 « 11/16″ 11/16 « 1-5 / 16″ 2-3 / 16 «
7/16 « 3/4″ 3/4 « 1-3 / 8″ 2-1 / 4 «
1/2 « 13/16″ 25/32 « 1-7 / 16″ 2-3 / 8 «
9/16 « 7/8″ 13/16 « 1-1 / 2″ 2-1 / 2 «
15/16 « 7/8″ 1-5 / 8 « 2-5 / 8″
1 « 15/16″ 1-11 / 16 « 2-3 / 4″
1 « 1-3 / 4″ 2-15 / 16 «
1-1 / 16 « 1-13 / 16″ 3 «
1-1 / 8 ” 1-7 / 8” 3-1 / 8 ”
1-3 / 16 « 2″
1-1 / 4 дюйма 2-1 / 8 дюйма
1-1 / 2 « 2-3 / 16″
2-1 / 4 дюйма

Таблица размеров переходных разъемов

Здесь вы можете найти размеры розеток в порядке от самых маленьких до самых больших, которые вы, скорее всего, будете использовать дома или в автомобиле.

Вы можете быстро использовать таблицу преобразования, чтобы сравнить метрические размеры гнезда с размером гнезда SAE и наоборот.

SAE в Метрическая таблица преобразования
Размеры SAE Метрические размеры Аналогичные размеры розеток
5/32 ” 5/32” и 4 мм почти одинаковы
4 мм 5/32 дюйма и 4 мм почти одинаковы
4.5 мм
3/16 дюйма
5 мм
5,5 мм
7/32 ”
6 мм
1/4 дюйма
6,5 мм
7 мм
9/32 ”
5/16 « 5/16″ и 8 мм почти одинаковы
8 мм 5/16 дюйма и 8 мм почти одинаковы
11/32 ”
9 мм
3/8 дюйма
10 мм
13/32 ”
11 мм 7/16 дюйма и 11 мм почти одинаковы
7/16 « 7/16″ и 11 мм почти одинаковы
15/32 « 15/32″ и 12 мм почти одинаковы
12 мм 15/32 дюйма и 12 мм почти одинаковы
1/2 ”
13 мм
17/32 ”
14 мм
9/16 ”
15 мм 19/32 дюйма и 15 мм почти одинаковы
19/32 ” 19/32” и 15 мм почти одинаковы
5/8 ”
16 мм
21/32 дюйма
17 мм
11/16 ”
18 мм
23/32 дюйма
19 мм 3/4 дюйма и 19 мм почти одинаковы
3/4 дюйма 3/4 дюйма и 19 мм почти одинаковы
20 мм
13/16 ”
21 мм
27/32 ”
22 мм
7/8 ”
23 мм 29/32 дюйма и 23 мм почти одинаковы
29/32 дюйма и 23 мм почти одинаковы
29/32 ”
15/16 ”
24 мм
1 ”

Вы найдете эту таблицу размеров головок более полезной, потому что, если вы используете неметрическую головку для гаек размером около 14 мм, 17 мм или больше, что требует некоторого усилия, вы можете быстро закруглить углы, и вы застрянете с гайкой вы не можете удалить.

Если вы просмотрите список размеров сокетов по порядку, вы увидите, что существует довольно значительное количество различий, и лишь некоторые из них могут использовать сменные сокеты либо из SAE, либо из метрических.

Подробнее Руководства по инструментам

Размеры розеток

в порядке от наименьшего к наибольшему — включены таблицы преобразования

Сортировка розеток по размерам в порядке от наименьшего к наибольшему не так проста, как можно было бы подумать. Во-первых, вам нужно знать, какой размер диска вы используете.

Наиболее распространенные размеры погружения:

  • Привод 1/4 ″
  • Привод 3/8 ″
  • 1/2 ″ привод
  • другие размеры привода

Также существует 2 основных стандарта измерения:

span {background-color: # a0ce4e! important} .fusion-content-box-2 .fusion-content-box-hover .link-area-box-hover .heading .icon> span {border-color: # a0ce4e! important }]]>

Разработка стандартов SAE

Стандарты SAE International используются для развития мобильной инженерии во всем мире.Программа разработки технических стандартов SAE сейчас — и вот уже почти столетие — является одним из основных направлений деятельности организации в тех отраслях мобильности, которые она обслуживает: аэрокосмической, автомобильной и грузовой. Сегодняшняя продуктовая линейка стандартов SAE включает почти 10 000 документов, созданных в результате согласованной разработки стандартов более чем 240 техническими комитетами SAE с более чем 450 подкомитетами и рабочими группами. Эти работы санкционированы, пересмотрены и поддерживаются добровольными усилиями более 9000 инженеров и других квалифицированных специалистов со всего мира.Кроме того, у SAE есть 60 американских технических консультативных групп (USTAG) при комитетах ISO.

Для получения дополнительной информации о программе разработки технических стандартов SAE перейдите по адресу https://www. sae.org/standards/development.

Вот несколько обзорных статей, которые мы сделали о наборах розеток:

7 лучших наборов розеток за деньги Обзор 2020

11 Обзор лучших розеток 2020

Возможно, у вас уже есть розетка или набор. Скорее всего, вам не хватает одного или нескольких размеров, и вам нужно получить их, чтобы завершить набор.Чуть ниже вы найдете справочные таблицы, чтобы вы могли быстро определить, какие размеры сокетов вам не хватает. Они также отсортированы по размеру, от самого маленького до самого большого.

Pro Совет: не ожидайте, что какой-либо набор будет иметь абсолютно все размеры из списка диаграмм, и вам никогда не понадобятся все они. Итак, сначала подумайте о необходимых вам инструментах, чтобы определить, какие размеры вам нужны в наборе розеток.

Вы можете скачать PDF-версию таблиц здесь.

Таблица размеров метрических головок

9 0066 1 9024 9
Привод 1/4 « 3/8″ Привод 1/2 «Привод 3/4″ Привод 1 «Привод
4 мм 5.5 мм 8 мм 19 мм 36 мм
4,5 мм 6 мм 9 мм 20 мм 38 мм
5 мм 7 мм 10 мм 21 мм 41 мм
21 мм 41 мм
мм 8 мм 11 мм 22 мм 46 мм
6 мм 9 мм 12 мм 23 мм 50 мм
7 мм 10 мм 13 мм 24 мм 54 мм 8мм 11мм 14мм 25мм 55мм
9мм 12мм 15мм 26мм 58мм
10мм 13мм
16мм 27мм 60мм
11 мм 14 мм 17 мм 28 мм 63 мм
12мм 15мм 18мм 29мм 65мм
13мм 16мм 19мм 30мм 67мм
14мм 17мм 20мм 31мм
15 мм 18 мм 21 мм 32 мм 71 мм
19 мм 22 мм 33 мм 75 мм
20 мм 23 мм 34 мм 77 мм 9024 21 мм 24 мм 35 мм 80 мм
22 мм 25 мм 36 мм
26 мм 38 мм
27 мм
28 мм 41 мм
30 мм 42 мм

Таблица размеров гнезд SAE

Привод 1/4 « Привод 3/8″ Привод 1/2 « Привод 3/4″ 1 «Привод
5/32″ 1/4 « 3/8″ 7/8 « 1-5 / 8″
3/16 « 5 / 16 « 7/16″ 15/16 « 1-11 / 16″
7/32 « 3/8″ 1/2 « 1″ 1 -3/4 «
1/4″ 7/16 « 9/16″ 1-1 / 16 « 1-13 / 16″
9/32 « 1/2 « 19/32″ 1-1 / 8 « 1-7 / 8″
5/16 « 9/16″ 5/8 « 1 -3/16 « 2″
11/32 « 5/8″ 21/32 « 1-1 / 4 « 2-1 / 8″
3/8 « 11/16″ 11/16 « 1-5 / 16″ 2-3 / 16 «
7/16 « 3/4″ 3/4 « 1-3 / 8″ 2-1 / 4 «
1/2″ 13/16 « 25 / 32 « 1-7 / 16″ 2-3 / 8 «
9/16″ 7/8 « 13/16″ 1-1 / 2 « 2 -1/2 «
15/16″ 7/8 « 1-5 / 8″ 2-5 / 8 «
1″ 15/16 « 1-11 / 16 « 2-3 / 4″
1 « 1-3 / 4″ 2-15 / 16 «
1-1 / 16 « 1-13 / 16″ 3 «
1-1 / 8″ 1-7 / 8 « 3-1 / 8″
1-3 / 16 « 2″
1-1 / 4 « 2-1 / 8″
1-1 / 2 « 2-3 / 16″
2 -1/4 «

Таблица преобразования SAE в метрическую систему

В этом мире, где двойные технические стандарты сосуществуют вместе, вы часто будете иметь болт или гайку и не будете знать, какой точный размер гнезда или гаечный ключ использовать. Например, если у вас есть гайка с диаметром 5/16 дюйма (ANSI или британские единицы) и гаечный ключ с метрической единицей измерения, для ее затяжки потребуется ключ на 8 мм. Это то, что показывает таблица преобразования SAE в метрическую систему.

/ 32 «
Размер SAE Метрический размер Десятичный дюйм
5/32 « 0,156 5/32 дюйма и 4 мм
4 мм 0,157 достаточно близко
4.5 мм 0,177
3/16 « 0,188
5 мм 0,197
5,5 мм 0,216
7/32″ 900 0,219
6 мм 0,236
1/4 « 0,25
6,5 мм 0,256
7 мм 0.276
9/32 « 0,281
5/16″ 0,313 5/16 дюйма и 8 мм
8 мм 0,315 достаточно близко
11/32 « 0,344
9 мм 0,354
3/8″ 0,375
10 мм 0,394
0.406
11 мм 0,433 7/16 «и 11 мм
7/16″ 0,438 достаточно близко
15/32 « 0,469 15/32 дюйма и 12 мм —
12 мм 0,472 достаточно близко
1/2 дюйма 0,5
13 мм 0,512
17/32 « 0. 531
14 мм 0,551
9/16 « 0,563
15 мм 0,591 19/32″ и 15 мм
19/32 « 0,594 достаточно близко
5/8″ 0,625
16 мм 0,63
21/32 « 0.656
17 мм 0,669
11/16 « 0,688
18 мм 0,709
23/32″ 0,7199 900
19 мм 0,748 3/4 дюйма и 19 мм составляют
3/4 дюйма 0,75 достаточно близко
25/32 дюйма 0.781
20 мм 0,787
13/16 « 0,813
21 мм 0,827
27/32″ 0,844
22 мм 0,866
7/8 « 0,875
23 мм 0,906 29/32 дюйма и 23 мм
29/32″ 0.906 достаточно близко
15/16 « 0,938
24 мм 0,945
1″ 1

Размеры привода

Привод Размер на трещотке (также известный как торцевой ключ) — это небольшой квадратный соединительный элемент на конце трещотки. Этот фитинг подходит для розеток одинакового размера. В магазинах и домашних гаражах используются храповики трех стандартных размеров, но существуют и другие размеры.

Привод 1/4 ″

Используется для точных работ с низким крутящим моментом или внутренних работ. Обычно вы хотите использовать гнездо размером 12 мм или меньше (но до 14 мм для приложений с низким крутящим моментом).

Привод 3/8 ″

Самый универсальный и удобный размер привода для большинства людей. Используйте его для работы с двигателем или для универсального использования дома. Он позволяет приложить довольно небольшой крутящий момент, но помещается в местах, недоступных для привода 1/2 дюйма. Как правило, вам нужно использовать торцевые головки от 12 до 18 мм (или больше, если крутящий момент не будет слишком большим).

1/2 ″ Привод

Используется в тех случаях, когда требуется большой крутящий момент, например, при креплении автомобильных гаек или выхлопной системы, или при ввинчивании больших болтов с запаздыванием в шпильки стены для установки телевизора с плоским экраном. Обычно используется для головок 19 мм и больше или ударных головок.

Вот видео, в котором подробно и подробно рассказывается о различных типах трещоток и розеток:

Разъемы других размеров

В то время как большинству людей никогда не понадобится ничего, кроме трех размеров приводов, указанных выше, храповики с тремя Существуют диски с размерами / 4 ″, 1 ″, 1-1 / 2 ″ и более крупными.Чаще всего они используются в промышленности или на транспортных средствах, таких как большие грузовики, тракторы и цистерны.

После того, как вы определились с размерами сокетов, подумайте о том, чтобы объединить их с одним из лучших организаторов сокетов, чтобы каждый сокет хранился в подходящем месте.

Типы штекеров — Справка | Connox

Вы хотите купить лампу или электрическое устройство, но не знаете, совместимы ли вилка и розетки? А стоит ли при необходимости заказать переходник? Тогда это место для тебя. На этой странице вы узнаете обо всех типах вилок ламп и электроприборов, предлагаемых в магазине.

А вот как: Уточните, пожалуйста, какой тип штекера есть в выбранном вами изделии. Вы можете найти его на странице продукта в разделе «Свойства». Вы найдете всю информацию об этом типе вилки, соответствующей категории вилки, в следующих разделах: изображение , описание и страна , в которой тип вилки является распространенным.

Штекер типа A (или NEMA-1) имеет два плоских контакта под напряжением, которые расположены параллельно на расстоянии 12.7 мм. Контакты имеют длину 15 875 18 256 мм, ширину 6,35 мм и толщину 1524 мм. Штекер типа A особенно используется для небольших устройств. Вилка из-за своей конструкции не защищена от переполюсовки.

Узнайте, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она эксплуатируется, в следующем списке стран (в алфавитном порядке):

Штекер типа B (или NEMA 5-15, 3-контактный) имеет два плоских контакта под напряжением, которые расположены параллельно.Размер и расстояние идентичны вилке типа A. Дополнительный смещенный круговой контакт служит защитным проводом. Такая конструкция обеспечивает защиту вилки от переполюсовки. Контакт защитного проводника длиннее двух других штырей и, следовательно, соединяется с розеткой перед ними.

Узнайте, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она эксплуатируется, в следующем списке стран (в алфавитном порядке):

Есть два разных разъема типа C:

  • Заглушка типа C: CEE 7/17 или контурная заглушка и
  • Штекер типа C: штекер CEE 7/16 или евро .

Пожалуйста, выберите соответствующую вкладку для получения соответствующей информации.

Контурный штекер (или штекер CEE 7/17) имеет два контакта длиной 19 мм и диаметром 4,8 мм, которые находятся на расстоянии 19 мм. Заглушка имеет вырез примерно на 10 мм выше и на таком же расстоянии ниже оси. Один из них имеет вал с круглым концом, направленным к центру вилки, что позволяет вставить французский штифт заземления. И эти два выреза имеют прямоугольную форму по направлению к краю вилки, чтобы позволить немецким зажимам заземления подключаться.

Максимальная мощность для устройств этого типа составляет около 3500 Вт. Контурная вилка может быть нагружена максимумом 250 В. Вырезы приводят к тому, что вилка не защищена от переполюсовки, поскольку они предоставляют только место для французских заземляющих контактов, но она не подключена должным образом.

Контурная вилка подходит для немецких, французских и датских розеток, по сравнению с европейской розеткой несовместима со швейцарскими розетками .

Европейская вилка (или вилка типа CEE 7/16) может использоваться в большинстве стран Европы, за исключением Великобритании, Ирландии, Кипра и Мальты.У него нет защитного проводника, поэтому он не защищен от переполюсовки. Его контакты имеют диаметр 4 мм и расположены на расстоянии 19 мм.

Узнайте, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она эксплуатируется, в следующем списке стран (в алфавитном порядке):

Вилка типа D (или типа (5A) / (BS 546) ранее широко использовалась в Соединенном Королевстве, а сегодня находит применение, особенно в Индии и Южной Африке.В Ливии это даже единственный тип вилки, но в большинстве других стран ее заменили вилкой типа G . Заземляющий контакт немного длиннее (20,6 мм) и толще (7,06 мм), как два токоведущих контакта (длина 14,8 мм / диаметр 5,08 мм), поэтому он первым подключается к источнику питания. Конструкция вилки неизбежно защищает ее от переполюсовки, но из-за постоянно проводящих контактов прикасаться к ней небезопасно.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Французский штекер типа E или CEE 7/5 имеет два круглых токоведущих контакта. Обычно они толще контактов евровилок, но встречаются и варианты с тонкими контактами (4 мм). Слегка сдвинута вверх, но посередине двух штырей есть отверстие, в которое входит контактный штифт защитного проводника французской розетки. При подключении устройства к розетке оно сначала соединяется с защитным проводом и только потом с двумя токоведущими штырями, и наоборот, при извлечении вилки. Из-за своей конструкции система не допускает смены полярности, поскольку есть только один способ подсоединить вилку к розетке.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Вилка Schuko или вилка CEE7 / 4 имеет два круглых контакта диаметром 4,8 мм и длиной 19 мм. Schuko — это сокращение от немецкого слова Schutzkontakt, что означает «защитный контакт» — в данном случае «защитный» относится к земле. Оба контактных штыря находятся на расстоянии 19 мм друг от друга.Предполагается, что третий полюс, защитный контакт, проводит токи короткого замыкания, которые могут возникнуть, например, в случае короткого замыкания, как только два других полюса замыкают электрическую цепь. Следовательно, сначала необходимо выполнить подключение к заземляющему контакту. Для вилки Schuko это обеспечивается за счет контактных поверхностей со стороны вилки и соответствующих контактных пружин розетки. Базовый уровень покрытия окружен воротником высотой около 19 мм для защиты от случайного контакта.Таким образом, к контактным штырям можно прикасаться, только если они находятся вне гнезда.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Штекер типа E + F или гибридный штекер (или: CEE 7/7) представляет собой смесь типов F и E и подходит для всех стран, где вы можете использовать штекеры типа E или F. В списке стран типов вилок E и F вы можете узнать, в каких странах распространены вилки этого типа, какие существуют альтернативы и с каким напряжением они работают.

Вилка типа G или даже BS 1363, вилка Commonwealth всегда имеет три контакта и всегда оснащена предохранителем. Два контакта имеют размеры 4 x 6 x 18 мм, из которых 9 мм изолированы и находятся на расстоянии 22 мм друг от друга. Штифт заземления расположен по центру над двумя другими контактами, также на расстоянии 22 мм. Он имеет размер 4 х 8 х 23 мм. Защитный контакт не имеет дополнительной изоляции, но есть два токоведущих контакта. Корпус вилки широкий, чтобы не допустить легкого касания контактных штырей.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Штекер типа H (или: SI-32) можно найти только в Израиле и на палестинских территориях и не подходит ни к какой другой системе штекеров. Он имеет три плоских или круглых штифта Y-образной формы. Третий стержень также является заземляющим стержнем. Большинство торговых точек в этих регионах к настоящему времени адаптированы также для подключения евровилок типа C.После модернизации в 1989 году штифты штекера H стали не плоскими, а круглыми. Каждый контактный штифт имеет диаметр 4 мм. Современные розетки в Израиле и в регионе также допускают использование вилки Schuko (тип F) , но обратите внимание, что защитный контакт не гарантируется!

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Штекер типа I или AS 3112 состоит из трех контактных штырей — одного защитного контактного штифта и двух токоведущих штифтов.Контакт заземления представляет собой вертикальный плоский штифт, два других контакта расположены в виде перевернутой буквы V. Каждый из них повернут на 30 ° относительно защитного контакта и находится на расстоянии 13,7 мм друг от друга. С 2005 года два токоведущих контакта должны быть изолированы и, следовательно, безопасны для прикосновения.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Штекер типа J или SEV 1011 имеет три контакта.Среднего размера, немного смещенный, — это защитный контакт. Хотя все штыри имеют одинаковую длину, защитный контакт идет впереди, так как оба отверстия для токоведущих контактов намного глубже в розетке. Расположение со смещением гарантирует защиту вилки от переполюсовки.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Штекер типа K или DS 60884-2-D1 состоит из двух токоведущих штифтов и одного защитного контактного штифта.Благодаря защитному контакту конструкция асимметрична, благодаря чему вилка защищена от переполюсовки. Хотя штырь защитного контакта короче, он все равно впереди, потому что первым достигает гнезда. Штекер типа C (европейский штекер) и тип F (штекер Schuko) механически вставляется в розетку типа K, но в этом случае защитный контакт не подключается.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Существует две версии вилки типа L (или CEI 23-16-VII) .Обе версии имеют два круглых штифта, валы которых изолированы. Посередине находится еще один такой же длинный, но неизолированный штырь для защитного проводника. Защитного воротника вокруг розетки не предусмотрено.

Штекер 10 А

Для версии 1 два внешних контакта находятся на расстоянии 19 мм друг от друга, контакт заземления расположен посередине. Толщина штифтов 4,5 мм. Внешние контакты имеют защиту от прикосновения. Евровилка (тип C) подходит к розетке этого типа.

Вилка 16 А

Версия 2 отличается наличием контактов 5.1 мм, но расстояние между внешними штифтами 26 мм. Это означает, что две версии несовместимы друг с другом. Штифт заземления снова находится между штырями под напряжением.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Штекер типа M или версия 15-A типа D или также BS 546 состоит из трех контактов: двух контактов под напряжением и одного защитного контакта.Расположение контактов защищает вилку от переполюсовки.

Контактные штыри для двух электрических контактов находятся на расстоянии 25,4 мм друг от друга, имеют диаметр 7,06 мм и длину 18,94 мм. Штифт для провода защитного заземления имеет диаметр 8,71 мм и длину 28,89 мм.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Некоторые производители всегда поставляют свою продукцию с двумя разными вилками: вилкой типа A (слева) и вилкой типа C (справа).Для получения дополнительной информации об отдельных разъемах откройте соответствующую вкладку.

Штепсельные вилки и розетки

: нужен адаптер для путешествий?

Планируете ли вы посетить Соединенные Штаты Америки? Выберите страну проживания, чтобы автоматически проверить, нужен ли вам адаптер вилки питания или преобразователь напряжения в Соединенных Штатах Америки.

Выберите страну проживания inSelect страны проживания в Соединенных Штатах AmericaUnited KingdomCanadaAustraliaIrelandSingaporeNew ZealandIndiaHong Kong AfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAmerican Дева IslandsAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBrazilBritish Виргинского IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos ( Килинг) IslandsColombiaComorosCongo-BrazzavilleCongo-KinshasaCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGua temalaGuernseyGuineaGuinea-BissauGuyanaHaitiHondurasHungaryIcelandIndonesiaIranIraqIsle из ManIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Бирма) NamibiaNauruNepalNetherlands (Голландия) Новый CaledoniaNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinePanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRussiaRwandaSaint BarthélemySaint Елены, Вознесения и Тристан-да CunhaSaint Киттс и NevisSaint LuciaSaint MartinSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSint MaartenSlovakiaSloveniaSolomon Ислан dsSomaliaSouth AfricaSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUruguayUzbekistanVanuatuVatican CityVenezuelaVietnamWallis и FutunaWestern SaharaYemenZambiaZimbabwe

Электричество в Соединенных Штатах Америки

В Соединенных Штатах Америки силовые вилки и розетки типа A и B. Стандартное напряжение составляет 120 В, а стандартная частота — 60 Гц.

Какие вилки и розетки в Соединенных Штатах Америки?

В Соединенных Штатах Америки вилки и розетки имеют типы A и B. Посмотрите следующие изображения.

  • Тип A: в основном используется в Северной и Центральной Америке, Китае и Японии. Эта розетка работает только с вилкой A.
  • Тип B: аналогичен типу A, но с дополнительным контактом для заземления. Эта розетка также работает с вилкой A.
Тип A: Эта розетка не имеет альтернативных вилок Тип B: Эта розетка также работает с вилкой A

Купите сетевой (дорожный) адаптер

Мы не продаем адаптеры для вилок питания. Мы отсылаем вас к Amazon, где вы найдете большой выбор адаптеров для путешествий.

Вы также можете проверить карту, чтобы увидеть использование различных вилок и розеток в мире.

Какое напряжение и частота в Соединенных Штатах Америки?

В Соединенных Штатах Америки стандартное напряжение составляет 120 В, а частота — 60 Гц.Вы можете использовать свои электроприборы в Соединенных Штатах Америки, если стандартное напряжение в вашей стране находится в пределах 110–127 В (как в США, Канаде и большинстве стран Южной Америки). Производители учитывают небольшие отклонения (плюс-минус 5%). Будьте осторожны, если вы привозите технику из Японии (100 В).

Если стандартное напряжение в вашей стране находится в диапазоне 220–240 В (как в Великобритании, Европе, Азии, Африке и Австралии), вам понадобится преобразователь напряжения в Соединенных Штатах Америки.Некоторые говорят, что вы можете осторожно попробовать использовать свои приборы в Соединенных Штатах Америки без преобразователя. Скорее всего, они не будут повреждены, но могут не работать оптимально. Если не хотите рисковать, воспользуйтесь конвертером. Вы также можете рассмотреть комбинированный адаптер вилки питания / преобразователь напряжения.

Если частота в Соединенных Штатах Америки (60 Гц) отличается от частоты в вашей стране, не рекомендуется использовать вашу бытовую технику. Но если разницы в напряжении нет, вы можете (на свой страх и риск) попробовать использовать прибор в течение короткого времени.Будьте особенно осторожны с движущимися, вращающимися и связанными со временем приборами, такими как часы, бритвы или электрические тепловентиляторы.

Чтобы убедиться, проверьте этикетку на приборе. Некоторым приборам не нужен преобразователь. Если на этикетке указано «ВХОД: 100–240 В, 50/60 Гц», устройство можно использовать во всех странах мира. Это обычное дело для зарядных устройств планшетов / ноутбуков, фотоаппаратов, сотовых телефонов, зубных щеток и т. Д.

Дорожные адаптеры от Amazon

Что-нибудь еще нужно?

Проверьте, собрали ли вы все для поездки, в нашем КОНТРОЛЬНЫЙ СПИСОК ПУТЕШЕСТВИЙ !

Хотите добавить информацию на эту страницу? Присылайте нам свои предложения или замечания.Прочтите наш отказ от ответственности.

Штепсельные вилки и розетки

: нужен адаптер для путешествий?

Собираетесь посетить Египет? Выберите страну проживания, чтобы автоматически проверить, нужен ли вам адаптер для розетки питания или преобразователь напряжения в Египте.

Выберите страну проживания inSelect страны проживания в Соединенных Штатах AmericaUnited KingdomCanadaAustraliaIrelandSingaporeNew ZealandIndiaHong Kong AfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAmerican Дева IslandsAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBrazilBritish Виргинского IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos ( Килинг) IslandsColombiaComorosCongo-BrazzavilleCongo-KinshasaCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGua temalaGuernseyGuineaGuinea-BissauGuyanaHaitiHondurasHungaryIcelandIndonesiaIranIraqIsle из ManIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Бирма) NamibiaNauruNepalNetherlands (Голландия) Новый CaledoniaNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinePanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRussiaRwandaSaint BarthélemySaint Елены, Вознесения и Тристан-да CunhaSaint Киттс и NevisSaint LuciaSaint MartinSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSint MaartenSlovakiaSloveniaSolomon Ислан dsSomaliaSouth AfricaSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUruguayUzbekistanVanuatuVatican CityVenezuelaVietnamWallis и FutunaWestern SaharaYemenZambiaZimbabwe

Электричество в Египте

В Египте власть вилки и розетки типа C и F.Стандартное напряжение — 220 В, стандартная частота — 50 Гц.

Какие вилки и розетки в Египте?

В Египте вилки и розетки имеют тип C и F. Посмотрите следующие изображения.

  • Тип C: также известен как стандартная вилка «евро». Эта розетка также работает с вилкой E и вилкой F.
  • Тип F: также известен как «Schuko». Эта розетка также работает с вилкой C и вилкой E.
Тип C: Эта розетка также работает с вилками E и FT Тип F: Эта розетка также работает с вилками C и E

Купите сетевой (дорожный) адаптер

Мы не • Продам адаптеры для розеток.Мы отсылаем вас к Amazon, где вы найдете большой выбор адаптеров для путешествий.

Вы также можете проверить карту, чтобы увидеть использование различных вилок и розеток в мире.

Какое напряжение и частота в Египте?

В Египте стандартное напряжение 220 В, частота 50 Гц. Вы можете использовать свои электроприборы в Египте, если стандартное напряжение в вашей стране составляет от 220 до 240 В (как в Великобритании, Европе, Австралии и большей части Азии и Африки). Производители учитывают эти небольшие отклонения.Если стандартное напряжение в вашей стране находится в диапазоне 100–127 В (как в США, Канаде и большинстве стран Южной Америки), вам понадобится преобразователь напряжения в Египте. Вы также можете рассмотреть комбинированный адаптер вилки питания / преобразователь напряжения.

Если частота в Египте (50 Гц) отличается от частоты в вашей стране, не рекомендуется использовать вашу бытовую технику. Но если разницы в напряжении нет, вы можете (на свой страх и риск) попробовать использовать прибор в течение короткого времени. Будьте особенно осторожны с движущимися, вращающимися и связанными со временем приборами, такими как часы, бритвы или электрические тепловентиляторы.

Чтобы убедиться, проверьте этикетку на приборе. Некоторым приборам не нужен преобразователь. Если на этикетке указано «ВХОД: 100–240 В, 50/60 Гц», устройство можно использовать во всех странах мира. Это обычное дело для зарядных устройств планшетов / ноутбуков, фотоаппаратов, сотовых телефонов, зубных щеток и т. Д.

Дорожные адаптеры от Amazon

Что-нибудь еще нужно?

Проверьте, собрали ли вы все для поездки, в нашем КОНТРОЛЬНЫЙ СПИСОК ПУТЕШЕСТВИЙ !

Хотите добавить информацию на эту страницу? Присылайте нам свои предложения или замечания.Прочтите наш отказ от ответственности.

Какой штекер использовать в какой стране

Поддержите TFG, используя ссылки в наших статьях для совершения покупок. Мы получаем небольшую комиссию (без каких-либо дополнительных затрат для вас), чтобы мы могли продолжать создавать полезный бесплатный контент. Как партнер Amazon, мы зарабатываем на соответствующих покупках на Amazon в дополнение к другим розничным продавцам, указанным в блоге. Спасибо, мы ценим вашу поддержку!

Дилемма формы вилки может стать кошмаром для путешественников, особенно если вы планируете посетить разные страны — почему, ну почему не может быть только одна форма вилки, которая подходит всем? Не беспокойтесь больше; Travel Fashion Girl составила полное руководство по розеткам, чтобы определить, какую вилку использовать в какой стране!


от Chantelle Malin


Формы, отверстия, размеры и розетки вилок различаются в разных странах, а это означает, что для работы вашей бытовой техники за границей необходим переходник.Однако имейте в виду, что также проверьте напряжение, фен, предназначенный для использования в Северной Америке, может вызвать непроизвольный фейерверк, если он подключен к европейской розетке.

Это руководство по розеткам даст вам полную информацию обо всем, что вам нужно знать о формах и размерах вилок для каждой страны по всему миру, а рекомендуемые гаджеты для путешествий вы найдете в конце поста.

Прочтите это руководство по напряжению, чтобы узнать о различиях между дорожными адаптерами и преобразователями.

Мы используем и рекомендуем универсальную вилку адаптера зарядного устройства для путешествий по всему миру, которая работает во всем мире (кроме Южной Африки, как описано ниже). Хотя он не действует как преобразователь для вашего источника питания, он имеет большую ценность и предлагает относительно компактный вариант для тех из вас, кто ищет простое решение для международных поездок.

Штекерные переходники

Вот краткий обзор вилок и розеток, используемых во всем мире.Подробнее о каждом из них вы можете прочитать в статье ниже.

Адаптер для путешествий Compass Rose

ТИП A

Б / у Северная и Центральная Америка и Япония (среди прочего)

Сетевая розетка типа A имеет два плоских параллельных штыря, она преимущественно используется в Северной и Центральной Америке и Японии.

Японская вилка имеет два одинаковых плоских штыря, тогда как вилка для США имеет один штырь, который немного больше, использовать японские вилки в США не проблема, однако противоположное не всегда работает.Отверстия на концах штырей вилок типа A (и B) предназначены для предотвращения выскальзывания вилки из розетки, довольно изящно!

Стоит отметить — Вилки A и B являются одними из самых опасных типов в мире, контакты не изолированы — это означает, что если вилку вытащить наполовину, ее контакты все еще будут подключены к розетке, что увеличивает риск поражение электрическим током. Всегда проверяйте, правильно ли отключена электроника!

ТИП B

Б / у Северная и Центральная Америка и Япония (среди прочего)

Сетевая розетка типа B имеет два плоских параллельных штыря и заземляющий штырь, это стандартная вилка для Северной Америки и Японии, но, вероятно, используется реже в последней, как и в случае с типом A, японская вилка и розетки различаются немного от их американских аналогов.

ТИП C

Используется во всех странах Европы, кроме Великобритании, Ирландии, Кипра и Мальты

Розетка питания типа C имеет два круглых штыря — вероятно, это наиболее широко распространенная международная вилка, известная как европейская вилка. Обычно используются заглушки типа C; однако это не относится к розеткам типа C — розетки «не заземлены» и из-за этой проблемы безопасности стали незаконными.

Стоит отметить : Только РОЗЕТКИ стали запрещенными, вилка типа C подходит для розеток типов E, F, J, K и N.

ТИП D

Используется в основном в Индии, Шри-Ланке, Непале и Намибии

Сетевая розетка типа D имеет три больших круглых контакта в треугольной форме и рассчитана на 5 ампер, наряду с типами A и B, вилки типа D являются одними из самых опасных в мире — они снова имеют неизолированные штыри, что увеличивает риск поражения электрическим током.

ТИП E

В основном используется во Франции, Бельгии, Польше, Словакии, Чехии, Тунисе и Марокко

Тип розетки питания E очень похож на розетку C, с вилкой с двумя круглыми штырями, за исключением того, что розетка типа E включает «заземляющий штифт», который вставляется в гнездо, расположенное на вилке.

ТИП F

Используется (среди прочего) в Германии, Австрии, Нидерландах, Швеции, Норвегии, Финляндии, Португалии, Испании и Восточной Европе

Розетка питания типа F была разработана в Германии вскоре после Первой мировой войны и широко известна как «вилка Schuko», что является аббревиатурой от немецкого слова «Schutzkontakt», переводимого как «защитный контакт».Он похож на вилку типа C, за исключением того, что на стороне вилки есть два зажима заземления; как правило, вилка типа C идеально подходит для указанной выше розетки.

ТИП G

В основном используется в Великобритании, Ирландии, Кипре, Мальте, Малайзии, Сингапуре и Гонконге

Сетевая розетка типа G имеет три прямоугольных штыря, образующих треугольник, нет сомнений в том, что вилки типа G являются самыми безопасными в мире, однако их часто называют «громоздкими» и «громоздкими». «больше, чем устройство, к которому они подключены» (будучи из Великобритании, я могу с уверенностью сказать, что это НЕБОЛЬШОЕ преувеличение).

ТИП H

Используется исключительно в Израиле

Тип розетки питания H является уникальным для Израиля, он имеет два плоских штыря — как и вилка B — однако они образуют V-образную форму, а не параллельны, они также включают заземляющий штифт, в 80-х годах отверстия Заглушки были сделаны круглыми, чтобы в них можно было также вставлять заглушки типа C. Наряду с другими вилками следует упомянуть, что вилка типа H может быть опасной, поскольку не содержит изоляции для защиты от поражения электрическим током.Вилка также используется на Западном берегу и в секторе Газа.

ТИП I

В основном используется в Австралии, Новой Зеландии, Папуа-Новой Гвинее и Аргентине

Тип розетки питания I имеет 3 контакта, два плоских контакта и заземляющий контакт, которые образуют V-образную форму. Существует также незаземленная версия вилки, имеющая только два плоских V-образных контакта. Хотя есть незначительные отличия, вилка типа I подходит для розеток, используемых в континентальном Китае.

ТИП J

Используется почти исключительно в Швейцарии и Лихтенштейне

Тип розетки питания J аналогичен вилке C, за исключением того, что в ней есть заземляющий контакт, вилка типа C может вставляться в розетку типа J.

ТИП K

Используется исключительно в Дании, Гренландии и на Фарерских островах

Тип розетки питания K аналогичен розетке F, за исключением того, что в ней вместо зажимов заземления имеется контакт заземления; опять же, вилка типа C обычно подходит к розетке типа K.В Дании имеется большое количество вилок E / F; из-за этого датское правительство решило разрешить установку розеток типа E и F.

ТИП L

Используется почти исключительно в Италии и случайным образом встречается по всей Северной Африке

Розетка питания типа L имеет два разных стиля (на 10 и 16 ампер), которые имеют разную толщину и расстояние между контактами, розетка на 10 ампер совместима с вилками типа C.В наши дни универсальные розетки становятся все более популярными, розетка «bipasso» принимает вилки L и C, а универсальная розетка «schuko» — вилки C, E, F и L.

ТИП M

Используется почти исключительно в Южной Африке, Свазиленде и Лесото

Тип розетки M аналогичен индийскому типу D; однако его контакты намного больше, хотя вилка типа D является стандартной в Индии, Шри-Ланке, Непале и Намибии, тип M также может использоваться, как правило, для более крупных бытовых приборов — некоторые розетки могут подключаться как к вилкам M, так и к D; он также используется в Израиле для тяжелой техники.

Обратите внимание на : тип M — это единственный тип вилки, который обычно НЕ входит в комплекты адаптеров для путешествий по всему миру.

ТИП N

Используется почти исключительно в Бразилии

Сетевая розетка типа N состоит из двух штырей и штыря заземления, внешне очень похожа на швейцарский стандарт типа J, однако несовместима, поскольку штырь заземления типа N находится в немного другом положении.Подобно типу M, вышеуказанная вилка имеет две версии (одна на 10 ампер и одна на 20 ампер), как и многие другие, розетка N была разработана для подключения вилки типа C.

Вы хотите выглядеть на все сто во время путешествий! Прочтите мои советы путешественникам на Pack Light Stylishly !

Идеи для гаджетов для путешествий

TFG TOP PICK для путешествий по всему миру:
Переходник для путешествий Compass Rose

Для поездок в один конец:
International Travel Worldwide Plug Adapter Set

Адаптер для любых стран и зарядное устройство USB:
Адаптер для путешествий по всему миру с двумя зарядными устройствами USB

Расширьте возможности источника питания:
Миниатюрное дорожное поворотное зарядное устройство с 3 розетками для защиты от перенапряжений с двумя портами USB


Вы путешествуете с адаптером для путешествий в одну или несколько стран?


Прочтите эти сообщения, чтобы получить больше советов по упаковке для путешествий:


Надеюсь, вы нашли это международное руководство по розеткам полезным.Поделитесь с друзьями на Facebook, Twitter и Pinterest. Спасибо за чтение!


Дорожный адаптер для Испании | Электробезопасность прежде всего

Дорожный адаптер для Испании

Чтобы увидеть и сделать так, чтобы открыть для себя все прелести Испании, нужно немного спланировать. Важно вооружиться знаниями, чтобы убедиться, что вы видите все прелести этой страны (а также попробуйте лучшие тапас-бары).

Дорожные адаптеры для Испании: какой тип мне нужен?

  • Тип C
  • Тип F

Вам нужно будет продумать, что упаковать, чтобы вы могли безопасно пользоваться личными электрическими приборами за границей.Обычно это включает использование дорожного адаптера, который представляет собой устройство, которое просто позволяет вам подключить любой британский электроприбор к иностранной электрической розетке. Важно отметить, что он не преобразует напряжение или частоту.

Для Испании существует два связанных типа вилки: типы C и F. Тип вилки C — это вилка с двумя круглыми контактами, а вилка типа F — вилка с двумя круглыми контактами с двумя зажимами заземления сбоку. Испания работает от сети с напряжением 230 В и частотой 50 Гц.

Преобразователи и трансформаторы напряжения

Электроэнергия по всему миру может варьироваться от 100 до 240 В.Использование электрического прибора с номинальным напряжением, отличным от напряжения питания, может быть чрезвычайно опасным.

(Источник изображения)

Электроэнергия по всему миру может варьироваться от 100 до 240 В. Использование электрического прибора с номинальным напряжением, отличным от напряжения питания, может быть чрезвычайно опасным.

Поскольку напряжение может отличаться от страны к стране, вам может потребоваться использовать преобразователь напряжения или трансформатор, находясь в Испании.Если частота отличается, это также может повлиять на нормальную работу электрического прибора. Например, частота 50 Гц может работать быстрее при питании от электросети 60 Гц. Большинство преобразователей напряжения и трансформаторов поставляются со штепсельными адаптерами, поэтому вам, возможно, не придется покупать отдельный адаптер для путешествий.

Все преобразователи и трансформаторы имеют максимальную номинальную мощность (AMPS или WATTS), поэтому убедитесь, что любое устройство, которое вы собираетесь использовать, не превышает этого номинального значения.

Устройство с двойным номинальным напряжением

Вы можете определить, потребуется ли вам использовать преобразователь или трансформатор, посмотрев на паспортную табличку устройства.

Оставить комментарий
