3G 4G антенна с радиусом действия более 30 км


Проживая далеко от вышек мобильных операторов бывают проблемы с покрытием. Имеющийся сигнал не позволяет даже звонить, не говоря о приеме 3G и 4G интернета. Подобные проблемы легко решаются, если собрать мощную антенну. Сделать это можно из дешевых материалов. Антенна способна улавливать сигнал даже за 30 км от вышки.

Материалы для антенны


Для сборки потребуется:
  • шпилька цельнорезьбовая М6 или М8 длиной 140 мм;
  • гайки под шпильку – 12 шт.;
  • тонкая жесть из любого металла;
  • коаксиальный кабель длиной до 12 м – 2 шт.;
  • разъем Pigtail с переходником – 2 шт.;
  • F разъем для ТВ кабеля – 4 шт.

Необходимая теория


Параметры антенны отличаются для 3G или 4G интернета. Важен диапазон частоты, на котором работает нужный оператор. Чтобы собрать правильную антенну его нужно узнать. Для этого следует войти в настройки сети телефона и выполнить поиск операторов сети. В выдаваемом списке со множеством 2G позиций нужно искать только 3G и 4G. Зная какой оператор обеспечивает нужное покрытие в данной местности можно купить подходящую SIM-карту.






При сборке антенны важно соблюсти все размеры вплоть до миллиметра. Для каждого типа сети они разные. Обычно 4G сеть работает с частотой 2600 МГц, в 3G – 2100 МГц. Иногда 4G и 3G имеют частоту 1800 или 850 МГц. Если при поиске сети не удалось найти оператора для 3G и никакой информации о его частоте нет, тогда лучше делать антенну под параметры 2100 МГц, так выше вероятность уловить сигнал.

Процесс сборки антенны


Я буду собирать антенну 3G 2100 МГц. Процесс изготовления устройств разных параметров аналогичный, но отличается по диаметру сегментов и расстоянию между ними. Сначала нужно из жести вырезать 6 дисков. Я применяю тонкую листовую медь, поскольку она легко разрезается с помощью канцелярских ножниц. Диаметры сегментов антенны согласно схеме должен составлять 100, 74, 54, 39, 39, и 39 мм.



Поскольку важно соблюсти размеры до миллиметра, то лучше сначала просверлить отверстие под диаметр имеющейся шпильки, а уже после по нему циркулем построить плоскость для выреза диска.

На диске с диаметром 74 мм нужно подготовить отверстие для пайки жилы провода. Оно сверлится на расстоянии 11 мм от края. Данная антенна при работе с 3G диапазоном требует присоединение 2 коаксиальных ТВ проводов. Длина каждого из них не должна превышать больше 12 м. Второе отверстия нужно просверлить тоже на расстояние 11 мм от края, но под углом 90 градусов относительно первого.

Теперь приложив диск на 74 мм к большому сегменту на 100 мм нужно сделать разметку под большие отверстия для ввода коаксиального телевизионного кабеля вместе с оплеткой.

Из пары обыкновенных телевизионных F разъемов нужно отломать выступающую часть, как сделал я, и запрессовать их в имеющиеся отверстия на диске 100 мм. Для надежности разъемы лучше немного обжать.

Теперь нужно зафиксировать диски на шпильку в указанной очередности и с соблюдением расстояния предложенного схемой. Дистанция между сегментами на 100 и 74 мм составляет 10 мм, в следующем переходе между дисками расстояние будет соответственно 9, 33, 33 и 33 мм. Каждый элемент фиксируется двумя гайками, по одной из каждой стороны.

При сборке нужно еще раз перепроверить расстояние между дисками, поскольку отклонение приведет к уменьшению качества приема сигнала.

Далее нужно подсоединить коаксиальные кабеля к большому диску. Это нужно сделать так, чтобы центральная медная жила каждую провода входила в тонкое отверстие на соседнем сегменте с диаметром 74 мм. После установки проволоку нужно припаять, ни в коем случае не загибая.

К выступающему хвостику шпильки на задней части антенны нужно прикрепить деревянную, пластиковую или металлическую планку, выполняющую роль держателя. Для надежности к ней можно подвязать коаксиальные кабеля, чтобы не создавать нагрузку на тонкий жестяной диск, к которому они припаяны.


Теперь на свободные концы коаксиального кабеля нужно закрепить разъемы Pigtail с переходниками. Именно они и подключаются в 3G 4G модем. Все антенна готово, осталось ее установить.


Если нет гнезда.

Настройка



Для достижения максимального качества приема нужно вывести антенну за пределы помещения. Ее нужно поставить немного выше крыш ближайших построек, чтобы минимизировать возможные помехи и не допустить шумов. Нужно направить антенну прямо на ближайшую вышку, которая транслирует интернет сигнал. Чтобы узнать, где она располагается можно воспользоваться приложением Netmonitor. Такая простенькая антенна способна улавливать сигнал от вышек расположенных на расстоянии даже больше 30 км.

Смотрите видео


Подробные испытания и изготовления антенн смотрите в видео

лайфхак по изготовлению своими руками

Немало людей в современном мире использует мобильный интернет — с помощью него человек может дистанционно общаться, получать информацию и даже работать.

Но не всегда провайдер предоставляет пользователям стабильную скорость соединения из-за особенностей приёма связи, который может быть ограничен особенностями рельефа, большим расстоянием до передатчика и прочими факторами.

Самодельная антенна для 3g модема поможет вам улучшить скорость и дальность приёма сигнала. Предлагаем вам несколько инструкций, как сделать антенну для 3G модема своими руками.

Краткое содержимое статьи:

Способ Харченко

Недавно мы писали, как своими руками сделать антенну для приёма телевидения. Но знали ли вы, что аналогичным образом можно сделать самодельную антенну для 3G модема?

Нам потребуется:

  • Медный провод или проволока, потребуется участок примерно в 30 сантиметров;
  • Коаксиальный кабель сопротивлением 50 или 75 Ом;
  • Разъём для подключения антенны к модему;
  • Кусок фольги или DVD-диск в качестве рефлектора;
  • Инструменты: нож, паяльник, пассатижи, клей, линейка и карандаш;
  • Пластиковая крышка от бутылки для разделения антенны от рефлектора.

Изготовление биквадрата Харченко

На фотографиях самодельных антенн для 3G модемов можно увидеть его примерный вид. Для начала необходимо сделать на медной проволоке разметку карандашом: длина внешней стороны каждого из квадратов должна составлять примерно 35-36 мм.

Аккуратно погнуть проволоку по разметке, помогая себе пассатижами. Должна получиться симметричная конструкция из двух квадратов, соприкасающихся углами. Оставшиеся куски проволоки удалить.

Проделать в крышке отверстие, в него продеть конец кабеля. Кабель раздилать, оголив внутренний проводник и экран для пайки.

Дальше следует припаять антенну к кабелю и подключить её к модему. Пайка проходит следующим образом: к середине антенны с одной стороны припаять центральную жилу, с другой — экран. Затем придвинуть крышку к антенне, можно дополнительно укрепить и изолировать конструкцию клеем или герметиком.

Через отверстие вставить диск-рефлектор в провод, продвинуть его к антенне и приклеить к крышке. Припаять к кабелю с другой стороны разъём для подключения к модему. Подсоединить антенну к модему. Наслаждаться результатом своей работы!

Антенна “двойное кольцо”

Следующий способ создания самодельной антенны сложнее в исполнении, но даёт больший эффект. Для его выполнения потребуется:

  • Медная проволока или провод;
  • Рефлектор — плоская длинная консервная банка, кусок фольги и т.д;
  • Коаксиальный кабель с сопротивлением 75 Ом;
  • Короткая металлическая трубка, в которую можно продеть кабель;
  • Разъём для подключения антенны к модему;
  • Инструменты: паяльник, нож, линейка и карандаш.

Подробная инструкция по изготовлению:

  • Поищите в Интернете схему Bi-Loop антенны для 3g модема  — на ней вы увидите похожую на антенну Харченко конструкцию, но в виде двух колец;
  • Сделать карандашом на проволоке разметку: для волн длиной 2050 МГц длина каждого кольца должна составлять примерно 146 мм;
  • Аккуратно согнуть из проволоки двойное кольцо. Также можно изготовить два кольца с зазорами длиной примерно 3 мм и припаять их концами друг к другу, оставив зазоры открытыми;
  • Изготовить рефлектор. Минимальные размеры: высота — 120 мм, ширина — 170 мм. Подойдёт любая металлическая панель, из подручных средств можно использовать фольгу или жесть от консервной банки;
  • Проделать посередине рефлектора отверстие, через которое вставить металлическую трубку —со стороны соединения с антенной длина трубки должна составлять примерно 18 мм! Припаять трубку к рефлектору с другой стороны;
  • Разделить ножом кабель: экран следует запаять, а проводник слегка оголить;
  • Продеть кабель в трубку и припаять к ней антенну: верхнюю часть следует припаять к проводнику, а нижнюю — к медной трубке;
  • Запаять трубку и оплётку кабеля;
  • Дополнительно для усиления сигнала можно использовать спутниковую тарелку, установив готовую антенну на кронштейн;
  • Другой конец кабеля следует соединить с разъемом для подключения к модему с помощью паяльника;
  • Подключить антенну к модему.
    Готово!

Теперь вы знаете несколько способов, как сделать антенну для 3G модема своими руками. Приведённые выше способы должны помочь вам решить проблемы с низкой скоростью интернет-соединения.

Фото антенн для 3g модема


Изготовление самодельной 3g антенны на дальний прием. Антенна Харченко: расчет и изготовление

Современная жизнь без доступа к интернету уже немыслима. Но провайдеры далеко не всегда способны предоставить качественную линию соединения своим клиентам, ведь надежная связь возможна лишь в области уверенного приема. А она, в свою очередь, ограничивается мощностью передатчика, расположением местности (в низинах сигнал неуверенный), а также дистанцией. Повысить качество сигнала и расширить дальность его приема можно благодаря подсоединению к антенне Харченко для 3G или 4G.

При соответствующих настройках эта антенна — одновременно и усилитель, и приемник. Как антенну этот биквадрат предложил использовать изобретатель и ученый Харченко. Биквадрат — это подвид рамочных антенн

, которые в первую очередь относят к виду зигзагообразных.

К. П. Харченко предложил это устройство в качестве антенны еще в середине прошлого столетия (1961 г.) для использования в качестве приемника телевизионных передач. Тому есть серьезное основание: является историческим, зафиксированным фактом, что, настроив свою антенну на частоту 14 мегагерц и придав ей необходимое положение, ученый получил сигнал из Америки.

Сейчас усилитель сигнала мобильной связи и интернета можно без каких-либо проблем купить в специальных магазинах либо выполнить антенну Харченко своими руками.

В числе заводских моделей антенн-усилителей легко отыскать мощные приспособления с высокими характеристиками. Но достаточно часто можно обойтись несложной конструкцией, которую легко собрать из подручных средств собственноручно. Достаточно воспользоваться известной разработкой Харченко.

Согласно исследованиям создателя, по выходным параметрам антенна надежно усиливает работу цифровых устройств, работающих на мобильных платформах, формируя увеличение приема сигнала до 3−4 Дб, причем даже без использования рефлектора, а с его внедрением — вплоть до 8−9.

Чтобы создать антенну Харченко для 4G модема своими руками, а также для усиления сигнала 3G, можно обойтись наименьшим набором устройств и приспособлений, которые наличествуют у любого домашнего мастера. Потребуется:

Если клея нет, его можно сделать самостоятельно. Для этого нужно растворить на дне стеклянной посуды обычный пенопласт бензином или ацетоном.

Устройство и оптимальные габариты

Как известно, 4G-модем функционирует на частоте 2100 МГц. Ей равносильна длина волны 143 миллиметра. Сейчас ещё попадаются модели, которые созданы под 900 МГц, и те, которые используют составной порядок, однако они уже утрачивают свою актуальность.

Ключевыми узлами усилителя являются:

  • вибратор — на него индуцируются волны магнитоэлектрических колебаний, которые посылаются передатчиком провайдера 4G;
  • антенный провод с элементом согласования, который транслирует индуцированный радиосигнал от вибратора;
  • блок передачи сигнала с провода на вход модема;
  • отражатель, который устраняет перерывы сигнала и отражающие шумы — он нужен для повышения мощности приема.

Важно обратить внимание на вид используемого металла. Для усилителя, как правило, применяют медь или алюминий. В домашних ситуациях, принимая во внимание небольшие параметры вибратора, легче подключать кабель пайкой. По этой причине сразу нужно остановиться на меди, даже не оценивая ряд прочих ее положительных сторон.

Особую роль играют конфигурация и размеры поперечного сечения. Рекомендуется сооружать антенну Харченко из провода с поперечным сечением не менее 5 мм² и диаметром 2,5 мм, так как эти параметры, согласно народному опыту, наиболее благоприятны. Сразу стоит оговориться, что допускается брать толщину 2,3 мм с сечением 4 мм², которая несущественно сократит характеристики приема. Если потребуется, то допустимо осуществить монтаж с сечением 2,5 мм², но это уже испортит качество сигнала, повысит его угасание. Хотя для какого-либо конкретного случая или местности это может быть вполне возможно — следует подходить индивидуально.

Для приема уверенного сигнала необходимо обращать внимание на симметрию квадратов и равнозначный размер побочных поверхностей.

Основное отличие от стандартных антенн, с которым может столкнуться частный мастер — это размер волнового противодействия, а оно может составлять 75 или 50 Ом. Для сокращения утрат мощности надежнее применять провод с меньшим сопротивлением. Он больше годится по электронным показателям, сильнее согласовывается, гарантирует наименьшие потери сигнала. Впрочем, употребляя один из этих видов проводов, лучше точнее подобрать под него механические габариты вибратора. В таком случае утечки мощности сигнала станут наименьшими.

В роли экрана может быть любая стальная пластина. Его можно вырезать из жести или выпилить болгаркой из ненужной алюминиевой кастрюли. Если и металла никакого нет, то можно выйти из положения и взять фанеру или картон и оклеить фольгой. Можно не переживать за результат — ощутимой разницы не будет. В любом случае полученная конструкция сможет перекрыть идущий волновой фон с разных сторон.

Отлично себя показывает отработанный DVD-диск. Повысить его эффективность можно, покрыв алюминиевой фольгой одну из сторон. Этот вариант превосходно справляется с отражением волн. Его дополнительный плюс — эстетичный облик и существенное облегчение работы.

Чтобы использовать диск, потребуется лишь помазать его клеем и зафиксировать на крышке от пластиковой бутылки. Также нужно отрегулировать дальность вибратора от рефлектора. Это можно сделать с помощью дополнительных шайб (можно взять от винтов) или обрезки лишней толщины.

Собирая усилитель, нужно обращать внимание на параллельность площадей вибратора и рефлектора.

Сначала следует создать вибратор. Первостепенное значение имеют размеры и симметрия. Чтобы придать максимальную симметрию установке, необходимо все грани квадратов сделать абсолютно одинаковыми. Добиться это можно двумя способами:

  • обязательно провести предварительную разметку проволоки маркером;
  • применить контрольный шаблон определенной длины.

В первом методе пассатижи ставят на разметку провода и выгибают последний под углом 90 градусов, чтобы проконтролировать изгиб по угольнику.

Во втором случае требуется отделить часть проволоки по масштабу, слегка большему по величине, чем стороны квадрата, а после этого подточить напильником или крупной шкуркой до контрольной размера. Выполненный шаблон совместно с проволокой кладётся в губки пассатижей таким образом, чтобы один конец одновременно с проводом упирался в твердую плоскость, а второй сошёлся с выходной плоскостью плоскогубцев. Также для гарантии ровности поверхностей можно совершить расчет онлайн, воспользовавшись специально разработанным для таких целей калькулятором антенны Харченко.

После этого усилием руки изгибают вибратор, использовав при этом контрольный шаблон для каждого края квадрата. После того как проволока полностью выгнута, ее оставшуюся часть устраняют бокорезами. Происходит поверочный обмер граней, который обеспечивает симметрию в положении каждой из сторон в одной плоскости.

Подсоединение и варианты передачи сигнала

В середине крышки от бутылки просверливается дрелью или вырезается ножиком отверстие, слегка меньше диаметра кабеля (чтобы конструкция была более устойчивая). Вводится конец провода. После этого разбирается так, чтобы оголилась центральная жила с местом для залуживания и пайки.

Подсоединение проводов проводится любым паяльником (можно даже самодельным). Когда пайка окончена, крышку натягивают на вибратор, ведя по кабелю.

Надёжность соединения можно увеличить путем применения клея и проведения мелких пропилов в пластиковой пробке.

DVD-диск сквозь центральное отверстие вводится в кабель и приклеивается к торцу пробки. В этой установке рефлектор и вибратор не предполагают между собой электроконтакта.

Собранный таким образом антенный вибратор вместе с рефлектором гарантируют хороший прием электромагнитной волны сигнала бесконтактно от передатчика и перенаправляют его по коаксиальному проводу. Теперь только остается перенаправить его на модем.

Перенаправление 4G-сигнала на модем можно урегулировать двумя путями:

  • выполнить прямое подключение кабелей коаксиального провода непосредственно к плате модема;
  • употребить сделанную антенну Харченко в качестве промежуточного звена усиления и с ее использованием выполнить передачу принятого сигнала на интегрированную антенну приёмного устройства.

Первый способ, в свою очередь, предполагает два решения в зависимости от того, есть ли на модеме специальный разъем для подсоединения к внешней антенне или он отсутствует.

Если разъем есть, то это избавит самодеятельного мастера от решения дополнительных задач. Тогда понадобится только припаять концы коаксиального провода ко второй части разъема и через него подсоединять антенну.

Если разъема нет, то для организации прямого подключения к плате модема понадобится не только разборка коаксиального кабеля, но и пайка стержневой жилы с экранным слоем к микросхемным дорожкам. Это весьма сложная и тонкая техническая работа, которую требуется совершать точно, безопасно и с полным следованием технологии. В противном случае модем выйдет из строя, и тогда его придется покупать снова.

С этой задачей справится любой. Нужно будет на выходные точки коаксиального провода припаять электроды — они станут генераторным узлом и будут излучать общепринятую и интенсивную магнитоэлектрическую волну прямиком на антенну модема. Нужно сделать какой угодно ниткой один виток по внешнему контуру корпуса модема и замерить его размер линейкой. После этого нужно добавить 5 мм и вырезать из фольги или консервной банки пару полосок по 75 мм в длину и 45 и 27 в ширину.

Широкую часть для стержневой жилы нужно выгнуть по конфигурации модема, а для экрана — полукругом, после чего припаять их к антенне Харченко.

Электроды нужно развести на незначительное расстояние и направить их таким образом, чтобы они производили и адресовали принятый магнитоэлектрический сигнал на интегрированную антенну модема. Их наилучшее расположение можно подыскать опытным путем.

Теперь все готово. Остаётся только вставить 4G-модем в разъем ноутбука, а после этого проверить качество сети.


Удобным устройством для выхода в интернет является так называемый USB-модем, основанный на технологии мобильной связи 3G, и более современной технологии 4 поколения.

Разница в технологии 3G и 4G в основном заключается в скорости передачи данных. Так максимальная скорость 3G составляет 15-20 Мб/сек., в то время как 4 поколение предлагает скорость передачи до 100 Мб/сек. Технически существует разница в частоте передачи и в ряде других параметров общетехнического плана. В настоящее время практически все операторы мобильного интернета: МТС, Билайн, Мегафон и Теле2, представляют технологии как GSM, 3G, так и 4G модема. Техническое обеспечение 3G и LTE различается, поэтому 4G имеет свою частоту работы.

Зависимость интернет-соединения по технологии 3G от множества факторов приводит к тому, что зачастую требуется использовать усилители сигналов. Что говорить о 4G LTE соединении, которое ещё более требовательно к качеству сигнала.

Общие принципы усиления сигнала

Существует несколько способов увеличить мощность сигнала и создать стабильное соединение:

  • Установить USB-модем как можно ближе к передающей станции, поднять его выше, поднести к окну;
  • Купить систему усиления сигнала, выпускаемую промышленными способами;
  • Создать приёмную внешнюю антенну самостоятельно, используя для этого подручные материалы, жесть от банок пищевых продуктов или медный провод в биквадрате Харченко.

Усилитель сигнала работает по следующей схеме:

  1. Внешняя антенна 3 g для модема улавливает слабый сигнал от передающей станции мобильной связи;
  2. Сигнал поступает на репитер, при его наличии;
  3. Усиленный сигнал с репитера поступает на модем.

Необходимо отметить, что при изготовлении антенны своими руками репитер, как правило, не используется. Как сделать антенну? Об этом ниже.

Важно! На качество сигнала оказывает влияние длина кабеля от компьютера до модема. Чем этот провод короче, тем лучше приём.

Виды антенн

Для использования в качестве рабочих материалов подходят разные материалы, но предпочтительны медные сплавы. Хотя в некоторых случаях прекрасно показали себя банки из-под кофе. Кабель показано применять телевизионный, высокочастотный. Антенна для 3g модема своими руками – это легко, но затраты времени и труда пропорциональны её эффективности.

Виды исполнения:

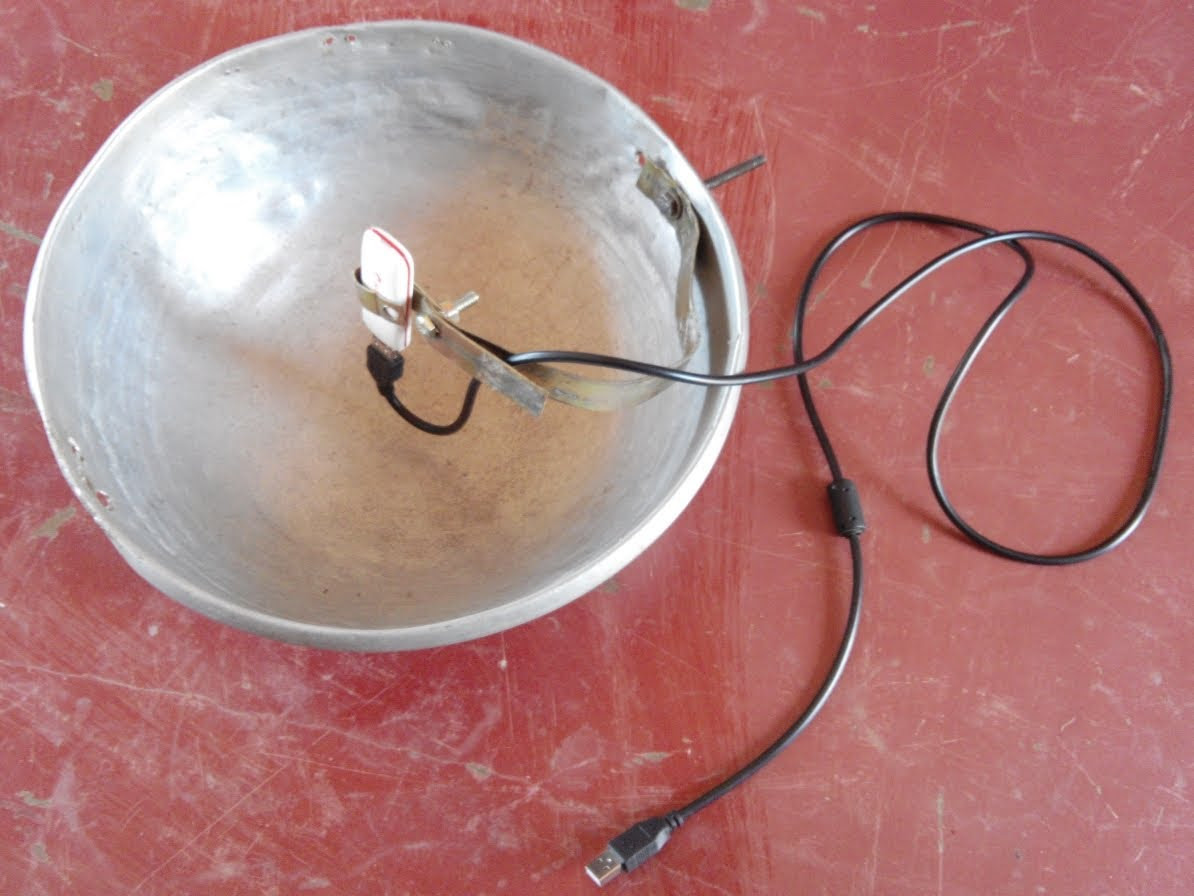

  • Усилитель из обычной жестяной банки из-под кофе или консервов, вывешенной на высокочастотном кабеле за оконный проем. При этом на сам модем накручивается 3-4 витка проволоки. Недостатками являются непрезентабельный вид и громоздкость, с другой стороны баночная антенна для модема непритязательна и проста в изготовлении;
  • Использование жестяной банки в качестве рефлектора, в этом случае в качестве антенны используется банка из-под пищевых продуктов из белого металла. В боковой стенке банки проделывается отверстие точно по сечению коробки модема. После чего модем просто вставляется в банку. Для временной фиксации можно использовать обычный пластилин или жевательную резинку. Хорошую фиксацию дает использование холодной сварки. Сам модем соединяется с ноутбуком или компьютером с помощью кабеля. Этот вариант антенны 3g своими руками более эффективный, чем вышеописанный, может дать до 20% прироста;
  • Использование в качестве рефлектора спутниковой тарелки. Достаточно интересный способ, но требующий достаточно долгого и нудного настраивания расположения модема относительно фокуса тарелки. Кроме того использовать тарелку в качестве телевизионной уже не получится, так как в случае установки модема ее необходимо направить в сторону станции. В этом случае обязательна изоляция модема от воздействия внешней среды. Метод сложный, но в случае видимости передающей станции, куда ее достаточно направить, выдающий превосходный результат;
  • Использование направленной антенны 3 g – это может быть как самостоятельно выполненная антенна, так и телевизионная, расчёт этой схемы антенны сложен, поэтому рекомендуется применение антенны для 3g заводского изготовления. Можно разобрать штыревую антенну и использовать части от неё. Направленные антенны достаточно хороши, хотя и имеют свои недостатки;
  • Использование биквадратной антенны. Антенна Харченко известна с 60-х годов прошлого века. В плане качества и эффективности хорошо показала себя во время своей долгой службы. Антенна Харченко для 3g модема состоит из двух незамкнутых ромбов, состыкованных между собой одним углом. Позади рамы располагается рефлектор, который можно выполнить из листа жести или медного сплава. Самодельная 3g антенна великолепно показала себя в плане эффективности и затрат на изготовление. Расположение антенны: чем выше, тем стабильней сигнал: лучшего места, чем крыша многоэтажного дома, не найти. Направление антенны подбирается опытным путём. Направлять антенну придётся вручную. Биквадрат Харченко достаточно хорошо принимает сигнал три и четыре джи.

Важно! При пайке учитывайте особенности металла, так большинство современных кабелей достаточно плохо паяются, но зато есть отличной конструкции фидеры, паять которые легко и просто. Не забывайте, что в разных случаях их использование облегчит жизнь.

Соединение антенны с модемом

Для соединения антенны и коннектора лучше всего использовать высокочастотный телевизионный кабель. Соединять элементы антенны и кабель лучше всего посредством пайки, этим достигается необходимая плотность соединения.

Существует несколько вариантов подключения модема к внешней антенне:

  • Соединить коннектор с антенной можно простейшей намоткой витков оголённого провода на корпус модема – не самый удачный, но зато очень быстрый вариант;
  • Создание высокоэффективного съёмного соединения, в этом случае нужен лист медной фольги, который аккуратно оборачивается вокруг коннектора и размечается с небольшим нахлестом. После чего полоска фольги пропаивается по длине и запаивается одна торцевая часть. К этому чехлу сверху припаивается кабель, идущий от антенны. Сверху, на расстоянии 5 мм, припаивается ещё одна полоска фольги, служащая экраном. Эффективность такого соединения USB-модема и антенны будет гораздо выше, чем намотка провода на модем. Это достаточно хорошая система подключения, возможно лучшая;
  • Самым эффективным будет вариант использования стандартного переходника на антенну, но, к сожалению, этот способ подойдёт только для такого коннектора, в котором есть возможность подключения внешнего усилителя.

Важно! Необходимо отметить, что при навыках пайки тонких деталей, можно разобрать сам модем и припаять вывод антенны напрямую к внутренней антенне. Тест этого метода показывает значительное улучшение сигнала. Но этот способ не рекомендуется применять без достаточного навыка работы с микросхемами.

Изготовление антенны Харченко для модема

3G модем работает на частоте 2100 МГц. Исходя из необходимого расчёта, общая схема антенны 3 g состоит из двух ромбов, соединённых центральной спайкой. Размеры стороны ромба составляют 35 мм, диаметр медного провода – 2-4 мм, внешний угол ромба – 120 градусов, при этом погрешность должна быть минимальной.

Антенна Харченко для 3g модема своими руками делается достаточно легко, относительная сложность заключается только в расчёте параметров и поиске необходимых материалов. Именно эта антенна 4g показана всем любителям сёрфинга в интернете в труднодоступных местах.

Вооружившись линейкой, транспортиром и ножницами по металлу, нарезаем проволоку. Для выгибания рамки антенны и удобства её пайки можно сделать простейший кондуктор, для этого необходима схема. По транспортиру и линейке размечаем деревянную доску по схеме, под необходимые размеры. Вбиваем 4 гвоздя или самореза по углам ромба, после чего навиваем на них распрямлённую проволоку.

Расстояние между нижней и верхней рамкой в месте соединения должно быть не более 3 мм. В это место припаиваем конец высокочастотного кабеля, прикрытый фидером. Наличие фидера позволит без проблем припаять провод к рамке, так как большинство современных проводов достаточно сложно припаять обычными методами.

Для большей эффективности на расстоянии 3-5 см сзади устанавливается пластина медной фольги или фольгированного текстолита. Это рефлектор. Для того чтобы выдержать постоянное расстояние между рамкой и дефлектором, в месте соединения устанавливаем диэлектрическую прокладку или штырь необходимой толщины. К ней крепим рамку и дефлектор. Не забываем об изоляции штыря. Таким образом, прокладка является связующим звеном антенны, требования к ней соответствующие.

В некоторых случаях возможно добавление третьего и четвёртого ромба в антенну для улучшения очень слабого сигнала.

Так как основная часть работы устройства будет проходить на улице под воздействием дождя, ветра и перепадов температуры, перед использованием его стоит покрыть слоем нитролака. Это обезопасит рамку и рефлектор от воздействия влаги.

При необходимости параметры рассчитываются под необходимую частоту. Расчёт антенны не представляет труда. В настоящее время достаточно онлайн-калькулятора для расчёта параметров биквадрата для 4g модема. После чего соединяем кабель с модемом по рецепту, и усилитель готов.

Видео

Конструкция антенны была предложена Харченко К.П. в 1961 году для приема телевизионных каналов метрового диапазона и долгое время была самой популярной телевизионной антенной, получив название «зигзагообразная». Смотрите статьи в журнале «Радио» (Радио №3, №4, №8 1961; №11, 1962; №4, 1966; №10, 1967). Со временем антенну реконструировали для дециметрового и других диапазонов. С появлением цифровых 3G, Wi-Fi сетей, работающих на более высоких частотах, зигзагообразная антенна перекочевала и на них и зарекомендовала себя там одной из лучших для изготовления своими руками.

На Западе такая антенна носит название «BiQuard », «Trevor Marshall»s antenna ». Она, так же как и тройной квадрат , является разновидностью рамочной антенны. Присмотритесь: антенна Харченко — это две квадратные рамки объединенные в одну систему. Рамочная антенна, как известно, имеет такие положительные качества, как широкополосность и не критичность к точности изготовления. (Конечно, это не основание делать ее тяп-ляп


Телевидение передается в большинстве случаев горизонтально-поляризованной волной, а 3G, Wi-Fi, CDMA — вертикально-поляризованной. Поэтому для этих сетей «восьмерка» должна быть в «лежачем» положении и напоминает своего рода «очки».

В Сети можно найти много конструкций антенны Харченко как для Wi-Fi, так и для 3G UMTS. Поскольку частоты этих видов связи близки, здесь важно не запутаться. Можно воспользоваться онлайн калькулятором и рассчитать антенну непосредственно на ваш диапазон.

Такая конструкция вполне сгодится для изготовления антенны для CDMA-800 диапазона (Intertelecom, PeopleNet, Украина). При этом размер рефлектора примерно соответствует листу формата А4, а провод или медную трубку нужно брать толщиной 5-8 мм (можно медную полосу такой же ширины). Рефлектор же для экономии можно сделать из жести. Размеры — из того же калькулятора !

На диапазон CDMA-450 размеры антенны получаются уже до полуметра в ширину, поэтому, для уменьшения парусности, лучше применить рефлектор в виде сетки.
Можно использовать строительную сетку с ячейкой не более 1 см, укрепленную на H-образной несущей конструкции из любого подходящего металла. Поскольку по краям рамки имеется нулевой потенциал, ее можно крепить к рефлектору металлическими болтами. Рамка изготавливается из дюралюминиевой полоски 10мм шириной, стыки — на алюминиевых заклепках.

Владельцы дачных участков озабочены установлением хорошей связи на своей территории. Как правило, голосовое общение налажено хорошо, но интернет на телефоне слабый, картинки и видео не открываются. Чтобы сделать его сильнее, пользователи устанавливают дополнительные приборы, одним из которых является антенна для интернета на дачу. Она позволяет наладить бесперебойную связь. Это очень важно людям, работающим в сети, не привязанным к одному месту.

Сегодня подключиться к всемирной паутине стало легко. Нажимаете кнопку включения, подключаете антенну и все готово. Роутер раздает интернет по wi-fi, дает возможность 5 пользователям находиться в сети без потери качества и скорости. 3 Мбит/сек достаточно, чтобы смотреть видео, разговаривать в скайпе, листать страницы интернета.

Плюсы скоростного интернета за городом:

  1. доступ к беспроводной сети;
  2. качественный, быстрый интернет до 3Мбит/сек;
  3. выход в сеть с любого уголка дома;
  4. возможность получать интернет на 5 приборах одновременно.

Антенны для усиления устанавливаются, согласно, диапазона частот и назначения. Выбирают их в основном квадратной формы с контактными площадками, соединенными в решетку.

Для установки интернета потребуется:

  • 3G модем;
  • sim-карту с услугой интернета;
  • USB кабель;
  • wi-fi роутер.

Когда интернет нужен только на компьютере, вставляете модем usb и все готово. Если есть потребность использования всемирной паутины на телефоне, планшете и нескольких ноутбуках, воспользуйтесь wi-fi роутером.

Комплектация

Удобным средством считается 3G-4G-5G модем. Операторы мобильной связи советуют простые, быстрые, недорогие варианты. Скорость вай фай постоянно растет, опережая технические возможности операторов.

Самое главное для интернета на даче это увеличить качество принимаемого сигнала. Простейший способ это использование различных усилителей сигнала и поднимать антенны как можно выше.

Когда на дачу приезжают гости и все одновременно заходят в сеть, скорость падает. В таком случае необходимо сделать усиление интернета на даче.

Комплектация антенны для усиления интернета

Существует 5 способов усилить интернет дополнительным оборудованием:

  1. заменить оператора;
  2. подключить специальную антенну;
  3. взять режим только 3G интернет на дачу;
  4. удлинить модем для интернета на даче с помощью USB кабеля;
  5. воспользоваться специальным UTR удлинителем.

3G+4GLITE. Содержит в составе портативный роутер, антенну, сборку кабеля. Поддержка усиления до 26 дБ. Провод идет длинной 20 метров. Комплекс автономный, дает возможность функционировать некоторое время без включения в электросеть.

3G+4GLTEBOX. Этот комплект интернета 3G на дачу считается достаточно сильным. В длине USB-кабель составляет 5-10 метров. Усиление антенны идет до 20 дБ. Действие зоны wi-fi равно 40 метрам. Взаимодействует с разными sim-картами. Число пользователей достаточно большое.

3G+4GLTEUNO. Данный комплект для интернета на даче с антенной самостоятельно подключается через сеть LTE 3G. Настраивать его несложно. Может устанавливаться в сельской местности.

3G+4GOPTIMA. Укомплектован антенной с усилением до 26 дБ, проводом, USB-модемом, роутером.

3G+4GMAX. Антенна для приема интернета на даче имеет усиление до 20 дБ, подсоединяется в самом здании, также снаружи. Функциональный роутер, две сборки кабеля, пара адаптеров–являются частью комплекта. Устройство оснащено sim-картой разных операторов. Достаточно легко разместить прибор на дачном участке.

Подключение к 3G модему специальной антенны

Это долгий и сложный путь. Прежде всего, придется перепаивать модем, переделывать вход для антенны из внутренней под внешнюю. Кропотливый труд будет вознагражден: сделанная антенна для усиления интернета на даче добавит стабильность и качество сигнала.

Затем выносите усилитель на улицу, прикрепляете его, желательно, к крыше здания. Крутите во все стороны, чтобы поймать сигнал. Когда цель достигнута, пристраиваете его к стене дома. За компьютерным устройством должен находиться пользователь для проверки оптимального положения антенны. Этот вариант довольно эффективный, когда 3G сигнал находится на удалении.

Антенна для дачи для улучшения 4G сигнала может быть сделана самостоятельно. Однако, лучшим решением вопроса считается антенный комплекс StreetUltraPro. Взаимодействует он с разными sim-картами. Подключить его можно даже на участках, где отсутствует покрытие сети провайдера. У этого усилителя имеется два входа: один идет под sim-карту, во второй вводится витая пара, приходящая в роутер, получающий сильный сигнал.

Зачем необходима антенна на дачном участке? Загородный дом без интернета – это уже не полноценное жилье. Многие работают онлайн, почти все общаются, играют в сети. Антенна помогает усилить интернет, сделать его более качественным и быстрым.

Многие из нас давно и с удовольствием пользуются такими девайсами как модемы от сотовых операторов, которые позволяют получить доступ к «всемирной паутине». Но к сожалению, в отличие от широкополосного проводного интернета, у таких устройств есть несколько существенных недостатков. Главный из них — это особенности распространения радиосигнала в окружающем пространстве. Радиоволны в диапазонах 3G, 4G и LTE имеют нехорошее свойство отражаться от препятствий, рассеиваться и затухать, соответственно ухудшается скорость и качество интернет-соединения. Что можно предпринять в такой ситуации?

Самый простой и дешёвый способ усилить сигнал, поступающий с базовой станции провайдера на ваш модем — это самодельная антенна из подручных средств, сделанная своими руками. Давайте вместе рассмотрим наиболее простейшие и популярные варианты изготовления конструкций, усиливающих радиосигнал, поступающий на модем с БС.

Проволочная антенна

Простейший вариант самодельной антенны — это использование куска медной проволоки небольшого сечения, который нужно намотать в несколько витков вокруг верхней части модема. Оставшийся конец проволоки длиной 20-30 сантиметров разгибаем вертикально. Данный примитивный способ при определённых условиях может заметно усилить стабильность принимаемого радиосигнала.

Жестяная банка

Наверное, в любом доме можно при желании найти пустую использованную жестяную банку от прохладительных напитков или кофе. Этот нехитрый предмет может стать основой ещё одной самодельной антенны. Убираем крышку ёмкости, в боковой стенке делаем отверстие, вставляем туда модем до половины корпуса, с помощью USB-удлинителя подключаемся к компьютеру или ноутбуку. Далее остаётся найти наилучшее расположение конструкции в пространстве. Эффект усиления в данном случае может быть очень неплохим.

Дуршлаг 4G

Обычный алюминиевый дуршлаг есть у большинства людей. И этот предмет утвари можно использовать для создания ещё одной нехитрой антенны для модема. Нужно только зафиксировать «свисток» в чаше посуды, например, с помощью клейкой ленты. Как говорится, всё гениальное просто.

Рамочная зигзагоообразная антенна известного советского радиолюбителя Харченко. Для изготовления такого усилителя понадобится медный провод сечением 2,5 мм. Сгибаем его в форме двух совмещённых квадратов, в точку соединения размещаем модем, подключенный через USB-кабель к компьютеру. С тыльной части антенны крепим тонкий лист металла в качестве отражателя. Сделать такой девайс можно довольно быстро, а коэффициент усиления при определенных условиях может очень порадовать.

Переделанная спутниковая антенна

Очень многие из нас пользуются услугами спутникового телевидения. И если в вашем распоряжении имеется старая спутниковая тарелка, то её вполне можно переделать в антенну для 4G-модема. Сделать это очень просто. Снимаем со штанги конвертер и на его место крепим модем. Направляем конструкцию в сторону базовой станции провайдера, медленно вращаем её до достижения наилучшего результата.

Итак, мы рассмотрели несколько вариантов изготовления антенны для 4G-модема своими руками из доступных подручных средств. Вы можете попробовать сделать самостоятельно любую из предложенных моделей и заметно усилить принимаемый с базовой станции провайдера сигнал. Удачи!

Самодельная антенна для 3G модема: комнатная антенна Туркина

Удаление сельских жителей от центров цивилизации связано с плохим интернетом, который доступен не по современной оптоволоконной линии, а через мобильных операторов. Их приемопередающие центры находятся на большом расстоянии: сигнал очень слабый.

В этой ситуации простая широкополосная антенна Харченко может не работать по различным причинам, хотя она изготовлена правильно с соблюдением технических требований.

Выручить способна самодельная антенна для 3G модема, предназначенная для дальнего приема. Она создается по принципу волнового канала или логопериодических моделей.

Довольно простую конструкцию, модернизированную из волнового канала, предложил автор Н. Туркин. Я ее изготовил для просмотра цифрового ТВ на даче и расписал отдельной статьей. Она работает на удалении 40 км. А здесь показываю такую же сборку для 3G модема на частоте 2100 МГц.

Содержание статьи

Как рассчитать размеры антенны для 3G

Антенна Туркина изготавливается по следующей схеме.

Формулы ее расчета для любой частоты и онлайн калькулятор цифрового диапазона опубликованы в предыдущей статье. Расчет выполняется автоматически с учетом оптимизации конструкции под улучшенные электрические характеристики компьютерной программой MMANA.

Для частоты 2100 МГц я получил следующие результаты.

Взял лист бумаги и на их основе карандашом сделал рабочий эскиз с обозначением вычисленных калькулятором размеров.

Длина рабочей части антенны составила 106 мм. Но я ее сразу немного увеличил с учетом узла крепления.

Для изготовления колец активных вибраторов и пассивных элементов нужно меньше метра проволоки. Я взял медь 2,5 мм кв от электрической проводки, снял с нее изоляцию.

Технология сборки

Что нужно подготовить

Необходимые материалы

Для изготовления кронштейна нужен любой брусок или трубка из изоляционного материала. На нем будут крепиться медные вибраторы. К ним проще припаивать кабель антенны.

Я выбрал отрезок деревянной рейки прямоугольного профиля. На размеры поперечного сечения особого внимания не уделял: какие попались. Даже строгать и обрабатывать древесину не стал. Оставил все как есть: в комнате должно работать. Хотя внешнему виду рекомендую обратить внимание.

Пассивные элементы можно изготовить из любого металла. Алюминиевая проволока вполне подходит для этих целей. Также кольца можно просто вырезать из фольги или жести.

Инструмент

Понадобятся:

  • карандаш с линейкой для разметки и нанесения размеров;
  • пассатижи для работы с проволокой;
  • сверло, паяльник.

Все это несложно найти в арсенале домашнего мастера.

Как сделать штангу антенны

Провел карандашом линию по линейке на рейке, разметил на ней расстояния между всеми пассивными и активными элементами.

По нанесенной разметке сверлом выполнил сквозные отверстия. В них буду вставлять кольца из проволоки.

Изготовление вибраторов и пассивных элементов

По размерам длин окружностей откусил заготовки директоров D1-D3 и рефлектора R. Вибраторы V1, V2 решил выгнуть из одного куска проволоки.

Сделал это для того, чтобы уменьшить количество паяных соединений.

Первичная заготовка для активных вибраторов получилась прямоугольной фигурой. Одна длинная сторона — длина окружности меньшего диаметра. За ней следует расстояние между вибраторами 18 мм, которое я немного увеличил с учетом выгиба для исключения контакта с противоположным потенциалом.

Далее отложена длина окружности второго кольца и ответвление для пайки к первому вибратору, взятое с запасом.

После первоначального изгиба колец у меня получились вибраторы, показанные на фото ниже с различных ракурсов.

Паять придется всего одно место, где выполнена скрутка. Ее лишний кусок я откусил бокорезами. Собранные детали показаны фотографией.

Сборка конструкции

Согнутые кольца директоров с одной стороны вставил в отверстия деревянной штанги. Для монтажа вибраторов в ней пропилил пазы. Ножовку брал с мелким зубом. Пропил нужен тонкий, под диаметр проволоки.

Кольца вибраторов со стороны рефлектора завел в пазы, а затем установил рефлектор.

Оба конца каждого кольца соединил пайкой для создания надежного электрического контакта. Работал своей трансформаторной самоделкой Момент.

Все проволоки в древесине зафиксировал клиньями. Для надежности желательно добавить клей.

На контактные площадки вибраторов припаял кабель антенны, а на его входе изолентой примотал ферритовое кольцо. Оно согласовывает волновые сопротивления кабеля и антенны.

Рекомендации по подключению к модему и настройкам на прием 3G сигнала

Антенна Туркина создается для работы на дальний прием с ослабленными сигналами. Создаваемые цепи должны обладать максимально возможной проводимостью. Иначе повышенное электрическое сопротивление любого контакта снизит ток ниже допустимого уровня.

Способы передачи принятого сигнала на вход модема

Чтобы передать ток с антенны используют 3 схемы:

  1. пайку жил антенного кабеля непосредственно к дорожкам приемного тракта модема;
  2. передачу по беспроводной сети за счет создания схемы самодельного ретранслятора;
  3. подключение кабеля к специальному антенному входу модема.
Пайка к дорожкам

Способ требует разборки корпуса и вмешательства в конструкцию модема. Для этого надо хорошо представлять его устройство, иметь практические навыки ремонта мелкой электроники пайкой.

В интернете опубликовано много информации на эту тему. Хорошо освещает вопрос владелец видеоролика Сделай сам «Доработка USB модема под внешнюю антенну».

Обратите внимание на качество паяльного оборудования, которым он работает. Ибо очень часто подобные попытки паять простыми паяльниками заканчиваются тем, что модем выводится из строя и требуется покупать новый.

Схема ретранслятора

Для антенны Харченко у меня получилось таким способом передать сигнал на антенну модема.

Это более безопасный способ. Но он значительно ослабляет мощность. Ее запаса практически нет.

Подключение к модему с внешним разъемом

Считаю этот способ наиболее приемлемым для домашнего мастера. Сигнал передается по проводам через переходники с минимальными потерями.

Владелец видео tehnotronix своим роликом показывает список 3G модемов с антенным гнездом, которые можно приобрести для подключения антенны дальнего приема.
