Гаражные ворота и их стандартные размеры

Когда планируется устанавливать гаражные ворота размеры играют ключевую роль, так как при этом важно обеспечить достаточно пространства для проезда транспорта. Можно использовать стандартные или расчетные габариты. Но второй вариант более трудоемкий, поэтому лучше воспользоваться уже определенными величинами ширины и высоты. Эти параметры должны обеспечивать не только проезд автомобиля, но и возможность поворота с улицы в гараж, а также из помещения за его пределы.

Подробнее о понятии стандарта

Стандартизировать все возможные варианты размеров гаражных ворот не представляется возможным, так как на их определение влияет ряд факторов:

• Вариативность моделей автомобилей, которые отличаются по размерам, их количество насколько велико, что очень сложно применить ко всем вариантам стандартную размерную сетку продукции;
• Разделение транспорта на крупно- и мелкогабаритный требует использования гаражей разного целевого назначения: промышленных, бытовых;
• Возможность беспрепятственного въезда на объект обусловлена углом поворота с улицы, влияет еще и расположение гаража: выше или ниже поверхности почвы;
• Конструкция механизмов определяет габариты проема, так как могут быть установлены распашные, откатные или подъемные исполнения;
• Марка – при этом каждый производитель предоставляет индивидуальную размерную сетку.

В целом стандарт может варьироваться в пределах: высота 196 см – 310 см, ширина 250 см – 280 см.

Если все озвученные условия усреднены, допускается принять за основу стандартные габариты воротных механизмов.

Оптимальная ширина и высота

В первую очередь учитываются размеры авто. Причем опираться рекомендуется на параметры тех автомобилей, которые будут стоять в гараже.

Разница в габаритах между разнотипными моделями значительно варьируется, поэтому гаражные створки для «жигулей» не подойдут «газели», которая превосходит по ширине примерно на 50 см. Но следует учитывать еще и допуски, чтобы транспорт свободно заезжал в проем.

Смотрим видеоролик: Разновидности ворот и их особенности

Параметры от минимальных до максимальных

Учитывая существенные расхождения в габаритах транспорта, лучше ориентироваться на разбег от наименьших до наибольших значений. Каждая конструкция имеет свои нюансы, поэтому диапазон размеров формируется в индивидуальном порядке для каждого случая.

Высота проема для гаража по ГОСТу: варьироваться от 2,3 м до 2,6 м. Помните, что высота джипа может отличаться от высоты легкового авто.

Рулонные модели

Минимальная ширина и высота, соответственно: 750х750 мм, однако, данный вариант нецелесообразно обустраивать в качестве основного въезда в гараж. Поэтому нужно исходить из размеров личного транспорта. Допустимая ширина проема складывается из ширины авто и допусков, которые в среднем составляют 30-40 см, причем с двух сторон. Усредненная высота гаражных въездных створок для легкового транспорта находится в пределах 2,2-2,5 м.

Размеры рулонных необходимо планировать с учетом, что рулонному блоку нужно место в проеме, в итоге они окажутся значительно ниже.

Если рассматривать максимальные габариты рулонных конструкций, можно изучить предложения всех производителей. Результатом будет максимальная ширина и высота, соответственно: 11х8 м.

Нужно помнить, что чем крупнее изделие, тем дороже оно обойдется. Это обусловлено общим утяжелением, а значит, в таких моделях используется усиленная фурнитура.

Откатные конструкции

Минимальные значения ширины, высоты: 3 м, 1,9 м. Этого вполне достаточно для проезда легкового транспорта. Если нужны более крупные габариты проема, размеры увеличивают до нужных значений с шагом по ширине и высоте, соответственно: 0,5 м; 0,2 м. Учитывая способ открывания, откатные конструкции можно установить в максимальных габаритах: 40х20 м.

Распашные ворота

В данном случае просчитывается достаточное количество свободного пространства рядом с проемом со стороны улицы или участка.

Правильное планирование параметров размеров и параметров напрямую связано с предполагаемой стоимостью изделия.

Минимальные параметры таких конструкций по ширине и высоте: 3х1,9 м. Наиболее распространенные стандартные размеры гаражных ворот распашного типа: 4х2 м по ширине и высоте.

Стандарт секционных конструкций

Каждая из популярных марок (Alutech, Hormann, DoorHan, RYTERNA) характеризуется определенной размерной сеткой. Причем значения некоторых размеров могут совпадать у различных производителей. Одним из параметров, значение которого существенно изменяется у продукции разных марок, является размерный шаг.

DoorHan

Стандартные значения высоты конструкций различных серий изменяются в пределах от 1 800 до 2 700/3 000 мм. Размерный шар составляет 0,1 см. Ширина варьируется от 2 000 до 3 000 мм с шагом 0,1 см. Наиболее популярными являются варианты по ширине: 2 500, 2 700 и 3 000 мм.

Стандартные размеры секционных моделей Дорхан

Hormann

Продукция этого производителя характеризуется еще меньшим размерным шагом. Соответственно, стандартные габариты: 2 250х1 875, 2 250х2 000 и 2 250х2 125 мм.

При увеличении ширины до 2 375 и 2 500 мм значения высоты могут быть такими же, как и для предыдущего случая, но добавляется размер 2 080 мм. Другие значения ширины изменяются с шагом 0,25 см: от 2 750 до 6 000 мм.

Размерный ряд: секционных конструкций Hormann

RYTERNA

Размерный шаг у данного производителя составляет 110 мм. Соответственно, для значений ширины ворот, равных 2 500 мм и 3 000 мм, можно подобрать вариант 2 150, 2260 или 2 370 мм.

Alutech

Под этой маркой выпускаются конструкции в наиболее широком ассортименте. Размерный шаг равен 0,125 см. Минимальные параметры по ширине и высоте: 2 250х2 085 мм. Количество вариантов будет расти в соответствии с увеличением значения высоты по шагу 0,125 см.

Ворота Алютех можно устанавливать практически в любой проем гаража, они не «крадут» размеры проема в котором установлены.

Стандарты для автоматических конструкций

В большинстве случаев для установки автоматики и сопутствующих элементов требуется дополнительное пространство. Поэтому при определении подходящих габаритов нужно учитывать вид механизма: ручное или автоматическое управление.

Тип конструкции 1: Рулонные

Данный вариант мало чем отличается от ручного аналога, так как требует ровно столько же свободного пространства для установки. При этом конструкция состоит из определенного количества ламелей, которые при движении скрываются под коробом.

Тип конструкции 2: Подъемные

Этот вариант менее популярен, чем другие аналоги ввиду неудобства конструкции и довольно крупных габаритов таких ворот. По этой причине подъемные панели обычно устанавливают на промышленных объектах, где есть возможность установки и автоматических, и ручных конструкций, несмотря на разницу в параметрах.

Тип конструкции 3: Секционный

Такие ворота отличаются более крупными габаритами в автоматическом исполнении, если сравнивать с ручными аналогами. В подобных конструкциях необходимо предусмотреть свободное пространство над проемом и по бокам для установки направляющих.

Ширина входного пространства должна быть не менее 2,5 м. и не более 5 м. Высота проемного отверстия ­– от 2 до 3 м.

При этом необходимо соотнести размеры проезда и непосредственно самой конструкции ворот. Дополнительно к тому принимается во внимание угол разворота автомобиля при въезде на объект и выезде на улицу.

Три мифа о стандартных размерах секционных гаражных ворот

Каждый, кто начинает строить дом, сталкивается с необходимостью определить размеры проема в гараж. На ум сразу приходит, узнать у специалистов, занимающихся гаражными воротами, стандартные размеры проема. И действительно, на этот вопрос нам приходиться отвечать довольно часто. Представляем вашему вниманию статью, в которой мы развеем 3 распространенных заблуждения о проеме для секционных ворот.

Миф первый. Существуют стандартные размеры секционных ворот.

Сразу скажем, что понятия стандартных размеров не существует, как и организации которая эти стандарты устанавливала бы. Стандартный размер — тот который удобен Вам. Есть популярные размеры секционных ворот, обусловленные удобством использования, и оптимальной стоимостью. Давайте разберемся, как определяются такие «удобные» размеры. Средняя ширина автомобиля 1,8 м, добавим сюда необходимые минимальные боковые расстояния, 0,3 м с каждой стороны, итого 2,4 м. Итак, наименьшая «комфортная» ширина ворот 2,4 м. Теперь определим комфортную высоту проема секционных ворот: высота легкового автомобиля 1,5 м, внедорожника до 2 м. Минимальную высоту ворот лучше сделать чуть больше: 2,2 м, в такой проем заедет большинство автомобилей, и не пригибаясь пройдет человек.

И так мы определили минимально возможный комфортный проем секционных ворот — 2,4м по ширине, и 2,2 м по высоте. Вообще-то размеры бытовых гаражных ворот могут быть и намного больше, (об этом в конце статьи) но такой проем позволит вам немного сэкономить, не переплачивая лишнего, при заказе секционных ворот.

Миф второй. Все производители выпускают наборы ворот со стандартными размерами.

Миф сформировался из за того, что некоторые производители держат на складе комплекты секционных ворот, наиболее ходовых размеров. Размеры начинаются от 2,5х2,13м до 3х2,6 м, с шагом 25 см. Преимущество данных комплектов, это срок поставки — 2 дня. Из недостатков отметим только ограниченный набор цветов: белый,коричневый, темный и золотой дуб, (у Херманн есть еще ночной дуб), а так же ограниченность комплектации — нельзя добавить опции, выбрать текстуру отделки, поставить окна и калитку. К тому же, если размер готового комплекта больше вашего проема, вы переплачиваете за лишние сантиметры полотна ворот.

Лидер российского рынка ворот Алютех, держит на складе ворота 12 типоразмеров, в цвете «шоколад» RAL8017, и сэндвич-панелью S-гофр. В комплекте будет двусторонняя ручка, трос, подвесы длиной 300мм.

У секционных ворот слишком велико разнообразие цветов, размеров, фактур поверхности панелей, вариантов комплектации что бы всех их держать на складе. Вы заказываете ворота максимально «под себя», срок изготовления и доставки составляет 7 дней. Заказывая ворота Алютех, вы вольны выбрать какой угодно размер — изготовят по вашему проему, с точностью до миллиметра. Так же вы выбираете между сериями Тренд (Trend) и Классик (Classic) , 12 возможными цветами полотна ворот, 4 типами сэндвич-панелей, 3 видами ручек, множеством дополнительных опций, повышающих Ваш комфорт и безопасность.

Стандартные размеры секционных ворот Херманн по акции:

Миф третий. Размер проема и размер ворот отличаются.

Нет, они конечно отличаются, но потребителю это знать не обязательно. Все размеры в прайс-листах и рекламных каталогах секционных ворот обозначают одно — размер проема в свету. То есть, если у вас проем 2,5х2,5 метра, то заказывать вы будете секционные ворота 2,5 х 2,5 метра, хотя в действительности вся конструкция будет несколько больше. Если же вы хотите самостоятельно установить ворота, необходимо учитывать требования, предъявляемые к проему, в который планируется установить секционные ворота. Об этом читайте в нашей статье «Требования к проему секционных ворот»

Какого размера можно изготовить бытовые секционные ворота?

У Алютеха, минимальная ширина проема, доступная для заказа — 1,75 метра, максимальная, целых 6 метров. Высота ворот, если говорить о бытовых воротах, варьируется, от 1,71 метра, до 3,08 метра. Если необходимо изготовить ворота выше 3 метров, пожалуйте в раздел промышленных ворот.

У Дорхана размерная сетка начинается от 1,8 метров в ширину и 1,8 метра в высоту. Далее с шагом 5 мм увеличивается до 6 метров в ширину, и до 3,1 м в высоту.

Как видите, возможно подобрать секционные ворота практически под любой проем.

Подъемные ворота для гаража: размеры, цены и нюансы монтажа

Время чтения: 5 минут Нет времени?

Отправим материал вам на e-mail

Одним из лучших способов оформления въезда во двор и для гаражных сооружений считаются подъемные ворота. Они отличаются сложным устройством, но при этом их все же возможно смонтировать самостоятельно. Кроме многочисленных достоинств, подобная конструкция имеет значительную стоимость. Перед приобретением подобных механизмов, рекомендуется изучить характеристики и особенности монтажа, чтобы качественно обустроить подъемные ворота для гаража: размеры, цены изделий должны учитываться.

Подобные системы не только функциональны, но и обладают эстетическими качествами

Подъемные ворота для гаража: размеры, цены и свойства

Конструкции, которые открываются с помощью поднимания, называются подъемными. Они бывают разных видов.

Стоит выделить следующие разновидности:

• поворотно-секционные модели — монолитное сооружение, у которых выдвигается нижний элемент. В данном случае основная часть ворот помещается внутрь гаража, а снаружи оставляется козырек;

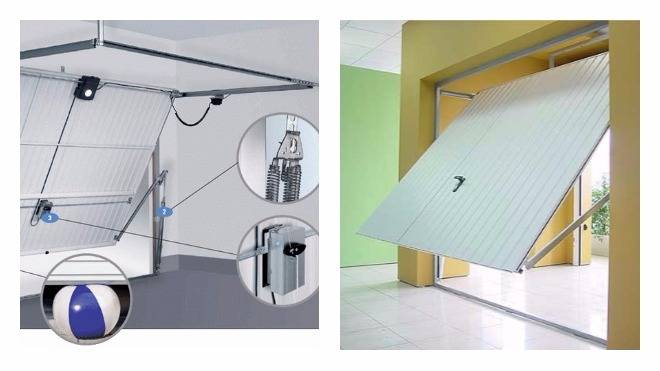

Эта модель может иметь разные конфигурации

• для подъемных секционных устройств не требуется дополнительного пространства, так как секции размещаются горизонтально;

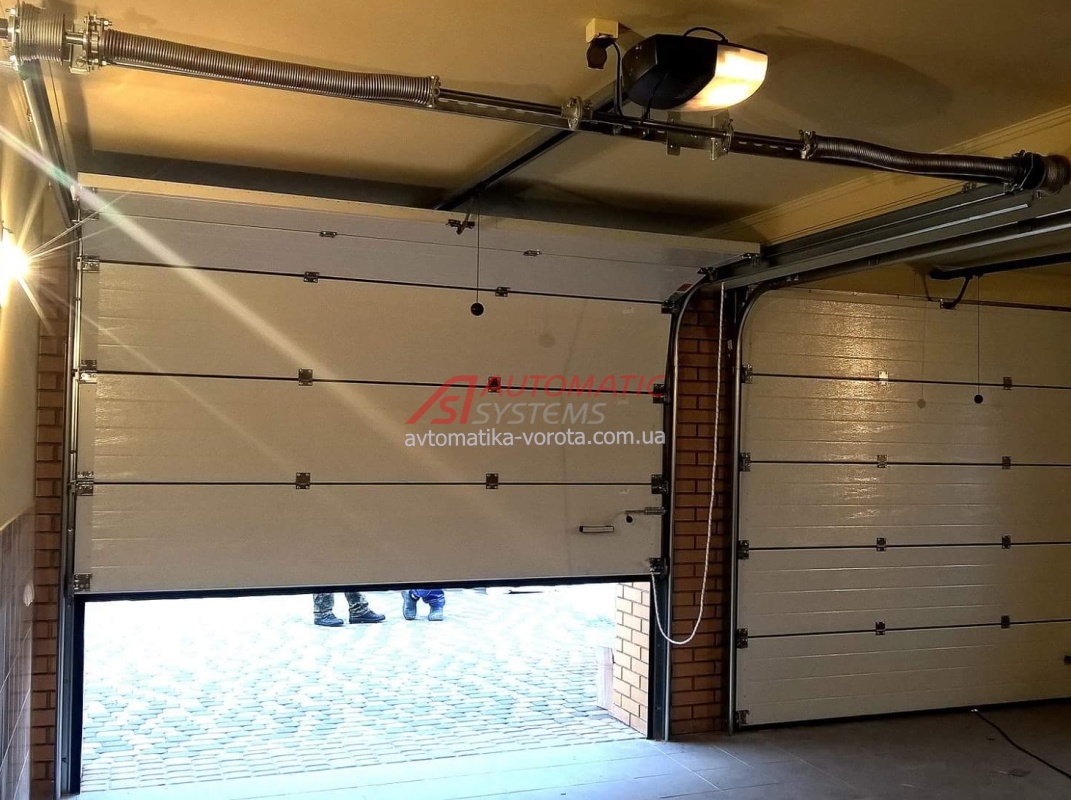

Вариант подъемно-секционного механизма

Статья по теме:

• подъемно – поворотные механизмы в открытом состоянии смотрятся как горизонтальный козырек. Применение установки имеет множество преимуществ.

Такая конструкция характеризуется простотой

Принцип действия подъемных ворот

Вы можете попробовать установить подъемные ворота для гаража своими руками. Для этого обязательно изучите чертежи, фото и видео. Важным преимуществом подъемных установок считается несложный механизм действия. Система собирается из рамы и деталей направляющих, с применением которых производится перемещение. В качестве основания применяется стальная рама, которая устанавливается в проем гаража. При самостоятельном производстве для нее применяются трубы из металла с прямоугольным сечением.

На чертеже можно видеть основные элементы системы

В момент открытия конструкции задействуются специальные рычаги и механизм на роликах, которые производят перемещение конструкции по направляющим. Нижние элементы поднимаются и образуют подобие козырька.

Открывающийся механизм бывает:

• шарнирно-рычажный более крепкий. Он обеспечивает передвижение полотна по необходимой траектории и не имеет блокировку конструкции. При таком методе необходимо правильно выполнить установку направляющих;
• устройство на противовесах состоит из специального троса, который монтируется к нижним элементам рамы, а также проходит через специальный противовес. Такая конструкция применяется при значительном весе конструкции.

Особенности механизма для ворот

Достоинства и недостатки подъемных конструкций

Стоит учитывать для установки подъемных ворот для гаража – размеры, цены и свойства конструкций.

У подъемных систем стоит выделить такие достоинства:

• цельность полотна и прочность, которые обеспечивают защиту от взлома;
• материал конструкции отличается стойкостью к коррозии;
• не занимают много места;
• могут обшиваться разными отделочными материалами;
• дополнительно могут утепляться специальными панелями;
• система открывания выполняется автоматически или вручную.

Подъемные системы рекомендуется для участков СС ограниченным пространством

Есть у системы и некоторые недостатки. Монтаж производится только в проемы прямоугольной формы. Когда ворота открываются, снижается высота проема. Также стоит учитывать, что при большом весе ворот, понадобится установка дополнительных противовесов.

Стандартные размеры подъемных гаражных ворот: цены определенных моделей

Перед тем как купить подъемные ворота в гараж, цену нужно уточнить. Стоимость конструкции зависит от материала, особенностей механизма и от наличия системы управления. Важным параметром, на который стоит обратить внимание, является толщина полотна.

В таблице представлены некоторые популярные модели подъемных конструкций.

Таблица 1. Средняя стоимость подъемных конструкций

При выборе определенной модели нужно учитывать особенности подъемного механизма

Как самостоятельно рассчитать габариты конструкции?

Устанавливая подъемные ворота для гаража, размеры, цены имеют большое значение. Стоимость конструкции напрямую зависит от ее размеров. Необходимые размеры можно просчитать самостоятельно. Если ширина автомобиля 1,8-2 метра, то габариты ворот должны подбираться с запасом. Чтобы въезд был свободным нужно предусмотреть по 0,5 метров с каждой стороны. При этом общая ширина может получиться около трех метров.

Устройство секционных ворот

При приобретении готовых систем, стоит учитывать, что многие производители предлагают конструкции определенных размеров. Чтобы не ошибиться с размерами, можно вызвать специалиста в компании, у которой будут приобретаться ворота.

При самостоятельном конструировании ворот необходимо изготовить точный чертеж со всеми размерами и деталями. При этом значение имеют точные размеры гаражных ворот для легкового автомобиля.

Особенности подъемных установок

Как выбрать материал для ворот?

Для создания простых моделей необходимы деревянные бруски, различные уголки, полосы из металла, пружины и кронштейны. Также потребуется полотно и электропривод, обеспечивающий закрывание и открывание ворот. Полотно можно сделать из дощатого щита, покрытого листами из металла, сэндвтч панелей или цельного листа.

При самостоятельном изготовлении часто используется щит из досок, который сверху покрывается листами стали. Для создания теплоизоляции применяется пенопласт или пенополистирол.

Часто в качестве материала применяется древесина

Нюансы сборки гаражных подъемных ворот своими руками: чертежи и видео

Для создания подъемно поворотных ворот своими руками, фото которых представлены на сайте, понадобятся определенные инструменты. Это молоток, уровень, сварочный агрегат, набор отверток, гаечных ключей и сверл. Сначала делается проект будущей системы. В интернете есть большое количество чертежей, с помощью которых можно создать функциональные конструкции.

С помощью чертежа собирается коробка из брусков. Деревянные детали собираются с применением угольников.

Монтаж полотна

Готовую раму обшивают листовым материалом или щитом. Затем выполняется основа механизма. При этом монтируется швеллерный кронштейн, который соединяется с пружиной при помощи регулировочной пластины. Пружина крепится за нижние витки.

Полотно может монтироваться на любую удобную высоту

С помощью сварочного агрегата пластина крепится к торцевой части рычага. Затем монтируются рельсы для движения механизма. Полученную конструкцию можно окрасить.

Установка подъемной системы

Полезные рекомендации

Полезные рекомендации от специалистов помогут собрать качественную конструкцию:

• использование сварки отличается удобством. При таком способе крепежа не нужно просверливать отверстия;
• высота проема не должна быть менее 2,3 метра;
• расстояние между потолком и верхней частью проема составляет 0,4-0,5м;
• в нижней части полотна можно установить паз, в который вставляется уплотнитель;
• вес полотна не должен превышать 100 кг;
• для монтажа привода используется реверсивная лебедка, а для пульта подойдет переделанная сигнализация от автомобиля;
• в конструкции можно сделать небольшие вставки для лучшей освещенности;
• применение стопорных механизмов защитит от защемлений.

При правильном монтаже подобные конструкции полностью безопасны

Использование рекомендаций и пошаговых инструкций позволит создать функциональные и удобнее подъемные системы.

Видео: самодельные подъемные ворота для гаража или сарая
