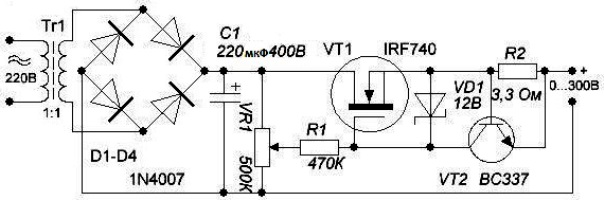

Лабораторный блок питания с регулировкой напряжения и тока

Если вы ищете схему простого, мощного, надежного и доступного лабораторного блока питания, то эта статья именно для вас. Я настоятельно рекомендую данную схему для повторения, только

просьба собирать её по печатной плате, которую я для вас сделал, чтобы избежать всевозможных ошибок при монтаже.

Основа схемы была взята из зарубежного журнала, только я увеличил немного мощности, более детально протестировал её, в итоге от себя добавил дополнительный силовой транзистор, ну и сама плата естественно была модернизирована. Получился отличный блок питания с хорошей нагрузочной способностью, а стабилизация осталась на достаточно высоком уровне.

Основной недостаток линейных схем заключается в их малом КПД, а при конструировании таких источников питания возникают проблемы с охлаждением силовых транзисторов, поэтому очень желательно использовать трансформатор с несколькими обмотками и систему коммутации.

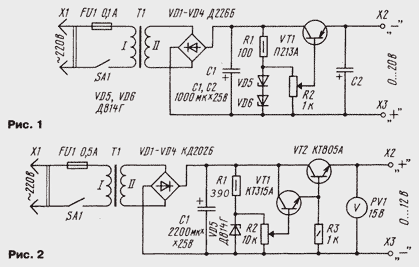

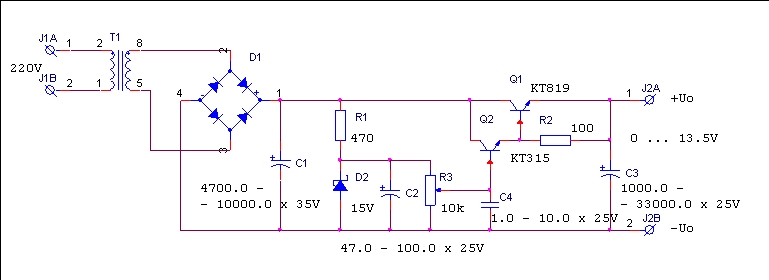

Наиболее простейший вариант показан на фото.

Стоит указать то, что сейчас многие отдают предпочтение импульсным лабораторным источником питания у которых кпд может доходить до 90 и более процентов, но больше ценится именно линейные источники питания. Профессиональные линейные блоки питания всегда дополняют узлом коммутации обмоток.

Блок питания может обеспечить на выходе стабильное напряжение от 0 до 35-38 вольт, а выходной ток может доходить до 5-6 ампер.

Кстати ток также стабилизирован, то есть выставленное значение тока будет сохраняться при изменениях входного и выходного напряжения, и не зависит от выходной нагрузки.

Выставили ток в 1 ампер и даже при коротком замыкании у вас он будет ограничен одним амперам.

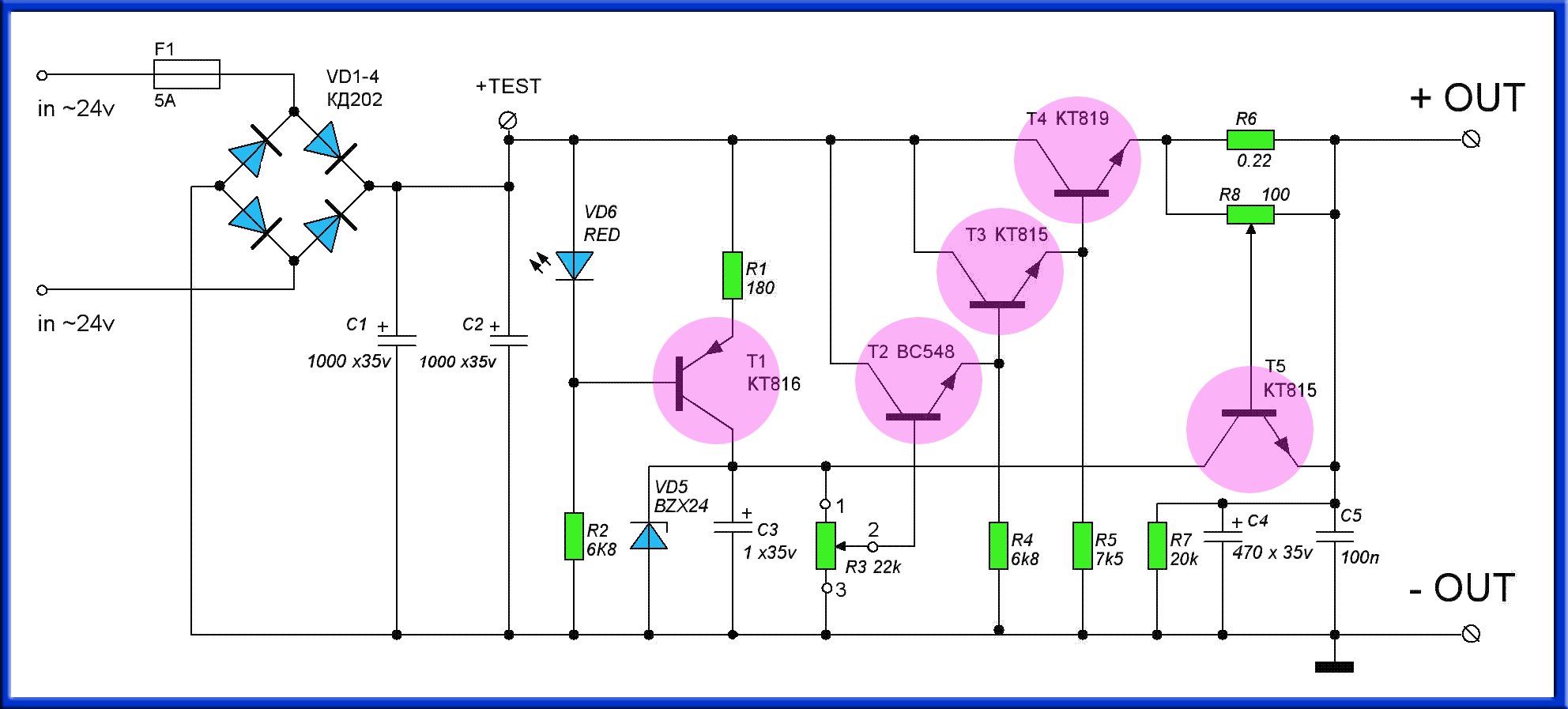

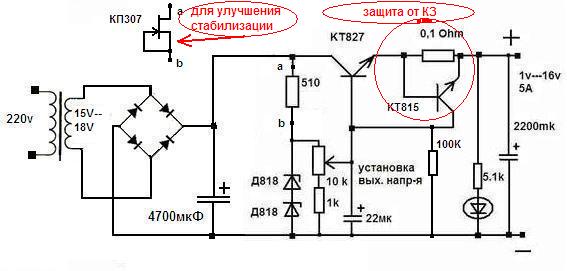

А вот собственно и модернизированная схема.

Я снизил сопротивление датчика тока до 0,1 оМа,

добавил второй силовой транзистор параллельно первому,

но в эмиттерных цепях каждого транзистора стоит токо-выравнивающий или балластный резистор.

Силовые транзисторы можно любые соответствующей мощности, ток коллектора транзистора желательно 10 ампер и выше, при этом мощность рассеивания должна быть 100 и более ватт.

Так как данная схема — линейная, я очень советую использовать транзисторы в металлических корпусах, на крайняк транзисторы в корпусе ТО247, чтобы не возникли проблемы с теплоотдачей.

В схеме имеем три мощных резистора, балластные советую взять на 5 ватт, а вот датчик тока и на 10 ватт не помешает.

Балластные резисторы советую взять сопротивлением 0,22 Ома у меня они к сожалению закончились, поэтому поставил на 0,1 Ом, но если транзисторы имеют максимально идентичные параметры, то такое решение даже лучше.

В моём случае, в качестве силовых транзисторов изначально использовал ключи 2SD209 по сути это аналог ключей MJE13009, оба варианта очень часто применяются в компьютерных блоках питания.

Каждый такой транзистор может рассеивать 100-130 ватт мощности, но лишь в том случае, если имеется хорошее охлаждение и вы уверены в подлинности транзисторов, но их основная проблема слишком низкий коэффициент усиления по току, всего около 20.

Аналогичное ключи ставить я крайне не рекомендую по нескольким причинам. Во-первых регулировка будет нелинейной из за малого усиления ключей, по этой же причине управлять такими транзисторами тяжело, поэтому драйверный ключик будет жестко нагреваться и ему будет нужен небольшой радиатор.

Очень советую транзисторы в металлических корпусах, наподобие 2N3055, для таких схем они идеально подходят. Металлический корпус, приличная мощность и ток коллектора, а коэффициент усиления по току около 200, как раз то, что нужно.

Я в итоге поставил ключи 2SD1047, они обладают приличным усилением, применяются как в источниках питания, так и в выходных каскадах усилителей мощности низкой частоты.

Радиатор для ключей удобно использовать общий, притом изолировать ключи прокладками не нужно, так как подложки или коллекторы в нашей схеме общие.

После подачи питания на схему стабилизатора нужно путём вращения данного, подстроечного резистора выставить максимальный выходной ток,

допустим 5 ампер, далее выставляем максимальное напряжение на выходе, тут всё зависит от того, какой у вас источник питания, какой у него ток и напряжение на выходе, то есть данный стабилизатор без проблем можно скорректировать под любой источник питания.

Введите электронную почту и получайте письма с новыми поделками.

Теперь подаем питание на вход стабилизатора и проверяем минимальное, выходное напряжение — оно как видим 0 вольт, что и требовалось доказать, регулировка очень плавная во всём диапазоне.

Теперь проверим ток, минимальный выходной ток можно скинуть вплоть до 0, а максимальных 5 ампер схема выдают без проблем.

Один из самых важных тестов — насколько просядет выходное напряжение при определенных токах, ну давайте посмотрим, но перед этим важно указать, что на проводах, измерительном шунте амперметра и на самом стабилизаторе, а также на токо-выравнивающих резисторах будут падения напряжения, то есть на указанных участках будут просадки, это в случае любого источника питания.

Ток 1 ампер, просадка около 0,1 вольта,

ток 3 ампера просадка всего 0,4 вольта

и наконец максимальный ток 5 ампер, просадка 0,65 вольт, без измерительного оборудования эти цифры были бы гораздо меньше.

Проверим стабильность выходного напряжения при резких изменениях входного, ну например перепады в сети.

Как видим стабилизатор держится молодцом, при изменении входного напряжения на 10 вольт выходное изменяется лишь на 50-70 милливольт.

А теперь пульсации на выходе, при итоге в 1 ампер пульсации не более 20 милливольт, при токе в 3 ампера — около 25-30 милливольт,

а при максимальном токе в 5 ампер, пульсации на выходе около 50-60 милливольт, согласитесь это неплохой показатель для блока питания такого уровня.

Архив к статье; скачать.

Автор; Ака Касьян.

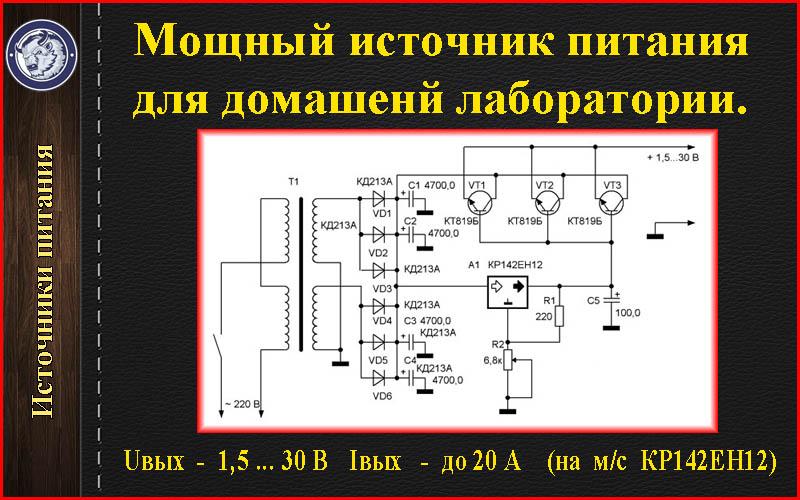

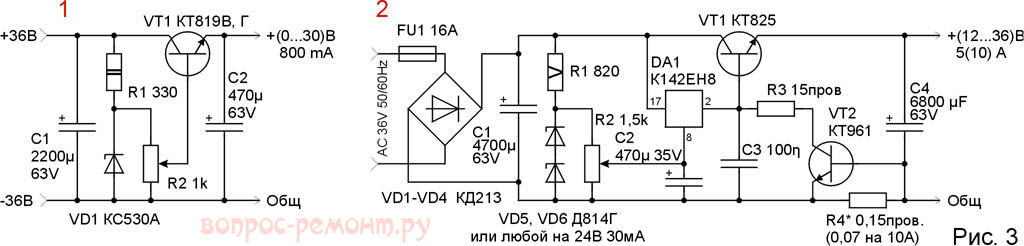

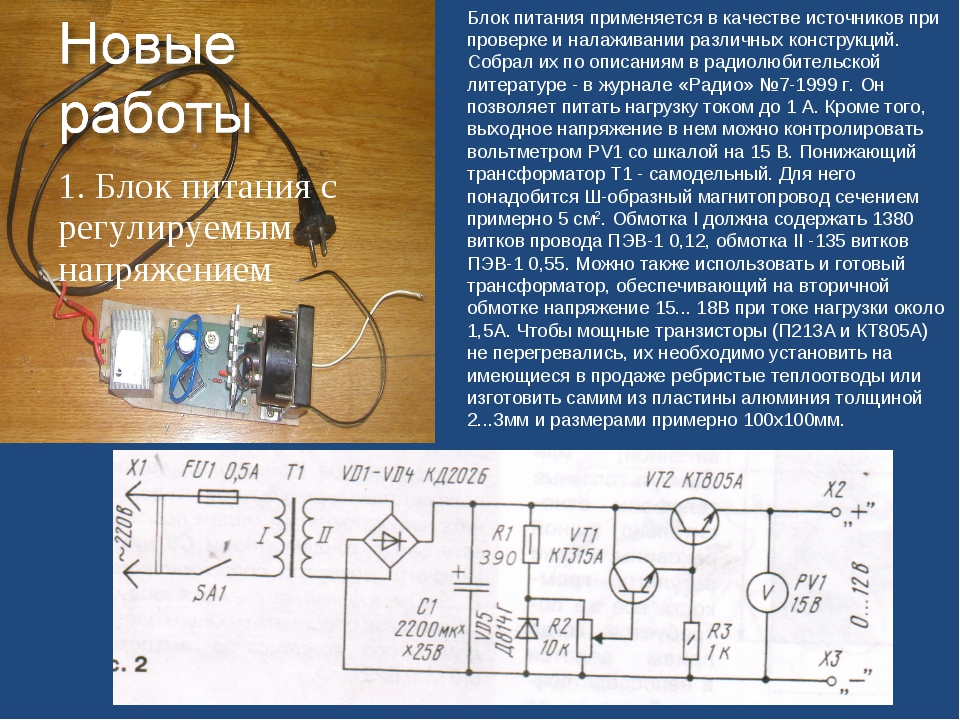

Лабораторный блок питания своими руками 0-30В 0-5А

Некоторым радиолюбителям необходимо иметь в своем арсенале лабораторный блок питания от нуля вольт, иногда это необходимо, а иногда это просто модно. Сегодня у нас статья посвящена именно такому блоку. Мы рассмотрим подробно пошаговую сборку этого ЛБП, а также в процессе сборки постараемся кратко раскрыть основные принципы работы ее узлов.

Лабораторный блок питания своими руками 0-30В 0-5А

Когда был изготовлен блок 1,3-30 В, именного тогда пришла идея немного модернизировать схему и расширить рабочее напряжение от 0 В. По сути, схема лабораторного блока питания дополнилась лишь небольшим количеством элементов.

Как видим, ничего нового, та же LM317 усиленная парой мощных транзисторов TIP36C, ограничение и стабилизация тока также организованно на LM301. Но присутствует стабилизатор 7905

и дополнительный делитель состоящий из R9 и Р4, который позволяет формировать отрицательные 1,2 В. В общем, читаем инструкцию по сборке и настройке блока.

Лабораторный блок питания — пошаговая сборка

Первым делом необходимо выбрать подходящий мощный трансформатор. Для нашего блока им станет ТПП-319. Перед сборкой необходимо как следует его нагрузить и проверить, как он держит нагрузку, и какой максимальный ток он способен выдать.

После подготовки и подключения трансформатора, а также диодного моста BR1, необходимо установить на его выход конденсатор С1 и приступать к плате.

Плату блока питания для самостоятельного изготовления можно скачать в конце статьи в формате lay.

Шаг. 1 Установка элементов, отвечающих за регулировку напряжения

Устанавливаем предохранитель F1. Резистор R1 временно заменяем перемычкой. Далее устанавливаем стабилизатор с регулируемым выходным напряжением LM317. Также на свои места устанавливаем R4 и R6 и подключаем переменный резистор Р3. На плате вместо Р4 устанавливаем временную перемычку на минус блока.

Сейчас мы подключаем основу блока – детали, отвечающие за регулировку напряжения. Выходное напряжение на стабилизаторе

LM317 зависит от делителя напряжения, собранного на R6 и Р3.

На выходе мы получим регулируемое стабилизированное напряжение от 1,2 В. Максимальный ток, который сейчас может пропустить через себя LM317 это 1,5 А.

Сейчас можно закрепить небольшой радиатор на LM317 и нагрузить выход БП нагрузкой. Важно на данном этапе не перегружать БП, выходной ток не должен превышать 0,5 А т.к. LM317 будет очень сильно нагреваться.

Шаг. 2 Установка конденсаторов фильтра

Устанавливаем конденсаторы С3; С4; С8 — С12. После установки С9 регулировка напряжение станет более плавной. По выходным характеристиками на данном этапе блок остается без изменений.

Шаг. 3 Подключение силовых транзисторов

Снимаем перемычку, установленную вместо резистора R1. Устанавливаем R1 на свое место. Подключаем транзисторы

Т1-Т2 и балансировочные резисторы R7 — R8. Устанавливаем R5. R5 – выполняет роль шунта. В дальнейшем LM301 будет отслеживать падение напряжения на нем.

При небольшой нагрузке ток будет идти через LM317, а при увеличении нагрузки из-за падения напряжения на R1 (на 0,6-0,8 В)  откроются транзисторы. Транзисторы необходимо установить на хороший радиатор с принудительным охлаждением. На выходе будет регулировка напряжения от

1,2-30 В, но без ограничения тока. Важно! Пока не закончена сборка блока, не устраивать короткое замыкание на выходе БП.

Шаг. 4 Балансировка транзисторов

Работу пары транзисторов необходимо сбалансировать, для этого нагружаем блок. Выходной ток лучше не превышать 3 А. Измеряем ток, проходящий через транзистор Т1, затем через транзистор Т2. Амперметр поочередно подключаем в коллекторную цепь каждого из транзисторов. Если ток примерно одинаковый, переходим к шагу №5. Если перекос тока значительный, необходимо с помощью R7 и R8 добиться максимально близких значений.

В качестве нагрузки лучше использовать нихромовую проволоку или спираль от ТЭНа.

Как показывает практика, если пара транзисторов из одной партии и новая, то скорей всего ток, проходящий через каждый транзистор, будет одинаковым.

---

Если транзисторы отказываются работать в паре, но работают в этой схеме нормально по отдельности — следует уменьшить R1 до 10 Ом.

---

Шаг. 5 Подключение питания для ОУ и периферии

В следующем шаге мы поработаем над питанием LM301 и периферийных устройств. Для питания вентилятора и цифрового вольтамперметра используется стабилизатор

7812. Питание для него берется с основного моста BR1, а на выходе мы уже получим стабилизированное напряжение 12 В. Также на выходе 7812 устанавливается конденсатор С13. Стабилизатор 7812 желательно установить на небольшой радиатор.

Для формирования отрицательного питания LM301 используется отдельная обмотка трансформатора, которая подключается к диодному мосту BR2 и конденсатору С2 (положительный вывод конденсатора подключается на минус блока)

. Далее напряжение поступает на стабилизатор отрицательной полярности 7905. Важно учесть, что напряжение на входе стабилизатора должно быть порядка 7-9 В. На выходе 7905 устанавливается конденсатор С14.

После установки необходимо произвести замеры напряжения относительно минуса БП. Черный щуп мультиметра подключается на минус блока, а красный на выход стабилизатора 7905. Показания должны быть – 5 В (минус 5 вольт). На выходе 7812 должно быть 12 В.

Шаг. 6 Установка операционного усилителя и элементов стабилизации тока

Устанавливаем LM301, переменный и подстроечный резистор

Р1 и Р2, конденсатор С5;С6;С7, резисторы R2; R3, а также диоды D1; D2 и светодиод LED1. Не забываем поставить перемычку на плате идущую от Р2 .

Пара слов о работе операционного усилителя в этом лабораторном блоке питания. LM301 в данном блоке работает в режиме компаратора. R5 – выполняет роль шунта, LM301 отслеживает на нем падение напряжения.

С помощью делителя, состоящего из резисторов Р1; Р2 и

R3, устанавливается на инвертирующем входе опорное напряжение. Если напряжение на инвертирующем входе больше, чем на неинвертирующем на разницу, не превышающую опорное напряжение, на выходе LM301 будет напряжение равное напряжению питания LM301 (такое же, как и на выходе БП). Светодиод не загорится, так как включен обратной полярностью. Как только напряжение на инвертирующем входе превысит напряжение на неинвертирующем, на разницу значения опорного напряжения, то на свой выход ОУ подаст -5V и светодиод загорится. Напряжение отрицательной полярности проходит через

LED1 и D1 попадает на управляющий вывод LM317. Вывод частотной коррекции LM301, включенный через диод D2 на выход блока питания, гасит напряжение на выходе ОУ до безопасного для светодиода LED1 уровня.

Таким образом, вращая потенциометр Р1, можно изменять опорное напряжение на инвертирующем входе и соответственно ограничивать ток, проходящий через R5.

На данном этапе о правильной работе LM301 можно судить, когда Р2 или Р1 будет установлен в крайнем минимальном положении, при этом загорится светодиод, а напряжение на выходе блока сбросится на ноль. На этом этапе лабораторный блок питания готов на 90%.

Шаг. 7 Установка нуля

Для регулировки напряжения LM317 он нуля вольт на таком лабораторном блоке питания, будем заимствовать идею, описанную производителем LM117. Тут для регулировки от нуля вольт используется опорное стабилизированное напряжение – 1,2 В (минус 1,2 В).

Как видим, в первоисточнике используется источник опорного напряжения LM113. Его можно заменить современным аналогом LMV431, который лучше согласован с LM317 и имеет опорное напряжение – 1,24 В (минус 1,24 В). Но, при использовании такого подхода возникнет проблема с покупкой LMV431, зачастую магазины везут ее только под заказ и не в самые короткие сроки.

С учетом того, что отрицательное питание LM301 в нашем блоке и так стабилизированное с помощью 7905, то нам достаточно установить делитель напряжения состоящий из R9 и Р4. А с помощью Р4 уже можно добиться значения — 1,25 В (минус 1,25 В) на делителе.

Снимаем временную перемычку, установленную вместо Р4. Устанавливаем R9 и Р4 на свои места. Переводим Р1 и Р2 в средние положения. Р4 устанавливаем в крайнее положение так, что бы его сопротивление было минимальным и включаем блок. С помощью Р3 мы устанавливаем минимальное выходное напряжение блока, оно будет 1,2 В. Далее, увеличивая сопротивление Р4, добиваемся значение 0 В на выходе блока. Теперь доступный диапазон регулировки напряжения составляет 0-30 В.

Шаг. 8 Установка защитных диодов

Устанавливаем диоды D3 и D4. D3 будет защищать вход блока от всплесков напряжений обратной полярности, т.к. эксплуатация лабораторного блока будет происходить в различных условиях. D4 защищает выход LM317 от ситуаций, когда напряжение на выходе LM317 превышает напряжение на ее входе.

Шаг. 9 Настройка ограничения максимального тока

• Выставляем на блоке 12В.
• Р2 устанавливаем на максимум (т.е. регулировка тока включена максимальная) — на выходе 12 В.
• Р1 — на минимум (подстройка максимального тока) т.е. выходной ток будет ноль и напряжение упадет до 0 — горит светодиод.
• Берем нихромовую спираль сопротивлением 2 Ом. и подключаем ее к выходу.
• С помощью Р1 начинаем регулировать ток. Когда на выходе 5 А, можно остановиться. В это время вольтметр будет показывать 10 В.

Теперь с помощью Р2 будет доступный диапазон тока 0 — 5 А. Это самый простой метод, который можно рекомендовать для настройки максимального тока такого лабораторного блока питания.

Шаг. 10 Подключение вольтамперметра

При подключении вольтамперметра питание прибора стоит брать со стабилизатора 7812. Отрицательный выход блока на выходную приборную клемму подключается уже через вольтамперметр.

Для точной (тонкой) регулировки тока и напряжения можно ввести дополнительные переменные резисторы номиналом около 5% от основного регулятора. Например, с Р3 можно подключить последовательно переменный резистор на 220 Ом, а с Р2 можно подключить последовательно переменный резистор на 20 кОм и повторно произвести настройку ограничения тока.

Вот таким получился лабораторный блок питания своими руками. Приносим огромную благодарность Владимиру Сметанину, который не побоялся собрать прототип платы и героически преодолел все трудности сборки блока, чтобы предоставить действительно интересные материалы!

Благодаря Владимиру, лабораторный блок питания имеет индивидуальную лицевую панель, созданную с помощью ЧПУ фрезеровки.

Как и обещали, плату блока можно скачать тут:

Ну и демонстрация работы лабораторного блока питания:

Присылайте в комментах фото, какой лабораторный блок питания получился у Вас, собранный по этой схеме, будем добавлять в статью — так станет интереснее!

Работы наших читателей

Первым решил поделиться своей поделкой Денис Фролов. До этой сборки вообще не имел дела с радиоэлектроникой. Трансформатор используется тороидальный. Плата вытравлена при помощи фоторезиста, наклеена навигация. Денис решил немного усложнить блок, добавлена настольная зарядка для девайсов.

Следующим прислал свой фотоотчет Старков Сергей. Радиоэлектроникой занимался еще с 15ти летнего возраста. Трансформатор брал на 160 ватт с вых. 12,25,36 вольт. Корпус так же как и трансформатор взят с какого-то киповского оборудования. Вольтамперметр как и у всех — китайский. Лицевую часть делал в программе FrontDesigner 3.0, распечатал на струйном принтере на фотобумаге и покрыл лаком. корпус правда еще не успел покрасить.

Прекрасную работу прислал нам Роберт Ганеев  из Татарстана. Плату Роберт изменил под свой корпус, использовал три транзистора TIP36C, при сборке возникли небольшие трудности с параллельной работой трех транзисторов. Проблему решили уменьшением R1 до 10 Ом.

Вконтакте

Facebook

Twitter

Одноклассники

comments powered by HyperComments

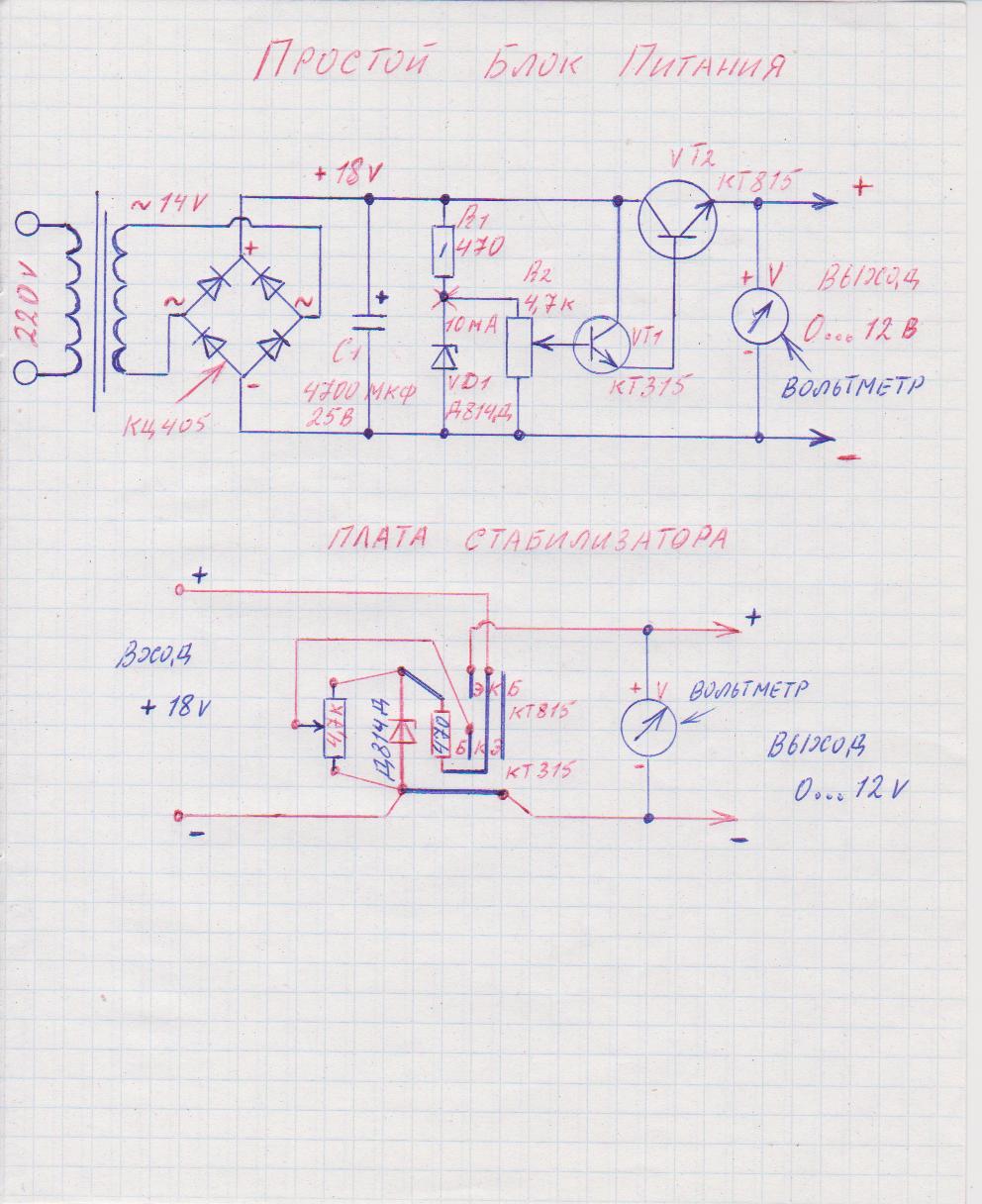

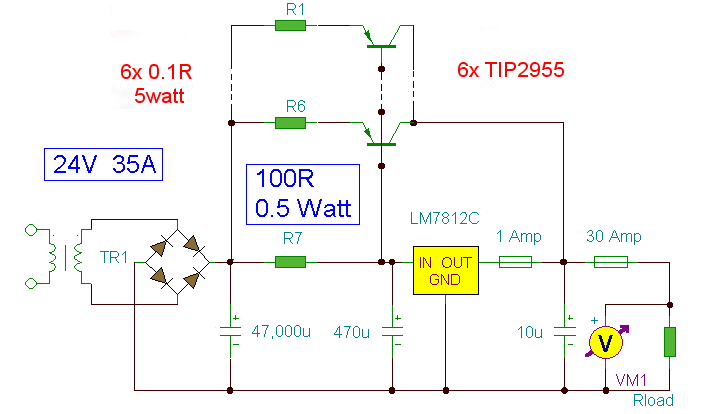

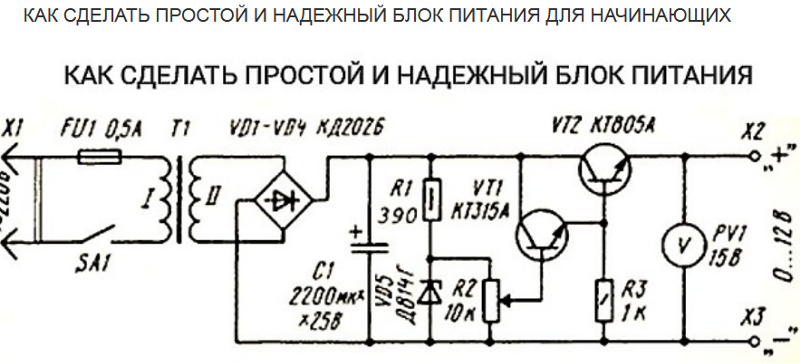

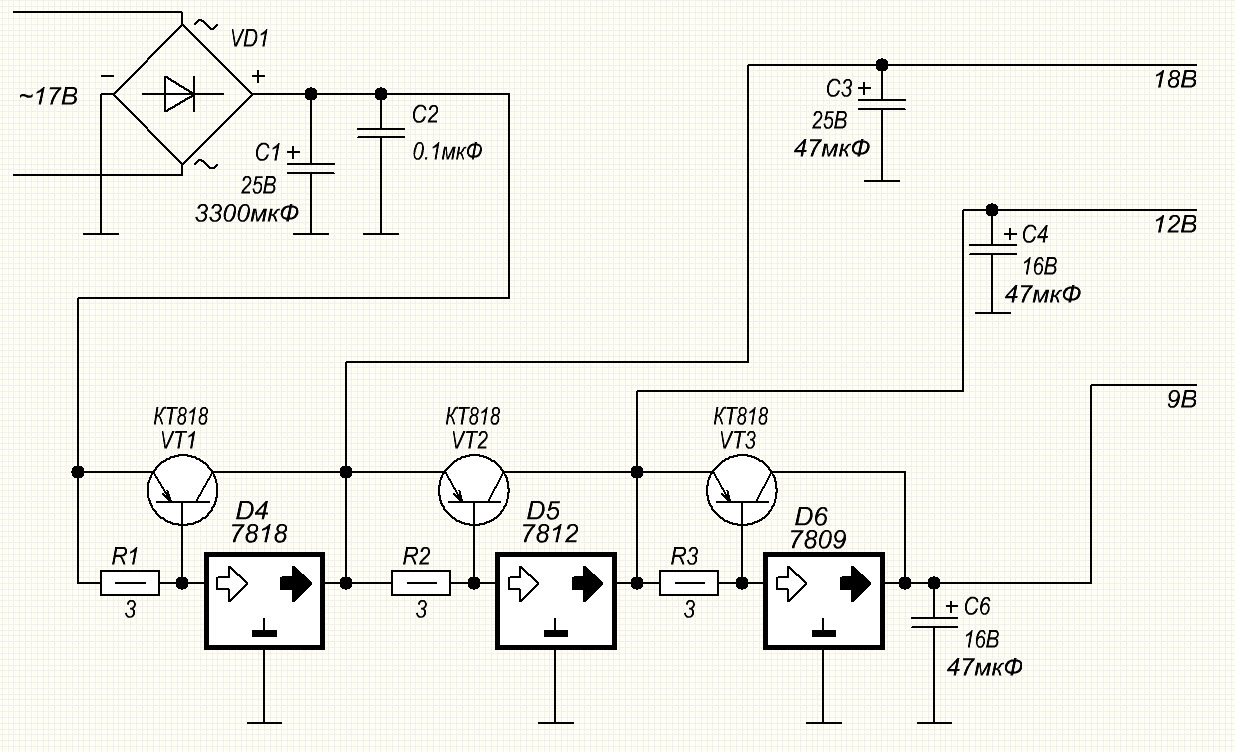

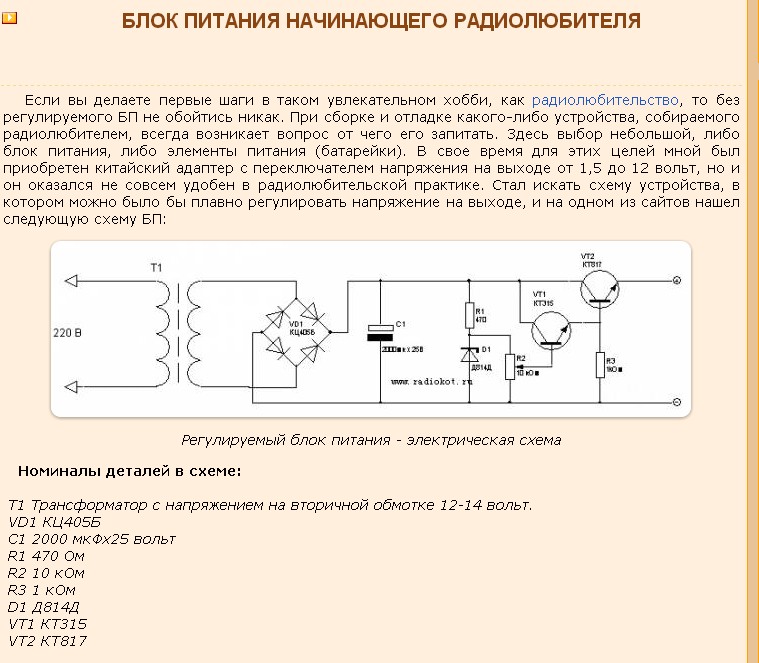

Блок питания 12В своими руками: схема и описание

Автор Aluarius На чтение 5 мин. Просмотров 548 Опубликовано 11.04.2016

Всем нам известно, что блоки питания сегодня являются неотъемлемой частью большого количества электрических приборов и осветительных систем. Без них наша жизнь нереальна, тем более экономия электроэнергии способствует эксплуатации этих приборов. В основном блоки питания имеют выходное напряжение от 12 до 36 вольт. В этой статье хотелось бы разобраться с одним вопросом, можно ли сделать блок питания на 12В своими руками? В принципе, никаких проблем, ведь этот прибор на самом деле имеет несложную конструкцию.

Из чего можно собрать блок питания

Итак, какие детали и приборы необходимо, чтобы собрать самодельный блок питания? В основе конструкции всего лишь три составляющие:

• Трансформатор.
• Конденсатор.
• Диоды, из которых своими руками придется собрать диодный мост.

В качестве трансформатора придется использовать обычный понижающий прибор, который будет уменьшать вольтаж с 220 В до 12 В. Такие приборы сегодня продаются в магазинах, можно использовать старый агрегат, можно переделать, к примеру, трансформатор с понижением до 36 вольт на прибор с понижением до 12 вольт. В общем, варианты есть, используйте любой.

Что касается конденсатора, то оптимальный вариант для самодельного блока – это конденсатор емкостью 470 мкФ с напряжением 25В. Почему именно с таким вольтажом? Все дело в том, что на выходе из напряжение будет выше запланированного, то есть, больше 12 вольт. И это нормально, потому что при нагрузке напряжение упадет до 12В.

Собираем диодный мостик

А вот теперь очень важный момент, который касается вопроса, как сделать блок питания 12В своими руками. Во-первых, начнем с того, что диод – это двуполярный элемент, как, в принципе, и конденсатор. То есть, у него два выхода: один минус, другой плюс. Так вот плюс на диоде обозначен полоской, а, значит, без полоски это минус. Последовательность соединения диодов:

• Сначала соединяются между собой два элемента по схеме плюс-минус.
• Точно также соединяются между собой и два других диода.
• После чего две парные конструкции необходимо соединить между собой по схеме плюс с плюсом и минус с минусом. Здесь главное не ошибиться.

В конце у вас должна получиться замкнутая конструкция, которая носит название диодный мостик. У нее четыре соединительных точек: две «плюс-минус», одна «плюс-плюс» и еще одна «минус-минус». Соединять элементы можно на любом плате необходимого устройства. Основное здесь требование – это качественный контакт между диодами.

Во-вторых, диодный мост – это, по сути, обычный выпрямитель, который выпрямляет переменный ток, исходящий с вторичной обмотки трансформатора.

Полная сборка прибора

Все готово, можно переходить к сборке конечного продукта нашей идеи. Сначала надо подключить выводы трансформатора к диодному мосту. Их подключают к точкам соединения «плюс-минус», остальные точки остаются свободными.

Теперь необходимо подключить конденсатор. Обратите внимание, что на нем также есть отметки, которые определяют, полярность прибора. Только на нем все наоборот, чем на диодах. То есть, на конденсаторе обычно помечается минусовой контакт, который подсоединяется к точке диодного моста «минус-минус», а противоположный полюс (положительный) присоединяется к точке «минус-минус».

Остается только подключить два питающих провода. Для этого лучше всего выбрать цветные провода, хотя это необязательно. Можно использовать одноцветные, но при условии, что их придется каким-нибудь образом обозначить, к примеру, на одном из них сделать узелок или обмотать конец провода изолентой.



Итак, делается подключение питающих проводов. Один из них подключим к точке «плюс-плюс» на диодном мосте, другой к точке «минус-минус». Все, понижающий блок питания на 12 вольт готов, можно его тестировать. В холостом режиме он обычно показывает напряжение в пределах 16 вольт. Но как только на него подадут нагрузку, напряжение снизится до 12 вольт. Если есть необходимость выставить точное напряжение, то придется к самодельному прибору подключить стабилизатор. Как видите, сделать блок питания своими руками не очень сложно.

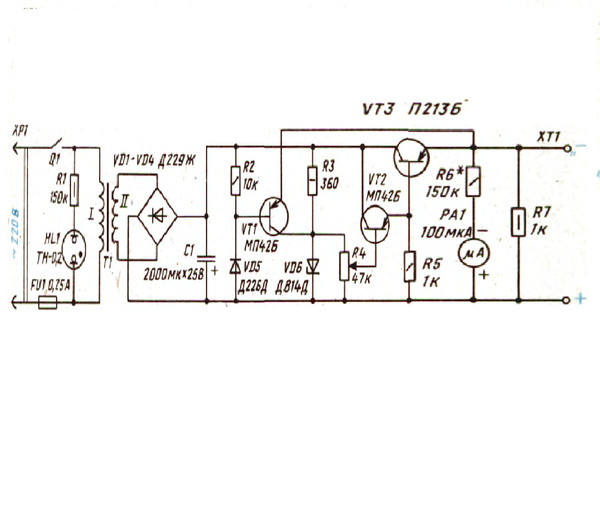

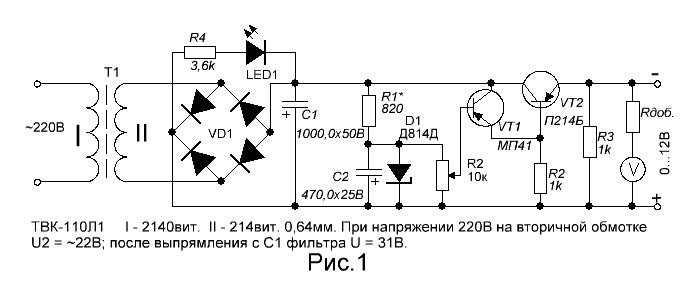

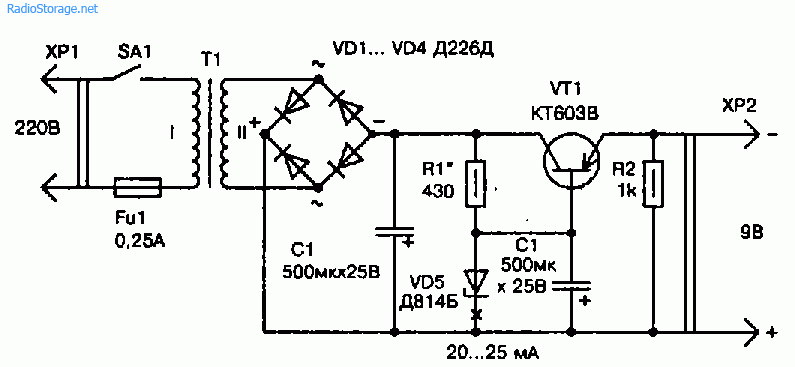

Конечно, это простейшая схема, блоки питания могут быть с различными параметрами, где основных два:

• Выдерживаемая нагрузка, измеряемая в амперах.
• Выходное напряжение.

Как дополнение, может быть использована функция, которая разграничивает модели блока питания на регулируемый (импульсный) и нерегулируемый (стабилизированный). Первые обозначены возможностью изменять выходное напряжение в пределах от 3 до 12 вольт. То есть, чем сложнее конструкции, тем больше возможностей у агрегатов в целом.

И последнее. Самодельные блоки питания – это не совсем безопасные аппараты. Так что при их тестировании рекомендуется отойти на некоторое расстояние и только после этого проводить включение в сеть 220 вольт. Если вы что-то неточно рассчитали, к примеру, неправильно подобрали конденсатор, то есть большая вероятность, что этот элемент просто взорвется. В него залит электролит, который при взрыве разбрызгается на приличное расстояние. К тому же не стоит производить замены или пайку при включенном блоке питания. На трансформаторе собирается большое напряжение, так что не стоит играть с огнем. Все переделки надо проводить только на выключенном приборе.

ИБП своими руками на 12В: подробная пошаговая инструкция

Суровая действительность такова, что нет абсолютной уверенности в постоянном источнике электричества из обычной розетки. Электричество могут внезапно отключить. Вспомните словосочетание — «веерное отключение». Мало того, нередко так случается, напряжение в сети есть, но оно крайне нестабильно. Во втором случае помогут автотрансформаторы. А с первой проблемой помогают источники бесперебойного питания ИБП. Ниже мы вместе сделаем бесперебойник своими руками.

Бесперебойник 12 В для роутера

Конечно, основная функция ИБП для компьютеров — сохранение данных и возможность штатно отключить питание устройства от сети.

Но. В наш век цифровых технологий стандартный ноутбук может переждать в автономном режиме до 3–5 часов, пока не включится снова электричество.

Ноутбуком пользоваться можно, но без интернета. Почему? Просто тока в сети нет, и он тоже не работает. Но кабельные лини интернета работают.

А мы так привыкли к интернету, что когда отключают свет, становится как то неуютно без «мировой паутины».

Так никто и ничто не мешает сделать ИБП хотя бы для роутера. Тем более это совсем не сложно и сделать бесперебойник своими руками домашнему умельцу вполне реально.

Самое необходимое

Все что нужно для самодельного ИБП есть на торговой площадке Али-экспресс:

1. Пара Аккумуляторов для шуруповерта 18650-й серии.
2. Индикатор заряда встраиваемый.
3. Плата преобразователя.
4. Плата зарядки.
5. Адаптер питания 9 V 2 A.
6. Корпус из пластика.

Полный комплект деталей:

Аккумулятор 18650 и его разновидности

Основной элемент будущего бесперебойника это аккумулятор литий-ионного типа 18650. По форме и размерам — аналог стандартных пальчиковых батареек ААА или АА.

Емкость пальчиковых аккумуляторов находится в границах 1600–3600 мАч. С выходным напряжением в 3.7 В.

Есть несколько разновидностей батарей класса 1865. Различия только по химическому составу:

1. Литий-марганцевые (Lithium Manganese Oxide).
2. Литий-кобальтовые (Lithium Cobalt Oxide).
3. Литий-железо-фосфатные (Lithium Iron Phosphate или феррофосфатные).

Все они с успехом применяются:

• в телефонных зарядках;
• в ноутбуках;
• фонариках и так далее.

Собираем бесперебойник

Наглядная схема модульного ИБП своими руками:

Итак, процесс сборки пошагово:

1. Для начала нужно убедиться, что батареи рабочие. Вольтметром проверяем напряжение. Оно не должно быть ниже 2.7 В. Для нашего ИБП хватит двух батареек.
2. Доводим уровень заряда до 100 %.
3. В пластиковом корпусе вырезаем места для установки выключателя и контактного разъема для блока питания.
4. К припаянным проводам батареек нужно впаять предохранители, выбираем в зависимости от источника потребления, не забудьте взять с запасом. Этим мы исключим случайное короткое замыкание.
5. Все открытые места нужно надежно заизолировать. Для этого хорошо подойдет специальная термоусадка.
6. Питающие батареи соединяем вместе в один блок изолентой.
7. В пластиковом боксе вырезается окно для вольтметра.

8. С помощью термопистолета приклеиваем датчик к корпусу. Этим же клеем заизолировать места вывода проводов.
9. На аккумулятор закрепляется контроллер заряда. В этом варианте применен двусторонний скотч.
10. Провода к контроллеру припаиваются к плате контроллера. Бесперебойник, схема которого видна ниже, почти готов.

11. Затем соединяется вся схема нашего ИБП.
12. К выходу обязательно припаять конденсатор. Этим мы защитим схему от микробросков и сделаем выравнивание рабочей частоты прибора. Для подбора не забываем, что на 1 Ватт выходной мощности требуется 100 микроФарад.

13. Выставляем выходное напряжение на 12 вольт с помощью переменного резистора. Именно такое напряжение необходимо для питания роутера.
14. Все элементы закрываем в коробку и ставим новый самодельный ИБП на зарядку.

Как это будет работать

У роутеров есть свои штатные блоки питания. В этой схеме мы его убрали и заменили на 9 вольтовый. От такого напряжения работает новое устройство.

Или более подробно. Новым 9-ти вольтовым блоком питания подается напряжение на повышающий преобразователь, который работает в паре с балансным контроллером заряда. Напряжение 12 Вольт в штатном режиме идет для питания роутера.

Но если произойдет отключение тока, наш контроллер заряда переключит работу ИБП от встроенных батарей. По мере использования аккумуляторов, их выходное напряжение будет падать. Чтобы избежать их полного разряда, контроллер отключит работу в тот момент, когда выходное напряжение достигнет 2.7 В.

Итог работы

Расчетная мощность бесперебойника — четверть ампера. В идеале должно хватить на работу роутера в течение 2.5 часов.

Но из замеров получается, что если самодельный ИБП для дома будет потреблять ток в 1 Ампер, работы нового девайса хватит минут на 30.

Если роутер будет «кушать» 0.5 Ампер, то питания от батареек хватит уже на приблизительно полтора часа.

Таким устройством можно обеспечить бесперебойную работу и других устройств. Например, таких как:

• маршрутизаторы;
• докстанции беспроводного телефона;
• жёсткие диски.

Однотактный автогенератор — ИБП

Схема простейшего обратноходового преобразователя:

Такой однотактный конвертер находит применение в небольших по мощности источниках питания, таких как зарядник для телефона.

Схема простейшего понижающего трансформатора. Применяется в грузовиках для прикуривателей с напряжением в 12 Вольт. То есть там, где необходимо понизить напряжение с 24 В до 12 В. Второе название однотактная схема преобразователя получила следующее — стабилизатор с ШИМ-модуляцией.

Также такую схему можно обнаружить в ресурсоёмких платах расширения, например, таких как видеокарты. При максимуме тока — минимум потерь.

Основной недостаток данной схемы — нет защиты от перегрузок, как по току, так и по напряжению.

Двухтактный ИБП

Если есть желание понизить потери по мощности, то вам требуется двухтактный источник бесперебойного питания 12 В.

Один из вариантов исполнения показан на картинке.

Это схема двухтактного импульсного конвертера. Применяется как в сварочных инверторах, так и в компьютерных блоках питания. Схема рабочая, очень надежная и с хорошим КПД.

В принципе можно создать модель, исходя из расчета самого мощного потребителя в вашем доме. Таких, как бойлер или телевизор. То есть те устройства общая мощность потребления, которых не более 2.5 кВт. Тогда и инвертор делается с запасом до 3 кВт.

Благодаря работе на меньших токах, увеличивается ресурс конденсаторов. Источник бесперебойного питания на 12 вольт может применяться в усилителях мощности.

Заключение

Самодельный бесперебойник имеет неоспоримое преимущество перед заводскими моделями. Они проще в ремонте и их легко модернизировать под свои нужды.

Есть схемы самодельных ИБП с применением солнечных панелей и даже с ветрогенератором, что даёт возможность повысить автономность домашней электросети.

Видео по теме

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Pinterest

Хорошая реклама

Простой настольный блок питания, который может построить любой!

Скачать PDF YouTube

Сегодня мы сконструируем очень простой настольный блок питания. Это полезное устройство, которое найдет дом на любом рабочем месте. Его также очень легко построить, что делает его идеальным проектом для начинающих.

Лучше всего, что эта конструкция не требует возиться с любым высоким напряжением. Он безопасен и прост в сборке благодаря использованию готовых модулей и избыточного блока питания ноутбука.

Одним из важнейших элементов оборудования любого рабочего места для электроники является источник питания. Источник регулируемого постоянного напряжения — это то, что нужно каждому экспериментатору.

Чаще всего в цифровой электронике используются напряжения 5, 3,3 и 12 вольт. Есть много разных способов получения этих напряжений, в том числе обычные источники питания USB, которые вырабатывают 5 вольт.

Если вы ищете простое в сборке устройство, которое выводит все эти стандартные напряжения, мы уже создали блок питания с использованием старого блока питания компьютера ATX.Это был хороший прибор, я даже добавил к нему амперметр, чтобы я мог измерять ток. И в большинстве случаев это все, что вам действительно нужно.

Однако бывают случаи, когда вам нужно «необычное» напряжение. Возможно, вы разрабатываете схему, которая в конечном итоге будет работать от батарей, и вам нужно имитировать батарею на 6, 7,4 или 9 вольт. Или вам может понадобиться второй блок питания.

Дизайн, который я придумал, очень прост в сборке, любой, у кого есть минимальные навыки электронного строительства, не должен иметь проблем с его сборкой.И вам не нужно строить точно такой же блок, который создал я, вы можете использовать принципы проектирования, показанные здесь, для создания блока питания, который будет адаптирован для любого приложения.

Приступим!

Источник питания на заказ

Вот посмотрите на блок питания, который я построил. И я покажу вам, как можно построить такой же. Но тебе не обязательно.

Вы также можете использовать простые методы проектирования, которые я покажу вам, для создания нестандартного источника питания.С переменным выходом или без него. С другим фиксированным напряжением или без фиксированных напряжений.

На самом деле я собираю другой блок питания с четырьмя фиксированными выходными напряжениями для моей камеры, чтобы избавиться от четырех отдельных блоков питания, которые я сейчас использую, когда снимаю свои видео. И я буду использовать ту же технику.

Создан с заботой о безопасности

Одна вещь, о которой вы должны быть очень внимательны при создании любого источника питания, — это высокое напряжение на линии (или «сети»).

Переменный ток в вашем доме составляет от 110 до 240 вольт, и он может убить вас, если вы соприкоснетесь с ним! Ошибка проводки может вызвать возгорание или стать причиной «горячего» металлического корпуса, что превратит самодельный блок питания в смертоносное оружие.

В этой конструкции нет необходимости обрабатывать сетевое напряжение. Вы будете работать только с низковольтным постоянным током. Это безопасная конструкция, даже если вы только новичок.

Мы совершим эту «магию», используя то, что у вас, вероятно, уже есть в ящике для мусора или хранится в коробке в шкафу.

И, в качестве бонуса, ваш блок питания будет иметь надлежащую сертификацию для работы с сетевым напряжением без нарушения вашего полиса страхования жилья.

Переработанные детали

«Загадочная деталь», лежащая в основе нашей конструкции блока питания, — это не что иное, как силовой «кирпичик» от старого ноутбука!

Эти «блоки» обычно выдают около 19 вольт, и большинство из них имеют приемлемую токовую нагрузку. Это особенно актуально для более старых устройств, предназначенных для 15- и 17-дюймовых ноутбуков, им требовалось приличное количество тока.

Я использую старый компьютер HP, купленный в 2008 году. Компьютер больше не работает, но его блок питания получил новую жизнь!

Детали блока питания

Наряду с «кирпичиком» блока питания, который я только что описал, эта конструкция упрощена за счет использования модулей понижающего преобразователя.

Я рассмотрел некоторые из этих модулей в статье и видео, которые я сделал о Powering Your Projects. Модули, которые я использовал, не рассматривались в этом контенте, и, поскольку есть сотни таких модулей, вам не обязательно использовать те же, что и я.

Вот детали, которые я использовал в своей простой конструкции блока питания.

Блок питания для ноутбука

Как упоминалось выше, мой блок питания пришел от ноутбука HP. Конечно, вы можете использовать другой, на самом деле, я и ожидал.

Вот несколько особенностей, на которые следует обратить внимание при выборе блока питания:

• Напряжение — Обычное напряжение 19 вольт, что я и использовал. Другое распространенное выходное напряжение — 15 вольт, что также было бы приемлемо.Все, что ниже, ограничит диапазон выходных напряжений, которые вы получите. Обычно вам нужен адаптер, который может обеспечить как минимум на 2 вольта больше, чем максимальное желаемое выходное напряжение.
• Текущий — Чем больше, тем лучше. Мой кирпич рассчитан на 5 ампер, ищите тот, который может выдавать не менее 3 ампер. Следует отметить, что некоторые из этих устройств, особенно от компьютеров «сторонних производителей», на самом деле не могут выводить столько, сколько они заявляют. По сути, здесь чем выше, тем лучше.
• Вход — Конечно, он должен быть способен принимать ваше сетевое напряжение с подходящей вилкой. Большинство этих устройств являются «универсальными», так что обычно это не проблема. А если это один из ваших старых компьютеров, значит, у него уже есть подходящая вилка питания.
• Выходной разъем — В идеале ваше устройство будет использовать штекер, для которого можно найти ответное гнездо. В противном случае придется припаивать новую вилку. Если вам все же нужно его изменить, я рекомендую использовать 2.Коаксиальный «цилиндрический» штекер питания 1 мм или 2,5 мм, так как они очень распространены и их легко найти.

Ноутбуки — не единственные устройства, в которых используются блоки питания, подходящие для этой конструкции, вы также можете найти некоторые старые принтеры, у которых они есть. Если у вас еще нет одного чека с друзьями и семьей, или просмотрите несколько гаражных распродаж или излишков магазинов. Скорее всего, у вас не возникнет проблем с его получением.

Модули понижающего преобразователя

Недорогие модули понижающего преобразователя — вот что делает возможным этот проект.Они берут на себя всю тяжелую работу по созданию стабильного регулятора напряжения, и они намного эффективнее линейных устройств.

Для создания этого источника питания я использовал пару модулей понижающего преобразователя.

DROK 180081 Понижающий стабилизатор напряжения с числовым программным управлением

Я купил этот модуль на Amazon, и он является сердцем моего блока питания.

Это устройство рассчитано на входное напряжение 6-55 вольт и выходное напряжение 0-50 вольт. Поскольку я подаю только 19 вольт, максимальная выходная мощность составляет около 17 вольт.

Это действительно хорошее устройство с функцией памяти для хранения ряда предустановленных уровней выходного напряжения. Это очень удобная функция, если у вас есть обычные напряжения, которые вам нужно часто использовать.

Он использует поворотный энкодер для установки напряжения с шагом 0,01 В. Цветной дисплей показывает напряжение, ток и мощность, а также уровень входного напряжения.

Мне нравится этот модуль, потому что с ним очень легко работать. Он имеет пару соединений для входной мощности и еще одну пару для выходной мощности.

Вы можете заметить, что есть некоторые похожие модели, которые включают отдельную плату с вентилятором, есть также другие модели, которые могут принимать сетевое напряжение напрямую. Поскольку я пытаюсь избежать необходимости работать напрямую с сетевым напряжением, я решил не использовать их.

Я посмотрел на некоторые другие преобразователи переменного тока с дисплеями и наконец основал дизайн на этом, поскольку он имеет очень привлекательную переднюю панель, которая придаст вашему источнику питания профессиональный вид.

LM2596 Понижающий преобразователь постоянного тока в постоянный

LM2596 — очень популярная микросхема понижающего преобразователя, которая используется во многих недорогих модулях регуляторов.Выбранные мной модули (которые я также получил от Amazon) были чрезвычайно недорогими, я купил комплект из 10 штук, и они стоят около 1,50 доллара США за

.

Выбранные мной модули принимают входное напряжение от 3 до 40 вольт и производят на выходе от 1,5 до 35 вольт. Максимальный ток 3 ампера.

Устройства оснащены многооборотным потенциометром, с помощью которого можно регулировать выходное напряжение. В моем случае я установил для модуля выходное напряжение 5 вольт, так как я решил, что было бы неплохо иметь выход 5 вольт, а также переменный.

Эти модули очень просты в использовании. У них есть два контакта для входа постоянного тока и два контакта для выхода.

Шасси и другие детали

Блок питания и понижающие преобразователи являются основными компонентами блока питания, но вам также понадобятся несколько других деталей для выполнения работы.

Простой регулируемый источник питания | ec-projects.com

Ваш первый регулируемый настольный блок питания!

Один пример дизайна корпуса, скопируйте, если хотите, или используйте свое воображение.

Также доступно в виде обучающего видео из двух частей на YouTube!
(щелкните видео ниже …)

Введение:

На мой взгляд, первое, что вам следует сделать, если вы начинаете изучать электронику или если вы хорошо в ней разбираетесь, но по какой-то причине еще не имеете ее, это настольный блок питания.Это не так сложно, как может показаться, на самом деле это одна из самых простых вещей, которые вы когда-либо построили! Дать ему шанс!

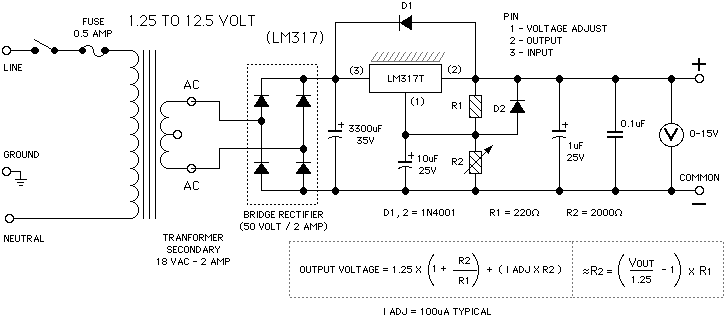

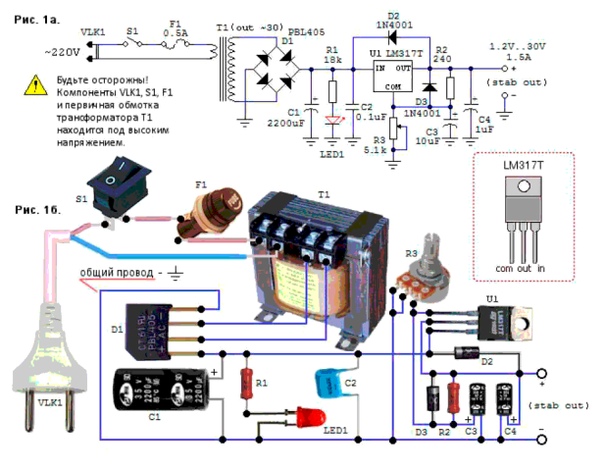

Этот простой 12-компонентный блок питания построен на основе LM317 / LM338 / LM350 или аналогичного линейного регулятора напряжения. LM317 — один из самых популярных стабилизаторов напряжения на рынке, и не зря. Он ОЧЕНЬ прост в использовании, требует минимального количества внешних компонентов. Остальные используются реже, но действуют точно так же. Один из них предлагает больший выходной ток и лучший отвод тепла (описано ниже).

Этот регулятор обеспечивает стабильный и надежный выходной сигнал, регулируемый в диапазоне от 1,25 до 37 * вольт (* в зависимости от входного напряжения, т. Е. От трансформатора или сетевого адаптера).

Для этого источника питания нет ограничения по току, за исключением защиты от короткого замыкания, встроенной в регулятор. Но, когда я на это решусь, я сделаю руководство о том, как легко добавить возможность регулирования тока для этого источника питания.

Список материалов:

---

1x регулятор напряжения, LM317 / LM338 / LM350 или аналогичный.

1x сетевой трансформатор, рассчитанный на желаемое выходное напряжение и ток (я использовал трансформатор 24 В (12-0-12 В), 50 ВА, чтобы получить выход 24 В и 1,5 А)

(В качестве альтернативы используйте сетевой адаптер переменного тока в постоянный, рассчитанный минимум на 4-5 В выше вашей выходной мощности. И номинальный ток намного выше желаемого максимального тока. Но я настоятельно рекомендую трансформатор)

1x электролитический конденсатор 4700 мкФ, 50 В (2200 мкФ может работать при выходе ниже 1 А, а номинальное напряжение должно быть выше выпрямленного входного напряжения постоянного тока).

1x потенциометр от 5 кОм до 10 кОм (10-оборотный потенциометр вряд ли рекомендуется!)

2 электролитических конденсатора 2,2 мкФ 50 В (подойдет до 10 мкФ, а номинальное напряжение должно быть выше вашего максимального выходного напряжения)

1x керамический или пленочный конденсатор (от 100 до 250 нФ при 50 В или выше. Этот конденсатор не является обязательным)

1x резистор (значение зависит от значения вашего потенциометра и желаемого максимального выходного напряжения)

4x 1N5402 Диод (или любой выпрямительный диод с номинальным напряжением и током, значительно превышающим то, что может обеспечить ваш источник питания)

2x 1N4002 или аналогичный.

2x Выходные клеммы, красный и черный (желательно закрепить клеммы)

1x Панельный счетчик (аналоговый или цифровой, для считывания выходного напряжения)

1x Корпус — скопируйте мой дизайн, создайте свой собственный или используйте любой корпус по вашему выбору. Будьте осторожны, если используете алюминиевый корпус, как я!

1x Радиатор, примерно 5,5x7x12 см для выхода 1,5 А, но прочтите описание позже. (Я использовал радиатор меньшего размера, но добавил вентилятор)

1x Сетевой выключатель

1x Держатель предохранителя + предохранитель (предохранитель зависит от трансформатора, выходного тока и напряжения сети.Придется рассчитать стоимость)

1x переключатель нагрузки для включения и выключения выхода.

1x Трансформаторный переключатель, только если у вашего трансформатора есть несколько вкладок, как у меня (объяснено позже).

Wire — провод стандартного оборудования + немного тяжелого провода, который выдержит ваш максимальный ток

Термоусадочные трубки

Стандартное паяльное оборудование — паяльник, припой, флюс и т. Д.

---

Приступим!

Загрузите файлы схемы и топологии печатной платы внизу страницы. Распечатайте макет и вытравите плату или используйте схему и сделайте свой собственный макет. Вы можете использовать макетную плату, если хотите, или если у вас нет инструментов для создания своих собственных плат (скоро появится учебное пособие, как это сделать! Альтернативный вариант. Проверьте YouTube, чтобы узнать о производстве печатных плат своими руками). Если вы хотите, чтобы радиатор был на плате, не забудьте учитывать это при разрезании платы.

Выберите регулятор. Если вы не знаете, что делать, выберите LM317, в комплекте «TO-220 Package», это даст вам 1,5 А выходного тока

, чего хватает на 95% работы электроники.

Он должен выглядеть вот так, даже если это LM350!

Вы также можете выбрать более дорогой LM338K в «пакете TO-3», который даст вам выходной ток 5 ампер, что в большинстве случаев является огромным излишеством, но необходимо, если вы работаете на таких уровнях, но если вы новичку рекомендую LM317.
LM338K в корпусе типа ТО-3 должен выглядеть так:

Корпус TO-3 идеально подходит для отвода тепла, выделяемого сильноточными устройствами, что является его основным преимуществом перед TO-220, который отлично подходит для более низких токов. С другой стороны, TO-220 имеет преимущество гораздо меньшего размера, который может быть легко припаян к печатной плате.

Обратите внимание, что максимальное количество тепла в ваттах, выделяемое вашим регулятором, равно разнице между входным напряжением постоянного тока и минимальным выходным напряжением (1.25 В) умножить на выходной ток.

Пример. 24 В на входе — 1,25 В на выходе = разница в 22,75 В 22,75 В x 1,5 А = 34,125 Вт необходимо рассеять при макс.

Но у регулятора есть защита от перегрузки, которая ограничивает ток, чтобы удерживать рассеиваемую мощность ниже порогового значения. LM317 будет ограничен примерно 1,25 ампер при напряжении в приведенном выше примере, в соответствии с таблицей данных. Если вы хотите, чтобы полный выходной ток был равен 1.На 25 вольт нужно понизить входное напряжение, про трансформаторы читайте ниже!

Вам нужно будет рассчитать это при выборе радиатора (если вы используете LM317, вы можете просто использовать радиатор, который я указал в списке материалов).

В техническом описании радиатора указано значение, указывающее на сколько градусов темп. радиатора поднимется пр. ватт вы вложите в него. Умножьте это на вычисленное выше значение и не забудьте добавить температуру в комнате.когда сделано. Ваше окончательное значение не должно превышать 80 центов.

Путем нагнетания воздуха через радиатор можно снизить темп. значительно.

Для трансформатора очень важно выбрать трансформатор, рассчитанный на напряжение вашей сети на первичной стороне (120 или 240 В переменного тока). Номинал вторичной стороны должен соответствовать желаемому выходному напряжению. У некоторых трансформаторов есть несколько выводов на вторичной стороне, а для трансформатора на 24 В это может быть записано так: 12-0-12, это означает, что вы можете получить полное напряжение, измеряя между двумя проводами 12 В, или половину напряжения, измеряя между 0 и один из двух проводов на 12 В.Для нашей цели это замечательно, потому что мы можем, добавив переключатель, снизить входное напряжение на нашем регуляторе, когда мы работаем с более низким напряжением, и получить полное напряжение, когда мы работаем с этими цепями с более высоким напряжением. Мы хотим сделать это, потому что чем ниже входное напряжение по сравнению с выходным напряжением, тем меньше тепла выделяется регулятором. Это означает, что мы можем обойтись меньшим радиатором. Вы все равно можете использовать трансформатор без этой функции, ваш радиатор просто должен быть больше.

Прочтите, как подключить этот переключатель дальше вниз.

Обратите внимание, что выпрямленное напряжение постоянного тока после выпрямления будет примерно в 1,4 раза больше номинального действующего переменного напряжения трансформатора. А из-за падения напряжения на диодах и регуляторе в цепи вам потребуются дополнительные 4 вольта входного напряжения постоянного тока по сравнению с выходным.

Если вас это смущает, выберите трансформатор, рассчитанный на напряжение от 22 до 24 В переменного тока на вторичной стороне, чтобы получить от 24 до 30 В постоянного тока на выходе вашего источника питания.Для LM317 подойдет номинальная мощность 50 ВА и более.

Если вы не уверены на 100% в работе с сетевой проводкой, не следует использовать трансформатор без сетевой вилки. Большинство трансформаторов этого не делают, и они должны быть впаяны, а те, которые поставляются с вилкой, довольно дороги. Нет смысла рисковать убить себя в процессе

Самодельное простое изделие с лучшим соотношением цены и качества — Отличные предложения на самодельное простое от мировых продавцов самодельных простых вещей

Отличные новости !!! Вы попали в нужное место для домашнего простого.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот топ самодельного простого набора в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили самодельный простой на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в простоте домашнего приготовления и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести homemade simple по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Простые коммутируемые источники питания — PocketMagic

Импульсный источник питания — это электронный источник питания, который эффективно преобразует электроэнергию. Они работают, подавая постоянное напряжение (сначала выпрямленное из переменного тока, где это необходимо) на ферритовый высокочастотный трансформатор через управляемый генератор.Выходной выпрямитель преобразует высокочастотный выход переменного тока в постоянный. Механизм обратной связи (обычно осуществляется через оптрон, регулирует выход). При таком подходе можно использовать переменный рабочий цикл колебаний и параметры трансформатора для управления выходным напряжением и током.

Создать простой импульсный источник питания легко! Приведенные ниже схемы были разработаны Дэниелом. Вся заслуга ему. Я не тестировал эти источники питания, но, просмотрев схемы, они кажутся правильными.Мало что может пойти не так с простыми конструкциями, для более сложных вам следует перепроверить. Вы можете найти больше его проектов на его веб-странице. Не пугайтесь его грязных досок для тестов, у него действительно есть очень интересные идеи!

1. Простейший ИИП . Подробности здесь:

Это маломощный источник питания, использующий оптрон для регулирования выхода. Легко и прямо.

2. Транзистор одинарный биполярный SMPS . Подробности здесь.

В нем используется высоковольтный транзистор в простом генераторе Армстронга с катушкой обратной связи. Выход регулируется с помощью оптрона.
А вот второй вариант с улучшенным выпрямлением:

Наконец, еще один вариант, в котором используется еще меньше деталей, без оптопары:

3. SMPS 90 Вт с приводом от Mosfet . Подробности здесь.

Сюда также входит базовая защита от короткого замыкания.

4. UC3842 SMPS . Подробности здесь.

Отличный, но простой пример использования специальной микросхемы UC3842 SMPS.В нем не используется оптрон, поэтому регулировка не идеальна. Вместо этого используется катушка обратной связи.
Вот вариант получше, с оптопарой:

5. IR2153 SMPS . Подробности здесь.

Это более мощный источник питания, так как он использует полумост для управления ферритовым трансформатором. К сожалению, это не регулируется ограничениями IR2153 (нет обратной связи), но все же схема отличная.
Другой вариант доступен здесь.

Вот источник очень сильного тока:

Отлично подходит для некоторых экзотических приложений, эта схема использует несколько МОП-транзисторов в параллельном драйвере от IR2153 через тотемные полюса.Командная часть схемы нуждается в достаточном токе, чтобы открывать ворота всех МОП-транзисторов. Я не рекомендую такой подход.

6. UC3844 SMPS с оптопарой . Подробности здесь.

Более качественный SMPS, поскольку он использует как выделенную ИС, так и правильный механизм обратной связи с оптопарой.

7. ИИП повышенной мощности для сварки . Подробности здесь.

Дэниел неправильно назвал этот «инвертор». Это по-прежнему источник высокого или низкого напряжения, с плохой стабилизацией напряжения, но способный выдерживать большой ток.
Вот еще один вариант с регулируемым напряжением и улучшенным регулированием!

Очевидно, что вышеперечисленные схемы построены в режиме DIY. Отличное начало для знакомства с конструкциями SMPS.

Домашний парфюм своими руками (простой домашний подарок)

Это сообщение может содержать партнерские ссылки. Как партнер Amazon я зарабатываю на соответствующих покупках.

Обожаю духи! Это последний штрих к началу моего дня.

Я помню, как в детстве умолял маму разрешить мне использовать ее духи. Я чувствовала себя такой взрослой, когда ее носила, почти как волшебство. Перенесемся в сегодняшний день, и мои отношения с духами не такие волшебные. Идея пойти в универмаг и попробовать сотни ароматов вызывает у меня мигрень (буквально!), Когда я только думаю об этом. Настойчивые продавцы, ценник в 100 долларов и неспособность найти «самый подходящий» аромат также усиливают мое презрение.

Наконец, однажды, когда я был на местном фермерском рынке, я наткнулся на кого-то, кто делал духи из эфирных масел.Я нашел аромат, который мне понравился, и вскоре вернулся, чтобы купить еще, но они просто путешествовали. Именно тогда у меня возникла идея сделать свою собственную. Кто может лучше настроить аромат под себя, но мне ! Я должен был контролировать ингредиенты, чтобы убедиться, что то, что я использую, было органическим и полезным для моего здоровья. Магазинные духи содержат токсичные химические вещества, которые, согласно различным исследованиям, связаны с раком. Угу!

Этот рецепт домашнего парфюма своими руками так легко сделать и легко настроить.Вы никогда больше не купите духи!

Самое лучшее? Домашний парфюм отлично подойдет для подарка!

Самодельный парфюм такой простой, обещаю!

Во-первых, я купил на Amazon флакон духов с двумя крышками и воронкой. Далее вам понадобятся эфирные масла. Я покупаю свою в местном магазине или на Amazon. Здесь вы можете проявить творческий подход и создать свой собственный аромат. Наконец, вам понадобится масло-носитель. Вы можете использовать разные типы масел-носителей.Мне нравится использовать фракционированное кокосовое масло (жидкая версия кокосового масла), но подойдет любой носитель, который у вас есть под рукой (например, масло жожоба, миндальное масло, масло абрикосовых косточек или масло авокадо).

Чтобы приготовить духи, просто наполните флакон для духов маслом-носителем наполовину. Только на полпути? Что ж, да, для этого есть причина. Гораздо проще добавить, чем убрать, и, поскольку вы экспериментируете с ароматами, которые подходят вам, на всякий случай вам понадобится некоторая свобода действий.

Как только вы найдете идеальную смесь, удвойте ингредиенты и встряхните! Серьезно, , что просто!

Конечный результат — индивидуальный парфюм, недорогой (подумайте о стоимости всего лишь одного флакона духов, который нельзя использовать повторно) и полезный для здоровья. Я предлагаю нанести парфюм на участки, которые нагреваются, например, на локтевую складку, за ушами или на запястья. В течение дня тепло вашего тела будет вызывать появление масел, и вы будете иметь стойкий аромат.

Домашний парфюм тоже станет отличным подарком к праздникам!

Домашний цветочный парфюм своими руками

Этот рецепт домашнего парфюма своими руками так легко сделать и легко настроить. Вы никогда больше не купите духи! Лучшая часть? Домашний парфюм отлично подойдет для подарка!

1. Наполните флакон для духов маслом-носителем.

2. Добавьте капли эфирного масла пипеткой.Вы можете использовать мой рецепт или создать свой собственный.

3. Закройте бутылку крышкой и встряхивайте в течение тридцати секунд. Поздравляем, вы только что сделали духи!

4. Нанести валиком или распылить (в зависимости от вашего выбора).

Приведенный рецепт — мой любимый аромат, легкий цветочный аромат, который не подавляет.

Варианты масел для создания духов

Лимон, апельсин, грейпфрут, мята, розмарин, герань, иланг-иланг *, лаванда, сандал, жасмин, ваниль, кедр, ромашка, пачули

* Беременным женщинам следует избегать употребления иланг-иланга.

Больше поделок, которые могут вам понравиться:

Домашние свечи из лаванды и розмарина своими руками

Домашний бальзам для губ с мятой перечной своими руками

Домашняя пудра для тональной основы

Супер простой блок питания «SSPS» (Часть 1)

Концепция

Здесь, в инженерном отделе MacroFab, мы постоянно придумываем идеи для проектов, начиная от бинарных часов и заканчивая электронными шумовыми модулями и настраиваемыми контроллерами ПЛК.По мере того, как наши проекты становятся все сложнее, растет и наша потребность в оборудовании для тестирования конструкций. В нашем инженерном отделе уже есть хорошо укомплектованный испытательный стенд со всем стандартным испытательным оборудованием, которое вы можете увидеть в типичной лаборатории, но, как и каждый инженер, мы стремимся приобретать все больше и лучше оборудования.

При обсуждении того, какие проекты мы хотели бы видеть в будущем, мы упомянули создание простого источника питания, который будет доступен на наших рабочих местах. После добавления функции за функцией, которую мы хотели бы видеть в блоке питания, первоначальный дизайн оказался совсем не простым.Некоторые из функций, которые мы придумали, включают: выходную мощность в сотни ватт при высоком напряжении, несколько изолированных и независимых выходов, цифровое управление и переключаемый выход постоянного и переменного тока. В итоге мы остановились на следующем списке желаний поставки:

• Два изолированных выхода от -30 В до + 30 В при 10 А
• Полное цифровое управление каждым выходом с разрешением 10 мВ на бит
• Ограничение тока
• Выходная мощность постоянного и переменного тока
• Кейс для установки в стойку

Мы дали проекту название Super Simple Power Supply или SSPS для краткости
хотя на самом деле в этом нет ничего простого.

Дизайн

Так как Паркер (здесь главный инженер) является преимущественно разработчиком цифровой электроники, а я занимаюсь аналоговыми технологиями, мы решили разделить проект на две части и заняться этими двумя сферами отдельно. В поисках способа обеспечения большой выходной мощности мы наткнулись на мощный операционный усилитель, который, похоже, может справиться с задачей с помощью очень простой схемы. Это операционный усилитель OPA541 от Texas Instruments.

Вот изображение с первой страницы таблицы данных:

Рисунок 1: OPA541 Datasheet, страница 1

Этот операционный усилитель может получать питание от шин +/- 40 В и выдавать непрерывный ток 5 А (при условии, что устройство остается в пределах безопасной рабочей зоны, как определено на страницах 6-7 таблицы данных) и он поставляется в небольшом 11-выводном корпусе T0-220.В техническом описании даже указано в разделе приложения, что эти устройства могут использоваться для программируемых источников питания. Похоже, эти устройства могут быть билетом к простому и легкому дизайну.

Мы никогда не думали об операционных усилителях как об устройствах, способных выдавать большое количество энергии, так как большинство операционных усилителей имеют максимальный выход около 25 мА. OPA541 — абсолютный зверь по своим характеристикам. В основном это стандартный операционный усилитель на стероидах.

Несмотря на то, что этот операционный усилитель обладает впечатляющими характеристиками, ему все еще не хватает полного выходного тока 10 А, который мы указали в нашем списке пожеланий.Нам повезло, потому что мы можем сделать небольшую хитрость, чтобы подключить эти операционные усилители параллельно для увеличения выходного тока. На странице 7 таблицы дан пример схемы, показанной ниже:

Рисунок 2: Параллельно включенные операционные усилители для более высокого выходного тока

В этой схеме мы в основном имеем стандартный инвертирующий каскад усиления с повторителем напряжения на выходе. Повторитель напряжения отражает выходной сигнал главного операционного усилителя, эффективно удваивая выходную мощность схемы.

Похоже, у нас есть начало того, что может работать с выходом нашего блока питания.

Моделирование

Для тестирования схемы выше мы смоделировали ее в MultiSIM BLUE. MultiSIM BLUE имеет возможность доступа к базе данных Mouser деталей, и специальная модель OPA541 была легко доступна. Вот скриншот симуляции:

Рисунок 3: Моделирование в MultiSim Blue

Схема имеет усиление 10 из-за сопротивлений R2 и R1, поэтому мы вводим прямоугольную волну 1Vp-p, что должно привести к выходу 10Vp-p. Нагрузка на выходе была установлена ​​на 1 Ом для проверки полного выходного тока 10 А.

Результаты моделирования показали, что операционные усилители не имеют проблем с сбросом 10 А на нагрузку 1 Ом.

Печатная плата

Следующим шагом было перенесение этой конструкции на монтажную плату для проведения реальных испытаний. Мы использовали Diptrace для компоновки небольшой платы 2 ″ x1 ″, которую можно было использовать для стендовых испытаний. Схема была идентична той, что использовалась в моделировании, за исключением того, что мы добавили несколько локальных конденсаторов большой емкости на шинах питания, чтобы помочь сгладить любые пульсации.

Вот несколько изображений схемы и расположения:

Рисунок 4: Схема Diptrace Рисунок 5: Схема Diptrace

Поскольку инженерный отдел может позволить себе роскошь сидеть всего в нескольких шагах от оборудования, производящего печатные платы, мы смогли быстро собрать платы.Вот изображение заполненной печатной платы.

Рисунок 6: Монтажная плата OPA541

Тестирование

Прелесть этой коммутационной платы в том, что для тестирования необходимо всего 5 соединений. Просто подключите +/- питание, землю и входной сигнал, и можно начинать тестирование.

Мы начали с подачи питания на коммутационную плату +/- 30 В и подачи прямоугольной волны 1Vp-p 1Khz, как это было сделано при моделировании. Для этого начального теста мы не подключали нагрузку к плате, кроме наших пробников осциллографа.Как и следовало ожидать, схема выдавала сигнал 10 В (размах), как и при моделировании.

Рисунок 8: Результаты осциллографа без нагрузки

Теперь, когда мы знаем, что операционные усилители делают то, что должны, мы перешли к более тяжелому тесту. У нас был большой резистор мощностью 200 Вт, который мог действовать как довольно большая нагрузка.

Рисунок 9: 8-омный резистор мощностью 200 Вт

С выходом 10 В (размах) можно ожидать 10/8 = 1,25 А. Поскольку мы вводили прямоугольную волну, эта нагрузка 1,25 А будет потребляться только при высоком уровне сигнала, поэтому средний ток на выходе будет около 0.625 ампер. Это не близко к максимальному току 10 А, который, как предполагается, может выдавать схема, но он обеспечивает хорошее начальное испытание под нагрузкой.

Вот осциллографическое изображение результатов;

Рисунок 10: Нагрузка 8 Ом

Выходной сигнал достигает 10 В (размах) без каких-либо проблем.
