Счетчик на тепло: Как установить счётчики на отопление в квартире и платить по ним

Опубликовано в Разное
/
4 Апр 1970

Содержание

виды тепловых счетчиков, правила установки тепловых счетчиков

В последнее время плата за отопление значительно возросла. Поэтому многие стали задумываться об установке тепловых счетчиков. Несомненно, они позволяют сэкономить ваши средства. Рассмотрим виды тепловых счетчиков на отопление и правила их установки.

Содержание:

  1. Для чего нужен счетчик на отопление
  2. Виды тепловых счетчиков
  3. Ультразвуковой тепловой счетчик
  4. Механический тепловой счетчик
  5. Электромагнитный тепловой счетчик
  6. Вихревой тепловой счетчик
  7. Правила установки тепловых счетчиков
  8. Проверка счетчиков

Для чего нужен счетчик на отопление

Установив счетчик тепла, вы будете платить по факту расхода отопления. Такая система оплаты получается выгоднее оплаты по стандартным тарифам. К тому же вы можете регулировать температуру обогрева и сделать атмосферу в вашем доме более комфортной. Таким образом вы значительно снизите затраты на отопление.

Виды тепловых счетчиков

Выделяют несколько видов тепловых счетчиков:

  1. Ультразвуковой.
  2. Механический.
  3. Электромагнитный.
  4. Вихревой.

Еще можно разделить счетчики по области применения. Они бывают индивидуальные и промышленные.

Индивидуальный счетчик устанавливается в квартире. Имеет два устройства: счетчик для горячей воды и тепловычислитель. В качестве теплоносителя используют воду, которая нагревается до нужной температуры. Принцип работы: на счетчик учета воды устанавливают тепловычислитель, от которого отводят два провода, снабженных датчиками температуры. Один из них подключают к подающему трубопроводу, а второй к выходящему. С помощью водосчетчика фиксируется потраченное количество теплоносителя на отопление.

Промышленный счетчик устанавливают в многоквартирных домах или на производстве. Главным отличием от индивидуальных счетчиков является размер прибора. В диаметре такое устройство может быть от 2,5 до 30 см.

используют один из нескольких методов для учета тепла: вихревой, турбинный или электромагнитный.

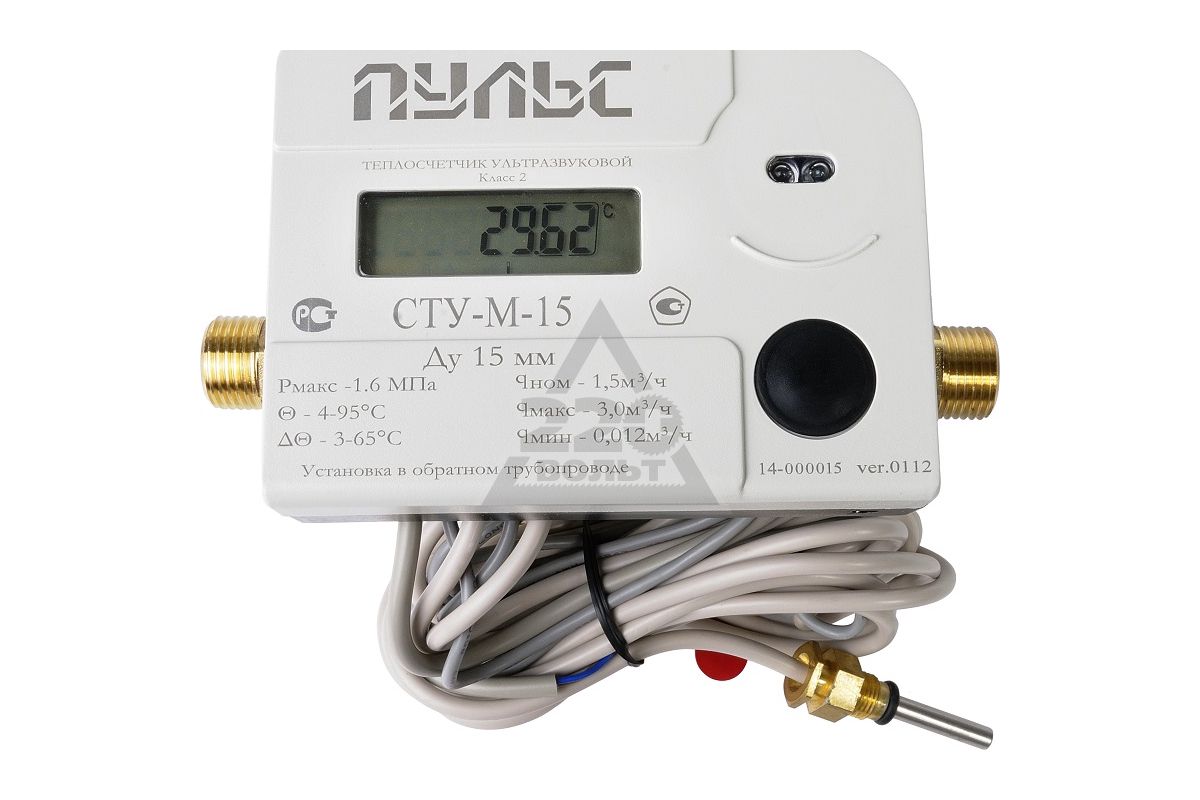

Ультразвуковой тепловой счетчик

Ультразвуковые счетчики рекомендуют использовать в многоквартирных домах, где есть новый трубопровод. Связано это с высокой чувствительностью прибора к загрязнению. Счетчик устанавливается как общий на все квартиры. Замеры счетчик делает с помощью датчика и выдает звуковой сигнал. Сигнал проходит через воду. Ультразвуковой счетчик состоит из прибора, который подает сигнал и излучателя. Два этих элемента принято устанавливать друг на против друга.

Данные счетчики бывают нескольких видов:

  • Доплеровский;
  • Корреляционный;
  • Частотный;
  • Временный.

Любой вид счетчика будет работать качественно и показывать точные данные при условии, что вода чистая и не имеет примесей. Если же есть малейшие загрязнения, то прибор будет выдавать ложные показатели.

При устройстве ультразвукового счетчика гидравлическое давление не будет увеличиваться. Прибор оснащен жидкокристаллическим дисплеем, поэтому просматривать данные очень удобно.

Главным недостатком является подключение прибора через UPS если есть проблемы с электричеством.

Механический тепловой счетчик

С помощью механического счетчика можно узнать, сколько теплой воды проходит через подающую трубу. Такой счетчик стоит немного дешевле других моделей. Но он имеет существенный недостаток: прибор подвержен образованию коррозии, чувствителен к грязи и загрязнениям. Во избежание этих неприятных факторов следует дополнительно покупать магнитно-сетчатый фильтр, который будет защищать устройство от загрязнений.

Данный прибор состоит из водосчетчика роторного типа и тепловычислителя.

Механические счетчики бывают нескольких видов:

  1. Винтовой.
  2. Крыльчатый.
  3. Турбинный.
Такие счетчики имеют невысокую стоимость и просты в использовании.

Но есть некоторые недостатки механический тепловых счетчиков:

  • Счетчик не долговечный из-за быстрого изнашивания механизма;
  • Информация, которая собралась за сутки не сохраняется;
  • Прибор чувствителен к ударам;
  • Из-за счетчика давление в отопительной системе увеличивается.

Электромагнитный тепловой счетчик

Электромагнитный теплосчетчик является одним из самых точных. При работе прибора теплоноситель проходит через устройство, а электромагнитное поле проводит небольшой ток. Данный счетчик является самым дорогим и его необходимо периодически чистить.

Состоит счетчик из температурного датчика, первичного преобразователя и электронного блока. Блок может работать от сети или же от батареек.

Устанавливать данное устройство можно в любом положение при условии постоянного заполнения теплоносителем. Можно использовать переходник, если диаметр фланца и турбы не совпадают.

Вихревой тепловой счетчик

Вихревой счетчик не подвержен коррозии и не чувствителен к загрязнениям и окалинам. Данные прибор всегда показывает точные, но есть одно исключение: если в систему попал воздух, то прибор может выдать ложные значения. Вихревой теплосчетчик можно устанавливать на вертикальные и горизонтальные трубы.

Устройство измеряет количество и скорость вихрей.

Вихревой тепловой счетчик отопления состоит из нескольких элементов: пластины, счетный механизм, фильтр, корпус и теплообтекатель.

Правила установки тепловых счетчиков

Специализированные фирмы занимаются установкой теплосчетчиков. Они выполняют ряд функций:

  1. Создают проект.
  2. Получают разрешение на установку счетчика. Для этого подают необходимые документы в соответствующие органы.
  3. Производят монтаж теплового счетчика, а также регистрируют его.
  4. После установки прибора проводят тестовые испытания. После успешных проверок прибор может быть сдан в эксплуатацию.

Учитываться будут показания только с тех счетчиков, которые зарегистрированы по всем правилам. Для того чтобы оплатить по счетам, необходимо подать показания снятые с прибора, а затем в квитанции придет сумма рассчитанная по установленным тарифам.

При разработке проекта должны быть использованы следующие моменты:

  • Название модели для отопительной системы.
  • Расчет гидравлики прибора.
  • Рассчитаны расходы на электроэнергию.
  • Расчет тепловой нагрузки и расходы теплоносителя.
  • Разработана схема системы отопления. А также должно быть указано место, где будет установлен счетчик.

Проверка счетчиков

Все приборы перед выпуском проверяют на заводе изготовителя. Обязательно результаты проверки указываются на счетчике и на прилагаемых документах.

После установки теплового счетчика его необходимо проверять каждые 4 года. Для этого обращаются в соответствующие организации: в сервисные центры производителей, в специализированные компании. Проверка счетчиков проводится за свой счет.

Снимать показатели счетчика нужно самостоятельно. Процесс схож с электросчетчиками. В квитанции при оплате указывается разница показателей, а затем умножается на установленные тарифы. Далее производят оплату в любом отделении банка.

Читайте также:

Счетчик на отопление в квартиру: классификация и установка

Счета за отопление в последние годы становятся все более пугающими и очень хочется их уменьшить.

Пожалуй, в настоящий момент единственный способ сэкономить — поставить счетчик на отопление в квартиру. Но далеко не всегда это возможно — такова современная законодательная база.

Установить счетчик на отопление в квартиру кажется разумным решением

Содержание статьи

Выгодно или нет

Плата за отопление в последние годы становится все больше и больше, и многие задумываются о том, чтобы поставить счетчик  на отопление в квартиру. Это возможно, если на вашем доме стоит общедомовой узел учета тепла и УК/ТЖС/ЖЭК ведет учет по индивидуальным счетчикам. Второе условие — горизонтальная разводка отопления в квартире. К сожалению, большая часть многоэтажных домов имеет вертикальную разводку — в каждой или почти в каждой комнате имеется стояк, от которого запитываются радиаторы. При таком типе разводки ставить счетчики придется на каждый стояк, а это недешево и окупаться это мероприятие  будет долго.

Если вам повезло и в вашем доме горизонтальная разводка, ставить счетчик на отопление безусловно выгодно. Насколько -зависит от того, насколько в вашей квартире большие теплопотери. Если квартира «внутренняя», имеет мало стен, выходящих на улицу и/или стены эти утеплены, если стоят пластиковые окна или деревянные, но новые и непродуваемые, если двери утеплены — выгода может быть очень большой. После установки теплового счетчика может оказаться, что вы платите только малую часть предыдущих начислений на общих основаниях.

Экономия может быть значительной

Но и это еще не все: на данный момент начислять оплату за отопление по индивидуальным счетчикам учета тепловой энергии будут только в том случае, если они установлены и введены в эксплуатацию в 100% жилых и нежилых помещений дома. Это реально только в новостройках, которые сдают сразу с приборами учета. В других домах такие случаи крайне редки, что ставит под сомнение целесообразность установки.

Правила установки и эксплуатации счетчиков тепла в квартире

Чтобы поставить в квартире счетчик учета тепловой энергии к отопительному сезону, надо начинать действовать загодя, лучше — до окончания отопительного сезона. Порядок действий такой:

На весь процесс может понадобиться два-три месяца или даже больше — потому и лучше начинать действовать заблаговременно, чтобы успеть до начала отопительного сезона. В принципе, в каждом более-менее крупном городе есть организации, которые все это проделают за вас, но их услуги далеко не дешевы.

Какая есть правовая база

Если вам нужны названия нормативных документов, регламентирующих условия предоставления коммунальных услуг — вот действующие на сегодняшний день постановления:

Порядок начисления платы за тепло, определение тарифов — все это определяет региональные власти, чтобы точно знать, как в вашем регионе обстоят дела, необходимо изучать нормативную базу конкретно вашего региона. Единственное, что действует на всей территории России — необходимость установки учета общедомовых счетчиков.

Как часто снимать показания

На самом деле, это непростой вопрос — счетчик тепловой энергии есть разных типов и процедура снятия показаний у них очень отличается. Подробно она расписана в инструкции по эксплуатации, которая у вас должна быть.

Теперь передавать показания надо раз в полгода

Кстати, согласно последнего постановления (№ 344 от 16.04.2013) вы не должны передавать показания каждый месяц. Вы обязаны это делать раз в полгода, а организация должна проводить перерасчет по переданным вами показаниям.

Поверка

Первичную поверку счетчик на отопление в квартиру проходит на заводе-изготовителе, о чем в обязательном порядке делается отметка в паспорте изделия. Также делается пометка на лицевой панели прибора. В периодичность дальнейших поверок зависит от типа прибора учета, межповерочный интервал также записывается в паспорте. В среднем он составляет 3-5 лет.

Место установки теплового счетчика определяется при составлении проекта

Если ваш прибор учета тепловой энергии необходимо сдавать на поверку, делать это лучше сразу по окончании сезона отопления, так как процедура может занять несколько месяцев. Перед снятием счетчика вам надо известить УК/ТСЖ, они придут, запишут показания. После чего можно прибор снимать. После поверки вы ставите счетчик на место, снова звоните в УК, дожидаетесь когда они придут и опломбируют счетчик. На этом поверку можно считать оконченной. Осталось только разобраться, куда отдавать тепловой счетчик на поверку. Есть всего три варианта:

  1. Сервисный центр производителя вашего счетчика.
  2. Коммерческая организация, имеющая лицензию на данный вид деятельности.
  3. Подразделение предприятия «Ростест».

Поверку индивидуального счетчика тепла можно проводить в любой из этих организаций. Предварительно можно поинтересоваться сроками и ценами и выбрать наиболее подходящий вариант.

Виды квартирных счетчиков на отопление

Счетчики на отопление в квартиру есть нескольких видов. У каждого из них есть какие-то недостатки, идеального нет, но выбрать все-таки придется. Давайте коротко рассмотрим характеристики и особенности каждого типа:

  • Механические или тахометрические. По сути очень похожи на обычные водяные счетчики — в корпусе установлена крыльчатка. По способу установки бывают турбинными и винтовыми. Плохо реагируют на наличие механических примесей в воде, так что на входе должен стоять фильтр грубой очистки. Их плюс — невысокая цена, что и обуславливает их популярность.
Механический квартирный теплосчетчик «Теплоучет-1» (инструкция), модификация Компакт (моноблок). Показания отображаются в кВт/ч

Покупая счетчик на отопление в квартиру, обратите внимание на то, чтобы он имел сертификат качества, в котором должны стоять данные о его поверке. Должна стоять дата и наименование организации, которая поверку проводила.

Подводя итог, стоит сказать, что счетчик на отопление в квартиру выгоден в том случае, если у вас по максиму устранены все возможные утечки тепла.

Как работает счетчик отопления: принцип работы, снятие показаний

Тепловой счетчик – устройство по учету потребленного теплоносителя, в настоящее время очень выгоден, так как позволяет экономить средства благодаря оплате только за потребленное тепло, исключая переплату.

Важным моментом является правильный выбор вида прибора в зависимости от места установки и конструктивных особенностей теплосети, а также заключение договора с обслуживающей организацией, которая будет контролировать техническое состояние устройства.

Существует множество моделей тепловых счетчиков, отличающихся устройством и размерами, но принцип того, как работает счетчик отопления, остался такой же, как и на простейшем приборе, который измеряет температуру и расход воды на входе и выходе трубопровода объекта теплоснабжения. Различия проявляются только в инженерных подходах к решению данного вопроса.

Принцип работы

Работа теплосчетчика построена на принципе вычисления количества теплоты с применением данных, взятых от датчика расхода теплоносителя и пары датчиков температуры. Происходит замер количества воды, прошедшего через отопительную систему, а также разница температур на входе и выходе.

Количество теплоты вычисляют произведением расхода воды, прошедшей по отопительной системе, и разницей температур поступившего и вышедшего теплоносителя, что выражается формулой

Q = G * (t1-t2), гКал/ч, в которой:

  • G – массовый расход воды, т/ч;
  • T1,2 – температурные показатели воды на входе и выходе из системы, оС.

Все данные с датчиков поступают на вычислитель, который после их обработки определяет значение потребления тепла и записывает результат в архив. Значение потребленного тепла отображается на дисплее прибора и может быть снято с любой момент.

Что влияет на точность теплосчетчика

                     Techem compact V

Теплосчетчик, как и любой точный прибор, при измерении потребленного тепла имеет определенную суммарную погрешность, которая складывается их погрешностей термодатчиков, расходомера и вычислителя. В квартирном учете используют приборы, имеющие допустимую погрешность 6-10%. Реальный показатель погрешности может превышать базовый, зависящий от технических характеристик комплектующих элементов.

Увеличение показателя обуславливают следующие факторы:

  1. Амплитуда входящей и выходящей температуры теплоносителя, которая меньше 30оС.
  2. Нарушения при монтаже относительно требований изготовителя (при установке нелицензионной организацией, производитель снимает с него гарантийные обязательства).
  3. Не надлежащее качество труб, жесткая вода, используемая в теплоносителе, и наличие в нем механических примесей.
  4. При расходе теплоносителя ниже минимального значения, обозначенного в технических характеристиках устройства.

В чем измеряется потребленное тепло

Расчет тарифа потребленного тепла принято производить в гигакалориях. Единица измерения относится к внесистемным, и традиционно используется со времен существования СССР. Приборы, произведенные в Европе, вычисляют потребленное тепло в ГигаДжоулях (система СИ), или общепринятой международной внесистемной единице кВт*ч (kWh).

Особых трудностей в том, как рассчитать плату за отопление, различия систем измерения у сотрудников теплоснабжающих организаций не вызывают, так как одни единицы легко переводятся в другие при помощи определенного коэффициента.

Виды тепловых счетчиков

Все доступные к приобретению счетчики отопления делятся на следующие виды:

  • Тахометрический или механический

Производит измерение количества прошедшего через сечение трубы теплоносителя при помощи вращающейся детали. Активная часть аппарата может быть винтовая, турбинная или в виде крыльчатки.
Приборы доступны по стоимости и просты в использовании. Слабая сторона подобных устройств – чувствительность к загрязнениям и оседанию внутри механизма грязи, ржавчины, и к гидроударам. Для этого в конструкции предусмотрен специальный магнито-сетчатый фильтр. Также приборы не способны хранить собранные за сутки данные.

  • Ультразвуковой

Чаще применяется в качестве общего счетчика многоквартирного дома. Имеет разновидности:

  1. частотный,
  2. временной,
  3. доплеровский,
  4. корреляционный.
    Работает по принципу генерации ультразвука, проходящего через воду.

Сигнал генерируется передатчиком и улавливается приемником после прохождения через толщу воды. Гарантирует высокую точность измерения только при достаточной чистоте теплоносителя.

  • Электромагнитный

Отличается высокой точностью показаний и стоимостью. Работа устройства основана на принципе прохождения через поток теплоносителя магнитного поля, которое реагирует на его состояние. Аппарат нуждается в периодическом обслуживании и очистке. Состоит из первичного преобразователя, электронного блока и термодатчиков.

Работает по принципу измерения количества и скорости вихрей. Не чувствителен к засорениям, но реагирует на появление в системе воздуха. Прибор устанавливают в горизонтальном положении между двумя трубами.

Как правильно передать показания



Квартирный измеритель тепла функционально намного проще современного мобильного телефона, но у пользователей периодически возникают непонимания процесса снятия и отправки показаний дисплея.

Для предотвращения подобных ситуаций, перед началом процедуры снятия и передачи показаний, рекомендуется внимательно изучить его паспорт, в котором даны ответы на большинство вопросов, связанных с характеристиками и обслуживанием устройства.

В зависимости от конструктивных особенностей прибора, съем данных производят следующими способами:

  1. С жидкокристаллического дисплея путем визуальной фиксации показаний с различных разделов меню, которые переключаются кнопкой.
  2. ОРТО передатчик, который включают в базовую комплектацию европейских приборов. Способ позволяет вывести на ПК и распечатать расширенную информацию о работе прибора.
  3. M-Bus модуль входит в поставку отдельных счетчиков с целью подключения устройства к сети централизованного сбора данных теплоснабжающими организациями. Так, группу приборов объединяют в слаботочную сеть кабелем «витая пара» и подсоединяют к концентратору, который их периодически опрашивает. После формируется отчет и доставляется в теплоснабжающую организацию, либо выводится на дисплей компьютера.
  4. Радиомодуль, входящий в поставку некоторых счетчиков, передает данные беспроводным способом, на расстояние, достигающее нескольких сотен метров. При попадании приемника в радиус действия сигнала, показания фиксируются и доставляются в теплоснабжающую организацию. Так, приемник иногда закрепляют на мусоровоз, который при следовании по маршруту ведет сбор данных с близлежащих счетчиков.

Архивирование показаний

Все электронные тепловые счетчики сохраняют в архиве данные о накопленных показателях расхода тепловой энергии, времени работы и простоя, температуры теплоносителя в прямом и обратном трубопроводе, общее время наработки и коды ошибок.

Стандартно прибор настраивается на различные режимы архивирования:

  • часовой;
  • суточный;
  • месячный;
  • годовой.

Некоторые из данных, такие как общее время наработки и коды ошибок считываются только при помощи ПК и установленного на нем специального программного обеспечения.

Передача показаний через интернет

Одним из наиболее удобных способов передачи показаний о потребленной тепловой энергии в учреждения по ее учету является передача через интернет. Его удобство и практичность заключается в возможности самостоятельно контролировать оплату и задолженность, а также отслеживать потребление тепла в разные периоды без пребывания в очередях и при затратах незначительного количества времени.

Для этого необходимо наличие персонального компьютера, подключенного к сети и адрес сайта контролирующей организации, а также логин и пароль личного кабинета, после входа в который откроется форма ввода показаний. Для предупреждения возникновения разногласий при возможном сбое или неполадках на сайте, желательно делать «скрины» экрана после ввода информации.

Поломки и ремонт

Техническое обслуживание прибора ограничивается его поддержанием в работоспособном состоянии, регулярном осмотре, недопущении причин, вызывающих преждевременный износ и поломку. Согласно п. 80 Правил коммерческого учета теплоносителя все работы по обслуживанию и контролю корректной работы счетчика осуществляет потребитель. Со стороны владельца он в особом уходе не нуждается.

 Литиевый аккумулятор или батарейки, питающие прибор, не пригодны для повторного применения, и при выходе из строя утилизируются.

При обнаружении какой-либо неполадки в работе прибора учета, потребитель должен в течение 24 ч. известить об этом обслуживающую фирму и организацию, осуществляющую теплоснабжение. Вместе с прибывшим уполномоченным сотрудником составляется акт, который после передается в теплоснабжающую организацию с отчетом о потреблении тепла за соответствующий период. При несвоевременном извещении о поломке, потребление тепла рассчитывают стандартным способом.

Обслуживающая фирма предоставит услуги по ремонту или замене счетчика, а на время ремонта может установить подменный прибор. Стоимость работ по монтажу и демонтажу, ремонту и другим услугам регламентирована договором между потребителем и обслуживающей фирмой.

Регистрация ошибок

Стандартно тепловые счетчики оснащаются системой самотестирования, которая способна выявить неточности работы. Вычислитель периодически запрашивает датчики, и при их неисправности фиксирует ошибку, присваивает ей код и записывает в архив. Наиболее часто встречаются следующие регистрируемые ошибки:

  1. Неправильная установка или повреждение датчика температуры или прибора расхода.
  2. Недостаточный заряд элемента питания.
  3. Наличие воздуха в проточной части.
  4. Отсутствие расхода при наличии разницы температур в течение времени более 1 часа.

Снятие и установка счетчика отопления

До того, как установить счетчик на отопление в квартире или многоквартирный дом, приглашаются специалисты специализированных компаний, имеющих разрешительную документацию на проведение данного вида работ. Исходя из конкретной ситуации, они могут взять на себя следующие обязательства:

  1. Разработать проект.
  2. Подать документы в определенные органы с целью получения разрешений.
  3. Установить и зарегистрировать прибор. При отсутствии регистрации, оплата поставленного тепла производится согласно установленных тарифов.
  4. Провести тестовые испытания и сдать прибор в эксплуатацию.

Разработанный проект должен включать следующие моменты:

  1. Вид и устройство модели, которая предназначена для работы в конкретной системе отопления.
  2. Необходимые расчеты по тепловой нагрузке и расходу теплоносителя.
  3. Схема системы отопления с местом установки теплового счетчика.
  4. Расчет возможных потерь тепла.
  5. Расчет оплаты за поставку тепловой энергии.

Проверка счетчиков отопления

Как правило, качественный прибор поступает в точку продажи первично протестированным. Процедура осуществляется на заводе-изготовителе, свидетельством чего выступает клеймо с записью, соответствующей записи в документации. Кроме того, в документах указывают межповерочный интервал.

По истечению данного срока владельцу прибора необходимо обратиться в сервисный центр предприятия-изготовителя или в организацию, уполномоченную проверять и устанавливать счетчик. Существуют фирмы, которые после установки прибора занимаются его техобслуживанием.

Периодическое подтверждение метрологического класса, или одним словом поверка, осуществляется специализированной фирмой, имеющей проливные установки, а также разрешение, выданное органами метрологического надзора.

Срок поверки зависит от типа прибора, и в среднем составляет 4 — 5 лет.

С этой целью вызывают метролога, снимают пломбы, специалист обслуживающей организации демонтирует счетчик и отправляет на поверку. После проверки и обратного монтажа прибор опломбируют.

Счетчик на отопление – прибор для учета тепловой энергии, позволяющий экономить средства, оплачивая только фактически потребленную услугу. Несоблюдение указанных ниже условий приведет к невозможности рассчитываться за тепло согласно показаний счетчика.

Для корректной и долговременной работы устройства важно выбрать тип счетчика, который обязательно должен присутствовать в госреестре допустимых к использованию измерительных средств, а также иметь метрологическую аттестацию в соответствующей инстанции.

Устанавливается прибор предприятием, имеющим лицензию на проведение подобных работ.


Мы подобрали для Вас ещё восемь полезных статей, смотрите далее.

общедомовой прибор учета тепла, должен ставить, энергии

Благодаря тепловым счетчикам можно существенно сэкономить на оплате за отопление

Тепловые счетчики – приборы учета используемого тепла. Законы обязывают установку данных приборов в каждом доме. Процедура достаточно простая, но приходится потратиться на сам прибор и услуги устанавливающей компании.

Кто должен ставить общедомовой счетчик на отопление, плюсы монтажа

Монтаж производят специалисты, которых нанимает служба ЖКХ дома. Оплачивают установку жильцы многоквартирного дома. Общедомовой счетчик фиксирует общее количество тепла, которое поступает в многоэтажку. Именно поэтому стоит детальней разобраться в выгоде такого устройства.

Плюсы использования общедомового счетчика:

  1. Можно сэкономить на оборудовании, так как самостоятельная установка обойдется достаточно дорого. Стоимость общедомового прибора разделяется между всеми жильцами.
  2. Каждый теперь будет более бережно расходовать тепло. Жильцы будут более ответственно относиться к открытым дверям подъезда или поврежденному окну.

К недостаткам относится высокая стоимость прибора. При этом устройство может выйти из строя, а его ремонт опять придется оплачивать жильцам. Но главный минус заключается в невозможности сэкономить на обогреве квартиры за счет меньшего потребления тепловой энергии.

Необходимость установки счетчика определяется на общедомовом сборе жильцов. После письменного заявления в соответствующую организацию, происходит монтаж прибора.

Чтобы рассчитать потребляемое тепло, берут данные счетчика и делят на площадь помещения. Конечно, от установки таких счетчиков есть определенная выгода. В противном случае оплата проходила бы по завышенным коэффициентам. Но вместе с этим нельзя регулировать подачу тепла, что является значительным недостатком.

Принцип работы теплового счетчика

Теплосчетчик имеет широкий функционал. Он позволяет определять период времени работы приборов, который указан на конкретном узле учета. Также указывает температуру теплоносителя. Но главное – фиксация количества потребляемой теплоэнергии.

Схема счетчика учета тепла включает:

  • Термопреобразователи – датчики температуры;
  • Вычислитель – подсчитывает потраченное количество тепла;
  • Блоки питания;
  • Расходомер – датчик для подсчета объема.

Тепловой счетчик используется для регистрации полученного тепла, которое приходит с теплоносителем. Определяется количество энергии, которое используется прибором в час, учитывают температуру жидкости на входе и выходе и в систему. Так определяют разницу температур за определенное время. Для этого в счетчике предусмотрен специальный вычислитель.

Расчет тепловой энергии имеет погрешность в среднем 3-6%.

Подача необходимых данных происходит за счет датчиков расхода и температуры. Один температурный датчик необходимо установить в подающий трубопровод системы, а второй – в исходящий. Вычислитель анализирует полученные данные и выдает точную цифру потребления на экране.

Разновидности общедомовых приборов учета тепла

Разные приборы имеют отличающийся принцип работы, установку и обслуживание. Лучше всего предоставить выбор оптимального варианта организации по установки такого оборудования. Специалисты оценят состояние дома и на основе этого предоставят необходимый вид теплосчетчика.

Разновидности тепловых счетчиков:

  • Тахометричекий;
  • Ультразвуковой;
  • Электромагнитный;
  • Вихревой.

Тахометрические счетчики – простые конструкции, которые имеют механический роторный или крыльчатый водосчетчик и тепловой вычислитель. Цена прибора доступная. В обязательном порядке необходимо установить магнитно-механический фильтр.

Такой прибор плохо работает при повышенной жесткости воды. Именно поэтому такие варианты используются в частном доме. Значительный плюс системы – автономная работа от батарейки, которой хватает на 5-6 лет.

Электромагнитные тепломеры в своей работе используют электромагнитное поле. При изменении объемов теплоносителя на входе и выходе возникает небольшой ток. К монтажу такого оборудования выдвигаются строгие правила, с которыми знакомы квалифицированные работники.

Вихревые тепловые счетчики действуют за принципом возникновения завихрений за препятствиями, которые находятся на пути движения теплоносителя. Подходят для установки на любой разводке. Главное – прямой участок труб до и после монтажа прибора.

Выбрать, какие теплосчетчики лучше, помогут обслуживающие компании. В многоквартирном доме часто советуют устанавливать вихревой вариант. Примеси и крупные части в жидкости не искажают показания прибора.

Ультразвуковая разновидность работает за принципом прохождения ультразвука через теплоноситель. Идеальное место установки таких механизмов – новые дома с чистым потоком воды. Такие теплосчетчики слишком чутко реагируют на любые лишние части в жидкости.

Как установить общедомовой счетчик на отопление

Закон считает, что тепловой счетчик должен быть смонтирован практически в каждом доме. Необходимо поставить прибор учета тепла в каждом доме. Но есть и некоторые исключения. В список домов, которые могут функционировать без тепломеров, относятся аварийные строения и дома, где стоимость прибора выше оплаты за отопление за полгода.

Тепловой счетчик нужен для справедливого распределения оплаты и стимуляции ответственности жильцов. Утепления дома позволит убавить стоимость отопления.

Платить за установку приборов обязаны сами жильцы. От этого вытекают вопросы: выгодно ли монтировать теплосчетчики. Экономия возможно только в случае хорошо утепленного дома.

Порядок монтажа тепломеров:

  • Составление проекта;
  • Получения разрешений;
  • Установка прибора;
  • Регистрация счетчика;
  • Необходимо проверить работоспособность агрегата и составить необходимую документацию.

Необходимость установки счетчика определяется на сборе жильцов. Там же необходимо собрать финансы на монтаж оборудования. Затем обращаются в квалифицированную компанию. Последующая поверка и при необходимости ремонт осуществляется той же организацией.

Где устанавливается тепловой счетчик на отопление в многоквартирном доме (видео)

Монтаж тепломеров определяется на собрании жильцов. Общедомовые счетчики рассчитывают количество тепла, которое подается на дом и распределяется между жителями, исходя из площади квартиры. Выполняют установку специальные организации, выбрать которые поможет служба ЖКХ.

Как установить счетчик отопления? | ЖКХ | Недвижимость

Минстрой разработал проект поправок в Жилищный кодекс, которые могут быть приняты уже до конца этого года. Согласно документу, россияне смогут платить за отопление по показаниям поквартирных счетчиков на батареях и указывать в квитанциях цифры фактического потребления тепла.

Если поправки примут, жильцы будут иметь возможность самостоятельно регулировать объем потребляемого тепла и платить только за него, но при этом в доме все равно должен быть установлен общедомовой счетчик, который позволит вычислить, сколько тепла потребили жильцы, в квартирах которых не установлены индивидуальные приборы учета.

На сегодняшний день оплачивать за тепло в доме могут только жильцы тех домов, которые полностью оборудованы приборами учета. Все остальные потребители платят за тепло по счетчикам, которые установлены на входе в дом.

Как установить счетчик?

Если вы захотите установить счетчик тепла в квартире, то вам необходимо выполнить следующее:

— убедиться в возможности его установки. Для этого нужно вызвать специалистов УК и составить акт обследования, что установка прибора учета технически возможна;

— обратиться в управляющую компанию и уточнить, что необходимо для подключения счетчика в вашей квартире;

— выбрать и приобрести счетчик тепла (механический, вихревой, электромагнитный или ультразвуковой). При покупке необходимо взять кассовый и товарные чеки, сертификат качества, инструкцию по эксплуатации;

— обратиться в специализированную компанию, которая имеет лицензию на установку счетчиков тепла. Она должна разработать проект на установку счетчика, который нужно будет еще согласовать с управляющей компанией.

— после установки счетчика нужно будет опломбировать его в присутствии представителя управляющей компании.

После этого оплату услуг теплоснабжения можно осуществлять по показаниям счетчика тепла.

Везде ли можно установить счетчик отопления?

Нет, не везде. Есть дома, это технически невозможно. Как правило, это старые здания, в которых обустроена полностью централизованная система коммуникаций. В зданиях, которые были построены двадцать-тридцать лет назад, счетчик нужно будет ставить на каждый стояк. Установить один прибор учета возможно только в случае горизонтальной поквартирной разводки труб, если в квартиру заходит только один стояк отопления и от него запитаны все остальные радиаторы в квартире.

В чем преимущества и недостатки счетчиков отопления?

Поквартирные счетчики тепла позволяют снизить коммунальные платежи. Дело в том, что в доме без счетчиков платеж зависит от площади помещения, норматива потребления тепловой энергии и тарифа на тепло. При наличии общедомового счетчика расчет платы зависит от объема потребленной энергии всеми жильцами дома, и платеж на каждую квартиру рассчитывают с учетом ее площади. А в тех домах, которые полностью оснащены счетчиками, платеж состоит из двух частей — за тепло, потребленное внутри квартиры, и тепло, которое ушло на обогрев общедомовых помещений: холлов, лестниц и площадок.

Недостатком поквартирных счетчиков является то, что в случае выхода из строя хотя бы одного прибора учета в доме платить по такому прибору собственники квартир уже не смогут. До окончания его ремонта или же замены оплачивать отопление все жильцы будут по общедомовому счетчику тепла.

Смотрите также:

За отопление, наконец, можно будет платить по счетчику? Важное решение Конституционного суда — Счетчики и учет тепла — Тепло — Статьи и исследования

10. 07.2018

Тепло / Счетчики и учет тепла

Квартира оборудована счетчиком тепла, такие же приборы учета вроде бы стоят во всех других жилых и не жилых помещениях многоэтажки. Однако коммунальщики переводят дом на оплату по «среднему», показания счетчиков не принимают.

Причина? – Ну, например, в нескольких квартирах счетчики тепла не прошли поверку. Законно ли это?

До сих пор суды считали, что «да», именно таково требование действующего законодательства. Однако ситуация выглядит слишком несправедливой. Почему размер платежей за отопление всех жильцов дома ставится в зависимость от того, как содержит свой прибор учета тепла хозяин одной квартиры? Так быть не должно!

Что и подтвердил 10 июля 2018 года Конституционный суд РФ. Он удовлетворил жалобу собственника квартиры, оборудованной исправным счетчиком тепла, показания которого коммунальщики отказываются принимать для расчета платы за отопление.

Как рассчитывается плата за отопление?

Плата за отопление, как правило, самая «дорогая» строчка в платежках за жилищно-коммунальные услуги, которые получает собственник квартиры в многоэтажке. При этом, в отличие от платы за воду или электроэнергию, на отоплении сегодня сэкономить невозможно.

Дело в том, что в подавляющем большинстве случае плата за тепло в квартире многоквартирного дома начисляется

— либо, исходя показаний общедомового прибора учета тепла (общий объем потребления делится затем между квартирами пропорционально их площади).

— либо, если общедомового счетчика тепла нет, исходя из нормативов потребления тепла для данного типа многоквартирного дома.

Подробнее о том, как рассчитывается плата за отопление можно прочитать здесь.

А как же счетчики тепла в квартирах? Ведь, казалось бы, чего проще? В квартире установлен счетчик тепла, выставляешь с помощью регулятора нужную температуру батарей, фиксируешь с помощью счетчика расход тепла… Но в России сегодня это не работает.

Дело в том, что действующее законодательство разрешает расчет платы за тепло по показаниям квартирных приборов учета лишь в том случае, если счетчиками оснащены все (т. е. 100%) жилых и нежилых помещений многоквартирного дома (норма эта прописана в Правилах предоставления коммунальных услуг, п.42.1).

Таких домов сегодня в российских городах считанные проценты от общего числа. Но даже здесь с оплатой тепла по счетчику возникают проблемы.

Что происходит, если часть счетчиков тепла в многоэтажке выходит из строя?

Наибольшее раздражение у собственников квартир вызывают ситуации, когда в доме, где все квартиры вроде бы оборудованы счетчиками тепла, по каким-то причинам несколько приборов учета не пригодны к использованию.

Например, когда собственники нескольких квартир не успевают провести обязательную поверку своих счетчиков тепла. Или же, когда застройщик счетчики во всех квартирах поставил, а вот хозяева нескольких помещений приборы учета в эксплуатацию не ввели.

Результат: у всего дома приборы учета тепла в квартирах стоят, однако плата за отопление рассчитывается в «среднем», то есть исходя из показаний общедомового прибора учета и пропорционально площадям квартир.

Такое положение дел людей возмущает, кто-то   готов судиться. Но суды, руководствуясь все тем же пунктом 42.1 «Правил предоставления коммунальных услуг», собственникам отказывают. Вот, к примеру, одно из последних такого рода дел.

Житель Московской области Сергей Деминец стал первым, кто, пройдя весь этот путь по инстанциям, добрался до Конституционного Суда Российской Федерации (КС РФ). И, как это не удивительно, высший суд России встал на его сторону.

Отказ начислять плату за отопление квартире, оборудованной исправным счетчиком тепла, исходя из его (счетчика) показаний, КС признал не соответствующим российской конституции.

Плата за отопление по квартирному счетчику: дело дошло до Конституционного суда

Как следует из материалов суда, Сергей Деминец проживает в многоквартирном доме в Московской области. При вводе в эксплуатацию его дом был оснащен коллективным прибором учета теплоэнергии, а все жилые и нежилые помещения были оборудованы индивидуальными (квартирными) приборами учета. Таким образом, жильцы дома, в полном соответствии с действующим законодательством имели право платить за тепло исходя из показаний своих квартирных счетчиков.

Однако со временем некоторые владельцы квартир демонтировали свои индивидуальные счетчики. В связи с этим к началу отопительного сезона в 2016 году управляющая компания произвела перерасчет за отопление. Собственники квартир стали платить за тепло по показаниям общедомового счетчика, стоимость потребленной в доме тепловой энергии распределялась между квартирами пропорционально их площади.

В квартире Сергея Деминца счетчики были исправны. Однако к расчету платы за отопление их показания коммунальщики принимать отказались. Расходы Деминца на оплату коммунальных услуг заметно выросли. Собственник квартиры попробовал добиться права платить по счетчику в судебном порядке. Однако суды отказались удовлетворить его требования. В конечном итоге Сергей Деминец обратился в Конституционный Суд.

В своей жалобе Деминец указал, что отказ рассчитывать плату за отопление по счетчику по причине того, что, мол, приборы учета работают не во всех квартирах, нарушает требования российской Конституции. По мнению Деминца, таким образом, законные права и интересы всех собственников дома ставятся в зависимость от недобросовестных владельцев помещений, не обеспечивших исправность приборов учета тепла в своих квартирах.

В результате часть собственников, чрезмерно расходующих тепло, обогащается за счет соседей. Деминец полагает, что таким образом причиняются убытки добросовестным и законопослушным собственникам помещений, которые «лишаются возможности самостоятельно определять способ справедливого распределения платы за коммунальные услуги».

Запрет на расчет платы за тепло по исправному квартирному счетчику – не законен!

Суд эту позицию поддержал. Как говорится в сообщении КС, «некоторые положения Правил [представления коммунальных услуг] фактически привели к поощрению недобросовестного поведения части потребителей». Из-за одного или немногих пользователей, не поддерживающих счетчик в исправном состоянии, все остальные жильцы дома вынуждены оплачивать коммунальную услугу вне зависимости от реальных объемов потребления ими тепла.

Это, говорится в решении суда, нарушает конституционные принципы равенства, правовой определенности, справедливости и соразмерности, а также баланс публичных и частных интересов. Соответственно, оспариваемые нормы в своей взаимосвязи и по смыслу, придаваемому им правоприменительной практикой, не соответствуют Конституции РФ.

Далее Конституционный суд обязывает внести необходимые изменения в действующее законодательство, «предусмотрев более эффективный и справедливый порядок определения платы за тепловую энергию».

До внесения этих изменений плата за отопление в многоквартирных домах со счетчиками тепла, где в отдельных помещениях не обеспечена их сохранность, должна исчисляться по модели, установленной абзацем 4 пункта 42.1 Правил предоставления коммунальных услуг. То есть, исходя из показаний индивидуальных (квартирных) приборов учета тепла.

При этом для конкретных помещений, в которых счетчики тепла неисправны или утрачены, вместо их показаний необходимо принимать в расчет норматив потребления коммунальной услуги по отоплению.

Что же касается случая Сергея Деминца, то Конституционный суд потребовал пересмотра его дела.

Решение КС по квартирным счетчикам тепла: последствия

Что дальше? Можно ожидать, что благодаря решению по «делу Деминца», суды будут вынуждены удовлетворить и другие схожие требования. Таким образом, по крайней мере, в домах, где счетчики тепла были в свое время установлены застройщиком во всех квартирах, оплачивать лишь реальный расход тепловой энергии станет проще.

Что же касается решения вопроса с квартирными счетчиками в целом, то здесь стоит ждать соответствующих поправок в «Правила предоставления коммунальных услуг». Их Министерство строительства и ЖКХ обещает уже несколько лет. В последней версии документа плату за тепло по счетчику чиновники готовы разрешить, если приборами учета оснащено не менее 50% жилых и нежилых помещений многоквартирного дома.

О том, что постановление правительства на этот счет практически готово зам. министра Андрей Чибис заявлял не далее как в конце мая 2018 года. Но когда оно будет подписано, остается лишь гадать. Позиция Конституционного суда, по идее, процесс принятие этих решений должна ускорить.

Кому выгодно ставить счётчик тепла

Недавно Конституционный суд разрешил гражданам платить за отопление не по нормативу, а по показаниям индивидуальных счётчиков, даже если соседи по многоквартирному дому этого не делают. Эту новость многие восприняли как сенсацию, ведь обычный россиянин «поборол» систему ЖКХ, дойдя до суда высшей инстанции. «Парламентская газета» выяснила, кто теперь сможет сэкономить на оплате отопления.

Нормативы с потолка

Настойчивый житель одной из подмосковных новостроек Сергей Деминец дошёл до Конституционного суда в поисках справедливости. При постройке многоэтажки в ней установили и коллективные, и индивидуальные приборы учёта тепла, но многие соседи Сергея их убрали либо просто перестали снимать показания. Тогда управляющая компания начала выставлять счета по показаниям одного общедомового счётчика. Расходы на отопление заметно увеличились, но бережливый Деминец с таким подходом не согласился.

По словам зампреда Комитета Госдумы по жилищной политике и жилищно-коммунальному хозяйству Павла Качкаева, нормативы по теплу во многих регионах берутся с потолка. Так, в них не учитывается, что многие давно заменили деревянные рамы на стеклопакеты, перестав «отапливать улицу».

«В любом случае постановление Конституционного суда — это шаг вперёд. На сегодняшний день у нас индивидуальные приборы учёта установлены всего в шести-семи процентах домов. И то получается, что в новостройках они только «для красоты». Хотя бы те дома, где собственники считают, что у них завышены нормативы по теплу, будут ставить счётчики», — сказал законодатель.

Депутаты давно просили кабмин внести изменения в процедуру оплаты отопления, напомнил коллега Качкаева по комитету Александр Сидякин.

Пока что в большинстве многоквартирников даже терморегуляторы не на что поставить, хотя в принятом в 2009 году Федеральном законе №261 «Об энергосбережении» говорится, что к 2012-му все дома при наличии технической возможности должны быть оснащены приборами учёта. ФотО: ПГ

«Можно вообще у себя батареи вырезать, но не мёрзнуть — тепло будет поступать от соседей сквозь стены и пол. Поэтому тут нужен особый подход к регулированию. Начисление по нормативам при установленном счётчике — это действительно несправедливо, потому что граждане рассчитывают на то, что сэкономят, но этого не происходит», — пояснил он.

Экономия, но не для всех

Воспользоваться судебным прецедентом смогут лишь жители новостроек, объясняет исполнительный директор национального центра «ЖКХ Контроль» Светлана Разворотнева. Постановление Конституционного суда касается тех домов, которые введены в эксплуатацию с 1 января 2012 года при условии, что все жилые и нежилые помещения в них оборудованы отопительными счётчиками.

Только застройка последних лет предусматривает горизонтальную разводку: в каждую квартиру горячая вода поступает по одному стояку, от него расходится к отопительным приборам. Изредка её делают при капитальном ремонте. В подавляющем же большинстве российских многоквартирных домов разводка по-прежнему вертикальная, то есть один стояк обслуживает один ряд батарей на всех этажах. Получается, что на каждый радиатор пришлось бы устанавливать свой прибор учёта, что невыгодно, да и подсчёты затруднительны.

В Минстрое подготовили проект правительственного постановления, которое разрешит оплачивать тепло по специальной формуле жителям тех домов, которые решили перейти на индивидуальные системы отопления, всё согласовали, оборудовали, получили разрешения от ресурсников и местного самоуправления, но кто-то из соседей которых продолжает отапливаться централизованно.

«Предполагается, что жители смогут платить за то, что сами потребили, плюс небольшую часть — за отопление общедомового имущества. Но документ хоть и разработан, но не принят, так что придётся подождать», — отметила Светлана Разворотнева.

Начисление по нормативам при установленном счётчике — это действительно несправедливо, потому что граждане рассчитывают на то, что сэкономят, но этого не происходит.

Пока же в большинстве многоквартирников даже терморегуляторы не на что поставить, хотя в принятом в 2009 году Федеральном законе №261 «Об энергосбережении» говорится, что к 2012-му все дома при наличии технической возможности должны быть оснащены приборами учёта.

«Прошло шесть лет, но решение выполнено в лучшем случае где-то наполовину. Проблему не то что не стараются решить, но ввели повышающие коэффициенты для тех, кто платит по нормативам, а не по показаниям приборов учёта. Поначалу обещали, что эти деньги пойдут на мероприятия по повышению энергоэффективности, но затем об этом благополучно забыли. Получается, что ресурсники получают дополнительную прибыль, и никакого резона ставить общедомовые счётчики им нет. Да и сами граждане далеко не всегда осознают, что переплачивают лишнее», — констатировала исполнительный директор «ЖКХ Контроль».

Теплосчетчик, счетчик энергии, счетчик холода, счетчик тепла

  • Статический жидкостный осциллятор Теплосчетчик
  • Счетчик тепла и охлаждения для приложений размером DN15 — DN500
  • Отсутствие движущихся частей, обеспечивающих точное, стабильное и надежное измерение расхода на протяжении длительного времени время.

Superstatic 440 — это счетчик тепла и охлаждения с уникальным принципом измерения колебаний жидкости, который позволяет использовать его с более чем 50 различными охлаждающими жидкостями (гликолями).
Счетчик тепла и холода Superstatic 440 разработан и оптимизирован для измерения потребления тепловой энергии в любой системе централизованного теплоснабжения, централизованного охлаждения или управления зданием для индивидуального выставления счетов за тепловую энергию и может быть легко интегрирован в любую интеллектуальную среду учета.

Superstatic 440 способен измерять расход от 1 м3 / ч до 1500 м3 / ч в диапазоне диаметров трубопроводов от DN15 до DN500. Отсутствие движущихся частей обеспечивает непрерывную работу, повсюду используются устойчивые к коррозии материалы, а для трубопроводов размером до DN40 не требуется прямых участков трубопроводов. Благодаря конструкции нет никакого влияния на загрязнение магнетитом.

Счетчик нагрева и охлаждения может использоваться в широком диапазоне температур от -20 ° C до + 130 ° C. Счетчики
сертифицированы по MID EN 1434, класс 2, омологация для всего диапазона DN 15 — DN 500. Счетчики
доступны с фланцевым соединением для всех размеров, а резьбовые соединения доступны в размерах ¾ ”, 1”, 1 ¼ ”и 2”. .

Повторная калибровка и обслуживание теплосчетчика Superstatic 440 теперь легко, быстро и экономично. Сертификат соответствия MID определяет, что только измерительная головка должна быть откалибрована.

Может быть установлен практически в любом месте, так как один и тот же счетчик используется для горизонтальной, вертикальной и водосточной установки.

Большой дисплей Superstatic 440 позволяет легко считывать показания с множеством значений расхода, температуры и энергии, доступных через дисплей. Настройка с помощью кнопки упрощает навигацию по главному меню, где можно увидеть накопленные, дневные, ежемесячные, средние и максимальные значения. Доступные единицы отображения:

Энергия кВтч, МВтч, ГДж, МДжОбъемм3Температура ° C

Теплосчетчик — обзор

10.

2.4 Теплосчетчик

Тепловой учет играет ключевую роль в интеллектуальных системах отопления при модернизации.Это связано с тем, что в Европе обязательная установка приборов учета тепла в многоквартирных и многоцелевых зданиях с источником центрального отопления / охлаждения или питанием от сети централизованного теплоснабжения требуется в соответствии с недавней Директивой по энергоэффективности 2012/27 / EU (Директива 2012/27 / ЕС Европы, 2012 г.). Поскольку такие счетчики позволяют вести учет тепловой энергии и «истинное» измерение энергопотребления, в том числе в режиме реального времени, они становятся очень эффективными инструментами для повышения энергоэффективности и разумного содействия энергосбережению.

Учет тепла может производиться прямым или косвенным подходом (Celenza et al., 2015).

Счетчики тепла прямого действия (регулируемые техническим стандартом EN 1434, стандартом EN 1434) измеряют потребление тепловой энергии путем объединения объемного расхода теплоносителя, циркулирующего в системном контуре, с разницей энтальпии между входной и выходной секциями. Поскольку разность давлений между входной и выходной секциями можно считать незначительной, для получения разницы энтальпий достаточно измерить температуры подающей и обратной воды и знать средние теплофизические свойства теплоносителя при этих температурах.

Однако при модернизации зданий с установками центрального отопления и вертикальным распределением тепла использование прямых теплосчетчиков может быть очень сложной или невыполнимой задачей из-за архитектурных ограничений и высоких затрат. Поэтому используются косвенные подходы, основанные на оценке потребления тепловой энергии, которая осуществляется путем измерения некоторых параметров, тесно связанных с потреблением энергии. Это позволяет разделить затраты на отдельные блоки в виде доли от общего энергопотребления здания (которое обычно измеряется прямым счетчиком тепла).

По состоянию на 2016 год на рынке доступны две основные типологии систем косвенного учета: распределители затрат на тепло и счетчики времени включения.

Распределители затрат на тепло (HCA; регулируются техническим стандартом EN 834, стандартом EN 834) могут использоваться в отопительных установках, снабженных радиаторами и конвекторами, и они устанавливаются на каждом терминале отопления вместе с TRV.

Распределители затрат на тепло должны быть размещены на поверхности лучистого нагрева в подходящем месте для измерения средней температуры плиты.

Распределители затрат на тепло позволяют оценивать потребление тепловой энергии каждым тепловым терминалом на основе соотношения (10.1),

(10.1) Q∝Kc⋅Kq∑i = 1w (Tai-Tmi) ⋅ti

где t i — временной интервал; T ai — комнатная температура; T mi — температура поверхности радиатора; K c и K q — это соответственно номинальный коэффициент для тепловой связи датчика и номинальный коэффициент для тепловой мощности радиатора.

Некоторые системы HCA используют метод измерения с одним датчиком и имеют только один датчик для измерения температуры поверхности радиатора, T mi .

Другие системы HCA, следуя так называемому методу двух датчиков, используют дополнительный датчик для комнатной температуры, T ai , или, альтернативно, для температуры в определенном отношении к ней. Наконец, системы HCA, использующие метод измерения с несколькими датчиками, используют по крайней мере два датчика радиатора и еще один датчик комнатной температуры.

Поскольку обычно существует разрыв между фактической рабочей тепловой мощностью радиатора и номинальной, оцененной в лаборатории, в рабочих условиях могут возникать критические проблемы, приводящие к неэффективности систем. Вот почему на рынке доступно несколько систем, объединяющих радиатор, клапаны и счетчик тепла. Фактически, производитель, являясь производителем всех частей систем, может прогнозировать их поведение и оптимизировать их интегрированные характеристики.

В установках центрального отопления с зонной конфигурацией сначала использовались системы косвенного учета, состоящие из счетчиков, регистрирующих время открытия TRV каждой зоны.Современные счетчики времени включения позволяют более надежно оценивать потребление тепловой энергии отдельным пользователем. Эти системы используются в отопительных установках, управляемых зонными клапанами или двухпозиционными клапанами, установленными на каждом терминальном блоке отопления. Тепловая энергия каждого теплового оконечного устройства затем оценивается с помощью уравнения. (10.2) на основе измерения / оценки времени вставки ( t va ), разницы температур между радиаторной жидкостью и окружающей средой ( T med -T a ) и номинального тепловыделения Клеммник P n и номинальная температура радиатора t n .

(10.2) E = ∫0tvaP (t) dt = ∫0tvaPn⋅NPR (t) dt = ∫0tvaPn⋅ (Tmed (t) -TaTn-Ta) 1,3dt

Величина, которая умножает номинальную мощность Радиатор называется нормализованным коэффициентом частичной нагрузки (NPR), который связывает тепловыделение излучения в реальных условиях P (величина, зависящая от времени) с номинальным тепловыделением радиатора P n . Показатель степени должен быть определен как функция от геометрии радиатора и материалов, но обычно варьируется в пределах 1.28 и 1,33 и можно принять равным 1,3. Временной шаг интегрирования такой зависимости обычно составляет 15 минут. Аналогичное уравнение используется для учета тепловыделения радиатора при прерывании потока воды и зависит от тепловой инерции радиатора.

Система учета тепла может быть полезна для оптимизации производительности интеллектуальной системы отопления, а сам счетчик тепла может быть настолько умным, насколько позволяет собирать и обрабатывать данные измерений в режиме реального времени, предоставляя полезную информацию и инструменты управления, а также многие из потенциальных выгод, полученных от внедрения интеллектуальных измерений в здании (Celenza et al., 2013). Подробный обзор по теме интеллектуального учета тепла можно найти в (Ahmad et al., 2016).

Что касается учета, выставления счетов и управления конечными пользователями, то в интеллектуальной системе учета тепла каждый калькулятор может быть сопряжен с центральным блоком для автоматического сбора данных, поступающих от других блоков в здании (например, других счетчиков тепла или теплосчетчиков). распределители затрат) и от климатических датчиков. В дополнение к традиционному выставлению счетов передача и обработка этих данных позволяют потребителю получить надлежащее управление установкой отопления / охлаждения вместе с энергетической диагностикой в ​​реальном времени всей строительной единицы и позволяют энергоменеджеру определять соответствующая ценовая политика.

Более того, интеллектуальные счетчики могут помочь в обнаружении возможных аномальных действий на предприятии и / или отключении некоторых устройств во избежание неисправностей. Интеллектуальный учет также может позволить электронным способом применять эффективные поправочные коэффициенты из-за эффектов калибровки и установки и исправлять ошибки.

Кроме того, возможная интеграция между счетчиками прямого нагрева на уровне первичной системы и распределителями затрат на тепло на уровне вторичной системы позволяет более точно и надежно распределять затраты на энергию между пользователями и, обеспечивая оперативный рейтинг в реальном времени и энергетическая диагностика установки и / или строительных блоков, они позволяют в целом оптимально управлять энергетическими системами в реальном времени.

Кроме того, интеллектуальные счетчики позволяют хранить данные как локально, так и удаленно с помощью подходящих систем хранения и передачи данных.

Теплосчетчики — RHI MID Теплосчетчики

Учет | Теплосчетчики — Свяжитесь с отделом продаж T&D, чтобы узнать цену, доставку, поддержку.

Thorne & Derrick являются специализированными дистрибьюторами счетчиков для надежного и точного учета воды, газа и тепла (тепловой энергии) — мы распространяем счетчики тепла (обычно называемые счетчиками энергии) для удовлетворения всех требований к производительности, связанных с измерением как контуры отопления или охлаждения.

Энергоэффективные счетчики тепла контролируют и измеряют потребление тепловой энергии с высочайшей точностью — измеряя физический поток энергии, потребляемой для отопления. Дополнительные счетчики тепла, используемые в сочетании с системой учета тепла, определяют фактическое потребление тепла для выставления счетов за прибыль — типичные приложения включают тепловые насосы, бойлеры, солнечную энергию, а также системы отопления и охлаждения в промышленных, коммерческих и бытовых установках.

Теплосчетчики обычно состоят из расходомеров для измерения расхода жидкости — точное измерение температуры между входом и выходом со средством объединения обоих измерений за период времени.

ВЫБОР ТЕПЛОСЧЕТЧИКА

Чтобы выбрать наиболее подходящий теплосчетчик для вашего применения, нам необходимы:

  • Размер трубы (номинальный диаметр и материал)
  • Минимальный и максимальный расход
  • Максимальное рабочее давление
  • Применение для обогрева или охлаждения. При охлаждении подтвердите тип и концентрацию гликоля
  • Питание от сети или аккумулятора
  • Предпочтительный тип связи: Mbus / Modbus / радио / беспроводной / другой
  • Соответствие требованиям схемы: RHI MID Class 2 / другое

Axis Qualcosonic Heat 2 — Теплосчетчик, соответствующий требованиям RHI

Счетчик Axis Qualcosonic Heat 2 соответствует требованиям внутренних и внешних схем RHI и подходит для труб номинального диаметра DN15-DN100. Варианты выхода включают M-Bus, MiniBus, Modbus, RS232 / 485, 4-20 мА, wMbus RF686 и Pulse для точного учета тепловой энергии.

MID Класс 2 метра

MID Класс 2 метра

Теплосчетчики, соответствующие MID Class 2 и в соответствии с EN1434 и RHI (Renewable Heat Incentive), доступны для немедленной доставки.

Ведущие бренды: Kamstrup , Senus, Sontex и Itron — обратитесь в T&D для получения технической поддержки, рекомендаций по спецификациям и быстрой доставки со склада в Великобритании.Спросите у T&D об ультразвуковых счетчиках Kamstrup, доступных с автоматическим считыванием показаний счетчика (AMR).

T&D’s Metering менеджеры по продукции обеспечивают оптимальный выбор для вашего приложения учета тепла, обеспечивая соответствие схеме RHI MID Class 2 — мы предоставляем:

      • отличное обслуживание клиентов и техническая поддержка
      • конкурентоспособных предложений и надежная доставка со склада в Великобритании
      • обширный ассортимент средств учета газа, воды и тепла (тепловой энергии)

Теплосчетчики и RHI — Возобновляемые источники тепла

Программа стимулирования использования возобновляемых источников тепла вне дома — это государственная программа, предоставляющая финансовые стимулы организациям промышленного, коммерческого и государственного секторов, которые вырабатывают собственное возобновляемое тепло, — схема RHI была создана для замены Программы строительства с низким уровнем выбросов углерода, завершившейся в 2010 году.

Схема RHI использует зеленый тариф, при котором пользователям платят, когда они устанавливают технологию производства электроэнергии из возобновляемых или низкоуглеродных источников, и была введена в Законе об энергетике 2008 года. Типичные установки, требующие учета тепла, включают биогазовые котлы, котлы на твердой биомассе. , глубинные геотермальные и грунтовые тепловые насосы (ГТГ).

Схема стимулирования использования возобновляемых источников тепла

Схема RHI была разработана для того, чтобы побудить пользователей вырабатывать собственное тепло из возобновляемых источников, а не полагаться на ископаемое топливо.Схема реализуется и управляется Ofgem от имени Министерства энергетики и изменения климата.

Схема RHI открыта для небытового сектора, включая промышленный, коммерческий, государственный сектор и некоммерческие организации с соответствующими установками. Небытовая установка классифицируется как возобновляемая тепловая установка, обеспечивающая промышленное тепло в больших масштабах.

RHI Теплосчетчики

Видео — RHI & Учет тепла

В этом видеоролике компания Kamstrup оценивает, как работают теплосчетчики, как они должны применяться при установке и какие дополнительные сертификаты должны быть доступны вместе с ними для утверждения RHI и для целей.

При установке теплосчетчика существуют определенные критерии, которые должны быть соблюдены для предъявления претензии по схеме RHI с учетом типов теплосчетчиков и их установки. Пункты, которые необходимо соблюдать при установке теплосчетчика:

        • Позиционирование
        • Калибровка и Точность
        • Пригодность (например, правильно ли настроен теплосчетчик для жидкости в системе)
        • Установка (счетчики должны быть установлены в соответствии с инструкциями производителя и соответствовать системе, которую они контролируют, e. грамм. расход)

В дополнение к критериям установки, теплосчетчики для небытовой схемы RHI также должны иметь сертификат MID класса 2, чтобы гарантировать точность их измерений.

➡ Полную информацию о счетчиках тепла см. В разделах, посвященных продукции, ниже.

Ultraflo U1000MKII-HM Накладной счетчик тепла / Счетчик энергии —

На главную / Энергоменеджмент и строительные услуги / Счетчики энергии, ультразвуковые счетчики тепла, линейные и накладные / Ultraflo U1000MKII-HM Накладной счетчик тепла / счетчик энергии

Новый U1000MKII-HM — это «лучший по соотношению цена-качество» накладной ультразвуковой счетчик тепла, альтернатива традиционным встроенным счетчикам энергии, для управления энергопотреблением и выставления счетов в бытовых и коммерческих, централизованных или общих системах отопления или охлаждения. Предлагая значительную стоимость установки и преимущества сухого обслуживания по сравнению с традиционными линейными продуктами.

Описание

Основные характеристики и преимущества:

  • Новинка: трубы большего диаметра 2 варианта, полностью регулируемые для наружного диаметра 22–115 мм и 125–180 мм (6 ″)
  • Новинка: Дополнительное ведомое устройство Modbus RTU, последовательный порт RS485 и связь по шине M-Bus.
  • Новинка: система взаимного корреляционного измерения расхода
  • Новинка: преобразователи 1 МГц для работы через плохие / старые толстостенные трубы и большие трубопроводы
  • Новый: Опция для воды / гликоля
  • Простота установки: подключите питание и введите внутренний диаметр трубы, отрегулируйте датчики и закрепите трубу, не требуя специальных навыков или инструментов
  • Накладной неинвазивный теплосчетчик, альтернативный традиционному встроенному счетчику, плюс обслуживание без обслуживания, обеспечивающее минимальное время простоя и максимальную доступность.
  • LCD с подсветкой — информация по установке и обслуживанию.
  • Встроенный импульсный выход — AM & T & BEM совместимы с Modbus.

Описание

Основные характеристики и преимущества:

  • Новинка: трубы большего диаметра 2 варианта, полностью регулируемые для наружного диаметра 22–115 мм и 125–180 мм (6 ″)
  • Новинка: Дополнительное ведомое устройство Modbus RTU, последовательный порт RS485 и связь по шине M-Bus.
  • Новинка: система взаимного корреляционного измерения расхода
  • Новинка: преобразователи 1 МГц для работы через плохие / старые толстостенные трубы и большие трубопроводы
  • Новый: Опция для воды / гликоля
  • Простота установки: подключите питание и введите внутренний диаметр трубы, отрегулируйте датчики и закрепите трубу, не требуя специальных навыков или инструментов
  • Накладной неинвазивный теплосчетчик, альтернативный традиционному встроенному счетчику, плюс обслуживание без обслуживания, обеспечивающее минимальное время простоя и максимальную доступность.
  • LCD с подсветкой — информация по установке и обслуживанию.
  • Встроенный импульсный выход — AM & T & BEM совместимы с Modbus.
Сделать запрос

Техническая информация

Метод измерения: Ультразвуковой метод измерения времени прохождения для измерения расхода и 4-х проводной метод PT100 класса B для измерения температуры.
Коэффициент уменьшения: 200: 01
Стандарт теплосчетчика: Расчет тепла / энергии разработан в соответствии с разделом 6 EN1434
Точность: +/- 1-3% от показания расхода для> 0.3 м / с (1 фут / с)
Диапазон скорости потока: 0,1 м / с — 10 м / с (0,3 фут / с — 32 фут / с)
Диапазон труб: Доступен в 2 вариантах, 22 мм — 115 мм и 125 мм — наружный диаметр 180 мм (6 дюймов). Обратите внимание, что размер трубы зависит от материала трубы и внутреннего диаметра.
Материал трубы: сталь , нержавеющая сталь, пластик и медь
Диапазон температуры воды: 0 ° C — 85 ° C (32 ° F — 185 ° F)
Датчики температуры: Зажим PT100, класс B 4 проволока, диапазон 0 ° C — 85 ° C (32 ° F — 185 ° F), разрешение 0. 1 ° C (0,1 ° F). Минимальная дельта Т 0,3 ° C
Выход: Импульсный или Частотный. Импульс для объемного расхода и энергии, кВт · ч (БТЕ). Частота для расхода. Импульсный выход может быть сконфигурирован как сигнализация потери сигнала или отсутствия потока.
Связь Modbus: Дополнительное ведомое устройство Modbus RTU, аппаратный уровень последовательного канала RS485. Энергия, мощность, температура и расход. Соединительный кабель Modbus — 1 м.
Связь M-Bus: Дополнительный M-Bus
Внешний источник питания: 12–24 В +/- 10% переменного / постоянного тока при 7 Вт на блок.Дополнительный подключаемый блок питания 12 В.
Корпус электроники: IP54
Кабель ввода / вывода: 5 м x 6 жил для подачи питания и импульсного вывода
Размеры: 250 мм x 48 мм x 90 мм (10 ″ x 2 ″ x 4 ″) (электроника + направляющая шина )

Объем рынка

теплосчетчиков к

составит около 1965,2 млн долларов США

ОТТАВА, 2 марта 2021 г. (GLOBE NEWSWIRE) — Объем мирового рынка счетчиков тепла был оценен в 923,6 млн долларов США в 2020 году и, по прогнозам, будет стоить около 1965 долларов США.2 миллиона к 2030 году, демонстрируя среднегодовой темп роста 9,2% в течение расчетного периода с 2021 по 2030 год.

Теплосчетчики используются для количественной оценки тепловой энергии, рассеянной по территории или централизованному общественному отопительному устройству. В нагревательной установке тепловая энергия прямо пропорциональна выходной частоте движения жидкости и изменению температуры жидкости. Теплосчетчик состоит из оборудования для количественного определения расхода, пары датчиков температуры для количественной оценки отклонения температуры и калькулятора для определения тепловой энергии на основе вкладов от температуры и отклонения расхода.Количественное определение температуры обычно выполняется с помощью платиновых термометров сопротивления (PRT), которые обеспечивают исключительную точность в широком диапазоне температур (от –200 до +850 ° C). Альтернативные датчики для количественного определения температуры включают цифровые датчики температуры.

Отрасль теплосчетчиков постоянно росла в недавнем прошлом, первоначально из-за развитого немецкого рынка, а в последнее время — из-за развития рынков Турции, России и Китая. Тем не менее экономическая и политическая неопределенность в некоторых регионах остановила развитие рынка в 2014 и 2015 годах.Однако после 2017 года рынок возродился благодаря крупным инвестициям со стороны правительств в развивающихся регионах.

Получите образцы страниц отчета для большего понимания @ https://www.precedenceresearch.com/sample/1228

Факторы роста:

Рост строительной активности в развивающихся регионах, изменение климатических условий , быстро растущая осведомленность клиентов, увеличение количества установок счетчиков тепла отдельными лицами для контроля за расходами на электроэнергию, а также рост рынка элитного жилья являются одними из основных факторов, способствующих росту мировой индустрии. Кроме того, технологические достижения и интеграция новейших технологий способствуют росту рынка счетчиков тепла во всем мире. Более того, быстро растущая осведомленность об энергосбережении оказывает положительное влияние на рост мировой промышленности. Кроме того, повышенное внимание к совершенствованию энергетической инфраструктуры в развивающихся регионах и рост инвестиций основных участников рынка в исследования и разработки являются другими факторами, способствующими росту мирового рынка в течение прогнозируемого периода времени.

С ростом стоимости энергии и повышением внимания к энергосбережению, надежное и точное измерение всех услуг стало важным для измерения и надзора за расходами на электроэнергию. Хотя в 2011 году акцент китайского правительства на замене угля в качестве источника отопления жилья снизил объемы поставок. Это замедлило темпы нового строительства в Китае и затруднило производство теплосчетчиков в целом. Аналогичным образом, экономический и политический спад в России и Турции также ослабил отрасль счетчиков тепла.

В настоящее время рыночный прогресс в основном догнал Китай, где поставки увеличивались из года в год. В 2013 году китайская администрация изложила основные направления городского развития в Китае, включая предложение по изменению баланса городского прогресса путем сдерживания разрастания городов и увеличения уплотнения городов. Строительный сектор предлагает больше возможностей для повышения эффективности, как для создания новых, так и за счет реконструкции существующих структур.

Получите индивидуальную настройку этого исследовательского отчета @ https: // www.Priordenceresearch.com/customization/1228

Основные характеристики отчета:

  • В зависимости от типа ультразвуковые расходомеры показали наибольшую выручку в 2020 году. Это подтверждено высокой надежностью и точностью ультразвуковых расходомеров. Кроме того, ожидается, что такие преимущества, как более низкое энергопотребление, в ближайшем будущем будут стимулировать рост этого сегмента.
  • Исходя из технологии, статика составляла весомую долю в целевой отрасли. Это связано с растущим спросом на комбинированные системы охлаждения и обогрева.
  • На основании сегмента приложений, жилая недвижимость принесла наибольший доход со значительной долей в оценочный период времени. Такие факторы, как быстро растущий спрос на системы домашней автоматизации, стимулируют рост этого сегмента.
  • Landis + Gyr и Kamstrup — крупные компании, работающие на мировом рынке счетчиков тепла.

Региональный анализ:

Отчет охватывает данные по Северной Америке, Европе, Азиатско-Тихоокеанскому региону, Латинской Америке, Ближнему Востоку и Африке.В 2020 году Азиатско-Тихоокеанский регион доминировал на мировом рынке с долей рынка более 41%. На долю Китая приходилась самая высокая доля в Азиатско-Тихоокеанском регионе, в первую очередь из-за высокой урбанизации, активного роста строительной деятельности и наличия новейших приборов учета. Более того, ожидается, что растущее понимание вопросов энергосбережения окажет положительное влияние на рост отрасли. Ожидается, что на долю Северной Америки будет приходиться вторая по величине доля в отрасли счетчиков тепла с точки зрения выручки в 2020 году.Рост в регионе Северной Америки объясняется наличием новейших продуктов, высокими требованиями к мониторингу энергопотребления и развитым строительным сектором. Ожидается, что Европа будет расти с максимальным среднегодовым темпом роста в течение прогнозируемого периода времени в основном из-за высокого спроса со стороны новых рынков, таких как Турция, Россия и Германия. Рост научно-исследовательских и опытно-конструкторских работ является основным фактором, который, по прогнозам, окажет оптимистичное влияние на рост целевой отрасли в европейских странах.

Связанные отчеты

  • Рынок авиационных рабочих платформ — Мировой рынок оценивался в 9,7 млрд долларов США в 2019 году и, как ожидается, достигнет 19,90 млрд долларов США к 2027 году и будет расти со средним годовым темпом роста ( CAGR) 9,4% в течение прогнозного периода с 2020 по 2027 год.
  • Рынок аренды строительного оборудования — Мировой рынок оценивался в 91,34 миллиарда долларов США в 2019 году и достигнет более 136 долларов США.1 млрд к 2027 году, прогнозируется, что совокупный годовой темп роста (CAGR) составит около 4,78% в период с 2020 по 2027 год.
  • Рынок лифтов и эскалаторов — Мировой рынок оценивался примерно в 71,68 млрд долларов США в год. 2019 г. и рост более 114,90 млрд долл. США к 2027 г., ожидается, что совокупный годовой темп роста (CAGR) составит 6,3% в период с 2020 по 2027 г.

Ключевые участники рынка и стратегии:

Основные компании, работающие в всемирно известными счетчиками тепла являются Weihai Ploumeter Co.Ltd., Landis + Gyr, Quadlogic Meters Canada Inc, Zenner International GmbH & Co. KG, Kamstrup, Micronics Ltd, MWA Technology Ltd, Qundis, Apator SA, Qundis, Sontex SA, Siemens AG, WECAN Precision Instruments Co. Ltd., Ista, Huizhong Instrumentation Co. Ltd., Techem, Secure Meters Ltd и Weihai Ploumeter Co. Ltd. среди других. Огромные инвестиции в технологическое развитие счетчиков тепла наряду с деловым сотрудничеством являются важнейшими бизнес-стратегиями, начатыми основными игроками, работающими на мировом рынке счетчиков тепла.

Сегментация рынка

По типу

  • Турбинные счетчики
  • Ультразвуковые счетчики
  • Вихревые счетчики
  • Прочие

По возможностям подключения

3

По технологиям Жилой

  • Коммерческий и общественный
  • Промышленный
  • По географии

    • Северная Америка
    • Европа
    • Азиатско-Тихоокеанский регион
    • Латинская Америка
    • Ближний Восток и Африка (MEA)

    Купить этот отчет @ https: // www.priorityresearch.com/checkout/1228

    Вы можете разместить заказ или задать любые вопросы, пожалуйста, обращайтесь по телефону [email protected] | +1 774 402 6168

    О нас

    Precedence Research — всемирная исследовательская и консалтинговая организация. Мы даем непревзойденный характер предложений нашим клиентам по всему миру в различных отраслях промышленности. Precedence Research обладает опытом в предоставлении глубокого понимания рынка наряду с рыночной информацией для наших клиентов, распределенных по разным предприятиям.Мы обязаны обслуживать нашу разнообразную клиентскую базу, представленную на предприятиях медицинских услуг, здравоохранения, инноваций, технологий нового поколения, полупроводников, химикатов, автомобилестроения, аэрокосмической и оборонной промышленности, среди различных предприятий, присутствующих во всем мире.

    Для получения последнего обновления следуйте за нами:

    https://www.linkedin.com/company/precedence-research/

    https://www.facebook.com/precedenceresearch/

    https : // twitter.com / Precedence_R


    В чем разница между теплосчетчиком и расходомером?

    Расходомер используется для измерения расхода жидкости или газа. Теплосчетчик используется для измерения энергии, израсходованной за счет тепловых потерь в системе отопления, и одна часть каждого теплосчетчика будет датчиком потока, но счетчик тепла будет включать в себя другие компоненты.

    Расходомеры

    используются во многих областях, от промышленных процессов до впрыска топлива в современных автомобилях.Измерение, производимое расходомером, обозначается в единицах объема (например, литров в секунду) или массовых расходов (например, кг в секунду).

    Теплосчетчики предоставляют данные, необходимые для расчета потребления энергии. Это может быть сделано для выставления счетов (см. Консультации по тепловым сетям) или для измерения выбросов углерода (см. Углеродный след здания).

    • датчик потока 1 , который измеряет расход жидкости
    • пара датчиков температуры, измеряющих разницу температур между подающей и обратной трубами
    • блок калькулятора или интегратора, который использует количества, предоставленные двумя другими компонентами, для расчета количества выделяемого или используемого тепла.

    В некоторых конструкциях теплосчетчиков три компонента являются отдельными, и автономный датчик расхода используется вместе с датчиками температуры и вычислителем. Компонент вычислителя в этом случае описывается как интегратор тепла или цифровой интегратор тепла (см. Фото). Другие конструкции представляют собой конструкции «все в одном», в которых все три компонента согласованы и упакованы как единая сборка.

    Это измерение, выдаваемое теплосчетчиком, обычно выражается в киловатт-часах (кВтч).

    Теплосчетчики, используемые в небытовых зданиях, должны соответствовать требованиям к точности класса 2 Директивы по измерительным приборам в рамках стандарта EN1434, широко известного как соответствие MID.

    Таким образом, в то время как счетчики тепла и расходомеры имеют датчик расхода, расходомеры не включают датчики температуры.

    См. Здесь обсуждение технологий датчиков потока.

    1 Термин «расходомер» обычно используется взаимозаменяемо с термином «расходомер».

    Учет тепловой энергии — каталог продукции

    счетчики тепловой энергии / распределители затрат на тепло

    КАТАЛОГИ ПРОДУКЦИИ /

    ПАРАМЕТРЫ ПОИСКА Прямое измерение Непрямое измерение Системы удаленного считывания Монтажные принадлежности

    Прямое дозирование

    Косвенное измерение

    Системы дистанционного считывания

    Монтажные принадлежности

    .

    Оставить комментарий
