Сделать теплые полы: виды, устройство, плюсы и минусы
Отопление дачи теплыми полами — виды, инструкция по укладке
Во время начала и завершения дачного сезона – а именно ранней весной и поздней осенью – температура на улице едва ли плюсовая. А потому в дачном доме холодно. Подобную проблему легко устранить – нужно лишь позаботиться об отоплении жилища. Как именно это сделать? Дачники часто пользуются калориферами, но для работы этих приборов нужно много электроэнергии. Более того, калориферы не обеспечивают благоприятного микроклимата в доме, они не высушивают помещения после зимы.
Отопление дачи теплыми полами
Самым оптимальным вариантом можно считать теплый пол на даче. Но какую именно систему обогрева выбрать? Нужно ли подготавливать дачный домик к монтажу? Как именно выполняется укладка теплого пола? Ответы на все эти вопросы вы найдете ниже.
Содержание статьи
Какую систему теплого пола выбрать?
На даче электричество должно быть. Центрального газопровода, как правило, нет, да и вода может подаваться лишь в определенные дни недели.
Теплый пол — преимущества системы
На заметку! Целесообразно оборудовать водяной теплый пол в доме с большой площадью или в двухэтажном коттедже. В остальных случаях лучше использовать электрические нагревательные элементы.
Укладка кабеля
Таблица. Разновидности электрических теплых полов.
| Наименование, фото | Краткое описание |
|---|---|
Кабельные | Специальный проводник укладывается на пол и заливается, как правило, цементной стяжкой. Чтобы добиться оптимальной эффективности, можно укрыть всего ¾ площади пола. Под бытовую технику и мебель кабель не кладут. Что касается схемы укладки, то предпочтение отдается двойной «змейке» или «улитке», благодаря чему эффективность обогрева обеспечивается тем, что холодный кабель располагается между греющими витками. |
Маты | Более простая в монтаже система, если сравнивать с описанной выше, т. к. кабель закреплен на специальной сетке. Однако может иметь место неравномерность нагрева – чем кабель дальше от источника тепла, тем ниже будет его температура. |
Стержневые | Представляют собой собранные в маты специальные стержни. Укладка ничего сложного собой не представляет. Чтобы закрыть маты, их заливают плиточным клеем или цементной стяжкой. |
ИК пленочные | Могут укладываться на любую поверхность. Поверх укладывается ламинат (его можно ложить сразу же), линолеум (нужно предварительно уложить листы гипсокартона), вагонку иди ДСП (в таком случае требуется оборудовать лаги и сделать обрешетки, дабы не нарушать целостность нагревательных элементов). |
Жидкостные электрические | Трубопровод, в котором находится нагревательный кабель, укладывается на предварительно подготовленное основание. |
Мат для обогрева
Нагревательный кабель
Инфракрасная пленка
Важно! Если в дачном домике нет твердо- или жидкотопливной печи, то предпочтение отдается электрическим нагревательным системам. Они более экономны, чем те же калориферы.
Выбор системы теплого пола для дачи
Цены на теплые полы DEVI
Теплые полы DEVI
Если домик не используется, то отопление можно отключать. Чтобы добиться приемлемой температуры, требуется примерно 2 суток, а потому теплый пол лучше включать заранее, до вашего прибытия на участок.
На заметку! При частых перебоях с электричеством лучше оборудовать жидкостный контур от отопительного котла. В таком случае трубы укладываются под наклоном, циркуляционный насос на даче не используется.
Обратная труба должна располагаться под уклоном по направлению к котлу. В результате циркуляция теплоносителя будет происходить благодаря гравитации. Помимо того, предпочтение стоит отдавать печи длительного горения, дабы теплоноситель сильно не нагревался.
Обратная труба должна располагаться под уклоном по направлению к котлу. В результате циркуляция теплоносителя будет происходить благодаря гравитации. Помимо того, предпочтение стоит отдавать печи длительного горения, дабы теплоноситель сильно не нагревался.Стержневой инфракрасный теплый пол
Правила подготовки дачного домика
Вне зависимости от наличия или отсутствия обогрева, дачный домик в любом случае желательно утеплить. Причем утеплять нужно не только пол, стены, но и крышу. Благодаря этому зимой в доме будет сохраняться тепло, а летом – прохлада.
- Черновое основание необходимо подготовить для монтажа теплого пола. В случае неутепленного пола его нужно вскрыть, засыпать щебнем и керамзитом слоем около 30 см.
- Далее стелется мембранная гидроизоляция и укладывается утеплитель (толщина – 20 см).
- Заливается 5-сантиметровая цементная стяжка.
- Поверх стяжки наносится специальная влагоотталкивающая пропитка.
- Также важно поклеить по периметру пола на стены демпферную ленту.
- Кабель теплого пола нужно укладывать на отражающий экран, предварительно уложенный.
- Далее монтируется непосредственно теплый пол.
- В конце выполняется стяжка. Если теплый пол жидкостный, то толщиной 80 мм, а если это маты или кабель, то 50 мм. Что касается ИК пленки, то для нее стяжка не требуется.
Теплый пол на бетонном основании
Обратите внимание! Деревянные полы засыпают по обрешетке между лагами. Подготовка выполняется так же, как было описано выше, но вместо стяжки нагревательные элементы закрываются цементно-волокнистыми плитами либо гипсокартоном.
Обогрев на деревянном полу
Систему монтируют на фольгированную подложку, а сверху делают деревянную обрешетку. Инфракрасную пленку можно укладывать прямо на деревянный пол.
Цены на теплые полы REHAU
Теплые полы REHAU
Основные правила самостоятельного монтажа теплых полов
Если вы намерены самостоятельно уложить электрический теплый пол на своей даче, то, помимо подготовки, должны еще и ознакомиться с инструкцией по укладке (она должна прилагаться к оборудованию), в которой указывается вся необходимая информация – как непосредственно о монтаже, так и о последующей эксплуатации системы.
Важно! Если допустить при монтаже самую незначительную ошибку, то система из-за этого может функционировать неправильно. Как следствие – устранить подобные проблемы можно только после разбития стяжечного слоя. Очевидно, после устранения дефектов финишное покрытие придется обустраивать заново.
Вот основные правила, соблюдая которые, вы сможете
Ассортимент пленочной продукции
- Площадь, которую нужно обогревать, рассчитывают заранее. На основании этих расчетов рационально подбирается та или иная система.
- Под предметы мебели, не имеющие высоких ножек, нагревательные элементы укладывать нельзя. Более того, ИК пленочные полы укладываются исключительно на открытом пространстве, где нет никакой мебели.
- Важно перед монтажом тщательно выровнять основание, а затем качественно просушить.
- Нагревательный кабель запрещены и удлинять, и укорачивать, нельзя резать его или проводить иные не предусмотренные производителем манипуляции.
- Наконец, систему можно включать лишь после того, как стяжка высохнет окончательно. Как правило, для этого требуется не менее 28 суток.
Схема размещения пленки
Раскрой материала
Если же в качестве финишного покрытия будет выступать плитка, то лучше использовать именно кабельный теплый пол – он самый дешевый и лучше всего подходит для данной ситуации.
Заранее нужно позаботиться о месте, в котором будет установлен терморегулятор. Сделайте канавку для укладки электропроводки, трубки термодатчиков. Здесь же будут выводиться монтажные концы. Далее пол нужно выровнять, убрать весь мусор и пыль, затем нанести слой грунтовки. В прочем, об основных этапах подготовки мы уже рассказали в предыдущем пункте статьи.
Вот еще несколько моментов, о которых следует помнить.
- Электрические сопротивление в сети следует обязательно проверять.
- Кабель необходимо укладывать с натяжкой, но без значительных усилий.
- Допустимый изгиб тоже следует принимать во внимание.
- Если попадаются прямые участки магистрали, то на них нужно использовать особые муфты.
- Также нельзя, чтобы витки соприкасались или же пересекались.
В конце устанавливается терморегулятор, система подключается к электросети. Термодатчик укладывается с использованием гофрированной трубки – ее для удобства дальнейшего ремонта укладывают между витками.
Выполнив все соединения, проверьте, нет ли в системе повреждений, измерьте сопротивление на разных участках и сверьте полученные значения с цифрами в инструкции производителя. После высыхания стяжки выполните пробный запуск системы.
Цены на теплые полы «Теплолюкс»
Теплые полы Теплолюкс
Видео – О пленочном ИК теплом поле в каркасном здании
Пошаговая инструкция по укладке системы теплого пола
Рассмотрим процесс монтажа на примере укладки пленочного теплого пола Caleo Line./GettyImages-183019221-59d3b88caad52b001109a2b9.jpg)
Также в примере используется 3-миллиметровая отражающая подложка и обычная полиэтиленовая пленка. Мебель в нашем примере выносить было некуда, а потому автору пришлось перетаскивать ее по комнате. Что же, приступим непосредственно к рабочему процессу.
Шаг 1. Автор начал, как уже говорилось выше, с манипуляций с предметами мебели.
Начинать следует с мебели
Шаг 2. Затем весь мусор и пыль необходимо было удалить с пола (иначе в дальнейшем они могли продавить пленочные нагревательные элементы). Без пылесоса здесь точно не обойтись.
Пол нужно очистить от мусора
Шаг 3. Все вещи были сдвинуты в одну половину помещения, в то время как работы проводились в другой.
Все вещи сдвинуты в одну половину комнаты
Шаг 4. Далее раскатывались ленты самого пленочного пола. Начинать рекомендуется именно со стороны подключения.
Укладка пленочного теплого пола
Шаг 5. Пленка крепилась к подложке при помощи скотча (использовался обычный армированный).
Также на фото можно увидеть уже установленный термодатчик.
Пленка крепится скотчем
Шаг 6. Автору пришлось укрывать пол пленкой по частям, как видно на фото.
Процесс укладки
Шаг 7. Приклеен очередной фрагмент. Нужно стараться, чтобы в работе не повредить инфракрасную пленку.
Нужно не повредить нагревательные элементы
Шаг 8. После завершения укладки пленки проверялась работоспособность системы – последняя на некоторое время подключалась.
Проверка работоспособности системы
Шаг 8. После этого укладывалась полиэтиленовая пленка, которая также крепилась при помощи скотча.
Пол укрывается пленкой
Шаг 9. Далее укладывалось финишное напольное покрытие (в нашем примере – ламинат). Вот уложены первые 4 ряда ламелей.
Началась укладка ламината
Шаг 10. Процесс укладки продолжался и вот мы уже плавно подошли к концу.
Процесс укладки ламината
Шаг 11.
Остался последний ряд. Его, как это обычно бывает, пришлось распилить.
Уложен последний ряд
Шаг 12. Этот ряд был самым трудным, пришлось потратить немало времени и сил.
Последний ряд самый трудный
Шаг 13. В итоге вышла небольшая вставка, но ее не было бы, если б площадь помещения была больше минимум на 50 мм.
Возможно, эту вставку делать не пришлось бы
Преимущество системы в том, что пол прогревается равномерно и быстро (за час температура поднялась где-то на 15 градусов, но на улице было тепло). Также тепло идет снизу вверх, то есть нагревается весь объем помещения.
Калькулятор расчета количества досок ламината на комнату
Перейти к расчётамЦены на ламинат «Таркетт»
ламинат таркетт
Видео – Как самостоятельно сделать автономное отопление
Как правильно сделать теплый пол своими руками
Статью опубликовал: Николай Стрелковский
Обновлено: 30.
12.2018
Традиционные системы отопления с помощью настенных радиаторов отличаются тем, что воздух нагревается и поднимается вверх, оставляя нижнюю часть комнаты более прохладной. К тому же батареи обычно находятся возле окна, прикрыты шторами и мебелью. Устройство «теплого пола» решает все эти проблемы разом – нагретый воздух расходится с самого низа и распределяется равномерно по всему помещению.
Как правильно сделать теплый пол
Содержание статьи
Видео — Как правильно сделать теплый пол (водяной)
Разновидности
- Электрические теплые полы (кабельные, на основании или т.н. нагревательные маты и инфракрасные).
- Водяные.
Оба типа могут заменить собой основную систему отопления, или дополнить ее. Средний срок эксплуатации – 20 лет. Уровень безопасности и надежности тоже примерно одинаковый.
Электрические полы можно монтировать в любом помещении, даже в квартирах, где обустройство водяного пола не допускается (относительно старые постройки с централизованной отопительной системой и слабыми плитами перекрытия).
Они позволяют быстро прогреть комнату и просты в установке. В свою очередь, водяные полы дешевле в эксплуатации и не создают излучений.
Видео — Электрический теплый пол
Технология укладки электрической напольной системы отопления
Монтаж терморегулятора и формирование канавки для монтажных концов нагревательных секций. Здесь важно учесть диаметр кабеля температурного датчика и размеры кабель-каналов для основного провода питания. Терморегулятор должен располагаться на высоте 30-50 см.
Монтаж терморегулятора и формирование канавки для монтажных концов нагревательных секций
Подготовка поверхности
Пол очищается от строительного мусора, прокладывается слой гидроизоляции, а по краям закрепляется демпферная лента – она не допустит лишних теплопотерь у стен. Укладываем эти перекрытия с заходом на стену в 10 см, чтобы они потом оказались над готовым теплым полом – излишки аккуратно обрежутся в самом конце монтажа.
Чтобы не «дарить» тепло соседям снизу или подвалу, делаем теплоизоляцию. Традиционно это пенополистирол или экструдированный пенополистирол. Для достаточно теплых помещений хватит и слоя пенофола в 4 мм. Изоляция прокладывается по всей площади без исключений.
Теплоизоляция
Теплоизоляция
Разметка
Места, где будет стоять мебель, перегородки, сантехника и инженерное оборудование отделяются лентой – эти участки не подлежат отоплению. После этого обязательно делается чертеж, основанный на технологии укладки конкретного типа теплого пола (греющий кабель или маты).
Монтаж. Пошаговое руководство
- Подвести концы проводки монтажной секции к терморегулятору. Закрепить начало кабеля и соединительную муфту.
- Начать укладку секции, избегая пересечений и соприкасаний кабеля. Оптимальная дистанция между витками – от 8 см. Шаг укладки строго соблюдается по всему периметру. Изгибы делаются плавными, без резких переломов и натяжений.
Изгибы делаются плавными, без резких переломов и натяжений
Совет! Петли кабеля очень удобно закреплять выступающими язычками, предусмотренными на монтажной ленте.
Петли кабеля очень удобно закреплять выступающими язычками, предусмотренными на монтажной ленте
- Установить температурный датчик.
Очень важно: датчик предварительно помещается в гофрированную трубку без отверстий, чтобы внутрь не проник раствор стяжки; доступ к датчику должен быть максимально легким (на случай его выхода из строя).
Тот конец пластмассовой трубки, близь которого расположен датчик, прикрывается заглушкой, второй присоединяется к терморегулятору и вводится в оставленную для него канавку. Принято придерживаться радиуса изгиба трубки – 5 см, и расстояния от стены до самого места нахождения датчика – 50-60 см. Так устройство сможет правильно определять температуру, а при поломке не придется вскрывать пол.
- Зафиксировать трубку раствором. Имейте в виду, что витки должны располагаться на равном расстоянии от канавки с трубкой.
- Подключить к терморегулятору датчик и монтажную секцию, проверить соединения.
- Протестировать работоспособность системы. Для этого нужно подать напряжение на 1 минуту. Если все правильно уложено и присоединено, на регуляторе загорится датчик, а пол начнет нагреваться.
- Выключить питание.
- Зарисовать схему укладки. Можно даже сделать фото. Это очень пригодится, если придется делать ремонт или монтировать дополнительные инженерные коммуникации. На схеме непременно укажите местоположения всех соединительных муфт и датчика.
- Сделать стяжку или наливной пол. Раствор, в котором обязательно должны быть пластификаторы, разливается на высоту 3-5 см, причем не допускаются воздушные карманы, поскольку они приведут к локальным перегреваниям.
Сделать стяжку или наливной пол
Примерно через месяц стяжка полностью высохнет и можно будет поверх нее сделать декоративное покрытие. Лучше использовать материалы с высокой теплопроводностью – кафельную плитку, керамогранит и пр. Главное, чтобы из-за верхнего настила не терялась эффективность системы отопления.
| Отступ от стен | |
| Отступ от других нагревательных элементов | |
| Параметры канавки для монтируемого датчика температуры |
|
| Формула для расчета шага укладки |
|
| Максимальное отклонение от рассчитанного шага укладки |
Важные моменты!
- В процессе монтажа лучше не наступать на кабель вообще. На всякий случай используйте обувь с мягкой подошвой. Для перемещения по комнате без вреда для будущего теплого пола можно перекрывать участки с проложенным кабелем листами фанеры.
- Аккуратная работа со строительным инструментом – обязательное условие. Любые механические повреждения кабеля делают систему отопления непригодной или небезопасной.
- Ни в коем случае нельзя включать систему, пока раствор еще мокрый (время высыхания — 28-30 дней)!
Кабель на армирующей сетке: отличительные особенности монтажа
Кабель на армирующей сетке
Для качественной укладки нагревательных матов и пленки с инфракрасным нагревательным элементом нужно тщательно выровнять поверхность-основу, аккуратно очистить ее щеткой и загрунтовать. Как и в случае с кабелем, пригодится разметка территории, чтобы над теплым полом не оказалось тяжелой мебели, бытовой техники или перегородок.
Чтобы подогнать маты по размеру комнаты, сетка разрезается, оставляя незатронутым сам кабель. Пересечение или наложение фрагментов не допускаются.
Пересечение или наложение фрагментов не допускаются
В разных типах помещений используются отдельные маты. Поверх клеевого раствора можно сразу класть плитку, следя, чтобы не появлялись воздушные карманы и не повредился кабель. Толщина клеевой смеси – 8-10 мм.
Совет! В процессе работы не допускайте сквозняков в помещении.
Инфракрасный теплый пол: несколько нюансов
Инфракрасный теплый пол
На пленке с инфракрасным нагревательным элементом сразу нанесены линии разрезов, а в качестве подложки под нее достаточно слоя теплоотражающего материала, зафиксированного двусторонним скотчем или строительным степлером (места состыковок скрываются скотчем).
Как резать пленку
Алгоритм монтажа
1. Места разреза медной шины изолируются, а с другой стороны к ней подсоединяются контактные зажимы, причем одна часть контакта должна оказаться внутри пленки.
Места разреза медной шины изолируются, а с другой стороны к ней подсоединяются контактные зажимы
2. С помощью скотча ленты-пленки соединяются между собой.
С помощью скотча ленты-пленки соединяются между
Как сделать теплый пол в ванной: инструктаж устройства своими руками
Теплые полы все еще считаются редкостью в ванных комнатах, но ими уже не удивить. Они дарят уют и комфорт. С каждым годом число желающих установить такую систему подогрева растет.
Все знают, насколько неприятно стоять босиком на ледяной плитке, а рядом с ванной или душем пол к тому же постоянно бывает мокрым.
Мы расскажем о том, как лучше сделать теплый пол в ванной, укажем и предупредим, на что требуется обратить пристальное внимание. В предложенной нами статье разобраны способы сооружения всех приемлемых электрических и водяных типов. Самостоятельные мастера у нас найдут подробные руководства по устройству и подключению систем.
Содержание статьи:
Разновидности теплых полов + их особенности
Что предпочесть — системы отопления водяные или электрические? Нет смысла сжигать киловатты электроэнергии для нагрева пола в доме с мощным отопительным котлом. Более рациональным будет внесение некоторых изменений в имеющуюся систему отопления, чтобы направить горячий теплоноситель в трубы, расположенные в полу.
Конечно, лучше всего задуматься над подключением теплого пола еще на этапе проектирования отопления. Но и в рабочей системе легко найти точку, в которой можно будет разорвать трубопровод для врезки дополнительной распределительной гребенки.
Она распределяет потоки теплоносителя и в среде инженеров именуется коллектором. Каждый поток направляется в отдельный отопительный контур, пол нагревается несколькими такими контурами. Все они подсоединены к коллектору, теплоноситель в коллектор подается с помощью специального циркулярного насоса.
Если площадь пола в ванной небольшая (до 5 кв. метров), то от распределительной гребенки и насоса можно отказаться и использовать краны-отсекатели и терморегулятор. В больших помещениях без этого оборудования не обойтись: котел будет потреблять слишком много энергоносителя, и нагрев пола придется признать неэффективным.
Аргументы выбора наиболее подходящего , которую чаще всего применяют в обустройстве гигиенического помещения, приведены в рекомендуемой нами статье.
В ванной допускается стелить на пол не всякое покрытие, а водяной пол еще более ужесточает этот отбор. Материал должен быть с показателем сопротивления теплопередаче до 0,15 м кв.*К/Вт. Этому соответствует керамическая и каменная плитка.
Смотрите на этикетке продукции значок, обозначающий совместимость с теплыми водяными полами
В электрополах нагревательной “сердцевиной” служат:
- нагревательные кабели, маты;
- инфракрасные карбоновые излучатели.
Нагревательный кабель или мат? Принципиальное отличие видится в трудоемкости укладки и высоте, на которую пол приподнимается.
Для нагревательного мата достаточно слоя тонкого плиточного клея над собой в 3-4 мм, благодаря чему кафельная плитка на полу мгновенно теплеет. Кабель в мате зафиксирован на сетке из капрона с заданным шагом.
Эксплуатация теплого электрического пола (как и любого другого электроустройства) подразумевает соблюдение мер безопасности. Чтобы кабель можно было использовать в ванной комнате, у него должен быть стандарт защиты IP67. Терморегулятор можно вынести в соседнее помещение
Если используется кабель, а не маты, то его приходится укладывать на полу вручную, шаг укладки задается произвольно. Сверху кабель заливается слоем ЦПС толщиной 30-50 мм.
Чем меньше шаг, тем более холодное помещение можно обогреть.
Кабель дольше прогревает пол, но такое отопление можно использовать не только как дополнительное, но и как основное. Маты с этой задачей не справляются. К тому же у них более высокая цена.
Однако промышленность производит и тонкий нагревательный кабель, который не нужно покрывать раствором до 30-50 мм. На такой кабель, как и на маты, можно сразу накладывать плиточный клей, но при этом есть возможность регулировать шаг укладки. В итоге собираются воедино преимущества и кабеля, и нагревательных матов.
Теперь про инфракрасное тепло… Если об электрических кабелях все мы и ранее имели представление, то инфракрасное тепло — новинка. Речь идет в данном случае о двухслойной тонкой пленке, внутрь которой заложена еще более тонкая кристаллическая решетка углерода, излучающая в инфракрасном диапазоне.
Пленочные теплые полы не лучше и не хуже электрокабельных. У них своя сфера применения. лучше подходит для сухого монтажа под паркетную доску, ламинат без использования раствора и клея, которые плохо схватываются с ее гладкой поверхностью.
Поэтому в ванной — очень сомнительное решение, несмотря на то, что производители разрешают использовать ее во влажных помещениях (ванных, душевых).
Если применять пленочное инфракрасное полотно в ванной комнате для полного обогрева, то надо покрыть им не менее половины пола или дополнительно установить такие же настенные панели
Есть и другие доводы не в пользу пленки. Ширина площади, на которую ее кладут, должна быть кратной ширине самой пленки. Иначе или не будет прогреваться вся площадь, или придется укладывать пленку кусками, подавать напряжение на каждый кусок отдельно, соединять множество контактов вручную. Все это снижает надежность конструкции.
У нагревательных матов тоже стандартная ширина, но ими гораздо проще закрыть площадь любого размера и формы, разрезая сетку, к которой прикреплен кабель, но не повреждая его. По электробезопасности тоже выигрывают кабельные теплые полы, потому что они имеют контур заземления, а нагревательные пленки — нет.
Итак, если делать электрический подогрев полов в ванной комнате, то на основе кабеля или матов.
Собрать такую отопительную систему легко, достаточно владеть основами электротехнических знаний. Смонтировать водяной пол намного сложнее.
А что еще дает нам ? Вмонтированная в стяжку отопительная система с циркулирующей по трубам водой запрещена к использованию в многоквартирных домах из-за солидного веса и риска аварий. Возможно устройство лишь в первых этажах, и то после получения кучи разрешительных документов.
Подключение к центральной отопительной системе – тоже не выход даже для квартир на первом этаже. Где можно взять теплоноситель в этом случае? Из отопительного стояка.
Но проделав дополнительный путь по ванной, вода вернется в тот же стояк охлажденной. Квартиры, расположенные этажами ниже, недополучат свое тепло, их хозяева справедливо начнут выражать недовольство. Да и летом полы греть не будут.
В ванной рекомендуется использовать в электрическом полу двужильный провод. Одножильный двумя концами подключается к сети, а двужильный – одним. На второй конец надевается изолирующая муфта.
Раскладывать двужильный кабель на полу можно как угодно, а одножильный нужно вернуть в исходную точку
По таких запретов нет. Раз в системе отсутствует вода, то исключаются и подтопления — казусы, приносящие немало хлопот и виновникам, и пострадавшим. При устройстве не используется настолько же мощная и тяжелая стяжка, какая требуется водяным разновидностям.
И снова вернемся к необходимости поднятия высоты пола. В варианте с электрическим полом его уровень, как было сказано выше, поднимается на 30-50 мм. А с водяным — на 80-100 мм. Сооружать слишком высокий подиум не хочется, но зато водяной теплый пол более экономичен в ходе эксплуатации по сравнению с альтернативным электрическим вариантом.
Шаги сооружения электрического пола
Перед покупкой греющего кабеля или мата ориентируемся на свободную площадь ванной комнаты. Не учитываем площадь под чашей с экраном, душевой кабинкой, сантехнической мебелью, стиральной машиной, умывальником и унитазом. Под эти предметы нагревательные элементы подводить нет смысла.
Более того, кабель будет в таких местах перегреваться и выходить из строя.
Мощность электропола в ванной
Нормативная мощность пола для ванных комнат — 170-180 вт/кв. метр. Этот норматив умножаем на площадь укладки. Например, общая площадь ванной комнаты равна 5,5 кв. метров. За минусом площади, занимаемой различными предметами, получаем, допустим, свободных 3 кв. метра.
Умножаем среднее нормативное значение 175 на 3, к результату добавляем резерв до 10% и получаем 525-575 вт/кв. метр. Это и есть требуемая мощность нагревательных элементов пола.
Инструкция по монтажу кабелей и матов
Проведенные предварительно расчеты дают возможность купить комплектующие и расходный материал в требующемся объеме, после чего можно без опасений приступать к устройству системы.
Шаг 1. Вычищаем основание от мусора, удаляем пыль пылесосом, сглаживаем неровности (1-2 выравнивающих наливных слоя достаточно).
Шаг 2. Укладываем теплоизоляцию.
Теплоизоляционные листы нужно класть на пол отражающей поверхностью вверх и проклеивать стыки между ними монтажным скотчем (клейкой лентой).
Для теплоизоляции подходит пенофол, а на первых этажах теплоизоляционный слой рекомендуется делать толще, используя пенополистирол, пенопласт. Но в любом случае лицевая поверхность должна быть отражающей, чтобы тепловая энергия уходила в нужном направлении
Шаг 3. Гидроизоляция. Раскатываем пленку или рулонную гидроизоляционную мембрану, тщательно разравниваем ее и прижимаем к основанию, поднимаем края на стены (20 см). Если приходится использовать несколько полотнищ, то кладем их с нахлестом в 10 см, стыки скрепляем скотчем.
Разрешено использовать и обмазочную, и литую гидроизоляцию в несколько слоев. Каждый предыдущий слой надо тщательно просушивать перед нанесением следующего.
Шаг 4. Обработка кромок. По периметру крепим вдоль стен демпферную (кромочную) ленту. Она нужна для создания “плавающей” стяжки во избежание появления на ней трещин, вздутий.
Ленту следует брать до 20 см шириной, чтобы ее хватило на высоту пола, включая плиточное покрытие.
Шаг 5. Укладка кабеля (или матов). Проверяем рабочее состояние кабелей и начинаем укладку. Нагревательный кабель размещают на подложке, к которой его можно будет прикрепить.
В этом качестве подходит металлическая сетка. Помимо фиксации она не даст кабелю погрузиться в стяжку и обеспечит прочность. Наблюдаем, чтобы кабель не перекрещивался. Обращаемся с ним осторожно во избежание даже мельчайших повреждений.
Конец нагревательного кабеля соединяем с электрической муфтой. Ее надо будет утопить в стяжку, расположив при этом как можно ближе к терморегулятору (термостату), но сохранив расстояние между стеной и соединением не менее 20 см.
Намного проще расстелить на полу электрический мат. Процесс чем-то напоминает раскрой ткани.
Если электрический мат упирается в препятствие (стену и пр.), его можно разрезать ножницами или ножом по несущей сетке и развернуть под любым углом или в обратном направлении.
Секцию от секции при этом нужно отодвигать на расстояние не менее 5-6 см
Шаг 6. Устанавливаем с датчиком. В нужном месте на стене в метре над полом сверлим отверстие, руководствуясь габаритами терморегулятора.
От него вертикально вниз бурим продольную штробу и продолжаем ее по полу по направлению к месту расположения датчика. Желательно разместить датчик между кабелями, а не близко к одному из них, чтобы он показывал температуру достоверно. Расстояние от стены — полметра.
Датчик с проводом помещаем в гофрированную трубу. Гофра будет защищать оборудование. В эту же гофротрубку заводим провод от нагревательных матов и направляем оба провода к терморегулятору.
Для этого протягиваем гофрированную трубу по полу, выводим в штробу на стену, стараемся не сгибать ее сильно на стыке пола и стены, чтобы не повредить провода. Когда будет залита стяжка, гофротрубка с датчиком должны немного выступать из нее.
При укладке теплого пола сопротивление мата проверяется мультиметром.
Допускается отклонение на 5-10% от заводских цифр. Также нужно проверить сопротивление изоляции. Если на мегаомметре не менее 10 Мом, мат надежный
Шаг 7. Стяжка. Монтаж движется к завершению, поэтому еще раз осматриваем все элементы кабельного пола, убеждаемся в отсутствии дефектов и приступаем к заливке. Готовим цементный раствор и распределяем его по поверхности тщательно и ровно минимальной толщиной 3 см. В стяжке не должно быть пустот. Если были уложены маты, этот этап пропускаем.
Шаг 8. Остается последний штрих — приклеить плитку на стяжку или непосредственно на маты плиточным клеем.
Далее следует продолжительный период сушки. Включить электрический пол можно будет не ранее 28-30 дней после завершения работы. Нужно обязательно дождаться полного высыхания раствора и клея, чтобы стяжка не растрескалась.
Советы по укладке инфракрасной пленки
Подготовительные работы — как в предыдущем варианте. Инфракрасная пленка укладывается параллельными листами на теплоизоляционный материал.
Класть внахлест листы запрещается категорически. Далее следует установить терморегулятор с датчиком и убедиться в работоспособности системы.
Собранная конструкция накрывается полиэтиленом и армирующей сеткой. Закрепляют монтажную сетку саморезами, но осторожно, чтобы не задеть контакты. Сетку сверху нужно залить цементно-песчаной стяжкой и еще раз протестировать систему. После того как стяжка высохнет, на нее укладывают плитку на клей.
Инфракрасное полотно в ванной комнате раскладывают на полу, отступая не менее 20 см от стен и с интервалом от 30 до 50 мм между полосами
Инфракрасный пол можно испытать не ранее, чем через 28 дней, когда он гарантированно высохнет.
Сооружение водяной системы
Изготовить своими руками в ванной комнате — задача посложнее, но почему бы не попытаться с ней справиться… Нам предстоит собрать конструкцию из труб и соединить их с источником горячей воды.
Для трубопровода подходят трубы металлопластиковые и полиэтиленовые. Оба материала обладают гибкостью и низким гидравлическим сопротивлением.
Основательная теоретическая подготовка
Одним отопительным контуром можно покрыть площадь до 20 кв. метров, что для ванной комнаты достаточно, но если пол планируется разделить на автономные зоны, то подавать воду в них надо через .
Сборка коллектора состоит в том, чтобы соединить все его секции с насосом и смесителем, установить термометры, краны, воздухоотводчики. После этого собранный распределитель можно закреплять на стене и подводить к нему трубы
Коллектор должен быть с регуляторами расхода. При одинаковой подаче воды в разные по длине контуры, греть они будут неравномерно. Хуже нагреваться будет более протяженный контур. Более того, ток воды в нем может даже остановиться из-за сильного сопротивления. Для устранения этих неприятностей используются регуляторы расхода в коллекторе.
Смеситель – также необходимая вещь. Максимальная температура нагрева в полах — 50°C, в отопительные радиаторы вода подается при более высоких температурах. Если отводить воду из общей системы отопления в пол, то ее надо разбавить холодной водой до нужной температуры, что и делает смеситель
Ряд строгих условий для того, чтобы приступить к монтажу:
- Наличие отопительной системы закрытого типа с использованием циркуляционного насоса.
- У двухконтурного котла должен быть запас мощности.
- Все работы выполняются при полностью отключённой системе отопления.
Трубы нужно освободить от теплоносителя.
В толще теплого пола можно выделить обязательные функциональные прослойки:
- основание;
- гидро- и теплоизоляция;
- трубопровод из ;
- бетонная стяжка или гипсоволокно;
- декоративное покрытие пола.
В деревянных домах тоже можно , но следует побеспокоиться о надежной гидроизоляции. Ее нужно произвести в несколько слоев, только так деревянная основа пола прослужит многие годы без ремонта.
Поэтапное руководство по монтажу водяного пола
Сооружение водяной системы является циклом, включающим стандартные виды работ.
Этап 1. Очищаем пол, в случае необходимости демонтируем старое покрытие.
Этап 2. Гидроизоляция пола. На пол настилаем гидроизоляционную пленку. Желательно одним куском, но если полос несколько, то их надо укладывать внахлест и швы соединять паяльной лампой.
Водоизоляционный материал должен захватывать и поверхность стен (до 10 см вверх).
Этап 3. Заливаем смесью керамзита и цемента черновую стяжку (толщина 3-5 см). Тщательно высушиваем (до недели), в первые дни сбрызгивая поверхность водой, чтобы не допустить трещин.
Этап4. Утепляем поверхность пенопластом, полистиролом или другим аналогичным материалом. Поверх расстилаем полиуретан с фольгированным отражающим покрытием. Стыки проклеиваем скотчем. Теперь тепло от труб будет направлено только в сторону помещения.

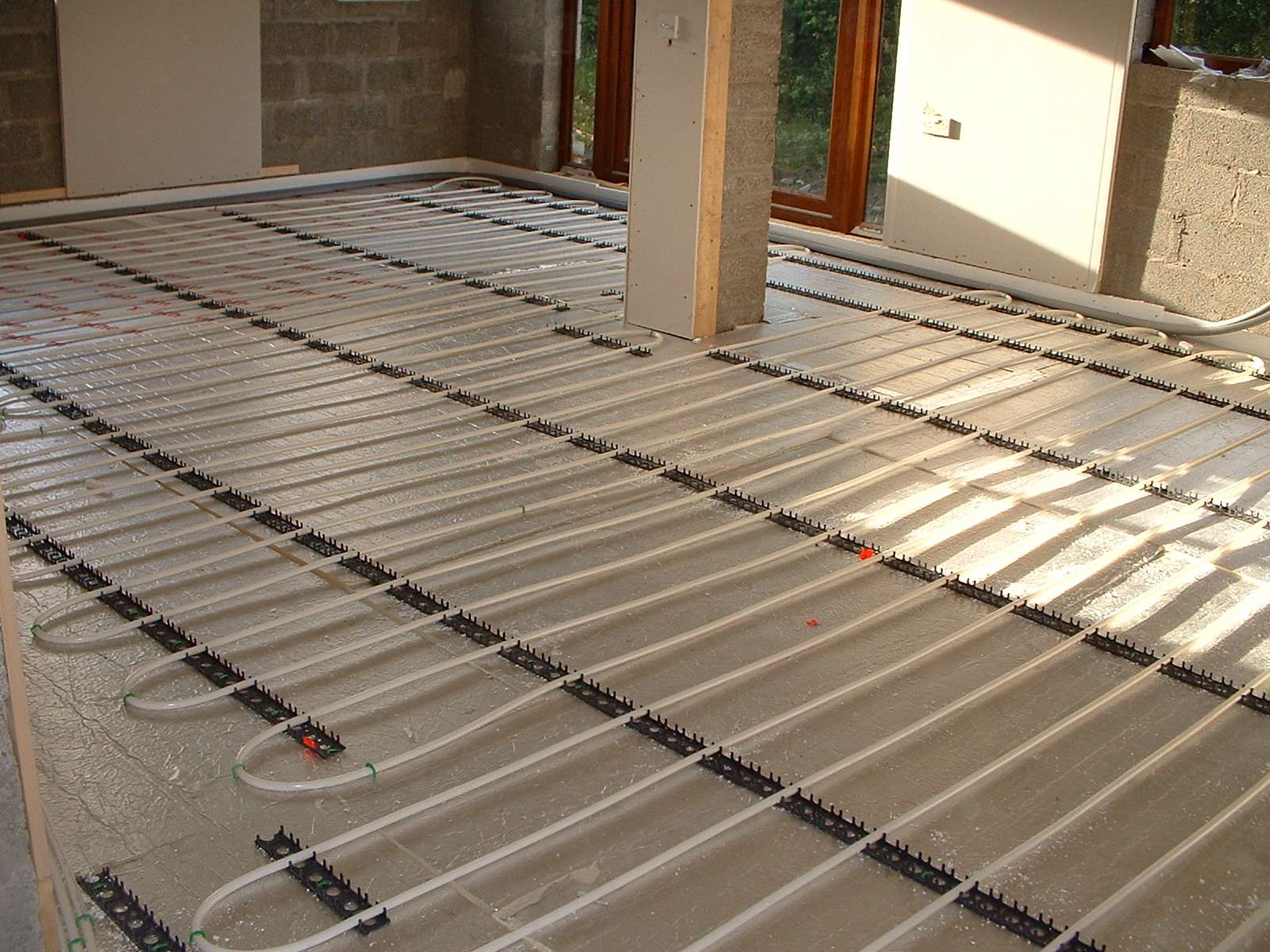

Этап 5. Укладываем трубы. Изгибаем их согласно разработанной схемы, выдерживаем в промежутках между трубами по 15-20 см. Полученную изогнутую конструкцию крепим. к распределяющему потоки коллектору.

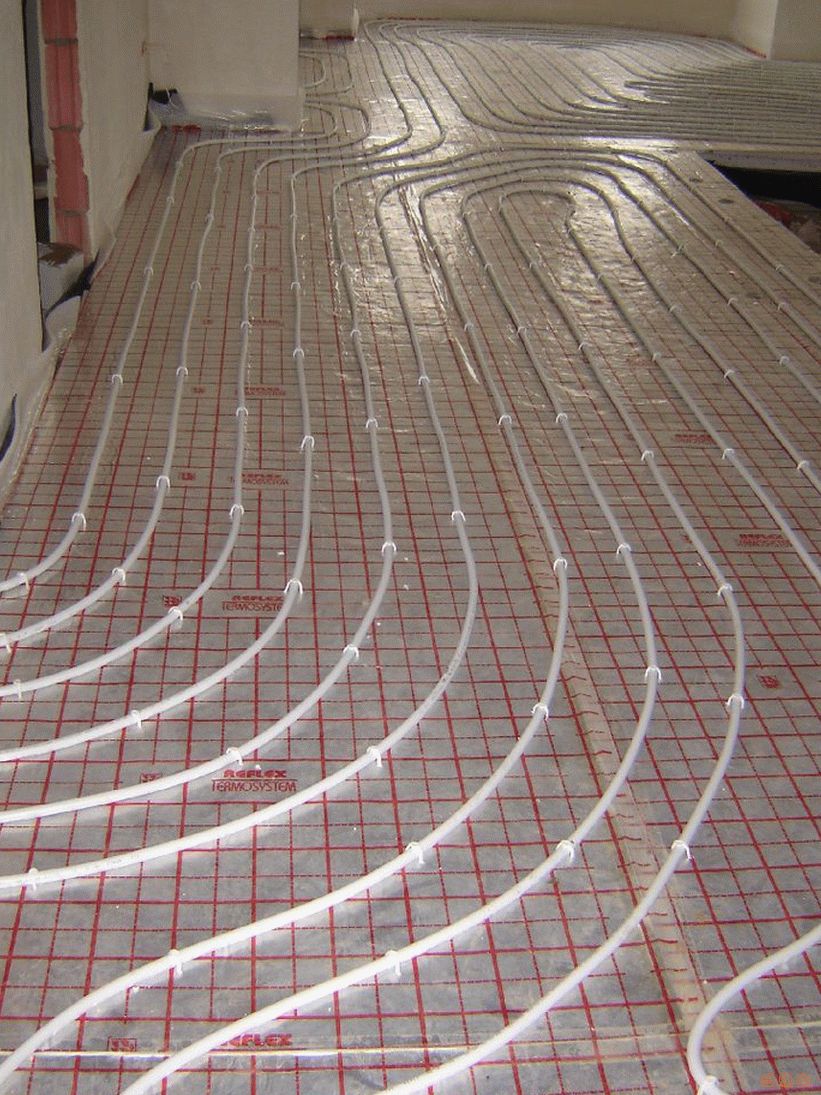

Укладка труб “змейкой” наиболее распространена. Альтернативой является укладка “улиткой”. Первый вариант более прост в укладке, но дает неравномерный обогрев. Во втором варианте обогрев в целом более равномерный, но могут быть холодные участки пола, так как между подающими витками лежат витки обратного хода
Этап 6.
Включаем подачу теплоносителя и проверяем, нет ли в системе утечки воды.
Этап 7. Делаем вторую стяжку тем же раствором, что и черновую. Если в черновой стяжке допускались неровности до 5 мм, то сейчас предварительно устанавливаем рейки-маяки, чтобы идеально выравнять поверхность.
Одно из предназначений стяжки теплого пола – накопление тепла. С толстой стяжкой у водяного пола аккумуляция тепла выше
Чистовой слой стяжки сохнет 5-7 дней — столько же, сколько и черновой. После полного высыхания можно приступить к отделке пола и уложить половую плитку.
Выводы и полезное видео по теме
Видео #1. Наглядная демонстрация шагов установки электрического мата:
Видео #2.
Процесс устройства и подключения электрического кабельного пола:
Видео #2. Правила и этапы монтажа труб для водяного теплого пола:
Каждой семье сегодня сделать теплые полы доступно, ванная комната с такими полами преобразится и станет более комфортной. Система обогрева в полу прослужит длительный срок, если своевременно выполнять технический осмотр и профилактику.
А какой греющий пол устроен в вашей ванной? Расскажите о том, как выбирали оптимальный для вас вариант, как укладывали и подключали систему.
Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фото и задавайте вопросы по теме статьи.
как и из чего сделать, технология
Теплый пол своими руками
Содержание статьи:
Теплый пол — это комфорт и уют в доме. Всегда приятней ходить по теплому полу, нежели по ледяному. И если у вас в ванной или на кухне бетонные полы, то теплый пол вам наверняка подойдет.
Как и из чего сделать теплый пол? Именно такими вопросами задаются те, кто решил сделать систему подогрева полов своими руками. Ну что же, на сайте navseryki.ru мы постараемся ответить на ряд важных вопросов касательно обустройства теплых полов в доме.
Из чего сделать теплые полы?
Сразу нужно оговориться и сказать о том, что существует несколько разновидностей систем подогрева полов: электрическая и водяная. Основными материалами для изготовления водяных теплых полов служат трубы, именно по ним будет течь теплая вода, подогревая бетонную стяжку.
Для теплых полов можно использовать различные трубы, но наиболее популярные из всех, это металлопластиковые и полиэтиленовые.
В данном случае теплоотдача теплых полов будет самой большой.
Электрические теплые полы работают за счет электричества, которое проходя через нагревательные кабели или пленку, передаёт тепло стяжке пола или прямо напольному покрытию. Не знаете, какой теплый пол выбрать? Самое время определиться!
Водяные теплые полы подходят для монтажа, как в квартирах, так и в частных домах. Однако устройство водяного теплого пола, требует обязательного наличия стяжки, чтобы можно было бы скрыть трубы.
В случае с электрическими теплыми полами, от стяжки можно отказаться по тем или иным причинам, поскольку монтаж инфракрасных теплых полов можно осуществлять прямо под плитку или ламинат.
Теплый пол своими руками — этапы монтажа
Рассмотрим на примере этапы монтажа водяных теплых полов в частном доме:
- Поверхность пола, на которую будет осуществляться укладка труб, тщательно разравнивается, и очищается от мусора.
- Производится укладка теплоизоляционного материала, в качестве которого допускается использовать пенопласт, листовой полипропилен, и маты для укладки теплых полов. На данном этапе, по контуру утеплительных материалов производится монтаж демпферной ленты, задача которой является компенсация расширения от нагретой стяжки пола.
На данном этапе, по контуру утеплительных материалов производится монтаж демпферной ленты, задача которой является компенсация расширения от нагретой стяжки пола.- Затем производится разметка теплого пола. При этом заранее учитывается, где и как будет стоять мебель, сантехнические приборы, под которыми труб теплых полов быть не должно.
- После этого осуществляется укладка труб теплого пола. Один конец трубы подсоединяется к подаче котла отопления или к коллектору теплых полов, а второй, после того, как труба уложена, подключается к обратной магистрали (к обратке) данного отопительного оборудования.
- Производится заливка стяжки теплых полов.
Для заливки стяжки теплого пола следует прибегать к использованию песчано-цементного раствора с добавлением в него пластификатора. Некоторые мастера сетуют, что после заливки цементно-песчаной стяжки теплого пола, она начинает лопаться и разваливаться на куски.
Поэтому многие из них добавляют в раствор некоторое количество мелкого щебня или гравия, чтобы придать строительной смеси большей прочности.
Следует знать, что запускать теплый пол, после того, как залита стяжка, сразу нельзя. Нужно обязательно выждать некоторое время, пока стяжка пола окончательно высохнет, а иначе трещин и других серьезных дефектов на её поверхности не избежать.
Как сделать пол теплее
В квартирах на 1 этаже и в частных домах полы бывают не очень теплые, что доставляет жильцам дискомфорт, а утечка тепла через полы снижает весомость их кошельков. Как быстро и не дорого сделать пол теплее?
Так как вариантов конструкций много, однозначного ответа нет. Рассмотрим основные принципы как сделать полы теплее, а также технологии утепления для полов, которые применяются часто.
Сделать пол теплее быстро из дешевых материалов
Часто никто не хочет затевать долгих ремонтов. Но при этом есть большая необходимость сделать пол теплее.
Что бы быстро, чут-чуть подутеплить пол, нужно поверх имеющегося покрытия положить слой теплоизолятора, но упругого, по которому можно ходить. Речь идет только о войлоке толщиной до 2 см. Поверх войлока можно положить еще и ковролин толщиной до 0,5 см. Под ножки мебели нужно будет подкладывать дощечки, например из ламината, что бы она сильно не прогрузала.
Итого, можно быстро, одним махом, сделать полы немножко теплее. Но кардинально подобное утепление ситуацию с холодными полами не исправит. Почему?
Немного теории об утеплении полов
Значительная часть тепла из дома (квартиры на 1 этаже) уходит через полы, если они не утеплены. Это требует повышать мощность отопления, чтобы удержать температуру внутри помещения в норме. А сами полы становятся холодными, заставляют жильцов держать ноги повыше.
Изменить ситуацию и сделать полы теплее можно только с помощью утепления. Т.е. нужна преграда из утеплителя, которая бы значительно уменьшила бегство тепла через полы.
У полов над холодными подпольями и подвалами должно быть определенное сопротивление теплопередаче, которое регламентируется нормативом. Для южно-умеренной климатической зоны это значение составляет 3,7м2С/Вт (в то время как для стен только 2,8 м2С/Вт). Но когда ниже пола находится наружный воздух, — для перекрытий над проездами, или когда дом на сваях…. — требуется уже 4,2 м2С/Вт.
Чем севернее, тем большее сопротивление передаче тепла должно быть у полов — для северо-умеренной зоны — 5,5 и 6,2 (м2С/Вт) соответственно.
В основе экономическая выгода
Требования нормативов «выдуманы» исходя из экономической целесообразности. Меньшее тепловое сопротивление государство создавать не велит, потому что это в первую очередь не выгодно.
У обычных полов сопротивление движению тепловой энергии очень низкое — это или просто бетонная плита, или доска 40 мм. Поэтому для достижения требуемого теплового сопротивления понадобится значительная толщина утеплителя.
Чтобы сделать пол теплее в южно-средних регионах нужно применить 10 сантиметров пенопласта или 13 см минеральной ваты. А для северных — 15 и 20 см соответственно.
Можно возразить — зачем нужно выполнять от норматив? 10 см — дорого. И 5 см сойдет. К сожалению не сойдет. Будет прохладно и не экономично, в результате — значительно дороже. Рекомендуется следовать требованиям норматива, которые основаны на получении конечной экономической выгоды от теплосбережения.
Утеплять полы снаружи или изнутри
Утепление изнутри «съест» высоту помещения минимум на 12 см, но может и на все 25 в холодном климате. В некоторых помещениях это просто неприемлемо.
Обычно предпочтительнее утеплять снаружи — со стороны подполья.
Для деревянных полов, если нет доступа снизу, то доски срывают и делают утепление между лаг.
Но когда полы сделаны по грунту, или находятся на бетонном основании недоступном снизу, то приходится доутеплять по верху. Иногда при этом жертвуют толщиной утеплителя (теплом), что бы сохранить внутренние габариты.
Далее кратко рассмотрим, как сделать пол теплее в различных ситуациях (подробные описание некоторых технологий утепления полов можно найти и на этом ресурсе).
Как сделать пол теплее на бетонном основании
Если основание пола бетонное, монолитное или полы сделаны по грунту, то и не возникает особых вопросов как сделать полы теплее изнутри помещения.
Нужно применять жесткий прочный утеплитель. — экструдированный пенополистирол под бетонной стяжкой. Этот утеплитель является пароизолятором, но в сочетании с бетоном это и не плохо – основание просто останется во власти своего климата.
На основание (грунт) настилается парогидроизоляция с заворотом на стену, выкладывается бортик вдоль стен из утеплителя толщиной 1- 2 см на высоту бетонной стяжки.
Далее выкладываются сплошным ковром пенополистирольные плиты в 2 – 3 слоя до достижения нормативной толщины. Поверх утеплителя обычно кладут дешевую полиэтиленовую пленку и заливают сверху бетонную стяжку толщиной 5 см. (должна позволять прочность основания).
С небольшими видоизменениями по этой технологии делается и обогреваемые водяные полы.
Теплоизолируем бетонную плиту снизу
Если к бетонному основанию имеется доступ со стороны подвала, то тогда можно избежать уменьшения высоты комнат и наклеить экструдированный пенополистирол со стороны подполья. Хоть процесс этот и намного сложнее и дороже. Работы выполняются по технологии «мокрый фасад». Но с защитой утеплителя от грызуна путем прикрепления металлической сетки на дюбелях.
Можно ли применить в этом случае пенопласт? Все зависит от влажности воздуха. Если под полом влажность такая же, что и на улице, т.е. гуляют морозные ветры, то дешевый пенопласт предпочтительнее. Но если подполье хорошо не проветривается и влажность там повышенная, лучше не рисковать и утеплять водоустойчивым пенополистиролом.
Двойные полы
Двойные полы – это не сложный вариант, как сделать полы теплее, с точки зрения выполнения работ. Когда высота комнаты позволяет, то можно по старому основанию настелить новые полы на лагах. В том числе это можно сделать и по старым деревянным полам.
Как сделать полы теплее путем создания новой обрешетки можно узнать и из этого видеоролика.
Как создаются утепленные полы
Остается обратить внимание на три обязательных к выполнению конструктивных решения:
- сплошной пароизолятор под минеральной ватой;
- вентиляционный зазор над минеральной ватой;
- покрытие минеральной ваты паропроницаемой мембраной препятстствующих разносу микропыли.
Еще рекомендации по обустройству утепления «двойной пол»:
- Пенопласт применять под прогораемым покрытияем не следует.
- Вместо жестких минераловатных плит содержащих фенол, лучше применить стекловату без н
Электрический теплый пол в деревянном доме: как правильно сделать
Полы с подогревом — один из обязательных атрибутов комфортного жилья. В качестве источника тепла в таких полах чаще всего используют пластиковые трубы с циркулирующей в ней горячей водой или греющий электрический кабель, залитые стяжкой из цементно-песчаной смеси. В домах с перекрытиями из железобетонных плит или с неглубоким подпольем такие теплые полы реализуются достаточно легко, чего не скажешь о домах с деревянными перекрытиями.
Главная проблема — невозможность устройства стяжки на легкой конструкции из дерева в силу большого веса бетона и недостаточной прочности древесины. Проблема второго плана — относительно низкая температура возгорания дерева, исключающая возможность сильного нагревания составляющих элементов теплого пола. Тем не менее, задача вполне решаема и, несмотря на все сложности технологического плана, электрические теплые полы в деревянных домах устроить можно, причем без прикладывания чрезмерных усилий.
Греющие элементы для электрических теплых полов
Существует несколько видов электрических обогревателей, предназначенных для устройства теплого пола — причем обладающих небольшим собственным весом и не требующих бетонной стяжки в качестве основания. Это:
- листовые инфракрасные пленочные обогреватели;
- фольгированные маты;
- стержневые греющие маты;
- кабельные маты или уложенный на специальные монтажные пластины кабель.
В качестве базового элемента отопительной системы теплые полы на основе любого из этих нагревателей целесообразно использовать только в небольших помещениях с постоянным проживанием – прогреть воздух до комфортабельной температуры в большом коттедже они смогут лишь в теплом южном климате…
Пленочные полы и фольгированные маты
Пленочные обогреватели представляют собой заламинированные полосы из карбоново-графитовой смеси и могут использоваться для устройства не только теплых полов, но и для развешивания на стенах и даже потолках. При подключении электропитания каждая такая «панель» начинает излучать в инфракрасном диапазоне, что приводит к нагреву находящихся в помещении предметов, а также стен и перекрытий. От них тепло передается окружающему воздуху.
Несомненное достоинство пленочного теплого пола — запредельная простота его монтажа и возможность укладки под любое напольное покрытие или даже просто под ковер. Можно настилать под крупногабаритной мебелью. Кроме того, инфракрасное излучение — самый быстрый способ нагреть помещение. Но это все же относительно дорогой по стоимости тип нагрева, довольно «прожорливый» с точки зрения потребления электроэнергии.
Фольгированные маты — разновидность пленочного теплого пола. Точнее — гибрид пленочного с кабельным, обладающий почти всеми достоинствами первого и лишенный недостатков второго вида нагревателей.
Стержневые маты
Стержневой теплый пол представляет собой набор параллельно соединенных трубок, наполненных специальной смесью — карбоном. Обладает небольшой (менее 1 см) толщиной и высокой прочностью. Самый экономичный в плане расхода электроэнергии, но и самый дорогой из видов электрических теплых полов.
Впрочем, высокая стоимость стержневых матов вполне оправдана их достоинствами: наполненные карбоном стержни обладают эффектом саморегуляции, и поэтому не боятся «запирания» массивной мебелью, например. Вдобавок такие маты практически не боятся случайных механических повреждений — в силу параллельного соединения друг с другом нарушение работоспособности одного стержня не вызывает выхода из строя всего мата.
Кабельные маты
Кабельные маты — наиболее распространенный тип электрических теплых полов. Представляют собой уложенный и закрепленный на сетчатой основе длинный греющий кабель. Укладка обычно осуществляется «змейкой», при этом толщина такого мата не превышает 10 мм. Относительно дешев, но и довольно капризен в эксплуатации.
Такие маты укладываются на свободных участках пола, в противном случае кабель с большой долей вероятности выйдет из строя из-за локального перегрева. Кабельные маты боятся механических повреждений и практически не пригодны к ремонту.
Сухой монтаж в деревянном доме
Монтаж электрического теплого пола в деревянном доме при отсутствии бетонного основания может осуществляться одним из двух способов: на сплошной дощатый черновой (или даже чистовой) пол или непосредственно на лаги. Первый способ значительно проще, но малопригоден для укладки кабельных и стержневых матов в силу их относительно большой толщины.
Независимо от выбора способа «сухого», без устройства стяжки монтажа следует учитывать, что максимальная допустима удельная мощность фольгированных матов-нагревателей — 130 Вт на один квадратный метр обогреваемой площади. Удельная мощность инфракрасной пленки может быть вдвое больше, для резистивного кабеля ограничение намного жестче — не более 10 Вт/м.
Финишное покрытие
Идеальное напольное покрытие для греющих кабелей и пленок — керамическая плитка. К сожалению, ее укладка на деревянное основание практикуется крайне редко, поскольку связана с большими сложностями технологического плана. Тем не менее, современные системы обогрева полов вполне эффективно работают даже будучи уложенными под ламинат, линолеум и даже ковролин — только обязательно нужно учитывать химический состав покрытий: некоторые из них даже при небольшом нагреве могут выделять вредные, токсичные соединения.
Но, учитывая, что максимальная температура нагревающих элементов теплого пола практически никогда не превышает 50 градусов, главное требование к напольному покрытию — хорошая теплопроводность. Ламинированная доска и линолеум низшей ценовой категории плохо соответствуют этому условию, однако при должных навыках вполне могут использоваться.
Сухая укладка на сплошную поверхность
На использующийся в качестве основания сплошной деревянный пол пленочные нагреватели или кабельные маты настилаются в качестве одного из слоев «сендвича». Непосредственно на деревянное покрытие (доску, фанеру, ДСП или OSB-плиты), при необходимости наносится гидроизолирующий слой какой-либо мастики, имеющей соответствующие характеристики. На него настилается теплоотражающее покрытие, одновременно играющее роль теплоизоляции; чаще всего это фольгированный вспененный полистирол. Затем настилается электрический пол, а на него монтируется чистовое напольное покрытие.
При необходимости (для ламинированной доски, например) между нагревающей поверхностью элементов теплого пола и финишным покрытием прокладывается подложка — но это делается достаточно редко: такая прокладка очень плохо проводит тепло.
Аналогично настилаются фольгированные кабельные маты, только для них теплоотражающий слой «сендвича» не требуется — эту роль играет фольгированная основа мата. Нужно лишь учитывать, что практически все производители электрических теплых полов производят и все необходимые для укладки «бутерброда» слои — и гарантируют соответствие заявленных характеристик нагревателей только при использовании фирменных материалов и рекомендуемых технологий укладки.
Укладка на лаги
Монтаж теплого пола на лаги производится немного иначе. С точки зрения строительных технологий он несколько сложнее предыдущего — основные несущие лаги пола или перекрытия использовать затруднительно, и приходится на черный пол настилать дополнительные бруски в качестве вторых лаг. Однако если черный пол подшивается к основным лагам снизу — их вполне можно использовать в качестве опорных точек для настила матов или укладки кабеля электрического теплого пола.
Между верней плоскостью лаг и черным полом обязательно устраивается теплоизоляция, а при необходимости — и гидроизоляция перед ней. На верхние плоскости лаг настилается монтажная сетка, а уже к ней прикрепляется греющий кабель или нагревательные маты. Высота пространства между верхней плоскостью теплоизоляции и монтажной сеткой (то есть высота лаг) должна быть не менее 30 мм во избежание перегрева деревянных элементов.
При укладке кабеля на монтажных пластинах необходимость в сетке отпадает — пластины крепятся непосредственно на лаги. Порядок остальных слоев сохраняется. Теплоотражающий слой при монтаже электрических теплых полов на лаги обычно не применяется — его роль играет верхний слой теплоизоляции; тем не менее, укладка такого слоя лишней не будет.
Укладка кабеля
В обоих случаях кабель рекомендуется укладывать таким образом, чтобы он не пересекался с поверхностью лаг. Если этого избежать невозможно — в местах пересечения необходимо делать пропилы до верха теплоизоляции и обкладывать прорези слоем фольги. При этом кабель не должен иметь физический контакт с нижней плоскостью чистового покрытия — он должен обогревать образующуюся между лагами воздушную подушку.
Толщина чистового покрытия не должна превышать 24 мм, в противном случае эффективность электрического теплого пола начинает резко снижаться. Ковролин используется только в случае острой необходимости — уж очень низкая у него теплопроводность… линолеум тоже рекомендуется применять в самом крайнем случае — уж очень велик риск при его механическом повреждении заодно повредить и нагревательные элементы теплого пола.
Установка регулятора для электрического теплого пола
Управление электрическим полом в деревянном доме, как и во всех других случаях, должно осуществляться выносным терморегулятором. Место его установки выбирается с условием возможности беспрепятственного оперативного доступа, но при этом максимально близко к управляемому участку. Связано это со следующими соображениями:
- даже обогревающий относительно небольшой участок пола электрический мат или кабель — довольно мощный потребитель электроэнергии, и чем короче идущие к нему провода, тем выше надежность всей системы в целом;
- логика работы регулятора определяется показаниями термодатчика, размещаемого в непосредственной близости от греющего элемента; чем короче провод от датчика до регулятора, тем меньше погрешность в показаниях датчика и точнее поддерживается заданная температура;
- оценивать и корректировать температуру поверхности пола удобнее при непосредственном физическом контакте с ней — из другого помещения это делать будет затруднительно.
Подключение к электричеству
Подключение электрического пола к линии электроснабжения должно осуществляться защищенной УЗО отдельной линией с соответствующим сечением жил проводников — обычно вполне достаточно 4 кв. мм. При использовании металлической монтажной сетки ее необходимо заземлить; рекомендуется и по возможности заземлять фольгированную поверхность теплоотражающего слоя.
При укладке пленочных листов или кабельных матов секциями фиксированных размеров соединять их лучше параллельно — в этом случае неисправность одной из них не отразится на работе всего пола в целом и приведет всего лишь к небольшому снижению его температуры.
Видео по теме
Как выбрать лучшую технологию для выполнения теплого пола без стяжек в деревянном доме
Каждому хочется оформить комнату в своем теплом водяном полу из-за большого количества положительных качеств и равномерного обогрева помещения от пола. Но далеко не все помещения могут позволить себе выполнить заливку бетонной стяжки пола. В этом случае устраивают теплый пол без заливки, что удешевляет и затраты на приготовление раствора, и процесс сборки, и время ожидания до полного высыхания.К тому же без использования стяжного устройства не теряется пространство между потолком и полом, а весь процесс занимает короткое время.
Виды пола без стяжки
Этот вариант устройства теплого водяного пола идеально подходит для тех помещений, где в определенных условиях невозможно произвести заливную бетонную стяжку. Чаще всего это деревянная конструкция, комнаты, в которых уже очень низкие потолки, и возможны ситуации, когда проблема заключается в доставке бетона к месту работы.
Существует несколько вариантов устройства теплого пола без стяжки. Их два вида:
- полистирол. Под полом — коврики из соответствующего материала (полистирола). Нельзя забывать, в данном случае, о самонагревательном контуре, который может быть размещен по разным схемам. Используемые при установке лаги можно установить не только на балки, деревянное основание, но и на ранее сформированный бетонный пол с выравниванием.
- дерево. Здесь использованы деревянные пластины, на одной из сторон которых расположены специальные каналы, в которые помещаются трубы.Эта система может монтироваться так же, как и полистирол.
Самой простой считается система полистирола. Но в этом случае большая несущая балка. Все эти детали следует учитывать перед установкой. Не лишним будет провести предварительные расчеты. В качестве элементов крепления трубы теплого водяного пола использованы алюминиевые пластины.
При отсутствии бетонной стяжки необходимо произвести монтаж слоя теплоизоляции. Чаще всего специалисты рекомендуют приобретать сухие материалы, например, минеральную вату.Есть и более современные изделия — гипсоволокно. Кроме того, у листового материала прекрасные изоляционные свойства, которыми обладают все виды наполнителей.
Технология не стоит на месте и позволяет постоянно предлагать на рынке все большее количество новых методов и способов устройства теплого водяного пола. В качестве изоляционного материала стали применять полиуретан, но не в естественном виде, а путем распыления на поверхность. Бумага используется в пульверизаторе.
Когда деревянная основа перед нами, то на нее накладывается стальной оцинкованный лист.далее укладываем подложку полиэтилен, чтобы паркетные доски не трескались после их настила. Если в покрытии после укладки теплой воды используется напольная плитка или линолеум, в качестве подложки наиболее популярны листы ГОЛС.
Преимущества
Выбирая устройство теплого водяного пола без заливной стяжки, каждый получит определенный набор положительных качеств, к которым относятся:
Применение планки конструкции
Область применения планки достаточно широкая. Но нужно помнить о возможностях, при которых это может быть реализовано.По дизайнерскому решению может не получиться уменьшить расстояние от пола до потолка. В таком случае могут пострадать и все остальные элементы в комнате.
Готовый бетонный комплекс для сдачи полов многоэтажных домов. Следовательно, здесь мы должны рассмотреть другие варианты устройства теплого бетонного пола без заливной стяжки. Даже на земле выполнить замешивание необходимого количества раствора очень сложно.
Нельзя делать бетонную стяжку в таких постройках, как каркасные дома, дома из бревна, щита.При использовании сухой системы общий вес конструкции уменьшается почти в 10 раз по сравнению с бетонным раствором. В последнем случае также прибавляется высота примерно 5-7 см.
Но в обязательном порядке придется устроить гидроизоляцию, ведь сухой материал очень чувствителен к влажности.
материалов
Если вам необходимо выполнить теплый пол без заливки бетона, вам необходимо посетить строительный магазин, где можно купить соответствующий материал. Здесь особое внимание уделяется отопительным трубам, поверх которых придется выполнять влагостойкие напольные покрытия, производить напольные покрытия любого вида.Даже мелочи подскажут, как сделать качественный светлый пол.
Среди труб пользуются спросом полипропиленовые и полиэтиленовые изделия. При желании, чтобы получить высокое качество и надежность всей конструкции, придется потратить еще немного средств и купить трубы из меди или нержавеющей стали.
В качестве охлаждающей жидкости можно использовать не только обычную воду, но и антифриз, так как никакого повреждающего воздействия они оказать не смогут.
Для теплоизоляции лучше всего покупать плиту из пенополистирола, которая дополнительно обеспечивает отвод тепла в нижнюю часть.По плите легко проводить укладку труб за счет наличия специальных пазов или выступов. Шаг, расположение элементов относительно друг друга, можно подобрать самостоятельно исходя из предназначения помещения и желаемого результата. Для крепления пластин, замок.
Модули могут быть деревянными. В них также предусмотрены соответствующие каналы, чтобы упростить монтаж труб. Ширина плиты подбирается в зависимости от шага укладки.
полистироловая основа
Предварительно необходимо определиться с заказом, какой из видов трубной системы выбран способ монтажа теплого водяного пола. Это может быть спираль, змейка или выбрать сочетание этих схем в одном помещении, чтобы добиться максимального эффекта.
Толщина полистирольных плит обычно стандартная 30 мм. Если слоя утеплителя нужно больше, вам придется использовать несколько слоев материала для работы. Но перед этим производит качественное выравнивание основания. Все вариации и ошибки необходимо устранить, а также удалить весь возможный мусор и старую стяжку, старое покрытие и т. Д..
Плиты могут быть совершенно разными: иметь паз, быть прямыми или поворотными. У каждого из них есть специальный замок, с помощью которого они крепятся друг к другу. Средний шаг расположения плит — 15 см, но можно купить и 30 см.
Технология укладки теплого пола с использованием монтажных пластинПри выполнении работ важно не потеряться в том, как устроить систему труб в теплом водяном полу. Сложность схем увеличивается за счет выбора определенного типа платы.Для этого каждая сборная плита пронумерована по полу, справа от пола. Но конечный результат будет эффективнее.
материал для утепления. Требуется прокладка водопровода. Под полом устройство уложено металлическими плитами. Всегда стоит придерживаться плана. Затем переходим к верхней подложке, которая устраивается на отделке. Для других покрытий, кроме паркета и ламината, следует придерживаться определенных правил. Под плитку делается сухая стяжка из листов фанеры, гипсокартона или листов ДСП.
Деревянный пол
Данная технология предназначена в основном для деревянных построек. Тогда есть несколько его способов:
- Основа рельсов. Модули на базе
- .
Этот второй вариант и более популярен благодаря применению пластин, в которых уже предусмотрены прорези для трубопровода. К тому же работа без стяжек значительно сокращает сроки выполнения работ. Когда сильно торопитесь, некоторые не смогут дождаться полного высыхания раствора и произвести прокладку трубопровода.Но ни в коем случае нельзя монтировать теплый пол в водяной готовой стяжке.
Предварительно сделанный этаж с шагом запаздывания выбранного местоположения. Между дощатым материалом и гидроизоляцией. Сверху на расстоянии 20 мм установлены доски из дерева. Это расстояние необходимо выдерживать, чтобы компенсировать расширение при повышенных температурах.
Для полосового метода необходимо тщательно подготовить черновой пол. Общий монтаж труб следует предусмотреть заранее и следовать ему при установке.Размещение направляющих выполнено на выдержанном расстоянии для крепления петли трубы, расположенной на металлической пластине.
Покрытие может быть совершенно разной толщины. При толщине до 10 мм его можно укладывать поверх плит, не забывая об изоляционном слое. Для подготовки поверхности плитки: производится укладка листов ДСП или гипсокартона. В этом случае стыки необходимо обработать, чтобы получить гладкую поверхность без изъянов. Именно под плитку и в землю устраивают теплый пол, чтобы его хорошенько утеплили на кухне, в ванной.
Возможные ошибки
При установке теплого водяного пола нередки допускаются ошибки мастеров, особенно начинающих. Чтобы этого не произошло, необходимо проконсультироваться со специалистами, и они разъяснят все возможные сложности работы, как получить теплый пол, не требующий стяжки.
Чтобы ответить на то, как сделать теплый пол без бетонной стяжки, изначально следует измерить всю конструкцию. Его также проводят и по окончании работы. О нем многие забыли или сочли неуместным.По сути, ступенька дает возможность найти серьезные нарушения, которые можно устранить еще до появления. Если оставить как есть, то со временем в любом случае выйдет из строя, либо будет потрачено больше положенной энергии. При этом тщательно рассчитывается в последующем возможное давление на черновой пол.
Датчики температуры со временем требуют замены. Если они расположены в глубину конструкции, то достать их, а потом установить новые, будет сложно. Кроме того, будет проще периодически проверять его исправность, если доступ к нему откроется.
Нельзя допустить поспешности при установке системы теплого водяного пола. Это особенно важно, если установка водяного пола проводится на глиняной шпатлевке или другой мокрой стяжке, когда требуется время для отверждения раствора. Преждевременное включение системы в рабочее положение приводит к повреждению всей конструкции.
Правильная стяжка для теплого пола терпеть не может. Хорошие материалы обеспечат действительно эффективную систему, которая увеличит срок эксплуатации.Некачественная продукция приведет к скорейшим поломкам, выходу из строя отдельных узлов. На ремонт потратите больше денег, чем на предварительную покупку качественной продукции, но по более высокой цене.
Выбирая конкретную технологию устройства теплого водяного пола, необходимо следовать ей до конца. Сам процесс не терпит отклонений и послужит только повреждению всего контура или отдельных участков. Но такой вариант укладки без стяжки обеспечивает легкую конструкцию, с помощью которой можно без труда изготовить профнастил любого варианта напольного покрытия.
Видео:
Видео:
Видео:
Видео:
Видео:
Помогите! Почему в моем доме жарко наверху и холодно внизу?
Многие задают этот вопрос, особенно в летние месяцы. На самом деле это распространенная проблема, которая обычно приводит к тому, что люди включают кондиционер, но все равно не достигают нужной прохладной температуры.Нет пота! Продолжайте читать, чтобы узнать, почему это происходит и что вы можете с этим поделать.
Основные причины, по которым наверху становится жарче
Поднимается теплый воздух. Физика здесь представляет собой сложную задачу, потому что горячий воздух поднимается вверх, а холодный — опускается. Таким образом, ваш верхний этаж имеет естественную тенденцию быть теплее, чем нижний этаж.
Горячая кровля. Ваша крыша поглощает тонну солнечного тепла, если только у вас нет тенистого покрова деревьев. Весь этот горячий воздух проходит через вашу крышу на чердак и в конечном итоге на ваш верхний этаж.Если у вас нет чердака для защиты от тепла или ваша крыша плохо изолирована, это увеличит тепловой фактор наверху.
Неисправность воздуховодов. Воздуховоды забирают холодный воздух из вашей системы HVAC и распределяют его по всему дому. Если какие-либо из ваших воздуховодов были плохо установлены, протекали или просто старые, тогда вашему кондиционеру будет сложно эффективно подавать прохладный воздух в ваш дом. Иногда у вас может не быть даже необходимого количества воздуховодов для надлежащего охлаждения второго этажа.
7 способов охладить ваш второй этаж
- Блокировать солнце
Закройте жалюзи и шторы, чтобы блокировать свет и УФ-лучи. Вы даже можете попробовать солнцезащитные очки или пленку для защиты от ультрафиолета. Обязательно заделайте все трещины, дыры и щели вокруг окон, чтобы предотвратить утечку воздуха. Возможно, вы захотите рассмотреть возможность перехода на более энергоэффективные окна с двойным остеклением. - Изоляция и вентиляция
Добавьте дополнительную изоляцию на крышу и чердак.Вы даже можете герметизировать чердак, чтобы предотвратить проникновение тепла внутрь. Кроме того, установка чердакного вентилятора поможет охладить вещи, циркулируя там воздух и уменьшая количество горячего воздуха, достигающего вашего второго этажа. - Уменьшите использование света и бытовой техники
Избегайте дополнительного нагрева наверху. Держите свет выключенным или приглушенным. Ограничьте использование приборов, выделяющих тепло, таких как фен, щипцы для завивки, посудомоечная машина, духовка и плита. Даже если техника будет располагаться на нижних этажах, тепло будет расти. - Заменить воздушные фильтры
Это мелочь, которая может иметь большое значение, потому что грязный фильтр может блокировать поток холодного воздуха. Но в качестве бонуса воздушные фильтры также уменьшают количество аллергенов! - Отрегулируйте настройку вентилятора на термостате
Переключите его с «авто» на «включено», чтобы вентилятор работал постоянно и создавал более равномерное смешивание воздуха по всему дому. Не волнуйтесь, вентилятор не требует много энергии. На самом деле это может снизить потребление энергии, потому что вашей системе HVAC не нужно будет работать так часто. - Создание климатических зон
Самостоятельный способ сделать это — закрыть несколько (не все) вентиляционных отверстий на первом этаже. Это заставляет вашу систему кондиционирования направлять больше воздуха наверх. Выведите эту концепцию на новый уровень, попросив специалиста по HVAC установить систему климатических зон, такую как Trane ComfortLink ™ II Zoning System. Компания Trane использует эксклюзивные моторизованные регулирующие заслонки внутри ваших воздуховодов для частичного открытия и закрытия. Это означает, что нагретый или охлажденный воздух направляется туда, где это необходимо.Именно так эти точно настроенные зонированные зоны обеспечивают максимальный комфорт. - Разожгите вентиляторы
Иногда старомодный способ работает лучше всего. Потолочные и напольные вентиляторы отлично справляются с циркуляцией холодного воздуха, который может задерживаться у пола. Только помните, что фанаты крутые люди, а не комнаты. Так что, если вы не собираетесь находиться в комнате какое-то время, выключите вентилятор, чтобы ограничить потребление энергии. - Подумайте о добавлении дополнительной системы отопления, вентиляции и кондиционирования воздуха
Если вы все перепробовали и не можете остыть наверху, возможно, ваш дом слишком велик для вашей нынешней системы.Поговорите со специалистом Trane Comfort об обновлении до более крупной системы HVAC или о добавлении второй системы наверху.
- Блокировать солнце
Последний совет
Вы не одиноки. Разница в температуре воздуха между верхними и нижними этажами — очень распространенная проблема летом. Вот еще одна последняя мысль, о которой нужно помнить — реалистично относитесь к температуре. Если на улице 98 градусов, ваш кондиционер может никогда не разогнать вас до температуры 68 градусов. Но вы можете пережить сезон, если внимательно подберете настройки летнего термостата и воспользуетесь этими советами, чтобы сохранять прохладу наверху.
Беспокоитесь, что ваш кондиционер не работает должным образом? Позвоните своему местному дилеру Trane для сезонной проверки. Они также могут помочь вам решить, могут ли климатические зоны или дополнительная система сделать ваш дом более комфортным.
Миссия Заявление .
Кто Мы и чем занимаемся
Технология систем лучистого отопления
Что Чем отличается Warm Floors ™ от «конкурентов»? Опыт:
Репертуар:
Associates, Союзники, связи, поставщики, сторонники:
Custom Конструкции и инновационные системы:
В будущее Организация
Стабильность
Инновационный
Особенности отопления теплых полов.
Система Проектов: Материалы: Модуль гидравлического управления: Источник тепла: Электронный Системы управления: На будущее Технологии: Тепловой Наслаждения: Оставить комментарий |
