Секции радиатора рассчитать: Расчёт количества секций радиатора отопления

Расчет количества секций радиаторов. Калькулятор.

Часто возникает вопрос: «Как рассчитать нужное количество секций радиатора отопления?» Вы можете воспользоваться нашим онлайн-калькулятором. Но сперва хотелось бы Вам рассказать о типах радиаторов отопления.

Кратко о существующих типах радиаторов отопления.

Современный ассортимент радиаторов, представленных в продаже, включает следующие их виды:

• Стальные радиаторы панельной или трубчатой конструкции.
• Чугунные батареи.
• Алюминиевые радиаторы нескольких модификаций.
• Биметаллические радиаторы.

Стальные радиаторы

Этот тип радиаторов не снискал себе особой популярности, несмотря на то, что некоторым моделям придается весьма элегантное дизайнерское оформление. Проблема в том, что недостатки таких приборов теплообмена существенно превышают их достоинства – невысокую цену¸ относительно небольшую массу и простоту монтажа.

Тонкие стальные стенки таких радиаторов недостаточно теплоёмки – быстро нагреваются, но и столь же стремительно остывают. Могут возникнуть проблемы и при гидравлических ударах – сварные соединения листов иногда дают при этом течь. Кроме того, недорогие модели, не имеющие специального покрытия, подвержены коррозии, и срок службы таких батарей невелик – обычно производители дают им довольно небольшую по длительности эксплуатации гарантию.

В подавляющем большинстве случаев стальные радиаторы представляют собой цельную конструкцию, и варьировать теплоотдачу изменением числа секций не позволяют. Они имеют паспортную тепловую мощность, которую сразу же нужно выбирать, исходя из площади и особенностей помещения, где они планируются к установке. Исключение – некоторые трубчатые радиаторы имеют возможность изменения количества секций, но это обычно делается под заказ, при изготовлении, а не в домашних условиях.

Чугунные радиаторы

Представители этого типа батарей наверняка знакомы каждому еще с раннего детства – именно такие гармошки устанавливались ранее буквально повсеместно.

Возможно, такие батареи МС-140—500 и не отличались особым изяществом, но зато верно служили не одному поколению жильцов. Каждая секция подобного радиатора обеспечивала теплоотдачу в 160 Вт. Радиатор сборный, и количество секций, в принципе, ничем не ограничивалось.

В настоящее время в продаже немало современных чугунных радиаторов. Их уже отличает более элегантный внешний вид, ровные гладкие наружные поверхности, которые облегчают уборку. Выпускаются и эксклюзивные варианты, с интересным рельефным рисунком чугунного литься.

При всем этом, такие модели в полной мере сохраняют основные достоинства чугунных батарей:

• Высокая теплоемкость чугуна и массивность батарей способствуют длительному сохранению и высокой отдаче тепла.
• Чугунные батареи, при правильной сборке и качественном уплотнении соединений, не боятся гидроударов, перепадов температур.
• Толстые чугунные стенки мало восприимчивы к коррозии и к абразивному износу. Может использоваться практически любой теплоноситель, так что такие батареи одинаково хороши и для автономной, и для центральной систем отопления.

Если не принимать в расчёт внешние данные старых чугунных батарей, то из недостатков можно отметить хрупкость металла (недопустимы акцентированные удары), относительную сложность монтажа, связанную в больше мере с массивностью. Кроме того, далеко не любые стеновые перегородки смогут выдержать вес таких радиаторов.

Алюминиевые радиаторы

Алюминиевые радиаторы, появившись сравнительно недавно, очень быстро завоевали популярность. Они относительно недороги, имеют современный, достаточно элегантный внешний вид, обладают отменной теплоотдачей.

Качественные алюминиевые батареи способны выдерживать давление в 15 и более атмосфер, высокую температуру теплоносителя – порядка 100 градусов. При этом тепловая отдача от одной секции у некоторых моделей достигает порой 200 Вт. Но при этом они небольшой массой (вес секции – обычно до 2 кг) и не требуют большого объема теплоносителя (емкость – не более 500 мл).

Алюминиевые радиаторы представлены в продаже как наборными батареями, с возможностью изменения количества секций, так и цельными изделиями, рассчитанными на определенную мощность.

Недостатки алюминиевых радиаторов:

• Некоторые типы весьма подвержены кислородной коррозии алюминия, с высоким риском газообразования при этом. Это предъявляет особы требования к качеству теплоносителя, поэтому такие батареи обычно устанавливают в автономных системах отопления.
• Некоторые алюминиевые радиаторы неразборной конструкции, секции которых изготавливаются по технологии экструзии, могут при определенных неблагоприятных условиях дать течь на соединениях. При этом провести ремонт – попросту невозможно, и придется менять всю батарею в целом.

Изо всех алюминиевых батарей самые качественные – изготовленные с применением анодного оксидирования металла. Этим изделиям практически не страшна кислородная коррозия.
Внешне все алюминиевые радиаторы примерно похожи, поэтому необходимо очень внимательно читать техническую документацию, делая выбор.

Биметаллические радиаторы отопления

Подобные радиаторы по своей надежности оспаривают первенство с чугунными, а по тепловой отдаче – с алюминиевыми. Причина тому заключается в их особой конструкции.

Каждая из секций состоит из двух, верхнего и нижнего, стальных горизонтальных коллекторов (поз. 1), соединенных таким же стальным вертикальным каналом (поз.2). Соединение в единую батарею производится высококачественными резьбовыми муфтами (поз. 3). Высокая теплоотдача обеспечивается наружной алюминиевой оболочкой.

Стальные внутренние трубы выполнены из металла, которые не подвержен коррозии или имеет защитное полимерное покрытие. Ну а алюминиевый теплообменник ни при каких обстоятельствах не контактирует с теплоносителем, и коррозия ему абсолютно не страшна.

Таким образом, получается сочетание высокой прочности и износоустойчивости с отличными теплотехническими показателями.

Такие батареи не боятся даже очень больших скачков давления, высоких температур. Они, по сути, универсальны, и подходят для любых систем отопления, правда, наилучшие эксплуатационные характеристики они все же показывают в условиях высокого давления центральной системы – для контуров с естественной циркуляцией они малопригодны.

Пожалуй, единственных их недостаток – высокая цена по сравнению с любыми другими радиаторами.

Как рассчитать нужное количество секций радиатора отопления?

Воспользуйтесь нашим онлайн-калькулятором

Расчет радиаторов отопления по объему помещения

Как рассчитать количество секций радиаторов

Для расчета количества радиаторов существует несколько методик, но суть их одна: узнать максимальные теплопотери помещения, а затем рассчитать количество отопительных приборов, необходимое для их компенсации.

Методы расчета есть разные. Самые простые дают приблизительные результаты. Тем не менее, их можно использовать, если помещения стандартные или применить коэффициенты, которые позволяют учесть имеющиеся «нестандартные» условия каждого конкретного помещения (угловая комната, выход на балкон, окно во всю стену и т. п.). Есть более сложный расчет по формулам. Но по сути это те же коэффициенты, только собранные в одну формулу.

Есть еще один метод. Он определяет фактические потери. Специальное устройство — тепловизор — определяет реальные потери тепла. И на основании этих данных рассчитывают сколько нужно радиаторов для их компенсации. Чем еще хорош этот метод, так это тем, что на снимке тепловизора точно видно, где тепло уходит активнее всего. Это может быть брак в работе или в строительных материалах, трещина и т.д. Так что заодно можно выправить положение.

Расчет радиаторов зависит от потерь тепла помещением и номинальной тепловой мощности секций

Расчет радиаторов отопления по площади

Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

• для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
• для областей выше 60 о требуется 150-200Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м 2. потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.

Расчет радиаторов отопления можно сделать по нормам СНиП

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

Как посчитать секции радиатора по объему помещения

При таком расчете учитывается не только площадь, но и высота потолков, ведь нагревать нужно весь воздух в помещении. Так что такой подход оправдан. И в этом случае методика аналогична. Определяем объем помещения, а затем по нормам узнаем, сколько нужно тепла на его обогрев:

• в панельном доме на обогрев кубометра воздуха требуется 41Вт;
• в кирпичном доме на м 3 — 34Вт.

Обогревать нужно весь объем воздуха в помещении потому правильнее считать количество радиаторов по объему

Рассчитаем все для того же помещения площадью 16м 2 и сравним результаты. Пусть высота потолков 2,7м. Объем: 16*2,7=43,2м 3 .

Дальше посчитаем для вариантов в панельном и кирпичном доме:

• В панельном доме. Требуемое на отопление тепло 43,2м 3 *41В=1771,2Вт. Если брать все те же секции мощностью 170Вт, получаем: 1771Вт/170Вт=10,418шт (11шт).
• В кирпичном доме. Тепла нужно 43,2м 3 *34Вт=1468,8Вт. Считаем радиаторы: 1468,8Вт/170Вт=8,64шт (9шт).

Как видно, разница получается довольно большая: 11шт и 9шт. Причем при расчете по площади получили среднее значение (если округлять в ту же сторону) — 10шт.

Корректировка результатов

Для того чтобы получить более точный расчет нужно учесть как можно больше факторов, которые уменьшают или увеличивают потери тепла. Это то, из чего с деланы стены и как хорошо они утеплены, насколько большие окна, и какое на них остекление, сколько стен в комнате выходит на улицу и т.п. Для этого существуют коэффициенты, на которые нужно умножить найденные значения теплопотерь помещения.

Количество радиаторов зависит от величины потерь тепла

На окна приходится от 15% до 35% потерь тепла. Конкретная цифра зависит от размеров окна и от того, насколько хорошо оно утеплено. Потому имеются два соответствующих коэффициента:

• соотношение площади окна к площади пола:
  • 10% — 0,8
  • 20% — 0,9
  • 30% — 1,0
  • 40% — 1,1
  • 50% — 1,2
• остекление:
  • трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
  • обычный двухкамерный стеклопакет — 1,0
  • обычные двойные рамы — 1,27.

Стены и кровля

Для учета потерь важен материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.

• кирпичные стены толщиной в два кирпича считаются нормой — 1,0
• недостаточная (отсутствует) — 1,27
• хорошая — 0,8

Наличие наружных стен:

• внутреннее помещение — без потерь, коэффициент 1,0
• одна — 1,1
• две — 1,2
• три — 1,3

На величину теплопотерь оказывает влияние отапливаемое или нет помещение находится сверху. Если сверху обитаемое отапливаемое помещение (второй этаж дома, другая квартира и т.п.), коэффициент уменьшающий — 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора

Если расчет проводили по площади, а высота потолков нестандартная (за стандарт принимают высоту 2,7м), то используют пропорциональное увеличение/уменьшение при помощи коэффициента. Считается он легко. Для этого реальную высоту потолков в помещении делите на стандарт 2,7м. Получаете искомый коэффициент.

Посчитаем для примера: пусть высота потолков 3,0м. Получаем: 3,0м/2,7м=1,1. Значит количество секций радиатора, которое рассчитали по площади для данного помещения нужно умножить на 1,1.

Все эти нормы и коэффициенты определялись для квартир. Чтобы учесть теплопотери дома через кровлю и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома 1,5.

Климатические факторы

Можно внести корректировки в зависимости от средних температур зимой:

Внеся все требуемые корректировки, получите более точное количество требуемых на обогрев комнаты радиаторов с учетом параметров помещений. Но это еще не все критерии, которые оказывают влияние на мощность теплового излучения. Есть еще технические тонкости, о которых расскажем ниже.

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1л/мин примерно равен мощности в 1кВт (1000Вт).

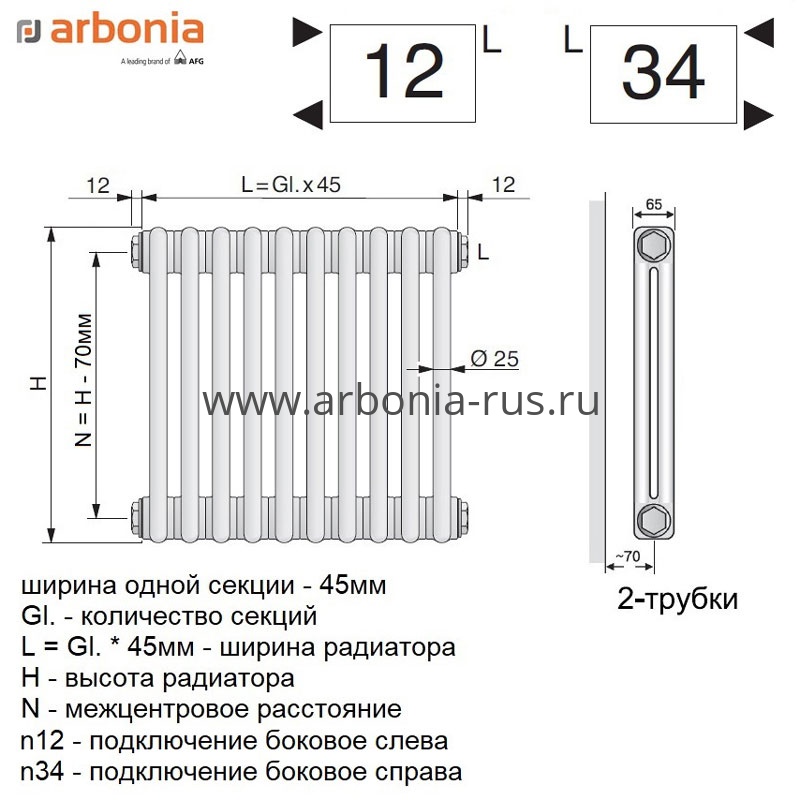

Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:

• алюминиевые — 190Вт
• биметаллические — 185Вт
• чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

• биметаллический радиатор — 1,8м 2
• алюминиевый — 1,9-2,0м 2
• чугунный — 1,4-1,5м 2 .

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2. Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Корректировка в зависимости от режима отопительной системы

Производители в паспортных данных указывают максимальную мощность радиаторов: при высокотемпературном режиме использования — температура теплоносителя в подаче 90 о С, в обратке — 70 о С (обозначается 90/70) в помещении при этом должно быть 20 о С. Но в таком режиме современные системы отопления работают очень редко. Обычно используется режим средних мощностей 75/65/20 или даже низкотемпературный с параметрами 55/45/20. Понятно, что требуется расчет откорректировать.

Для учета режима работы системы нужно определить температурный напор системы. Температурный напор — это разница между температурой воздуха и отопительных приборов. При этом температура отопительных приборов считается как среднее арифметическое между значениями подачи и обратки.

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора

Чтобы было понятнее произведем расчет чугунных радиаторов отопления для двух режимов: высокотемпературного и низкотемпературного, секции стандартного размера (50см). Помещение то же: 16м 2. Одна чугунная секция в высокотемпературном режиме 90/70/20 обогревает 1,5м 2. Потому нам потребуется 16м 2 /1,5м 2 =10,6шт. Округляем — 11шт. В системе планируется использовать низкотемпературный режим 55/45/20. Теперь найдем температурный напор для каждой из систем:

• высокотемпературная 90/70/20- (90+70)/2-20=60 о С;
• низкотемпературный 55/45/20 — (55+45)/2-20=30 о С.

То есть если будет использоваться низкотемпературный режим работы, понадобится в два раза больше секций для обеспечения помещения теплом. Для нашего примера на комнату 16м 2 требуется 22 секции чугунных радиаторов. Большая получается батарея. Это, кстати, одна из причин, почему этот вид отопительных приборов не рекомендуют использовать в сетях с низкими температурами.

При таком расчете можно принять во внимание и желаемую температуру воздуха. Если вы хотите, чтобы в помещении было не 20 о С а, например, 25 о С просто рассчитайте тепловой напор для этого случая и найдите нужный коэффициент. Сделаем расчет все для тех же чугунных радиаторов: параметры получатся 90/70/25. Считаем температурный напор для этого случая (90+70)/2-25=55 о С. Теперь находим соотношение 60 о С/55 о С=1,1. Чтобы обеспечить температуру в 25 о С нужно 11шт*1,1=12,1шт.

Зависимость мощности радиаторов от подключения и места расположения

Кроме всех описанных выше параметров теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.

Потери тепла на радиаторах в зависимости от подключения

Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.

Количество тепла зависит и от установки

Количество тепла зависит и от места установки

Определение количества радиаторов для однотрубных систем

Есть еще один очень важный момент: все вышеизложенное справедливо для двухтрубной системы отопления. когда на вход каждого из радиаторов поступает теплоноситель с одинаковой температурой. Однотрубная система считается намного сложнее: там на каждый последующий отопительный прибор вода поступает все более холодная. И если хотите рассчитать количество радиаторов для однотрубной системы, нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а потом пропорционально падению тепловой мощности добавлять секции для увеличения теплоотдачи батареи в целом.

В однотрубной системе вода на каждый радиатор поступает все более холодная

Поясним на примере. На схеме изображена однотрубная система отопления с шестью радиаторами. Количество батарей определили для двухтрубной разводки. Теперь нужно внести корректировку. Для первого отопительного прибора все остается по-прежнему. На второй поступает уже теплоноситель с меньшей температурой. Определяем % падения мощности и на соответствующее значение увеличиваем количество секций. На картинке получается так: 15кВт-3кВт=12кВт. Находим процентное соотношение: падение температуры составляет 20%. Соответственно для компенсации увеличиваем количество радиаторов: если нужно было 8шт, будет на 20% больше — 9 или 10шт. Вот тут и пригодится вам знание помещения: если это спальня или детская, округлите в большую сторону, если гостиная или другое подобное помещение, округляете в меньшую. Принимаете во внимание и расположение относительно сторон света: в северных округляете в большую, в южных — в меньшую.

В однотрубных системах нужно в расположенных дальше по ветке радиаторах добавлять секции

Этот метод явно не идеален: ведь получится, что последняя в ветке батарея должна будет иметь просто огромные размеры: судя по схеме на ее вход подается теплоноситель с удельной теплоемкостью равной ее мощности, а снять все 100% на практике нереально. Потому обычно при определении мощности котла для однотрубных систем берут некоторый запас, ставят запорную арматуру и подключают радиаторы через байпас, чтобы можно было отрегулировать теплоотдачу, и таким образом компенсировать падение температуры теплоносителя. Из всего этого следует одно: количество или/и размеры радиаторов в однотрубной системе нужно увеличивать, и по мере удаления от начала ветки ставить все больше секций.

Приблизительный расчет количества секций радиаторов отопления дело несложное и быстрое. А вот уточнение в зависимости от всех особенностей помещений, размеров, типа подключения и расположения требует внимания и времени. Зато вы точно сможете определиться с количеством отопительных приборов для создания комфортной атмосферы зимой.

Расчет количества секций радиаторов отопления: разбор 3-х различных подходов + примеры

Правильный расчет радиаторов отопления — довольно важная задача для каждого домовладельца. Если будет использовано недостаточное количество секций, помещение не прогреется во время зимних холодов, а приобретение и эксплуатация слишком больших радиаторов повлечет неоправданно высокие расходы на отопление. Поэтому при замене старой отопительной системы или монтаже новой необходимо знать как рассчитать радиаторы отопления. Для стандартных помещений можно воспользоваться самыми простыми расчетами, однако иногда возникает необходимость учесть различные нюансы, чтобы получить максимально точный результат.

Расчет по площади помещения

Предварительный расчет можно сделать, ориентируясь на площадь помещения, для которого покупаются радиаторы. Это очень простое вычисление, которое подходит для комнат с низкими потолками (2,40-2,60 м). Согласно строительным нормам для обогрева понадобится 100 Вт тепловой мощности на каждый квадратный метр помещения.

Вычисляем количество тепла, которое понадобится для всей комнаты. Для этого площадь умножаем на 100 Вт, т. е. для комнаты в 20 кв. м. расчетная тепловая мощность составит 2000 Вт (20 кв.м Х 100 Вт) или 2 кВт.

Правильный расчет радиаторов отопления необходим, чтобы гарантировать достаточное количество тепла в доме

Этот результат нужно разделить на теплоотдачу одной секции, указанную производителем. Например, если она равна 170 Вт, то в нашем случае необходимое количество секций радиатора будет составлять:

2000 Вт / 170 Вт = 11,76, т. е. 12, поскольку результат следует округлить до целого числа. Округление обычно осуществляется в сторону увеличения, однако для помещений, в которых теплопотери ниже среднего, например, для кухни, можно округлять в меньшую сторону.

Обязательно следует учесть возможные теплопотери в зависимости от конкретной ситуации. Разумеется, комната с балконом или расположенная в углу здания теряет тепло быстрее. В этом случае следует увеличить значение расчетной тепловой мощности для комнаты на 20%. Примерно на 15-20% стоит повысить расчеты, если планируется скрыть радиаторы за экраном или монтировать их в нишу.

А чтобы вам было удобнее считать, мы сделали для вас этот калькулятор:

Расчеты в зависимости от объема помещения

Более точные данные можно получить, если сделать расчет секций радиаторов отопления с учетом высоты потолка, т. е. по объему помещения. Принцип здесь примерно такой же, как и в предыдущем случае. Сначала вычисляется общая потребность в тепле, затем рассчитывают количество секций радиаторов.

Если радиатор будет скрыт экраном, нужно увеличить потребность помещения в тепловой энергии на 15-20%

Согласно рекомендациям СНИП на обогрев каждого кубического метра жилого помещения в панельном доме необходим 41 Вт тепловой мощности. Умножив площадь комнаты на высоту потолка, получаем общий объем, который умножаем на это нормативное значение. Для квартир с современными стеклопакетами и наружным утеплением понадобится меньше тепла, всего 34 Вт на кубический метр.

Например, рассчитаем необходимое количество тепла для комнаты площадью 20 кв.м. с потолком высотой 3 метра. Объем помещения составит 60 куб.м (20 кв.м. Х 3 м.). Расчетная тепловая мощность в этом случае будет равна 2460 Вт (60 куб.м. Х 41 Вт).

А как рассчитать количество радиаторов отопления? Для этого нужно разделить полученные данные на указанную производителем теплоотдачу одной секции. Если взять, как и в предыдущем примере, 170 Вт, то для комнаты будет нужно: 2460 Вт / 170 Вт = 14,47, т. е. 15 секций радиатора.

Производители стремятся указывать завышенные показатели теплоотдачи своей продукции, предполагая, что температура теплоносителя в системе будет максимальной. В реальных условиях это требование соблюдается редко, поэтому следует ориентироваться на минимальные показатели теплоотдачи одной секции, которые отражены в паспорте изделия. Это сделает расчеты более реалистичными и точными.

Что делать если нужен очень точный расчет?

К сожалению, далеко не каждая квартира может считаться стандартной. Еще в большей степени это относится к частным жилым домам. Возникает вопрос: как рассчитать количество радиаторов отопления с учетом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.

При расчете количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т.п.

Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию. Формула для расчетов выглядит так:

КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. где

КТ — количество тепла, необходимого для конкретного помещения;
П — площадь комнаты, кв. м.;
К1 — коэффициент, учитывающий остекление оконных проемов:

• для окон с обычным двойным остеклением — 1,27;
• для окон с двойным стеклопакетом — 1,0;
• для окон с тройным стеклопакетом — 0,85.

К2 — коэффициент теплоизоляции стен:

• низкая степень теплоизоляции — 1,27;
• хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
• высокая степень теплоизоляции — 0,85.

К3 — соотношение площади окон и пола в помещении:

К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

• для -35 градусов — 1,5;
• для -25 градусов — 1,3;
• для -20 градусов — 1,1;
• для -15 градусов — 0,9;
• для -10 градусов — 0,7.

К5 — корректирует потребность в тепле с учетом количества наружных стен:

К6 — учет типа помещения, которое расположено выше:

• холодный чердак — 1,0;
• отапливаемый чердак — 0,9;
• отапливаемое жилое помещение — 0,8

К7 — коэффициент, учитывающий высоту потолков:

Такой расчет количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.

Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.

Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того, чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальным софтом.

Когда получали квартиру не задумывались о том, какие у нас радиаторы и подходят ли они к нашему дому. Но со временем потребовалась замена и тут уже стали подходить с научной точки зрения. Так как мощности старых радиаторов явно не хватало. После всех вычислений пришли к выводу, что 12 достаточно. Но нужно еще учесть вот какой момент — если ТЕЦ плохо выполняет свою работу и батареи чуть теплые, то тут уже никакое количество вас не спасет.

Последняя формула для более точного расчета понравилась, но не понятен коэффициент К2. Как определить степень теплоизоляции стен? Например, стена толщиной 375мм из пеноблока «ГРАС», это низкая или средняя степень? А если добавить снаружи стены 100мм плотного строительного пенопласта, это будет высокая, или все еще средняя?

Ок, последняя формула добротная вроде бы, окна учитываются, но а если в помещении еще и дверь есть наружная? А если это гараж в котором 3 окна 800*600 + дверь 205*85 + гаражные секционные ворота толщиной 45мм размерами 3000*2400?

Если делать для себя — я бы увеличил кол-во секций и поставил бы регулятор. И вуаля — мы уже значительно в меньшей степени зависим от прихотей ТЭЦ.

Главная » Отопление » Как рассчитать количество секций радиатора

Как рассчитать количество секций радиатора

При модернизации системы отопления кроме замены труб меняют и радиаторы. Причем сегодня они есть из разных материалов, разных форм и размеров. Что не менее важно, имеют они разную теплоотдачу: количество тепла, которые могут передать воздуху. И это обязательно учитывают, когда делают расчет секций радиаторов.

В помещении будет тепло, если количество тепла, которое уходит, будет компенсироваться. Поэтому в расчетах за основу берут теплопотери помещений (они зависят от климатической зоны, от материала стен, утепления, площади окон и т.д.). Второй параметр — тепловая мощность одной секции. Это то количество тепла, которое она может выдать при максимальных параметрах системы (90°C на входе и 70°C на выходе). Эта характеристика обязательно указывается в паспорте, зачастую присутствует на упаковке.

Делаем расчет количества секций радиаторов отопления своими руками, учитываем особенности помещений и системы отопления

Один важный момент: проводя расчеты самостоятельно, учтите, что большинство производителей указывают максимальную цифру, которую они получили при идеальных условиях. Потому любое округление производите в большую сторону. В случае с низкотемпературным отоплением (температура теплоносителя на входе ниже 85°C) ищут тепловую мощность для соответствующих параметров или делают перерасчет (описан ниже).

Расчет по площади

Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:

• для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
• для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.

Как рассчитать количество секций радиатора: формула

Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий. Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.

Пример расчета количества секций радиаторов по площади помещения

Угловое помещение 16 м 2. в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.

Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м 2 * 95 Вт = 1520 Вт.

Теперь считаем количество: 1520 Вт / 140 Вт = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.

Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.

Считаем батареи по объему

Есть в СНиПе нормы и для обогрева одного кубометра помещений. Они даны для разных типов зданий:

• для кирпичных на 1 м 3 требуется 34 Вт тепла;
• для панельных — 41 Вт

Этот расчет секций радиаторов похож на предыдущий, только теперь нужна не площадь, а объем и нормы берем другие. Объем умножаем на норму, полученную цифру делим на мощность одной секции радиатора (алюминиевого, биметаллического или чугунного).

Формула расчета количества секций по объему

Пример расчета по объему

Для примера рассчитаем, сколько нужно секций в комнату площадью 16 м 2 и высотой потолка 3 метра. Здание построено из кирпича. Радиаторы возьмем той же мощности: 140 Вт:

• Находим объем. 16 м 2 * 3 м = 48 м 3
• Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м 3 * 34 Вт = 1632 Вт.
• Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.

Теперь вы знаете два способа того, как рассчитать количество радиаторов на комнату.

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500). Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов. Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средине значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

• Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
• Алюминиевый — 190 Вт (0,19 кВт).
• Чугунные — 120 Вт (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м 2 :

• биметаллическая секция обогреет 1,8 м 2 ;
• алюминиевая — 1,9-2,0 м 2 ;
• чугунная — 1,4-1,5 м 2 ;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м 2. для ее отопления примерно понадобится:

• биметаллических 16 м 2 / 1,8 м 2 = 8,88 шт, округляем — 9 шт.
• алюминиевых 16 м 2 / 2 м 2 = 8 шт.
• чугунных 16 м 2 / 1,4 м 2 = 11,4 шт, округляем — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Расчет секций радиаторов в зависимости от реальных условий

Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции батареи указывается для идеальных условий. Столько тепла выдаст батарея, если на входе ее теплоноситель имеет температуру +90°C, на выходе +70°C, в помещении при этом поддерживается +20°C. То есть, температурный напор системы (называют еще «дельта системы») будет 70°C. Что делать, если в вашей системе выше +70°C на входе на бывает? или необходима температура в помещении +23°C? Пересчитывать заявленную мощность.

Для этого необходимо рассчитать температурный напор вашей системы отопления. Например, на подаче у вас +70°C, на выходе 60°C, а в помещении вам необходима температура +23°C. Находим дельту вашей системы: это среднее арифметическое температур на входе и выходе, за минусом температуры в помещении.

Формула расчета температурного напора системы отопления

Для нашего случая получается: (70°C+ 60°C)/2 — 23°C = 42°C. Дельта для таких условий 42°C. Далее находим это значение в таблице пересчета (расположена ниже) и заявленную мощность умножаем на этот коэффициент. Поучаем мощность, которую сможет выдать эта секция для ваших условий.

Таблица коэффициентов для систем отопления с разной дельтой температур

Находим в столбцах, подкрашенных синим цветом, строчку с дельтой 42°C. Ей соответствует коэффициент 0,51. Теперь рассчитываем, тепловую мощность 1 секции радиатора для нашего случая. Например, заявленная мощность 185 Вт, применив найденный коэффициент, получаем: 185 Вт * 0,51 = 94,35 Вт. Почти в два раза меньше. Вот эту мощность и нужно подставлять когда делаете расчет секций радиаторов. Только с учетом индивидуальных параметров в помещении будет тепло.

Источники: http://teplowood.ru/raschet-radiatorov-otopleniya.html, http://aqua-rmnt.com/otoplenie/raschety/raschet-radiatorov-otopleniya.html, http://stroychik.ru/otoplenie/raschet-sekcij-radiatorov

Расчет секций радиаторов по площади помещения

Главная » Отопление » Как рассчитать количество секций радиатора

Как рассчитать количество секций радиатора

При модернизации системы отопления кроме замены труб меняют и радиаторы. Причем сегодня они есть из разных материалов, разных форм и размеров. Что не менее важно, имеют они разную теплоотдачу: количество тепла, которые могут передать воздуху. И это обязательно учитывают, когда делают расчет секций радиаторов.

В помещении будет тепло, если количество тепла, которое уходит, будет компенсироваться. Поэтому в расчетах за основу берут теплопотери помещений (они зависят от климатической зоны, от материала стен, утепления, площади окон и т.д.). Второй параметр — тепловая мощность одной секции. Это то количество тепла, которое она может выдать при максимальных параметрах системы (90°C на входе и 70°C на выходе). Эта характеристика обязательно указывается в паспорте, зачастую присутствует на упаковке.

Делаем расчет количества секций радиаторов отопления своими руками, учитываем особенности помещений и системы отопления

Один важный момент: проводя расчеты самостоятельно, учтите, что большинство производителей указывают максимальную цифру, которую они получили при идеальных условиях. Потому любое округление производите в большую сторону. В случае с низкотемпературным отоплением (температура теплоносителя на входе ниже 85°C) ищут тепловую мощность для соответствующих параметров или делают перерасчет (описан ниже).

Расчет по площади

Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:

• для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
• для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.

Как рассчитать количество секций радиатора: формула

Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий. Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.

Пример расчета количества секций радиаторов по площади помещения

Угловое помещение 16 м 2. в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.

Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м 2 * 95 Вт = 1520 Вт.

Теперь считаем количество: 1520 Вт / 140 Вт = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.

Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.

Считаем батареи по объему

Есть в СНиПе нормы и для обогрева одного кубометра помещений. Они даны для разных типов зданий:

• для кирпичных на 1 м 3 требуется 34 Вт тепла;
• для панельных — 41 Вт

Этот расчет секций радиаторов похож на предыдущий, только теперь нужна не площадь, а объем и нормы берем другие. Объем умножаем на норму, полученную цифру делим на мощность одной секции радиатора (алюминиевого, биметаллического или чугунного).

Формула расчета количества секций по объему

Пример расчета по объему

Для примера рассчитаем, сколько нужно секций в комнату площадью 16 м 2 и высотой потолка 3 метра. Здание построено из кирпича. Радиаторы возьмем той же мощности: 140 Вт:

• Находим объем. 16 м 2 * 3 м = 48 м 3
• Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м 3 * 34 Вт = 1632 Вт.
• Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.

Теперь вы знаете два способа того, как рассчитать количество радиаторов на комнату.

Теплоотдача одной секции

Расчет радиаторов отопления | Калькулятор расчета батарей отопления

Суровый климат в России требует повышенного внимания к продумыванию комфорта в помещении. Именно поэтому в каждое помещение устанавливают радиатор отопления, чтобы не замерзнуть зимой. Казалось бы, все просто: повесить на кронштейны батарею, подключить к трубам, но этого не достаточно. Нужно учесть площадь, высоту потолков, количество наружных стен и множество других факторов.

От расчетной теплоотдачи зависит количество секций радиатора отопления. Как правильно вычислить, мы расскажем ниже.

Для стандартного помещения

Расчетная теплоотдача (Q) = Площадь помещения (S)*100 Вт.

Именно такая формула применяется для типовых помещений с потолами 2.7м. Как вычислить количество секций?

Количество секций(N)= Q /удельная тепловая мощность одной секции, которая указывается в паспорте радиатора (Qyc)

Для помещений с высокими потолками

Если высота потолков больше, чем указано выше, то расчет происходит от объема помещения. На один кубический метр площади требуется 34 Вт в кирпичном доме и 41 Вт в панельном. Формула для расчета получается следующая:

Расчетная теплоотдача (Q) = Площадь помещения (S) h44 (41)

Для помещений с индивидуальными особенностями

Как рассчитать теплоотдачу, если квартира угловая, с эркерами или находится в регионе со сложными климатическими условиями? Формула здесь становится интереснее:

Расчетная теплоотдача (Q) = S100 Вт количество наружных стен (А)значение ориентации по сторонам света (В)степень утепленности стен (С) средний уровень отрицательных зимних температур (D)коэффициент высоты потолков (Е)тип помещения (F)тип установленных окон – пластиковые, деревянные (G)суммарная площадь остекления, % (Н)параметр схемы подключения радиаторов (I)*степень открытости радиаторов (J).

Данные по каждому параметру не нужно дополнительно считать, так как приняты стандартные значения. Доверьте расчет теплоотдачи профессионалам, чтобы ближайшей зимой не было «сюрпризов». Только после этого на основе полученных данных идите в магазин, чтобы рассчитать количество необходимых секций радиатора отопления. Требуйте от продавца паспорт на каждую выбранную модель, сравнивайте удельную тепловую мощность одной секции (Qyc).

Расчетные формулы одинаковы для всех типов секционных радиаторов: стальных, алюминиевых, биметаллических. Если все факторы учтены верно, зимой в помещении будет также комфортно, как и летом.

Онлайн калькулятор расчета радиаторов отопления

Чтобы в вашем доме всегда было тепло, даже в самый лютый мороз, необходимо правильно рассчитать какое количество секций радиаторов отопления оптимально для каждой комнаты. Чаще всего это делает компания, которая реализовывает и устанавливает отопительное оборудование. Однако и самостоятельно это сделать совсем несложно.

Расчет количества секций напрямую зависит от отапливаемой площади или объема. Именно от этих величин и следует отталкиваться при подсчете. Принято считать, что в среднем 1кВт мощности радиатора обогревает 25 кубометров вашей квартиры. Следовательно, умножив высоту, ширину и длину комнаты получаем общий объем помещения. Разделив полученную цифру на 25 — получаем то количество тепла, которое необходимо получить от установленного радиатора. Каждая секция обладает определенной мощностью (теплоотдачей). Разделив общее количество тепла на мощность одной секции, получаем цифру, которая говорит нам о том, сколько секций необходимо приобрести.

К примеру, при установке в комнате объемом 60 м3 биметаллического радиатора Global Style, мощность одной секции которого составляет 0,168 кВт, расчет количества секций будет выглядеть следующим образом: 60/25/0,168= 14,29. Т. е. для обогрева данной комнаты понадобится 14 секций радиатора Global Style. Кроме того, чтобы помещение обогревалось наилучшим образом, следует учитывать факторы, которые влияют на потерю тепла. Это могут быть окна, двери, стены и т. д. Для угловых и торцовых комнат применяется коэффициент 1,1-1,3. В таких комнатах к общему количеству тепла прибавляют около 20%. Если же помещение оборудовано стеклопакетами — тепла для таких комнат потребуется на 15% меньше, что тоже следует учитывать при расчетах.

Старые чугунные батареи — наиболее распространённая причина пониженной температуры в квартире. Для решения этой проблемы мы предлагаем услуги по установке современных биметаллических радиаторов отопления. Замена батарей отопления улучшит интерьер помещения, а так же поможет создать в нём комфортные температурные условия. Наша компания оказывает такие услуги как замена батарей отопления и установка радиаторов отопления. Замена батарей отопления сложный и ответственный процесс, требующий специальных знаний и профессиональной подготовки специалиста, выполняющего замену батарей. Большой опыт работы в данной области позволяет нам давать длительную гарантию на проделанные работы по замере батарей отопления (радиаторов отопления).

Подбор радиатора отопления, расчет тепловой мощности радиатора. Калькулятор.

Окна:		Тройной стеклопакетДвойной стеклопакетОбычное (двойное) остекление
Стены:		Хорошая теплоизоляцияДва кирпича или 150 мм утеплителяПлохая теплоизоляция
Соотношение площадей окон и пола:		10%20%30%40%50%
Средняя температура самой холодной недели в году:		-10C-15C-20C-25C-30C-35C
Число стен выходящих наружу:		ОднаДвеТриЧетыре
Тип помещения над рассчитываемым:		Обогреваемое помещениеТеплый чердакХолодный чердак
Высота помещения:		2,5 метра3 метра3,5 метра4 метра4,5 метра
Длина, м
Ширина, м
Результаты расчетов:
Требуется на помещение, Вт:
Необходимое количество секций «200 Вт/0,2кВт»:
Необходимое количество секций «180Вт/0,18кВт»:
Необходимое количество секций «160Вт/0,16кВт»:
Необходимое количество секций «140Вт/0,14кВт»:
Необходимое количество секций «120Вт/0,12кВт»:

Как рассчитать количество секций радиатора: стандарт,

В этой статье мы узнаем, как рассчитать количество секций радиатора отопления. Более того, мы рассматриваем, как укоротить утеплитель в длину или наоборот, как увеличить. Тема статьи представляет немалый интерес, так как правильный подбор габаритов отопительного прибора позволяет создать оптимальные условия для комфортного проживания в данном помещении.

Конечно, интенсивность нагрева теплоносителей можно регулировать с помощью термостатов, цена которых высока.Но, к сожалению, установка таких устройств оправдана в большей степени в автономных, нежели в централизованных системах. Более того, если длина аккумулятора будет выбрана меньшей, чем необходимо, исправить ситуацию с термоголовкой будет непросто.

В этой ситуации единственно эффективным решением будет правильно рассчитать количество секций радиаторов.

Критерии, влияющие на подсчет

Перед тем, как рассчитать необходимое количество секций радиатора, необходимо определить критерии, которые могут так или иначе повлиять на результат расчетов.

Среди этих критериев отметим следующие:

• Площадь помещения , так как для обогрева большого помещения потребуются отопительные приборы внушительных типоразмеров;
• Высота потолка , чем выше потолок, тем больше потребуется теплоотдачи от радиаторов;
• Расстояние, на которое подоконник выступает над аккумулятором . Чем больше это расстояние, тем больше мощность, необходимая для достижения необходимых параметров конвекции;
• Расстояние от верха аккумулятора до края порога и расстояние от нижнего края обогревателя до пола ;
• Тип материала, из которого изготовлен нагреватель , так как разные металлы и сплавы отличаются разными параметрами теплопроводности.

Онлайн-калькулятор для расчета количества секций радиаторов — это программа, которая, обрабатывая введенные данные, выдает средние результаты.

Но, к сожалению, большинство вышеперечисленных критериев онлайн-приложение не учитывает. Поэтому, чтобы не использовать усредненные данные, мы попробуем провести расчеты своими руками.

Стандартный метод расчета

Как рассчитать необходимое количество секций радиаторов? Есть несколько более-менее эффективных способов проведения расчетов.

Рассмотрим стандартный способ:

• В соответствии со стандартами, приведенными в СНи

Биметаллические радиаторы. технические характеристики. расчет, монтаж,

Что такое биметаллические радиаторы и как они устроены? Когда их выбор оправдан? Какая должна быть привязка устройства? К каким трубам подключить эту батарею? Давайте разберемся.

Что это такое

Итак, биметаллический радиатор: что это такое? Основная характеристика любого отопительного прибора — это его теплопередача, количество тепла, которое он способен передать от теплоносителя воздуху в помещении.

Теплопередача определяется двумя факторами:

1. Температура поверхности радиатора;
2. Своя площадь.

Увеличение площади поверхности теплообмена возможно двумя способами:

1. За счет увеличения внутреннего объема секции. Здесь есть ряд ограничивающих факторов — вес секции (и, соответственно, нагрузка на крепеж) и габариты радиатора;
2. За счет формирования продвинутых ребер.

Однако: основным условием высокой теплоотдачи прибора с большой площадью ребер является высокая теплопроводность металла, из которого он изготовлен.В противном случае холодные ребра просто не будут отводить тепло от внутренних каналов секций.

В массовом производстве нагревательных приборов издавна широко используются три относительно недорогих металла — сталь, чугун и алюминий. Теплопроводность алюминия в четыре раза больше, чем у первых двух металлов:

Металл	Теплопроводность, Вт * м / К
Сталь	47
Чугун	50
Алюминий	200

Казалось бы, выбор очевиден: высокая теплопроводность алюминия позволяет создать компактное и легкое устройство с максимальной теплоотдачей.И это действительно так, но беда в том, что низкая механическая прочность металла ограничивает его использование в будках центрального отопления.

Причина — большая вероятность гидравлического удара. Необходимо резко закрыть вентиль или вентиль — и инерция практически несжимаемой воды создаст ударную волну, давление на фронте которой достигнет 20-25 кгс / см при прочности алюминиевых аккумуляторов не более 16

Так что же такое биметаллический радиатор с алюминиевым теплоотводом и прочностью стальных труб? Это просто стержень из коррозионно-стойкой стали, на поверхности которого методом литья сформированы алюминиевые ребра.Использование двух металлов с разными свойствами позволяет избавиться от слабых мест каждого из них, создавая конструкцию, идеально подходящую для систем СО.

Технические характеристики

Прочность и

Калькулятор радиатора

Этот калькулятор радиаторов (также известный как калькулятор теплопотерь) предоставит руководство по выходной мощности, необходимой как в БТЕ, так и в ваттах для определенного помещения.

Калькулятор требует, чтобы размеры вводились в метрах, поэтому при необходимости мы включили удобный преобразователь имперской системы в метрическую — просто введите свои размеры в футах и ​​дюймах (или просто дюймах) и нажмите кнопку РАСЧЕТ.

Калькулятор основного радиатора прост в использовании — просто заполните форму, включая размеры комнаты, площадь окна (умножьте высоту на ширину оконной рамы) и выберите детали пола, потолка и стен, которые лучше всего подходят для вашего дома. Результаты приведены внизу страницы и для вашего удобства включают в себя британские тепловые единицы (BTU) и ватты.

футов и дюймов »Конвертер метров

БТЕ / Вт Калькулятор

Посмотрите наш полный ассортимент радиаторов, выбрав тип ниже.

Радиатор какого размера мне нужен?

Калькулятор рассчитывает требуемую тепловую мощность, и теперь мы добавили динамические ссылки, которые появятся, когда вы укажете размер комнаты и т. Д. Эти ссылки приведут вас к выбору радиаторов на основе результатов вашей тепловой мощности, что позволит вам купить сразу если хочешь! Есть стандартные радиаторы, дизайнерские радиаторы, колонные радиаторы в традиционном стиле, а также направляющие для лестниц с подогревом как в классическом, так и в современном дизайне.

Обратите внимание, что в этом калькуляторе для радиаторов используются стандартные формулы, однако результаты являются ориентировочными, и мы не даем никаких гарантий относительно точности отдельных результатов. Вы можете обнаружить, что некоторые онлайн-калькуляторы для радиаторов дают разные результаты — мы советуем руководствоваться своим инстинктом и руководствоваться здравым смыслом. Более высокий результат означает, что вы будете искать радиатор большего размера, который будет стоить дороже …

Мы надеемся, что предоставленная информация окажется интересной и поможет вам сделать осознанный выбор радиатора.Мы будем приветствовать любые ваши комментарии — отправляйте письма по адресу или звоните по телефону 01752 705522.

РАДИАТОР КАЛЬКУЛЯТОР

Калькулятор радиатора Прокрутите вниз для получения инструкций. Этот калькулятор был написан для решения типичной «проблемы с радиатором», встречающейся практически в любом уроке алгебры или учебнике. Самый распространенный расчет (как в Задаче 1) включает определение количества жидкости, которую нужно слить (и заменить на 100% -ный антифриз), чтобы получить более высокий процент антифриза в радиаторе. Задача 1 В автомобильном радиаторе объемом 28 литров содержится 50% раствор антифриза. Чтобы подготовиться к зимнему вождению, необходимо увеличить количество антифриза с 50% до 80%. Сколько жидкости нужно слить и заменить на 100% антифриз, чтобы смесь была 80%? Для решения этой задачи вам понадобится эта формула: (Во всех этих формулах используйте проценты, разделенные на 100. Таким образом, 50% будет рассчитано как 0,50) Сумма для слива и замены = [(.80 * 28) — (. 50 * 28)] ÷ (1 -,5) Сумма для слива и замены = (22,4 — 14) ÷ 0,5 Сумма для слива и замены = 8,4 ÷ 0,5 Сумма для слива и замены = 16,8 Использование калькулятора: Если «Замена = 100%» еще не выбрано, нажмите эту кнопку Затем введите: 28 для объема радиатора 50 для текущего процентного содержания антифриза 80 для нового процентного содержания антифриза Нажмите «РАСЧЕТ», и ваш ответ должен быть 16.8 Проблема 2 Автомобильный радиатор на 24 литра содержит 75% раствор антифриза. Для подготовки к летнему катанию раствор нужно уменьшить до 50%. Какую часть раствора необходимо слить и заменить водой, чтобы получить эту 50% смесь? Когда процент антифриза уменьшается на , требуется другая формула. Сумма для слива и замены = [(0,75 * 24) — (. 50 * 24)] ÷.75 Сумма для слива и замены = (18-12) ÷ 0,75 Сумма слива и замены = 6 ÷ 0,75 Сумма слива и замены = 8 Использование калькулятора: Если «Замена = 100%» еще не выбрано, нажмите эту кнопку Затем введите: 24 для объема радиатора 75 для текущего процентного содержания антифриза 50 для нового процентного содержания антифриза Нажмите «РАСЧЕТ», и ваш ответ должен быть 8 Проблема 3 16-литровый автомобильный радиатор содержит 50% антифриза, который для зимнего вождения необходимо увеличить до 75%. Сколько жидкости нужно слить и заменить на 90% антифриз, чтобы смесь была 75%? Для решения этой задачи вам понадобится эта формула: Сумма для слива и замены = [(0,75 * 16) — (. 50 * 16)] ÷ (0,90 -,50) Сумма для слива и замены = (12-8) ÷ (0,4) Сумма для слива и замены = 4 ÷ 0,4 Сумма для слива и замены = 10 Использование калькулятора: Нажмите кнопку «Замена Затем введите: 16 для объема радиатора 50 для текущего процента антифриза 75 для процента нового антифриза 90 для процента замены антифриза Нажмите «РАССЧИТАТЬ», и ваш ответ должен быть 10 Проблема 4 Автомобильный радиатор на 20 литров содержит 80% смеси антифриза, которую необходимо уменьшить до 50% смеси для летнего вождения. Сколько жидкости нужно слить и заменить на 10% антифриз, чтобы получилась 50% смесь? Для решения этой задачи вам понадобится эта формула: Сумма слива и замены = [(.80 * 20) — (. 50 * 20)] ÷ (.80 -.10) Сумма для слива и замены = (16-10) ÷ 0,7 Сумма слива и замены = 6 ÷ 0,7 Сумма для слива и замены = 8,5714 Использование калькулятора: Нажмите кнопку «Замена Затем введите: 20 для объема радиатора 80 для текущего процентного содержания антифриза 40 для нового процентного содержания антифриза 10 для процентного содержания замененного антифриза Нажмите «РАСЧЕТ», и ваш ответ должен быть 8.5714 * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *

Размер радиатора — расчет радиаторов какого размера вам нужен в комнате

Используйте это руководство, чтобы быстро рассчитать требуемый размер радиатора для данного помещения, например спальни, кухни, ванной, гостиной или столовой и т. Д.

Этот процесс невероятно просто и займет у вас всего пять минут.

Это руководство идеально подходит для:

• Домостроителей
• Те, кто строит чердак, боковую пристройку или новый подвал
• Домовладельцев, которые хотят проверить, подходит ли их существующий котел для количества рад в доме
• Тем, кто может чувствовать, что данный радиатор слишком мал для размера комнаты

Некоторые неопытные или ленивые установщики радиаторов просто устанавливают слишком большой радиатор, а затем устанавливают термостатические клапаны, чтобы жильцы могли регулировать температуру по мере необходимости.

Это не очень хорошая практика, поскольку ошибки могут привести к установке небольшого радиатора или потере слишком много места, если будет выбран слишком большой радиатор.

Кроме того, некоторые пассажиры не будут регулировать термостатический клапан радиатора и будут просто включать и выключать отопление по мере необходимости, это не самый эффективный способ эксплуатации системы центрального отопления и будет стоить плательщику счета больше денег в длинный пробег.

Использование калькулятора БТЕ для определения размера радиатора

Мощность радиатора измеряется в БТЕ, поэтому вам необходимо рассчитать требуемую БТЕ для каждой комнаты в вашем доме.

Самый простой способ проверить размер радиатора для вашего дома — это использовать калькулятор BTU.

BTU (британская тепловая единица) — это стандартный способ измерения тепловой мощности радиатора.

В континентальной Европе используют мощность, но здесь, в Великобритании, нам нравится отличаться, и используются оба измерения.

Для использования калькулятора BTU вам потребуется следующая информация:

• Ширина, высота и длина каждой комнаты в доме (в метрах)
• Тип окон, с одинарным или двойным остеклением и т. Д.
• Толщина внешней стены; одинарная или двойная обшивка и т. д.
• Изоляция между двумя стенами (полость) и глубина изоляции на чердаке
• Что находится ниже и выше каждой комнаты, т.е.е. другая комната, чердак или бетонный пол и т. д.

Не беспокойтесь, если у вас нет всех деталей, просто предположите худший сценарий, и калькулятор предложит размер радиатора немного больше, чем вам нужно.

Хотя в Интернете есть масса калькуляторов BTU, мы считаем, что это лучший из них.

Сделайте математику

После того, как вы выполнили расчет BTU для каждой комнаты в вашем доме, вы будете знать точную выходную мощность каждого радиатора, который вам нужен.

Все радиаторы рекламируются с информацией о выходе BTU, это упрощает выбор нужного продукта:

Таблица типовых характеристик радиаторов

Маловероятно, что вы найдете радиаторы, которые точно соответствуют требованиям вашего дома, поэтому просто выберите следующий размер вверх.

Это действительно так просто!

Пример — дом с двумя спальнями

Ниже приведен пример, основанный на доме с двумя спальнями, над которым я недавно работал:

Начните работу с калькулятором BTU здесь.

Советы по повышению эффективности радиатора

Следуйте этим передовым методам, чтобы обеспечить максимальную отдачу от системы центрального отопления:

• Если ваша система старая и на радиаторах есть холодные точки даже после выпуска воздуха, подумайте о промывке под давлением
• Не ставьте перед радиаторами большие предметы мебели
• Избегайте задрапливать шторы перед радиаторами
• Если у вас старые сквозняки (не современные стеклопакеты), то радиатор необходимо разместить под окном, чтобы создать стену из теплого воздуха, защищающую от холода.Это не обязательно с современными оконными рамами и стеклом, поэтому, если у вас двойное / тройное остекление, вы можете более творчески подходить к расположению радиаторов.
• Установите термостатические клапаны, чтобы вы могли регулировать температуру в каждой комнате по мере необходимости. У меня дома в запасной спальне и туалете на нижнем этаже установлены низкие настройки для экономии энергии
• Длина комнаты превышает 6 метров? Вам следует установить два радиатора меньшего размера вместо одного большего размера; это обеспечит равномерное распределение тепла в вашей системе.
• Убедитесь, что ваши радиаторы правильно сбалансированы.

Какова будет ставка сантехника, который установит новый радиатор? Ознакомьтесь с нашим руководством по ценам здесь.

Не хотите заниматься этим проектом самостоятельно?

Наш избранный партнер может предоставить вам расценки на покупку, установку радиаторов и многое другое, включая полную систему центрального отопления.

Нажмите кнопку ниже, чтобы узнать, чем мы можем вам помочь:

Стоимость установки нового радиатора в 2020 г.

Установка нового радиатора — не самая сложная задача, и любой компетентный сантехник, имеющий опыт работы с системами центрального отопления, должен уметь чтобы завершить этот проект.

Ключевые вопросы, на которые мы ответим на этой странице: сколько времени займет установка радиатора? Может ли существующий котел справиться с дополнительным радиатором? С каким количеством дополнительных радиаторов может справиться обычный котел? Сколько стоит установка радиатора?

Спешите? Получите индивидуальное предложение онлайн, заполнив эту форму.

Есть несколько причин, по которым вы захотите добавить радиатор в вашу систему.

Вот самые распространенные:

• Для замены одинарного радиатора на двойной.
• Чтобы добавить в комнату дополнительный радиатор для лучшего отопления.
• Чтобы переместить существующий радиатор на новое место в доме.
• Поменять штатный радиатор в ванной на вертикальный полотенцесушитель.
• Как часть чердака, подвала или другого типа пристройки.

Прежде чем вы приступите к установке дополнительного радиатора, наш друг, опытный сантехник и инженер-теплотехник Тони даст вам несколько советов:

Зимой мне часто звонят домовладельцы, которые хотят заменить радиатор на более крупный. потому что в их доме слишком холодно.Во многих случаях быстрая проверка температуры существующих радиаторов показывает, что они не работают эффективно, и это обычно можно исправить с помощью промывки системы под напряжением для устранения любых засоров. Если в вашей комнате слишком холодно, я бы сначала посоветовал, чтобы ваша система проверила вашу систему у профессионала, который затем подскажет, что делать. Это может быть промывка, дополнительный радиатор или и то, и другое.

Опрос — Как вы думаете, сколько будет стоить новый установленный радиатор?

Наши посетители часто говорят нам, насколько им нравятся наши опросы и разделы с отзывами о ценах, поскольку они дают представление о том, сколько, по мнению потребителей, будут стоить проекты по благоустройству дома.

Примите участие в следующем опросе и узнайте, сколько, по мнению других, будет стоить установка нового радиатора.

Получите предложение онлайн (занимает всего 2 минуты)

Ваш первый шаг: выберите наиболее подходящий радиатор, рассчитав тепловыделение

Не все радиаторы построены одинаково. Даже радиаторы одинакового размера могут иметь совершенно разную тепловую мощность.

К счастью, существует система, которая позволяет легко рассчитать количество тепла, которое требуется каждой комнате в вашем доме для поддержания комфортного тепла.Затем вы можете выбрать радиаторы, необходимые для этого.

Все, что вам нужно сделать, это вычислить BTU (британские тепловые единицы), необходимые для вашей комнаты.

Не волнуйтесь, это не сложный или трудоемкий процесс.

Фактически; это невероятно просто.

Поскольку все радиаторы измеряются в БТЕ, получив это значение, вы можете выбрать радиаторы, наиболее подходящие для размера вашей комнаты.

Есть много факторов, которые необходимо учитывать при расчете BTU для вашей комнаты.Размер комнаты, количество внешних стен, количество квадратных метров остекления в комнате и т. Д.

Чтобы сэкономить время и упростить задачу, мы предлагаем вам использовать этот очень удобный калькулятор BTU или, альтернативно, этот для расчета отопительных потребностей вашей комнаты, а затем выберите радиатор, который соответствует вашим требованиям или превосходит их.

Стоимость радиатора

Надеюсь, теперь вы знаете требования к БТЕ для вашей комнаты и сможете найти в Интернете радиаторы, соответствующие этому показателю.

Выбрав радиатор, пора посмотреть на цены.

Теперь рассмотрим следующее:

• Стоимость нового радиатора.
• Стоимость обвязки и ремонта стен.
• Дополнительные детали, которые могут вам понадобиться.
• Расходы на оплату труда.
• Окончательная цена.

С учетом всех вышеперечисленных затрат вы можете легко увидеть, как водопроводчик может установить новый радиатор.

Мы даже можем указать вам правильное направление, чтобы вы могли получить письменное предложение.

Типичная цена на покупку и установку радиатора

Средняя стоимость радиатора указана ниже.

Все это типичные цены и предполагают, что комната среднего размера:

Радиатор для гостиной — 100 фунтов (бюджетный диапазон) 300 фунтов стерлингов (премиум-диапазон)

Радиатор для спальни — 80 фунтов (бюджетный диапазон) 300 фунтов (премиальный диапазон)

Полотенцесушитель для ванной комнаты — 80 фунтов стерлингов (бюджетный диапазон) 200 фунтов стерлингов (премиальный диапазон)

Стоимость трубопроводов незначительна, но вы, вероятно, захотите приобрести TRV (термостатический клапан радиатора), чтобы вы могли регулировать тепло радиатора .

Термостатические клапаны хорошего качества стоят около 15 фунтов стерлингов.

Ниже приведено руководство по ценам на установку радиатора.

Ниже вы можете найти наши ориентировочные цены на покупку и установку нового радиатора.

Предположим, радиатор стоит 100 фунтов стерлингов, а комната находится наверху на первом этаже дома с газовым центральным отоплением.

График работ:

• Проверить выходную мощность существующей системы отопления и убедиться, что она может справиться с дополнительным радиатором.
• Поднимите коврики или половицы и установите существующие трубопроводы.
• Слейте всю воду из системы.
• Продлите трубопровод до желаемого места.
• Закрепите кронштейн радиатора на стене и повесьте радиатор, подсоедините его к новому трубопроводу.
• Установите TRV (термостатический клапан).
• Заполните систему отопления водой, включите отопление на полную мощность и проверьте тепловую мощность каждого радиатора в доме.
• Заново уложите ковры / пол и сделайте любой мелкий ремонт стен с помощью штукатурки (покраски / декорирования заказчиком).
• Утилизируйте любые отходы.

Нужно ли платить НДС?

Как видно из приведенной выше информации, мы включили НДС.

Вы, конечно же, можете сэкономить, выбрав малый бизнес или индивидуального предпринимателя, который установит радиатор для вас.

Есть много сантехников, которые работают не по найму и берут достаточно, чтобы покрыть свою заработную плату, топливо и немногочисленные накладные расходы.

Большинство малых предприятий, подобных этому, торгуются ниже порога регистрации НДС.

Это означает, что им не нужно регистрироваться или взимать с клиентов НДС.

На этой странице есть дополнительная информация о том, как избежать уплаты НДС (законным путем).

Следует ли промыть систему отопления под напряжением?

Засоренная система — неэффективная система

Системы центрального отопления часто забиваются накипью из воды, ржавчиной с металлических труб и радиаторов и общим осадком.

Это может привести к появлению холодных точек на радиаторах, которые можно компенсировать, только увеличив температуру термостата и оставив систему включенной дольше.

Это означает, что обогрев каждой комнаты будет стоить дороже, поэтому промывка с усилителем — отличная идея, если она не проводилась в течение последних десяти лет или около того.

Большинство сантехников и инженеров центрального отопления рекомендуют промывку системы под давлением, когда:

• Установлен новый котел.
• Выполняются любые существенные работы, такие как установка новых радиаторов, расширения и т. Д.
• Каждые 15 лет.

Если вы думаете об установке новых радиаторов из-за того, что в вашем доме слишком холодно зимой, мы рекомендуем вам сначала проверить температуру радиаторов.

Возможно, вы сможете решить проблему с помощью промывки с усилителем, а не путем установки новых радиаторов.

Узнайте, сколько стоит промывка с усилителем.

Сколько дополнительных радиаторов можно добавить в существующую систему?

Это будет зависеть от имеющегося у вас бойлера и насоса.

Большинство систем, даже те, которым много лет, могут справиться с увеличением размера одного или двух радиаторов.

Но если вы добавляете в систему совершенно новые радиаторы, возможно, из-за переоборудования или расширения чердака, тогда вам действительно следует рассчитать потребности всех ваших радиаторов и проверить, сможет ли ваш котел выдержать дополнительную нагрузку.

Большинство котлов в Великобритании имеют пониженный «диапазон», что означает, что они могут справиться с более высокой нагрузкой, если это необходимо.

Если это невозможно, и вы превысили максимальное количество радиаторов, то в системе будет избыточное давление.

Это может привести к неэффективной системе центрального отопления и преждевременному выходу из строя некоторых частей, например насоса.

Запросите цену

Мы надеемся, что вы нашли наш справочник цен на радиаторы информативным.

Чтобы получить твердое ценовое предложение, основанное на ваших конкретных требованиях, просто нажмите кнопку ниже и заполните онлайн-форму:

Получить предложение онлайн

Подробнее:

На то, чтобы ввести новый радиатор и протестировать систему.

Да. У нас есть опыт работы в сфере улучшения жилищных условий, но только на юге Великобритании. Вы можете ожидать, что цена будет несколько ниже в северных регионах страны.

Хотя заработная плата зависит от местоположения и опыта, мы действительно знаем, сколько сантехники и инженеры-теплотехники взимают в день, также известную как дневная ставка.

Ознакомьтесь с дневными расценками торговцев здесь

Job Price — это веб-служба проверки цен для сектора улучшения жилищных условий.

Мы изучаем цены, взимаемые торговцами в Великобритании, и показываем предлагаемые цифры на наших страницах.

Мы также указываем нашим посетителям правильное направление, чтобы они могли получить для себя фиксированную цену.

Вы можете увидеть все наши цены на этой странице.

Мы не связаны ни с одной из этих двух компаний, но пользовались их услугами несколько раз, и до сих пор обслуживание клиентов было очень хорошим, а продукты доставлялись быстро и в соответствии с описанием.
