Сэндвич панели как монтировать видео: Установка сэндвич панелей — как крепить, чем резать, способы монтажа

Установка сэндвич панелей — как крепить, чем резать, способы монтажа

Монтаж сэндвич-панелей – весьма важный этап в строительстве здания, и настолько же ответственный. Важные нюансы здесь заключаются не столько в том, как крепить сэндвич панели, сколько в соответствии выполнения их монтажа технологическому процессу. От этого зависит и их срок службы, и энергетическая эффективность здания в целом.

Избегаем ошибок и промахов

Большое число ошибок при монтаже сэндвич-панелей связано с невнимательным, беглым чтением сопровождающей их проектно-монтажной документации, а ведь она зачастую содержит исчерпывающую информацию о панелях и соединительных элементах.

Но даже точное следование инструкции не может застраховать от некоторых ошибок при монтаже, а именно:

• Металлические сэндвич-панели должны быть без повреждений и следов коррозии. В таком же состоянии должен быть и металлокаркас, на который будет производится крепление;
• Если панели крепятся к деревянному каркасу, он должен быть пропитан антисептиками и инсектицидами;
• Загрязненные сэндвич-панели нельзя очищать моющими средствами, содержащими щелочи, кислоты и абразивы;
• Защитная пленка не должна находиться под воздействием прямых солнечных лучей. Ее также следует оберегать от растворителей;
• Защитную пленку нужно снять с сэндвич-панелей не позднее полутора недель после монтажа, но в очень жаркую и очень холодную погоду делать это нельзя;
• Нельзя ходить по сэндвич-панелям, ложить на их поверхность различные предметы и крепить к ним что-либо.

Как правильно поднять и установить панели?

Транспортный пакет с сэндвич-панелями (о технических характеристиках этих изделий читайте в этой статье) поднимается на монтажную высоту специальным оборудованием – вакуумными подъемниками.

Одна из форм исполнения вакуумного подъемника

Если же для этих целей применяется обычный подъемный кран, необходимо принять ряд мер по предотвращению повреждения панелей:

• Для подъема транспортного пакета применяются мягкие стропы. При этом захват стропами собственно пакета не допускается. Замковые части панелей защищаются от возможного повреждения стропами брусками-распорками, длиной не менее 122 см, равномерно расположенными над и под пакетом;
• Непосредственно с паллеты сэндвич-панель поднимать нельзя.

Также в процессе работ следует придерживаться следующих правил:

• Панели должны стыковаться строго под углом 180 градусов, т.е. по вертикали. Стыковка под другим углом может привести к деформации замков;
• Монтаж следует вести крайне осторожно во избежание повреждения защитного покрытия. В противном случае, срок службы панелей значительно сократится.

Будем резать. Только чем?

Резку панелей необходимо производить строго по горизонтали. Контроль горизонтальности линий предстоящего разреза проводится с обеих сторон панели строительным уровнем. Вначале разрезается металл, затем – утеплительный слой.

При использовании болгарки в месте разреза возникает высокая температура, которая может привести к возгоранию утеплителя. Кроме того, перегретый металл теряет свою коррозионную устойчивость, поэтому для резки сэндвич-панелей используются только дисковая или ленточная пила по металлу либо электролобзик. В качестве исключения и только при незначительных объемах работ допускаются электроножницы по металлу.

С панелями, где в качестве оболочки применяется дерево или ПВХ все проще – они режутся электролобзиком или обычной ручной пилой.

Крепи, но в меру

Крепеж для сэндвич-панелей выбирается с учетом вида конструкции и ее толщины. Как правило, для этого используются самонарезающиеся шурупы (саморезы).

Их длина – это сумма толщины панели, каркаса и компенсации высоты резиновой шайбы (5 мм). Последняя обязательна для использования с саморезами – она не дает металлической головке повредить панель при вкручивании и герметизирует место крепления.

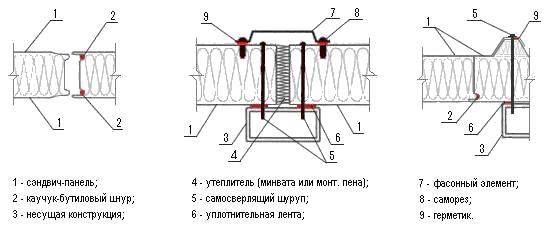

Правильное и неправильное крепление панелей

Панель длиной 6 м крепится шестью саморезами, длиной 4 м и меньше – четырьмя, длиной более 6 м – восемью. Саморезы крепятся шуруповертом с предварительно откорректированной силой затяжки.

При правильной затяжке шайба не деформируется и в то же время достаточно плотно прижата к металлу. Слишком тугая затяжка раздавливает шайбу, недостаточно сильная не обеспечивает герметичность крепления.

Категорически недопустимой является косая посадка самореза.

Вертикальное и горизонтальное крепление

Крепление сэндвич панелей к металлоконструкциям может вестись в двух направлениях: вертикальном и горизонтальном. У обоих способов монтажа есть свои достоинства и недостатки.

Если этаж имеет небольшую высоту (от 3 до 6 м), применяется вертикальный монтаж. Панели при этом прикрепляются только к направляющим профилям пола и потолка, а между собой жестко соединяются. Создающаяся при этом целостная и крепкая конструкция избавлена от “мостиков холода” и не имеет тепловых потерь. При монтаже экономятся значительные средства, поскольку нет необходимости в подъемной спецтехнике и строительных лесах.

Правила вертикального монтажа сэндвич-панелей – закладка герметика ОБЯЗАТЕЛЬНА с обеих сторон

Однако без них не обойтись, если высота этажа больше 6 метров. Возможно, вместо лесов потребуется каретка для обеспечения на высоте фасадных работ. Все они, кроме того, немыслимы без применения автокрана. Дополнительных расходов требует и усиление металлокаркаса здания для предотвращения прогиба высоких панелей.

Уровень расходов при такой высоте стен можно уменьшить горизонтальным монтажом сэндвич-панелей. Они выкладываются одна на другую и прикрепляются краями к колоннам каркаса. При этом также образовывается сплошная обшивка. Однако для применения горизонтального монтажа необходимо, чтобы расстояние между колоннами каркаса здания было не более 6 метров.

Установка панелей горизонтально

При монтаже сэндвич-панелей должен применяться либо горизонтальный, либо вертикальный метод. Их сочетание недопустимо.

Посмотреть как правильно нужно монтировать панели можно на видео ниже:

Нюансы монтажа сэндвич-панелей

При вертикальном методе монтажа первой выкладывается от угла панель, упирающаяся в стык. При горизонтальном – вначале выполняется первый от цоколя ряд, и только после него – следующий. Независимо от того, как монтировать сэндвич панели, работа заканчивается установкой доборной панели. Если это необходимо, ее размеры подгоняются на месте путем резки.

Сэндвич-панели не должны прямо контактировать с опорной конструкцией. Чтобы избежать этого, выполняют прокладку уплотнителя. Если панели имеют утеплитель из пенополиуретана, применяется монтажная пена; если из минеральной ваты – такой же материал. Используются также полимерная лента и силиконовый герметик.

При вертикальном монтаже необходимо добиться как можно более плотного соединения замковой части панелей. Однако прижимать панели следует крайне осторожно, чтобы не повредить их. При горизонтальном монтаже плотность стыковки замковых частей обеспечивается их весом.

Для герметизации соединения снаружи в замок нужно внести силиконовый герметик, но так, чтобы он не реагировал с покрытием панелей.

Примыкания от внешних воздействий предохраняются специальными доборными элементами – нащельниками.

Как крепить и устанавливать сэндвич панели: фото и видео инструкция

Монтаж панели

Сэндвич панели являются именно тем материалом, который применяется как для возведения нового сооружения, так и для утепления или реконструкции уже имеющихся. Но перед началом работы, нужно узнать не только что представляют собой сэндвич панели, но и как установить сэндвич панели.

Монтаж панели

Конструкция

Приобретая сэндвич панели, у вас есть несколько вариантов: приобрести уже готовые конструкции или смонтировать их непосредственно на месте возведения сооружения. Вариант поэлементной сборки является более дешевым, но займет больше времени, чем монтаж готовых конструкций. Главным преимуществом таких конструкций является их малый вес, что позволяет легко поднимать их на высоту.

Схема крепежа

Сэндвич панели состоят из трех слоев. В состав каждой конструкции входят две жесткие внешние плоскости и расположенный между ними утеплитель. С наружной стороны конструкция сделана из металла, ДВП, ПВХ или магнезитовых плит. Именно от верхнего покрытия зависит то, где будут использоваться конструкции и как установить сэндвич панели. К примеру, оцинкованное железо и металл отлично подойдут для каркасных сооружений и монтажа кровли. ДВП является отличным материалом для возведения дома, но он потребует дополнительной отделки. Что касается ПВХ, то этот материал наиболее подходит для внутренних откосов оконных проемов.

Очень важно знать, как монтировать сэндвич панели с утеплителем в виде минеральной ваты. Если не придерживаться определенных правил, то влага может очутиться внутри панелей и они прослужат короткий срок и потеряют такое важное свойство, как теплоизоляция. Очень важно применять герметики и нащельники, позволяющие провести отличную герметизацию.

Пенополиуретан является надежным утеплителем, не боящимся влажности и отличающимся долговечностью.

Сэндвич панели изготавливаются стеновые и кровельные. Поверхность первых может быть как гладкая, так и профилированная. Кровельные отличаются наличием двухстороннего профиля. Верхний слой такой конструкции изготавливается из оцинкованного железа. От стеновых конструкции отличаются устройством замка, что очень важно для кровли и не допустит попадания внутрь жидкости, как видно на фото. Но для этого важно знать, как собирать сэндвич панели.

Приобретая товар, обязательно изучите всю имеющуюся документацию, в которой должны быть указаны все характеристики конструкции, а также то, как крепить сэндвич панели. К примеру, важно знать, что для резки сэндвич панелей на окна стоит применять электролобзик, элетроножницы по металлу или ленточную или дисковую пилу по металлу. А вот о болгарке стоит забыть, так как она сильно разогревает металл, что может привести к последующей коррозии.

Что касается утеплителей, то важно знать, что минеральная вата и пенополистирол легко воспламеняются и для их возгорания достаточно одной искры. Именно поэтому конструкции с таким наполнителем резать болгаркой категорически запрещается.

Немного о захватах

Для монтирования берутся вакуумные и механические захваты. Механическая конструкция позволяет поднимать панели лишь в горизонтальном положении. Вакуумные механизмы значительно ускоряют процесс монтажа, и они очень удобны, если вы знаете, как крепятся сэндвич панели. Вот только стоимость вакуумных захватов выше механических.

Лучше всего не тратить средства на оборудование, которые вы будете использовать разово, а взять его на прокат. Используя вакуумный захват, не забудьте убрать защитную пленку в зоне предполагаемого захвата. Всю пленку вы удалите лишь после окончания монтажа.

Захватив панель, ее нужно поднять на необходимую высоту, воспользовавшись лебедкой или краном, как показано на фото.

Весь монтажный процесс состоит из таких процессов, как подготовительный, установка каркаса, обработка деревянных элементов антисептиком, очистка от ржавчины металлических элементов и нанесение на них грунтовки, выполнение уплотнительной прокладки, наклейка полимерной ленты на элементы каркаса и заключительные работы. Стыки, откосы и углы необходимо защитить при помощи нащельников.

Монтаж

Для этого процесса вам потребуются ножницы по металлу, шуруповерт, скребок из дерева, ножовка с зубьями помельче, стропы и подъемы, панели, уровень, шнур, нащельники, саморезы и средство для герметизации:

• На подготовительном процессе установки конструкций на крышу необходимо смонтировать стропилы из дерева с уклоном не более 7 градусов, как показано на видео;
• При поднятии сэндвич панелей самое главное не повредить замок. Если нет захватов, то следует использовать мягкие стропы на поддоне. Помните, повреждение покрытия приведет к дальнейшей коррозии;



• Следите, чтобы минеральная вата не выступала за замок, как показано на фото. Если это произошло, то излишки нужно соскрести;

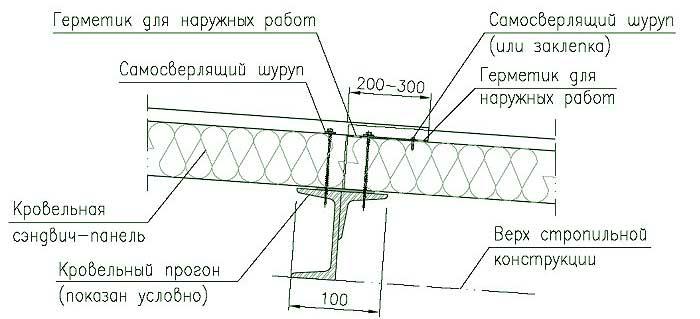

• Процесс монтирования начинается от конька крыши, куда и прикрепляется первая панель. Край конструкции должен быть выровнен по торцу сооружения;
• Свес панели должен выступать на указанное в проекте расстояние;
• Конструкция прикрепляется саморезами. Устанавливаются они на расстоянии 50 мм и устанавливаются под прямым углом. Смонтировав первый ряд, следует нанести уплотнитель на замки.

Подведем итоги

Очень важно знать, как устанавливать сэндвич панели видео об этом можно найти на просторах интернета. Внимательно ознакомьтесь с видом предлагаемой продукции, необходимыми материалами и инструментами. Следуйте всем советам по установке конструкций и у вас наверняка все получится.

Как выполнить монтаж сэндвич-панелей в горизонтальном расположении?

Инструкции по установке сэндвич-панелей в горизонтальном расположении.



Инструкции по установке сэндвич-панелей в горизонтальном расположении.

1. Для разгрузки больших сэндвич-панелей и профлистов необходимо использовать вилочные погрузчики с опорой и большим расстоянием между клыками вил.

2. Монтаж сэндвич-панелей следует начинать со стартовой отделки, выполненной с использованием толстого листового металла. Соответствующее положение элемента необходимо проверять с помощью уровня. Это позволит надлежащим образом установить первую панель.

3. Все места стыка сэндвич-панелей с каркасом должны быть герметизированы с помощью непромокаемого самоклеящегося уплотнителя. Самоклеящийся уплотнитель следует использовать как на стартовой отделке, так и на фундаментных основаниях, колоннах каркаса, рамах, ригелях и прогонах.

4. Перед укладкой первого ряда панелей необходимо закрепить наружный подоконник с соответствующим капельником для отвода дождевой воды от поверхности стен или кладки. Закрепление подходящего подоконника после укладки сэндвич-панелей может стать невозможным.

5. Учитывая значительный вес, перемещение сэндвич-панелей должно выполняться несколькими сотрудниками. Перед тем, как крепить панели к каркасу, необходимо снять защитную пленку с внутренней стороны. Учитывая возможность загрязнения панелей на строительной площадке, пленку с наружной стороны необходимо удалить как можно позднее. Однако это следует сделать в течение 3-х недель от даты производства.

6. Если это необходимо, сэндвич-панели можно аккуратно прибить с помощью деревянного бруска, чтобы не повредить замки и края.

7. Перед креплением панелей необходимо проверить их установку с помощью длинного уровня.

8. Монтаж панелей к стальному каркасу осуществляется с помощью саморезов. Это должны быть саморезы для стали, обязательно с уплотнительной шайбой. При этом необходимо обратить внимание на соответствующую установку механизма дрели, защищающего от образования нежелательных углублений в наружной облицовке. Саморезы должны крепиться на расстоянии 3,5 см от края панели.

9. Следует помнить об использовании самоклеящегося уплотнителя на последующих доступных элементах каркаса.

10. Конструкция замков сэндвич-панелей Balex Metal обеспечивает максимальную герметичность и взаимодействие соседних панелей, а полиуретановая прокладка, применяемая с замком, обеспечивает непрерывность теплоизоляции между сэндвич-панелями.

11. Сэндвич-панели являются материалами относительно легкими. Они не могут выдерживать какую-либо нагрузку, кроме собственного веса. Вес сэндвич-панелей толщиной 100 мм составляет примерно 12,5 кг на квадратный метр. В зависимости от их длины их следует перемещать с использованием специального оборудования. Balex Metal поставляет сэндвич-панели, подрезанные с точностью до миллиметра. Иногда, однако, их необходимо подгонять на строительной площадке. Резку можно выполнять только с помощью пил или лобзиков, оснащенных зубцами для резки стальных листов.

12.  При выполнении последующих этапов монтажа необходимо соблюдать технологические щели между досками, размером от 10 до 20 мм. Для непрерывности теплоизоляции эти щели должны быть тщательно заполнены пенополиуретаном низкого давления. Вертикальная отделка металлическими листами, прикрывающими деформационные швы между панелями, должна быть выполнена в пространственной версии так, чтобы они могли компенсировать возможные тепловые движения облицовки панелей. Их вертикальное положение должно контролироваться с использованием длинного уровня. А крепление с помощью саморезов с прокладкой или герметичных заклепок на расстоянии примерно 30 см.







Монтаж сэндвич-панелей. Как избежать ошибок при установке ТСП

Любой строительный материал – всего лишь материал, он требует к себе умелого подхода. То же самое можно сказать и про сэндвич-панели. Недостаточно просто приобрести их и думать, что затем их можно просто скрепить друг с другом. Для того, чтобы ваше помещение полностью выполняло все свои функции, необходимо побольше внимания уделить вопросам монтажа. Монтаж сэндвич панелей довольно просто, но имеется несколько тонкостей, которые стоит знать.

Во-первых, сначала стоит установить основу, на которую будут монтироваться сэндвич-панели. Не стоит сначала делать облицовку, а затем подводить под нее каркас, необходимо выполнять все в точности до наоборот: сначала «скелет» здания, а уж затем облицовка из сэндвич-панелей.

Во-вторых, производя монтаж сэндвич панелей, стоит обратить большое внимание на герметичность швов и соединений. Действительно, сами панели обладают высокими звуко-и теплоизоляционными свойствами. Но все эти свойства быстро сойдут на нет, если между панелями будут зиять большие промежутки, в которые будут проникать холод, шум, неприятные запахи и т. д. Так как на сэндвич панели цена вполне разумная, можно часть сэкономленных средств направить на то, чтобы выполнить монтаж как можно более качественно, а промежутки между панелями заполнить утеплителем, строительной пеной и другими подобными материалами. Это придаст помещению дополнительную защиту от потери тепла в холодное время года.

В-третьих, там же, где вы планировали купить сэндвич панели, можно приобрести различные дополнительные элементы для них. Они используются в тех случаях, когда необходимо скрыть дефекты конструкции и улучшить эстетическую сторону вашего здания. Не только на сэндвич панели цена сравнительно невысока. Стоимость дополнительных элементов тоже вряд ли окажется для вас неподъемной, зато, сколько от таких элементов будет пользы!

В-четвертых, собираясь купить сэндвич панели, не экономьте на профессиональном монтаже. Профессионалы могут выполнить монтажные работы быстро и без лишних хлопот. Экономя на профессиональном монтаже, можно столкнуться с неприятной ситуацией, когда вскоре после начала эксплуатации здания один за другим начнут вскрываться недочеты. Давно известно, что скупой платит дважды – так что лучше заплатить один раз профессионалам, чем оказаться в неприятном положении из процитированной поговорки.

Теги: #Сэндвич-панели

Возврат к списку

404 — Страница не найдена

Согласие на обработку персональных данных

Я, субъект персональных данных, в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных» предоставляю компании ООО «Строительные Технологии» , согласие на обработку персональных данных, указанных мной в форме веб-чата и/или в форме отправки сообщения на сайте в сети «Интернет», владельцем которого является Оператор.

1. Состав предоставляемых мной персональных данных является следующим: ФИО, адрес электронной почты и номер телефона.
2. Целями обработки моих персональных данных являются: обеспечение обмена короткими текстовыми сообщениями в режиме онлайн-диалога и обеспечение функционирования обратного звонка.
3. Согласие предоставляется на совершение следующих действий (операций) с указанными в настоящем согласии персональными данными: сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, передачу (предоставление, доступ), блокирование, удаление, уничтожение, осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка).
4. Я понимаю и соглашаюсь с тем, что предоставление Оператору какой-либо информации о себе, не являющейся контактной и не относящейся к целям настоящего согласия, а равно предоставление информации, относящейся к государственной, банковской и/или коммерческой тайне, информации о расовой и/или национальной принадлежности, политических взглядах, религиозных или философских убеждениях, состоянии здоровья, интимной жизни запрещено.
5. В случае принятия мной решения о предоставлении Оператору какой-либо информации (каких-либо данных), я обязуюсь предоставлять исключительно достоверную и актуальную информацию и не вправе вводить Оператора в заблуждение в отношении своей личности, сообщать ложную или недостоверную информацию о себе.
6. Я понимаю и соглашаюсь с тем, что Оператор не проверяет достоверность персональных данных, предоставляемых мной, и не имеет возможности оценивать мою дееспособность и исходит из того, что я предоставляю достоверные персональные данные и поддерживаю такие данные в актуальном состоянии.
7. Согласие действует по достижении целей обработки или в случае утраты необходимости в достижении этих целей, если иное не предусмотрено федеральным законом.
8. Согласие может быть отозвано мною в любое время на основании моего письменного заявления.

Технология монтажа кровельных сэндвич-панелей: видео инструкция

В современном мире многое зависит от скорости. Правила скоростного домостроения потребовали новых стройматериалов, отвечающих и соответствующих многим запросам владельцев строений. Сегодня хотелось бы рассказать о преимуществах сэндвич-панелей, а также о том, где они используются и чем выгодны.

В уникальности стройматериала можно убедиться, посмотрев видео, и, кроме этого, он имеет ряд преимуществ перед другими элементами любой типовой постройки. Технология монтажа сэндвич-панелей настолько элементарна и понятна, что с полным правом эти плиты называют одними из самых успешных изобретений в секторе строительства. Но лучше рассказать об этом более детально, подкрепляя слова видеоинструкцией.

Общая характеристика материала

Сами панели состоят из трех слоев, где между двумя жесткими листами скрыт слой утеплителя. Все слои крепятся с помощью особых технологий, а именно с помощью горячих или холодных прессов. Плиты, которые используют для строительства жилых домов или для зданий коммерческого назначения, различаются между собой. Вдаваться в подробности производства не будем, поскольку интерес вызывают не столько сами панели, сколько возможности от их использования при строительстве. Однако стоит отметить, что основное деление материала происходит в первую очередь по видам:

• стеновой;
• кровельный.

Для стеновых «сэндвичей» характерно деление по внешнему виду профиля, а именно:

• гладкие;
• панели с простым профилем;
• с декоративным слоем (имитация сайдинга и бревен).

Читайте также: Как из нержавейки собрать сэндвич-дымоход

Кровельные, в свою очередь, подразделяются по наличию филировки либо на обеих сторонах панели, либо исключительно с внешней стороны. Далее мы расскажем, как осуществляется монтаж панелей на кровлях и стенах. Но начнем с оценки достоинств и недостатков строительного материала.

Критерии для выбора

Для сборки панелей не требуется много времени. Однако предварительно необходимо понять, получит ли заказчик в итоге то, на что рассчитывает. Рассмотрим как позитивные моменты от использования плит, так и негативные, чтобы окончательно разобраться, подойдут ли они для запланированного строительства. Итак, основные плюсы материала:

• возможность быстрого возведения зданий;
• необязательное наличие мощного фундамента под постройкой;
• возведенная конструкция может быть с легкостью разобрана и перенесена на новое место, так что мобильность обеспечена;
• низкая стоимость, то есть сама постройка обойдется раза в три дешевле аналогичной, из кирпича;
• прочность и пожаробезопасность плит;
• высокие показатели шумо- и теплоизоляции;
• экологичность, а также возможность производить строительные работы в любое время года.

Немногие минусы вряд ли перекроют такие великолепные положительные показатели. Но для того чтобы оценка стала полной и непредвзятой, необходимо упомянуть и про них.

Строения из панелей не перенесут длительной внешней нагрузки, так что на севере страны они могут не выдержать постоянных осадков и налипающего снега (в больших количествах). Зимой придется следить, чтобы на стыках не организовывалось обледенение, так как это затруднит процесс постройки.

Прослужат они около 50 лет, и это крайний срок эксплуатации, заявленный производителями.

Каркас, на который будут крепиться «сэндвичи», должен будет пройти обработку для защиты. Металлопрофиль придется покрыть антикоррозийной смесью, а деревянный каркас пропитать средством от грибка, плесени и гниения.

Если плиты внутри имеют базальтовую прокладку, то со временем могут ухудшиться показатели теплоизоляции.

Горизонтальная стыковка

Этот способ монтажа хорош для покрытия больших площадей, например, для торговых центров или огромных автостоянок, спортзалов и складов. Работы не требуют большого количества времени, просто абсолютно все манипуляции должны производиться специалистами.

На каркас и панели требуется предварительно нанести контрольные метки, по которым необходимо будет ориентироваться при монтаже. Сама стыковка производится с помощью специальных саморезов, имеющих уплотнительную резинку. Дополнительно все стыки можно обработать монтажной строительной пеной. Первые панели укладываются, начиная от края крыши. Внутренний край обрабатывается пеной, на которую будет крепиться следующая панель. У всех последующих панелей необходимо удалить уплотнитель со стыковочного края, чтобы укладка происходила внахлест. Материал поднимается на крышу с помощью строительного крана, так что проблем не предвидится. Первый ряд плит называется опорным прогоном, и его установке уделяется повышенное внимание. Все следующие панели укладываются относительно его.

Второй вариант укладки для кровельных плит

По сути, данный вертикальный вид стыковки идентичен горизонтальному, только сами плиты располагаются в шахматном порядке. При этом способе главное – проследить, чтобы стыковка была плотная, а это может обеспечить только точное совпадение пазов и шипов. Но больше всего этот метод подойдет для возведения стен здания.

На каркас стеновые панели начинают крепиться от любого выбранного угла здания. Изначально плитами обшивают цоколь. Все последующие крепятся снизу вверх, ярусным способом. Между первым цокольным и вторым стеновым рядом можно добавить минеральный утеплитель. Далее все стыки необходимо обработать силиконом, чтобы теплоизоляция оставалась на высоте.

Читайте также: Как произвести монтаж дымохода из сэндвич-труб

На самом деле, крепить стеновые и кровельные сэндвич-плиты можно по одной и той же технологии. Но хоть это и легко, лучше не отказываться от услуг профессионалов, которые помогут не растягивать стройку по времени, и все швы обработают правильно и надежно.

Инструкция по монтажу сэндвич-панелей

Главная → Сэндвич-панели «КСП» → Инструкция по монтажу

Представляем вашему вниманию краткую фото- и видеоинструкцию по монтажу кровельных и стеновых сэндвич-панелей поэлементной сборки. Монтаж панелей может осуществляться силами заказчика или нашими специалистами за отдельную плату.

Стоимость монтажа

Как монтировать кровельные и стеновые сэндвич панели



Пачки с кассетным профилем подаются краном и раскладываются на равном друг от друга расстоянии (например, КСП-150 в пачке 10 шт шириной 600 мм, значит расстояние между пачками – 6 м).

Профили вручную растаскивают к месту крепления, точно позиционируют и крепят саморезами или гвоздями при помощи монтажного пистолета к элементам каркаса.

Кассетные профили, уплотненные специальной самоклеящей лентой, раскрепляют между собой мелкими саморезами. В результате, получается жесткий кровельный диск.

Далее, краном на кровлю подаются утеплитель, профлист, шляпный профиль и комплектующие (саморезы, уплотнители, погонажные изделия).

Материалы раскладываются на кровле на определенном расстоянии друг от друга. Например, кровельный профлист имеет монтажную ширину 1м, в пачке – 6 листов, значит пачки необходимо разложить на расстоянии 6м друг от друга.

Для изменения направления профнастила относительно кассетного профиля, применяют обрешетку из шляпного (омега) профиля.

Между шляпными профилями раскатывается дополнительное утепление, которое прячет ребра кассетного профиля в утеплитель (создает терморазрыв).

Не используйте горючие материалы в качестве утеплителя

Вату закрывают ветрозащитной пленкой и монтируют покрытие из профилированного настила.

Пары из утеплителя через пленку выводятся благодаря вентиляционному зазору между профлистом и утеплителем.

Остается смонтировать фасонные детали (конек и пр.) и кровля готова.

Как монтировать стеновые сэндвич панели?



Пачки с кассетным профилем раскладываются рядом с каркасом здания таким образом, чтобы минимизировать расстояние для подачи кассеты к месту монтажа.

Кассеты к каркасу крепятся саморезами (или специальными гвоздями при помощи монтажного пистолета) горизонтально снизу вверх. Между кассетами проклеиваются две ленты уплотнителя из пенополиуретана, а профили скрепляются между собой саморезами.

Между цоколем здания и первой кассетой укладывается утеплитель, который внутри здания закрывается фасонным элементом.

Верхняя кассета, при необходимости, может быть разрезана вдоль и собрана “гармошкой”. Стык половинок кассетного профиля изнутри проклеивается алюминиевой лентой для предотвращения попадания теплого воздуха из помещения в утеплитель.

Внутрь кассеты укладывается утеплитель, на ребра устанавливают терморазрыв (полоса из жесткой минваты) и монтируется фасадная облицовка.

В качестве облицовки может выступать профилированный настил, сайдинг, линеарные панели, фасадные кассеты, композитные фасадные материалы.

Если на кассету будет опираться оконный блок, внутрь кассеты необходимо установить элемент жесткости. Элементы жесткости устанавливаются, также над оконными проемами.

Не используйте горючие материалы в качестве утеплителя

Фасонные детали (конек, ендова, отливы и пр. ) изготавливаются по месту по фактическим размерам. Для этого, на строительную площадку привозят гладкий лист и гибочный станок, при помощи которого режутся заготовки и гнутся готовые изделия.

По трудозатратам, монтаж кассетных сэндвичей незначительно уступает монтажу трехслойных панелей (производительность бригады – до 70 м2 для кассетных, и до 100 м2 для клееных панелей за смену) при одинаковой стоимости монтажа. Но для монтажа классических трехслойных панелей требуется кран, что увеличивает конечную стоимость СМР.

Панели — HitFilm — 12

Интерфейс HitFilm состоит из ряда панелей, которые отображаются в виде вкладок в контейнерах интерфейса. Каждая панель служит определенной цели. Подробная информация о каждой панели представлена ​​ниже.

• Дополнительную информацию о расположении панелей и настройке интерфейса можно найти на странице Интерфейс.

360 Viewer

Панель 360 Viewer обеспечивает сферический вид на 360 футов. Открытие этой панели рядом со средством просмотра означает, что вы можете редактировать панорамное видео прямо в средстве просмотра, при этом точно наблюдая, что ваша аудитория увидит в средстве просмотра 360.

Аудиомикшер

Панель Audio Mixer предоставляет инструменты для микширования аудиодорожек на шкале времени редактора. Счетчики даны на каждую дорожку, чтобы контролировать их уровни. Уровни отдельных треков и их стереопанораму можно регулировать, чтобы они правильно вписывались в микс с другими треками. Треки также можно легко приглушить или солировать.

• На странице «Работа со звуком» представлена ​​дополнительная информация о считывании показаний счетчиков и использовании аудиомикшера.

Органы управления

Панель «Элементы управления» отображает все элементы управления, свойства и значения, используемые выбранным слоем, и позволяет редактировать их.

Эффекты

Панель «Эффекты» содержит все эффекты, которые можно применить к вашим слоям, а также некоторые эффекты, которые создают свои собственные слои. Он также содержит предустановки и позволяет создавать и упорядочивать собственные предустановки с использованием эффектов, встроенных в HitFilm.

• Отдельные эффекты подробно описаны в главе руководства «Визуальные эффекты».

История

На панели «История» отображается журнал последних изменений, внесенных в программное обеспечение, и вы можете отменить или повторить их, перемещаясь по списку. Более подробно это описано на странице History & Undo / Redo.

Слой

На панели «Слой» отображается исходное содержимое текущего выбранного слоя до применения каких-либо эффектов или настроек преобразования.Он в основном используется для отслеживания.

Планировка

Панель «Макет» предоставляет быстрые инструменты для точной настройки свойств положения вашего выделения.

Срок службы

Панель Lifetime используется симулятором частиц. Это позволяет вам изменять поведение частиц в течение их жизни после того, как они испускаются.

Медиа

На панели «Медиа» хранятся все файлы мультимедиа, импортированные в ваш проект. Вы можете организовать там свои медиаресурсы, а также просматривать и изменять их свойства и импортировать новые файлы.

* Медиа-панель является постоянной и не может быть удалена из интерфейса.

Метров

Панель Audio Meters обеспечивает динамическое считывание уровней звука вашего проекта, чтобы вы могли соответствующим образом настроить уровни звука. Затем вы можете настроить уровни, чтобы ваш проект был слышен, но не настолько высоким, чтобы звук искажался из-за пиков.

• Чтобы узнать больше о работе со звуком и использовании измерителей, см. Страницу «Работа со звуком».

Процессор

Панель «Процессор» используется для управления предварительными рендерами. Он показывает все предварительные отрисовки, которые в настоящее время создаются, и предоставляет элементы управления для приостановки, возобновления и отмены любых обрабатываемых предварительных отрисовок.

Области применения

Панель «Области» позволяет вам точно контролировать цвет вашего проекта, помогать выполнять цветокоррекцию и обеспечивать соответствие цветовых диапазонов заданным стандартам. Это важно для обеспечения точного воспроизведения цветов при последующей трансляции готовой программы.Он предоставляет вектороскоп, монитор формы волны, гистограмму и RGB-парад.

• Дополнительная информация об отдельных областях и способах их использования доступна на странице Введение в области.

Текст

Панель «Текст» используется для настройки свойств текстовых слоев.

* Текстовая панель является постоянной и не может быть удалена из интерфейса.

Хронология

Временная шкала — это место, где вы располагаете медиафайлы и управляете ими для создания проекта.

В HitFilm есть два типа шкал времени; шкалы времени редактора и составного снимка. Каждый проект содержит одну временную шкалу редактора, которая является постоянной. Каждый проект может содержать неограниченное количество временных шкал составных снимков или вообще не включать шкалы составных снимков.

* Панель временной шкалы является постоянной и не может быть удалена из интерфейса.

Дорожка

Панель «Дорожка» содержит элементы управления, используемые для выполнения 2D-отслеживания на видеослоях.

• Чтобы узнать, как отслеживать слой, и познакомиться с элементами управления, обратитесь к главе «Отслеживание».

Триммер

Панель триммера позволяет загрузить определенный видеоклип с панели мультимедиа для просмотра или выбрать часть клипа для добавления на шкалу времени.

• Чтобы узнать больше об обрезке клипов, перейдите на страницу «Объекты обрезки» в главе «Редактирование».

Зритель

Средство просмотра — это место, где вы видите объединенные результаты вашей временной шкалы.Все медиаресурсы и эффекты, используемые на временной шкале, будут отображаться в средстве просмотра. Вы можете воспроизвести там временную шкалу, чтобы просмотреть результаты. Вы также можете напрямую редактировать положение слоев в средстве просмотра и редактировать содержимое некоторых слоев, создавая маски или вводя текст.

* Панель Viewer является постоянной и не может быть удалена из интерфейса.

Строительная панель RSG 3-D помогает защитить дома во время стихийных бедствий.

Есть строительный материал, который может сохранить дома в целости во время ураганов, землетрясений, торнадо и пожаров.Хотя он широко используется во всем мире, США отстают в применении этой строительной техники.

Одна компания, пытающаяся изменить это, — это RSG 3-D, которая поставляет строительный материал, известный как 3D цементные сэндвич-панели, для массового производства в США.

«Экономисты в области жилищного строительства скажут вам, что 77 процентов домов построено в Соединенных Штатах. «, — сказал генеральный директор RSG 3-D Кен Каллигар. «Восточное побережье — это в первую очередь ураганы, Средний Запад — это торнадо, которые мы тоже переживем, Скалистые горы и Запад — это лесные пожары и сейсмические явления.Мы устойчивы ко всему этому ».

Прошлый год стал самым дорогостоящим годом в истории климатических катастроф в США, по данным NOAA, ущерб составил более 300 миллиардов долларов. между двумя поверхностями из проволочной сетки зажат пенопласт. Две стороны соединены арматурными проволоками, которые проходят через пену, и все это покрыто бетоном.

«Панель RSG 3-D известна своей устойчивостью к стихийным бедствиям», — сказал Каллигар.«Панели пожаробезопасны, они сейсмичувствительны, выше любого землетрясения, зарегистрированного в истории человечества, и они также устойчивы к ураганам. Они прошли испытания во всем мире при 200 ураганах, сотнях сейсмических событий и нескольких лесных пожарах».

Технология не нова. НАСА уже много лет использует его версию для создания космических кораблей из-за ее прочности. А бывший президент Картер использовал этот материал в рамках своей благотворительной деятельности для восстановления поврежденных зданий во Флориде и Джорджии несколько десятилетий назад.

«Одним из основных толчков в развитии этой технологии стало внедрение этой системы нашим бывшим президентом Картером», — сказал Айман Моссаллам, профессор гражданского и инженерного дела Калифорнийского университета в Ирвине.

Использование сэндвич-панелей Картером привлекло внимание к этой технологии, но в то время было неясно, как производить ее в больших масштабах. Австрийская компания EVG взломала код и создала машины для сборки панелей, что снизило затраты на производство.

RSG 3-D — это , одна из немногих компаний, использующих технологию EVG для доставки материала в США для массового производства. Более высокая стоимость пиломатериалов, дорогая квалифицированная рабочая сила и более строгие строительные нормы делают его привлекательной альтернативой традиционному строительству.

«Причина, по которой этот продукт не используется должным образом в Соединенных Штатах до настоящего времени, заключается в том, что у нас есть древесина», — сказал Джеффри Эванчич, главный операционный директор Hutter Pioneer, строительной компании, которая работает с панелями RSG 3-D. .«Соединенные Штаты благословлены многочисленными лесами, и до последних пяти лет древесина была недорогим строительным материалом. С новым энергетическим кодексом, особенно в северных штатах и ​​в Калифорнии, они хотят дома с нулевым показателем чистоты. добраться до дома с нулевым расходом древесины ».

Дома с нулевым потреблением энергии — это те, которые производят столько же возобновляемой энергии, сколько потребляют.

Дом в Санта-Барбаре, построенный с использованием панелей RSG 3-D.

RSG-3D

Тем не менее, эксперты предупреждают, что для того, чтобы панели были эффективными внутри страны, необходимо уделять больше внимания обучению и обновлению строительных норм.

«Первоначальная стоимость, если инженер не знает, как ее использовать, это будет дорого», — сказал Моссаллам. «Дело не в материалах, не в системе, а в том, что инженер знает, на что способна эта система».

Каллигар говорит, что при правильном использовании стоимость этих панелей такая же или немного ниже, чем у традиционных методов строительства.

«Он доступен, он эффективен, он эффективен, и он дает вам гораздо лучший продукт в конце дня», — сказал Эванчич.«У нас не будет другого выбора. Вот куда движется отрасль».

Почему для вашего проекта выбирают изолированные металлические панели, одобренные FM?

В сегодняшней статье мы объясним преимущества выбора наших изолированных металлических панелей, одобренных FM. Во-первых, давайте посмотрим, что означает Factory Mutual Approved.

ЧТО ТАКОЕ ЗАВОДСКОЕ УТВЕРЖДЕНИЕ?

Сертификат FM является независимым испытательным органом международной страховой компании FM Global. Утверждение FM предполагает проведение научных исследований и испытаний, чтобы гарантировать соответствие продукции высочайшим стандартам безопасности и предотвратить материальный ущерб.Если продукт проходит эти строгие испытания, лаборатория присваивает ему знак «FM APPROVED».

ЧТО ОЗНАЧАЕТ «УТВЕРЖДЕНО FM»?

Это означает, что продукты, прошедшие одобренные испытания FM, могут быть застрахованы FM Global. FM Global — всемирно известная страховая компания, лидер в страховании от имущественных потерь.

ПОЧЕМУ ТАК ВАЖЕН ВЫБОР ИЗОЛИРОВАННЫХ МЕТАЛЛИЧЕСКИХ ПАНЕЛЕЙ, УТВЕРЖДЕННЫХ FM?

Сертификат FM защищает будущую стоимость вашего здания, страхуя его от значительных убытков, а также защищает ваши инвестиции.Таким образом, инвестор может быть уверен в будущей стоимости своих инвестиций. В настоящее время противопожарная защита является наиболее важной проблемой, с которой могут столкнуться изолированные металлические панели. Таким образом, одобрение FM сосредоточено на предотвращении пожаров.

Итак, давайте посмотрим, что делает изолированные металлические панели, одобренные FM, такими особенными.

Сама структура панели не меняется при изменении качества и спецификации ее отдельной части. В частности, предварительно окрашенная сталь будет иметь первоклассное качество, так как этот элемент предназначен для защиты изоляционного сердечника от огня.Изоляционная сердцевина также будет уникальной: в большинстве случаев одобрение FM будет означать изоляцию PIR или Rockwool. В случае, если сердцевина — PIR, это будет уникальный химический состав PIR, в отличие от стандартной пены PIR. А плотность сердцевины Rockwool будет выше средней.

ЗАКЛЮЧЕНИЕ

Теперь вы знаете, когда выбирать изолированные металлические панели, одобренные FM, для вашего проекта. В заключение, мудрый инвестор рассмотрит для своих зданий изоляционные металлические панели PIR или Rockwool.

ЧИТАЙТЕ ТАКЖЕ:

1. Распространенные складские ошибки при транспортировке сэндвич-панелей
2. Преимущества лабиринтного соединения на теплоизоляционных панелях
3. Новые модульные двери холодильной и холодильной камер на выставке Refriaméricas 2019
4. Когда нанести ПВДФ и ПВХ покрытие на изолированные металлические панели?

НАШИ УГОЛОВНЫЕ СТАТЬИ:

1. Что нужно учитывать при выборе утепленной панели для вашего проекта?
2. Скоростные ворота для холодильных камер: ценный актив в холодильных камерах

Ресурсы | Композиты HK

Следующие ресурсы помогут узнать больше о продукции HK и строительстве бетонных сэндвич-панелей. Свяжитесь с нами, если у вас возникнут дополнительные вопросы.

---

Сертификаты и результаты испытаний

Продукция и галстуки

HK были тщательно протестированы как в лаборатории, так и в реальных условиях, и получили одобрение различных руководящих органов.

Пройдено тестов:

• Растяжение
• Сдвиг
• Долговременная щелочная стойкость
• Выдвижение бетона
• Огнестойкость
• Циклическая усталость
• Моделирование методом конечных элементов (FEA)

Отчет ICC-ES

Номер отчета: ESR-3381
HK ST Термополимерные соединители Wythe для интегрально изолированных стеновых панелей

Отчет об испытаниях на огнестойкость

---

Характеристики

Чтобы получить технические характеристики стяжек для стеновых стяжек из сэндвич-панелей из бетона HK, перейдите по ссылкам ниже.Используйте спецификации, чтобы убедиться, что ваш следующий строительный проект с подъемно-подъемным механизмом разработан и спроектирован в соответствии с правильными спецификациями.

---

Как это работает

Из следующих видео вы узнаете, как работает установка бетонных сэндвич-панелей, начиная с проектирования, предварительного планирования строительства и монтажа продукта.

---

Установка

---

Проекты

Это список проектов, которые мы реализовали по всему миру. Мы знаем, что каждый проект уникален, и хотели бы обсудить планы вашего проекта, если у вас возникнет проблема, которую мы не рассмотрели.

---

Анализ

HK оценит ваш проект и ответит на любые ваши вопросы. Мы обеспечим правильное начало вашего проекта, выполнив ряд анализов, которые предоставят подробную информацию о характеристиках бетонных многослойных стен.

Анализ поправки на массу показывает, как стена «большой массы» с термической массой ведет себя в заданном климате по сравнению со стеной «малой массы» (например, металлической панелью из стержней или изолированной металлической панелью) в целом с точки зрения характеристик здания. Этот анализ дает установившееся (материальное) R-значение и (эффективное) R-значение, необходимое для стены с малой массой, чтобы соответствовать тепловой массе стенки в потреблении БТЕ. Другими словами, это показывает, что стены с большой массой всегда будут работать при гораздо более высоком R-значении, чем просто покупное или «материальное» R-значение.

Изотермический анализ показывает, как тепловые мосты влияют на R-значение стеновой сборки, сравнивая стену с системами тепловой массы с конкурирующей стеновой системой, например, построенной с металлическими стяжками и сквозными бетонными секциями или стеной из кирпича и блока.Этот анализ дает вычисленное (установившееся) значение R и скорректированное значение R для каждой панели, а также процент потерь для стен.

Анализ энергосбережения показывает ожидаемую годовую экономию энергии от стены с теплоизоляцией по сравнению с конкурирующей стеновой системой. Используются R-значения из поправки на массу или изотермического анализа. При расчете за период в один год в этом анализе учитывается только потребление энергии через непрозрачную часть стены.

На основе теории миграции воды, представленной в Руководстве по основам ASHRAE, анализ точки росы используется для иллюстрации и прогнозирования миграции водяного пара и потенциала конденсации для данной конструкции стены.

Case Applications | Композиты ACP и сэндвич-панели LAST-A-FOAM®

Скачать PDF версию

Информация для клиентов:

Основанная в 1985 году, ACP Composites — это семейная женская и семейная компания по производству композитных материалов, специализирующаяся на разработке и производстве композитных конструкций, плит, плоских панелей и других современных композитных изделий. Компания поддерживает ряд отраслей, включая аэрокосмическую, военную и оборонную, медицинскую, транспортную, морскую и другие.Каждая из этих отраслей имеет множество уникальных требований и спецификаций для каждого приложения, поэтому компания следует принципу «клиентоориентированных инноваций». Вместо того, чтобы предлагать только несколько удобных или традиционных вариантов материалов, ACP предлагает высококачественные и экономичные композитные материалы для удовлетворения конкретных требований каждого клиента.

Материальные проблемы: Компания

ACP пришла к выводу, что необходимо предоставить панель, которая понравится их клиентам и которая не обязательно требует строгих стандартов проектирования и обработки в аэрокосмической отрасли, но при этом соответствует высоким стандартам качества компании.В частности, они хотели предложить сэндвич-панель, которая была бы универсальной, надежной, но более рентабельной по сравнению с другими панелями, в которых используется обычно используемый сердцевинный материал — Nomex Honeycomb. Он также должен быть доступен с различной плотностью и толщиной. Компания ACP решила, что лучший способ выполнить эти требования — использовать пенополиуретановый наполнитель.

Другая необходимость заключалась в том, что пена должна быть достаточно стабильной, чтобы выдерживать рабочие температуры ACP 250 ° F и применения без деформации, усадки или каких-либо изменений.

«Мы испытали и протестировали каждую пену, которую вы можете себе представить, у меня пены загорались, некоторые даже разрушались во время обработки», — сказал Джастин Спарр, генеральный директор ACP Composites. «Другие пеноматериалы, которые могли выполнять эту работу, были по завышенной цене или имели слишком долгий срок действия. Таким образом, это помешало бы нам выполнять наши обязательства по постоянному соблюдению графиков поставок и производства наших клиентов ».

Основные требования:

• Стабильный, высокоэффективный наполнитель из вспененного материала
• Экономичный
• Выдерживает рабочие температуры ACP 250 ° F (121 ° C) без деформации
• Можно разрезать на любую толщину
• Доступен в диапазоне плотностей
• Хорошо обрабатывается
• Доступен без значительных требований к минимальному количеству или длительных сроков поставки

Решение и применение:

В конечном итоге, ACP Composites обнаружила, что пенополиуретан серии LAST-A-FOAM ^® FR-3700 от General Plastics является наиболее стабильным и надежным материалом для использования, который отвечает всем их требованиям.

«Пена General Plastics идеально подходит для наших нужд», — сказал Спарр. «Это высокопроизводительное, экономически жизнеспособное решение, которое остается стабильным в наших высокотемпературных технологических процессах. Компания также предлагает исчерпывающие листы технических данных на все свои пеноматериалы, что упрощает клиентам проверку соответствия их требованиям к применению ».

FR-3700 — это жесткий негорючий пенополиуретан с закрытыми порами, доступный в широком диапазоне плотностей. Более жесткий и менее хрупкий, чем другие жесткие вспененные материалы, этот вспененный материал аэрокосмического класса, соответствующий требованиям BMS 8-133, позволяет резать более четкие края, что делает его подходящим для обработки сложных форм композитных сердечников.Он демонстрирует высокое отношение прочности к массе благодаря своей ячеистой структуре и сшитой смоле. LAST-A-FOAM ^® FR-3700 обладает высокой устойчивостью к водопоглощению и не разбухает, не трескается или не раскалывается под воздействием воды. Эта серия неабразивна и может обрабатываться стандартными режущими инструментами из быстрорежущей стали (HSS).

M

Военная солнечная батарея

Фото любезно предоставлено ACP Composites.

Пенопласт

General Plastics используется в ряде приложений ACP.Например, пена используется в качестве основного материала для портативных военных солнечных батарей. При использовании электроники в полевых условиях солдатам нужна легкая солнечная батарея, которая производит большую часть энергии для зарядки аккумуляторов и другой электроники в любом месте. ACP обнаружила, что пена General Plastics идеально подходит для этого применения, поскольку соответствует механическим и бюджетным потребностям их клиентов.

Стол для медицинского позиционирования

Другой способ использования вспененных панелей — это столы для позиционирования пациентов в медицинской промышленности.Вспененная сердцевина General Plastics позволяет ACP устанавливать вставки из углеродного волокна в панели, что дает возможность просверлить отверстие или прикрутить его. В этом типе стола из углеродного волокна обычно используется сердцевина из пенополиакриламида, однако этот материал дороже, чем пенополиуретан, с гораздо более длительным сроком выполнения. При использовании пенопласта General Plastics панель для стола была изготовлена ​​быстро, с той же стабильностью размеров и четкостью изображения, что и пенополиакриламид, но по гораздо более низкой цене.Заказчик остался доволен низкой плотностью пены и простотой обработки, и теперь у ACP есть постоянный заказ на продукт.

«В целом, я всегда знаю, чего ожидать от General Plastics», — сказал Спарр. «С ними легко работать, и я знаю, что всегда получу качественный продукт, за которым стоит компания».

3700 Льготы

• Стабильный и инертный
• Огнестойкий
• Высокое отношение прочности к массе из сшитой смолы
• Устойчив к большинству химикатов и растворителей
• Простая формовка с помощью обычных деревообрабатывающих инструментов
• Отлично заменяет дерево
• Не поддерживает рост грибков

Связанные ресурсы

Удовлетворение потребности в согласованном, надежном и экономичном композитном материале сердечника для сэндвич-панелей

Прочитайте больше

Универсальный центр по превращению полиуретановых материалов в конечный продукт

Прочитайте больше

Служба поддержки клиентов: правильно ли относится к вам поставщик полиуретана?

Прочитайте больше

Работа с неэффективностью цепочки поставок композитных и полиуретановых материалов

Прочитайте больше

Дома из сэндвич-панелей от Олдена Б.

Доу

Дома из сэндвич-панелей от Олдена Б. Доу

• 13 августа 2019 г. 13 апреля 2020 г.

Олден Б. Доу впервые исследовал использование сэндвич-панелей в строительстве недорогих домов в 1946 году. Были разработаны панели из пенополистирола, приклеенные к фанерным покрытиям совместно с инженером по продукции компании Dow Chemical летом 1950 года. Пенополистирольные панели толщиной 1-5 / 8 дюймов были приклеены водостойким клеем к плитам из еловой фанеры дюйма.«Эти панели, — пояснил г-н Доу, — вместе с деревянными планками, перекрытиями и балками крыши объединяются, чтобы сформировать стены, крышу и пол в жесткую и непрерывную конструкцию».

В 1952 и 1953 годах три дома из сэндвич-панелей были построены бок о бок на тупике. Согласно истории, опубликованной в журнале Journal of Homebuilding, первый дом был построен двумя плотниками за три месяца. По мере того, как строители лучше знакомились с новыми технологиями, дома возводились быстрее, и третий был закончен и готов к заселению через шесть недель после того, как земля была взорвана.

Все три имеют одинаковый внешний профиль одноэтажного дома с плоской крышей, перекрывающей короткий проход между единственным навесом для машины и входной дверью. Планы внутренних этажей также похожи на простую прямоугольную планировку, которая включает совмещенную гостиную / столовую, кухню, подсобное помещение, три спальни и одну ванную комнату. На рисунках показаны полы из асфальтовой плитки, стены и потолки — деревянные.

В ответ на запрос профессора структурного проектирования Массачусетского технологического института г-н.Доу резюмировал свой опыт работы с сэндвич-панелями, отметив: «Единственное возражение, которое я вижу против этого метода строительства, — это передача звука через стены. Эти панели слишком легкие, чтобы остановить передачу звука. Однако такая легкость является большим преимуществом при строительстве, поскольку один человек может легко справиться с панелью 4 на 8 ».

Подобные панели использовались только в двух других домах, которые он спроектировал — Доме испытаний Доу и резиденции Джона Рикера — оба в 1961 году.

Глава 7. Редактировать вид

В режиме редактирования вы можете улучшать изображения.Вы получите доступ к элементам управления из трех основных областей. Панель инструментов содержит универсальные и часто используемые функции программного обеспечения. Боковая панель расположена справа от основного дисплея; все инструменты настройки, слои и гистограмму можно найти здесь. Вы также можете сэкономить время с помощью панели Luminar Looks Panel , которая предлагает предустановки в один щелчок в нижней части экрана.

Панель инструментов редактирования

Во время работы с изображением панель инструментов редактирования содержит множество команд, которые вы часто используете.Они логически сгруппированы для облегчения использования. Вот кнопки слева направо.

Открыть меню кнопок.

Первая кнопка управляет тем, как файлы открываются, обрабатываются и экспортируются. При нажатии кнопки «Открыть» появляется два варианта.

• Импортировать изображения в. Копирует изображения в папку назначения.
• Добавить папку. Добавьте существующую папку на вашем компьютере в вашу библиотеку Luminar.
• Открытие изображений для быстрого редактирования. Добавляйте отдельные изображения в Luminar для редактирования.

Кнопки навигации

Эти кнопки управляют тем, как вы можете перемещаться по папкам в вашей библиотеке. По мере того, как ваша библиотека становится больше, вы, вероятно, будете все больше и больше использовать папки, чтобы изображения были лучше организованы.

• Перейти вверх. Поднимитесь на одну папку вверх в вашей библиотеке Luminar.
• Текущее местоположение. Просмотрите текущую папку и перейдите к соседним папкам в файловой структуре.

Показать кнопку

Это меню управляет открытием и закрытием различных панелей. Вы можете сделать элементы видимыми для большего контроля или скрыть ненужные для большего холста редактирования.

• Диафильм. Тонкая полоса изображений вдоль левого края для просмотра изображений в одной папке или группе.
• Боковая панель. Доступ к панели «Библиотека», «Правка» или «Информация».
• Текущие действия с фотографиями. Просмотр имени, оценки и меток для выбранного изображения.

Кнопка панели Luminar Looks

Панель Luminar Looks в нижней части рабочего пространства Luminar — это место, где вы найдете все свои пресеты. К ним относятся как созданные командой Luminar, так и ваши собственные образы. Чтобы скрыть панель Luminar Looks, просто нажмите кнопку, чтобы переключить видимость, или используйте клавишу Tab, чтобы скрыть как боковую, так и предустановленную панели.

Кнопки масштабирования

Следующие три кнопки используются для изменения вашего представления о размере изображения на холсте.Если вы идете слева направо, кнопки делают следующее.

• Уровень увеличения. Первое меню управляет уровнем масштабирования. Щелкните раскрывающееся меню, чтобы выбрать один из предустановок.
• Уменьшить. Этот параметр уменьшает размер отображаемого изображения. Ярлык — Cmd + — (минус). Вы можете увидеть текущий уровень масштабирования в поле уровня увеличения.
• Увеличить. Этот параметр увеличивает размер отображаемого изображения.Ярлык — Cmd + = (равно).
• Чтобы увидеть исходный размер нажмите Cmd + 1 для просмотра 100% увеличения, отображающего пиксели в реальном размере. Чтобы По размеру экрана нажмите Cmd + 0, и размер изображения будет соответствовать размеру холста.

Кнопки сравнения

Эти кнопки позволяют сравнивать исходное изображение с исходным изображением по умолчанию, поэтому вы можете легко сравнить, как ваши улучшения изменяют исходное изображение.

• Быстрый просмотр. Значок глазного яблока позволяет быстро переключаться между исходным изображением и улучшенной версией. Еще один способ увидеть это изменение — использовать сочетание клавиш \ (обратная косая черта). Это позволяет быстро сравнить текущее изображение с оригиналом. Это самый быстрый и удобный способ сравнения.

• Кнопка сравнения. Эта кнопка активирует сравнение, при котором изображение разделено вертикальной полосой («занавеской»). Исходное изображение (До) отображается слева, а текущий результат (После) — справа.Эту вертикальную полосу можно перетаскивать влево или вправо, чтобы вы могли видеть различия на картинке.

Меню «Инструменты»

В меню «Инструменты» содержатся специальные инструменты, которые помогут вам изменить изображение или слой. Эти инструменты будут подробно изучены позже в этом руководстве.

• Урожай (C). Инструмент «Кадрирование» позволяет скрыть части изображения, чтобы изменить его композицию или подготовить его к отображению с определенным размером или соотношением сторон (например, печать 5X7).Инструмент «Кадрирование» также позволяет легко выровнять (выпрямить) горизонт на изображении, если он не горизонтален. Вы узнаете больше об кадрировании в главе «Кадрирование и преобразование фотографии».

• Свободное преобразование (Cmd / Ctrl + T). Этот инструмент упрощает преобразование слоя. После активации вы можете перетащить маркер сбоку от изображения, чтобы изменить ширину или высоту. Щелкните значок замка в области информации, если вы хотите, чтобы изображение сохраняло исходную форму. Вы также можете ввести определенный размер в пикселях, щелкнув число.
• Клонировать и штамп (Cmd / Ctrl + J). Инструмент «Клонировать и штамп» позволяет отбирать пиксели из одной части изображения (просто удерживая клавишу «Option», щелкните исходные пиксели). Затем вы можете щелкнуть и закрасить другую часть изображения, чтобы добавить эти пиксели в новую область. Вы узнаете больше в главе «Удаление объекта».
• Стереть (Cmd / Ctrl + E). Инструмент «Стирание» похож на инструмент «Клонирование и штамп». Ключевое отличие состоит в том, что вам не нужно выбирать, откуда брать пиксели.Просто щелкните и нарисуйте нежелательный объект, и окружающие его пиксели смешаются и попытаются удалить объект с изображения. Вы также узнаете больше о стирании в главе «Удаление объекта».

Кнопки просмотра

Следующие три кнопки управляют компоновкой окна приложения Luminar. Вы будете переключаться в зависимости от поставленной задачи.

• Библиотека. Просматривайте папки и альбомы изображений.

• Править. Настройте изображение с помощью фильтров для получения идеального вида.
• Информация. Просмотрите метаданные выбранного изображения, чтобы узнать больше о файле.

Кнопка «Поделиться изображением»

Последняя кнопка на верхней панели инструментов используется для передачи изображения из приложения в другие приложения. Этим же изображением также можно поделиться с другим программным обеспечением для редактирования от Skylum (и других) или загрузить непосредственно в социальные сети и другие онлайн-сервисы.

• Экспорт в изображение. Создает новый файл в обычном формате изображения.
• Услуги. Выберите отправку в системные приложения или загрузку непосредственно на веб-сайты обмена фотографиями.
• Открыть Внутр. Отправка в другие приложения Skylum или другие приложения для редактирования фотографий

Filmstrip

Диафильм Filmstrip отображает полосу изображений вдоль левой стороны интерфейса. Он показывает вам все изображения в выбранном в данный момент виде, альбоме или папке.Это удобный способ выбирать изображения, не возвращаясь в режим просмотра Библиотека .

Боковая панель редактирования

Боковая панель предоставляет доступ к трем важным наборам элементов управления. Гистограмма — полезный инструмент для оценки экспозиции и деталей. Слои позволяет работать с несколькими объектами, чтобы создать составное изображение или изолировать эффекты или текстуры на их собственном месте. Раздел Filters дает вам точный контроль над каждым фильтром, добавленным к слою.

Кнопки гистограммы / слоев / истории

В верхней части боковой панели находятся три кнопки, которые обеспечивают расширенное управление изображениями. Если вы только начинаете работать с Luminar 2018, вы можете оставить эти три параметра отключенными. Однако по мере того, как вы освоитесь с задачами редактирования или ищете максимальную гибкость и контроль, обязательно изучите их.

• Гистограмма. При цветокоррекции или настройке экспозиции гистограмма может оказаться большим подспорьем.Этот график показывает, как пиксели изображения распределяются по уровням яркости. Подробнее о гистограмме в следующем разделе.
• слоев. В Luminar слой может содержать изображение, прозрачность и информацию о фильтрах. Это позволяет комбинировать (или объединять) несколько изображений в новое изображение, а также выполнять сложные настройки с максимальной гибкостью. Изолируя отдельные элементы по их собственным слоям, легче управлять такими параметрами, как прозрачность и смешивание.Для большинства пользователей рекомендуется оставлять панель «Слои» открытой во время работы; именно здесь происходит большая часть действия. Панель «Слои» похожа на рулевое колесо автомобиля. Мы подробно рассмотрим слои в главе «Работа со слоями».
• История. Luminar хранит список того, что вы сделали с изображением с момента его открытия. Это несколько отмен и простой способ вернуться в прошлое. Просто нажмите на более раннее состояние истории, чтобы вернуть фотографию к этому этапу редактирования.Состояния истории также автоматически сохраняются с изображением в вашем каталоге Luminar.

Гистограмма

При цветокоррекции или настройке экспозиции гистограмма может оказаться большим подспорьем. Гистограмма — это графическое представление тональных значений вашего изображения. Этот график показывает, как пиксели изображения распределяются по уровням яркости. Другими словами, он показывает количество оттенков определенной яркости на фотографии в диапазоне от черного (яркость 0%) до белого (яркость 100%).В идеале хорошо сбалансированные изображения будут иметь тональные значения по всему диапазону гистограммы.

Чтобы прочитать гистограмму, начните с левого края, который показывает области тени. В середине показаны средние тона (где выполняется большинство настроек изображения), а справа — основные моменты.

Гистограмма может отображать красный, зеленый и синий каналы по отдельности или, по умолчанию, отображать их все сразу. Щелкните гистограмму, чтобы переключиться между просмотром составной гистограммы или просто просмотром сведений о красном, зеленом и синем каналах (что может быть полезно для выявления проблем с оттенками и цветовых оттенков).Вы также можете увидеть среднее значение яркости в градациях серого.

Кроме того, щелчок по двум маленьким треугольникам в верхнем левом и верхнем правом углах покажет соответственно горячие и холодные пиксели. Это пиксели, которые сместились или экспонировались и стали абсолютно черными или белыми.

• Холодные пиксели. Чтобы включить или отключить режим отображения абсолютно черных пикселей, щелкните треугольник слева, и гистограмма будет обрезана слева. Абсолютно черные пиксели будут отображаться на изображении ярко-синим цветом.Холодные пиксели (синие) обозначают области, где черный цвет достиг максимальной концентрации (нулевое значение).
• Горячие пиксели. Если щелкнуть треугольник в правом верхнем углу, вы увидите, где ваше изображение полностью белое, а где гистограмма обрезана с правой стороны. Абсолютно белые пиксели отображаются красным цветом.

В обоих случаях это может быть проблематично (особенно при печати), поскольку холодные пиксели слишком покрыты чернилами, а горячие пиксели не содержат деталей.Эти индикаторы указывают на то, что вам следует отрегулировать экспозицию изображения. Вы можете оставить панель «Гистограмма» открытой во время работы, потому что это простой способ научиться читать графические детали цифрового изображения.

__________________________________________________

ПРИМЕЧАНИЕ

Использование фильтров Develop и RAW Develop — отличный способ контролировать черные и белые точки, а также тени и светлые участки изображения.Нажатие клавиши J также включает и выключает индикаторы обрезки, если вы хотите видеть пиксели внизу.

__________________________________________________

Слои

Слои — это мощный способ «создания» ваших изображений с различными улучшениями и использованием режимов наложения на каждом слое. Используя слои, вы можете вносить исправления или улучшения в разные слои и экспериментировать, пока не добьетесь именно того вида, который вам нужен для своего изображения.

• Для создания нового слоя. Нажмите кнопку + в заголовке панели инструментов слоев. Появится небольшое всплывающее меню, дающее вам возможность создать слой, используя один из двух вариантов.
  • Используйте корректирующий слой , чтобы создать слой, к которому вы можете применить предустановку или любую другую настройку на панели «Фильтры».
  • Параметр Добавить новый слой изображения отобразит стандартный диалог открытия файла, позволяющий создать новый слой с файлом текстуры или другим выбранным изображением.
• Для удаления слоя. Выберите слой и щелкните — в заголовке панели инструментов «Слои».

• Для изменения режима наложения слоя. Установите режим наложения слоев в раскрывающемся списке под словом «Слои» или во всплывающем меню, обозначенном значком шестеренки под значком +. Вы не можете установить режим наложения для первого слоя, потому что он ни с чем не смешивается — это базовое изображение. Подробнее о режимах наложения читайте в главе «Работа со слоями».
• Настройка непрозрачности слоя. Щелкните раскрывающееся меню с процентами рядом со словом «Непрозрачность». Перетащите ползунок, чтобы настроить непрозрачность выбранного слоя. Непрозрачность определяет степень непрозрачности слоя (и является противоположностью прозрачности).
• Доступ к дополнительным настройкам и функциям уровня. Щелкните значок Gear под значком +. Появится контекстное меню с дополнительными функциями, которые можно применить к слою.
• Чтобы изменить порядок слоев. Все слои, кроме первого, подвижны.Щелкните слой и перетащите его, чтобы переместить выбранный слой в новое место. Изменение порядка наложения или слоев может повлиять на порядок работы (способ проявления изображений), что может изменить его внешний вид.
• Показать / скрыть слой. Нажмите на глазное яблоко в правой части слоя, чтобы переключаться между видимым и скрытым.

Подробнее о слоях вы узнаете в главе «Работа со слоями».

Фильтры

Фильтры — это то, как вы можете настроить экспозицию, цвет, контраст и стиль вашего изображения в Luminar.Правильное использование фильтров может значительно улучшить ваше изображение. Каждый фильтр предназначен для решения конкретных проблем или улучшения изображения определенным образом. В разделе «Фильтры» на боковой панели отображаются все фильтры, которые вы применили или которые включены в рабочую область.

Фильтры можно складывать в любом порядке, чтобы изменить порядок их работы. Вы также можете добавлять маски к фильтрам, чтобы контролировать их результаты. Фильтры также могут иметь другие свойства, такие как их режим наложения и настраиваемая видимость.

Вы узнаете больше о каждом фильтре в главе «Использование фильтров».

Переключатель рабочего пространства

Luminar предлагает рабочие пространства для оптимизации вашего подхода к редактированию. Каждое рабочее пространство представляет собой настраиваемую группу фильтров, предназначенную для определенного стиля редактирования. Luminar предлагает готовые рабочие пространства, разработанные для конкретных задач. Вы обнаружите, что использование специально созданных рабочих пространств Luminar предлагает уникальные инструменты, позволяющие быстро достичь отличных результатов.

Текущие действия с фотографиями

Под текущим выбранным изображением находится ряд быстрых элементов управления, позволяющих просматривать состояние изображения или применять критерии для сортировки.

• Имя файла. Просмотр имени текущего выбранного изображения.
• Цветная этикетка. Примените цветовую метку, чтобы указать статус или категорию изображения.
• Помеченное изображение. Изображение с пометкой или избранным будет заполнено значком в виде сердечка. Это рейтинг верхнего уровня, который будет; помочь вам найти ваши лучшие изображения.
• Отклонить изображение. Если щелкнуть X, изображение в вашей библиотеке станет тусклым. Это альтернатива удалению файлов, которые вы не хотите использовать.
• Рейтинг. Примените рейтинг от 1 до 5, чтобы упростить сортировку изображений по качеству.
• Переместить в корзину. Щелкните значок корзины, чтобы переместить файл в корзину Luminar, где он находится в очереди на удаление.

Браузер Luminar Looks

Браузер Luminar Looks содержит все пресеты, доступные в Luminar 3. Эти настройки Luminar Look можно применить к любому открытому изображению или новому корректирующему слою. Чтобы применить стиль, просто щелкните его эскиз.Чтобы отрегулировать интенсивность эффекта, используйте ползунок «Сумма» для смешивания регулировки.

Элементы управления холстом

Полотно редактирования — это портал просмотра, который показывает изображение в качестве редактирования. Вы можете изменить цвет фона холста, выбрав «Просмотр»> «Фон»> («Цвет»).
