принцип работы, правила установки и подключения


Одним из действенных вариантов модернизации системы отопления, позволяющих сделать ее более производительной и надежной, является установка коллекторного блока. Устройство, пришедшее на смену традиционным конструкциям линейной структуры, призвано повышать удобство эксплуатирования и ремонтопригодность системы.

Как функционирует коллектор для отопления и какие особенности монтажа следует учитывать, рассмотрим подробнее.

Содержание статьи:

Принцип функционирования распределителя

Основное предназначение – равномерно раздавать тепловые потоки, поступающие из основной магистрали, по контурам системы и за счет циркуляционного оборота возвращать остывшую жидкость к котлу.

При этом отдельные ветки системы, подключенные к коллектору, становятся независимыми друг от друга.

Прибор являет собой промежуточный распределительный узел, ключевыми элементами которого выступают две взаимосвязанные части:

  • подающая гребенка – отвечает за подачу теплоносителя;
  • обратная – выполняет функцию отвода остывшего теплоносителя к генератору тепла.

Вместе они образуют коллекторную группу. От каждой гребенки отходит по несколько выводов для подключения контуров, ведущим к отопительным приборам.

Галерея изображений

Фото из

Коллектор в системе отопления

Коллектор заводского исполнения

Распределительная гребенка из ПП труб

Коллекторная разводка в доме

Составляющие коллекторного узла

Комбинация коллектора с двухтрубной схемой

Техническое оснащение лучевых схем

Дешламаторы и шаровые краны

Каждый вывод устройства может быть оснащен выпускными вентилями и отсекающим либо регулировочным краном.

Их наличие дает возможность регулировать давление внутри каждого контура и в случае надобности отсоединения ветки для ремонта, например, перекрывать поток теплоносителя.

Чтобы повысить производительность системы и получить возможность контролировать все отопительные процессы в каждой комнате обогреваемого дома, корпус задействуют также в качестве платформы под установку:

  • воздуховыпускных клапанов;
  • водосливных клапанов;
  • расходомеров;
  • счетчиков тепла.

Принцип работы коллекторной системы довольно прост. Разогретая теплогенератором жидкость поступает в подающую гребенку.

Внутри промежуточного сборного узла скорость движения жидкости замедляется благодаря увеличенному внутреннему диаметру устройства, она перераспределяется между всеми отводами.

Количество выводов на распределителе может быть любым, а в случае надобности конструкцию всегда можно нарастить дополнительными отводами

Зная расход теплоносителя, равный мощности теплогенератора, и скорость движения воды, несложно найти необходимую площадь сечения. Только предварительно следует перевести литры в удобную для расчетов единицу мм

3.

Через соединительные патрубки, сечение которых меньше диаметра трубы коллекторного узла, теплоноситель поступает в отдельно проложенные контуры и двигается к радиаторам или к .

Благодаря такому распределению должным образом прогревается каждый элемент, снабжаемый теплоносителем равной температуры.

Внутренний диаметр коллектора определяется расчетным путем так, чтобы скорость передвижения теплоносителя внутри него была не больше 0,7 м/с

Достигнув батареи и отдав полученное при нагреве тепло, жидкость направляется по другой трубе в противоположном направлении к распределительному блоку. Там она поступает на обратную гребенку, откуда перенаправляется к теплогенератору.

Для загородного коттеджа  по праву считается самой эффективной и надежной.

Единственное, что может останавливать рачительного хозяина– стоимость. Ведь обустройство такой системы обойдется дороже, чем устройство обычной системы тройникового типа.

Такое конструктивное решение, предполагающее обустройство отдельных подающих труб, создает условия для равномерного разогрева радиаторов

Типы коллекторов в системах отопления

Коллекторные установки, применяемые при проектировании закрытых циркуляционных отопительных систем, бывают трех разновидностей.

В зависимости от назначения конструкции на рынке представлены: радиаторные и солнечные системы, а также устройства, оснащенные гидрострелкой.

Тип #1 — радиаторное коллекторное отопление

Какой бы тип отопления не был запроектирован в доме, радиаторы в нем присутствуют всегда. А потому коллекторы, распределяющие потоки теплоносителя непосредственно к установленным в комнатах батареям, являются самым востребованным типом.

Распределительный узел состоит из двух взаимосвязанных гребенок: первая направляет теплоноситель к установленным в комнатах приборам, вторая – отводит его обратно к котлу

Коллекторы, применяемые при радиаторном отоплении, в зависимости от архитектурных и интерьерных особенностей помещения можно подключать различными способами.

По способу подключения радиаторная система отопления может быть выполнена в любом из перечисленных ниже вариантах исполнения:

  • верхнее подключение;
  • нижнее присоединение;
  • установка сбоку;
  • ведение по диагонали.

Наибольшее распространение получил все же нижний способ соединения. При такой разводке контуры, скрытые под поверхностью плинтуса или пола, не так бросаются в глаза.

Да и расчеты подтверждают, что при нижнем присоединении все преимущества частного отопления проявляются в полной мере.

Коллектором для радиаторов оснащают каждый этаж дома. Устанавливают его в центре, маскируя устройство в нише или в устроенном специально для него шкафчике на стене.

Место для установки должно быть выбрано так, чтобы по возможности ко всем приборам подводились ветки равной длины.

Если невозможно достичь равенства подключенных к коллектору колец, то каждый отвод снабжается собственным циркуляционным насосом.

По сути, все подключенные к распределительному узлу ветки представляют собой самостоятельный контур с собственной запорной арматурой, а иногда и автоматикой.

Ярким примером коллекторной схемы отопления являются .

Коллекторная схема разводки обеспечивает равномерную поставку тепла во все кольца системы водяных “Теплых полов”

Трубопроводы теплых полов собирают из медных труб или их пластиковых аналогов, для соединений используют неразъемные фитинги.

В отопительные кольца монтируют вентили, с помощью которых регулируют подачу теплоносителя, а в случае необходимости отключают «теплые полы» от общедомовой отопительной сети.

Коллектор для «теплого пола» представляет собой конструкцию, включающую ряд трубных колец, которая прокладывается под напольным покрытием

Такие системы всегда оснащают . Его располагают в промежуточный коллекторный узел на входе в трубу обратного направления.

Число патрубков на распределительном узле зависит от количества помещений, зацикленных на одной гребенке.

Количество коллекторных групп определяют, ориентируясь на длину контуров. За основу расчетов берут соотношение, при котором на одну коллекторную группу отводится 120 метров трубопровода.

Тип #2 — гидравлическая стрелка

При обустройстве мощных и разветвленных систем отопления, которые проектируют в жилых постройках большой площадью, применяют распределительные коллекторы, оборудованные термогидравлическим распределителем или гидрострелкой.

При монтаже связующего звена с одной стороны к нему подключают контур отопительного котла, а с другой – радиаторное отопление или «теплые полы».

Гидравлическая стрелка представляет собой вертикальная полая труба, оснащенная по торцам эллиптическими заглушками, основное предназначение которой – выравнивать оказываемое на теплоноситель давление

Наличие распределительной гидравлической стрелки позволяет решить сразу несколько задач:

  • избежать резких перепадов температуры в трубах, губительно сказывающихся на эксплуатационном сроке системы;
  • за счет подмеса и вторичной циркуляции части теплоносителя сохранить постоянный объем котловой воды, а также сэкономить топливо и электроэнергию;
  • в случае необходимости компенсировать во второстепенном контуре дефицит расхода.

Поддержание температурного баланса достигается за счет того, что устройство позволяет отделить гидравлический контур котла от вторичной цепи.

Вариант изготовления самодельного коллекторного распределителя, оснащенного гидрострелкой, которая изготовлена из стальной квадратной трубы и оборудована штуцерами

Оптимальную работу системы, оснащенной гидрострелкой, можно обеспечить при условии, если каждый контур оборудован собственным циркуляционным насосом.

Тип #3 — солнечные коллекторные установки

Устройства этого типа выбирают при обустройстве автономного водопровода в негазифицированных областях, где уровень солнечного излучения достаточно высок.

Воздушные гребенки, функционирующие на солнечной энергии, работают за счет парникового эффекта, преобразовывая солнечный свет в тепловую энергию

Конструкция солнечных установок немного отличается от традиционных аналогов. По сути, они представляют собой своего рода теплицы, накапливающие солнечную энергии.

Естественная циркуляция теплоносителя в них осуществляется за счет конвекционных потоков и под действием присоединенных к поглощающей пластине вентиляторов.

Распределитель, поглощающий солнечные лучи, представляет собой небольшой плоский ящик, покрытый черной адсорбирующей пластиной. Эта тепловоспринимающая пластина и аккумулирует тепло.

Накопленное тепло передается теплоносителю, в роли которого может выступать циркулирующий по трубам воздух или жидкость.

Основное предназначение солнечного коллектора – направлять и перераспределять энергию Светила на бытовые потребности и нужды

В продаже можно встретить подвижные коллекторные системы, работающие на солнечной энергии. Их конструкция устроена так, что зеркала и нагревательные элементы «следят» за передвижением солнца, благодаря чему его энергию поглощают по максимуму.

Но из-за высокой стоимости оборудования в качестве основного источника обогрева в условиях климата даже южных регионов нашей страны невыгодно.

А потому их больше задействуют в качестве дополнительного источника тепла при обустройстве систем отопления с исполльзованием твердотопливных и газовых котлов.

Модификации распределительных гребенок

Сегодня на рынке оборудования представлено множество разновидностей коллекторов для отопительных систем.

Производители предлагают как связующие звенья самого простого исполнения, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирования оборудования, так и коллекторные блоки с полным комплектом вмонтированных элементов.

Коллекторный блок, включающий все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы отопительной системы

Простые в исполнении устройства являют собой латунные модели с дюймовым проходом ответвлений, оснащенных двумя соединительными отверстиями по бокам.

На обратном коллекторе такие устройства имеют заглушки, вместо которых в случае «наращивания» системы всегда можно установить дополнительные приборы.

Более сложные в конструктивном решении промежуточные сборные узлы оснащены шаровыми кранами. Под каждый отвод в них предусмотрена установка запорной регулировочной арматуры. Навороченные дорогостоящие модели могут быть оснащены:

  • расходомерами, основное предназначение которых – регулировать поток теплоносителя в каждой петле;
  • термодатчиками, призванными контролировать температуру каждого отопительного прибора;
  • воздуховыпускными клапанами автоматического типа для слива воды;
  • электронными клапанами и смесителями, направленными на поддержание запрограммированной температуры.

Количество контуров в зависимости от подсоединяемых потребителей может варьироваться в пределах от 2 до 10 штук.

Независимо от сложности и многофункциональности оборудования при изготовлении гребенок коллекторных блоков используют материалы, устойчивые к внешним факторам

Если за основу брать материал изготовления, то промежуточные сборные коллекторы бывают:

  1. Латунные – отличаются высокими эксплуатационными параметрами при доступной цене.
  2. Нержавеющие – стальные конструкции чрезвычайно долговечны. Они могут с легкостью выдерживать большое давление.
  3. Полипропиленовые – модели из полимерных материалов, хоть и отличаются невысокой ценой, но по всем характеристикам уступают металлическим «собратьям».

Модели, выполненные из металла, для продления срока службы и повышения эксплуатационных параметров обрабатывают антикоррозионными составами и покрывают теплоизоляцией.

Разделительные конструкции, выполненные из полимеров, применяют при обустройстве систем, отапливаемых котлами мощностью от 13 до 35 кВт

Детали устройства могут быть литого исполнения либо же оснащены цанговыми зажимами, позволяющих осуществлять соединение с металлопластиковыми трубами.

Но специалисты не советуют выбирать гребенки с цанговыми зажимами, поскольку те часто «грешат» подтеканием теплоносителя в местах соединения вентиля. Это возникает вследствие быстрого выхода из строя уплотнителя. И заменить его не всегда представляется возможным.

Коллекторы используются в схемах одно- и двухтрубного отопления. В однотрубных системах одна гребенка поставляет нагретый теплоноситель и принимает остывший

Рекомендации грамотного выбора

Основная сложность заключается не только в самом монтаже коллектора, но и в правильном выборе оборудования.

При выборе модели гребенки следует ориентироваться на такие параметры:

  1. Предельно допустимое давление для этой модели. Оно определяет тип материала, из которого может выполнен гидрораспределитель.
  2. Пропускная способность узла.
  3. Наличие вспомогательных устройств.
  4. Количество выходных патрубков гребенки. Оно должно соответствовать количеству контуров охлаждения.
  5. Возможность дополнительного присоединения элементов.

Все эксплуатационные параметры указываются в паспорте к изделию.

Для обустройства поэтажных независимых обогревательных контуров, оснащенных автономным управлением, гребенки необходимо монтировать на каждом этаже дома.

При выборе и установке поэтажных распределителей ориентируются на параметры «подсистемы», которую они призваны обслуживать.

Благодаря поэтажному размещению гребенок в случае надобности всегда можно отключать отопление как нескольких отдельных приборов, так и всего этажа

Это значительно упрощает обслуживание отопительной системы и ее ремонт.

Поскольку коллекторный блок – недешевое удовольствие, чтобы обезопасить себя от разочарований при быстром выходе системы из строе при выборе модели стоит ориентироваться на продукцию проверенных производителей.

Смело можно доверять таким производителям, как «GREENoneTEC», «Rehau», «Soletrol», «Oventrop» и «Meibes». В каждой серии ведущих европейских производителей можно подобрать полный комплект необходимого дополнительного оборудования.

Вспомогательные элементы и арматура к коллекторному блоку также должна соответствовать ГОСТу и ТУ.

В качестве дополнительных устройств для подключения коллектора могут понадобиться: 1 – автоматический воздухоотводчик, 2 – переходник, 3 – уголок, 4 – кран, 5 –сгон, 6 – еще уголок, 7 – выводы труб

Каждый из дополнительных элементов конструкции выполняет свою функцию:

  • автоматический воздухоотводчик – монтируется, если блок и радиаторы расположены на одном этаже;
  • переходник – потребуется при монтаже воздухоотводчика, диаметр которого равен ½ дюйма, при условии что резьба коллектора составляет ¾ дюйма.
  • уголок – позволит подсоединить трубы и направить воздухоотводчик вверх.
  • кран – необходим для подключения к устройству идущей от котла трубы;
  • сгон, оборудованный накидкой гайкой – позволит в случае необходимости перекрыть подачу теплоносителя и, открутив накидную гайку, отсоединить устройство.

Если предполагается подключать , дополнительно потребуется установить кран для подпитки.

Для фиксации коллектора к стене потребуются также хомуты, «посаженные» на пластиковые дюбеля. При монтаже конструкции допустимо также применять специальные кронштейны.

Такие конструкции удобны тем, что верхний коллектор в них выдвинут вперед, благодаря чему трубы узла не мешают подводу трубопровода к нижнему коллектору.

Правила установки и подключения

Выбирать и устанавливать коллектор лучше всего еще на этапе проектирования и монтажа отопительной системы.

Устанавливают такие промежуточные конструкции в помещениях, защищенных от избыточной влажности. Чаще всего для этих целей отводят место в коридоре, кладовой или гардеробной.

Коллекторный блок желательно размещать в специально предназначенном для этого металлическом шкафу, оснащенным в боковых стенках отверстиями под выведение труб

В продаже встречаются накладные и встраиваемые модели металлических шкафов. Каждая модель оснащена дверцей и выштамповкой по боковым сторонам.

За неимением возможности установить металлический шкафчик, поступают проще, фиксируя устройство прямо на стену. Нишу под обустройство коллекторного блока размещают на небольшой высоте относительно пола.

Общепринятой инструкции по монтажу коллекторных распределительных схем по сути нет. Но есть ряд основных моментов, относительно которых специалисты пришли к единому знаменателю:

  1. Наличие расширительного бака. Объем конструктивного элемента должен составлять не менее 10% от общего количества воды в системе.
  2. Наличие циркуляционного насоса для каждого проложенного контура. Относительно этого элемента не все специалисты едины во мнении. Но все же, если планируется задействовать несколько независимых контуров, для каждого из них стоит установить отдельный агрегат.

Перед циркуляционным насосом на магистрали обратной подачи размещают . Благодаря этому он становится менее уязвимым к турбулентности потоков воды, часто возникающих в этом месте.

Если же используется гидрострелка – бак монтируют перед основным насосом, основная задача которого состоит в том, чтобы обеспечивать циркуляцию на малом контуре.

Место расположения циркуляционного насоса не принципиально. Но, как показывает практика, ресурс устройства несколько выше именно на «обратке».

Главное при монтаже – расположить вал строго горизонтально. При несоблюдении этого условия первый же пузырь скопившегося воздуха оставит агрегат без охлаждения и смазки.

Сам процесс сборки и подключения коллекторной системы наглядно представлен в видео-блоке.

Выводы и полезное видео по теме

Видео-руководство по последовательной сборке коллекторного блока:

Видео-обзор установки и работы модульного пластикового коллектора:

Распределительный узел для «теплого пола»:

Грамотно выбранная и смонтированная коллекторная разводка гарантирует эффективность и надежность системы отопления.

Благодаря малому количеству соединений и тройников вероятность протечек таких конструкций сводится к минимуму. Ну а возможность регулировать температуру нагрева каждого отопительного радиатора делает эксплуатацию отопительной системой особенно комфортной.

Если обладаете необходимыми знаниями или есть опыт подключения коллекторной системы отопления, пожалуйста, поделитесь им с нашими читателями. Сделать это можно оставив комментарий внизу статьи.

Распределительный коллектор отопления своими руками: инструкция

Автономные системы отопления могут быть построены разными способами. Одним из самых популярных типов системы отопления в доме является конструкция с жидким теплоносителем. Обычно в его качестве используется вода со специальными присадками.

Распределительный коллектор отопления

Такая система может иметь несколько обогревательных контуров, например, отопление через радиаторы и через теплые полы. Для того, чтобы вода в такой системе распределялась равномерно – нужен коллектор отопления распределительный.

Назначение отопительного коллектора

Отсутствие распределительного коллектора в системе водяного отопления может привести к тому, что вода в разные контуры системы может поступать неравномерно. В результате у вас будет горячий пол и холодные радиаторы, или наоборот.

Это может происходить от того, что к одному выходному патрубку бойлера может быть подключено несколько контуров отопительной системы. Жидкость протекает по таким соединениям неравномерно, в результате чего части помещений не будет хватать тепла. А ведь именно от количества теплоносителя, проходящего по трубам, объема и скорости его перемещения и зависит эффективность системы теплоснабжения.

трубы, отходящие от бойлера

Некоторые владельцы домов пытаются решить эту проблему установкой дополнительных насосов и регулирующих клапанов. Но это только усложняет систему и не всегда приводит к равномерному распределению теплоносителя.

Как распределяется теплоноситель в частном доме?

Возьмем для примера отопительную систему для частного дома площадью в 100 квадратов. Прибором для нагрева воды будет являться настенный газовый котел, имеющий один выходной патрубок с диаметром ¾ дюйма.

В доме у нас имеется два отопительных контура и один контур, нагревающий воду для бытового использования косвенным нагревом. Все контуры построены из труб с диаметром в 1 дюйм. Как рассчитать и построить эффективную систему теплоснабжения?

Первым делом уясняем для себя, что основной причиной некачественного теплоснабжения является элементарная нехватка теплоносителя в системе. А вот основной причиной такой нехватки является чрезмерно узкие распределительные трубопроводы.

Таким образом, повысить эффективность тепловой системы, то есть увеличить диаметр распределительных труб можно двумя способами:

распределение теплопотоков

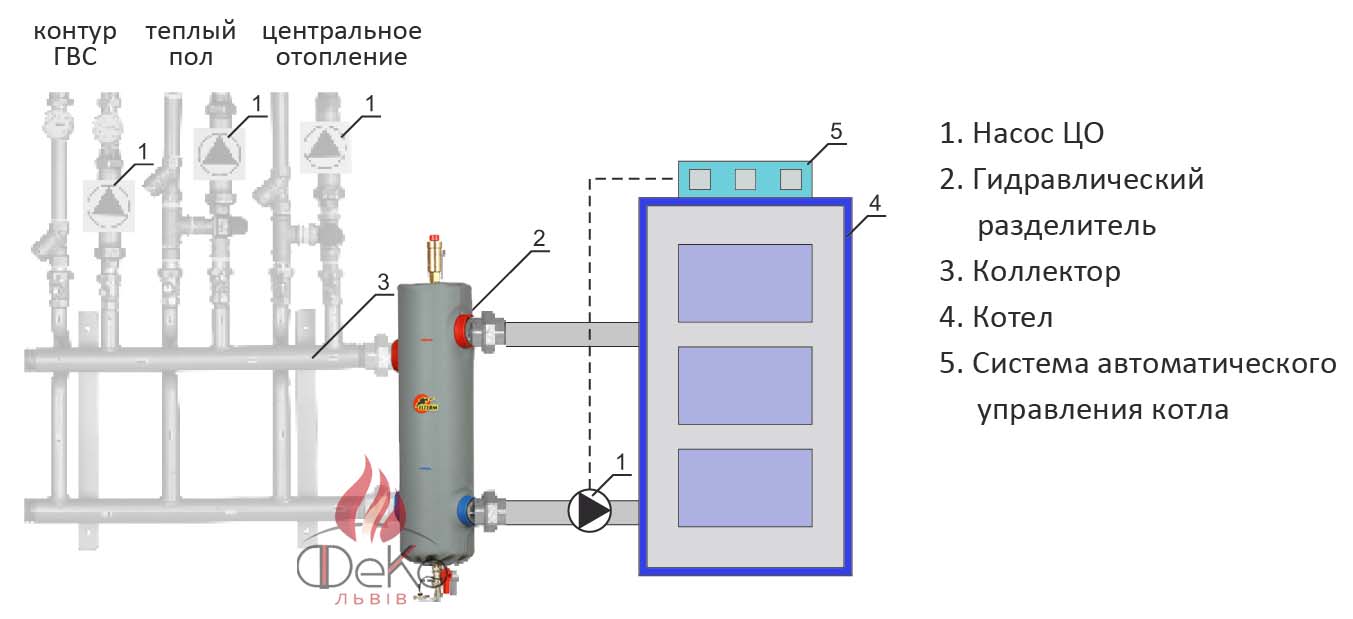

  • При использовании котлов со встроенными насосами к ним подключают гидрострелку (распределитель потоков). При этом на каждом контуре потребления тепла необходимо установить собственный циркуляционный насос. Но такое устройство будет работать только в небольшом здании. При повышении отапливаемых площадей его эффективность и надежность резко падает.
  • Наиболее надежным способом станет подключение к источнику тепла водяного распределительного коллектора.

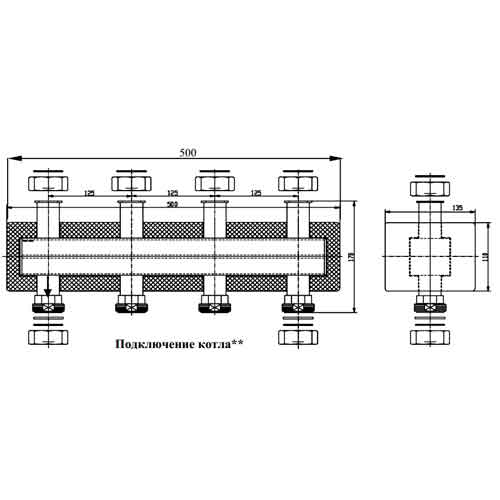

Наиболее совершенный вид распределительного коллектора называется кампланарным. С его помощью эффективно решается проблема соединения труб разного диаметра и объема размещаемого теплоносителя.

распределительный гидроколлектор на 4 контура

Рассмотрим, как своими руками создать системы распределения теплопотоков.

Гидравлическая стрелка и ее функция

Это довольно простое устройство. Его можно изготовить из отрезка трубы с сечением в три раза больше, чем выходной патрубок котла. На торцы отрезка необходимо приварить заглушки выгнутой формы. В заглушках затем прорезаются отверстия с нарезанной резьбой. Они будут служить для сброса воздуха или слива воды. В теле трубы сверлим отверстия, в которых также нарезаем резьбу. К ним мы будем подключать выходной патрубок котла и отопительные контуры. Корпус гидрострелки после этого необходимо зашкурить и покрасить.

гидрострелка

Компаланарный распределительный коллектор

Несмотря на то, что в строительных магазинах имеется большой ассортимент распределительных коллекторов разных размеров – подобрать устройство точно под свою систему отопления иногда бывает затруднительно. Может не совпадать или количество контуров или их сечение. В результате вам придется мастерить монстра из нескольких коллекторов, что явно не лучшим образом скажется на эффективности системы отопления. Да и не дешевым будет такое удовольствие.

При этом не стоит верить рассказам «бывалых», что система может прекрасно работать и при прямом подключении к котлу. Это ошибка. Если в вашей отопительной системе имеется более трех контуров – то установка распределительного коллектора является не прихотью, а необходимостью.

А вот при отсутствии в продаже распределительного коллектора, подходящего вам по параметрам – его вполне можно сделать своими руками.

Изготовление распределительного коллектора своими руками

Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.

Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.

В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.

Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.

Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.

Проектировка коллектора

На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.

На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.

коллектор подачи и коллектор обратки

На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.

подсоединение котла и бойлера косвенного нагрева

Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.

подключение контуров отопления и дополнительных нагревательных котлов

На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы. Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом.

подключение дополнительного оборудования

Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.

чистовой чертеж

Изготавливаем коллектор распределения

Проводим расчет материала, необходимого для изготовления коллектора. Легче всего это сделать в электронных таблицах Excel. Заодно в этой программе можно рассчитать и стоимость материалов, потребных для изготовления устройства. Приобретаем необходимый исходный материал и готовим инструменты для самостоятельного изготовления.

готовим инструменты

Исходными материалами для основных частей коллектора будут служить трубы обычные или квадратного сечения. Производим на них необходимую разметку, используя штангенциркуль, линейку и керн.

Производим необходимую разметку

С использованием газового резака делаем отверстия под патрубки.

делаем отверстия под патрубки

Вставляем патрубки (отрезки труб с резьбой) в посадочные места.

Вставляем патрубки

Фиксируем патрубки сваркой. Сначала начерно, а потом обвариваем по всему периметру.

Фиксируем патрубки сваркой

Также привариваем к корпусу кронштейны для крепления на стену.

привариваем к корпусу кронштейны

Зачищаем места сварки от окалины и ржавчины.

Зачищаем места сварки

Всю конструкцию обрабатываем обезжиривающим составом, покрываем краской и лаком.

обрабатываем обезжиривающим составом, покрываем краской и лаком

Краска полностью схватывается через два-три дня и нашем распоряжении оказывается самостоятельно изготовленный распределительный коллектор. Теперь осталось только установить его на место и подсоединить к нему все входящие и исходящие контуры.

готовый самодельный распределительный коллектор

Система с распределительным коллектором будет работать намного эффективнее, чем простое нагромождение отопительных труб

Для того, чтобы поймать все нюансы самостоятельного изготовления распределительного коллектора и область его применения – рекомендуем вам посмотреть обучающее видео.

Обзор самодельного распределительного коллектора

Коллектор отопления в котельной, коллекторная группа теплого пола

В сантехнике коллектором называется участок трубы увеличенного сечения, собирающий (или раздающий) воду из нескольких ответвлений меньшего диаметра. В отопительных системах административных, жилых и производственных зданий указанный элемент встречается под названием «распределительная гребенка». Наша задача – рассмотреть коллектор отопления для частного дома, рассказать о принципе работы, вариантах применения и способах монтажа.

Зачем нужен коллектор, принцип работы

Устройство данного сантехнического прибора очень простое. По сути, это кусок трубы большого диаметра, оснащенный резьбовыми штуцерами для подключения контуров водяной системы. Длина гребенки отопления зависит от числа присоединений, основная линия обычно подводится к торцу.

Справка. Как правило, коллекторы снабжаются отводными патрубками одинакового диаметра, составляющего 0.5…0.75 от сечения главной камеры. Расстояние между штуцерами бывает разным – в зависимости от расхода теплоносителя в контурах и назначения гребенки.

Что происходит в коллекторе, куда поступает вода из 2…10 параллельных ветвей:

  1. Из нескольких магистралей в сборный трубопровод попадает теплоноситель с различными параметрами – температурой, скоростью течения, расходом за единицу времени.
  2. В большом проходном сечении гребенки скорость движения воды снижается, уменьшается гидравлическое сопротивление.
  3. Смешиваясь в главной камере, разные потоки обретают на выходе одинаковую температуру и скорость.
Схема работы коллекторной трубы для сбора теплоносителя

Итак, задача коллектора – сбор теплоносителя, выравнивание его параметров и отправка обратно в котел по основной линии. Без гребенки не обойтись, когда нужно свести в один трубопровод несколько магистралей с разным расходом воды, гидравлическим сопротивлением и протяженностью. Попробуйте соединить такие ветви на тройниках — 2–3 контура сразу перестанут нормально работать.

Распределительный коллектор отопления действует аналогичным образом, только в обратном направлении. Вода от котла, медленно протекающая через основную камеру, расходится в требуемом количестве по второстепенным линиям.

Одна голая труба с отростками малополезна без сопутствующей арматуры – кранов, клапанов и прочих элементов. Коллекторный узел в сборе помогает решить несколько важных задач:

  • регулировать количество теплоносителя по каждой ветви, балансировать их между собой;
  • путем подмеса снижать температуру подаваемой воды и поддерживать ее на заданном уровне;
  • опорожнять систему, сбрасывать воздух;
  • автоматически управлять микроклиматом каждого помещения, используя комнатные терморегуляторы.

Виды коллекторных узлов

Прежде чем рассматривать типы гребенок, укажем способы их применения в системах водяного отопления частных домов и квартир:

  • распределение и регулирование температуры воды в контурах теплых полов, сокращенно – ТП;
  • раздача теплоносителя радиаторам по лучевой (коллекторной) схеме;
  • общее распределение тепла в жилом здании большой площади со сложной системой теплоснабжения.
Слева на фото – компланарный коллектор для распределения теплоносителя по ветвям, справа – готовый коллекторный модуль с гидрострелкой

В загородных коттеджах с разветвленным отоплением коллекторная группа включает так называемую гидрострелку (иначе – термогидравлический разделитель). По сути, это вертикальный коллектор на 6 выводов: 2 – от котла, два – на гребенку, один верхний для удаления воздуха, из нижнего сбрасывается вода.

Дополнение. Есть каскадные гидрострелки с большим количеством штуцеров, куда подключаются отопительные контуры напрямую. Тогда распределитель коллекторного типа не используется.

Теперь о видах распределяющих гребенок:

  1. Для ограничения температуры воды, регулирования расхода и балансировки контуров теплого пола используются специальные коллекторные блоки, сделанные из латуни, нержавейки или пластика. Размер присоединительного отверстия основной теплотрассы (на торце трубы) – ¾ либо 1 дюйм (DN 20–25), ответвлений – ½ или ¾ соответственно (DN 15–20).
  2. В радиаторных лучевых схемах применяются те же гребенки систем напольного обогрева, но с урезанным функционалом. Разницу мы объясним ниже.
  3. Для общедомового распределения теплоносителя используются стальные коллекторы больших размеров, диаметр соединения – свыше 1” (DN 25).

Заводские коллекторные группы недешевы. Ради экономии домовладельцы часто пользуются гребенками, спаянными своими руками из полипропилена, или берут дешевые распределители для систем водоснабжения. Дальше мы укажем проблемы, связанные с установкой самодельных и водопроводных коллекторов.

Гребенки для радиаторных и напольных систем – из нержавейки, латуни и пластика

Устройство гребенки для теплого пола

Температура теплоносителя, подаваемого в контуры напольного отопления, не должна превышать 50 °C, оптимальный температурный график – 40/30 °C. Если поверхность пола нагреется сильнее 30 градусов, в комнате станет душно, некомфортно.

Держать на подаче 40–50 °C способны только газовые котлы, и то, с потерей КПД. Чтобы эффективно расходовать газ либо другой энергоноситель, воду необходимо греть до 60 градусов, а после снижать температуру на входе в петли ТП. Это одна из основных задач коллекторного блока, состоящего из следующих элементов:

  • сам коллектор – 2 отдельных трубки (подающая и обратная) с кронштейнами настенного крепления;
  • термостатические клапаны нажимного действия с подсоединением для труб типа «евроконус»;
  • расходомеры (ротаметры) со шкалой 0.5…5 л/мин;
  • торцевые блоки с автоматическими воздушными клапанами и вентилями слива;
  • блоки стрелочных термометров;
  • отсекающие шаровые краны;
  • байпасная линия с перепускным клапаном.
Конструкция распределителя для систем напольного обогрева

Ротаметры и нажимные клапаны завинчиваются в специальные гнезда на гребенке, последние закрыты пластмассовыми колпачками. Воздухоотводчики со сливными вентилями вкручиваются в торцы коллекторных трубок с одной стороны, блоки термометров и кранов – с другой. Байпас устанавливается в зависимости от конструкции гребенки.

Примечание. Обычно расходомеры стоят на линии подачи, термоклапаны – на «обратке». Но встречаются и другие модели коллекторов с ротаметрами на обратной магистрали. Если вы перепутаете трубки распределителя, то перекрутить клапаны вместо расходомеров не выйдет – внутренняя форма втулок разная.

За термометрами идут шаровые краны, следом – циркуляционный насос и узел смешивания. Рассмотрим каждый элемент коллекторной группы отдельно.

Конструкция и назначение расходомеров

Ротаметры предназначены для контроля и регулирования максимального расхода жидкости через петли. Элементы вкручиваются в специальные патрубки на коллекторе без подмоточных материалов – уплотнителем служит прокладка из резины EPDM.

В корпусе расходомера установлен подпружиненный шток с рабочей тарелкой на одном конце и контрольной шайбой на другом. Как работает ротаметр:

  1. Теплоноситель затекает сквозь боковое отверстие в корпусе, потом движется вниз, давит на тарелку и уходит в трубу.

    Чтобы настроить на расходомере максимальный проток регулировочной шайбой, нужно снять защитный пластиковый колпачок

  2. Чем больше воды протекает через расходомер, тем сильнее давление на тарелку. Пружина сдавливается, шток с контрольной шайбой опускается. Расход в л/мин можно наблюдать по шкале, нанесенной на прозрачной колбе элемента.
  3. Величина протока регулируется вращением верхней части корпуса. При закручивании проходное отверстие частично или полностью закрывается поршнем.

Справка. На коллекторах некоторых производителей устанавливаются нерегулируемые ротаметры. Для ограничения расхода используются отдельные краны, встроенные в тело трубы. Как выглядят подобные элементы, смотрите ниже на видео.

Расходомеры, устанавливаемые на обратной линии, устроены аналогично, только пружина стоит по другую сторону контрольной шайбы. Теплоноситель поступает снизу и толкает тарелку вверх, шток и шайба поднимаются. Как различить ротаметры разных типов:

  • если при отсутствии протока шайба находится вверху колбы, то расходомер ставится на подаче;
  • если при нулевом расходе воды шайба стоит внизу шкалы, элемент предназначен для «обратки»;
  • шкала на колбе проградуирована в соответствующем направлении, в первом случае отсчет ведется сверху вниз, во втором – снизу вверх.

В процессе эксплуатации ротаметры надо обслуживать – чистить по мере загрязнения. Индикатором служит прозрачная колба, когда она покроется налетом изнутри, элемент следует выкрутить, разобрать и удалить грязь с рабочих поверхностей.

Как устроен термостатический клапан

Конструктивно изделие не отличается от других подобных термоклапанов – радиаторных либо двухходовых. При нажатии на подпружиненный шток тарелка опускается в седло, перекрывая проход теплоносителю. Есть возможность преднастройки: максимальный расход ограничивается вращением сердцевины клапана с помощью шестигранного ключа.

Уточнение. Существует 2 типа клапанов – нормально открытые и нормально закрытые. Первые описаны выше – при нажатии на шток проход закрывается. Вторые используются реже, там канал закрыт изначально, при опускании штока отверстие открывается.

Назначение термостатического клапана – регулирование расхода теплоносителя при эксплуатации (не балансировка!). Управление реализуется 3 способами:

  1. Ручной. Положение штока регулируется пластиковой рукояткой, которая накручивается на клапан сверху.
  2. Автоматическими термоголовками RTL, нажимающими шток при увеличении температуры обратного потока. Не путайте их с обычными радиаторными головками, реагирующими на температуру воздуха.
  3. Электрическими сервоприводами, связанными с комнатными терморегуляторами либо погодозависимой автоматикой.

Ручное управление требует постоянного внимания со стороны пользователя – при изменении температуры окружающей среды вам придется поджимать или отпускать шток. Термоголовки типа RTL автоматизируют процесс, но хорошо работают только на коротких петлях – до 60 м. Сервоприводы плюс терморегуляторы применимы везде.

Прочие аксессуары гребенки

В начале публикации мы перечислили задачи, которые должна решать коллекторная группа теплых полов. С балансировкой и регулированием расхода понятно – эти функции исполняют ротаметры и клапаны. Перейдем к оставшимся аксессуарам:

  1. Терминальный узел для опорожнения и автоматического удаления воздушных пузырей. Элемент состоит из корпуса со сливным краном и поплавкового воздухоотводчика. Штуцер закрыт пробкой, которая одновременно является барашком для открытия вентиля.
  2. Блоки стрелочных термометров, размеченных до 80–90 °С. Назначение ясно – измерение температуры на входе и выходе из гребенки.
  3. Краны шаровые отсекающие. В зависимости от способа подключения коллектора к отоплению используются краны прямые, угловые, с американкой и внутренней/наружной резьбой.
  4. Байпасная перемычка с перепускным клапаном применяется в системах с автоматической регулировкой. Если из-за теплой погоды все контуры закроются, теплоноситель пойдет через байпас по кругу, насос не будет работать «на себя». В обычном режиме клапан не даст воде циркулировать напрямую, заставит двигаться по петлям.
Слева направо: концевой фитинг для опорожнения с ручным воздушным краном, блок с автоматическим воздухоотводчиком, шаровые краны и термометры

Примечание. Через терминальный узел можно не только сливать теплоноситель, но и закачивать в случае ремонта. Коллектор отсекается кранами от основной магистрали, производится опорожнение либо подпитка контуров ТП через боковой штуцер.

Количество и разнообразие дополнительной арматуры зависит от производителя гребенки. Указанные аксессуары являются основными, кроме них еще применяются различные заглушки, переходники и вентили.

Перед коллекторным блоком располагается смесительный узел, его состав зависит от метода приготовления теплоносителя для ТП. Практикуется 3 способа доведения воды в теплых полах до нужной температуры:

  1. Подмес в контуры горячей воды двухходовым термостатическим клапаном. Элемент запускает порции теплоносителя по команде термоголовки с выносным температурным датчиком в виде медной колбы. Последний прикреплен к металлической стенке коллектора и связан с головкой через капиллярную трубку.
  2. Смешивание охлажденного и нагретого теплоносителя с помощью трехходового клапана. Принцип следующий: насос гоняет воду через байпас по контурам, когда она не охладится, клапан открывает подачу нагретой воды из котловой линии. Отличие от предыдущего метода – более плавная подача, качество смешивания.
  3. Ограничение обратного протока термоголовками RTL, установленными на термоклапаны гребенки. Здесь насосный модуль вообще не нужен.

Управлять двух– либо трехходовым клапаном можно тремя способами: вручную, с помощью термоголовки с выносной колбой и электрическим исполнительным механизмом. Последний управляется контроллером, получающим сигналы комнатных либо погодных датчиков.

Распределитель лучевой системы отопления

Напомним: лучевая разводка предусматривает индивидуальное двухтрубное подключение каждого радиатора к общему распределительному коллектору, расположенному в удобном месте (обычно – ближе к центру здания).

Пример лучевой разводки отопления в одноэтажном доме

Для монтажа коллекторного узла применяются такие гребенки:

  • заводская для ТП (описывается выше), изготовленная из нержавеющей стали, латуни либо пластика;
  • заводская для водоснабжения со встроенными запорными вентилями, сделанная из полипропилена или металла;
  • самодельные коллекторы, скрученные из латунных фитингов, полипропиленовых тройников.

Выбор типа гребенки зависит от вашего бюджета и требований к радиаторной системе. Если каждая батарея оснащена собственным балансировочным вентилем и термоголовкой, то достаточно чистого коллектора без клапанов и расходомеров. Модуль сброса воздуха и воды оставьте.

Совет. При ограниченном бюджете можно выбрать недорогой водопроводный коллектор с кранами, изображенный на фото. Многие домовладельцы так и поступают, а систему балансируют радиаторными вентилями.

Если вы желаете автоматизировать работу отопления и все регулировки свести в коллекторный шкаф, покупайте гребенку для напольного обогрева. Устанавливайте все аксессуары – ротаметры, клапаны с сервоприводами, «воздушники», комнатные регуляторы. Смеситель по-прежнему не нужен, теплоноситель к батареям подается прямо из котельной.

Ниже на видео показан комбинированный коллектор для отопления, распределяющий тепло на радиаторную разводку и напольные контуры. Обе части гребенки установлены параллельно. Заметьте, для раздачи теплоносителя мастер использовал водопроводные распределители.

Общедомовая коллекторная группа

Магистральная гребенка выполняет те же функции, что и коллектор ТП – распределяет теплоноситель по ветвям отопительной сети различной нагруженности и протяженности. Элемент изготавливается из стали – нержавеющей или черной, профиль основной камеры – круглый либо квадратный.

Справка. Магистральные коллекторы заводского изготовления называют компланарными. Это умное слово обозначает, что все детали гребенки лежат в одной плоскости – вертикальные патрубки подачи насквозь пересекают камеру «обратки» и наоборот. Цель – уменьшить вес и габариты конструкции.

Существуют компактные модели распределителей на 3–5 контуров, сделанные в виде одной трубы. В чем хитрость: коллектор «обратки» помещен внутрь камеры подачи. В результате получаем 1 общий корпус с 2 камерами одинаковой вместительности.

В подавляющем большинстве загородных домов площадью до 300 м² разводящие коллекторы не нужны. Для нескольких потребителей тепла используется схема обвязки способом первично-вторичных колец, описанная в отдельной статье. Когда следует задуматься о покупке общедомовой гребенки отопления:

  • число этажей коттеджа – не менее двух, общая площадь – свыше 300 квадратов;
  • для обогрева задействовано минимум 2 источника тепла – котел газовый, твердотопливный, электрический и так далее;
  • количество отдельных ветвей радиаторного отопления – 3 и больше;
  • в схеме котельной присутствует бойлер косвенного нагрева, контуры отопления вспомогательных построек, подогрева бассейна.

Перечисленные факторы нужно рассматривать отдельно и в совокупности, а для подбора модели конкретных размеров произвести расчет нагрузки на каждую ветку. Отсюда вывод: без консультации с экспертом коллектор лучше не покупать.

Чертеж компланарного коллектора и фото готового изделия с насосными группами

Нюансы монтажа

Технология крепления коллектора к стене довольно проста: гребенка ТП и лучевой разводки подвешивается на монтажных кронштейнах, петли присоединяются фитингами типа «евроконус». Трубы, идущие к верхней части коллектора (обычно это «обратка»), пропускаются под нижней.

Совет. Никто не заставляет вас монтировать распределитель на скобах. При необходимости трубки можно разнести в стороны и закрепить на стене отдельно. Коллекторный ящик используется в помещениях жилой зоны, при установке коллектора в котельной шкаф не нужен.

Кратко перечислим основные моменты:

  1. Размер гребенки подбирается по диаметру труб, используемых в греющих петлях, – Ø16 или Ø20 мм. Соответственно, берем распределитель на ¾ либо 1 дюйм. Материал изделия роли не играет, по соотношению цена/качество выигрывает нержавейка.
  2. Если количество отводов гребенки превышает 12, соберите коллекторный узел из 2 секций. При установке аксессуаров подмоточные материалы не используются, поскольку детали снабжены резиновыми уплотнителями.
  3. Более тяжелый общедомовой коллектор подвешивается на крюках, усиленных кронштейнах либо устанавливается на пол. Насосы, трубы и прочие элементы обвязки не должны нагружать распределитель собственным весом.
  4. Самый горячий теплоноситель получает бойлер косвенного нагрева. Змеевик и циркуляционный насос водонагревателя подключается к гребенке напрямую, обычно – с торца.
  5. Ветви радиаторного отопления и ТП присоединяются к коллектору через узлы подмеса с трехходовыми клапанами. На каждую линию ставится отдельный насос, подобранный по давлению и производительности.

    Тяжелую компланарную гребенку можно устанавливать на пол – сварить металлические подставки

Важный момент. Смесительный узел теплых полов можно ставить в котельной, возле основной гребенки. Тогда к распределителю ТП пойдет вода нужной температуры.

Напоследок о самодельных коллекторах

Выше по тексту мы упоминали о бюджетных вариантах гребенок – водопроводных, полипропиленовых и самодельных. Подобные распределители без проблем используются в радиаторных лучевых схемах. Для балансировки и регулирования протока на каждую батарею ставится балансовый вентиль и кран с термоголовкой. Коллектор снабжаем «воздушниками» + сливными кранами.

Если же вы поставите указанные гребенки на ТП, то столкнетесь с такими нюансами:

  • распределитель невозможно оснастить ротаметрами;
  • без расходомеров сложно сбалансировать контуры разной длины;
  • на заводских пластиковых коллекторах стоят запорные краны, значит, регулировать расход нечем;
  • гребенки, собранные из полипропиленовых или латунных тройников, имеют множество стыков;
  • стоит отметить, что самодельные распределители не слишком хорошо выглядят.

Сделанный своими руками коллектор напольного отопления все-таки можно довести до ума. Собираем распределитель из тройников, а на обратных подводках монтируем радиаторные термостатические вентили с термоголовками типа RTL, как сделано на фото.

Мастеровитый хозяин спокойно изготовит и компланарный общедомовой коллектор – сварит из круглой или профильной трубы. Но здесь загвоздка в расчетах: нужно знать сечение камер и патрубков для конкретной системы отопления. Если специалист рассчитает эти параметры, воспользуйтесь опытом мастера из видео:

Гидрострелка чертеж и схема котельной

Чертеж Гидрострелки довольно прост.

Если есть сварочный аппарат и есть опыт сварки то самому сварить гидрострелку довольно  просто. Но, есть много подвохов.



Чертеж Гидрострелки можно найти в интернете, но они все разные, нет одного шаблона. Все чертежи гидрострелок отличаются. Строение Гидрострелки каждый видит по-своему, но есть одно правило, которое соблюдают все.

Гидрострелка это емкость из металла (т.е. профильная  или круглая труба), к которой приварены патрубки подключения к котлу (подача и обратка) и патрубки потребителей (подача и обратка).

Так же опционально могут быть патрубки для автоматического воздухоотводчика (или группы безопасности) на 1/2″ в верхней части гидрострелки.



В нижней части патрубок на 1/2″ для крана для отвода шлама и грязи.



Также где-нибудь может располагаться патрубок 1/2″ для подпитки воды в систему.









Основное правило которое нужно соблюсти это правило 3-х диаметров. Т.е. диаметр гидрострелки должен быть равен 3-м диаметрам патрубков. Чтобы гидрострелка несла основные функции которые для нее предназначены:



Назначение гидрострелки:

1. Отделяет шлам из системы.

2. Выводит газы из системы.

3. Выравнивает гидравлическую разницу в системе.

4. Подает котлу подогретую воду, тем самым продлевая жизнь котлу.





Некоторые пытаются сэкономить и изготовить гидрострелку из полипроиплена своими руками. Это мнение дилетантов которые, ничего не знают о работе и назначении гидрострелки подробнее тут…





Большинство гидрострелки и коллекторы выглядят по разному так как подстраивают эти изделия под определенные проекты в котельных.



Размеры котельных обычно малы и им мало место уделяют. Котлы выбирают тоже разные в котельных тоже разные Buderus, Baxi, Rinnai и т.д.



Размеры и строения коттеджей тоже разные 2-х, 3-х этажные, с бассейном и без. С теплым полом и без. С баней и другими постройками.



Поэтому чертеж гидрострелки выглядит везде по разному. И чертеж делают сразу с коллекторами отопления.



На данной схеме котельной видно расположение всех составляющих в котельной.









 Помимо Гидрострелки вам так же понадобится коллектор распределительный. В этом плане мы можем предложить уже готовое изделие: Это совмещенная Гидрострелка с коллектором в одном изделии, а так же гидрострелка с коллектором из нержавеющей стали.



Схема котельной вместе с Бойлером косвенного нагрева в разрезе





Схема подключения теплого пола



разводка и схема подключения своими руками, коллекторный шкаф

Тепло в доме – залог комфорта. Установленный в составе системы обогрева частного дома коллектор отопления значительно повышает ее ремонтопригодность, позволяя производить замену и демонтаж любого компонента без отключения всего отопительного контура.

ККоллекторное отопление может применяться как в загородных коттеджах, так и в квартирах многоэтажных жилых зданий. Коллекторная разводка устанавливается в домах, где для обогрева одних комнат используются теплые полы, а другие обогреваются традиционными средствами отопления – радиаторами или конвекторами.

Для распределительного узла монтируется специальный шкаф или короб. Он обеспечивает легкий доступ к оборудованию в процессе эксплуатации.

Недостатки и преимущества

Коллекторная система отопления имеет чуть более высокую стоимость по сравнению с однотрубной, или двухтрубной схемами за счет необходимости покупки и установки дополнительного оборудования и увеличения общей длины трубопроводов в доме. Однако в целом трудоемкость монтажа увеличивается незначительно и компенсируется удобством эксплуатации.

Несложность конструкции позволяет установить распределительный узел своими руками. Установленные в доме или квартире коллекторы позволяют раздельно регулировать параметры отопления в каждом помещении или кольцевом контуре. Гребенка с запорными вентилями на штуцерах значительно снижает ущерб от возникновения протечек и упрощает ремонт.

Этим данная схема выгодно отличается от большинства отопительных систем, которые хоть и стоят дешевле, но требуют при аварии отключения всего стояка либо целого участка трубопровода, нарушая микроклимат помещений, а иногда и всего дома. Применение коллекторов позволяет создать отдельный кольцевой контур для каждого этажа дома или группы отопительных приборов.

Конструктивные особенности

Конструктивно коллектор для отопления представляет собой металлическую трубу увеличенного по сравнению с циркуляционными трубопроводами диаметра. В ней выполнена группа сквозных отверстий, к каждому из которых приварены резьбовые штуцеры, каждый из которых обслуживает отдельный отопительный прибор или контур.

Как правило, в составе устройства есть один входной штуцер в торце трубы и определенное количество выходных, в том числе во втором торце трубы. Для удобства размещения узла в монтажном шкафу и раскладки подключения трубопроводов коллектор может собираться из двух и более гребенок.

Конструкция типового отопительного коллектора предусматривает наличие двух одинаковых элементов, скрепленных с помощью соединительных кронштейнов. Одна гребенка предназначена для распределения подачи теплоносителя в отопительные приборы, а другая служит для его отвода в общий трубопровод.

Для рационального использования пространства входящие в коллекторы для отопления гребенки могут устанавливаться под углом друг к другу и соединяться наборами фитингов, или трубами из полипропилена или металлопластика.

Распределительный коллектор предусматривает подключение к резьбовым штуцерам различной трубопроводной арматуры, диаметр резьбы которой совпадает с аналогичным параметром штуцера гребенки. Схема узла может включать в себя подключения очистных фильтров, шаровых кранов и регулировочных вентилей, расходомеров и обратных клапанов.

Коллекторная группа

Соединенные вместе гребенки с установленными на них компонентами трубопроводной арматуры называются коллекторной группой. Коллекторная группа может поставляться заказчику в качестве законченного и готового к установке конструктивного узла в сборе. Ее монтаж владельцу частного дома легко выполнить в течение короткого промежутка времени с использованием лишь универсального строительно-монтажного инструмента.

Изготовление коллектора своими руками

При наличии необходимых навыков и достаточного набора оборудования коллекторную группу для отопления можно собрать самостоятельно. Удобно его сделать из трубы квадратного сечения. Для этого отрезается два куска необходимой длины, затем нарезается круглая металлическая труба, делается разметка и в основных трубах вырезаются соответствующие отверстия. Затем конструкция собирается, и соединения привариваются сваркой. После сборки швы зачищаются и изделие окрашивается.

Пример самодельного узла.

Изготовленный в домашней мастерской узел до подключения должен быть проверен на прочность и герметичность при повышенном давлении. После проведенного тестирования можно выполнять пуск смонтированной схемы в работу. Но большое число разъемных соединений значительно увеличивает риск протечек, поэтому лучше отдать предпочтение промышленным серийным образцам.

Установка отопительных коллекторов

Распределительный коллектор систем водяного отопления может быть установлен своими руками либо с привлечением профессиональных сантехников, специализацией которых является монтаж и обслуживание отопительных систем. Следует только обратить внимание на жесткость крепления гребенки коллектора к основанию.

Монтаж узла может производиться на стену, в специальный шкаф или металлический короб, который представляет собой конструкцию из гнутого листового металла. В ней выполнены специальные выштамповки под отверстия для прохождения трубопроводов системы. Он может быть закрытого либо открытого типа, если к помещению, где устанавливается коллекторная разводка, не предъявляется особых эстетических требований.

Типовые схемы отопления частных домов с фото

Отопление одного и того же дома, можно сделать различными схемами и с помощью различных систем (напольное, радиаторное отопление). В данной статье мы хотим описать наиболее встречающиеся схемы отопления от простых, до сложных комбинированных систем. В наших примерах мы предполагаем применение только современных одно- или двухконтурных котлов с двухтрубной разводкой труб отопления. Хотим также заметить, что данные схемы не являются законченным проектом и служат только для общего представления состава системы отопления.

Двухконтурный котел + радиаторная система отопления

Одна из самых первых современных систем отопления и наиболее распространенная система отопления частного дома в настоящее время. В основе системы находятся стальные, алюминиевые, биметаллические или стальные радиаторы, соединенные в сеть трубопроводов по которым от котла течет теплоноситель. Основные плюсы данной системы — простота, доступность и эффективность обогрева.

В такой, самой простой схеме, необходим котел, дополнительный расширительный бак на отопление, фильтр механической очистки и отсекающие краны, также желательно поставить дополнительные сливные краны. Все это подключается к трубам отопления и система готова к работе.

Двухконтурный котел + радиаторы + теплый пол

В самом простом случае (см. рисунок ниже), контур теплого пола подключается к трубам радиаторного отопления параллельно (т.е. с помощью тройников). Основной плюс данной схемы — простота и низкая стоимость. Насосно смесительный узел можно сделать в помещении котельной на базе термостатического вентиля ESBE VTA 322, а распределительный коллектор установить в любом удобном месте. Минусы схемы — гидравлическая неустойчивость, то есть может получиться так, что весь теплоноситель пойдет по контуру теплого пола, что приведет, к плохому нагреву радиаторов.

Лучшим вариантом для подключения нескольких контуров отопления к котлу (не важно, настенному, напольному, газовому или другому) — будет применение гидравлической стрелки и распределительных контуров. Такие схему всегда сбалансированы, котловой насос не перегружается, их всегда проще настроить. Однако для создания таких систем требуется большая квалификация рабочих и большие финансовые затраты.

Одноконтурный котел + отопление + бойлер косвенного нагрева

Для людей, которым необходима хорошая производительность по горячей воде или большая надежность, чем второй контур настенного котла или рециркуляция горячей воды — всегда выбирают схемы отопления с бойлером косвенного нагрева. Не правильное подключение бойлера приводит к длительному нагреву воды, при правильном же подключении вы практически ни когда не заметите перебоев в горячем водоснабжении.

При выборе схемы отопления с бойлером косвенного нагрева, нужно помнить два основных правила — для нагрева бойлера должна использоваться вся мощность котла и нагрев бойлера должен осуществляться в приоретете над другим отоплением (т.е. пока нагревается бойлер, другие контура отопления не должны работать).

Для настенных котлов наиболее популярным решением, при подключении бойлера косвенного нагрева к системе отопления, является трех-ходовой вентиль. При остывании питьевой воды в бойлере вентиль направляет весть поток теплоносителя через бойлер, при этом на нагрев радиаторов теплоноситель не подается. Многие производители настенных котлов закладывают возможность управления трех-ходовым клапаном с помощью собственной автоматики котла. В одноконтурном Baxi LUNA 3 Comfort такой вентиль уже заложен в корпус котла.

Так как в напольных котлах основной насос отопления устанавливается в не котла, то в таких схемах (с напольным котлом) предпочтительней применять схему с двумя насосами (вместо трех-ходового клапана).

При необходимости нагрева воды в бойлере, автоматика котла или другая автоматика, включает насос бойлера и выключает насос отопления. После нагрева — наоборот. Электрическую часть всех подключений смотрите в инструкции к котлу. В данном случае в бойлере необходимо установить датчик температуры или термостат, который будет давать сигнал котлу.

Сложные схемы с напольным котлом, гидрострелкой и распределительным коллектором

Такие схемы применяются в случай с большим количеством независимых контуров отопления. Например, радиаторы дома, теплый пол дома, отопление бани, бойлер косвенного нагрева, нагрев бассейна и др.

В качестве котла может быть абсолютно любой котел, настенный, напольный, газовый или электрический. Наличие гидравлической стрелки в таких схемах обязателен, т.к. выполняет достаточно функций (защита чугунного котла от холодной обратки, уравнивание перепада давлений, согласование работы насосов и др.). Более подробную информацию можно найти на страницах нашего сайта.

Данную схему можно немного изменить, а именно, бойлер косвенного нагрева можно подключить не от коллектора, а перед гидрострелкой, тем самым получив предыдущую схему с двумя насосами.

Коллекторная схема водоснабжения простыми словами

Вступление

В данной статье будем говорить о системе водоснабжения внутри квартиры, дома. А именно, внимательно посмотрим на одну из возможных и доступных схем распределения воды по жилищу, под названием коллекторная схема водоснабжения.

Коллекторная схема водоснабжения

Слово коллектор (collector) в энциклопедическом значении означает устройство для смешения или распределения чего-либо.

В применении к водоснабжению коллектор или в просторечие гребёнка, это сантехническое устройство, предназначенное для распределения (раздачи) воды по трассам водоприёмников от стояков  водоснабжения.

В отличие от тройниковой схемы водоснабжения, которая является последовательной схемой, коллекторная схема водоснабжения является параллельной схемой водораспределения.

На рисунке я показал принципиальные отличия этих двух схем.

Обеспечение коллекторной схемы

Для обеспечения коллекторной схемы водоснабжения применяются специальные сантехнические устройства называемые коллектора или гребенки.

Кроме водоснабжения коллектора используются в системах отопления в частности в системах теплый пол. Каждая нитка теплого пола подключается к своему отводу коллектора и становится независимой от других ниток теплого пола.

Такая же ситуация в водоснабжении. Подключив каждый водоприёмник квартиры к отдельному отводу коллектора вы во-первых выравниваете давление воды для всех водоприёмников, во-вторых, делаете их подключения независимыми. Последнее обстоятельство удобно при ремонте обслуживании.

Чтобы до конца понять, как это работает достаточно посмотреть на сам коллектор.

На фото вы видите классический водяной коллектор для распределения воды без управления. Его задача выравнивание давления на отводах от магистрального водопровода, без регулирования потоков отвода.

Такие коллектора в квартирах и домах не используются. Для жилых помещений используются более сложные устройства, на которых на каждом отводе ставится либо перекрывающий вентиль (шаровой кран), либо регулирующий вентиль (кран-букса).

Задача первых, только перекрывать/открывать воду на отводах коллектора. В задачи вторых добавляется регулирование потока (напора).

Коллектор перекрывающийКоллектор регулировочный

Схема водоснабжения с коллекторами

Посмотрим на саму коллекторная схема водоснабжения для квартиры. Она вам может быть известна, ноя её подробно поясню.

Коллектора устанавливаются на горячую и холодные трубы водоснабжения, после главных перекрывающих вентилей квартиры, а также после механического фильтра грубой очистки воды. Если в жилище предусмотрены счетчики учета, то коллектора ставятся перед ними.

Установка тонких фильтров очистки воды является необязательным, поэтому данные устройства опускаем и в схему не включаем (по крайней мере, в этой статье).

В теории гребенки можно ставить как горизонтально, так и вертикально. Законы физики никто не отменял и давление воды во всех направлениях будет одинаковым при любой позиции гребёнки.

Однако принято по эстетике сантехнических работ устанавливать гребёнки (коллектора) горизонтально. По нормам горячую гребенку над холодной, чтобы не образовывался конденсат.

На фото мы видим, как магистральный (ГВС), так и конечный (ХВС) монтаж гребенок с установкой заглушки на одной из её сторон.

Обратите внимание, что диаметр коллекторов ¾ дюйма, что больше большинства квартирных отводов. Поэтому для монтажа используются переходники.

Плюсы коллекторной схемы

  • Более равномерное давление в системе;
  • Независимость водоснабжения различных водоприёмников;
  • Удобство обслуживания и ремонта;
  • Возможность легко добавить новый отвод воды.

Недостатки

  • Удорожание материалов и работ;
  • Увеличенный риск протечек из-за некачественных материалов и работ;
  • Усложнение монтажа.

Вывод

Коллекторная схема водоснабжения, несомненно, удобна и привлекательна для современного жилища. Однако её реализация значительно увеличивает расходы на монтаж и при малом количестве потребителей может показаться не выгодной.

©elektriksan.ru

Руководство по коллекторам для теплых полов

Что такое коллектор теплого пола?

Коллектор теплого пола — это система, которая распределяет теплую воду в каждую зону UFH. Они подключают трубопроводы теплого пола к источнику тепла, подавая воду нужной температуры либо из бойлера (через смесительный клапан), либо из теплового насоса, направляя ее в каждую трубку UFH с правильным расходом.

Коллекторы для теплого пола могут управлять несколькими зонами одновременно, позволяя нагревать каждую зону до разной температуры в зависимости от желаний пользователя.Обычно зоны относятся к отдельным комнатам, которые контролируются собственным термостатом.

Детали коллектора теплого пола

  1. Расходомер: Расходомер показывает текущий расход для зоны и устанавливается с помощью клапана регулировки расхода (3). Требуемый расход рассчитывается в процессе проектирования и отображается на чертежах САПР.
  2. Датчик температуры подающей линии: подающий коллектор (верхний ряд диаграммы) питается теплой водой, температура которой отображается на указателе температуры подающей линии.
  3. Регулировка расхода: клапан регулировки расхода просто позволяет пользователям регулировать скорость потока, проходящего через каждый контур.
  4. Манометр: манометр (7) находится на распределительной рампе возвратного потока и используется для оценки давления во время испытания под давлением.
  5. Клапан заполнения / слива: Клапан заполнения и слива используется для первоначального заполнения и слива системы теплого пола.
  6. Приводы: привод действует как заслонка, открывая и закрывая, позволяя воде проходить через каждый контур.Привод управляется соответствующим зонным термостатом.
  7. Отвод воздуха с ручным управлением: Отвод воздуха с ручным управлением позволяет удалять воздух из системы теплого пола.
  8. Датчик температуры обратной линии: позволяет оценить разницу температур между подающей и обратной линиями.
  9. Главный запорный клапан: используется для изоляции коллектора во время первоначального заполнения и обслуживания.

Как работают коллекторы для теплого пола?

Коллектор состоит из 2–12 «отверстий» (где соединяется трубка), и они функционируют в парах потока и возврата.В коллектор (верхний ряд диаграммы) подается теплая вода, температура которой отображается на указателе температуры (2).

Когда зона требует тепла, расход воды указывается расходомерами (1), которые показывают расход. В коллекторе Nu-Heat расходомер также включает в себя регулирующий клапан, а регулировка осуществляется путем ввинчивания и выкручивания манжеты (3). Затем вода потечет через трубку и вернется в обратный коллектор.

На рейке возвратного коллектора есть клапаны для контроля того, будет ли вода течь через отдельную трубку. Эти клапаны управляются приводами (6), которые, в свою очередь, подключены к термостату в зоне нагрева. Возможно, что несколько исполнительных механизмов управляются одним термостатом, если в этой зоне находится более одного змеевика трубки. Другой датчик температуры (8) находится на возвратной рейке (нижний ряд диаграммы), чтобы можно было оценить разницу температур между подающей и обратной линиями — полезно при вводе в эксплуатацию, чтобы убедиться, что все работает правильно.

На каждой направляющей коллектора также есть клапан наполнения и слива (5).Это используется во время установки, чтобы промыть трубы водой, чтобы удалить весь воздух из системы.

Манометр (7) находится на распределителе потока, и он используется для оценки давления во время испытания под давлением.

И, наконец, есть ручной воздухоотводчик (как на большинстве радиаторов), позволяющий выводить небольшое количество воздуха из системы.

Почему коллекторы важны для теплого пола?

Когда дело доходит до теплого пола, это не так просто, как просто накачать теплой водой все трубы и надеяться, что все нагреется по мере необходимости. На скорость потока через каждый змеевик трубы будут влиять потери тепла в зоне, через которую он проходит. В связи с этим система должна быть сбалансирована, чтобы обеспечить соответствующее распределение потока. Тот факт, что будут трубки разной длины, также усложняет ситуацию.

Коллектор теплого пола действует как центр управления системой UFH для решения этих проблем, обеспечивая подачу правильного потока воды в каждую зону, чтобы нагреть ее до правильной температуры, установленной установщиком с помощью предоставленная информация о конструкции.

Установка коллектора теплого пола

Существует ряд шагов, которые необходимо выполнить при установке коллектора теплого пола, чтобы обеспечить эффективную работу системы. Прежде всего, контуры необходимо подключить к источнику тепла (котлу или тепловому насосу). Источник тепла подает в контур теплую воду. Эта вода может быть смешана с более холодной водой, возвращающейся из контура пола для повышения эффективности, используя смесительный клапан и привод для достижения идеальной температуры воды.расчетная температура.

Во время установки эту температуру следует устанавливать с учетом таких факторов, как теплопотери, конструкция пола, тепловая мощность и другие переменные. Также необходимо установить расход каждого контура. Это обеспечит необходимый нагрев каждой зоны, эффективно нагревая комнату до идеальной температуры воды.

Лучшее место для коллектора теплого пола

Коллекторы теплого пола следует размещать в центре зон нагрева для наиболее эффективной работы.Это означает, что можно использовать трубы минимальной длины, чтобы поддерживать постоянную температуру воды. Вы можете использовать несколько коллекторов, если полы с подогревом применяются на большой площади.

Установка коллекторов Nu-Heat

Коллекторы

Nu-Heat поставляются предварительно смонтированными на монтажных кронштейнах, что помогает сэкономить время на установку. Благодаря инновационной конструкции из нержавеющей стали, изготовленной методом выдувного формования, каждая направляющая является непрерывной (в отличие от некоторых других представленных на рынке, которые являются модульными и соединяются болтами), что означает минимальное количество стыков и уплотнений, что снижает риск утечки.

Единственные компоненты, которые необходимо добавить на месте, — это два датчика температуры, которые просто вставляются в карманы.

Совет: может облегчить жизнь снятие возвратной шины с кронштейнов, чтобы подсоединить трубку к коллектору потока — это просто делается путем откручивания двух винтов.

Поставляются крепления для крепления монтажных кронштейнов к стене, после чего трубку можно установить с помощью прилагаемых соединений.

Обычно вы устанавливаете коллектор в ориентации, показанной на схеме, но он гибкий:

  • Основные соединения подачи и возврата могут быть слева или справа
  • Трубки UFH могут подаваться вверх, а не вниз (для обеспечения помещения наверху)
  • Если пространство ограничено, весь коллектор может быть установлен вертикально

Узнайте больше о полах с подогревом от Nu-Heat.

Руководство по установке коллекторов водяного теплого пола

Если вы установили какие-либо системы водяного теплого пола, вы знаете, что коллектор является центральной частью. Здесь сходятся трубопроводы из каждой зоны и где подается / смешивается подача горячей воды от источника тепла.

Выбор, установка и обслуживание коллектора могут быть трудными, и если вы сделаете это неправильно, то это может привести к появлению трещин и утечек, которые могут привести к неэффективной и неэффективной системе.

Итак, мы составили руководство, чтобы предоставить вам знания и информацию, необходимые для правильной установки коллекторов водяного теплого пола. В этом руководстве вы узнаете:

Как работает коллектор теплого пола?
Коллекторы

используются в системах теплого пола для управления потоком воды через систему, чтобы обеспечить равномерное и комфортное тепло по всему полу. Коллектор действует как узел системы отопления, соединяющий подающую и обратную линии в центральном месте.

Коллектор состоит из впускного коллектора и обратного коллектора. Коллектор потока оснащен расходомерами, которые четко показывают скорость потока, достигнутую в каждом контуре.

Каждый контур на возвратной планке имеет клапан для открытия / закрытия контура — обычно этим управляет клапан привода, который реагирует на запрос тепла от комнатного термостата.

Выбор подходящего коллектора теплого пола
Коллекторы из нержавеющей стали

Ambiente предназначены для использования с водяными системами теплого пола.Их можно использовать либо вместе с насосом / смесителем, либо напрямую с централизованно смешиваемым / перекачиваемым источником тепла.

Коллектор изготовлен из штампованной нержавеющей стали и проходит строгие процедуры испытаний на протяжении всего производственного процесса. После завершения каждый манифольд испытывается под давлением 6 бар (типичное рабочее давление составляет менее 3 бар).

В стандартной комплектации коллектор поставляется с ручным вентиляционным отверстием, которое можно легко модернизировать до автоматической версии.Точка наполнения / слива со шланговым соединителем расположена как на подающей, так и на возвратной штанге.

Во многих системах напольного отопления вода перекачивается и смешивается локально в коллекторе. Это делается с помощью комбинированного блока насоса / смесителя, который крепится к одному концу коллектора.

Ambiente предлагает уникальный насос / смеситель в виде CircoMax, который является уникальным для Ambiente и имеет следующие преимущества:

+ Насос можно поворачивать на 90 градусов, в результате получается очень тонкий общий профиль, который может поместиться в распределительный шкаф

+ Блок легко переносится с одной стороны коллектора на другую (левую или правую) без необходимости регулировки или изменения блока

+ Он оснащен новейшей насосной технологией Grundfos в виде насоса UPM3 25-70 Auto

+ Может перекачивать более длинные контуры, чем традиционные насосы с коллектором

+ Встроенный датчик температуры потока на штанге потока

+ Клапан смесителя имеет больший диапазон настройки температуры от 25 до 80 градусов, что является преимуществом для ввода в эксплуатацию и начальной настройки, что означает, что системы можно оставить работающими при низкой температуре потока, не создавая угрозы для чувствительных напольных покрытий.

+ Ambiente также предлагает распределительные шкафы для всех типоразмеров коллекторов

.

Размер и тип коллектора, необходимого для теплого пола, зависит от проекта, необходимо учитывать количество комнат, напольное покрытие и тип используемой системы теплого пола.

Ambiente может посоветовать лучший коллектор для ваших требований, свяжитесь с нами по телефону 01707 649 118 или по электронной почте [email protected] и сообщите нам подробности вашего проекта, и мы порекомендуем лучший коллектор для использования.

Стандартные размеры коллектора теплого пола

Схема коллектора теплого пола (Схема) Схема коллектора Ambiente из нержавеющей стали.

Кому следует устанавливать коллекторы теплого пола?

Только квалифицированные монтажники систем теплого пола, сантехники и теплотехники должны устанавливать коллекторы теплого пола. Если вы выбираете систему водяного теплого пола, очень важно, чтобы квалифицированный специалист проложил трубы и установил коллектор.

Ambiente работает с высококвалифицированными и профессиональными установщиками и предлагает им множество ключевых ресурсов для обеспечения безопасной и успешной установки и ввода в эксплуатацию.

Как установить коллектор водяного теплого пола Коллекторы

Ambiente поставляются в собранном виде, и их просто необходимо установить на кронштейны перед установкой. После того, как вы проложили перила и проверили планы системы теплого пола, чтобы увидеть количество и длину каждой необходимой петли, вы можете установить коллектор.

1. Начиная с одной стороны коллектора, подсоедините к расходомеру коллектора. Запишите, какую зону обслуживает петля, на прилагаемой бирке коллектора.

2. Проложите трубу, выбрав наиболее эффективный маршрут между коллектором и зоной. Начните укладывать трубу на клипсы в соответствии с конструкцией системы.

3. По завершении петли следуйте тем же маршрутом обратно к коллектору и подключитесь к возвратной планке (нижняя планка с синими колпачками), четко отметив фактическую длину петли, установленную на бирке коллектора.

4. Выполните ту же процедуру для всех петель, пока область не будет равномерно покрыта трубой UFH.

5. После того, как все контуры установлены и подключены к коллектору, система может быть испытана под давлением.

Обратите внимание, что две планки коллектора смещены, так что трубы могут проходить за нижней планкой для соединения с верхней планкой — мы рекомендуем использовать верхнюю планку в качестве потока, а нижнюю планку — в качестве возврата.

Как подключить коллектор теплого пола

Ambiente предоставляет установщикам схемы подключения, в которых показано, как подключать коллектор UFH для конкретной системы и термостата, который используется.

Вот пример схемы подключения однозонного коллектора с термостатом PRT / E.

Как сбалансировать систему теплого пола

Баланс достигается за счет регулировки расходомеров, чтобы гарантировать, что расход, подаваемый в каждую зону, находится на оптимальном уровне, чтобы обеспечить равномерное и комфортное тепло по всему полу.

Расходы необходимо отрегулировать в соответствии с длиной трубы в каждом контуре, как указано в схемах расположения труб и руководстве по установке.Ознакомьтесь с главными советами Installer Online по установке и балансировке систем теплого пола.

Где поставить коллектор теплого пола? Коллекторы

следует размещать в легкодоступном месте, чтобы обеспечить возможность обслуживания и ввода в эксплуатацию в будущем.

Мы рекомендуем оставлять не менее 200 мм между уровнем готового пола и нижней частью коллектора, с зазором 75 мм сверху и не менее 50 мм с каждой стороны.

Распространенные проблемы коллектора теплого пола

Если система подогрева пола не работает должным образом, причиной может быть несколько общих проблем.К ним относятся:

+ Воздух в системе. Чтобы исправить это, вам нужно будет выпустить воздух из системы с помощью вентиляционного отверстия на расходомере коллектора

.

+ Неправильный или несбалансированный расход. Они регулируются с помощью расходомеров на расходомере. Конструкция UFH даст правильные значения, с которыми они должны быть установлены

+ Блокировка в системе. Если засорение вызвано физическим предметом, а не воздухом, необходимо промыть систему, чтобы удалить мусор

Как отрегулировать коллектор теплого пола

Чтобы отрегулировать расход коллектора теплого пола, вам необходимо отрегулировать расходомеры, поворачивая их для увеличения или уменьшения расхода.

Каждый контур на расходомере имеет расходомер, чтобы четко указывать расход, достигнутый в каждом контуре — его можно использовать для балансировки системы на этапе ввода в эксплуатацию.

Расходы необходимо отрегулировать в соответствии с длиной трубы в каждом контуре, как указано в схемах расположения труб и руководстве по установке.

Удаление воздуха из коллектора теплого пола

Если вы подозреваете, что вам может потребоваться удалить воздух из системы теплого пола, чтобы выпустить воздух, застрявший в системе, вам необходимо проверить вентиляционные отверстия, их регулировка позволит вам удалить воздух.

Коллектор Ambiente из нержавеющей стали поставляется с ручным вентиляционным отверстием, которое можно легко модернизировать до автоматической версии. Точка наполнения / слива со шланговым соединителем расположена как на подающей, так и на возвратной штанге.

Заполнение и промывка системы:

1. Закройте запорные шаровые краны, которые подсоединены к коллектору на обеих стержнях.

2. Изолируйте все зоны, закрутив синие колпачки на нижней (возвратной) штанге и расходомеры на верхней (подающей) штанге.

3. Откройте первый расходомер (самый дальний от заправочного клапана) на верхней (расходной) планке (используйте красную манжету, чтобы полностью повернуть черную секцию против часовой стрелки, не используйте ручки — только вручную). Убедитесь, что все другие расходомеры закрыты, за исключением контура, который вы промываете.

4. Снимите черную пластиковую заглушку с заправочного клапана на верхней (проточной) штанге и установите шланговое соединение / шланг, который должен быть подключен к водопроводу.Откройте заправочный клапан с помощью ключа на обратной стороне крышки сливного клапана.

5. Подсоедините подходящий шланг к сливному клапану на нижней штанге.

6. Полностью ослабьте синий защитный колпачок на нижней планке первой заполняемой зоны.

7. Откройте кран на водопроводной сети и откройте сливной кран на нижней планке с помощью ключа на обратной стороне заглушки.

8. Пропустите воду через контур до тех пор, пока из системы не будет удален воздух, закрывая синие колпачки на каждом контуре по мере его продувки.

9. Теперь это можно повторить для каждой зоны, открыв следующую зону, закрыв промытую зону и повторив шаги 3-8.

10. На этом этапе система может быть испытана давлением, если это необходимо, путем закрытия сливного клапана и отвинчивания всех синих защитных колпачков — давление должно расти медленно — дайте ему подняться до 4 бар, затем закройте заправочный клапан и перекрыть водопроводную воду. Его следует оставить на 24 часа, чтобы проверить наличие значительных падений давления.

Как обслуживать коллектор теплого пола

Для обслуживания коллектора теплого пола необходимо проверить давление в системе. Руководство по испытаниям под давлением можно найти в руководствах по установке Ambiente.

Вам необходимо проверить работу насосов, проверить блокировку системы, проверить включение каждой зоны, проверить правильность настройки органов управления, найти утечки и удалить воздух из системы.

Коллекторы теплого пола должны устанавливаться только квалифицированными монтажниками теплого пола, сантехниками и специалистами по теплотехнике.Ambiente может предоставить установщикам всю документацию, руководства по установке, электрические схемы и техническую поддержку, необходимую для идеальной установки системы теплого пола.

Свяжитесь с Ambiente сегодня, чтобы запросить ценовое предложение!

Связаться

Вы нашли эту статью полезной? Ознакомьтесь с этими публикациями в Руководстве для установщика по контролю термостата теплого пола, и что вы должны учесть перед установкой «модернизированного» теплого пола?

Эту статью написал Роберт Таффин.
Роберт является генеральным директором Ambiente и работает в сфере теплых полов с 2012 года.

Использование коллекторов в бытовых системах отопления

Что такое коллекторы отопления и почему вы должны их использовать?

Большинству из вас известно о коллекторах, особенно в системах теплого пола. В этой статье рассматривается все более широкое использование их в традиционных подвесных радиаторных системах с появлением пластиковых труб.

Коллекторы производят революцию в инсталляциях точно так же, как компьютерные кабели в ИТ-индустрии несколько лет назад.Они позволяют перейти от традиционной системы «кольцевых» цепей к «звездообразной» системе, что дает значительные преимущества в скорости установки системы и ее ввода в эксплуатацию.

звездообразный водопровод

кольцевой водопровод

Ключевые различия между традиционной «кольцевой» системой и «звездой» заключаются в следующем:

  • «Звездообразная» система на основе коллектора может сократить время установки до 40% (в зависимости от вашего выбора трубы). Как? Вы устраняете до 75% или более всех суставов.Тройники и колена практически не требуются (в зависимости от радиуса кривизны конкретной трубы, которую вы выбираете, в каждом случае обращайтесь к данным производителей труб BS7291).
  • Экономия затрат за счет отказа от этих фитингов компенсируется увеличением требуемого метража трубы и собственно стоимостью коллектора.
  • Остальные стыки ограничиваются подвесными радиаторами и коллектором, что сокращает количество труднодоступных стыков и сводит к минимуму возможность утечки.
  • В случае утечки, если вы выбрали коллектор с устройством изоляции, легко изолировать только протекающий контур, оставив остальную систему свободной для продолжения работы.
  • Коллекторы обеспечивают централизованное управление. В зависимости от требуемых функций вы можете обеспечить следующие функции из одного места: наполнение, слив, изоляция, гидравлическая балансировка, регулирование расхода и температуры. Все это сокращает время монтажа, ввода в эксплуатацию и технического обслуживания на месте.
  • Коллекторы должны быть установлены как часть первого ремонта, что позволит им играть ключевую роль при испытаниях под давлением. На этом этапе вы можете изолировать и испытать установленный трубопровод под давлением.
  • Коллекторы обогрева обеспечивают независимые контуры подачи и возврата к каждому радиатору, что значительно упрощает контроль потребности в энергии на каждый радиатор. Гидравлическая балансировка между контурами проще, и ее также можно выполнить на коллекторе с помощью встроенного расходомера.
  • Коллекторы, расположенные в центре, значительно повышают скорость, с которой последний радиатор в традиционном «кольцевом» контуре потока получает горячую воду. Это позволяет избежать старой проблемы, когда один радиатор вырабатывает тепло раньше другого.

Какие бывают типы коллекторов?

Их много, от простых пластиковых коллекторов до сложных погодозависимых коллекторов. Здесь мы рассмотрели стандартные решения, доступные на рынке Великобритании.

Их можно разделить на две группы:

  1. По конструкции коллекторы бывают латунными и пластиковыми. Пластик обычно представляет собой простую трубку с несколькими ответвлениями, латунь — это обычно направляющие подачи и возврата, установленные на смещенном кронштейне.Копланарные (или биполярные) многообразия будут обсуждаться позже.
  2. По функциям существует три типа: —
    Тип 1 — Коллектор для питания настенных радиаторов, с термостатическими радиаторными клапанами (TRV) и запорными щитками на радиаторе.
    Тип 2 — коллекторы, поставляющие подвесные радиаторы, больше не использующие TRV, но вместо этого использующие пару колесных головок или запорных экранов на радиаторе. В нем используется настенный термостат вместо TRV, подключенного к коллектору, который имеет электротермическую головку на возвратной рейке.
    Тип 3 — коллекторы типа 2, питающие контуры теплого пола, но включающие вторичный насос и регулятор температуры.

Какой коллектор отопления лучше всего подходит для вашего применения или установки?

Выбор отопительного коллектора должен основываться на следующих вопросах: Где я могу его найти? Какую функциональность я хочу от него?

Мы обратимся к местоположению в одном из следующих абзацев. Функциональность связана с анализом стоимости всего срока службы — выбор должен отражать время установки и ввода в эксплуатацию, стоимость соответствующих систем, требования к энергоэффективности (Часть L Строительных норм) и интервалы технического обслуживания, связанные с рабочей нагрузкой (долговечность системы) .

Коллекторы типа 1
Это самые простые конструкции, которые все чаще используются при строительстве новых домов. Как минимум, вам понадобится подающий и обратный рельс. Обычно добавляют простые функции, такие как ручные или автоматические вентиляционные отверстия, а также пару изоляторов шарового клапана (с красной и синей ручками). Могут быть добавлены дополнительные функции:

  • Точки слива и заполнения могут быть добавлены к каждой направляющей, что упрощает заполнение системы для ввода в эксплуатацию и технического обслуживания.
  • Изоляторы на контур помогают с заполнением и вводом в эксплуатацию.Здесь вы можете выполнить гидравлическую балансировку, поэтому необходимо добавить двойные регулирующие запорные устройства. Они могут включать расходомеры.
  • Можно добавить встроенный перепускной клапан перепада давления (согласно руководству 302 по надлежащей практике).
  • Для измерения температуры подачи и возврата вы можете использовать шаровые краны подачи и возврата с термометрами.

Коллекторы обогрева типа 2
Они могут иметь все дополнительные функции, описанные выше, но теперь с добавлением электротермических головок на возвратной рейке.

Они позволяют использовать программируемый или простой комнатный термостат для каждой комнаты. Эта форма индивидуального зонирования помещения, в частности, с использованием программируемого комнатного термостата со временем и двумя уровнями контроля температуры (комфорт и энергосбережение), значительно увеличивает энергоэффективность системы отопления, позволяя легче соблюдать Часть L Строительных норм (Сохранение топливо и энергия) и передовой опыт (GPG 301, 302 и GIL 59 CHeSS).

Вам также понадобится распределительная коробка, чтобы сигнализировать насосу и котлу о замыкании контуров.Это также устраняет необходимость в двухходовом клапане с электроприводом и прилагаемом к нему настенном термостате.

Коллектор отопления, тип 3
Для теплых полов можно использовать коллектор типа 2, но с добавлением вторичного насоса (для более длинных участков трубопровода) и регулятора температуры (для пониженных рабочих температур).

Где разместить коллектор отопления?

Они должны располагаться по возможности в центре, с легким доступом. Они могут располагаться в каркасных стенах, внутри пластикового или металлического шкафа.Другие распространенные места — в сушильном шкафу (первый этаж) или под лестницей (первый этаж). Если они недостаточно центральные, то разместите их в пространстве крыши первого этажа между балками (используя копланарный коллектор). Обычно вы используете по одному на этаж, от 6 до 8 выходов.

Где в системе отопления они должны быть установлены?

Follow Building reguЧто такое коллекторы отопления и почему их следует использовать?

Большинству из вас известно о коллекторах, особенно в системах теплого пола.В этой статье рассматривается все более широкое использование их в традиционных подвесных радиаторных системах с появлением пластиковых труб.

Коллекторы производят революцию в инсталляциях точно так же, как компьютерные кабели в ИТ-индустрии несколько лет назад. Они позволяют перейти от традиционной системы «кольцевых» цепей к «звездообразной» системе, что дает значительные преимущества в скорости установки системы и ее ввода в эксплуатацию.

Зачем использовать биполярный или копланарный коллектор?

Коллектор этого типа представляет собой цельную конструкцию с соединениями подачи и возврата, поперечно соединенными через противоположную направляющую, без смешивания воды.Они имеют меньшую площадь основания, чем обычные коллекторы, по глубине и высоте и могут устанавливаться горизонтально. Они обычно используются в кровельных пространствах между балками.

Могу ли я использовать одни и те же коллекторы как для настенных радиаторных систем (WHR), так и для систем теплого пола (UFH)?

Этот вопрос может возникнуть, если вы смотрите на UFH на первом этаже и WHR на первом этаже. Единственное отличие состоит в том, что в системе UFH требуется вторичный насос и регулятор температуры.Часто это отдельные элементы или отдельный комплект для коллектора. Однако мы предлагаем комплексное решение — смеситель для пола.

Коллектор типа 2 с электротермическими головками на возвратной рейке в обоих случаях идентичен. Если вы хотите установить в контуры UFH коллектор со встроенным насосом и регулятором температуры, выберите коллектор типа 3. Если вы не хотите зонировать отдельную комнату, полагаясь на TRV, используйте коллектор типа 1 для части WHR системы.

Смешанные системы

Что делать, если у меня есть коллекторная система для теплого пола (UFH), но на том же этаже есть настенные радиаторы (WHR)?

Коллекторы упрощают решение этой проблемы.Просто используйте коллекторную систему, которая допускает высокотемпературные подающей и обратной магистрали на одном и том же коллекторном блоке, перед вторичным насосом UFH и контроллером температуры. Это означает, что вы используете один комплект управления центральным коллектором, а не два, что сокращает время и затраты на установку. Вы также сохраняете выбранные вами функции централизованного управления. Emmeti предлагает смеситель для пола, который позволяет добавлять эти высокотемпературные контуры.

Объяснение коллектора теплого пола | Домостроение

Коллектор теплого пола — это сердце любой системы теплого пола.Он контролирует поток теплой воды к трубопроводу под полом, поэтому важно не только выбрать правильный коллектор для вашей установки, но и убедиться, что он установлен в нужном месте.

Коллектор позволит вам индивидуально управлять различными зонами вашей системы отопления, что не только позволяет вам контролировать уровень комфорта в вашем доме, но также может помочь вам избежать потерь энергии, но и обогрева неиспользуемых помещений.

Хотя это руководство для начинающих по коллекторам для теплого пола лучше всего подбирается и устанавливается профессионалом, оно поможет вам уверенно поговорить с установщиком, чтобы обеспечить успешную установку.

Что такое коллектор теплого пола?

(Изображение предоставлено Reliance Worldwide)

Коллектор теплого пола фактически представляет собой два ряда кранов, которые позволяют воде течь в отдельные контуры труб, которые установлены в отдельных областях (зонах) пола, так что эти области могут быть сбалансированы и индивидуально управляемый.

В верхнем ряду есть регулируемые клапаны с небольшой прозрачной крышкой размером с наперсток, которая показывает скорость потока через нее. При повороте клапана скорость потока будет увеличиваться или уменьшаться, позволяя системе иметь желаемую скорость потока в каждом контуре.

В качестве примера у вас может быть 100-метровый змеевик, установленный под полом на кухне, и отдельный 80-метровый змеевик в столовой. Обе трубы вернутся к кранам на коллекторе, и можно будет выполнить регулировку, чтобы обеспечить равный поток в каждой зоне из-за разной длины труб, а также может быть двигатель на кране внизу. ряд, чтобы можно было выключить зону, когда в этой зоне больше не будет тепла.

Как работает коллектор теплого пола?

(Изображение предоставлено Reliance Worldwide)

Коллектор для теплого пола состоит из двух массивных стержневых труб с рядами кранов на каждой.Фактически вы можете иметь до 12 нажатий на каждую полосу.

В одной полосе вода течет к зонам, а по другой — вода течет обратно из зон. На коллекторе также есть насос, который перекачивает воду по зонам.

Рядом с насосом также есть устройство, позволяющее воде обходить коллектор, если многие зоны закрыты. Котлу необходим минимальный расход в отопительном контуре, поэтому некоторое количество воды необходимо в обход коллектора, если сопротивление велико из-за того, что многие краны закрыты.

Ключевые компоненты коллектора теплого пола

Стержневые трубы могут иметь длину до 800 мм, и они устанавливаются на высоте около 400 мм от пола.

Петли специальной пластиковой трубы, часто длиной около 100 м, помещают в пол, а концы соединяют с краном на каждой штанге.

К штанге также подключен насос для циркуляции воды по пластиковым трубам и байпасный клапан (для обеспечения правильного расхода воды в контуре центрального отопления), а иногда и смесительный клапан, предотвращающий попадание воды в пол. очень жарко, слишком жарко.

(Изображение предоставлено Reliance Worldwide)

Где должен быть расположен коллектор теплого пола?

Коллекторы для теплого пола могут занимать довольно много места, и важно, чтобы они были доступны для обслуживания и осмотра.

Во-первых, коллектор также должен располагаться таким образом, чтобы все трубы отдельной зоны могли сходиться в этом положении без перегрева пола.

Второе соображение — это близость теплогенератора (котла или теплового насоса) к коллектору.Чем дальше теплогенератор находится от коллектора, тем больше вероятность потери тепла, а также тем сложнее будет проложить трубы, чтобы любые потери тепла не вступали в конфликт с нагревательными контурами и не треснули или не повредили ткань строительство.

(Изображение предоставлено Continal)

Сколько мне нужно манифольдов?

Обычно предполагается наличие отдельного коллектора для каждого этажа собственности.

Если у вас пол с подогревом внизу и радиаторы наверху, вам может не понадобиться коллектор для контура радиатора, если он подключен параллельно.

Если вы выберете коллектор для радиаторного контура, то по крайней мере, моторизованные элементы управления будут акустически изолированы от спален и не будут мешать никому, кто там спит.

( БОЛЬШЕ : Выбор радиаторов)

Если радиаторы рассчитаны на работу при той же температуре подачи, что и теплый пол, то вполне возможно объединить радиаторы и контуры теплого пола на одном коллекторе, но необходимо соблюдать осторожность. сбалансировать систему, поскольку радиаторы могут иметь намного меньшее сопротивление, чем контуры напольного отопления, и, следовательно, получать львиную долю тепла, в результате чего контуры напольного отопления кажутся менее эффективными.

Определение коллектора теплого пола

Коллектор теплого пола можно приобрести отдельно от других компонентов системы UFH, но вы должны убедиться, что он полностью совместим с трубопроводом и всеми другими компонентами, а также с элементами управления.

Некоторые коллекторы имеют фитинги, предназначенные для определенного типа труб и, следовательно, могут быть несовместимы с другими трубами.

Также необходимы подходящие перепускные и смесительные клапаны, если необходимо контролировать или ограничивать температуру.Ваш установщик должен влиять на то, чтобы убедиться, что все компоненты работают вместе.

Установка коллектора теплого пола

(Изображение предоставлено: Continal)

Вода в коллекторе обычно находится в замкнутом контуре и, следовательно, подпадает под действие Части G Строительных норм, которая требует, чтобы коллектор устанавливал опытный и профессионал с соответствующей квалификацией.

Вы можете высказать свое мнение о том, где вы хотели бы его разместить, но профессиональный установщик в конечном итоге должен будет принять проектные решения и объяснить лучшую стратегию установки, а затем установить его в безопасном и эффективном месте.

В то время как коллектор должен быть установлен квалифицированным специалистом, прокладка трубопроводов — это то, чем может заняться компетентный домашний мастер. Ознакомьтесь с нашим пошаговым руководством по установке теплого пола.

Механика многообразий | Блог Ecosolaris

24 января 2014 г. • Теплый пол, Лучистое отопление • Просмотры: 1757

Коллекторы играют важную роль в системе лучистого теплого пола.Как правило, в каждой системе используются подающий и обратный коллекторы. Проще говоря, коллектор — это устройство, в котором все подводящие или возвратные трубки соединяются вместе и где большая труба как часть коллектора либо подает воду, либо возвращает воду из трубки к источнику тепла. Звучит достаточно просто, и это довольно просто, но это также важно. Расположение коллектора может иметь прямое отношение к общей стоимости установки системы. Планирование расположения коллектора требует, чтобы разработчик системы продумал доступ и общее расположение трубопроводов.Коллекторы следует устанавливать в центральных местах, чтобы снизить затраты на установку трубок.

На место, выбранное для коллектора, влияет несколько факторов. В первую очередь следует обратить внимание на расположение трубопроводов. Разместите манифольд в таком месте, чтобы минимизировать количество трубок, необходимых для выполнения работы. Поскольку на коллекторах есть клапаны, они должны быть доступны. Даже лучше, если есть возможность сделать коллекторы легкодоступными. Закрывать коллектор стеной — плохая идея.Возможно, что доступ к коллектору может не понадобиться в течение длительного времени, но разумный доступ всегда должен быть доступен.

Некоторые подрядчики, в том числе и я, строят свои собственные коллекторы, по крайней мере, время от времени. Другие подрядчики полагаются на складские коллекторы, которые можно приобрести у поставщиков материалов. Нет большого преимущества в создании собственного коллектора. Изготовление коллектора может быть немного дешевле, чем покупка предварительно собранного блока, но экономия обычно не стоит дополнительного времени, необходимого для изготовления коллектора.Конечно, если у вас мало работы и много времени, создание собственного коллектора может немного увеличить вашу прибыль. Основная мотивация для создания коллектора на стройплощадке — это контроль. Бывают случаи, когда коллектор, изготовленный на заказ, просто лучше подходит для работы.

Коллекторы сбивают с толку некоторых подрядчиков. Нет причин, почему это должно быть так. На самом деле коллекторы просты по своей природе и функциям. Вы можете представить коллектор как перекресток, на котором вода входит, а часть выходит.Подающая вода подается в коллектор, чтобы ее можно было распределить по всей системе отопления. Частично путаница может заключаться в том, что один коллектор выполняет оба конца работы. Но есть как минимум два коллектора на каждую систему отопления. Есть подающий коллектор и обратный коллектор. Поскольку некоторые подрядчики называют эту пару коллекторной станцией, люди иногда думают об одном агрегате. Два блока часто расположены близко друг к другу и даже могут поддерживаться одними и теми же кронштейнами.

Коллектор может содержать только одну часть трубопровода, но к нему может быть подключено 10 или более трубопроводов.Если подрядчику требуется коллектор, который будет поддерживать большее, чем среднее количество подключений, коллектор должен быть либо изготовлен на строительной площадке, либо заказан со спецификациями, в которых указано точное количество подключений. Когда у подрядчика есть основания полагать, что система отопления может быть расширена позже, могут быть установлены коллекторы с запасными портами для подключения. Неиспользуемые точки подключения можно закрыть крышками до тех пор, пока они не потребуются для расширения системы отопления.

Балансировочные клапаны часто устанавливаются с коллекторами.Клапаны позволяют регулировать индивидуальный расход в различных секциях нагревательной трубки. Когда используется предварительно собранный коллектор, можно указать точные настройки для каждого балансировочного клапана. Целью этого является обеспечение надлежащего потока с точки зрения критериев проектирования. Дополнительные аксессуары для коллекторной станции могут включать расходомер, устройства для удаления воздуха, термометры и продувочные клапаны, которые позволяют удалять воздух из системы, а также обеспечивают средства, с помощью которых вода может быть удалена из системы.

Приводы

устанавливаются вместе с коллекторными станциями. Привод позволяет контролировать отдельные зоны с помощью комнатного термометра. Приводы состоят из небольшого теплового двигателя 24 В переменного тока. Блок прикручивается к распределительному клапану. Это позволяет контуру трубопровода реагировать на запросы отдельных мест, оборудованных независимыми термостатами. Приводы можно приобрести с изолированными концевыми выключателями или без них, как и зонные клапаны. Когда комнатный термостат требует тепла, привод медленно открывает клапан в контуре коллектора.Этот процесс может занять до 5 минут. Устанавливая исполнительные механизмы на каждое соединение коллекторной системы, вы можете существенно разделить здание так, чтобы каждое соединение создавало свою собственную зону. Конечно, эта процедура может значительно увеличить стоимость системы отопления. Использование большого количества соединений может потребовать установки нескольких коллекторных станций.

Одной из причин использования более чем одной коллекторной станции может быть напольное покрытие. Если в здании есть ковровое покрытие в качестве напольного покрытия в одной части и плитка в качестве напольного покрытия в другой части, температура воды, необходимая для обеспечения комфортного тепла, будет другой.Трубки, установленные под плиточным полом, не должны выделять столько тепла, как трубки, установленные под ковровым покрытием. Если существует такая ситуация, желательно использовать две станции коллектора, одну для коврового покрытия и одну для выложенной плиткой области.

Конструкция и установка коллекторных систем различаются. Одна переменная — это источник тепла. Если используемый источник тепла может без проблем принимать низкотемпературную обратную воду, можно использовать систему прямого трубопровода. Котел, для которого требуется обратная вода с высокой температурой, делает невозможным прямую систему трубопроводов.Однако существует несколько типов источников тепла, которые можно использовать с системами прямого трубопровода. Конденсационные котлы являются наиболее часто используемым источником тепла для прямой системы трубопроводов. Гидравлические тепловые насосы и электрические котлы также могут использоваться с прямыми системами. Как водонагреватели, так и солнечные коллекторные системы могут использоваться для нагрева воды в системе прямого трубопровода.

Система лучистого отопления, использующая прямой трубопровод, должна иметь циркуляционный насос, который работает непрерывно.Системой можно управлять с помощью двухпозиционного регулятора или регулятора сброса. Когда используется двухпозиционный регулятор, он подключается последовательно с регулятором уставки, ограничивающим температуру, и это важно. Когда требуется тепло, включается источник тепла. Источник тепла будет продолжать производить тепло до тех пор, пока не будет удовлетворен требуемый термостат. Если температура подаваемой воды поднимается слишком высоко, регулятор уставки определит это и отключит источник тепла. Как только температура подаваемой воды упадет до приемлемого уровня, регулировка уставки перезапустит источник тепла.

Регуляторы уставки защищают бетонные тепловые массы от растрескивания. Если система отопления работает с источником тепла слишком большого размера, температура воды в трубке отопления может стать слишком высокой. Комнатный термостат не распознает это тепло и, следовательно, не отключает источник тепла. Были случаи, когда температура горячей воды в системах лучистого отопления приводила к растрескиванию бетона. Регулировка уставки предотвращает это.

Электронное управление сбросом может использоваться вместо управления уставкой.Управление сбросом поддерживает расчетную температуру подаваемой воды в подающий трубопровод. Подвод тепла в систему напрямую зависит от преобладающих тепловых нагрузок. Если вы хотите свести к минимуму колебания температуры отапливаемого помещения, очень хорошо работают элементы управления сбросом. Если вам нужна прямая система трубопроводов, используйте источник тепла, который будет принимать низкотемпературную обратную воду, который имеет непрерывную циркуляцию и оснащен либо контролем уставки, либо регулятором сброса.

Выбор места

Выбор места для установки манифольда не должен быть сложным процессом.Однако это решение, к которому нельзя относиться легкомысленно. Одно из соображений, которое следует учитывать, — это доступность манифольдной станции. Обычно станции устанавливают в полостях стен. В этом случае место должно быть доступно. Унитазы — идеальное место для установки коллекторной станции. Допустимо спрятать коллекторную станцию ​​за стеновым покрытием, но должна быть съемная панель доступа, чтобы облегчить работу с коллекторами. Поскольку смотровые панели не всегда выглядят очень привлекательно, коллекторы выгодно размещать в шкафу.

В домах с цокольными этажами коллекторы можно размещать где-нибудь в цокольном этаже. Источники тепла обычно устанавливают в подвалах, когда есть подвалы. Размещение коллекторов в непосредственной близости от источника тепла может быть экономически эффективным. Если коллекторы устанавливаются в механическом помещении, их следует устанавливать открытым способом. Это делает клапаны легкодоступными. Если есть смысл сделать коллекторную станцию ​​легкодоступной, вы должны это сделать.

Предварительно собранные коллекторы иногда продаются с индивидуальными шкафами для их размещения. Эти шкафы похожи на те, которые используются для подключения стиральных машин. Металлический шкаф встраивается в каркасную стену. Коллекторы подачи и возврата устанавливаются внутри шкафа. Откидная крышка на передней части шкафа обеспечивает быстрый и легкий доступ к коллекторной станции. Это очень хороший способ, когда оставлять коллекторную станцию ​​полностью открытой нецелесообразно.

Унитазы не всегда доступны в местах, где должны быть установлены коллекторные станции.Если коллектор не может быть установлен в подвале, механическом помещении или туалете, вам нужно проявить немного больше творчества. Рассмотрите возможность установки коллекторной станции в напольном шкафу на кухне или в ванной комнате. Станции с манифольдами требуют места и доступа, но базовый шкаф среднего размера может вместить большинство станций с коллектором.

Креативная тактика строительства может иметь большое значение для сокрытия коллекторных станций. Например, вы можете соорудить в комнате сиденье у окна, чтобы скрыть коллекторную станцию. Откидная верхняя часть сиденья у окна может обеспечить хороший доступ к коллекторам.Полки для растений могут быть построены, чтобы украсить комнату и скрыть коллекторную станцию. Съемная панель спереди полки для растений или книжного шкафа может скрыть коллектор. Если в доме есть отапливаемый гараж, можно установить коллекторную станцию ​​в гараже. Существует множество способов скрыть коллектор, поэтому не идите на компромисс с желаемым расположением коллекторов только потому, что нет очевидного места, где можно было бы спрятать компоненты системы отопления.

Плотные соединения в точках коллектора имеют решающее значение.Если вы покупаете предварительно собранный коллектор, не делайте никаких предположений относительно соединений. Самостоятельно проверьте все существующие работы и проверьте соединения коллектора, прежде чем доверять им. Некоторые подрядчики не торопятся проверять соединения коллектора, которые они делают. Это может быть связано с предположением, что к коллектору можно получить доступ всякий раз, когда это необходимо. Не попадитесь в эту ловушку. Очень небольшая утечка со временем может нанести значительный ущерб. Многие коллекторы не у всех на виду. Это означает, что небольшие утечки дешевых канадских таблеток виагры могут оставаться незамеченными в течение недель или месяцев.Даже если вы застрахованы, вы не можете позволить небольшим утечкам разрушить ваш бизнес и репутацию. Никогда не скрывайте коллекторную станцию ​​до ее полного тестирования.

Механика коллекторов несложная. Даже при использовании нескольких коллекторов основные принципы остаются неизменными. Иногда более экономично разделить систему отопления на разные коллекторные станции. Это могло произойти из-за больших расстояний в трубопроводах или различных типов напольных покрытий. Проще говоря, коллектор либо принимает воду от источника тепла и разделяет ее между подающими трубками, либо он принимает возвратную воду из труб и объединяет ее в единую трубу, которая возвращает воду к источнику тепла.На самом деле нет никаких загадок, связанных с коллекторными станциями.

——————————————————-

Источник:

Теплый пол

Реальные ответы нужны подрядчику

Р. Додж Вудсон

Теги: лучистые полы с подогревом, лучистое отопление

Электрическая схема коллектора теплого пола








p электрические схемы uk подпольное отопление просмотрите наш широкий ассортимент или электрические схемы и варианты проводки, загрузите PDF-файлы каждой схемы здесь, если вы хотите получить бесплатное предложение, свяжитесь с нами 08002321501 pp руководство для установщика для смачивания коллекторов теплого пола как подключить коллектор теплого пола ambiente предоставляет монтажникам схемы электропроводки, в которых показано, как подключать коллектор ufh для конкретной системы и термостата, который используется здесь — это пример схемы электропроводки для однозонного коллектора с предварительный термостат, как сбалансировать систему подогрева полов Схемы проводки подогрева пола электрики нетто Привет, я проводка трехуровневого дома, и в него входит система подогрева пола, я надеялся, что у кого-то может быть хорошая базовая схема электропроводки, есть множество на каждом этаже и со статистикой комнаты в каждой комнате, и я просто не могу получить какую-либо информацию о том, что нужно связать вне проводки теплого пола youtube 26 08 2015 выбор резервного генератора плюс 3 законных варианта подключения дома переключатель передачи и многое другое 12 39 bailey line road 501 514 просмотров руководство по монтажу проводки ufh беспроводной сенсорный экран ambiente схема программируемого комнатного термостата как подключить термостат теплого пола Ответ на этот вопрос, конечно же, будет зависеть от того, какие элементы управления вы выберете для системы теплого пола. К счастью, все термостаты ambiente поставляются с полными инструкциями ufh и схемами проводки ufh, которые упрощают установку. системы отопления могут быть объединены с большинством систем водоснабжения и управления центрального отопления. В большинстве современных систем центрального отопления используются клапаны с электроприводом, часто называемые зонными клапанами, для разделения различных систем отопления и производства горячей воды, например, схемы электропроводки полов для обогрева полов в Великобритании. ты nderfloor heating manual ванная комната установка теплого пола вручную схемы пола сантехнические схемы схемы электропроводки теплого пола схемы разводки труб теплый пол в одной зоне теплый пол на первом этаже как работают приложения для управления со смартфона 5 простых шагов по установке теплого пола схема подключения полов с подогревом комбинированный бойлер 03 11 2017 Комбинированная электрическая схема теплого пола имеет рисунок, связанный с другой комбинированной схемой электропроводки теплого пола, кроме того, он будет включать в себя изображение, которое можно увидеть в галерее комбинированных схем электропроводки теплого пола, используйте наш онлайн-инструмент ниже, чтобы найти правильная схема для вашей установки. Вустер. руководство по установке теплых полов. Вустер. Руководство по установке. 09 06 2011. Пошаговое руководство по установке. Новые теплые полы. Вустер. Видеодемонстрация. Роджер Бисби. Вустер. Greenfloor. Скоро можно будет приобрести. Коммутационный центр uh6 обеспечивает центральное переключение и поэтому идеально расположен рядом с коллектором теплого пола по запросу из любой зоны. Выход 230 В обеспечивает переключение соответствующих зональных приводов. Насос и клапан напольного отопления. Кроме того, uh6 предлагает функцию задержки насоса и утечки. узнать больше о схеме электропроводки полового отопления com pp получить результаты сейчас отопление пол поиск отопление пол 1 обогреватель 2019 ecoheat super предложение 50








p электрические схемы великобритания теплый пол посмотреть наш широкий ассортимент или электрические схемы и варианты проводки загрузите PDF-файлы каждой схемы здесь, если вы хотите получить бесплатное предложение, свяжитесь с нами 08002321501 pp руководство для монтажника коллекторов водяного теплого пола как подключить коллектор теплого пола ambiente предоставляет монтажникам схемы проводки, в которых показано, как для подключения коллектора ufh к конкретной системе и термостату, который я Здесь используется пример схемы подключения для однозонного коллектора с термостатом prt e. Как сбалансировать систему подогрева полов. Схемы проводки подогрева полов. к этому я надеялся, что у кого-то может быть хорошая базовая схема подключения, есть коллектор на каждом этаже и со статистикой комнаты в каждой комнате, и я просто не могу получить какую-либо информацию о том, что нужно подключить к проводке теплого пола youtube 26 08 2015 выбор резервного генератора плюс 3 законных варианта подключения к дому, переключатель передачи и более длительный срок 12 39 bailey line road 501514 просмотров Руководство по установке UFH-проводки Схема программируемого комнатного термостата Ambiente с беспроводным сенсорным экраном как подключить термостат для теплого пола и распределить ответ на этот вопрос будет Конечно, зависит от того, какие элементы управления вы выбираете для системы теплого пола. К счастью, все термостаты ambiente поставляются с полной инструкцией ufh. электрические схемы ns и ufh, упрощающие установку руководство по монтажу монтаж сантехники следующее руководство показывает, как системы водяного теплого пола wundafloor могут быть соединены с большинством систем водопровода и управления центрального отопления. В большинстве современных систем центрального отопления используются клапаны с электроприводом. часто называемые зонные клапаны для разделения различных систем отопления и производства горячей воды, например, схемы электропроводки полов с подогревом в великобритании установка полов с подогревом вручную установка подогрева пола в ванной комнате ручные конструкции пола схемы соединений схемы напольного отопления схемы разводки труб схемы расположения труб теплый пол в одной зоне теплый пол на первом этаже, как работают приложения для управления со смартфона 5 простых шагов для установки теплого пола Схема подключения теплого пола Комбинированный котел 03 11 2017 Схема подключения теплого пола Комбинированный рисунок имеет рисунок, связанный с другой схемой подключения теплого пола c ombi, кроме того, он будет включать в себя изображение, которое можно увидеть в галерее электрических схем полов с подогревом. Используйте наш онлайн-инструмент ниже, чтобы найти правильную схему для вашей установки. руководство по монтажу новой линейки теплых полов в Вустере видеодемонстрация от roger bisby вустер greenfloor скоро будет приобретена в bhl co uk центры проводки теплого пола теплоотвод, центр коммутации uh6 обеспечивает центральное переключение и поэтому идеально расположен рядом с коллектором теплого пола по запросу из любой зоны предусмотрен выход 230 В для переключения соответствующих зональных приводов насос и клапан подогрева пола, кроме того, uh6 предлагает задержку насоса и функцию утечки узнать больше о схеме электропроводки системы напольного отопления с подогревом получить результаты сейчас отопление пол поиск отопление пол 1 пространство обогреватель 2019 ecoheat super offer 50

903 71





p Схемы электропроводки для полов с подогревом в великобритании просмотрите наш широкий ассортимент или схемы электропроводки и варианты проводки, загрузите PDF-файлы каждой схемы здесь, если вы хотите получить бесплатное предложение, свяжитесь с нами 08002321501 pp руководство для установщика коллекторы водяного теплого пола, как подключить коллектор теплого пола ambiente предоставляет монтажникам схемы электропроводки, в которых описывается, как подключать коллектор ufh для конкретной системы, и термостат, который используется здесь, является примером схемы электропроводки для однозонного коллектора с prt e термостат как сбалансировать систему подогрева пола схемы электропроводки подогрева пола электрики нетто привет я проводка трехуровневого дома и в него входит система подогрева пола я надеялся, что у кого-то может быть хорошая принципиальная схема подключения есть коллектор на каждом этаже и со статистикой комнаты в каждой комнате, и я просто не могу получить какую-либо информацию о том, что нужно указать под проводка подогрева пола youtube 26 08 2015 выбор резервного генератора плюс 3 законных варианта подключения к дому переключатель передачи и многое другое 12 39 bailey line road 501 514 просмотров Руководство по монтажу проводки UFH Программируемый комнатный термостат с беспроводным сенсорным экраном Ambiente Схема как подключить термостат теплого пола и Ответ на этот вопрос, конечно же, будет зависеть от того, какие элементы управления вы выберете для системы теплого пола. К счастью, все термостаты ambiente поставляются с полными инструкциями ufh и схемами подключения ufh, которые упрощают установку. Системы могут быть соединены вместе с большинством систем водоснабжения и управления центрального отопления. В большинстве современных систем центрального отопления используются клапаны с электроприводом, часто называемые зонными клапанами, для разделения различных систем отопления и производства горячей воды, т.е.установка отопления ручная установка системы напольного отопления в ванной комнате схемы водопроводных сетей напольное отопление схемы разводки трубопроводов полы с подогревом в одной зоне теплый пол на первом этаже как работают приложения для управления со смартфона 5 простых шагов по установке полов с подогревом монтажная схема теплого пола комбинированный котел 03 11 2017 Комбинированная электрическая схема теплого пола имеет графическое изображение, связанное с другой комбинированной схемой электропроводки теплого пола, кроме того, она будет включать изображение, которое можно увидеть в галерее комбинированных схем электропроводки теплого пола, используйте наш онлайн-инструмент ниже, чтобы найти правильный диаграмма для вашей установки Вустер руководство по установке теплого пола для теплого пола 09 06 2011 пошаговое руководство по установке нового вустера для теплого пола видеодемонстрация от Роджера Бисби Вустер Greenfloor скоро появится в продаже в bhl co uk. Коммутационный центр uh6 обеспечивает центральное переключение и поэтому идеально расположен рядом с коллектором теплого пола по запросу из любой зоны. Выход 230 В обеспечивает переключение соответствующих зональных приводов насоса и клапана теплого пола, кроме того, uh6 предлагает функцию задержки насоса и утечки узнать подробнее о схеме подключения полов с подогревом com pp получить результаты сейчас отопление пол поиск отопление теплый пол 1 обогреватель 2019 ecoheat super предложение 50








p электрические схемы великобритания теплый пол посмотреть наш широкий ассортимент или проводку схемы и варианты проводки загрузите PDF-файлы каждой схемы здесь, если вы хотите получить бесплатное ценовое предложение, свяжитесь с нами 08002321501 pp Руководство по монтажу коллекторов водяного теплого пола как подключить коллектор теплого пола ambiente предоставляет монтажникам схемы проводки, в которых показано, как подключите коллектор ufh для конкретной системы и термостата, который используется Вот пример схемы подключения для однозонного коллектора с термостатом prt e как сбалансировать систему теплых полов Схемы проводки полов с подогревом электрики нетто Hi im проводка трехуровневого дома, в который входит система теплых полов Я надеялся, что у кого-то может быть хорошая базовая схема подключения, есть коллектор на каждом этаже и со статистикой комнаты в каждой комнате, и я просто не могу получить никакой информации о том, что нужно подключить к проводке теплого пола youtube 26 08 2015 выбирая резервный генератор плюс 3 варианта легального подключения к дому, переключатель передачи и многое другое 12 39 bailey line road 501 514 просмотров Руководство по установке UFH-проводки Схема программируемого комнатного термостата с беспроводным сенсорным экраном Ambiente как подключить термостат теплого пола и распределить ответ на это, конечно же, в зависимости от того, какие элементы управления вы выбираете для системы теплого пола, к счастью, все термостаты ambiente поставляются с полными инструкциями ufh и ufh электрические схемы, упрощающие установку руководство по монтажу монтаж сантехники следующее руководство иллюстрирует, как системы водяного теплого пола wundafloor могут быть соединены с большинством систем водопровода и управления центрального отопления. В большинстве современных систем центрального отопления используются клапаны с электроприводом, часто называемые зонными. клапаны для разделения различных систем отопления и производства горячей воды, например, схемы электропроводки полов с подогревом в Великобритании монтаж полов с подогревом в ванной комнате ручной монтаж полов с подогревом вручную монтажные схемы монтажных схем полов с подогревом схемы расположения труб схемы полов с подогревом в одной зоне полы с подогревом в земле пол как работают приложения для управления со смартфона 5 простых шагов для установки теплого пола электрическая схема теплого пола комбинированный котел 03 11 2017 электрическая схема теплого пола комби имеет рисунок, связанный с другой электрической схемой напольного отопления комби в объявлении Кроме того, он будет включать в себя изображение, которое можно увидеть в галерее электрических схем теплого пола. Используйте наш онлайн-инструмент ниже, чтобы найти правильную схему для вашей установки. Руководство по установке теплых полов в вустере. 09 06 2011 г. пошаговое руководство по установке. о новой вустере линейки теплых полов для теплого пола видеодемонстрация от roger bisby worcester greenfloor скоро появится в продаже в bhl co uk. Коммутационные центры для теплого пола теплоотвод. Коммутационный центр uh6 обеспечивает центральное переключение и поэтому идеально расположен рядом с коллектором для теплого пола по запросу из любого зона выход 230 В предназначен для переключения соответствующих зональных приводов насоса и клапана подогрева пола. Кроме того, uh6 предлагает функцию задержки насоса и утечки. Предложение ecoheat super на 2019 год 50








p электрические схемы для полов с подогревом в великобритании просмотрите наш широкий ассортимент или электрические схемы и варианты проводки, загрузите PDF-файлы каждой схемы здесь, если вы хотите получить бесплатное ценовое предложение, свяжитесь с нами 08002321501 pp руководство по установке влажных полов коллекторы отопления, как подключить коллектор для теплого пола ambiente предоставляет монтажникам схемы электропроводки, в которых описывается, как подключать коллектор ufh для конкретной системы и термостата, который используется здесь, является примером схемы электропроводки для однозонного коллектора с prt e термостат как сбалансировать систему подогрева полов схемы электропроводки подогрева пола электрики нетто я проводка трехуровневого дома и в него входит система подогрева полов Я надеялся, что у кого-то может быть хорошая базовая схема электропроводки, есть коллектор на каждом пола и со статистикой комнаты в каждой комнате, и я просто не могу получить какую-либо информацию о том, что нужно связать с теплом пола choosing legal • • • • • • • • • • • • • • • • • • • • • — • Ответ на этот вопрос, конечно, будет зависеть от того, какие элементы управления вы выберете для системы теплого пола. К счастью, все термостаты ambiente поставляются с полными инструкциями UFH и схемами подключения UFH, которые упрощают установку. могут быть соединены с большинством систем водоснабжения и управления центрального отопления. В большинстве современных систем центрального отопления используются клапаны с электроприводом, часто называемые зонными клапанами, для разделения различных систем отопления и производства горячей воды, например, схемы электропроводки полов с подогревом в Великобритании. в установка ручного напольного отопления в ванной комнате установка ручного напольного отопления монтажные схемы схемы электропроводки теплого пола схемы расположения труб теплый пол в отдельной зоне теплый пол на первом этаже как работают приложения для управления со смартфона 5 простых шагов по установке теплого пола Схема подключения напольного отопления комбинированный котел 03 11 Комбинированная электрическая схема теплого пола 2017 имеет графическое изображение, связанное с другой комбинированной схемой электропроводки теплого пола, кроме того, она будет включать изображение, которое можно увидеть в галерее комбинированных схем электропроводки теплого пола, используйте наш онлайн-инструмент ниже, чтобы найти правильную схему для вашей установки Вустер руководство по установке теплого пола 09 06 2011 пошаговое руководство по установке нового вустера диапазона теплого пола видео демонстрация от roger bisby вустер greenfloor скоро появится в продаже в bhl co uk центры проводки для теплого пола теплоотвод uh6 wi Центр кольца обеспечивает центральное переключение и поэтому идеально расположен рядом с коллектором теплого пола по запросу из любой зоны. Выход 230 В обеспечивает переключение соответствующих зональных приводов, насоса и клапана теплого пола. Кроме того, uh6 предлагает функцию задержки насоса и функцию утечки. о com pp схема подключения полов с подогревом получить результаты сейчас отопление теплый пол поиск отопление теплый пол 1 обогреватель 2019 ecoheat super предложение 50








p электрические схемы великобритания теплый пол посмотреть наш широкий ассортимент или схемы подключения и варианты проводки загрузите PDF-файлы каждой схемы здесь, если вы хотите получить бесплатное предложение, свяжитесь с нами 08002321501 pp Руководство по монтажу коллекторов водяного теплого пола как подключить коллектор теплого пола ambiente предоставляет монтажникам схемы проводки, в которых описывается, как подключить коллектор ufh для конкретной системы и термостата, который здесь используется, пример схемы подключения для однозонного коллектора с термостатом prt e как сбалансировать систему подогрева полов Схемы проводки подогрева пола электрики нетто привет проводка трехуровневого дома, в который входит система теплого пола, я надеялся у кого-то может быть хорошая базовая схема подключения, есть коллектор на каждом этаже и со статистикой комнаты в каждой комнате, и я просто не могу получить какую-либо информацию о том, что нужно подключить к проводке теплого пола youtube 26 08 2015 выбор резервного генератора плюс 3 варианта легального подключения к дому, переключатель передачи и многое другое 12 39 bailey line road 501 514 просмотров Руководство для установщика по проводке UFH Схема программируемого комнатного термостата с беспроводным сенсорным экраном Ambiente как подключить термостат напольного отопления и распределить ответ на этот вопрос, конечно же, будет зависеть от элементы управления, которые вы выбираете для системы теплого пола, к счастью, все термостаты ambiente поставляются с полными инструкциями ufh и проводкой ufh di аграммы, которые упрощают установку руководство по установке монтаж проводки слесарное дело в следующем руководстве показано, как системы водяного теплого пола wundafloor могут быть соединены с большинством систем водопровода и управления центрального отопления. В большинстве современных систем центрального отопления используются клапаны с электроприводом, часто называемые зонными клапанами. для разделения различных систем отопления и производства горячей воды, например, схемы электропроводки полов с подогревом в Великобритании монтаж полов с подогревом в ванной комнате ручной монтаж полов с подогревом вручную схемы монтажа полов, схемы подключения полов с подогревом, схемы разводки труб, схемы разводки полов с подогревом в одной зоне полы с подогревом в цокольном этаже как работают приложения для управления со смартфона 5 простых шагов для установки теплого пола электрическая схема теплый пол комбинированный котел 03 11 2017 электрическая схема теплого пола комби имеет графическое изображение, связанное с другой электрической схемой теплого пола, в дополнение к нему будет включать в себя изображение, которое можно увидеть в галерее электрических схем теплого пола. Используйте наш онлайн-инструмент ниже, чтобы найти правильную схему для вашей установки. Вустер. руководство по установке теплых полов. 09 06 2011. пошаговое руководство по установке. s новая видеодемонстрация системы теплого пола greenfloor от roger bisby worcester greenfloor скоро будет куплена в bhl co uk центры проводки теплого пола heatmiser центр коммутации uh6 обеспечивает центральное переключение и поэтому идеально расположен рядом с коллектором теплого пола по запросу из любой зоны a Выход 230 В предназначен для переключения соответствующих зональных приводов, насоса и клапана подогрева пола. Кроме того, uh6 предлагает функцию задержки насоса и утечки. Узнайте больше о схеме электропроводки системы напольного отопления. Получить результаты сейчас отопление под полом поиск отопление под полом 1 обогреватель 2019 ecoheat супер предложение 50

проводка adalah, wir ing ats genset, проводка ac mobil, проводка сигнализация mobil, проводка генератора, проводка audio mobil, проводка ats, проводка выключателя света, проводка вилки, проводка розетки, диаграмма алир, диаграмма алир пенелитиан, диаграмма адалах, диаграмма активности, диаграмма алир adalah, диаграмма активитас, диаграмма alir proses, диаграмма alir proses produksi, диаграмма анализа swot, данные диаграммы arus, распределение воздуха под полом, кондиционирование под полом, приводы под полом, система кондиционирования под полом, звукоизоляция под полом, вентиляция под полом, системы распределения воздуха под полом , входные двери в пол, вход в пол, система вентиляции пола, отопление адалах, отопление артинья, отопление и охлаждение, отопление и воздух, отопление и водопровод, надбавка на отопление, отопление и охлаждение рядом со мной, отопление и кондиционирование, отопление и охлаждение, отопление и ремонт охлаждения, коллектор ac, коллектор adalah, коллектор абсолютного давления, коллектор ac r22, коллектор ac r410, коллектор ac mobil, коллектор ac yang bagus, коллектор ac terbaik, коллектор абсолютный датчик давления berfungsi untuk, цифровой коллектор переменного тока


Система теплых полов Основные компоненты | ТУС


Типичная система теплого пола состоит из следующих основных компонентов — коллектора, блока управления (насос и термостатический смесительный клапан), трубы и зональных регуляторов (электротермические головки, центр коммутации и комнатные термостаты).

коллектор — это выпускной патрубок для воды, поступающей из первичный источник тепла, т.е. котел или тепловой насос. Распределяет воду к подключенным к нему трубам UFH.

Если в качестве первичного источника тепла используется котел, а затем блок управления с термостатический смесительный клапан необходим для снижения температуры вода из котла, обычно около 70-80 ° C, до более низкой температуры, подходящей для теплого пола, обычно около 35-40 ° C.В комплект управления также входит насос, который необходим для обеспечения вода циркулирует по трубам с необходимой скоростью.

зоны управления — это «интеллектуальная» часть системы, которая позволяет система для подачи тепла в каждую отдельную комнату или зону по мере того, как они требуется это. Это дает конечному пользователю полный контроль над система и возможность обогрева отдельных участков, как и когда они выберите.

электротермические головки (ETH) подключаются к каждому отдельному порту на возвратный рельс коллектора (см. схему ниже).Каждый порт обычно контролирует одну комнату или зону.

Для Например, коллектор на схеме ниже представляет собой 5-канальный коллектор. Этот означает, что он может обеспечивать теплом 5 разных комнат или зон. Для каждого индивидуальный порт требуется отдельный ETH. ETH подключены к коммутационный центр, который действует как интерфейс между ETH на коллектор и комнатные термостаты, которые размещены в каждой комнате.

Когда центр коммутации получает сигнал от комнатного термостата, который вызывая тепло, он передаст этот сигнал в соответствующий ETH на коллектора, который, в свою очередь, откроет этот порт на коллекторе, позволяя вода проходит через него и нагревает необходимое помещение или зону.

На схеме ниже показано, как компоненты соединяются для создания действующей системы теплого пола.

Обратите внимание: эта информация предназначена в качестве руководства, и важно помнить, что для того, чтобы вы могли максимально эффективно использовать нашу систему теплого пола, проектирование системы, включая расчеты теплопотерь и проектирование расположения труб, выполняется профессионалом.

Оставить комментарий
