Схема коллектора отопления: Схема установки коллектора для отопления: монтаж и подключение

Опубликовано в Разное

22 Янв 1970

Содержание

Системы отопления (водяное отопление)

VALTEC
Системы отопления (водяное отопление)

Оборудование VALTEC решает все проблемы с комплектацией системы отопления. Благодаря отработанной технологии производства и монтажа, технической поддержке, широкому ассортименту оборудования, материалов и инструмента работа с нашей продукцией покажется вам простой и увлекательной. Созданные специалистами VALTEC технические и учебные пособия покажут, как избежать ошибок при подборе и монтаже комплектующих, предотвратят неприятные ситуации и их последствия. Хорошим подспорьем при выборе проектного решения может стать Альбом типовых схем систем отопления. Продуманные разработчиками схемы снабжены пояснениями и подробной спецификацией с указанием количества требуемых элементов и их артикулов. Это позволит вам, не задумываясь составить смету проекта и оформить заказ в торговой сети VALTEC.

Схема комбинированного отопления VALTEC

Вашему вниманию предлагается пример современной энергоэффективной системы отопления на базе оборудования VALTEC.

Она разработана для загородного дома или любого другого объекта с автономным источником тепла (котлом и т.д.). Схема предусматривает комбинированное использование традиционных радиаторов и напольного отопления. Такое сочетание технологий, а также примененная автоматика дают возможность обеспечить высокий уровень комфорта при оптимальных затратах на приобретение оборудования и его эксплуатацию. В схеме использованы и отображены комплектующие из актуального ассортимента VALTEC.

№	Артикул	Наименование	Производитель
1	VT.COMBI.S	Насосно-смесительный узел	VALTEC
2	VTC.596EMNX	Блок коллекторный с расходомерами	VALTEC
3	VTC. 586EMNX	Блок коллекторный из нерж. стали	VALTEC
4	VT.K200.M	Контроллер с погодозависимым управлением	VALTEC
4а	VT.K200.M	Датчик температуры наружного воздуха	VALTEC
5	VT.TE3040	Электротермический сервопривод	VALTEC
6	VT.TE3061	Аналоговый сервопривод	VALTEC
7	VT. AC709	Хронотермостат электронный комнатный с датчиком температуры пола	VALTEC
8а	VT.AC601	Комнатный термостат	VALTEC
8	VT.AC602	Комнатный термостат с датчиком температуры тёплого пола	VALTEC
9	VT.0667T	Байпас с перепускным клапаном для обеспечения циркуляции при закрытых петлях	VALTEC
10	VT.MR03	Клапан трехходовой смесительный для поддержания температуры обратки	VALTEC
11	VT. 5012	Термоголовка с выносным накладным датчиком	VALTEC
12	VT.460	Группа безопасности	VALTEC
13	VT.538	Сгон-отсекатель	VALTEC
14	VT.0606	Сдвоенный коллекторный ниппель	VALTEC
15	VT.ZC6	Коммуникатор	VALTEC
16	VT. VRS	Насос циркуляционный	VALTEC

Пояснения к схеме:

Увязать в единую систему высокотемпературные контуры (источника тепла и радиаторного отопления) и контуры напольного отопления с пониженной температурой теплоносителя позволяет применение насосно-смесительного узла VALTEC COMBIMIX.

Распределение потоков теплоносителя организовано с использованием коллекторных блоков VALTEC VTc 594 (радиаторное отопление) и VTc 596 (теплый пол).

Разводка системы высокотемпературного отопления и контуры теплого выполнены из металлопластиковых труб VALTEC. Монтаж трубопроводов произведен с использованием пресс-фитингов серии VTm 200; подключение к коллекторам – обжимными коллекторными фитингами для металлопластиковой трубы VT 4420.

Регулирование работы напольного отопления организовано с помощью контроллера VALTEC K100 с функцией погодной компенсации.

Благодаря этому температура воды в контурах теплого пола изменяется в зависимости от температуры наружного воздуха, что гарантирует экономию используемых для отопления энергоресурсов. Управляющий сигнал от контроллера поступает на аналоговый электротермический сервопривод регулирующего клапана узла COMBIMIX.

Тепловой комфорт в помещениях с напольным отоплением поддерживается комнатным термостатом VT AC 602 и хронотермостатом VT AC 709, оснащенных датчиками температуры воздуха и поверхности пола. Через электротермические приводы эти модули автоматики управляют клапанами на обратном коллекторе блока VTc 596.

В качестве предохранительного использован термостат с выносным датчиком температуры VT AC 6161. Он останавливает циркуляционный насос узла COMBIMIX в случае превышения заданной максимальной температуры теплоносителя на подаче в контуры теплого пола.

Теплоотдача радиаторов регулируется комнатным термостатом VT AC 601, управляющим клапанами коллекторного блока VTc 594 с помощью электротермических сервоприводов.

Контур источника тепла оснащен группой безопасности котла, мембранным расширительным баком, обратным и дренажным клапанами VALTEC.

В качестве запорной арматуры использованы шаровые краны серии VALTEC BASE.

Распределительный коллектор отопления: схема, устройство

Отопление домов в северных районах играет важную роль. Практически полгода наружная температура не позволяет без него обходиться. Поэтому эффективность и работоспособность систем обогрева требуются на высшем уровне. Вот как раз для повышения эффективности и была разработана коллекторная или лучевая система разводки трубопроводов для подключения отопительных приборов. Она принципиально отличается от однотрубной и двухтрубной схем отопления. Но при этом позволяет с большей эффективностью управлять теплоотдачей радиаторов и автономно их регулировать.

С появлением новейших технологий изготовления труб и фитингов стали разрабатываться более эффективные варианты схем отопления. Гибкие не стальные трубы позволили облегчить прокладку с изгибом, а значит и бесшовную укладку труб большой протяженности.

С удешевлением стоимости материала и появлением коллекторов – фитингов для одновременного подключения множества трубопроводов – была разработана коллекторная или лучевая схема подключения приборов отопления.

Принцип устройства лучевой схемы

В отличие от традиционных однотрубной и двухтрубной схем отопления лучевая не подразумевает линейной прокладки основной магистрали, к которой по очереди (параллельно или последовательно) подключаются отопительные приборы. Лучевая схема подразумевает отдельное подключение каждого радиатора. Основной трубопровод от источника отопления (котла или центрального отопления) подводит теплоноситель к «прямому» коллектору или коллекторному узлу, то есть к тому, который прямо раздает тепло. К нему же через балансировочные вентили подключаются трубы соединения к каждому радиатору. И, соответственно, от каждого радиатора к обратному коллектору прокладываются обратные ветки для отвода остывшего теплоносителя. Каждую трубку от коллектора к батарее еще называют лучом, поэтому эта схема имеет второе название – лучевая.

Для стравливания воздуха каждую батарею оснащают воздухоотводчиком (краном Маевского) и терморегулятором для локального регулирования температуры теплоотдачи.

Преимущества коллекторной схемы сборки отопления

При таком варианте мы получаем определенные преимущества перед традиционными схемами.

Во-первых, лучевую схему не нужно балансировать. Каждый радиатор получает одинаковой температуры теплоноситель, раздаваемый коллектором.

Во-вторых, регулировка отдельно взятого радиатора не влияет на регулировки и, соответственно, теплоотдачу остальных батарей.

В-третьих, упрощается отключение отдельно каждого прибора для ремонта и обслуживания.

В-четвертых, бесшовная или без использования фитингов прокладка трубы увеличивает срок ее эксплуатации.

В-пятых, бесшовная труба позволяет намертво скрыть ее в стенах или в полу, так как при ней не возможна протечка из соединения, что является обычным делом при использовании фитингов.

Минусы лучевого способа соединения радиаторов с коллекторами

При таком количестве плюсов все же нужно остановиться и на недостатках.

Требуется большее количество материалов из-за того, что к каждому радиатору прокладывается индивидуальные прямой и обратных трубопроводы.
Есть риск повредить скрытый в стене или полу трубопровод. Чтобы этого избежать, нужно сохранить исполнительную схему срытой прокладки трубопроводов с привязкой мест укладки.
Практически невозможно наладить естественную циркуляцию при использовании такой схемы разводки. Наилучшим решением будет установка насоса.

Потребуется отдельное место для монтажа коллекторных шкафов. Их можно, например, расположить в кладовке. Желательно, чтобы место установки коллекторов было центральным для всех отопительных приборов. Таким образом будет обеспечена приблизительно одинаковая протяженность труб, что облегчит и регулировку, и балансировку системы.

Потребуется теплоизоляция трубопроводов для снижения теплопотерь при движении теплоносителя. Но это может быть и плюсом, так как будет как бы дополнительное отопление из-под пола.

Правила устройства коллекторной разводки трубопроводов

Сначала требуется определиться с местоположением коллекторного шкафа или двух. Их количество зависит от числа батарей. Иногда 2 коллектора в 1 шкаф не помещаются из-за больного количества труб, поэтому из размещают два рядом друг с другом.

Коллекторы отдельно собираются, комплектуются балансировочными вентилями, торцевым воздухоотводчиком и фитингом подключения к подающей трубе. Собранный коллектор (или коллекторы) устанавливают в коллекторный ящик (ящики).

Размечают место установки батарей и устанавливают кронштейны для их крепления.
Собирают комплектность батарей с фитингами, термоголовками и краном Маевского.
Вешают собранный радиатор на место.
Прокладывают трубопроводов от коллектора к радиатору.
Обрезают трубу по требуемой длине.
Соединяют ее с радиатором и балансировочником на коллекторе.
При прокладке труб в стенах нужно заранее их проштробить под место укладки.
Уложенные на черновой пол трубы заливаются цементно-песчаной стяжкой.
До заливки составляется карта труб, чтобы не пробить их случайно, если понадобиться для, например, установки порогов, выдолбить в полу отверстие.

Коллекторная или лучевая схема устройства отопления – современная и очень эффективная. Коллекторная сборка позволяет не только подключать батареи, но и устроить систему теплого водяного пола.

Полезное видео

Сергей Добронравов – автор сайта remohouse.ru. Эксперт в сфере ремонта, строительства, инфраструктурных проектов и эксплуатации зданий. Опыт работы в строительстве более 25 лет.

Распределительный коллектор отопления: принцип работы, разновидности

Распределительный коллектор отопления служит для равномерного распределения энергии теплоносителя, циркулирующего по контуру отопительной системы, между отопительными приборами. Такой подход обеспечивает не только комфортные условия проживания, но и увеличивает срок службы системы в целом.

Коллектор Uponor латунный, 3 вывода.

Принцип действия

Данное устройство, часто именуемое «гребёнкой» – ни что иное, как раздаточный узел, выполняющий две взаимосвязанные функции: подачу горячего теплоносителя в отдельный независимый контур и отвод остывшей жидкости к генератору тепловой энергии (котлу). От «гребёнки» может отходить разное количество выводов (до 12) в зависимости от числа подключённых контуров или отдельных приборов. Выводы оснащаются регулирующей и запорной арматурой (вентилями, кранами и др.) с тем, чтобы поддерживать желаемую температуру, а в случае необходимости полностью отключить контур для профилактики или ремонта.

Коллекторный блок Valtec из нержавеющей стали с расходомерами.

Из магистрального трубопровода теплоноситель поступает во внутреннюю полость коллектора, а оттуда расходится по подключённым к нему контурам, обеспечивая равномерную теплоотдачу. Отдав тепло отопительному прибору, теплоноситель возвращается в распределительный блок, а далее через обратный коллектор перенаправляется в котёл для повторного нагрева. Таким образом, получается замкнутый цикл.

Гребенка для отопления распределительный коллектор Valtec.

Корпус часто используют как платформу для монтажа некоторых компонентов системы отопления, таких как водовыпускные клапаны, расходомеры, воздухоотводчики, манометры. Это разумно, прежде всего, с точки зрения экономии средств: не нужно монтировать дополнительную трубопроводную арматуру для установки указанных устройств.

Разновидности коллекторов

На сегодняшний день рынок предлагает большое разнообразие коллекторных систем. Самые простые конструкции лишены регулировочной и другой аппаратуры – это даёт возможность покупателю (мастеру) самому решать, какое оборудование он будет в дальнейшем устанавливать. Есть и готовые к использованию коллекторные блоки, «нафаршированные» всевозможными элементами (шаровыми кранами, расходомерами, термодатчиками и т.п.). Это удобно, но дорого. К тому же может статься, что некоторые компоненты вообще не будут востребованы. Зачем же переплачивать?

Полипропиленовый Tebo с 3 выходами, c кранами, 25х20 мм.

Распределительные коллекторы отопления бывают с нижним, верхним или боковым подключением. Первый способ соединения наиболее популярен, так как позволяет максимально скрыть разводку и улучшить эстетичность помещения. В идеале коллектор заключается в нишу или специальный шкафчик, однако с таким расчётом, чтобы доступ к нему был свободным.

В больших домах с мощной и сильно разветвлённой отопительной системой «гребёнки» дополняют гидравлической стрелкой. По сути – это вертикальная труба с торцевыми заглушками, предназначенная для выравнивания параметров рабочего давления и предотвращения гидравлического удара. С одной стороны к стрелке подводится контур отопительных приборов, а с другой – контур котла. При такой схеме каждый контур рекомендуется оборудовать собственным циркуляционным насосом, иначе подобная новация вряд ли будет оправдана.

Никелированный Valtec, 3 вывода.

Распределительные коллекторы отопления изготавливаются из следующих материалов:

латунь;
нержавеющая сталь;
полимер.

Латунные «гребёнки», пожалуй, самые оптимальные с точки зрения соотношения цена/качество. Изделия из «нержавейки» — самые экологичные и долговечные, но и самые дорогостоящие. Полимерные аналоги относительно недороги, но по всем параметрам уступают вышеупомянутым собратьям.

Коллектор Uponor латунный, 2 вывода.

Uponor латунный, 2 вывода, обратка.

Преимущества использования коллектора отопления

В отличие от обычных одно- и двухконтурных систем, где отопительные приборы подключаются последовательно, коллекторная схема предоставляет возможность параллельного подключения. Благодаря этому температура теплоносителя во всех контурах выравнивается, и её можно установить в нужном диапазоне. Более того, с помощью регулирующих вентилей можно выставить индивидуальный тепловой режим для каждого контура (особенно это актуально при наличии тёплого пола).

Если говорить о тёплом поле с числом веток более двух, то без коллектора просто не обойтись. В противном случае слаженная работа системы будет нереальной. Более того, коллектор следует оснастить собственным циркуляционным насосом, а в идеале – ещё и смесительным узлом, отрегулировав его на нужную температуру (она не должна превышать 35-40°C). Количество ответвлений назначается с таким расчётом, чтобы общая длина труб в отдельном контуре не превышала 80 м.

Коллекторная группа Uni-Fitt.

Подытоживая вышесказанное, можно констатировать, что коллекторная схема предоставляет следующие уникальные возможности:

устанавливать и поддерживать стабильную, комфортную температуру в любом помещении;
распределительный коллектор отопления позволяет экономить энергоресурсы за счёт оптимального распределения тепла;
использовать трубы небольших диаметров, уменьшая таким образом толщину цементной стяжки.

Единственный недостаток – дополнительные затраты, причём немалые. Однако игра стоит свеч – проверено на практике.

Видео

Схема отопления частного дома своими руками. / Гибкая подводка из нержавеющей стали

Схема отопления

Схемы отопления частного дома на базе готовых коллекторов, гибких подводок для воды, гидрострелок. И соединения без сварных работ своими руками. Фото:

Система обвязки двух котлов с встроенными циркуляционными насосами. Гибкая подводка для соединения котлов и контуров 25 мм 1 дюйм. Гидрострелка. Коллектор отопления на 3 контура до 350 кВт или до 3000 кв. м. отапливаемой площади. Нерегулируемый контур для радиаторного отопления через распределительную гребёнку с отсечными кранами ( например для гаража, теплицы, подвала, 1 этажа, 2 этажа, 3 этажа,…. Или водонагревателя косвенного нагрева). Регулируемый контур ( на фото ручной регулировки. Для автоматической устанавливается на 3-х ходовой адаптер и электропривод ) например для тёплого пола, вентиляции, радиаторного отопления.

Фото:

Обвязка напольного котла с встроенным циркуляционным насосам. Гибкая подводка для соединения котлов и контуров 40 мм 1 1/2 дюйма. Гидрострелка. Коллектор для отопления на 3 контура. Нерегулируемый контур для радиаторного отопления через распределительную гребёнку с отсечными кранами ( например для гаража, теплицы, подвала, 1 этажа, 2 этажа, 3 этажа,…. Или водонагревателя косвенного нагрева). Регулируемый контур ( на фото ручной регулировки для автоматической устанавливается на 3-х ходовой адаптер и электропривод ) например для тёплого пола, вентиляции, радиаторного отопления.

Схема отопления: коллектор отопления на 3 контура

Фото: Коллектор отопления котловой на 3 контура

Обвязка котла. Гибкая подводка для соединения котлов и контуров 40 мм 1 1/2 дюйма. Коллектор для отопления на 3 контура. Нерегулируемый контур для радиаторного отопления через распределительную гребёнку с отсечными кранами ( например для гаража, теплицы, подвала, 1 этажа, 2 этажа, 3 этажа,…. Или водонагревателя косвенного нагрева). Регулируемый контур ( на фото ручной регулировки для автоматической устанавливается на 3-х ходовой адаптер и электропривод ) например для тёплого пола, вентиляции, радиаторного отопления.

Современное отопление дома можно разбить на несколько участков, 50% всей стоимости системы отопления составляет котёл и обвязка котельной. Котёл в свою очередь 30-60% стоимости котельной. Выбор котла зависит не только от цены, но и от энергетического ресурса данной местности. Например: электрические котлы, жидкотопливные котлы (дизельные), твердотопливные котлы, пелетные котлы, пиролизные котлы, газовые и т.д.. Но перейдём к обвязки котельной к её основе. Все самые передовые возможности монтажа топочной собрала в себя коллекторная система отопления концепция первичного и вторичного кольца. В такой системе отопления легко совместить несколько котлов и несколько контуров, эти схемы отопления менее инерционны, они быстрее откликаются на потребности определённой точки в помещении. Итак представим себе центр отопительной системы огромную бочку из верхней части которой можно взять любое количество кипятка и при помощи циркуляционного насоса доставить на прямую в определённую точку (радиатор) тепло. А остывшую воду из радиатора вылить в нижнюю часть огромной бочки так примитивно работает вторичное кольцо. А первичное кольцо циркуляционным насосом из котла закачает новую порцию теплоносителя в верхнюю часть бочки. Сколько может быть таких вторичных колец, контуров до определённой точки потребления тепла? Например: первый этаж, 2-ой этаж, 3-ий этаж, бойлер, тёплый пол, гараж, зимний сад, теплица, система приточной вентиляции, обогрев бассейна и т.д.. Все эти разветвления недавно собирали при помощи тройников на месте что занимало много времени. Сейчас для этого есть готовое решение это великое множество сантехнических гребёнок, регулировочных коллекторов, распределительных коллекторов для быстрого монтажа котельного оборудования с разной мощностью и присоединительными размерами. Хорошо собрали мы все ручейки в одно целое в коллектор отопления, но не присоединять, же теперь коллектор для котельной к неэстетичной огромной бочке. Максимально проработав дизайн, и максимально уменьшив размеры, мы получим гидравлический разделитель (гидрострелку). Но чтобы сохранялось постоянным условие, что в верхней части гидрострелки находиться кипяток его туда должен постоянно закачивать циркуляционный насос из генератора тепла (котел), а из нижней части гидравлического разделителя теплоноситель подаётся обратно в котёл или группу котлов, для нагрева охлаждённой жидкости. И так мы получаем своеобразную схему отопления в центре находиться гидравлическая муфта, с одной стороны от неё первичное кольцо (котлы), с другой стороны вторичное кольцо (радиаторы, тёплые полы, и т.д.). Благодаря гидравлическому разделителю кольца могут работать не зависимо друг от друга. Причём работая в связке гидрострелка выполняет функцию уравнивания. Так излишки нагретого теплоносителя которые не понадобились для радиаторов могут уходить через гидрострелку сразу в котёл, а не достаточное количество нагретого теплоносителя во вторичном кольце частично восполняется из нижней части коллектора (обратки) через гидрострелку. В свою очередь временное перекрытие радиаторов, бойлера, тёплых полов… может увеличивать или уменьшать количество теплоносителя во вторичном кольце, эти другие процессы компенсирует гидрострелка. Да мы совсем забыли про твердотопливные котлы в них гидрострелку нельзя уменьшить, придётся оставить большую ёмкость в 1500 литров так как она служит и накопителем резкого нагрева теплоносителя в первичном кольце и постепенного распределения во вторичном кольце. В итоге мы получаем первичное кольцо, где по кругу движется теплоноситель от котла до гидрострелки и обратно до котла. И вторичное кольцо от гидрострелки до распределительного коллектора отопления и обратно до гидрострелки. Возможности коллектора отопления ограничены его сечением и во многом зависит от мощности котельной ( нельзя изготовить его размером с ладошку ). Представим для простоты 10 этажный дом, контура разобьём по подъездам, стоякам ( сколько стояков столько и контуров ). Или другой вариант 1-ый контур на первый этаж, для этого понадобиться насос 25 х 40 и трубу 25 мм по которой доставим теплоноситель до другой гребёнки а там распределим это тепло, например сшитым полиэтиленом 16 мм по радиаторам. Но на десятый этаж мощности насоса 25 х 40 не хватит, нужен другой более мощный насос. Взяв более мощный насос ( если нет гидрострелки) он может начать вытягивать теплоноситель из соседнего контура для этого ставят на контурах обратные клапана и балансировочные клапана для регулировки объёма протока жидкости. Так же можно использовать 3-х и 4-х ходовые смесительные клапана. Но вернёмся к коллектору для отопления, мы видим, что проходное сечение такого коллектора для правильной работы схемы отопления, где отапливаемая площадь от 0 до 2500 кв. метров должно быть не менее вход 80х80 и обратка 80х80. А на контурах вход и выход не менее 25 мм(1 дюйм). Так что использование готовых коллекторов для монтажа котельных не только эстетично, но и намного дешевле, и проще в монтаже котельного оборудования. Что хотели бы видеть монтажники в дополнении коллектора это присоединительные отверстия на 1/2″ например, для установки: крана для слива воды, термометров, манометров, предохранительного клапана, подпиточного клапана, расширительного бака, и других устройств. У гидрострелки дополнением служит сливной кран, автоматический воздухоотводчик, термоманометр. Одним из обязательных элементов монтажной схемы котельной является гидробак ( гидроаккумулятор, экспанзомат, мембранник,). Гидроаккумулятор принимает на себя увеличение и уменьшение объёма теплоносителя в системе отопления. Расчёт ёмкости расширительного бака приблизительно равен 10% от всей системы отопления. Но если экспанзомат не справиться, в действие вступает группа безопасности ( производители котлов не несут гарантийных обязательств если группа безопасности не стоит после котла и между котлом и группой безопасности стоит шаровой кран) в которую входит предохранительный клапан настроенный на 3 Атм. Некоторые монтажники для дополнительной страховки ставят еще один предохранительный клапан 6 Атм. При срабатывании предохранительных клапанов уменьшенное количество воды и соответственно давление в системе отопления нужно пополнить это сделает автоматически, подпиточный клапан, который настраивают на 2,8 Атм при снижении ниже этой величины он открывается и из магистральной трубы ХВС заполняет систему отопления. При подпитке системы образуются газы при окислении как следствие — накипь, коррозия, Чтобы этого избежать устанавливают воздухоотводчики и грязеуловители. Подключают заземление, электропроводку и бесперебойности для автоматики и циркуляционных насосов. В котлах нового поколения уже стоит большая часть автоматики. Все основные функции для безопасности и регулировки перечислим: 1) управление горелкой: уменьшение или увеличение подачи газа, а следовательно и температуры теплоносителя. 2) устройство безопасности котла автоматическое отключение при перегреве, газовый датчик и т.д. Но возьмем котел старого образца в нем можно производить регулировку только теплоносителя и только на самом котле. Это неудобство, так как температура на улице и в помещении меняется несколько раз в сутки, надо постоянно ходить и крутить колесико. А теперь представьте автоматическую регулировку: Выносной датчик со встроенным термостатом и заданной температурой установлен в эталоном помещении, что позволяет держать температуру одинаковой во всем доме. Если на улице стало теплее на 2 градуса вам не нужно спускаться в котельную и уменьшать газ автоматика котла сама на это среагирует .Автоматическое уменьшение газа постепенно складывается в денежную экономию. А если таких датчиков нет на котле или вы хотите управлять не всем потоком, а каждым контуром в отдельности по временным рамкам: с 6-7 часов 18 градусов, а с 9-10 часов 20 градусов да еще и с расстояния по телефону, тогда нужен контроллер, который управляет контурами, насосами, котлами. Но этот высший пилотаж рассмотрим чуть позже на оборудовании фирмы KROMSCHRODER. А пока вернемся к монтажу схемы системы отопления своими руками, это значит без сварки и сложной пайки. После котла производители котлов рекомендуют 2-3 метра трубопровода изготавливать из стальной трубы или из медной трубы. Это потому, что после временного перегрева котла вода инерционно попадет в трубу. Например синтетические трубы выйдут из строя. Заниматься сваркой на этом участке и вылавливать соосность очень дорого, и нужны определенные навыки. Прогресс не стоит на месте, сейчас есть в продаже гибкая подводка для отопления из нержавеющей стали. Она удобна в обращении и имеет размеры от 15 мм до 65 мм, при ее монтаже не нужны углы для выравнивания соосности, американки для разъемного соединения, компенсаторы. Это позволяет своими руками за 5 минут при помощи ключей соединить долговечно и надежно котел с оборудованием. Установив готовый распределительный коллектор для отопления мы как на елку навешиваем шаровые краны, обратные клапана, 3-х ходовые или 4-х ходовые клапана с сервоприводами или без. Как мы видим собрать систему отопления своими руками без сварки не так уж и сложно. Сейчас основная часть монтажных организаций по настоянию заводов- производителей котлов используют в коллекторных системах гидрострелку. Используя гидравлическую стрелку в системах отопления достигается постоянный равномерный поток теплоносителя через радиаторы и другие приборы отопления. В результате гидрострелка позволяет добиться максимальной сбалансированности котла и коллектора отопления, а значит и всей системы отопления.

Но существует и другой вариант для выравнивания гидравлических потоков между контурами. Этот способ монтажники подсмотрели из зарубежных журналов. Такая схема проще, экономичней и смотрится, гораздо компактней. В ней есть и плюсы, и минусы по сравнению с гидрострелкой. Принцип её заключается в закольцовывании коллектора отопления для монтажа котельной. Для этого в коллектор вваривается байпас ( перемычка ) в конце коллектора отопления. Это перемычка позволяет забирать дополнительное количество воды из обратки для контуров или перегонять лишний объём теплоносителя по коллектору прямым потоком от котла обратно в котёл. Фото:

Коллектор отопления распределительный для монтажа котельной на 4 контура

Основные причины выбора монтажной компании для монтажа отопления в загородном доме заключаются в опыте и умении объяснить как устроена система отопления которая будет смонтирована в частном доме. Если монтажник по отоплению не понимает как будет работать схема которую он соберет. Навряд ли кто-то выберет таких мастеров. Цена отопительной системы на прямую зависит от используемых материалов. И так самый дешевый монтаж отопления включает в себя трубы и фитинги из полипропилена, конвекторы отопления , дешевые котлы например Газовый котел Конорд 12Н Comfort W, Газовый котел Конорд 12 Н Comfort S двухконтурный — 12 кВТ, Напольный одноконтурный энергонезависимый котел Siberia — 11 кВт Котел напольный газовый Termotechnik КС-Г 014 СНК серии Жук — 14 кВт Котёл газовый двухконтурный ЖМЗ АКГВ-11, 6-3 Эконом — 11 кВт Борино АОГВ-11,6 «сигнал» — 11,6 кВт, Neva Lux 8618 — 18 кВт. Причём схема отопления для частного дома до 70 кв. м. очень проста котёл отопления, трубы из полипропилена, ведро фитингов, от 4 до 5 радиаторов, радиаторы можно подсоединить последовательно или параллельно (однотрубное, двухтрубное,). Монтаж загородного дома который в два раза больше 140 кв. м. предусматривает уже два дешевых котла или один дороже. Много труб и фитингов, которые изначально все хотят спрятать в пол в стяжку или в стены под штукатурку. А значит, замурованные трубы должны быть качественными, и не должны иметь соединения, так как это основное место протечек. И чтобы спрятать трубы для отопления в стяжку и для более качественного монтажа отопления надо использовать лучевую схему отопления. Более 20 лет назад монтажные организации перешли на новые схемы с лучевой разводкой отопления. Инженеры и дизайнеры имеют богатый опыт в проектировании коллекторных схем отопления. Теперь большинство монтируемых схем отопления выполнены на основе лучевых схем. Но для большой площади нужно большое количество радиаторов. И к каждому радиатору не большой ручеёк теплоносителя. А если таких радиаторов 70 соединив их в один большой поток получим огромную реку теплоносителя. Производители котлов не продумывают о таких объёмах внутри котла. Но при обвязки котельной на стадии монтажных работ по отоплению можно установить гидрострелку в которой к потоку из котла подмешивается часть теплоносителя из обратного потока, что увеличивает количество теплоносителя. После применения гидрострелки в коллектор отопления будет поступать такой объем теплоносителя, который нужен для системы отопления. Но размеры гидрострелки, коллектора отопления, труб должны быть соответственными для данной системы отопления. Так же как ствол дерева на много больше в диаметре, чем ветки.

Поэтому в центре систем отопления находится мощный коллектор с увеличенными возможностями потока объёма теплоносителя и скорости. Такой коллектор отопления для монтажа котельной позволяет распределить по контурам нужное количество объёма и количество тепла. Это фактический расход воды в нашей коллекторной системе это помогает легко регулировать расход для каждой зоны для максимального комфорта и эффективности. Меж осевое расстояние на контуре 125 мм это позволяет использовать готовое решение в виде групп быстрого монтажа, или подобрать своё решение, что гораздо дешевле и функциональнее готовых решений. Большинство хозяев загородных домов привыкли делать всё своими руками. Система отопления собранная своими руками более понятна. И при выходе из строя или небольшой поломки, когда на улице зима. Можно не дожидаться мастера из сервисного центра, а починить отопление своими руками. Согласитесь в условиях нашей зимы и сервиса, когда загородный дом может находиться далеко от города. За короткий промежуток может перемерзнуть система отопления. Сегодня можно много найти информации что-бы спроектировать и собрать систему отопления своими руками.

Гидрострелка группа безопасности в системе отопления

Схема отопления дома обвязка котла гидрострелкой и коллектором

Схема отопления дома обвязка котла коллектором для котельной

Система отопления дома обвязка котла коллектором для котельной

Система отопления дома обвязка котла гидрострелкой и коллектором для котельной

Схема отопления дома обвязка двух котлов гидрострелкой и коллектором для котельной

Схема отопления дома обвязка котла гидрострелкой и коллектором для котельной

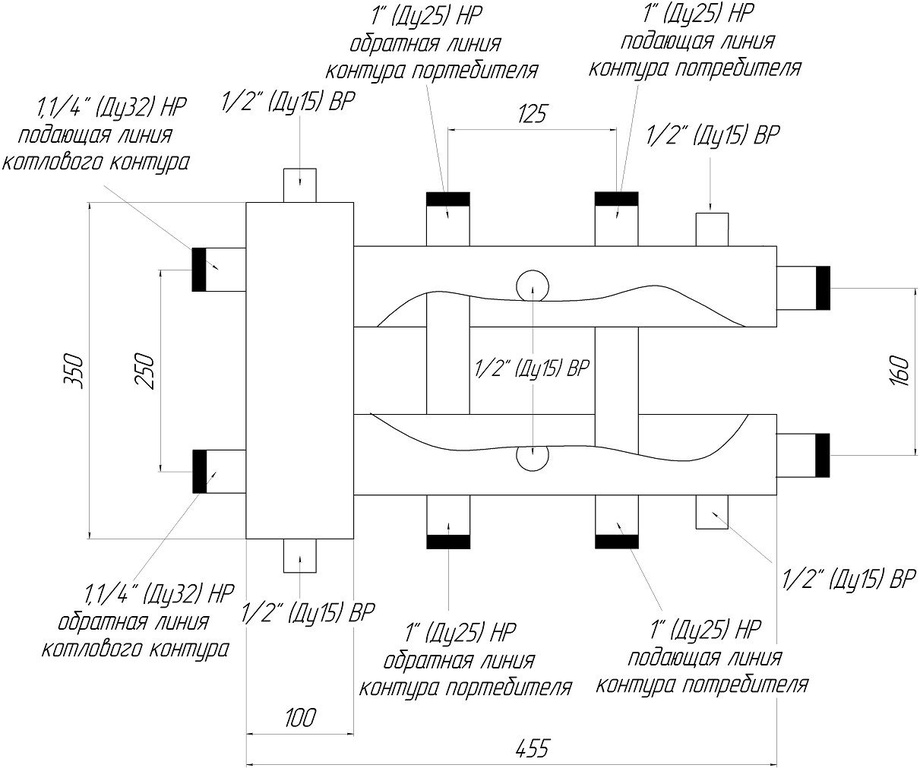

Гидрострелка и коллектор на 2 контура для системы отопления частного дома своими руками

Гидрострелка и коллектор на 3 контура для системы отопления частного дома своими руками

Гидрострелка и коллектор на 4 контура для системы отопления частного дома своими руками

Коллектор отопления распределительный 1 дюйм для системы отопления частного дома своими руками

На фотографии разукомплектованный коллектор под металлопластик проходная резьба 1 дюйм и выхода должны быть под 20 металлопластик. Там должно вставляться в эти штуцера с наружной резьбой типа евроконуса обжимное кольцо и гайка которая это всё затягивает. Поэтому у этих штуцеров получаются очень тонкие стенки и если к ним прикрутить гибкую подводку через прокладку то она просто войдёт во внутрь. Данный коллектор с такими тонкими стенками должны использоваться по назначению с металлопластиком ( поэтому на резьбе нет насечек под намотку). Но у нас их многие дорабатывают и используют как хорошие полноценные. Для этого нужно купить фум ленту из фторопласта удлинители длиной 10 мм или 15 мм или 20 мм в вашем случае диаметр 3/4 дюйма и ключ в виде шестигранника ( он вставляется во внутрь например удлинителя 3/4 х 10 ) Берем фум ленту наматываем на штуцер и при помощи шестигранного ключа накручиваем удлинитель получается широкий фальц под прокладку. Да если нет шестигранного ключа можно подобрать стамеску во внутрь и закрутить но лучше шестигранном ключом. Я прикрепил фото там правда коллектор с отсечными кранами проходной 1 дюйм и выходы под 16 металлопластик но это не важно 20 по той же схеме. Там разбираем коллектор 1) откручиваем гайку выбрасываем, 2) достаём обжимное кольцо выбрасываем, 3) достаём штуцер с конусом выбрасываем получаем ваш тонкостенный коллектор, 4) теперь накручиваем удлинитель 1/2 х 10 никелированный, 4) теперь через плоскую прокладку из фторопласта прикручиваем гибкую подводку.

Контур с 3-х ходовым клапаном для регулировки температуры тёплого пола в системе отопления

Контур для бойлера или радиаторов в системе отопления

Гибкая подводка для воды из нержавеющей стали для обвязки котла с трубами системы отопления в котельных

В системе отопления есть прибор, который нагревает теплоноситель и есть приборы, которые остужают его. Для этого очень важно правильно собрать трубопровод для теплоносителя. Сегодня зачастую вместо стальных или медных труб используется синтетические. Но нужно понимать, что технические характеристики зависят в полимерах и от давления и от температуры. Наглядно видно, что нагретый полиэтилен становится мягче и не выдержит давление, которое выдерживал в холодном более твердом состоянии. Поэтому стенки в миллиметр как у медных труб не могут позволить синтетические трубы. Трубы из нержавеющей стали еще тоньше миллиметра. Размеры трубы указываются по наружному диаметру, а стенки в сумме могут быть более 2 сантиметров. Это важно понимать для экономии цены на материалы. Когда вы собираете трубопровод полипропиленовой трубой 2 дюйма и соединяете его гибкой подводкой для воды 2 дюйма, то вы переплачиваете. У полипропиленовой трубы PN 25 проходное сечение 33,4 м у гибкой подводки для воды 2 дюйма 48 мм. Если взять гибкую подводку для воды 1 1/2 дюйма то самое маленькое расстояние будет равно 34 мм. Но это расстояние внутри между гофр гибкой подводки из нержавеющей стали. Хотелось бы обратить внимание на участок после котла отопления он должен быть на 1,5 метра, например из меди, связано это с выбросами перегретой воды. Да конечно котел отключится, но теплоноситель пройдет в трубопроводе не большой участок. Большинство котельных сейчас монтируются настенными котлами. Там выход вход диаметром 25 мм, и для соединения с коллектор отопления дешево и очень надёжно применить гибкую подводку для воды 1 дюйм. В этом случае не нужно вылавливать соосность и при замене котла отопления не нужно дополнительных трат. Сегодняшний монтаж отопления и водоснабжения стал на много проще готовые гибкие подводки для воды из нержавеющей стали и коллекторные группы помогают сделать все компактно надёжно.

Гибкая подводка из нержавеющей стали для обвязки котла с трубами в схемах отопления

Система отопления частного дома это одно из первых условий в нашей климатической зоне. Оно должно быть надёжное и долговечное. Поэтому подбирая оборудование нужно определиться, что лучше и где на участке монтировать. Если это монтируется в труднодоступных местах, то это должно быть более надёжно. В принципе вся надёжность определяется материалами. Если в котле теплообменник из чугуна или нержавейки, то он прослужит в несколько раз дольше своего аналога из стали. А если это нужно демонтировать, то нужны разъёмные соединения и возможность регулировать расстояния до нового котла. Покупая через десять лет новый котёл, уже не найдётся той же модели, у другой наверняка будут другие расстояния входа и выходы. Очень удобно подсоединить котел к системе отопления гибкой подводкой из нержавеющей стали. Это новое оборудование, но с очень хорошими техническими характеристиками. Плюс это разъёмное соединение, которое изгибается под любыми углами. Длина и диаметр позволяют подключать любые котлы отопления. Гибкая подводка из нержавеющей стали производится с максимальным диаметром 65 мм. Что соответствует соединению с обычной сантехнической резьбой 2 1/2 дюйма. Гибкая подводка из нержавеющей стали это отличное решение для быстрого монтажа и демонтажа системы отопления. А такая линейка диаметров позволяет собрать любой трубопровод.

Контакты Гибкая подводка г Москва, Нагорный пр., 7, корп. 1, стр. 1, м. Верхние Котлы, +7 (499) 390-62-89

https://yandex.ru/maps/-/CCGSfI5f https://go.2gis.com/m0bxd

Гибкая подводка Отопление

Как собрать коллектор для теплого пола своими руками

Когда устройство контуров водяного напольного обогрева благополучно окончено, перед заливкой стяжки необходимо осуществить подключение труб теплого пола к коллектору. Это делается с целью проверки герметичности контуров и выявления заводского брака или возможных дефектов труб, могущих возникнуть в процессе монтажа.

Операцию по испытаниям трубопроводов надо провести обязательно, иначе в случае аварии после пуска отопления придется разрушать покрытие пола. После выполнения стяжки и застывания раствора осуществляется присоединение к магистральным трубопроводам и пуск системы в работу. О том, как правильно собрать коллектор для теплого пола и совместить его со смесительным узлом, будет рассказано в данном материале.

Роль коллектора в системах напольного обогрева

Коллектор – это элемент, без которого не обойдется напольное отопление, к нему присоединяются все трубопроводы от греющих контуров. Поскольку температура теплоносителя, подаваемого в сеть из котельной, слишком высока для работы теплых полов, то совместно с коллектором всегда работает смесительный узел, обеспечивающий температуру воды в пределах 40—45 ºС.

Смесительные узлы и коллекторы для теплых полов выполняют задачу по приготовлению теплоносителя необходимой температуры и подаче его во все контуры.

Чтобы понять, как работает весь узел, разберем устройство коллектора подробнее. Он состоит из двух горизонтальных трубок, подключаемых к подающей и обратной магистрали. Корпус и детали коллектора изготавливают из таких материалов:

латунь;
нержавеющая сталь;
пластмасса.

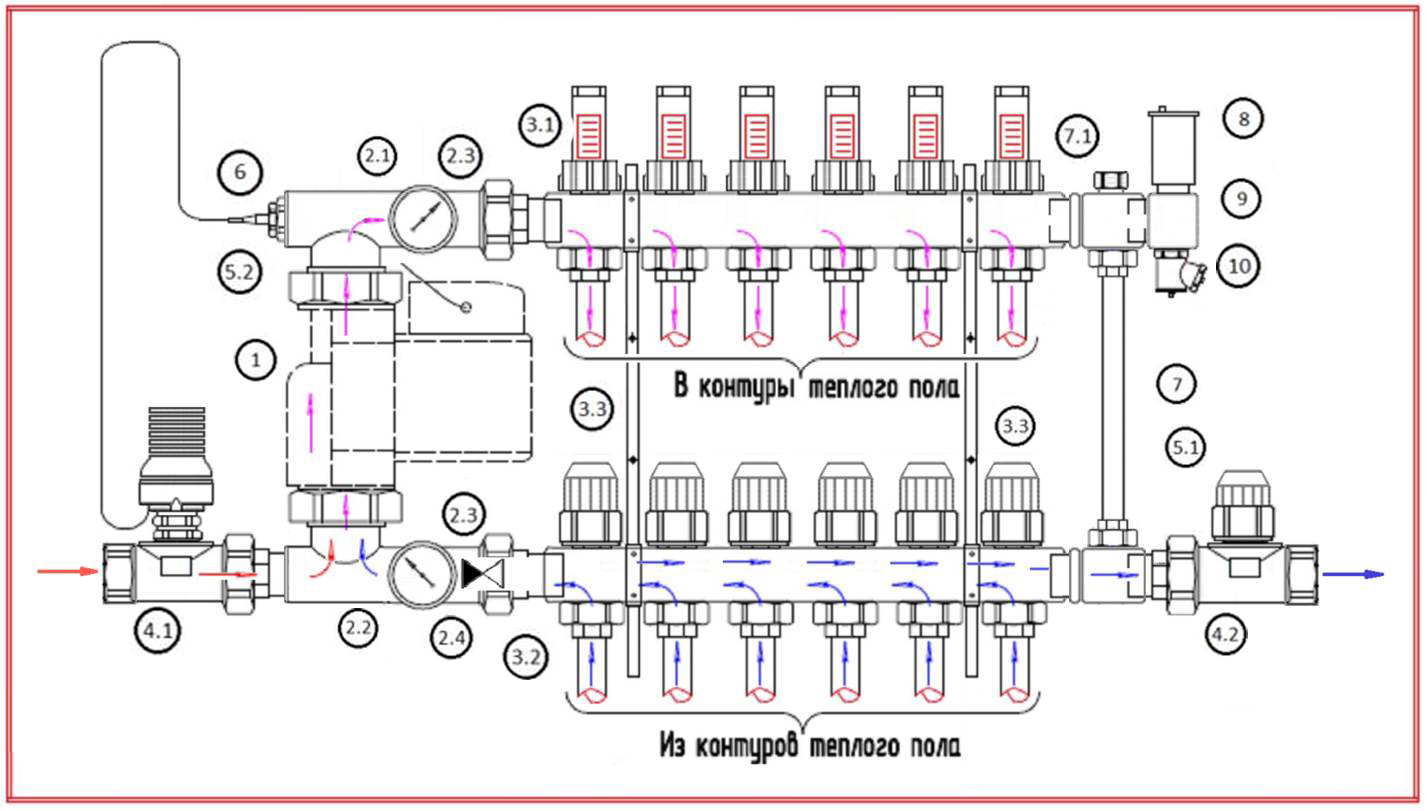

На рисунке ниже представлена детальная схема коллектора теплого пола, обычно в таком комплекте он и поставляется производителями:

На трубке для подачи расположены ответвления с термостатическими клапанами (исполнительными механизмами), на обратке – отводы с датчиками протока. Сверху на термостатах стоят пластмассовые колпачки для ручной регулировки, их закручивание приводит к нажатию на шток и перекрыванию потока. Расходомеры или датчики протока, стоящие на обратной трубке коллектора для теплого водяного пола, служат для визуального наблюдения за количеством протекающей воды и выполнения гидравлической балансировки системы.

Примечание. В самых дешевых версиях коллекторов датчики протока могут отсутствовать.

С целью контроля за давлением и температурой на коллектор устанавливаются термометр с манометром, а для спуска воздуха – специальный кран. Еще в комплект входят заглушки, отводы, краны и скобы для крепления узла к стене или к металлическим рейкам шкафа. Многие поставщики практикуют полную комплектацию всего узла, где имеется распределительный коллектор в сборе с насосом и двухходовым или трехходовым клапаном.

Принцип действия

Работа узла происходит так: теплоноситель циркулирует по всем контурам напольного обогрева, побуждаемый насосом. Расход в каждом контуре регулируется клапаном вручную либо автоматически, от капиллярного или сервопривода. Когда температура в подающем или обратном трубопроводе (в зависимости от схемы) снижается меньше установленного значения, двух — или трехходовой клапан начинает подмешивать горячую воду из системы, а теплоноситель из обратки поступает в общую сеть. На рисунке показана схема работы коллектора с накладным датчиком температуры воды и двухходовым клапаном:

Схем работы смесительного узла существует несколько, в них применяются различные детали, но его задача остается неизменной: поддерживать необходимую температуру в системе напольного обогрева и управлять расходом теплоносителя в подающих ветках.

Заключение

Несмотря на кажущуюся сложность смесительно-распределительного узла, собрать его не так уж сложно. В комплекте с изделием обычно идет подробная инструкция, ею и следует руководствоваться. Труднее изготовить распределитель своими руками, но это всегда целесообразно, так как комплектующие покупать все равно нужно, да еще и предстоят трудности с настройкой коллектора.

Коллекторная система отопления частного дома — преимущества лучевой разводки отопления: инструкции по установке, схемы

Существуют несколько различных вариантов разводки отопительных трубопроводов в частных домах. Коллекторная система отопления (лучевая – другое название данной схемы) является наиболее эффективной из всех существующих.

Устройство коллекторной системы

Лучевая разводка системы отопления предполагает соединение каждого радиатора с коллектором двумя магистралями — подающей и обратной. Коллектор включает в себя две гребенки. Они обычно сделаны из латуни или нержавеющей стали. К одной из них подсоединены подающие трубы (они предназначены для подвода теплоносителя к отопительным приборам), к другой — обратные (с их помощью остывшая жидкость отводится к котлу).

Кроме того, в коллекторе лучевой системы устанавливаются запорно-регулирующая арматура, балансировочный вентиль (клапан), могут быть смонтированы клапаны для слива воды и выпуска воздуха.

Коллекторная система отопления работает по следующему принципу. Жидкий теплоноситель, нагретый котлом до необходимой температуры, попадает в подающую гребенку. От нее он поступает в отопительные приборы — радиаторы, водяные конвекторы, «теплые полы». В них теплоноситель несколько охлаждается, по обратным магистралям возвращается в коллектор, а из него — к котлу.

Преимущества и недостатки коллекторной системы отопления

Вследствие своих достоинств схема коллекторной разводки отопления активно применяется на многих Объектах, особенно в загородных коттеджах.

Основные преимущества следующие:

Лучевая система позволяет быстро и равномерно разогреть все тепловые приборы, так как к каждому из них подводится отдельная подающая магистраль
Между коллектором и отопительными приборами отсутствуют стыки труб, что положительно влияет на надежность системы отопления
Возможность регулирования температуры (при необходимости — отключения) каждого отопительного прибора лучевой системы отопления независимо от остальных
Возможность установки дополнительного радиатора или конвектора (если имеются свободные патрубки) без демонтажа существующей лучевой разводки
Вследствие того, что каждая из труб лучевой отопительной разводке от коллектора подводится только к одному отопительному прибору, можно применять магистрали меньших диаметров
Удобство эксплуатации и обслуживания коллекторной разводки

Недостатки:

Основной недостаток коллекторной разводки — высокая стоимость ее реализации. Она объясняется стоимостью материалов, которых используется больше, чем при других видах разводки. Например, тройниковая система отопления не включает в себя коллекторы и протяженность труб при ее использовании значительно меньше
Необходимость организации места для установки коллектора — ниши или специального шкафа

Составление схемы разводки

Перед тем, как приступить к монтажу, необходимо определиться со схемой лучевой разводки. Нужно рассчитать число отопительных контуров, в каждом из которых имеется один прибор. Количество патрубков подающей гребенки должно быть не меньше этого числа.

В случае, когда в доме несколько этажей, коллекторно-лучевая система отопления позволит реализовать возможность раздельного управления отопительными контурами каждого этажа, независимо друг от друга. При необходимости может быть отключена отопительная сеть всего этажа или нескольких нагревательных приборов.

При выборе коллектора лучевой отопительной разводки, помимо количества радиаторов, следует учитывать, предельное давление в системе, пропускную способность узла, потенциальную возможность подсоединения дополнительных контуров.

Выбор комплектующих

Коллекторная система состоит из нескольких компонентов. Основными из них являются:

Коллектор

Существуют варианты с ротаметрами (расходомерами) и без них. Ротаметр служит для оптимального и сбалансированного распределения теплоносителя по контурам. Эти приборы особенно часто применяются, если система водяного отопления включает в себя «теплые полы». Именно для них наиболее важна балансировка рабочей жидкости.

В гребенках с расходомерами вместо обычных вентилей имеются поплавковые датчики. При циркуляции теплоносителя датчик перемещается по шкале. Это позволяет видеть текущий расход жидкости в каждом из контуров лучевого отопления. На некоторых моделях имеется возможность установки электроприводов. Это дает возможность дистанционно регулировать температуру теплоносителя с помощью термостата.

Коллекторные шкафы

Коллекторные шкафы для лучевой системы отопления состоят из металлического корпуса, крепежных элементов и дверцы. Эти устройства бывают двух типов — встраиваемые и наружные.

Встраиваемые шкафы коллекторной разводки отопления устанавливаются в нише стены или прячутся под облицовку из вагонки или гипсокартона. Их главное преимущество — возможность скрытой установки, которая не портит интерьер помещения. В ряде случаев боковые стенки встраиваемых шкафов не окрашиваются.

Наружные шкафы коллекторного отопления закрепляются на стеновой поверхности, ниша для них не делается. Наружные варианты легче устанавливать, однако имеется недостаток — нарушается эстетика помещения.

Отопительные приборы

Чаще всего применяются радиаторы. Лучевая разводка отопления предполагает прокладку труб под полом. Поэтому для нее оптимально использовать радиаторы с нижним подключением.

Применение конвекторов в коллекторной отопительной разводке оправдано в случаях наличия на Объекте низких окон (невозможность использования радиаторов). Также конвекторы ставятся перед стеклянными дверями.

Отопительные магистрали

Система отопления рассматриваемого типа монтируются с использованием труб из металлопласта или сшитого полиэтилена. Предпочтительнее второй вариант.

Основные достоинства сшитого полипропилена:

Маленький удельный вес (поэтому трубы из него легче транспортировать и монтировать)
Ударостойкость
«Память формы»
Способность выдерживать высокие температуру и давление
Герметичность и повышенная надежность соединений
Длительный (до 50 лет) срок службы
Устойчивость к воздействию УФ-лучей

Другие комплектующие

Кроме того, данная система отопления может включать в себя температурные датчики, автоматические воздуховыпускные клапаны, смесители и электронные клапаны, призванные поддерживать требуемый температурный режим, счетчики тепла.

Чтобы обеспечить надежность коллекторной системы рекомендуется использовать комплектующие известных и проверенных производителей.

Особенности монтажа

Коллекторная разводка отопления имеет несколько нюансов, которые необходимо учитывать при монтаже. Главные из них следующие:

Прокладка труб системы водяного отопления осуществляется только скрытым способом, в стяжке пола. Это предъявляет повышенные требования к их характеристикам
Для функционирования лучевой системы необходимо установить циркуляционный насос и расширительный бак, так как она предусматривает наличие большого количества труб и имеет высокое гидравлическое сопротивление. Расширительный бак системы отопления размещается перед циркуляционным насосом на обратном трубопроводе. Это позволяет обезопасить систему от турбулентности циркулирующей рабочей жидкости. Циркуляционный насос располагается на входе в обратную магистраль. Если предусмотрено наличие нескольких автономных друг от друга контуров, каждый из них должен быть оснащен циркуляционным насосом
Коллектор для лучевой разводки рекомендуется монтировать в помещениях с невысокой влажностью. Как правило, эти устройства устанавливаются в прихожей, гардеробе или кладовой комнате
Если трубы системы отопления прокладываются сквозь стену, во избежание их повреждения в отверстие стены устанавливается металлическая гильза

При грамотно выполненном проекте и качественном монтаже лучевая разводка системы отопления гарантирует надежность и длительный срок службы. Минимальное число стыков практически исключает вероятность протечек. А возможность настраивать температурный режим каждого контура позволяет достичь максимального комфорта в отапливаемых помещениях.

Читайте другие статьи по данной тематике

Услуги по данной тематике

Аксонометрическая и монтажная схемы отопления дома

Вступление

Отопление в квартире (доме) монтируется по предварительно сделанному плану отопления, состоящему из аксонометрической и монтажной схемам отопления. Разберем подробнее эти составляющие предварительного планирования отопления.

Отопление в доме может быть выполнено по коллекторной или двухтрубной (или однотрубной) разводкой труб отопления. В многоквартирных домах возможно отопление вертикальной (стояковой) разводкой труб отопления. В этой статье представлю схемы коллекторной разводки отопления квартиры. Дополнительно можно почитать статью: Двухтрубная схема отопления.

Что такое коллекторная разводка труб

При коллекторной разводке отопления трубы отопления подводятся к радиаторам отопления от единого раздаточного узла. Раздаточный узел (коллектор) представляет собой устройство с одним вводом и несколькими выводами теплоносителя. Каждый вывод теплоносителя (воды) независимо перекрывается запорным вентилем. То есть при необходимости можно отключить отдельно любой радиатор системы отопления независимо от остальных.

Для разводки отопления от коллектора до радиаторов отопления выполняется сантехническими трубами пригодными для систем отопления. Для отопления используются:

стальные трубы отопления,
металлопластиковые трубы,
полиэтиленовые и полипропиленовые трубы (горячего водопровода),
медные трубы.

Трубы отопления соединяются специальными устройствами, которые называются фитинги. Трубы отопления могут иметь один или два типа соединения. Так металлопластиковые трубы соединяются на обжимных фитингах и пресс-фитингах. Полипропиленовые трубы соединяются на фитингах под сварку. Медные трубы соединяются на пресс-фитингах и обжимных фитингах. Стальные трубы соединяются, классическим резьбовым соединением, на литых или латунных фитингах.

Схемы отопления

При проектировании системы отопления квартиры (дома) выполняются аксонометрическая и монтажная схемы отопления согласно плану отопления. К монтажной схеме отопления делается спецификация по материалам. Итогом проекта отопления является смета работ. Рассмотрим подробнее каждую схему отоплении для коллекторной разводки труб отопления.

План отопления квартиры

На плане отопления, в условных обозначениях, показывается расположение стояков отопления, места установки коллекторов и радиаторов отопления и направления прямого и обратного трубопровода от коллектора до радиаторов. План выполнен для централизованного отопления.

Аксонометрическая схема

На аксонометрической схеме показывается общая схема отопления в аксонометрической проекции с показом отдельных принципиальных узлов: коллекторов отопления, подключение радиаторов.

Аксонометрическая коллекторная схема отопления металлополимерные трубы на обжимных фитингах

Монтажная схема

На монтажной схеме показывается также проекционное отображение отопления с показом принципиальных узло, как и в схеме аксонометрической. Только на схеме дополнительно показаны устройства монтажа: соединители обжимные, соеденители коллекторные. Также диаметры труб отопления. То есть все, что необходимо для непосредственного выполнения монтажа отопления.

Монтажная коллекторная схема отопления металлополимерные трубы на обжимных фитингах

Спецификация к монтажной схеме

Узел «А», коллектор системы отопления

Узел «Б», схема подключения радиатора отопления

©Obotoplenii. ru

Другие стать раздела: Схемы отопления

Руководство по коллектору для теплого пола

Как работает коллектор Warmup S3?

Коллектор соединяет источник тепла — бойлер, тепловой насос или другой — с водяными контурами теплого пола, регулирует температуру поступающей воды через смесительный блок и распределяет эту теплую воду по контурам пола для экономии энергии. система обогрева. После успешной установки и выполнения соединений трубопроводов контуры теплого пола сначала заполняются водой и продуваются.

Подключение контуров к источнику тепла

Подключение к источнику тепла осуществляется через первичный контур отопления. Источник тепла подает воду в коллектор через смесительный блок коллектора, чтобы гарантировать расчетную температуру воды (она может быть установлена в пределах от 20 до 60 градусов Цельсия). Однако, если источник тепла может постоянно обеспечивать необходимую температуру воды для системы без перегрева, то смесительный узел может не потребоваться.

Смесительный блок регулирует температуру воды с помощью смесительного клапана, управляемого приводом, и смешивает нагретую воду из первичного контура отопления с более холодной водой из контуров пола для достижения идеальной расчетной температуры.Эта температура настраивается в процессе установки в соответствии с проектными требованиями к теплу; который определяется тепловыми потерями, конструкцией пола, теплопроизводительностью и другими переменными.

Установка скорости потока

Через циркулятор смесительного устройства давление потока нагретой воды устанавливается и поддерживается во всех контурах под полом. Коллектор может поддерживать до 120 метров труб теплого пола на контур, поэтому перед подачей воды в эти трубы скорость потока для отдельных контуров устанавливается с помощью расходомеров в соответствии с потребностями конкретного контура.При правильной настройке это гарантирует, что зоны нагрева будут равномерно обогревать пространство, даже если использовалась разная отделка пола.

Распределение нагретой воды

Оптимально нагретая вода с правильным давлением потока и скоростью потока подается из коллектора в пол через плечо потока коллектора, и после циркуляции контуров пола вода снова поступает в коллектор через обратная рука. Обратный рычаг оснащен клапанами контура, которые обычно устанавливаются с приводами, которые открываются и закрываются по команде термостата (через центр коммутации), что позволяет воде течь в контуры пола и нагревает или охлаждает систему подогрева пола.

Управление коллектором

Коллектор и его электрические компоненты эффективно управляются центром коммутации. Это обеспечивает связь между приводами коллектора, циркуляторами и любыми зонными клапанами с термостатом и источником тепла. Когда термостат требует тепла в определенной зоне нагрева, центр коммутации будет подавать напряжение на соответствующий привод (или несколько, если используется более одного контура на зону обогрева), который открывает клапаны ввода в эксплуатацию и позволяет теплой воде течь через контуры. .Центр коммутации также одновременно вызывает котел на подачу тепла, открывает все клапаны зоны коллектора и управляет циркуляцией смесительного узла.

Использование интеллектуального термостата от Warmup для управления нагревателем пола обеспечивает энергоэффективное отопление и долгосрочную экономию ваших счетов за отопление.

Как установить коллектор из PEX для теплой или бытовой питьевой воды

Горячий для установки коллектора PEX с трубкой Pex для лучистого отопления и бытового водоснабжения на настенный газовый комбинированный котел, как мы продаем.Поскольку это комбинированный бойлер, горячая вода поступает в водопроводный коллектор для питьевой воды. Эта диаграмма также применима для других комбинированных водогрейных котлов. Единственная ошибка в этой картине заключается в том, что нет первичного контура, который сегодня требуется для всех котлов.

Коллектор лучистого тепла находится слева и имеет 8 контуров и забирает нагретую воду непосредственно из котла. Вы можете сделать это, потому что это конденсационный котел, и котел может быть установлен на любое низкое значение.Если у вас есть 2 температурные зоны, вы должны установить котел на самую высокую температуру зоны, а затем добавить смесительный клапан, чтобы уменьшить петли трубопровода PEX.

Сантехнический коллектор находится справа и 24 порта для холодной и горячей воды. Вы можете использовать 1/2 или 3/8 дюйма Plumbing PEX или их комбинацию.

Котел в этом примере представляет собой конденсационный комбинированный котел Embassy ONEX, что означает, что он может обогревать ваш дом и обеспечивать горячую воду. Эффективность более 95%.

Список материалов, необходимых для такого проекта (щелкните ссылку ниже, чтобы приобрести продукт и просмотреть дополнительную информацию)

Сторона горячего водоснабжения

Quantity X — Коллектор Viega Plumbing PEX для бытового водоснабжения (размер зависит от системы)

Quantity X — трубы HousePEX и Legend для бытового водоснабжения

Количество от 2 до 4 — шаровые краны для бытового водоснабжения

Количество от 1 до 2 — сливные и шланговые патрубки котла

Количество 1 — Клапаны сброса давления

Количество 1 — Расширительные баки для бытовой воды

Количество 1 — Смесительные клапаны водяного отопления для бытового водоснабжения

Quantity X — Медный фитинг и быстроразъемные фитинги Sharkbite

Сторона водяного обогрева (обшивка)

Количество 1 — Смесительные клапаны для систем водяного отопления (опция)

Количество от 2 до 4 — шаровые краны для стороны водяного отопления

Количество от 2 до 3 — сливные и шланговые патрубки котла

Quantity X — датчики температуры и тройники (дополнительно)

Количество 1 — Расширительный бак системы водяного отопления (опция — некоторые котлы имеют встроенный)

Количество 1 — чугунный насос (для стороны нагрева и в зависимости от системы)

Количество 1 — Фланцы насоса (для стороны нагрева и, скорее всего, 3/4 дюйма)

Qunatity 1 — Реле переключения гидравлического циркулятора

Количество 1 — Термостаты водяного отопления и датчики пола

Количество 1 — Гидравлические предохранители обратного потока и комбинированные клапаны автозаполнения

Количество X — труба и фитинги для первичного контура (не показаны)

Количество 1 — Гидравлические воздухоотделители, воздухоотделители, воздухозаборники и грязеуловители

Количество 1 — Гидравлические устройства предотвращения обратного потока и клапаны автозаполнения

Количество? — Трубки Hydronic Radiant Heat Pex (в зависимости от системы)

Quantity X — Трубки HousePEX PEX-A Pex для лучистого отопления

Количество 1 — Коллекторы лучистого отопления из PEX (в этом примере)

Quantity X — Принадлежности для крепления труб

Quantity X — Принадлежности для трубок PEX

X = различное количество необходимого продукта — в зависимости от фактической системы

Закрытая система | | Теплый пол своими руками

Введение

В этом подходе для излучающего пола используется специальный источник тепла. Жидкость в замкнутой системе повторно циркулирует по полностью замкнутому контуру. Нет подключения к бытовому водопроводу. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Процент антифриза (пропиленгликоль) определяется типом источника тепла (нагреватель по запросу или резервуар) и указаниями, указанными на контейнере для незамерзания.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не обманет компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

: Двухзонная закрытая система с блоком по запросу

: Пример 3-х зонного индивидуального дизайна с сохранением пространства

: 3 зона закрытая с электрическим блоком

: Одна закрытая зона (Radiant Ready A) Использование масляного обогревателя

Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии.Если проблема заключается в защите от замерзания, то хорошей идеей будет закрытая система с антифризом.

Нижняя сторона — два источника тепла. Все водонагреватели расходуют тепловую энергию, даже если горелка выключена, а агрегат простаивает между циклами нагрева. Конечно, установка, предназначенная для обогрева пола, расходует тепло только в зимние месяцы. Но потери в режиме ожидания в течение шести месяцев из года в год могут складываться. Другое соображение — эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный агрегат.

Полезные советы:

Когда воздух покидает систему, давление падает. Когда система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления.Если давление падает ниже 15 фунтов на кв. Дюйм, это означает, что в вашей системе все еще остается воздух,… Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления. Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный, этиленгликоль).

Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок откручивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке … Колпачок воздухоотделителя может быть если хотите, удалите, но это не обязательно.При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы из нее не выходил воздух… в этом и состоит цель. Очень важно, чтобы крышка была открыта на время работы системы.

Системный объем:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов. 7/8 ″ Pex… 1,9 галлона на 100 футов 3/4 ″ Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Radiant Floor Company включает эту информацию в свой рабочий лист.

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защитить.Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО ЗАМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

: Очень красивый пример 2-х зонной закрытой системы, установленной хозяином дома.

: Красивая закрытая шестизонная система Polaris

: Четырехзонная закрытая система с использованием котла «Электро».

Источником тепла, таким как электрический бойлер («Электрокотел», показанный выше), можно управлять термостатически так же, как обычным водонагревателем резервуарного типа, чтобы направлять воду низкой температуры (120–135 градусов) на пол.Однако, если вы используете обычный бойлер (температура воды 185 градусов) в качестве источника тепла, потребуется смесительный клапан. См. Ниже.

: Заполнение однозонной закрытой системы Электрокотлом

: Пример вертикального нестандартного дизайна

: Возможность поддержания давления в системе. Закрытая система лучистого отопления с автоматическим заправочным клапаном.Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

Закрытые системы «Radiant Ready»

: Закрытая система «Radiant Ready»

: Схема закрытой системы «Radiant Ready»

: Однозонная система с петлевым (pex) коллектором для настенного монтажа

На фотографии выше изображена наша закрытая система с одной зоной «Radiant Ready A / T» для использования с водонагревателем по запросу.Эта предварительно собранная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, расширительный бак, воздухоотделитель, линейные термометры, а также различные манометры и клапаны. Весь комплект проходит испытания на герметичность, и всего четыре паяных соединения могут привязать его к вашей системе.

Закрытая система Такаги

Этот заказчик решил использовать канал Unistrut для монтажа своей «закрытой» системы Radiant Ready вместо фанерной плиты, входящей в комплект, но результат тот же — чистая, компактная и красивая установка, сделанная своими руками.Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.

Многозонная система, использующая нагреватель по запросу, сконфигурирована в соответствии со схемой ниже.

Поскольку большинство обычных котлов предназначены для производства сверхгорячей воды (185 градусов), компания Radiant Floor Company строит так называемые «раздельные» коллекторы для многозонных «закрытых» систем, в которых используется излучающее тепло пола в сочетании со стандартными радиаторами для плинтусов и фанкойлами. , чугунные радиаторы или любое другое водяное отопительное устройство, требующее сверхвысоких температур.

В коллекторе этого типа предварительно установлен смесительный клапан. Например, плинтус или чугунные радиаторные зоны получают сверхгорячую воду прямо от источника тепла. В более прохладные зоны лучистого пола поступает вода из смесительного клапана. Схема ниже иллюстрирует этот подход.

: Коллектор с разделением на четыре зоны

: Разделение на три зоны

: Другой пример нестандартного разделенного коллектора

Более горячий радиатор плинтуса возвращается в коллектор ПОСЛЕ «холодной» подающей трубы к смесительному клапану.Таким образом, более прохладная возвратная вода из лучистого пола может обеспечить идеальную воду для закалки. Компания Radiant Floor может настроить зонный коллектор для любого применения. В этом случае одна ножка на левой стороне коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана подают в радиаторную трубку котловую воду, которая была доведена возвратной водой до температуры 125 градусов.

Radiant Ready J

Для единственной излучающей зоны, выходящей из существующего обычного бойлера, эта модель «Radiant Ready J» включает смесительный клапан для регулирования температуры воды в котле на 180 градусов до гораздо более низкого диапазона 120–135 градусов, что идеально для систем в полу. .

Циркуляционный насос ALPHA

Несколько лет назад, когда Grundfos представила на рынке США революционную серию циркуляционных насосов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA и 2) их высокой стоимостью.

Удивительный насос Alpha

Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что во всяком случае, оценки Grundfos относительно экономии затрат консервативны.Теперь, четыре года спустя, стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших излучающих систем, чтобы наши клиенты могли сэкономить от 50 до 75% затрат при эксплуатации своих насосов.

Системы большого объема

Очень большие излучающие системы требуют первичного / вторичного водопровода. Если вас интересуют мелкие детали этого подхода к водопроводу, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по требованию» / Первичная / Вторичная сантехника на этом веб-сайте.Фотография ниже иллюстрирует красивое реальное применение этого метода.

Использование уличного дровяного котла с закрытой системой

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их вместе с лучистым напольным отоплением. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас уличный дровяной котел и по какой-либо причине вам необходимо использовать антифриз в системе теплого пола, следующая схема может оказаться очень полезной.

Открытый дровяной котел с отдельным накопительным / резервным баком

Некоторые дровяные котлы для установки вне помещений являются либо многотопливными системами (т.е. они могут сжигать древесину и , газ или масло), либо имеют встроенный змеевик теплообменника для подачи горячей воды для бытового потребления. В этом типе котла отдельный накопительный / резервный бак не требуется, и теплый пол можно запускать непосредственно от котла.

Эта схема применима к вышеупомянутым типам уличных дровяных котлов. Только не забудьте проложить подающую и обратную линии вашего котла ниже линии замерзания . Вот почему…

Обычно дровяной котел подсоединяется к теплообменнику (см. Рисунок выше). Как видите, это позволяет котлу нагревать резервуар с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «постоянно активным» (т. е.е. всегда горячо). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. У непрерывно активного контура теплообменника два преимущества:

1) трубу от дровяного котла к дому можно проложить в неглубокой траншее (обычно около 1 фута), что сэкономит много труда и / или дорогостоящие затраты на земляные работы (очевидно, при постоянной циркуляции горячей воды в подаче и обратные линии, промерзание невозможно даже в траншее значительно выше линии промерзания), и

2) благодаря постоянной циркуляции воды в бойлере исключается расслоение.Другими словами, без постоянного потока через бойлер вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода в нижней части остается намного холоднее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может иметь температуру 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а другая 50% могло бы быть значительно круче.

По сути, это означает, что котел, рассчитанный на X единиц тепловой мощности в БТЕ, теперь обеспечивает значительно меньшую номинальную мощность, чем проектная.Поскольку, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через бойлер, перемешивая более горячую и более холодную воду вместе, и внезапно температура воды при 185 градусах становится равной 145 градусам воды. Это действительно может иметь значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от дровяного котла, всегда закапывайте подающую и обратную трубы ниже линии замерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла.А поскольку многие наружные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может оставаться в холодной (хотя, по общему признанию, изолированной) траншее в течение длительного времени. Если траншея будет выше линии промерзания, у вас могут быть серьезные проблемы. Многотопливный дровяной котел или котел со встроенным теплообменником для ГВС. Линии к котлу и от котла должны быть проложены ниже линии замерзания.

Многозонная замкнутая (без давления / атмосферная) система с использованием дровяного котла для установки вне помещений.

Многозонная закрытая (напорная) система с котлом.

Подключение EPK к зонному коллектору

На следующем рисунке показаны медные фитинги, необходимые для подключения комплектов расширения и продувки различных размеров к коллектору зоны . Эти фитинги и печатная копия этого чертежа прилагаются к каждой системе Closed и Heat Exchanger .

Заполнение и продувка системы лучистого отопления — критический процесс! Когда воздух покидает систему, давление падает.Когда ваша система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему!

Ваш расширительный бак предварительно заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это означает, что в вашей системе все еще остается воздух,…Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления.

Если у вас есть три зоны, например, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если зона № 1 имеет несколько контуров трубопровода, каждый контур будет иметь шаровой клапан на стороне подачи петлевого коллектора, перекрыть все контуры зоны № 1, кроме первого, и направить воду в этот первый контур. .Когда контур №1 зоны №1 был очищен, закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждого контура в каждой зоне .

Если вы не используете давление в помещении (из шланга и т. Д.), Вы можете использовать перекачивающий насос для перекачки жидкости в вашу систему.

Вам не обязательно использовать антифриз, на самом деле система Radiant наиболее эффективна при использовании воды. НО «душевное спокойствие» того стоит! Если вы чувствуете, что хотите или нуждаетесь в использовании антифриза, продолжайте ниже:
Мы рекомендуем антифриз на основе пропиленгликоля (а не автомобильного этиленгликоля).Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8 дюйма Pex… 1,9 галлона на 100 футов 3/4 дюйма Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Если вы используете в своей системе антифриз, мы рекомендуем антифриз на основе пропиленгликоля (а не автомобильного этиленгликоля).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2.7 галлонов на 100 футов 7/8 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защитить. Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой.

«ВСЕГДА ПРЕДВАРИТЕЛЬНО РАЗМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Перекачивающий насос — Отстойник НЕ должен использоваться при обратной промывке агрегата, а также при заполнении и продувке замкнутой системы, использующей смесь антифриза.Мы рекомендуем мощный вспомогательный насос, такой как Wayne EC-50, или Wayne PC-4, или эквивалентный насос, такой как Utilitech . 5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45- psi. По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).

Наши системы лучистого отопления не требуют особого обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе.Фильтр и сетчатый фильтр системы станут наиболее грязными при заполнении, продувке и запуске, поскольку примеси в системе будут проходить через сетчатый фильтр и фильтр. Флюс представляет собой твердую (жирную / пастообразную) форму в холодном состоянии и разжижается при нагревании, частицы рассыпаются и перемещаются к сетчатому фильтру и фильтру.

Наши системы лучистого отопления не требуют особого обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе. Перейдите по этой ссылке https://www.radiantcompany.com / details / fill / и прокрутите вниз половину страницы, чтобы узнать, как очистить фильтр и сетчатый фильтр для закрытой системы лучистого отопления.

ШУМ:
Грохочущий шум, исходящий от водонагревателя по запросу, скорее всего, связан с кипящей жидкостью, проходящей через теплообменник в водонагревателе. Это связано с тем, что жидкость движется через устройство слишком медленно. Этот уменьшенный поток вызван либо сужением, либо препятствием в водопроводе системы. Грязный фильтр и / или сетчатый фильтр, неподходящий трубопровод, липкий, забитый или забитый обратный клапан или смесительный клапан, накопление минералов (в результате жесткой воды), неправильная настройка скорости насоса, слишком много антифриза — если применимо (закрытая система) или установлена слишком высокая температура водонагревателя.Кульминация любого,… (или) всего этого может привести к появлению шумного отопительного агрегата!

В последний раз, когда вы вынимаете фильтр из водонагревателя, чтобы очистить его, и он чистый,… .. вы можете снять его, так как он разработан, чтобы просто «отломиться» от черной крышки, это снизит напор. и свести к минимуму любую возможность упомянутого выше. Встроенный фильтр должен оставаться в системе.

Триумф простоты (или «Как спасти испорченную закрытую систему»)

Однажды нам позвонил подрядчик по ОВК, компания DC Cheek Heating and Cooling, из Камминга, Джорджия.Будучи компанией, приверженной принципам целостности и качества, они приняли вызов преобразовать существующее шоу ужасов с деталями сантехники (чья-то ошибочная версия «закрытой / теплообменной системы») в «открытую систему» компании Radiant Floor Company, используя Takagi , водонагреватель по запросу. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».

Самодельный проект лучистого тепла в домашних условиях

Давайте будем честными. В английском языке недостаточно слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней.Если ребятам из Cheek’s Heating повезло, он не укусил их, когда они к нему прикоснулись.

Такой же проект после установки конструкции у нас!

К счастью, нужно несколько слов, чтобы описать эту заменяющую систему — простую и элегантную. В руках таких искусных профессионалов, как DC Cheek Heating and Cooling, не говоря уже о тех, кто занимается своими руками в собственном доме, системы отопления Radiant Floor Company становятся искусством.

Руководство по установке | Компактный коллектор

Распаковка и первоначальная сборка.

Чтобы защитить хрупкие компоненты, некоторые части упаковываются отдельно, и их необходимо прикрепить перед продолжением работы. Во-первых, необходимо прикрепить термостатический клапан 1, связанный с медным зондом 2, как показано на изображениях ниже.

Перед установкой фитингов с евроконусом с помощью инструмента для снятия фаски убедитесь, что на трубе всегда нет заусенцев. См. Выше.

Три отдельно упакованных регулятора температуры должны быть вставлены в пазы на корпусе смесительного клапана (см. Положения на схематической диаграмме ниже).

Рекомендуется подтянуть все соединения перед заполнением коллектора водой, так как они могут ослабнуть при транспортировке.

Распределительный шкаф для поверхностного монтажа следует прикрепить к стене, просто просверлив отверстия в металлическом шкафу и прикрепив к стене шурупами.

Следует проявлять особую осторожность при установке шкафов для скрытого монтажа, чтобы обеспечить совместимость глубины стены со шкафом.

Перед установкой — Информация о сантехнике

Первичные подключения к коллектору JUPITER выполняются с использованием стандартных 1-дюймовых фитингов. Коллектор включает шаровые краны диаметром 1 дюйм. Первичные трубопроводы для шкафов, устанавливаемых на поверхность, желательно прокладывать так, чтобы входить в распределительный шкаф снизу и слева. Шкафы для скрытого монтажа поставляются с боковыми панелями, поэтому первичные соединения могут вводиться с левой стороны или снизу.

Системы либо с большими первичными контурами, либо с тремя и более этажами должны быть оборудованы автоматическими вентиляционными устройствами.Отверстия, расположенные на коллекторе, предназначены для удаления воздуха из системы JUPITER, а не из подающей трубы. Первичный поток и возврат следует промыть обратно и удалить воздух до открытия подсоединенного шарового / запорного клапана.

Чтобы защитить коллекторный насос от шлама и мусора, которые обычно образуются из радиаторной системы, мы рекомендуем установить фильтр на входе в коллектор. Мы рекомендуем использовать систему MagnaClean Twin Tech, которая фильтрует как магнитные, так и немагнитные частицы.

1 Термостатический регулирующий клапан

2 вентиляционных клапана

3 Балансировочный регулятор байпаса

4 внутренних шаровых крана

5 Направление потока от насоса

6 Насос

7 Термометр x 3

8 Сливной / наполняющий клапан

9 Сливной / наполняющий клапан

10 Термостатический ограничитель

11 Регулируемый перепад давления

клапан

12 Главный возврат

13 Расходомеры

14 Запорный клапан 1 ”(поток)

15 Запорный клапан 1 ”(обратный)

16 Коллектор (обратный)

17 Коллектор (подача)

18 Байпас

19 Клапан отопительного контура

20 Датчик термостатического регулирующего клапана

21 Настенные кронштейны

Руководства по установке бесплатных лучистых полов для домашних хозяйств и профессионалов — Radiantec

Руководства по установке — Наши руководства по установке поверхностного отопления написаны на понятном языке с изображениями и схемами. Они предназначены для того, чтобы помочь домашним мастерам, специалистам в области отопления или «достаточно компетентным мастерам» установить системы лучистого отопления с уверенностью и отличными результатами. . Руководство и приложения бесплатны. У вас есть возможность отправить их вам по почте или загрузить в виде файлов PDF.

Пожалуйста, позвоните по нашему бесплатному номеру (1-800-451-7593) или просто нажмите здесь, чтобы перейти к форме автоматического запроса и получить их по почте.

PDF-файлов большие.Для загрузки некоторых из них может потребоваться до 5 минут, если у вас медленное соединение, поэтому дайте им время для загрузки.

Для просмотра файлов PDF вам понадобится бесплатная программа Adobe Acrobat Reader. Если он еще не установлен, Adobe Acrobat Reader можно бесплатно загрузить здесь.

Чтобы загрузить файлы, просто щелкните фотографию рядом с приложением, которое вы хотите просмотреть.

Руководство по проектированию и изготовлению

Если вы плохо знакомы с лучистым теплом, прочтите наше Руководство по проектированию и строительству! В этом руководстве содержится обширная общая информация о лучистом тепле . Методы изоляции плит, расчет теплопотерь, варианты трубопроводов, варианты системы и многое другое — все это написано на понятном для домовладельца языке с изображениями и схемами.

Открытая прямая система

Инструкции по установке Open Direct System . В прямой системе используется один высокоэффективный водонагреватель для подачи горячей воды для отопления помещений и бытовых нужд. Пошаговая инструкция с фотографиями всех комплектующих.

Закрытая система .

Замкнутая система использует специальный водонагреватель или бойлер для приготовления горячей воды для лучистого тепла. Пошаговая инструкция с фотографиями всех комплектующих.

Косвенная система

Инструкции по установке косвенной системы . В косвенной системе используется один высокоэффективный водонагреватель для бытовых нужд для обеспечения горячей водой для отопления помещений и бытового использования; Однако в отличие от прямой системы вода для бытового потребления и теплоноситель разделяются теплообменником.

Трубы для бетонной плиты

Инструкция по установке НКТ для бетонной плиты . Установка труб в бетон — один из самых простых и экономичных способов установки лучистого тепла . Вы также можете обратиться к Руководству по проектированию и строительству, чтобы узнать о методах изоляции плит.

Между балками перекрытия

Инструкция по установке трубопровода между балками перекрытия .Если у вас есть доступ к балкам пола снизу, вы можете установить лучистое тепло. В этом руководстве показано, как это сделать!

Установка трубок на полу

Инструкции по установке трубопровода поверх пола . Если вы компетентный самодельщик и не против работать с электроинструментом, вы можете установить высокоэффективную систему лучистого отопления поверх существующего пола, когда у вас нет доступа к балкам снизу. В этом руководстве показано, что делать.

Установка труб в потолок

Инструкция по установке трубки в потолок . Раньше это был очень распространенный метод установки лучистого тепла. Это отличный способ добавить комфорта в любое пространство , если у вас нет доступа к полу. Это также работает как хорошее дополнение, если теплый пол не может полностью обогреть помещение.

Установка труб в стены

Инструкция по установке НКТ в стены . Еще один хороший способ повысить уровень комфорта любого помещения. Это также работает как хорошее дополнение, если теплый пол не может полностью обогреть помещение.

Установка вешалки для полотенец

Инструкция по установке полотенцесушителя. Ничто не сравнится с роскошно теплым полотенцем при выходе из душа; это приложение показывает, как этого добиться!

Установка водонагревателя Polaris

Инструкции по установке водонагревателя Polaris. Водонагреватель Polaris — это очень сложное устройство, и крайне важно неукоснительно следовать инструкциям производителя. Однако имейте в виду, что при подключении системы к Polaris вам необходимо следовать схемам подключения Radiantec.

Инструкции по установке Radiantec Controls.

Электрические схемы для всех органов управления, термостатов и датчиков температуры. Обратите внимание, что это руководство обычно является хорошим руководством для электрика.

Идеи для самостоятельной компоновки трубопровода

Идеи для самостоятельной разводки трубок. Это дополнение избавит вас от беспокойства о том, как расположить трубки. Создайте свой собственный шаблон трубок с помощью этого дополнения.

Руководство по установке солнечного водонагревателя Radiantec Basic для бытовых нужд.

«Солнечный водонагреватель для бытовых нужд Radiantec Basic» — это предварительно спроектированный «комплектный» жилой солнечный водонагреватель, который будет обеспечивать обильное количество горячей воды для бытового потребления для типичной жилой семьи. Он также может служить отправной точкой для более универсальных систем солнечной энергии, которые также будут обеспечивать теплые полы, таяние снега, подогрев бассейнов и садоводство с помощью солнечной энергии. Эта система разработана с учетом требований различных налоговых органов.

Руководство по эксплуатации солнечного водонагревателя Radiantec Basic для бытовых нужд.

В данном руководстве описаны процедуры регулярного технического обслуживания солнечного водонагревателя Radiantec Basic для бытовых нужд.

Робот с подогревом пола

Робот с подогревом пола был установлен в Инвернессе в мае 2014 года компанией Robot vloerverwarming B.V

Robot vloerverwarming B.V. является производителем коллекторов для теплого пола с 1988 года. С момента основания компании было выполнено множество инновационных разработок. Коллекторы, которые мы производим, очень высокого качества и очень компактны благодаря специально разработанному композитному корпусу насоса.

Предлагаем поставку, проектирование и монтаж систем теплого пола.

Каждая из наших систем теплого пола будет включать в себя полностью окрашенный чертеж в компьютерном формате, показывающий расположение зон, положение коллектора, а также положения параметров помещения.

Вся система полов с подогревом также будет включать в себя необходимую электрическую схему для статистических данных помещения и центр коммутации.

Тепло, вырабатываемое в результате обогрева полов или стен, состоит на 70% из лучистого тепла и 30% из конвекционного тепла. Обычные системы в основном обеспечивают конвекционное тепло, которое циркулирует в воздухе, окружающем объекты в здании. Лучистое тепло нагревает предметы и общую ткань здания, включая людей, так же, как солнце нагревает предметы на поверхности земли.

Полы с подогревом устраняют неудобные потоки горячего или холодного воздуха по комнате и обеспечивают даже комфортное отопление. Самая теплая часть комнаты находится рядом с полом, а не потолком. Подогрев пола максимально приближен к идеальной кривой нагрева.
С полом с подогревом — Самым большим преимуществом является равномерное тепло и комфорт во всем доме или коммерческом помещении — у вас приятная среда, температура немного ниже, чем при использовании обычной системы.Это связано с равномерным распределением тепла. Фактическая температура воздуха может быть снижена на 1-2 ° C по сравнению с обычной системой, это повышает уровень комфорта и дает экономию энергии от 15% до 50% в зависимости от высоты потолка. Чем выше потолок, тем больше вы экономите.

Под полом с подогревом — Extreme How To

Это простой факт — тепло идет вверх. Учитывая это, кажется, что наиболее эффективной системой обогрева будет пол. Новые продукты, доступные сегодня, позволяют полу обеспечивать очень эффективное тепло.И не думайте, что лучистые полы с подогревом — это что-то новое. Вероятно, это один из старейших известных методов центрального отопления. Римляне разводили огонь под жилым помещением, и тепло от огня проходило через проходы или каналы под полом. Европейские короли и королевы использовали подобную систему в «темные века» для обогрева своих замков. Горячая вода была одной из первых «современных» систем отопления. Еще в 1942 году американская компания начала испытания и эксперименты с лучистым теплом для жилых помещений.После Второй мировой войны эту технику использовали в ряде крупных жилых домов. Металлические трубы первых блоков, установленные в наспех возведенных в то время бетонных плитах, быстро пришли в негодность. А медные, стальные и кованые трубы с годами испортились, когда их поместили в бетонную плиту.

Сегодняшняя технология производства пластмасс позволила получить продукты, которые устраняют проблемы ранее существовавших систем лучистого отопления. В процессе сшивания пластика образуются трубки, которые очень прочны при высоких температурах и высоких давлениях, а гибкость пластика позволяет ему двигаться естественным образом и оседать, как в доме, без утечек или других повреждений.

В отличие от плинтуса с горячей водой или принудительной вентиляции, система лучистого теплого пола нагревает предметы, а не только воздух в комнате. Поскольку каждое здание, независимо от того, насколько хорошо изолировано, постоянно теряет тепло наружу, традиционные системы отопления работают, чтобы восполнить эту потерю. Наши тела теряют тепло из-за более холодных объектов вокруг нас. Нам холодно из-за этой потери тепла. Поскольку тепло всегда течет в сторону холода, если вы стоите рядом с объектом, который холоднее вашего тела, этот объект будет отбирать тепло тела.

Система лучистого теплого пола не нагревает воздух напрямую, как плинтус или система принудительной вентиляции. Скорее, лучистая система нагревает пол, стул, диван, столы и так далее, и это замедляет скорость, с которой ваше тело отдает тепло этим объектам. Результат — общее равномерное ощущение тепла и комфорта.

Интересно, что температура воздуха в комнате может быть значительно ниже, если ваше тело находится в комнате, полной теплых предметов.Фактически, многие люди, использующие лучистое тепло, понижают свои термостаты до 65 градусов и по-прежнему чувствуют себя более комфортно, чем с плинтусом или системой принудительной вентиляции, установленной на 70-72 градуса. Важно отметить, что в плинтусе или системе принудительной вентиляции самый теплый воздух находится у потолка, а самый холодный — у пола. Это, конечно, неэффективно. Система сияния, которая обеспечивает теплые ноги и более прохладную голову, более здоровая и комфортная.

Системы лучистого теплого пола могут быть водяными, с циркуляцией воды по трубам, встроенным в пол, или электрическими, использующими электрические тепловые кабели под напольным покрытием.Последнее доступно только для определенных напольных покрытий, а гидронное — нет.

Большинство систем водяных полов разделены на отдельные зоны нагрева. (Изображение любезно предоставлено Uponor Wirsbo)

Гидравлические системы

Системы

Hydronic, такие как системы компании Radiant Floor, используют теплую воду, чтобы превратить ваш пол в большой радиатор, который рассылает волны лучистой энергии во всех направлениях, согревая все в комнате.

Способы нагрева воды столь же разнообразны, как и ваша фантазия. Солнечные панели, котлы на жидком топливе и газе, водонагреватели, дровяные котлы, геотермальные и электрические — все это жизнеспособные методы нагрева воды для системы водяного излучающего пола. Затем вода подается по трубке с помощью циркуляционного насоса. Дополнительные материалы, такие как коллекторы, смесительные клапаны, расширительные баки и термостатические регуляторы, встроены в систему для точной настройки тепла для оптимального комфорта.

Перед установкой в вашем доме какой-либо излучающей системы подрядчик или поставщик системы должны выполнить расчет теплопотерь.Это делается путем определения количества тепла, которое ваш дом потеряет в самый холодный день года в вашем районе. Эти тепловые потери выражаются в британских тепловых единицах или британских тепловых единицах. Затем поставщик или подрядчик проектирует систему таким образом, чтобы тепловая мощность от излучаемого пола превышала теплопотери дома. Это достигается за счет комбинации расстояния между трубками и температуры воды.

Высокотехнологичный сшитый полиэтилен сегодня используется в качестве шлангов для горячей воды.Кроме того, коллекторы и циркуляторы используются для точной настройки системы и направления воды в различные зоны.

По словам сотрудников компании Radiant Floor, «лучистые полы с подогревом — один из наиболее быстрорастущих сегментов рынка жилья, который растет со скоростью от 25 до 30 процентов в год. В новых домах, спроектированных по индивидуальному заказу, это наиболее часто используемая система отопления. Даже домовладельцы, занимающиеся ремонтом, по возможности используют лучистые. Конечно, единственная вещь, которую Radiant не может сделать (по крайней мере, с нынешними технологиями), — это обеспечить кондиционер.Если вы живете в районе, где требуется кондиционирование воздуха, тогда вместе с излучающей системой устанавливается система кондиционирования без компонента печи ».

Три гидронных метода

В лучистом напольном отоплении используются три основных гидравлических метода. В открытой системе используется один источник тепла — водонагреватель для бытового потребления — для обеспечения теплого пола и горячего водоснабжения. Эти две системы в основном связаны друг с другом. Та же самая вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала проходит через пол.Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.

Существует два различных типа лучистого отопления для пола. Первый — это гидроника, использующая горячую воду, подаваемую по трубам в полу или под полом. (Изображение любезно предоставлено Uponor Wirsbo)

В закрытой системе для теплого пола используется специальный источник тепла.Жидкость в замкнутой системе повторно циркулирует по полностью замкнутому контуру. Нет подключения к бытовому водопроводу. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если проблема заключается в защите от замерзания, тогда хорошая идея — закрыть систему с антифризом. Обратной стороной этого типа системы является необходимость использования двух источников тепла.

Доступны три типа гидравлических систем. Первая — это открытая система, в которой используется водонагреватель, используемый для горячего водоснабжения.

Все водонагреватели расходуют тепловую энергию, даже если горелка выключена, а агрегат простаивает между циклами нагрева. Устройство, предназначенное для обогрева пола, расходует тепло только в зимние месяцы, однако потери в режиме ожидания в течение шести месяцев в году могут увеличиваться. При рассмотрении этих систем основным источником тепла является водонагреватель, хотя в некоторых случаях возможен вариант использования солнечной энергии.В любом случае, температура воды, протекающей по трубке, должна составлять от 120 до 135 градусов по Фаренгейту. Важно, чтобы подогреватель горячей воды соответствовал работе. Если ваши потребности в горячей воде и обогреве помещения составляют менее 300 000 БТЕ, водонагреватель для бытового потребления справится с этой задачей. Некоторые из них специально разработаны для отопления жилых помещений и помещений. До недавнего времени КПД многих водонагревателей составлял всего 60 процентов. Это означает, что 40 процентов вашего топлива попадает в дымоход.Лучше всего приобрести лучший водонагреватель с максимальной эффективностью, который вы можете себе позволить, и размер его будет соответствовать вашим потребностям в отоплении.

Другая система — лучистое зональное отопление с существующим котлом с использованием плинтуса или чугунных радиаторов. (диаграммы любезно предоставлены компанией Radiant Floor)

Третий тип системы включает соединение теплых полов или «зон» с существующим плинтусом с горячей водой или чугунной радиаторной системой. Во многих случаях установки этого типа источником тепла для воды является бойлер, а не нагреватель горячей воды.Бойлеры нагревают более эффективно, потому что они нагревают небольшое количество воды до очень высоких температур и нагреваются довольно быстро.

Гидравлическая система, установленная в бетонной плите, вероятно, является наиболее эффективным методом обогрева пола. (Изображение любезно предоставлено Uponor Wirsbo)

Если отапливаемая область не очень мала, она, скорее всего, будет разбита на несколько «зон». Зона — это любая область, управляемая одним термостатом и снабжаемая одним циркуляционным насосом.Зона может состоять из множества «контуров» или петель труб или может быть одним контуром. Длина контура не должна превышать 400 футов труб, но зона может содержать любое количество контуров. Как правило, важно свести зонирование к минимуму, и нет ничего плохого в том, чтобы рассматривать весь этаж или этаж как одну зону. Если у вас двухэтажный дом, у вас будет минимум две зоны.

Минимальное зонирование, но зонирование целых участков пола — лучший выбор, потому что лучистое отопление очень равномерное.Например, если у вас есть блок из редко используемых спален, у них должна быть своя зона. Также многие люди предпочитают, чтобы в главной спальне было прохладнее, чем в остальной части дома. Это легко сделать с помощью зонального обогрева пола. С другой стороны, если у вас есть солнечная комната или большая комната с большим количеством стекла и она зонирована с другими комнатами, независимо от того, находится ли термостат в этой комнате или в другой комнате, он не будет обеспечивать комфортное отопление для различных комнат.

Гидравлическая установка

Водяное лучистое отопление можно использовать в нескольких различных строительных приложениях.Установка излучающих труб внутри бетонной плиты либо «на уровне», либо на несколько футов ниже уровня земли как часть полного фундамента, вероятно, является самым простым, наиболее эффективным и высокопроизводительным применением науки. Тепловые преимущества непревзойденные. Фактически, любая бетонная заливка здания должна содержать излучающие трубы, даже если у вас нет ближайших планов по обогреву помещения. Трубки и коллектор относительно недороги, а механические компоненты могут быть добавлены даже спустя годы.

Альтернативой установке плиты на грунте является «подвесная плита», и по тепловым характеристикам она может конкурировать с плитой на грунте.Подвесная плита включает песок, цемент или гипсокрит для хранения и рассеивания тепловой энергии. Обратной стороной является дополнительный вес пола, возможная потеря высоты и (особенно при модернизации) трудности с переходом в другие комнаты и регулировкой дверных порогов.

Третий метод — установка излучающих трубок. Это работает в двух основных ситуациях. Первый — это существующая плита, на которую вы планируете добавить балку перекрытия, например, превратив гараж, который на 8 дюймов или около того ниже уровня остальной части дома, в офис или комнату.Вы захотите поднять пол, чтобы он соответствовал остальной части дома. Вторая ситуация — это проект повторного моделирования, который потребует удаления существующего чернового пола или помещения, где высота над головой слишком высока, и поднять пол не проблема. В обоих случаях балки открываются, а трубы устанавливаются сверху.

Гидравлические системы также могут быть установлены под балками пола.

Последняя система — установка балок перекрытия. Это в первую очередь используется, когда балки пола обнажены, например, в комнатах над недостроенным подвалом или в подвальных помещениях.В этом случае труба проходит между балками и через них и крепится к основанию пола. Обычно это создает больше проблем, но большинство из них легко преодолеваются.

Гидравлические трубки Radiant Onix мощностью

Вт крепятся скобами к нижней стороне чернового пола в многоэтажных проектах. Onix — это гибкие трубы из сшитого EPDM с армированием из арамида и алюминиевым кислородным барьером. Onix проводит тепло через пол, чтобы обогреть вашу комнату, не меняя высоты готового пола.

Электрические кабельные системы

Электрические нагревательные кабели, проложенные в пол под плиткой, мрамором, шифером или, в некоторых случаях, ламинатом, — это еще один подход к внутрипольному отоплению.Примером может служить продукция Warm Tiles. В наборах Warm Tile впервые появились простые в продаже решения для лучистого обогрева пола. Лучистое тепло Warm Tiles подходит практически для любой комнаты: ванной комнаты, кухни, детской или семейной комнаты — где бы вы ни пожелали комфортно теплые полы. При работе с обычным током Warm Tiles стоит меньше пенни за квадратный фут в день, если система включает в себя специально разработанный термостат Warm Tiles. Если у вас есть возможность самостоятельно укладывать напольное покрытие, установить систему Warm Tiles несложно.Готовые комплекты кабелей для обогрева Warm Tiles позволяют полностью покрыть светлый пол любой формы и удовлетворить многие потребности. Просто сопоставьте площадь, по которой вы ходите, с таблицей выбора теплой плитки, чтобы рассчитать, какую кабельную систему купить. Или же систему можно приобрести в виде сборных матов для экономии труда. Затем выберите контроллер в соответствии с размером вашей системы и требованиями.

Каждый компонент системы содержит подробные инструкции по правильной и безопасной установке. Как правило, установку электрической системы можно выполнить в пять этапов.На первом этапе проектируется система, рассчитывается обогреваемая площадь и определяется количество необходимых кабелей и / или комплектов. На втором этапе электроэнергия подводится к электрическому шкафу управления в помещении или комнатах, которые будут обслуживаться. На третьем этапе устанавливаются кабель и датчик термостата, а также прилагаемые аксессуары в соответствии с инструкциями. На четвертом этапе укладка пола завершается обычным способом, укладкой керамической, мраморной или сланцевой плитки или ламината. На пятом этапе установка контроллера завершается с использованием прилагаемых к нему принадлежностей и инструкций.

Только несколько компаний рекомендуют установку под ковровое покрытие. Одна из них — система Environ II, продаваемая Warmly Yours вместе с некоторыми кабелями Flextherm. Хотя любую гидравлическую или электрическую кабельную систему, установленную внутри бетонной плиты, можно использовать под ковром или любым другим полом.

Независимо от используемой системы важно соблюдать местные и государственные правила зонирования для любых установок.

Может быть, у римлян это было с самого начала.Теплые полы могут превратиться в теплые тела. При нынешних высоких затратах на электроэнергию выгодно использовать наиболее эффективную систему отопления, которую вы можете себе позволить. В наши дни вы можете захотеть изучить систему подогрева пола для вашего гаража, магазина, ванной комнаты или даже всего дома. И вы можете сделать это сами, будь то новый дом или переоборудование старого дома, гаража или магазина.

Ряд компаний предлагают внутрипольное лучистое отопление.

Блог > Разное

Схема коллектора отопления: Схема установки коллектора для отопления: монтаж и подключение

Системы отопления (водяное отопление)

Схема комбинированного отопления VALTEC

Распределительный коллектор отопления: схема, устройство

Принцип устройства лучевой схемы

Преимущества коллекторной схемы сборки отопления

Минусы лучевого способа соединения радиаторов с коллекторами

Правила устройства коллекторной разводки трубопроводов

Полезное видео

Распределительный коллектор отопления: принцип работы, разновидности

Принцип действия

Разновидности коллекторов

Преимущества использования коллектора отопления

Видео

Схема отопления частного дома своими руками. / Гибкая подводка из нержавеющей стали

Как собрать коллектор для теплого пола своими руками

Роль коллектора в системах напольного обогрева

Принцип действия

Рекомендации по сборке коллектора

Заключение

Коллекторная система отопления частного дома — преимущества лучевой разводки отопления: инструкции по установке, схемы

Устройство коллекторной системы

Преимущества и недостатки коллекторной системы отопления

Составление схемы разводки

Выбор комплектующих

Коллектор

Коллекторные шкафы

Отопительные приборы

Отопительные магистрали

Другие комплектующие

Особенности монтажа

Аксонометрическая и монтажная схемы отопления дома

Вступление

Что такое коллекторная разводка труб

Схемы отопления

План отопления квартиры

Аксонометрическая схема

Аксонометрическая коллекторная схема отопления металлополимерные трубы на обжимных фитингах

Монтажная схема

Монтажная коллекторная схема отопления металлополимерные трубы на обжимных фитингах

Спецификация к монтажной схеме

Узел «А», коллектор системы отопления

Узел «Б», схема подключения радиатора отопления

Другие стать раздела: Схемы отопления

Руководство по коллектору для теплого пола

Как работает коллектор Warmup S3?

Подключение контуров к источнику тепла

Установка скорости потока

Распределение нагретой воды

Управление коллектором

Как установить коллектор из PEX для теплой или бытовой питьевой воды

Закрытая система | | Теплый пол своими руками

Введение

Подключение EPK к зонному коллектору

Руководство по установке | Компактный коллектор

Руководства по установке бесплатных лучистых полов для домашних хозяйств и профессионалов — Radiantec

Робот с подогревом пола

Под полом с подогревом — Extreme How To

Оставить комментарий
