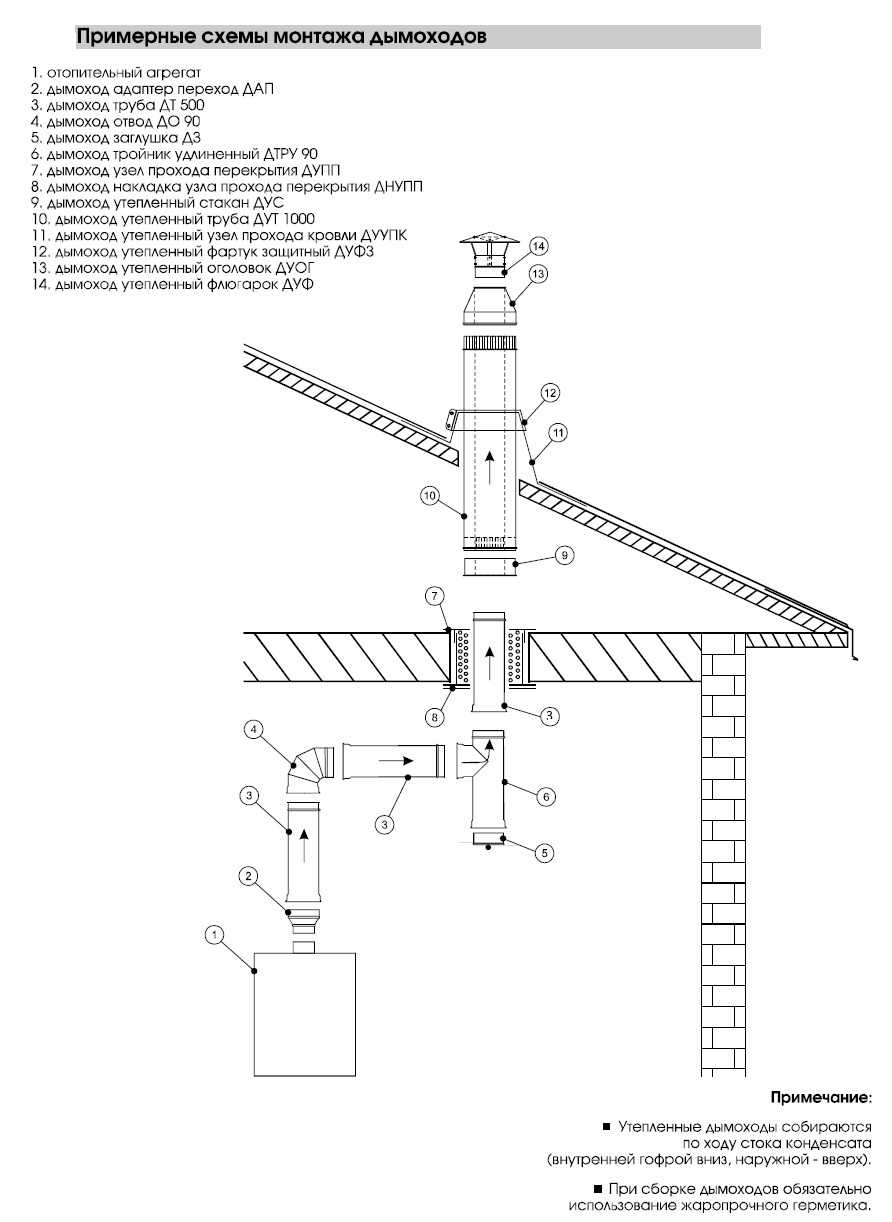

Схема монтажа дымохода: Сборка дымохода по конденсату или по дыму, схема, устройство дымохода

Сборка дымохода по конденсату или по дыму, схема, устройство дымохода

Встречаются два основных устройства соединений в дымоходе: «по дыму» и «по конденсату». Чем они отличаются и какую схему сборки стоит применить, чтобы избежать проблем в будущем?

Сборка «по дыму»

По этой схеме каждая последующая секция трубы одевается сверху на нижнюю. При таком варианте отсутствует сопротивление продуктам сгорания при их движении. Применяется схема в печах с высокой температурой дымовых газов, где образование влаги не происходит.

Сборка «по конденсату»

Этот вид устройства дымохода используют в печах с функцией длительного горения. Дымоход представляет собой конструкцию, в которой верхняя часть печной трубы вводится в нижнюю. Если образуются капли воды, то они беспрепятственно стекают по (конденсатоотводчику) стенкам в отстойник. После чего попадают в топку и сгорают, либо попадают в конденсатосборник.
По соотношению цены и качества лучшими считаются печи камины Kratki, Romotop и Plamen.

Как установить трубы и собрать дымоход

Конденсат и его действия

Образование влаги на поверхности дымохода – явление довольно вредное. Именно оно способствует растворению сажи. В результате взаимодействия получаются кислоты, разрушающие поверхность трубы. Стоит заметить, что сажа может присутствовать в дымоходе в больших количествах, особенно если не проводится своевременная чистка дымохода.



Возникает жидкость при сжигании топлива. Оно, как правило, содержит углеводороды, серу, кислород и калийные вещества. В процессе горения при соединении кислорода с водородом активно синтезируется водяной пар, который уже сам по себе является агентом коррозии. Кроме того, немало воды содержится и в самом топливе. Например, антрацит дает 3% дымового пара, дрова — 30%.

Когда правильно собрать дымоход «по конденсату», а когда «по дыму»?

В основном влага скапливается в местах сочленений дымоходной трубы. Здесь она наиболее опасна тем, что нарушает герметичность и целостность системы. Поэтому сборку дымоотводов «по конденсату» производят в большинстве случаев. Сборку «по дыму» применяют в банных печах. Но в последнее время вариант сборки «по дыму» используется все реже и реже.

Особенно важно правильно сделать сборку «по конденсату» для:

• Дымоходов газовых котлов. У них обильное образование водяных осадков из-за низкой температуры и сильной насыщенности паром дымовых газов.
• Печей и каминов, у которых дымоход проложен снаружи дома. В таком дымоходе зимой дымовые газы остывают быстрее и сильнее по сравнению с дымоходом, который идет внутри дома. Поэтому образуется больше конденсата.
• Любых топок с тлеющим горением.

Результат воздействия конденсата на трубу дымохода Вы можете увидеть на фото ниже.

Сэндвич труба своими руками. Сборка и монтаж конструкции

Содержание статьи:

Многослойные трубы для печей зачем они нужны

Печная труба – необходимый элемент отопительной системы работающей за счёт сжигания топлива, она обеспечивает вывод отходов сгорания топлива: угарного газа и дыма. Условия работы дымохода сложно назвать лёгкими. Из-за того что высота печной трубы достигает больших размеров, то материал должен выдерживать высокие вертикальные нагрузки, работа при воздействии открытого пламени и высоких температур тоже предъявляет свои требования. Кроме того материал должен выдерживать постоянные колебания температуры снаружи поверхности трубы и изнутри ее.

Поверхность внутри трубы для печки должна быть гладкой и допускать чистку дымохода, так как при сгорании помимо газообразных продуктов образуется и копоть и сажа, которые оседают на внутренней поверхности печной трубы, затрудняя дымоотвод и грозя опасностью возгорания и последующего пожара.

Сэндвич-труба

Всем требованиям для печных труб соответствуют сэндвич трубы для устройства дымохода. Состоят эти трубы из внутреннего канала из нержавеющей, жаропрочной стали, покрытых слоем минерального утеплителя. Поверх утеплителя устанавливается защитная оболочка, из нержавеющей или оцинкованной стали или листового металла покрытого порошковым защитным покрытием.

Сэндвич-труба с покрытием

Соединительный шов внешней оболочки может быть заварен посредством автоматической сварки или скреплён фальцевым швом.

Для изготовления внутренней трубы используются нержавеющие легированные стали следующих марок:

• AISI430, сравнительно недорогая нержавеющая сталь, нормально выдерживает колебания температур. Крепление чаще всего с помощью фальцевого шва, так как этот металл плохо сваривается;
• AISI439, сталь легированная титаном, что позволило добиться повышенной жаростойкости, имеет хорошие антикоррозионные характеристики;
• АISI316, никель-молибденовая легированная сталь повышенной жаропрочности, рекомендована для котлов на жидком топливе и газовых отопителей;
• АISI304, близкий недорогой аналог 416;
• АISI321, наиболее востребованная жаропрочная легированная сталь, отличается великолепными антикоррозийными и жаропрочными характеристиками;
• АISI106S, сравнительно редко встречающийся жаропрочный сплав, крайне высокие характеристики термоустойчивости, практически не поддаётся коррозии. Применяется для дорогих изделий, работающих при высоких термических нагрузках.

Необходимо отметить, что для наружной оболочки применяются как оцинкованные углеродистые стали, так и недорогие легированные, второй вариант более устойчив к воздействию внешних факторов, но в тоже время стоимость изделий с его применением достаточно высока.

В качестве утеплителя для сэндвич труб обычно используют минеральные, негорючие утеплители типа минеральной ваты или базальта.

Устройство

Для соединения модулей труб между собой один край трубы или арматуры имеет раструб, с другой стороны расположена гофрированная зауженная область, которая служит для расклинивания в раструбе и создания надёжного, непроницаемого для газа и дыма  соединения.

Устройство дымохода

На первый взгляд кажется, что вывести из дома продукты сгорания возможно по любой трубе. Но это не так. Начнем с того, что в дымоходе всегда рано или поздно накапливается сажа, которая может загореться

Важно, чтобы труба была правильного диаметра и высоты, с гладкой внутренней поверхностью, тогда накопление сажи будет редким явлением.

Труба, как правило, не является прямой по всей длине, ее требуется вписать в архитектуру дома, поэтому в современных условиях дымоход собирается из модулей. Модули соединяются коленами и разветвителями. Чтобы осуществить монтаж дымохода, потребуется крепеж. На выходе труба прикрывается оголовком для защиты от осадков. По эстетическим соображениям металлические трубы часто заключают в кожухи из различных материалов, сочетающихся с кровлей.

Какой должен быть дымоход

Дымоход должен соответствовать строительным и пожарным нормам и выбранной отопительной системе. Если вы меняете отопительный котел, дымоход, как правило,

Краткое руководство по монтажу и эксплуатации дымоходов

15 Мая 2018

Краткое руководство по монтажу и эксплуатации модульных дымоходов

1. Описание и назначение.

Системы модульных дымоходов Пермской производственной компании «Теплов и Сухов» (далее – ППК «Теплов и Сухов» предназначены для обеспечения тяги и отведения продуктов сгорания от теплового оборудования, а также сбора образующегося в процессе эксплуатации конденсата.

Модульные дымоходы могут применяться для различного теплового оборудования как бытового, так и промышленного назначения, предназначены для работы с различными видами топлива: дровами, пеллетами, природным и сжиженным газом, каменным углем, дизельным топливом. Система модульного дымохода должна подбираться в соответствии с техническими характеристиками теплового оборудования, условиями и режимом эксплуатации, а также рекомендациями производителя.

Качество дымоходных систем ППК «Теплов и Сухов» подтверждено Сертификатами Соответствия Госстандарта России и Сертификатом Пожарной безопасности. Модульные системы произведены в соответствии ТУ 5263-001-02739330-2016 и согласно СНиП 41-01-2003 могут использоваться для отведения продуктов сгорания от печей, каминов, котлов, устанавливаемых в индивидуальных и многоэтажных жилых домах, банях, общественных и производственных зданиях.

ППК «Теплов и Сухов» производит модульные системы дымоходов ТиС Феррит, ТиС Стандарт 30, ТиС Стандарт 50, ТиС Промо, ТиС Энерго из нержавеющей стали марок AISI 430, AISI 444, AISI 304, AISI 316, AISI 310 толщиной до 1,0 мм, диаметр труб от 80 до 1200 мм.

Раструбная система стыковки элементов дымохода обеспечивает надежное, герметичное соединение и имеет специальный паз для дополнительной герметизации уплотнительным силиконовым кольцом и фиксации соединения хомутом. Элементы дымоходных систем выпускаются одностенными (Моно) или двустенными (Термо). В качестве утеплителя в Термо элементах дымоходов используются базальтовые цилиндры «Теплорок» и муллитокремнеземистые волокнистые огнеупорные материалы. Собственное производство базальтовых цилиндров позволяет выпускать качественные цилиндры «Теплорок» плотностью не менее 80 кг/м3 (негорючие класс НГ), применение которых в дымоходах обеспечивает отсутствие пустот по всей длине элемента и соосность внутренней и внешней трубы.

Рис. 1 Характеристики модульных систем

Срок службы дымохода зависит от правильно подобранной марки стали, которая должна соответствовать типу установленного отопительного оборудования. Для отопительного оборудования с высокой температурой исходящих газов рекомендуется устанавливать дымоходы из нержавеющей жаростойкой стали толщиной не менее 0,8 мм. Для отопительного оборудования, работающего во влажном режиме, рекомендуется использовать коррозионностойкие марки стали. При выборе диаметра дымохода нужно учитывать, что внутренний диаметр дымового канала должен быть равным, либо больше внутреннего диаметра дымоотводящего патрубка отопительного оборудования.

2. Транспортировка и хранение

Элементы дымоходных систем упаковываются в короба из гофрокартона. Упакованные элементы должны перевозиться в вертикальном положении, крытым транспортом любого вида, согласно правил перевозки грузов. Храниться элементы дымоходных систем должны в крытых помещениях или под навесом, исключающим попадания атмосферных осадков.

3. Монтаж

Монтаж элементов дымоходов должен производится квалифицированными специалистами в соответствии с Правилами противопожарного режима в Российской Федерации (Постановление №390 от 25.04.2012 ред. от 24.12.2018), Сводом правил СП 7.13130.2009 «Отопление, вентиляция, кондиционирование»(СП 60.

13330.2012), Правилами производства работ по ремонту печей и дымовых каналов, СНиП 41-01-2003 и инструкции производителя. От правильной установки и качественного монтажа зависит безопасность. Изменение конструкции дымохода или элемента дымохода не допускается и снимает гарантийные обязательства с производителя.

Перед началом монтажа необходимо тщательно проверить все элементы на наличие дефектов. Элементы дымохода с обнаруженными дефектами не должны устанавливаться. Поверхность некоторых элементов может быть защищена пленкой, которую необходимо полностью удалить перед началом эксплуатации дымохода. Модульный дымоход должен быть правильно собран и надежно закреплен.

Сборка элементов модульной системы дымохода должна производиться вверх от дымоотводящего патрубка отопительного оборудования. Начинать сборку дымохода нужно с установки на патрубок отопительного оборудования адаптера котла. При установке стартовыми элементами натрубных баков, титанов, пароперегревателя исключается необходимость использования адаптера котла, так как у этих изделий расширение нижней части трубы выполнено аналогично соединению адаптера котла.

При монтаже дымохода на тепловое оборудование с высокой температурой исходящих газов рекомендуется после адаптера котла устанавливать Моноэлемент для снижения тепловой нагрузки на дымоход.

Монтаж необходимо осуществлять «по конденсату», когда последующий Моно элемент дымохода, или внутренний контур Термо элемента должен вставляться внутрь трубы в предыдущий элемент (рис.1). Это необходимо для того, чтобы конденсат или атмосферные осадки оставались внутри дымохода и стекали вниз, не попадая на изоляцию или наружную стенку дымохода. Наружный контур Термо элемента надевается на предыдущий элемент, закрывая от атмосферных осадков изоляцию дымохода. Все последующие элементы дымохода устанавливаются последовательно на предыдущие до полной стыковки.

Рис.2 Схема соединения элементов дымохода

Дымоход должен располагаться вертикально, без уступов. Допускается устраивать не более двух отклонений от вертикали при смещении горизонтали не более 1000 мм.

Высота дымохода должна обеспечивать разряжение на входе и создавать устойчивую тягу.

Соединения дымоходов не должны монтироваться в межэтажных и чердачных перекрытиях. Дымовой канал не должен соприкасаться с электропроводкой, газовым трубопроводом и другими коммуникациями. Не допускается устройство горизонтальных каналов и отверстий для чистки дымоходов в чердачных помещениях.

При прохождении дымохода через перекрытие может использоваться проход перекрытия ППУ (рис.2). При этом размеры разделок дымохода в месте примыкания строительных конструкций и отступок от наружной поверхности дымохода следует выполнять в соответствии с «Приложением К» СНиП 41-01-2003. После сборки дымохода свободное пространство между боковыми стенками прохода перекрытия и дымоходом необходимо заполнить жаропрочным негорючим материалом. Рекомендуется материал на основе базальтовых пород (МПБ, БСТВ). Соединения элементов дымохода в проходе перекрытия не допускаются!

Рис. 3 Схема монтажа прохода перекрытия.

С целью устранения вертикальных нагрузок на дымоход должны использоваться площадки монтажные с креплением основным или регулируемым. Весовая нагрузка на одну площадку монтажную не должна превышать 120 кг. Для устранения боковых смещений дымохода необходимо использовать крепление универсальное (крепление универсальное с креплениемподвес), расположенное на расстоянии не более 2 метров друг от друга.

При использовании тройника в схеме дымохода его необходимо устанавливать на площадку монтажную с креплением основным или креплением регулируемым, для снятия весовых нагрузок на наклонный или горизонтальный участок дымохода.

Прохождение дымохода сквозь кровлю осуществляется при помощи «Прохода кровли», который обеспечивает герметичность кровли. Подготовка отверстия под прохождение дымохода должна выполняться в соответствии СНиП 41-01-2003, и должна обеспечивать гарантируемый отступ от всех возгораемых элементов кровли до наружной поверхности трубы дымохода.

Если труба дымохода выше кровли более чем на 1 метр, то на дымоход необходимо установить растяжки с использованием «Хомута растяжки».

На последнюю трубу Термо монтируется конус, который защищает изоляцию дымохода от воздействия атмосферных осадков. Также для предотвращения воздействия атмосферных явлений на дымовой канал в качестве последнего элемента дымохода могут устанавливаться зонт или дефлектор.

Крепление элементов дымохода между собой рекомендуется осуществлять хомутами. При монтаже дымохода нужно учитывать, что СНиП 41-01-2003 предусмотрена минимальная высота дымохода над кровлей (рис.3):

• не менее 500 мм над плоской кровлей;
• не менее 500 мм над коньком кровли или парапетом при расположении трубы на расстоянии менее 1500 мм от конька или парапета;
• не ниже конька кровли при расстоянии в пределах 1500…3000 мм от конька до дымохода;
• не ниже условной линии, проведенной под углом 10° к горизонту через вершину конька, при расстоянии от дымохода до конька более 3000 мм.

Рис.4 Схема определения высоты трубы над кровлей

4. Проверка монтажа дымохода и его прием в эксплуатацию

Перед началом эксплуатации необходимо осуществить внешний осмотр дымохода, особое внимание нужно обратить на плотность стыковки элементов дымохода. Обязательно необходимо очистить сухой чистой ветошью загрязненные участки элементов дымохода, убрать от дымохода мусор, посторонние предметы и инструмент.

Пробную топку нужно осуществлять малым количеством топлива. В процессе сгорания топлива необходимо тщательно обследовать ствол дымохода на предмет задымления, особенно в зоне соединения элементов, а также убедиться в наличии достаточной тяги в дымоходе. При эксплуатации дымохода возможно изменение цвета Моно элементов (цвета побежалости металла), что не влияет на рабочие характеристики дымохода.

Во время первой топки теплового оборудования возможно легкое задымление помещения, происходящее в результате выгорания масляных остатков на металлических поверхностях отопительного аппарата и элементах дымохода. После пробной топки необходимо проветрить помещение и осуществить полноценную топку в течении 2-2,5 часов. Дымоход, проходящий вблизи незащищенных стен и строительных конструкций из горючих материалов, не должен нагревать их выше 50°С. В случае нагрева стен и конструкций из горючих материалов свыше 50°С нужно в обязательном порядке выполнить их дополнительную термоизоляцию.

Нельзя допускать скопление сажи в дымоходе, воспламенение сажи в дымоходе может привести к пожару, задымлению помещения или выходу из строя дымохода, так как температура горения сажи может достигать температуры 1200 градусов. Поэтому нужно не реже 2 раз в год очищать внутреннюю поверхность дымохода от сажи с помощью металлического ерша. Для упрощения прочистки канала дымохода рекомендуется установка ревизии дымохода.

Профилактический осмотр дымохода необходимо производить не реже 2 раз в год. Наличие копоти на швах или соединениях дымохода свидетельствует о его разгерметизации. В случае разгерметизации нужно осуществить более плотную посадку элементов дымохода, допускается применение термостойкого герметика. При невозможности достижения герметичности дымохода необходимо заменить неисправные элементы. Также надо тщательно осмотреть «Проход перекрытия» и при необходимости дополнить его негорючим теплоизолирующим материалом.

5. Меры безопасности

Запрещается:

• Располагать в непосредственной близости от дымохода предметы из горючих материалов, а также, которые могут быть повреждены высокой температурой (мебель, обои, деревянные обшивки и т.п.). Минимальное допустимое расстояние от внешней поверхности дымохода от горючих материалов 500 мм. ( СНиП 41-01-2003, Приложение К).
• Допускать детей и животных к открытым частям дымохода во избежание нанесения вреда жизни и здоровью.
• Самостоятельно ремонтировать и модифицировать элементы дымохода, устанавливать их способами, не предусмотренными производителем.
• Разбирать дымоход и его шахту, заводить электропроводку и посторонние предметы, а также закрывать дымоход конструкциями из горючих материалов.
• Сушить одежду, обувь и иные предметы на деталях дымоходов.
• Удалять сажу путём выжигания.
• Применять при чистке дымоходов приспособлений, абразивных и моющих средств не предназначенных для этого.
• Использовать механический инструмент (молотки, кувалды, и т.п.) при стыковке элементов в ходе монтажа.
• Эксплуатировать дымоход при обнаружении нарушения его герметичности (при наличии копоти на внешней поверхности у соединений и на сварочных швах) или нарушении его целостности в результате природных явлений(сильный ветер, град, попадание молнии, обледенение и т.п. ).
• Использовать не рекомендуемые производителем виды топлива.
• Использовать в качестве топлива вещества, содержащие галогеноуглеводороды! При сгорании веществ, содержащих галогеновые соединения, образуются очень агрессивные соляная и плавиковая кислоты, которые концентрируются в дымовых газах. При этом даже небольшое количество кислоты действует продолжительное время и способно вызывать коррозию. Этому воздействию подвержены все материалы, включая нержавеющую сталь! Источниками галогеноуглеводородов являются химические чистящие средства, обезжиривающие средства, растворители, разжигатели, спреи, линолеумы, лакокрасочные материалы и пропитанная ими древесина и другие средства.

6. Утилизация

Испорченные или отслужившие свой срок элементы дымохода необходимо сдавать в пункты вторичной переработки металла.

Установка дымохода своими руками, монтаж дымохода самостоятельно

При выборе печи нужно помнить о необходимости дымохода, и предстоящих затрат на его покупку и монтаж. Современные модульные дымоходы, состоят из элементов и удобны в сборке. На первый взгляд их установка не требует особых навыков и умений, и не составит труда установить дымоход своими руками. Однако, при кажущейся простоте сборки современного модульного дымохода, мы рекомендуем обращаться к услугам специалистов — монтажников, так как при сборке дымохода необходимо учитывать ряд важных параметров.

Несоблюдение правил установки дымохода может привести к неправильной работе печи, отсутствию тяги и задымлению, а в особо тяжёлом случае к пожару.

Поговорим о важных факторах, которые необходимо учитывать при установке дымохода своими руками, о проблемах с которыми Вы можете столкнуться, а так же почему мы рекомендуем для монтажа дымоходов пользоваться услугами профессионалов.

Прежде всего, если вы не имеете опыта в установке печей, каминов и дымоходов, и приняли решение купить и установить дымоход самостоятельно Вам стоит ответить для себя на ряд вопросов:

Способы установки и подключения дымохода

Каким способом будет подключается дымоход к Вашей печи или камину: задние, боковое или верхнее подключение.

Заднее подключение дымоходаВерхнее подключение дымохода

Каким способом будет установлен дымоход:

• насадной с верхним подключением, проходящим в верх через кровлю и межэтажные перекрытия;
• настенный, проходящий через стену, и уходящий в верх с по несущей стене дома.

Насадной способ установки дымоходаНастенный способ установки дымохода

Сразу отметим, что цена дымохода установленного настенным способом будет выше, так как данный способ потребует использования большего количества элементов, например опорной консоли, промежуточного опорного элемента, емкости для сбора конденсата, тройника.

Какая должна быть длина дымохода

Специалисты при определении высоты дымохода учитывают ряд параметров: высоту конька крыши и расстояние от него до выхода дымохода, форму крыши здания, наличие рядом отдельно стоящих зданий и высоких деревьев, розу ветров и другие. Все это на первый взгляд может показаться не важным, однако все эти параметры могут повлиять на наличие тяги в печи.

Какой диаметр дымохода

Конечно, производители печей и каминов указывают какой диаметр дымохода необходим. Это можно увидеть в документации к отопительному прибору. Чаще всего это дымоходы имеющие стандартный диаметр например: ∅ 120 мм, ∅ 130 мм, ∅ 150 мм и так далее.

Однако случается производители указывают диаметр подключения не стандартных размеров: например 136 мм. В таком случае Вам понадобится специальный переходник для подключения к дымоходу стандартного диаметра. Нужно поинтересоваться о наличии необходимого переходника у производителя или продавца печей – каминов.

Противопожарные узлы и прохождение дымохода через стены и кровлю

Прежде чем выбрать и сформировать список необходимых элементов и купить дымоход, необходимо предусмотреть, как правильно в соответствии с нормами пожарной безопасности с использованием теплоизоляции обустроить противопожарные проходные узлы через кровлю, прекрытия или стену дома.

Проход дымохода через межэтажные перекрытияПроход дымохода через кровлюПроход дымохода через стену дома

Так же, до установки насадного дымохода важно определить где будет организован проход через кровлю. Случается, когда при установке дымохода своими руками, клиент сразу не учитывает особенности здания, и в результате получает сюрприз – оказывается при прохождении межэтажного перекрытия или потолка, дымоход упирается в несущую балку. Приходится решать возникшую проблему: переносить место установки печи или изменять конфигурацию дымохода. В данном случае, для отгибания препятствия приходится покупать и устанавливать дополнительные элементы дымохода, например колено под углом. Допустимо использовать горизонтальные участки до 1 метра, более метра крайне не желательно, так такие искривления дымохода, могут негативно сказаться на тяге и работе печи. Так же, при наличии горизонтальных участков рекомендуется увеличить высоту дымохода, что соответственно увеличивает его стоимость.

Дымоход огибает балку межэтажного перекрытияДымоход огибает окно дома

Какой дымоход выбрать, стальной или керамический

Для установки отдельно стоящей печи-камина лучшим, оптимальным выбором будет использование стального дымохода из нержавеющей стали. Использование керамического дымохода конечно вполне допустимо, но менее рационально, так как стоимость керамического дымохода будет выше, а установка сложнее и трудозатратнее.

Установка керамического дымохода будет более оптимальным решением при использовании каминов с топками большой мощности.

Факторы влияющие на стоимость дымохода

Каждый понимает, что цена дымохода зависит от его качества. Рассмотрим основные факторы которые влияют на качество и в конечном итоге цену дымохода.

Дымоходы из нержавеющей стали бывают двух типов:

• простые одностенные, более дешёвые по цене
• двустенные сэндвич дымоходы состоящие из двух стальных труб, пространство между которыми заполнено утеплителем.

Наличие утеплителя, его вид и размер так же сказываются на цене. В стальных сэндвич дымоходах Российского производства в качестве утеплителя чаще используется базальтовое волокно, толщиной 25 – 50мм. А к примеру, в получивших на рынке России заслуженное признание немецких дымоходах Schiedel Permeter, используется более долговечный материал Superwool. Понятно, что немецкий дымоход Schiedel, по цене буде дороже отечественного, но не только за счет известности бренда, в первую очередь за высокое качество более длительный срок службы.

Для стальных дымоходов производители используют различные марки стали, которые так же влияют на качество и цену дымохода. В России производители дымоходов в основном используют следующие марки нержавеющей стали:

1. AISI 409 – нержавеющая сталь, с небольшим добавлением титана, такие дымоходы стоят относительно не дорого, но и считаются менее прочными и долговечными.
2. AISI 321 нержавеющая сталь имеет добавки титана, хрома и повышенное содержание углерода. Дымоход из нержавеющей стали марки AISI 321 – легко выдерживает температуру до 800 °С и менее подвержен коррозии. Срок его службы гораздо больше, но и стоимость дымохода будет выше.

Качество и стоимость дымохода из нержавеющей стали так же могут зависеть от толщины стали. Чаще всего используются сталь толщиной 0,5 мм и 0,8, реже 1 мм. Чем больше толщина стали, тем качественней дымоход и больше его стоимость.

Конечно для использования в своем жилом доме отдельно стоящей печи-камина, покупка стального сэндвич дымохода будет более рациональным решением. Вы можете в целях экономии купить более дешёвый дымоход, который прослужит не долго, и через несколько лет его придется менять. С учетом затрат на демонтаж старого дымохода, покупкой и установкой нового, в конечном итоге с экономить не получится. Можно сразу купить дымоход дороже, но качественней, и на долгие годы забыть о проблемах.

При установке печей-каминов, и монтаже дымоходов, по выше приведенным причинам, мы рекомендуем обращаться к профессионалам. Они помогут Вам избежать многих проблем. Кроме того, профессиональные компании, дают гарантию на свои работы. Учитывая, что многие специалисты выезжают на место будущего монтажа для консультаций, составления сметы бесплатно, возможно будет удобнее прибегнуть к их услугам.

Если Вы приняли решение купить и установить дымоход самостоятельно, добро пожаловать в Печной центр Ясенево. Опытные специалисты печного центра дадут консультации, помогут принять правильное решение, и избежать возможных проблем при установке дымохода своими руками.

Монтаж дымохода через стену: особенности и правила установки

Любое автономное отопление, кроме электрокотла, сжигает топливо, поэтому без дымохода не обойтись. Не всегда удобно вести трубу через крышу, иногда целесообразнее использовать систему дымоотведения через стену. Чтобы дымоход работал эффективно, нужно верно подобрать трубы под котёл, правильно произвести работы по монтажу дымохода через стену, и при необходимости утеплить его.

Особенности конструкции дымохода через стену

Наиболее популярные в прошлом кирпичные дымоходы постепенно выходят из употребления.

Широкое признание получили стальные сэндвич-трубы — они относительно дешёвы, просты в монтаже, имеют гладкую внутреннюю поверхность, и не нуждаются в дополнительном утеплении.

Устройство такого дымохода представляет собой стальную трубу, в которой закреплена другая труба, диаметром меньше на 20-60 мм, а между ними расположен слой теплоизоляции из базальтовой ваты.

Особенности конструкции трубы делают дымоход из сэндвич-трубы более удобным в эксплуатации за счёт:

• пожаробезопасности;
• теплоизоляции труб, которая в холодное время года препятствует образованию в них конденсата;
• лёгкости в уходе: чистить трубы нужно намного реже, чем кирпичную конструкцию – стенки сэндвич-труб по сравнению с кирпичом более гладкие, что не только не даёт скапливаться налёту на стенках трубы, но и улучшает тягу.

Плюсы и минусы наружного дымоотведения через стену

Использование метода дымоотведения через стену чаще всего определяется удобством работ, и целесообразностью конструкции:

• практически вся дымоходная труба выходит на улицу, а не проходит через весь дом;
• монтаж можно производить и на самом этапе строительства, и уже после возведения дома, например, при монтаже системы отопления;
• нет необходимости делать отверстия в перекрытиях в случае, если котёл расположен на первом этаже двух-трехэтажного здания;
• кровля остаётся целой;
• дымоход через стену отличается простотой сборки и монтажа.

Однако, такая конструкция не лишена и недостатков:

• необходимость утепления находящейся на улице части дымохода;
• поскольку конструкция полностью вертикальной быть не может, у неё снижается эффективность по сравнению с выведенной вертикально через кровлю. Исходя из этого, продумывать схему надо, чтобы дымоход, с одной стороны, гармонично вписывался в обстановку, а с другой, имел минимальное количество колен и поворотов.

Особенности и правила монтажа

Процессу монтажа предшествуют расчёт необходимой мощности котла, определение оптимального диаметра труб, а также толщины теплоизолирующего слоя.

Подготовительный этап

Прежде всего, необходимо учитывать, что значение диаметра внутренней трубы должно быть не меньше чем диаметр патрубка на котле.

Котёл подбирают согласно отапливаемому объёму, и только потом под него берут комплектующие для дымохода.

Если диаметр трубы превышает диаметр патрубка, между ними устанавливается переходник.

Специалисты рекомендуют устанавливать трубы определённого диаметра, учитывая мощность котла:

Мощность котла	Диаметр трубы
до 3.5 кВт	8 см;
от 3.5 до 5.2 кВт	9.5-11 см
свыше 5.2 кВт	более 11 см.

Также следует учесть толщину теплоизоляционного слоя.

При рабочей температуре 250 градусов, как у газового котла, слой базальта должен быть 3 см.

Для дровяных и жидкотопливных котлов с рабочей температурой 400 градусов – уже 5 см.

Обратите внимание! Для твердотопливных котлов на угле, где температура достигает 850 градусов, слой базальта должен составлять не менее 10 см, причём не все марки теплоизолятора выдерживают столь высокую температуру.

Монтаж дымоотвода

Существует два варианта вывода дымохода через стену:

• трубы внутри помещения поднимают на небольшое расстояние от потолка, где и выводят их на улицу;
• от патрубка котла сразу же горизонтально ведут трубы сквозь стену. Этот метод хорош тем, что получается меньшее количество колен, а это благоприятно отражается на производительности дымохода.

Сэндвич-трубу при монтаже вертикальной части дымохода можно собирать в двух вариантах – «по дыму» либо «по конденсату».

• При монтаже трубы по дыму газ и продукты сгорания поднимаются вверх, однако возникает проблема с образованием конденсата, который скапливается в трубе, а иногда, если труба плохо загерметизирована, может сочиться через стыки. Этот метод используется при сборке дымохода через кровлю, при этом большая часть трубы находится в доме, и конденсата образуется значительно меньше.
• Метод, при котором труба перевёрнута широким концом вверх, называется монтаж по конденсату. При такой сборке конденсат беспрепятственно стекает по трубе в стакан. Минус этого варианта – дым может просачиваться в плохо загерметизированные отверстия на стыках.

Обратите внимание! Сборка по конденсату используется при выводе дымохода через стену: при этом конденсат оказывается в стакане, а дым выходит из стыков на улице, что в принципе не критично, и не представляет опасности для жизни и здоровья жильцов дома.

Основные правила установки дымохода через стену

Чтобы дымоход работал эффективно, важно соблюдать правила установки, от которых зависит не только функциональность конструкции, но и её безопасность.

Основные правила:

• Важно помнить, что труба должна возвышаться над коньком, хотя бы на полметра, лучше на метр, иначе тяга будет очень слабой.
• Общая длина вертикальной части трубы в идеале — от 5 до 10 метров, если труба возвышается на большую высоту, тяга будет слишком сильной, и топливо моментально прогорит. При слишком короткой трубе тяга будет недостаточной, что также негативно отразится на работе котла или печи.
• Первый сегмент дымохода, во избежание оплавления теплоизолятора, идёт из одноконтурной трубы. Отступив расстояние, достаточное для того, чтобы избежать перекаливания крепежа в процессе эксплуатации, делают стык с сэндвич-трубой.
• Котёл устанавливается на лист металла или ещё какой-нибудь негорючий материал. Стена изолируется от котла таким же образом. Для деревянных домов, согласно СНиП, следует держать котёл и дымоход на расстоянии не менее 45 см от элементов здания, которые могут загореться, и 25 см от элементов из малогорючих материалов. Чтобы сделать выходное отверстие для трубы не слишком большим, древесину обшивают металлом, и в этом случае выходное отверстие может составить не 45, а 25 см.
• В полученное отверстие монтируется металлический короб, через который проводят трубу, причём без каких-либо соединений, потому что до них потом будет тяжело добраться в случае необходимости. Полости в стене заполняют теплоизолятором, не подверженным горению.
• Снаружи и изнутри отверстие для трубы зашивают металлическим листом. Далее, посредством кронштейнов крепят опорную площадку для дымохода снаружи здания, а на выходной отрезок трубы ставят тройник. Низ трубы съёмный, выполнен в форме стакана и предназначен для образующегося конденсата. Нередко стакан оснащают краном и подсоединённым к нему шлангом для слива. Конденсат очень токсичен, поэтому рядом с домом сливать его точно не стоит.
• Дымоход вверху крепится также посредством кронштейнов, расположенных на расстоянии друг от друга на расстоянии не более метра. Для защиты от осадков на трубу сверху ставится колпак.
• Чтобы хорошо загерметизировать стыки, их обмазывают жаростойким герметиком, после чего место стыка дополнительно стягивается хомутом.

Как сделать дымоход в бане своими руками: правила установки

Главный элемент в бане и сауне — дымоход, но далеко не все знают, как его сделать своими руками. Он должен быть качественно построен. Монтаж дымоходов — легкий процесс, с которым справится даже начинающий строитель. При возведении дымоотводной трубы важна предельная внимательность и терпение.

Виды

Дымоходы, устанавливаемые для банной печи, классифицируются по материалу, типу монтажа (внешний, внутренний).

Чаще строят кирпичные дымоходы. Процесс установки дымохода в бане сложный, но получаемая в результате конструкция прочна и имеет хорошие теплоизоляционные свойства. Срок службы — несколько десятков лет. Баня защищена от внезапного возгорания. Недостаток заключается в поверхности материала. Его шероховатость провоцирует оседание сажи, ухудшение тяги. Поэтому требуется частая чистка.

Более простым является металлический дымоход. Минусы заключаются в скоплении конденсата на внутренних трубных поверхностях, потребности в создании слоя теплоизоляции.

Классическим вариантом расположения конструкции для выведения дыма, является монтаж с внутренней стороны постройки. Преимущества — дополнительный прогрев парилки, снижение топливных затрат. Недостаток заключается в затрудненном уходе, трудоемкости при установке, поскольку нужно демонтировать потолок и крышу, риске возникновения пожароопасной ситуации и задымленности банной комнаты. Опасные для жизни случаи происходят при появлении трещин.

Сейчас набирает популярность установка дымоходной трубы для печного элемента с внешней стороны бани. Преимущество конструкций в уменьшении риска возгорания, упрощении чистки. Недостаток — необходимость утепления.

Дымоход через стену

Правила безопасности

Монтировать дымоход в банном помещении нужно строго по инструкции, соблюдая особенности строения дымохода. Внутри парилка прогревается до высоких температур, построена, как правило, из деревянного бруса, поэтому при возведении важно придерживаются основных правил, норм экологии и санитарии:

1. Для монтажа запрещено использовать алюминиевые и асбестоцементные трубы. Допустимый вариант — железо, металл прошедший оцинковку, керамика и кирпич.
2. При выборе теплоизолятора руководствуются показателем стойкости к высоким температурам и экологичностью. Нужно использовать вату, в основе которой лежат базальтовые породы, керамзит, материалы с фольгой на одной из сторон, предназначенные для отражающих плоскостей.
3. При монтаже нужно проверить близко ли компоненты дымохода прилегают к деревянным стенам и крыше. Наличие тесного соприкосновения недопустимо. Чтобы заранее предотвратить касание, окружающие трубу поверхности, печное устройство и котел (бак для нагрева воды) обшивают металлом. В местах перекрытия установить короб.
4. Обеспечение пожарной безопасности осуществляется вмонтированием труб по типу сэндвич.
5. Используя алюминиевый скотч, фольгу, проклеить все имеющиеся стыки трубы и блока короба, тем самым обеспечив прочную фиксацию и плотное прилегание.
6. Горизонтальных частей в дымоходе должно быть минимальное количество, чтобы не ослабить тягу при эксплуатации.
7. Запрещено монтировать дымоход рядом с газовым оборудованием.

Учитывая изложенные правила, можно самостоятельно построить дымоход, который прослужит длительное время.

Различие по размеру и форме

Приступая самостоятельно к планировке и сборке конструкции для отвода дыма из внутренних помещений бани, очень важно придерживаться установленных стандартов, касающихся размеров и форм сооружения.

Большой популярностью среди строителей пользуется дымоход по форме, напоминающей цилиндр. Также важны размеры монтируемой железной трубы: ее высота, диаметр центрального отверстия.

Учитывая степень мощности банной топки, выбирается сечение монтируемого изделия. Согласно установленным стандартам строительных норм в печах, по форме напоминающих прямоугольник и квадрат, при мощности, не превышающей 3,5 кВт, устанавливаются трубы сечением 140х140 мм. Если мощность составляет 7,2 кВт, целесообразно монтировать дымоотводы сечением 140х270 мм.

Выходная часть дымоходной трубы должна соответствовать отверстию котла (бака для нагрева воды) и топки.

Высота дымоотвода рассчитывается с учетом максимальной высоты здания, формы крыши. При расположении трубы от конька на расстоянии 1,5 мм ее высота не должна превышать полуметра.

Монтаж

При выполнении монтажа перед начинающими строителями возникает логичный вопрос, как правильно сделать дымоход. Установку дымовыводящей конструкции в парном сооружении производят поэтапно, строго соблюдая последовательность действий:

1. В кровле и потолке банного строения выпилить отверстия размером 45х45 см.
2. Вырезать две пластины квадратной формы из металлического материала. Размер каждой — 50 см. При помощи полученных деталей будущий дымоход будет крепиться к кровле.
3. В пластинах по углам просверлить отверстия для последующего крепежа.
4. В центре одной из металлических заготовок сделать отверстие круглой формы.
5. Во второй пластине для надежного крепления ее к уклону крыши проделать отверстие овальной формы.
6. Внутреннюю часть трубы проложить утеплителем. Сверху надеть кожух, прошедший процесс оцинкования.
7. Все торцевые части заглушить кольцами, наружные края трубы подогнуть.
8. В пластину с круглым отверстием вставить утепленный край нижней части дымохода. Сверху насадить патрубок.
9. Лист металла прикрутить к перекрытию, убедившись, что все зазоры находятся в одинаковом положении.
10. На нижнюю часть дымохода приварить патрубок. Насадить верхнюю. Соединить места переходов хомутом.
11. Приварить вторую пластину из металла к внутренней стороне крыши.
12. Свободное пространство между трубой и деревянными элементами заполнить глиной, керамзитом.
13. В месте прохода через кровельную поверхность установить разделку, постелить изоляцию, обеспечивающую защиту от воды. Установить уплотнитель.
14. Сверху трубы насадить колпак для защиты от осадков.

Как происходит монтаж внутреннего типа?

Начинающий строитель может самостоятельно построить дымоход внутреннего типа. Он выводится через кровлю и потолок бани. Дымоход устанавливается над печным устройством в парилке. Проходит он через потолочное перекрытие, чердак, крышу. Высота трубы выбирается в соответствии с уровнем кровельного конька. Допустимое превышение — не более 1 м.

Прокладка дымоотводящего тракта происходит в простом порядке. Изначально надо спроектировать схему будущего дымохода, учитывая размеры парилки, количество этажей. Рассчитать количество и размеры деталей, включая повороты и прямолинейные участки. Прежде чем начинать собирать трубу нужно приобрести все элементы, в том числе два металлических листа с центральными отверстиями, подготовить раствор и строительные козлы. Последние материалы ставятся на напольную поверхность чердака и банное перекрытие в нижней части. При выборе листов нужно учитывать диаметр отверстия, которое должно соответствовать сечению трубы.

Пошаговый процесс:

1. Заготовить трубы с отводами нужного диаметра, крепежные хомуты, уплотнитель из резины, обеспечивающий гидроизоляцию (асбестовый огнеупорный материал, керамзит, зонтичный элемент).
2. Зачистить поверхность печки.
3. Установить печь на находящийся над каменкой патрубок.
4. Смонтировать часть трубного элемента, оснащенного задвижкой. Ее еще называют шибером. Отвечает за регулировку силы тяги в процессе растопки и после ее окончания. Прикрыв задвижку, можно уменьшить воздушный поток по дымоходу. Так дольше сохраняется тепло в парилке.
5. Для правильного соединения участков дымоходного элемента, учитывается направление дыма. Поверх нижней части монтируется верхняя. Исключение составляет «сэндвичи», где при сборе дополнительно учитывается движение конденсата. Метод установки коаксиальный — верхняя часть трубы в нижнюю.
6. В потолке прорезать отверстие, позволяющее вывести трубу на чердак. Удачный метод врезания сквозь перекрытие — установка короба из металла. Присоединять его нужно вровень с напольной поверхностью чердака. Сквозь отверстие в коробе вывести дымоход. Свободное пространство засыпать керамзитом или минватой. Для защиты потолка от внезапного возгорания уложить асбестовые плиты.
7. Под выход дымохода в кровле вырезать отверстие. Чтобы было удобнее используют отводы, позволяющие проделывать отверстие нужного диаметра в конкретном месте. Крышу выложить листом нержавеющего металла или асбеста. На трубу надеть эластичный уплотнитель из резины, зазоры заделать герметиком.
8. Сверху установить стальной зонтик.

Система дымоотвода строится вертикально или под углом 45°. Сбор дымохода нужно начинать с насадки всех элементов один на другой.

Внутренний диаметр дымохода — 15–20 см. Меньшее сечение не сможет обеспечить необходимую силу тяги. Больший размер станет причиной быстрого расхода тепла, что повлечет за собой плохой прогрев бани. Дымоотводный элемент должен быть высотой 5 метров.

Установка наружной дымоходной трубы

Наружный дымоход более прост в установке. Особенность наружного дымохода в том, что его кладка происходит через банную стену. Чтобы придать трубе нужный разворот, используют специальный отвод, представляющий собой изогнутое под нужным углом колено из металла. Он присоединяется к патрубку печного устройства и поверхности трубы, выходящей наружу. Для прочного крепления используется металлический короб.

С наружной стороны парилки установить тройник, позволяющий смонтировать разводку тракта вверх, по стене, вниз.

Крепление трубы обеспечивают держатели особой формы, гарантирующие прочную фиксацию дымовыводящего элемента. Допустимое различие по высоте между дымоходом и коньком — не более полуметра. Верхний конец должен быть закрытый зонтикообразной крышкой, чтобы предотвратить нежелательное загрязнение трубы и попадания осадков. Все имеющиеся зазоры в промежутках между стеной и трубой тщательно заделать герметиком с высоким уровнем термостойкости.

Недостаток наружного варианта — быстрая утрата горячего состояния. Чтобы уменьшить резкое понижение градуса поверхности трубы, ее нужно обкладывать минеральной ватой с теплоизоляцией.

Полезное видео

Перед тем как начинать строительство и монтаж дымохода, нужно наметить схему будущей конструкции. Когда план будет готов нужно выбрать материалы и детали. Чтобы ничего не забыть можно посмотреть видео:

Что такое диаграмма Венна — объясните на примерах

Что такое Диаграмма Венна ?

Термин Диаграмма Венна не является чуждым, поскольку у всех нас была математика, особенно теория вероятностей и алгебра. Теперь для непрофессионала диаграмма Венна — это наглядная демонстрация всех возможных реальных отношений между коллекцией различных наборов предметов. Он состоит из нескольких перекрывающихся кругов или овальных форм, каждая из которых представляет собой отдельный набор или предмет.

Диаграммы Венна отображают сложные теоретические взаимосвязи и идеи для лучшего и легкого понимания. Эти диаграммы также профессионально используются профессорами для отображения сложных математических концепций, классификации в науке и разработки стратегий продаж в деловой индустрии.

Источник изображения : pinterest.com

Эволюция диаграммы Венна

Развитие диаграммы Венна восходит к 1880 году, когда Джон Венн воплотил их в жизнь в статье, озаглавленной «О схематическом и механическом представлении предложений и рассуждений. «Это было в Philosophical Magazine и Journal of Science. Джон Венн провел тщательное исследование этих диаграмм и предвидел их формализацию. Он — тот, кто первоначально их обобщил, неудивительно, как они были названы, то есть диаграмм Венна в 1918 году.

Существует небольшой разрыв между диаграммами Венна и диаграммами Эйлера, изобретенными в 18 веке Леонардом Эйлером, который также приложил руку к ее развитию в 1700-х годах. Джон называл диаграммы кругами Эйлера.

Разработка диаграмм Венна продолжалась и в ХХ веке. Например, около 1963 года Д. В. Хендерсон обнаружил существование n-графа Венна, состоящего из n-кратной рациональной симметрии, который указал, что n было простым числом. В последующие годы в эту концепцию углубились четыре других интеллекта, которые пришли к выводу, что вращательно-симметричные диаграммы Венна существуют только в том случае, если n — простое число.

С тех пор эти диаграммы стали частью сегодняшней учебной программы и иллюстрируют бизнес-информацию. Диаграммы Венна и Эйлера были включены в качестве компонента обучения теории множеств нового математического движения в 1960 году.

Почему диаграммы Венна важны?

Диаграммы Венна полезны в качестве обучающих и учебных пособий для ученых, учителей и профессоров. Они помогают представлять простые математические концепции в начальных школах, а также теоретические теории и проблемы среди логиков и математиков.

Кроме того, вместе с теорией множеств, диаграммы Венна способствовали более четкому современному пониманию бесконечных чисел и действительных чисел в математике. Они также способствовали созданию общего языка и системы символов, касающихся теории множеств, среди исследователей и математиков.

Они идеальны для иллюстрации сходства и различий между предметами или идеями, когда круги перекрываются или иначе. Эта функция обычно используется в бизнес-индустрии для поиска и создания ниши на рынке товаров и услуг. Благодаря им предприниматели получают невероятные отчеты о продажах и получают огромную реализованную прибыль.

Вы также можете использовать диаграммы Венна , чтобы принимать важные жизненные решения, например, в какой колледж поступить, в какую школу взять вашего ребенка, лучший материал для конструирования или изготовления одежды, в каком ресторане пообедать и т. Д.

Когда использовать диаграммы Венна?

Вы можете использовать диаграмм Венна , чтобы продемонстрировать взаимосвязи между статистикой, логикой, вероятностью, лингвистикой, информатикой, организацией бизнеса и многими другими областями.

• В математике Диаграммы Венна — это обучающий инструмент, который объясняет такие математические понятия, как множества, объединения и пересечения. Они также решают серьезные задачи по высшей математике. Вы можете подробно прочитать о них в академических журналах в своей библиотеке и поразиться тому, насколько теория множеств является законченным разделом математики.

  Статистики используют идею диаграмм Венна , чтобы предсказать шансы определенных событий.То же самое и в области прогнозной аналитики. Наборы выборочных данных сравниваются и исследуются, чтобы выявить их сходства и различия.

Источник изображения : pinterest.com

• Они также эффективны при определении логических оснований в аргументах и ​​выводах. Как и в дедуктивном рассуждении, если посылки реальны, а форма аргумента оказывается правильной, результат должен быть правильным.Диаграмма, аналогичная диаграмме Венна по логике, — это Таблица истинности. Он помещает переменные в столбцы, чтобы расшифровать то, что логически возможно. Еще одна диаграмма Рэндольфа, также известная как R-диаграмма, использует линии для объяснения множеств.

Источник изображения : youtube. com

• В лингвистике Диаграммы Венна помогают узнать, как языки различаются или связаны друг с другом с точки зрения алфавита, гласных, произношения и т. Д.

Источник изображения : slideshare.net

Источник изображения : kdnuggets.com

• Диаграммы также полезны в области продаж и маркетинга для сравнения и сопоставления продуктов, услуг, процессов и всего, что происходит при настройке бизнеса. Они практичны и эффективны в улучшении продаж и прибылей, а также в расширении деятельности предприятий.

Источник изображения : businessbullet.co.uk

Символы на диаграмме Венна

Когда дело доходит до диаграммы Венна, существует множество символов, но мы рассмотрим три. ꓵ — пересечение двух наборов: показывает элементы, общие для обоих наборов.

Источник изображения : youtube.com

∪ — это представляет собой полная диаграмма Венна.

Источник изображения : math-only-math.com

A ’- обозначает завершение набора A. Он состоит из всего, что не входит в коллекцию.

Источник изображения : mathonline.wikidot.com

Примеры диаграмм Венна

Математика

Первый пример диаграммы Венна относится к математике.Они доступны при освещении тем, посвященных теории множеств и теории вероятностей.

На диаграмме ниже представлены два набора: A = {1, 5, 6, 7, 8, 9, 10, 12} и B = {2, 3, 4, 6, 7, 9, 11, 12, 13}. Раздел, в котором два набора перекрываются, имеет числа, содержащиеся в обоих наборах A и B, называемый пересечением A и B. Два набора, вместе взятые, дают их объединение, которое включает все объекты в A, B, которые являются { 1 2 3 4 5 6 7 8 9 10 11 12 13}.

Источник изображения : bbc.co.uk

Бизнес

В приведенном ниже примере диаграммы Венна анализируются сходства и различия в различных областях работы. Менеджеры по персоналу и специалисты по карьерной лестнице используют его для консультирования людей по вопросам их карьеры.

Источник изображения : pinterest. com

Наука

Ученый использует диаграммы Венна для изучения здоровья человека и лекарств. На иллюстрации ниже вы можете увидеть аминокислоты, жизненно важные для человека.

Источник изображения : researchgate.com

Как создать простую диаграмму Венна за считанные минуты?

Теперь мы будем использовать онлайн-программное обеспечение Edraw Max.В нем есть все основные символы и формы, которые вам нужны, а также многочисленные бесплатные шаблоны Диаграмма Венна , а также причудливый и продвинутый интерфейс, удобный для начинающих.

Перед тем, как начать онлайн-диаграмму Венна , вы должны убедиться, что вы:

• Определите цель, которую вы хотите достичь. Имейте четкое представление о том, что вы хотели бы сравнить и для какой цели это сравнение необходимо. Это облегчает определение множеств.
• Просмотрите и найдите список предметов, содержащихся в наборах.
• Просмотрите доступные шаблоны, чтобы получить представление о том, что вы собираетесь рисовать, а затем создайте свою собственную диаграмму Венна , выполнив следующие действия.

Шаг 1: Войдите на веб-сайт программного обеспечения с https://www.edrawmax.com/online/ . Если вы не создавали учетную запись ранее, войдите в систему, используя действительные учетные данные, подтвердите свою учетную запись, а затем войдите в систему.

Шаг 2: Выберите параметры бизнес-диаграммы на вкладке «Доступные шаблоны» и дважды щелкните значок диаграммы Венна, чтобы отобразить пустую страницу, на которой вы будете рисовать.

Шаг 3: На левой панели экрана вы найдете все необходимые символы и формы диаграммы Венна. Перетащите подходящие и поместите их на холст для рисования, чтобы создать диаграмму Венна.

Шаг 4: Сохраните готовую диаграмму Венна в доступных форматах или экспортируйте или поделитесь ею на других платформах прямо с веб-страницы Edraw.

Шаг 5: Настройка. Большинство встроенных фигур предназначены для изменения размера, редактирования и изменения цвета.

• Чтобы изменить цвет, коснитесь целевого круга несколько раз и выберите цвет на вкладке быстрого выбора цвета внизу.

• Чтобы добавить личную тему и стиль, выберите один из доступных шрифтов, эффектов и цветовых схем. Создайте уникальную и профессиональную диаграмму Венна, щелкнув то, что вам больше нравится.

Статьи по теме

Создание схемы связи UML

Выпрямить соединители

Если соединитель делает слишком много поворотов, щелкните его правой кнопкой мыши, а затем выберите Straight Connecto r.

Заменить тип разъема

Вы можете изменить тип разъема. Например, вы можете перейти от ассоциации к управляемой ассоциации. Щелкните соединитель правой кнопкой мыши и выберите Установить тип соединителя .

Создавайте динамические соединения вместо точечных

Если вы ожидаете много движущихся фигур, рассмотрите возможность создания динамического соединения вместо точечного соединения.

Перемещение или поворот текста на соединителях

Скорее всего, вам нужно будет повернуть или переместить текст на соединительных линиях. Вот как это сделать:

1. Щелкните пустую область страницы, чтобы отменить выбор всего, что может быть выделено.

2. На вкладке Home в группе Инструменты щелкните инструмент Блок текста

3. Щелкните соединительную линию с текстом, который вы хотите повернуть или переместить.

4. Перетащите текстовый блок, чтобы переместить его, или поверните с помощью ручки поворота

5. Когда вы закончите, нажмите кнопку Pointer Tool

   После возврата к кнопке Pointer Tool , текст сохраняет то же положение относительно фигуры. Если вы используете Pointer Tool чтобы перетащить текст, фигура также переместится.Чтобы переместить текст независимо от формы, вернитесь к инструменту Text Block Tool .

Начало работы

Для использования clangd вам необходимо:

• clangd установлен
• плагин для вашего редактора
• , чтобы сообщить clangd, как построен ваш проект

Установка clangd

Вам понадобится последняя версия clangd . Текущая версия — 11.0.

После установки команда clangd --version должна напечатать clangd version 7.0.0 или новее.

(Номера версий основаны на LLVM. Clangd 7 был первым пригодным для использования выпуском).

Установка с помощью диспетчера пакетов

Mac OS X

Clangd можно установить (вместе с LLVM) через Homebrew:

Windows

Загрузите установщик LLVM с releases.llvm.org

Debian / Ubuntu

Установка пакета clangd обычно дает вам немного более старую версию.

Попробуйте установить последнюю упакованную версию (9.0):

  sudo apt-get install clangd-9


Если он не найден, должно быть доступно как минимум clangd-9 или clangd-8 .Версии до 8 входили в состав пакета clang-tools pacakge.

Это установит clangd как / usr / bin / clangd-9 . Сделайте по умолчанию clangd :

  sudo update-alternatives --install / usr / bin / clangd clangd / usr / bin / clangd-9 100


Другие системы

Большинство дистрибутивов включают clangd в пакет clangd , в clang-tools пакет, или в полном дистрибутиве llvm .

Для некоторых платформ двоичные файлы также доступны в выпусках.llvm.org.

Выпуски автономного файла .zip

Вы также можете загрузить двоичные файлы напрямую для macOS, Windows и Linux (x86-64): последний стабильный выпуск.

Если вы живете на передовой, предварительные выпуски моментальных снимков создаются еженедельно и доступно на странице выпусков github.

Плагины редактора

Плагины

Language Server доступны для многих редакторов. В принципе clangd должен работать с любым из них, хотя набор функций и интерфейс могут отличаться.

Вот некоторые плагины, которые, как мы знаем, хорошо работают с clangd:

Vim

YouCompleteMe можно установить с clangd поддержка. Не включен по умолчанию , вы должны установить его с помощью install.py --clangd-completer .

Мы рекомендуем изменить несколько настроек YCM по умолчанию. В .vimrc добавьте:

  "Пусть clangd полностью контролирует завершение кода
пусть g: ycm_clangd_uses_ycmd_caching = 0
"Используйте установленный clangd, а не clangd из пакета YCM, который не получает обновлений.
пусть g: ycm_clangd_binary_path = exepath ("clangd")


По мере ввода вы должны видеть выделенные ошибки и сообщения.

YouCompleteMe поддерживает многие функции clangd:

• завершение кода
• диагностика и исправления (: YcmCompleter FixIt )
• найти объявления, ссылки и определения (: YcmCompleter GoTo и т. Д.)
• символ переименования (: YcmCompleter RefactorRename )

Под капотом

• Журналы отладки : запустите : YcmDebugInfo , чтобы увидеть статус clangd, и : YcmToggleLogs для просмотра журналов отладки clangd.
• Флаги командной строки : установите g: ycm_clangd_args в .vimrc , например:

    пусть g: ycm_clangd_args = ['-log = verbose', '-pretty']


• Альтернативный двоичный файл clangd : установить g: ycm_clangd_binary_path в .vimrc .

---

ЯзыкClient-neovim также есть инструкции по использованию clangd, и может быть проще установить .

Emacs

eglot можно настроить для работы с clangd.

Установите eglot с M-x package-install RET eglot RET .

Добавьте следующее в ~ / .emacs , чтобы включить clangd:

  (требуется eglot)
(добавить в список 'eglot-server-programs' ((c ++ - mode c-mode) "clangd"))
(добавить-крючок 'c-mode-hook' eglot-sure)
(add-hook 'c ++ - mode-hook' eglot-sure)


После перезапуска вы должны увидеть диагностику ошибок в вашем коде, а M-x завершение на точке должно работать.

eglot поддерживает многие функции clangd с оговорками:

Завершение кода
• , усиленное режимом компании , см. Ниже
• диагностика и исправления
• найти определения и ссылки ( M-x xref-find-definitions и т. Д.)
• зависает и выделяется
Код действий
• ( M-x eglot-code-actions )

корпоративный режим

eglot имеет базовую интеграцию с режимом компании, что обеспечивает более плавное завершение UI.

Вы можете установить его с помощью пакета M-x-установить RET компании RET и включить его с M-x Company-Mode .

Под капотом

• Журналы отладки : доступны в буфере событий EGLOT .
• Флаги командной строки и альтернативный двоичный код : вместо добавления clangd в eglot-server-programs добавьте ("/ path / to / clangd" "-log = verbose") и т. д.

Visual Studio Code

Официальное расширение: vscode-clangd и может быть установлен из VSCode.

Выберите View -> Extensions , затем выполните поиск «clangd». (Удостовериться расширение Microsoft C / C ++ — , а не ).

После перезапуска вы должны увидеть красные подчеркивания под ошибками, и вы должны получить расширенные дополнения кода, включая, например, параметры функции.

vscode-clangd имеет отличную поддержку всех функций clangd, в том числе:

• завершение кода
• диагностика и исправления
• найти объявления, ссылки и определения
• найти символ в файле ( Ctrl-P @foo ) или в рабочем пространстве ( Ctrl-P #foo )
• зависает и выделяется
• код действий

Под капотом

• Журналы отладки : когда clangd запущен, вы должны увидеть «Clang Language Server» в раскрывающемся списке панели «Вывод» ( View -> Output ).
• Флаги командной строки : их можно передать в массиве clangd.arguments в вашем settings.json . ( Файл -> Настройки -> Настройки ).
• Альтернативный двоичный файл clangd : установите строку clangd.path в файле settings.json .

Sublime Text

tomv564 / LSP работает с clangd из коробки.

Выберите Tools -> Install Package Control (если вы еще не установили его).

Нажмите Ctrl-Shift-P и выберите Package Control: Install Package . Выбрать ЛСП .

Нажмите Ctrl-Shift-P и выберите LSP: Включить языковой сервер глобально . Выбрать clangd .

Откройте файл C ++, и вы должны увидеть диаграмму классов UML diag

— IntelliJ IDEA

IntelliJ IDEA позволяет вам создать диаграмму для пакета в вашем проекте. Такие диаграммы всегда отражают структуру реальных классов и методов в вашем приложении.

Просмотреть диаграмму в пакете

1. В окне инструмента «Проект» щелкните правой кнопкой мыши пакет, для которого вы хотите создать диаграмму, и выберите Ctrl + Alt + Shift + U ).

2. В открывшемся списке выберите «Схема классов Java». IntelliJ IDEA создает диаграмму UML для классов и их зависимостей.

Вы можете просмотреть локальные изменения VCS в виде диаграммы. Выберите Ctrl + Alt + Shift + D .

Анализировать диаграмму классов

Вы можете нажать Ctrl + F12 на элементе, чтобы просмотреть список элементов диаграммы и перемещаться между ними.

Чтобы просмотреть список методов, полей и других элементов кода, выберите соответствующий значок на панели инструментов диаграммы, расположенной в верхней части редактора диаграмм.

Списки отображаются в зависимости от выбранного уровня видимости, который вы можете изменить. Например, чтобы просмотреть только защищенные методы, щелкните панель инструментов диаграммы и выберите защищенные из списка.IntelliJ IDEA отображает такие методы со значками модификаторов рядом с ними.

Щелкните значок, чтобы увидеть зависимости классов. IntelliJ IDEA следует соглашениям UML при отображении отношений между классами.

Когда вы щелкаете по классам на графике, IntelliJ IDEA выделяет классы, которые не находятся в одном пакете. Это может быть полезно при создании диаграммы в пакете, который содержит внутренние пакеты.

Чтобы сохранить диаграмму в виде файла, щелкните правой кнопкой мыши редактор диаграмм и в контекстном меню выберите Сохранить диаграмму UML.

Управление диаграммой классов

При работе с диаграммами используйте контекстное меню в редакторе диаграмм для выполнения различных задач. Вы можете просматривать члены класса, добавлять новые, удалять существующие, видеть реализации, проверять родительские классы, выполнять базовый рефакторинг, добавлять примечания и т. Д.

Вы можете выбрать значок на панели инструментов диаграммы, чтобы нарисовать взаимосвязи между элементами на вашем графике.Чтобы удалить существующие ссылки, выберите те, которые вам не нужны, и нажмите Удалить . IntelliJ IDEA соответствующим образом обновит исходный код.

Добавить существующий класс на диаграмму

1. Нажмите Пробел .

2. В открывшемся поле поиска начните вводить имя класса, который хотите добавить. Затем выберите нужный класс из списка предложений.

   Если вы хотите добавить класс, выходящий за рамки проекта, установите флажок «Включить не связанные с проектом элементы».

Удалите элемент узла из диаграммы

1. В редакторе диаграммы выберите элемент узла, который вы хотите удалить.

2. Щелкните элемент правой кнопкой мыши и в контекстном меню выберите Удалить Удалить .

   Или выберите Alt + Delete . В этом случае IntelliJ IDEA проверяет использование перед применением изменений.

Вы можете быстро найти варианты использования, нажав Alt + F7 на элементе кода.

Добавить новые элементы в класс

Вы можете выполнить некоторую прямую инженерию в редакторе диаграмм.

1. В редакторе диаграмм щелкните правой кнопкой мыши в любом месте и в контекстном меню выберите. Затем выберите элемент кода, который хотите создать.

2. В зависимости от вашего выбора IntelliJ IDEA открывает соответствующий диалог, в котором вы указываете необходимую информацию для создания нового элемента.

IntelliJ IDEA добавляет элемент на диаграмму, а также в дерево проекта.

Просмотр реализаций и родительских классов

На диаграмме можно просмотреть реализации и родительские классы. Если IntelliJ IDEA находит более одного родительского класса или реализации, она отображает список соответствующих элементов. Выберите тот, который вам нужен, чтобы увидеть связи между родителем и его дочерними элементами.

1. В редакторе диаграмм выберите элемент, для которого вы хотите увидеть реализации или родительские классы.

2. Щелкните элементы правой кнопкой мыши и в контекстном меню выберите «Показать реализации Ctrl + Alt + B » или «Показать родителей Ctrl + Alt + P » соответственно.

3. В открывшемся всплывающем окне выберите нужные элементы и нажмите Введите . Чтобы расширить выделение вверх или вниз во всплывающем окне, нажмите Shift + Up или Shift + Down соответственно.

Настройка параметров схемы

Вы можете настроить параметры схемы, чтобы при создании схемы по умолчанию были доступны определенные параметры.
