Нужен стабилизатор тока? Используйте стабилизатор напряжения!

Добавлено 9 ноября 2020 в 03:11

Сохранить или поделиться

В данной статье показано, как линейные стабилизаторы напряжения могут быть полезны и в приложениях стабилизации тока.

Линейные стабилизаторы напряжения, также (несколько неточно) называемые LDO, являются одними из наиболее распространенных электронных компонентов. Например, LM7805 приобрел почти легендарный статус и непременно был бы включен в зал славы интегральных микросхем, если бы такой зал существовал. В примечании к применению от Texas Instruments хорошо сказано: микросхемы линейных стабилизаторов «настолько просты в использовании», что они настолько «надежны» и «недороги», что обычно являются одними из самых дешевых компонентов в проекте.

Действительно, линейные стабилизаторы удобны, эффективны и универсальны. И на самом деле они могут быть даже более универсальными, чем вы думаете.

Схемы линейных стабилизаторов построены на использовании отрицательной обратной связи, как показано на следующей диаграмме, взятой из того же примечания к применению:

Рисунок 1 – Схема линейного стабилизатора напряжения

Отрицательная обратная связь – очень полезная вещь, особенно в сочетании с источником фиксированного тока, как в случае со стабилизатором напряжения LT3085 от Linear Tech. На следующей диаграмме показана внутренняя структура этого устройства.

Рисунок 2 – Схема взята из технического описания LT3085

В предыдущей статье (исследование преобразователя напряжения в ток) мы исследовали использование отрицательной обратной связи в преобразователях напряжения в ток, которые могут точно контролировать яркость светодиода. Если вы знакомы с этими методами, для вас не будет сюрпризом, что для получения стабилизированного тока мы можем использовать стабилизатор напряжения, такой как LT3085.

В данной статье мы рассмотрим простой светодиодный драйвер на базе LT3085.

Линейный стабилизатор против операционного усилителя

Прежде чем мы проанализируем саму схему, мы должны обсудить преимущества подхода с линейным стабилизатором для получения стабилизированного тока. Методы с операционным усилителем, представленные в предыдущих статьях, несомненно, эффективны, так зачем возиться с новым методом?

Вот некоторые моменты, которые следует учитывать:

• Большинство операционных усилителей не рассчитано на высокий выходной ток, поэтому схема на основе линейного стабилизатора позволяет избежать ограничений по выходному току типовых операционных усилителей.
• Микросхема стабилизатора имеют защиту от перегрева.
• Линейные стабилизаторы обеспечивают бо́льшую устойчивость к большим входным напряжениям и высокой рассеиваемой мощности.
• Возможно, вы сможете найти один компонент, который подойдет практически для всех ваших требований по стабилизации напряжения и получения тока. Моим наименее любимым аспектом проектирования схем/печатных плат является создание запасов новых компонентов, поэтому я стараюсь использовать детали, которые могут пригодиться для будущих проектов.

LT3085 как стабилизатор напряжения

Давайте вкратце рассмотрим работу стабилизации напряжения LT3085. Эта информация поможет нам понять реализацию источника тока.

Ниже типовая конфигурация стабилизатора напряжения:

Рисунок 3 – Схема взята из технического описания LT3085

Источник тока (10 мкА) создает напряжение на R_настр. Это напряжение появляется на неинвертирующем входе усилителя. Действие отрицательной обратной связи гарантирует, что напряжение на инвертирующем входе равно напряжению на неинвертирующем входе; другими словами, выходное напряжение равно напряжению на R_настр. Выходной конденсатор необходим для обеспечения стабильности, а транзистор, подключенный к выходу усилителя, будет выглядеть очень знакомым, если вы читали мою статью «Как буферизовать выход операционного усилителя для получения более высокого тока».

От напряжения к току

Назначение стабилизатора напряжения – обеспечить неизменное выходное напряжение независимо от сопротивления нагрузки. Другими словами, идеальный стабилизатор будет выдавать напряжение, которое (например) равно 3,3 В при подключении к нагрузке 100 кОм и ровно 3,3 В при подключении к нагрузке 5 Ом. Что, конечно, меняется, так это ток нагрузки, который полностью определяется сопротивлением нагрузки (потому что напряжение на нагрузке не изменяется).

Что же произойдет, если мы дадим идеальному стабилизатору напряжения фиксированное сопротивление нагрузки? Если напряжение нагрузки не меняется и сопротивление нагрузки не меняется, и если закон Ома всё еще действует, то ток тоже не изменится.

Вуаля: источник тока.

На следующей диаграмме показано, как использовать LT3085 для решения задач, связанных с управлением светодиодами.

Рисунок 4 – Схема взята из технического описания LT3085

Вот как это работает:

• Внутренний источник тока посылает 10 мкА через R1, генерируя напряжение, которое будет равно выходному напряжению (т.е. напряжению на R2).
• Это выходное напряжение постоянно (потому что сопротивление R1 и значение силы тока внутреннего источника тока постоянны).
• Это постоянное выходное напряжение будет создавать неизменный ток через R2, потому что сопротивление R2 постоянно.
• Инвертирующий вход усилителя не выдает ток, поэтому почти весь ток R2 идет от положительного источника питания через транзистор, подключенный к выходу усилителя. (Я говорю «почти», потому что ток эмиттера биполярного транзистора представляет собой сумму тока базы и тока коллектора, но ток базы намного меньше тока коллектора.)
• Светодиод включен последовательно с коллектором биполярного транзистора, и поэтому ток через светодиод фиксирован и (почти) равен току, протекающему через R2.

Ток через светодиод можно изменить, изменив значение R1 или R2; как показано в следующем уравнении, ток через светодиод – это просто значение силы тока внутреннего источника тока, умноженное на отношение R1 к R2.

\[I_{LED}=\frac{((10 \ мкА)\times R1)}{R2}=10 \ мкА \times \frac{R1}{R2}\]

Я бы назвал это довольно удобной схемой: процесс проектирования чрезвычайно прост, и требуется лишь несколько компонентов. Если вы замените один из резисторов потенциометром, результатом станет высокоточный светодиодный драйвер с регулируемым током с широким диапазоном входных напряжений и защитой от перегрева, который может обеспечивать ток до 500 мА.

И, конечно, эта схема не ограничивается светодиодами; вы могли бы так же легко использовать ее, скажем, с резистивным нагревательным элементом. Это позволит вам, несмотря на колебания напряжения питания, генерировать постоянное тепло (потому что P = I²R).

Заключение

Мы обсудили простой, но высокопроизводительный источник тока на базе микросхемы стабилизатора напряжения от Linear Tech. Я предполагаю, что аналогичные схемы на стабилизаторах доступны и у других производителей.

Мне нравится всегда включать моделирование SPICE в статьи, но в данном случае это казалось действительно ненужным. Однако прежде чем я написал статью, я проверил, что в LTspice действительно есть компонент LT3085 (в папке «[PowerProducts]«). Поэтому, если вы захотите исследовать эту схему дальше, то сможете легко это сделать.

Оригинал статьи:

Теги

LED / СветодиодLED драйвер / Светодиодный драйверЛинейный стабилизаторСтабилизатор напряженияСтабилизатор токаСтабилизация токаСхемотехника

Сохранить или поделиться

Стабилизатор тока и стабилизатор напряжения.

5 161

Стабилизатор тока и стабилизатор напряжения.

     Эта статья является продолжением статьи «Генератор тока (источник тока). Различия и сходства стабилизаторов тока и напряжения».

     Как одно превратить в другое.

     ***

     Временами я просматриваю статистику посещаемости моего сайта в Яндекс Метрике. Там же можно увидеть по каким запросам читатели приходят на ту или иную статью. Так вот на статью о генераторах тока зачастую читатели попадают, набирая запросы такого характера:

     — Как из стабилизатора напряжения сделать генератор тока?

     — Как источник тока переделать в стабилизатор напряжения?

     Ну и тому подобное.

     Раньше у меня такие вопросы вызывали только улыбку. Но сейчас я решил, что нужно вполне серьёзно на них ответить. Рассказать, чем же отличается схемотехника стабилизаторов тока и стабилизаторов напряжения. Вместо слова стабилизатор можете подставить генератор или источник.

     Итак, для начала нам нужно твёрдо себе уяснить основное различие источников тока и напряжения:

     Идеальный источник тока создаёт в нагрузке ток стабильной, неизменной величины.

     Идеальный источник напряжения создаёт на нагрузке напряжение стабильной неизменной величины.

     Далее я буду употреблять в тексте слова стабилизатор, генератор, источник. Все они будут являться синонимами словосочетания «Идеальный источник». Не пугайтесь слова «идеальный». Практически любой бытовой источник напряжения является условно идеальным, до того момента пока вы не нарушите условий его эксплуатации. Ну не включите, например слишком большую нагрузку, или не закоротите накоротко.

     Исключение составляют зарядные устройства. Но там разговор особый.

     Таким образом если мы изменяем сопротивление нагрузки у источника напряжения, то напряжение на нагрузке остаётся стабильным, а ток, протекающий через нагрузку, изменяется.

     Uн → const,

     Iн → var.

     Если мы изменяем сопротивление нагрузки у источника тока, то ток, протекающий через нагрузку, остаётся неизменным, а напряжение на нагрузке изменяется.

     Uн → var.

     Iн → const,

     Сразу оговорюсь что никакие химические, фотоэлектрические, электромеханические и т.д. и т.п. источники электроэнергии, не оснащённые специальными схемами стабилизации выходных характеристик, не могут рассматриваться ни как источник напряжения ни как источник тока. Они нечто среднее между тем и другим так как и ток и напряжение на выходе у них изменяются и при изменении сопротивления нагрузки, и с течением времени и по разным другим причинам. Такие источники являются источниками ЭДС.

     Итак, чем же различаются схемы стабилизаторов тока и стабилизаторов напряжения?

     Рассмотрим для начала что такое стабилизатор вообще. Функциональная схема любого стабилизатора выглядит так как показано на Рис.

1.

Рис. 1 Функциональная схема стабилизатора.

     Здесь:

     — УМ — усилитель мощности. Надо понимать, что несмотря на грозное название усилителем мощности может послужить обычный транзистор. Внутри интегральных микросхем таких усилителей мощности пруд пруди.

     — УО — расшифровывается не как умственно отсталый, а как усилитель ошибки.

     Как это работает.

     Вход подключен к какому-либо источнику питания. На выходе начинает протекать ток, который создаёт некоторое падение напряжения на сопротивлении подключенной нагрузки. УО включен в цепь глубокой отрицательной обратной связи

(ОС).

     Выходной параметр, ток или напряжение подаётся на один из входов УО. Ко второму входу подключен некий эталон. Если величина параметра на выходе УМ не совпадает с величиной эталона, то образуется некоторая разница между первым и вторым входом. Эта разница называется ошибкой.

     УО усиливает эту ошибку во много раз и выдаёт на УМ в виде управляющего сигнала, этот сигнал заставляет УМ изменить свои характеристики так чтобы выходной параметр (ток или напряжение) пришёл в соответствие с эталоном.

     Думаю, должно быть понятно, что для того, чтобы поддерживать минимальную разность между выходным параметром и эталоном УО должен обладать очень большим коэффициентом усиления

(Ку).

     Теперь давайте посмотрим, как это всё можно реализовать на практике.

     Начнём с простейшего стабилизатора напряжения, Рис. 2. Кстати, схемы, построенные по такому принципу в основном и были распространены примерно до 1980 года.

     Для начала немного о терминологии.

     — Эталон теперь будет называться опорным напряжением (Uоп). Независимо от того стабилизатор чего мы строим тока или напряжения, на вход 1 УО будет подаваться напряжение.

     — ИОН — источник опорного напряжения.

Рис. 2 Схема простого стабилизатора напряжения.

     В этой схеме роль УМ выполняет биполярный транзистор структуры n-p-n. В качестве ИОН задействован стабилитрон VD1. Остаётся вопрос — а где же УО? Роль УО выполняет p-n переход база-эмиттер транзистора. Вход 1 это эмиттер, на нём присутствует выходное напряжение. Роль входа 2 выполняет база транзистора, на неё подано опорное напряжение с катода VD1.

     Действительно, переход Б-Э это фактически включенный в прямом направлении полупроводниковый диод. А как известно на p-n переходе диода при прямом включении возникает некоторое довольно стабильное падение напряжение. И это напряжение очень слабо зависит от протекающего через диод тока. Стабильность напряжения Б-Э зависит от крутизны вольтамперной характеристики этого диода. Чем круче характеристика, тем меньше влияние тока протекающего через диод на падение напряжения на нём, что эквивалентно большому Ку усилителя ошибки.

     Напряжение на нагрузке вычисляется по следующей формуле:

     Uн = Uоп — Uбэ

     Так как Uоп и Uбэ стабильны то и Uн также стабильно. Причём, при идеальных Uоп и Uбэ, Uн не будет зависеть ни от изменения питающего напряжения, ни от изменения сопротивления нагрузки. В разумных пределах, конечно.

     Тот, кто читал мою статью «Генератор тока (источник тока). Различия и сходства стабилизаторов тока и напряжения», тот думаю сам сможет оценить эти самые пределы.

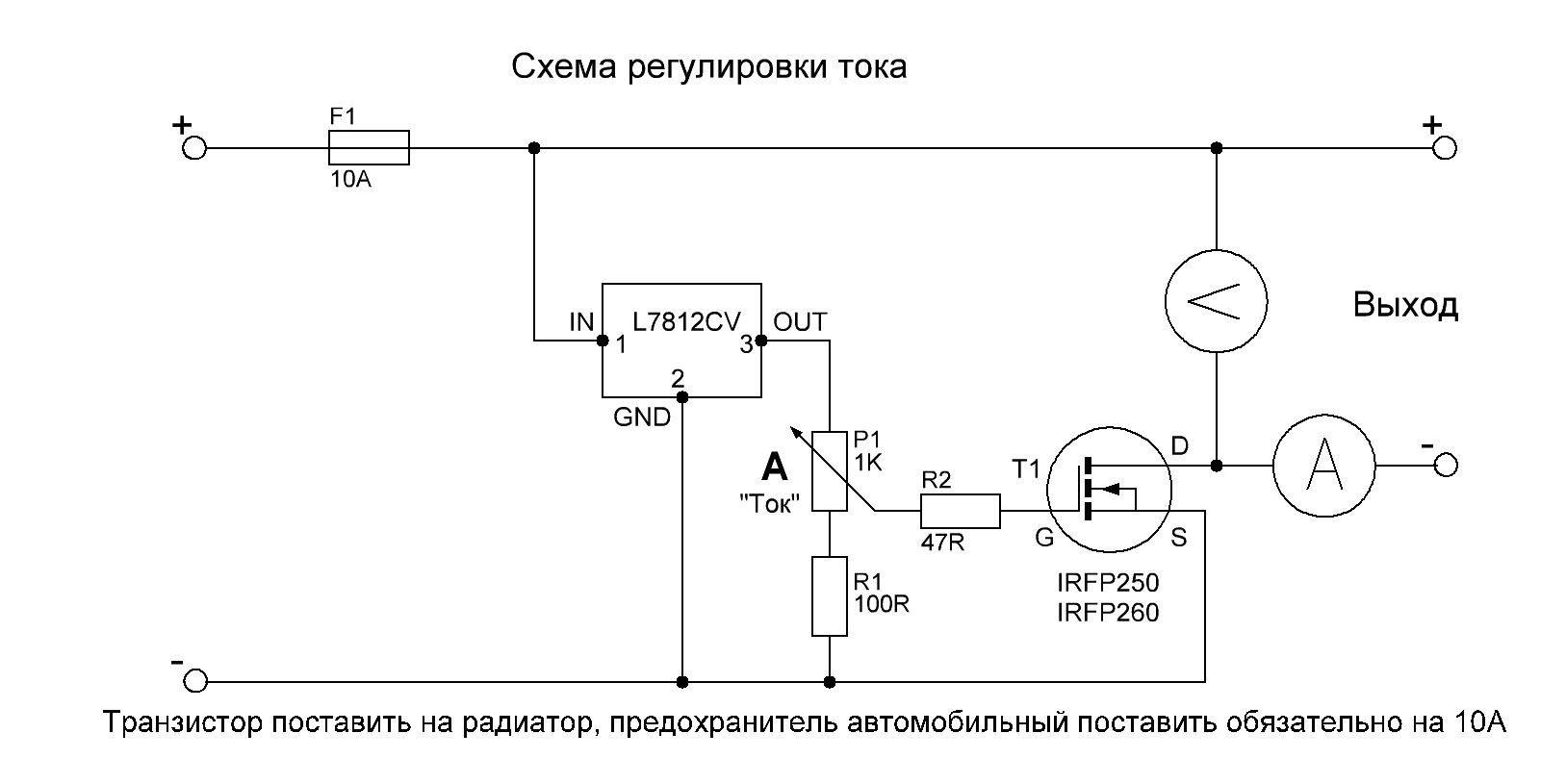

     Теперь давайте подумаем, как нам этот стабилизатор напряжения переделать в стабилизатор (генератор) тока.

     На самом деле всё очень просто.

     Так как ток, протекающий через нагрузку, течёт от источника питания к коллектору транзистора, а затем в эмиттер, то следовательно ток в нагрузке практически точно соответствует току, протекающему через коллектор.

     Если вместо Rн запаять постоянный резистор тогда величина тока, протекающего через коллектор, будет постоянна и не будет зависеть от изменения напряжения питания, Рис. 3.

Рис. 3

     Вычисляться этот ток будет по следующей формуле:

     Iк = Uэ / R2 = (Uоп — Uбэ) / R2

     Вот мы, собственно говоря, уже и получили генератор (источник) тока. Правда работать он будет сам на себя, а потому в таком виде никому не нужен.

     Преобразовать его в полноценный генератор тока совсем просто. Нужно оторвать коллектор транзистора от цепи питания и включить в разрыв нагрузку, Рис. 4.

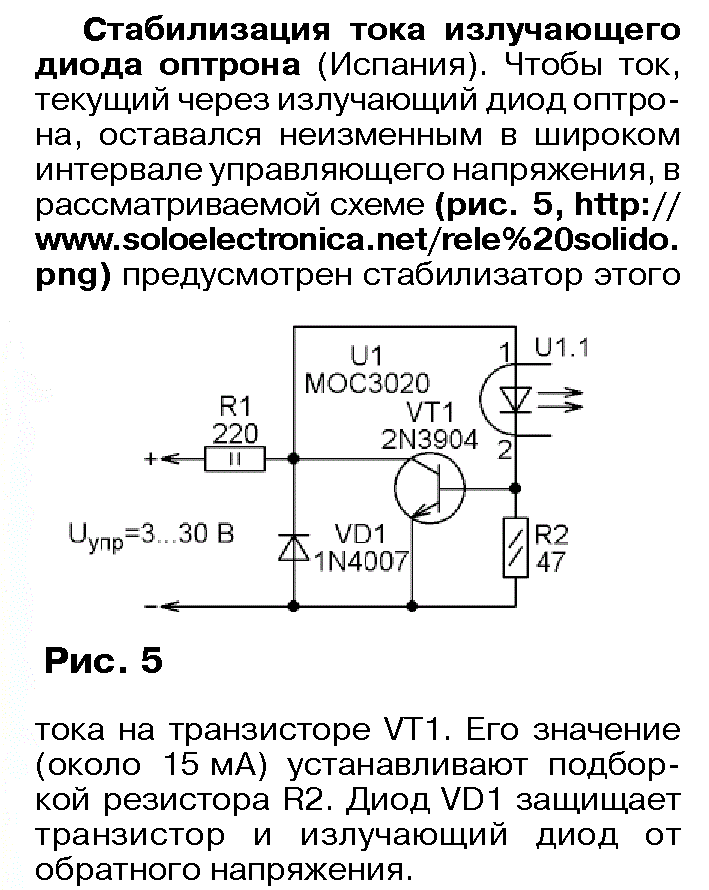

Рис. 4 Схема простого генератора (стабилизатора) тока.

     В этой схеме ток в нагрузке будет стабильным и не будет зависеть от напряжения питания и сопротивления нагрузки, опять же — в разумных пределах. Как эти пределы рассчитать я рассказывал в предыдущей статье.

     Таким образом стабилизатор напряжения (Рис. 2) я преобразовал в генератор тока (Рис. 4). Но в этих схемах есть один недостаток — очень низкий коэффициент стабилизации. Связано это как малой стабильностью ИОН на стабилитроне VD1, так и с низкой стабильностью Uбэ.

     В предыдущей статье я приводил такой пример схемы генератора тока, Рис. 5.

Рис. 5 Схема генератора тока с операционным усилителем в цепи обратной связи.

     В этой схеме ИОН может быть построен на стабилитронах или на более современных компонентах, например трёхвыводная микросхема TL431 или её аналог.

     Операционный усилитель ОУ выполняет роль усилителя ошибки. Такое построение схемы позволяет получить очень высокую стабильность выходных характеристик. Здесь резистор Rэ выполняет роль датчика тока (ДТ). Падение напряжения на этом датчике тока изменяется пропорционально изменению протекающего через него тока.

     Ну и как вы уже, наверное, поняли её также легко превратить в стабилизатор напряжения, Рис. 6.

Рис. 6 Схема стабилизатора напряжения с операционным усилителем в цепи обратной связи.

     ИОН обычно выдаёт Uоп в районе (2 — 5) Вольт. Делителем R1R2 устанавливают требуемое выходное напряжение. Чем больше коэффициент деления делителя, тем больше выходное напряжение.

     Что можно сказать по поводу этих двух схем.

     Генераторы тока по схеме изображённой на Рис. 5 вполне себе строятся так как от генераторов тока обычно не требуется большая мощность. Обычно они питают различные резистивные датчики температуры, давления, освещённости. В этих случаях требуется высокая стабильность генератора тока, а не мощность.

     Стабилизаторы напряжения в наше время в основном представляют из себя импульсные источники питания. Это позволяет получить высокий КПД и хорошие массогабаритные характеристики. Но в некоторых случаях не обойтись и без аналоговых стабилизированных источников питания. Например, там, где предъявляются высокие требования к уровню высокочастотных помех. Все импульсные источники довольно сильно фонят.

     Применение.

     Стабилизаторы напряжения окружают нас со всех сторон. Ни один компьютер или телевизор не может обойтись без них. Даже мобильник нужно время от времени заряжать через зарядное устройство, которое представляет собой ничто иное как стабилизированный источник напряжения.

     Генераторы тока для нас не так заметны. Но могу вас уверить что вы их постоянно неосознанно используете.

     Практически каждая интегральная микросхема содержит внутри себя генератор тока (источник стабильного тока). В больших интегральных микросхемах их сотни если не тысячи.

     Но также находят применение и мощные генераторы тока, вот два примера.

     Специализированные зарядные устройства для мощных аккумуляторов.

     Как известно заряд аккумулятора нужно проводить стабильным током. Для этого используют мощный источник питания, в который встроены две цепи обратной связи, одна по напряжению, она не даёт выходному напряжению превысить некоторый установленный уровень. Другая по току ограничивающая выходной ток устройства, а следовательно, и ток заряда.

     Таким образом когда вы подключаете разряженный аккумулятор к зарядному устройству возникает режим перегрузки. Обратная связь по току реагирует на это и ограничивает ток на выходе. Напряжение на выходных клеммах при этом падет. В дальнейшем по мере заряда аккумулятора напряжение растёт, ток при этом остаётся неизменным.

     Это означает что зарядное устройство работает в режиме генератора тока.

     Вторым примером может служить полупроводниковый сварочный аппарат. Здесь та же ситуация, а вернее даже ещё хуже, так как в начале процесса сварки на выходе аппарата вообще создаётся короткое замыкание. Но обратная связь по току не даёт току вырасти до опасной величины и сбрасывает уровень выходного напряжения. Дальше уже в процессе сварки эта же обратная связь следит за постоянством тока в электрической дуге, выходное напряжение при этом будет колебаться. Таким образом сварочный аппарат работает в режиме генератора тока.

     То есть и сварочный аппарат, и зарядное устройство если правильно организовать обратные связи и ввести соответствующие переключатели, можно использовать по прямому назначению, то есть в режиме генератора (стабилизатора) тока, а также как стабилизированные источники напряжения.

     Всё зависит от того откуда снимается сигнал для ОС. Если непосредственно с выхода, то получаем стабилизатор напряжения. Если с датчика тока, то получим генератор тока.

     Правда если говорить о современных источниках питания, то они представляют собой стабилизированные источники напряжения со схемой ограничения по току.

     То есть в них присутствуют обе обратные связи: и по напряжению, и по току. Но обратная связь по току включается в работу только в случае перегрузки. Именно поэтому большинство современных источников питания способны выдерживать даже длительные короткие замыкания на выходе.

Описание схемы стабилизатора тока, как универсального зарядного устройства | ASUTPP

В радиолюбительской практике часто возникает необходимость иметь не только стабильное напряжение, но и ток. Например, в устройствах для зарядки аккумуляторов, или же при построении схем защиты от короткого замыкания, требуется ограничить максимально возможный ток нагрузки на определённом его уровне.

Представленная здесь простая схема представляет собой именно такой стабилизатор тока. При изменении параметров и использовании (подборе) различных электронных компонентов, на основе этой схемы можно собрать стабилизатор тока с необходимыми вам характеристиками.

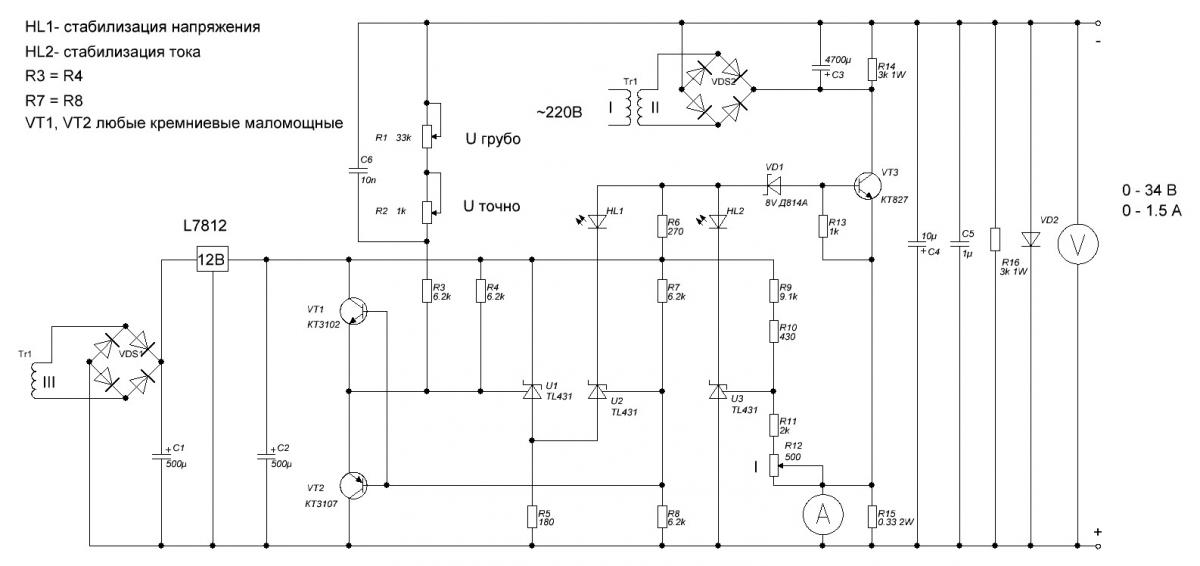

Схема стабилизатора тока

Схема стабилизатора тока

При указанных на схеме элементах обеспечивается возможность регулировки величины стабильного выходного тока до 30 мА. Такая величина тока достаточна, например, для заряда малогабаритных аккумуляторов ёмкостью до 300 мА/ч. Это могут быть дисковые аккумуляторы типа СЦ21, СЦ32 или Д-0,1 — Д-0,55, батареи типа 7Д-0,1 и даже гальванические элементы — «пальчиковые» или иные батарейки напряжением 1,5 …4,5 вольт.

О возможности регенерации батареек существует много различных мнений и доступной специализированной информации. Но в данной статье этот вопрос подробно обсуждаться не будет, так как требует отдельного описания и будет рассмотрен в следующих публикациях.

Необходимый ток заряда устанавливается переменным резистором R5. Установленная величина тока будет неизменна на протяжении всего времени заряда. И даже при коротком замыкании выходных клемм схемы, величина выходного тока останется в пределах установленного вами значения.

Схема питается от маломощного трансформатора со вторичной обмоткой на напряжение 10-14 вольт. Это напряжение зависит от величины необходимого вам выходного напряжения источника питания.

Диоды выпрямителя могут быть типа КД226, светодиод типа АЛ102, АЛ307А-Г или любой аналогичный. Транзисторы в данном случае можно поставить любые маломощные структуры n-p-n, например — КТ315, КТ3102, С945, ВС549.

Все резисторы типа МЛТ-0,125, переменный резистор R5 мощностью 1 Вт.
Изменить пределы регулировки величины выходного тока можно подбором номинала резистора R4.

При необходимости получить большее значение стабильного тока следует применять детали, рассчитанные, соответственно, на большие мощности. Например, в качестве транзистора Т2 можно применить КТ805, КТ815, а резистор R5 поставить проволочный. В этом случае и все остальные резисторы лучше применить на мощность порядка 0,25 Вт или выше.

Ввиду своей простоты, представленная схема оставляет широкие возможности для доработок и построения, на своей основе, более сложных и универсальных устройств.

Подобная схема может найти применение не только в качестве зарядного устройства для аккумуляторов. Её можно, также, использовать как источник питания с защитой от короткого замыкания и перегрузки по току.

Например, при испытаниях и настройке маломощных устройств, без риска превысить максимально допустимые значения потребляемого тока. В этом случае необходимое входное напряжение на схему можно подавать от источника постоянного напряжения, например, от лабораторного блока питания (исключив из схемы выпрямитель VDS1).

О стабилизаторах напряжения и стабилизаторах тока «Крен» привет

В обсуждениях электрических схем часто встречаются термины «стабилизатор напряжения» и «стабилизатор тока». Но какая между ними разница? Как работают эти стабилизаторы? В какой схеме нужен дорогой стабилизатор напряжения, а где достаточно простого регулятора? Ответы на данные вопросы вы найдёте в этой статье.

Рассмотрим стабилизатор напряжения на примере устройства LM7805. В его характеристиках указано: 5В 1,5А.  Это значит стабилизирует он именно напряжение и именно до 5В. 1,5А — это максимальный ток, который может проводить стабилизатор. Пиковая сила тока. То есть от может отдать и 3 миллиампера, и 0,5 ампер, и 1 ампер. Столько, сколько тока требует нагрузка. Но не больше полутора. Это главное отличие стабилизатора напряжения от стабилизатора тока.

Виды стабилизаторов напряжения

Различают всего 2 основных типа стабилизаторов напряжения:

• линейные
• импульсные

Линейные стабилизаторы напряжения

Например, микросхемы КРЕН или LM7805, LM1117, LM350.

Кстати, КРЕН — это не аббревиатура, как многие думают. Это сокращение. Советская микросхема-стабилизатор, аналогичная LM7805 имела обозначение КР142ЕН5А. Ну а ещё есть КР1157ЕН12В, КР1157ЕН502, КР1157ЕН24А и куча других. Для краткости всё семейство микросхем стали называть «КРЕН». КР142ЕН5А тогда превращается в КРЕН142.

Советский стабилизатор КР142ЕН5А. Аналог LM7805.

Стабилизатор LM7805

Наиболее распространенный вид. Недостаток их в том, что они не могут работать на напряжении ниже, чем заявленное выходное напряжение. Если LM7805 стабилизирует напряжение на 5 вольтах, то на вход ему подать нужно как минимум на полтора вольта больше. Если подать меньше 6,5 В, то выходное напряжение «просядет», и мы уже не получим 5 В. Еще один минус линейных стабилизаторов — сильный нагрев при нагрузке. Собственно, в этом и заключается принцип их работы — всё, что выше стабилизируемого напряжения, просто превращается в тепло. Если мы на вход LM7805 подадим 12 В, то 7 потратятся на нагрев корпуса, а 5 пойдут потребителю. Корпус при этом нагреется настолько сильно, что без радиатора микросхема просто сгорит. Из всего этого вытекает ещё один серьёзный недостаток — линейный стабилизатор не стоит применять в устройствах с питанием от батареек. Энергия батареек будет тратиться на нагрев стабилизатора. Всех этих недостатков лишены импульсные стабилизаторы.

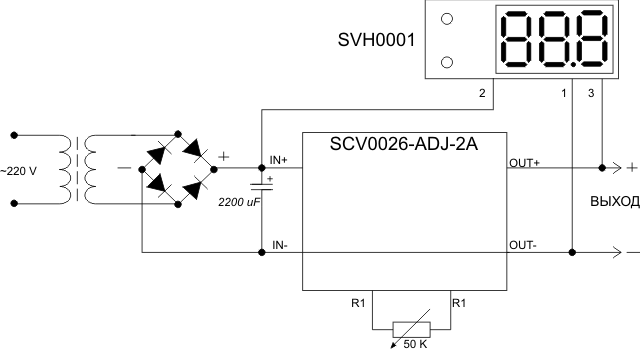

Импульсные стабилизаторы напряжения

Импульсные стабилизаторы — лишены недостатков линейных, но и стоят дороже. Это уже не просто микросхема с тремя выводами. Выглядят они, как плата с детальками.

Один из вариантов исполнения импульсного стабилизатора.

Импульсные стабилизаторы бывают трех видов: понижающие, повышающие и всеядные. Наиболее интересные — всеядные. Независимо от напряжения на входе, на выходе будет именно то, которое нам нужно. Всеядному импульснику все равно, что на входе напряжение ниже или выше нужного. Он сам автоматом переключается в режим повышения или понижения напряжения и держит заданное на выходе. Если в характеристиках заявлено, что стабилизатору на вход можно подать от 1 до 15 вольт и на выходе будет стабильно 5, то так оно и будет. Кроме того, нагрев импульсных стабилизаторов настолько незначителен, что в большинстве случаев им можно пренебречь. Если ваша схема будет питаться от батареек или размещаться в закрытом корпусе, где сильный нагрев линейного стабилизатора недопустим — ставьте импульсный.

Купить  —  LM7805 10 штук на Алиєкспресс

Импульсный стабилизатор (повышайка) MT3608 2A на Алиєкспресс

Импульсный стабилизатор 5А (понижайка) XL4015на Алиэкспресс

Хорошо. А что со стабилизатором тока?

Не открою Америку, если скажу, что стабилизатор тока стабилизирует ток.
Токовые стабилизаторы ещё иногда называют светодиодным драйвером. Внешне они похожи на импульсные стабилизаторы напряжения. Хотя сам стабилизатор — маленькая микросхема, а всё остальное нужно для обеспечения правильного режима работы. Но обычно драйвером называют всю схему сразу.

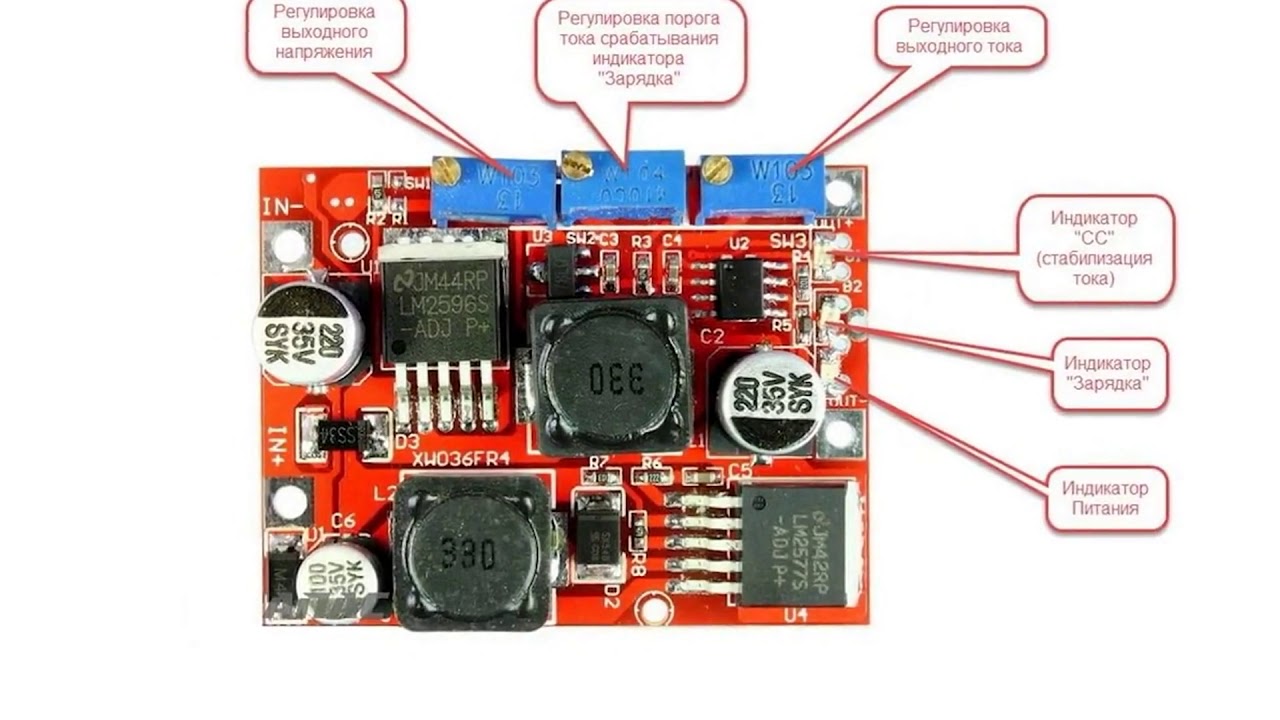

Примерно так выглядит стабилизатор тока. Красным кружком обведена та самая схема, которая и является стабилизатором. Всё остальное на плате — обвязка.

Итак. Драйвер задаёт ток. Стабильно! Если написано, что на выходе будет ток в 350мА, то будет именно 350мА. А вот напряжение на выходе может меняется в зависимости от требуемого потребителем напряжения. Не будем пускаться в дебри теории о том. как всё это работает. Просто запомним, что вы напряжение не регулируете, драйвер сделает все за вас исходя из потребителя.

Ну так и зачем всё это нужно то?

Теперь вы знаете, чем стабилизатор напряжения отличается от стабилизатора тока и можете ориентироваться в их многообразии. Возможно, вам так и не стало понятно, зачем эти штуки нужны.

Пример: вы хотите запитать 3 светодиода от бортовой сети автомобиля. Главное  для светодиода важно контролировать именно силу тока. Используем самый распространенный вариант соединения светодиодов: последовательно соединены 3 светодиода и резистор. Напряжение питания — 12 вольт.

Резистором мы ограничиваем ток на светодиоды, чтобы они не сгорели. Падение напряжения на светодиоде пусть будет у нас 3.4 вольта.
После первого светодиода остается 12-3.4= 8.6 вольт.
Нам пока хватает.
На втором потеряется еще 3. 4 вольта, то есть останется 8.6-3.4=5.2 вольта.
И для третьего светодиода тоже хватит.
А после третьего останется 5.2-3.4=1.8 вольта.
При желании добавить четвёртый светодиод — уже не хватит.
Если напряжение питания поднять до 15В, то тогда хватит. Но тогда и резистор тоже надо будет пересчитать. Резистор — простейший стабилизатор (ограничитель) тока. Их часто ставят на те же ленты и модули. У него есть минус — чем ниже напряжение, тем меньше будет и ток на светодиоде (закон Ома, с ним не поспоришь). Значит, если входное напряжение нестабильно (в автомобилях обычно так и есть), то предварительно нужно стабилизировать напряжение, а потом можно ограничить резистором ток до необходимых значений. Если используем резистор, как токовый ограничитель там, где напряжение не стабильно, нужно стабилизировать напряжение.

Стоит помнить, что резисторы имеет смысл ставить только до определенной силы тока. После некоторого порога резисторы начинают сильно греться и приходится ставить более мощные резисторы . Тепловыделение растёт, КПД падает.

Импульсный стабилизатор тока

Импульсный стабилизатор тока тоже называют светодиодным драйвером. Часто те, кто не сильно разбирается в этом, стабилизатор напряжения называют просто драйвером светодиодов, а импульсный стабилизатор тока — хорошим светодиодным драйвером. Он выдаёт сразу стабильное напряжение и ток. И почти не нагревается. Вот так он выглядит:

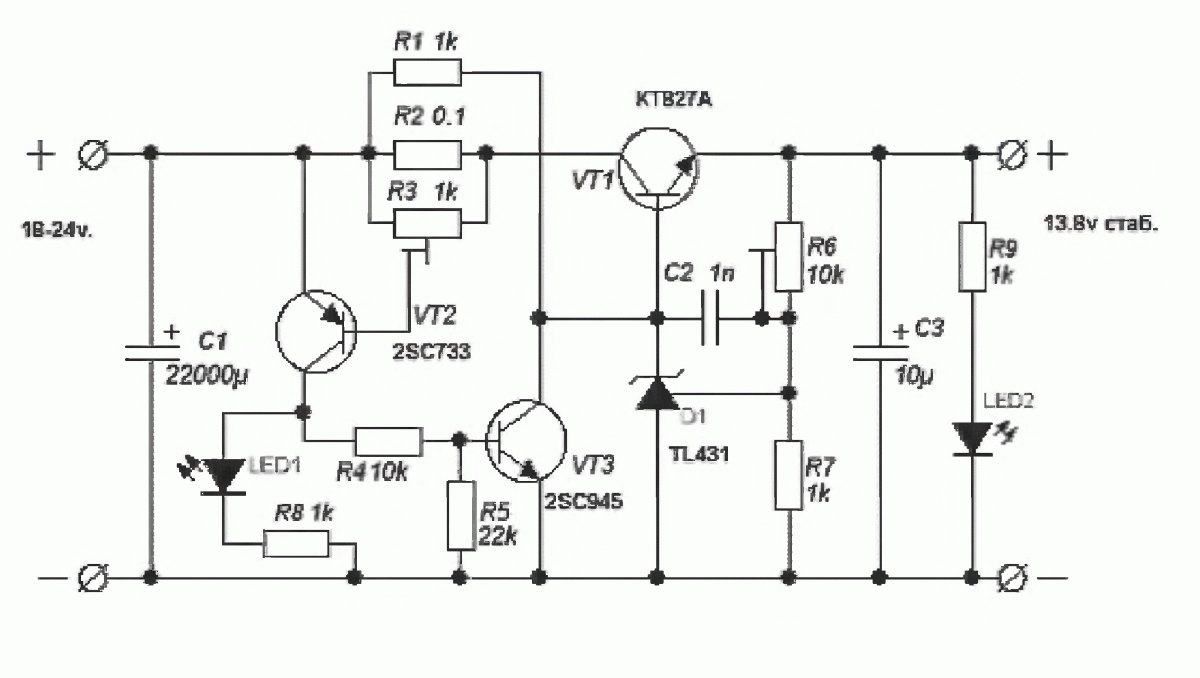

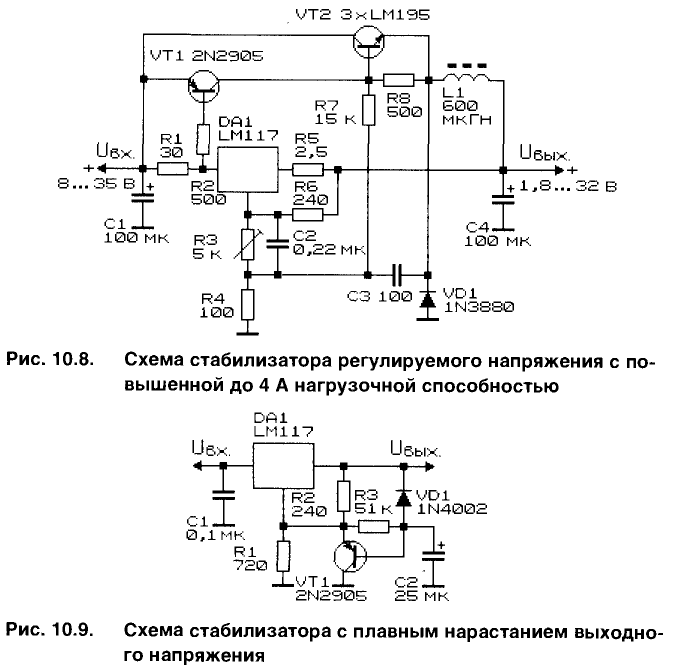

Принцип работы и типовые схемы компенсационных стабилизаторов напряжения на транзисторах

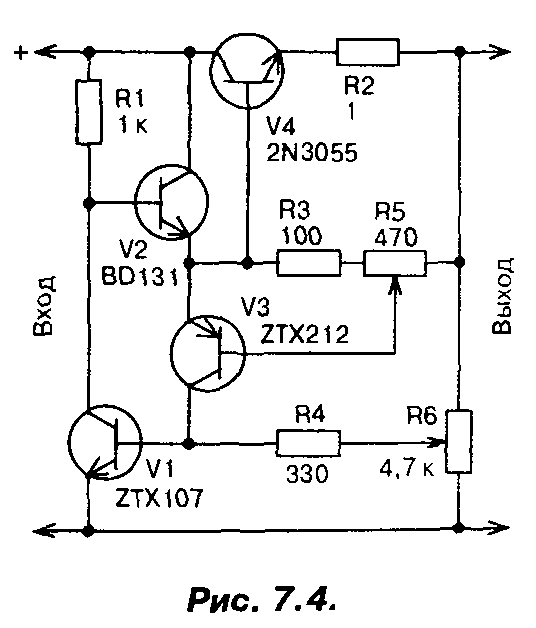

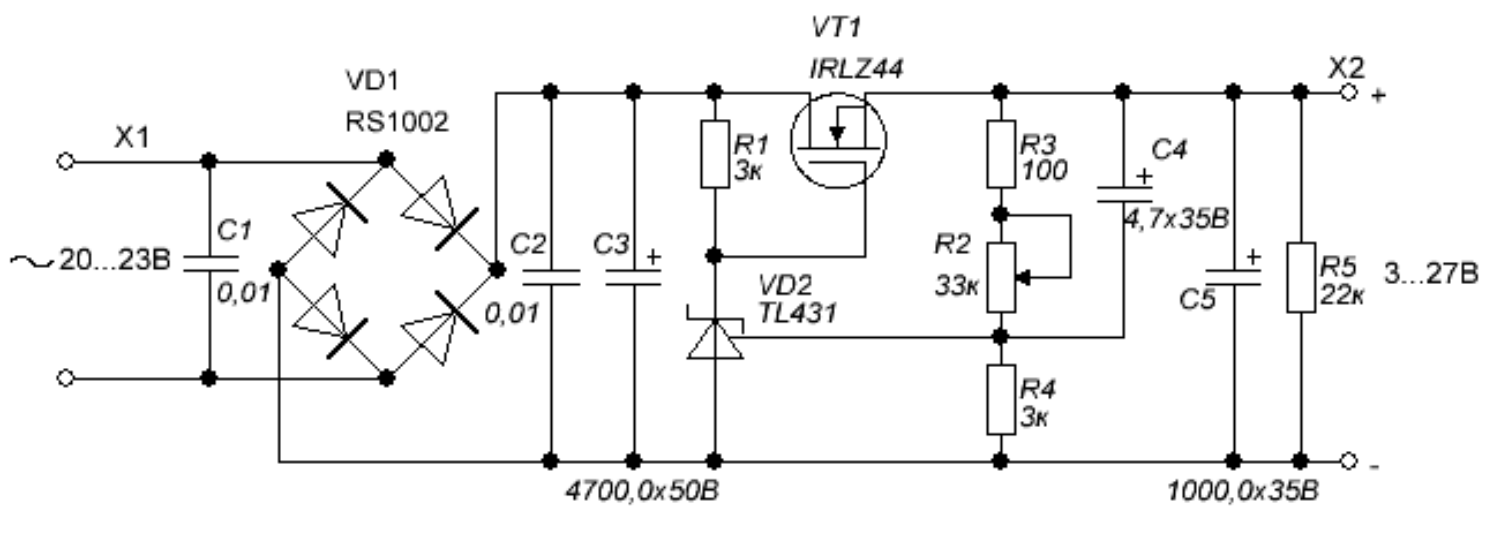

Наиболее широкое практическое применение находят компенсационные последовательные стабилизаторы напряжения. Типовая схема такого стабилизатора приведена на рис. 1. В зависимости от величины тока нагрузки регулирующий транзистор может быть составным (как показано на рис. 1) или одиночным.

Основными недостатками типовой схемы являются низкий коэффициент стабилизации и довольно большие пульсации на выходе стабилизатора.

Последнее особенно сильно проявляется при больших токах нагрузки. Это объясняется тем, что база регулирующего транзистора питается от нестабилизированного источника. Увеличение емкости конденсатора C1 уменьшает пульсации лишь тогда, когда эта емкость будет равна не скольким тысячам мкф, что практически трудно реализовать.

Качество стабилизатора существенно улучшится, если базовую цепь регулирующего транзистора питать от стабилизированного источника или источника с малым напряжением пульсаций переменного тока. Ниже рассматривается несколько вариантов улучшения стабилизатора по этому принципу.

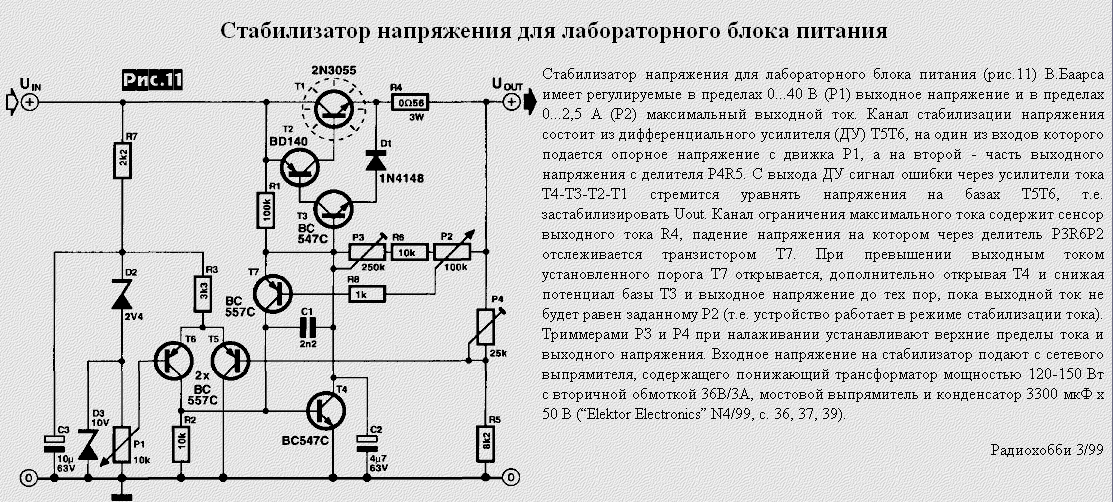

На рис. 2 приведена схема стабилизатора со сглаживающим фильтром в базовой цени регулирующего транзистора. В этом стабилизаторе резистор R5 заменен двумя — R5`R5″ добавлен конденсатор С2. Так как ток, протекающий через этот фильтр, весьма мал, то даже при емкости С2 в несколько десятков мкФ пульсации на базе регулирующего транзистора, а следовательно, и на выходе стабилизатора существенно уменьшаются. Следует иметь в виду, что сумма сопротивлений резисторов R5` и R5″ должна быть равна сопротивлению резистора R5 на схеме рис. 1.

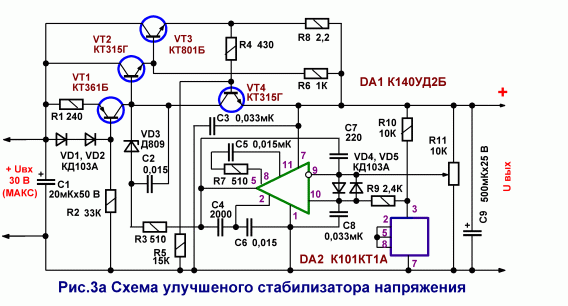

В стабилизаторе, схема которого показана на рис. 3, для питания цепей баз регулирующего транзистора и транзистора усилителя обратной связи применен стабилизирующий трехполюсник. Этот стабилизатор позволяет отказаться от применения составного регулирующего транзистора при значительных токах нагрузки. В стабилизирующем трехполюснике используется n-р-n транзистор, напряжение на базе которого стабилизировано с помощью диода Д2. В качестве диода Д2 могут быть использованы кремниевые стабилитроны, которые имеют напряжение стабилизации в прямом направлении порядка 0,5В. Поскольку напряжение перехода база — эмиттер транзистора стабилизировано, ток Iк2, коллектора транзистора Т2 не меняется при изменении входного напряжения Uвх и при наличии пульсаций на входе.

Базовые цепи регулирующего транзистора и транзистора усилителя обратной связи в стабилизаторе, схема которого дана на рис. 4, питаются от стабилизированного источника. При больших токах нагрузки мощность рассеяния на регулирующем транзисторе этого стабилизатора резко увеличивается. Поэтому применение его целесообразно лишь при сравнительно небольших токах нагрузки (до 0,3—0,5A).

На рис. 5 изображена схема стабилизатора, качество работы которого улучшено применением транзистора Т2 типа n-р-n взамен р-n-р в стабилизаторе по схеме рис. 1 и изменением места включения опорного стабилитрона. Нетрудно видеть, что колебания входного напряжения поступают на эмиттерные переходы всех транзисторов только через достаточно большие сопротивления коллекторных переходов, и таким образом, дестабилизирующее влияние источника питания на стабилизатор существенно уменьшается.





В стабилизаторе, схема которого приведена на рис. 6, применены регулирующий и усилительный транзисторы разных типов проводимости. Особенностью стабилизатора является то, что регулирующий транзистор подключен к положительному полюсу стабилизируемого напряжения. Так как коллекторный ток усилительного транзистора и базовый ток регулирующего транзистора направлены согласованно, отпадает необходимость в специальном нагрузочном резисторе и источнике вспомогательного напряжения, а также значительно упрощается согласование режимов транзисторов. Роль нагрузки усилительного каскада здесь играет весьма значительное по величине сопротивление коллекторного перехода регулирующего транзистора. При выполнении стабилизатора по этой схеме можно обойтись без применения в регулирующем элементе составного транзистора до токов нагрузки 300—500 мА.

Все стабилизаторы напряжения, описанные в статье, испытывались при токе нагрузки Iн—300 мА и выходном напряжении Uн=15 в. Во время испытаний стабилизаторы питались от выпрямителя, собранного по мостовой схеме без сглаживающего фильтра.

В заключение следует отметить, что коэффициент стабилизации всех схем, приведенных выше, можно повысить увеличением доли выходного напряжения, действующей на усилитель обратной связи стабилизатора. С этой целью необходимо увеличивать значение коэффициента n=R2/R1+R2 (для схемы рис. 1), что возможно путем выбора опорного напряжения, близкого к значению Uн. Другим путем является замена резистора R1 (см. рис. 1) таким стабилитроном (показан пунктиром), чтобы Uст. Д1+Uст.Д2≈Uн. Такая замена позволяет увеличить коэффициент стабилизации стабилизатора по схеме рис. 1 с 20 до 50.





Ознакомиться с основными характеристиками и цоколевкой интегральных микросхем стабилизаторов напряжения можно на страницах нашего сайта:

Справочная информация по интегральным стабилизаторам напряжения AN серии
Справочная информация по интегральным стабилизаторам напряжения MC серии
Справочная информация по интегральным стабилизаторам напряжения LM серии

Нужен регулятор тока? Используйте регулятор напряжения!

В этой статье, входящей в сборник аналоговых схем AAC, показано, как линейные регуляторы напряжения могут быть также удобны в приложениях постоянного тока.

Линейные стабилизаторы напряжения, также (несколько неточно) называемые LDO, являются одними из наиболее распространенных электронных компонентов. LM7805, например, приобрел почти легендарный статус и наверняка был бы включен в зал славы интегральных схем, если бы такая вещь существовала.В этом примечании к приложению от Texas Instruments это хорошо сказано: интегральные схемы линейных регуляторов «настолько просты в использовании», что они практически «защищены от дурака» и «настолько недороги», что, как правило, являются одними из самых дешевых компонентов в конструкции.

Действительно, линейные регуляторы удобны в использовании, эффективны и универсальны. И, на самом деле, они могут быть даже более универсальными, чем вы думаете. Топологии линейного регулятора основаны на отрицательной обратной связи, как показано на следующей диаграмме, взятой из того же примечания к приложению:

.



Диаграмма взята из этого примечания к приложению TI .



Отрицательная обратная связь — очень полезная штука, особенно в сочетании с источником фиксированного тока, как в случае со стабилизатором напряжения LT3085 от Linear Tech. На следующей диаграмме показаны внутренние функции этого устройства.



Схема взята из технического описания LT3085 .



В предыдущих статьях (проект по разработке датчика цвета и исследование преобразователя напряжения в ток) мы исследовали использование отрицательной обратной связи в преобразователях напряжения в ток, которые могут точно управлять яркостью светодиода.Если вы знакомы с этими методами, не должно быть слишком удивительным узнать, что мы действительно можем использовать регулятор напряжения, такой как LT3085, для генерации постоянного тока.

В этой статье мы рассмотрим простой драйвер светодиодов на базе LT3085.

Сравнение линейного регулятора с операционным усилителем

Прежде чем мы проанализируем саму схему, мы должны обсудить преимущества подхода линейного регулятора к генерации постоянного тока. Методы на операционных усилителях, представленные в предыдущих статьях, несомненно, эффективны, так зачем заморачиваться с новой методикой?

Вот несколько моментов, которые следует учитывать:

• Большинство операционных усилителей не рассчитаны на большой выходной ток, поэтому схема на основе линейного регулятора позволяет избежать ограничений выходного тока типичных операционных усилителей.
ИС регулятора
• имеют защиту от перегрева.
• Линейные стабилизаторы обеспечивают большую устойчивость к большим входным напряжениям и высокой рассеиваемой мощности.
• Возможно, вы сможете найти одну деталь, отвечающую практически всем вашим требованиям по регулированию напряжения и генерации тока. Мой наименее любимый аспект проектирования схем/печатных плат — создание новых библиотечных компонентов, поэтому я стараюсь использовать детали, которые могут пригодиться для будущих проектов.



LT3085 в качестве регулятора напряжения

Давайте кратко рассмотрим функцию регулирования напряжения LT3085. Эта информация поможет нам понять реализацию текущего исходного кода.

Вот типичная конфигурация регулятора напряжения:



Схема взята из технического описания LT3085 .



Источник тока (10 мкА) создает напряжение на R _SET . Это напряжение появляется на неинвертирующем входе усилителя. Действие отрицательной обратной связи гарантирует, что напряжение на инвертирующей клемме равно напряжению на неинвертирующей клемме; другими словами, выходное напряжение равно напряжению на R _SET .Выходной конденсатор необходим для обеспечения стабильности, а транзистор, подключенный к выходной клемме усилителя, будет выглядеть очень знакомо, если вы читали мою статью о том, как буферизовать выход операционного усилителя для более высокого тока.

От напряжения к току

Целью регулятора напряжения является обеспечение постоянного выходного напряжения независимо от сопротивления нагрузки. Другими словами, идеальный регулятор будет выдавать напряжение, равное (например) точно 3,3 В при подключении к нагрузке 100 кОм и ровно 3.3 В при подключении к нагрузке 5 Ом. Что меняется, конечно, так это ток нагрузки, который полностью определяется сопротивлением нагрузки (поскольку напряжение на нагрузке не меняется).

Что произойдет, если мы дадим идеальному регулятору напряжения фиксированное сопротивление нагрузки? Если напряжение нагрузки не меняется и сопротивление нагрузки не меняется, а закон Ома продолжает действовать, то и ток не изменится.

Вуаля: источник тока.

На следующей диаграмме показано, как использовать LT3085 для ваших целей управления светодиодами.



Схема взята из технического описания LT3085 .



Вот как это работает:

• Внутренний источник тока посылает 10 мкА через резистор R1, создавая напряжение, равное выходному напряжению (т. е. напряжению на резисторе R2).
• Это выходное напряжение является постоянным (поскольку сопротивление R1 и значение внутреннего источника тока являются постоянными).
• Это постоянное выходное напряжение создает постоянный ток через R2, поскольку сопротивление R2 постоянно.
• На инвертирующую входную клемму усилителя не подается ток, поэтому почти весь ток резистора R2 поступает от положительного источника питания через транзистор, подключенный к выходной клемме усилителя. (Я говорю «почти», потому что ток эмиттера биполярного транзистора представляет собой сумму тока базы и тока коллектора, но ток базы намного меньше тока коллектора.)
• Светодиод включен последовательно с коллектором биполярного транзистора, поэтому ток через светодиод фиксирован и (почти) равен току, протекающему через резистор R2.

Ток через светодиод можно изменить, изменив значение R1 или R2; как показано в следующем уравнении, ток светодиода представляет собой просто значение внутреннего источника тока, умноженное на отношение R1 к R2.



$$I_{LED}=\frac{((10\mu A)\times R1)}{R2}=10\mu A\ \times \frac{R1}{R2}$$



Я бы назвал это довольно удобной схемой: процесс проектирования чрезвычайно прост, и требуется всего несколько компонентов.Если вы замените один из резисторов потенциометром, в результате получится высокоточный драйвер светодиодов с широким диапазоном входных напряжений, защищенный от перегрева и переменного тока, который может обеспечивать ток до 500 мА.

И, конечно, это касается не только светодиодов; вы могли бы так же легко использовать его, скажем, с резистивным нагревательным элементом. Это позволит вам генерировать постоянное тепло (поскольку P = I ² R), несмотря на колебания напряжения питания.



Заключение

Мы обсудили простой, но высокопроизводительный источник тока, основанный на микросхеме стабилизатора напряжения от Linear Tech.Я предполагаю, что аналогичные топологии регуляторов доступны и у других производителей.

Мне нравится всегда включать симуляции SPICE в статьи Analog Circuit Collection, но в данном случае это кажется действительно ненужным. Однако перед написанием статьи я подтвердил, что LTspice включает компонент LT3085 (в папке «[PowerProducts]»). Так что, хотя я и не проводил симуляцию, я обязательно использовал часть, которую можно было бы легко смоделировать, если вы хотите глубже изучить эту схему.

Отсутствует

Код 404 страница не найдена. К сожалению, страница отсутствует или перемещена. Ниже приведены основные подразделы этого сайта. Главная страница General Electronics Мой канал электроники на YouTube Проекты микроконтроллеров Arduino Raspberry Pi и Linux Пересмотр регистров портов Arduino Digispark ATtiny85 с расширителем GPIO MCP23016 Программа безопасной сборки H-Bridge Сборка управления двигателем H-Bridge без фейерверков MOSFET H-мост для Arduino 2 Гистерезис компаратора и триггеры Шмитта Учебное пособие по теории компараторов Фотодиодные схемы, работа и использование Оптопара MOSFET Реле постоянного тока с фотогальваническими драйверами Подключение твердотельных реле Crydom MOSFET Учебное пособие по схемам фотодиодных операционных усилителей Входные цепи оптопары для ПЛК h21L1, 6N137A, FED8183, TLP2662 Оптопары с цифровым выходом Цепи постоянного тока с LM334 Цепи LM334 CCS с термисторами, фотоэлементами Цепи источника постоянного тока LM317 TA8050P Блок управления двигателем H-Bridge Оптическая изоляция элементов управления двигателем H-Bridge Все транзисторы NPN H-Bridge Control Motor Control Базовые симисторы и SCR Твердотельные реле переменного тока с симисторами Светоактивируемый кремниевый выпрямитель (LASCR) Базовые схемы управления транзисторами для микроконтроллеров ULN2003A Транзисторная матрица Дарлингтона с примерами цепей Учебное пособие по использованию силовых транзисторов Дарлингтона TIP120 и TIP125 Управление силовыми транзисторами 2N3055-MJ2955 с транзисторами Дарлингтона Общие сведения о биполярных транзисторных переключателях Учебное пособие по переключению мощных N-канальных МОП-транзисторов Учебное пособие по переключателю мощности P-Channel MOSFET Создание схемы управления двигателем на транзисторном мосту H-Bridge H-мост управления двигателем с силовыми МОП-транзисторами Дополнительные примеры схем H-моста на полевых МОП-транзисторах Сборка высокомощного транзистора управления двигателем H-Bridge Теория и работа конденсаторов Сборка лампового AM-радиоприемника 12AV6 Катушки для высокоселективного кристаллического радиоприемника Добавление двухтактного выходного каскада в аудиоусилитель Lm386 Выпрямление источника питания Базовые силовые трансформаторы Схемы стабилизатора транзистор-стабилитрон Советы и рекомендации по регуляторам напряжения серии LM78XX Биполярные источники питания Создайте регулируемый источник питания 0-34 В с Lm317 Использование датчиков Холла с переменным током Использование переключателей и датчиков на эффекте Холла Использование ратиометрических датчиков Холла Использование датчиков Холла с Arduino-ATMEGA168 Простой инвертор 12-14 В постоянного тока в 120 В переменного тока Анализ цепей оконного компаратора Автоматическое открытие и закрытие окна теплицы La4224 Аудиоусилитель мощностью 1 Вт H-Bridge Motor Control с силовыми МОП-транзисторами Обновлено Обновлено в сентябре 2017 г. : Веб-мастер Бристоль, Юго-Западная Вирджиния Наука и технологии 2017 Обновления и удаления веб-сайта Хобби-электроника Конституция США Христианство 101 Религиозные темы Электронная почта   » Главная » Электронное письмо » Пожертвовать » Преступление » Хобби-электроника   » Защита окружающей среды » Расизм » Религия » Бристоль, Вирджиния/Теннесси » Архив 1 » Архив 2 » Архив 3 » Архив 4 » Архив 5   » Архив 6 » Архив 7 » Архив 8 » Архив 9   Веб-сайт Copyright Lewis Loflin, Все права защищены.

Сильноточный регулятор напряжения: Полное руководство

Регуляторы напряжения

Источник: Wikimedia Commons

Вряд ли найдется электротехническое изделие, для которого не требуется регулятор напряжения. И этот факт делает регулятор напряжения одним из наиболее часто используемых электрических компонентов для цепей. Если ваш курс не может питаться напрямую от напряжения батареи или напряжения адаптера постоянного/переменного тока, вам понадобится регулятор напряжения, чтобы предотвратить повреждения от увеличения тока и мгновенного тока.Кроме того, вы должны хорошо разбираться в сильноточных регуляторах напряжения, прежде чем выбирать или изготавливать их для своих цепей. Итак, в этой статье вы узнаете, как работает сильноточный стабилизатор напряжения, какие типы стабилизаторов напряжения, области применения и некоторые схемы стабилизаторов напряжения вы можете построить для своего проекта.

Начнем!

Как работает сильноточный регулятор?

Основное назначение регулятора напряжения — ограничение тока. Другими словами, он создает и поддерживает фиксированное выходное напряжение.Даже если вы измените состояние нагрузки или входное напряжение, постоянное выходное напряжение останется прежним.

Регулятор напряжения

Источник: Wikimedia Commons

Кроме того, регуляторы напряжения поддерживают номинальное напряжение, получаемое цепью от импульсного источника питания, в приемлемом диапазоне для нормальной работы других электронных компонентов в цепи.

Большинство регуляторов напряжения работают для преобразования постоянного тока в постоянный, но некоторые также могут выполнять преобразования переменного тока в постоянный и переменного тока в переменный.

Типы регуляторов напряжения: линейные и импульсные

У нас есть два типа напряжения, которые следует учитывать перед выбором или изготовлением регулятора напряжения. К этим типам относятся линейные регуляторы и импульсные регуляторы.

Линейные регуляторы

— это недорогие и простые регуляторы с бесшумными функциями. Однако линейные понижающие стабилизаторы имеют низкий или средний уровень мощности, и поэтому они наиболее полезны для понижения напряжения легких нагрузок. Линейный регулятор также имеет компактные размеры.

Схема линейного регулятора

Источник: Викиверситет

С другой стороны, импульсные стабилизаторы имеют высокий КПД, но имеют более сложную конструкцию и стоят дороже, чем линейные регуляторы. В довершение всего, они имеют более высокий уровень шума. Однако вы используете импульсный стабилизатор в качестве повышающего или понижающего регулятора.

Схема импульсного регулятора с обратной связью

Источник: Wikimedia Commons

Применение регуляторов напряжения

Вот некоторые области применения линейных и импульсных регуляторов напряжения:

• Вы можете использовать линейные стабилизаторы для малобюджетных, чувствительных к шуму, ограниченного пространства или слаботочных приложений, таких как носимые устройства, Интернет вещей (IoT) и устройства для наушников.

Наушники

• Импульсные стабилизаторы можно использовать для более общих применений. И вы также можете использовать их для высокопроизводительных и эффективных приложений, таких как потребительские, автомобильные, корпоративные и промышленные приложения.

Автомобили

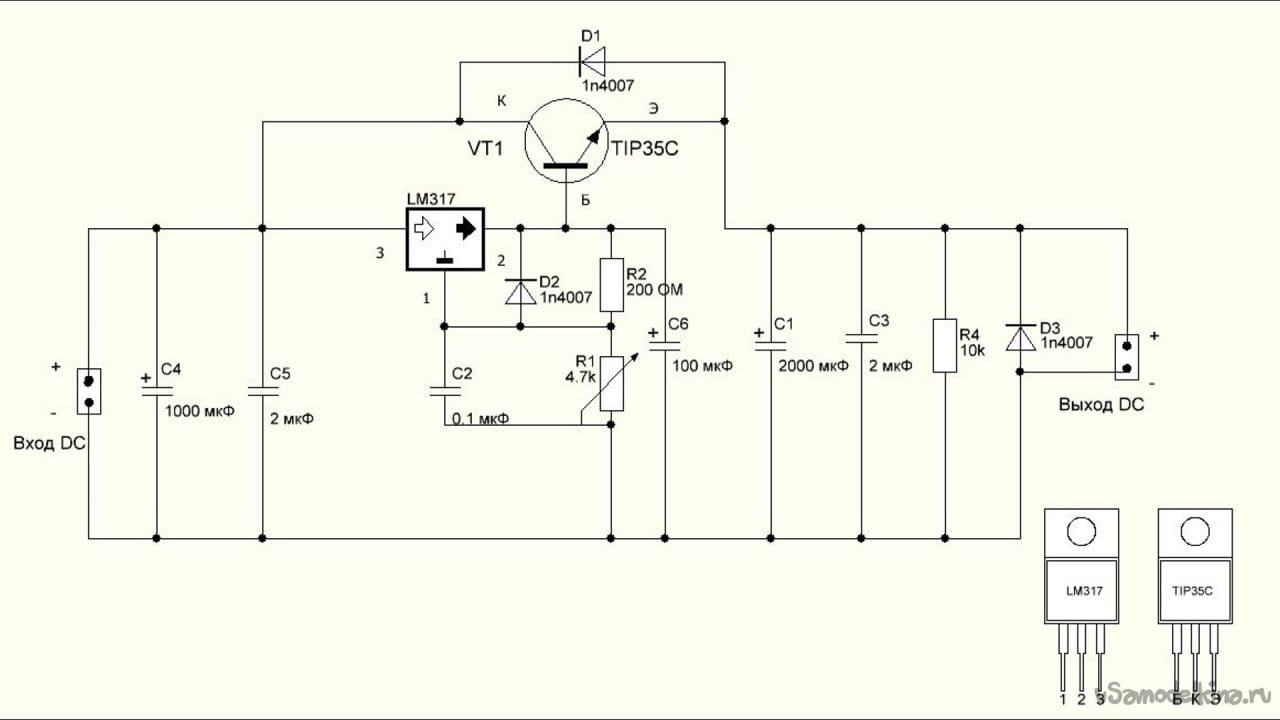

Сильноточные схемы регуляторов напряжения Проекты

В этом разделе будут рассмотрены два типа схем регулятора напряжения, которые вы можете изготовить для своего проекта.Мы обсудим две схемы: высоковольтную схему контроллера напряжения 7812 и высокоточную схему адаптируемого регулятора напряжения с использованием LM338.

Сильноточный 7812 Цепь регулятора напряжения

Сильноточная схема напряжения 7812

Источник: блог о регуляторе напряжения постоянного тока

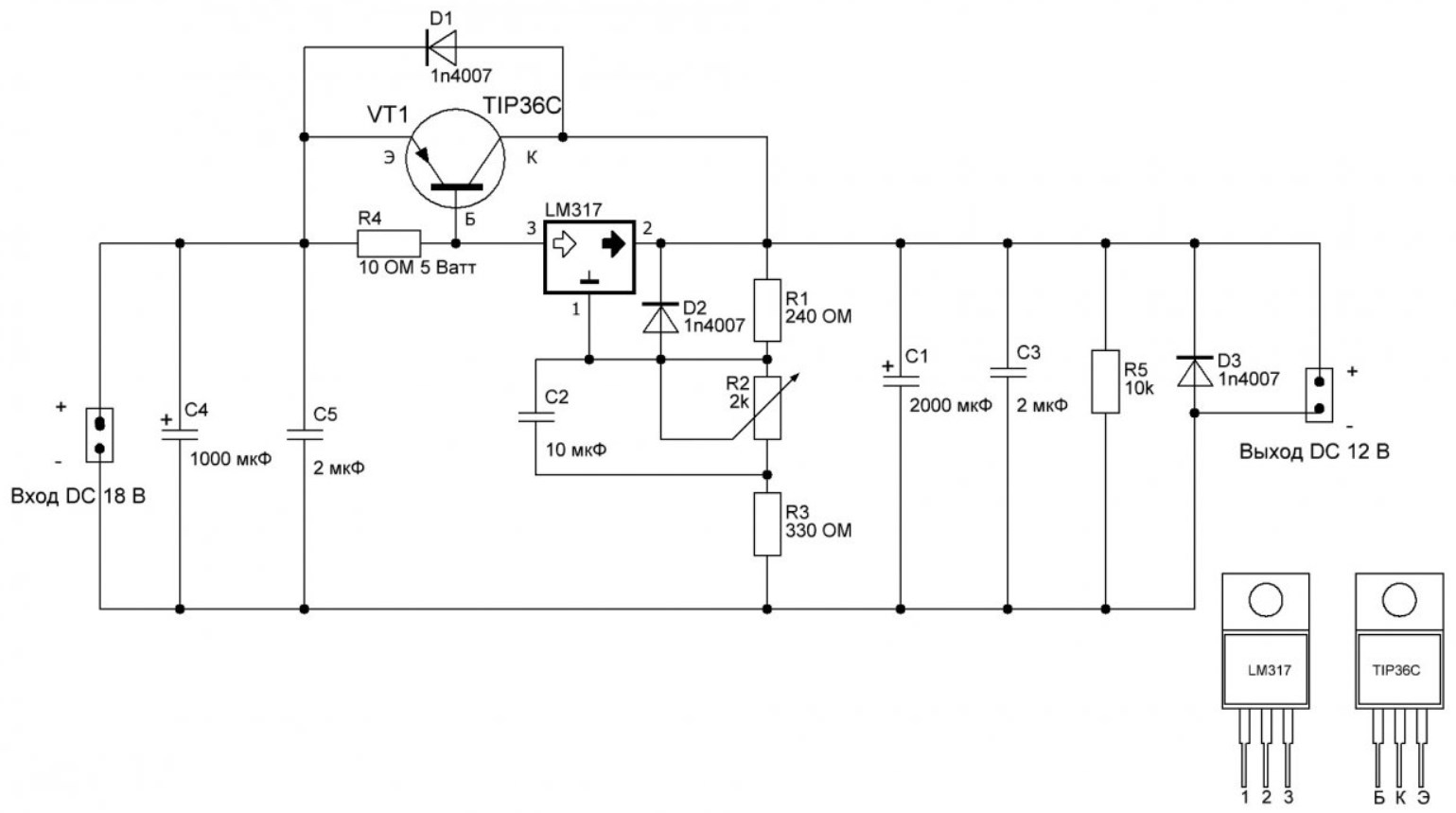

Вы можете построить сильноточный 7812 напряжения с помощью транзистора, и транзистор поможет увеличить мощность тока нагрузки схемы регулятора.Кроме того, имейте в виду, что в положительных типах регуляторов используются NPN-транзисторы, а в отрицательных регуляторах используются PNP-транзисторы.

Кроме того, эта схема является идеальным образцом схемы регулятора тока постоянного напряжения 12 В. И он поставляется с IC 7812, предназначенным для улучшения напряжения нагрузки 1A IC 7812 (до 15A).

Примечание. Чем больше внешних транзисторов используется, тем выше ток нагрузки.

Следовательно, вы можете создать сильноточный стабилизатор напряжения 7812, соединив 3 комплементарных транзистора MJ2955.

Вот лучшая часть.

Вы можете изменить мощность тока нагрузки, добавив больше транзисторов MJ2955 (увеличение) или удалив некоторые транзисторы.

Кроме того, вы можете использовать резистор с номиналом 100R или ниже, чтобы защитить вашу систему от перегрузки по току. Итак, этим резистором можно стабилизировать напряжение, которое получает 1с 7812.

Так как ток нагрузки 7812 не выше 1А, можно использовать его в качестве защитного предохранителя на выходное напряжение ИС 1А.Таким образом, защищая ИС от высокого постоянного тока или постоянного тока.

Кроме того, вы должны установить радиатор для транзисторов 1C MJ2955 и 7812, чтобы иметь эффективную систему теплоотвода для дополнительного охлаждения напряжения нагрузки или функции отключения при перегреве.

Радиатор

Источник: Wikimedia Commons

Примечание: теплоотвод также предотвращает повышение температуры. Вы также можете включить функции отключения по температуре при достижении максимальной температуры.

Кроме того, вы можете использовать регулятор 7912 для этой схемы. Но вам придется заменить транзисторы MJ2955 на другие транзисторы, такие как MJ3055, TIP3055 или 2N3055.

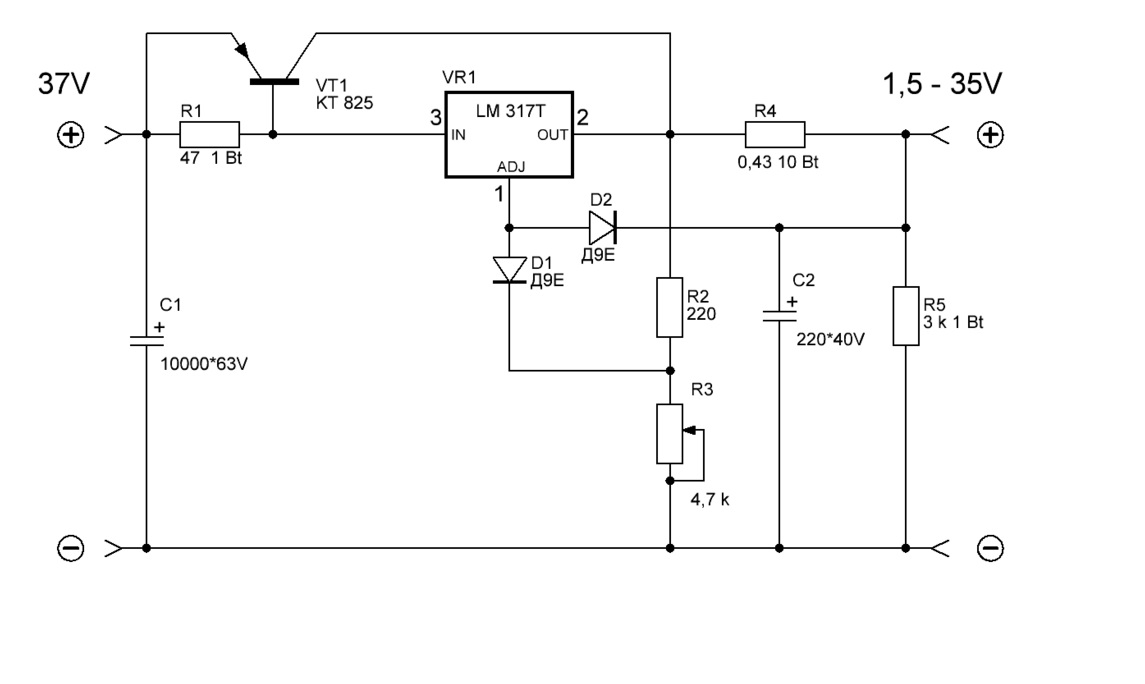

Схема сильноточного адаптируемого регулятора напряжения с использованием LM338

Цепь регулятора высокого напряжения с использованием LM338

Источник: 320volt.com

Эта гибкая схема регулятора напряжения, использующая LM338, может обеспечить регулируемое фактическое выходное напряжение постоянного тока в пределах 1. от 2в до 32в с входным неуправляемым питанием постоянного тока от 1,5в до 35в.

LM338 представляет собой ИС с регулируемым источником питания с трехвыводным регулятором напряжения +ve. Кроме того, он может подавать пять ампер от 1,2 до 32 вольт. Кроме того, вам нужно всего два резистора, чтобы использовать эту схему. Кроме того, вот целевое выходное напряжение, которое вы можете получить с переменным резистором:

.

В вых = 1,25 В (1+R2/R1) + Iadj R2

Необходимые компоненты

Вот компоненты, необходимые для этой схемы:

1. C1 – 10 мкФ/25 В – CP Радиальный D4.0 мм – P2,00 мм (1)

2. C2 – 4,7 мкФ/25 В – CP Радиальный D4,0 мм – P2,00 мм (1)

3. R1 – 120 Ом – R Осевой DIN0204 D1,6 мм L3,6 мм – P5 0,08 мм Горизонтальный (1)

4. D1, D2 – 1N4007 – D-DO-41 SOD81 P10,16 мм Горизонтальный (2)

5. U1 – LM338 – TO- 220-3 Вертикальный (1)

RV1 – 1 кОм – Потенциометр Bourns 3266Y Вертикальный (1)

7. J1, J2 – Винт Ter 01×02 – JWT A3963 1×02 P3,96 мм Вертикальный (1)

LM338 является важным компонентом этого гибкого напряжения цепь регулятора. Вы можете подключить входную клемму 3 напрямую к положительной клемме (Vin). Кроме того, соедините контакт 2 (Vout) с винтовой клеммой, выходной диапазон. Далее соедините контакт 1 с GND через переменный резистор RV1.

Итак, вы можете изменить регулируемое выходное напряжение LM338 этой схемы, изменив значения R1 и RV1. Также конденсаторы С2 и С1 выполняют функции фильтра, а D1 и D2 работают как «элементы обратной защиты».

Завершение

Наконец, давайте рассмотрим, что следует учитывать перед выбором идеального регулятора напряжения, если вы не собираетесь его делать.Во-первых, вы должны понимать основные функции, такие как Vout, Vin, Iout и даже системные приоритеты.

Как только вы поймете эти параметры, выясните, какое устройство соответствует требованиям вашего приложения. Для этого можно использовать таблицу параметрического поиска и текущий график. И вы также можете использовать график эффективности, чтобы найти фактическую эффективность желаемого регулятора напряжения.

Таблица параметрического поиска

Источник: DCD-селектор

Кроме того, подходящий регулятор напряжения продлит срок службы батарей ваших цепей, если они используют питание от батарей.

На этом статья заканчивается. Не забудьте связаться с нами, если вам потребуется дополнительная помощь или у вас возникнут дополнительные вопросы. Мы всегда рады помочь.

7805 Схема контактов и схемы регулятора напряжения

Источники напряжения в цепи могут иметь флуктуации, приводящие к необеспечению фиксированного выходного напряжения. ИС регулятора напряжения поддерживает выходное напряжение на постоянном уровне. Регулятор напряжения 7805, член серии фиксированных линейных регуляторов напряжения 78xx, используемых для поддержания таких колебаний, представляет собой популярную интегральную схему (ИС) регулятора напряжения.

Xx в 78xx указывает выходное напряжение, которое он обеспечивает. 7805 IC обеспечивает регулируемый источник питания +5 В с возможностью добавления радиатора.

7805 Рейтинг ИС

• Диапазон входного напряжения 7–35 В
• Номинальный ток I _{c =} 1A
• Диапазон выходного напряжения В _{Макс.=5,2 В,} В _{Мин.=4,8 В}

Детали контактов 7805 IC

№ контакта	Штифт	Функция	Описание
1	ВВОД	Входное напряжение (7–35 В)	На этом выводе микросхемы в норме подается положительное нестабилизированное напряжение.
2	ЗАЗЕМЛЕНИЕ	Земля (0 В)	В этом штыре, где дается заземление. Этот вывод является нейтральным как для входа, так и для выхода.
3	ВЫХОД	Регулируемый выход; 5В (4,8В-5,2В)	Выход регулируемого напряжения 5В снимается с этого вывода регулятора IC.



Как вы могли заметить, существует значительная разница между входным и выходным напряжением регулятора напряжения. Эта разница между входным и выходным напряжением выделяется в виде тепла. Чем больше разница между входным и выходным напряжением, тем больше выделяется тепла.

Если у регулятора нет радиатора для рассеивания этого тепла, он может выйти из строя и выйти из строя. Следовательно, рекомендуется ограничить напряжение максимум на 2-3 вольта выше выходного напряжения. Итак, теперь у нас есть 2 варианта. Либо спроектируйте свою схему так, чтобы входное напряжение, поступающее на регулятор, было ограничено на 2-3 вольта выше выходного регулируемого напряжения, либо поместите соответствующий радиатор, который может эффективно рассеивать тепло.

Что делать со всем теплом?

Регулятор напряжения

7805 не очень эффективен и имеет проблемы с падением напряжения. Много энергии теряется в виде тепла. Если вы собираетесь использовать радиатор, лучше правильно рассчитайте размер радиатора. Приведенная ниже формула должна помочь в определении подходящего размера радиатора для таких приложений.

Выделенное тепло = (входное напряжение – 5) x выходной ток

Если у нас есть система с входным напряжением 15 вольт и требуемым выходным током.5 ампер, имеем: (15 – 5) х 0,5 = 10×0,5 = 5Вт;

Энергия мощностью 5 Вт теряется в виде тепла, поэтому для рассеивания этого тепла требуется соответствующий радиатор. С другой стороны, фактически используемая энергия составляет: (5 x 0,5 А) = 2,5 Вт.

Таким образом, в два раза больше энергии, чем фактически используется, тратится впустую. С другой стороны, если на вход подается 9 В при той же нагрузке: (9-5) x 0,5 = 2 Вт

Энергия 2 Вт будет потрачена впустую в виде тепла.

Что мы узнали: чем выше входное напряжение, тем менее эффективным будет ваш 7805.

Расчетное эффективное входное напряжение составляет около 7,5 В.

Другие компоненты схемы?

Если ваш стабилизатор напряжения расположен на расстоянии более 25 см (10 дюймов) от источника питания, конденсаторы необходимы для фильтрации остаточного шума переменного тока. Регуляторы напряжения эффективно работают при подаче чистого сигнала постоянного тока. Шунтирующие конденсаторы помогают уменьшить пульсации переменного тока.

По сути, они сокращают шум переменного тока от сигнала напряжения и пропускают в регулятор только постоянное напряжение. Два конденсатора не являются обязательными и могут быть опущены, если вас не беспокоит линейный шум.

Однако для зарядки мобильного телефона или проверки логики вам потребуется хорошая чистая линия постоянного тока. Конденсаторы будут полезны в этом случае, поскольку они хороши для максимального регулирования напряжения. Номиналы конденсаторов также можно немного изменить.

Давайте посмотрим, что заставляет IC работать.

Схема регулятора напряжения 7805 IC

Основой микросхемы 7805 является транзистор (Q16), который управляет током между входом и выходом и, таким образом, управляет выходным напряжением.Эталон ширины запрещенной зоны (желтый) поддерживает стабильное напряжение. Он принимает масштабированное выходное напряжение в качестве входного (Q1 и Q6) и выдает сигнал ошибки (на Q7) для индикации того, слишком высокое или низкое напряжение. Ключевая задача запрещенной зоны – обеспечить стабильное и точное опорное значение даже при изменении температуры чипа.

Сигнал ошибки от эталона ширины запрещенной зоны усиливается усилителем ошибки (оранжевый). Этот усиленный сигнал управляет выходным транзистором через Q15. Это замыкает петлю отрицательной обратной связи, управляющую выходным напряжением.

Цепь запуска (зеленая) подает начальный ток на цепь запрещенной зоны, поэтому она не застревает в выключенном состоянии. Схема, выделенная фиолетовым цветом, обеспечивает защиту от перегрева (Q13), чрезмерного входного напряжения (Q19) и чрезмерного выходного тока (Q14). Эти схемы уменьшают выходной ток или отключают регулятор, защищая его от повреждения в случае неисправности. Делитель напряжения (синий) уменьшает напряжение на выходном контакте для использования эталоном ширины запрещенной зоны.

Масштабирование вывода

Масштабированный выход 7805 обеспечивает входное напряжение (Vin) для эталона ширины запрещенной зоны, а ширина запрещенной зоны обеспечивает сигнал ошибки в качестве выхода.Схема запрещенной зоны 7805 устраняет петлю обратной связи, существующую внутри традиционного эталона ширины запрещенной зоны. Вместо этого вся микросхема становится петлей обратной связи.

Если выходное напряжение правильное (5В), то делитель напряжения дает 3,75В на Vin. Любое изменение выходного напряжения распространяется через Q6 и R7, в результате чего напряжение на базе Q7 соответственно возрастает или падает. Это изменение усиливается Q7 и Q8, генерируя вывод ошибки. Выход ошибки, в свою очередь, уменьшает или увеличивает ток через выходной транзистор.Контур отрицательной обратной связи регулирует выходное напряжение до тех пор, пока оно не станет правильным.

Области применения 7805 IC

Микросхема

7805 используется в самых разных схемах. Основные из них:

• Регулятор с фиксированным выходом
• Регулятор положительного напряжения в конфигурации отрицательного напряжения
• Регулируемый выходной регулятор
• Регулятор тока
• Регулируемый регулятор напряжения постоянного тока
• Регулируемое двойное питание
• Выходная схема защиты от неправильной полярности
• Цепь проецирования обратного смещения

7805 Регулятор напряжения также находит применение в цепях зданий для измерителя индуктивности, зарядных устройств для телефонов, портативных проигрывателей компакт-дисков, удлинителей инфракрасного дистанционного управления и цепей питания ИБП.

Более подробную информацию об микросхеме стабилизатора напряжения 7805 можно найти в техническом описании.

На слайд-шоу ниже также выделены некоторые моменты, связанные с регуляторами напряжения. Взгляни.

Дополнительные учебные пособия доступны на учебных ресурсах

---

Эта статья была впервые опубликована 14 октября 2017 г.

и обновлена ​​19 ноября 2020 г.

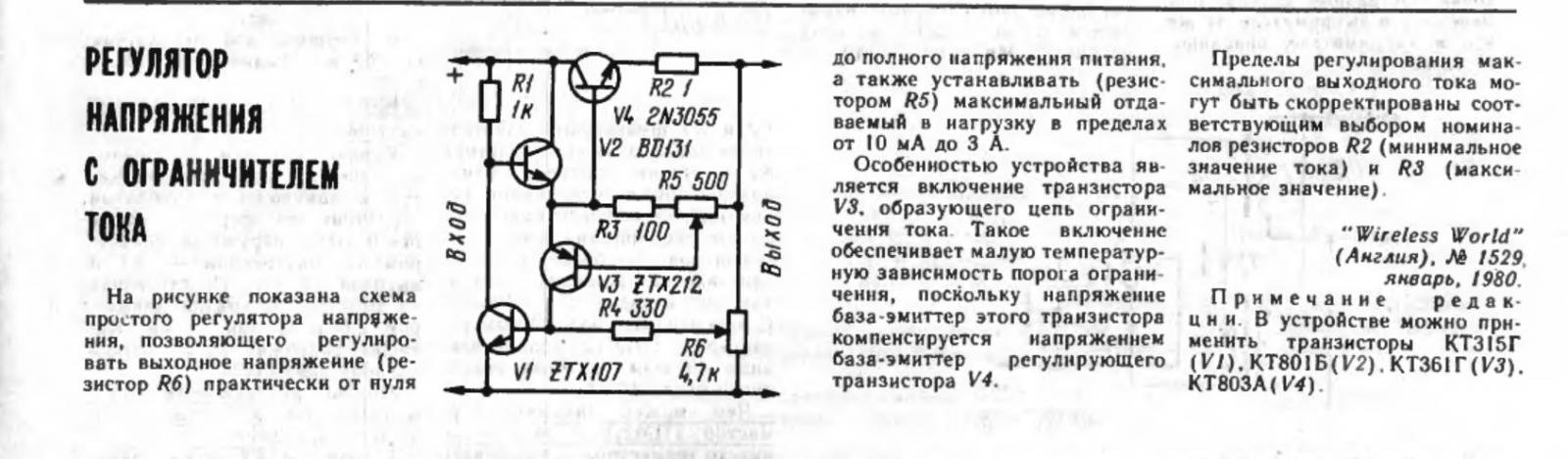

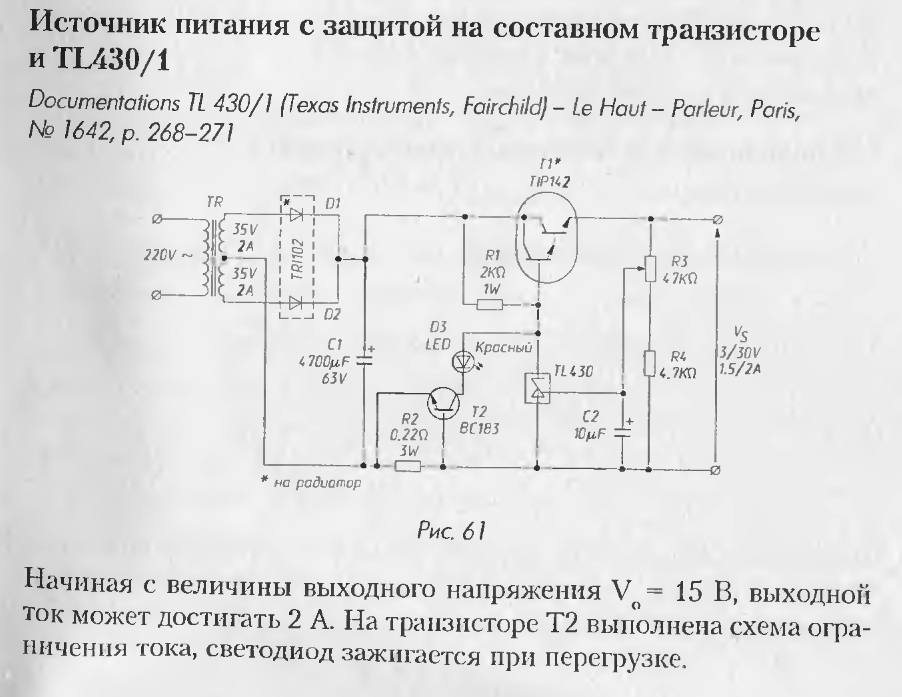

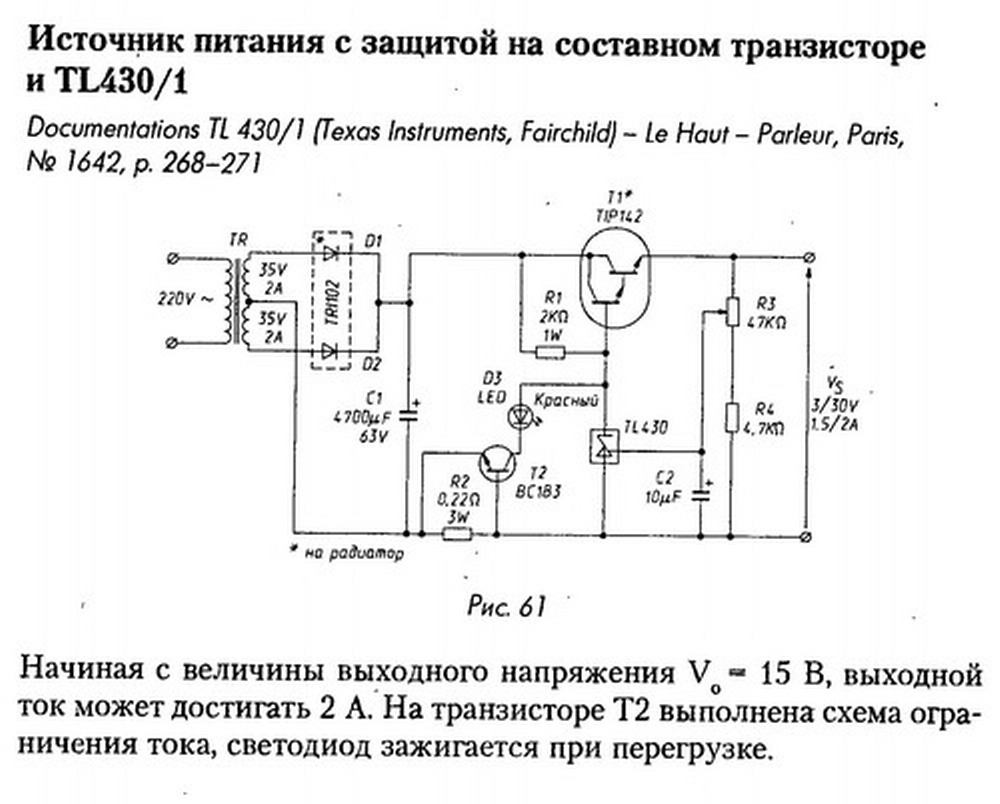

Ограничитель тока для регулятора напряжения с использованием транзистора

Когда величина тока, требуемого от источника питания, превышает его максимальную мощность, нам нужен ограничитель тока .(Защита от перегрузки по току)

Используемый нами регулятор напряжения состоит из стабилитрона и проходного транзистора. Если ток, необходимый в нагрузке, превышает максимальный ток коллектора транзистора, транзистор может выйти из строя. Чтобы избежать этой проблемы, необходимо иметь схему, защищающую от перегрузок по току.

Как работает ограничитель тока (защита от перегрузки по току)?

Показанная схема ограничивает ток до безопасного уровня. Мы включили транзистор и дополнительный резистор в Транзистор — Регулятор напряжения Зенера (оригинальная схема).Когда регулятор напряжения работает, ток, проходящий через нагрузку, также проходит через резистор R.

Напряжение на резисторе R: VR = I x R (закон Ома), и это то же самое напряжение переход база-эмиттер транзистора Т2. Резистор R имеет заданное фиксированное значение. Единственная ситуация, которая может вызвать изменение напряжения VR, это изменение тока нагрузки, проходящего через резистор R.

Пока напряжение на резисторе ниже 0.7 вольт, транзистор Т2 закрыт и источник напряжения работает нормально. При увеличении тока нагрузки (IL) падение напряжения на резисторе R увеличивается, и когда оно достигает 0,7 В, транзистор Т2 начинает открываться.

Коллектор транзистора Т2 соединен с базой транзистора Т1, который является проходным транзистором регулятора.

Когда электрический ток в нагрузке превышает максимальное значение, транзистор Т2 начинает проводить и забирает часть тока базы транзистора Т1, что, в свою очередь, уменьшает ток коллектора IL (ток нагрузки).

Примечание: Помните, что Ic = β Ib. Для фиксированного β, если мы уменьшаем ток базы (Ib), мы уменьшаем ток коллектора (Ic)

Мы можем разработать схему регулятора напряжения, подобную этой, для определенной максимальной токовой нагрузки.

Например:

---

1- Мы хотим разработать регулятор напряжения с ограничителем тока . Максимально допустимый ток 0,5 ампер.

Мы знаем, что напряжение база-эмиттер (Vbe) транзистора T2 составляет 0,7 вольт, а допустимый максимальный ток равен 0.5 ампер. Резистор, который будет использоваться для достижения нашей цели:

R = Vbe / ILmax = 0,7 В / 0,5 Ампер = 1,4 Ом. Мы можем использовать резистор на 1,5 Ом.

Мощность резистора: (Закон Джоуля)

P = I ² x R = 0,5 ² x 1,5 = 0,375 Вт. Мы можем использовать резистор 1,5 Ом, ½ Вт.

---

2- Мы хотим разработать регулятор напряжения с ограничителем тока . Максимально допустимый ток 2 ампера.

Мы знаем, что напряжение база-эмиттер (Vbe) транзистора T2 равно 0.7 вольт и максимально допустимый ток 2 ампера. Резистор, который будет использоваться для достижения нашей цели:

R = Vbe / ILmax = 0,7 В / 2 ампера. = 0,35 Ом. Мы можем использовать резистор 0,33 Ом.

Мощность резистора: (Закон Джоуля)

P = I ² x R = 2 ² x 0,33 = 1,32 Вт. Мы можем использовать резистор 0,33 Ом, 2 Вт.

Схема регулируемого регулятора напряжения LM317 » Блоки питания

LM317 представляет собой регулируемую микросхему стабилизатора напряжения.В этом проекте мы будем создавать регулируемую схему стабилизатора напряжения LM317 от 1,25 до 37 В. Эта ИС может обеспечить выходной ток до 1А. Это микросхема регулятора положительного напряжения с тремя выводами.

Для этого регулятора напряжения требуется только два внешних резистора для установки напряжения питания. Он имеет линейное регулирование около 0,01% и регулирование нагрузки около 0,1%. Он также имеет ограничитель тока и термозащиту.

Особенности LM317:

Вот некоторые важные характеристики регулятора положительного напряжения LM317:

• Регулируемый диапазон выходного напряжения от 1. от 25 В до 37 В
• Выходной ток более 1,5 А
• Внутренний ограничитель тока короткого замыкания
• Защита от тепловой перегрузки
• Выходная компенсация безопасной области

Регулятор напряжения LM317 Принципиальная схема:





Объяснение схемы:

Эта цепь состоит из следующих компонентов

Трансформаторы:

Понижает 220 В переменного тока до 24 В переменного тока с меньшей амплитудой.

Выпрямитель:

Он преобразует входной синусоидальный переменный ток в однонаправленное пульсирующее постоянное напряжение, которое не является стабильным и содержит пульсации.

Емкостный фильтр:

Емкостный фильтр на 1000 мкФ отфильтровывает большую часть пульсаций на выходе мостового выпрямителя.

Регулятор положительного напряжения LM317:

Эта микросхема с тремя выводами может регулировать выходное напряжение от 1,25 В до 37 В. Выходное напряжение зависит от схемы делителя напряжения, образованной резистором 220 Ом и резистором 12 кОм.Потенциометр на 10 кОм используется для изменения напряжения на клемме регулировки IC. Контакт № 3 — это входной терминал, а 2 — выходной терминал, а первый контакт — это регулировочный контакт.

Цепь защиты:

Два диода 1N4007 подключены к микросхеме в обратном направлении. Если на микросхему подать неправильное высокое напряжение, она может быть повреждена. Эти два диода защищают микросхему от повреждений, обеспечивая альтернативный путь для сильного тока.

Наконец, параллельно используется конденсатор 470 мкФ, чтобы сделать выход более стабильным.

Схема регулятора переменного напряжения LM317

LM317 Tutorial:

должен посмотреть это видео

Работа цепи регулируемого регулятора напряжения LM317:

LM317 — линейный регулятор напряжения. Понижающий трансформатор дает среднеквадратичное значение 24 вольта, 2А на выходе. Этот выходной сигнал нестабилен, поэтому используется конденсатор на 1000 мкФ, чтобы сделать его ровным и стабильным за счет устранения пульсаций.

Затем это напряжение подается на входной контакт микросхемы регулятора переменного напряжения LM317.Эта микросхема вырабатывает выходное напряжение в зависимости от клеммы регулировки.

Постоянное напряжение на резисторе обратной связи R1 составляет около 1,25 В. Из-за этого опорного напряжения через клемму регулировки протекает постоянный ток 100 мкА. Из-за опорного напряжения 1,25 В через резистор R2 протекает ток.

Выходное напряжение пропорционально падению напряжения на резисторах R1 и R2.

 Vвых = Vref x {1+ (Rp/R1)

 Здесь Vref = 1,25 В

Рп = ВР || R2, 10k pot и R2 подключены параллельно

Когда мы устанавливаем потенциометр на минимальное нулевое сопротивление, выходное напряжение становится равным 1. 25В. Поскольку Rp = 0 Ом из приведенной выше формулы,

 Vвых = 1,25 х {1+(0/220)}

 = 1,25 В

Когда мы ставим потенциометр на максимальное сопротивление, параллельное сопротивление становится равным

.

 Rp = 5,4545 кОм

Таким образом, выходное напряжение из-за этого сопротивления становится равным

.

 Vвых = 1,25 х {1+(5454,5/220)}

 = 32,2 В

Bay выбрав правильное значение сопротивления можно установить выходное напряжение.

Как заставить работать от 0В?

Если вы хотите контролировать выход от 0 вольт, вы должны подключить два диода последовательно к выходу схемы.Поскольку падение напряжения на диоде 1N4007 составляет всего около 0,7 В, вы получите падение примерно от 1,3 до 1,4 В. Используя эту технику, вы можете контролировать выход от 0 вольт, но ток будет уменьшаться.

Также, если вы хотите отрегулировать точное напряжение, подключите потенциометр 1k последовательно с потенциометром 10k.

Используйте радиатор:

Необходимо использовать радиатор, так как микросхема LM317 представляет собой линейный стабилизатор напряжения. Падение напряжения на этой микросхеме составляет около 2,5 вольт.Это падение напряжения вызывает много тепла. Этот нагрев может превысить тепловой порог ИС, что может привести к повреждению ИС. Таким образом, для защиты микросхемы необходимо использовать хороший радиатор и систему охлаждения.

Итак, это схема источника питания переменного напряжения, способная подавать более 32 В при выходном токе 1,5 А.

Применение схемы регулируемого регулятора напряжения LM317:

• Блок питания
• Лабораторный блок питания
• Цепь зарядного устройства аккумулятора
• Регулятор скорости двигателя
• Генератор сигналов или сигналов
• Электронные приборы и бытовые приборы

На практике эта схема может обеспечить стабильное выходное напряжение до 25 В при токе 1 А.





Конструкция и принцип действия классических автомобильных регуляторов напряжения

ТЕОРИЯ АВТО

Регуляторы напряжения

Как вы, возможно, помните из прошлогодней статьи о функционировании генераторов в вашем классическом автомобиле, нет никаких средств внутреннего контроля выходной мощности одного из них. Другими словами, чем быстрее он вращается, тем больше напряжения поступает в электрическую систему автомобиля. Если бы это не контролировалось, генератор повредил бы аккумулятор и сжег бы фары автомобиля.Кроме того, если бы генератор не был отключен от схемы автомобиля, когда он не работал, аккумулятор разрядился бы через его корпус.

Вот тут-то и появляется РЕГУЛЯТОР (обычно называемый регулятором напряжения, но это только один компонент системы). Регуляторы претерпели множество конструктивных улучшений за десятилетия, но наиболее часто используемый электромеханический регулятор — это трехблоки управления в один тип коробки. Давайте посмотрим, как эти штуки работают…

Реле отключения

Это устройство, иногда называемое автоматическим выключателем, представляет собой магнитный переключатель.Он подключает генератор к цепи аккумулятора (и, следовательно, к остальной части автомобиля), когда напряжение генератора достигает желаемого значения. Он отключает генератор, когда он замедляется или останавливается.

Реле имеет железный сердечник, который намагничивается, чтобы притягивать шарнирный якорь. Когда якорь опускается, набор контактных точек замыкается, и цепь замыкается. Когда магнитное поле нарушается (например, когда генератор замедляется или останавливается), пружина тянет якорь вверх, разрывая точки контакта.

Очевидный вид отказа — точки контакта. Когда они открываются и закрываются, генерируется небольшая искра, которая в конечном итоге разрушает материал на точках, пока они либо не «сварятся» друг с другом, либо не станут настолько высокими по сопротивлению, что не будут проводить ток в закрытом состоянии. В первом случае батарея будет разряжаться через генератор за ночь, а во втором случае система не будет заряжаться.

Регулятор напряжения

Другой набор контактных точек с железным сердечником используется для постоянной регулировки максимального и минимального напряжения.Эта схема также имеет шунтирующую цепь (шунт перенаправляет электрический поток), идущую на землю через резистор и расположенную непосредственно перед (электрически) точками. Когда точки замкнуты, цепь возбуждения выбирает «легкий» путь к земле, но когда точки разомкнуты, цепь возбуждения должна пройти через резистор, чтобы добраться до земли.

Катушка возбуждения на генераторе подключена к одной из контактных точек регулятора напряжения. Другая точка ведет прямо к земле.

При работе генератора (разряженная батарея или несколько работающих устройств) его напряжение может оставаться ниже того, на которое настроено управление.Поскольку поток тока будет слишком слабым, чтобы тянуть якорь вниз, поле генератора уйдет на землю через точки. Однако, если система полностью заряжена, напряжение генератора будет увеличиваться до тех пор, пока не достигнет максимального предела, а ток, протекающий через шунтирующую катушку, будет достаточно высоким, чтобы опустить якорь и разделить точки.

Этот цикл повторяется снова и снова в режиме реального времени. Точки открываются и закрываются примерно от 50 до 200 раз в секунду, поддерживая постоянное напряжение в системе.

Регулятор тока

Несмотря на то, что напряжение генератора контролируется, его ток может быть слишком высоким. Это приведет к перегреву генератора, поэтому для предотвращения преждевременного выхода из строя предусмотрен регулятор тока.

Внешне похожий на железный сердечник регулятора напряжения, сердечник регулятора тока намотан несколькими витками толстого провода и соединен последовательно с якорем генератора.

Во время работы расход тока увеличивается до заданной настройки устройства.В это время ток, протекающий через обмотки из толстой проволоки, заставит сердечник тянуть якорь вниз, открывая точки регулятора тока. Чтобы замкнуть цепь, цепь возбуждения должна проходить через резистор. Это снижает текущий выход, точки закрываются, выход увеличивается, точки открываются, выход вниз, точки закрываются и так далее. Таким образом, точки вибрируют при открытии и закрытии, как и точки регулятора напряжения, много раз в секунду.

Хорошие и плохие новости

Поскольку регуляторы напряжения являются механическими, их легко устранить.Если вы изучите функцию каждой из трех частей и то, как они взаимосвязаны, станет очевидным, какая часть работает со сбоями, в зависимости от симптомов. Это означает, что любой, кто понимает, как все работает, может легко устранять проблемы. Это хорошая новость.

Плохая новость заключается в том, что зазор между точками и давление пружины определяют пределы напряжения/тока, и их чрезвычайно трудно настроить. Иногда это можно сделать на автомобиле с помощью вольтметра, но обычно лучше заменить весь узел регулятора при выходе из строя определенной его части. Заводская сборка регуляторов требовала относительно сложных измерительных приборов. Регулировка их «на ощупь» — вопрос удачи, и часто это может привести к повреждению.

В целом хорошая новость заключается в том, что регуляторы недороги и их относительно легко найти. Замена всегда хорошая идея.

Как насчет регуляторов генератора?

Регулятор того же типа изначально использовался в автомобилях, оборудованных генератором переменного тока, и они работают примерно одинаково. Однако, поскольку в некоторых автомобилях использовались амперметры, регулятор тока не требовался.Поэтому для включения обмоток статора генератора использовался «единичный» регулятор. Это был просто регулятор без секции регулятора тока.

Вскоре после этого автомобильные компании перешли на транзисторные регуляторы напряжения. Используя диоды Зенера, транзисторы, резисторы, конденсатор и термистор, эти регуляторы поддерживают надлежащее напряжение и ток во всей системе. Их схемы работают со скоростью 2000 раз в секунду, и они чрезвычайно надежны. С другой стороны, эти регуляторы не так просто ремонтировать. Они предназначены для того, чтобы их выбрасывали и заменяли.

Многие «полупроводниковые» регуляторы устанавливаются внутри генератора переменного тока и не подлежат обслуживанию, за исключением возможности установки пределов напряжения. Это нормально, потому что они очень хорошо работают в течение длительного периода времени. Для проверки их работы достаточно измерить напряжение аккумуляторной батареи при выключенном двигателе, затем при работающем. Вы должны увидеть что-то между 13 и 15 вольт при работе. Отсутствие изменения напряжения означает, что либо регулятор, либо генератор не работают, а более высокое напряжение означает, что регулятор не «регулирует» должным образом.»

Как насчет преобразования генераторов в генераторы переменного тока?

Ну, это двусторонний вопрос. Мы считаем, что такие переделки следует делать, если при реставрации или капитальном обновлении автомобиля были установлены дополнительные электроприборы. Кондиционеры, электрические вентиляторы охлаждения и т. д. поглощают много тока, с которым не могут легко справиться старые генераторы. Генераторы обеспечивают в три раза больший ток и весят намного меньше, чем их старые аналоги.

С другой стороны, переход на генератор переменного тока повлияет на внешний вид автомобиля.Конечно, это личный выбор, но его стоит учитывать. Мы будем делать статью о преобразовании очень скоро.

data-matched-content-ui-type=»image_card_stacked» число строк-содержимого с сопоставлением данных = «3» число столбцов с соответствующим содержанием = «1» data-ad-format=»авторасслабленный»>

.
