Схема водоснабжения частного дома из колодца своими руками

Чтобы за городом чувствовать себя комфортно, человеку необходимы конкретные условия, к которым он привык, и одним из основных является наличие автоматической подачи питьевой воды из колодца к точкам водоразбора, так как переноска ведер не располагает к приятному времяпрепровождению. При наличии слесарного и электроинструмента, наряду с навыком самостоятельного выполнения сантехнических, земляных и слесарных работ, можно без проблем обустроить водоснабжение частного дома из колодца своими руками.

Допустимые схемы подачи воды

Принципиальная схема водоснабжения частного дома из колодца может иметь модификации, определяемые следующим выбором владельца:

• используется погружной насос или поверхностный;
• прокладка водовода выполнена с заглублением в грунт или на поверхности.

Влияние выбора и установки насоса

Выбор поверхностного насоса является более предпочтительным, если оценивать вопрос с точки зрения текущего ремонта и обслуживания агрегата, который значительно удобнее проводить в отапливаемом помещении подвала, чем каждый раз доставать его из колодца.

Водоснабжение частного дома из колодца посредством поверхностного вакуум-насоса ограничено глубиной всасывания, предельное значение которой составляет 9 метров. При большем расстоянии от уровня всасывающего трубопровода до заборного конца гибкого водовода, спущенного в колодец, требуется поверхностный насос с выносным эжектором или погружная модель агрегата.

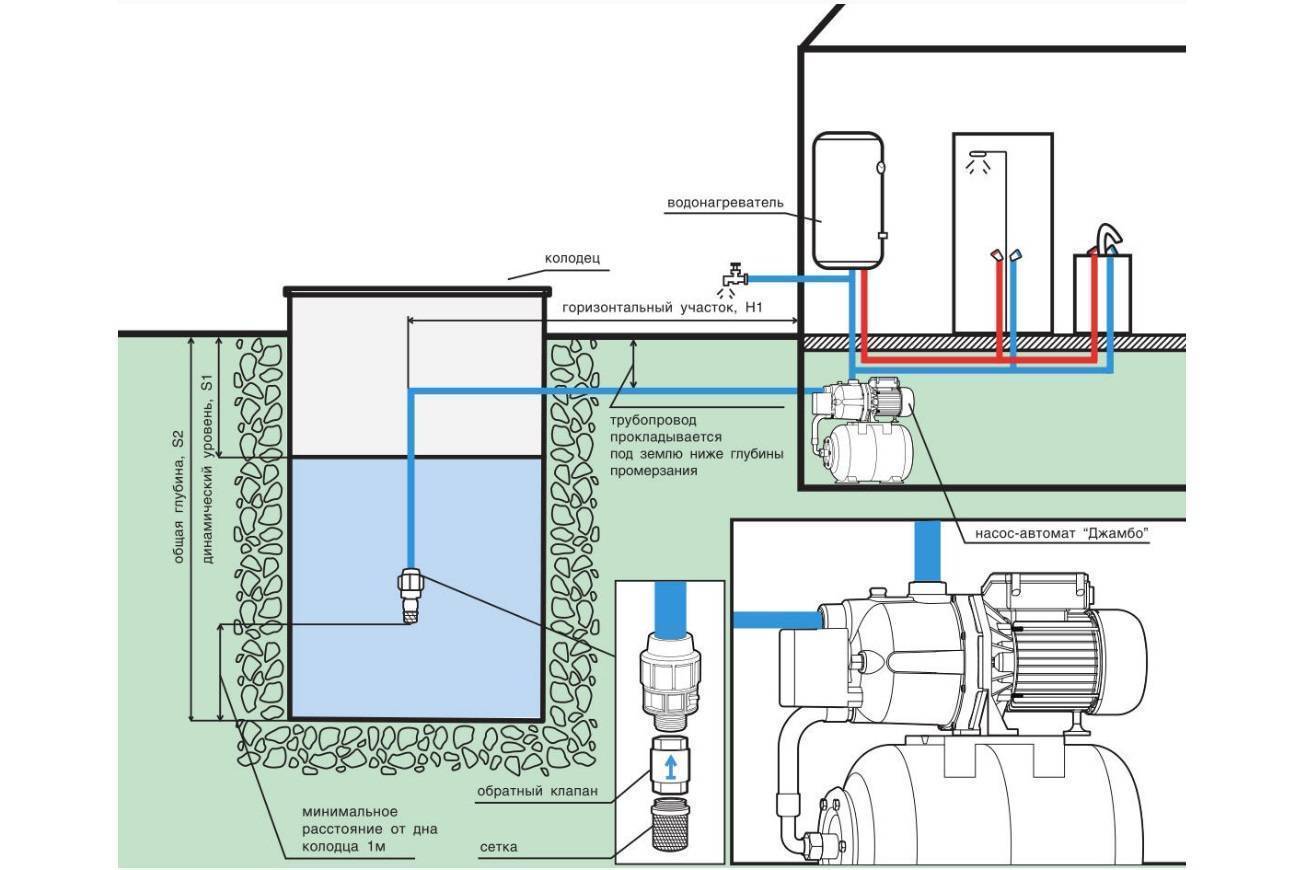

Система водоснабжения с поверхностным насосом

Глубина всасывания насоса зависит от способа прокладки водовода, принятого для водоснабжения от колодца, и является пропорциональной глубине траншеи для укладки водопровода и отметке установки поверхностного агрегата. То есть, если уровень пола подвала частного дома, в котором производится размещение вакуум-насоса и сопутствующего оборудования, находится на два метра ниже отметки грунта, то проложив водопровод и выполнив врезку в укрепление шахты колодца в горизонте со всасывающим патрубком, можно достать воду с глубины до 11 метров вместо 9.

По своим характеристикам водоснабжение загородного дома из колодца, выполненное на глубине, совпадающей с уровнем подвального помещения, оправдано еще и тем, что водовод будет находиться ниже отметки замерзания почвы, а значит не потребуется его теплоизоляция и обогрев для предотвращения застывания воды в зимнее время.

Для наиболее холодных регионов России глубина замораживания почвы достигает 2 метров, поэтому выполнив траншею немного глубже, что будет соответствовать уровню пола подвала, который может достигать высоты до 2,5 метров, хозяин частного владения гарантированно предотвратит замерзание воды в трубах.

Определение уровня прокладки трубы

Сложнее выбрать, как будет прокладываться трубопровод для водоснабжения частного дома из колодца, когда подвал отсутствует и уровень подсобного помещения для установки насоса соответствует отметке грунта. Здесь возможны два выбора, каждый из которых имеет собственные плюсы и минусы.

Водоснабжение частного дома из колодца, проложенное своими руками по поверхности земли имеет следующие характеристики.

Достоинства:

• избавляет владельца участка от необходимости копки траншеи;
• позволяет выполнить ввод в дом на уровне приемной трубы насоса, сократив чисто отводов;
• обеспечивает визуальный контроль состояния водовода, поэтому допустимы разъемные соединения;
• врезка в кольцо, выполненная на поверхности избавляет от забот о герметичности места ввода трубы в колодец.

Недостатки:

• потребуется обустройство бетонных опор;
• водопровод выступает над поверхностью земли, препятствует проезду и затрудняет проход;
• нужна укладка греющего кабеля на поверхность водопровода, а также его двухслойная теплоизоляция и покрытие оцинкованной жестью;
• прекращение электроснабжения приведет к замерзанию трубы, желателен резервный генератор.

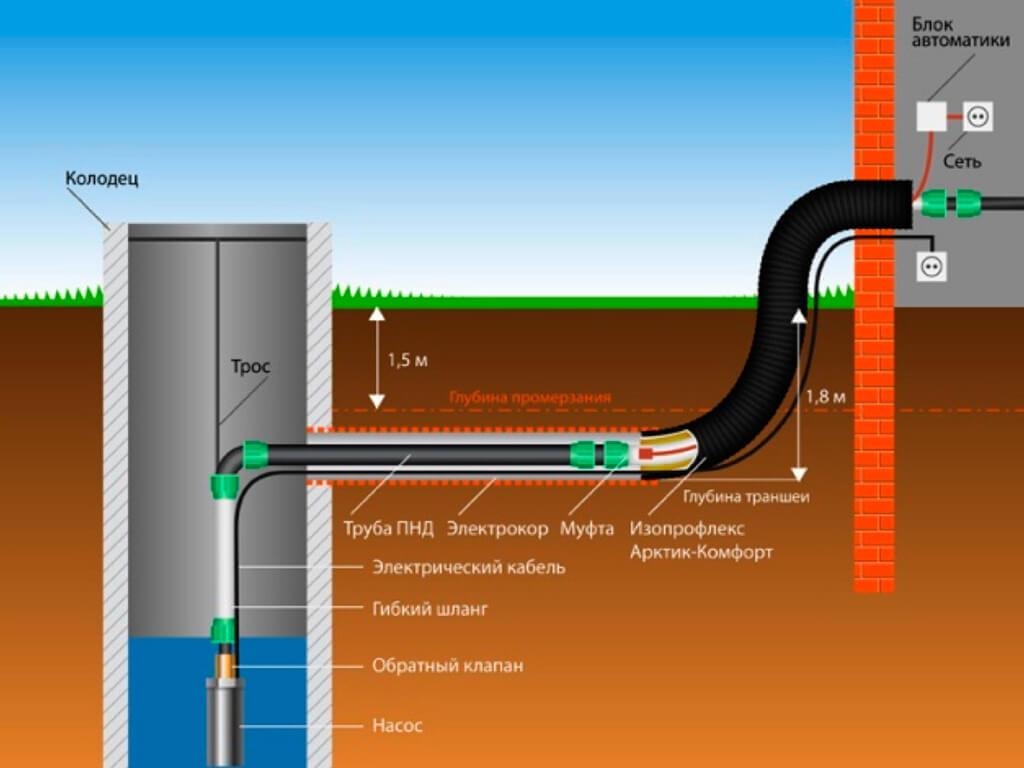

Водоснабжение из колодца выполненное ниже уровня промерзания грунта для данного региона характеризуется следующими особенностями:

Преимущества:

• вода в трубе, проложенной в траншее не замерзнет без обогрева и изоляции;
• уменьшенное электропотребление.

Слабые стороны:

• электрообогрев и теплоизоляция все равно нужны, но только на вертикальном участке, перед вводом в дом на уровне всасывающего патрубка насоса;
• недопустимы разъёмные соединения водовода, уложенного в траншею, так как их осмотр невозможно провести;
• потребуются земляные работы для обустройства траншеи и откопки колодезных колец;
• увеличивается число местных сопротивлений из-за дополнительных отводов на подъеме и вводе в дом;
• врезка в колодезную стенку должно быть тщательно герметизировано.

Врезка водовода в колодезное кольцо

Врезка в укрепление шахты колодца, необходима при обустройстве водоснабжения частного дома из колодца, при этом не важно, какая выбрана схема прокладки водовода. Вывод трубы через верхний срез оголовка допустим при использовании погружного насоса и надземной укладке водопровода, так как при выборе поверхностного агрегата лишний метр подъема воды может оказаться для него критичным, поэтому такая схема не распространена.

Как проделать отверстие в стене

Выбор способа получения отверстия необходимого диаметра в бетонном кольце зависит от имеющихся у исполнителя работ инструментом, а именно:

• при помощи кувалды, как это рекомендуют многочисленные авторы интернета, можно пробить дыру совсем не того размера, который необходим, имеющую смещение от проектного положения и неровные края;
• посредством перфоратора, что потребует бурения нескольких отверстий по периметру и последующего выбивания куска бетона при помощи кувалды;
• используя коронную насадку на перфоратор нужного диаметра, позволяющую выполнить ровное отверстие требуемого диаметра с минимальной погрешностью.

Герметизация отверстия в кольце

Водоснабжение частного владения из колодца, схема которого предусматривает поверхностную прокладку водовода, при обустройстве врезки в кольцо не требует тщательной герметизации вводного отверстия, так как угроза проникновения поверхностных вод через него минимальна. Заделка в таком случае может быть выполнена монтажной пеной с последующей затиркой цементной смесью, а ввод следует выполнять в кожухе с уложенным греющим кабелем и утеплителем.

Когда водоснабжение из колодца выполняется своими руками, а схема укладки водопровода предусматривает его заглубление в грунт, то вопрос герметизации вводного отверстия является актуальным, так как наличие протечки чревато попаданием «верховодки» в колодец и ухудшением качества воды. Как следствие, необходимо герметизировать выполненное отверстие одним из распространенных способов, каждый из который имеет собственные характеристики.

1. Посредством ввода в отверстие гильзы и заполнения пустоты гидроизолирующей цементной смесью, которая со временем растрескивается и выкрашивается из-за смещений колец и водопровода, неизбежных при сезонных вертикальных смещениях грунта.
2. Путем гильзования и устранения пустот при помощи герметика, который также может вывалиться, так как не будет иметь жесткой связи с поверхностью отверстия ввода.
3. Используя гильзу с воротником и оболочку для водовода меньшего, чем гильза диаметра, на ширину манжеты, используемой для сопряжения, обеспечивающей герметичность ввода и гарантирующей подвижность элементов и компенсацию смещений грунта. Резиновая прокладка, подложенная под воротник, имеющий минимум четыре отверстия для крепления к колодезному кольцу, после обтяжки, предотвратит попадание воды через имевшиеся зазоры между гильзой и отверстием ввода. Чтобы манжета не упала в колодец при осевых смещениях оболочки водовода, гильза должна иметь бурт с внутренней стороны.
4. Стандартный элемент для врезки в кольцо представляет собой сгон, снабженный двусторонней резьбой, на которую накручиваются гайки, обжимающие уплотнитель, устраняющий зазоры.

Элементы системы подачи воды

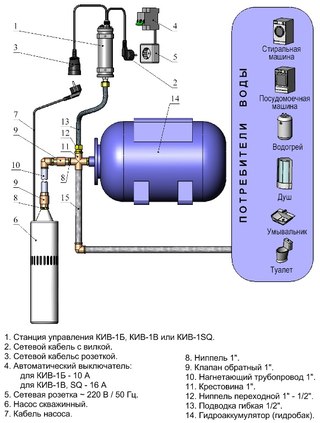

Чтобы организовать автоматическое водоснабжение частного дома из колодца при помощи поверхностного насоса, не способного, как и любой другой центробежный агрегат работать при отсутствии перекачиваемой жидкости, требуется большое число составляющих.

Состав оборудования и элементов управления при такой схеме определится следующим образом:

1. Узел забора воды из колодца, состоящий из фильтрующего элемента и обратного клапана, не позволяющего водоводу опорожняться при остановке насоса, что избавляет от необходимости заполнения контура перед каждым пуском.
2. Сливной кран, предназначенный для опорожнения водопровода и гидроаккумулятора, устанавливаемый между ним и обратным клапаном и управляемый посредством ручной тяги, либо подачи электричества при использовании нормально-закрытого электромагнитного клапана.
3. Фильтр грубой очистки, предназначенный для удаления на сетчатом элементе механических примесей, в виде песка, мусора и других загрязнений в воде, который устанавливается после ввода трубы в помещение. С обеих сторон устройства следует установить арматуру, чтобы отсекать участок для чистки сетки, а также манометры, позволяющие по перепаду давления судить о степени загрязнения фильтра.
4. Насос поверхностный самовсасывающий, на приемном или нагнетательном трубопроводе которого устанавливается датчик сухого хода, останавливающий агрегат при отсутствии протока жидкости.
5. Гидроаккумулятор, предназначенный для хранения запаса воды, расходуемого при отсутствии электроэнергии, компенсирования гидроударов и поддержания постоянного давления воды в системе. Установка производится через тройник после датчика сухого хода или на нагнетании насоса.
6. Чтобы водоснабжение дачи из колодца выполненное своими руками было автоматическим, после мембранного бака устанавливается реле давления, управляющее включением насоса при снижении давления ниже установленного значения. Для визуального контроля давления, перед реле устанавливается манометр.

Перед краном с питьевой водой или электрическим водонагревателем потребуется дополнительная установка комплекта фильтров для тонкой очистки воды, которая может быть выполнена комплексно. Удаление солей жесткости, микроорганизмов и бактерий из всего потока подаваемой воды требует крупногабаритной системы фильтрации и существенных дополнительных затрат, поэтому при водоснабжении дачи из питьевого колодца используется крайне редко.

Если вода необходима для полива или иных технических целей, то для этого делается врезка на нагнетании насоса.

Детальная схема размещения точек водоразбора определяется индивидуальными потребностями и должна быть спроектирована до того, как будет подбираться насос, так как максимальный напор и расходные характеристики следует определять исходя из конкретных данных о планируемом потреблении.

Полный набор перечисленных элементов необходим для полностью автоматизированной системы водоснабжения, и может быть сокращен владельцем, что приведет к потребности в ручном выполнении операций по пуску/останову насосу и контролю параметров.

Читайте также:

Как правильно организовать систему водоснабжения частного дома из колодца своими руками

Отсутствие центральной водопроводной сети в загородном поселке является причиной, которая толкает загородных жителей использовать варианты сооружения локального водопровода. А так как разговор идет о питьевой воде, то для этого приходится сооружать или скважину, или колодец. И использовать их в качестве источников воды. Водоснабжение из колодца – упрощенный вариант, потому он не требует больших финансовых вложений. Выкопать его можно своими руками, что уже большая экономия. Бурить скважину своими руками непросто, для этого потребуется специальное оборудование, которого в наличие просто не будет. К тому же бурить скважину без разрешения нельзя, а сооружать колодец можно. Поэтому рассмотрим, как можно сделать водоснабжение частного дома из колодца своими руками.

Принципиальная схема водоснабжения дома из колодца

Не будем отвлекаться на момент сооружения колодца, эта тема другой статьи. Нас будет интересовать вопрос организации самого водопровода. Итак, для этого потребуются:

• трубы, лучше пластиковые;
• насос: погружной или поверхностный;
• запорная арматура;
• накопительный бак;
• система водоподготовки с фильтрами.

Виды системы водоснабжения дома

Водопровод от колодца в дом можно организовать двух видов, все будет зависеть от сезонности его использования. К примеру, если дача эксплуатируется только в теплое время года, то сооружать стационарную водопроводную сеть нет смысла, можно обойтись малыми средствами.

Для этого придется установить в колодец погружной насос, который будет соединен с водопроводной разводкой труб внутри дома обычным шлангом. Осенью насос поднимается из колодца, шланг опорожняется, сворачивается и вместе с насосом складируется в кладовку или сарай. Весной вся система заново подключается и проверяется на предмет работоспособности.

Элементы колодезного водопровода

Стационарный водопровод из колодца – это жесткая трубная разводка от источника воды до потребителей (кранов и смесителей) с установкой фильтров, накопительного бака и так далее. То есть, это полноценная система водоснабжения, которую можно эксплуатировать и зимой, и летом.

Есть еще одно разделение схем водоснабжения из колодцев в зависимости от используемого насосного оборудования. Могут использоваться или погружные насосы, или поверхностные. Первые устанавливаются внутрь колодца прямо в воду, вторые располагаются на поверхности, не соприкасаясь с водной гладью.

Погружной или поверхностный насос

Выбор типа насоса

Многих интересует вопрос, какой вариант лучше — поверхностный или погружной?

• Погружные насосы стоят дешевле поверхностных.
• Они располагаются внутри колодца, что усложняет контроль над ними.
• Профилактику и ремонт проще проводить на поверхности. И если это касается погружных моделей, то их придется поднимать из шахты колодца.
• Поверхностные насосы можно установить внутри дома в месте организации блока водоочистки. То есть, есть возможность не только объединить в одном месте все элементы водопроводной сети, но и не заниматься утеплением ее элементов.
• Погружные модели устанавливаются в воду, поэтому их не слышно в процессе работы. Даже самые качественные и брендовые поверхностные модели работают с шумом, поэтому их рекомендуется устанавливать в помещениях, которые расположены подальше от жилых. При этом рекомендуется монтаж производить на дощатую поставку, которая будет играть функции своеобразного гасителя шумов.

Внимание! Водопровод с поверхностным насосом требует использования или шланга, или трубы, на конец которой устанавливается фильтрующий элемент. Он погружается в толщу воды, и будет защищать водозабор от проникновения в сеть песка и мелких камешков. В конструкции погружного насоса такой фильтр установлен на стадии его сборки на заводе.

Два варианта использования разных насосов

Требования к колодцу

Перед тем как производить подводку воды из колодца в дом, необходимо убедиться в том, что сам колодец находится в исправном состоянии. Поэтому надо провести ряд мероприятий.

• Проверить, в каком состоянии находится донный фильтр. Если он заилился, то есть, дебит воды стал меньше, чем раньше, то его придется прочистить. Нужно будет выкачать насосом всю воду, выгрести всю щебенку, которая составляет донный фильтр, до водонесущего слоя и лучше засыпать новый слой необходимого объема.
• Проверяются стенки ствола. Они должны быть прочными без трещин и других дефектов. Особое внимание стыку элементов шахты. К примеру, если ствол колодца был сооружен из железобетонных колец, то необходимо убедиться, что они герметично заделаны и через них не течет вода. Если дефекты обнаружены, то их надо будет заделать ремонтными растворами, которые не будут влиять на качество, запах и цвет воды.
• Обязательно проводится теплоизоляция ствола колодца на уровень промерзания грунта. Это можно сделать при помощи керамзита, который засыпается между стенками железобетонных колец и котлована, куда они установлены. Оголовок можно утеплить рулонными или плитными материалами. Важность теплоизоляции заключается в том, что с ее помощью можно гарантировать работу водопровода из колодца круглый год.

Чем ближе колодец к дому, тем лучше

Внимание! Очень важен момент близости колодца к дому. Чем меньше расстояние, тем лучше. Поэтому многие владельцы загородных домов сооружают колодец прямо внутри здания, что облегчают для себя монтаж водопроводной системы.

И еще один совет, перед тем как перейти к монтажным работам. Нужно в обязательном порядке сделать анализ воды. Понятно, что колодезная вода пригодна для питья, но в ней могут оказаться различные примеси или органические вещества, снижающие ее качество. Исходя из анализа, можно будет правильно организовать водоочистку, установив в нее те или иные фильтры.

Схема колодезного водопровода

Схема водоснабжения частного дома из колодца состоит из двух отсеков: непосредственно сам колодец, как источник водоснабжения, и участок, в который входит внутренний водопровод со всем оборудованием, приборами и устройствами. Если в качестве наноса используется погружная модель, то в первый отсек входит и насос. Если устанавливается поверхностная модель, то в данном отсеке кроме фильтра на конце трубы или шланга ничего больше нет.

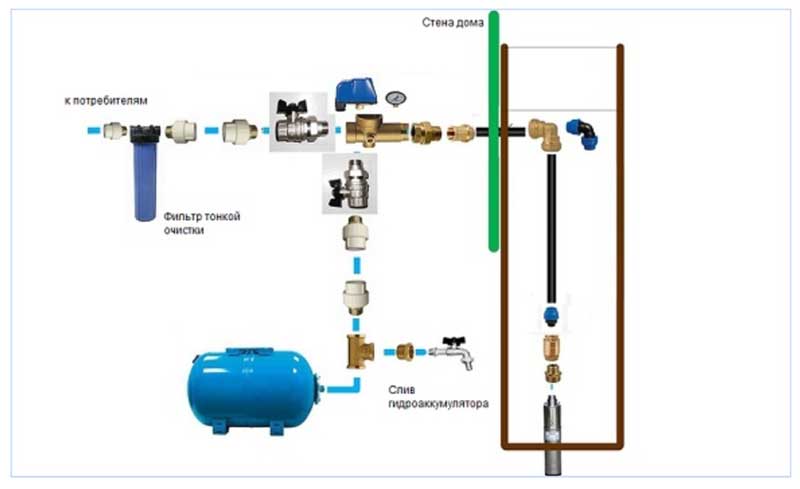

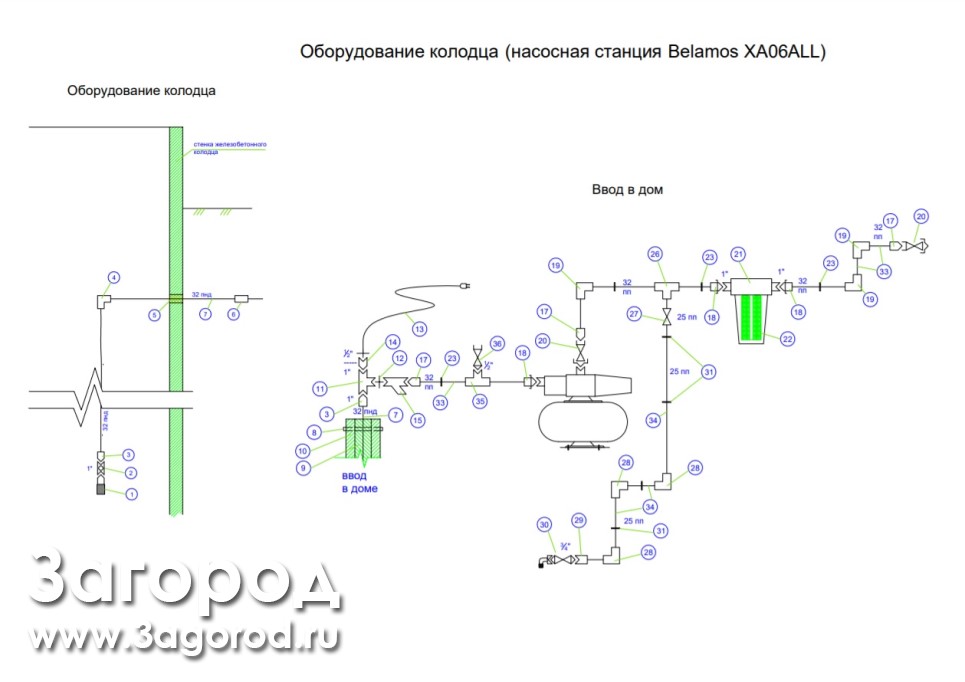

Детальная схема колодезного водопровода

Есть промежуточный участок, который соединяет колодец и трубную разводку внутри дома. Если колодец расположен за пределами здания, то его придется соединять трубой с внутренним водопроводом, которая пройдет под землей. Именно этот участок надо будет утеплить, чтобы при низких температурах вода в нем не замерзла. Самый простой способ – надеть на трубы теплоизоляционные цилиндры, которые еще называются скорлупами. То есть, сегодня нет необходимости проводить трубопровод глубоко под землей ниже уровня промерзания грунта.

Теперь о самой схеме, как завести воду в дом из колодца. В принципе, он такая: насос – вентиль – накопительная емкость – вентиль – блок фильтрации – вентиль. Дальше уже труба разводится по потребителям: мойка, раковина, душ, унитаз и так далее. Большое количество вентилей – это возможность отсекать каждый прибор от остальной части водопровода, если появляется необходимость провести ремонтные работы, не сливая воду из остальных участков.

Кстати, блок фильтров можно устанавливать до накопительного бака. То есть, данная схема не является стандартной, вариации предполагаются. Все зависит от удобства использования системы. Необходимо также обозначить, что современный подход к организации локальной водопроводной сети из колодца – это установка автоматики, которая контролирует весь процесс от забора воды до ее фильтрации и накопления в гидроаккумуляторах. Если в водопроводной системе используется погружной насос, то лучше устанавливать в колодец модели с поплавковым выключателем. Для поверхностных насосов используются отдельные блоки, контролирующие воду и в колодце, и в системе. В основном это касается ее объема и давления, для чего используются различные датчики.

Поверхностный насос внутри дома

На что необходимо обратить внимание

Сооружение водопровода на даче своими руками из колодца – это серьезное строительство, которое требует не только опыта и знаний, но и проведения некоторых расчетов, связанных с параметрами будущей системы. Поэтому очень важно обращать внимание на некоторые нюансы конструкции схемы и правила ее монтажа и эксплуатации.

Поверхностный насос вне дома в подсобном помещении

• Система водоподготовки, насос, накопительный бак можно располагать внутри дома или в любом другом подсобном помещении. Главное требование к нему – это температура, которая не должна опускаться ниже +2С.
• Для проведения трубопровода от колодца к дому необходимо в стволе колодезного сооружения сделать отверстие, через которое труба будет проведена к воде. Так вот это отверстие придется обязательно загерметизировать с двух сторон. Это обеспечит надежную защиту шахты от проникновения в нее подпочвенных вод верховодки или проникающих вглубь атмосферных осадков и растаявшего снега.
  Отверстие для трубы в бетонном кольце ствола колодца
• Если в системе водоснабжения частного дома из колодца используется поверхностный насос, то опущенную в ствол трубу надо к чему-нибудь прикрепить. Обычно для этого используют металлический штырь. Устанавливают его так: выкачивают воду, забивают штырь в донный фильтр на глубину 40-50 см. Крепление трубы к штырю производится обычной проволокой, можно использовать пластиковый хомут, он не проржавеет, поэтому долго прослужит.
• Как было сказано выше, на конец трубы надо обязательно прикрепить сетчатый фильтр. Лучше, если он будет изготовлен из нержавейки.
• Необходимо правильно подобрать диаметр трубы. Он должен совпадать с диаметром входного патрубка насоса.
• Для улучшения работы насосной установки поверхностного типа рекомендуется до него на трубе установить обратный клапан, после него фильтр грубой очистки. А уже после насоса вмонтировать фильтр тонкой очистки. То есть, такое месторасположение элементов водопровода является идеальным. Потому что фильтр грубой очистки будет сдерживать большие взвешенные частицы и различные примеси, которые негативно сказываются на сроке эксплуатации насосного оборудования.
• Кстати, мощность насоса должна соответствовать дебиту скважины. Нельзя устанавливать мощный прибор, который за короткое время просто выкачает воду, и она не сможет вовремя пополниться из водоносного слоя. Правда, установка накопительного бака эту проблему решает.
• Что касается такого показателя, как напор насосной установки, то выбирать его придется в зависимости от глубины колодца и его удаленности от дома. При этом учитывается тот факт, что вертикальный напор – это десятикратное его увеличение по горизонтали. К примеру, если в паспорте написано, что насос может поднимать воду на высоту 10 м, то это гарантированно, что он может ее перекачать на расстояние 100 м.

Теперь о таком месте, как ввод воды в дом из колодца. То есть, как правильно это сделать, чтобы данная строительная операция не сказалась на конструкции здания. В принципе, все достаточно просто. Если водопровод сооружается после строительства самого загородного дома, то ввод в него трубы надо будет производить по каналу. Этот канал может быть проведен под фундаментом или в теле фундамента. В любом случае это непростая операция. К примеру, чтобы сделать канал в фундаменте, надо его пробурить насквозь. А сделать это можно только специальной бурильной установкой.

Сверление фундамента под водопроводную трубу

Сложность сооружения канала под фундаментом зависит от глубины заложения этого элемента конструкции дома. Придется произвести достаточно большой объем земляных работ. Но, как показывает практика, чаще всего используется именно первый вариант, связанный со сверлением фундамента, потому что глубина пролегания подводящих труб не очень большая. Ведь, как уже было сказано выше, нет необходимости проводить их укладку ниже уровня промерзания грунта.

Внимание! Вход водопровода в дом надо будет обязательно утеплить. И, неважно, входит он в отапливаемый подвал или нет. Главная задача – не создавать мостиков холода, которые понижают температуру в любом помещении. Утепление производится любыми теплоизоляционными материалами.

Заключение по теме

Казалось бы, провести воду в дом из колодца – процесс не самый сложный. Но сколько в нем нюансов. Учитывать надо все до мелочей, нельзя упускать какие-то незначительные моменты, таких в водопроводной сети просто нет. Тем более, когда речь идет о колодезном водоснабжении дома. Но очень важно содержать воду в колодце в состоянии качественной. Поэтому колодец придется раз в год очищать и ремонтировать, если есть в этом необходимость, имеется в виду ремонт. Не забываем и о самих элементах водопровода, особенно это касается накопительного бака и фильтров. Они также периодически должны подвергаться очистке.

Водоснабжение частного дома , водопровод дом , скважина , схема

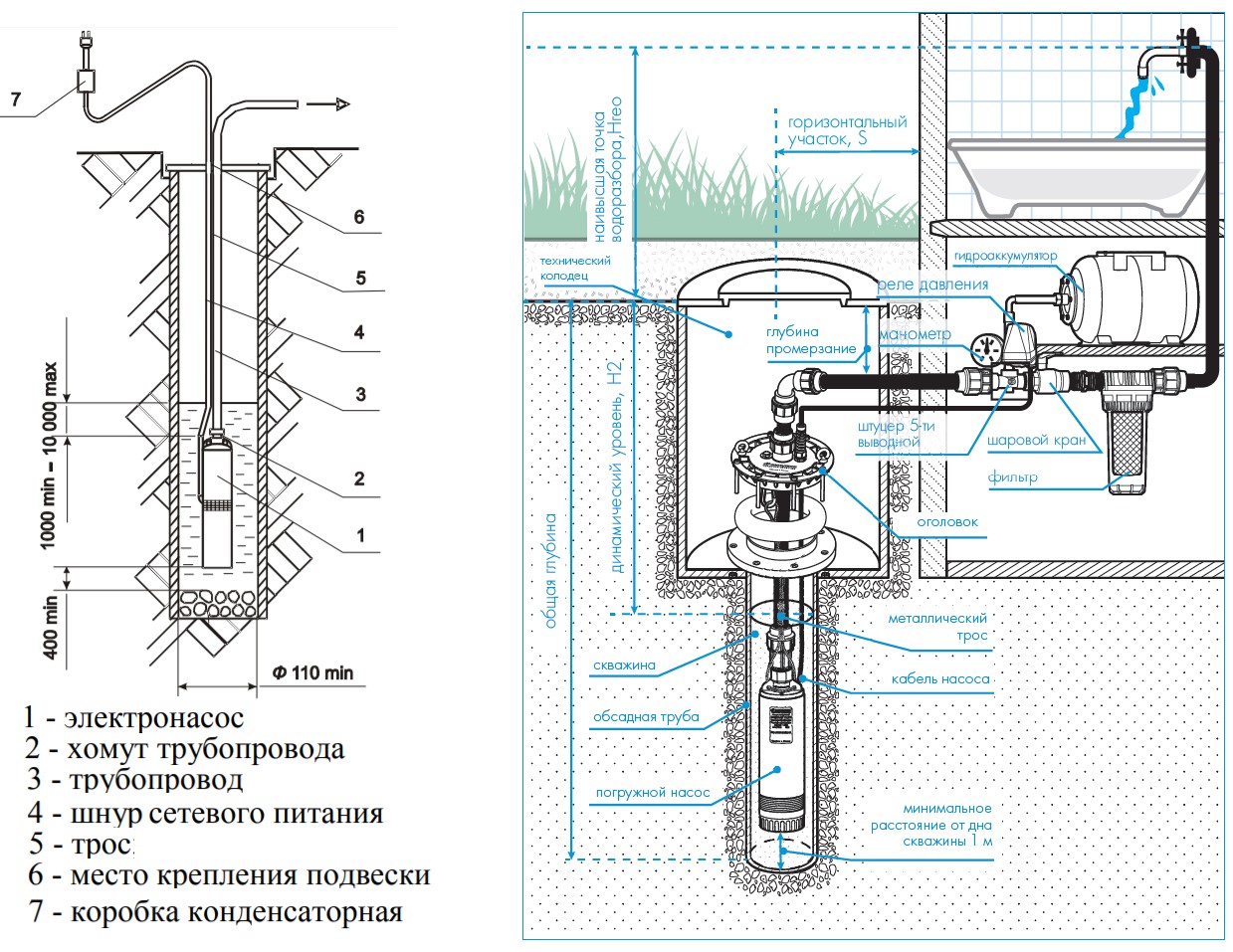

Здравствуйте , сегодня на канале ТеплоМонтаж мы рассмотрим типовые варианты водоснабжения частного дома из скважины или колодца при помощи погружного насоса.

Первое с чего обычно начинается водоснабжение частного дома , это с выбора насоса . Скважинные погружные насосы идеально подходят как для скважин так и для колодцев. Они совершенно не шумят , так как находятся в колодце . Не вибрируют , тем самым не разбивая стенки колодца и скважины. Стоит учесть , что все насосы достаточно требовательны к качеству воды , и если у вас совсем новая скважина или застоявшаяся , то первые 2 дня весь песок рекомендуется откачать насосом малышок .

Так же есть вариант установки насосной станции , но ее мы не рекомендуем и не устанавливаем на своих объектах , т.к она очень шумная , имеет короткий срок службы , и самое главное максимальная глубина всасывания 8 метров вне зависимости от производителя. Она больше подходит для дачных домов и полива. Про станции мы в дальнейшем сделаем отдельное видео.

Выбор насоса , дело очень тонкое .Среди всех производителей мы рекомендуем насосы фирмы водолей , их цена не ударит вам по карману, а благодаря качественной сборке они будут служить вам долгие годы . На насосах есть аббревиатура 0.5-32у . Первая цифра означает количество жидкости перекачиваемое насосом в минуту (серия 0.5 у водолеев осиливает 60 литров в минуту ) , а вторая единица это номинальный напор в данном случае 32 метра, многие китайские производители пишут максимальный напор под 70,80,90 метров , не стоит это путать с номинальным напором. Номинальный напор – это напор без потери технических характеристик. Параметры для подбора скважинного насоса Фирма которая бурила вам скважину должна была выдать вам паспорт , в нем указана вся необходимая информация о вашей скважине и благодаря этой информации у вас получится подобрать идеальный насос. В комментарии под видео вы можете написать « помогите выбрать насос» , мы зададим вам необходимые вопросы и предложим «ваш» вариант.

На насосе обычно идет внутреняя резьба 1 или 1 ¼ дюйма , после насоса сразу же устанавливается обратный клапан , который работает не дает стекать воде обратно в скважину. Вывод трубы из скважины делается трубой ПНД (полиэтилен низкого давления ) , она стоит не дорого и имеет высокий коэффициент расширения , поэтому при перепадах температур она выдерживает лучше аналогов, а так же не подвержена корозии.

Наверху скважины ставится оголовок , они помогают избежать попадания в скважину грязи , закрепить трос и электрический кабель . А так же некоторые модели , к примеру такая как у нас создают герметическое разряжение в скважине и способствуют ее лучшей работе.

Насосы обязательно надо закрепить на трос , и лучше использовать из нержавейки а не стальной трос в оплетке , потому что оплетка может перетерться и сам трос заржавеет и прогниёт со временем. Кабель и предохранительный блок насоса по гарантийной политике производителя запрещается разбирать и разрезать , вам прийдется взять отдельный удлинитель , разрезать его и просунуть в оголовок соеденив его с кабелем насоса через вилку.

После оголовка труба уходит в дом , ее лучше одеть в теплоизоляцию , даже если вы заглубляете ниже уровня промерзания . Если же вы заглубляете трубу выше уровня промерзания в вашем регионе , то обязательно уложить вокруг трубы греющий кабель. Кабель саморегулирующийся и работать всю зиму он не будет .

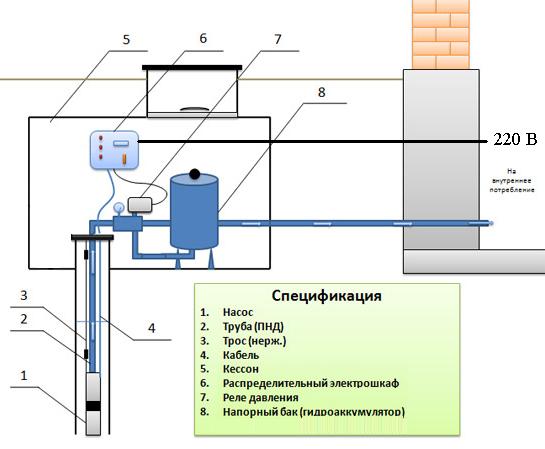

В техническом помещении дома устанавливается система автоматики насосом . Лучше выбрать сухое помещение , что бы избежать отсеивание . Местоположение не влияет на качество работы. В систему автоматики обычно включается реле давления , реле сухого хода и гидроаккамулятор. Реле давления , отвечает за включение и выключение насоса при падении давления в системе . Обычно это происходит так , давление в системе стоит 2.8 атм , вы открываете кран и начинаете мыть руки , сначала жидкость подается из гидро аккамулятора и когда давление во всей системе падает до 1.5 атм замыкается электрическая цепь и включается насос . Реле сухого хода принудительно выключает насос при падении давления до 0.5 атм, после вы должны разобраться с проблемой и принудительно запустить реле сухого хода. Обычно это происходит когда в скважине или колодце заканчивается вода и насос начинает качать на сухую, во избежание этого насос отключает реле сухого хода отключает насос. Так же обязательна установка маномтера , что бы вы всегда могли отслеживать текущее давление в системе . В нашей же собрке установлено электронное реле , которое включает в себя давлении и сухой ход , а так же показывает давление в системе , лучше еще установить механический манометр.

Гидроааккумлятор это , это бак в котором накапливается вода . Нужен он , для того что бы при каждом открытии крана на 10 секунд не включался насос . Чем больше объем г/акума тем реже будет включаться насос. Чем вредно частое включение насоса , первое это высокий пусковой ток , второе это ограниченое количество включений насоса . Ситуация аналогичная если бы вы каждый раз заводили грузовик, что бы съездить в магазин, который в 10 метрах от вас.

Далее уже обычно ставят магистральные фильтры или более серьзную систему фильтрации. Собрав вот такую систему вы обеспечите свой дом водой, она не требует регулярного обслуживание , не шумит и занимает немного места.

Мы разобрали типовую схему водоснабжения дома . Установив данное оборудование вы обеспечите себя на 365 дней в году . Если у вас остались вопросы по системе пишете в комментарии, наши специалисты.

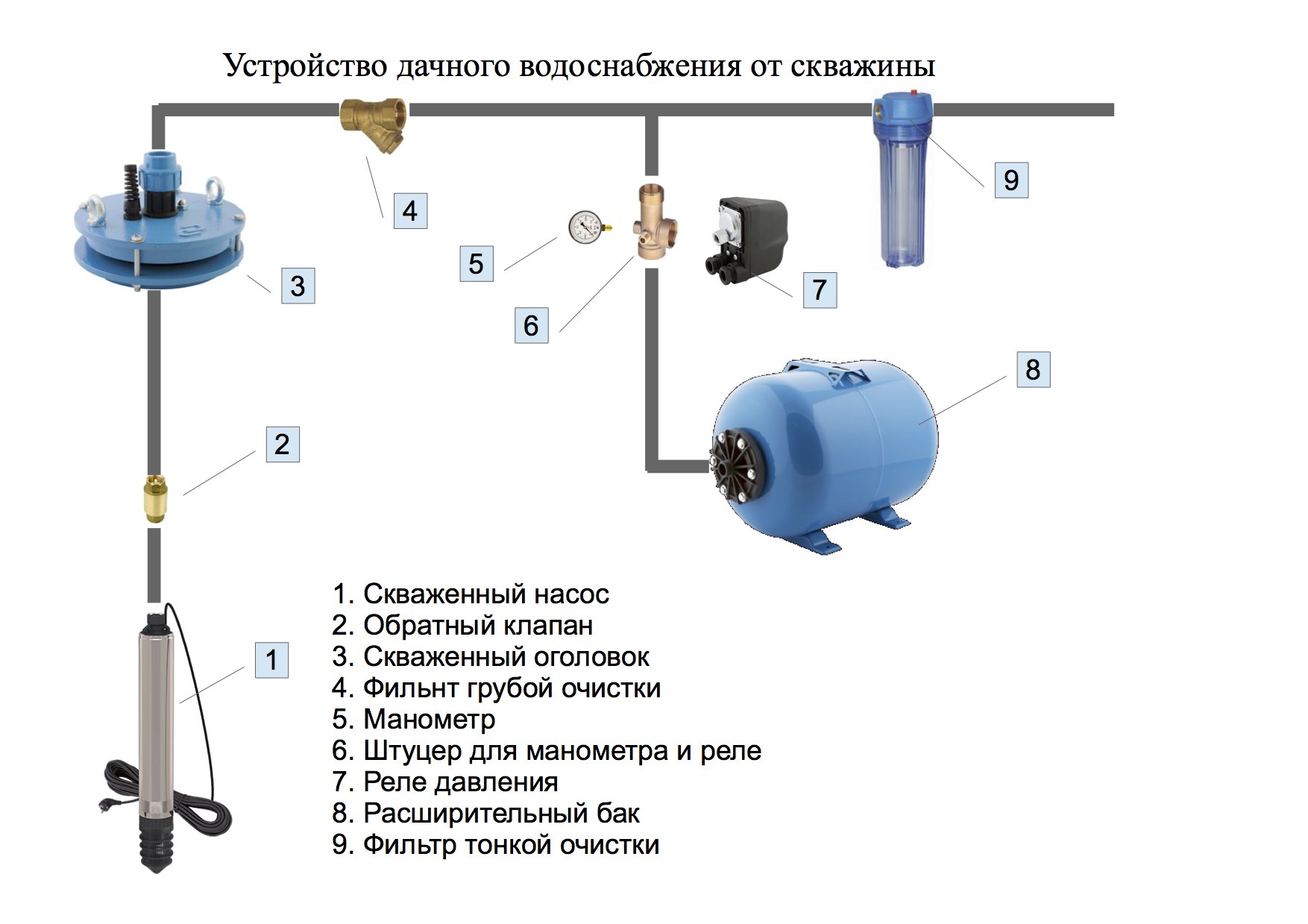

Спецификация системы водоснабжения :

1 Насос погружной Водолей 0.5-32 1 шт

2 Оголовок Скважинный 140-160/40 П 1 шт

3 Клапан обратный вертикальный 1″ Itap/Stout SVC-0001-000025 Europa желез. седло 1 шт

4 ПНД Муфта 32х 1 НР 2 шт

5 ПНД Угольник зажимной 32 1 шт

6 Штуцер 5-ти выходной 91мм 1 шт

7 Кран Giacomini шаровый 1 ВН бабочка 2 шт

8 Кран Giacomini шаровый амер. 1″ 850 1 шт

9 Реле давления электронное «АКВАКОНТРОЛЬ» G1/2 1 шт

10 Фильтр маг. ВВ 10 Kristall ПРОЗРАЧНЫЙ 1 шт

11 Элемент/ВВ10 PS/пена- 5M 1 шт

12 Гидроаккумулятор 24л TAEN горизонтальный 1″ синий 1 шт

13 Шланг соединит. 1″х 500мм угловой 1 шт

14 Ниппель GF 1″ НН ник. 2 шт

15 Манометр ACR/TIM 0-6 bar аксальный подкл. сзади 1 шт

16 Муфта 1/4″ В GF 1 шт

17 Труба ПНД 32х2.0 PN10 20 м

18 Трос нержавеющий 2 мм 20 шт

19 Зажим для троса 2 мм двойной 2 шт

Водоснабжение из колодца своими руками

Обеспечение водоснабжения частного домовладения является приоритетной задачей для любого застройщика. Если неподалёку есть система центрального водопровода, то всё просто – в соответствии с нормативными документами производится врезка в трубу, и дом обеспечен водой. Однако это не всегда возможно, к тому же повлечёт за собой некоторую зависимость от системы водоснабжения и, соответственно, счета за оказанные услуги. Выходом из ситуации может быть организованное водоснабжение из колодца своими руками, проведя которое можно раз и навсегда закрыть этот животрепещущий вопрос. О некоторых особенностях процесса пойдёт речь ниже.

Общее описание

Организация автономного водоснабжения из колодца

Для начала стоит разобрать более детально, в чём преимущества этой системы, и в каких случаях такая процедура целесообразна.

• Как было сказано выше, организовывать водоснабжение дома из колодца стоит тогда, когда подключение к системе центрального водоснабжения невозможно или нежелательно. Например, центральные трубы проходят на значительном удалении от дома, и врезку осуществить проблематично.
• Организовать автономное водоснабжение можно и в случаях, когда качество водопроводной воды из централизованных источников оставляет желать лучшего. К слову говоря, это происходит достаточно часто.
• Подключение к центральной системе влечёт за собой расходы не только на материалы и работу, но и оплату счетов за водоснабжение. И хоть речь чаще всего идёт о небольших суммах, тем не менее, платить за что-то, когда есть возможность получить это бесплатно, по меньшей мере, нерационально.
• Наряду с прочим, для того чтобы осуществить врезку в центральную трубу необходимы разрешения соответствующих инстанций. Все работы в свою очередь должны проводиться на основании нормативно-правовых документов, а значит, придётся прибегнуть к услугам специализированных организаций, что отнимет и время, и средства.

Как бы там ни было, решать нужно индивидуально, но знать, что существует альтернативный вариант, всё же стоит.

Организация водоснабжения

Для начала стоит сказать, что водоснабжение частного дома из колодца может быть осуществлено самостоятельно, но для того, чтобы работа была проведена на достаточном уровне, должен присутствовать некоторый опыт в обращении с инструментами и знание основ функционирования системы водоснабжения.

Колодец

Колодец из бетонных колец

Логично, что основным условием для успешного решения поставленной задачи является наличие добротного колодца. Лучше всего, если он будет изготовлен с применением бетонных колец. Если колодец деревянный, проведение работ будет затруднено. Если ситуация именно такая, то стоит начать с выкапывания нового источника воды и оборудования его прочными кольцами. Такой колодец прослужит десятилетия и позволит не беспокоиться о том, что произойдёт заиливание, обсыпание или заваливание сруба, что не редкость в случае деревянных колодцев.

Обратите внимание! Нужно учесть, что если планируется использовать колодец не только для водоснабжения дома, но и, например, для полива участка, то располагать его нужно так, чтобы обеспечивался оптимальный доступ к воде.

Система водоснабжения

Если вопрос с колодцем решен, то можно переходить к самому монтажу системы водоснабжения. Здесь важно определиться с типом применяемого насоса. Дело в том, что осуществить подачу воды можно двумя способами.

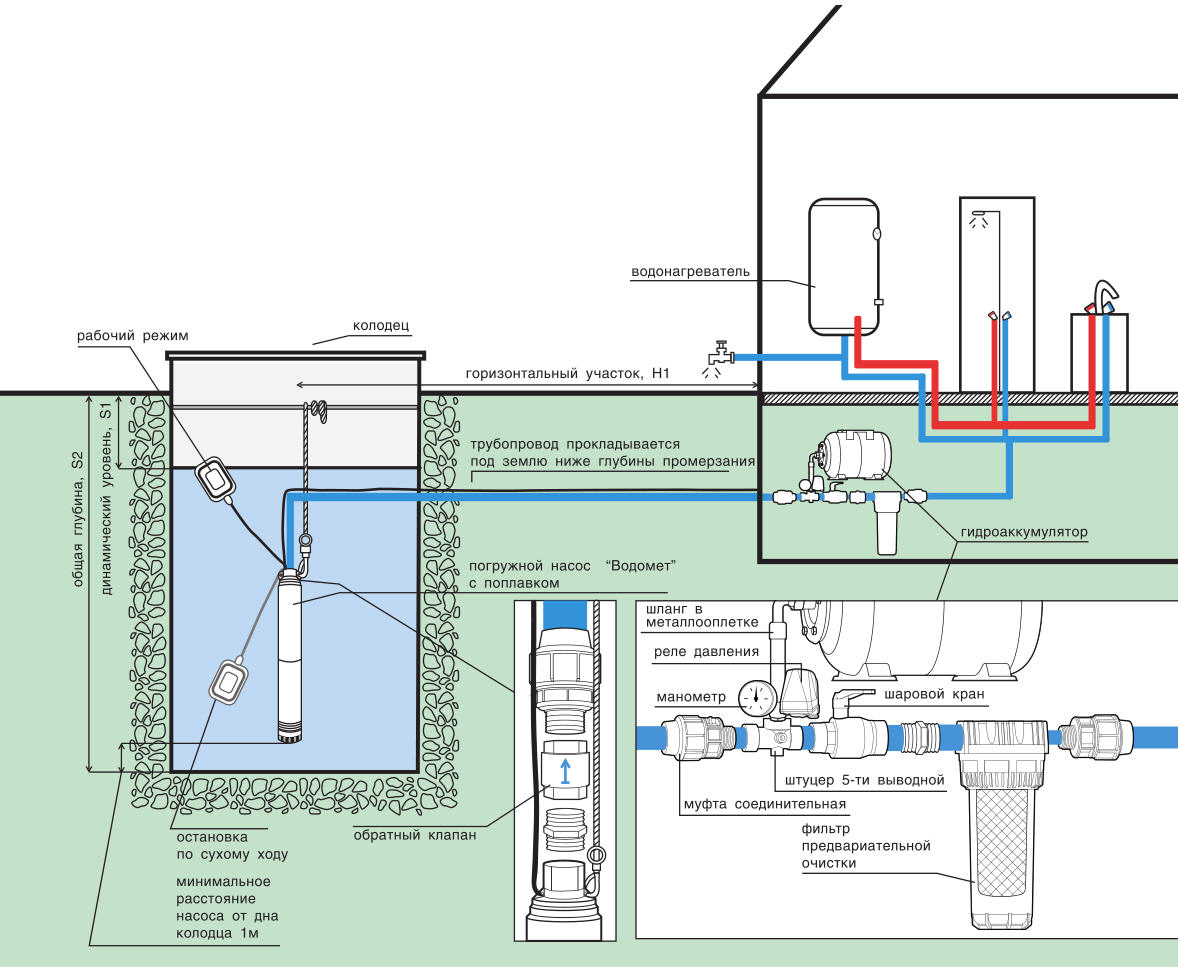

С погружным насосом

Погружной насос. Этот способ достаточно распространен и понятен. Насос помещается внутрь колодца и гонит воду по трубам. Вариант хорошо подходит для сезонного проживания, например, так можно снабдить водой дачу.

Обратите внимание! При необходимости всю систему подачи воды можно перекрыть, а насос отключить и убрать. Мощности такого аппарата вряд ли хватит на большой дом в несколько этажей, но обеспечить водой дачный домик можно вполне.

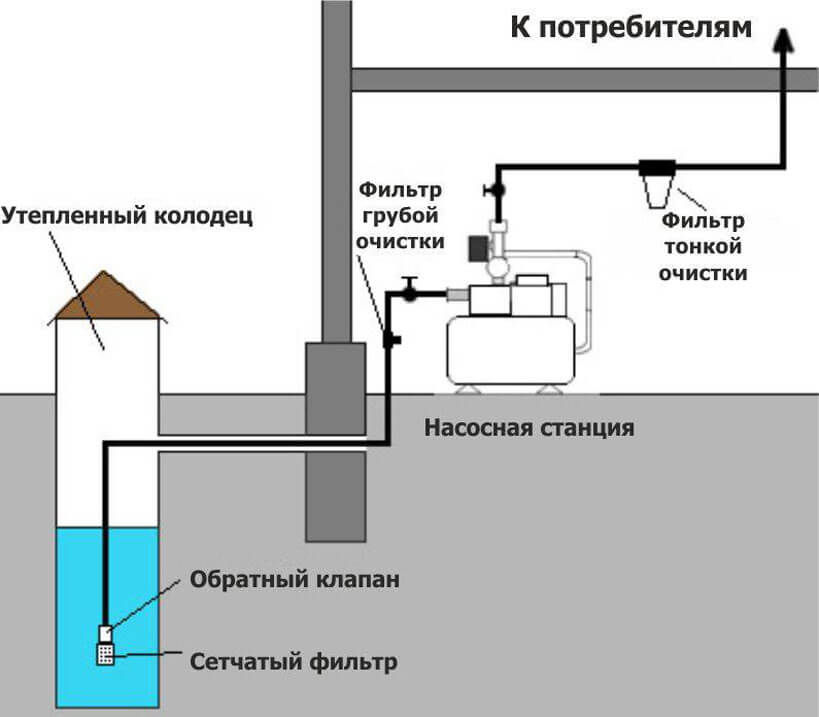

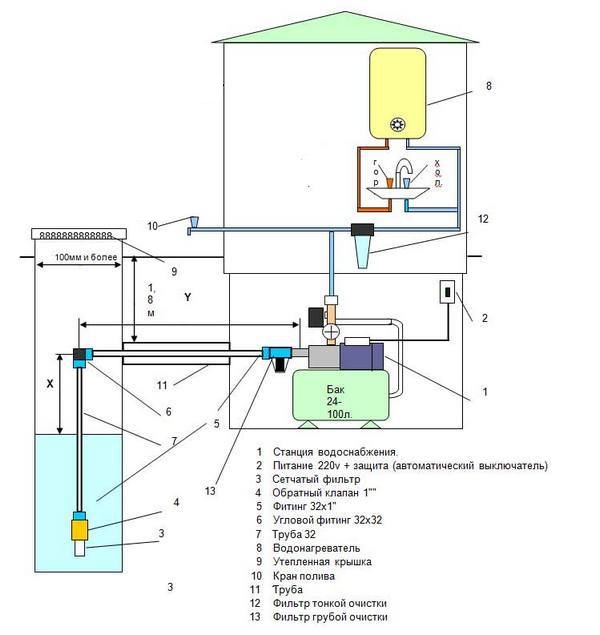

Схема подключения внешней насосной станции
Внешняя насосная станция. Здесь речь идёт уже о более мощном варианте, при котором установка насоса производится внутри помещения, и станция одновременно и вытягивает воду из колодца и гонит ее дальше по трубам. Такой водопровод обойдется несколько дороже, но будет мощнее предыдущего варианта.

Как собрать насосную станцию самостоятельно смотрите ниже:

Подключение

Если говорить о непосредственных работах по подключению системы, то они практически идентичны в обоих случаях.

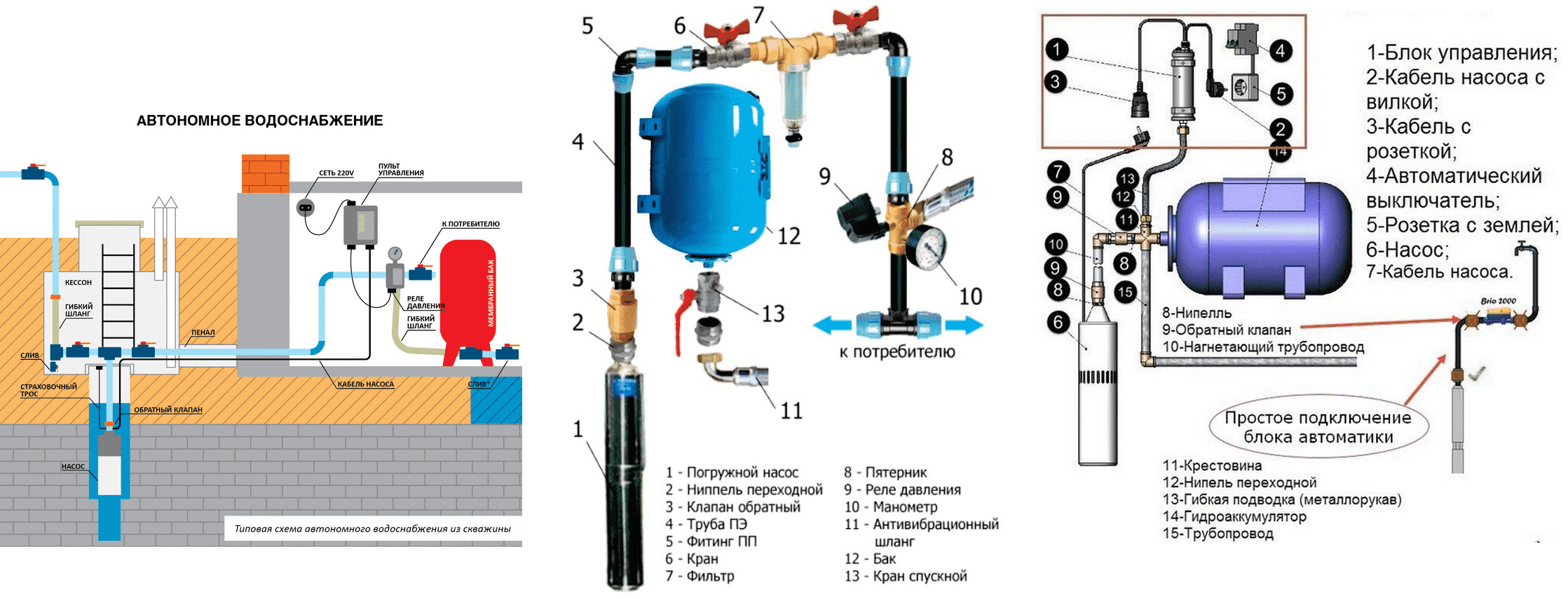

Схема устройства водоснабжения из колодца

• Сначала выкапывается траншея для прокладки водопроводной трубы. При проведении работ необходимо учитывать глубину промерзания грунта в холодное время года.
• На дно траншеи насыпается песчаная подушка, которая будет выполнять амортизирующие функции.
• Затем на нужной глубине нужно выполнить в кольце колодца отверстие, необходимое для прокладки трубы.
• Через это отверстие пропускается шланг насоса или ПВХ труба, в зависимости от того, что используется.
• Труба соединяется с основной трубой, ведущей в дом.
• Траншея засыпается.
• Производится подключение либо трубы к водопроводной разводке внутри помещения, либо к насосной станции.

На этом основные работы по монтажу системы водоснабжения из колодца можно считать завершёнными. Для того чтобы наиболее полно представлять процесс, можно ознакомиться с видео по рассматриваемой теме.

Автономное водоснабжение частного дома из колодца под ключ в Иваново и ивановской области.

Вероятность того, что вы сэкономите на оборудовании водопроводной системы, связанной с забором воды из колодца, есть. Для этого есть одно из условий: или вы – опытный специалист, или заказали услугу подачи воды в дом из колодца под ключ профессионалам.

Что необходимо для  получения положительного результата на выходе (надежная подача воды в расчетных объемах независимо от поры года):

1. Провести расчеты среднесуточного потребления воды. Учитывается и потребление, и сброс воды: канализация должна справляться с максимальным объемом стоков.
2. Правильно определить места прохождения трубопроводов, глубину залегания труб в грунте.
3. Выбрать не только эффективное насосное оборудование, но и надежные комплектующие (фитинги, краны, вентили, тройники, запорная арматура, трубы), автоматику, оборудование для фильтрования и подогрева воды.
4. Правильно собрать и проверить работоспособность системы с настройкой необходимых параметров.
5. Если услуга оборудования системы подачи воды включала рытье колодца для водопровода – провести утепление и декорирование верхней части сруба или колец.



Сложно это сделать без определенных навыков, знаний, оборудования, инструментов? Те, кто пытались это сделать сами, дадут только один ответ: невозможно.

Компания Колодцы Иваново предлагает свои услуги по комплексному обустройству  водоснабжения частного дома из колодца.  В нашем распоряжении есть все – от подготовленных специалистов, собственного транспорта и специализированного инструмента, до прямых поставок необходимых материалов от производителей. Это позволяет:

• Гарантировать заказчику качество всех этапов работ, материалов и оборудования.
• Быстро выполнять работы независимо от времени года.
• Предлагать адекватную стоимость готовой системы водоснабжения.
• Быстро проводить сервисное обслуживание системы.

Как провести воду из колодца в дом: прокладка коммуникаций и организация системы подачи воды в дом из колодца

В предыдущей публикации подробно рассматривался процесс выкапывания колодца на загородном участке и первичной подготовки к эксплуатации. Однако, считать его готовым источником питьевой воды еще очень рано, предстоит немало технологических операций, прежде, чем колодец действительно начнет оправдывать в полной мере свое предназначение. Понятно, что в современных условиях найдется мало охотников таскать воду для бытовых или хозяйственных нужд ведрами – это уже полный пережиток далекого прошлого. Но еще до того как провести воду из колодца в дом, необходимо решить ряд задач, направленных на обеспечение чистоты водозабора.

Как провести воду из колодца в дом

Сказанное в полной мере относится и загородным участкам, которые были приобретены уже с готовым колодцем. Чтобы он гарантированно стал действительно источником чистой воды, придётся провести его ревизию и выполнить, при необходимости, тот же комплекс операций по подготовке и организации бесперебойного качественного водоснабжения.

Итак, в качестве стартовых условий примем выкопанный колодец с устоявшимся достаточным дебетом, правильно уложенным донным фильтром. Чтобы вода из него поступала в дом бесперебойно, в любое время года, чистой, пригодной для питья, необходимо выполнить гидроизоляцию, утепление колодца, провести систему труб, установить насосное оборудование и систему фильтрации и доочистки.

Содержание статьи

1 Гидроизоляция колодца2 Прокладка коммуникаций к колодцу2.1 Видео: простота соединения ПНД-труб копрессионными фитингами3 Утепление верхней части и завершение гидроизоляционных работ4 Организация системы подачи воды4.1 Видео: установка домашней насосной станции5 Что монтируется в доме5.1 Видео: сборка насосной группы для погружного насоса

Гидроизоляция колодца

На первый взгляд это может показаться даже парадоксальным, однако колодец обязательно требует надежной гидроизоляции. Объясняется это несколькими причинами.

Чтобы вода была чистой и пригодной для пищевого применения, следует полностью исключить попадание через стенки загрязненных грунтовых вод, расположенных намного ближе к поверхности земли, нежели сама водная линза колодца. В почвенных водах и верховодке всегда отмечается значительная концентрация разлагающейся органики, в том числе фекальных масс, попавших на землю и впитавшихся нефтепродуктов, грунтовых щелочей и солей, болезнетворных бактерий, химикатов сельскохозяйственного предназначения и т.п. Если не устранить возможные протечки такой влаги, то сам колодец очень скоро станет непригодным в качестве источника питьевой воды.

Отсутствие или непригодность гидроизоляции — причина загрязнения воды в колодце

Гидроизоляции требуют и сами железобетонные стенки ствола колодца. Бетон кажется очень прочным, а между тем, он остаточно активно может разрушаться под действием почвенных солей и кислот. Появляется рыхлость материала, он начинает крошиться, теряет свои прочностные качества и в итоге – не может сдерживать проникновение грунтовых вод в шахту колодца.

Таким образом, гидроизоляционные работы будут направлены на создание защиты для поверхности самих бетонных колец и на герметизацию стыков между ними и технологических отверстий.

Если колодец строится новый, то самым решением будет провести гидроизоляцию колец предварительно, еще до их установки в выкопанную шахту. Это позволяет провести и наружную, и внутреннюю поверхность железобетонных деталей, что существенно поднимет их износостойкость и предотвратит малейшие протечки воды через толщу стенок.
Наружную гидроизоляцию можно провести обмазочным способом с последующей проклейкой рулонным материалом – рубероидом в несколько слоев. Однако кольца с таким покрытием будут неудобны в монтаже, особенно при рытье колодца закрытым способом. Лучше применить способ пропитывающей гидроизоляции. Для этого внешняя поверхность стенок колец промазывается специальным пропитывающим составом – грунтом глубокого проникновения. Он заполняет поры бетона, кристаллизуется в них и создает высокопрочную защитную структуру, которой не страшны химические компоненты грунта. Если не полениться и не поскупиться, промазав стенки таким составом дважды, то гидроизоляция будет служить столько же, сколько и сами железобетонные конструкции.
Если приводится в порядок старый колодец, то для внешней гидроизоляции стенок придется отбросить грунт на максимальную глубину, не менее 3 – 4 колец верхних колец. Вот здесь, после просушки и очистки от грязи, можно применить и обмазочную изоляцию с последующим проклеиванием стенок несколькими соями рубероида. Для первоначальной обмазки никогда не используют чистый битум – срок его «жизни» невелик, и он скоро пересохнет и потрескается. Для этого лучше использовать специальные гудронные мастики.

Внешняя гидроизоляция подразумевает еще и создание наружной подсыпки, глиняного затвора и бетонной отмостки. Однако, это, наверное, лучше сделать чуть позже, после прокладки водопроводных труб и утепления верхней части колодца.

Следующий важный вопрос – герметизация стыков между кольцами. В процессе сборки ствола можно между ними сразу укладывать уплотнитель – например, бентонито-каучуковый шнур «Гидроизол» или «Барьер. Он сам по себе эластичен и обеспечит хорошую обтюрацию, пляс к этому под действием влаги увеличится в объемах в несколько раз и надежно закроет все возможные полости на стыках.

Бентонито-каучуковый шнур имеет свойство расширяться под действием влаги

Если колодец старый и явно нуждается в ремонте стыков между кольцами, то их следует разделать на глубину до 30 мм под углом, и хорошенько вычистить железной щеткой. Бывает, что из щелей уже сочится вода – течь можно устранить «аквапробкой», например, AQUAFIX — цементным составом сверхбыстрого застывания при взаимодействии с водой.

Аква-пробка для моментального устранения активных протечек

Затем образовавшиеся полости плотно заполняют ремонтным составом (для примера — MEGACRET-40), имеющим высокую адгезию даже к влажной поверхности и не дающим усадки.

Ремонтный состав для бетонных колец

Таким же образом необходимо отремонтировать все обнаруженные изъяны на внутренней части ствола колодца.

После высыхания ремонтного состава можно переходить к гидроизоляции внутренних стенок колодца по всей их площади. Как уже говорилось, если колодец собирается новый, то кольца рекомендуют обработать предварительно, до их монтажа – тогда останется только привести в порядок стыки между ними.

Двухкомпонентный обмазочный состав для надежной гидроизоляции стенок

Лучше всего применить обмазочную изоляцию, например, AQUAMAT-ELASTIC. Этот двухкомпонентный цементно-полимерный состав абсолютно экологичен, и никак не влияет отрицательно на качество питьевой воды.

Поверхность стенок слегка смачивают водой, а состав готовят с таким расчетом, чтобы его было удобно наносить широкой кистью. После нанесения первого слоя можно дополнительно, по свежему раствору, приклеить гидроизоляционную ленту на стыках и на «слабых» участках стен. После застывания всей поверхности наносят еще один слой (стенки смачивать уже не требуется). когда и второй слой застынет (на это уйдут примерно сутки), колодец можно считать надежно гидроизолированным и изнутри.

Прокладка коммуникаций к колодцу

Примерная общая схема водопровода от колодца к дому

После гидроизоляции колодца изнутри и снаружи не стоит торопится засыпать грунт на место – прежде нужно уложить трубы и сделать для них врезку через стенку.

Водопровод от колодца к дому следует заглублять ниже уровня промерзания почвы (эту величину можно легко уточнить в любой местной строительной организации).  Траншея роется с учетом того, что на ее дно будет засыпаться песчано-гравийная подушка примерно 100 мм высотой.

Траншея должна быть в глубину ниже уровня промерзания грунта

Наверное, никто уже в наше время не применяет для подобных водопроводов металлические трубы. Самое оптимальное решение – полиэтиленовые трубы (ПНД). Для гарантированного снабжения всего дома лучше использовать трубу диаметром 32 мм. В продаже на них всегда есть широчайший ассортимент арматуры – фитингов, тройников, отводов, переходов и т.п. Компрессионные фитинговые соединения предельно упрощают работу – не требуется вообще никакого дополнительного оборудования.

ПНД-трубы и разнообразие арматурных изделий для них

Бывалые мастера советуют: ПНД труба стоит недорого, поэтому при прокладке водопровода от колодца к дому имеет смысл уложить не одну, а две линии. Одна из них будет основной, а вторая – просто находится в резерве на случай какого-либо чрезвычайного происшествия. Этот предусмотрительный ход избавит в этом случае от трудоемких работ по замене вышедшей из строя магистрали.

Такой утепленный канал обезопасит трубу от промерзания

Неразумно выкладывать трубу просто на грунт – ей необходимо создать дополнительную механическую защиту. Для этого можно использовать технические полиэтиленовые трубы большего диаметра, либо полимерные гофротрубы, с утеплителем или без него.

Можно для дополнительного утепления использовать блоки пенополистирола

Если труба гарантированно размещается ниже уровня промерзания земли, то особого утепления она и не требует. Однако, лучше все же перед засыпкой траншеи грунтом проложить сверху труб слой пенополистирола – это обезопасит их в особо сильные, аномальные морозы.
«Слабым» местом могут быть участки подъема труб к поверхности, прохождения ими цоколя или неотапливаемого подвала. Здесь, вероятно, следует предусмотреть подогрев водопровода и его усиленную изоляцию, о чем подробно рассказано в специальной статье нашего портала.
Организуется проход трубы через стенку колодца – на том же уровне, где проложен трубопровод. Этот узел ни в коем случае нельзя размещать на стыке колец – при бурении отверстий край кольца может потрескаться или даже разрушиться. Самым оптимальным вариантом будет установить в проделанное отверстие резьбовой сгон Ø 1 ″.

Проход трубы через стенку колодца

Пространство между ним и стенками отверстия заполняется пластичным герметизирующим составом (например, гидроизоляционной мастикой с армирующими волокнами). Этим же составом обильно промазываются стенки кольца снаружи и изнутри около отверстия. Затем одеваются с обеих сторон широкие резиновые прокладки, шайбы большого диаметра, а затем сгон фиксируется гайками.

На резьбовую часть сгона снаружи «запаковывается» фитинг, к которому присоединяется подводимая к колодцу ПНД-труба. С внутренней части колодца на фитинге лучше закрепить тройник. На горизонтальный вывод его советуют установить кран, который позволит сливать воду из домашней системы водопровода, если дом длительное время не будет эксплуатироваться. К выходу тройника, смотрящему вниз, «пакуется» фитинг, к которому будет присоединен отрезок вертикальной трубы для забора воды из колодца или для соединения с погружным насосом.

Вот теперь можно завершить работы по гидроизоляции и утеплению колодца.

Видео: простота соединения ПНД-труб копрессионными фитингами

Утепление верхней части и завершение гидроизоляционных работ

Читайте, как сделать домик для колодца своими руками с поэтапной инструкцией, в нашей новой статье.

Между стенкой колодца и выкопанной под него шахтой всегда остаётся определенный зазор. Его необходимо заполнить песчано-гравийной смесью и максимально плотно ее утрамбовать.
Начиная от уровня чуть ниже врезки трубы и до самого уровня поверхности почвы на кольца по внешней стороне крепятся узкие блоки термоизоляции – пенополиуретана или пенополистирола. Это предохранит от промерзания стенок зимой.  Скрепить эти панели можно любым способом, например, широкой клеящей лентой.

Утепленная верхняя часть колодца перед засыпкой глиняного затвора

Затем это свободное пространство засыпается грунтом, песчано-гравийной смесью, так, как для примера показано на рисунке. Обязательно делается глиняный замок – утрамбованный глиняный пояс вдоль внешнего обвода колец с уклоном вниз по сторонам. Это предотвратит попадание дождевых или талых вод на внешние стенки колодца.

Примерная схема гравийно-песчаной отсыпки и глиняного затвора колодца

Желательно, этим не ограничиваться и залить вокруг выступающей части колодца еще и бетонную отмостку, которая окончательно завершит процесс гидроизоляции этого сооружения.

Никогда не лишней будет и бетонированная отмостка вокруг колодца

Организация системы подачи воды

Прежде всего, необходимо определиться, какой насос будет использоваться для организации подачи воды от колодца в дом.

Различия в схемах водозабора с внешним или погружным насосом

1. В случае, когда глубина водяного слоя не превышает 7 метров, оптимальным решением будет установка домашней насосной станции. При ее выборе обязательно обращают внимание на высоту подъема воды – техническую характеристику, которая указывается в технической документации изделия. При этом ориентируются и на вертикальные, и на горизонтальные участки водопровода. Высота создаваемого водяного столба для расчетов вертикальных участков принимается 1 : 1. Горизонтальные участки рассчитываются из пропорции 1 метр столба = 10 метров трубы.

При выборе насоса обязательно учитываются и вертикальные, и горизонтальные участки водопровода

Сразу собирается участок заборной трубы, с таким расчетом, чтобы он опускался примерно на середину толщи водоносного слоя, иначе он начнет черпать песок и грязь со дна. Обязательное условие – установка на него обратного клапана, так, чтобы трубопровод постоянно был наполнен водой. Попадание воздуха в насосный механизм может вызвать его перегрев и выход из строя.

Собранные заборные участки трубопровода

Не помешает и заборный фильтр, который не допусти попадание в трубы крупных взвесей, чем предохранит насосную станцию от преждевременного износа.
В качестве заборной трубы можно собрать узел (с фильтром и клапаном) из той же ПНД-32  и присоединить его к фитингу тройника на входе трубы в колодец.
Другой вариант – использование готовых заборных гофрированных труб, которые конструктивно уже оснащены обратным клапаном.

Гофрированная труба для водозабора

Для лучшей устойчивости конструкции трубу можно зафиксировать к стенкам колодца хомутами (клипсами).

Недостатки подобной схемы – высокая шумность насосной станции, для которой потребуется отдельное помещение в доме (например, в подвале). Кроме того, возникают определенные сложности с организацией контроля уровня воды в колодце – придется часто визуально проверять его, чтобы не допустить засасывания воздуха в трубы.

Видео: установка домашней насосной станции

2. При глубине колодца 8 и более метров ничего не остается, как устанавливать погружной насос. Монтажных забот с ним несколько больше.

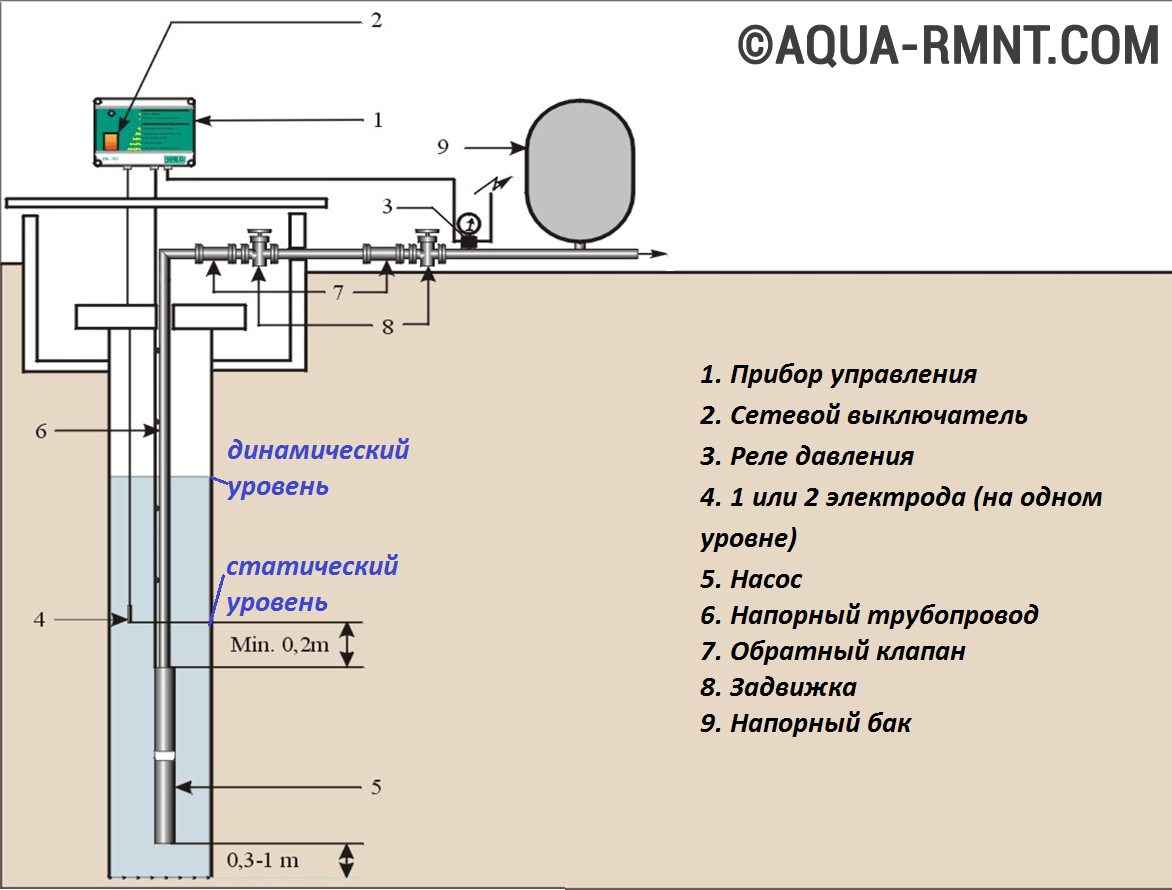

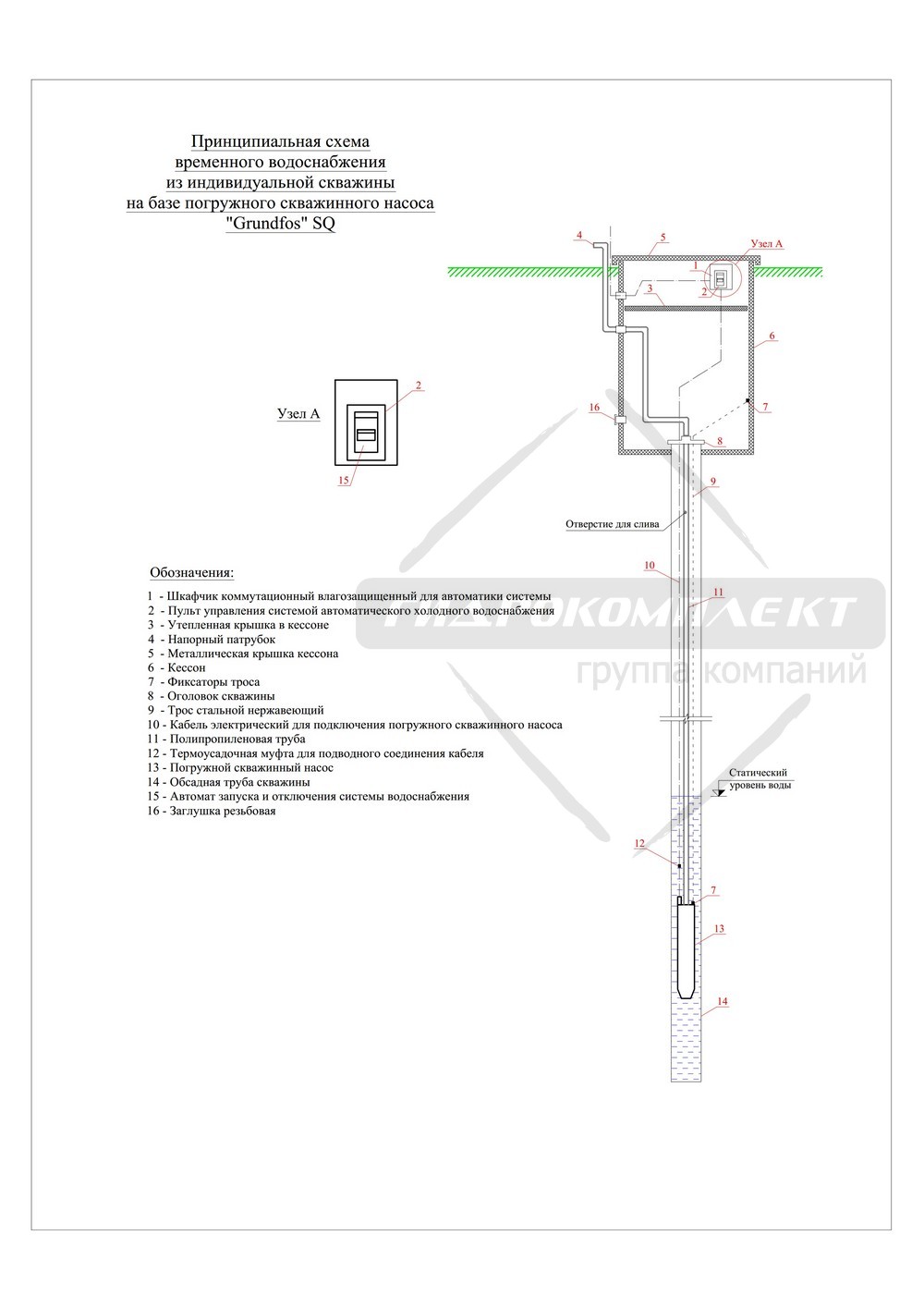

Примерная схема водоснабжения с использованием погружного насоса

Во-первых, необходимо сразу предусматривать прокладку электрического кабеля к колодцу. Нередко ее размещают в том же канале, что и водопроводную трубу.
Во-вторых, потребуется закрепление насоса на надежном металлическом тросе.

Однако, в целом преимуществ у подобной схемы немало:

Создаваемый напор водяного столба у погружных насосов всегда неизмеримо больше.
Отсутствие шума от работающего насоса – в доме не потребуется отдельное помещение.
Современные модели погружных насосов оснащены и фильтром предварительной очистки, и обратным клапаном, и, что самое главное, поплавковой системой автоматического отслеживания уровня воды в колодце. При критическом снижении уровня насос просто перестанет выкачивать воду.

Современные погружные насосы оснащены автоматической системой контроля уровня воды

Как правило, погружные насосы существенно дешевле стационарных насосных станций.

Погружной насос опущен в колодец и зафиксирован на тросе

Насос опускают на тросе на требуемую глубину, соединяют гофрированной трубой или гибким шлангом с тройником на входе водопроводной трубы в колодец. Обычно к этому участку трубы хомутами прихватывается и кабель питания насоса – так будет легче опускать весь насосный узел без риска запутать кабель и шланг.

Читайте также интересную статью, колодец для скважины с пошаговым фотоотчетом действий.

Что монтируется в доме

Технология прокладки внутренних водопроводных коммуникаций в доме требует подробного рассмотрения в отдельных публикациях, поэтому здесь будут приведены лишь несколько рекомендаций.

Вода из любого вешнего источника в обязательном порядке должна подвергаться фильтрованию и соответствующей доочистке. Состав системы такой водоподготовки может существенно различаться в каждом конкретном случае – все зависит от результатов лабораторного анализа воды.

Самая простая схема подачи воды потребителям в доме – установка накопительного бака в верхней точке системы, откуда вода поступает самотеком к точкам разбора.

Простая, но несовершенная система с общим накопительным баком

Эта схема крайне несовершенная, может применяться, пожалуй, лишь в дачных домиках, куда владельцы приезжает время от времени на непродолжительный срок. В этом варианте необходимо следить за уровнем воды в накопительной емкости, а создаваемый напор не будет отличаться ровностью, что влечет проблемы, например, при попытке установки водоподогревателей или иной бытовой техники.

Мембранный гидроаккумулятор и система доочистки воды

Оптимальным видится решение этой проблемы установкой специального мембранного гидроаккумулятора (ресивера) определенной ёмкости (от 50 до 100 литров). Насос наполняет его до определенного давления внутри, после чего срабатывает барометрический датчик, отключающий электропитание. Таким образом, в домашней водопроводной системе всегда поддерживается ровный установленный напор воды. Как только давление в ресивере снижается до определенной отметки, автоматика включает насос, который пополняет водный запас.

Подобные ресиверы всегда входят в комплект домашних стационарных насосных станций, являясь частью их общей конструкции.

Гидравлический ресивер является конструктивным узлом насосной домашней станции

Для погружных насосов ресивер придется покупать и устанавливать самостоятельно, причем место его монтажа на входе в общую систему может быть выбрано произвольно – после системы фильтрации и до врезки в  распределительный водопроводный коллектор.

Видео: сборка насосной группы для погружного насоса

Итак, ничего не выполнимого при организации водоснабжения загородного дома из колодца нет. Безусловно, самым сложным этапом является само выкапывание колодца и его оборудование, а систему водопровода, при наличии определенных навыков в сантехнических работах, вполне можно спроектировать и проложить самостоятельно.

Накопительная система водоснабжения. | САН САМЫЧ

Накопительная схема с двумя баками

Я считаю, что накопительная система водоснабжения загородного дома или дачи наиболее полно соответствует реалиям нашей жизни. Никто не может гарантировать вам, что у вас не отключат свет или не сломается насос.





Страховкой на этот случай может послужить запас воды на один- два дня для необходимых нужд.

Накопительная схема с насосной станцией и ГА.

Самое простое, но не самое дешевое решение – это к напорной системе водоснабжения добавить один или несколько гидроаккумуляторов (ГА), чтобы суммарный запас воды (именно воды, а не объем ГА) был не меньше 100 литров. Этого хватит двум человекам на два – три дня без излишеств: руки ополоснуть, еду приготовить, посуду помыть. При установке ГА должны быть соблюдены некоторые условия:

— Место установки должно быть теплым. В помещении для ГА температура не должна опускаться ниже нуля. Причем можно отделаться утеплением самих ГА, но гарантию на их безотказную работу вам никто не даст, кроме продавцов ГА.

— От насоса до ГА трубопровод должен иметь минимальное сопротивление. Т.е. труба должна быть большего сечения, чем основная разводка по дому.

— Давление в воздушной части ГА должно контролироваться и поддерживаться на необходимом уровне (1,5-2,0 бар).

— Дебет источника (колодца или скважины) должен быть больше суммарного объема воды в ГА. Иначе насос будет молотить вхолостую и может сгореть. А чтобы все-таки это не происходило, желательно:

— Насос должен иметь защиту по холостому ходу.

Накопительная схема с погружным насосом и ГА.

Кроме указанных выше ограничений, существенным недостатком такой системы водоснабжения дома является невозможность определить количество оставшейся в запасе воды. Хотя, если поставить перед распределительным коллектором манометр, по его показаниям можно косвенно судить об оставшемся запасе. Я бы не рекомендовал такую систему водоснабжения  дачникам, т.к. полностью слить ГА практически невозможно. Ну и владельцам колодцев и скважин с небольшим притоком воды придется придумывать что-то другое.







Накопительный бак, сделанный из пластиковой бочки.

Например, поставить простую накопительную емкость, пластиковую бочку или специальную канистру (такие продаются), на чердак. Я бы рекомендовал поставить их две: одну для холодной воды, другую для горячей. Емкость с горячей водой не даст замерзнуть емкости с холодной водой в самые сильные морозы. И при достаточной вместительности и должном утеплении, даже если отключат электричество (если мы говорим о встроенном ТЭНе), будет очень долго остывать (несколько дней, проверено).

Греть же воду можно не только ТЭНом, для этого можно задействовать и котел отопления, и любую стационарную печь, что будет не лишним в местах, где проблемы с электричеством постоянны.





Накопительная схема с насосной станцией.

Существенным отличием этой схемы водоснабжения от предыдущей является то, что диаметр подводящего (подающего воду) трубопровода может быть небольшим (16-20мм, только не забудьте, что чем меньше диаметр трубы, тем быстрее она замерзнет), а диаметр трубы на распределение по дому должен быть побольше (20-32мм), для уменьшения сопротивления трубопровода. Опыт показывает, что разницы по высоте в 5 метров между дном емкости и уровнем смесителя вполне достаточно, чтобы вода текла из крана с приличным напором. Хотя, никто не мешает вам поставить насос для поднятия давления в распределительной системе дома, а на случай отключения света сделать байпас.

Накопительная схема с погружным насосом, управляемым программатором.

Если с притоком воды из вашего источника все в порядке, то вам, в принципе, не обязательно знать, сколько сейчас воды в емкостях. Можно на входе в емкость подающей трубы поставить автоматический клапан от бачка унитаза с боковым подключением, и он, вместе с насосом и реле давления, будет поддерживать ваши емкости полными.









Способы нагрева накопительного бака горячей воды.

Этот автоматический клапан не будет лишним и при маленьком дебете скважины или колодца, чтобы предотвратить перелив емкостей (а я бы ещё и переливную трубу поставил, так, на всякий случай). Потому что в этом случае насос и включаться, и выключаться будет автоматически, по заданному вами расписанию. Для этого используется многопрограммный программатор, благодаря которому можно назначить время включения и выключения насоса с точностью до минуты на сутки вперед. (Очень полезная в хозяйстве вещь. Вообще, неравнодушен я к автоматике. Для справки: средненький насос выкачивает 10 литров за 1-3 минуты в зависимости от высоты подъема.)

Программатор.

Понятно, что в этом случае хотелось бы знать уровень заполнения баков для контроля. Что можно здесь предложить в качестве решения. Самое простое – это найти манометр поточнее с ценой деления хотя бы 0,05 бар, а лучше 0,01 бар. Тогда можно определять уровень в баках с точностью в 0,5 метра (0,05 бар) или 0,1 метра (0,01бар).

Программатор2

Мне не удалось найти такой манометр. Я сделал датчик уровня в баках, используя электропроводность воды. Чтобы никого, не дай бог, не стукнуло, я использовал напряжение в 12 вольт и кнопочный нефиксируемый выключатель. Нажал – посмотрел, отпустил – выключил.



Самодельный датчик уровня.

Ещё можно сделать односторонний U-образный манометр. Для этого нужна прозрачная гибкая трубочка, небольшого диаметра (от капельницы). Сгибаем её в виде буквы «U» и закрепляем на любой ровной вертикальной поверхности (на стене, фанере, картоне) хомутами или скотчем. Один из её концов глушим: сгибаем и перевязываем ниткой или вставляем пробку. Второй конец нужно подсоединить к баку или трубе ведущей из него. Вода, налившись в трубочку, оставит в заглушенном участке воздушный пузырь, высота которого зависит от уровня воды в баке. Чем больше уровень в баке, тем сильнее сожмется воздух в заглушенном участке трубочки. Конечно, сначала придется этот манометр откалибровать, т.е. отметить на трубочке маркером заранее проверенные уровни в баке. Зато потом – пользуйтесь на здоровье, и отключение электричества не помешает. Само собой, этим манометром можно измерить лишь небольшое, до 1 бара, давление.

Указатель уровня накопительных баков.

Я мог бы вам рассказать, как сделать диффманометр с механическим или электромеханическим приводом, но мне кажется, что приведенных выше примеров достаточно для решения задачи по определению уровня в баках. Остальное на порядок сложнее, оставим это дело специалистам.

Я отрицательно отношусь к расположению накопительных баков системы водоснабжения в подполе или подвале, потому что в этом случае действует правило: «нет света – нет воды», и я не вижу в этом никакого смысла. Но есть ситуации, когда и такое расположение баков целиком оправдано.

Один мой шапочный знакомый ворует воду по ночам у соседей. Ночью бросает свой насос в их колодец и наполняет накопительные баки, стоящие в подполе. Дальше вода распределяется с помощью насосной станции. Соседям говорит, что у него в подполе скважина. Бог ему судья.

Коллекторы, объединяющие напорную и накопительную схемы.

Другие знакомые, не имея на участке скважины или колодца, пользуются водопроводом садоводства, в котором, увы, не всегда есть вода (а может просто до них не доходит). Они всегда держат открытым кран, вода из которого заведена в накопительную емкость, расположенную в подвале. Дальше стандартная схема с насосной станцией.

К сожалению, мне не известна ваша конкретная ситуация, но я искренне надеюсь, что мои советы вам помогли или помогут в организации системы водоснабжения вашего дома.

Как работают насосы для частных скважин и муниципальные системы водоснабжения

Муниципальное водоснабжение, общественное водоснабжение или городское водоснабжение — это система для потребления человеком через трубы или другие сооруженные транспортные средства, такая система имеет не менее пятнадцати соединений или регулярно обслуживает не менее двадцати пяти человек. Эти общественные системы питьевой воды регулируются Агентством по охране окружающей среды, и делегированные штаты обеспечивают питьевой водой 90 процентов американцев. В Соединенных Штатах насчитывается около 157 000 систем общественного водоснабжения, обеспечение безопасной питьевой водой является партнерством, в котором участвуют Агентство по охране окружающей среды, штаты, их системы водоснабжения и операторы.Правила EPA в отношении первичной питьевой воды можно найти здесь: https://www. epa.gov/ground-water-and-drinking-water/national-primary-drinking-water-regulations — Правила EPA в отношении вторичной питьевой воды можно найти здесь. здесь: https://www.epa.gov/sdwa/secondary-drinking-water-standards-guidance-nuisance-chemicals

Общественная вода в Мэриленде и близлежащих муниципалитетах сильно различается по степени жесткости или содержанию карбоната кальция. Мы обнаружили воду в диапазоне от нескольких гран на галлон до более 25 гран на галлон.Концентрации хлора также сильно различаются в зависимости от времени года и удаленности от водоочистных сооружений. По закону диапазон pH муниципальной воды может составлять только 6,5–8,5, но, несмотря на это, считается, что склонность водопроводной воды к коррозии медных труб связана с аномально высоким уровнем кислорода.

Большинство потребителей отдают предпочтение угольной предварительной фильтрации (для удаления хлора) и умягчителю воды (для удаления жесткости), когда они выбирают систему кондиционирования воды для всего дома для своей семьи. В дополнение к системе фильтрации воды для всего дома многие потребители также выбирают установку системы обратного осмоса в качестве дополнительного уровня очистки питьевой воды: эти системы стали очень популярными в последние годы в качестве замены громоздким и неуклюжим диспенсерам для бутилированной воды. .

%PDF-1.4 % 286 0 объект > эндообъект внешняя ссылка 286 299 0000000016 00000 н 0000007037 00000 н 0000007122 00000 н 0000007313 00000 н 0000009858 00000 н 0000010380 00000 н 0000010841 00000 н 0000011353 00000 н 0000011478 00000 н 0000011908 00000 н 0000012311 00000 н 0000012348 00000 н 0000012396 00000 н 0000012444 00000 н 0000012492 00000 н 0000012540 00000 н 0000012587 00000 н 0000012635 00000 н 0000012683 00000 н 0000012731 00000 н 0000012779 00000 н 0000012827 00000 н 0000012875 00000 н 0000012923 00000 н 0000012971 00000 н 0000013019 00000 н 0000013067 00000 н 0000013115 00000 н 0000013163 00000 н 0000013211 00000 н 0000013258 00000 н 0000013306 00000 н 0000013354 00000 н 0000013402 00000 н 0000013450 00000 н 0000013498 00000 н 0000013546 00000 н 0000013594 00000 н 0000013641 00000 н 0000013689 00000 н 0000013737 00000 н 0000013785 00000 н 0000013833 00000 н 0000013881 00000 н 0000013929 00000 н 0000013977 00000 н 0000014024 00000 н 0000014071 00000 н 0000014118 00000 н 0000014166 00000 н 0000014214 00000 н 0000014262 00000 н 0000014310 00000 н 0000014358 00000 н 0000014406 00000 н 0000014454 00000 н 0000014502 00000 н 0000014550 00000 н 0000014597 00000 н 0000014645 00000 н 0000014693 00000 н 0000014741 00000 н 0000014789 00000 н 0000014837 00000 н 0000014885 00000 н 0000014933 00000 н 0000014981 00000 н 0000015029 00000 н 0000015077 00000 н 0000015125 00000 н 0000015173 00000 н 0000015221 00000 н 0000015269 00000 н 0000015316 00000 н 0000015364 00000 н 0000015412 00000 н 0000015460 00000 н 0000015508 00000 н 0000015556 00000 н 0000015604 00000 н 0000015651 00000 н 0000015699 00000 н 0000015746 00000 н 0000015794 00000 н 0000015842 00000 н 0000015890 00000 н 0000015938 00000 н 0000015986 00000 н 0000016034 00000 н 0000016082 00000 н 0000016130 00000 н 0000016178 00000 н 0000016226 00000 н 0000016274 00000 н 0000016322 00000 н 0000016566 00000 н 0000016816 00000 н 0000016894 00000 н 0000017123 00000 н 0000017346 00000 н 0000017586 00000 н 0000017849 00000 н 0000025313 00000 н 0000029960 00000 н 0000035598 00000 н 0000041136 00000 н 0000046411 00000 н 0000050204 00000 н 0000055447 00000 н 0000061333 00000 н 0000061390 00000 н 0000061436 00000 н 0000061651 00000 н 0000061792 00000 н 0000064486 00000 н 0000064902 00000 н 0000065216 00000 н 0000065467 00000 н 0000065741 00000 н 0000066114 00000 н 0000066430 00000 н 0000066637 00000 н 0000066870 00000 н 0000067135 00000 н 0000067358 00000 н 0000067609 00000 н 0000067844 00000 н 0000068200 00000 н 0000068571 00000 н 0000068774 00000 н 0000068959 00000 н 0000069289 00000 н 0000069550 00000 н 0000069755 00000 н 0000069939 00000 н 0000070793 00000 н 0000077745 00000 н 0000077950 00000 н 0000078134 00000 н 0000078234 00000 н 0000078376 00000 н 0000078476 00000 н 0000078616 00000 н 0000078766 00000 н 0000078920 00000 н 0000079020 00000 н 0000079161 00000 н 0000079305 00000 н 0000079458 00000 н 0000079952 00000 н 0000080408 00000 н 0000080825 00000 н 0000081139 00000 н 0000081457 00000 н 0000081771 00000 н 0000082207 00000 н 0000082523 00000 н 0000082886 00000 н 0000083147 00000 н 0000083404 00000 н 0000083665 00000 н 0000084017 00000 н 0000084278 00000 н 0000084634 00000 н 0000085074 00000 н 0000085372 00000 н 0000085665 00000 н 0000086066 00000 н 0000086358 00000 н 0000086852 00000 н 0000087308 00000 н 0000087679 00000 н 0000087992 00000 н 0000088425 00000 н 0000088738 00000 н 0000089128 00000 н 0000089397 00000 н 0000089708 00000 н 0000089931 00000 н 00000

00000 н 0000090769 00000 н 0000091168 00000 н 0000091567 00000 н 0000092001 00000 н 0000092401 00000 н 0000092835 00000 н 0000093235 00000 н 0000093729 00000 н 0000094125 00000 н 0000094459 00000 н 0000094690 00000 н 0000095087 00000 н 0000095421 00000 н 0000095651 00000 н 0000096013 00000 н 0000096274 00000 н 0000096591 00000 н 0000096927 00000 н 0000097316 00000 н 0000097608 00000 н 0000098007 00000 н 0000098299 00000 н 0000098651 00000 н 0000098912 00000 н 0000099274 00000 н 0000099535 00000 н 0000099845 00000 н 0000100113 00000 н 0000100426 00000 н 0000100763 00000 н 0000101055 00000 н 0000101219 00000 н 0000101511 00000 н 0000101863 00000 н 0000102115 00000 н 0000102431 00000 н 0000102807 00000 н 0000103073 00000 н 0000103470 00000 н 0000103762 00000 н 0000104196 00000 н 0000104649 00000 н 0000105106 00000 н 0000105562 00000 н 0000105875 00000 н 0000106200 00000 н 0000106513 00000 н 0000106889 00000 н 0000107202 00000 н 0000107618 00000 н 0000107932 00000 н 0000108262 00000 н 0000108530 00000 н 0000108897 00000 н 0000109214 00000 н 0000109525 00000 н 0000109748 00000 н 0000110242 00000 н 0000111035 00000 н 0000111853 00000 н 0000117686 00000 н 0000118474 00000 н 0000119246 00000 н 0000120036 00000 н 0000120596 00000 н 0000120910 00000 н 0000121315 00000 н 0000121592 00000 н 0000122048 00000 н 0000122323 00000 н 0000122717 00000 н 0000122986 00000 н 0000123271 00000 н 0000123494 00000 н 0000123909 00000 н 0000124263 00000 н 0000124481 00000 н 0000124704 00000 н 0000124979 00000 н 0000125250 00000 н 0000125604 00000 н 0000125974 00000 н 0000126341 00000 н 0000126611 00000 н 0000126991 00000 н 0000127252 00000 н 0000127580 00000 н 0000127853 00000 н 0000128233 00000 н 0000128494 00000 н 0000128805 00000 н 0000129028 00000 н 0000129280 00000 н 0000129593 00000 н 0000129816 00000 н 0000130019 00000 н 0000130204 00000 н 0000130522 00000 н 0000130874 00000 н 0000131345 00000 н 0000131802 00000 н 0000132182 00000 н 0000132443 00000 н 0000132754 00000 н 0000132975 00000 н 0000133355 00000 н 0000133616 00000 н 0000134032 00000 н 0000134346 00000 н 0000134657 00000 н 0000134880 00000 н 0000135080 00000 н 0000135186 00000 н 0000138530 00000 н 0000138772 00000 н 0000138988 00000 н 0000139213 00000 н 0000139354 00000 н 0000006276 00000 н трейлер ]>> startxref 0 %%EOF 584 0 объект >поток xb«`f`Q Ȁ

Как работает погружной скважинный насос?

Если вы получаете воду из частного колодца, вы несете ответственность за тестирование, мониторинг, очистку и доставку питьевой воды в ваш дом. Ваша система водоснабжения состоит из ряда компонентов, которые работают вместе, чтобы обеспечить ваш дом чистой безопасной питьевой водой. Погружной колодезный насос – это оборудование, которое доставляет воду из колодца в ваш дом.

Типичная система колодезной воды состоит из погружного насосного агрегата, который поднимает воду из колодца под землей и доставляет ее в резервуар для хранения, где она хранится и находится под давлением до тех пор, пока она вам не понадобится. Существует множество различных типов, видов и размеров насосов, предназначенных для использования в бытовых системах водоснабжения.Некоторые насосы служат для специальных целей, таких как повышение давления воды или подача воды к специальному выпускному отверстию, как в дистилляционной системе.

Давайте посмотрим, как на самом деле работает погружной скважинный насос в основе вашей системы подачи воды.

Что такое погружной скважинный насос?

Погружной скважинный насос предназначен для работы под землей. Подобно дренажному насосу, установленному во многих домах, погружной скважинный насос не будет работать, если он полностью не погружен в жидкость.В отличие от надземной насосной системы, которая всасывает воду из-под земли, погружной насос предназначен для выталкивания воды на поверхность.

Насосы могут различаться по размеру, и существует два основных типа погружных насосов, используемых для подачи питьевой воды: неглубокие и глубокие. Типичный погружной скважинный насос состоит из цилиндра длиной от 2 до 4 футов и диаметром от 3 до 5 дюймов. Эта трубка имеет герметичный двигатель, тесно связанный с корпусом водяного насоса. Герметизация двигателя предотвращает попадание воды внутрь и короткое замыкание.Двигатель приводит в движение рабочее колесо. При включении реле давления крыльчатка начинает вращаться, всасывая воду в насос. Затем вода проталкивается через корпус насоса и выносится на поверхность. Остальная часть агрегата состоит из кабеля, соединенного с двигателем, и трубы, по которой вода транспортируется на поверхность и в резервуар для хранения.

Размер единицы зависит от производительности колодца и потребностей вашей семьи. Насос должен быть рассчитан на нормальную пиковую нагрузку в вашем домашнем хозяйстве, а не просто на среднее использование.Одно важное правило: никогда не устанавливайте систему с большей производительностью насоса, чем у вашей скважины, если только вам не нужно использовать хранилище скважин вместе с нормальным дебитом для удовлетворения пикового спроса.

Преимущество погружных колодезных насосов

Надземные водяные насосы имеют более высокий уровень механических проблем и отказов из-за динамики подъема воды из колодца. Наземные насосы могут потерять напор, что приведет к перегоранию двигателя и необходимости его замены. Погружные насосы имеют меньше проблем и могут прослужить до 25 лет, прежде чем потребуется их замена.Кавитация является распространенной проблемой наземных насосов. Погружные насосы не подвержены проблемам кавитации из-за того, что они обычно находятся глубоко под поверхностью воды.

Ваш скважинный насос является сердцем вашей системы подачи питьевой воды. Использование погружного насоса для подачи воды из колодца в ваш дом является эффективным и относительно не требующим обслуживания средством обеспечения вас и вашей семьи безопасной питьевой водой в большом количестве. Если вы подозреваете, что проблема связана с насосом скважины, и вам необходимо поговорить с техником по водоснабжению, свяжитесь с нами по адресу Skillings & Sons.

Нужно ли выключать скважинный насос, покидая город?

Есть много причин иметь частную скважину. Колодезная вода бесплатна и надежна и является богатым источником различных полезных минералов, таких как магний, натрий и кальций, которые поддерживают широкий спектр функций организма.

Думаете об установке системы колодезной воды? Вот некоторые обязательные действия!

Узнайте все, что нужно знать о земле

• Учитывать климатические факторы. Попытайтесь понять, как они могут повлиять на вашу скважину
• Обратите внимание на близлежащие фабрики, которые могут представлять риск заражения
• Постарайтесь узнать о качестве подземных вод в регионе. Узнайте, значительно ли снижается уровень воды в определенное время года

Получение необходимых разрешений

Каждый штат требует, чтобы его жители получали разрешение, прежде чем копать колодец. Ожидайте платить от 350 до 700 долларов или больше за получение разрешений.Власти посетят ваш участок как минимум пару раз, чтобы убедиться, что ваш колодец правильно закрыт, пробурен и правильно подключен к обозначенной системе водоснабжения.

Определение необходимого количества воды

Большинство американских семей потребляют от 60 до 100 галлонов воды в день. Расчет количества воды, которое будет использовать ваша семья, может помочь определить правильный тип насоса для вашего колодца.

Что такое водяной насос?

Насосы колодезные

предназначены для забора воды из колодцев.Это водяной насос, который является сердцем системы водоснабжения скважины. Двумя наиболее популярными типами насосов, используемых в домашних хозяйствах по всему миру, являются погружные насосы и струйные насосы.

Оба насоса используют центробежную силу для подачи воды вверх или в систему водоснабжения. Эти насосы имеют вращающиеся роторы, известные как рабочие колеса. Рабочее колесо создает вакуум, который заставляет воду подниматься вверх через обсадную трубу в распределительную систему.

Струйные насосы: Струйные насосы обычно размещаются над землей.У них есть всасывающий насос для подъема воды из-под земли. Всасывающий насос использует рабочее колесо для создания вакуума. Перед использованием струйный насос необходимо заправить проточной водой.

Струйные насосы для неглубоких скважин обычно используются в скважинах глубиной 25 футов, в то время как глубинные струйные насосы обычно используются в скважинах глубиной 150 футов и более. Для более глубоких скважин обычно требуются погружные насосы.

Погружные насосы: Погружные насосы могут использоваться в неглубоких колодцах глубиной 25 футов, а также в глубоких колодцах глубиной до 400 футов и более.

Как следует из названия, погружной насос погружается глубоко в скважину. В отличие от струйных насосов, которые всасывают воду сверху, погружные насосы выталкивают воду вверх.

Погружные насосы цилиндрической формы. Погружной насос состоит из двигателя насоса и крыльчаток, которые загоняют воду в отводную трубу. Погружные насосы, известные своей универсальностью, эффективностью и долговечностью, широко используются во всем мире.

При выборе насоса для скважинной системы следует учитывать два наиболее важных фактора: требуемый объем воды и глубину скважины.

Как работает водяной насос?

Хотя струйные насосы и погружные насосы различаются по конструкции и механике, оба насоса работают, перекачивая воду из-под земли в предназначенную для этого систему колодезной воды.

Резервуар под давлением обычно имеет диапазон давления от 40 до 60 фунтов на квадратный дюйм. Когда давление воды падает (из-за использования воды во всем доме), реле давления подает сигнал на включение водяного насоса.

Когда рабочие колеса получают сигнал от реле давления, они начинают быстро вращаться, выталкивая воду вверх по трубе, соединенной с насосом.По мере заполнения гидробака давление воды начинает расти. Когда давление достигает 60 фунтов на квадратный дюйм, реле давления подает команду на отключение насоса.

Давление остается на этом уровне до тех пор, пока не будет использовано больше воды. Как только давление падает ниже 40 фунтов на квадратный дюйм, цикл повторяется.

Почему следует выключать скважинный насос перед отъездом из города

Вот несколько причин, по которым вам следует выключать скважинный насос перед отъездом из города:

Предотвращение повреждения устройства: Колодезные насосы, как и все другие устройства, требуют плановых проверок и обслуживания. Если вы планируете оставаться вдали от дома в течение длительного времени, выключите скважинный насос перед уходом на случай возникновения какой-либо проблемы с электричеством, которая не будет продолжаться до тех пор, пока вы не вернетесь домой.

Предотвращение повреждения водой и потенциальных проблем со здоровьем: Ваш водяной насос может дать течь или труба может лопнуть, пока вас нет. Это может привести к затоплению и серьезному ущербу от воды.

Стоячая вода является рассадником вредоносных бактерий, вирусов и других патогенов.Если прорвало трубу, и вода застаивается в разных частях вашего дома, вам, возможно, придется нанять специалиста для глубокой очистки вашего дома.

Выключение скважинного насоса имеет смысл. В конце концов, кто захочет вернуться в затопленный дом? Отключение скважинного насоса снижает риск наводнения и повреждения водой.

Кроме того, многие люди не могут перестать думать о своем скважинном насосе, который они оставили включенным. Если вы склонны слишком много думать, выключите помпу перед отъездом из города, чтобы успокоиться.

Как отключить скважинный насос?

Чтобы выключить скважинный насос, подойдите к электрощиту и отключите выключатель, подключенный к системе скважинного насоса. Рассмотрите возможность отключения питания вашего водонагревателя, чтобы предотвратить отвод воды из него из-за сломанного водопровода.

Если вы не знаете требований производителя к вашему насосу, проконсультируйтесь со своим сантехником, прежде чем пытаться отключить скважинный насос.

Weeks Drilling & Pump Co. — ведущая компания по добыче подземных вод в Калифорнии.Если вам нужны первоклассные услуги по бурению скважин на воду или вы хотите установить систему общественного водоснабжения, наша команда поможет вам. Мы предлагаем экономически эффективные решения, адаптированные к конкретным потребностям наших клиентов. Чтобы воспользоваться нашими услугами по ремонту насосов в Хилдсбурге , позвоните нам по телефону 707-823-3184 .

Насосы и расходные материалы для водяных скважин

Новый веб-сайт Dean Bennett Supply скоро появится!

Новый внешний вид, новые функции, те же отличные продукты и услуги.

Ищите это.

43/4 л.с. кремневые и стеновые погружные насосы водяные скважинные насосы и сопутствующие принадлежности

Погружные водяные скважинные насосы, дренажные насосы и насосы для сточных вод, принадлежности для водяных скважин, ветряные мельницы и ручные насосы, а также расходные материалы для мониторинга грунтовых вод . DEAN BENNETT SUPPLY по телефону 1-800-621-4291 – ваш поставщик ветряных электростанций Wind Engine 702, дренажных и канализационных насосов Zoeller, погружных и наземных скважинных насосов Flint & Walling, а также аксессуаров для водяных скважин, таких как резервуары, клапаны и т. д.С 1965 года Dean Bennett Supply обслуживает потребности в системах перекачки воды для домашнего скота, домов и предприятий. Мы приветствуем установщика DO-IT-YOURSELF.

Компания Dean Bennett Supply Company с 1965 года является дистрибьютором насосов и оборудования для колодцев. Независимо от того, нужны ли вам насосы для домашнего использования или для поения скота, наши знающие продавцы помогут вам выбрать нужную продукцию. Наш большой ассортимент запасных частей для колодцев в Денвере упростит быструю доставку вашего заказа.Ваши опасения по поводу качества исчезнут, когда вы сможете выбирать продукцию известных производителей, таких как насосы Flint & Walling, ветряные мельницы Wind Engine 702, а также насосы для отстойников и сточных вод Zoeller. Мы обслуживаем владельца ранчо, домовладельца и установщика «Сделай сам» в дополнение к профессиональному бурильщику скважины / насосщику. Так что не стесняйтесь обращаться к нам за помощью по продуктам, которые мы вам продаем.

ПРЕДПОЧИТАЕТЕ ЛИЧНО ПОСЕТИТЬ НАШИХ ПРОДАВЦОВ? Звоните нам бесплатно по бесплатному общенациональному телефону   ( 1-800-621-4291 )   с понедельника по пятницу    с 7:00 до 16:30   Горный часовой пояс. Наши продавцы будут рады ответить на ваши вопросы, принять ваш заказ или помочь вам любым другим способом, которым мы можем по продуктам, которые мы продаем.

Политика ценообразования: Любые цены, которые можно найти на этом веб-сайте (или в любом архивном прайс-листе или каталогах), могут быть изменены без уведомления.

Посетите наш склад в Денвере и офисный магазин.

3725 Salem Street,    Denver, CO     80239
Телефоны:    Бесплатный номер   1-800-621-4291       Местный   303 – 424-3551
Все телефонные линии подключены к нашей круглосуточной системе записи сообщений.
Факс 303 — 424 — 3420
Электронная почта: denverwinpumpco@gmail.com

Ремонт и восстановление водяных скважин , поток или производительность) имеет тенденцию к снижению, особенно в скважинах, которые не были должным образом разработаны при первом бурении. В этом информационном бюллетене кратко описаны распространенные проблемы со скважинами и обсуждаются профилактические и реабилитационные меры.

Техническое обслуживание водяных колодцев

Водяные колодцы требуют регулярного обслуживания для обеспечения адекватного расхода воды и постоянной безопасности питьевой воды.Чтобы обеспечить качество воды, колодезная вода должна ежегодно проверяться на общее количество бактерий кишечной палочки и бактерий E. coli в испытательной лаборатории, аккредитованной государством.

Каждые три года рекомендуется проводить дополнительные испытания pH и общего содержания растворенных твердых веществ, а также испытания, связанные с землепользованием, происходящим или ожидаемым в пределах видимости колодца. Кроме того, если в воде есть явные пятна, вкус или запах, обратитесь за тестами, которые помогут определить источник этих симптомов.

Водяные колодцы также следует ежегодно осматривать на наличие явных признаков повреждения или загрязнения.Убедитесь, что в радиусе 100 футов вокруг колодца нет мусора или предметов, которые могут загрязнить водоснабжение.

Профессиональная проверка колодца подрядчиком по водоснабжению каждые десять лет. Сохраняйте все записи, связанные с водяной скважиной, включая:

• Отчет о завершении работ по водозаборной скважине или журнал (если он у вас есть), который должен включать такую ​​информацию, как глубина водяной скважины, дата бурения, конструкция (включая характеристики обсадной колонны, цементный раствор и экран) и дебит скважины или скорость потока в галлонах в минуту (галлонов в минуту)
• Отчеты об испытаниях качества воды
• Отчеты о прошлых проверках
• Счета-фактуры о работе, выполненной подрядчиками по водоснабжению (включая замену насоса)
• Гарантии на оборудование для очистки воды, счета-фактуры и руководства

Чтобы найти часть этой информации, вы можете обратиться в Департамент охраны природы и природных ресурсов Пенсильвании (PA DCNR) в Информационную систему по подземным водам Пенсильвании (PaGWIS) или связаться с местным бурильщиком скважин.

Производительность скважины

По мере старения водозаборной скважины скорость, с которой может быть закачана вода (обычно называемая дебитом, расходом или производительностью скважины), имеет тенденцию к снижению, особенно в скважинах, которые не были должным образом разработаны при первом бурении. Падение или полная потеря дебита воды из скважины иногда может происходить даже в относительно новых скважинах из-за понижения уровня воды из-за постоянной засухи или чрезмерной откачки скважины, что может привести к осушению водоносных зон. Чаще снижение дебита скважины с течением времени может быть связано с изменениями в самой скважине, включая:

• Накипь из месторождений полезных ископаемых
• Биообрастание в результате роста микроорганизмов
• Физическое закупоривание «водоносного горизонта» (насыщенного слоя песок, гравий или горная порода, через которые проходит вода) отложениями
• Откачка песка
• Коррозия экрана скважины или обсадной колонны
• Повреждение насоса

В данном информационном бюллетене кратко описываются эти распространенные проблемы и обсуждаются альтернативные профилактические и реабилитационные меры.

Восстановление водяных скважин

Меры, принимаемые для решения этих проблем, называются восстановлением или восстановлением скважин. Успешная реабилитация скважины позволит максимально увеличить приток воды из скважины. Шансы на успешную реабилитацию зависят от причин плохой работы скважины и степени прогрессирования проблемы.

Если вы заметите снижение производительности в вашей скважине, обратитесь к профессиональному подрядчику по водоснабжению для осмотра вашей скважины, предпочтительно с помощью скважинной камеры.

Обычная мера доставки воды водяной скважиной называется «удельной производительностью», которая определяется как скорость откачки (галлоны в минуту), деленная на просадку или увеличение глубины до воды во время откачки (в футах) .

Как правило, снижение дебита скважины на 25% и более указывает на то, что рекультивация необходима. Затягивание реабилитационных процедур может значительно увеличить затраты, а в некоторых случаях сделать реабилитацию невозможной.

Для обнаружения ухудшения работы скважины необходимо иметь точку отсчета.Часто эта ссылка представляет собой первоначальные данные о конструкции скважины и испытаниях насоса, которые обычно предоставляются вам бурильщиком в отчете о завершении скважины или каротажной диаграмме после установки скважины. Однако даже если у вас нет этой информации, значительные изменения в вашем колодце также являются предупреждающим знаком. Существенные изменения любой из следующих характеристик скважины указывают на то, что ваша скважина или насос требуют внимания:

• Снижение скорости откачки
• Снижение уровня воды
• Снижение удельной производительности
• Повышенное содержание песка или наносов в воде (
• Уменьшение общей глубины колодца

Два наиболее распространенных метода восстановления водяного колодца:

• химикаты для растворения накипи из колодца
• физическая очистка колодца

Физические методы включают использование щетки присоединение к буровой установке, струйная очистка под высоким давлением, гидроразрыв пласта и помпаж скважины.

Щетка для прикрепления к буровой установке в качестве одного из методов физической реабилитации.

Последние три метода включают закачку воды (а иногда и химикатов) в скважину под экстремальным давлением. Иногда подрядчики будут использовать комбинацию этих методов в зависимости от причины (причин) снижения производительности скважины.

Снижение производительности из-за образования накипи или биологического обрастания

Химическое и биологическое образование накипи является распространенной причиной отказа скважины.Накипь представляет собой физические препятствия, которые образуются на экранах колодца и в трещинах горных пород или отверстиях, доставляющих воду к экрану колодца или скважине.

Видеоизображение скважины, показывающее сильное биологическое и накипное обрастание, полностью покрывающее экранированную часть скважины.

В тяжелых случаях препятствие для текущей воды может сделать колодец бесполезным. Основные формы накипи могут возникать из-за накопления солей кальция и магния, соединений железа и марганца или закупоривания, вызванного образованием слизи железобактериями или другими подобными организмами (биообрастание).

Обработка химической накипи

Основным средством, используемым для восстановления проблем с химической накипью, является использование растворов сильных кислот для растворения материалов накипи.

После разрыхления или растворения накипные материалы выкачиваются из скважины с раствором кислоты для утилизации.

Тип используемой кислоты, ее форма (жидкая, гранулированная, таблетированная), процедуры, используемые для введения и перемешивания раствора кислоты, а также степень образования накипи играют роль в определении успеха кислотной обработки.Обработанные кислотой старые скважины обычно полностью восстанавливают или даже превышают первоначальный дебит скважины, если предположить, что любой материал, вытесненный кислотой, удален из скважины.

Несмотря на то, что методы кислотной обработки для удаления накипи очень эффективны, механические методы, такие как проволочная щетка или соскабливание, часто используются в сочетании с кислотной обработкой для улучшения результатов.

Менее распространенным механическим подходом является использование контролируемой взрывной обработки. Контролируемые взрывные работы включают в себя использование взрывчатых веществ, тщательно установленных в определенных местах в стволе скважины, для разрушения консолидированного водоносного горизонта горных пород и материалов корки.Опыт показал, что этот метод при правильном применении может быть полезен для временного повышения дебита скважины. Однако трещины, открытые взрывными работами, часто со временем зарастают коркой, и для поддержания продуктивности скважины требуются дополнительные реабилитационные мероприятия.

Обработка биообрастания

Основной причиной биообрастания или биологического засорения экранов колодцев и трещин в горных породах являются железобактерии. Эти и другие подобные бактерии создают слизистый объемный «биомат».

Погружной насос извлекают из скважины, в которой обнаружены оксид железа, железобактерии и биопленка.

Быстрый рост этих бактерий может быстро засорить поры сетки колодца и сделать колодец практически бесполезным в течение нескольких месяцев. Как только железобактерии поселяются в колодце, их чрезвычайно трудно уничтожить.

Обработка колоний железобактерий в водяных скважинах часто представляет собой непрерывный процесс, направленный на поддержание производительности скважины на приемлемом уровне. В целом химические средства борьбы наиболее эффективны.Однако наилучшие результаты достигаются при использовании химических бактерицидов в сочетании с физическим взбалтыванием скважинной воды для удаления биологических остатков.

Предпочтительным химикатом для большинства скважин малого диаметра является хлор. Преимущество его в том, что он легко доступен, недорог и обычно одобрен органами здравоохранения для использования в системах снабжения питьевой водой. Для общей дезинфекции после обычного строительства скважин и трубопроводов, ремонта или установки насосов рекомендуется доза свободного хлора 50 мг/л.Для лечения тяжелых железобактериальных заболеваний используются концентрации от 500 до 2000 мг/л.

Однако обработка хлором железобактерий может оказаться неэффективной без последующего взбалтывания колодезной воды. Турбулентный поток приводит к тому, что большая площадь поверхности слизи подвергается воздействию раствора хлора и способствует удалению препятствий.

Для получения дополнительной информации о том, как ударно хлорировать скважину, ознакомьтесь с нашим информационным бюллетенем «Ударное хлорирование скважин и родников» или обратитесь к профессиональному бурильщику скважин.

Поскольку осаждение железа в бактериальном биомате способствует закупорке проточных пространств, результаты реабилитации обычно улучшаются, когда кислотные обработки чередуются с бактерицидными.

Однако хлор и кислота никогда не должны находиться в колодце одновременно.

Отказ, вызванный физическим закупориванием и закачкой песка

Частично снижение производительности скважины с течением времени часто можно объяснить медленной миграцией мелких частиц из водоносного горизонта в направлении ствола скважины и в фильтр скважины.В некоторых случаях может засориться сам экран. Чтобы предотвратить повреждение насоса, замена изнашивающегося экрана может быть мудрым решением. Существует несколько причин закупоривания наносами, в том числе:

• Неправильная конструкция скважины (неправильное расположение фильтров, конструкция щелей и т. д.)
• Недостаточная откачка или помпаж для удаления материала из скважины (освоение скважины) во время первоначального строительства
• Удаление водоносного горизонта материалы для цементирования пласта, скрепляющие пески
• Коррозия экрана и/или обсадной колонны
• Перекачка скважины сверх проектной мощности

Лечение физического закупоривания

Наиболее важной профилактической мерой для предотвращения физического закупоривания является надлежащее освоение скважины.Адекватная разработка скважины стабилизирует материал водоносного горизонта, так что последующая откачка из скважины не приведет к чрезмерному удалению наносов. Удаление мелких частиц ила и глины, попавших в некоторые буровые растворы или встречающихся в природе в определенных видах водоносных горизонтов, может быть достигнуто только с использованием химических обработок.

Как и при других химических реабилитационных обработках, перемешивание химикатов в пласте водоносного горизонта и из него имеет решающее значение для успеха операции.Это перемешивание может быть обеспечено уравнительным плунжером, сжатым воздухом, скважинным насосом или высокоскоростной струей.

Использование высокоскоростной струи общепризнано как наиболее эффективное средство перемешивания. Когда вода из колодца рециркулируется для струйной очистки, осадок следует удалять перед повторным использованием. Непрерывное удаление смещенного осадка, как это делается при рециркуляционной струйной операции, дает наилучшие результаты, поскольку очищающий раствор способен глубже проникать в среду водоносного горизонта.

Отказ, вызванный коррозией

Коррозия металлического корпуса и других компонентов колодца может серьезно сократить срок службы колодца по нескольким причинам.

Отверстие в корпусе, вызванное коррозией.

Коррозия и увеличенные отверстия фильтров скважины могут привести к выкачиванию песка, что, в свою очередь, приведет к абразивному износу деталей насоса и увеличению отверстий фильтров, что приведет к чрезмерной скорости наносов.

В этом случае абразивные материалы, переносимые высокоскоростными потоками, могут привести к эрозии отверстий сетки. Экран или обсадная труба, подвергшиеся значительному коррозионному износу, могут полностью разрушиться. Последнее негативное воздействие коррозии скважины заключается в том, что вода из серьезно поврежденной скважины может быть настолько низкого качества, что ее использование ограничено.

Обработка коррозии

Наилучший способ избежать или устранить проблемы с коррозией — это выбрать соответствующие коррозионно-стойкие материалы корпуса и экрана. Сита из углеродистой стали дешевле, чем из нержавеющей стали, но более подвержены коррозии. Имейте в виду, что чрезмерная кислотная обработка скважин также может значительно ускорить общую коррозию.

Отказ, вызванный повреждением насоса

Повреждение водяного насоса обычно является результатом одного или нескольких из следующих факторов:

• Перекачивание абразивного песка или осадка
• Коррозия деталей насоса
• Чрезмерно высокие рабочие температуры
• Насос кавитация

Абразивный износ в результате перекачивания песка является основной причиной отказа насоса.

Истирание, вызванное перекачиванием песка.

Чрезмерная концентрация отложений в колодезной воде может быть вызвана неадекватной начальной обработкой скважины, отсутствием экрана скважины в рыхлой горной породе, слишком большими отверстиями экрана, чрезмерными скоростями воды на входе в фильтр из-за недостаточного размера отверстий или коррозией экрана скважины.

Обработка повреждений насоса

Обычно насос показывает некоторые признаки того, что техническое обслуживание в порядке. Большинство основных причин отказа насоса связаны с механическими проблемами, такими как подшипники, сальниковые коробки, рабочие колеса и узлы корпуса насоса.Техническое обслуживание, ремонт и замена деталей насоса и двигателя должны производиться в соответствии с рекомендациями производителя.

Устранение повторяющихся проблем с откачкой песка в некоторых случаях является непомерно дорогим. Полная замена скважины может в долгосрочной перспективе быть более экономичной, чем восстановление сильно изношенной скважины. Особенно это касается неглубоких колодцев.

Однако, когда бурение новой скважины невозможно, иногда можно извлечь и заменить сильно поврежденный экран в существующей скважине.Установка экрана меньшего диаметра (также известного как вкладыш) внутри исходного фильтра скважины также использовалась в качестве средства правовой защиты. Также могут быть установлены различные устройства для выравнивания или уменьшения потока воды, поступающей в скважину, и, таким образом, снижения возможности выкачивания песка.

Резюме

Если ваша скважина начинает демонстрировать признаки плохой работы, не откладывайте обращение к профессиональному подрядчику по водоснабжению. Обратитесь в Национальную ассоциацию подземных вод (NGWA), чтобы найти список бурильщиков-членов в вашем районе.Чем раньше они смогут осмотреть колодец, чтобы найти проблему и устранить ее, тем больше у вас шансов на успешную реабилитацию колодца.

Авторы фотографий

Национальная ассоциация подземных вод

Рецензенты

Благодарность следующим лицам, которые рецензировали эту публикацию Cumberland County

Кеннет Керстнер, генеральный подрядчик по подземным водам, владелец/оператор, Kerstner Well & Pump Service, Easton, PA

На основе информации, собранной докторомПол Робиллард и доктор Уильям Шарп, на пенсии, Университет штата Пенсильвания.

Ключевые компоненты частного колодца

Если вы планируете жить в доме, где есть собственный колодец, или думаете об установке собственного колодца на своем участке, вооружитесь знаниями — это отличный способ начать. Чем больше вы знаете о том, как работают скважины, тем лучше вы будете готовы взять на себя эту новую ответственность. Первым шагом к хорошему пониманию является изучение их ключевых компонентов.

Дополнительные сведения о колодцах также помогут вам понять, как за ними ухаживать и когда вам нужно вызвать специалистов. Имея это в виду, давайте подробнее рассмотрим различные ключевые компоненты, из которых состоит типичная система водяных колодцев в жилых помещениях.

Колодезный насос

Безусловно, один из самых важных элементов любой скважинной системы, скважинный насос — это то, что работает, чтобы всасывать воду из-под земли, а затем направлять ее в трубы вашего дома. Вы можете найти водяные насосы в различных формах, включая центробежные насосы, струйные насосы и погружные насосы.

Корпус колодца

Обсадная труба колодца – это его корпус. Это длинная трубчатая структура, которая формирует форму и структуру колодца, обеспечивая путь для движения воды вверх. Он защищает воду от грязи, осадка и загрязняющих веществ. Материалы, используемые для изготовления обсадных труб, обычно представляют собой пластик или сталь (углеродистую или нержавеющую) диаметром около 5 дюймов. Интересно отметить, что некоторые штаты фактически устанавливают ограничения на минимальную длину обсадных труб жилых колодцев.

Крышка колодца

Определенно, одна из самых важных особенностей вашего жилого колодца, крышка колодца — это то, что находится поверх обсадной трубы колодца и создает водонепроницаемое уплотнение, эффективно блокируя попадание в колодец таких вещей, как насекомые, бактерии и грязь. Ваше водоснабжение находится под угрозой, если что-то не так с крышкой колодца. Наиболее распространенными проблемами являются трещины или неправильная установка.

Резервуар высокого давления

Напорный бак расположен внутри вашего дома, но он по-прежнему подключен к стене и играет жизненно важную роль с точки зрения воды, которую вы используете каждый день.В этот резервуар поступает вода из колодца, который способен автоматически контролировать уровень давления и включать/выключать насос по мере необходимости.

Экран колодца

Экран жилого колодца расположен в поздней части кожуха. Он работает почти как сетчатый фильтр, чтобы предотвратить попадание в колодец кусочков грязи, камней, песка и других отложений. У домовладельцев есть несколько вариантов экранов для колодцев: перфорированные, щелевые и непрерывные.

Адаптер без приямка

Разработанный еще в 1950-х годах и используемый до сих пор, переходник без приямка служит для соединения отводной трубы в стене с основной водопроводной трубой, ведущей в ваш дом.Это небольшая, но значительная часть современных колодцев, снижающая риск попадания загрязняющих веществ в колодец и устраняющая риск заморозков, влияющих на ваши водопроводы.
