Кабель силовой КУСИЛ (10, 20 и 35 кВ)

Кабели силовые КУСИЛ предназначены для передачи и распределения электрической энергии в стационарных установках, на номинальное переменное напряжение 10, 20 и 35 кВ номинальной частотой 50 Гц для сетей с заземленной или изолированной нейтралью. Кабели соответствуют требованиям международного стандарта на силовые кабели МЭК 60502-2.

Кабели служат для групповой или одиночной прокладки в кабельных сооружениях, коллекторах, производственных помещениях (в том числе сырых и часто затапливаемых), в земле (в том числе повышенной влажности), в воде (в несудоходных водоемах). Кабели в исполнении «УФ» могут быть проложены на открытом воздухе без защиты от солнечного излучения. Кабели предназначены для прокладки на трассах без ограничения разности уровней. Кабели могут применяться во взрывоопасных зонах с учетом требований ГОСТ Р МЭК 60079-14-2008.

Особенности конструкции, материалы и исполнения

  • Кабель соответствует международному стандарту на силовые кабели МЭК 60502-2
  • Благодаря изоляции из сшитого полиэтилена, кабели выдерживают большие длительные токи и токи короткого замыкания
  • Сечение от 35 мм² до 1000мм²
  • Число жил: 1 или 3
  • Применяются новые материалы с наилучшими показателями пожаробезопасности кабеля: «нг(А)-LS», «нг(А)-HF»
  • Кабель с индексом «УФ» — устойчивый к солнечному излучению
  • Применяется технология защиты от проникновения влаги — продольная и поперечная герметизация оболочки, герметизация токопроводящих жил
  • Кабели могут применяться во взрывоопасных зонах

Кабели КУСИЛ по ТУ 3500-024-76960731-2012 изготавливаются одно- и трехжильными (таблица 1), с изоляцией из сшитого полиэтилена.

Бронированные кабели изготавливаются только трехжильными.
Токопроводящие жилы кабелей медные или алюминиевые, многопроволочные, уплотненные и соответствуют классу 2 по ГОСТ 22483-77.

Токопроводящие жилы одножильных кабелей на номинальное напряжение 10 кВ имеют номинальное сечение 35-1000 мм², на номинальное напряжение 20 и 35 кВ — 50-1000 мм² в соответствии с таблицей 1

Токопроводящие жилы трехжильных кабелей на номинальное напряжение 10 кВ имеют круглую форму и номинальное сечение 35-300 мм², либо секторную форму с номинальным сечением 120-300 мм², в соответствии с таблицей 1. Жилы трехжильных кабелей на номинальное напряжение 20 и 35 кВ имеют круглую форму и номинальное сечение 50-300 мм².

По требованию заказчика на поверхности экрана по изоляции жилы трех-жильных кабелей может быть нанесено печатным способом цифровое обозначение жилы.
Все кабели имеют экран из медных проволок (таблица 2), поверх которых спирально наложена медная лента.

Кабели с продольной («г»), продольной и поперечной («2г») герметизацией оболочки, а также с герметизацией токопроводящих жил («ж») могут применяться при прокладке в земле с повышенной влажностью, в сырых и частично затапливаемых помещениях, в воде (в несудоходных водоемах) — при соблюдении мер, исключающих механические повреждения кабеля.

Кабели в усиленной оболочке («у» — с продольными ребрами жесткости) и бронированные кабели («Б») находят применение при прокладке по трассам сложной конфигурации — содержащим более 4 поворотов под углом свыше 30° или прямолинейные участки с более чем четырьмя переходами в трубах длиной свыше 20м или с более чем двумя трубными переходами длиной свыше 40м. Бронированный кабель («Б») максимально защищает токоведущие жилы от внешних механических воздействий благодаря применению в конструкции стальных оцинкованных лент и дополнительной оболочки.

Наружная оболочка кабелей с обозначением материала оболочки «П» выполнена из полиэтилена, эти кабели могут прокладываться в земле независимо от степени коррозионной активности грунтов. Оболочка кабелей с обозначением материала оболочки «В» изготавливается из поливинилхлоридного пластиката — такие кабели могут быть проложены в сухих грунтах (песчано-глинистая и нормальная почва с влажностью менее 14%).

Кабели с показателем пожарной безопасности «нг(А)-LS», «нг(В)-LS» имеют наружную оболочку из поливинилхлоридного пластиката пониженной пожарной опасности (с пониженным дымо- и газовыделением). В кабелях с показателем «нг(А)-HF» наружная оболочка выполнена из полимерной композиции, не содержащей галогенов — при горении и тлении кабели не выделяют коррозионно-активных газообразных продуктов. Кабели с показателем «нг(А)-LS», «нг(В)-LS» или «нг(А)-HF» могут применяться при групповой прокладке.

Таблица 1. Номинальное сечение токопроводящих жил
Жила Номинальное сечение жилы, мм²
одножильных кабелей трехжильных кабелей
Круглая 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 630; 800; 1000 35; 50; 70; 95; 120; 150; 185; 240; 300
Секторная 120; 150; 185; 240; 300
Таблица 2. Номинальное сечение медного экрана: в одножильных кабелях; в трехжильных кабелях с секторными жилами; в трехжильных кабелях с круглыми жилами — суммарное сечение медных экранов, наложенных на каждую изолированную жилу

Номинальное сечение
жилы, мм²

Сечение медного экрана, мм²
не менее

35-120

16

150-300

25

Более 400

35

Таблица 3. Технические характеристики кабеля
Номинальное напряжение переменное напряжение 10кВ, 25кВ, 35 кВ частотой 50 Гц с заземленной или изолированной нейтралью
Температура эксплуатации — от -60° до +50°C для кабелей с оболочкой из полиэтилена «П»
— от -50° до +50°C для кабелей с оболочкой из ПВХ «В»
— от -60° до +50°C для кабелей хладостойкого исполнения «ХЛ»
Минимальная температура
монтажа кабеля (без предварительного подогрева)
— не ниже минус 20°С для кабелей с оболочкой из полиэтилена «П»
— не ниже минус 15°С для кабелей с оболочкой из ПВХ «В»
Длительно допустимая температура нагрева жил кабеля 90°C
Предельно
допустимая температура
нагрева жил при КЗ 250°C
нагрева медного экрана 350°C
нагрева жилы при КЗ по условиям невозгораемости 400°C (ток КЗ в течение до 5с)
Допустимый нагрев жил в режиме
перегрузки
< 130°С, продолжительность не более 8 часов в сутки и не более 1000 ч.  за срок службы
Электрическое сопротивление токопроводящих жил постоянному току соответствует требованиям ГОСТ 22483-77
Климатическое исполнение УХЛ и У, категория размещения 1 и 2 (по ГОСТ 15150-69), включая прокладку в грунте и воде
Радиус изгиба (D — наружный диаметр кабеля) — не менее 15 D для одножильных кабелей (с использованием специального шаблона допускается 7,5 D)
— не менее 10 D для трехжильных кабелей
Гарантийный срок эксплуатации 5 лет
Срок службы кабелей не менее 30 лет
Таблица 4. Расчетные значения емкости кабелей с круглыми жилами (для справки)
Номинальное сечение жилы, мм² Емкость 1 км кабеля. мкФ
Номинальное напряжение кабеля, кВ
10 20 35
35 0,22
50 0,25 0,17 0,14
70 0,29 0,19 0,16
95 0,32 0,21 0,18
120
0,35
0,23 0,19
150 0,38 0,26 0,20
185 0,42 0,27 0,22
240 0,46 0,29 0,24
300 0,51 0,32 0,26
400 0,57 0,35 0,29
500 0,63 0,39 0,32
630 0,70 0,43 0,35
800 0,77 0,49 0,40
1000 0,87 0,57 0,39

Допустимые токи кабелей

Таблица 5. Длительно допустимые токи одножильных и трехжильных кабелей при коэффициенте нагрузки К=1,0 для температуры окружающей среды +25°С — при прокладке на воздухе, и 15°С — при прокладке в земле
Номинальное сечение жилы, мм² Токи кабеля (А) на напряжение 10 кВ / 20 и 35 кВ при прокладке
в земле / на воздухе
одножильные кабели трехжильные
с медной жилой
при расположении
с алюминиевой жилой
при расположении
кабеля с медными жилами кабеля с алюминиевыми жилами
в плоскости треугольником в плоскости треугольником
35 175 / —
217 / —
181 / —
192 / —
153 / —
189 / —
145 / —
150 / —
175 / —
173 / —
136 / —
134 / —
50 250 / 230
290 / 290
225 / 225
240 / 250
195 / 185
225 / 225
170 / 175
185 / 190
207 / 207
206 / 215
156 / 161
159 / 163
70 310 / 290
360 / 365
275 / 270
300 / 310
240 / 225
280 / 280
210 / 215
230 / 240
253 / 248
255 / 264
193 / 199
196 / 204
95 336 / 336
448 / 446
326 / 326
387 / 389
263 / 263
349 / 348
253 / 253
300 / 301
300 / 300
329 / 331
233 / 233
255 / 256
120 380 / 380
515 / 513
370 / 371
445 / 448
298 / 298
403 / 402
288 / 288
346 / 348
340 / 341
374 / 376
265 / 265
291 / 292
150 416 / 417
574 / 573
413 / 413
503 / 507
329 / 330
452 / 451
322 / 322
392 / 394
384 / 384
423 / 426
300 / 300
329 / 331
185 466 / 466
654 / 652
466 / 466
577 / 580
371 / 371
518 / 516
364 / 365
450 / 452
433 / 433
479 / 481
338 / 339
374 / 375
240 531 / 532
762 / 760
537 / 538
677 / 680
426 / 426
607 / 605
422 / 422
531 / 533
500 / 500
562 / 564
392 / 392
441 / 442
300 590 / 582
865 / 863
604 / 605
776 / 779
477 / 477
693 / 690
476 / 476
609 / 611
563 / 563
630 / 630
456 / 456
490 / 490
400 633 / 635
959 / 957
677 / 678
891 / 895
525 / 526
787 / 783
541 / 541
710 / 712
500 697 / 700
1081 / 1081
759 / 762
1025 / 1027
287 / 588
900 / 897
614 / 615
822 / 824
630 762 / 766
1213 / 1213
848 / 851
1166 / 1172
653 / 655
1026 / 1023
695 / 699
954 / 953
800 825 / 830
1349 / 1351
933 / 942
1319 / 1325
719 / 722
1161 / 1159
780 / 782
1094 / 1096
1000 900 / 906
1423 / 1430
1003 / 1007
1411 / 1415
800 / 805
1220 / 1230
845 / 850
1180 / 1186
  • Допустимые токи в режиме перегрузки рассчитываются: при прокладке в земле — путем умножения токов, указанных в таблице 5 на коэффициент 1,17; при прокладке на воздухе — на коэффициент 1,2

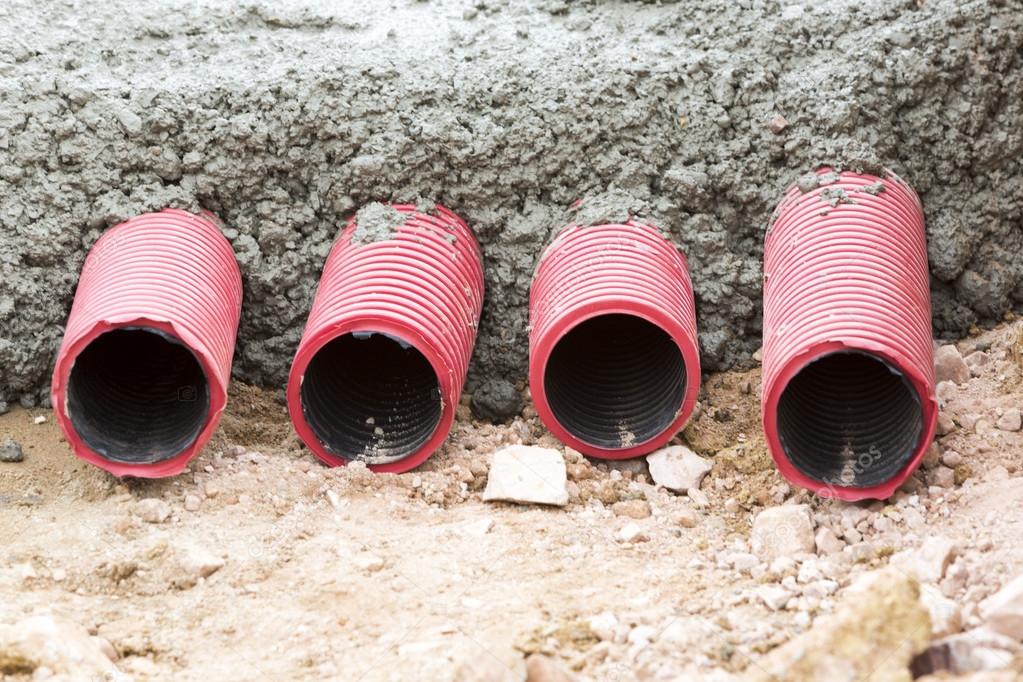

  • Допустимые токи кабелей, проложенных в земле в трубах длиной более 10м: для одножильных кабелей в отдельных трубах — значения токов из таблицы 5 должны быть умножены на коэффициент 0,94; для трех одножильных кабелей в одной трубе — на коэффициент 0,9
  • Допустимые токи нескольких кабелей, проложенных в земле, включая проложенные в трубах, должны быть уменьшены путем умножения токов из таблицы 5 на коэффициенты из таблицы 6
  • Допустимые токи односекудного короткого замыкания кабелей и в медных экранах кабелей должны быть не более указанных в таблице 7 и 8. При продолжительности КЗ, отличающейся от 1с, значения тока необходимо умножить на коэффициент К, рассчитанный по формуле: K=1/√t , где t — продолжительность КЗ в секундах.
Таблица 7. Допустимые токи односекундного короткого замыкания кабелей (температура жилы до КЗ: 90°С, предельная температура жилы при КЗ: 250°С)
Номинальное сечение жилы, мм² Допустимый ток односекундного короткого замыкания кабеля, кА
с медной жилой с алюминиевой жилой
35 5,0 3,3
50 7,15 4,7
70 10,0 6,6
95 13,6 8,9
120 17,2 11,2
150 21,5 14,2
185 26,5 17,5
240 34,3 22,7
300 42,9 28,2
400 57,2 37,6
500 71,5 47,0
630 90,1 59,2
800 114,4 75,2
1000 142,9 94,5
Таблица 6. Коэффициенты
Расстояние между
кабелями в свету, мм
Коэффициенты
при числе кабелей
1 2 3 4 5 6
100 1,0 0,90 0,85 0,80 0,78 0,75
200 1,0 0,92 0,87 0,84 0,82 0,81
300 1,0 0,93 0,90 0,87 0,86 0,85
Таблица 8. Допустимые токи односекундного короткого замыкания в медных экранах кабелей
Номинальное сечение медного экрана, мм² Ток односекундного короткого замыкания, кА, не более
16 3,1
25 4,8
35 6,7
50 9,6
70 13,4

Какой кабель можно использовать на улице и как его прокладывать

При прокладке кабеля на участке встает проблема выбора кабельной продукции, которая бы долго служила и под палящим солнцем и в лютый мороз. Для этого есть некоторые рекомендации, которые мы приведем в этой статье.

 Для кабеля на улице есть целый ряд опасных факторов. Рассмотрим их и как с ними бороться.

  1. Ветер. При прокладке на улице учитывайте, что во время бури кабель будет подвергаться нагрузкам, таким как растяжения и рывки.
  2. Мороз. Изоляция большей части современной продукции может эксплуатироваться в морозы от -15 до -25. Учитывайте этот факт если живёте в регионах где бывают сильные морозы с температурами ниже указанных.
  3. Ультрафиолет – пожалуй самый главный враг изоляции. Под воздействием ультрафиолета нельзя увидеть, как он разрушается. В результате, изоляция трескается и со временем могут происходить утечки.

Учитывайте, что температура монтажа кабеля и температура эксплуатации – это разные величины. Дело в том, что температура монтажа обычно теплее, чем эксплуатации, это связано с тем, что при слишком отрицательных температурах возникают проблемы со снятием изоляции или её растрескивании при изгибаниях. Например, температура монтажа провода СИП – до -15 градусов Цельсия, а эксплуатироваться может до – 60 градусов Цельсия.

Чтобы разобраться как бороться с каждой из проблем и проложить электропитание по улице, рассмотрим варианты решений. Стоит отметить что основные кабели, используемые для внешней прокладки и монтажа электрических сетей 380/220 Вольт в России – это продукция под марками: СИП, ВВГ, ВБбШв.

Ввод электроэнергии на участок в большинстве случаев осуществляется по воздуху от ближайшей опоры. Далее он протягивается до фасада здания, где закрепляется трубостойка с изоляторами. Линия между опорами чаще всего прокладывается проводом СИП. Его маркировка расшифровывается как Самонесущий Изолированный Провод. Изоляция выполнена из сшитого полиэтилена и устойчива к воздействию ультрафиолета. Главной проблемой является то, что жилы провода СИП выполнены из алюминия, поэтому наиболее часто возникает вопрос «Как сделать переход с СИП на медный кабель и завести его в дом?»


Решение этого вопроса – использовать соединение СИПа с медью, например, ВВГ-нг-ls, с помощью болтового соединения, проложив шайбу между алюминиевой и медной жилой, а также используя другие типы клеммников исключающих прямой контакт соединяемых жил.

Прокладка по фасаду здания или между зданиями


Такая задача обычно встречается, когда нужно подключить светильники по периметру здания или на входе, проложить кабель к гаражу, сараю, а также подключить садовые светильники и свет в беседке с розетками.

Первое требование, которое нужно выполнить – обезопасить кабель от разрывов. Это значит, что, если в кабеле нет несущей жилы, такой как в СИП или ВВСГ – значит, при прокладке на улице, между зданиями его нужно закрепить на стальном тросе.


Следующий шаг – защита от ультрафиолета. Если тот же СИП – отлично переносит ультрафиолет и мороз, то изоляция кабелей с ПВХ-изоляцией в большинстве случаев переносит плохо – она трескается. За редким исключением в характеристиках таких кабелей указано, что он предназначен для прокладки на улице. Поэтому при уличной разводке нужно использовать гофру.

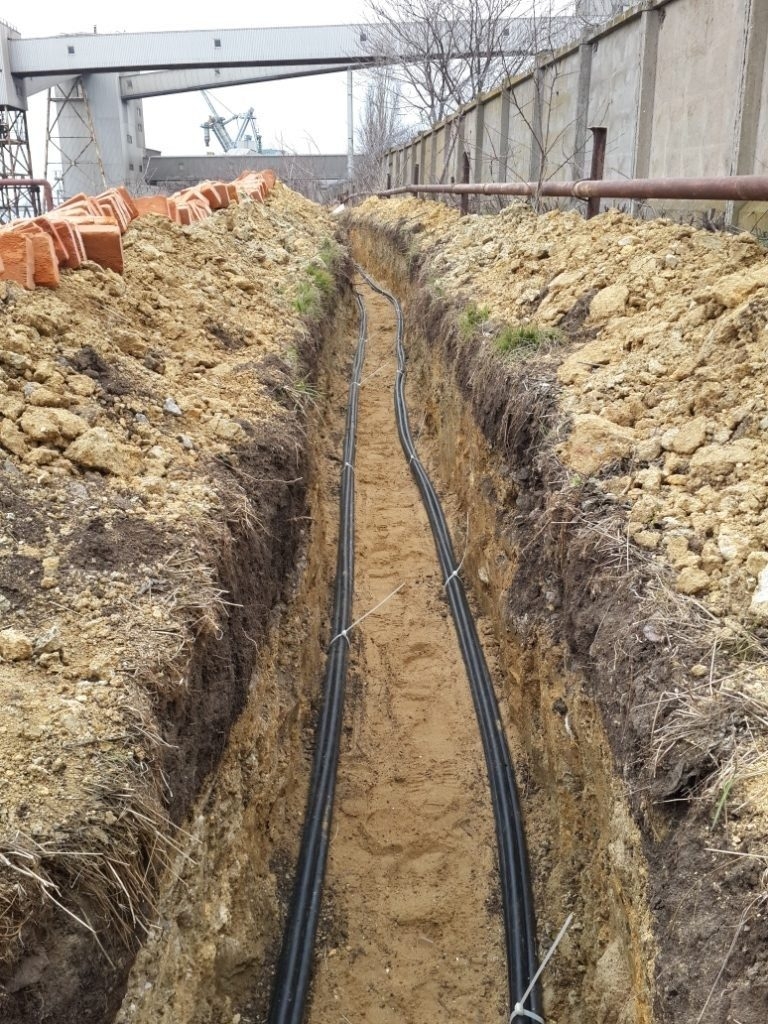

Прокладка в земле


Отличной альтернативой прокладки кабеля по воздуху – является прокладка в земле, преимущества такого способа очевидны:
  1. Нет ультрафиолета.
  2. Защищены от низких температур и ветра.
  3. Не портят внешний вид участка.
  4. Нет вероятности порвать при переноске под линией габаритных предметов.
Но недостатки и проблемы также есть:
  1. Под давлением грунта и в результате движения слоёв почвы, а также камней и других твёрдых предметов, содержащихся в ней кабель, может повредится.
  2. При копке траншей и ям вы можете также повредить линию, особенно если копать экскаватором.
  3. В почве могут быть грунтовые воды, она промерзает, при сильных дождях становится слишком влажной – всё это не лучшие условия для электрического кабеля.
  4. Самая опасная проблема – повреждение кабеля животными, например, кротами.

Для прокладки кабеля на улице нужно использовать кабеля марки ВВГ или ВБбШв, а при воздушной прокладке – СИП или ВВСГ. При этом для защиты от ультрафиолета используйте металлические трубы, металлорукав или гофры стойкие к ультрафиолету (не ПВХ). В большинстве случае следует отдать предпочтение подземной прокладке – при правильном выполнении работ такая линия прослужит дольше.


Поделиться записью

Силовой кабель с бумажной изоляцией 6, 10 кВ ЦАСБнлШнг 3х50

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в кабельных сооружениях, помещениях и сооружениях метрополитенов, в том числе пожароопасных и взрывоопасных зонах В-Iг, В-II и В-IIа, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Допускается прокладка кабелей в трубах и в земле (в траншеях) на отдельных участках трассы при условии дополнительной защиты от механических повреждений. Кабели с нестекающим изоляционным пропиточным составом (ЦАСБнлШнг) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А). Кабели допускают перегрузку 15% от номинального тока нагрузки продолжительностью не более 6 часов в сутки в течение 5 суток.

Срок службы кабелей — не менее 30 лет.

Сечение жил, мм2 Строительная длина, м
до 70 300-450м
95 и 120 250-400м
150 и более 200-350м

Силовой кабель с бумажной изоляцией 6, 10 кВ ЦАСБнлШнг 3х50 арт: ЦАСБнлШнг 3х50 по низкой цене в интернет — магазине Электро ОМ


Характеристики

Количество жил

Нет отзывов о данном товаре.

Написать отзыв

Ваш отзыв:

Примечание: HTML разметка не поддерживается! Используйте обычный текст.

Отправить отзыв

Заказать товар:

Через форму заказа на сайте

По телефонам:

Отправить на заявку на электронную почту:

Мы осуществляем отправку по РФ — СДЭК, Деловые линии, КИТ, Собственным транспортом (2 и 5 тн)

Бесплатная доставка по Екатеринбургу при сумме от 3000 руб — карта в разделе оплата и доставка

Пример выбора сечения кабеля на напряжение 10 кВ

Требуется выбрать сечение кабеля на напряжение 10 кВ для питания трансформаторной подстанции 2ТП-3 мощностью 2х1000 кВА для питания склада слябов на металлургическом комбинате в г. Выкса Нижегородская область. Схема электроснабжения представлена на рис.1. Длина кабельной линии от ячейки №12 составляет 800 м и от ячейки №24 составляет 650 м. Кабели будут, прокладываться в земле в трубах.

Таблица расчета электрических нагрузок по 2ТП-3

Наименование
присоединения
Нагрузка Коэффициент мощности
cos φ
Активная,
кВт
Реактивная, квар Полная,
кВА
2ТП-3
(2х1000 кВА)
955 590 1123 0,85

Трехфазный ток КЗ в максимальном режиме на шинах РУ-10 кВ составляет 8,8 кА. Время действия защиты с учетом полного отключения выключателя равно 0,345 сек. Подключение кабельной линии к РУ осуществляется через вакуумный выключатель типа VD4 (фирмы Siemens).

Рис.1 –Схема электроснабжения 10 кВ

Расчет

Сечение кабельной линии на напряжение 6(10) кВ выбирают по нагреву расчетным током, проверяют по термической стойкости к токам КЗ, потерям напряжения в нормальном и послеаварийном режимах.

Выбираем кабель марки ААБлУ-10кВ, 10 кВ, трехжильный.

1. Определяем расчетный ток в нормальном режиме (оба трансформатора включены).

где:
n – количество кабелей к присоединению;

2. Определяем расчетный ток в послеаварийном режиме, с учетом, что один трансформатор отключен:

3. Определяем экономическое сечение, согласно ПУЭ раздел 1.3.25. Расчетный ток принимается для нормального режима работы, т.е. увеличение тока в послеаварийных и ремонтных режимах сети не учитывается:

Jэк =1,2 – нормированное значение экономической плотности тока (А/мм2) выбираем по ПУЭ таблица 1.3.36, с учетом что время использования максимальной нагрузки Тmax=6000 ч.

Сечение округляем до ближайшего стандартного 35 мм2.

Длительно допустимый ток для кабеля сечением 3х35мм2 по ПУЭ,7 изд. таблица 1.3.16 составляет Iд.т=115А > Iрасч.ав=64,9 А.

4. Определяем фактически допустимый ток, при этом должно выполняться условие Iф>Iрасч.ав.:

Коэффициент k1, учитывающий температуру среды отличающуюся от расчетной, выбираем по таблице 2.9 [Л1. с 55] и таблице 1.3.3 ПУЭ. Учитывая, что кабель будет прокладываться в трубах в земле. По таблице 2-9 температура среды по нормам составляет +25 °С. Температура жил кабеля составляет +65°С, в соответствии с ПУЭ, изд.7 пункт 1.3.12.

Принимаем по таблице 4.13 [Л5, с.86] среднемесячную температуру грунта для наиболее жаркого месяца (наиболее тяжелый температурный режим работы) равного +17,6 °С (г. Москва). Температуру грунта для г. Москвы, я принимаю в связи с отсутствием данных по г. Выкса, а так как данные города находятся в одном климатическом поясе — II, то погрешность в разности температур будет в допустимых пределах. Округляем выбранное значение температуры грунта до расчетной равной +20°С.

Для определения средней максимальной температуры воздуха наиболее жаркого месяца, можно воспользоваться СП 131.13330.2018 таблица 4.1.

По ПУЭ таблица 1.3.3 выбираем коэффициент k1 = 1,06.

Коэффициент k2 – учитывающий удельное сопротивление почвы (с учетом геологических изысканий), выбирается по ПУЭ 7 изд. таблица 1.3.23. В моем случае поправочный коэффициент для нормальной почвы с удельным сопротивлением 120 К/Вт составит k2=1.

Определяем коэффициент k3 по ПУЭ таблица 1.3.26 учитывающий снижение токовой нагрузки при числе работающих кабелей в одной траншее (в трубах или без труб), с учетом, что в одной траншее прокладывается один кабель. Принимаем k3 = 1.

Определив все коэффициенты, определяем фактически допустимый ток:

5. Проверяем кабель ААБлУ-10кВ сечением 3х35мм2 по термической устойчивости согласно ПУЭ пункт 1.4.17.

где:

  • Iк. з. = 8800 А — трехфазный ток КЗ в максимальном режиме на шинах РУ-10 кВ;
  • tл = tз + tо.в =0,3 + 0,045 с = 0,345 с — время действия защиты с учетом полного отключения выключателя;
  • tз = 0,3 с – наибольшее время действия защиты, в данном примере наибольшее время срабатывания защиты это в максимально-токовой защиты;
  • tо.в = 45мс или 0,045 с — полное время отключения вакуумного выключателя типа VD4;
  • С = 95 — термический коэффициент при номинальных условиях, определяемый по табл. 2-8, для кабелей с алюминиевыми жилами.

Сечение округляем до ближайшего стандартного 70 мм2.

6. Проверяем кабель на потери напряжения:

6.1 В нормальном режиме:

где:
r и x — значения активных и реактивных сопротивлений определяем по таблице 2-5 [Л1.с 48].

Для кабеля с алюминиевыми жилами сечением 3х70мм2 активное сопротивление r = 0,447 Ом/км, реактивное сопротивление х = 0,086 Ом/км.

Определяем sinφ, зная cosφ. Вспоминаем школьный курс геометрии.

Если Вам не известен cosφ, можно определить для различных электроприемников по справочным материалам табл. 1.6-1.8 [Л3, с 13-20].

6.2 В послеаварийном режиме:

Из расчетов видно, что потери напряжения в линии незначительные, следовательно, напряжение у потребителей практически не будет отличаться от номинального.

Таким образом, при указанных исходных данных выбран кабель ААБлУ-10 3х70.

Для удобства выполнения выбора кабеля всю литературу, которую я использовал в данном примере, Вы сможете скачать в архиве.

Читать еще: Пример выбора кабелей с изоляцией из сшитого полиэтилена

Литература:

  1. Проектирование кабельных сетей и проводок. Хромченко Г.Е. 1980 г.
  2. СНиП 23-01-99 Строительная климатология. 2003 г.
  3. Расчет и проектирование систем электроснабжения объектов и установок. Кабышев А.В, Обухов С.Г. 2006 г.
  4. Правила устройства электроустановок (ПУЭ). Седьмое издание. 2008г.
  5. Справочник работника газовой промышленности. Волков М.М. 1989 г.

Всего наилучшего! До новых встреч на сайте Raschet.info.

Кабель силовой

Электрический силовой кабель предназначается для передачи электрической энергии от места её производства или преобразования к промышленным предприятиям, силовым и осветительным установкам стационарного типа, транспортным и коммунальным объектам. Термин «силовой кабель» в общепринятом смысле относят обычно к кабелям на напряжение до 35 кВ, преимущественно с бумажной изоляцией, пропитанной вязким изоляционным составом.

Для более высоких напряжений используют силовой кабель с избыточным давлением масла (т. н. маслонаполненный силовой кабель). Наиболее массовое применение нашли силовые кабели на напряжение до 10 кВ, содержащие три алюминиевые или (реже) медные токопроводящие жилы секторной формы сечением до 240 мм2. Основная изоляция такого силового кабеля — спирально наложенные на каждую жилу бумажные ленты, пропитанные вязким изоляционным составом (75-85% минерального масла и 15-25% канифоли).

Толщина изоляции жилы (фазной изоляции) силового кабеля зависит от номинального напряжения кабеля и составляет от 0,75 мм при 1 кв до 2,75 мм при 10 кВ. На скрученные вместе изолированные жилы накладывают т. н. поясную бумажную изоляцию, толщина которой примерно вдвое меньше толщины фазной. Поверх поясной изоляции силового кабеля методом прессования накладывают герметичную металлическую оболочку из свинца или алюминия (последний получает преимущественно распространение), а затем — защитный покров.

Силовой кабель на напряжение 20 и 35 кВ имеет жилы круглой формы с фазной изоляцией толщиной до 9 мм; у каждой жилы — отдельная металлическая оболочка или экран из металлической фольги.

В диапазоне рабочих температур от 50°С до 80°С вязкость масляно-канифольного состава снижается, поэтому на наклонных участках трассы прокладки силового кабеля из-за постепенного стекания жидкой изоляции верхние участки силового кабеля могут придти в негодность. В связи с этим строго ограничивается максимально допустимая разность высот между верхней и нижней точками трассы (от 5 до 25 м для силовых кабелей с напряжением соответственно от 35 до 1 кВ).

Основные направления совершенствования силового кабеля — расширение выпуска кабелей с нестекающим пропиточным составом, позволяющим прокладывать трассы с крутонаклонными и вертикальными участками, а также переход от бумажной изоляции к полимерной (поливинилхлоридной, полиэтиленовой).

Применение прогрессивных видов изоляции, помимо значительной экономии дефицитной бумаги, масел и канифоли, сокращает трудоёмкость и длительность технологических операций при производстве силового кабеля, уменьшает его массу, а также повышает допустимую рабочую температуру (силовой кабель с изоляцией из вулканизируемого полиэтилена даже при температурах до 150°С в течение некоторого времени сохраняет высокую стойкость к деформациям, что очень важно при коротких замыканиях).



Кабели силовые с пропитанной бумажной изоляцией на низкое напряжение.

В данную группу входят силовые кабели с алюминиевыми или медными токопроводящими жилами с бумажной изоляцией, пропитанной вязким или нестекающим составом, в алюминиевой или свинцовой оболочке, с защитными покровами или без них, предназначенные для передачи и распределения электроэнергии в стационарных установках в электрических сетях на напряжение до 10 кВ переменного тока частотой 50Гц или в электрических сетях постоянного тока при температуре окружающей среды от -50°С до +50°С. Кабели силовые должны соответствовать требованиям ГОСТ 18410-73.

Марки, элементы конструкции.
Марка силового кабеляМатериал жил А — алюминий М — медьМатериал оболочки А — алюминий С — свинецВид пропиточного состава В — вязкий Н — нестекающийЗащитный покров
ААГААВотсутствует
ААБлААВБл
ААБ2лААВБ2л
ААБлГААвБлГ
ААБнлГААвБнлГ
ААШвААвШв
ААШнгААвШнг
АСГАСвотсутствует
АСБАСвБ
АСБлА СвБл
АСБ2лАсвБ2л
АСБГАсвБГ
АСБ2лГАсвБ2лГ
АСКлАсвКл
АСШвАсвШв
АСБнлШнгАсвБнлШнг
СБМсвБ
СГМсвотсутствует
СБГМсвБГ
СБлМсвБл
СБ2лМсвБ2л
СБ2лГМсвБ2лГ
ЦААБлААнБл
ЦААБ2лААнБ2л
ЦАСБАСнБ
ЦАСБлАснБл
ЦАСБнлШнгАснБнлШнг
ЦСБМснБ
ЦСБлМснБл

Для силовых кабелей с однопроволочными жилами в обозначении марки кабеля после цифр, указывающих сечение жилы, добавляют в скобках буквы «ож».



Области применения силового кабеля
Рекомендуемая область примененния При отсутствии растягивающих усилий (при прокладке в земле и воде), при отсутствии опасности механических повреждений (при прокладке на воздухе) При наличии растягивающих услилий (при прокладке в земле и воде), при наличии опасности механических повреждений (при прокладке на воздухе)
В земле с низкой коррозионной активностьюААШв, ААБл, ААБ2л, АСБ, СБ, ЦААБл, ЦААБ2л, ЦАСБ, ЦСБАСКл
В земле со средней коррозионной активностьюААШв, ААБ2л, АСБ, АСБл, СБ, СБл, ЦААБ2л, ЦАСБ, ЦАСБл, ЦСБ,ЦСБлАСКл
В земле с высокой коррозионной активностьюААШв, ААБ2л, АСБл, АСБ2л, СБл, СБ2л, ЦААБ2л, ЦАСБл, ЦСБл
В земле с высокой коррозионной активностью с наличием блуждающих токовАСБ2л, СБ2л
В водеАСКл
прокладка на воздухе
В сухих помещениях В сырых помещенияхААГ, ААШв ААШв, АСШвААБлГ ААБлГ, АСБ2лГ
В пожароопасных помещенияхААГ, ААШв, ААШнг ААБлГ, ААБнлГ, АСБлГ, АСБнлШнг
Во взрывоопасных зонахААГ, ААШв, ААБлГ, АСГ, АСБГ, АСШв, СГ, СБГАСБГ, СБГ
На эстакадахААШв, ААБлГААБлГ, АСБлГ, СБ2лГ
В блокахАСГ, СГАСГ, СГ



Кабели с вязким пропиточным составом без применения стопорных муфт не допускают прокладку па трассах с разностью уровней между высшей и низшей точками расположения кабеля более 15-25 метров, при этом большие значения относятся к низковольтным кабелям с алюминиевой оболочкой и к бронированным. Кабели с нестекающим пропиточным составом допускают прокладку без ограничения разности уровней.



Конструктивные параметры силового кабеля

Число жил в силовых кабелях, диапазон номинальных сечений жил и номинальные напряжения указаны в таблице. Четырехжильные силовые кабели с жилами номинальным сечением до 120 мм2 должны иметь одну жилу равного или меньшего сечения, с жилами номинальным сечением свыше 120 мм2 — одну жилу меньшего сечения.



Число и сечение жил в кабелях силового кабеля
Марка кабеля Число жилНоминальное сечение жилы, мм2 Номинальное напряжение кабеля, кВ
1610
ААГ, ААБл, ААБ2л, ААБлГ, ААШв, АСГ, АСБ, АСБл, АСБ2л, АСБГ, СБ, СГ, СБГ, СБл, СБ2л110-800
ААГ, ААБл, ААБ2л, ААБлГ, ААБнлГ, ААШв, ААШнг, АСГ, АСБ, АСБл, АСБ2л, АСБ2лГ, СБ, СГ, СБГ, СБл,СБ2л, СБ2лГ, АСБнлШнг36-24010-24016-240
ЦААБл, ЦААБ2л, ЦАСБ, ЦАСБл, ЦАСБнлШнг, ЦСБ, ЦСБл3 25-18525-185
АСКл325 — 24016-24016-240
ААГ, ААБл, ААБ2л, ААБлГ, ААШв, АСГ, АСБ, АСБл, АСБ2л, АСБГ, СБ, СГ, СБГ, СБл, СБ2л416-185
АСКл425- 185



Условия эксплуатации силового кабеля

Срок службы силовых кабелей составляет 30 лет.
Срок хранения силовых кабелей:
— на открытых площадках — не более 2 лет;
— под навесом — не более 5 лет;
— в закрытых помещениях — не более 10 лет.

Длительно допустимая температура жил силовых кабелей при эксплуатации и максимально допустимая температура жил при коротком замыкании не должны превышать значений, указанных в таблице.



Допустимые температуры силовых кабелей
Номинальное напряжение, кВ При длительной эксплуатацииПри токе короткого замыкания
180250
680200
1070200



Кабели силовые с пропитанной бумажной изоляцией на среднее напряжение.

В данную группу входят силовые кабели с тремя алюминиевыми или медными токопроводящими жилами с бумажной изоляцией, пропитанной вязким или нестекающим составом, в свинцовой оболочке с защитными покровами, предназначенные для передачи и распределения электроэнергии в стационарных установках в электрических сетях на напряжение 20 и 35 кВ переменного тока частотой 50 Гц при температуре окружающей среды от -50°С до +50°С. Кабели должны соответствовать требованиям ГОСТ 18410-73.

Марки, элементы конструкции, области применения
Марка кабеляМатериал жилТип защитного покроваОбласть применения
АОСБАлюминийБПрокладка в земле с низкой и средней коррозионной активностью при отсутствии растягивающих усилий
ОСБМедьБ То же
АОСБГАлюминийБГПрокладка во взрывоопасных зонах при отсутствии опасности механических повреждений
СБГМедьБГТо же



Силовые кабели с вязким пропиточным составом без применения стопорных муфт не допускают прокладку на трассах с разностью уровней между высшей и низшей точками расположения кабеля более 15 метров. Для напряжения 35 кВ могут выпускаться силовые кабели с нестекающим пропиточным составом, которые допускают прокладку без ограничения разности уровней.

Конструктивные параметры
Кабели имеют трехжильную конструкцию с отдельной свинцовой оболочкой по каждой изолированной жиле. Силовые кабели на напряжение 20 кВ имеют сечения 25-185 мм2, на напряжение 35 кВ — сечения 120 и 150 мм2 Токопроводящие жилы должны быть многопроволочными круглой формы и соответствовать классу 2.

Номинальная толщина изоляции составляет:
— для силовых кабелей на напряжение 20 кВ — 7,0 мм для жил сечением от 25 до 95 мм2 и 6,0 мм для жил сечением 120 мм2 и выше;
— для силовых кабелей на напряжение 35 кВ — 9,0 мм.

На жилах и поверх изоляции располагается экран из электропроводящей бумаги. Изолированные жилы в оболочках скручиваются без заполнения или с заполнением жгутами из пропитанной кабельной пряжи, штапелированной стеклопряжи или прорезиненной ткани и пропитанной кабельной бумаги. Сечение силовых кабелей может иметь форму круга или треугольника. Для исключения повреждений силовых кабелей, они должны наматываться на барабаны с диаметром шейки не менее 15 (2,15D + d) для кабелей на напряжение 20 кВ и 18 (2,15D + d) для кабелей на напряжение 35 кВ, где: D — диаметр кабеля по свинцовой оболочке; d — диаметр жилы.

Наружный диаметр силовых кабелей на напряжение 20 кВ, мм
Номинальное сечение жил, мм2АОСБАОСБГОСБОСБГ
2565636563
3567656765
5069676967
7073707370
9574727573
12076747674
15078758179
18584828482



Массы силовых кабелей на напряжение 20 кВ, кг/км
Номинальное сечение жил, мм2АОСБАОСБГОСБОСБГ
259000870091008900
359500910096009300
501050097001050010000
7011000105001200011500
9511500110001300012500
12012000115001350013000
15013000125001550015500
18514500140001750017000



Наружный диаметр силовых кабелей на напряжение 35 кВ, мм
Номинальное сечение жил, мм2АОСБАОСБГОСБОСБГ
12086839284
15089879790



Массы кабелей на напряжение 35 кВ, кг/км
Номинальное сечение жил, мм2АОСБАОСБГОСБОСБГ
12015000145001700016500
15016000155001950019000



Требования к электрическим параметрам

Электрическое сопротивление изоляции, пересчитанное на длину 1 км при температуре 20°С, должно быть не меньше 200 Мом.
На период приемки и поставки кабели на барабанах должны выдержать в течении 10 мин испытания переменным напряжением частотой 50 Гц величиной 50 кВ для кабелей на напряжение 20 кВ и величиной 88 кВ для силовых кабелей на напряжение 35 кВ.
Значение тангенса угла диэлектрических потерь не должно превышать 0,006.

Условия эксплуатации

Срок службы кабелей составляет 30 лет.
Длительно допустимая температура нагрева жил составляет 65°С, максимально допустимая при токе короткого замыкания 130°С. Длительно допустимые токовые нагрузки силовых кабелей приведены в таблицах.



Длительно допустимые токовые нагрузки силовых кабелей на напряжение 20 кВ, А
Номинальное сечение жил, мм2С медными жилами в землеС медными жилами на воздухеС алюминиевыми жилами в землеС алюминиевыми жилами на воздухе
2512512010095
35150145115110
50180175140135
70220220170170
95265265205205
120300310235240
150340350265270
185380400300315



Длительно допустимые токовые нагрузки силовых кабелей на напряжение 35 кВ, А
Номинальное сечение жил, мм2С медными жилами в землеС медными жилами на воздухеС алюминиевыми жилами в землеС алюминиевыми жилами на воздухе
120285300225235
150325340250265



Расшифровка маркировки силового кабеля с бумажной пропитанной изоляцией
маркировкаизоляцияматериал жилыоболочкаброняподушкабез наруж-
ного покро-
ва
покров шлангового типа
бумажная пропи-
танная вязким масло-
кани-
фольным составом
пропи-
танная нестека-
ющим составом марки NAPELEС фирмы «BP»
из ПВХмедьалю-
ми-
ний
алю-
мини-
евая
свин-
цовая
без брони из сталь-
ных лент
с броней из 2-х сталь-
ных лент
подуш-
ка под броней без обозна-
чения
тип подуш-
ки под броней
Ш или В
волок-
нистые матери-
алы, пропи-
танные битумом
из ПВХ пласти-
ката
из него-
рючего ПВХ пласти-
ката
из него-
рючего ПВХ пласти-
ката с низким дымо-
газо-
выделе-
нием
б/оЦВб/оААСб/оБб/о«2л», «нл», «л»Гб/оВнгнг-LS
АСБ    А С Б
АСБл(2л)    А С Б л (2л)
АСБШв     А С Б    Шв
АСБл(2л)Шв    А С Б л(2л)  Шв
АСБГ    А С Б  Г
АСБ2лГ    А С Б Г
СШв       С      Шв
СБ      С Б
СБл(2л)      С Б л (2л)
СБ2лГ      С Б Г
СБл(2л)Шв      С Б л(2л)  Шв
СБГ      С Б  Г
СБШв      С Б    Шв
СШв      С       Шв
СГ      С    Г
ЦАСБ Ц  А С Б
ЦАСБл(2л) Ц  А С Б л (2л)
ЦАСБШв Ц  А С Б     Шв
ЦАСБлШв Ц  А С Б л  Шв
ЦАСШв Ц  А С      Шв
ЦАСБГ Ц  А С Б  Г
ЦСБГ Ц    С  Б  Г
ЦСБ Ц    С Б
ЦСБл(2л) Ц    С Б л(2л)
ЦСБлШв Ц    С Б л  Шв
ЦСШв Ц     С      Шв
ЦСБШв Ц    С Б    Шв
ЦААБл(2л) Ц  АА  Б л (2л)
ЦААБл(нл)Г Ц  АА  Б л (нл)Г
ЦААШв Ц   АА       Шв
ААБл(2л)    АА  Б л (2л)
ААБ2лШв    АА  Б   Шв
ААГ    АА     Г
ААБл(нл)Г     АА  Б л (нл)Г
ААШв    АА       Шв
ААШнг    АА        Шнг
ЦААШнг Ц  АА        Шнг
АСБВнг-LS    А С Б      Внг-LS
ЦАСБВнг-LS Ц  А С Б      Внг-LS
СБВнг-LS      С Б      Внг-LS
ЦСБВнг-LS Ц    С Б      Внг-LS



Расшифровка маркировки силового кабеля с пластмассовой изоляцией
маркировкаматериал жилыфазная изоляцияоболочка из полимерных материаловбронябез наруж-
ного покрова поверх брони или обо-
лочки
наружный покров
медьалю-
миний
из ПВХ пласти-
ката
из безгало-
генной него-
рючей ком-
позиции
из вулка-
низиро-
ванного ПЭ
из ПВХ пласти-
ката
из безгало-
генной него-
рючей ком-
позиции
из 2-х стальных не оцинко-
ванных или оцинко-
ванных лент
покров шлангового типа
Ш или В
из ПВХ плас-
тиката
из ПЭиз него-
рючего ПВХ плас-
тиката
из него-
рючего ПВХ плас-
тиката с низким дымо-
газо-
выделе-
нием
из безгало-
генной негорю-
чей ком-
позиции
б/оАВППвВПБбГвпнгнг-LSнг-HF
АВВГ АВ  В  Г
ВВГ  В  В  Г
АПвВГ А  ПвВ  Г
ПвВГ    ПвВ  Г
АВБбШв АВ    Бб Шв
ВБбШв  В    Бб Шв
АПвБбШв А  Пв  Бб Шв
ПвБбШв     Пв  Бб Шв
АПвБбШп А  Пв  Бб  Шп
ПвБбШп    Пв  Бб  Шп
АВВГнг АВ  В  Г  нг
ВВГнг  В  В   Г  нг
АПвВГнг А  ПвВ  Г  нг
ПвВГнг    ПвВ  Г  нг
АВБбШнг АВ    Бб   Шнг
ВБбШнг  В    Бб   Шнг
АПвБбШнг А  Пв  Бб   Шнг
ПвБбШнг    Пв  Бб   Шнг
АВВГнг-LS АВ  В  Г   нг-LS
ВВГнг-LS  В  В  Г   нг-LS
АПвВГнг-LS  А  ПвВ  Г   нг-LS
ПвВГнг-LS    ПвВ  Г   нг-LS
АВБбШвнг-LS АВ    Бб    Швнг-LS
ВБбШвнг-LS  В    Бб    Швнг-LS
АПвБВнг-LS А  Пв   Б    Внг-LS
ПвБВнг-LS    Пв  Б    Внг-LS
ВБВнг-LS  В    Б    Внг-LS
АВБВнг-LS АВ    Б    Внг-LS
ППГнг-HF   П  П Г     нг-HF
ПБбПнг-HF   П   Бб     Пнг-HF
ПвПГнг-HF    Пв П Г    нг-HF



Какие существуют нормы прокладки кабеля по садовому участку? | ЭлектроАС

Дата: 13 ноября, 2009 | Рубрика: Вопросы и Ответы, Электромонтаж
Метки: Монтаж кабеля, Прокладка кабеля в земле, ПУЭ, Электромонтаж

Этот материал подготовлен специалистами компании «ЭлектроАС».
Нужен электромонтаж или электроизмерения? Звоните нам!

Сергей
Сосед по садовому участку проложил силовой кабель в земле, от столба ВЛ к своему дому прямо под забором. Можно ли выполнять такой электромонтаж? Зимой столбы забора будут “играть” и могут порвать кабель. Есть ли какие-то нормы прокладки кабеля и где с ними можно ознакомиться? Заранее благодарен.

Ответ:
Выполняя прокладку кабеля в земле, требуется соблюдать охранную зону кабельной линии. Расстояние от забора до кабельной линии должно быть не менее 1 метра.

ПУЭ-6
2.3.13
Над подземными кабельными линиями в соответствии с действующими правилами охраны электрических сетей должны устанавливаться охранные зоны в размере площадки над кабелями:
для кабельных линий выше 1 кВ по 1 м с каждой стороны от крайних кабелей;
для кабельных линий до 1 кВ по 1 м с каждой стороны от крайних кабелей, а при прохождении кабельных линий в городах под тротуарами — на 0,6 м в сторону зданий сооружений и на 1 м в сторону проезжей части улицы.
Для подводных кабельных линий до и выше 1 кВ в соответствии с указанными правилами должна быть установлена охранная зона, определяемая параллельными прямыми на расстоянии 100 м от крайних кабелей.
Охранные зоны кабельных линий используются с соблюдением требований правил охраны электрических сетей.

2.3.15
Кабельные линии должны выполняться так, чтобы в процессе монтажа и эксплуатации было исключено возникновение в них опасных механических напряжений и повреждений, для чего:
кабели должны быть уложены с запасом по длине, достаточным для компенсации возможных смещений почвы и температурных деформаций самих кабелей и конструкций, по которым они проложены; укладывать запас кабеля в виде колец (витков) запрещается;
кабели, проложенные горизонтально по конструкциям, стенам, перекрытиям и т.п., должны быть жестко закреплены в конечных точках, непосредственно у концевых заделок, с обеих сторон изгибов и у соединительных и стопорных муфт;
кабели, проложенные вертикально по конструкциям и стенам, должны быть закреплены так, чтобы была предотвращена деформация оболочек и не нарушались соединения жил в муфтах под действием собственного веса кабелей;
конструкции, на которые укладываются небронированные кабели, должны быть выполнены таким образом, чтобы была исключена возможность механического повреждения оболочек кабелей; в местах жесткого крепления оболочки этих кабелей должны быть предохранены от механических повреждений и коррозии при помощи эластичных прокладок;
кабели (в том числе бронированные), расположенные в местах, где возможны механические повреждения (передвижение автотранспорта, механизмов и грузов, доступность для посторонних лиц), должны быть защищены по высоте на 2 м от уровня пола или земли и на 0,3 м в земле;
при прокладке кабелей рядом с другими кабелями, находящимися в эксплуатации, должны быть приняты меры для предотвращения повреждения последних;
кабели должны прокладываться на расстоянии от нагретых поверхностей, предотвращающем нагрев кабелей выше допустимого, при этом должна предусматриваться защита кабелей от прорыва горячих веществ в местах установки задвижек и фланцевых соединений.

2.3.29
В городах и поселках одиночные кабельные линии следует, как правило, прокладывать в земле (в траншеях) по непроезжей части улиц (под тротуарами), по дворам и техническим полосам в виде газонов.

2.3.83
При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.
Кабели на всем протяжении должны быть защищены от механических повреждений путем покрытия при напряжении 35 кВ и выше железобетонными плитами толщиной не менее 50 мм; при напряжении ниже 35 кВ — плитами или глиняным обыкновенным кирпичом в один слой поперек трассы кабелей; при рытье траншеи землеройным механизмом с шириной фрезы менее 250 мм, а также для одного кабеля — вдоль трассы кабельной линии.
Применение силикатного, а также глиняного пустотелого или дырчатого кирпича не допускается.
При прокладке на глубине 1 — 1,2 м кабели 20 кВ и ниже (кроме кабелей городских электросетей) допускается не защищать от механических повреждений.
Кабели до 1 кВ должны иметь такую защиту лишь на участках, где вероятны механические повреждения (например, в местах частых раскопок). Асфальтовые покрытия улиц и т.п. рассматриваются как места, где разрытия производятся в редких случаях. Для кабельных линий до 20 кВ, кроме линий выше 1 кВ, питающих электроприемники I категории* допускается в траншеях с количеством кабельных линий не более двух применять вместо кирпича сигнальные пластмассовые ленты, удовлетворяющие техническим требованиям, утвержденным Минэнерго СССР. Не допускается применение сигнальных лент в местах пересечений кабельных линий с инженерными коммуникациями и надкабельными муфтами на расстоянии по 2 м в каждую сторону от пересекаемой коммуникации или муфты, а также на подходах линий к распределительным устройствам и подстанциям в радиусе 5 м.
____________
* По местным условиям, при согласии владельца линий, допускается расширение области применения сигнальных лент.
Сигнальная лента должна укладываться в траншее над кабелями на расстоянии 250 мм от их наружных покровов. При расположении в траншее одного кабеля лента должна укладываться по оси кабеля, при большем количестве кабелей – края ленты должны выступать за крайние кабели не менее чем на 50 мм. При укладке по ширине траншеи более одной ленты – смежные ленты должны прокладываться с нахлестом шириной не менее 50 мм.
При применении сигнальной ленты прокладка кабелей в траншее с устройством подушки для кабелей, присыпка кабелей первым слоем земли и укладка ленты, включая присыпку ленты слоем земли по всей длине, должны производиться в присутствии представителя электромонтажной организации и владельца электросетей.

2.3.84
Глубина заложения кабельных линий от планировочной отметки должна быть не менее: линий до 20 кВ 0,7 м; 35 кВ 1 м; при пересечении улиц и площадей независимо от напряжения 1 м.
Кабельные маслонаполненные линии 110 — 220 кВ должны иметь глубину заложения от планировочной отметки не менее 1,5 м.
Допускается уменьшение глубины до 0,5 м на участках длиной до 5 м при вводе линий в здания, а также в местах пересечения их с подземными сооружениями при условии защиты кабелей от механических повреждений (например, прокладка в трубах).
Прокладка кабельных линий 6 — 10 кВ по пахотным землям должна производиться на глубине не менее 1 м, при этом полоса земли над трассой может быть занята под посевы.

2.3.85
Расстояние в свету от кабеля, проложенного непосредственно в земле, до фундаментов зданий и сооружений должно быть не менее 0,6 м. Прокладка кабелей непосредственно в земле под фундаментами зданий и сооружений не допускается. При прокладке транзитных кабелей в подвалах и технических подпольях жилых и общественных зданий следует руководствоваться СНиП Госстроя России.

2.3.87
При прокладке кабельных линий в зоне насаждений расстояние от кабелей до стволов деревьев должно быть, как правило, не менее 2 м. Допускается по согласованию с организацией, в ведении которой находятся зеленые насаждения, уменьшение этого расстояния при условии прокладки кабелей в трубах, проложенных путем подкопки.
При прокладке кабелей в пределах зеленой зоны с кустарниковыми посадками указанные расстояния допускается уменьшить до 0,75 м.

Прочая и полезная информация

Прочая и полезная информация

Страница не найдена | Группа Присмиан

ДАННЫЙ ВЕБ-САЙТ (И ИНФОРМАЦИЯ, СОДЕРЖАЩАЯСЯ НА НЕГО) НЕ СОДЕРЖИТ И НЕ ПРЕДСТАВЛЯЕТ СОБОЙ ПРЕДЛОЖЕНИЕ О ПРОДАЖЕ ЦЕННЫХ БУМАГ ИЛИ ПРЕДЛОЖЕНИЕ О ПРЕДЛОЖЕНИИ ПОКУПКИ ИЛИ ПОДПИСКИ НА ЦЕННЫЕ БУМАГИ В СОЕДИНЕННЫХ ШТАТАХ, АВСТРАЛИИ, КАНАДЕ ИЛИ ЯПОНИИ ИЛИ В ЛЮБЫХ ДРУГИХ СТРАНАХ, ГДЕ ЕСТЬ ТАКИЕ СТРАНЫ. ПРЕДЛОЖЕНИЕ ИЛИ ТРЕБОВАНИЕ ТРЕБУЕТ УТВЕРЖДЕНИЯ МЕСТНЫХ ВЛАСТЕЙ ИЛИ ИНЫМ ОБРАЗОМ ЯВЛЯЕТСЯ НЕЗАКОННЫМ (« ДРУГИЕ СТРАНЫ »). ЛЮБОЕ ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ БУДЕТ ПРОВОДИТЬСЯ В ИТАЛИИ В СООТВЕТСТВИИ С ПРОСПЕКТОМ, НАДЛЕЖАЩИМ РАЗРЕШЕНИЕМ CONSOB В СООТВЕТСТВИИ С ПРИМЕНИМЫМИ ЗАКОНОДАТЕЛЬСТВАМИ.ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ ЗДЕСЬ, НЕ БЫЛИ ЗАРЕГИСТРИРОВАНЫ И НЕ БУДУТ РЕГИСТРИРОВАНЫ В СОЕДИНЕННЫХ ШТАТАХ В СООТВЕТСТВИИ С ЗАКОНОМ США О ЦЕННЫХ БУМАГАХ 1933 ГОДА С ПОПРАВКАМИ (« ЗАКОН О ЦЕННЫХ БУМАГАХ ») ИЛИ В СООТВЕТСТВИИ С СООТВЕТСТВУЮЩИМИ ЗАКОНОДАТЕЛЬСТВАМИ, ДЕЙСТВУЮЩИМИ В ДРУГИХ СТРАНАХ И НЕ МОЖЕТ БЫТЬ ПРЕДЛОЖЕН ИЛИ ПРОДАН В США ИЛИ КОМПАНИИ «U. S. ЛИЦА», ЕСЛИ ТАКИЕ ЦЕННЫЕ БУМАГИ НЕ ЗАРЕГИСТРИРОВАНЫ В СООТВЕТСТВИИ С ЗАКОНОМ О ЦЕННЫХ БУМАГАХ ИЛИ ЕСТЬ ОСВОБОЖДЕНИЕ ОТ ТРЕБОВАНИЙ РЕГИСТРАЦИИ ЗАКОНА О ЦЕННЫХ БУМАГАХ. КОМПАНИЯ НЕ НАМЕРЕНА РЕГИСТРИРОВАТЬ ЛЮБУЮ ЧАСТЬ ЛЮБОГО ПРЕДЛОЖЕНИЯ В СОЕДИНЕННЫХ ШТАТАХ.

ЛЮБОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В ЛЮБОЙ ГОСУДАРСТВЕ-ЧЛЕНЕ ЕВРОПЕЙСКОЙ ЭКОНОМИЧЕСКОЙ ЗОНЫ (« ЕЭЗ »), КОТОРАЯ ПРИМЕНИЛА ДИРЕКТИВУ О ПРОСПЕКТАХ (КАЖДОЕ, « СООТВЕТСТВУЮЩЕЕ ГОСУДАРСТВО-Член »), БУДЕТ СДЕЛАНО НА ОСНОВЕ ПРОСПЕКТА. УТВЕРЖДЕНО КОМПЕТЕНТНЫМ ОРГАНОМ И ПУБЛИКУЕТСЯ В СООТВЕТСТВИИ С ДИРЕКТИВОЙ О ПРОСПЕКТАХ (« РАЗРЕШЕННАЯ ПУБЛИЧНАЯ ОФЕРТА ») И/ИЛИ В СООТВЕТСТВИИ С ОСВОБОЖДЕНИЕМ В СООТВЕТСТВИИ С ДИРЕКТИВОЙ О ПРОСПЕКТАХ ОТ ТРЕБОВАНИЯ О ПУБЛИКАЦИИ ПРОСПЕКТА ПРЕДЛОЖЕНИЙ ЦЕННЫХ БУМАГ.

 СООТВЕТСТВЕННО ЛЮБОЕ ЛИЦО, ДЕЛАЮЩЕЕ ИЛИ НАМЕРЕННОЕ СДЕЛАТЬ ЛЮБОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В СООТВЕТСТВУЮЩЕМ ГОСУДАРСТВЕ-ЧЛЕНЕ, КРОМЕ РАЗРЕШЕННОГО ПУБЛИЧНОГО ПРЕДЛОЖЕНИЯ, МОЖЕТ СДЕЛАТЬ ЭТО ТОЛЬКО В ОБСТОЯТЕЛЬСТВАХ, ПРИ КОТОРЫХ НЕ ВОЗНИКАЕТ ОБЯЗАТЕЛЬСТВ ПЕРЕД КОМПАНИЕЙ ИЛИ ЛЮБЫМ СОВМЕСТНЫМ ГЛОБАЛЬНЫМ КООРДИНАТОРОМ МЕНЕДЖЕРОВ ОПУБЛИКОВАТЬ ПРОСПЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 3 ДИРЕКТИВЫ О ПРОСПЕКТАХ ИЛИ ДОПОЛНИТЬ ПРОСПЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 16 ДИРЕКТИВЫ О ПРОСПЕКТАХ, В КАЖДОМ СЛУЧАЕ В ОТНОШЕНИИ ТАКОГО ПРЕДЛОЖЕНИЯ.

ВЫРАЖЕНИЕ «ДИРЕКТИВА ПРОСПЕКТА» ОЗНАЧАЕТ ДИРЕКТИВУ 2003/71/EC (НАСТОЯЩАЯ ДИРЕКТИВА И ПОПРАВКИ К НЕЙ, ВКЛЮЧАЯ ДИРЕКТИВУ 2010/73/EC, В ТОМ ЧИСЛЕ, КОТОРЫЙ ПРИМЕНЯЕТСЯ В СООТВЕТСТВУЮЩЕМ ГОСУДАРСТВЕ-ЧЛЕНЕ, ВМЕСТЕ С ЛЮБЫМИ МЕРАМИ ПО РЕАЛИЗАЦИИ В ЛЮБОМ ГОСУДАРСТВЕ-ЧЛЕНЕ) .ИНВЕСТОРЫ НЕ ДОЛЖНЫ ПОДПИСЫВАТЬСЯ НА ЛЮБЫЕ ЦЕННЫЕ БУМАГИ, УПОМЯНУТЫЕ В ЭТОМ ДОКУМЕНТЕ, ЗА ИСКЛЮЧЕНИЕМ ОСНОВАНИЯ НА ОСНОВЕ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ В ЛЮБОМ ПРОСПЕКТЕ.

Подтверждение того, что удостоверяющая сторона понимает и принимает приведенный выше отказ от ответственности.

Информация, содержащаяся в этом разделе, предназначена только для информационных целей и не предназначена и не открыта для доступа кем-либо, кто находится или проживает в США, Австралии, Канаде, Японии или в любой из других стран.Я заявляю, что я не являюсь резидентом и не нахожусь в Соединенных Штатах, Австралии, Канаде или Японии или любых других странах, и я не являюсь «американцем». Лицо» (согласно Положению S Закона о ценных бумагах). Я прочитал и понял приведенный выше отказ от ответственности. Я понимаю, что это может повлиять на мои права. Я согласен быть связанным его условиями.



questo Sito Web NEL QUALE L’OFFERTA O SOLLECITAZIONE DEGLI STRUMENTI FINANZIARI SAREBBERO SOGGETTE ALL’AUTORIZZAZIONE DA PARTE DI AUTORITÀ LOCALI O COMUNQUE VIETATE AI SENSI DI LEGGE (GLI « ALTRI PAESI «).QUALUNQUE OFFERTA PUBBLICA SARÀ REALIZZATA IN ITALIA SULLA BASE DI UN PROSPETTO, APPROVATO DA CONSOB IN CONFORMITÀ ALLA REGOLAMENTAZIONE APPLICABILE. GLI STRUMENTI FINANZIARI IVI INDICATI NON SONO STATI E NON SARANNO REGISTRATI AI SENSI DELLO US SECURITIES ACT DEL 1933, COME SUCCESSIVAMENTE MODIFICATO (IL « SECURITIES ACT »), O AI SENSI DELLE CORRISPONDENTI NORMATIVE VIGENTI NEGLI «ALTRI PEGLI» ПРЕДЛОЖЕНИЕ О ПРОДАЖЕ НЕГЛИ СТАТИ UNITI OA «US ЛИЦА» ЗАПИСАТЬСЯ НА ПРАВА РЕГИСТРАЦИИ ЗАКОНА О БУМАГАХ О БУМАГАХ О БУМАГАХ, ПРИМЕНЯЕМЫЕ ЗАКОНОМ О РЕГИСТРАЦИЯХ О БУМАГАХ.NON SI INTENDE EFFETTUARE ALCUNA OFFERTA AL PUBBLICO DI TALI STRUMENTI FINANZIARI NEGLI STATI UNITI.

Qualsiasi Offerta di Strumenti Finanziari в квааллизиазском статинском мембро Dello Spazio Everny Europeo (« см. ») Che Abbia Recepito La Direttiva Prospetti (Ciascuno, Un ‘ Stato Membro Rilevante «) Sarà Effettuata Sulla Base Di O ООН проспект Approvato Dall’auTaurità COMPETENTE E PUBBLICATO IN CONFORMITÀ A QUANTO PREVISTO DALLA DIRETTIVA PROSPETTI (L'» OFFERTA PUBBLICA CONSENTITA «) E/O AI SENSI DI UN’ESENZIONE DAL REQUISITO DI PUBBLICAZIONE DI UN PROSPETTO PER OFFERTIA PROSPETTIA DI STRUMENTI FINANZI.

Conseguentemente, Chiunque Effettui o Intenda Effettuare Un’Offerta Di Strumenti Finanziari в Uno Stato Membro Rilevante Diversa Dall ‘»Offerta Pubblica Consentita» Può Farlo Esclusivamente Laddovy Non Sia Previsto Alcun Obligo на La Società O UNO DEI Совместный Глобальный координатор O DEI Manager Di Pubboy RISPETTIVAMENTE UN PROSPETTO AI SENSI DELL’ARTICOLO 3 DELLA DIRETTIVA PROSPETTO O INTEGRARE UN PROSPETTO AI SENSI DELL’ARTICOLO 16 DELLA DIRETTIVA PROSPETTO, IN RELAZIONE A TALE OFFERTA.

L’ESPRESSIONE «DIRETTIVA PROSPETTI» INDICA LA DIRETTIVA 2003/71/CE (TALE DIRETTIVA E LE RELATIVE MODIFICHE, NONCHÉ LA DIRETTIVA 2010/73/UE, NELLA MISURA IN CUI SIA RECEPITA NELLO STATO MEMBRO RILEVANTE, UNITAMENTE A QUALSAMENTE A QUALSAMENTE НЕЛ ОТНОСИТЕЛЬНО СТАТУСА ЧЛЕНА). GLI INVESTITORI NON DOVREBBERO SOTTOSCRIVERE ALCUNO STRUMENTO FINANZIARIO SE NON SULLA BASE DELLE INFORMAZIONI CONTENUTE NEL RELATIVO PROSPETTO.



Conferma che il certificante comprende e accetta il disclaimer sopraesposto.

Документы, подтверждающие содержание, представляют собой раздел, в котором было выделено окончательное информационное сообщение, и не могут быть направлены или назначены всем лицам, которым предоставлен доступ или является резидентом государства, в Австралии, Канаде или Джаппоне или в одном из Альтри Паэси. Dichiaro di non essere soggetto residente o trovarmi negli Stati Uniti, in Australia, Canada o Giappone o uno degli Altri Paesi e di non essere una «резидент США» (ai sensi della Regulation S del Securities Act). Ho letto e compreso il отказ от ответственности sopraesposto.Comprendo che può condizionare я miei diritti. Accetto ди rispettarne я vincoli.

Страница не найдена | Кондактикс Wampfler Global

*

Твоя страна * Ваш countryAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea- БисауГайанаГаити Остров Херд и острова МакдональдГондурасГонконгВенгрияI celandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRomaniaRussiaRwandaRéunionSaint BarthélemySaint Елены, Вознесения и Тристан-да CunhaSaint Китса и NevisSaint LuciaSaint Мартин (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия и так UTH Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyriaSão Tomé и PríncipeTaiwanTajikistanTanzaniaThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited StatesUnited Штаты Внешние малые острова IslandsUruguayUzbekistanVanuatuVaticanVenezuelaVietnamVirgin, BritishVirgin остров, U. С.Уоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабвеАландские острова

Ваш электронный адрес *

Силовые кабели среднего напряжения | Введение с изоляцией из сшитого полиэтилена | Силкон

Примерно с 1970 г. сшитый полиэтилен (XLPE) с изоляцией силовые кабели использовались в Германии.Этот изоляция обладает очень хорошими электрическими, механическими и тепловые характеристики в среднем напряжении сети. Этот тип изоляции имеет превосходные химическая стойкость, а также устойчив к холодные температуры. Благодаря различным преимуществам, тип с изоляцией из сшитого полиэтилена значительно вытеснил традиционные классические типы с бумажной изоляцией во многих секторах.
Во избежание проникновения влаги, а также для продления продолжительность жизни, среда с изоляцией из сшитого полиэтилена кабели напряжения проектируются с продольной водонепроницаемая защита, включая дополнительную набухающая лента и полиэтиленовая внешняя оболочка.

Изготовление этой куртки основано на высоком полиэтилен высокой плотности (HDPE), в котором добавка органический пероксид смешивают. Из-за нагрева и давление молекулярные цепи соединяются вместе, обеспечение перехода от термопластика к эластичное состояние.

По сравнению с кабелями с ПВХ и бумажной изоляцией, преимущество среднего напряжения с изоляцией из сшитого полиэтилена силовых кабелей заключается в том, что они обладают низкой диэлектрический фактор, например, он в 100 раз меньше чем у кабелей с изоляцией из ПВХ.

Кроме того, лучшее значение диэлектрической проницаемости влияет на низкую взаимную емкость, короткое замыкание на землю и зарядка тока кабелей с изоляцией из сшитого полиэтилена.
Хорошие свойства этих кабелей остаются неизменными в широком диапазоне температур.

Характеристики из сшитого полиэтилена

Допустимый рабочая температура:

Для постоянного (нормальная) работа: + 90°C/+194°F
При коротком замыкании: +250°C/+482°F
В режиме перегрузки и повреждения морем: до +130°C/266°F
Особые термостойкость: 3. 5 К х м/Вт
Диэлектрическая проницаемость: 2,4
Удельное сопротивление (20°C): мин. 10 16 Ом х см
Коэффициент потерь (tan δ) (20°C): макс.0,5 х 10 -3
Плотность: 0,92 г/см 3
Прочность на разрыв: мин. 200%
Прочность на растяжение: мин.12,5 Н/мм 2
Проводник и внутренний Полупроводниковый слой


Проводник

  • Медь или алюминий, круглые, многопроволочные многожильный и компактный, согласно VDE 0295 и HD 383.

Внутренний полупроводниковый слой

  • Полупроводниковый компаунд, сшитый, мин. толщина стенки 0,3 мм.
  • Сшитый полиэтилен (XLPE), компаунд типа 2XI1 по DIN VDE 0207 часть 22 и HD 620.1
  • Номинальная толщина стенки изоляции
    6/10 кВ = 3. 4 мм
    12/20 кВ = 5.5 мм
    18/30 кВ = 8.0 мм
Внешний Полупроводниковый слой
  • Внешний полупроводниковый слой экструдируется вместе с внутренней полупроводниковый слой и изоляция в одном рабочем процессе и сращиваются друг с другом
  • Полупроводниковый компаунд, сшитый, толщина стенки 0. от 3 до 0,6 мм
Концентричность проводника

  • Разница между максимальным и минимальное значение 0. 5 мм не должно превышаться.
  • Над внешним полупроводниковым слоем необходимо использовать полупроводящую ленту.
  • Экранирование медных проводов должно иметь не менее диаметр 0. 5 мм и более медь лента наносится спирально с минимальной толщиной 0,1 мм.
  • Поперечное сечение меди согласно DIN VDE 0273 и 0276.
  • Над экраном и под ним наружная оболочка необходимо использовать разделительный слой (т.е.г. Лента).
  • Полиэтиленовый компаунд DMP2 согласно HD 620. 1 и 2YM3 по DIN VDE 0276 часть 3, черный или
  • ПВХ пластикат ДМВ6 по HD 620.1 и YM5 по DIN VDE 0207 часть 5, красный
  • Толщина стенки = 2,5 мм, для 1 x 500 мм 2 / 30 кВ = 2,6 мм

Во избежание повреждений, силовые кабели среднего напряжения с изоляцией из сшитого полиэтилена должны быть тщательно уложены и установлены. Это необходимо убедиться, что кабели не натягиваться на твердые или острые края. Кабель концы должны быть герметично закрыты. После резки длина обоих концов должна быть немедленно запечатана.

Рекомендуется глубина установки от 60 до 80 см. Одножильные кабели обычно укладывают в форме трилистника или треугольника.

Для установки в трубопроводах, особенно влияние теплоизоляции воздушного пространства между кабелем и внутренней стенкой трубопровода следует считать. Внутренний диаметр трубопровод должен быть не менее чем в 1,5 раза больше, чем диаметр кабеля.

Во время установки кабелей из сшитого полиэтилена радиус изгиба не должен быть ниже следующих значений:

Кабель без металлический кожух = 15 х кабель Ø
Кабель с оболочка из ламинированного алюминия = 30 х кабель Ø

Во время установки температура не должна быть ниже следующих значения:

Для сшитого полиэтилена изоляция + оболочка из ПВХ = — 5°C
Для сшитого полиэтилена изоляция + полиэтиленовая оболочка = -20°С
Макс. Допустимая прочность на растяжение


Потянув за проводники с тянущей головкой (не для бронированных кабелей)

P = №проводников х сечение проводника x δ
δ = допустимое усилие натяжения Н/мм 2

— для медной жилы: 50 Н/мм 2
— для алюминиевой жилы: 30 Н/мм 2
Текущий Грузоподъемность


В соответствии с частью VDE 0276 620, -5C или HD 620 S1

Глубина укладки: 0. 7 — 0,8 м
Температура грунта в глубина укладки: +20°C/+68°F
Удельное тепловое сопротивление: 1,0 К м/Вт
Коэффициент нагрузки: 0.7 (ЭВУ-нагрузка)
Температура воздуха: +30°C/86°F
Коэффициент нагрузки (постоянный нагрузка): 1. 0
Установка в трубопроводах


Кабели для трубопроводной системы установка в землю, снижение пропускная способность по току с коэффициентом 0. рекомендуется 85.

Тип напряжения Тест Напряжение Испытание в кВ
У 0 /У = 6/10 кВ У 0 /У = 12/20 кВ У 0 /У = 18/30 кВ
Проверка напряжения a. в. в кВ 15 30 45
Испытание напряжением постоянного тока в кВ 48 96 144
Проверка напряжения a.в. (1000 з) 18 36 54
Напряжение Испытание кабельной системы


Во время работы или после установки силовых кабелей среднего напряжения, диэлектрик можно испытать переменным или постоянного тока. Продолжительность теста продолжается 30 минут.

Тип испытания напряжением У 0 /У = 6/10 кВ У 0 /У = 12/20 кВ У 0 /У = 18/30 кВ
Проверка напряжения a.в. в кВ 12 24 36
Испытание напряжением постоянного тока в кВ 34 до 48 67 до 96 76 до 108

NA2XS2Y (6 / 10 кВ) — одножильный кабель с изоляцией из сшитого полиэтилена и внешней оболочкой из полиэтилена — высоковольтные кабели 3630 кВ | кабельный центр — allkabel s.

р.о. NA2XS2Y (6 / 10 кВ) — Одножильный кабель с изоляцией из сшитого полиэтилена и внешней оболочкой из полиэтилена — Высоковольтные кабели 3630 кВ | кабельный центр — allkabel s.r.o. — специализированный кабельный велкообход

NA2XS2Y (6/10 кВ)

NA2XS2Y (6/10 кВ)

Одножильный кабель с изоляцией из сшитого полиэтилена и внешней полиэтиленовой оболочкой

Заявка:

Для прокладки непосредственно в земле, на открытом воздухе, в помещении и в кабельных каналах.

Строительство:

1 ….. многожильные (RM) алюминиевые провода
2 ….. внутренний слой из полупроводящего материала
3 ….. изоляция жил из сшитого полиэтилена
4 ….. внешний слой из полупроводящего материала
5 ….. экран из медных проводов
6 ….. внешняя оболочка из полиэтилена (PE), черная

Стандарты:

DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 класс 2 (строительство)

Технические данные:
Испытательное напряжение 6 / 10 кВ [кВ] 21 / 5 мин.
12 / 20 кВ [кВ] 42 / 5 мин.
18 / 30 кВ [кВ] 63 / 5 мин.
диапазон температуры в движении -5 ° C до + 70 ° C
фиксированные -20 ° C до + 70 ° C
Рабочая температура короткое замыкание °C 250
Время короткого замыкания макс. [сек] 5
Радиус изгиба мин. x диаметр 15
Воспламеняемость стандарт EN 60332-1-2
9104 9 Номинальный поперечный сечение

мм2

0 206,0 353,0 1 1.250,0 1.700,0
Алюминий
Рисунок

кг / км

Медь
Рисунок

кг / км

Габаритный диаметр

ок.
мм
Габаритный диаметр

макс. значение
ок. мм
Вес

ок.
кг / км

Текущий
Перевозка
Тока
A
Текущий
Перевозка
Емкость

6/10 кВ
1 х 35 RM / 16 103,0 190 23 28 600 , 0 145 153
1 х 50 RM / 16 147,0 190 24 29 670,0 171 183
1 x 70 RM/16 190 26 31 770,0 208 228
1 х 95 RM / 16 279,0 190 27 32 880,0 248 278
1 х 120 RM / 16 190 29 34 950,0 283 321
1 х 150 Р. М. /25 441,0 295 30 35 1. 150,0 315 364
1 х 185 RM / 25 544,0 295 32 37 357 418
1 х 240 RM / 25 706,0 295 34 39 1. 500,0 413 494
1 х 300 RM / 25 882,0 295 36 41 466 568
1 х 400 RM / 35 1.176,0 410 40 45 2. 100,0 529 660
* трогательное расположение трилистника Этот веб-сайт использует файлы cookie для предоставления услуг, персонализации рекламы и анализа посетителей. Используя этот сайт, вы соглашаетесь. Принимать Дополнительная информация

Проблема наведенных напряжений в кабелях управления на высоковольтных подстанциях

Проводники, расположенные близко друг к другу

Прокладка кабелей на электроподстанциях очень важна, поскольку они являются самыми длинными частями системы и поэтому действуют как эффективные антенны, улавливающие и/или излучают шум.На подстанциях высокого напряжения имеются близко расположенные друг к другу проводники различных типов, такие как шины высокого напряжения, ТТ, ТН, несущие муфты, вводы, контрольные кабели, заземляющие проводники подстанции и заземляющие соединения оборудования.

Проблема наведенных напряжений в кабелях управления

Кабели управления используются для передачи выходов трансформаторов напряжения, выходов трансформаторов тока, сигналов управления автоматическим выключателем, релейных и других коммуникационных сигналов. Электронное оборудование все чаще используется на распределительных станциях и в диспетчерских.

Наведенное напряжение, создаваемое внутри подстанции, может проникать в низковольтные кабели управления и электронное оборудование, если оно не защищено надлежащим образом. Параллельные проводники обладают как взаимной индуктивностью, так и емкостью.

Поскольку силовые проводники пропускают относительно большие токи и работают при более высоких напряжениях по сравнению с кабелями управления, напряжения промышленной частоты могут появляться на кабелях управления через эту муфту и вызывать значительные проблемы с шумом.

Кроме того, если не принять меры для надлежащего заземления системы, токи заземления на этих частотах могут быть резистивно, емкостно или индуктивно связаны с системой КИПиА, вызывая ложные срабатывания .

В данной технической статье представлены наведенные напряжения в кабелях управления из-за коммутационных и грозовых перенапряжений. При наличии на подстанции шунтирующих конденсаторных батарей величина и частота коммутационных перенапряжений возрастают.

Содержание:

    1. Источники индуцированных напряжений
      1. Устойчивая муфта
        1. Емкостная муфта
        2. Емкоптивная муфта
        3. Индуктивное соединение
        4. Переходные переходные данные
        5. Переходные данные из-за автоматического выключателя
      2. Примеры приемлемых напряжений
        1. ПС 230кВ и 115кВ

      1.Источники наведенного напряжения

      1.1 Резистивная связь

      Резистивная связь представляет собой шум, передаваемый электрически через общий путь сопротивления заземления. Подстанция не должна использовать общий путь сопротивления заземления для кабелей среднего/высокого напряжения и кабелей управления/сигналов.

      Изолирующие трансформаторы следует использовать на силовых подстанциях для уменьшения влияния резистивной/гальванической связи , особенно трансформаторы с заземленным экраном, отделяющим первичную обмотку от вторичной обмотки.

      Также могут потребоваться изолирующие трансформаторы для защиты от повышения потенциала земли подстанции из-за замыканий на землю.

      Рис. 1. Использование изолирующего трансформатора в качестве контрольного провода

      Вернуться к таблице содержания ↑


      1.2 Емкостная связь

      Как следует из названия, емкостная связь представляет собой связь шумовых токов через паразитную емкость. Из базовой теории цепей мы знаем, что емкость (C) связана с площадью (A) и расстоянием ( d ) следующим образом: увеличивается и уменьшается по мере увеличения расстояния.Тогда проще всего отделить кабели друг от друга . Обычно лишь небольшое затухание достигается за счет размещения проводников на расстоянии, превышающем их диаметр в 40 раз.

      Электростатическая связь между проводником энергосистемы и кабелем управления может вызвать индукцию напряжения на частоте сети . Пример емкостной связи между силовым проводом и кабелем управления показан на рис. 2.

      Емкость действует как делитель напряжения. Во время переходных переключений в кабеле управления будут возникать наведенные токи, определяемые следующим уравнением:

      i = C × dV/d t

      наведенное напряжение в кабеле управления.

      Рисунок 2 – Емкостная связь между силовым проводом и кабелем управления

      Вернуться к таблице содержания ↑


      1.3 Индуктивная связь

      Присутствие силового провода рядом с кабелем управления может создать индуктивную связь между ними.Ток через силовой проводник создает магнитный поток, как показано на рис. 3. Если в магнитном поле присутствует кабель управления, то будет индуцированное напряжение на частоте сети.

      Величина индуцированного напряжения зависит от взаимной связи между проводниками и тока через проводник. Наведенное напряжение в кабеле управления определяется по формуле:

      e (кабель управления) = M × d i /d t

      , где:

      • M — взаимная индуктивность между силовым проводником и контрольный кабель и
      • i — ток через проводник.

      Электрическое поле пропорционально зарядам на единицу длины r на шине и обратно пропорционально кратчайшему расстоянию r между точками поля на шине, определяемому как:

      E = ρ / 2πε S R
      ρ = CV pH
      C = 1 / (Z S × C)

      Рисунок 3 — Индуктивное сцепление между силовым проводником и кабелем управления

      , где:

      • C = Скорость света = 3 × 10 8 м / с
      • м / с
      • C = емкость шины
      • V pH = напряжение на фазу
      • Z S = Furge Impedance, Ω / Фаза

      повторно расположено вышеуказанные уравнения:

      E = (377 × V pH ) / 2πz S H

      , где

      η = √ (μ 0 / ε 0 ) = 1/ε 0 с = 90 003 377 Ом

      Радиус r равен высоте шины h . Вертикальное электрическое поле удваивается при отражении от земли. Для 1,0 на единицу переходных процессов электрическое поле определяется как:

      E = (377 × V ph ) / πZ с h


      1.3.1 Пример

      Рассчитайте электрическое поле на расстоянии 8 м от фазного провода системы 230 кВ . Предположим, что импульсное сопротивление 350 Ом/фаза .


      Решение
      • h = 8 м,
      • Zs = 350 Ом/фаза
      • Линейное напряжение системы = 230 кВ
      • Фазное напряжение (230 кВ/1.732) = 132,8 кВ

      E = (377 Ом) (132,8 кВ) / π (350 Ом) (8 м) = 5,7 кВ/м

      операций переключения выключателя и бегущих волн, вызванных ударом молнии. Амплитуды переходных токов зависят от импеданса проводника и пикового мгновенного напряжения системы фаза-земля .

      Вернуться к таблице содержания ↑


      1.

      4 Коммутационные переходные процессы из-за срабатывания выключателя

      Подвижные контакты выключателей не только допускают множественные пробои изолирующей среды между компонентами высоковольтной системы, но и позволяют потенциалам пробоя превышать рабочее напряжение системы из-за захваченных обвинения.

      Частоты колебаний могут варьироваться от номинальной частоты питания до нескольких кГц. При наличии кабелей управления будут возникать наведенные напряжения из-за взаимной связи.

      Вернуться к таблице содержания ↑


      1.

      5 Грозовые переходные процессы

      Удары молнии также могут вызывать искрение в оборудовании подстанции и вызывать переходные процессы. Когда кабели управления проложены параллельно проводникам линии электропередач, передающим такие переходные процессы , будут возникать наведенные напряжения .

      На подстанции индуцированные напряжения в кабелях управления могут быть вызваны кондуктивной связью, излучаемой связью, такой как электростатическая связь, или индуктивной связью.

      Наведенное напряжение через кабели управления может привести к повреждению электронного оборудования.

      Рисунок 4 – Спектральная характеристика косвенного воздействия молнии

      Вернуться к таблице содержания ↑


      2. Допустимые наведенные напряжения

      Допустимые наведенные напряжения в кабелях управления взяты из IEC 61000-4-4 из-за быстрых электрических переходных процессов. Определены следующие четыре уровня условий окружающей среды:

      • Уровень 1 – Хорошо защищенный
      • Уровень 2 – Защищенный
      • Уровень 3 – Типичный промышленный
      • Уровень 4 – Тяжелый промышленный

      Таблица 1 – Серьезность и приемлемое индуцированное воздействие Уровни

      0 Уровень KV KV
      на электропитании на Сигнал и
      Кабель управления
      V OC I I V OC KV I SC А
      1 0. 5 10 0,25 5
      2 1,0 20 0,50 10
      3 2,0 40 1,00 20
      4 4,0 80 2,00 40

      Допустимые пиковые амплитуды для различных уровней критичности представлены в таблице 1. Напряжение холостого хода для каждого уровня серьезности как для источников питания, так и для линий передачи данных приведены в таблице 1.

      Значения короткого замыкания оцениваются путем деления напряжения холостого хода на импеданс источника 50 Ом . Это значение представляет наихудшее напряжение, наблюдаемое элементом подавления перенапряжения.

      Типовая подстанция 230 кВ расположена с открытыми шинами и другим оборудованием, , которое может быть определено как 4 уровень серьезности . Соответствующее допустимое размах напряжения холостого хода во время операций переключения составляет 4 кВ.

      Допустимое наведенное напряжение холостого хода в линиях передачи данных составляет 2 кВ.

      Вернуться к оглавлению ↑


      2.1 Пример подстанций 230 кВ и 115 кВ

      Подстанции 230 кВ и 115 кВ, использованные в этом исследовании, работают со всеми закрытыми перемычками. На подстанции используется полуторная схема выключателя с двойной системой шин. Конденсаторная батарея 60 МВАР подключена к системе 230 кВ.

      Характеристики конденсаторной батареи:

      • Номинальное напряжение системы = 230 кВ
      • Максимальное напряжение системы = 253 кВ (+10%)
      • Номинальная мощность конденсаторной батареи при 230 кВ = 60 МВАР
      • Частота = 60 Гц
      • Подключение = заземленная звезда

      2.1.1 Автоматический выключатель для емкостного переключения
      Рисунок 5 — 230 кВ и 115 кВ Подстанции и конденсатор
      • Максимальное напряжение = 242 KV
      • прерывая ток = 40 KA
      • непрерывное ток = 3000 A
      • BIL Уровень = 1 050 кВ
      • шина диаметр шины = 12,5 см
      • диаметр управления кабель контроля = 0,8 см
      • диаметр щита = 0,3 см

      930 кВ и выключатели выключателей 230 кВ и 115 кВ вместе с конденсаторные батареи 60 МВАР показаны на рис. 5.Предполагалось, что электромагнитные помехи были причиной отказа оборудования или ложного срабатывания в другом проекте установки конденсатора с коэффициентом мощности 115 кВ в коммунальном предприятии.

      Было проведено исследование для выявления связанных проблем и применения подходящих мер по смягчению последствий. Наведенные напряжения в кабелях управления могут возникать на подстанции из-за коммутационных операций (включение, обесточивание, повторное включение, устранение неисправности, резервное устранение неисправности) и ударов молнии.Вернуться к оглавлению 149; Электромагнитная совместимость: электромагнитная совместимость Schneider Electric

    2. Электромагнитная совместимость — что такое шум Крейг Данн Инженер-разработчик NHP Electrical Engineering Products Pty Ltd
    3. Онлайн-курсы PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

      «Мне нравится широта ваших курсов HVAC; не только экологичность или энергосбережение

      курсы. »





      Рассел Бейли, ЧП

      Нью-Йорк

      «Это укрепило мои текущие знания и вдобавок научило меня нескольким новым вещам

      для раскрытия мне новых источников

      информации.»



      Стивен Дедук, П.Е.

      Нью-Джерси

      «Материал был очень информативным и организованным. Я многому научился, и они были

      очень быстро отвечают на вопросы.

      Это было на высшем уровне. Будет использоваться

      снова. Спасибо.»

      Блэр Хейворд, ЧП

      Альберта, Канада

      «Веб-сайт прост в использовании. Хорошо организован. Я обязательно воспользуюсь вашими услугами снова.

      Я передам вашу компанию

      имя другим на работе.»



      Рой Пфлейдерер, ЧП

      Нью-Йорк

      «Справочный материал был превосходным, и курс был очень информативным, тем более что я думал, что уже знаком

      с реквизитами Канзас

      Авария в городе Хаятт. »

      Майкл Морган, П.Е.

      Техас

      «Мне очень нравится ваша бизнес-модель. Мне нравится возможность просмотреть текст перед покупкой. Я нашел класс

      информативный и полезный

      на моей работе.»

      Уильям Сенкевич, Ч.Е.

      Флорида

      «У вас отличный выбор курсов и очень информативные статьи. Вам

      — лучшее, что я нашел.»





      Рассел Смит, ЧП

      Пенсильвания

      «Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, предоставляя время для проверки

      материал.»



      Хесус Сьерра, ЧП

      Калифорния

      «Спасибо, что разрешили мне просмотреть неправильные ответы. На самом деле,

      человек узнает больше

      от сбоев. »



      Джон Скондрас, ЧП

      Пенсильвания

      «Курс был хорошо составлен, и использование тематических исследований является эффективным

      способ обучения.»





      Джек Лундберг, ЧП

      Висконсин

      «Я очень впечатлен тем, как вы представляете курсы, т. е. позволяете

      студент для ознакомления с курсом

      материал перед оплатой и

      получение викторины.»

      Арвин Свангер, ЧП

      Вирджиния

      «Спасибо, что предлагаете все эти замечательные курсы. Я, конечно, выучил и

      очень понравилось.»





      Мехди Рахими, ЧП

      Нью-Йорк

      «Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска и

      подключение к Интернету

      курсов. »

      Уильям Валериоти, ЧП

      Техас

      «Этот материал в значительной степени оправдал мои ожидания. Курс был легким для понимания. Фотографии в основном давали хорошее представление о

      обсуждаемые темы.»



      Майкл Райан, ЧП

      Пенсильвания

      «Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.»







      Джеральд Нотт, ЧП

      Нью-Джерси

      «Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это был

      .

      информативно, выгодно и экономично.

      Очень рекомендую

      всем инженерам.»

      Джеймс Шурелл, ЧП

      Огайо

      «Я ценю, что вопросы «реального мира» и имеют отношение к моей практике, и

      не основан на каком-то непонятном разделе

      законов, которые не применяются

      «обычная» практика. »

      Марк Каноник, ЧП

      Нью-Йорк

      «Отличный опыт! Я многому научился, чтобы использовать его в своем медицинском устройстве

      организация.»





      Иван Харлан, ЧП

      Теннесси

      «Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологий».





      Юджин Бойл, П.Е.

      Калифорния

      «Это был очень приятный опыт. Тема была интересной и хорошо представлена,

      а онлайн формат был очень

      доступно и просто до

      использование. Большое спасибо.»

      Патрисия Адамс, ЧП

      Канзас

      «Отличный способ добиться соответствия непрерывному обучению PE в рамках временных ограничений лицензиата.»





      Джозеф Фриссора, ЧП

      Нью-Джерси

      «Должен признаться, я действительно многому научился. Распечатанная викторина помогает во время

      просмотр текстового материала. я

      также оценил просмотр

      фактических случаев.»

      Жаклин Брукс, ЧП

      Флорида

      «Документ Общие ошибки ADA в проектировании помещений очень полезен.

      тест действительно требовал исследований в

      документ но ответы были

      всегда в наличии.»

      Гарольд Катлер, ЧП

      Массачусетс

      «Это было эффективное использование моего времени. Спасибо за разнообразие выбора

      в дорожной технике, что мне нужно

      для выполнения требований

      Сертификация PTOE.»

      Джозеф Гилрой, ЧП

      Иллинойс

      «Очень удобный и доступный способ заработать CEU для выполнения моих требований в штате Делавэр. »





      Ричард Роадс, ЧП

      Мэриленд

      «Узнал много нового о защитном заземлении. До сих пор все курсы, которые я проходил, были отличными.

      Надеюсь увидеть больше 40%

      курсы со скидкой.»



      Кристина Николас, ЧП

      Нью-Йорк

      «Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных

      курсов. Процесс прост, и

      намного эффективнее, чем

      необходимость путешествовать.»

      Деннис Мейер, ЧП

      Айдахо

      «Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

      Инженеры для приобретения блоков PDH

      в любое время.Очень удобно.»



      Пол Абелла, ЧП

      Аризона

      «Пока все было отлично! Поскольку я постоянно работаю матерью двоих детей, у меня не так много

      пора искать куда

      получить мои кредиты от. »



      Кристен Фаррелл, ЧП

      Висконсин

      «Это было очень информативно и поучительно.Легко понять с иллюстрациями

      и графики; определенно получается

      проще  впитывать все

      теорий.»

      Виктор Окампо, P.Eng.

      Альберта, Канада

      «Хороший обзор принципов полупроводников. Мне понравилось проходить курс по телефону

      .

      мой собственный темп во время моего утра

      метро

      на работу.»

      Клиффорд Гринблатт, ЧП

      Мэриленд

      «Просто найти интересные курсы, загрузить документы и получить

      викторина. Я бы очень рекомендую

      вам в любой PE нуждающийся

      Единицы CE. »

      Марк Хардкасл, ЧП

      Миссури

      «Очень хороший выбор тем во многих областях техники.»







      Рэндалл Дрейлинг, ЧП

      Миссури

      «Я заново узнал то, что забыл. Я также рад помочь финансово

      от ваш рекламный адрес электронной почты который

      сниженная цена

      на 40%.»

      Конрадо Касем, П.Е.

      Теннесси

      «Отличный курс по разумной цене. Буду пользоваться вашими услугами в будущем.»







      Чарльз Флейшер, ЧП

      Нью-Йорк

      «Это был хороший тест, и он фактически показал, что я прочитал профессиональную этику

      Коды

      и Нью-Мексико

      правила.»



      Брун Гильберт, П. Е.

      Калифорния

      «Мне очень понравились занятия. Они стоили времени и усилий.»







      Дэвид Рейнольдс, ЧП

      Канзас

      «Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

      при необходимости дополнительного

      Сертификация



      Томас Каппеллин, П.Е.

      Иллинойс

      «У меня истек срок действия курса, но вы все равно выполнили обязательство и дали

      мне то, за что я заплатил — много

      спасибо!»



      Джефф Ханслик, ЧП

      Оклахома

      «CEDengineering предлагает удобные, экономичные и актуальные курсы

      для инженера.»





      Майк Зайдл, П.Е.

      Небраска

      «Курс был по разумной цене, а материал был кратким и

      в хорошем состоянии. »





      Глен Шварц, ЧП

      Нью-Джерси

      «Вопросы соответствовали урокам, а материал урока

      хороший справочный материал

      для дизайна под дерево.»



      Брайан Адамс, П.Е.

      Миннесота

      «Отлично, я смог получить полезные советы с помощью простого телефонного звонка.»







      Роберт Велнер, ЧП

      Нью-Йорк

      «У меня был большой опыт прохождения курса «Строительство прибрежных зон — Проектирование»

      Корпус Курс и

      очень рекомендую.»



      Денис Солано, ЧП

      Флорида

      «Очень понятный, хорошо организованный веб-сайт. Материалы курса этики штата Нью-Джерси были очень

      прекрасно приготовлено. »





      Юджин Брэкбилл, ЧП

      Коннектикут

      «Очень хороший опыт. Мне нравится возможность загружать учебные материалы на

      обзор везде и

      когда угодно.»



      Тим Чиддикс, ЧП

      Колорадо

      «Отлично! Поддерживайте широкий выбор тем на выбор.»







      Уильям Бараттино, ЧП

      Вирджиния

      «Процесс прямой, никакой чепухи. Хороший опыт.»







      Тайрон Бааш, П.Е.

      Иллинойс

      «Вопросы на экзамене были пробными и демонстрировали понимание

      материала. Тщательный

      и полный».



      Майкл Тобин, ЧП

      Аризона

      «Это мой второй курс, и мне понравилось то, что курс предложил мне, что

      поможет в моей линии

      работы. »



      Рики Хефлин, ЧП

      Оклахома

      «Очень быстрая и простая навигация. Я определенно воспользуюсь этим сайтом снова.»







      Анджела Уотсон, ЧП

      Монтана

      «Прост в исполнении. Нет путаницы при подходе к сдаче теста или записи сертификата.»







      Кеннет Пейдж, П.Е.

      Мэриленд

      «Это был отличный источник информации о нагреве воды с помощью солнечной энергии. Информативный

      и отличное освежение.»





      Луан Мане, ЧП

      Коннетикут

      «Мне нравится подход к подписке и возможности читать материалы в автономном режиме, а затем

      вернись, чтобы пройти тест.»





      Алекс Млсна, П.Е.

      Индиана

      «Я оценил количество информации, предоставленной для класса. Я знаю

      это вся информация, которую я могу

      использование в реальных жизненных ситуациях.»



      Натали Дерингер, ЧП

      Южная Дакота

      «Материалы обзора и образец теста были достаточно подробными, чтобы я мог

      успешно завершено

      курс.»



      Ира Бродская, ЧП

      Нью-Джерси

      «Веб-сайт прост в использовании, вы можете скачать материал для изучения, а затем вернуться

      и пройди тест. Очень

      удобный а на моем

      собственное расписание

      Майкл Гладд, ЧП

      Грузия

      «Спасибо за хорошие курсы на протяжении многих лет.»







      Деннис Фундзак, ЧП

      Огайо

      «Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

      Сертификат

      . Спасибо за создание

      процесс простой.»



      Фред Шайбе, ЧП

      Висконсин

      «Положительный опыт.Быстро нашел подходящий мне курс и закончил

      PDH за один час в

      один час.»



      Стив Торкилдсон, ЧП

      Южная Каролина

      «Мне понравилась возможность загрузки документов для ознакомления с содержанием

      и пригодность до

      наличие для оплаты

      материал

      Ричард Ваймеленберг, ЧП

      Мэриленд

      «Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками.»







      Дуглас Стаффорд, ЧП

      Техас

      «Всегда есть место для улучшения, но я ничего не могу придумать в вашем

      процесс, которому требуется

      улучшение. »



      Томас Сталкап, ЧП

      Арканзас

      «Мне очень нравится удобство прохождения онлайн-викторины и немедленного получения

      Сертификат





      Марлен Делани, ЧП

      Иллинойс

      «Обучающие модули CEDengineering — очень удобный способ доступа к информации по

      многие различные технические области внешние

      по своей специализации без

      необходимость путешествовать.»

      Гектор Герреро, ЧП

      Грузия

      Силовой кабель — обзор

      7.5.3 Ленточная изоляция внахлестку

      В большинстве обычных силовых кабелей используется экструдированная изоляция вокруг металлического проводника. Точнее, на проводник напрессован тонкий внутренний слой полупроводникового материала, за которым следует настоящий изолирующий диэлектрик, покрытый еще одним полупроводниковым слоем. Экструдированный изоляционный материал обычно представляет собой либо ЭПР, либо сшитый полиэтилен (XLPE).Процесс экструзии очень тщательно контролируется, чтобы избежать любых примесей и пустот, которые могут привести к частичному разряду при высоком диэлектрическом напряжении.

      В технической литературе нет данных об успешных попытках экструзии изоляции на ВТСП-проводниках, за исключением очень тонких слоев, экструдированных непосредственно на ВТСП-ленты. Несоответствие коэффициентов теплового расширения между большинством диэлектриков и ВТСП-лент может привести к значительной деформации и потенциальному отслоению экструдированной изоляции для ВТСП-ленты или отслоению ВТСП-слоя от нижележащей металлической подложки (Kosaki, Nagao, Mizuno, Shimizu, и Хории, 1992).Поэтому для силовых ВТСП-кабелей с холодными диэлектриками предпочтительна обмотка изоляционной лентой внахлест. Изоляционные материалы демонстрируют существенную усадку в криогенных средах примерно на 5 % и более (Kelley et al. , 2001). Однако отсутствие приклеивания непосредственно к поверхности ВТСП-ленты, имеющей термоусадку ближе к 0,3%, обеспечиваемой методом наматывания изоляции, не приводит к повреждению ВТСП-лент.

      Например, коэффициент линейного расширения политетрафторэтилена (ПТФЭ, тефлон) составляет приблизительно 140 × 10 −6  K −1 , что значительно выше, чем у нержавеющей стали (17 × 10 −6 K −1 ) или медь (16 × 10 −6  K −1 ) (Ekin, 2006).Несоответствие теплового расширения может привести к высокому уровню механического напряжения в кабеле ВТСП, что потенциально может привести к повреждению сверхпроводящего материала, если это не будет учтено в конструкции кабеля. Типичным решением, позволяющим избежать проблем, связанных с несоответствием теплового расширения, является использование диэлектрика в виде ленты. Лента спирально наматывается вокруг кабеля по всей его длине, позволяя изоляционному материалу сжиматься, не вызывая нагрузки на ленты ВТСП. Материал и толщина ленты выбраны таким образом, чтобы обеспечить механическую гибкость при криогенных температурах.Материалы, предлагаемые для ленточной изоляции высокотемпературных кабелей внахлестку, включают полиэтилен (ПЭ), полипропилен, поликарбонат, полиэтилентерефталат, полиамид (номекс, нейлон), полиимид (каптон), целлюлозу (крафт-бумагу) и полипропиленовую ламинированную бумагу (PPLP) (Rigby & Види, 1975).

      Градация электрического поля является важным аспектом для любого силового кабеля для снижения электрического напряжения в диэлектрике. С этой целью полупроводниковый слой (часто называемый «полупроводником») добавляется на границе раздела между слоями проводника и слоями изоляции, чтобы уменьшить усиление электрического поля вокруг краев и выступов.Полупроводниковый слой должен быть очень гладким. Для силовых кабелей HTS лучше всего использовать ленту внахлестку (Tuncer, Zuev, Sauers, James, & Ellis, 2007). Типичными примерами являются ленты из волокнистой графитовой бумаги, пропитанного графитом ПТФЭ и полупроводникового ЭПР. Удельное сопротивление полупроводниковой ленты может изменяться в широких пределах, а также зависит от частоты, температуры и давления. Для силовых кабелей переменного тока полупроводниковый слой оказывает существенное влияние на общие диэлектрические потери в кабеле.Количество слоев полупроводниковой ленты является компромиссом между снижением электрического напряжения и увеличением диэлектрических потерь. Количество полупроводниковых слоев должно быть сведено к необходимому минимуму. Было предложено соотношение полупроводниковых и изоляционных слоев от 1:40 до 1:80 (Tuncer et al., 2007). Однако это зависит от таких факторов, как содержание высокочастотных компонентов, таких как гармоники переключения силовой электроники, которые могут привести к увеличению межфазной поляризации и, в конечном итоге, к отказу кабеля из-за неисправности экрана (Tuncer et al., 2007).

      Кабель HTS оканчивается металлическими контактными блоками, чтобы обеспечить интерфейс с низким электрическим сопротивлением от проходного изолятора к кабелю HTS.

Оставить комментарий
