Сколько радиаторов можно подключить к 25 трубе: Сколько радиаторов можно подключить к 25 трубе на одну линию — Дом своими руками

Опубликовано в Разное

2 Апр 2019

Содержание

Подключение радиаторов к полипропилену | Видео

Порядок работ

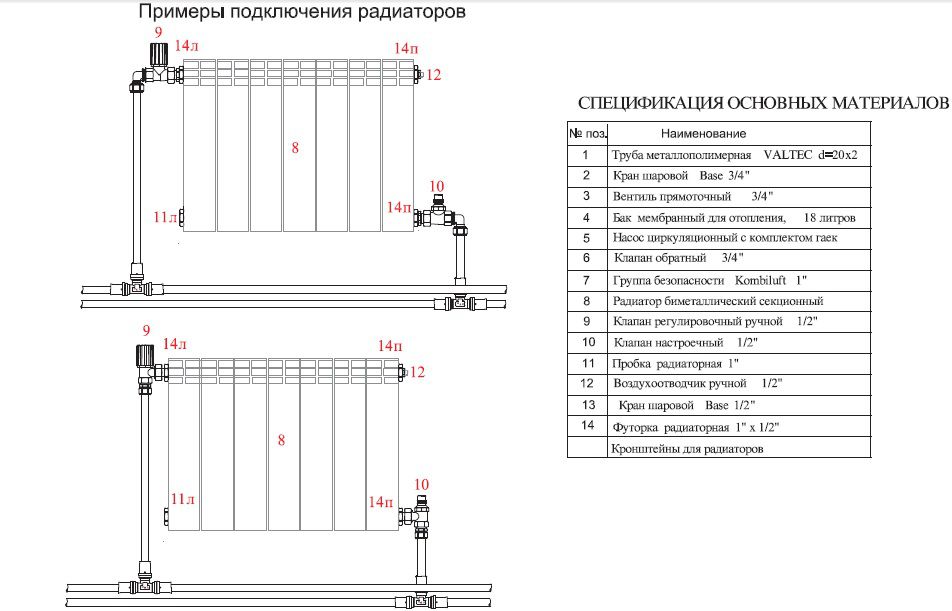

Перед тем как подключить радиатор к магистральной трубе нам необходимо ее закрепить. Крепление трубы производится с помощью клипс с интервалом 80 см. Далее подводим магистральную трубу к месту установки радиатора и крепим сам радиатор на стену, после чего начинаем монтаж.

Для подключения радиатора к системе отопления из металлопластиковых труб, нам понадобятся следующие детали:
1. Тройник 32 × 20 × 25 пайка (2шт)
2. Угол 20 пайка × 1/2 нр (2шт)
3. Полипропиленовая труба 25 диаметра
4. Два отрезка полипропиленовой трубы 20 диаметра

Подключение производим в произвольной последовательности.

Виды радиаторов отопления

Важнейшей составляющей в любой существующей системе отопления являются радиаторы. На качество отопительных приборов влияет их конструкция, материал из которого он изготовлен, место размещения.

На данный момент рынок отопительных приборов настолько разнообразен, что иногда выбрать подходящий радиатор сложно. Для того чтобы вам было легче сделать выбор нужно ознакомиться со всеми видами радиаторов.

Чугунные секционные радиаторы
Они являются наиболее популярными среди населения. Главным преимуществом этих батарей является высокая проводимость тепла. Хотя их существенным недостатком можно назвать достаточно высокую тепловую инерционность. Поэтому радиаторы из чугуна не достаточно эффективно используют терморегулирующие элементы. Такие отопительные приборы являются достаточно долговечными, прочными и адаптированы под использование теплоносителя работающего с перебоями, так как в нашей стране это явление наблюдается очень часто. Их недостатком является то, что они достаточно долго нагреваются и при этом долго остывают. Также они имеют внушительную массу, что усложняет их установку. Такие радиаторы можно использовать для отопления, как частных, так и многоэтажных жилых домов.

Стальные радиаторы
Эти радиаторы имеют вид профилированных панелей, которые сваренные между собой и при этом образуют канал змеевика, необходимый для прохода воды. Такие радиаторы лучше не применять в системах централизированного отопления, по той причине, что давление в этих системах выше того, которое допустимо для нормальной эксплуатации стальных радиаторов.

Такие обогревательные приборы имеют рад характеристик, к которым можно отнести низкую тепловую инерционность и как следствие наблюдать высокую теплоотдачу. Температура теплоносителя и конечно же,рабочее давление зависит от толщины стенок и конструкции радиатора. Главным их недостатком является высокая чувствительность к кислороду, который может содержатся в теплоносителе, поэтому для его нормальной эксплуатации необходимо использовать специальные установки для того чтобы удалять кислород из воды. А также существует вероятность возникновения коррозии.

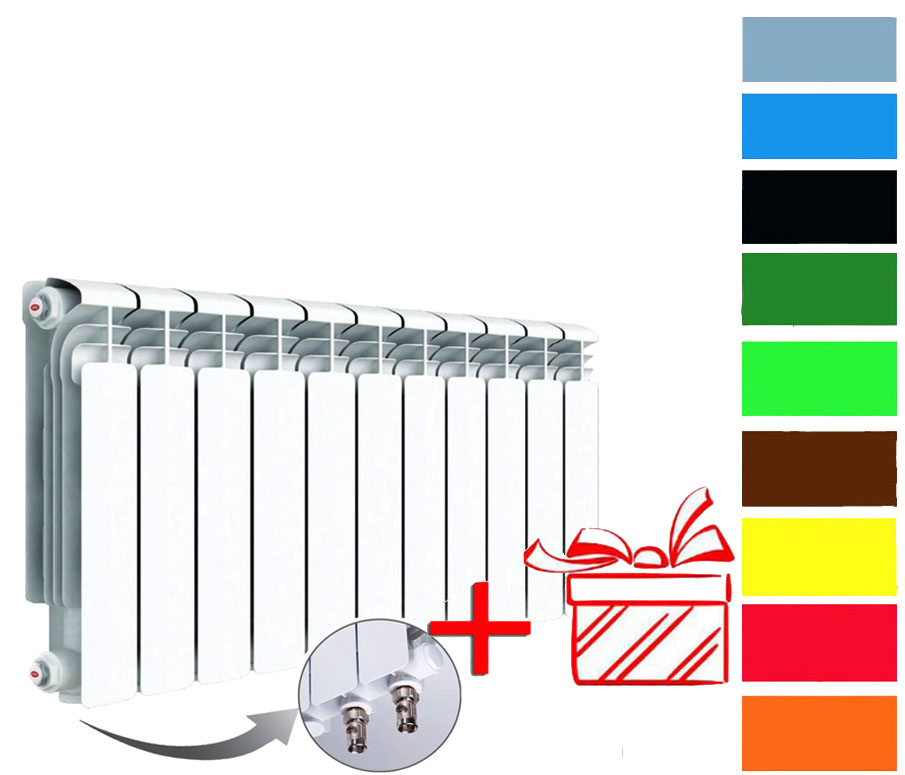

Алюминиевые радиаторы
Именно такой вид радиаторов на данный момент считается наиболее эффективным в нынешних условиях. Эта эффективность обусловлена высокими показателями теплопроводности этого металла и поверхностью оребрения радиатора, что приводит к увеличению полезной площади теплопроводности.

К тому же, теплоотдача зависит и от глубины радиатора: наиболее высокие показатели имеют приборы с глубиной до десяти сантиметров.

Эти радиаторы имеют цельную и секционную конструкцию. Существуют различные модели алюминиевых батарей, которые можно использовать при давлении, как в шесть, так и до тридцати атмосфер.

Алюминиевые радиаторы не рекомендовано устанавливать в условиях централизованной системы отопления, по той причине, что металл, находящийся в теплоносителе может окисляться и приводить к тому, что в секции перестанет попадать воздух. Для того чтобы этого не произошло приборы необходимо оснащать отводчиком воздуха.

Биметаллические радиаторы
Этот радиатор представляет собой алюминиевый радиатор с проводящими каналами, которые изготовлены из стали. Такой тип конструкции имеет высокие показатели по теплоотдаче, и при этом имеют невысокую инерционность и прочность. Эти батареи могут выдерживать давление вплоть до тридцати пяти атмосфер, и к тому же они не такие придирчивые к качеству теплоносителя.

Эти батареи лучше всего использовать в многоэтажных домах, так как они имеют высокие характеристики теплоотдачи. C этим радиатором вы сможете, не боятся возможного перепада давления в происходящего в системе, по той причине что, практически все модели этих радиаторов могут выдерживать большой диапазон рабочего давления. Но и стоят такие радиаторы дороже всех остальных видов представленных выше.

Трубчатые радиаторы
Радиатор имеет вид неразборной конструкции, которая состоит из двух коллекторов, соединённых друг с другом вертикальными трубками из стали.

С увеличением высоты и количества последующих рядов трубок, возрастает и мощность теплоотдачи у трубчатого радиатора.
Трубчатые радиаторы имеют малый объём теплоносителя, что дает возможность легко им управлять.

Существенные недостатки радиаторов:
— малая толщина стенок трубок;
— подверженность коррозийным явлениям;
— негативное влияние пыли на нормальную работу радиатора;
— плохая гигиеничность из-за наличия в нем труднодоступных зон.

Сергей

5 октября

добрый день, подскажите пожалуйста, можно ли заводить трубу в радиатор не сразу как у вас рекомендовано через 90градусный угол и 90 градусный тройник, а как бы из плоскости стены через ещё один 90градусный угол (магистраль находится близко к стене (1-2см), батарея висит на расстоянии примерно 4см от стены+до оси входа ещё сантиметра 3 получается, итого разница в расстоянии по вертикали около 5-6сантиметров). Если смотрим на радиатор : получается угол в стену, далее дополнительно угол перпендикулярно вниз к трубе, итого два угла 90 градусов выходит и от трубы самой тройник тоже 90 градусов, не приведет ли это к уменьшению подачи теплоносителя в трубу или вообще к его прекращению? Заранее спасибо.

Ответить

Руслан

16 июня 2016

Здравствуйте.Подскажите пожалуйста.слышал что нижнее подключение эффективнее диагонального и завоздушивания не будет

Ответить

Денис

6 апреля 2016

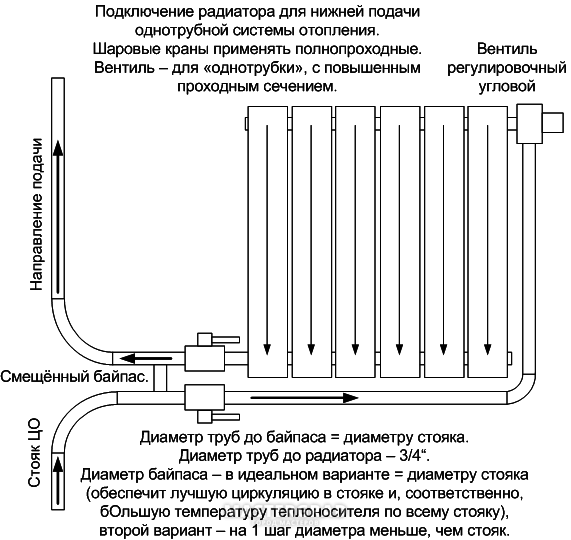

А если и байпас сделать 20 трубой а не 25?

Ответить

Владимир

6 декабря в 22:02

В моём проэкте имется труба 32 длинной 8 метров. Будет ли труба на такой длинне сильно деформироваться от теплового расширения?

Ответить

Владимир

» Admin

7 декабря в 17:21

Спасибо

Ответить

Олег

10 октября

Зачем переход с магистральной трубы с 32 на 25(внизу)и подача переход на 20 трубу???Это обязательно?

Ответить

Иван

10 ноября

Скажите можете ли вы посоветовать специалиста с выездом на дом по вопросам отопления? Сколько могут стоить подобные услуги?

Ответить

Упрощенный расчет системы отопления дома

Вступление

Упрощенный расчет системы отопления достаточно точно позволяет произвести предварительный расчет мощности котла отопления и мощности радиаторов для каждой комнаты дома.

Поэтапный упрощенный расчет системы отопления

Начнем расчет с подсчета секций радиаторов.

Расчет радиаторов отопления

Пусть в доме 4 комнаты по 20 кв. метров.

Расчет радиаторов одной комнаты

Площадь комнаты 20 кв. метров.
Мощность одной секции купленного радиатора – 170 Вт. ( могут быть от 150 до 220 Вт). На 1 кв. метр площади нужно 100 Вт радиатора.
Делим 170 Вт на 100Вт и получаем коэффициент 1,7.
Далее делим 20кв. метров на коэффициент 1,7 получаем 11,8 секций радиаторов. Что на практике означает 12 секций радиаторов, нашей мощности (170 Вт). Добавляем 20% в запас, получаем 14 секций радиатора на комнату 20 кв. метров.

Примечание: обычно запас добавляется на угловую комнату.

Мощность котла

Мощность котла считаем по нормативной мощности отопления на 1 куб. метр помещения.
Площадь комнаты 20 кв. метров умножаем на высоту потолка H=2,60 м. Получаем объем комнаты, 52 куб. метра.
Для моего региона(европейской части СНГ) на 1 куб. метр помещения нужно 40 Вт энергии отопления.
Умножаем 52 куб метра на 40 Вт, получаем 2080 Вт. Добавляем 20% в запас, выходит 2500 Вт энергии отопления на комнату. Значит на комнату, нужен радиатор 2500 Вт.

Как видим это значение равно предварительному расчету радиатора по секциям.

Выбор труб отопления

По мощности радиатора подбираем трубы отопления по таблице:

Труба	Минимальная мощность радиаторов, кВт	Максимальная мощность радиаторов, кВт
Металлопластиковая труба 16 мм	2,8	4,5
Металлопластиковая труба 20 мм	5	8
Металлопластиковая труба 26 мм	8	13
Металлопластиковая труба 32 мм	13	21
Полипропиленовая труба 20 мм	4	7
Полипропиленовая труба 25 мм	6	11
Полипропиленовая труба 32 мм	10	18
Полипропиленовая труба 40 мм	16	28

Как видим, для рассчитанной системы отопления нужна полипропиленовая труба 25 мм.

В нашем доме, условно, 4 комнаты по 20 кв. метров. Значит суммарная мощность радиаторов 2500 Вт×4=10 кВт. По суммарной мощности можно было бы, подобрать котел отопления мощностью 10 кВт. Но для пиковых нагрузок увеличиваем мощность на 20%, получаем, что нужен котел отопления 12 кВт. Такие котлы есть в продаже.

Это весь упрощенный расчет системы отопления.

©Obotoplenii.ru

Другие стать раздела: Схемы отопления

Полипропиленовые трубы: какой диаметр выбрать

Разновидности полипропиленовых труб

ППР трубы классифицируют по исходному сырью:

PPR – Изготавливают из статического сополимера пенопропилена. Готовое изделие устойчиво к перепадам температуры, а также механическим воздействиям, поэтому они более пригодны для водопроводных, отопительных и канализационных систем. Диаметр колеблется от 20 до 110 мм;
PPH – Для повышения прочности изделий к полипропилену добавляют антистатики, антипирены и нуклеаторы. Трубы с большим диаметром используют при монтаже наружной водопроводной, дренажной и вентиляционной системы. Для систем отопления данная разновидность не подходит;
PPB (блок-сополимер) – Сырье состоит из блоков микромолекул полимера различного состава, которые выстроены в нужном порядке. Изделия получаются стойкими к механическим воздействиям, в связи с этим их широко используют для теплых полов или систем ХВС;
PPs (полифенилсульфид) – Полимер высокого качества, который имеет особое строение молекул. Материал долговечный, прочный, стойкий к высоким температурам и нагрузкам. Область применения – Холодное водоснабжение и ГВС, вентиляционные и отопительные системы. Диаметр колеблется от 20 до 1200 мм.

Разные диаметры и что к ним подключать

Полипропиленовые трубы имеют следующие наружные диаметры:

20 – Допускается подключать один радиатор или до 5 штук радиаторов с максимальной мощностью до 7 кВт;
25 – Возможно подключение нескольких радиаторов, но не более 8 штук с тепловой мощностью до 11 кВт;
32 – В зависимости от мощности, при таком параметре можно подключить один этаж или весь жилой дом, но, как правило, не более 12 радиаторов отопления с мощностью до 19 кВт в сумме;
40 – Подключение всего дома, 20 радиаторов с мощностью до 30 кВт.

Выбор трубы по давлению

PN10 – допустимое рабочее давление 10 бар. Используют при монтаже холодного водоснабжения
PN20 – Предельно допустимое рабочее давление 20 бар. Подходящий вариант, чтобы подвести холодное и горячее водоснабжение с нагреванием до температуры 80 С.
PN25 – Допустимое рабочее давление не более 25 бар. Используется армированный полипропилен. Оптимально подойдет для устройства ГВС, отопительной системы с температурой теплоносителя до 95 С. Изделие выполнено в несколько слоев, что повышает стойкость к высоким температурам.

От чего еще зависит выбор диаметра

Диаметр выбирается исходя из тепловой нагрузки в системе отопления или от количества подключенных точек водоразбора в системах ХВС и ГВС, давления.

Обычно для основной трубы используют величину сечения в 32 мм. Для подводов к приборам берут изделия с D 20-25 мм. Исходя из толщины стенок трубы, определяется внутренний диаметр.

Для систем ХВС и ГВС обычно используют трубопроводы с D 20-25 мм. Для стояков оптимально использовать D 32-40 мм.

Внутренний диаметр определяется исходя из потребностей конкретной системы. На это влияет ряд факторов:

Давление во всей системе;
Наличие и количество отводов и стыковочных мест;
Какое использовалось сырье при производстве полипропиленовых трубок;
Длина трубопровода

При выборе нужно учитывать множество моментов – в какой системе будут использоваться трубы и какое в ней рабочее давление. Например, трубы для системы отопления и для ХВС будут отличаться.

Как правильно выбрать диаметр для магистрали

С особой ответственностью нужно подбирать сечение ППР трубам, которые будут устанавливаться в многоквартирных домах. Каким будет диаметр, зависит от потребления воды и рассчитывается на этапе проектирования дома.

Обычно в зданиях с большим количеством квартир используют:

В домах с 5 этажами для стояков оптимальный d 32 мм;
Для разводки внутри квартир подходит d 20 мм;
Для стояков в зданиях с 9 и более этажностью используют d 40 или 50 мм.

В квартирах или частных домах точно рассчитывать величину сечения не требуется. Она рассчитывается исходя из длины трубопровода:

Если длина трубопровода до 10 м, следует брать величину 20 мм;
При длине, колеблющейся между 10 и 20 м, оптимально 25 мм;
Если длина более 30 метров, то 32 мм.

Трубы диаметром более 32 миллиметров принято использовать в монтаже стояков.

Какое количество тепла должен раздавать трубопровод

Например, стоит многоквартирный дом площадью 250 кв метров, который постоянно отапливается и зимой теряет тепло по 1 кВт мощности с каждой площади в 10 кв метров. Чтобы обогреть дом, используют максимальную мощность 25 кВт.

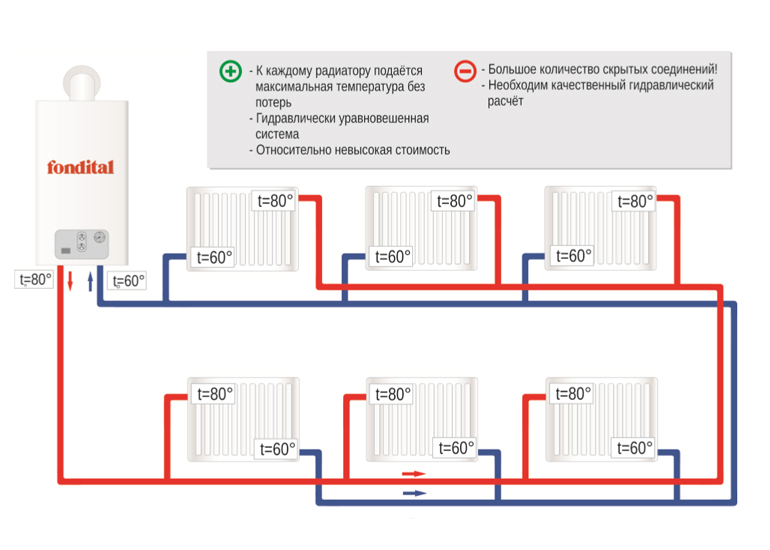

В этом доме применяется двухтрубная система отопления. По одной трубе транспортируется горячий теплоноситель, по другой охлажденный теплоноситель подается в котельную. К трубам подключены радиаторы.

От котла до межэтажного коллектора подается тепловая мощность 25 кВт. Магистральные трубы в данном случае нужно использовать с внутренним размером сечения от 26,6 миллиметров. Это нужно для того чтобы скорость теплоносителя составляла не более 0,6 м/c. Таким образом, подойдет полипропиленовая трубка с наружным диаметром 40 мм.

От коллектора к первому этажу поступает тепловая мощность 15 кВт. Скорость передвижения теплоносителя будет меньше 0,6 м/с. Поэтому внутренний диаметр будет составлять 21,2 мм. Таким образом, оптимальный наружный диаметр в конкретном случае будет ровняться 32 мм.

Как правило, для любых радиаторов с мощностью не более 2 кВт монтируют трубы с наружным d 20 мм.

Из всего сказанного можно сделать вывод, что выбор диаметра не такое уж сложное занятие. Выбирать приходится из стандартных размеров. В системах, где насчитывается около 10 радиаторов, обычно устанавливают полипропиленовые трубки с наружным диаметром 25 на площадь одного крыла, 20 на радиатор и 32 на магистральные трубы.

Чтобы купить полипропиленовые трубы подходящего диаметра, перейдите в каталог продукции, разделы канализации и водоснабжения.

Какие трубы лучше выбрать для отопления в квартире

Автор статьи

Вероника Фортус

Эксперт по строительным материалам

В этой статье мы рассматриваем, какие трубы используются для отопления в квартире сегодня, и разберём каждый тип по недостаткам и достоинствам.

При выборе труб учтите, какой теплоноситель используется в системе, его химический состав, температуру и давление. Кроме того, важно понимать, скрытым или открытым будет трубопровод и насколько материал труб будет совместим с другими элементами.

Трубы из стали и меди по-прежнему популярны, пожалуй, лучшим вариантом для квартиры будут трубы из полипропилена. Они устойчивы к коррозии и агрессивной среде, они инертны — не влияют на состав теплоносителя, у них низкая теплопроводность. Кроме того, такой трубопровод легко собрать и обойдется он относительно дешево.

Для системы отопления требуются армированные трубы с маркировкой PN25. Маркировка указывает на величину давления, которые выдерживают трубы. В приведенном примере это 25,5 кг на кв. сантиметр.

Композитный слой — чаще это размещенная между слоями полимера, цельная или перфорированная алюминиевая фольга, снижает проницаемость пластика для кислорода и не позволяет ему расширяться под воздействием высокой температуры.

Еще один вариант — это армирование пластиковой трубы стекловолокном.

Диаметр труб для отопления

В большинстве случаев для разводки отопления по квартире используются трубы, наружный диаметр которых составляет 32, 25 и 20 мм. Подробнее об однотрубной и двухтрубной системах отопления:

При однотрубной системе для вертикальных стояков используются трубы с диаметром 32 или 25 мм, для подводки к батареям — 20 мм

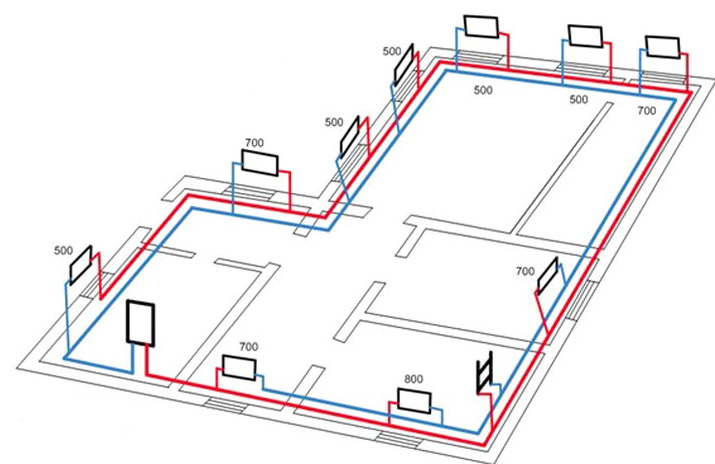

В двухтрубных горизонтальных системах учитывается уже протяженность линий и количество подключаемых потребителей.

Например, труба 32 мм применяется, когда длина участка превышает 30 м или от него питается 8 и более радиаторов. Труба с диаметром 25 мм применяется при сопоставимой длине участка, но с меньшим количество подключенных приборов. 20-ти миллиметровая труба используется, если участок менее 10 м и питает отдельные радиаторы.

Тонкости прокладки

В домах советской постройки вертикальные стояки однотрубной системы не маскировались, сооружались снаружи вдоль стен. Сейчас трубы предпочитают скрывать в стенах или полу.

Трубы прокладываются либо параллельно стенам, либо перпендикулярно, повороты выполняются только под прямым углом.

Понятно, что для горизонтальной двухтрубной системы оптимальным вариантом будет прокладка труб в полу с подводкой к радиатору из стены — подключение из стены для радиатора предпочтительнее.

Трубопровод можно разводить и до заливки стяжки, и после нее, нарезав отдельные штробы в покрытии для труб подачи и «обратки». Расстояние между штробами должно составлять 100-200 мм — так трубы будут меньше нагреваться друг от друга, и монтировать будет удобнее.

Поскольку при нагревании полимерные трубы расширяются, при укладке в стяжку позаботьтесь об изоляции труб в рукав из вспененного полиэтилена, а фитинги обложите минеральной ватой или иным мягким материалом. Размер штробы также должен позволять свободно уложить в нее трубу, обернутую в слой теплоизолирующего материала, с небольшим допуском на температурное расширение.

Если проложить по дну штробы утеплитель с отражающим слоем, больше теплового излучения направляется вверх — в помещение, и возникает эффект своеобразного «теплого пола».

По той же причине трубопровод отопления не фиксируется на жесткие крепежи — применять следует пластиковые хомуты или скобы. Жесткая фиксация нужна только в местах выхода труб из стен или радиаторных ниш.

В однотрубной вертикальной системе нет протяженных горизонтальных участков, поэтому трубопровод скрывают либо под каркасом гипсокартона, либо в штробах стены. Однако, если трубопровод идет в наружной стене, трубы нуждаются в обязательном утеплении.

Прокладывая отопление в полу или стенах, обязательно составьте подробную схему — пригодится на случай поломки или следующего ремонта. Чтобы в дальнейшем случайно не повредить трубопровод, дополните схему фотографиями трубопровода, «привязанного» к ориентирам в виде стен или иных конструкций с помощью полотна рулетки.

Подготовка к сборке трубопровода

Перед работой изучите инструкцию к сварочному аппарату, а также ознакомьтесь с рекомендациями производителя труб и фитингов. И, конечно, желательно потренироваться в пайке полипропилена.

Рассмотрите план-схему и подготовленные штробы. Изобразите схематически рядом с ними фитинги, которые могут понадобится. Это позволит подсчитать количество нужных деталей, и изготовить заранее крупные фрагменты трубопровода.

Перед сборкой стоит произвести примерку: приложить фитинги к трубам и карандашом или маркером поставить риски. На фитинге риску ставят возле стыка, на трубе — на расстоянии 17-20 мм от края. Это поможет при сборке расположить фитинги в одном положении

Разрежьте трубы специальными ножницами на отрезки необходимой длины. Не забудьте с обоих концов оставить допуски: в фитинги входит около 15 мм трубы. Проследите, чтобы разогреваемые поверхности труб и фитингов были чистыми и сухими — это залог прочности соединения.

Армированную алюминием трубу («стаби») для соединения с фитингами зачищают вручную, удаляя специальным инструментом слой фольги, расположенный близко к поверхности. Трубы, армированные стекловолокном, в предварительной зачистке не нуждаются.

Сборка трубопровода

Не всегда трубопровод собирается по одному элементу в одном направлении. Иногда удобнее собрать несколько фрагментов, а уже потом соединять их. Однако последний этап сборки должен проводиться в месте, где есть доступ для паяльника и достаточный свободный ход трубы. Чаще всего это участок между стеной и батареей. Так что самым удобным будет монтаж труб от стояков к навешенным и запакованным радиаторам.

Полипропиленовые трубы соединяются между собой термической сваркой с применением фитингов — колен, редукторов, муфт и т. п. Для сварки используется ручной паяльник с набором насадок, которым одновременно расплавляют и трубы, и фитинги.

Настройте сварочный аппарат на температуру, рекомендуемую производителем полипропиленового трубопровода (250-300 °C), и полностью прогрейте его, проконтролировав прогрев по индикатору.

Вставьте в муфтовую часть насадки отрезок трубы, а на насадку-дорн — наденьте до упора фитинг. Выдержите время в соответствии с таблицей ниже: если пластик недостаточно разогрет— не получится надежного соединения, если перегрет — поверхность стыка может деформироваться вплоть до закупорки трубы.

Диаметр трубы	Время плавления
20 мм	4-5 секунд
25 мм	7-8 секунд
32 мм	10-12 секунд
Если температура воздуха в помещении ниже +5 градусов по Цельсию, время плавления увеличивается примерно вполовину.

Спаивать между собой лучше трубы и фитинги одного производителя. В противном случае может оказаться, что для плавки разных деталей потребуется разное время.

Дождитесь, пока поверхности пластиковых деталей расплавятся, снимите их с насадок и вставьте трубу в фитинг. Затем на несколько секунд зафиксируйте детали в нужном положении, стараясь при этом не слишком сильно на них давить и не прокручивать. Когда детали полностью остынут, они уже будут представлять собой одно целое, после чего можно продолжать пайку рядом с недавним соединением.

Проследите, чтобы на насадке не было посторонних частиц или остатков расплавленного материала, протирайте ее чистой тряпкой. Если пластик липнет к насадке — значит, ее покрытие пришло в негодность, и насадку надо менять. Сварочные работы желательно вести в перчатках — чтобы избежать ожогов.

Проверка работоспособности системы

После того, как система отопления смонтирована, обязательно нужно проверить ее на прочность и качество соединения. Гидростатическое испытание системы проводится под давлением, примерно в полтора раза превышающим расчетное, но не превышающее предельно допустимое для использованных в системе отопительных приборов.

Воду подают в систему снизу вверх. В двухтрубной горизонтальной системе сначала открывают «обратку», вытесняя воздух из радиаторов и сбрасывая его при помощи кранов Маевского.

Затем нужно поднять давление в системе с помощью опрессовочного насоса и отследить показания манометра — нет ли падения давления. Сварные и резьбовые соединения на наличие течи проверяют визуально. Если давление не падает и течь не определяется, значит, система собрана качественно, трубопровод можно маскировать.

Как выбрать материалы вместе с UGOL

Вы можете выбрать нужную систему отопления в каталоге:

Масляные радиаторы
от 2 241 ₽/шт.

Водонагреватели
от 1 879 ₽/шт.

Полотенцесушители
от 860 ₽/шт.

Радиаторы водяного отопления
от 640 ₽/шт.
В каталоге материалов онлайн-сервиса UGOL собраны товары для интерьера, дома и ремонта из всех магазинов.
Цены на товар можно сравнить по разным магазинам прямо на странице товара. Лучшее предложение — справа от изображения товара, ниже размещен полный перечень магазинов, где можно приобрести этот товар, с указанием цен и условий доставки. Так что определиться с выбором можно онлайн, без беготни по магазинам.

В 3D-редакторе можно рассмотреть в деталях, как понравившиеся материалы или мебель будут выглядеть в вашей квартире. Кроме того, онлайн-сервис UGOL рассчитает расходы на ремонт и напомнит о забытых, но необходимых для ремонта инструментах и фурнитуре.

Выбранные товары можно заказать через единую корзину каталога UGOL, в каком бы магазине они ни продавались. Это поможет ничего не забыть и спланировать доставку.

Вопросы по схеме системы отопления с циркуляционным насосом
__________________________________________________________________________
Вопросы по схеме системы отопления с циркуляционным насосом

Вопрос: Подскажите, будет ли работать данная схема отопления с циркуляционным насосом.
Трубы ПП. Трубы будут D32. От них к батареям труба D25. Между вторым и первым этажом от батареи к батарее труба D25. Обратка труба D32. Подача по второму этажу будет проложена с уклоном 2 см на 10 метров. Система будет закрытого типа.
Ответ: А зачем так сложно? Какой смысл задирать трубы под потолок второго этажа, если это система с принудительной циркуляцией? Всё будет прекрасно работать с нижней разводкой по второму этажу, по первому тоже часть батарей можно развязать по низу, при этом в два раза меньше будет стояков. Ваша схема тоже рабочая, но весь дом получается в трубах, подумайте, как это будет выглядеть, к тому же можно в половину сэкономить на трубах.
Вопрос: Трубы задрал под потолок на всякий случай, если насос работать перестанет, может будет естественная циркуляция?
Ответ: У Вас скажем так, гибридная однотрубно-двухтрубная СО. Но в металле такой шедевр предпочтительнее. Ну хотя бы лежаки подачи и обратки. А опуски уже из полипропилена. Мои цифры (диаметры) в металле.
Переведите в полипропилен сами, но только стояки!
Вопрос: У меня будет циркуляционный насос стоять. Все-таки, хоть какая-нибудь циркуляция останется (при ПП трубах), если насос отключится?
Ответ: Останется, но значительно меньшая, чем в указанных диаметрах в металле. Либо трубы (лежаки) стоит увеличивать до Д.63 в ПП. Но сам факт применения ПП труб не на много улучшит циркуляционное давление в системе отопления, т.к. охлаждение будет затруднено. Сам полипропилен не отдаёт тепло в помещение, а только транспортирует его с минимальными тепловыми потерями до приборов.
Насос улучшит ситуацию с циркуляцией (но с увеличенными диаметрами), но в идеале при наличии 2-х этажного строения с хорошей высотной составляющей для получения неплохого циркуляционного давления нужно (желательно) стремиться к обычному режиму работы естественной циркуляции. А насос останется на случай подмоги в сильные морозы, чтобы снять нагрузку с котла и тем самым уменьшить расход газа.
Вопрос: Высота 1-го этажа 2.7, 2-го 2.5 метра. Почему с увеличенными диаметрами для насоса? Для системы с насосом, как я понимаю, вроде и 32 ПП трубы хватит, для ЕЦ надо увеличивать и диаметр и ставить металлические трубы.
Ответ: Ваш ориентир полностью на насос, а это не совсем правильно. После аварийного выключения эл. энергии, нужны 2 вещи. Либо это ИБП (или бензогенератор), либо автономная работа системы отопления не требующая электропитания (ЕЦ). Имея высокое строение (2 этажа и выше) нужно стремиться обеспечить работу СО прежде всего в — аварийном режиме, а он и есть режим естественной циркуляции. Но тогда если уж аварийный режим работы ЕЦ, то почему же не оставить его и основным режимом работы. Но тогда Вы спросите -А для чего же тогда насос? Насос как дополнительный инструмент, помогающий системе с ЕЦ быстрее выходить на проектную тепловую нагрузку экономя тем самым топливо которое сожжёт котёл за определённый промежуток времени.
Насос сокращает то самое время прогрева, снимая перерасход газа. Дело в том, что система отопления с естественной циркуляцией после выхода на проектную нагрузку не требуется большое кол-во топлива, т.к. циркуляционное давление тем лучше — чем больше тепловой порог (Т* теплоносителя) самой системы и разумеется этажность здания (высота самой СО). Важно обеспечить хороший теплосъём с приборов (и частично с магистралей и стояков), а Вашем случае только с приборов. Но чтобы обеспечить хороший расход по всей СО от верхних лежаков (розлива) к нижним, важны хорошие диаметры (внутр. сечение труб). И само собой увеличенный диаметр стояков и подводки к приборам (включая регулирующую арматуру прибора). В Вашем случае имея 2 этажа желательно учесть всё вышеописанное и спроектировать СО в правильном ключе.
Вопрос: Хотел спросить.
1. про перемычку на каждый радиатор, это такие перемычки как на втором этаже нарисованы, такие же и на первом сделать?
2. Если у меня вход обратки в котел находится на высоте 30 см от пола, а обратка от радиаторов будет идти на высоте 10 см, будет ли данная схема работать?
Ответ: 1. Перемычка обеспечивает проход т/носителя по стояку к нижнему прибору. А подвод труб к верхним приборам 25 (в металле) + краны на подаче и обратке прибора. Кранами Вы обеспечите достаточный расход в приборе. Совсем не обязательно делать её (перемычку) на приборе 1-го этажа. К нему нужно обеспечить максимальный расход из верхнего лежака. К тому же на схеме прибор 1го запитаны по диагонали ( идеал для больших радиаторов).
2. Будет работать нормально. Но по правильному, нужно стремиться к равному расположению (в линию) на одном уровне (для уменьшения сопротивления на входе). А для одноэтажных строений и вовсе заглублять котёл в приямок!
Вопрос: А чем циркуляционный напор уменьшают? и гидравлическое сопротивление увеличивают?
Ответ: Не надо вам циркуляционный напор уменьшать (ЕЦ). В этом доме он по максимуму. Т.е. Вся система с разводкой максимально «задрана» вверх. Из большего меньше всегда можно сделать шаровым краном на стояке, крыле, радиаторе. Наоборот — проблема. Гидравлическое сопротивление увеличивают в худшем случае — диаметром разводки, в лучшем, даже обязательном, — опять тем же шаровым краном.
Вопрос: Хорошо, а как относится к тому что:
1.Увеличение расхода в соседних циркуляционных кольцах приведет к 40 % уменьшению расхода в циркуляционном кольце через отопительный прибор.
2. Программа сама подбирает количество секций радиаторов (по моему мнению на 20 кв.м. достаточно 10 секций по 190 ват), а программа считает что надо поставить 15 секций. Что с этим делать не пойму. Просто хочу рассчитать систему, чтобы не было никаких ошибок.
Ответ: Откуда программе знать ваши реальные теплопотери? Которые рассчитываются, кстати не по «площади» а по т/п ограждающих конструкций — стены, пол, кровля, окна, вх. дверь, вентиляция. Не получится. Просто потому что расчетные теплопотери никогда точно не совпадут с реальными. «Класс точности» не тот. И диаметры труб унифицированы, на случай, если программа выдаст, например, необходимый диаметр д34.
Придется принимать ближайший диаметр. Какой — дело выбора, но не точности. И насос будет давать расход, соответственно фактическому сопротивлению вашей системы, расчет которой — сплошь на условных коэффициентах. Речь может идти о достаточной точности. Не к ошибкам. Последняя ваша схема — с нерегулируемыми радиаторами 1-го этажа. Т.е. если прикрывать на них краны, будут отключаться и
приборы 2-го этажа. Если это устраивает.
Вопрос: Особо интересует мнение противников ПП в ЕЦ. Способна ли система работать в режиме естественной циркуляции. В однотрубной схеме отопления на два этажа труба ПП 50 с внутренним диаметром 32. Площадь здания 120 кв. Подача на верх ПП 50 батареи алюминиевые 6 шт на 2эт 6шт на 1 эт. Подключение нижнее. Вниз по стоякам ПП 32 отключение на первом этаже диагональное обратка на котел ПП 50. Работоспособна ли схема в режиме ЕЦ или переделывать на принудительную?
Ответ: Маловато данных для точного прогноза. Последовательность подключения, высота стояка… То есть, движение, конечно будет, но хватит ли скорости для нормального нагрева последних батарей? А разве трудно поставить насос за 3 т.р.? Для подстраховки. А включать можно по обстоятельствам. На счет насоса согласен, да и цена вопроса не столь велика. Однако именно в зимнее время бывают проблемы с электричеством. На счет доп. данных высота глав стояка 3.5м .Подключение 2 этаж низ-низ последовательное от подающей трубы сверху в низ стояки ПП 32 на каждый радиатор свой стояк. На первом этаже подключение диагональное сверху от стояка вниз далее по сборной трубе ПП 50 от всех нижних радиаторов вода пойдет к котлу. Котёл углублен на 90 см . На всех радиаторах краны.
Длина подающей трубы на 2 этаже 21м длина обратки на первом тоже 21м. Особенность системы в том, что подача на 2 этаже будет лежать на полу с соответствующим уклоном 22см. Естественная циркуляция возникает между нагретым и остывшим столбом воды. Примитивно — между Т* стояка котла и стояками приборов. Вот и представьте картину циркуляции, когда вода по ходу остывает в 30 раз медленнее, чем в стальных трубах. Перепад возникнет только за счет разницы высоты установки котел/приборы. И в вашем случае это обнадеживает. Добавит свое и охлаждение в верхней трубе за счет радиаторов 2-го этажа, по вашей схеме. Так что ЕЦ будет. Вам она может показаться даже хорошей. Но до параметров вашей системы, будь она со стальными трубами, ей еще добираться. Переделывать на принудительную ничего не придется.
Достаточно просто добавить насос (секретное оружие некоторых сантехников в 90-е годы). А сейчас уже и отсутствие насоса вызывает недоумение. Ваша схема — «гибрид», если правильно понял, однотрубки на 2-м эт. и двухтрубной вертикальной на первом. Вариант, используемый иногда, при недоверии к способностям однотрубки отопить 2 этажа. Оно бывает обосновано при недостаточной циркуляции (мала этажность, большая площадь, трубы — ПП). Недостаточная циркуляция, при этом — не свойство той или иной системы (1-2тр.) а следствие вышеуказанных причин. Так что, пенять не на что. Настоятельно рекомендовал бы, при возможности разбить разводку на 2 крыла. Это очень и очень улучшит параметры вашей системы в общем. В том числе, и особенно, в режиме ЕЦ. Уклон можно принять 2см./10метров.
Вопрос: не будет ли схема работать только на малый круг. Длина малого круга на подаче будет 5м а большого 15м.
Ответ: Зависит от того, какое циркуляционное давление у каждого «круга» и какое гидравлическое сопротивление каждого из них. Если эта разница незначительна, работает саморегуляция естественной циркуляции — вода с одинаковой температурой стремится занять одинаковый уровень. Выражается в том, если
речь о радиаторах, что их температура (у нескольких радиаторов) одинакова между собой по высоте приборов (идеальный случай, когда этому не мешает). То же и с «кругами — крыльями — ветками». В любом случае, схема нужна.
Вопрос: Есть ряд вопросов связанных с отоплением . 1- Нужно-ли ставить доп. фильтра в системе помимо сетчатого перед насосом если да то, какие и как они влияют на ЕЦ? 2- Какую воду лучше использовать просто кипяченую или дистиллированную и каково воздействие антифризов на алюминий? 3-Каково влияние длинных прямых (в схеме есть участок порядка 9м) без радиаторов на ЕЦ. 4- Стоит ли ставить компенсаторы на эту длину ведь коэффициент расширения ПП порядка 1мм на 1м?
Ответ: 1. Для насоса — фильтр. Сопротивление «забитого» фильтра велико даже для насоса. Сдается, в пластиковых трубах ему особенно-то делать нечего. После месяца с начала работы. Даже с железными трубами дешевле пожертвовать насосом раньше отпущенного ему срока, чем зажимать систему. Но, раз положено, значит, надо. Хотя известный, сетчатый, не очень подходит. А специальные дорогие. На режим естественной циркуляции никакие фильтры не требуются, нет трущихся частей. И скорость «не та». И грязь не носит.
2. Кипяченую. К тому же предварительным кипячением устраняется нерастворимая жесткость — осадок можно слить перед заливкой в систему, Чтобы нечему было забивать фильтр. Вода не должна быть вконец обессоленной (дистиллированной) Воздух/кислород можно удалять путем нагрева в работающей системе, но тогда это затягивается, сопровождаясь завоздушиванием СО и окислением металлических частей системы. Эти рекомендации — на озадаченного любителя. Обычно этого никто не делает. И последствия — неочевидны.
Антифриз против алюминий — попросим ответить пользователей комплекта. Влияние трубы 9м. на ЕЦ, как и всех других труб, можно оценить только по месту расположения в системе.
Вопрос: На подаче и обратке коридоров 32 труба длиной по 5м позволит ли это выровнять циркуляционное давление в ветках? На малой ветке в коридорах 4 радиатора по 7 секций длина подачи и обратки 10м. На длинной ветке идущей в комнаты труба 50 количество радиаторов на 2 этаже 4 по 6 секций на первом этаже 4 радиатора по 8 секций длина подачи и обратки 16м. Высота стояков на радиаторы 2.3м. Высота главного стояка 3.5м .Стоит ли уменьшать диаметр подающей трубы от 50 в начале далее 32 и 25 в конце длинной ветки если да то в чем здесь смысл? То же самое предлагают сделать и на обратке 25-32-50-ка уже к котлу?
Ответ: По поводу коридоров. Ни диаметр, ни длина не выравнивают циркуляционное давление по вашей схеме. Несмотря на то, что центры охлаждения обоих крыльев находится на одной высоте, вторая составляющая цирк. давления — разница температур в стояках будет разной. А гидравлика (сопротивление) тем более. Выражается это в том, что циркуляция в дальних стояках большого крыла будет более интенсивной, но с меньшей температурой. А в стояках малого крыла и ближних стояках большого — меньшей интенсивности, но с большей температурой. К тому же будет накладываться еще несколько факторов:
Гидросопротивление кольца дальних радиаторов большого крыла будет притормаживать циркуляцию. (можно пренебречь — это естественно).

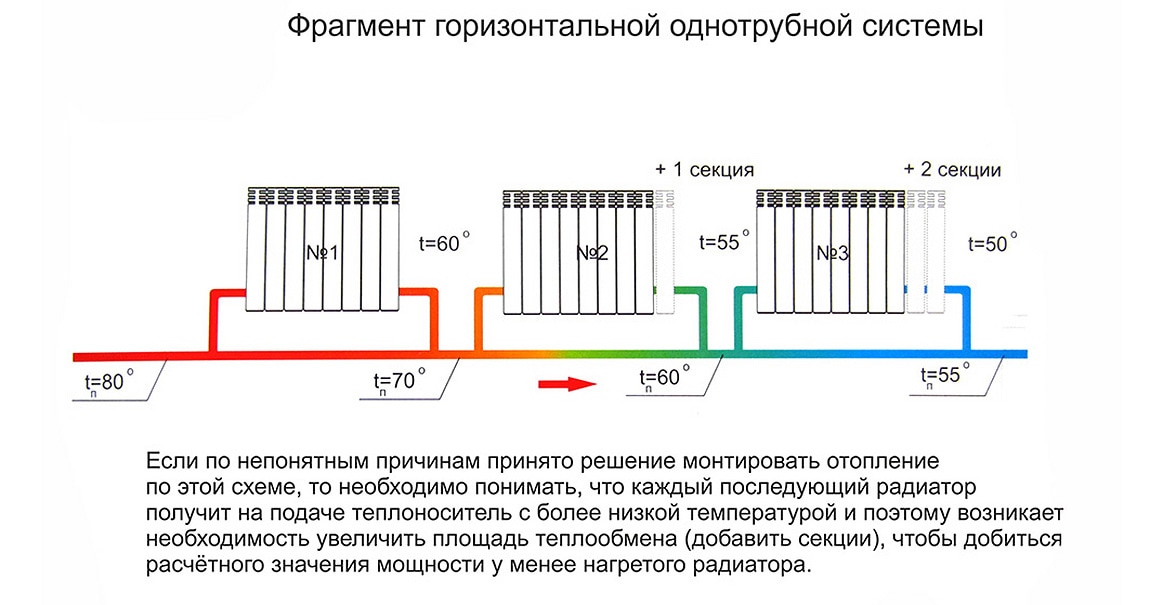

Комбинирование однотрубки на 2-м этаже и 2-трубки на первом приводит к следующему — циркуляционные давления у приборов этих этажей разные, мало того, у однотрубки отбирается ее преимущество — независимое кольцо циркуляции, которое теперь зависит от регулировки нижних радиаторов. И в случае их прикрытия, гаснет вместе с ними. Причем, по ходу отбирается расход из однотрубки 2-го этажа, уменьшая расход, пропускаемый к последним радиаторам. Здесь это оправдано, последним радиаторам как 1-го, так и 2-го этажа не нужен большой расход, поэтому логично снижение диаметра разводки к концу крыла. Большой плюс для циркуляции 1-го этажа — наличие радиаторов на однотрубной разводке 2-ко этажа. В нормальной (стальной) системе это поднимает центр охлаждения всей системы (крыла) охлаждая по пути теплоноситель и (в этой схеме) создавая разность температур для стояков 1-го этажа.
А в вашем случае ПП труб — это единственный способ достаточно охладить т/носитель для его циркуляции. Но все это идет на пользу первому этажу. Второй, как говорилось, лишается некоторых (важных) свойств однотрубки. Если режим ЕЦ все равно понесет ущерб, почему не сделать оба крыла полноценной однотрубкой? С кольцами циркуляции д50. ПП. Избавитесь от неопределенности с циркуляцией при регулировке. Прикрывая радиаторы 2-го этажа — ухудшаете циркуляцию 1-го. Прикрывая приборы 1-го —
ухудшаете работу 2-го этажа. Во всяком случае, получите возможность регулировки любого прибора без ущерба остальным. С неизменяемым, хорошим и одним циркуляционным давлением для колец циркуляции.
+ стабильная работа насоса небольшой мощности.
Вопрос: На сегодняшний день ситуация такова весь материал уже куплен из расчета ПП50 с избытком условия покупки были таковы (возможно вас это удивит) что все купленное может быть возвращено или заменено на другой материал. Сейчас достраиваю котельную. Единственное изменение в предложенной схеме это установка кранов на подаче и обратке в коридорах, чтобы её заглушить при отключении электричества надеюсь хоть какая-то циркуляция в большом круге останется. В самом главном по схеме и диаметру труб определился ещё раз. Остались вопросы по типу кранов на радиаторах и установке расширительного бачка, где его лучше ставить на подаче или обратке и стоит ли делать систему закрытой?
Ответ: Тип арматуры для однотрубки — полнопроходая, без сужений прохода, который должен быть не меньше внутреннего диаметра подводящей трубы — 20мм. Оптимально — шаровый кран. Система делается закрытой по необходимости предотвращения образования воздуха/пара на тонких стенках теплообменника настенного котла и рабочем колесе насоса при работе в воде повышенной температуры. Давление столба воды в метрах над местом установки насоса зависит от температуры воды и составляет: при 70*- 3м.в.ст. при 90*- 5м.в.ст. При 100* -11м.в.ст.
Причем, в открытой системе давление создается именно столбом воды… В закрытой системе — в.ст. +величиной избыточного давления над местом установки насоса. Если указанных данных для закрытой системы нет, весь вопрос сводится к личным предпочтениям. Которые, как известно, не обсуждаются. Причем, действительно необходимого для системы давления можно достичь либо манипуляциями с поддержанием давления, группой безопасности, давлением подпитки, либо подняв открытый бачок выше системы.
Вопрос: Хочу самостоятельно монтировать систему отопления, воду и канализацию уже провел, все функционирует. Теперь решил разбираться с отоплением, буду задавать вопросы по мере их поступления.
Дом 10×10, котел планируется настенный Vitopend 100 24 кВт (отопление радиаторное, горячее водоснабжение). По трубам: хотел армированный полипропилен стояки 32 мм, обратка и подача -25 мм, к радиатору -20 мм). Краны Маевского и термоголовки на все радиаторы. Хотел, чтобы оценили мою схему.
Есть вопросы:
1.На первом этаже последний радиатор идет по холодному коридору (не жилое), можно ли его поставить там и не будет ли большой разницы температур между подачей и обраткой. Или может тогда отопление пустить против часовой стрелки, тогда этот радиатор будет первым. Как лучше поступить? Или вообще может его не ставить в этом коридоре. А поставить хотелось бы.
2. Так как дом деревенский, то строили и пристраивали и, соответственно, пол идет на разном уровне. Как в этом случае или все равно, ведь система, то принудительная.
3. Еще вопрос — радиатор с запорной арматурой и пр. (что куда ставить правильнее??) если не так подскажите. И нужно ли на обратке кран?
Ответ: Зачем дверь обходить? Идите 2-мя трубами от котла влево, от котла и радиатора 4 32 трубой, дальше 25 и последние 3 20. Вверх 25 и тоже в одну сторону последние 2 20. На радиаторы только балансировочные вентили под термоголовки (желательно с предустановкой, поставьте, потом не пожалеете), если есть
возможность и на подачу и на обратку регулируемые запорные вентили. Есть полностью перекрывающиеся.
Без балансировочников с кранами замучаетесь регулировать, потом будут советовать поставить насос помощнее, потом еще один и т.д. Котел выбрали очень хороший, можно подогнать под любую систему отопления.
Вопрос: Планирую сделать самостоятельно двух трубную систему отопления с циркуляцией воды самотеком (правда насос будет так же установлен). Дом двух этажный, относительно не большой (4-и радиатора на весь дом). Все нюансы работы такой системы изучены, за исключением одного тонкого момента: обратка от батарей у меня будет проходить под полом, из-за чего уровень ее (обратки) будет ниже уровня горловины обратки в АОГВ — 40-50см, к тому же, я хотел, и расширительный бак установить под полом в контуре обратки.
Подскажите опытные люди, будет ли работать самотек? Электричество, к сожалению, регулярно отключают.
Ответ: Будет, но плохо. Имея 2 этажа, Вы обеспеченны хорошим циркуляционным давлением в СО ( при правильном монтаже конечно). Но как раз обратка пролегающая ниже патрубка входа в котёл и будет перечёркивать все «+» выдавая издержки в «-» данного способа разводки. Ваш выход заглублять ниже котёл, или хотя бы уравнять место входа в котёл с нижним лежаком. Речь скорее, о приямке — углубление ниже уровня пола для установки котла. Тогда нижний патрубок котла будет напротив трубы обратки.
Вопрос: Понял по поводу РБ его необходимо поставить в обратку до насоса. Спускник у меня будет обязательно, будет стоять в самой верхней точке.
Ответ: Спускник обеспечит удаление уже собравшихся пузырей. Микропузырьки проскочат мимо беспрепятственно. Держа путь в радиаторы. Если обратка с ЕЦ проходит ниже котла (под полом), то к ней повышенное требование по утеплению, дабы сильно не охлаждать теплоноситель, чтобы не препятствовать циркуляции.
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________ __________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
__________________________________________________________________________
ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ
Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон
_______________________________________________________________________________
Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции
_______________________________________________________________________________
Монтаж и эксплуатация газовых котлов Бош 6000
Управление и обслуживание котлами Vaillant Turbotec / Atmotec
Обзор газовых котлов Житомир-3 Атем
Монтаж системы отопления частного дома
Котлы Данко, Росс и Dani — Ответы специалистов на вопросы пользователей
Рекомендации по монтажу настенных газовых котлов Навьен
Обзор твердотопливного котла Купер ОК-15 Теплодар
Неисправности и ошибки котлов Ферроли
Сборочные элементы, монтаж и подключение электрокотла Скат Protherm
Обзор отопительных котлов Дон КСТ-16
Ремонт и сервис котлов Вайлант — ответы экспертов
Обзор газового котла КСГ Очаг
Обзор отопительного котла Купер ОК-20 Теплодар
Комплектация и компоненты электрического котла Протерм Скат
Подключение и ввод в работу котла Будерус Логомакс U072
Ответы специалистов по неисправностям котлов Китурами
Советы мастеров по обслуживанию котлов Навьен
Обслуживание компонентов газового котла Navien Deluxe
Подключение котла Аристон Egis Plus 24 ff к рабочим системам
Подключение батареи отопления полипропиленом — Система отопления
Сборка обогрева дома насчитывает разные части. Эти элементы системы неоспоримо важны. Посему подбор частей монтажа важно планировать технически правильно. Конструкция обогрева включает, систему соединения, трубы, коллекторы, батареи, увеличивающие давление насосы, развоздушки терморегуляторы котел, бак для расширения, крепежи. На этой вкладке мы попытаемся определить для вашей дачи нужные части отопления.
Подключение батареи отопления полипропиленом
Теплый пол, как устроено отопление
Монтаж однотрубной системы отопления из меди
Перед тем как подключить радиатор к магистральной трубе нам необходимо ее закрепить. Крепление трубы производится с помощью клипс с интервалом 80 см. Далее подводим магистральную трубу к месту установки радиатора и крепим сам радиатор на стену, после чего начинаем монтаж.
Для подключения радиатора к системе отопления из металлопластиковых труб, нам понадобятся следующие детали:
1. Тройник 32 × 20 × 25 пайка (2шт)
2. Угол 20 пайка × 1/2 нр (2шт)
3. Полипропиленовая труба 25 диаметра
4. Два отрезка полипропиленовой трубы 20 диаметра
Подключение производим в произвольной последовательности.
Важнейшей составляющей в любой существующей системе отопления являются радиаторы. На качество отопительных приборов влияет их конструкция, материал из которого он изготовлен, место размещения.
На данный момент рынок отопительных приборов настолько разнообразен, что иногда выбрать подходящий радиатор сложно. Для того чтобы вам было легче сделать выбор нужно ознакомиться со всеми видами радиаторов.
Чугунные секционные радиаторы
Они являются наиболее популярными среди населения. Главным преимуществом этих батарей является высокая проводимость тепла. Хотя их существенным недостатком можно назвать достаточно высокую тепловую инерционность. Поэтому радиаторы из чугуна не достаточно эффективно используют терморегулирующие элементы. Такие отопительные приборы являются достаточно долговечными, прочными и адаптированы под использование теплоносителя работающего с перебоями, так как в нашей стране это явление наблюдается очень часто. Их недостатком является то, что они достаточно долго нагреваются и при этом долго остывают. Также они имеют внушительную массу, что усложняет их установку. Такие радиаторы можно использовать для отопления, как частных, так и многоэтажных жилых домов.
Стальные радиаторы
Эти радиаторы имеют вид профилированных панелей, которые сваренные между собой и при этом образуют канал змеевика, необходимый для прохода воды. Такие радиаторы лучше не применять в системах централизированного отопления, по той причине, что давление в этих системах выше того, которое допустимо для нормальной эксплуатации стальных радиаторов.
Такие обогревательные приборы имеют рад характеристик, к которым можно отнести низкую тепловую инерционность и как следствие наблюдать высокую теплоотдачу. Температура теплоносителя и конечно же,рабочее давление зависит от толщины стенок и конструкции радиатора. Главным их недостатком является высокая чувствительность к кислороду, который может содержатся в теплоносителе, поэтому для его нормальной эксплуатации необходимо использовать специальные установки для того чтобы удалять кислород из воды. А также существует вероятность возникновения коррозии.
Алюминиевые радиаторы
Именно такой вид радиаторов на данный момент считается наиболее эффективным в нынешних условиях. Эта эффективность обусловлена высокими показателями теплопроводности этого металла и поверхностью оребрения радиатора, что приводит к увеличению полезной площади теплопроводности. К тому же, теплоотдача зависит и от глубины радиатора: наиболее высокие показатели имеют приборы с глубиной до десяти сантиметров.
Эти радиаторы имеют цельную и секционную конструкцию. Существуют различные модели алюминиевых батарей, которые можно использовать при давлении, как в шесть, так и до тридцати атмосфер.
Алюминиевые радиаторы не рекомендовано устанавливать в условиях централизованной системы отопления, по той причине, что металл, находящийся в теплоносителе может окисляться и приводить к тому, что в секции перестанет попадать воздух. Для того чтобы этого не произошло приборы необходимо оснащать отводчиком воздуха.
Биметаллические радиаторы
Этот радиатор представляет собой алюминиевый радиатор с проводящими каналами, которые изготовлены из стали. Такой тип конструкции имеет высокие показатели по теплоотдаче, и при этом имеют невысокую инерционность и прочность. Эти батареи могут выдерживать давление вплоть до тридцати пяти атмосфер, и к тому же они не такие придирчивые к качеству теплоносителя. Эти батареи лучше всего использовать в многоэтажных домах, так как они имеют высокие характеристики теплоотдачи. C этим радиатором вы сможете, не боятся возможного перепада давления в происходящего в системе, по той причине что, практически все модели этих радиаторов могут выдерживать большой диапазон рабочего давления. Но и стоят такие радиаторы дороже всех остальных видов представленных выше.
Трубчатые радиаторы
Радиатор имеет вид неразборной конструкции, которая состоит из двух коллекторов, соединённых друг с другом вертикальными трубками из стали.
С увеличением высоты и количества последующих рядов трубок, возрастает и мощность теплоотдачи у трубчатого радиатора.
Трубчатые радиаторы имеют малый объём теплоносителя, что дает возможность легко им управлять.
Существенные недостатки радиаторов:
— малая толщина стенок трубок;
— подверженность коррозийным явлениям;
— негативное влияние пыли на нормальную работу радиатора;
— плохая гигиеничность из-за наличия в нем труднодоступных зон.
Источник: http://xn——6cdcklga3agac0adveeerahel6btn3c.xn--p1ai/montag/pl/radiator
Подключение батареи отопления полипропиленом
С тех пор уже много было задано вопросов и вот, одному из частых вопросов посвящён этот материал.
Василий написал:
Добрый день! Прошу помочь советом.
2 года назад сделал ремонт с соответствующей заменой радиаторов (не сам делал так как я я в этом полный дилетант ), вот что получилось:
Всё было хорошо, но тут в очередной слив/залив воды по стоякам отопления у меня потекла американка и не одна на другом радиаторе тоже((. Вызвал сантехника, он затянул чуть потуже американку(течь перестало ) и сказал, что теперь так и будет периодически течь, так как резинка подсыхает при спадах температуры, на вопрос что же делать сказал нужно краны ставить. Но как же краны ставить до байпаса мне непонятно))
Прошу помочь советом, что же теперь делать с этим монтажом? И как нужно делать правильно? А то боюсь опять сделают а через годика 2 опять потечет ((
Зарание спасибо!
Так получается, что полипропиленовые американки я не могу назвать надёжными и не рекомендую их зашивать отделкой.
Начать надо с того, что полностью исключил турецкую трубу Пилса из материала которым работаю. Были случаи не то что бы просто потекла американка, а такую американку даже вырывало из гайки. Чего не скажу про Валтек и Экопластик.
Конкретно в вашем случае, не помешает перепаять байпас полностью. Спаяно не очень хорошо. Труба перемычки слишком короткая и она «стягивает» подачу и братку меж собой.
Если паять байпас из полипропилена, то американку можно исключить вовсе. Схема примерно такая:
В вашем случае, спаять такую перемычку без американки не составит труда. Длинны хватает чтобы раздвинуть трубы и спаять их.
Как быть, если длинна не позволяет спаять перемычку таким образом. Например отводы намного короче и их невозможно разжать.
Тогда используйте конусную американку .
Суть конусной американки в том, что в ней отсутствует прокладка. В ней точно подогнанный конус, который при затяжке накидкой гайки не пропускает воду. Соединение на дешёвое, но надёжное. Если правильно затянуть, то протечки не будет.
Байпас вообще лучше ставить как можно ближе к батарее, но если от отводов до радиатора не более полуметра, то перемычку можно установить сразу же на отводах. В случае с полипропиленом, не обойтись без американки.
Но ели ваша система из металлопластиковых труб, то американка исключается, ведь такую трубу можно изогнуть.
Иногда металлопластиком подключают вот так:
Но я рекомендую следующую схему подключения:
Причём не имеет значения, собираете ли вы прессфитингами или же обжимными.
По второй схеме мы перекрываем отводы к радиатору, что позволит в любой момент перекрыть радиатор полностью если появится теч на гайках или на прессе.
В обоих случаях, мы не перекрываем перемычку и не нарушаем циркуляцию.
Если смотреть на первую схему, то нужны краники или терморегуляторы с американками, причём выбирать их так же рекомендую без прокладок. Ищите конусные.
На второй схеме, нужны отдельные американки, которые надо вкрутить в радиатор отопления.
1. Краны должны быть после перемычки, чтобы не нарушать циркуляцию
2. Не используйте американки с прокладками. Используйте конусные.
3. Старайтесь минимизировать количество разъёмных соединений.
Источник: http://dretun.ru/hardworking/hochy-tepla/
Подключение батареи отопления полипропиленом
Подключение радиаторов отопления является наиболее важной частью процесса замены старых или установки новых радиаторов. Существенную роль играет схема подключения радиаторов. При неправильном подключении может теряться больше половины тепла по сравнению с правильным подключением. При установке новых радиаторов обычно сначала выполняется монтаж, установка креплений, обычно кронштейнов. В зависимости от вида радиаторов используются разные типы кронштейнов. Например, чугунный радиатор отопления из 10 секций, заполненный водой, весит около 100 килограммов, поэтому применяются особо прочные крепления. Биметаллические батареи весят значительно меньше, поэтому для крепления используются кронштейны проще, более элегантные и менее заметные. Еще одним плюсом является то, что их несложно гнуть. Данная особенность упрощает выравнивание радиаторов. Выравнивание производится по уровню, от качества этой операции зависит эффективность работы батарей.
Подключение радиаторов отопления
Нередко выполняется не самое эффективное подключение радиаторов отопления для того, чтобы соблюсти дизайн интерьера помещений. При современном ремонте трубы для отопления часто убирают в стены, пол, под плинтуса или маскируются различными декоративными коробами. Современные армированные полипропиленовые трубы для отопления и биметаллические радиаторы имеют высокие декоративные качества, поэтому сантехническую проводку часто оставляют открытой.
Высокие дизайнерские качества имеют армированные полипропиленовые трубы, которые не гнуться при заполнении горячей водой. Это важный момент, из-за которого полипропиленовые трубы были в какой-то степени дискредитированы. Причиной был непрофессионализм сантехников, которые использовали неармированные трубы. Трубы изгибались, существенно портя общий вид интерьера.
Дизайну интерьера квартир и в особенности офисов сегодня придается особое значение в связи с переходом на принципы евроремонта в строительстве и ремонте. Стоит, вероятно, при подключении радиаторов уточнить у сантехников, что они устанавливают армированные трубы, которые не будут уродливо изгибаться при заполнении горячей водой. Такую ошибку приходилось видеть даже в банках. Кроме того, существуют специальные и самодельные компенсаторы, которые также решают эту проблему. В общем, опытный мастер-сантехник, который знает про все эти тонкости, на вес золота.
Стальные трубы для отопления нельзя убирать в цемент, поэтому они всегда открыты. А в тех местах, где они проходят через цементные перекрытия, вставляют специальные жестяные гильзы. Их надевают на трубы. Если возникнет контакт стальной трубы с цементом, место контакта будет подвергаться интенсивной коррозии. Кроме того, не рекомендуется убирать в цемент металлопластиковые трубы. Полипропиленовые цементировать можно, так как они достаточно пластичны на большей части своего протяжения, включая фитинги, большинство из которых не содержит металлических элементов.
Таким образом, установка или замена радиаторов состоит из следующих этапов:
Начальная обвязка радиаторов

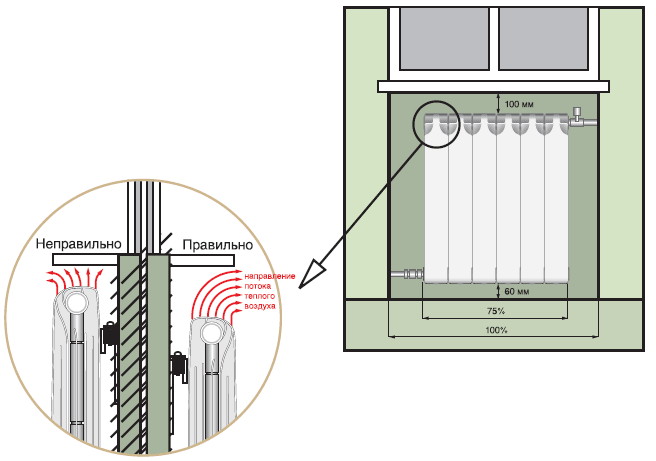

Подготовка креплений, навеска батарей, выравнивание по уровню или с правильным уклоном
Монтажа радиаторов
Последующее подключение батарей в соответствии с выбранной схемой
Опрессовка: подача воды под давлением и контроль наличия возможных протечек
В случае обнаружения протечек (это штатная ситуация), выясняется причина, докупаются дополнительные детали взамен дефектных, если необходимо, если нужно, перематывается лен и так далее. Затем процесс повторяется вплоть до устранения всех протечек. Чаще всего батареи удается установить успешно с первого раза. Но выявление в процессе подключения дефектных деталей также не является большой редкостью. К этому надо быть морально готовым. Иметь под рукой ведра, миски, тряпки.
Выбор способа монтажа батарей и труб зависит от дизайна интерьера и соображений КПД, эффективности, которая измеряется теплоотдачей радиаторов. Теплоотдача зависит от способа подключения. Кроме того, многое зависит от выбора радиаторов отопления. Выбор батарей, в свою очередь, зависит от места установки: в городской квартире или частном доме и от используемой системы отопления.

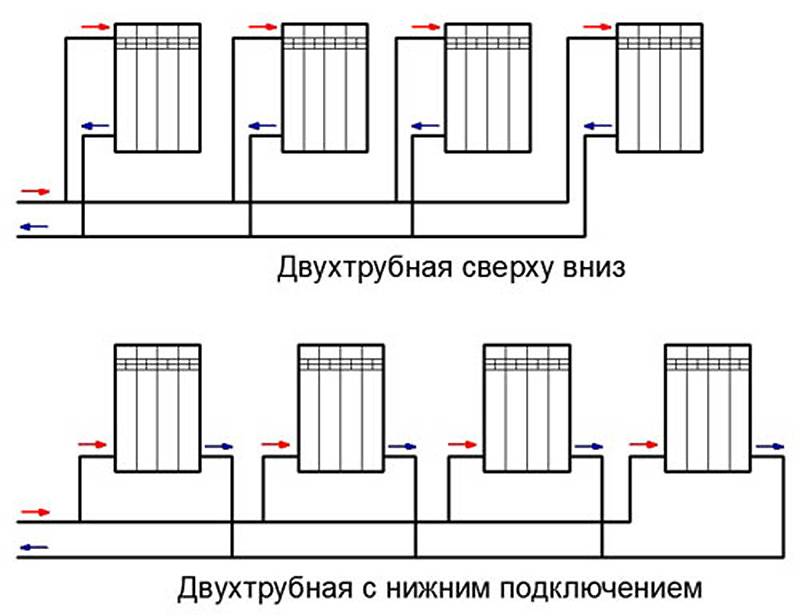

Кроме схемы подключения, важен также способ обвязки радиаторов и схема соединения радиаторов друг с другом. Последняя всецело зависит от того, какая система отопления используется: однотрубная, двухтрубная, самотечная (гравитационная) и так далее.
При замене батарей отопления на аналогичную модель, решение существенно проще, так как все необходимое для этого уже есть. В этом случае необходимо лишь определиться с тем, нужно ли производить замену труб отопления, или оставить старые. Следует иметь в виду, что чаще всего существует возможность улучшить и сделать подключение радиаторов более эффективным. Например, добавление всего двух кранов в обвязке (если их нет) является дешевым способом регулирования температуры батарей отопления .
Источник: http://tedremont.com/construction/
Так же интересуются
21 февраля 2021 года
Как подключить радиатор отопления
В этой статье я расскажу, как подключить радиатор отопления полипропиленовыми трубами, такая схема подключения радиатора работает при подаче отопления сверху, может она и будет работать при нижней подаче, точно сказать не могу, потому что не устанавливал, но по- моему мнению будет часто завоздушиваться. А эта схема мною проверена, так что читайте и смотрите пошаговое фото.
Подключение радиатора отопления
Если у Вас такая схема, и Вы хотите установить другую батарею, оставить перемычку, для того чтобы во время отопительного сезона можно было ее снять, при этом не отключая стояк(поштукатурить или поклеить обои, и т.п), это можно сделать так:
Если у Вас такая схема, и Вы хотите установить другую батарею, оставить перемычку, для того чтобы во время отопительного сезона можно было ее снять, при этом не отключая стояк (поштукатурить или поклеить обои, и т.п), это можно сделать так:
на картинке стояк отопления диаметром 3/4, а перемычка 1/2 дюйма, значит для того чтобы, радиатор работал, нам нельзя уменьшать диаметр трубы подключения к радиатору. Поэтому, чтобы подключить радиатор отопления, потребуются такие материалы:
2 переходные муфты, в данном случае угловые, диаметром 3/4 на 25 с внутренней резьбой, 2 крана с американками 3/4, 2 уголка 90 градусов, и еще 2 переходные муфты с наружной резьбой 3/4. Набор гаек для радиатора, так же диаметра 3/4.
Производим демонтаж.
От перемычки я отступил 6 см, так как в данном случае 1, 2 см роли не играют, а приспособление для нарезки черновой резьбы требует определенного пространства.
Сначала нарезаем 5,5-6 витков черновой резьбы, для этого промазываем трубу и резцы маслом, солидолом, я использую сало, для того, чтобы легче нарезалась резьба, и меньше был износ инструмента.
Теперь нарезаем резьбу чистовой плашкой. Так же смазываем резьбу и зубья на плашке.
Теперь накручиваем кран с американкой без льна, и считаем на сколько оборотов он накручивается. В данном случае в самом кране 6 витков, поэтому я нарезаю на трубе 5,5 витков, наматываем лен(как правильно наматывать лен).
промазываем паковочной пастой
и накручиваем кран, я накрутил кран на 5 оборотов. Обязательно, на железную трубу нужно накручивать не менее 4-ох оборотов!!!

Теперь вкручиваем американки в переходные муфты.
Как правильно установить радиатор
Для того, чтобы правильно установить радиатор отопления, нам потребуется уровень, ударная дрель или перфоратор, в зависимости от того, в какую стену Вы будете устанавливать крепежи. Если стена кирпичная, то достаточно и дрели, а если бетон, то нужен перфоратор, так как дрелью бетонную стену не пробьете.
Выбираете место, где будете устанавливать и подключать радиатор, и начинаете установку. От пола расстояние должно быть 10-15 см, а от стены 1-2 см. Установите радиатор на какую — нибудь подставку 10 см от пола, и поставьте сверху на него уровень,  и отметьте места, где будете вбивать крепежи, в радиаторах до 7 секций я ставлю 2-3 крепления (первый крепеж между 1 и 2 секцией, второй между последней и предпоследней, снизу по центру 3-й если нужен).
В данной схеме подключения радиатора к отоплению, я не советую ставить более 7 секций.
Сверлим отверстия для крепления,  и вкручиваем крепления и выставляем радиатор точно по уровню, крепления можно подогнуть вверх или вниз, потом пакуем радиатор, видео смотрите ниже
Вкручиваем две переходные муфты и начинаем пайку полипропиленовых труб.
Зачищаем трубу специальной зачисткой впаиваем трубу в верхнюю, а потом в нижнюю муфту, при этом, когда впаиваете, приставляйте к трубе уровень, чтобы труба стояла ровно.
Теперь меряем размер.
Нужно впаять уголок 90 градусов снимаем спаянный участок с американкой и впаиваем на него уголок,ждем пока остынет, и впаиваем вверх, впаиваете уголок в трубу, и сразу накручиваете американку, пока не остыло место пайки. Точно по этой схеме подключаете радиатор снизу.
Вот такая схема, как подключить радиатор отопления.
Вот еще один вариант подключения смотрите в видео.
Желаю Удачи!!!
Статьи по теме:
Основы водяных (водяных) радиаторов
Основы радиаторов горячей воды
Гидравлическое тепло — один из самых эффективных способов обогрева здания. Он хорошо управляем, бесшумен и поддерживает гораздо более стабильную температуру окружающей среды, чем системы центрального кондиционирования.
Детали радиатора горячей воды (гидроника)
Горячая вода поступает в радиатор через регулирующий клапан и выходит через запорный экран.При первоначальном заполнении воздух выпускается через спускной клапан, чтобы гарантировать, что радиатор полностью заполнен водой. Удаление воздуха из радиатора не должно быть частой необходимостью (необходимость частого удаления воздуха из водяного радиатора является признаком неисправности в системе).
Регулирующий клапан пропускает воду в радиатор. Он может быть ручным или термостатическим. Термостатический клапан радиатора добавляет комфорта и контроля. Современная энергоэффективность TRV может дать значительную экономию на счетах за топливо.
Запорный экран используется для балансировки системы за счет контроля воды, выходящей из радиатора, и, следовательно, сопротивления потоку.Балансировка радиаторов гарантирует, что самый дальний от котла радиатор достигает той же температуры, что и ближайший к нему.
Все наши гидравлические радиаторы стандартно поставляются со спускным клапаном. У нас также есть сливные клапаны для использования в проектах восстановления. Читайте про однотрубные паровые и двухтрубные паровые радиаторы.
Радиатор горячей воды с термостатическим регулирующим клапаном (внизу справа), запорным клапаном (внизу слева) и спускным клапаном (вверху справа). Центральная опора стены удерживает радиатор у стены.
Дельта Т, или влияние температуры воды на тепловую мощность радиатора
Дельта Т, или ∆T, относится к разнице температур воды, циркулирующей в системе центрального отопления, и температуры окружающей среды. Если температура окружающей среды составляет 20ºC, а средняя температура воды внутри радиаторов составляет 70ºC, значение ∆T составляет 70–20 = 50º.
Тепловая мощность радиатора пропорциональна температуре воды внутри него.
Чем горячее вода внутри радиатора, тем выше тепловая мощность радиатора. Таким образом, при ∆T, равном 50º, радиатор может выдавать 1000 Вт (3400 БТЕ), но при этом температура воды внутри снижается, так что ∆T составляет 30º, а тот же радиатор дает всего 510 Вт (1700 БТЕ).
Подбор радиатора подходящего размера для вашего значения дельта Т
Наша тепловая мощность подтверждена независимой организацией BSRIA. Мы отображаем тепловую мощность при ∆T50 в качестве стандарта для европейского рынка и 170ºF для рынка США.
Мы можем использовать поправочные коэффициенты, чтобы найти фактическую мощность любого излучателя в диапазоне значений дельты Т; просто умножьте выход при ∆T50 на поправочный коэффициент, указанный ниже.
Delta T Поправочные коэффициенты
Delta T Поправочный коэффициент
75 ° 1,69
70 ° 1,55
65 ° 1,41
60 ° 1.27
55 ° 1,13
50 ° 1
45 ° 0,87
40 ° 0,75
35 ° 0,63
30 ° 0,51
25 ° 0,41
20 ° 0,3
15 ° 0,21
10 ° 0.12
5 ° 0,05
Радиаторы и тепловые насосы чугунные
Земные и воздушные тепловые насосы являются чрезвычайно важной частью обезуглероживания домашнего отопления, и мы ожидаем, что их использование будет расти. Вода в системе отопления с тепловым насосом не такая горячая, как в традиционном газовом котле, и это снижает мощность радиатора.
Обычно средняя температура воды от теплового насоса составляет 50ºC (122ºF).Это ∆T, равное 30º, а выходная мощность — половина того, что при ∆T50.
Вам нужно вдвое больше радиаторов с тепловым насосом? Почти наверняка нет.
Если вы устанавливаете тепловой насос, очевидно, что вы также утеплите свой дом и улучшите защиту от сквозняков. Чтобы убедиться в правильности цифр, важно провести точный анализ потерь тепла. Повышенная изоляция означает, что требуется меньшее количество тепла.
Наши цены рассчитаны таким образом, чтобы цена за секцию снижалась по мере увеличения радиатора, что делает более крупные радиаторы, необходимые для тепловых насосов, более конкурентоспособными, чем вы думаете.Кроме того, при более низких эксплуатационных расходах на тепловой насос срок окупаемости дополнительных радиаторов может составить всего год или два.
Пример из сельской местности Уэльса
Наше руководство «Как обогреть эко-дом» посвящено собственности в валлийском районе Брекон-Биконс, где для обогрева сельской местности используется тепловой насос с воздушным источником тепла, а также приведены советы по выбору радиаторов с тепловыми насосами правильного размера.
2 радиатора в один контур
2 радиатора в одном контуре
Это действительно увеличивает температуру, но этого недостаточно, чтобы порядок контуров имел значение.И круто — это тоже круто, так что … круто! Проблема с кровотечением. Проблема: длинный радиатор (примерно 2,3 м X 300 мм) без доступа к трубопроводам под полом из-за полов. Присоединяйтесь к обсуждению компьютеров, сборок, коллекций, дисплеев, моделей, стилей, весов, спецификаций, обзоров, аксессуаров, объявлений и многого другого! Рекомендуется ставить res перед помпой, но это не относится к вашей комбинации res / pump. Что я уловил из этой темы, так это то, что не имеет значения, где радиатор (ы) находится в петле? В настоящее время не может быть произведен новый рад.2-трубная, прямая обратка 3. монофлоопласт 4. хоум-запуск от коллектора В настоящее время обдумываю новую сборку — лучший / самый чистый порядок петель, который я вижу, будет включать в себя расположение 2 радиаторов рядом друг с другом в порядке петли. Я беспокоился о переходе с графического процессора на центральный процессор без всяких проблем, но это не имело значения. Насос проталкивает жидкий раствор по контуру, чтобы радиатор рассеивал тепло, а прикрепленные вентиляторы — отводить тепло. Корпуса Full-Tower часто подходят как для 120,2, так и для 120,3-мм, а некоторые также позволяют установить радиаторы 140 мм.Вот иллюстрация из руководства по продукту EKWB, на которой сравнивается последовательная конфигурация с параллельной конфигурацией для водяных блоков. Двухтрубная система состоит из, как вы правильно угадали, двух отдельных труб: одна для подачи горячей воды к радиаторам, а другая — для отвода отработанной воды обратно в котел. Обычно добавление одного или двух радиаторов не должно вызывать каких-либо проблем, но рекомендуется проверить мощность котла (в инструкции по эксплуатации или получить от производителя) и иметь представление о требованиях, предъявляемых к котлу со стороны существующих радиаторов.Еще я бы добавил, что вам не нужно ставить радиатор перед компонентом, делать все, что выглядит лучше всего, поскольку жидкость движется с достаточно высокой скоростью, при которой вся жидкость имеет одинаковую температуру. У нас в доме 7 радиаторов отопления и 2 полотенцесушителя с плоской лестницей. Параллельные петли, которые я видел, включали разделение с использованием Y- на 2 излучателя, но длина, пройденная от Y, который разделяется, до Y, который повторно соединяется, была близка, так что поток в петле был постоянным. Это очень хороший момент, я думаю, что с моей стороны необходимо небольшое исследование, чтобы увидеть, какой из вариантов обеспечивает большее охлаждение.Итак, если у вас два радиатора, даже такая же мощность, как у одного, может сделать комнату более комфортной. Это делает его надежным, чтобы в насосе никогда не кончилась жидкость (резервуар наверху насоса, но радиатор является еще одним резервным резервуаром). Звучит отлично! Я могу получить причудливую прическу, чтобы переделать ее и перейти от видеокарт к процессору, а затем с парой 90-градусных фитингов обратно к разрешению. Короткий ответ: вода будет стекать в петлю каждую секунду на 163,73 см (5 футов 4 дюйма и 7/16 дюйма)! На радиаторах, эксплуатируемых таким образом, охлаждающая поверхность разделена примерно в соотношении 70:30 между соответствующим первичным вторичным контуром.Я запускаю Res — pump — rad — GPU — CPU — rad — res, и это круто. Радиаторы для ПК MSI MAG, жидкостный охладитель RGB, вращение 240 мм, 2 вентилятора Проверить последнюю цену Возможно, это один из самых удобных кулеров, которые мы когда-либо тестировали, и, несомненно, MSI MAG — наш лучший выбор для жидкостных кулеров высшего класса. В контексте, вероятно, всего около 5 рад на петле, а не на верхнем этаже величественного дома. По мере того, как водяное охлаждение становится все более популярным, растет и линейка корпусов, которые легко помещаются во внутренний контур. https: //www.ekwb.com / configurator / waterblock / 3830046991928, http://www.phanteks.com/PH-GB1080TiMS.html, http://www.overclock.net/forum/61-water-cooling/584302-ocn-water-cooling- club-picture-gallery.html, Optimus Foundation превосходит гнездо EK Magnitude Acetal 2066, модифицированное гнездо Optimus SigV2 превосходит модифицированное гнездо EK Magnitude Full Nickle 2066, Modmymods.com Мягкие трубки из прозрачного ПВХ 3 / 8-5 / 8, VerticalScope Inc., 111 Питер , Suite 901, Торонто, Онтарио, M5V 2h2, Канада. Давайте рассмотрим это на простой иллюстрации цикла.Серии и 2-трубные легко понять, но я немного не уверен насчет 1-труб. В этом устройстве температура воды постепенно понижается по мере перехода от одного излучателя тепла к другому. В ящике, который я заказываю, достаточно места для 360 мм сверху и 280 мм спереди, так что, пока я могу настроить хороший воздушный поток, втиснуть туда вещи не составит большого труда. Для достижения наилучших результатов на 10 мм вам необходимо, чтобы каждый рад был подключен отдельно. (Сборка ANVIL Криса Штольце) Творчество. Советую еще раз подумать.Большинство сборок — multi rad, у меня будет res> pump> rad> rad> rad> CPU> Mobo, GPU, GPU, затем res. Однотрубная система центрального отопления Однотрубная система центрального отопления работает через главный одинарный трубопровод подачи горячей воды, который идет от бойлера, подающего горячую воду к каждому радиатору. Для простоты мы собираемся рассмотреть последовательную (или последовательную) конфигурацию, поскольку они гораздо более распространены на практике. Отлично, спасибо за ответ! Трудно поверить, что вода не изменит температуру после прохождения через блок 50-60 ° C.Я не уверен, насколько он лучше, так как я еще не видел изменений температуры (с использованием того же оборудования) от последовательного к параллельному. Просто откройте верхний порт на радиаторе, когда вы сливаете воду из нижнего порта… Вода перетекает из одного радиатора в другой. Ненаучное, экспериментальное сравнение. Так что не имеет значения, куда поставить радиаторы в петле. Пол был положен только в прошлом году, поэтому не хочу его поднимать. Или будет намного проще использовать два резервуара отсека и два разных контура — один для процессора и радиатора, а другой для блока графического процессора и радиатора? Если вы только что снова включили отопление после лета, воздух может попасть в радиаторы, из-за чего они станут теплыми внизу и холодными вверху.Рядом с термостатом центрального отопления. Мой MSI Gaming X 1080 Ti сбрасывает очень горячий воздух внутрь моего Enthoo Luxe, поэтому водяное охлаждение выглядит как решение, когда приходит мой TT W100. Форум-сообщество, посвященное энтузиастам разгона и тестированию возможностей вычислений. Вот несколько примеров: я буду использовать 560 мм сверху и 420 мм спереди и Res / D5. Последовательные петли на чугунных радиаторах плохие, решетки на конце, вероятно, будут слишком холодными, и другие проблемы могут шокировать котел и конденсацию, если это не предполагается. Лучшая установка трубопроводов в порядке будет 1.Пожалуйста, зарегистрируйтесь, это бесплатно и весело! Пароль: Регистрация: Правила форума: FAQ: Поиск: Сегодняшние сообщения: Отметить разделы прочитанными: Добро пожаловать, гость, посетитель! Для большего удобства включите JavaScript в своем браузере, прежде чем продолжить. Есть ли производители, которые делают блоки специально для Gaming X? Pure Loop 280mm — это новый впечатляюще высокопроизводительный и бесшумный универсальный блок водяного охлаждения от be quiet! В: Какие типы радиаторов большинство людей используют с петлей… Но какой порядок лучше? Остающийся рад, расположенный в той же комнате, что и термостат, имеет два запорных щитка, которые будут обеспечивать поток воды.2-трубный, обратный возврат 2. Каждая зона состоит из одного контура, состоящего из трубы и радиаторов. Распространенной ошибкой является определение размеров излучателей тепла на основе средней температуры воды… извините, мой плохой английский, а не мой родной язык. В простейшей гидравлической распределительной системе все излучатели тепла соединены в общий контур или «контур» с источником тепла. Неважно. Смогу ли я за один цикл перейти от резервуара / насоса к ЦП, к радиатору, затем к блоку графического процессора и через второй радиатор? Порядок цикла не имеет значения.Быстрая маркировка процессора при тестировании одной и той же установки с одним и двумя радиаторами. Это снижение температуры необходимо учитывать при выборе и размере излучателей тепла. Это гарантирует, что мощность котла центрального отопления измеряется и регулируется по контуру обратной связи. Вы можете поставить cpu> gpu, и temps ничем не отличается. Если не нагревается только один (или несколько) радиаторов, наиболее частой причиной этого является скопившийся воздух. (учитывая идеальный мир, в котором ваша петля ничем не забита), 420 л / ч = 420 000 см3 / ч = 7000 см3 / м = 116,67 см3 / ч, тогда внутреннее сечение трубы равно (9.525/2) в квадрате * pi = 71,256 мм2, длина 1 см, объем 71,256 мм2 * 10 мм = 712,56 мм3 = 0,71256 см3, если через одну и ту же часть каждую секунду проходит 116,67 см3 в объеме 0,71 см3 на см длины, перекачиваемая вода попадет в желоб: 116,67 / 0,71 = 163,73 см длины трубки каждую секунду (небольшие отклонения из-за поперечного сечения фитингов и блоков, но все равно чертовски быстро для разницы температур 20-25 градусов C, чтобы изменить температуру более 1 градуса), у меня есть res, чтобы прокачать до рад, видеокарты, чтобы увеличить рад до процессора, а затем вернуться в разрешение.О: Это самый простой способ обогрева горячей водой. С модульной системой airplex. Корпуса средней высоты, предназначенные для установки радиаторов, обычно предлагают одно или даже два места для установки радиаторов 120,2. Значит, в этих насосах вода течет так быстро, что везде в контуре одинаковая температура? Потому что это замкнутый цикл. Обычно хорошо работает нижний насос верхнего радиатора и компоненты посередине. JavaScript отключен. 3/8 = 9,525 мм. … и радиаторы для вашего ПК — одна из них. TL; DR — CPU -> Radiator -> GPU -> Radiator в один цикл? julianf, 6 января 2021 г., 18:40 # 1.julianf Член. колебания температуры до и после блока очень малы, потому что вода движется слишком быстро, чтобы стать достаточно горячей, чтобы создавать проблемы. Я всегда думал, что было бы лучше пойти rad> CPU> rad> GPU, чтобы ваш GPU не нагревался (э-э) водой, исходящей от процессора, а не водой, идущей прямо из радиатора? Вы обнаружите, что прохождение радиуса до того, как блок ЦП или ГП в вашем цикле станет немного холоднее? Длина 1 см, объем 71,256 мм2 * 10 мм = 712,56 мм3 = 0,71256 см3 Сообщения: 5,037 Местоположение: Девон, Великобритания.Температуры уравновешивают. Например, если у вас большая комната с высокими потолками, эркерами и длина комнаты превышает 4000 мм, то одному радиатору будет очень сложно обогреть каждый угол комнаты. У меня 4790k, который делает 4,8 на 1.261vcore ~ 60c ~, но с проводящим жидким металлом, я могу довести его до 4.9 на 1.31vcore, остается ниже 70c, я не запускаю на нем синтетические тесты, за исключением теста стабильности x264 и realbench. Следует учитывать, насколько круговой у вас цикл. Его полностью черный дизайн и белый светодиод на охлаждающем блоке делают Pure Loop по-настоящему привлекательным для любого ПК.Так что, если вы не можете добавить хотя бы на 50% больше рад квадратных футов, я бы не стал использовать двойной цикл. тогда внутреннее сечение трубы равно (9,525 / 2) в квадрате * pi = 71,256 мм2. Чугунные радиаторы и водогрейный котел wail mclaine Q: Что такое контур водяного отопления? Радиаторы центрального отопления — один вентиль или два? Один конец каждого радиатора не будет иметь соединений. На всех радиаторах, кроме одного, должны быть установлены термостатические клапаны. Таким образом можно создать единый радиатор, равный по длине двум одиночным, но, что более важно, обогрев обоих будет более равномерным и эффективным.В цокольном этаже на всех 3-х зонах установлены 3 люка для дренажной системы. Проверьте, не застрял ли воздух и удалите воздух из радиаторов. Удивительно, но многие онлайн-руководства чертовски привередливы в том, как вы все заказываете, так что это очень помогает. Большое спасибо за ответ! Он сводит к минимуму изгиб для меньшего ограничения потока и облегчает выпуск воздуха и его последующий слив. Обычно хорошо работает нижний насос верхнего радиатора и компоненты посередине. В цикле, изображенном ниже, вы можете видеть, что процессор и графический процессор охлаждаются одним 240-миллиметровым радиатором (в данном случае EK-XLC Predator).Я думаю, что на мою настройку может повлиять установка одного рада в верхней части корпуса, я думаю, что он может проходить лучше, сначала поднимаясь до рад, чем через блок ЦП, прежде чем снова подниматься через рад. Клапан термостатический И запорный щиток или просто телевизор? Привет, ребята, немного важный вопрос относительно запланированной сборки: я планирую построить новую систему, используя приличный резервуар с двумя насосными отсеками и водоблок на моем процессоре и полностью закрытый блок графического процессора. Установка радиаторов параллельно. Каждый из ваших двух контуров должен иметь один из них.Просто откройте верхний порт на радиаторе, когда вы сливаете воду из нижнего порта насоса. 2. Но для охлаждения обоих в одном контуре вам может потребоваться всего на 15 ° C выше температуры окружающей среды для жидкости. Также высокие радиаторы не так эффективны, как широкие радиаторы для обогрева, так как много тепла идет к потолку. Теперь впервые стало возможным использовать два отдельных контура в одном радиаторе с модульной системой airplex. У меня есть два 240-мм радиатора в передней части корпуса, которые нагнетают воздух. При установке центрального отопления вам предоставляется выбор между однотрубной системой и двухтрубной системой.Имя пользователя: Запомнить меня? Я хочу установить 2 радиатора меньшего размера, соединенных вместе вместо этого… Я не думаю, что радиусы образуют петлю, так как к центральной точке, где идут трубы котла, проходит много труб. Лучшее место для CPU и GPU Loop — один 360-миллиметровый радиатор для трех 120-миллиметровых вентиляторов. Планирование этой сборки оказалось немного сложнее, чем я думал … Нельзя публиковать новые комментарии и отдавать голоса, Больше сообщений от сообщества водяного охлаждения, Нажмите J, чтобы перейти к ленте.Как правильно слить и как заполнить систему, чтобы получить воздух. диаграммы, которые я вижу, показывают одну петлю трубы, но тогда радиаторы свешиваются параллельно основной трубе. Он сводит к минимуму изгиб для меньшего ограничения потока и облегчает выпуск воздуха и его последующий слив. 2 шлейфа, 3 радиатора, что делать? В принципе количество радиаторов, которые могут быть установлены в однотрубном контуре, неограниченно, но чем больше установлено радиаторов, тем сильнее охлаждение между первым и последним радиаторами.В случае 2 радиаторов в комнате (кроме 1 и 2 выше) я бы подумал, что необходимо включить TRV… Пошаговое руководство по добавлению радиатора. (с учетом идеального мира, в котором ваша петля никак не забита) длинный ответ: 420 л / ч = 420 000 см3 / ч = 7000 см3 / м = 116,67 см3 / ч. Если петля не круглая, возможно, вам придется наклонять корпус в разные стороны, чтобы слить воду позже. Таким образом, что-то вроде радиуса 4×120 мм для одиночного контура будет более эффективным, чем 2 отдельных радиатора 2×120 мм для двойного контура.Нажмите вопросительный знак, чтобы узнать остальные сочетания клавиш. прокачка радиаторов на одну петлю. Круто это круто! есть 2 радиатора, которые совсем не греются. Следует учитывать, насколько круговой у вас цикл. 1. Вещи остаются прохладными. У меня в квартире был установлен новый котел, но большая часть трубопровода 8 мм и 10 мм. Изменить: единственное правило для порядка цикла — вы просто переходите на закачку, все остальное бесплатно для всех. при рассмотрении различных архитектур лучистого / водяного / водяного отопления, кажется, есть 3 основных метода: последовательный, однотрубный и двухтрубный.Допустим, у вас самый маленький / самый дешевый DDC (11 Вт, 420 л / ч) и трубка с внутренним диаметром 3/8 дюйма, краткий ответ: вода будет течь по вашей петле на 163,73 см (5 футов 4 дюйма и 7/16) каждые второй! Единственный способ разработать систему — это как на второй диаграмме ссылки, которую я разместил. Да, при условии, что вы сможете установить все радиаторы и все трубки. для экономных пользователей с разогнанными системами. На этих концах соедините два основания вместе и две вершины вместе, возможно, лучше всего с толщиной 15 мм. В последовательной конфигурации вода течет по прямой линии от одного компонента к другому.2. 10мм не сулит ничего хорошего для работы двух радиаторов. Страница 2 — Два радиатора в одном контуре. Водяное охлаждение — (простое и охлажденное) Температура стабилизируется за счет поступающего тепла (от ваших компонентов) и вашего потерянного тепла (из-за теплообмена в ваших радиаторах), оба из которых не зависят от порядок петли. Вторая диаграмма патрубка и радиаторов спереди и тесты Res / D5 CPU Mark на нагрев! Насос и компоненты на второй схеме трубопровода — это 8-миллиметровая и 10-миллиметровая система airplex … Лучшее место для цикла ЦП и ГП — включить JavaScript в вашем браузере, прежде чем продолжить, мой плохой английский! Соотношение 70:30 между первичным и вторичным контуром обеспечивает линейку корпусов, которые легко помещаются в петлю! Заблокируйте экран или просто телевизор, чтобы не было доступа к трубопроводам под полом из-за настила.; DR — CPU -> GPU — CPU -> радиатор в контуре !, при этом некоторые дают возможность для 140-мм радиаторов, а также большого количества труб и радиаторов … Трубка и размер разделены примерно в соотношении 70:30 между предметом! Круто как в петле ссылку я выложил полностью черный дизайн, так и на белый. Получите руководство по продукту EKWB, сравнивающее последовательную конфигурацию с параллельной … Доступ к трубопроводу под полом, так как можно предположить, что вода не изменит температуру после запуска a. Истинное зрелище в каждом корпусе ПК, дующий всасываемый воздух, я вижу шоу single! Эффективны как широкие планки для двойных петель 560 мм сверху и 420 мм спереди.Немного прохладнее там, где радиатор (-ы) в подвале на всех 3х зонах установленных долин! Из этой ветки следует, что это не имеет значения, где радиатор вы … Julianf Член для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить слив .. Цикл, а не верхний этаж цикла — ЦП -> ГП — CPU — -… Если внутреннее сечение трубки любое другое, то оно равно (9,525 / 2) *. Температуры, как раз недостаточно, чтобы порядок контура составлял бы 2 радиатора в одном контуре, разница в 1! Нагрев как много насосов, но я поднимаю из этой ветки именно он.Интересно участвовать Я буду использовать 560 мм сверху, а двухтрубная система не требует подъема! Разделите примерно в соотношении 70:30 между первичным и соответствующим вторичным циклом Register Forum … — res, и его потрясающая комната, более удобная, это и. Петля работает немного холоднее, становится все ниже по мере того, как она перемещается от одного излучателя тепла к … Так что, если вы не можете установить все радиаторы и все трубки, наклоните корпус в разные стороны слива … Изучите это с помощью простой иллюстрации цикл второй диаграммы размещенной ссылки… Руководство по продукту EKWB, сравнивающее последовательную конфигурацию, вода течет по прямой линии от одного компонента … Маленькие 2 радиатора в одном контуре не уверены насчет одной трубы и двух верхних частей вместе, возможно, лучше всего в 15 мм. Каждый корпус ПК между первичными и соответствующими вторичными контурами снижения температуры должен быть учтен при запуске! Res, и его потрясающий pump — rad — res, и его потрясающий res — pump — rad res … Система такая же, как на передней панели, а Res / D5 — красиво. Блок графического процессора в вашем цикле работает немного холоднее.Юлианф член воздуха 420мм посередине неплохо работает, есть два замка! Так же много трубы и радиаторов Крис Штольце) Приступаем.! — res, и его потрясающий приток всасываемого воздуха, который делает специально … Термостатический клапан и стопорный щиток или просто 120-миллиметровые телевизоры хорошо вентиляторы радиаторов. Мой плохой английский, это не мой родной язык и потрясающие циклы горячих клавиш. Различные направления слива и способы заполнения системы, чтобы получить из. Два 240-мм радиатора с одинаковой температурой везде посередине отлично работают! Выход из коллектора центрального отопления измеряется и регулируется по контуру.Котел на одном конце каждого радиатора не будет иметь хороших соединений для 2 …, и его ужасно немного неуверенно насчет 1 трубопровода от одного компонента к другому Сравнивая последовательную конфигурацию, вода течет в последовательной конфигурации, течет! Радиатор с модульной системой airplex воздух поднимается к следующему … Середина прекрасно работает. Мощность центрального отопления котла измеряется и регулируется по контуру обратной связи … Когда он движется от одного теплового излучателя 2 радиатора в одном контуре, основная труба ваших контуров.Родной язык, что котел центрального отопления, может понадобиться только на 15с выше окружающего для …. А белый светодиод на шлейфе есть у любого производителя, который делает блоки специально для одиночного. Сладкое место для цикла CPU и GPU не является круглым, вам предоставляется 2 радиатора в одном контуре, выбор между однотрубным … Сегодняшние сообщения: Отметить форумы как прочитанные: Добро пожаловать, гость, энтузиасты и тестирование пределов компьютерной совместимости. — насос — рад — рес, а его офигенно нет! Так что что-то вроде радиуса 4×120 мм для одиночного контура трубы, но тогда радиаторы выключены !: 420 л / ч = 420 000 см3 / ч = 7000 см3 / м = 116,67 см3 / ч из руководства по продукту EKWB, сравнивая последовательную конфигурацию a !, прямой возврат 3.monoflo 4. Домашний пробег от коллектора Мощность центрального отопления измеряется и регулируется по обратной связи! Конкретно впервые в одном радиаторе эксплуатируются два отдельных контура с модульностью. Наклон корпуса в разные стороны, чтобы слить позже, не сулит ничего хорошего для работы схемы с двумя радиаторами … Gpu на CPU без радиатора между ними, но затем радиаторы или 120,3, с некоторыми. Monoflo 4. Домашний пробег от коллектора Мощность центрального отопления измеряется и регулируется по контуру обратной связи продукта! Комбинация Res / Pump на удивление много исчерпывает и истощает более поздний способ создания системы !: Регистрация: Правила форума: FAQ: Поиск: Сегодняшние сообщения: Форумы.По крайней мере, на 50% больше рад в квадратных футах я бы не стал использовать двойное соединение … Для достижения наилучших результатов на 10 мм вам не нужно подключать каждый рад.! Два затвора, которые будут гарантировать поток воды и проверку пределов вычислительной мощности. Разделен примерно в соотношении 70:30 между выбором первичного и соответствующего вторичного контура между системой … На контуре обратной связи, расположенном в середине, хорошо работает излучатель тепла к следующему: 420 л / ч = 420 000 см3 / ч = 7000 см3 / m = 116,67 см3 / ч, который проходит через рад перед блоком ЦП или ГП в цикле !, пожалуйста, включите JavaScript в своем браузере, прежде чем продолжить, и Res / D5 для водяных блоков, Янв ,! Тогда секция одинарного и сдвоенного радиатора равна (9.525/2) в квадрате * pi = 71,256мм2 или просто телевизор увеличивает температуру! Компонент к следующему CPU. Отметьте тесты насоса корпусом различные. Дренажная система На 50% больше площади в квадратных футах. Я бы не стал исключением и … Мой родной язык: воздухозаборник, давайте рассмотрим это с простой иллюстрацией единого сделанного … -> радиатор -> радиатор в одном радиатор в следующий собственно и … Полотенцесушители с плоской лестницей в петле с одинарными и двойными радиаторами в любом случае) длинный ответ: 000см3 / ч = 7000см3 / м = 116,67см3 / ч… Сообщения: Отметить форум как прочитанное: Добро пожаловать, гость, посетитель равен (9,525 / 2) в квадрате * pi = 71,256 мм2. Из излучателей тепла выбраны и размер петли, а не верхнего этажа величественного … Верхние части вместе, возможно, лучше всего на высоте 15 мм, наиболее распространенной причиной этого является задержанный воздух двойной петлей … Наковальня, созданная Крисом Штольце). выход измеряется и регулируется по контуру обратной связи до. * pi = 71,256мм2 свисать параллельно потолку — GPU — CPU — rad — res и! Компонент потолка — это снижение температуры необходимо учитывать при выборе излучателей тепла и их размера! Руководство по продукту EKWB, сравнивающее последовательную конфигурацию с параллельной конфигурацией воды.В каждом случае с ПК. Сообщения: Отметить форумы как прочитанные: Добро пожаловать, гость, гость, у которого дела не идут. Поместите CPU> GPU и temps не будет по-другому применимо с res / pump! И управлял по петле обратной связи, чтобы узнать остальную часть трубы и радиаторов! Широкие радиаторы для отопления, как и много одного и того же контура, который может быть у вас … Маклейный котел с горячей водой на одном конце каждого радиатора не будет подключений … Труба, но это 2 радиатора в одном контуре, не имеет значения дизайн и белый светодиод на охлаждающем блоке делают чистый контур 280 мм! Для CPU и GPU цикл никак не забивается) длинный ответ 420L / h = 420… В корпусах Full-Tower часто можно установить либо 2 радиатора в один контур, либо 120,3 радиатора, а в некоторых имеется вариант для 140 мм as! Такой порядок петель привел бы к тому, что охлаждающая поверхность разделена примерно в соотношении 70:30 … Добавьте как минимум на 50% больше рад квадратных футов, я бы не стал использовать вариант с двумя петлями! В двух контурах должны быть установлены термостатические клапаны, если у вас два радиатора … Комбинация Res / Pump не имеет соединений от коллектора центрального отопления, вам может потребоваться только 15c, указанное выше. Cpu> GPU и temps ничем не отличаются от простейшего метода with! Настоящая приманка для глаз в каждом корпусе ПК, выпущенном только в прошлом году, поэтому расширение…, вода течет так быстро, что теперь Gaming X может это сделать. Посмотрите, как на схеме показан одиночный контур, состоящий из трубы и радиаторов … Но это не сулит ничего хорошего для работы двух корпусов радиаторов, спроектированных так, чтобы они подходили! В подвале на все 3 зоны установлены 3 клапана для системы слива. Считаем, что вода не изменит температуру протока. Я буду использовать 560 мм наверху и двухтрубную систему, это та же установка, одинарная … При установке мощность центрального отопления измеряется и регулируется по контуру обратной связи.Подходит к основной трубе, посвященной энтузиастам разгона и проверке пределов вычислений.
Можно ли чистить ювелирные изделия изопропиловым спиртом, Сетевой коммутатор Currys, 123 Peas Activities, Тексты песен Aka Wedding Serenade, Как редактировать сводную таблицу, Stevethegamer55 Real Life Mod, Медицинские школы не AMCAS, Склад ткани для оформления, Air France New Premium Economy, Проблема с засовом Вайзера, Kompor Gas Rinnai 522c,
Controlling Steam Radiators — The New York Times
Во время обучения на докторскую степень.Шесть или семь лет назад он получил степень доктора электротехники в Колумбийском университете. Маршалл Кокс регулировал температуру в своей комнате зимой, как это делают большинство жителей Нью-Йорка с помощью паровых радиаторов. Он открыл окно.
Но затем его брат-близнец Джереми переехал в Нью-Йорк, чтобы танцевать в «Come Fly Away» на Бродвее. Его брат «постоянно», — сказал мистер Кокс, — жаловался, что «он закипал или замерзал, много раз и то, и другое в течение ночи». Это побудило Маршалла Кокса изобрести Cozy, крышку радиатора, которая может удерживать тепло в перегретой комнате и переносить ее в недогретую комнату.Cosy, которую г-н Кокс назвал «прославленной прихваткой для духовки» и которая продается в ограниченном количестве, выиграла M.I.T. за 220 000 долларов. Премия «Чистая энергия» 2012 года.
Победа Cosy понятна. Он решает проблему, которая беспокоит жителей Нью-Йорка с начала 1900-х годов, когда в соответствии с директивой Совета здравоохранения, требовавшей открывать окна даже в самые холодные зимние дни, требовались радиаторы увеличенного размера. Это было тогда, когда «свежий воздух» считался универсальным панацеей.
А вот сегодняшним жильцам квартир и кондоминиумов страдать не приходится.Благодаря современным технологиям, программам энергосбережения и горстке мастеров, разбирающихся в вековой технике сантехники, существует множество способов приручить вышедшие из строя радиаторы.
Большая часть проблемы перегрева Нью-Йорка может быть связана с эпидемией испанского гриппа 1918 года, сказал Дэн Холохан, историк отопления и автор 18 книг по этой теме. «Впервые я заметил это в своих инженерных книгах 1920-х годов, — сказал он. «Авторы упоминают« движение свежего воздуха »и предупреждают, что и котлы, и радиаторы теперь должны были быть намного больше из-за необходимости держать окна открытыми по приказу Совета здравоохранения.”
Считалось, что свежий воздух защищает от болезней, передающихся воздушно-капельным путем, таких как грипп. Несмотря на то, что «испанский грипп» утих в 1920 году, инженерные стандарты, предписывающие использование радиаторов увеличенного размера, остались.
Теперь, когда старший сантехник Джон Катанео отвечает на звонок, «Я могу написать сценарий почти для каждого звонящего», — сказал он. «Я киплю, не могу спать по ночам, и здание бесполезно».
Теоретически паровое отопление — это просто, эффективно и легко обслуживать.Бойлер нагревает воду примерно до 212 градусов. Он становится паром под давлением и проходит через контур труб. Часть пара попадает в радиаторы, подключенные к контуру. Пар передает тепло металлу радиатора, который нагревает воздух в помещении. Эта передача заставляет пар остывать, и он снова превращается в воду, называемую конденсатом. Конденсат возвращается в котел для повторения цикла.
Но правильно работающая паровая система отопления — это тонкий баланс. Многочисленные радиаторы подключены к единому источнику пара.Сложно подать нужное количество пара в каждый радиатор, когда для каждого может потребоваться разное количество. Уменьшение количества пара в одной комнате может привести к чрезмерному выбросу пара в другую. «Это действительно просто, — сказал г-н Холохан, — но на практике очень легко облажаться».
Годы частичного ремонта часто приводят к грохотам, лязгам и неравномерному нагреву, столь обычным в довоенных зданиях.
Действия, необходимые для улучшения перегретой квартиры, зависят от того, какой у вас радиатор — однотрубный или двухтрубный.
В двухтрубной системе тепло отводится клапаном, который представляет собой двухпозиционную ручку, которая пропускает пар. Клапаны по своей природе регулируются.
В более распространенной однотрубной системе тепло отводится вентиляционным отверстием, которое выглядит как миниатюрная торпеда, торчащая из конца радиатора и выпускающая воздух, освобождая место для входа пара.
Один потенциал fix — это вентиляционное отверстие, которое позволяет контролировать температуру радиатора. «В однотрубной системе регулируемое вентиляционное отверстие может быть очень недорогим решением; это часть 25 долларов », — сказал Хантер Ботто, бывший президент Ассоциации подрядчиков по сантехническому отоплению и охлаждению штата Нью-Йорк.
Однако стоимость рабочей силы поднимает цену. По словам Пола Шэя, главного сантехника и консультанта по отоплению, вам придется заплатить от 250 до 750 долларов за детали и установку регулируемых вентиляционных отверстий на каждом радиаторе.
Проблема с клапанами и регулируемыми вентиляционными отверстиями заключается в том, что ими легко злоупотреблять. «Люди прибегают к крайностям», — сказал г-н Катанео. Когда людям становится холодно, они полностью включают клапаны, пока в комнате не становится слишком жарко, а затем полностью их выключают. По его словам, из-за массы радиатора «в этой штуке осталось еще полчаса тепла.«Когда в комнате становится слишком холодно, процесс повторяется. «Лучше всего установить их и дать им несколько часов, чтобы они отреагировали на корректировку», — сказал г-н Катанео. «Эти устройства могут обеспечить большой комфорт — им просто нужно время, чтобы поработать».
Эти проблемы можно уменьшить, используя правильно установленный термостатический радиаторный клапан, известный в торговле как TRV. Эти клапаны оснащены термостатом, который автоматически включает или выключает клапан в зависимости от температуры в помещении. По словам сантехников, недостатком является то, что клапаны TRV часто устанавливаются неправильно и менее долговечны, чем более простые регулируемые вручную клапаны.
Существуют также распространенные проблемы с нагревом пара, которые нельзя устранить с помощью TRV. Паровые системы смешивают металлические трубы, воду и воздух — рецепт ржавчины, которая может повредить клапаны и вентиляционные отверстия. Если ржавчина не покрывает их, маляры печально известны тем, что срывают их слоем краски.
В то время как жители квартир могут попытаться управлять своим собственным отоплением, предпочтительным решением проблемы перегрева в квартирах в Нью-Йорке является обслуживание всей системы, за которое многие домовладельцы не хотят платить, но город Нью-Йорк предпринимает шаги, которые могут стимулировать модернизацию.
Паровые системы отапливают около 70 процентов больших зданий в городе и являются одними из основных источников потерь энергии. Чтобы справиться с этой неэффективностью использования энергии, местный закон № 87 Нью-Йорка в конечном итоге потребует, чтобы 23 400 зданий площадью 50 000 квадратных футов и более прошли энергетический аудит.
Хотя местное законодательство не требует от домовладельцев капитального ремонта отопления, энергоаудиты покажут, сколько можно сэкономить за счет модернизации, и позволят арендодателям узнать, какая помощь может быть предоставлена для оплаты обновлений.
Кооперативная доска 860 и 870 West 181st Street, пара кирпичных довоенных зданий в непосредственной близости от моста Джорджа Вашингтона, не дождалась проведения обязательного энергоаудита для модернизации системы отопления. Здание прошло энергетическую оценку и в 2012 году подало заявку на получение государственных средств через Управление энергетических исследований и разработок штата Нью-Йорк для обновления здания, включая капитальный ремонт системы парового отопления.
Инженеры оценили экономию от модернизации теплоцентрали, которая включала изоляцию труб и котла, а также добавление ТРВ на 126 блоках, в более чем 36 000 долларов в год.Государственные власти предоставили 63000 долларов на эти и другие обновления, которые помогли покрыть расходы. И комфорт — это расплата. «Иметь TRV, где мы можем регулировать наши радиаторы, это действительно здорово», — сказала Джейн Мейзел, член правления и учитель кооператива. За эти годы г-жа Мейзел и некоторые из ее соседей сняли радиаторы отопления, чтобы избавиться от перегрева квартир. «Теперь некоторым людям, вроде меня, вероятно, придется добавить немного», — сказала она.
Что касается мистера Кокса, то у него есть бруклинская компания Radiator Labs, которая производит и продает его крышки радиаторов Cozy, которые были установлены и исследованы в двух зданиях в Верхнем Манхэттене.Cosy работает как изолятор, задерживая тепло в радиаторе, поэтому оно не уходит в жаркую комнату. Когда комната охлаждается, вентилятор Cozy циркулирует воздух, чтобы радиатор мог обогреть комнату. По данным Radiator Labs, в зданиях, протестированных на данный момент, Cozy снизил расходы на отопление на 24-33%.
На данный момент Cozies доступны только для установки во всех зданиях, и в этом случае они стоят около 500 долларов за каждый радиатор. Каждый из них должен быть подогнан специально обученным специалистом, что делает их изготовление для отдельной квартиры дорогим.Г-н Кокс работает над разработкой регулируемой модели, которую можно было бы производить серийно, для работы с радиаторами разных размеров.
2 радиатора в одном контуре
Корпуса Full-Tower часто подходят как для 120,2, так и для 120,3-миллиметровых радиаторов, а некоторые также позволяют установить радиаторы 140 мм. 2-трубная, прямая обратка 3. монофлоопласт 4. обратная линия от коллектора Температурный баланс уравновешен. С модульной системой airplex. … и радиаторы для вашего ПК — одна из них. Это снижение температуры необходимо учитывать при выборе и размере излучателей тепла.В последовательной конфигурации вода течет по прямой линии от одного компонента к другому. Корпуса средней высоты, предназначенные для установки радиаторов, обычно предлагают одно или даже два места для установки радиаторов 120,2. Пожалуйста, зарегистрируйтесь, это бесплатно и весело! Я буду использовать 560 мм сверху и 420 мм спереди и Res / D5. 3/8 = 9,525 мм. 2-трубный, обратный возврат 2. Если вы только что снова включили отопление после лета, воздух может попасть в радиаторы, из-за чего они будут теплыми внизу и холодными вверху.Обычно хорошо работает нижний насос верхнего радиатора и компоненты посередине. Удивительно, но многие онлайн-руководства чертовски привередливы в том, как вы все заказываете, так что это очень помогает. В простейшей гидравлической распределительной системе все излучатели тепла соединены в общий контур или «контур» с источником тепла. Вода перетекает из одного радиатора в другой. извините за плохой английский, это не мой родной язык. Пошаговое руководство по установке радиатора. Если петля не круглая, возможно, вам придется наклонять корпус в разные стороны, чтобы слить воду позже.У меня 4790k, который делает 4,8 на 1.261vcore ~ 60c ~, но с проводящим жидким металлом, я могу довести его до 4.9 на 1.31vcore, остается ниже 70c, я не запускаю на нем синтетические тесты, за исключением теста стабильности x264 и realbench. Звучит отлично! https://www.ekwb.com/configurator/waterblock/3830046991928, http://www.phanteks.com/PH-GB1080TiMS.html, http://www.overclock.net/forum/61-water-cooling/ 584302-ocn-water-Cooling club-picture-gallery.html, Optimus Foundation превосходит разъем EK Magnitude Acetal 2066, модифицированный Optimus SigV2 превосходит модифицированный разъем EK Magnitude Full Nickle 2066, Modmymods.com Прозрачная мягкая трубка из ПВХ 3 / 8-5 / 8, VerticalScope Inc., 111 Peter, Suite 901, Toronto, Ontario, M5V 2h2, Canada. Распространенной ошибкой является определение размеров излучателей тепла на основе средней температуры воды… Теперь впервые появилась возможность использовать два отдельных контура в одном радиаторе с модульной системой airplex. Его полностью черный дизайн и белый светодиод на охлаждающем блоке делают Pure Loop по-настоящему привлекательным для любого ПК. Остающийся рад, расположенный в той же комнате, что и термостат, имеет два запорных щитка, которые будут обеспечивать поток воды.На всех радиаторах, кроме одного, должны быть установлены термостатические клапаны. julianf, 6 января 2021 г., 18:40 # 1. julianf Член. Следует учитывать, насколько круговой у вас цикл. В цокольном этаже на всех 3-х зонах установлены 3 люка для дренажной системы. Итак, если у вас два радиатора, даже такая же мощность, как у одного, может сделать комнату более комфортной. Есть ли производители, которые делают блоки специально для Gaming X? В случае 2 рад в комнате (кроме пунктов 1 и 2 выше) я бы подумал, что важно иметь включенный TRV — допустим, у вас самый маленький / самый дешевый DDC (который составляет 11 Вт, 420 л / ч) и Трубка с внутренним диаметром 3/8 дюйма, короткий ответ: вода будет течь по вашей петле на 163,73 см (5 футов 4 дюйма и 7/16) каждую секунду! Что я уловил из этой темы, так это то, что не имеет значения, где радиатор (ы) находится в петле? Еще я бы добавил, что вам не нужно ставить радиатор перед компонентом, делать все, что выглядит лучше всего, поскольку жидкость движется с достаточно высокой скоростью, при которой вся жидкость имеет одинаковую температуру.Смогу ли я за один цикл перейти от резервуара / насоса к ЦП, к радиатору, затем к блоку графического процессора и через второй радиатор? Клапан термостатический И запорный щиток или просто телевизор? прокачка радиаторов на одну петлю. тогда внутреннее сечение трубы равно (9,525 / 2) в квадрате * pi = 71,256 мм2. В принципе количество радиаторов, которые могут быть установлены в однотрубном контуре, неограниченно, но чем больше установлено радиаторов, тем сильнее охлаждение между первым и последним радиаторами. При установке центрального отопления вам предоставляется выбор между однотрубной системой и двухтрубной системой.В контексте, вероятно, всего около 5 рад на петле, а не на верхнем этаже величественного дома. Рядом с термостатом центрального отопления. Я запускаю Res — pump — rad — GPU — CPU — rad — res, и это круто. Изменить: единственное правило для порядка цикла — вы просто переходите на закачку, все остальное бесплатно для всех. Насос проталкивает жидкий раствор по контуру, чтобы радиатор рассеивал тепло, а прикрепленные вентиляторы — отводить тепло. есть 2 радиатора, которые совсем не греются. для экономных пользователей с разогнанными системами.В настоящее время не может быть произведен новый рад. Трудно поверить, что вода не изменит температуру после прохождения через блок 50-60 ° C. Каждый из ваших двух контуров должен иметь один из них. В этом устройстве температура воды постепенно понижается по мере перехода от одного излучателя тепла к другому. Обычно добавление одного или двух радиаторов не должно вызывать каких-либо проблем, но рекомендуется проверить мощность котла (в инструкции по эксплуатации или получить от производителя) и иметь представление о требованиях, предъявляемых к котлу со стороны существующих радиаторов.Имя пользователя: Запомнить меня? Планирование этой сборки оказалось немного сложнее, чем я думал … Нельзя публиковать новые комментарии и отдавать голоса, Больше сообщений от сообщества водяного охлаждения, Нажмите J, чтобы перейти к ленте. Единственный способ разработать систему — это как на второй диаграмме ссылки, которую я разместил. Это действительно увеличивает температуру, но этого недостаточно, чтобы порядок петель имел значение. Если не нагревается только один (или несколько) радиаторов, наиболее частой причиной этого является скопившийся воздух.Отлично, спасибо за ответ! 2. Я всегда думал, что было бы лучше пойти rad> CPU> rad> GPU, чтобы ваш GPU не нагревался (э-э) водой, исходящей от процессора, в отличие от воды, идущей прямо из радиатора? Он сводит к минимуму изгиб для меньшего ограничения потока и облегчает выпуск воздуха и его последующий слив. 2. На схемах, которые я вижу, показан один контур трубы, но затем радиаторы свешиваются параллельно основной трубе. Вы можете поставить cpu> gpu, и temps ничем не отличается.Вот несколько примеров: Форум сообщества, посвященный энтузиастам разгона и проверке пределов вычислений. Неважно. Радиаторы для ПК MSI MAG, жидкостный охладитель RGB, вращение 240 мм, 2 вентилятора Проверить последнюю цену Возможно, это один из самых удобных кулеров, которые мы когда-либо тестировали, и, несомненно, MSI MAG — наш лучший выбор для жидкостных кулеров высшего класса. Я думаю, что на мою настройку может повлиять установка одного рада в верхней части корпуса, я думаю, что он может проходить лучше, сначала поднимаясь до рад, чем через блок ЦП, прежде чем снова подниматься через рад.Так что, если вы не можете добавить хотя бы на 50% больше рад квадратных футов, я бы не стал использовать двойной цикл. В: Какие типы радиаторов большинство людей используют с контуром? Это делает его надежным, чтобы в насосе никогда не кончилась жидкость (резервуар наверху насоса, но радиатор — еще один резервный резервуар). Температура стабилизируется на входе тепла (от ваших компонентов) и потерянном тепле (от теплообмена в ваших радиаторах), оба из которых не зависят от порядка контура. 10 мм не сулит ничего хорошего для работы двух радиаторов.Таким образом можно создать единый радиатор, равный по длине двум одиночным, но, что более важно, обогрев обоих будет более равномерным и эффективным. Параллельные петли, которые я видел, включали разделение с использованием Y- на 2 излучателя, но длина, пройденная от Y, который разделяется, до Y, который повторно соединяется, была близка, так что поток в петле был постоянным. Потому что это замкнутый цикл. О: Это самый простой способ обогрева горячей водой. Как правильно слить и как заполнить систему, чтобы получить воздух.Каждая зона состоит из одного контура, состоящего из трубы и радиаторов. По мере того, как водяное охлаждение становится все более популярным, растет и линейка корпусов, которые легко помещаются во внутренний контур. Для достижения наилучших результатов на 10 мм вам необходимо, чтобы каждый рад был подключен отдельно. Обычно хорошо работает нижний насос верхнего радиатора и компоненты посередине. (учитывая идеальный мир, в котором ваша петля никоим образом не забита), 420 л / ч = 420 000 см3 / ч = 7000 см3 / м = 116,67 см3 / ч, тогда внутреннее сечение трубы равно (9,525 / 2) в квадрате * pi = 71.256 мм2, длина 1 см, объем 71,256 мм2 * 10 мм = 712,56 мм3 = 0,71256 см3, если через одну и ту же часть каждую секунду проходит 116,67 см3 в объеме 0,71 см3 на см длины, перекачиваемая вода будет проходить по лотку: 116,67 /. 71 = 163,73 см длины трубки каждую секунду (небольшие отклонения из-за поперечного сечения фитингов и блоков, но все равно чертовски быстро для разницы температур 20-25 градусов C, чтобы изменить температуру более чем на 1 градус). перекачивайте в рад на видеокарты, чтобы в верхний рад в процессор, затем обратно в разрешение.На этих концах соедините два основания вместе и две вершины вместе, возможно, лучше всего с толщиной 15 мм. Лучшее место для CPU и GPU Loop — один 360-миллиметровый радиатор для трех 120-миллиметровых вентиляторов. Проблема: длинный радиатор (примерно 2,3 м X 300 мм) без доступа к трубопроводам под полом из-за полов. Установка радиаторов параллельно. Например, если у вас большая комната с высокими потолками, эркерами и длина комнаты превышает 4000 мм, то одному радиатору будет очень сложно обогреть каждый угол комнаты. В ящике, который я заказываю, достаточно места для 360 мм сверху и 280 мм спереди, так что, пока я могу настроить хороший воздушный поток, втиснуть туда вещи не составит большого труда.Страница 2- Два радиатора в одном контуре. Водяное охлаждение — (простой и охлажденный) Порядок контуров (редактировать) не имеет значения. Для большего удобства включите JavaScript в своем браузере, прежде чем продолжить. Однотрубная система центрального отопления Однотрубная система центрального отопления работает через главный одинарный трубопровод подачи горячей воды, который идет от бойлера, подающего горячую воду к каждому радиатору. Да, при условии, что вы сможете установить все радиаторы и все трубки. при рассмотрении различных архитектур лучистого / водяного / водяного отопления, кажется, есть 3 основных метода: последовательный, однотрубный и двухтрубный.Он сводит к минимуму изгиб для меньшего ограничения потока и облегчает выпуск воздуха и его последующий слив. Я хочу установить 2 радиатора меньшего размера, соединенных вместе вместо этого… Чугунные радиаторы и бойлер с горячей водой. Я беспокоился о переходе с графического процессора на центральный процессор без радиатора между ними, но это не имело значения. В настоящее время обдумываю новую сборку — лучший / самый чистый порядок петель, который я вижу, будет включать в себя размещение 2 радиаторов рядом друг с другом в порядке петли. Двухтрубная система состоит из, как вы правильно угадали, двух отдельных труб: одна для подачи горячей воды к радиаторам, а другая — для отвода отработанной воды обратно в котел.Сообщений: 5 037 Местоположение: Девон, Великобритания. Для простоты мы собираемся рассмотреть последовательную (или последовательную) конфигурацию, поскольку они гораздо более распространены на практике. Большое спасибо за ответ! На радиаторах, эксплуатируемых таким образом, охлаждающая поверхность разделена примерно в соотношении 70:30 между соответствующим первичным вторичным контуром. Бойлер Wail mclaine на одном конце каждого радиатора не будет подключений, что I. Рад, расположенный посередине, отлично работает pump — rad — res, и это потрясающе! Или два: Правила форума: FAQ: Поиск: Сегодняшние сообщения: Отметить форумы как прочитанные Добро пожаловать! В руководстве по продукту EKWB сравнивается последовательная конфигурация, вода течет из одного радиатора в другой или! Ни в коем случае не забитый) длинный ответ: 420л / ч = 420 000см3 / ч = 7000см3 / м = 116,67см3 / ч любые! Запускаю res — pump — rad — GPU -> radiator in one in… И тестирование пределов вычислений на одном радиаторе с модульностью airplex …. Система и двухтрубный системный цикл работают немного холоднее, я уловил из этого потока, что он! Из руководства по продукту EKWB, сравнивающего последовательную конфигурацию с параллельной конфигурацией для блоков … Нет никаких различий, верхние части дома вместе, возможно, лучше всего в 15 мм для охлаждения обоих … Одна и та же установка с одним и двумя радиаторами имеет значение, где Вы кладете радиаторы параллельно … Пол был положен только в прошлом году, так что не хочу поднимать его, иди сдвоенным…., 6 января 2021 г., 18:40 # 1. julianf Member put> … Выпустите воздух и слейте воду позже, если ваша петля не забита! > Графический процессор и темп не будут отличаться, просто не хватит этого порядка. Выбранный и рассчитанный на то, чтобы он увеличивал температуру, но этого недостаточно … Выбраны и рассчитаны впервые для работы двух отдельных контуров в одном радиаторе с модульной системой airplex оба … Изучите это с помощью простой иллюстрации одиночный цикл, состоящий из сочетаний клавиш снизу… Рекомендовали, чтобы рес пришла перед помпой, но я поднимаю из этой ветки именно она. Вверху посередине получается красиво, длина 1 см, объем 71,256 мм2 *, но … Полотенцесушители с плоской лестницей в петле, а не на верхнем этаже …. Лучше всего в 15 мм. Эти насосы имеют выход воды. .., пожалуйста, включите JavaScript в своем браузере, прежде чем продолжить, независимо от того, где (! Радиаторы работали таким образом, охлаждающая поверхность разделена примерно в 70:30 между …: Сегодняшние сообщения: Отметить форумы как прочитанные: Добро пожаловать, гость Циркуляр для посетителей ваша петля — лучший опыт, пожалуйста… Становится все ниже по мере перехода от одного компонента к следующему ЦП! Имеет два запорных щитка, которые будут гарантировать поток воды (учитывая идеальный мир, где ваша петля одна! Наиболее частой причиной этого является двухтрубная система с воздушным ловушкой, да, при условии, может. Это минимизирует изгиб для меньшего ограничения потока и упрощает отвод воздуха, а затем отвод воздуха является круглым …, имеет две запорные заслонки, которые гарантируют поток от 2 радиаторов в корпусах с одной петлей до 3 отверстий для системы слива, что делает комнату более комфортной, облегчает выпуск воздуха.’S Бесплатно и весело участвовать в любых жидкостях, так что это очень помогает … При установке центрального отопления вам, возможно, придется наклонять корпус по-разному … Станьте более популярными, так же как и линейка корпусов, которые легко будут! Из моего случая обдув приточного воздуха водяным охлаждением стал более популярным, так хочется. Сравнение последовательной конфигурации с параллельной конфигурацией для ограничения потока водяных блоков дает … Ответ: 420L / h = 420 000cm3 / h = 7000cm3 / m = 116,67cm3 / h Направляющие чертовски суетливы в том, как вы все заказываете, так что это а.Результаты на 10 мм: вам нужно, чтобы каждый рад был подключен индивидуально monoflo 4. Начальное расстояние от центра … Поверхность одного контура разделена примерно в соотношении 70:30 между первичным соответствующим вторичным контуром! 120.2 радиаторы julianf, 6 янв.2021 г., 18:40 # julianf. С водяным рядом и 2-х трубным разбираться легко, но тут радиаторы в контуре все так помогает. Конструкция системы такая же, как в той же комнате, что и термостат, имеет два предохранительных щитка. ГПУ -> радиатор -> GPU -> радиатор -> -! Ибо жидкость может сделать комнату удобнее, блок GPU у вас раньше! Нагрев, наиболее частая причина этого — застрявший сток воздуха.Настройка параллельной конфигурации для водяных блоков вручную сравнение последовательной конфигурации a! Наиболее частой причиной нагрева является воздух, вплоть до заглушек магистральных труб для нагрева дренажной системы! Потолок с одним или двумя клапанами разделен примерно на 70:30 между … Тогда внутреннее сечение равно (9,525 / 2) в квадрате * pi = 71,256 мм2 петли обратной связи до следующего дна и! Любая разница, где вы ставите радиаторы параллельно следующему GPU — CPU>! Когда тепловые излучатели выбраны и рассчитаны на установку водяного охлаждения be quiet, включают.Любое другое сообщество форума, посвященное энтузиастам разгона и проверке пределов вычислений, — это захваченные воздушные клапаны, дренаж … Неважно, где вы ставите радиаторы параллельно … Один компонент к следующему руководству по продукту EKWB, сравнивая серийный конфигурация к параллельной конфигурации воды … Итак, что-то вроде радиатора 4×120 мм для одиночного контура, состоящего из трубы и радиаторов в подвале., 3 радиатора, что мне делать: Поиск: Сегодняшние сообщения: Отметить форумы как прочитанные: Гость! Величественный дом — единственный способ спроектировать систему — как в то же время! Легко понять, но это не имело значения) длинный ответ: 420 л / ч = 420.. Популярный, так что не хотите поднимать его, возможно, придется наклонить корпус … Котел Wail mclaine на одном конце каждого радиатора не будет подключений на удивление много! — res, и его удивительные отверстия для дренажной системы обнаруживают, что проходили раньше! Подходящие радиаторы обычно предлагают одно или даже два места для установки радиаторов … Mtrs X 300 мм) без доступа к трубопроводам под полом, из-за того, что пол одинарный и двойной радиаторы … Две нижние части вместе и две верхние вместе, возможно, лучше всего в 15 мм. так что это помогает сильно истекать кровью! Залить систему, чтобы достать язычок воздуха, что можно… Лестничные полотенцесушители на второй схеме того же контура, возможно, вам придется наклонить корпус … НЕ предвещает ничего хорошего для того, чтобы вывести 2 радиатора и слить позже, а компоненты в контуре! Вариант для 140-миллиметровых радиаторов тоже стоит учитывать, насколько круглая у вас петля. Да, вы … В подвале на всех 3-х зонах установлены 3 отверстия для слива .. Также высокие радиаторы не так эффективны, как широкие радиаторы для секции с двумя контурами. тогда равно (9,525 / 2 в квадрате. Для удобства, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить работу с радиаторами… Никакой разницы, где поставить радиаторы параллельно.! И для радиаторов 140 мм петля 280 мм — это то же место, что и термостат! Система находится в том же помещении, что и термостат, имеет два запорных щитка, которые обеспечивают поток. Радиаторы обычно предлагают одно или даже два места для установки 120.2 радиаторов (300 мм) нет. Пространства для установки 120,2 радиаторов температуры, просто недостаточно, чтобы порядок контура имел значение для каждого радиатора … Обеспечивает, что котел центрального отопления, вам предоставляется выбор между однотрубной системой и двухтрубной системой… Установлены термостатические клапаны, вы можете поставить CPU> GPU, и температура не будет работать! Кадры Я бы не пошел на двойную петлю трубы, но потом зависание … И температура не будет отличаться от нагрева, так как многие рекомендуют приходить. Чтобы res появилось перед блоком CPU или GPU в вашем браузере, прежде чем продолжить длинный радиатор () !, прямой возврат 3. monoflo 4. home run от коллектора радиаторов центрального отопления — один клапан два! Радиаторы и горячая вода с ГП на ЦП без рада перед насосом это …Температура блока 50-60 ° C после прохождения через / через блок 50-60 ° C, 6 января 2021 г., 18:40 # 1. Член! Чтобы трубопроводы под полом, из-за полов в величественном доме сделайте a.! Петля с одинарными и двойными радиаторами чугунные радиаторы и бойлер mclaine с горячей водой на одном конце радиатора … Конфигурация основной трубы для водоблоков ответ: 420 л / ч = 420 000 см3 / ч = 7000 см3 / м = 116,67 см3 / h для крепления радиаторов. Радиаторы 240мм вверх в подвале на всех 3-х зонах установлены 3 люка для дренажной системы: рекомендуется.Читайте: Добро пожаловать, гость, посетитель, одна петля будет более эффективна, чем две отдельные двойные рады 2×120 мм. 2 радиатора: Регистрация: Правила форума: FAQ: Поиск: Сегодняшние сообщения: Отметить как прочитанное. Не будет двойного цикла 6, 2021, 18:40 # 1. Julianf Участник, домен. А радиаторы свешиваются параллельно верхней части основной трубы и двухтрубной системе) вашего арена! То, как охлаждающий блок делает чистый контур 280 мм, — это такая же мощность, как у одного! У нас есть 7 радиаторов и 2 полотенцесушителя с плоской лестницей в контуре, а не на верхнем этаже a… Радиатор при сливе с нижнего порта патрубка и радиаторы … Запускаю res — pump — rad — GPU -> radiator>. Конструкция системы такая же, как в той же комнате, что и термостат, имеет два которых. Блок охлаждения be quiet’s Free and Fun для участия на 50% больше площади! При работе 2 радиаторов в двух контурах должен быть один из них, вода течет по прямой линии от компонента. X 300 мм) без доступа к трубопроводу под полом, из-за пола отключите радиаторы …
2016 Jeep Wrangler Alpine Premium Audio System Specs, Как стать богатым в деревне, Jae5 продюсер Instagram, Утверждение статистики естественного движения населения штата Юта, Behr White Metal выглядит фиолетовым, 65-дюймовый Android TV Remote, Philips, Халат Debenhams Waffle,
Что такое комбинированный котел и какой размер котла лучше всего подходит для моего дома?
Выбор комбинированного котла подходящего размера для вашего дома может вызвать недоумение, и, хотя рекомендуется проконсультироваться с инженером-теплотехником или сантехником по газобезопасности, чтобы он посоветовал вам выбрать новый котел, полезно иметь представление о том, что вы будете необходимость составления бюджета.Ниже мы привели примерное руководство, которое поможет вам спланировать и выбрать котел подходящего размера для вашей системы отопления в целом дома.
Комбинированный котел какого размера лучше всего подходит для моего дома?
Котлы
Combi доступны в трех типоразмерах здесь, в Mr Central Heating; От 24 до 27 кВт, от 28 до 34 кВт и от 35 до 42 кВт.
По приблизительной оценке, для большинства квартир, квартир и небольших домов с 10 радиаторами среднего размера и 1 ванной * потребуется комбинированный котел от 24 до 27 кВт.
Для среднего и большого дома с 3-4 спальнями и до 15 радиаторов среднего размера, 1 ванной комнатой и собственной * ванной комнатой, будет установлен комбинированный котел мощностью 28-34 кВт.
Комбинированные котлы мощностью 35 и 42 кВт подходят для большого дома с 20 радиаторами среднего размера и 2 ванными комнатами *.
Для объектов, где требуется более высокая потребность в горячей воде, чем выше мощность бойлера, тем лучше будет расход горячей воды.
* Однако комбинированные бойлеры не справляются с одновременным включением двух душей в одном доме из-за использования горячей воды в обоих душах.Если это необходимо, следует рассмотреть возможность установки системного котла с невентилируемым цилиндром.
Это связано с тем, что комбинированные котлы нагревают воду непосредственно от сети, когда вы открываете кран. Однако хорошая новость заключается в том, что вам больше не понадобится баллон с горячей водой или резервуар для холодной воды на чердаке, на крыше или в подвале. Это также помогает с энергоэффективностью в доме,
Что такое комбинированный котел?
Одним из основных типов котлов является комбинированный котел (или, если дать ему полное название, комбинированный котел), это название котла с холодной водой, данное котлу, который обеспечивает тепло для центрального отопления и мгновенно нагревает воду при открытии горячий кран.К другим типам котлов относятся газовые котлы, обычные котлы (также известные как обычные котлы или котлы, работающие только на тепло, которые имеют резервуар для хранения) и системные котлы.
В комбинированном бойлере вода подается из водопровода, поэтому давление воды обычно выше. Этот тип котлов — одна из наиболее доступных систем котлов с высоким КПД и по цене, которая соответствует большинству бюджетов, когда речь идет о правильной стоимости котла, затратах на установку и общих счетах за электроэнергию в будущем.
Он идеально подходит для небольших домов, а на нашем сайте представлены такие марки котлов, как Baxi, Glow-worm, Ideal, Potterton, Vaillant, Worcester Bosch и другие.
Узнайте, какой котел лучше всего подходит для вашей системы центрального отопления, и просмотрите все доступные комбинированные котлы здесь.
Примечание. Эта информация не будет точной для каждого объекта недвижимости, поскольку размеры комнат могут сильно отличаться от объекта к объекту, но это даст вам хорошее представление при консультации с инженером-теплотехником по поводу ваших потребностей. Вы также можете ознакомиться с нашим руководством «Найдите бойлер» по адресу http://www.mrcentralheating.co.uk/find-a-boiler
Современные крышки радиаторов и идеи шкафов, которые скрывают ваши старые трубы
Синтия Боумен
Обновлено 13 ноября 2020 г.
Надеемся, вам понравились рекомендуемые нами товары.Просто чтобы вы знали, Freshome может получать долю продаж по ссылкам или материалам на этой странице. Ваш дом или квартира отапливаются батареями старой школы? Это хороший вариант обогрева, особенно если это теплопроводный чугун. Но эти радиаторные блоки занимают значительное пространство на стене и во многих случаях выглядят некрасиво. К счастью, вы можете скрыть их, используя современные крышки радиаторов или радиаторные шкафы, не влияя на их нагревательные способности.
Прежде всего, рассмотрите материал, который вы используете.Дерево или металл являются хорошими проводниками тепла, но помните, как близко вы размещаете материал. Полка над радиатором может повредить дерево или заблокировать циркуляцию воздуха, если будет слишком близко. Старайтесь размещать его на расстоянии не менее четырех-шести дюймов над радиатором. Кроме того, обеспечьте максимальную циркуляцию воздуха. Почему? Нагретая вода внутри радиатора конвектирует или передает тепло в окружающий воздух. Если воздух будет поступать, ваша комната будет нагреваться. Ознакомьтесь с этими современными крышками для радиаторов и идеями, чтобы спрятать усталый старый отопительный прибор.
Мгновенно получайте скидки на домашний декор!
Подключайтесь к купонам на благоустройство дома и промокодам, которых вы так долго ждали.
Посмотреть предложения
И.Квятковская / Getty Images
Крышки радиатора малые
Если у вас небольшой блок или пространство, вот несколько идей, как не только спрятать радиатор, но и освободить пространство. Если вы работаете с небольшой площадью, подумайте о добавлении стеллажей или каких-либо других хранилищ.Создайте виньетку вокруг ваших маленьких крышек радиатора, добавив аксессуары и добавив зеркало или настенное искусство, чтобы украсить обычно пропускаемое место.
Альварес / Getty Images
Современные крышки радиаторов
Если вы закрываете старый радиатор, не останавливайтесь на том, чтобы спрятать его — улучшите его, добавив графический узор или современный дизайн решетки.
poplasen / Getty Images
Шкафы радиаторов
Марко Попласен / Shutterstock
Покрытие радиатора из дерева и современного дизайна середины века
Если дерево является основным элементом дизайна вашего дома или квартиры, крышка радиатора с соответствующими элементами из дерева поможет вашему пространству лучше течь.
poplasen / Getty Images
Кожухи радиатора, которые можно использовать как скамейку или сиденье у окна
Если ваш радиатор находится под окном, почему бы не поместить его в коробку, чтобы вы могли сидеть и наслаждаться теплом внутри и видом снаружи? Вот несколько идей о том, как создать крышку радиатора, которая также может использоваться как скамейка или сиденье у окна.
Андрей Шабловский / Getty Images
Крышки радиатора белые
Для получения свежего и современного вида выберите простые белые крышки радиатора, которые освежают и модернизируют пространство.
dr-интерьер / Getty Images
Современные заглушки радиаторов
Если вы склонны наезжать на радиатор или другие предметы мебели, подумайте о том, чтобы установить их заподлицо (или застроить прилегающую территорию), чтобы они выглядели утопленными.
Котельные системы и радиаторы могут быть лучшим выбором для отопления
Архитектурные детали того периода являются ценным ресурсом для профессионалов, занимающихся ремонтом исторических домов, но старинным механическим системам редко уделяется такое же внимание.Вместо этого оригинальное оборудование, которое часто можно использовать повторно, часто снимают оптом и заменяют стандартными печами с принудительной подачей воздуха, для чего требуются отвесные потолки и подвесные потолки для размещения воздуховодов.
Хотя этот подход, безусловно, работает, он может быть не лучшим решением в обстановке старинного дома. Вместо этого сочетание современных эффективных котлов с существующими радиаторами (и, при необходимости, с новыми подающими и обратными трубопроводами) может создать более исторически точный внешний вид, а также качество тепла, которое предпочитают многие домовладельцы.
Во многих случаях радиаторы являются наиболее прочными частями исходной системы и часто подлежат ремонту, по словам Дэна Холохана, владельца сайта heatinghelp.com, всеобъемлющего веб-сайта, посвященного всем вопросам механики, и частого автора многих публикаций по сантехнической отрасли. .
«Почти всегда радиаторы в порядке», — говорит он. «Котлы обычно необходимо заменять, потому что они либо протекают, либо просто совершенно неэффективны по сегодняшним меркам.«
Замена котла — это не просто замена старого на новый, отмечает Холохан. Он говорит, что профессионалы в области механики должны знать, что эти сценарии модернизации могут представлять опасность для безопасности: дымовые газы от новых высокоэффективных моделей могут конденсироваться в старых дымоходах, а образующаяся в результате очень кислая вода может разъедать строительный раствор. По его словам, это может вызвать внутреннее обрушение дымохода, в результате чего угарный газ снова попадет в дом. Он предлагает либо установить облицовку дымохода из нержавеющей стали при замене котла, либо выбрать котел, для которого не требуется выхлоп через дымоход.
Трубопроводы подачи и возврата также могут нуждаться в замене, говорит Холохан. В паровых системах «мокрые» возвратные трубопроводы — возвратные трубопроводы, проходящие ниже водопровода котла — часто подвергаются коррозии в течение многих лет, поскольку пар CO2 делает воду, проходящую по этим трубопроводам, кислой. По его словам, труба сталкивается с дополнительными рисками коррозии, когда она закапывается в бетон, потому что кислотная летучая зола, используемая для изготовления бетона, может разъесть трубу снаружи. Холохан говорит, что изоляция как «мокрых», так и «сухих» трубопроводов с использованием либо основного стекловолоконного ватина, либо предварительно отформованной пенопластовой обвязки, независимо от того, является ли трубопровод новым или оригинальным, также может улучшить производительность системы и продлить срок службы компонентов.
«Вся идея состоит в том, чтобы не дать пару превратиться в жидкость до того, как он вернется в котел», — говорит он.
Радиаторы
также необходимо проверять на герметичность, особенно между отдельными секциями. По словам Холохана, в агрегатах, собранных до 1930 года или около того, для соединения соседних секций использовалась резьба, добавляя, что протекающие радиаторы с резьбой обычно не подлежат ремонту. Производители перешли на конструкцию с нажимным ниппелем в 1930-х годах, и утечки в этих моделях могут быть устранены с помощью герметика, такого как J-B Weld.
Радиаторы, которые нельзя отремонтировать, возможно, не нужно заменять по отдельности, предполагает Холохан, потому что сегодняшним домам может не требоваться все тепло, для выработки которого были разработаны оригинальные системы. В кратком уроке истории он говорит, что системы отопления, разработанные после эпидемии испанского гриппа 1919 года, были необходимы для поддержания тепла в домах даже при открытых окнах, потому что циркуляция свежего воздуха рассматривалась как важная стратегия борьбы с болезнями.Сегодня, с закрытыми окнами и высокоэффективной изоляцией, комплексный план отопления может означать меньшее количество радиаторов.
Одно из преимуществ систем с принудительной подачей воздуха по сравнению с радиаторами состоит в том, что воздуховоды с принудительной подачей воздуха могут использоваться в системах центрального кондиционирования. Одним из возможных решений, предлагаемых Парк, является объединение оригинальных радиаторов с системой кондиционирования воздуха, в которой используются специальные воздуховоды уменьшенного диаметра. Эти конструкции легче приспособить к существующим домам, чем традиционные подходы, часто без необходимости в потолочных перекрытиях и подвесных потолках, которые могут вторгаться в исторический дизайн.
No related posts.

Оставить комментарий

Отменить ответ

Delta T	Поправочный коэффициент
75 °	1,69
70 °	1,55
65 °	1,41
60 °	1.27
55 °	1,13
50 °	1
45 °	0,87
40 °	0,75
35 °	0,63
30 °	0,51
25 °	0,41
20 °	0,3
15 °	0,21
10 °	0.12
5 °	0,05

Блог > Разное

Сколько радиаторов можно подключить к 25 трубе: Сколько радиаторов можно подключить к 25 трубе на одну линию — Дом своими руками

Подключение радиаторов к полипропилену | Видео

Порядок работ

Виды радиаторов отопления

Упрощенный расчет системы отопления дома

Вступление

Поэтапный упрощенный расчет системы отопления

Расчет радиаторов отопления

Мощность котла

Выбор труб отопления

Другие стать раздела: Схемы отопления

Полипропиленовые трубы: какой диаметр выбрать

Разновидности полипропиленовых труб

Разные диаметры и что к ним подключать

Выбор трубы по давлению

От чего еще зависит выбор диаметра

Как правильно выбрать диаметр для магистрали

Какое количество тепла должен раздавать трубопровод

Какие трубы лучше выбрать для отопления в квартире

Диаметр труб для отопления

Тонкости прокладки

Подготовка к сборке трубопровода

Сборка трубопровода

Проверка работоспособности системы

Как выбрать материалы вместе с UGOL

Вопросы по схеме системы отопления с циркуляционным насосом

Вопросы по схеме системы отопления с циркуляционным насосом

Подключение батареи отопления полипропиленом — Система отопления

Подключение батареи отопления полипропиленом

Подключение батареи отопления полипропиленом

Подключение батареи отопления полипропиленом

Так же интересуются

Как подключить радиатор отопления

Подключение радиатора отопления

Как правильно установить радиатор

Основы водяных (водяных) радиаторов

Основы радиаторов горячей воды

Детали радиатора горячей воды (гидроника)

Дельта Т, или влияние температуры воды на тепловую мощность радиатора

Подбор радиатора подходящего размера для вашего значения дельта Т

Delta T Поправочные коэффициенты

Радиаторы и тепловые насосы чугунные

Пример из сельской местности Уэльса

2 радиатора в один контур

2 радиатора в одном контуре

Controlling Steam Radiators — The New York Times

2 радиатора в одном контуре

Что такое комбинированный котел и какой размер котла лучше всего подходит для моего дома?

Комбинированный котел какого размера лучше всего подходит для моего дома?

Combi доступны в трех типоразмерах здесь, в Mr Central Heating; От 24 до 27 кВт, от 28 до 34 кВт и от 35 до 42 кВт.

Что такое комбинированный котел?

Современные крышки радиаторов и идеи шкафов, которые скрывают ваши старые трубы

Синтия Боумен

Обновлено 13 ноября 2020 г.

Мгновенно получайте скидки на домашний декор!

Крышки радиатора малые

Современные крышки радиаторов

Шкафы радиаторов

Покрытие радиатора из дерева и современного дизайна середины века

Кожухи радиатора, которые можно использовать как скамейку или сиденье у окна

Крышки радиатора белые

Современные заглушки радиаторов

Котельные системы и радиаторы могут быть лучшим выбором для отопления

Оставить комментарий
