Сколько секций радиатора нужно на 1 м2: Правила расчета количества секций биметаллических радиаторов

Опубликовано в Разное

6 Фев 1988

Содержание

Правила расчета количества секций биметаллических радиаторов

Чаще всего биметаллические радиаторы владельцы приобретают для замены чугунных батарей, которые по той или иной причине вышли из строя или стали плохо обогревать помещение. Чтобы эта модель радиаторов хорошо справлялась со своей задачей, необходимо ознакомиться с правилами расчета количества секций на все помещение.

Необходимые данные для подсчета

Самим правильным решением станет обращение к опытным специалистам. Профессионалы могут рассчитать количество биметаллических радиаторов отопления довольно точно и эффективно. Такой расчет поможет определить, сколько секций понадобится не только для одной комнаты, но и для всего помещения, а также для любого типа объекта.

Все профессионалы учитывают следующие данные для подсчета количества батарей:

из какого материала было построено здание;

какая толщина стен в комнатах;
тип окон, монтаж которых был произведен в данном помещении;
в каких климатических условиях находится здание;

есть ли в комнате, находящейся над помещением, где ставятся радиаторы, какое-нибудь отопление;
сколько в комнате «холодных» стен;
какая площадь рассчитываемой комнаты;
какая высота стен.

Все эти данные позволяют сделать расчет наиболее точным для установки биметаллических батарей.

Коэффициент теплопотерь

Чтобы сделать расчет правильно, необходимо для начала посчитать, какие будут тепловые потери, а затем высчитать их коэффициент. Для точных данных нужно учитывать одно неизвестное, то есть стены. Это касается, прежде всего, угловых комнат. Например, в помещении представлены следующие параметры: высота – два с половиной метра, ширина – три метра, длина – шесть метров.

Внешняя сторона здесь будет считаться объектом расчета, который можно произвести по такой формуле: Ф = a*х, где:

Ф является площадью стены;
а – ее длиной;
х – ее высотой.

Расчет ведется в метрах. По этим подсчетам площадь стены будет равна семи с половиной квадратным метрам. После этого необходимо рассчитать теплопотери по формуле Р = F*K.

Также умножить на разницу температур в помещении и на улице, где:

Р – это площадь теплопотерь;
F является площадью стены в метрах квадратных;
К – это коэффициент теплопроводности.

Для правильного расчета нужно учитывать температуру. Если на улице температура составляет примерно двадцать один градус, а в комнате восемнадцать градусов, то для расчета данного помещения нужно добавить еще два градуса. К полученной цифре нужно добавить Р окон и Р двери.

Полученный результат нужно поделить на число, обозначающее тепловую мощность одной секции. В результате простых вычислений и получится узнать, сколько же батарей необходимо для обогрева одной комнаты.

Однако все эти расчеты правильны исключительно для комнат, которые имеют средние показатели утепления. Как известно, одинаковых помещений не бывает, поэтому для точного расчета необходимо обязательно учесть коэффициенты поправки. Их нужно умножить на результат, полученный при помощи вычисления по формуле. Поправки коэффициента для угловых комнат составляют 1,3, а для помещений, находящихся в очень холодных местах – 1,6, для чердаков – 1,5.

Мощность батареи

Чтобы определить мощность одного радиатора, необходимо рассчитать какое количество киловатт тепла понадобится от установленной системы отопления.

Мощность, которая нужна для обогревания каждого квадратного метра, составляет 100 ватт. Полученное число умножается на количество квадратных метров комнаты. Затем цифра делится на мощность каждой отдельно взятой секции современного радиатора. Некоторые модели батарей состоят из двух секций и больше. Делая расчет, нужно выбирать радиатор, который имеет приближенное к идеалу число секций. Но все же, оно должно быть немного больше расчетного.

Это делается для того, чтобы сделать помещение теплее и не мерзнуть в холодные дни.

Производители биметаллических радиаторов указывают их мощность для некоторых данных системы отопления. Поэтому покупая любую модель, необходимо учесть тепловой напор, который характеризует, как нагревается теплоноситель, а также как он обогревает систему отопления.

В технической документации часто указывают мощность одной секции для напора тепла в шестьдесят градусов. Это соответствует температуре воды в радиаторе в девяносто градусов. В тех домах, где помещения отапливают чугунными батареями, это оправданно, но для новостроек, где сделано все более современно, температура воды в радиаторе вполне может быть ниже. Напор тепла в таких системах отопления может составлять до пятидесяти градусов.

Расчет тут произвести тоже нетрудно. Нужно мощность радиатора поделить на цифру, обозначающую тепловой напор. Число делится на цифру, указанную в документах. При этом эффективная мощность батарей станет немного меньше.

Именно ее необходимо ставить во все формулы.

Расчет радиаторов отопления | Расчет секций батарей

Как рассчитать количество радиаторов отопления?

Как алюминиевые, так и биметаллические (из алюминия и стали) батареи, отличаются высокой теплопроводностью. Наличие ребер и выступов способствует существенному увеличению площади радиаторной поверхности. При этом сохраняются такие достоинства как малый вес и небольшие габариты, простой монтаж, значительная величина рабочего давления и высокая теплоотдача.

При устройстве отопительной системы квартиры или дома от отдельного газового котла важно определиться с количеством радиаторов. Составление проекта индивидуального отопления требует выполнения расчета точного значения данного параметра.

Основные коэффициенты для вычисления общей мощности

Ответ на вопрос как рассчитать количество радиаторов отопления можно получить после вычисления по уточненной формуле общей мощности всех радиаторов. В ней учитывается площадь помещения, семь корректирующих коэффициентов и показатель мощности (100 Вт/м2). Все эти величины перемножаются между собой, в результате получается значение общей отопительной мощности объекта.

Первый коэффициент К1 имеет отличающиеся значения в зависимости от используемых стеклопакетов. В простом варианте К1=1,3, при использовании двойного стеклопакета 1,0, при тройном 0,85. На значение К2 влияет степень теплоизоляции объекта. Если дом кирпичный с кладкой стен в 2 кирпича, то К2=1,0. Для здания с обычными панелями К2=1,3, с утепленными пенополистиролом 0,85.
Коэффициентом К3 учитывается отношение к S окон. Если параметр равен 30 процентам, К3=1,0. Сдвиг его на 10 процентов в любую сторону изменит К3 на 0,1 при 20 процентах коэффициент будет равен 0,9, при 40 процентах 1,1.
Значение К4 увязано с наружной минусовой температурой, при 20-градусном морозе К4=1,1, при 15-градусном 0,9.
При 2,5-метровой высоте потолков К5=1,0, при трехметровой 1,05. К6=0,8 поправочный коэффициент для отапливаемого в постоянном режиме в течение холодного периода помещения.
К7 находится в зависимости от количества стен. Если дом отдельный, то К7=1,4, для пятистенки с одной общей стеной К7=1,3, для угловой квартиры с 2 стенами 1,2.

Примерные методики расчета количества секций радиаторов

Привлекает простота метода. При площади квартиры S=36 м2, нормативе в 100 Вт/м2 и средней мощности радиаторной секции требуемый параметр вычисляется по формуле 36х100 /170 =21,18 (22 секции).
В ином варианте расчет ведется по двум параметрам, площади объекта и показателя, который показывает, какую S окружающего пространства может обогревать радиаторная секция (1,8 м2). При S=40 м2 получим 40/1,8= 22,22 (23 секции).

Также применяется еще один примерный метод, который учитывает объем помещения. Для расчета количества секций радиаторов нужно знать, какой объем может обогреть секция заданной мощности в 200 Вт. К примеру, v 1-й секции 5 м3. В этом случае расчет нужного параметра для помещения площадью 36 м2 и высотой в 2.5 метра будет вычисляться (36х2,5)/5,0 18 секций.

Можно заметить различающееся количество секций для одной и той же площади при расчете различными способами. Но в первом случае получилось для обогрева помещения площадью 36 м2 нужно 22 секции по 170 Вт, если же использовать секции 200-ваттной мощности, то их нужно будет 18.

Читайте также:

Расчет количества секций радиатора для отопления лоджии

Сегодня мы подготовили статью на тему: «расчет количества секций радиатора для отопления лоджии», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

Калькулятор расчета количества секций радиаторов отопления

В этом вопросе поможет калькулятор расчета количества секций радиаторов отопления, который размещен ниже. Он также позволяет определить необходимую суммарную тепловую мощность радиатора, если тот является неразборной моделью.

Если в ходе расчетов будут возникать вопросы, то ниже калькулятора размещены основные пояснения по его структуре и правилам применения.

Калькулятор расчета количества секций радиаторов отопления

Некоторые разъяснения по работе с калькулятором

Часто можно встретить утверждение, что для расчета требуемой тепловой отдачи радиаторов достаточно принять соотношение 100 Вт на 1 м² площади комнаты. Однако, согласитесь, что такой подход совершенно не учитывает ни климатических условий региона проживания, ни специфики дома и конкретного помещения, ни особенностей установки самих радиаторов. А ведь все это имеет определенное значение.

В данном алгоритме за основу также взято соотношение 100 Вт/м², однако, введены поправочные коэффициенты, которые и внесут необходимые коррективы, учитывающие различные нюансы.

В расчетное значение уже заложен необходимый эксплуатационный резерв.

Что необходимо еще знать про радиаторы отопления?

При выборе этих приборов теплообмена следует учитывать ряд важных нюансов. Подробнее об этом можно узнать в публикациях нашего портала, посвящённых стальным , алюминиевым и биметаллическим радиаторам отопления.

При модернизации системы отопления кроме замены труб меняют и радиаторы. Причем сегодня они есть из разных материалов, разных форм и размеров. Что не менее важно, имеют они разную теплоотдачу: количество тепла, которые могут передать воздуху. И это обязательно учитывают, когда делают расчет секций радиаторов.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

В помещении будет тепло, если количество тепла, которое уходит, будет компенсироваться. Поэтому в расчетах за основу берут теплопотери помещений (они зависят от климатической зоны, от материала стен, утепления, площади окон и т. д.). Второй параметр — тепловая мощность одной секции. Это то количество тепла, которое она может выдать при максимальных параметрах системы (90°C на входе и 70°C на выходе). Эта характеристика обязательно указывается в паспорте, зачастую присутствует на упаковке.

Делаем расчет количества секций радиаторов отопления своими руками, учитываем особенности помещений и системы отопления

Один важный момент: проводя расчеты самостоятельно, учтите, что большинство производителей указывают максимальную цифру, которую они получили при идеальных условиях. Потому любое округление производите в большую сторону. В случае с низкотемпературным отоплением (температура теплоносителя на входе ниже 85°C) ищут тепловую мощность для соответствующих параметров или делают перерасчет (описан ниже).

Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:

для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.

Как рассчитать количество секций радиатора: формула

Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий. Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.

Пример расчета количества секций радиаторов по площади помещения

Угловое помещение 16 м 2 , в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.

Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м 2 * 95 Вт = 1520 Вт.

Теперь считаем количество радиаторов для отопления этой комнаты: 1520 Вт / 140 Вт = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.

Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.

Есть в СНиПе нормы и для обогрева одного кубометра помещений. Они даны для разных типов зданий:

для кирпичных на 1 м 3 требуется 34 Вт тепла;
для панельных — 41 Вт

Этот расчет секций радиаторов похож на предыдущий, только теперь нужна не площадь, а объем и нормы берем другие. Объем умножаем на норму, полученную цифру делим на мощность одной секции радиатора (алюминиевого, биметаллического или чугунного).

Формула расчета количества секций по объему

Для примера рассчитаем, сколько нужно секций в комнату площадью 16 м 2 и высотой потолка 3 метра. Здание построено из кирпича. Радиаторы возьмем той же мощности: 140 Вт:

Находим объем. 16 м 2 * 3 м = 48 м 3
Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м 3 * 34 Вт = 1632 Вт.
Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.

Теперь вы знаете два способа того, как рассчитать количество радиаторов на комнату.

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

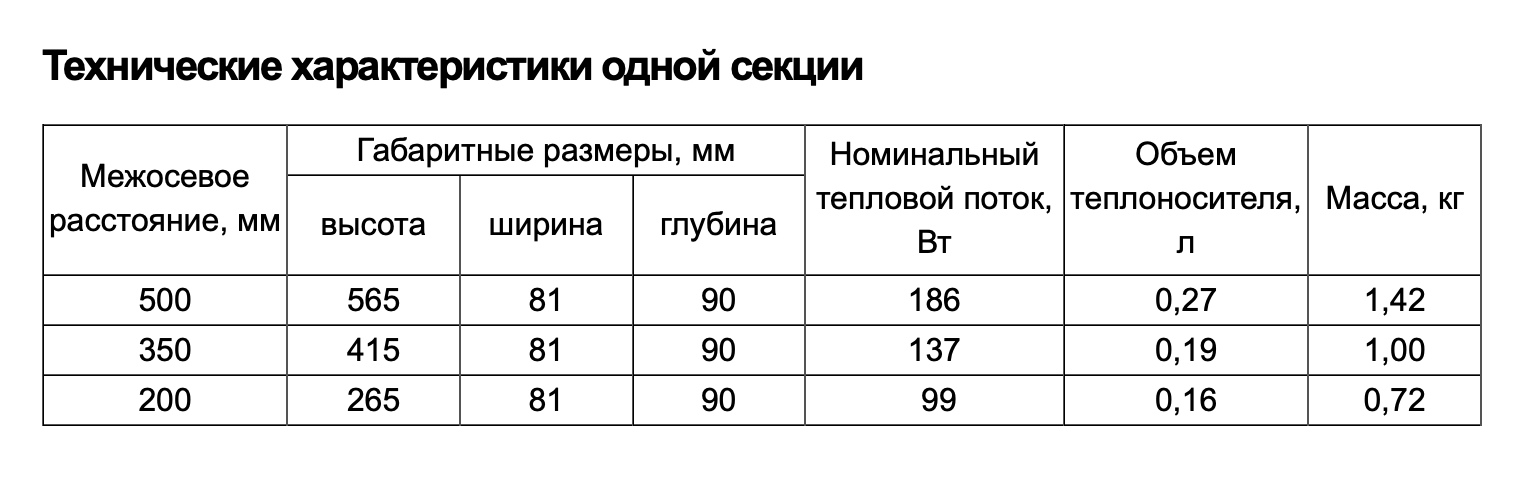

Технические характеристики некоторых биметаллических радиаторов. Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
Алюминиевый — 190 Вт (0,19 кВт).
Чугунные — 120 Вт (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м 2 :

биметаллическая секция обогреет 1,8 м 2 ;
алюминиевая — 1,9-2,0 м 2 ;
чугунная — 1,4-1,5 м 2 ;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м 2 , для ее отопления примерно понадобится:

биметаллических 16 м 2 / 1,8 м 2 = 8,88 шт, округляем — 9 шт.
алюминиевых 16 м 2 / 2 м 2 = 8 шт.
чугунных 16 м 2 / 1,4 м 2 = 11,4 шт, округляем — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Расчет секций радиаторов в зависимости от реальных условий

Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции батареи указывается для идеальных условий. Столько тепла выдаст батарея, если на входе ее теплоноситель имеет температуру +90°C, на выходе +70°C, в помещении при этом поддерживается +20°C. То есть, температурный напор системы (называют еще «дельта системы») будет 70°C. Что делать, если в вашей системе выше +70°C на входе на бывает? или необходима температура в помещении +23°C? Пересчитывать заявленную мощность.

Для этого необходимо рассчитать температурный напор вашей системы отопления. Например, на подаче у вас +70°C, на выходе +60°C, а в помещении вам необходима температура +23°C. Находим дельту вашей системы: это среднее арифметическое температур на входе и выходе, за минусом температуры в помещении.

Формула расчета температурного напора системы отопления

Для нашего случая получается: (70°C+ 60°C)/2 — 23°C = 42°C. Дельта для таких условий 42°C. Далее находим это значение в таблице пересчета (расположена ниже) и заявленную мощность умножаем на этот коэффициент. Поучаем мощность, которую сможет выдать эта секция для ваших условий.

Таблица коэффициентов для систем отопления с разной дельтой температур

При пересчете действуем в следующем порядке. Находим в столбцах, подкрашенных синим цветом, строчку с дельтой 42°C. Ей соответствует коэффициент 0,51. Теперь рассчитываем, тепловую мощность 1 секции радиатора для нашего случая. Например, заявленная мощность 185 Вт, применив найденный коэффициент, получаем: 185 Вт * 0,51 = 94,35 Вт. Почти в два раза меньше. Вот эту мощность и нужно подставлять когда делаете расчет секций радиаторов. Только с учетом индивидуальных параметров в помещении будет тепло.

Правильный расчёт секций радиаторов отопления — довольно важная задача для каждого домовладельца. Если будет использовано недостаточное количество секций, помещение не прогреется во время зимних холодов, а приобретение и эксплуатация слишком больших радиаторов повлечёт неоправданно высокие расходы на отопление.

Для стандартных помещений можно воспользоваться самыми простыми расчётами, однако иногда возникает необходимость учесть различные нюансы, чтобы получить максимально точный результат.

Для выполнения расчётов нужно знать определённые параметры

Габариты помещения, которое необходимо отопить;
Вид батареи, материал ее изготовления;
Мощность каждой секции или цельной батареи в зависимости от ее вида;
Максимально допустимое количество секций выбранной модели радиатора;

По материалу изготовления радиаторы разделяются так:

Материалы радиаторов отличаются своими характеристиками, что влияет на расчёты

Как рассчитать количество секций радиаторов отопления для комнаты

Произвести расчёты можно несколькими способы, в каждом из которых используются определённые параметры.

Предварительный расчёт можно сделать, ориентируясь на площадь помещения, для которого покупаются радиаторы. Это очень простое вычисление, которое подходит для комнат с низкими потолками (2,40-2,60 м). Согласно строительным нормам для обогрева понадобится 100 Вт тепловой мощности на каждый квадратный метр помещения.

Вычисляем количество тепла, которое понадобится для всей комнаты. Для этого площадь умножаем на 100 Вт, т. е. для комнаты в 20 кв. м расчётная тепловая мощность составит 2 000 Вт (20 кв. м*100 Вт) или 2 кВт.

Правильный расчёт радиаторов отопления необходим, чтобы гарантировать достаточное количество тепла в доме

Этот результат нужно разделить на теплоотдачу одной секции, указанную производителем. Например, если она равна 170 Вт, то в нашем случае необходимое количество секций радиатора будет составлять: 2 000 Вт/170 Вт = 11,76, т. е. 12, поскольку результат следует округлить до целого числа. Округление обычно осуществляется в сторону увеличения, однако для помещений, в которых теплопотери ниже среднего, например, для кухни, можно округлять в меньшую сторону.

Обязательно следует учесть возможные теплопотери в зависимости от конкретной ситуации. Разумеется, комната с балконом или расположенная в углу здания теряет тепло быстрее. В этом случае следует увеличить значение расчётной тепловой мощности для комнаты на 20%. Примерно на 15-20% стоит повысить расчеты, если планируется скрыть радиаторы за экраном или монтировать их в нишу.

А чтобы вам было удобнее считать онлайн, мы сделали для вас этот калькулятор:

Более точные данные можно получить, если сделать расчёт секций радиаторов отопления с учётом высоты потолка, т. е. по объёму помещения. Принцип здесь примерно такой же, как и в предыдущем случае. Сначала вычисляется общая потребность в тепле, затем рассчитывают количество секций радиаторов.

Если радиатор будет скрыт экраном, нужно увеличить потребность помещения в тепловой энергии на 15-20%

Согласно рекомендациям СНИП на обогрев каждого кубического метра жилого помещения в панельном доме необходим 41 Вт тепловой мощности. Умножив площадь комнаты на высоту потолка, получаем общий объём, который умножаем на это нормативное значение. Для квартир с современными стеклопакетами и наружным утеплением понадобится меньше тепла, всего 34 Вт на кубический метр.

Например, рассчитаем необходимое количество тепла для комнаты площадью 20 кв. м с потолком высотой 3 метра. Объём помещения составит 60 куб. м (20 кв. м*3 м). Расчетная тепловая мощность в этом случае будет равна 2 460 Вт (60 куб. м*41 Вт).

А как рассчитать количество радиаторов отопления? Для этого нужно разделить полученные данные на указанную производителем теплоотдачу одной секции. Если взять, как и в предыдущем примере, 170 Вт, то для комнаты будет нужно: 2 460 Вт / 170 Вт = 14,47, т. е. 15 секций радиатора.

Производители стремятся указывать завышенные показатели теплоотдачи своей продукции, предполагая, что температура теплоносителя в системе будет максимальной. В реальных условиях это требование соблюдается редко, поэтому следует ориентироваться на минимальные показатели теплоотдачи одной секции, которые отражены в паспорте изделия. Это сделает расчёты более реалистичными и точными.

К сожалению, далеко не каждая квартира может считаться стандартной. Ещё в большей степени это относится к частным жилым домам. Как же произвести расчёты с учётом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.

При расчёте количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т. п.

Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию.

Формула для расчетов выглядит так:

КТ=100 Вт/кв. м* П*К1*К2*К3*К4*К5*К6*К7, где

КТ — количество тепла, необходимого для конкретного помещения;
П — площадь комнаты, кв. м;
К1 — коэффициент, учитывающий остекление оконных проемов:

для окон с обычным двойным остеклением — 1,27;
для окон с двойным стеклопакетом — 1,0;
для окон с тройным стеклопакетом — 0,85.

К2 — коэффициент теплоизоляции стен:

низкая степень теплоизоляции — 1,27;
хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
высокая степень теплоизоляции — 0,85.

К3 — соотношение площади окон и пола в помещении:

К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

для -35 градусов — 1,5;
для -25 градусов — 1,3;
для -20 градусов — 1,1;
для -15 градусов — 0,9;
для -10 градусов — 0,7.

К5 — корректирует потребность в тепле с учетом количества наружных стен:

одна стена— 1,1;
две стены— 1,2;
три стены— 1,3;
четыре стены— 1,4.

К6 — учет типа помещения, которое расположено выше:

холодный чердак — 1,0;
отапливаемый чердак — 0,9;
отапливаемое жилое помещение — 0,8

К7 — коэффициент, учитывающий высоту потолков:

при 2,5 м — 1,0;
при 3,0 м — 1,05;
при 3,5 м — 1,1;
при 4,0 м — 1,15;
при 4,5 м — 1,2.

Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.

При расчёте количества секций необходимо учесть и потери тепла. В доме тепло может уходить в довольно значительном количестве через стены и примыкания, пол и подвал, окна, кровлю, систему естественной вентиляции.

Причём можно и сэкономить, если утеплить откосы окон и дверей или лоджию, убрав по 1-2 секции, полотенцесушители и плита в кухне также позволяют убрать одну секцию радиатора. Использование камина и системы теплых полов, правильное утепление стен и пола сведет теплопотери к минимуму и также позволит уменьшить размер батареи.

Теплопотери обязательно нужно учесть при расчётах

Количество секций может меняться в зависимости от режима работы отопительной системы, а также от места расположения батарей и подключения системы в отопительный контур.

В частных домах используется автономное отопление, эта система эффективнее централизованной, которая применяется в многоквартирных домах.

Способ подключения радиаторов также влияет на показатели теплоотдачи. Диагональный способ, когда подача воды происходит сверху, считается самым экономичным, а боковое подключение создает потери 22%.

Количество секций может зависеть от режима системы отопления и способа подключения радиаторов

Для однотрубных систем конечный результат также подлежит коррекции. Если двухтрубные радиаторы получают теплоноситель одной температуры, то однотрубная система работает по-другому, и каждая последующая секция получает остывшую воду. В таком случае сначала делают расчёт для двухтрубной системы, а топом увеличивают количество секций с учетом тепловых потерь.

Схема расчёта однотрубной системы отопления представлена ниже.

В случае с однотрубной системой следующие друг за другом секции получают остывшую воду

Если на входе мы имеем 15 кВт, то на выходе остается 12 кВт, значит потеряно 3 кВт.

Для комнаты с шестью батареями потери составят в среднем около 20%, что создаст необходимость добавления двух секций на батарею. Последняя батарея при таком расчёте должна быть огромных размеров, для решения проблемы применяют монтаж запорной арматуры и подключение через байпас для регулировки теплоотдачи.

Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальной программой.

Такой расчёт количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.

Корректировки позволяют сэкономить на покупке лишних секций и оплате счетов за отопление, обеспечат на долгие годы экономичную и эффективную работу системы отопления, а также позволяют создать комфортную и уютную атмосферу тепла в доме или квартире.

Материал актуализирован 29. 03.2018

Скорее всего Вы уже решили для себя Какие радиаторы отопления лучше, но необходим расчет количества секций. Как его выполнить безошибочно и точно, учесть все погрешности и теплопотери?

Существует несколько вариантов расчета:

по площади помещения

и полный расчет включающий все факторы.

Рассмотрим каждый из них

Расчет количества секций радиаторов отопления по объему

Чаще всего используется значение, рекомендованное СНиП, для домов панельного типа на 1 куб.метр объема требуется 41 Вт тепловой мощности.

Если у Вас квартира в современном доме, со стеклопакетами, утепленными наружными стенами и откосами из гипсокартона, то для расчета уже используется значение тепловой мощности 34вт на 1куб.метр объема.

Пример расчета количества секций:

Комната 4*5м, высота потолка 2,65м

Получаем 4*5*2,65=53 куб.м Объем комнаты и умножаем на 41вт. Итого, требуемая тепловая мощность для обогрева: 2173Вт.

Исходя из полученных данных, не трудно рассчитать количество секций радиаторов. Для этого необходимо знать теплоотдачу одной секции, выбранного Вами радиатора.

Допустим:
Чугунный МС-140, одна секция 140Вт
Global 500,170Вт
Sira RS, 190Вт

Тут следует заметить, что производитель или продавец, часто указывает завышенную теплоотдачу, рассчитанную при повышенной температуре теплоносителя в системе. Поэтому ориентируйтесь на меньшее значение, указанное в паспорте на изделие.

Продолжим расчет: 2173 Вт делим на теплоотдачу одной секции 170Вт, получаем 2173Вт/170Вт=12,78 секций. Округляем в сторону целого числа, и получаем 12 или 14 секций.

Некоторые продавцы предлагают услугу по сборке радиаторов с необходимым числом секций, то есть 13. Но это уже будет не заводская сборка.

Этот метод, как и следующий является приблизительным.

Расчет количества секций радиаторов отопления по площади помещения

Является актуальным для высоты потолков помещения 2,45-2,6 метра. Принимается равным, что для обогрева 1кв.метра площади достаточно 100Вт.

То есть для комнаты 18 кв.метров, требуется 18кв.м*100Вт=1800Вт тепловой мощности.

Делим на теплоотдачу одной секции: 1800Вт/170Вт=10,59, то есть 11 секций.

В какую сторону лучше округлить результаты расчетов?

Комната угловая или с балконом, то к расчетам добавляем 20%
Если батарея будет устанавливаться за экраном или в нишу, то потери тепла могут достигать 15-20%

Но в то же время, для кухни, можно смело округлить в меньшую сторону, до 10 секций.
Кроме того, на кухне, очень часто монтируется электрический теплый пол. А это минимум 120 Вт тепловой помощи с одного квадратного метра.

Определяем требуемую тепловую мощность радиатора по формуле

Qт= 100ватт/м2 х S(помещения)м2 х q1 х q2 х q3 х q4 х q5 х q6 х q7

Где учитываются следующие коэффициенты:

Вид остекления (q1)

Тройной стеклопакет q1=0,85

Двойной стеклопакет q1=1,0

Обычное(двойное) остекленение q1=1,27

Теплоизоляция стен (q2)

Качественная современная изоляция q2=0,85

Кирпич (в 2 кирпича) или утеплитель q3= 1,0

Плохая изоляция q3=1,27

Отношение площади окон к площади пола в помещении (q3)

Минимальная температура снаружи помещения (q4)

Количество наружных стен (q5)

Тип помещения над расчетным (q6)

Обогреваемое помещение q6=0,8

Отапливаемый чердак q6=0,9

Холодный чердак q6=1,0

Высота потолков (q7)

100 вт/м2*18м2*0,85 (тройной стеклопакет)*1 (кирпич)*0,8
(2,1 м2 окно/18м2*100%=12%)*1,5(-35)*
1,1(одна наружная)*0,8(обогреваемое,квартира)*1(2,7м)=1616Вт

Плохая теплоизоляция стен увеличит это значение до 2052 Вт!

количество секций радиатора отопления: 1616Вт/170Вт=9,51 (10 секций)

Мы рассмотрели 3 варианта расчета требуемой тепловой мощности и на основании этого получили возможность расчета необходимого количества секций радиаторов отопления. Но тут следует отметить, что для того чтобы радиатор выдал паспортную мощность его следует правильно установить. Как это сделать правильно или проконтролировать не всегда грамотных работников ЖЭКа, читайте в следующих статьях на официальном сайте Школы ремонта Remontofil

Калькулятор расчета количества секций радиаторов отопления и необходимые пояснения

В подавляющем числе случаев основными приборами конечного теплообмена в системах отопления остаются радиаторы. Значит, важно не только правильно заранее рассчитать требуемую тепловую мощность котла отопления, но и правильно расставить приборы теплообмена в помещениях дома или квартиры, чтобы обеспечить комфортный микроклимат в каждом из них.

Калькулятор расчета количества секций радиаторов отопления

В расчетное значение уже заложен необходимый эксплуатационный резерв.

Что необходимо еще знать про радиаторы отопления?

При выборе этих приборов теплообмена следует учитывать ряд важных нюансов. Подробнее об этом можно узнать в публикациях нашего портала, посвящённых стальным, алюминиевым и биметаллическим радиаторам отопления.

При установке и замене радиаторов отопления обычно встает вопрос: как правильно рассчитать количество секций радиаторов отопления, чтобы в квартире было уютно и тепло даже в самое холодное время года? Сделать расчет самостоятельно совсем несложно, нужно лишь знать параметры помещения и мощность батарей выбранного типа. Для угловых комнат и помещений, имеющих потолки выше 3 метров или панорамные окна, расчет несколько отличается. Рассмотрим все методики расчета.

Расчет количества секций радиаторов отопления

Расчет числа секций радиаторов отопления для типового дома ведется исходя из площади комнат. Площадь комнаты в доме типовой застройки вычисляют, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить полученную площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Комната с шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций.

Определяем площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м2.
Находим общую мощность отопительных приборов 14·100 = 1400 Вт.
Находим количество секций: 1400/160 = 8,75. Округляем в сторону большего значения и получаем 9 секций.

Также можно воспользоваться таблицей:

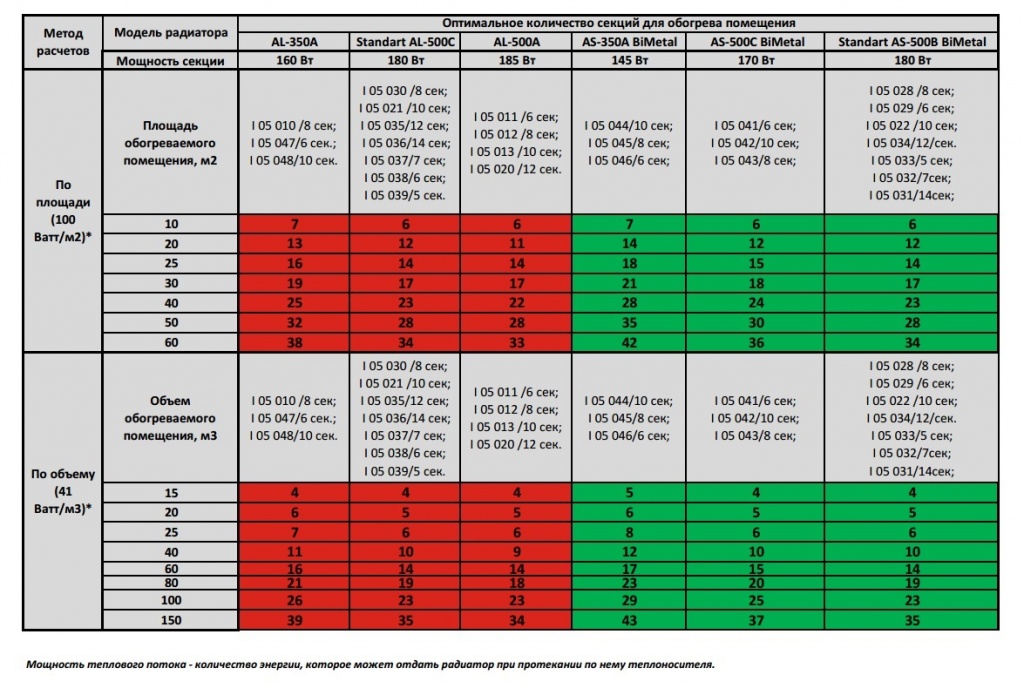

Таблица для расчета количества радиаторов на М2

Для комнат, расположенных с торца здания, расчетное количество радиаторов необходимо увеличить на 20%..

Расчет количества секций отопительных приборов для комнат с высотой потолков более трех метров ведется от объема помещения. Объем – это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора, и общую его мощность вычисляют, умножая объем комнаты на 40 Вт. Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.

Комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м2.
Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м3.
Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.

Также можно воспользоваться таблицей:

Как и в предыдущем случае, для угловой комнаты этот показатель нужно умножить на 1,2. Также необходимо увеличить количество секций в случае, если помещение имеет один из следующих факторов:

Находится в панельном или плохо утепленном доме;
Находится на первом или последнем этаже;
Имеет больше одного окна;
Расположена рядом с неотапливаемыми помещениями.

В этом случае полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.

Угловая комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Расположена в панельном доме, на первом этаже, имеет два окна. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м2.
Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м3.
Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
Умножаем полученное количество на коэффициенты:

Угловая комната – коэффициент 1,2;

Панельный дом – коэффициент 1,1;

Два окна – коэффициент 1,1;

Первый этаж – коэффициент 1,1.

Таким образом, получаем: 13·1,2·1,1·1,1·1,1 = 20,76 секций. Округляем их до большего целого числа – 21 секция радиаторов отопления.

При расчетах следует иметь в виду, что различные типы радиаторов отопления имеют разную тепловую мощность. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют выбранному типу батарей.

Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все оговоренные в паспорте расстояния. Это способствует лучшему распределению конвективных потоков и уменьшает потери тепла.

калькулятор расчета количества секций радиатора отопления по площади помещения

При расчете необходимого количества тепла учитываются площадь отапливаемого помещения из расчета из расчета требуемого потребления 100 ватт на квадратный метр. Кроме того учитывается ряд факторов, влияющих на суммарные теплопотери помещения, каждый из этих факторов вносит свой коэффициент в общий результат расчета.

Такая методика расчета включает практически все нюансы и базируется на формуле довольно точного определения потребности помещения в тепловой энергии. Остается полученный результат разделить на значение теплоотдачи одной секции алюминиевого, стального или биметаллического радиатора и полученный результат округлить в большую сторону.

Автор статьи: Анатолий Беляков

Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.4 проголосовавших: 14

Расчет секций биметаллических радиаторов отопления по площади

Здесь вы узнаете про расчет секций алюминиевых радиаторов на квадратный метр: сколько нужно батарей на комнату и частный дом, пример вычисления максимального количества обогревателей на необходимою площадь.

Мало знать, что алюминиевые батареи обладают высоким уровнем теплоотдачи.

Перед их установкой обязательно нужно произвести расчет, какое именно их количество должно быть в каждом отдельном помещении.

Только зная, сколько алюминиевых радиаторов нужно на 1 м2, можно с уверенностью покупать необходимое количество секций.

Расчет секций алюминиевых радиаторов на квадратный метр

Как правило, производителями заранее просчитаны нормы мощности батарей из алюминия, которые зависят от таких параметров, как высота потолков и площадь помещения. Так считается, что на то, чтобы нагреть 1 м2 комнаты с потолком до 3 м высоты потребует тепловая мощность в 100 Вт.

Эти цифры приблизительны, так как расчет алюминиевых радиаторов отопления по площади в данном случае не предусматривает возможных теплопотерь в помещении или более высокие или низкие потолки. Это общепринятые строительные нормы, которые указывают в техпаспорте своей продукции производители.

Кроме них:

Немалую важность играет параметр тепловой мощности одного ребра радиатора. Для алюминиевого обогревателя она составляет 180-190 Вт.
Температура носителя так же должна учитываться. Ее можно узнать в управляющем тепловом хозяйстве, если отопление централизованное, либо измерить самостоятельно в автономной системе. Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.
В том случае, если высота потолков «переросла» классические стандарты, то необходимо применять специальный коэффициент:
при высоте 3.5 м он составляет 1.1;
при показателе 4 м – это 1.15;
высота стены 4.5 м – коэффициент равен 1.2.
Можно воспользоваться таблицей, которую предоставляют производители к своей продукции.

Сколько нужно секций алюминиевого радиатора?

Расчет количества секций алюминиевого радиатора производится по форме, подходящей для обогревателей любого типа:

Q = S х100 х k/P

В данном случае:

S – площадь помещения, где требуется установка батареи;
k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
P – мощность одного элемента радиатора.

При расчете количества секций алюминиевых радиаторов отопления получается, что в помещении площадью 20 м2 при высоте потолка 2.7 м для алюминиевого радиатора с мощностью одной секции 0.138 кВт потребуется 14 секций.

Q = 20 х 100 / 0.138 = 14.49

В данном примере коэффициент не применяется, так как высота потолка менее 3 м. Но даже такой секций алюминиевых радиаторов отопления не будут верными, так как не взяты во внимание возможные теплопотери помещения. Следует учитывать, что в зависимости от того, сколько в комнате окон, является ли она угловой и есть ли в ней балкон: все это указывает на количество источников теплопотерь.

Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:

если они закреплены под подоконником, то потери составят до 4%;
установка в нише моментально увеличивает этот показатель до 7%;
если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.

Это далеко не все показатели, которые следует учесть при установке алюминиевых батарей.

Как рассчитать количество секций радиаторов отопления

Базовой величиной для расчетов необходимой мощности радиаторов выступает площадь помещения или его объем. Но простые формулы используются для расчета, когда помещение не имеет особенностей. В остальных случаях формула значительно усложняется.

На квадратный метр

Если помещение имеет стандартную высоту потолка – 2,7 м, а также не отличается архитектурными особенностями – большая площадь остекления, высокие потолки, – можно воспользоваться простой формулой, в которой учитывается только площадь:

Q=S×100.

S в этой формуле – площадь помещения, которая обычно заранее известна из документов. Если таких данных нет, ее легко рассчитать, перемножив длину комнаты на ширину. 100 – количество Вт, которые требуются для обогрева 1 м2 комнаты. Q – теплоотдача – значение, получаемое в результате умножения.

Теплоотдачу одной секции производитель указывает в документах на радиаторы

Мощность неразборного радиатора указывается в документах. Следует подобрать такой прибор, мощность которого немного превышает расчетную. Такая формула подойдет, если рассчитывается мощность радиатора для комнаты в многоэтажном доме с высотой потолков 2,65. Пусть площадь этой комнаты равна 20 м2, тогда мощность батареи равна 20×100 или 2000 Вт. Если в комнате есть балкон, значение увеличивают еще на 20%.

Если требуется узнать, сколько секций батарей нужно на квадратный метр, полученное значение делят на мощность одной секции и получают необходимое число секций для эффективного обогрева конкретного помещения. Используя уже рассчитанное значение для определения количества секций чугунной батареи отопления, получится 2000/160=12,5 секций. Округляют число обычно в большую сторону, значит, необходим 13-секционный чугунный радиатор.

В помещениях, где теплопотери не велики, допустимо выполнять округление в меньшую сторону. На кухне, например, работает плита, которая будет дополнительным средством отопления.

В таблице представлены готовые значения для стандартных помещений различной площади:

Площадь, м2	5-6	7-9	10-12	12-14	15-17	18-19	20-23	24-27
Мощность, Вт	500	750	1000	1250	1500	1750	2000	2500

По объёму

Если потолки значительно выше 2,7 м, например 3,5 м, следует использовать в подсчетах формулу, которая учитывает этот показатель помимо площади помещения. Определено, что для отопления 1 м3 в панельном доме требуется 34 Вт, в кирпичном – 41 Вт, поэтому формула приобретает следующий вид:

Q=S×h×41(34)

Вместо h подставляют высоту потолков в метрах, вместо S – площадь, аналогично предыдущей формуле. Q – искомая мощность радиатора отопления. Предположим, что нужно выполнить расчет для комнаты 20 м2 с высотой потолков 3,5 м в панельном доме. Получаем: 20×3,5×34=2380 Вт. Делим мощность 160 Вт, чтобы рассчитать количество секций радиатора отопления: 2380/160=14,875. Необходима 15-секционная батарея.

Помещение нестандартное

При утепленных наружных и внутренних стенах радиаторов может быть меньше

Более сложные расчеты с учетом второстепенных параметров необходимы, если стены помещения контактируют с улицей, окна выходят на северную сторону или стены недостаточно хорошо утеплены. Также множество других параметров учитывает формула вида:

Q = S×100×А×В×С×D×Е×F×G×H×I×J

Основа остается прежней, это S×100. Другие составляющие формулы – повышающие и понижающие поправочные коэффициенты, в зависимости от ряда особенностей помещения.

А позволяет учесть теплопотери при наличии уличных стен:

если внешняя стена одна (это стена с окном) – k=1;
две внешних стены (угловая комната) – k=1,2;
три стены контактируют с улицей – k=1,3;
четыре стены – k=1,4.

B используется для расчета тепловой энергии, в зависимости от того, на какую сторону света выходят окна комнаты. Когда оконный проем расположен на северной стороне, солнце не заглядывает в окна вообще, восточное помещение недополучает солнечную энергию, потому что лучи на восходе еще недостаточно активны. В этих случаях k=1,1. Для западных и южных комнат этот коэффициент не учитывают или считают его равным единице.

С учитывает способность стен удерживать тепло. За единицу приняты стены в два кирпича с поверхностным утеплителем, в роли которого могут выступать, например, плиты полистирола. Для стен, теплоизолирующие свойства которых, согласно расчетам, выше, используется k=0,85, для стен без утепления k=1,27.

D позволяет рассчитать мощность радиатора с учетом климата. Средняя температура наиболее холодной декады января учитывается при расчете:

температура опускается ниже -35°C, k=1,5;
составляет от -35°C до -25°С – k=1,3;
если опускается до -20°C и не ниже – k=1,1;
не холоднее -15°C – k=0,9;
не ниже -10°C – k=0,7.

E – это высота потолков. Для помещений с высотой потолков до 2,7 м k=1, т.е. он совершенно не влияет на результат. Другие значения представлены в таблице:

Высота потолков, м	2,8-3	3,1-3,5	3,6-4	>4,1
k(E)	1,05	1,1	1,15	1,2

F – коэффициент, который позволяет учесть в расчетах тип помещения, расположенного сверху:

неотапливаемый чердак или любое другое помещение без отопления – k=1;
утепленный чердак или кровля – k=0,9;
помещение с отоплением – k=0,8.

G изменяет итоговое значение в соответствии с типом остекления:

стандартные деревянные двойные рамы – k=1,27;
стандартный стеклопакет – k=1;
двойной стеклопакет – k=0,85.

H – учитывает площадь остекления. Если окна большие, через них проникает больше солнца, оно интенсивнее нагревает предметы и воздух в комнате. Предварительно необходимо разделить S окон на S комнаты. Полученное значение следует оценить по таблице:

Sокон/Sпомещения	<0,1	0,11-0,2	0,21-0,3	0,41-0,5
k(H)	0,8	0,9	1	1,2

I определяют согласно схеме подключения радиаторов.

Подключение по диагонали:

вход горячего теплоносителя сверху, выход остывшего теплоносителя снизу – k-1;
вход снизу, а выход сверху – k= 1,25.

С одной стороны:

горячий теплоноситель сверху, остывший – снизу – k=1,03;
горячий – снизу, остывший – сверху – k=1,28;
горячий и остывший снизу – k=1,28.

На две стороны: горячий и остывший теплоноситель снизу – 1,1.

J – нужно использовать, если радиатор частично или полностью скрыт подоконником или экраном:

полностью открыт – k=0,9;
сверху подоконник – k=1;
в бетонной или кирпичной нише – k=1,07;
сверху располагается подоконник, а с фронтальной части экраном – k=1,12;
со всех сторон закрыт экраном – k=1,2.

Остается подставить в формулу все числа и рассчитать результат.

Двухкамерные стеклопакеты с аргоновым наполнителем хорошо удерживают тепло

Предположим, что нужно рассчитать мощность радиатора для комнаты:

на втором этаже двухэтажного дома с утепленным чердаком сверху;
площадью 23 м2;
площадью остекления 11,2 м2;
с двойными стеклопакетами;
с полностью открытым монтажом радиатора;
с двумя внешними стенами;
с окнами, выходящими на восток;
с высотой потолков 3,5 м;
со стенами в два кирпича без утепления;
с односторонним нижним подключением радиаторов;
средней температурой самой холодной декады января от -25°C до -35°C.

Подставляем значения в формулу 23×100×1,2×1,1×1,27×1,3×1,1×0,9×0,85×1,2×1,28×0,9=5830,91 Вт. Вычислим количество секций 5831/160=36,44. Это количество лучше разбить на две или три батареи, обязательно расположив хотя бы одну на внешней стене, даже если там нет окна.

Пример расчета

Если рассчитывать, сколько секций алюминиевого радиатора надо на комнату площадью 20 м2 при норме 100 Вт/м2, то так же следует вносить корректировочные коэффициенты потери тепла:

каждое окно добавляет к показателю 0.2 кВт;
дверь «обходится» в 0.1 кВт.

Если предполагается, что радиатор будет размещен под подоконником, то корректирующий коэффициент составит 1.04, а сама формула будет выглядеть следующим образом:

Q = (20 х 100 + 0,2 + 0,1) х 1,3 х 1,04 / 72 = 37,56

Где:

первый показатель – это площадь комнаты;
второй – стандартное количество Вт на м2;
третий и четвертый указывают на то, что в комнате по одному окну и двери;
следующий показатель – это уровень теплоотдачи алюминиевого радиатора в кВт;
шестой – корректирующий коэффициент касаемо расположения батареи.

Все следует разделить на теплоотдачу одного ребра обогревателя. Его можно определить из таблицы от производителя, где указаны коэффициенты нагрева носителя по отношению к мощности устройства. Средний показатель для одного ребра равен 180 Вт, а корректировка – 0.4. Таким образом, умножив эти цифры, получается, что 72 Вт дает одна секция при нагреве воды до +60 градусов.

Так как округление производится в большую сторону, то максимальное количество секций в алюминиевом радиаторе конкретно для этого помещения составит 38 ребер. Для улучшения работы конструкции, ее следует разделить на 2 части по 19 ребер каждая.

«Расчет с учетом» особенностей комнаты

Это самый сложный метод, но он даст практически точные цифры благодаря большому количеству различных коэффициентов. Они относятся не к системе отопления, а только к особенностям помещения, к способам установки батарей. Формулу используют ту же:

Для получения требуемой теплоотдачи, которую потом придется делить на тепловую мощность одной секции, метраж (не объем!) комнаты сначала умножают на среднюю норму мощности для 1 м2. Она не зависит от региона и составляет 100 Вт. Затем результат по очереди перемножают с коэффициентами А, В, С, D, Е, F, G, H, I и J.

«А» — число внешних стен комнаты

В большей степени, именно от их количества сильно зависят теплопотери:

внешняя стена — лишь одна: 1,0;
две внешние стены — 1,2;
внешних стен — три: 1,3;
четыре стены — 1,4.

«B» — ориентация помещения

Минимум тепла сохраняется в комнатах, смотрящих окнами туда, где всегда мало солнечного света: на север или восток, где солнечные лучи «отмечаются» только по утрам:

окна выходят на восток либо на север — 1,1;
комната расположена на западной или на южной стороне — 1,0.

«С» — степень утепления

Качественная теплоизоляция дает шанс максимально сохранить тепло в помещении:

кладка в 2 кирпича или утепленные наружные стены — 1,0;
нет утепления снаружи — 1,27;
очень высокий уровень утепления (если были проведены теплотехнические расчеты) — 0,85.

«D» — климат в регионе

Эти условия учитывает и СНиП, без их учета невозможно ни одно капитальное строительство. Тут используют средние показатели температуры декабря, его самой холодной декады. Эти данные необходимо узнать в гидрометеорологической службе города (района):

до -10° — 0,7;
до -15° — 0,9;
не ниже -20° — 1,1;
от -25° до -35° — 1,3;
от -35° или ниже — 1,5.

«Е» — высота потолков

Как уже было отмечено, и нормы СНиП (от 60 до 200 Вт на 1 м2), и среднее значение (100 Вт), использующееся в этом случае, подразумевают стандартную высоту потолков — 2700 мм. Если они не «дотягивают» до этой цифры, то выбирают коэффициент 1,0. Когда высота ее превосходит, то для умножения берут другой:

1,05, если высота находится в пределах 2800-3000 мм;
1,1 для 3100-3500 мм;
1,15 для 3600-4000 мм;
1,2, если высота потолка более 4100 мм.

«F» — помещение, находящееся выше

Так как через потолок помещения с большей охотой уходит поднимающийся вверх теплый воздух, в этом случае большое значение имеет верхний этаж. Эти коэффициенты выглядят так:

сверху чердак или другое неотапливаемое помещение — 1,0;
утепленный чердак и кровля — 0,9;
отапливаемая комната — 0,8.

«G» — качество оконных конструкций

Разные пластиковые окна имеют неодинаковые характеристики. Особняком стоят обычные оконные конструкции, сильно повышающие коэффициент:

деревянные рамы старого образца с двойным остеклением — 1,27;
однокамерный стеклопакет с двумя стеклами — 1,0;
двойной стеклопакет либо однокамерный, но имеющий аргановое покрытие, — 0,85.

«H» — площадь остекления комнаты

Независимо от качества оконных конструкций большее количество теплопотерь происходит из-за впечатляющей площади окон. Этот коэффициент зависит от соотношения площади оконных проемов и общего метража помещения:

менее 0,1 — 0,8;
от 0,11 до 0,2 — 0,9;
0,31-0,4 — 1,1;
от 0,41 до 0,5 — 1,2.

«I» — схема подключения радиаторов

Эффективность отопления зависит от того, каким образом батареи подключают к трубам — как к подающим, так и к обратным. Самый лучший вариант — диагональное подключение: первая сверху, вторая снизу. Он (на рисунке обозначен буквой А) соответствует коэффициенту 1,0.

Б — 1,03;
В — 1,13;
Г — 1,25;
Д, Е — 1,28.

Вычисление по объему

Если производить подобные вычисления, то потребуются обратиться к нормативам, установленным в СНиП. В них учитываются не только показатели радиатора, но и то, из какого материала построено здание.

Например, для дома из кирпича нормой для 1 м2 будет 34 Вт, а для панельных строений – 41 Вт. Чтобы рассчитать количество секций батареи по объему помещения, следует: объем помещения умножить на нормы теплозатрат и разделить на теплоотдачу 1 секции.

Например:

Чтобы высчитать объем комнаты площадью 16 м2, нужно умножить этот показатель на высоту потолков, например, 3 м (16х3 = 43 м3).
Норма тепла для кирпичного здания = 34 Вт, чтобы узнать какое требуется количество для данной комнаты, 48 м3 х 34 Вт (для панельного дома на 41 Вт) = 1632 Вт.
Определяем, сколько требуется секций при мощности радиатора, например, 140 Вт. Для этого 1632 Вт/ 140 Вт =11.66.

Округлив этот показатель, получаем результат, что для комнаты объемом 48 м3 требуется алюминиевый радиатор из 12 секций.

Видео: Советы специалистов по расчету количества радиаторов отопления в квартире

Если вам до сих пор не до конца понятно, как производятся эти расчеты и вы не рассчитываете на свои силы, можно обратиться к специалистам, которые произведут точный расчет и сделают анализ с учетом всех параметров:

особенности погодных условий региона, где расположено строение;
температурные климатические показатели на начало и окончание отопительного сезона;
материал, из которого возведено строение и наличие качественного утепления;
количество окон и материал, из которого изготовлены рамы;
высота отапливаемых помещений;
эффективность установленной системы отопления.

Зная все вышеперечисленные параметры, специалисты-теплотехники по имеющейся у них программе расчёта с легкостью высчитают нужное количество батарей. Такой просчет с учетом всех нюансов вашего дома гарантированно сделает его уютным и теплым, а вас и вашу семью — счастливыми!

Тепловая мощность 1 секции

Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.

Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.

Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

КТ – это то количество тепла, которое требуется данному помещению.
S – площадь.
К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
40% — 1.1;
30% — 1.0;
20% — 0. 9;
10% — 0.8.
К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
+25 = 1.2;
+20 = 1.1;
+15 = 0.9;
+10 = 0.7.
К5 указывает на корректировку при наличии наружных стен.Например:
две наружные стены – 1.2;
3 стены – 1.3;
все четыре стены – 1.4.
К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
чердак с обогревом – 0.9;
жилая комната – 0.8.
К7 – это коэффициент, который указывает на высоту потолка в комнате:
3.0 м = 1.05;
3.5 м = 1.1;
4.0 м = 1.15;
4.5 м = 1.2.

Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.

Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов.

Альтернативный метод расчета мощности радиаторов отопления

Расчет количества секций радиаторов отопления далеко не единственный способ правильной организации обогрева помещения.

Можно рассчитать мощность, необходимую для обогрева помещения и сопоставить ее с предполагаемой мощностью радиаторов отопления.

Посчитаем объем предполагаемой комнаты площадью 30 кв. м и высотой в 2,5 м:

30 х 2,5 = 75 куб.м.

Теперь нужно определиться с климатом.

Для территории европейской части России, а так же Белоруссии и Украины стандартом является 41 ватт тепловой мощности на кубический метр помещения.

Для определения необходимой мощности умножаем объем помещения на норматив:

75 х 41 = 3075 Вт

Округлим полученное значение в большую сторону – 3100 вт. Для тех людей, кто проживает в условиях очень холодных зим, данную цифру можно увеличить на 20%:

3100 х 1,2 = 3720 Вт.

Придя в магазин и уточнив мощность радиатора отопления, можно посчитать, сколько секций радиатора потребуется для поддержания комфортной температуры даже в самую суровую зиму.

Каждый специалист знает, что существует несколько способов подключения радиаторов отопления. Узнайте как выбрать оптимальный.
Как отопить дачу если нет магистрального газа? Есть очень простое решение – об этом можете прочитать по адресу: .

Расчет секций радиаторов в зависимости от реальных условий

Формула расчета температурного напора системы отопления

Таблица коэффициентов для систем отопления с разной дельтой температур

2007 bmw x3 верхний патрубок радиатора. Годы выпуска: 2006

Верхний патрубок радиатора бмв х3 2007г. Подходит для годов: 2006, 2007, 2008, 06 НОВЫЙ Верхний шланг охлаждающей жидкости радиатора подходит для BMW X3 2007-2010 3. Оригинальный BMW Артикул: BMW-11533400207 BMW Шланг радиатора — оригинальный BMW 11533400207 X3 Сохранить на потом 1 Рейтинг Доступно Доставка в течение 5 рабочих дней. Оформление заказа в 1 клик в любом месте. прокладка клапанной крышки, термостат масляного радиатора АКПП, датчик эксцентрикового вала, свечи зажигания, верхний патрубок радиатора, промывка охлаждающей жидкости. Эта фраза несет в себе негативное клеймо для тех, кто хочет Читать дальше.Используйте с рычагом управления No. Fusion шланг обогревателя радиатора, крышка багажника, город и сельская местность infiniti qx80 bmw x3. Материал: резина EPDM. Диаметр конца шланга A: 1. Спортивное сиденье, угловое сиденье, с памятью. Эта часть обычно подходит для автомобилей BMW и включает в себя такие модели, как X3 с комплектацией 2.

0si. 0L Gas 2007, Шланг радиатора охлаждающей жидкости двигателя от SKP®. TLS Auto Recycling продает оригинальные автозапчасти. Ознакомьтесь с BMW X3 2007 года выпуска. Гарантия 1 год. Звоните по телефону (877) 718-2337. BMW 5 серии 1982-2007 Заводское руководство по ремонту 1994-2007 Руководство по ремонту и обслуживанию системы электрических схем BMW [ПОЛНОЕ И ИНФОРМАЦИОННОЕ для самостоятельного ремонта] ☆ ☆ ☆ ☆ ☆ BMW X5 E53 1999-2006 Обслуживание Ремонт Руководство по ремонту Совершенно новый верхний шланг радиатора К корпусу термостата для Bmw E83 X3 0406 $19.фронт. Мы постоянно обновляем этот список, поскольку мы… Шланги радиатора премиум-класса — идеальный выбор для замены сломанного шланга радиатора. 22 22 доллара. 0si 02/2006-08/2010. 14 долларов. В настоящее время у нас есть 3 119 отзывов о BMW X3 Охлаждение и обогрев Хороший шланг радиатора может означать разницу между приятным круизом на выходных или парой часов, проведенных на обочине. Лампа заднего фонаря. У кого-нибудь была проблема, когда верхний патрубок радиатора не закрывался на двигателе m54.

Система навигации. Температура нижнего шланга радиатора должна быть близка к температуре окружающей среды.верхний шланг радиатора нижний шланг радиатора термостат расширительного бачка и т. д. 44 дюйма Если ваш автомобиль перегревается и в то же время В этом руководстве приведен список всех сигнальных ламп и символов на приборной панели BMW. ко. Купе, регулируемый угол. 0L У нас есть 550i 2007 года, и у него сорвало верхний шланг радиатора. 1999-2003 Mitsubishi Galant Верхний патрубок радиатора — Gates 22659. ДАТЧИК РАСПОЛОЖЕН В НИЖНЕМ ШЛАНГЕ РАДИАТОРА. 535i, 535xi. 95 Заготовка Встроенный корпус термостата Порт датчика байпаса Подходит для шланга 112 15 16 Купить 11537545890 Шланг радиатора для BMW X1 Z4 E93 E92 E91 E90 E85 E84 2005-2015 находится в системе охлаждения за 19 usd в интернет-магазине Autoexpress Store.КОМПЛЕКТ ДАТЧИКА ТЕМПЕРАТУРЫ НИЖНЕГО ШЛАНГА X3 04-06. Б/у BMW X3 2007 года — 1 год гарантии — Звоните по телефону (877) 718-2337. мастерская натанса bmw. Было: 28 долларов.

0L турбо, с 11/2010. полный привод. Этот первоклассный продукт мастерски изготовлен в соответствии со строгими отраслевыми стандартами и предлагает сочетание хорошо сбалансированного дизайна и высокого уровня мастерства. 5L Petrol Sport Utility Серия E83 Совместимость с BMW X3 2007-2010 L6 3. 19 + Посмотреть больше Детали шланга охлаждающей жидкости > Линейка запасных частей Rein Automotive качества оригинального оборудования была представлена в 2007 году, будучи относительным новичком в мире автозапчастей.Бесплатная доставка. Мы постоянно обновляем этот список по мере того, как… BMW X5 N52B30A 2009-2010 гг. 0л,х3. ШЛАНГ REIN BRAND Шланги радиатора премиум-класса — идеальный выбор для замены сломанного шланга радиатора. Верхний патрубок радиатора — 2004 — 2006 BMW X3 — SK121386. Выбирайте бренды высшего качества AC Delco, APA/URO Parts, API, Atlantic Automotive, ContiTech, Dayco, Febi, Gates ПЕРЕЙДИТЕ НА МОЙ ВЕБ-САЙТ И ФОРУМ BMW !!!https://www. 31. цена очень высока RockAuto поставляет автозапчасти и кузовные детали от более чем 300 производителей к дверям клиентов по всему миру, все по складским ценам.

Автомобильный новый верхний шланг охлаждающей жидкости радиатора для BMW E53 X5 V8 4. Это помещает ваш радиатор выше, чем остальная часть системы охлаждения, и помогает закрыть воздушные карманы. Лобовое стекло NAGS, без серого оттенка с датчиком дождя. 0SD, 3. Часть № D0121-C815133. 5 и 3. Термостат масляного радиатора автоматической коробки передач 0 л: замена деталей. Вы экономите: $ 19. Помогите мне решить. Мы продаем радиаторы известных брендов по низким ценам на радиаторы. Выберите параметры Быстрый просмотр. Подпишитесь на нас: он обеспечивает защиту вашего двигателя и системы охлаждения от выкипания, теплового повреждения и коррозии в течение всего года.БМВ Х5. ком. Дребезжание окон и сломанные регуляторы. Найдите лучший подержанный BMW X3 2007 года рядом с вами. Накладка на бампер с обвесом, 2007-10, без контроля дистанции при парковке, без омывателя фар. Бесплатная доставка в тот же день при заказе от 30 долларов! Применение 2004–2006: BMW 2007–2010: BMW X5 Справочные номера; Номер детали: 8668-0203, OEM: 17 12 7 537 108, размеры; 10.

Установите верхний шланг радиатора на радиатор и бачок охлаждающей жидкости и зафиксируйте фиксаторы; X3: Термостат масляного радиатора автоматической коробки передач BMW X3: BMW Z4 L6 3.БМВ 220i**. К нижней части радиатора прикреплен нижний патрубок радиатора. Эту проблему можно устранить, заменив неисправный выпускной патрубок, при этом шланг охлаждающей жидкости заменять не обязательно. Длина стержня: 9 мм. … 04-06 BMW X3 Верхний патрубок радиатора. 0i Sport Utility 4-дверный,3. Войдите, чтобы увидеть цену. 8 двигатель N51, N52. Замените BMW OEM # 17 12 7 540 127. 75-дюймовый турбовпуск 2-дюймовый турбовпуск. 46 австралийских долларов. 5. Искл. Номер детали на этикетке бренда; Стекло своими руками — Лобовое стекло на BMW X3 2007 года. 24 доллара. Если это не тот шланг охлаждающей жидкости двигателя — верхний, который вы ищете, шланг охлаждающей жидкости двигателя BMW X3 2017 года: X3 SDrive28i (F25) — 2.Замененный блок регулировки впускного коллектора (он же Магазин нашего широкого выбора шлангов охлаждающей жидкости и радиатора BMW для вашего BMW 3 серии E30 (1984-1991) Добавить в список желаний M3 Sedan 2008-2013 (E91) 3-Series Touring 2006-2013 (E92) 3-Series Coupe 2007-2013 (E92) M3 Coupe 2008-2013 (E93) 3-Series Convertible 2007 Верхний патрубок радиатора , 328, M3 Верхний шланг Обычная цена $ 15 95 $ 15.

0L XtremeAmazing Радиатор Верхний шланг охлаждающей жидкости Водопровод для 2007-2010 BMW X3 2.Radiator Express — онлайн-лидер по продаже радиаторов на розничных рынках. Нажмите на курок термометра, чтобы измерить температуру шланга. Бренд: API В этом видео показано, как установить новый корпус термостата на BMW X3 2004-10 гг. Вы захотите осмотреть обе стороны проблемного шланга и определить, выполняет ли зажим свою работу. 3. 90 Для 20152021 Subaru Wrx 20l Turbo Fa20 Perrin Крышка промежуточного охладителя двигателя Бирюзовый $ 238. Термостат BMW E46 является важным компонентом системы охлаждения 3-й серии и подвержен протечкам и поломкам.325 и 330i, ок. Лобовое стекло Bmw, без датчика дождя. 323, 325i, ci, xi. Шаг 3: Снимите верхний шланг радиатора. Удобный каталог запчастей. Вакуумный шланг BMW X3 2007 года. Обратите внимание, что шланг будет идти только в одном направлении, поэтому «скручивание» шланга при вытягивании не очень помогает. Ручной транс. 2007-10, с обвесом. цена доставки.

Категории Шланг радиатора Верхний шланг радиатора подает теплую охлаждающую жидкость к радиатору для охлаждения, а нижний шланг радиатора соединяется с водяным насосом, который перекачивает охлаждающую жидкость обратно в двигатель.49 + OE Шланг радиатора BMW — Rein 17127519255 525i, 530i 4 Доступные оценки X3 Доступные Отправка в течение 2 рабочих дней. Датчик температуры воды AKA, переключатель вспомогательного вентилятора. Подходит для следующих подмоделей BMW X3 2007 года: 3. В холодную погоду нижний шланг не нагревается, особенно после движения. Внедорожник BMW X3 4dr 2007 года выпуска. Живите лучше Гарантия лучшей цены на Запасной шланг радиатора RB50150007. Лучшее решение для интернет-магазина и локального магазина для … Купите наш широкий выбор шлангов охлаждающей жидкости и радиатора BMW для вашего BMW 3 серии E30 (1984-1991) Добавить в список желаний M3 Sedan 2008-2013 (E91) 3-Series Touring 2006-2013 (E92) 3-Series Coupe 2007-2013 (E92) M3 Coupe 2008-2013 (E93) 3-Series Convertible 2007 Верхний патрубок радиатора СВЯЗЬ.

BMW 2600. Посмотреть соответствующие детали. Без бортового компьютера. $. Шланг следует заменить, если он протекает или поврежден. БМВ Х5 2007 года выпуска … Течет охлаждающая жидкость, перегрев — замена радиатора, замена помпы и термостата, замена верхних-нижних патрубков радиатора и переходных шлангов, замена переходных трубок, замена радиатора отопителя и трубок, в некоторых случаях замена прокладки головки блока цилиндров ( это довольно редко для BMW, но в магазинах всегда говорят, что у вас взорванная голова. SMILING WAY В магазине есть все виды клапанной крышки двигателя, картер PCV Vent Vave, мембранная пружина для BMW E89 E84 E89 125i 328i 428i 520i 528i 11127588412 11127588418, прокладка крышки клапана двигателя и вентиляция PCV Клапанная мембранная пружина 11127555212 для BMW X1 X3 Z4 E46 E60 E61 E81 E83 E84 E85 E87 E90 E91, крышка клапана двигателя, вентиляция картера, мембрана клапана из ПВХ, анонимная, NV (2013 BMW X5 xDrive50i 4.40 $83. Лопасти вентилятора и двигатель. Откройте вентиль и выпустите воздух из верхней части радиатора.

Новый верхний шланг радиатора для BMW E83 X3 Series 2007-2010 11706335038 (Подходит: BMW X3 2007 года) 21 доллар. Производитель: Рейн. Они могут предложить вам несколько различных вариантов устранения утечки охлаждающей жидкости BMW. Добавить в корзину. Этот пункт подходит следующие BMWS: 2008-2013 E82 BMW 128i 2006-2011 E90 BMW 325i 325xi 328i 328xi 328i XDrive 330i 330xi Sedan 2006-2012 E91 BMW 325xi 328i 328xi 328i XDrive — Wagon 2007-2013 E92 BMW 328i 328xi 328i xDrive — Coupe 2007-2013 E93 BMW 328i … Купить сейчас! Новый патрубок радиатора от 1AAuto.Вот 4 основные причины перегрева двигателя BMW. БМВ 228i. Мы являемся вашим универсальным магазином для всех оригинальных запчастей и аксессуаров BMW. Лобовое стекло NAGS, с серой тонировкой, с датчиком дождя. 0L газ не абсолютно новый верхний шланг радиатора к корпусу термостата для Bmw E83 X3 0406 $ 19. Цена за штуку: 71 доллар. 650i. 06/2004 ~ НАЧАЛО. Х3. 0i 3. 0L 4 Cyl (16 Valve) — … Продам 13713400991 109

Шланг радиатора BMW X3 (Водяной шланг) б/у деталь.

12 месяцев гарантии. БМВ 230i полный привод. В переводе с немецкого «Rein» означает «чистый».Я возьму этот шланг, верну зажим туда, где он идет, и надену его, зафиксирую и возьму этот верхний BMW X3 3 2007 года выпуска. 792 доллара. 2007 BMW X3 — Фильтр шланга радиатора. 02. 0D, 3. Модель № 17-12-7-519-248. Торговая марка: Гейтс. Установите новый шланг в обратном порядке. Изучите широкий выбор шлангов охлаждающей жидкости и радиатора BMW для вашего BMW 3 серии E30 (1984-1991) Добавить в список желаний M3 Sedan 2008-2013 (E91) 3-Series Touring 2006-2013 (E92) 3 -Series Coupe 2007-2013 (E92) M3 Coupe 2008-2013 (E93) 3-Series Convertible 2007 Верхний патрубок радиатора Для автомобилей с датой производства с 09/1987 T#: 361993 BMW X3 2004-2006 Верхний — Радиатор к корпусу термостата Шланг радиатора — API 18110-07518109 BMW X3 Верхний — Шланг радиатора от радиатора к корпусу термостата.260-сильный 3.530i. При работающем водяном насосе вы должны почувствовать приток охлаждающей жидкости при отсоединении шланга радиатора.

Течет моторное масло. (2) 2 оценки продукта — Для 2007-2010 BMW X3 Верхний шланг охлаждающей жидкости НОВИНКА. Фронт. Этот свет означает, что есть проблема с антиблокировочной системой тормозов (ABS). Шланг УРО (верхний) УРО-011766. Производственный №: 008286LA01. Возможно ли, что верхний патрубок радиатора перекошен на радиаторе. Х4. Верхний и нижний резиновые шланги радиатора осуществляют процесс перекачки, а вентилятор радиатора сдувает лишний горячий воздух.Подставка для двигателя X3. К каждому подержанному автомобилю, выставленному на продажу, прилагается бесплатный отчет CARFAX. 600 Вт. 0L Получите скидки, быструю доставку и полную помощь по продукту при покупке запчастей в 4 Wheel Parts. 8L, в комплект входят (2) 5-слойных армированных полиэстером силиконовых шланга радиатора премиум-класса и (4) качественных Т-образных болтовых хомута из нержавеющей стали. Добавить в корзину. £ 58,96** вкл. Я заметил, что там, где шланг надевается на радиатор, на его конце есть секция, которая немного больше, поэтому, когда шланг надет, он не соскальзывает.

Любой ввод полезен. 0. Перегрев от течи радиатора и расширительного бачка. … Шланги радиатора являются жизненно важной частью системы охлаждения, по которой горячая охлаждающая жидкость проходит от двигателя через радиатор и снова циркулирует обратно — в более прохладном месте — к двигателю. 96к миль. Работает как чемпион, проблем нет. 5″ x 1. Отсоедините шланг подачи переливного бачка и нижний перепускной шланг от быстроразъемного соединения горловины радиатора. 3. Выберите для своего автомобиля Другие детали для вашего BMW 545i. (1984-1991) M3 Sedan 2008-2013 (E91) 3-Series Touring 2006-2013 (E92) 3-Series Coupe 2007-2013 (E92) M3 Coupe 2008-2013 (E93) 3-Series Convertible 2007 Шланг радиатора — верхний Для автомобилей с датой производства с 09/1987 T#: 361993 Детали подвески для BMW X3 2007 г.в.95 Корзина пуста Запчасти для магазина 19982014 Мустанг Хромированная заготовка Алюминиевая крышка перелива радиатора Крышка промежуточного охладителя $ 22. 00] Цитата: Первоначально Послано Марком М.

Марка: BMW. Ваша цена: $57. Шланг охлаждающей жидкости astro Tribeca Jaguar XF BMW X5M. • Снимите и установите ремень привода генератора. 28я серия. Подходит для BMW X3 3. Подробнее. Есть два шланга, верхний и нижний, и они достаточно толстые и прочные, чтобы… Верхняя черная решетка радиатора для вторичного рынка подходит для BMW X5/X6 2007–2013 гг. Верхняя черная решетка радиатора подходит для BMW X5 и BMW X6.Масляные прокладки каждая около 15. 1 ответ. 07 Расположение переключателя реле вентилятора радиатора BMW x3 Где находится переключатель реле вентилятора радиатора для BMW x3 — Легковые и грузовые автомобили вопрос КАК ЗАМЕНИТЬ ВЕРХНИЙ ШЛАНГ РАДИАТОРА. 64 Для Mercedesbenz 200711 S550 S500 Cl500 Правый воздухозаборник Topaz 2730

2 $32. эта секция сломалась, и я попытался вернуть шланг с помощью хомута, но он продолжает отрываться. 0Si, X3 xDrive30i, X3 3. С обвесом, 2004-06 гг. Подлинный BMW e83 X3 Верхний шланг охлаждающей жидкости двигателя Трубка двигателя OEM 11533400207 (Подходит: BMW) БЫСТРАЯ И БЕСПЛАТНАЯ ДОСТАВКА — НОВАЯ ПОДЛИННАЯ ЗАВОДСКАЯ ПРЯМАЯ ЧАСТЬ. Лопасть вентилятора. 75 . 67 долларов. Месяц гарантии. 11.11.2014 Итак, загорелась лампочка низкого уровня охлаждающей жидкости (антифриза), и уровень охлаждающей жидкости низкий. Прямая замена основного радиатора охлаждения с завода. 77 фунтов: 07-10 BMW X5 40 шт. 6–10. Прежде чем купить, найдите время, чтобы прочитать отзывы покупателей. Добавлено: модели BMW X3 M54 xi/xDrive E83 2004-2006 гг. Находится на конце фланца верхнего шланга термостата T#: 388687 Верхний шланг радиатора, URO — E36 323i/325i/328i/M3, Z3 2.0 d 130 KW 03. Основная плата назначается производителями за детали, которые имеют компоненты многократного использования, чтобы стимулировать возврат использованных единиц. Без бортового компьютера. 11. Поиск по номеру(ам) детали, ключевым словам или VIN. Если мы закажем утром, мы все равно получим его в тот же день. Проверить наличие в вашем магазине BMW X3 E83 СТЕКЛОРЕГУЛЯТОР ЛЕВЫЙ БОКОВОЙ ПЕРЕДНИЙ BMX3-WIR-01L BMW X3. 74. С полным приводом, без М8. Замените протекающий верхний шланг радиатора. 0 полезно. Мы постоянно обновляем этот список, так как мы … «Держите свой BMW 328I GT XDRIVE HOSE-RADIATOR UPPER таким же крутым, как и вы! Бренд Radiator Express OEM-качественная замена HOSE-RADIATOR UPPER прямо сейчас, чтобы заменить ваш изношенный, протекающий или перегорел заводской BMW 328I GT XDRIVE ШЛАНГ-РАДИАТОР ВЕРХНИЙ.09 февраля 2011 г. • BMW X3 3. 0si 2007 г. 3. Не закрывайте крышку радиатора, чтобы во время этого процесса воздух мог выходить. 1. Покупайте качественные и лучшие шланги и хомуты напрямую от китайских поставщиков шлангов и хомутов. Серия М40и. 5L Верхний шланг охлаждающей жидкости радиатора Водопровод подходит для BMW X3 E83 LCI 2. 2007 BMW X3. Сдрайв. 0L I6 6-ступенчатая автоматическая система полного привода. Выберите один из вариантов 1. NewYall Верхний и нижний шланги системы охлаждения радиатора. Болт крышки клапана BMW X3 2007 года. Простая установка. Е83. Шланги наддувочного воздуха с болтовым креплением должны быть установлены сухими и обезжиренными.6. Магазин для вашего автомобиля. Выучить больше. У меня 98 нетурбо и 99 т5 турбо. Найдите много отличных новых и подержанных вариантов и получите лучшие предложения на 2007-2017 BMW X3 Уплотнение шланга охлаждающей жидкости Victor Reinz 36833TH 2013 2008 по лучшим онлайн-ценам на eBay! Бесплатная доставка многих товаров! Замена радиатора Bmw X3 стоит в среднем от 1003 до 1158 долларов. Заменяет термостат детали BMW № 17117548432, BMW — F25 X3 35i, F26 X4 35i/M40iX N55. Было: 98 австралийских долларов. Шланг еще не ставил, но выглядит хорошо.Клапанная крышка BMW X3 2007 года. Также была заменена прокладка масляного поддона, а также прокладка крышки дифференциала и новое трансмиссионное масло. Найти шланги радиатора в продаже. Сравните характеристики, фото и отзывы 6 предложений из других магазинов по цене 12. Проверьте наличие товара в вашем магазине. 171276466150 CHR0606 Find Rein Automotive, CHR0186P Шланг охлаждающей жидкости радиатора; Верхняя часть 17123415433 по сниженным ценам в нашем обширном каталоге автозапчастей BMW. 11/2000 — 07/2018. Спецификация: Термостат. См. фиг.Верхний патрубок радиатора. Сапоги радиатора; Радиаторные сапоги. 40 $81. 10. 0L 6cyl 6A) и 4. Гнездо подъемной заслонки. (ЛУЧШАЯ ПРОМО) 100 долларов США. 53. 0 — 3. Сменить автомобиль. Когда двигатель BMW E46 работает «холодно», измерьте температуру верхнего шланга радиатора. Все; Запчасти; Аксессуары; Аудио/видео верхний уплотнитель слева. Ищете чехлы радиатора по отличным ценам? Комплект силиконовых чехлов шланга интеркулера для Dodge 9402 Ram Pickup 59l Cummins $ 97. Есть много различных факторов, которые будут влиять на стоимость ремонта охлаждающей жидкости BMW, но средняя стоимость составляет от 750 до 1000 долларов.Совершенно новый верхний шланг радиатора к корпусу термостата для Bmw E83 X3 0406 $ 19. Предложение 65 Предупреждение: . Стручни спасети. 0 SCP01412327 Лопасть вентилятора. 0 D 110kW Дизель 2004-2007 по приступным ценам. VRSF Перемещенный силиконовый впускной патрубок с высоким расходом N54 07-10 BMW 135i/335i. 0л турбо газ. Пробег: 115 914 миль. Замена шлангов варьируется от автомобиля к автомобилю, в зависимости от конструкции двигателя. 8-литровый нижний шланг радиатора Шланги радиатора A-Premium — идеальный выбор для замены сломанного шланга радиатора. BMW X3 F25 РАДИАТОР BMX3-RAD-005.ПРОДАЛ. Х5. 107 долларов. Со временем такая коррозия приведет к образованию небольших отверстий или «точечных утечек» в автомобильном радиаторе. Другие названия: Шланг охлаждающей жидкости радиатора, Шланг впуска радиатора охлаждающей жидкости 171040 Другие названия заменяет: 17-12-9-894-746 Описание: 2. ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ, НИЖНИЙ ШЛАНГ РАДИАТОРА. Верхний патрубок радиатора. 5 из 5 звезд из 48 подлинных отзывов на крупнейшем австралийском сайте ProductReview. Настройщик, лев. 3 серия. Ослабить хомут (1) … сверхмощный радиатор, верхняя тяга, ручка задней двери .Подходит для внедорожника X5 E70 3. Головка 8 мм (снятие нижней крышки) Плоскогубцы (хомуты для шлангов охлаждающей жидкости) Чтобы снять радиатор, сначала необходимо снять 4 элемента в следующем порядке: 1) Нижняя крышка (брызговик, 16) x 8 мм винты для удаления) 2) Воздуховод. BMW X3 2007 г. 3. Шланги, идущие от двигателя сверху (выход двигателя) могут не ходить 5 лет. Шланг радиатора длинный подходит для BMW E90 325/335/330D R950. 2001-05 без полного привода. Одной из распространенных проблем является неисправный датчик скорости вращения колеса ABS. Великобритания BMW X5 (E53) 2000 — 2007 .Вы можете найти и купить качественный шланг охлаждающей жидкости для BMW E70 и других моделей на сайте onlinecarparts.com. BMW (неоригинальные детали, подходящие для автомобилей BMW) Переключатель. Регулировка угла. Бесплатная доставка в тот же день при заказе от 30 долларов! Применение 2004–2006: BMW 2007–2010: BMW X5 Справочные номера; Номер детали: 8668-0208, OEM: 17 12 7 536 231, размеры; 14. Рекомендуемая производителем розничная цена 18 долларов. Вы можете найти и купить качественный шланг охлаждающей жидкости для BMW X3 E83 и других моделей на сайте onlinecarparts.com. Покупайте наш широкий выбор шлангов охлаждающей жидкости и радиатора BMW для вашего BMW 3 серии E30 (1984-1991) (E92) M3 Coupe 2008-2013 (E93) 3-Series Convertible 2007 Шланг радиатора — верхний Для автомобилей с датой выпуска 09/1987 T#: 361993 (СРОЧНАЯ СДЕЛКА) 28 долларов США. 51 доллар. Ф25. 05 почтовые расходы. BMW 228i xDrive Гран Купе. 00 | Купить FOR Land Rover LR4 3. Нижняя накладка Z4. 05. В наличии. Позвоните нам по телефону 0815862313. Пол С. BMW CCA 69606 Радиаторы для BMW X3 E83 (2004-2010): Расположение частей радиатора: Нижний Рекомендуемое использование: Замена оригинального оборудования Гарантия: 1 год или 12 000 миль Гарантия Dayco Диаметр конца шланга B: 1. 80 фунтов : 99-06 BMW 3 серии E46 Нижний выпускной шланг радиатора от M3 Купить Верхний шланг радиатора Bmw в Walmart. Руководства по ремонту и обслуживанию в мастерской Все марки и модели Бесплатно онлайн Совершенно новый верхний шланг радиатора к корпусу термостата для Bmw E83 X3 0406 $19.Мы предлагаем детали от 52 брендов, которым доверяют в производстве качественных продуктов для охлаждения и обогрева вашего BMW X3. 00 New EachCompany Name: Parts SupportTell: 011 312 0067 Cell / WhatsApp: 079 894 6221 Location: 488 16th Road Randjespark … NEW BMW X3 E83 Верхний шланг охлаждающей жидкости радиатора для 2004-2006 11533400207 . Шланг радиатора подходит для BMW X3 E83 2. Доставка бесплатно, кол-во $101. 0L,X3, 904. Мы изготовим на заказ шланг охлаждающей жидкости для вашего промышленного, коммерческого, … Решетка радиатора для BMW X3 (E83) (130 кВт / 177 л.с. с 2007 г.) от ведущих производителей автозапчастей онлайн по выгодным ценам. на Бестпартстор.47. Ознакомьтесь с нашими деталями подвески, включая амортизаторы, стойки, койловеры, амортизаторы и многое другое! BMW X5 E53 РЫЧАГ РЫЧАГА ЛЕВЫЙ ЗАДНИЙ ВЕРХНИЙ SCA-BM154704L. • Слейте и долейте охлаждающую жидкость. Для 2006-2010 BMW X3 шланг радиатора 74922FQ 2007 2008 2009 (подходит: BMW) абсолютно новый. Это самая распространенная проблема, когда речь идет о холодном нижнем шланге охлаждающей жидкости. 550i. Бывают случаи, когда моторное масло может вытекать из BMW, что может вызвать серьезные проблемы. 68 | Купить 11537556924 Теплообменник / Соединение радиатора Водопроводная труба для BMW X3 E83 LCI Шланг для слива моторного масла Бесплатная доставка у продавца XUZHIANG Store. 528i, 528xi. 4. Верхний шланг радиатора Gates для BMW 3 серии E46 323i 1998-2006 240 мм (подходит для BMW 3 серии) 73 австралийских доллара. 51 19. Шланг радиатора BMW X3 стоит недорого, поэтому владельцы автомобилей без колебаний заменяют изношенный или сломанный шланг. Сборка радиатора. 95 Заготовка встроенного корпуса термостата Байпасный порт датчика подходит для шланга 112 15 16 (БОЛЬШАЯ РАСПРОДАЖА) 42 доллара США. 0si расширительный бачок для радиатора лопнул, поэтому я отремонтировал его и заменил, он снова лопнул — ответил проверенный механик BMW. 00 Ремкомплект уплотнительного кольца тройника охлаждающей жидкости и шланга радиатора- 2011-18 Ford F-150- … Оценка ремонта автомобиля BMW X3-Series 2007 года.Проверьте, подходит ли это для вашего BMW X3. 5 серия. Нажимной фиксатор изоляции капота и багажника. Звоните сегодня: (972) 418-1800. Е53/Е70. 69 СКИДКА 32% | Купить Радиатор системы охлаждения двигателя Шланг охлаждающей жидкости Первичный радиатор 17127531768 For-BMW 1 E88 E82 3 E90 E91 E92 E93 у продавца Shop5789657 Store. Артикул: Н/Д. 31 10 3 443 127. Получите бесплатную подробную смету ремонта в вашем районе. Может случиться так, что в вашем автомобиле закончится охлаждающая жидкость, и он не сможет добраться до нижнего радиатора. хДрайв30i. Прямая замена для сборки радиатора детали BMW.Неисправный термостат. Замена оригинального термостата для двигателей N55. Диаметр головки: 20 мм. Сделайте наш эффективный ВЕРХНИЙ ШЛАНГ-РАДИАТОР BMW частью системы охлаждения вашего BMW 328I GT XDRIVE. 6L di Tokopedia ∙ Promo Pengguna Baru ∙ Cicilan 0% ∙ Kurir Instan. Сняли шланг, почистили поверхности, установили обратно, течей больше нет (продолжается 4 месяца). 100% паяный алюминиевый сердечник радиатора Mishimoto означает, что у вас будет минимальная деформация, низкое напряжение и чистые соединения. 416-665-3570 — 62 Alness St unit 11 — M3J 2h2 Торонто (Бренд: FREY ) BMW X3 2007-2010 В наличии (доступен в Торонто, готов к отправке по всей Канаде) Возможен самовывоз в магазине.5 Верхние заслонки охлаждающей жидкости от 04 до 06 11533400207 Новые. КОЛ-ВО $43. Если охлаждающая жидкость не была проверена или дозаправлена должным образом, радиатор, шланги и соединения шлангов засорятся и начнут ржаветь. • Снимите и установите ремень привода компрессора кондиционера. 5si 3. БМВ Х3. 46 долларов США. Бесплатная доставка! Распродано. 31 10 3 443 128. 00. 99. Этот шланг имеет 4 разных входа. Для большего удобства используйте отвертку с плоской головкой или тонкий нож. 5-дюймовый комплект для модернизации интеркулера Competition HD для ваших BMW 135i, 335i и X1 N54 и N55 с двигателем 2007–2012 годов.2 см) от того места, где вы записали первое измерение. 1A Auto Video Library нижний шланг радиатора и просто выровняйте его. Покупайте наш широкий выбор шлангов охлаждающей жидкости и радиатора BMW для вашего BMW X Series E83 (2004-2010) Добавить в список желаний. Двигатели имеют клапанный термостат, который определяет и регулирует подачу охлаждающей жидкости, чтобы двигатель работал при оптимальной температуре и не перегревался. У вас есть утечка, но где? BMW имеет несколько компонентов в своих системах охлаждения, и любой из них может вызвать утечку, однако наиболее распространенные утечки охлаждающей жидкости вызваны неисправным датчиком температуры охлаждающей жидкости (в большинстве случаев шланги радиатора могут оторваться по нескольким причинам.вкл. COM. 3) Вентилятор радиатора. 416-665-3570 — 62 Alness St unit 11 — M3J2h2 Торонто BMW X3 2004-2006 Фотографии точно соответствуют товару, который вы покупаете. Необходимые подготовительные операции: • Снимите акустическую крышку. 45 австралийских долларов. Стоимость этого ремонта также зависит от типа повреждения и того, что именно механику необходимо отремонтировать. 4798 рандов. Черный цвет. Все шланги радиатора соответствуют спецификациям OEM или превосходят их. Было: 99 фунтов стерлингов. Совместимость с: Подходит для BMW X3 E83 LCI 2. Здесь вы можете найти ряд высококачественных запасных частей, таких как Шланг радиатора для вариантов двигателя BMW X3 E83 Шланг охлаждающей жидкости для BMW X3 (E83) Бензин / 2.Это рекомендуемая нами охлаждающая жидкость, поставляемая с … 10-мм головкой. Vršimo isporuku širom sveta. В автомобильной промышленности название Rein Automotive быстро стало называться «Шланг охлаждающей жидкости радиатора — верхний — бак к корпусу термостата». . 28.12.2021. Запчасти BMW в автозапчастях Run. Верхний патрубок радиатора Mitsubishi Galant. Подходит для годов выпуска: 1999, 2000, 2001, 2002, 2003, 99, 00 Улезистенье, спонса осовине — купите качественный автомобиль для BMW X3 (E83) 2. Запчасти Магазин OE-Autoparts имеет все виды 2 шт. Втулка стержня для BMW X3 X4 20i 28i 31356788710, электромагнитный клапан управления отопителем для Mercedes R230 W216 W221 S350 S550 S600 2308300084, верхний шланг охлаждающей жидкости радиатора для BMW E60 E61 525i 530i 2004 2005 17127519256, купить на AliExpress01. BMW 2500. Да, мой X3 05 года. 3. После того, как вы вернете старую деталь, вам вернут деньги за Find Rein Automotive, шланг охлаждающей жидкости радиатора CHR0606; Верхняя часть 17127646150 по сниженным ценам в нашем обширном каталоге автозапчастей BMW. 0i. 00 труд … (ЛУЧШАЯ СКИДКА) 18 долларов США. BMWPartsDeal. Эти промежуточные охладители были разработаны, чтобы быть одними из самых эффективных, с прямым болтовым креплением… В магазине SMILING WAY есть все виды SMILING WAY # Масляный сепаратор, вентиляционный клапан картера и комплект шлангов для BMW E46 316i 318i 316ti 318ti 318Ci N42 N46 X3 Z4 3-SERIES, SMILING WAY # Дыхательный клапан картера и сапун / труба водяного шланга для BMW E36 M43 316i 318i 1995 1996 -1998 и E46 1999-2005, Кронштейн монтажной пластины бака охлаждающей жидкости радиатора и масляный радиатор Основная причина отказа радиатора — утечка охлаждающей жидкости, которая может привести к выходу из строя системы охлаждения.4 Артикул: 1714328 Покупайте у нас широкий выбор шлангов охлаждающей жидкости и радиатора BMW для вашего BMW 3 серии E30 (1984-1991) Добавить в список желаний M3 Sedan 2008-2013 (E91) 3-Series Touring 2006-2013 (E92) 3-Series Купе 2007-2013 (E92) M3 Купе 2008-2013 (E93) 3-Series Convertible 2007 Верхний патрубок радиатора Для автомобилей с датой выпуска 09/1987 T#: 361993 2007 BMW X3 [0. 2004-2006 BMW X3 3. По мере старения шланга радиатора резина может высыхать, трескаться, разрушаться или расщепляться. 5 3. Тем самым заставляя нагреваться нижний патрубок радиатора.Прокладка клапанной крышки BMW X3 2007 года. 5 И 3. М3. Шланг СИЗ изготовлен из высококачественного силикона. Верхний патрубок радиатора BMW X3 2007 года. Купить Шланг радиатора для BMW X3 (E83) недорого онлайн. Е53. На этом X3 показан верхний шланг охлаждающей жидкости радиатора для BMW 135i 135is 3355 335is 335xi Z4 X1. 0л 2018-19. BMW X3 E83… У BMW подвеска и рулевое управление мирового класса, это не значит, что вам не нужно их ремонтировать или модернизировать. Розничная цена: 76 долларов. Rein BMW X3 Верхний шланг радиатора OEM 17123415433 (2007-2010) 44 доллара. Бесплатная доставка.Живите лучше При покупке у дилера сломанная часть может поставляться как единое целое со шлангом. Подходит для годов: 2006, 2007, 2008 BMW 750Li Верхний шланг расширительного бачка. 525i, 530i. 0L-2010 БМВ Х3. 0L-2009-2010 БМВ Х3. Если вы ищете запчасти для автомобилей BMW, такие как запасные части, тормозная система, система охлаждения или даже детали управления двигателем, вы сможете найти подходящие запчасти BMW в Интернете на сайте runautoparts. Кондиционеры и обогреватели Воздушные фильтры Генераторы Ремни и шланги Тормоза Воздушные фильтры салона Топливные фильтры Зажигание Освещение Масляные фильтры Радиаторы Амортизаторы и стойки Свечи зажигания Рулевая дверь и компоненты для 2007 BMW X3.Области применения Замена верхнего шланга радиатора BMW E90 — версия руководства BMW 1. Наши высокопроизводительные радиаторы изготовлены из высококачественного алюминия и имеют либо двухрядные сердечники для повышения производительности, либо трехрядные сердечники для оптимального перепада температуры двигателя. Uro Parts Датчик уровня охлаждающей жидкости BMW X3 17137553919. 68 | Купить 11537556924 Водопроводная труба для соединения теплообменника/радиатора для BMW X3 E83 LCI Шланг для слива моторного масла Бесплатная доставка от продавца XUZHIANG Store. Неисправность направляющей цепи ГРМ. 5-дюймовый промежуточный охладитель Competition HD, чтобы получить максимальную отдачу от вашего N54 или N55.Датчик парковки. Бампер и компоненты — передний для BMW X3 2007 года. 2004-2010 X3 2. 0L, без xdrive 30ex, 2020-21. 46 СКИДКА 16% | Купить Расширительный бак для воды, крышка, датчик и термостат для BMW 3 серии E46 X3 E83 X5 E53 Z4 E85 OE # 17117573781, 11531436408 в магазине Merchant SMILING WAY. 8i построен с 3/2007 по 5/2010, X5 E70 SUV 30D, 35i, Сборка шланга отопителя двигателя Краткое описание применения: Chrysler 300 2019-05, Dodge Challenger 2019-08, Dodge Charger 2019-06, Dodge Magnum 2008-05 Посмотреть подробности Где купить какие шланги охлаждающей жидкости делают шланги радиатора и отопителя.0л 6 цил. Турбо размер морды. Обычно это происходит из-за выхода из строя шланга или пластиковой горловины, соединяющей его с радиатором/компонентом. 71. RockAuto доставляет автозапчасти и кузовные детали от более чем 300 производителей к дверям клиентов по всему миру по складским ценам. BMW X3 Верхний патрубок радиатора OEM 17123415433 (2007-2010) Rein Артикул: 17123415433X3. Идеально подходит для оригинального автомобиля. Проверьте соответствие. 0Si и 4. 1Series E87 2004-2010 (неоригинальные детали, подходящие для автомобилей BMW) Радиатор Некоторые радиаторы могут отсутствовать на складе, но их можно заказать.Он имеет прорези, поэтому он идет только в одну сторону и зафиксирует его на месте. Ft Гайка нижнего рычага подвески С полным приводом, без M5. Действительно, они должны или радиатор и двигатель … Купите шланг радиатора BMW X3 2007 года по сниженным ценам. Выход двигателя к шлангу термостата, BMW — F22 M235i, F3X 335i/435i, F87 M2. Купе и кабриолет, 2007-10, на крышке багажника. 46. X3 2011-2017 F25. Форум BMW 3-Series (E90 E92) > Технические форумы E90 / E92 / E93 3-series > Техническое обслуживание: обкатка / Масло и жидкости / Обслуживание / Гарантия > Проблема с инструментами для резьбы верхнего шланга радиатора Искать в этой теме Купить OEM и бренд Именные запчасти для всех моделей BMW со скидками до 70%! Самый большой выбор запчастей, моторных масел, аксессуаров и многого другого для BMW в Канаде.Этот продукт заменяет оригинальный номер 11706335038. Подержанный BMW X5 2007 года предлагается в следующих подмоделях: X5 SUV. V-образный ремень BMW X3 2007 года. 4L 4. Пар рассеивается внутри моторного отсека. 22 доллара. У нас есть 50 автомобилей BMW X3 2007 года выпуска, которые, как сообщается, не были в аварийных ситуациях, 3 автомобиля с 1 владельцем и 80 автомобилей для личного пользования. 0si 4dr SUV AWD (3. Верхний патрубок радиатора нагревается, а нижний шланг остается холодным. 04-06 BMW X3 Верхний патрубок радиатора. Получите свое сегодня! У нас есть лучшие продукты по правильной цене.5L Petrol Sport Utility Серия E83 BMW X3 2. Вот причины утечки моторного масла из нижней части двигателя вашего BMW. Наш сайт имеет доступ к сотням тысяч списков от розничных продавцов, поэтому у нас может быть именно то, что вы пытаетесь найти! Bmw 545i 550i 645ci 650i E60 E63 Комплект для ремонта складной трубы подачи воды $ 174. Выбрав свою модель BMW, вы сможете найти тысячи OEM (производителей оригинального оборудования) и запасных частей BMW, а также купить Шланг радиатора для BMW X5 (E70) дешево онлайн.Лобовое стекло NAGS, с серой тонировкой, без датчика дождя. 11537549476 КЛАПАН УПРАВЛЕНИЯ ОБОГРЕВАТЕЛЕМ,3. 5л/3.325xi, 330xi. Торговая марка: Рейн. Febi Bilstein BMW X3 Нижний патрубок радиатора Febi 17123413819 Патрубки радиатора премиум-класса — идеальный выбор для замены сломанного патрубка радиатора. Мы используем файлы cookie, чтобы предоставить вам наилучшие возможности на нашем веб-сайте. 8, MZ3 S52 Замените верхний патрубок радиатора, чтобы избежать дополнительных проблем и расходов. Домой; О нас ; Статус заказа; Связаться с нами ; Свяжитесь с нами: 844-888-8848, апрель 2001 г.0 TDV6 Верхний шланг охлаждающей жидкости радиатора Оригинальный OEM LR095544 от продавца Shop5881867 Store. Ниже. 40700 миль 200 долларов США: заменены радиатор, верхний и нижний шланги радиатора, вспомогательный выключатель, охлаждающая жидкость и пыльник расходомера воздуха: 129000 миль 167 долларов США: загорелся сервисный индикатор, автомобиль работает на обедненной смеси. 0л без турбо. com/shop/inf Для BMW X3 2007-2010 гг. Верхний шланг охлаждающей жидкости NEW (Подходит: BMW X3 2007 г.) 4. Седан и универсал, без 335d, M3, без турбонаддува. 99 снижены с 15 долларов. Шланги радиатора 50 A-premium — идеальный выбор для замены сломанного шланга радиатора.99. 6 Cyl 3. Как и любой другой BMW, двигатели X3 склонны к утечкам масла. Применение: Совместим с BMW X3 2007-2009 L6 2. 00 Новый каждый (1) Верхний шланг радиатора Подходит для BMW E90 4cy New R950. 114 долларов. Подходит к отверстию 7 мм. У нас есть 34 автомобиля BMW X3 2006 года выпуска, которые, как сообщается, не были в аварийных ситуациях, 3 автомобиля с 1 владельцем и 55 автомобилей для личного пользования. Когда вам нужно заменить или настроить критически важные части вашего сложного оборудования, доверьте Gates предоставление высокопроизводительных и высокопроизводительных решений с нашими шлангами для охлаждающей жидкости, изготовленными по индивидуальному заказу.Одной из распространенных проблем является неисправная тормозная система ABS (ABS). 56. Состояние: 100% новый. Без 4-х зон. Лобовое стекло Bmw, с датчиком дождя. Продаваемое количество: Продается поштучно Серия: Dayco Molded Series Длина: 14 дюймов. Совершенно новый. Rein BMW X3 Верхний патрубок радиатора 11533400207 (2004-2006) 34$. Наш самый большой ассортимент шлангов радиатора подходит для BMW X3 2004-2020 годов и более. 0 отзывов. 0-ЛИТРОВЫЙ ДВИГАТЕЛЬ E83 ШАССИ. Добавьте сигнальный переключатель. 98 Просмотрите нашу огромную коллекцию ремонтопригодных радиаторов или попробуйте найти более точный ремонтопригодный радиатор с помощью поиска по сайту.Учитывая, что это верхний шланг, охлаждающая жидкость поступает из термостата, и вы не найдете более простого способа купить детали BMW X3 2007 года выпуска, детали кузова BMW X3 2007 года, внутренние компоненты или любые другие детали в этом отношении. АвтохаусАЗ предлагает большой выбор запчастей Rein Automotive онлайн. Материал: PA66-GF30. если ваш автомобиль все еще находится на гарантии, они должны сделать это для вас бесплатно, нет? Если нет, я уверен, что они сорвут вас с затратами. 3 из 5 звезд. 875 из 5 на основе оценок 16 покупателей.Прямая замена детали BMW № 11531708499 Лопасть вентилятора. 23 доллара. Номер детали производителя: 17123415433, 17 12 3 415 433. Шланги радиатора премиум-класса — идеальный выбор для замены сломанного шланга радиатора. С 07.04. Адрес: 1700 Surveyor Blvd #114, Carrollton, TX 75006. Бывшие в употреблении автозапчасти OEM. Сдвиньте шланг радиатора с корпуса и горловины радиатора 4. Заменяет BMW 51-48-1-938-725 серий 3, 5 и 7 2001–84. Обновлено в 2021 году для упрощения установки. Во-первых, верхний шланг радиатора ведет прямо от корпуса термостата (на впускном коллекторе или ГБЦ) в верхнюю часть радиатора.Цена пакета: $7. 328, 330i, ci, xi. VRSF 5″ Performance HD & 7. 8i 4dr SUV AWD (4. BMW 230i. 0″ 0. BMW 2002ti. Нагретая вода затем проходит через радиатор, который передает это тепло в атмосферу. Поручите odmah na ALVADI. Доступные стили включают 3 435 долларов США. Бесплатная доставка по всему миру! Ограниченная по времени распродажа. Легкий возврат. Двигатель N51, N52. Х3 Е83 2.Мы собрали, проанализировали, сравнили и рассмотрели тонны радиаторов премиум-класса для продуктов bmw со всего рынка, просмотрите наш выбор здесь и купите самый необходимый радиатор премиум-класса для продуктов bmw. 25. Найдите лучший подержанный BMW X3 2006 года рядом с вами. Выбрать автомобиль по VIN; Верхний шланг. Найдите много отличных новых и подержанных вариантов и получите лучшие предложения для Подходит для BMW X3 (2006-2011) Верхний шланг радиатора Gates -9367 по лучшим онлайн-ценам на eBay! Бесплатная доставка на многие товары! Шланг промежуточного охладителя BMW X3 G01 8584549 2017–2020 гг. + гарантия (подходит для BMW X3) 79 фунтов стерлингов.Артикул № 79380. 5″ x 2. BMW 82-14-2-209-769 Антифриз/Охлаждающая жидкость. Великобритания! Решетка радиатора для BMW X3 (E83) 2. 0L без турбины, 2006-10, восстановленная. В наличии, в наличии, и готов к выбору … BMW 750Li Верхний шланг расширительного бачка.com предлагает оригинальные шланги радиатора BMW X3 по оптовым ценам онлайн.Идите с качественными шлангами / ремнями (оригинальный завод или Gates и т. д. Нижний верхний шланг радиатора Шланг вентиляционной линии Датчик шланга для Bmw 325i 328i 330i Z4 Лопасти вентилятора 0 л До 10/2005 14. com® содержит обширный каталог запасных частей, OEM, оригинальных и оригинальных запчастей от более чем 200 производителей.11/2000 ~ 02/2007. Деталь № УРО-011766. Общие проблемы BMW X3. Купе и кабриолет, 2011-13 гг., на крышке багажника. Независимо от того, хотите ли вы заменить неисправный шланг, отремонтировать радиатор или заменить тормозные колодки, мы поможем вам. Наружный болт нижнего рычага Ft. 0L Верхний шланг радиатора BMW — OEM Rein 17127508010 745i, 745Li 1 Рейтинг Доступен на складе. Утечки моторного масла (клапанная крышка и прокладка). Люк гремит и течет. 4-литровый V8 с турбонаддувом) «Заменены две прокладки в двигателе, которые вытекали из двигателя. Деталь № D0194-M712333.БМВ 2002 года. Купите верхний шланг радиатора Bmw в Walmart. Примечания: Формованная головка цилиндра к корпусу термостата. а.е. 00 каждый (1) новый верхний шланг радиатора подходит для BMW E46 R700. Наши формованные шланги охлаждающей жидкости изготавливаются для использования с верхними, нижними, байпасными, нагревательными и другими системами охлаждающей жидкости со спецификациями качества OEM, что экономит ваше время, затраты и энергию, не требуя обращения к дилеру оригинального оборудования за шлангом радиатора… Feed the Beast – 2012-2018 BMW F1X M5/M6 Performance Intercooler R&D, часть 1 – Обзор запасов и планы дизайна.Новое улучшенное обновление, которого так ждали владельцы N52/N54/N55 — избавиться от этого склонного к отказам водяного насоса и шланга термостата. БЕСПЛАТНАЯ доставка для заказов на сумму более 25 долларов США, отправленных Amazon. 0si Sport Utility 4-Door, xDrive28i Sport Utility 4-… Это шланг охлаждающей жидкости, который идет к масляному радиатору двигателя на автомобилях с автоматической коробкой передач. 0 работает отлично. Ваш автомобиль зависит от производительности вашего двигателя. Шланг охлаждающей жидкости радиатора — верхний на оригинальном автомобиле BMW Комплектация: BMW: X3 2011-17 | X4 2015-17 еврозапчасти.После того, как охлаждающая жидкость проходит через радиатор и отводит избыточное тепло, охлаждающая жидкость выходит из нижней части радиатора в нижний патрубок радиатора… Моторное масло — одна из самых важных жидкостей для вашего BMW. Каждый продукт BMW в интернет-магазине является сертифицированной OEM-запчастью BMW. ком http://1aau. Охлаждающая жидкость подается в радиатор и из него по верхнему и нижнему шлангам. Получите его во вторник, 7 сентября. Остановите утечку сливного отверстия трубы охлаждающей жидкости BMW 62 на трубе охлаждающей жидкости BMW в 2003–2010 годах BMW с двигателями N62 V8, такими как 735i, 740i, 745Li, 750Li, X5, 645Ci, 650i, 545i, 550i, e65, e66, e63, e64, E53, e70 6 Причины холодного нижнего патрубка радиатора.В комплект входит: 1 верхний шланг охлаждающей жидкости радиатора. К вашему удивлению, этот сайт выбирает 10 наиболее рекомендуемых радиаторов премиум-класса для продуктов BMW, чтобы вы могли получить то, что вам нужно. Ограниченная гарантия на 2 года 24 000 миль. Ошибка АБС. 128и. 49. 20% НДС, вкл. Вы также можете поддомкратить автомобиль, чтобы выпустить воздух из системы охлаждения. В типичной автомобильной системе охлаждения вы найдете как минимум 4 основных шланга. Это признак того, что ваша система охлаждения работает хорошо. 2004 2005. 128i, 135i. 0L Двигатель Верхний водяной шланг охлаждающей жидкости радиатора, Автомобильный водяной шланг охлаждающей жидкости радиатора от расширительного бака для BMW 17127540127.Моторное масло помогает смазывать все движущиеся части вашего BMW. 2007-10. 1700 Surveyor Blvd #114, Carrollton, TX 75006 (972) 418-1800. Нарисованный BMW известен своей производительностью, но водители часто жалуются на перегрев двигателя. Бесплатная доставка при заказе на сумму более $99*. Без модели М, с адаптивным приводом. 28. 0L 130KW 2007-2011 Premium Quality (Подходит для BMW X3) 68 австралийских долларов. Категории. Черный нейлон. 8л 8цил 6А). Снимите пружинные зажимы и зажимы Oeliker, как показано на диаграмме 2. Мы не смогли проверить, продает ли BMW только выпускной штуцер.0L 17123415433. Экономьте деньги. Шланг охлаждающей жидкости радиатора ContiTech. 2009-2010 БМВ Х5 N52B30A. ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергнуть вас химическому воздействию, известному в штате Калифорния… Hyundai Terracan 2001–2007 гг. (средний/средний внедорожник): 3. Модель: X3. Вот почему Summit Racing предлагает только высококачественные патрубки радиатора. 9 долларов. 08. BMW X3 Crp 2007 г. Оснастите автомобили, грузовики и внедорожники шлангом BMW X3 2007 г. (верхний) от AutoZone. 2007-2008 BMW X5 3. 369 долларов. 95. Нижний шаровой шарнир X3. 0 л газ не 117 06335 038, 17 12 3 415 433 Y, 17 12 3 415 433, CHR 0186P.95 Шланг радиатора BMW (вторичный рынок) E39 5 Series 525, 528, 530 Нижний шланг Самая распространенная утечка охлаждающей жидкости BMW. Качество магазина и лучшие тепловые стояки напрямую от китайских поставщиков тепловых стояков. 0″ x 5. Его основной функцией является контроль количества охлаждающей жидкости, поступающей в блок двигателя из радиатора автомобиля. 44 . 0L-2008 BMW X3. 0L Термостат масляного радиатора автоматической коробки передач: 2007: BMW: Z4: BMW Z4 L6 3. Rein Automotive 46. Вопросы и ответы 5si Sport Utility 4-дверный, 25i M Sport Utility 4-дверный, 25i Top Line Sport Utility 4-дверный, 3.Цена: 10 евро 2007 г. 0. Серия 35i. Звезда 19: 4. 80. Шланг водяного насоса из алюминизированного силикона ECS V2. 0си САВ. Оплатите полностью или в 4 беспроцентных платежа за заказы на сумму от 50 до 3000 долларов США. Посмотреть детали. Купи сейчас! 2007-2008 БМВ Х3. 76 до 1019 долларов. Марка: ES#: 4265534. Работа вашего двигателя зависит от характеристик вашего шланга охлаждающей жидкости. 37. 0L L6 — Каталог газов; новый автомобиль; Поиск всех транспортных средств; Очистить последние автомобили; Панель поиска 2. Контроль дистанции при парковке с аэродинамическим пакетом. Покупайте качественные и лучшие радиаторы и запчасти напрямую от китайских поставщиков радиаторов и запчастей.Rein Automotive Шланг охлаждающей жидкости радиатора BMW Верхний 2004-2005. Новый верхний шланг радиатора для BMW серии E83 X3 2007-2010 11706335038. 328i, ci. Разработан для установки aFe или заводских радиаторов на Jeep Wrangler JK 2007-11 годов с 3. У меня есть утечка охлаждающей жидкости, которая происходит только тогда, когда мой x3 выключен. Квалитет загарантирован. Это позволяет двигателю работать с более холодным воздухом, что увеличивает мощность и расход топлива. При 30F радиатор может рассеивать в 2-3 раза больше тепла, чем при 100F. Охлаждающая жидкость нагнетается по шлангам водяным насосом, и двигатель охлаждается водой, проходящей через каналы в блоке цилиндров и головке цилиндров.Внутренние облицовки устойчивы к электрохимическому растрескиванию. 5″ 0. БЕСПЛАТНАЯ доставка! Нет в наличии У меня bmw x3 2007 г. 3. В результате из нижнего патрубка выходит холодный воздух. , Все наши гоночные радиаторы приварены TIG к BMW N62 Ремонт трубопровода охлаждающей жидкости, сделанный BimmerFix.Купите наш широкий выбор шлангов охлаждающей жидкости и радиатора BMW для вашего BMW 3 серии E30 (1984-1991) Добавить в список желаний Седан M3 2008- 2013 (E91) 3-Series Touring 2006-2013 (E92) 3-Series Coupe 2007-2013 (E92) M3 Coupe 2008-2013 (E93) 3-Series Convertible 2007 Верхний патрубок радиатора Для автомобилей с датой выпуска 09/1987 T#: 361993 Утечка масла Bmw E90.Политика гарантийного покрытия. Левый. 19. Линия запасных частей оригинального качества Rein Automotive была представлена на рынке NAFTA в 2007 году. 755 долларов США. Если вы ищете отличный опыт покупки радиаторов и низкие цены на радиаторы, то вы попали в нужное место. Без навигации. 0L 2. 2007 Марки автомобилей Замена или модернизация заводских резиновых шлангов радиатора на надежный комплект верхних и нижних шлангов радиатора BladeRunner от aFe. 26. Подходит для BMW X3, X3 xDrive28I, X3 xDrive35I, X4. 525i. ТСК-BMX5-001.Мы предлагаем формованные и предварительно сформированные шланги, а также гибкие верхние и нижние шланги радиатора для идеальной подгонки. Наведите изображение, чтобы увеличить. Комплект силиконовых шлангов радиатора черного цвета для Honda Civic Typer Ek, например, B16a B18c B20b (МЕГА СКИДКА) 28 долларов США. Выбрать модель: Выбрать модель X3 2007 … Оригинальный патрубок радиатора BMW для BMW X3 2007 года. 2. 0L абсолютно новый верхний шланг охлаждающей жидкости радиатора для 2007-2010 Bmw X3 17123415433. Автомобиль. Стабильная работа, высокая надежность. (Радиатор+Вентиляторы) 2005-2007. Термин «жадный до власти» обычно не лучший способ описать кого-то.Диммер, поворотник. ( 16 отзывов покупателей) $ 329. Поиск по номеру детали, ключевым словам или замене VIN — 3-ходовой шланг радиатора в сборе (к расширительному бачку, термостату и шлангу отопителя) — 2007 — 2013 BMW 328i с механической коробкой передач — 121 -430. 0л дизель. 22. Радиатор, BMW — E46 325i M56 SULEV. 323i, ci, универсал. Амазонка. Комплект уплотнительных колец для верхнего и нижнего шланга датчика системы радиатора BMW X3 X5 $13. Заменил верхний патрубок радиатора и расширительный бачок, течет все равно из того же места.Прозрачный. BMW 3 Coupe (E46) 1999 — 2006 Шланг радиатора верхний (ESEN SKV, 24SKV262) Артикул: 24SKV262 £ 44,81. 5 из 5 звезд. 0si 17123415433. У нас есть лучшие в своем классе запчасти OEM и Performance, чтобы обеспечить плавность хода вашего BMW. Было: 91 австралийский доллар. Продавец с самым высоким рейтингом Продавец с самым высоким рейтингом. 20 долларов. Накладка на бампер с обвесом, 2007-10, с регулятором дистанции при парковке, без омывателя фар. 64. 525xi, 530xi. Фиксатор изоляции капота и багажника BMW с головкой 20 мм. есть ли ремонт или нужен новый радиатор Продам 13713400991 109

Шланг радиатора BMW X3 (Водяной шланг) б/у деталь.Введите информацию о своем транспортном средстве, чтобы найти больше деталей и проверить их соответствие. М6. com — … Верхний шланг радиатора подает горячую охлаждающую жидкость от корпуса термостата на двигателе к патрубку радиатора. Благодаря высокому стандарту производства на него распространяется гарантия качества сроком на один год. Купите шланги радиатора онлайн, в магазине или нажмите и соберите в более чем 250 магазинах. Нажмите и соберите. Также предоставляется краткое объяснение каждого индикатора. С аэродинамикой m pkg. com НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ КУПИТЬ ЗАПЧАСТИ ДЛЯ СЛЕДУЮЩЕГО АВТОМОБИЛЯ В МОЕМ МАГАЗИНЕ AMAZONhttps://www.Спортивное сиденье, без электроусилителя, с поддержкой бедер, с памятью. 0 61. 0si(E83) Меньше информации. 0 «x 2. УЗНАТЬ БОЛЬШЕ: Плохая крышка радиатора: потенциальная функция и симптомы; 5 Вентилятор радиатора Шланг охлаждающей жидкости автомобильного радиатора Верхняя часть BMW 2004-2005.) Поверьте мне, это имеет значение. Radiator Express имеет полное покрытие для любого автомобильного радиатора, автомобиля радиатор, радиатор грузовика и гоночный радиатор.Человек из BMW намекнул, что некоторые пятна вокруг термостата были очевидны, но во время теста утечки не было обнаружено.Стоимость около 1800.76 долларов. Сверхмощный дизельный радиатор заливной шланг защелка задней двери. • Отсоединить верхний шланг наддувочного воздуха. Наш инвентарь содержит 294 послепродажных и OEM-продуктов охлаждения и обогрева для вашего BMW X3 по цене от 0 долларов США. Замените перегретый заводской интеркулер на VRSF 5″ Performance HD & 7. . Если вы подозреваете, что водяной насос не работает, замените крышку радиатора и, используя тряпку, чтобы не обжечься, сожмите верхний шланг радиатора (тот, который идет от радиатора к двигателю). Термостат BMW E46 является неотъемлемой частью системы охлаждения автомобиля.0 литров / 2004 — 2011 MY BMW Part Supply — это просто авторитет номер один в области запасных частей и аксессуаров BMW. 79. У каждого есть фиксирующая скоба, которую нужно частично вытянуть, чтобы снять шланг. 95 Заготовка встроенного термостата Корпус байпаса Порт датчика подходит для шланга 112 15 16 К вашему удивлению, этот сайт выбирает 10 наиболее рекомендуемых радиаторов премиум-класса для продуктов BMW, чтобы вы могли получить то, что вам нужно. Я думаю, что те, которые идут в двигатель из радиатора, могут работать более 5 лет. Холодный двигатель неэффективен, поэтому он оснащен термостатом для быстрого прогрева.Кол-во Верхний патрубок радиатора бмв х3 2007г.

Как рассчитать потребность в кВт для типовых применений нагревателя

Расчеты нагрева резервуара

При выборе нагревателя для обогрева резервуаров необходимо сначала определить, требует ли приложение поддержания температуры или ее необходимо повысить. Ниже приведены расчеты для каждого приложения. Вы также можете посетить наш веб-сайт и воспользоваться нашим онлайн-калькулятором; найдите ссылку на бесплатный калькулятор в верхней части страницы.

Поддержание температуры

Чтобы рассчитать мощность в кВт, необходимую для поддержания температуры резервуара, вам необходимо определить площадь поверхности резервуара, температуру процесса, которую необходимо поддерживать, минимальную температуру окружающей среды и коэффициент сопротивления изоляции.

Площадь поверхности:

Круглый бак –

A (фут²) = (2 x p x r x h) + (2 x p x r²)

р = 3,14

r = радиус (футы)

ч = высота (футы)

Бак прямоугольный –

A (фут²) = 2 x [(д x ш) + (д x в) + в x ш)]

л = длина (футы)

ш = ширина (футы)

ч = высота (футы)

После определения площади поверхности резервуара поддерживаемая мощность KW может быть рассчитана следующим образом:

кВт = (A x (1/R) x ΔT(°F) x SF)/3412

А = площадь поверхности

R = R-значение изоляции

Использовать 0.5 как значение R неизолированного стального резервуара
Типичные примеры см. в таблице ниже.
Значение R = толщина (дюймы)/k-фактор

ΔT = разница между заданной температурой процесса и самой низкой температурой окружающей среды

SF = коэффициент безопасности, рекомендуемый 1,2

3412 = перевод БТЕ в кВт

Таблица 1

Тип изоляции	Значение R/дюйм толщины
Стекловолокно	Р-3
Минеральное волокно	Р-3.7
Силикат кальция	Р-2
Пенополиуретан с открытыми порами	Р-3.6
Пенополиуретан с закрытыми порами	Р-6
Полиизоциануратная пена для распыления	Р-6

Пример:

В резервуаре для сырой нефти диаметром 42 фута и высотой 40 футов с изоляцией R-6 необходимо поддерживать температуру 75°F при минимальной температуре окружающей среды 10°F.

А = (2 х 3,14 х 21 х 40) + (2 х 3,14 х 21²)

А = 8044,68 кв. футов

кВт = (8044,68 х 1/6 х 65 х 1,2)/3412

кВт = 30,65

Повышение температуры

Расчет кВт для повышения температуры материала в резервуаре (нагрев) начинается с той же информации, которая требуется в приложении обслуживания. Кроме того, нам понадобится вес нагреваемого материала, удельная теплоемкость материала и время, необходимое для нагрева материала от его начальной температуры до конечной температуры.Расчет кВт для повышения температуры выглядит следующим образом:

кВтобщая = кВтподогрев + кВтподдержание

KНагрев = [(M x Cp x ΔT x SF)/3412]/t

M = вес материала в фунтах

Cp = удельная теплоемкость, см. примеры в таблице

ΔT = разница между заданной (конечной) температурой процесса и начальной температурой

SF = коэффициент безопасности, рекомендуемый 1,2

3412 = перевод БТЕ в кВт

t = время в часах

кВтобслуживание = (A x (1/R) x ΔT(°F) x SF)/3412

А = площадь поверхности

R = R-значение изоляции

Использовать 0.5 как значение R неизолированного стального резервуара

ΔT = разница между заданной температурой процесса и самой низкой температурой окружающей среды

SF = коэффициент безопасности, рекомендуемый 1,2

3412 = перевод БТЕ в кВт

Пример:

Резервуар размером 4 x 6 x 12 футов с 1800 галлонами воды необходимо нагреть с 60°F до 95°F за 3 часа. Резервуар имеет изоляцию R-4, а минимальная температура окружающей среды составляет 0°F.

Для начала нам нужно преобразовать галлоны воды в фунты:

фунта = G x D1

г =

галлона

D1 = фунты на галлон из таблицы ниже

фунта = 1800 х 8.34

фунта = 15 012

Если объем резервуара указан в кубических футах (фут³), формула выглядит следующим образом:

фунта = C x D2

C = Кубические футы материала

D2 = фунты на кубический фут из таблицы ниже

Таблица 2

Материал	Д 1 фунтов/галлон	Д 2 фунт/фут³	Удельная теплоемкость
вода	8.34	62,4	1
Мазут №1	6,8	50,5	0,47
Мазут №2	7,2	53,9	0,44
Мазут #3,4	7,5	55,7	0,425
Мазут #5,6	7,9	58,9	0,41
Бункер С	8,15	61	0.5
Масло класса SAE 10-50	7,4	55,4	0,43
этиленгликоль	9,4	70	0,55
50% этиленгликоль/вода	8,8	65,8	0,76
воздух	–	0,073	0,24
азот	–	0,073	0,25

КВтНагрев = [(15 012 х 1 х 35 х 1.2)/3412]/3

кВт Прогрев = 61,6

плюс

кВт поддерживать = (288 х 1/4 х 95 х 1,2)/3412

кВт поддерживать = 2,4

кВтвсего = 64

Расчеты для нагрева воздуха в воздуховоде

Когда известны объем воздуха в стандартных кубических футах в минуту (SCFM) и требуемое повышение температуры в °F (ΔT), требуемая мощность нагревателя в киловаттах (KW) может быть определена по следующей формуле:

кВт = (куб. футов в минуту x ΔT)/3193

Обратите внимание, что CFM приведен для стандартных условий (SCFM): 80°F и нормальное атмосферное давление 15 psi.CFM при более высоком давлении (P) и температуре воздуха на входе (T) можно рассчитать следующим образом:

SCFM = ACFM x (P/15) x [540/(T+460)]

Пример:

Сушильная печь, работающая при манометрическом давлении 25 фунтов на квадратный дюйм (10 фунтов на квадратный дюйм), рециркулирует 3000 кубических футов в минуту воздуха в минуту через нагреватель, который повышает его температуру с 350 до 400°F.

Для выбора подходящего обогревателя:

Шаг 1: Преобразуйте 3000 кубических футов в минуту при 25 фунтов на квадратный дюйм и 350° F в кубические футов в минуту при стандартных условиях, используя приведенную выше формулу:

3000 x (25/15) x [540/(350°F+460)] = 3333 стандартных кубических футов в минуту

Шаг 2: Рассчитайте необходимое количество кВт:

[3333 стандартных кубических футов в минуту x (400°F-350°F)]/3193 = 52 кВт

Расчеты для циркуляционных нагревателей

При расчете мощности, необходимой для нагрева материала, протекающего через циркуляционный нагреватель, можно применить приведенное ниже уравнение для кВт.Это уравнение основано на критериях отсутствия парообразования в нагревателе. Уравнение KW включает коэффициент запаса 20%, учитывающий тепловые потери кожуха и трубопровода, колебания напряжения и допустимую мощность элементов.

кВт = (M x ΔT x x Cp x S.F.)/3412

Где:

кВт = мощность в киловаттах

M = расход в фунтах/ч

ΔT = повышение температуры в °F (разница между минимальной температурой на входе и максимальной температурой на выходе.)

Cp = удельная теплоемкость в БТЕ/фунт °F

С.Ф. = коэффициент безопасности, 1,2

3412 = конвертация БТЕ в кВтч

Пример нагрева воды:

У нас есть 8 галлонов воды в минуту с температурой на входе 65°F и температурой на выходе 95°F. Сначала переведите скорость потока в фунты в час.

8 галлонов	х	1 фут³	х	60 мин	=	64,17 фут3/ч
мин		7.48 гал		1 час

Переведите в фунты/час, получите плотность и удельную теплоемкость из таблицы 2 выше.

64,17 фут3/ч x 62,4 фунта/фут3 = 4004 фунта/ч

Теперь посчитаем кВт:

кВт	=	4004 фунта/час x (95-65)°F x 1 БТЕ/фунт °F x 1,2
кВт	=	3412
кВт	=	42

Газовое отопление Пример:

Воздух подается под давлением 187 кубических футов в минуту и манометрическим давлением 5 фунтов на квадратный дюйм.Его необходимо нагреть от температуры на входе 90°F до температуры на выходе 250°F. Во-первых, преобразуйте скорость потока в станд. куб. футов в минуту, используя приведенную ранее формулу.

187 x (20/15) x [540/(90°F+460)] = 243,7 стандартных кубических футов в минуту

Переведите в фунты/час, снова обратившись к таблице 2 для плотности и удельной теплоемкости.

243,7 SFCM	х	60 мин	х	0,073 фунта	=	1067,4 фунта/час
		1 час		футов³

Теперь посчитаем кВт:

кВт	=	1067.4 фунта/час x (250-90)°F x 0,24 БТЕ/фунт °F x 1,2
кВт	=	3412
кВт	=	14,4

Если вам понравился этот пост, рассмотрите возможность оставить комментарий или подписаться на канал RSS , чтобы будущие статьи доставлялись вашему читателю каналов.

курсов PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов HVAC; не только экологичность или энергосбережение

курсы.»

Рассел Бейли, ЧП

Нью-Йорк

«Это укрепило мои текущие знания и в дополнение научило меня нескольким новым вещам

для раскрытия мне новых источников

информации.»

Стивен Дедак, ЧП

Нью-Джерси

«Материал был очень информативным и организованным.Я многому научился, и они были

очень быстро отвечают на вопросы.

Это было на высшем уровне. Буду использовать

снова. Спасибо.»

Блэр Хейворд, ЧП

Альберта, Канада

«Веб-сайт прост в использовании. Хорошо организован. Я обязательно воспользуюсь вашими услугами снова.

Я передам вашу компанию

имя другим на работе.»

Рой Пфлейдерер, Ч.П.

Нью-Йорк

«Справочный материал был превосходным, и курс был очень информативным, тем более что я думал, что уже знаком

с реквизитами Канзас

Авария в городе Хаятт.»

Майкл Морган, ЧП

Техас

«Мне очень нравится ваша бизнес-модель.Мне нравится, что я могу просмотреть текст перед покупкой. Я нашел класс

информативный и полезный

на моей работе.»

Уильям Сенкевич, Ч.Е.

Флорида

«У вас большой выбор курсов и очень информативные статьи. Вы

— лучшее, что я нашел.»

Рассел Смит, П.Е.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, предоставляя время для проверки

материал.»

Хесус Сьерра, ЧП

Калифорния

«Спасибо, что разрешили мне просмотреть неправильные ответы. На самом деле,

человек узнает больше

от сбоев.»

Джон Скондрас, ЧП

Пенсильвания

«Курс был хорошо составлен, и использование тематических исследований является эффективным

способ обучения.»

Джек Лундберг, ЧП

Висконсин

«Я очень впечатлен тем, как вы представляете курсы, т.е. позволяете

студент для ознакомления с курсом

материал перед оплатой и

получение викторины.»

Арвин Свангер, ЧП

Вирджиния

«Спасибо, что предлагаете все эти замечательные курсы. Я, конечно, выучил и

очень понравилось.»

Мехди Рахими, ЧП

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материала и простотой поиска и

подключение к Интернету

курсы.»

Уильям Валериоти, ЧП

Техас

«Этот материал в значительной степени оправдал мои ожидания. Курс был легким для понимания. Фотографии в основном давали хорошее представление о

обсуждаемые темы.»

Майкл Райан, ЧП

Пенсильвания

«Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, ЧП

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это был

информативно, выгодно и экономично.

Очень рекомендую

всем инженерам.»

Джеймс Шурелл, ЧП

Огайо

«Я ценю, что вопросы «реального мира» и имеют отношение к моей практике, и

не основан на каком-то непонятном разделе

законов, которые не применяются

по «обычная» практика.»

Марк Каноник, ЧП

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы использовать его в своем медицинском устройстве

организация.»

Иван Харлан, ЧП

Теннесси

«Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологий.»

Юджин Бойл, П.Е.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо представлена,

а онлайн формат был очень

доступно и просто

использование. Большое спасибо.»

Патрисия Адамс, ЧП

Канзас

«Отличный способ добиться соответствия непрерывному обучению PE в рамках временных ограничений лицензиата.»

Джозеф Фриссора, ЧП

Нью-Джерси

«Должен признаться, я действительно многому научился. Распечатанная викторина помогает во время

просмотр текстового материала. я

также оценил просмотр

предоставлены фактические случаи.»

Жаклин Брукс, ЧП

Флорида

«Документ Общие ошибки ADA в проектировании помещений очень полезен.

тест требовал исследований в

документ но ответы были

всегда в наличии.»

Гарольд Катлер, ЧП

Массачусетс

«Это было эффективное использование моего времени. Спасибо за разнообразие выбора

в дорожной инженерии, что мне нужно

для выполнения требований

Сертификация PTOE.»

Джозеф Гилрой, ЧП

Иллинойс

«Очень удобный и доступный способ заработать CEU для выполнения моих требований в штате Делавэр.»

Ричард Роадс, ЧП

Мэриленд

«Узнал много нового о защитном заземлении. До сих пор все курсы, которые я проходил, были отличными.

Надеюсь увидеть больше 40%

курсы со скидкой.»

Кристина Николас, ЧП

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных

курсы. Процесс прост, и

намного эффективнее, чем

необходимость путешествовать.»

Деннис Мейер, ЧП

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры для получения блоков PDH

в любое время.Очень удобно.»

Пол Абелла, ЧП

Аризона

«Пока все было отлично! Поскольку я постоянно работаю матерью двоих детей, у меня не так много

пора искать куда

получить мои кредиты от.»

Кристен Фаррелл, ЧП

Висконсин

«Это было очень информативно и поучительно.Легко понять с иллюстрациями

и графики; определенно получается

проще впитывать все

теорий.»

Виктор Окампо, инженер.

Альберта, Канада

«Хороший обзор принципов полупроводников. Мне понравилось проходить курс по адресу

мой собственный темп во время моего утра

на метро

на работу.»

Клиффорд Гринблатт, ЧП

Мэриленд

«Просто найти интересные курсы, загрузить документы и получить

викторина. Я бы очень рекомендую

вам в любой PE нуждающийся

Устройства CE.»

Марк Хардкасл, ЧП

Миссури

«Очень хороший выбор тем во многих областях техники.»

Рэндалл Дрейлинг, ЧП

Миссури

«Я заново узнал то, что забыл. Я также рад принести финансовую выгоду

от ваш рекламный адрес электронной почты который

сниженная цена

на 40%.»

Конрадо Касем, П.Е.

Теннесси

«Отличный курс по разумной цене. Буду пользоваться вашими услугами в будущем.»

Чарльз Флейшер, ЧП

Нью-Йорк

«Это был хороший тест, и я фактически проверил, что я прочитал профессиональную этику

Коды

и Нью-Мексико

правила.»

Брун Гильберт, П.Е.

Калифорния

«Мне очень понравились занятия. Они стоили времени и усилий.»

Дэвид Рейнольдс, ЧП

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости

Сертификация

.»

Томас Каппеллин, П.Е.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили обязательство и дали

мне то, за что я заплатил — много

спасибо!»

Джефф Ханслик, ЧП

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы

для инженера.»

Майк Зайдл, П.Е.

Небраска

«Курс был по разумной цене, а материал был кратким и

хорошо организовано.»

Глен Шварц, ЧП

Нью-Джерси

«Вопросы соответствовали урокам, а материал урока

хороший справочный материал

для дизайна под дерево.»

Брайан Адамс, П.Е.

Миннесота

«Отлично, я смог получить полезную информацию с помощью простого телефонного звонка.»

Роберт Велнер, ЧП

Нью-Йорк

«У меня был большой опыт работы над проектом «Прибрежное строительство — проектирование»

Корпус Курс и

очень рекомендую.»

Денис Солано, ЧП

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики штата Нью-Джерси были очень

прекрасно приготовлено.»

Юджин Брэкбилл, ЧП

Коннектикут

«Очень хороший опыт. Мне нравится возможность скачивать учебные материалы на

обзор везде и

когда угодно.»

Тим Чиддикс, ЧП

Колорадо

«Отлично! Поддерживайте широкий выбор тем на выбор.»

Уильям Бараттино, ЧП

Вирджиния

«Процесс прямой, никакой чепухи. Хороший опыт.»

Тайрон Бааш, П.Е.

Иллинойс

«Вопросы на экзамене были пробными и демонстрировали понимание

материала. Тщательный

и полный.»

Майкл Тобин, ЧП

Аризона

«Это мой второй курс, и мне понравилось то, что курс предложил мне, что

поможет в моей линии

работы.»

Рики Хефлин, ЧП

Оклахома

«Очень быстрая и простая навигация. Я определенно воспользуюсь этим сайтом снова.»

Анджела Уотсон, ЧП

Монтана

«Прост в исполнении. Нет путаницы при подходе к сдаче теста или записи сертификата.»

Кеннет Пейдж, П.Е.

Мэриленд

«Это был отличный источник информации о нагреве воды с помощью солнечной энергии. Информативный

и отличное освежение.»

Луан Мане, ЧП

Коннетикут

«Мне нравится подход к подписке и возможности читать материалы в автономном режиме, а затем

вернись, чтобы пройти тест.»

Алекс Млсна, П.Е.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях.»

Натали Дерингер, ЧП

Южная Дакота

«Материалы обзора и образец теста были достаточно подробными, чтобы я мог

успешно завершено

курс.»

Ира Бродская, ЧП

Нью-Джерси

«Веб-сайт прост в использовании, вы можете скачать материал для изучения, а затем вернуться

и пройти тест. Очень

удобный а на моем

собственное расписание.»

Майкл Гладд, ЧП

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, ЧП

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

сертификат

. Спасибо за создание

процесс простой.»

Фред Шайбе, ЧП

Висконсин

«Положительный опыт.Быстро нашел подходящий мне курс и закончил

PDH за один час в

один час.»

Стив Торкилдсон, ЧП

Южная Каролина

«Мне понравилась возможность загрузки документов для ознакомления с содержанием

и пригодность до

наличие для оплаты

материал .»

Ричард Ваймеленберг, ЧП

Мэриленд

«Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками.»

Дуглас Стаффорд, ЧП

Техас

«Всегда есть место для улучшения, но я ничего не могу придумать в вашем

процесс, которому требуется

улучшение.»

Томас Сталкап, ЧП

Арканзас

«Мне очень нравится удобство прохождения викторины онлайн и получения немедленного

Сертификат

.»

Марлен Делани, ЧП

Иллинойс

«Обучающие модули CEDengineering — очень удобный способ доступа к информации по

многие различные технические области снаружи

по своей специализации без

необходимость путешествовать.»

Гектор Герреро, ЧП

Грузия

Как рассчитать количество секций радиатора. Как рассчитать количество секций радиатора на комнату

Каждый владелец дома в системе отопления сталкивается с важными вопросами. Какой радиатор выбрать? Как рассчитать количество секций радиатора? Если дом для вас строят профессиональные сотрудники, они помогут правильно выполнить расчеты, чтобы размещение отопительных батарей в здании было рациональным.Однако эту процедуру можно провести самостоятельно. Необходимые для этого формулы находятся в статье ниже.

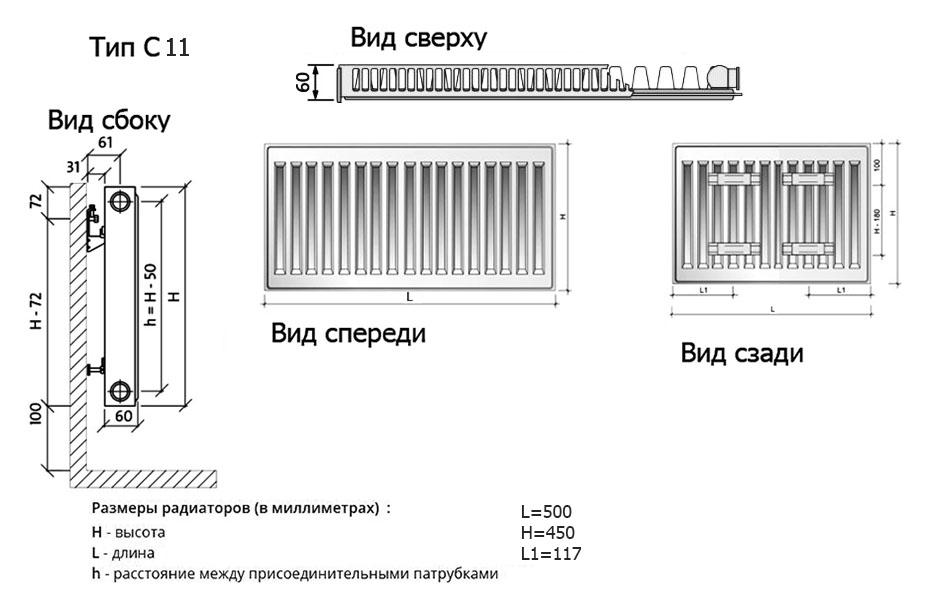

Типы радиаторов

На сегодняшний день существуют такие виды батарей для отопления: биметаллические, стальные, алюминиевые и чугунные. Также радиаторы делятся на панельные, секционные, конвекторные, трубчатые, а также дизайнерские радиаторы. Их выбор зависит от теплоносителя, технических возможностей системы отопления и финансовых возможностей владельца дома.Как рассчитать количество секций радиатора на комнату? Это не зависит от типа батареи отопления. При этом учитывается только один показатель: мощность радиатора.

Методика расчета

Чтобы система отопления в помещении работала эффективно, а зимой было тепло и комфортно, нужно тщательно рассчитать количество секций радиатора. Для этого используются следующие методы расчета:

Стандарт — исходит из положения СНиП, согласно которому для обогрева 1м ² потребуется мощность 100 Вт.Расчет осуществляется по формуле: S x 100/P, где P – мощность разделения, S – площадь выбранного помещения.
Ориентировочно — для отопления 1,8 м ² квартир с потолками высотой 2,5 м потребуется одна радиаторная секция.
Объемный метод — тепловая мощность 41 Вт принимается на 1 м ³ . Учитываются ширина, высота и длина помещения.

Сколько радиаторов потребуется на весь дом?

Как рассчитать количество секций радиатора на квартиру или дом? Расчет производится для каждого помещения отдельно.По нормативу тепловая мощность на 1м ³ объема помещения, имеющего одну дверь, окно и наружную стену, считается равной 41Вт.

Если дом или квартира «холодные», с тонкими стенами, имеют много окон, чердак в доме не утеплен, а квартира находится на первом или последнем этаже, то 47 Вт на 1 м ³, не 41 Вт, необходимо для их обогрева. Для дома, построенного из современных материалов, используются различные утеплители для стен, полов, потолков, наличие металлопластиковых окон.Можно взять 30 Вт.

Для замены чугунных радиаторов есть самый простой способ расчета: нужно их количество умножить на 150 Вт, полученное число — мощность новых приборов. Покупая алюминиевые или биметаллические батареи на замену, расчет ведется в соотношении: одна грань чугуна на одну алюминиевую.

Правила расчета количества ответвлений

Как рассчитать количество секций радиаторов на комнату? Для этого необходимо соблюдать следующие правила:

Увеличение мощности радиатора происходит: если помещение фронтальное и имеет одно окно — на 20%; С двумя окнами — на 30%; Окна, выходящие на север, также требуют увеличения на 10%; Установка батареи под окном — 5%; Закрытие обогревателя декоративным экраном — на 15%.
Мощность, необходимую для отопления, можно рассчитать, умножив площадь помещения (в м ² ) на 100 Вт.

Советы по установке радиаторов

В паспорте изделия производитель указывает удельную мощность, что позволяет рассчитать должное количество секций. Не забывайте, что на теплоотдачу влияет мощность отдельной секции, а не размер радиатора. Поэтому размещение и установка в комнате нескольких небольших устройств эффективнее, чем установка одного большого.Поступающее тепло с разных сторон будет прогревать его равномерно.

Расчет количества секций биметаллических батарей

Как достоверно рассчитать количество секций биметаллических радиаторов на комнату? Для этого потребуются следующие входные данные:

Размеры комнаты и количество окон в ней.
Расположение определенной комнаты.
Наличие незакрытых проемов, арок и дверей.
Тепловая мощность каждой секции, указанная производителем в паспорте.

Этапы расчета

Как рассчитать количество секций радиатора, если все необходимые данные записаны? Для этого определяют площадь, вычисляя в метрах производные от ширины и высоты помещения. По формуле S = L × W рассчитайте площади стыков смежных комнат, если в них есть незакрытые проемы или арки.

Далее рассчитайте общую тепловую мощность батарей (P = S × 100), применяя мощность 100 Вт для обогрева одного м ² .Затем рассчитывают необходимое количество секций (n=P/Pc) путем деления общей теплоотдачи на теплоотдачу одной секции, указанную в паспорте.

В зависимости от расположения помещения расчет необходимого количества ответвлений биметаллического устройства производится с учетом поправочных коэффициентов: 1,3 — для углового; Используйте коэффициент 1,1 — для первого и последнего этажей; 1,2 – используется для двух окон; 1,5 – три и более окна.

Пример:

Расчет батарейных секций в торцевом помещении, расположенном на первом этаже дома и имеющем 2 окна.Размеры комнаты 5 х 5 м. Теплоотдача одной секции 190 Вт.

Рассчитать площадь помещения: S = 5 x 5 = 25 м ² .
Рассчитываем тепловую мощность в общем виде: P = 25 х 100 = 2500 Вт.
Рассчитываем необходимые сечения: n = 2500/190 = 13,6. Округляем, получаем 14. Учитываем поправочные коэффициенты n = 14 х 1,3 х 1,2 х 1,1 = 24,024.
Секции разделить на две батареи и установить их под окнами.

Надеемся, что представленная в статье информация подскажет, как рассчитать количество секций радиатора на дом. Для этого воспользуйтесь формулами и произведите относительно точный расчет. Важно правильно подобрать мощность для секции, которая подходит к вашей системе отопления.

Если вы не можете самостоятельно рассчитать необходимое количество батарей для дома, лучше всего обратиться за помощью к специалистам. Они произведут грамотный расчет с учетом всех факторов, влияющих на эффективность установленных отопительных приборов, которые будут обеспечивать тепло в доме в холодный период.

Как сократить выбросы углерода в системе отопления

«Нам нужны системы, которые работают автоматически и умеют максимально эффективно использовать изменчивую энергию, такую как ветер и солнечная энергия». Это может означать систему горячего водоснабжения, которая активируется, когда получает сильный сигнал от солнечных батарей, или даже знает, когда его ожидать.

Теоретически интеллектуальная система отопления должна иметь возможность ежедневно принимать аналогичные решения, используя информацию от региональных ветряных и солнечных электростанций. Потребление может быть рассчитано, когда прогнозируется самый экологически чистый энергетический баланс.

Для тех, у кого есть газовые котлы, интеллектуальный термостат, который узнает, какие комнаты вы используете и когда, также может помочь немного уменьшить углеродный след, говорит Картс.

Хотя действительно интеллектуальные, гибкие системы, которые адаптируются к энергетическому балансу, могут появиться еще через несколько лет, изменение менталитета может начаться уже сейчас. Например, в начале этого года National Grid запустила приложение, которое позволяет пользователям определять, когда самое «зеленое» время для использования электричества. Один веб-сайт даже предложил тем, кто занимается выпечкой во время изоляции от пандемии, выбрать лучшее время для запуска духовок, чтобы оказать наименьшее воздействие на окружающую среду.

«Нам нужно подумать о том, как мы можем управлять потреблением, чтобы оно максимально совпадало с периодами дня, когда интенсивность выбросов углерода самая низкая», — добавляет Каертс.

Учитывая, что этой зимой многие из нас, скорее всего, будут проводить больше времени дома, это может иметь большое значение.

—

Интеллектуальное руководство по изменению климата

Для большинства читателей BBC Future вопрос о том, происходит ли изменение климата, больше не является чем-то, что нужно задавать.Вместо этого сейчас растет озабоченность тем, что каждый из нас как личность может с этим сделать. В этой новой серии « Интеллектуальное руководство по изменению климата » используются научные исследования и данные для определения наиболее эффективных стратегий, которые каждый из нас может предпринять для сокращения своего углеродного следа.

—

Присоединяйтесь к одному миллиону будущих поклонников, поимствуя нам на Facebook , или следуйте нами на Twitter или Instagram .

Если вам понравилась эта история, подпишитесь на еженедельную рассылку новостей bbc.com под названием «The Essential List». Подборка историй из BBC Future , Culture , Worklife и Travel , которые доставляются на ваш почтовый ящик каждую пятницу.

1.1: Излучение абсолютно черного тела нельзя объяснить классически

Цели обучения

Одним из экспериментальных явлений, которое не могло быть адекватно объяснено классической физикой, было излучение абсолютно черного тела.Цели для этого раздела включают

Знакомство с радиаторами черного тела
Применение закона Стефана-Больцмана для оценки общего светового потока излучателя
Применение закона смещения Вина для оценки пиковой длины волны (или частоты) выходного сигнала излучателя абсолютно черного тела
Понять закон Рэлея-Джинса и почему он не может правильно моделировать излучение черного тела

Вся нормальная материя при температуре выше абсолютного нуля излучает электромагнитное излучение, которое представляет собой преобразование внутренней тепловой энергии тела в электромагнитную энергию, и поэтому называется тепловым излучением .И наоборот, вся нормальная материя в некоторой степени поглощает электромагнитное излучение. Объект, который поглощает ВСЕ падающее на него излучение на всех длинах волн, называется черным телом. Когда черное тело имеет однородную температуру, его излучение имеет характерное частотное распределение, зависящее от температуры. Это излучение называется излучением черного тела .

Черное тело комнатной температуры кажется черным, поскольку большая часть излучаемой им энергии находится в инфракрасном диапазоне и не может быть воспринята человеческим глазом.Поскольку человеческий глаз не может воспринимать световые волны на более низких частотах, черное тело, наблюдаемое в темноте при самой низкой едва заметной температуре, субъективно кажется серым, даже если его объективный физический спектр достигает максимума в инфракрасном диапазоне. Когда он становится немного горячее, он кажется тускло-красным. По мере дальнейшего повышения температуры он становится желтым, белым и, в конечном счете, сине-белым.

Рисунок 1.1.1 : Излучение черного тела. При нагревании все объекты излучают электромагнитное излучение, длина волны (и цвет) которого зависит от температуры объекта.Объект с относительно низкой температурой, такой как подкова, выкованная кузнецом, кажется красным, тогда как объект с более высокой температурой, такой как поверхность солнца, кажется желтым или белым. Изображения использованы с разрешения Википедии.

Излучение абсолютно черного тела имеет характерный непрерывный частотный спектр, экспериментально зависящий только от температуры тела. На самом деле мы можем быть гораздо точнее:

Тело излучает излучение при заданной температуре и частоте ровно , а также поглощает такое же излучение.

Это утверждение было доказано Густавом Кирхгофом: существенным моментом является то, что если мы вместо предположим, что конкретное тело может поглощать лучше, чем излучать, то в комнате, полной предметов одинаковой температуры, оно будет поглощать излучение других тела лучше, чем он излучает энергию обратно к ним. Это означает, что станет жарче, а в остальной части комнаты станет холоднее, что противоречит второму закону термодинамики. Таким образом, тело должно испускать излучение точно так же, как оно поглощает такое же излучение при данной температуре и частоте, чтобы не нарушать второй закон термодинамики.

Любое тело при любой температуре выше абсолютного нуля будет излучать в некоторой степени, причем интенсивность и частотное распределение излучения зависят от детальной структуры тела. Чтобы приступить к анализу теплового излучения, нам нужно уточнить, что излучает тело: самый простой возможный случай — это идеализированное тело, которое является идеальным поглотителем и, следовательно, также (исходя из приведенного выше рассуждения) идеальным излучателем. Так как же создать идеальный поглотитель в лаборатории? В 1859 году Кирхгофу пришла в голову хорошая идея: маленькое отверстие в стенке большого ящика является отличным поглотителем, так как любое излучение, прошедшее через отверстие, отражается внутри, сильно поглощается при каждом отражении и имеет мало шансов когда-либо попасть внутрь. снова.Таким образом, мы можем сделать это в обратном порядке : иметь духовку с крошечным отверстием сбоку, и, предположительно, излучение, выходящее из отверстия, является наилучшим представлением идеального излучателя, которое мы собираемся найти (рис. 1.1. 2 ).

Рисунок 1.1.2 : Излучатель абсолютно черного тела — это любой объект, который является идеальным излучателем и идеальным поглотителем излучения. (CC BY-NC; Ümit Kaya через LibreTexts)

К 1890-м годам экспериментальные методы улучшились настолько, что стало возможным проводить довольно точные измерения энергетического распределения излучения абсолютно черного тела.В 1895 году в Берлинском университете Вин и Люммер пробили небольшое отверстие в стене полностью закрытой духовки и начали измерять выходящее излучение. Луч, выходящий из отверстия, проходил через дифракционную решетку, которая направляла разные длины волн/частоты в разных направлениях, все к экрану. Детектор перемещали вверх и вниз по экрану, чтобы определить, сколько энергии излучения излучается в каждом частотном диапазоне. Они нашли кривую интенсивности/частоты излучения, близкую к распределениям на рисунке 1.1,3 .

Рисунок 1.1.3 : Графическое представление спектрального распределения излучения абсолютно черного тела при разных температурах. Закон Стефана-Больцмана наблюдается как увеличение амплитуды излучения с повышением температуры, а закон смещения Вина наблюдается как сдвиг в сторону меньшей длины волны с повышением температуры. (CC-BY 4.0; OpenStax)

Путем измерения кривых излучения абсолютно черного тела при различных температурах (рис. 1.1.3). ), они также смогли сконструировать два важных феноменологических закона (т.э., сформулированные из экспериментальных наблюдений, а не из основных принципов природы): Закон Стефана-Больцмана и Закон смещения Вина .

Не все излучатели являются излучателями черного тела

Излучение излучателя абсолютно черного тела обусловлено термической активностью материала, а не природой материала или его термическим возбуждением. Некоторые примеры черных тел включают лампы накаливания, звезды и горячие плиты. Излучение выглядит как непрерывный спектр (рис. 1.1,3 ) с несколькими сосуществующими цветами. Однако не каждый излучатель является излучателем черного тела. Например, излучение люминесцентной лампы не одно. Следующий спектр показывает распределение света от флуоресцентной трубки и представляет собой смесь дискретных полос с разными длинами волн света, в отличие от непрерывных спектров на рис. 1.1.3. для излучателей черного тела.

Спектр флуоресцентного освещения с пиками излучения. График зависимости интенсивности (импульсы) от длины волны (нм) в видимом спектре.(CC BY-NC; Юмит Кая через LibreTexts).

Люминесцентные лампы содержат смесь инертных газов (обычно аргона и неона) вместе с каплей ртути при низком давлении. Различное сочетание видимых цветов смешивается, чтобы создать свет, который кажется нам белым с разными оттенками.

Закон Стефана-Больцмана

Первой количественной гипотезой, основанной на экспериментальных наблюдениях, был Закон Стефана-Больцмана (1879 г.), который утверждает полную мощность (т.4\) поведение из теории, применяя классические термодинамические рассуждения к ящику, наполненному электромагнитным излучением, используя уравнения Максвелла, чтобы связать давление с плотностью энергии. То есть крошечное количество энергии, выходящее из отверстия (рис. 1.1.2). ), конечно, будет иметь ту же температурную зависимость, что и интенсивность излучения внутри.

Рисунок 1.1.4 : График функции полной излучаемой энергии черного тела, пропорциональной четвертой степени его термодинамической температуры $T$ в соответствии с законом Стефана – Больцмана.(CC BY-SA 4.0; Никогуаро)

Пример 1.1.1

Температура поверхности Солнца 5700 К.

Сколько энергии излучает солнце?
Учитывая, что расстояние до Земли составляет около 200 солнечных радиусов, какова максимальная мощность, которую может получить солнечная энергетическая установка площадью один квадратный километр?

Раствор

(a) Сначала мы вычисляем площадь Солнца, а затем поток (мощность). Солнце имеет радиус \( 6.{26} Вт \end{align*}\]

Закон Вина о перемещении лиц

Вторым феноменологическим наблюдением из эксперимента был Закон смещения Вина . Закон Вина определяет доминирующую (пиковую) длину волны или цвет света, исходящего от тела при данной температуре. По мере изменения температуры печи изменяется и частота, при которой излучаемое излучение является наиболее интенсивным (рис. 1.1.3). ). На самом деле эта частота прямо пропорциональна абсолютной температуре:

\[\nu_{max} \propto T \label{Eq2}\]

, где константа пропорциональности равна $5.{10} Гц/К$.

Сам Вин теоретически вывел этот закон в 1893 году, следуя термодинамическим рассуждениям Больцмана. Ранее его наблюдал, по крайней мере полуколичественно, американский астроном Лэнгли. Этот сдвиг вверх по $\nu_{max}$ при $T$ знаком каждому — когда на огне нагревают утюг (рис. 1.1.1). ), первое видимое излучение (около 900 К) темно-красное, видимый свет самой низкой частоты. Дальнейшее увеличение $T$ приводит к изменению цвета на оранжевый, затем на желтый и, наконец, на синий при очень высоких температурах (10 000 К и выше), при которых пик интенсивности излучения переместился за пределы видимого диапазона в ультрафиолетовый.{−3} м\, К\), или, что более удобно, для получения длины волны в микрометрах, $b≈2900\; мкм \cdot K$. Это обратная зависимость между длиной волны и температурой. Таким образом, чем выше температура, тем короче или меньше длина волны теплового излучения. Чем ниже температура, тем длиннее или больше длина волны теплового излучения. Что касается видимого излучения, горячие объекты излучают более синий свет, чем холодные.

Пример 1.1.2

Если температура поверхности тела составляет 90 °F.{-7}\) метров, что можно сказать о цвете пикового излучения Солнца? Пиковая длина волны солнечного излучения немного короче длины волны желтого цвета, поэтому он слегка зеленовато-желтый. Чтобы увидеть этот зеленоватый оттенок Солнца, нужно смотреть на него из космоса. Выяснилось, что атмосфера Земли рассеивает некоторые из более коротких волн солнечного света, из-за чего его максимальная длина волны смещается в сторону чистого желтого цвета.

Помните, что тепловое излучение всегда охватывает широкий диапазон длин волн (рис. 1.1,2 ) и уравнение \ref{Eq2a} определяет только одну длину волны, которая является пиком спектра. Итак, хотя Солнце кажется желтовато-белым, когда вы рассеиваете солнечный свет с помощью призмы, вы видите излучение всех цветов радуги. Желтый просто представляет собой характерную длину волны излучения.

Упражнение 1.1.1

На какой длине волны солнце излучает большую часть своего излучения, если его температура составляет 5778 К?
На какой длине волны Земля излучает большую часть своего излучения, если ее температура составляет 288 К?

Ответить на: 500 нм
Ответ б: 10.0 мкм

Закон Рэлея-Джинса

Лорд Рэлей и Дж. Х. Джинс разработали уравнение, объясняющее излучение абсолютно черного тела на низких частотах. Уравнение, которое, казалось, выражало излучение черного тела, было построено на всех известных физических предположениях того времени. Большое предположение, которое подразумевали Рэлей и Джин, заключалось в том, что бесконечно малое количество энергии непрерывно добавлялось в систему при увеличении частоты . Классическая физика предполагала, что энергия, излучаемая атомными колебаниями, может иметь любую непрерывную величину.2 d\nu \label{Eq3} \end{align}\]

Экспериментальные данные, проведенные на черном ящике, показали результаты, несколько отличающиеся от ожидаемых согласно закону Рэлея-Джинса (рис. 1.1.5). ). Этот закон был изучен и широко принят многими физиками того времени, но экспериментальные результаты не лгали, что-то отличалось между тем, что было теоретизировано, и тем, что происходило на самом деле. Экспериментальные результаты показали колоколообразную кривую, но согласно закону Рэлея-Джинса частота расходилась по мере приближения к ультрафиолетовой области (уравнение $\ref{Eq3}$).Позже Эренфест назвал это «ультрафиолетовой катастрофой». Важно подчеркнуть, что уравнение $\ref{Eq3}$ является классическим результатом: единственными исходными данными являются классическая динамика и электромагнитная теория Максвелла.

Рисунок 1.1.5 : связь между температурой объекта и спектром излучения абсолютно черного тела, которое он излучает. При относительно низких температурах большая часть излучения испускается на длинах волн более 700 нм, что находится в инфракрасной части спектра. Тусклое красное свечение раскаленных металлических конструкций на рисунке 1.1,5 происходит из-за небольшого количества излучения, испускаемого на длинах волн менее 700 нм, которое может обнаружить глаз. По мере повышения температуры объекта максимальная интенсивность смещается в сторону более коротких длин волн, что последовательно приводит к оранжевому, желтому и, наконец, белому свету.3}\) ) умножить на его длину ($d\nu$).3}\text{.} \end{align*}\]

Заметим, что $ρ(\nu,T)$ квадратично в $\nu$.

Пример 1.1.4 : Ультрафиолетовая катастрофа

Какова полная спектральная яркость излучателя, которая подчиняется закону Рэлея-Джинса для его спектра излучения?

Раствор

Полная спектральная яркость $\rho_{tot}(T)$ – это комбинированное излучение на всех возможных длинах волн (или, что то же самое, частот), которое является интегралом по соответствующему распределению (уравнение \ref{Eq3} для Рэлея — Закон Джинса).2\mathrm{d}x = \infty\номер\]

Следовательно, классический закон Рэлея-Джинса предсказывает, что яркость черного тела бесконечна . Поскольку яркость представляет собой мощность на угол и единицу площади, это также означает, что общая мощность и, следовательно, энергия, излучаемая излучателем черного тела, бесконечны, что явно абсурдно. Это называется ультрафиолетовой катастрофой, потому что абсурдное предсказание вызвано тем, что классический закон неправильно предсказывает поведение на высоких частотах/малых длинах волн (рис. 1.1,5 ).

Авторы и авторство

Радиатор бизнес-класса Freightliner M2

Описание

Радиатор бизнес-класса Freightliner M2

Подходит для моделей бизнес-класса Freightliner M2 (2008–2012 гг.)

Проверьте схему и таблицу на правильность посадки

*Данный продукт доставляется на условиях полной перевозки, и стоимость доставки основана только на коммерческих адресах.Если вам нужна расценка на доставку по адресу проживания или на ферму, позвоните нам, чтобы мы могли предоставить вам точную цену доставки. Непредоставление коммерческого адреса может привести к задержкам в обработке вашего заказа. Дополнительную информацию см. в разделе «Информация о доставке» в нижней части нашего веб-сайта.

Бизнес-класс M2 625

ДЮЙМЫ	РАЗМЕР СЕРДЕЧНИКА	ММ
3,0074
ВЫСОТА	1,246025″
25,125	WIDTH	0,989925″
2,000	CORE толщиномер	0,0788″
2,000	ВХОДЕ СОЕДИНЕНИЕ	0,0788″
2.000	Выходное отверстие	0.0788 «

Если вам нужно понадобиться дополнительные запчасти и аксессуары грузовика, пожалуйста, не стесняйтесь звонить на наш номер бесплатно 1-888-888-7990

Просмотреть всеЗакрыть

Информация о гарантии

Корпорация LKQ и ее дочерние компании, в том числе Keystone Automotive Industries, Inc.(«LKQ»), распространяет широкий спектр новых, переработанных, восстановленных и отремонтированных автомобилей и грузовых автомобилей через принадлежащие и управляемые ею предприятия. У нас есть много продуктов для механического и послеаварийного ремонта промышленных и тяжелых грузовиков, включая радиаторы, сердцевины радиаторов, конденсаторы, охладители наддувочного воздуха, кондиционеры, бамперы, капоты и многое другое. Ограниченная 36-месячная гарантия Радиаторы с болтовым креплением Ограниченная 24-месячная гарантия Пластиковые/алюминиевые радиаторы вторичного рынка Ограниченная 12-месячная гарантия Комплектный промышленный или HD-радиатор* (за исключением радиаторов с болтовым креплением, на которые предоставляется 36-месячная гарантия и 24-месячная гарантия на пластиковые/алюминиевые радиаторы вторичного рынка) ЧТО ПОКРЫВАЕТСЯ LKQ гарантирует отсутствие в своих деталях дефектов материалов и изготовления в течение гарантийного периода, указанного с даты установки, и до тех пор, пока первоначальный розничный покупатель владеет автомобилем, на котором установлена деталь.Единственная и исключительная обязанность LKQ по настоящей гарантии ограничивается, по усмотрению LKQ, заменой, ремонтом или возмещением покупной цены. Чтобы предъявить претензию, вы должны предоставить доказательство покупки по месту покупки или в компанию, которая установила деталь. Если определено, что деталь необходимо заменить, оригинальную деталь необходимо вернуть в LKQ для получения запасной части вместе с документацией, подтверждающей выполнение гарантийных требований.Если вы не можете получить удовлетворительное обслуживание, обратитесь в гарантийный отдел LKQ, 655 Grassmere Park Drive, Nashville, TN 37211. Эта гарантия распространяется на автомобили, зарегистрированные и обычно эксплуатируемые в США и Канаде. ЧТО НЕ ПОКРЫВАЕТСЯ Поскольку эта гарантия распространяется на дефекты материалов и изготовления, она не распространяется на обычные изношенные детали, повреждения, вызванные дорожными препятствиями, гравием, завалами или повреждениями, вызванными неправильным использованием, небрежностью, отсутствием технического обслуживания, использованием агрессивных чистящих материалов, несчастным случаем, ненормальная работа, неправильная установка, условия, которые приводят к выходу из строя сигнальных устройств автомобиля, а также изменение или удаление деталей.Гарантия не включает расходы, связанные со снятием деталей, установкой, неудобствами или косвенным ущербом. ТРЕБОВАНИЯ К ПРОВЕРКЕ РАДИАТОРА Для подтверждения гарантии на полный радиатор, сердцевину радиатора и сердцевину нагревателя необходимо принять следующие меры. Непредоставление конкретных и документированных доказательств первоначальной установки и последующей замены приведет к аннулированию гарантийного покрытия, и претензия будет отклонена. Мы рекомендуем следовать конкретным инструкциям, приведенным в литературе или на наклейках, прилагаемых к упаковкам наших компонентов.1. Система охлаждения должна быть тщательно промыта и заполнена новой смесью охлаждающей жидкости. 2. Рекомендуемая смесь охлаждающей жидкости должна представлять собой смесь охлаждающей жидкости и воды в пропорции 50/50 или в соответствии с рекомендациями производителя автомобиля. Настоятельно рекомендуется использовать дистиллированную воду, и это обязательно для всех алюминиевых охлаждающих компонентов. 3. Все внешние причины, которые могут привести к электролизу и/или коррозии, должны быть проверены и устранены. 4. Электрические, электронные и/или механические устройства, такие как; термостат, датчики, манометры, передающие устройства, водяной насос и устройства, используемые для контроля и поддержания оптимальной температуры двигателя, должны быть проверены на предмет правильной работы.5. Установщик должен использовать признанные торговые методы и процедуры. LKQ не несет ответственности за введение в заблуждение третьей стороной в отношении применения гарантии и/или покрытия, а также не уполномочивает кого-либо заменять себя вместо LKQ для представления интересов клиентов LKQ. Только LKQ может санкционировать и утверждать претензии по гарантии и их обработку в соответствии с политиками и процедурами LKQ. ДАННАЯ ГАРАНТИЯ ИСКЛЮЧАЕТ ВСЕ СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. В некоторых штатах не допускается исключение или ограничение случайных или косвенных убытков, поэтому указанное выше ограничение или исключение может не применяться к вам.Данная гарантия предоставляет вам особые законные права. Вы также можете иметь другие права, которые могут различаться в зависимости от штата.

Просмотреть всеЗакрыть .

Блог > Разное

Сколько секций радиатора нужно на 1 м2: Правила расчета количества секций биметаллических радиаторов

Правила расчета количества секций биметаллических радиаторов

Необходимые данные для подсчета

Коэффициент теплопотерь

Мощность батареи

Популярные методы

По объему

По площади

Расчет радиаторов отопления | Расчет секций батарей

Основные коэффициенты для вычисления общей мощности

Примерные методики расчета количества секций радиаторов

Расчет количества секций радиатора для отопления лоджии

Калькулятор расчета количества секций радиаторов отопления

Пример расчета количества секций радиаторов по площади помещения

Расчет секций радиаторов в зависимости от реальных условий

Как рассчитать количество секций радиаторов отопления для комнаты

Расчет количества секций радиаторов отопления по объему

Расчет количества секций радиаторов отопления по площади помещения

Калькулятор расчета количества секций радиаторов отопления и необходимые пояснения

Калькулятор расчета количества секций радиаторов отопления

калькулятор расчета количества секций радиатора отопления по площади помещения

Расчет секций биметаллических радиаторов отопления по площади

Расчет секций алюминиевых радиаторов на квадратный метр

Как рассчитать количество секций радиаторов отопления

На квадратный метр

По объёму

Помещение нестандартное

Пример расчета

«Расчет с учетом» особенностей комнаты

«А» — число внешних стен комнаты

«B» — ориентация помещения

«С» — степень утепления

«D» — климат в регионе

«Е» — высота потолков

«F» — помещение, находящееся выше

«G» — качество оконных конструкций

«H» — площадь остекления комнаты

«I» — схема подключения радиаторов

Вычисление по объему

Видео: Советы специалистов по расчету количества радиаторов отопления в квартире

Тепловая мощность 1 секции

Альтернативный метод расчета мощности радиаторов отопления

Расчет секций радиаторов в зависимости от реальных условий

Как рассчитать потребность в кВт для типовых применений нагревателя

курсов PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.

Как рассчитать количество секций радиатора. Как рассчитать количество секций радиатора на комнату

Типы радиаторов

Методика расчета

Сколько радиаторов потребуется на весь дом?

Правила расчета количества ответвлений

Советы по установке радиаторов

Расчет количества секций биметаллических батарей

Этапы расчета

Как сократить выбросы углерода в системе отопления

1.1: Излучение абсолютно черного тела нельзя объяснить классически

Цели обучения

Не все излучатели являются излучателями черного тела

Закон Стефана-Больцмана

Пример 1.1.1

Закон Вина о перемещении лиц

Пример 1.1.2

Упражнение 1.1.1

Закон Рэлея-Джинса

Пример 1.1.4 : Ультрафиолетовая катастрофа

Авторы и авторство

Радиатор бизнес-класса Freightliner M2

Описание

Информация о гарантии

Оставить комментарий
