Сколько вт выдает 1 секция советского чугунного радиатора: расчет мощности одной секции чугунной батареи, фото и видео примеры

расчет мощности одной секции чугунной батареи, фото и видео примеры

Содержание:

1. Что такое теплоотдача и мощность радиаторов
2. Порядок расчета количества секций
3. Размеры и вес чугунных радиаторов отопления
4. Срок службы чугунных радиаторов
5. Рабочее и опрессовочное давление
6. Качество теплоносителя для чугунных радиаторов
7. Корпус радиатора

В последнее десятилетие на отечественном рынке появились новые модели отопительного оборудования, в том числе и радиаторов, но изделия из чугуна по-прежнему востребованы у потребителей. Их выпускают как российские, так и зарубежные производители. Чугунные радиаторы отопления, представленные на фото, являются одним из элементов обустройства теплоснабжения квартиры или собственного дома.

Что такое теплоотдача и мощность радиаторов

Мощность чугунных радиаторов отопления и их теплоотдача относятся к основным характеристикам любого прибора, обеспечивающего обогрев помещения. Обычно производители оборудования для отопительных конструкций указывают данный параметр для одной секции батареи, а требуемое их количество рассчитывают, исходя из размеров помещения и необходимой теплоотдачи чугунных радиаторов отопления.

Кроме этого учитывают и другие факторы, такие, например, как объем комнаты, наличие окон и дверей, степень утепления, особенности климатических условий и т.д. Теплоотдача радиаторов отопления зависит от материала их изготовления. Следует отметить, что чугун проигрывает в данном вопросе алюминию и стали. Теплопроводность данного материала ниже в 2 раза, чем у алюминия. Но данный недостаток компенсирует низкая инертность чугуна, который набирает тепло и отдает его долго.

В закрытых системах отопления с принудительной циркуляцией эффективность алюминиевых батарей будет значительно больше, но при условии наличия интенсивного потока теплоносителя. Что касается открытых конструкций, то при естественной циркуляции чугун имеет больше преимуществ.

Примерная мощность одной секции чугунного радиатора составляет 160 ватт, в то время как у алюминиевых и биметаллических приборов аналогичный параметр находится в пределах 200 ватт. Поэтому при равных условиях эксплуатации батарея из чугуна должна иметь большое количество секций.

Порядок расчета количества секций

Существуют разные методики выполнения технических расчетов радиаторов. Точные алгоритмы позволяют производить вычисления с учетом многих факторов, включая размеры и размещение помещения в здании. Также можно воспользоваться упрощенной формулой, которая позволит узнать искомое значение с достаточной точностью. Итак, рассчитать количество секций можно, умножив площадь помещения на 100 и полученный результат разделив на мощность секции чугунного радиатора в ватах.

При этом специалисты рекомендуют:

• в том случае, когда итогом стало дробное число, округлять его в большую сторону. Запас по теплу лучше, чем его недостаток;
• когда в комнате насчитывается не одно, а несколько окон, установить две батареи, разделив между ними необходимое количество секций. В результате не только увеличивается срок эксплуатации радиаторов, но и их ремонтопригодность. Батареи станут хорошей преградой для холодного воздуха, поступающего от окон;
• при высоте потолка в комнате более 3-х метров и наличии двух внешних стен с целью компенсации потерь тепла желательно добавить пару секций и тем самым увеличить мощность чугунного радиатора отопления. Читайте также: «Чем хороши чугунные батареи отопления – преимущества и недостатки, правила подключения радиаторов нового образца».



Размеры и вес чугунных радиаторов отопления

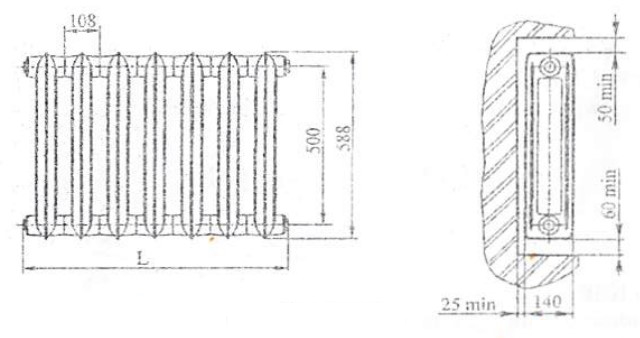

Параметры чугунных радиаторов на примере отечественного изделия МС-140 следующие:

• высота – 59 сантиметров;
• ширина секции – 9,3 сантиметра;
• глубина секции – 14 сантиметров;
• емкость секции – 1,4 литра;
• вес – 7 килограммов;
• мощность секции 160 ватт.

Со стороны владельцев недвижимости можно услышать нарекания, что довольно сложно переносить и устанавливать радиаторы, состоящие из 10 секций, вес которых достигает 70 килограммов, но радует, что такая работа в квартире или доме делается один раз, поэтому размеры чугунных радиаторов отопления необходимо правильно рассчитать.

Поскольку количество теплоносителя в такой батарее составляет всего 14 литров, то, когда тепловая энергия поступает из котла автономной отопительной системы, тогда придется оплачивать лишние киловатты электроэнергии или кубометры газа.  Читайте также: «Сколько весит чугунная батарея – масса радиаторов разных производителей».

Срок службы чугунных радиаторов

По таким показателям как продолжительность срока эксплуатации и чувствительность к температуре и качеству теплоносителя чугунные радиаторы опережают другие виды батарей. Что вполне объяснимо: чугун характеризуется устойчивостью к абразивному износу и тем, что он не вступает ни в какие химические реакции с материалами, из которых изготавливают трубы и элементы нагревательных котлов.  Читайте также: «Какие бывают чугунные радиаторы отопления – плюсы и минусы современных батарей из чугуна».

Размеров каналов, проходящих через чугунные батареи, достаточно для того, чтобы приборы засорялись минимально. В результате им не требуются работы по очистке. По мнению специалистов, современные радиаторы из чугуна способны прослужить от 30 до 40 лет. Но нельзя не сказать о большом недостатке данной продукции – это плохая переносимость гидравлических ударов.

Рабочее и опрессовочное давление

Среди технических характеристик помимо того, что важна мощность чугунных радиаторов отопления, следует упомянуть о показателях давления. Обычно рабочее давление жидкого теплоносителя составляет 6-9 атмосфер. Любые виды батарей с таким параметром напора справляются без проблем. Штатным давлением для чугунных изделий считается именно 9 атмосфер.

Помимо рабочего используется понятие «опрессовочное» давление, отражающее максимально допустимую его величину, возникающую при первоначальном запуске отопительной системы. Для чугунной модели МС-140 оно равно 15 атмосфер.

Согласно регламенту, в процессе запуска системы отопления необходимо выполнять проверку возможности плавно запустить центробежные насосы, которые должны функционировать в автоматическом режиме, но в действительности все обстоит далеко не так, как следует.

К сожалению, в большинстве домов автоматика либо отсутствует, либо неисправна. Но инструкция проведения такого вида работ предусматривает, что первоначальный пуск следует выполнять при закрытой задвижке. Ее разрешается плавно открыть только после выравнивания давления в подающей теплоноситель магистрали.

Но работники коммунальных служб не всегда выполняют инструкции. В итоге в случае нарушения регламента возникает гидроудар. При нем значительный скачок давления приводит к превышению допустимого значения давления и одна из батарей, расположенная по пути движения теплоносителя, оказывается не способной выдержать такую нагрузку. В итоге срок службы прибора значительно сокращается.

Качество теплоносителя для чугунных радиаторов

Как ранее отмечалось, для чугунных радиаторов не имеет значения качество жидкого теплоносителя. Этим приборам не важен показатель pH и другие его характеристики. Одновременно посторонние примеси, такие как камни и другой мусор, присутствующие в коммунальных теплосетях, проходят без помех через достаточно широкие каналы батарей и транспортируются дальше. Частенько они оказываются в узких отверстиях вставок из стали в биметаллических радиаторах у соседей. Естественно, что со временем мощность секции чугунного радиатора понижается.

Если в частном доме используется автономная система теплоснабжения, не имеет значения, какой будет использован теплоноситель – вода, тосол или антифриз. Перед использованием воды в качестве носителя тепла владельцу недвижимости нужно произвести ее подготовку, в противном случае отопительный котел, гидравлическая группа или теплообменник быстро выйдут из строя (прочитайте: «Химическая очистка теплообменников котла»). Также может упасть мощность нагревательного теплоагрегата.

Корпус радиатора

Чугунные радиаторы продают неокрашенными, поэтому после покупки изделия покрывают термостойким составом. Кроме этого, их следует протянуть, поскольку отечественная сборка не отличается качеством.

Однозначно ответить, какие радиаторы лучше – алюминиевые, чугунные или биметаллические — невозможно. Все зависит от личных предпочтений.

Напоследок видео об установке чугунных радиаторов отопления:

Мощность 1 секции чугунного радиатора

Очередная статья в рубрике – «потребление квартиры». Итак, как сейчас уже начался отопительный сезон многим интересно мощность своих батарей. Ведь от мощности зависит тепло в комнате и в целом в квартире (знать это нужно при расчете радиаторов отопления на уровне проектирования отопительной системы). Сегодня я расскажу о мощности 1 секции чугунного радиатора …

Чугунные радиаторы бывают различных марок, однако их не так много и их можно перечислить по пальцам. Все остальное лишь их вариация. Сегодня самые основные.

МС 140

Классический и самый распространенный радиатор, устанавливается во многих квартирах нашей страны, а также многих стран постсоветского пространства. Ширина секции 140 мм, высота (между подводящими трубами) 500 мм. Дополнительная маркировка MC 140 – 500. Мощность 1 секции этого радиатора – составляет 175 Вт тепловой энергии.

Однако есть много вариаций этого радиатора

МС 140 – 500 с оребрением (коллектор)

Самый энергоэффективный вариант радиатора МС 140. Все дело в том, что между секциями устанавливаются дополнительные чугунные ребра, которые также дают дополнительный обогрев помещению. Мощность такого радиатора составляет 195 Вт тепловой энергии (что на 20Вт больше чем у классического МС 140). Однако у таких радиаторов есть существенный минус, нужно следить за частотой этих ребер, если они забьются (пылью например), то тепловая эффективность падает на 30 – 40 Вт!

MC 140 – 300

Как понятно из названия этот радиатор имеет ширину в те же 140 мм, а вот высота всего 300 мм. Это компактный вид радиаторов. Мощность одной секции всего 120 Вт тепловой энергии.

MC 90 — 500

Менее распространенный радиатор, но стоит дешевле предыдущего образца. Ширина одной секции 90 мм (более компактный), высота те же 500 мм отсюда и название. Менее эффективный, чем МС 140, мощность одной секции такого радиатора – около 140 Вт тепловой энергии.

МС 110 – 500

Чугунный радиатор шириной 110 мм и высотой между трубами 500 мм. Относительно редкий не так часто ставился. Мощность одной секции, около – 150 Вт

МС 100 – 500

Относительно новая разработка, следка измененная форма. Радиатор имеет ширину секции в 100 мм и высоту (между подводящими трубами в 500 мм). Тепловая мощность одной секции – 135 – 140 Вт.

Новые чугунные радиаторы

Не редко сейчас можно увидеть и современные чугунные радиаторы, производят как импортные компании, так и наши отечественные. С виду чем то похожи на алюминиевые радиаторы. Мощность 1 секции такого радиатора колеблется от 150 до 220 Вт, многое зависит от размеров радиатора.

А на этом все, думаю я вам дал раскладку привычных чугунных радиаторов. Конечно мощность может немного прыгать от производителя к производителю, но примерно мощность держится в этих пределах.

Кстати как можете почитать — как украсить чугунную батарею под «РЕТРО», получается очень красиво и недорого

Мощность чугунных радиаторов, площадь секции чугунного радиатора

Чугунные секционные радиаторы – это проверенный не одним десятком лет способ отопления зданий. Они очень надёжны и долговечны, тем не менее, следует помнить некоторые вещи. Так, у них несколько маловата поверхность отдачи тепла; около трети тепла передаётся методом конвекции. О преимуществах и особенностях чугунных радиаторов сначало рекомендуем посмотреть в этом видео

Площадь секции чугунного радиатора МС-140 составляет (в плане площади нагрева) всего 0,23 м2, вес 7.5 кг и вмещает в себя 4 литра воды. Это довольно мало, поэтому в каждой комнате должно быть как минимум по 8-10 секций. Площадь секции чугунного радиатора при выборе всегда нужно брать в учёт, чтобы не ушибиться. Кстати, в чугунных батареях также несколько замедлена подача тепла. Мощность секции чугунного радиатора составляет обычно около 100-200 Вт.

Рабочее давление чугунного радиатора – это максимальное давление воды, которое он может выдержать. Обычно эта величина колеблется в районе 16 атм. А теплоотдача показывает, сколько тепла отдаёт одна секция радиатора.

Нередко производители радиаторов завышают теплоотдачу. Например, можно увидеть, что чугунные радиаторы теплоотдача при дельта t 70 °C — 160/200 Вт, но значение этого не совсем понятно. Обозначение «дельта t» — это на самом деле разность между средними температурами воздуха в помещении и в системе отопления, то есть, при дельта t 70 °C, рабочий график системы отопления должен будет составлять: подача 100 °C, обратка 80 °C. Уже понятно, что эти цифры реальности не соответствуют. Поэтому корректно будет считать теплоотдачу радиатора при дельта t 50 °C. Сейчас широко используются чугунные радиаторы теплоотдача которых (а если конкретнее, мощность секции чугунного радиатора) колеблется в районе 100-150 Вт.

Определить нужную тепловую мощность нам поможет несложный расчет. Следует площадь вашего помещения в мдельта умножить на 100 Вт. То есть, для комнаты площадью в 20 мдельта понадобится радиатор мощностью в 2000 Вт. Обязательно учтите, что, если в комнате есть стеклопакеты, следует из результата вычесть 200 Вт, а если в помещении несколько окон, слишком большие окна или же оно угловое – прибавьте 20-25%. Если вы не учтёте эти моменты, радиатор будет работать неэффективно, а результат этому — нездоровый микроклимат в вашем доме. Не следует также выбирать радиатор по ширине окна, под которым он будет находиться, а не по его мощности.

Если мощность чугунных радиаторов в вашем доме выше, чем тепловые потери помещения, приборы будут работать на перегрев. Последствия могут быть не очень приятными.

• Прежде всего, при борьбе с возникающей из-за перегрева духотой придётся открывать окна, балконы и др., создавая сквозняки, которые создают дискомфорт и болезни для всей семьи, а особенно для детей.
• Во-вторых, из-за сильно прогретой поверхности радиатора сгорает кислород, резко снижается влажность воздуха и даже появляется запах сгоревшей пыли. Особые страдания это приносит аллергикам, так как пересушенные воздух и сгоревшая пыль раздражают слизистые оболочки и вызывают аллергическую реакцию. Да и на здоровых людей это тоже влияет.
• Наконец, неправильно выбранная мощность чугунных радиаторов является следствием неравномерного распределения тепла, постоянные перепады температуры. Для регулировки температуры и её поддержания используются радиаторные термостатические вентили. На чугунные радиаторы их, тем не менее, устанавливать бесполезно.

  Если же тепловая мощность ваших радиаторов меньше теплопотерь помещения, эта проблема решается созданием дополнительного электрического отопления или даже полной заменой приборов отопления. А это будет стоить вам времени и денег.

Поэтому очень важно с учётом вышеуказанных факторов выбрать самый подходящий для вашего помещения радиатор.

Мощность 1 секции чугунного радиатора и площадь помещения

Замена отопительной системы, в частности, радиаторов, является весьма сложной и ответственной задачей. Современный рынок предлагает достаточно разнообразное количество моделей из различных материалов. Еще несколько лет назад чугунные уступали конструкциям из алюминия и стали.

Схема чугунных радиаторов отопления.

Но повсеместно устанавливая современные батареи, люди столкнулись с тем, что надежность и долговечность новых радиаторов не так хороши, как у чугунных моделей.

Поэтому в последнее время наметилась тенденции роста продаж чугунной отопительной продукции.

Основы расчета требуемой мощности

Для того чтобы правильно рассчитать требуемый размер радиатора, то есть количество его составляющих секций, необходимо знать мощность, которой достаточно для поддержания заданной температуры.

Расчет требуемой мощности чугунных радиаторов отопления.

Жилая комната, которая имеет одну дверь и одно окно, высоту потолка около 3-х метров, требует 110-120 Вт на нагрев одного 1 кв.м. Мощность, необходимая для нагрева помещения, может варьироваться в зависимости от наветренной стороны состояния оконных переплетов и плотности прилегания двери. Указанное значение мощности усредненное, в каждом помещении требуется вносить определенные поправки. В среднем комната площадью 15 м2 потребует мощности батарей, равной 1.5 кВт. Угловое помещение желательно комплектовать двумя батареями, это будет способствовать более равномерному распределению тепла. Суммарная мощность радиаторов должна превышать расчетную на 30%. То есть, если для обычного помещения площадью 20 кв.м достаточно 2.5 кВт мощности нагрева батареи, то для угловой комнаты потребуется около 3 кВт выделяемой нагревательными приборами мощности. Данный факт обусловлен тем, что угловые помещения здания часто оборудованы двумя и более оконными проемами и имеют большую площадь контакта стен с холодным воздухом.

Читайте также: Монтаж котла отопления
Подробнее о галанке
Утепление пенопластом – читайте здесь.

Вернуться к оглавлению

Мощность чугунного радиатора

Мощность радиатора любого типа принято выражать в мощности одной секции, если батарея составляется из них, либо отдельным совокупным значением в случае с пластинчатыми радиаторами. Чугунные радиаторы комплектуются из отдельных секций. Одна секция имеет мощность около 0.15 кВт (150 Вт). Это значение может незначительно варьироваться в зависимости от геометрии литья секции. Мощность отдельной секции прямо пропорциональна площади ее поверхности. Для типовых изделий из чугуна значение площади одинаково. Но в настоящее время представлено множество новых моделей чугунных радиаторов, которые имеют разную форму и, соответственно, площадь.

Схема монтажа чугунных радиаторов отопления.

Классические изделия из чугунного литья выделяют 150 Вт тепловой мощности при следующих условиях. Температура в помещении должна отличаться от температуры теплоносителя на 50 градусов Цельсия. Например, если в комнате 20 градусов, то температура теплоносителя равняется 70 градусам. При соблюдении этой разницы температур мощность секции будет равна заявленной. Иногда заявленную мощность указывают при разнице температур 70 градусов. Это не будет корректным значение, так как далеко не всегда температура теплоносителя позволяет добиться этой разницы. Батарея с одной и той же настоящей мощностью может иметь разные значения в паспорте из-за условной разницы температур. В результате можно ошибиться при расчете количества секций. Теплоотдача должна быть рассчитана в соответствии с особенностями помещения. Количество окон, количество дверей, угловое расположение оказывают прямое влияние на то, какая требуется теплоотдача.

В среднем 1 обычная комната, которая имеет площадь около 15 кв.м, потребует 10 чугунных секций для комплектации батарей. Каждое дополнительное окно потребует 1 или 2 дополнительных секции батарей. Конкретно это зависит от применяемых стеклопакетов в конструкции окна. Если площадь помещений более 20 кв.м, то лучше установить две батареи с нужной суммарной мощностью.

При расчете параметров отопления следует знать, что чугунные радиаторы выделяют около 80% тепла конвективным путем и 20% посредством инфракрасного излучения. Поэтому месторасположение батареи должно выбираться рядом с окном или под ним, в результате теплоотдача улучшится из-за повышенной циркуляции воздуха в этих местах.

Схема подключения чугунных радиаторов отопления.

При выборе типа батарей часто отдают предпочтение тем или иным моделям, отталкиваясь лишь от указанной мощности секции. Это не всегда правильно. Более слабая теплоотдача, по сравнению с алюминиевыми изделиями, нивелируется длительным сроком службы и надежностью чугунных радиаторов. Теплоотдача биметаллических батарей практически такая же, но они подвержены коррозии значительно сильнее, чем чугунные.

Часто приходится слышать о том, что чугунный радиатор имеет больший внутренний объем по сравнению с другими типами и в результате приходится потреблять большее количество энергии для отопления в частных домах. Это неверно. Объем 1 радиатора из чугуна – около 4 литров. Конечно, это превышает значение объема у изделий из других материалов. Но чем больше нагрето воды, тем больше будет отдано тепла, то есть система отопления, состоящая из чугунных радиаторов, имеет большой объем и потребует больше тепловой энергии для ее нагрева, но отдавать тепло в помещение тоже будет долго. 1 нагретая батарея выделит определенное число кВт по мере остывания воды. Недостаток только в том, что такая система инертная и достаточно тяжело точно регулировать температуру в помещении, так как процесс разогрева и остывания удлиняется. В квартирах с централизованным отоплением этот недостаток отсутствует по причине изношенности котельных и теплосетей, что в результате не позволяет приготавливать теплоноситель нужной температуры. Площадь помещения можно с успехом обогревать с некоторой заданной точностью, используя термостатный кран.

Выбор чугунных радиаторов наиболее актуален при работе в старом жилищном фонде, который обслуживается морально устаревшим котельным оборудованием.

Сколько квт в 1 секции чугунного радиатора: преимущества, расчеты

На чтение 6 мин Просмотров 818 Опубликовано 28.01.2020 Обновлено 14.01.2020

Чтобы правильно определить число чугунных батарей, устанавливаемых в доме, потребуется ознакомиться с техническими характеристиками этих изделий. Одним из важнейших показателей эффективности их работы является тепловая мощность в кВт в 1 секции чугунного радиатора. При известном значении этого параметра нахождение количества звеньев, требуемых для обогрева конкретного помещения, не представляет особой сложности.

Достоинства чугунных батарей

Чугунные радиаторы не подвержены коррозии, поэтому служат дольше алюминиевых или стальных

К достоинствам чугунных батарей относят следующие свойства:

• стойкость к коррозии, совершенно не опасной для чугуна;
• высокий показатель по тепловой инертности;
• приемлемая цена и возможность увеличения количества секций;
• долговечность изделий.

При взаимодействии с теплоносителем внутренние поверхности чугуна покрываются особым налетом типа «сухой ржавчины», препятствующим коррозии. Особенности материала и достаточная толщина стенок позволяют использовать в чугунных радиаторах теплоносители любого качества. Чугун практически не изнашивается со временем от разрушающего воздействия химических примесей и агрессивных сред.

Чугунные батареи привлекательны тем, что имеют свойство аккумулировать тепло, а затем отдавать его при отключении отопления или снижении температуры теплоносителя. К достоинствам изделий из чугуна также относят возможность наращивания или снятия несколько рабочих секций, простоту обслуживания и установки.

Чугунные изделия при условии регулярного ухода за ними способны прослужить своим владельцам довольно долгое время – не менее 30-40 лет.

Отличие импортных батарей от отечественных

Радиаторы нового типа отдают больше энергии, чем старые при одинаковых размерах

Чугунные радиаторы, выпускаемые еще во времена СССР, имели широкий разброс параметров и размеров. Независимо от этого тепловая мощность была примерно одинакова, что позволяло устанавливать их в разных по площади помещениях. Зарубежные чугунные батареи имеют меньшие габариты с той же тепловой отдачей.

При рассмотрении материала чугуна, используемого в том и другом случае, наблюдается небольшая разница в химическом составе и структуре рабочих поверхностей. У отечественных батарей она сильно шероховатая, что создает значительное по величине сопротивление перемещению теплоносителя и снижает показатели тепловой отдачи. Зарубежные аналоги обладают абсолютно гладкой поверхностью стенок, гарантирующей беспрепятственное передвижение жидкости по внутренним полостям. Поэтому импортные устройства пропускают больший объем нагретой воды в единицу времени и отдают больше тепловой энергии. В итоге показатель мощности повышается, что допускает их использование в помещениях со значительной площадью (до 30 м2 и более).

Параметры некоторых образцов батарей

Сравнительная мощность 1 секции радиаторов по импортным и отечественным производителям

В далекие советские времена батареи марки МС-140 можно было встретить практически в каждой квартире, а сегодня они многими воспринимаются как пережиток прошлого. Однако некоторые пользователи до сих пор предпочитают их всем другим известным моделям. Их почитатели обычно выбирают следующие две модификации:

• у первой модели мощность 1 секции чугунного радиатора в кВт составляет 0,120 единиц;
• для второго образца этот показатель равен 0,190 киловатта.

Последние значительно больше по размерам и намного тяжелее – высота и ширина секций составляет 0,588 и 0,121 метра соответственно. Объем внутренних полостей у одного такого сегмента равен 1,5 литрам.

Тепловая отдача современных моделей

По тепловым характеристикам современные образцы изделий на основе чугуна отличаются большим разнообразием. Соответствующие модели из Чехии имеют высокие показатели по эффективности обогрева жилых пространств. Образцы под наименованием Viadrus STYL 500 состоят из секций, каждая из которых позволяет развивать тепловую мощность порядка 0,14 кВт. При этом ее сегменты почти в два раза легче и меньше по габаритам большинства известных отечественных моделей.

Секция батарей Viadrus STYL 500 вмещает в себе 0,8 литра теплового носителя. Российские аналоги с примерно тем же объемом имеют чуть меньшую отдачу, соответствующую показателю в 0,102 кВт. Они немного уступают чешским изделиям, но превосходят МС-140.

Простой расчет

Для простейшего расчета тепловой мощности батареи, в которой нуждаются помещения площадью 25 м2, потребуется вычислить объем комнаты: 25 м2 умножить на высоту 2,5 метра, получается 62,5 куб. метра. Результат вычислений умножить на удельную мощность, значение которой выбирается в зависимости от типа помещения. Для панельного дома она равен 0,041 кВт на м3. При окончательном подсчете получается: 62,5х0,041=2,562 кВт, что является показателем общей тепловой мощности, которой будет достаточно для обогрева площади в 25 м2.

Согласно простой формуле расчета далее итог вычислений делится на мощность одной секции: 2,562/0,14 кВт = 18,3. Это значение округляется до 19-ти, получается искомое число звеньев в батарее. Потребуется купить две батареи с 10 и 9 сегментами.

Во время расчета следует помнить, что выбранный в нем поправочный коэффициент принимает разные значения. Для зданий, отстроенных из кирпича, он равен 0,034 кВт/метр. Для современных блочных построек его величина составляет 0,02 кВт/метр. Ориентируясь на представленные методики, удается вычислить количество секций и цельных батарей, необходимых для отопления всех комнат в доме или квартире.

Сложный способ

Формула расчета тепловой нагрузки

Этот метод предусматривает использование сразу двух параметров: общей потребности обогреваемого объекта в тепле и тепловой отдаче одной секции радиатора (это значение берется из технических справочников). При вычислении первого из этих показателей учитываются следующие факторы:

• площадь обогреваемого помещения;
• этажность здания;
• высота потолка в квартире;
• наличие в доме кондиционера и отопительного камина;
• количество и общая площадь окон.

Также учитывается наличие утепления на стенах, на полу и потолке.

Потребность в количестве тепла для выбранного помещения находится в следующей последовательности:

1. Определяется его объем (площадь перемножается с высотой).
2. Результат умножается на 41 Ватт (согласно СНИП такое количества тепла нужно для комфортного обогрева одного 1 куб. метра жилой площади).
3. Полученный результат корректируется в зависимости от точного значения высоты потолка.

В зависимости от расположения комнат и высоты потолков поправочные коэффициенты принимают значения 0,8, 1,1 и 1,8. С их учетом полученный результат делят на удельную теплоотдачу секции и вычисляют требуемое число звеньев.

Специфика расчета

При расчете вводятся поправки на количество окон и дверей

Современные изготовители чугунной обвязки предлагают своим клиентам батареи с различными рабочими параметрами, определяющими широкий диапазон удельных мощностей. Известно несколько методик проведения технических расчетов, касающихся определения эксплуатационных характеристик радиаторов. Простые и более сложные алгоритмы позволяют находить нужные показатели с заданной степенью точности (погрешностью) и при необходимости корректировать их.

При введении поправочных коэффициентов учитываются многие факторы, включая количество дверей и окон в помещении. При увеличении указанных элементов конструкции хотя бы на единицу в общем случае к полученному результат добавляется одна секция. Такую же поправку приходится вводить при учете материала, из которого изготовлен оконный или дверной проем.

технические параметры, КПД, количество литров воды

Хотя производители радиаторов из стали, алюминия и биметалла говорят, что чугунные аналоги уже отжили свое, это не так. Действительно, уже 160 лет прошло с того дня, как впервые были установлены обогреватели из этого металла, и в свое время они совершили настоящий прорыв в снабжении домов теплом.

В настоящий период старые советские батареи вряд ли кому-то симпатичны, но вот их современные аналоги стали совершенно другими. Начиная от внешнего вида и заканчивая тем, сколько воды в одной секции чугунной батареи, все поменялось в этих «старожилах» отопительных систем.

Батареи из чугуна старого и нового образца

Чугунные ребристые радиаторы продолжают работать во многих квартирах и учреждениях, построенных во времена Советского Союза. Такой длительный срок службы обусловлен их техническими характеристиками. В былые времена существовало два типа чугунных батарей:

• Классические – это хорошо знакомые всем «гармошки». Объем воды в чугунной батарее этого типа составлял 1.5 литра. При ее весе в пустом состоянии 7.1 кг, он мгновенно увеличивался до 8.6 кг после заполнения теплоносителем. Как правило, одна секция батареи обладала тепловой мощью 170 Вт, а для обогрева комнаты площадью 20 м2 требовалось 11-12 элементов, что в совокупности без теплоносителя весило 85 кг, а в заполненном виде – 103 кг.
• Винтажные модели встречались нечасто, смотрелись презентабельно, но их вес был еще больше – 12-14 кг без теплоносителя. Объем секции чугунного радиатора винтажного типа так же составлял 1.5 л, но тепловая мощь была значительно меньше – всего 150-156 Вт.

Это были по-настоящему тяжелые радиаторы, которые требовалось регулярно подкрашивать, а острые углы их ребер представляли опасность для детей.

У современных батарей из чугуна параметры в корне отличаются от старых «монстров»:

• Средний вес одной секции составляет 4 кг, что в два раза меньше советских обогревателей.
• Объем воды в чугунном радиаторе нового поколения равен 0.8 литра.
• Уровень теплоотдачи одной секции составляет 140 Вт, что меньше, чем в батареях старого образца. Для нагрева помещения площадью 20 м2 потребуется уже 14 элементов, но их вес вместе с водой не превышает 60 кг.

Если требуется установка чугунных радиаторов, состоящих из 12 и более секций, то целесообразней разделить их на два устройства. Это увеличит КПД конструкции, так как теплоноситель быстрее будет проходить по системе. Кроме того, для их монтажа не потребуются дополнительные фиксаторы.

Современная жизнь батарей из чугуна: новые плюсы, старые минусы

Как и другие виды обогревателей, представленных в настоящее время на рынках, чугунные конструкции обладают набором как положительных, так и отрицательных качеств. К плюсам относятся:

• Этот вид металла не подвержен коррозии даже при полном сливе воды из системы. Их можно устанавливать в дома, где теплоноситель не отличается чистотой и равномерным уровнем Ph.
• Продолжительность эксплуатации этих устройств равняется 35-ти годам и более.
• Объем одной секции чугунной батареи составляет всего 0. 8 л, что увеличивает скорость нагрева теплоносителя, а значит, уменьшает уровень энергозатрат. Это, в свою очередь, приводит к экономии средств при их эксплуатации.
• Как и радиаторы старого образца, они стоят дешевле других видов отопительных устройств.
• Теплоотдача с учетом объема чугунного радиатора отопления достаточно высока, чтобы эффективно обогревать квартиру.
• Этот вид отопительных приборов не требует особого ухода за собой. Иногда следует протирать пыль, в остальном новые чугунные обогреватели так же просты в обслуживании, как, например, стальные или алюминиевые секционные модели.
• В случае отключения системы, чугунные батареи остывают достаточно долго, чтобы в квартире держалось тепло. Это одно из свойств этого металла.

Если говорить о минусах этих устройств, то они остались прежние:

• Чугун все такой же хрупкий металл, который плохо переносит даже незначительные удары. При перевозке особое внимание нужно уделять защите чугунных батарей от падений. Как правило, большие повреждения не возникают при слабых внешних ударах по корпусу, но микротрещины вполне могут появиться. В процессе эксплуатации они становятся больше, пока герметизация не будет полностью нарушена.
• Даже при том, что объем секции чугунного радиатора небольшой, их вес остается достаточно тяжелым на фоне аналогов из других металлов.

В настоящее время на рынке представлены новые виды чугунных батарей, стильный вид которых подходит для любого интерьера. В том случае, если дизайн требует установки радиаторов в старинном стиле, то винтажные модели так же можно найти в строймагазинах.

Производительность чугунной батареи

Потребитель при вопросе, какой радиатор отопления установить в квартире или доме, прежде всего, обращает внимание на тепловую мощь изделия. Качество тепла и экономия расходов на отопление – это самые насущные проблемы, которые решают сегодня люди в условиях постоянно увеличивающихся коммунальных тарифов.

Чтобы узнать, какова производительность батареи, следует внимательно изучить параметры, указанные в ее техпаспорте. Основными показателями являются:

• Рабочее давление. Для чугунных батарей оно составляет 9-12 атмосфер.
• Тепловая мощность одной секции. Она может колебаться от 108 до 160 Вт.
• Объем чугунной батареи (1 секция) – средний показатель 0.8 л.
• Площадь, которую обогревает один элемент, составляет от 0.66 м2 до 1.45 м2 в зависимости от модели и производителя.

Зная сколько литров в одной секции чугунного радиатора, и сколько Вт она вырабатывает, можно рассчитать необходимое количество элементов для каждого помещения в отдельности.

Объем чугунных радиаторов и их размеры

Как и в других отопительных устройствах, у батарей нового образца из чугуна есть свои стандарты размеров. Они зависят от маркировки изделия, например:

• Батарея МС-140 имеет объем одной секции от 1.1-1.4 литра при высоте от 388 мм до 588 мм, ширине 60-63 мм и глубине 140 мм. Это одна из самых тяжелых моделей, вес одного элемента которой составляет 5. 7 кг.
• Модель ЧМ-1, напротив, самая «экономная». Количество воды в чугунной батареи этой марки не превышает 0.9 литра при высоте 370 мм – 570 мм, ширине 80 мм и глубине 70 мм. Вес ее колеблется от 3.3 кг до 4.8 кг.

В настоящее время модельный ряд чугунных радиаторов состоит из четырех видов, отличающихся по размерам и объему одной секции. Зная параметры каждого из них, можно подобрать оптимальный вариант для квартиры или частного дома.

В заключение можно сказать, что какие бы продвинутые отопительные устройства не появились в последнее время на рынке теплового оборудования, чугунные батареи по-прежнему пользуются спросом. «Виновниками» такой популярности являются их низкая стоимость, устойчивость к коррозии, долгий срок службы и стильный внешний вид. То, что они тяжелее конструкций из других металлов, не играет большой роли, если стены достаточно крепкие, чтобы принять на себя такой вес.

Мощность секции чугунного радиатора МС 140, 110, 90, ЧМ1, ЧМ2, ЧМ3

Реальная мощностьт секции чугунного радиатора — важный фактор при выборе. Зная ее вы сможете подсчитать, сколько батарей и какой модели нужно для обогрева помещения или целого дома. Соответственно — обеспечите хороший микроклимат, тепло и уют в своем жилище.

В этой статье мы приведем номинальную и дейсттвительную мощность секций чугунных батарей МС и ЧМ. Также расскажем, как ее правильно подсчитать, а в конце публикации вы найдете сводную таблицу для всех моделей батарей.

Номинальная и реальная теплоотдача

Производители заявляют количество киловатт тепловой энергии, которые обеспечивает одна секция радиатора. При этом они проводят свои расчеты для теплоносителей с температурой порядка +90…+95 градусов.

В системах центрального отопления вода редко нагревается выше +70 °С. В частном доме с собственным источником тепла ее можно регулировать, поэтому несложно подогреть воду в системе отопления до номинальных +90 °С.

Кроме температуры теплоносителя в системе отопления, на тепловую мощность одной секции чугунной батареи. В качестве нормы мы берем среднюю температуру в квартире или доме равную +20 °С.

Пример

Указанная производителем мощность чугунного радиатора МС 140-500 составляет 175 Вт. Если подающаяся в него вода прогрета до +70 градусов, то реальная теплоотдача составит

Теплоотдача чугунных радиаторов отопления таблица

Таблица расчета мощности чугунных радиаторов в зависимости от модели и температуры теплоносителя.

Все значения приведены в ваттах. Для перевода их в киловатты достаточно полученный результат разделить на 1000.

Как рассчитать реальную мощность чугунного радиатора самостоятельно

В том случае, если вы решили установить нестандартную батарею, не относящуюся к распространенным сериям МС или ЧМ, придется рассчитывать его мощность самостоятельно. Для этого воспользуйтесь формулой:

Q = (T – 13 – T1) х Q1 x 0.01742

Значения:

• Q1 – указанная производителем тепловая мощность секции;
• T – температура теплоносителя;
• T1 – температура в помещении;
• Q – реальная тепловая мощность секции чугунного радиатора.

Расчет по этой формуле приблизительный, но погрешность не превышает 5%, если теплоноситель будет нагрет в пределах +45…+95 градусов.

После того как вам стала известна теплоотдача одной секции, вы можете рассчитать их необходимое количество для конкретного помещения. Сделать это можно с помощью онлайн-калькулятора.

Хочется напомнить, что эффективность обогрева зависит не только от количества батарей, но и от того, как они расположены и насколько соблюдены правила монтажа. Особенно это касается больших помещений. Подробнее об этом вы можете прочитать в статье о правильной установке радиаторов отопления.

Надеемся, что приведенная выше информация была вам полезна. Если у вас есть вопросы или вы хотите поделиться своим мнением – оставляйте их в комментариях. Не забывайте поделиться сттатьтей с друзьями

вес одной секции. Характеристики, особенности и вес чугунного аккумулятора

Если говорить о покупке и установке чугунных обогревателей, то самое первое объединение — это тяжелый советский радиатор и все трудности перемещения и установки, которые с этим связаны. На самом деле разновидностей этих устройств очень много, масса их колеблется в широких пределах. Наша цель — донести, сколько весит чугунная аккумуляторная секция различной конфигурации и как решать проблемы, связанные с ней.

Батарейки Classic

Действительно, 1 секция классической советской батареи МС 140, доступной по сей день, имеет немалую массу — 7,12 кг. Если учесть, что объем одной секции чугунной батареи MS 140 составляет 1,5 литра воды, то общая масса составит 8,62 кг. Зная, что тепловая мощность каждой секции примерно равна 170 Вт, то для размещения средней площади 20 м2 потребуется 12 таких секций, это будет 85.4 кг по весу, а вместе с водой — 103,4 кг.

Можно сказать, что не обязательно ставить одно большое устройство, можно разделить его на два, и будете правы. Тем не менее вес нетто старых чугунных аккумуляторов тогда составит 43 кг. , что по правилам охраны труда не разрешается поднимать одному человеку, потребуется помощник.

Вторая проблема в том, что классические радиаторы предназначены только для настенного монтажа, а подавляющее большинство современных домов строится из пористых материалов, в лучшем случае из газобетона или пенобетона, в худшем — из СИП-панелей, заполненных пенопластом.Такие стены потребуют специального крепления для чугунных радиаторов сложной конструкции с фиксацией во многих точках, что вам вряд ли понравится.

Радиаторы отопления современные чугунные

Для настенного монтажа представлены новые изделия из серого чугуна различных производителей, масса которых намного меньше, чем у традиционного MS 140. Например, чешский радиатор отопления Viadrus STYL 500, изображенный на рисунке.

Его характеристики следующие: вес 1 секции 3,8 кг, водоемкость 0.8 л, всего 4,6 кг. При доступном тепловом потоке 140 Вт нам потребуется 14 шт. Для нашей комнаты площадью 20 м2, которая вместе с водой будет весить 64,4 кг. Этот показатель на 40% меньше, чем у МС 140, и разделив его на 2 части (по 32 кг на каждый прибор), становится понятно, что чугунные радиаторы можно устанавливать на пористые бетонные стены без особых дополнительных идей.
Еще более легкий дизайн предлагает российский производитель отопительных приборов под торговой маркой EXEMET — модель MODERN.

Здесь одна секция радиатора весит всего 3 штуки.2 кг с теплопередачей 93 Вт; В помещении площадью 20 м2 необходимо 22 секции общим весом 70,4 кг. Этот показатель тоже неплохой, особенно если учесть, что компания производит эти аккумуляторы с возможностью напольной установки.

Нельзя не сказать несколько слов о таком продукте, как старинный чугунный аккумулятор, вес которого даже больше советского MS 140, а в отдельных случаях достигает 14 кг. Эти обогреватели выглядят как старые, установленные в особняках и усадьбах в далеком 19 веке.

Модель EXEMET FIDELIA, показанная на рисунке, имеет вес 12 кг при теплопередаче 156 Вт, что делает общий вес чугунного радиатора для нашего примера просто чудовищным — 154 кг. Но, как видно на изображении, здесь вопрос с установкой решается иначе: первая и последняя секции имеют ножки для размещения обогревателя на полу.

Заключение

На сегодняшний день подобрать чугунный нагревательный прибор можно для различных условий монтажа, в том числе и по весу.Благодаря напольному монтажу слишком тяжелые винтажные батареи даже не нуждаются в скобах для крепления, разве что в качестве дополнительной фиксации к стене.

В классическом секционном радиаторе вес 1 элемента составляет 7,5 кг, то есть стандартная конструкция из 7 элементов будет весить более 50 кг.

Классический чугунный радиатор

С этим есть две проблемы. :

• надежный настенный монтаж сложно смонтировать, если стены выполнены из пористых легких блоков или представляют собой каркасную конструкцию — необходимо будет установить отопительный прибор на полу;
• переносить аккумулятор вместе и очень осторожно, так как от ударов в хрупком чугуне возникают микротрещины, расширяющиеся под действием нагретого теплоносителя — со временем это провоцирует разгерметизацию нагревательного устройства.

Преимущества чугуна

Если не учитывать, сколько весит чугунный аккумулятор, можно отметить целый ряд преимуществ нагревательных приборов этого типа , которые включают:

• устойчивость к коррозии;
• устойчивость к химически агрессивным средам — ​​материал нетребователен к характеристикам теплоносителя;
• прочность;
• высокие показатели теплового излучения — чем больше количество секций, тем выше теплоотдача нагревательного устройства.

Внешний вид стандартных чугунных аккумуляторов прост и лаконичен, но сегодня производители предлагают антикварные радиаторы. К достоинствам таких моделей можно отнести стильный и респектабельный внешний вид.

Различные варианты радиаторов

Технические характеристики

Мощность отопительного прибора является показателем его тепловой эффективности. При расчете системы отопления учитывается потребность дома в тепле. Важно знать мощность 1 секции чугунного радиатора, чтобы определить размер батарей для каждого отапливаемого помещения. Неправильные расчеты приводят к тому, что помещение не утеплится качественно или наоборот — часто придется его проветривать, отводя лишнее тепло.

Обычный стандартный чугунный радиатор имеет мощность 1 Вт 170 Вт. Чугунные батареи выдерживают нагрев выше 100 ° С и успешно работают при рабочем давлении 9 атм. Это позволяет использовать изделия данного типа в составе центральных и автономных тепловых сетей.

Современные модели

Производители предлагают легкие аккумуляторы из серого чугуна.Если вес 1 звена советского радиатора MC140 составляет 7,12 кг, то 1 секция модели Viadrus STYL 500 чешского производства весит 3,8 кг, а ее внутренний объем составляет 0,8 литра. Это значит, что чешский радиатор из 10 звеньев, залитый охлаждающей жидкостью, будет иметь массу (3,8 + 0,8) × 10 = 46 кг. Это на 40% меньше массы заправленного аккумулятора MC 140, состоящего из аналогичного количества ячеек.

Обогреватели из легкого чугуна также производятся в России. Под брендом EXEMET доступны батареи MODERN, 1 секция которых весит 3 штуки. 3, а его внутренний объем составляет 0,6 литра. Эти трубчатые чугунные радиаторы характеризуются относительно низкой теплоотдачей, что требует увеличения количества звеньев. Обогреватели предназначены для наружной установки.

Винтажные чугунные радиаторы становятся все более популярными. Это напольные модели, изготовленные по технологии художественного литья. За счет объемных сложных рисунков значительно увеличивается вес чугунной секции радиатора, он достигает 12 и более килограммов.

Старинный чугунный напольный радиатор

Срок службы

В дореволюционных домах чугунные радиаторы установлены более 100 лет назад. Современные отопительные приборы из этого материала также рассчитаны на десятилетия безремонтной эксплуатации.

Долговечность объясняется прочностью чугуна, устойчивостью к нагреванию и давлению. Чугунные обогреватели не ржавеют в период, когда теплоноситель сливается из сети, а внутренняя поверхность аккумуляторов контактирует с воздухом.

Размеры

Вес чугунной секции радиатора зависит от ее высоты, конфигурации и толщины стенок.

Производители предлагают модели с разными характеристиками. :

• Глубина батареи стандартно от 70 до 140 мм;
• ширина звена варьируется от 35 до 93 мм;
• объем секции — от 0,45 до 1,5 л в зависимости от размера;
• высота ТЭНа стандартная 370-588 мм;
• Межосевое расстояние — 350 или 500 мм.

Классические аккумуляторы: основные параметры

Классическим считается советский аккумулятор MC140 со следующими параметрами:

• высота 388/588 мм;
• глубина 140 мм;
• ширина 93 мм;
• объем одного звена высотой 588 мм — 1,5 л;
• Вес одного звена высотой 588 мм составляет 7,12 кг.

Зная, сколько весит одна секция радиатора и ее объем, можно рассчитать массу отопительного прибора MC140, заправленного теплоносителем.Общая масса заправленной секции составит 8,62 кг, батарея из 10 звеньев будет весить около 86 кг.

Широкий выбор разнообразных стилей батарей

Основные расчеты

При проектировании системы отопления необходимо рассчитать вес радиатора и необходимое количество секций в батареях. В основе расчетов лежит мощность одной секции каменки (для классического чугунного изделия 170 Вт) и тепловой расчет помещения.

Для расчета необходимого количества секций и общего веса чугунного радиатора необходимо учесть площадь и теплопотери помещения, которые зависят от характеристик материалов, из которых возведены стены, наличие утеплителя.Также необходимо обращать внимание на количество окон и тип оконных систем.

Для панельного дома оптимальный тепловой поток составляет 0,041 кВт / м 3, для кирпичного — 0,034 кВт / м 3, для зданий с утепленными стенами (независимо от материала, из которого они построены) — 0,02 кВт / м 3.

Учитывая значительный вес одной секции чугунной батареи, количество звеньев в стандартном радиаторе колеблется от 4 до 10. В большом помещении удобнее установить два-три отопительных прибора по 4-5 штук. секций вместо установки одного чрезвычайно тяжелого радиатора с более чем 10 звеньями.

Следовательно

Для правильного выбора принципа крепления необходимо узнать, сколько весит чугунный аккумуляторный отсек, заполненный охлаждающей жидкостью. Для чугунных нагревательных приборов важно выбрать подходящее количество кронштейнов для настенного монтажа. Если стены выполнены из пористых блоков или дом построен из SIP-панелей, количество точек крепления увеличивается, чтобы более равномерно распределять нагрузку.

Правильный расчет радиаторов и надежный монтаж — залог бесперебойной работы системы отопления.

Чугунные батареи существуют уже более века. И сегодня этот вид радиатора отопления продолжает обогревать жилые дома, ничуть не уступая более современным компактным конвекторам и алюминиевым аналогам.

Преимущества чугуна

Чугун имеет ряд неоспоримых преимуществ. Он прочен, устойчив к коррозии, обладает высокой теплоэффективностью. Чугунные батареи в стиле ретро поражают своей красотой. Да и современные обычные чугунные батареи выглядят очень привлекательно, выгодно отличаясь эффектным дизайном.

У чугунных аккумуляторов есть один недостаток — их вес. Сколько весит чугунная батарея, можно понять, если учесть, что вес одной только секции колеблется от 7 до 7,5 кг. Среди современных разработок есть более легкие модификации. У них вес секции всего 5,7 кг.

Особенности монтажа чугунных аккумуляторов

Поскольку установка производится на стены и перегородки, и они часто сделаны из хрупкого материала, важно точно знать, сколько весит одна секция чугунной батареи.Это необходимо для того, чтобы рассчитать общий вес груза. Если выяснится, что расчетная нагрузка выше нормы, то от этой установки придется отказаться полностью, либо потребуется сделать специальные крепления, чтобы батарея не пробила стену, либо установить батарею отопления на пол. .

Обычно стандартные чугунные батареи состоят из нескольких секций — секционных элементов. Как правило, их количество колеблется от 4 до 10. Но иногда встречаются и батарейки с 20 и более секциями.Но использовать такие громоздкие радиаторы неудобно, поэтому на практике обычно устанавливают несколько батарей, по 5-7 секций в каждой. Обычно размеры современной секции чугунной батареи составляют 140 х 500 мм. Рассчитать массу всей батареи легко, зная точный вес одной секции.

Например, нужно определить сколько весит аккумулятор. Чугунная секция весит 7,5 кг. Следовательно, набор из семи секций будет весить 49-52,5 кг. Такая же батарея, но из десяти секций, получится весить около 75 кг.Необходимо учитывать, что это вес аккумулятора без учета веса охлаждающей жидкости.

Средний объем одной секции чугунной батареи составляет около 1,5 литра жидкости. Есть более экономичные модели, объемом от 1 литра. Решая, сколько весит старый чугунный аккумулятор, нужно знать, что в старых чугунных аккумуляторах объем жидкости достигал 1,7 литра на секцию. Поэтому после запуска системы вес устройств увеличивается.

Технические характеристики чугунных аккумуляторов

Чтобы правильно определить необходимое количество секций в источнике тепла, важно учитывать другие характеристики чугунных аккумуляторов. Главный показатель эффективности радиатора отопления — мощность. Если точно знать мощность одного радиатора, то несложно определить общий объем, который требуется для обеспечения жилья теплом.

Если неправильно рассчитать необходимое количество радиаторов отопления в помещении, появится излишняя сухость воздуха, а это не менее неприятно, чем недостаток тепла.Осевшая пыль будет нагреваться на радиаторах, из-за необходимости частой вентиляции увеличатся сквозняки.

Номинальная тепловая мощность одной секции чугунного радиатора обыкновенного исполнения — 160 Вт. При расчете размеров каждого установленного радиатора необходимо сначала узнать, сколько весит чугунный аккумулятор. 1 секция принята за стандарт. Затем нужно определить, каков тепловой поток у обогреваемого корпуса. Эта характеристика во многом зависит от того, из какого материала сделаны стены, какова изоляция дома, насколько профессионально установлены окна в здании.

Так, в панельных домах тепловой поток составляет около 0,041 кВт / м3. В кирпичных домах этот показатель уже составляет 0,034 кВт / м3. А при качественной изоляции 0,02 кВт / м3. В последнем примере это не имеет значения, из чего сделаны стены.

Расчет необходимого количества секций в батареях

После определения, сколько весит чугунная батарея, необходимо рассчитать необходимое количество звеньев в радиаторе или количество устройств, которые необходимо установить в одном номер.Умножаем эту цифру, обозначающую объем помещения, на величину теплового потока помещения, делим полученную цифру на тепловой поток одной секции. Его величина составляет 0,160 кВт.

Полученную цифру нужно округлить до ближайшего целого — это и будет необходимое количество секций. Нет необходимости соединять все секции в один радиатор. Лучше распределить их по нескольким устройствам, устанавливая по одному под каждый оконный проем. Рассчитываем таким образом, сколько весит аккумулятор.Чугун намного больше весит, мы уже выяснили. Осталось определиться с местом для установки радиатора.

Размер оконного проема также влияет на выбираемое количество секций в установленном радиаторе. Чтобы использовать всю мощность обогревателя, его длина должна быть как минимум на 70-75% шире окна. При этом сам радиатор должен располагаться на расстоянии от 8 до 12 см от подоконника.

Размеры чугунного радиатора

Отдавая дань традициям, радиаторы выпускаются общепринятых размеров, что также обеспечивает эффективную работу и тепловую безопасность.Ширина одной секции обычно составляет от 30 до 60 сантиметров. Это связано с тем, что конкурирующие производители стремятся производить как можно более уникальную продукцию. Кроме того, разные модели могут иметь разные габаритные размеры. Типичные изделия обычно имеют глубину 92, 99 и 110 мм.

На сегодняшнем рынке можно найти множество модификаций конструкции. Высота чугунных батарей всегда больше межосевого расстояния и всегда может быть увеличена, если устройство планируется установить на полу.Площадь одной секции чугунной батареи около 0,25 кв. м

Срок службы чугуна

Чугунные радиаторы существуют уже несколько десятилетий, часто без ремонта. Поэтому, устанавливая такие обогреватели, можно не думать о замене аккумуляторов в ближайшие 20-25 лет. Давление, которое считается рабочим для чугунных аккумуляторов, составляет 9 атмосфер, это дает возможность устанавливать их как в автономных системах, так и в системах центрального отопления.

В дореволюционных домах такие батареи хорошо работают и по сей день.Но они были отлиты более 100 лет назад.

Между прочим, чугунные аккумуляторы спокойно переносят летний слив теплоносителя и не теряют своих свойств до следующего отопительного сезона.

Зная технические характеристики и сколько весит чугунная батарея, из соображений практичности лучше доверить расчет и установку специалистам, чем пытаться выполнить работу самостоятельно. Тогда вам не нужно расстраиваться из-за совершенных ошибок.

Для расчета системы отопления нужно учитывать множество различных параметров. Один из них — это вес отопительных приборов. Например, вы хотите установить классический чугунный радиатор, который состоит из 4-10 секций. Чтобы рассчитать массу всей отопительной системы, необходимо сначала произвести расчет применительно к одной чугунной батарее, что обеспечит надежность ее монтажа.

Вес одной чугунной аккумуляторной секции

О чугунных батареях

Чугунный радиатор относится к классике жанра.Он используется более 100 лет, и ни одна современная модель пока не способна полностью вытеснить его с рынка. Чугунные радиаторы востребованы благодаря характеристикам самого материала.

Важными преимуществами чугуна являются:

1. Коррозионная стойкость,
2. Длительный срок службы
3. Нетребовательна к качеству охлаждающей жидкости,
4. Отличная теплопередача
5. Нетребовательна в применении.

Не может быть так гладко и два изъяна все же обнаружены.

• Один лежит в массе . Сколько весит чугунный аккумуляторный отсек? Вес 1 секции чугунного радиатора примерно 7,5 кг. Благодаря простым выводам можно сделать вывод, что стандартная батарея из 7 секций будет весить 52,5 кг. Для обеспечения комфортной температуры в помещении одной секции ТЭНа обычно не хватает. Исходя из этих обстоятельств, осознавая надежность конструкции, необходимо продумать способы крепления элементов радиатора к стене.Сделаем пример расчета. Советская модель MS 140, которая до сих пор присутствует на рынке, имеет немалую массу — 7,12 кг. Объем одной секции — 1,5 литра воды; общая масса 8,62 кг. Тепловая мощность в этом случае составляет примерно 170 Вт. Сколько секций нужно для обогрева помещения площадью 20 м2? Если необходимо отапливать комнату площадью 20 м2, то потребуется 12 секций, тогда масса будет 85,4 кг, плюс вода — 103,4 кг.
• Второй минус чугуна , его хрупкость .Поэтому, чтобы осуществить перенос изделия с большой массой и его закрепление, необходимо производить с ним все манипуляции с максимальной осторожностью, не допуская малейших ударов во избежание невидимых глазу микротрещин. Поскольку в процессе работы при неизбежном повышении давления в тепловой сети образовавшиеся трещины начнут увеличиваться, что приведет к протечкам радиатора.

Основные характеристики классического радиатора

Стандартный чугунный аккумулятор состоит из 4-10 отдельных секций. Его размер зависит от выбора теплового режима в помещении и архитектурных особенностей дома.

Несмотря на трудности, возникающие при установке тяжелого чугунного радиатора отопления, это не считается основной проблемой. Основная задача — выполнить правильную установку аккумулятора. Для его реализации недостаточно знать только массу изделия, необходимо учитывать следующие моменты:

• Расстояние между осями.Стандартные модели могут иметь размер 350 или 500 мм. Аккумуляторы большой высоты характеризуются пропорциональными размерами между осями.
• Глубина. Стандартные размеры 92, 99, 110 мм.
• Ширина сечения. Размеры находятся в несколько большем диапазоне — 35 — 60 мм.
• Объем секции Это количество охлаждающей жидкости, которое необходимо для полного заполнения элемента радиатора. Объем зависит от размера раздела. Средние значения колеблются от 1 до 4 литров.

Важная проблема установки классического чугунного аккумулятора в том, что он предназначен только для настенного монтажа. В то же время большинство современных домов выполнены из пористых материалов , таких как газобетон, пенобетон, а также из SIP-панелей с пенопластом. Эти стены нуждаются в особом креплении сложной конструкции с многоточечной фиксацией, что вряд ли придется вам по душе.

Современные модели радиаторов отопления

Для крепления на стены различными производителями разработаны новые модели из серого чугуна, их масса намного меньше старых классических конструкций. Например, описываем чешский радиатор отопления Viadrus STYL 500.Сколько весит 1 секция этого радиатора отопления? А сколько выйдет масса всей конструкции?

Вес 1 секции составляет 3,8 кг. , вода вмещает 0,8 литра, поэтому масса одной секции радиатора с водой будет 4,6 кг. При тепловом потоке 140 Вт для обогрева помещения площадью 20 м2 потребуется 14 секций, а по весу будет выделено 64,4 кг воды соответственно. Таким образом, этот показатель отличается в меньшую сторону на 40%, чем у классической модели MS 140. Если эту величину разделить на две части (по 32 кг), то можно сделать вывод, что установка на стены из современных материалов, в том числе пористого бетона, вполне возможна без дополнительных креплений.

Еще более легкий дизайн разработан российскими производителями. Их обогреватели предлагаются под маркой EXEMET , модель MODERN отличается следующими весовыми характеристиками:

Одна секция этого производителя весит 3,2 кг, теплоотдача 93 Вт.Для обогрева помещения площадью 20 м2 потребуется 22 секции, тогда общий вес составит 70,4 кг. Эти параметры неплохие, особенно если учесть, что компания выпускает модели с возможностью установки на пол.

Винтажная модель

Несколько слов о старинной чугунной батарее. Его вес превышает советскую модель, которая может достигать 14 кг. Эти отопительные приборы очень похожи на старые, которые устанавливали в 19 веке в резиденциях и усадьбах.

Модель EXEMET FIDELIA весит 12 кг, тепловыделение составляет 156 Вт, общая масса устройства для нашего примера просто чудовищна — 154 кг. Сложный вопрос установки здесь не имеет значения, поскольку первая и последняя секции оборудованы ножками для размещения прибора на полу.

Итак, чтобы обеспечить бесперебойную работу системы отопления, нельзя игнорировать такие важные показатели, как вес и объем аккумуляторной секции. Благодаря правильному расчету нагрузки на крепеж можно рассчитывать на надежность монтажа и длительную эксплуатацию устройства.

По данным российских маркетинговых служб, чугунные теплообменники составляют более 60% продаж всего сегмента. Считается, что они лучше всего подходят для бытовых систем централизованного отопления. Причина востребованности кроется в характеристиках самого материала, благодаря которым чугунный аккумулятор приобретает повышенную устойчивость к внешним воздействиям. Важным фактором его популярности является доступность для населения.

Среди преимуществ чугунной батареи:

• коррозионная стойкость;
Минимальное гидравлическое сопротивление
• ;
• длительный срок эксплуатации;
• неуязвимость к вредному воздействию различных примесей.

Однако из-за повышенной инертности материала такую ​​батарею нельзя совмещать с термостатом. Основные его недостатки — неэстетичный внешний вид и громоздкость, что создает проблемы при переносе и установке системы отопления. Раньше вес старого чугунного радиатора составлял 7,5 кг. Совсем иначе выглядят более легкие изделия нового поколения, декорированные виньетками или литьем под давлением.

Метод определения массы

Ответ на вопрос, сколько весит чугунное оборудование, можно получить, изучив особенности его конструкции.Итоговая стоимость определяется таким образом: вес одного элемента умножается на количество секций, которые предполагается установить в помещении. Заполнение системы водой или другим теплоносителем приводит к увеличению этого показателя на 10-30 кг. В расчетах за основу взят тот факт, что вес 1 секции стандартной чугунной батареи составляет 7,5 кг.

В современной чугунной батарее от 1 до 24 ребер. Общий вес определяется их количеством (см. Таблицу).Для отдельных моделей это значение часто отличается от указанного в несколько раз. Так, если вес одной секции чугунной батареи марки МС-140-300 составляет 5,5 кг, то для МС-140-500 он достигает 7.

.

Европейские поставщики отопительных приборов не отстают от российских компаний. Самые популярные варианты производятся в Испании, Италии, Чехии, Турции и Китае. Итак, чешская модель Termo section отличается небольшим весом в 4,5 кг. А более 3 кг весит основной элемент радиатора Könner совместного производства Германии и Китая.

Вес при вводе в систему отопления

Человек средней физической силы способен самостоятельно переносить конструкцию, имеющую 7 и даже 10 узлов, при транспортировке батареи из 20 секций потребуются коллективные усилия и тщательная проработка маршрута. Такой параметр, как вес чугунного аккумулятора, также учитывается при выборе монтажных кронштейнов. В зависимости от того, сколько он весит, покупают литые или стальные крепления. Среди последних желательно выбирать регулируемые модели, позволяющие изменять положение ТЭНов при установке.

Чугунные радиаторы дороже в эксплуатации?

Чугунные радиаторы могут быть очень красивыми и доступны в большом количестве разной высоты, ширины, дизайна, эффектов окраски и, как таковые, обычно стоят больше, чем их современные стальные эквиваленты. Они также очень тяжелые, и каждая часть отлита вручную, поэтому характеристики могут немного отличаться. Неуверенные клиенты часто спрашивают нас, являются ли чугунные радиаторы более дорогими в эксплуатации из-за объема воды, который они могут удерживать и насколько они тяжелы.

Простой ответ: они не дороже в эксплуатации, чем любые другие металлические радиаторы, например, из алюминия или стали, однако они не работают одинаково из-за различий в материалах и размерах, и эти различия должны быть иметь в виду перед покупкой и установкой их.

Чугунный радиатор следует рассматривать как паковочную массу — если он выглядит уставшим, а краска тусклая, вы можете перекрасить его. Однако стальной радиатор, скорее всего, будет брошен, когда краска начнет отслаиваться и обесцвечиваться, поскольку он считается одноразовым.Чугунные радиаторы также должны повысить ценность и привлекательность вашего дома, так же как и любые качественные приспособления и аксессуары — они действительно являются инвестиционным вложением и даже будут стоить чего-то из вторых рук, если вы захотите позже их продать.

Чугунный радиатор нагревается медленнее, чем его стальной эквивалент, но когда он нагревается, остается теплым дольше, что означает, что он идеально подходит для мест, где требуется низкое отопление большую часть времени, таких как отели, рестораны , пабы и дома.Это намного быстрее и требует меньше энергии для нагрева радиатора, если ему никогда не позволять полностью остыть.

Если ваш чугунный радиатор находится в месте, где его не нужно включать в течение длительного времени, например в офисе на выходных, мы рекомендуем вам использовать термостатический радиаторный клапан и установить его на низкий уровень, оставляя отопление. таким образом, чтобы поддерживать низкий уровень фонового тепла в здании, с возможностью повышения температуры на термостате, когда вам нужно дополнительное тепло.

Использование чугунных радиаторов может означать меньший износ вашего котла, так как при падении температуры не потребуется много времени, чтобы вернуться к температуре, установленной на термостате, как в стальной версии, где температура будет падать быстрее. . Котел не любит многократно выключаться на полную мощность, и чем тяжелее должен работать ваш котел, тем больше вероятность его выхода из строя и необходимости в ремонте или замене. Если вы отсутствуете весь день и отопление не требуется, вы можете установить термостат на низкое значение, чтобы вашему котлу не приходилось работать слишком много, и вы не тратили впустую энергию.Вы также можете выключить котел на ночь, так как ваши чугунные радиаторы сохранят остаточное тепло и не будут полностью остывать в течение многих часов. Время от времени давая котлу перерыв, он продлит его жизнь.

Основным фактором, определяющим, насколько дорого стоит тот или иной источник отопления, является количество потерь тепла из-за плохой теплоизоляции в здании и сквозняков в дверях и окнах. Защита от сквозняков и двойное остекление в сочетании с изоляцией на крыше и стенах помогут гарантировать минимальные потери тепла и эффективное использование счета за отопление.

Как упоминалось ранее, чугунный радиатор более привлекателен, чем стальные версии, и имеет большую площадь поверхности по сравнению с радиаторами аналогичного размера. Стальной радиатор из-за его непривлекательного внешнего вида может быть расположен там, где он спрятан за мебелью или крышкой радиатора. Чугунный радиатор — это красивый объект, который владелец с гордостью выставит на всеобщее обозрение и, следовательно, будет находиться на более видном месте. Таким образом, одно только это расположение означает, что он находится в лучшем месте в комнате, чтобы нагревать воздух вокруг тех, кто проводит время в комнате.

Чугунный радиатор какого размера мне нужен?

Чтобы определить, какого размера вам нужен чугунный радиатор, вы можете использовать калькулятор BTU для вашей комнаты, например этот. При этом будут учтены различные факторы, такие как высота потолка, тип конструкции стен, площадь окон, этаж, на котором находится ваша комната, и так далее, чтобы рассчитать, сколько БТЕ или Ватт вам нужно для обогрева комнаты. После того, как у вас есть показатель BTU, которого нужно придерживаться, вам нужно подумать о положении вашего радиатора. Если он находится под окном, это даст вам максимальную высоту.У вас также будет максимальная ширина в зависимости от положения радиатора, поскольку это будет зависеть от длины стен, дверных проемов, окон и т. Д. И если он находится в коридоре, вы также можете иметь значение максимальной глубины. Все эти факторы будут определять размер нужного вам чугунного радиатора. Всегда убедитесь, что вы покупаете чугунный радиатор, по крайней мере, с показателями BTU, указанными на калькуляторе BTU, поскольку радиаторы всегда можно выключить до значения ниже их максимального значения, когда они вам не нужны при полном нагреве, но не выше.

Использование чугунных радиаторов может означать меньший износ вашего котла, так как при падении температуры не потребуется много времени, чтобы вернуться к температуре, установленной на термостате, как в стальной версии, где температура будет падать быстрее. . Котел не любит многократно выключаться на полную мощность, и чем тяжелее должен работать ваш котел, тем больше вероятность его выхода из строя и необходимости в ремонте или замене. Если вы отсутствуете весь день и отопление не требуется, вы можете установить термостат на низкое значение, чтобы вашему котлу не приходилось работать слишком много, и вы не тратили впустую энергию.Вы также можете выключить котел на ночь, так как ваши чугунные радиаторы сохранят остаточное тепло и не будут полностью остывать в течение многих часов. Время от времени давая котлу перерыв, он продлит его жизнь.

Сколько воды в чугунной секции радиатора отопления. Важные технические характеристики и вес чугунных радиаторов

Радиатор — неотъемлемая часть любой квартиры. Это оборудование обеспечивает отопление дома в холодное время года. Однако далеко не в каждой квартире можно установить тот или иной аккумулятор.Ведь требования к этому устройству напрямую зависят от площади помещения, в котором он находится. В первую очередь, это касается мощности. От этого показателя зависит качество отопления вашего дома. Поэтому сегодня мы научим вас правильно рассчитывать заряд батареи.

Рассчитываем мощность радиатора отопления

Радиаторы отопления обеспечивают отопление квартиры. Без этого устройства невозможно представить ни одно современное жилище. Именно благодаря ему мы можем комфортно проводить холодные зимние вечера.

Мощность радиатора отопления имеет большое значение при отоплении дома. Именно это устройство отдает в комнату большую часть тепла. Без него вы бы жили в холодной и сырой комнате.

Радиаторы отопления могут быть изготовлены из разных материалов. Это может быть алюминий, чугун или сталь. Также такие устройства различаются по своему устройству. Они могут состоять из отдельных секций или представлять собой панель.

При расчете мощности материал, из которого изготовлен радиатор, особого значения не имеет.Но конструкция такого устройства играет немаловажную роль при расчете.

Радиатор, состоящий из секций, можно собрать самостоятельно до необходимой длины. Таким образом, в этом варианте вы рассчитаете количество секций, на которых радиатор будет иметь необходимую мощность.

Как рассчитать необходимое количество секций радиатора:

1. Первое, что нужно знать, это площадь помещения. Для этого нужно отдельно умножить высоту комнаты на длину двух соседних с ней стен, а затем сложить два полученных числа.
2. Также нужно узнать мощность отдельной секции радиатора.
3. Далее площадь помещения умножается на мощность отдельной секции радиатора и делится на 100.

В результате вы узнаете число, которое будет равно необходимому количеству секций радиатора. Вам нужно округлить это.

При желании приобрести панельный радиатор. Этот расчет будет другим. В этом случае вы рассчитаете мощность устройства.

1. Для начала нужно рассчитать объем помещения. Для этого умножьте высоту комнаты на число, полученное умножением длины двух соседних стен.
2. Полученное число умножаем на 41. Эта цифра — необходимая мощность для обогрева одного кубического метра.

Полученная цифра будет равна мощности радиатора. Вам нужно округлить это. В этом случае можно разделить стоимость на два радиатора.

Какова мощность одной секции чугунного радиатора

Чугунные радиаторы — самые первые батареи.Однако, несмотря на новые модели, такие устройства по-прежнему занимают первое место по популярности.

Оригинальным дизайном чугунные радиаторы МС-140-500 не отличаются. Однако такие гармошки обладают надежностью и высоким КПД.

На данный момент внешний вид чугунного радиатора вышел на новый уровень. Вы можете увидеть модели самых разных цветов. Более того, некоторые батареи этого типа имеют красивый рельеф и даже чугунное литье.

Теплоотдача чугунных радиаторов высокая.Мощность одной секции такого устройства составляет 160 Вт. Однако считается, что в среднем этот показатель может снизиться до 140 Вт. Есть таблица сравнения разных типов радиаторов. И в нем чугунная батарея занимает первое место. Давайте рассмотрим преимущества таких устройств.

Преимущества чугунных радиаторов:

1. Чугун обладает очень высокой теплоемкостью. Благодаря этому радиаторы из такого материала долго сохраняют и в большом количестве отдают тепло.
2. Чугунные батареи, при условии правильной сварки, легко выдерживают удары воды и перепады температур.
3. Стенки таких аккумуляторов не подвержены коррозии и износу. Поэтому для них подходит абсолютно любая охлаждающая жидкость.

Если вы выберете этот радиатор, то можете быть уверены, что у вас не возникнет проблем при его эксплуатации. Однако многих не устраивает внешний вид таких устройств.

Средняя мощность алюминиевой секции радиатора

Наибольшей популярностью пользуются алюминиевые радиаторы.Это связано с их современным внешним видом и простотой в уходе. Приобрести такие модели по очень доступной цене можно в специализированных магазинах.

Кроме алюминиевых и чугунных радиаторов есть стальные батареи. По габаритам и весу такие устройства значительно уступают моделям из других материалов. В этом преимущество стальных радиаторов.

Алюминиевые радиаторы выдерживают до 15 атмосфер. Также им не страшны высокие температуры.Вот почему они так любимы нашим народом. Дизайн алюминиевых аккумуляторов достаточно лаконичен. Конечно, особой оригинальностью такие конструкции не отличаются, однако они способны вписаться в любой интерьер. Вопрос о мощности одной секции таких аккумуляторов все еще актуален. Точно ответить на это невозможно, так как разные модели могут иметь от 180 до 200 Вт. Алюминиевые аккумуляторные секции очень легко подсоединяются. Обычно эти услуги предоставляют продавцы в магазине, но при необходимости вы можете собрать их самостоятельно.

При всех достоинствах алюминиевых радиаторов, у них есть и недостатки. Чтобы потом не пожалеть о содеянном, нужно ознакомиться не только с отзывами «за», но и с позициями «против».

Недостатки алюминиевых конвекторов:

1. Алюминий — это материал, наиболее подверженный коррозии. Более того, в процессе ржавления может выделять газы. Поэтому такие устройства наиболее применимы в индивидуальных системах отопления, где качество воды выше.
2. При неправильном соединении секций возможна утечка алюминиевых радиаторов. И в этом случае отремонтировать их будет невозможно.

Алюминиевые радиаторы очень популярны из-за их высокого КПД и небольшого веса. Однако у них есть серьезные недостатки, которые необходимо учитывать.

Объем воды в одной секции чугунной батареи

Многих интересует объем воды в одной секции. Поскольку некоторые утверждают, что большие размеры таких радиаторов говорят о том, что в одной секции содержится более трех литров.

На самом деле большую часть объема такого устройства составляет сам чугун. Он имеет толстый слой, поэтому изделие кажется таким объемным. Посмотрим, сколько воды может быть в одной секции чугунной батареи.

Сколько бытовой воды уйдет в одну секцию чугунной батареи:

• Радиатор модели MC 140/500 вмещает 1,45 л воды в одну секцию;
• Аккумулятор модели MC 140/400 вмещает 1,28 литра воды в одной секции;
• Для конструкций модели MC 140/300, 1.Необходимо 11 литров воды.

Как видите, в чугунных батареях не так много воды, как может показаться. Поэтому за экономию этого ресурса можно не беспокоиться.

Рассчитываем мощность радиатора отопления (видео)

Мощность радиатора должна играть решающую роль при его выборе. Поэтому не забывайте вовремя рассчитывать этот параметр, чтобы не запутаться.

Вряд ли вы мечтаете провести эту зиму в ледяной квартире под десятью одеялами.Поэтому сегодня речь пойдет о радиаторах отопления, а именно о чугунном радиаторе МС-140.

Сделаем обзор характеристик, расскажем, как правильно выбрать количество секций и как все это смонтировать. Но обо всем по порядку.

Почему именно чугун

Чугунные радиаторы имеют ряд преимуществ, рассмотрим основные из них:

• Высокая коррозионная стойкость. Это свойство связано с тем, что в процессе эксплуатации поверхность радиатора покрывается «сухой ржавчиной», препятствующей развитию коррозии.Чугун также очень износостойкий, он не наносит особого вреда камням и различному мусору из труб отопления;
• Хорошая тепловая инерция. Даже через час после выключения котла чугунный радиатор отопления MS 140 сохраняет 30% излучаемого тепла, в то время как для стальных радиаторов этот показатель составляет всего 15%;
• Длительный срок службы. Так у качественных чугунных радиаторов он может достигать 100 лет, хотя производители говорят о 10-30 годах надежной работы;
• Большая внутренняя секция радиаторов. Именно по этой причине чугунные радиаторы отопления MS 140 500 редко требуют чистки;
• Чугун в силу своего состава ни при каких обстоятельствах не может вызывать электрохимическую коррозию. Другими словами, никаких конфликтов с пластиковыми (стальными) трубами возникнуть не может.

Поговорим о характеристиках

А теперь пора предложить вашему вниманию технические характеристики чугунных радиаторов.

Страна производитель	Украина Россия
Максимальная температура охлаждающей жидкости	130.0 (градусы)
Максимальное рабочее давление	9,0 (бар)
Испытание давлением	15,0 (бар)
Конструкция радиатора	В разрезе
Количество каналов в 1 секции	2
Объем воды в 1 секции	1,35 (л)
Теплоотдача 1 секция	175,0 (Вт)
Вес 1 секция	6. 2 (кг)
Ширина 1 секции	98 (мм)
Диаметр отверстия ниппеля	5/4 (дюйм)
Материал пересечения	Термостойкая резина
Профиль и пробковый материал	СЧ-10 ГОСТ-1412
Материал ниппеля	КЧ-30-6Ф ГОСТ-1215

Но, зная преимущества устройств и их характеристики, не спешите бежать в магазин.Ведь перед этим нужно узнать, сколько секций необходимо, чтобы обогрев был действительно эффективным.

Количество секций

Количество секций зависит от конфигурации помещения. Конечно, здесь основным параметром является площадь, но есть и другие немаловажные факторы, такие как: зонирование, пол, высота потолка, размеры ниши, наличие стеклопакетов, количество окон.

Наконечник. Для угловых комнат лучше выбрать более мощные радиаторы и сделать несколько дополнительных секций (1-2).Объясняется это дополнительными потерями тепла, которые могут сказаться на комфорте жителей.

Рассмотрим формулу расчета необходимого количества секций для помещения с высотой потолка не более 3 метров и площадью 50 квадратных метров:

Совет. Если в результате расчета вы получите дробное число, то лучше округлите его — обеспечьте небольшой запас мощности.

Теперь, когда вы знаете, сколько разделов вам нужно, можно переходить непосредственно к установке.

Монтаж

Количество секций посчитано, радиаторы куплены, осталось установить. Здесь есть два варианта — обратиться к специалистам, потратив деньги, или сделать это самому. Рассмотрим второй вариант.

Подбираем крепления

Первым этапом монтажа является выбор крепления для радиатора. На фото вы можете увидеть различные виды креплений.

Например, для секционных радиаторов используются штифтовые и угловые кронштейны.Первые используются для крепления батареи к стене из кирпича или штукатурки, а угловые используются, если стена деревянная. Также следует помнить, что для углового крепления необходимо запастись саморезами и дюбелями.

Виды крепежа. Как вы уже догадались, для нашего случая применимы крепления № 3 и № 4

Непосредственная установка

На этом этапе нужно выбрать места для установки кронштейнов. Помните, что на радиатор необходимо не менее трех кронштейнов.После использования дюбелей и дрели нужно закрепить кронштейны.

Следующим шагом будет установка радиатора на кронштейны.

Наконечник. Не нужно сразу снимать защитную пленку с радиатора, сначала установите ее на кронштейны, а затем, не боясь поцарапать радиатор, снимите пленку.

Осторожно подсоедините вышедшие из строя трубы к радиатору. Прикрепите аккуратно и аккуратно, но не повредите нитки; в противном случае вода вытечет из системы. Перед просмотром ознакомьтесь с установочным видео в нашей галерее.

При установке важно соблюдать определенные расстояния. Например, высота установки над полом должна быть примерно 10 сантиметров. Расстояние между стеной и аккумулятором должно составлять от 2 до 5 см.

Резюме

Чугунные приборы можно смело устанавливать в свои системы отопления, конечно, по характеристикам они уступают новым моделям, но и цена у них невысокая.К тому же они столетием доказали свою пригодность как в СССР, так и в Европе. Большой плюс — долгий срок службы.

Секционные чугунные радиаторы начали производить более ста лет назад. Их использовали сначала в системах парового отопления, а затем в системах центрального водяного отопления. Классические чугунные радиаторы МС-140 советского производства установлены во многих старинных русских домах.

Достоинством чугунных радиаторов является их высокая надежность и длительный срок службы (более пятидесяти лет). Радиатор состоит из секций из высококачественного чугуна, которые соединяются ниппелями из ковкого чугуна. Большой диаметр отверстия делает чугунные радиаторы неприхотливыми к качеству теплоносителя и позволяет использовать загрязненную воду, типичную для систем центрального отопления в России по той же причине, что они имеют низкое гидравлическое сопротивление. Толстые стенки и химические свойства чугуна придают радиаторам коррозионную стойкость, что актуально летом, когда вода из системы отопления стекает, а радиатор остается ржавым «сухим».«Чугунные радиаторы — самые дешевые аналоги, за исключением высокохудожественных изделий со сложной отливкой. Цена на них намного выше.

Недостатки чугунных радиаторов в их большой массе. По этой причине установка усложняется, а транспортные расходы увеличиваются. Чугунные радиаторы имеют большую тепловую инерцию (долго нагреваются и остывают) Поэтому их нельзя использовать в системах отопления с автоматическим регулированием температуры из-за длительного срабатывания.

Надежные и проверенные временем отопительные приборы. Конструкция MC 140 идеально подходит для российских тепловых сетей. Абсолютно не чувствителен к качеству воды, используемой в качестве охлаждающей жидкости. Самые доступные радиаторы отопления.

Характеристики одной секции:

Масса, кг 6,25

Тепловой поток, кВт 0,16

Объем воды, л 1,45

Диаметр отверстия, дюйм 1 1/4

Технические характеристики

Максимальная температура 130 ° С

Рабочее давление 9-12 бар

Давление обжима 18 бар

Размеры чугунного радиатора

Чугунные батареи, отметившие столетие, продолжают нести тепло в жилые дома и не спешат уступать место алюминиевым аналогам и компактным конвекторам.У чугуна много неоспоримых преимуществ: коррозионная стойкость, тепловая эффективность и долговечность. Современная техника имеет привлекательный дизайн, а линейка моделей в стиле ретро выглядит просто роскошно. При всех достоинствах у них есть один недостаток — вес чугунного радиатора составляет несколько десятков килограммов.

Сколько весит чугунный аккумулятор?

Особенно важно знать и учитывать вес отопительной батареи при установке устройств на тонких стенах и перегородках из хрупких материалов.Если нагрузка выше нормы, придется отказаться от настенного крепления и закрепить радиатор на полу.

Вес чугунной секции радиатора без охлаждающей жидкости от 7,1 до 7,5 килограмм — точные значения зависят от высоты изделия и других особенностей модели. Среди новинок — облегченные модификации с массой секции 5,7 кг. Стандартные батареи состоят из 4–10 секционных ячеек, но есть и «гиганты», включающие 20 и более звеньев.

Зная, сколько весит чугунная секция радиатора, несложно рассчитать массу батареи, состоящей из нескольких баков. Например, устройство из 7 секций будет весить 48–52,5 кг, а устройство из десяти секций будет иметь нагрузку 70-75 кг. Для облегчения монтажа выбирают несколько устройств из 5-7 секций, а не громоздкие многосекционные конструкции. При необходимости сборные устройства модернизируют, добавляя или уменьшая количество элементов.

Рассчитывая общую массу нагревателя, следует учитывать, что объем чугунной радиаторной секции составляет в среднем около полутора литров жидкости.В новых экономичных моделях встречаются показатели от 1 литра, а в радиаторах старой модели количество охлаждающей жидкости может достигать 1,7 литра. Естественно, после запуска системы отопления вес прибора увеличится.

Технические характеристики чугунной батареи

Не менее важны и другие технические характеристики чугунных радиаторов. Их знания и умение рассчитывать необходимые параметры помогают правильно определить количество секций в источнике тепла.

Мощность — ключевой показатель производительности

Зная мощность чугунного радиатора, несложно подсчитать количество приборов. Важно учитывать, что в системах с центральным отоплением, где невозможно контролировать температуру теплоносителя, избыток источников тепла не менее неприятен, чем недостаток. Следствие ошибки — повышенная сухость воздуха, неприятный запах пригоревшей пыли, сквозняки от необходимости частого проветривания.

Номинальная тепловая мощность одной секции стандартного чугунного радиатора составляет 160 Вт.При расчете габаритов отопительного агрегата необходимо определить величину теплового потока жилища. Этот показатель зависит от материала стены, из которого построено строительство, и степени теплоизоляции здания. В панельном доме тепловой поток составляет 0,041 кВт / м3, в кирпичной конструкции — 0,034 кВт / м3, а при хорошей теплоизоляции — 0,02 кВт / м3 вне зависимости от того, из чего построены стены.

Для расчета количества звеньев используется простая формула: цифра, обозначающая объем помещения, умножается на тепловой поток помещения, после чего полученное значение делится на номинальный тепловой поток одной секции (0.160 кВт). Сумма округляется до целого числа — это количество обязательных элементов. Совмещать их в одном радиаторе не обязательно — если окон несколько, лучше устанавливать прибор под каждым проемом.

Теплопередача чугунных радиаторов напрямую зависит от количества секций в обогревателе и их размеров. Размеры батареи подбираются с учетом площади комнаты и габаритов оконного проема. Чтобы заявленная производителем мощность «работала», длина батареи должна перекрывать окно не менее чем на 70-75%, а расстояние до подоконника должно быть от 8-12 см.

Размеры чугунного радиатора

Производители придерживаются общепринятых размеров чугунных радиаторов отопления — это дань традициям и важный фактор эффективной работы и безопасности оборудования.

1. Ширина одной секции чугунного «гармошки» от 35 до 60 см. Разные значения встречаются не только у конкурирующих производителей, но и в разных модельных рядах одного и того же производителя.
2. Глубина типичных изделий: 92, 99 и 110 мм.В конструктивных изменениях возможны другие номера.
3. Межосевое расстояние в стандартных версиях — 35 и 50 см, но есть другие параметры.
4. Высота устройств всегда больше межосевого расстояния и может быть увеличена на длину ножек, если речь идет о напольной модели.
5. Площадь чугунной секции радиатора в среднем составляет 0,25 кв. метр.

Срок службы и другие параметры

Срок службы чугунных радиаторов исчисляется десятилетиями.После завершения установки можно не думать о замене аккумуляторов в ближайшие 20-25 лет. Известно, что в домах дореволюционная строительная техника, отлитая более 100 лет назад, до сих пор исправно работает.

Рабочее давление чугунных приборов составляет 9 атмосфер, что позволяет использовать их в автономном и центральном отоплении. Также чугун не боится сливов теплоносителя в летнее время года — спокойно дожидается отопительного периода, не теряя своих свойств.

Изучив технические характеристики и выяснив, сколько весит чугунный радиатор, практические люди доверяют системным расчетам и специалистам по установке. Это всегда безопаснее, чем пытаться сделать незнакомое дело своими руками.

Часто задаваемые вопросы

Совместимы ли старые викторианские и школьные чугунные радиаторы с современными системами центрального отопления?

Да, все наши чугунные радиаторы совместимы с современными системами центрального отопления. При заказе мы обсудим с вами положение и размер требуемых клапанов, 15 мм или 22 мм. Остальное оставьте нам.

Ваши клапаны двунаправленные?

Традиционные не двунаправленные. Сообщите эту информацию своему сантехнику при установке радиаторов.

Какие цвета у нас могут быть?

В стоимость радиатора входит один из наших стандартных цветов или за дополнительную плату вы можете выбрать цвет растений любой компании (обратите внимание, что это может совпадать по цвету в зависимости от состава краски *) и краски Ardenbrite с металлическими эффектами.Мы можем выслать вам образцы стандартных цветов, чтобы вы могли сочетать цвета с вашим декором.
* мы распыляем краску под цвет краски на основе растворителя, по этой причине цвет может немного отличаться по оттенку по сравнению с краской на водной основе, а также из-за другой поверхности.

Какого размера бывают радиаторы?

Оригинальные чугунные радиаторы были изготовлены различной высоты, длины и ширины, самая низкая из которых составляла 13 дюймов (330 мм), примеры — Chubby Churchill, Chubby Princess и 9-колоночные радиаторы, самые высокие — 45 дюймов (1125 мм) — это радиаторы Princess, все любой длины от 7 дюймов (175 мм) до любой необходимой длины. Мы не рекомендуем использовать радиаторы длиной более 1,5 м по причинам, связанным с обеспечением здоровья и безопасности, пожалуйста, обсудите с нами, если ваши требования превышают длину 1,5 м.

Как определить, какой размер мне нужен?

Сообщите нам, какой у вас размер комнаты, и мы сможем определить требуемую тепловую мощность (BTU / Вт). Например, для квадратной комнаты 12 футов (3,7 метра) требуется около 5000 BTU, или если у вас есть зазор для радиатора, укажите этот размер, и мы можем предоставить вам радиатор с максимальной мощностью для этого пространства.

Нам требуется несколько подходящих старых чугунных радиаторов, возможно ли это?

Имея на складе около 2000 радиаторов, мы можем подобрать радиаторы любого размера и стиля. Например, мы только что завершили контракт на поставку более 300 радиаторов в едином стиле.

Как восстановить старые викторианские и школьные радиаторы?

Сначала мы снимаем все старые фитинги, а затем промываем старый радиатор. Затем они подвергаются пескоструйной очистке. После пескоструйной обработки мы устанавливаем новые переходные втулки для соответствия выбранным вами клапанам, а затем проводим испытания давлением до 4 бар, ваша обычная система центрального отопления составляет около 2 бар.После того, как мы проверили уплотнения на выпускном отверстии и прокладках, мы либо распыляем краску, либо вручную полируем радиатор.

Вы доставляете?

Мы можем доставить в любую точку мира, наш собственный водитель доставит на грузовике большую часть материковой части Великобритании за 125 фунтов стерлингов + ндс. За заказ, есть небольшая дополнительная плата для Шотландии. Для других направлений за пределами материковой части Великобритании мы предоставим вам цитата. Доставка на обочине, но водитель поможет вам в работе. Он не застрахован, чтобы находиться в вашем доме, поэтому, если вы пригласите его сюда, это на ваш страх и риск, и мы не несем ответственности за любой причиненный ущерб.. Поставка под заказ / загрузка автомобиля не на радиатор.

Все наши радиаторы поставляются целыми, готовыми к установке, пожалуйста, учтите это при заказе, т.е. продумайте логистику.

У нас есть старые викторианские или школьные / больничные радиаторы, которые мы хотели бы восстановить. Вы можете это сделать?

Да, мы можем. Спросите у нас расценки и прочтите раздел на веб-сайте, посвященный процессу восстановления. Цены начинаются от 275 фунтов стерлингов плюс НДС за радиатор.Пожалуйста, обсудите с нами, если длина радиаторов превышает 1,5 м, для получения коммерческого предложения.

Пожалуйста, не отправляйте мелкие или ценные предметы вместе с ремонтом, так как мы не можем гарантировать их возврат и не можем восстановить мелкие предметы, например кронштейны или ножки радиатора. Мы можем отремонтировать безопорные радиаторы, есть небольшая дополнительная плата из-за дополнительных требований по транспортировке. Мы не можем восстановить клапаны.

Если во время ремонта радиаторов, поставляемых заказчиком, будут обнаружены какие-либо проблемы, мы проинформируем вас о любых возможных дополнительных расходах для утверждения, прежде чем продолжить, например, мы можем заменить любые поврежденные секции радиатора.

. Требуется ли специалист-сантехник для установки старых радиаторов?

Нет. Любой сантехник сможет установить наши радиаторы, поскольку они будут готовы со всеми необходимыми метрическими фитингами во всех нужных местах.

Все ли ваши запасы показаны на веб-сайте?

Ни в коем случае. Мы не могли поддерживать наш веб-сайт в актуальном состоянии достаточно быстро из-за постоянно меняющихся запасов. На страницах нашего сайта представлены фотографии самых популярных линеек чугунных радиаторов. У нас есть возможность найти множество необычных, изысканных и одноразовых чугунных радиаторов, которые никогда не попадают на наш сайт.Мы надеемся расширить наш ассортимент фотографий, чтобы вы могли увидеть истинные вариации радиаторов, которые мы делаем на складе.

У нас есть готовый список, если вам быстро понадобится радиатор.

Можете ли вы предоставить краску для подкраски?

Если вы свяжетесь с нами, мы вышлем вам небольшую емкость с краской под цвет вашего радиатора. Через несколько недель он исчезнет, ​​поэтому, пожалуйста, сделайте запрос, когда это необходимо.

У меня широкий плинтус, у вас есть гибкие кронштейны?

Да, у нас есть гибкие кронштейны, подходящие к клапанам

Вы покупаете старые чугунные радиаторы?

Да, делаем.Пожалуйста, отправьте нам электронное письмо с фотографиями радиаторов, которые вы продаете, контактной информацией и вашим местонахождением в стране. Затем мы рассмотрим фотографии и сообщим вам, заинтересованы ли мы в их приобретении и по какой цене. Пожалуйста, обратитесь к странице контактов для получения подробной информации о том, как связаться с нами.

Как вы рассчитываете БТЕ / Ватт?

Тепловая мощность радиатора измеряется либо в британских тепловых единицах (BTU), либо в ваттах. Тепловая мощность радиатора определяется с помощью расчета, называемого дельтой t, исходя из комнатной температуры 18 ° и температуры бойлера 80 ° и обратки 60 °, дельта t составляет 52 °.
