Пробурите скважину Sand Point, чтобы сэкономить тысячи долларов — Новости Матери-Земли

Для тех, кому посчастливилось иметь неглубокий уровень грунтовых вод без коренных пород, самодельная скважина сэкономит тысячи долларов по сравнению с бурением скважины . В идеальных условиях скважину можно пробурить за несколько часов и оборудовать кувшинным насосом, создав несложную и недорогую резервную или повседневную подачу воды.

Песчаные точечные скважины (также известные как буровые скважины или забивные скважины) когда-то были широко распространены, но, как и многие другие несложные инструменты, пошли на свалку, как только стали доступными электричество, буровые установки и объемы глубокой воды. Механика домашнего хозяйства 1918 года описывает простоту установки и обслуживания песчаных точечных колодцев так, как будто в каждом доме должен быть хотя бы один. Как многие американцы ни разу не оседлали лошадь, не использовали торцовочную пилу, не консервировали квашеную капусту и не шили педалью, многие не знают о сандпойнтах.Тем не менее, мы должны.

Многие профессиональные эксперты в настоящее время согласны с тем, что суровость наших экстремальных погодных условий усиливается, ископаемое топливо действительно незаменимо, а затраты на энергию растут. Ручной насос и скважина за несколько сотен долларов могут стать спасением, и не только для сельских жителей. Установка может быть менее сложной, чем вы думаете.

Найдите свой уровень грунтовых вод

Песчаные наконечники используются для крупнозернистого песка или гравия. В глине землеройные буры работают лучше всего.В каменистых или твердых породах или при большой глубине воды бурят скважины. Уровень грунтовых вод (верхний уровень водонасыщенной почвы) колеблется в зависимости от сезона. Во влажные периоды уровень грунтовых вод может находиться над землей. В засуху уровень грунтовых вод может опускаться ниже дна колодца, «пересыхая».

Чтобы узнать о своем уровне грунтовых вод, свяжитесь с водным округом вашего округа или с отделом природных ресурсов штата. Бурильщики скважин и соседи с песчаными точками могут рассказать вам о глубине своих скважин и дебитах. В Интернете обратитесь в Совет по водным системам или в U.С. Геологическая служба. Вам также может понадобиться разрешение.

Как установить скважину с песком

На протяжении многих лет «Новости Матери-Земли» опубликовали несколько хороших статей о песчаных точках, в том числе «Как выкопать колодец в 1970 году» и «Обустройство водных ресурсов для поселенцев» в 1971 году Кена Кернса, который говорит: «Если условия вождения хорошие, 4-дюймовый диаметр обсадной колонны может быть погружен на глубину до 50 футов». В книге Readers Digest «Назад к основам» 1981 года говорится, что глубина 150 футов может быть достигнута «с помощью оборудования».Однако обычно забивные скважины устанавливаются глубиной не более 30 футов с трубой диаметром 1 1/4 дюйма или 2 дюйма и простыми инструментами. Также в « Матери-Земле» Стив Максвелл пишет в 2012 году в « Источниках и вариантах воды в усадьбе», что 50 футов могут быть достигнуты при идеальных гидрогеологических условиях.

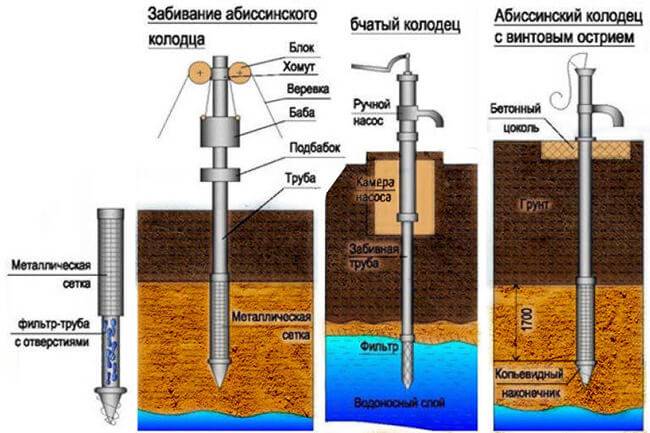

По сути, забивной колодец устанавливается путем забивания песчаного наконечника и трубы прямо в землю для отвода грунтовых вод, которые могут быть буквально прямо у вас под ногами. Песчаная точка, перфорированная труба от 24 до 60 дюймов с тяжелым стальным наконечником (водозаборник), экранирована, чтобы не допустить попадания более крупных частиц грязи.Экран, доступный с различными размерами отверстий в зависимости от почвы, должен быть достаточно прочным, чтобы выдерживать удары молотком и истирание. Два хороших источника информации об установке включают Merrill Manufacturing и Wisconsin DNR.

Приводная труба, муфты и крышка

Приводная (жесткая) труба или обсадная труба также должны быть сверхпрочными. Резьба обычных тонкостенных труб и муфт может сорваться или сломаться, или труба может сломаться в местах резьбы. Крышка привода защищает резьбу. Может оказаться полезным использовать короткий отрезок жесткой трубы и муфту под крышкой привода, которую легче снять, чем крышку, после многократных ударов.

Методы ковки

Эту трубу забивают в землю путем неоднократного опускания тяжелого груза (забивного устройства) на трубу, как правило, одним из четырех способов: Забивное устройство направляется внутрь трубы, чтобы ударить по заглушке трубы, забивное устройство направляется снаружи трубы (как изображен здесь), чтобы ударить по колпачку, отвертка ударяет по зажиму снаружи трубы или длинный тонкий отвертка ударяет по основанию песочного наконечника внутри трубы. Последний метод устраняет сжимающую нагрузку на трубу и делает ненужной тяжелую приводную трубу. Можно использовать молоток, но, помимо того, что он изнурительный, им трудно управлять прямо.

Груз можно перемещать вручную с помощью инструмента, напоминающего привод Т-образной стойки, или груз можно поднимать и опускать с помощью штатива и шкива. Или, если груз сбрасывается внутрь трубы, груз можно опустить с помощью веревки, а не штатива. Просто обязательно надежно завяжите веревку, чтобы она случайно не упала в колодец (это из личного опыта с другим проектом).

После того, как первая труба забита в землю, заглушка трубы снимается и добавляется еще одна секция трубы (с резьбовым соединением и герметиком).Легче всего работать с 5-метровыми секциями труб. Если вы используете 10-футовую трубу и привод Т-образной стойки, сначала выкопайте яму глубиной 3 фута, чтобы стоять, когда труба вбивается вниз. Эта дыра должна быть позже заполнена. Другой вариант — стоять на лестнице или платформе по мере добавления секций. Опять же, это может затруднить работу молотком.

Удар по воде

Чтобы определить, когда вы попали в воду, опустите в трубу веревку с грузом. Вы услышите, когда он коснется воды. Спуститесь еще примерно на 5 футов, чтобы учесть сезонные изменения уровня воды.Не заезжайте слишком далеко, иначе вы можете протолкнуть точку песка мимо водоносного пласта. Оставьте достаточное количество трубы, выходящей из земли, чтобы она находилась на удобной рабочей высоте с насосом, который вы собираетесь использовать, примерно 2-3 фута. Это также помогает защитить скважину от поверхностного загрязнения. Систему также необходимо промыть, чтобы удалить грязь.

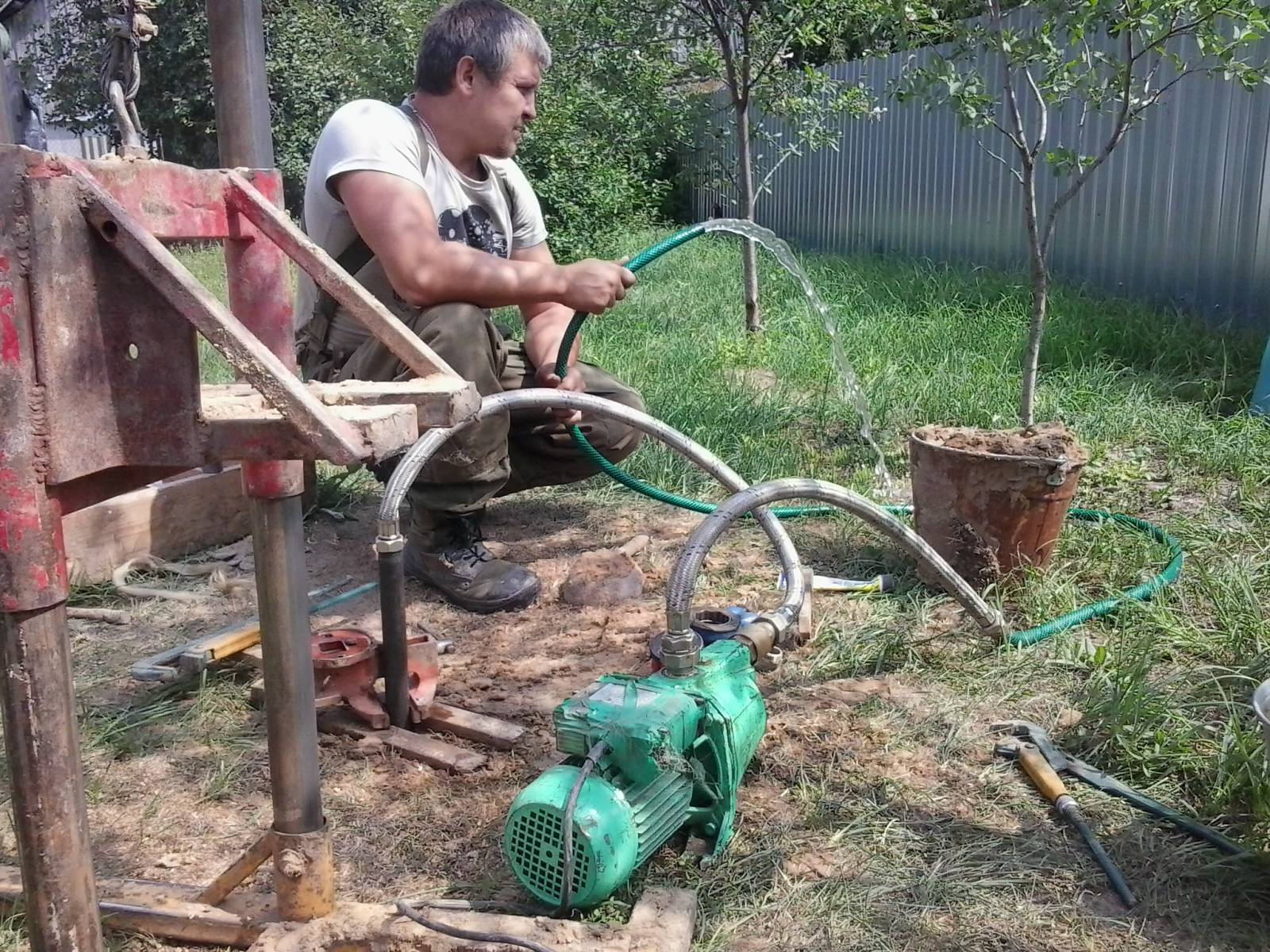

Затем прикрепите насос для кувшина или всасывающий насос. Начните прокачку. Через несколько движений из носика потечет вода. Грязь со временем исчезнет.

Применение для песчаных скважин

По данным Self-Help Wells Продовольственной и сельскохозяйственной организации Объединенных Наций, колодцы с песком имеют множество применений. Например, несмотря на то, что диаметр скважины обычно невелик, а дебит относительно низок, несколько приводных скважин могут быть соединены с одним насосом. Поскольку забивные колодцы строятся быстро, их можно использовать временно и поднимать, когда они больше не нужны. Забивные колодцы могут осушать участки раскопок.Забивной колодец можно использовать для завершения скважины, выкопанной до уровня грунтовых вод другим методом, например с помощью шнека.

Разумно инвестировать сейчас во что-то такое простое, как колодец с песком, если это вообще возможно. В конце концов, вы можете хранить только определенное количество воды.

Дополнительные фотографии и подробную информацию можно найти в нашем блоге «Сделай сам» колодец Sand Point за один день.

Линда Холлидей живет в штате Миссури Озарк, где она и ее муж основали  Well WaterBoy Products ,   компанию, призванную помочь людям жить более самодостаточно вне сети с помощью человеческой силы, а  изобрели насос WaterBuck .

Иллюстрации Линды Холлидей и «Механика домашнего хозяйства». Фото Национального архива США.

Все блоггеры сообщества MOTHER EARTH NEWS согласились следовать нашим рекомендациям по ведению блога и несут ответственность за точность своих сообщений. Чтобы узнать больше об авторе этого поста, нажмите на ссылку автора в верхней части страницы.

Как пробурить забивную точечную скважину | Главная Руководства

Автор: Hunker Team Обновлено 21 июля 2017 г.

Предупреждение

Прежде чем начать, узнайте у властей о любых местных ограничениях на скважины.

Как пробурить забивную точечную скважину. Если вы находитесь в районе с песчаным грунтом, а уровень грунтовых вод находится в пределах 10–25 футов от поверхности, вы можете пробурить скважину с забивной точкой (песчаной точкой). Это самый простой и наименее затратный способ получения колодезной воды; однако большинство насосов могут эффективно поднимать воду только на глубину до 25 футов, потому что объем перекачиваемой воды постоянно падает по мере того, как вы углубляетесь. Читайте дальше, чтобы узнать, как бурить забивную точечную скважину.

1. Приобретите в местном хозяйственном магазине предметы, необходимые для бурения забивной точечной скважины, в том числе песчаный наконечник длиной от 3 до 5 футов, четыре секции трубы длиной 5 футов и диаметром 2 дюйма, специальный привод. муфты и крышка привода.Возьмите напрокат или одолжите копатель ям для столбов, трубоукладчик и ручной насос (кувшинный насос), если у вас еще нет этих предметов.

2. Используйте копатель отверстий для столбов, чтобы пробурить стартовое отверстие в том месте, где вы хотите расположить колодец. Отверстие должно быть глубиной от 3 до 4 футов, прежде чем вы сможете начать опускание трубы.

3. Присоедините 5-футовую трубу к точке песка с помощью одной из приводных муфт и поместите крышку привода на открытый конец трубы. Нанесите герметик на муфтовые соединения и используйте два трубных ключа при выполнении соединений.

4. Забейте точку с помощью кувалды или взятого напрокат моторизованного трубоукладчика и убедитесь, что труба находится в вертикальном положении, используя уровень. Когда над землей останется только около 4 дюймов трубы, снимите крышку привода, присоедините другую секцию трубы с помощью муфты привода и поместите крышку привода на новую секцию.

5. Продолжайте движение вниз и добавляйте трубы, пока уровень грунтовых вод не войдет на 5-10 футов. Опустите утяжеленный трос или воткните узкий шест в отверстие трубы, чтобы проверить расположение уровня грунтовых вод.

6. Установите временный кувшинный насос или ручной насос на трубу после достижения нужной глубины, чтобы очистить скважинную трубу от песка и грязи. Накачивайте вручную, пока из насоса не пойдет чистая вода.

7. Приобретите всасывающий насос с приводом от двигателя такого размера и производительности, который будет поднимать на поверхность необходимый объем воды, по крайней мере, 4 галлона в минуту. Установите насос в соответствии с инструкциями производителя.

А.Введение

Приводной и реактивный методы погружения отличаются от других тем, что они может погрузить всю обсадную колонну и скважинный фильтр в земля в то же время, что отверстие выкопанные Они используются в основном для погружения обсадной колонны и экран в конечное положение в отверстиях, которые уже опускались до уровня грунтовых вод, где находился водоносный горизонт состоит из рыхлой, рыхлой почвы. Они также могут быть используется для бурения колодцев с поверхности земли, хотя условия, которые позволили бы их экономно использовать. весьма специфичны и относительно редки.

Б. Ведомый

1. Метод

Техники, используемые в проходка забойных скважин чаще всего применяется не для забивать скважинные наконечники и обсадную трубу с поверхности земли, как метод описывает, но загнать обсадные трубы на место и скважины и присоединенный кожух сверху водоносного горизонта. Это метод, который используется прежде всего наряду с другими методами и в составе их.

Это цельный кусок проволоки, обернутый вокруг и приварены к несущей раме, прикрепленной к стальной наконечник на одном конце и к соединительной трубе в другом. Поперечное сечение бамбуковой вариации этот тип экрана показан на рис. 15-4.

Используйте эти различные методы в условиях спелеологии. запретить бурение всей скважины для последующей обсадки.

Этот способ проходки скважины наиболее эффективно используется в сочетании с ручным бурением там, где водоносный горизонт рыхлый песок или гравий, а почва над ним непросыпная.Ручное бурение эффективнее и быстрее в не обрушенных породах. что было бы трудно вести скважину. Затем используется проходка в нижнем водоносном пласте, который не будет поддерживать ручное отверстие.

2. Преимущества и недостатки

Эти скважины легко забиваются, тянутся вынуть и положить в другом месте. По времени и потраченным деньгам чтобы добраться до воды, колодцев может быть дешевле.

Ограничения забивной скважины включают следующее:

• Расходные материалы часто недоступны. Водить машину очки почти всегда приходится покупать из-за необходимое высокое качество. Металлические трубы и насосы доступны в большинстве стран, но не часто в сельской местности.

• Наконечники привода не проникают в твердую породу и проникают в глину с большим трудом.

• Точку привода редко можно загнать глубже 15 метров.

3. Оборудование

То Для строительства забивных скважин требуется следующее оборудование:

Стальной наконечник, прикрепленный к трубе с отверстиями в ней, обернут латунной сеткой, препятствующей попаданию мелких частиц почвы вход с водой.

• Колодезная точка. Это колодезные экраны с острой сталью точки на их нижних концах, чтобы их можно было легко вбивается в землю.Из-за стрессов, положенных на них во время движения точки привода всегда из прочного металла. можно сделать колодец из куска железа или стали трубу, обрезав и согнув один конец в точку, но иглофильтры промышленного производства могут выдерживать гораздо большие нагрузки. Над заостренным концом все скважины имеют длину колодезного экрана, через который вода будет поступать в колодец. (См. рис. 14-1 и 14-2.)

• Металлическая труба, Металлическая труба крепится к точке привода и заводится в землю, где он будет выступать в качестве кожуха.Только металлическая труба достаточно прочна, чтобы выдержать нагрузки наденьте его во время вождения.

• Приводные муфты. Это специальные муфты, в которых заканчивается труба на самом деле встретиться. (Возникли вопросы о полезности этот тип муфты, потому что при движении соединение ослабевает немного и не может быть снова затянут, потому что концы труб уже на одном уровне друг с другом.) (См. рис. 14-3.)

• Крышка привода. Это установлено По трубе везут, чтобы защитить ее. Есть два вида приводных колпачков: приводные колпачки с внутренней резьбой (см. 14-4а), которые навинчиваются непосредственно на резьбу или верхнюю часть трубы и приводных крышек с наружной резьбой (см. рис. 14-4b.) которые ввинчиваются в приводную муфту, которая навинчивается на верх трубы.

• Вес привода. Этот будет использоваться для удара по крышке привода, чтобы управлять им в землю.

• Подъемное устройство. Это устройство для подъема приводного веса, чтобы затем позволить ему упасть на крышку привода.

• Отвес или уровень необходим для проверки того, что труба управляемый идет прямо вниз.

• Вода подъемное устройство потребуется для окончательной установки, чтобы позволить люди, чтобы получить воду из колодца.

4.Инструменты

Вот основные инструменты, которые необходимы:

• Для затяжки металлических секций труб необходимы два трубных ключа. вместе.

• Труборез или ножовка необходимо отрезать металлическую трубу в желаемый уровень, когда он был доведен до желанный.

• Металлический напильник необходим для удалить шероховатые или острые кромки с трубы после ее вырезано. Это не является абсолютно необходимым, но это всегда удобный инструмент, чтобы иметь под рукой.

• Резьбонарезной станок. Обычно вам нужно будет нарезать металл труба после того, как она обрезана, чтобы вы могли прикрепить опорную плиту насоса к нему. (Большинство коммерческих насосов имеют резьбовое соединение с отводной трубой.) Убедитесь, что резьбонарезной станок будет работать на коротком участке труба, торчащая из земли.

• Смазка для труб или герметик должны быть нанесены на металл трубную резьбу, чтобы сделать ее водонепроницаемой до того, как труба вкручивается в муфту.

5. Методы вождения и оборудование

Ниже приведены пять различных методы и оборудование, которые можно использовать для вождения скважин .

• Использовать санки молотком, чтобы ударить непосредственно по крышке привода. Необходимое оборудование включает приводной колпачок и кувалду весом 5-10 г. килограммы. Позаботьтесь о том, чтобы точно ударить по крышке привода, потому что скользящие удары могут повредить трубу.Только ограниченная глубина возможно из-за ограниченной движущей силы. Этот метод физически очень тяжело. (См. рис. 14-5.)

• Используйте сани, чтобы ударить водителя, который крышка привода. Необходимое оборудование включает крышку привода, кувалда и водитель. Водитель помогает предотвратить повреждения от скользящих ударов.

• Используйте взвешенный драйвер, который надевается на крышку привода. Водитель поднимать и бросать или ронять, чтобы ударить по крышке привода.Необходимое оборудование включает драйвер и крышку привода. А водитель может быть оснащен ручками для облегчения подъема и метание, что позволяет двум людям использовать его и позволяя им применять больше силы. (См. рис. 14-6.)

• Используйте стальной приводной стержень, прикрепленный к веревке, которая опускается в трубу для прямого удара по точка вождения. (См. рис. 147.) Необходимое оборудование включает приводной штанга, веревка, штатив и шкив.Это один из самые безопасные методы вождения, потому что это действительно вызывает не ослабить трубу.

а) точка привода может быть пробит через кожух тяжелым груз, который поднимают и опускают на усиленную голову крепится к верхней части приводной точки. Усиленный Показанная здесь головка также имеет два уплотнительных кольца для герметизации его к корпусу.

(b) Эта точка привода устанавливается на место длинным тяжелым стержнем, который, при падении ударяется о тыльную сторону стального острия на точке привода. В этом случае необходимо использовать специальную упаковку. вклинивается на место, чтобы герметизировать точку привода к кожух.

• А 15-20 кг приводной вес используется для удара а) по приводной крышке или b) приводной хомут, прикрепленный к трубе. То необходимое оборудование включает в себя колпачок привода или зажим привода, груз, веревка, шкивы и штатив.Это все вариации основной идеи о том, что управляемый тяжелый вес ударяет инструментом по трубе, чтобы управлять ею.

а. Приводной вес может иметь отходящий от него стержень, который скользит через отверстие в крышке привода. (См. рис. 14-8а.)

б. Приводной вес может скользить вверх и вниз по металлу труба для удара по набору приводных хомутов, прикрепленных к трубка. (См. рис. 14-8b.)

6.Процесс погружения: от уровень грунтовых вод

Вот подробное описание процесса погружения там, где отверстие уже было опускался до верха водоносного горизонта, из которого желательно набрать воды:

• Перед извлечением инструментов для первоначальной проходки скважины, было бы полезно, если бы можно было попробовать потопить инструменты на некотором расстоянии в водоносный горизонт, чтобы получить представить, насколько это глубоко. Делайте это только в том случае, если ваш первоначальные инструменты для погружения таковы, что однажды погрузившись в водоносный горизонт, вы можете удалить их.

• Упорядочить и настроить все инструменты, оборудование и расходные материалы. Сделать усилия по поддержанию упорядоченного колодца по мере продвижения, для обеспечения безопасности и удобства дальнейшей работы.

• При необходимости прикрепите иглу и удлинители, до первой длины трубы. Соединения труб должны быть выполнены осторожно, как для обеспечения герметичности соединения, так и для предотвращения обрыва нити. Прикрепите муфту к верхнему концу длины первой трубы.Прикрепите хомут только под муфтой на верхнем конце первой трубы длина. Опустите собранную трубу и экран в отверстие, установив оба конца хомута на приподнятых плоских поверхностях, например, деревянные блоки по обе стороны от отверстия.

• Вверните муфту в один конец другого отрезка трубы и прикрепите еще один хомут ниже так же, как это было сделано для первого участка трубы.

• Второй участок трубы ввинтить в муфту на верхняя часть первой секции трубы теперь находится в отверстии.

• Принятие веса колонны труб на хомут на верхней части второй секции трубы, поднимите колонну труб настолько, чтобы первый хомут трубы не опирается на блоки.

• Снимите первый хомут трубы и опустите колонна труб до тех пор, пока второй хомут не ляжет на блоки.

• Продолжайте добавлять секции труб и опускать колонну труб до тех пор, пока точка скважины не упрется в дно ранее выкопанной ямы.

• Отвес трубу и загнать ее в водоносный горизонт. сантехника трубы будет намного легче, чем если бы вождение было началось с поверхности земли, но вы все еще должны быть следите за тем, чтобы колонна труб утапливалась отвесно. К затянуть соединение, дать самой верхней трубе часть оборот с каждым ударом, пока он не будет установлен навсегда.

• После того, как вы загнали трубу как насколько вы можете или хотите в воду слой, вам нужно будет разработать скважину.(См. стр. 202.)

• Перед установкой насоса и любая работа над поверхностью платформы выполнена, зазор между труба и стороны отверстия должны быть заполнены. Это можно сделать с любым материалом, вытащенным из колодец до отметки в три метра ниже уровня поверхность земли. Верхние три метра должны быть герметизированы раствором или глиняной пудрой, чтобы предотвратить загрязнение поверхности от вход в источник воды.

7.Процесс погружения с поверхности земли

Вождение вся скважина с поверхности земли чаще всего используется для извлечения воды из песков, особенно нижележащих пластов прерывистых потоков и используя естественную фильтрацию свойства песчаных русел многолетних рек. Вот подробное описание основных работ, связанных с затоплением поверхность земли:

• Упорядочить и настроить все инструменты, оборудование и расходные материалы. Очистить участок сразу вокруг колодца всех ненужных инструментов. Если планируется использовать штатив, установите его и расположите его так, чтобы вес был в центре прямо над отверстием. (Легче держать трубу идеально отвесно, если вес правильно отцентрирован.)

• Поместите иглу на место и начните водить его (стр. 178). Это хорошая идея выкопать или пробурить неглубокую (5080 см) яму, в которую чтобы начать точку скважины. Особенно в начале, труба отвес необходимо часто проверять.Позже, когда несколько длин труба утоплена, вся длина будет поддерживаться землей и потребует нечастых проверок отвеса. Опора для верхнего конца трубы будет сначала помогают держать его вертикально, а позже могут помочь при выравнивании новых участков трубы, чтобы их можно было вкручиваются в муфты.

• Забивка трубы и добавьте больше трубы по мере необходимости. Когда труба была загнали так далеко, что вождение уже невозможно, добавить еще один участок трубы.

— Снимите крышку привода и вкрутите муфту. его место. Установите крышку дисковода поверх новый участок трубы. Вкрутите новый отрезок трубы в муфта поверх трубы, установленной в земле. (Видеть Рис. 14-9.)

— Где устанавливаются приводные зажимы используется вместо крышки диска, немного другая процедура следует. Для начала забивки установите хомуты не более чем 50 см над землей на трубе (или на дне участка трубы, если экран колодца залипает выше земли более 50 см).легче держите трубы вертикально, если точка удара ближе к поверхности земли. Когда экран и труба были доведены до точки, где привод зажимы почти касаются поверхности земли, переместите зажимы вверх 30 на SO см. Сбросьте их на трубу и снова сбить их. Поскольку все больше и больше труб вбитый в землю и опасность вождения колонна труб из отвеса уменьшается, хомуты можно взолнованный. Когда ведущий вес больше не может быть поднят достаточно далеко, чтобы обеспечить достаточную ударную силу, чтобы привести колонна труб, потребуется новая длина трубы. быть добавлено.Накрутите муфту на верхнюю часть забивают трубу и прикручивают новый отрезок трубы в верхнюю часть муфты. Убедитесь, что вес можно поднять над муфтой до того, как муфта накрутил на трубу. Вы можете подсунуть новый трубу через приводной груз, прежде чем прикрепить его к связь.

• Чтобы определить, вода достигнута, отвес можно опустить в трубу. Если линия намокнет, вы попали в воду.Сравнивая глубину линии достигает на известную глубину трубы можно также получить представление о том, земля или песок должны любая значительная степень попала на экран.

• Вы также можете узнать, какой тип почвы или формации вы проезжают реакции трубы и приводной вес, когда труба ударяется весом.

• Когда достигнешь воды, загони трубу как можно глубже слой воды насколько это возможно. Нижняя часть колодца должен просто касаться верхней части непроницаемого слоя на наверху которого находится вода. Чтобы быть полезным и не слишком сильно напрягайте экран скважины, водоносный горизонт должен быть глубже высоты колодца экран. (См. Экраны скважин, стр. 193.) Если вы умеете водить точку шесть или семь метров в водоносный горизонт без достигнув дна, вы обеспечили очень большой запас воды и может быть нет смысла ездить дальше.

• Если нет доступа к воде или по каким-то причинам загнали за водоносный подшипник пласта, вы можете захотеть поднять колонну труб только немного или полностью удалить его из отверстия.1) Иногда вы можете поднять трубу, используя трубу зажимы и лом или толстая палка. (См. рис. 14-10.) 2) Вы можете использовать два домкрата и хомуты для домкрат это. (См. рис. 1411.) После того, как поднялся на несколько футов, остальное можно сделать рука. Вращение трубы по часовой стрелке поможет ее снять.

• После того, как вы вбили трубу до как можешь или хочешь в слой воды, вам нужно будет развивать скважину. (См. стр.202.) Вы можете подготовить верхнюю часть труба для соединения или использования с конкретным водоподъемным устройство, которое вы используете перед освоением скважины.

C. Струйный

1. Метод

Гидродинамические скважины пробурены под действием флюида под давлением, направленным на дно отверстия, чтобы разрыхляют частицы почвы и выносят их на поверхность.

Вариации этой техники использовались во многих разные колодцы строительство ситуации. Основное применение – мытье обсадную трубу в рыхлую или слегка обрушенную породу путем откачка воды вниз через корпус и наружу нижней части обсадной колонны или скважинного экрана. Скважины продолжают сбрасывать с поверхности земли только в тех местах, где скала вряд ли будет найдена, и чем крупнее буровое оборудование отсутствует или слишком дорого.

При струйном методе буровой раствор закачивается вниз через полый буровой стержень и наружу через отверстие в струйный бит. (См. рис. 11-2g.) Чем быстрее и мощнее спрея, тем лучше режущее действие. После жидкость направлена ​​на дно отверстие, оно течет обратно вверх по отверстию, унося с собой почва, отслоившаяся от дна отверстие. Как только жидкость достигает верха отверстия, он направляется через небольшой ров в большой отстойная яма.Жидкость долго стоит в отстойнике достаточно, чтобы буровой шлам осел из жидкости, прежде чем она будет закачана обратно в буровую штангу.

Объем отстойника должен быть не менее трехкратного объема отверстия бурят. Он должен быть относительно неглубоким (обычно 0,7-1,0 метра). достаточно) и примерно в два раза длиннее в направлении поток, поскольку он широкий и глубокий. Например: а отстойник два метра в длину, один метр в ширину и один метр глубиной может быть использован при бурении 10 см диаметр скважины глубиной 85 метров.

Буровой раствор обычно это смесь глины и воды. Глина требуется для получения жидкости такой консистенции, он будет стремиться укрепить стенки отверстия, образуя своего рода «грязевой пирог» вдоль них. Жидкость с слишком много глины и скопившегося бурового шлама будут толстыми и сложно прокачать. Толщина жидкости может потребоваться регулировать во время бурения, добавляя больше воды и/или удаление части скопившегося шлама из отстойника.Одна только вода часто эффективно действует как буровой раствор. тем более, что он сгущается после накопления некоторых из более тонких буровой шлам.

2. Преимущества и недостатки

Вот основные преимущества использования этой техники:

• Рыхлые обрушенные образования легко проник.

• Для работы требуется небольшое количество людей оборудование.

Основные недостатки:

• Метод требует больше специального оборудования, чем другие.

• Большой количество воды, необходимое для бурения.

• Твердая глина и валуны могут замедлить и остановить бурение.

3. Оборудование

• Буровая штанга: Полая буровая штанга необходима для подача бурового раствора на забой скважины. Чем меньше диаметр стержня, тем он легче будет.

• Поворотное соединение шланга сверху буровой штанги: нет абсолютной необходимости иметь шарнирное соединение, хотя требуется некоторый тип соединения через который жидкость может закачиваться в и вниз буровая штанга.Поворотное соединение позволяет инструментальной колонне поворачиваться во время струйной обработки, что помогает обеспечить прямое, отверстие для отвеса и помощь в разрыхлении почвы на дне отверстия.

• Гибкий шланг; Это необходимо для подключения насоса к патрубку на верхняя часть буровой штанги, позволяющая закачивать жидкость через буровую штангу. Длина также необходима между насос и посадочная яма, откуда жидкость прокачивается.

• Насос: необходим насос для перемещения бурового раствора через буровую штангу и из бита, где он может разрыхлить и удалить почву со дна отверстия.Ручные насосы большой производительности успешно применялись, хотя мотопомпы проще и обеспечивают лучшее струйное действие. Мембранные насосы, вероятно, лучше всего подходят к такого рода работе из-за их способности перемещать относительно крупные частицы грунта, не повреждая насос.

• Штатив или другая потолочная опора. необходима подвесная опора, от которой может быть закреплена колонна инструментов. подвешиваться и подниматься или опускаться при необходимости.

• Ручные инструменты. используется для соединения и разъединения шлангов и буровой штанги при необходимый.Трубные ключи, отвертки и обычные ключи могут быть особенно удобно, хотя лопаты, веревка и шкив тоже понадобятся.

4. Процесс погружения

• Расставить и настроить все инструменты, оборудование и расходные материалы. Оставьте место вокруг колодца чистым материалов, которых быть не должно. Набор Поднимите верхнюю опору колонны инструментов и найдите ее непосредственно над предложенным сайтом. (См. рис. 14-13.)

• При необходимости выкопайте отстойник для отверстия диаметр и предполагаемая глубина.Неглубокий канал должен соединять отстойник и отверстие, чтобы буровой раствор поступал вверх из отверстия потечет в отстой яма.

• Начните копать яму, как насколько это возможно с помощью лопаты или землекопа.

• Заполнить отстойник и отверстие с помощью бурения жидкость или вода.

• Соберите колонну инструментов и подвесьте ее к верхней части служба поддержки. Подсоедините шланги между буровой штангой и насосом и между насосом и отстойником.

• Запустите насос, чтобы начать бурение. Начните с медленного сцеживания, чтобы дать время тщательно погрузить колонна инструментов, когда она погружается на первый метр или два. По мере бурения может потребоваться большее давление чтобы получить необходимое режущее действие при более тяжелом сверлении жидкость. Небольшие перкуссионные движения вверх и вниз могут помочь для ускорения бурения.

• Добавить дрель стержень, когда это необходимо, поскольку отверстие углубляется. Жидкость обращение должно быть остановлено, чтобы позволить другую длину буровой штанги для добавления в колонну инструментов. Тогда может быть трудно добиться циркуляции жидкости. начал снова, потому что более тяжелые частицы почвы имеют тенденцию оседать в отверстии, забивая дно. Где глубина водоносного горизонта известно, этой проблемы можно избежать путем сборка всей обсадной колонны и открытого нижнего экрана выше отверстие, поддерживаемое большими лесами, чтобы оно все можно потопить за одну непрерывную операцию.

• Возможно, потребуется добавить больше жидкости и убрать часть скопившегося шлама из отстойника в какой-то момент в процессе бурения, так что бурение может действовать эффективно.

• При хорошей водоносности слой достигнут, обычно наблюдается заметное падение уровень бурового раствора и часто значительное увеличение скорость, с которой пробивается дыра. То отверстие должно быть утоплено как можно глубже в водоносный горизонт.

• Поскольку промывка имеет тенденцию укрепить стенки скважины буровым раствором, это может иметь возможность полностью вытащить буровые инструменты из скважину, а затем установить собранный корпус и скважину экран на дно отверстия. Держите точную запись глубин, на которых впервые была достигнута вода и где остановили бурение чтобы можно было определить, насколько хорошо экран должен быть установлен и обсадная колонна и скважинный экран были опущены на фактическое дно отверстия. Если весь корпус не может опустить на место его надо будет гнать или замыл. Вы захотите струю хорошо на свою окончательную глубину. Возможно, что скважина может начать обрушиваться, когда инструменты вытащили, но если он был выброшен на итоговая глубина, будет намного легче управлять или промойте кожух и хорошо просейте на место, чем если бы скважина не полностью заглублена.

4. Скважины малого диаметра

4.1 Буровые или шнековые колодцы
4.2 Нагнетательные колодцы
4.3 Струйные колодцы
4.4 Гидравлические перкуссия (также метод полого стержня)
4.5 Перкуссия (также метод тросового инструмента)
4.6 Гидравлический поворотный
4.7 Корпус и экраны
4.8 Методы получения вертикальных возвратно-поступательных движений
4.9 Канат
4.10 Разработка скважин и отделка
4.11 Решение проблем

Этот метод земляных работ заключается в стружке или резке материала со дна скважины вращением цилиндрического инструмента с одной или несколькими режущими кромками. Этот процесс аналогичен сверлению отверстия в дереве или металле с помощью бура или дрели. Вынутая земля обычно подается вверх и содержится в корпусе шнека, где она остается до тех пор, пока шнек не опорожняется. Шнек вращается, поднимается и опускается с помощью вертикального вала, который проходит вверх от шнека до удобной точки над уровнем земли, из которой он может вращаться.Вращение часто осуществляется с помощью силы человека, прилагаемой к рукоятке, прикрепленной к вертикальному валу. Однако шнек может приводиться в действие другими источниками энергии, такими как энергия животных или двигатель. В этом случае источник питания приводит в движение горизонтальный зубчатый венец. Два выступа, отходящие вверх от зубчатого венца, приводят в движение стержень, известный как «келли», который проходит по диаметру кольца. Квадратная часть вала шнека проходит через квадратное отверстие в центре ведущей штанги, что заставляет вал шнека вращаться вместе с ведущей штангой, обеспечивая при этом свободу в вертикальном направлении.

Каждый раз, когда шнек заполняется выкопанным материалом, его необходимо вынимать из ямы для опорожнения. Для этого вал шнека должен быть разделен на секции, которые можно отсоединить и отложить в сторону.

Несколько типов буровых установок успешно используются для бурения скважин (рис. 3). Цилиндрический ковшовый шнек представляет собой цилиндр из листового металла с креплением для вала шнека в верхней части. Дно имеет спиральную форму с одной режущей кромкой.Он может быть закреплен на петлях и защелкиваться, чтобы его можно было открыть для опорожнения. Двухлопастной шнек состоит из двух цилиндрических лопастей, прикрепленных к валу шнека. Лезвия обрезаны и изогнуты в нижней части, образуя режущие кромки. Этот тип шнека часто используется для бурения отверстий под столбы.

Рис. 3. Земляные буры. (а) цилиндрический ковшовый шнек

Рис. 3. Земляные буры. б) бур двухлопастный

Рис. 3. Земляные буры.(в) винтовой шнек

Рис. 3. Земляные буры. (d) трубчатый шнек

Земляной шнек третьего типа (рис. 4) имеет спиральную форму. Этот тип шнека обычно имеет две режущие кромки, одна из которых установлена ​​на передней кромке спирали. Продается в промышленных масштабах для бурения отверстий или посадки деревьев.

Четвертый тип «шнекового» устройства (рис. 5 и 6) использовался автором на вязких или тяжелых глинистых почвах, где обычные шнеки с режущими кромками не работали должным образом.Он состоит из куска трубки или трубы с прорезью, нижний конец которой имеет зубчатую форму и расширяется. Верхний конец крепился к обычному валу шнека. Этот шнек поочередно трамбуется вниз, а затем вращается. Движение вниз заставляет почву выталкиваться внутрь шнека, где она прилипает, а вращение отрывает эту почву от дна отверстия. Небольшое количество воды может поддерживаться на дне отверстия для смазки.

Большинство типов шнеков хорошо работают на самых разных почвах.Используемый тип может во многом зависеть от того, что можно получить или построить на месте. При выборе или строительстве шнека следует соблюдать несколько принципов:

— режущие кромки или кромка должны иметь диаметр, немного превышающий диаметр корпуса шнека над ними, чтобы шнек не волочился по бокам отверстия

— режущие кромки должны быть расположены под таким углом, чтобы только режущая кромка, а не поверхность за ней, соприкасалась с обрабатываемой поверхностью; это улучшает проникновение и уменьшает сопротивление

— по мере увеличения отношения высоты к диаметру шнека прямолинейность отверстия имеет тенденцию к увеличению (т.е. высокий шнек малого диаметра имеет тенденцию просверливать более прямое отверстие, чем короткий шнек большого диаметра)

— корпус шнека должен удерживать вынутый материал до тех пор, пока шнек не будет извлечен из отверстия для опорожнения. Мелкодисперсный материал имеет тенденцию вытекать из шнека, если отверстия слишком велики. При достижении уровня грунтовых вод шнеки обычно не могут удерживать шлам, и углубление скважины должно осуществляться одним из других описанных способов. ^\

Рис. 4 Спиральный шнек местного производства, прикрепленный к удлинителю трубы

Рис. 5 Цилиндрический «шнек» местного производства, используемый на липких грунтах

Сверление осуществляется трамбовкой вниз с последующим закручиванием. Зубья шнека должны быть развальцованы наружу, чтобы обеспечить зазор между шнеком и отверстием. Инструмент меньшего размера предназначен для очистки шнека от уплотненной почвы.

Рис. 6 Цилиндрический шнек с удлинителем трубы и прикрепленной ручкой

Штатив используется для поддержки шнека во время бурения.

Буры обычно не могут пробить камень. Однако тонкие слои или небольшие кусочки камня иногда можно измельчить или сместить и удалить с помощью ударной насадки или спирального шнека («бараньего рога»), сделанного из стального стержня по форме похожего на штопор. Если камень можно пробить или удалить, бурение можно продолжить. В противном случае необходимо попробовать другой процесс или новое местоположение.

Необходимость опорожнять шнек каждый раз, когда он заполняется, накладывает некоторые практические ограничения на глубину отверстий шнека.Поскольку секции вала шнека необходимо разъединять каждый раз, когда шнек опорожняется, время, необходимое для опорожнения, увеличивается с глубиной отверстия. Чтобы свести к минимуму количество соединений, длина вала шнека или «удлинителей» должна быть максимально возможной. Часто шнековые валы изготавливаются из отрезков водопроводной трубы длиной от 6,1 до 6,4 метра (20-21 фута). Удлинители (рис. 7 и 8) могут быть соединены с помощью гнезда, прикрепленного к верхней части каждого из них. Нижняя часть следующего удлинителя вставляется в эту муфту и удерживается там шпилькой через гнездо.Обычные трубные муфты с резьбой не обеспечивают удовлетворительного соединения, так как они изнашиваются при длительном использовании. Необходима подвесная конструкция определенного типа для устойчивости длинных удлинителей и обеспечения их вертикального положения во время операции бурения. К этой конструкции также удобно прислонять растяжки, когда они расцеплены. Накладная конструкция для закрепления и направления надставок может состоять из треноги с поперечиной между двумя ногами (рис. 9 и 10) или из двух вертикальных стоек, вкопанных в землю с поперечиной между ними.Рукоятка или другое устройство для вращения вала шнека должно быть сконструировано таким образом, чтобы его можно было установить в любой точке вдоль удлинителей, чтобы его можно было поддерживать на подходящей рабочей высоте (Рисунок 11).

Рис. 7 Удлинитель шнека и рукоятка

Рис. 8 Муфта для удлинителей шнека изготовлена ​​из трубы большего размера и приварена к верхней части удлинителя.

Следующий удлинитель крепится болтом 10 мм. Во время соединения или разъединения нижняя часть муфты опирается на доску с насечками. Короткая часть стержня вставляется для предотвращения случайного падения удлинителя в отверстие.

Рис. 9 Тренога, используемая для поддержки длинных удлинителей шнека во время бурения

Рис. 10 Тренога, используемая для поддержки длинных удлинителей шнека во время бурения

Рис. 11 Бурение винтовым шнеком

Рис. 12 Лезвие для расширения отверстия, прикрепленное к верхней части шнека

После того, как примерное место скважины выбрано, можно установить подвесную опору и определить точное местоположение, подвешивая отвес к направляющей подвесного шнека.Затем можно выкопать небольшую стартовую яму для шнека. Важно, чтобы стартер шнека располагался как можно ближе к вертикали.

Самая глубокая скважина, хорошо известная автору, составляет примерно 38 метров (125 футов). Этот колодец был пробурен бригадой рабочих, которым платили по счетчику, и это было пробурено по очень разумной цене. Однако при других экономических условиях практический предел ручного сверления может быть меньше. Когда бурение становится слишком медленным, может быть более практичным продолжить использование другого метода.

Некоторые землеройные буры могут быть оснащены лезвием для расширения скважины до нужного диаметра (Рисунок 12). Бурение разведочной скважины перед рытьем скважины большого диаметра также может быть хорошей инвестицией в условиях неопределенности.

Забивной колодец состоит из остроконечной перфорированной трубы или трубы с прикрепленным заостренным колодезным фильтром, которая забита в водоносный горизонт. Труба с заостренным колодезным экраном вбивается на место почти так же, как гвоздь вбивается в дерево.Обычно для сопротивления движущим силам используются специальные трубы с толстыми стенками и муфты специальной конструкции. При подходящих условиях этот метод может дать готовую скважину за очень короткое время. Несмотря на то, что диаметр скважины обычно невелик, а дебит относительно низок, несколько приводных скважин могут быть соединены вместе и перекачиваться одним насосом. Поскольку забивные колодцы строятся быстро, их можно использовать в качестве временного источника воды, а затем выкапывать, когда они больше не нужны. Забивные колодцы могут быть установлены и использованы для осушения котлована во время строительства.В отличие от других методов строительства скважин, материал просто оттесняется в сторону, а не извлекается в процессе проходки. Это означает, что мало что известно о материале, через который проходит скважинная труба. Однако такой тип скважины можно использовать в разведочных целях для определения статического уровня воды и скорости притока по сравнению с понижением. Этот процесс не может проникнуть в твердые образования. За исключением непроницаемых пластов глубина, на которую может быть пробурена такая скважина, зависит от нарастания трения между трубой скважины и пробуриваемым материалом и передачи усилия шуруповерта по длине трубы.От двадцати пяти до тридцати метров (80-100 футов), вероятно, будет максимум. Забивной колодец можно было использовать для завершения ямы, выкопанной до уровня грунтовых вод каким-либо другим методом, например с помощью бура.

Движение обычно осуществляется путем поочередного подъема и опускания груза, используемого в качестве привода (Рисунок 13). Водитель направляется либо по внутренней, либо по внешней стороне трубы, заставляя ее ударять прямо и точно. Если отвертка предназначена для удара по верхнему концу трубы, на резьбу навинчивается заглушка для ее защиты.В качестве альтернативы привод может быть спроектирован так, чтобы ударять по зажиму, сделанному для этой цели снаружи трубы. Также можно использовать длинный тонкий драйвер, который помещается внутрь трубы и ударяет по плоской поверхности внутри точки скважинного фильтра. Этот последний метод устраняет сжимающую нагрузку на трубу, обычно вызываемую забивкой, и делает ненужной тяжелую забивную трубу.

Рис. 13 Устройства для проходки скважин. (a) направляется снаружи трубы

Рис.13 Устройства для проходки скважин. б) с направляющей внутри трубы

Рис. 13 Устройства для проходки скважин. в) проходка на зажиме

Рис. 13 Устройства для проходки скважин. (d) проезд внутри точки

Экраны колодцев для проходки должны иметь достаточную прочность, чтобы противостоять силам, создаваемым водителем, и истиранию материала, через который они проходят. Один распространенный тип (рис. 14а) состоит из перфорированной приводной трубы с наконечником.Перфорированный участок трубы оборачивают слоем латунного экрана нужной крупности, а экран защищают от повреждений, оборачивая его слоем перфорированного латунного листа. Оба слоя припаяны к трубе. Другой тип скважинного экрана (рис. 14b) изготавливается путем намотки трапециевидного стержня по спирали вокруг набора круглых продольных стержней, расположенных по кругу со сваркой всех пересечений. Преимущество этого типа сита состоит в том, что он имеет высокий процент открытой площади и форму щели, которая не может быть забита мелкими частицами песка.

Рис. 14 Точки привода и экраны. (а) перфорированная труба с экраном

Рис. 14 Точки привода и экраны. (b) спиральная трапециевидная проволока

Точка привода может быть изготовлена ​​на месте из трубы (Рисунок 15). Острие делается путем: (i) сплющивания конца трубы до постепенного сужения, подобного рабочему концу отвертки или холодного долота; (ii) вырезание V-образного надреза от углов уплощенного конца до точки в середине трубы рядом с началом конуса; (iii) объединение двух полученных точек в одну точку; (iv) сварка двух сторон острия вместе; и (v) опиливание или шлифование любых неровностей для получения гладкой точки.При отсутствии сварочного оборудования точку можно припаять или приварить. Над точкой следует приварить или приклепать хомут, чтобы увеличить размер отверстия до диаметра, немного большего, чем у используемых трубных муфт. В качестве альтернативы наконечник может быть выкован из твердой стали и приварен или приклёпан к концу трубы. В этом случае следует позаботиться о том, чтобы сделать буртик на задней части наконечника, который достаточно точно упирается в конец трубы, и сделать наибольший диаметр наконечника больше, чем у трубных муфт, чтобы обеспечить зазор.

Рис. 15 Привод изготовлен из трубы. (a) формовочная точка на конце трубы

Рис. 15 Приводная точка изготовлена ​​из трубы. (b) альтернативные перфорации и точки

Перфорации можно сделать, просверлив отверстия нужного размера или сделав серию коротких диагональных надрезов ножовкой (Рисунок 15b). В любом случае в трубе должна быть сохранена достаточная прочность, чтобы можно было вести ее. Лучше всего это можно обеспечить в случае распила, оставив несколько продольных полос неперфорированными.Если сделаны перфорации большего размера и закрыты экраном из нужной сетки, припаянной вокруг трубы, экран должен быть защищен от разреза или зачистки: (i) обертывание и пайка листового металла с крупными отверстиями вокруг него и (ii) наличие наружный диаметр больше наружного диаметра сита либо на острие, либо на хомуте, прикрепленном к трубе под ситом.

При попытке вождения с использованием обычных труб и муфт, вероятно, произойдет срезание или срывание трубной резьбы или разрыв трубы в местах резьбы.Следует отметить, что резьба на трубе стандартного веса прорезает более половины толщины стенки, что значительно снижает прочность трубы в месте нарезки. Приводная труба и муфты, кроме того, что они тяжелее стандартных труб, сконструированы таким образом, что концы труб соединяются встык внутри муфты. Это приводит к тому, что большая часть движущей силы передается концами трубы, а не резьбой. Кроме того, муфты часто длиннее обычных муфт с отверстием на каждом конце, которое проходит назад над нерезьбовыми частями трубы, чтобы обеспечить боковое усиление более слабым резьбовым концам.

Если приводная труба и муфты недоступны, можно использовать несколько методов для повышения прочности обычной трубы. Эти могут позволять использовать обычные трубы для забивных скважин, если соблюдать осторожность:

я. Если имеется подходящая скважинная точка, забивка может выполняться внутри скважинной точки, а не в верхней части трубы.

ii. Если забивка должна производиться вблизи верхней части трубы, это следует делать с помощью хомута вокруг внешней стороны трубы, а не на самом конце трубы.

III. Нагрузку на резьбу можно уменьшить одним из следующих способов:

— установка резьбонарезного штампа дальше по трубам, чтобы концы труб можно было соединить встык в центре муфты;

— размещение короткого хомута внутри муфты для прилегания обоих концов трубы встык;

— манжеты приварные к наружной стороне трубы, прилегающие встык к концам муфты.

В этом методе используется высокоскоростной поток воды для выкапывания ямы и выноса извлеченного материала из ямы.Поэтому для этого требуется какой-либо тип насоса, с двигателем или с ручным приводом, разумной мощности, а также запас воды. Можно разделить воду и извлеченный материал в отстойнике или резервуаре и повторно использовать воду, минимизируя тем самым требуемое количество. Поскольку этот метод основан на эрозионном действии воды, очевидно, что чрезвычайно твердые материалы не могут быть проникнуты. Тем не менее, полужесткие материалы могут быть пробиты комбинацией гидравлических и ударных воздействий.Это достигается путем поднятия и опускания струйного долота с долотообразным краем. Крупные материалы, такие как гравий, требуют большей скорости воды для вертикального перемещения из скважины, чем более мелкие материалы. Однако очень мелкие, плотно упакованные материалы, такие как глина, требуют высокой скорости воды для их вытеснения. Рекомендовано давление воды 3 кг/см ² (40 psi) для песка и 7-11 кг/см ² (11-150 psi) для глины или гравия. При хороших условиях бурение происходит очень быстро.

Используются две основные схемы:

(1) Вода закачивается по струйной трубе или трубе, которая используется во временном или постоянном кожухе (рис. 16а). Выемка материала струей воды обеспечивает опускание обсадной колонны и вынос вынутого материала вверх из скважины через кольцевое пространство между промывочной трубой и обсадной трубой. Вращение кожуха и нарезание зубьев на его нижней кромке увеличивает скорость спуска. Если обсадная труба, утопленная во время гидромониторной операции, является временной, последняя обсадная труба с прикрепленным к ней экраном опускается внутрь временной обсадной колонны, которая затем извлекается из скважины домкратом.В качестве альтернативы постоянная обсадная труба может быть утоплена во время операции гидромониторинга. В этом случае экран скважины опускается внутрь обсадной трубы, а затем обсадная труба поднимается достаточно высоко, чтобы экран скважины подвергался воздействию водоносного горизонта.

(2) Водоструйная обработка может быть выполнена путем закачивания воды вниз через саму обсадную колонну, при этом вынутый грунт поднимается вверх через кольцевое пространство снаружи обсадной колонны (Рисунок 16b). Если струйная обработка прерывается до того, как обсадная труба будет погружена на всю требуемую глубину, так что взвешенный материал оседает вокруг нее, могут возникнуть трудности с повторным запуском процесса промывки. Когда используется обсадная труба с открытым концом, фильтр скважины затем опускают, а обсадную трубу слегка приподнимают, чтобы обнажить фильтр скважины. В качестве альтернативы можно использовать колонну обсадных труб со специальной самоизливающейся точкой на конце скважинного фильтра. Струйное отверстие на конце колодезного экрана закрыто обратным клапаном, который удерживается на своем седле либо за счет плавучести, либо с помощью пружины, когда он не удерживается в открытом состоянии давлением струйной воды. В некоторых случаях меньшая ветвь трубы проходит через внутреннюю часть кожуха и экрана и ввинчивается в верхнюю часть струйной точки.Труба используется для передачи струйной воды от насоса к точке без утечки через экран. После операции промывки эта труба откручивается и снимается.

Верхний шкив или лебедка облегчают перемещение обсадных и гидромониторных труб. В некоторых случаях может быть желательно забивать обсадную колонну с интервалами, как описано в других разделах.

Рис. 16 Промывка скважины. (а) с использованием гидромониторной трубы

Рис. 16 Гидродинамическая обработка скважины.(b) промывка в корпусе

В этом методе скважина остается наполненной водой, а выемка осуществляется сочетанием механического и гидравлического воздействия (Рисунок 17). Режущее долото с долотообразной кромкой прикреплено к нижней части колонны бурильных труб. Полое долото имеет впускные отверстия на небольшом расстоянии от его режущей кромки. В процессе бурения бурильную трубу попеременно поднимают и опускают. Давление из-за удара режущего долота о дно скважины и инерция воды вызывают попадание смеси воды и шлама во входные отверстия режущего долота.Это приводит к переполнению уже заполненной бурильной трубы. Обратный клапан в режущем долоте предотвращает вытекание смеси воды и шлама из отверстий при поднятии бурильной колонны. Шлам может быть осажден из воды в бассейне или бочке после того, как смесь переливается из бурильной трубы, а затем вода может быть использована повторно. Гидравлический удар ограничивается бурением относительно мелких материалов, поскольку крупные материалы не поднимаются на поверхность через бурильную трубу. Этот метод применялся на глубинах более 900 метров (3000 футов) в аллювиальных районах, где не встречались ни твердые породы, ни грубые породы.

Разновидность этого метода традиционно используется в различных частях Азии. В традиционном методе обратный клапан заменяется рукой одного из бурильщиков, который перекрывает верхнюю часть трубы при ходе вверх и убирает руку при ходе вниз, чтобы обеспечить перелив. В традиционном методе полая бурильная штанга, а также обсадная труба могут быть изготовлены из бамбука (рис. 18).

Рис. 17 Гидравлический ударный механизм

Рис.18 Бамбуковый экран диаметром 4 дюйма – бамбуковые полоски, прикрепленные к металлическим кольцам, а затем обмотанные кокосовым канатом

Этот метод заключается в многократном поднятии и опускании долота с долотообразной кромкой для отрыва и измельчения материала со дна скважины. В яме держится небольшое количество воды, чтобы выкопанная порода смешалась с ней и образовала кашицу. Периодически ударное долото удаляют и опускают желонку для удаления шлама, содержащего вынутый материал.Желонка или желоночное ведро состоит из трубы с обратным клапаном внизу и дужки для крепления троса или каната вверху. После того, как его несколько раз подняли и уронили, чтобы заполнить навозной жижей, его выносят на поверхность для опорожнения. Откачка повторяется до тех пор, пока скважина не будет должным образом очищена, после чего бурение возобновляется; затем чередуются бурение и выкапывание. Если скважина нестабильна, спускают обсадную колонну и проходку обсадной колонны чередуют с двумя другими процессами.В рыхлом зернистом материале, таком как песок, одного вычерпывания может быть достаточно, чтобы удалить материал со дна скважины и позволить погрузить обсадную колонну. Для этой цели используется тяжелая желонка с режущей кромкой на нижнем конце, известная как «грязевая шаланда».

Ударный метод является универсальным и позволяет проникать во все типы материалов. Однако в очень твердом камне прогресс идет медленно. Хотя этот метод часто используется для крупногабаритного моторизованного оборудования, установленного на грузовиках, его можно успешно уменьшить и использовать с рабочей силой или небольшими двигателями (рис. 19 и 20).Его можно использовать в сочетании с другими методами, когда встречаются такие условия, как твердые или рыхлые материалы, которые делают его более подходящим.

Рис. 19 Баллончик с желонкой диаметром 6 см

Рис. 20 Выгребной колодец с рабочей силой. Для подъема полной желонки со дна колодца используется ручная лебедка.

Рис. 21 Ударная дрель местной ковки (вес около 80 кг)

Рис.22 Желонка местного производства с обратным клапаном из толстой резины

Оборудование для ударного бурения может быть изготовлено на месте (рис. 21 и 22). Тяжелая листовая рессора от большого грузовика или автобуса является хорошей режущей кромкой для ударной коронки (рис. 23). Его не следует нагревать во время изготовления, если нет навыков повторной закалки. Листовая рессора может быть обрезана до острого края (угол 90-120°) с помощью ножовочного полотна из быстрорежущей стали. Режущая кромка из пружинной стали может быть вставлена ​​в конец тонкого куска мягкой стали длиной 2–3 метра (6–10 футов), такого как балка «1», два куска швеллерного железа вплотную друг к другу или кусок стального листа. труба, сплющенная на одном конце, чтобы плотно прилегать к пружинной стали.Пружинная сталь должна быть приварена или приклепана на место. Если возможно, верхний конец детали из пружинной стали должен упираться в выемку, вырезанную в опорном стержне. Это необходимо для уменьшения воздействия нагрузки на сварку или заклепки во время использования. Все переходы между деталью из пружинной стали и опорным стержнем должны быть скошены, чтобы не было острых углов, за которые можно было бы зацепиться сбоку от отверстия ни при ходе вверх, ни при ходе вниз. Режущая кромка должна быть шире, чем самый широкий размер опорного стержня, чтобы вокруг стержня в просверленном отверстии оставался зазор. Вес долота можно увеличить, добавив материал, например, прикрепив плоские железные стержни к стенке балки или канала или заполнив трубу бетоном, возможно, используя в качестве заполнителя кусочки чугуна. Начальный вес 50–60 кг (110–130 фунтов) может подойти для скважины диаметром 10 см (4 дюйма).

Рис. 23 Ударные долота местного производства

Рис. 24 Желонка местного производства

Желонка может быть изготовлена ​​из куска стальной трубы2 или трубки (Рисунок 4).Кольцо для седла обратного клапана может быть выковано из плоской заготовки, чтобы надежно входить в нижний конец трубы, где оно удерживается на месте с помощью сварки, заклепок или болтов. Клапан состоит из диска из толстой резины, армированного куском плоского металла и прикрепленного к седлу клапана одним краем.

Как желонка, так и ударное долото должны иметь на верхнем конце достаточно большую дужку или петлю для крепления веревки или троса. Большой размер облегчает «ловлю» или извлечение инструмента в случае, если веревка или трос оборвутся или оторвутся.

В этом методе используется буровое долото на дне вращающейся бурильной трубы. Шлам удаляется путем закачивания воды или смеси воды и различных глин вниз через бурильную колонну. Этот «шлам» увлекает буровой шлам и выносит его вверх через кольцевое пространство между бурильной трубой и стенкой скважины. Когда они достигают уровня земли, черенки можно отсадить в небольшой пруд, а «ил» рециркулировать. Если используется обратный путь потока (буровой раствор выкачивается на поверхность через полую бурильную трубу), система называется обратно-вращательной.Реверсивно-вращательная система позволяет выносить на поверхность более крупные частицы шлама, так как скорость восходящего потока внутри трубы больше, чем через затрубное пространство, из-за меньшего проходного сечения внутри трубы.

Второй функцией бурового раствора является герметизация и стабилизация стенок скважины для предотвращения обрушения и чрезмерной потери циркулирующей жидкости. Однако это уплотнение стенок может значительно уменьшить или предотвратить приток воды в колодец, если не будут предприняты надлежащие шаги для «освоения» колодца.

Обычно используются два типа буровых долот: (i) «рыбий хвост» с двумя стационарными лезвиями для использования в мягких материалах и (ii) вращающееся долото с тремя или более зубчатыми роликами, которые перекатываются по твердому материалу для раздавить и измельчить его.

Гидравлическое вращательное бурение обычно выполняется с помощью оборудования с большим двигателем. Этот метод используется почти исключительно при бурении нефтяных скважин, а также широко используется при бурении скважин на воду, когда скважины глубокие и необходимо пробить много твердой породы.

Существует как минимум два исключения из крупногабаритного оборудования, обычно используемого для этого метода. Первая представляет собой систему, основанную на небольшом переносном двигателе с вертикальным валом и воздушным охлаждением. Зубчатый редуктор, встроенный в двигатель, имеет выходной вал, который вращается со скоростью примерно 60 об/мин. Бурильная труба номинальным размером 1¼ дюйма крепится непосредственно к этому валу. Тройниковый вертлюг в верхней части бурильной трубы позволяет закачивать воду через него и возвращать на поверхность через кольцевое пространство вокруг него.Долото типа «рыбий хвост» используется для прокалывания мягких материалов. Для твердых материалов используется корончатое сверло. Это трубчатое сверло из твердого абразивного материала, которое прорезает кольцевую канавку и оставляет внутри сверла цилиндр из необработанного материала. Этот неразрезанный цилиндр можно извлечь из отверстия, вклинив мелкую свинцовую дробь между сердечником и внутренней частью корончатого сверла и удалив его из отверстия вместе со сверлом. В качестве альтернативы для извлечения можно использовать съемник керна с пальцами из пружинной стали для захвата керна.Второй небольшой двигатель обычно необходим для привода насоса для циркуляции воды.

Вторая система, используемая в Бангладеш, имеет полностью ручное управление и основана на реверсивно-вращательной системе. Колонна бурильных труб с режущим долотом на забое вручную вращается в скважине. Ручной всасывающий насос, прикрепленный с помощью вертлюга к верхней части бурильной трубы, используется для подъема воды и шлама. Подача воды в затрубное пространство вокруг бурильной штанги осуществляется ручным насосом, присоединенным к двум временным забивным скважинам.

Сила животных также использовалась для привода роторного бурового оборудования.

Обсадная труба выполняет две основные функции: (i) поддерживает стенки скважины от обрушения; и (ii) исключить загрязненные поверхностные воды. Экран, который позволяет воде поступать в скважину, препятствуя при этом проникновению материалов водоносного горизонта, может представлять собой перфорированную секцию на нижнем конце обсадной колонны или может представлять собой отдельную конструкцию, прикрепленную к обсадной колонне.

В зависимости от используемого метода бурения и вскрываемых материалов обсадная труба может быть заглублена как неотъемлемая часть операции бурения, как в случае струйной обработки; его можно разместить после того, как отверстие будет завершено; или он может быть размещен в какой-то промежуточной точке, например, когда достигнут уровень грунтовых вод и стенки ямы обрушатся, если их не поддерживать.

Ряд различных материалов успешно используется для обсадных труб. К ним относятся трубы или трубки из кованого железа, трубы, свернутые из листового металла, трубы из пластика, такого как поливинилхлорид (ПВХ) или стеклопластик (GRP), асбестоцементные трубы, бетонная плитка, глиняная плитка, бамбуковая/кокосовая оболочка (изготовленная из бамбуковые полоски, прикрепленные к стальным обручам и обернутые шнуром из волокна кокосовой шелухи и мешковиной), бамбуковые стебли большого диаметра с удаленными узловыми мембранами и расщепленные стволы пальм.Тип используемой оболочки будет определяться (i) тем, какие материалы доступны на месте; (ii) какие навыки доступны на местном уровне; (iii) относительная стоимость труда и материалов; (iv) используемый метод бурения; (v) характер геологической формации; и (vi) минимальный приемлемый срок службы скважины.

Особенно примечательным примером дешевой оболочки местного производства является оболочка из бамбука и кокосового волокна, разработанная в Индии (рис. 25, 26, 27 и 28). Этот кожух состоит из продольных полос расколотого бамбука, приклепанных к обручам на расстоянии примерно 25 сантиметров друг от друга.Затем сборка обматывается по окружности веревкой из кокосового волокна (кокосовое волокно) до тех пор, пока вся длина не будет покрыта. На тех участках корпуса, которые проникают в водоносный горизонт, кокосовый канат служит фильтром или экраном. На остальной части оболочки кокосовый канат может быть покрыт мешковиной, покрытой асфальтом. Секции корпуса стыкуются встык и крепятся несколькими продольными стальными стяжками, приклепываемыми к торцевым обоймам соответствующих секций.

Срок службы этих бамбуковых/кокосовых оболочек составляет два или три года.По истечении этого времени необходимо пробурить новую скважину и обсадить ее новой обсадной колонной. Использование бамбуковых/кокосовых оболочек является прекрасным примером изобретательности и местного труда, а также навыков, используемых для экономии скудного капитала и иностранной валюты.

В Египте стволы финиковых деревьев разрезают на 1-2 метра, очищают снаружи, расщепляют и выдалбливают. При ручном ударном бурении желонкой и долотом для расширения две половинки вставляются в скважину и погружаются на глубину от 100 до 200 метров.

Там, где имеется оцинкованный листовой металл, корпуса могут быть изготовлены путем прокатки полос в трубы с продольным швом (рис. 29 и 30). В одном случае листы оцинкованной стали размером 1 м x 2 м были разделены по длине на три равные полосы. Один изгиб на 90° был сделан вдоль одной кромки, а изгиб на 90° плюс изгиб на 180° был сделан вдоль другой кромки. Они были «свернуты» с помощью деревянного V-образного блока длиной 2 метра, поверх которого был уложен листовой металл, в то время как направленная вниз сила применялась к трубе диаметром 2 дюйма, расположенной поверх него.Перемещая листовой металл из стороны в сторону по V-образному блоку, можно было получить достаточно круглый контур. Согнутые ранее края соединили крючком и загнули, чтобы получился шов. Для окончательного скругления кожуха кусок 2-дюймовой трубы опирался на блоки у его концов и использовался как наковальня. Кожух надевали на трубу, а для придания окончательной формы использовали молоток из дерева или другого относительно мягкого материала.

Рис. 25 Кокосовая обшивка. Разрезанные бамбуковые полоски расположены вокруг стальных колец, а сборка обмотана кокосовым шнуром.

Рис. 26 Кокосовая обшивка. Обертка из кокосового волокна служит колодезным экраном на нижнем конце кожуха.

Рис. 27 Кокосовая обшивка. Корпус выше водоносного горизонта покрыт асфальтом и мешковиной.

Рис. 28 Опускание кокосовой койры в пробуренную скважину.

Рис. 29 Изготовление корпуса из листового металла. (а) края зажаты между уголками и согнуты киянкой

Рис.29 Изготовление корпуса из листового металла. (b) прокатная полоса с трубой и деревянным V-образным блоком

Рис. 29 Изготовление корпуса из листового металла. (c) соединение краев вместе для образования шва

Рис. 29 Изготовление кожуха из листового металла. (г) обжимной шов и закругление кожуха трубной наковальней и киянкой

Рис. 30 Изготовление кожуха из оцинкованного листового металла

Корпус из листового металла обычно соединяется путем вставки одного конца в другой и последующей пайки соединения.Короткие продольные полоски листового металла, наложенные внахлест на стык и припаянные к обеим сторонам кожуха, могут использоваться для дальнейшего укрепления стыка, что является полезной практикой. Концы можно сделать так, чтобы они подходили друг к другу путем выборочной сборки, слегка обжав один конец или преднамеренно сделав корпус слегка скошенным, изменяя ширину шва от конца к концу.

В методе «Калифорнийская дымовая труба» используются две легкие кожухи из листового металла, одна из которых плотно прилегает к другой. Стыки на внутреннем кожухе приходятся на середину секций внешнего кожуха и наоборот. Два слоя собираются и свариваются вместе точечной сваркой по мере их утопления, создавая таким образом ламинированный корпус, который является относительно жестким и устойчивым к изгибу.

Асбестоцементная канализационная труба и бетонная или глиняная плитка часто изготавливаются с раструбными и раструбными соединениями, чтобы один конец мог свободно скользить в соседний конец на короткое расстояние. При использовании такой трубы или плитки в качестве обсадной трубы раструбы направлены вниз, чтобы свести к минимуму попадание сыпучего материала через неплотное соединение в скважину.Отрезки могут опускаться в колодец по отдельности с помощью набора крюков, прикрепленных к шнуру. Крючки и шнур входят внутрь кожуха и удерживаются на нижнем конце кожуха до тех пор, пока он не встанет на место и крючки не будут освобождены, потянув за второй шнур. Как вариант, если обсадная колонна не слишком. тяжелые, соединения могут быть соединены проволокой, когда они монтируются над скважиной, а обсадная колонна опускается с верхнего конца. Этот метод будет ограничен относительно неглубокими скважинами из-за веса колонны обсадных труб.

Глиняные, бетонные и асбестоцементные плитки относительно хрупкие и могут сломаться, если внутри них будут предприниматься такие операции, как ударное бурение или вычерпывание. Если такие операции необходимы для погружения обсадной трубы в водоносный горизонт, необходимо, чтобы самая нижняя секция обсадной трубы была изготовлена ​​из более прочного материала, такого как стальная труба или труба.

Трубы или трубы из поливинилхлорида (ПВХ) представляют собой пластиковый материал, наиболее часто используемый в качестве корпуса. Обычно он намного дешевле стали, легкий, легко режется, перфорируется и вставляется.Секции соединяются путем окрашивания концов растворителем, чтобы смягчить их, а затем вставлять их в муфту, где они сплавляются по мере испарения растворителя.

Перфорация обсадной колонны для использования ее в качестве экрана скважины может быть выполнена путем сверления или разрезания ножовкой, как описано в разделе о буровых скважинах.

Для облегчения опускания обсадной колонны по мере бурения использовался ряд методов:

я. Забивка: этот метод обсуждался ранее в связи с проходкой колодцев.Его можно нормально использовать только с тяжелым кованым корпусом, используя специальные приводные муфты, которые позволяют концам корпуса упираться друг в друга, защищая тем самым резьбу от деформации. Как указывалось ранее, движение осуществляется путем подъема и опускания груза, который направляется либо внутри, либо снаружи кожуха и ударяется либо о специальный приводной колпачок, навинченный на конец кожуха, либо на зажим снаружи. трубы.

ii. Поддомкрачивание: в этом методе (рис. 31а и 32) используются деревянные анкеры, закопанные рядом со скважиной, и домкраты для поддержания направленного вниз усилия на обсадную трубу по мере продолжения бурения.

III. Грузы (рис. 31b и 32), такие как мешки с землей или бочки с водой, могут быть сложены на опору, закрепленную вокруг трубы. В качестве альтернативы к обсадной колонне можно прикрепить платформу, на которой стоит бурильщик (рис. 31 с и 33).

iv. Грузы (рис. 31 d) на рычаге, прикладываемом к корпусу.

Рис. 31 Проходной корпус. а) с помощью домкратов

Рис. 31 Проходка корпуса. (б) взвешивание мешками с землей

Рис.31 Тонущий кожух. (c) с использованием веса буровой бригады на платформе

Рис. 31 Проходка обсадной колонны. (г) с использованием рычага и мешков с грунтом

Рис. 32 Проходка обсадной колонны. Используются два метода: (а) Рабочие возле обсадной трубы затягивают гайки на больших винтах, прикрепленных к деревянным анкерам под землей и на верхней части обшивки. (b) Обратите внимание на большие бетонные грузы, зажатые вокруг обсадной трубы непосредственно под верхним концом. Второй набор грузов расположен прямо над поверхностью земли.

Рис. 33 Проходной корпус. Вес бурильщиков используется для погружения обсадной колонны. Рабочие на земле вращают обсадную колонну во время бурения.

Ряд операций по бурению скважин требуют подъемно-опускных движений. К ним относятся ударное бурение, сбрасывание, гидравлический удар и забивка обсадной колонны. Крупномасштабные ударные установки получают такое движение с помощью троса, один фиксированный конец которого проходит по шкиву на конце поворотного рычага, совершаемого возвратно-поступательным движением с помощью кривошипа и шатуна.Ближайший аналог этого в оборудовании с приводом от человека, рис. 34, , , 3, 5 и 36, состоит из каната или троса, выходящего вертикально из колодца, проходящего через шкив, а затем проходящего параллельно земле примерно на высоте плеча. и, наконец, прикрепляется к дереву или столбу. Чтобы получить возвратно-поступательное движение, бригада из 4-6 человек выстраивается лицом к веревке и поочередно одновременно тянет вниз и отпускает веревку.

Другое успешно используемое устройство состоит из рычага, вращающегося вокруг горизонтальной оси, рис. 37, с буровыми инструментами, прикрепленными к более короткому концу, и бригадой из нескольких человек, совершающих возвратно-поступательные движения к более длинному концу.При желании к более длинному концу можно было добавить грузы, чтобы частично уравновесить буровые инструменты.

Рис. 34 Натяжение закрепленного горизонтального каната для получения возвратно-поступательного движения

Рис. 35 Ударное бурение. Движение подъема и опускания достигается за счет натяжения веревки и ее отпускания. (А)

Рис. 35 Ударное бурение. Движение подъема и опускания достигается за счет натяжения веревки и ее отпускания. (Б)

Рис.36 Шкив на треноге, используемый для обеспечения возвратно-поступательного движения при ударном бурении и сборке

Рис. 37 Использование рычага для получения возвратно-поступательного движения

Существует несколько вариантов пружинной балки или системы пружинных стоек, рис. 38, 39 и 40. На рис. 38 буровой канат прикреплен к концу горизонтальной деревянной консольной балки, чем-то напоминающей трамплин. Жесткость балки можно регулировать либо путем изменения количества лепестков в пружине, либо путем изменения положения опоры, ближайшей к концу балки, к которому крепятся инструменты.В зависимости от жесткости балки, эластичности веревки или другого материала, прикрепляющего инструменты к балке, массы инструментов и природы материалов, в которые проникают, система будет иметь некоторую собственную частоту. То есть, если балку согнуть, а затем отпустить, система будет колебаться с постоянным числом циклов в минуту с постоянно уменьшающейся длиной хода до тех пор, пока движение не будет полностью демпфировано трением в системе. Если при каждом ходе вниз применяется тяга вниз, систему можно заставить колебаться бесконечно с минимальными затратами труда.На практике рабочая бригада стоит вокруг линии, прикрепленной к пружинной балке, и через соответствующие промежутки времени прикладывает направленное вниз усилие, чтобы система продолжала колебаться. Как вариант, к балке можно прикрепить отдельную веревку для каждого. Каждый рабочий ставит ногу в петлю или стремя и производит необходимое движение ногой и ступней. Этот метод иногда называют «выбиванием колодца». По мере изменения массы инструментов, глубины отверстия и проникающего материала собственная частота системы изменяется.Это можно компенсировать, отрегулировав жесткость балки, изменив количество створок или неподдерживаемую длину. Большая масса инструмента уменьшит количество колебаний в минуту, а большая жесткость балки увеличит их.

Чуть менее сложной, но широко использовавшейся в Северной Америке в первой половине XIX века пружинной жердью (рис. 39). Его делают из дерева длиной 8-10 м и диаметром, сужающимся примерно от 20 см на одном конце до 10 см на другом.Большой конец крепится к земле, возможно, путем нагромождения на него камней или бревен. Он поддерживается точкой опоры примерно на одной трети длины от нижнего конца. Верхний конец мог быть на высоте 2,5-3,0 м. К верхнему концу можно было прикрепить стременные канаты для раскачивания шеста.

Как в случае рессорной балки, так и в случае рессорной стойки, для извлечения инструментов из отверстия и их вытягивания необходим верхний шкив. Этот шкив обычно поддерживается отдельной конструкцией, такой как штатив.

На рис. 40 показано китайское устройство для бурения скважин, в котором для получения колебательного движения используется большая дуга. Этот общий тип устройства существует не менее 2 600 лет назад, и ему приписывают бурение на глубину до 1 000 м. Такие колодцы использовались для получения рассола, из которого делали соль во внутренних районах Китая. Буровая веревка состоит из секций расщепленного бамбука, которые соединяются вместе путем вырезания блокирующих пазов в местах перекрытия концов и связывания соединения сталью или пенькой.Хороший бамбук имеет примерно такую ​​же прочность на растяжение на единицу веса, как и мягкая сталь. Однако она явно не такая гибкая, как веревка или трос, поэтому показанная катушка большого диаметра используется для намотки бамбуковой лески. Ниже приведены некоторые размеры устройства, изображенного на рис. 39:

При бурении скважин часто используется вращающийся барабан или «катушка», приводимая в действие любым удобным источником энергии (Рисунок 41).Если веревка свободно обмотана вокруг вращающегося барабана, она останется неподвижной, пока вращается барабан. Однако, когда один конец веревки туго натянут, трение заставит веревку двигаться вместе с поверхностью барабана, и комбинацию веревки и барабана можно использовать в качестве брашпиля. Попеременно натягивая веревку и отпуская ее, можно поднимать и опускать груз, такой как ударное долото, набор гидравлических ударных инструментов или черпак. Постоянно удерживая конец каната натянутым, когда он выходит из барабана, систему можно также использовать для извлечения инструментов из скважины.

Рис. 38 Пружинная доска для получения возвратно-поступательного движения

Рис. 39 Пружинная стойка для получения возвратно-поступательного движения..

Рис. (а) буровая установка с носовой частью для получения возвратно-поступательного движения и барабан для бамбукового бурового каната

Рис. 40 Традиционное китайское буровое оборудование. (b) соединение в расщепленной бамбуковой леске

Рис.40 Традиционное китайское буровое оборудование. (c) буровые инструменты

Рис. 41 Вращающийся барабан или «катушка» для получения возвратно-поступательного движения или для использования в качестве лебедки

Системы бурения, такие как шнековые, струйные и гидравлические ударные, используют колонну труб или насосно-компрессорных труб для соединения реальных буровых инструментов с входной мощностью на уровне земли или над ним. Всякий раз, когда инструменты должны быть подняты на поверхность земли, необходимо один за другим отсоединить отрезки трубы и отложить их в сторону.Для возврата инструментов на дно скважины необходимо выполнить эту процедуру в обратном порядке. По мере того, как яма становится глубже, этот процесс становится все более трудоемким, и поэтому прогресс замедляется. Раннее ударное бурение производилось с помощью жестких бурильных штанг, сделанных из деревянных или стальных секций, соединенных вместе. Их также приходилось соединять и расцеплять каждый раз, когда инструменты помещались в отверстие или вынимались из него. С другой стороны, при современном ударном бурении и сборке инструменты обычно гибко подсоединяются к источнику питания веревкой или кабелем.Это означает, что инструменты могут быть быстро извлечены из скважины или возвращены в нее, просто потянув вверх или выпустив веревку без какого-либо отсоединения или соединения.

Как манильская веревка диаметром 25-40 мм (1-1½ дюйма), так и стальная веревка или трос диаметром приблизительно 10 мм (3/8 дюйма) успешно использовались при самостоятельном бурении скважин. Чтобы продлить срок службы троса или манильского каната, следует использовать максимально практичный диаметр шкива. Веревки местного производства с короткими или грубыми волокнами, такими как кокосовое волокно (кокосовое волокно), могут быть ненадежными и недолговечными и вызывать задержки и убытки, намного превышающие деньги, сэкономленные за счет их использования. .

Выше уже упоминались канаты из расщепленного бамбука, успешно используемые в Азии более 25 веков.

Термин «освоение скважины» относится к процессу удаления более мелких частиц из водоносного горизонта непосредственно вокруг экрана скважины, чтобы сделать водоносный горизонт более проницаемым и, таким образом, уменьшить сопротивление потоку воды в скважину. Это означает, что при заданной скорости откачки депрессия скважины и, следовательно, высота откачки будут уменьшаться.Для разработки скважины важно, чтобы отверстия в скважинном экране были выбраны надлежащего размера. Это требует сбора материала, взятого из водоносного горизонта в процессе бурения. Одно эмпирическое правило гласит, что отверстия должны быть такого размера, чтобы через них проходили наименьшие 2/3 частиц водоносного горизонта.

Разработка осуществляется за счет того, что вода попеременно течет в колодец и из него. Во время притока некоторые мелкие частицы будут унесены в скважину через фильтр, а другие мелкие частицы будут соединяться между частицами, слишком большими, чтобы пройти через экран. Изменение направления потока вытеснит такие частицы и даст им возможность пройти через сито в течение следующего периода притока. Мелкий материал, попадающий в скважину, в конечном итоге удаляется с водой. Удаление тонкодисперсного материала при освоении, кроме увеличения производительности скважины, уберегает от истирания устанавливаемый впоследствии насос.

Вычерпывание колодца, пожалуй, самый простой способ разработки. Каждый раз, когда желонка поднимается и сбрасывается, вода попадает в колодец и выходит из него.Мелкий материал, поступающий в скважину, задерживается внутри желонки и удаляется из скважины. Количество тонкого материала в желонке показывает, насколько далеко продвинулся процесс разработки. Особый тип желонки, известный как насос для песка, имеет внутри поршень. Этот поршень прикреплен к линии желонки таким образом, что он перемещается вверх внутри желонки по мере того, как линия переходит от провисания к натяжению. Движение этого поршня оказывает сильное помпажное воздействие на скважину и способствует засасыванию песка в желонку.

Уравнительный блок, который действует как поршень или плунжер внутри обсадной колонны, может быть прикреплен к колонне труб и перемещаться вверх и вниз с целью разработки. Ударный блок может состоять из двух или более деревянных дисков, скрепленных между собой резиной, контактирующей с внутренней частью корпуса.

Скважины также можно эксплуатировать, откачивая воду с высокой скоростью, чтобы создать большую депрессию. Накачка внезапно прекращается, и большое количество накопленной воды стекает в скважину, чтобы обратить поток через водоносный горизонт вокруг экрана.Сжатый воздух также можно использовать для помпажа скважины во время разработки.

Если водоносный горизонт состоит из мелких частиц с небольшими вариациями по размеру, может оказаться невозможным адекватно увеличить проницаемость вокруг экрана с помощью методов разработки, описанных выше. В этом случае производительность скважины может быть увеличена за счет гравийной набивки, т. е. за счет внесения вокруг экрана материала, размер частиц которого больше, чем в водоносном горизонте. Использование гравийной набивки позволяет использовать более крупные отверстия сетки и, следовательно, дает больший процент площади притока.Он также окружает экран слоем материала с более высокой проницаемостью, чем сам водоносный горизонт.

Одним из способов введения гравия является первоначальное погружение временной обсадной колонны, диаметр которой больше диаметра окончательной обсадной колонны и экрана. Конечная обсадная колонна и экран опускаются во временную обсадную колонну и удерживаются концентрично направляющими, пока гравий вводится в кольцевое пространство между обсадными колоннами. Затем временную обсадную трубу можно извлечь из скважины домкратом. Другой метод — просверлить отверстие несколько большего размера, чем обсадная труба, до уровня грунтовых вод.Затем обсадную трубу опускают, а кольцевое пространство между обсадной трубой и скважиной засыпают гравием. По мере погружения обсадной трубы в водоносный горизонт часть гравия опускается вместе с обсадной трубой. Во время разработки большая часть гравия опускается, чтобы занять объем, оставленный песком, прошедшим через фильтр в скважину. Гравий можно также насыпать вокруг экрана через несколько небольших отверстий, просверленных для этой цели вокруг a. маленький круг, концентрический с колодцем.

Размер и градация используемого гравия должны быть такими, чтобы очень небольшое количество материала окружающего водоносного горизонта могло попасть в пустоты между частицами гравия.Если это произойдет, проницаемость гравийной набивки может значительно снизиться. Размер отверстия фильтра выбирается максимально большим, чтобы материал гравийной набивки не попадал в скважину.

После освоения скважины обычно желательно заполнить и герметизировать кольцевое пространство между наружной частью обсадной трубы и отверстием. Эта операция, известная как цементация, выполняется для предотвращения попадания грязных поверхностных вод непосредственно в скважину и для обеспечения надежной поддержки верхнего конца обсадной колонны. Смесь портландцемента и воды, смешанная до довольно жидкой консистенции, является наиболее часто используемым материалом для заполнения швов. Глиняно-водная суспензия иногда также используется на больших глубинах, где изменения влажности не вызывают усадку и набухание глины.

Если использование насосного оборудования для заливки раствора нецелесообразно, его необходимо заливать самотеком. Кольцевое пространство между обсадной трубой и отверстием должно быть не менее 5 см (2 дюйма). Также можно использовать длинный тонкий стержень, чтобы раствор заполнил все пустоты.Раствор должен простираться от поверхности на глубину не менее 6 м (20 футов) для обеспечения адекватного санитарного уплотнения между обсадной трубой и пробуренной скважиной.

Ни одно предприятие не обходится без проблем, но те, которые возникают при бурении скважин малого диаметра, могут показаться более сложными, поскольку они обычно возникают в местах, где их не видно. Следовательно, для диагностики и преодоления проблем необходимо развивать высокую степень «чувства», дедукции, рассуждений и изобретательности. У бурильщиков скважин есть два основных правила относительно проблем:

(1) Предотвращайте проблемы до того, как они возникнут , вместо того, чтобы пытаться устранить их после их возникновения.Это требует большой бдительности к звукам, ощущениям, физическому состоянию инструментов и стружки и постоянных попыток предвидеть, что может пойти не так.

(2) Пытаясь исправить проблему, не делайте ничего быстро или необдуманно , что может сделать проблему более трудной или невозможной для решения.

При бурении скважин, особенно с использованием трудоемких систем, возникают как минимум три типа проблем:

а. Мелкие инструменты падают в отверстие. Любой инструмент, достаточно маленький, чтобы поместиться в отверстие и регулярно используемый вокруг отверстия, рано или поздно упадет внутрь. Чтобы предотвратить это, все такие инструменты должны быть привязаны к какому-либо неподвижному объекту прочным шнуром. Длинные тонкие предметы, такие как удлинители шнека, которые регулярно соединяются и разъединяются, должны иметь предохранительное устройство, такое как кусок стержня, пропущенный через них, чтобы предотвратить их соскальзывание в отверстие при случайном падении. Методы «рыбалки» для извлечения объектов из отверстия обсуждаются позже.

б. Инструменты застряли в отверстии. Хотя некоторые случаи застревания инструментов, вероятно, неизбежны, правильная конструкция и техническое обслуживание могут свести к минимуму количество таких случаев. Режущие кромки инструментов должны быть изготовлены и поддерживаться в рабочем состоянии таким образом, чтобы они прорезали достаточно большое отверстие, чтобы обеспечить зазор вокруг остального оборудования. Инструменты должны быть спроектированы с достаточно плавными переходами в поперечном сечении, чтобы не было острых уступов, которые могли бы зацепиться за неровности в отверстии или над которыми могли бы заклиниваться извлеченные частицы.Когда инструменты застревают в отверстии, обычно необходимо использовать какое-либо устройство, увеличивающее усилие, такое как цепная таль или автомобильные домкраты, чтобы вытащить их. Поскольку усилие, необходимое для освобождения инструмента, часто может быть значительным (даже если между инструментом и обсадной колонной застрял лишь небольшой кусок гравия), оборудование должно быть сконструировано таким образом, чтобы выдерживать натяжение в несколько тонн. Если есть опасения, что веревка, трос или связка труб порвутся во время сильного натяжения, обычно можно зацепиться непосредственно за застрявший инструмент с помощью правильно сконструированного крюка на конце другой более прочной веревки, троса или связки труб.Вытягивание может быть продолжено на последнем или на обоих насадках. Необходимость зацепления за верхние части инструментов следует учитывать при их проектировании. Например, желонки и ударные долота должны быть изготовлены с большими крючками, которые легко зацепить.

Коммерчески выпускаемые ударные инструменты включают набор «кувшинов». Это тяжелая и плотно прилегающая пара звеньев, встроенных в систему бурения. Поскольку звенья могут скользить друг в друге, часть бурильной колонны над ясами можно поднять на небольшое расстояние до того, как буровое долото покинет дно скважины.Это небольшое относительное движение, а также масса верхней бурильной колонны и троса могут быть использованы для перемещения застрявшего бурового долота вверх для его освобождения. Удар банок оказывает большую силу, чем обычно можно получить при постоянном натяжении. Если буровое долото застряло над дном отверстия, ясы также можно использовать для движения вниз. Предшественником ясов были два или три тяжелых звена цепи, соединявших верхнюю и нижнюю части буровой штанги. Однако они сильно бьются как при движении вверх, так и при движении вниз и относительно недолговечны.

в. Инструменты, отсоединяющиеся в отверстии. Возникновение этой проблемы можно свести к минимуму, постоянно проверяя состояние инструментов и крепежных деталей. Однако, когда из скважины необходимо удалить отсоединенный или упавший инструмент, этот процесс называется «выловом». Часто для выполнения этой задачи приходится изготавливать специальные инструменты. Это может потребовать как значительной изобретательности, так и большого количества проб и ошибок. Оттискной блок может быть полезен при разработке рыболовных инструментов.Это неглубокий цилиндрический контейнер диаметром, который точно входит в отверстие, с открытым дном и верхней частью, прикрепляемой к нитке трубы или желонке. Контейнер заполняется веществом, таким как мыло, воск или жир, достаточно твердым, чтобы держать форму, но достаточно мягким, чтобы можно было снять оттиск. Его осторожно опускают на объект лова, так что отпечаток, оставленный на блоке, дает информацию о форме, местоположении и ориентации объекта, что полезно при выборе инструментов и стратегии, которые будут использоваться при ловле.Оттискной блок можно сделать из толстого деревянного диска с полосой листового металла, прибитой по внешнему краю. Деревянный брусок можно забить гвоздями, чтобы закрепить оттискной материал.

Некоторые часто используемые рыболовные инструменты показаны на рис. 42. Другие инструменты должны быть разработаны для решения конкретной задачи.

Рис. 42 Рыболовные инструменты. (a) для извлечения отрезков трубы

Рис. 42 Ловильные инструменты. (b) цилиндр из листового металла с зубьями, которые сгибаются вместе, чтобы закрыть дно для захвата мелких предметов

Рис. 42 Рыболовные инструменты. (c) копье для извлечения оборванной веревки или троса с защелкой для подбора бит или желонок

Рис. 42 Рыболовные инструменты. (d) крючок с направляющей для крепления дополнительной лески к застрявшему инструменту

Обзор воды из частных колодцев — Набор инструментов для питьевой воды

Частные колодцы получают воду из подземных резервуаров воды, называемых водоносными горизонтами. Вода выкачивается на поверхность насосом и обрабатывается простым фильтром или сеткой.

Есть три типа колодцев, используемых для питьевой воды: вырытые колодцы, забивные колодцы и пробуренные колодцы. Важно знать, какой тип у вас есть, чтобы лучше понимать потенциальные риски и потребности в обслуживании вашего дома.

Вырытые колодцы сооружаются путем рытья ямы в земле лопатой или экскаватором. Колодец обычно облицовывают кирпичом, камнем или плиткой, чтобы предотвратить обрушение. Вырытые колодцы — это самый мелкий тип колодцев, обычно глубиной от 10 до 30 футов; следовательно, наиболее вероятно заражение от близлежащих сельскохозяйственных, промышленных или городских объектов.

Забивные скважины забиваются в грунт и забирают воду из зоны насыщения. Эти типы колодцев немного глубже вырытых колодцев, обычно от 30 до 50 футов, и имеют умеренно высокий риск загрязнения.

Пробуренные скважины сооружаются тросовым инструментом или роторно-буровой машиной. Это самые глубокие из трех скважин, обычно от 100 до 400 футов. Вокруг колодца часто размещают пластиковый или металлический кожух, чтобы защитить воду от загрязнения и предотвратить обрушение колодца.Пробуренные скважины имеют самый низкий риск загрязнения, но, как и все скважины, нельзя считать, что они не загрязнены.

Правила Агентства по охране окружающей среды США (USEPA) для общественных систем питьевой воды не распространяются на частные колодцы. Однако в Мичигане есть стандарты строительства скважин, соблюдение которых должно обеспечить безопасную и надежную воду. В некоторых округах стандарты строительства скважин более строгие, чем нормы штата, и во всех округах требуется разрешение на бурение скважины.Перед началом строительства колодца свяжитесь с местным отделом здравоохранения округа.

Частные колодцы должны быть защищены от загрязнения. Хорошей практикой является проверка частных колодцев не реже одного раза в год на наличие общих показателей качества воды и вызывающих озабоченность загрязнителей.

Частные колодцы с питьевой водой — Управление здравоохранения Северо-Центрального района

По данным Департамента общественного здравоохранения штата, примерно 15% населения штата обслуживается частным колодцем с питьевой водой.Это примерно 3 510 300 жителей, которые получают воду из частного колодца.

В штате Коннектикут местный департамент здравоохранения, такой как Департамент здравоохранения Северо-Центрального округа, является юрисдикционным агентством, ответственным за защиту и соблюдение правил в отношении частных колодцев с питьевой водой. Однако владельцы частных колодцев с питьевой водой несут ответственность за качество своей питьевой воды. Поэтому, чтобы защитить наших жителей, Программа гигиены окружающей среды концентрируется на информировании жителей о частных колодцах с питьевой водой и обеспечивает соблюдение всех применимых государственных и местных экологических санитарных норм для обеспечения безопасности этих колодцев.

На этой странице вы найдете информацию о частных колодцах с питьевой водой. Перечислена следующая информация: типы колодцев и их конструкция (непосредственно ниже), испытания, список утвержденных лабораторий по воде, шаги по защите вашего колодца и дезинфекция вашего колодца.

ДОПОЛНИТЕЛЬНЫЙ РЕСУРС: CT DPH

Вырытый колодец — Выкопанные колодцы представляют собой ямы в земле, выкопанные лопатой или экскаватором. Исторически сложилось так, что колодец выкапывался ниже уровня грунтовых вод до тех пор, пока поступающая вода не превышала скорость черпания. Затем колодец был облицован (облицован) камнями, кирпичом, плиткой или другим материалом, чтобы предотвратить обрушение. Его накрывали колпаком из дерева, камня или бетона.

Поскольку очень трудно копать ниже уровня грунтовых вод, вырытые колодцы не очень глубоки. Как правило, они имеют глубину от 10 до 30 футов. Будучи настолько мелкими, вырытые колодцы имеют самый высокий риск загрязнения. Чтобы свести к минимуму вероятность загрязнения, ваш вырытый колодец должен иметь определенные особенности. Эти функции помогают предотвратить перемещение загрязняющих веществ по внешней стороне обсадной колонны или через обсадную трубу в скважину.

Забивной колодец — Подобно выкопанным колодцам, забивные колодцы тянут воду из водонасыщенной зоны над коренной породой. Забивные колодцы могут быть глубже вырытых колодцев. Обычно они имеют глубину от 30 до 50 футов и обычно расположены в районах с толстыми отложениями песка и гравия, где уровень грунтовых вод находится в пределах 15 футов от поверхности земли. В надлежащих геологических условиях забивные скважины могут быть просты и относительно недороги в установке. Хотя забивные колодцы глубже, чем вырытые колодцы, они все же относительно неглубокие и имеют средний или высокий риск загрязнения в результате деятельности на близлежащих землях.

Пробуренная скважина — Пробуренные скважины проникают в коренную породу примерно на 100-400 футов. Там, где вы найдете коренную породу на поверхности, ее обычно называют уступом. Чтобы служить источником воды, пробуренная скважина должна пересекать трещины коренных пород, содержащие грунтовые воды. Обсадная труба пробуренной скважины обычно представляет собой металлическую или пластиковую трубу диаметром шесть дюймов, которая уходит в коренную породу, чтобы предотвратить попадание неглубоких грунтовых вод в скважину. Корпус также возвышается на фут или два над поверхностью земли.Герметик, такой как цементный раствор или бентонитовая глина, заливается по внешней стороне обсадной трубы до верха скважины. Колодец закрывается крышкой, чтобы предотвратить попадание поверхностных вод в колодец. Погружные насосы, расположенные у забоя скважины, чаще всего используются в пробуренных скважинах. Колодцы с неглубоким уровнем грунтовых вод могут иметь струйный насос, расположенный внутри дома. В большинстве современных пробуренных колодцев имеется переходник без приямка, предназначенный для обеспечения санитарной герметизации в точке, где линия отвода воды выходит из колодца и входит в ваш дом.Устройство крепится непосредственно к обсадной колонне ниже линии замерзания и обеспечивает водонепроницаемое подземное соединение, защищая скважину от замерзания и загрязнения. В старых пробуренных скважинах могут отсутствовать некоторые из этих санитарных характеристик.

Если у вас есть собственный колодец с питьевой водой, самое важное, что вы можете сделать, — это регулярно проверять воду. Регулярная проверка качества воды очень важна, существует множество загрязняющих веществ, которые просто невозможно идентифицировать с помощью визуального осмотра, запаха или вкуса. Из-за этого домовладельцам очень трудно узнать, изменилось ли качество воды в их колодце. Тестирование — это один из способов убедиться, что ваша частная питьевая вода не содержит вредных примесей. Кроме того, тестирование может определить наличие других неприятных примесей, таких как железо или марганец.

Мы настоятельно рекомендуем жителям каждые полгода проверять воду. Используйте следующую частоту тестирования в качестве руководства, но чаще проверяйте, если вы подозреваете проблему или замечаете внезапное изменение качества вашей питьевой воды.

• Дважды в год проверяйте воду на следующие рутинные анализы: общее количество бактерий кишечной палочки, нитраты, рН, натрий, мутность и цвет. Все они являются хорошими общими показателями качества воды. Вы можете проверить дополнительные параметры азота (нитраты, нитриты и аммиак). pH воды из вашего колодца поможет вам определить ее кислотность и определить, не возникнут ли у вас проблемы с питтингом труб и выщелачиванием металлов из водопровода. Лучшее время для проверки обычно наступает после весеннего или летнего дождливого периода или после ремонта или замены колодца, насосов или водопроводных труб.

• Всякий раз, когда вы замечаете изменение вкуса, цвета, запаха, помутнение (о чем свидетельствует помутнение) или осадок, или если вы считаете, что качество вашей воды ухудшилось из-за необъяснимого бытового заболевания. Свяжитесь с местным отделом здравоохранения или DPH.

• Если бытовая сантехника содержит свинцовые трубы, фитинги или паяные соединения, проверьте pH, свинец, медь, кадмий и цинк. Кроме того, латунь содержит от 3% до 8% свинца и может быть найдена в ваших приспособлениях или деталях скважинных насосов.Кроме того, хромированные светильники содержат латунь. Для домов с сантехникой со свинцовыми трубами, латунными и/или хромированными приспособлениями рекомендуется проводить проверку на наличие свинца каждые 3-5 лет.

• Если в доме проживают дети до 6 лет, проведите тест на свинец. Если есть дети до 12 лет, включите тест на фторид.

• Если вы хотите контролировать эффективность и производительность домашнего оборудования для очистки воды: проверяйте наличие определенных загрязняющих веществ, подлежащих очистке, при установке очистного устройства и через регулярные промежутки времени после установки.Сравнение анализов необработанной и очищенной воды поможет вам определить, выполняет ли система очистки свою работу. Дважды в год проверяйте воду на следующие обычные составляющие: общее количество бактерий группы кишечной палочки, нитраты, рН, натрий, мутность и цвет. Все они являются хорошими общими показателями качества воды. Вы можете проверить дополнительные параметры азота (нитраты, нитриты и аммиак). pH воды из вашего колодца поможет вам определить ее кислотность и определить, не возникнут ли у вас проблемы с питтингом труб и выщелачиванием металлов из водопровода.Лучшее время для проверки обычно наступает после весеннего или летнего дождливого периода или после ремонта или замены колодца, насосов или водопроводных труб.

Выбор государственной сертифицированной лаборатории

Итак, вы готовы проверить свою воду и нуждаетесь в лаборатории. Убедитесь, что частная лаборатория сертифицирована для тестирования загрязняющих веществ, которые вы запрашиваете. Задайте следующие вопросы:

• Принимаете ли вы образцы для проверки колодезной воды отдельных домовладельцев?
• Какие типы пакетов скрининга вы предлагаете?
• Сколько это стоит?
• Я заберу бутылки с образцами или вы пришлете их мне?
• Сколько времени у меня есть, чтобы вернуть образец в лабораторию?
• Сколько времени потребуется для получения результатов?

Щелкните здесь, чтобы просмотреть государственный список утвержденных лабораторий

Все новые или отремонтированные лунки следует регулярно дезинфицировать перед использованием.Вы также должны дезинфицировать после ремонта или модификации сантехники. Однако в тот или иной момент колодец необходимо будет надлежащим образом продезинфицировать, чтобы обеспечить удовлетворительное бактериологическое качество колодца.

Когда следует подумать о дезинфекции колодца?

• При получении неудовлетворительного бактериологического результата в вашем колодце или дома.
• Когда крышка колодца снята с колодца, обнажая внутреннюю часть обсадной трубы.
• Если скважина затоплена
• Текущее техническое обслуживание колодца для снижения содержания железосодержащих и марганцевых бактерий

В случае новой скважины постарайтесь скоординировать свои действия между бурильщиком скважины и монтажником насоса и подрядчиком-сантехником (если применимо). Таким образом, дезинфекция может быть объединена с проверкой давления и герметичности всей системы водоснабжения, а также одновременно может быть выполнен необходимый бактериологический тест для обеспечения безопасности питьевого водоснабжения. Вероятность заражения снижается, если нет длительной задержки между бурением скважины и временем, когда установщик насоса завершает подключение скважины к водопроводу дома в соответствии с Кодексом общественного здравоохранения штата Коннектикут (PHC) . , раздел 19-13-В51к, требование дезинфекции.

Предполагается, что перед дезинфекцией вся скважина и система трубопроводов должны быть очищены и очищены от любого осадка, инородных тел или материалов, вызывающих коррозию (из-за незавершенной разработки, антисанитарной конструкции или длительного простоя скважины).Эти вещества вступают в реакцию с хлором и снижают его эффективность в уничтожении вредных бактерий и органических материалов.

1. Приготовьте раствор хлора, смешав необходимое количество хлора примерно с 10 галлонами воды. Для эффективной дезинфекции указана минимальная доза хлора 50 частей на миллион (ppm). Для типичной 6-дюймовой скважины глубиной около 100-300 футов используйте примерно 4 унции. из 70% доступных гранул хлора (HTH) или 1,0 литра бытового 5.25% отбеливатель без запаха (Clorox). Чтобы узнать точное количество соединения хлора, необходимое для получения необходимой дозы 50 частей на миллион, вы можете позвонить в наш офис по телефону (860) 745-0383.
2. Если у вас есть устройства для очистки воды, удалите все мембраны, фильтры, картриджи, угольные фильтры и т. д. после завершения процесса хлорирования.
3. Выключить; слейте накопительный бак и бак с горячей водой, чтобы хлорированная вода попала и в этот бак.
4. Залейте раствор объемом 10 галлонов в обсадную колонну.Партию хлора следует заливать в колодец так, чтобы она завихрялась вокруг внутреннего корпуса.
5. Откройте все краны с горячей и холодной водой и краны в водопроводной системе, пока не почувствуете запах хлора; затем закройте краны. Если вы не чувствуете сильного запаха хлора, вы можете добавить больше отбеливателя и повторить процедуру
   . процесс. В течение этого времени важно, чтобы все внутренние части системы водоснабжения соприкасались с этой хлорированной водой, включая баки для горячей воды, если они установлены.Если в системе водоснабжения имеются большие безнапорные или напорные накопительные резервуары (используемые в коммунальных колодцах), их следует временно залить водой, чтобы обеспечить адекватное хлорирование всех поверхностей, контактирующих с водой.
6. С помощью шланга, подсоединенного к ближайшему крану на пороге, рециркулируйте часть хлорированной воды обратно вниз и вдоль внутренней части обсадной трубы, чтобы разбавить первоначальный концентрированный раствор. (Первоначальный раствор хлора мог прикрепить бетонный раствор между секциями плитки вырытого колодца).
7. Замените санитарную пломбу и закройте корпус колодца, чтобы в дальнейшем система не загрязнялась.
8. Оставьте хлорированную воду в колодце и системе трубопроводов не менее чем на шесть часов, а лучше на ночь.
9. При откачке скважины смыть хлорированную воду из системы через накопительный бак и краны. Для слива воды в отходы можно использовать внешний подоконный кран, однако следует соблюдать осторожность, чтобы избежать контакта хлорированной воды с травой и кустарниками.(В небольшом колодце удаление всего хлора из системы может занять несколько дней). НЕ облагайте налогом низкодоходную скважину. Откройте все краны по отдельности и включите воду, пока не исчезнет запах хлора – это может занять 15 минут и более.
10. Умягчители воды с обратной промывкой, песчаные фильтры и фильтры для удаления железа с хлорированной водой.
11. Все резервуары для воды следует тщательно промыть, чтобы любой осадок не мешал процессу дезинфекции

Если вам неудобно выполнять процесс дезинфекции, обратитесь к лицензированному сантехнику, установщику насосов или бурильщику скважин.

Ниже приведены шаги, которые вы и ваша семья можете предпринять для защиты вашей частной скважины с питьевой водой :

• Знайте, где находится ваш колодец

• Убедитесь, что колодец имеет крышку или санитарное уплотнение для предотвращения несанкционированного использования или проникновения в колодец

• Периодически проверяйте открытые части колодца на наличие таких проблем, как:
  • треснутая, корродированная или поврежденная обсадная труба;
  • сломанная или отсутствующая крышка лунки;
  • растрескивание поверхностного уплотнения
• Уклон территории вокруг колодца для отвода поверхностного стока от колодца

• Не срезать обсадную трубу ниже поверхности земли

• Нанять сертифицированного бурильщика для строительства, модификации или ликвидации любой новой скважины

• Избегайте смешивания или использования пестицидов, удобрений, гербицидов, обезжиривающих средств, топлива и других загрязнителей вблизи скважины

• Не сбрасывать отходы в сухие колодцы или в заброшенные колодцы

• Откачивайте и проверяйте септические системы так часто, как это рекомендовано местным отделом здравоохранения

• Никогда не сбрасывайте опасные материалы в септическую систему

• Если у вас есть вырытый колодец, очень важно, чтобы колодец был должным образом защищен от просачивания поверхностных вод, обычно связанного с плохой конструкцией или ветхостью, а также от проникновения насекомых и грызунов
